Задача пусковой системы состоит в раскручивании двигателя до оборотов, при которых создаваемые в цилиндрах давление и температуры сжимаемого воздуха будут достаточны для самовоспламенения впрыскиваемого топлива. Раскручивание судовых дизелей осуществляется сжатым воздухом и лишь пуск быстроходных двигателей небольшой мощности производится с помощью электростартера или пусковой турбинки, работающей на сжатом воздухе.

Процесс пуска включает следующие 3 этапа:

•  интенсивный разгон двигателя в начальный период под действиемдавления пускового воздуха, поступившего в цилиндр, поршень которого находился в пусковом положении;

•  последующий разгон двигателя под давлением воздуха, поступающегов остальные цилиндры в соответствии с порядком вих работы;

• переход двигателя на работу на топливе.

Подача пускового воздуха осуществляется в тот цилиндр, поршень которого находится в положении, соответствующем такту расширения.
Обычно это соответствует положению соответствующего колена вала на участке 1-6 град.за ВМТ и до 100-110 град, п.к.в. В этот момент в цилиндр через специальный пусковой клапан поступает сжатый воздух. Под его давлением поршень движется вниз, вращая коленчатый вал. В дальнейшем в период пуска воздух поступает последовательно во все цилиндры в порядке их работы. Особенно тяжелые условия пуска создаются в главных судовых дизелях с прямой передачей на гребной винт, так как энергия пускового воздуха должна преодолеть не только энергию на раскручивание самого двигателя, но и сопротивление вращению гребного винта с присоединенными к нему массами воды.

В системе с пневматически управляемыми пусковыми клапанами (рис.13.1) сжатый воздух подводится от главного пускового (маневрового) клапана 3 по трубе 4 одновременно ко всем пусковым клапанам 5 цилиндров. Однако клапаны пока остаются закрытыми. Когда поршень какого-либо цилиндра находится в пусковом положении к его пусковому клапану от воздухораспределителя 1,  соединенного с главным пусковым клапаном трубопроводом 2, будет подан воздух. Он откроет клапан, и рабочий воздух поступит в цилиндр и, надавив на поршень, приведет вал во вращение.

Пуск сжатым воздухом может производиться как с одновременной подачей топлива в цилиндры (смешанный пуск), так и без нее (раздельный пуск).

Минимальное число цилиндров, при котором обеспечивается пуск из любого положения коленчатого вала, составляет у дизелей: четырехтактных i_мин = 6, двухтактных i_мин =4.

Устройство пусковой системы
Главный пусковой клапан служит для осуществления многократных пусков при открытых разобщительных клапанах на баллонах пускового воздуха и разгрузки пусковой магистрали после завершения пуска.

Главный пусковой клапан дизеля (рис.13.2) состоит из тарелки 3, вспомогательного разгрузочного клапана 4 и поршня 2 управляющего цилиндра, нагруженного пружиной 1. Воздух из пусковых баллонов поступает в полость Б главного пускового клапана и одновременно через клапан управления пуском на посту управления в полость А управляющего цилиндра. При этом главный пусковой клапан закрыт, а пусковой трубопровод через вспомогательный клапан 4 сообщен с атмосферой. При установке рукоятки на посту управления в положение «Пуск» клапан управления пуском сообщает полость А управляющего цилиндра с атмосферой. Главный пусковой клапан открывается и воздух поступает к пусковым клапанам рабочих цилиндров; клапан 4 разобщает пусковую магистраль с атмосферой.

В аварийных случаях клапан может быть открыт или закрыт с помощью штока с маховиком. Воздухораспреде-литель служит для управления моментами открытия и закрытия пусковых клапанов на цилиндрах в порядке их работы. По конструкции воздухораспределители подразделяются на дисковые, золотниковые и клапанные.

Принцип работы золотникового воздухораспределителя (рис. 13.3). При открытии главного пускового клапана воздух заполняет полость А. За счет разности площадей поясков 2 и 3 золотник прижимается к шайбе 4, имеющей отрицательный профиль. При вращении шайбы и попадании хвостовика золотника во впадину шайбы полость А соединяется с каналом В, ведущим к управляющему цилиндру пускового клапана одного из цилиндров. После закрытия главного пускового клапана золотник с помощью пружины 1 отжимается от шайбы 4. Канал В сообщается с полостью Б, соединенной с атмосферой, и магистраль управляющего воздуха разгружается. При реверсе распределительный валик воздухораспределителя сдвигается в осевом направлении и под хвостовики золотников подводится второй комплект кулачных шайб.

За счет разности площадей поясков 2 и 3 золотник прижимается воздухом к шайбе 4, имеющей отрицательный профиль. При попадании хвостовика золотника во впадину шайбы полость А соединяется с каналом В, ведущим в управляющий цилиндр одного из пусковых клапанов.

После закрытия главного пускового клапана золотник с помощью пружины 1 отжимается от кулачной шайбы; при этом канал В сообщается с полостью Б, соединенной с атмосферой, и магистраль управляющего воздуха разгружается.

Поступающий к воздухораспределителю пусковой воздух давит на все управляющие клапаны 5, сидящие на кулаке 2. В зависимости от положения управляющих клапанов 5 , пусковой клапан под давлением воздуха, поступающего от соответствующего управляющего клапана, открывается в том цилиндре, поршень которого находится в пусковом положении (за ВМТ). Под действием давления воздуха поршень приходит в движение и вращает коленчатый вал.

Кулак 2 также вращается и следующий по порядку работы цилиндров управляющий клапан 5 активируется и подает воздух в следующий цилиндр. При достижении заданных оборотов система ДАУ включает подачу топлива и пусковой режим прекращается. Подача сжатого воздуха в пусковую систему прекращается и она сообщается с атмосферой, управляющие клапаны 5 пружинами поднимаются над кулаками и процесс пуска прекращается.

В двигателях МАН- Бурмейстер и Вайн при реверсе распределительный валик воздухораспределителя смещается, в осевом направлении и под хвостовики золотников подводится второй комплект кулачных шайб, соответствующих заднему ходу.

Пусковые клапаны служат для подачи сжатого воздуха в цилиндры при пуске дизеля. Клапаны открываются воздухом, поступающим к их управляющим поршням от воздухораспределителя.

Пусковой клапан дизеля Бурмейстер и Вайн (рис.13.5, а) состоит из штока 6 с тарелкой 8 и направляющими ребрами 7,  уравновешивающего поршня, 5, пружины 4 и управляющего поршня 3. Масленка 2 и тавотница 1 служат для подачи смазки. Воздух от главного пускового клапана подводится в полость между уравновешивающими поршнем и тарелкой клапана, а от воздухораспределителя – в полость над управляющим поршнем.

Пусковой клапан дизеля Зульцер (рис.13.5,6) состоит из корпуса, штока 6, клапана с тарелкой 7 и уравновешивающим поршнем 5, управляющих поршней 4 я 3 и пружины /. Управляющий поршень 3 выполнен дифференциальным. Управляющий воздух для открытия клапана подается от воздухораспределителя в полость А; одновременно полость под поршнем 4 воздухораспределитель сообщает с атмосферой. Давление управляющего воздуха действует вначале только на меньшую площадь дифференциального поршня 3. Клапан начнет открываться, если давление управляющего воздуха равно или больше давления в цилиндре. Этим предотвращается забрасывание пламени из цилиндра в пусковой трубопровод при применении смешанного пуска, когда в цилиндр подаются одновременно сжатый воздух и топливо.

После небольшого перемещения поршня 3 вниз уплотнительное кольцо малого поршня открывает прорези 2, через которые воздух поступает в полость Б и клапан начинает быстро открываться за счет давления на полную площадь дифференциального поршня.

Для закрытия клапана управляющий воздух из воздухораспределителя подается в полость В; одновременно полости А и Б сообщаются с атмосферой. Клапан начинает закрываться за счет воздействия воздуха на поршень 3. Перед посадкой клапана на седло управляющий поршень 4 отсекает поступление воздуха в полость В, и закрытие осуществляется путем воздействия воздуха на поршень 4; одновременно малый поршень 3 разобщает полость Б с атмосферой. Оставшийся в полости Б воздух по каналам К перетекает в полость В, что обеспечивает торможение и мягкую посадку клапана на седло.

Надежность пуска зависит от следующих факторов:

•  Степень износа цилиндро-поршневой группы и, в первую очередь, поршневых колец.

•  Тепловое состояние двигателя перед пуском.

•  Давление пускового воздуха.

•  Состояние топливовпрыскивающей аппаратуры, давление распыливания и величина цикловой подачи при пуске.

При пуске холодного двигателя от сжимаемого в цилиндрах воздуха отбирается большое количество тепла, в итоге температура и давление в цилиндре могут оказаться низкими и недостаточными для самовоспламенения впрыскиваемого топлива. Приходится долго раскручивать двигатель на воздухе, подаваемое топливо, не воспламеняясь, скапливается в цилиндре и при воспламенении очередной порции топлива в реакцию сгорания вовлекается ранее не сгоревшее топливо. Это приводит к чрезмерному росту давлений в цилиндре, подрываются предохранительные клапаны, увеличиваются механические нагрузки на подшипники, донышки поршней и крышек цилиндров. Известны случаи появления в них трещин. К подобным явлениям приводит также пуск двигателя при низких давлениях пускового воздуха. Скорость вращения его на воздухе мала, увеличиваются потери сжимаемого воздуха через неплотности поршневых колец , давления и температуры в конце сжатия оказываются недостаточными для надежного самовоспламенения. Этому также способствует низкое давление распыливания, создаваемое ТНВД при низких оборотах.. К взрывам в цилиндрах может приводить также чрезмерно большая цикловая подача топлива, поступающего в цилиндр при совмещенном пуске.

Практические рекомендации

1. Избегать пуска двигателя при низких давлениях пускового воздуха, особенно, если двигатель не был предварительно прогрет.
2. Обязательно прогревать двигатели перед пуском. Для этого осуществлять прокачивание через блок двигателя горячей воды, выходящей из работающих дизелей.
3. Подбирать величину цикловой подачи топлива такой, чтобы она не была чрезмерно большой и не вызывала взрывного сгорания и, в то же время, была достаточной для должного распыливания и самовоспламенения. При пуске со взрывами – при наличии ДАУ внести изменения в ее программу.

Системы пуска двигателя внутреннего сгорания.

Системы пуска двигателя



Система пуска обеспечивает первоначальное проворачивание коленчатого вала при пуске двигателя, поскольку сам двигатель в неподвижном состоянии не создает вращающего момента, и без внешнего источника энергии не запустится.

Для того, чтобы вдохнуть в двигатель жизнь, его коленчатому валу нужно сообщить определенную начальную (пусковую) частоту вращения, после чего начинают протекать газообменные и термодинамические процессы в цилиндрах, а также функционировать основные системы, обеспечивающие работу двигателя – питания, зажигания, смазки. В цилиндры двигателя начинает поступать горючая смесь (у дизелей – чистый воздух), в нужный момент на свечи зажигания подается искрообразующий электрический импульс, либо впрыскивается порция топлива (у дизелей), а система смазки обеспечивает снижение сил трения при работе механизмов двигателя – двигатель запускается и начинает работать самостоятельно.

При первоначальном проворачивании коленчатого вала системе пуска необходимо преодолеть моменты сопротивления следующих составляющих:

• момент сил трения, возникающих между поверхностями сопряженных деталей двигателя и во вспомогательных механизмах, имеющих привод от коленчатого вала;
• момент инерционных сил, которые появляются в процессе разгона двигателя, создаваемых движущимися деталями. Основную долю момента инерционных сил составляет момент инерции маховика;
• момент сопротивления тепловых циклов горючей смеси, определяемый затратами энергии на расширение и сжатие заряда в цилиндрах двигателя. Эта составляющая зависит от величины компрессии в цилиндрах, степени сжатия и рабочего объема двигателя.

Суммарный момент сопротивления зависит, также, от типа и мощности двигателя, а также от его температуры и технического состояния. Так, с понижением температуры увеличивается вязкость масла смазывающей системы, что приводит к увеличению момента сил трения.

Система пуска должна обладать достаточной мощностью, чтобы преодолеть моменты сопротивления, заставив вращаться коленчатый вал с частотой, необходимой для запуска двигателя. За все время существования двигателей внутреннего сгорания изобретатели и конструкторы разработали и испробовали на практике разнообразные способы пуска двигателей. И в современных двигателях можно встретить разные по принципу действия и конструкции пусковые устройства. При этом используемый в двигателе способ пуска во многом определяется назначением и характером работы машины, а также условиями, в которых она эксплуатируется.

***

Классификация систем пуска двигателя

Поршневые двигатели внутреннего сгорания можно запустить, раскручивая коленчатый вал различными способами:

Мускульный пуск

Мускульный пуск осуществляется вручную при помощи пусковой рукоятки (или другого аналогичного устройства), либо проворачиванием вывешенного ведущего колеса, когда второе ведущее колесо заторможено (опирается на дорогу и не вращается благодаря дифференциалу).

В данном способе источником энергии для проворачивания коленчатого вала двигателя является мускульная сила человека.

Мускульный пуск применяется на современных автомобилях только в случае отказа штатной системы пуска. Он достаточно опасен с точки зрения травмирования человека, поэтому требует особой осторожности при применении. Запускать дизельный двигатель при помощи мускульного пуска значительно сложнее и опаснее, чем двигатель с принудительным воспламенением из-за высокой степени сжатия в цилиндрах.

В последние годы на легковых автомобилях производителями не предусматриваются штатные устройства для мускульного пуска двигателя.

Пуск методом буксировки

Методом буксировки двигатель можно запустить при помощи другого транспортного средства либо с использованием мускульной силы группы людей или животных (лошадей, мулов и т. п.).

Буксированием автомобиль разгоняется до некоторой скорости, после чего водитель включает передачу КПП (обычно 3-ю) и плавно включает сцепление, заставляя коленчатый вал крутиться.

Данный метод пуска двигателя не применим для автомобилей, оборудованных автоматической коробкой передач.

Пуск от электродвигателя

Пуск от электрического двигателя постоянного тока — стартера, использующего для своей работы энергию аккумуляторной батареи автомобиля. Этот способ наиболее удобен и практичен, поэтому применяется в подавляющем большинстве систем пуска современных автомобильных двигателей.

Стартер конструктивно объединяет электродвигатель постоянного тока, привод с обгонной муфтой, соединяющий стартер с венцом маховика, и электрическое реле включения электродвигателя.

Пуск с помощью вспомогательного двигателя — «пускача»

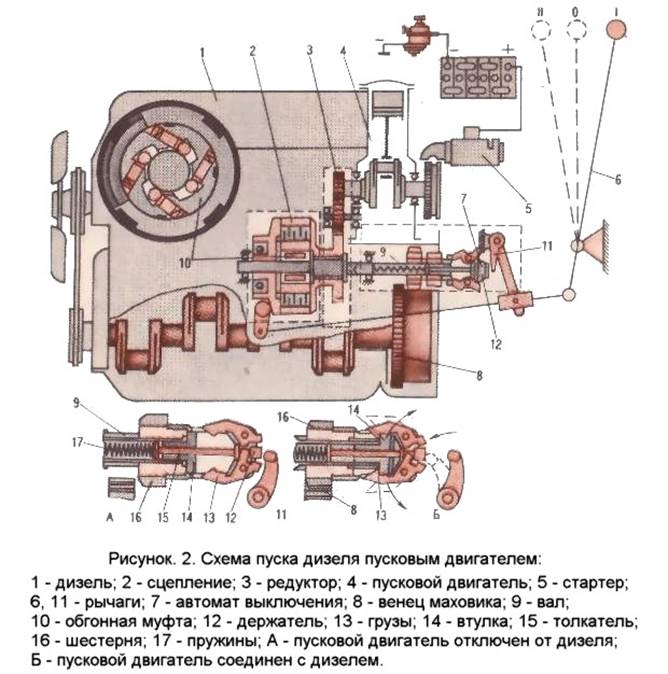

Пуск основного двигателя от вспомогательного двигателя внутреннего сгорания малой мощности, который запускается от других источников энергии, в том числе – вручную. Этот способ нередко применяется в тракторных двигателях, поскольку позволяет легко запустить двигатель большой мощности с высокой степенью сжатия, свойственной дизелям, мало зависит от степени заряда аккумуляторной батареи, поэтому применим в любых условиях, в том числе вдали от населенных пунктов.

В качестве пусковых двигателей обычно используют небольшие карбюраторные двигатели, называемые «пускачами».

Пневматический пуск

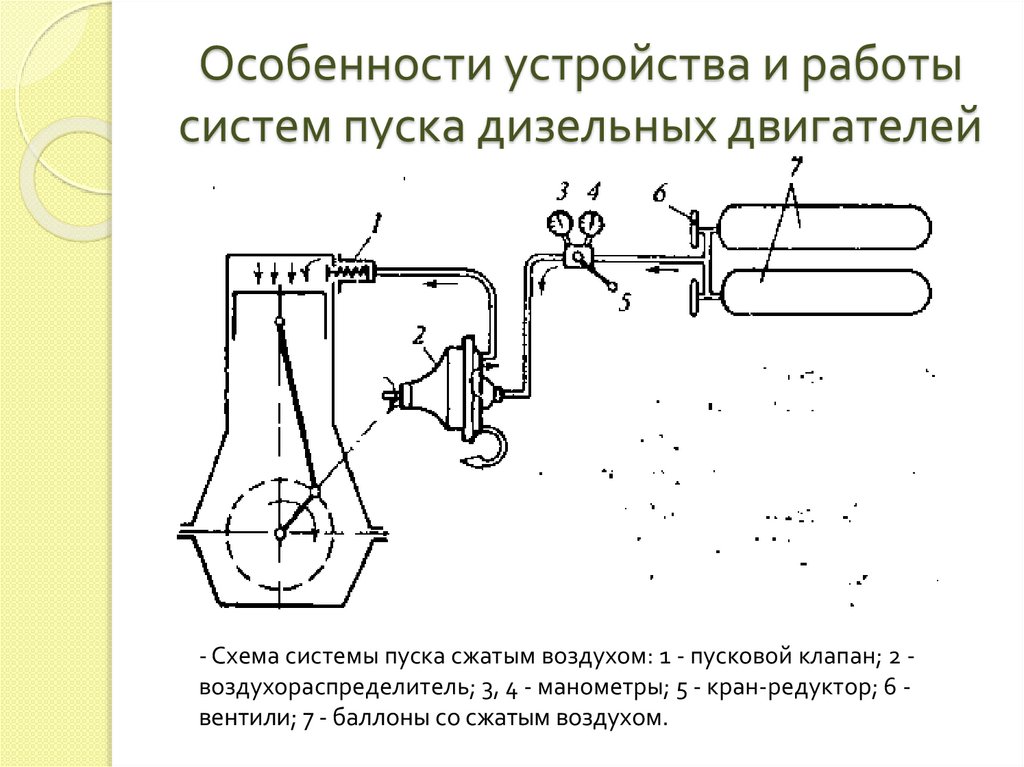

Пневматический пуск осуществляется с использованием энергии сжатого воздуха, который накапливается в специальных баллонах при работе основного двигателя. Этот способ пуска ДВС в автомобильном транспорте применения не нашел; его чаще используют для запуска судовых и тепловозных двигателей, а также дизелей тяжелой бронетанковой техники.



Инерционный пуск

Инерционный пуск с использованием энергии вращающегося маховика, накопившего энергию во время работы двигателя — может использоваться для запуска двигателя после кратковременной остановки. Впрочем, известны инерционные системы пуска, в которых тяжелый маховик первоначально раскручивался вручную, после чего его энергия использовалась для пуска двигателя и после длительной стоянки.

К инерционному пуску можно отнести пуск двигателя, заглохшего во время движения транспортного средства – включение какой-либо передачи КПП при плавном включении сцепления позволяет раскрутить коленчатый вал от вращающихся колес. Такой способ пуска двигателя иногда еще называют ротационным.

Непосредственный пуск

Непосредственный пуск (Direct Start) – перспективный способ пуска двигателя внутреннего сгорания без применения внешних источников механической энергии, предложенный известной фирмой Bosch.

Оригинальность этого способа пуска заключается в том, что с помощью бортового компьютера определяется, какой из цилиндров двигателя наиболее подходит для выполнения такта рабочего хода (поршень находится чуть за пределами верхней мертвой точки), после чего в него подается и воспламеняется небольшая порция горючей смеси – двигатель начинает работать.

По ряду причин этот способ можно использовать в двигателях с числом цилиндров не менее четырех.

Работы над воплощением этой идеи в настоящее время ведутся, и вполне возможно, электрическую систему пуска заменит более эффективный и удобный непосредственный пуск.

Пиротехнический пуск

Еще один редкий способ запуска двигателя. Пиротехнический пуск — способ с использованием пиротехнических веществ, например, пороха, не получивший применения на автомобилях. Этот способ технологически похож на пневматический пуск, и отличается тем, что не требует запаса сжатого воздуха — давление пуска обеспечивают пороховые газы, образующиеся при сгорании пиропатрона, который можно воспламенить электрической искрой или ударом обыкновенного молотка по капселю.

В настоящее время пиротехнический пуск используется на некоторых моделях снегоходов и моторных судовых шлюпок, поскольку удобен тем, что в некоторых условиях для пуска двигателя другие источники энергии недоступны.

Основное требование, предъявляемое к системам пуска двигателя – обеспечение достаточной частоты вращения коленчатого вала, для чего необходим крутящий момент определенной величины. При этом система пуска должна надежно функционировать в любых условиях эксплуатации двигателя внутреннего сгорания, и минимально расходовать запасы собственных источников энергии транспортного средства.

***

Вспомогательные устройства пуска двигателя

К системе пуска относятся и устройства, облегчающие пуск холодного двигателя, особенно при низких температурах окружающей среды. Такие устройства в момент пуска холодного двигателя позволяют улучшить искрообразование (в двигателях с принудительным воспламенением смеси), обеспечить подачу в цилиндры горючей смеси необходимого качества и количества, выполняют продувку цилиндров, а также предварительный подогрев горючей смеси, смазочного материала, охлаждающей жидкости и деталей основных механизмов двигателя.

Особенно затруднен пуск холодного двигателя, оборудованного газовой и дизельной системой питания в зимнее время. Здесь, наряду с перечисленными выше причинами, имеют место и специфические трудности пуска, обусловленные характеристиками используемого топлива и типом системы питания.

Так, газовое топливо при выходе из баллонов нуждается в подогреве (газообразное) или испарении (жидкий газ). Для того, чтобы подогреватель или испаритель начали функционировать, необходимо изначально запустить и прогреть двигатель, поскольку в подогревателе используются отработавшие газы, а в испарителе — горячая жидкость системы охлаждения. Очевидно, в холодном состоянии системы двигателя не могут обеспечить нормальный подогрев газа перед подачей его в редуктор и смеситель. Поэтому пуск двигателя в газобаллонных автомобилях обычно осуществляется на бензине, а после некоторого прогрева двигателя переключают систему питания на газообразное топливо.

Для дизелей дополнительной причиной затруднения пуска является холодный воздух. Поскольку дизельный двигатель использует для воспламенения горючей смеси сильное сжатие воздуха, то очевидно, что холодный воздух при одной и той же степени сжатия прогреется меньше, чем теплый воздух, и воспламенение смеси будет затруднено или даже невозможно. Кроме того, высокая степень сжатия в дизелях, характеризующаяся значительным компрессионным сопротивлением, создает дополнительное препятствие работе системы пуска (стартера или пускового двигателя), и при запуске трудно раскрутить коленчатый вал до нужной частоты.

Для устранения описанных причин затрудненного пуска дизелей применяются такие конструкторские решения, как предварительный подогрев воздуха во впускном трубопроводе с помощью специальных электронагревательных свечей, а также декомпрессоры — устройства, снижающие компрессию двигателя в момент раскручивания коленчатого вала перед пуском двигателя. Декомпрессоры обычно открывают клапана (впускной, выпускной или оба), что облегчает стартеру раскручивание коленчатого вала до нужной частоты, а после отключения декомпрессора двигатель запускается.

Кроме того, декомпрессор может быть использован для аварийной остановки двигателя в случае необходимости — снижение компрессии в цилиндрах исключает возгорание горючей смеси, и дизель глохнет.

Конструктивно декомпрессор представляет собой систему тяг и рычагов с ручным или электромагнитным приводом, воздействующих на штанги толкателей и открывающих клапаны ГРМ.

В условиях очень низких температур для облегчения пуска двигателя нередко применяют эфиросодержащие жидкости, впрыскиваемые в небольшом количестве во впускной тракт системы питания.

В холодное время года наиболее удобным и надежным средством облегчения пуска двигателей являются предпусковые подогреватели.

***

Автомобильные стартеры



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Системы пуска и реверсирования — MirMarine

Системы пуска

Задача пусковой системы состоит в раскручивании двигателя до оборотов, при которых создаваемые в цилиндрах давление и температуры сжимаемого воздуха будут достаточны для самовоспламенения впрыскиваемого топлива. Раскручивание судовых дизелей осуществляется сжатым воздухом, и лишь пуск быстроходных двигателей небольшой мощности производится с помощью электростартера или пусковой турбинки, работающей на сжатом воздухе.

Процесс пуска включает следующие три этапа:

• интенсивный разгон двигателя в начальный период под действием давления пускового воздуха, поступившего в цилиндр, поршень которого находился в пусковом положении;
• последующий разгон двигателя под давлением воздуха, поступающего в остальные цилиндры в соответствии с порядком их работы;
• переход двигателя на работу на топливе.

Подача пускового воздуха осуществляется в тот цилиндр, поршень которого находится в положении, соответствующем такту расширения. Обычно это соответствует положению соответствующего колена вала на участке 1-6° за ВМТ и до 100-110° п.к.в. В этот момент в цилиндр через специальный пусковой клапан поступает сжатый воздух. Под его давлением поршень движется вниз, вращая коленчатый вал. В дальнейшем в период пуска воздух поступает последовательно во все цилиндры в порядке их работы. Особенно тяжелые условия пуска создаются в главных судовых дизелях с прямой передачей на гребной винт, так как энергия пускового воздуха должна преодолеть не только энергию на раскручивание самого двигателя, но и сопротивление вращению гребного винта с присоединенными к нему массами воды.

В системе с пневматически управляемыми пусковыми клапанами (рис. 13.1) сжатый воздух подводится от главного пускового (маневрового) клапана 3 по трубе 4 одновременно ко всем пусковым клапанам 5 цилиндров. Однако клапаны пока остаются закрытыми. Когда поршень какого-либо цилиндра находится в пусковом положении к его пусковому клапану от воздухораспределителя 1, соединенного с главным пусковым клапаном трубопроводом 2, будет подан воздух. Он откроет клапан, и рабочий воздух поступит в цилиндр и, надавив на поршень, приведет вал во вращение.

Пуск сжатым воздухом может производиться как с одновременной подачей топлива в цилиндры (смешанный пуск), так и без нее (раздельный пуск).

Минимальное число цилиндров, при котором обеспечивается пуск из любого положения коленчатого вала, составляет у дизелей: четырехтактных i_мин = 6, двухтактных i_мин =4.

Устройство пусковой системы.

Главный пусковой клапан служит для осуществления многократных пусков при открытых разобщительных клапанах на баллонах пускового воздуха и разгрузки пусковой магистрали после завершения пуска.

Главный пусковой клапан дизеля (рис. 13.2) состоит из тарелки 3, вспомогательного разгрузочного клапана 4 и поршня 2 управляющего цилиндра, нагруженного пружиной 1. Воздух из пусковых баллонов поступает в полость Б главного пускового клапана и одновременно через клапан управления пуском на посту управления в полость А управляющего цилиндра. При этом главный пусковой клапан закрыт, а пусковой трубопровод через вспомогательный клапан 4 сообщен с атмосферой. При установке рукоятки на посту управления в положение «Пуск» клапан управления пуском сообщает полость А управляющего цилиндра с атмосферой. Главный пусковой клапан открывается, и воздух поступает к пусковым клапанам рабочих цилиндров; клапан 4 разобщает пусковую магистраль с атмосферой.

В аварийных случаях клапан может быть открыт или закрыт с помощью штока с маховиком. Воздухораспределитель служит для управления моментами открытия и закрытия пусковых клапанов на цилиндрах в порядке их работы. По конструкции воздухораспределители подразделяются на дисковые, золотниковые и клапанные.

Принцип работы золотникового воздухораспределителя (рис. 13.3). При открытии главного пускового клапана воздух заполняет полость А. За счет разности площадей поясков 2 и 3 золотник прижимается к шайбе 4, имеющей отрицательный профиль. При вращении шайбы и попадании хвостовика золотника во впадину шайбы полость А соединяется с каналом В, ведущим к управляющему цилиндру пускового клапана одного из цилиндров. После закрытия главного пускового клапана золотник с помощью пружины 1 отжимается от шайбы 4. Канал В сообщается с полостью Б, соединенной с атмосферой, и магистраль управляющего воздуха разгружается. При реверсе распределительный валик воздухораспределителя сдвигается в осевом направлении, и под хвостовики золотников подводится второй комплект кулачных шайб.

Поступающий к воздухораспределителю пусковой воздух давит на все управляющие клапаны 5, сидящие на кулаке 2. В зависимости от положения управляющих клапанов 5 пусковой клапан под давлением воздуха, поступающего от соответствующего управляющего клапана, открывается в том цилиндре, поршень которого находится в пусковом положении (за ВМТ). Под действием давления воздуха поршень приходит в движение и вращает коленчатый вал.

Кулак 2 также вращается, и следующий по порядку работы цилиндров управляющий клапан 5 активируется и подает воздух в следующий цилиндр. При достижении заданных оборотов система ДАУ включает подачу топлива, и пусковой режим прекращается. Подача сжатого воздуха в пусковую систему прекращается, и она сообщается с атмосферой, управляющие клапаны 5 пружинами поднимаются над кулаками, и процесс пуска прекращается.

В двигателях «МАН Бурмейстер и Вайи» при реверсе распределительный валик воздухораспределителя смещается, в осевом направлении и под хвостовики золотников подводится второй комплект кулачных шайб, соответствующих заднему ходу.

Пусковые клапаны служат для подачи сжатого воздуха в цилиндры при пуске дизеля. Клапаны открываются воздухом, поступающим к их управляющим поршням от воздухораспределителя.

Пусковой клапан дизеля «Бурмейстер и Вайн» (рис.13.5а) состоит из штока 6 с тарелкой 8 и направляющими ребрами 7, уравновешивающего поршня 5, пружины 4 и управляющего поршня 3. Масленка 2 и тавотница 1 служат для подачи смазки. Воздух от главного пускового клапана подводится в полость между уравновешивающими поршнем и тарелкой клапана, а от воздухораспределителя — в полость над управляющим поршнем.

Пусковой клапан дизеля «Зульцер» (рис.13.56) состоит из корпуса, штока 6, клапана с тарелкой 7 и уравновешивающим поршнем 5, управляющих поршней 4 и 3 и пружины 1. Управляющий поршень 3 выполнен дифференциальным. Управляющий воздух для открытия клапана подается от воздухораспределителя в полость А; одновременно полость под поршнем 4 воздухораспределитель сообщает с атмосферой. Давление управляющего воздуха действует вначале только на меньшую площадь дифференциального поршня 3. Клапан начнет открываться, если давление управляющего воздуха равно или больше давления в цилиндре. Этим предотвращается забрасывание пламени из цилиндра в пусковой трубопровод при применении смешанного пуска, когда в цилиндр подаются одновременно сжатый воздух и топливо.

После небольшого перемещения поршня 3 вниз уплотнительное кольцо малого поршня открывает прорези 2, через которые воздух поступает в полость Б, и клапан начинает быстро открываться за счет давления на полную площадь дифференциального поршня.

Для закрытия клапана управляющий воздух из воздухораспределителя подается в полость В; одновременно полости А и Б сообщаются с атмосферой. Клапан начинает закрываться за счет воздействия воздуха на поршень 3. Перед посадкой клапана на седло управляющий поршень 4 отсекает поступление воздуха в полость В, и закрытие осуществляется путем воздействия воздуха на поршень 4; одновременно малый поршень 3 разобщает полость Б с атмосферой. Оставшийся в полости Б воздух по каналам К перетекает в полость В, что обеспечивает торможение и мягкую посадку клапана на седло.

Надежность пуска зависит от следующих факторов:

• степень износа цилиндро-поршневой группы и в первую очередь поршневых колец;
• тепловое состояние двигателя перед пуском;
• давление пускового воздуха;
• состояние топливовпрыскивающей аппаратуры, давление распиливания и величина цикловой подачи при пуске.

При пуске холодного двигателя от сжимаемого в цилиндрах воздуха отбирается большое количество тепла, в итоге температура и давление в цилиндре могут оказаться низкими и недостаточными для самовоспламенения впрыскиваемого топлива. Приходится долго раскручивать двигатель на воздухе, подаваемое топливо, не воспламеняясь, скапливается в цилиндре и при воспламенении очередной порции топлива в реакцию сгорания вовлекается ранее не сгоревшее топливо. Это приводит к чрезмерному росту давлений в цилиндре, подрываются предохранительные клапаны, увеличиваются механические нагрузки на подшипники, донышки поршней и крышек цилиндров. Известны случаи появления в них трещин. К подобным явлениям приводит также пуск двигателя при низких давлениях пускового воздуха. Скорость вращения его на воздухе мала, увеличиваются потери сжимаемого воздуха через неплотности поршневых колец, давления и температуры в конце сжатия оказываются недостаточными для надежного самовоспламенения. Этому также способствует низкое давление распыливания, создаваемое ТНВД при низких оборотах. К взрывам в цилиндрах может приводить также чрезмерно большая цикловая подача топлива, поступающего в цилиндр при совмещенном пуске.

Практические рекомендации.

1. Избегать пуска двигателя при низких давлениях пускового воздуха, особенно если двигатель не был предварительно прогрет.

2. Обязательно прогревать двигатели перед пуском. Для этого осуществлять прокачивание через блок двигателя горячей воды, выходящей из работающих дизелей.

3. Подбирать величину цикловой подачи топлива такой, чтобы она не была чрезмерно большой и не вызывала взрывного сгорания и в то же время была достаточной для должного распыливания и самовоспламенения. При пуске со взрывами — при наличии ДАУ внести изменения в ее программу.

Системы реверсирования

Система реверса служит для изменения направления вращения коленчатого вала мало- и среднеоборотных судовых дизелей. Независимо от принципа работы и способа исполнения устройство для реверсирования дизеля должно обеспечивать правильное чередование и изменение фаз распределения органов пуска, газораспределения, топливоподачи, а также реверсирование навешенных на дизель вспомогательных механизмов. Необходимость изменения фаз распределения при реверсировании дизеля вытекает из следующего. Предположим, что кривошипы коленчатого вала шестицилиндрового дизеля занимают положение, показанное на рис. 13.6а. В рассматриваемом варианте для пуска дизеля в направлении «Вперед» необходимо подать воздух в пятый цилиндр, который в рассматриваемом случае находится в пусковом положении, и диск дискового воздухораспределителя (или пусковая шайба воздухораспределителя со звездообразным расположением золотников) соответственно должен находиться в положении, при котором воздух после открытия главного пускового клапана должен поступить к пусковому клапану пятого цилиндра (рис. 13.66). При этом пусковая шайба будет вращаться против часовой стрелки.

Для пуска дизеля «Назад» из того же положения пусковой воздух необходимо подать в четвертый цилиндр.

Для этого диск (или шайбу) необходимо повернуть в положение, показанное на рис. 13в; диск будет вращаться по часовой стрелке.

Очевидно, что воздухораспределитель с рядным расположением золотников должен иметь по две кулачные шайбы (переднего и заднего хода) для каждого золотника, и его распределительный валик при реверсировании должен смещаться в осевом направлении.

Предположим также, что при работе четырехтактного дизеля «Вперед» в одном из цилиндров закончился процесс расширения и поршень находится в НМТ. Так как выпускной клапан начинает открываться до НМТ, то при рассматриваемом положении поршня выступ кулачной шайбы 3 уже набежит на ролик 1 толкателя выпускного клапана (рис. 13.7а), и он будет открыт на величину h. Если с этого момента вал дизеля должен изменить направление вращения на обратное, то процесс выпуска независимо от направления вращения должен продолжаться, а следовательно, должен открываться и выпускной клапан. Однако при обратном вращении распределительного вала кулачная шайба 3 уже не может открыть клапан и требуется установка второй шайбы 2, зеркально расположенной по отношению к первой. Таким образом, для возможности работы дизеля «Вперед» и «Назад» необходимо иметь по две кулачные шайбы для каждого клапана.

Подача топлива в цилиндр обычно начинается до ВМТ и заканчивается после нее по прошествии 20-25° п.к.в. Следовательно, при положении поршня в ВМТ плунжер ТНВД еще продолжает свой нагнетательный ход, и кулачная шайба топливного насоса должна быть заклинена по отношению к кривошипу с отставанием на угол φ (рис.13.76). Точки НП и КП на профиле шайбы соответствуют началу и концу подачи топлива; их расположение зависит от способа регулирования ТНВД и цикловой подачи топлива. При реверсировании дизеля рабочий участок шайбы НП-КП находится на другой стороне ее профиля. Поэтому распределительный вал необходимо развернуть на угол 2 φ (если шайбы имеют симметричный профиль) или сместить его в осевом направлении и подвести под ролики толкателей ТНВД другой комплект кулачных шайб.

В двигателях МАН-МС (см. рис. 13.8) топливный кулак имеет симметричный профиль и реверсирование фаз топливоподачи не требует разворота распределительного вала, а осуществляется перекидыванием ролика 3 с помощью сервомотора 4 с профиля кулака 1 на 2 или наоборот.

Процесс реверсирования главных судовых дизелей является весьма напряженным, так как при реверсировании во время хода судна приходится быстро тормозить не только вращающийся вал двигателя, но и гасить инерцию движения судна. После подачи сигнала «Стоп» (выключения подачи топлива) крутящий момент двигателя падает до нуля, но его вал продолжает вращаться под действием инерции движущихся масс двигателя, а также в силу того, что гребной винт за счет продолжающегося движения судна переходит в режим гидротурбины. Процесс торможения составляет 2-10 минут в зависимости от скорости хода судна, его водоизмещения и характеристик гребного винта. Реверсирование двигателя может быть осуществлено лишь после остановки двигателя. Если же на ходу судна поступает команда «Полный назад», то обстоятельства заставляют прибегнуть к быстрой остановке двигателя за счет подачи контрвоздуха в цилиндры, в которых в этот период происходит такт сжатия.

Реверсирование двигателя на ходу судна включает следующие операции:

• выключение подачи топлива;
• реверсирование газораспределительных органов и топливоподачи из положения «Вперед» в положение «Назад» еще при вращающемся вале;
• торможение двигателя контр-воздухом;
• пуск двигателя в требуемом направлении и перевод на работу на топливе.

Торможение контрвоздухом осуществляется после реверсирования воздухораспределителя, тогда пусковой воздух к пусковым клапанам начнет поступать за 65-110° п.к.в. до прихода поршней в ВМТ и тем самым тормозить их движение.

Нужно иметь в виду, что режим реверсирования с контрвоздухом является весьма напряженным и к нему следует прибегать лишь в экстренных ситуациях.

Литература

Судовые двигатели внутреннего сгорания — Возницкий И.В. Пунда А.С. [2010]

Похожие статьи

Устройство автомобиля: система пуска двигателя

Система пуска двигателя

Система пуска двигателя состоит из следующих механизмов (рисунок 20.1):
• стартер с тяговым реле и механизмом привода,
• реле включения стартера,
• замок зажигания.

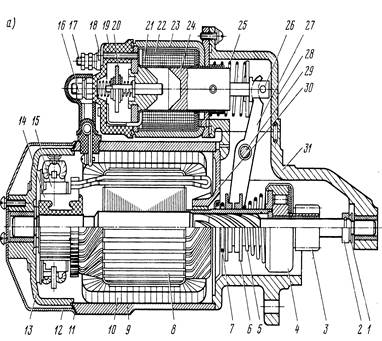

Стартер — мощный электрический двигатель постоянного тока. Именно с его помощью происходит запуск двигателя, путем поворота ключа в замке зажигания. Когда водитель повернул ключ, ток через реле пошел от аккумуляторной батареи на обмотки стартера, что заставляет работать двигатель.

Рис. 20.1. Схема системы пуска двигателя
а) стартер выключен
1 — корпус стартера; 2 — вал якоря стартера; 3 — шестерня привода с муфтой свободного хода; 4 — рычаг привода шестерни; 5 — обмотки тягового реле; 6 — якорь тягового реле;
7 — контактная пластина; 8 — контактные болты; 9 — обмотки стартера; 10 — якорь стартера; 11 — коленчатый вал двигателя; 12 — зубчатый венец маховика


Рис. 20.1. Схема системы пуска двигателя
б) стартер включен

Рис. 20.1. Схема системы пуска двигателя в) схема электрической цепи стартера

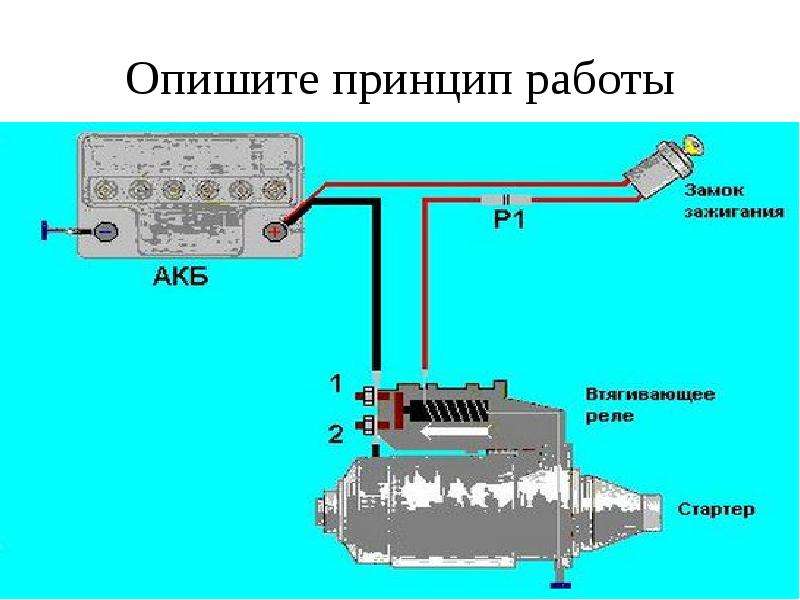

1 — аккумуляторная батарея; 2 — предохранитель; 3 — замок зажигания; 4 — реле стартера

Стартер совершает работу в три этапа:

1. С помощью механизма привода стартера шестерня на валу якоря вступает в зацепление с зубчатым венцом маховика.

2. Вал и шестерня начинают вместе вращаться. Шестерня проворачивает коленчатый вал двигателя через маховик. Происходит запуск двигателя.

3. Как только двигатель начал работать, механизм привода выводит шестерню из зацепления с зубчатым венцом маховика.

Все эти этапы повторяются каждый раз при повороте ключа в замке зажигания.
