Почему отключается электроусилитель руля на калине. Замена блока управления электроусилителем руля. Какие неисправности грозят ЭУР на Калине и каковы способы их устранения? Ремонт калины электроусилитель руля

Электроусилитель руля – проблемное место у Лады Калина. Наверняка, это вызвано тем, что отечественный автопром лишь недавно познакомился с ЭУР. Не успел «Автоваз» еще научиться делать добротные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине пока остается частой практикой. Но заниматься ею лучше всего специалистам.

Дилетантство здесь будет некстати – оно может лишь усугубить ситуацию. Рулевая система – важный узел, от исправности которого зависит эффективность управления автомобилем и, конечно же безопасность.

Ремонт электроусилителя руля на Калине – ответственная работа, требующая определенных знаний в области ЭУР. И так как подобными знаниями обладает минимальное число автолюбителей, то в основном при проблемах водители едут на СТО, что в корне правильно.

Как определить неисправность?

Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые симптомы неисправности можно самому
.

Калины на передней панели имеют специальный индикатор желтого цвета, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, значит, у вас появился лишний повод навестить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не сообщает о критичной неисправности, а сигнализирует лишь о возникновении неполадки, которая позволяет управлять автомобилем, но уже без участия ЭУР.

В случае если электроусилитель руля полностью отказал, то лучше сразу остановиться и вытащить его предохранители
. В Калине они находятся с левой стороны от руля. Теоретически при неисправностях ЭУР должен отключаться самостоятельно. Однако раз на раз не приходится. Поэтому для верности все же стоит позаботиться о предохранителях.

Возможные неисправности и их причины

Основной проблемой, которая вызывает поломку электроусилителя руля — .

ЭУР, установленный на Калине, работает не с постоянным усилием, прилагаемым к рулевой рейке. В полную силу усилитель начинает работать только в момент, когда машина движется на низкой скорости или прибывает в состоянии покоя. При разгоне усилия усилителя на рулевую рейку уменьшаются. То есть чем ниже скорость движения, тем больше начинает работать ЭУР.

Естественно описанную неисправность можно выявить только, когда машина стоит на месте или движется с маленькой скоростью
.

Исправить данную поломку можно лишь путем полной замены датчика скорости. Причем здесь необязательно отправляться в сервис. Все можно заменить самому.

Вторая неисправность может скрываться в самом ЭУР. В основном она заключается в самоотключении электроусилителя руля из-за того, что он не прошел самоконтроль. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.

Подобного рода неисправность гарантирует поездку на СТО и потребует хорошо потратиться.

Дополнительные причины

Неприятности в работе электроусилителя руля может вызвать:

падение напряжения по причине возможных разрывов цепи из-за неисправностей с проводкой;
превышение значения частоты вращения ДВС;
отсутствие информации

Обусловлен этот факт практичностью этой машины и ее удобством. К тому же стоимость подобной марки выгодно выделяет ее на фоне других автомобилей. Такого эффекта удалось достичь благодаря наличию множества дополнительных деталей, входящих в конструкцию машины, которые не только упрощают использование машины, но и делают этот процесс более комфортным.

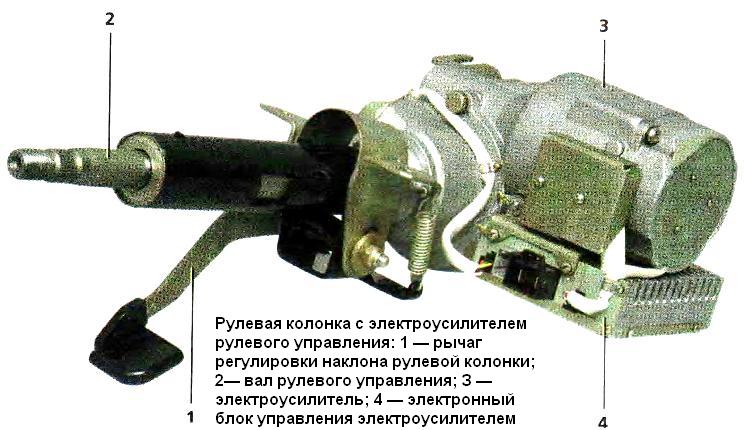

Составные части электроусилителя руля Лада Калина и его работа

Электроусилитель руля на Калину представляет собой специальное устройство, подключаемое к системам рулевого колеса и обеспечивающее его плавную и мягкую работу. Подобное решение позволяет вращать руль без прикладывания особых усилий.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

электродвигатель;
редуктор;
блок управления;
датчик момента;
датчик скорости;
датчик частоты вращения коленвала.

Подобные рамки обеспечивают наилучшие характеристики и позволяют управлять автомобилем в тот самый промежуток, который является наиболее сложным. К тому же такие показатели определены производителем исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях сопряжена с определенным риском.

Как было сказано выше, подключение прибора делает руль крайне чувствительным, что может стать большой проблемой на высокой скорости. Именно поэтому при превышении показателя 60 км/час усилитель отключается системой, делая ее более статичной и безопасной.

Характеристика неисправностей ЭУР и необходимость последующей диагностики

К сожалению, такое развитие событий наблюдается довольно часто. Отказ в работе ЭУР сопряжен с возникновением некоторых трудностей в управлении автомобилем и появлением определенных неполадок. В большинстве случаев ответственными за неисправности являются следующие факторы:

отсутствие сигнала датчика скорости;
низкое напряжение в питающей сети автомобиля;
превышено максимальное значение оборотов системы;
неисправен блок управления.

Если не работает электроусилитель руля, то на экране загорается специальная лампочка оранжевого цвета, имеющая форму рулевого колеса с восклицательным знаком. Инструкция производителя гласит, что отказ ЭУР предусматривает неотложный ремонт. Для чего водитель должен на низкой скорости двигаться к СТО для проведения соответствующих действий. На практике же дело обстоит немного иначе.

Настоящей проблемой являются такие неполадки, которые воздействуют на чувствительность рулевого колеса и препятствуют его нормальной работе. Данные проблемы возникают достаточно часто и требуют немедленного реагирования, поскольку их игнорирование может привести к печальным последствиям. Для быстрой нейтрализации такой проблемы следует извлечь предохранитель, который находится с левой стороны от рулевого колеса.

Этот шаг позволит без помех добраться до места ремонта, хотя управление автомобилем и станет немного труднее.

Неисправный ЭУР не будет воздействовать на рулевое колесо и мешать в управлении машиной.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Следует принять во внимание, что процедура эта достаточна сложна. Поэтому без определенной подготовки и наличия технических навыков проводить ее не стоит. Результатом неквалифицированных действий может стать не только полный отказ системы, но и более сложный и дорогостоящий ремонт. Поэтому установка ЭУР должна быть произведена лишь после изучения всех деталей и особенностей сетей автомобиля.

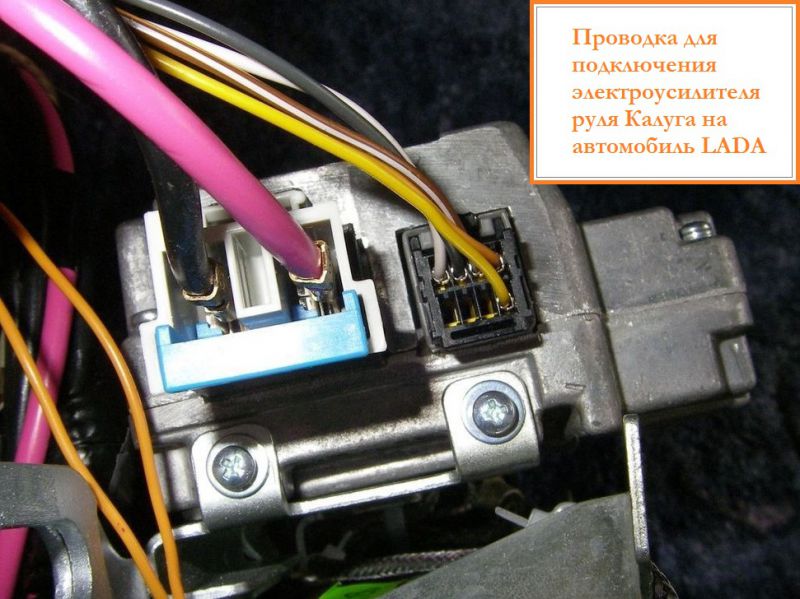

В подобной ситуации схема подключения устройства станет незаменимым помощником и позволит выполнить необходимые действия более четко.

Одной из наиболее распространенных проблем аналогичного типа является стук в электроусилителе руля, сопровождающийся скрипом при повороте самого колеса. В подобной ситуации смазка ЭУР способна решить проблему. Если же этот шаг не помог, то устройство требует более детальной диагностики или полной замены.

Установка ЭУР предполагает определенную внимательность. Все провода должны быть присоединены, само устройство установлено на подобающее ему место, а подрулевая панель собрана обратно.

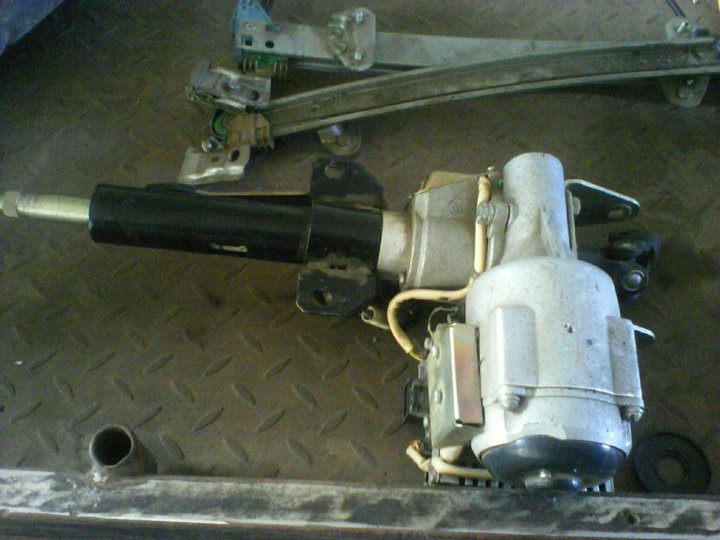

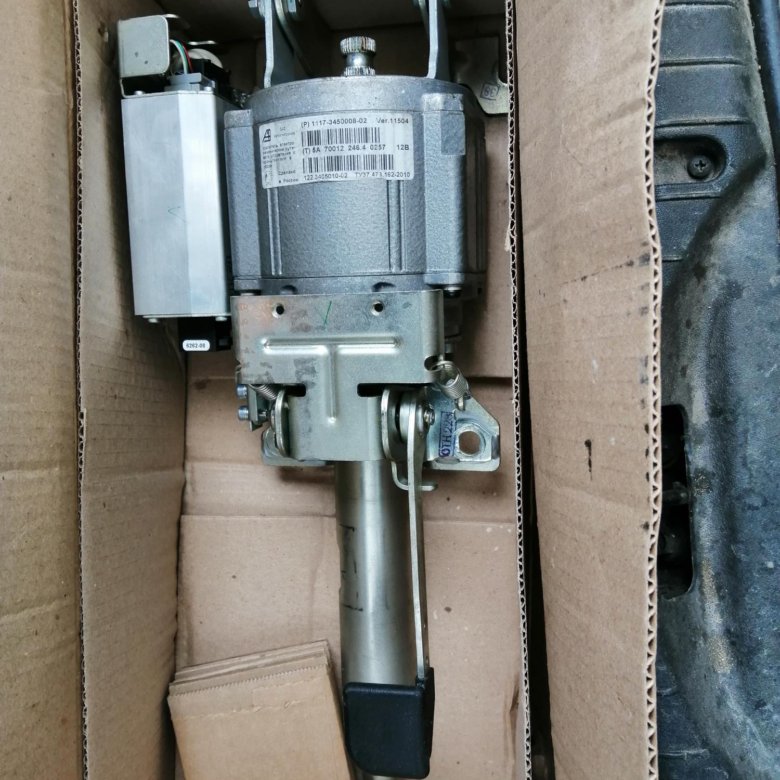

Электроусилитель руля на Калине

Последняя модель Калины

На автомобилях Лада Калина устанавливается электроусилитель руля. Его конструкция очень простая, состоит из одного блока, поэтому даже на машину комплектации «стандарт» ЭУР ставится без особых проблем. В его составе нет жидкости, а значит, он прост в обслуживании. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У данного механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, поскольку малейшее движение рулем может вызвать вынос машины в кювет или на обочину.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается.
Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки. О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.

Причины поломки ЭУР

Вот этот полезный узел авто

Основная причина неисправности кроется непосредственно в электроусилителе. Когда включается зажигание, происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР попросту отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства может обойтись в копеечку, поэтому если авто еще на гарантии, лучше провести обслуживание у дилера. Если полностью отказал усилитель, следует отключить питание. В таком случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости. За функционирование электроусилителя на разных скоростях отвечает именно этот датчик. ЭУР работает на полную мощность лишь при движении на очень маленькой скорости. При ускорении происходит уменьшение усилия, создаваемого усилителем на рейку. Ответственность за такой алгоритм работы несет датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он и не нужен. По этой причине на Калине с электроусилителем руля управление на высокой скорости такое же, как и в модели комплектации «стандарт» без данного устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неправильные данные. В результате ЭУР выключается, а на приборной панели водитель видит желтый индикатор, оповещающий об ошибке в электроусилителе.

Но можно избежать неожиданного ремонта и отказа системы. Достаточно своевременно проходить диагностику. Она покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неполадок. При поломке ЭУР придется снимать его и проводить ремонт или замену. Демонтируется он с рулевой колонкой. Для этого потребуются ключ на 13, крестовая и плоская отвертки.

Перед началом демонтажа необходимо установить колеса в прямом положении и снять минусовую клемму с АКБ.

Демонтаж электроусилителя

Первым делом следует избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. При необходимости демонтажа замка зажигания нужно выкрутить 3 самореза с помощью крестовой отвертки. Далее снимается нижняя поперечина приборной панели. После этого нажимаете на фиксаторы колодок жгутов проводов и отключаете их от блока управления ЭМУР. И только теперь можно отключить колодку непосредственно от подрулевых переключателей.

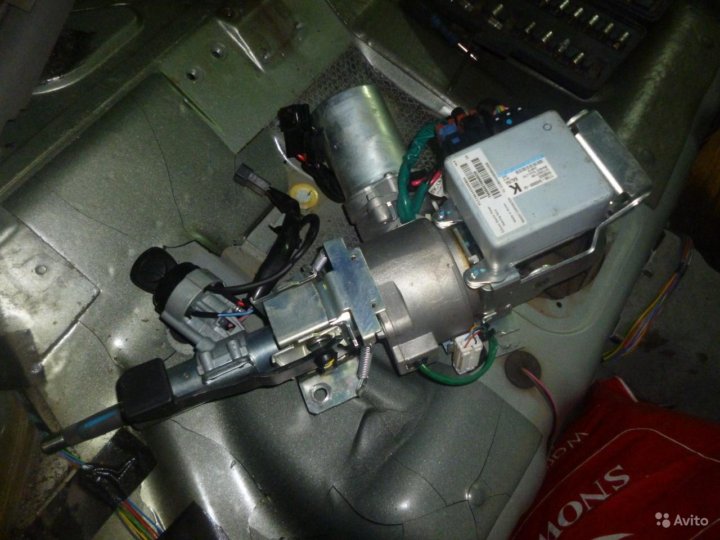

Как расположен агрегат в автомобиле

Кронштейн крепится при помощи 4 гаек, которые нужно выкрутить. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к валу рулевого механизма. Выкрутите его ключом на 13, при этом аналогичным удерживайте гайку от проворачивания. Болт извлекается, а клеммное соединение разжимается крепкой плоской отверткой. Аккуратно извлекается промежуточный вал. Рекомендуется помечать маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Старайтесь во время демонтажа не повредить проводку. Отмечайте расположение валов и шестерен как можно точнее, чтобы впоследствии не возникло неудобств при вращении руля. Установка ЭУР проводится при помощи тех же инструментов, только в обратной последовательности. Самое главное — это совместить все метки на валах. Не окажется лишней и помощь напарника.

Заранее поставьте нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан непосредственно с валом рулевого механизма, затем при помощи ключа с головкой на 13 выкрутите гайку, предназначенную для стяжки промежуточного вала. Болт извлеките и аккуратно отсоедините верхний шарнир от нижнего. Первым делом устанавливается нижний шарнир, после чего вал проворачивается до расположения отверстия в верхнем шарнире под болт в нижней части вала. Теперь осталось только соединить шарниры и стянуть болтом. После этого подключите колодки проводов и установите облицовочные панели.

Ошибка ЭУР на приборной панели

О неисправности ЭУР подаст сигнал бортовой компьютер

Обладатели автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загоревшейся лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и неправильная ее работа. Стоит отметить, что датчик светится желтым цветом, а не красным. Это означает, что можно эксплуатировать авто и без работающего электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Большее усилие к рулю придется прикладывать, если отключить ЭМУР полностью. Сделать это достаточно просто, вынув предохранитель, отвечающий за питание блока управления. Если не работает усилитель руля или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Ездить без электроусилителя может оказаться непросто. С непривычки руль кажется слишком тугим, но на деле он такой же, как и на Калине комплектации «стандарт».

Причины для отказа ЭМУР две: неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и для установки нового обращаться к опытному электрику. В случае действия гарантии необходимо показать автомобиль специалистам в автосервисе.

Если все же хочется снять и установить блок управления самостоятельно, из инструментов потребуется лишь крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к блоку. И не забывайте о том, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится в нижней части панели, крепится тремя болтами. Их необходимо выкрутить, а накладку снять.

Вид на сам блок управления открывается после демонтажа накладки. Все штекеры необходимо отсоединить от блока управления ЭМУР. Сам блок крепится при помощи двух болтов. Выкрутите их и аккуратно потяните короб вниз, чтобы ничего не повредить. Помните, что блок еще держится на пластинке. Короб должен оказаться чуть выше педалей. Лишь после этого нужно выкрутить три болта, которыми блок управления притянут к пластине. Теперь останется только прикрутить на пластину новый блок управления и аккуратно установить все в обратной последовательности. Двумя болтами крепите короб, затем соединяете все штекеры, после чего можно приступать к сборке облицовочных панелей.

Что нужно знать водителю об ЭМУР

Электроусилитель руля на Калине служит для повышения комфорта водителя.
С его помощью вы без труда сможете вращать руль одним пальцем даже в автомобиле, стоящем на месте. Это удобно и практично, так как парковка с подобной системой оказывается намного проще и безопаснее. Устройство электроусилителя включает в себя:

электродвигатель бесщеточный;
редуктор;
блок управления.

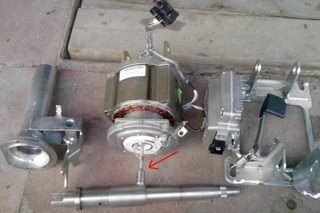

Электрический двигатель находится под рулем. На его валу установлен червяк, входящий в зацепление с шестерней из пластмассы. Электронный блок контролирует работу всей системы, используя данные, которые выдают:

датчик момента;
датчик скорости;
датчик частоты вращения коленчатого вала.

Проведя сбор данных, блок управления регулирует напряжение питания, которое подается на электрический двигатель. Чем меньше скорость движения автомобиля, тем большее напряжение подается на электромотор.

Лампа, сигнализирующая о неисправности электроусилителя на Калине, загорается, как только включается зажигание. После запуска двигателя она тухнет. Это нормальная работа системы, а при поломке даже после запуска мотора лампа продолжает гореть.

Причины отказа электроусилителя.

Нет сигнала с датчика скорости.
Критически низкое напряжение в бортовой сети.
Превышено допустимое значение оборотов двигателя.
Неисправность блока управления.

Для ремонта ЭУР демонтируют руль и часть торпеды

В первых трех случаях отказ ЭУР на Калине устраняется достаточно просто. Нужно либо подтянуть ремень генератора, либо прилагать меньшее усилие при надавливании на педаль акселератора.

Неисправность блока управления — это повод навестить диагноста, который качественно проведет осмотр и выявит поломку. Причем некоторые проблемы могут быть устранены электриком, а некоторые оказываются фатальными, и поможет лишь замена всего блока целиком.

Есть еще пятая причина неисправности ЭУРа. Наша халатность. Я пять лет ездил на машине(0- 30000км) с заеданием электроусилителя(то загорится, то погаснет) горел конечно же мало, но наконец он меня достал. Снял обшивку руля и увидел не вставленную до конца, т.е. до щелчка основную клемму ЭУРа. Уже знал что все будет работать. Из-за таких мелочей складывается общее представление о машине.

Первый портал про автомобили ВАЗ

Необходимый инструмент: крестовая и плоская отвертка, высокая головка «на 13».
Отсоединить минусовую клемму аккумулятора, и выставить колеса автомобиля прямо.

Снятие электроусилителя руля Калины

Сначала нужно снять руль Калины , а затем подрулевые переключатели . Отсоединить колодки проводов выключателя зажигания от панели приборов.
Если необходимо, снять замок зажигания .

Отвернуть 3 самореза крестовой отверткой, и снять нижнюю поперечину панели приборов.
Отсоединить 2 колодки жгутов проводов от блока управления ЭУР, нажав на фиксаторы.
Отсоединить колодку проводов от соединителя подрулевых переключателей
Опустить рулевую колонку Калины на пол. При необходимости снять соединитель подрулевых переключателей .

Отвернуть гайку болта крепления нижнего карданного шарнира к валу-шестерне рулевого механизма с помощью головки «на 13». Удерживаем болт от проворачивания ключом «на 13».
Разжать клеммное соединение шарнира, используя большую плоскую отверткой.
Снять промежуточный карданный вал с вала-шестерни рулевого механизма Калины.

Перед снятием, маркером помечаем взаимное положение верхнего шарнира карданного вала относительно вала рулевого управления.

Отвернуть гайку стяжного болта шарнира с помощью ключа «на 13». Удерживаем его от проворачивания ключом «на 13». Снять болт.
На фото промежуточный карданный вал Лада Калина.

Установка электроусилителя руля Калины

Установка промежуточного карданного вала производится в обратной последовательности, совмещая с ранее сделанными метками. Установку рулевой колонки рекомендуется производить с помощником.

Либо производить монтаж колонки, когда нижний шарнир промежуточного карданного вала будет установлен на вал-шестерню рулевого механизма заранее. Для этого:

После соединения промежуточного карданного вала с валом рулевого управления, отворачиваем гайку стяжного болта промежуточного вала, используя ключ «на 13».

Устанавливаем нижний шарнир на вал-шестерню рулевого механизма (болт крепления шарнира к валу-шестерне должен располагаться вертикально с правой стороны). Поворачиваем вал рулевого управления, так чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально снизу вала. Соединяем верхний и нижний шарниры промежуточного вала, вставляем стяжной болт и заворачиваем гайку.
Дальнейшую установку производим в обратной последовательности.

Предназначение ЭУР, как известно, заключается в обеспечении более комфортного управления транспортным средством. Сравнительно не так давно автомобили отечественного производства стали оборудоваться этим типом усилителя руля. Что на автомобиле Лада Калина представляет собой электроусилитель руля, какие неисправности характерны для него и как произвести замену узла, читайте ниже.

[ Скрыть
]

Составные части электроусилителя руля и принцип его работы

На автомобиле Лада Калина электроусилитель руля являет собой специальный узел, соединяющийся с рулевой системой и позволяющий обеспечить мягкую и плавную работу рулевого колеса. Благодаря тому, что автомобиль имеет установленный электрический усилитель, тяга при повороте руля будет более качественной, соответственно, водителю нужно будет прикладывать меньше усилий.

Что касается непосредственно конструкции устройства, то по стандарту оно состоит из:

в первую очередь, схема электроусилителя руля включает в себя электромотор;
не менее важным компонентом является блок управления;
редукторное устройство;
также система оснащается тремя контроллерами — момента, скорости, а также вращения коленчатого вала.

Система электрического усилителя руля Калина, как видите, в целом простая по своей конструкции. Несмотря на свою простоту, даже такое устройство дает возможность получать все нужные данные и обеспечивать более простое управления транспортным средством. Для контроля за функционированием узла используется бортовой компьютер. Следует отметить, что сам узел функционирует не всегда. Он вступает в работу, когда количество оборотов достигает 400 в минуту и отключается, если скорость транспортного средства будет более 60 км/час.

В соответствии со схемой подключения такие ограничения позволяют обеспечить наиболее оптимальные свойства и дают возможность водителю управлять Калиной в промежутке, считающимся наиболее сложным. Кроме того, такие особенности были внедрены производителем из соображений безопасности. Ведь при движении на высокой скорости работа рулевой рейки с электроусилителем является более опасной. Как мы уже сообщали, использование этого узла делает рулевое колесо более чувствительным, соответственно, это может привести к определенным рискам при движении на большой скорости. Так что при движении со скоростью более 60 км/час устройство отключается автоматически, делая в целом передвижение водителя на машине более безопасным.

Неисправности ЭУР и последующая диагностика устройства

Как сказано выше, установка электруосилителя руля на Калину подразумевает использование достаточно простого по своей конструкции устройства. Соответственно, ремонт узла и выявление неисправностей в целом — процедура не особо сложная. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, производителем была выбрана не особо удачно. Все потому, что установка ЭУР осуществляется под радиатором отопителя. Так что при использовании автомобиля в зимнее время года, на узел будет оказывать воздействие различных температур, в частности, их перепад.

Именно это во многом влияет на поломку узла и, как показывает практика, по факту это случается достаточно часто. Выход из строя электроусилителя руля сопряжен с появлением проблем в работе управления транспортным средством и появлением различных неисправностей.

Как правило, выходу из строя механизма способствуют:

отсутствие импульса от контроллера скорости;
выход из строя блока управления системой;
слишком низкое напряжение в бортовой сети транспортного средства;
превышен допустимый порог оборотов агрегата.

Внизу справа расположен индикатор в виде руля с восклицательным знаком — он говорит о неисправности ЭУР

Эти факторы, как показывает практика, способствуют поломке механизма. Что касается диагностики, то она осуществляется блоком управления Калиной самостоятельно в ходе запуска узла и анализа исправности всех систем. Если какой-то из компонентов не передает соответствующий сигнал, блок управления автоматически заносит его в список неработающих устройств. Соответствующую информацию можно увидеть на контрольном щитке. В частности, если речь идет о выходе из строя именно ЭУР, то на приборке появится индикатор оранжевого цвета в форме руля с восклицательным знаком.

В соответствии с сервисной инструкцией по эксплуатации, производитель утверждает, что проблема неисправности узла должна быть решена в ближайшее время. Поэтому автовладельцу необходимо передвигаться на пониженной скорости до ближайшей станции ремонта техобслуживания и ремонта. Но это все — официальные данные, по факту же дела обстоят несколько иначе.

Как правило, появление индикатора на контрольном щитке не подразумевает необходимость ремонта, обычно его появление свидетельствует о возникновении неполадок в работе узла. Речь может идти как о неисправностях в работе цепей питания, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на щитке не отражается на функционировании узла в целом (автор видео — канал CompsMaster).

По факту же проблемой считается поломка, при которой чувствительность руля будет слишком низкой. Подобного рода неисправности обычно проявляются довольно часто и, как правило, решать их нужно действительно незамедлительно. В противном случае, при игнорировании проблемы, это может привести к печальным последствиям. Чтобы оперативно решить проблему, в первую очередь необходимо демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы сможете добраться до ближайшего СТО для проведения ремонта.

ВАЗовцы утверждают, что ЭУР не подлежит ремонту. При поломке следует его заменить!

Замена электроусилителя руля

Процедура замены узла в автомобиле Лада Калина должна осуществляться исключительно опытными специалистами. В том случае, если гарантийный срок на ваше транспортное не истек, то разумеется, для устранения проблемы необходимо обратиться к официальному дилеру. Если же гарантия на автомобиль уже не распространяется, а, как известно, стоимость ремонта может быть довольно высокой, проблему можно попытаться решить путем замены узла. Но перед тем, как перейти к ее устранению, необходимо учесть, что сама по себе процедура замены не особо простая. Так что если у вас нет технических знаний, опыта и навыков в осуществлении этой задачи, то лучше даже не пытаться ее выполнить.

Всегда помните о том, что неверные действия в ходе ремонта могут привести не только к полному выходу из строя системы, но и к достаточно сложному и дорогостоящему ремонту узла. Так что монтаж электроусилителя должен осуществляться только после того, как вы изучите все компоненты, детали и особенности системы. В данном случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы вам придется частично разобрать центральную консоль, а именно панель, установленную под рулем. Потребуется отключить все провода, которые идут к узлу.

Как показывает практика, монтаж нового узла в большинстве случаев может и не потребоваться, так как обычно проблему можно решить путем проведения профилактических мероприятий. Фактически одной из самых часто встречаемых проблем в работе узла является стук. Этот стук обычно проявляется при повороте руля и в большинстве случаев оно сопровождается скрипом. Чтобы решить проблему такого плана, достаточно будет только смазать узел. Если это не помогло, то далее вам потребуется произвести более тщательную диагностику либо замену узла.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по замене электроусилителя руля на Калину»

Подробная пошаговая видеоинструкция касательно замены узла в автомобиле Лада Калина приведена на видео ниже (автор ролика — канал Сергей Цапюк).

Калина 2 отключается эур на ходу

Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Программное отключение

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Диагностический сканер

Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт.

Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле. Коды ошибок можно найти в интернете.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

4 ноября 2008, 15:59 #1 123

Привет дамы и господа, год назад купил себе Калину (люкс). Проездил до декабря, помыл и поставил в гараж, зимой не ездию. Вчера прочитал статью в журнале «За рулем», что Калины, по причине неисправности в электроусилителе руля могут сами рулить в обочину или на встречку. Стало просто страшно. Много читал на форумах. Но слова это одно, а одного друга, как пишет журнал уже нашли в столбе, живой правда. Потом он говорят отключается когда едешь более 60 км/ч, тем не менее если даже в городе руль рванет резко влево вдруг – хорошего мало. Короче, очко играет будь здоров, хоть продавай. Есть вариант разобрать, снять ЭУР.

18 декабря 2008, 22:40 #2 123

Александр, ты почти прав по поводу этого электроусилителя. Когда у меня ещё и схождение на долю градуса было не идеальным, то больше 80-ти ехать вообще было страшно. А не задумываешься что даже при исправной СУ-ЭУР и датчике скорости, на большой скорости малые повороты руля (до 5 град) очень легки? На любой нормальной тачке на большой скорости руль всегда тяжёл (если люфта нет), но не на этой.

22 декабря 2008, 18:47 #3 123

купил 2007 г в декабре попался без усилителя много раз слышал что быстро выходит из строя

Сообщений: 368
Откуда: Сочи
Лада Калина 11193 TMS GT

22 декабря 2008, 21:51 #4 123

здраствуй Александр имею калину TMS когда покупал отказался и от гура и от эура и нежалею механика хоть и тяжелее но нанадёжней. А друг купил с эуром реально попал в аварию из-за эура что доказала независимая экспертиза. Знаю точно что у него на калине стоял МАХАЧКАЛИНСКИЙ эур. А так знаю что можно и отключить и снять эур без всяких переделок и попадосов на деньги

Сообщений: 1844
Откуда: Санкт-Петербург

1 января 2009, 18:44 #5 123

Так вот, господа! На форуме www.priorovod.ru за вопрос: «А правда ли, что на Калинах/Приорах клинит ЭУР? «, меня просто ЗАБАНИЛИ (. ) Меня это более, чес настораживает. А вас?

Сообщений: 17924
Откуда: Вологда
Volkswagen Golf Plus 1.6

2 января 2009, 22:47 #6 123

Здесь не забанят.

25 января 2009, 10:29 #7 123

Ну что сказать, журнал за рулем давно не объективен, сам работаю в компании производящей товары слож быт техники китайской, с тамим подходом знаком – у нас тоже есть куча профильных журналов в которые мы исправно плаатим за размещение статей или выбираем годовой объем по полосам рекламным и статья как бонус, но эти статьи мы сами и пишем! под именами журнальных авторов которые чего то тестируют типа и сравнивают. Журнал За рулем точно такойже – сегодня ВАЗ проплатил, завтра китайци и послезавтра перегонщики японок и так далее – идет информационная война на рынке любог товара.

Генерируются мифы (причем оч толковыми маркетологами) положительные и отрицательные, тема муссируется на форумах, в прессе и т. д. Мифов много, и самостоятельный эур на калине один из них. У нас есть конкретное задание от маркетнга мониторить форумы по воей территории и сли что учавствовать – думаю в автобизнесе все тоже самое. А фразы от безликих перцев в инете типа у моего кореша такой то случай был из той же серии.

25 января 2009, 15:46 #8 123

Очень может быть. Но почему АвтоВАЗ не подаст в суд на «За рулем»? После такой статьи самое время. Молчат.

Сообщений: 1
Откуда: Уфа

4 декабря 2010, 14:25 #9 123

У меня был такой случай: Поехала на учебу, завядя, как обычно с подзавода, все шло нормально, пока не заметила, что спидометр не двигается, и скорость стоит на о. Остановилась. Завела машину заново. После того, как тронулась, стал гореть сигнал неполадок в инжекторе, а минут через 5 перестал работать ЭУР (загорелась лампочка неполадки и фактически он тоже не работал). Глушила, заводилась, пробовали снимать аккумулятор. В сервисе сказали что сломался ЭУР. В итоге у знакомого электрика поменяли датчик скорости и все стало работать

14 апреля 2014, 20:25 #10 123

доброго времени суток. в общем про эур скажу так т.к. работаю авто электриком-диагностом,то я их ремонтирую и перебираю есть чего опасаться своими руками держал заклинивший эур и поэтому с журналом в кое мере согласен а кто опровергает что есть вероятность клина так возьмите и разберите эур от сих до сих станет понятен принцип работы и все опасения. а в общем это попадается очень и очень редко в основном просто не работает и это исправимо т.к. новый стоит 12000р. дешевле на ремонт ну а если замена то только на мандо а не в коем случае махачкала.

Сообщений: 21528
ЕрАЗ 762

14 апреля 2014, 20:28 #11 123

domen79, 14 апреля 2014, 20:25, #10

доброго времени суток. в общем про эур скажу так т.к. работаю авто электриком-диагностом,то я их ремонтирую и перебираю есть чего опасаться своими руками держал заклинивший эур и поэтому с журналом в кое мере согласен а кто опровергает что есть вероятность клина так возьмите и разберите эур от сих до сих станет понятен принцип работы и все опасения. а в общем это попадается очень и очень редко в основном просто не работает и это исправимо т.к. новый стоит н12000р. дешевле на ремонт ну а если замена то только на мандо а не в коем случае махачкала.

Ноль пятый не переживет этого позора.

Сообщений: 1376
Откуда: ярославль
Chevrolet Captiva
Лада Приора Хэтч

14 апреля 2014, 21:53 #12 123+ 1

Стоит ЭУР.Раздражал нечеткий ноль.

Увеличил кастор .Стало много лучше.Рекомендую

Кому и этого мало,могут вытащить предохранитель.

ГУР(на двенашке)все равно приятнее

Да,с не Махачкалинскими ЭУРами проблем быть не должно в силуих конструкции

24 октября 2014, 22:57 #13 123

интересно как может электроусилитель руля сам рулить когда он полностью зависит от рулевого колеса. На заглушенной машине при повороте руля в стороны колеса же с трудом но поворачивают. Если бы он не был зависим от руля то тогда я бы поверил что он сам рулит, а так я не верю, у меня у самого стоит на калине эур.

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 22:58 #14 123

Виталий1987, 24 октября 2014, 22:57, #13

Не Калуга, ни новая Махачкала, ни Мандо.

Была такая теоретическая возможность на машинах начала 2006 года, потом все исправили.

Сообщений: 8523
Откуда: Раша,наша раша
Ford Focus

24 октября 2014, 23:04 #15 123+ 1

Виталий1987, 24 октября 2014, 22:57, #13

Ты сынок не понимаешь КАК устроен эур,и начинаешь тут разглогольствовать.Эур может повернуть в любой момент в любую сторону,и ты ручонками своими ни когда не справишься вырулить.Правда сейчас это явление не массовое,но случаются бзики в электронных мозгах,и тогда привет валхава!

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 23:05 #16 123

Rudi, 24 октября 2014, 23:04, #15

Максимум может чуть дернуть в сторону

Сообщений: 8523
Откуда: Раша,наша раша
Ford Focus

24 октября 2014, 23:06 #17 123

Александр05, 24 октября 2014, 23:05, #16

Максимум может чуть дернуть в сторону

Градусов на 45 а может и более

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 23:08 #18 123

Rudi, 24 октября 2014, 23:06, #17

Градусов на 45 а может и более

При 40 он отключается, а там успеешь поймать.

Сообщений: 8523
Откуда: Раша,наша раша
Ford Focus

24 октября 2014, 23:13 #19 123

Александр05, 24 октября 2014, 23:08, #18

При 40 он отключается, а там успеешь поймать.

а нежели включится?

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 23:14 #20 123

Rudi, 24 октября 2014, 23:13, #19

а нежели включится?

А если прилетят инопланетяне и унесут Калину к едрене фене на Альфацентавру?)))

Сообщений: 8523
Откуда: Раша,наша раша
Ford Focus

24 октября 2014, 23:16 #21 123

Александр05, 24 октября 2014, 23:14, #20

А если прилетят инопланетяне и унесут Калину к едрене фене на Альфацентавру?)))

о,а они какие?красные?

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 23:18 #22 123+ 1

Rudi, 24 октября 2014, 23:16, #21

о,а они какие?красные?

Говорят, любые нормальные кроме зеленых – те те еще черти

22 ноября 2014, 07:57 #23 123

Александр05, 24 октября 2014, 22:58, #14

Не Калуга, ни новая Махачкала, ни Мандо.

Была такая теоретическая возможность на машинах начала 2006 года, потом все исправили.

согласен про 2006г, тогда первые усилители вообще рейки рулевые ломали.

22 ноября 2014, 08:00 #24 123

Rudi, 24 октября 2014, 23:04, #15

Тамбовский волк тебе сынок.

Сообщений: 1118
Откуда: Чехов
Лада Калина 11184 люкс

7 декабря 2014, 15:36 #25 123

Ребята.. мой пробег к 100 тырам подходит..чтот не разу не дернуло..не влево ни вправо..может я не так езжу

Последняя модель Калины

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается. Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки. О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.

Причины поломки ЭУР

Вот этот полезный узел авто

Перед началом демонтажа необходимо установить колеса в прямом положении и снять минусовую клемму с АКБ.

Демонтаж электроусилителя

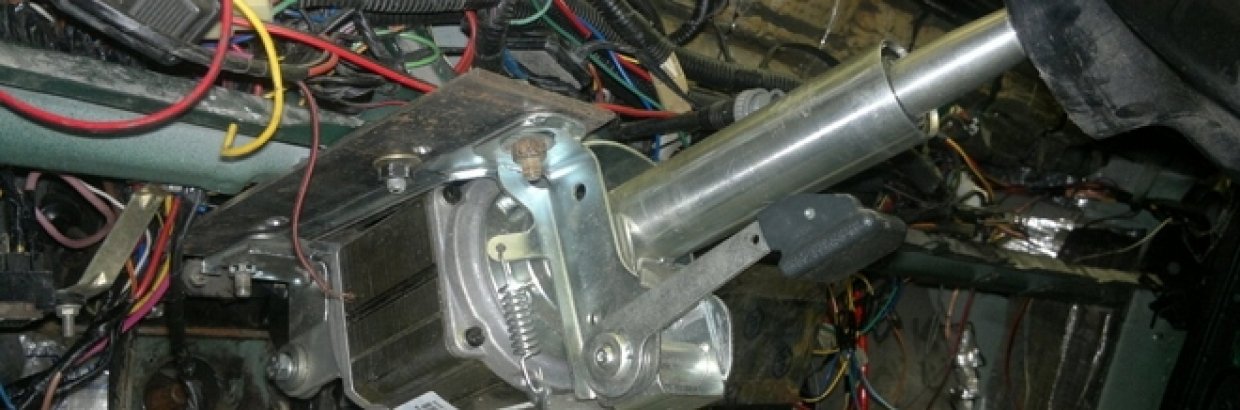

Как расположен агрегат в автомобиле

Ошибка ЭУР на приборной панели

О неисправности ЭУР подаст сигнал бортовой компьютер

Причины для отказа ЭМУР две: неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и для установки нового обращаться к опытному электрику. В случае действия гарантии необходимо показать автомобиль специалистам в автосервисе.

Что нужно знать водителю об ЭМУР

Электроусилитель руля на Калине служит для повышения комфорта водителя. С его помощью вы без труда сможете вращать руль одним пальцем даже в автомобиле, стоящем на месте. Это удобно и практично, так как парковка с подобной системой оказывается намного проще и безопаснее. Устройство электроусилителя включает в себя:

электродвигатель бесщеточный;
редуктор;
блок управления.

датчик момента;
датчик скорости;
датчик частоты вращения коленчатого вала.

Причины отказа электроусилителя.

Нет сигнала с датчика скорости.
Критически низкое напряжение в бортовой сети.
Превышено допустимое значение оборотов двигателя.
Неисправность блока управления.

Для ремонта ЭУР демонтируют руль и часть торпеды

Неисправность блока управления — это повод навестить диагноста, который качественно проведет осмотр и выявит поломку. Причем некоторые проблемы могут быть устранены электриком, а некоторые оказываются фатальными, и поможет лишь замена всего блока целиком.

отключается, не работает и причины

Электроусилитель руля в Лада Калина призван обеспечивать повышенный комфорт во время управления. Сам автомобиль на отечественном рынке присутствует недавно, однако успел обзавестись весомой популярностью. Машина достаточно практична и удобна, что позволяет ей иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке на фоне соперников в классе. В данной статье поговорим на тему неисправности и способы устранения их.

Из чего состоит усилитель руля Калины?

Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:

электромотор;
блок редуктора;
модуль управления;
датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.

Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.

Неисправности ЭУР и их диагностика

Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:

датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
бортовая сеть «страдает» низким напряжением;
максимум оборотов превысил допустимый предел;
пришел в негодность управляющий модуль.

Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа. Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис. Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя. Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.

Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства. Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его. К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.

Двигатель Гранта спорт
Ошибка р0504 Лада Гранта
Лада Гранта лампа ближнего света

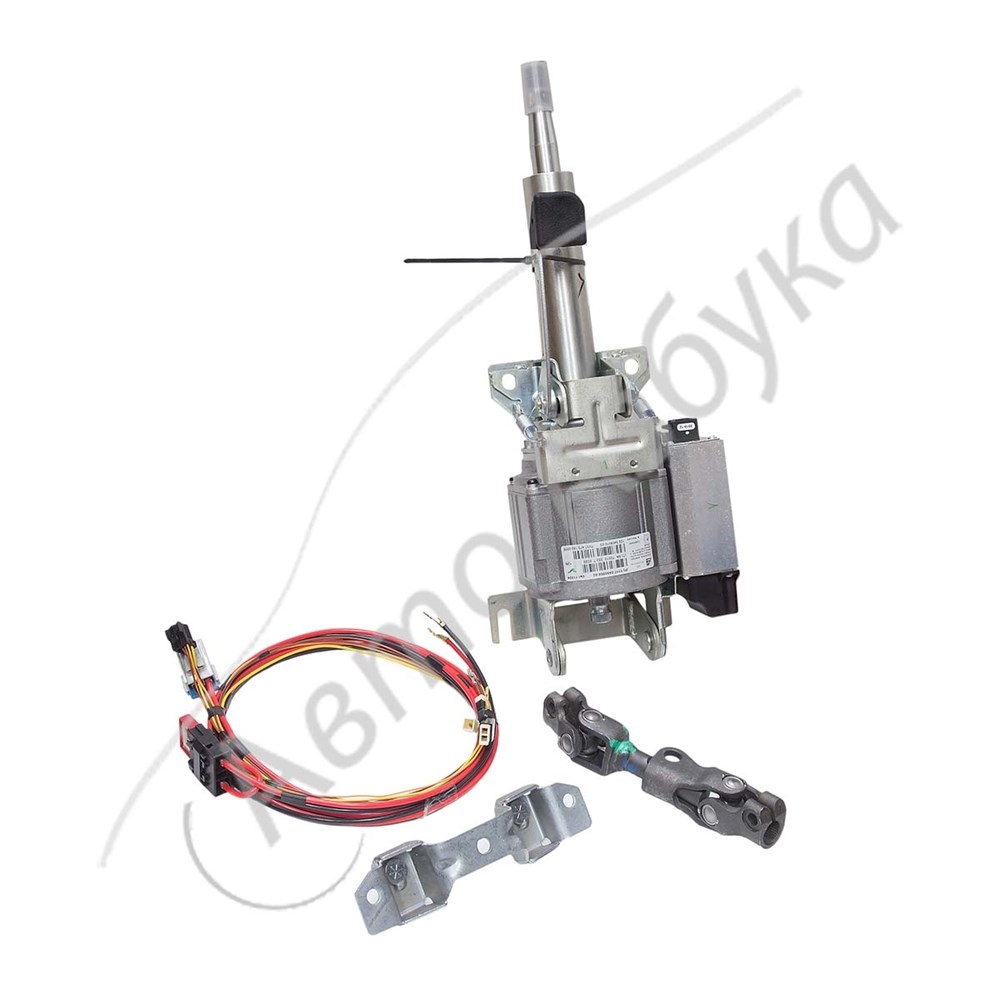

О квалифицированной замене электрического усилителя

Если возникает потребность в замене механизма, когда не работает ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы.

Бывают ситуации, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма.

Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью. Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса.

Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР. Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.

Для извлечения усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, который отчетливо доносится к водителю из-под панели или отключается усилитель. Такое явление может сопровождаться характерным скрипом, возникающим во время осуществления вращательных действий с рулевым колесом LADA Kalina. Обычно данная ситуация решается посредством применения специальной смазки. Если таковое действие не приносит ожидаемого результата, то потребуется более детальное диагностирование механизма усиления.

Чтобы установить электроусилитель руля в посадочное место Лада Калина понадобится запастись внимательностью и терпением. Все кабельные разъемы должны быть плотно посажены, а само устройство уверенно закреплено. Только после этого можно переходить к обратной сборке ранее демонтированных компонентов передней панели.

Неисправности ЭУР на автомобиле Лада Калина и способы их устранения

Электроусилитель руля — это устройство, предназначенное для обеспечения более комфортного управления транспортным средством. Не так давно усилителями стали оборудовать автомобили отечественного производства. ЭУР в автомобиле Лада Калина — какие неисправности для него характеры, какие есть и применяются наиболее эффективные способы устранения? Об этом читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Причины поломки ЭУР

Одной из основных причин, по которым электроусилитель руля на Калине может отключаться, является поломка самого устройства. При включении зажигания система автоматически производит диагностику, которую впоследствии не проходит. В результате не работает электроусилитель руля из-за собственного отключения, что, несомненно, негативно отражается на комфорте при управлении машиной.

Ремонт электроусилителя руля может обойтись достаточно дорого, так что если Калина еще на гарантии, есть смысл отремонтировать свой ЭУР у дилера. В том случае, если система полностью отказала, необходимо в первую очередь отключить питание. При этом крутящий момент двигателя будет воспринимать рулевой элемент (рейка) в обход усилителя.

Еще одной причиной, почему не работает электроусилитель, является выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах езды. На полную силу ЭУР функционирует только при езде на минимальной скорости. Когда транспорт ускоряется, осуществляется снижение усилия, которое создает система на рейку, и именно за это отвечает регулятор скорости. Ремонт ЭУР своими руками подразумевает самостоятельную замену датчика, стоимость такого элемента на сегодня не высокая.

Если ломается скоростной датчик, напрямую подключенный к спидометру, то на блок, управляющий ЭУР, поступают некорректные данные. Система автоматически отключается, в этот момент на контрольном щитке появляется диодный индикатор, которые сообщает водителю о неисправности устройства. Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно вовремя проводить диагностику скрепкой. Благодаря диагностике автомобилист сможет узнать обо всех неполадках, которые присутствуют в различных механизмах и узлах транспорта.

Подведем итоги этого пункта — по каким причинам электроусилитель отказывается работать:

Отсутствует сигнал с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправностях проводки.
Очень низкий уровень напряжение в проводке автомобиля. Необходимо произвести замер напряжения и решить проблему.
Допустимое количество оборотов мотора было превышено.
Вышел из строя блок управления. Решить проблему позволит ремонт, но обычно при поломке блок приходится менять.

Демонтаж электроусилителя

Если решили произвести ремонт электроусилителя руля, то в первую очередь необходимо произвести демонтаж подрулевых переключателей. Далее, от контрольного щитка необходимо отсоединить все колодки с проводами — если нужно снять замок зажигания, то для этого необходимо открутить три самореза. Для этого используется крестообразная отвертка.
Выполнив эти действия, можно демонтировать нижнюю поперечину контрольного щитка. Чтобы сделать это, нажмите на фиксаторы, которые крепят колодку проводов, после чего отсоедините их от блока управления системой. Только после этих действий можно отсоединить колодку от самих переключателей.
Сам кронштейн фиксируется с помощью нескольких гаек, они выкручиваются.
Всю рулевую колонку необходимо осторожно опустить. Требуется найти винт, который фиксирует кардан к валу узла. Этот винт выкручивается, при этом нужно удерживать гайку, чтобы не допустить ее проворачивания. После демонтажа винта клеммный фиксатор нужно разжать, далее, осторожно извлекается промежуточный вал. Чтобы не допустить проблем в монтаже, расположение вала, а также шестеренок, необходимо пометить с помощью маркера. Если метка на валах будут не совмещены, это приведет к проблемам в работе системы. При снятии электрического усилителя ни в коем случае нельзя повредить проводку.
Что касается установки, то процедура осуществляется в обратной последовательности (автор видео — Мурзик Белый).

Ошибка ЭУР на приборной панели

Если на панели приборов появляется ошибка электроусилителя руля, то это может свидетельствовать о поломке системы либо о ее некорректной работе. При этом электроусилитель, может быть полностью работающий. Ошибка, появляющаяся на приборной панели, горит желтым цветом. Это свидетельствует о том, что возможно использовать машину и при неработающем ЭУР, но нужно будет соблюдать определенные меры безопасности.

Если устройство полностью отключается, то для управления машиной придется прикладывать больше усилий. Чтобы отключить ЭУР, достаточно извлечь предохранитель, отвечающий за его функционирование. Если заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

Если заметили, что световой индикатор на контрольном щитке загорается только при включении зажигания, а после запуска мотора гаснет, то переживать не стоит. При активации зажигания система производит диагностику всех узлов и механизмов, так что появление индикатора — это нормально. Но если лампа продолжает гореть даже после запуска двигателя, то это свидетельствует о проблеме.

Видео «Что нужно знать о ремонте электроусилителя»

Загрузка …

Не работает эур на гранте причины – АвтоТоп

Причины отключения

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Программное отключение

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Неисправности электроусилителя

Диагностический сканер

Блок предохранителей

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке он впервые был установлен на автомобиле лада «Калина» (ВАЗ 1118). Электроусилитель добавил как много положительных эмоций, так и немало отрицательных. Поломка данного узла встречаются довольно часто на первых образцах. Не исключением стал и наш сегодняшний гость – автомобиль семейства лада «Калина» (Рис.1).

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель и загорается контрольная лампа электроусилителя руля , но после того, как проедешь по какой-нибудь ямке или рельсам, то электромеханический усилитель руля (ЭМУР или ЭУР) возобновляет свою работоспособность.

Такая ситуация сильно напрягает, ведь автомобилем пользуется не только хозяин, но и его жена. Женщине намного проблематичней повернуть руль без электроусилителя.

Запускаем автомобиль, и действительно загорается значок неисправности электроусилителя и крутить руль становится довольно тяжело. Нужно обязательно разобраться с данной неисправностью.

Подключаем диагностический сканер и соединяемся с блоком управления ЭМУР.

На экране монитора видим следующую ошибку: С1044 – неверная последовательность датчика положения ротора. Что за датчик положения ротора, и где он находится?

Отвлечёмся ненадолго от нашей неисправности и коснёмся немного теории. Разберёмся в устройстве ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части отдельно.

Конструкция ЭМУР Калина 11186-3450008-00

Вал рулевого управления
Электромотор
Электронный блок управления
Датчик крутящего момента
Датчик положения ротора

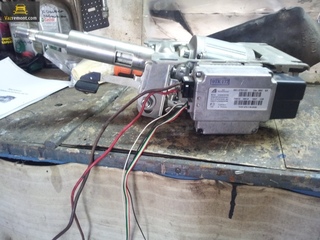

Снимаем ЭМУР. На шильдике (Рис.7) имеется артикул 11186-3450008-00 производства Авиаагрегат г. Махачкала.

Снимаем рулевое колесо, подрулевые переключатели и замок зажигания. Чтобы добраться до датчика крутящего момента, нужно сначала снять электромотор. Откручиваем кронштейн на 4х болтах, карданчик, стопорную гайку и 3 болта крепления электромотора.

Вот что у нас получилось (Рис.12)

Далее вытаскиваем вал.

Достаём обмотку датчик крутящего момента (Рис.17), предварительно отпаяв провода от платы (Рис.16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (слоты перфорации), которые закреплены на валу и вращаются вместе с ним. И двух концентрических катушек с первичной и вторичной обмотками, неподвижно вставленных в корпус ЭМУР. Не будем вдаваться в различную терминологию, а скажем проще: на первичную обмотку подаётся переменный ток с частотой 20 кГц, и если мы прикладываем усилие к валу (то есть начинаем вращать руль), то на вторичной обмотке возникает напряжение «+» или «-» в зависимости от направления вращения, а величина этого напряжения прямо пропорциональна приложенному моменту (усилию). Тем самым электронный блок управления (ЭБУ) определяет с какой силой Вы вращаете руль в ту или другую сторону.

Итак с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (Рис.20), который находится на задней крышки электромотора.

В ЭМУР лада «Калина» применяется 3х фазный вентильный индукторный (бесколлекторный) двигатель. Для того, чтобы он начал вращаться в ту или иную сторону, электроника должна понимать в каком положении на данный момент времени находится ротор и после определения положения в нужные моменты подавать напряжение на определённые обмотки статора. Для определения положения как раз и применяется датчик положения ротора (ДПР).

Схема и конструкция оптического датчика положения ротора.

Расположенные под углом 120 градусов 3 оптопары – светодиод (СД a,b,c) и фотодиод (ФД a,b,c), соответствуют расположению обмоток статора мотора фазам A, B, C. На роторе мотора установлен диск, и при его вращении срабатывает фотодиод a,b или c. Таким образом, электроника опредляет текущее положение ротора.

Далее рассмотрим электронный блок управления ЭМУР (Рис.23), особо рассказывать про него ничего не будем, просто посмотрим на фото самой платы.

Ну вот, с устройством ЭМУР мы разобрались, возвращаемся к нашей неисправности, с которой к нам пожаловал хозяин автомобиля «Калина». Что нужно сделать для того, чтобы всё заработало как надо? Довольно частая неисправность на данной модификации ЭМУР – это плохая пайка оптопар на плате датчика положения ротора. Достаточно просто пропаять все контакты оптопар (Рис.24) для оживления ЭМУР, что мы и поспешили сделать.

После пропайки платы собираем всё в обратной последовательности и запускаем автомобиль. Ураа. Лампочка неисправность ЭМУР погасла и руль стал вращаться очень легко.

У нас на вооружении имеется сканер для проверки параметров и считывания кодов неисправностей, а что делать простому автомобилисту, у которого нет данного оборудования? Как считать ошибки без специального сканера? Всё довольно просто.

Для того чтобы считать коды самодиагноостики ЭУР «Калина» нужно:

1) При выключенном зажигании замкнуть на массу 6ой контакт разъёма X2 блока управления ЭМУР, либо замкнуть между собой контакты 6 и 7 (рис.26). В разъёме X2 отсутствует 6ой контакт, поэтому мы установили туда кусочек белого провода и замкнули его с 7ым контактом (массой).

Рассмотрим схему ЭМУР для более детального понимания.

Привет всем! Кто в теме – если вынуть предохранитель ЭМУР и ездить без усилителя – ничего плохого рейке и ЭМУРУ не будет?

А зачем это Вам нужно можно узнать? Если это не секрет конечно.

Все хочу отключить Эмур и без него покататься, но экспериментировать нужды не вижу. На стандарте эмура нет, и там рейка стоит другая нежели на норме. На норме рейка короткоходая, значит усилие на руле будет больше чем на стандарте. Логически получается что вся нагрузка ляжет на рулевое колесо.

Можите отключить если интересно, ни чего страшного не случится. А можно не заводить авто и покрутить руль, туго крутиться, усилитель нормально помогает

Пробовал.Ощущения весёлые,крутишь как водопроводную задвижку.:beauty: Вынимал предохранитель силовой возле аккума.

я так понимаю никакого удовольствия от вождения не будет? Без ЭМУРА?

Только доехать не спеша до сервиса.

Ага, или руки покачать 🙂
Я сначала не хотел ЭУР, т.к. читал страшилки, что он отказывает и выкручивает руль когда не надо. Но кроме той страшилки реальных случаев вроде не было

Есть на тубе ролик как гранта резко изменила курс и вьехала в дом, но с чем это связано по ролику сказать трудно. Когда генератор покупал, продавец рассказывал что где-то слышал что ЭМУР заклинил на приоре. Но это все только слухи, читал что ЭМУР из принципа своего действия заклинить в принципе не может.

А что у него за принцип действия ? Это же вроде электромотор на валу двигателя.
А вообще да, считаю что это скорее пустые слухи.

Не могу сказать, еще не разбирался с принципом его действия.

Были такие случаи, но только на первых ЭМУРных калинах.. После Как изменили конструкцию(поменяли поставщика) клин эмур НЕВОЗМОЖЕН. Потом глючили датчик крутящего момента и руль иногда дергался(страдали те же калины и первые приоры)- сейчас ставят бесконтактные датчики момента, и после этого частых отказов ЭМУР замечено не было..
Нооо.. А вот на гранту вроде ставят ЭМУР корейский МАНДО.. Хотя на ограниченное число калин МАНДО тоже ставили.

Второй день отключается ЭУРУ. пошатал предохранители и релюшки и прошло. Сегодня на второй день стал беспокоится. Вчем может быть дело?

контакт гдето плохой. скорее всего где шевелили там нужно смотреть надежность контактов

Силовой предохранитель проверил норм. в блоке предох-лей F32 нормальный контакт. фишку у стартера тоже проверил. В последний раз вытащил силовой пред-ель и всё норм. до следующего раза?!

если еще раз контакт пропадет, последовательно шевелить все места контакта, и смотреть когда восстановится контакт. только так!

лиш-бы ЭУРУ БЫЛ ИСПРАВЕН!

Были такие случаи, но только на первых ЭМУРных калинах.. После Как изменили конструкцию(поменяли поставщика) клин эмур НЕВОЗМОЖЕН.
раз в сто лет и палка стреляет.
ЭУР действительно заклинило один раз на Приоре, причём самое смешное, она принадлежала журналу «За рулём». Машина влетела в отбойник
Интересно а вопрос автозапуска там поднимался? Или Приора была заводской без «колхозинга»?

Не то чтобы я спорил с производителем, но мне кажется что судя по описанию больше похоже на проблемы, описанные на ЛКК в теме «автозапуск и блокирование руля».

Bongo, что? Провод к тяговому реле, как то влияет на рулевое. Мощно сказано.

Релюшки и пред-ли шатал в темноте и большом кипише, как пианист по клавишам (одним пальцем) вОооТ.

Во прос про ЭУР.
Сегодня заметил такую ситуацию.
Машину с недавних пор ставлю в гараж к отцу, а так как езжу не каждый день, загоняю её в плотную к боковой стене.
Заметил такую ситуёвину. Когда елозишь по гаражу, постоянно выкручивая руль то в лево, то в право, через некоторое время, руль становится очень тугой. Как будто ЭУР отключается. При езде по улице такого не замечал.
Что это может быть? Неисправность ЭУР, или так и должно быть?

У меня такая же ситуация, причем усилие получается в конце выворачивания руля до конца в любую сторону, где-то читал что так и должно быть, хотя скоро ТО обязательно поинтересуюсь по этой проблеме?

У меня со старлайном 91 первым так, у меня там еще иммо включен, на брелке правый символ горит, хотя пробовал и отключать иммо, алгоритм не меняется насколько я помню. А вот какие при этом лампочки горят на торпеде не обращал внимания.

Если приехали и заглушили машину, то она сразу завести повторно авто не дает, надо повторно снять авто с сигнализации (нажмать среднюю кнопочку), затем включать стартер, иначе у меня стартер блокируется.

Клеммы затянуты и не окислены.

Проверьте релюшку питания приборки, стоит такая же, как на обогрев заднего стекла. У меня дважды глючила, потом совсем сдохла, симптомы такие же были.

Проблема в следующем: поворачиваю ключ зажигания, загорается только желтый значок «руль и восклицательный знак» далее стартер вообще не реагирует. И постоянно моргает лампочка сигнализации. Машину покупал по предзаказу одна из первых – вин 00001853. Пробег 7000 км. Сигналка старлайн А91. Может кто нибудь сталкивался с подобным?

Проблема решена?
У меня ситуация – сегодня установил парктроник. После монтажа не работает панель приборов – включаешь зажигание – загорается только индикатор электроусилителя. Машина заводится нормально, если включить поворотники, фары – загораются соответствующие индикаторы на панели. Парктроник, фонарь заднего хода (запитывался от него) работают. Отдельного предохранителя на панель приборов нет. В чем может быть проблема? Во время монтажа несколько раз скидывал минусовую клему с аккума.

Сегодня загорелась лампочка ЭУР (и авто заводится не с первого раза). Тут уже писали, что так случается, когда какой-то провод вылетает из стартера. Это у меня первая машина. Может кто-нибудь на фотке (например этой http://www.lada-granta.net/gallery/showimage.php?i=2014&c=8) стрелочкой нарисовать где искать этот проводок.

у меня такаеже трабла была только купил и сразу загорелась были щелчки а заводится нехотела оказалось в магазине неприкрутили контакт аккумулятора

Adson, похоже разгрузочное реле не включилось. Попробуйте его тупо поменять.

. спасибо за подсказку – К4 виновато в произошедшем, в нем контактная группа перегревалась, что привело к расплавлению пластмассового корпуса на котором намотана обмотка реле и заклинивание подвижной части.

Adson, нда, высокие технологии производства рыле. Пластмасса соплями текущая при нагреве, плюс кривые контакты.

я сам не ожидал такого подвоха от реле, попробую поискать реле с запасом по току от какого-либо известного импортного производителя!

Есть предположения товарищи? (СТО врятли помогут тк ошибок на диагностической херне нет и доказать включения лампочки я не смогу).

ЭУР вроде по K-линии откликается. Могу предложить попробовать снять данные с него в движении, когда лампочка загорается. K-line адаптор и бук с OpenDiag есть. Если лампа загорается, значит ошибка в блок пишется однозначно, но может сбрасываться скажем при сбросе зажигания. Сегодня есть окошко с 17 до 19. Аська тричетыреодинтриодинчетыр енольдвадцать, или здесь в личку.

Сигналки обычно ставят на скрутках. Вот только куда их врезают – и из каких соображений. А вообще хорошая скрутка десятилетиями без проблем работает. Правда для экономии установщики сигналки могли использовать не медные провода, и в скрутке с медью они уже не очень будут.

Но опять же – они что, порезали провод к ЭУР? Одно дело зажигалкой снять изоляцию и вплести свой провод.
Там от ЭУР судя по схеме красный провод идёт к стартеру c разъёма х1 (маркировка 2Е). Серый с беложёлтым к бортовому компу (М74), белосиний на панель приборов, чёрно-жёлтый на колодку диагностики, чёрный на массу и синий на F32 предохранитель.
У сигналки должен быть свой предохранитель сразу после АКБ, брать «+» с ЭУР не должны. Только управление стартером могли взять. Сигналка наверное с автозапуском?

Вообще для монтажа скруток могли снять вытащить разъём – а разъёмы на ВАЗе всегда проблемные были.

В гараже просто смотрел подкапотом, разъёмы поправил (руки блин чесались) – у меня после пуска обороты поднялись до 2000 (такого даже зимой не было). Снова открыл капот снял/одел все разъёмы у воздухоч. е-газа и ещё нескольких дачиков и обороты стали 800 – как было – это на ладе гранте.
До этого на ниве блок электроники контачил, на 2109 менял исправный блок, оказалось проблема в разъёме. Теперь ЛГ показала то же самое.

Их или плохо обжимают (но это редкость), или просто клемы не держат – я раньше проверял отдельной клемой «папа» все контакты колодки – в одни плотно входит, в других бывает под своим весом выпадает. Поэтому сам разъём кажется всегда что сидит плотно. Раз было фиксатор на клейме не держал и один штырёк просто утопился в колодке. Но зная что и где снимал – найти было легко.

Ток скорее всего статика – вероятно чехлы сидений и одежда не совместимы в этом плане. Надо вешать на кузов антистатик.

А вот установщики сигналки реально какие то рукож. е.

Вообще для монтажа скруток могли снять вытащить разъём – а разъёмы на ВАЗе всегда проблемные были.

Рис.14 Концентрические цилиндры с шестерннёй.

Ремонт электроусилителя руля калина своими руками

Подробно: ремонт электроусилителя руля калина своими руками от настоящего мастера для сайта olenord.com.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается. Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки. О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.

Вот этот полезный узел авто

Нет видео.

Видео (кликните для воспроизведения).

Перед началом демонтажа необходимо установить колеса в прямом положении и снять минусовую клемму с АКБ.

Как расположен агрегат в автомобиле

О неисправности ЭУР подаст сигнал бортовой компьютер

электродвигатель бесщеточный;
редуктор;
блок управления.

датчик момента;
датчик скорости;
датчик частоты вращения коленчатого вала.

Причины отказа электроусилителя.

Нет сигнала с датчика скорости.
Критически низкое напряжение в бортовой сети.
Превышено допустимое значение оборотов двигателя.
Неисправность блока управления.

Для ремонта ЭУР демонтируют руль и часть торпеды

Электроусилитель руля Калина существенно упрощает ход автомобиля и делает его эксплуатацию приятным. Лада Калина не так давно появилась на современном автомобильном рынке, но уже получила широкую известность и приобрела огромную популярность среди населения. Обусловлен этот факт практичностью этой машины и ее удобством. К тому же стоимость подобной марки выгодно выделяет ее на фоне других автомобилей. Такого эффекта удалось достичь благодаря наличию множества дополнительных деталей, входящих в конструкцию машины, которые не только упрощают использование машины, но и делают этот процесс более комфортным.

электродвигатель;
редуктор;
блок управления;
датчик момента;
датчик скорости;
датчик частоты вращения коленвала.

ЭУР является достаточно простой системой. Но даже подобная его конструкция позволяет устройству получать всю необходимую информацию, чтобы обеспечивать движение машины. Контроль за работой прибора осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Лада Калина. Электроусилитель руля включается при достижении частоты вращения, равной 400 об/мин, а отключается при превышении 60 км/час. Подобные рамки обеспечивают наилучшие характеристики и позволяют управлять автомобилем в тот самый промежуток, который является наиболее сложным. К тому же такие показатели определены производителем исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях сопряжена с определенным риском.

Как было сказано выше, подключение прибора делает руль крайне чувствительным, что может стать большой проблемой на высокой скорости. Именно поэтому при превышении показателя 60 км/час усилитель отключается системой, делая ее более статичной и безопасной.

Конструкция ЭУР достаточно проста, что обеспечивает его довольно несложный ремонт. Но его расположение выбрано производителем не слишком удачно. Модуль электроусилителя закреплен непосредственно под радиатором печки. Поэтому в процессе эксплуатации устройства, особенно в зимний период, на него периодически оказывается температурное воздействие. Что является одной из причин его выхода из строя. К сожалению, такое развитие событий наблюдается довольно часто. Отказ в работе ЭУР сопряжен с возникновением некоторых трудностей в управлении автомобилем и появлением определенных неполадок. В большинстве случаев ответственными за неисправности являются следующие факторы:

отсутствие сигнала датчика скорости;
низкое напряжение в питающей сети автомобиля;
превышено максимальное значение оборотов системы;
неисправен блок управления.

Все эти факторы приводят к выходу устройства из строя. Диагностика аналогичного состояния проводится автомобилем самостоятельно в результате запуска системы и включении бортового компьютера, проверяющего исправность всех систем. При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, о чем выводит соответствующую информацию на приборную панель. Если не работает электроусилитель руля, то на экране загорается специальная лампочка оранжевого цвета, имеющая форму рулевого колеса с восклицательным знаком. Инструкция производителя гласит, что отказ ЭУР предусматривает неотложный ремонт. Для чего водитель должен на низкой скорости двигаться к СТО для проведения соответствующих действий. На практике же дело обстоит немного иначе.

В большинстве случаев загоревшаяся лампочка на приборной панели отнюдь не подразумевает ремонт. Она показывает наличие какой-либо неполадки в узлах ЭУР. Это могут быть как неисправности в цепях питания, которые подразумевает схема подключения устройства, так и выход из строя одного из датчиков. При этом абсолютно никакого воздействия на контроль за управлением автомобиля подобный факт не оказывает. Настоящей проблемой являются такие неполадки, которые воздействуют на чувствительность рулевого колеса и препятствуют его нормальной работе. Данные проблемы возникают достаточно часто и требуют немедленного реагирования, поскольку их игнорирование может привести к печальным последствиям. Для быстрой нейтрализации такой проблемы следует извлечь предохранитель, который находится с левой стороны от рулевого колеса. Этот шаг позволит без помех добраться до места ремонта, хотя управление автомобилем и станет немного труднее.

Неисправный ЭУР не будет воздействовать на рулевое колесо и мешать в управлении машиной.

Замена электроусилителя руля должна производиться лишь опытными мастерами, а если гарантийный срок на Лада Калина еще не истек, то наилучшим решением будет обратиться в дилерскую сеть для решения проблемы. Если же гарантия истекла, а собрать дополнительные материальные средства на квалифицированный ремонт устройства сложно, то выходом из сложившейся ситуации является установка электроусилителя руля своими руками. Следует принять во внимание, что процедура эта достаточна сложна. Поэтому без определенной подготовки и наличия технических навыков проводить ее не стоит. Результатом неквалифицированных действий может стать не только полный отказ системы, но и более сложный и дорогостоящий ремонт. Поэтому установка ЭУР должна быть произведена лишь после изучения всех деталей и особенностей сетей автомобиля. В подобной ситуации схема подключения устройства станет незаменимым помощником и позволит выполнить необходимые действия более четко.

Чтобы извлечь неисправный электроусилитель, необходимо частично разобрать панель, расположенную под рулевым колесом, и отсоединить все провода, идущие к устройству. Установка электроусилителя руля нового образца может и не понадобиться, поскольку достаточно велика вероятность того, что после проведения некоторых профилактических мероприятий старый прибор будет работать не хуже нового. Одной из наиболее распространенных проблем аналогичного типа является стук в электроусилителе руля, сопровождающийся скрипом при повороте самого колеса. В подобной ситуации смазка ЭУР способна решить проблему. Если же этот шаг не помог, то устройство требует более детальной диагностики или полной замены.

Установка ЭУР предполагает определенную внимательность. Все провода должны быть присоединены, само устройство установлено на подобающее ему место, а подрулевая панель собрана обратно.

Электроусилитель руля — это устройство, предназначенное для обеспечения более комфортного управления транспортным средством. Не так давно усилителями стали оборудовать автомобили отечественного производства. ЭУР в автомобиле Лада Калина — какие неисправности для него характеры, какие есть и применяются наиболее эффективные способы устранения? Об этом читайте ниже.

Подведем итоги этого пункта — по каким причинам электроусилитель отказывается работать:

Отсутствует сигнал с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправностях проводки.
Очень низкий уровень напряжение в проводке автомобиля. Необходимо произвести замер напряжения и решить проблему.
Допустимое количество оборотов мотора было превышено.
Вышел из строя блок управления. Решить проблему позволит ремонт, но обычно при поломке блок приходится менять.

Если решили произвести ремонт электроусилителя руля, то в первую очередь необходимо произвести демонтаж подрулевых переключателей. Далее, от контрольного щитка необходимо отсоединить все колодки с проводами — если нужно снять замок зажигания, то для этого необходимо открутить три самореза. Для этого используется крестообразная отвертка.
Выполнив эти действия, можно демонтировать нижнюю поперечину контрольного щитка. Чтобы сделать это, нажмите на фиксаторы, которые крепят колодку проводов, после чего отсоедините их от блока управления системой. Только после этих действий можно отсоединить колодку от самих переключателей.
Сам кронштейн фиксируется с помощью нескольких гаек, они выкручиваются.
Всю рулевую колонку необходимо осторожно опустить. Требуется найти винт, который фиксирует кардан к валу узла. Этот винт выкручивается, при этом нужно удерживать гайку, чтобы не допустить ее проворачивания. После демонтажа винта клеммный фиксатор нужно разжать, далее, осторожно извлекается промежуточный вал. Чтобы не допустить проблем в монтаже, расположение вала, а также шестеренок, необходимо пометить с помощью маркера. Если метка на валах будут не совмещены, это приведет к проблемам в работе системы. При снятии электрического усилителя ни в коем случае нельзя повредить проводку.
Что касается установки, то процедура осуществляется в обратной последовательности (автор видео — Мурзик Белый).

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля «Калина» с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля «Приора» отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Электроусилитель руля представляет собой узел, использующийся для обеспечения более комфортного управления автомобилем. Не так давно ЭУРом стали комплектоваться автомобили отечественного производства, в частности, в данной статье поговорим о Ладах Калинах. Какие могут случиться неисправности ЭУР Калина и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.

Почему электроусилитель руля на Ладе Калине не работает или отключается, по каким причинам рулевое колесо с ЭУРом стучит, подклинивает и закусывает? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, зачастую неработоспособность электроусилителя связана с поломкой контроллера скорости, поскольку этот датчик обеспечивает активацию и отключение ЭУР при разных режимах движения. Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

Вышел из строя контроллер скорости или на блок управления не поступает сигнал от него. В данном случае причина может крыться как в поломке датчика, так и в повреждении проводки либо плохом контакте контроллера с бортовой сетью.
В электросети транспортного средства снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработоспособного генератора и заканчивая использованием в машине электрооборудования несоответствующей мощности.
Превышено допустимое число оборотов коленчатого вала.
Некорректная работа либо выход из строя управляющего модуля. В зависимости от причины, блок управления может подлежать ремонту, нужно делать более детальную диагностику.

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
контакт красно-коричневого цвета — это кабель подключения к тахометру;
серый контакт идет на контроллер скорости авто;
бело-розовый провод — контрольный индикатор усилителя;
черно-желтый контакт — это диагностическая линия;
следующий контакт пустой, провод к нему не подключен;
контакт коричневого цвета — это масса;
пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

Сначала отключается зажигание.
Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
Далее, зажигание нужно включить.
Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

один длинный сигнал и один короткий — электроусилитель исправен;
один длинный и два коротких — нет сигнала оборотов мотора;
один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
один длинный и девять коротких — поломка контроллера скорости.

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

Как и чем смазать усилитель?

В качестве смазки может использоваться «Литол», процедура выполняется так:

Для начала необходимо снять пластиковый кожух, для этого выкрутите болты, которые его крепят. Для откручивания используйте отвертку с крестовым наконечником. Также желательно демонтировать и нижнюю поперечину приборной панели, расположенную под рулевым колесом.
Далее, выкрутите два болта, которые фиксируют сам усилитель, для этого вам потребуется гаечный ключ на 13. После этого колонку можно отпустить вниз.
Выкрутите еще один болт, после чего можно заняться непосредственно смазкой.
Сначала рулевое колесо проворачивается влево до упора. Смазочное вещество заливается в 10-кубовый шприц, которым нужно брызнуть в образовавшееся отверстие. Нужно выплеснуть все 10 кубов.
Затем рулевое колесо проворачивается вправо до упора — шприц опять направляется в отверстие, выпрыскивается вся смазка.
После этого руль следует провернуть в среднее положение и опять прыснуть смазкой в отверстие.
Далее, рулевое колесо необходимо покрутить в разные стороны до упора по несколько раз. Операция по смазки повторяется еще раз.
Затем производится сборка все составных элементов в обратной последовательности.

Как на автомобиле Лада Калина правильно отремонтировать электрический усилитель руля и каких ошибок при этом нельзя допустить — подробная инструкция приведена в ролике (автор видео — CompsMaster).

Многим владельцам Лада Калина и Лада Гранта знакома проблема появления постороннего шума при повороте руля (при коротких покачиваниях) или при езде по неровной дороге. Если на автомобиле установлен редукторный электроусилитель руля (ЭУР) производства г.Махачкала (каталожный номер 11186-3450008-00), то причина может быть именно в нем. На Лада Приора данный ЭУР не устанавливается. Примечательно, что стук в ЭУР (безредукторных) производства г.Калуга или MONDO не наблюдается. Расскажем, как устранить эту неисправность.

Основной причиной появления стука в электроусилителе руля – наличие люфта, который появляется в ходе эксплуатации автомобиля. Если стуки напоминают барабанную дробь, то скорей всего это плохо затянуты подшипники. Чаще всего бренчит самый маленький из трех подшипников ротора электропривода, который расположен на вершине конической части корпуса ЭУР. Необходимо просто подтянуть регулировочную гайку (не перестарайтесь, иначе подшипник будет работать на излом).

В некоторых исполнениях электроусилителя руля нет регулировочной гайки, а если разобрать усилитель, то между подшипником и шестерней можно заметить регулировочные шайбы. В этом случае уменьшить люфт можно при помощи установки дополнительных шайб, подбирая их опытным путем. Стоит учитывать, что чем толще будет прокладка – тем туже будет вращаться руль, а слишком маленькая толщина шайб будет вызывать стук ЭУР.

шайбы для электроусилителя лада калина/гранта установка шайб в электроусилитель лада калина/гранта установка шайб в электроусилитель лада калина/гранта

При такой доработке электроусилителя руля придется его снять и разобрать. Самым сложным будет разделить электроусилитель на две половинки. При обратной сборке не забудьте нанести смазку. В ходе сборки не сорвите резьбу, они слабая.

Если появляется металлический стук при повороте руля до упора в обе стороны, то вероятней всего вы просто натыкаетесь на конец рулевой рейки. В этом случае повода для беспокойства нет.

В некоторых случаях не обойтись без ремонта электроусилителя руля, замены износившихся деталей на новые. Кардинальный способ избавится от стука – убрать ЭУР вообще, либо замена его на безредукторный.

Не всегда стук при повороте руля может быть вызван электроусилителем, иногда посторонние шумы возникают из-за рулевой рейки или колонки.

Электроусилитель руля – проблемное место у Лады Калина. Наверняка, это вызвано тем, что отечественный автопром лишь недавно познакомился с ЭУР. Не успел «Автоваз» еще научиться делать добротные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине пока остается частой практикой. Но заниматься ею лучше всего специалистам.

В случае если электроусилитель руля полностью отказал, то лучше сразу остановиться и вытащить его предохранители. В Калине они находятся с левой стороны от руля. Теоретически при неисправностях ЭУР должен отключаться самостоятельно. Однако раз на раз не приходится. Поэтому для верности все же стоит позаботиться о предохранителях.

Основной проблемой, которая вызывает поломку электроусилителя руля – неисправность датчика скорости.

Подобного рода неисправность гарантирует поездку на СТО и потребует хорошо потратиться.

Неприятности в работе электроусилителя руля может вызвать:

падение напряжения по причине возможных разрывов цепи из-за неисправностей с проводкой;
превышение значения частоты вращения ДВС;
отсутствие информации датчика скорости.

В целом видно, что причин, по которым ЭУР выходит из строя, не так уж и много. Какие-то из них критичные, какие-то – нет. Но в любом случае нужно позаботиться об оперативном устранении возникшей проблемы.

Нет видео.

Видео (кликните для воспроизведения).

Сегодня сложно найти достоверные электрические схемы усилителя от отечественного авто. Такой информацией в основном располагают только в сервисах, и никто ею делиться с вами не будет. Поэтому ремонт электроусилителя руля на Калине возможен только в стенах СТО, так как дилетантство может стоит дорогого. Здесь лучше не рисковать, не скряжничать, а довериться компетентным специалистам.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 4.5 проголосовавших: 21

Реле электроусилителя руля Лада Калина: фото где находится

Автомобиль: Лада Калина.
Спрашивает: Сашка.
Суть вопроса: предохранитель или реле электроусилителя стоит на Лада Калина?

Добрый день. На панели приборов загорелся значок электроусилителя руля. В вашем материале про датчик скорости, написано, что если нет сигнала с датчика происходит такая поломка. Но у меня спидометр показывает как надо, проверял специально по GPS телефона. Небольшая погрешность присутствует и всё.

Подскажите, у нас установлен предохранитель или реле электроусилителя руля? Где это искать?

Ответ на ваш вопрос — в калине на электроусилитель руля есть и реле и предохранитель.

Предохранитель находится в монтажном блоке.
Реле внутри самого устройства.

Собственно, реле электроусилителя руля находится в блоке управления, расположенном под колонкой. Чтобы добраться к нему, потребуется разобрать весь узел.

Расположение предохранителя

Предохранитель находится в монтажном блоке в котором установлены предохранители и реле Калины. Доступ к монтажному блоку предохранителей открывается из салона, с левой стороны от рулевого колеса.

Открываем пластиковую крышку, расположенную сразу под переключателями управления световыми приборами.
Получаем доступ к блоку предохранителей.
Находим предохранитель (F5 — 25А), извлекаем его и осматриваем. В идеале проверить его на пробой мультиметром.
Предохранитель усилителя руля.

Если на корпусе заметны повреждения, вызванные перегревом, то элемент необходимо заменить.

Об ЭУР

На Калине довольно «лёгкий» руль, из-за этого возникают проблемы с управляемостью. Усилитель отключается на скорости больше 40 км/час.

Почему на Калине не работает электрическая плита. Снятие и установка Eur Viburnum гуд EUR на Калину

Электроусилитель руля — проблемное место Лада Калина. Наверняка это связано с тем, что отечественный автопром только недавно выходил на евро. Не успел «АвтоВАЗ» все-таки научиться делать мощные рулевые системы. Поэтому ремонт электроусилителя руля на Калине до сих пор остается частой практикой. Но лучше всего это делать специалистам.

Любительства здесь не будет — это может только усугубить ситуацию.Система рулевого управления — важный узел, от исправности которого зависит экономичность автомобиля и, конечно же, безопасность.

Ремонт электроусилителя руля на Калину — ответственная работа, требующая определенных знаний в области ЭУР. А поскольку такими знаниями обладает минимальное количество автолюбителей, то в основном водители собираются на сотню, что рутировано правильно.

Как определить неисправность?

Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые признаки неисправности можно .

Valnes на передней панели имеют специальный желтый индикатор, который в случае сбоя питания загорается и сообщает об ошибке в системе. Если он загорелся, то у вас есть лишний повод посетить ближайшую автомастерскую. Но следует сразу отметить, что желтый индикатор не сообщает о критической неисправности, а сигнализирует только о возникновении проблемы, позволяющей управлять автомобилем, но без участия EUR.

В случае полного отказа электроусилителя руля лучше сразу остановить и вытащить из него предохранители .В Калине они находятся слева от руля. Теоретически неисправности ЭУР следует отключать самостоятельно. Однако иногда и не обязательно. Поэтому для лояльности все же стоит позаботиться о предохранителях.

Возможные неисправности и их причины

Основная проблема, вызывающая поломку ГУР.

EUR, установленный на Калину, не работает при постоянном усилии на рулевой рейке.В полную силу усилитель начинает работать только в тот момент, когда машина движется на малой скорости или приходит в состояние покоя. При разгоне усилие усилителя на рулевой рейке уменьшается. То есть чем меньше скорость движения, тем больше начинает работать ЭУР.

Естественно описанная неисправность может быть выявлена только , когда автомобиль стоит на месте или движется с небольшой скоростью .

Исправить данную поломку можно только полной заменой датчика скорости. И здесь необязательно идти в сервис.Все можно заменить на себя.

Вторую неисправность можно спрятать в самом ЭУР. В основном она заключается в автономном питании электроусилителя руля из-за того, что самоконтроль он не прошел. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.

Такая неисправность гарантирует поездку на сотню и нужно будет хорошо провести.

Дополнительные причины

Неисправность в электроусилителе руля может вызвать:

падение напряжения из-за возможных разрывов цепи из-за неисправностей с проводкой;
превышение скорости вращения двигателя;
нет информации

Последняя модель Калина

Рулевое колесо с электроусилителем устанавливается на автомобили Lada Kalina.Его конструкция очень проста, состоит из одного блока, поэтому даже на комплектации «Стандарт» ЭУР поднимается без особых проблем. В его составе нет жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать евро в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, так как малейшее движение руля может спровоцировать вывоз машины в кювету или на обочину.

Схема электроусилителя руля предусматривает работу механизма на разных скоростях, а при движении он функционирует, отключается. Вина кроется в том, что EUR останавливается в одном из состояний. Запрещается пользоваться автомобилем до устранения поломки. О проблеме сообщит желтая лампа на приборной панели. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее невозможно, следует снять предохранитель, отвечающий за работу эл.При этом следует учитывать, что Эмур может отказаться не только от старых, но и от новых блюд, которые не успели запустить.

Причины

евро

Вот этот полезный автомобильный узел

Основная причина неисправности кроется непосредственно в электросети. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве управления автомобилем.Ремонт устройства можно обойтись копейками, поэтому, если машина еще на гарантии, лучше обслуживать у дилера. При полном отказе усилителя следует отключить питание. В этом случае крутящий момент будет принимать рулевое управление Reika в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости. Этот датчик отвечает за работу электрического усилителя на разных скоростях. ЭУР работает на полную мощность только при движении с очень низкой скоростью.При ускорении уменьшение усилия, создаваемого усилителем граблей. Ответственность за такой алгоритм работы несет датчик скорости. Заменить на себя несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то Эмур меньше работает, так как он не нужен. По этой причине на Калине с электроусилителем руля управление высокими скоростями такое же, как и в модели комплектации «Стандарт» без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электропитанием получает неверные данные.В результате ЭУР отключается, а на приборной панели водитель видит желтый индикатор, информирующий об ошибке в эл.

Но вы можете избежать непредвиденного ремонта и сбоя системы. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неисправностей. При поломке ЭУР должен будет его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой.Для этого потребуется ключ на 13, крестовая и плоская отвертка.

Перед началом разборки нужно установить колеса в буквальное положение и снять минусовую клемму с аккумулятором.

Разборка электромастера

В первую очередь следует избавиться от воровства переключателей. После этого отсоединяем все колодки с проводами от панели приборов. Если необходимо разобрать замок зажигания, нужно открутить 3 винта с помощью отвертки для корок. Далее идет нижняя перекладина приборной панели.После этого нажмите на замки колодок жгутов проводов и отсоедините их от блока управления Emur. И только теперь можно отключать блок прямо с рулевого переключателя.

Как устроена сборочная единица

Кронштейн крепится с помощью 4 гаек для откручивания. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к рулевому валу. Откручиваем ключом на 13, при этом гайку держим от проворачивания. Болт извлекается, а клеммное соединение зажимается прочной плоской отверткой.Промежуточный вал аккуратно извлечен. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Постарайтесь при разборке не повредить проводку. Отметьте расположение валов и шестерен как можно точнее, чтобы не возникало неудобств при вращении рулевого колеса. Установка ЭУР осуществляется теми же инструментами только в обратной последовательности.Самое главное — совместить все бирки на валах. Не будет лишней и помощь партнера.

Заранее наденьте нижнюю петлю на вал шестерни. Сначала соедините промежуточный кардан напрямую с рулевым валом, затем ключом с головкой на 13 открутите гайку вала выглаживающей плиты. Снимите болт и аккуратно отсоедините верхнюю петлю от нижней. Первым делом идет нижний шарнир, после чего вал поворачивается к расположению отверстия в верхнем шарнире под болт внизу вала.Теперь осталось только соединить петли и вытащить болт. После этого подключаем колодки электропроводки и устанавливаем облицовочные панели.

EUR ОШИБКА на панели приборов

EUR неисправности подаст сигнал бортовой компьютер

Автовладельцы. Валина с установленным электро рулем. Наслаждайтесь приятным и удобным управлением, но рискуете столкнуться с проблемой — зажженная лампа «EUR EUR». Причиной тому может быть как полный отказ системы, так и неправильная работа. Стоит отметить, что датчик светится желтым, а не красным светом.Это значит, что управлять автомобилем можно и без исправного электроусилителя руля Lada Kalina, соблюдая некоторые меры предосторожности.

Больше усилий к рулю придется приложить, если выключить Эмур полностью. Сделать это достаточно просто, загнав предохранитель, отвечающий за питание блока управления. Если не работает усилитель рулевого управления или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Может быть, нелегко будет ездить без электрического мощного двигателя. При неуместности руль кажется тесноватым, но на самом деле он такой же, как на Калине комплектации «Стандарт».

Причины выхода из строя Emur Two: Неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снимать блок управления и устанавливать новую ручку опытному электрику.В случае гарантии нужно показать машину специалистам автосервиса.

Если вы все же захотите снять и установить блок управления самостоятельно, для этого потребуется только крестовая отвертка из инструментов. Сначала снимите все пластиковые панели под колесом, чтобы облегчить доступ к блоку. И не забывайте, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами. Их необходимо открутить, и снять накладку.

Вид на сам блок управления открывается после демонтажа накладок. Все штекеры должны быть отключены от блока управления Emur. Сам блок крепится с помощью двух болтов. Открутите их и осторожно потяните коробку вниз, чтобы что-нибудь повредить. Помните, что агрегат все еще хранится в учете. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине. Теперь осталось только прикрутить на пластину новый блок управления и аккуратно все выставить в обратном порядке.Выделите коробку жирным шрифтом, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.

На автомобиле Лада Калина, в зависимости от комплектации, может быть установлен электромеханический усилитель руля. Влияет на рулевой вал. Команды на включение его в работу подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). В работу он приходит после достижения частоты вращения коленчатого вала 400 об / мин .Сигнал ему об этом дает датчик случайной частоты, он работает с тахометром. При движении авто со скоростью более 60 км / час ЭУР отключается. Данные о скорости автомобиля получает со спидометра, а точнее с датчика скорости. Управляет работой блока управления Eura Electronic.

При отказе в работе электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого управления . С учетом того, что датчик скорости часто выходит из строя, ЭУР естественно отключается и работать не будет, хотя и в хорошем состоянии.Электронный блок управления не работает, так как не получает сигнал от датчика скорости. Электронный блок управления не очень удачное место Так как в случае не герметичности радиатора отопителя на него будет попадать тосол. Мокрая микросхема работать не будет. Естественно водитель это почувствует, потому что рулевое управление станет тяжелее.

Электромеханический рулевой механизм рулевой калины чувствителен к напряжению бортовой сети. По техническим характеристикам его рабочее напряжение должно быть в пределах 10.8-15 вольт. Но бывают случаи, что ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. В этом случае виноват не сам генератор, а его реле напряжения. В случае отказа от работы электромеханического усилителя рулевого управления, для обеспечения безопасности извлеките монтажный блок из гнезда предохранителя на 50 ампер. В этом случае движение на автомобиле можно продолжить, но без усилителя.

Электроусилитель руля для современных автомобилей Уже стал их неотъемлемой частью.На российском рынке впервые была установлена на автомобиль Лада «Калина» ( ВАЗ 1118. ). Электроинструмент добавил как много положительных эмоций, так и массу отрицательных. Поломка этого узла довольно часто бывает на первых образцах. Исключением стал наш нынешний Гость — автомобиль семейства Lada Kalina (рис. 1).

Ситуация довольно типичная: клиент жалуется, что иногда выключается выключатель электропитания и горит контрольная лампа руля руля, но после прохождения какой-то дыры или рельсов, то электромеханический усилитель руля (Emur или EUR) возобновляет свою работу.

Такая ситуация сильно раздражает, ведь машиной пользуется не только хозяин, но и его жена. Женщине гораздо сложнее повернуть руль без электроусилителя.

Запускаем машину, и правда загорается значок неисправности электросети и крутить руль довольно сложно. С этой неисправностью нужно бороться.

Подключите диагностический сканер и подключитесь к блоку управления Emur.

На экране монитора мы видим следующую ошибку: C1044 — неправильная последовательность работы датчика положения ротора.Что такое датчик положения ротора и где он находится?

Мы отвлечемся на время на нашей неисправности и немного поговорим теории. Давайте разберемся с устройством Emur и из каких основных частей оно состоит. Рассмотрим все его части по отдельности.

Строительство Эмур Калина 11186-3450008-00

Вал рулевой
Электромотор
Электронный блок управления
Датчик крутящего момента
Датчик положения ротора

Снимите Эмура.На шильдике (рис. 7) размещен артикул 11186-3450008-00 Продукция авирынка Махачкалы.

Снимите рулевое колесо, переключатели на рулевом колесе и замок зажигания. Чтобы добраться до датчика крутящего момента , необходимо сначала снять электродвигатель. Откручиваем кронштейн на 4-х болтах, кардан, стопорную гайку и 3 болта крепления электродвигателя.

Достаньте обмотку датчика крутящего момента (рис.17), предварительно пропустив провода с платы (рис.16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (пазами перфорации), которые закреплены на валу и вращаются вместе с ним. И две концентрические катушки с первичной и вторичной обмотками, закрепленные в корпусе Emur. Не будем вдаваться в различные термины, а скажем проще: на первичную обмотку подается переменный ток частотой 20 кГц, и если приложить усилие к валу (то есть начнем вращать руль), то на вторичной обмотке присутствует напряжение «+» или «-» в зависимости от направления вращения, и величина этого напряжения прямо пропорциональна приложенному крутящему моменту (усилию).Таким образом, электронный блок управления (ЭБУ) определяет, с какой силой вы поворачиваете рулевое колесо в ту или другую сторону.

Итак с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (рис.20), который находится на задней крышке электродвигателя.

В Эмур Лада «Калина» используется двигатель с трехфазным индуктором (uncoolette). Чтобы он начал вращаться в ту или иную сторону, электронике нужно понимать, в каком положении в данный момент находится ротор и после определения положения в нужные моменты подавать напряжение на определенные обмотки статора.Для определения положения используется датчик положения ротора (ДПР).

Схема и конструкция оптического датчика положения ротора.

Расположены под углом 120 градусов 3 OPPARS — светодиод (SD A, B, C) и фотодиод (PD A, B, C) соответствуют расположению обмотки статора фаз A, B, C. ротор двигателя, диск установлен на роторе двигателя, и при его вращении срабатывает фотодиод a, b или c. Таким образом, электроника определяет текущее положение ротора.

Что ж, с устройством Эмура мы разобрались, возвращаемся к нашей неисправности, с которой нам пожаловал владелец автомобиля «Калина». Что нужно сделать, чтобы все работало как надо? Достаточно частая неисправность на данной модификации Эмура — плохая фиксация оптопара на плате датчика положения ротора. Достаточно просто сохранить все контакты Optopar (рис. 24), чтобы оживить Эмура, что мы и поспешили сделать.

После собственно бустов собираем все в обратном порядке и заводим машину.УРА !!! Неисправность лампочки Эмура погасла и руль стал очень легко вращаться.

У нас на вооружении сканер для проверки параметров и считывания кодов неисправностей, а что делать простому автомобилисту, у которого нет этой техники? Как посчитать ошибки без специального сканера? Все очень просто.

1)
При выключенном зажигании замкнуть 6-й контакт блока управления X2 блока управления Emur, либо замкнуть контакты 6 и 7 (рис.26). В разъеме Х2 нет 6-го контакта, поэтому мы установили кусок белого провода и замкнули его 7-м контактом (массой).

Рассмотрим схему Эмура для более детального понимания.

Соединитель звукоснимателя ЭМУР ЭМУР «КАЛИНА»


		«+12 дюймов» от аккумуляторной батареи
		«Минус» от АКБ
		«+12 В» от клеммы «15» выключателя зажигания
		Вход сигнала тахометра
		Вход сигнала от датчика скорости
		Вывод на индикатор состояния Emur
		Выход «K-line» на блоке диагностики
		Выход «L-line» (не задействован)
		Всего (масса)
		Технологическое заключение (не задействовано)
		Электродвигатель фазы А
		Электродвигатель фазы А
		Фаза в электродвигателе
		Фаза в электродвигателе
		Фаза от электродвигателя
		Фаза от электродвигателя
		Общий провод 1 Датчик момента
		Датчик момента общего провода 2
		Датчик мощности момента
		Выход 1 точечного датчика
		Выход 2 датчика крутящего момента
		Вход частотного сигнала 250 кГц
		Провод датчика положения общего ротора
		Датчик выхода фаз и положения ротора
		Фазовый выход датчика положения ротора
		Фазный выход датчика положения ротора
		Питание «+5 В» Датчик положения ротора

2)
Включить зажигание.

Расшифровка кодов самодиагностики Электротехника ВАЗ 1118.

Давайте посмотрим на видео наглядный пример, как считать коды самодиагностики Эмура, к сожалению, во время записи видео мы выявляем неисправность 16 (C1044) , а на видео мы заменили неисправность 13
(Датчик момента).

Коды (ошибки) АКБ ВАЗ 1118 при считывании диагностическим сканером.

	Описание кода
	Ошибки не обнаружены
	Цепь оборотов двигателя автомобиля, отсутствие сигнала
	Цепь датчика скорости автомобиля, отсутствие сигнала
	Напряжение ковра автомобиля ниже минимального порога
	Напряжение на замке зажигания ниже минимального порога
	Основное выходное напряжение датчика момента
	Управляющее напряжение датчика момента
	Неверный сигнал основного и / или управляющего выхода датчика момента
	Датчик момента, отсутствие сигнала
	Датчик рулевого вала, неисправность цепи основного сигнала или несоответствие допустимого диапазона
	Датчик рулевого вала, неисправность цепи управляющих сигналов или несоответствие допустимого диапазона
	Датчик рулевого управления грузовика, без электропитания
	Датчик положения ротора двигателя, неисправность цепи фаз A или несоответствие допустимому диапазону
	Датчик положения ротора двигателя, неисправность цепи фаз или допустимый диапазон несоответствия
	Датчик положения ротора двигателя, неисправность фазной цепи в допустимом диапазоне или его несоблюдение
	Неверная последовательность датчика положения ротора
	Датчик положения ротора двигателя, нет питания
	Цепь массы в силовых цепях
	Двигатель, избыточный ток через фазную обмотку А
	Двигатель, превышение тока через фазную обмотку в
	Двигатель, превышение тока через фазную обмотку с
	Двигатель, обрыв фазной обмотки
	Двигатель, обрыв фазной обмотки A
	Двигатель, обрыв фазной обмотки
	Двигатель, фаза обмотки разомкнута с
	Двигатель, замыкание фазных обмоток
	Замыкание обмотки фазы и двигателя
	Замыкание обмотки фазы в двигателе
	Замыкание обмотки фазы от двигателя
	Неисправность не выявлена
	Блок управления, электронный блок ошибки RAM
	Блок управления, ошибка ПЗУ электронного блока
	Блок управления, Ошибка электронного блока EEPROM
	Реле электронного блока
	Блок управления, превышение температуры радиатора
	Напряжение питания элементов ЭБУ ниже минимального порога
	Напряжение на силовых конденсаторах ниже минимального порога
	Время заряда силовых конденсаторов
	Ток одной из фазных обмоток выше максимального порога
	Образец хотя бы одного из верхних силовых транзисторов

Сегодня электрики корейской компании Mando (рис.28) и последняя модификация калужского завода «Автоэлектроника» (рис.30) устанавливаются на автомобили Lada Lada Kalina (рис. 30), процент отказов минимальный.

Рис.28. Эмур 111886-345008-04 Mando Korea для автомобилей 1118 «Калина».

Рис.29 Надпись (заводская табличка) на электронном блоке управления Emur Mando.

Рис.30. Эмур Калужский завод «Автоэлектроника»

Рис.31. Надпись (шильдик) на электронном блоке управления Эмур «Автоэлектроника».

Многих владельцев Калины иногда пугают жуткие сказки про электрическую мощь, которая часто выходит из строя и коробит руль. Но серьезно к этому отношусь, так как это полная чушь. Даже если усилитель откажется, то все будет работать в обычном режиме, как будто его не было на вашей машине. Но есть случаи выхода из строя блока управления этим механизмом, о разборке которых расскажем ниже.

Снятие и установка электронного блока управления усилителем руля в Лада Калина

Для этого ремонта понадобится крестовая отвертка, на все работы уйдет не менее получаса времени, так как это необходимо.После того, как «избавились от этого», можно начинать дальше.

Сначала открутите три болта пластиковых накладок внизу под панелью:

После извлечения блок управления становится доступен, как показано на фото ниже:

На следующем этапе будут отключены все вилки с проводами, из трех. Должны как обычно с помощью защелок извлекать очень просто.

Теперь можно открутить два болта шуруповерта для круп, которые показаны на фото ниже:

После этого берем верх и опускаем блок управления электроприводом вниз, так как он крепится на пластине.Сходит он просто, достаточно приложить немного усилий и педалей будет чуть ли не больше, наглядно это показано ниже:

А осталось совсем немного — открутить три болта крепления блока гидроусилителя руля от пластины, на которой он установлен:

И придерживая его снизу, снимаем свободно. Для справки, на моей Калине 2011 года выпуска производится в Корее. И слава богу, что не наша отечественная, качество корейской сборки будет лучше наших мастеров.По крайней мере, с ним электрической мощи ни разу за 2,5 года эксплуатации не было.

Если требуется замена, установка нового модуля выполняется в обратном порядке. Но желательно, чтобы вам не приходилось менять этот элемент в электронике на Калине, что довольно дорого, в районе некоторых официальных интернет-магазинов в районе 5500 рублей.

Мосты Европы Робин Стэм

Новости: Вымышленные мосты, изображенные на банкнотах евро, воплощены в реальность в новом жилом комплексе недалеко от Роттердама.

Мост из банкноты в 200 евро (также вверху)

Голландский дизайнер Робин Стам был вдохновлен семью изображениями архетипических мостов, созданными австрийским дизайнером Робертом Калиной для обозначения ключевых этапов культурной истории Европы.

Мост из банкноты номиналом 50 евро

На иллюстрациях на банкнотах показаны типичные примеры архитектурных стилей, таких как ренессанс и барокко, а не настоящие мосты из конкретного государства-члена, которые могли бы вызвать зависть среди других стран.«Европейский банк не хотел использовать настоящие мосты, поэтому я подумал, что было бы забавно заявить права на мосты и сделать их настоящими», — сказал Стэм Dezeen.

Мост от банкноты 20 евро

Местный совет, ответственный за строительство нового жилого дома в Спейкениссе, пригороде Роттердама, услышал об этой идее и обратился к Стаму с просьбой использовать его проекты.

«Мои мосты были немного дороже, но [совет] увидел в этом хорошую возможность для рекламы, поэтому они выделили дополнительный бюджет на их производство», — говорит Стам.

Мост из банкноты 5 евро

Мосты являются точными копиями тех, что изображены на банкнотах, вплоть до формы, обрезки и цвета.

Мост от € 500 примечание

«Я хотел придать мостам преувеличенный театральный вид — как декорации», — добавляет Стам, который заливал крашеный бетон в деревянные формы, изготовленные на заказ.

Все семь мостов, окружающих комплекс, построены и используются велосипедистами и пешеходами. Стэм говорит, что мнения жителей разделились: «У некоторых людей изначально складывается впечатление, что мосты уродливые, но когда они узнают, что за ними стоит, они находят это действительно забавным.«

В своей недавней колонке «Мнения» Сэм Джейкоб говорит о выдуманных знаках на банкнотах евро, размышляя об историческом и культурном символизме денег.

Последние рассказы Dezeen о мостах включают пешеходный мост с подогревом в Швеции и мост Шейха Зайда Захи Хадид в Абу-Даби.

Посмотреть другие конструкции мостов »
Посмотреть все наши истории о дизайне и деньгах»

Вот еще кое-что от дизайнера:

С 1 января 2002 года в Европе были введены в обращение новые банкноты.На этих семи банкнотах, помимо окон и ворот, изображены еще несколько мостов. Каждый мост имеет индивидуальный внешний вид, каждый из которых может быть признан как возникший в определенные периоды европейской культурной истории: классическая античность, римский период, готический период, ренессанс, барокко и рококо, архитектура из железа и стекла и, наконец, современная , архитектура ХХ века.

Мосты, спроектированные Робертом Калиной, призваны продемонстрировать тесное сотрудничество и коммуникацию между Европой и остальным миром в целом, но, что более важно, между европейскими странами в частности.Однако изображенные на купюрах мосты — вымышленные.

Они были разработаны, чтобы помешать одному государству-члену иметь мост на своей банкноте, в отличие от других государств, не имеющих изображения на своей банкноте. Другими словами, банкноты «нейтрального государства-члена».

Разве не было бы удивительно, если бы эти вымышленные мосты внезапно оказались на самом деле существующими в реальной жизни? И не было бы еще более удивительным, если бы эти мосты были построены в новом жилом комплексе в бывшем центре городской застройки и пригороде Спейкениссе.

Тяжесть COVID-19 у детей с онкологическими заболеваниями: отчет проекта Соединенного Королевства по педиатрическому мониторингу рака с коронавирусом.

Салетта, Ф., Сенг, М. С. и Лау, Л. М. С. Достижения в лечении рака у детей. Пер. Педиатр. 3 , 156–182 (2014).

PubMed
PubMed Central

Google Scholar

Кастаньола, Э., Чезаро, С., Джаккино, М., Ливадиотти, С., Tucci, F., Zanazzo, G. et al. Грибковые инфекции у детей с онкологическими заболеваниями: проспективное многоцентровое эпиднадзорное исследование. Pediatr. Заразить. Дис. J. 25 , 634–639 (2006).

Артикул

Google Scholar

Paulus, SC, van Saene, HKF, Hemsworth, S., Hughes, J., Ng, A. & Pizer, BL Проспективное исследование сепсиса в педиатрическом онкологическом отделении: трехлетний опыт работы в Королевская детская больница Ливерпуля, Олдер Хей, Великобритания. Eur. J. Cancer 41 , 2132–2140 (2005).

CAS
Статья

Google Scholar

Haupt, R., Romanengo, M., Fears, T., Viscoli, C. & Castagnola, E. Заболеваемость септицемиями и инвазивными микозами у детей, проходящих лечение от солидных опухолей. Eur. J. Cancer 37 , 2413–2419 (2001).

CAS
Статья

Google Scholar

О’Коннор, Д., Бейт, Дж., Уэйд, Р., Клак, Р., Дхир, С., Хаф, Р. и др. Инфекционная смертность у детей с острым лимфобластным лейкозом: анализ инфекционных смертей на UKALL2003. Кровь 124 , 1056–1061 (2014).

Артикул

Google Scholar

Лоффен, Э. А. Х., Кнопс, Р. Р. Г., Берхоф, Дж., Фейен, Э. А. М., (Лике), Меркс, Дж. Х. М., Ридейк, А. М. Дж. И др. Связанная с лечением смертность у онкологических детей: распространенность и факторы риска. Eur. J. Cancer 121 , 113–122 (2019).

Артикул

Google Scholar

Liang, W., Guan, W., Chen, R., Wang, W., Li, J., Xu, K. et al. Больные раком с инфекцией SARS-CoV-2: общенациональный анализ в Китае. Ланцет Онкол. 21 , 335–337 (2020).

CAS
Статья

Google Scholar

Мияшита, Х., Миками, Т., Чопра, Н., Ямада, Т., Чернявский, С., Ризк, Д. и др. Имеют ли пациенты с онкологическими заболеваниями более плохой прогноз COVID-19? Опыт в Нью-Йорке. Ann. Онкол. 31 , 1088–1089 (2020).

CAS
Статья

Google Scholar

Ван Х. и Чжан Л. Риск COVID-19 для больных раком. Ланцет Онкол. 21 , e181 (2020).

CAS
Статья

Google Scholar

10.

Yu, J., Ouyang, W., Chua, M. L. K. и Xie, C. Передача SARS-CoV-2 у онкологических больных в больнице третичного уровня в Ухане, Китай. JAMA Oncol. 6 , 1108–1110 (2020).

Артикул

Google Scholar

11.

Qiu, H., Wu, J., Hong, L., Luo, Y., Song, Q. & Chen, D. Клинические и эпидемиологические особенности 36 детей с коронавирусной болезнью 2019 г. (COVID-19 ) в Чжэцзяне, Китай: наблюдательное когортное исследование. Lancet Infect. Дис. 20 , 689–696 (2020).

CAS
Статья

Google Scholar

12.

Донг, Й., Мо, Х., Ху, Й., Ци, Х., Цзян, Ф., Цзян, З. и др. Эпидемиология COVID-19 среди детей в Китае. Педиатрия 145 , e20200702 (2020).

Артикул

Google Scholar

13.

Буффе, Э., Чаллинор, Дж., Салливан, М., Бионди, А., Родригес-Галиндо, К. и Притчард-Джонс, К. Ранние советы по ведению детей, больных раком во время пандемии COVID-19, и призыв к обмену опытом. Pediatr. Рак крови 67 , e28327 (2020).

CAS
Статья

Google Scholar

14.

Международная группа по гармонизации рекомендаций по отдаленным последствиям детского рака. Заявление IGHG COVID-19 «Международная группа по гармонизации рекомендаций .https://www.ighg.org/ighg-statement-covid-19/.

15.

Андре Н., Ружер-Годишон Дж., Бретон Б., Фульпен А., Тебо Э., Пертюизель С. и др. COVID-19 в детской онкологии от французских центров детской онкологии и гематологии: высокий риск тяжелых форм? Pediatr. Рак крови 67 , e28392 (2020).

PubMed

Google Scholar

16.

Феррари, А., Зекка, М., Риццари, К., Порта, Ф., Provenzi, M., Marinoni, M. et al. Дети, больные раком во время COVID-19: 8-недельный отчет из шести детских онкогематологических центров в Ломбардии, Италия. Pediatr. Рак крови 67 , e28410 (2020).

CAS
PubMed

Google Scholar

17.

де Рохас, Т., Перес-Мартинес, А., Села, Э., Бараганьо, М., Галан, В., Мата, К. и др. Инфекция COVID-19 у детей и подростков с онкологическими заболеваниями в Мадриде. Pediatr. Рак крови 67 , e28397 (2020).

Артикул

Google Scholar

18.

Hrusak, O., Kalina, T., Wolf, J., Balduzzi, A., Provenzi, M., Rizzari, C. et al. Оперативное обследование случаев тяжелого острого респираторного синдрома при коронавирусе-2 у педиатрических пациентов, получающих противоопухолевое лечение Eur. J. Cancer 132 , 11–16 (2020).

CAS
Статья

Google Scholar

19.

Анил, И., Арнольд, Р., Бенквиц-Бефорд, С., Бранфорд, С., Кэмптон, Н., Казье, Ж.-Б. и другие. Британский проект мониторинга рака с коронавирусом: защита больных раком в эпоху COVID-19. Ланцет Онкол. 21 , 622–624 (2020).

Артикул

Google Scholar

20.

Lee, LYW, Cazier, JB, Starkey, T., Turnbull, CD, Kerr, R. & Middleton, G. Смертность от COVID-19 у больных раком, получающих химиотерапию или другие противоопухолевые препараты: проспективная когорта изучение. Ланцет 395 , 1919–1926 (2020).

CAS
Статья

Google Scholar

21.

Harris, PA, Taylor, R., Thielke, R., Payne, J., Gonzalez, N. & Conde, JG Research, электронный сбор данных (REDCap) — методология и рабочий процесс на основе метаданных для обеспечение переводческой информационной поддержки исследований. J. Biomed. Поставить в известность. 42 , 377–381 (2009).

Артикул

Google Scholar

22.

Томпсон, С. Дж., Томпсон, С. Э. М. и Казье, Ж.-Б. CaStLeS (Compute and Storage for the Life Sciences): набор вычислительных ресурсов и ресурсов хранения для поддержки исследований в Университете Бирмингема. . https://zenodo.org/record/3250616#.X8ZSoGj7Q2w (2019).

23.

Гетцингер, Ф., Сантьяго-Гарсия, Б., Ногера-Хулиан, А., Ланаспа, М., Ланселла, Л., Кало Кардуччи, Ф. И. и др. COVID-19 у детей и подростков в Европе: многонациональное многоцентровое когортное исследование. Lancet Child Adolesc. Здравоохранение 4 , 653–661 (2020).

Артикул

Google Scholar

24.

Брайт, К. Дж., Лоутон, С., Бенсон, С., Бомб, М., Додвелл, Д., Хенсон, К. Е. и др. Профиль ресурсов данных: набор данных по системной противораковой терапии (SACT). Внутр. J. Epidemiol. 49 , 15–15л (2020 г.).

Артикул

Google Scholar

25.

Boulad, F., Kamboj, M., Bouvier, N., Mauguen, A. & Kung, A. L. COVID-19 у детей с онкологическими заболеваниями в Нью-Йорке. JAMA Oncol. 6 (9), 1459–1460 (2020).

Артикул

Google Scholar

26.

Статистика заболеваемости раком у детей. Cancer Research UK https://www.cancerresearchuk.org/health-professional/cancer-statistics/childrens-cancers/incidence (2015).

27.

Сайид С., Барнс И. и Али Р. Заболеваемость раком в детском возрасте по этническим группам в Англии, 2001–2007 годы: описательное эпидемиологическое исследование. BMC Рак 17 , 570 (2017).

Артикул

Google Scholar

28.

Harman, K., Verma, A., Cook, J., Radia, T., Zuckerman, M., Deep, A. et al. Этническая принадлежность и COVID-19 у детей с сопутствующими заболеваниями. Lancet Child Adolesc. Здравоохранение 4 , e24 – e25 (2020).

CAS
Статья

Google Scholar

29.

Пан, Д., Сзе, С., Минхас, Дж. С., Бангаш, М. Н., Парик, Н., Дивалл, П. и др. Влияние этнической принадлежности на клинические исходы COVID-19: систематический обзор. EClinicalMedicine 23 , https://doi.org/10.1016/j.eclinm.2020.100404 (2020).

30.

Arevalo-Rodriguez, I., Buitrago-Garcia, D., Simancas-Racines, D., Zambrano-Achig, P., del Campo, R., Ciapponi, A. et al. Ложноотрицательные результаты начальных анализов ОТ-ПЦР на COVID-19: систематический обзор . http://medrxiv.org/lookup/doi/10.1101/2020.04.16.20066787 (2020).

31.

Королевский колледж педиатрии и детского здоровья. COVID-19 — «экранирующее» руководство для детей и молодежи. RCPCH https://www.rcpch.ac.uk/resources/covid-19-shielding-guidance-children-young-people (2020).

Основные корреляты роста мужчин: исследование в 105 странах

Основные моменты

•: Это исследование показывает, что питание в исследуемых регионах состоит из трех основных типов диеты на основе риса, пшеницы и молока соответственно.
•: Рост самца в развивающихся странах коррелирует с количеством белка.
•: Рост самца в развитых странах коррелирует с качеством белка.
•: Низкое качество белка может объяснить неожиданно низкий рост в высокоразвитых странах Восточной Азии и богатых азиатских нефтяных сверхдержавах.
•: Детская смертность и общая фертильность являются наиболее важными социально-экономическими факторами, коррелирующими с ростом.

Abstract

Цель этого исследования — изучить основные корреляты роста мужчин в 105 странах Европы и за рубежом, в Азии, Северной Африке и Океании. Фактические данные о росте мужчин сравниваются со средним потреблением 28 источников белка (FAOSTAT, 1993–2009) и семью социально-экономическими показателями (по данным Всемирного банка, CIA World Factbook и Организации Объединенных Наций). Это сравнение выявило три основных типа диет на основе риса, пшеницы и молока соответственно.Потребление риса преобладает в тропической Азии, где оно сопровождается очень низким общим потреблением белка и калорий, а также одним из самых низких показателей роста в мире (∼162–168 см). Пшеница преобладает в мусульманских странах Северной Африки и Ближнего Востока, где мы также наблюдаем самое высокое потребление растительного белка в мире и средний рост, не превышающий 174 см. В более высоких странах потребление белка и энергии больше не увеличивается в корне, но потребление растительных белков заметно снижается за счет белков животного происхождения, особенно из молочных продуктов.Самый высокий уровень потребления наблюдается в Северной и Центральной Европе, а пик роста мужчин в мире — в Нидерландах (184 см). В целом, если рассматривать только полные данные из 72 стран, потребление белка из пяти наиболее коррелированных продуктов ( r = 0,85) и индекс человеческого развития ( r = 0,84) наиболее сильно связаны с высоким ростом. . Примечательным открытием является низкое потребление наиболее коррелированных белков в мусульманских нефтяных сверхдержавах и высокоразвитых странах Восточной Азии, что может объяснить их отставание от Европы с точки зрения физического роста.

Ключевые слова

Рост самца

Питание

Генетика

Европа

Азия

Рекомендуемые статьиЦитирующие статьи (0)

Цитирующие статьи

Kalina Prozess — английский перевод — Linguee

Dafr werden spezielle

[…]
Turbinenkreislufe wie der «Органический цикл Ренкина» (O R C — Prozess ) o de r d e r Kalina- Prozess e n tw ickelt.

eur-lex.europa.eu

Специальные турбинные контуры, такие как Organic

[…]
Rankine C yc le (O RC process ) o r Kali na process ar e будучи deve lo ped для т шляпа назначения .

eur-lex.europa.eu

Durch eine aufwndige Verfahrensfhrung werden bei

[…]

Mehrfachdampfprozessen,

[…]
Gas-Dampf-Kombi-Prozessen sowie d e m Kalina-Prozess d i e durch Wrmebertragung […]

von den Rauchgasen an das

[…]

Arbeitsmittel verursachten Irreversibilitten vermindert.

cooretec.de

Для мультимедийных циклов, газовая турбина

[…]
объединить d цикл процессы и Kalina процесс и обратимости […]

вызвано теплопередачей

[…]

из дымовых газов в рабочий пар сокращается за счет сложной системы управления технологическим процессом.

cooretec.de

In Geothermie-Kraftwerken kann entweder

[…]

über die Verdampfung eines

[…]
Ammoniak-Wasser-Gemisc he s ( Kalina-Prozess ) o de r über die Verdampfung […]

eines Organischen Lösungsmittels

[…]

(ORC-Prozess) Strom gewonnen werden. «В Нойенбурге haben wir uns auf Grund der relativ niedrigen erwarteten Temperatur des Wassers von 130 Grad Celsius für die Kalina-Technik entschieden, умирают в diesem Temperaturbereich effizienter arbeitet⤽ so die Ausführungen von Robert Dove.

aktuelle-neuigkeiten.de

В геотермальных электростанциях может быть более

[…]

выпаривание аммиачного раствора

[…]
mixtu re (горшок зола wel l process) or ove r th e испарение […]

г органического растворителя (ORC

[…]

процесс) ривер, которую нужно выиграть. В новом замке мы решили из-за относительно низкой ожидаемой температуры воды 130 градусов по Цельсию для технологии калийных скважин, в этом температурном диапазоне мы более эффективно работаем сами », — так замечает Роберт Доеллинг.

aktuelle-neuigkeiten.de

D e r Kalina-Prozess b i et et den Vorteil eines […]

hheren thermodynamischen Wirkungsgrades gerade bei Wassertemperaturen unterhalb

[…]

от 140C. Mit ORC-Anlagen lsst sich ein Wirkungsgrad von 8Prozent (bei einer Wassertemperatur von 100C) bis etwa 13Prozent (bei 200C) erreichen.

heklaenergy.de

T he Kali na Process ha s t he andvantege th at […]

имеет более высокую термодинамическую эффективность, особенно при температурах ниже 140

[…]

C. С установками ORC может быть достигнут КПД от 8 процентов (при температуре воды 100 C) до около 13 процентов (при 200 C).

heklaenergy.com

Der sogena nn t e Kalina-Prozess a r be itet dagegen […]

mit einem Gemisch aus Ammoniak und Wasser.

viessmann.de

T he Ka lin a process o n t he другие h и работает […]

смесью аммиака и воды.

viessmann.com

Andere in der Literatur beschriebene Konzepte wie z.

[…]

Б.

[…]
Kraftwerks-MHD-Generator в Kombinationen mit einem thermischen Kraftw er k , Kalina-Prozess , W as ser-DampfKombiprozess (WDK), Graz-Cycle […]

sowie thermische

[…]

«Energie-Direkt-Umwandlungsverfahren» ermglichen aus heutiger Sicht keine hheren Wirkungsgrade als mit Hybridkraftwerken erreicht werden knnen.

cooretec.de

Другие конструкции, описанные в литературе, такие как магнитогидродинамический генератор (МГД) силовой установки

[…]

в сочетании с тепловым

[…]
power p la nt, t he Kalina process, Graz cy cle, мультимедийные циклы и прямой термопечать en ergy convert n процессы d на от, f ro m […]

настоящая перспектива, разрешение

[…]
КПД на

выше, чем у гибридных электростанций.

cooretec.de

Siemens konzentriert sich in diesem Zusammenhang auf d e n Kalina-Prozess , b ei dem eine Mischung von 15% Wasser und 85 […]

% Ammoniak zur Dampferzeugung zum Einsatz kommt.

powergeneration.siemens.de:80

Сименс фокусируется на n Kalina cyc le , что позволяет использовать низкий потенциал h есть. В процессе thi s, a m ixt ure o f 15% воды […]

и 85% аммиак используется для производства пара.

powergeneratio … siemens.com:80

Die Maschinentechnik fr d e n Kalina-Prozess u n te rscheidet […]

sich dabei nur unwesentlich von der des konventionellen Wrmekreislaufs mit reinem Wasserdampf.

w1.siemens.com

T he Ka lin a process e ngi nee ring is очень похоже […]

по сравнению с обычным тепловым контуром с чистым водяным паром.

w1.siemens.com

Kalina-Prozess V e rf ahren zum Betrieb von Dampfturbinen auch bei niedrigen Temperaturen mittels eines Ammoniak-Wasser-Gemisches […]

как Wrmetrger.

bmu.de

Способ работы паровых турбин при низких температурах с использованием водно-аммиачной смеси в качестве теплоносителя.

bmu.de

Beim Clausius-Rankine-Prozess (Organic Rankine Cycle, ORC) лучше

[…]

Arbeitsmedium aus Kohlenwasserstoffen wie n-Pentan

[…]
oder Isobutan, be i m Kalina-Prozess a u s einem Gemisch […]

aus Ammoniak und Wasser.

heklaenergy.de

В процессе Клазиуса-Ранки (органический цикл Ранки, ORG) рабочая жидкость

[…]

состоит из углеводородов, таких как н-пентан или

[…]
изобутан e, at t he Kali na Обработать его c ons ists of смесь […]

воды и аммиака.

heklaenergy.com

2. die Abwrmenutzung aus Biomasseanlagen zur Verstromung, insbesondere в

[…]
Organic-Rankine- u n d Kalina — C y c l e — Prozessen , u n d

gehrlicher.com

2. Использование отработанного тепла от установок, работающих на биомассе, для производства электроэнергии, в частности, в

[…]
органический Rankineand K alin a-cy cl e процессы, an d

gehrlicher.com

Den Wettbewerb gewann Ro be r t Kalina v o n der Oesterreichischen Nationalbank mit seinen Entwrfen zum Thema […]

«Zeitalter und Stile в Европе».

ecb.europa.eu

Выигрыш

[…]
Дизайн был произведен e b y Mr. R ob ert Kalina of th e Oesterreichische Nationalbank и wer e вдохновил b y тема [.. .]

«Эпохи и стили Европы».

ecb.europa.eu

Ro be r t Kalina , d er Designer der Euro-Banknoten, bei der Arbeit in der Oesterreichischen Nationalbank in Wien

ecb.europa.eu

Робер t Kalina , Дизайнер банкнот евро, работает в центральном банке Австрии в Вене.

ecb.europa.eu

Wie der O R C — Prozess a r be iten auch d i e Kalina — A n la gen mit einer […]

Turbine mit zwei Kreislufen.

daldrup.eu

A s с процесс OR C, Kalina sy шток o работает с […]

двухконтурная турбина.

daldrup.eu

Siemens errichtet Geothermie-Kraftwerke mit einer weiterentwickelten,

[…]
optimierten Form d e r Kalina — T e ch nik, die umweltfreundlichen […]

Grundlaststrom ohne CO2-Emission

[…]

und ohne Verbrauch wertvoller, beginzter fossiler Ressourcen liefern.

industry.siemens.com

Siemens строит геотермальную электростанцию

[…]

завода с опережением,

[…]
оптимизированная форма o f th e Kalina t echn ol ogy th at обеспечивает en дружественный к окружающей среде […]

ток базовой нагрузки с

[…]

без выбросов CO2 и без потребления ценных и ограниченных ископаемых ресурсов.

industry.siemens.com

Zwar blieb F ra n k Kalina B e tr iebsratsvorsitzender, aber seine […]

Handlungsmglichkeiten sind seit der Umwandlung deutlich beginzt.

sauberekleidung.de

Хотя F ранг Kalina rema в ed as wo rks Council cha ir person, […]

возможности выполнять свои задачи сейчас сильно ограничены.

sauberekleidung.de

Der Anspruch auf den Technologie-Bonus besteht fr Strom, soweit er mit einer der folgenden Anlagen oder Techniken oder mit einem der folgenden Verfahren erzeugt worden ist, und dabei auch eine Wrmenutzung nach Anlage 3 efolgt. : a) Umwandlung der Biomasse durch thermochemische Vergasung, b) Brennstoffzellen, c) Gasturbinen, d) Dampfmotoren, e)

[…]

Органик-Ранкин-Анлаген, f)

[…]
Mehrstoffgemisch-Anlagen, insbeson de r e Kalina — C y cl e-Anlagen, […]

г) Стирлинг-Моторен, — 30 ч) Techniken zur

[…]

thermochemischen Konversion ausschlielich von Stroh und anderer halmgutartiger Biomasse oder i) Anlagen, die ausschlielich Bioabflle vergren und unmittelbar mit einer Einer Einrichtung zur Nachrotte der festen Grrckstnde verbunterden die nordach.

gehrlicher.com

Право на получение технологического бонуса распространяется на электроэнергию, произведенную на одном из следующих объектов или с использованием одной из следующих технологий или процедур, и если тепло используется в соответствии с Приложением 3 или достигается электрический КПД не менее 45%: ) преобразование биомассы посредством термохимической газификации, б) топливные элементы, в) газовые турбины, г) паровые двигатели, д) органические

[…]

Циклы Ренкина, е) многотопливный

[…]
установки, e sp ecia lly Kalina cyc les, g ) Стирлинг […]

двигателей, h) технологии для термохимии

[…]

конверсия исключительно соломы и другой биомассы стеблей, или i) установки, которые ферментируют исключительно биоотходы и напрямую связаны с установкой для последующего гниения твердых остатков ферментации, если сгнившие остатки ферментации восстанавливаются.

gehrlicher.com

Мит Мэтт

[…]
Harding und № a h Kalina a l s Vorbilder, […]

Добро пожаловать на YouTube-видео berhmt wurden, machte Chris viele Фото

[…]

von sich selbst — mit lang gestreckten Armen hielt er sich die Kamera vors Gesicht.

goethe.de

с матовым

[…]
Harding an d Noah Kalina as r ol e модели […]

, получившие известность благодаря своим видео на YouTube, Крис сделал много фотографий

[…]

себя — держит фотоаппарат перед лицом с вытянутыми руками.

goethe.de

Der Innovation N e w Kalina C y cl e ist heute das […]

Effektivste und somit zukunftssicherste Verfahren auf dem Markt und verfgt

[…]

gegenber den lteren Systemen ber die hchsten Wirkungsgrade zur Verstromung von Erdwrme.

eterras.de

I nn ovati ve Новый Kalina Cyc le e наиболее эффективный […]

и, следовательно, самый перспективный процесс, доступный на рынке, и включает

[…]

по сравнению со старыми системами — это самый высокий КПД для выработки электроэнергии из геотермальной энергии.

eterras.de

Дербер умирает в

[…]
Sterreich ansssige Johann A. Benckiser SE der deutschen Unternehmerfamilie Reimann gehrende amerikanische Schnheitspflegekonzern Coty Inc. hat das deutsche Kosmetikunternehmen Dr. e r wo rben.

m-a-international.de

Американская косметическая компания, принадлежащая немецкой семье Рейманн через австрийскую холдинговую компанию Johann A. Benckiser SE, выкупила немецкую косметическую компанию Dr. Scheller Cosmetics AG у российского производителя парфюмерии и косметики ОАО «Концерн Калина».

m-a-international.de

Den erstmaligen Einsatz d e r Kalina — T e ch nik in Deutschland sowie das Innovation Gesamtkonzept […]

zur Strom- und Wrmeproduktion

[…]

in Unterhaching mit seinen positiven Umweltauswirkungen frderte das Bundesministerium from Umwelt, Naturschutz und Reaktorsicherheit aus dem Umweltinnovationsprogramm.

german-renewable-energy.com

T он первый ev или f Kalina tec hn ology в Германии и th e в целом nn ovative […]

концепция производства электроэнергии и

[…]

тепла в Унтерхахинге и связанное с этим положительное воздействие на окружающую среду получили поддержку Федерального министерства окружающей среды, охраны природы и ядерной безопасности Германии в рамках его программы экологических инноваций (Umweltinnovationsprogramm).

german-renewable-energy.com

Die Mitglieder des Rates genehmigten

[…]
die von Ro be r t Kalina g e st altete Traditionalelle […]

Серия ращ; sie fanden die von ihr

[…]

vermittelte Botschaft so bemerkenswert, dass die meisten von ihnen diese Banknoten Favorisierten.

ecb.europa.eu

Члены Совета быстро утвердили традиционную серию

[…]
спроектирован Р об эрт Калина ; th ey нашел […]
Сообщение

было настолько поразительным, что большинство из них поставили его на первое место.

экб.europa.eu

Эйн Гререр

[…]
Anteil der befragten Personen (35%) zog die abstrakten / modernen Entwrfe Maryke Degryses den Традиционный Entwrfen von Ro be r t Kalina ( 2 3 %) vor.

ecb.europa.eu

Более высокая доля респондентов (35%) предпочла абстрактный / современный дизайн Мэрике Дегриз традиционному дизайну Robe rt Kalina (2 3%).

ecb.europa.eu

Das heie Wasser wiederum erhitzt niedrig

[…]
siedende Arbeitsmittel ( so g . Kalina C y cl e-Verfahren und Organic […]

Цикл Ренкина, ORC)), um Dampf fr eine Turbine zu erzeugen.

безумные возобновляемые источники энергии … in-germany.com

Эта горячая вода, в свою очередь, нагревает рабочий

[…]

жидкость с низкой температурой кипения

[…]
(так называемый цикл K al ina и O rganic Ra nk ine Cycle , OR C) ), производя […]

пара для турбины.

безумные возобновляемые источники энергии … in-germany.com

Beim ORC-Verfahren werden Arbeitsmittel mit festem Siedepunkt eingesetzt, whrend man bei d e r Kalina — T e ch nik Arbeitsmittelak mit flexiblem унд […]

Wasser) nutzt.

apollon-energy.ch

В методе ORC используется среда с фиксированной температурой кипения, а в технологии Kalina используется среда с гибкой точкой кипения (смесь аммиака и воды).

apollon-energy.ch

Im Bereich des Personenverkehrs der Mittel sollten an die Schaffung von «AvtoVAZ» neue

[…]

Generation von Fahrzeugen auf einer

[…]
Платформа erric ht e t Kalina ( v или aussichtlich […]

330 000 Dieser Fahrzeuge pro Jahr produzieren),

[…]

die Schaffung von Produktionsmaschinen от B0-Plattform Fahrzeuge und der Klasse C (больше 330 000 Einheiten pro Jahr), und auch Allradfahrzeuge (66 000 Fahrzeuge pro Jahr).

whoiswhopublishing.com

В пассажирском сегменте средства должны пойти на создание

[…]

автомобилей «АвтоВАЗ» нового поколения построено

[…]
на pl на форма Kalina (exp ec ted to […]

производят 330000 таких автомобилей в год),

[…]

создание производственного оборудования для платформ B0 и класса C (больше на 330 000 единиц в год), а также для полноприводных автомобилей (66 000 автомобилей в год).

whoiswhopublishing.com

Die Voraussetzung hierfr liefert die starke Aufspaltung der Verkaufsttigkeit in einzelne Arbeitsschritte, wobei einfache

[…]

Dienstleistungen von Ttigkeiten mit hheren Qualifikationsanforderungen

[…]
abgespalten wer de n ( Kalina / V o SS -Dahm 2005, 7).

sauberekleidung.de

Предпосылкой для этого является четкое разделение сбытовой деятельности на отдельные рабочие этапы,

[…]

, при этом простое оказание услуг по деятельности с более высокой

[…]
qualification dem и ds a разделены на f (Kalina / Vo ss-Dahm […]

2005, 7).

sauberekleidung.de

Die bei der Stromerzeugung entstehende Abwrme wird ausgekoppelt und zum Beispiel als Heizwrme in Nah- und

[…]

Fernwrmenetze eingespeist, ber ein

[…]
nachgeschaltetes ORC- od e r Kalina — V e rf ahren zur […]

Erhhung der elektrischen Stromausbeute genutzt

[…]

oder zur Erzeugung von Klte verwendet.

безумные возобновляемые источники энергии … in-germany.com

Например, тепловая энергия, вырабатываемая при производстве электроэнергии, подается как на тепло, так и на дальние расстояния

[…]

сетей, используемых в циклах ORC и Kalina для увеличения выработки электроэнергии

[…]
efficienc y или в совместных процессах ol ing.

безумные возобновляемые источники энергии … in-germany.com

eines der weltweit fhrenden Parfum- und Kosmetikunternehmen, bei der bernahme des schwbischen Kosmetikanbieters Dr.Шеллер

[…]

Cosmetics AG und seiner Tochtergesellschaften im In- und Ausland vom russischen

[…]
Kosmetikkon ze r n Kalina u m fa ssend beraten.

oppenhoff.eu

, одно из ведущих мировых парфюмерных и косметических предприятий, после поглощения швабского

.
[…]

поставщик косметики Dr. Scheller Cosmetics AG и его дочерние компании в Германии и за рубежом из

[…]
Российская косметика ic s gro up Kalina .

oppenhoff.eu

Banca d’Italia — Banconote

Le banconote in euro sono un simbolo tangibile dell’Unione europea; Атрибуты евро используются из более чем 335 миллионов читателей в 19 песнях.

Характеристики

La serie dei biglietti in euro a corso legale nell’intera area dell’euro comprende sette tagli: 5, 10, 20, 50, 100, 200 и 500 евро.

Le banconote in euro sono state denate da Robert Kalina della Oesterreichische Nationalbank, vincitore del concorso europeo che si è svolto nel 1996.

Дизайн банконота и испира в одном стиле с европейским архитектором, который рисует в едином стиле: классика, романико, готико, ринаскиментале, барокко и рококо, Архитектура XIX века, Современная архитектура XX.

Le finestre ei portali simboleggiano lo spirito di apertura e di cooperazione tra i paesi europei, le 12 stelle dell’Unione europea ne rappresentano il dinamismo e l’armonia mentre i ponti sono una metafora del dialogo tra i popoli europei, nonché Europa e il resto del mondo.

Sui biglietti sono riportati:

il nome «euro» в латинских караттерах (EURO) и greci (EYPΩ) в серии «первая серия», и в «евро в караттериях в целом» (EBPO) в новой серии «Europa»
la bandiera dell’Unione, европа
Nella Prima serie, la sigla della Banca centrale europea nelle cinque varianti linguistiche corrispondenti all undici unici lingue ufficiali dell’UE al momento dell’introduzione dell’euro; Nella seconda serie la sigla in nove varianti. Il simbolo © sta a indicare la tutela del diritto d’autore.

Elementi di sicurezza

Le banconote in euro sono dotate di different caratteristiche di sicurezza che aiutano a verificare непосредственный ла loro autenticità. Для проверки подлинности баноконота бастано, чтобы во второй раз не было качества, вы можете управлять одними из качественных характеристик токканда, охранника и мувендола.

Sulla banconota esistono elementi in rilievo ottenuti tramite speciali tecniche di stampa, которая может быть проверена на татуировке.

Альтернативные элементы изображения и перспективы на открытом воздухе и в латинском банке, находящемся под контролем и над филигранной филигранью, с филигранной отделкой и нумерацией на траспаренце. Muovendo la banconota можно использовать на фронте воображения песни dell’ologramma.

Sul retro, inclinando leggermente il biglietto, è cia gian.

Для получения дополнительной информации о контроле за эффектами обращайтесь к месту до BCE.

Фирма делле банконоте

L’art. 1 della Decisione della BCE (BCE / 2003/4), relativa a tagli, specifiche, riproduzione, sostituzione e ritiro delle banconote в евро, prevede che sui biglietti ci sia la firma del Presidente della BCE.

Al momento le banconote in euro in circolazione posono recare la firma di Виллем Ф. Дуйзенберг или Клод Трише или Марио Драги, первый раз, второй и третий Президент делла до н.э.

Riproduzione delle banconote

Le regole relative alla riproduzione e sostituzione delle banconote in euro стабильно и критерии per la riproduzione di biglietti в евро in modo che non siano confondibili con le banconote autentiche e forniscono le indicazioni per la sostituzione delle banconazione в евро le banconote intenzionalmente danneggiate se recanti solo danni minori oppure se Presentate da richiedenti per cui può essere индивидуальная ла буона федерация.

Tali norme, pubblicate sulla Gazzetta Ufficiale dell’Unione Europea il 25 marzo 2003, sono consultabili all’indirizzo www.ecb.europa.eu/euro/html/reproduction.it.html.

Seconda серия евро

Il 2 maggio 2013 l’Eurostema ha introdotto la seconda serie di banconote euro, dedicata a «Europa», figura della mitologia greca scelta per l’associazione con il nostro continente. Il Ritratto ди Europa riprodotto sulle banconote (nella filigrana e nella striscia argentata) — это рипрезо из вашего хранителя в Лувре-ди-Париджи.

I primi quattro biglietti di questa serie, ossia i tagli da € 5, € 10, € 20 и € 50, sono stati emessi rispettivamente nel 2013, nel 2014, nel 2015 e nel 2017. Le banconote da € 100 e € 200 sono State Presentate al pubblico il 17 settembre 2018 e inizieranno a circolare il 28 maggio 2019.

Il 4 maggio 2016 il Consiglio direttivo della Banca Centrale Europea ha deciso che il taglio da € 500 non avrebbe fatto parte della serie Europa e che la sua Emissione sarebbe cessata intorno alla fine del 2018.

Le Banche Centrali dell’Eurosistema продолжает распространять банкноты на 500 евро до 26 января 2019 года включительно. Per assicurare una fluida transizione e per motivi logistici, le Banche Centrali della Germania (Deutsche Bundesbank) e dell’Austria (Oesterreichische Nationalbank), продолжает действовать на сумму 500 евро до 26 апреля 2019 года включительно.

Le banconote da € 500 Продолжается общение до легального корсажа и потраченного времени на использование страниц и прибытий.

Le banconote da € 500, comet le altre banconote euro, manterranno semper il proprio valore e potranno essere cambiate presso le Banche Centrali dell’Eurosistema senza limiti di tempo.

Gli operatori professionali (banche, società di servizi, cambiavalute, ecc.) Поспешно ricircolare le banconote da € 500.

La Banca d’Italia предлагает помощь и поддержку для производителей и владельцев одежды и устройств, работающих с банками.

I nuovi 100 евро и 200 евро

Дифференциальный риспетто для всех банконотеров из одной серии других.

La prima è la misura: la Lunghezza è la stessa ma l’altezza è inferiore, uguale a quella della banconota за 50 евро. В questo modo potranno essere riposte meglio nel portafoglio e dureranno pi a Lungo perché si usureranno di meno; sarà anche più semplice il controllo con le apparecchiature.

Nella parte superiore della striscia argentata si può vedere un ologramma che reca un piccolo simbolo € che ruota, come un satellite, intorno al numero indicante il valore.

Номер верде смеральдо и статус раффината: вы можете увидеть все теги серии Europa за 100 евро и за 200 евро за все символы, которые можно сравнить с большим количеством внутренних номеров.

Приходите за альтернативным банконотом евро, методом «toccare-guardare-muovere», выполняйте простую проверку подлинности, предлагая инновационные элементы sicurezza ne rendono ancora più difficile la contraffazione.

Banconote logore, danneggiate o mutilate

Le banconote in euro, prodotte in carta di puro cotone, subiscono inevitabilmente il ухудшается, довуто все.

Al fine di mantenere un elevato livello qualitativo del circolante la Banca d’Italia Provvede a ritirare regolarmente le banconote logore dalla circolazione, sostituendole con altre di new produzione.

Oltre a questo normale processo di defectioramento dovuto all’uso, le banconote Possono essere danneggiate o mutilate da varie cause (ad esempio: umidità, fuoco, agentti chimici, lacerazioni, lavaggi случайно).

Una banconota si dice danneggiata quando risulta sporca, macchiata o scolorita a causa di eventi randomali.

Una banconota si dice mutilata quando manca di una parte. Come regola general, una banconota mutilata può essere cambiata se la parte presentata per il cambio rappresenta pi del 50% della banconota originale, o, in caso contrario, se si può provare che la parte mancante è andata distrutta randomalmente.

E ‘perciò buona regola, se si è in seeko di una banconota mutilata, chiuderla tra fogli di carta trasparente o di plastica, conservare anche i frammenti più piccoli, in modo da evitare danneggiamenti ulteriori, e non usareé, возможности, нет né collanti.

Cosa fare quando si è in Haveo di una banconota logora, danneggiata o mutilata

Хи в собственном банке с логотипом, даннеджиате или изувеченном кубышком прессе для спорта из банка Италии. Qui le banconote sono esaminate e, qualora presentino i Requisiti per la rimborsabilità, sono sostituitenemediatamente con banconote nuove.

Le banconote danneggiate o mutilate che non Possono essere cambiate a vista presso le Filiali della Banca d’Italia perché sussistono dubbi sulla loro rimborsabilità sono spedite all’Amministrazione Centrale.Qui le banconote sono esaminate da una apposita Commissione di esperti che решить sulla loro rimborsabilità.

Le banconote riconosciute rimborsabili dalla Commissione sono trattenute dall’Amministrazione Centrale per la distruzione e il controvalore viene riconosciuto agli esibitori tramite la Filiale mittente della Banca d’Italia.

Le banconote mutilate riconosciute non rimborsabili sono restituite agli esibitori per dar loro la possible chiedere nuovamente il cambio qualora vengano in Haveo delle parti mancanti.

Статус проверенца в банке, где есть возможность заражения, представляет собой сертификат, подтверждающий стерилизацию, дезинфекцию или дезинфекцию.

Rimborsabilità delle banconote logore, danneggiate o mutilate

In linea di massima la rimborsabilità è gratuita: si application una Commissione solo qualora gli aventi diritto richiedano il cambio di banconote in euro automatic danneggiate da dispositivi antirapina.

Banconote danneggiate o mutilate intenzionalmente

Le banconote danneggiate o mutilate intenzionalmente in linea di Principio non sono sostituite ma trattenute senza rimborso. Sono sostituite però se l’esibitore è in buona Federation e / o se il grado di danneggiamento è modesto (piccole scritte, numeri o annotazioni).

Banconote danneggiate o mutilate in seguito ad un atto criminoso

Le banconote danneggiate или искалечить преступный сегмент в провинции Comandi Provinciali della Guardia di Finanza.

Se l’Autorità comptente restituisce i biglietti perché non ravvisa nel danneggiamento elementi di rilevanza penale, le banconote sono trattate, semplici banconote danneggiate или mutilate e quindi rimborsate or restituo desibitrae method second.

Banconote macchiate di inchiostro

Banconote macchiate di inchiostro come quelle raffigurate sono probabilmente rubate: non vanno Accettate!

Le Banconote raffigurate sono state macchiate di inchiostro da dispositivi antirapina, noti come «Intelligent Banknote Neutralization Systems — IBNS», который используется для создания банкоматов или других защитных устройств, которые используются для использования в транспортных средствах.Tali sistemi rendono inutilizzabili le banconote rubate riducendo il rischio per dettaglianti, banche e altri operatori del contante di accttarle e divenire così vittime di questi crimini.

Come funzionano i dispositivi antirapina

Quando una banconota è macchiata da dispositivi antirapina, l’inchiostro bagna le banconote e lascia tracce normalmente più Evidenti sui bordi, perché questo scorre, in genere, dai bordi verso la parte centrale delle banconote.Я часто использую цвета альта, верде, блю, россо, неро.

Se si utilizzano sostanze chimiche nel tentativo di Устранение le tracce di inchiostro, si producono reazioni, которая может быть далеко от cambiare colore all’inchiostro, потому что приходит alterare i colori originali della banconota, danneggiare или addirittura di sunparis.

За рендер, использованный для использования в банконоте рубата, используется в системе, основанной на действии ликвидности, которая включена в банк, в режиме формирования блоков, которые имеют качество, которое невозможно разделить на отдельные большие элементы, содержащие фрагменты.

Esempi di banconote da non acceptttare perché verosimilmente rubate:

Una banconota macchiata di inchiostro — это российская банконота?

No. Se sono presenti piccoli segni sulla banconota ma i suoi bordi sono intatti, i segni sono molto probabilmente Случайные. Anche macchie di inchiostro leggere normalmente non provngono da dispositivi antirapina. Le banconote иллюстрирует sotto verosimilmente non sono state oggetto di Furto e Possono Quindi Essere Accettate.

Comportamenti raccomandati nel caso che:

venga offerta una banconota chiaramente macchiata da dispositivi antirapina : la banconota va rifiutata e ne va chiesta un’altra . Se una banconota è chiaramente macchiata da dispositivi antirapina, возможно, что la persona che la offre non sia il legaltimo proprietario;
venga offerta una banconota scolorita o decolorata: la banconota va rifiutata e ne va chiesta un’altra perché il biglietto potrebbe essere stato sottoposto a trattamenti chimici nel tentativo di inchiostrochie anti inchiostrochie;
si venga comunque in Haveo di una banconota macchiata da dispositivi antirapina .La banconota va consgnata a una banca o a una delle Filiali della Banca d’Italia, a cui vanno fornite informazioni sulla provienza del biglietto. La banca sottoporrà la banconota alla Banca d’Italia che la trasmetterà all’Autorità comptente per indagini. Se, al termine delle indagini, l’Autorità restituirà alla Banca d’Italia la banconota senza parere contrario al rimborso, la banconota sarà rimborsata secondo la normativa generale.

Официальная позиция банка в Центральной Европе

La Banca Centrale Europea ha emanato la Decisione del 19 aprile 2013 (https: // www.ecb.europa.eu/ecb/legal/pdf/l_11820130430en00370042.pdf), приложение всех национальных центральных банков европейской системы, которое стабилизирует и критерии для того, чтобы сделать банконоте датированным.

La Decisione contiene anche prescrizioni per il cambio di banconote danneggiate da dispositivi antirapina (Интеллектуальная система нейтрализации банкнот — IBNS). In sintesi (статья 3.2), le banconote macchiate da dispositivi antirapina Possono essere cambiate dalle Banche Centrali Nazionali solo al legaltimo proprietario, vittima dell’attività criminale tentata o compiuta che ha portato a al danneggiamento delle banconote.Le banche che risvono tali banconote dai propri clienti devono farsi rilasciare informazioni sulla provienza delle banconote e trasmetterle alla Banca Centrale Nazionale.

Bricchette

La Banca d’Italia, рядом с Banche Centrali, использует часть материальной части скарто делла тритуразион делле банконоте для конфессии с пелликолой, траспаренте пикколи, цилиндри или маттончини, объединяющими деноминацию «брикетов». Tali oggetti, privi di valore intrinseco, vengono di norma utilizzati, приходят omaggio по случаю di eventi istituzionali.

La Banca является эстрадной инициативой, направленной на коммерческое использование, а также на пути к Интернету, не имеющая отношения к моде, действующему в этой сфере.

Statistiche sull’emissione di banconote in Italia

La Banca d’Italia pubblica statistiche su prelievi, versamenti e «prelievi netti» (diffnza tra prelievi e versamenti) di banconote effettuati presso le proprie Filiali, con disaggregazione per tagli. Tali informazioni hanno periodità annuale.

Cambio banconote e monete в лирах

Con l’introduzione delle banconote e delle monete в евро, le banconote e le monete in lire hanno cessato di avere corso legale il 28 febbraio 2002, aclusion del periodo di doppia circolazione.

Secondo quanto disposto dall’art. 26 дель Д.Л. 201/2011, pubblicato nella Gazzetta Ufficiale n. 284 del 6 dicembre 2011, «in deroga All Disposizioni di cui all’articolo 3, commi 1 ed 1 bis, della legge 7 aprile 1997, n. 96, e all’articolo 52-ter, commi 1 ed 1 bis, del decéto» Legallativo 24 giugno 1998, n. 213, le banconote, i biglietti e le monete in lire ancora in circolazione si prescrivono a favore dell’Erario con decorrenza немедленно «. Pertanto dal 7 dicembre 2011, не более того, возможно сделать банкноты и деньги в лирах.La Corte Costituzionale, con sentenza n. 216/2015, ha ora dichiarato l’illegittimità dell’art. 26 дель Д.Л. 201/2011.

Subito dopo aver appreso dell’emanazione della sentenza della Corte, sono stati avviati con il Ministero dell’Economia e delle Finanze gli approfondimenti required per Definire le modalità con le quali darvi esecuzione. Le richieste di conversione saranno esaminate non appena esauriti questi approfondimenti.

Термодинамический расчет для цикла Калины.

Одной из потенциальных возможностей декарбонизации теплоснабжения в Великобритании является перепрофилирование береговых углеводородных скважин для добычи и / или хранения геотермального тепла. В данной статье сообщается об исследовании наиболее подходящих участков-кандидатов для такого перепрофилирования, принимая во внимание доступные выходы тепловой энергии и технологические варианты использования тепла. Была сгенерирована картографическая модель ГИС, объединившая общедоступные данные о береговых скважинах и данные о добыче с береговых месторождений, предоставленные Управлением по нефти и газу Великобритании, с доступными данными о подземной температуре.Таким образом, эта модель объединяет информацию о местоположении, глубине, рабочем состоянии и забойной температуре для береговых углеводородных скважин с дебитами на береговых месторождениях Великобритании. Таким образом, из 2242 береговых углеводородных скважин 560 потенциально могут быть перепрофилированы, 292 из которых находятся в эксплуатации. Используя агрегированные данные по добыче воды для всех действующих скважин на каждом месторождении, ранжируются месторождения с наибольшим потенциалом для геотермального перепрофилирования. Два из них, поля Wytch Farm и Wareham, выбраны для более подробного анализа.Wytch Farm, крупнейшее месторождение нефти на суше в Западной Европе, производит воду с температурой ~ 65 ° C, что может обеспечить достижимую выходную тепловую мощность ~ 90 МВт. Если бы можно было найти конечное использование, которое могло бы заменить сжигание природного газа, стоимость этой продукции составила бы ~ 90 000 фунтов стерлингов в день или ~ 30 миллионов фунтов стерлингов в год. Однако это месторождение находится в охраняемом ландшафте, где местное развитие ограничивается правилами планирования. Месторождение Уэрхэм не находится в охраняемом ландшафте, но низкая температура, ~ 44 ° C, и низкая скорость потока ограничивают область потенциального конечного использования.

Рубрики

Как определить неисправность?

Составные части электроусилителя руля Лада Калина и его работа

Характеристика неисправностей ЭУР и необходимость последующей диагностики

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Причины поломки ЭУР

Демонтаж электроусилителя

Ошибка ЭУР на приборной панели

Что нужно знать водителю об ЭМУР

Снятие электроусилителя руля Калины

Установка электроусилителя руля Калины

Составные части электроусилителя руля и принцип его работы

Неисправности ЭУР и последующая диагностика устройства

Замена электроусилителя руля

Видео «Инструкция по замене электроусилителя руля на Калину»

Калина 2 отключается эур на ходу

Причины отключения

Программное отключение

Неисправности электроусилителя

Диагностический сканер

Блок предохранителей

Причины поломки ЭУР

Демонтаж электроусилителя

Ошибка ЭУР на приборной панели

Что нужно знать водителю об ЭМУР

отключается, не работает и причины

Из чего состоит усилитель руля Калины?

Неисправности ЭУР и их диагностика

О квалифицированной замене электрического усилителя

Неисправности ЭУР на автомобиле Лада Калина и способы их устранения

Причины поломки ЭУР

Демонтаж электроусилителя

Ошибка ЭУР на приборной панели

Видео «Что нужно знать о ремонте электроусилителя»

Не работает эур на гранте причины – АвтоТоп

Причины отключения

Программное отключение

Неисправности электроусилителя

Диагностический сканер

Блок предохранителей

Ремонт электроусилителя руля калина своими руками

Реле электроусилителя руля Лада Калина: фото где находится

Расположение предохранителя

Об ЭУР

Почему на Калине не работает электрическая плита. Снятие и установка Eur Viburnum гуд EUR на Калину

Как определить неисправность?

Причины

Разборка электромастера

EUR ОШИБКА на панели приборов

Снятие и установка электронного блока управления усилителем руля в Лада Калина

Мосты Европы Робин Стэм

Тяжесть COVID-19 у детей с онкологическими заболеваниями: отчет проекта Соединенного Королевства по педиатрическому мониторингу рака с коронавирусом.

Основные корреляты роста мужчин: исследование в 105 странах

Основные моменты

Abstract

Ключевые слова

Рекомендуемые статьи

Цитирующие статьи

Kalina Prozess — английский перевод — Linguee

Banca d’Italia — Banconote

Характеристики

Elementi di sicurezza

Фирма делле банконоте

Riproduzione delle banconote

Seconda серия евро

I nuovi 100 евро и 200 евро

Banconote logore, danneggiate o mutilate

Cosa fare quando si è in Haveo di una banconota logora, danneggiata o mutilata

Rimborsabilità delle banconote logore, danneggiate o mutilate

Banconote danneggiate o mutilate intenzionalmente

Banconote danneggiate o mutilate in seguito ad un atto criminoso

Banconote macchiate di inchiostro

Bricchette

Statistiche sull’emissione di banconote in Italia

Cambio banconote e monete в лирах

Термодинамический расчет для цикла Калины.

Leave a Reply Cancel Reply
