Отопитель салона ваз 2110 нового образца регулировка заслонок: Ремонт заслонок печки ВАЗ 2110 старого и нового образца

Ваз 2110: замена заслонки отопителя своими руками — инструкция

Общий вид металлической заслонки ВАЗ 2110

В автомобиле ВАЗ 2110 вентиляция салона – приточно-вытяжная. Регулирование температуры в салоне осуществляется с помощью воздушной заслонки, регулирующей подачу в салон горячего воздуха.
Автоматическая система управления отопителя поддерживает температуру в салоне с отклонением не более двух градусов Цельсия.

Принципы вентиляции салона

Прежде чем разобраться с причинами неисправности, следует знать принцип устройства и правила, по которым осуществляется вентиляция.
Итак:

• В салон воздух подается через отверстия, имеющиеся в накладке на ветровом стекле: при движении автомобиля произвольно, или принудительно с помощью вентилятора печки – отопителя.
•  Выходит воздух через щели между внутренними панелями дверей и между обивками, затем через отверстия находящиеся на торцах дверей. Теплоизоляцию салона улучшают клапаны встроенные в отверстия, которые пропускают воздух наружу, и препятствуют его поступлению во внутрь автомобиля.
• На ветровое стекло направляется основная часть воздуха, в центральную часть и боковым стеклам потоки направляются через дефлекторы, перекрываемые заслонками.
• Воздух к ногам водителя и рядом с ним сидящему пассажиру подается посредством двух пар дефлекторов: одна пара расположена у пола, другая – на уровне коленей.
• Через накладку, расположенную на тоннеле пола и двух воздуховодов, встроенных под передними сидениями, воздух подается к ногам пассажиров, находящихся сзади.
• Для предотвращения поступления наружного воздуха, особенно если участок дороги загазован, задымлен или очень пыльный имеется система рециркуляции воздуха. Когда на панели приборов утапливается кнопка рециркуляции, открывается электропневмоклапан.
  В этом случае под действием разрежения, возникающего во впускном трубопроводе, перекрывается доступ наружного воздуха, заслонкой системы рециркуляции, в салон автомобиля.
• Температура воздуха регулируется ручкой контролера от 16°С до 30°С.
• Информацию о температуре с ее датчика считывает блок, имеющий микровентилятор, расположенный на потолке. Блок включает микромотор, при возникновении разницы температуры, который управляет заслонками отопителя.
  Когда заслонка займет нужное положение, от датчика поступает сигнал на блок управления, отключающий микромотор.

Неисправности в системе отопления ВАЗ 2110 и методы их устранения

При выходе из строя блока управления, температурного датчика с микровентилятором, микромотора, датчика положения заслонки отопителя лучше всего заменить новыми, иначе цена ремонта автомобиля может стать значительно больше при дальнейшей его эксплуатации с неисправными узлами.
Если перемещающаяся заслонка издает характерный звук, слышимый в салоне, а воздух не прогревается, значит заслонка или ее привод повреждены. В этом случае требуется замена заслонки отопителя ваз 2110 или замена привода заслонки отопителя ваз 2110.

Замена заслонки в отопительной системе ВАЗ 2110

Замена заслонки в отопителе ваз 2110 выполняется в случае:

• Выхода из рабочего состояния.
• Постоянного заклинивания. Случается это при перекосе заслонки или ее повреждении от коррозии. В этом случае отопитель можно не разбирать.
  Достаточно снять дефлектор, установленный в центре, и вручную активировать заслонку.

На автомобиле ВАЗ 2110 заслонки могут быть установлены старого или нового типа. Старая выполняется из пластика с поролоновым утеплителем, новая – металлическая, с резиновым уплотнителем.

Совет: В случае, если необходима замена заслонки отопителя ваз 2112 лучше использовать металлические устройства нового типа.

Снятие заслонки отопителя ВАЗ 2110

Приступаем:

• Сливаем из системы охлаждения жидкость.
• От клеммы аккумуляторной батареи отсоединяется « — » провод.
• Снимаются облицовка, накладка рамы на ветровом стекле и обивка шумоизоляции.
• Снимается вентилятор отопителя.
• От корпуса отопителя отсоединяется хомут вакуумного шланга.
• Снимаются три пружинные скобы, которые крепят передний корпус воздухозаборника отопителя.

Совет: для того чтобы легче было открутить и закрутить винты крепления воздухосборника, можно снять панель приборов, открутить винты крепящие отопитель и приподнять его.

• Отворачиваются винты крепления переднего корпуса.
• Снимается передний корпус.
• Освобождается радиатор от всех шлангов.
• Снимается задний кожух отопителя.
• Из отопителя вынимается радиатор.
• Устанавливается новая заслонка, таким образом, чтобы вилка расположенная на оси заслонки была в зацеплении с рычагом.
• Заслонка должна быть в поднятом состоянии.
• Сборка отопителя выполняется в обратном порядке разборки.
• Заливается охлаждающая жидкость.
• Проверяется герметичность всех соединений и шлангов, работа заслонок, и всего отопителя.

Как выполняется замена заслонки отопителя на ваз 2110 хорошо видно на видео, аналогично производится и на автомобиле модели ваз 2112 замена заслонки отопителя.

Регулировка заслонок отопителя

Регулировкой заслонок своими руками устраняется подача части воздуха «на стекло» когда в положение «в грудь» или «в ноги» устанавливается в отопителе рычажок, управляющий потоками воздуха. На фото указаны узлы управления регулировки заслонки.

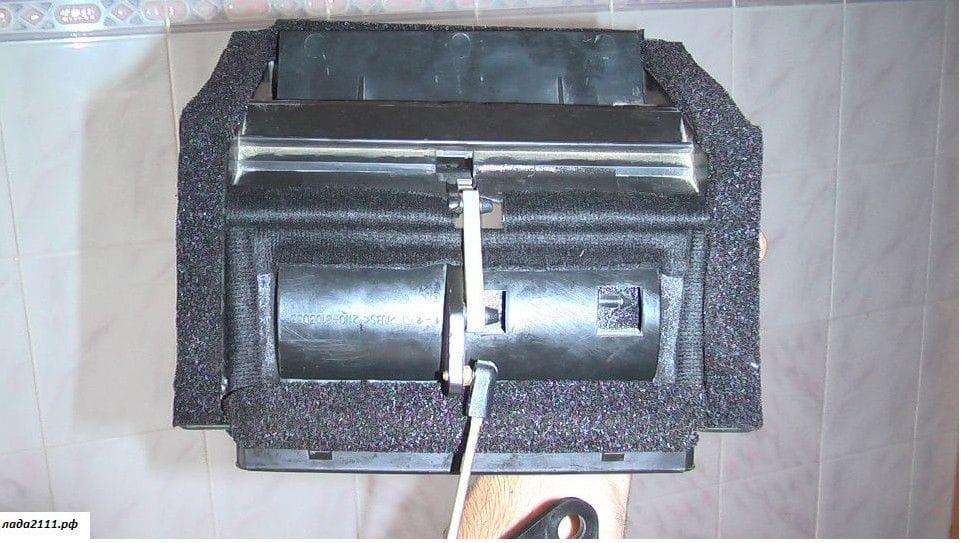

Регулировочный узел с расположением управляющего рычажка вертикально

2 – регулируемая тяга для установки заслонки «в грудь» — «в ноги»
3 – крепление тяги «в грудь» — «на стекло».
Для этого необходимо регулируемую тягу укоротить на три деления, бокорезами откусить выступающий на ней наконечник. После выполнения таких операций заслонка отопителя станет в нужное положение, а тепло от печки поступать в заданном направлении будет лучше.

Ремонт привода заслонки отопителя ваз 2110

Самая распространенная неисправность привода системы отопления – в салон поступает от печки только холодный или горячий воздух, независимо от положения рукоятки, предназначенной для изменения температуры подачи воздуха.
Когда вышел со строя моторедуктор заслонки отопителя ваз 2110 замена элемента производится после проверки работы САУО и моторедуктора.

Проверка работы привода:

• Снимаются центральные сопла, рукоятка направления потока воздуха передвигается до конца влево, в этом случае весь воздух должен идти в салон.
• Включается зажигание. Положение регулятора температуры меняется с «минимума» на «максимум», обозначенные синей и красной точками, соответственно.
• Если обнаружено, что заслонка не движется, то, скорее всего, заклинил моторедуктор привода заслонки системы отопления.
• Включается зажигание, рукоятка температуры переводится из крайних положений влево и вправо, заслонку очень осторожно нужно подергать рукой, если она заработала, причина в неисправности моторедуктора.
• Из последнего вынимается моторчик и ремонтируется или заменяется новым.

Таким образом может выполняться замена моторедуктора заслонки отопителя ваз 2110.

Снятие моторедуктора и моторчика:

• Отсоединяется от аккумуляторной батареи «минусовый» провод.
• Снимается облицовка и накладка ветрового окна.
• Отсоединяются разъем моторедуктора, который расположен за вакуумным усилителем, и разъем потенциометра микромотора.
• Отворачиваются саморезы, и вытаскивается моторедуктор привода заслонки.
• Используя тонкую отвертку, освобождаются зацепы корпуса, и вынимается моторчик.
• Проверяется его работа, подсоединением к питанию от САУО.
• Моторчик можно заменить или попытаться исправить.

Инструкция по ремонту моторчика:

• Снимается крышка. Для этого отгибается в двух местах опрессованный бортик.
• Проверяются, в каком состоянии: коллектор, щетки и подшипники.
• Если детали можно отремонтировать или заменить, моторчик собирается.
• Подшипники смазываются силиконовой смазкой.
• Если на шестерне редуктора срезались зубья ее лучше заменить.
• После сборки проверяется работоспособность моторчика и выполняется сборка моторедуктора.

Установка моторедуктора:

• Штифт рычага устройства вводится в прорезь рычага на приводе заслонки управления отопителем.
• Необходимо, чтобы рычаг моторедуктора был повернут в нужное положение. Для этого двумя проводами нужно подать напряжение 12 В на разъем электродвигателя.
• После установки моторедуктора проверяется движение рычага управления отопителем в приводе заслонки от крайнего верхнего положения, до крайнего нижнего, при повороте ручки, с помощью которой задается температура воздуха внутри салона.

Исправная работа системы отопления делает автомобиль уютным и теплым средством передвижения. Каждый автовладелец должен следить за ее состоянием и своевременно проводить ремонт всех элементов.

Ремонт и замена заслонки печки ВАЗ-2110

Транспортные средства концерна ВАЗ имеют один глобальный минус — печка машины. Несмотря на то что на автомобилях ВАЗ-2110 уже учтены некоторые недоработки в системе отопления, ситуация с распределением воздуха остаётся на недостаточном уровне.

Часто с наступлением холодов водители сталкиваются с проблемой некачественной работы отопительной системы автомобиля или с полным её отказом. Решать непредвиденную ситуацию приходится в срочном порядке, так как неправильное функционирование отопителя причиняет значительный дискомфорт для водителя и пассажиров и снижает показатель безопасного вождения.

Печка, установленная на приборной панели автомобиля ВАЗ-2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками.

Диагностика работы заслонки печки

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

Микроредуктор заслонки печки автомобиля ВАЗ-2110

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Ремонт заслонки печки ВАЗ-2110

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

Местонахождение заслонки печки автомобиля ВАЗ-2110

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства. Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки. Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Ремонт привода заслонки печки

При замене заслонки печки ВАЗ-2110 одновременно необходимо произвести работу по проверке и, по необходимости, ремонту или замене микроредуктора отопителя. Он находится под накладкой ветрового стекла, там, где располагается вакуумный усилитель. Для его демонтажа необходимо снять два разъёма — микроредуктора и моторчика, а также открутить крепёжные винты. После этого из микроредуктора извлекается мотор и проверяется его работа путём подключения к блоку управления печкой. Если он неисправный, тогда нужно заменить деталь новым изделием. Возможен и ремонт моторчика, однако, только в крайне редких случаях.

В микроредуктор устанавливается рабочий моторчик и производится его монтаж на штатное посадочное место. Делать это необходимо очень внимательно, чтобы штифт мотора правильно зашёл в разъём рычага на задвижке отопителя.

После установки необходимо проверить движение рычагов привода заслонки, поворачивая регулятор температурных режимов в салоне транспортного средства. После проверки хода рычагов необходимо произвести сборку всех демонтированных элементов в обратном порядке.

Подведём итоги

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров теплом и уютом в салоне транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

Заслонка печки ВАЗ. Меняем алгоритм управления заслонкой печки ВАЗ 2110

Как бы ни старались конструкторы отечественных ВАЗов, добиться абсолютных результатов в безупречной работе некоторых узлов у них никак не выходит. В этой публикации речь пойдет о заслонке печки ВАЗ 2110, которая по задумке производителя должна в автоматическом режиме регулировать подачу воздушных потоков. В летнее время эта функция, по ненадобности остается незамеченной владельцами ВАЗ 2110, но с наступлением холодов, понять ее алгоритм работы удается не каждому. Потоки теплого воздуха распределяются совсем не так, как хотелось бы, поэтому есть смысл, отказаться от заводской автоматизации и перенастроить заслонку отопителя ВАЗ 2110 на ручной режим управления.

Управление заслонкой печки ВАЗ 2110 с помощью тросика

1. Для начала устанавливаем в патрубок печки кран от ВАЗовской восьмерки (2108)
2. Далее с помощью длинной отвертки через центральный дефлектор в торпеде устанавливаем воздушную заслонку печки ВАЗ 2110 в положение подачи горячего воздуха
3. Затем необходимо отключить и отсоединить микромоторедуратор, для этого первым делом снимаем жабо затем снимаем ММР. После этого отпиливаем вал редуктора, после чего изготавливаем из метала рычаг и зажим из болта на 8.
4. Далее в салоне ВАЗ 2110, в удобном для вас месте сверлим отверстие и вставляем в него трос нужной длины (очень хорошо для этих целей подходит тросик с ручкой управления дроссельной заслонкой от “классики”, но предварительно нужно обрезать кожух троса, для ограничения поворота рычага).
5. Теперь остается вставить в ось заслонки печки ВАЗ 2110 квадратный вал от микромоторедуктора и на него надеть изготовленный ранее рычаг, на котором с помощью зажима закрепляем один конец троса, предварительно выставив заслонку в положение подачи горячего воздуха.
6. После такой доработки печки ВАЗ 2110 у вас не будет возникать проблем с ее управлением.

Модернизируем работу заслонки печки ВАЗ 2110 с помощью кнопки стеклоподъемника

1. Есть еще один способ, заставить заслонку печки ВАЗ 2110 работать в ручном режиме, но только на этот раз не с механическим приводом, а при помощи кнопки от стеклоподъемника.
2. Ниже вы можете видеть схему, которая позволяет обойти блок САУО, что позволит на свое усмотрение с помощью кнопки производить открытие или закрытие заслонки для подачи теплого воздуха в салон автомобиля.

Изменяем алгоритм работы заслонки печки ВАЗ 2110

3. Для начала необходимо снять и отсоединить от контроллера САУО 6-клеммовую и 13-клеммовую колодки.
4. Теперь по вышеприведенной схеме производим подключение кнопки стеклоподъемника :

.вывод 2 на «+» от замка зажигания (через предохранитель 10 А)
.выводы 3,6 на «-» (5 можно тоже скрутить сюда же для подсветки кнопки ЭСП)
.выводы 7,1 на заслонки ММР
.вывод 4 на + от подсветки часов (для подсветки кнопки ЭСП

5. После того как, подключение кнопки управления было выполнено, соединяем 6-клеммовую колодку которая предназначена для включения вентилятора печки ВАЗ 2110. Вторую снятую колодку оставляем не подключенной.
6. Теперь остается вмонтировать кнопку в панель торпеды и управление заслонкой печки ВАЗ 2110 в ручном режиме готово.
7. И напоследок, хочется сказать пару слов о подсветке САУО. Так как колодка, которая отвечает за освещение узла управления печкой, была отключена, следовательно, при включении габаритов подсветка будет отсутствовать. Чтобы исправить это, необходимо запитать подсветку плюсовым контактом от подсветки часов.

Видео работы ручного управления заслонкой печки ВАЗ 2110

отопитель ВАЗ 2110 2111 2112: устройство, ремонт , конструкция печки

 Вентиляция салона на ВАЗ десятого семейства — приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно — при движении автомобиля, или принудительно — при работе вентилятора печки — отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей. В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

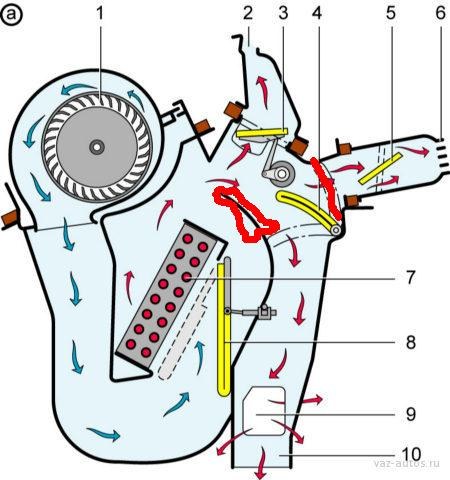

Воздуховоды отопителя и элементы управления: 1 — воздуховоды обогрева задней части салона; 2 — облицовка тоннеля пола; 3 — воздуховоды обогрева ног; 4 — центральные сопла вентиляции салона; 5 — боковые сопла вентиляции салона; 6 — сопла обогрева стекол передних дверей; 7 — рычаг управления системой отопления салона; 8 — корпус воздухораспределителя; 9 — заслонка обогрева ног; 10 — заслонка обогрева ветрового стекла; 11 — отопитель.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.
 В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
 Управление отопителем осуществляется по командам от электронного блока управления.

Работа (печки) отопителя в ручном и автоматическом режиме

 Температура воздуха в салоне задается установкой ручки контроллера (датчиком температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С).
 Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем — в зависимости от разницы температур, он включает микромотор, управляющий заслонками отопителя. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.
 Автоматический режим, то есть положение «А», на блоке управление добавляет к регулировке моторедуктора еще и регулиовку скоростью вращения вентилятора.

Настройка температуры подаваемого воздуха от отопителя

 Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком. Ручку управления вентилятором поставьте в положение А, а ручку температуры в соответсвии с температурой измеренной контрольным термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке — для увеличения температуры и против — для уменьшения. После регулировки, снова проверьте работу блока управления.
 Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Неисправность датчика температуры салона и контроллера в автомобилях ВАЗ 2110 2111 2112

1. При исправном датчике температуры салона алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона.
 Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки).  После снятия дефлекторов прекрасно  видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет. Кроме того, можно проверить и сопротивление датчика температуры салона.

Проверка датчика температуры салона на автомобилях ВАЗ 2110 2111 2112.

Характеристика температура — сопротивление у датчика температуры должна быть следующей:
при 22 С — 20Ом;
при 16 С — 25Ом.

Проверка контроллера отопителем (печкой)

 Проверка контроллера заключается в следующем. Вытаскиваем из гнезда контроллер. Включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Проверка микроредуктора ВАЗ 2110 2111 2112

 Проверяем подводится ли напряжение к микроредуктору. Здесь не все так просто. Чтобы добраться до него нужно снять жабо. Открываем моторный отсек. Отвинчиваем шумоизоляцию, отвинчиваем две гайти на 10 крепления жабо, снимаем приводы дворников и отвинчиваем три шурупа крепления, что под круглыми заглушками и отодвигаем жабо, полностью снять которое мешает шланг омывателя. Видим два разъема. Один — датчик положения заслонки, а второй привод микроредуктора, к которму подходят коричневый и розовый провод.
 Снимаем разъем, крутим рукоятки температуры и меряем напряжение. Если меняется, значит провод нигде не перетерся, если не меняется, то значит обрыв провода где-то в жгуте. Проверяем микроредуктор. Подаем 12 вольт от аккумулятора на разъем микроредуктора. Если не крутится, то однозначно — менять, если крутится, то просто окислились контакты в раъеме. Чтобы быть абсолютно уверенным в работоспособности редуктора, его можно снять, открутив три самореза его крепления (аккуратно, не уроните саморезы внутрь) и выводим микроредуктор вправо. Откручиваем, вынимаем проверяем. Если неисправен, покупаем новый. На микроредукторе стоит датчик его положения. Поэтому не волнуйтесь при установке, ничего настраивать не нужно. Контроллер сам поставит заслонку по датчику.

Типовые неисправности отопителя (печки) ВАЗ 2110 2111 2112 и возможные их решения

Отопитель ВАЗ 2110 работает только в одном положении, например — «2». В чем может быть проблема?

Скорее всего, возможны следующие неисправности. 1. На корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор. 2. Отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). 3. Отошел провод в блоке реле, расположенном справа под капотом.

Из заслонок дует чуть теплый воздух (микромоторедуктор и заслонка рециркуляции исправны).

 Необходимо проверить датчик температуры воздуха салона и уровень тосола, так как его низкий уровень влияет на температурный режим (тосол, антифриз может не попадать в «печку» или она может из за низкого уровня завоздушится). Также необходимо проверить термостат.
 Кроме того, дополнительную информацию о отопителе и его контроллере можно посмотреть  в статье «Электродвигатель отопителя ВАЗ 2110 2111 2112, настройка системы управления отопителем «

Заслонка печки ваз 2110 старого образца Заслонка печки ваз 2110 старого образца

Как отремонтировать или заменить заслонки печки ВАЗ-2110 своими руками

Транспортные средства концерна ВАЗ имеют один глобальный минус — печка машины. Несмотря на то что на автомобилях ВАЗ-2110 уже учтены некоторые недоработки в системе отопления, ситуация с распределением воздуха остаётся на недостаточном уровне.

Часто с наступлением холодов водители сталкиваются с проблемой некачественной работы отопительной системы автомобиля или с полным её отказом. Решать непредвиденную ситуацию приходится в срочном порядке, так как неправильное функционирование отопителя причиняет значительный дискомфорт для водителя и пассажиров и снижает показатель безопасного вождения.

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками.

Диагностика работы заслонки печки

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Ремонт заслонки печки ВАЗ-2110

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства. Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки. Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Ремонт привода заслонки печки

При замене заслонки печки ВАЗ-2110 одновременно необходимо произвести работу по проверке и, по необходимости, ремонту или замене микроредуктора отопителя. Он находится под накладкой ветрового стекла, там, где располагается вакуумный усилитель. Для его демонтажа необходимо снять два разъёма — микроредуктора и моторчика, а также открутить крепёжные винты. После этого из микроредуктора извлекается мотор и проверяется его работа путём подключения к блоку управления печкой. Если он неисправный, тогда нужно заменить деталь новым изделием. Возможен и ремонт моторчика, однако, только в крайне редких случаях.

В микроредуктор устанавливается рабочий моторчик и производится его монтаж на штатное посадочное место. Делать это необходимо очень внимательно, чтобы штифт мотора правильно зашёл в разъём рычага на задвижке отопителя.

После установки необходимо проверить движение рычагов привода заслонки, поворачивая регулятор температурных режимов в салоне транспортного средства. После проверки хода рычагов необходимо произвести сборку всех демонтированных элементов в обратном порядке.

Подведём итоги

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров теплом и уютом в салоне транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

Не работает заслонка печки на ВАЗ 2110: причины и самостоятельный ремонт

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Схема

Причины поломки заслонки бывают разные

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Тяги

• Включите зажигание;
• Переключайте регулятор в различные положения;
• Вручную двигайте заслонкой;
• Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

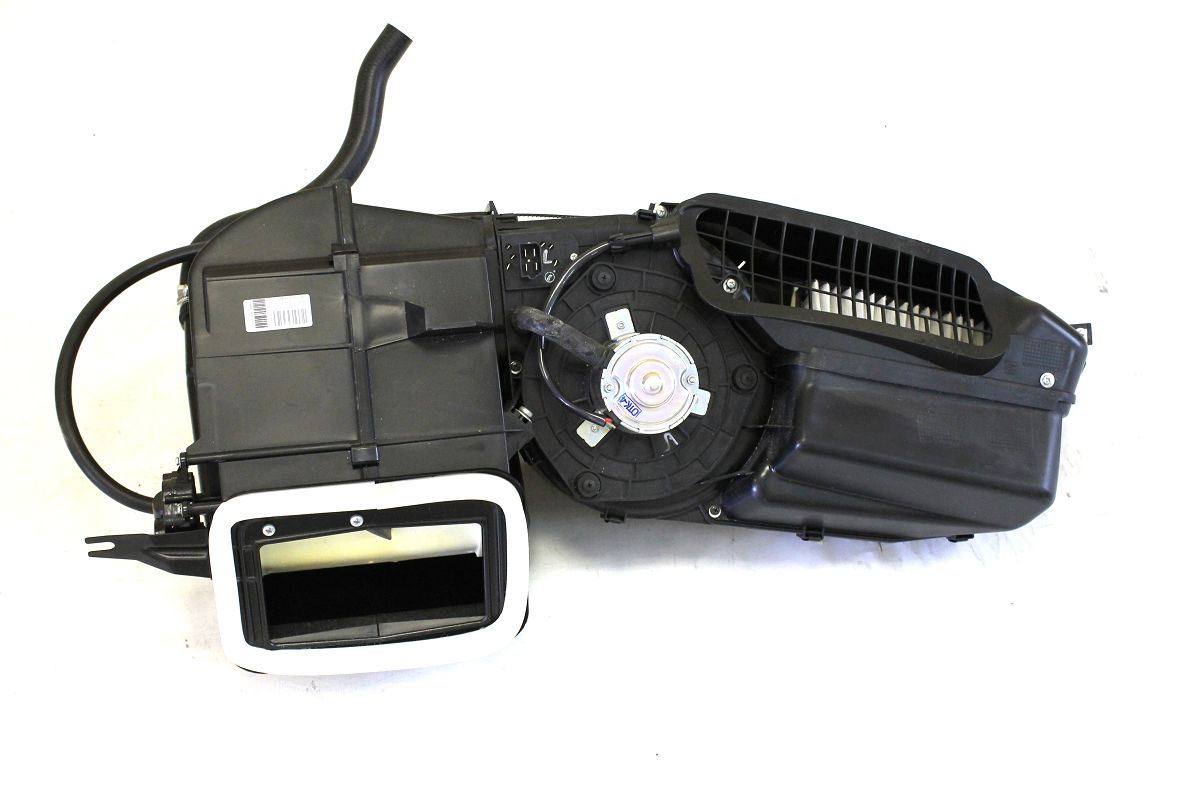

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

• Слейте из системы отопления всю охлаждающую жидкость;
• Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
• Снимите облицовку, накладку лобового стекла и шумоизоляцию;
• Демонтируйте вентилятор от печки;
• Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
• Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
• Снимите пружинные скобы, гайки крепежа и передний корпус;
• Отключите от радиатора все шланги;
• От отопителя отсоедините задний кожух;
• Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

• Немного отогните спрессованный бортик и демонтируйте крышку;
• Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
• Замените указанные компоненты или подправьте их;
• Если зубцы шестерни стерлись на редукторе, его придется заменить;
• Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
• Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

• Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
• Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
• Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Тонкости и нюансы ремонта заслонки печки ВАЗ 2110

Конечно, продукцию АвтоВАЗа самой качественной не назовешь. Но все же, при правильном уходе и достаточной сноровке можно сделать автомобиль достаточно комфортным, удобным, приносящим удовольствие.

Поговорим о тепле и уюте, в частности, о том, как произвести на ВАЗ 2110 ремонт заслонки печки, чтобы она обеспечивала именно ту температуру в салоне, которую вы задали.

Схема отопителя ВАЗ 2110

Распространенные неисправности

Чаще всего ВАЗ 2110 по части отопления страдает тем, что регулировка отопителем, что называется — не срабатывает. Невзирая на выбираемое положение ручки управления температурным режимом, из отопителя дует только холодный, либо, наоборот, только горячий воздух.

Причины такого явления могут иметь разное происхождение. Среди них:

• Заклинивание ММР (микромоторедуктора), управляющего приводом заслонки;
• У пластиковой заслонки (такими комплектовались первые ВАЗ 2110) разрушено посадочное гнездо, из-за заклинивания нормальное управление ею невозможно. Если редуктор работает, а заслонка не поворачивается, чаще всего можно расслышать своеобразные щелчки – это в гнезде проворачивается квадратный вал. Для такой неисправности есть только одно лечение – замена старой пластиковой заслонки с поролоновым утеплителем на новую. Лучше, более современную, металлическую, имеющую резиновый уплотнитель. Такая не коробится, не перекашивается, как ее пластмассовая сестра;
• Чтобы окончательно решить, кого винить – заслонку или ММР, нужно еще обратить внимание на его блок управления. Он тоже – среди «подозреваемых».

Проверка исправности

Для начала, особенно если серьезный ремонт пока не входит в ваши планы, нужно попробовать помочь заслонке сесть на свое место. Для чего включить зажигание и, переводя регулятор в разные положения, произвести ручное движение заслонкой, пытаясь «усадить» ее как положено.

При такой проверке-настройке нужно вначале снять дефлектор, чтобы добраться к заслонке печки. Если у вас получится, и заслонка начнет двигаться, подчиняясь регулятору, можно считать что полумера удалась.

Дело в том, что при расшатанном гнезде нормальная работа невозможна, и со временем все равно понадобится замена заслонки печки ВАЗ 2110. Поэтому можно еще проехаться, если есть такая необходимость, но ремонт отопителя уже не за горами.

Если же обнаружится, что заслонкой можно управлять только вручную, когда зажигание включено, а регулятор поворачивают в крайние положения, тогда причиной наверняка служит ММР. Здесь чаще помогает не ремонт, а замена этого микромоторедуктора.

Кроме того, в том, что заслонка не работает так как положено, ее регулировка не дает нужного результата, можно еще винить микровентилятор с температурным датчиком, а также блок управления.

При выходе их строя любого из упомянутых узлов отопителя лучшее решение для ВАЗ 2110 – их замена, иначе ремонт позже потребует более значительных вложений.

Быстро и качественно заменить вентилятор печки поможет данный материал: https://vazweb.ru/desyatka/otoplenie/zamena-ventilyatora-pechki.html

Естественно, замена заслонки ВАЗ 21210, которая работает плохо, или вовсе не желает менять положения, начинается с довольно хлопотного разбора. Вот его этапы:

1. Сливание охлаждающей жидкости из системы отопителя;
2. Отключение АКБ. Достаточно отсоединить «минус»;
3. Снятие облицовки, накладки ветрового стекла, обивки шумоизоляции;
4. Снятие вентилятора печки;
5. Отсоединение от корпуса отопителя хомута вакуумного шланга;
6. Снятие переднего корпуса воздухозаборника печки. Работа щепетильная и не быстрая. Для того, чтобы разборка пошла легче, может помочь снятие панели приборов. Из салона отвернуть винты, которыми крепится отопитель, затем его можно будет приподнять;
7. Снятие пружинных скоб, винтов крепления и снятие переднего корпуса;
8. Снятие с радиатора всех шлангов;
9. Отсоединение заднего кожуха отопителя;
10. Из печки нужно вынуть радиатор;
11. Теперь становится возможной замена заслонки.

Прочитать подробнее о замене радиатора печки ВАЗ 2110 можно здесь: https://vazweb.ru/desyatka/otoplenie/zamena-radiatora-pechki.html

Обратная сборка

Новую заслонку на ВАЗ 2110 необходимо установить так, чтобы вилка на ее оси вошла в зацепление с рычагом. Правильно, если заслонка находится в поднятом состоянии. Иначе управление ей будет невозможным, и работа печки не восстановится.

Далее все ставим на свои места в обратном порядке. Заливаем охладитель. Проверяем работоспособность заслонок, герметичность шлангов и всех соединений. Затем включаем печку, и следим за отопителем. Если его работа нас удовлетворяет, значит, ремонт прошел успешно.

Занимаемся приводом

Одновременно с заменой заслонки проверяем ее привод, и если не работает ММР, необходимо или замена моторчика, или его ремонт.
После снятия облицовки и накладки ветрового стекла за вакуумным усилителем ВАЗ 2110 обнаруживаем ММР, отсоединяем два разъема – ММР и микромотора.

Далее откручиваем саморезы и достаем ММР, из которого извлекаем моторчик. Его работа проверяется путем подсоединения к САУО.

Обнаружив, что он нерабочий, можно поменять, но возможен и ремонт. Этапы таковы:

• Частично отогнув спрессованный бортик, снять крышку;
• Проверить состояние подшипников, щеток и коллектора;
• Заменить или исправить их. При стертых зубьях шестерни редуктора ему нужна замена;
• Для подшипников нужна силиконовая смазка.

Если после ремонта работа моторчика восстановлена, можно собрать ММР и установить его на место. В ВАЗ 2110 это делается так:

• Штифт рычага ММР нужно ввести в прорезь рычага, который расположен на приводе заслонки печки;
• Если указанный рычаг повернут не так, нужно двумя проводами подать напряжение 12 В к контактам разъема моторчика (сюда подходят желтые провода), и рычаг встанет в нужное положение;
• После установки ММР проверьте, как он работает, заодно – как движется привод заслонки печки и работает рычаг управления отопителем для установки температуры в салоне ВАЗ 2110.

Произведя правильный ремонт заслонки отопителя и ее привода, вы добьетесь того, что работа печки станет стабильной, обеспечивающей вам и пассажирам должный уровень комфорта в холода.

Не работает заслонка печки на ВАЗ 2110: причины и самостоятельный ремонт

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка . В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Схема

Причины поломки заслонки бывают разные

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки . Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

• Включите зажигание;
• Переключайте регулятор в различные положения;
• Вручную двигайте заслонкой;
• Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

• Слейте из системы отопления всю охлаждающую жидкость;
• Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
• Снимите облицовку, накладку лобового стекла и шумоизоляцию;
• Демонтируйте вентилятор от печки;
• Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
• Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
• Снимите пружинные скобы, гайки крепежа и передний корпус;
• Отключите от радиатора все шланги;
• От отопителя отсоедините задний кожух;
• Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

• Немного отогните спрессованный бортик и демонтируйте крышку;
• Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
• Замените указанные компоненты или подправьте их;
• Если зубцы шестерни стерлись на редукторе, его придется заменить;
• Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
• Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

• Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
• Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
• Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Замена радиатора отопителя (печки) ВАЗ 2110 видео

Видео замены радиатора печки “десятки” старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Ремонт заслонки отопителя ваз 2110 ремонт своими руками

Подробно: ремонт заслонки отопителя ваз 2110 ремонт своими руками от настоящего мастера для сайта olenord.com.

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

Нет видео.

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Видео замены радиатора печки “десятки” старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Транспортные средства концерна ВАЗ имеют один глобальный минус — печка машины. Несмотря на то что на автомобилях ВАЗ-2110 уже учтены некоторые недоработки в системе отопления, ситуация с распределением воздуха остаётся на недостаточном уровне.

Часто с наступлением холодов водители сталкиваются с проблемой некачественной работы отопительной системы автомобиля или с полным её отказом. Решать непредвиденную ситуацию приходится в срочном порядке, так как неправильное функционирование отопителя причиняет значительный дискомфорт для водителя и пассажиров и снижает показатель безопасного вождения.

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками.

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства. Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки. Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

При замене заслонки печки ВАЗ-2110 одновременно необходимо произвести работу по проверке и, по необходимости, ремонту или замене микроредуктора отопителя. Он находится под накладкой ветрового стекла, там, где располагается вакуумный усилитель. Для его демонтажа необходимо снять два разъёма — микроредуктора и моторчика, а также открутить крепёжные винты. После этого из микроредуктора извлекается мотор и проверяется его работа путём подключения к блоку управления печкой. Если он неисправный, тогда нужно заменить деталь новым изделием. Возможен и ремонт моторчика, однако, только в крайне редких случаях.

В микроредуктор устанавливается рабочий моторчик и производится его монтаж на штатное посадочное место. Делать это необходимо очень внимательно, чтобы штифт мотора правильно зашёл в разъём рычага на задвижке отопителя.

После установки необходимо проверить движение рычагов привода заслонки, поворачивая регулятор температурных режимов в салоне транспортного средства. После проверки хода рычагов необходимо произвести сборку всех демонтированных элементов в обратном порядке.

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров теплом и уютом в салоне транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

Лучшие цены и условия на покупку новых авто

Общий вид металлической заслонки ВАЗ 2110

В автомобиле ВАЗ 2110 вентиляция салона – приточно-вытяжная. Регулирование температуры в салоне осуществляется с помощью воздушной заслонки, регулирующей подачу в салон горячего воздуха.
Автоматическая система управления отопителя поддерживает температуру в салоне с отклонением не более двух градусов Цельсия.

Прежде чем разобраться с причинами неисправности, следует знать принцип устройства и правила, по которым осуществляется вентиляция.
Итак:

При выходе из строя блока управления, температурного датчика с микровентилятором, микромотора, датчика положения заслонки отопителя лучше всего заменить новыми, иначе цена ремонта автомобиля может стать значительно больше при дальнейшей его эксплуатации с неисправными узлами.
Если перемещающаяся заслонка издает характерный звук, слышимый в салоне, а воздух не прогревается, значит заслонка или ее привод повреждены. В этом случае требуется замена заслонки отопителя ваз 2110 или замена привода заслонки отопителя ваз 2110.

Замена заслонки в отопителе ваз 2110 выполняется в случае:

• Выхода из рабочего состояния.
• Постоянного заклинивания. Случается это при перекосе заслонки или ее повреждении от коррозии. В этом случае отопитель можно не разбирать.
  Достаточно снять дефлектор, установленный в центре, и вручную активировать заслонку.

На автомобиле ВАЗ 2110 заслонки могут быть установлены старого или нового типа. Старая выполняется из пластика с поролоновым утеплителем, новая – металлическая, с резиновым уплотнителем.

Совет: В случае, если необходима замена заслонки отопителя ваз 2112 лучше использовать металлические устройства нового типа.

• Сливаем из системы охлаждения жидкость.
• От клеммы аккумуляторной батареи отсоединяется « — » провод.
• Снимаются облицовка, накладка рамы на ветровом стекле и обивка шумоизоляции.
• Снимается вентилятор отопителя.
• От корпуса отопителя отсоединяется хомут вакуумного шланга.
• Снимаются три пружинные скобы, которые крепят передний корпус воздухозаборника отопителя.

Совет: для того чтобы легче было открутить и закрутить винты крепления воздухосборника, можно снять панель приборов, открутить винты крепящие отопитель и приподнять его.

• Отворачиваются винты крепления переднего корпуса.
• Снимается передний корпус.
• Освобождается радиатор от всех шлангов.
• Снимается задний кожух отопителя.
• Из отопителя вынимается радиатор.
• Устанавливается новая заслонка, таким образом, чтобы вилка расположенная на оси заслонки была в зацеплении с рычагом.
• Заслонка должна быть в поднятом состоянии.
• Сборка отопителя выполняется в обратном порядке разборки.
• Заливается охлаждающая жидкость.
• Проверяется герметичность всех соединений и шлангов, работа заслонок, и всего отопителя.

Как выполняется замена заслонки отопителя на ваз 2110 хорошо видно на видео, аналогично производится и на автомобиле модели ваз 2112 замена заслонки отопителя.

Регулировкой заслонок своими руками устраняется подача части воздуха «на стекло» когда в положение «в грудь» или «в ноги» устанавливается в отопителе рычажок, управляющий потоками воздуха. На фото указаны узлы управления регулировки заслонки.

Регулировочный узел с расположением управляющего рычажка вертикально

2 – регулируемая тяга для установки заслонки «в грудь» — «в ноги»
3 – крепление тяги «в грудь» — «на стекло».
Для этого необходимо регулируемую тягу укоротить на три деления, бокорезами откусить выступающий на ней наконечник. После выполнения таких операций заслонка отопителя станет в нужное положение, а тепло от печки поступать в заданном направлении будет лучше.

Самая распространенная неисправность привода системы отопления – в салон поступает от печки только холодный или горячий воздух, независимо от положения рукоятки, предназначенной для изменения температуры подачи воздуха.
Когда вышел со строя моторедуктор заслонки отопителя ваз 2110 замена элемента производится после проверки работы САУО и моторедуктора.

• Снимаются центральные сопла, рукоятка направления потока воздуха передвигается до конца влево, в этом случае весь воздух должен идти в салон.
• Включается зажигание. Положение регулятора температуры меняется с «минимума» на «максимум», обозначенные синей и красной точками, соответственно.
• Если обнаружено, что заслонка не движется, то, скорее всего, заклинил моторедуктор привода заслонки системы отопления.
• Включается зажигание, рукоятка температуры переводится из крайних положений влево и вправо, заслонку очень осторожно нужно подергать рукой, если она заработала, причина в неисправности моторедуктора.
• Из последнего вынимается моторчик и ремонтируется или заменяется новым.

Таким образом может выполняться замена моторедуктора заслонки отопителя ваз 2110.

• Отсоединяется от аккумуляторной батареи «минусовый» провод.
• Снимается облицовка и накладка ветрового окна.
• Отсоединяются разъем моторедуктора, который расположен за вакуумным усилителем, и разъем потенциометра микромотора.
• Отворачиваются саморезы, и вытаскивается моторедуктор привода заслонки.
• Используя тонкую отвертку, освобождаются зацепы корпуса, и вынимается моторчик.
• Проверяется его работа, подсоединением к питанию от САУО.
• Моторчик можно заменить или попытаться исправить.

Инструкция по ремонту моторчика:

• Снимается крышка. Для этого отгибается в двух местах опрессованный бортик.
• Проверяются, в каком состоянии: коллектор, щетки и подшипники.
• Если детали можно отремонтировать или заменить, моторчик собирается.
• Подшипники смазываются силиконовой смазкой.
• Если на шестерне редуктора срезались зубья ее лучше заменить.
• После сборки проверяется работоспособность моторчика и выполняется сборка моторедуктора.

• Штифт рычага устройства вводится в прорезь рычага на приводе заслонки управления отопителем.
• Необходимо, чтобы рычаг моторедуктора был повернут в нужное положение. Для этого двумя проводами нужно подать напряжение 12 В на разъем электродвигателя.
• После установки моторедуктора проверяется движение рычага управления отопителем в приводе заслонки от крайнего верхнего положения, до крайнего нижнего, при повороте ручки, с помощью которой задается температура воздуха внутри салона.

Исправная работа системы отопления делает автомобиль уютным и теплым средством передвижения. Каждый автовладелец должен следить за ее состоянием и своевременно проводить ремонт всех элементов.

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка . В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Причины поломки заслонки бывают разные

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки . Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

• Включите зажигание;
• Переключайте регулятор в различные положения;
• Вручную двигайте заслонкой;
• Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

• Слейте из системы отопления всю охлаждающую жидкость;
• Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
• Снимите облицовку, накладку лобового стекла и шумоизоляцию;
• Демонтируйте вентилятор от печки;
• Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
• Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
• Снимите пружинные скобы, гайки крепежа и передний корпус;
• Отключите от радиатора все шланги;
• От отопителя отсоедините задний кожух;
• Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Меняя заслонку, не забудьте проверить функциональность привода.

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

• Немного отогните спрессованный бортик и демонтируйте крышку;
• Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
• Замените указанные компоненты или подправьте их;
• Если зубцы шестерни стерлись на редукторе, его придется заменить;
• Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
• Если указанные меры не помогли, просто установите новый агрегат.

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

• Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
• Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
• Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Видео замены радиатора печки “десятки” старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Отопительная система автомобиля является необходимым элементом для наших суровых зим. Печка ВАЗ 2110 позволяет достаточно хорошо нагреть салон, чтобы не замерзнуть. Как показывает практика, надежность работы отопления отечественных автомобилей не может в полной мере удовлетворить требованиям автолюбителей. Она отказывает в самый неподходящий момент, когда за окном холод. Печка ВАЗ 2110 относится к таким устройствам, и поэтому умение отремонтировать ее самостоятельно помогает в сложной ситуации.

Система отопления ВАЗ состоит из самого источника тепла (печки), системы распределения тепла по салону и системы управления. Система отопления и распределения тепла совмещена с системой вентиляции салона. Управление потоком тепла производится воздушной заслонкой (в старых конструкциях использовался кран). Воздух, который подается в салон, подогревается, проходя через радиатор печки ВАЗ 2110, и распределяется по распределительной системе.

Большая часть потока нацеливается на лобовое стекло и боковые стекла, через дефлекторы, снабженные заслонками, а также в центр салона. Другой поток направляется к ногам водителя и рядом сидящего пассажира (через две пары дефлекторов, размещенных на уровне пола и уровне колен человека), а также через тоннель на полу и два воздухоотвода под передними сидениями к заднему сидению, на уровне пола.

Вентилятор печки ВАЗ обеспечивает три режима: низкую и среднюю скорость и автоматический выбор скорости (по сигналу блока управления). Электродвигатель печного вентилятора — коллекторный, постоянного тока. Потребляемый ток при наибольшей скорости вращения — 14 А. Установка режима скорости электродвигателя производится путем изменения его подключения к аккумулятору автомобиля, напрямую (максимальная скорость) или через дополнительное сопротивление.

Этот резистор имеет изменяемое сопротивление 0,23 Ом и 0,82 Ом. Если в цепь подключается наибольшее сопротивление, то вентилятор вращается с низкой скоростью, а если меньшее (0,23 Ом) — то со средней скоростью. При ремонте печки ВАЗ 2110 не рекомендуется снимать лопасти вентилятора с вала электродвигателя: это может привести к нарушению балансировки. Электродвигатель ремонту не подлежит (кроме зачистки контактов коллектора), при выходе из строя его целесообразно заменять вместе с лопастями вентилятора.

Радиатор печки ВАЗ располагается ниже приборной панели и имеет пластиковый кожух. Он содержит два пластиковых бачка (один из них, левый, имеет штуцер для отвода пара) и два ряда алюминиевых трубок с пластинами. В зависимости от того как расположены заслонки, через радиатор пропускается изменяемый поток забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вовсе), а остальной воздух направляется в воздухоотводы, минует радиатор. Печка ВАЗ 2110 нового образца управляется сигналами, поступающими от электронного блока.

Блок получает информацию о температуре в салоне от датчика, размещенного на потолке и снабженного микровентилятором. При необходимости блок может задействовать микродвигатель, управляющий заслонками отопителя. Электрический микродвигатель имеет датчик положения заслонки печки (кольцевой резистор).

Информация от этого датчика направляется в блок управления, который выключает микродвигатель, если заслонка займет заданную позицию. Система отопления ВАЗ нового образца имеет автоматический режим (положение «А»), в котором блок управления обеспечивает, помимо контроля за редуктором двигателя, еще и контроль вращения вентилятора.

Обычно неисправности печки выявляются при наступлении сезона отопления, хотя профилактику следует проводить в теплое время года. С наступлением зимы водители начинают замечать, что система отопления ВАЗ 2110 плохо работает или совсем не желает работать. Можно выделить несколько видов неисправностей, при которых потребуется ремонт печки:

1. Температура отопителя не поддается регулировке.
2. Неисправности заслонок или редуктора.
3. Протечка жидкости в радиаторе.
4. Поломка потолочного датчика температуры.
5. Выход из строя блока управления.

Часто отопитель ВАЗ 2110 греет плохо из-за своего радиатора. Следовательно, надо проверить, горячий ли радиатор. При необходимости производится его замена. Сложности с обогревом могут появиться по причине отсутствия жидкости в системе охлаждения двигателя автомобиля. В первую очередь следует замерить уровень жидкости. Чтобы проверить, в каком состоянии находится печка ВАЗ, придется снять центральные дефлекторы. Для этого отгибаются усики и сдвигается заслонка. Установка, замена или модернизация печки ВАЗ потребуют использования такого инструмента, как:

• отвертка;
• плоскогубцы;
• пинцет;
• набор торцевых и гаечных ключей;
• нож;
• ножницы;
• молоток;
• киянка;
• зубило;
• штангенциркуль.

Когда температуру в салоне не удается контролировать, причинами могут стать отклонения в работе блока управления или неисправность заслонки. Если виной всему стал контроллер печки, то не проходит команда на выдвижение заслоночного элемента. Надо сразу же проверить датчик температуры, размещенный на потолке.

Проверку можно провести неоднократным изменением положения рычага установки температуры. Прогрев потока воздуха можно проанализировать тактильным методом — путем определения работоспособности датчика в крайнем расположении ручки.

Для проверки самой печки придется извлечь центральные дефлекторы. Доступ к заслонке возникает через отсек двигателя. Модернизация печки ВАЗ в этом случае — это замена старой заслонки на алюминиевую взамен пластиковой. Наибольший объем усилий потребуется, когда нужна замена радиатора печки, так как должна быть снята вся система отопления ВАЗ.

В случае если вентилятор выдает только холодный воздух, можно считать, что неисправна печка; причем с вероятностью 90% виноват моторедуктор, и поможет только его замена. Система отопления ВАЗ при этом ремонтируется в следующем порядке:

1. Демонтируются дворники.
2. Жабо отстраняется в сторону.
3. Выкручиваются три крепежных шурупа.
4. Отодвигаются провода.
5. Извлекается старый и устанавливается новый моторедуктор.
6. Производится сборка в обратном порядке.

При плохом поступлении теплого воздуха по вине воздуховода напрашивается небольшая модернизация печки ВАЗ, каналов для воздуха. Доработка проводится двумя способами: посредством установки системы гофрированных шлангов и с помощью утепления боковых панелей, связанного в основном с заклеиванием щелей и зазоров. Гофры применяются диаметром 40 мм, а щели герметизируются монтажной пеной.

Система отопления ВАЗ, если она установлена до 2006 г. имеет печки старого типа. В связи с этим целесообразна замена на печки нового образца. Так, достаточно эффективно показали себя отопители 2112-01 и 2112-02. Можно установить предпусковые обогреватели, ускоряющие нагрев. Следует отметить особенности замены отопления ВАЗ 2110 инжектор, которое все чаще устанавливается на автомобилях.

Основное содержание такой системы — установка 6-дырочного термостата взамен штатного в системе охлаждения двигателя. Профилактика хорошей работы отопительной системы может включать кардинальные меры:

• замена отопителя на печку нового образца;
• доработка и модернизация печки ВАЗ;
• изменение схемы управления;
• новая система отопления ВАЗ 2110 инжектор.

Очень неприятно находиться в машине, когда в салоне холодно. Самостоятельная наладка и доводка печки ВАЗ позволит обеспечить нужный комфорт.

Нет видео.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 4.6 проголосовавших: 23

Ваз 2110 принцип работы отопителя. Печка

Схема и устройство печки ВАЗ-2112

Комфорт водителя во многом определяется нормальной работой печки. В ВАЗах именно эта система чаще всего выходит из строя, и чтобы быстро устранить проблему, необходимо знать про устройство печки, разбираться в её схеме и хорошо понимать принцип работы. Эта статья будет посвящена системе отопления ВАЗ-2112.

Составные детали и процессы отопителя ВАЗ-2112

Схема отопителя состоит из следующих элементов:

• клапан электропневматического типа;
• корпус с воздухозаборника отопительной системы, состоящий из передней и задней частей;
• щиток воздухозаборника водоотражательного типа;
• клапан для управления рециркуляционной заслонкой;
• рециркуляционная заслонка на воздухозаборнике;
• заслонка на канале печки;
• заслонка управления печкой;
• радиатор и его кожух;
• штуцеры на пароотводящем и подводящем шлангах;
• электродвигатель печки в корпусе и вентилятор;
• опорная площадка под рычаг с привода заслонки управления отопителем и сам рычаг;
• микромоторедуктор с привода заслонки;
• резистор;
• крышка с кожуха печки.

Отсутствие крана — плюс или минус?

Если в более старых моделях ВАЗов присутствует кран, при помощи которого можно перекрывать поступление тосола к радиатору, то ВАЗ-2112 не оснащается подобным элементом. Если двигатель работает, то радиатор будет греть вне зависимости от времени года. Подобная особенность конструкции печки позволяет добиться небольшой инерционности, которая присуща системе во время пуска. Другими словами, необходимая температура будет нагоняться за более короткое время. К тому же пользователь не будет сталкиваться с протечками, которые возникают в результате нарушения герметичности крана. За возможность удобного управления работой печки отвечает электронный блок управления, который генерирует необходимые команды.

Как мы уже знаем, в схеме отопителя ВАЗ не предусмотрен кран отопителя. Для управления температурным режимом внутри салона предусмотрена воздушная заслонка. Этот механизм отвечает за регулирование потока нагретого воздуха. В ВАЗ-2112 подача тосола в систему отопления осуществляется в круглогодичном режиме, что устраивает не всех водителей. Поэтому некоторые владельцы ВАЗ-2112, 21124 и других моделей, относящихся к десятому семейству, дополнительно устанавливают кран, который позволяет контролировать подачу тосола.

Управление печкой ВАЗ-2112 имеет автоматический характер, а погрешность температуры не превосходит 2 градусов. Наличие воздушной заслонки на практике оказывается более предпочтительным, поскольку кран имеет склонность к закисанию и заклиниванию. Одним словом, с воздушной заслонкой отопление получается менее проблемным и более надёжным.

Принцип вентилирования

В автомобилях ВАЗ десятой серии за вентиляцию салона отвечает приточно-вытяжная система. Принцип её работы заключается в подаче воздуха внутрь салона через специальные отверстия, которые располагаются в накладке на ветровом окне. Этот процесс может осуществляться самостоятельно во время движения машины или принудительно за счёт работы вентилятора. Для выхода воздуха также имеются специальные отверстия, которые можно найти между обивкой и внутренними дверными панелями. Дальше поток воздуха следует через отверстия, которые располагаются в торцах дверей. Через эти отверстия воздух может только выходить, но не поступать внутрь автомобиля, чему препятствуют клапаны. При такой системе вентиляции получаем более совершенную теплоизоляцию и медленное остывание салона.

Рециркуляционная система

Чтобы салон быстрее прогревался, а с улицы не поступал холодный воздух, что особенно актуально во время езды по запылённым дорогам, в автомобиле предусмотрена система рециркуляции. На панели приборов располагается кнопка рециркуляции, при её нажатии активируется электропневмоклапан. За счёт разряжения заслонка системы рециркуляции, которая располагается внутри впускного трубопровода, блокирует поступление наружного воздуха внутрь автомобиля. Рециркуляционная система может быть активирована исключительно при запущенном моторе. При включённом вентиляторе циркуляция воздуха по салону будет продолжаться, при этом будут задействованы воздуховоды отопительной системы.

Вентилятор и электродвигатель

Вентилятор может работать в трёх режимах:

• низкая скорость;
• средняя скорость;
• автоматический режим.

Электродвигатель может работать от бортовой сети или посредством дополнительного резистора. Первый вариант работы подразумевает максимальную скорость. В конструкции дополнительного резистора имеется две спирали с различным сопротивлением на 0,23 и 0,82 Ом. При включении в цепь сразу двух спиралей вращение вентилятора осуществляется на небольшой скорости. Включение одной спирали с сопротивлением 0,23 Ом позволяет вентилятору работать на средней скорости.

Колесо вентилятора запрещено спрессовывать с вала электродвигателя, поскольку такие действия могут нарушить балансировку. Если требуется ремонт электродвигателя может заключаться только в зачистке коллектора, при возникновении всех других проблем необходимо осуществлять замену не только электродвигателя, но и колеса вентилятора.

Ручной и автоматический режим работы печки

Для установки необходимой температуры воздуха имеется ручка контролера или датчика температуры. Водитель просто крутит ручку и останавливается на необходимом делении. Шкала начинается с 16 и заканчивается на 30 градусах.

На потолке салона располагается датчик температуры, который передаёт информацию на блок. Когда разница между заданным и фактическим уровнем температур достигает определённого значения, блок активирует работу микромотора, который управляет заслонками. На микромоторе имеется датчик, который отображает положение заслонки, он называется кольцевым резистором. Данные с этого датчика передаются на блок управления, который в необходимый момент останавливает работу микромотора.

При активизации автоматического режима (положение «А») к уже имеющейся работе блока управления добавляется регулирование скорости, с которой вращается вентилятор отопителя.

В случае поломки блока управления, микровентилятора и температурного датчика, микромотора и датчика, который отображает положение заслонки печки возможность проведения ремонта даже не стоит рассматривать. Каждая из этих деталей будет нуждаться в замене.

Именно так выглядит схема печки ВАЗ-2112, которая теперь не будет вам казаться «тёмным лесом». Вникнуть в её устройство — это вопрос времени и желания.

Лучшие цены и условия на покупку новых авто

remam.ru

• ВАЗ 2110
• ВАЗ 2114
• Лада Приора

Изучаем устройство и схему печки ВАЗ 2110

Так выглядит разобранная система отопления автомобиля ВАЗ 2110

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

Выделим основные компоненты системы:

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

Процесс снятия датчика температуры салона

1. Датчик определяет температуру в салоне автомобиля;
2. Эти данные отправляются в блок СУАО;
3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
5. Таким образом происходит контроль температуры в салоне;
6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Заслонка и моторедуктор

Схема и пояснения к ней

Подробная схема устройства печки ВАЗ 2110

На схеме показано, как происходит автоматическое управление отоплением

Главная > Эксплуатация авто > Детальная схема и устройство печки ВАЗ-2110

Зная устройство печки ВАЗ-2110 и принцип её работы можно в любой ситуации без особых проблем устранить любую поломку. В большинстве случаев автовладельцы вспоминают о том, что отапливающее устройство необходимо приводить в полную боеготовность только с наступлением первых холодов. В процессе эксплуатации автомобиля различные узлы и агрегаты выходят из строя, требуют ремонта или замены.

Принцип работы и устройство печки ВАЗ-2110

Управлять работой отопителя салона возможно благодаря блоку САУО. Этот блок работает в паре с датчиком температуры салона. Оба устройства зависят друг от друга, так как именно датчик отправляет блоку температуру, после чего происходит сопоставление полученных показателей с выставленными на рукоятке условиями. С помощью рычага управления можно выставлять промежуточные и два крайних положения – MIN и MAX. Если рычаг поставить именно на крайнее положение, то работа отопителя будет протекать без использования датчика температуры.

Говоря об устройстве любой автомобильной печки, то здесь стоит, прежде всего, выделить следующие составляющие:

Печка на «десятке» работает по принципу рециркуляции. Это значит, что весь задействованный в циркуляции воздух не забирается с улицы, он постоянно находится внутри отопительной системы ВАЗ-2110. Очевидное преимущество такого принципа работы – с улицы не попадает большое количество грязи, пыли и прочих включений, способствующих быстрому загрязнению фильтров. Но не лишена такая система и недостатков. Во время работы системы отопления салона ВАЗ-2110 стекла сильно запотевают.

К радиатору присоединены специальные трубки, по которым внутрь поступает охлаждающая жидкость. Её циркуляция возможна за счет работы помпы – своеобразный насос, способствующий движению жидкости по системе отопления и охлаждения. Радиатор – настоящий теплообменник. Когда двигатель нагревается, то антифриз забирает от силового агрегата тепло. После чего жидкость попадает в радиатор печки. Затем происходит нагрев радиатора, как обычной батареи. Второй этап теплообмена происходит в тот момент, когда водитель за счет блока САУО регулирует положение заслонок.

Вентилятор отопителя прогоняет через радиатор холодный воздух. Если положение рычага установлено в промежуточном положении, то часть воздуха проходит через радиатор, а другая его минует. Радиатор отдаёт воздуху часть тепла, холодный поток таким образом снижает его температуру. Для того чтобы более детально ознакомиться с устройством и принципом работы автомобильной печки, рекомендуем обратить внимание на полную схему устройства отопителя.

Если отопитель вышел из строя, то к решению проблемы необходимо подходить комплексно. Как правило, если печка перестала правильно функционировать — это свидетельство того, что вышел из строя один из компонентов системы.

1. Неисправность блока САУО.
2. Поломка привода.
3. Выход из строя датчика температуры.
4. Течь в радиаторе печки.
5. Некачественная герметизация воздуховодов.

Печка перестала греть? Необходимо сразу проверить качество герметизации воздуховодов, по которым движется поток воздуха. Образовавшиеся щели, через которые уходит тепло, необходимо обработать силиконом. Устранение щелей поспособствует тому, что воздух будет быстрей нагреваться и попадать в салон с достаточным количеством тепла. Еще одна проблема, которая приносит головную боль владельцам ВАЗ-2110 – течь в радиаторе. Способов устранения данного недуга не так много: либо паять и продлевать жизнь устройства, либо заменять новым.

Опытные автолюбители проводят комплексную проверку системы отопления дважды в год. Начинающим водителям необходимо понять устройство системы, чтобы быстро, эффективно и самостоятельно устранять любые возникшие проблемы. Это не только экономия денежных средств, но и собственного времени. Желательно иметь всегда под рукой схему, не откладывать на потом устранение возникших неисправностей. Своевременный уход и ремонт печки ВАЗ-2110 станет гарантом того, что в салоне вашего автомобиля будут комфортные условия в любую погоду.

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор. придётся искать к нему пути под капотом.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

• радиатор;
• устройство, распределяющее воздушные потоки;
• блок СУАО;
• потолочный датчик;
• рукоятка;
• заслонка;
• моторедуктор.

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

Устройство заслонки и моторедуктора

Схема приспособления со всеми пояснениями

Если обладатель отечественного ВАЗ-2110 хочет произвести модернизацию системы отопителя и провести ремонт штатной электрики, ему будет необходима схема автоматического управления.

ladafakt.ru

Система отопления и вентиляции.

• Воздуховоды отопителя и детали управления
• 1 – воздуховоды обогрева задней части салона
• 2 – облицовка тоннеля пола
• 3 – воздуховоды обогрева ног
• 4 – центральные сопла вентиляции салона
• 5 – боковые сопла вентиляции салона
• 6 – сопла обогрева стекол передних дверей
• 7 – рычаг управления системой отопления салона
• 8 – корпус воздухораспределителя
• 9 – заслонка обогрева ног
• 10 – заслонка обогрева ветрового стекла
• 11 – отопитель

• Детали отопителя
• 1 – электропневматический клапан
• 2 – передний корпус воздухозаборника отопителя
• 3 – водоотражательный щиток воздухозаборника
• 4 – клапан управления заслонкой рециркуляции
• 5 – заслонка рециркуляции воздухозаборника
• 6 – задний корпус воздухозаборника отопителя
• 7 – заслонка канала отопителя
• 8 – заслонка управления отопителем
• 9 – радиатор
• 10 – кожух радиатора отопителя
• 11 – штуцер пароотводящего шланга
• 12 – штуцер подводящего шланга
• 13 – штуцер отводящего шланга
• 14 – электродвигатель отопителя с вентилятором
• 15 – корпус электродвигателя
• 16 – опорная площадка рычага привода заслонки управления отопителем
• 17 – рычаг привода заслонки управления отопителем
• 18 – микромоторедуктор привода заслонки
• 19 – резистор
• 20 – крышка кожуха отопителя

Вентиляция салона ваз 2110 – приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно – при движении , или принудительно – при работе вентилятора отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей. В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь . Такая конструкция улучшает теплоизоляцию салона.

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя ваз 2110, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и – через перекрываемые заслонками дефлекторы – к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара – на уровне коленей, другая – у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон . Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне ваз 2112 продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения – 14 А. В зависимости от выбранной скорости электродвигатель ваз 2112 подключается к бортовой сети напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) – на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя – можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Радиатор отопителя установлен под панелью приборов ваз 2110 горизонтально в пластмассовом кожухе и состоит из двух пластмассовых бачков (левый – с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы ваз 2111 (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Управление отопителем осуществляется по командам от электронного блока управления. Температура воздуха в салоне задается установкой ручки контроллера (задатчика температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С). Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем – в зависимости от разницы температур – он включает микромотор, управляющий заслонками отопителя, и выбирает скорость вращения вентилятора, если ручка управления вентилятором установлена в положение «А». Микромотор снабжен датчиком положения заслонки отопителя ваз 2112 (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.

Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком, ручку управления вентилятором поставьте в положение А, а задатчик температуры – на 2°С выше температуры в салоне, измеренной термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке – для увеличения температуры и против – для уменьшения. После регулировки снова проверьте работу блока управления.

Блок управления, температурный датчик с микровентилятором ваз 2111, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

vazclub.com

Вентиляция салона — приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно — при движении автомобиля, или принудительно — при работе вентилятора печки — отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей. В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

На ВАЗ-2110 2111 2112  кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая подает горячий воздух. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Детали отопителя: 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя установлен под панелью приборов горизонтально в пластмассовом кожухе и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком, ручку управления вентилятором поставьте в положение А, а задатчик температуры — на 2°С выше температуры в салоне, измеренной термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке — для увеличения температуры и против — для уменьшения. После регулировки снова проверьте работу блока управления.

Неисправность датчика температуры салона и контроллера в автомобилях ВАЗ 2110 2111 2112

Проверка датчика температуры салона на автомобилях ВАЗ 2110 2111 2112.

2. Проверка контроллера заключается в следующем. Вытаскиваем из гнезда контроллер. Включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Проверяем подводится ли напряжение к микроредуктору. Здесь не все так просто. Чтобы добраться до него нужно снять жабо. Открываем моторный отсек. Отвинчиваем шумоизоляцию, отвинчиваем две гайти на 10 крепления жабо, снимаем приводы дворников и отвинчиваем три шурупа крепления, что под круглыми заглушками и отодвигаем жабо, полностью снять которое мешает шланг омывателя. Видим два разъема. Один — датчик положения заслонки, а второй привод микроредуктора, к которму подходят коричневый и розовый провод. Снимаем разъем, крутим рукоятки температуры и меряем напряжение. Если меняется, значит провод нигде не перетерся, если не меняется, то значит обрыв провода где-то в жгуте. Проверяем микроредуктор. Подаем 12 вольт от аккумулятора на разъем микроредуктора. Если не крутится, то однозначно — менять, если крутится, то просто окислились контакты в раъеме. Чтобы быть абсолютно уверенным в работоспособности редуктора, его можно снять, открутив три самореза его крепления (аккуратно, не уроните саморезы внутрь) и выводим микроредуктор вправо. Откручиваем, вынимаем проверяем. Если неисправен, покупаем новый. На микроредукторе стоит датчик его положения. Поэтому не волнуйтесь при установке, ничего настраивать не нужно. Контроллер сам поставит заслонку по датчику.

Скорее всего, возможны следующие неисправности. 1. На корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор. 2. Отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). 3. Отошел провод в блоке реле, расположенном справа под капотом.

 Необходимо проверить датчик температуры воздуха салона и уровень тосола, так как его низкий уровень влияет на температурный режим (тосол, антифриз может не попадать в «печку» или она может из за низкого уровня завоздушится). Кроме того необходимо проверить термостат.

autotun.ucoz.ru

Порой автомобиль перестает радовать своего обладателя. Это происходит тогда, когда он начинает ломаться.Одной из поломок автомобиля является отопитель салона ваз 2110, который необходимо правильно разобрать и собрать. После разбора данного механизма, можно приступить к его ремонту или замене.Вообще, на ваз 2110 система отопления салона – это сложная конструкция, но ее можно регулировать и ремонтировать своими руками.

Замена отопителя

Для проделывания данной операции, необходимо знать и уметь делать следующее:

• Автомобиль необходимо подготовить к процессу ремонта, изъятия деталей, механизмов и прочих частей.

• После установки автомобиля, его предварительной подготовки необходимо отсоединить отрицательную клемму с аккумуляторной батареи.
• Используя особый накидной ключ с цифрой «12» необходимо слегка ослабить гайку крепления клеммы провода. Эту операцию необходимо проводить с отрицательным выходом. Клемма снимается с батареи.
• Декоративную накладку на двигатель необходимо удалить.

Примечание: так как автомобиль ВАЗ 2110 имеет несколько вариантов двигателя, необходимо описать демонтаж декоративной накладки на обоих вариантах двигателя.

Итак:

• Двигатель 2112 (1,5і) — необходимо используя торцовый ключ с цифрой «10» открутить 4-ре гайки крепления, которые присоединяют пластмассовую накладку к крышке головки блока цилиндров.

Ваз 2110 схема отопитель салона

• Маслоналивная головка имеет крышку, которую необходимо открутить и снять.
• Извлекается пластмассовая накладка.
• Двигатель 21124 (1,6і) — требует снятия четырех креплений, которые выполнены из резины. Они предохраняют крышку головки блока цилиндров.
• Пластмассовая накладка двигателя снимается легким движением руки вверх. Вместе с крышкой отсоединяются и крепежные элементы, следует быть предельно внимательным, чтобы не растерять их.

Итак:

• После снятия декоративной накладки двигателя, необходимо произвести слив охладительной жидкости из системы автомобиля.

• Снимается брызговик с двигателя.
• Ключом с цифрой «10» на переднем креплении механизма удаляются пять гаек.
• Здесь же имеется три винта, которые исполняют роль крепления брызговика автомобиля с грязезащитными щитками двигателя.
• Два болта, которые располагаются в задней части брызговика необходимо удалить.
• Брызговик легкими движениями извлекается с двигателя и автомобиля.
• Пробка расширительного бачка простыми поступательными вращательными движениями выводится из своего положения.
• Под сливным соплом устанавливается ранее приготовленная тара.  Ее емкость не должна быть ниже 8-ми литров.
• Теми же вращательными поступательными движениями откручивается крышка радиатора охлаждения. Осуществляется слив охладительной жидкости.
• Следующую посудину необходимо подставить под блок цилиндров. Он расположен около картера сцепления в передней части автомобиля.
• Используется торцовый ключ с цифрой «13» для откручивания пробки. Происходит слив оставшейся в механизме охладительной жидкости.
• Пробки сливных отверстий, которые открутились, необходимо установить на прежнее место.
• В бачки заливается свежая охладительная жидкость.
• На бачке имеется верхняя метка. Жидкость необходимо лить до тех пор, пока она не коснется отметки. После закручиваются все пробки, запускается двигатель и происходит работа на повышенных оборотах до момента включения электрического вентилятора.

Как происходит на ваз 2110 отопление и вентиляция салона

Примечание: Охладительную жидкость разных марок и производителей смешивать запрещено.

• После того, как жидкость будет слита, необходимо проделать работу по отсоединению дроссельной заслонки.
• Первым делом необходимо отсоединить шланг подвода воздуха.
• Ослабляется затяжка двух хомутов. Происходит снятие шланга подвода воздуха к дроссельной заслонке.

Ваз 2110 неисправности отопления салона

• При зажатой педали газа, следует проследить за состоянием заслонки, она должна быть полностью открыта. Во время отпускания педали газ, происходит закупоривание заслонки.
• Трос привода дроссельной заслонки необходимо полностью демонтировать.
• Используется шлицевая отвертка, которая поддевая пружину, освобождает ее с сектора.
• Для удаления троса, необходимо провернуть сектор против часовой стрелки до максимума и вытянуть один конец троса.
• Датчик положения дроссельной заслонки отсоединяется от колодки приводов.
• Происходит процесс сброса давления в приводе.
• Демонтируется подушка сидения (заднего).
• Для снятия крышки люка, необходимо крестообразной отверткой удалить два винта.
• Крышка люка отсоединяется.
• Топливный модуль освобождается от колодки жгута проводов.
• Включив стартер, необходимо осуществить оборот коленчатого вала в течение 15-ти секунд.

• Зажигание следует выключить.
• Колодка проводов присоединяется к топливному модулю.
• Крышка люка устанавливается на прежнее место и закрепляется винтиками.
• Подушка заднего сидения устанавливается на прежнее место.
• Фильтр демонтируется (тот, который используется в системе подачи воздуха).

Ваз 2110 система отопления салона

• Необходимо ослабить, но не откручивать полностью два хомута. Они крепят шланг вентиляционной системы картера и шланга подвода воздуха.
• Воздухозаборник крепится к кузову автомобиля болтов. Его необходимо извлечь.
• Демонтируются три стойки, изготовленные из резины спереди и сзади.
• Корпус воздушного фильтра снимается вместе с датчиками, шлангом и воздухозаборником.
• После выполнения данных действий, необходимо отсоединить колодку проводов от регулятора холостого хода.

Ваз 2110 схема отопителя салона

• Фиксатор, который исполняя свою роль, фиксирует жгут проводов, необходимо освободить.
• Отсоединяется колодка от регулятора холостого хода.
• Используя крестообразную отвертку, необходимо ослабить затяжку хомутов, которые крепят шланг системы вентиляции картера. Два из трех шлангов – подводят охлаждающую жидкость, третий – подводит адсорбер.
• С корпуса  заслонки (дроссельной) демонтируется шланг вентиляции картера.
• Осуществляется извлечение от дроссельного узла шланг адсорбера.
• Используя ключ с ходом в 13-ть миллиметров, откручиваются две гайки крепления дроссельного узла во фланец впускного механизма.
• Дроссельный узел установлен на шпильках, с которых его необходимо снять.  После съемки, его поднимают выше расширительного бачка охлаждающей системы автомобиля.

Ваз 2110 отопитель салона в сборе

• Оставляя узел в данном положении, производится отсоединение шлангов. По этим шлангам охлаждающая жидкость подается в механизм.
• В шлаги устанавливаются болты  М10 (в каждый по одному). Чтобы они не выпали, необходимо затянуть хомуты.

• Следующим шагом будет снятие стеклоочистителя.
• Пароотводящий шланг радиатора, необходимо удалить.
• Пароотводящий шланг проталкивается в облицовку моторного отсека.
• Используется крестообразная отвертка, которая помогает открутить винт соединяющий обивку мотора.
• Снимается левая часть обивки.
• Пароотводящий шланг присоединяется к расширительному бачку. Это поможет сохранить охладительную жидкость в механизме.
• Здесь располагается резиновый ремень, который крепит расширительный бачок. Бачок слегка сдвигается в сторону. Шланги необходимо оставить на прежнем месте.

Ваз 21102 отопление салона

• Используя ключ, откручивается гайка крепления вала рычага стеклоочистителя.
• Аналогичная операция осуществляется с другим рычагом стеклоочистителя.
• Болт крепления мотор редуктора к кронштейну необходимо удалить.
• Колодка проводов отвинчивается и извлекается.
• Внимательно удаляется рычаг стеклоочистителя. Существует возможность повредить раму, потому необходимо приложить максимальное внимание к этому процессу.
• Используя торцовый ключ с ходом в 10-ть миллиметров, откручивается гайка верхнего крепления защитного экрана и гайка нижнего аналогичного крепления.
• Держатель шланга отсоединяется со своего положения шлицевой отверткой.

• Вывод электронасоса омывателя заднего стекла имеет два провода, которые необходимо отсоединить.
• Отсоединяется ремень крепления бачка.
• Демонтируется и удаляется из автомобиля сам бачок.
• Удаляется правая часть обивки.
• Жгут проводов отопителя имеет хомут, который держит их в одной куче. Его необходимо перекусить кусачками.
• Произведя разжим фиксатора, рассоединяются колодки проводов электрического вентилятора отопителя.

Ваз 21102 система отопления салона

• Та же операция происходит с проводами датчика положения заслонки и заслонки отопителя.
• Крестообразная отвертка применяется для ослабления хомута шланга радиатора. Впоследствии шланг снимается с патрубка радиатора.
• Нижний шланг отсоединяется по той же технологии.
• Гайка крепления с правой стороны откручивается.
• Гайка нижнего левого крепления следует за предыдущей.
• Верхнее крепление снимается.
• То же происходит с другим верхним креплением.
• Последовательными движениями удаляется отопитель из автомобиля.

masteravaza.ru

Источник

Блок управления отопителем салона автомобиля: технические характеристики

Блок управления отопителем необходим для качественной работы автомобильной печки зимой. Только при условии нормального функционирования системы отопления водителю и пассажиру будет максимально комфортно. Даже в самых современных моделях отечественных автомобилей система обогрева — одна из самых уязвимых частей. Выход из строя компонентов происходит очень часто. Летом водители обычно закрывают глаза на неисправности, но с наступлением первых холодов необходимо принять меры по исправлению положения.

Перед тем, как приступить к ремонту, необходимо провести диагностику, чтобы понять, какой именно компонент в системе отопления вышел из строя. Проще всего обратиться на СТО, где опытный автомеханик поможет вам с устранением неисправностей. Конечно, за диагностику нужно заплатить кругленькую сумму. Но на отечественных авто все ремонтные работы можно проводить самостоятельно, чтобы автономный отопитель работал как положено.

Характеристики блока управления

Очень часто при неработающей плите выясняется, что неисправность кроется в блоке управления.Инжекторные автомобили ВАЗ-2110, например, уже с завода идут с микроконтроллерными системами автоматического управления обогревом. Если один или несколько режимов вентилятора отказываются работать, значит неисправность кроется в блоке управления.

Используя электронную систему внутри кабины, всегда будет поддерживаться температура, установленная водителем. Конечно, летом воздух не будет прохладным. Но зимой печка отлично согреет воздух в салоне. На автомобилях ВАЗ-2110, выпущенных до 2003 года, устанавливается печка старого образца.На них блок управления отопителем (2110) имеет другую конструкцию и не заменяется новыми приборами.

Правая ручка управления

Электронный блок состоит из микроконтроллера, который принимает сигналы от ручек на передней панели. Правый переключатель необходим, чтобы установить желаемую скорость вентилятора. В печке установлен резистор, с помощью которого регулируются обороты двигателя. Если на вашем автомобиле установлена ​​печка старого образца, то есть несколько сопротивлений, которые предназначены для регулировки скорости вращения.Но печи нового образца оснащены модифицированными сопротивлениями.

Левая ручка управления

Левая ручка нужна для выбора температурного режима в автомобиле. В зависимости от того, в каком положении находится ручка, на электропривод заслонки отправляется сигнал, указывающий, какую температуру необходимо установить. Микроконтроллер регулирует положение клапана. Контроллер позволяет устанавливать температуру от 16 до 30 градусов Цельсия.

На автомобилях до 2003 года устанавливались печи, которые имели контроллеры с четырьмя и пятью положениями.На данный момент вы вряд ли встретите их в продаже, так как продукция снята с производства. Перед покупкой запчастей, необходимых для ремонта, проверьте, какая именно система управления отопителем установлена ​​на вашем автомобиле.

Как диагностировать систему

Модуль управления расположен в центральной консоли. Ремонт электронного блока управления отопителем возможен, но только при наличии хотя бы общих знаний в области электротехники. Самый простой способ проверить исправность устройства — установить взамен заведомо исправное (позаимствовать у автомобиля с таким же обогревателем).Перед заменой агрегатов обязательно отсоедините отрицательную клемму от АКБ — это предотвратит короткое замыкание в цепях питания.

Других методов диагностики не предусмотрено, можно только визуально оценить состояние. При повреждении корпуса или платы устройство не сможет нормально работать. Малейшее повреждение печатной схемы приводит к тому, что вся система управления перестает работать, заданная температура не поддерживается на нужном уровне.

Разборка устройства

Для снятия устройства необходимо сделать следующее:

1. Снимите кнопки, расположенные на плите по бокам.
2. Поверните обе ручки в положение, соответствующее «0» (полностью против часовой стрелки).
3. Теперь нужно аккуратно вытащить модуль.
4. Как только появятся колодки проводов, осторожно их отсоедините.

Старайтесь не повредить провода во время работы, иначе даже новый, полностью исправный блок управления отопителем не сможет нормально работать.Установка производится в обратной последовательности.

Более того, вы можете только подключить провода и проверить работоспособность всей системы с новым устройством. Если отопитель все равно не работает, то придется искать неисправность в других узлах печки автомобиля.

Как разобрать прибор

Если при диагностике выяснилось, что неисправен блок управления отопителем ВАЗ-2110, то можно попробовать его отремонтировать. Конечно, лучше всего установить новый элемент.Но стоимость его довольно высока, а неисправности в схеме устройства обычно очень простые. Вам нужно только иметь базовые знания в области электротехники, а также уметь пользоваться паяльником и мультиметром. Перед началом работы необходимо разобрать блок управления.

Так как блок уже демонтирован, осталось только отсоединить переднюю крышку, на которой расположены регуляторы. После этого необходимо специально снять стеклянную крышку.Затем отверткой открутите два винта на передней панели. Другой находится сзади. Затем осторожно снимите верхнюю крышку блока управления. Старайтесь не повредить контакты и детали, расположенные внутри устройства.

Проверка элементов схемы

Внутри корпуса находится печатная плата, на которой расположены перемычки, контакты, резисторы, микроконтроллер, конденсаторы. Они несут ответственность за нормальную работу всех систем отопления. Блок управления отопителем ГАЗ-3110 состоит из таких же элементов.Возможны такие поломки:

1. Внимательно просмотрите все детали на предмет повреждений. Очень часто под воздействием высокой температуры печатная плата нагревается, из-за этого размыкаются контакты.
2. Не исключено, что для ремонта достаточно будет только пропаять стыки.
3. Тщательно продумайте пути, по которым подается питание на схему. Если на нем есть повреждение, которое осматривается невооруженным глазом, то эту проблему следует исправить.
4. В случае повреждения конденсаторов или резисторов на их место нужно установить новые. Чтобы узнать их параметры, нужно воспользоваться литературой, в которой более подробно описана схема блока управления отопителем.
5. Если видимых повреждений нет, то необходимо с помощью мультиметра проверить работу всех резисторов в цепи, а также соединение элементов. Другими словами, вам просто нужно прозвонить все треки.
6. После устранения всех выявленных неисправностей необходимо подключить изделие к источнику питания.Затем переведите мультиметр в режим измерения напряжения. Проверьте точки питания на плате на наличие контрольных точек.

После ремонта агрегата необходимо его собрать в обратной последовательности и установить заново. После подключения питания к аккумулятору проверьте работоспособность всей системы. Если не восстанавливается, то придется заменить блок управления отопителем.

Как настроить микроконтроллер

Предусмотрено, что он должен прогреть салон до температуры, которую попросит водитель, не более 15 минут.Причем допустимое отклонение составляет менее 2 градусов Цельсия. Водитель устанавливает ручкой нужную температуру. Для проверки правильности работы системы отопления необходимо использовать ртутный или цифровой комнатный термометр. Установите желаемую температуру, затем включите нагрев.

Посмотрите, какие показания дает комнатный термометр. Если через 15 минут в салоне не будет достигнута заданная температура, необходимо будет отрегулировать регулятор. Процедура довольно проста: нужно просто вытащить весь модуль, а затем повернуть ручку регулировки температуры на максимум, затем в обратную сторону.После этой несложной манипуляции необходимо установить прибор на место. Проверьте правильность работы блока управления отопителем салона.

Заслонки отопителя

Проверить работу заслонок печки. Если при переключении температурного режима слышны посторонние звуки, обязательно проверьте исправность работы жалюзи. В том случае, если холодный воздух без проблем попадает внутрь салона без горячего, а горячий воздух не проходит, то, скорее всего, проблема кроется в нижней заслонке.

Если горячий воздух поступает в кабину нормально, а холодный не проходит, то неисправна верхняя заслонка. На всех машинах десятой модели очень часто выходят из строя закрылки, так как они пластиковые. Под воздействием температуры этот пластик деформируется, в результате чего ставни перестают двигаться. Намного лучше будет установить вместо стандартных жалюзи алюминиевые, они устойчивы к перепадам температур.

Вывод

Самостоятельно провести мелкий ремонт электронного блока можно, но при малейших познаниях в электротехнике.Также желательно провести диагностику всех электроприводов и состояния заслонок. Часто оказывается, что горячий воздух не попадает в отопитель салона автомобиля из-за неисправного фильтра: внутрь попала листва или другие предметы. Внимательно следите за состоянием своего автомобиля и старайтесь своевременно менять все фильтроэлементы. Только в этом случае отопитель будет полностью автономным, вашего вмешательства во время работы не потребуется.

Доработка и усовершенствование конструкции отопителя УАЗ Хантер, выбор и замена электродвигателя, сезонное обслуживание.Салон автомобиля УАЗ. Отопление и вентиляция Монтаж печки уаз 469

Я уже рассказывал, как готовил свой УАЗ к переезду с юга в Сибирь и пообещал, что и дальше буду рассказывать о его переделке своими руками, а так …

Эксплуатация машины зимой выявила проблему . Если за бортом ниже 30 по Цельсию, то передняя печка перестает греть и обдувать стекло — на лобовой есть 2 «амбразуры», боковые полностью покрыты льдом изнутри, несмотря на то, что машина хорошо утеплена. .Поиск в Интернете показал, что проблема не нова, есть много решений (и результатов). Но так как меня «сделали» в СССР, у меня техническое образование, технический склад ума и, кажется, не кривые руки, я пошел своим путем. Итак, проблема печки — плохой нагрев (быстрое охлаждение) и низкий расход воздуха в плите; нужно было решить радикально …

Я вложил эту мысль в голову и ждал, пока в мои руки не попадет что-нибудь, что мне пригодится. И вот сосед (он держит киоск контрактных запчастей рядом с СТО, где я работаю) привел… Это была печка (точнее, как выяснилось, половинка — моторный корпус с моторчиком печки и заслонками) от Тойоты (не знаю какая) с надписью на ней ST-215 и работа пошла. Сняли и разобрали печку УАЗ, все разложили на полу …

Печку УАЗ разобрали пополам (по заводскому подключению), сняли радиатор и передали на пайку специально обученному человеку -проверка))). Пришла новая печка как родная взамен задней (наполовину снятой) родной, но радиатора места не было.Было решено двинуть ее вперед — болгарка, пилинг, гнутинг и … оказалось то же самое))). Прикрепляем радиатор к б / у ремням ГРМ, конечно все через резину (везде ставим все между металлом).

Собираем все в единый футляр, не забывая все что можно склеить с термозащитой и все трещины залил обычным силиконовым герметиком

Еще проверяем еще раз и поставил на место и снова засада — немного мешает передняя панель… Болгарка это решит))), так же немного загибаем рычаги включения моста и опущенного. Окна «летнего» дутья из старой печи остались работоспособными.

И еще раз подумать … Воздуховоды не нашел — пробовал подобрать … Оказалось, что труб для сантехники 50 — самое то))). Схема подключения была взята в интернете — теперь у меня 3 скорости вентилятора благодаря резистору печки ВАЗ 2110.

Снова заделываем все щели герметиком, ждем около суток, подключаем. Надеваем дополнительный на отводной шланг от головки блока охлаждения. электронасос (бери только Бош — нашего нет) и торжественный пуск …)))

Надежды оправдались — зима еще не наступила, но «ходовые испытания» показали: на 1 скорости печка дует в разы сильнее чем старый; на 3 скорости — поднимает заглушку с головы за козырек))) радиатор горячий — рука не терпит.Внешнюю эстетику результата оставил на потом — просто поставлю сверху узкую полочку и закрою вид на моторчик печки изнутри. Еще сделаю новые амортизаторы через механическую тягу — рычаг поднял и открыл, опустил — закрыл, ничего интересного. Теперь о затратах:

Электронасос был в наличии, в магазине стоит от 2500 руб.

резистор

, провода, 3-х позиционный переключатель — 800р

ремонт радиатора печки, пайка и проверка — 500р

,

герметик, саморезы, болты, пластиковые хомуты и т. д.- 300р

труба воздуховода, 2 тройника, 4 уголка, переход 100 на 50 — 400р

утеплитель (поролон на 10 мм) — 200р

Итого — 2200р (без учета доп.электронасоса)

Вот и все, Патентовать не буду — пользуйтесь)))

Отопитель Уаз Хантер — это его замена более совершенному и эффективному отопителю производства НАМИ. У него больше преимуществ, чем недостатков, главный из которых — высокая цена. Если вы хотите сэкономить, то повысить КПД штатного обогревателя можно с помощью некоторых несложных модификаций, о которых пойдет речь ниже.

Доработка и доработка конструкции отопителя УАЗ Хантер.

Начать стоит с герметизации корпуса отопителя. Для этого его необходимо снять с автомобиля и загерметизировать изнутри автомобильным герметиком все углы и места сопряжения деталей кузова. А потом желательно также изнутри обклеить стенки ящика тонкими, 2-3 мм, листами автомобильной шумо- и виброизоляции. Все это вместе устранит утечки воздуха, немного увеличит теплоотдачу и несколько снизит общий шум ТЭНа при работе электродвигателя.

Следующий шаг — попытаться любым доступным способом, например, оклеив уплотнителем окна по периметру, заделать нижний прямоугольный выходной люк корпуса обогревателя. Это сделано для того, чтобы исключить утечку воздуха при закрытой крышке люка, тем самым увеличивая силу воздушного потока, который будет проходить через гофрированные шланги к лобовому стеклу или через нижние боковые воздухораспределители.

Ну и в заключение необходимо снять или просто отогнуть влево прямоугольный выступ, расположенный с внутренней стороны отопителя и частично закрывающий левый патрубок подачи воздуха на лобовое стекло.Общее назначение и функциональность этого выступа в конструкции не совсем понятны, но то, что без него увеличивается сила подачи воздуха в левый гофрированный шланг, а значит, увеличивается сила обдува лобового стекла со стороны водителя — он это факт.

Несмотря на установленный пластиковый бокс под люком воздухозаборника, часть дождевой воды при закрытой крышке люка все же может попасть в салон УАЗ Хантер при парковке. Изначально в результате осмотра и контроля во время дождя казалось, что перетекание капель воды в салон каким-то образом происходит через сливной шланг коробки.

Тогда предполагалось, что поврежден сам пластиковый ящик. Фактически было точно установлено, что вода попадает внутрь через стык верхнего внутреннего железного ящика обогревателя, выходящего за пределы корпуса. Там он образует небольшую грань, на которую устанавливается нижний уплотнитель люка.

Дождевая вода протекает под этим уплотнением, затем попадает в зазор между выступающей стороной коробки и самим корпусом. А оттуда сразу попадает внутрь корпуса отопителя, а затем протекает через протечки под ногами водителя или переднего пассажира.То есть в пластиковый бокс изначально не входит, а обходит его.

Следовательно, нижнее резиновое уплотнение люка необходимо снять, хорошо обработать герметиком корпуса вокруг видимого стыкового соединения, а затем установить уплотнение на место. Больше воды через обогреватель в салон не потечет.

Установка уплотнителя двери на крышку заслонки воздухозаборника УАЗ Хантер.

В любом случае, вне зависимости от того, установлен ли на автомобиле пластиковый ящик над радиатором отопителя, необходимо исключить естественное попадание воды и пыли в отопитель, а затем в салон при закрытой заслонке воздухозаборника.Лучше всего с этой задачей справится пластиковая крышка, установленная сверху люка. Просто нужно заранее узнать, подходит ли он для Oise Hunter с нижним расположением поводка или нет.

Если нет желания сверлить дополнительные отверстия в кузове автомобиля для установки такой накладки, то есть более простой и бюджетный способ. Он заключается в замене штатного резинового уплотнителя крышки заслонки воздухозаборника на уплотнитель, который с завода устанавливается на внутренний проем дверей УАЗ Хантер, его каталожный номер 3153-6107018 или 3153-6107019.А по сути это обычный уплотнитель двери от ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, который идет под номерами 2101-6107018, 2101-6207024, 2101-6207025.

Особых сложностей при установке такой пломбы нет. Единственное, на что нужно обращать внимание, это на то, чтобы при установке крышка поднималась как можно выше, насколько это позволяют ее регулировочные отверстия. Теперь в закрытом состоянии крышка заслонки воздухозаборника максимально герметична по всему периметру и попадание воды практически исключено даже во время очень сильного дождя.

Выбор и замена электродвигателя отопителя УАЗ Хантер.

Обычно в отопитель УАЗ Хантер устанавливается электродвигатель МЭ236 мощностью 25 Вт. Его возможностей откровенно не хватило, чтобы правильно протянуть воздух через радиатор. Даже от невысокой производительности ME236 сильно страдает качество обдува лобового стекла.

Выбрать на замену ME236 более мощный электродвигатель несложно. Например, это могут быть электродвигатели 19.3730, 191.3730, 192.3730 и 194.3730 мощностью 40 Вт, или 197.3730 мощностью 60 Вт, или 51,3730 и 511.3730 мощностью 90 Вт. Главное, чтобы диаметр выходного вала электродвигателя составлял 8 мм, чтобы можно было установить стандартное рабочее колесо без переделок, а также чтобы он имел на корпусе подходящие шпильки или резьбовые отверстия для крепления к нему. обогреватель.

Кроме того, не лишним будет учесть нагрузку, которую этот электродвигатель будет создавать в бортовой сети при работе и соответственно.Так, потребляемый ток для электродвигателя 511.3730 мощностью 90 Вт составляет 15 Ампер против 5 Ампер у стандартного ME236. Поэтому, пожалуй, золотой серединой станет установка электродвигателя 197.3730 мощностью 60 Вт и потребляемым током 8 ампер.

Если не учитывать глобальные переделки, то легкодоступных альтернатив стандартной крыльчатке не существует. На КПД крыльчатки сильно влияет высота ее установки на валу электродвигателя.

Если крыльчатка установлена ​​высоко и ее лопасти практически полностью скрыты в диффузоре, то при прочих равных поток воздуха от отопителя будет более горячим и, соответственно, будет быстрее прогреваться салон. А если крыльчатку выставить низко, то эффективность обдува лобового стекла увеличится и, соответственно, он будет устраняться быстрее. Итак, здесь необходимо подбирать высоту его установки исходя из личных предпочтений.

Установка пульта привода клапана отопителя УАЗ Хантер.

Клапан включения отопителя, установленный на УАЗ Хантер, позволяет дистанционно регулировать подачу охлаждающей жидкости в радиатор отопителя, но эту возможность инженеры автозавода почему-то не реализовали.

Для устранения этого недостатка можно самостоятельно установить в салоне автомобиля привод управления отопителем от какой-нибудь модели ВАЗ или ЗАЗ. Подробнее об этом в отдельном.

И опускание люка ящиков. Если машину не поднимать и дверь не опускать, конструкция не влезет! Пришлось серьезно переработать низ печки.
Предупреждение С. Шелиховского

Конструктивно вентиляционно-отопительный агрегат (далее печка) состоит из двух частей: верхней и нижней. Такое разделение необходимо для удобства установки печки на автомобиль.

В верхней части расположены: два нагнетательных вентилятора от ВАЗ-2108, а также верхняя распределительная заслонка, которая направляет воздух либо на радиатор отопителя, либо прямо в салон. Также в верхней части есть отражатели для обдува водителя и пассажира, а также «выходы» для обдува лобового стекла.

В нижней части радиатор печки АЗЛК-2141 (лучше покупать иранские — сделаны точнее, по АЗЛК (Terra Incognito) пропускают меньше, чем наши, и из 4 стоящих на моем машин ни одна из них не потекла (наши 3 потекли — заменили на иранские). Но при покупке нужно быть внимательнее — есть турецкие — они тоньше и соответственно меньше теплоотдача.А по ирански отзывы только положительные. ) воздух либо к ногам, либо для обдува лобового стекла, либо для обогрева водителя и пассажира (верхняя часть тела).

На чертежах представлены (30-40 Кб): вид сбоку (с разрезом), вид из салона (с разрезом по сечению А-А), а также внешний вид из салона. Все размеры, указанные на чертежах, являются внешними. Увеличивать эти габариты не рекомендую, так как установка печки на автомобиль может вызвать затруднения. При соблюдении заданных размеров печь поднимается без дополнительных операций. Толщина стенки примерно 5 мм.

В качестве силового каркаса печки я использовал каркас, склепанный из алюминиевых уголков.На чертежах углы показаны красным цветом. После изготовления каркаса к нему приклепали ДВП (можно использовать фанеру). Для прочности шва между ДВП и каркасом нанес клей-герметик. После обшивки ДВП пропитали водостойким лаком, оклеили снаружи ковролином, а полость вентиляторов оклеили пенополиэтиленом для тепло- и шумоизоляции. Приведу примерный перечень деталей и инструментов, необходимых для изготовления печи.

• вентилятор отопителя ВАЗ-2108 — 2 шт.,
• радиатор печки АЗЛК-2141 (лучше иранский) — 1 шт.,
• дефлекторы боковые АЗЛК-2141, правые — 2 шт., Левые — 2 шт.,
• резистор печной АЗЛК-2141 или ВАЗ-2108 — 2 шт.,
• троса управления для арматуры АЗЛК-2141 или аналогичных — 4 шт.,
• олово (оцинкованное или гладкое),
• уголки алюминиевые 10х10, 25х25, 30х30, толщина 1,5 — 2 мм.,
• оргалит,
• ковролин,
• клей-герметик типа жидких гвоздей,
• заклепки для пистолета диаметром 3.5 или 4,0 мм и длиной 6 и 8-10 мм.
• крепежные изделия (болты, гайки, шайбы М4-М6).

Инструмент:

• сверло со сверлами,
• шлифовальный станок или ножовка,
• ножницы по металлу,
• заклепочный пистолет.

Возьмем следующие условные термины: передняя часть печки — ближайшая к двигателю сторона печки; задняя сторона — сторона печки, направленная в сторону салона. Правая и левая стороны печки расположены соответственно по направлению движения автомобиля.

Начинаем изготовление с каркаса верхней части. Из уголка 25х25 вырезаем 4 штуки по 190 мм. Они образуют вертикальные стойки верхнего каркаса. Правую и левую стороны (попарно) соединяем в нижней части уголком 30х30 (расположен угол: один вертикально вверх, один горизонтально наружу) и длиной 175 мм (этот уголок будет образовывать плоскость для соединения с нижней частью. , поэтому на нем должно быть не менее 3-4 заклепок). Между собой правая и левая части скрепляются снизу уголком 10х10, длиной 310 мм (сторона вертикально и горизонтально внутрь).

На высоте 55 мм правая и левая части соединяются уголком 25×25 (сторона вертикально вверх и внутрь). На такой же высоте с боков прикрепляется уголок 25х25 (стороной вертикально вниз и горизонтально наружу).

Далее из ДВП вырезается дно вентиляторной полости размером 405х175 мм. Дно должно выступать на 45 мм слева от средних стоек и на 50 мм справа. Внизу отметьте окошко для вставки отвода вентилятора. Вентиляторы должны располагаться внутри силового отсека.

Боковые полости (45 мм слева, 50 мм справа) действуют как воздуховоды и не несут силовые нагрузки. Задняя стенка вентиляторной полости 420х130 мм. Передняя стенка вентиляторной полости имеет Т-образную форму, ширину 310 мм при 60 мм и 420 мм при 130 мм (общая высота 190). Боковые стенки полости имеют размер 175х130 мм. По углам листы ДВП крепятся с помощью уголка 10х10 и заклепок.

Отверстия, вырезанные в нижней части полости вентилятора для воздуховода вентилятора, необходимо тщательно отрегулировать по периметру.Форсунка вентилятора должна входить в это окно плотно и без деформации. При установке вентилятора потребуется отрезать стандартные «ушки» крепления, а также небольшой «клювик» раструба воздуховода. (иначе будет сложно вставить вентилятор в окно). После крепления полость вентиляторов следует пропитать краской или лаком, покрыть герметиком, избегая трещин и протечек. Эпоксидную смолу можно использовать для увеличения жесткости конструкции. Отверстия для вставки вентилятора следует закрыть пенополиэтиленом или поролоном таким образом, чтобы обеспечить герметичность.Для повышения тепло- и шумоизоляции следует также обклеить полость вентиляторов изнутри пенополиэтиленом толщиной 4-6 мм, а снаружи таким материалом, как ковролин. Еще раз проверьте, насколько вентиляторы встали на свои места. Корпус вентилятора должен быть плотно вставлен между вертикальными стенками, а сопло должно плотно входить в отверстие внизу. В дальнейшем вентиляторы будут удерживаться на своих местах рамой из уголка 30х30 мм, образующей верхнюю крепежную рамку (которая прижимается к плоскости штатного воздуховода автомобиля).Пространство выхода веерного сопла условно назовем надрадиаторной полостью.

Для равномерного распределения воздушного потока по радиатору прикрепите наклонную панель от ближайшего к двигателю окна вентилятора к переднему нижнему углу рамы. Полость между наклонной панелью и плоским дном вентиляторной полости желательно заполнить строительной пеной.

В случае использования раздельной системы управления вентиляцией и обогревом для водителя и пассажира, полость надрадиатора должна быть разделена посередине перегородкой.Перегородка крепится к дну вентиляторной полости уголками или приклеивается эпоксидным клеем.

Боковые части полости надрадиатора должны быть закрыты прямоугольными пластинами из оргалита, но предварительно в них должны быть сделаны окна для размещения резистора электровентилятора. Он должен быть расположен так, чтобы воздушный поток от вентилятора постоянно обдувал его.

Далее следует сделать верхние отвороты. В крайних положениях заслонка распределяет воздушный поток в двух направлениях: 1) все давление воздуха проходит через радиатор, 2) большая часть, примерно 90% воздуха идет вверх в воздушный поток, минуя радиатор, а 10% идет вверх. через радиатор.В промежуточных положениях это соотношение меняется плавно, благодаря чему можно направлять воздух разной температуры к ногам и к лицу — горячий вниз, более прохладный вверх. Если такой режим работы отопителя не нужен, то можно исключить верхние заслонки, закрыв заднюю стенку надрадиаторной полости. Амортизатор из жести, а его ось — из стального прутка толщиной 3-4 мм (я использовал тягу ручки двери салона от ВАЗа).

Левая и правая заслонки симметричны.Примерный профиль демпфера показан на чертеже (вид сбоку). Прорезь A сделана так, чтобы «пропустить» демпфер мимо резистора вентилятора, выступ AB проходит внутрь сопла вентилятора, разрез B делается на месте из следующего условия — в верхнем положении эта часть демпфера должна упираться в нижнюю. полости вентилятора. Проушины C предназначены для изготовления «петель» — они должны быть загнуты вокруг оси демпфера и заклепаны в этом положении. Демпфер должен вращаться на оси свободно и без люфта. Выступ B предназначен для крепления троса управления заслонкой.Чтобы исключить «звон» демпфера, край демпфера (или весь) желательно обклеить резиной.

Далее делаются воздуховоды верхней части — под дефлектор «в лицо» и боковой выход для обдува лобового или бокового стекла. Сделал их из оцинкованного листа (этот материал был под рукой). Также возможно их изготовление из эпоксидной смолы и стекловолокна.

Для изготовления воздуховода в забой измеряем размеры корпуса дефлектора АЗЛК-2141 и из жести изготавливаем деталь следующего типа (рис.) Корпус дефлектора должен плотно входить в отверстие. Корпус дефлектора имеет заслонку, при закрытии происходит перераспределение воздуха (поток «в лицо» прекращается и направляется на обдув стекла). Во избежание ненужных выступов внутреннюю часть корпуса дефлектора следует слегка подпилить.

Далее следует сделать боковой выход для выдувания стекла. Сделал это так: согнул квадратную «трубу» из жести, а затем плоскогубцами превратил ее край под шланг в трубу круглого сечения.Таким образом, мы получили переходник с квадратного сечения на круглое (на стандартный шланг для выдувания стекла).

Две части склепываются вместе, а затем таким же образом присоединяются к верхней части печи. Щели и негерметики стыков следует замазать клеем-герметиком. По желанию внешнюю поверхность воздуховодов можно оклеить ковролином.

В передней части вентиляторной полости следует предусмотреть отверстие для слива воды — для этого просверливаем канал наискось с правой стороны, и вклеиваем в него шланг диаметром 8-10 мм.Отрезать шланг от полости вентилятора заподлицо. Затем конец шланга выводится в стандартное отверстие корпуса.

Далее приступаем к изготовлению дна печки. Для этого делаем каркас радиатора. Боковая часть печи показывает профиль нижней части. Для удобства изготовления каркаса я использовал уголок 25х25 мм, загнутый в двух местах. Для этого на расстоянии 60 мм от края делается надрез на одной из сторон уголка и в этом месте угол нагревается примерно до 400 градусов.Контролировать достижение этой температуры можно деревянной палочкой (например, спичкой), которая при заданной температуре начинает оставлять темный след на металле. После нагрева до заданной температуры уголок следует охладить в холодной воде. Примерно за сутки материал приобретает пластичность, затем место нагрева становится твердым. Далее на расстоянии 95 мм угол снова загибается и обрезается еще через 120 мм. Таким образом изготавливаются правая и левая боковые части рамы.

Далее следует отрезать от угла две части длиной 180 мм. Они образуют плоскость разделения с верхней частью печи и закрепляются перпендикулярно стороне 60 мм левой и правой частей соответственно.

Далее отрезаются два куска уголка 118 мм (общая высота 60 + 60 = 120 — толщина уголка 2 мм). Углы скрепляются между собой, образуя боковой каркас. Радиатор должен свободно проходить по ширине между боковыми ребрами. На рисунке изображена левая сторона.Правый — симметричный.

Далее меряется длина радиатора и с запасом 20 мм вырезаются две части из уголка 10 * 10 мм. В моем случае размер был 310 мм. На высоте 60 мм от верхней плоскости между этими уголками скрепляются правая и левая части рамы. Углы расположены «полочкой» внутрь — именно на них радиатор будет «лежать».

Боковые вертикальные стенки расположены «внутри» кадра, и на расстоянии 25 мм между ними и внешней части затем заполняют пеной и служит в качестве опорной платформы для танков радиатора.

Далее «выходы» стен скрепляются уголком. Обратите внимание — его концы срезаны с одной стороны и загнуты вниз. В дальнейшем через них будет проходить ось нижних закрылков.

Делаем фасадную стенку.

Заполните пространство между боковой стенкой и внешней рамой «пеной». После застывания ножом плоскость выравниваем.

Далее обклеиваем боковые стенки ковролином, не забывая проделывать отверстия под патрубки радиатора.

Делаем и прикручиваем воздуховод к ногам задних пассажиров. Представляет собой прямоугольную жестяную трубу 135 * 55 с центральной перегородкой. Данный размер рассчитан на шланг бокового воздуховода от АЗЛК-2141.

Далее в боковых стенках делаем загибы для обогрева боковых окон. Их изготовление аналогично изготовлению труб для верхней половины печки.

Далее делаем нижние отвороты. Каждый из заслонок посередине имеет сектор — он разделяет потоки на два направления — «ногами назад» и «ногами вперед».Для уменьшения потерь воздушного потока на той половине демпфера сделана полукруглая направляющая потока, которая направляет воздух к ногам передних седоков (соответственно «наружным» половинкам демпферов). Процесс изготовления нижних демпферов аналогичен процессам изготовления верхних демпферов, только край демпфера прямой, без хитрых выступов На боковой (внутренней) стороне демпфера есть загиб, в отверстие которого регулируется кабель вставлен. Сам кабель проходит через «дно», где крепится его оболочка.

Также из жести изготавливаем корпус дефлектора к ногам передних седоков (на фото справа). Корпус дефлектора АЗЛК 2141 вставляется внутрь после «опиловки». Таким образом, можно направить воздушный поток «к ногам» в нужном направлении. Сам корпус дефлектора крепится к корпусу печи саморезами, образуя впоследствии одну из точек опоры печи.

После сборки нижняя часть печки принимает следующий вид:

Далее по центральной перегородке прокладываем уплотнитель и вставляем радиатор печки.Затем совмещаем верхнюю и нижнюю части печки, выравниваем и просверливаем 6 отверстий диаметром 7 мм (по 3 с каждой стороны) в углах «соединительной плоскости». По бокам радиатора заделываем щели герметиком и собираем печку.

Проверяем его работу — обдув, заслонки и т.д. Проверив верхнюю и нижнюю части, снова разбираем.

Далее осталось по верхнему краю вентиляторной полости поставить два уголка 30 * 30 (прикрепив их к вертикальным уголкам болтами М6), скрепить перекладинами и разметить отверстия для крепления к корпусу.Прикрепил печку к штатным «ушкам» двумя саморезами от поручня ВАЗ-2108 для крепления (винты М6 длиной около 80 мм). Под них нужно проложить шайбы. С правой стороны рамки образуется «окно» размером примерно 100 * 125 мм. Сверху ее следует накрыть листом гибкого материала (например, пенополиэтиленом), прикрепленным с одной стороны к поперечине рамы. Таким образом получается клапан рециркуляции — при включении отопителя на полную мощность этот клапан приоткрывается и воздух из салона частично засасывается в печку, ускоряя нагрев.

По верхней плоскости монтажной рамки следует приклеить уплотнитель высотой 5-15 мм (в зависимости от ровности полки корпуса под каменкой).

Сначала устанавливается верхняя часть (не забываем проверить открытость клапана рециркуляции), затем нижняя часть сдвигается сбоку вправо и прикрепляется к верхней.

Радиатор подключается следующим образом — передний нижний патрубок — входной, задний верхний — выход охлаждающей жидкости. Для подключения вентиляторов можно использовать штатный жгут обогревателя АЗЛК-2141, либо изготовить его самостоятельно.Поскольку вентиляторы отопителя намного мощнее штатных, желательно сделать на них отдельное питание через предохранитель на 30 А и реле.

Ручки управления от ВАЗ-2105 (07) удобно использовать как ручки управления заслонками. Один рычаг там лишний и мы его просто снимаем …

Результат превзошел все ожидания — при низкой скорости вентиляции окна открывать не нужно.При включении вентилятора «на полную» создается эффект отсутствия лобового стекла при движении на скорости. В этом случае воздушный поток можно регулировать по направлению и интенсивности. Пассажир контролирует свою сторону. Например, он может включить обогрев только ног, а водитель может включить обогрев ног и дуть «холодом» ему в лицо, а можно вообще выключить пассажира. Рука плохо переносит температуру выходящего воздушного потока, а сам двигатель, несмотря на рабочий термостат на 80 г, остывает до 70…

Эксплуатация выявила один нюанс — к сожалению, расход охлаждающей жидкости в штатном исполнении не очень большой и радиатор АЗЛК-2141, имеющий очень высокую теплоотдачу, очень его охлаждает. В результате возможности печи используются не в полной мере. Для устранения этого желательно в магистраль отопителя встроить электронасос от Газели. Вы можете включить его для увеличения теплопередачи с помощью отдельного тумблера.

Хочу комфорта, холодное — открытое, горячее — закрытое, и все это без остановки и не выходя из машины.Купил — кран печки от Ваз 08. Был — трос воздушной заслонки от той же ВАЗ 08 и блок рычагов управления от ИЖ-комби.

Разобрал все — люблю космос

Так как трос ручного управления дроссельной заслонкой стал ненужным, я его выкинул, а на его место воткнул трос в оболочке от Ваз 08, почему в ножнах? Дело в том, что кабели проходят по воздуховоду печки и на них оседает вся влага, а это ржавчина и клин …

Смеситель собран и готов к установке.Надо купить уплотнительную резинку в кузове

Блок управления…

На мой взгляд, очень хорошо вписывается в общую ситуацию. Выкинул за ненадобностью нижний рычаг, думаю передать управление мотором отопителя на правый тумблер, а в пустом месте слева установить прикуриватель вместо стационарной аварийки …

Трос ножны надо закрепить на корпусе крана, там даже есть специальное место, но меня это не устраивает.Подумал сделать крепеж своими руками. Честно говоря, методом проб и ошибок придумывал крепление трижды и все с использованием двух штифтов, но они исчезли, так как требовали больших манипуляций с металлом.
Вдохновляющее решение — чем проще, тем надежнее!
Я сделал шаблон из бумаги, а затем из картона, который перевел на металл и с помощью болгарки вылепил крепление!

Просверлил отверстия в корпусе крана локально

И вот что получилось

клепальщик в помощь

И я пошел в гараж установить это чудо рукотворных .

а это из салона

В магазине резиновых уплотнителей в корпусе для шлангов не нашел, если не найду, то как было я Зафигач по пенополиуритану … Пена норм!
Подключение крана-помпы оставил на потом … Подключу локально, минуя карб, купив метр шланга 16х24

2. Установка отопителя салона «НАМИ-4» на УАЗ Hunter

Стеклянный пот в Hunter — это аксиома.Одна из основных причин этого недуга — несовершенство конструкции воздухозаборника и отопителя салона (печка кабины).

Люк воздухозаборника немного «утоплен» относительно плоскости передка, поэтому вода, не встречая большого сопротивления со стороны резинового уплотнителя люка, попадает в салон. Это происходит даже при закрытом люке, так как конструкция не позволяет плотно прижать крышку.
При открытом люке дождь, снег и брызги в воздухозаборник нескончаемым потоком.Самое интересное впереди то, что эта струя воды и снега падает прямо на радиатор печки. Эффект как в парилке, когда поливают горячими камнями, чтобы «добавить в парк».
Насыщенный влагой воздух засасывается вентилятором печки и равномерно распределяется по салону автомобиля. В такие дни УАЗовод становится иллюзионистом или фокусником, ловко выполняя манипуляции с рулем, ручкой КПП и тряпкой для мытья стекол.
А штатная печка очень любит прогревать пассажира, при этом замораживая водителя.Воздушный поток от вентилятора распределяется неравномерно, поэтому пассажир получает значительно больше тепла, чем водитель.
Весь этот дурдом с печкой очень напрягает, поэтому владельцы УАЗов всячески стараются устранить недостатки конструкции. Одни переделывают саму печку, другие модернизируют люк воздухозаборника, а третьи просто покупают пластиковую «ноздрю» для забора воздуха. Всегда мечтал о печке «НАМИ», о которой прочитал много положительных отзывов на страницах Drive.
Печка «НАМИ» — разработка инженеров из «ЦНИИАМ« НАМИ ».
Такую печку не найдешь в магазине автозапчастей — производство единичное, ну максимум маленький -масштаб. Печь «НАМИ» уже прошла четыре модернизации, повышающих ее функциональность и мощность.
Прелесть этой печи в том, что она лишена всех недостатков штатного обогревателя УАЗ, при этом имеет ряд дизайнерских решений. повышающие комфорт и эргономичность.Единственный большой недостаток утеплителя «НАМИ» — его высокая цена.
Ну что поделаешь, за комфорт надо платить … Взвесив все за и против, я решил не модернизировать «родной» отопитель, а купить готовую печку «НАМИ-4».
Зашел на участок, позвонил по указанному там номеру телефона, договорился о встрече прямо у ворот института НАМИ. В назначенный день я сел в утренний поезд и отправился в Москву. В условленное время к блокпостам института подъехал УАЗ веселого зелено-оранжевого цвета.Из машины вышел приятный старичок, который оказался одним из разработчиков отопителя НАМИ. Он мне рассказал, что подогреватель собирается из имеющихся в автосалонах запчастей (мотор, крыльчатка, радиатор, фильтры салона), но корпус печки и «ноздрю» воздухозаборника делают по собственным матрицам. Печь собирается вручную, все стыки тщательно заделываются. Мы также обсудили теоретические перспективы увеличения объемов производства и снижения цен, потому что при более низкой стоимости популярность этой печи значительно возрастет.Но, по словам инженера-разработчика, из-за дороговизны комплектующих и материалов улучшить ценовую политику не представляется возможным. Расплатившись, взял печку и поехал домой.
Установка подогревателя «НАМИ-4»
Комплект подогревателя «НАМИ-4» состоит из:
1. Нагреватель с блоком управления — 1 шт.
2. Пластиковая консоль блока управления — 1 шт.
3. Шланг для подачи охлаждающей жидкости — 2 шт.
4. Удлиненный шланг обдува лобового стекла — 1 шт.
5. Корпус воздушного фильтра — 1 шт.
6. Крышка корпуса воздушного фильтра — 1 шт.
7. Фильтр воздушный — 2 шт.
8. Комплект крепежа.
9. Инструкция по установке.

Установка подогревателя «НАМИ-4» подробно описана в прилагаемой инструкции, но я постараюсь в общих чертах обрисовать объем работ.
Начал устанавливать печку поздно ночью, так что не судите строго по фотографиям черного УАЗа в темноте.)))
Первым делом слейте охлаждающую жидкость. Согласно Руководству по эксплуатации автомобиля УАЗ 315195 РЭ 05808600.133-2012 (Издание 2, Ред.2013) заправочная емкость системы охлаждения двигателя составляет 12,5 л. Совместил замену печки с заменой охлаждающей жидкости, купив два баллона зеленого антифриза NORD объемом 10 литров и 4 литра.

Отсоединить от штатного отопителя шланги подачи охлаждающей жидкости и обдува лобового стекла, отсоединить электрические провода. Откручиваем штатную консоль от панели приборов. Снимаем штатный отопитель, люк воздухозаборника, резиновый уплотнитель люка, механизм управления люком.

Печь стандартная в разобранном виде

Печка стандартная Хантер и печь НАМИ-4

Отверстия внутри короба воздухозаборника, оставшиеся после демонтажа механизма управления люком, желательно закрыть.
Тщательно очищаем и обезжириваем канавку, в которой располагалось резиновое уплотнение люка.

Очищаем и обезжириваем паз

Примеряем корпус воздушного фильтра на воздухозаборник и просверливаем восемь отверстий диаметром 3.2 мм в металле через отверстия в корпусе.
Наверное, каждый УАЗ уникален, поэтому форма посадочной поверхности воздушного фильтра немного отличается от формы посадочной поверхности воздухозаборника. Следует соблюдать осторожность, чтобы отцентрировать эти соединяемые детали.
После того, как отверстия будут просверлены, отложите корпус воздушного фильтра в сторону, удалите металлическую стружку и нанесите герметик на посадочную поверхность воздухозаборника. Да толще, толще! Вода не должна попадать в салон через стык между корпусом воздушного фильтра и воздухозаборником.
Я использовал черный силиконовый герметик ABRO. Израсходована половина тюбика. После нанесения герметика устанавливаем на место корпус воздушного фильтра и стягиваем восемью саморезами.
Удалить излишки герметика.

Корпус воздушного фильтра установлен

Стык уплотнен

Устанавливаем на место фильтры салонные и закрываем крышку корпуса воздушного фильтра, которую крепим четырьмя саморезами. В комплекте идут черные саморезы, но я благополучно потерял их в недрах гаража.Кстати, салонные фильтры от какой-то модели ВАЗ.

Фильтр салонный от ВАЗ

Фильтры на месте

По поводу крышки у меня есть несколько замечаний / предложений конструкторам этого отопителя.
1. Форма нижнего края крышки не соответствует форме передней части машины. Образуется неэстетичный зазор, в который забивается много грязи. Скорее всего придётся подпилить край напильником.)))

Эээ какая жуткая щель

2.Правый дворник при работе слегка задевает крышку. Возможно, это вылечится после обработки нижнего края напильником, но есть вероятность, что придется его прогреть феном и сделать «вмятину», чтобы дворник мог беспрепятственно работать.

Место контакта очистителя и крышки

3. Крышку необходимо периодически снимать для очистки или замены воздушных фильтров и удаления грязи, скопившейся под крышкой. Крепление крышки на саморезы со временем начинает расшатывать.Логичнее было бы использовать резьбовые втулки как более надежный и долговечный способ соединения.

Новая форма воздухозаборника

Крышка воздухозаборника. Вид спереди

Переходим к работе в машине. Устанавливаем новый ТЭН на прежнее место при помощи двух шпилек и гаек М6 из комплекта крепежа. При установке у меня проблем не возникло — обогреватель встал на место, как будто он там всегда жил.
Далее установим пластиковую консоль блока управления.Для этого нам нужно просверлить в приборной панели два отверстия диаметром 3,2 мм через отверстия в консоли. Консоль должна находиться в одной плоскости с панелью приборов. Крепим консоль блока управления к панели приборов двумя саморезами и уже к ней с помощью двух саморезов крепится штатная консоль с кнопками. Если честно, то конструкция не очень прочная, а на штатной консоли до кнопок жгута практически не доходят.

Консоль блока управления печью и стандартная консоль

Борода. Вид сбоку

Подключаем тягу управления краном ТЭНа и фиксируем специальным кронштейном из монтажного комплекта.
Подключаем шланги подачи охлаждающей жидкости к ТЭНу и крану ТЭНа, затягивая соединения хомутами. Устанавливаем шланги обдува лобового стекла. Здесь хочу обратить ваше внимание еще на один недостаток дизайна. Шланги подачи охлаждающей жидкости изначально не прямые, а как-то хитро изогнуты.Похоже, такую ​​форму шлангам придавали с учетом их будущего расположения в пространстве между краном и ТЭНом. На самом деле оказалось, что только один из шлангов правильно согнут и встает на место как надо. Второй шланг не поддается правильной укладке. Манипуляции по переворачиванию, раскладыванию и перестановке шлангов не привели к решению этой загадки. В любом случае шланг, который надевается на нижний патрубок крана, упирается в корпус отопителя и, ломаясь, пытается соскочить.Измученный, я проложил шланг вот так:

Прокладка шлангов охлаждающей жидкости

Подсоединение шлангов к крану отопителя

Нижний шланг плохо проложен

Думаю, мне придется вернуться к этому вопросу когда начинаю установку электронасоса.
Далее подключаем электрику. Имею провод 4 мм2 от реле замка зажигания для питания дополнительных потребителей. К колодке этого провода подключил провод питания нагревателя. Провод заземления был прикреплен к болту прерывателя заземления.Массовая масса, блин. Кстати, вся проводка в обогревателе «НАМИ-4» имеет сечение 2,5 мм2, а силовой провод — 4 мм2. К корпусу нагревателя прикреплен силовой предохранитель на 30 А.
Что ж, мы почти закончили, осталось залить охлаждающую жидкость и, скрестив пальцы, проверить работоспособность системы …

Еще немного, а, еще немного …

Немного о впечатлениях :
Теплоотдача от печки хорошая, но в этом плане я даже не жаловался на стандартную печку, потому что радиатор штатной печки вдвое больше, чем у «НАМИ-4».Поток теплого воздуха распределяется между водителем и пассажиром более равномерно, но второй снова получает немного больше. А может мне так холодно? Нога на педали газа хорошо прогревается, но левая ступня заметно холоднее из-за набегающего потока воздуха со стороны двери. Между передними сиденьями по направлению к задним сиденьям проходит сильный поток горячего воздуха. В моем случае между сиденьями находится подлокотник, поэтому нужно либо использовать дополнительный комплект воздуховодов (продается как дополнительная опция к печке), либо установить вторую печку кабины.Хотя даже без этих доработок ни один пассажир, сидящий сзади, ни разу не пожаловался на холод.
Вентилятор НАМИ-4 имеет три скорости вращения и намного тише, чем у штатной печи. Вторую скорость включаю только для быстрого прогрева салона, третью вообще не использую.
Забыла про запотевание окон во время дождя или снега, как в страшном сне. Вода не попадает в салон через воздухозаборник. В режиме обдува лобового стекла воздушный поток намного сильнее, чем у штатного отопителя.
К сожалению, из-за конструкции воздушного фильтра поток нагнетаемого воздуха при движении автомобиля уменьшился, поэтому в городе немного чаще включают вентилятор в режиме первой скорости.
Но пыль теперь не летит прямо в салон, а оседает на фильтрах.
В целом впечатления от отопителя «НАМИ-4» положительные, потраченных денег не жалею.

Решил поставить в свой УАЗ вторую печку. И вот, вооружившись советами и подсказками, я приступил к реализации идеи установки второй печки.Все началось с поиска самой печки.
Многие хвалят межкомнатные печи Патриота. Говорят, горячие, неприхотливые, на работе тихие. Как я выяснил, основных печей у Патрика бывает 2 типа: ОС-4 и ОС-7. Разница в мощности: ОС-4 — 4000 Вт, ОС-7 — 9000 Вт. Есть и модификации, но в большинстве своем это те же печи с разными конструктивными изменениями. В них все хорошо, но есть такой плохой фактор, как цена. Цена на них такая, что выше только солнышко.В зависимости от модели от 4900 до 8900. И учтите, что это цены из интернета, без доставки по Курску. (Хотя нет, нашел во Владивостоке за 3950 руб …)
В общем, начал искать что-то подешевле, но потом мне позвонили и предложили новую печку ОС-4 в металлическом ящике за 4000 руб. и помпа газель за 500 руб.
Отлично, половина дела сделана — закуплены самые основные детали. Теперь нам нужно все это соединить. А именно: подсоединить шланги к радиатору печки и помпе, прикрепить помпу и снять проводку.И если подключение шлангов еще более-менее понятно, то возня с проводкой для меня темный лес с волками. С электрическими схемами не дружу и мне нужна не просто схема, как из книжки, а желательно подробная и понятная.
Нарисовали мне подробную схему подключения помпы и печки на 2 скорости. Единственное, что я поменял в схеме, это предохранитель «+». Вместо одного на 15 А поставил два. Отдельно для печки-10 А и отдельно для помпы-7.5 A.
Я не смог найти его имени, но все же большое спасибо.
Эта схема:

Схема подключения плиты и насоса.

Купив дополнительно все мелочевки в магазинах такие как: 3 реле Жигулевского, 6 метров 16 шланга тосола, 6 метров провода сечением 2,5, 3 метра провода сечением 0,75, 20 контактов (мама и папа), кнопку печки 82.3709-04.09, термоусадку разных размеров (в комплекте) и разветвитель проводки, начал установку печки в машину.
Теоретически предполагал поставить печку между передними сиденьями, но в металлическом корпусе она туда не влезла. Помешал ручник и пассажирское сиденье. Снял печку с защиты и примерил в машине. Подходящее. А за счет Y-образной формы не упирается в ручник, НО … Сильно выступает сзади. Кто-то из задних пассажиров должен задеть ногой радиатор. Значит, пропал и вариант установки печки без футляра в самодельном баре, как в Патриотах.Вариант — «под сиденье» отметен сразу из-за узких салазок сиденья.
В результате у меня не было выбора, кроме как начать делать это самому. Было решено поднять пассажирское сиденье и поставить печку в кузов как можно ближе к ручнику. Она забралась под сиденье прямо перед салазками. Закрепил печку так: слева
— болт стояночного тормоза (сюда же вывел провод массы), справа
— 2 самореза с нажимной шайбой.
Пришлось поднять переднее пассажирское сиденье на 1.5 см. Поднял по 5 шайб под каждый болт с накладкой. Шайбы широкие, давно валяются, поэтому пригодились. Я даже не знаю, откуда они.
Болты крепления сиденья к полу пришлось заменить на более длинные, а именно на 50 мм. (родственники — 35 мм).
Стал думать где поставить доп помпу. Вычитал в сети что есть два основных варианта:
1 — после блока ДВС. (в подъезде)
2 — В обратке системы, после салонной печки.
Итак, ведутся целые битвы из-за того, где поставить помпу в Интернете. Народ приводит кучу аргументов в свою пользу, в перерывах кидая члены в оппонентов. Есть и законы физики, и естественное сопротивление жидкостей и т.д. и т.п.
В общем, ничего толком не понимая, решил поставить помпу после блока двигателя. Снял аккумулятор, снял воздушный фильтр и стал примерять помпу. Примерил с учетом того, что шланги антифриза не гнулись при переходе от помпы к радиатору печки.В общем после 4 часов размышлений и примерки нашел место на корпусе гнезда аккумулятора.
Вставил кнопку обогревателя на место задних кнопок размера, немного расширив отверстие в панели приборов. Все равно у меня крышки багажника нет и проводка от нее изолирована и сложена.
Соединил печки последовательно:
Блок двигателя — помпа — печка основная — печка доп — помпа двигателя. (Шланги антифриза заходят в печки снизу и выходят сверху.) Завел, прогрел машину, все нормально, на стыках протечек нет.Шланги второй печки нагрелись, значит, печь тоже будет топиться. Залил в систему антифриз, около 3 литров.
После этого доделал проводку и подключил все к аккуму. Печка дует отлично. На второй скорости от горячего воздуха ботинки раскачиваются на полу возле задних сидений в случае попадания грязи.
Как работает помпа я ни разу не слышал, двигатель не шумит. Ну да ладно, это мелочи. Думаю, я выслушаю, если понадобится.
После работы остался метр резинового шланга. «Маму» пришлось покупать, 5 штук не хватило. Реле было промаркировано цветной лентой. Желтый-насос, зеленый-печка.
Ну фото процесса:
P.S. Продолжение:
Езжу сегодня, намотал 87 км. Я ходил с одной и двумя плитами. В салоне реально жарко! Даже при эксплуатации только передняя (родная) печка на первых оборотах. Если включали две печи, сын сзади начинал кричать, что ему жарко.
Если ехать с выключенными плитами, окна начинают потеть.Стекло тоже потеет при езде с включенным вторым обогревателем.
В целом я доволен.

плита без кожуха

4

установка печи в салоне

7

8

установка насоса

шланговое соединение

2-скоростная кнопка питания

Блок реле и предохранители

Для установки печки пришлось купить конусную дрель, чтобы проделать в полу 2 входных и выходных отверстия.
Я отметил большие отверстия на уплотнительной резинке и отверстия для крепления на куске паразита. Можно было бы парранитом все разметить, но не сразу нашел. Суть разметки отверстий — напечатать на параните выступающие части печки. Затем просто нанесите его на пол и просверлите отверстия. Главное, не перепутать направление печки.

Пол нельзя было мыть, вода и грязь сильно замерзли. На фото видно, как я проложил провода к пульту и запитал печку насосом

На моей топливной диаграмме видно, что есть 2 переключателя бака.Один для кормления из левого или правого резервуара, другой также для возврата. Поставил тройник на подачу, идущую к фильтру, подключил помпу и прогнал все трубки.

Полностью все подключил и проверил работу. Сейчас в машине так жарко, что можно даже футболку и шорты.

Но через 3 дня перестал запускаться, из выхлопа идет белый дым, слышно зажигание топлива, но после двух попыток запуска стал выдавать ошибку 13.Пришлось проверить свечу накаливания, но все было нормально. Потом разобрал печку, и в ней, как и в системе EGR, несгоревшее топливо с хлопьями выхлопа от дизеля превратилось в комья крема для обуви. Пришлось все вычистить и собрать обратно.
При сборке камеры сгорания полностью оторваны болты ее крепления. Стандартно M5x10 под звездочкой. Сходил в магазин, купил 6 болтов с шестигранной головкой М6х10, нарезал резьбу на 6 и собрал.

После нескольких недель тестирования печь все еще работает нормально.И видимо облажался из-за топлива, когда я его тестировал. Был неправ. Забит из-за добавления антигеля. Как я перестал добавлять, проблема ушла.

Пока 514-й дизель стоит за подкапотным пространством, решили заняться доработкой печки «Хантер».
Ни для кого не секрет, что в домашней плите не работает лед. Можно конечно заменить на печку НАМИ, но искать долго и удовольствие недешевое. Поэтому в интернете был найден вариант доработки родной печки с помощью двух улиток от КАМАЗа (левый 5320-8118027, правый 5320-8118026) и беличьих колес от ГАЗели в сборе (3307-8101178).Заодно решили заменить кран печки, т. К. Протекал родной, а еще хотелось регулировать температуру по передней панели, а не залезать в ноги переднему пассажиру. Для этого был приобретен комплект из крана и троса. Смеситель из силумина с керамическим элементом (как написано на упаковке). Конечно, он не стал один в один и его нужно было доработать. Основание для второй трубы было сделано из строительной плиты (отрезанной от старого крана), а болты ввинчивались как шпильки.Вот такая структура колхоза получилась. Она стояла на штатном месте:

Переходная пластина

Потом лобзиком отрезали лишнее. А еще разобрали нижний элемент штатной печки и вырезали дно корыта печки. Вот комплект для сборки:

Комплект для сборки

Потом улитки установили на пластину, а для герметизации приклеили шумку, так как ширина пластины больше ширины плоской части корпуса печки :

Печь в сборе — вид сверху

И вид спереди:

Печка — вид спереди

Пока снимали печку, шумка застряла на моторном щите за печкой.Смысла наверное будет мало, но шумка осталась :). На этом фото модифицированный смеситель уже установлен на штатное место. А в панели перед черепахой проделали два технологических отверстия, чтобы верхние болты КПП к двигателю можно было нормально затянуть:

Шум за печкой.

Ставили доработанную печку на место:

Печь на место

Но оказалось, что улитки поставили не совсем правильно.Они могут мешать вашим ногам. Придется снять его обратно и повернуть улитки в сторону моторного отсека на 45 градусов, тем более что там есть место:

Улитки нужно повернуть

После установки улиток в правильное положение, можно будет установить тросик крана, смонтировать электрическую часть и протянуть обдув стекла.

В итоге установка параллельной улитки не удалась.Улитки мешали ногам штурмана:

Улитки мешали ногам штурмана

Печь сняли, улиток открутили, корпус печи поставили на место и отметили положение улиток. Для пилота и штурмана угол поворота улитки оказался разным из-за смещения корпуса печки относительно центральной оси УАЗа. После новой разметки отверстия в переходной плите были повторно просверлены, и улитки были повторно закреплены:

Новое положение улиток печи.

Теперь печка стала «как родная». Ноги больше не мешают:

Новое положение улиток в салоне

А про Карлсоны и радиатор:
Давно хотели ампутировать большую вискомуфту и перейти на электрические Карлсоны. Причем при преодолении бродов требуется уметь останавливать вентиляторы, чтобы не сломались лопасти. В качестве элетроКарлсонов были выбраны вентиляторы от ВАЗ 2108. Сразу решили установить две для обеспечения надежности конструкции и резервирования.Изначально примерка выглядела так:

Примерка Карлсона

Но правда жизни расставила все по своим местам. Когда была произведена подгонка корпусов, стало ясно, что такая компоновка не подойдет. После жарких споров между пилотом и штурманом было решено соединить корпуса Calson на одном уровне, а уши радиатора сделать. Корпуса соединялись остальной частью U-образного алюминиевого профиля. Кроме того, в верхнюю была вкручена шпилька для дальнейшего закрепления хомута проводов (хотим поднять):

Соединенные корпуса Carlson

Алюминиевые ушки радиатора

Чтобы Карлсоны не протирали радиатор , острые края корпусов обклеили П-образной резинкой:

Резинка на корпусе Карлсона

Потом все это прикрутили болтами и вот так радиатор с Карлсонами выглядит:

Радиатор в сборе

Эта конструкция идеально вписывается в моторный отсек:

Рейтинг 0.00

начальная фиксация · faizank2 / legal-ner at 1da17fc

794,

Сложные магнитные наноструктуры | SpringerLink

В этой книге подробно обсуждается сложное магнитное поведение магнитных наносистем с их бесчисленными геометрическими формами (например,грамм. ядро-оболочка, гетеродимер и гантель) и его различные приложения. В нем представлен широкий обзор многочисленных текущих исследований, связанных с магнитными наночастицами, представлены ключевые примеры и подробное рассмотрение передовых разработок в этой области.

В этом сборнике представлены последние разработки в области наномагнетизма для широкой аудитории: от студентов старших курсов и аспирантов до продвинутых специалистов как в академических кругах, так и в промышленности. Первые три главы служат учебным пособием по более сложному содержанию книги, что делает ее идеальным вводным текстом для исследователей, начинающих работать в этой области.

Это форум для критической оценки многих аспектов сложного наномагнетизма, которые сегодня находятся на переднем крае нанонауки. В нем также представлены основные моменты из обширной литературы по данной теме, включая последние исследования в этой области.

Сложные магнитные наноструктуры Суперпарамагнитные наночастицы Синтез жидкой фазы Настроенные по размеру и форме наночастицы Магнитные наногибриды Бимагнитные / биметаллические наночастицы Многофункциональные наноматериалы Тераностические применения

О редакции

Проф.Доктор Сурендер Кумар Шарма: Доктор Шарма получил докторскую степень в июле 2007 года в Университете Х. П., Шимла, Индия. Проведя несколько лет исследований / академических должностей в Бразилии, Франции, Чехии, Индии и Мексике, работая в области наномагнетизма и функциональных наноматериалов, он присоединился к Федеральному университету Мараньян (UFMA), Бразилия, в качестве профессора физики на кафедре. по физике в феврале 2015 года. В настоящее время он является активным участником исследовательской программы для аспирантов UFMA и активно участвует в исследованиях, обучении и контроле аспирантов.В августе 2015 года он был удостоен звания старшего научного сотрудника FAPEMA. На сегодняшний день доктор Шарма опубликовал более 54 исследовательских статей в известных журналах, 1 книгу как отдельный автор и 1 главу книги.

Развлечения для четвертого — Southbridge Evening News

Отправлено бесплатно по почте запрашивающим домам в Дугласе, Нортбридже и Аксбридже. V, No. 38 ОНЛАЙН: WWW.BLACKSTONEVALLEYTRIBUNE.COM Бесплатно для дома по запросу Пятница, 6 июля 2012 г. ЦИТАТА НА ЭТОЙ НЕДЕЛЕ Развлечения для Четвертое . «Те, кого мы поддерживаем, поддерживают нас в жизни.”Мари Эбнер фон Эшенбах ВНУТРИ A2-3 — МЕСТНЫЙ A4-5 — МНЕНИЕ A7 — НЕКОТОРЫЕ A8 — КАЛЕНДАРЬ A9 — СТАРШАЯ СЦЕНА A10 — СПОРТ B3 — ПРАВОВАЯ ИНФОРМАЦИЯ B4 — НЕДВИЖИМОСТЬ НОРТБРИДЖ — 15-й ежегодный фейерверк на Lasell Field прошел в пятницу 29 июня до переполненной толпы и изнуряющей жары. Больше фотографий смотрите на странице А6! Фотографии Адама Т. Сильвы Clockswise: ночь завершилась громким и ярким фейерверком. Эшли Боэм (слева) и Ка the rine Soliman находят способ победить жару .Микаэла Джейкобс прижимается к Джеку. Семья Скорпионов из Графтона совершила недолгий путь, чтобы увидеть фейерверк. Родители Трейси и Фабио и сын Николас. МЕСТНЫЙ Местный парк, полный истории Страница A2 ОБУЧЕНИЕ Choir Fest Скоро Страница A3 SPORTS Selectmen OK сборы за гравийный карьер АДАМ Т. СИЛЬВА ПИСАТЕЛЬ ПЕРСОНАЛА ТРИБУНЫ ЮКСБРИДЖ — После долгих дебатов между Правлением избранных и избранным Питером Багдасаряном объявлена ​​окончательная строка для сборов для гравийных карьеров.Решение было принято после предложения городского инженера Бена Шермана иметь два режима для приложений — новые приложения или обновления, без промежуточной серой зоны. Плата за новую заявку составит 1 200 долларов США, а за продление — 400 долларов США. Если срок продления истекает, например на три года, после повторной подачи потребуется новый регистрационный сбор. Голосование прошло 3: 2, Багдасарян был категорически против на протяжении всего обсуждения Обратитесь к ПЛАТЕЖИ, стр. A11 АДАМ Т.SILVA TRIBUNE ПИСАТЕЛЬ ДУГЛАС — Пожарная служба Дугласа делает все, чтобы t обеспечить безопасность своих жителей. Благодаря необходимым денежным средствам, предоставленным Douglas Fire Association и irf для ts, DFD недавно смогла приобрести квадроцикл повышенной проходимости (ATV).«В прошлом году у нас произошел пожар возле линии Саттона, и нам потребовалась помощь нескольких городов, — пояснил глава DFD Кент Винсон. «Когда мы вошли в the se пожаров, the re не было доступа. Многие пожарные дороги, которые когда-то были построены, только что заросли. Вы не сможете проехать, не разорвав грузовик на части. У нас была пара горожан с квадроциклами, которые предложили подвести шланги туда, где они были нужны.У Саттона были эти автомобили, и я подумал про себя, что эта ситуация просто смехотворна ». Новый инструмент в поясе НОВЫЙ квадроцикл ПРИБЫЛ В ПОЖАРНОЕ ОТДЕЛЕНИЕ Перейти к ИНСТРУМЕНТУ, страница A11 Фото Адама Т. Сильвы Пожарная служба Дугласа с радостью воспользуется новым квадроциклом . , что окажет большое влияние на тушение пожаров. Слева направо: пожарные Джо Фаррингтон, Джимми Кауфман, шеф Кент Винсон и Даниэль Блум.Действие летних обручей Страница A10 МНЕНИЕ ПОЛУЧИТЕ СВОЮ ТОЧКУ НА СТРАНИЦЕ A4 Свяжитесь с редактором Tribune aminor @ stonebridgepress.com «Гром в долине », чтобы почтить память офицера полиции. парк мотоциклов примет участие в аттракционе «Гром в долине» в субботу, 14 июля, в честь покойного офицера полиции Аксбриджа Чета Дзивасена. . Регистрация начинается в 9 часов утра.м. и мероприятие начинается в 10:30. АДАМ Т. СИЛЬВА ТРИБУНА ПИСАТЕЛЬ АКСБРИДЖ — Мотоциклетный заезд «Гром в долине » состоится в субботу, 14 июля. начинается и заканчивается в Uxbridge VFW Post 1385, расположенном на шоссе 16, и поездка начинается в 10:30, а регистрация начинается в 9:00. Стоимость составляет 15 долларов США на человека. и поездка составляет более 100 миль, поскольку маршрут проходит через Коннектикут и занимает более пяти часов.Две группы будут за m на финальной вечеринке The New Bay Colony, которая будет играть с 16:30 до 19:00. и Chyldz Play будут проходить в течение м с 19 до 23 часов. «Гром в долине» — это мемориальная поездка в честь офицера полиции Аксбриджа Чета Дзивасена, сказал организатор мероприятия Рон Мэсси. На мероприятии также будет приготовлено куриное шашлык. «Это наш девятый год катания в память о Чете, который проработал 12 лет в Аксбридже», — сказал Мэсси.«Чет был любящим мужем и любовником. К сожалению, он скончался, тренируя бейсбольную команду своего сына, в возрасте 35 лет ». Организаторы мероприятия ищут денежные и физические пожертвования, которые будут разыграны для мероприятия . Все компании, жертвующие 50 долларов и более, будут иметь название своей компании на баннере, который будет отображаться перед VFW.«В первые пять лет выручка направлялась в ассоциацию полиции Аксбриджа и для трастового фонда, если бы вы это назвали так, — объяснил Мэсси. Turn To RIDE, стр. A11

Основы работы с амортизаторами и балансировкой воздуха в вашем доме

Ваш дом — это ваше убежище. Поэтому важно, чтобы вам всегда было комфортно. Обеспечение оптимальной температуры в вашем доме — не всегда простая задача.Однако вы можете упростить эту задачу, сделав правильный выбор с помощью амортизаторов.

Что такое демпфер?

Во-первых, полезно знать, что такое демпфер и для чего он нужен. Заслонка — это пластина, которая регулирует поток воздуха через воздуховоды дома. Это важный инструмент для балансировки воздушного потока и контроля общей температуры воздуха в доме
.

Зимой

В большинстве регионов страны зимой необходимо отапливать дом. Чтобы сделать это эффективно, вам нужно направить больше теплого воздуха в нижнюю часть вашего дома, так как тепло поднимается.Если в вашем доме есть заслонки, вы можете отрегулировать их, чтобы направлять больше тепла на первый этаж дома. Если в вашей системе отопления нет заслонок, то вам просто нужно закрыть некоторые воздушные регистры на верхнем этаже дома.

Летом

Летом, когда на улице теплый воздух, нужно делать наоборот. Отрегулируйте заслонки так, чтобы воздушный поток направлялся в верхнюю часть вашего дома. Если в вашем доме нет заслонок, закройте некоторые воздушные регистры на первом этаже.

Другие действия

Когда вы планируете перенаправить воздушный поток, важно помнить о своем термостате. Для получения оптимальных результатов обязательно закрывайте регистр, который обдувает термостат воздухом. Таким образом, требуется больше времени для достижения желаемой температуры, поэтому печь дольше работает и продолжает обогревать дом в течение более длительного периода времени. Другой вариант — установить в доме систему зонирования.

Когда вы понимаете основы работы ваших систем отопления и охлаждения, это действительно помогает вам поддерживать комфортную температуру в вашем доме в течение всего года.Если вы хотите узнать больше о заслонках, воздушных регистрах и всей вашей системе HVAC, свяжитесь с Forquer Heating and Air Conditioning сегодня. Мы можем помочь вам в течение всего года выбрать правильный путь к дому с идеальным умеренным климатом.

Дополнительный радиатор печки ВАЗ 2110

Современные модели отечественного концерна ВАЗ пользуются большой популярностью у автомобилистов. И дело не только в относительно невысокой цене, но и в достойных технических характеристиках и высокой ремонтопригодности.

Несмотря на соответствующие характеристики, у автомобилей все же есть слабые места, которые приходится дорабатывать самостоятельно владельцам транспортных средств. Одна из таких слабостей. В целом при качественной сборке система отопления работает удовлетворительно. Однако в системе обогрева автомобиля есть существенные недостатки, которые провоцируют владельцев на ее усовершенствование и модернизацию.

В этой статье рассмотрим, как справиться с проблемой, когда печка ВАЗ-2110 не дует водителю по ногам, что доставляет ему значительные неудобства.

Причины некачественных ударов

С проблемой, когда не работает печка на ВАЗ-2110, сталкиваются практически все автовладельцы. Система обогрева на отечественных автомобилях имеет существенные недостатки — это слабый приток воздуха к ногам водителя и навстречу боковому ветру. Часто такая ситуация возникает даже при нормальной работе ТЭНа.

Причин может быть несколько, и все они связаны с техническими особенностями конструкции системы отопления.

Первая и основная причина, по которой печь прогревается с необходимой интенсивностью, — это некачественная герметизация воздуховодов системы отопления. Каналы обогревателя выполнены из пластика и имеют большое количество прорезей по периметру. В результате через отверстия в воздуховодах теряется значительное количество теплого воздуха и к конечной цели идет слабая струя.

Второй элемент системы отопления, требующий доработки для лучшего обогрева кабины — пластиковый воздухораспределитель.В народе водителя называют его елкой. В этом агрегате также есть прорези, которые значительно сокращают поток теплого воздуха на ноги водителя, боковые окна и задние сиденья судна.

Следующая деталь, вызывающая слабый нагрев салона — это. Он по своим конструктивным особенностям легко прилегает к панельному корпусу. В результате большая часть горячего воздуха остается в пространстве лобового стекла и в приборной панели.

Как видите, комплексной причиной того, что печка плохо дует, является некачественные уплотнительные элементы отопителя ВАЗ-2110 и наличие большого количества щелей в системе отопления автомобиля.

Прежде чем приступить к устранению заводских недостатков ТЭНа, необходимо убедиться в его исправности. В случае возникновения проблем с функционированием печи важно провести предварительный ремонт пришедших в негодность или поврежденных деталей и только после этого произвести модернизацию системы отопления. Только в этом случае доработка в системе обогрева автомобиля даст ощутимый положительный результат.

Варианты улучшения зонального обогрева в сторону ног водителя

Для решения проблемы с некачественным обогревом ног водителя необходимо начать работу с усовершенствования пластикового воздухораспределителя.Для этого необходимо полностью разобрать и разобрать автомобильную торпеду. По прошествии времени можно переходить к заделке зазоров. Параллельно заделка отверстий решит еще одну важную проблему печки ВАЗ-2110 — некачественную продувку боковых оплеток.

Чаще всего для герметизации элементов системы обогрева станка с драйверами применяют два метода: первый предусматривает замену гофрированного шланга для подачи воздуха к новому изделию, второй — проклейку всех элементов система отопления, где имеются отверстия.

Лучше всего использовать оба метода параллельно. Для устранения дырок отлично подойдет средство «AntiSrip». С его помощью необходимо проколоть все имеющиеся отверстия по периметру деталей для подачи воздуха в салон автомобиля. А также одновременно необходимо произвести пломбы и герметизацию пазов панели автомобиля.

Следующий этап работ — модернизация клапана отопителя. Для этого разбираем клапан и снимаем заводскую пломбу, которая очень плохо справляется с поставленными задачами.Лоскут печки и место ее крепления к кузову автомобиля следует разработать модели или силиконом для устранения зазоров. Далее вместо обычной губки нужно плакать битопластом в несколько слоев. Это поможет уменьшить потери теплого воздуха и будет сопровождать подачу тепла по правильному пути.

Если все манипуляции произведены правильно и качественно, то подвод тепла к ногам водителя значительно увеличится. Параллельно специалисты советуют с помощью монтажной пены закрыть зазор в начале воздушного пути до стекла со стороны водителя.Это обеспечит качественный обогрев бокового стекла, исключит проблему с его запотеванием или замерзанием, повысит уровень обзора для водителя.

Модернизация воздуховодов отопителя ВАЗ-2110 своими руками

Очень часто автовладельцы не останавливаются на уплотнении пазов отопителя, чтобы увеличить уровень протока воздуха. На это хорошо влияет улучшение обогрева проблемных зон, доработка воздуховодов, идущих от блока распределения воздуха к ногам водителя, ногам переднего пассажира и задним сиденьям.Дело в том, что пластиковый блок имеет большие зазоры, да и качество воздуховодов тоже желает лучшего.

Для доработки потребуется монтажная пена и три куска гофры диаметром сорок миллиметров. Покупая гофрированные трубы, важно обращать внимание на внутреннюю поверхность. Желательно, чтобы она была гладкой. В этом случае при работе печки-робота свист внутри кабины слышен не будет. Доработка предполагает разборку штатного распределителя воздуха.В свою очередь, новые гофрированные трубки прикреплены к воздушным отверстиям с монтажной пеной, которые набиты до ног водителя и переднего пассажира, а самые длинные — к задним сиденьям.

Такая доработка обеспечит тройное попадание в требуемые цели. Результат превзойдет абсолютно все ожидания. Поток теплого воздуха без потерь будет качественно воздействовать как на ступни водителя, так и на ноги всех пассажиров транспортного средства.

Еще один эффективный метод увеличения нагрева — возможность блокировать поток теплого воздуха к задним сиденьям.Однако этот способ подходит только владельцам машин, которые лишь в крайне редких случаях перевозят задних пассажиров. Для этого необходимо полностью перекрыть центральный воздуховод пенопластом или другим материалом, допускающим высокотемпературные режимы. Таким образом, в результате можно добиться максимальной силы потока воздуха к ногам водителя и переднего пассажира.

Система обогрева автомобиля — необходимый элемент для наших суровых зим. Печка ВАЗ 2110 позволяет достаточно прогреть, чтобы салон не замерз.Как показывает практика, надежность обогрева отечественных автомобилей не может полностью удовлетворить требования автомобилистов. Она отказывается в самый неподходящий момент, когда холодное окно за окном. К таким устройствам относится печка ВАЗ 2110, а потому возможность самостоятельно отремонтировать ее помогает в сложной ситуации.

Особенности конструкции

Система отопления ВАЗ состоит из источника тепла (печка), системы распределения тепла по кабине и системы управления.Система отопления и распределения тепла совмещена с системой вентиляции салона. Регулировка теплового потока производится воздушной заслонкой (в старых конструкциях использовался кран). Воздух, который поступает в салон, нагревается, проходя через радиатор печки ВАЗ 2110, и распределяется по распределительной системе.

Большая часть потока направляется на лобовое и боковые стекла через дефлекторы, оборудованные амортизаторами, а также в центр кабины. Другой поток направляется к ногам водителя и ряда сидящих пассажиров (через две пары дефлекторов, размещенных на уровне пола и коленей человека), а также через туннель на полу и два самолета под передними сиденьями к заднему сиденью. , на уровне пола.

Вентилятор печки ВАЗ имеет три режима: низкая и средняя скорость и автоматический выбор скорости (по сигналу блока управления). Электродвигатель вентилятора входа — коллекторный, постоянного тока. Потребляемый ток при максимальной скорости вращения — 14 А. Установка скорости электродвигателя производится путем изменения его подключения к аккумулятору автомобиля, напрямую (максимальная скорость) или через дополнительное сопротивление.

Этот резистор имеет переменное сопротивление 0,23 Ом и 0,82 Ом. Если к цепи подключено наибольшее сопротивление, вентилятор вращается с малой скоростью, а если меньше (0.23 Ом) — это средняя скорость. При ремонте печки ВАЗ 2110 не рекомендуется снимать лопасти вентилятора с вала электродвигателя: это может привести к нарушению балансировки. Ремонт электродвигателя не подлежит (кроме зачистки контактов коллектора), при выходе из строя целесообразно заменить его с лопастями вентилятора.

Температура

Радиатор печки ВАЗ расположен под панелью приборов и имеет пластиковый кожух. Он содержит два пластиковых бака (один из них, левый, с штуцером для отвода пара) и два ряда алюминиевых трубок с пластинами.В зависимости от того, как расположены заслонки, переменный поток закрытого воздуха пропускается через радиатор (в крайних положениях заслонки проходит весь воздух или не проходит совсем), а остальной воздух направляется в воздух. аукцион, радиатор проходит. Печка ВАЗ 2110 нового образца управляется сигналами, поступающими с электронного блока.

Блок получает информацию о температуре в салоне от датчика, установленного на потолке и оснащенного микроверантатором.При необходимости в блоке можно использовать микромотор, управляющий клапанами отопителя. Электрический микромотор имеет датчик положения заслонки печки (кольцевой резистор).

Информация от этого датчика отправляется на блок управления, который выключает микромотор, если клапан принимает заданное положение. Система обогрева ВАЗ нового образца имеет автоматический режим (положение «А»), в котором блок управления обеспечивает, помимо управления коробкой передач двигателя, еще и управление вращением вентилятора.

Причины ремонта и устранение неисправностей

Обычно неисправности печки выявляются при наступлении отопительного сезона, хотя профилактику следует проводить в теплое время года.С наступлением зимы водители начинают замечать, что система отопления ВАЗ 2110 плохо работает или вообще не хочет работать. Вы можете выбрать несколько типов неисправностей, при которых потребуется ремонт печи:

1. Температура нагревателя не регулируется.
2. Неисправности заслонок или коробки передач.
3. Утечка жидкости в радиаторе.
4. Датчик температуры Coulder потолочного.
5. Неисправность блока управления.

Часто отопитель ВАЗ 2110 плохо греется из-за своего радиатора.Следовательно, необходимо проверить, горячий ли радиатор. При необходимости его заменяют. Проблемы с нагревом могут появиться из-за нехватки жидкости в системе охлаждения автомобиля. В первую очередь следует измерить уровень жидкости. Чтобы проверить, в каком состоянии находится печка ВАЗ, придется снять центральные дефлекторы. Для этого усики сращиваются и лоскут сдвигается. Установка, замена или модернизация печей ВАЗ потребует использования такого инструмента как: отвертка

• ;
• плоскогубцы;
• пинцет;
• комплект торцевых и гаечных ключей;
• ножницы;
• молоток;
• киянка;
• долото;
• суппорта.

Когда невозможно контролировать температуру в салоне, причинами могут быть отклонения в работе блока управления или неисправность. Если стал верным контроллер печки, то на выдвижение заслонки команда не проходит. Необходимо сразу проверить датчик температуры, размещенный на потолке.

Проверку можно проводить при многократном изменении положения рычага установки температуры. Прогревающийся воздушный поток можно проанализировать тактильным методом — определив работоспособность датчика в крайнем положении ручки.

Для проверки самой печки придется снять центральные дефлекторы. Доступ к заслонке происходит через моторный отсек. Модернизация печки ВАЗ в данном случае — это замена старой заслонки на алюминиевую вместо пластиковой. Наибольшие усилия потребуются при замене радиатора печки, так как вся система отопления ВАЗ должна быть снята.

Если вентилятор подает только холодный воздух, можно предположить, что печь неисправна; Причем с вероятностью 90% виноват мотор-деуктор, и поможет только его замена.Ремонт системы отопления ВАЗ проводится в следующей последовательности:

1. Дворники.
2. Забо убран в сторону.
3. Три крепежных винта вывернуты.
4. Переместите провода.
5. Старый и установлен новый мотор deuctor.
6. Строится в обратном порядке.

Владельцы «Десятки» часто сталкиваются с разного рода проблемами в конструкции этого автомобиля. Они могут касаться, в принципе, любого узла, в том числе и печей.В то же время, когда за окном зимнее, в поездке рюши, конечно, ни на кого не охотятся. Так что вам предстоит закончить начатое конструкторами, модернизируя печь с целью более эффективной работы. Учитывая суровый российский климат, такое благоустройство смело можно назвать необходимостью, причем не попом автолюбителей.

Если говорить в целом, то конструктивное решение печки ВАЗ-2110 взаимодействует как вполне удачное. Но для того, чтобы этот узел работал нормально, требуется качественная сборка и отсутствие эффектов в компонентах.В то же время и первое, и второе — это давние проблемы отечественного автопрома. Вот автолюбителям и предстоит непосредственно устранять заводские дефекты.

Как улучшить печку ВАЗ-2110

Итак, рассмотрим ситуацию, когда «десятки» салона не отапливаются эффективно. Соответственно, следует устранить эту проблему. По большому счету модернизация автомобильной печки ВАЗ-2110 — это не какой-то тяжелый труд, но без определенных временных затрат все же не обойтись.Конечно, какие-то навыки все же нужно иметь, но заниматься этим вынуждает практически любого. Главное — запастись терпением и иметь соответствующее желание. Кроме того, для апгрейда печки также потребуется:

• герметик или силикон;

Монтажная пена

• ;
• простой сантехнический инструмент.

Можно, в частности, пройти самый простой путь, приложив минимальные усилия. Этот вариант — наиболее оптимальное решение, когда результат нужно получить в кратчайшие сроки, а делать полную переделку всей системы нет времени и желания.

В частности, проще всего будет накрыть топочные каналы, по которым теплый воздух подается задним пассажирам. Естественно, вы жертвуете комфортом тех, кто сидит сзади. Но такой вариант полностью себя оправдывает, если водитель практически постоянно на нем ездит. Эта простая манипуляция позволит усилить поток теплого воздуха, нагревая зону ног в передней части автомобиля.

Тот же результат может быть достигнут другим неприемлемым методом.В частности, следует прикрыть воздушные каналы центрального дефлектора печки. Для этого нужно вырезать, например, из алюминиевого листа подходящую по размеру шляпку. Сломан центральный дефлектор, тем самым увеличиваются потоки теплого воздуха, направленные в другие топочные каналы вагона.

Еще один вариант модернизации печки ВАЗ «Десятой серии» — замена штатного терморегулятора с 5 отверстиями на более современный, с 6 отверстиями. В этом случае у Вас не должно возникнуть никаких осложнений или проблем.Эти термостаты взаимозаменяемы. В то же время версия с 6 отверстиями более совершенна с технической точки зрения. Это, например, помогает повысить эффективность нагрева радиатора печи. И будет такая замена не так уж и дорого.

А теперь посмотрим на более трудоемкие доработки печки «Десятки». Речь идет об усовершенствовании воздуховодов, а это потребует снятия штатной установки. Естественно, на эту работу нужно будет потратить больше времени и сил, однако положительный эффект здесь гораздо заметнее.Чтобы все сделать основательно, требуется закрыть зазоры воздуховодов торпеды, расположенные на передней панели.

Кроме того, следует внести определенные изменения в конструкцию амортизатора автомобиля. Также необходимо будет модернизировать системы, отвечающие за обогрев задних пассажиров и зоны ног водителя. В частности, потребуется прокладка новых каналов отопления — это можно сделать с помощью гофры. Как видите, действительно надо над чем поработать.Однако все затраты времени и сил с большим спасибо окупятся в холодное зимнее время, когда за стеклом будет хрустящий мороз, а в машине — тепло и уютно.

Итак, приступаем к работе. В первую очередь следует снять панель приборов, торпеду и воздуховоды. При этом не забывайте, что перед снятием щитка прибора следует открутить минусовую клемму с аккумуляторной батареи. Далее демонтируем крышку напольного туннеля, воздуховоды системы отопления, а потом и сам корпус.Последнее сделать проще простого — нужно просто открутить винты. Перед разборкой панели приборов следует снять перчаточный ящик. Здесь тоже нет ничего сложного, но нужно делать все аккуратно, чтобы что-нибудь сломать. Далее откручиваем болты, которыми крепится панель приборов, а также все крепежи.

Чтобы обеспечить нормальный обдув салона «Десятки» теплым воздухом, достаточно большое количество щелей, имеющихся в системе воздуховодов торпеды, должно быть герметичным.Таким образом, вы не только уменьшаете теплопотери, но и увеличиваете давление воздушного потока, идущего за боковыми окнами. Чтобы избавиться от зазоров, лучше всего использовать силикон или модель. Не забываем также заклеить все крепежи. Все, первый этап работ по модернизации печи «Десятки» завершен.

Однако также необходимо решить проблему, связанную с заслонкой топки. Это происходит из-за недостаточной герметизации замкнутых зазоров. В результате получается значительная потеря теплого воздуха, причем происходит это вне зависимости от того, в каком положении находится вентиль.Чтобы избавиться от этой проблемы, можно поставить дополнительную пломбу, используя двусторонний скотч и модель. Операция довольно простая, требует только терпения. В этом случае необходимо соединить корпус корпуса, сняв заводской уплотнитель, а также сам демпфер. Благодаря этому вы значительно уменьшите потери потока теплого воздуха.

Хотелось бы отметить одно очко. Также нужно закрыть щель, имеющуюся в самом начале канала, по которому воздух подается на лобовое стекло.Здесь только герметика не хватит, и самым оптимальным вариантом будет монтажная пена. Он надежно устранит нежелательные воздушные каналы, что, в свою очередь, позволит избавиться от значительных потерь при доставке тепла к лобовому стеклу.

Для модернизации той части системы обогрева, которая отвечает за обогрев зоны ступни водителя и переднего пассажира, лучше всего подходит вариант с прокладкой новых каналов обогрева. Все дело в том, что модуль, распределяющий тепло в эту часть салона, имеет определенные заводские недостатки.К тому же здесь недостаточная заделка зазоров. Если вы не хотите тратить много времени, вы можете пойти по более простому пути. Прорези следует заделывать при помощи модели или силикона — в этом случае вы точно не нарушите дизайн конструкторов, а только улучшите его.

Однако многие автомобилисты отдают предпочтение более радикальному варианту. Срезают «елочку», через которую осуществляется разводка воздушного потока, а вместо нее устанавливают на 3 гофры. Диаметр труб должен быть ровно 40 миллиметров — это очень важный момент.Этот вариант позволяет повысить надежность герметизации каналов.

Кроме того, гофрированные шланги занимают меньше места, чем «Елка», а это существенно упростит доступ к системе электропроводки «Десятки». Это действительно важный момент. Это преимущество вы, несомненно, оцените, после чего проведете ремонтные работы, связанные с проводами. Шланги уплотняются с помощью монтажной пены, а перегородки штока системы распределения воздушного потока мы просто удаляем.Трубопроводы не нужно делать слишком большими, иначе вы рискуете получить дополнительный источник неприятного шума.

В ВАЗ 2110 — 2112 есть одна плохая особенность, плохо работает печка, а точнее поток теплого воздуха обдувает ноги водителя, а на передние боковые стекла. По этой причине у бизнеса мерзнут ноги, а окна закрываются. Но, как говорится, из любой ситуации всегда есть выход. На выходе будет переделка печки, а точнее ее воздуховода.

Итак, приступим. Перед началом работ необходимо убедиться, что плита исправна, иначе ее придется ремонтировать. Если все работает правильно, приступайте к работе. Для начала нам нужно будет снять торпеду и разобрать ее на части. Все элементы панели печки скручены на болты.

Есть 2 варианта решения проблемы с плохим обдувом боковых окон:

• 1-й вариант — проложить гофрированный шланг для выдувания стекла.
• 2-й вариант — заклеить все имеющиеся зазоры на торпеде.

Для лучшего обдува боковых окон выбрал 2-й вариант. Обязательным условием такого выбора было то, что гофра хороша только при прогреве ног. В целом 2-й вариант лучше первого, поэтому приступим к маскировке всех швов и зазоров воздуховодов. Силиконом заклеиваем щель между нижней и верхней частями торпеды, а также дырочки под крепеж.

Далее мы переходим к доработке заслонки топки, которая направляет воздух в разные зоны. С завода плохо прилегающая к корпусу заслонка, потому что часть теплого воздуха уходит, попадая в щели между заслонкой и корпусом. Воздух начинает действовать в никуда, а если точнее, то циркулирует под панелью и не отдает тепла.

Приступим к демонтажу демпфера, снимаем демпфер и смотрим, как все еще у нас машина ВАЗ, заводскую пломбу пломбой не назовешь, он ничего не уплотняет, а лишь чуть-чуть выходит из пазов.После того, как герметик будет удален, вы увидите зазор.

Используя изоляцию, я отбелил весь клапан и удалил прорезь. Эта процедура хорошо повлияет на поток, выходящий из заслонки, воздух не потеряется в прорези перед выходом, а в полном объеме попадет в салон. Сумма губ, на корпусе можно использовать — битопласт 10. Битопласт 10 — работаем аккуратно, местами надо будет поплакать в 2, а то и в три слоя, делаем одним словом веками.

Больший процент поступающего воздуха улетучивается в районе начала воздушного пути к водителю. Этот зазор очень большой, потому что я решил нанести его на монтажную пену. Возможно, кто-то задаст вопрос, а будет ли накапливаться пена при движении, отвечу — нет, проверено временем.

Из-за этих прорезей плохо дует ветер, потому что половина силового потока уходит в никуда.Я немного подумал, и мне в голову пришла прекрасная мысль. Решил применить гофрированную трубу. Эта труба хороша вдвойне, так как будет подавать теплый воздух в исходном объеме, но при установке не занимает много места.

Небольшой размер гофры позволит освободить место в куче проводов, упростит доступ к проводам. Сделал все так: снял штатный распределитель воздуха, а в оставшееся отверстие засунул три гофры и залил всю пену.

Центральная гофра с гладкой поверхностью, внутри шланга, потому что если поместить внутрь шланг с ребристой поверхностью, то при включении печь будет свистеть. Диаметр гофры должен быть не меньше 40 миллиметров и не больше. Итак, что получаем. Одна гофра идет к ногам водителя, вторая — к ногам переднего пассажира, а третья — к ногам задних пассажиров. Далее всю конструкцию ставим на место и наслаждаемся теплом.И так, не вкладывая больших денег, мы модернизировали духовку и она лучше греет салон.

В мире нет ничего идеального. Особенно хорошо, что это становится понятным, когда дело касается доработки (модернизации) печки на ВАЗ 2110. В машине зимой не хочется мерзнуть, не говоря уже о застекленных стеклах. Доработка печки ВАЗ 2110 становится для автомобилистов не сиюминутной прихотью, а жестокой необходимостью, продиктованной лютыми российскими морозами.

Чтобы противостоять несовершенству мира в лице отопительной системы ВАЗ 2110, достаточно будет вооружиться силиконовой трубкой или герметиком, монтажной пеной, простым сантехническим инструментом, а также некоторой долей терпения. . Без теоретических основ, конечно, тоже никуда.

Доработка печки простейшими приемами

Модернизация печки ВАЗ 2110-2112 — процесс солидный и многогранный. Если у вас нет времени или возможности полностью переделать топочную систему, а положительный результат нужен в кратчайшие сроки и с минимальными усилиями, ведь зима уже, то есть почти на носу — можно попробовать послушать следующий совет.

1. 1. Увеличить поток воздуха печки для обогрева ножек передних сидений в салоне проще всего удвоить каналы дымохода для задних. Вам подойдет любое средство. Таким образом, вы дарите комфорт своим пассажирам, но так ли это важно, если, например, вы предпочитаете ездить на некоторых;
2. 2. Аналогичного результата можно добиться, ударив по воздушным каналам центральной дефлекторной печи, вырезав подходящую заглушку из алюминиевого листа. Очевидно, что в этом случае тепловой поток, направленный на боковые окна и другие топочные каналы вагона, увеличивается.

1. 3. Часто штатных уплотнителей дверей ВАЗ 2110 для надежной звуко- и теплоизоляции не хватает. Несложный расчет по периметру дополнительной изоленты (например, от K-Flex) позволяет значительно повысить комфорт внутри салона ВАЗ с минимальными временными и денежными вложениями;
2. 4. Замена 5-ти дырочного термостата на более современный 6-ти дырочный, управляющий системой охлаждения и обогрева двигателя в автомобилях ВАЗ. Эти термостаты полностью взаимозаменяемы, ведь проблем быть не должно.6 Дырочный термостат технологически совершеннее, поэтому обогрев радиатора печки в автомобиле будет происходить эффективнее. Стоит такое удовольствие около 350 рублей.

Доработка системы воздуховодов в топку ВАЗ, демонтаж штатной установки

Если есть немного времени и желания, обработку печки ВАЗ 2110 можно провести гораздо тщательнее, а именно:

,
• уплотнение передней панели воздуховодов воздуховодов;
• модернизация заслонки топочного вагона;
• модернизация системы обогрева задних сидений и ног водителя, прокладка гофрированных каналов обогрева.

Все это вам непременно завернет с должным результатом и существенным теплообменом топки, но для начала следует снять приборную панель вместе с торпедой и воздуховодами отопителя, для чего необходимо:

1. 1. Демонтировать люк днища тоннеля пола тоннеля и воздуховоды салона ВАЗ 2110, а затем сам корпус, закрепленный самозатяжками к днищу вашего автомобиля;

№

2. 2. Для снятия приборной панели изначально необходимо будет демонтировать коробку воздуховодов, открутить ее от петель и отсоединить плантатор светового потока;
3. 3.Через образовавшуюся нишу откручиваем болты крепления панелей приборов;
4. 4. Перезагрузив все крепления панелей в верхней и нижней части, а также на кронштейне контроллера, наконец, мы можем снять приборную панель с посадки;
5. 5. Для того, чтобы снять панель кабины автомобиля, необходимо будет отключить электрические разъемы для подключения приборов.

Уплотнение передней панели воздуховодов торпеды

Основная проблема хорошего обдува боковых стекол заключается в наличии большого количества щелей в системе воздуховодов торпеды, которые должны быть только герметичными, тем самым уменьшая потерю веса и заметно увеличивая давление воздушного потока для обдува боковых стекол автомобиля. .

Вам понадобится силикон или анти-шифрование (модель). Все прорези в верхней и нижней части торпедной панели заделаны по периметру. Также не забываем «попросить» все отверстия для крепления. На этом первый этап работы можно считать завершенным.

Модернизация дымохода ВАЗ

Проблема, связанная с заслонкой топки, заключается в недостаточной герметизации пазов в корпусе. В результате, независимо от положения заслонки, поток теплого воздуха значительно теряется, уходя туда, где нам хотелось бы.

Бороться с этим можно, установив дополнительный уплотнитель (хороший сервис вам будут обслуживать все те же модели и двухстороннее приклеивание). После снятия заводского уплотнения полностью закрепите весь корпус клапана, исключив прорези. Также корпус и сам демпфер. Таким образом, вы значительно снизили потери в потоке воздуха, направленном на лицо водителя, на ноги и на лобовое стекло.

Но чтобы закрыть щель в начале канала для выдувания водительского стекла, обычного герметика будет недостаточно.Рекомендуется использовать монтажную пену, надежно зашивающую нежелательные воздушные каналы, тем самым исключая значительные потери.

Модернизация системы обогрева задних сидений и ног водителя в автомобилях ВАЗ

Прокладка гофрированных каналов нагрева

Что касается модуля распределения потока воздуха к ногам водителя, пассажира на переднем сиденье и в задней части салона, то здесь тоже есть свои заводские недоработки. Также они связаны с недостаточным количеством уплотнительных щелей.Бороться можно с помощью модели или силикона, как в случае с торпедой, если не хотите нарушать заводскую эстетику деталей.

А вот злополучную елку, распределяя потоки воздуха, проще и надежнее будет отрезать, а для греющих каналов использовать три отдельные гофры по 40 мм. Что вы выиграете в этом случае:

• получите надежную герметизацию каналов;
• три гофрированных шланга занимают гораздо меньше места, что существенно упрощает доступ к системе проводки ВАЗ 2110, находящейся там действительно очень сложно и доступ к ним крайне затруднен).

Датчик гофры для нагревателя

Удаляем и перегородки старой системы распределения воздуха. Шланги заделываются монтажной пеной. Также следует учитывать, что текстурированное внутреннее покрытие гофрированного шланга может вызывать свист и заправку воздуха, поэтому не следует делать трубопроводы слишком большими.

Доработка термостата и схема его подключения

Ранее проводилась модернизация печей ВАЗ 2110 путем замены терморегулятора с 5 отверстиями на 6 отверстий, не в последнюю очередь связанных с диаметрами обводных каналов устройств, регулирующих поток тозола между малым контуром охлаждения и радиатором системы отопления.

Стандартный размер байпасного канала для термостата с 6 отверстиями составляет 11 мм, а для отверстия с 5 отверстиями измеряется диаметр 16 мм. Вне зависимости от того, какой тип термостата у вас установлен, вы всегда можете дополнительно отрегулировать расход теплоносителя. Таким образом, салон ВАЗ 2110 лучше прогреется на холостом ходу. Двигатель.

Для установки байпаса диаметром от 4 до 6 мм рекомендуется использовать алюминиевую футеровку. Стоит понимать, что таким образом мы несколько увеличиваем время прогрева двигателя.Но в салоне действительно станет теплее.

При установке на термостат поменять подключение штуцеров от расширительного бачка и выхода из радиатора топки вашего автомобиля. Теперь больше нет необходимости закрывать радиатор зимой, система отопления ВАЗ 2110 отлично проработает при любой погоде.

выводы

Таким образом, далеко не самыми сложными манипуляциями можно добиться действительно поразительного эффекта. Только заделка уплотнительных прорезей тепловых каналов ВАЗ 2110 может улучшить температурный баланс внутри салона вашего автомобиля, не говоря уже о массе более простых и надежных способов.

Прежде чем браться за модернизацию системы отопления, все же стоит проверить работу самой печи. Не забывайте менять топочный воздушный фильтр ВАЗ 2110-2112 каждые 15 тысяч километров. Причиной плохого прогрева салона также может быть отказ вентилятора, либо утонувший радиатор теплоносителя.
