Органы управления, приборная панель и оборудование салона LADA 2110

2. Органы управления, приборная панель и оборудование салона

Органы управления

Спидометр

Показывает приблизительную скорость движения автомобиля (в км/ч).

Одометр

Служит для отображения суммарного пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный промежуток времени (например, за время последней поездки). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание

Сброс счетчика суточного пробега осуществляется только на неподвижном автомобиле.

Тахометр

Показывает приблизительную частоту вращения коленчатого вала двигателя (в оборотах в минуту). Для получения значения частоты вращения необходимо умножить на 100 число на шкале, на которое указывает стрелка.
Красная зона (участок шкалы, заштрихованный красным) означает режим работы двигателя на повышенной частоте, что опасно для двигателя.

1. Левый боковой дефлектор, 2. Переключатель наружного освещения, 3. Комбинация приборов, 4. Замок зажигания, 5. Кнопка выключателя задних противотуманных фонарей, 6. Кнопка выключателя обогрева заднего стекла, 7. Ручка регулятора подсветки приборов, 8. Датчик иммобилайзера с индикатором, 9. Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19. Рычаг фиксации рулевой колонки, 20. Рычаг отпирания замка капота.

Комбинация приборов:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса счетчика суточного пробега, 6. Дисплей одометра и счетчика суточного пробега, 7. Дисплей часов.
ВНИМАНИЕ

Не допускать такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об/мин).

Указатель температуры охлаждающей жидкости

Переход стрелки данного указателя в красную зону шкалы указывает на перегрев двигателя. В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ

Не допускать, чтобы двигатель работал в режиме перегрева (свыше 110 °С).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель стеклоподъемника передней левой двери, 4. Замок ремня безопасности водителя, 5. Выключатель стеклоподъемника задней левой двери, 6. Заглушка (резервное место для установки выключателей дополнительного оборудования), 7. Выключатель стеклоподъемника задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Выключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

Центральная консоль:
1. Левый центральный дефлектор, 2. Рычаг управления заслонками воздухораспределителя, 3. Выключатель рециркуляции, 4. Заглушка (резервное место для установки выключателя дополнительного оборудования), 5. Блок индикации бортовой системы контроля, 6. Автомагнитола, 7. Часы, 8. Заглушка (резервное место для установки выключателя дополнительного оборудования), 9. Кнопка выключателя аварийной световой сигнализации, 10. Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания данный указатель отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор , предупреждающий о необходимости заправки. В этом случае рекомендуется заправиться топливом как можно скорее.

Индикаторы указателей поворотов

При включении одного из указателей поворотов (левого или правого), соответствующий индикатор начинает мигать в комбинации приборов.

Индикатор включения аварийной сигнализации

Данный индикатор загорается одновременно с включением аварийной световой сигнализации.

Предупредительный индикатор CHECK ENGINE

Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. В случае обнаружения неисправности в системе, индикатор мигает или горит постоянно.
ВНИМАНИЕ

Движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор включения габаритного света

Данный индикатор загорается при включении наружного освещения автомобиля.

Предупредительный индикатор о недостаточном уровне тормозной жидкости

Загорается красным светом при снижении уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
ВНИМАНИЕ

При загорании индикатора во время движения автомобиля, дальнейшее движение запрещено до устранения причин неисправности.

Индикатор дальнего света фар

Данный индикатор загорается синим светом при включении дальнего света фар.

Индикатор системы зарядки

Данный индикатор загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полсилы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи системы зарядки.

Индикатор включения стояночного тормоза

Индикатор загорается красным светом при активации стояночного тормоза.

Индикатор аварийного падения давления масла

Данный индикатор загорается красным светом в случае падения давления масла в двигателе.
ВНИМАНИЕ

Движение автомобиля при горящем индикаторе аварийного падения давления масла может привести к серьезным повреждениям двигателя.

Предупредительный индикатор недостаточного уровня моторного масла в картере двигателя

Данный индикатор загорается в случае, если уровень моторного масла в картере двигателя достиг предельно допустимого минимума.
Примечание

Перед тем как долить масло в двигатель, необходимо убедиться в отсутствии утечек.

Предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя

Данный индикатор загорается в случае, если в бачке стеклоомывателя остается менее одного литра омывающей жидкости .

Предупредительный индикатор падения уровня охлаждающей жидкости

Данный индикатор загорается при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание

Перед тем как долить охлаждающую жидкость в систему необходимо убедиться в отсутствии утечек.

Предупредительный индикатор выхода из строя ламп сигнальных огней

Данный индикатор загорается в случае перегорания ламп стоп-сигналов, габаритных огней или указателей поворотов.

Предупредительный индикатор износа тормозных колодок

Данный индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания в случае, если толщина накладок тормозных колодок передних колес достигла значения 1,5 мм. В этом случае необходимо заменить тормозные колодки новыми.

Предупредительный сигнал о непристегнутом ремне безопасности

Данный световой сигнал загорается на панели приборов в случае, если при работающем двигателе ремень безопасности водителя не пристегнут.

Панель приборов ВАЗ 2110 — описание ламп и индикаторов

Обозначения ламп индикаторов на панели приборов ваз 2110 — 15.

Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?

Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.

Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.
А мой знакомый после покупки авто в Новороссийске, купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.

Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.

Начнём по порядку.

1 — Температура охлаждающей жидкости, в градусах Цельсия.

2 — Тахометр, обороты двигателя.

3,4 — Поворотники.

5 — Спидометр, скорость автомобиля в км/ч.

6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки.

7 — Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 — Контрольная лампа включения габаритов.

9 — Низкий уровень тормозной жидкости, возможно она где-то подтекает.

10 — Включение дальнего света.

11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).

12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.

13 — Контрольная лампа аварийной сигнализации — «аварийка».

14 — Check Engine, чаще обозначается таким значком  — это означает неисправность в двигателе, рекомендуется остановить работу двигателя.

15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).

16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.

17 — Индикатор включения стояночного тормоза.

18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

19 — Лампочка воздушной заслонки (на карбюраторных двигателях)

Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.

— Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов.
— Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.
— Сигнализатор непристёгнутого ремня — это понятно из рисунка.

С другой стороны сверху:

— Низкий уровень моторного масла
— Низкий уровень омывающей жидкости
— Повышенная температура охлаждающей жидкости

Вот такой получился обзор.
Если загорится какая то лампа и запикает сигнал, не впадайте в панику.
Обычно это мелочи.

Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.

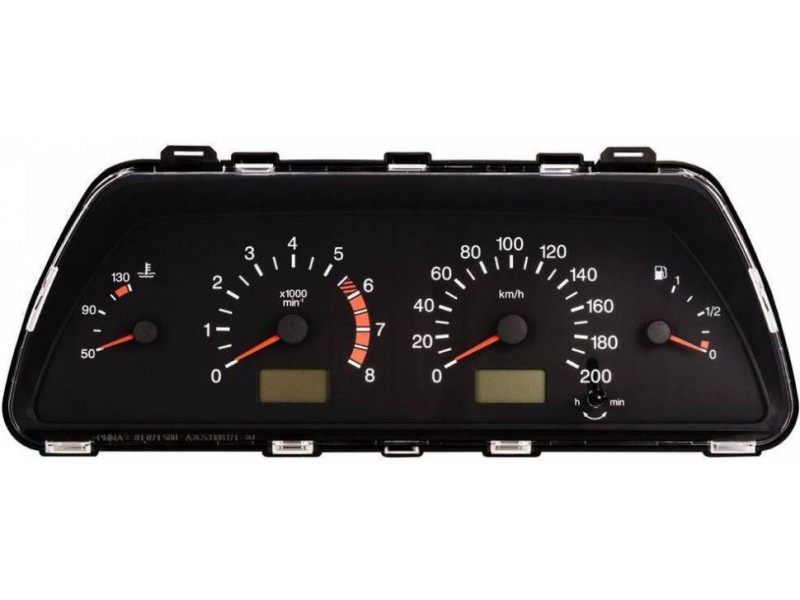

Панель приборов ваз 2110 старого образца Панель приборов ваз 2110 старого образца

Панель приборов ВАЗ 2110, комбинация старого и нового образца, электро схема приборной панели

Панель приборов ВАЗ 2110 или комбинация приборов позволяет водителю получать оперативную информацию о скорости движения машины, оборотах двигателя, работе осветительных приборов, уровня топлива в баке и следить за контрольными лампами. В общем незаменимая вещь для любого автомобиля. За долгие годы выпуска “десятки” комбинаций приборов было несколько видов, которые можно условно разделить на две группы – панели приборов старого и нового образца.

Новую комбинацию приборов получила так называемая “Европанель”. Панели приборов старого и нового типов не взаимозаменяемы, из-за особенностей конструкции старого и нового торпедо. Кроме того, комбинации приборов имеют другую форму. А вот содержание практически идентично. Вид старой панели приборов далее.

• 1 – Температура охлаждающей жидкости, в градусах Цельсия
• 2 – Тахометр, обороты двигателя
• 3,4 – Повторители поворота
• 5 – Спидометр, скорость автомобиля в км/ч
• 6 – Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка – предупреждение или значок с изображением бензоколонки
• 7 – Собственно вот это изображение бензоколонки, сигнализирующее о необходимости дозаправки
• 8 – Контрольная лампа включения габаритов
• 9 – Низкий уровень тормозной жидкости
• 10 – Включение дальнего света
• 11 – Ручка подводки часов, иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега
• 12 – Дисплей отображающий общий пробег/дневной пробег (одометр), на некоторых моделях бывает узким
• 13 – Контрольная лампа аварийной сигнализации
• 14 – Check Engine – это означает неисправность в двигателе, рекомендуется остановить работу двигателя
• 15 – Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры)
• 16 – Неисправность в системе подзарядки аккумулятора
• 17 – Индикатор включения стояночного тормоза
• 18 – Недостаточное давление масла в двигателе
• 19 – Лампочка воздушной заслонки (на карбюраторных двигателях)

Самое интересное, что на первых комбинациях приборов не было цифровых одометров, стоял обычный механический.

Панель приборов старого образца можете увидеть в начале нашей статье, а вот новая панель ВАЗ 2110 на фото ниже.

ВАЗ 2110 приборная панель видео разборки комбинации приборов

Короткое и очень подробное видео снятия комбинации приборов с торпедо “десятки”.

Электрическая схема приборной панели ВАЗ 2110

Электросхема комбинации приборов может пригодится, если вы собираетесь самостоятельно попробовать отремонтировать электрику панели приборов.

• 1 – Контрольная лампа резерва топлива
• 2 – Лампы освещения комбинации приборов
• 3 – Контрольная лампа правого поворота
• 4 – Контрольная лампа левого поворота
• 5 – Резервная контрольная лампа
• 6 – Указатель температуры охлаждающей жидкости
• 7 – Контрольная лампа наружного освещения
• 8 – Контрольная лампа воздушной заслонки карбюратора
• 9 – Контрольная лампа давления масла
• 10 – Контрольная лампа стояночного тормоза
• 11 – Контрольная лампа заряда аккумуляторной батареи
• 12 – Тахометр
• 13 – Контрольная лампа «CHECK ENGINE»
• 14 – Спидометр
• 15 – Контрольная лампа уровня тормозной жидкости
• 16 – Контрольная лампа аварийной сигнализации
• 17 – Контрольная лампа дальнего света фар
• 18 – Указатель уровня топлива

Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14.

В заключении хочется сказать о тюнинге панели приборов “десятки”. Умельцы устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинацию цветные мониторы бортовых компьютеров.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Читаем панель приборов «Десятки» старого и нового образца как открытую книгу

В любом транспортном средстве приборная панель позволяет следить за состоянием основных узлов автомобиля и отечественная «десятка» в данном случае – не исключения. Что обозначают значки на панели приборов автомобиля ВАЗ 2110, как правильно демонтировать и установить контрольный щиток? Ответы на эти вопросы вы найдете ниже.

Обозначения индикации

Каждый владелец ВАЗ 21102 знает, что при включении зажигания на приборной панели загораются значки того или иного оборудования. При запуске мотора практически все эти символы на щитке приборов пропадают. Если один из символов продолжает гореть или моргать, нужно уделить внимание диагностике устройства. По ошибке или по незнанию многие автомобилисты не обращают внимание на горящие или моргающие индикаторы. Предлагаем вам ознакомиться с назначением элементов схемы комбинации приборов, чтобы при необходимости вы всегда могли произвести диагностику оборудования.

Верхняя часть

Контрольный щиток приборов автомобиля ВАЗ 2110

В ВАЗ 2110 схема щитка разделена на две части – верхнюю и нижнюю.

Сначала рассмотрим описание и обозначения схемы приборной панели верхней части, читаем слева направо:

1. Самый крайний датчик со шкалой и стрелкой. Это регулятор температуры охлаждающей жидкости системы охлаждения. Если стрелка перешла за красную линию, это свидетельствует о перегреве двигателя.
2. Следующий датчик на панели ВАЗ 2110 – это тахометр, демонстрирующий количество оборотов мотора.
3. Посредине расположены две стрелки – влево и вправо – это поворотники, которые загораются при включении поворотов.
4. Приборка ВАЗ 2110, как и на любом другом автомобиле, включается в себя основное устройство, о котором знает каждый автолюбитель. Речь идет о спидометре, расположенный больше с правой стороны, предназначенном для демонстрации скорости движения машины.
5. С правой стороны находится еще один датчик со стрелкой – это указатель уровня топлива в бензобаке. В зависимости от комплектации авто, вместо желтой лампы может быть нарисована красная заправочная колонка. Если она загорается, это свидетельствует о недостатке бензина в баке. При нормально работающем датчике уровня топлива загорающаяся лампочка говорит о том, что в бензобаке осталось семь литров бензина (автор видео – Светодиодный тюнинг RayLed).

Нижняя часть

Комбинация приборов ВАЗ 2110 включается в себя также индикаторы, расположенные на нижней части доски. Если электрические диоды не горят, то это свидетельствует о том, что транспортное средство функционирует в нормальном режиме. Но если хотя бы один из индикаторов начинает горечь или моргать, это говорит о возможной неисправности оборудования или механизма. Как правило, появление такой лампы говорит о необходимости проведения ремонта узлов.

Итак, за какие характеристики отвечают приборы, рассмотрим описание слева направо:

1. Лампочка, расположенная слева внизу, сообщает о работе воздушной заслонки. Таким индикатором оснащаются только транспортные средства с карбюраторным двигателем.
2. Светодиод в виде масленки. При подключении и повороте ключа зажигания диод загорается всегда. Если же лампа появилась при работающем моторе, это свидетельствует о слишком низком давлении моторной жидкости в системе. Иногда это может быть обусловлено утечкой расходного материала. Перед тем, как продолжить движение, проблему желательно устранить самому либо доехать до ближайшего СТО.
3. Символ с буквой Р внутри. Это знак ручного тормоза, он горит только при включенном рычаге.
4. Следующим символ – поломки, связанной с работой аккумуляторной батареи либо генератора. Это может быть недостаточный заряд АКБ, проблемы с проводкой (обрывы либо замыкания) или же ослабление или обрыв ремешка генератора. Так или иначе, проблему также необходимо решать.
5. Лампа Чек Энджин является наиболее неприятным вариантом для автолюбителя. При включенном моторе этот символ говорит о поломках в работе силового агрегата. По мнению специалистов, при появлении данного значка лучше всего остановить автомобиль, заглушить мотор и произвести диагностику агрегатов и узлов транспортного средства.
6. На вышеописанным символом находится красный треугольник. Эта лампа появляется при работе световой сигнализации или «аварийки».
7. Значок включенной фары свидетельствует о работе ламп дальнего освещения – загорается для того, чтобы оповестить водителя о работе оптики. Если во время езды вам навстречу двигается другое авто, эту лампу желательно отключить.
8. Следующий знак в красном кружке сигнализирует автомобилисту о том, что в системе недостаточный уровень тормозной жидкости. Есть вероятность, что в системе образовалась утечка. Движение при минимальном уровне тормозной жидкости – очень опасное, поэтому такую неисправность необходимо решить как можно скорее.
9. Если на приборке горит символ горящей лампочки, это свидетельствует о работе габаритных огней.
10. Помимо всего прочего, контрольный щиток также оснащается указателем времени, а также клавишей для регулировки этого параметра. На нем находится дисплей, где отображается пробег автомобиля – как общий, так и суточный. Если у вас «десятка» с контрольным щитком нового образца, то этот экран может быть узким.

Подсветка на приборной панели ВАЗ 2110 загорается всегда при включенных габаритах.

Дополнительная панель

Дополнительная панель находится на торпеде, посредине центральной консоли:

1. Масленка. Если этот индикатор горит, водителю необходимо проверить уровень моторной жидкости.
2. Значок стеклоочистителей автомобиля. Его появление говорит о недостатке уровня жидкости омывателя лобового стекла.
3. Еще один индикатор, свидетельствующий о слишком высокой температуре охлаждающей жидкости, что может сказать о перегреве мотора.
4. Значок зачеркнутой лампы со стрелкой. Если этот символ горит, это говорит о неработающих габаритных огнях или стоп-сигналах.
5. Колесо с тормозными колодками. Когда начинает гореть эта лампа, вероятнее всего, бортовой компьютер сообщает об износе тормозных колодок. Соответственно, водителю необходимо произвести их диагностику и замену при необходимости.
6. Последний значок человека с ремешком безопасности – ЭБУ сообщает о необходимости пристегнуть ремень.

Руководство по снятию и доработке

Если во время движения появляются индикаторы, это не всегда свидетельствует о неисправности в работе узлов. Возможно, проблема заключается просто в неработоспособности датчика, отвечающего за работу агрегата. Или же проблема может заключаться в обрыве проводке или плохих контактах разъема. Поэтому сразу паниковать не нужно. Ниже на видео представлен результат тюнинга контрольного щитка «десятки». Автор видео – proVAZ-2110 – планировал произвести тюнинг таким образом, чтобы цвет спидометра и прочих датчиков был белым, однако он не учел, что пластик на приборке изначально был желтый. Соответственно, конечный результат автора видео не порадовал.

Часто автолюбители решают сделать тюнинг приборки, чтобы улучшить внешний вид в салоне машины. Чтобы сделать это, можно просто снять накладку панели и просто снять обычные лампы. Установив вместо них светодиоды. Такой контрольный щиток позволит усилить яркость индикаторов. Если есть необходимость, можно установить более современную европанель, которая позволит преобразовать салон «десятки». Если вы хотите произвести тюнинг просто контрольного щитка, можно установить на него новую накладку.

Для этого потребуется:

1. Сначала обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите минусовой провод от аккумулятора.
2. Далее, демонтируется панель приборов, для этого выкручиваются все необходимые болты.
3. Следующим этапом будет снятие креплений панели управления к накладке. Сделав это, можно извлечь из гнезда сам контрольный щиток. После эти действий можно демонтировать стеклянную маску.
4. Затем отключаются все колодки, которые подводят к щитку.
5. Теперь устанавливается новая накладка на панель приборов ВАЗ 2110. Если нужно, вместо обычных лампочек установите светодиоды. Дальнейшая сборка производится в обратном порядке.

При работе с электрикой всегда необходимо быть осторожным. Если вы повредите хотя бы один провод при снятии либо установке приборной панели, это может привести к печальным последствиям, вплоть до неработающих устройств на щитке. К примеру, часто владельцы «десяток» сталкиваются с проблемой неработоспособности спидометра, что обычно связано с проводкой. Поэтому всегда, работая с приборной панелью, будьте осторожны. К тому же, после разбора щитка приборов, вернее снятия стрелок, есть вероятность показа искаженных показаний.

Видео «Как выглядит тюнинг приборной панели»

Как выглядит результат тюнинга контрольного щитка на отечественное «десятке» – узнайте из видео ниже (автор ролика – Avtor85).

Схема, распиновка, ремонт приборной панели ВАЗ 2110

Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
5. Когда работает «дальний», на панели загорается значок фары;
6. Значок включенной лампочки – индикатор показывает включенные габариты;
7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

• Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
• Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
• Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
• Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Схема приборной панели

На рисунке выше схема соединений комбинации приборов. То есть по данной схеме вы можете определить место подключения на приборной панели неисправного индикатора. Она вам понадобится, если вам придется менять из-за неисправности, к примеру, контрольную лампу АКБ. Но помимо схемы соединений, вам также необходима схема распиновки, которая описана ниже.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

Распиновка и схема, указанные в этой статье, являются основными. Они могут отличаться в цветовой маркировке, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнивать данные из статьи с руководством по эксплуатации, где тоже присутствует схема и распиновка.

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

1. Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
2. Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

labavto.com

Благодаря значкам на приборной панели водитель всегда может знать, в каком состоянии находятся узлы и агрегаты в его машине. Но для того, чтобы точно знать, о чем идет речь, необходимо учитывать, какая распиновка панели приборов автомобиля ВАЗ 2110. Подробнее об этом мы расскажем ниже.

Устройство панели приборов

Контрольный щиток отечественной «десятки»

Что делать, если не горит и не работает щиток приборов? Как производится тюнинг панели приборов и как она должна разбираться в случае необходимости? В первую очередь, давайте разберем ее устройство.

Комбинация приборов автомобиля включает в себя следующие элементы:

• тахометр, позволяющий следить за количеством оборотов ДВС;
• спидометр, демонстрирующий скорость передвижения;
• контроллер уровня топлива в баке;
• контроллер температуры силового агрегата, а именно антифриза в системе охлаждения;
• контрольные индикаторы, которых должно быть 12;
• диодные индикаторы подвески панели приборов ВАЗ 2110;
• резервный разъем, в который осуществляется включение контрольной лампочки;
• несколько колодок для подключения кабелей.

Следует отметить, что колодка красного цвета на электросхеме маркируется символами Х2, а белого — символами Х1, так что перепутать эти элементы не получится. Если говорить непосредственно о контрольном щитке «десятки», то в этих автомобилях применяется несколько типов приборных панелей, расположенных на торпеде. В этом случае большинство зависит от года выпуска транспортного средства — машина может быть оборудована либо старой, либо новой версией приборки.

1. Одна из особенностей старого щитка — в нем все приборы установлены симметрично.
2. В контрольном щитке нового образца несколько указателей — температуры силового агрегата и уровня бензина — находятся с небольшим смещением вправо.

Распиновка проводов приборной панели

Если не работают приборы, перестают гореть лампочки, часто единственным выходом является необходимость разобрать панели. На практике те или иные компоненты вполне могут отказать работать, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед тем, как произвести ремонт панели приборов ВАЗ 2110, рекомендуем ознакомиться с распиновкой щитка. Это делается для того, чтобы понять, куда ведет тот или иной провод и какую функцию он выполняет, какие используются предохранительные элементы и т.д.

В принципе, «прочитать» разобранный щиток — это не проблема, тем более, что вся необходимая информация казана в сервисном мануале по эксплуатации транспортного средства. Если у вас под рукой будет такая книга и машина, а также желание, вы без помощи электрика сможете справить любые проблемы в работе контрольного щитка.

Распространенные неисправности и способы их устранения

Приборка «десятки» с установленными светодиодами

Контрольная панель может переставать работать по нескольким причинам.

Как правило, снятие панели приборов осуществляется при таких неисправностях:

1. Перестала работать подсветка на контрольном щитке «десятки». В этом случае необходимо произвести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Перестать работать щиток мог просто из-за сгорания предохранительных элементов, либо же лампы могли выйти из строя из-за износа, нередко причиной является короткое замыкание. В принципе, как показывает практика, причин более, чем достаточно, так что иногда без тестера выявить и решить проблему бывает очень проблематично.
2. Одной из наиболее серьезных проблем, по которой разбираемый прибор, возможно, придется заменить — это полный выход из строя. Если случился отказ системы, а щитке перестают работать все без исключения датчики и указатели, стрелки контроллеров падают вниз, а лампочки попросту не зажигаются. Чтобы ликвидировать проблему, необходимо в первую очередь произвести диагностику предохранительного компонента под номером 15, он маркируется как F6 и располагается эта деталь в блоке предохранителей. Если данный компонент выгорел, то данная неисправность решается просто — путем его замены на новый. Однако, для начала необходимо точно разобраться, какова причина его перегорания. Сначала следует найти и ликвидировать причину, только потом устанавливать новый элемент. Как правило, причиной перегорания предохранителя служит замыкание бортовой сети.
3. Стрелки стали самопроизвольно передвигаться вниз и вверх. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого контакта массы. Во-первых, массовый провод подводится к перегородке, предназначенной для разделения салона и моторного отсека. Если вам нужно добраться до него, потребуется демонтировать аудио-систему из места установки, качество фиксации ее необходимо проверить.
   Во-вторых, довольно часто при монтаже массу убирают в другое место, чтобы к ней был более удобный доступ. Так что если у вас есть противоугонная система, а под автомагнитолой провод отсутствует, попробуйте поискать его под обшивкой салона, в частности, рядом с левой ногой автомобилиста.
   В-третьих, провод массы мог быть испорчен в ходе монтажа новой автомобильной магнитолы. Когда происходит подключение минусового провода, провод масс необходимо открутить. Далее, осуществляется его обратный монтаж, однако, как показывает практика, зачастую он менее надежный, чем был изначально. В результате вибраций, который возникают во время езды, движения по неровной дороге, в том числе ямам и кочкам, со временем крепление начинает слабеть. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности контрольного щитка. Так что вам в первую очередь необходимо надежно зафиксировать проводок, так как это в дальнейшем может принести определенные трудности.
4. Неисправности, связанные с работой самой приборки. Если необходимо качественно проверить, все ли с этим устройством нормально, демонтируйте его максимально из места установки, но для этого не отключайте провода, которые его питают. Сначала производится диагностика белого провода маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также произвести диагностику наличия напряжения на , 9 и 10 контактах. Если система работает должным образом, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт. Рекомендуем также проверить заднюю сторону приборной панели — все токопроводящие дорожки на ней должны быть целыми.
5. Как показывает практика, проблема неработоспособности контрольного щитка нередко обусловлена выходом из строя самого прикуривателя. Все потому, что многие автолюбители практикуют подключение различных электронных девайсов и гаджетов в это гнездо для различных функций. К примеру, это может быть зарядка для мобильного телефона, планшета, также от пркиуривателя может питаться видеорегистратор, детектор-антирадар, GPS-навигатор и прочие девайсы. Поскольку устройства такого типа потребляют большой объем тока, устройства нередко выводят из строя именно сам прикуриватель, также часто может случаться проблема выгорания предохранительного элемента F19. Соответственно, контрольный щиток либо полностью отключается, либо продолжает функционировать, только некорректно. В том случае, если предохранитель рабочий, можно попробовать разъединить колодку пикуривательного гнезда. Если эти действия не дали никаких результатов, то просто произведите замену предохранительного устройства.
6. Тюнинг приборной панели ВАЗ 2110 нередко является причиной ее нарботоспособности. Возможно, новый щиток был установлен некорректно, поэтому теперь он не работает. Или при монтаже приборке были подключены не все провода, также они могли просто перегнуться. Если проблема заключается в проводах, то решить проблему позволит их замена (автор видео — LedStyle70).

По факту большая часть неисправностей, которая связана с функционированием контрольного щитка, зачастую решается самостоятельно в домашних условиях. Особенно, когда речь идет о продукте отечественного автопрома — «десятке». Но здесь нужно кое-что учитывать. Если у вас нет опыта или знаний в плане работы с электрикой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть вы заплатите деньги, зато будете уверены, что все будет сделано правильно.

Извините, в настоящее время нет доступных опросов.

Видео «Как производится установка светодиодных ламп в приборку»

Подробнее о том, как своими силами установить диодные лампочки в контрольный щиток, узнайте из видео ниже (автор ролика — Алексей Липатов).

Панель приборов Ваз 2110 – описание кнопок ламп индикаторов

Панель приборов Ваз 2110, как и в любом автомобиле как импортного, так и российского производства обязана определять общее состояние автомобиля, и должна показывать всю информацию о: количестве топлива, температуры двигателя и наличие (количества) смазочных элементов двигателя.

Кроме выше перечисленных данных Вазовская панель приборов на дисплее выдает все ошибки (текучие неисправности)автомобиля.

Далее в статье я дам вам полное описание приборной панели Ваз 2110 и расскажу вам про описание кнопок, ламп, световых индикаторов, расскажу вам о распространенных ошибках, которые могут появиться у вас на дисплее в пути.

Описание кнопок приборной панели ВАЗ 2110

Ну и сразу перейдем к описанию кнопок на приборной панели ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 – на стрелках отмечены кнопки расположенные на ней

Как видно из скриншота на панели приборов ВАЗ 2110 расположены всего 4 кнопки – давайте перейдем к их описанию.

1. Кнопка включения/ выключения передних противотуманных фонарей.
2. Включение/выключение наружнего освещения.
3. Обогрев заднего стекла
4. Кнопка включения/ выключения задних противотуманных фонарей.

Кроме кнопок находящихся на приборной панели, есть и другие, которые находятся под печкой, рядом с магнитолой в салоне. Давайте узнаем их функции:

Панель приборов ВАЗ 2110 – описание кнопок рядом с печкой

Многие владельцы ВАЗ 2110 задаются вопросом – а зачем нужны эти самые 4 кнопки, которые находятся на приборной панели под печкой. Ответ покажется вам довольно банальным:

Данные кнопки на самом деле не играют ни какой функции, я думаю инженеры, работающие над десяткой, хотели добавить в автомобиль электрические стеклоподъемники, но по каким то причинам забыли этого сделать.

Ладно, это была шутка! На самом, деле эти кнопки отвечают за следующие:

1. Включение/выключение рециркуляции
2. Кнопка установки дополнительного оборудования (например стеклоподъемников)
3. Включение/выключение аварийной световой сигнализации
4. Кнопка установки дополнительного оборудования (например стеклоподъемников)

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Ну, что же, посмеялись, теперь перейдем к основному: описание индикаторов и ламп на панели приборов ВАЗ 2110.

Все выше описанные индикаторы (кроме индикаторов поворота и включения дальнего света фар) несут предупреждающий характер. В случае если они загораются, то в системе автомобиля возникла проблема.

Информационные индикаторы панели приборов ВАЗ 2110

Все информационные индикаторы системы автомобиля ВАЗ 2110 обозначаются стрелками вот они на фото:

Информационные индикаторы приборной панели Ваз 2110

1. Наличие и температура охлаждающей жидкости
2. Тахометр(показывает количество оборотов двигателя, незабываем умножать на 100)
3. Спидометр (показывает скорость движения автомобиля. Здесь умножать ничего не надо.
4. Данный дисплей показывает общий/дневной пробег автомобиля.
5. Индикатор наличия масла в двигателе.

Как видите панель приборов ВАЗ 2110 не такая и сложная для изучения. Но очень часто возникают ситуации когда на приборной панели появляются ошибки. Давайте сейчас рассмотрим эти ошибки более подробно.

Ошибки отображаемые на приборной панели ВАЗ 2110 и способы их устранения.

Для примера я возьму скриншот с индикаторами приборной панели, который я уже показывал в рамках данной статьи.

Ошибки и способы их устранения отображаемые на приборной панели ВАЗ 2110

1. В случае если загорается индикатор наличия масла в топливе, рекомендуем вам его проверить. Для этого откройте капот автомобиля и посмотрите на шуп. Если он в по уровню масле, то скорее всего отошла фишка, в самой панели приборов.
2. У вас загорелся индикатор стояночного тормоза (ручного), скорее всего проблема в обрыве тросика.
3. Индикатор подзарядки аккумуляторной батареи показывает вам ошибки связанные с генератором. В случае если он загорелся рекомендую проверить вам ремень генератора (на обрыв). В общем данный значок на панели приборов показывает неисправность цепи электрической системы автомобиля.
4. Неисправность двигателя (Check Engine), говорит вам о нестабильной работе двигателя.
5. Дополнительный индикатор исправности работы двигателя
6. Включение левого поворота – информационный индикатор
7. Включение правого поворота– информационный индикатор
8. Индикатор дальнего света фар– информационный индикатор
9. Данный индикатор показывает наличие уровня тормозной жидкости. В случае возникновения неисправности проверьте наличие ТЖ в вашем автомобиле.
10. Данный индикатор показывает наличие топлива. В случае если он загорелся в баке у вас осталось примерно 5 литров бензина. Рекомендую вам заправится.

Панель приборов ВАЗ 2110/2114

Обозначение элементов индикации и управления приборной панели ВАЗ 2110 и 2114

Если вы желаете купить запчасти к автомобилю ВАЗ, то выгоднее всего будет заказать их в нашем интернет-магазине! Мы гарантируем качество всей купленной продукции, а также осуществим доставку по всей России.

Менеджеры ответят на интересующие Вас вопросы в онлайн чат или можете позвонить нам по бесплатному номеру: 8 800 700 8501, WhatsApp: 8 962 522 15 82.

Обозначения индикаторных лампочек на приборных панелях автомобилей ВАЗ 2110 и 2115

Каждый владелец автомобиля должен отлично разбираться в обозначении ламп индикации на приборной панели отечественных авто.

Одновременное загорание лампочек происходит во время включения зажигания, затем они гаснут. И если во время езды вдруг начинает загораться какая-нибудь одна лампочка, то мы начинаем нервничать по этому поводу, если не знаем ее обозначения. Со мной так было, когда я пересел на новую машину.

На новенькой ВАЗ 2112 я совершенно не знал, что означают лампочки индикаторов на приборной панели.

Следует сказать, что на всех легковых моделях ВАЗ варьируется только расположение индикаторов, а значки остаются везде одинаковыми.

Итак, приступим.

1 — Показывает температуру жидкости охлаждения (единицы измерения — градусы по Цельсию).

2 — Тахометр, измеряющий обороты двигателя.

3,4 — Индикация свечения поворотных огней.

5 — Спидометр — прибор для измерения скорости движения в км/ч.

6 — Уровень бензина (солярки) в баке. При уменьшении объема топлива до 5 литров, загорается «иконка» бензоколонки или лампочка желтого цвета.

8 — Лампочка, подтверждающая свечение габаритов.

9 — Сигнализирует о недостаточном количестве тормозной жидкости в системе. Если загорелся этот индикатор, то велика вероятность протечки.

10 — Включение фар дальнего света.

11 — Подстройка часов. Переход от часов к минутам производится при помощи однократного нажатия. В некоторых моделях эта кнопка также может отображать информацию о дневном и общем пробеге.

12 — Табло для отображения пробега (дневной/общий).

13 — Аварийная сигнализация

14 — Сигнализирует о наличии проблем с двигателем. Рекомендуется немедленно остановить машину при включении этой индикаторной лампочки.

15 — Часы. При наличии встроенного термометра отображает температуру воздуха на улице.

16 — Если загорелась эта лампочка, значит, имеются проблемы с зарядкой АКБ. Причин может быть несколько: обрыв или ослабление генераторного ремня, поломка самого генератора и т.п.

17 — Стояночный тормоз. Свечение значка обозначает, что тормоз включен.

18 — Критически малое давление моторного масла в двигателе. Сразу после того, как этот индикатор зажегся, нужно заглушить мотор и поискать причину неполадки.

19 — Воздушная заслонка (если на машину установлен двигатель карбюраторного типа).

При покупке запчастей ВАЗ, мы осуществляем доставку по России.

На другой (дополнительной) панели (торпедо ВАЗ 2110 — 12) имеется ряд новых обозначений. Займемся их расшифровкой:

 — Лампочка со стрелкой — сломаны стоп-сигналы или габаритные огни.

— Обозначение ниже информирует об изнашивании тормозных колодок. В случае включения этой лампочки их нужно обязательно заменить.

— Горит, если водитель и пассажиры не пристегнули ремни безопасности.

На левой стороне, начиная сверху:

— Уровень моторного масла критически мал;

— Заканчивается омывающая жидкость;

— Температура охлаждающей жидкости превышает допустимую.

Приведу несколько рекомендаций — если у вас загорелся один из индикаторов и одновременно послышался прерывистый писк, еще не повод нервничать. Проблему можно решить дозаправкой горючего и посещением автосервиса.

Обозначение значков на панели приборов ВАЗ 2114

«Торпеда» — на сленге автовладельцев так называется совокупность приборов, расположенных в левой стороне приборной доски. Там же расположены различные индикаторные лампы и переключатели, контролирующие печку, светотехническую аппаратуру и т.д.

Чтобы выбрать и купить необходимую запчасть для вашего авто, мы рекомендуем посетить наш каталог:

Приборная панель ВАЗ-2114 описание обозначений

1. Спидометр. Данные о скорости движения автомобиля передаются от датчика, закрепленного на коробке передач. В результате скорость отображается на приборе индукционного типа, называемого также спидометр. Градуировка шкалы выполняется через каждые 10 км/ч, с пределами от нуля до 200 км/ч. Ошибка показаний не превышает 5 км/ч. Дисплей с 2-мя строчками, расположенный в центре спидометра, информирует о текущем и общем пробеге автомобиля.

2. Тахометр. Этот прибор установлен слева от спидометра. Снабжен электронной начинкой, на вход которой подаются сигналы бортового компьютера. Тахометр показывает обороты коленчатого вала. Шкала градуирована таким образом, что одно деление соответствует 5-ти единицам. Цифровые обозначения наносятся с шагом в 10 единиц. Верхний предел шкалы равен 80-ти единицам. Для получения текущего количества оборотов коленчатого вала необходимо показания тахометра умножить на 100. На часть шкалы (интервал 55-60) нанесена штриховка красного цвета, а деление 80 закрашено сплошным красным. Если стрелка прибора зашла в эту область, это означает, что двигатель работает с перегрузкой и в любой момент может выйти из строя. В нижней части тахометра расположены индикаторы температуры воздуха и времени.

3. Индикатор температуры охлаждающей жидкости (ОЖ). Температура ОЖ требует постоянного контроля, поэтому на панель приборов выведен специальный индикатор, расположенный слева от тахометра. Данные о нагреве ОЖ замеряет специальный датчик. Разметка шкалы выполнена через каждые 20 градусов. Числовые значения наносятся через неравные интервалы: первое число соответствует 50, затем следует 90 и 130. Зона риска начинается со 105 градусов. Как только показания прибора превышают это значение, двигатель машины нужно заглушить как можно быстрее, иначе он сломается.

4. Индикатор уровня топлива занимает место справа от спидометра.

Расшифровку изображений и чисел на шкале привожу далее:

1. 0 — бак пуст;

2. 1/2 — заполнен наполовину;

3. Полный;

4. Верхний значок бензоколонки — бак наполнен до предела;

5. Символ бензоколонки справа снизу (подсветка оранжевая) — в баке присутствует менее 6-ти литров горючего.

Обозначение лампочек и индикаторов на панели приборов 2114

Основным назначением приборной панели является своевременное оповещение водителя о текущем состоянии систем автомобиля, а также в предупреждении ситуаций, ведущих к аварии. Кроме того, на ней имеется ряд органов управления, позволяющих осуществлять ввод данных, выполнять некоторые действия и т.п.

Индикаторы ВАЗ 2114

1 — предупреждает о значительном снижении уровня масла в картере двигателя. В этом случае он начинает светиться красным цветом;

2 — Объем омывающей жидкости критически мал. Если ее остаток в бачке меньше 1-го литра, то она начинает гореть оранжевым светом.

3 — Светится оранжевым и предупреждает о критически малом уровне охлаждающей жидкости.

4 — Индикатор, загорающийся красным в случае незакрытых дверей;

5 — Свечение этой лампочки говорит о наличии поломок габаритных огней либо «стоп-сигналов»;

6 — Горение этой лампочки информирует водителя о неполадках в тормозной системе автомобиля;

7 — Лампа светится в случае не пристегнутых ремней безопасности.

Ранние модели ВАЗ 2114 имели приборные доски с обозначением индикаторов, полностью аналогичным ВАЗ 2110.

Обозначение кнопок ВАЗ 2114

Кнопки — не менее важные элементы, чем индикаторы. Поэтому каждому водителю следует разобраться с их обозначением. Кнопка (11) на приборной доске ВАЗ 2114 отвечает за переключение показаний температуры и времени. А если эту кнопку удерживать в нажатом состоянии более 5-ти секунд, то произойдет сброс текущего пробега. Автомобиль при этом должен быть остановлен.

По центру приборной панели в одном ряду находятся:

— кнопки ВАЗ 2114

— Переключатель блок-фар (сдвоенный). Кнопкой (1) зажигаются габаритные огни. Кнопка (2) отвечает за включением ближнего света.

 Блок клавишных переключателей. Первый переключатель (1) включает передние противотуманные фары, второй (2) — задние «противотуманки». Переключатель (3) запускает систему обогрева заднего стекла.

При покупке товара в интернет-магазине Аккорд-Авто от 5000 руб, вы получаете скидочную карту и при следующих покупках у вас всегда будет действовать скидка. С нами вы можете рассчитывать на быструю и бесплатную доставку купленных запчастей.

Панель приборов ВАЗ 2110, комбинация старого и нового образца, электро схема приборной панели

Панель приборов ВАЗ 2110 или комбинация приборов позволяет водителю получать оперативную информацию о скорости движения машины, оборотах двигателя, работе осветительных приборов, уровня топлива в баке и следить за контрольными лампами. В общем незаменимая вещь для любого автомобиля. За долгие годы выпуска «десятки» комбинаций приборов было несколько видов, которые можно условно разделить на две группы — панели приборов старого и нового образца.

Новую комбинацию приборов получила так называемая «Европанель». Панели приборов старого и нового типов не взаимозаменяемы, из-за особенностей конструкции старого и нового торпедо. Кроме того, комбинации приборов имеют другую форму. А вот содержание практически идентично. Вид старой панели приборов далее.

• 1 — Температура охлаждающей жидкости, в градусах Цельсия
• 2 — Тахометр, обороты двигателя
• 3,4 — Повторители поворота
• 5 — Спидометр, скорость автомобиля в км/ч
• 6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки
• 7 — Собственно вот это изображение бензоколонки, сигнализирующее о необходимости дозаправки
• 8 — Контрольная лампа включения габаритов
• 9 — Низкий уровень тормозной жидкости
• 10 — Включение дальнего света
• 11 — Ручка подводки часов, иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега
• 12 — Дисплей отображающий общий пробег/дневной пробег (одометр), на некоторых моделях бывает узким
• 13 — Контрольная лампа аварийной сигнализации
• 14 — Check Engine — это означает неисправность в двигателе, рекомендуется остановить работу двигателя
• 15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры)
• 16 — Неисправность в системе подзарядки аккумулятора
• 17 — Индикатор включения стояночного тормоза
• 18 — Недостаточное давление масла в двигателе
• 19 — Лампочка воздушной заслонки (на карбюраторных двигателях)

Самое интересное, что на первых комбинациях приборов не было цифровых одометров, стоял обычный механический.

Панель приборов старого образца можете увидеть в начале нашей статье, а вот новая панель ВАЗ 2110 на фото ниже.

ВАЗ 2110 приборная панель видео разборки комбинации приборов

Короткое и очень подробное видео снятия комбинации приборов с торпедо «десятки».

Электрическая схема приборной панели ВАЗ 2110

Электросхема комбинации приборов может пригодится, если вы собираетесь самостоятельно попробовать отремонтировать электрику панели приборов.

• 1 — Контрольная лампа резерва топлива
• 2 — Лампы освещения комбинации приборов
• 3 — Контрольная лампа правого поворота
• 4 — Контрольная лампа левого поворота
• 5 — Резервная контрольная лампа
• 6 — Указатель температуры охлаждающей жидкости
• 7 — Контрольная лампа наружного освещения
• 8 — Контрольная лампа воздушной заслонки карбюратора
• 9 — Контрольная лампа давления масла
• 10 — Контрольная лампа стояночного тормоза
• 11 — Контрольная лампа заряда аккумуляторной батареи
• 12 — Тахометр
• 13 — Контрольная лампа «CHECK ENGINE»
• 14 — Спидометр
• 15 — Контрольная лампа уровня тормозной жидкости
• 16 — Контрольная лампа аварийной сигнализации
• 17 — Контрольная лампа дальнего света фар
• 18 — Указатель уровня топлива

Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14.

В заключении хочется сказать о тюнинге панели приборов «десятки». Умельцы устанавливают светодиодную подсветку, цифровые спидометры и даже встраивают в комбинацию цветные мониторы бортовых компьютеров.

Приборная панель Ваз 2110 – описание кнопок, чтение ошибок, причины выхода из строя.

Панель приборов Ваз 2110, как и в любом автомобиле как импортного, так и российского производства обязана определять общее состояние автомобиля, и должна показывать всю информацию о: количестве топлива, температуры двигателя и наличие (количества) смазочных элементов двигателя.

Кроме выше перечисленных данных Вазовская панель приборов на дисплее выдает все ошибки (текучие неисправности)автомобиля.

Далее в статье я дам вам полное описание приборной панели Ваз 2110 и расскажу вам про описание кнопок, ламп, световых индикаторов, расскажу вам о распространенных ошибках, которые могут появиться у вас на дисплее в пути.

Описание кнопок приборной панели ВАЗ 2110

Ну и сразу перейдем к описанию кнопок на приборной панели ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 – на стрелках отмечены кнопки расположенные на ней

Как видно из скриншота на панели приборов ВАЗ 2110 расположены всего 4 кнопки – давайте перейдем к их описанию.

1. Кнопка включения/ выключения передних противотуманных фонарей.
2. Включение/выключение наружнего освещения.
3. Обогрев заднего стекла
4. Кнопка включения/ выключения задних противотуманных фонарей.

Кроме кнопок находящихся на приборной панели, есть и другие, которые находятся под печкой, рядом с магнитолой в салоне. Давайте узнаем их функции:

Панель приборов ВАЗ 2110 – описание кнопок рядом с печкой

Многие владельцы ВАЗ 2110 задаются вопросом – а зачем нужны эти самые 4 кнопки, которые находятся на приборной панели под печкой. Ответ покажется вам довольно банальным:

Данные кнопки на самом деле не играют ни какой функции, я думаю инженеры, работающие над десяткой, хотели добавить в автомобиль электрические стеклоподъемники, но по каким то причинам забыли этого сделать.

Ладно, это была шутка! На самом, деле эти кнопки отвечают за следующие:

1. Включение/выключение рециркуляции
2. Кнопка установки дополнительного оборудования (например стеклоподъемников)
3. Включение/выключение аварийной световой сигнализации
4. Кнопка установки дополнительного оборудования (например стеклоподъемников)

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Ну, что же, посмеялись, теперь перейдем к основному: описание индикаторов и ламп на панели приборов ВАЗ 2110.

Описание индикаторов панели приборов ВА3 2110

1. Индикатор наличия масла в топливе
2. Индикатор включение ручного тормоза
3. Индикатор автоматической зарядки аккумуляторной батареи
4. Индикатор исправности работы двигателя
5. Дополнительный индикатор исправности работы двигателя
6. Включение левого поворота
7. Включение правого поворота
8. Индикатор дальнего света фар
9. Индикатор уровня тормозной жидкости
10. Индикатор наличия топлива
11. Индикатор контрольной лампы включения габаритов

Все выше описанные индикаторы (кроме индикаторов поворота и включения дальнего света фар) несут предупреждающий характер. В случае если они загораются, то в системе автомобиля возникла проблема.

Информационные индикаторы панели приборов ВАЗ 2110

Все информационные индикаторы системы автомобиля ВАЗ 2110 обозначаются стрелками вот они на фото:

Информационные индикаторы приборной панели Ваз 2110

1. Наличие и температура охлаждающей жидкости
2. Тахометр(показывает количество оборотов двигателя, незабываем умножать на 100)
3. Спидометр (показывает скорость движения автомобиля. Здесь умножать ничего не надо.
4. Данный дисплей показывает общий/дневной пробег автомобиля.
5. Индикатор наличия масла в двигателе.

Как видите панель приборов ВАЗ 2110 не такая и сложная для изучения. Но очень часто возникают ситуации когда на приборной панели появляются ошибки. Давайте сейчас рассмотрим эти ошибки более подробно.

Ошибки отображаемые на приборной панели ВАЗ 2110 и способы их устранения.

Для примера я возьму скриншот с индикаторами приборной панели, который я уже показывал в рамках данной статьи.

Ошибки и способы их устранения отображаемые на приборной панели ВАЗ 2110

1. В случае если загорается индикатор наличия масла в топливе, рекомендуем вам его проверить. Для этого откройте капот автомобиля и посмотрите на шуп. Если он в по уровню масле, то скорее всего отошла фишка, в самой панели приборов.
2. У вас загорелся индикатор стояночного тормоза (ручного), скорее всего проблема в обрыве тросика.
3. Индикатор подзарядки аккумуляторной батареи показывает вам ошибки связанные с генератором. В случае если он загорелся рекомендую проверить вам ремень генератора (на обрыв). В общем данный значок на панели приборов показывает неисправность цепи электрической системы автомобиля.
4. Неисправность двигателя (Check Engine), говорит вам о нестабильной работе двигателя.
5. Дополнительный индикатор исправности работы двигателя
6. Включение левого поворота – информационный индикатор
7. Включение правого поворота– информационный индикатор
8. Индикатор дальнего света фар– информационный индикатор
9. Данный индикатор показывает наличие уровня тормозной жидкости. В случае возникновения неисправности проверьте наличие ТЖ в вашем автомобиле.
10. Данный индикатор показывает наличие топлива. В случае если он загорелся в баке у вас осталось примерно 5 литров бензина. Рекомендую вам заправится.

Комбинация приборов ВАЗ 2110

Комбинация приборов ВАЗ 2110 и ВАЗ 21102 включает в свой состав такие важные элементы: спидометр, тахометр, указатель температуры антифриза в системе охлаждения. В силу некоторых причин блок комбинации приборов, встроенную в панель приборов ВАЗ 2110 и ВАЗ 21102 приходится снимать. Делается это для смены перегоревших ламп, для замены стрелок и других деталей. Некоторые владельцы автомобиля просто добавляют оригинальную подсветку. Трудностей при демонтаже обычно не возникает.

Плюсы панели приборов ВАЗ 2110

Данное приспособление выгодно отличается от более ранних моделей:

• главные приборы — спидометр и тахометр, они расположены в центре, их не загораживает рулевой обод;
• приборы отличаются большей точностью;
• лампа аварийного остатка горючего не мигает;
• существует режим самодиагностики, включаемый при нажатии на кнопку, сбрасывающую суточный пробег;
• изделие ремонту не подлежит;
• могут заменяться только контрольные и осветительные лампы;
• каждое устройство имеет свою гарантию;
• все приборы в составе изделия — электронные;
• комбинация крепится в специальном гнезде на 2 винта, которые легко и быстро можно открутить;
• спидометр показывает общий пройденный путь, а также суточный пробег автомобиля;
• электронный спидометр сохраняет показания общего пройденного пути даже при отключенной аккумуляторной батарее;
• блок приборов ВАЗ 2110 можно установить на автомобилях ВАЗ 20102, ВАЗ 2109.

Схема соединений различных приборов в комбинации ВАЗ 2110

Комбинация приборов включает в себя:

• Лампа, сигнализирующая о запасе топлива в резерве.
• Лампы, освещающие приборы.
• Лампа, сигнализирующая о включении правого поворота.
• Лампа сигнализации о включении левого поворота.
• Штекерная колодка.
• Прибор, указывающий температуру жидкости в системе охлаждения.
• Лампа сигнализатора включения приборов наружного освещения.
• Лампа сигнализатора положения воздушной заслонки.
• Сигнализатор падения масляного давления в системе.
• Сигнализатор включенного состояния стояночного тормоза.
• Сигнал разряда аккумулятора.
• Тахометр.
• Сигнализация «CHECK ENGINE» (контроль двигателя).
• Спидометр.
• Указатель уровня рабочей жидкости в тормозной системе.
• Контроль работы аварийной сигнализации.
• Работа фар в режиме дальнего света.
• Прибор указателя уровня топлива.

Инструкция по снятию комбинации приборов

Для снятия панели приборов ВАЗ 2110 с общей приборной панели ВАЗ понадобятся:

• отвертка крестовая;
• пассатижи.

По порядку выполнения работы по снятию панели ВАЗ 2110 инструкция предусматривает:

1. Нужно отсоединить провод от клеммы «-» аккумулятора.
2. Открутить отверткой пару саморезов снизу и сверху, после этого очень аккуратно вынуть переключатель позиций наружного освещения с левой части панели и отсоединить его от разъема.
3. То же самое нужно проделать справа, чтобы отключить выключатель задних противотуманных фар и обогревателя заднего стекла.
4. Пластмассовая накладка снимается полностью.
5. Откручиваются винт с каждой стороны панели приборов.
6. Пассатижами осторожно выпрямляются верхние лапки, которые держат всю панель приборов. Весь блок нужно вытянуть к себе и отсоединить пару колодок с проводами.

Установка комбинации приборов производится с соблюдением обратного порядка.

Установка комбинации ВАЗ 2110 на автомобиль ВАЗ 2109

Штатный козырек панели приборов ВАЗ 2110 немного отличается по форме и по своим размерам. Поэтому посадочное гнездо для комбинации необходимо подогнать под размер новой комбинации с помощью эпоксидной смолы с последующей обработкой шлифовальной шкуркой. После этого козырек панели приборов покрывается краской соответствующего цвета. Других переделок не предвидится. Останется подсоединить все провода в соответствии со схемой. Распиновка довольно проста. В целом установка происходит так:

1. После отсоединения аккумулятора рулевая колонка автомобиля переставляется в нижнее положение.
2. Вынимается переключатель наружного освещения.
3. Отворачиваются винты крепления комбинации к приборной панели.
4. Вся комбинация приборов вынимается из гнезда.
5. Устанавливается новая комбинация в посадочное гнездо в обратном порядке.

В последнее время на рынке появилась новая комбинация приборов, предназначенная для ВАЗ 2110, ВАЗ 21102 и последующих моделей. Описание ее и некоторые характеристики:

• скорость движения и обороты работающего двигателя отображаются в аналоговом и в цифровом вариантах;
• индикаторы показывают уровень топлива и рабочую температуру двигателя;
• имеется система «Автосвет», часы с будильником;
• работает маршрутный компьютер;
• об аварийных ситуациях предупреждает специальная система.

Такой прибор способен оповестить водителя о различных неисправностях в работе электрооборудования и впрыска топлива. На основе всех внесенных в него данных, он напоминает о предстоящем проведении технического обслуживания, о других моментах, запрограммированных хозяином.

Комбинация приборов на автомобиле любого типа призвана выполнять свои функции по оповещению водителя о работе основных систем автомобиля. Не является исключением и автомобиль ВАЗ 2110. Панель приборов здесь очень качественная и симпатичная внешне. Ремонт ее может заключаться только в замене ламп. При установке подобной комбинации на другой автомобиль главное — проследить, чтобы изделие хорошо вошло в соответствующее гнездо. Присоединить правильно провода поможет распиновка, прилагаемая к изделию.

Лучшая цена приборная панель ВАЗ 2110 — Отличные предложения на приборную панель ВАЗ 2110 от глобальных продавцов приборной панели ВАЗ 2110

Отличная новость !!! Вы попали в нужное место для приборной панели ваз 2110. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая приборная панель vaz 2110 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели приборную панель ВАЗ 2110 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в приборной панели ваз 2110 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dashboard vaz 2110 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Купить приборную панель ваз — суперскидки на приборную панель ваз в приложении AliExpress на

Отличные новости !!! Вы попали в нужное место для приборной панели ВАЗ.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот ВАЗ с верхней приборной панелью скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ваз на панели инструментов AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в приборной панели ВАЗ и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести vaz для приборной панели по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Щиток приборов ВАЗ 2110 серии AMC, Flash и STREET STORM. Описание и характеристики

Впервые легковой автомобиль ВАЗ 2110 сошел с конвейера в 1996 году. С этого периода легендарная «десятка» выпускалась еще 12 лет до 2008 года.За весь период существования в машине многое изменилось и улучшилось, но неизменными остались два момента: некачественная сборка и очень скудный дизайн салона. Все стандартные ВАЗы десятой модели отличаются не очень современным и привлекательным салоном.

Но умелые автовладельцы нашли способы, вроде изменения внутреннего облика машины в лучшую сторону. Один из таких методов — тюнинг панели приборов ВАЗ 2110. На сегодняшний день существует два варианта тюнинга панели приборов — изменение ее конструкции своими руками и покупка уже готовой доски.И если вы не очень разбираетесь в устройстве электронных средств измерений или просто не хотите тратить свое время на этот долгий и мучительный процесс, лучший вариант — купить готовые механизмы для ВАЗ 2110. Приборная панель производства компаний Специализация этой компании достаточно качественная и надежная, так как все элементы дизайна продуманы до мелочей. Итак, давайте разберемся, что это за дашборды STREET STORM, Flash и AMC.

Панель приборов ВАЗ 2110 серия STREET STORM

Эта панель приборов представляет собой оригинальную вставку в комбинации индикаторов измерений.Проще говоря, это тонкая белая вставка, которая устанавливается поверх серийной панели. Кроме того, STREET STORM снабжает их различными стрелочными указателями, которые не только красиво выглядят, но и позволяют водителю узнать, что происходит с его железным другом во время вождения. Также эта запчасть имеет красивую светодиодную подсветку, которая может гореть разными цветами и оттенками в зависимости от модификации. Гармоничный дизайн и удачная стилизация — главные достоинства приборной панели ВАЗ 2110 STREET STORM.

Серия запчастей от компании AMC

В отличие от первого варианта, у этого прибора на плате есть не только красивая вставка, но и полностью переработанная комбинация измерительных приборов. Так, панель приборов ВАЗ 2110 серии AMC оснащена манометром давления масла в двигателе, цифровым и стрелочным спидометрами, тахометром с неоновой подсветкой, жидкокристаллическими индикаторами контрольных ламп, мгновенно информирующих водителя о непредвиденных поломках и многим другим. инциденты.Разная цветовая гамма и хромированная окантовка делают панель информативнее, а интерьер — привлекательнее.

Приборная панель ВАЗ 2110 серии Flash

Данная опция представляет собой конструкцию, состоящую исключительно из цифровых индикаторов. И даже количество оборотов здесь подсвечивается на специальном дисплее, который имеет очень привлекательную подсветку, и в ночное время не вредит человеческому глазу. Фирменная панель Flash — отличный вариант для любителей точности, ведь теперь вы можете контролировать скорость с точностью до одной десятой часа в час.

Главная / Магазин / ВАЗ

Отображение 1–16 из 20 результатов

• ВАЗ LADA 110 (ВАЗ-2110)

  Год автомобиля: 1995-2007
  Ручной привод: левый
  Поколение:
  № кузова: CM
  ₺120,00
  В корзину

• ВАЗ LADA 2105

  Год автомобиля:
  Ручной привод: левый
  Поколение:
  Кузов №: LM
  ₺120,00
  В корзину

• ВАЗ LADA 2106

  Год автомобиля:
  Ручной привод: левый
  Поколение:
  Кузов №: A1
  ₺120,00
  В корзину

• ВАЗ LADA 2107

  Год автомобиля: 2006-2012
  Ручной привод: левый
  Поколение:
  Кузов №:
  ₺120,00
  В корзину

• ВАЗ LADA 21099

  Год автомобиля: 1990-2004
  Ручной привод: левый
  Поколение:
  Кузов №: FD
  ₺120,00
  В корзину

• ВАЗ

  ВАЗ 2114

  с тазом

  Год автомобиля: 2001-2013
  Ручной привод: левый
  Поколение:
  № кузова: YF
  ₺120,00
  В корзину

• ВАЗ LADA 2114

  квартира

  Год автомобиля: 2001-2013
  Ручной привод: левый
  Поколение:
  № кузова: EF, EF-B
  ₺120,00
  В корзину

• ВАЗ LADA Calina 2

  Год автомобиля: 2019+
  Ручной привод: левый
  Поколение:
  Кузов №: HD
  ₺120,00
  В корзину

• ВАЗ LADA Granta

  Год автомобиля: 2011-2014
  Ручной привод: левый
  Поколение:
  Кузов №:
  ₺120,00
  В корзину

• ВАЗ LADA Granta

  Год автомобиля: 2019+
  Ручной привод: левый
  Поколение:
  Кузов №: GD
  ₺150,00
  В корзину

• ВАЗ LADA Kalina

  Год выпуска: 2006-2011
  Ручной привод: левый
  Поколение:
  Кузов №:
  ₺120,00
  В корзину

• ВАЗ

  LADA Kalina lux

  с монитором

  Год автомобиля: 2012+
  Ручной привод: слева
  Поколение:
  № кузова: DM
  ₺120,00
  В корзину

• ВАЗ LADA Largus

  Год выпуска: 2012+
  Ручной привод: левый
  Поколение:
  Кузов №: MD
  ₺120,00
  В корзину

• ВАЗ LADA Niva

  Год выпуска: 2010+
  Ручной привод: левый
  Поколение:
  Кузов №: TQ
  ₺120,00
  В корзину

• ВАЗ

  ВАЗ Приора

  с монитором

  Год автомобиля: 2013+
  Ручной привод: слева
  Поколение: 2
  № кузова: NF
  ₺120,00
  В корзину

• ВАЗ LADA Priora

  Год автомобиля: 2007-2013
  Ручной привод: левый
  Поколение: 1
  Кузов №: RB
  ₺120,00
  В корзину

НОВЫЙ РЕМЕНЬ ГРМ ДЛЯ LADA KALINA ESTATE, 1117, ВАЗ1110,110,2110, ВАЗ-2112,111,2111 4010858027148

Лада 110 ВАЗ 2110 (1995-2010)

Лада 110 или ВАЗ-2110 — компактный автомобиль, выпускаемый российским автопроизводителем АвтоВАЗ с 1995 года.Он также породил две близкие производные: универсал Lada 111 и хэтчбек Lada 112. Это было одно из первых поколений автомобилей Lada, выпущенных после падения коммунизма, но до того, как иностранные инвестиции и партнерство повлияли на направление АвтоВАЗа.

История

Этапы разработки модели 110 начались в начале 1990-х годов, когда был выпущен прототип купе под названием Katran 1.6i, который был впервые продемонстрирован на заводе АвтоВАЗ в Тольятти в 1991 году. Из-за отсутствия финансовых вложений проект застопорился, но разработка Katran Прототип был пересмотрен примерно в 1995 году, когда началась работа над серией 110, и можно увидеть явное сходство между формой Катрана и общим дизайном 110.

Модель 110 пользовалась умеренным успехом на внутреннем российском рынке; хотя ранним моделям мешал ряд повторяющихся проблем с надежностью.

Модель 110 оснащалась 1,6-литровым двигателем мощностью около 90 л.с. (67 кВт). Производство началось с 8-ми клапанных, а впоследствии и 16-клапанных двигателей. В целом автомобиль весил около 1050 кг (2315 фунтов). В начале 2006 года были представлены новые задние фонари и новая приборная панель.

Lada 110, 111 и 112 в 2007 году подверглись значительному рестайлингу и были перезапущены как Lada Priora.

Уровни отделки салона

Было три уровня отделки салона: Standard, Normal и Luxe.

В стандарт комплектации входят часы, обогрев заднего стекла, электрические дверные замки, электрические дверные замки, электрический замок багажника, бортовая система управления, иммобилайзер, бамперы в цвет кузова, твидовые обшивки сидений и гобелены, передние подголовники. Норма; Комплектация отличается наличием электростеклоподъемников, наружных зеркал заднего вида с антибликовым эффектом, велюровой обивки сидений и дверей, а также задних подголовников.В Luxe владелец также получил подогрев передних сидений, бортовой компьютер, противотуманные фары, электрические и обогреваемые наружные зеркала, бархатную обивку и двери, спойлер багажника со стоп-сигналами и тонированные стекла.

Комплектация версий с 16-клапанным двигателем имела некоторые отличия. Уже имелся комплект колесных колпаков Standard, они были в комплектации Norma и от Luxe были литые диски. Была версия с кондиционером.

Модель была излюбленной мишенью для тюнинга, как кустарного, так и профессионального, особенно версия с кузовом пятидверный хэтчбек (Lada-112).Разрабатывали и предлагали обвесы различные фирмы из Тольятти: компания APAL производит комплектующие для Lada BIS 110 и 111, а также Торнадо, Катран, Гроссмейстер; Компания АКС компании Kurage, компания Autostyle компании Tomcat, компания Motorica Lada 110M (входила в официальный каталог АвтоВАЗа и считалась рестайлинговой версией), компания Pit-Stop компании Grand Rally и Rally Sport, компания Sprint «Арсенал-Авто». В «Супер-Авто» разработана версия с мотором объемом 1,8 литра собственной разработки и удлиненная версия седана ВАЗ-21108 Премьер, включенная в официальные каталоги АвтоВАЗа.Компания Motorica выпустила спортивную версию ВАЗ-21106 с двигателем Opel мощностью 135 л.с. (99 кВт), измененными задними крыльями и расширенными колесными арками. Предприятие совместно с АвтоВАЗом в 1999-2006 годах построило Lada Consul, а также выпустило полноприводную версию «Тарзан-2» на базе универсала (Lada 111) с приподнятым кузовом, размещенным на отдельной раме.

Украинское производство

С 2007 года Lada сняла с производства модель 110, однако Богдан продолжает выпускать этот автомобиль как Богдан 2110 для украинского рынка.

Гонки

Lada 110 участвовала в сезоне чемпионата мира по кузовным гонкам 2008 года командой Russian Bears Motorsport с Виктором Шаповаловым (№ 28) и Яапом ван Лагеном (№ 29) в качестве пилотов.

Команда LADA Sport открыла сезон чемпионата мира по кузовным гонкам 2009 года тройкой 110-х в составе Яапа Ван Лагена, Кирилла Ладыгина и Виктора Шаповалова. В течение сезона команда заменила 110-е на Prioras.

Приборная панель ВАЗ 2110-серия AMC, Flash и STREET STORM.Beskrivelse og egenskaper

For første gang kom personbil VAZ 2110 ned fratransportbånd i 1996 år. Fra denne perioden ble den legendariske «ti» produsert i ytterligere 12 от даты до 2008 года. В течение этого периода, когда вы испытываете сильную усталость, вы можете найти сегмент и одежду, мужчины, чтобы получить возможность увидеть — выбрать любой дизайн и дизайн интерьера. Все стандартные модели, разработанные для создания современных и привлекательных интерьеров.

Men dyktige bileiere har funnet måter åendre det indre utseendet til bilen til det bedre.Разбор материала для тюнинга ВАЗ 2110. Панели, вставляющие детали, вставляемые в детали, вставляемые в приборную панель — заканчивались на синусоидальных элементах и ​​досках, изготовленных из фердигеров (см. Рис. 2). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Он был создан на основе электронного оборудования с большим количеством инструментов, более высокого качества, чем требовалось, чтобы его можно было использовать в течение длительного периода времени, и вы можете найти альтернативный вариант, чтобы получить доступ к текстовому изделию 2110. selskaper er ganske høy kvalitet og pålitelig, ettersom all elementene i designet er tenkt ut der til minste detalj.Så, la oss se, hva er oversikter gate STORM selskaper, Flash и AMC.

Приборная панель ВАЗ 2110-serien STREET STORM

Детальная информация о приборной панели и оригинальной установке. Я могу заказать эту услугу, чтобы установить ее на серийную панель. I tillegg fullfører selskapet STREET STORM dem med ulike pilindikatorer, som ikke bare har et vakkert utseende, men også la sjåføren vite hva som skjer med sin jernvenn under kjøring. Også denne delen har en vakker LED-bakgrunnsbelysning, som kan lyse i forskjellige farger og nyanser, avhengig av modifikasjonen.Гармоничный дизайн и великолепный стиль, созданный для ВАЗ 2110, приборной панели и серии STREET STORM.

Зарезервированная серия для AMC

Я настраиваю альтернативный вариант, детте инструментальный инструмент, который можно найти в любом месте, где он находится, а также полный комплект комбайна с большим количеством инструментов.
