Разборка и сборка карбюратора 2108, 21081, 21083 Солекс

При проведении технического обслуживания, ремонта, настройки карбюратора возникает необходимость проведения его полной разборки. Порядок проведения разборки произвольный, но всё-таки стоит придерживаться определённого алгоритма. Рассмотрим разборку и сборку карбюратора 2108, 21081, 21083 Солекс, который устанавливался на двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и пр.

Необходимые инструменты

Потребуется практически весь набор инструментов, представленный на странице «Инструменты для ремонта карбюратора». Он самый простой, каких-либо сложных приспособлений не потребуется. Второе условие — чистота рабочего места так как даже малое загрязнение может создать большие проблемы.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

Перед разборкой следует определиться до какой степени вам нужно разобрать карбюратор. Например, если нет необходимости в снятии воздушной или дроссельных заслонок можно их не демонтировать (так как возможны трудности с отворачиванием-заворачиванием их винтов крепления). То же самое относится к регулировочным винту положения дроссельной заслонки второй камеры и винту регулировки пускового зазора у дроссельной заслонки первой камеры.

— Снимаем карбюратор с двигателя автомобиля

«Снятие карбюратора Солекс с двигателя автомобиля».

— Снимаем верхнюю часть (крышку) карбюратора

Предварительно отвернув, крестовой отверткой, пять винтов ее крепления к корпусу.

Крестовой отверткой выворачиваем пять винтов крепления верхней части («крышки») карбюратора Солекс 2108, 21081, 21083

Подробнее см. «Как снять верхнюю часть — крышку карбюратора Солекс».

Разбираем вначале ее.

Снятие верхней части (крышки) карбюратора 2108, 21081, 21083 Cолекс

— При помощи тонкой выколотки (2,5 мм) и легкого молотка выбиваем ось поплавков

Извлечение оси поплавков на карбюраторе 2108, 21081, 21083 Солекс

Извлекаем ее и снимаем поплавки. Работаем осторожно, чтобы не повредить стойки крышки, в которые эта ось продета, а также, чтобы не допустить деформации кронштейна поплавков.

— Снимаем с «крышки» картонную прокладку

Снятые с крышки карбюратора поплавки, игольчатый клапан и картонная прокладка

— Выворачиваем корпус игольчатого клапана

Используем для этого рожковый или накидной ключ на 11. Отсоединяем корпус и его медное (либо алюминиевое) уплотнительное колечко.

Выворачивание корпуса игольчатого клапана из крышки карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем ключом на 13 электромагнитный клапан системы ЭПХХ

Извлечение электромагнитного клапана из крышки карбюратора

Снимаем с него резиновое уплотнительное кольцо и металлическую чашку. Вынимаем топливный жиклер системы холостого хода.

Устройство электромагнитного клапана

— Отворачиваем, используя ключ на 13, пробку топливного фильтра карбюратора

Вынимаем её вместе с медным уплотнительным кольцом и сетчатым фильтром.

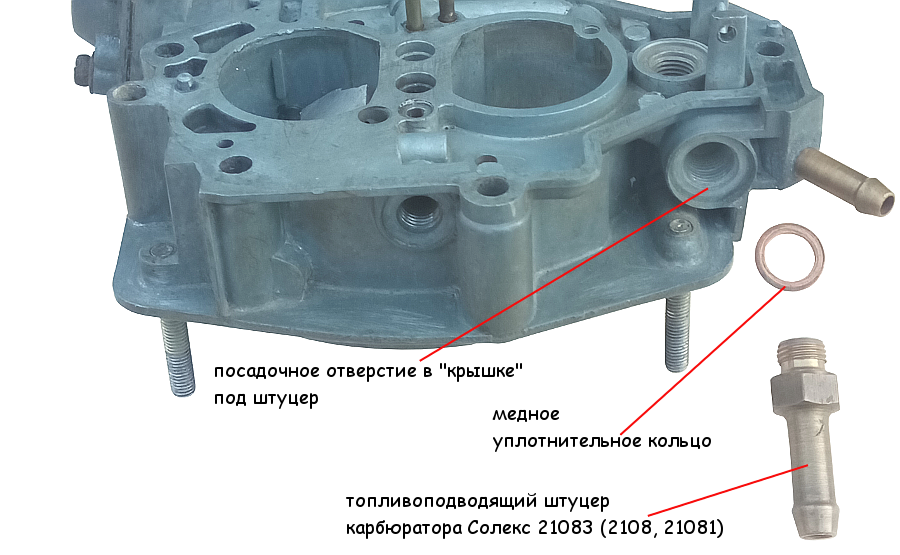

— Выворачиваем топливоподводящий штуцер

Делаем это ключом на 13. Вынимаем штуцер и его медное уплотнительное колечко.

Топливоподводящий штуцер и сетчатый топливный фильтр извлеченные из крышки карбюратора Солекс

— Снимаем рычаг управления воздушной заслонкой

Для этого отворачиваем ключом на 14 болт его крепления к «крышке» и аккуратно, стараясь не потерять, находящийся под ним фиксирующий шарик отделяем его. После чего вынимаем шарик и находящуюся под ним поджимную пружинку.

Снятие рычага управления воздушной заслонкой карбюратора Солекс

— Разбираем пусковое устройство

Крестовой отверткой отворачиваем четыре винта крепления его крышки. Отводим её назад, одновременно выводя тягу на диафрагме из зацепления со штифтом на рычаге и далее из пазов в корпусе устройства. Воздушную заслонку удобнее всего держать при этом открытой. Снимаем крышку, диафрагму с тягой и находящуюся под ней пружину.

Элементы пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Снимаем пружину механизма приоткрывателя воздушной заслонки

— Снимаем воздушную заслонку карбюратора

Отвернув крестовой отверткой два винта ее крепления на оси. Если винты не откручиваются, подпиливаем напильником их концы. После этого ось свободно извлекается из крышки.

Снятие пружины приоткрывателя воздушной заслонки, снятие самой воздушной заслонки и извлечение ее оси

Все крышка разобрана.

Разбираем корпус карбюраторов 2108, 21081, 21083 Солекс

— Снимаем резиновое уплотнительное колечко на трубке канала системы холостого хода

Резиновое уплотнительное кольцо на трубке топливного канала системы холостого хода

— Снимаем кронштейн крепления тяги привода воздушной заслонки («подсоса»)

Отвернув крестообразной отвёрткой винт его крепления.

Снятие кронштейна крепления оболочки тяги привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Извлекаем воздушные жиклеры главных дозирующих систем вместе с эмульсионными трубками

На карбюраторах семейства 2108 Солекс они конструктивно объединены. Поэтому выворачиваем их шлицевой отверткой из эмульсионных колодцев.

Извлечение воздушных жиклеров ГДС с эмульсионными трубками из эмульсионных колодцев карбюратора 2108, 21081, 21083 Солекс

— Вынимаем распылитель ускорительного насоса

Для этого шлицевой отвёрткой поддеваем под его верхний носик и аккуратно выталкиваем его вверх. Снимаем с корпуса распылителя резиновое уплотнительное кольцо.

Снятие распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем тонкой шлицевой отверткой топливные жиклеры главных дозирующих систем

Они расположены на дне эмульсионных колодцев. После выворачивания их можно достать оттуда зубочисткой или попросту вытряхнуть.

Извлечение топливных жиклеров ГДС из эмульсионных колодцев

— Вынимаем малые диффузоры из обеих камер карбюратора

Проще всего их достать при помощи пассатижей.

Извлечение диффузоров

— Разбираем ускорительный насос

Крестовой отвёрткой отворачиваем четыре винта крепления его крышки. Снимаем её вместе с диафрагмой и возвратной пружиной. Если детали плохо разъединяются можно попробовать рассоединить их при помощи ножа.

— Разбираем экономайзер мощностных режимов

Выворачиваем крестовой отвёрткой три винта крепления его крышки к корпусу карбюратора. Снимаем её, а также диафрагму и пружину. Шлицевой отвёрткой выворачиваем жиклер экономайзера и вынимаем его. Клапан экономайзера без лишней необходимости не трогаем.

Элементы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Снимаем винт регулировки «количества» топливной смеси

Поддев шлицевой отвёрткой отсоединяем контакт провода от наконечника винта. Выворачиваем винт и снимаем его и находящуюся на нём пружину. Отворачиваем шлицевой отвёрткой винт пластмассового держателя провода и снимаем провод с корпуса карбюратора.

Снятие винта регулировки «количества» топливной смеси с карбюратора 2108, 21081, 21083 Солекс

— Снимаем сектор управления дроссельными заслонками

Отворачиваем крестовой отвёрткой винт его крепления. Снимаем, расположенный на секторе кронштейн, поддеваем сектор отвёрткой, с усилием отделяем его от рычага привода дроссельных заслонок.

Снятие сектора управления дроссельной заслонкой первой камеры

— Выворачиваем тонкой шлицевой отверткой винт «качества» топливной смеси из канала в корпусе карбюратора и ухватив его пинцетом извлекаем его оттуда

Снимаем с него резиновое уплотнительное кольцо. Иногда при выворачивании винта кольцо остаётся в канале корпуса карбюратора. Оттуда его можно достать шилом.

— Снимаем кулачок привода ускорительного насоса с оси дроссельной заслонки первой камеры

Отвернув ключом на 11 гайку его крепления. Под кулачком находится специальная шайба, снимаем и её.

Снимаем кулачок привода ускорительного насоса

— Снимаем дроссельные заслонки обеих камер карбюратора

Отворачиваем при помощи крестовой отвёртки винты их крепления на осях. Если винты не отворачиваются, значит их концы расклёпаны. Стачиваем их немного напильником.

Снятие дроссельных заслонок обеих камер карбюратора 2108, 21081, 21083 Солекс

— Вынимаем оси заслонок

С оси первой камеры снимаем пружину и пластмассовую втулку. Чтобы вынуть ось второй камеры поддеваем отвёрткой и снимаем стопорную шайбу оси.

Снятые оси дроссельных заслонок

1. Корпус карбюратора 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Винты крепления дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластмассовая шайба.

8. Металлическая шайба.

9. Кулачок нажимной ускорительного насоса карбюратора.

10. Гайка крепления кулачка УН.

11. Стопорная шайба оси дроссельной заслонки первой камеры.

Места присоединения концов пружин оси дроссельной заслонки 1-й камеры (показаны стрелками)

Всё карбюратор разобран.

Сборку карбюратора Солекс производим в обратной последовательности.

При затягивании винтовых соединений большого усилия не прикладываем, во избежании деформации или повреждения резьбы.

Примечания и дополнения

— Не стоит без необходимости выпрессовывать воздушный жиклер системы холостого хода из крышки карбюратора, а также топливозаборные трубки эконостата и переходной системы второй камеры. Можно повредить их посадочные гнезда. Это же относится и к выпрессовке воздушного жиклера, жиклера пускового устройства, клапана экономайзера мощностных режимов, штуцерам системы вентиляции картера и отбора разрежения к вакуумному корректору, слива топлива в бак.

— Если нет необходимости в снятии воздушной заслонки карбюратора, не снимайте её. При выворачивании винтов со спиленной резьбой можно повредить резьбу в осях. Кроме того при установке заслонки обратно возможно её смещение относительно прежнего положения, что приведет к неполному её открытию или закрытию, что чревато нарушением работы карбюратора и невозможностью его нормальной регулировки.

— Всё написанное выше относится и к снятию-установке дроссельных заслонок обеих камер. Если приходится их всё же снимать, пометьте на всякий случай их первоначальное положение.

Еще статьи на сайте по ремонту карбюраторов Солекс

— Как понять, что карбюратор пора менять?

— Разборка карбюратора Солекс 21073

— Проверка и ремонт ускорительного насоса карбюраторов 2108, 21081, 21083 Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс

— Сборка верхней части (крышки) карбюратора Солекс

— Безразборная прочистка карбюраторов 2108, 21081, 21083 Солекс аэрозолем-очистителем карбюраторов

— Прочистка системы холостого хода карбюраторов 2108, 21081, 21083 Солекс

— Как и зачем кипятить карбюратор?

Технологическая карта Разборка и сборка карбюратора автомобиля ВАЗ-2109.

Инструкционно-технологическая карта по теме: Разборочно-сборочные работы

РАЗБОРКА И СБОРКА КАРБЮРАТОРА АВТОМОБИЛЯ ВАЗ-2109.

№

п/п

Наименование операции

Применяемое оборудование

Норма времени

Разборка карбюратора.

1.1

Вывернуть электромагнитный клапан и извлеч топливный жиклёр из корпуса клапана.

Ключ на 14

5 минут

1.2

Отвернуть пять винтов крепления крышки карбюратора и снять её.

Отвёртка

5 минут

1.3

Отвернуть пробку топливного фильтра и снять её вместе с фильтром.

Головка на 19

5 минут

1.4

Осторожно поддеть отвёрткой распылители ускорительного насоса и вынуть их.

Отвёртка

5 минут

1.5

Отвернуть четыре винта крепления крышки ускорительного насоса и снять её вместе с диафрагмой и пружиной.

Отвёртка

1.6

Отвернуть три винта крепления крышки экономайзера и снять вместе с пружиной и диафрагмой.

Отвёртка

5 минут

1.7

Извлеч пластмассовую одноразовую заглушку и вывернуть регулировочный винт качества (состава) смеси.

Отвёртка

5 минут

1. 8

Вывернуть две эмульсионные трубки конструктивно объединённые с главными воздушными жиклёрами, вынуть их.

Отвёртка

5 минут

1.9

Вывернуть главные топливные жиклёры, установленные в колодцах эмульсионных трубок, вынуть их.

Отвёртка

5 минут

Сборка карбюратора осуществляется в обратном порядке изложенном в пункте № 1.

40 минут

механизмы

Технические условия

Техника безопасности

Карбюратор автомобиля ВАЗ-2109.

Карбюратор промывается ацетоном или специальным очистителем карбюратора. Продувается сжатым воздухом. Не отворачивайте без необходимости винты крепления воздушной и топливной заслонок и не снимайте заслонки- их смещение может привести к заеданию. При разборке и сборке не перепутать жиклёры первичной и вторичной камер.

Инструкция по охране труда № 5.10, 5.6. Следить за чистотой рук и инструмента. Использовать для выполнения работ только исправный инструмент. Запрещается при промывки карбюратора пользоваться бензином, при продувки наклонятся над карбюратором., чтобы воздух с каплями промывки не попал в глаза.

Составил мастер производственного обучения ______________

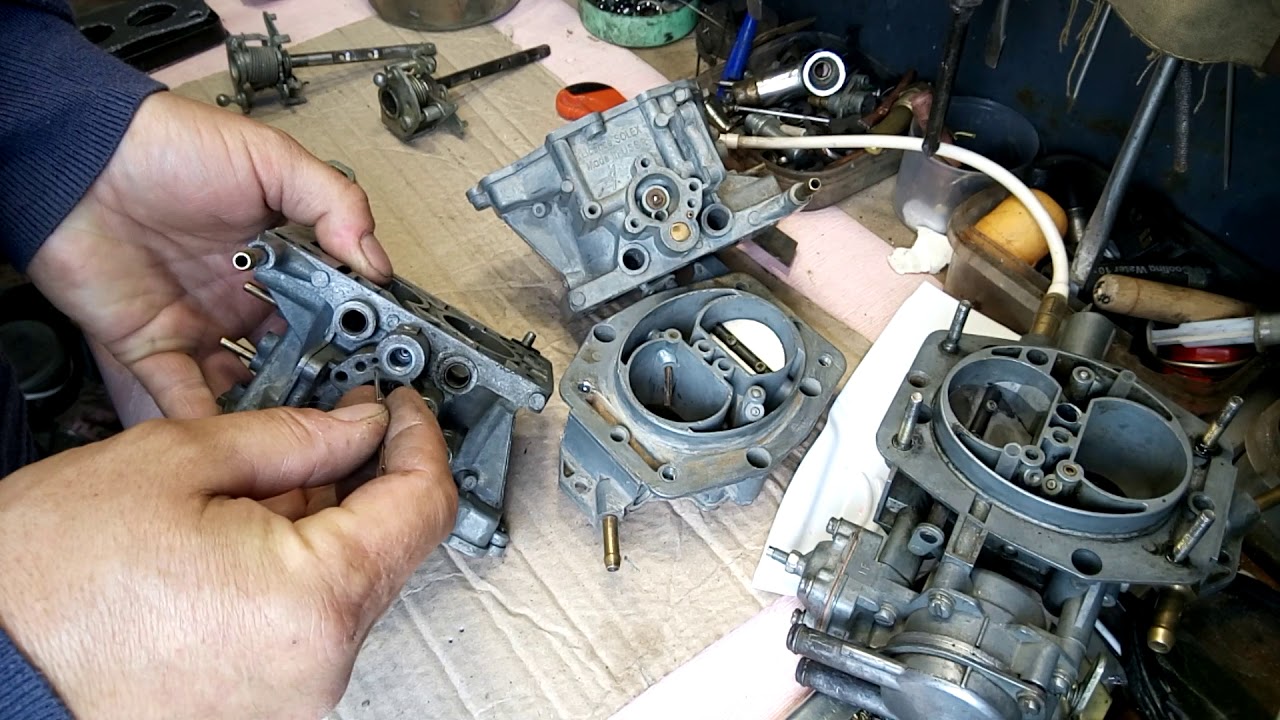

Разборка карбюратора солекс 21083 видео

Разборку карбюратора производят для прочистки карбюратора и дефектации деталей.

Рис. 1. Схе ма полуавтоматического пускового устройства карбюратора 21083–1107010-31

Выверните винты крепления крышки карбюратора, отсоедините тягу 17 (см. рис. 1) приоткрывания дроссельной заслонки первой камеры и осторожно снимите крышку, чтобы не повредить прокладку, поплавок и трубки эконостата и переходной системы второй камеры.

Разберите крышку карбюратора

Рис. 2. Детали крышки карбюратора 21083–1107010-31

Оправкой осторожно вытолкните ось 1 (рис. 2) поплавков 3 из стоек и, не повреждая язычков поплавков, снимите их.

Снимите прокладку 4 крышки, выверните седло игольчатого клапана 2, выверните патрубок 12 подачи топлива и выньте топливный фильтр 14.

Выверните корпус топливного жиклера 10 холостого хода с электромагнитным запорным клапаном 11 и выньте жиклер.

Выверните винты крепления и снимите крышку 5 полуавтоматического пускового устройства.

Снимите стопорную шайбу и отсоедините тягу от рычага 9 воздушной заслонки.

Выверните винты крепления и снимите корпус 15 полуавтоматического пускового устройства в сборе с корпусом 19 биметаллической пружины, жидкостной камерой 18 и рычагами привода.

Рис. 3. Детали корпуса карбюратора

Разберите корпус карбюратора (рис. 3), для чего выполните следующие операции.

Разборка полуавтоматического пускового устройства не рекомендуется.

Категорически запрещается поворачивать биметаллическую пружину пускового устройства как в направлении навивки, так и в обратном направлении.

Несоблюдение этого требования приведет к повреждению биметаллической пружины и отказу работы пускового устройства карбюратора.

С помощью отвертки снимите кронштейн возвратной пружины и сектор 23, вывернув винт крепления к рычагу управления дроссельными заслонками.

Выверните из рычага 18 (см. рис. 1) ось тяги 17 приоткрывания дроссельной заслонки первой камеры и отсоедините ее от рычага.

Снимите крышку 5 (см. рис. 3) ускорительного насоса с рычагом 6 и диафрагмой 4.

Выньте распылители 12 ускорительного насоса и распылители 13 первой и второй камер. Распылители 12 вынимайте только за корпус распылителей.

Отверните гайку оси дроссельной заслонки первой камеры, снимите кулачок 7 привода ускорительного насоса и шайбу.

Выверните винт крепления, снимите электрический провод с регулировочного винта 1 количества смеси холостого хода и при необходимости выверните винт 1.

Выньте штопором пластмассовую заглушку 30 и выверните регулировочный винт 32 качества (состава) смеси холостого хода.

Снимите крышку 8 экономайзера мощностных режимов, диафрагму 9 и пружину.

Выверните топливный жиклер 10 экономайзера мощностных режимов, главные воздушные жиклеры 14 с эмульсионными трубками и главные топливные жиклеры 15 главных дозирующих систем.

При необходимости выверните винты крепления дроссельной заслонки 28 первой камеры, снимите заслонку и выньте ось в сборе с рычагами привода.

Сняв стопорную шайбу и вывернув винты крепления, снимите дроссельную заслонку 20 второй камеры и выньте ось заслонки.

Очистка и дефектация карбюратора.

Промойте фильтр в бензине и продуйте сжатым воздухом.

Проверьте состояние фильтра. Если фильтр или патрубок подвода топлива повреждены, замените их новыми.

Промойте детали в бензине, проверьте состояние.

Поплавки не должны иметь повреждений. На уплотняющей поверхности игольчатого клапана и его седла не допускается повреждений, нарушающих герметичность клапана.

Клапан должен свободно перемещаться в своем гнезде, а шарик не должен зависать.

Вес поплавков не должен быть более 6,23 г.

Неисправные детали замените новыми.

Очистите от грязи и масла крышку и все отверстия и каналы.

Промойте крышку в ацетоне или бензине и продуйте сжатым воздухом.

Осмотрите уплотняющие поверхности крышки. Если имеются повреждения, замените крышку новой.

Полуавтоматическое пусковое устройство

Чтобы не нарушить смазку втулок, осей и рычагов, запрещается промывать корпус устройства и его детали. Жиклеры и эмульсионные трубки

Очистите жиклеры и эмульсионные трубки от грязи и смолистых соединений, промойте их ацетоном или бензином и продуйте сжатым воздухом.

Нельзя очищать жиклеры металлическим инструментом или проволокой, а также протирать жиклеры и другие детали карбюратора ватой, тканью или ветошью, так как ворсинки могут засорить топливоэмульсионный тракт.

При сильном засорении можно очистить жиклеры иглой из мягкого дерева, смоченной ацетоном.

Очистите корпус от грязи и масла.

Промойте его каналы ацетоном или бензином и продуйте сжатым воздухом. При необходимости каналы и эмульсионные трубки очистите специальными развертками.

Осмотрите уплотняющие поверхности корпуса, при их повреждениях или деформациях корпус замените новым.

Очистите детали насоса, промойте их в бензине и продуйте сжатым воздухом.

Проверьте легкость перемещения шарика в распылителе и движение подвижных элементов насоса (рычага, деталей диафрагмы).

Заедания не допускаются.

Диафрагма должна быть целой, без повреждений. Проверьте состояние уплотняющих поверхностей и прокладок.

Поврежденные детали замените новыми.

Экономайзер мощностных режимов

Диафрагма должна быть целой и без повреждений. При полной длине толкателя диафрагмы (включая головку), меньшей 6,0 мм, замените диафрагму в сборе с толкателем.

Карбюратор собирайте в последовательности, обратной разборке.

При этом обращайте внимание на следующие моменты.

Поплавок должен свободно поворачиваться на своей оси, не задевая стенок камеры.

Игольчатый клапан должен свободно скользить в своем гнезде, без перекосов и заеданий, момент затяжки седла игольчатого клапана должен быть 14,7 Н (1,5 кгс). Момент затяжки электромагнитного запорного клапана должен быть 3,68 Н (0,4 кгс).

Чтобы при сборке не перепутать местами жиклеры, обращайте внимание на маркировку жиклеров и при установке их руководствуйтесь таблицей 1 .

При сборке ускорительного насоса наживите винты крепления крышки, нажмите на рычаг привода до упора, заверните винты и отпустите рычаг.

При завертывании винтов крепления дроссельных заслонок расчеканьте по контуру винты на специальном приспособлении, исключающем деформацию осей заслонок.

Двигатель ВАЗ-21083.Разборка карбюратора.Разборка карбюратора со снятием его с двигателя

Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).
Отсоединяем колодку провода датчика-винта ЭПХХ.

Двумя ключами «на 13» отворачиваем гайки крепления оболочки троса привода дроссельных заслонок к кронштейну на крышке головки блока.

Снимаем защитный силиконовый колпачок.

Отсоединяем возвратную пружину от рычага привода дроссельных заслонок.

…и выводим конец троса из гнезда в рычаге.

Снимаем шланг подвода разрежения к вакуумному регулятору опережения зажигания.

Крестообразной отверткой ослабляем хомут тонкого шланга вентиляции картера и снимаем шланг со штуцера.

Приготовив небольшую емкость (объемом 0,4–0,5 л) для сбора охлаждающей жидкости, снимаем шланги с корпуса жидкостной камеры полуавтоматического пускового устройства (см. Частичная разборка карбюратора без снятия его с двигателя) и блока подогрева зоны дроссельной заслонки. Можно отсоединить их от карбюратора и вместе со шлангами, однако из-за коррозии отвернуть винт крепления блока подогрева бывает непросто.

Ключом «на 13» отворачиваем четыре гайки крепления…

. и снимаем карбюратор с двигателя.

Отверстие во впускном коллекторе желательно закрыть куском картона или безворсовой ткани.

При необходимости снимаем прокладку, находящуюся под карбюратором (с двумя большими отверстиями),…

…и прокладку между ней и впускным коллектором (с одним большим отверстием).

Для снятия полуавтоматического пускового устройства ключом «на 11» отворачиваем болт крепления корпуса жидкостной камеры…

…вместе с уплотняющим резиновым кольцом.

Отверткой с острым лезвием поддеваем стопорное кольцо рычага привода воздушной заслонки…

Поддеваем и снимаем стопорное кольцо тяги приоткрывания дроссельной заслонки первой камеры.

Нажимая на рычаги и тяги, выводим их из зацепления друг с другом.

Крестообразной отверткой отворачиваем три винта крепления корпуса пускового устройства…

… и снимаем пусковое устройство в сборе.

Разбирать пусковое устройство не рекомендуется, за исключением замены диафрагмы (см. Замена диафрагмы полуавтоматического пускового устройства).

Можно разобрать карбюратор, не снимая пусковое устройство с крышки (или снять его позже). Для этого отсоединяем нижний рычаг пускового устройства, после чего…

…крестообразной отверткой отворачиваем пять винтов крепления крышки…

Через выколотку диаметром 2,0–2,5 мм молотком выбиваем ось поплавков…

Снимаем прокладку крышки.

Накидным ключом «на 11» отворачиваем корпус игольчатого клапана.

Вынимаем игольчатый клапан и уплотнительное медное кольцо.

Ключом «на 13» отворачиваем пробку топливного фильтра, снимаем уплотнительное медное кольцо и вынимаем фильтр (см. Снятие топливного фильтра карбюратора).

Ключом «на 13» отворачиваем подводящий штуцер.

…и снимаем его вместе с уплотнительным кольцом.

Ключом «на 13» отворачиваем электромагнитный клапан и вынимаем жиклер холостого хода (см. Снятие и проверка электромагнитного клапана).
Если блок подогрева зоны дроссельной заслонки остался на карбюраторе,…

…крестообразной отверткой отворачиваем винт его крепления…

Выворачиваем главные воздушные и топливные жиклеры и снимаем распылители ускорительного насоса, как описано в Частичной разборке карбюратора без снятия его с двигателя.

На снятом карбюраторе главные топливные жиклеры можно вытряхнуть из колодцев, перевернув корпус.

Слегка постукивая молотком через деревянную выколотку…

…или ухватив пассатижами,…

…вынимаем малые диффузоры.

Крестообразной отверткой отворачиваем три винта крепления крышки экономайзера мощностных режимов…

…и, сняв крышку, вынимаем пружину и диафрагму.

Шлицевой отверткой выворачиваем жиклер экономайзера…

Крестообразной отверткой отворачиваем четыре винта крепления крышки ускорительного насоса…

Аккуратно поддев шлицевой отверткой или ножом диафрагму,…

…снимаем ее вместе с возвратной пружиной.

Крестообразной отверткой отворачиваем винт пластмассового держателя провода датчика-винта ЭПХХ…

…и снимаем провод.

Отворачиваем упорный винт дроссельной заслонки.

Крестообразной отверткой отворачиваем винт крепления сектора и рычага управления дроссельными заслонками…

…и снимаем рычаг.

Поддевая отверткой сектор (необходимо приложить значительное усилие),…

Шлицевой отверткой отворачиваем винт крепления тяги приоткрывания дроссельной заслонки первой камеры..

Узкой шлицевой отверткой выворачиваем винт регулировки качества смеси…

…и вынимаем его вместе с резиновым уплотнительным кольцом.

Иногда для этого приходится использовать проволочный крючок или засверлить тонким сверлом край корпуса карбюратора вплотную к отверстию под винт.

Снимаем резиновое уплотнительное кольцо с топливозаборной трубки системы холостого хода.

Сборку выполняем в обратной последовательности. Не допускается подтягивать гайки крепления карбюратора на прогретом двигателе.

Многие автомобилисты перед тем, как приступить в разборке и ремонту карбюратора, предпочитают ознакомиться с его устройством, главные нюансами и узлами. В действительности, устройство карбюратора Солекс 21083 не такое сложное, как сначала может показаться.

Карбюратор Cолекс 21083 ремонт (видео), где представлен более детальный и наглядный процесс сборки, настройки и разборки карбюратора, станет хорошим ассистентом. Нужным будет почитать техдокументацию, где более детально и наглядно обрисованы все возможные обстоятельства неисправностей, и пути их устранения.

Сейчас предоставляется возможность воспользоваться помощью Интернета, где на видео квалифицированные специалисты и народные умельцы наглядно демонстрируют целый процесс по разборке, ремонту и сборке карбюратора. Так, кроме того малоопытный автовладелец сможет дома выполнить небольшой ремонт и настройку карбюратора, и устранить какие-либо неисправности карбюратора Солекс 21083.

По окончании тщательного анализа возможных неисправностей карбюратора, направляться переходить к разборке устройства. направляться не забывать, что неизменно нужно иметь запасной ремкомплект для карбюратора. В большинстве случаев, делая тюнинг ВАЗ 2106 требуется иметь неизменно под рукой запасной ремкомплект, с другими ВАЗами, делая тюнинг собственными руками, возможно почему-то обойтись и без запасного.

Возможно цифра 6 как-то воздействует…

В ходе разборки карбюратора пристально и бережно запоминайте, что и для чего стоит, какой жиклер, прокладка либо крышка на каком месте установлены. Кроме этого нелишним будет иметь схему устройства вашего карбюратора.

По окончании устранения неисправностей и замене поврежденных узлов, идет настройка карбюратора Солекс 21083, на видео в подробностях видно, как это сделать. Следуйте рекомендациям квалифицированных экспертов и регламентированным данным, каковые возможно отыскать в техдокументации на карбюратор Солекс 21083.

В ходе настройки смотрите за плавностью и уровнем работы двигателя. Сверяйте показания по тахометру величины оборотов на холостом ходу, каковые должны быть в пределах 800 об/мин в летний период, и приблизительно 900-1000 в зимний. В случае если у вас эти показания занижены либо завышены, то при помощи регулирующего винта подачи горючего возможно их подстроить.

Карбюратор Солекс 21083 регулировка (видео внизу) превосходно подойдет для тех автолюбителей, каковые первый раз сталкиваются с таковой работой. Если вы увидели нестабильную работу двигателя, рывки либо провалы на ходу, увеличенный расход либо попросту мотор глохнет сам по себе, то, вероятнее у вас неправильно настроен либо нарушена работа карбюратора.

Отрегулировать работу карбюратора возможно при помощи двух винтов, каковые несут ответственность за качество и количество поступающей топливной смеси. В случае в случае если, это не приносит ожидаемого результата, либо по большому счету ничего не изменяет, то тогда уже потребуется более детальный анализ обстановки, вероятно с последующим ремонтом карбюратора.

Если вы решили доработать собственный карбюратор, а не брать более новый (карбюратор Солекс 21083 1107010), то тут как запрещено кстати пригодятся рекомендации квалифицированных экспертов, каковые не только поведают, что и как возможно и необходимо доработать, исходя из ваших предпочтений, и возьмут на себя целый комплекс работ.

Тюнинг карбюратора Солекс 21083 (видео)

Видео про тюнинг карбюратора Солекс 21083, где наглядно показаны все этапы по доработки устройства, станет хорошим ассистентом. Тут более детально возможно ознакомиться, что возможно улучшить, какие конкретно для этого пригодятся подробности, жиклеры нужного диаметра, прокладки и т.д.

Если вы не уверены в собственных силах, то лучше поручить тюнинг карбюратора квалифицированным мастерам, каковые за дешёвую цену выполнят все доработки в соответствии с вашим пожеланиям, и верно и шепетильно произведут настройку карбюратора Солекс 21083.

Карбюратор 2108 Solex

Подобранные для Вас, статьи:

Жиклеры карбюратора Солекс 21083 представлены в виде двух видов: топливные и воздушные. Воздушные и топливные жиклеры противоположные по собственному сотрудничеству на качество и состав горючей…

Топливная совокупность автомобиля достаточно сложная, и в ней может появиться последовательность неисправностей, устранить же кое-какие из них разрешит лишь только ремонт карбюратора. Попытаемся самостоятельно отыскать…

Карбюратор вазовской «Девятки» ДААЗ 2108-1107010, о котором мы неоднократно уже говорили, легко поддаётся регулировке и настройке. На рисунке ниже вы имеете возможность встретиться с ним устройство. Разработка…

В этом обзоре мы решили коснуться таковой насущной для автовладельцев темы, как чистка карбюратора ВАЗ 2109. Карбюратор такая подробность, которая требует весьма высокой точности и аккуратного подхода…

Сейчас мы решили поднять сходу пара ответственных для автомобилистов, тем. Связаны они с этими вопросами, как замена бензонасоса ВАЗ 2109 (карбюратор) и рядом вторых. Вазовский бензонасос –…

Разборка карбюратора 2108, 21081, 21083 Солекс. Карбюратор как собрать

Как собрать карбюратор?

Карбюратор в автомобиле — прибор первой необходимости. Для чего он нужен, читайте в статье Что делает карбюратор. Бывают ситуации, когда по тем или иным причинам приходится самостоятельно заниматься вопросом сборки карбюратора. Как же правильно собрать карбюратор, чтобы устранить неисправность?

Сборка карбюратора

Если вы разобрали карбюратор, то собирайте его в точности в обратном порядке. Важно, чтобы при этом у вас не осталось и одного лишнего болтика. Помните, что во время сборки двигатель и карбюратор должны быть холодными.

Этапы сборки:

elhow.ru

СБОРКА КАРБЮРАТОРА. Как собрать карбюратор классических жигулей

Как собрать карбюратор

Собирайте карбюратор, системы питания двигателя автомобиля, последовательно, установив снятые ранние узлы и детали на свои прежние места. При сборке карбюратора руководствуйтесь описанными далее советами и рекомендациями. Эмульсионные трубки, а так же воздушные и топливные жиклёры должны быть установлены исключительно на свои прежние места, и соответствовать своим тарировочным данным.

Хотим обратить ваше внимание на то, что маркировка на деталях карбюратора выполнена без учёта запятой. Например, маркировка главного воздушного жиклёра документально1,70, на жиклёре-170. К тому же жиклёры разных систем карбюратора визуально отличаются между собой, возможно, перепутать между собой главные топливные жиклёры первой и второй камер. Сборка карбюратора должна проходить с учётом данных приведённой ниже таблице. Диаметры отверстий главного топливного жиклёра:

Параметр Первая/вторая камеры

Диаметр диффузора,мм	21/25
Диаметры отверстий,мм	12345
Главного топливного жиклёра	1,07/1,62
Главного воздушного жиклёра	1,70
Топливного жиклёра холостой и переходной систем	0,50/0,60
Воздушного жиклёра холостой и переходной систем	1,70/ 0,70
Распылителя ускорительного насоса	0,40/-
Перепускного жиклёра ускорительного насоса	0,40/-

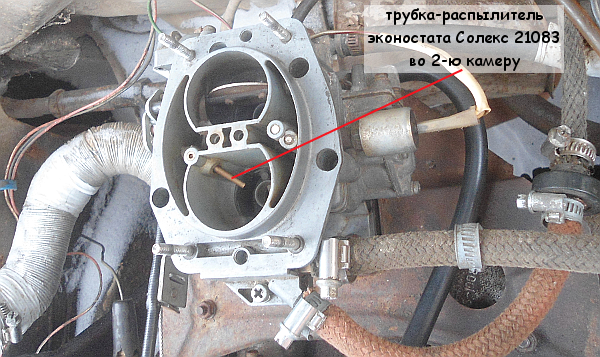

Топливного жиклёра эконостата	-/ 1,50
Воздушного жиклёра эконостата	-/1,20
Эмульсионного жиклёра эконостата	-/ 1,50
Номер тарировки эмульсионной трубки	F 15
Номер тарировки рапылителя смеси	3,5/4,5
Подача ускорительного насоса за 10 циклов,см3	7+25%
Растояние от поплавка до крышки карбюратора с прокладкой,мм	6,5+ 0,25
Пусковые зазоры у заслонок,мм	12345
Воздушной	5,5+ 0,25
Дросельной	0,9-1,0

Чтобы не повредить наружную резьбу на жиклёре, и внутреннею резьбу в посадочном отверстии, центруйте жиклёр относительно резьбового отверстия, так чтобы он закручивался ровно, без перекосов.

Для того чтобы установить правильный ход диафрагм пускового устройства и ускорительного насоса, и тем самым продлить срок эксплуатации необходимо при сборе установив на свои места крышки не затягивать окончательно винты крепления. Шток диафрагмы пускового устройства, до упора, утопите рукой, затяните крепёжные винты крышки крест- накрест. Рычаг привода ускорительного насоса, оттяните до предела, закрутите крепёжные винты, так же как и предыдущем случае.

При установке дроссельной и воздушной заслонки, не при каких обстоятельствах не меняйте, винты, снятые с осей заслонок какими либо другими. Необходимо закручивать винты крепления заслонок, равномерно, после чего развальцевать керном окончание винтов. Для того чтобы не погнуть оси заслонок, необходимо упереть оголовки винтов в металлическую подставку. Развальцовывают винты для того чтобы они не открутились и не попадали в камеру сгорания, так как это приведёт к серьёзной поломке двигателя и не малым материальным затратам. При закручивании на осях дроссельных заслонок крепёжных гаек рычагов, оси не должны клинить. Если оси клинит, слегка отпустите крепёжные винты заслонок, в воздушных каналах, сместите заслонки так, чтобы они не были зажаты, после чего закрутите и законтрите окончание винтов.

На изображении стрелкой показано место, где расположен припой, который частично удаляют, если поплавок превышает вес в 12,5грамм. Если утяжелительный припой на поплавке отсутствует, опилите надфилем до нужного веса, места соединения двух частей поплавка.

Ни в коем случае не меняйте шайб и пружин, ранее снятых с карбюратора на другие. Сборка карбюратора должна проходить без применения разного рода герметизирующих средств. Отрегулируйте узлы и детали в соответствии с рекомендациями.

doctorvaz.ru

Как разобрать и собрать карбюратор К-151

Страница 1 из 2

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах.

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае, если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений.

1. Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце.

2. Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора.	3. Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус.
4. Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора.	5. С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора. Снять диафрагму 1 с крышки карбюратора.
6. Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки. Отвернуть два винта 2 крепления и снять крышку 3 канала вентиляции поплавковой камеры. Отвернуть винт 4 крепления и снять распылитель 5 эконостата.	7. Отвернуть винты крепления и снять рычаги привода пускового устройства.

Снять аккуратно с нижнего фланца корпуса теплоизоляционную прокладку.

avtomechanic.ru

Как самому разобрать и собрать карбюратор

Выше я уже отмечал, что карбюратор — прибор довольно сложный. Поэтому самостоятельно снимать и разбирать его не рекомендуется, если, конечно, вы не автослесарь с многолетним стажем работы. Однако какая-то неисправность может дать знать о себе в самый неподходящий момент — например, в дальней дороге, и устранять ее придется своими силами. Именно поэтому в данном подразделе рассказывается, как это делать.

Внимание!

Помните, что снимать и ставить на место карбюратор, а также подтягивать гайки креплений разрешается только при холодном двигателе и карбюраторе.

На большинстве автомобилей вначале придется демонтировать воздушный насос, чтобы снять карбюратор. После этого нужно отсоединить трос и возвратную пружину от сектора управления дроссельными заслонками. Затем снимите тягу привода воздушной заслонки вместе с ее оболочкой, выкрутите винт крепления и снимите блок, предназначенный для подогрева карбюратора. После этого необходимо отсоединить электрические провода концевого выключателя карбюратора (в некоторых автомобилях используется прибор, называемый экономайзер принудительного холостого хода). Далее открутите гайки, с помощью которых крепится карбюратор, снимите его и обязательно закройте заглушкой или листом бумаги входное отверстие впускной трубы, чтобы в нее не попали пыль, мусор и т. п.

Установка карбюратора на свое место осуществляется в обратной последовательности.

Разборка карбюратора производится следующим образом. Вначале выкрутите винты, удерживающие крышку карбюратора, и снимите ее. При выполнении данной операции будьте предельно аккуратны, в противном случае можно вывести из строя поплавок, трубки эконостата, прокладку и иные «деликатные» детали. Учтите, что если с ними что- то случится — скорее всего, своими силами неисправность вы не устраните.

Если требуется разборка крышки карбюратора, то первое, что нужно сделать, — это оправкой аккуратно выдвинуть ось поплавков из стоек и снять их. После этого следует снять прокладку крышки, а также выкрутить седло игольчатого клапана, топливопровод, а затем достать топливный фильтр.

Далее необходимо достать актюатор системы холостого хода и его топливный жиклер. Затем нужно снять жидкостную камеру, предварительно выкрутив соответствующий болт, снять хомут крепления корпуса биметаллической пружины, а также пружину с экраном. После этого снимите крышку и корпус полуавтоматического пускового устройства, диафрагму, тягу рычага дроссельной заслонки, регулировочный винт, упор плунжера.

Распылитель ускорительного насоса достается вместе с клапаном. Распылители обеих камер нужно аккуратно достать из диффузоров. Затем следует открутить гайку оси дроссельной заслонки первой камеры карбюратора, снять кулачок привода насоса и шайбу. Далее выкрутите крепежный винт, снимите его и достаньте электрический провод, который идет к регулировочному винту количества смеси холостого хода.

Затем возьмите шуруп и с его помощью достаньте пластмассовую заглушку, после чего выкрутите винт, регулирующий состав рабочей смеси для работы двигателя на холостом ходу.

После этого снимите актюатор главной дозирующей системы, а также жиклер, затем — возвратную пружину с диафрагмы вместе с уплотнительным кольцом.

Выкрутите главные воздушные жиклеры и главные топливные жиклеры.

Собирать карбюратор следует в порядке, обратном разборке. При этом учитывайте следующее:

Игольчатый клапан должен двигаться в гнезде свободно, ровно и не заедая — в противном случае двигатель будет работать нестабильно;

Сборку ускорительного насоса выполняйте следующим образом: вначале наживите крепежные винты, затем нажмите до упора рычаг привода, после чего затяните винты и отпустите рычаг;

Поплавок должен быть свободным и не касаться стенок камер;

Не перепутайте местами жиклеры (это одна из самых распространенных ошибок, которые допускают автомобилисты при самостоятельной разборке и сборке карбюратора), для чего внимательно следите за их маркировкой, а также принимайте во внимание тарировочные данные вашего карбюратора.

Помните: разборка и сборка карбюратора не приемлют никаких мелочей — все должно быть сделано четко и правильно. В противном случае «аппетит» вашего «четырехколесного коня» может возрасти весьма существенно.

Следующая глава >

hobby.wikireading.ru

Как Собрать Карбюратор На Триммере EVDIRAL.RU

Регулировку карбюратора бензокосы можно сделать своими руками

Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы своими руками – дело 5 минут.

Карбюратор от бензокосы — это узел в системе питания. Как самостоятельно собрать ручку на триммере карвер, сломалась ручка триммера. В нем, как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для предстоящей подачи в двигательные цилиндры.

В данном процессе главное – верная пропорция горючего и воздуха, зачем и регулируют карбюратор.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Чистка карбюратора триммера

Разборка и дефектация карбюратора MZA-102, устанавливаемого на двухтактных движках малой мощности с объём

<br />

Карбюратор бензотриммера. Разборка.

Запчасти для китайских мотокос Китайская мотокоса ремонт

В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
Система подачи топлива непременно заужена смешивателем для ускорения потока.
Бензин через поплавочную камеру и жиклер трубку с сужением. Как заменить карбюратор на триммере эхо srm-22 ges, ну во первых необходимо провести правильную диагностику и только убедившись в неремонтопригодном карбюраторе производить замену. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Как отремонтировать стартер на триммере своими руками. Как разобрать и собрать стартер, намотать пружину и заменить шнур. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Как отрегулировать карбюратор на бензокосе

Положите крышку и корпус карбюратора в ванночку с ацетоном, чтобы они откисали.
Проверьте состояние топливного фильтра, если он поврежден или его не возможно отмыть и продуть, замените на новый.
Осмотрите состояние уплотнительной прокладки, устанавливаемой между крышкой и корпусом. Если она имеет надрывы, сильно обжата, то замените ее на новую.
Проведите визуальный осмотр поплавка. Он должен быть герметичным, что можно проверить, опустив его в емкость с бензином на несколько минут. Наличие жидкости внутри, будет свидетельствовать о нарушение герметичности, а значит его необходимо заменить. Далее осмотрите боковые стороны поплавка, если на них имеются следы касания о стенки, подогните его рычаги.
Проверьте электромагнитный клапан.
Проверьте ускорительный насос.

Внимательно осмотрите детали пускового устройства и экономайзера. Их возвратные пружины не должны иметь деформаций, в противном случае замените их, так же заменить необходимо в случае потери упругости. Диафрагмы считаются негодными если имеются надрывы, потертости, или материал потерял свою эластичность. Что касается крышек, то они не должны иметь сколов, трещин, деформаций привалочной плоскости.

Достаньте из ванночки корпус и крышку карбюратора и продуйте все отверстия и каналы сжатым воздухом. То же касается фильтров, жиклеров, распылителей ускорительного насоса, эмульсионных трубок. Категорически запрещено чистить жиклеры тонкой металлической проволкой, так как это может привести к увеличению внутреннего диаметра, задиров и прочих дефектов.

Сколько должен выдавать аккумулятор под нагрузкой

Какое должно быть напряжение на аккумуляторе под нагрузкой

Разборка и сборка карбюратора ваз 2109

Про солексы уже много чего сказано, я могу только добавить в стиле «…смерть метельщику!» 🙂 (кто не знает фраза из фильма «город мастеров». дальше — по фильму — «умер проклятый метельщик, умер!»). Ну ладно не буду отвлекаться. На КАДе возникли проблемы, ну и как-то я почувтствовал что на хх вроде все нормально а на мощностных режимах как-то совсем все грустно. Доплелся до дома, заглох (ну это у меня свечи уже почернели от копоти) ну и снова снял карб.
Его разобрал и помыл в ВД и часть деталей в ацетоне…мыл долго ибо грязь прям как влитая — до конца не успел (делал все в машине, а мороз крепчал).
Про трабл — потом отдельно фото дефектовки выложу — сейчас о карбе. Если лить в каждую дырень, то грязи выльется МОРЕ — море высохнет и останется осадок — и вот этого осадка набралось ложек на 5ть соловых (мыл в ящике из под инструментов).

Почистил малые диффузоры и убрал с них заводской прилив (при литье). Нижнюю плиту карба пришлось обработать слегка напильником (пытался выровнять прогиб) и наждаком.
Установил новые диафрагмы на пусковое устройство и экономайзер.
Настроил поплавки по FAQу, все собрал — герметиком заделал «низины» в прокладках — хочу посмотреть даст ли это хоть что-то.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

— Снимаем карбюратор с двигателя автомобиля.

— Снимаем верхнюю часть (крышку) карбюратора, предварительно отвернув, крестовой отверткой, пять винтов ее крепления к корпусу.

пять винтов крепления крышки карбюратора 2108, 21081, 21083 Солекс

Разбираем вначале ее.

снятие верхней части (крышки) карбюратора 2108, 21081, 21083 Cолекс

— При помощи тонкой выколотки (2,5 мм) и легкого молотка выбиваем ось поплавков.

извлечение оси поплавков на карбюраторе 2108, 21081, 21083 Солекс

— Снимаем с «крышки» картонную прокладку.

снятые с крышки карбюратора поплавки, игольчатый клапан и картонная прокладка

— Выворачиваем корпус игольчатого клапана.

выворачивание корпуса игольчатого клапана из крышки карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем ключом на 13 электромагнитный клапан системы ЭПХХ.

извлечение электромагнитного клапана из крышки карбюратора

устройство электромагнитного клапана

— Отворачиваем, используя ключ на 13, пробку топливного фильтра карбюратора.

Вынимаем её вместе с медным уплотнительным кольцом и сетчатым фильтром.

— Выворачиваем топливоподводящий штуцер.

Делаем это ключом на 13. Вынимаем штуцер и его медное уплотнительное колечко.

топливоподводящий штуцер и сетчатый топливный фильтр извлеченные из крышки карбюратора Солекс

— Снимаем рычаг управления воздушной заслонкой.

снятие рычага управления воздушной заслонкой карбюратора Солекс

— Разбираем пусковое устройство.

элементы пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Снимаем пружину механизма приоткрывателя воздушной заслонки.

— Снимаем воздушную заслонку карбюратора , отвернув крестовой отверткой два винта ее крепления на оси. Если винты не откручиваются, подпиливаем напильником их концы. После этого ось свободно извлекается из крышки.

снятие пружины приоткрывателя воздушной заслонки, снятие самой воздушной заслонки и извлечение ее оси

Все крышка разобрана.

Разбираем корпус карбюраторов 2108, 21081, 21083 Солекс

— Снимаем резиновое уплотнительное колечко на трубке канала системы холостого хода.

резиновое уплотнительное кольцо на трубке топливного канала системы холостого хода

— Снимаем кронштейн крепления тяги привода воздушной заслонки («подсоса») , отвернув крестообразной отвёрткой винт его крепления.

снятие кронштейна крепления оболочки тяги привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Извлекаем воздушные жиклеры главных дозирующих систем вместе с эмульсионными трубками.

извлечение воздушных жиклеров ГДС с эмульсионными трубками из эмульсионных колодцев карбюратора 2108, 21081, 21083 Солекс

— Вынимаем распылитель ускорительного насоса.

снятие распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем тонкой шлицевой отверткой топливные жиклеры главных дозирующих систем.

извлечение топливных жиклеров ГДС из эмульсионных колодцев

— Вынимаем малые диффузоры из обеих камер карбюратора.

Проще всего их достать при помощи пассатижей.

извлечение диффузоров

— Разбираем ускорительный насос.

— Разбираем экономайзер мощностных режимов.

элементы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Снимаем винт регулировки «количества» топливной смеси.

снятие винта регулировки «количества» топливной смеси с карбюратора 2108, 21081, 21083 Солекс

— Снимаем сектор управления дроссельными заслонками.

снятие сектора управления дроссельной заслонкой первой камеры

— Выворачиваем тонкой шлицевой отверткой винт «качества» топливной смеси из канала в корпусе карбюратора и ухватив его пинцетом извлекаем его оттуда.

— Снимаем кулачок привода ускорительного насоса с оси дроссельной заслонки первой камеры , отвернув ключом на 11 гайку его крепления. Под кулачком находится специальная шайба, снимаем и её.

снимаем кулачок привода ускорительного насоса

— Снимаем дроссельные заслонки обеих камер карбюратора.

снятие дроссельных заслонок обеих камер карбюратора 2108, 21081, 21083 Солекс

— Вынимаем оси заслонок.

снятые оси дроссельных заслонок

1. Корпус карбюратора 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Винты крепления дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластмассовая шайба.

8. Металлическая шайба.

9. Кулачок нажимной ускорительного насоса карбюратора.

10. Гайка крепления кулачка УН.

11. Стопорная шайба оси дроссельной заслонки первой камеры.

Всё карбюратор разобран.

Сборку карбюратора Солекс производим в обратной последовательности.

Примечания и дополнения

Еще пять статей на сайте по ремонту карбюраторов Солекс

Разборка карбюратора 2108, 21081, 21083 Солекс: 7 комментариев

Спасибо огромное за такой подробный и обстоятельный ответ! С ускорением и провалом проблем вроде бы нет. Есть такой момент, когда долго постоишь на холостых, мотор хорошо прогреется, вентилятор несколько раз включится или скажем летом, когда температура двигателя повышается выше обычной ( заглушил двигатель, сходил по делам, вернулся, завёл ), то бывает проскакивает несколько затупов при старте и во время езды, но через минуту всё ровно. Были разные мысли, но решил попробовать двинуть трамблёр на +. Пока затупы не появлялись.

Переходная система второй камеры необходима для принудительной подачи топлива при начале открытия дроссельной заслонки второй камеры, чтобы обогатить смесь и предотвратить «провал». Ориентировочно это переход от режима средних нагрузок к мощностным, например ускорении при движении со средней скоростью. Если трубка забора топлива треснула выше уровня топлива в поплавковой камере, то разрежение (которым «высасывается» топливо) в переходной системе снизится, бензина под дроссельную заслонку выльется мало и наступит «провал». Если трубка треснула на той части, что погружена в бензин, то в принципе ни чего страшного.
В большинстве случаев работа переходной системы второй камеры незаметна и малозначительна. Поэтому если нет сильно выраженного «провала» в работе двигателя при ускорении автомобиля в движении, то можно не обращать особого внимания на эту проблему.

Спасибо за ответ! Она вроде бы свою работу выполняет — продувается, но не могу разобраться в месте удара трубка цела или нет… и если нет…, то на что это может оказывать влияние? Сплющено возле самого входа трубки в корпус.

Эти трубки менять не приходилось. Менял трубку в канале СХХ. Там нужно вставить во внутрь сверло 2 мм, обернуть трубку куском наждачной бумаги, ухватиться за нее плоскогубцами и вытащить трубку из посадочного гнезда. Усилие при вытаскивании трубки не очень большое. Новую трубку просто вставлял в отверстие и слегка сверху стукал молотком.
В трубки эконостата и переходной системы сверло конечно не вставить, поэтому есть риск их повредить. Но если трубка уже повреждена, то вполне возможно ее вытащить и заменить другой.
Если есть возможность, конечно лучше поискать другую крышку карбюратора.

Коллеги, подскажите пожалуйста каким образом монтируются трубки эконостата и переходной системы второй камеры? Кто-то мне сплющил трубку переходной системы второй камеры. Пока не понял для чего именно это было проделано. Видимо… для экономии топлива. Но что-то мне не очень её вид нравится. Удар был видимо отвёрткой. Вот думаю… возможно ли её заменить?

Как же ты это проверил.если обратка в бак

Я разобрал промыл,почистил,взял б/у 83 солекс. Эконмайзер мощностных режимов,я сделал так:жиклер заглушил,пружинку с диафрагмы убрал. Жиклеры поставил в 1кам.тж-85 чють,чють роздал;вж-168; во вторую тж-95;вж-125; Обратка прямо в бак-это обязательно. Итог:проехал на 1литре-15.5км.Но еще не все подкорректировала.Но машина классика,не уступает почти никому.

Процесс ремонта карбюратора на ВАЗ 2109 включает в себя несколько этапов:

Снятие;
Разборки;
Зачистка;
Сборка;
Установка;
Регулировка предварительная.

О каждом из них мы расскажем вам подробнее, но сначала отметим типичные признаки неисправности данного агрегата.

Схема карбюратора

Признаки неисправности

Карбюратор может с течением времени или в результате жесткой эксплуатации дать сбой. Определить это по поведению автомобиля не сложно даже малоопытному водителю. Вам лишь требуется знать характерные признаки неисправностей. К ним относят:

Перебои при работе мотора;
Неспособность двигателя держать холостые обороты;
Отсутствие необходимой тяги;
Повышенный расход топлива;
Выброс обильного количества дыма;
Двигатель попросту не запускается.

Если подобные признаки были обнаружены, значит, вам необходимо выполнить ремонт карбюратора на ВАЗ 21099. Сделать это можно своими руками, но лучше обратиться к специалистам на СТО. Стоимость ремонта будет небольшой, зато вы гарантировано получите сервис высокого качества.

Ремонт

Многие автовладельцы думают, какой же карбюратор им лучше поставить на свой ВАЗ 21093. Сегодня актуален карбюратор Солекс, который эффективно справляется со своей задачей, потому и устанавливается на этот автомобиль.

Понять устройство карбюратора на ВАЗ 2109 не сложно, ровно как и выполнить каждый этап ремонта самостоятельно.

Снятие

Первым этапом является снятие. Сделать это можно следующим образом:

Отключите воздушный фильтр, открутите гайки для крепления и демонтируйте патрубки;
Снимите тягу акселератора и отключите трос подсоса;
С помощью гаечного ключа открутите крепление карбюратора и впускного коллектора;
Внимательно следите за тем, чтобы туда не попали мелкие детали, гайки, иначе вы сами себе усложните задачу.

Разборка

Теперь необходимо выполнить разборку карбюратора на своем ВАЗ 2109. Здесь инструкция такая:

Снимите электромагнитный клапан, из которого извлекается топливный жиклер;
Далее снимите с карбюратора крышку. Она фиксируются при помощи 5 винтов, для которых нужна крестовая отвёртка. Аккуратно выполняйте этот процесс, чтобы не повредить поплавок;
Демонтируйте поплавок топливной системы. Ось крепления выдавливается каким-то тонким инструментом и тем самым легко снимается;
Теперь снимите уплотнительную прокладку. Ее лучше сразу поменять на новую. Прокладки – расходный материал. Раз уж вы взялись за разборку, есть смысл поменять расходники, что обеспечит более продолжительную и эффективную службу карбюратора;
Демонтируйте топливный клапан. Для этого подойдет накидной ключ или головка, что позволит избежать деформации граней. Убедитесь в функциональности клапана. Игла должна ходить без проблем, люфта, а шарик легко перемещаться;
Проверьте диафрагмы, а также пусковое устройство. Признаки исправности — пружина не втянута, диафрагма цельная, хорошо гнется, не имеет механических дефектов;
Извлеките топливный фильтр. Он находится у боковой части карбюратора;
Вытащите распылители ускорительного насоса в карбюраторе вашего ВАЗ 2109. Если нужно, поменяйте распылители и резинки. Хотя делать это не всегда требуется;
Старую диафрагму ускорительной помпы выкидывайте, на ее место ставим новую. Для этого нужно открутить винты, снять крышку и пружину;
Демонтируйте эмульсионные трубки. Их должно быть две;
Под ними находится жиклер. Эти элементы также извлекаются при помощи отвертки;
Демонтируйте винт, отвечающий за регулировку смеси.

Вот так выполняется снятие карбюратора на ВАЗ 2109. Сделав это, переходите к следующему этапу.

Чистка

Заранее обзаведитесь ремокомплектом для карбюратора ВАЗ 2109, чтобы все элементы, подлежащие замене, не пришлось искать в процессе ремонта. Также вам потребуется ацетон или керосин. Они пригодятся для основного этапа ремонта — промывки.

Промыть необходимо следующие компоненты карбюратора:

Топливный клапан;
Жиклеры;
Распылители;
Крышка насоса ускорительного;
Топливные главные жиклеры;
Эмульсионные трубки.

Средство для чистки карбюратора

Закончив промывку, обязательно просушите и продуйте детали. При использовании компрессора для продувки, крепко держите запчасти. Из-за их небольшого веса они легко теряются.

Сборка

Мы уже рассказали, как снять карбюратор на ВАЗ 2109. Потому сборку можно выполнить в обратной последовательности. Но чтобы у вас не возникло проблем, разобьём этот процесс на этапы.

Монтируйте топливный фильтр. Берите новый, либо тщательно очищайте старый. Установите пробку.
Закрепите поплавок. Убедитесь, что он цел. Для этого просто поместите его в емкость с горючим на пару минут. Если внутри него окажется топливо, покупайте новый поплавок.
Замените все диафрагмы. Ремонтировать их не имеет никакого смысла.
Соберите ускорительный насос, топливную помпу, а также экономайзер.
Теперь очередь за электромагнитным клапаном. Перед его установкой проверьте на предмет работоспособности. Для этого его подключают к аккумуляторной батарее — плюсом на клемму клапана, а минусом — на корпус. Если игла втянулась, значит все хорошо. В противном случае запчасть нужно поменять.
Установите эмульсионные трубки.
Поставьте на место крышку от карбюратора.
Сам карбюратор в сборе тоже желательно продуть. Это будет контрольный этап, завершающий качественную самостоятельную сборку.

Установка

Установить карбюратор достаточно просто, однако важно обратить внимание на некоторые нюансы.

В процессе монтажа агрегата на впускной коллектор убедитесь, что корпус имеет плоскость. Речь идет о ровности поверхности. Часто она оказывается деформированной. Вооружитесь уровнем, дабы в этом убедиться.
При наличии деформации протрите ее точильным камнем.
После этого монтируют карбюратор, подключают трос подсоса, акселератора, трубки подачи горючего и прочие элементы.
После этого устанавливают воздушный фильтр.

Учтите, если вы планируете затем регулировать карбюратор, тогда монтировать фильтр не имеет смысла. Сперва выполняется регулировка, и только потом его можно будет установить. Так вам самим окажется проще и удобнее работать.

Регулировка

Вряд ли разборка карбюратора на ВАЗ 2109 вызвала у вас множество проблем. А вот регулировку все же лучше доверить специалистам. Потому посетите проверенную, надежную станцию технического обслуживания. Мастера выполнять необходимые настройки, подойдут к вопросу профессионально, сэкономят вам кучу времени. Что самое приятное, сегодня за регулировку карбюраторов много денег не берут. В этом компоненте владельцам автомобилей ВАЗ вообще хорошо, поскольку запчасти дешевые, да и с ремонтом проблем не возникает.

Самостоятельно некоторые решаются отрегулировать холостой ход и количество подаваемой смеси. Это позволит мотору работать эффективнее. Для ВАЗ 2109 предусмотрено техническое руководство, в котором указываются нюансы самостоятельного выполнения такой работы. Потому ориентируйтесь строго по нему.

Неисправности карбюратора Солекс 21083 и их устранение

Как и любой другой узел автомобиля, топливная система при определенных обстоятельствах потребует ремонта. Неисправности карбюратора солекс 21083, как правило, случаются из-за неправильной настройки работы топливной системы, некачественного топлива, условий эксплуатации и т.д.

Рассмотрим основные причины неисправности карбюратора Солекс 21083 и как их можно определить.

Провал – во время нажатия на педаль газа, авто какое-то время продолжает ехать с той же скоростью, или начинает с замедлением ускорятся;
Рывок – кратковременная пауза перед ускорением;
Подергивание – одновременно несколько рывков, которые следуют один за другим;
Раскачивание – следующие несколько один за другим провалы;
Вялый разгон – авто начинает разгон медленно.

В карбюраторе Солекс 21083 неисправности могут возникать при изношенных деталях, когда пары масла поршневой группы, а также картерные газы начинают попадать в полость над карбюратором, что приводит к засорению фильтрующего элемента, далее все это оседает на жиклерах и остальных элементах карбюратора, что и затрудняет их работу.

Неисправности в ускорительном насосе карбюратора Солекс 21083

Если есть протекание топлива с крышки насоса, то в этом случае, вероятно, есть, провыв диафрагмы в ускорительном насосе, которую нужно заменить.

Может забиваться распылитель ускорительного насоса, это можно проверить простым нажатием на педаль газа при неработающем двигателе, если в момент нажатия из-под распределителя не появилась ровная струйка топлива без пузырьков воздуха, то причина очевидна.

Как правило, это может быть из-за:

отсутствия в поплавковой камере карбюратора топлива;
распылитель забивается ускорительного насоса;
неисправность обратного клапана в распылителе ускорительного насоса (следует продуть систему).

Отсутствие в поплавковой камере топлива определяется проверкой наличие смеси на входе в карбюратор Солекс 21083. Далее если топливо подается, необходимо проверить запорную иглу и сетчатый фильтр в карбюраторе, после чего проверяем бензонасос и т.д.

Разборка и сборка карбюратора Солекс 21083 в этом случае должна выполняться аккуратно и в правильно порядке. Иначе в процессе сборки вы сможете нарушить правильность установки жиклеров карбюратора Солекс 21083, фильтра, заслонок и т.д. Что приведет впоследствии к нестабильной работе карбюратора или его поломке.

Обедненная смесь определяется по следующим причинам:

При отсутствии топлива в камере поплавковой и исправном топливном насосе можно проверить пропускную способность карбюратора, и непосредственно шланга подводящего топливо к карбюратору.

Далее проверяют сетчатый фильтр и исправность иглы клапана топливного. Маловероятно что, игла может быть заклинена в закрытом положении, это только возможно при отсутствии скобы оттяжной, которая соединяет поплавок с иглой клапана, или сильном износе иглы.

Промывается сетчатый засоренный фильтр растворителем или ацетоном, и предварительно вынимают его из корпуса карбюратора, сжатым воздухом продувают фильтр и устанавливают на место. Топливный неисправный клапан необходимо заменить в сборе на новый.

Ремкомплект карбюратора Солекс 21083

Ремкомплект карбюратора Солекс 21083 лучше всего иметь запасной, чтобы в случаях неисправности он находился под рукой. Он пригодится не только во время ремонта карбюратора, а и в процессе тюнинга карбюратора Солекс 21083, если будет такая необходимость и желание.

Далее нарушение подачи состава смеси можно определить положением воздушной заслонки. Возможные заедание ее тяги привода, рычага, оси, неисправности связанные с пусковым устройством или неправильной регулировке.

Обеднение смеси может быть вызвано как во время работы, так и при пуске двигателя, низким уровнем топлива непосредственно в поплавковой камере. Также может иметь место подсос воздуха в выпускном коллекторе, где он соединяется с карбюратором.

В зимнее время, при отрицательных температурах воздуха, есть вероятность замерзания воды непосредственно в топливопроводе и каналах карбюратора, закупорки ледяными пробками, или обмерзания в зоне диффузоров смесительных камер. В результате чего, будет наблюдаться остановка или падение мощности двигателя.

Неустойчивые обороты или отсутствие холостого хода

При исправной работе систем карбюратора Солекс 21083, возможно засорение каналов или жиклеров холостого хода. Поврежденные резиновые уплотнители колец винтов количества и качества, неплотно закрученный электромагнит клапана: это все вероятные причина нестабильной работы авто.

Если есть система ЭПХХ (электронная система подстройки холостого хода), то также возможны неисправности из-за неполного закручивания топливного держателя жиклера, поломка электромагнитного клапана или блока управления, а также повреждение диафрагмы экономайзера.

Так как переходная система холостого хода совмещена с системой первой камеры, то при нестабильных оборотах холостого хода вероятность остановки или провала двигателя при начале плавном движении авто. Засоренные каналы продувают и промывают после частичной разборки данного карбюратора.

Все неисправные детали заменяют на новые. Ремкомплект карбюратора Солекс 21083, цена которого остается приемлемой для автовладельцев, позволяет не прибегать к попыткам поставить уже изношенные прокладки, пружинки и т.д. Таким образом, вы обезопасите себя от преждевременных поломок и неисправностей.

Пониженные или повышенные обороты, нестабильная работа мотора в режиме холостого хода

Эти причины могут быть вызваны неправильной регулировкой уровня топлива, холостых оборотов, или подсосом лишнего воздуха. На это может и повлиять износ и неправильная регулировка заслонок, как в первой, так и во второй камерах карбюратора.

Невозможный или затрудненный пуск холодного двигателя: вероятней всего неправильно выполнена регулировка пускового устройства, а также может быть изношенна диафрагма в пусковом устройстве.

Затрудненный запуск прогретого мотора

Наиболее частой причиной является, повышенный уровень топлива или переобогащение смеси. Это может быть вызвано не герметичностью топливного клапана или неправильной регулировкой поплавкового механизма. Обычно при неправильном тюнинге своими руками такое может случиться.

Именно поэтому стоит обращаться за помощью к квалифицированным специалистам, которые правильно и аккуратно выполнят все работы по ремонту, настройке карбюратора Солекс 21083, потому что именно профессионалы знают толк в карбюраторах различных модификаций, таких как Солекс 21083 1107010 и других.

Также можно просмотреть подробное описание и видео про ремонт карбюратора Солекс 21083, где наглядно представлен весь процесс по сборке, разборке и ремонту карбюратора.

Также на эту тему вы можете почитать:

Поделитесь в социальных сетях

Alex S 11 ноября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

21083 31 карбюратор

Лада 2106 «блондинка» › Бортжурнал › Карбютатор Солекс 21083-31 (от ВАЗ-2110) Многабуквов /ЭТОЙ ДОРАБОТКИ НЕТ!

Точно не знаю, к какой категории БЖ отнести эту запись. Это и НЕПРИЯТНОСТИ (поломка), и САМОСТОЯТЕЛЬНЫЙ РЕМОНТ, и за всем этим последовавший ТЮНИНГ.
В машине поломался карбюратор. Забился то есть. И забился настолько замечательно, что двигатель заглох и не захотел заводиться. И в результате я очень нехорошо и позорно стал на перекрестке Ставропольской и Второй Пятилетки. Надо отдать должное, люди в нашем городе очень хорошие, помощь поступила сразу, утащили на тросе с перекрестка во дворы. Спасибо Вам, незнакомый добрый человек! Во дворах завел машину почти сразу, вытянул до упора подсос. Открутил три гайки на воздухоочистителе, снял с него крышку, надел рукавицу, потянул за тягу газа, дал обороты, рукой в рукавице заткнул вход карба (проделать это три раза, не давая заглохнуть двигателю)(ВНИМАНИЕ! Мордой лица не лезть к карбюратору, а то может быть выстрел вверх и ожог!), и его промыло бензином. Можно ехать дальше.

Полный размер

Солекс

То что было проделано – временное решение проблемы. Карбюратор нужно перебирать и чистить. Тем более, что его нужно будет перебирать – видно по прошлой записи про ЭМ клапан ХХ (состояние прокладок карба).
Обычно, при чистке и переборке, я снимаю карбюратор, разбираю его, разбираю «доноров» (старые Озоны), чищу, мою (бензином), и потом собираю, ставлю детали из ремкомплекта и от «доноров». Только «доноры» уже только на выброс, с них уже совсем нечего снять. Но это ничего, старый Озон найти не проблема, и поэтому звонок другу, и мешок с карбюратором у меня. А вот когда я дома достал карбюратор из мешка, то у меня случилось офигение: это не старый Озон, а почти новый Солекс 21083-31. От ВАЗ 2110. С автоподсосом! Вот так сюрприз! Спасибо другу! Раз есть такой замечательный карбюратор, то его просто необходимо поставить.
Небольшое отступление, которое, как мне кажется сделает запись полезной.
«Для полного сгорания 1кг бензина требуется около 15 кг(или 12м3) воздуха. Это количество воздуха называют теоретически необходимым, а смесь, содержащую такое количество воздуха – НОРМАЛЬНОЙ. Если смесь содержит свыше 15, но не более 17 кг воздуха на 1кг топлива, ее называют ОБЕДНЕННОЙ, а при содержании воздуха свыше 17 кг – БЕДНОЙ. Смесь, в которой содержится на 1 кг топлива менее 15, но не ниже 12кг воздуха, является ОБОГАЩЕННОЙ, а менее 12 кг — БОГАТОЙ».
Еще о смеси: 1:5 – не горит. 1:21 – тоже не горит.
Как устроен карбюратор: примерно также, как и унитаз. 😉 В нем, как и в унитазном бачке, есть поплавок и уровень. И карбюратор, как и унитаз, забивается г-ном. 😉
ГЛАВНАЯ ДОЗИРУЮЩАЯ СИСТЕМА (это к ней относится и поплавковая камера с поплавком, главные воздушные и главные топливные жиклеры, эмульсионные трубки, малый диффузор с распылителем) готовит ОБЕДНЕННУЮ смесь.
СИСТЕМА ХОЛОСТОГО ХОДА – ОБОГАЩЕННАЯ смесь.
СИСТЕМА ПУСКА (Подсос) – БОГАТАЯ смесь.
УСКОРИТЕЛЬНЫЙ НАСОС – обогащение горючей смеси при резком открытии дросселя (при этом бензин в большой диффузор писает струей).
ЭКОНОМАЙЗЕР (ЭКОНОСТАТ) – обогащение смеси для получения максимальной мощности.
Что надо регулировать прежде всего: ГЛАВНУЮ ДОЗИРУЮЩУЮ СИСТЕМУ, выставить уровень бензина в поплавковой камере. Для этого — подгинать рычажки поплавка. Можно отрегулировать поплавок без бензина, по линейке (или штангелю), только это будет весьма приблизительно. Гораздо лучше, если установить карбюратор на автомобиль, подключить бензопровод, качать бензин бензонасосом, снимать крышку с поплавком, контролировать уровень, проводить регулировку. ПО УРОВНЯМ: Озон – уровень на середине косой ступеньки в поплавковой камере, Солекс — 22,5 мм от края поплавковой камеры, К-126 (Б, Г, Н) (ГАЗ, Волга, Москвич) – чуть больше половины окна.

Установка уровня топлива в поплавковой камере для карбюраторов Солекс и Озон.

Далее – регулировка СИСТЕМЫ ХОЛОСТОГО ХОДА. Регулируется качество и количество. ВИНТ КАЧЕСТВА закручивается до упора, затем отворачивается на 2,5 (два с половиной) оборота. Хоть Озон, хоть Солекс, хоть К-126. Для большинства карбюраторов – 2,5 оборота. (Исключение: карбюраторы двухтактных двигателей имеют регулировку 1, 5 (полтора) оборота). ВИНТОМ КОЛИЧЕСТВА устанавливают нужное число оборотов ХХ: для ВАЗ классики -1000, 2108-09-10 и тд. -850-900, Москвич и Волга – это «трактора» ;-), они любят малые холостые (на малых холостых двигатели прекрасно смазываются), возможно малое устойчивое число оборотов.
Я описал самый простой и дуракоустойчивый способ регулировки. Можно и более сложно, покрутить потом винт качества, следить за оборотами (отрегулировать на максимум), но это сложнее и зачастую не требуется.

Расположение ВИНТОВ КАЧЕСТВА и КОЛИЧЕСТВА Солекс

Третье – регулировка СИСТЕМЫ ПУСКА, или подсоса: отрегулировать тросик заслонки, чтоб она была открыта или закрыта. В карбюраторе 21083-31 с автоподсосом автоматика работает от температуры двигателя, карбюратор подключается к системе охлаждения. Положение воздушной заслонки регулирует биметаллическая пластинка, которая выглядит, как пружина от часов. Отпустив три винта можно вращать корпус, менять ее натяжение, и тем самым температуру открытия. Я рекомендую температуру открытия снизить (чтобы открывалась при меньшей температуре, чтоб подсос убирался раньше).

Полный размер

Автоподсос Солекс 21083-31

Солекс 21083-31 был успешно поставлен на автомобиль, успешно пока опробован в городе. На трассу еще не выезжал. Тесты еще не закончены.
Надеюсь, что эти многабуквов будут кем-то прочитаны, и кому-то помогут.

Полный размер

Озон

Полный размер

Поплавковая камера Озон

Полный размер

Продувка воздухом. ВАЖНОЕ ЗАМЕЧАНИЕ: проволокой карбюраторы не чистят!

www.drive2.ru

Замена карбюратора ВАЗ . переход на 83-31 — Лада 2108, 1.5 л., 1999 года на DRIVE2

Наступили большие выходные, а это повод сделать ремонт или что-то изменить в машине .
В моем случае — два в одном .

Полный размер

Было куплено: -Карбюратор 21083-31 (имелся) -Хомуты 7шт (100р) -Шланг ВАЗ-2112 2 шт — 40 см(100р) -Воздушный фильтр (70р) -Обратный клапан вакуумника (35р) -Прокладки : Верхняя паронитовая + обычная (в запас ) 15+3р Теплоизоляционная — 60р Нижняя паронитовая — 15р Все остальное уже валялось дома

Полный размер

Собственно, процесс трудоемкий и грязный . В моем случае — карбюратор был весь в дерьме и подтеках . Процесс демонтажа занял около часа неторопливой работы

Еще 2 часа понадобилось на установку и на то, чтобы попить чайку дома.
Все работы делал у себя под окном

Краткий план процесса :
— Снять пружину, снять трос газа и подсоса(вырезал)
— Зачистить посадочное место обезжиривателем

— Положить прокладки в такой последовательности :

-Промазать без фанатизма герметиком все
-Выждать немного после установки каждой из них
-Установив карбюратор затягиваем без усилий, чтобы весь герметик не выполз внутрь. Спустя минут 15 можно немного подтянуть
— Подключаем все шланги

У меня был переход с обычного 83 карбюратора на 83-31 с автоподсосом, а значит пришлось доработать систему подачи ОЖ. Пригодились патрубки 2112 . Есть комплекты патрубков подогрева на обычный карб, а на этот подходит комбинация 08 и 05 патрубков .

Полный размер

Долой!

Работа еще не окончена, потому как кончик троса газа был деформирован и мне пришлось его обрезать . Да и хреновенький уже был трос, завтра буду ставить новый и обязательно заводской ДААЗ . Заодно и обратный клапан на вакуумник поставлю, он пропускал и машина троила.

А еще для полной красоты надо заглушку подсоса купить 🙂

Вот такие дела 🙂

Полный размер

Делал вот тут, под окнами соседей )) Нулевые удобства

Заводская схема 21083-31 с оригинальными запчастями

Полный размер

www.drive2.ru

Тарировочные данные карбюратора 21083-1107010-31/35 Солекс

Карбюраторы 21083-1107010-31, 21083-1107010-35 Солекс предназначены для установки на двигателя объемом 1500 см автомобилей ВАЗ 21093, 21099, 21015, 2110, 2111.

Карбюратор 21083-1107010-31 оборудован одноступенчатым автоматическим устройством открытия воздушной заслонки, 21083-1107010-35 двухступенчатым.

Параметры и тарировочные данные карбюраторов Солекс 21083-1107010-31, 21083-1107010-35

Смесительные камеры карбюратора

Диаметр смесительных камер

1-я камера – 32 мм

2-я камера – 32 мм

Диаметр диффузоров в смесительных камерах

1-я камера – 21 мм

2-я камера – 23 мм

Главные дозирующие системы обеих камер карбюратора

Маркировка топливных жиклеров

1-я камера – 95

2-я камера – 100

Маркировка воздушных жиклеров

1-я камера – 150 (155-21083-1107010-31)

2-я камера – 125

Типы эмульсионных трубок

1-я камера – 23

2-я камера – ZC

Система холостого хода и переходная система первой камеры карбюратора

Маркировка топливного жиклера

1-я камера – 38-44

Маркировка воздушного жиклера

1-я камера – 170

Переходная система второй камеры карбюратора

Маркировка топливного жиклера

2-я камера – 50, (2108-1107010-35 – 80)

Маркировка воздушного жиклера

2-я камера – 120, (2108-1107010-35 – 150)

Экономайзер мощностных режимов

Маркировка топливного жиклера

1-я камера – 40

Усилие сжатия пружины при длине 9,5 мм – около 1,5 Н

Эконостат

Маркировка топливного жиклера

2-я камера – 70

Ускорительный насос

Маркировка распылителя

1-я камера – 35
2-я камера – 40

Суммарная для обеих камер подача топлива за 10 циклов (нажатий) – 11,5 см³

Маркировка кулачка – 7

Пусковое устройство

Пусковой зазор у воздушной заслонки – 2,5 мм (2108-1107010-35 ещё 5,5 мм для второй ступени)

Пусковой зазор у дроссельной заслонки 1-й камеры – 1,1 мм

Диаметр отверстия игольчатого клапана – 1,8 мм

Диаметр отверстия перепуска топлива в бензобак – 0,70 мм

Диаметр отверстия вентиляции картера двигателя – 1,5 мм

Способ управления пусковым устройством – полуавтоматическое

Диаметр балансировочных отверстий поплавковой камеры – 4/4

Примечания и дополнения

— Маркировку жиклеров определяют расходом, который замеряют микроизмерителями. Их настраивают по эталонным жиклерам.

Еще пять статей по карбюраторам Солекс

— Тарировочные данные и параметры карбюратора 21083-1107010-62 Солекс

— Тарировочные данные и параметры карбюратора 21083-1107010 Солекс

— Тарировочные данные и параметры карбюратора 21073-1107010 Солекс

— Разботка карбюратора Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

twokarburators.ru

сборка, регулировка и проверка карбюратора ваз 21083 1107010 31

Сборка карбюратора 21083 на автомобилях семейства ваз 2110

Карбюратор ваз 21083 собирайте в последовательности, обратной разборке. При этом обращайте внимание на следующие моменты. Поплавок должен свободно поворачиваться на своей оси, не задевая стенок камеры. Игольчатый клапан должен свободно скользить в своем гнезде, без перекосов и заеданий, момент затяжки седла игольчатого клапана должен быть 14,7 Нм (1,5 кгс-м). Момент затяжки электромагнитного запорного клапана должен быть3,68 Нм (0,4 кгс-м). Чтобы при сборке не перепутать местами жиклеры, обращайте внимание на маркировку жиклеров и при установке их руководствуйтесь табл. 2-3. При сборке ускорительного насоса наживите винты крепления крышки, нажмите на рычаг привода до упора, заверните винты и отпустите рычаг. При завертывании винтов крепления дроссельных заслонок расчеканьте по контуру винты на специальном приспособлении, исключающем деформацию осей заслонок.

Регулировки и проверки карбюратора 21083 на автомобилях семейства ваз 2110

Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору 21083 под давлением 30 кПа (3 м вод. ст.) После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10-15 с. Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан. В случае утечки топлива замените игольчатый клапан. Установка уровня топлива в» поплавковой камере. Необходимый для нормальной работы карбюратора 21083 уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства. Правильность установки поплавка 1 (рис. 2-93) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм. При необходимости отрегулируйте подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Рис. 2-93. Установка уровня топлива в поплавковой камере карбюратора 21083 1107010 31:
1 — поплавок; 2 — крышка карбюратора; 3 — прокладка; 4 — калибр для проверки положения поплавков; 5 — игольчатый клапан

Регулировка привода карбюратора 21083. При полностью нажатой педали 1 (рис. 2-90) управления дроссельными заслонками, дроссельная заслонка первой камеры должна быть полностью открыта и сектор 11 не должен иметь дополнительного хода. При отпущенной педали 1 дроссельная заслонка должна быть полностью закрыта. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 10 на переднем наконечнике троса привода.

Рис. 2-90. Привод управления карбюратором 21083 1107010 31:
1 — педаль управления дроссельными заслонками; 2 — возвратная пружина; 3 — прокладка упора педали; 4 — кронштейн; 5 — втулка; 6 — стопорная скоба; 7 — наконечник троса; 8 — оболочка троса; 9 — кронштейн регулирующего наконечника; 10 — регулировочные гайки; 11 — сектор с рычагом управления дроссельными заслонками; 12 — возвратная пружина

Проверка работы полуавтоматического пускового устройства карбюратора ваз 21083. Проверьте правильность установки биметаллической пружины пускового устройства, для чего визуально определите совмещение трех меток (на рис. 2-94 метки показаны стрелками): на корпусе 1 пускового устройства, корпусе 2 биметаллической пружины и корпусе 3 жидкостной камеры. При несовпадении меток ослабьте винты 4 крепления корпуса 2, поверните его до совмещения с меткой на корпусе 1 и заверните винты. Ослабьте болт 5, поверните корпус 3 до совмещения меток и закрепите болт. Запустите холодный двигатель (температура охлаждающей жидкости 15-30 °С) и проверьте через 15-20 с частоту вращения коленчатого вала двигателя, которая должна быть (2400±200) мин’. Если частота вращения не соответствует данной, отрегулируйте пусковой зазор В у дроссельной заслонки первой камеры до величины (1,1±0,05) мм (регулировка дана ниже в гл. «Регулировки пусковых зазоров»).

tuningtaza.ru

Карбюратор ВАЗ-21083-31 | тел. 8(951)671-16-00

КАРБЮРАТОР ВАЗ-21083-31

Карбюратор ВАЗ-21083, 2110 ДААЗ , АвтоВАЗ с автоподсосом – Двигатель – ВАЗ-21083

V см3 – 1500
Комплектация – Полуавтомат пуска и прогрева
Используется на автомобилях – ВАЗ-2110
Регулировки на карбюраторы типа “SOLEX” :
Диффузор 1 смес.камера – 21/32
Диффузор 2 смес.камера – 23/32
Распылитель смеси 1,2 кам. – 2108-1107410
Главный топливный жиклёр 1 камеры – 21083-1107336 А=95
Главный топливный жиклёр 2 камеры – 21083-1107336-10 А=100
Главный воздушный жиклёр 1 камеры – 21083-1107340 А=155
Главный воздушный жиклёр 2 камеры – 2108-1107340-10 А=125
Топливный жиклёр х/хода 1 камеры – 2108-1107442-40 А=40+/-3
Топливный жиклёр ускорительного насоса – 2108-1107370 А=35/40
Топливный жиклёр экономайзера мощн.режимов – 2108-1107475 А=40
Номер кулачка воздушной заслонки –
Номер кулачка ускорительного насоса – 7
Приоткрытие дросселя при запуске, мм – 1,0
Приоткрытие воздушной засл.пуск.ус-ом, мм – 2,3 низ
Диаметр разбалансировочного отв.поплав. камеры – 4,0 / 4,0
Уровень топлива в полав.камере, мм – 22,5+/-1,0
Карбюратор ВАЗ-21083-31 оборудован одноступенчатым автоматическим устройством открытия воздушной заслонки.
Карбюратор Солекс – двухкамерный, топливные жиклеры ГДС находятся посередине камер в самой глубине основного корпуса, сверху их устанавливаются воздушные жиклеры ГДС. В устройстве карбюратора Солекс 21083 предусмотрен блок подогрева топливовоздушной смеси, к которому подсоединяются шланги системы охлаждения. Дроссельные заслонки находятся внизу основного корпуса и открываются последовательно, открытие заслонки во второй камере обеспечивается за счет рычагов привода.

В крышке имеется два патрубка – один из них предназначен для подачи топлива в карбюратор, второй является обратным и служит для возврата излишком топлива в бензобак, также за счет «обратки» снижается давление в топливной системе.

Устройство карбюратора Солекс 21083

1– рычаг ведущий, второй камеры привода;
2 – винт регулировочный количества подаваемой смеси для холостого хода;
3 – сектор для подогрева карбюратора;
4 – вентиляционный патрубок картера двигателя;
5 – приводной рычаг для ускорительного насоса;
6 – клапан запорный электромагнитный;
7 – воздушной заслонки рычаг;
8 – крышка карбюратора;
9 – специальный винт для крепления камеры жидкостной;
10 – корпус камеры жидкостной;
11 – корпус карбюратора;
12 –дроссельной заслонки рычаг второй камеры;
13 – блок рычага управления непосредственно дроссельными заслонками;
А — специальные метки для точной установки пружины биметаллической пускового устройства.

Теперь рассмотрим более подробно устройство карбюратор ВАЗ-21083 Солекс.

Который любят ставить на тюнингованные ВАЗ 2106. Детали крышки.

1 – ось для поплавка;
2 – клапан игольчатый;
3 – поплавок;
4 – специальная прокладка для карбюраторной крышки;
5 –пускового устройства крышка;
6 – винт;
7 – пускового устройства диафрагма;
8 – специальная прокладка;
9 –воздушной заслонки рычаг;
10 – жиклер топливный холостого хода;
11 – запорный клапан электромагнитный;
12 – патрубок для подачи горючей смеси;
13 – крышка карбюратора;
14 – фильтр топливный;
15 – корпус в сборе с приводными рычагами полуавтоматического пускового устройства;
16 –винты регулировочные воздушной заслонки пускового зазора и приоткрывания первой камеры дроссельной заслонки;
17 – специальный хомут для закрепления корпуса пружины биметаллической;
18 – жидкостная камера;
19 –в сборе корпус с пружиной биметаллической;
20 – экран пружины биметаллической.

Рассмотрим устройство карбюратор ВАЗ-21083 Солекс, детали корпуса:

Схема карбюратора Солекс 21083

1 – винт регулировочный количества подающей смеси для холостого хода;
2 – провод электрический экономайзера концевого выключателя для принудительного холостого хода;
3 – узел подогрева карбюратора;
4 – диафрагма для насоса ускорительного;
5 – ускорительного насоса крышка;
6 – приводной рычаг ускорительного насоса;
7 – ускорительного насоса кулачок привода;
8 – крышка экономайзера режимов мощностных;
9 – диафрагма для экономайзера режимов мощностных;
10 – жиклер топливный экономайзера режимов мощности;
11 – клапан экономайзера режимов мощности;
12 – распылители с клапаном подачи топливной смеси для ускорительного насоса;
13 – распылители главных систем дозирующих;
14 – воздушные главные жиклеры с трубками эмульсионными;
15 – топливные главные жиклеры;
16 – корпус карбюратора;
17 – винт регулировочный для дроссельной заслонки;
18 – стопор для винта регулировочного;
19 – колпачок стопора;
20 – заслонка дроссельная второй камеры;
21 – дроссельной заслонки ось второй камеры;
22 – дроссельной заслонки тяга приоткрывания первой камеры;
23 – блок с рычагом управления заслонками дроссельными;
24 – пружина возвратная заслонки дроссельной первой камеры;
25 – рычаг ведомый, привода заслонки дроссельной второй камеры;
26 – рычаг ведущий, привода заслонки дроссельной второй камеры;
27 – пружина рычагов привода заслонки дроссельной второй камеры;
28 – заслонка дроссельная первой камеры;
29 – пружина возвратная заслонки дроссельной второй камеры;
30 – заглушка винта регулировочного (состава) качества подающей смеси холостого хода;
31 – ось заслонки дроссельной первой камеры;
32 – винт регулировочный качества подаваемой смеси холостого хода

Карбюраторы ВАЗ-21083 устанавливаются на авто с системой бесконтактного зажигания топливной (горючей) смеси. Данный карбюратор является эмульсионного типа, который имеет две камеры с открытием дроссельных заслонок последовательным. Устройство располагает сбалансированной поплавковой камерой, системой для отсоса картерных газов за заслонкой дроссельной, подогрев зоны расположения заслонки дроссельной первой камеры.

Читать ещё……

Контакты:

Адрес автосервиса: СПБ., ул.Софийская д.79

Телефон: 8 (951)671-16-00

Автопомощь во ВСЕХ РАЙОНАХ города Санкт-Петербурга и в Ленобласти! 24 часа!

Звоните или записывайтесь на удобное для вас время.

Мы всегда рады Вам помочь.

Опубликовано:19 февраля, 2017admin

pomoshch-na-dorogakh.ru

Карбюратор 21083-1107010-31 устройство

Устройство карбюратора Ваз 2110 21083-1107010-31: 1 – сектор рычага привода дроссельных заслонок, 2 – регулировочный винт качества смеси холостого хода, 3 – регулировочный винт количества смеси холостого хода, 4 – блок подогрева зоны дроссельной заслонки, 5 – колодка провода датчика-винта ЭПХХ, 6 – крышка пускового устройства, 7 – рычаг воздушной заслонки, 8 – корпус жидкостной камеры, 9 – болт крепления жидкостной камеры, 10 – штуцер подачи топлива, 11 – штуцер отвода топлива, 12 – крышка карбюратора, 13 – шпилька крепления воздушного фильтра, 14 – электромагнитный запорный клапан, 15 – штуцер вентиляции картера двигателя, 16 – крышка экономайзера, 17 – корпус карбюратора.

Схема устройства и работы карбюратора Ваз 2110: I – первая камера, II – вторая камера, 1 – рычаг привода ускорительного насоса, 2 – пружина диафрагмы пускового устройства, 3 – диафрагма пускового устройства, 4 – воздушный канал пускового устройства, 5 – электромагнитный запорный клапан, 6 – топливный жиклер холостого хода, 7 – главный воздушный жиклер первой камеры, 8 – воздушный жиклер холостого хода, 9 – воздушная заслонка, 10 – распылитель главной дозирующей системы первой камеры, 11 – распылители ускорительного насоса, 12 – распылитель главной дозирующей системы второй камеры, 13 – распылитель эконостата, 14 – главный воздушный жиклер второй камеры, 15 – воздушный жиклер переходной системы второй камеры, 16 – канал балансировки поплавковой камеры, 17 – поплавковая камера, 18 – игольчатый клапан, 19 – калиброванное отверстие перепуска топлива в бак, 20 – топливный фильтр карбюратора, 21 – штуцер подачи топлива, 22 – диафрагма экономайзера мощностных режимов, 23 – топливный жиклер экономайзера мощностных режимов, 24 – шариковый клапан экономайзера мощностных режимов, 25 – поплавок, 26 – топливный жиклер эконостата с трубкой, 27 – топливный жиклер переходной системы второй камеры с трубкой, 28 – эмульсионная трубка второй камеры, 29 – главный топливный жиклер второй камеры, 30 – выходные отверстия переходной системы второй камеры, 31, 33 – дроссельные заслонки, 32 – щель переходной системы первой камеры, 34 – выходное отверстие системы холостого хода, 35 – блок подогрева зоны дроссельной заслонки, 36 – регулировочный винт состава (качества) смеси холостого хода, 37 – штуцер вентиляции картера двигателя, 38 – штуцер для подачи разрежения к вакуумному регулятору зажигания, 39 – главный топливный жиклер первой камеры, 40 – эмульсионная трубка первой камеры, 41 – шариковый клапан ускорительного насоса, 42 – диафрагма ускорительного насоса.

На двигателе Ваз 2110 устанавливается карбюратор Солекс 21083-1107010-31 – эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок (вторая камера начинает открываться после того, как дроссельная заслонка первой камеры откроется на 2/3 величины). Привод дроссельных заслонок – механический, тросовый. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, полуавтоматическое пусковое устройство, электромагнитный клапан холостого хода.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

Поплавковая камера Ваз 2110 – двухсекционная (для уменьшения влияния на работу двигателя колебаний уровня топлива при поворотах и кренах автомобиля). Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульсионных трубок (главные воздушные жиклеры). Через распылители топливо-воздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода Ваз 2110 отбирает топливо из эмульсионного колодца после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, регулируемое винтом качества. Винтом количества (числа оборотов) устанавливается величина открытия дроссельной заслонки первой камеры на холостом ходу. При частичном открытии дроссельной заслонки первой камеры (до включения в работу главных дозирующих систем) топливо-воздушная смесь поступает в первую камеру через вертикальную щель, находящуюся на уровне дроссельной заслонки в закрытом положении.

При частичном открытии дроссельной заслонки второй камеры топливо во вторую камеру поступает через отверстие, находящееся чуть выше дроссельной заслонки в закрытом положении.

Экономайзер мощностных режимов включается в работу при значительном открытии дроссельных заслонок. Топливо забирается из поплавковой камеры через шариковый клапан. Пока диафрагма экономайзера удерживается разрежением во впускном коллекторе, клапан закрыт. Когда дроссельные заслонки значительно открываются, разрежение за ними падает, и клапан под действием диафрагмы начинает пропускать топливо, которое поступает через жиклер экономайзера в эмульсионный колодец в обход главного жиклера, обогащая смесь.

Эконостат включается в работу на режимах максимальной мощности двигателя, обеспечивая дополнительное поступление топлива непосредственно из поплавковой камеры (через жиклер эконостата и систему трубок) во вторую смесительную камеру.

Ускорительный насос ваз 2110 – диафрагменного типа, с механическим приводом через профильный кулачок, расположенный на оси дроссельной заслонки первой камеры. При открытии дроссельной заслонки кулачок воздействует на рычаг, который, в свою очередь, надавливает на диафрагму. Порция топлива через распылители впрыскивается в смесительные камеры карбюратора, обогащая горючую смесь на режимах разгона автомобиля. Ускорительный насос снабжен двумя шариковыми клапанами: обратный клапан расположен в канале, связывающем поплавковую камеру с полостью насоса; он открывается и полость заполняется топливом при отпущенной педали газа, когда возвратная пружина отводит диафрагму насоса назад, и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Производительность насоса не регулируется – она определяется профилем кулачка.

Полуавтоматическое пусковое устройство Ваз 2110 снижает токсичность отработавших газов на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона автомобиля (кнопка подсос).

Основа устройства – плоская спиральная биметаллическая пружина. При низкой температуре пружина – через систему тяг и рычагов – удерживает воздушную заслонку в закрытом положении. После запуска двигателя разрежение в задроссельном пространстве передается в полость за диафрагмой пускового устройства. Диафрагма втягивается, и ее шток приоткрывает воздушную заслонку на пусковой зазор, устанавливаемый регулировочным винтом. По мере прогрева двигателя биметаллическая пружина нагревается охлаждающей жидкостью, проходящей через жидкостную камеру, и распрямляется, полностью открывая воздушную заслонку. Биметаллическая пружина устанавливается на предприятии-изготовителе, и ее дополнительная регулировка в эксплуатации не требуется.

Экономайзер Ваз 2110 принудительного холостого хода состоит из датчика-винта закрытого положения дроссельной заслонки, электромагнитного запорного клапана и блока управления. Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) – закрытое. Он открывается при включении зажигания или нажатии педали газа при работающем двигателе, а также при частоте вращения коленчатого вала 1900 мин ^-1 и ниже. Клапан закрывается, если педаль газа отпущена (датчик-винт замкнут на массу) и обороты двигателя превышают 2100 мин ^-1, а также при выключении зажигания, что предотвращает вспышки в цилиндрах двигателя (дизелинг).

Схема полуавтоматического пускового устройства карбюратора Ваз 2110

Схема пускового устройства Ваз 2110: 1 – дроссельная заслонка первой камеры, 2 – рычаг привода дроссельной заслонки второй камеры, 3 – пружина диафрагмы, 4 – воздушный канал, соединенный с задроссельным пространством карбюратора, 5 – диафрагма пускового устройства, 6 – воздушная заслонка, 7 – тяга привода воздушной заслонки, 8 – ось пускового устройства, 9 – кулачок, 10 – регулировочный винт пускового зазора воздушной заслонки, 11 – шток диафрагмы пускового устройства, 12 – возвратная пружина штока диафрагмы, 13 – рычаг упора, 14 – регулировочный винт приоткрывания дроссельной заслонки первой камеры, 15 – рычаг приоткрывания дроссельной заслонки, 16 – тяга приоткрывания дроссельной заслонки, 17 – рычаг управления дроссельными заслонками, А – пусковой зазор у воздушной заслонки, В – пусковой зазор у дроссельной заслонки.

remocars.ru

Устройство и настройка карбюратора ВАЗ 2110

Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108. Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и 21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратора ВАЗ 2110

Карбюраторы 21083-1107010-31 и 21083-1107010-35 имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

Система холостого хода объединенная с переходной системой первой камеры;
Переходная система второй камеры;
Две главные дозирующие системы – первичной и вторичной камер;
Экономайзер мощностных режимов;
Эконостат;
Ускорительный насос;
Полуавтоматическое пусковое устройство;
Система отвода картерных газов за дроссельную заслонку;
Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

Схема карбюратора ВАЗ 2110

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры, и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Ускорительный насос ВАЗ 2110

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Кулачки ускорительного насоса

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и 21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

Схема пускового устройства ВАЗ 2110

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9). Проверяем пусковой зазор «B» 1,1±0,05 мм., при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Винт количетсва ВАЗ 2110

и винта качества:

Винт качества ВАЗ 2110

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход, двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

karburater.ru

Карбюратор солекс 21083-31 замена моновпрыска

Выполняю полную переделку карбюратора СОЛЕКС на иномарки,ЗАМЕНА МОНОВПРЫСКА и других видов впуска!
Ремонт карбюратора «СОЛЕКС» на любых машинах Ваз,Уаз,Газель,Москвич,Иномарки(Опель,Тойота, Фольксваген) т.д
Ремонт и диагностика производится не только карбюратора,а еще и всей системы зажигания и вспомогательных составных двигателя вызвавших неполадку!
Время комплексного ремонта минимум от 2-3 часа и дольше,бывает до 6-7 часов в зависимости в каком состояние двигатель,карбюратор,система зажигания и вспомогательные состовные части двигателя,и в том числе электрика!
Комплексный ремонт поможет Вам уменьшить расход топлива,при этом непотерять обычную мощность!
А также производится Ремонт сильно ПОВЕДЕННЫХ карбюраторов СОЛЕКС,ремонт СОРВАННОЙ РЕЗЬБЫ Холостого Хода и другие СЕРЬЕЗНЫЕ ПОЛОМКИ!
Возможна подготовка карбюратора на заказ,на машины с двигателем 0.8-3.0л более подробней узнавайте по телефону!ВОЗМОЖНА ОТПРАВКА В ДРУГИЕ РЕГИОНЫ!
При ремонте,доработке карбюратора и системы зажигания производится осмотр всех элементов которые могли вызвать не поладку:

-Проверка и ремонт карбюратора и его доработка и улучшение!
-Комплексный ремонт зажигания!
-Проверка и чистка свечей зажигания!
-Проверка бронепроводов!
-Проверка катушки зажигания!
-Проверка коммутатора!
-Проверка и ремонт трамблера!
-Проверка Бензонасоса!
-Проверка Впускного коллектора!
-Проверка ЭПХХ!
-Проверка электрики и устранение неисправности!

Возможность сделать карбюратор под разные режимы вождения:

-Эконом режим,лучший вариант для города и в зимнее время года,хорошее экономия топлива при крейсерской скорости до 90км/ч.разход от 6-8л (+-1л)

-Стандартный карбюратор выдает мощности не более 20-30% потенциала двигателя и расходует 10-15л(+-1л)

-КОМПРОМИС очень часто просят между обычным и полуспортивным!расход 7-10л на 100км!

-ОБЫЧНЫЙ доведенный до ума карбюратор выдает мощности не более 30-40% потенциала двигателя и расходует 7-9л(+-1л) в среднем режиме езды на 100 км

-ПОЛУСПОРТИВНЫй карбюратор выдает мощности не более 70% потенциала двигателя и расходует 8-11л(+-1л) среднем режиме езды на 100 км

-СПОРТИВНЫЙ карбюратор выдает мощности не более 90-100% потенциала двигателя и расходует 9-13л(+-1л) среднем режиме езды на 100 км

После ремонта,обязательно пробный выезд,финальная регулировка карбюратора и зажигания !

Установка карбюратора «СОЛЕКС» классику и иномарку!

Установка электронного зажигания на автомобиль!

Установлю АОК с Датчиком Детонации(автомотическая регулеровка зажигания)!

Установка бронипроводов с нулевым сопративление(нет потери искры,ставятся один раз и больше никогда менять ненадо эти провода)!

Настройка зажигания и смеси БЕСПЛАТНО!(Специальным устройством)

От 500 руб(чистка).ГАРАНТИЯ!!!

Работаем 24 часа с выездом к машине,без выходных!

Выезд к машине по городу 200-300 руб!

По всем вопросам с карбюратором звоните!!!

www.avito.ru

Карбюратор 21083-31 — Лада 4×4 3D, 1.7 л., 1996 года на DRIVE2

Итак начнём с того, что на машине изъявила желание ездить моя супруга и по этой причине было решено избавляться от ручного подсоса, ибо сие устройство является неведомой и непонятной штуковиной в её руках> =)))).
Ставить было решено именно карб, а не переделывать имеющийся новый на электро-автоподсос. Так как сам карбюраторщик и знаю их разновидности и характеристики то выбор несомненно пал на 21083-31 от 2110. Цена правда кусается 6700р, но я посчитал что это того стоит.
НО! Диффузоры и жиклёры у родного и нового карбов разные, потому произошли следующие переделки:
1) Самодельной шарошкой расточены диффузоры с 21х23 на 24х24 соответственно — благо металл мягкий и всё делается очень просто и ничего вы там не испортите не волнуйтесь! (шарошку 24мм сделал из пера установки замков для межкомнатных дверей на 22, просто расклепав его).
Далее покупаем ремкомплект карба 21073 и вперёд!
2) Заменены оба топливных жиклёра на 21073
3) Заменены оба воздушных жиклёра-эмульсионные трубки на 21073
4) Заменён носик ускорительного насоса на 21073
5) Заменён кулачок номер 7 на 4ый резаный
Далее перебираемся в салон — снимаем трос подсоса, а отверстие от него глушим подходящей по диаметру чёрной клипсой.

Ставим карб, подсоединяем патрубки охлаждения для работы полуавтомата пуска и прогрева. Заводим, прогреваем, настраиваем винт качества смеси и прогревочные обороты (летом хватит и 1700-1800, для зимы 2000-2100). Обязательно меняем зазор на пусковом устройстве (с 2.3 до 3мм).

Итог произведённой работы — ОНО ТОГО СТОИТ, заводимся и ездим как на инжекторе, расход неизменно будет прежний. Ощущения оболденные =)

Цена вопроса: 6 900 ₽

www.drive2.ru

Особенности карбюратора 21083–1107010-31

Особенности устройства

Рис. 1. Внешний вид карбюратора 21083–1107010–31

Карбюратор 21083–1107010-31 (рис. 1) эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок.

Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, подогрев зоны дроссельной заслонки первой камеры.

В карбюраторе имеются две главные дозирующие системы первой и второй камер, система холостого хода первой камеры с переходной системой, переходная система второй камеры, экономайзер мощностных режимов, эконостат, диафрагменный ускорительный насос, полуавтоматическое пусковое устройство.

На принудительном холостом ходу включается экономайзер принудительного холостого хода.

На автомобилях, имеющих датчик расхода топлива, устанавливается карбюратор 2114–1107010-31, отличающийся от карбюратора базовой комплектации отсутствием патрубка слива топлива.

Тарировочные данные карбюратора приведены в таблице 1.

Карбюратор 21083–1107010–31 эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок.

На принудительном холостом ходу включается экономайзер принудительного холостого хода.

Тарировочные данные карбюратора приведены в таблице 1.

Таблица 1. Тарировочные данные карбюратора 21083–1107010–31

Параметры	Первая камера	Вторая камера
Диаметр смесительной камеры, мм	32	32 23
Диаметр диффузора, мм	21	32 23
Главная дозирующая система: маркировка* топливного жиклера маркировка воздушного жиклера	95 155	100 125
Тип эмульсионной трубки	23	ZC
Система холостого хода и переходные системы: маркировка топливного жиклера маркировка воздушного жиклера	41+3 170	50 120
Эконостат: условный расход** топливного жиклера	─	70
Экономайзер мощностных режимов: маркировка топливного жиклера усилие сжатия пружины при длине 9,5 мм, Н	40 1,5	± 10%

Ускорительный насос: маркировка распылителя маркировка кулачка подача топлива за 10 циклов, см 3	35 7 11,5	40 — ±1,75
Пусковые зазоры: воздушной заслонки (зазор А), мм дроссельной заслонки (зазор Б), мм	2,5 ^+0,2 1,1^+0,05	─ ─
Диаметр отверстия игольчатого клапана, мм	18
Диаметр отверстия перепуска топлива в бак, мм	0,7
Диаметр отверстия вентиляции картера двигателя, мм	1,5
Уровень топлива в поплавковой камере, мм	22,5
Диаметр балансировочных отверстий поплавковой камеры, мм	4	4

* Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей.

Настройка микроизмерителей осуществляется по эталонным жиклерам.

** Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике.

Контролю в процессе эксплуатации не подлежит.

avtomechanic.ru

Быстрый старт автомобиля с карбюратором 2108, 21081, 21083 Солекс

В сети Интернет имеется много рекомендаций на тему увеличения приемистости двигателя автомобиля за счет переделки карбюратора. В этой статье изложена своя версия такой доработки карбюраторов 2108, 21081, 21083 Солекс, автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Она будет касаться улучшения работы некоторых элементов ускорительного насоса так как он в первую очередь отвечает за быстрый и мощный старт автомобиля с места и его последующий разгон. Это своего рода легкий тюнинг, который не сильно отразится на величине расхода топлива, но добавит заметное улучшение в динамику автомобиля.

Подготовительные работы

1. Снимаем карбюратор с двигателя автомобиля.

2. Очищаем его от внешних загрязнений.

Можно протереть его тряпкой, смоченной ацетоном, очистить со всех сторон кисточкой или щеткой, обдуть сжатым воздухом, можно обработать карбюратор с помощью специального аэрозольного очистителя, продающегося в магазине.

3. Снимаем верхнюю часть (крышку) карбюратора.

Дорабатываем ускорительный насос карбюратора 2108, 21081, 21083 Солекс

Вот несколько вариантов, на выбор, его доработки:

— Переделываем штатный распылитель ускорительного насоса

Наша цель — добиться более мощной и продолжительной струи топлива из распылителя и как следствие получение быстрого и мощного, без «провалов» ускорения автомобиля, при нажатии на педаль «газа».

На изображении показан штатный распылитель ускорительного насоса карбюраторов 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099, так как мы его видим, сняв верхнюю часть (крышку) карбюратора.

штатный распылитель УН карбюратора 2108, 21081, 21083 Солекс

— Заменяем свой распылитель распылителем от карбюратора 21073-1107010 (замена имеет смысл для всех модификаций карбюратора Солекс кроме самого карбюратора 2107 -1107010 Солекс). Он имеет более широкий канал в своей трубке распылителя. Да и сама трубка у него всего одна и она будет направлена в первую основную камеру карбюратора. Штатный распылитель вынимаем, поддев под длинный носик шлицевой отверткой. На его место вставляем 21073-1107010.

штатный распылитель УН карбюратора 2107-1107010 Солекс — с одним носиком

— Выгинаем длинную трубку штатного распылителя в первую камеру карбюратора. В итоге результат практически такой же как и при его замене.

— Выдергиваем обе трубки из корпуса распылителя. Нижнюю выкидываем, а верхнюю с более широким отверстием укорачиваем, подгибаем по длине и вставляем на место нижней трубки (нижнее отверстие в корпусе распылителя).

Верхнее отверстие запаиваем оловом.

доработка стандартного распылителя УН карбюратора 2108, 21081, 21083 Солекс — под один носик

Необходимо сказать, что в результате этих доработок мы получим резкое ускорение при старте с места и на скоростях до 90 – 100 км/ч так как тюнингованный распылитель ускорительного насоса будет выведен только в первую камеру карбюратора, а хотелось бы чтобы и на скоростях свыше 100 км/ч был хороший «подхват». Для этого можно проделать следующее:

— Берем два штатных распылителя. Из одного вынимаем нижнюю трубку из другого верхнюю. Вынутую верхнюю трубку укорачиваем, подгинаем и вставляем на место нижней в распылитель с одной верхней трубкой. Получаем штатный распылитель с двумя трубками с каналами большего диаметра. В итоге не пострадает ускорение на любых скоростях так как распылитель будет «стрелять» в обе камеры.

еще один вариант доработки распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

— Варианты с рассверливанием трубок распылителя рассматривать не будем, так как во-первых это довольно трудоемкий процесс, а во-вторых черезмерное увеличение сечения каналов в трубках распылителей может привести к нарушению смесеобразования.

После проведения работ следует «пристрелять» струю из трубки распылителя так, чтобы она в своем падении вниз не задевала дроссельную заслонку и стенки камеры карбюратора и уходила прямиком во впускной коллектор. Можно, но не обязательно, регулировочным винтом под рычагом на оси дроссельной заслонки второй камеры полностью закрыть эту самую заслонку. В не тюнингованном карбюраторе между кромками заслонки и стенками камеры существует зазор (0,05 мм) для удаления топлива, падающего из трубки распылителя и скапливающегося на поверхности закрытой заслонки.

И не стоит забывать про резиновое уплотнительное кольцо на корпусе распылителя. Если оно повреждено, меняем его на новое.

На этом можно и остановиться. Увеличение расхода топлива мы получим незначительное, настройки карбюратора не собьем, а в итоге получим хорошо заметное увеличение отклика на педаль «газа» на разных режимах работы двигателя. А для тех кто хочет пойти еще дальше в усовершенствовании своего карбюратора существует еще одна доработка.

Меняем нажимной кулачок ускорительного насоса на оси дроссельной заслонки первой камеры

нажимной кулачок ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

Ниже приведен перечень маркировки кулачков привода ускорительного насоса для разных модификаций карбюратора 2108 Солекс.

На тех моделях где кулачок с номером «7», есть смысл поменять его на номер «4». На карбюраторах с 4-м кулачком не меняем ничего.

В результате получаем увеличение продолжительности и мощности струи топлива, которая впрыскивается из распылителя ускорительного насоса и следовательно повышения приемистости автомобиля при нажатии на педаль «газа».

2108 – «7»

21081 – «4»

21083 – «7»

21073 – «4»

21051 – «4»

21083-31 –« 7»

21083-35 – «7»

21412 – «4»

21083-62 – «7»

На изображении кулачок ускорительного насоса карбюратора 21073 Солекс под номером 4.

кулачок УН №4

Он большего размера чем №7 и может как следует улучшить продолжительность и величину впрыска топлива через ускорительный насос при нажатии на педаль «газа». Минусом будет лишь то, что расход топлива еще несколько вырастет.

Примечания и дополнения

— Еще несколько шагов в сторону увеличения мощности и приемистости двигателя автомобиля с карбюратором 2108, 21081, 21083 «Солекс» можно увидеть на странице «Увеличение мощности и приемистости двигателя автомобиля с карбюратором 2108, 21081, 21083 Солекс».

Еще пять статей на сайте по доработке карбюраторов Солекс

— Уменьшение расхода топлива двигателя автомобиля с карбюратором 2108, 21081, 21083 Солекс

— Устранение деформации нижней поверхности (фланца) карбюратора 2108, 21081, 21083 Солекс

— Доработка винта «качества» топливной смеси на карбюраторе 2108, 21081, 21083 Солекс

— Доработка смесительных камер карбюратора 2108, 21081, 21083 Солекс

— Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Трос дроссельной заслонки. Замена и регулировка троса дроссельной заслонки

Для уверенного запуска двигателя и последующей его нормальной работы необходимо правильно отрегулировать привод воздушной заслонки карбюратора («всасывание»). При неправильной регулировке, например, из-за того, что воздушная заслонка не закрывается полностью, двигатель автомобиля может. Если воздушная заслонка не открывается полностью, это сразу сказывается, кроме того, регулировка холостого хода становится

Инструменты для регулировки

— рожковый ключ (8мм) 2шт

Проверка работы привода заслонки

1.Снимите крышку воздушного фильтра.

2. Полностью вытащить рукоятку привода воздушной заслонки карбюратора («всасывание»).

Смотрим на карбюратор сверху. Воздушная заслонка должна быть закрыта. Между ее краями и стенками смесительной камеры не должно быть зазоров.

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

3. Ручка всасывания полностью утоплена.

Заслонка должна быть вертикальной.

воздушная заслонка карбюратор 2108, 21081, 21083 Солекс полностью открыт

Если воздушная заслонка не закрывается полностью или не открывается полностью, необходимо отрегулировать ее привод.

Подготовительные работы

— Снимите корпус воздушного фильтра с карбюратора.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка привода воздушной заслонки («всасывание»)

Полностью утопили ручку всасывания

Таким образом, открываем воздушную заслонку карбюратора.

Ослабьте стопорный винт конца приводной тяги на рычаге воздушной заслонки

Используйте один ключ на 8 мм, чтобы удерживать втулку винта, и другой, чтобы ослабить винт.

Ослабляем затяжку винта фиксатора тягового кожуха

детали привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

Убедиться, что рукоятка «воздушной заслонки» утоплена до отказа

Повернуть рычаг управления воздушной заслонкой рукой до упора

В результате воздушная заслонка должна полностью закрываться, перекрывая секцию первой камеры.

рычаг управления воздушной заслонкой поворачиваем против часовой стрелки до упора

Устанавливаем расстояние между краем упорной гильзы и углом рычага расстояние 10 мм

расстояние 10 мм между краем рычага и краем тяговой оболочки

Поверните рычаг управления воздушной заслонкой назад по часовой стрелке.

Воздушная заслонка полностью открыта и находится в вертикальном положении.

Рычаг управления воздушной заслонкой повернут по часовой стрелке до упора.

Затяните винт держателя кожуха и стопорный винт тяги.

Нет необходимости прилагать слишком большое усилие при затяжке, так как можно переместить оболочку и затруднить перемещение стержня. Перед затягиванием стопорного винта наконечник стержня полностью утоплен вправо внутри корпуса.

Несколько раз растягивая и утопив ручку «всасывания», убеждаемся, что заслонка полностью открыта и закрыта.
Для более четкой фиксации положения воздушной заслонки после регулировки можно ослабить крепление упорной гильзы и сдвинуть ее (гильзу) на пару миллиметров в сторону рычага управления воздушной заслонкой. Затем снова затяните его крепление.

По окончании регулировки при необходимости отрегулируйте холостой ход (,).

Примечания и дополнения

При затрудненном движении или заклинивании при движении ручки тяги привода воздушной заслонки, неполном открытии воздушной заслонки необходимо установить причину этого.

Отсоедините шток от рычага и попробуйте сдвинуть ручку. Если движение происходит свободно, то причина, скорее всего, в рычаге. Если нет, то меняем узел тяги привода.

Также следует промыть карбюратор снаружи (хотя бы со стороны рычага), снять рычаг, осмотреть его на деформацию, проверить состояние его стопорного шарика. Неисправные детали подлежат замене.

При снятом рычаге привода воздушной заслонки подпиливаем отлив на крышку карбюратора, к которой он крепится.

Подробнее о доработке и нормализации деталей привода воздушной заслонки карбюратора 2108. 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 описан на страницах »а.

Многие отечественные автомобили с карбюраторным двигателем имеют тяговый привод дроссельной заслонки карбюратора. Непонятно, для чего была сделана такая конструкция, но уж точно не для удобства водителя.

механизм не позволяет точно измерить усилие на педалях, соответственно газ добавляется не плавно, а рывками;
стержни болтаются в кронштейнах, что не добавляет комфорта при управлении двигателем;
дополнительный шум и вибрация проникают в салон автомобиля через металл привода.

Единственное преимущество тягового механизма — его высокая надежность. Возможно, это и стало причиной разработки столь архаичного узла, но многочисленные недостатки такого решения перевешивают единственное преимущество. Неудивительно, что многие владельцы таких автомобилей пытаются заменить тягу на тросовую.

Для понимания процесса рассмотрим принцип действия механизма

На фото показан тросовый привод.

Собственно трос в защитной оболочке, второй стороной подключается к педали;
Шкив поворотного сектора, соединенный с осью демпфера.

При нажатии на педаль газа трос поворачивает сектор шкива на нужный угол. Движение плавное, линейная зависимость. Это позволяет точно измерять открытие клапана. Конструкция педали может отличаться от напольной педали «старого образца». Он подвешен к передней панели и движется как тормоз и сцепление.

Существуют кабельные и даже электронные воздушные заслонки с напольной педалью, но это скорее дань традициям, чем функциональное решение.

Единственный недостаток кабеля — он изнашивается и может порваться. Однако его замена — довольно простая процедура.

Как правильно обслуживать и менять тросик дроссельной заслонки

Любой элемент тросового привода необходимо периодически регулировать. Металл постепенно растягивается, и появляется люфт, который не только раздражает водителя, но и снижает безопасность движения. Вы нажимаете педаль газа с определенным усилием, ожидаете от машины адекватного ускорения, и двигатель раскручивается с задержкой.Если врезаться в ручей на оживленной трассе, это может привести к аварии.

На оболочке кабеля всегда есть регулировочный винт.

На фотографии показаны две гайки, с помощью которых можно регулировать общее натяжение привода в пределах нескольких сантиметров:

Перемещая резьбовую втулку, вы перемещаете точку упора (и, следовательно, точку нулевого усилия) ближе или дальше от карбюратора. Рычаг дроссельной заслонки.

Необходимо оценить свободный ход педали (до начала движения клапана).Для этого вам понадобится помощник. По вашей команде он медленно нажимает на педаль, а вы фиксируете свободный ход троса. Отметьте точку захвата створки и сделайте отметку маркером;
Затем, ослабив фиксатор, затяните корпус с помощью гайки, расположенной сбоку педали. Зафиксировав точку начала движения демпфера (по отметке маркером), отверните гайку на пол-оборота назад и затяните второй гайкой. Снова попросите помощника в кабине медленно нажать на педаль.Если люфт не более миллиметра, регулировка окончена. В противном случае повторите настройку;
Если при отпускании педали заслонка приоткрыта, вы получите эффект выдвинутого рычага воздушной заслонки. На холостом ходу коленчатый вал будет вращаться быстрее, чем ожидалось. В общем, вы получите чрезмерный расход топлива;
И, конечно же, смазка троса. Достаточно нанести его в небольшом количестве на места вхождения в скорлупу.

Как отрегулировать трос педали?

Если трос карбюратора установлен правильно, а люфт все равно остается, дело в самой педали.Для возврата демпфера в исходное состояние на педали установлена пружина. Он может быть спиральным или обычным на растяжение. Со временем теряется эластичность и пружину необходимо заменить.

Кроме того, возможен люфт оси вращения. После регулировки педаль не должна двигаться горизонтально, иначе она может зацепиться за боковую стенку центрального тоннеля и узел заклинит.

Переделка педали газа с тяги на тросовую

Замена привода дроссельной заслонки легко выполняется самостоятельно, с помощью простейшего приспособления.Для работы потребуются:

Новая педаль акселератора (сделанная на трос) с монтажным кронштейном;
Трос привода и поворотной дроссельной заслонки. Все эти запчасти можно приобрести в автосалоне, в зависимости от модели двигателя с инжектором ;
Полоса металлическая толщиной 3-4 мм;
Тиски, напильник.

Педаль устанавливается вместо педали тяги; выбирать точки крепления необходимо так, чтобы при полном движении не было контакта с вертикальной стенкой тоннеля.

Оболочку кабеля протягивают через стенку моторного отсека, при необходимости в ней просверливают отверстие. При установке необходимо использовать резиновые прокладки, чтобы запах из моторного отсека не попал в салон. Подключаем сам трос к педали на штатное место.

Единственная переделка, выполненная с нуля, — это кронштейн возвратной пружины дроссельной заслонки. Это необходимо на случай аварийной поломки пружины педали, чтобы газ не «завис» в открытом положении.

На рисунке показан пример крепления кронштейна к неподвижному корпусу карбюратора и поворотному сектору демпфера.

Пружина амортизатора должна быть подключена таким образом, чтобы она работала синхронно с пружиной педали и не заменяла ее.

Outcome

Простое дополнение значительно повышает комфорт водителя в движении. Реакции на педаль акселератора более плавные, а запах из моторного отсека не проникает в салон.И что самое главное, все работы выполняются вручную.

Если возникнут вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады им ответить

Дроссельная заслонка является конструктивным элементом системы впуска бензиновых двигателей внутреннего сгорания. Его цель — регулировать количество воздуха, поступающего в двигатель для топливовоздушной смеси. Он расположен между воздушным фильтром и впускным коллектором.

В целом дроссельную заслонку можно назвать воздушной.Когда он открыт, давление во впускной системе равно атмосферному. Его закрытое положение снижает давление до состояния вакуума. Это свойство демпфера используется при работе по усилению тормозов (разрежение), а также для продувки адсорбера в системе улавливания паров бензина.

Дроссельная заслонка открывается и закрывается с помощью троса. Поскольку сам демпфер обычно служит столько же, сколько и сам автомобиль, основная проблема — это тросик, который иногда требует замены.

Когда это нужно менять? Если вы не можете отрегулировать привод заслонки так, чтобы при нажатии на педаль акселератора он не открывался полностью, а при отпускании не закрывался полностью, то это причина его замены. Цена на него начинается от 200 руб. Стоимость автомобиля Нексия от 180 руб. Цена на газовый кабель LANOS от 250 до 600 руб.

Ремонтируем автомобиль ВАЗ 2110, на других моделях процедура снятия и регулировки аналогичная и несложная, но при настройке требуется помощь второго человека для нажатия на педаль газа.

Вначале из салона с помощью отвертки протолкните конец троса так, чтобы он выходил из пальца рычага педали, и снимите его.
Далее под капотом рядом с дроссельной заслонкой находится приводной сектор, на котором зажимается трос. Поверните этот сектор до упора и отсоедините от него сам приводной трос.
Следующим шагом является снятие защитного колпачка с конца шнура (1). Удерживая гайку крепления оболочки кабеля (3), чтобы она не проворачивалась, открутите гайку (2).Далее вытаскиваем кабель из гнезда кронштейна.
Вытаскиваем трос в сторону подкапотного пространства, он будет выходить из отверстия, которое выходит в салон.

На этом разборка завершена. Чтобы установить новый кабель, вам необходимо выполнить те же действия в обратном порядке.

После установки нового троса акселератора отрегулируйте его. Рассмотрим далее порядок выполнения по пунктам.

Регулировка привода дроссельной заслонки:

1.Допускаем хомуты на соединениях впускного патрубка (1) и корпуса дроссельной заслонки, а также на стыке шланга большого круга вентиляции картера и штуцера (2), который находится на крышке дроссельной заслонки. блок головы.

2. При полностью нажатой педали газа дроссельная заслонка должна находиться в полностью открытом положении. (Для этого вам понадобится помощь вашего партнера.)

3. Когда педаль газа полностью отпущена, дроссельная заслонка должна быть полностью закрыта.

4.Если шаги 2 и 3 не выполняются, тросик дроссельной заслонки требует регулировки.

5. Если при проверке регулировки обнаруживается, что заслонка открывается не полностью, то следует опустить гайку на кронштейне, вторую с конца троса, и затянуть первую гайку до желаемого эффекта. Достигнут.

6. Если дроссельная заслонка не закрывается полностью, то нужно сделать обратное, а именно опустить первую гайку с конца троса и затянуть вторую гайку.

Когда вы полностью открываете и закрываете перегородку нажатием и отпусканием педали акселератора, вы выполнили регулировку троса дроссельной заслонки.

Видео о замене дроссельной заслонки на Opel Astra 1.4T:

Очистка дроссельной заслонки и корпуса дроссельной заслонки на Nissan Almera:

Дроссельная заслонка — это механизм, регулирующий подачу воздуха в ресивер, а затем в цилиндры. В зависимости от количества воздуха, проходящего через дроссельный узел, контроллер рассчитывает количество поданной порции бензина.

Трос дроссельной заслонки требует очистки и особого ухода. Рассмотрим признаки, по которым можно определить, что прибор грязный:

двигатель не переходит с высоких оборотов на холостой ход при резком нажатии педали акселератора. После резкого падения оборотов двигатель просто глохнет, с характерной тряской;
двигатель плохо запускается при работе в горячем и холодном состоянии. Перед запуском двигателя владельцу придется долго крутить стартер, вдыхая едкий запах топлива из выхлопной трубы.

Для запуска двигателя в этом случае достаточно быстро открыть дроссельную заслонку, быстро нажав на педаль газа. Часто в первые пару минут наблюдается тройной эффект. Если это явление наблюдается уже давно, стоит пересмотреть работу карбюратора. Причин загрязнения также может быть много, потому что каждую минуту смесь масла и воздуха проходит через воздушный фильтр из системы вентиляции. Постепенно эта накипь покрывает внутренние поверхности системы и попадает на дроссельную заслонку.При длительной эксплуатации без чистки может потребоваться ремонт, так как грязь проникает в тепловой зазор. В самой дроссельной заслонке сечение безопасного канала становится меньше, что сказывается на холостых оборотах.

Заказ на работу

Сначала ослабляем крепления оболочки троса дроссельной заслонки к кронштейну. Делаем это двумя клавишами «13».
Далее сдвиньте защитный колпачок (силикон).
Вытащим кабель из гнезда кронштейна.
Осторожно снимите трос с привода заслонки.
Из салона подденьте конец троса отверткой и снимите его с пальца рычага привода.
Вытаскиваем трос с переборки.
Ослабляем возвратную пружину рычага снимаем.
Снимите удерживающий кронштейн на рычаге.
… Вытаскиваем рычаг (вместе с педалью) привода дроссельной заслонки.
Установите рычаг и трос в обратном порядке.
Отрегулируйте натяжение приводного троса с помощью гаек. Правильная регулировка — когда дроссельная заслонка полностью закрыта, когда педаль газа полностью отпущена. При этом прогиб троса от силы руки должен быть не более 10 мм. Если педаль полностью нажата, дроссельная заслонка должна быть полностью открыта.

возможных сложностей. Машина не заводится

Многие автомобилисты, читающие страницы сайта, в письмах и комментариях, задаются вопросом: «Как правильно отремонтировать, почистить, отрегулировать и отрегулировать карбюратор своего автомобиля?» Какая последовательность действий? Ведь статьи сайта отражают тот или иной момент ремонта или настройки, а общей инструкции, дающей полное представление о действиях, нет.Опытным мастерам-ремонтникам это не особо нужно (они уже знают, что, как и для чего делать), но автовладельцам, впервые решившим самостоятельно привести карбюратор в порядок, лучше всего иметь четкий порядок действий перед тем, как приступить к работе. глаза.

Сначала подготавливаем инструменты :.

Порядок ремонта карбюратора Солекс

Снимаем карбюратор с двигателя автомобиля.

Снимаем карбюратор с двигателя автомобиля, предварительно отсоединив от него все трубки, шланги и провода.Операцию необходимо проводить при снятом минусе АКБ, автомобиль стоит на ручном тормозе.

Проверка снятого карбюратора Солекс.

Проверить целостность карбюратора, работоспособность его механизмов и устройств. При этом оцениваются масштабы и необходимость ремонта. Предварительно очистите его от внешних загрязнений щеткой и ацетоном. См. . Обязательно проверьте карбюратор на предмет деформации.

Карбюратор Солекс разбираем полностью.

Обеспечьте чистое место для разборки. В целях безопасности можно сфотографировать этапы разборки. См. . При разборке проводим дефектоскопию деталей (заменяются гнутые элементы, порванные диафрагмы и прокладки, добавляются недостающие). Проверяем герметичность фурнитуры в корпусе и крышке. Сравниваем параметры жиклеров, диффузоров с номиналом. Для этого выбираем нашу модель и производим сверку.

Чистим и чистим карбюратор.

например чистка каналов CXX

Собираем карбюратор.

Собираем карбюратор Солекс в обратной последовательности. Подробнее. Откручиваем винты регулировки «количества» и «качества» топливной смеси на холостом ходу на 2-3 оборота от упора.

начало сборки карбюратора 2108, 21081, 21083 Солекс

Регулируем карбюратор, проверяем его системы и механизмы.

На этом этапе мы выполняем несколько предварительных ключевых корректировок карбюраторных систем.Насколько точно и правильно будет произведена регулировка, зависит от того, как будет работать карбюратор в дальнейшем и будет ли он вообще работать.

Вот список регулировок карбюратора.

Для полноценной работы с AutoDots ваш браузер должен поддерживать JavaScript. Включите в настройках.

5
Москва, 2-й проезд Перовских полей, 9
5
г. Москва, Каширское шоссе, 67с5
5
д. Дыдылдино, д. Дыдылдино, 54
5
г. Видное, ул. Школьная, 51
5
Мытищи, Ярославское шоссе, 115
5
Москва, Сосновая аллея, 4с3
5
г. Зеленоград, ул. Панфилова, 28Б
5
г. Москва, Варшавское шоссе, 45
5
г. Люберцы, ул. Южная, 25Ас2
5
Мытищи, 1-й Рупасовский переулок, 6к6
5
г. Москва, ул. Авиаторов, 13с6
5
Москва, Врачебный проезд, 3
5
Москва, Староватутинский проезд, 10с2
5
г. Москва, ул. Нижние Поля, 29с16
5
Москва, Мичуринский проспект, 31к7
5
Мытищи, Новомытищинский проспект, вл5
5
Балашиха, мкр.Г. Железнодорожный, ул. Пригородная, 131
5
Балашиха, улица Пригородная, 131 к Авто
5
Москва, Причальный проезд, 8с17
5
Балашиха, улица Советская, 50
5
Москва, Варшавское шоссе, 170Г, а / я 30
5
Москва, Ферганская улица, 13с1
5
г. Королев, ул. Пионерская, 1к1
5
Щербинка, Симферопольское шоссе, 16
5
г. Москва, Варшавское шоссе, д. 56
5
г. Щербинка, ул. Люблинская, 7А
5
Москва, Шоссейный проезд, 10к1
5
Балашиха, улица Пригородная, 131
5
Москва, Дубнинская улица, 83
5
Балашиха, улица Автозаводская, 50А
5
Балашиха, улица Рябиновая, 3с3
5
Московская область, п.Барвиха, Подушкинское шоссе, 41
5
село Мильково
5
Москва, улица Горбунова, 12к2с2
5
г. Москва, ул. Садовники, д. 11Ак1,
5
Мытищи, ул. Стрелковая, а / я 88
5
Москва, Остаповский проезд, 6с1
5
Балашиха, Носовихинское шоссе, 26
5
Балашиха, улица Керамическая, 2А
5
г. Москва, ул. Фестивальная, д. 50с1,
5
г. Москва, ул. Полярная, д. 39,
5
Москва, улица Ташкентская, 30с2
5
Одинцовский р-н, г. Одинцово, ул. Молодежная, 14к1
5
Москва, Профсоюзная улица, 145
5
Балашиха, проспект Ленина, 73
5
г. Москва, Варшавское шоссе, 265/90
5
Котельники, Промзона ул. Силикат, 9/1
5
г. Москва, ул. Новоостаповская, 6Ас12
5
г. Москва, ул. Коштоянца, 22
5
Москва, Озерная улица, 46к2

ВАЗ ремонт карбюратора в Москве — цены

ВАЗ 2108 1996 г., ремонт карбюратора

Саша: Зажигаю свечи — машина не заводится

Подойдет, разберемся
Ремонт от 1000 руб.
Добрый день.
Скорее всего коммутатор.
Надо смотреть.
Принесите на Вешние Воды, 4, стр. 48.
Давай сделаем это.
Добрый день, уважаемый Клиент. Мы рады, что Вы обратились в FIT Service по этому поводу! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно требует ремонта или замены, это сэкономит вам деньги и время.Напоминаем, что на все запасные части, купленные и установленные у нас, предоставляется гарантия сроком 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Мы также всегда рады вашему телефонному звонку. Надеемся на сотрудничество, команда профессионалов FIT Service
Смесь не воспламеняется, нужна диагностика двигателя, пришел

ВАЗ 2107 2006, ремонт карбюратора
Алексей: Мне нужно чистить карбюратор
- Доброго времени суток!
  Мы не занимаемся карбюраторными автомобилями.С уважением, группа компаний АвтоГЕРМЕС!
ВАЗ 2104 1998 г., ремонт карбюратора
Денис: бензин течет в коллектор и переливается
- Добрый день. Стоимость диагностики 620 руб. Стоимость ремонта после диагностики по договоренности.
- Здравствуйте Денис, подъезжайте к нам, мы поможем вам решить вашу проблему.
- Денис: Напишите, пожалуйста, адрес
- Улица Панфилова 28Б, за центурионом, или за иридиевым
- Доброго времени суток! Пойдем, разберемся…
- Доброго времени суток!
ВАЗ 2109 1996 г., ремонт карбюратора
Никита: Карбюратор нужно хорошо отрегулировать, чтобы он работал быстро и не потреблял слишком много топлива
- Добрый день. Предлагаем начать с диагностики вашего автомобиля. Стоимость диагностики 650 руб.
- Добрый день. Может. Вызов.
- Вы устанавливаете взаимоисключающие условия lva.
  Карбюраторный двигатель внутреннего сгорания. Быстрая езда = большой расход.Если хотите от «девятки» спортивных достижений, то это дорогое и не очень нужное удовольствие.
  А если двигатель просто не хочет нормально работать из-за карбюратора, то причин достаточно. Приходите, мы вылечим.
ВАЗ 2115 1999, ремонт карбюратора
Юсиф: полхо работает мелким курсом часто киоски
- Добрый день, уважаемый Клиент. Мы рады, что Вы обратились в FIT Service по этому поводу! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги.Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно требует ремонта или замены, это сэкономит вам деньги и время. Напоминаем, что на все запасные части, купленные и установленные у нас, предоставляется гарантия сроком 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%.Мы также всегда рады вашему телефонному звонку. Надеемся на сотрудничество, команда профессионалов FIT Service.
- Машине 20 лет …. чего ты хочешь?
  может быть много причин.
Андрей: корректировка топливной смеси карбюратором, подготовка к техосмотру.
- Карбюратор не ремонтируем, советую обращаться к Михаилу, он работает возле магазина запчастей на Хабаровской улице, на стоянке есть Газель (на дублере напротив поста ГИБДД), он будет обязательно вам поможет и все сделаю качественно.
- Андрей: Спасибо.
- Здравствуйте, дорогой Андрей!
  Спасибо за проявленный интерес к AutoGERMES!
  Въездная стоимость диагностики для вашего автомобиля ВАЗ 2106 1995 года составит 2500 рублей, в зависимости от сложности работ стоимость может увеличиваться.
  Стоимость работ по получению диагностической карты составит 720 руб.
  При себе необходимо иметь документы: гражданский паспорт собственника, свидетельство о регистрации.
  Огнетушитель, знак аварийной остановки, лобовое стекло без сколов и трещин, освещение должно быть включено.
  Мы постараемся сделать Вам выгодное предложение и будем рады видеть Вас в нашей компании.
  Приглашаем Вас посетить наш дилерский центр «LADA AutoGERMES», расположенный по адресу: г. Москва, шоссе Энтузиастов 59.
  Для гарантированного посещения нашего автосалона в удобный день и время предлагаем воспользоваться услугой предварительной регистрации. для обслуживания по общему телефону компании «АвтоГЕРМЕС».
- Существуют ли они

ВАЗ 2104 2001 г., ремонт карбюратора

Салават: Сколько стоит ремонт карбюратора

Извините, мы не поможем
Извините, мы не поможем
Доброго времени суток!
Наша Компания данные работы не выполняет.С уважением, группа компаний АвтоГЕРМЕС!

ВАЗ Ока 2003, ремонт карбюратора
Андрей: Ремонт карбюратора, регулировка зажигания
- Добрый день, уважаемый клиент. Мы рады, что Вы обратились в FIT Service по этому поводу! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно требует ремонта или замены, это сэкономит вам деньги и время.Напоминаем, что на все запасные части, купленные и установленные у нас, предоставляется гарантия сроком 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Мы также всегда рады вашему телефонному звонку. Надеемся на сотрудничество, команда профессионалов FIT Service.
ВАЗ 2106 1995 г., ремонт карбюратора
Кирилл: регулировка карбюратора
- Мы не занимаемся карбюраторами.
- Добрый день, Кирилл, к сожалению, мы такие работы не выполняем, оборудования нет.
- Кирилл, привет!
  От 500 до 1500 рублей
  Звоните, подскажите, что у вас, назову более точную цену
  Меня зовут Максим
  Автосервис по ул. Вавилова, 21
- Доброго времени суток! Для уточнения возможности и стоимости выполнения работ — звоните нашему мастеру-приемнику
  Обратите внимание, что цены могут отличаться от указанных на сайте.Окончательная стоимость рассчитывается индивидуально и зависит от состояния автомобиля, дополнительных работ и дополнительных комплектующих.
  А также посетите наш сайт и группу ВК для дополнительной информации
  https: //xn—-7sbbi1a3brl.xn--p1ai/

ВАЗ 2108 1997 г., ремонт карбюратора

Андрей: Регулировка карбюратора

Машины без инжектора по-прежнему актуальны на наших дорогах. Более того, их владельцы обычно любят сами ремонтировать поломки, которые уже довольно часты при длительных сроках эксплуатации.Среди этих поломок — неисправности самого сложного блока подачи воздуха и бензина. Поэтому перед многими автолюбителями встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно когда начинаются перебои в работе мотора, пока нет возможности настроить такой сложный агрегат. На самом деле это не удается, и по нескольким причинам. Перечислим их.

Срок службы агрегата невелик из-за сложности конструкции каналов.
Регулярное употребление плохого бензина отрицательно сказывается на деталях, каналах, поверхностях сборочного узла.
Также сказывается попадание картерных газов внутрь агрегата при изношенных компонентах двигателя.
Попадание частиц грязи, например, через корпус воздушного фильтра, может быть абразивным и вызывать дефекты на поверхности.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107.Нам пригодятся следующие инструменты:

отвертки;

Ключи гаечные

;

Плоскогубцы

;
линейка.

Также узнайте про и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа агрегата с автомобиля. Выполняется в следующей последовательности.

Первым делом демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
Открутив крепеж, отсоединить трос дроссельной заслонки и трос дроссельной заслонки.
Отсоединить выпускной шланг картера.
Ослабив хомут, снимите топливный шланг.
Отсоедините шланг регулятора вакуума.
Отсоедините пневматический клапан от экономайзера.
Снимите микровыключатель с клемм.
Отверткой выдавливаем наконечник из упора привода заслонки, после чего вынимаем возвратную пружину.
Демонтируем всю сборочную единицу.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нужно его разобрать, при этом заменив бракованные детали на новые (иногда их продают как специальный ремкомплект для ремонта ВАЗ 2105 — 2107), и также может потребоваться обработка присадочной плоскости.Опишем, как все это делать.

Снимите трехплечий рычаг, пружину и шток.
Демонтируем крышку, а также корпус от дроссельной заслонки. При необходимости замените прокладку.
Осторожно снимите поплавок, вытащив ось.
Откручиваем игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости заменяем детали.
Отключаем топливный жиклер системы холостого хода. При необходимости заменяем.
Отвернув болт ускорительного насоса, демонтируйте крышку насоса, диафрагму и пружину. Эти детали также можно заменить.
Вытаскиваем диффузоры, которые работали на заслонках.
Откручиваем винт количества смеси.
Все разобранные металлические детали промываем в ацетоне.
Наносим линейку острием на плоскость верхней части туловища, которая стыкуется с другой плоскостью тела приставки створки. Проверка кривизны.Кстати, если до этого не было возможности правильно отрегулировать стабильные обороты холостого хода, это могло быть причиной этой кривизны, дающей утечку воздуха. При необходимости обрабатываем рубанок наждачным кругом вручную, без электропривода круга, предварительно сняв переходные трубки с рубанка. Мы делаем эту операцию очень осторожно.
Собираем в обратном порядке, правда, как и установку на автомобиль.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится аналогично, так как агрегат такой же, под маркой ДААЗ 2107.Вообще говоря, ремонт ВАЗ 2105 производится аналогично, потому что, опять же, марка агрегата такая же.

Отличия для переднего привода

А теперь разберемся, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.

С переднеприводной Ладой применен агрегат под названием «Солекс», несколько улучшенный по сравнению с ДААЗ 2107. Демонтаж его с автомобиля осуществляется по уже описанному сценарию.Посмотрим, чем отличаются от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109. Инструменты такие же. Точно так же перемещаемся по точкам и видим отличия.

Снятие рычага.
Крышка и корпус снимаются с дроссельных заслонок так же, как в предыдущих инструкциях.
Поплавковая камера здесь устроена аналогично — разбираем.
Выкрутите аналогичные жиклеры и игольчатый клапан.
Топливный жиклер системы холостого хода обязательно заменяется электромагнитным клапаном, выкручиваем клапан гаечным ключом. Потом вместо него устанавливаем новый — это желательно.
Аналогично разбирается ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
Снимаем диффузоры.
Винт количества смеси тут другой, тоже разбираем.
Промываем не изношенные детали в ацетоне.
При необходимости обрабатываем плоскость верхней части тела, согласно приведенным выше рекомендациям.
Сборку делаем, шаг за шагом возвращаясь назад, это касается и установки на авто.

Как видите, инструкция мало отличается от приведенной ранее. Здесь следует добавить, что при ремонте карбюратора чаще всего возникает необходимость замены жиклеров, так как из-за их небольшого размера вкупе с жесткими требованиями к их эксплуатации срок службы этих деталей невелик.

Кроме того, важно знать, что на «девятках» действительно установили карбюратор с маркой 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по приведенной инструкции. Кроме того, модификации «восьмерка» и «девятка» имеют одинаковый агрегат, но модифицированный, с немного разными зазорами. Поэтому ремонт 21083 производят точно так же, но при регулировке руководствуются несколько другими значениями зазора.Их значения следует брать из технической документации. То же самое и с ремонтом на 21099.

Настройки должны быть выполнены после установки.

Кое-что о стоимости и ремонтопригодности

Конечно, не каждый может отремонтировать такой сложный механизм, как карбюратор. Многие автолюбители чаще прибегают к автосервисам. Посмотрим, сколько денег они готовы выложить. Вот усредненные данные по крупным городам Российской Федерации.

руб.

Город	Стоимость
Москва	2500 руб.
Санкт-Петербург	2500 руб.
Екатеринбург	1800
Самара	1700 руб.
Краснодар	1800

Эти цены указаны ориентировочно на ремонт карбюратора типа 2108. Стоимость немаленькая, но примерно в два раза ниже, чем покупка нового агрегата.Хотя иногда без покупки не обойтись. Ведь могут быть случаи, когда ремонт и регулировка карбюратору не помогут.

Например, описанная выше обработка криволинейных плоскостей может оказаться бесполезной из-за общей так называемой «усталости» металла. Нередки случаи разработки резьбовых отверстий для жиклеров. К тому же сочетание множества мелких дефектов в агрегате может убедить владельца купить новый.

Нормальная работа двигателя зависит от того, насколько хорошо отрегулирована подача топлива в цилиндры.Не каждый автомобилист может произвести правильную настройку карбюратора. Так как не все хорошо разбираются в системе питания карбюраторного двигателя.

Но если у вас есть хотя бы поверхностные знания, то сделать грубую настройку будет несложно. Более тонкую настройку лучше доверить профессионалам, которые съели собаку в этом деле.

Хороший выход из сложившейся ситуации — самостоятельно изучить все тонкости настройки карбюраторов. Это актуально для случаев, когда рядом нет грамотного мастера.Понять принципы работы карбюратора ВАЗ 2101 нужно будет, чтобы знать назначение всех жиклеров в системе подачи топлива, так как от них напрямую зависит качество смесеобразования.

Настройка карбюратора ВАЗ 2101 необходима для нормальной работы вашего двигателя. От того, как работает двигатель внутреннего сгорания, зависит не только его мощность, КПД, расход бензина, но главное — ресурс. Хорошая новость в том, что карбюратор не требует частой регулировки.

Очистите все каналы, промойте, установите новые жиклеры, а дальше нужно просто вовремя менять топливный и воздушный фильтры, чтобы карбюратор работал максимально корректно. К сожалению, запчасти на рынке не всегда бывают хорошего качества. Поэтому время от времени могут возникать какие-то сбои в системе впрыска топлива.

Копейка поломка карбюратора

А теперь стоит задуматься, какие проблемы могут возникнуть в карбюраторе. Если вдруг двигатель начинает нестабильно работать на холостом ходу, наблюдаются изменения частоты вращения коленчатого вала или двигатель глохнет, если не нажимать педаль акселератора, винить в неприятностях карбюратор не нужно.В частности, это актуально для тех случаев, когда такие симптомы стали резко проявляться, для этого не было предпосылок.

Если вдруг выходит из строя карбюратор, или сбиваются некоторые его агрегаты, или его настройки, то изменение работы происходит не скачко, а плавно. Очень часто плавающие холостые обороты происходят из-за электромагнитного клапана, который установлен на карбюраторе ВАЗ. Если в вашей машине есть подобное устройство в конструкции, то в первую очередь необходимо его проверить.

Для этого отсоедините провод, идущий к нему, а затем подайте плюс на контакт клапана от АКБ. Если обмотка в порядке, будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключается к электромагнитному клапану. Если нет напряжения, значит, происходит разрушение проводки от замка зажигания до электромагнитного клапана.

Кроме того, описанные выше симптомы могут возникать, если на электродах свечи зажигания имеется очень большой нагар.В результате мощности искры просто не хватает для воспламенения топливовоздушной смеси. Если на электродах присутствует нагар, то виноват в этом сам карбюратор. Дело в том, что он подает в камеры сгорания много топливовоздушной смеси. Самая печальная причина этого — прогорание впускного клапана.

Но сразу не хватайтесь за голову, сначала попробуйте выставить уровень бензина в карбюраторе ВАЗ 2101. Положение поплавка должно быть правильно отрегулировано.Часто копейка начинает глохнуть и чихать на высоких оборотах коленчатого вала. Карбюратор, как правило, тут ни при чем. Причина кроется в подаче бензина. Мембрана топливного насоса уже могла быть изношена, но чаще всего стирается шток топливного насоса. Об этом вы можете прочитать в отдельной статье.

Как отрегулировать карбюратор

Перед тем, как приступить к регулировке карбюратора, нужно убедиться, что все узлы, влияющие на нормальное функционирование ДВС, находятся в исправном состоянии.Проверить свечи зажигания, межэлектродный зазор, распределитель, катушку, провода высокого напряжения. Регулировать карбюратор на автомобиле ВАЗ 2101 можно только при рабочей температуре двигателя (85..90 градусов).

Но перед тем, как приступить к регулировке, обязательно приобретите ремкомплект на ВАЗ 2101. И обратите внимание, что этот ремкомплект подходит к вашему карбюратору. Если установлен Solex, то ремкомплект для ДААЗ покупать не нужно. Конечно, цена этого набора не очень высока, но если вы ошиблись, придется немного побегать, обменяв на нужный.Отсоедините кабель, соединяющий педаль акселератора с приводом дроссельной заслонки. Также необходимо отсоединить патрубок, соединяющий корпус воздушного фильтра с сапуном.

Убедитесь, что в шланге, соединяющем карбюратор с регулятором угла опережения на распределителе, нет разрежения. Теперь нужно отрегулировать качество смеси. Поочередно затягивайте винты, пока двигатель не начнет слегка трястись. Теперь нужно добиться нормальной и максимально стабильной работы. Для этого по очереди откручиваем качественные саморезы.Не делайте больше одного поворота. Эта настройка чисто на слух, но отрегулировать карбюратор копейки таким способом вполне возможно.

Откройте дроссельную заслонку и немедленно закройте ее, чтобы определить, насколько хорошо выполнена настройка. Если скорость резко возрастает, задержек нет, значит, карбюратор отрегулирован правильно. Но дальнейшую эксплуатацию автомобиля ВАЗ 2101 покажет точнее. Внимательно следите, сколько бензина расходуется на сотню километров. Время от времени проверяйте состояние свечей зажигания, если на них нагар, регулируйте подачу воздуха в карбюратор автомобиля ВАЗ 2101.

Машина перестала тянуть или плохо заводится? А вы думаете, что настал момент ремонтировать карбюратор ВАЗ 2107? Тогда рекомендую прочитать эту статью, здесь вы найдете полезную информацию по ремонту, снятию, установке и переборке карбюратора ВАЗ 2107.

Схема карбюратора на ВАЗ 2107: 1-ведущий рычаг привода второй камеры; 2 — регулировочный винт количества смеси холостого хода: 3 — блок подогрева карбюратора; 4 — патрубок вентиляции картера; 5 — рычаг привода ускорительного насоса; 6 — электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — рычаг дроссельной заслонки второй камеры; 13 — сектор рычага управления дроссельной заслонкой: 14 — отметки для правильной установки биметаллической пружины пускового устройства

Относительные значения топливных жиклеров карбюраторов Solex

	Коэффициент	Диаметр диффузор
			23,0	24,0
Экономичный		95.0	102,0	107,0
Экономическая мощность		98 5	105,8	111,0
Мощный умеренный		102,3	109,8	115,2
Питание нормальное		106,4	114,2	119,8
Мощный динамический		110,8	119,0	124,8
Спорт		115,7	124,2	130,3
Заводские значения		95,0	102,0	107,0
Объем воздуха в диффузоре			1428,0	1498,0

Шаг 1.Снятие карбюратора с автомобиля ВАЗ 2107

Если вам нужно заменить карбюратор на ВАЗ 2107 или отремонтировать карбюратор своими руками, сначала нужно снять карбюратор с автомобиля ВАЗ 2107, потому что это будет намного удобнее отремонтировать карбюратор.

Поэтому перейдем к снятию карбюратора:

1.1. Снимите корпус воздушного фильтра, отсоедините трубки системы рециркуляции картерных газов, открутите привод пускового устройства и топливопровод, отсоедините газовый привод, возвратную пружину и вакуумную трубку опережения зажигания.Отключаем питание электромагнитного клапана и разъемов системы ЭПХХ (если она установлена на карбюратор ВАЗ 2107).

1.2. Отсоедините телескопическую тягу пусковой системы, открутите верхнюю часть корпуса карбюратора и снимите ее с автомобиля.

1.3. Откручиваем 4 гайки крепления карбюратора и снимаем с машины нижнюю и среднюю части.

1.4. После снятия карбюратора снимите прокладку коллектора и закройте коллектор прокладкой из картона (или другого материала), тем самым защитив впускной коллектор от посторонних предметов!

Процесс установки нового карбюратора производится в порядке, обратном снятию.

Важно: Не затягивайте болты слишком сильно, приблизительное усилие составляет (6,6-15,4 Нм). Также по возможности поменяйте все прокладки на карбюраторе на новые, потому что они быстро портятся от воздействия бензина и других негативных факторов, а о качестве российских запчастей вы сами знаете не понаслышке.Хотя если прокладка для карбюратора 2107 все еще в порядке, можно ее оставить, но на карбюраторе 2107 конечно лучше поменять все прокладки.

Шаг 2. Разборка карбюратора ВАЗ 2107

2.1. Разбираем верхнюю часть карбюратора, снимаем пусковую диафрагму, ее тягу и корпус, снимаем поплавок и игольчатый клапан, откручиваем пробку фильтра и снимаем ее.

2.2. Разборку средней и нижней частей карбюратора можно начать, сняв вакуумный привод второй камеры, затем снимая жиклеры основной и вспомогательной систем и эмульсионные трубки, снимая диафрагму ускорительного насоса (осторожно, чтобы теряете пружины) снимаем форсунку ускорительного насоса и мелкие диффузоры.

Важно: Если у вас небольшой опыт ремонта карбюраторов на ВАЗ 2107, то рекомендую записать цифровые обозначения форсунок и место их установки.

2.3. Разделяем дроссельные заслонки и среднюю часть, будьте осторожны, чтобы не потерять пусковую тягу и пружину при разборке этого блока!

2.4. Снимаем блок холостого хода («пулю») и откручиваем качественный винт. На этом разбор завершен, также при разборке снимаются прокладки карбюратора ВАЗ 2107 и резиновые уплотнители винтов и соединений.

Вот отличное видео от Наиля Порошина о полном обслуживании, разборке и сборке карбюратора Озон 2107-1107010:

Шаг 3. Очистка карбюратора ВАЗ 2107

3.1. Мелкие детали и форсунки, эмульсионные трубки, сопло, качественные винты кладем в банку с ацетоном на 15-20 минут, затем вынимаем пинцетом и чистим зубочистками (удаляем нагар с воздушных форсунок основной системы), продуть их сжатым воздухом.

Раскладываем вымытые детали на чистой поверхности, желательно на легкой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагмы и распылители помещают в емкость с растворителем или бензином на 15-20 минут, затем промывают щеткой и обдувают сжатым воздухом, затем также помещают в чистую емкость.

3.3. Закладываем крепеж и метизы в специально подготовленную емкость и также промываем, сливаем растворитель, а затем оставляем в емкости до сборки.

3.4. Проверяем механизм привода вакуума 2-й камеры на герметичность и не разбираем; чтобы помыть, достаточно промыть в бензине и протереть тряпкой.

Полезное видео по очистке карбюратора от грязи и нагара:

Шаг 4. «Пробивка» карбюратора

Данная операция предназначена для контроля за засорением каналов основной и вспомогательной систем карбюратора. Прокол делают шприцем объемом 10-20 см3, наполненным бензином.В канал, например, на холостом ходу бензин подается под давлением из шприца и после того, как бензин вытечет из выходного отверстия канала, можно судить о его пропускной способности и чистоте. Чтобы понять, как происходит «пробивка» карбюратора ВАЗ 2107, следует подробно ознакомиться с устройством этого карбюратора в специализированной литературе.

Шаг 5. Как собрать карбюратор ВАЗ 2107

5.1. Сборку карбюратора рекомендую начинать с середины с установки эмульсионных трубок и топливных и воздушных жиклеров, форсунок и небольших диффузоров.Вы можете без проблем подключить все элементы карбюратора, посмотрев видео, которое вы найдете чуть ниже.

5.2. К частично собранной средней секции прикреплен нижний корпус дроссельной заслонки. Не забудьте установить пусковой стержень и пружину, между низом и серединой, стержень устанавливается непосредственно перед соединением этих деталей.

5.3. После соединения нижней и верхней частей устанавливаем ускорительную диафрагму и вакуумный привод второй камеры, винты качества и количества смеси.

5.4. Сборку верхней части начинаем с установки картонной прокладки, затем прикручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, заглушаем фильтр.

5.5. Собираем узел пусковой диафрагмы и устанавливаем, не забывая между корпусом и деталью поставить пусковой стержень и резиновую прокладку, подвешиваем телескопический стержень.

5.6. Все мембранные разделители и прокладки заменяются новыми, кроме вакуумного привода второй камеры (если он исправен).

Шаг 6. Проверка системы запуска карбюратора

6.1. Проверка системы запуска производится на снятом карбюраторе в сборе (винты верхней крышки можно оставить незатянутыми, удерживая рукой). Отводим спусковой крючок вручную и проверяем ширину прорези, на которую открывается заслонка первой камеры, расстояние должно быть 0,8 мм, этот зазор регулируется пусковой штангой, загибая или расправляя ее, можно добиться изменения в этом зазор. Далее моделируем работу пусковой диафрагмы и вручную переводим ее в крайнее положение, при этом пусковая заслонка (верхняя часть карбюратора) должна открывать зазор около 5 мм.

6.2. Проверка уровня топлива и герметичности игольчатого клапана, ускорительного насоса.

6.2.1. Устанавливаем на автомобиль собранную среднюю и нижнюю части карбюратора (не натягивая), надеваем верхнюю часть (не натягивая), подключаем топливопровод и качаем бензин бензонасосом. Заполняем поплавковую камеру и снимаем верхнюю часть и контролируем уровень топлива, если уровень топлива выше или ниже, то доводим до нормы. Приводим в движение дроссельную заслонку и проверяем работу форсунки акселератора и герметичность топливного насоса, при необходимости устраняем утечки.

Шаг 7. Установка карбюратора на ВАЗ 2107

7.1. Так же начинаем установку карбюратора на ВАЗ 2107 с установки средней и нижней частей на новую прокладку коллектора, затем подтягиваем карбюратор к коллектору, устанавливаем трубки рециркуляции и вакуумный привод опережения зажигания (система EPHX), привод дроссельной заслонки и возвратная пружина.

7.2. Устанавливаем верхнюю часть карбюратора, подключаем телескопическую штангу, топливопровод и пусковое устройство.

Шаг 8. Пуск и регулировка карбюратора

8.1. Перед запуском и регулировкой необходимо быть на 100% уверенным, что система зажигания работает исправно и угол опережения зажигания отрегулирован правильно!

8.2. Включаем пусковой механизм карбюратора (винт количества смеси в среднем положении, винт качества откручивается на 3 оборота).

8.3. По мере прогрева отбиваем на максимальное значение заслонку пускового устройства.Прогретый двигатель должен стабильно работать со скоростью 850-900 об / мин.

8.4. Регулируем карбюратор ВАЗ 2107 винтом холостого хода, если обороты не ровные, то добавляем винт качества до тех пор, пока холостые обороты не уравняются, если обороты изначально ровные, то стараемся снизить качество смеси , добиваясь небольшой неравномерности работы, затем выровняйте скорость. Карбюратор должен быть регулируемым, если нет, высверлите пробку в средней части и сделайте дополнительные регулировки винтом второго качества.

8.5. Для тонкой настройки используем газоанализатор СО, для исправного карбюратора значение СО на холостом ходу от 1% до 2,5%.

Фото-инструкция по ремонту карбюратора на ВАЗ 2107

Проверка игольчатого клапана на работоспособность

На этом фото инструкции показан процесс снятия и проверки игольчатого клапана, рекомендую следовать ему, чтобы легко проверить клапан на работоспособность.

Как разобрать и проверить детали крышки карбюратора на предмет неисправности

Если вам нужно проверить детали крышки карбюратора, эта фото инструкция для вас!

Как отремонтировать пневматическую дроссельную заслонку на карбюраторе ВАЗ 2107

У вас сломался привод дроссельной заслонки на карбюраторе? Тогда это руководство для вас!

Ремонт корпуса и процесс разборки карбюратора на ваз

Не пора ли ремонтировать корпус? Тогда рекомендую следовать приведенным ниже инструкциям, и у вас не возникнет проблем с разборкой и ремонтом корпуса карбюратора.

главная »Стойка» Снятие и ремонт карбюратора. Ремонт карбюратора: возможные сложности. Машина не заводится

Двигатель новый на карбюратор ВАЗ 2109.

Одной из самых известных разработок советского автомобиля является двигатель ВАЗ 2109 и всевозможные его модификации.Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой сегодня. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификация

Как такового «девятнадцатилетнего» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпустил. На все модели 2109 устанавливалась «восьмерка» силового агрегата и его модификации.Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

Но в технической документации завода-изготовителя не нашел информации о двигателе 2109, так как такого мотора не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111 -80. (1,5и 8В) и ВАЗ-11183-20 (1,6и 8В).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими, но обладали достаточными силовыми характеристиками и динамикой.Но с тяговым усилием уже не вышло. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1,5i 8V)

11183-20 (1,6I 8V)

Как видите эволюция двигателей дошла от карбюраторного типа до впрыска. Хотя, с увеличением объема двигателя пропорционально увеличивается расход топлива.

Еще немаловажный вопрос: где номер двигателя на старых образцах моторов? Как известно, номер двигателя наклеивался на блок цилиндров только с 1984 года и более ранних версий, которые экспортировались.Поэтому на силовом агрегате 1983 года выпуска 1983 года этот идентификатор даже искать не стоит, так как его просто нет.

Ремонт и обслуживание

В среднем ремонт модификаций ДВС ВАЗ 2109 производится в ходу. Этот показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигуле». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автомобилисты делают переборку своими руками в гараже.

Двигатель 2109 хорошо ремонтируется, так как чугунный блок достаточно сложно разрушить, а стоимость головки невысока, что позволяет дешево и без особых затрат отремонтировать двигатель своими руками. . Еще одним положительным моментом в ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести небольшой ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются, можно отнести: замену масла в двигателе ВАЗ 2109, замену свечей зажигания и высоковольтных проводов, а также переборку и регулировку карбюратора. Кстати, почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, сколько масла нужно заливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ-11183-20- совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 достаточно простой и без особых трудностей. Итак, первое, что заставляет автомобилистов делать со своим двигателем, — это менять систему зажигания. Конечно, у старых моделей есть давно морально устаревший контактный вариант, а значит, и бесконтактный.

Вместе с этим меняют свечи и высоковольтные провода. Не стоит забывать и о катушке зажигания. Все это даст улучшенное сгорание топлива в цилиндрах, только если вы все правильно настроите.

Далее идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают поршневую спортивную версию, в которой предусматривается облегченный коленвал, поршни и шатуны. Затем меняют направляющие втулки и клапан. Все эти доработки дадут прибавку мощности примерно на 25-30 лошадей.

Последним этапом становится внешняя настройка. Сюда входит: Установка воздушного фильтра нулевого сопротивления, груши карбюратора, замена форсунок водяного охлаждения, установка доработанных помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, целый ряд разновидностей, который можно найти в магазинах тюнинга. Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Мощность

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль, стали легендами советского автопрома.Так что, обладая достаточно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 довольно легко осуществляется своими руками, что позволяет любому автомобилисту снизить затраты на обслуживание автомобиля.

С популяризацией тюнинга большинство водителей-владельцев Моторс 2109 начали вносить доработку и, как показывает практика, достаточно успешно.

12.04.2017

ВАЗ 2109 (Лада Самара), народ — девятка, пятидверный хэтчбек, продолжатель модельного ряда SAMARA.Он был разработан в 1987 году на базе трехдверного хэтчбека ВАЗ 2108. Сама девятка стала основой для создания ВАЗ 21099.

Автомобиль получил широкую популярность благодаря стремительной конструкции, неплохому по тем временам мотору и практичному пятидверному кузову. Все это помноженное на невысокую стоимость, а также широкий выбор запчастей сделали ВАЗ 2109 очень привлекательным. Эта привлекательность передалась его последователю ВАЗ 2114. В противовесе восьмерке на двигателях 2109 серийно стояла форсунка (силовой агрегат 2111).

Помимо инжектора на 2109 был установлен карбюратор рабочим объемом 1,1 л, 1,3 л и 1,5 л. Такие двигатели можно увидеть, если посмотреть на капот 2108.

В статье мы рассматриваем Сами двигатели для ВАЗ 2109, их характеристики и недостатки.

Двигатель ВАЗ 2108.

Двигатель 1,3 является базовым для восьмерки, он был разработан с нуля, и они имеют конструктив с двигателем 21011 1,3 л. Нет ничего общего.Этот двигатель стал основой для создания силовых агрегатов для установки на семейство Самара рабочим объемом 1,1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхнее расположение распределительного вала. Ремень ГРМ используется в приводе ГРМ.

Что касается ресурса, то двигатель правильно скажет, что аккуратная и бесшумная эксплуатация, правильное и постоянное обслуживание превысит официальные 120 тыс. Км, а ресурс может составить 180-200 тыс. Км.

Недостатки двигателя

Из минусов чаще всего отмечают следующие. Детали системы охлаждения разбираются довольно быстро. Потребуется частая замена масляного фильтра и регулировка клапанов. Часто возникают утечки масла, из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя. Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

При обрыве ремня ГРМ могут погнуться клапана.Также со временем могут возникнуть проблемы с зажиганием и триммером двигателя. Кроме того, из-за проблем с зажиганием двигатель может взорваться. Другой причиной этого может быть низкокачественное некачественное топливо. О детонации говорит черный дым, выходящий из выхлопной трубы и потеря мощности.

Двигатель ВАЗ 21081

Двигатель ВАЗ 21081 1,1 л. Является аналогом силового агрегата 2108 1.3. Однако у него меньший размер коленчатого вала и, как следствие, пониженное тяговое усилие. Это рядный двигатель карбюраторного типа с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала и ремень в приводе ГРМ.По ресурсу, обеспечивающему аккуратную работу и качественное обслуживание, можно рассчитывать на официальные 125 тыс. Км.

Разница между 21081 и 2108 связана с уменьшенным ходом поршня и в результате уменьшенного рабочего объема. К тому же разница меньше по сравнению с блоком цилиндров 2108.

Недостатки двигателя

Двигатель ВАЗ 081 — редкость, так как такие двигатели идут на экспорт. Наверное, это к лучшему, так как это откровенно бесшумный агрегат.Также следует помнить, что в случае поломки ремня ГРМ двигатель может погнуть клапана. Двигатель ВАЗ 21083 Этот двигатель является прародителем нынешних силовых агрегатов для Lada, он стал основой для 16 клапанных двигателей 2112, 124, 126 для приоры, 127, 114, 116, 194 для калины.

Этот двигатель был заменен этим двигателем того же типа с впрыском. ВАЗ 2108 1,5 л. Это рядный двигатель карбюраторного типа, с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала.Ремень используется в приводе ГРМ, при отключении клапанного двигателя клапанный двигатель не нагнетается.

Недостатки двигателя

Если говорить о слабых сторонах двигателя, то нужно отметить следующее. Надо отрегулировать клапан. Детали системы охлаждения быстро изнашиваются. Потребуется частая замена масляного фильтра и регулировка клапанов. Часто возникают утечки масла, из-за ненадежной герметизации клапанной крышки, топливного насоса и датчика распределителя.Ненадежные карбюраторы типа «Солекс» в целом и EPHX в частности.

Крепление приемной выхлопной трубы можно катать, т. К. Используются стальные, а не латунные гайки. Кроме того, двигатель может стучать, это говорит о необходимости регулировки клапанов. Двигатель может подсказать, и в этом случае причину нужно искать в клапанах, засорении карбюратора или неисправной электрике.

Двигатель 2114/2111

Двигатель ВАЗ 2111, который популярен у 2114, в целом — это восемьдесят третий двигатель.Однако в отличие от 21083 на 2114 используется инжектор, а не карбюратор. К тому же для 2114 наличие плавающей тяги и еще одного распредвала. Наконец, 2114 обладает большей мощностью. Двигатель ВАЗ 2114 1,5 л. В ряду инжектор, с четырьмя цилиндрами, имеет верхнее расположение распределительного вала, в приводе TRG используется ремень ГРМ. При этом при разрезании ремня клапанный двигатель не давит.

Недостатки двигателя

По недостаткам отмечены следующие.Требуется регулировка клапана, быстро заводятся детали системы охлаждения, требуется частая замена масляного фильтра, проблемы с клапанной крышкой, топливным насосом и датчиком ТРК. Может сломаться крепление выхлопной трубы, так как используются стальные, а не латунные гайки. К тому же часто начинает плавать. Может двигатель сказал. Часто двигатель не прогревается до нужной рабочей температуры. Проблема, скорее всего, в термостате. Кроме того, двигатель может стучать и шуметь, как правило, из-за нерегулируемых клапанов.

Двигатель				ВАЗ 2114/2111
Года выпуска				1994 — наши дни
Материал блока цилиндров
Система снабжения	карбюратор	карбюратор	карбюратор	инжектор

Количество цилиндров
Клапаны на цилиндре
Ход поршня
Диаметр цилиндра
Степень сжатия
Объем двигателя	1295 см.Куб	1100 см. Куб	1499 см. Куб	1499 см. Куб
Мощность двигателя	64 л.с. / 5600 об.мин.	54 л.с. / 5600 об.мин.	73 л.с. / 5600 об.мин.	78 л.с. / 5400 об.мин.
Момент	95 нм / 3400 ВКЛ. Мин.	79НМ / 3600 ОБР	106 Нм / 3600 об.Мин.	116 Нм / 3000 об. Мин.

Расход топлива



Расход масла
Габаритные размеры двигателя (ДХШВ), мм
Масса двигателя
Моторное масло	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.	5W-30. 5W-40 10W-40 15W40.
Сколько моторного масла
При замене заливка

по заводски
на практике	до 200 тыс. Км		до 250 тыс. Км	до 250 тыс. Км

потенциал
без потери ресурса
Двигатель был установлен	ВАЗ 2108. ВАЗ 2109. ВАЗ 21099.	ВАЗ 21081 ВАЗ 21091.	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 2110. ВАЗ 21111. ВАЗ 2115.	ВАЗ 21083. ВАЗ 21093. ВАЗ 21099. ВАЗ 21102. ВАЗ 2111. ВАЗ 21122. ВАЗ 2113. ВАЗ 2114. ВАЗ 2115.

Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

С приходом осени автомобилисты остро встают перед чистотой автомобиля.Дождь и грязь заставили владельцев автомобилей стать частыми гостями на автомойках. Не у всех есть возможность так часто мыть машины, а также место для проведения процедуры, поэтому содержат несколько простых способов чистоты надолго.

Специальное средство для очков. Чистый автомобиль можно обработать специальными средствами, такими как водоотталкивающие средства и так называемый «антилифт» для автомобильных стекол. После применения оборудования стекла не будут загрязняться, и дождевая вода не задерживается на них, капельки уносятся ветром.

Инструмент для кузова автомобиля. Для защиты корпуса от грязи стоит обратить внимание на специальные средства, например, восковой полролол, способствующий улучшению водоотталкивающих свойств металла. Конструкция достаточно проста в обращении:

Машина вымыта и обезжирена, но нужно использовать не агрессивную
Полирол наносится на кузов автомобиля мягкой тканью или губкой
Дать высохнуть
Потом воск протереть тряпкой из микрофибры выложить

Таким образом, можно подготовить машину к осеннему сезону, а также надолго сохранить ее в чистоте, избежать лишних отходов на мытье.

Результат. Осенью водители хотят содержать автомобили в чистоте, ведь не у всех есть возможность часто посещать автомойку или самостоятельно очищать Транспортные средства от грязи. Однако существуют специальные средства, помогающие сохранять в чистоте стекло и корпус.

Среди самых популярных с осенней погодой средств можно назвать водоотталкивающие растворы и восковые полироли для покрытия автомобиля.

Легендарный внедорожник Land Rover Defender получил новое обновление, которое торжественно представили лидеры марки.

Но, несмотря на незначительные изменения, серьезных нововведений автомобилисты не увидели. Именно поэтому яркий поклонник марки, миллиардер Джим Рэтклифф, являющийся владельцем компании Ineos, решил разработать собственный внедорожник, который получит все необходимые опции.

Будущий внедорожник-миллиардер, стиль которого позаимствован у британских производителей, получит имя GRENADIER.

Автомобильные инженеры им. Ленкома построила Лимузин «Юрий Долгорукий».В основу этой модели был заложен Москвич-2141. Колесная база этого автомобиля была «растянута» на 20 см. В салоне за счет этого стало просторнее. По силовой части новинка оснащалась французским двухлитровым агрегатом RENAULT на 116 л.с.

Третий лимузин был создан Горьковским автомобильным заводом в Содружестве с ателье AST Crowford Hill. Данная модель собрана на расширенной базе данных из узлов модели ГАЗ-3102. В отделке этого лимузина использована кожа, полированное дерево.

Автомобиль также был оборудован кондиционером, мультимедийной системой и шторками. Стоила такая модель баснословные по тем временам 40 000 долларов (сейчас — около 2 576 510 рублей).

А какие неизвестные разработки тех времен вам известны? Напишите в комментариях.

Один из самых распространенных автомобилей в странах СНГ — ВАЗ 2109 начал выпускаться еще в 1988 году. Несмотря на и без того большой возраст этой модели машины, она до сих пор пользуется популярностью у населения нашей страны.Основное отличие ВАЗ 2109 от предшественника 2108 — пять дверей вместо четырех и более вместительного кузова. Также был заменен двигатель ВАЗ 2109. Благодаря этим нововведениям этот автомобиль стал позиционироваться как советский семейный автомобиль.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Отработанное топливо в ВАЗ 2109	Бензин
Электропитание двигателя	Карбюратор	Распределенный впрыск
Цилиндр (его диаметр в мм)	82	82
Ход поршня	71	71
Максимальная степень сжатия	9.9	9,9
Запас топлива (объем двигателя), см 3	1499	1499
Мощность двигателя, кВт / об. Мин.	68/5600	78/5400
Крутящий момент — максимальное значение, нм при об / мин	100/3400	116/3000
Нормы бензина	АИ-92.	АИ-95
Отходы бензина при движении в городских условиях, л / 100км	8.7	9,9
Развиваемая машина скорость, км / ч	154	155
Разгон машины до скорости 100 км / ч, с	14	13
Редуктор рабочий тип	С ручным управлением
Уровни коробок передач	5 вперед, 1 назад
Емкость топливного бака	43	43

Этот мотор подходит для работы в автомобилях ВАЗ 2109 и.

Описание

Технические характеристики

на тот момент были стандартными: объем двигателя 1,1 литра, наличие карбюратора в механизмах, максимальная мощность 54 лошадиные силы.

Спустя некоторое время стали появляться модели этой машины с улучшенным двигателем. К основным изменениям следует отнести увеличенный до 1,5 литра объем мотора и датчик температуры двигателя, а в начале 2000-х в серийное производство вышли модели с инжектором. Также можно провести тюнинг двигателя ВАЗ 2109, что позволяет получить улучшенные характеристики за относительно небольшие отходы.

Главным достоинством этой машины было довольно дешевое обслуживание, что было характерно для любой из машин компании АвтоВАЗ.

Даже после окончания гарантийного срока этого было достаточно, чтобы машина была в хорошем состоянии и не требовала особых затрат, главное регулярно. А благодаря распространенности данной серии моделей найти запчасти для замены достаточно просто, как в автосервисах, так и на руках автомобилистов.

Из-за простоты конструкции многие владельцы задавались вопросом, как поставить двигатель для улучшения характеристик автомобиля.Для того, чтобы отремонтировать или настроить двигатель ВАЗ 2109 не обязательно быть автомобильным мастером.

Сделать всю работу своими руками сможет практически любой водитель. Именно поэтому большинство владельцев этого автомобиля хотят как можно дольше путешествовать на этой модели, дешевой как в ремонте, так и в эксплуатации. Тюнинг двигателя ВАЗ 2109 тоже проходит легко.

Неисправность

Двигатель не запускается. В карбюратор автомобиля не поступает топливо или подается его недостаточное количество. Причиной неисправности могут быть следующие проблемы:

Причины	Как исправить неисправность
Падение посторонних, мусор в топливопроводе, что привело к сильному засорению.Может засориться топливо: помпа, фильтр карбюратора, топливопровод.	Завершить очистку систем подачи топлива в двигатель. Это можно сделать как напором воды, так и сжатым воздухом.
Отказ насоса подачи топлива в мотор.	Для полной диагностики насоса, устранения поломки, заменить неисправную деталь на исправную.
Попадание посторонних или мусор в топливный фильтр.	В одиночку очистить фильтр довольно сложно и долго.Значительно дешевле и быстрее заменить его на новый.
Проблемы с зажиганием. Двигатель не заводится плохо и не запускается вообще.	Для диагностики системы зажигания обратитесь за помощью к специалистам. Поможет найти неисправность частичная или полная разборка двигателя ВАЗ 2109.

Проблемы и неисправности при работе электромагнитного клапана. Эта деталь является частью карбюратора и влияет на процесс зажигания, из-за чего ее поломка приводит к следующим неприятностям.

Причины	Как исправить неисправность
Перекручивается или повреждена проводка. Эта проблема сказывается на работе блока управления клапанами, что приводит к нарушению подачи топлива и снижает мощность двигателя ВАЗ 2109.
Не работает блок управления электромагнитным клапаном.	В этом случае замена или ремонт самостоятельно рискованны из-за сложной конструкции устройства. Рекомендуется доверить ремонт специалистам в данной области техники.
Во время начального рабочего цикла двигателя не работает воздушная заслонка карбюратора, которая должна открываться при первых пробоях в цилиндрах мотора.	Причиной данной поломки может быть разгерметизация пускового устройства в карбюраторе.

Причины	Как исправить неисправность
Холостой ход мотора плохо регулируется и работает с нарушениями. Сапунит двигатель.	В этом случае нужно выполнить полную настройку и регулировку холостого хода. Также выявить неисправность помогает разборка двигателя ВАЗ 2109.
Неисправна или частично сломана система, отвечающая за управление электромагнитным клапаном карбюратора.	Провести полную проверку каждой цепи, найти поврежденный провод, заменить на целое, провести работу системы.

Проблемы в двигателе ВАЗ 2109 карбюратор

Причины	Как исправить неисправность
Карбюратор не работает из-за сильного загрязнения каналов или гибера.	Произведена очистка указанных частей карбюратора сжатым воздухом. Стоит контролировать подачу воздуха, чтобы не повредить.
Жидкость попала в карбюратор или челюсть.	Также сжатым воздухом очистите карбюраторные системы от жидких остатков. Проверить топливный бак на наличие «нагара», при необходимости слить.
Пусковое устройство не работает из-за депозитной системы. Стопорная планка спусковой диафрагмы.От этого может снизиться производительность в работе двигателя ВАЗ 2109.	Проверьте мембрану на предмет повреждений, замените ее при обнаружении неисправности.
Проблемы с зажиганием. Полная или частичная неработоспособность.	Проведение диагностики системы зажигания, замена неисправных деталей на новые.
Воздух попадает в отсек вакуумного усилителя тормозов. Обычно это происходит из-за порванного шланга отбора сжижения. Такая поломка сказывается на работоспособности экономометра, распределителя зажигания и регулятора вакуумного датчика.	Проверьте шланг, найдите повреждение и устраните его. Также можно провести полную замену шланга. Стоит обратить внимание на крепежные хомуты, при необходимости их следует подтянуть.
Повреждение прокладки в соединениях впускного трубопровода. Такая поломка приводит к появлению воздушных седел во впускном трубопроводе. Влияет на работоспособность карбюратора и двигателя ВАЗ 2109.	Проверить на наличие повреждений впускной трубопровод. Закройте все орехи. Если не помогло, то скорее всего потребуется замена прокладок на новые.

Тюнинг

Так как характеристики машины этой марки далеко не самые высокие по сравнению с современной автомобильной техникой, возможно желание тюнинговать двигатель ВАЗ 2109.

Это значительно увеличит мощность мотора и повысит эксплуатационные характеристики.

Двигатель ВАЗ 21093 Форсунка которого является одним из самых слабых узлов во всей машине, подлежит некоторым улучшениям, касающимся формы и диаметра выпускных и впускных каналов.Также можно изменить форму камеры сгорания и клапанов, что в дальнейшем приведет к снижению расхода топлива при интенсивной езде.

Кто-то может задаться вопросом: «Какой двигатель можно поставить на ВАЗ 2109». Но стоит помнить, что такое решение довольно дорогое. Тюнинг мотора ВАЗ 21093 тюнинг намного дешевле и быстрее, чем полностью поменять мотор.

Для улучшения работы машины возможна замена распредвала на другой, продлив фазы газораспределения.Также на работу машины влияет, сколько масла в двигателе используется и какой тип смазки выбран. Приобретая улучшенную смазочную жидкость, работа машины значительно улучшается.

ВАЗ-2109 в свое время была очень популярной машиной. Качающийся двигатель, крепкий кузов, привлекательный внешний вид. Да и сам автомобиль создавался при участии дизайнеров известной автокомпании Porsche. Но сегодня, когда не хватает мощности, невольно задумываются о настройке мотора.Но зачем нужно повышать мощность? Что следует учитывать при замене двигателя?

С некоторых пор в России действует закон, по которому номер двигателя не требуется при регистрации автомобиля. Мотор сейчас считается просто запчастью, которую можно заменить как воздушный фильтр или лопнувшую шину. Именно этот закон подтолкнул любителей тюнинга к усовершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальным вариантом для «девятки» является, конечно же, аналогичный двигатель.Но в случае, когда машина будет полностью модернизирована, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-тиклапанский двигатель ВАЗ-2112, у которого больше лошадей, и конструкция более новая.

И даже на такой мотор можно смело установить компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в жуткую жару. На штатную моторную «девятку», даже если 1,5 литра, тоже можно установить кондиционер, будет заметна лишь явная нехватка лошадей.Все остальное генератор все равно придется заменить, так как мощность потребителей растет.

Хорошо, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки. Также хорошим вариантом тюнинга является установка двигателя с «Приоры», более современной модели «Жигули». Что касается иномарок, то под капот девятки идеально установлен мотор Hyundai Accent, только желательно и коробка передач взята с «акцента». С Опель Вектра для тюнинга подойдет и силовой агрегат.

Что еще поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, нужно использовать еще и колодки в тормозной системе. Идеальным вариантом также заменит заднюю на диске. Изменения обязательно должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель должны быть. Если достали из рук, то попросите у продавца документ, подтверждающий право собственности.Не покупайте мотор неизвестного происхождения, так как он может быть снят с автомобиля, указанного в угоне. Если попадете, то продавец предоставит вам гарантию и полный пакет документов. Но оформление переделок в ГИБДД зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГИБДД с вопросом о конструкции нового двигателя.

Ремонт карбюратора — как услышать «неровное дыхание» автомобиля? Снятие и ремонт карбюратора

От того, насколько качественно отрегулирована подача топлива в цилиндры, зависит нормальная работа двигателя.Это не может быть сделано путем правильной настройки карбюратора, не может быть ни один автомобилист. Так как не всем удачно разнесена система питания карбюраторного двигателя.

Но если у вас есть хотя бы поверхностные познания, то черновую настройку произведите без труда. Более тонкие приспособления лучше доверить профессионалам, что собаку съела в этом деле.

Неплохой выход из сложившейся ситуации — самостоятельная проработка всех тонкостей настройки карбюраторов.Это актуально для случаев, если рядом нет грамотного мастера. Вам потребуется разобраться в принципах работы карбюратора ВАЗ 2101, чтобы знать назначение всех жиклеров в системе подачи топлива, так как от них напрямую зависит качество смесеобразования.

Настройка карбюратора ВАЗ 2101 необходима для того, чтобы ваш двигатель работал в штатном режиме. От того, как он работает, зависит не только его мощность, КПД, расход бензина, но и важнейший ресурс.Радует то, что карбюратор не требует частой настройки.

Очистите все каналы, промойте, установите новые жиклеры, а дальше нужно только вовремя менять топливный и воздушный фильтры, чтобы карбюратор работал максимально корректно. К сожалению, запчасти на рынке не всегда хорошего качества. Поэтому время от времени в системе впрыска топлива могут возникать какие-то неисправности.

Завтрак копейк карбюраторный

А теперь стоит задуматься, какие могут быть проблемы в карбюраторе.Если вдруг двигатель начинает нестабильно работать в режиме холостого хода, происходят изменения оборотов коленчатого вала, либо мотор глохнет, если не нажимать педаль акселератора, винить карбюратор не нужно. В частности, это актуально для тех случаев, когда такие симптомы стали резко проявлять себя, предпосылок для этого не было.

Если вдруг вышел из строя карбюратор, или какой-то узел, либо настройки сбиты, то смена режима работы не резкая, а плавная.Очень часто плавающая частота вращения холостого хода — это электромагнитный клапан, который установлен на карбюраторе ВАЗ. Если в вашей машине есть подобное устройство в своей конструкции, то для начала нужно его проверить.

Для этого отсоедините провод идущий к нему, затем подайте на вентиль плюс от АКБ. Если обмотка исправна, то будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключается к электроклапку. Если нет напряжений, происходит разрушение проводки от замка зажигания до электромагнитного клапана.

Также описанные выше симптомы могут проявляться в тех случаях, когда на электродах свечей зажигания имеется очень большой нагар. В результате для воспламенения топливовоздушной смеси просто не хватает искровой мощности. Если на электродах нагар, то нужно обвинить сам карбюратор. Дело в том, что он подает в камеру сгорания много топливно-воздушной смеси. Самая печальная причина этого — удлинение впускного клапана.

Но не промахивайтесь головой сразу, сначала попробуйте поставить уровень бензина в карбюраторе ВАЗ 2101.Необходимо правильно отрегулировать положение поплавка. Часто копейка начинает глохнуть и чихать на больших оборотах коленвала. Карбюратора здесь обычно нет. Причина кроется в подаче бензина. Мембранный бензонасос. И это уже можно было опасаться, но чаще всего стирается сток бензонасоса. Об этом вы можете прочитать в отдельной статье.

Как настроить карбюратор

Перед тем, как приступить к регулировке копеечного карбюратора, необходимо убедиться, что все узлы, влияющие на нормальную работу двигателя внутреннего сгорания, находятся в исправном состоянии.Проверить свечи, зазор между электродами, распределитель, катушку, высоковольтные провода. Настроить карбюратор на автомобиле ВАЗ 2101 можно только при рабочей температуре двигателя (85..90 градусов).

Но перед началом регулировок обязательно приобретите Ремкомплект на ВАЗ 2101. И обратите внимание, что этот ремкомплект точно соответствует вашему карбюратору. Если установлен «Солекс», то Ремкомплект для ДААЗ покупать не нужно. Конечно, цена этого набора не очень велика, но если вы получите неподходящий, придется немного побегать, обменяв на желаемый.Отсоедините трос, соединяющий педаль акселератора с приводом дроссельной заслонки. Корпус воздушного фильтра С сапуном тоже нужно отключать.

Убедиться, что в шланге, соединяющем карбюратор с регулировкой угла опережения по щебню, нет разрежения. Теперь нужно отрегулировать качество смеси. Поочередно закручивайте винты, пока двигатель не начнет слегка заводиться. Теперь вам нужно добиться нормальной и максимально устойчивой работы. Для этого по очереди скручиваем качественные саморезы.Не делайте более одного оборота. Эта настройка исключительно по слухам, но нормально отрегулировать копеечный карбюратор таким образом можно.

Чтобы определить, насколько хорошо выполнена настройка, резко откройте дроссельную заслонку и сразу же закройте. Если обороты набираются резко, задержек нет, карбюратор настроен правильно. Но точнее покажет дальнейшую эксплуатацию автомобиля ВАЗ 2101. Убедитесь, сколько бензина расходуется на сотню километров пробега.Время от времени проверять состояние свечей зажигания, есть ли нагар, регулировать подачу воздуха в карбюратор автомобиля ВАЗ 2101.

Машины без инжектора по-прежнему актуальны на наших дорогах. Причем их владельцы обычно любят ремонтировать поломки сами, а это уже довольно частое явление при больших сроках. Среди этих поломок — неисправности сложнейшего узла подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно при запуске мотора не получается настроить такой сложный агрегат. Практически это не удается, и по нескольким причинам. Перечислим их.

Срок службы узла из-за сложности канальной структуры невелик.
Регулярное использование некачественного бензина отрицательно влияет на детали, каналы, монтажную поверхность.
Также влияет проглатывание патронного газового блока при износе из узлов двигателя.
Частицы грязи, попавшие, например, через корпус воздушного фильтра, могут иметь абразивный эффект, в результате чего на поверхности могут появиться дефекты.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107. Для работы будем использовать следующие инструменты:

отвертки;

Ключи гаечные

;

Плоскогубцы

;
линия.

Также узнайте о и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа узла с автомобиля. Производится в следующей последовательности.

В первую очередь демонтируйте корпус воздушного фильтра вместе с фильтрующим элементом, отвернув гайку.
Открыв насадки, отсоединить воздушную заслонку и трос троса воздушной заслонки.
Разберем шланг режущих газов.
Плетем хомут, снимаем топливный шланг.
Отсоедините шланг регулятора вакуума.
Отсоедините пневматический клапан от экономайзера.
Демонтируем микровыключатель с клемм.
Отверткой выдавливаем наконечник из демпфера привода тяги, после чего вытаскиваем заднюю пружину.
Демонтируем весь сборочный узел.

Теперь для ремонта карбюратора от ВАЗ 2107 своими руками его нужно разобрать, при этом заменяя бракованные детали на новые запчасти (иногда они продаются в виде специального ремкомплекта для ремонта ВАЗ 2105 — 2107), а также можно обрабатывать аддитивную плоскость. Опишем, как это сделать.

Демонтируем трехметровый рычаг, пружину и тягу.
Демонтировать крышку, а также корпус с дроссельными заслонками.При необходимости заменяем прокладку.
Осторожно снимите поплавок, потянув за ось.
Снимите игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости замените детали.
Выворачиваем топливный проезд системы холостого хода. При необходимости замените.
Перезагрузив болт ускорительного насоса, снимите крышку насоса, отверстие и пружину. Эти детали тоже можно заменить.
Давайте возьмем диффузоры, которые работали на заслонках.
Выкрутите винт количества смеси.
Все разобранные металлические части промыть ацетоном.
Приложите кромку к плоскости верхнего кожуха, которая стыкуется с другой плоскостью корпуса крепления клапана. Проверить кривизну. Кстати, если до этого не удавалось реально настроить стабильную динамику холостого хода, виновата могла быть просто кривизна, которая дает подачу воздуха. При необходимости продвигаем плоскость наждачным кругом вручную, без электропривода, снимая переходные трубки с плоскости.Мы делаем эту операцию предельно аккуратной.
Производим сборку в обратном порядке, но как установку на автомобиль.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится так же, как и узел такой же, под маркой 2107. В общем, и ремонт ВАЗ 2105 производится так же, потому что опять же марка узла совпадает.

Отличия переднего привода

А теперь рассмотрим, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.

Использовался агрегат «Солекс» с передним краем, несколько превосходящий ДААЗ 2107. Демонтаж его с автомобиля осуществляется по уже описанному сценарию. Посмотрим, какие есть отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109. Инструменты нужны одинаковые. Мы перемещаемся по предметам так же, как ищем различия.

Рычаг разборки.
Крышка и корпус с дроссельными заслонками снимаются аналогично предыдущей инструкции.
Аналогично устроена поплавковая камера — разбираем.
Отрежьте аналогичные топливные жиклеры плюс игольчатый клапан.
Топливная заслонка системы холостого хода здесь аккуратно заменена электромагнитным клапаном, клапан превращается в гаечный ключ. Вместо этого устанавливаем новый — желательно.
Аналогичным образом приносится в жертву ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
Снимите диффузоры.
Винт количества смеси вот другой вид, его тоже разбирают.
Промойте в ацетоне детали, которые не были изношены.
При необходимости продолжаем плоскость верхнего корпуса, согласно вышеперечисленным рекомендациям.
Производим сборку, двигаясь по точкам назад, это касается установки на автомобиль.

Как видите, инструкция мало отличается от ранее показанной. Здесь необходимо добавить, что при ремонте карбюратора чаще всего приходится заменять куртки, потому что из-за небольшого размера срок эксплуатации этих деталей этих деталей этих деталей этих деталей связан с жесткими требованиями.

Кроме того, важно знать, что на «девятку» ставят карбюратор с маркой 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по инструкции. Кроме того, в модификациях «восьмерка» и «девятка» такой же агрегат, но модифицированный, с небольшими другими зазорами. Поэтому ремонт в 21083 производится аналогично, но при настройке ориентирован на несколько других зазоров. Их значения следует брать из технической документации.То же касается и ремонта 21099.

Настройки после установки нужно произвести.

Кое-что о стоимости и не ремонтопригодности

Конечно, ремонтировать такой сложный механизм, как карбюратор, не всем под силу. Многие автолюбители скорее прибегнут к услугам автосервиса. Посмотрим, сколько денег придется выложить. Вот усредненные данные по крупным городам РФ.

Городской	Стоимость
Москва	2500 руб.
Санкт-Петербург	2500 руб.
Екатеринбург	1800 руб.
Самара	1700 руб.
Краснодар	1800 руб.

Указанные цены указаны на ремонтируемый карбюратор 2108. Стоимость немаленькая, но примерно вдвое ниже, чем покупка нового агрегата. Хотя в остальное время без покупки не обойтись. Ведь могут быть случаи, когда карбюратор не поможет ремонту и регулировке.

Например, обработка криволинейных плоскостей, о которой говорилось выше, может оказаться бесполезной из-за полной так называемой «усталости» металла. Нередки случаи изготовления резьбовых отверстий для жиклеров. К тому же множество мелких дефектов агрегата может склонить владельца к покупке нового.

Одной из самых распространенных моделей производства «АвтоВАЗа» можно считать «восьмерку» или ее модификацию — «девятку». Автовладельцы ВАЗ 2108/2109 на практике убедились в работоспособности своих автомобилей и их неприхотливости в обслуживании.Чтобы вовремя не допустить всех проблем в работе, нужно внимательно следить за ее техническим состоянием. Одной из основных задач водителя считается контроль за работой карбюраторного устройства на вазе. Практически все виды ремонта и регулировки автовладелец может выполнить своими руками, так как конструкция карбюратора имеет несложное устройство.

Модели карбюраторов на ВАЗ 2108/2109

Карбюраторные механизмы серии Solex производятся на Димитровградском автоагрегатном заводе.Конструкции предназначены для комплектации ВАЗ с передним приводом, в которой моторный агрегат расположен поперечно кузову.

Стандартной моделью для оснащения ВАЗ 2108/2109 считается карбюратор ДААЗ 2108-1107-10. Работает в паре с мотором, который имеет объем 1,3 л. На моторы 1.5 литра установлены карбюраторы 21083-1107010.

Карбюратор ДААЗ применяется для оснащения всех автомобилей восьмой и девятой модели

Современное оснащение ВАЗ 2108/2109 представлено карбюраторами более совершенных моделей, так как они имеют пусковое устройство в автоматическом режиме:

модификация 21083- 1107010-31 имеет одношаговое автоматическое управление и запуск в заданном режиме;

Модификация

21083-1107010-35 уже оснащена двумя уровнями управления воздушной заслонкой, что обеспечивает более стабильную работу.силовой агрегат;

Модификация

21083-1107010-62 аналогична предыдущему варианту карбюраторного механизма, но имеет дополнение в виде электрической системы перемешивания топливно-воздушной смеси.

Конструкция «Саллас»

Карбюраторный механизм всех модификаций на ВАЗ 2108/2109 эмульсионный и состоит из двух камер внутреннего сгорания. В верхней части карбюратора находится крышка, предотвращающая попадание грязи в полость устройства, и к ним подводятся топливные магистрали.Средняя часть — это сам корпус, в котором установлены диффузоры и камеры. Внизу карбюратора находится поплавковая камера и дроссельные заслонки.

Рассмотрены ключевые элементы системы:

Принцип работы карбюратора «Солекс» сводится к тому, что бензин подается через впускной клапан в штуцер. Топливо сразу отправляется в поплавковую камеру. Уровень топлива в полости всегда должен быть на определенной отметке, чтобы избежать сбоев и рывков в работе мотора.Контроль уровня осуществляется движениями механизма игольчатого клапана.

После камеры бензин направляется в эмульсионные скважины, где через топливные жиклеры подается в строго ограниченном количестве. Именно в колодцах потоки воздуха разбивают крупные капли бензина, образуя с ним единую топливно-воздушную смесь.

Если вас интересует ремонт топливного насоса в автомобилях ВАЗ 2108/2109, рекомендуется подробно изучить следующий материал:

Смесь подается к диффузорам, а через них — в устройство энергоблока.Таким образом, основная задача карбюратора — сформировать топливно-воздушную смесь нужной консистенции и направить ее в двигатель.

Взаимодействие нескольких элементов обеспечивает бесперебойную работу мотора

Ремонт карбюратора ВАЗ 2108/2109

На ВАЗ 2108 и 2109 можно приобрести все необходимые запчасти для самостоятельного ремонта Карбюратор

Без надобности это невозможно демонтировать закрылки (как на воздушной, так и на воздушной), так как их довольно сложно вернуть назад, что неизменно приводит к некорректной работе двигателя.

Инструкция по ремонту «Солекс» ДААЗ 2108-1107-10

Из корпуса устройства аккуратно выкручен соленоидный клапанный механизм, из которого сразу можно вытащить и вставить в него жиклеры.

Промывают сетку в резервуарах ацетоном и продувают сжатым воздухом из баллона или насоса.

После этого откручиваем пять винтов, удерживающих крышку карбюратора. Крышка снимается строго вертикально медленным движением, чтобы не вытащить поплавок из патронника.

Поплавок демонтируется вместе с его осью нажатием на пришитый фиксатор осевой линии. Устройство после этого легко снимается.

Прокладка обязательно снимается с нижней части карбюратора и осматривается на предмет повреждений и деформаций. Если есть трепетные места или разрывы, необходимо будет заменить уплотнительный элемент.

Топливный клапан поворачивается топливным клапаном. Рекомендуется немедленно проверить его работоспособность. Если при нажатии на пусковое устройство игла идет легко и плавно, не имеет люфта, то клапан менять нельзя.

Далее проверяем пусковое устройство. Вам нужно будет открутить четыре винта, которыми само устройство крепится к крышке, и снять с нее диафрагму. Этот продукт должен сохранять свойства эластичности, не иметь повреждений и деформаций. Пружина возврата должна быть эластичной.

Топливный фильтр вывинчивается из патрубка и помещается в емкость с ацетоном. После стирки рекомендуется продуть и сразу прикрутить обратно.

Насосные опрыскиватели лучше снимать с бранью.Надо их поставить и вытащить из карбюратора. На какое-то время элементы помещают в ацетон, после чего блокируют. Рекомендуется сразу заменить резиновые прокладки распылителей.

Далее можно увидеть осмотр самого ускорителя. Вам нужно будет открутить четыре стопорных винта, вытащить устройство и осмотреть его с диафрагмой и пружиной. Детали насоса лучше всего промыть, в случае сильного износа деталей — заменить.

Аналогично производится восстановление и ремонт экономайзера.

После этого можно откручивать жиклеры. Если дырки в них увеличились, лучше сразу установить новые жиклеры.

Переворачивание крепежами карбюратора

Пошагово выполняя все эти действия, можно качественно разобрать и отремонтировать карбюратор.

Видео: Ремонт карбюратора на ВАЗ 2108 и 2109 своими руками

Диагностика карбюратора

О том, что есть перебои в работе карбюратора, можно засвидетельствовать характерные особенности:

с момента нажатие на педаль газа до разгона автомобиля — временный сбой;

штанги

в работе силового агрегата на высоких скоростях;

грузовик серии

при движении по ровной поверхности;

заметное снижение скоростных характеристик автомобиля;

заметно вырос расход топлива;

плохо заводится двигатель «на холоде»;

нестабильная работа мотора на холостом ходу.

Каждый из этих признаков, а также их сочетание говорит о том, что в карбюраторе возникли проблемы и он требует ремонта или регулировки.

Если есть топливный флюс, нужно растянуть соединения. Возможно ослабление, что компаунд послужил причиной некорректной работы карбюратора

Что делать, если мотор не запускается или сразу после запуска

Вероятная причина такой неисправности — снижение топлива уровень (или его отсутствие) в поплавковой емкости.К тому же, если мотор не заводится, необходимо сразу осмотреть подкаст-пространство на предмет отходов бензина — вполне возможно, что топливо не попадает в карбюратор. Если это не так, необходимо промыть поплавковую камеру и установить поплавок в ровное положение относительно его оси.

Нестабильная работа мотора на холостом ходу

После разгона мотора или остановки после долгой езды могут возникнуть сбои в его работе. Причин такого поведения может быть несколько:

отверстия курток были сильно забиты;

произошел сбой в работе экономайзера;

Повреждение качественной винтовой прокладки.

Все равно карбюратор надо снимать, разбирать и тщательно промывать все детали. Уплотнительные прокладки рекомендуется заменять даже при небольшом износе.

Проблемы при запуске зимой

Большинство автовладельцев ВАЗ2108 / 2109 испытывают проблемы при запуске силового агрегата при пониженных температурах. Трудности может спровоцировать некорректная работа пускового устройства. Воздушная заслонка закрывается слишком быстро, поэтому количества воздуха, попадающего в канал эмульсии, может быть недостаточно для приготовления топливно-воздушной смеси.Потребуется наладить работу пускового механизма своими руками.

Двигатель заправлен

Из-за чрезмерной дозировки поплавковая камера может не выдерживать нагрузки и подавать в систему чрезмерное количество топлива. Это приводит к тому, что двигатель заправлен бензином и не может правильно выполнять свои функции. Необходимо проверить работоспособность топливного клапана и его герметичность.

Резкие рывки при движении — что делать

Если в процессе движения автомобиля внезапно резкие рывки или толчки, то причина проблемы кроется в системе подачи топлива.Мотор просто не получает объем топливно-воздушной смеси. Возможно, механизмы клапанов были разгружены или фильтры были сильно забиты.

Как снять узел карбюратора с ВАЗ 2108/2109

Демонтаж карбюратора необходим практически во всех случаях ремонтных работ. На остывшем двигателе рекомендуется снимать прибор, так как все работы проводятся в непосредственной близости от впускного коллектора и его труб, которые могут легко гореть.

Видео: Разборка карбюратора на Ваз своими руками

Для облегчения работы лучше всего сразу открутить винты крепления винта крепления воздушного фильтра, так как это будет мешать демонтажу и препятствовать прямому доступу:

После то, вам нужно будет отсоединить два привода от корпуса карбюратора (один идет к воздушной заслонке, другой — к дроссельной заслонке).Кроме того, сразу рекомендуется отсоединить тыльную часть возвратной пружины и ее фиксатор.
Далее отключается провод от винта экономайзера принудительного холостого хода.
После ослабления хомутов необходимо будет снять форсунку подачи топлива и шланг, работающий «на обратку».
Откручено винтовое крепление нагревательного элемента, блок снят.
От штуцера в верхней части карбюратора отсоединяются вентиляционный шланг и вакуумный шланг.
После отключения всех магистралей допускается демонтаж самого карбюраторного узла. Для этого потребуется открутить четыре гайки, которые стяжками крепят карбюратор к впускному коллектору. Устройство вытаскивается вместе с прокладкой.

Как промыть узел карбюратора без его разборки

Традиционным методом промывки карбюратора считается его полная разборка на отдельные составляющие, что не всегда может выполнить неопытный владелец Вазона.Для упрощения процедуры была применена техника промывки и чистки карбюратора без его разборки на компоненты. В основе этой техники — использование в навесе специальных аэрозолей. Самыми доступными очистителями карбюраторов считаются аэрозоли производства ABRO и Mannol — их можно купить в любых автоматах по цене 100-150 рублей.

Эти чистящие средства отлично справляются с очисткой карбюраторных механизмов, к тому же ими очень просто пользоваться. Для промывки карбюратора «Солекс» рекомендуется заглушить мотор, дать ему остыть и приступить к процедуре:

Снимите корпус воздушного фильтра на машине, снимите его в сторону.

Из корпуса карбюратора открутите электромагнитный клапан.

На распылитель с аэрозолем надеть специальную узкую насадку и обработать жидкостные каналы жиклеров, первую и вторую камеры, заслонки и все видимые элементы карбюратора.

После этого распылить аэрозоль на внешние части механизма.

Если карбюратор не успел на одну процедуру, можно обработать его снова тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как налипание грязи не помешает нормальной работе всех частей карбюратора.

Видео: Как почистить карбюратор на Ваз своими руками и не снимая его с автомобиля

Как заменить карбюратор Детали

Замена поплавка, диафрагмы ускорительного насоса, сальников не представляет особых сложностей. Чаще всего при ремонте используются подобранные по типу карбюратора ремкекты, в которых есть все необходимое для замены деталей.

Порядок замены не регламентирован: достаточно удалить поврежденную деталь и установить на ее место новую.Главный критерий: идентичность элементов при замене.

Как настроить «Солекс» ДААЗ 2108-1107-10

Процесс настройки и регулировки КПД карбюраторного механизма целесообразно начинать с поплавкового отсека. Это связано с тем, что есть топливо, уровень которого должен быть строго фиксированным. Если уровень бензина ниже или выше нормы, то регулировка других компонентов становится бессмысленной.

Регулировка поплавка

Процедура выполнения регулировки включает в себя несколько этапов:

Сначала запустите мотор и дайте ему поработать 3 минуты, после чего чешется.

Снимите коробку воздушного фильтра и снимите ее в сторону, так как это препятствует свободному доступу к карбюратору.

Из корпуса «Салекс» первым делом отсоединить форсунку, через которую подается бензин.

Отвинтите пять винтов на крышке до плоской планки, чтобы снять ее.

Измерьте расстояние от края поплавковой камеры до уровня топлива. Он должен быть равен 25,5 мм. Если есть отличия, необходимо будет установить нужный параметр, выбрав скобу поплавка.

А еще нужно будет настроить ось поплавка так, чтобы он мог свободно перемещаться.

Регулировка поплавковой камеры и поплавка на этом считается завершенной.

Регулировка пускового устройства

Отрегулировать карбюратор на ВАЗ 2108 и 2109, а также отремонтировать его можно и своими руками. Эту работу следует производить на карбюраторе, который был снят с мотора и установлен на ровной поверхности. Если диафрагма пускового механизма была повреждена, то необходимо сначала заменить ее и только потом переходить к регулировочным работам:

Повернуть рычаг регулировки воздушной заслонки и полностью закрыть ее.

Опустить шток гранатомета с отвалом отвала и удерживать в таком положении.

Измерьте ширину зазора между заслонкой и стенкой камеры. Существующий показатель должен быть 1 мм. Если это не так, то потребуется регулировка.

Необходимо будет ослабить стопорную гайку, которая находится на поверхности ускорительного насоса, и пропустить спираль винта качества. Если повернуть винт в одну сторону, то зазор увеличится, при повороте в другую — уменьшится.

Еще раз измерить толщину зазора.

По такому же принципу регулируется воздушная заслонка на второй камере.

Ширину зазора можно измерить сверлом диаметром 1 мм.

Как отрегулировать холостой ход

Эту процедуру можно проводить только на карбюраторе, установленном в машине, после того, как двигатель хорошо прогрелся. В этом случае воздушный фильтр больше не будет препятствовать доступу, поэтому он останется на своем месте под капотом:

Мотор заглушен.

До конца доделать винт качества топливно-воздушной смеси, после чего открутить его не более чем на четыре оборота.

Снова завести мотор, пропустить все осветительные приборы, акустику и печку для увеличения энергопотребления.

Рабочее количество необходимо установить количество оборотов рабочего двигателя 750-800 в минуту.

Качественный винт выставлен на максимальный холостой ход — 900 об / мин (зимой допускается увеличение этого параметра до 1000 об / мин).

После этого надо будет качественный винт закручивать обратно до тех пор, пока перебои в работе двигателя не почувствуются. В этот момент вам нужно остановиться и сделать еще один поворот.

Нагрузка на холостом ходу на ВАЗ 2108/2109 необходима для того, чтобы автомобиль показывал стабильную работу в установленном режиме без большого расхода топливовоздушной смеси.

Отремонтировать и заменить глушитель в автомобилях ВАЗ 2108/2109 поможет этот материал:

Тюнинг карбюратора

Не все автовладельцы ВАЗ 2108/2109 знают, что карбюратор совершенствуется своими руками.Тюнинг позволит не только увеличить ресурс силового агрегата, но и повысить скоростные характеристики машины. Для этого необходимо будет обеспечить снижение сопротивления воздушного потока, который всасывается в карбюратор.

Для проведения тюнинга нужно снять карбюратор, очистить его внутри и снаружи, чтобы обеспечить полноценную работу всех его узлов.

После этого необходимо извлечь из корпуса все жиклеры и дроссельные заслонки.Полость двух камер внутреннего сгорания необходимо увеличить на токарном станке. Чем больше объем камеры, тем меньше в них сопротивления воздуха. А также одновременно с расточными камерами рекомендуется увеличить полость диффузоров. Работу на станке лучше доверить специалисту, так как можно избежать поломки корпуса.

Кроме того, вам нужно будет подобрать новые форсунки с отверстиями большего диаметра. Рекомендуется установка топливных и воздушных жиклеров с увеличением проема на 0.05 мм. Этого достаточно, чтобы увеличить пропускную способность деталей карбюратора.

Кроме того, на устройстве экономайзера можно заменить иглу. Лучше всего сделать замену резиновому изделию. Резиновая игла выдерживает более длительный режим высоких нагрузок и имеет повышенный рабочий цикл. Только такая комплектация позволит избавиться от «зависания» мотора при резком нажатии на педаль газа.

Увеличение внутренних полостей минимизирует сопротивление воздуха

Сборка «Салекса» в обратном порядке

Установка карбюраторного механизма на впускной коллектор возможна после промывки и ремонта, а также некоторых этапов регулировки.Важно правильно подсоединить все топливные и прочие шланги, чтобы не было проблем с работой двигателя. Сборка карбюратора ДААЗ 2108-1107-10 осуществляется в следующем порядке:

На месте установки накладывается прокладка. Он служит для надежного соединения двух агрегатов — карбюратора и впускного коллектора.

После этого сам карбюратор накатывается на шпильки и фиксируется четырьмя гайками.

После того, как узел был аккуратно прикреплен, шланги разрешены.Первым делом подключаются вакуумный и вентиляционный шланги.

С одной стороны, патрубок подсоединен к подаче топлива, с другой — шланг обратной подачи топлива.

Приводной провод EPHH подсоединяется к соответствующему винту.

По окончании работы можно прикрутить два провода (воздушный и дроссельный).

Строгая последовательность подключения обусловлена конструктивными особенностями Карбюратор

По окончании монтажа карбюратора рекомендуется включить зажигание и проверить работоспособность моторного агрегата.В случае попадания масляной или топливной нити в места шлангов необходимо выключить зажигание и внимательно проверить все соединения.

Все работы, которые автовладелец выполняет для обслуживания своего автомобиля, должны носить осознанный характер. Нет необходимости разбирать карбюратор и заменять его детали, если нет явных признаков неисправностей. Кроме того, при самостоятельной настройке необходимо придерживаться четкой регламентации действий. Как некачественный ремонт, так и неправильная регулировка могут серьезно сказаться на работе карбюратора.

Перестал тянуть машину или плохо заводится? А вы думаете, что момент ремонта карбюратора ВАЗ 2107? Тогда рекомендую ознакомиться с этой статьей, здесь вы найдете полезную информацию о ремонте, снятии, установке и переборке карбюратора ВАЗ 2107.

Схема карбюратора на ВАЗ 2107: 1-выводной рычаг привода второй камеры ; 2-Регулирующий винт количества смеси на холостом ходу: 3 — блок подогрева карбюратора; 4 — вентиляция картера двигателя; 5 — рычаг привода ускорительного насоса; 6 -Электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — дроссельная заслонка второй камеры; 13 — Сектор рычага управления дроссельной заслонкой: 14 — Метки для правильной установки Пружина курка биметаллическая

Относительные значения топливных жиклеров карбюраторов «Солекс»

	Коэффициент	Диаметр диффузор
			23,0	24,0
Экономичный		95.0	102,0	107,0
Экономичная мощность		98 5	105,8	111,0
Умеренная мощность		102,3	109,8	115,2
Питание нормальное		106,4	114,2	119,8
Мощность динамическая		110,8	119,0	124,8
Спорт		115,7	124,2	130,3
Заводские значения		95,0	102,0	107,0
Количество воздуха в диффузоре			1428,0	1498,0

Шаг 1.Снятие карбюратора с автомобиля ВАЗ 2107

При необходимости замены карбюратора на ВАЗ 2107 или ремонта карбюратора своими руками сначала необходимо снять карбюратор с автомобиля ВАЗ 2107, потому что многое другое Удобно выполню карбюратор.

Поэтому переходим к снятию карбюратора:

1.1. Снимите корпус воздушного фильтра, отсоедините трубки системы рециркуляции картерных газов, открутите привод пускового устройства и топливопровод, отсоедините газовый привод, возвратную пружину и трубку вакуумного волокна.Отключите питание электромагнитного клапана и разъемов системы ePHX (если он установлен на карбюратор ВАЗ 2107).

1.2. Отсоединяем телескопический курок пусковой системы, откручиваем верхнюю часть корпуса карбюратора и снимаем с автомобиля.

1.3. Откручиваем 4 гайки крепления карбюратора и снимаем с машины нижнюю и среднюю часть.

1.4. После снятия карбюратора снимите прокладку коллектора и закройте коллектор картоном (или другим материалом), тем самым защитив впускной коллектор от посторонних предметов.

Процесс установки нового карбюратора происходит в порядке, обратном снятию.

Важно: Не растягивайте болты слишком сильно, приблизительное усилие составляет (6,6-15,4 нм). Также по возможности поменяйте все прокладки на карбюраторе на новые, так как от воздействия бензина и других негативных факторов они быстро приходят в негодность, а о качестве российских запчастей вы сами не знаете.Хотя, если прокладка под карбюратором 2107 все еще в порядке, можно оставить, но лучше все прокладки на карбюраторе 2107 поменять.

Шаг 2. Разборка карбюратора ВАЗ 2107

2.1. Разбираем верх карбюратора, снимаем пусковую диафрагму его тяги и корпус, снимаем поплавок и игольчатый клапан, откручиваем пробку фильтра и снимаем ее.

2.2. Разборку средней и нижней части карбюратора можно начать со снятия вакуумного привода второй камеры, затем снять жиклеры основной и вспомогательной систем и эмульсионные трубки, снять диафрагму ускорительного насоса (осторожно, чтобы теряете пружины) снимаем форсунку ускорительного насоса и малые диффузоры.

Важно: Если у вас небольшой опыт ремонта карбюраторов на ВАЗ 2107, то рекомендую записывать цифровые обозначения жиклеров и место их установки.

2.3. Отсоедините дроссельные заслонки и среднюю часть, будьте осторожны, чтобы не потерять пусковую тягу и пружину при разборке этого узла!

2.4. Снимаем узел количества холостого хода («пуля») и откручиваем качественный винт. На этом разбор тоже закончен при разборке, удаляются прокладки карбюратора ВАЗ 2107 и резиновые винты и соединения.

Вот отличное видео от Наили Порошиной о полной, разборке и сборке озонового карбюратора 2107-1107010:

Шаг 3. Очистка карбюратора ВАЗ 2107

3.1. Мелкие детали и жиклеры, эмульсионные трубки, насадки, качественные саморезы кладем в баночку с ацетоном на 15-20 минут, затем достаем их пинцетом и чистим зубочистками (снимаем нагар с воздушных челюстей основной системы), продуваем сжатым воздухом.

Вымытые детали выложить на чистую поверхность, желательно на легкой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагм и распылителей кладем в емкость с растворителем или бензином на 15-20 минут, затем промываем щеткой и обдуваем сжатым воздухом, затем тоже кладем в чистую емкость. .

3.3. Крепеж и метизы помещаем в специально подготовленную емкость и также промываем, сливаем растворитель, затем перед сборкой оставляем в емкости.

3.4. Механизм привода вакуума 2-й камеры проверяется на герметичность и не разбирается, достаточно промыть в бензине и протереть тряпкой.

Полезное видео по очистке карбюратора от грязи и нагара:

Шаг 4. «Пробивка» карбюратора

Данная операция предназначена для контроля наличия случайных каналов основной и вспомогательной карбюраторных систем. Перфорация шприцом объемом 10-20 куб. В канал, например, на холостом ходу подается бензин под давлением из шприца и по истечении бензина с выхода канала мы можем судить о его пропускной способности и чистоте.Чтобы понять, как происходит карбюратор ВАЗ 2107, необходимо подробно ознакомиться с устройством этого карбюратора в специализированной литературе.

Шаг 5. Как собрать карбюратор ВАЗ 2107

5.1. Сборку карбюратора рекомендую начинать со средней части с установки эмульсионных трубок и топливных и воздушных кулачков, форсунок и небольших диффузоров. Вы можете без проблем соединить все элементы карбюратора, посмотрев видео, которое вы найдете чуть ниже.

5.2. К нижней части дроссельных заслонок примыкает частично собранная средняя часть. Не забудьте установить пусковую и пружину, между нижней и средней частью тяга устанавливается непосредственно перед соединением этих частей.

5.3. После соединения нижней и верхней частей устанавливаем диафрагму ускорителя и вакуумный привод второй камеры, винты качества и количество смеси.

5.4. Верх начинаем собирать с установкой картонной прокладки, затем вкручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, заглушаем фильтр.

5.5. Собираем узел пускового проема и устанавливаем, не забывая поставить между корпусом и деталью пусковую тягу и резиновую прокладку, навешиваем телескопическую тягу.

5.6. Все уплотнения диафрагмы и прокладки меняются на новые, за исключением вакуумного привода второй камеры (если он исправен).

Шаг 6. Проверка пусковой установки карбюратора

6.1. Проверка пусковой системы проводится на снятом собранном карбюраторе (винты верхней крышки можно не затягивать, держаться руками).Пусковой механизм назначаем вручную и проверяем ширину среза, на котором открывается первая камера, расстояние должно быть 0,8 мм, этот зазор регулируется линией старта, загибая или расправляя ее, мы можем добиться изменения этого зазора. Далее моделируем работу пускового проема и вручную доводим до крайнего положения, при этом пусковая установка (верхняя часть карбюратора) должна открывать прорезь примерно на 5 мм.

6.2. Проверить уровень топлива и герметичность игольчатого клапана ускорительного насоса.

6.2.1. Устанавливаем на автомобиль собранную среднюю и нижнюю часть карбюратора (не притягивая), ставим верхнюю часть (не притягивая), подключаем топливопровод и заливаем бензин бензонасосом. Заполните поплавковую камеру и снимите верхнюю часть и проконтролируйте уровень топлива, если уровень топлива выше или ниже, затем доведите до нормы. Представляем заслонку дроссельной заслонки в движение и проверяем работу форсунки акселератора и герметичность топливного насоса, при необходимости устраняем утечки.

Шаг 7. Установка карбюратора на ВАЗ 2107

7.1. Установка карбюратора на ВАЗ 2107 также начинается с установки средней и нижней части на новую прокладку коллектора, затем притягивать карбюратор к коллектору, устанавливать рециркуляционные трубки и привод вакуумного волокна (система EPHX), привод дроссельной заслонки и возвратной пружины.

7.2. Устанавливаем верх карбюратора, подключаем телескопическую тягу, топливопровод и пусковое устройство.

Шаг 8. Пуск и регулировка карбюратора

8.1. Перед запуском и регулировкой требуется 100% уверенность в исправности системы зажигания и правильной регулировке угла опережения зажигания!

8.2. Включаем механизм пуска карбюратора (винт количества смеси в среднем положении, винт качества откручивается на 3 оборота).

8.3. По мере разогрева отбиваешь заслонку пускового устройства до максимального значения.Прогретый двигатель должен стабильно работать при 850-900 оборотах в минуту.

8.4. Регулировка карбюратора ВАЗ 2107 путем прикручивания числа оборотов холостого хода, если обороты не ровные, то добавить качественный винт в регулировку холостого хода, если скорость изначально плавная, то попробуйте снизить качество смеси, добившись легкого не- единообразие работы, затем уравнять обороты. Карбюратор должен поддаться настройке, если этого не происходит, просверлите колпачок в средней части и произведите дополнительную регулировку вторым качественным винтом.

8.5. Для точной настройки используем газоанализатор CJ, значение исправного карбюратора на холостом ходу колеблется от 1% до 2,5%.

Фото Инструкция по ремонту карбюратора на ВАЗ 2107

Проверка игольчатого клапана на работоспособность

На этом фото в инструкции показан процесс снятия и проверки игольчатого клапана, рекомендую следовать ему для проверки клапана клапана без проблем.

Как разобрать и проверить детали крышки карбюратора на наличие неисправностей

Если нужно проверить детали карбюратора, то эта фото инструкция для вас!

Как отремонтировать дроссельную заслонку пневмопривода на карбюраторе ВАЗ 2107

Вы сломали пневмоглушитель дроссельной заслонки на карбюраторе? Тогда эта инструкция для вас!

Ремонт корпуса и процесс разборки карбюратора на ВАЗ

Корпус пора проводить? Тогда рекомендую следовать приведенной ниже инструкции и проблем с ремонтом корпуса карбюратора у вас не возникнет.

При проведении профилактического ремонта необходимо провести полную разборку. Порядок разборки произвольный, но все же стоит придерживаться определенного алгоритма. Рассмотрим разборку и сборку карбюратора 2108, 21081, 21083 Солекс, который устанавливался на двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и др.

Необходимые инструменты

Вам понадобится практически весь набор инструментов, представленных на странице. Он самый простой, никаких сложных устройств не потребуется. Второе условие — это чистота рабочего места, поскольку даже небольшое загрязнение может создать большие проблемы.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

— Снимите карбюратор с двигателя автомобиля.

— Снимите верх (крышку) карбюратора, предварительно открутив крестовую отвертку, пять винтов крепления ее к корпусу.

Пять винтов крепления крышки карбюратора 2108, 21081, 21083 Солекс

Сначала разбираем ее.

Снятие верхней части (крышки) карбюратора 2108, 21081, 21083 Colex

— С помощью тонкого инструмента (2,5 мм) и легкого молотка выбить оси поплавков.

Снятие оси поплавков на карбюраторе 2108, 21081, 21083 Солекс

Снимите его и снимите поплавок. Работаем аккуратно, чтобы не повредить стойки крышки, в которой находится эта ось расширителя, а также не допустить деформации кронштейна поплавка.

— Снимаем картонную прокладку с «крышек».

Снято с крышки поплавка карбюратора, игольчатого клапана и картонной прокладки

— Намочите корпус игольчатого клапана.

Используем рожковый или накидный ключ на 11. Отсоедините корпус и его медное (или алюминиевое) уплотнительное кольцо.

Прикрытие корпуса игольчатого клапана от крышки карбюратора 2108, 21081, 21083 Solex

— поверните ключ на 13 электромагнитного клапана системы EPHX.

Извлечение электромагнитного клапана из крышки карбюратора

Снимите с него резиновое уплотнительное кольцо и металлическую манжету. Вытаскиваем топливный кулачок системы холостого хода.

— Разворачиваем ключом на 13, пробка топливного фильтра карбюратора.

Вытаскиваем с медным уплотнительным кольцом и сетчатым фильтром.

— Замачивание топливной арматуры.

Делаем ключ на 13. Вытаскиваем штуцер и его медное уплотнительное кольцо.

Топливный фитинг и сетчатый топливный фильтр Карбюратор Solex извлечен

— Снимите рычаг управления воздушной заслонкой.

Для этого поворачиваем ключом на 14 болт его крепления к «крышке» и осторожно, стараясь не потерять, что под ней находится фиксирующий шарик, отделяем его. После этого вытаскиваем шарик и под ним пружинку-моглинку.

Снятие рычага управления воздушной заслонкой Solex

— Разобрать пусковое устройство.

Крестовой отверткой отверните четыре винта крепления крышек.Отводим назад, выводя при этом тягу на диафрагму зацепления со штифтом на рычаге и затем из пазов в корпусе прибора. Воздушную заслонку удобнее всего держать открытой. Снимаем крышку, диафрагму с грузом и пружину под ней.

Элементы пусковой установки карбюратора 2108, 21081, 21083 Солекс

— Снять пружинный механизм привода воздушной заслонки.

— Снять воздушную заслонку карбюратора
, открутив крестовой отверткой два винта ее крепления на оси.Если винты не откручиваются, сожмите их концы напильником. После этого ось свободно снимается с крышки.

Снятие медных пружин воздушной заслонки, снятие воздушной заслонки и снятие ее оси

Вся крышка разобрана.

Разбираем кожух карбюраторов 2108, 21081, 21083 Солекс

— Снимите резиновое уплотнительное кольцо на канале трубки системы холостого хода.

Резиновое уплотнительное кольцо на трубке топливного канала системы системы холостого хода

— Снять кронштейн крепления привода воздушной заслонки («SUPPOSE»)
, Отвергнув крестообразный вылет винта его крепления.

Снятие кронштейна крепления корпуса Карбуратор привода привода 2108, 21081, 21083 Solex

— Снимите воздушные жиклеры основных систем дозирования вместе с эмульсионными трубками.

У карбюраторов семейства 2108 Солекс они конструктивно совмещены. Поэтому отворачиваем их шлицевой отверткой от эмульсионных колодцев.

Отвод воздушного масла с помощью эмульсионных трубок из эмульсионных ключей карбюратора 2108, 21081, 21083 Solex

— Вынимаем распылитель ускорительного насоса.

Для этого мы используем пену с прорезями под ее верхним носиком и осторожно подталкиваем вверх. Снимите резиновое уплотнительное кольцо с корпуса распылителя.

Снятие распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Solex

— повернуть топливные жиклеры основных систем дозирования тонкой шлицевой отверткой.

Они расположены на дне эмульсионных колодцев. После поворота их можно достать оттуда зубочисткой или просто вытрясти.

Извлечение топливных домкратов ГДС из эмульсионных колодцев

— Вынимаем малые диффузоры из обеих камер карбюратора.

Проще всего их получить с помощью прохождения.

Снятие диффузоров

— Разбираем ускорительный насос.

Поперечно переверните четыре винта крепления крышек. Снимаем его вместе с диафрагмой и возвратной пружиной. Если детали плохо разъединены, можно попробовать раскрыть их ножом.

— Разобрать экономайзер силового режима.

Накиньте три винта его крышек на корпус карбюратора. Снимите его, а также диафрагму и пружину. Расколотые пельмени переверните выключатель экономайзера и выньте его. Клапан экономайзера без надобности не трогать.

Economy Economy Elements Карбюратор 2108, 21081, 21083 Solex

— снимите винт регулировки «количества» топливных смесей.

Отсоедините контакт провода от кончика винта после прорезания накипи.Замочите винт и снимите его вместе с пружиной, находящейся на нем. Откручиваем шлицевой отверткой винт держателя пластиковой проволоки и вынимаем проволоку из корпуса карбюратора.

Снятие винта регулировки топливной смеси с карбюратором 2108, 21081, 21083 Солекс

— Снять сектор управления дроссельной заслонкой.

Открутите скрещенный винт крепления. Снимаем скобу, расположенную на секторе, удерживаем фиктивный сектор, с усилием отделяя его от рычага привода дроссельной заслонки.

Снятие сектора управления дроссельной заслонкой первой камеры

— Смочите топливную смесь канала «качества» топливной смеси из канала в корпусе карбюратора и, взявшись за него пинцетом, удалите оттуда.

Снимите с него резиновое уплотнительное кольцо. Иногда при завинчивании винта кольцо остается в канале корпуса карбюратора. Оттуда до него можно добраться на судне.

— Снять кулак привода ускорительного насоса с оси дроссельной заслонки первой камеры
, отверните ключ на гайке 11 его крепления.Под кулачком есть специальная шайба, снимаем ее.

Снимите кулачок ускорительного насоса.

— Снимите дроссельные заслонки обеих камер карбюратора.

Откручиваем крестовой отверткой винты их крепления на осях. Если винты не отвернуты, то их концы открываются. Держите их небольшим напильником.

Снятие дроссельных заслонок обеих карбюраторных камер 2108, 21081, 21083 Солекс

— Вынуть оси заслонок.

С первой оси камеры снимаем пружину и пластиковую втулку. Для снятия оси второй камеры используем отвертку и снимаем шайбу блокировки оси.

Дроссель оси снят с производства

1. Карбюратор 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Заглушки дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластиковая шайба.

8. Шайба металлическая.

9. Нажать кулаком ускорительный насос карбюратора.

10. Гайка втулка в кулак шт.

11. Шайба стопорная оси дроссельной заслонки первой камеры.

Карбюратор весь разобран.

Сборку карбюратора Солекс производим в обратном порядке.

При затяжке винтовых соединений больших усилий мы не прилагаем, во избежание деформации или повреждения резьбы.

Примечания и дополнения

— Необязательно без надобности забивать жиклер системы холостого хода с крышки карбюратора, а также трубки подачи топлива эко-статуса и переходной системы второй камеры. Вы можете повредить их посадочные гнезда. То же касается удлинителя воздухозаборника, покачивания пускового устройства, клапана экономайзера режимов мощности, штуцеров системы вентиляции картера и вакуумного отбора корректора вакуума, сливающего топливо в бак.

— Если нет необходимости снимать воздушную заслонку карбюратора, не снимайте ее. При закручивании шурупов пилой можно повредить резьбу в осях. Кроме того, при установке заслонки отражается ее смещение относительно предыдущего положения, что приведет к неполному открытию или закрытию, что чревато нарушением работы карбюратора и невозможностью его нормальной регулировки.

— Все выше написанное относится к снятию-установке дроссельных заслонок обеих камер.Если вам все же придется их убрать, на всякий случай отметьте наше исходное положение.

ГАЗ 2705 обзор

Какими бы ни были «навороты» иностранных коммерческих автомобилей, Газель остается популярной в СНГ. Это, пожалуй, самая распространенная машина для малого бизнеса. Микроавтобус ГАЗ 2705 в зависимости от комплектации идеален для перевозки людей и грузов. Детище горьковского автопрома — цельнометаллический аэродинамический кузов и 3-х местная кабина. Отличительной особенностью всех «Газелей» является возможность управлять им при наличии прав категории «Б».

А благодаря простой конструкции абсолютно каждый водитель сможет справиться с любой поломкой автомобиля. Более того, его можно отремонтировать даже посреди поля, вдали от цивилизации. Исключение составляют капитальный ремонт двигателя и другие сложные работы. К тому же запчасти для этого транспорта можно найти практически на каждом углу.

Газ 2705 через поколения

Впервые массовое производство этих машин началось в 1995 году и продолжается по сей день.В первые годы производства автомобили оснащались двигателями ЗМЗ 402. При этом постепенно менялись дизайн и модификации автомобиля. За долгие годы производства микроавтобус зарекомендовал себя как надежный и доступный в ремонте автомобиль. Благодаря этим и многим другим качествам этот автомобиль широко используется не только на транспорте в качестве коммерческого автомобиля, но и в федеральных службах (полиция, МЧС, скорая помощь).

Спустя несколько лет на свет появились новые модификации: автомобиль с укороченным кузовом — 7-местный ГАЗ «Комби», а также новая «Газель-Бизнес».

Запущенная в серийное производство всего 3 года назад, Газель 2705 Бизнес объединила в себе все преимущества цельнометаллического фургона, повышенной надежности и комфорта. В отличие от предшественников новинка отличается современным дизайном, уровнем комфорта и мощности. Это далеко не все преимущества нового ГАЗ 2705. Технические характеристики стали намного лучше, благодаря обновленной линейке двигателей. Но все же основные атрибуты остались неизменными. Он компактный и легкий. Таким образом, пакет «Бизнес» по-прежнему имеет грузовой объем 9 кубометров, перевозит грузы массой до 1400 кг.

Грузовая часть состоит из трех дверей (одна расположена с правой стороны автомобиля, а две другие — сзади).

Покупателям новинки доступны два бензиновых двигателя: инжекторный ЮМЗ 4216 объемом 2,9 литра и мощностью 106 «лошадей», а также импортный двигатель марки Chrysler объемом 133 л. из. и объемом 2,4 л. Оба двигателя работают с пятиступенчатой механической коробкой передач. В отличие от предыдущих моделей, новинка оснащена гидроусилителем руля (которого так не хватало в Газелях), а также дисковыми и барабанными тормозами на передней и задней оси соответственно.У нового ГАЗ 2705 расход топлива 11-13 литров на 100 километров. Стоит такое чудо от 450 до 500 тысяч рублей (в зависимости от комплектации).

Таким образом, мы выяснили, что малотоннажная машина «Горький» — отличный выбор для безопасной и оперативной доставки грузов или людей.

ТО Немото Укубофа Индаво Элавула Ухлело

Ngokungangabazeki, lowo nge operation okuyiphutha izimoto kokuba ukubopha noma kuka e ipharamitha esebenza amabhuleki ayivumelekile, kusukela izingozi kakhulu zenzeka ngenxa yomsebenzi wabo.Ngakho-ke njalo ukugada ngokhesha ukulungisa uhlelo ukubopha, usebenzisa izingxenye zokuqala ezisele for Audi, hhayi nje uma kunesidingo, kodwa kubalulekile.

Хлола ухлело ukubopha

Ukuphumelela uhlelo unyathela amabhuleki Ungashintsha noma ngasiphi isikhathi, ngakho-ke Kunconywa kaningi ukuhlola nokwenza kwayo, kodwa hhayi ngaphansi kuka kanye isizini ngayinye. Nokulawula uhlelo ukubopha kufanele sigcwaliswe hhayi kuphela bebodwa iginqika-asphalt ezomile ngesivinini 50-60 km / h, edinga amakhono athile «umshayeli» futhi ulwazi ukusebenza kohleabhelewa unyathela shop.

Ukuhlola ukusebenza kwe- uhlelo unyathela amabhuleki kushops wenziwa ngezigaba eziningana — ngamunye Wheel ngamunye. Ngempela, Lapho ukunciphisa Коэффициент торможения isondo okungenani eyodwa kukhona ukwehla oqinile braking ukusebenza nge imoto Ngokufanele ubheke (emigodini eziyingozi). Yingakho ukuhlolwa ukutsheka ngalinye kumele libe eyanele ukutjho kwesejwayelekile unyathela amabhuleki amandla ngaphandle umehluko omkhulu phakathi kwabo.

Ngokuyinhloko iziteshi anemisila Roller, имитирующий ukujikeleza imoto ngesivinini mayelana 5 км / ч, kwesondo ngalinye iithola ukunyakaza olulodwa ngokusebenzisa ezinamasondo ukuma.Нгокве умсебензи итимба СТО умшайели подавляет ле исиньятело вафхалаза имоди эзифутумайо унйатела амабхулеки (окушо укути нгапхамби кокуба укухлулека), нгалеси укума эйджиакхала аматхалахула элуэмингисахала аматхала элухула.

Inani kahle isilinganiso umzamo unyathela amabhuleki ukuba komyalelo wokungabi 16%, kanti umsebenzi ABS-Uhlelo hhayi kunakwe ngoba kungaphumeleli ngenxa izinga eliphansi «ukunyakaza». Kodwa-ke kuhle ukucabangela ukuthi idatha kulinganiswa ingalahlekisa uma hhayi kucatshangelwe la maqiniso alandelayo:

Нома высокопротекторные ukukhwezwa spike amathayi kokuba Коэффициент трения eliphansi (адгезия).
Owanele lihlukile inkambiso okanye ukuboshelwa zonke amasondo.
Okusanda efakwe ezingxenyeni zokuqala ezisele для Audi (прокладки ukubopha), zidinga egijima-noma ngesikhathi ukuthuthwa izimoto ukuthi sifakwe emanzini uketshezi ezidinga yokuhlanza nanyoismbe.
Ukulinganisa amandla ukubopha kuyenziwa kuphela «абандайо» изондо, нгакхо имото кумеле баме пхамби инкубо.

Izimpawu kuphazamiseka kohlelo ukubopha

Ukungabi lokugada kanye nokulawula uhlelo ukubopha ngesikhathi esikhundleni sekwephuzile izingxenye zokuqala ezisele for Audi kungaholela imiphumela engahlosiwe eyinhlekelekelele, ngakha kuwakalois

Торможение без нагрузки emhlabathini olelezekileyo asphalt ezomile umgwaqo ngesivinini 60 км / ч kufanele kube cishe 14 m, ngaleyo ndlela akufanele ngibonise noma yikuphalingi ukulangazeonda,Kuyadingeka ukuba acabangele uhlobo oluthile umshini bawubeka ebhasini, ngoba ngeziphambeko kusukela nehhanisi angakwazi kakhulu nomthelela nekusebenta ibanga unyathela amabhuleki.
Ukuthola anda isinyathelo khulula ukuthi kubonisa ukuthi kudingeka Ilokhi emoyeni ohlelweni ukubopha noma ubeke umkhawulo ukuthuthukiswa ezidinga esiphuthumayo esikhundlenye iselexeni. «Элафе ‘укузе исиньятело укубофа кубониса унхланготи изикхати эзинингана кольело для умфини нома лабхидлика из укубофа укетшези.Постоянный «мягкий» isinyathelo kwenza kube ocacile wesimiso depressurization ukuthi uqinisekise Ukuhamba ithangi isitoreji okusamanzi. Ngaphansi kwalezi ukwehluleka ukubonakaliswa ukubopha kuyinto ukunyakaza akwamukelekile okwengeziwe ezimele edingekayo eqinile yokudonsa gibela noma donsa iloli.
Igcina isinyathelo жесткость kuyilapho ekwehliseni ukusebenza unyathela amabhuleki kukuvumela ukwazi ukuthukiswa ekugcineni pads ukubopha, ukwenqaba очиститель усилителя noma shimming поршни wokubacinusede.ukunyakaza okuqhubekayo используетimweni esinjalo is hhayi Kunconywa, futhi kuvunyelwe kuphela ngesivinini enciphile uma kungenakwenzeka ukuba ukuthutha izimoto kwi elihlangana eqinile.
Livela ngezikhathi ‘мягкий’ isinyathelo ezimeni unyathela amabhuleki isikhathi eside futhi okukhulu kubonisa ukwehla izinga ukubopha uketshezi, njengoba ukushisa kusukela disc ukubhuleki wabang. Kudinga esikhundleni ophuthumayo uketshezi wokubacindezela, okuyinto Kunconywa ukufaka izingxenye ezintsha yasekuqaleni ezisele для Audi.
Ezingaphumeleli umshini nokugcinwa endleleni emthambekeni yokupaka ukubopha kungenzeka ngesikhathi ukubopha izicathulo nekuchazwa noma okungafanele ukulungiswa drive (ikhebula scuffa metal), kanye ukulungiswa drive (ikhebula scuffa), kanye uk).

Kubalulekile ukunaka ezinjalo:

Периодическое ukwehluleka we isinyathelo ukubopha noma ukuhoxiswa imoto eceleni ne ushintsho abukhali kunyakaza.
Ukushisa Strong amasondo, amabhuleki ngenxa shimming.
Acela amabhuleki noma ukubonakaliswa вибрация, okubonisa ukuthi ukuthuthukiswa olungalungile ukubopha pads, ukufuduka zabo noma wenza umcimbi. Lokhu kudinga esiphuthumayo переборка uhlelo ukubopha, njengoba lapho unyathela amabhuleki kungaba ngcí lamasondo.
скрипит футхи скрипит амабхулеки лихомбиса Ukusetshenziswa izinto ezingafanele ngoba ukubopha pads noma ukuntula kwabo wamafutha (uma elisha).
Share :
Leave a Reply Cancel Reply
Your email address will not be published.Required fields are marked *
Comment
Name*
Email*
Website

Рубрики

Переборка карбюратора солекс 21083: Разборка и сборка карбюратора 2108, 21081, 21083 Солекс

Разборка и сборка карбюратора 2108, 21081, 21083 Солекс

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

— Снимаем карбюратор с двигателя автомобиля

— Снимаем верхнюю часть (крышку) карбюратора

— При помощи тонкой выколотки (2,5 мм) и легкого молотка выбиваем ось поплавков

— Снимаем с «крышки» картонную прокладку

— Выворачиваем корпус игольчатого клапана

— Выворачиваем ключом на 13 электромагнитный клапан системы ЭПХХ

— Отворачиваем, используя ключ на 13, пробку топливного фильтра карбюратора

— Выворачиваем топливоподводящий штуцер

— Снимаем рычаг управления воздушной заслонкой

— Разбираем пусковое устройство

— Снимаем пружину механизма приоткрывателя воздушной заслонки

— Снимаем воздушную заслонку карбюратора

Разбираем корпус карбюраторов 2108, 21081, 21083 Солекс

— Снимаем резиновое уплотнительное колечко на трубке канала системы холостого хода

— Снимаем кронштейн крепления тяги привода воздушной заслонки («подсоса»)

— Извлекаем воздушные жиклеры главных дозирующих систем вместе с эмульсионными трубками

— Вынимаем распылитель ускорительного насоса

— Выворачиваем тонкой шлицевой отверткой топливные жиклеры главных дозирующих систем

— Вынимаем малые диффузоры из обеих камер карбюратора

— Разбираем ускорительный насос

— Разбираем экономайзер мощностных режимов

— Снимаем винт регулировки «количества» топливной смеси

— Снимаем сектор управления дроссельными заслонками

— Выворачиваем тонкой шлицевой отверткой винт «качества» топливной смеси из канала в корпусе карбюратора и ухватив его пинцетом извлекаем его оттуда

— Снимаем кулачок привода ускорительного насоса с оси дроссельной заслонки первой камеры

— Снимаем дроссельные заслонки обеих камер карбюратора

— Вынимаем оси заслонок

Примечания и дополнения

Еще статьи на сайте по ремонту карбюраторов Солекс

Технологическая карта Разборка и сборка карбюратора автомобиля ВАЗ-2109.

Инструкционно-технологическая карта по теме: Разборочно-сборочные работы

РАЗБОРКА И СБОРКА КАРБЮРАТОРА АВТОМОБИЛЯ ВАЗ-2109.

Разборка карбюратора солекс 21083 видео

Двигатель ВАЗ-21083.Разборка карбюратора.Разборка карбюратора со снятием его с двигателя

Тюнинг карбюратора Солекс 21083 (видео)

Карбюратор 2108 Solex

Подобранные для Вас, статьи:

Разборка карбюратора 2108, 21081, 21083 Солекс. Карбюратор как собрать

Сборка карбюратора

Этапы сборки:

СБОРКА КАРБЮРАТОРА. Как собрать карбюратор классических жигулей

Как собрать карбюратор

Как разобрать и собрать карбюратор К-151

Как Собрать Карбюратор На Триммере EVDIRAL.RU

Основные проблемы и неисправности карбюратора.

Чистка карбюратора триммера

Карбюратор бензотриммера. Разборка.

Как отрегулировать карбюратор на бензокосе

Разборка и сборка карбюратора ваз 2109

Разборка карбюратора 2108, 21081, 21083 Солекс: 7 комментариев

Признаки неисправности

Ремонт

Снятие

Разборка

Чистка

Сборка

Установка

Регулировка

Неисправности карбюратора Солекс 21083 и их устранение

Неисправности в ускорительном насосе карбюратора Солекс 21083

Ремкомплект карбюратора Солекс 21083

Неустойчивые обороты или отсутствие холостого хода

Пониженные или повышенные обороты, нестабильная работа мотора в режиме холостого хода

Затрудненный запуск прогретого мотора

Также на эту тему вы можете почитать:

21083 31 карбюратор

Лада 2106 «блондинка» › Бортжурнал › Карбютатор Солекс 21083-31 (от ВАЗ-2110) Многабуквов /ЭТОЙ ДОРАБОТКИ НЕТ!

Замена карбюратора ВАЗ . переход на 83-31 — Лада 2108, 1.5 л., 1999 года на DRIVE2

Тарировочные данные карбюратора 21083-1107010-31/35 Солекс

сборка, регулировка и проверка карбюратора ваз 21083 1107010 31

Карбюратор ВАЗ-21083-31 | тел. 8(951)671-16-00

КАРБЮРАТОР ВАЗ-21083-31

Карбюратор ВАЗ-21083, 2110 ДААЗ , АвтоВАЗ с автоподсосом – Двигатель – ВАЗ-21083

Устройство карбюратора Солекс 21083

Схема карбюратора Солекс 21083

Карбюратор 21083-1107010-31 устройство
