Как переделать инжектор на карбюратор ваз 2109

Силовые установки с применением подачи топлива через карбюратор устарели морально и физически. Однако часто можно встретить на дорогах автомобили, оснащенные моно впрысковой системой подачи бензина. Лада 2109 оснащался инжекторной модификацией уже 1994 года, агрегат более экономичен, образовывает меньше вредных выбросов в атмосферу. Переоборудование ваз 2109 с карбюратора на инжектор потребует множество соответствующих узлов.

Содержание статьи

Устройство простейшего карбюратора

На сегодняшний день практически не осталось конвейерного производства карбюраторных ДВС. Некоторые автолюбители являются сторонниками карбюратора, т.к. в отдаленной от станций технического обслуживания среде его можно обслуживать самостоятельно, что не скажешь про инжекторную систему. Недостатком определены пониженные параметры крутящего момента на высоких оборотах, увеличенный расход горючей смеси.

Простейший карбюратор автомобиля: 1 — воздух; 2 — топливо; 3 — игольчатый клапан; 4 — поплавок; 5 — поплавковая камера; 6 — распылитель; 7 — топливный жиклер; 8 — смесительная камера; 9 — рабочая смесь; 10 — дроссельная заслонка; 11 — диффузор.

Также у старых карбюраторов отмечаются трудности при запуске при холодном времени. Механизированная установка подсоса не дает возможности пользоваться авто запуском, что доставляет немало проблем. На последних моделях существовал авто подсос, который автоматически регулировал заслонку в зависимости от температуры охлаждающей жидкости.

Преимущества, которые могут остановить переход ваз 2109 из карбюратора в инжектор:

• Новое устройство стоит дешевле, чем переоборудование авто ваз 2109 с карбюратора на инжектор. Поэтому агрегат принят бюджетным вариантом при обслуживании.
• Техническое обслуживание, ремонт узлов может производится самостоятельно, при помощи подручных инструментов. Достаточно купить ремонтный комплект прокладок, который реализуется любой торговой точкой автомобильных частей.
• Любители старых конфигураций отмечают как преимущество отсутствие блока управления, дополнительной электроники.

Ремонт карбюраторной системы может производится без особых условий, наиболее простым вариантом, при необходимости посредственной чистки карбюратора, является способ с перестановкой броне проводов. Данный прием позволяет прострелять каналы потом воздуха с горючей смесью, с инжекторной системой такой ремонт не рекомендуется.

Как работает инжектор

Любая модернизированная конструкция имеет особенности, сказывающиеся на преимущества и недостатки. Принцип работы инжекторной конфигурации состоит в постоянном контроле давления в рампе, подаче бензина точно к цилиндрам. Сигнал к форсунке подает блок управления, считывающий положение поршня от датчика положения коленчатого вала. Принцип действия построен взаимодействием многих датчиков, указывающий электронному датчику автомобиля на состояние узлов и агрегатов.

Основные особенности отмечаются перед тем, как переделать инжектор в карбюратор ваз 2109:

• Выброс вредных веществ в окружающую среду существенно меньше, автомобиль не требуется настраивать, обслуживать перед техническим осмотром.
• Максимальный крутящий момент выдается по достижению определенного количества оборотов, современные двигатели более высоко оборотистые, что позволяет экономить бензин при умеренной эксплуатации городским режимом.
• Отсутствие механической тяги при холодном запуске ДВС позволяет облегчить пуск в зимний период. Прогревочные обороты регулируются компьютером.
• При установке газового оборудования последнего поколения, лучше переделать ваз из карбюратора в инжектор ваз, чем подстроить под более старую установку.

Как и у всех деталей, имеются определенные недостатки точечной подачи бензина к цилиндрам, даже заводским исполнением. Неисправность форсунок, можно определить только при компьютерной диагностике, что потребует определенных финансовых затрат. Также замена подающего бензин элемента обойдется дороже, настройка под определенное октановое число позволяет добиться нужных результатов, но потребует вложений.

Переделка инжектора на карбюратор ваз 2109

Любая модернизация автомобиля потребует качественных деталей и настройки. При случае отклонения от последовательности действий, возможно допустить ошибку при монтаже, что нарушит работу дельнейшей эксплуатацией. Перед тем, как переделать инжектор на карбюратор ваз 2109, важно понимать, что потребуется большой объем работ и материалов, необходимо использовать качественный инвентарь, инструмент.

Вот отличное видео по переделке инжектора на карбюратор:

Некоторые владельцы девятки, сразу переделывают модель на 16 клапанную, ввиду большей мощности по тем же параметрам расхода бензина. Достаточно подобрать головку блока цилиндров от модели 2112, далее действия не отличаются последовательностью переделки.

Для старта процесса переоборудования требуется отыскать датчик управления и саму рампу. Январь отлично подходит как головное устройство, форсунки возможно подобрать от немецкого производителя фирмы Bosch. Также основными элементами является ресивер, коллектор, бензиновый бак, другие запасные части.

Подготовка материалов

Список материалов, которые понадобятся для переделки – огромен. Понадобится приобрести более 40 наименований, даже если бюджет невелик, детали подбираются своими руками, модернизация обойдется круглой суммой.

Понадобятся основные составляющие:

• Блок управления «Январь», чаще применяется 51171 модель, позволяющая настроить основные параметры для контроля подачи топлива, выхлопных газов.
• Из электрической составляющей необходимо приобрести провода, заглушку под распределитель системы зажигания, другие кронштейны и части.
• Датчик детонации, температуры, ДМРВ, термостат, электрический топливный насос, рампа форсунок, шланги высокого давления, бензобак, трос газа.
• Масленый насос заменяется в случае, если обычный не имеет входа под датчик коленчатого вала.
• Шкив колен вала, впускной коллектор с отверстием под дроссельную заслонку, либо в сборе с ним и ресивером. Новый корпус воздушного фильтра, электропроводка, без которых переход невозможен.

Работа по переделке достаточно трудоемкая, если состояние автомобиля не соответствует регламенту, лучше заменить его более новой моделью. Некоторые заменяют агрегат в сборе, что по не так долго, а финансовые средства затрачиваются те же. Перед заменой необходимо изучить последовательность работ, иначе невозможно заменить узлы подачи топлива к двигателю самостоятельно.

Топливный бак и магистраль

Менять ремни необходимо комплексно, стоит сделать новый бензобак, промыть магистраль. Масло сливается, поддон демонтируется для доступа к КШМ. После установки нового бака, монтируется бензонасос электрического типа. Поплавок, указывающий уровень топлива должен располагаться непосредственно к системе для более точных показаний. Перед установкой важно поставить фильтр грубой очистки.

Монтаж новой магистрали вазов отнимет немало времени. Трудный участок находится под рулем, установить линию по днищу авто в специальные крепления. Фильтр тонкой очистки нужно поставить на днище автомобиля в посадочное место, закрепляется болтами.

Датчики, модули

Для установки дополнительных датчиков, необходимо поставить крепления кронштейнов, расположенных составом корпуса ДВС. Кронштейн модуля зажигания закрепляется на блоке цилиндров, применяется резьбовое соединение глубиной 2 см. Проведение операции потребует демонтажа радиатора и бампера автомобиля, это облегчит проведение работ на всем протяжении процесса.

Датчик детонации и его проводка крепиться к стенке блока цилиндров, глубина резьбы 16 мм, важно не просверлить стенку насквозь, иначе не избежать замену блока. Сверление происходит поэтапно, для замера глубины используется глубиномер, имеющийся штангель циркулем. В переходных моделях уже изготовлены отверстия, необходимо только нарезать резьбу метчиком.

Охлаждение и приборы

Система охлаждения не подвергается особым переделкам. Необходимо заменить один патрубок до термостата, т.к. диаметр его отличается от карбюраторного предшественника. Термостат устанавливается новым вариантом, специально рассчитанный на переделку карбюратора на инжектор ваз 2109. Датчик температуры, расположенный на радиаторе, подлежит замене.

Модификацией требуется установить шкива коленчатого вала, т.к. производится замена генератора. Причиной этому служит малая мощность стандартного устройства, не рассчитанного на питание датчика управления и других систем.

Монтаж всех приборов осуществляется после разборки системы. Отключается аккумулятор, снимается карб, узел подачи топлива, проводка, распределитель зажигания. Также необходимо не забыть про небольшую деталь, подключение лампы «проверки двигателя» на панели приборов. Реле включения вентилятора подключается последовательно, принцип действия не отличается от старой системы.

Но перед началом работ рекомендую ознакомить с этим видео роликом, тут есть хороший видеоматериал о том что лучше карбюратор или инжектор, а также читайте тематическую статью на нашем сайте:

Основные трудности при замене инжектора на карбюратор

Работа по смене и модификации любой из составляющих двигателя достаточно трудоемкая, требует определённых навыков и времени. Запчасти, а также проводка должны быть подобраны при соответствии с параметрами качества, иначе переделка карбюратора автомобиля ваз 2109 в инжектор может быть выполнена зря. В случае использования деталей с разборки, важно не поддаться низкой ценой, а обратить внимание на износ детали, потребовать гарантию от продавца. В одиночку производить работы не рекомендуется, необходимо пригласить помощника, еще лучше будет, если он разбирается в автомобильной технике.

Работу возможно выполнить самостоятельно, сэкономить большие деньги на услугах специалистов при грамотном распределении сил. Подобранные детали перед установкой очищаются от грязи и пыли, переход стоит сделать с требуемым регламентом.

Существуют определенные риски, к примеру сумма затрат не окупиться экономией топлива. Переделка осуществляется большинством случаев для удобной эксплуатации автомобиля, установив и грамотно настроив карбюратор можно добиться низких показателей расхода горючей смеси. После модернизации не получается новый агрегат, который отличается надежностью, замена утратившего ресурс агрегата новым дает гарантию на несколько лет без прихотливой эксплуатации, значительно дешевле.

Как переделать карбюратор на инжектор на ВАЗ 2109: плюсы и минусы, все что для этого необходимо, рекомендации специалистов

Содержание:

1. Карбюратор. Преимущества и недостатки

2. Переделка

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

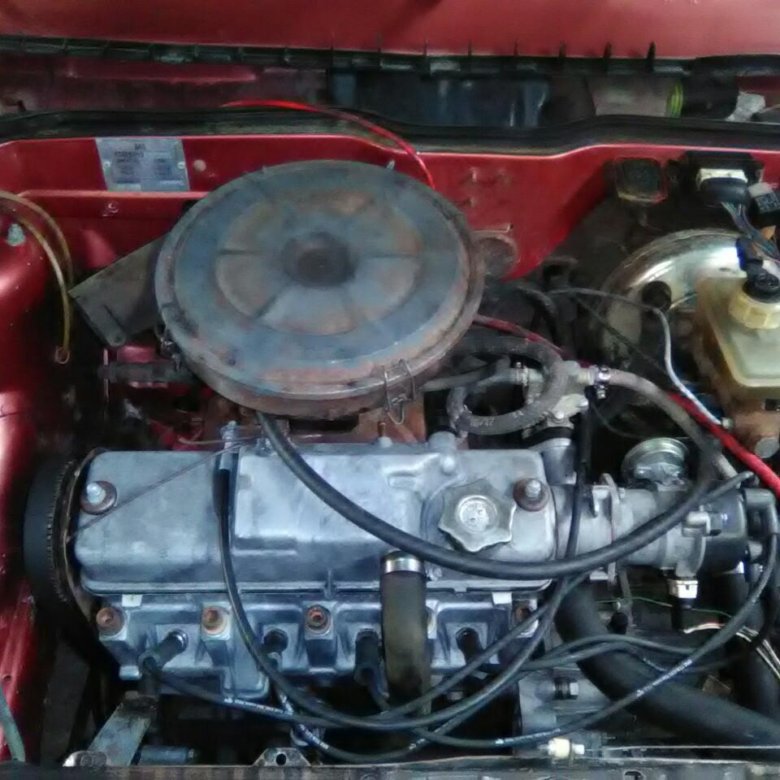

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

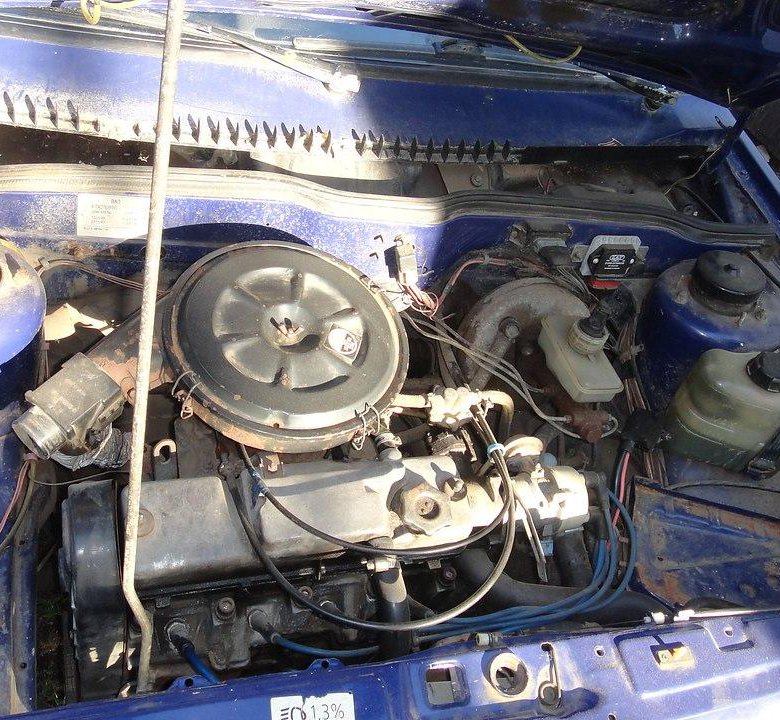

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

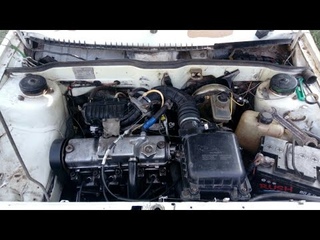

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

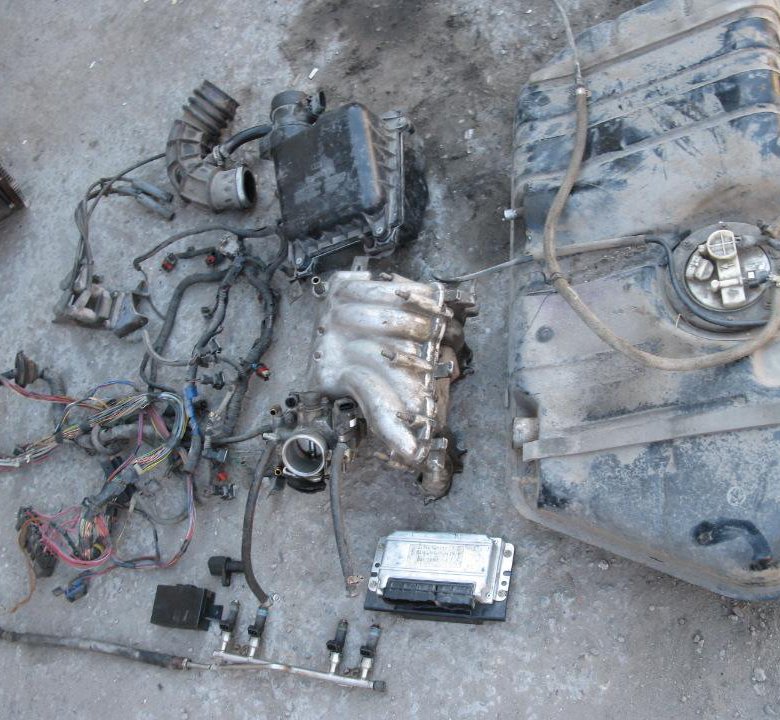

Комплект для замены

Когда все готово, можно приступать к работе.

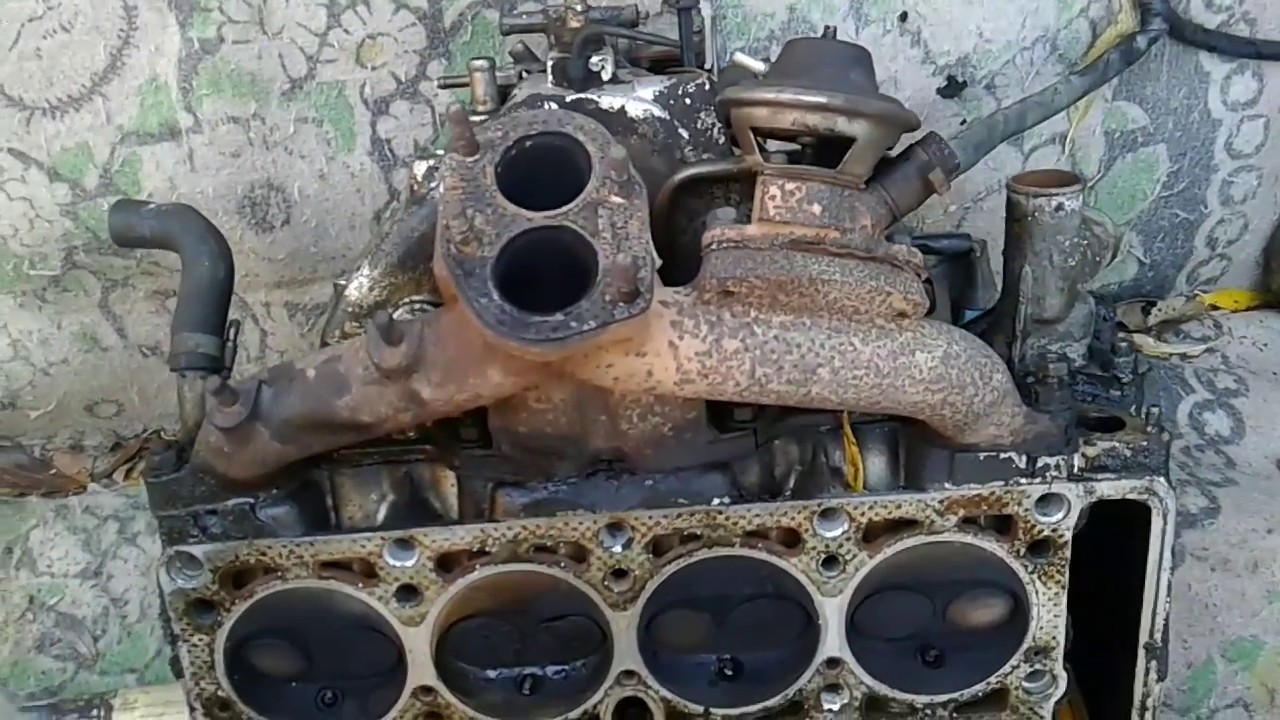

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

 Загрузка …

Как Переделать Карбюратор на Инжектор Своими Руками, Можно ли Заменить и Поставить Инжектор, Возможные Способы Переоборудования

В свое время единственно возможным механизмом формирования топливовоздушной смеси был карбюратор. Собственно, этот процесс и называется карбюрацией. Прибор постоянно совершенствовался, его производительность возрастала. На мощные спортивные моторы устанавливались два или даже четыре карбюратора. Однако у такого способа есть чисто физические пределы возможностей, к тому же конструкция имеет врожденные недостатки, от которых избавиться невозможно:

• Зависимость от качества и чистоты топлива. Поскольку бензин всасывается воздушным потоком (до образования аэрозоли), диаметр отверстия влияет на качество смеси. Чем он меньше, тем более парообразное облако можно сделать. Соответственно, качество сгорания будет выше. Обратная сторона медали – маленькое отверстие жиклера увеличивает вероятность засорения;
• Влияние температуры. Холодный бензин хуже испаряется, в поплавковую камеру поступает меньшее количество топлива. Это вызывает сложности с запуском двигателя при минусовых температурах;
• Все регулировки механические. Точная настройка отнимает много времени и требует определенного уровня квалификации. На современных моделях устанавливается электромагнитный клапан холостого хода, но это не решает проблему принципиально.

Затем был изобретен механический инжектор, и все современные автомобили стали оснащаться новой системой формирования бензиновой смеси. У этого устройства куда более широкие горизонты развития: электромагнитные, пьезоэлектрические форсунки, совершенствование программ управления.

Владельцы старых авто часто задумываются об установке инжектора вместо карбюратора. Возможно ли это? Необходимо не только поменять сам модуль, надо модифицировать всю впускную систему мотора.

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

• Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
• Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
• Снижается расход топлива;
• Вы больше не зависите от температуры окружающего воздуха;
• Переоборудование улучшает приемистость силовой установки, особенно на низах;
• Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.

Недостатки:

• Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
• Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
• Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
• Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

Как заменить карбюратор на инжектор своими руками

Половину затрат на переоборудование составляет стоимость работ на СТО, поэтому большинство автовладельцев решаются на самостоятельную доработку.

Важно! Если у вас есть малейшие сомнения в собственной квалификации, обращайтесь в профильный сервис. Неправильный монтаж топливной системы может привести к утечкам бензина и пожару!

В первую очередь, составляем список необходимых приобретений. Удобнее разбить его по группам – так меньше вероятность что-либо упустить.

• Моторная группа: новый маслонасос с возможностью установки датчика коленвала; датчики: коленвала, детонации, массового расхода воздуха, температуры воздуха и двигателя. Также меняем шкив коленвала;
• Новый впускной коллектор, рассчитанный для инжекторов, прокладка;
• Топливная группа: топливная рампа с форсунками;
• Магистральный топливопровод с фитингами. Новый бензобак, бензонасос. Регулятор давления топлива, фильтр тонкой очистки топлива;
• Электрика: Генератор с соответствующим шкивом (старый просто не выдержит возросшей нагрузки). Контроллер (ЭБУ) – едва ли не самая важная часть системы. Готовые косы (жгуты) проводов для управления инжекторами, низковольтной частью зажигания, бензонасоса. Свечные высоковольтные провода, модуль зажигания;
• Система впуска: новый воздушный фильтр (с корпусом), дроссельный фланец-патрубок. Переделываем привод дроссельной заслонки – нужен новый тросик;
• Готовая заглушка на место трамблера.

Разумеется понадобится необходимый инструмент, крепежные элементы хорошего качества (а не из магазина стройматериалов), набор для монтажа электрики: обжимные хомуты, стяжки, монтажные клипсы. Все надо сделать аккуратно и надежно, иначе придется выискивать неисправности, созданные вашими же руками.

Существуют готовые комплекты: либо от вашего же мотора, но более новой версии (основные узлы одинаковые, поэтому подгонять детали не придется). Можно купить КИТ-набор от известных брендов: например – BOSCH.

Замена карбюратора на инжектор – последовательность работ

Итак, все компоненты закуплены, проверяем список последний раз. После начала работ автомобиль будет обездвижен, и сгонять на авторынок за недостающим элементом не получится.

На примере ВАЗ 2109 получается такой набор:

Фотографируем все карбюраторные элементы, как это было до переделки. Многие интересуются: можно ли выполнить обратную замену инжектора на карбюратор? Разумеется, да, только вряд ли вам этого захочется. Именно для исключительных случаев фиксируем все, как было.

Совет! При таких сложных работах вообще рекомендуется проводить фотофиксацию каждого этапа работ. Потом легче будет найти ошибку, да и обслуживать систему без подробных схем установки довольно сложно.

1. Отключаем аккумулятор и удаляем его из моторного отсека;
2. Сливаем все технические жидкости из мотора. Бензин можно выкатать практически до нуля, а внеплановая замена моторного масла и антифриза не помешает;
3. Демонтируем топливную систему автомобиля, начав со старого бензобака. В топливопроводах и карбюраторе есть бензин, поэтому следует позаботиться о мерах противопожарной защиты;
4. Аккуратно удаляем старую систему зажигания. Нет смысла отрывать провода – пусть все останется в штатном виде;
5. На место трамблера монтируем заглушку с прокладкой;
6. Разбираем приборную панель. Если на ней предусмотрена лампа «check engine» — выполняем отвод в моторный отсек управляющего провода. Если нет – устанавливаем индикаторную лампу самостоятельно;
7. Монтируем жгут проводов для системы зажигания. Для каждого автомобиля своя схема, основы одинаковые: питание от контакта включенного ключа, сигнал от тахометра;
8. Для подключения прибора уровня топлива, необходимо протянуть сигнальные провода до места установки бензонасоса в бак. Старый поплавок больше не работает, необходимо будет откалибровать новые датчики уровня;
9. Меняем маслонасос, проверяем место установки датчика положения коленвала;
10. Удаляем старый, и монтируем новый впускной коллектор. На него крепим (на штатные места) топливную рампу с форсунками;
11. Устанавливаем регулятор давления бензина в рампе, подключаем топливные магистрали: прямую и т.н. «обратку». Это новая трубка, в карбюраторной системе ее не было. «Лишнее» топливо удаляется не через форсунки, а возвращается обратно в бак. Это повышает экономичность;
12. Рассчитываем маршрут прокладки топливной магистрали под днищем. Мешающие элементы временно демонтируем. Важно! Не пытайтесь протолкнуть топливопровод в какую-нибудь щель, лучше открутить и установить узел, чем испортить трубку высокого давления;
13. Готовим новый топливный бак (очищаем, при необходимости моем). Устанавливаем топливный насос в соответствии с монтажной инструкцией (на большинстве емкостей есть стрелочка, для ориентации патрубков и фланцев). Устанавливаем бак на кронштейны;
14. Проверяем фиксацию всех элементов топливопровода. Фитинги не должны прокручиваться и люфтить;
15. Монтируем новые датчики: МАФ, положения коленвала, температуры;
16. Устанавливаем модуль управления (ЭБУ) таким образом, чтобы он не грелся от силового агрегата или выпускной системы;
17. Соединяем все косы (жгуты), проверяем плотность усадки разъемов. Если на новых контактах не было специального технического вазелина (от окисления) наносим его перед соединением разъемов;
18. Устанавливаем дроссельную заслонку и новый тросик газа. Проверяем и регулируем натяжение, свободный ход должен быть от одного крайнего положения, до другого. Если в вашем наборе предусмотрен датчик положения дроссельной заслонки – соединяем его с ЭБУ;
19. Монтируем новый корпус воздушного фильтра, предварительно примерив его к дроссельному узлу. Никаких перекосов и закрепления внатяг быть не должно;
20. Собираем штатную систему вентиляции картерных газов;
21. Устанавливаем генератор, тщательно центруем новый шкив.

Заливаем новое масло, антифриз и топливо. Проверяем отсутствие утечек и выполняем контрольный пуск мотора. Регулируем обороты холостого хода.

Вы узнали, как переделать карбюратор на инжектор малыми средствами. Обкатка двигателя не проводится, механика осталась старая. Первые 100-200 км следует произвести замеры расхода бензина, и регулярно проверять отсутствие протечек топлива и крепление новых узлов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Установка на ваз 2109 инжектора своими руками

Содержание статьи

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

ВАЖНО! Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

Переделка карбюратора на инжектор на ВАЗ 2109

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Переоборудование ВАЗ 2108 и 2109 с карбюратора на инжектор

Переоборудование карбюраторного ВАЗа в инжекторный — всё не так страшно как кажется на первый взгляд. При условии, что Вы имеете хоть базовое представление о своей машине. Здесь опишем самостоятельную переделку системы питания и список необхомимых комплектующих.

Многие автовладельцы недовольны системой питания любимого авто. Кто-то, намучавшись с инжектором, мечтает о карбюраторе. А кто-то наоборот устал чистить карбюратор и подбирать жиклеры, видит во сне почти безотказный инжектор.

Исходные данные:- обычный ВАЗ 21083, дата рождения – декабрь 1999г.

Начнем пожалуй с выбора системы впрыска и подбора необходимых запчастей. Прикинув ориентировочную их стоимость (самый больной вопрос!), решили остановиться на системе впрыска на базе контроллера “Bosch” M 1. 5.4 без датчика кислорода и нейтрализатора, удовлетворяющей Российские требования по нормам токсичности R-83. Тем более, по России гуляет много версий ППЗУ “Спорт” для этого контроллера, таким образом будет достаточный простор для экспериментов.

Скажу сразу, что система питания была собрана из заводских запчастей, без внесения в конструкцию каких-либо изменений. Например, можно было не менять бензобак и топливную магистраль, а установить наружный электробензонасос, например от “Волги, и все топливные соединения выполнить на хомутах, как на большинстве иномарок. Соответственно и средства были затрачены по максимуму. Хотя с другой стороны, не использовались запчасти фирмы “GeneralMotors” (GM), славящиеся своей не только надежностью, но и ценой.

В первую очередь, приобретаем запчасти, которые практически не выходят из строя на серийных машинах: ресивер, впускной коллектор, топливная магистраль, бензобак, корпус воздушного фильтра и т.д. Остальная мелочь – это “расходные материалы”, ими забиты все без исключения магазины и рынки.

Удачным, на мой взгляд, было приобретение в Тольятти комплекта, состоящего из навесных агрегатов головки блока цилиндров (ресивер, коллектор, дроссельный патрубок, топливная рампа с форсунками прокладки, крепления и т.д.), тем более весьма недорого.

Далее выполняем некоторые работы до разборки старой системы. Например, промываем новый бензобак, просушиваем и установливаес в него электробензонасос. Не забудьте совместить стрелки на баке и корпусе бензонасоса, а так же проверить легкость перемещения поплавка датчика уровня топлива. К тому же, рекомендую покрыть бензобак антикоррозионной мастикой типа “Кордон”.

Работу начинаем со сверления двух отверстий в блоке цилиндров: первое – под датчик детонации, второе — под крепление кронштейна модуля зажигания, и нарезка внутренней резьбы. Внимательно осмотрите блок цилиндров, возможно эти отверстия уже просверлены на заводе, в ином случае, под них сделаны специальные отливы. Сверлите аккуратно, а то блок насквозь прошьете. Глубина отверстия под датчик детонации-16 мм, под болт крепления верхней точки кронштейна модуля зажигания -20 мм. Естественно, для этой операции нужно слить тосол и снять радиатор, бампер и королеву. Сверлить отверстия самостоятельно не рискнул, доверил эту операцию мастеру из кузовной мастерской. Датчик детонации имеет конусную резьбу, поэтому закручиваем его до упора…

Между делом меняем патрубок отвода охлаждающей жидкости (в него вкручивается датчик температуры). Можно так же заменить в радиаторе датчик температуры на заглушку, а можно его и оставить (на всякий случай). Еще лучше заменить родной термостат на термостат 21082. Он более надежный, тем более, что объединяет в себе и патрубок, и термостат. Я выбрал второй вариант…но кроме термостата 21082 потребовался тройник от системы охлаждения ВАЗ 2110…обычно он продается с напрессованными на него двумя шлангами. Один шланг отрезаем и зачищаем отвод тройника, кроме этого укорачиваем шланг печки. Тройник необходим для подключения расширительного бачка. Кроме того, потребуется прокладка (старая приходит в негодность при демонтаже отводящего патрубка .

Следующиим этапом сливаем масло, снимаем поддон, ремень ГРМ, зубчатый шкив и меняем маслонасос (он отличается от обычного отливкой для крепления датчика положения КВ) и тут же меняем обычный шкив генератора на демпфирующий с зубчатым венцом. Эта замена требует перехода на клиновой ремень и замену генератора, тем более, что электроника впрыска потребляет больше энергии, нежели обычная система зажигания. Новый генератор требует новых креплений, но сверлить более ничего не нужно.

Экономить на генераторе не советую, простая замена шкива на генераторе вопроса не решит, только генератор испортите.

Если машина новая, то прокладки маслонасоса и поддона лучше оставить родные, приобрести новые и главное – качественные, затруднительно.

Эти операции не заняли много времени, поэтому выполнял их по вечерам, а днем катался, как ни в чем не бывало.

Теперь выкатываем бензин, ( что бы бак стал полегче…) и разбираем родную систему питания и зажигания.

Снимаем аккумулятор (в первую очередь!), трамблер, бензонасос с корпусом вспомогательных агрегатов, воздушный фильтр с корпусом, карбюратор с коллектором, трос газа (на инжекторной версии длиннее!), трос управления воздушной заслонкой, подкапотную проводку системы зажигания, катушку, коммутатор, блок управления ЭПХХ, топливные трубки, бензобак, шланг вакуумного усилителя (заменяется на более длинный от классических моделей ВАЗ). Кроме того, разбираем приборную панель. Необходимо изготовить жгут, состоящий из двух проводов: +12В (отключаемое) с клеммы 15 замка зажигания, вход тахометра. Для лампы “CHECK ENGINE” проводим отдельный провод. Если предполагаете установить маршрутный компьютер, добавляете еще два: сигнал расхода топлива и сигнал спидометра.

Используем восьмиконтакный разъем “МАМА” с одной стороны и четырехконтакный “ПАПА” с другой. Жгут зажигания проталкиваем из моторного отсека в салон, крепим его стандартным крепежом, и подключаем к изготовленному жгуту. Два отдельных провода жгута впрыска ( синий и синий с черн. полосой) подключаем к монтажному блоку. На месте реле вентилятора ставим перемычку либо замыкаем между собой провода, идущие в карбюраторной версии к датчику включения вентилятора. Контроллер, реле и предохранители крепим в предусмотренных местах. По желанию устанавливаем блок иммобилизатора и подключаем его к жгуту, глазок выводим на лицевую сторону панели. Да, чуть не забыл, еще нужно добавить пару проводов, соединяющих приборную панель (указатель уровня топлива) со жгутом бензонасоса.

Удаляем родной жгут, идущий к датчику уровня топлива и прокладываем новый с разъемом для бензонасоса (расположен на полу кузова под шумоизоляцией.

С правой стороны на головку блока устанавливается заглушка, на ней же крепятся провода “массы” жгута впрыска. Устанавливает коллектор, топливную рейку с форсунками, ресивер, дроссельный патрубок. Меняем трос газа .

Наиболее трудоемкой операцией (на мой взгляд) была прокладка топливной магистрали по днищу кузова. Трудность была в проталкивании обратки под рулевым механизмом. Я поступил так: взял монтировку и попросил соседа отжать рулевую рейку от кузова, предварительно открутив крепление механизма с одной стороны. По днищу кузова прокладываем топливную магистраль и крепим ее фиксаторами. Накручиваем топливные шланги, крепим топливный фильтр. Последний крепится на кронштейне к днищу кузова ( предусмотрены приваренные болты).

Устанавливаем новый бензобак, крепим хомутами и подключаем топливную магистраль. Прежде чем опускать форсунки в гнезда, советую создать давление в системе и проверить форсунки на подтекание. Если все в норме, крепим рампу к коллектору, устанавливаем остальные датчики, модуль зажигания, высоковольтные провода. Проверьте надежность крепления точек “МАССЫ”, не жалея хомутов закрепите проводку и шланги. Этим вы сбережете немало денег в будущем. Устанавливаем воздушный фильтр, шланг патрубка, подключаем шланги вентиляции картера и подогрева дроссельного патрубка. Ну вот, к великой радости почти все.

Автомобиль, с собранный из исправных запчастей инжектором, запускается сразу.

Подключаем ДСТ-2 и газоанализатор (если есть конечно), сбрасываем ошибки, регулируем состав смеси на холостом ходу.

Наименование детали | Каталожный номер

1 Маслянный насос ( с креплением под д-к ПКВ) 2112-1011052(01)
2 Кронштейн модуля зажигания 2111-3705410
3 Заглушка с прокладкой ( уст-на вместо трамблера) 2111-1003288
4 Шкив коленчатого вала демпфирующий 2110-1005058
5 Термостат + тройник 21082
6 Крепление генератора верхнее 21082-3701635
7 Крепление генератора нижнее 21082-3701720
8 Генератор 2112-3701010
9 Ремень генератора (клиновой) 21082-3701720
10 Полукорпус возд. фильтра верхний «Bosch» 2112-1109016
11 Полукорпус возд.фильтра нижний «Bosch» 21082-1109013
12 Фильтрующий элемент воздушный 2112-1109080
13 Фильтрующий элемент топливный 2112-1117010
14 Прокладка дроссельного патрубка 21082-1148015
15 Опора воздушного фильтра ( 2шт) 2112-1109249
16 Патрубок дроссельный в сборе 2112-1148010-31
17 Ресивер «Bosch» 2111-1008027-10
18 Впускной коллектор 2111-1008081
19 Регулятор давления топлива 2112-1160010
20 Форсунка «Bosch» ( 4 шт) 2111-1132010
21 Прокладка впускного коллектора 2110-1008055
22 Рампа форсунок 2111-1144020
23 Комплект креплений ресивера и возд.фильтра
24 Шланг подающий 2112-1104218
25 Шланг сливной 2112-1104218
26 Шланг бензобака топливоподающий 21082-1104226
27 Шланг задний сливной 2112-1104208
28 Шланг топливного фильтра 2112-1104222
29 Трубка сливная рампы 21082-1104054
30 Трубка подающая рампы 21082-1104013
31 Трубка подающая 21082-1104054
32 Трубка сливная 21082-1104013
33 Трос газа 21082-1108054
34 Крепление топливного фильтра 21082-1117020
35 Шланг патрубка 2111-1148035-10
36 Бензобак 21082-1101007-10
37 Кольцо прижимное 21082-1101178
38 Электробензонасос в сборе «Bosch» 21082-1139009
39 Контроллер «Bosch» M 1. 5.4 2111-1411020
40 Жгут высоковольтный 2111-3707080-01
41 Жгут проводов бензонасоса 21082-3724037
42 Жгут проводов системы зажигания 2112-3724026-50
43 Жгут проводов форсунок 2111-3724036
44 Датчик детонации 2112-3855010
45 Датчик положения КВ 2112-3847010
46 Датчик расхода воздуха «Bosch» 21083-1130010-01
47 Модуль зажигания 2112-3705010
48 СО потенциометр 2112-1431120
49 Датчик скорости 2110-3843010
50 Датчик температуры 2112-3851010

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
2. Вытягиваем бензобак и топливные патрубки.
3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.
   Устанавливаем кронштейн на прежнее место и закрепляем магистрали
4. Проводим установку фильтра для топлива вместе со шлангами.
   Закрепляем топливный фильтр со шлангами
5. Закрепляем на инжекторном бензобаке бензонасос.
6. Переходим в моторный отсек и снимаем зажигание.
7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.
   Устанавливаем инжекторный тройник зажигания на место карбюраторного
9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
10. Снимаем карбюратор вместе с впускным коллектором.
    Демонтируем старый карбюратор вместе с коллектором
11. Заменяем прокладку и монтируем новый инжекторный коллектор.
    Устанавливаем инжекторный коллектор на место карбюраторного
12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
13. Присоединяем шланги и устанавливаем ресивер.
    Устанавливаем инжекторный ресивер и подключаем к нему шланги
14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
17. Подключаем проводку к контроллеру и двигателю.
18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
20. Меняем карбюраторный модуль на инжекторный.
    Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
21. Устанавливаем новую систему зажигания (свечи и модуль).
22. Устанавливаем воздухофильтр.
23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
24. Запускаем двигатель и проверяем его работы.

Как переделать карбюратор на инжектор на ВАЗ 2109, переделка на видео

Автор Александр Орда На чтение 5 мин. Просмотров 1k. Опубликовано 01.03.2016

С каждым годом всё больше владельцев ВАЗ-2109 желают переделать карбюратор на инжектор. Такая модернизация потребует немалое количество новых комплектующих. Но при выполнении пошаговой инструкции и серьёзном отношении к работе можно получить более экономную и стабильную работу двигателя во всех режимах.

Плюсы перехода на инжектор

Положительных моментов при переходе с карбюратора на инжектор довольно много. Главными причинами можно назвать следующие:

1. Экономия топлива за счёт его подачи непосредственно в цилиндр двигателя.
2. Повышается мощность мотора, особенно на низких оборотах.
3. Увеличивается стабильность работы на холостом ходу.
4. Уменьшаются выбросы углекислого газа в атмосферу при использования 90% всего потенциала топливной смеси.

Инжекторная система считается более современной и экологичной. Она обеспечивает выполнение нормы Евро-2, чем не может похвастаться карбюраторный двигатель. За счёт наличия специального контроллера даже на холодном ходу автомобиль будет легко заводиться и стабильно работать.

Стоит отметить, что инжектор имеет и свои недостатки. Среди них:

• требовательность к хорошему топливу;
• более сложная диагностика и обслуживание;
• высокая стоимость ремонта.

Что подготовить, чтобы поменять

Весь процесс займёт у вас около недели, при условии работы по 3-4 часа в день. Поэтому заранее подготовьте гараж и купите всё необходимое. Собирать инжектор можно на разных контроллерах ЭБУ, но в случае с ВАЗ-2109 лучше других подойдёт модель Январь 5.1.1-71. Под него можно использовать доступные отечественные запчасти, и он не использует адсорбер и кислородный датчик.

Совет: Покупать все комплектующие лучше в хорошем магазине с опытным персоналом, так как может потребоваться помощь в выборе подходящих запчастей. Если вы имеете опыт в ремонте и хотите сэкономить, то делайте покупки на разборке.

Перечень комплектующих, необходимых для замены

Также возьмите в магазине болты, гайки и хомуты, которые понадобятся в работе.

Инструменты

Ремонт будет состоять не только из демонтажа некоторых узлов и механизмов. В некоторых случаях потребуется вносить изменения в конструкцию цилиндров и других деталей.

Из инструмента потребуется:

1. Набор гаечных ключей.
2. Плоская и крестовая отвёртки.
3. Хорошая дрель.
4. Молоток и зубило.
5. Жидкость для снятия ржавчины.

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
2. Вытягиваем бензобак и топливные патрубки.
3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.

   Устанавливаем кронштейн на прежнее место и закрепляем магистрали

4. Проводим установку фильтра для топлива вместе со шлангами.

   Закрепляем топливный фильтр со шлангами

5. Закрепляем на инжекторном бензобаке бензонасос.
6. Переходим в моторный отсек и снимаем зажигание.
7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.

   Устанавливаем инжекторный тройник зажигания на место карбюраторного

9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
10. Снимаем карбюратор вместе с впускным коллектором.

    Демонтируем старый карбюратор вместе с коллектором

11. Заменяем прокладку и монтируем новый инжекторный коллектор.

    Устанавливаем инжекторный коллектор на место карбюраторного

12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
13. Присоединяем шланги и устанавливаем ресивер.

    Устанавливаем инжекторный ресивер и подключаем к нему шланги

14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
17. Подключаем проводку к контроллеру и двигателю.
18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
20. Меняем карбюраторный модуль на инжекторный.

    Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль

21. Устанавливаем новую систему зажигания (свечи и модуль).
22. Устанавливаем воздухофильтр.
23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
24. Запускаем двигатель и проверяем его работы.

Видео по замене карбюратора на инжектор на ВАЗ 2109 (3 части)

Последнее видео можно посмотреть на канале создателя.

Трудности при переделке

Так как работа довольно трудоёмкая и занимает немало времени, рекомендуем выполнять действия поэтапно. Важную роль при работе играет качество комплектующих и их сборка. У новичков могут возникнуть трудности с закреплением некоторых элементов, поэтому лучше позвать на помощь знакомого специалиста автосервиса или человека, который менял карбюратор на инжектор ранее.

Работа по замене карбюратора на инжектор потребует от вас внимательности и аккуратности. Потребуется заменить немало деталей, и сделать это новичку довольно сложно. Но при желании и чётком выполнении инструкций вы сможете выполнить действительно серьёзную модернизацию автомобиля и хорошо сэкономить на услугах автосервиса.

Оцените статью:

Поделитесь с друзьями!

Замена троса сцепления на автомобилях ВАЗ 2108, 2109, 21099

Такие неисправности в работе сцепления как «сцепление ведет» и «сцепление буксует» могут приключиться по причине вышедшего из строя троса привода сцепления (его вытягивания или разлохмачивания и заедания в оболочке).

Помимо этого неисправный трос сцепления может послужить причиной полного отказа сцепления работать (например, обрыв наконечника троса). На автомобилях ВАЗ 2108, 2109, 21099 это одна из наиболее часто встречающихся его неисправностей. В любом случае неисправный трос сцепления подлежит замене.

Порядок замены троса привода сцепления ВАЗ 2108, 2109, 21099

Снимаем старый трос привода сцепления.

— Отсоединяем наконечник оболочки троса от кронштейна на кожухе сцепления

Для этого ослабляем затяжку гайки (контргайки) крепления наконечника оболочки троса к кронштейну (потребуются два ключа на 17). И выводим наконечник оболочки троса из прорези в кронштейне.

Ослабляем затяжку контргайки

— Отсоединяем поводок троса от рычага вилки выключения сцепления

Отсоединяем поводок

— Отсоединяем наконечник троса от педали сцепления

Для этого плоскогубцами выдергиваем пружинную фиксирующую скобу с пальца на педали и снимаем наконечник троса. На пальце надета полиэтиленовая втулка, ее по возможности не теряем.

Отсоединяем наконечник тросаНаконечник троса привода сцепления и «палец» на педали

— Вынимаем трос сцепления через отверстие в переднем щите моторного отсека

Установка нового троса привода сцепления.

Извлекаем трос привода сцепления

— Трос устанавливается в обратной последовательности

Продевается через отверстие в щите, наконечник троса крепится к пальцу на педали, поводок зацепляется за рычаг вилки, наконечник оболочки вставляется в прорезь на кронштейне и фиксируется гайками.

После установки нового троса сцепления необходимо провести регулировку его натяжения (См. «Регулировка привода сцепления»).

Примечания и дополнения

По техническому регламенту на автомобилях ВАЗ 2108, 2109, 21099 периодическая проверка и обслуживание привода сцепления проводится раз в 30.000 км пробега, но рекомендуется сократить этот интервал до раз в 15.000 км пробега.

Еще статьи по сцеплению автомобилей ВАЗ 2108, 2109, 21099

— Рывки при работе сцепления

— Проверка сцепления на автомобилях ВАЗ 2108, 2109, 21099

— Устройство и принцип действия сцепления автомобилей ВАЗ 2108, 2109, 21099

— Неисправности в работе сцепления автомобилей ВАЗ 2108, 2109, 21099

— Рывки при работе сцепления

— Выжимать сцепление при пуске двигателя или нет?

Сколько литров масла нужно заливать в двигатель ВАЗ-2109 инжектор и карбюратор

Заменить масло в двигателе автомобиля ВАЗ-2109 – несложная задача, не требующая профессиональных навыков. С этим справится даже неопытный автомобилист. И на первый взгляд может показаться, что на практике все так же просто, как и в теории. И все даже, даже у опытных владельцев могут возникнуть вопросы, учитывая тот факт, что ВАЗ-2109 – непредсказуемый автомобиль, требующий регулярного обслуживания. В этой статье рассмотрим, какое масло лучше предпочесть для ВАЗ-2109, когда его менять и сколько заливать.

Лучшее моторное масло. существует ли оно?

Интервал замены масла

Компания АвтоВАЗ установила регламент замены масла для ВАЗ-2109. Он составляет порядка 10 тысяч километров, но может меняться в зависимости от климатических и дорожных условий. Чем хуже условия, тем короче интервал замены жидкости. Дело в том, что под воздействием негативных факторов масло быстро теряет свои полезные свойства. В результате жидкость приходит в негодность, а вместе с ней и компоненты двигателя. Не исключено, что несвоевременная замена масла повлечет за собой капитальный ремонт мотора, а в худшем случае придется покупать новый силовой агрегат в сборе. Поэтому желательно производить замену согласно регламенту, либо еще лучше – смотреть по состоянию масла. Ведь если жидкость потемнела и воняет горелым, то замена может потребоваться значительно раньше – например, уже через 5 тысяч километров.

Кроме того, надо обращать внимание на стиль вождения. Чем агрессивнее стиль езды, тем быстрее изнашиваются компоненты ДВС, и вместе с тем быстрее приходит в негодность само масло. На таком автомобиле, как ВАЗ-2109, лучше ездить плавно, без резких движений. Во-первых, машина не новая, а во-вторых – она изготовлена из дешевых деталей, у которых крайне непредсказуемая частота поломок.

Какое масло выбрать

Есть три вида масла, рассмотрим их подробнее

• Синтетическое – самое современное масло на сегодняшний день. Вообще такая смазка рекомендуется для иномарок, но вполне подходит и для ВАЗ-2109. Это самое текучее и жидкое масло, устойчивое к низким температурам и замерзанию. Важно учесть тот факт, что такая жидкость стоит немного дороже, чем остальные масла.
• Минеральное – самый дешевый продукт, рекомендованный при большом пробеге. Так как ВАЗ-2109 – относительно устаревший автомобиль, для него будет достаточно и такого масла. Но с другой стороны, минеральная жидкость крайне восприимчива к низким температурам, и может быстро замерзнуть. В результате могут возникнуть проблемы с запуском. Исходя из этого, можно сделать вывод, что минеральное масло лучше заливать при большом пробеге, и только в теплую и не слишком холодную погоду.
• Полусинтетическое масло – представляет собой семь синтетического и минерального масел. Такой продукт можно считать оптимальным вариантом для ВАЗ-2109. Он однозначно лучше минералки, но в то же время намного хуже чистой синтетики. Полусинтетика тоже будет не лучшим вариантом при низкой температуре. И все же, при нехватке денег на нормальное масло владельцам ВАЗ-2109 хватит и такого масла.

Всесезонное – так называют любое из вышеперечисленных масел. Такая жидкость имеет усредненные показатели вязкости. Всесезонное масло можно использовать при умеренно низких температурах, а также в жаркую погоду. Для ВАЗ-2109 подойдет всесезонное масло с параметрами SAE 5W-40, либо 10W-40 или 15W-40.

Производитель запрещает смешивать масло разных видов, и с неодинаковыми параметрами. Необходимо заливать то масло, которое было залито изначально.

Объем

Владельцы ВАЗ-2109 заливают в двигатель 3,5 литра масла, однако лучше покупать 4-литровую канистру. В этом случае после заливке останется еще немного жидкости, которую можно израсходовать постепенно – например, доливать масло через каждые 100-200 километров. Чтобы проверить, нужно ли доливать масло, надо посмотреть на мерный щуп – вытаскиваем его из маслосливного отверстия, и смотрим на отпечаток масла. Если он находится ниже отметки Min, тогда придется залить немного жидкости.

Лучшие бренды

Подобрав нужные параметры, можно переходить к выбору производителя смазочного материала. На сегодняшний день на рынке большой ассортимент моторных масел – как дешевых, так и дорогих. Есть оригинальные масла, так и их аналоги. Для ВАЗ-2109 будет достаточно аналога, но с подходящими параметрами. К тому же, желательно выбирать среди известных брендов – например, Лукойл, Мобил 1, Кастрол, Шелл, Роснефть, Kixx, Elf и другие.

Что стоит вместо травера на ВАЗ 2114. Как выставить зажигание на форсунке своими руками. Видео «Как работает двигатель трансмиссии зажигания»

Когда менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки того, что он будет поставлен при следующих неисправностях:

• Автомобиль может двигаться в толчках.
• Как нельзя лучше будет плавать обороты двигателя.
• Все это еще можно добавить к нестабильной работе двигателя на холостом ходу, то есть он будет просто мля.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите место расположения модуля зажигания и после того, как он будет найден, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Следуйте за тремя верхними гайками, которыми этот модуль крепится к кронштейну.

Примечание!
Что бы вам визуально проще было определиться, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После этого снимите модуль с тремя длинными шпильками, которые присутствуют на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при установке необходимо знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4. Итак, эти цифры обозначают номера соответствующих цилиндров.

2. И вы заметили, что и на концах высоковольтных проводов такие же числа: 1, 2, 3, 4. Все это делалось для того, чтобы вам было легче определить, какой из высоковольтных. провода там, где необходимо подключить к модулю.

Примечание!
Все высоковольтные провода при установке модуля подключайте строго по номерам например: «Первый провод — к первому выводу», «Второй провод — ко второму выводу» I.T.D.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам потребуется « высоковольтный разряд », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на предмет искрообразования.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, т.к. при подключении к нему чередуются все провода, на разряде постоянно появляется искра, но при последней проверке видно, что искра немного битая, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также ни в коем случае не производите с ним никаких действий, не оставляя аккумулятор!

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения через ПВН (высоковольтные провода) на свече зажигания.Некоторые автовладельцы называют модуль зажигания — катушкой, что не совсем правильно.

Были установлены катушки зажигания карбюраторные ваз. Модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечу зажигания. При работе на одну свечу подается рабочая искра, а на друга — «Хозяин». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й.Благодаря этому составу искра своевременно появляется в нужном цилиндре при необходимом такте. Подключил К. к бортовой сети.

Принцип работы и расположение

Управление модулем зажигания осуществляется с помощью контроллера, который в свою очередь получает информацию о состоянии автомобиля с различных датчиков (, и др.). Также контроллер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечу. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его расположение несложно, от модуля до свечей можно найти модуль (высоковольтные провода).

Неисправность модуля зажигания — первые признаки неисправности

• Загрузка двигателя — машина «не тянет»
• Плавающий импульс
• Двигатель «Троит» то есть может не работать одно-двухцилиндровый
• Провалы при разгоне

Если вы заметили, что машина не тянет, то есть при разгоне не набирает обороты, одной из причин может быть выход из строя модуля.В первую очередь стоит проверить PNV, идущую от катушки к свечам. Возможно, с наконечника слетела какая-то проволока или неплотно одета.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если в двигатель никто не лез, то и проверять смысла нет. Если тяга была и пропала, то это может быть как в катушке, так и в самих проводах — их можно проткнуть.Но в любом случае проверьте правильность подключения. На модуле зажигания указана нумерация цилиндров, к которым подходят провода.

• 1 цилиндр — центральный нижний выход
• 2 цилиндра — левый выход
• 3 цилиндра — верхний выход
• 4 цилиндра — правый вывод

Схема указана для катушки, установленной на автомобиле.

Если после проверки проблем не обнаружено, стоит задуматься о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя от 300 до 600 рублей за комплект. Самые популярные производители:

• тесла
• Бодрый.
• Баутлер.
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах представлены модули следующих фирм:

• СОАТЭ (ст.-СОСКОЛ)
• МЗАТЭ
• Hofer.
• Fenox.
• Bosch.

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, бывает как старого, так и нового образца. Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

• Р0351 — Опора змеевика 1-4 цилиндра
• Р0352 — Резка катушки 2-3 цилиндра
• P3000 (P3001 P3002 P3003 P3004) — Многократный пропуск зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех, кто не в курсе). Это ПВН от свечей зажигания.

1. Снять минусовую клемму с АКБ
2. Отсоедините колодку проводов от модуля
3. Отключить ПВН
4. Открутите сам модуль и снимите его
5. Теперь устанавливаем новый модуль и производим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание!
Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках свечей и проводов есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Заводите двигатель и радуйтесь проделанной работе.

Когда менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки того, что он будет поставлен при следующих неисправностях:

• Автомобиль может двигаться в толчках.
• Как нельзя лучше будет плавать обороты двигателя.
• Ко всему этому еще можно добавить нестабильную работу двигателя на холостом ходу, то есть будет просто тупо.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите место расположения модуля зажигания и после того, как он будет найден, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Следуйте за тремя верхними гайками, которыми этот модуль крепится к кронштейну.

Примечание!
Что бы вам визуально проще было определиться, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После этого снимите модуль с тремя длинными шпильками, которые присутствуют на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при установке необходимо знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4.Итак, на этих цифрах указаны номера соответствующих цилиндров.

2. И вы заметили, что и на концах высоковольтных проводов такие же числа: 1, 2, 3, 4. Все это делалось для того, чтобы вам было легче определить, какой из высоковольтных. провода там, где необходимо подключить к модулю.

Примечание!
Все высоковольтные провода при установке модуля подключайте строго по номерам например: «Первый провод — к первому выводу», «Второй провод — ко второму выводу» I.Т.Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам потребуется « высоковольтный разряд », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на предмет искрообразования.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, т.к. при подключении к нему чередуются все провода, на разряде постоянно появляется искра, но при последней проверке видно, что искра немного битая, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также ни в коем случае не производите с ним никаких действий, не оставляя аккумулятор!

Для вызова топливно-воздушной смеси, и в инжекторных, и в карбюраторных моторах внутреннего сгорания нужна высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль зажигания ВАЗ — это усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет отключения контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется в модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика. На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения.Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие знаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность двигателя значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки данного устройства приводят к его замене, но в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания.Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому для их пайки необходим специальный припой.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль. Хотя переключатели электронные еще можно попробовать заменить.

Система проверки работоспособности

В любом случае проверку надо начинать со свечей, для чего выносим их из гнезд.Сделать это очень просто. Следует снять с них кончики бронепровода и вывести из гнезда специальным ключом для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара. Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки.Некоторые драйверы умеют это делать с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Помощники по инструментам

Заменить модуль зажигания самостоятельно, каждому водителю не понадобится специальное оборудование или специальные навыки. Все, что потребуется автомобилисту:

1. Тряпка.
2. Ключ к 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно производить как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода. Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода поменять нельзя, так как новая заменяемая деталь может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля.Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек прибор снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же остаются. В некоторых случаях их можно избежать, для чего иногда необходимо увеличивать и поддерживать все части системы:

1. Следите за тем, чтобы не было путаницы с высоковольтными кабелями — с большим внутренним сопротивлением в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. слишком большие искровые промежутки негативно отражаются на устройстве.

Вопросы / Автомобиль / Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

вопрос: Как настроить зажигание на инжекторных двигателях?
Свечи нарисованы, в сервисе сказали, что зажигание поздно, и решить эту проблему не могут, но вроде теоретически возможно.

Как понять черный.
1. Прикрутите новый завел — 5 минут, закрутил черный.
2. Пройдено 20 000, покрутил — черный.
Угол опережения зажигания автоматически отображается каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массовый расход воздуха или положение дроссельной заслонки), ох. Жидкости, детонация.
Итак итоги:
1. Опишите подробно при каких обстоятельствах рисуются свечи ??
2. Поменять заправку (попробовать)
3. Сколько пробега сутки.
4. Можно позвонить в сервис и посмотреть совпадение меток при установке ремня ГРМ, возможно он неправильно или переставлен (редко, но бывает).
Конечно, не там про возгорание сказали «с расписки», они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент образования искры между электродами свечи. Установка Момена Воспламенение — это возможность воспламенения смеси при определенном положении поршня относительно NTT.

Характеристики автоматических регуляторов момента зажигания показаны на рисунке 1

Так как легче сосредоточить внимание на коленчатом валу (шкив, маховик), зажигании на VTT (впереди), в NTC и для NMT (задержка), принято оценивать угловые градусы на коленчатом валу с помощью знак V ‘или b- «(рис.2).

Шкала может находиться в люке карты сцепления или на шкиве (рис. 2). В первом случае риск (метка NMT в соответствующих цилиндрах) — на маховике, а во втором — штифт в крышке механизма газоотвода (шкала на шкиве). За счет дозирующего диаметра шкива по сравнению с маховиком шкалы можно охватить весь диапазон изменения момента зажигания.

Какая бы машина не была установлена, заводим на нату.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая катушка «Бобин», которая была установлена ​​на «классике».Однако проверка этого элемента не должна вызвать затруднений даже у начинающих автомобилистов.

Форсунка 8 клапанов: Признаки неисправности модуля зажигания

Чаще всего грешить, чтобы работать модуль имеет смысл в следующих ситуациях:

есть «плавание» холостого хода; Движок «двое», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; Поля ощущаются при разгоне; Отображается ошибка «Check Engine».

Проверку модуля зажигания ВАЗ 2114 могут сделать даже новички

Как неисправность модуля Диагностика

Остановившись на сотне или применив любительское диагностическое оборудование (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), также можно узнать, что «корень зла» кроется в модуле зажигания.

Какой момент возгорания и на что он влияет

Момент зажигания — важнейший параметр, определяющий работу системы зажигания.Под этим понятием подразумевается то время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на импульс по отношению к верхней мертвой точке в градусах.

Это связано с тем, что для сгорания рабочей смеси в цилиндре необходимо некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь регулируется в положении поршня в NTC (т.е. в верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также при частичном выпуске. В результате не будет обеспечено эффективное давление на поршень. Поэтому момент воспламенения, который является оптимальным, выбирается так, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, карбюратор 2109 или 21099С, модификация двигателя 21083. Основная цель переделать карбюраторный двигатель на 16-ти клапанный впрыск за счет установки на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переоборудованного под 16-клапанную головку (даже с качественной программной настройкой), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на малых оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после раскрутки двигателя на большие обороты. По субъективным ощущениям разгон на четвертой передаче на 16 клапанах такой же, как и на третьей с карбюраторным двигателем.По ровной дороге Двигатель легко выезжает с 5000 об / мин. На большинство водителей он производит незабываемое впечатление.

Что нужно для приготовления головки блока цилиндров GBC. 16В, снабжена ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 не развивает полную мощность, заводится с 6-7 раз, когда выебано стреляет выхлопная труба. Что могло быть? · Проверьте свои мозги и запас топлива! Свечи, зажигание Смотри тоже! Есть ли инжектор на ВАЗ 21121 ДВИГ 1.6 8 8 клапанов 2005 GW interface OBD-Inein надо установить на bluetooth адаптер OBD-II инжектора .. Интересно, а можно ли заморачиваться?
· Зайдите на сайт этого адаптера / Вероятно, проверьте Engin /, там есть описание, какие автомобили он может опросить. Нужна книга по ремонту инжекторных ВАЗ 21041-30ТЕФ. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фото и т.д. В интернете искал, попадались какие-то вирусы. Спасибо.Спасибо большое, тигр. http: // редванов. NET / ВАЗ / — На сайте занимаются проигрышем! Осторожность! А тебе, тигру, должно быть стыдно!
· http: // автомобиль-экзотика.

Неправильное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но на холостом ходу не держит. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильная установка зажигания, но если свечи заливают или нет искры при запуске двигателя, то проблему лучше сразу искать в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками достаточно просто, но потребуется специальный инструмент — стробоскоп. Желательно купить в свое пользование, ведь угла опережения зажигания не хватит ни разу за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут вызвать неправильно выставленные.

Когда однажды утром машина с заряженным аккумулятором полностью отказывается заводиться, возможно, все дело в катушке зажигания.Дело в том, что момент ее отказа предугадать практически невозможно, и уже по факту проблема подлежит проверке.

От чего зависит функция катушки

Классическая катушка зажигания или «бобина», как в народе ее называют — по сути, низковольтный преобразователь напряжения от аккумуляторной батареи и генератора в высоковольтное, которое далее поступает на свечи зажигания. То есть это миниатюрный электрический форвардер.

Катушка зажигания — вид, форвардер мини

Традиционная катушка, применяемая на карбюраторных моделях автомобилей, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке змеевика. Витки во вторичной обмотке.

Ремень регулировочный и клапаны ВАЗ-2108 и ВАЗ-2109

По сервисной книжке каждые 15 000 км пробега необходимо проверять состояние ремня в распределительном приводе Vala и при необходимости регулировать его натяжение.

Выполняем это в следующем порядке.С воздушного фильтра Снимаем забор холодного воздуха (фото 1), откручиваем три винта передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Посмотрев на ремень, обращаем внимание, нет ли у него зубцов, нет ли резиновых отслоек от ткани, других опасных дефектов — порезов, трещин и т.д. распределитель заклинивает или коленвал), т. к. прочность у него резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тысяч километров, проверьте натяжение, покрутив правую ветвь (фото 4) кончиками пальцев (1.5-2КГС). При нормальном напряжении крутится.

Как поменять масло в АКПП?

Автоматическая коробка передач при должном внимании к ней прослужит вам долгие годы, ничуть не уступая в этом смысле механической коробке передач. При этом вы получаете совершенно другой уровень комфорта при работе на машине. Теперь поговорим подробнее о правильной работе автоматической коробки передач. Международные стандарты настоятельно рекомендуют менять жидкость через 50 000 километров пробега или один раз в год.Но при этом обновлять его необходимо каждые 15000 км, сливая часть жидкости из поддона. Таким образом можно обновить масло примерно на 35%. Заядлые автомобилисты утверждают, что полностью поменять жидкость можно самостоятельно. А собственно, как поменять масло в АКПП, не останавливаясь на СТО?

Пошаговая инструкция

Конечно, это можно сделать, но не через поддон, потому что так вы замените только часть масла.К тому же на некоторых машинах, например японской Mazda или Nissan, сливная пробка на поддоне может вообще отсутствовать. Поэтому давайте пошагово разберемся, как менять масло в АКПП.

1. Находим крышку на поддоне, откручиваем и сливаем отработанную жидкость.
2. Долейте новое масло до необходимого уровня.
3. Едем на машине 200 км и повторяем эту процедуру еще раз.
4. Наконец, проезжаем еще 150 км и снова доливаем масло.

Если вам этот процесс показался долгим и однообразным, то, конечно, лучше позвонить в СТО, где вы сразу сделаете всю эту работу.У мастеров техобслуживания никогда не возникает вопроса, как поменять масло в АКПП. Они знакомы с различными марками и моделями автомобилей и знают обо всех тонкостях и нюансах этой работы.

О типах фильтров

Как правило, вместе с заменой масла вам предлагается заменить два фильтра. Известно, что АКПП имеет две ступени очистки масла в процессе активной езды. Прежде всего, это магнитный фильтр.Обычно его кладут внутри поддона. Его задача — притягивать к себе частицы потертости от коробки. Второй фильтр — это стальная сетка или бумажный материал. Он установлен на коробке регулирующего клапана. Его задача — отделить немагнитную фракцию изношенного материала. Фильтры можно заменить после снятия поддона. По состоянию фильтров специалист может многое сказать о состоянии вашего бокса. И чтобы лишний раз не задумываться о том, как поменять масло в машине, своевременно проведите диагностику АКПП.Это позволит существенно сэкономить и не довести дело до серьезного восстановления коробки передач.

Фильтры AKP бывают многоразовыми и одноразовыми. Со вторым все понятно — меняют после 100% замены жидкости. Это происходит каждые 50 000 км. В многоразовых фильтрах в качестве фильтроэлементов используется металлическая сетка, которая находится в специальном боксе. Как поменять масло в АКПП с многоразовым фильтром? Снимите поддон, снимите фильтр, откройте коробку с металлической сеткой.Хорошо промываем сетку. Затем снова складываем все компоненты обратно и аккуратно закатываем, чтобы не было протечек в фильтре.

Разобрались как поменять масло в АКПП. Теперь несколько слов о том, как вернуть поддон на место. При его установке необходимо обеспечить абсолютную герметичность. Если при первом снятии прокладка порвалась, ее можно заменить, нанеся герметик на место зазора, а затем установив поддон. Однако на некоторых автомобилях прокладки нет вообще (в основном это касается японских производителей Toyota и lsuzu).Поэтому вы можете даже не столкнуться с этой проблемой.

Какой двигатель можно поставить на ВАЗ-2109 🚩 как поставить двигатель на УАЗ 🚩 Ремонт и обслуживание

ВАЗ-2109 в то время был очень популярным автомобилем. Надежный мотор, крепкий корпус, привлекательный внешний вид. А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche. Но сегодня, когда мощности не хватает, это заставляет задуматься о настройке мотора. Но надо ли увеличивать мощность? Что нужно учитывать при замене двигателя?

С некоторых пор в России действует закон, согласно которому при регистрации автомобиля требуется номер двигателя.Мотор сейчас считается просто заменяемой деталью, которую можно заменить, как воздушный фильтр или лопнувшую шину. Этот закон подтолкнул любителей тюнинга к усовершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальным вариантом для «девятки» является, конечно же, такой же двигатель. Но в случае полной модернизации машины ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-ти тиклеповый двигатель ВАЗ-2112, и у которого лошадей больше, да и по конструкции новее.

А на такой мотор смело можно установить компрессор кондиционера, и ваша машина будет свежей и прохладной даже в жуткую жару. На стандартном двигателе «девятки», даже при объеме 1,5 литра, установить кондиционер тоже можно, только заметное явное отсутствие лошадей. Все остальное придется заменить генератором, так как мощность потребителей возрастает.

Хорошо то, что двигатель ВАЗ-2112 стыкован с коробкой девяток. Также неплохим вариантом для тюнинга является установка двигателя с «приоры», более современной модели «Жигули».Что касается иномарок, то мотор Hyundai Accent красиво поставлен под капот девятки, желательно только и трансмиссию брать «Акцент». С «Опель вектра» для тюнинга подходит и силовой агрегат.

Что еще поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, в тормозной системе необходимо использовать более прочные колодки и роторы. Идеальным вариантом также заменит задний барабан на дисковый тормоз. Изменения должны быть в системе охлаждения. Установите радиатор, который предназначен для нового двигателя.Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель у вас должны быть. При покупке б / у спросите у продавца документ, подтверждающий право собственности. Не покупайте мотор неизвестного происхождения, так как он может быть снят с автомобиля, зарегистрированного в угоне. При покупке контрактного двигателя фирма-продавец предоставит вам гарантию и полный пакет документов. А вот оформление переделки в ГИБДД — все зависит от вашего желания.Идеальный вариант — обратиться в полицию с просьбой изготовить конструкцию нового двигателя.

2109 | Впрыск топлива | Технологии и машиностроение

Вы читаете бесплатный превью

Страницы с 9 по 14 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 18 по 24 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 28 по 31 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 35 по 56 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Page 65 не отображается в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 69 по 70 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 74 по 83 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 87 по 93 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 103 по 117 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 122 по 132 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 137 по 148 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 153 по 157 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 167 по 173 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 178 по 181 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 186 по 212 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 217 по 218 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 230 по 253 не отображаются при предварительном просмотре.

Вы читаете бесплатный превью

Страницы с 257 по 263 не показаны в этом предварительном просмотре.

Двигатель ВАЗ 2109

карбюраторный. Увеличить степень сжатия

Двигатель ВАЗ 2109 вид сверху:

1 — колодки с проводами карбюратора, 2 — сливной шланг возврата топлива, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга воздушной заслонки, 11 — провод датчика контрольной лампы давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — генератор, 2 — опора передняя правая, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — выключатель света заднего хода, 7 — удлинитель, 8 — опора передняя левая, 9 — привод передний левый, 10 — коробка передач маслосливная пробка, 11 — задняя опора, 12 — тяга привода переключения передач, 13 — масляный поддон, 14 — правый привод переднего колеса, 15 — пробка слива моторного масла

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоедините провод от минусовой клеммы аккумуляторной батареи.Слейте охлаждающую жидкость из системы охлаждения, моторное масло и масло коробки передач. Демонтаж двигателя ВАЗ 2109 рекомендуется производить в сборе с коробкой передач и при помощи подъемника снимать его вниз.

Порядок разборки двигателя

Отверните болты крепления и снимите защиту картера

Снять переднюю выхлопную трубу

Снять воздушный фильтр

Ослабьте зажим и отсоедините вакуумный шланг усилителя тормозов от впускного патрубка двигателя.

Отверните болт и отсоедините провод «массы» от картера сцепления

Ослабьте зажимы и отсоедините шланги от термостата.

Отсоединить высоковольтный провод от центральной клеммы крышки распределителя зажигания

Отжать пружинный зажим отверткой и отсоединить блок низковольтного кабеля от клеммы распределителя зажигания

Ослабьте хомут и отсоедините топливный шланг от топливного насоса

Ослабьте гайки на конце троса выключения сцепления

Снимите конец троса с рычага сцепления

Отсоедините колодку с проводом от клеммы тягового реле стартера

Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера

Отсоединить колодку с проводом от вилки генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоедините колодку с проводом от вилки электромагнитного клапана карбюратора

Ослабьте хомут и отсоедините шланг возврата топлива от карбюратора

Ослабьте болт крепления штанги воздушной заслонки к рычагу воздушной заслонки

Ослабьте болт крепления крышки тяги привода воздушной заслонки к кронштейну и отсоедините трос

Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину привода дроссельной заслонки

Снимите трос привода акселератора с сектора привода дроссельной заслонки

Отверните гайку крепления и снимите кронштейн троса привода акселератора с клапанной крышки

Отсоедините колодку с проводом от концевого выключателя экономайзера холостого хода

Отсоедините провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабьте хомут и отсоедините наливной шланг нагревателя

Ослабить хомут и отсоединить выпускной шланг отопителя

Ослабьте зажим и отсоедините тягу переключения от шарнирного конца.

Отверните гайку крепления и отсоедините трос от привода спидометра

Отсоедините колодку с проводом от переключателя света фонарей заднего хода на коробке передач

Ослабьте гайки крепления левого и правого удлинителей к рычагам подвески

Отверните три болта крепления кронштейна удлинителя к кузову и возьмите левое и правое удлинители в такое положение, чтобы они не препятствовали снятию силового агрегата

Снимите шплинт, крепящий шаровой шарнир рулевой тяги к поворотному рычагу

Отверните гайку крепления шарового шарнира рулевой тяги

Выдавить палец шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника

Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

С помощью крепления выдавить хвостовик одного из внутренних ШРУСов приводных валов из коробки передач и отвести в сторону

Вставить технологическую оправку вместо шарнира (например, старый внутренний ШРУС), чтобы полуосевая передача не проворачивалась.После этого отсоединяем второй шарнир равных угловых скоростей аналогично первому

.

Отверните три болта крепления и снимите щиток картера сцепления

Ослабьте три болта и гайки, которыми картер сцепления крепится к блоку цилиндров.

Подвесьте двигатель за рым-болты и потяните за подъемные тросы

Откручиваем две гайки крепления задней опоры силового агрегата к кузову

Ослабьте гайку, немного приподнимите двигатель и снимите болт с правой передней опоры силового агрегата

Отверните гайку и выньте болт левой передней опоры силового агрегата.Опустите двигатель на подставки, поднимите автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как опустить двигатель, убедитесь, что все провода и шланги отсоединены от двигателя

.

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых хвостовиках внутренних шарниров. Не устанавливайте старые стопорные кольца на шлицевые стержни шарниров — это может привести к отсоединению приводов передних колес от коробки передач во время движения.После установки двигателя на автомобиль отрегулируйте пневмопривод карбюратора и дроссельной заслонки, привод сцепления и углы установки передних колес.

Залить охлаждающую жидкость, моторное масло и трансмиссионное масло.

Запустите двигатель и проверьте на утечки топлива, масла и охлаждающей жидкости. Проверить давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и ударов. Проверьте работу контрольных ламп в комбинации приборов.

Наверняка каждому любителю быстрой езды хочется иметь мощную машину с хорошей динамикой.Что делать, когда нет денег на покупку новой машины с желаемыми техническими характеристиками? Лучшее решение в этой ситуации — форсировать двигатель. Такой вид тюнинга часто используют для отечественных автомобилей, например, для ВАЗ 2109. Данная модернизация подразумевает полное раскрытие всего потенциала двигателя: позволяет улучшить характеристики двигателя за счет снижения потерь энергии ДВС на трение.

Методы принуждения

В большинстве случаев достижение требуемых характеристик достигается за счет увеличения объема двигателя автомобиля.Для выполнения задачи такого плана существует несколько вариантов:

Первый предполагает увеличение диаметра блока цилиндров до большего диаметра поршня путем растачивания. Называется «народным» из-за невысокой стоимости, ведь в этом случае все, что требует затрат, — это покупка комплекта поршней и колес, а также оплата услуг токарной обработки.

Первый вариант скучно

Второй — замена заводского коленвала на другой, отличающийся большим радиусом кривошипа и, следовательно, большим ходом и большим объемом.Стоимость его намного выше, чем у первого способа, так как придется потратиться на коленчатый вал, комплект поршней, подходящих к новому коленвалу (так как блок цилиндров имеет определенные ограничения), специальные кольца для поршней. Кроме того, необходимо будет оплатить работы, связанные с растачиванием блока.

Пример замены стокового коленвала

Для многих может стать сюрпризом, что увеличенная мощность двигателя Девятки не всегда является наиболее выгодным методом форсирования.В некоторых ситуациях (все зависит от того, каким в итоге должен быть двигатель) намного проще и эффективнее доработать ГБЦ (ГБЦ), а затем установить подходящий распредвал. Такой вид наддува также позволит увеличить силовые показатели силового агрегата.

Конечно, для максимального раскрытия всех возможностей и резервов распредвала потребуется достаточно серьезная модификация ГБЦ, которая может даже коснуться перепрессовки седел и установки клапанов с большим диаметром.Например, двигатели, для которых характерно наличие восьми клапанов, подходят для аналогичных деталей от BMW, а шестнадцатиклапанные — комплектующие от Opel и Volkswagen. При этом нельзя не заметить входные / выходные каналы, предназначенные для циркуляции топливовоздушной смеси — они также требуют доработки. Их усовершенствование заключается в увеличении диаметра поперечного сечения до максимального размера путем внутренней полировки.

Технические характеристики блока цилиндров ВАЗ 2109, как и других комплектующих, накладывают свой отпечаток на общие характеристики двигателя.Вы можете, конечно, более подробно изучить влияние типов и форм поршней, веса коленчатых валов и многого другого, что так или иначе отображается на двигателе, но эта статья не об этом.

Особое влияние на работоспособность ДВС оказывают следующие характеристики: отношение длины шатуна к ходу поршня и размеры коленвала (диаметр).

Важность вышеперечисленных параметров обусловлена ​​тем, что двигатель по сути представляет собой насос, который прокачивает через себя определенное количество смеси за определенный период времени.Именно об этих характеристиках мы поговорим позже.

Влияние R / S на двигатель ВАЗ 2109

Отношение длины шатуна к ходу поршня обозначается как R / S, и к его преобразованию относятся со всей серьезностью и ответственностью. Многие источники отмечают, что норма R / S составляет 1,75.

Таблица соотношений параметров

Показатели, отличающиеся от этого значения, по-разному влияют на работу ДВС:

R / S выше нормы.К его несомненным «преимуществам» можно отнести способность поршня дольше оставаться в верхней мертвой точке (ВМТ). Это обеспечивает отличное сгорание топливной смеси, а именно: полное сгорание топлива, повышение давления на поршень после ВМТ и температуры в камере, в которой происходит сгорание топлива. Результат — хороший крутящий момент на высоких скоростях и снижение трения в паре поршень-цилиндр за счет длинного шатуна, который важен для хода поршня.При этом мотор в сборе с превышением числа R / S из-за уменьшения расхода воздуха не может обеспечить правильное наполнение цилиндров при работе на малых и средних оборотах коленчатого вала. Это существенный «минус», но, к сожалению, не единственный. Из-за высокой температуры камеры сгорания и длительного нахождения поршня в ВМТ велик риск детонации;

R / S ниже нормы. Преимуществами этого положения являются отличная скорость наполнения цилиндров при низких и средних оборотах коленчатого вала, за счет того, что поршень перемещается из ВМТ быстрее, и в результате также быстро происходит разгрузка.Увеличение скорости смеси топлива и воздуха положительно сказывается на ее качестве: она становится более однородной, что способствует лучшему горению. Добиться таких показателей намного проще, так как требования к такой доработке существенно отличаются от двигателей с высоким R / S. Низкий показатель R / S означает, что шатун имеет большой угол наклона, соответственно усилие будет наносится на поршень в горизонтальной плоскости. В результате это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

АвтоВАЗ при сборке двигателей отдает предпочтение шатунам длиной 121 мм, обеспечивающим оптимальную производительность. Напротив, тюнеры, использующие коленчатый вал с большим радиусом кривошипа, используют более длинные шатуны (129,132 мм). Правда, стоимость их значительно выше стандартных изделий.

ВАЗ-2109 когда-то был очень популярным автомобилем. Прочный двигатель, крепкий кузов, привлекательный внешний вид. А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche.Но сегодня, когда не хватает мощности, невольно задумываешься о настройке мотора. Но зачем нужно увеличивать мощность? Что нужно учитывать при замене двигателя?

С некоторых пор в России действует закон, не требующий номера двигателя при регистрации автомобиля. Мотор сейчас считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон побудил любителей тюнинга улучшать свои автомобили.

Что учитывать при замене двигателя

Идеальный вариант для «девяток» — это, конечно, аналогичный двигатель.Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новая конструкция.

А на такой мотор можно смело установить компрессор кондиционера, и ваша машина будет свежей и прохладной даже в жуткую жару. Также возможна установка кондиционера на стандартную девятку даже при объеме 1,5 литра, будет заметно только явное отсутствие лошадей.Все остальное генератор придется заменить по мере увеличения мощности потребителей.

Хорошо то, что двигатель ВАЗ-2112 отлично сочетается с коробкой девяткой. Также хороший вариант тюнинга — установка двигателя с Приоры, более современной модели Лады. Что касается иномарок, то под капот девятки отлично установлен двигатель Hyundai Accent, коробку передач желательно брать только от Акцента. У «Опель Вектра» для тюнинга подойдет и силовой агрегат.

Что еще нужно поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, необходимо использовать еще и колодки в тормозной системе. Идеальным вариантом также будет замена задней на диск. Изменения должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

В любом случае у вас должны быть документы на двигатель. Если вы получаете его в руки, то попросите у продавца документ, подтверждающий право собственности.Не стоит покупать мотор неизвестного происхождения, так как его можно снять с автомобиля, фигурирующего в списке угонщиков. Если вы покупаете, то продавец предоставит вам гарантию и полный пакет документов. А вот оформление переделок в ГИБДД — это полностью зависит от вашего желания. Идеальный вариант — обратиться в ГАИ с просьбой завершить проектирование нового двигателя.

Описание 2109

ВАЗ 2109 (Лада Самара) или «Девятка» — продолжение переднеприводного клана Самар уже в лице пятидверного хэтчбека.Модель создана в 1987 году на безе трехдверного хэтчбека ВАЗ 2108, а позже на базе уже девятки спроектирован седан ВАЗ 21099.

Широкая популярность этого автомобиля обусловлена ​​тем, что у него был быстрый дизайн, хорошие по тем временам двигатели и, самое главное, практичный пятидверный кузов. А в сочетании с невысокой ценой и широким выбором запчастей 2109 не успела остаться незамеченной.

Именно эти комплектующие обеспечили высокий спрос на последователя девятки — ВАЗ 2114.Новые четверки продолжают пользоваться бешеной популярностью, в основном, среди молодой части населения.

Также, в отличие от восьмой модели, инжектор ставился серийно на двигатель 2109 (двигатель 2111). Помимо инжекторного двигателя на 2109 ставились карбюраторные 1,1 литра, 1,3 литра и 1,5 литра рабочего объема. Эти двигатели аналогичны тем, что можно наблюдать под капотом 2108.

Как обычно, разберем слабые места и неисправности двигателя ВАЗ 2109, его ремонт и тюнинг, моторное масло, проблемы, неисправности и многое другое.
В том случае, если ваш мотор сдох и вам нужно забрать новый, по имеющейся информации вы легко определите, какой мотор 2109 купить, какой лучше обойти и не ввязываться.
Все для обладателя девятки теперь в одном месте.

ВАЗ 2109

модель:

1 поколение (1987-2011):

Как правило, тюнинг двигателя на ВАЗ 2109 проводят автовладельцы, заинтересованные в повышении мощности и динамики своего автомобиля.Тюнинг двигателя ВАЗ 2109 — это уникальная возможность улучшить технические характеристики вашего автомобиля.

Примечание. Проверка и модернизация тормозов и коробки передач — это классический старт тюнинга. После доработки этих компонентов начинается собственно процесс настройки двигателя.

Повышенная мощность карбюраторного двигателя

Что такое тюнинг двигателя?
Обычно это прибавка в динамике и. Модифицируются различные компоненты, которые подвергаются шлифовке, полировке и растачиванию.
Тюнинг двигателя ВАЗ 2109 смело можно проводить самостоятельными силами. Для этого используются разные методы, в зависимости от суммы денег, доступной владельцу транспортного средства.
Самый дорогой вариант тюнинга — замена штатного двигателя на более мощный силовой агрегат.

Параметры настройки двигателя

Как было сказано выше, тюнинг двигателя включает несколько методов. Все они имеют как свои достоинства, так и недостатки.

Модернизация двигателя по первому пути

Этот вариант предполагает установку и замену следующих компонентов:

• Легкие шатуны, которые ставятся под размер 121 мм.
• Облегченный коленчатый вал с ходом поршня 78 мм.
• Легкий.
• Головка блока цилиндров позаимствована у Лады Калины.
• Кованые поршни диаметром 82,5 мм.
• Распредвалы размером 11,3 мм.

Примечание. Такая доработка двигателя дает значительную мощность, равную 98 л / с. Также он позволяет развивать максимальную скорость 183 км / ч.

Второй путь

Данный способ предполагает модернизацию двигателя с вмешательством в работу трансмиссии и карбюратора.В этом случае такая модернизация не потребует слишком больших денежных затрат, если конечно работы не будут выполняться своими силами.
Итак:

• Первым делом необходимо установить новый фильтр диаметром 70 мм. Этот фильтр должен иметь прямое вытяжное устройство. Это позволит увеличить мощность двигателя на 10 л / с.
• Устанавливаем 5-ступенчатую коробку передач.
• Монтируем новый маслоохладитель.

Третий вариант

Данный способ модернизации двигателя подразумевает установку следующих деталей:

• Форсунки новые.
• Поршни облегченные.
• Коленчатый вал облегченный.
• Коробка передач новая.
• Облегченный маховик.
• Улучшенный захват.

Помимо вышеперечисленного, на автомобиль устанавливается множество новых комплектующих, в том числе бесконтактная система зажигания, спортивный глушитель (см.), Медный радиатор и так далее.

Карбюратор

Этой части автомобиля при доработке двигателя уделяется особое внимание.
В частности, заменен карбюратор вместе с другими деталями:

• Первым делом снимается пружина с вакуумного привода заслонки второй камеры.Это дает хороший прирост мощности.
• Вы также можете усовершенствовать вакуумный привод, подсунув в конструкцию самодельное кольцо из проволоки.
• Заменен диффузор.
• Заменен распылительный насос.

Некоторые особенности тюнинга двигателя

В процессе улучшения характеристик двигателя ВАЗ 2109 могут помочь следующие действия:

• Ослабление силы трения в цепи, состоящей из кольца, поршня и цилиндра.
• Уменьшение веса некоторых деталей, таких как шатуны, поршни и т. Д.
• Уменьшение толщины поршневых колец, а также уменьшение их количества.

Тюнинг инжекторного двигателя

Если модернизация карбюраторного двигателя более-менее понятна, инжекторный двигатель потребует несколько других методов настройки. В этом случае никакого механического вмешательства не требуется, ведь для того, чтобы изменить технические характеристики, достаточно просто отрегулировать настройки ЭБУ.

Чип-тюнинг

Модернизация инжекторного двигателя еще называется чип-тюнингом.
Вот основные преимущества так называемого чип-двигателя:

• Для двигателя и других важных параметров автомобиля производитель устанавливает средние значения. Это сделано для того, чтобы соответствовать общим правилам и требованиям авторынков разных стран мира.
  У автомобилей есть некий скрытый задел, который можно выявить благодаря чип-тюнингу.
• Мощность двигателя может быть увеличена без использования каких-либо механических операций. При этом меняются такие параметры, как максимальная скорость автомобиля, его динамические характеристики и так далее.
• Чип-тюнинг позволяет изменять и увеличивать обороты двигателя, регулировать зажигание, только изменяя настройки.

Как проводится чип-тюнинг

• Компьютер снят с автомобиля.
• Оттуда удалена микросхема памяти, в которой сохранены все заданные параметры.
• Информация считывается с микросхемы с помощью программатора.
• Далее в микросхему вносятся необходимые изменения и записываются новые значения.

Примечание. Часто можно изменить значения в микросхеме, не снимая ее, подключив компьютер к специальной вилке.

Некоторые утверждают, что после увеличения мощности инжекторного двигателя резко увеличивается расход топлива, но это ошибочное мнение, потому что это наблюдается непродолжительное время, а потом все нормализуется. Срок службы двигателя после чип-тюнинга не сокращается.
Выше была общая инструкция по тюнингу ВАЗ 2109.Эта информация относится к модификации настроек двигателя своими руками, без участия специалистов, что дает возможность существенно сэкономить.
Дело в том, что цена на любую профессиональную модификацию технических параметров авто в сервисных центрах очень высока. Зачем платить столько денег, если вместе с фото и видео можно все делать самому.

Волга

ГАЗ 31105 Chrysler Технические характеристики. Технические характеристики двигателя «Крайслер

»

05.04.2017

ГАЗ 31105 Волга, представитель российских автомобилей D класса. Автомобиль выпускался в 2004 — 2009 годах. Этот автомобиль по сути представляет собой рестайлинг ГАЗ 3110 и упрощенную версию ГАЗ 3102. С 2009 года этот автомобиль прекратили выпускать, в связи с тем, что современные реалии требуют кардинальных изменений, а выпуск моделей без внесения каких-либо существенных изменений не допускается. По этой причине на рынке появилась Volga Siber, а не очередной рестлинг старых моделей. Разобраться, какие двигатели и с какими характеристиками устанавливались на ГАЗ 31105 Волга, поможет наш сайт.

Двигатель Волга / Газель ЗМЗ-406

Двигатель ЗМЗ-406 является преемником ЗМЗ-402. Его можно назвать совершенно новым двигателем, хотя разработчики при его создании сделали упор на SAAB B-234. У двигателя 16 клапанов, новый чугунный агрегат и верхнее расположение распределительных валов. Для двигателя характерно наличие гидрокомпенсаторов, что исключает необходимость регулировки клапанов. Синхронизация цепи ГРМ, с необходимостью своевременной замены и регулярного контроля ее состояния, так как цепь ненадежна.Однако по сравнению с двигателем 402-М 406 двигатель можно считать прогрессом. Двигатель периодически подвергался доработке. В частности, это: ЗМЗ 4061.10 и ЗМЗ 4063.10, модификации карбюраторного типа, под бензин 76 и 92 соответственно. Кроме того, есть основная модификация, инжекторного типа для Волги и Газели — ЗМЗ 4062.10.

Недостатки двигателя

В первую очередь необходимо отметить ненадежность цепи ГРМ, а именно натяжителей.Из-за проблем с натяжителями цепи периодически клинически. Из-за проблем с термостатом и карбюратором часто возникает перегрев двигателя. Значительный расход масла — еще одна проблема этих двигателей. Обратите внимание в этом случае на маслосъемные кольца, сальники клапанов и лабиринтный отражатель. Не редкость для двигателя и проблемы с нагрузкой, причина чаще всего в катушках зажигания. Даже для двигателя характерны такие проблемы, как дифферент, стуки двигателя, проблемы с электроникой и датчиками.Наконец, двигатель — это просто некачественная сборка, что тоже характерно для всего отечественного автопрома.

Возможности настройки двигателя

Атмосферный тюнинг, первое, что можно попробовать по двигателю. Впуск, установка холодного воздухозаборника, ресивер с большим объемом, распил GBC, доработка камер сгорания. Далее необходимо сделать увеличение диаметра каналов, отшлифовать, поставить соответствующий вентиль. Кроме того, необходимо будет поставить комплектующие соответствующие пружины и валы.Далее приобретение и установка кованых поршней, легких шатунов, облегченного коленвала, балансировка. В результате таких доработок может быть достигнута ориентировочная мощность в 200 л.с.

Второй вариант — установка турбины или компрессора. Здесь следует знать, что для уверенного толерантности к высокому давлению требуется усиленная клеящаяся поршневая группа с низкой степенью сжатия. Турбина и компрессор позволят двигателю развивать мощность более 400 л.с.

Двигатель Волга / Газель ЗМЗ-402

Двигатель ЗМЗ-402 можно назвать одним из самых популярных двигателей волжского автопрома.Помимо алюминиевого блока, для двигателя характерны мокрые чугунные гильзы и нижнее расположение распределительного вала Vala. Доработаны масляный насос и выпускной коллектор, а также ряд других элементов двигателя. Двигатель ЗМЗ-402 можно назвать потолком в разработке газового двигателя 21, спроектированного еще в 50-х годах.

Со временем двигатель был модифицирован путем создания новых модификаций.

1. ЗМЗ 402.10, базовый и самый распространенный вариант.
2. ЗМЗ 4021.10, двигатель с меньшей, по сравнению с базовым вариантом, степенью сжатия.
3. ЗМЗ 4022.10, вариация с форкамерно-факельным зажиганием, другим CCC и доработанным карбюратором. Конструкция была усложнена для повышения технических характеристик, эффективности и снижения токсичности. Однако полученный результат не вполне удовлетворял требованиям, и с 1992 года производство таких двигателей прекратилось.
4. ЗМЗ 4025.10, вариация аналогична ЗМЗ 4021.10, для использования на семействе ГАЗель. 5. ЗМЗ 4026.10, вариация аналогична ЗМЗ 402.10, для использования на семействе ГАЗель.

Недостатки двигателя

Чаще всего на двигателе ЗМЗ-402 возникает проблема с задним сальником коленвала. Он быстро изнашивается и теряет свои свойства, после чего необходимо заменить прокладку сальника. Двигатель дергается и вибрирует на холостом ходу. Кроме того, двигатель стучит, чтобы избежать периодической регулировки клапанов, проверки распредвала и вкладышей шатуна. Наконец, двигатель подвержен перегреву из-за проблем с термостатом, насосом или воздушной пробкой в ​​системе охлаждения.Это еще не все, а самые частые проблемы двигателя.

При этом двигатель довольно живой и простой. Двигатель хорошо переносит ремонт, детали для которого широко представлены на рынке.

Возможности настройки двигателя

Для получения большой мощности, не снижающей ресурс мотора, необходимо увеличение диффузора карбюратора до 26/30 мм, установка распредвала и прямоточного выхлопа с одинаковым диаметром по всей длине.Так можно получить около 130 л.с. Фрезерование головки блока цилиндров до 93 миллиметров при повышенной степени сжатия прибавит мощности.

Следующий вариант — установка турбины или компрессора, однако, несмотря на эффективность, этот способ довольно потрачен.

Есть третий способ, это установка 1JZ-GTE. Двигатель 1JZ-GE / 1JZ-GTE Самый распространенный вариант свапа для Волги. С установкой проблем нет, потребуется только соответствующий сервис.Этот вариант отличается не только увеличением мощности, но и экономичностью, бесшумностью и надежностью работы.

Двигатель Волга / Газель ЗМЗ-405

Двигатель ЗМЗ-405 разработан на базе 406-го двигателя. Отличия двух двигателей в диаметре поршня, толщине межцилиндровых перемычек, прорезях охлаждения. И в целом двигатели во многом похожи. Доработки привели к увеличению мощности и крутящего момента и соответствию стандарту Евро-3.

Периодически двигатель дорабатывали, в результате появлялось несколько вариаций.

1. ЗМЗ 4052.10, базовая вариация, применяемая на Волге и Газелях.
2. ЗМЗ 40522.10, вариация аналогична 4052.10, по нормам Евро-2, используется для газелей и Волги.
3. ЗМЗ 40524.10, Модификация аналогична 40522.10, по нормам Евро-3, ставится на Волгу.
4. ЗМЗ 40525.10, аналог 40522.10, по нормам Евро-3. Ставьте на грузовые газели.
5. ЗМЗ 4054.10, турбированный агрегат 405-го исполнения, со стальным коленчатым валом, клеевым поршнем и промежуточным охладителем. В общем, дорогой, однотонный, этот вариант не пользовался популярностью, и проигрыш Toyota 1JZ / 2JZ подтвержден.

Недостатки двигателя

Проблемы двигателя ЗМЗ-405 аналогичны проблемам двигателя ЗМЗ-406 и описаны выше.

Возможности настройки двигателя

Тюнинг ЗМЗ-405 также аналогичен вариантам для ЗМЗ-406. Следует отметить, что серьезный атмосферный тюнинг на таких двигателях не очень хорош с точки зрения соотношения цена / результат.Поэтому предпочтение лучше отдать тюнингу с использованием турбины.

Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

На автосалоне во Франкфурте производитель Audi показал свой инновационный автомобиль с искусственным интеллектом: Trail Quattro.Концепт электромобиля запускать в серийное производство не планируется, но в остальном машина будет предназначена для туристических поездок, а одной из особенностей станет дрон вместо фар.

Автомобиль получил более четырех метров в длину, а в ширину чуть больше двух метров при высоте 1,7 метра. По параметрам концепт уступает кроссоверу Q2, но превосходит конкурента по высоте и ширине. Модель оснащалась колесными дисками на 22 мм, а дорожный просвет составляет 340 мм.Технические характеристики позволяют машине без проблем проходить броды глубиной до 0,5 метра.

Вес концепта достигает 1,75 тонны, а каркас сделан из алюминия с использованием углеродного волокна и стали. У каждого колеса появился электродвигатель и аккумулятор для него. Суммарная мощность достигает 320 л.с. и 1000 Нм крутящего момента. Максимальная скорость модели остановится на отметке 130 км / ч, а на электрическом заторе она сможет проехать до 500 километров по асфальту или 250 километров по бездорожью.

Пять светодиодных матричных дронов будут выполнять фары головного света, освещая машину со всех сторон. Дополнительно внедорожник оснащен Audi Light Companion — фонарем для навигации и освещения салона в темноте.

7-кратный чемпион Формулы-1 Михаэль Шумахер покинул Францию ​​сразу после того, как был отслежен курсом врача во французском госпитале.

Об этом корреспондент Le Parisien Жан-Мишель Декьежи сообщил в эфире телеканала BFMTV.

«Шумахера доставили во Францию ​​9 сентября», — подчеркнул журналист. На следующий день после этого он прошел медицинский курс и в ночь с 11 на 12 сентября был вывезен из Франции.

По его предположениям, немецкие водители автомобилей делали переливание крови с добавлением к ней стволовых клеток. Официальных комментариев относительно терапевтического курса нет.

Следует подчеркнуть, что в 2013 году Шумахер получил травму головы в результате поездки на лыжах в Альпы.Повреждение было настолько серьезным, что из комы известного автогонщика вывели всего за полгода.

В настоящее время о состоянии Шумахера почти ничего неизвестно — в большинстве случаев это только слухи, поскольку члены семьи Рейнджеров отказываются от комментариев и не разрешают никому делать снимки.

В начале августа для автомобилистов изменилось наказание в том случае, если они не уступят дорогу транспорту со спецсигналами. Тем не менее, в пробках иногда водители просто физически не могут пропустить скорую помощь, за что потом вынуждены платить штрафы.В ГИБДД объяснили, как действовать в таких ситуациях.

В соответствии с законом. Согласно изменениям в ч. 2 ст. 12.17 КоАП РФ ужесточается наказание для водителей, которые не проедут по дороге «скорую помощь». Вместо штрафа в 500 рублей придется отдать 5 000, а в некоторых случаях это не потерять права в течение одного года и не на три месяца, как было раньше. В связи с тем, что во время вождения часто возникают противоречивые ситуации, объяснили в ГИБДД.как именно действовать в некоторых случаях.

Почти три года (с 2006 по 2009) Горьковский автомобильный завод выпускал модификацию автомобиля ГАЗ-31105 «Волга» с американским двигателем объемом 2,4 литра. Мотор Даймлер Крайслер. Об этом двигателе, его характеристиках и особенностях, а также об отдельной детали — коленчатом валу — рассказывается в этой статье.

Общий вид Автомобили Волга с двигателем Chrysler

В начале 90-х годов прошлого века Газ проводил эксперименты по оснащению своих автомобилей двигателями иностранного производства, но они не имели большого успеха, и в серию такие машины не пошли.И только через полвека завод выпустил первую полноценную модель с иностранным силовым агрегатом — в 2006 году им стала «Волга» ГАЗ 31105, на которую был установлен американский 2,4-литровый инжекторный двигатель от Daimler Chrysler.

Внешне обе машины практически не имели отличий, так как американский двигатель по габаритам мало отличался от «родного» ЗМЗ-406 (именно эти двигатели в то время устанавливались на ГАЗ-31105). поэтому новый Motor Easy стоял в моторном отсеке (правда, пришлось убрать одно из ребер жесткости), и требовал минимальных доработок автомобиля.

Из существенных изменений можно выделить установку нового сцепления (правда, коробка передач осталась такой же 5-ступенчатой, как на других «Волге» и «Газелях»), изменение передаточных отношений в главной передаче. и дифференциала ведущего моста, модернизация различных приводов под новый Мотор, изменение подвески двигателя, установка ТНВД погружного типа и новой топливной магистрали, установка под КПП шумоизолирующего экрана и т. д. .Также модернизированная «Волга» получила новую приборную панель, однако на работе машины это не сказалось.

ГАЗ-31105 с двигателем Chrysler выпускалась до 2009 года, когда этот автомобиль полностью сняли с производства. Это была последняя модель легкового автомобиля, серийно выпускавшаяся ОАО «ГАЗ», с тех пор новые «Волги» заводом не выпускаются, и возобновление их производства не планируется.

Интересно отметить, что «Волга» с двигателем Chrysler получила не слишком широкое распространение в нашей стране и за рубежом (машина экспортировалась в ряд стран Ближнего Востока, с которыми Россия традиционно «дружит»).Дело в том, что ГАЗ-31105 с американским мотором был не намного лучше модификаций с моторами ЗМЗ. Из преимуществ модификации с двигателем Chrysler можно выделить лучшие динамические характеристики и лучшую экономичность. Также американские моторы, особенно выпуска после середины 2007 года, обладают большей надежностью и ресурсом, но их цена немного превышает цену силовых агрегатов СМЗ.

По остальным показателям, особенно по комфорту, удобству и безопасности, «Волга» с двигателем Chrysler осталась все той же старой Волгой.Поэтому покупатели не видели особого смысла переплачивать деньги за российский автомобиль с американским мотором и сомнительной выгодой.

Характеристики двигателя Крайслер

, установленного на ГАЗ-31105

Для апгрейда автомобиля выбрали бензиновый проверенный временем и проверенный с лучшей стороны двигатель Chrysler 2.4L EDZ. Этот бензиновый двигатель Daimler Chrysler производится с 1995 года, и почти два десятилетия он использовался в качестве силовой установки на моделях Cirrus, Sebring и Pt Cruiser, моделях Dodge на моделях Chrysler, Dodge Stratus и Caravan, моделях Jeep Liberty и Wrangler, и Plymouth модели Voyager и Breeze.

Chrysler 2.4L EDZ — 4-цилиндровый рядный двигатель с многоточечной системой впрыска (впрыск), комплектуется двумя распределительными тройниками, расположенными в головке блока цилиндров (DOHC), и 16 клапанами (по 4 клапана на цилиндр). Рабочий объем двигателя — 2429 куб. см, мощность — 150 лс

Двигатель имеет ряд конструктивных особенностей. В частности, он комплектуется тонкостенным блоком цилиндров из чугуна и алюминиевой головкой блока цилиндров. Такое решение обеспечивает приемлемую массу двигателя при довольно большом объеме — 179 кг (Мотор ЗМЗ-406 2280 куб.Смотри почти на десять кг тяжелее).

Из других особенностей необходимо выделить широкое использование пластиковых деталей (клапанная крышка, впускной коллектор и др.), Наличие двух чугунных балансировочных валов, расположенных в нижней части двигателя, и ряд других решений. снижающие вибрацию и уровень шума силового агрегата. Также для борьбы с резонансными явлениями в двигателе применен двухмассовый маховик, оснащенный гасителем колебаний. Ту же задачу решает Carter из двухслойной стали.

Привод валов валов осуществляется при помощи зубчатого ремня. Привод балансировочных валов — с помощью цепи. Также двигатель предназначен для установки помпы ГУР и компрессора кондиционера.

Работа двигателя обеспечивается электронным блоком Control. При поставке мотора на газе его оригинальный ЭБУ был перепрограммирован для достижения оптимальных для эксплуатации в России характеристик. Также двигатель претерпел ряд других изменений в российских условиях, в том числе был установлен «Газовский» топливный фильтр (хотя воздушный фильтр остался оригинальным) и другие комплектующие отечественного производства.

Интересно отметить, что, несмотря на американское происхождение, двигатель по современным стандартам уже нельзя назвать экологически чистым — он изначально удовлетворял требованиям экологических норм Евро-2, а позже с помощью каталитического нейтрализатора и некоторых других. доработка, была «подогнана» под Требования «Евро-3». Сегодня такие моторы устанавливаются только на некоторые тракторы и дорожную технику.

Считаю одну из самых ответственных деталей. двигатель chrysler 2.4Л ЕДЗ — коленчатый вал, его особенности и сопутствующие проблемы.

Коленчатый вал 2,4-литровый двигатель Chrysler

Двигатель Chrysler 2.4L EDZ оснащен сложным коленчатым валом, конструкция которого обусловлена ​​как особенностями системы впрыска топлива, так и теми мерами, которые приняты для уменьшения вибраций и резонансных явлений. Конструкция коленвала традиционна: он состоит из четырех шатунов и пяти родных шек, которые соединены между собой щеками. Родные шейки матки расположены на одной (центральной) оси, а на этой же оси расположены соединительные шейки 1-го и 4-го цилиндров и шейки шатуна 2-го и 3-го цилиндров, их оси расположены под углом 180 ° относительно каждого из них. Другие.То есть конструктивно это стандартный коленчатый вал обычного четырехцилиндрового двигателя.

Однако вал имеет ряд особенностей. Во-первых, его щеки с противоположных сторон сторон имеют удлинители, играющие роль противовесов (всего восемь штук) — такое решение обеспечивает балансировку вала, компенсируя массу шатуна. Во-вторых, во всех соединительных кеках имеются маслозагрязнители, закрытые пробками — они обеспечивают очистку масла от механических примесей под действием центробежных сил.В-третьих, все шейки вредны при простегивании, что положительно сказывается на прочности голенища.

Со стороны фланца, к которому крепится маховик, на валу имеется демпфер (диск с квадратными зубьями и выемками), необходимый для работы датчика положения коленчатого вала (ДПКВ). С обратной стороны (на хвостовике) установлена ​​звездочка агрегатов приводного двигателя. Демпфер и звездочка съемные, при необходимости их можно разобрать и заменить.

Коленчатые валы для Chrysler 2.Двигатель 4L EDZ производит американская компания MOPAR, входящая в состав Chrysler Group LLC. Оригинальные коленчатые валы имеют каталожный номер 4781643AA.

Неисправности коленчатого вала двигателя Chrysler

Конструктивно коленчатый вал «Крайслер» мало отличается от других валов, поэтому в нем встречаются те же неисправности, которые характерны для коленчатых валов в целом.

Чаще всего приходится бороться с износом шатуна и коренной шейки — в этом случае происходит притирка шек (при этом устраняются глубокие борозды и восстанавливается геометрия шейки), и для компенсации при уменьшении диаметра используются вставки определенного ремонтного размера.Допустимое уменьшение диаметра ножки при шлифовании — 0,305 мм. При достижении максимально возможного ремонтного размера, а также при появлении трещин и других поломок коленчатый вал необходимо полностью заменить.

Также часто возникают проблемы, вызванные износом деталей, контактирующих с коленчатым валом. В частности, упорные полукольца подвергаются интенсивному износу, в результате чего увеличивается осевое смещение вала (осевой люфт). Осевое смещение увеличивается также из-за износа упорных поверхностей на валу коленчатого вала (упорный подшипник расположен на третьей коренной шейке, в центре вала).При чрезмерном износе Загрязненные поверхности заменяются коленчатым валом.

Важно отметить, что наиболее остро проблема осевого смещения коленчатого вала находится у двигателей Chrysler 2.4L EDZ, выпущенных примерно до середины 2007 года. Дело в том, что двигатель был рассчитан на совместную работу с АКПП, а при работе с МКПП вал испытывал постоянные осевые удары и смещения, что приводило к его интенсивному износу. В результате ресурс коленчатого вала без регулярной проверки и регулировки осевого смещения составил менее 100 тыс. Км пробега, что для этой детали слишком мало.

В двигателях, устанавливаемых на «Волгу» с середины 2007 по 2009 годы, такой проблемы нет — их коленчатые валы обладают значительным ресурсом и не доставляют проблем автовладельцу.

В целом двигатели Chrysler и их коленчатые валы обладают высокой надежностью и приемлемой ремонтопригодностью, поэтому оснащенные ими автомобили ГАЗ 31105 «Волга» надолго займут свое место на дорогах России.

«Прибытие в Нижний Новгород из Мексики, мы уже рассказывали (СМ, 2006, №5). Пришло время опробовать машину в деле. Но сначала мы еще раз обратимся к его наиболее важным отличиям.

«От лица» машины не отличить. Только комбинация устройств посовременнее и симпатичнее — выдает модификацию с импортным блоком. Так же скоро появится и на машинах с отечественными моторами. Правда, начинка комбинаций для автомобилей с ЗМЗ-406 и Chrysler все равно будет другой.

Выбирая импортное «сердце», специалисты Газы искали конструктивно и по размерам аналог ЗМЗ-406.Chrysler-DCC 2.4 L DOHC с нейтрализатором, легко закладываемый в Euro II, а в перспективе — и в Euro III, требовал минимум переделок. Производителям выгодна максимальная унификация моделей. Что ж, потребителю также не мешает «лишняя» версия, многие детали к которой подходят от базовой машины.

Конечно, мексиканский мотор не дубль Заволжского даже по габаритам. «Американец» — вверху. Поэтому с «внутренней» части капота пришлось удалить среднюю часть кромки жесткости, а также поменять балку передней подвески.Первое — мелочь: новый капот, конечно, можно поставить на любую «Волгу», которая пойдет на конвейер. Зато модернизированная балка существенно снизила клиренс: со 156 до 136 мм. Для Волги, которая сейчас далеко не только городская — светская, но зачастую загородная машина, это не очень хорошо. Поставить обрадованные балки на все доработки, пока не решился.

Все навесное оборудование Двигатель (стартер, генератор и др.), А также фильтры, датчики блокировки и системы управления — оригинальные.Погружной топливный насос — конструктивный аналог применяемого на машинах от 406-го, но развивает заметно большее давление: 400 кПа вместо 300. Конечно, изменена и система градуировки, но резонатор и глушитель остались прежними.

Пока что востребованная «Волга» продлит жизнь модернизации. Маленький или серьезный, как установка двигателя Chrysler. Думаю, этот шаг способен удержать поклонников нижегородских автомобилей, а может, даже увеличить их количество.

Волга ГАЗ 31105 с двигателем ЗМЗ-406 — машина много, увы, не очень современная, за небольшие деньги.

Низкая цена, проектная проработка, доступность запчастей и услуг.

Шумный двигатель, посредственная эластичность, ненадежность отечественных элементов системы управления двигателем.

«Волга» ГАЗ 31105 с двигателем «Крайслер» — шуршит, тише, экономичнее.

Высокая динамика разгона, хорошая эластичность, более легкая педаль сцепления.

Маленький клиренс, непривычный ремонтникам дизайн.

Конструктивные особенности двигателя

Конструктивно DCC 2.Двигатель 4L DOHC близок к двигателям семейства ЗМЗ 406, что позволило адаптировать его к серийным автомобилям ГАЗ-31105/3102 «Волга», а также к автомобилям «Соболь / Газель». Однако по сравнению с двигателями ЗМЗ есть ряд отличий.

Двигатель имеет меньшую массу за счет использования чугунного тонкостенного блока цилиндров. При этом в блочной конструкции предусмотрена закрывающая плита-опорная плита, обеспечивающая повышенную жесткость агрегата, долговечность двигателя в целом и сводящая включение силового агрегата к возникновению резонансных колебаний в двигателе. диапазон рабочих частот.

Вопросам оптимизации конструкции двигателя, как источника вибраций и шума, уделяется очень много внимания. Для снижения виброактивности в конструкции двигателя применены специальные балансировочные валы, снижающие бесшумность кривошипно-шатунного механизма, а также снижающие вибрационную нагрузку на агрегат и опору двигателя, кронштейны навесного оборудования, впуск и выпуск. коллекторы и устраняют резонансные явления в трансмиссии от неуравновешенных сил инерции второго порядка, что повышает уровень комфорта автомобиля.

С этой же целью применен двухмасковый маховик со встроенным мощным гасителем колебаний, позволяющий свести к минимуму колебания и «рывки» в трансмиссии (что особенно неудобно для пассажиров при малой скорости движения транспортного средства — например, маневрирование, разгон и торможение двигателем при движении плотного городского транспортного потока). Масляный поддон двигателя выполнен из двухслойной листовой стали, эффективно гасящей излучение механического шума двигателя.

Также в конструкции автомобиля применена новая более эффективная система выхлопных газов с каталитическим нейтрализатором и новые резиновые элементы в подвеске SVAC. Кроме того, под коробкой передач автомобиля применяется эффективный шумоизолирующий экран.

Для уменьшения внутренних потерь, повышения долговечности, уменьшения массы двигателя используются поршни с уменьшенной высотой юбки и оптимизированной конфигурацией поршневых колец, пластиковый впускной трубопровод с гладкими впускными каналами, тонкостенный выпускной коллектор, пластиковая клапанная крышка и другие современные решения.

Управление впрыском и зажиганием топлива производится электронным блоком управления, с оптимизированным для условий эксплуатации алгоритмом управления, учитывающим температуру наружного воздуха, температуру аккумуляторной батареи и режим работы климатической установки автомобиля. Двигатель в составе автомобиля со стоком обеспечивает выполнение норм «Евро-2».

Для установки двигателя DaimlerChrysler 2.4l DOHC и некоторых изменений, в том числе:

• — Изменена начальная конфигурация масляного поддона двигателя
• — Изменение конфигурации ригеля No.2 («балки») подвески автомобиля
• — поменять карданный вал коробки передач
• — Изменение расположения креплений на «тележке» сцепления (для крепления сцепления на маховике двигателя)
• — замена ведомого диска сцепления
• — уменьшена жесткость диафрагменной пружины сцепления (для уменьшения усилия на педали сцепления)
• — Применена новая каретка сцепления и выпущена Подшипниковая муфта «плавающего» типа
• — изменена подвеска двигателя
• — Новые приемные и промежуточные патрубки системы выпуска ОГ, новый привод ускорителя
• — Введен новый жгут проводов двигателя к бортовой сети автомобиля
• —
  топливный насос (погружной) с измененными характеристиками расхода и давления и регулятор давления в насосном модуле
• — новая имитатор топливной магистрали (без сливной магистрали) новая комбинация комбинации приборов с электронными приборами.

Совместно с компанией «ДаймлерКрайслер» провели перекалибровку блока управления для его использования в автомобиле Волга и создали оригинальную программу управления двигателем.

Газ Волга — настоящий долгожитель российского автопрома, ведь даже ГАЗ 31105 — это глубокая модернизация 24-й модели. Это как раз та машина, которая до сих пор несет советский дух за счет стран бывшего СССР. Старая Волга — такой же символ СССР, как и. Проблема этого автомобиля в том, что реалии современных мегаполисов далеки от идеала для его использования, но в глубинке и в маленьких городках, где городской трафик не такой интенсивный, качественный бензин есть не везде, но ремонтопригодность важнее, чем Намеченная управляемость Волги по-прежнему востребована.Волга ГАЗ 31105 выпускается с 2004 года и является модернизацией предыдущей Волги модели 3110. Сто пятую Волгу собирались снимать с производства несколько раз, так как производство этой машины не приносит ощутимой прибыли, Газель продает. в шесть раз лучше! Когда GuideGaz. он констатировал прекращение выпуска ГАЗ 31105, в адрес завода было направлено множество писем, в которых говорилось, что Волгу нельзя снимать с производства. Руководство завода пошло навстречу людям, и двигатель получил двигатель в рамках модернизации VolgaChrysler 2.4 литра — это был настоящий подарок для тех, кто хотел купить российский бизнес-седан. Оригинальные американские двигатели собирали в мексиканском городе Сальтильо, откуда на электростанции И они подавали на сборочные мощности газ. Автомобили Craisler получили индекс 31105-501. Последняя значительная модернизация Волги произошла в 2007 году, рестайлинг в основном коснулся салона, но по меркам Газы масштаб обновлений очень значителен! В этом обзоре мы рассмотрим технические характеристики различных модификаций ГАЗ 31105, нововведения, внедренные в российский автомобиль в ходе обновлений, а также рассмотрим данные обновлений на фото.Важность последней модернизации Волги подчеркивает слоган — Разработано в Германии — об этом ниже.

Внешний обзор ГАЗ 31105

ГАЗ 31105 Волга выпускается в кузове седан, это интересно, но российский бизнес-седан по габаритам вплотную приближается к представителям представительского класса, россиянка по габаритам не уступает существенно и превосходит ранее флагман -,
некоторые издатели и журналисты принадлежат к представительному классу.Мало кто известен, но помимо обычного 31105 есть его длинная модификация. База российского седана увеличена на целых 300 мм. Задние двери удлиненные на 150мм, что облегчает посадку. Удлиненная Волга получила обозначение ГАЗ 311055. От предшественницы 31105.
для него характерны так называемые каплевидные фары, к ним можно придраться за то, что сам диффузор фар сделан из прозрачного пластика, а не из стекла, пластик более восприимчив к хвату и шустрее.После того, как правительство России обязало производителей автомобилей производить автомобили, соответствующие экологическим стандартам Евро-2, Гасовы переделали выхлопную систему и программу управления двигателем. Внешне отличить «зеленую» Волгу сложно, но знаток модели увидит, что сопло выхлопной системы диаметром 63мм больше, чем сопло диаметром 53мм — которое использовалось для ужесточения норм по экологии. Сразу отметим, что после экологической модернизации Выхлопная система ГАЗ 31105.он увеличил вдвое, что улучшило продувку в камерах сгорания, уменьшило сопротивление на выходе выхлопных газов и снизило токсичность. В 2007 г. получил новую решетку радиатора, а также новые задние фонари с круглыми линзами, посмотрите фото, сверху фото машины дорестайлинг (на автомобили выпуска до 2007 года можно легко установить задние фонари с линзами). Сегодня пропорции тела россиянки, длинный капюшон и багажник стали классическими, для поворота Волги им понадобится круг диаметром минимум 11.6м, это минимальный радиус разворота. Волга с завода обувь в Шинах размерностью: 195 / 65R15. Высокий профиль колес положительно сказывается на плавности хода и продлевает срок службы деталей подвески.

Салонное и газовое оборудование

Оснащение

, а также удобство посадки за руль у ГАЗ 31105 2004 года выпуска и ГАЗ 31105 2007 года. Год выпуска очень существенно отличается. Если inGaz. Первые годы выпуска водитель ростом чуть выше 180см почти упирается головой в потолок, руль держится на коленях, а посадка и высадка неудобны из-за высоко поднятого кресла и в результате поисков посадочное отверстие, то в обновленной Волге, совсем другая ситуация в обновленной Волге.После 2007 года передние сиденья в ГАЗ. были опущены внизу, что облегчало посадку, руль в ГАЗе. 2007 год можно поправить за углом и на выезде! Есть новая торпеда и дверные карты. Над элементами салона работали немецкие специалисты из организацийEdag и Horman Rawna. Насколько хорошо поработали немцы, можете посмотреть фото салона, сверху фото дорестайлинг салона ГАЗ. Пластик мягкий и не скрипит. На руле Газ. было представлено управление штатной аудиосистемой Bloupunct.Аварийная кнопка находится на рулевой колонке перед приборами, последние тоже обновились и стали более читаемыми, посмотрите. Газ. получил электропривод всех стекол, электрорегулировку и обогрев наружных зеркал. Возможна установка кондиционера. Внизу центральной консоли есть два выдвижных подстаканника. Ручной тормоз можно затянуть прямо из кабины, что очень удобно, так как позволяет владельцу не залезать под днище.В 2007 г. получил общий ключ и на замки дверей с багажником и на замок зажигания. В новых дверных картах предусмотрена ниша для пластиковой бутылки. Для улучшения эргономики рычаг PPC был сдвинут назад на 79 мм, вниз на 27 мм и влево на 86 мм. Переключатели трансмиссии стали более понятными и легкими. Можно назвать педали газа и тормоза, которые пока еще находятся на разной высоте. Задний диван широкий и соответствует нормам бизнес-класса. Разработчики поработали над курением пассажиров заднего дивана, а в торце переднего подлокотника установили прикуриватель и пепельницу.Багажник на 500 литров поначалу может показаться вместительным, но на самом деле запаска, которая лежит на специальной подставке, не позволяет эффективно использовать объем багажника, однако, как показывает практика владельца Волги и даже водителей багажника такси вполне достаточно.

Техническая часть и характеристики ГАЗ 31105

Chrysler 2. 4 L имеет шильдик EDZ. Мотор выпускается с 1994 года, затем четырехцилиндровый американский агрегат устанавливался на Dodge Caravan, Ghrysler Voyage и другие автомобили из штатов.Алюминиевая головка с двумя распредвалами установлена ​​на тонкостенном чугунном узле и по четыре клапана на цилиндр. Внизу мотоблока установлены два балансировочных вала, балансировочные валы приводятся в движение цепью, а привод ГРМ Chrysler осуществляется ремнем. Положительным моментом является то, что картер американского двигателя выполнен из двухрядной стали — значит, пробить его не так-то просто даже без защиты. Вопросы в плане надежности и долговечности могут вызвать крышка клапана и впускной коллектор. Обе детали выполнены из пластика, повторюсь — это про американский двигатель.Распределение впрыска также играет прибавкой мощности, 137
Мощность, которую дает американский мотор, сравнима с двигателем ЗМЗ у русских жеребцов. 406, но американский мотор больше ездил — 210н. Миномет. На Волге с американским мотором установлен такой же топливный фильтр, как и у остальных, но масляный и воздушный фильтр уже другие, специально для этого двигателя. Еще одним преимуществом американского агрегата, а точнее машины с ним, является то, что Волга с двигателем Chrysler комплектуется двухголовым маховиком, что способствует снижению вибраций.Установка EDZ. Он не оборудован датчиком детонации, поэтому машина не умеет самостоятельно регулировать угол зажигания, лучше заливать 95-й бензин. Степень сжатия 9,47: 1
Теоретически позволяет 92-я, но при резком смешивании педали газа можно услышать звонкий звук детонации. Набор ста километров с американским двигателем Волга осуществляется за 12,8С, максимальная скорость ГАЗ 31105 с Chrysler Motor — 173 км.

Российский моторПВП 406. оборудован инжекторной подачей топлива.Мощность — 135л.с, максимальная тяга — 198 нм, объем -2,3 литра, степень сжатия ниже, чем у американского агрегата — 9,3: 1.
Также выпускался карбюраторный мотор объемом 2,5 л — ЗМЗ 4021. Небольшой серией был выпущен дизель газовый 560.

Газ. с американским двигателем комплектуется более длинной и скоростной главной парой — 3,58, тогда как на ГАЗ 31105. от мотора ЗМЗ. 406 Передаточное число главной пары — 3,9.

Плюс ГАЗ 31105 — это беспомощная подвеска, которую больше не нужно шприцевать каждый месяц.Шкворневая подвеска более изношена, но по работе ГРМ уступает подвеске с шаровыми опорами. ГАЗ 31105. получил стабилизаторы задней подвески, что также положительно сказалось на управляемости и курсовой устойчивости. Особенность американского мотора в том, что он сильнее выкладывается из моторного отсека, поэтому средний край жесткости на крышке капота пришлось снять. Установлены топливные насосы на ГАЗ. с американскими моторами бензин качает с большой силой, давление прокачки — 400 баллов, а не 300 баллов как на других модификациях.Максимальная скорость Волга с мотором Chrysler развивает четвертую передачу, пятая предусмотрена для снижения оборотов при движении по трассе. Грузоподъемность Газ. Волга — 590кг. Дорожный просвет Волги с американским силовым агрегатом меньше, чем у других модификаций — 136 мм, тогда как с мотором ЗМЗ 406 — 156 мм.

Обратим внимание на технические характеристики ГАЗ 31105 Волга с двигателем 2.4EDZ Chrysler.

Технические характеристики:

Двигатель: 2.4 бензин

Объем: 2429куб

Мощность: 137л.с.

Крутящий момент: 210н.м

Количество клапанов: 16в.

Операционные показатели:

Время разгона 0-100 км: 12,8c

Ваз 2110 или 2112 отзывов. Сравнение в движении, качество подвески

Выбирая достойную машину, полностью отвечающую всем современным требованиям, нужно определиться, что именно вы хотите от нее получить. Чтобы правильно определиться с выбором будущего автомобиля, стоит внимательно сопоставить не только технические характеристики, но и отделку кузова и салона.

Характеристики ВАЗ 2110 и сравнение с другими моделями ВАЗ

Определяя для себя, какая модель лучше, или Нексия, стоит обратить внимание, что цены у них примерно в одной категории. ВАЗ 2110 комплектуется двигателем на 16 клапанов, иммобилайзером, центральным замком и тонированными стеклами. Кроме того, передние двери оборудованы электростеклоподъемниками.

Nexia может похвастаться 8-клапанным двигателем, выполненным без нейтрализатора, и очень качественной магнитолой, оснащенной сразу 4 динамиками.Проверив ВАЗ 2110 на отрицательные характеристики, можно заметить мелкие изъяны кузова, портящие внешний вид автомобиля. В некоторых случаях зазоры между частями достаточно велики, чтобы уместить палец.

Есть много недочетов и во внутренней отделке ВАЗ 2110. Панель приборов хоть и на первый взгляд сделана намного лучше, чем у Нексии, но все же получила значительные зазоры. Стекла вылететь довольно проблематично. К положительным свойствам можно отнести легкость открывания дверей.

Сравнительный анализ 2110 и 2112

В первую очередь стоит рассмотреть одну из лучших моделей отечественного производства ВАЗ 2110 и сравнить ее с другими моделями этой компании.Можно взять за основу ВАЗ 2112. К достоинствам ВАЗ 2112 можно отнести меньшую стоимость при аналогичной компоновке салона. К тому же в этом автомобиле предусмотрена удобная трансформация внутреннего пространства. Багажник сделан намного выше, поэтому можно загружать много чего.

Выбирая ВАЗ 2110 или ВАЗ 2112, следует учитывать, что при движении в непогоду на средней скорости заднее стекло будет оставаться сухим и чистым, а влага удаляется сразу при малейшем попадании воды.Конечно, при езде будут очень существенные различия в управляемости этих двух автомобилей. Стоит обратить внимание на то, что конструкция ВАЗ 2112 сделана лучше. Рассмотрим минусы ВАЗ 2112.

Звук работает с задней подвеской, слышно сильнее, хотя при необходимости эту проблему можно исправить. Если открыть багажник ВАЗ 2112 в холодное время года, в салон начнут поступать струи холодного воздуха. Кроме того, еще одним отрицательным свойством при открывании багажника зимой является плохая работа авиаперевозчика, из-за которой можно получить значительные травмы от удара пятой дверью.При обратной езде на ВАЗ 2112 обзор намного хуже, чем на 2110, что является существенным недостатком.

Сравнительный анализ 2110 и 2114

Лучше выполнить сравнительную характеристику ВАЗ 2114, чтобы выбрать ВАЗ 2110 или ВАЗ 2114. О положительных характеристиках 2110 знает толк. Качество установленных деталей позволяет легко использовать этот автомобиль. Существуют большие проблемы с подгонкой деталей друг к другу, много зазоров. 2110 полностью соответствует гарантиям качества, хотя внешне уступает другим автомобилям аналогичной ценовой категории.

В то же время стоит отметить комплектацию ВАЗ 2114. Полное название модели — Лада 2114 Самара 2. Автомобиль представляет собой пятидверный хэтчбек. Стоит отметить, что ВАЗ 2114 получил немного доработанный кузов девятой модели ВАЗ. Он относится ко второй линейке самарских автомобилей, получивших стандартный 8-клапанный двигатель. Сегодня компания-производитель предлагает установку двигателя с 16 клапанами на ВАЗ 2114, но это потребует дополнительных средств.

В 2110 кузов был сделан с большей тщательностью, что выгодно отличает его от фона ВАЗ 2114.К тому же автомобиль обладает очень значительной устойчивостью к коррозии по сравнению с четырнадцатой моделью. В том случае, если автомобили длительное время содержатся в одних и тех же условиях, кузов ВАЗ 2114 приходит в негодность намного быстрее. А по аэродинамике он в разы уступает 2110, разгоняется намного медленнее.

В плане исполнения приборной панели автомобили существенных отличий не получили. В движении ВАЗ 2114 издает множество посторонних звуков, которых нет в 2110.Если сравнивать автомобили по степени прогрева салона в холодную погоду, то и существенных различий вы не заметите, хотя большинство людей, использовавших эти две машины, убеждены, что 2110 здесь тоже превосходит ВАЗ 2114.

Амортизаторы и стойки идентичны, существенной разницы вы не почувствуете. Единственная разница в том, что 2110 плавно входит в повороты из-за более жесткого кузова. Сиденья на 2110 сделаны более удобными.Если вы планируете много времени проводить за рулем, лучше приобрести именно эту модель. По всем остальным характеристикам автомобили не слишком отличаются друг от друга, однако внешний вид 2110 намного лучше, чем у ВАЗ 2114.

Сравнительный анализ 2110 и 2115

Выбирая 2110 или 2115, следует ориентироваться на качество работы каждой из рассматриваемых машин. Ваз 2115 стал инновационной версией отечественного автопрома, созданной на базе не менее удачного предшественника ВАЗ 2109.Этот автомобиль создавался как переднеприводный седан, который стал одним из первых представителей линейки Samara 2.

ВАЗ 2115 оснащался двигателем объемом 1,5 л. Он получил в своем пакете механическую коробку передач, позволяющую переключать автомобиль на пяти различных скоростях. Автомобиль воспринимается как самая совершенная модель, когда-либо выпускавшаяся ВАЗом. Внутреннее убранство также выполнено на высшем уровне, что делает ВАЗ 2115 абсолютно новой моделью.

Все эти качества ставят 2115 в один ряд с ВАЗ 2110.Обе машины выполнены с высочайшими качественными характеристиками, что дает возможность эксплуатировать машину долгое время без поломок. Однако не забывайте, что часть установленных деталей некачественная. Из-за этого владельцам ВАЗов очень часто приходится платить за ремонт или полную замену вышедшего из строя механизма.

При покупке автомобиля часто приходится делать выбор между той или иной моделью. Не исключен вариант, когда по тем или иным причинам «десятка» и «бирка» ВАЗа выступают на разных масштабах.Естественно, потенциальный покупатель начинает их сравнивать, выискивая достоинства и недостатки — как в целом, так и в сравнении друг с другом.

На что обращать внимание при выборе между этими автомобилями

Прежде всего, следует подчеркнуть один очень важный момент. Объективного ответа на вопрос, что лучше выбрать при покупке — ВАЗ-2110 или ВАЗ-2115 — просто не существует. Можно описать определенные преимущества и недостатки этих моделей, в том числе по отношению друг к другу, однако, совершая такую ​​покупку, потенциальный автовладелец также руководствуется исключительно своими критериями.Наверное, мне не раз приходилось сталкиваться с ситуациями, когда машина, хорошо выглядящая и неплохая по своим характеристикам, почему-то не внушает доверия. Конечно, критерий «душа не лжет» явно не объективен, но автомобилисты привыкли доверять своему внутреннему голосу.

Итак, давайте рассмотрим конкретные примеры, то есть попробуем определить, в чем разница между «десяткой» и «тегом», и какие из них можно назвать лучшими, пусть и с некоторой натяжкой.Первое, что бросается в глаза при осмотре автомобиля, в первую очередь, это, конечно же, его внешний вид. Всем наверняка известно, что «метка» — это рестайлинговая версия «Самары» — ВАЗ-21099. Конструкторам удалось модернизировать автомобиль, в том числе установив новую оптику и решетку радиатора. Добавлен динамизм и спойлеры в сочетании с молдингами. Тем не менее, под всем этим отлично угадываются очертания старой доброй «девяносто девятой».

Впрочем, внешний вид десятки, особенно в стоковом варианте, тоже далек от совершенства.Автомобиль напоминает, что появился в прошлом веке.

Однако и в первом, и во втором случае все зависит исключительно от индивидуальных предпочтений. Кому-то нравится «тег», потому что он кажется более динамичным, кто-то наоборот чисто визуально выбирает «десятку».

Эти модели обладают следующими неоспоримыми преимуществами:

• относительно невысокая цена;
• недорогое обслуживание, включая ремонт;
• неприхотливость.

Другое дело надежность. Здесь ситуация больше похожа на лотерею, то есть кому повезет. Кроме того, оба автомобиля переднеприводные и не имеют гидроусилителя руля. Соответственно и обращение с ними примерно одинаковое. В сети можно найти множество отзывов, в которых одна модель превалирует над другой, но все это не более чем субъективные ощущения.

Интерьер автомобилей, вообще говоря, тоже можно назвать примерно таким же. Однако многим нравится панель «тегов» больше, чем биржевой узел с «десятками» инструментов и индикаторов.Однако и здесь, в первую очередь, все зависит от индивидуальных предпочтений. Кроме того, важен минимально необходимый набор переключателей. Все очень просто и понятно даже на интуитивном уровне.

В обеих машинах отсутствуют АБС, кондиционер, климат-контроль — приборы, которые давно установлены на многих их зарубежных «одноклассниках». С другой стороны, именно поэтому «десятка» и «бирка» отличаются такой демократичной ценой и неприхотливостью в повседневном использовании.При этом в обеих моделях есть бортовой компьютер, который неплохо справляется со своими задачами.

Все варианты двигателей, которые устанавливаются на эти модели, могут обеспечить весьма сносную динамику при приемлемом расходе топлива. Не забываем еще об одном, очень важном моменте … Обе машины очень неприхотливы в плане качества топлива. Если для крупных городов это, по сути, совершенно неважно, поскольку качественный бензин найти без труда, то где-то в глубинке ситуация совсем другая.

При покупке первой машины начинающие автомобилисты приходят к выбору отечественного авто … Многие опасаются стоимости иномарок. И по конструкции они намного сложнее. Часто выбор падает на продукцию от АвтоВАЗа. Молодые парни часто выбирают Lada Samara или что-то из «десятого» семейства. Эти машины очень похожи по характеристикам. Но что лучше — ВАЗ-2112 или ВАЗ-2114? Смотрите сравнение в нашей сегодняшней статье.

общие характеристики

Итак, начнем с «двойки».Эта машина является производной от «десятки», разработка которой началась в СССР. Первый хэтчбек был выпущен в 99-м году. Автомобиль выпускался серийно до 2008 года и претерпел незначительные технические изменения (в частности, это двигатели, о которых мы поговорим позже). На базе этого автомобиля тогда была создана Приора.

Что касается «четырнадцатой», то она является прямым наследником «девятки». Автомобиль серийно выпускался с 97-го по 2013-й год. Сборка была в Тольятти и Запорожье.По словам самого производителя, «четырнадцатая» является улучшенной версией «Самары» первого поколения. В первую очередь изменения коснулись ходовых качеств, тормозной системы и внешнего вида.

Конструкция

«Двенашка» — пятидверный хэтчбек. Внешне он ничем не отличается от «десятки», выпускаемой с 1995 года. Автомобиль имеет прямоугольные фары, очень похожие на Opel Caliber, а также плоский капот, выступающий за линию крыльев. Кстати, «Жигули» десятого семейства были единственными на АвтоВАЗе, у которых была такая разница в габаритах кузова.Об этом также отмечают отзывы владельцев. Что лучше выбрать — ВАЗ-2112 или ВАЗ-2114? По габаритам кузова «четырнадцатый» сделан на порядок лучше, — утверждают автомобилисты. Что касается «Самары-2», то она создана на базе ВАЗ-2109.

Автомобиль имеет похожие очертания кузова. А вот передняя и боковые части были немного изменены. Итак, автомобиль получил новые, более округлые фары и узкую решетку радиатора. Бампер теперь окрашен в цвет кузова. Также на машине появились широкие молдинги и небольшой аэродинамический порог.Сзади есть компактный спойлер. В остальном модель практически не изменилась. Несмотря на обновление, многие ругали 14-ю за ее бампер. Они легко царапались и были менее прочны, чем долото.

Размеры, клиренс

По габаритам эти машины практически не отличаются. Так, длина ВАЗ-2114 составляет 4,12 метра, ширина — 1,65 метра, а высота — 1,4 метра. Дорожный просвет составляет 16,5 сантиметра. «Двенашка» чуть больше. Длина его тела 4.17 метров, ширина — 1,68 метра, высота — 1,42 метра. Но эти параметры настолько малы, что в повседневном использовании не замечаются. То же самое и с клиренсом. На стандартных 14-дюймовых колесах этот автомобиль имеет 17-сантиметровый дорожный просвет … Оба хэтчбека относятся к B-классу и очень компактны.

Салон

В «двенашке» используется тот же архаичный салон, который ставили на «десятки» с 1995 года. Кстати, руль и панель приборов на 12-й и 14-й моделях были очень похожи.Также на «двенашке» немного повернута центральная консоль. Есть блок управления печкой, пара дефлекторов, часы и индикатор открытия двери. Что лучше — ВАЗ-2112 или ВАЗ-2114?

Отзывы говорят, что салон «двенашки» очень тесноват, особенно сзади. В машине используется жесткий пластик, регулировок рулевого управления нет. У большинства моделей нет никаких удобств — кондиционера и электростеклоподъемников. Багажник хэтчбека рассчитан на 400 литров поклажи. Задний задний ряд складывается в соотношении два к одному, что позволяет перевозить более крупные предметы (полезный объем увеличивается до 730 литров).Хотя большинству покупателей (а это молодые ребята) это не нужно — главное, чтобы в багажник поместился мощный сабвуфер и запаска. «Двенашка» отлично справляется с этой задачей. Кстати, сама запаска спрятана под полом. Также есть отсек для инструментов, что очень удобно.

А теперь перейдем ко второму поколению Самара. От «девяток» он отличается прежде всего панно в новом европейском стиле. Как известно, «девятки» и «восьмерки» славились своим скрипом и урчанием панели даже на ровных дорогах.С выпуском «четырнадцатого» эта проблема была устранена. Хотя сам пластик тоже жесткий и требует доработки. Как отмечается в обзорах, 3-миллилитровый лист виброизоляции решает проблему с плохой шумностью. И она далеко не самого хорошего качества (если говорить о заводе).

Интерьер 14-го выглядит более удачным и современным. Что касается багажника, то его объем составляет 330 литров. Также есть функция трансформации задних задних сидений… Что лучше взять — ВАЗ-2112 или 2114? Салон последнего тоже очень тесный. Но он удобнее, чем «двойка».

Технические характеристики

Изначально «двенашка» оснащалась двигателем объемом 1,5 л с карбюраторной системой питания. Этот двигатель развивал всего 73 лошадиные силы. Но его быстро заменили новым инжекторным двигателем того же объема. Благодаря распределенному впрыску инженерам удалось без переделки КШМ увеличить мощность до 79 лошадиных сил.В середине 2000-х стали появляться 16-клапанные моторы (или, в простонародье, «шестнар»). Владельцы полюбили эти двигатели за их технологичность и относительно высокие технические данные. Итак, мощность 1,6-литрового «шестнары» составила 90 лошадиных сил. Агрегат развивал 131 Нм крутящего момента. Для сравнения: первый полуторалитровый двигатель развивал тягу всего 109 Нм.

Что лучше — ВАЗ-2112 или ВАЗ-2114? Характеристики динамики помогут решить этот вопрос. Итак, разгон до сотни на «двенашке» занимает от 12 до 14 секунд в зависимости от двигателя.Как говорят отзывы, «шеснар» очень резвая и неприхотливая в плане расхода топлива.

Итак, на сотню автомобиль расходует от 7,3 до 8 литров в смешанном цикле. Максимальная скорость — 185 километров в час (на карбюраторном 8-клапанном — 170). Коробка стандартная, пятиступенчатая, с механическим переключением передач.

Что касается Самары второго поколения, то он оснащался бензиновым двигателем объемом 1,6 л и мощностью 80 лошадиных сил. В паре с этим двигателем работала пятиступенчатая коробка передач.Какая коробка передач лучше — ВАЗ-2112 или 2114? Как известно, у «девяток» всегда были проблемы с крыльями, которые звенели и летели. 14 числа эта проблема была частично решена. Зато у «двенашки» есть более надежная КПП, которая таких проблем хозяину не доставляет.

Кстати, с 2007 года машина стала соответствовать нормам Евро-4. Установлены катализатор и электронная педаль газа. Кстати, катализатор был не под днищем, а возле двигателя. Сам ресивер стал пластиковым (ранее воздухозаборник был алюминиевым).

Что лучше — ВАЗ-2112 или ВАЗ-2114? Перейдем к динамическому исполнению. Разгон до сотни за секунду занял 13 с половиной секунд. Максимальная скорость 160 километров в час. По расходу топлива машина мало чем отличается от «двенашки» — 7,6 литра на сотню в смешанном режиме.

Подвеска

Что лучше — ВАЗ-2112 или ВАЗ-2114? Технически эти машины очень похожи друг на друга. Итак, спереди установлена ​​независимая подвеска на стойках McPherson.Сзади — полунезависимая балка. Рулевое управление — реечное. В комплектациях люкс может быть дополнен усилителем. Если рассматривать, что лучше — ВАЗ-2112 или ВАЗ-2114, езда у обеих машин одинаковая. По субъективным ощущениям «двойка» чуть мягче «Самары». Но во многом это зависит от типа амортизаторов и высоты профиля шины.

Тормоза

Тормоза на ВАЗ-2112 и 2114 смешанные. Спереди диски, сзади барабаны.Также продаются готовые комплекты перфорированных вентилируемых дисков для установки как на переднюю, так и на заднюю ось.

Стоимость нового комплекта с колодками, суппортом, колодкой и кронштейном составляет около трех с половиной тысяч рублей за сторону.

Подводя итоги

Итак, что лучше — ВАЗ-2112 или ВАЗ-2114? Как видите, это очень похожие автомобили. Единственное существенное отличие — динамика. «Двенашка» (особенно на 16-клапанном двигателе) резвая в потоке.Старый 8-клапанный двигатель, который был разработан в советское время, перекочевал в Самару-2. Следовательно, нужно отталкиваться от стоимости. Цена на обе машины колеблется от 80 до 180 тысяч рублей. При покупке предпочтительнее выбирать современный двигатель объемом 1,6 л. Отзывы не рекомендуют брать карбюратор, так как с ним будет много проблем.

Приветствую вас истинные любители отечественного автопрома! Если впереди серьезное событие в виде покупки новой или подержанной машины, то важно изначально остановиться хотя бы на нескольких моделях для покупки.Иномарка, как вариант для нашего патриотического общества , совершенно неприемлема … Но я не очень хочу думать о приобретении старомодной классики. Как вы думаете, современные автомобили легендарного Тольяттинского автозавода? Думаю, этот вариант многим понравится. Я расскажу вам обо всех достоинствах и недостатках нескольких популярных моделей «Жигулей» нового поколения, и каждый из вас определит для себя, что лучше ВАЗ 2112 или ВАЗ 2114.

знакомимся

ВАЗ 2114

— не что иное, как модернизированная версия старой доброй «девятки».Первая модель появилась в 2013 году, а спустя десять лет автомобиль был снят с производства. С 2013 года ВАЗ 2114 пришел на смену седану Lada Granta. Проблемным местом «четырнадцатой» модели являются наконечники рулевых тяг, пробег в 10 тысяч километров для них — «верхушка айсберга».

Дизайн ВАЗ 2112 взят из хорошо зарекомендовавшей себя «десятки», главной отличительной особенностью модели является задняя крышка багажника. При всех достоинствах «двойки» заядлые автомобилисты выделяют один серьезный недостаток.Если вы стали обладателем версии с 16-клапанным двигателем объемом 1,5 литра, то очень внимательно следите за техническим состоянием ремня ГРМ. Если он самопроизвольно сломается, придется потратиться на ремонт, ведь отсутствие специальных вырезов на поршне приводит к погнутым клапанам.

Внешний вид

В хэтчбеке ВАЗ 2112 производитель сохранил все отличительные черты седана десятой модели. И это, как ни странно, принесло очередной успех. Отсутствие пафоса, простота и в то же время оригинальный дизайн при хорошей динамике — качества, благодаря которым автомобиль пользуется большим спросом у потребителя.

Если брать ВАЗ 2114 то все несколько иначе. Внешний вид с момента появления до наших дней этот автомобиль подвергался самой разнообразной критике. Это не удивительно, ведь разница с ВАЗ 2109 минимальная. К таким разговорам привели дешевый пластик, использованный в конструкции корпуса, а также слабая фантазия дизайнера.

Чем тише поедешь, тем дальше будет

Я тебя шокирую! Представьте, «наши» автомобили не проходят проверку по европейским стандартам безопасности.Ужас, не правда ли? Однако для того, чтобы продемонстрировать всем нам возможные последствия неосторожного вождения, существует такой «локальный» краш-тест. Его проводят независимые лаборатории, которые таким образом диагностируют практически каждую отечественную модель.

В свое время эту процедуру прошли и наши экспонаты. ВАЗ 2114 при развале в прямом смысле этого слова провалил тесты. Более того, даже старший брат автомобиля ВАЗ 2109 показал лучшие характеристики. Даже производители до сих пор не могут понять этот аргумент.Как так: корпус, рама практически идентичны, и металл такой же, а результаты плачевные. Обреченный автомобиль столкнулся с препятствием на скорости 64 км / ч. Далее выяснилось: автомобиль не подлежал восстановлению, а манекен «госпитализирован» с тяжелой черепно-мозговой травмой. Увы, таковы реалии …

Что касается безопасности, ВАЗ 2112 выглядит предпочтительнее своего конкурента. В тех же искусственно созданных аварийных условиях машина получила меньше повреждений, а манекен вообще уцелел.В сети легко найти видео самого процесса и лицезреть его собственными глазами.

Уровень комфорта

Кузов ВАЗ 2114 на порядок старше, чем у 12-й модели. Несмотря на это, рабочее место водителя выглядит оригинальнее. Функциональная панель приборов, отсутствие различных скрипов и потрескивания при переключении рычагов и тумблеров — все это достоинства «четырнадцатой» модели и одновременно недостатки «двенадцатой».Сам интерьер, конечно, в ВАЗ 2112 ярче смотрится. Плюс с точки зрения комфорта сидений тоже предпочтительнее.

Нет смысла обсуждать различные типы модификаций, потому, что оба варианта оснащены полным набором современной автомобильной техники … Другое дело, что общая стоимость автомобиля также будет зависеть от его количества. Если для вас важен вопрос вместительности багажника, то преимущество снова на стороне «двойки». 340 литров против 250, разница довольно существенная.Плюс возможность складывать сиденья по частям, только увеличивают возможности автомобиля при транспортировке грузов разного размера.

Техническая дуэль

В разные периоды жизни вашему покорному слуге посчастливилось провести тест-драйв обеих машин. И вот что я хочу вам сказать. Восьмиклапанный двигатель 2114, не сравнить с шестнадцатиклапанным 2112, думаю, нет необходимости объяснять причины, как тут говорят — все есть. Кстати, давняя традиция наших производителей использовать на разных моделях Сменные детали делают обзор немного скудным, но для водителей это, безусловно, большой плюс.

Когда дело доходит до еды, автомобили относительно солидарны. Оба оснащены инжектором (правда, в линейке 2114 есть и карбюраторные модели), но если «четырнадцатая» вообще не привередлива к качеству топлива, то ее оппонент склонен перебирать «личинок». Итак, наконец, первые характеристики обеих машин, пришедшие в голову со знаком плюс.

• Низкая стоимость.
• Хорошая обзорность в салоне.
• Проста в эксплуатации и обслуживании.
• Никаких скачков цен.

• Двигатель повышенной мощности.
• Тормоза вентилируемые.
• Салон оформлен в современном стиле.
• Вместительный багажник.

Ну вот как это, я вам рассказал основные отличия представленных автомобилей, и вам остается сделать выбор, покупать ВАЗ 2114 или 2112. Главное помнить, что при таких процедурах нужно быть предельно осторожным и совершенно не важно, купите ли вы подержанную машину или новую … После всего вышесказанного давайте проведем черту и попрощаемся! До скорого!

На отечественном рынке подержанных автомобилей довольно популярны модели ВАЗ 2110 и 2115.Они выпускались практически одновременно и были довольно близки по техническим характеристикам. Их покупают для простоты обслуживания, из-за дешевых автозапчастей их часто принимают за первую машину.

Чтобы понять, в чем их сходства и различия, какую модель лучше купить, нужно сравнить их характеристики.

Четырехдверный переднеприводный седан, производство которого началось в 1995 году, стал следующим шагом после «классики» и «самары».Автомобиль был технически более совершенным, чем предыдущие модели. Возможна установка бортового компьютера. Добавлен гидроусилитель руля.

В более богатой комплектации появилось электростеклоподъемников … В общем обновилась сама технология производства. Этот автомобиль выпускался в нескольких вариантах кузова: седан, универсал и хэтчбек. Снят с производства в 2009 году с появлением более совершенной LADA Priora.

Основные характеристики:

• Высота автомобиля, мм.- 1420
  .
• Ширина автомобиля, мм. — 1680
  .
• Длина автомобиля, мм. — 4265
  .
• Колесная база автомобиля, мм. — 2492
  .
• Объем багажника автомобиля, л. — 450
  .
• Клиренс автомобиля, мм. — 165
  .
• 1020
  .
• Объем бензобака автомобиля, л. — 43
  .
• Марка автомобильного топлива — АИ-92 .
• Мощность автомобиля, л.с. — из 73 .
• Тип привода автомобиля — передний (FF) .
• Тип трансмиссии автомобиля — 5 ступенчатая МКПП .
• 165 км / ч .
• 9
  .
• Разгон автомобиля до 100 км / ч — 12,3 с .
• 85
  .
• Кол-во мест — 5
  .

Четырехдверный передний двигатель и переднеприводный седан, обновленная модель «Самара» ВАЗ 21099. Изменена вся задняя дверь: добавлена ​​крышка багажника, оптика и спойлер с дополнительным стоп-сигналом.

Спереди также была изменена оптика, изменена форма капота и крыльев. Бамперы одного цвета с кузовом, а на дверях добавлены молдинги. Было добавлено новое электрооборудование и изменен интерьер автомобиля. Снят с производства в 2012 году с появлением новой модели LADA Granta.

Основные характеристики:

• Высота автомобиля, мм. — 1402
  .
• Ширина автомобиля, мм. — 1650
  .
• Длина автомобиля, мм. — 4330
  .
• Колесная база автомобиля, мм. — 2460
  .
• Объем багажника автомобиля, л. — 450
  .
• Клиренс автомобиля, мм. — 170
  .
• Масса автомобиля, кг. — 1010
  .
• Объем бензобака автомобиля, л. — 43
  .
• Марка автомобильного топлива — АИ-92 .
• Мощность автомобиля, л.с. — из 70 .
• Тип привода автомобиля — передний (FF) .
• Тип трансмиссии автомобиля — 5 ступенчатая МКПП .
• Максимальная скорость автомобиля, км / ч — 180 км / ч .
• Расход топлива автомобиля, л. / 100км — 10
  .
• Время разгона до 100 км / ч — 13,2 с .
• Средняя цена автомобиля по России, тыс. Руб. — 90
  .
• Кол-во мест — 5
  .

Общие черты «Десятки» и «Пятнадцати»

Машины выпускались на одном заводе и очень похожи друг на друга.На вид они похожи не только на техническую начинку, но и на габариты. У них такой же загрузочный объем с довольно широким отверстием.

Оборудован бортовыми компьютерами … Практически такой же расход топлива и мощность двигателя. Но при всем при этом различий в них гораздо больше, чем кажется на первый взгляд.

Основные отличия моделей 2110 от 2115

Перед тем, как начать сравнение этих двух моделей, необходимо помнить, что 2110 — все еще более новая разработка предприятия.Это сказывается не только на технологиях сборки, но и на материалах и технических решениях.

ВАЗ 2110 имеет хороший коэффициент лобового сопротивления, что дает небольшую экономию расхода топлива и среднюю крейсерскую скорость, которая на 10-20 км / ч выше, чем у ВАЗ 2115. Форма кузова «десятки» достаточно круглая, а утопленные в боковины колеса не собирают всю грязь с дороги, как это часто бывает с «биркой». Более половины деталей 2110 оцинкованы, что обеспечивает дополнительную защиту от коррозии.

Есть отличия машин в моторном отсеке. Во-первых, у самого «десятого» капот шире и тяжелее, оклеен звукоизоляцией, но при этом установлены газовые упоры, в отличие от «пятнадцатого», где находится классический штифт. Во-вторых, в первую десятку попали вентилируемые передние тормозные диски. И в-третьих, десятый двигатель стоит на специально разработанных для него опорах, гасящих основные колебания двигателя.

Есть и отличия по салону.Сидеть в «бирке» чистым в непогоду практически невозможно из-за грязного порога, «десятку» спасает уплотнитель внизу двери. Размер машины тоже сыграл роль.

У 2110 колесная база больше на три сантиметра, что дало дополнительное пространство для задних пассажиров … Различаются и сиденья, в десятом задний диван делится на две части широким откидным подлокотником, за которым есть люк, если открыв его, в багажник можно положить лыжи или другой крупногабаритный груз.

Отличие хоть и небольшое, но в месте хранения запаски. В «метке» колесо смещено вперед и лежит диском вверх, что затрудняет доступ к нему и не оставляет места для инструмента. В «десятке» запасное колесо сдвинуто назад, почти до самого бампера и лежит диском вниз, и этот объем используется для хранения инструмента.

ВАЗ 2115 в наследство от «Самары» «Пряный» руль
… Его спортивный характер определяется также характером переключения передач.У «десятки» немного больше ходов и легче переключаться, но при этом движение машины более плавное, а рулевой прощает мелкие ошибки водителя.

Результаты сравнения

Выбирая из этих двух автомобилей, нужно понимать, что они практически схожи, за исключением некоторых нюансов, достаточно надежны и удобны в эксплуатации. Если предпочтение отдается комфортной езде с плавным ходом, то стоит взять «десятку».

Принимая во внимание скорость и управляемость, подумайте о покупке 2115, и вы получите удовольствие от вождения.Все-таки на выбор будут влиять личные предпочтения автомобилиста, а не какие-то индивидуальные особенности.

.
