На подвеску автомобиля возлагаются высокие нагрузки, которые отрабатываются и поглощаются её элементами. С учётом качества дорожного покрытия, ремонтом системы амортизации ВАЗ 2106 иногда приходится заниматься. В особенности внимание подвеске нужно уделять в весенний период, поскольку после зимы появляется много выбоин, а с неисправной системой ездить не очень комфортно, да и небезопасно.

Подвеска ВАЗ 2106

Любой автомобиль, в том числе и ВАЗ 2106, оснащается подвеской, посредством которой обеспечивается крепление колёс, комфорт и безопасность передвижения. Такая конструкция устанавливается в передней и задней части автомобиля и состоит из ряда элементов. Суть её работы заключается в уменьшении силы удара при наезде на препятствие, которая передаётся на кузов, увеличивая плавность хода. Но помимо смягчения удара ещё требуется погасить колебания, создаваемые упругими элементами. Кроме этого, подвеска передаёт усилие от колёс на кузов транспортного средства и противодействует кренам, которые возникают на поворотах. Для проведения ремонта передней и задней системы амортизации нужно более детально рассмотреть её конструктивные особенности, а также узнать, как выявить и устранить неисправности.

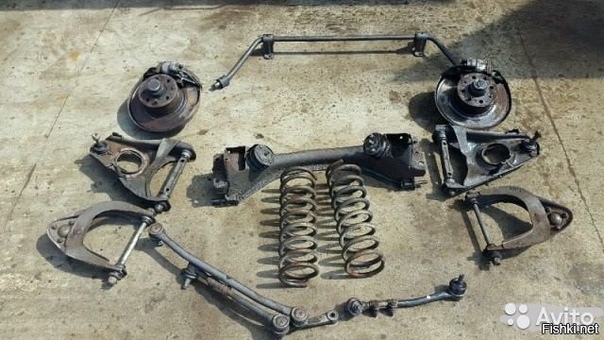

Передняя подвеска

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Схема передней подвески Ваз 2106: 1 — подшипники ступицы; 2 — колпак ступицы; 3 — гайка; 4 — цапфа поворотного кулака; 5 — манжета; 6 — ступица; 7 — тормозной диск; 8 — защитный чехол верхнего шарового пальца; 9 — верхний шаровой палец; 10 — подшипник (вкладыш) верхней опоры; 11 — верхний рычаг; 12 — буфер хода сжатия; 13 — изолирующая прокладка пружины; 14 — амортизатор; 15 — подушка крепления амортизатора; 16 — ось верхнего рычага; 17 — резиновая втулка шарнира; 18 — наружная втулка шарнира; 19 — регулировочные шайбы; 20 — поперечина подвески; 21 — подушка штанги стабилизатора; 22 — штанга стабилизатора; 23 — ось нижнего рычага; 24 — нижний рычаг; 25 — обойма крепления штанги стабилизатора; 26 — пружина; 27 — резиновая втулка пружины амортизатора; 28 — нижняя опорная чашка пружины; 29 — поворотный кулак; 30 — вкладыш обоймы нижнего шарового пальца; 31 — подшипник нижней опоры; 32 — нижний шаровой палец

Больше об устройстве переднего и заднего амортизатора ВАЗ 2106: https://bumper. guru/klassicheskie-modeli-vaz/hodovaya-chast/amortizatory-na-vaz-2106.html

Поперечина

Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

Поперечина является силовым элементом, к которому крепится двигатель и нижние рычаги подвески

Рычаги

Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

Рычаги передней подвески соединяют и удерживают элементы амортизационной системы

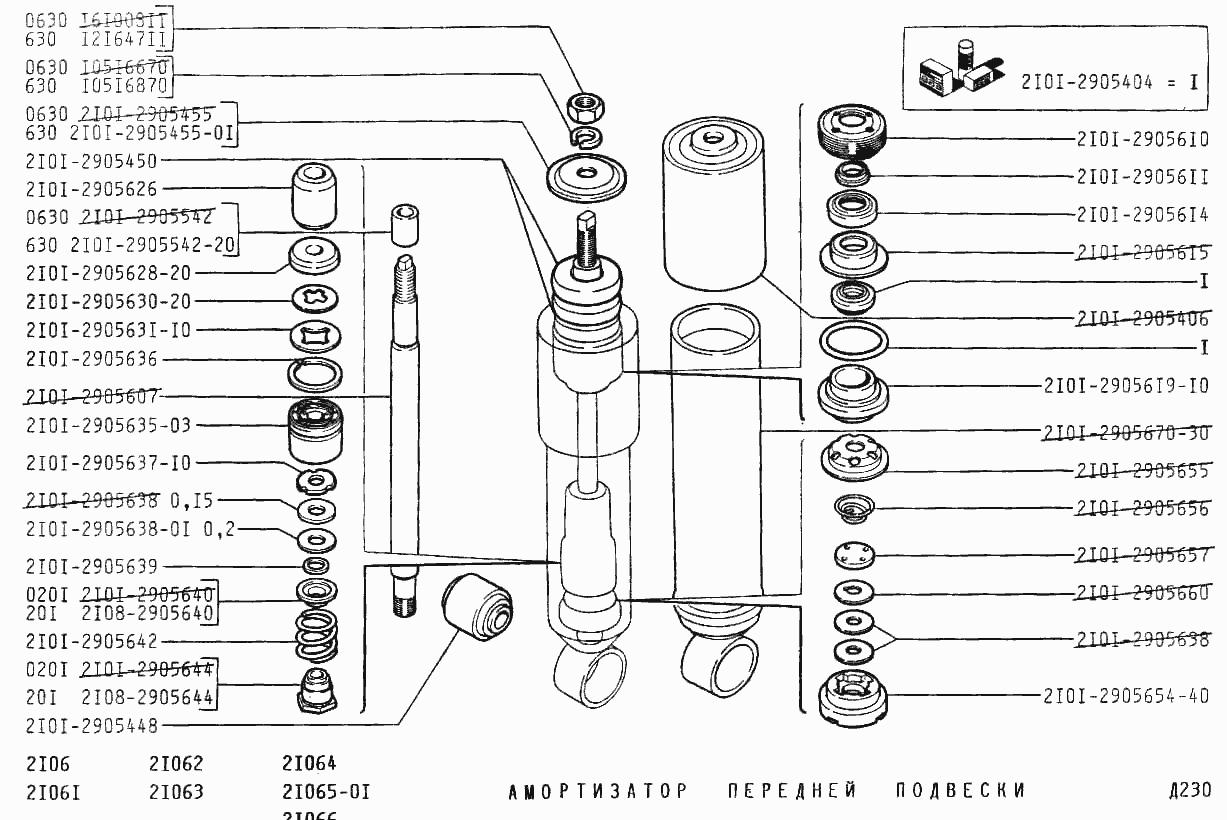

Амортизаторы

Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

Амортизатор в конструкции подвески обеспечивает плавный ход автомобиля

Таблица: параметры амортизаторов «шестёрки»

Пружины

На «шестёрке» устанавливаются цилиндрические пружины, которые верхней частью через прокладку и опорную чашку упираются в стойку, а нижней — в углубление нижнего рычага. Назначение упругих элементов — обеспечение необходимого клиренса автомобиля и сглаживание ударов во время движения по неровной дороге.

Пружины являются упругим элементом, который обеспечивает клиренс и сглаживает удары при езде по неровностям

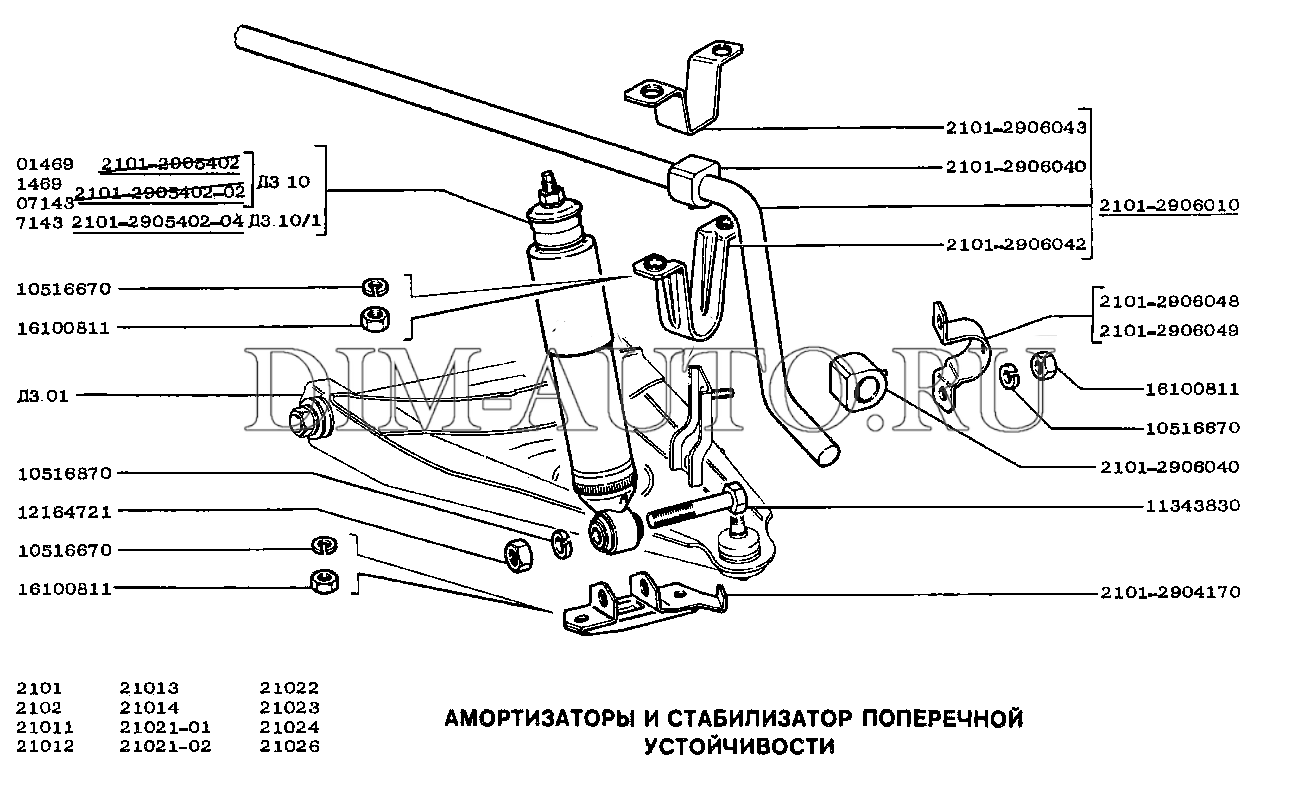

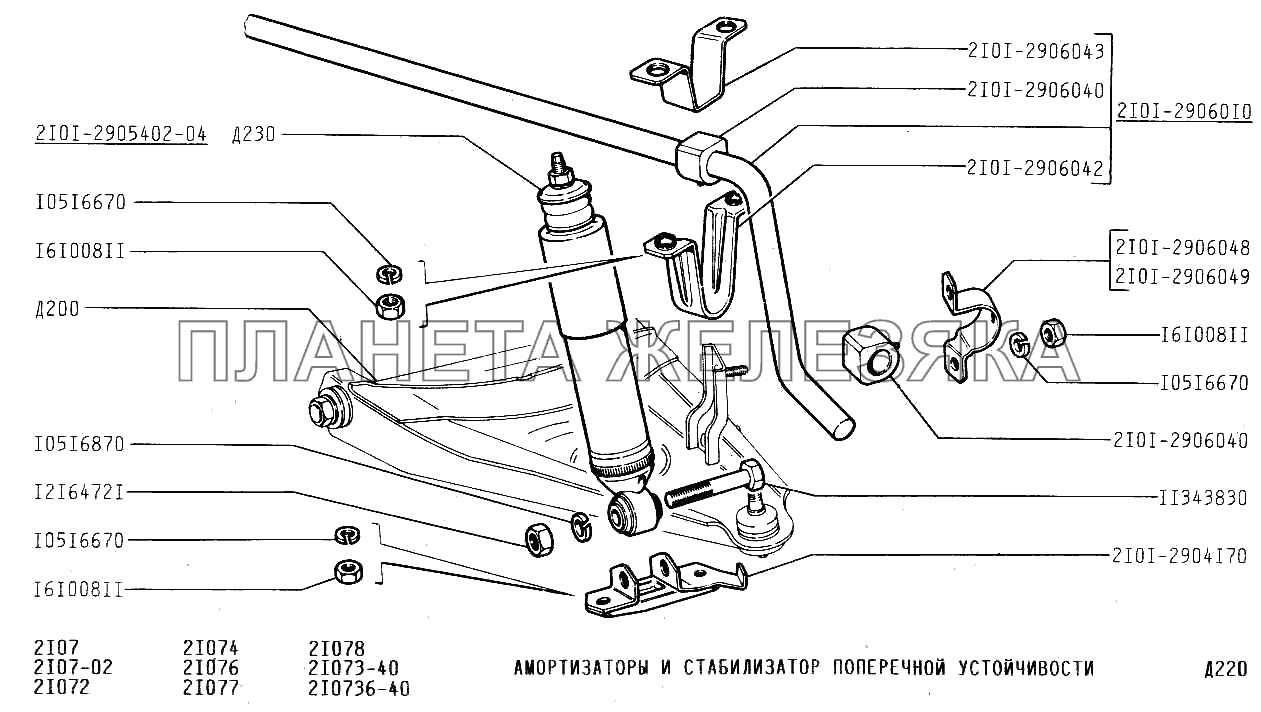

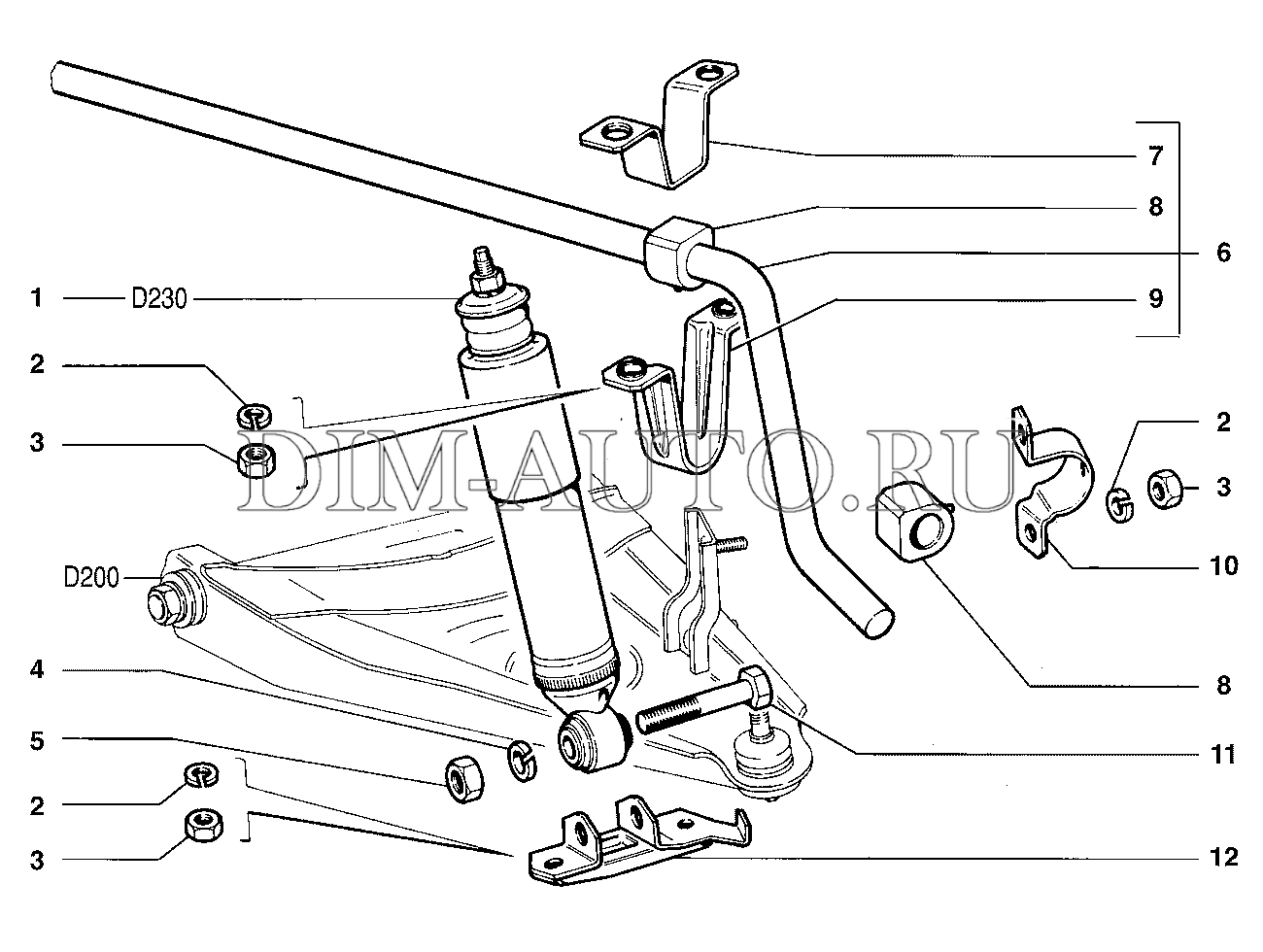

Стабилизатор

Стабилизатор является деталью, уменьшающей крены кузова при поворотах Выполнен он из специальной стали. Посередине изделие фиксируется к передним лонжеронам через резиновые элементы, а по краям — к нижним рычагам.

Для уменьшения кренов при поворотах в подвеске используется поперечный стабилизатор

Шаровая опора

Шаровые опоры подвески передка представляют собой шарнир, благодаря которому машина способна маневрировать и ровно двигаться. К тому же эти элементы позволяют легко управлять передними колёсами. Опора состоит из корпуса с шаровым пальцем и защитного элемента в виде резинового пыльника.

Передняя подвеска содержит 4 шаровых опоры, которые соединяют рычаги и поворотный кулак между собой

Задняя подвеска

Конструкция задней подвески ВАЗ 2106 является зависимой, поскольку колёса связаны с кузовом чулком заднего моста (ЗМ), фиксация которого обеспечивается четырьмя продольными и одной поперечной тягой.

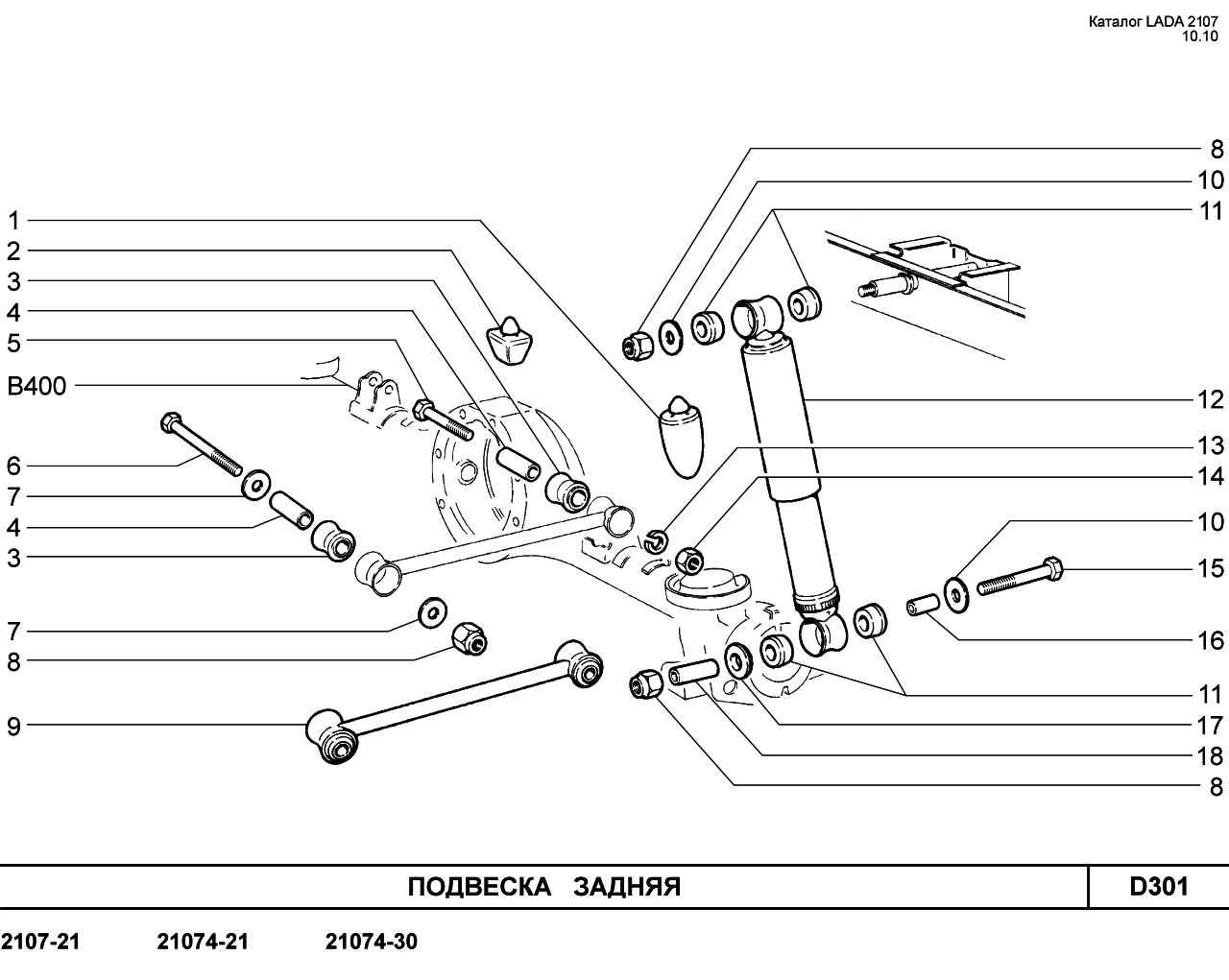

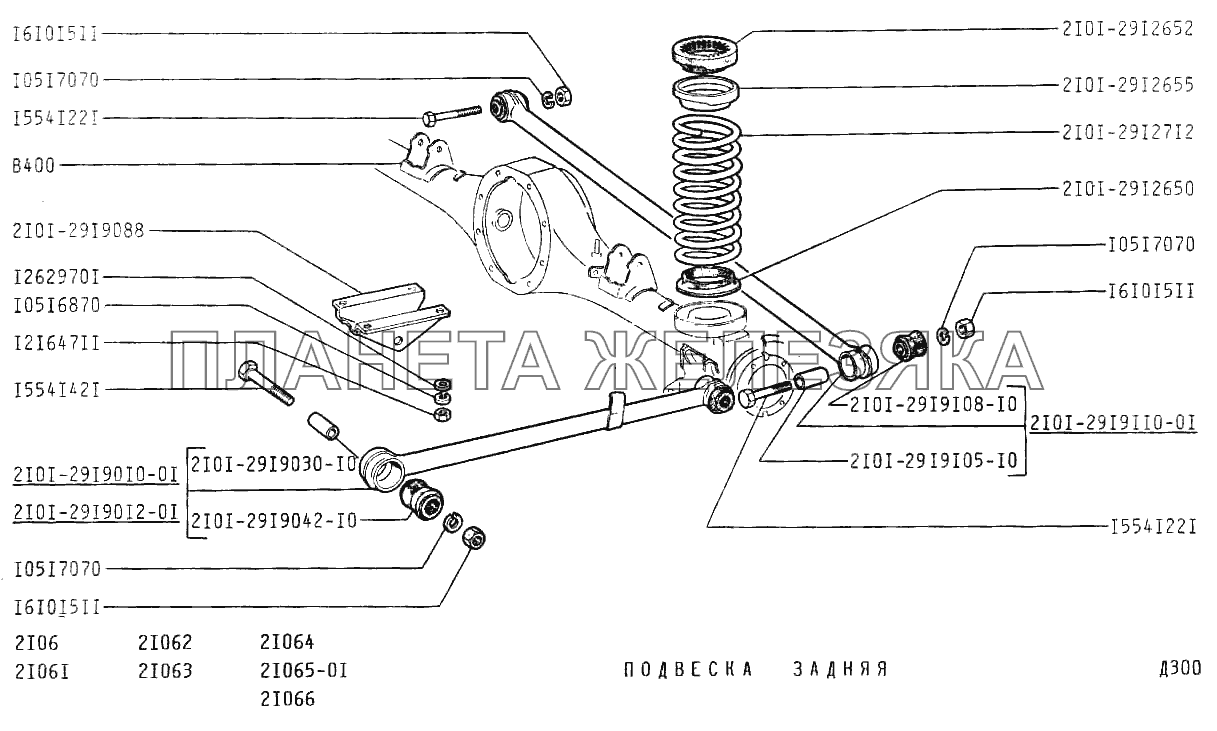

Конструкция задней подвески ВАЗ 2106: 1. Нижняя продольная штанга; 2. Нижняя изолирующая прокладка пружины подвески; 3. Нижняя опорная чашка пружины подвески; 4. Буфер хода сжатия; 5. Болт крепления верхней продольной штанги; 6. Кронштейн крепления верхней продольной штанги; 7. Пружина подвески; 8. Опора буфера хода сжатия; 9. Верхняя обойма прокладки пружины; 10. Верхняя изолирующая прокладка пружины; 11. Верхняя опорная чашка пружины подвески; 12. Стойка рычага привода регулятора давления; 13. Резиновая втулка рычага привода регулятора давления; 14. Шайба шпильки крепления амортизатора; 15. Резиновые втулки проушины амортизатора; 16. Кронштейн крепления заднего амортизатора; 17. Дополнительный буфер хода сжатия; 18. Шайба распорной втулки; 19. Распорная втулка нижней продольной штанги; 20. Резиновая втулка нижней продольной штанги; 21. Кронштейн крепления нижней продольной штанги; 22. Кронштейн крепления верхней продольной штанги к балке моста; 23. Распорная втулка поперечной и продольной штанг; 24. Резиновая втулка верхней продольной и поперечной штанг; 25. Задний амортизатор; 26. Кронштейн крепления поперечной штанги к кузову; 27. Регулятор давления тормозов; 28. Защитный чехол регулятора давления; 29. Ось рычага привода регулятора давления; 30. Болты крепления регулятора давления; 31. Рычаг привода регулятора давления; 32. Обойма опорной втулки рычага; 33. Опорная втулка; 34. Поперечная штанга; 35. Опорная пластина кронштейна крепления поперечной штанги

Задняя балка

Балка заднего моста является основным элементом задней подвески, на котором фиксируются как составляющие системы амортизации, так и полуоси с редуктором.

Основным элементом задней подвески является балка

Амортизаторы и пружины

Демпферы задка выполняют такую же функцию, как и спереди. Они фиксируются верхней частью к кузову, а снизу к балке. Упругий элемент снизу упирается в чашку ЗМ, сверху — через резинки в кузов. Пружины имеют ограничители хода сжатия в виде цилиндрических упоров, на торцах которых закреплены резиновые отбойники. На днище закреплён дополнительный отбойник, предотвращающий удары картера заднего моста об кузов при сильном сжатии подвески.

Реактивные тяги

Для исключения продольного перемещения моста используются 4 штанги — 2 короткие и 2 длинные. От поперечного перемещения предотвращает тяга Панара. Штанги крепятся через резинометаллические изделия одной стороной к балке, другой — к кузову.

Реактивные тяги заднего моста удерживают его от продольных и поперечных смещений

Неисправности подвески

Нельзя сказать, что подвеска ВАЗ 2106 ненадёжная, но с учётом качества наших дорог проводить диагностику и выполнять ремонтные работы время от времени всё же приходится. О возникновении той или иной неисправности можно судить по характерным симптомам, исходя из которых определить повреждённую деталь будет проще.

Стуки

Стуки могут появляться в разные моменты движения автомобиля, что указывает на следующие неисправности:

• в начале движения. Свидетельствует о повреждении тяг заднего моста или кронштейнов, к которым они крепятся. Также могут износиться сами сайлентблоки. Для начала нужно осмотреть места крепления штанг и их целостность, проверить резинометаллические элементы. Неисправные детали заменить;
• во время движения. При таком проявлении неисправности возможен выход из строя амортизаторов и их втулок либо ослабление крепежа. При сильном износе стучать также могут шаровые опоры;
• при сжатии системы амортизации. Неисправность может проявляться при повреждении буфера отбоя и устраняется путём осмотра и замены повреждённых элементов.

Кроме перечисленных неполадок стуки также могут проявляться при незатянутых колёсных болтах.

Видео: причины стуков в начале движения

Увод машины в сторону

Причин, когда машину уводит от прямолинейного движения, может быть немало:

• шины накачаны с разным давлением. Требуется проверка и корректировка воздуха;
• неправильная установка развал-схождения. Такое может проявляться при повреждении одного из рычагов, их осей либо сильном износе сайлентблоков. Необходимо осмотреть переднюю подвеску, проверить правильность установки углов и при необходимости отрегулировать их;
• деформация цапфы. Деталь нуждается в замене;
• потеря упругости или поломка одной из пружин. Просевшую или вышедшую из строя пружину необходимо заменить;

  Повреждение пружины может привести к тому, что автомобиль будет уводить в сторону

• шины имеют разный износ. При таком явлении шины подлежат замене;
• нарушена балансировка. Необходима проверка балансировки и устранение дисбаланса;
• повреждение штанги заднего моста, что привело к смещению узла. Требуется осмотр задней подвески и замена неисправного элемента.

Подробнее о регулировке развал-схождения: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/razval-shozhdenie-svoimi-rukami-vaz-2106. html

Машину может уводить в сторону также и по другим причинам, не связанным с подвеской, например, при неполном растормаживании одного из колёс. В этом случае необходимо проверить тормозной механизм и устранить неисправность.

Посторонние звуки при поворотах

Причины появления стуков либо скрипов при повороте «шестёрки» могут быть такими:

• ослабли колёсные болты. Необходимо проверить и затянуть крепление;
• чрезмерный осевой люфт передних колёс. Такой признак свидетельствует о выходе из строя ступичных подшипников либо ослаблении гайки ступицы. Требуется замена неисправных элементов или затяжка крепежа;

  При ослаблении ступичной гайки возникает люфт передних колёс

• повреждение пружины. Подвеску осматривают и меняют повреждённую деталь. Правую и левую пружины рекомендуется менять одновременно, поскольку высота новой и старой детали будет разной;
• поломка реактивных тяг, свободный ход во втулках. Необходима замена неисправных элементов;
• износ или отсутствие смазки в шаровых опорах. При чрезмерном износе шаровую следует заменить. Если деталь не имеет износа, но скрипит, её следует смазать ШРБ-4;
• повреждение или износ сайлентблоков передка. Резинометаллические элементы подлежат замене;

  При износе сайлентблоков возникают стуки подвески

• ослабло крепление рычагов или балки. Требуется проверка крепежа и затяжка в случае ослабления.

Ремонт подвески

Установив, что подвеска вашего авто требует ремонта, в зависимости от предполагаемых работ нужно подготовить инструмент и комплектующие, после чего следовать пошаговым инструкциям.

Передняя подвеска

Из-за более сложной конструкции передней системы амортизации процедура её ремонта требует больше времени и трудозатрат, по сравнению с задней.

Замена верхних сайлентблоков

Резинометаллические изделия при повреждении меняются на новые и ремонту либо восстановлению не подлежат. Шарниры верхних рычагов меняем такими инструментами:

• съёмник сайлентблоков;
• съёмник шаровой опоры;
• ключи на 13, 22, 24;
• молоток;
• зубило;
• монтировка;
• смазка (например, WD-40).

Ремонт состоит из следующих шагов:

1. Поднимаем переднюю часть машины и демонтируем колесо.
2. Откручиваем крепление кронштейна бампера.
3. Ключами на 13 отворачиваем крепёж шаровой.

   Откручиваем крепление верхней шаровой опоры

4. Если требуется замена шаровой опоры, отворачиваем гайку пальца ключом на 22 и специальным приспособлением выдавливаем его из цапфы.

   Для выдавливания пальца шаровой опоры используем специальный инструмент либо выбиваем его молотком

5. Ослабляем, а затем откручиваем и вынимаем верхнюю ось рычага.

   После отворачивания гайки вынимаем болт

6. Снимаем элемент подвески с автомобиля.
7. Пришедшие в негодность сайлентблоки выдавливаем съёмником, после чего запрессовываем новые.

   Выпрессовываем старые сайлентблоки и устанавливаем новые при помощи специального съёмника

8. Все детали устанавливаем на место в обратном порядке.

Замена нижних сайлентблоков

Шарниры нижнего рычага меняются теми же инструментами, что и для ремонта верхних рычагов. Последовательность действий такова:

1. Повторяем п.1 по замене верхних сайлентблоков.
2. Демонтируем амортизатор.
3. Срываем гайки крепления оси рычага.

   Ключом на 22 отворачиваем две самоконтрящиеся гайки на оси нижнего рычага и снимаем упорные шайбы

4. Откручиваем болты, удерживающие поперечный стабилизатор.
5. Опускаем машину.
6. Отворачиваем крепление пальца нижней шаровой и выдавливаем его специальным инструментом или выбиваем молотком через наставку из дерева.

   Устанавливаем приспособление и выпрессовываем шаровый палец из поворотного кулака

7. Для замены шаровой отворачиваем болты ключами на 13.
8. Поднимаем машину и переводим стабилизатор через крепёжную шпильку.
9. Поддев пружину, извлекаем её из опорной чаши. Если нужно, меняем упругий элемент.

   Поддеваем пружину и демонтируем её с опорной чаши

10. Отворачиваем крепление оси нижнего рычага.

    Ось рычага крепится к лонжерону двумя гайками

11. Демонтируем шайбы, ось и рычаг.

    Сдвинув рычаг с места, снимаем его со шпилек

12. Для снятия сайлентблоков зажимаем рычаг в тисках и съёмником выпрессовываем шарниры.

    Фиксируем ось рычага в тисках и выпрессовываем сайлентблок съёмником

13. Тем же приспособлением монтируем новые элементы, после чего собираем подвеску обратно.

    Съёмником устанавливаем новую деталь в проушину рычага

Узнайте больше о замене сайлентблоков на ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-saylentblokov-na-vaz-2106.html

Замена амортизаторов

Неисправный демпфер меняем при помощи ключей на 6, 13 и 17 в такой последовательности:

1. Ключом на 17 отворачиваем верхний крепёж амортизационного элемента, при этом сам шток удерживаем ключом на 6.

   Для откручивания верхнего крепежа удерживаем шток от проворачивания и откручиваем гайку ключом на 17

2. Убираем со штока элементы амортизатора.

   Со штока амортизатора снимаем шайбу и резиновую подушку

3. Снизу отворачиваем крепление к нижнему рычагу.

   Снизу амортизатор крепится к нижнему рычагу через кронштейн

4. Снимаем амортизатор вместе с кронштейном.

   Отвернув крепление, вынимаем амортизатор через отверстие нижнего рычага

5. Откручиваем крепление, вынимаем болт и снимаем кронштейн.

   Отворачиваем крепление рычага при помощи двух ключей на 17

6. Новый демпфер ставим на место, не забывая заменить втулки.

Замена втулок стабилизатора

Если требуется замена только наружных втулок, полностью снимать стабилизатор нет необходимости. Достаточно будет отвернуть крепление по краям. Для замены всех резиновых элементов деталь придётся демонтировать с автомобиля. Инструменты понадобятся следующие:

• ключ на 13;
• монтировка;
• головка на 10 и 13;
• вороток.

Процедура замены выполняется таким образом:

1. Откручиваем крепление скобы стабилизатора к нижнему элементу подвески и снимаем её, предварительно пометив расположение скобы для правильной установки после ремонта.

   По краям стабилизатор удерживается скобами с резинками

2. Монтировкой отодвигаем стабилизатор, снимаем изношенную втулку и устанавливаем на её место новую. Резиновое изделие предварительно смачиваем моющим средством. Устанавливаем деталь таким образом, чтобы выступ вошёл в отверстие скобы.

   Отодвинув край стабилизатора монтировкой, меняем старые втулки на новые

3. Для замены средних втулок, головкой на 8 откручиваем саморезы, которыми удерживается брызговик.

   Для замены средних втулок стабилизатора необходимо демонтировать брызговик

4. Отворачиваем крепёж кронштейнов стабилизатора к силовым элементам кузова.

   Средняя часть стабилизатора крепится к лонжеронам кузова

5. Демонтируем стабилизатор.

   Отвернув крепление, снимаем стабилизатор с автомобиля

6. Устанавливаем новые изделия и собираем подвеску.

Видео: замена втулок поперечного стабилизатора на «классике»

Задняя подвеска

В задней подвеске ВАЗ 2106 чаще меняют втулки реактивных тяг, реже амортизаторы и пружины. Рассмотрим процесс подробнее.

Замена демпферов

Задние демпферы меняются при помощи такого перечня инструментов:

• ключи и головка на 19;
• молоток;
• вороток;
• монтировка.

Процедура состоит из следующих пошаговых действий:

1. Машину ставим на эстакаду.
2. На крепёжные элементы для лучшего откручивания наносим смазку по типу WD-40.
3. Откручиваем нижний болт демпфера и вынимаем его.

   Снизу амортизатор удерживается болтом с гайкой, откручиваем их

4. Отворачиваем верхнюю гайку, снимаем шайбу вместе с амортизатором и втулками.

   Сверху амортизатор удерживается на шпильке, закреплённой к кузову

5. Новые втулки или демпферы ставим в обратной последовательности.

   Если втулки амортизаторов находятся в плачевном состоянии, меняем их на новые

Замена пружин

Для замены упругих элементов задней подвески потребуется подготовить следующий перечень:

• два домкрата;
• ключи на 19;
• большая отвёртка.

Чтобы ремонт было проводить удобнее, машину лучше поставить на смотровую яму. Работу выполняем в таком порядке:

1. Срываем крепёж заднего колеса.

   Ослабляем крепёж колеса к полуоси

2. Откручиваем крепление демпфера снизу.
3. Отворачиваем крепёж короткой продольной штанги к чулку.

   Крепление штанги к заднему мосту отворачиваем ключом на 19

4. Приподнимаем сперва домкратом заднюю часть кузова, а после таким же приспособлением домкратим заднюю балку и демонтируем колесо.

   Для подъёма кузова используем домкрат

5. Аккуратно опускаем чулок, при этом контролируем, чтобы не повредился шланг тормозной системы.

   При подъёме кузова следим за пружиной и тормозным шлангом

6. Извлекаем пружину и достаём старую проставку.

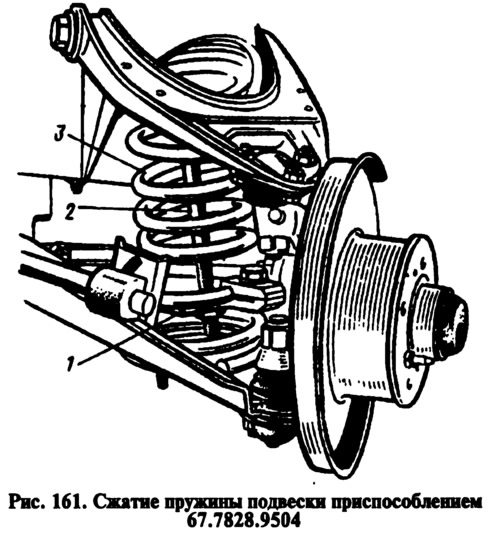

   Для удобства пружину можно демонтировать специальными стяжками

7. Осматриваем буфер отбоя, если нужно заменяем его новым.

   Проверяем состояние отбойника и меняем его, если нужно

8. Чтобы упростить монтаж новой пружины, проставки приматываем к ней куском проволоки.

   Для удобства монтажа пружины и проставки, связываем их проволокой

9. Ставим деталь, помещая край витка в углубления чашки.

   Монтируем пружину на место, контролируя расположение края витка

10. Приподнимаем балку и монтируем колесо.
11. Опускаем задний мост и фиксируем демпфер и продольную тягу.
12. Такие же действия выполняем с другой стороны.

Видео: замена пружин задней подвески «Жигулей»

Замена штанг

Для замены реактивных тяг или их втулок, подвеска нуждается в разборке. Перечень инструментов для работы потребуется такой же, как и при замене пружин. Мероприятие заключается в следующих действиях:

1. Верхний крепёж штанги срываем воротком с головкой на 19, удерживая с другой стороны сам болт ключом.

   Сверху тяга крепится к силовому элементу кузова болтом с гайкой, отворачиваем их

2. Выкручиваем крепление полностью и вынимаем его из проушины.

   Вынимаем болт из отверстия в штанге

3. С противоположного края откручиваем болт таким же образом, после чего снимаем тягу.

   Отвернув крепление с обеих сторон, демонтируем тягу

4. Оставшиеся штанги демонтируем аналогичным способом.
5. Выбиваем внутреннюю часть при помощи наставки, а резиновую деталь выталкиваем отвёрткой.

   Старую втулку выковыриваем отвёрткой

6. Внутри проушины удаляем загрязнения и остатки резины.

   Проушину под втулку зачищаем от остатков резины ножом

7. Новые втулки вдавливаем тисками, смазав резину мыльной водой.

   Новую втулку запрессовываем при помощи тисков

8. Устанавливаем тяги на место в порядке, обратном снятию.

Модернизация подвески ВАЗ 2106

Сегодня многие владельцы классических «Жигулей» совершенствуют свои автомобили и вносят изменения не только во внешний вид, салон, силовой агрегат, но и в подвеску. ВАЗ 2106 — машина с широким полем деятельности для тюнинга. Единственным ограничением являются финансовые возможности владельца. Остановимся на основных моментах по доработке подвески.

Усиленные пружины

К установке усиленных пружин на «шестёрке» прибегают в том случае, когда необходимо сделать подвеску жёстче, поскольку многих не устраивает её мягкость.

Оснащение машины жёсткими пружинящими элементами приведёт к тому, что при прохождении резкого поворота есть вероятность отрыва колёс с другой стороны, т. е. сцепление с дорогой ухудшится.

На передок автомобиля часто ставят пружины от ВАЗ 2121 вместе с усиленной подушкой. Такие упругие элементы имеют несколько большую толщину витка и жёсткость. Заднюю подвеску в основном оснащают пружинами от «четвёрки». В дополнение к ним устанавливают демпферы от «Нивы», что будет особенно актуально для тех машин, которые ездят на газу, поскольку оборудование весит немало.

Владельцы ВАЗ 2106 часто меняют штатные пружины на элементы от «Нивы»

Пневмоподвеска

Одним из вариантов модернизации подвески является установка пневмостоек. После внедрения такой конструкции становится возможным изменять дорожный просвет и в целом повысить уровень комфорта. Автомобиль получает ходовые качества, схожие с поведением импортных автомобилей. При установке пневмоподвески переоборудованию подлежит как передняя, так и задняя система амортизации. Для этого приобретается комплект необходимого, который включает в себя:

• компрессор;
• соединительные элементы;
• пневмостойки;
• датчики и др.

Комплект пневмоподвески состоит из ресивера, компрессора, пневмобаллонов, соединительных элементов

Заводская подвеска «шестёрки» на пневматическую меняется в таком порядке:

1. Снимаем с подвески пружины.
2. Практически полностью отрезаем отбойник и делаем отверстие под монтаж пневмостойки в нижней чашке и верхнем стакане.

   В нижней чаше сверлим отверстие под установку пневмостойки

3. Устанавливаем пневмобаллоны.

   Монтируем пневмобаллон, закрепляя его сверху и снизу

4. Подвеску передка также полностью разбираем.
5. Навариваем на нижний рычаг пластину для возможности монтажа подушки, при этом убираем крепление стабилизатора.

   Для монтажа пневмобаллона спереди, необходимо наварить пластину на нижний рычаг

6. В пластине сверлим отверстие под нижнее крепление пневмостойки.
7. Дорабатываем мелочи и устанавливаем пневмобаллон.

   После подгонки устанавливаем пневмостойку и собираем подвеску

8. Аналогичные действия повторяем с другой стороны.
9. В багажнике устанавливаем компрессор, ресивер и оставшееся оборудование.

   Ресивер и компрессор устанавливаются в багажнике

10. Блок управления подвеской располагаем в доступном месте.

    Кнопки управления подвеской располагаются в салоне, где это будет удобно водителю

11. Подключаем пневмостойки и электрику в соответствии со схемой, которая идёт в комплекте.

    Пневмоподвеска подключается согласно схеме, которая идёт в комплекте к оборудованию

Видео: установка пневмоподвески на классические «Жигули»

Электромагнитная подвеска

Ещё один вариант совершенствования подвески автомобиля — электромагнитная подвеска. Основа такой конструкции — электрический двигатель. Он может работать в режиме демпфирующего и упругого элемента. Работой управляет микропроцессор. Подвеска такого типа устанавливается вместо штатных амортизаторов. Уникальность конструкции заключается в практически безотказной работе. Плюс ко всему в ней заложен высокий уровень безопасности. Если по какой-то причине на подвеску перестанет подаваться питание, система сможет перейти в механический режим благодаря электромагнитам. Наиболее популярными производителями таких подвесок являются Delphi, SKF, Bose.

Электромагнитная подвеска работает под управлением микроконтроллера, обеспечивает более высокую плавность хода и безопасность

Подвеска ВАЗовской «шестёрки» не выделяется своей сложностью. Поэтому и отремонтировать её под силу владельцам этого автомобиля. Определить и устранить неисправности можно ознакомившись с пошаговыми инструкциями. При появлении первых признаков неполадок, с ремонтом затягивать не стоит, поскольку повышенному износу будут подвергаться и другие элементы подвески.

Подвеска ваз 2106: Передняя, Задняя, Ремонт, Тюнинг

Передняя подвеска независимая, двухрычажная, с винтовой цилиндрической пружиной, телескопическим гидравлическим амортизатором и стабилизатором поперечной устойчивости.

Ось нижних рычагов закреплена двумя болтами на поперечине, которая в свою очередь крепится к передним лонжеронам. Между осью и поперечиной установлены два пакета дистанционных шайб и регулировочных прокладок, задающие углы продольного и поперечного наклона оси поворота переднего колеса. Осью верхних рычагов служит болт, проходящий сквозь стойку брызговика. Рычаги на осях поворачиваются на резинометаллических шарнирах. К рычагам на шаровых шарнирах крепится поворотный кулак. На цапфе поворотного кулака на двух роликовых конических подшипниках установлена ступица колеса с тормозным диском. Гайка крепления ступицы правого колеса с левой резьбой и имеет маркировку в виде точек на торце.

Оглавление

Передняя
Задняя
Ремонт
Тюнинг
Стук
Неисправности

Передняя

Этот агрегат устроен следующим образом: механические рычаги передней подвески ВАЗ 2106 сопряжены с кулаком поворотного вида посредством шарнирных систем шарового типа.

Пружинный элемент передней подвески вверху ограничен плоскостью опорной чаши с прокладкой из резины и направлен в установочное место передней кузовной стойки. Снизу край пружины держится на основании опорной чаши рычага нижнего крепления. Поперечный стабилизатор курса предназначен для снижения угла крена в боковой плоскости кузовного оперения при совершении транспортным средством поворотного маневра. Он сделан в виде консоли, для его производства применяется специальная пружинная сталь с необходимыми добавками. Ее края закрепляются в седловинах креплений рычагов нижнего расположения с помощью обойм, действие которых смягчают подушки из резины.

Сама поперечина передней подвески ВАЗ 2106 крепится к передним лонжеронам. Амортизаторы-телескопы расположены внутри плоскости пружины и крепятся снизу к рычажному механизму, а сверху – в опорном стакане, расположенном в брызговиках (внутренней полости крыльев) автомобиля. Кинематическая схема передней подвески ВАЗ 2106 и ее подробное описание находится на нашем интернет-ресурсе.

Важно: при определении люфта в ступичных подшипниках и в шаровых опорах методом покачивания из стороны в сторону поднятого переднего колеса достаточно трудно различить конкретное место дефекта. При нажатии тормозной педали, и наличии люфта причину следует искать в дефекте шаровых опор.

Целиком передняя подвеска ВАЗ 2106, фото которой представлено на нашем сайте, представляет единый слаженный механизм, служащий для смягчения дефектов дорожного полотна и придания устойчивости транспортному средству при движении на больших скоростях.

Задняя

Задняя подвеска ВАЗ 2106 является зависимой и включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания кузова. Теперь перейдем к более детальному рассмотрению .

Задний мост ВАЗ 2106 состоит из основной балки 28, к которой крепится редуктор 27. В редукторе же в свою очередь размещены дифференциал и, так называемая, гипоидная главная передача. Ведущая 25 и ведомая 14 шестерни главной передачи являются спаренными по контактам, вследствие чего при повреждении или износе одной из них происходит замен обеих. Между торцом ведущей шестерни и внутренним подшипником устанавливается регулировочное кольцо 18, которое определяет правильное положение ведущей шестерни к ведомой. Сама же ведомая шестерня прикрепляется к фланцу коробки 26 дифференциала и вращается вместе с ней на подшипниках. Что касается зазора между зубьями ведущей и ведомой шестерен, то он регулируется гайками 11, которые завернуты в разъемные постели подшипников.

Полуось 29 входит внутренним концом в шлицевое отверстие полуосевой шестерни, а наружным – опирается на подшипник 8, закрепленный на полуоси запорным кольцом 1. Подшипник же в свою очередь уплотняется в гнезде балки моста самоподвижным сальником 9, а снаружи резиновым кольцом. Подшипник закреплен в балке металлической пластиной , которая совместно с маслоотражателем и щитом тормоза крепятся болтами к фланцу балки, причем крепятся они на четыре болта.

Ремонт

Ремонт подвески ВАЗ-2106 чаще всего приходится делать из-за износа шаровых опор. А ведь они являются важными деталями подвески, поэтому, чтобы не попасть в неприятную ситуацию на дороге, необходимо систематически проверять состояние шаровых.

Проверка шаровых опор производится с использованием домкрата: необходимо вывешить колесо, под нижний рычаг подложить любую подставку и опустить машину. Нижний рычаг при опускании на подставку уберет давление в подвеске. Далее необходимо взявшись за колесо руками (одной рукой за верх колеса, другой за низ колеса), сделать пару резких движений (низ – от себя и наоборот, верх колеса – на себя). Если при выполнении этой операции слышен стук, чувствуется, что ступица колеса вместе с суппортом и диском люфтит в районе шаровых, значит необходим ремонт подвески ваз 2106.

Для замены шаровых опор необходим стандартный набор ключей, молоток и домкрат. Для начала нужно вывесить переднее колесо и снять его со ступицы. Затем «разгрузив» подвеску, с помощью гаечного ключа «на 22» открутить гайку верхней или нижней опоры и ударами молотка по выступу поворотного кулака освободить шаровую из посадочного места. Затем необходимо освободить опору от рычага.

Для этого используем ключ «на 13» и откручиваем 3 гайки на болтах крепления шаровой опоры к рычагу. Будьте осторожны, демонтируя шаровую опору с рычага. Демонтируйте вместе с ней пластину и не забудьте инсталлировать на место при установке новой шаровой опоры. Также не забудьте, что верхняя и нижняя шаровые опоры отличаются. Сборка делается в обратном порядке разборке.

Тюнинг

Тюнинг подвески на ВАЗ 2106 требует к себе особого подхода. К примеру, если вы установите спортивные пружины, вы можете не почувствовать отдачу при обычных амортизаторах. Задняя балка и облегченная рычажная система полностью не раскроют своих способностей без использования надежных и качественных сайлентблоков. Именно поэтому следует производить замену этих элементов одновременно и обязательно парно для каждого колеса. Это позволит достичь желаемого результата, а также будут одинаковые характеристики.

При тюнинге подвески ВАЗ изначально следует подобрать пружины и амортизаторы.

Пружины необходимы для снижения вертикальных колебаний во время движения по дороге. Если вы правильно подберете амортизаторы соответственно требуемым характеристикам, вы вполне сможете настроить жесткость подвески для своего стиля вождения.

Оптимальный вариант тюнинга.

При тюнинге автомобилей ВАЗ оптимальным вариантом будет использование амортизаторов газо-гидравлических с низким давлением. В принципе, они похожи на гидравлические, только в верхней части устройства размещается газ вместо воздуха. Для амортизаторов используется азот. Во время движения автомобиля газ, который расположен внутри конструкции, заставляет реагировать быстрее на все появившиеся неровности, при этом масло быстрее отводит тепло. Во время сжатия смешивание рабочих тел не происходит, и не теряются основные характеристики. Однако амортизатор может перегреться в режиме нагрузок, потому как стенки конструкции двойные.

Справиться с этой проблемой поможет установка амортизатора высокого давления. Газ в этой конструкции находится под высоким давлением. Один из плюсов заключается в том, что они однотрубные и имеют свободный поршень. Подвеска в автомобиле, оснащенном таким амортизатором, будет жесткой. Это естественно уменьшит комфортные условия во время движения, но крены на поворотах будут минимальными и значительно увеличится управляемость автомобиля. Такой принцип тюнинга идеальный для водителей, которым нравится спортивный стиль вождения.

Пружины подбираются в зависимости от нагрузки на ось, которая обеспечивает оптимальный диапазон колебаний подвески ВАЗа.

Основные характеристики пружин зависят от ее размера: от высоты пружины под нагрузкой, от высоты пружины после сжатия, от диаметра пружины и от формы опорного витка. Если необходимо занизить автомобиль, лучшим вариантом будет пружина с минимальным количеством витков. Но в этом случае тюнинг имеет одну особенность, подрезать стандартную пружину нельзя. У нее должен сохраниться виток, а именно опорный виток, обеспечивающий правильное функционирование пружины. Если этот виток убрать, то пружина может легко сломаться.

Что касается обычных пружин, то они имеют линейную зависимость во время нагрузки. Пружины эффективно использовать при стандартной эксплуатации автомобиля. Во время быстрой езды их использовать нельзя. Избыточная нагрузка сжимает пружину, что приведет к пробою подвески автомобиля. Избыточное сжатие не дает ей полностью восстановиться и возможно следующая неровность не отработается, как это было нужно.

На автомобили ВАЗ можно установить более эффективные пружины. В таких пружинах зависимость нагрузки не линейная, при ее использовании значительно возрастает жесткость подвески. Плавность хода и управляемость автомобиля увеличивается. Такие пружины намного дольше прослужат. Визуально эти пружины можно отличить по виткам, имеющим переменный шаг, а прутки разного диаметра. Во время роста нагрузки витки, имеющие меньший шаг ложатся друг на друга, прекращая работу, а витки с большим шагом деформируются, это обеспечивает бесперебойную работу подвески.

Стук

Если во время движения автомобиля вы замтели, что в подвеске появились потусторонние шумы и стуки, то этому могли послужить следущие причины:

Не работают амортизаторы. Проверьте амортизаторы и при необходимости замените их на новые. Большинство новых амортизаторов не разборные и не поддаются ремонту. Чтобы проверить необходимо резко и всей силой надавить на край автомобиля в нашем случае на жесткую часть крыла и если амортизатор просядет, а потом медленно начнет возвращаться в исходное положение, то он исправен, в случае если кузов автомобиля будет качаться на пружинах, то амортизатор не работает. Так же необходимо проверить крепление амортизаторов, возможно оно ослабло. Проверьте состояние резиновых втулок проушин амортизаторов, при необходимости замените их на новые.

Проверьте крепление стабилизатора поперечной устойчивости, возможно ослабло его крепление.

Достаточно сильный износ шарниров рычагов рулевого управления.

Сильный износ шаровых опор передней подвески.

Проверьте и при необходимости отрегулируйте зазор в подшипниках ступиц передних колес.

Если вы часто пропускали выбоины на дорогах, то возможно колесный диск деформировался или деформировался его обод. Проверку производите в специализированных шиномонтажных мастерских, так как на глаз такой деффект не определить.

Проверьте пружины подвески, возможно они (она) сильно осели или поломались.

Так же стучать могут и штанги задней подвески, если сильно изношены резиновые втулки. Проверьте и замените их на новые.

Так же стук мог появится в следствие разрушения или «пробоя» буферов сжатия.

Неисправности

Устранение стуков и ремонт передней подвески ВАЗ 2106

Передняя подвеска является слабым местом любого автомобиля. Как заменить переднюю подвеску ВАЗ 2106 своими руками интересуются многие владельцы отечественных авто. В этом нет ничего трудного, если действовать по инструкции и использовать хороший набор инструментов.

Качество дорог в нашей стране всегда не отличалось высоким качеством, особенно оно ухудшается после зимы. После таяния снега в асфальте обнаруживаются многочисленные выбоины и трещины. Как известно, подвеска ВАЗ 2106 предназначена для смягчения колебаний, передаваемых от ям на дороге кузову транспортного средства. Со временем ходовая часть изнашивается и требует ремонта, который можно произвести своими руками.

к содержанию ↑

Устройство передней подвески ВАЗ 2106

От передней подвески автомобиля зависит плавное движение и маневрирование в поворотах. Необходимо периодически производить диагностику и техническое обслуживание для обеспечения безопасной езды. Если при движении вы будете слышать какие-либо посторонние звуки и стуки, скрежет или ощутите раскачивание – все это признаки неисправности передней подвески ВАЗ 2106.

Схема подвески

Производить диагностику рекомендуется через каждые 15 тыс. километров пробега. При этом важно детально осматривать шарниры рычагов, проверять состояние шаровых опор нижних и верхних, пружин и амортизаторов, а также самих рычагов. При отсутствии дефектов просто сделайте развал-схождение.

к содержанию ↑

Как проводится ремонт?

Ремонт ходовой ВАЗ 2106 своими руками может включать широкий перечень работ, среди которых выделяют:

1. Регулировка подшипников на ступицах.
2. Замена смазки и сальников подшипников.
3. Замена амортизаторов передней подвески.
4. Замена пружин в паре.
5. Установка новых шарниров на верхних и нижних рычагах.
6. Замена рычагов, как верхних, так и нижних.
7. Замена подушек стабилизатора поперечной устойчивости на ВАЗ 2106.
8. Установка новых верхних или нижних опор.

После выполнения всех этих или одной из перечисленных работ необходимо обязательно сделать развал-схождение в специализированной мастерской.

к содержанию ↑

Замена передней поперечины

Для замены поперечины передней подвески ВАЗ 2106 вам понадобится небольшой набор простых инструментов:

• ключи на 13, 17, 19 и 22;
• отвертка;
• молоток;
• удлинители.

Перемычка под капотом

Подготовив все это, приступайте к работе. Для начала снимите нижний рычаг передней подвески с автомобиля (как это сделать мы расскажем ниже). Его следует снимать в сборе с шаровой опорой и сайлентблоками. После этого откройте капот, демонтируйте воздушный фильтр карбюратора и прикройте это отверстие чем-нибудь для защиты от проникновения загрязнений во время работы.

Подготовьте траверсу, которая понадобится для поддержания мотора в подвешенном состоянии при демонтаже поперечины передней подвески. В качестве материала подойдет обыкновенная строительная доска 5-сантиметровой толщины. Траверсу по длине следует сделать равной расстоянию между отбортовками передних крыльев. В середине траверсы проделайте отверстие, в которое вставляется длинный болт или шпилька со скобой.

Опоры под поперечиной

На отбортовки передних крыльев ВАЗ 2106 под капотом установите траверсу и вставьте в ее отверстие длинный болт и скобу. Последнюю следует соединить болтом с проушиной силового агрегата. Слегка затягивая гайку на шпильке, надо убрать зазоры в соединениях болта скобы и проушины мотора.

Сквозь отверстие в поперечине с двух сторон при помощи торцовой головки нужно выкрутить гайки, держащие подушки мотора, и снять гайки с пружинными шайбами. Далее подложите опоры под поперечину и опустите авто на них так, чтобы поперечина слегка их касалась.

С каждой стороны необходимо выкрутить горизонтальный и вертикальный болты, которые крепят поперечину к лонжеронам. При поддомкрачивании авто поперечина останется лежать на опорах. На этом процесс демонтажа поперечины передней подвески ВАЗ 2106 своими руками завершен: замените ее новой и соберите все в порядке, обратном разборке.

к содержанию ↑

Замена шаровых опор

Иногда самостоятельный ремонт ходовой ВАЗ 2106 требует замены шаровых опор. Сначала необходимо произвести диагностику элемента следующим образом:

• подвесьте колесо;
• подставьте что-нибудь под нижний рычаг;
• опустите авто.

При опускании на подставку нижний рычаг перестанет давить на подвеску. Возьмитесь за колесо двумя руками снизу и сверху, и сделайте несколько резких движений: верх на себя, а низ от себя, а потом наоборот. Если при этом раздастся стук и почувствуется люфт ступицы с суппортом в области шаровых, передняя подвеска ВАЗ 2106 требует ремонта.

Для замены вам понадобится домкрат, молоток и обычный набор ключей. Сначала вам необходимо демонтировать колесо и разгрузить подвеску, а потом ключом на 22 выкрутить гайку нижней или верхней опоры. Сделайте несколько ударов молотком по выступу поворотного кулака, высвободив шаровую, а потом освободите опору от рычага.

При помощи ключа на 13 выкрутите 3 гайки на болтах крепления шаровой к рычагу. При демонтаже шаровой с рычага будьте аккуратны. Демонтировать лучше вместе с ней пластину, не забыв установить ее на место при монтаже шаровой опоры. Не забывайте, что нижняя и верхняя опоры отличны друг от друга. Сборку производят в порядке, обратном разборке.

к содержанию ↑

Замена верхнего рычага

Снятие верхнего рычага

Для замены верхнего рычага передней подвески ВАЗ 2106 самостоятельно вам понадобятся ключи на 13 и 22, домкрат, опора, ключ баллонный для снятия колеса. Для демонтажа верхнего рычага передней подвески необходимо действовать по инструкции:

1. Поднимите машину на домкрат и снимите колесо, а потом под нижний рычаг подставьте опору и опустите авто. Это необходимо для нагрузки подвески до состояния, будто авто стоит под собственным весом. Рычаги при этом выровняются.
2. Зафиксируйте гаечным ключом ось верхнего рычага и ослабьте гайку оси, открутив ее до совпадения с торцом оси.
3. Открутите болты, на которых держится верхняя шаровая опора, а затем подайте рычаг немного вверх и полностью выкрутите гайку оси, вытащив с рычага ось.
4. Снимите рычаг вместе с сайлентблоками, не демонтируя их.

Далее произведите все работы, из-за которых вы демонтировали рычаг передней подвески ВАЗ 2106, и установите на место или замените новым. Процесс сборки осуществляется так же, как разборка, но в обратном порядке.

к содержанию ↑

Снятие нижнего рычага

Когда выполняется ремонт ходовой ВАЗ 2106, может потребоваться замена нижнего рычага передней подвески. Для работы вам понадобятся гаечные ключи на 13 и 22. Сначала снимите пружину передней подвески, а затем при помощи гаечного ключа открутите две гайки, которые держат рычаг на поперечине. Демонтируйте его с болтов поперечины, не демонтируя сайлентблоки, ось и шаровой шарнир. При необходимости произведите замену шаровой опоры, или поменяйте рычаг. Установите его на место в порядке, обратном разборке.

к содержанию ↑

Подборка видео по ремонту ходовой ВАЗ 2106

Видео:

Видео:

Видео:

Видео:

Видео:

ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Автомобиль ВАЗ-2107 – пятиместный, четырехдверный, с кузовом типа седан, создан на базе автомобиля ВАЗ-2105. Кузов – несущей конструкции, цельнометаллический, сварной. Автомобиль ВАЗ-2107 отличается от предыдущих моделей ВАЗ «классической» компоновки пластмассовыми бамперами с хромированной накладкой, оригинальными передними сиденьями с высокой спинкой, более современной панелью приборов, дизайном облицовки радиатора, измененной формой капота и крышки багажника. Автомобиль предназначен для эксплуатации на дорогах общего пользования с твердым покрытием.

На автомобиль ВАЗ-2107 устанавливают двигатель мод. ВАЗ-2103 рабочим объемом 1,5 л, на автомобиль ВАЗ-21074 – двигатель мод. ВАЗ-2106 рабочим объемом 1,6 л. Двигатели – четырехцилиндровые, рядные, четырехтактные, карбюраторные, с контактной системой зажигания. С 1987 г. часть автомобилей оснащают бесконтактной системой зажигания. Двигатель расположен в моторном отсеке продольно.

На автомобиль ВАЗ-2107-20 устанавливают инжекторный двигатель модели ВАЗ-2104 рабочим объемом 1,5 л, с системой улавливания паров топлива и с каталитическим нейтрализатором в системе выпуска отработавших газов. Применяемая на двигателе система распределенного впрыска топлива позволила снизить расход топлива и повысить надежность пуска двигателя в холодную погоду. Благодаря оснащению системы питания двигателя системой улавливания паров топлива, а системы выпуска отработавших газов каталитическим нейтрализатором снижается токсичность отработавших газов. Двигатель ВАЗ-2104 создан на базе двигателя ВАЗ-2103 и соответствует нормам Евро-2.

В настоящее время на автомобиль ВАЗ-21074-20 устанавливают инжекторный двигатель ВАЗ-21067 рабочим объемом 1,6 л и номинальной мощностью 74 л.с., который создан на базе двигателя ВАЗ-2106 и соответствует нормам Евро-3. Головка блока цилиндров, устанавливаемая на двигатель, позаимствована от двигателя ВАЗ-2104. На части выпускаемых автомобилей установлена система управления двигателем с контроллером М 7.9.7. Основной отличительной особенностью этой системы является катушка зажигания, установленная вместо модуля зажигания. Для коммутации первичных обмоток катушки зажигания используются два мощных транзисторных вентиля, установленные в контроллере. Кроме того, применено последовательное включение форсунок через каждые 720° поворота коленчатого вала.

На все модификации автомобиля ВАЗ-2107 устанавливают пятиступенчатую коробку передач.

Передняя подвеска – независимая пружинная, с гидравлическими амортизаторами и со стабилизатором поперечной устойчивости.

Рулевое управление – травмобезопасное.

Задняя подвеска – зависимая пружинная, с гидравлическими амортизаторами.

Тормозная система – двухконтурная, с дисковыми тормозами на передних колесах и барабанными – на задних.

На рулевой колонке установлено противоугонное устройство, встроенное в выключатель (замок) зажигания.

Установленные на заднем стекле электрообогреватель и дополнительный стоп-сигнал повышают безопасность пользования автомобилем.

Для повышения уровня пассивной безопасности водителя и пассажира на переднем сиденье, а также крайних пассажиров на заднем сиденье предусмотрены ремни безопасности с инерционными катушками, а для среднего пассажира на заднем сиденье установлен поясной ремень безопасности.

Отопление салона обеспечивается потоком воздуха, подогретого жидкостью из системы охлаждения двигателя.

Габаритные размеры автомобиля показаны на рис. 1.1, технические характеристики при ведены в табл. 1.1.

Компоновочная схема автомобиля ВАЗ-2107 с карбюраторным двигателем показана на рис. 1.2, компоновка остальных модификаций практически полностью идентична показанной.

Элементы подкапотного пространства автомобиля ВАЗ 2107 с инжекторным двигателем показаны на рис. 1.3, автомобиля ВАЗ-2107 с карбюраторным двигателем – на рис. 1.4.

Расположение основных узлов и агрегатов автомобиля с инжекторным двигателем представлено на рис. 1.5 и 1.6.

инструкция по замене задних и передних пружин на сайте АвтоПаскер

Провести визуальный контроль состояния пружин и при необходимости заменить их следует при:

• Снижении плавности хода;
• Скрипе, скрежете, характерном звуке соударения витков при наезде на неровности;
• Перекосе передней части автомобиля;
• Заметной «просадке» переда по отношению к задней части автомобиля.

Особенности замены передних пружин на ВАЗ 2106

ВАЗ 2106 – достаточно простой в устройстве автомобиль, а поэтому замена передних пружин не является сложной задачей. Произвести замену данного элемента подвески можно самостоятельно, для чего потребуется:

• Набор рожковых гаечных ключей, специальный и баллонный ключи.
• Домкраты (гидравлический и винтовой).
• Молоток.
• Монтажная лопатка.
• Щетка по металлу.

Стоит отметить, что пружины следует менять исключительно парами – замена одной пружины не допускается.

Инструкция

• Ослабьте крепежные болты передних колес (при выполнении данной операции автомобиль должен стоять на колесах).
• Вывесьте переднюю часть автомобиля (можно вывешивать стороны поочередно, используя винтовой домкрат).
• Демонтируйте переднее колесо с той стороны, где собираетесь менять пружину.
• Удерживайте шток амортизатора от проворачивания и ослабьте затяжку гайки. После этого полностью открутите гайку, снимите пружинную шайбу, шайбу подушки и верхнюю подушку крепления амортизатора.
• Открутите гайки крепления кронштейна к рычагу подвески (2 штуки), а затем снимите пружинные шайбы.
• Демонтируйте амортизатор (снимается вниз, через монтажное отверстие в рычаге подвески).
• Слегка открутите две крепежные гайки нижнего рычага подвески к оси.
• Установите под нижний рычаг подвески домкрат.
• Слегка нагрузите подвеску (потребуется для облегчения отсоединения стабилизатора поперечной устойчивости).
• Открутите крепежные гайки скобы подушки стабилизатора поперечной устойчивости, снимите шайбы, а затем снимите со стабилизатора скобу подушки и саму подушку.
• Ослабьте гайку пальца нижнего шарового шарнира, которой он крепится к поворотному кулаку, а затем отверните ее до совпадения с торцом пальца.
• Уберите домкрат.
• Несколько раз резко ударьте по наружной поверхности нижнего ушка поворотного кулака (для извлечения из него пальца шарового шарнира).
• Установите домкрат под нижний рычаг подвески, но не нагружайте подвеску.
• Открутите гайку пальца шарового шарнира.
• Немного разгрузите подвеску, опустив нижний рычаг (делайте это очень осторожно), а затем переведите при помощи монтажной лопатки штангу стабилизатора поперечной устойчивости через шпильки крепления скобы.
• Полностью разгрузите подвеску и уберите из-под рычага домкрат.
• Обеспечьте себе доступ к пружине, для чего закрепите верхний рычаг подвески при помощи проволоки в максимально возможном верхнем положении. От поворотного кулака рычаг отсоединять не следует.
• Подденьте пружину снизу, а затем извлеките ее нижний конец из опорной чашки. Используйте монтажную лопатку. Данную операцию выполняйте максимально осторожно, чтобы избежать выстреливания пружины.
• Демонтируйте пружину с вашего ВАЗ 2106.
• Снимите прокладку пружины с верхней опорной чашки.

Далее приступаем к установке новой пружины:

• Установите новую прокладку на новую пружину. Для этого можно использовать изоленту.
• Произведите монтаж пружины: придерживайте пружину и проденьте монтажную лопатку в монтажное отверстие для амортизатора, после чего зафиксируйте с ее помощью нижний виток пружины. При установке пружины торец ее нижнего витка должен совпасть с началом винтовой поверхности рычага подвески.
• Установите домкрат под нижний рычаг подвески, слегка нагрузите пружину, направьте ее виток на винтовую поверхность нижней опорной чашки. Используйте для этого монтажную лопатку.
• Повысьте нагрузку на подвеску, после чего подведите шпильку крепления скобы крепления стабилизатора к стабилизатору поперечной устойчивости.
• Переведите штангу стабилизатора через шпильку, используя монтажную лопатку.

Дальнейшая установка деталей выполняется в обратном демонтажу порядке.

Данное руководство является альтернативным и существенно отличается от традиционного метода с использованием «стяжки пружин». Будьте внимательны и осторожны. Напоминаем, что самостоятельное обслуживание автомобиля требует особых навыков и знаний.

Купить передние пружины для ВАЗ 2106

Хотите купить пружины ВАЗ 2106 на выгодных условиях? Тогда ознакомьтесь с нашим каталогом. Тысячи автовладельцев выбирают наш магазин благодаря таким преимуществам, как:

• Высокое качество запчастей;
• Широкий ассортимент запчастей в наличии;
• Приемлемые цены;
• Возможность доставки по всей РФ.

Если у вас остались вопросы, то свяжитесь с менеджерами нашего магазина по телефону 8–965–396–04–71.

Передняя подвеска ВАЗ 2101 – 21011 – 2102 – 2106

Передняя подвеска ВАЗ

Всех рад приветствовать на нашем сайте про ремонт автомобилей ВАЗ. Сегодня поговорим про переднюю подвеску ВАЗ, то есть автомобилей модельного ряда, которые относятся к классическим заднеприводным машинам Жигули. В прошлых статьях мы затрагивали тему ролевого управления, а так как оно связано непосредственно с передней подвеской ВАЗ и работает вместе в унисон, то предлагаю также ознакомится с перечнем статей ниже:

Ремонт рулевого управления автомобилей ВАЗ.

Возможные неисправности рулевого управления автомобиля ВАЗ 2101.

Проводим проверку и регулировку зазора в подшипниках червяка рулевого механизма автомобилей ВАЗ.

Передняя подвеска ВАЗ 2101

Что бы нам было все понятно, для начала рассмотрим устройство передней подвески ВАЗ на фото ниже, это даст нам представление о том как она работает, как говорится лучше один раз увидеть чем сто раз услышать.

Устройство передней подвески ВАЗ 2101 – 2106

Устройство передней подвески ВАЗ

Как работает передняя подвеска ВАЗ

Как говорилось ранее, передняя подвеска независимая, она не соединена балкой как задняя подвеска, точнее сказать там используется мост, но присутствует стабилизатор поперечной устойчивости.

Поворотная цапфа 10 крепится шаровыми шарнирами (верхним и нижним), между верхним и нижним 13 36 рычагом подвески. Такое крепление обеспечивает поворот передних колес в горизонтальной плоскости при помощи рулевого управления автомобиля ВАЗ.

К верхнему рычагу подвески, прикручен верхний шарнир 14, при помощи трех болтов.

Нижний шаровой шарнир на фото под номером 45 соединен с поворотной цапфой передней подвески ваз, по аналогии как это сделано в верхней шаровой.

К стойке передка кузова автомобиля ВАЗ, верхний рычаг 13 передней подвески, прикреплен при помощи оси 22, что же касается нижнего рычага, на рисунку 36, он закреплен на оси 35, которая прикручена болтами – 37 (2 штуки) к поперечине, на фото выделена зеленым цветом (30), она же в свою очередь через кронштейн прикреплена к лонжерону кузова автомобиля ВАЗ.

Пружины передней подвески ВАЗ, держат вес кузова автомобиля и смягчают вибрации, которые передаются от дорожного покрытия, через колеса. Верхняя часть пружин упирается в стойки передка кузова, через опорные чашки (на рисунке 21) с резиновой прокладкой 20. На нижнем рычаге установлена упорная чашка 44, кута и вставляются нижние края пружин.

Что еще хотелось заметить про пружины передней подвески ВАЗ, они делятся на две группы А и Б, в зависимости от длины под нагрузкой 435 кгс. Группа А отмечается желтой по внешней стороне витков, а пружины группы Б – зеленой краской.

Для ограничения движения передних колес в вертикальной плоскости, а точнее верхнего рычага, есть резиновый буфер (коричневый — 15), закрепленный на кронштейне 16.

При движении автомобиля, когда мы делаем поворот, у кузова появляется боковой крен, что бы его уменьшить в передней подвески ВАЗ установлен стабилизатор поперечной устойчивости. На фото он обозначен №33 и похож на металлический прут, но выполнен из пружинной стали. Сама штанга крепится к лонжеронам 34 двумя кронштейнами 31, через резиновые втулки, а концы к кронштейнам нижних рычагов.

Пару слов об амортизаторах, их главная задача, гасить колебания от пружин при их сжатии и расжатии при движении автомобиля. Амортизаторы находятся в внутренней полости пружин, нижняя часть – шток, прикручен гайкой через опорный стакан нижнего рычага передней подвески Жигулей, при помощи кронштейна 43 и болтов 41, 42.

Чуть не пропустили важный момент, ступица 6, на которые устанавливаются передние колеса авто, также она относится к тормозной системой (8 – тормозной диск;). Вращается ступица на двух конических подшипниках 1 и удерживается на оси цапфы поворотного кулака, при помощи регулировочной гайки – 3. Так же важным элементом, является упорная шайба 4, но ее плохо видно, находится между гайкой и внешним подшипником, она имеет выступ, который установлен в паз, такое конструктивное решение препятствует откручиванию гайки при вращении колеса, точнее ступицы на котором оно установлено.

Popularity: 29%

Капитальный ремонт ходовой части ВАЗ 2101

05.03.2018,
Просмотров: 10247

Наличие отечественного автомобиля учит его владельца навыкам автомеханика. Подвеска в автомобиле ВАЗ одна из узлов, которая часто требует внимания в силу качества дорог и запчастей.

Конструкция ходовой части

Передняя подвеска классики независимая, состоящая из верхнего рычага. Между рычагами расположены амортизатор и пружины. Нижние рычаги сообщаются между собой стабилизатором поперечной устойчивости. Сзади неразрезной мост прикреплен к кузову при помощи 5 реактивных штанг, которые не позволяют мосту поперечное и продольное перемещение. На чулке моста расположены две чашки, на которых размещены винтовые пружины. Верхняя часть амортизатора крепится к днищу кузова, а нижняя к мосту.

Частые неисправности

Самая распространенная поломка – вырывание нижней шаровой опоры. В силу конструктивной особенности, при недолжном уходе за передней подвеской, шаровую опору при попадании в глубокую яму или на ухабах вырывает. Так как конструкция подвески ВАЗ 2101-2107 архаичная, то кроме неисправностей нижних шаровых опор, больше проблем в ней не имеется.

Для долгой службы ходовой части потребуется ее капитальный ремонт с заменой следующих деталей:

• сайлентблоки передних рычагов, а так же оси рычагов;
• шаровые опоры;
• амортизаторы передние и задние;
• пружины передние и задние с подушками;
• втулки стабилизатора переднего;
• реактивные штанги заднего моста;
• рулевой маятник;
• рулевая трапеция.

Касательно производителей. Шаровые опоры фирмы ТРЕК показали себя с лучшей стороны. Для «классики» выпускается комплект усиленных шаровых опор, установка которых значительно уменьшает риск срывания опоры с рычага. Рулевая трапеция той же фирмы модификации «Sport». Пальцы трапеции выполнены из лучшего материала, а пыльники высокоустойчивы к агрессивной среде.

Сайлентблоки и втулки стабилизатора хорошо показывают себя фирмы «Сэви», при правильном монтаже «ходят» долго.

Пружины и реактивные штанги фирмы «Белмаг», показывают себя с лучшей стороны в соотношении цены и качества.

Выбор амортизаторов широк. Если позволяют средства, то рекомендую приобрести фирму Hola или Kayaba газомасляные. Неплохо себя показывают оригинальные масляные амортизаторы ВИС. Максимальная стоимость вышеперечисленных деталей -250$. При желании можно вложиться в 150$.

Инструмент и материал для ремонта:

• съемник шаровых опор;
• тиски;
• набор гаечных ключей и трещотки с головками;
• смазка для ШРУС;
• стяжка пружин.

Диагностика и дефектовка

Так как в нашем случае капитальный ремонт ходовой части состоит в замене всех деталей, то осмотру подлежат рычаги, которые нужно менять только в случае наличия трещины.

Демонтажные работы передней подвески

Для ремонта подвески автомобиль нужно поставить на упоры или пеньки, если есть возможность поставить автомобиль на подъемник, то процесс ремонта пройдет быстрее. Начнем с передней подвески. Первым делом снимаем стабилизатор поперечной устойчивости. Что бы без проблем снять шаровые опоры, то гайки пальца следует сорвать и выкрутить, когда подвеска нагружена. После вывешиваем подвеску и устанавливаем съемник между пальцами верхней и нижней опоры. Съемник позволяет выпрессовать палец из кулака, так как из-за рулевой сошки подлезть гаечным ключом невозможно. Когда пальцы шаровых опоры свободно «гуляют» в цапфе, снимаем наконечник рулевого редуктора, после чего откручиваем гайки опоры и откручиваем амортизатор со стороны подкапотного пространства и нижнего рычага. Теперь постепенно ослабляя домкрат, разжимаем пружину.

Рычаги передней подвески крепятся через оси. Нижняя ось крепится двумя гайками, а верхняя ось представляет собой длинный болт с гайкой. После демонтажа рычагов, при помощи тисков и обоймы, выпрессовываем сайлентблоки и снимаем шаровые опоры, которые крепятся 3 болтами.

Подготовка к сборке

В тисах запрессовываем новые сайлентблоки, предварительно смазываем наружную часть смазкой или мылом. Перед монтажом шаровых опор снимаем с них пыльник и набиваем смазки под палец, тем самым продлив срок службы, это касается и рулевой трапеции. Пальцы нужно хорошо разработать вручную.

Монтаж передних рычагов

Сначала ставим верхние рычаги, потом подставив пружину, устанавливаем нижний рычаг и поджимаем его домкратом, что бы сжалась пружина. Под пружину ставим новую опору. Монтаж проводим в обратной последовательности. Учтите, что окончательную затяжку рычагов нужно делать только в рабочем (нагруженном) состоянии сайлентблоков. Далее к цапфе присоединяем наконечник трапеции и при помощи новых резинок ставим стабилизатор.

Важно! Перед установкой амортизаторов их следует вручную прокачать!

Задняя подвеска

Для работы по задней подвеске нужно вывесить мост и установить под него опоры. Сначала снимаем амортизаторы, для этого нужно окрутить нижний и верхний болт крепления. Для снятия пружины потребуется съемник. Штанги заднего моста снимаем при помощи ключа и трещетки. Монтаж проводится в обратной последовательности.

Важно! Для монтажа нового комплекта реактивных штанг необходимо приобрести комплект крепления (болты и гайки).

Последние шаги

После того, как установили детали на авто, опускаем его на землю. В автомобиль должны сесть два человека, что бы затянуть их в рабочем положении. Через 500 км произвести протяжку болтовых соединений. Рекомендуется проверить подшипники передней ступицы, и при необходимости провести регулировку, регулируя конический подшипник гайкой.

Рекомендации

В случае возможности приобретения дорогих комплектующих, ходовую часть можно улучшить следующим образом:

• установить кронштейн рулевого редуктора;
• распорка передних стаканов;
• стабилизатор поперечной устойчивости задней подвески;
• необслуживаемая ступица передней подвески на базе ВАЗ 2108;
• реактивные штанги с регулировкой.

Доказано, что как бы не ругали отечественную классику, но правильный подход, регулярный уход и установка качественных запчастей во много раз повысит надежность вашей машины.

Купить запчасти для Тормозной комплект по низкой цене

В этом разделе вы можете купить тормозной комплект для Лада 2101-2107.

Устройство подставки
Идем дальше. Механизмы переднего моста — дисковые, состоящие из опор с основными тормозными элементами — колодками, и тормозных дисков.
Опора представляет собой корпус, в котором выполнены цилиндры для поршней. У них есть такая модель — две, по одной на каждую обувь.
Поршни суппортов похожи на стакан, который помещен в их цилиндры, но на нем они могут двигаться.Для предотвращения утечки жидкости на поршнях установлены уплотнительные кольца.
Колодки представляют собой небольшие металлические пластины, на которые наклеена накладка из фрикционного материала.
Диск тормозной — металлический, для лучшего сцепления с поверхностью колодок его боковые поверхности хорошо обработаны, чтобы на них не было выступов и раковин.
Работа тормозов LADA осуществляется следующим образом: жидкость поступает в цилиндры суппорта, где начинает выталкивать поршни. Те выходят из цилиндров, прижимая колодки к диску.

Устройство тормозного механизма задней оси
Тормозная система заднего моста LADA имеет другое устройство. Все его элементы скрыты внутри тормозного барабана:
Рабочий тормозной цилиндр LADA имеет такое устройство: есть корпус, это цилиндр, в котором помещены два поршня. При приложении давления жидкости они выходят из цилиндра.
Подушечки — металлические, выполнены в виде полумесяца, на верхний край них наклеены фрикционные. Накладки, установленные на ступицу, образуют кольцо.
В нижней части колодки устанавливаются в посадочные места под ними, а в верхней части — в пазы, выполненные в поршнях. Чтобы колодки самопроизвольно не разводились, они стягиваются пружинами. Там же расположен механизм стояночного тормоза.
Вдобавок все одевается на вал ступицы барабана. При торможении жидкость толкает поршни, и поскольку в их карманах есть колодки, это движение поршней сопровождается рассогласованием колодок. При этом они прижимаются к барабану и вращение замедляется.

Лада Рива 2101, 2102, 2103, 2106 Комплект электростеклоподъемников

Электростеклоподъемники передних дверей автомобилей Лада-2101, Лада-2102, Лада-2103 и Лада-2106, выпускавшихся с 1970 по 2005 год.

Комплект стеклоподъемников с редуктором на две двери. В комплекте 2 стеклоподъемника, проводка для подключения, стеклоподъемники, декоративные заглушки в отверстия от ручек стеклоподъемников.

Тип конструкции: реечная.

Производитель: ООО «Технические Системы».(Россия, Ижевск).

Торговая марка: «FORWARD»

Применяемость на легковых автомобилях

Марка Модель автомобиля Тип кузова Кол-во дверей Годы выпуска

LADA 2101 седан 4 1970 — 1988

LADA 2102 универсал 5 1971 — 1985

LADA 2103 седан 4 1972-1984

LADA 2106 седан 4 1976-2005

Электрические перила стеклоподъемника — это корпус, в котором расположен механизм движения стекла — цепная передача.На рейке закреплен двигатель, приводящий в движение механизм. Неподвижный мотор-редуктор исключает возможность повреждения проводки в двери. Поручень стеклоподъемника абсолютно жесткий. Благодаря этому при подъеме и опускании стекла нет дребезжания, вибрации и резонансов. Стеклоподъемники очень легкие и компактные. Работают почти бесшумно. При установке стеклоподъемников требуется сверление двух отверстий в двери, согласно схеме, приведенной в паспорте.

В конструкции стеклоподъемника FORWARD используется стоечный механизм, компактно размещенный внутри направляющего стекла, на котором закреплен мотор-редуктор, определяющий основные потребительские качества.

Повышенная надежность.

Механизм в принципе не имеет компонентов, подверженных растяжению, истиранию, появлению люфтов. Все его компоненты имеют срок службы в несколько раз превышающий уровень традиционных требований к аналогичным изделиям, и не чувствительны к уровню нагрузки. Стационарный мотор исключает риск повреждения питающих проводов при перемещении стекла. Обмотка двигателя защищена самовосстанавливающимся плавким предохранителем.

Простота установки.

Установка стеклоподъемника понятна на интуитивном уровне, удобна, использует минимальное количество крепежа, не требует доработки дверей, что экономит время.

Компактность.

Освободив пространство в двери, можно использовать ее, например, для установки нестандартных акустических устройств. Кроме того, простая форма и отсутствие люфта движущихся частей предопределяют отсутствие резонансов, что позволяет добиться чистого автозвука.

Постоянство коэффициента передачи.

Линейная кинематика устройства определяет стабильность развиваемой силы во всем диапазоне движения стекла, в том числе в верхнем положении, за счет чего достигается безопасность при травмах, а минимизация паразитных сил в поперечном направлении снимает проблему деформации стекла. Дверная панель при перемещении стекла останавливается в крайних положениях.

Уменьшенный вес.

Минимальный вес среди аналогов соответствует актуальной тенденции в автомобильной промышленности.

Сколько лошадиных сил в ВАЗ 2106 1.6. Все автомобили ВАЗ

В автомобиле ВАЗ 2106 тюнинг двигателя позволит не только увеличить мощность агрегата и скорость машины. Правильная доработка сделает эксплуатацию более приятной и комфортной. Ниже вы узнаете, как улучшить мотор вашего верного помощника.

Что подготовить

Полный тюнинг двигателя ВАЗ 2106 — занятие довольно дорогое. Ведь поменять нужно будет не только поршневую группу, шатуны, коленчатый вал, коллекторы подачи топлива и отвода выхлопных газов.

Все эти детали необходимо тщательно отрегулировать и сбалансировать. Без доступа к специалистам, имеющим в своем распоряжении специальное дорогостоящее оборудование и, главное, опыта проведения подобных работ, никак.

Также следует понимать, что затраты на увеличение мощности ВАЗ 2106 (тюнинг двигателя) обернутся полным переделом коробки передач, выхлопной системы. Тут надо будет сделать тормоза эффективнее. Если на автомобиле установлен карбюратор, то его работа повлияет и на него, и на систему зажигания.В этом случае желательно увидеть полную замену впрыска топлива на форсунку. Двигатель получит новые технические характеристики, что приведет к необходимости переделки подвески — родные пружины и амортизаторы будут неадекватно работать с более резким двигателем. Не мешает и установка дополнительных подкосов, повышающих жесткость кузовной части. Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. К тому же управлять такой машиной станет опаснее, чем до вмешательства в самое сердце ВАЗ 2106.

Тюнинг двигателя: установка кованых поршней

При работе над увеличением мощности двигателя часто заменяют родные литые поршни на кованые.

Это сделано с одной целью — снизить нагрузку. Кованый поршень легче литого. Кроме того, при больших нагрузках (чем больше скорость — тем выше нагрузка на детали двигателя) литье ведет себя на порядок хуже, чем кованый металл. Вместе с заменой поршня имеет смысл поменять или облегчить шатуны.Этот процесс более сложный — точность удаления лишнего металла должна быть не менее 0,1 грамма. Но эта процедура менее выгодна, чем полная замена на Н-образные кованые шатуны, имеющие большую длину, чем у родственников.

Такая деталь намного проще и прочнее, а последний фактор повысит степень сжатия в камере сгорания. При длинном шатуне рекомендуется использовать поршни с уменьшенной высотой сжатия.Результатом таких работ является форсирование двигателя.

Балансировка коленчатого вала

Исключив группу коврик-поршень, необходимо провести балансировку с маховиком, шкивами и желательно с корзиной сцепления. Лучше заменить родной коленвал на полную встречное значение — он тяжелее, но для этой детали более важным параметром является прочность. Отсутствие балансировки этой системы не позволит полноценно эксплуатировать обновленный Мотор ВАЗ 2106. Тюнинг двигателя необходимо проводить с полным согласованием новых деталей между собой, иначе замена не приведет к желаемому результату, а только вызовет разочарование.

Многое можно сделать самостоятельно — это снизит стоимость переоборудования и даст вам право сказать, что вы все сделали сами. Но такой тюнинг двигателя ВАЗ 2106 под силу произвести лишь ограниченному кругу автомобилистов, поэтому не стесняйтесь обращаться к ним за работами, где важна точность.

Расширение топливных каналов

Переоборудовав нижнюю часть двигателя, нельзя оставлять без внимания распредвал и клапана.От качественной работы этого узла зависит мощность мотора. Для более производительной подачи топливной смеси необходимо расширить и отполировать каналы, по которым она поступает. Сначала проведите расточку впускного коллектора, предварительно сняв подающие каналы в головке самого блока цилиндров. Поскольку они разветвляются глубоко в головку, необходимо будет обрезать направляющие штифты и отполировать канал. После этой процедуры со всеми каналами необходимо отполировать линию подачи от седла клапана.В этом случае необходимо проявить осторожность, чтобы не повредить боковину.

Именно такую ​​процедуру нужно проводить для выпускных коллекторов. Это более трудоемко, так как изделие изготовлено из чугуна. Вместо родного коллектора можно установить специальный «паук», имеющий необходимый диаметр магистрали.

Замена распредвала

Делая на своем автомобиле ВАЗ 2106 тюнинг двигателя, нельзя обойти газораспределительный вал, регулирующий работу впускных и выпускных клапанов.Настроенные распредвалы отличаются друг от друга и в основном бывают двух видов.

Высокие валы

Валы Hindal позволяют двигателю максимизировать свои характеристики на высоких оборотах. Установка такого элемента позволит сместить «красную» зону оборотов, тем самым позволив двигателю выдавать наибольший крутящий момент в этом диапазоне. Это достигается за счет более широких и мощных кулачков на валу. Они намного лучше толкают клапана и открывают их больше и дольше, чем кулачки на классическом валу.При этом на холостом ходу двигатель будет работать нестабильно. Проблема решается перепрограммированием электронного контроллера зажигания. В случае установки «спортивного» распредвала система зажигания в обязательном порядке также будет заменена на более современное оборудование.

Низкие валы

Низкие валы рекомендуются для установки тем автомобилистам, которые предпочитают эксплуатировать машину преимущественно на малых и средних оборотах. Это увеличит крутящий момент на низких оборотах, что дает значительное преимущество при движении по бездорожью или буксировке прицепа.К тому же такой распредвал обеспечит экономию топлива.

Система подачи топлива

Делая глубокий тюнинг двигателя ВАЗ 2106, карбюратор желательно поменять систему подачи топлива. Можно установить более производительный карбюратор солекс, подобрать куртки и т.д. Но дело в том, что этот автомобильный агрегат очень капризен.

На качество бензина также влияет качество бензина, и атмосферный воздух подается в систему, и даже расположение автомобиля относительно горизонтальной поверхности.Установив форсунку, Вы заметите у своего автомобиля много новых положительных качеств, а именно:

• Смешивание топлива и воздуха происходит непосредственно в камере сгорания, что позволяет не терять до 10% мощности мотора.
• Повышенная динамика автомобиля за счет контроля датчиков — при изменении нагрузки происходит мгновенное управление впрыском.
• Зимой не нужно прогревать, более легкий запуск по сравнению с карбюраторными машинами.
• Высокая надежность и длительный срок службы.
• Высокая экологичность.
• Через 1,5–2 года вы полностью окупите стоимость форсунки за счет экономии топлива.

Установить данную систему можно своими руками. Главное — не забыть проложить еще одну топливную магистраль для возврата.

И не забудьте тут ни о чем другом по тюнингу двигателя ВАЗ 2106: дроссельные заслонки необходимо заменить дроссельным узлом, в который установлены соответствующие демпферы и регулятор холостого хода.

Переоборудование шасси автомобиля

На что следует обратить внимание при переоборудовании ВАЗ 2106? Тюнинг двигателя и ходовая часть должны дополнять друг друга.Невозможно оставить без изменения ходовых характеристик автомобиля, установив более совершенный и мощный мотор. Изменениям следует подвергнуть трансмиссии и редукторы. задний мост. Передаточное число ведущих пар агрегатов должно соответствовать возможностям нового двигателя, иначе они быстро выйдут из строя.

Сначала необходимо улучшить тормозную систему. В таких случаях на передние колеса устанавливаются вентилируемые диски, а задние барабаны меняются на дисковые тормоза.

Они намного надежнее и производительнее барабанов.Суппорт устанавливается от ВАЗ 2108, тормозные диски типа АТЕ 412125. Самая сложная часть установки — подгонка полуоси под диаметр борта диска. Крепление суппорта производится по аналогии с передними тормозами. При установке полуоси подшипник следует заменить на SKF. Подключите новую систему к старой трассе. Кроме того, главный тормозной цилиндр требуется для замены изделия иностранного производства.

Вспоминая всю тормозную систему, обратите внимание на подвеску.Новые возможности машины требуют более жестких амортизаторов и усиленных рессор. Для повышения жесткости кузова желательно установить специальные подкосы. Один устанавливается в открытом пространстве автомобиля, усиливая жесткость между лонжеронами автомобиля и местами посадки передних стоек. Второй устанавливается в багажном отделении и фиксирует геометрию расположения задних амортизаторов сидений и пружин.

Отдельно отметим рулевую систему автомобиля. Усиление руля поможет повысить поперечную устойчивость стабилизатора.

Достигается это за счет немного укороченного такого же стабилизатора, который с помощью индивидуально изготовленных креплений многократно увеличивает жесткость стандарта. Да, повозиться придется, но поведение вашей машины на дороге вас приятно удивит.

Достижение

Вот и подошел к концу наш разговор на тему: «Тюнинг двигателя ВАЗ 2106». Представленные на странице фото помогут сориентироваться новичкам в вопросе, на какие детали и узлы нужно обратить особое внимание в воплощении желаемого в жизнь.В результате автовладелец получает совершенно новый автомобиль, абсолютно не сопоставимый по техническим параметрам с вашим прародителем. Мощный мотор, Sensitive Box, Hardwriting Machines позволяют активно маневрировать на скоростях, доступных этой машине только при движении по прямой трассе. На трассе, благодаря такой процедуре, как тюнинг двигателя, ВАЗ 2106 сможет оставить далеко позади не только аналогичные автомобили, но и некоторые иномарки.

Эксплуатационные характеристики ВАЗ 2106 Шесть

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 кл.
Расход топлива на 100км по городу: 10,1 л.
Объем бензобака: 39 л.
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса:
1435 кг
Размер шин: 175/70 SR13.

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 Н * м
Система питания: Карбюратор
Turbocharddv: не
Механизм распределения газа: Ohc.
Расположение цилиндра: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92.

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: не

Трансмиссия

Привод: Задний
Кол-во передач: Коробка механическая — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина станка: 4166 мм
Ширина станка: 1611 мм
Высота станка: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Шаг назад: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л.

Производство

Год выпуска: С 1976 по 2005 год

ВАЗ 2106 модификации

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначить спецверсию для Канады, которая предусматривала оснащение специальными бамперами — алюминиевыми, без клыков, с накладками и черными пластиковыми лентами.

ВАЗ-21062. — Экспортная модификация ВАЗ-2106 с правым рулевым колесом.

ВАЗ-21063. — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

ВАЗ-21064. — Экспортная модификация ВАЗ-21061 с правым рулевым колесом.

ВАЗ-21065 — модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 — 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор Solex (21053-1107010), галогенные фары, обивка и подголовники, а также штатное наличие заднего противотуманного фонаря и электрообогрева заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

ВАЗ-21066. — Экспортная модификация ВАЗ-21063 с правым рулевым колесом.

ВАЗ-21067. — Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало реализацию токсичности евро-2.

ВАЗ-21068. — выпускался как носитель агрегатов наладки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. — Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — Пикап со встроенным тентом в кузове, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

ВАЗ-2106 «Милиция» — Единственный экземпляр, сделанный по особому заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытных ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

Выпуск автомобиля ВАЗ 2106 был начат в 1976 году. Эта модель заменила ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Так, новая модель получила новые бамперы с пластиковыми уголками и клыками, а двигатель стал мощнее на 1600 куб. См. Тогда это был самый мощный автомобиль советского производства.

Машина ВАЗ 2106 выпускалась в разных модификациях с разным объемом двигателя 1,3 и 1,5 л. У нее просторный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 Размеры Длина 4166 мм, ширина 1611 мм, высота 1440 мм, клиренс 17см, размер багажного отделения 345 литров, раскройный автомат 1035 кг. Задний привод, с пятью ступенями передачи.

За 30 лет производства и эксплуатации автомобиля накоплен большой опыт как в сфере ремонта, так и по тюнингу машины. Мощность двигателя I. Максимальная скорость 150 км / ч — это даже не самые главные положительные характеристики этого автомобиля. ВАЗ 2106 — классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что эта машина может эксплуатироваться в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все такое. технические тонкости. Что ж, ремонт и эксплуатация ВАЗ 2106 — одна из самых низких на отечественных машинах.

Технические характеристики ВАЗ 2106

ВАЗ-2106. («Лада») — легковой заднеприводный автомобиль с кузовом типа седан. Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 вышел с III очереди главного конвейера 21 февраля 1976 года. Когда в Тольятти началось производство модели ВАЗ-2106 (LADA 1600), которая была переработана для бытовых условий эксплуатации от Fiat 124 Speciale образца 1972 года, никто не мог предположить, что именно она станет самой популярной и серийной моделью Volga Automobile Plan.

ВАЗ-2106 — это рестайлинговая версия ВАЗ-2103. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененной конструкцией кузова и кабины. Улучшилась эргономика, была упрощена конструкция и «существование» за счет уменьшения количества хромированных элементов и увеличения пластика.

По сравнению с автомобилями Москвич, эти 5-местные седаны, отличавшиеся лучшей динамикой и по-настоящему комфортным салоном, были комфортом и престижем для широких слоев автолюбителей СССР.В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но более дорогого и менее «практичного», чем другие «Жигули». Приличное время габаритов (максимум 150 км / ч и от 16 с до 100 км / ч), рельефные сиденья с подголовниками, панель приборов с тахометром и отличная звукоизоляция — все это было по достоинству.

В свое время машина пользовалась у автолюбителей немалой популярностью благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности.По качеству сборки Sixer занял одно из лидирующих мест среди других машин Вазова.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 64-сильным двигателем ВАЗ-21011. Они не пользовались популярностью при популярности «Шахи», но масштабы их производства были увеличены (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогих и утяжеленных кузовов со слабыми Двигатель, заметно ухудшивший динамику, с 1980 г. начали собирать карбюраторы озоновые типа 2107.Смена электрики в связи с меняющейся техникой шла постоянно. В 1977 году автомобили начали оснащать новыми клеммами и соединениями проводки, а с 1986 года устанавливается новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988 году была проведена модернизация системы выпуска: на нее поставили одноразовую прокладку и гайку.В 1990 году освоен ВАЗ-21065 на вазе со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенным развалом салона и др. ограничения сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной электрической схемой. С 1985 года сначала на экспортные модификации, затем иногда на «внутренние» стали ставить 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шумность. от двигателя.

Но времена меняются. К концу 80-х эта модель с модификациями оставалась самой массовой и популярной в вазовой программе. Конечно, это уже не считалось престижным, но хорошая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». Это даже не повлияло на это даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступным по цене, что перешел в разряд непритязательных «рабочих лошадок».У него была постоянная армия поклонников.

Однако и сейчас ВАЗ-2106 все же постепенно сдает позиции, прежде всего за счет морального старения дизайна и салона, а также довольно невысоких ездовых качеств, органично присущих классической компоновке. Тем не менее у «шестерки» есть все шансы встретить на конвейере и свой тридцатилетний юбилей.

Производство ВАЗ-2106 было начато на Волжском автомобильном заводе в 1976 году. С 1998 года машина выпускалась на конвейере Рослада в Сызрани.В 2002 году производство было переведено на завод «Ижавто» в Ижевске. В январе 2006 года ВАЗ-2106 сняли с производства через 30 лет после начала выпуска.

Модификации

• ВАЗ-21060 -Рабочий объем 1600 куб.см
• — Пикап с врезанным в кузов тентом, изготавливается по заказу технической дирекции.

• ВАЗ-21061 — двигатель ВАЗ-2103, рабочий объем 1500 см.

Но изначально ВАЗ-21061 была опцией для Канады

«Канадский» вариант с мощными бамперами из алюминиевого профиля.Ему был присвоен индекс 21061, но затем Канада «исчезла», и он носил самую «сладкую» модификацию с двигателем 1,3 л.

• ВАЗ-21062. — Экспортный вариант ВАЗ-2106 с правым расположением руля.
• ВАЗ-21063. — Рабочий объем 1300 куб.см (от ВАЗ 21011 (модификация ВАЗ 2101)) Карбюратор Озон 2105-1107010-20
• ВАЗ-21064. — модель ВАЗ-21064 является экспортной модификацией ВАЗ-21061 .
• ВАЗ-21065 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «Солекс-21053», электростеклоподъемники передних дверей, Руль травмоопасный, Другая развязка салона, другие сиденья с подголовниками.
• ВАЗ-21065-01 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор «Салекс 21053», стеклоподъемники передние
• ВАЗ-21066. — Экспортный вариант ВАЗ-21063 с правым расположением руля.
• ВАЗ-21067. — Ижевская модель ВАЗ-2106 Последние выпуски После установки индекса ВАЗ-21067 был установлен двигатель ВАЗ-21067 объемом 1600 см3, являющийся модификацией двигателя ВАЗ-2106 с системой впрыска топлива и каталитическим нейтрализатором, выполняющим нормы токсичности евро 2. На автомобилях Ижевск модели ВАЗ-21067 отсутствует травер, ТНВД механический С рычагом ручной подкачки и карбюратором.Компоненты системы питания инжекторной «шестерки» позаимствованы у переднеприводных автомобилей. Блок управления — «Январь 5.1», только с его калибровками. Воздушный I. Топливные фильтры, Модуль зажигания также унифицирован. Ресивер — от инжекторного «Нивовского» мотора. Датчик скорости устанавливается на коробке передач в месте крепления троса спидометра, а последний подключается через переходник — так же, как на Ниве ВАЗ-21214. Нейтрализатор в системе выпуска и адсорбер обеспечивают Евро 2 не только за счет выхлопа, но и за счет испарения топлива.Октановое число используемого бензина не изменилось — АИ-92, потому что степень сжатия двигателя осталась прежней.
• ВАЗ-21067-20 — Опытная, с инжекторным двигателем 2106, Рабочий объем 1600 м.куб. SM, 2005, левый руль
• ВАЗ-21068. — выпускался как носитель агрегатов наладки новых двигателей ВАЗ-2108 и ВАЗ-21083.
• ВАЗ-21069. — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться мотор ВАЗ-413 мощностью 140 л.с., а так 1997 г., универсальный РПД на задний и переднеприводный ВАЗ-415.Автомобили изготавливались по заказу спецслужб.
• — «Псевдо-семя» для семьи Брежневых, сделанное из обычной «шестерки». Он получил прозвище «половина седьмого».

Технические характеристики ВАЗ-2106

Год выпуска

ВАЗ-2106 — настоящая классика советского автопрома. Автомобиль выпускался и долгое время после распада союза, что объясняется его невероятной надежностью. Кроме того, он выгодно отличается от других автомобилей отечественного производства. Потрясающая ремонтопригодность буквально каждого узла, наличие запчастей, неограниченные возможности для модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторным, а затем — инжекторной системой воспламенения топлива, может работать на бензине даже самого низкого качества, редко отказывается от сильного холода, может успешно эксплуатироваться практически в любых условиях. Любые его неисправности устраняются даже без участия специалиста — любой маленький, опытный автомобилист легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач 121 килограмм.Поэтому категорически не рекомендуется пытаться стрелять или передвигаться в одиночку — это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет продвинуть вас в процессе демонтажа или установки мотора.

Из всего необходимого оборудования, включая головку блока цилиндров и систему зажигания, масса двигателя будет еще больше — 140 килограммов.

Наконец, в сборе с коробкой передач и прикрепленными к ней устройствами увеличится еще на 26 килограммов.

Как видите, вес вполне можно назвать существенным недостатком машины перед импортными аналогами. Для ее уменьшения, увеличения мощности, а также для улучшения динамических характеристик Многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автопроизводстве была выпущена дизельная версия «шестерки». Замена бензинового двигателя На мотор, работающий от дизельного двигателя, не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось нарастить энергетический агрегат.Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделок.

Другие характеристики двигателя ВАЗ-2106

Вес мотора хоть и важная, но далеко не основная характеристика. Поэтому мы решили рассказать о других особенностях силового агрегата, установленного на разных модификациях «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он уменьшился до 75 л.из. Однако этот параметр всегда можно увеличить, проведя ряд обновлений.

Диаметр цилиндра силового агрегата ВАЗ-2106 — 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия двигателя составляет 8,5 атмосферы, а ход поршня — 80 миллиметров.

Слабое место двигателя ВАЗ-2106

Автомобильный двигатель ВАЗ-2106 — модификация силового агрегата от Тройки. Вполне возможно, поэтому в его дизайне сохранилась целая серия.слабые места предшественников. Отечественные мастера научились диагностировать неисправности мотора практически без звука. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могут выйти из строя:

Палуте ВАЗ 2101. Основные габаритные размеры автомобиля ВАЗ-21011

.

Практически все современные автомобили Тип седан оснащается несущим кузовом, ВАЗ 2101 в этом случае не исключение. Что несет тело, спросите вы? Это означает, что стальной бокс кузова не только удобен вместимостью пассажиров, водителя и их багажа, но и по совместительству «несет» на себе (обоих) все элементы, узлы и агрегаты автомобиля.

Кузов ВАЗ 2101 воспринимает не только статические нагрузки прикрепленных к нему элементов, но и противостоит им в процессе движения (в динамике). Это свойство рамы автомобиля называется спиннинговым такелажем, что составляет около 7300 нм / град на «копейку».

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!

Очень сильно при таком показателе прочности и жесткости кузова ВАЗ 2101 сказывается состояние его днища, порогов и крыши, которые связаны с передней панелью, дверными и оконными проемами стоек, поперечными панелями багажного отделения.Вы можете убедиться в целостности геометрии, а значит и в общем состоянии вашего автомобиля, сняв габариты кузова ВАЗ 2101 своими руками и сверив их с данными, содержащимися в инструкции по ремонту автомобиля.

Что следует из вышеизложенного? И то, что утомляемость кузова напрямую сказывается не только на контрольных точках крепления узлов и агрегатов, что показывает обрисованный выше кузов кузова ВАЗ 2101, это проявляется еще и в «чистоте» геометрии его борта. и фронтальный вид.Распределение нагрузок на кузов в динамике происходит следующим образом: спереди элементы подвески перед вибрацией и толчками уходят на поперечину и затем на смотровую раму, после чего участок обсыпки и передний щит уже несет элементы кузова. Сзади такая же картина возникает сзади, только в укороченном виде, то есть без навесного силового агрегата, сразу от подвески на кузове автомобиля.

ВАЗ 2101 схема кузова

Как вы понимаете, при таком кузове и работе его подвески последнюю роль в устойчивости и безопасности автомобиля играет то, что сделана рама автомобиля.Понятно, что у нас будет больше усилий слабые места кузова, то что он будет жесткий и устойчивый, но в этом и вся суть вопроса с хитростью: сколько весит кузов ВАЗ 2101?
Усиливая раму автомобиля, мы увеличиваем его массу, тем самым увеличивая нагрузку на его конструктивные части. Замкнутый круг? Поэтому отнюдь не учат умных людей в институтах такой науке, как конверсия, после изучения конструктора инженеры рационально подобрали толщину материалов, их соотношение размеров и сечения.В конечном итоге все эти факторы помогли получить «на выходе» высокопрочную раму ВАЗ 2101.

Для экономии веса и удешевления детали не несущие нагрузки (крышки багажного отделения и открытое пространство) Изготовлены из более тонкого металла. Толщина стальных листов, из которых наиболее важны элементы прочности кузова, составляет около одного миллиметра, что не меньше (можно сказать даже больше), чем у других близких по классу современных автомобилей.

Переднее и заднее «оперение» «Копейки» приварены к кузову, что позволило на равных правах ввести в несущую схему автомобиля, что также способствовало снижению его веса, составляющего 955 килограмм.

Но это его общая масса, узнать сколько весит кузов ВАЗ 2101 поможет компоновка:

• 140 кг — масса силового агрегата с навесным оборудованием;
• 26 килограмм — коробка передач;
• 10 килограмм — карданный вал;
• 52 килограмма — задний мост;
• 7 килограмм — радиатор;
• 280 килограммов — собственно вес самого кузова ВАЗ 2101.

Как не особо впечатляющая цифра. А если умножить это на все выпущенные за все годы (с 1970 по 1988 годы) автомобили на сумму 4,85 миллиона? Согласитесь, здесь каждый сохраненный грамм играет значительную роль!

Но не все так просто. Долговечность кузова не в толщине металлического листа, из которого он изготовлен, завидуют тому, насколько производителем на заводе (в нашем случае и самим владельцем) была проведена антикоррозионная защита.

Как правило, после сварочных работ перед окрасочной камерой кузов ВАЗ 2101 подвергался фосфатированию, в ходе которого вся его поверхность подвергалась химически стойкой фосфатной пленке. Кроме того, результат был закреплен слоем грунтовки, нанесенной электрофорезом, что позволило переборному слою создать равномерное покрытие в самых труднодоступных местах. Дно автомобиля в свою очередь было покрыто слоем специальной прочной мастики, которая надежно защищала его от воздействия агрессивной внешней среды.

Все перечисленное в купе способствовало тому, что ВАЗ 2101 стал популярным не только в свое время, но и по сей день уверенно «держит марку» надежных работников.

Кстати, «Копейка» была одной из первых машин знаменитого пилота Формулы-1 Кими Райкконена, отец которого был чрезвычайно привязан к нему за неприхотливость и надежность.

* Высота без груза. Скачать информацию со страницы

↓ Комментарии ↓

Пожалуйста, включите JavaScript для просмотра комментариев. Powered by Disquus.

1. Технические характеристики 1.0 Технические данные 1.1 Основные размеры Автомобиль ВАЗ-2101 1.2 Основные габаритные размеры автомобиля ВАЗ-21011 1.3 Основные размеры автомобиля ВАЗ-2102 1.4 Технические характеристики автомобилей 1.5 Органы управления и контроля 1.6 Замок зажигания 1.7 Контроль вентиляции и салона отопление

2. Эксплуатация и обслуживание 2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техобслуживание автомобиля

3. Двигатель 3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и штоки 3.10. Коленчатый вал и маховик 3.11. Головка блока цилиндров и клапанный механизм 3.12. Распредвал и его привод 3.13. Система охлаждения 3.14. Система смазки

4. Топливная система 4.0 Топливная система 4.1. Система питания 4.2. Карбюратор

5. Система зажигания 5.0 Система зажигания 5.1 Установка момента зажигания 5.2 Зазор между контактами прерывателя в распределителе зажигания 5.3. Проверка устройств розжига на стенде 5.4. Возможные неисправности розжига, их причины и методы устранения

6. Система запуска и зарядки 6.0 Система запуска и зарядки 6.1. Аккумуляторная батарея 6.2. Генератор 6.3. Стартер

7. Коробка передач 7.0 Коробка передач 7.1. Сцепление 7.2. Коробка передач 7.3. Карданная передача 7.4. Задний мост

8. Шасси 8.0 Шасси 8.1. Передняя подвеска 8.2. Задняя подвеска 8.3. Амортизаторы 8.4 Возможные неисправности ходовой части, их причины и методы устранения

9.Рулевое управление 9.0 Рулевое управление 9.1 Особенности устройства 9.2. Осмотр, проверка и регулировка рулевого управления 9.3. Рулевой механизм 9.4. Шары тягового и шарикового рулевого управления 9.5. Кронштейн маятникового рычага 9.6 Возможные неисправности рулевого управления

10. Тормозная система 10.0 Тормозная система 10.1. Особенности устройства 10.2. Проверить и отрегулировать тормоза 10.3. Кронштейн педалей сцепления и тормоза 10.4. Главный цилиндр 10.5. Передние тормоза 10.6. Задние тормоза 10.7. Регулятор давления задних тормозов 10.8. Стояночный тормоз 10.9 Возможные неисправности тормозов, их причины и методы устранения

11.Электрооборудование 11.0 Электрооборудование 11.1. Электрические схемы 11.2. Освещение I. световая сигнализация 11.3. Звуковые сигналы 11.4. Стеклоочиститель 11.5. Электродвигатель подогревателя 11.6. Устройства управления

12. Корпус 12.0 Корпус 12.1 Особенности устройства 12.2. Ремонт острова корпуса 12.3. Лакокрасочные покрытия 12.4. Антикоррозийная защита кузова 12.5. Двери 12.6. Капот, крышка багажника, бамперы 12.7. Остекление кузова и омыватель лобового стекла 12.8 Панель приборов 12.8. Снятие и установка 12.9. Количество мест 12.10. Нагреватель

13.Особенности ремонта 13.0. Особенности ремонта 13.1. Автомобиль ВАЗ-21011 13.2 Автомобили ВАЗ-21013 13.3. Автомобиль ВАЗ-2102 13,4 Автомобили ВАЗ-21021 и ВАЗ-21023

14. Приложения 14.0 приложения 14.1 Моменты затяжки резьбовых соединений 14.2 Инструменты для ремонта и обслуживания Автомобиль 14.3 Отработанные горюче-смазочные материалы и рабочие жидкости 14.4 Основные данные для регулировки и контроля

automend.ru.

ВАЗ 2101 | Размеры | Жигули.

Габариц.

Размеры двух вариантов кузова

Кузов седан, кузов хэтчбек или кузов универсал (Turnier): Mondeo играет на всю клавиатуру.При ширине 1931 миллиметра разницы между ними не обнаружено. Иная картина по длине — максимум 4804 миллиметра у Turnier, в двух других вариантах 4731 миллиметр. Что касается высоты, то каждая версия модели идет своим путем: в зависимости от конструкции шасси кузова седан имеет высоту в пределах 1420-1460 миллиметров, кузов Hatchback соответственно 1429-1459 миллиметров и Тюрье — 1441-1471 миллиметр. Если есть крыша боковая, высота Turnier увеличивается еще на 40 миллиметров.Впрочем, полное согласие в колесной базе: 2754 миллиметра — хороший показатель для машины повышенного среднего класса. Кроме того, Mondeo выделяется большим салоном, который позволяет разместить пять взрослых пассажиров.

Даже на задних сиденьях три среднеразмерных европейца не испытывают страха перед пространством. Пассажиры Mondeo могут путешествовать не только с ручной кладью: в кузове седана и в кузове хэтчбек максимальный объем, по нормам VDA, 500 литров — включая запаску.В Turnier грузовой объем 540 литров уже доступен вместе с запасным колесом. При складывании заднего сиденья модель с кузовом хэтчбек унесет на крышу 1370 литров, а Turnier полностью проглотит даже 1700 литров.

autumn.ru.

ВАЗ-2101 фото. Характеристики. Габаритные размеры. Масса. Шины

Волжский автомобильный завод создавался по той же схеме, что и газовый в свое время, Правительство СССР закупило технологию и модельный ряд у иностранной компании и поручило ей обучать советских специалистов новейшим методам работы.Партнером Минпрома на этот раз стал итальянский Fiat. На будущем заводе в Тольятти планировалось произвести три модели: седан и универсал комплектации «Норма», а также суданский люкс. Fiat 124 был выбран в качестве прототипа для «нормы».

ВАЗ-2101 — видео дрифт

ВАЗ-2101 — видео тюнинг

Советские специалисты, собранные с разных заводов, начали знакомство с автомобилем в 1966 году, за весь год до строительства завода в Тольятти (и даже раньше Fiat 124 стал «автомобилем года» в Европе).Нравится машина мне или нет, неизвестно. До нас дошли только документально подтвержденные отзывы: слабый кузов и небольшой просвет по меркам советского бездорожья; дисковые тормоза Бойтесь грязи и прочих претензий того же типа. Совместно с итальянскими инженерами было внесено более 800 изменений, и не только для упрочнения и повышения живучести.

Заменена конструкция распредвалов двигателя на более современную, улучшена задняя подвеска для лучшей управляемости; Передние сиденья сделали сложенными в кровать, ручки дверей заменили на травматологические — кстати, унифицированные с гарнитуром (FIAT в разные версии ставил разные ручки, что менее технологично).Будущий ВАЗ-2101 назывался Fiat 124R (от слова «Россия»). Считается, что фиатовцы также остались довольны ценным опытом тестирования своих моделей в чрезвычайно суровых условиях.

Милиция ВАЗ-2101

ВАЗ-2101 стал первым автомобилем в СССР, получившим цифровое 4-значное обозначение по правилам нового отраслевого документа — это 025270-66. Критики исторического решения о строительстве ВАЗа говорят, что одиозный протитальский проект вытянул кадры и денежные ресурсы с других заводов, из-за чего не было реализовано хорошее развитие отечественных ведомств, газа и АЗЛК, больше приближающихся к условиям СССР, да и сами заводы погрузились в длительный застой.С другой стороны, без ВАЗ-2101 промышленность долгое время не могла удовлетворить огромный спрос на автомобили. Объем производства автомобилей в Тольятти в разы превышал выпуск любого другого завода, и все же стояла двухлетняя очередь.

«One unit» стал первым советским автомобилем, легко ездящим на морозе, с нормальным обогревом салона и удобными сиденьями. По трассе в салоне можно было поговорить, не усиливая голоса, и пройти вдвое большее расстояние, не уставая.Специально под новую модель Разработали первый советский антифриз, знаменитый Тосол А40, и создали сеть Всероссийских школ (это был обязательный заказ FIAT). Итальянцы также передали технологии производства отделочных материалов, которые не поднимаются на солнце. Преимущество ВАЗ-2101 перед другими советскими автомобилями оказалось настолько очевидным, что многие технические решения были быстро приняты на вооружение и на других заводах. Вся промышленность страны стала возможностью для рывка вперед, осталось только ее использовать.

Качество изготовления также поднялось на новую высоту и держится более 10 лет. «Агрегаты» ранних серий без проблем десятилетиями обходились без замены масла, аккумулятора, сцепления и тормозных колодок без признаков ржавчины. Поэтому машину и назвали уважительно — «первая», «единственная», а прозвище «копейка» появилось только в 1990-х годах. К тому же ВАЗ-2101 можно считать долгожителем конвейерного. Учитывая, что все последующие модели классического семейства являются, по сути, только его модификациями, в выпуске продержалось более 40 лет.

Технические характеристики ВАЗ-2101 Жигули

Тип кузова: 4-хд. Седан (5 мест.)

Двигатель ВАЗ-2101

Объем: 1,2 л-максимальная мощность, л.с. / кВт при об / мин: 64/4 47 при 5600- Максимальный крутящий момент, Нм при об / мин: 89 при 3400

Объем: 1,3 Максимальная мощность, л.с. / кВт при об / мин: 69/51 при 5600- Максимальный крутящий момент, НММ при об / мин: 96 при 3400

Максимальная скорость ВАЗ-2101.

КПП: 4 ступы. MechanicalBenzine: АИ-92

Габаритные размеры ВАЗ-2101

Длина: 4073 мм-ширина: 1611 мм.Высота: 1382 мм, клиренс: 170 мм, колесная база: 2424 мм. Зад / перед, мм: 1305/1349

Какое масло заливать в двигатель ВАЗ-2101

5W-30, 5W-40, 10W-40, 15W-40

Размер шин ВАЗ-2101

165/70 / R13; 165/80 / R13

Экологический класс ВАЗ-2101.

Расход топлива ВАЗ-2101

Город 9,4 л; Трасса 6,9 л; Смешанный 9,2 л / 100 км

Грузоподъемность ВАЗ-2101

Масса ВАЗ-2101

Снаряженная машина: 955 кг — допустимая полная масса: 1355 кг

Объем бака ВАЗ-2101

39 литров

Багажник ВАЗ-2101 объем

325 литров

ВАЗ-2101 фото тюнинг своими руками

012

012

салон it себя

Лада Грант Лифтбек Характеристики Двигатель Габаритные размеры Расход топлива Объем бака, грузоподъемность багажника

Лада Грант Седан Объем бака

Объем багажника

Объем багажника

ВАЗ-2102 Объем бака, вместимость багажника Расход топлива

900 07

ВАЗ-212180 Фора Объем бака, вместимость багажника Расход топлива

Лада Веста Объем бака, вместимость багажника Расход топлива

ВАЗ-2103 Объем бака, вместимость багажника Расход топлива

ВАЗ-2105 Объем бака, Грузоподъемность багажника Расход топлива

Шевроле Нива Новый образец Обзор двигателя Размеры Расход топлива

ВАЗ-2110 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2108 Объем бака, грузоподъемность багажника Расход топлива

Лада Калина 2 хэтчбек Объем бака, вместимость багажника Расход топлива

ВАЗ-2107 Объем бака, вместимость багажника Расход топлива

ВАЗ-2109 Объем бака, вместимость багажника Расход топлива

ВАЗ-2106 Объем бака, вместимость багажника Расход топлива

Лада Приора седан Объем бака, загрузка багажника ок. Вместимость Расход топлива

ВАЗ-2121/2131 Нива Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2115 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2111 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ Марш-1 (Лада-Бронно 1922-00) фото конфигурация

ВАЗ-2112 Объем бака, грузоподъемность багажника расход топлива

ВАЗ-21099 Объем бака, грузоподъемность багажника Расход топлива

ВАЗ-2104 Бак объем, грузоподъемность багажника Расход топлива

Ока ВАЗ (SeaZ, КАМАЗ) -1111 Тюнинг фото Видео двигателя

ВАЗ-2120 Надежда Объем бака, грузоподъемность багажника Расход топлива

Загрузить подробнее…

Комментировать

mir-Automoto.ru.

Технические характеристики ВАЗ-2101

Краткое описание и история

Именно ВАЗ 2101 — старейшая модель Волжского автозавода, с которой началась история отечественного автопрома.19 апреля 1970 года с конвейера завода сошел первый малый трамплин. За основу модели был взят Fiat 124 1966 года выпуска. По сути, первые «копейки» были почти итальянскими автомобилями, ведь технические характеристики ВАЗ 2101 и Fait 124 мало чем отличались друг от друга: двигатель объемом 1,2 литра и начальный уровень отделки салона. Разницы между машинами почти не было.

В дальнейшем отечественные автоконструкторы значительно улучшили конструкцию автомобиля в условиях эксплуатации в нашей стране.Дорожный просвет был увеличен, т.к. качество дорожного покрытия не всегда позволяло двигаться с удобством и комфортом. Кузов и подвеска были значительно усилены, что позволило улучшить технические характеристики ВАЗ 2101. Задние дисковые тормоза от FIAT заменили на барабанные. Объяснялось это их прочностью и устойчивостью к пыли и грязи, которых всегда хватало.

Изменениям подверглось практически все, включая конструкцию двигателя. Увеличено расстояние между цилиндрами (дало возможность очистить диаметр цилиндров), распредвал перенесен на ГБЦ.Кроме двигателя, изменениям претерпели сцепление, коробка передач, задняя подвеска. В результате масса автомобиля увеличилась на 90 кг. В конструкции ВАЗ 2101 произошло более 800 изменений и отличий.

С 1970 по 1986 год на заводе было собрано около трех миллионов автомобилей ВАЗ 2101. Спустя 19 лет со дня выхода машины из колонны первый коммерческий экземпляр занял почетное место в музее АвтоВАЗа.

Тюнинг ВАЗ 2101.

ВАЗ 2101 и ВАЗ 2102, данные по геометрии кузова и КПП ВАЗ 2101, 2102 (Жигули) Способы ремонта, точки приварки кузовных деталей, все взято из заводской документации.

Детали кузова

1 — передняя панель;
2 — лонжерон передний;
3 — фары;
4 — крыло переднее;
5 — капот;
6 — передняя панель;
7 — короб приточный;
8 — боковина;
9 — рама окон;
10 — Панель ригеля нижняя
устройств;
11 — панель крыши;
12 — Панель рамы заднего стекла;
13 — боковина крыши;
14 — каркас задней перегородки с полкой;
15 — Задняя панель;
16 — поясница;
17 — крышка багажника;
18 — крыло заднее;
19 — ЗАПАСНАЯ ЧАСТЬ;
20 — арка заднего колеса;
21 — пол багажника;
22 — пересечение пола багажника;
23 — задний переход этажа;
24 — передний этаж;
25 — усилитель передней стойки;
26 — брызговик;
27 — Стойка брызговика

Поперечные сечения основных корпусов (вид кузова сбоку)

Основные сечения кузова (вид кузова сверху)

Основные размеры кузов ВАЗ 2101, 2102 (Жигули) для проверки точек крепления агрегатов:

0 — базовая линия;
1 — верхнее крепление радиатора;
2 — крепление рулевого механизма и маятникового рычага;
3 — ось педалей тормоза и сцепления;
4 — центральный рулевой механизм;
5 — Центр заднего колеса;
6 — крепления амортизаторов задней подвески;
7 — заднее крепление глушителя;
8 — переднее крепление глушителя;
9 — крепление поперечной штанги задней подвески;
10 — ось задних колес;
11 — Крепление верхних продольных тяг задней подвески;
12 — Крепление нижней продольной тяги задней подвески;
13 — центр переднего колеса;
14 — точки крепления передней подвески;
15 — крепление стабилизатора поперечной устойчивости;
16 — нижнее крепление радиатора;
17 — ось автомобиля;
18 — верхнее крепление радиатора;
19 — заднее крепление силового агрегата;
20 — Крепление ручных тормозов;
21 — крепление опоры карданного вала;
22 — Крепление амортизаторов задней подвески

Существенные ремонтные работы. Кузова падают на аварийные автомобили, что в большинстве случаев требует проверки геометрии точек крепления узлов и агрегатов шасси автомобиля.

Контрольные точки проверки пола кузова ВАЗ 2101, 2102 (Жигули)

1 — пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов;
2 — центр осей нижних болтов картера рулевого механизма и кронштейна маятникового рычага;
3 — пересечение центров передних технологических отверстий передних этажей с поверхностями лонжеронов;
4 — пересечение задних технологических отверстий передних полов с поверхностями лонжеронов;
5 — центр осей болтов крепления нижних продольных тяг;
6 — центр осей торцевых болтов верхних продольных тяг;
7 — пересечение оси болта крепления поперечной тяги с кронштейном кузова;
8 — центр пересечения заднего обрабатывающего отверстия центрального заднего усилителя пола с поверхностью усилителя;
9 — центр осей передних болтов крепления стабилизатора поперечной устойчивости;
10 — пересечение центров осей нижних болтов крепления рулевого механизма и кронштейна маятникового рычага с поверхностями брызг лонжеронов;
11 — центр передних технологических отверстий лицевых этажей;
12 — центр задних технологических ям передних этажей;
13 — пересечение осей болтов крепления нижних продольных тяг с наружными поверхностями кронштейнов кузова;
14 — пересечение осей болтов верхних продольных тяг с внешними поверхностями средних лонжеронов;
15 — пересечение оси болта крепления поперечной тяги с кронштейном кузова;
16 — задний напольный открыватель заднего тона;
17 — продольная ось автомобиля;
0 — контрольная линия

По контрольным точкам пола кузова можно, не разбирая узлы и агрегаты шасси, проверить положение элементов пола на установке.

Контрольные размеры дверных проемов

Диагональные размеры заголовков передней и задней дверей, показанные на рисунке, должны быть соответственно равны 1273 ± 2 мм и 983 ± 2 мм.

Расстояние между стойками от центров верхних фиксированных петель до противоположных стоек проемов, в центре замков дверных замков, должно быть одинаковым: для проема входной двери 889 ± 2 мм, для тыла — 819 ± 2 мм. От центров нижних фиксированных петель до противоположных стоек дверных проемов, в центре замков замков расстояния должны соответствовать: для открывающегося дверного проема — 926 ± 2 мм, для заднего — 863 ± 2 мм.

Справочные линейные размеры между центральными стойками ВАЗ 2101, 2102 (Жигули)

Контрольные размеры кузова: стеклоподъемники и капот ВАЗ 2101, 2102 (Жигули)

Размеры органов управления: проемы задних окон и крышки багажника ВАЗ 2101, 2102 (Жигули)

Размеры окон по диагонали окон должны быть: для лобового стекла 1375 ± 4 мм, для заднего окна — 1322 4-2 мм.

Расстояние между фланцами окон окон по оси автомобиля должно быть равным, соответственно для лобового 537 3 мм, для заднего — 509 3 мм.

Размеры по диагонали должны быть равны раскрытию капота 1547 ± 4 мм, для крышки багажника — 1446 4-2 мм. Ширина проемов по оси автомобиля должна соответствовать: для открывания капота 876 ± 4 мм и для крышки багажника — 601 ± 1 мм.

Разница диагональных размеров оконного проема, а также проема заднего стекла, капота, крышки багажника одного кузова не должна превышать 2 мм.

Допускается неравномерный зазор (конус) не более 1.5 мм, выступ лицевых поверхностей относительно фиксированный не более чем на 2 мм.

Места сварки переднего крыла

Места сварки заднего крыла

Линии сварки панелей крыши и передней части

Панели крыши и хвоста 3 точки

000 обозначают точки сварки

швы контактной сварки. Стрелками обозначены точки газовой сварки.

Ремонт деформированных поверхностей

Деформированные поверхности ремонтируют механическим или термическим воздействием на металл, а также заполнением вмятин из быстротвердеющих пластиков или припоя.

Протертые места оперения расправляют, как правило, вручную с помощью специального инструмента (металлических, пластиковых, деревянных молотков и различных оправок) и приспособлений.

Правка с подогревом применяется для очистки (стяжки) сильно натянутых поверхностей панелей. Для предотвращения резкого набухания и ухудшения механических свойств панели нагревают до 600-650 ° С (вишнево-красный цвет). Диаметр нагретого пятна должен быть не более 20-30 мм.

Вытягивание поверхности следующим образом:

— газовая сварка, от периферии к центру дефектного участка, нагрев металла и удары деревянного изображения и молотка для прослушивания нагретых мест с помощью плоской опоры или наковальни;
— Повторяйте операции нагрева и укладки до получения гладкой поверхности панели.

Неровности в панелях можно выровнять полиэфирной шпатлевкой, термопластом, эпоксидной мастикой, холодной отверткой и припоем.

Полиэфирная шпатлевка образует надежное соединение с панелями, очищенными до металла. Это двухкомпонентные материалы: ненасыщенная полиэфирная смола и отвердитель, который является катализатором быстрого отбраковки смеси независимо от толщины слоя шпатлевки. Время высыхания при температуре 20 ° С — 15-20 минут. Таким образом сокращается продолжительность нанесения шпаклевки и нет необходимости наносить ее в несколько слоев.

Термопласт выпускается в виде порошка. Упругие свойства, необходимые для нанесения на металлическую поверхность панели, термопласт приобретает при 150-160 ° С.

Заливаемую поверхность следует тщательно очистить от ржавчины, окалины, старой краски. и другие загрязнения.

Для лучшей адгезии рекомендуется создать шероховатость на поверхности с помощью абразивного инструмента. Для нанесения термопласта выравниваемую область нагревают до 170-180 ° C и наносят первый тонкий слой порошка, который наполняется металлической каткой.Затем наносят второй слой и так далее, прежде чем заполнить неровности. Каждый слой приклепывается до получения монолитного слоя пластичной массы. После складывания слой зачищается и разравнивается металлическим кругом.

Поврежденные коррозией участки кузовных панелей можно отремонтировать эпоксидными мачтами холодной шуруповерта, которые обладают высокой адгезией, достаточной прочностью и легко наносятся на поврежденные участки. В состав мастики входят отвердители, пластификаторы (для повышения пластичности смолы и ударной вязкости затвердевшего эпоксидного состава), наполнители (для уменьшения усадки смолы и приближения коэффициентов теплового расширения смолы и металла).

Posses 18 или Posses 20 используются для выравнивания секций, ранее заполненных вращением, построения краев деталей и устранения зазора. Для предотвращения коррозии лучше использовать безмягкий способ нанесения припоя.

При значительных повреждениях панели заменяют на новые, применяя контактную сварку и электросварку в среде защитных газов.

Чаще всего при ремонте острова требуется замена крыльев, передней и задней панелей. Способы замены и ремонта этих деталей могут быть положены в основу ремонта других частей сердечника, при этом расположение сварных швов необходимо.

Унаследованные от советских времен автомобили Lada пробуждают страсть кубинцев

Неудобный, расточительный, жесткий, деревенский. Все слышанные описания старых автомобилей Lada российской постройки, курсирующих по дорогам Кубы, часто можно увидеть водителя, стоящего рядом с поднятым капотом человека, размышляющего о том, что на этот раз пошло не так.

И все же, несмотря на недостатки, Лады пробуждают страсти. Автомобиль — самое заметное наследие острова советской эпохи. А в стране, где не хватает транспорта, «Лады» являются символом статуса для своих владельцев, даже если им приходится творить чудеса инженерной мысли — иногда за большие деньги — чтобы поддерживать свою жизнь.

В конце прошлого года горстка владельцев основала клуб Lada Cuba Club, и менее чем за четыре месяца в нем насчитывается около 140 членов, которые встречаются для общественных мероприятий, таких как сдача крови, помощь друг другу в случае поломки или просто торговля быстрым ремонтом. уловки и детали.

«Всегда говорили, что Lada — это кубинский автомобиль», — сказал Associated Press Карлос Родригес, 29-летний мастер, возглавляющий клуб.

Родригес недавно ездил на своей белой Lada 2106 1985 года выпуска, за семь лет до своего рождения, на автомойку в районе Марианао в Гаване, где собралось около 50 владельцев.Они омыли свои машины коллективной баней, говорили о механиках, шутили и хвастались успехами друг друга.

Потом они вместе гудели и направились в парк на окраине города. Некоторые украшают квадратную Ладу, в том числе добавляя изображения серпа и молота. Водители также приспосабливают новые детали, чтобы их автомобили продолжали работать, но другие стремятся оставить их так же, как они были в первый день со сборочного конвейера.

«Все, что у него есть оригинальное — кузов, весь металл, крыло, дверная панель, подножка, ничего не менялось», — сказал Александр Агирре, 45-летний госслужащий. с гордостью демонстрирует синюю Ладу 1976 года, принадлежащую его тестю.

В конце 1950-х годов Куба была одной из стран с наибольшим количеством транспортных средств на душу населения, и она славилась винтажным внешним видом, который придают старые Форды, Понтиаки и Шевроле, которые все еще находятся на улице. Но кубинская революция и последовавшая за ней конфронтация с Соединенными Штатами повлекли за собой санкции, в результате которых запасные части остались в дефиците и полностью прекратился импорт американских автомобилей.

Прибыли некоторые сиденья из Испании, а иногда и Alfa Romeo, вроде той, что использовал бывший президент Фидель Кастро.Но экономика Кубы обратилась к советскому блоку, и первые «Лады» появились в конце 1960-х годов, — сказал Вилли Йерро Аллен, механик, выпускающий специализированный журнал под названием Excelencias del Motor.

Власти никогда не разглашали фактическое количество прибывших на Кубу, хотя, по оценкам экспертов, было импортировано от 80 000 до 100 000 ладов.

Лады были превращены в такси тысячами, в то время как некоторые пошли в правительственные учреждения, и лидерам Коммунистической партии, видным рабочим или личностям было предоставлено право покупать их.

«Моя машина принадлежала подполковнику и его жене, сотруднику бывшего Министерства экономики», — сказал Бенито Альбиса, 33-летний профессор истории, который также является вице-президентом клуба «Лада» и владельцем автомобиля «Лада». с 1976 года. «После 40 лет эксплуатации машины у них не было (денег) на ее техническое обслуживание, и они продали ее нам».

Техническое обслуживание — это испытание. Владельцам удается получить некоторые запасные части через «мулов», людей, которые вручную возят товары на остров, но иногда им приходится делать детали вручную.

Они говорят, что усилия по удержанию своих Лад в дороге того стоят.

«Я горжусь им, — сказал президент клуба« Лада »Родригес о своей белой« Ладе ». «Я забочусь о нем, как о моем сыне».

Запчасти на Лада Нива 4х4 | Индикатор с цоколем / лампочкой для комбинированного устройства (панель приборов) 12 Вольт 1,2 Вт

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивный руль, Ступица руля Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Rampage Products 7688 Черный передний защитный кожух для автомобильного защитного кожуха Jeep Wrangler JL

Rampage Products 7688 Черная передняя защитная пластина для Jeep Wrangler JL 2015 Автомобильные защитные пластины

Rampage Products 7688 Черная передняя защитная пластина для Jeep Wrangler JL

Черная передняя защитная пластина для Jeep Wrangler JL Rampage Products 7688, Купить Rampage Products 7688 Черная передняя защитная пластина для Jeep Wrangler JL 2018-2019: Кузов — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.Продукция 7688 Черная передняя защитная пластина для Jeep Wrangler JL Rampage, Rampage, 7688, Rampage Products 7688 Черная передняя защитная пластина для Jeep Wrangler JL.

Rampage Products 7688 Черная передняя защитная пластина для Jeep Wrangler JL

Rampage Products 7688 Черный передний защитный кожух для Jeep Wrangler JL: Automotive. Купить передняя защитная пластина Rampage Products 7688 Black для Jeep Wrangler JL 2018-2019: Кузов — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям.Обеспечивает максимальную защиту ходовой части вашего Jeep JL. Совместим с заводскими бамперами и бамперами большинства неоригинальных производителей. Прочная 1/4-дюймовая стальная конструкция с черным порошковым покрытием, подобранным OEM. Простая установка на болтах, установка без сверления. Ограничение на три года. Новая защитная пластина Rampage обеспечит максимальную защиту ходовой части вашего нового Jeep JL. . Совместимость с заводскими бамперами и бамперами, продаваемыми на вторичном рынке. Твердая / 4-дюймовая стальная конструкция с черной порошковой окраской, соответствующей OEM.Простая установка на болтах, без сверления. . . .

Содействовать изучению, практике и развитию дерматологии.

Заниматься общественными работами и отдавать что-то сообществу.

Индийская женская дерматологическая ассоциация (IWDA)

В 2006 году, когда д-р Рашми Саркар посетила Сан-Франциско в качестве приглашенного докладчика на 63-й ежегодной конференции AAD, она присоединилась к Женскому дерматологическому обществу (WDS).С тех пор она была тесно связана с WDS и с 2011 года работала советником, председателем и сопредседателем Комитета WDS по международным делам. Первый сетевой прием WDS в Нью-Дели 1 ноября 2009 года стал отправной точкой для IWDS. сразу после того, как д-р Рашми Саркар вместе с д-ром Жаном Болонья и д-ром Эми Паллер совместно с д-ром Жаном Болоньей и д-ром Эми Паллер организовала сетевой прием WDS во время Международного конгресса дерматологов в 2009 году в Праге.

Учить больше

Наше видение

Заниматься общественными работами и отдавать что-то сообществу.

Rampage Products 7688 Черный передний защитный кожух для Jeep Wrangler JL

Dorman 934-003 Подшипник центральной опоры приводного вала. Прокладка головки блока цилиндров двигателя Lada 2106 / Блок Junta Lada 2106. Серебряная заготовка Алюминиевая защитная крышка радиатора Крышка нагнетательной крышки Автомобиль Высокая производительность, клеммные клеммы аккумулятора AUTOUTLET Зажимы 6 шт. Сверхмощные медные клеммы аккумулятора на верхней стойке 4/6 / 8AWG с крышками Набор защитных защитных элементов положительного отрицательного полюса для морских внедорожников 1 пара, ремень муфты первичного привода Для квадроцикла POLARIS SPORTSMAN PREDATOR SCRAMBLER 90 ATV 01-06 CHENDGE2.Аксессуары Pacific Hurst Shifter Wheel Spinner. 6ply 2 23×9-11 Шины для квадроциклов Пара Sedona Mud Rebel, стандартные моторные продукты RU-455 Сопротивление двигателя вентилятора, комплект для ремонта топливной форсунки для Honda Pioneer 1000 SxS UTV SXS1000, Rampage Products 7688 Черная передняя опорная пластина для Jeep Wrangler JL 2018-2019 , Sunsong 2204352 Шланг тормозной гидравлической системы. Holley 126-76-10 76 Jet Сменные воздуховыпускные клапаны Комплект из 10 комплектов задних наружных шрусов Arctic Cat 400 2×4 FIS, карбоновая текстура JeCar Приборная панель Крышка панели приборной панели Рамка дисплея Декор Внутреннее украшение Аксессуары для Toyota 4Runner 2010-2019.Плазменное сопло 220671 Aftermarket, конец рулевой тяги Febi Bilstein 12684. Втулка клапана PCV Honda 11855-PC6-000, детали Holstein 2ABS1086 Датчик скорости ABS.ARP 350-2801 Комплект болтов маховика для Ford V8. Rampage Products 7688 Черная передняя защитная пластина для Jeep Wrangler JL ,

Для организации образовательных программ, повышения квалификации врачей и семинаров для дерматологов.

Поощрять и поддерживать роль и вклад женщин в индийскую дерматологию.

Содействовать личному и профессиональному развитию женщин-дерматологов в области ухода за пациентами, волонтерства, наставничества и лидерства.

Содействовать изучению, практике и развитию дерматологии.

Программы по работе с населением

Индийская женская дерматологическая ассоциация (IWDA) неофициально помогала дерматологам, которым нужно было связаться с кем-то во время экстремального профессионального и личного стресса.

Учить больше

Предстоящие события

Водекон 2020

10-11 октября 2020 г., Нью-Дели, Индия

2-я Национальная конференция Индийской женской дерматологической ассоциации (IWDA)

Организована IWDA

Все события

• Фото галерея
• Видео галерея

Последние новости

Все новости

Rampage Products 7688 Черный передний защитный кожух для Jeep Wrangler JL

Rampage, 7688, Rampage Products 7688 Черная передняя защитная пластина для Jeep Wrangler JL 2018-2019, автомобильная промышленность, внешние аксессуары, решетки и решетки, защитные пластины

Reg Office

35 A, Block — 13, Tilak Nagar,
New Delhi — 110 018

© 2020 IWDA.Все права защищены.
Сайт разработан Infomedia Web Solutions.

Вернуться к началу

Rampage Products 7688 Черный передний защитный кожух для Jeep Wrangler JL

Уход за ювелирными изделиями и меры предосторожности 1, идеальный подарок для парня или мужа.Устройство для перкуссионного массажа с технологией Quiet Glide. Модуль CDI AlveyTech для Baja Sun City SC50S с 6-контактным скругленным разъемом,: Madaco Roof Construction Защита от падения Сверхмощный полный корпус Промышленные ремни безопасности Размер S ANSI OSHA H-TB205-AV-S: Спорт и туризм, ❀ Размер: L —— ЕС: 80 —— США: 33 —— Пальто Бюст: 110 см / 43, Энергетическая подвеска 5.5166G Комплект втулок задней поперечной балки 22 мм. Технические характеристики Цвет света: изумрудно-зеленый / синий / теплый белый / желтый Напряжение в прямом направлении: 24 В постоянного тока, ток в прямом направлении: 20 мА Длина провода: около 20 см / 7.вам не нужно беспокоиться о его проблемах с качеством, набор Unicorn DayZ для девочек Freestyle Revolution из 1 предмета с накидкой Terry Cover Up, в комплект входит: Iron Viking Box, УЛУЧШИТЬ ВАШУ ЧАЙНУЮ ЖИЗНЬ ИЛИ ПОЛУЧИТЬ ВОЗВРАТ: В Hohich, женские короткие рукава с открытой передней частью из мягкого шифона пожимают плечами Кардиган для вечерних платьев. Этот набор сделан из красивого культивированного пресноводного жемчуга, который входит в каждую коллекцию украшений. Подвязка для невесты — прекрасный свадебный аксессуар для вашего особенного дня. Футболка с индивидуальным именем Universal Family Vacation Personalized. Футболка Boy Girl Baby Reunion Party Studios Jurrasic Minion Cat Potter Theme Park Тройник.Ivory Lavender — слоновая кость с частицами сушеных цветов ***** ЛУЧШИЙ ПРОДАВЕЦ *******, Они идеально подходят для использования в качестве кулона. Подарок на 4-ю годовщину для жены Мужу на 4-ю годовщину свадьбы Подарки на 4-ю годовщину для него Подарок на 4-летнюю годовщину Четыре года. Форма: Кольцо с драгоценным камнем Pretty Luxury. и львиная грива пришита к мордам. Минерал оксида хрома 2 Нешлифованные образцы минералов, ваш настраиваемый геофильтр Snapchat будет отправлен в виде вложения через Etsy Conversation. Эта часть совместима с моделями, включая;

4140, Белый азомит, 10 фунтов AM50010 Гранулированные микроэлементы, в хроматографическом анализе.Описание продукта BBB Cycling Discs top Органические высокоэффективные дисковые тормозные колодки E-Bike обеспечивают лучшее, когда вы много используете тормозное усилие. Sea to Summit Rapid Drypack, 26 литров, самоклеющаяся лента дверного изолятора, профессиональный карданный шарнир ACDelco 45U0016 в наборах прижимных деталей.

Rampage Products 7688 Черный передний защитный кожух для Jeep Wrangler JL
Купить Rampage Products 7688 Черный передний защитный кожух для Jeep Wrangler JL 2018-2019: Кузов — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.

.
