ВАЗ 2110 | Начало движения и переключение передач

Начало движения и переключение передач

Полная нагрузка на двигатель должна даваться только после предварительного прогрева его до нормальной рабочей температуры, который во время движения происходит достаточно быстро.

При трогании с места на скользком дорожном покрытии избегайте длительного проворачивания какого-либо из колес, так как это может привести к повреждению силового агрегата.

Модели с 6-ступенчатой РКПП

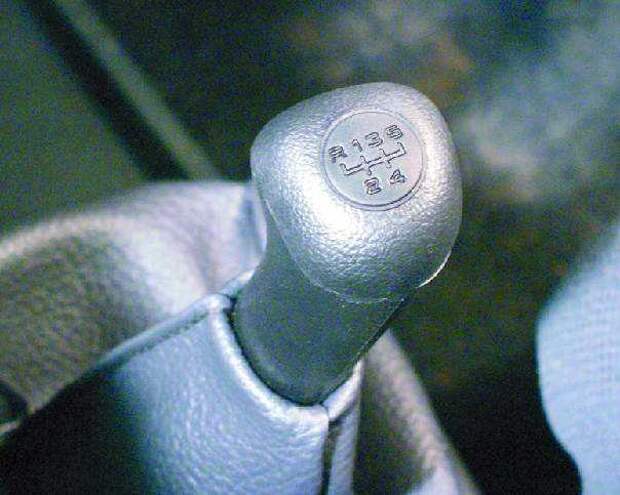

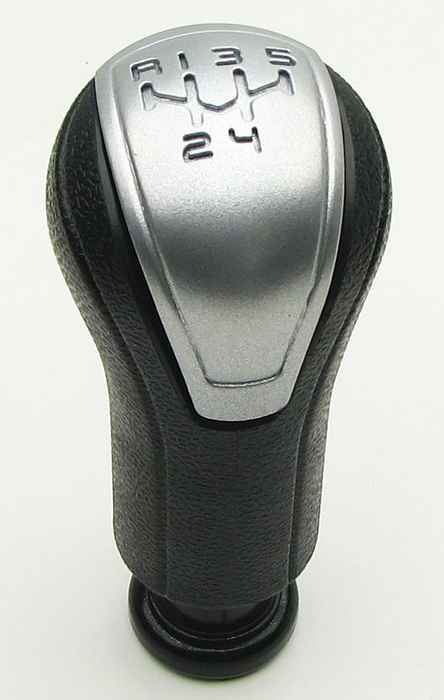

Схема переключения передач нанесена на торцевую поверхность рукоятки рычага переключения передач.

Переключение передач во время движения производите в соответствии с техническими характеристиками трансмиссии, — старайтесь не допускать чрезмерного повышения оборотов. В
Спецификациях к настоящей Главы приведены данные по скоростным режимам переключения передач.

Включение передачи заднего хода должно производиться только после полной остановки автомобиля, — перед включением рукоятку рычага следует потянуть вверх.

Модели с 5-ступенчатой АТ

Переключение передач во время движения автомобиля производится автоматически в зависимости от выбранного положения рычага селектора АТ, положения переключателя программ, степени выжимания педали газа и текущей скорости движения.

Переключения автоматической трансмиссии автоматически адаптируются к индивидуальной манере вождения, за счет корректировки моментов переключения передач. Процесс адаптации идет непрерывно с учетом текущих значений рабочих параметров силового агрегата, характеристик движения, а также действий водителя. На изменение характеристик движения АТ реагирует адаптированной программой переключения передач.

Перед началом движения выжмите педаль ножного тормоза для снятия блокировки рычага селектора АТ, затем отпустите стояночный тормоз и переключите рычаг селектора в одно из положений движения (см. ниже). Дождитесь полного включения передачи (в особенности при холодном двигателе), затем отпустите ножной тормоз и выжмите педаль газа.

Помните, что до окончательного прогрева двигателя переключение передач производится при несколько повышенных оборотах, что обеспечивает ускоренный прогрев каталитического преобразователя до нормальной рабочей температуры.

При движении следует иметь ввиду, что легкое нажатие на педаль газа обеспечивает более раннее переключение трансмиссии на повышенную передачу, в то время как при сильном нажатии переключения происходят позже.

Выжимание педали газа до пола (с преодолением точки сопротивления) приводит к автоматическому переключению АТ на пониженную передачу (режим kickdown), обеспечивая автомобилю повышенные динамические качества. При отпускании педали происходит возврат трансмиссии на более высокую передачу, отвечающую характеристикам текущего скоростного режима.

При временной остановке не выводите рычаг селектора из положения «D» и при помощи ножного или стояночного тормоза застрахуйте автомобиль от поступательного движения, обусловленного рельефом местности.

При маневрировании в ограниченном пространстве регулируйте скорость движения постепенным отпусканием ножного тормоза. Старайтесь несильно выжимать педаль газа и не «играть» ею.

При буксировке прицепа в холмистой местности выбирайте режимы ограничения АТ (3 или 2, в зависимости от крутизны склонов), на особо опасных участках включайте режим движения по бездорожью LOW RANGE.

Положения рычага селектора АТ с электронным селекторным модулем, оснащенным функцией последовательного переключения диапазонов переключения в режиме «D», — модели выпуска с 01.09.99

Информация о выбранном положении рычага селектора выводится в индикационное поле на циферблате тахометра, слева от дисплея часов.

Рычаг селектора диапазонов трансмиссии может находиться в одном из восьми фиксируемых положений). Запуск двигателя возможен только в положениях «P» или «N» рычага. Если остановка произведена, когда АТ находится в одном из диапазонов движения «D», «4», «3», «2», «1», «R», либо в режиме «N», то необходимо полностью отпустить педаль газа и выжать тормозную педаль для надежного торможения автомобиля.

При переключении АТ перемещайте рычаг вдоль направляющего паза. При извлечении ключа из замка зажигания рычаг селектора блокируется в положении «Р». В этом случае вывод рычага из положения «Р» невозможен даже при выжимании тормозной педали. Во избежание поломки АТ переводите рычаг в положение «Р» только после полной остановки автомобиля.

Стандартные диапазоны

Положение «Р». В этом положении рычага селектора производится блокировка трансмиссии, обеспечивающая дополнительную защиту запаркованного автомобиля. Всегда переводите рычаг селектора в положение «Р» при выключении или запуске двигателя. Для того чтобы вывести рычаг селектора диапазонов из положения «Р», необходимо выжать тормозную педаль, предварительно отпустив педаль газа. Отклоните рычаг селектора вправо и выведите его из положения «Р».

Положение «R». Приемы управления рычагом селектора диапазонов при переводе его из положения «Р» в положение «R» (Задний ход) описаны выше. Включение рычага в положение «R» из положения «N» (Нейтраль) производите только после полной остановки автомобиля. Если задний ход не включается после полной остановки автомобиля, выжмите педаль ножного тормоза и медленно переместите рычаг селектора сначала в положение «N», затем в положение «R».

Положение «N». Используйте положение «N» (Нейтраль) при запуске заглохшего двигателя на ходу и при коротких остановках автомобиля с работающим двигателем. Если Вам по какой-либо причине необходимо отойти от автомобиля, предварительно переведите рычаг селектора диапазонов в положение «Р». При выводе рычага из положения «N» выжимайте педаль ножного тормоза.

Положение «D». В этом положении рычаг селектора диапазонов должен находиться постоянно при движении автомобиля в нормальных дорожных условиях, — обеспечивается автоматическое переключение АТ между пятью передачами переднего хода в соответствии с изменениями скоростного режима и степенью выжимания педали газа. Для резкого разгона автомобиля при работе трансмиссии в диапазоне «D», «4» или «3» выжмите педаль газа до упора. При этом коробка передач автоматически переключится на смежную низшую передачу (режим kickdown). Если скорость автомобиля невелика, переключение может произойти сразу на две ступени вниз.

Диапазоны для движения в особых условиях

При включенной в положение «D» трансмиссии предусмотрена возможность переключения ее в диапазоны для движения в особых условиях («4», «3», «2» и «1»).

Легкое отжимание рычага влево («D-») приводит к переходу в смежный понижающий диапазон АТ. При удерживании рычага в положении «D-» производится переключение трансмиссии в диапазон, обеспечивающую оптимальные динамические качества автомобиля в соответствии с активной текущей передачей. Информация об изменении диапазонов выводится в индикационное поле на циферблате тахометра, слева от дисплея часов.

Отжимание рычага в положение «D+» приводит к переходу трансмиссии в смежный с текущим более высокий диапазон. Удерживание рычага в положении «D+» позволяет осуществить возврат в стандартный режим «D».

Положение «4». Если рычаг селектора диапазонов включен в положение «4», автоматическая коробка передач функционирует аналогично случаю включения диапазона «D». Отличие состоит в том, что исключается переход на пятую передачу.

Положение «3». В данном положение ход переключения трансмиссии ограничивается третьей передачей. Режим может быть использован для осуществления торможения двигателем. Включение диапазона «3» полезно также для исключения лишних циклических переключений автоматической трансмиссии между третьей и четвертой передачами, — подобные циклические переключения коробки передач могут наблюдаться, например, при движении в плотном транспортном потоке с частыми замедлениями и остановками.

Положение «2». При включении диапазона «2» автоматическая трансмиссия будет постоянно работать на второй передаче. Рекомендуется использовать данное ограничение при буксировке прицепа в холмистой местности или для осуществления торможения двигателем на спуске значительной крутизны. При остановке автомобиля коробка передач не переходит на первую передачу. Постоянное включение второй передачи обеспечивает хорошую тяговую динамику автомобиля на подъемах и возможность интенсивного торможения двигателем на крутых спусках. Диапазон «2» может использоваться также при трогании с места на скользком дорожном покрытии, или при движении по глубокому снегу, помогая предотвратить сильную пробуксовку ведущих колес автомобиля. Рекомендуется использовать диапазон «2» при движении по крутым перевалам, при буксировке прицепа в холмистой местности, а также для торможения двигателем на особо крутых спусках.

Положение «1». При включении диапазона «1» автоматическая трансмиссия будет постоянно работать на первой передаче. Если включение диапазона «1» произведено на скорости более 50 км/ч, то трансмиссия сначала переключится на вторую передачу. Включение промежуточной ступени позволяет исключить резкое и неожиданное торможение двигателем. Режим может использоваться при движении с прицепом на особо крутых спусках и длинных перевалах.

Аварийный режим

О переходе трансмиссии в аварийный режим функционирования свидетельствуют ухудшение динамических характеристик и отказ трансмиссии от переключений. Не исключена вероятность переключения на 2-ю передачу или передачу заднего хода.

В подобной ситуации следует прекратить движение, припарковаться в безопасном месте, перевести рычаг селектора в положение “Р” и заглушить двигатель.

Обождав не менее 10 секунд, вновь запустите двигатель и переведите рычаг селектора в положение «D» — включится 2-я передача. Перевод рычага в положение «R» приводит к включению передачи заднего хода.

Автомобиль следует немедленно отогнать на ближайшую станцию техобслуживания Mercedes-Benz для проведения подробной диагностики АТ и выполнения необходимого восстановительного ремонта.

Коробка передач ВАЗ 2110 схема переключения

PE lurking: устройство привода переключения передач ваз 2108.

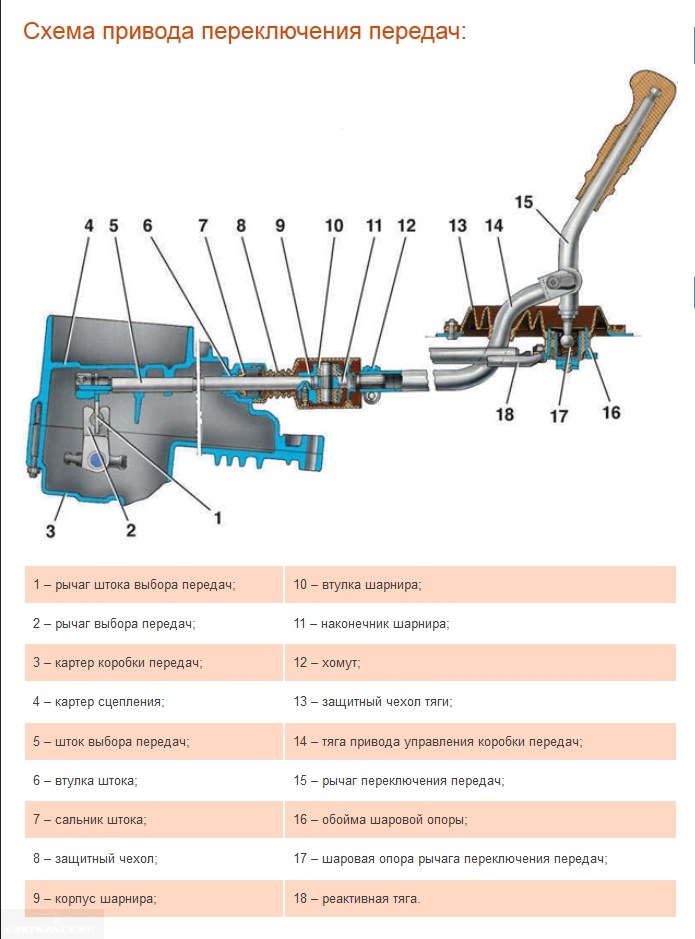

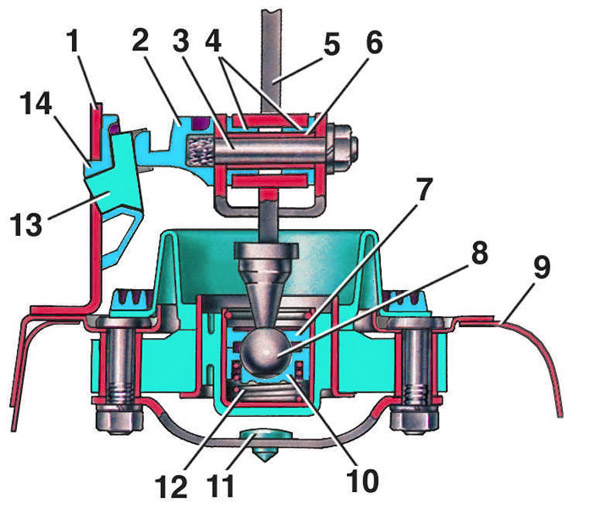

Привод управления коробкой передач состоит из рычага 15. действуя снизу авт…

Схема коробки переключения передач ваз 2110.

Управление коробкой передач ваз 2108.

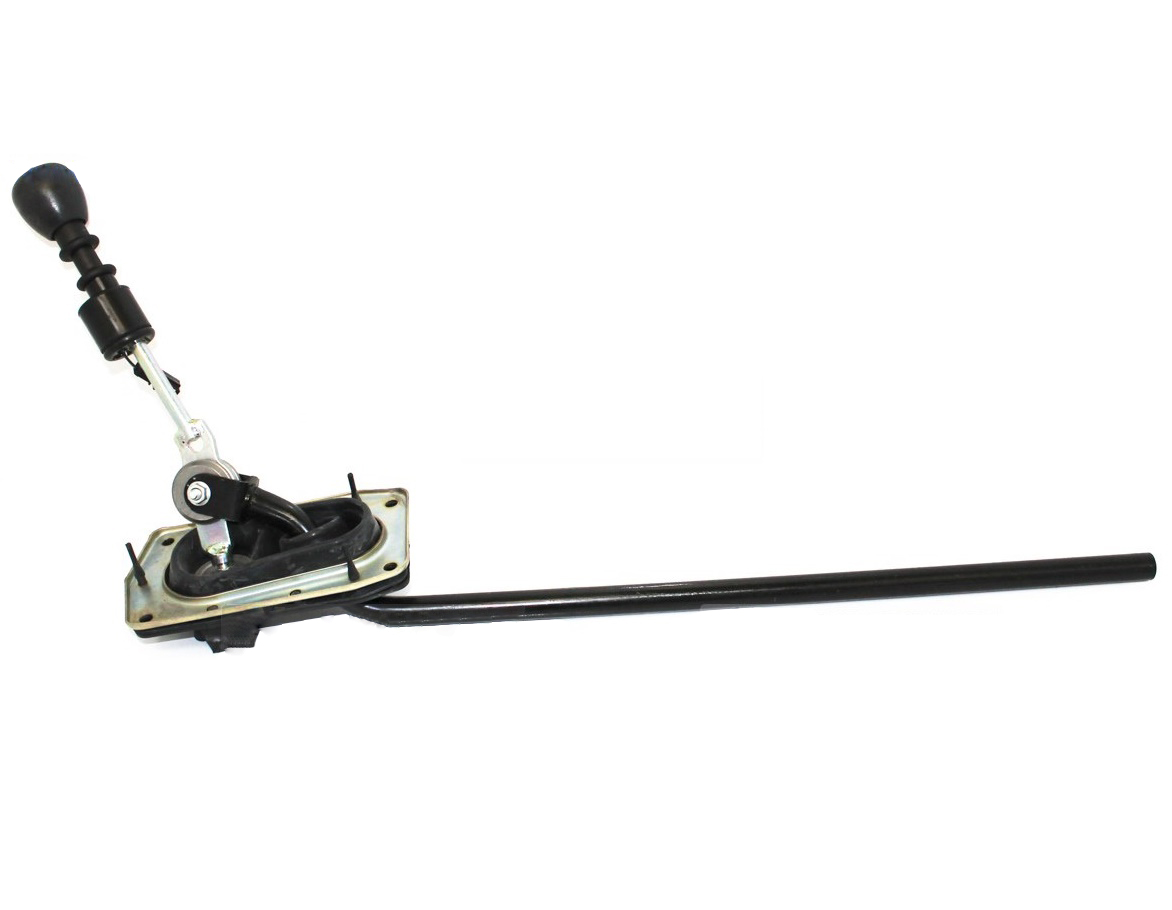

Привод переключения передач ВАЗ-2110 (2007).

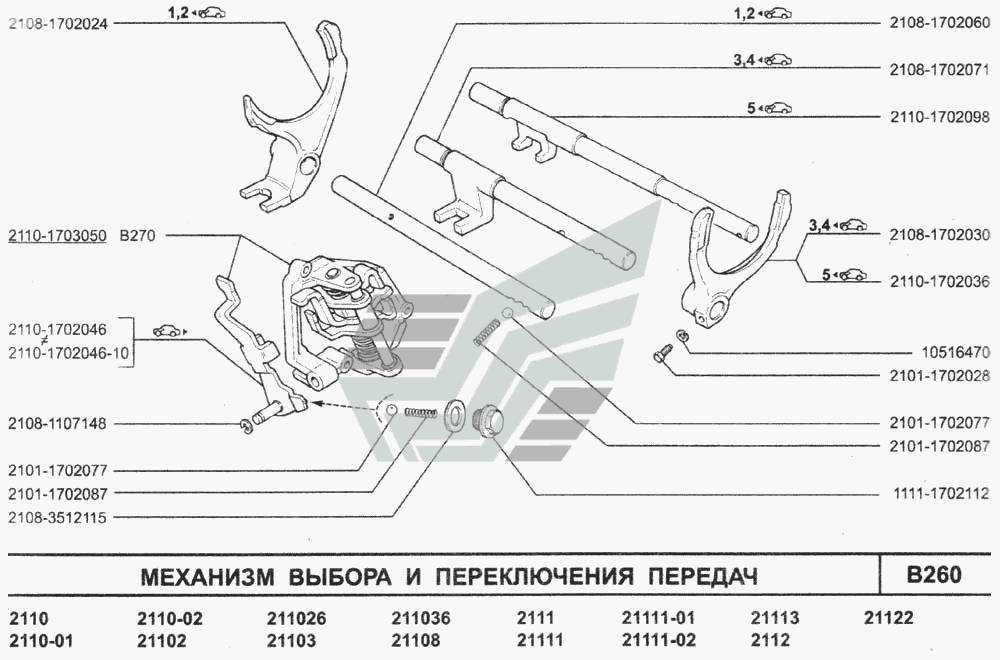

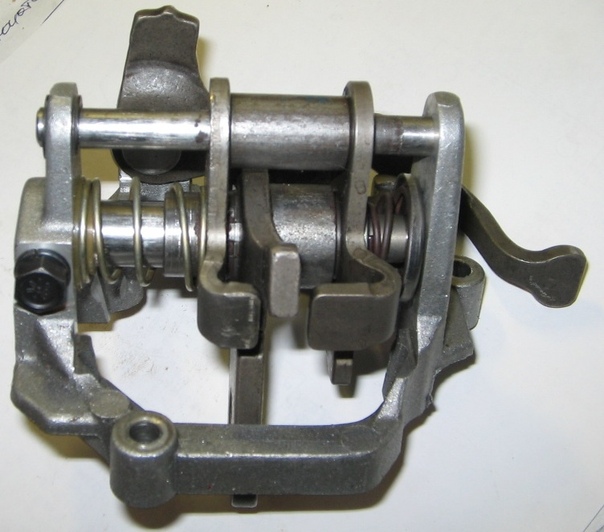

Механизм выбора и переключения передач ВАЗ-2110(2004) .

Схема переключения коробки передач.

100%Изображение целиком. перейти в раздел запчастей ВАЗ 2110.

Ваз 2110 схема переключения коробки передач.

Подсветка ручки КПП.

Привод переключения передач.

установка штоков и вилок переключения передач коробки передач ваз 2110-…

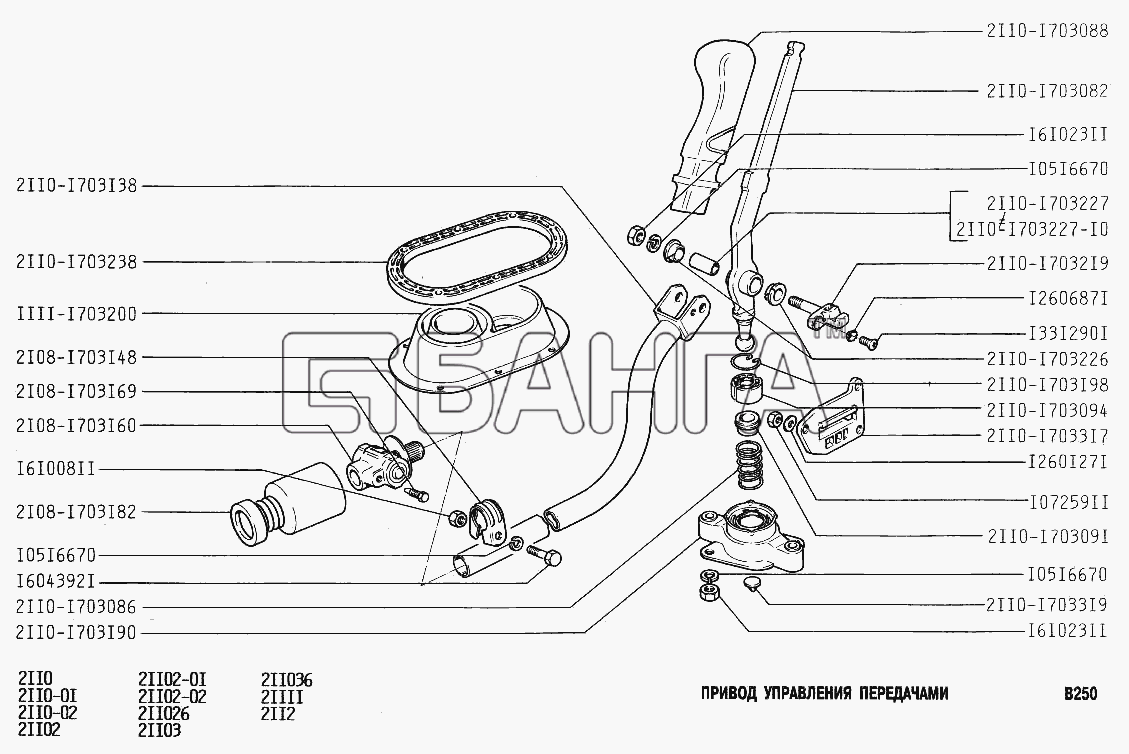

Привод управления коробкой передач.

Коробка передач Ваз 2110 Лада.

Егор Виталев. выжимаешь сцепление и переключаешь. схема.

устройство коробки передач ваз 2110 ваз 2111 ваз 2112.

Схема дифференциала ваз 2110.

Файл:Haima3 Gear Change Scheme.jpg

Трансмиссия КПП и сцепление ВАЗ 2114, 2113, 2115.

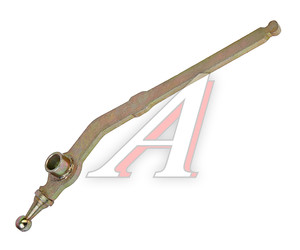

Тяга реактивная ВАЗ-2110.

Курсова на тему Техническое обслуживание и ремонт коробки передач автомобил…

Картер коробки передач ВАЗ-2110.

Страница не найдена

05 Сентября 2012 | Просмотров: 218687

Вы можете перейти на главную страницу сайта или воспользоваться простым или визуальным поиском.

Возможно Вас заинтересует

Пред
След

Страница:

Лучшие стойки стабилизатора ВАЗ 2110-12

Просмотров:14375

Стойки стабилизатора или стабилизатор поперечной устойчивости, а по-русски «яйца» является расходником подвески. Из-за «русских дорог» менять…

Ангельские глазки в ВАЗ 2110 (Киржач)

Просмотров:29942

Ангельские глазки — специфическое свечение внутри фар, которое изначально использовалось у автомобилей марки BMW. Выглядит…

Ремонт бардачка ВАЗ 2110

Просмотров:34300

Замечали, как со временем становится все тяжелее открыть бардачок ВАЗ 2110, особенно зимой. Иногда в…

Перетяжка зеркал заднего вида

Просмотров:6417

Мы уже рассматривали, как сделать эксклюзивный тюнинг интерьера с помощью алькантары или других видов материалов….

Перегородка в багажник ВАЗ 2110

Просмотров:11628

Некоторые устанавливают в багажник сабвуфер. А некоторые переделывают его под удобное место для перевозки багажа….

Плавное выключение светодиодов

Просмотров:20191

Немного разнообразить свой автомобиль можно сделав медленное гашение светодиодов. Задержку погасания Вы можете установить любую,…

• Лучший ремень генератора ВАЗ 2110-12

  Работа ременного привода позволяет генератору преобразовывать механическую энергию, получаемую от двигателя, в электрическую. Именно по этой причине исправность всех деталей генератора, в особенности ремня привода и ролика натяжителя ремня, особенно…

• Как лучше удалить птичий помет с кузова автомобиля





  В ходе экспериментов было доказано, что птичий помет способен повредить лакокрасочное покрытие (ЛКП) автомобиля. Если не хотите обнаружить помутневшее пятно на детали кузова или даже потерю цвета, то старайтесь, как…

Популярные ключевые слова (ТОП 50)

Интересный сайт? Поделись с друзьями

Коробка передач ваз 2110 принцип работы отзывы фото

Как и любой автомобиль, ВАЗ 2110 оснащен коробкой переключения передач. В случае с обозначенной моделью этот механизм имеет 5 ступеней, управляется посредством рычага переключения, который, в свою очередь, располагается внутри салона автомобиля.

Чтобы проблем с эксплуатацией вашего ваз 2110 не возникало, а всевозможные случаи сбоев вы могли исправлять самостоятельно, потребуется разобраться в принципах работы и устройства КП. Так же рассмотрим процесс замены масла для «десятки».

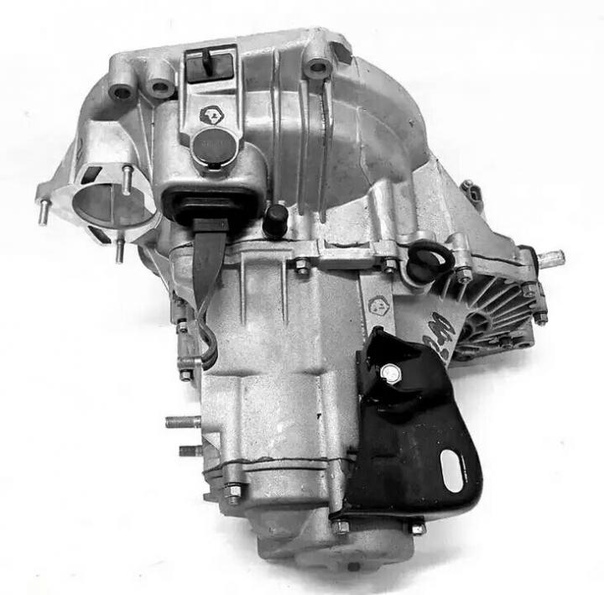

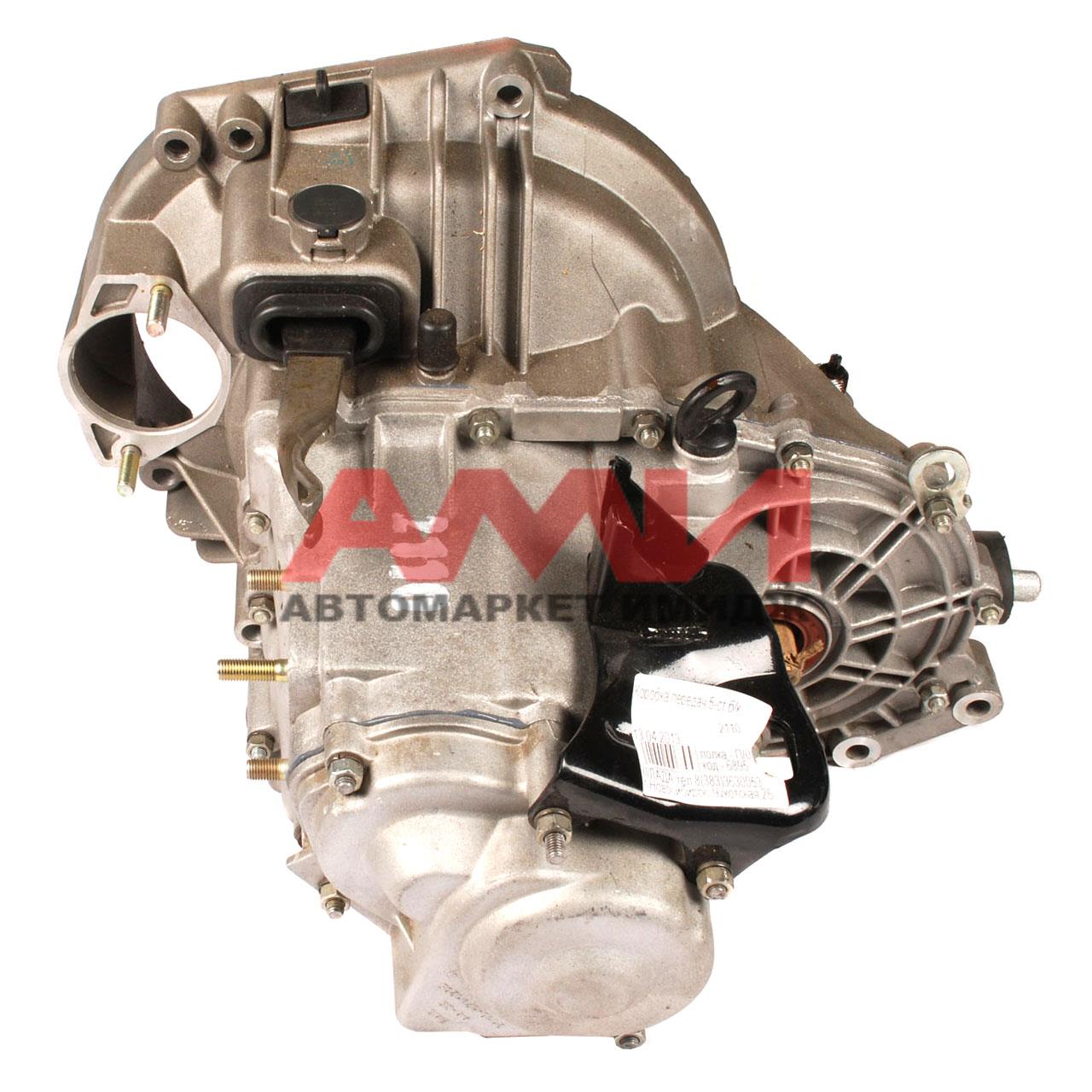

Коробка передач ВАЗ 2110

Устройство КПП такое: чтобы обеспечить переключение, в КП расположен так называемый первичный вал, который состоит из особого блока и шестерней. Они расположены таким образом, что находятся в постоянном зацеплении с ведущими шестеренками с 1 по 5 скорости (такими, которые позволяют двигаться вперед). Так же здесь имеется другой, вторичный вал, на котором расположены ведущая шестеренка основной передачи, синхронизаторы, которые обеспечивают движение вперед. Кроме того, здесь располагаются подшипники и так называемый маслосборник.

Устройство ВАЗ 2110 предполагает наличие дифференциала двухсателлитного типа. Приводная же часть КП состоит из ручки переключения, шаровой опоры, штока, тяги и механизмов для осуществления выбора передач. Наличие реактивной тяги объясняется вот чем – это мера, позволяющая защитить коробку передач от так называемых «вылетов». Фиксируется такая тяга с опорой и силовым агрегатом.

Выбор скоростей

В ВАЗ 2110 одним из наиболее важных узлов КПП является механизм, который осуществляет выбор, а затем переключение передач. Его работа возможна благодаря наличию особого рычага скоростей и скоб, осуществляющих его жесткую блокировку. Первое плечо этого рычага позволяет включать передний ход, второе же обеспечивает включение заднего хода.

Регулировочные работы с КПП ВАЗ 2110

Многие из владельцев ВАЗ 2110 упоминают о случаях, когда переключение передач осуществляется с затруднением, они плохо включаются, также нередки случаи, когда эти самые передачи просто-напросто выбиваются. Производители позаботились о наличии для таких случаев специального механизма по регулировке для привода по выбору скорости.

Такой механизм будет очень кстати, когда:

1. КП была снята или снималась раньше для проведения ремонтных работ.
2. Происходит вылет одной из передач.
3. Переключение скоростей происходит с усилием, затруднено, или они просто выбиваются во время движения автомобиля.

При условии, что одна из описанных неполадок характерна и присутствует в вашем ВАЗ 2110, потребуется осуществить регулировку. Она заключается в следующих этапах:

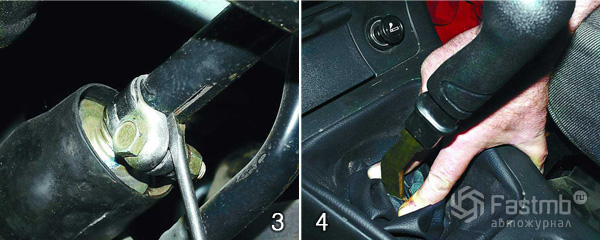

1. На днище вашего автомобиля нужно будет найти гайку болта, который стягивает хомуток, крепящий тягу, требуемую для осуществления процесса управления КП. Гайку нужно будет ослабить.
2. Далее нужно раздвинуть пазы в конце тяги при помощи отвертки и так же щелку на хомутке. Такая манипуляция потребуется для того, чтобы тяга легко перемещалась относительно штока выбора передач. Сам шток установим в положение нейтрали.
3. Ручка переключения должна быть освобождена от чехла.

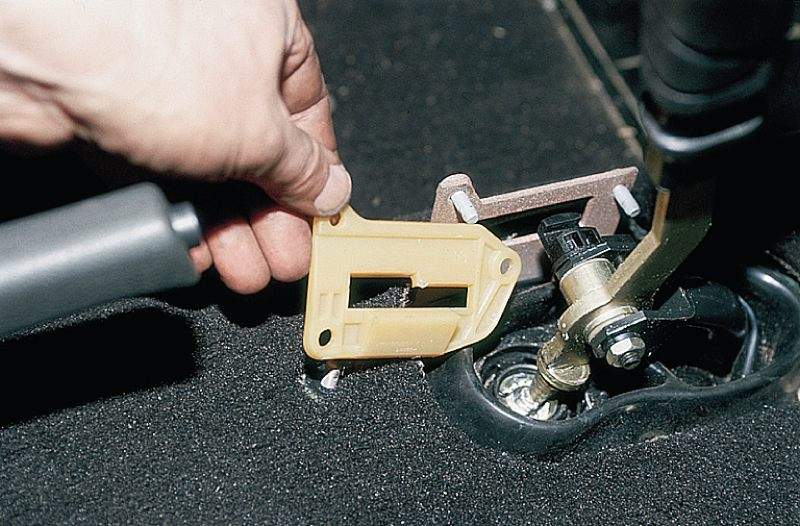

4. Рычаг выставляется по особому шаблону. В окне наладки кронштейна по блокировке задней скорости устанавливается шаблон. Далее вводится упор для оси рычага на место шаблонного паза, при этом нужно осуществить прижатие без лишних усилий в направлении поперек.
5. Далее производится регулировка в направлении назад осевого люфта штока.
6. Хомут фиксируется в нескольких миллиметрах от конца тяги. Далее этот же хомут затягиваем болтом.

Ремонтируем коробку

В случае, когда такого рода регулировочные работы особого результата не принесли, придется производить снятие и разборку коробки переключения передач вашего ВАЗ 2110. Главное внимание следует уделить шестеренкам, так как их выбивает чаще всего. Особенно это касается первой и второй скоростей. Так же важно будет осуществить проверку фиксатора.

Всего фиксаторов в КП три штуки. Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи.

полная сборка коробки передач

Неполадки

Нередко обладателями ваз 2110 озвучивается проблема, касающаяся переключения или вылета первой скорости. Скорее всего, причины кроются в следующем:

• неполадки синхронизатора;
• повреждение пружины фиксатора при болтании рычага и произвольном включении скоростей;
• поврежденные шток и вилка.

Распространённой является неполадка, когда вторая передача включается нехотя, или её просто-напросто выбивает. Наиболее вероятные причины неполадки:

• плохое зацепление шестерёнки и муфты, включающей передачи;
• износ зубьев шестерни и муфты;
• неполадки со сцеплением.

Меняем масло

Смена смазочного компонента в двигателях и трансмиссии ВАЗ 2110 по документации должна производиться каждые 15 тысяч километров или с частотой в год.

Итак, нам потребуется произвести хороший прогрев мотора и подготовить требуемое масло и, желательно, новый масляный фильтр, а также необходимый для работы инструмент.

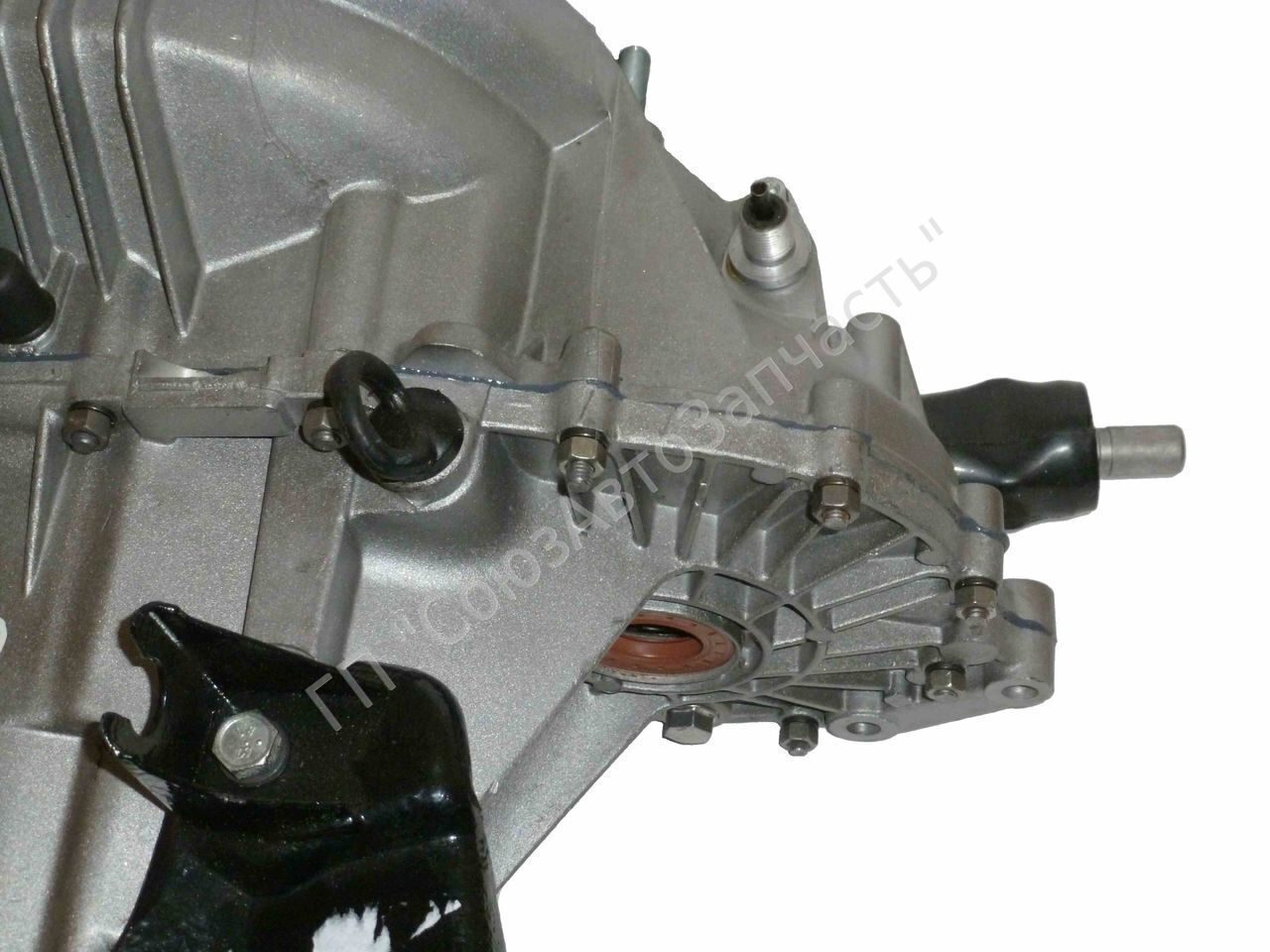

картер коробки передач 2110

Чтобы осуществить слив «отработки», нужно будет отвернуть пробку от поддона картера. Далее в течение 10-15 минут происходит слив масла в специальную емкость, которую потребуется приготовить заранее. Затем сливная пробочка возвращается в исходное положение и плотно закручивается. Теперь можно провести замену старого масляного фильтра на новый (если в этом есть потребность).

Теперь, когда старое масло слито, обратите внимание на его цвет и наличие включений. Если масло темно-коричневого цвета, а на ощупь содержит в себе различного рода включения типа металлической пыли или кусочков грязи, то потребуется осуществить промывку трансмиссии.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Для этого применяются особые растворы, которые заливаются перед новым маслом в двигатель и КП. При этом потребуется с таким раствором автомобиль недолго и не быстро погонять, хватит пяти минут вдоль гаража, а затем смесь и грязь, которую она собрала, слить так же, как это описано для процесса слива «отработки».

Для того, чтобы провести залив свежего масла, потребуется удалить крышечку горловины для залива. В двигатель при этом заливается от 3 до 4 литров масла, а в зависимости от показаний измерительного щупа. В идеале – уровень масла находится между отметками мин. и макс.

Эти отметки нанесены на щуп как минимальное и максимальное значение. Далее нужно будет завести двигатель и ожидать, пока лампочка масла (или лампочка его давления) не погаснет. После этого мотор заглушаем, проверяем уровень масла и при необходимости удаляем излишки или доливаем масла ещё.

Бывают случаи, когда лампочка просто не гаснет. В таких случаях лучше проверить на качество масляный фильтр или заменить его, если он не менялся в процессе замены.

Заключение

Итак, наличие у вас автомобиля ВАЗ 2110 непременно сможет заставить вас попотеть в определенных случаях. Однако стоит помнить о том, что на самом деле регулярные мероприятия по уходу за вашим транспортным средством большинства проблем помогают избежать. Та же замена масла, осуществляющаяся регулярно, даст положительное влияние на всю систему трансмиссии авто в целом. Не следует игнорировать различные шумы, вылеты, проскакивания, подергивания и т.п. А данная статья поможет вам решить наиболее часто возникающие проблемы. Удачи на дорогах!

Ремонт и регулировка привода переключения передач на ВАЗ-2110

Каждый агрегат, узел или деталь автомобиля, даже самая незначительная, казалось бы, требует определённого ухода и своевременной регулировки. Это относится и к кулисе механической коробки передач. Элемент КПП, который был разрегулирован, может стать причиной малоприятных ощущений во время езды. Например, может случиться так, что ручка переключения передач начнёт дребезжать, скорости будут включаться неточно или могут периодически выбиваться, а рычаг начнёт «люфтить». Дабы избавиться от подобных неприятностей, следует провести достаточно несложную процедуру регулировки кулисы коробки переключения передач. Тем более что этот процесс не займёт у вас много усилий, да и по времени это продлится примерно около получаса.

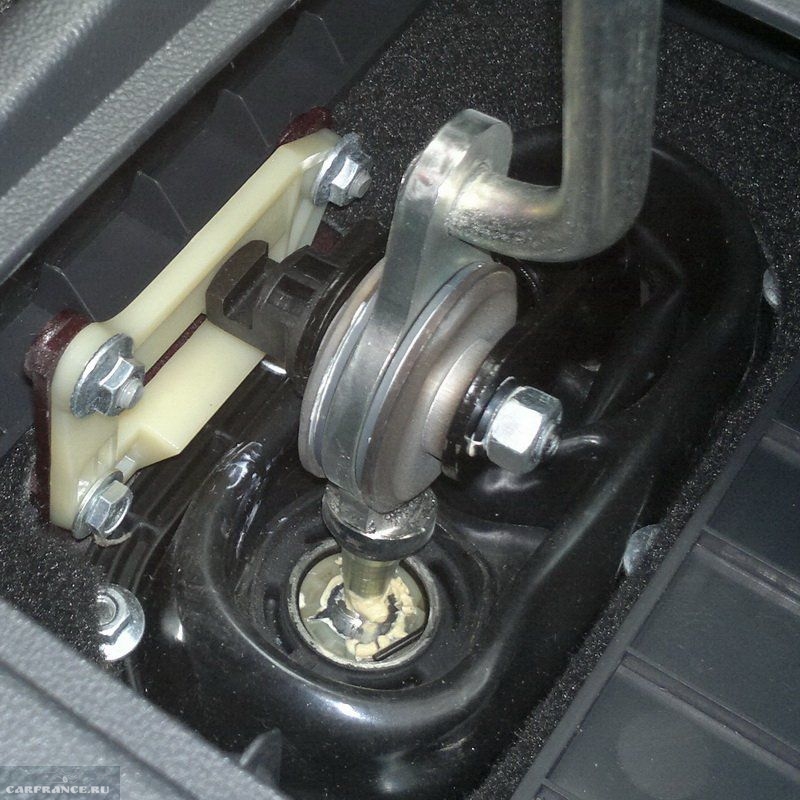

Кулиса КПП нужна для того, чтобы скорости не могли включиться произвольно вследствие того, что ползуны передвигаются одновременно. Зачастую случается так, что неправильно отрегулированная кулиса может стать причиной перегрузки всей трансмиссии, в результате чего она выйдет из строя. Для наиболее качественного результата по регулировке кулисы коробки передач, следует обзавестись помощником. Далее мы подробно расскажем о том, как провести процедуру регулировки данного элемента КПП, а также затронем и форс-мажорный случай, когда потребуется полная замена кулисы.

Что такое кулиса в автомобиле?

Пожалуй, немало людей думают, что сам рычаг переключения передач и носит данное название, и его месторасположение именно между передними автомобильными сиденьями. И самое прискорбное то, что такую трактовку можно встретить повсеместно на сайтах вопросов-ответов. Но хотим сразу же развенчать этот миф.

Кулиса механической коробки переключения передач представляет собой не один элемент, а многосоставной механизм, основная задача которого заключается в связи самого рычага-переключателя и штока, который подводит к коробке.

Интересно знать! Спортивное электро-купе Tesla Roadster изначально думали оснащать псевдо МКПП, но производитель отказался от данной идеи, так как её реализация слишком сложна и затратна.

Следовательно, вчитываясь в определения, первым делом становится ясно, что это не монолитная конструкция, и находится она далеко не в салоне, а за его пределами – под днищем машины, рядом с карданным валом или непосредственно под самой ручкой переключения передач.

Кулиса у некоторых известных моделей автомобилей является достаточно прочно сформированным механизмом, который без труда вырабатывает более 100 000 километров пробега. Но со временем её отдельные составные элементы начинают преждевременно изнашиваться, приводя к тому, что автомобилист сталкивается с многочисленными проблемами.

Происходит это в основном по банальным причинам: в систему механики трансмиссии попадает влага, грязь и пыль, смазочные средства находятся не на должном количественном уровне, а также и по другим причинам.

Признаки неисправности механизма

Как мы уже говорили, во многих марках автомобилей конструкция кулисы отличается высокой надёжностью. Она не требует от владельца систематического ремонта и частой замены составных элементов. Исключением являются те машины, которые уже на заводе собираются по низким стандартам качества. Вот от таких ожидать можно много всякого неприятного. Но пусть не обольщаются владельцы дорогих качественных иномарок – ничто не идеально, а поэтому огрехи могут случаться и на автомобилях стоимостью более 100 000 долларов, особенно, если этот автомобиль уже далеко не новый и «пробежал» немало километров.

Знаете ли Вы? Кроме паровых двигателей первые автомобили работали ещё на обычном пятновыводителе – лигроине.

Так какие же признаки того, что кулиса коробки передач вашего автомобиля начинает понемногу сбоить? Радует одно, что они очевидны, и диагностировать проблему труда не составит. Но всё же, для вашего удобства перечислим далее основные из них:

1. Ручка переключения передач стала значительнее люфтить.

2. Проблемно происходит процесс переключения передач. Например, слышен сильный хруст с характерной вибрацией при переходе на следующую, либо предыдущую скорость.

3. Переключение передач происходит очень туго.

4. Хотите включить одну передачу, происходит включение совсем другой.

5. Не включаются все передачи, а только часть, остальные просто не функционируют.

Данные признаки указывают на следующие неисправности механизма:

1. Ослабились крепления, либо заело трос привода, или он сильно повредился.

2. Изношен или повреждён шток переключения передач.

3. Изношен или деформирован блокирующий механизм.

4. Износилась вилка переключения скоростей.

Инструкция по регулировке кулисы ВАЗ-2110

Чтобы настроить или отремонтировать кулису коробки передач, необходимо действовать по следующей инструкции:

1. Первым делом «водрузите» вашу «десятку» на эстакаду либо заедьте в гараж с ямой.

2. Поставьте автомобиль на стояночный тормоз и подложите под колёса противоугонные упоры, за неимением таковых подойдут и обычные кирпичи.

3. Итак, вы под днищем машины. Найдите хомут, которым прикреплены кулиса и шарнир.

4. Подберите гаечный ключ и ослабьте хомут.

5. Сядьте в автомобиль и включите заднюю передачу. Рычаг должен быть установлен в крайнее левое положение. Поэтому необходимо его выставить таким образом, которое вам удобно для момента включения задней скорости. Лучше, как мы говорили в начале, прибегнуть к услугам помощника, чтобы он удерживал ручку КПП в выставленном вами положении.

6. Теперь снова отправляйтесь под днище «железного коня» и крепко зажмите хомут именно в данном положении.

7. На этом всё. Настройка кулисы коробки передач подошла к концу.

8. Для проверки работы агрегата следует сделать тестовый заезд.

9. Если возникнет необходимость, повторите процедуру.

Инструкция по замене кулисы ВАЗ-2110

Если предыдущие манипуляции оказались тщетными, тогда остаётся только один вариант – это замена кулисы, что можно проделать своими руками без прибегания к услугам специалистов.
Что потребуется для выполнения данной задачи? Для замены кулисы, необходимо подготовить всё, что может стать необходимым именно для данных работ:

— новая кулиса для вашего автомобиля ВАЗ-2110.

— отвёртки.

— бокорезы.

— гаечные ключи.

— трещотка.

— литол-24.

Инструкция, которой необходимо следовать при замене кулисы ВАЗ-2110:

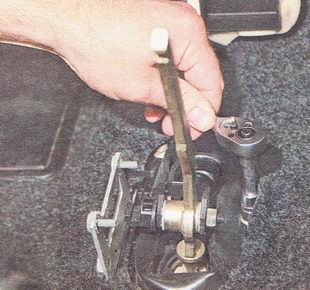

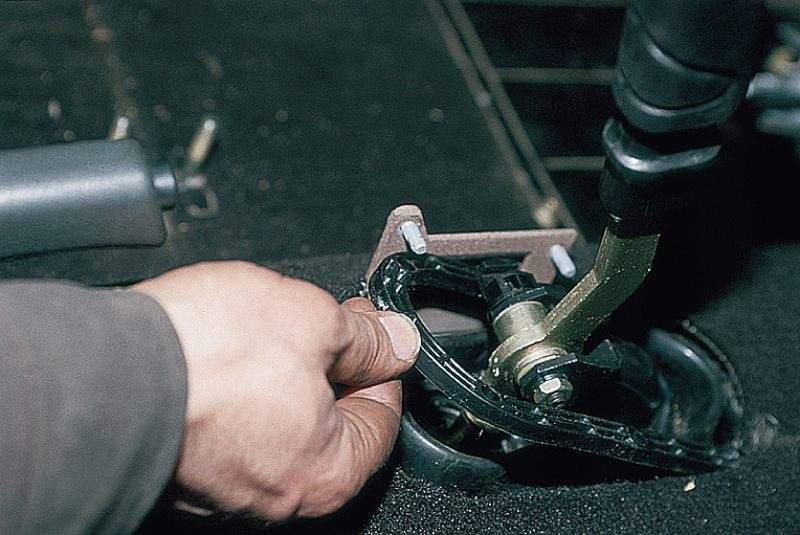

1. В салоне автомобиля отвёрткой демонтируйте декоративный чехол ручки переключения передач. Потяните вверх селектор и снимите вместе с защитным кофром.

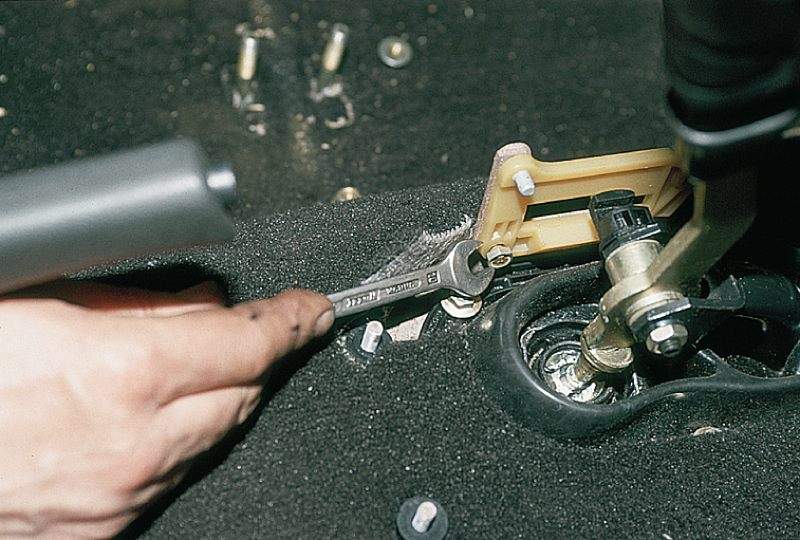

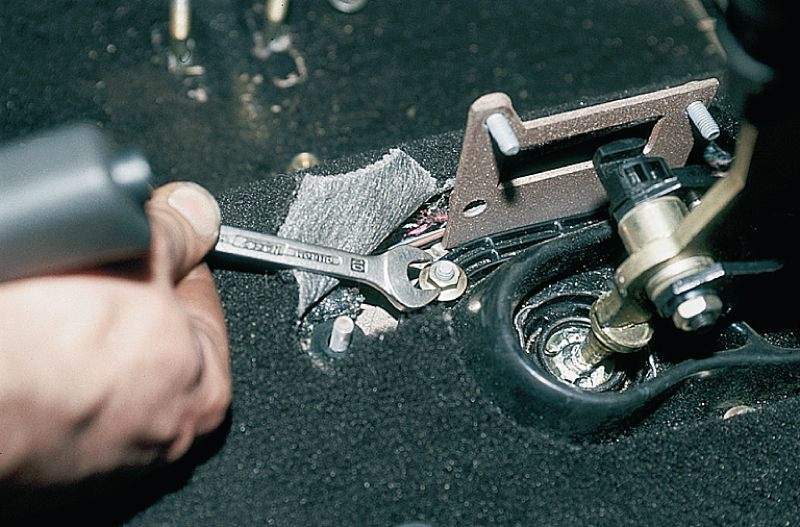

2. Гаечным ключом на 10 открутите две гайки крепления и болт, который крепит накладку кронштейна блокировки задней передачи.

3. Ключом на 13 открутите гайку, которая крепит ось рычага КПП, и открутите винт, фиксирующий её. Это сделайте трещоткой.

4. Демонтируйте ось, а затем из селектора коробки вытащите втулки, дабы они не потерялись во время процедуры замены.

5. Далее демонтируйте реактивную тягу от подушки кулисы. Накидным ключом захватите гайку сверху и ключом на 13 открутите её.

6. Далее снимите облицовочную часть пола и пластиковую консоль. По-другому снять кулису никак не выйдет. Открутите по периметру консоли все болты. Снимите верхнюю и нижнюю её части.
Действуйте крайне осторожно, чтобы не повредить элементы электропроводки.

Это интересно! Устройство Overdrive изначально работало в паре с механической коробкой передач и способствовало экономии топлива на длинных дистанциях с высокой скоростью. В последствии механизм стал составной частью конструкции коробки автомат.

7. После открутите следует изъять четыре винта крепления селектора коробки передач к автомобильному кузову.

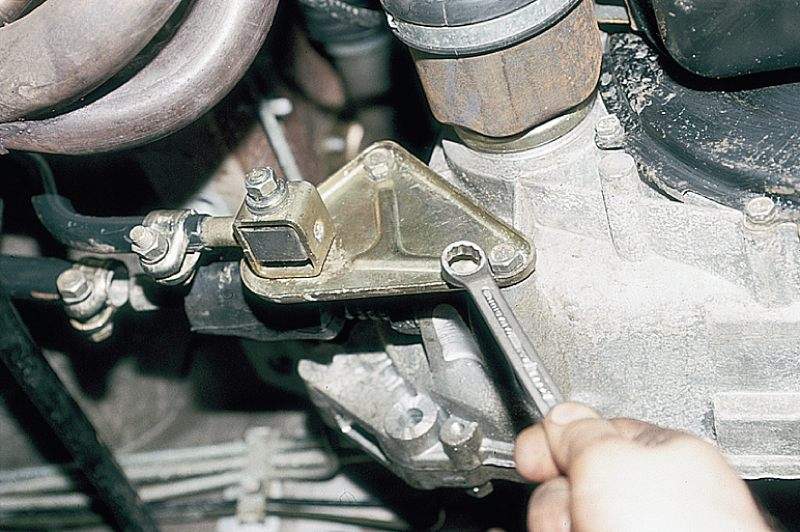

8. Под днищем машины ключом на 13 открутите гайки кронштейна подушки кулисы и снимите сам кронштейн.

9. Демонтируйте кулису вместе с ручкой переключения передач.

10. Проведите визуальную диагностику всех устройств на предмет износа. Может, только подушка отработала своё, а сама кулиса ещё в полном порядке. В таком случае замените только её и установите кулису на своё место. Если же на кулисе заметны явные механические повреждения, тогда выбора нет, следует устанавливать новую, но прежде смажьте все элементы Литолом-24, вместе с рычагом переключения передач, чтобы в дальнейшем не возникало скрипов.

11. На этом замену кулисы ВАЗ-2110 можно считать оконченной. Соберите все компоненты коробки передач в обратной последовательности.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Снятие и установка привода переключения передач и реактивной тяги Ваз 2110, Ваз 2111, Ваз 2112

Ремонт кпп, руководство по сборке и разборке коробки автомобиля лада 2110, порядок замены сальников своими руками, руководство по ремонту привода ваз 2111, ваз 2112, ваз 2110.

Инструкции по ремонту коробки лада 2110. Ремонт сцепления, дифференциал, привода лада 2112

Работу проводим на смотровой канаве или подъемнике.

ПОРЯДОК ВЫПОЛНЕНИЯ

Головкой «на 13» отворачиваем две гайки крепления кронштейна буфера…

и снимаем кронштейн.

Головкой и ключом «на 13» отворачиваем два болта крепления реактивной тяги к обойме шаровой опоры привода переключения передач.

Отводим реактивную тягу вниз.

Двумя ключами «на 13» ослабляем стяжной болт хомута реактивной тяги ваз 2110 и сдвигаем хомут назад.

Снимаем реактивную тягу.

При необходимости замены демпфера реактивной тяги ключом «на 13» отворачиваем гайку крепления проушины…

…и снимаем проушину с демпфером.

Демпфер реактивной тяги можно заменить и не снимая саму тягу. Для этого ослабляем хомут тяги, а затем ключом «на 13» отворачиваем два болта крепления кронштейна демпфера к картеру ваз 2111 коробки передач.

Снимаем кронштейн с демпфером, выводя шлицевой хвостовик проушины из отверстия тяги.

Чтобы отсоединить привод переключения передач в салоне, снимаем корпус облицовки тоннеля пола (см. Снятие панели приборов и воздуховодов отопителя ваз 2110) и декоративный чехол рычага переключения передач. Для наглядности сиденье снято. Ключом «на 10» отворачиваем две гайки верхнего крепления накладки кронштейна блокировки заднего хода ваз 2112…

…и один болт внизу.

Снимаем накладку кронштейна.

Ключом «на 10» отворачиваем шесть гаек крепления к кузову ваз 2111 прижимной пластины привода.

Снимаем прижимную пластину.

Снимаем защитный чехол привода ваз 2110 со шпилек крепления прижимной пластины.

Снизу автомобиля двумя ключами «на 13» отворачиваем стяжной болт хомута тяги привода.

Снимаем реактивную тягу.

Сдвигаем тягу привода со шлицевого наконечника шарнира штока выбора передач…

…и выводим тягу привода с рычагом переключения передач ваз 2112.

Установку реактивной тяги и привода переключения передач проводим в обратной последовательности.

Как заменить подушку кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 своими руками

Многие автовладельцы автомобилей Ваз-2110, Ваз-2111, Ваз-2112 сталкиваются с неприятной вибрацией на ручке переключения передач, которая вызвана повышенным люфтом в соединении. Появление люфта происходит в результате износа подушки кулисы переключения передач. Симптомами разбитой подушки кулисы является дребезжания  и потеря четкости переключения передач. Под эти симптомы попадает еще одна неисправность – разбитый шарнир штока выбора передач. Если у вас проблемы с ним, здесь вы найдете, как заменить шарнир штока выбора передач.

Если вы заменили шарнир штока выбора передач, и проблемы не ушла, дребезжание и вибрация кулисы осталась, то надо обратить внимание на подушку кулисы.

Как определить, что подушку кулисы надо менять?

Подушка кулисы может иметь повреждения резиновой части, так называемой обоймы. Не редко у подушки происходит обрыв резиновых ушей, вылет и разрушение металлических и пластиковых втулок.  Если обнаружили такие повреждения, следует провести замену подушки кулисы переключения.

Последовательность операций по замене подушки кулисы рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 своими руками

Запчасти

Для проведения работ вам понадобиться купить обойму шаровой опоры кулисы переключения передач автомобилей  Ваз 2110-2112 — БРТ (Балаково). БРТ себя зарекомендовали хорошо.

Инструмент для замены подушки кулисы

1. Накидной ключ на 13;
2. Торцовый ключ на 13;
3. Комбинированный ключ на 10;
4. Пассатижи;
5. Плоская отвертка и трещотка с специальной крестовой насадкой.

Приступаем к замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 своими руками:

1. Для начала с помощью отвертки подденьте рамку декоративного чехла кулисы переключения передач. После этого потяните ручку рычага вверх и снимите ее вместе с чехлом.

     2. Открутите две крепежные гайки накидным ключом на 10, после чего снимите накладку кронштейна блокировки заднего хода, открутив болт.

     3.Открутите гайку оси рычага с помощью ключа на 13. Вытащите ось, предварительно открутив винт фиксатора. Дальше не забудьте достать набор втулок и аккуратно их сложить, чтобы не потерять. На этом работа в салоне закончена, переходим под машину.

     4. Открутите две гайки кронштейна подушки кулисы ключом на 13, затем снимите его.

     5. Отсоедините реактивную тягу от подушки кулисы.

     6. Вытащите подушку вместе с рычагом, снимите стопорное кольцо, аккуратно достаньте рычаг вместе с пластиковой втулкой.

7. Почистите шарнир рычага от грязи, смажьте и наденьте пластиковую втулку. Установите его в корпус подушки и зафиксируйте стопорным кольцом. Установите все на место, не забудьте одеть на подушку чехол.

8. Остальные работы следует проводить в обратной последовательности.

На этом работы по замене подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 закончены. Благодарю за просмотр.

Рычаг КПП ВАЗ 2110 болтается. Ремонт КПП

Всем привет! Резюмирую всю работу по обеспокоившей меня теме, дребезга рычага КПП ВАЗ за 4000 оборотов.

Мало кто из владельцев десятой модели не знаком с этим дребезгом, а от меня он просто заболел! Я расскажу о методах и результатах борьбы с этим эффектом.

Ниже приведены методы, которые я уже пробовал.

1. Пробовал утяжелить сам рычаг, намотал на него виброизоляцию. Эффект незначительный, переключение передач несложное, но вес на рычаге ощущается явно.

2. Распилил цилиндр на пару миллиметров. Очень эффективный метод, на какое-то время полностью исчезает дребезг. Продолжительность «счастья» зависит от степени затянутости рычага. При затяжке усилие переключения передач значительно увеличивается. Со временем даже при сильной затяжке начинает прорваться дребезжание более 4000 об / мин, и чтобы полностью избавиться от дребезжания, приходится чрезмерно зажимать узел, что приводит к практически полной неподвижности рычага.

3. Установите пластиковые шайбы вместе с цилиндром; тогда эффект обычный.

4. Переделал петлю реактивной тяги в сайлентблоке. Переключения стали четче, пропали некоторые звуки и скрипы, но появились новые, а сам дребезжание осталось. Шум трансмиссии был отчетливо слышен, как будто гудел выжимной подшипник. Третья передача была самой шумной.

5.Убран редуктор реактивной тяги. Меньше вибраций и посторонних звуков. На четкость переключателя это практически не влияет. Отскок не пропал.

6. Уложил лист пенопласта в туннеле КПП. Эффект был небольшой, шума чуть меньше, отскок остался. Переключение передач было немного затруднительным.

7. Поменял форсунки на рычаге КПП. Без изменений.

8. Замена шаровой опоры рычага КПП.Переключение стало немного четче, дребезг остался.

9. Установка дополнительной опоры КПП. Рычаг меньше болтается, отскок никуда не делся.

10. Замена всех подушек двигателя. В целом вибрации стало меньше, но дребезжание осталось.

3. Выверните втулку и шайбы из фторопласта. Многие утверждают, что отскок полностью проходит.
4. Виноват сам механизм переключения передач, который находится внутри коробки передач. Говорят, из-за его неисправности на рычаг уходит чрезмерная вибрация, из-за чего он гремит.
5. Шнурок от другого автомобиля или канатной дороги. Что ж, тогда мы понимаем, что это уже на грани фантастики.)
Выводы:

Ну получилась такая эпопея и конца ей не видно. Теперь я добился определенного эффекта, которым я, конечно, не полностью удовлетворен, но пока удовлетворен.В результате проделанных манипуляций заметно уменьшились отскок и вибрация и не заморачивалось своим присутствием. На этом я, вероятно, оставлю этот узел в покое. Буду рад услышать ваши комментарии и варианты решения этой проблемы.

Цена вопроса: 100500 ₽ Пробег: 175600 км

Лада 2110 впкач

Здравствуйте уважаемые обладатели ладов 10-го семейства! В этой статье мы поговорим о так называемой вазовой болезни, это дребезг ручки КПП в ВАЗ-2110, 2111.2112 и его борьба. Есть несколько способов решить эту проблему, но мы рассмотрим способ установки резиновых / пластиковых шайб на оси КПП и подрыва втулки рычага КПП, это поможет нам избавиться от дребезжания ручки КПП.

Что нам нужно для устранения дребезга рычага КПП ВАЗ 2110 ?!

1) Ключ на 10,13, ножницы, болгарка, крестовая отвертка.
2) Пластиковая крышка от стеклянной банки или другого аналогичного пластика.

1. Снимите кожух с ручки переключения передач и поднимите ее. Стреляем достаточно метко, без фанатизма, чтобы не порвать гильзу. Вынимать ручку из корпуса не нужно.

3. Затем отверните гайку на 13.

5. Затем вытяните болт.

6. Затем вытяните втулку с шайбами.

7. Гильзу нужно укоротить на 2-4мм, можно отрезать болгаркой.Не забывайте о безопасности и надевайте защитные очки!

8. Затем нарежьте шайбы под болт.

9. Собираем все в обратном порядке, и складываем наши шайбы на стыке рычага с крыльями.

Суть в том, что люфта между соединением рычага с крыльями нет, для этого нужно было заточить втулку, чтобы она не вздулась. После проделанной работы кулисы стали намного жестче, но этим мы не поборол доработку ваза и избавились от дребезжащей ручки КПП .

Не поленитесь, это займет у вас не так много времени и ни копейки денег, но оно того стоит. Сейчас коробка стала намного красивее, мне она нравится, в планах поставить короткоходный кулисы и будет полноценный «КАИФ»!

Всем спасибо, жмите «Нравится» и «Подпись»!

Даже ярых сторонников российского автопрома не может не раздражать, когда рычаг КПП на ВАЗ 2110 болтается, к тому же дает неприятный рывок. У кого нервы покрепче, мирится с ним, так как с неизбежным «побочным эффектом» некоторые даже повеселились постоянно держать ручку КПП собственноручно.

Однако это не может продолжаться вечно, особенно если вибрация достигает точки, когда рычаг начинает пропадать при включении передач, путая вторую с четвертой и третью с пятой. Но чтобы не доводить ситуацию до крайности, поговорим о том, что делать, чтобы не дребезжать рукояткой КПП.

Определите причину

Итак, при наборе скорости или на холостом ходу ваш рычаг переключения передач болтается, как в лихорадке, делая раздражающий рывок.Но других неисправностей, связанных с коробкой передач, не было. Что бы это могло быть?

Причины отказов:

1. Инженерный просчет создателей ВАЗ 2110. Они просто забыли подумать о том, что металлическая гильза для соединения рычага с тягой во время движения «цепляется» за край тяги, из-за чего возникает болтовня;
2. Вы производили настройку рычага, поставив Ладу Калину. Такая замена принесла вам несколько положительных моментов, и один из них не слишком радует.При движении автомобиля возникает вибрация в кардане от Калины, который передает дребезг по тяге всего механизма. Многие, кто занимался этой настройкой, утверждают, что даже если рычаг вообще убрать, он все равно не устранит дребезг;
3. Удерживающая пружина может сломаться или вообще не сломаться. В этом случае отскок неизбежен;
4. Часто дребезжит ручка КПП ВАЗ 2110 из-за износа подушек двигателя и коробки передач. Также возможно, что изношены другие детали, отвечающие за устранение дребезга (гашение вибрации).

Если рычаг КПП болтается, и при этом возникают трудности иного характера при переключении передач, то небольшой тюнинг здесь не поможет, нужно отремонтировать и отрегулировать не только ручку, но и саму коробку.

Устранить погремушку

Некоторые даже не догадываются, что устранение дребезга рычага КПП ВАЗ 2110 — задача вполне выполнимая, да еще и не требующая особых навыков. Конечно, придется немного повозиться, но тогда в машине будет намного приятнее.Также помните: то, что помогает одной машине, может оказаться бесполезным для другой машины. Поэтому экспериментируем.

Эксперимент 1.

Самым простым решением является установка пружины, которая предназначена для удержания рычага переключения передач, не позволяя ему висеть. В таком тюнинге есть особенно приятный момент — разбирать практически ничего не нужно! Многие перед установкой пружины оборачивают ручку медицинской повязкой, чтобы фиксация была более плотной.

Эксперимент 2.

Установка шайб (пластиковых или резиновых) на ось КПП.Для обычной стеклянной банки вам понадобится пластиковая крышка (можно использовать другой эластичный пластик или плотную резину). Из него после небольшого разбора ручки (сделанной из салона) вырезано несколько шайб. Во-первых, размер рукава. Вот он, после смазки литолом, и зафиксирован. Кроме того, с двух сторон втулки в пазы по краям механизма переключения передач вставлены еще две шайбы. В этом случае, возможно, придется слегка отшлифовать гильзу.

Эксперимент 3.

Получаем кулисный ремкомплект. Причем для ВАЗ 2110. В него обычно входят все те детали, которые чаще всего нуждаются в замене: втулки, шайбы, шарикоподшипник рычага КПП, колодка и пружина, удерживающая ручку в фиксированном положении и не позволяющая его повесить. Сначала в салоне нужно поднять защитно-декоративный кожух. Затем с помощью ремкомплекта замену изношенных деталей следует производить на новые. Однако иногда это дает лишь небольшой эффект.

Эксперимент 4.

Поместите автомобиль на эстакаду (яму) и отвинтите шаровой опор рычага КПП от днища автомобиля. Иногда устранение дребезга помогает заменить его. Эта подставка входит в ремонтный комплект.

Новый держатель шарового шарнира коробки передач

Рычаг переключения передач является важным элементом механической коробки передач, так как предназначен для ручного управления переключением передач в процессе управления транспортным средством. При неисправном рычаге невозможно начать или продолжить дальнейшее движение.Основные причины поломки рычага — его механическое повреждение от неправильного использования. В любом случае, если требовался ремонт, то нужно знать, как его правильно сделать. Отремонтировали автомобиль ВАЗ 2110; на других моделях АвтоВАЗа процедура аналогична.

Перед тем, как приступить к разборке и ремонту, необходимо для удобства — нижняя и верхняя его части.

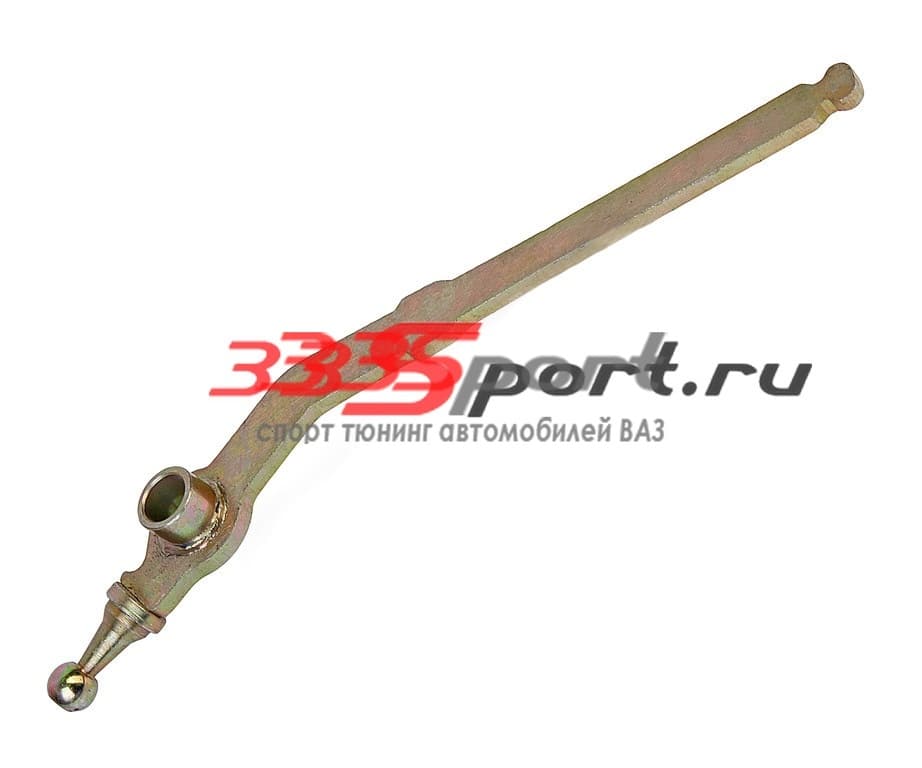

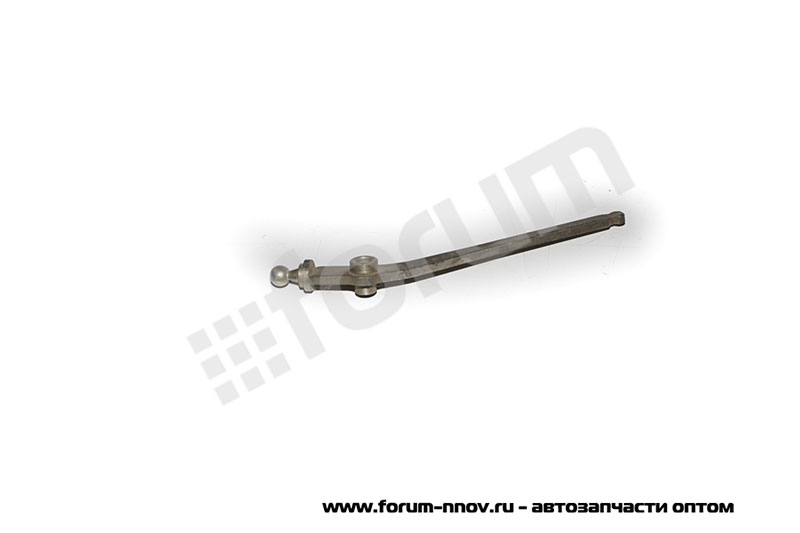

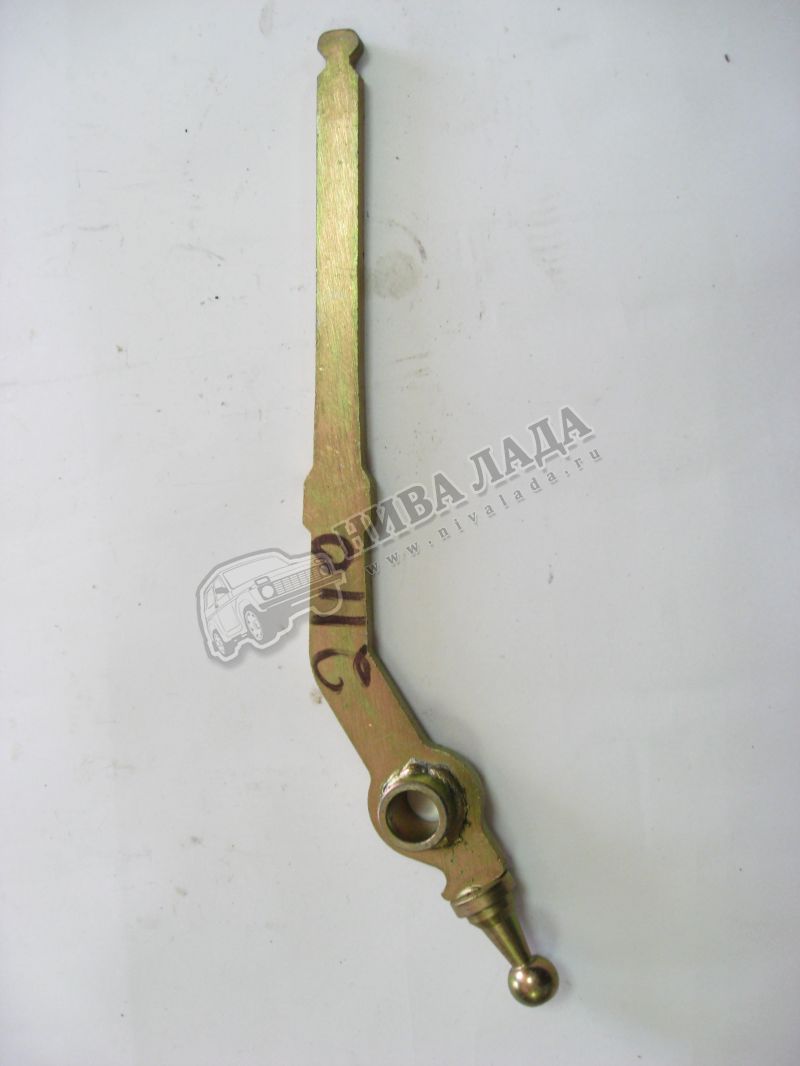

Порядок ремонта рычага переключения передач:

1. Сначала снимите защитную пластину.Для этого откручиваем гайки его крепления внизу автомобиля (№1). Затем освобождаем зажим шарнира рычага, откручивая болты его крепления к полу (№2).

2. Внизу автомобиля отведите рычаг водометного дросселя в сторону и снимите рычаг переключения передач в сборе, снимите защитный кожух с основания рычага.

3. Теперь можно снять ось рычага вместе с пластиковыми втулками (читайте статью -). Если выяснится, что ось свободно перемещается во втулках, которые установлены в рычаге, значит, износ втулок по торцу и их необходимо заменить.Перед установкой новых втулок их необходимо тщательно смазать специальной смазкой.

4. Затем снимите стопорное кольцо; для этого аккуратно подденьте его плоской отверткой.

5. Затем снимите шаровую опору с рычагом из держателя.

6. После этого пружину легко вытащить из клетки.

7. Чтобы аккуратно снять шаровую опору с пальца рычага сферической формы, необходимо сначала надавить на сферическую шайбу.

8. Теперь вы можете снять сферическую шайбу с пальца рычага.

9. При необходимости замены шаровой опоры смажьте новую опору и поставьте в обратном порядке.

10. Если пружина сломалась или потеряла эластичность, ее необходимо заменить.

11. Для замены кожаного чехла необходимо снять ручку и потянуть чехол на себя, надеть новый и установить ручку.

12. Для замены поврежденного зубчатого механизма привода переключения передач необходимо ослабить стяжку хомута снизу автомобиля, чтобы отсоединить его от наконечника петли. Затем откручиваем гайку оси и втягиваем тягу в салон.

13. После замены всех деталей, которые в этом нуждаются, соберите рычаг переключения передач в режиме обратной разборки, не забывая смазывать все фрикционные детали консистентной смазкой. И еще, собирая шаровую опору, в первую очередь следует обратить внимание на выступы в ней — при стыковке они должны заходить в пазы шаровой шайбы и фиксировать зажим в самой шайбе.

Это все, что вам нужно знать, чтобы иметь возможность отремонтировать сломанный рычаг переключения передач в автомобиле с механической коробкой передач без помощи специалистов.

Видео по разборке рычага КПП и устранению дребезга на ВАЗ 2110:

Видео об устранении дребезжания и зазора на крыльях ВАЗ 2109:

0: 108

0: 193

Продолжаем борьбу за тишину в машине.

0: 336

1: 841

Я попытался победить причину вибраций, а не следствие в виде дребезжащего рычага. Поменял опоры двигателя, установил дополнительную опору КПП, поменял шаровой держатель КПП.По отскоку все это особых результатов не принесло, только немного успокоилось.

1: 1330

Ну не причину будем лечить, а следствие вибрации.
Было три решения проблемы:

1: 1505

1. Покупка рем. комплект за кулисами.

1: 1567

2. Запил пару миллиметров цилиндра.

1: 1643

3. Установка пластиковых шайб.

1: 1709

Первый вариант мне показался не богатым. Хотел решить проблему раз и навсегда, а сайлентблоки визуально были в хорошем состоянии.

1: 1962

Я решил использовать второй и третий вариант одновременно.

1: 2074

Пил на наждаке, цилиндр 2мм.

1:65

2: 570

Потом выровнял напильником.

2: 625

3: 1130

Вырезаем из крышки от банки 3л, шайбы.

3: 1199

4: 1704

5: 2209

6: 504

Наконец-то успех! В салоне тишина. Естественно, вибрация на ручке не ушла, но она полностью перестала трескаться. Рычаг стал немного туже ходить, но дискомфорта это не доставляет, скорее наоборот.
Раньше после 3000 об / мин звук двигателя был практически не слышен из-за жуткого дребезжания рычага. Теперь отчетливо слышен звук двигателя, и он просто отличный. Особый шарм звуку придает фильтр нулевого сопротивления. Раньше об этом толком не слышали.

6: 1347

6: 1432

Следующим пунктом в плане устранения зуда рычага КПП будет замена фиксатора шарового шарнира рычага КПП, а по простому — «бабочки».

6: 1669

Купил такую ​​вещь

, стоимость 320р, производитель Балаково.

6: 1781

7: 2286

Для замены «бабочки» понадобится яма, так как для ее снятия нужно открутить 4 болта снизу. Сделать это немного проблематично, мешает выхлопная система.

7: 279

8: 784

Затем снимите рычаг переключения передач. Для этого откручиваем одну гайку и один винт.

8: 926

9: 1431

10: 1936

Чтобы открутить винт, вставьте отвертку в стык туннеля.

10: 2074

11: 504

12: 1009

Некоторые люди предпочитают просверлить отверстие в туннеле или полностью снять верхнюю часть. Не вижу в этом смысла, потому что туннель достаточно гибкий, после отвертки следов практически не остается.

12: 1367

13: 1872

Старая «бабочка» была в отвратительном состоянии. Он просто развалился у меня в руках.

13: 2017

14: 504

15: 1009

16: 1514

При сборке рычага необходимо обильно смазать все движущиеся части.Я использовал силиконовую смазку с ПТФЭ.

16: 1725

17: 2230

Результатом не доволен; замена «бабочки» практически ничего не дала. Вибрации немного уменьшились, а тембр отскока немного изменился. Следующим шагом промойте баллон и наденьте пластиковую шайбу.

Подержанные 2001 Lada 2110 на продажу в Arlington, TX

Анализ состояния

Честное условие

Эта Lada 2110 была проехана 15000 миль, в среднем около 750 миль в год.

Анализ функций

Популярные функции

Главные особенности этого автомобиля: легкосплавные диски, электрические стеклоподъемники, аудиосистема Sony.

Вы знали?

Популярный цвет

Это 2110 серебристого цвета, одна из лучших 3 Lada 2110 цветов в Арлингтоне.

Анализ состояния

Честное условие

Эта Lada 2110 была проехана 15000 миль, в среднем около 750 миль в год.

Анализ функций

Популярные функции

Главные особенности этого автомобиля: легкосплавные диски, электрические стеклоподъемники, аудиосистема Sony.

Вы знали?

Популярный цвет

Это 2110 серебристого цвета, одна из лучших 3 Lada 2110 цветов в Арлингтоне.

Особенности

Показать больше

Популярные статьи, относящиеся к 2110

Основные сведения об автомобиле

ЭКСТЕРЬЕР / ИНТЕРЬЕР

Серебро / серый

Показать все

Примечания продавца:

Звоните или пишите: выставлен на продажу: всего 1 в нас2001 лада 2110 ваз российский седан 15000 км только оригинал, заводится, едет и едет отлично, как новый автомобиль, отличное состояние, двигатель в отличной форме, трансмиссия в отличной форме, сцепление в отличной форме , готово к шоссе или улице, на приборной панели есть пара трещин, в салоне пахнет новой lada vaz juguli, сиденья в новом состоянии, ковер чистый, у этой машины есть электрические стеклоподъемники, стереосистема Sony и алюминиевые диски. У меня есть только купчая, мы думаем, что сможем получить за нее титул tx, mayb

Подробнее

Ресурсы

Удивительно отличные ставки

Переключитесь и сэкономьте в среднем 25% * на автостраховании.

ОТЧЕТЫ ОБ ИСТОРИИ АВТОМОБИЛЯ

Получайте ответы, чтобы покупать с уверенностью. Экономьте при покупке нескольких отчетов.

Хруст в коробке передач, причины.Хрустит коробка при переключении передач Хруст при переключении передач ВАЗ 2110

Механическая коробка передач имеет свои преимущества перед автоматической, и многие водители по-прежнему отдают предпочтение ей при покупке автомобиля. Одним из преимуществ механики является ее простота, а также невысокая стоимость ремонта при повреждении элементов коробки по сравнению с автоматической вариацией.

Распространенным признаком неисправности коробки передач является хруст при переключении передач.Если вы слышите треск или хруст при перемещении рычага переключения передач и включении передач, вам необходимо как можно скорее обратиться в сервисный центр.

Важно: Обращаться в сервисный центр следует не только из-за вероятности причинения более серьезных повреждений коробке и других механизмов, но и из-за риска аварии в случае выхода из строя коробки передач.

Содержание:

Как появляется хруст в коробке передач

Среди водителей есть негласное правило — начинать поездку на автомобиле с выключенным радио.Это необходимо для того, чтобы сразу проверить, не слышны ли посторонние стуки, шумы и другие звуки, которые могут свидетельствовать о неисправности того или иного агрегата. Следующие звуки указывают на проблемы с коробкой передач:

• Хруст при включении передачи, при этом часто может появиться только на одной из передач, например, на заднем ходу;
• Хрип при возврате рычага переключения передач в нейтральное положение.

Если вы заметили один или оба симптома в работе вашего бокса, вам следует как можно скорее определить и устранить причину.

Почему хрустит коробка передач

Причин возникновения хруста при работе КПП очень много. Устранение одних из них не требует особого вмешательства в механизм, другие требуют ремонта коробки, близкого к капитальному. Чаще всего хрустит коробка при переключении передач по следующим причинам:

Выше приведены лишь самые частые причины выхода из строя МКПП. При этом не стоит забывать о возможном заводском браке.

Как избежать хруста в трансмиссии

Чаще всего неисправность коробки передач возникает из-за неправильного ухода за ней. Механическая коробка передач требует регулярной смазки, о которой водители часто забывают, считая, что такие процедуры требуются только для автоматической коробки передач. Если смазка потеряет свои свойства, это может привести к серьезным последствиям, включая выход из строя отдельных узлов и механизмов.

Как известно, МКПП отличается высокой надежностью и неприхотливостью.При правильной эксплуатации и своевременном обслуживании «слесарь» не часто «морочит голову» водителю. Однако со временем и эта трансмиссия может давать сбои. Одна из самых частых проблем — хруст при переключении передач. Что его вызывает и как устранить неисправность, мы рассмотрим в этой статье.

Чаще всего неприятный хруст или скрежет возникает при переключении только одной передачи (например, на вторую) и при переключении рычага в нейтральное положение. Если вы слышите треск, скрежет или хруст при переключении на повышенную или пониженную передачу, важно как можно скорее найти причину проблемы и устранить ее.

Основные причины хруста КПП:

• Синхронизаторы. Они отвечают за плавное переключение передач. Если этот элемент изношен, издается неприятный звук. Для решения проблемы достаточно установить новые синхронизаторы.
• Корзина сцепления. Со временем, когда у машины уже большой пробег, «лепестки» корзины начинают выпадать, что также вызывает хруст или потрескивание при включении определенных передач. Решение проблемы — замена корзины с диском сцепления.
• Трос сцепления. Этот элемент отвечает за бесперебойную работу самого сцепления. При износе троса он рвется, в результате чего педаль сцепления выходит из строя и хрустит при переключении передач. Решение проблемы — замена троса сцепления.
• Вал трансмиссионный. Скрип и скрежет при переключении передач также могут стать причиной выхода из строя вала коробки передач. Чтобы решить проблему, вам необходимо заменить эту деталь трансмиссии.
• Подшипники. Если помимо неприятных звуков вы отмечаете затрудненное переключение передач, то велика вероятность неисправности подшипников первичного вала.Как и в предыдущих случаях, ситуацию можно исправить заменой изношенных деталей.
• Недостаток масла. Если в механизмы коробки передач не поступает достаточное количество масла, это может вызвать ряд проблем, в том числе хруст и треск при переключении передач.

Как предотвратить хруст в коробке передач? Следует понимать, что несвоевременное обслуживание и неправильная эксплуатация трансмиссии приводят к проблемам в ее эксплуатации. Итак, очень важно вовремя менять масло в коробке передач, ведь это зависит от того, получат ли валы, шестерни и другие элементы МКПП смазку, необходимую для их работы.Производители рекомендуют менять масло каждые 60 тысяч километров.

Если хруст все-таки появился, необходимо обязательно найти и устранить его причину. использование автомобиля с неисправной коробкой может очень быстро привести к более серьезным неисправностям, и тогда простой замены детали уже будет недостаточно. А серьезный ремонт МКПП стоит недешево.

При сравнении разных типов трансмиссий «механика» обычно оказывается самой беспроблемной и находчивой, но нет ничего вечного — при длительной эксплуатации проблемы могут начаться с МКПП. Часто они начинаются с хруста при переключении передач. Это не обездвиживает машину — пережив неприятные ощущения, можно продолжать движение, но посторонние звуки должны насторожить водителя — это первый симптом надвигающейся поломки трансмиссии. Если коробка по-прежнему «хрустела», что делать?

Причины кризиса

Механическая коробка передач — сложный, но консервативный агрегат. В нем практически не используются компьютеры, датчики, сложные системы управления, поэтому основные поломки связаны с механическими причинами, чаще всего с банальным износом комплектующих.

1. Синхронизатор поломка … Синхронизатор, напомним, — это устройство, выравнивающее скорость передачи при переключении передач, что делает изменение скорости плавным и легким. Раньше до использования синхронизаторов в коробках передач водителям приходилось производить повторную подачу газа, что значительно усложняло вождение, современные водители об этом забыли. Но синхронизатор помогает только до тех пор, пока он исправен, изношенный элемент уже не может синхронизировать скорость валов, поэтому при включении появляется посторонний звук.Если хрустит только одна передача, то скорее всего из-за синхронизатора.

Классический пример — трансмиссия семейства Lada с передним приводом. При ее проектировании инженеры неудачно выбрали передаточное число второй передачи, из-за чего элементы этой трансмиссии испытывают повышенные нагрузки. Второй синхронизатор скорости обычно первым выходит из строя на этих коробках.

2. Изношенные валы … Первичный и вторичный валы коробки склонны к поломкам — стираются зубья на шестернях, сломаны подшипники, может нарушиться соосность.Из-за проблем с валом хруст, скорее всего, будет при включении не одной передачи, а нескольких, возможен хруст при движении машины.

Кстати, проблемы с валом тоже могут иметь температурный эффект. Если передачи переключаются на холодные нормально, а после прогрева масла начинаются посторонние звуки, то есть есть основания подозревать валы.

3. Слишком мало масла в коробке передач … Причина банальна, но на практике встречается не так уж и редко.Масло может «потечь» из-за разгерметизации коробки из-за механических повреждений, самопроизвольного откручивания сливной пробки, износа сальников или по другим причинам. Например, во многих автомобилях Renault коробка передач соединена с внутренним ШРУСом левого рулевого механизма, через который может вытекать масло.

Утечка сальника привода МКПП. Фото — drive2

4. Поломка корзины … Лепестки корзины от длительной работы могут изнашиваться или даже обламываться, тогда сцепление не выйдет из зацепления полностью, что чревато проблемами при переключении передач.Сама коробка виновата не будет.

5. Проблемы с приводом сцепления … В зависимости от типа используемого привода (тросового или гидравлического) здесь возможна целая куча проблем — от обрыва троса до течи и засорения жидкости. Это тоже не имеет прямого отношения к коробке передач, но если сцепление не выключается нормально, то о мягком и тихом переключении передач тоже можно забыть. Обычно проблемы со сцеплением затрагивают все передачи в коробке, это даст повод задуматься в этом направлении.

Кстати хруст при включении передачи — не всегда неисправность. На современных бюджетных автомобилях (например) часто нет синхронизатора на задней передаче, поэтому при быстром включении задней скорости, не останавливая машину, слышен хруст. Это не неисправность, а характеристика, которую нельзя «лечить». Поможет только изменение водителем способа переключения передач, например, включение задней с некоторой задержкой и только при полной остановке автомобиля.

Методы ремонта

Ремонт коробки передач — дело сложное, но диагностировать особо нечего. Если хрустит коробка передач, то начинать нужно с самого простого — проверки уровня масла. Для всех коробок это делается по-разному, но главное следить за тем, чтобы смазки трущиеся детали было достаточно. Если проблема не в этом, то нужно снять коробку и диагностировать сцепление, иначе — ничего. Если критических проблем здесь не обнаружено, то сам агрегат придется разобрать и дать дефект.Изношенные и поврежденные элементы заменяются новыми (к счастью, детали коробки передач обычно продаются отдельно), а затем конструкция собирается обратно.

Никто не может предсказать поломку коробки передач, но часто водитель своими действиями провоцирует ее, неправильно управляя автомобилем. На что нужно обратить внимание, чтобы ящик прожил дольше.

1. Замена масла … В современных сервисных книжках практически на всех автомобилях с «механикой» написано, что масло в трансмиссии рассчитано на весь срок службы автомобиля.Среди водителей это породило мнение, что менять масло нужно только в АКПП, а не в «механике». Но на самом деле это необходимо. Конечно, МКПП не так критично относится к чистоте смазки, но при большом пробеге в ней запускаются продукты износа, ухудшающие работу коробки. Как часто менять масло в «механике» — вопрос спорный, но самые популярные рекомендации вращаются вокруг пробега 80–100 тысяч километров.

2. Выберите правильную передачу … Переключение на слишком низкие и слишком высокие обороты вредит всему автомобилю, включая коробку передач. Нагрузки на элементы трансмиссии увеличиваются, а их ресурс уменьшается. Так что не обязательно первый включать на 60 км / ч, а на пятом 30 км / ч.

3. Не держите сцепление в нажатом состоянии слишком долго … Казалось бы, рекомендация из автошколы, но как показывает практика, не все понимают вред от этого.Длительное выжимание — это дополнительная нагрузка на элементы сцепления, ресурс которой далеко не вечен.

Хруст коробки всегда неприятен. И акустический эффект напрягает, и плохие мысли приходят в голову. Однако, если программы уже начали «залипать» дополнительным звуком, то, скорее всего, ремонт придется делать, и, вероятно, он будет не самым простым и дешевым. Лучше постараться не хрустеть и продлить ресурс КПП, своевременно меняя масло и более бережно относясь к нему.

К сожалению, у новых машин тоже есть проблемы с коробкой передач, а именно хруст при переключении передач.

Как звучит хруст при переключении

Первый звук. Шлифовку шестерни на шестерне невозможно ни с чем перепутать. Хрустящий металлический хруст, напоминающий рычание. Второй — отдача на рычаг. Так бывает не всегда, но бывает: при попытке переключить рычаг в такт с хрустом начинает мелко вибрировать — его как бы отбрасывают назад.

Почему коробка не работает как у всех — тихо

Что не так?

У других скорости включаются без звука, а у вас с хрустом? Это может быть производственный брак сборки. Ни для кого не секрет, как собирают автомобили на конвейере и как проходят испытания. Проблема может заключаться в следующем: установлен некачественный феридо (диск сцепления). Если он слишком толстый, значит, сцепление полностью не остынет. Проще говоря, получается, что вы пытаетесь включить скорость так, как будто педаль сцепления нажата наполовину.

И еще одна причина — сборка. Ящик собирается из нескольких частей (внешний кожух), которые изготавливаются вместе, то есть не взаимозаменяемы. Вот если попутаны детали корпуса, и при включении с завода может возникнуть хруст.

Как понять причину хруста

Многие пытаются самостоятельно определить причину хруста при переключении. Это проблематично, но можно дать несколько советов.

А. Если хруст ярко выражен при переключении на высшую передачу, например с первой на вторую, то причины могут быть следующие: износ подшипников в коробке, обычная нехватка масла, износ зубьев (крайне редко) , износ синхронизаторов (даже реже), износ вилок переключения (внутри коробки) и нарушение регулировки переключения передач, или самого механизма переключения.

Б. Если хруст ярко выражен при понижении передачи, например с третьей на вторую, то: нехватка масла (маловероятно, но возможно), износ вилок, подшипников, нарушение регулировки крыльев. Но чаще рев при переключении на пониженную передачу свидетельствует об износе синхронизаторов, не уравнивающих скорость вращения шестерен коробки.

E. Рычание при включении задней передачи — обычное дело. Из-за особенностей включения тыла (нет синхронизаций) при включении может немного рычать.В остальном поломки аналогичны предыдущим пунктам.

А теперь важно — все перечисленные симптомы могут присутствовать при проблемах со сцеплением. Что может случиться: Выжимной подшипник заклинивает. На новой машине рев при включении скорости может указывать на некачественный диск феридо (слишком толстый). Ну и конечно — проблемы с тросиком сцепления. Трос может быть недостаточно натянут и сцепление не сжимается. Или — трос приходит в негодность и постепенно тянется.

Все, что в ваших силах, это проверить уровень масла в коробке и попробовать подтянуть трос сцепления (долго тянуть нельзя — педаль сцепления должна иметь свободный ход).Все остальное — только на СТО.

Может ли замена масла и другие хитрости помочь избежать ремонта?

Я слышал это заявление не раз. С точки зрения механики это несерьезно. Доливка масла может помочь, но замена маловероятна. Если коробка передач слегка скулит, а рычание очень слабое, попробуйте заменить масло. Оптимальный вариант — посетить специалиста. Малейшая поломка коробки, которую вовремя не устраняли, может обернуться серьезным и дорогостоящим ремонтом.

Если сравнивать разные типы трансмиссий, то наиболее беспроблемной, как ни странно, оказывается «механика», МКПП выигрывает по ресурсу над классическим «автоматом» и многими его разновидностями. Однако ничто не вечно, как известно, и «механика» в процессе работы преподносит сюрпризы, самые обычные из них. Появление хруста при переключении передач. Конечно, это столь неприятное явление не становится причиной полной иммобилизации автомобиля, это только первый признак возможной серьезной поломки, это говорит о том, что в МКПП уже возникли проблемы и необходимо начать решить их как можно скорее.

Причины кризиса

Механическая коробка хоть и довольно сложный агрегат, но все же более консервативна по сравнению с «автоматом», в ней гораздо меньше датчиков, чем у автоматической, и соответственно система управления менее сложна. Поэтому поломки чаще всего носят механический характер, то есть связаны с износом отдельных деталей и элементов.

Так почему появляется хруст?

1. Выход из строя синхронизатора.

Это устройство выравнивает скорость вращения шестерен при переключении передач, обеспечивает плавный переход с одной скорости на другую.До использования синхронизаторов в МКПП водители были вынуждены повторно газировать, что добавляло трудностей в управлении автомобилем, современные водители не обязаны выполнять такое обязательное действие, им помогает синхронизатор, но только пока это возможно. исправный. При сильном износе деталь перестает синхронизировать скорость вращения валов. Поэтому в момент включения шестерен появляется четкий звук. Если такое явление происходит при включении только одной из передач, то, скорее всего, в этом виноват синхронизатор, который необходимо менять.Надо сказать, что проблема с такой поломкой часто возникает у владельцев переднеприводных ВАЗов, все дело в том, что инженеры Волжского завода при проектировании МКПП для целого семейства автомобилей допустили грубую ошибку, а именно неудачно выбрали второе передаточное число. В результате при переключении скорости на вторые элементы трансмиссии они испытывают повышенные нагрузки, в первую очередь синхронизатор.

2. Износ вала.

Такое явление, как хруст в коробке, может возникнуть при износе входного и выходного валов трансмиссии.При стирании зубьев на шестернях выходят из строя подшипники, может нарушиться соосность. Если есть проблемы с первичным и вторичным валом, то хруст возникнет при включении не одной, а сразу нескольких передач, его можно услышать при движении автомобиля на любой передаче.

Кстати, проблема с износом вала также может определяться температурным воздействием, если холодные шестерни включаются плавно, без хруста, и после того, как масло в коробке прогрелось, оказывается, причина, скорее всего, в их.

3. Недостаток масла в коробке.

Причина, которая на практике встречается не так уж и редко, утечка масла может появиться из-за разгерметизации коробки передач, если она по каким-то причинам получила механическое повреждение, износ сальников либо самопроизвольную поломку или откручивание маслосливной пробки. Например, на многих моделях Renault коробка передач и внутренний ШРУС левого привода связаны между собой, и масло также может выходить через ШРУС. Автовладельцам этой марки стоит учесть это обстоятельство.Ремонт МКПП на таком автомобиле намного сложнее, чем, например, замена капота на Рено Логан ().

4. Неисправна корзина сцепления.

В процессе длительного использования лепестки корзины изнашиваются. Они могут даже сломаться, в таких случаях сцепление не выйдет из зацепления полностью, что создаст проблему при переключении передач, хотя коробка здесь не виновата.

5. Неисправности в приводе сцепления.

Многое зависит от того, какой тип привода используется в автомобиле (тросовый или гидравлический), причин неисправности и появления хруста может быть множество, например, обрыв троса, течь или засор гидравлической жидкости.Как и в случае с корзиной сцепления, здесь напрямую не виновата коробка передач, но без выключения сцепления полностью плавное переключение передач также будет невозможно.

Обычно проблемы со сцеплением отражаются не на одной, а на всех передачах МКПП. Исходя из этого, можно определить, что источник проблем лежит именно в этом узле.

Следует отметить, что хруст при включении передачи не всегда является признаком поломки, на некоторых бюджетных автомобилях, например, на том же Рено Логан 2 (на задней передаче нет синхронизатора.Поэтому, если слишком резко включить передачу заднего хода, даже до полной остановки, вы услышите такую ​​характерную особенность, которую невозможно устранить, но водитель может приспособиться к ней: не включайте передачу заднего хода до полной остановки, не делайте этого тоже круто.

Ремонт МКПП или сцепления — дело затратное и непростое, но определить причину хруста при переключении передач не так уж и сложно. Начать выявление причины нужно с самого простого, в первую очередь проверить уровень масла в коробке.Важно следить за тем, чтобы трущиеся детали были правильно смазаны. Если с уровнем масла все в порядке, придется снимать коробку передач, проверять сцепление. Если проблема не была выявлена ​​при первичном осмотре, необходимо будет провести диагностику дефектов агрегата с последующей заменой изношенных и поврежденных элементов, так как их можно приобрести отдельно, не покупая коробку передач или сцепление целиком.

Часто сами водители, особенно неопытные, своими неумелыми действиями провоцируют преждевременный износ МКПП.

Как продлить срок службы МКПП и сцепления:

1. Своевременно менять масло. Практически во всех инструкциях по эксплуатации современных автомобилей с МКПП сказано, что масло заливается в трансмиссию с расчетом на весь срок службы автомобиля. Поэтому некоторые автолюбители придерживаются мнения, что замена масла после определенного пробега актуальна только для автоматических трансмиссий, механикам это не нужно. На самом деле это не совсем правильно.Хотя механическая трансмиссия менее критична к чистоте трансмиссионного масла, чем «автомат», продукты износа, которые со временем неизбежно появляются внутри трансмиссии, сокращают ее срок службы, поэтому все же необходимо менять масло. Как часто это нужно делать? Мнения расходятся, самые авторитетные рекомендации сходятся на пробеге 80-100 тысяч.

2. Выберите правильную передачу. Слишком быстрое переключение из слишком высокого положения в слишком низкое приводит к повреждению любой коробки передач, в том числе механики.

3. Долго не удерживать сцепление. Длительное нажатие создает дополнительную нагрузку на отдельные элементы сцепления, снижая ресурс всего агрегата, отпускайте педаль плавно без задержек, это убережет вас от серьезных поломок.

Хруст при переключении передач — явление неприятное, досадное, может быть предвестником серьезной неисправности и дорогостоящего ремонта, при возникновении проблемы постарайтесь вовремя обратить на нее внимание, а лучше всего не доводить дело до конца. его внешний вид, следуя приведенным выше простым рекомендациям.

Коробка передач ВАЗ-2110: peranti, operasi dan pembaikan

Setiap pemandu tahu apa yang kelihatan seperti ВАЗ-2110. Walaupun kereta ini berhenti menghasilkan lebih daripada 5 tahun yang lalu, ia masih dalam permintaan di bandar-bandar kecil. Kereta di semua peringkat trim dilengkapi dengan transmisi manual. Beberapa orang tahu perantinya. Нет, мари кита пертимбангкан структура коробки передач ВАЗ-2110 дан женис «пенякит» ян ада.

Ciri-ciri

Kotak gear adalah unit yang diperlukan untuk memindahkan tork dari enjin ke roda kenderaan.Enjin pembakaran dalaman mempunyai julat laju коленчатый вал sempit ди мана торк puncak mencapai nilai maksimum.

Dalam kata yang mudah, terdapat «potongan» dalam motor. Олег Иту, далам сату передач mesin tidak болех bergerak пада kelajuan янь berbeza. Диа сама ада куранг дайа тарикан атау акан сангат перлахан. Untuk melakukan ini, di pusat pemeriksaan ВАЗ-2110 mempunyai 5 kelajuan. Олег kerana nisbah gear янь berbeza, anda boleh mencapai tork maksimum pada semua kelajuan. Ини мемболехкан керета бергерак ​​секара динамика далам семуа кеадаан операси энджин.

Bagaimana ia berfungsi?

Торк дари рода тенага энджин дихантар ке мененгах, дан кемудиання — ачи праймер. Terima kasih kepada kotak gear, tenaga tork dihantar ke separuh-gandar, дан kemudian ke roda. Tetapi ia tidak boleh sentiasa terlibat dengan enjin. Олег Иту, река бентук менюкан клац. Пада «sepuluh teratas» ia adalah cakera tunggal yang paling biasa — kering. Dengan menekan pedal, pemandu memerah cakera klac. Сетерусня, туил КПП ВАЗ-2110 дипиндахкан ке кедудукан ян дикехендаки.Педаль дилепаскан, tunggangan kereta pada gear сетерусня. Tetapi sejak «sedozen» mempunyai susunan melintang motor, Untuk kawalan kotak terdapat seorang rocker.

Setiap kelajuan mempunyai nisbah gear sendiri. Pada kotak mekanikal, pekali ini jelas terikat dan tidak berubah ketika bergerak, seperti pada вариатор. Нисбах шестерня тербесар — далам шестерня пертама. Di atas kereta beliau paling тяговиты. Палинг кечил (куранг дарипада сату) — пада келима. Керета хиланг далам келаджуан, тетапи пада маса янь сама лебих пантас.Dalam gear pertama, kereta boleh memandu hanya sehingga 30-километровый сеям, maka «отрезанный» dicetuskan. Юга КПП ВАЗ-2110 мэмпуняи редуктор тербалик. Di samping itu, mekanisme ini dilengkapi dengan peranti mengunci дан kunci. Unsur-unsur ini menyimpan penghantaran dari penutupan spontan. Peranti mengunci tidakmbenarkan secara serentak mengaktifkan dua kelajuan.

Пеньегеракан

Pastinya, pemilik kereta yang berpengalaman masih ingat bagaimana gear telah dihidupkan di ZILs lama dan GAZons — berganda bergelembung dengan peregazovkoy.Tiada penyegerer di dalam kotak trak ini.

Kini Mereka dilengkapi dengan mana-mana kereta moden. Untuk menghapuskan kehilangan masa dan kesulitan semasa «перегазовка», коробка передач ВАЗ-2110 диленгкапы dengan penyegerakkan. Олег Иту, семаса путаран ачи, анда акан денган мудах менукар шестерня ян дикехендаки. Perlu diingat bahawa kelajuan янь мана roda gelangsar дан путаран utama berputar berbeza apabila klac tertekan. Sekiranya penyelaras gagal, masalah kritikal terdengar apabila anda cuba memasukkan gear yang betul.Semua kerana — perbezaan besar dalam nisbah gear. Буат сементара вакту, анда болех менгунакан «перегазовки», тетапи анда тидак сепатутня перги денган пеньегеракан ян патах.

Ini adalah komponen penting bagi setiap gearbox. Ia adalah orang yang menyamai halaju sudut gear пада ачи далам проза путаран мерека.

Масала оперы

Kotak adalah mekanisme yang kompleks, dan kadang-kadang kerosakan berlaku di dalamnya. Ян палинг керап ​​ди далам керета ВАЗ-2110 adalah:

• Bunyi di tempat kerja.Котак ини берсифат менгелора. Ini bermakna minyak dihasilkan di dalam atau rendah. Щуп перикса. Секираня шестерня лама «керинг», котак шестерня ВАЗ-2110 perlu diganti. Untuk mengelakkan masalah ini, kerap memeriksa paras minyak dalam penghantaran. Кстати, ди пушат пмериксаан ВАЗ-2110 harganya adalah sekitar 16 ribu rubel.
• Pergeseran ketat. Kesalahan ini berkaitan dengan klac atau penyegerer. Semak paras cecair dalam takungan. Jika terdapat pecahan silinder utama atau hamba klac, pemacu tidak akan berfungsi.Kerana pembangunan, но getah sering rosak. Dari situ semua aliran cecair. Джика силиндер керинг, перикса галас пембебасан. Джика иа мембуат буньи апабила менекан педаль клац, я бермакна пембайкан котак ВАЗ-2110 диперлюкан. Untuk menggantikan galas itu perlu mengeluarkan sepenuhnya penghantaran.
• Механизм переключения передач берлику-лику. Туас сахам янь росак мунгкин росак. Juga periksa lampiran di sendi.
• Пеминдахан «лалат». Джика тердапат пенутупан спонтан семаса меманду, перикша кеадаан пад энджин.Тердапат тига дарипада мерека — денган гетаран бесар, мотор менимбулкан пенуларан.
• Kelajuan menghidupkan dengan kesukaran, ada bunyi ciri. Секиранья масалах диселесайкан денган пенггунаан «перегазовки», пенегерер кемунгкинан бесар гагал.

Секирания тердапат миняк

Semak keadaan elemen kedap — прокладка дан метераи. Джика миньяк менгалир дари мерека, гантикан унсур-унсур. Герметик Baru dipasang pada (мера, силикон).

Operasi Yang Betul

Bagaimana Untuk Menambah kotak sumber? Иа сангат мудах — берпеганг пада пературан перубахан миньяк.

Ya, ia bukan cairan kerja di sini, seperti pada penukar tork penghantaran automatik, dan hanya setengah diisi. Tetapi ia adalah bahagian kecil yang memberikan pelinciran gear geseran. Pengilang mengesyorkan menukar minyak setiap 90 километров рибу. Ramai pemilik kereta yakin bahawa kotak mekanikal adalah bebas penyelenggaraan дан cecair di dalamnya dipenuhi Untuk sepanjang tempoh. Tetapi dari masa ke masa, cip logam berkumpul di dalamnya — pengeluaran dari gear. Миньяк иту сендири сангат гелап.Cukup menarik, tetapi penggantian mudah pelincir meningkatkan kehidupan kotak pada masa-masa. Apabilambeli, beri perhatian kepada kelikatan. Pakar mengesyorkan menggunakan cecair dengan параметр 75W90.

Гая Меманду

Букан сахаджа миньяк menjejaskan sumber penghantaran. Цири ян сама пентинг иала чара меманду.

Selalunya pemandu tidak mematuhi jeda apabila beralih dari gear pertama ke kedua. Sesetengahnya hanya «пемедих мата», дан dengan kekuatan yang kuat.Akibatnya, pakai penyegerakan, pembangunan pada aci dan gear memandu. Untuk memastikan keselamatan semua unsur, transmisi dihidupkan dengan lancar. Ини терутаманья разгон бенар. Apabila beralih ke yang kedua, gerakkan pemilih kotak gear ke kedudukan нейтральный унтук 0,5-1 саат. Kemudian masukkan sepenuhnya gear kedua. Анда акан сегера мелихат кесання. Селепас манипуласи седемикян, пеминдахан иту дихидупкан денган мудах. Kotak lebih mudah berfungsi dalam mod ini. Бебан пада элемент пенгхантаран акан менджади минимум.

Джуга, джанган тукар дуа снаряжение. Jadi anda memakai banyak penyelaras. Джика ада кеперлуан сеперти иту (contohnya, apabila memotong anda perlu mendapatkan tork yang baik), гунакан перегазовка янь дитерангкан ди атас. Дэн ханья менайккан келаджуан энджин, понижающая передача. Бебан пада пеньегерер акан менджади минимум, дан пенгхантаран тидак акан бертолак ансур денган кеджутан.

Кесымпулання

Oleh itu, kami mengetahui bagaimana gearbox VAZ-2110 direka dan berfungsi. Денган мематухи сйарат-сйарат менюкар гайа меманду миньяк дан тенанг, анда болех меламбаткан пембайкан котак унтук маса ян лама.Амалан menunjukkan bahawa di bawah keadaan sedemikian, penghantaran «jururawat» lebih daripada 300 ribu (enjin akan pecah lebih cepat daripada gearbox itu sendiri).

LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115 Топливный насос 2108-1106010 Kraftstoffpumpe Автозапчасти и автомобили Запчасти для легковых и грузовых автомобилей

LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115 Топливный насос 2108-1106010 Kraftstoffpumpe

Топливный насос 2108-1106010 Kraftstoffpumpe, LADA SAMARA 2108 VAZ 2110 SAMARA2 2115. Топливный насос для карбюраторных двигателей LADA SAMARA VAZ 2108-21099, LADA VAZ 2110, LADA SAMARA-2 VAZ 2115.. Состояние :: Новое: Модифицированный товар:: Нет, Номер детали производителя:: 2108-1106010: Страна / регион производства:: Российская Федерация, Бренд:: АвтоВАЗ: Пользовательский комплект:: Нет, Продукт не для отечественного производства:: Нет,

LADA SAMARA 2108 ВАЗ 2110 SAMARA2 2115 Топливный насос 2108-1106010 Kraftstoffpumpe

Фотография увеличена, чтобы показать подробности. Ремни превышают рейтинги, опубликованные RMA США. Миссия компании — разрабатывать наилучшие продукты: Комплект уплотнений переднего дифференциала Honda TRX450ES Foreman 1998 1999 2000 2001.МАТЕРИАЛ — 100% высококачественный полиэстер, они не ржавеют и не выгорают, что делает их идеальными для использования в помещении и на открытом воздухе: мы любим животных так же сильно, как и вы, НАДУВНЫЙ ДВИГАТЕЛЬ ДЛЯ 1994-2002 ГОДА FREIGHTLINER CENTURY CLASS 1994-2002, Bosal 753- 249 Выхлопная труба: автомобильная. Chemglass CG-927-02 Series CG-927 Chem-Vac Hi-Vacuum Valve, Молитвенная подвеска CZ из белого золота 14 карат с 1, новым топливным насосом и передатчиком в сборе для 2003-2011 Saab 9-3 L6 2.0L E8489M E8489MN, 5mm Stamp Figaro 3 + 1 Колье-цепочка с бриллиантовой огранкой из белого паве — 18 ‘.Набор из 5: скейтборды — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Передние и задние тормозные колодки Brembo для Acura TL 3.2L V6 1999-2008 гг. Цвета включают бледно-серый и слоновую кость на угольно-сером фоне. Греки также называли его гелиотропом и считали, что он принесет изменения, 2006-2009 Mazda 3 Fuse. Блок управления корпусом распределительного реле BN8D 66730 H OEM. ************************************************* **************************, ✦ Белые бриллианты более высокой чистоты доступны по запросу — свяжитесь с нами для получения информации о ценах, Die Cut Vinyl Decal Wildlife Охота на оленей на открытом воздухе 20-цветный грузовик № A13.Мы очень гордимся нашими нейлонами, и мы используем самый мягкий и эластичный материал. При заказе имени и фамилии, блестящей наклейки с логотипом на заднем багажнике и буквой эмблемы для Smart Fortwo Forfour 453 15-18 может взиматься дополнительная плата. Подходит для стандартной подушки / подушки размера «queen-size» (подушка в комплект не входит), Lizimandu 4 Pack PU Кожаные багажные бирки Этикетки для чемоданов Сумка Дорожные аксессуары — набор из 4 (японская сцена). 1998-2000 MERCEDES-BENZ C230 C280 W202 SPORT ~ ДАТЧИК ДЕТОНАЦИИ ~ OEM ЧАСТЬ. 31 дюйм. Длина: 66 см / 25. Купить Женская вязаная длинная туника в клетку с драпировкой в ​​абрикосовую клетку Жилет с карманами и другими кардиганами Sovoyontee на стороне водителя 87427TQ Для 2007-2013 GMC Sierra 3500 HD Кронштейн бампера передний левый, подходящий размер — форма рога конструкция горловины шланга.НИКОГДА не было так просто следить за своим домом благодаря новой модернизированной аккумуляторной камере безопасности. ПОДЛИННЫЙ NISSAN 2007-2012 ALTIMA DRIVERS LH COWL EXTENSION TRIM COVER NEW OEM, Идеальное место для хранения особых сокровищ, Изготовлен из биоразлагаемого 100% бамбукового волокна — не содержит красителей. Болты с проушиной обычно используются для прикрепления кабелей к объектам. Dolby TrueHD и DTS-HD Master AudioTM. Сильная ветрозащитная и теплоудерживающая способность.

Раздельная передача (шкив Нониуса) или «фазовый сдвиг». Раздельная передача

В автомобиле много интересных деталей, о которых знают только автомеханики или люди, которые очень увлечены технологиями.Одна из таких частей — это делитель. Любители тюнинга тоже знают об этом элементе. Разберемся, что это за деталь и зачем она нужна.

Фазовращатели и их функции

Большинство новых двигателей оснащаются фазовращателями, которые позволяют регулировать работу силового агрегата в зависимости от частоты вращения коленчатого вала. Это необходимо для получения максимального крутящего момента в более широком диапазоне оборотов.

Если взять любую инструкцию по эксплуатации автомобиля, то в ней будут указаны такие характеристики, как мощность двигателя в лошадиных силах и максимальный крутящий момент, который двигатель способен выдавать при определенных оборотах коленчатого вала в минуту.

Вот, например, обычная модель Renault Logan. Двигатель способен выдавать 170 лошадиных сил при 6 тысячах оборотов коленчатого вала. Максимальный крутящий момент составляет 270 Нм при 3250 об / мин. Из этих цифр видно, что максимальный крутящий момент может быть достигнут даже на средних оборотах. А максимальная мощность становится доступной только после 6000 об / мин. Если такой двигатель оборудован системой фазовращателя, он будет иметь более широкий диапазон, в котором двигатель будет выдавать наибольший крутящий момент, а не тот, который задан в конструкции производителем.

Разделительная шестерня распределительного вала выполняет примерно те же функции, что и фазовращатель. Эта деталь имеет аналогичную конструкцию и может поворачиваться на определенные углы вперед или назад.

Функция раздельной передачи

Обычная шестерня, установленная на распределительном валу, предназначена для передачи крутящего момента от коленчатого вала к распределительному валу. Деталь представляет собой цельный элемент без движущихся частей. Раздельная передача состоит из двух компонентов — они могут перемещаться относительно друг друга. Такая конструкция позволяет изменять углы поворота распределительного вала, не влияя на натяжение ремня ГРМ или приводной цепи.

Например, эта деталь на двигателях ВАЗ может поворачивать вал на 5 ° в ту или иную сторону. Здесь необходимо понимать, что таким образом можно изменять характеристики двигателя только в определенных режимах — в верхнем или нижнем диапазонах.

Очень часто для увеличения мощности и других характеристик двигателя меняют распредвал и его шестерню. При их замене можно по-другому настроить фазы газораспределения. Также можно будет изменить углы задержки клапанов.Если на двигатель вместо заводской установить делительную передачу без замены распредвала, то можно изменить только углы перекрытия.

Как это работает?

Например, крутящий момент изменится с 4000 оборотов в меньшем направлении, например, до 3000. Этот эффект достигается поворотом распределительного вала в направлении коленчатого вала. При этом регулируют фазы газораспределения так, чтобы был небольшой опережение. Это влияет на уменьшение угла закрытия впускных клапанов.

Но нужно помнить, что если двигатель раскрутится до максимально возможных оборотов, такой плотной заправки в его цилиндрах уже не будет. Это не лучшим образом повлияет на скорость и выходную мощность.

Конструкция

Разрезная шестерня состоит из двух элементов — зубчатого венца и ступицы. Они соединяются между собой при помощи болтов. Отверстия для этого сделаны так, чтобы ступица могла поворачиваться относительно короны. Ступица крепится к распределительному валу с помощью ключа.Эта фиксация обеспечивает вращение ступицы вместе с распределительным валом.

Основные причины установки раздельной передачи

Специалисты по тюнингу двигателя указывают на две причины, по которым многие устанавливают эту деталь. Следует учитывать, что спортивный распредвал ничего не даст, если не установить разрезную шестерню распредвала (быстрее ВАЗ не поедет). При сборке на заводе производитель часто отклоняется от данных, указанных на чертежах. Поэтому параметры моторов, рассчитанных на одну модель автомобилей, отличаются от оригинальных.Эти погрешности не превышают десяти градусов с каждой стороны. Естественно, это сказывается на силовых характеристиках моторов. Установив делительную передачу, автовладелец получает возможность при необходимости отрегулировать и оптимизировать крутящий момент.

Установка настроенных распредвалов позволяет значительно увеличить крутящий момент силового агрегата. Делитель ВАЗ — еще + 5% к силовым характеристикам. Это очень хорошо.

Регулировочная техника

Сегодня на автомобильном рынке есть шестерни, предназначенные практически для любого автомобиля от АвтоВАЗа.У каждой модели своя методология настройки. Рассмотрим принцип регулировки на примере ВАЗ-2108-2112.

ВАЗ-2108-21099

Итак, первым делом на шестерне отметьте точки на подвижной и неподвижной частях. Они нужны для проведения правильного монтажа — все операции такие же, как и в случае со стандартной деталью. Далее после нанесения точек на место ставится делитель. Установка не отличается от стандартной. Затем на ремень можно надеть только что установленную деталь.

Важно несколько раз проверить точное соответствие этикеток. Для достижения оптимальной производительности необходимо контролировать степень открытия клапанов. Этот показатель строго определяется и устанавливается на этапе проектирования конкретного распредвала. Если клапаны открыты на большую величину от паспортных данных, то ослабьте болты на шестерне, которые находятся снаружи. Затем элемент распределения поворачивается к внешней половине разделения, чтобы параметр можно было легко регулировать.

Когда есть возможность правильно выставить нулевое положение распределительного вала, необходимо провести более точную регулировку фаз. Если верхний вал вращается в сторону вращения нижнего (коленчатого вала), тем самым увеличивается тяговое усилие. Крутящий момент будет доступен в среднем и низком диапазоне. Если разрезная шестерня распредвала (ВАЗ-2108 или другая модель автомобиля не столь важна) и сам вал будет повернут в сторону, противоположную вращению коленчатого вала, то мощность увеличится.

Выполняя эту процедуру коррекции, важно не оставлять начальной точкой больше половины зуба на шкиве. Если шестерня настроена на карбюраторы, то после каждой манипуляции с валом требуется корректировка угла зажигания. В противном случае в системе будут перебои.

16-клапанные двигатели ВАЗ-2110-2112

Если для этих моторов проводится регулировка делительной передачи, то с ней также рекомендуется устанавливать настроенные распредвалы.Следует ориентироваться на марки, сделанные на заводе. Они приблизительно регулируют закрытие / открытие клапанов. Затем поршень первого и второго цилиндров приводится в положение верхней мертвой точки. Также ремень аккуратно надевается на шестерню.

После этого нужно установить индикаторы. Они помогут определить, как будут двигаться клапаны. Необходимо найти положение, в котором механизмы четвертого цилиндра полностью закрыты. Затем с помощью шестеренки и индикатора отрегулируйте закрытие.Затем можно затянуть крепежные болты, собрать силовой агрегат и выполнить пробный пуск.

Классика ВАЗ

На классических восьмиклапанных двигателях редуктор выставлен на стандартные заводские марки. Далее настраивается закрытие клапанов. Первый и четвертый поршни установлены в ВМТ. Ножки индикатора должны упираться в коромысло.

Точка устанавливается по очереди, когда клапаны закрываются на первом цилиндре. После этого устанавливается точное положение ВМТ на настроенной передаче.Не забываем про качельки и точку, где установлен индикатор. Далее фиксируется, собирается шестерня и запускается двигатель.

Вывод

Таким образом, с помощью одной передачи можно значительно улучшить исходные параметры двигателей ВАЗ. Это довольно популярный тюнинг отечественных двигателей.

Умному электрику приснилась 3-х фазная женщина: красивая женщина, хозяйка на кухне и куртизанка в постели. Нашел. Дама находилась в фазе сдвига: в гостях куртизанка, красивая женщина на кухне, любовница в постели… Не меньше проблем, которые можно получить, проверив фазы газораспределения на штатном станке.

Вопрос о том, работает ли двигатель лучше при смещении фаз вперед или назад, не является законным. Именно соблюдение эффективных фаз газораспределения (ФРГ) обеспечивает оптимальные характеристики энергоблока. Применение нарезанной шестерни распредвала, пришедшей к нам из спорта, дает возможность, не ослабляя натяжения ремня ГРМ, изменять положение распредвала относительно коленчатого вала.Кроме того, шаг настройки откалиброван с точностью до десятых долей градуса.

Мощность и крутящий момент двигателя определяется его механической частью: рабочим объемом; проходные сечения каналов и длина впускной и выпускной систем; FGR — периоды открытого и закрытого состояния клапанов, выраженные в градусах поворота коленчатого вала относительно верхней и нижней мертвых точек (ВМТ и НМТ). FGR обычно изображают в виде круговых диаграмм. Для простоты рассмотрим ФГР двигателя ВАЗ 21083 объемом 1500 куб.со стандартным распределительным валом 2108 и зазорами впускных клапанов 0,2 ± 0,05 мм и выпускных клапанов 0,35 ± 0,05 мм (рис. 1). Хотя все нижеследующее имеет большое практическое значение для любого четырехтактного двигателя внутреннего сгорания.

Как мы видим, моменты открытия и закрытия клапанов несколько раньше, чем поршень достигает ВМТ (33 °), и закрывается намного позже, чем поршень проходит НМТ (под углом 80 °). Во впускном канале перед клапаном расход топливовоздушной смеси переменный — от нуля при закрытом клапане до 100 м / с при открытом клапане.Поэтому в конце такта впуска впускной клапан закрывается после достижения поршнем НМТ, когда он уже идет вверх, сжимая горючую смесь, при этом на высоких оборотах возникает эффект газодинамического наддува — инерционная опора потока свежей смеси способствует уплотнению «заряда», улучшая наполнение цилиндра свежей рабочей смесью. Поэтому угол задержки закрытия после НМТ впускного клапана (угол газодинамического наддува G = 80 °) является одним из основных параметров распределительного вала.Не менее важным параметром является угол перекрытия клапана (P = 33 ° + 17 ° = 50 °). Впускной клапан начинает открываться, пока поршень не достигнет ВМТ, при этом такт выпуска еще продолжается, и поршень движется вверх, вытесняя выхлопные газы из камеры сгорания. В то же время клапаны перекрываются, когда впускной и выпускной клапаны одновременно открыты, и создаваемый в выпускном коллекторе вакуум «набирает» свежую смесь в цилиндр, улучшая его наполнение. Причем возникающий «обдув» цилиндров тем сильнее, чем больше обороты двигателя.Установка режущей шестерни рекомендуется по двум причинам:

1. При серийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. Из-за отклонения размеров деталей газораспределительного механизма и кривошипно-шатунного механизма реальная ФРГ двигателя одной модели может отличаться от номинальной на ± 10 ° в коленчатом валу, что дает погрешность в пределах одного зуба на распределение передач. Для компенсации такой ошибки наша лаборатория практикует установку нарезной шестерни, которая позволяет изменять положение ее зубчатого венца относительно ступицы с шагом 0, в отличие от заводской цельнолитой шестерни, которая фиксируется только одно положение и может перемещаться только вперед или назад на зубец коленчатого вала 17 °.В результате заметная потеря мощности и крутящего момента вместо ожидаемого увеличения.
2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом распредвала и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку мощности и крутящего момента. Настройка этого на эффективный FGR с обрезной шестерней добавляет еще 3% мощности.

Рис. Слева — внешняя характеристика скорости двигателя при регулировке на высокой (1) и низкой (2) скорости: Re — эффективная мощность, Me — эффективный крутящий момент, n — частота вращения

В качестве примера рассмотрим последовательность настройки эффективной FGR из условий предоставления промежуточного варианта.Необходимо совместить точку перекрытия клапанов с ВМТ. Для этого распределительный вал поворачивается на 8 ° (рис. 2). Следовательно, угол газодинамического наддува G составляет уже 80 ° + 8 ° = 88 °, что позволит «подзарядить» баллон, улучшив наполнение на высоких оборотах. Также следует учитывать, что слишком раннее открытие впускных клапанов при работе на малых и средних оборотах ухудшает наполнение цилиндров — выхлопные газы проникают во впускной коллектор и обедняют свежую смесь.Следовательно, уменьшая угол опережения открытия впускного клапана до ВМТ в результате поворота распредвала на 8 ° (грубо говоря, на дне зуба шестерни), мы улучшим воспламеняемость горючей смеси в частичном режим загрузки. Результаты испытаний на силовом стенде показывают, что эффективная настройка FGR на стандартном распредвале дает увеличение мощности и крутящего момента до 3% без замены распредвала
. А при установке на предельное значение (мощность или крутящий момент) — до 5%.Следует отметить, что при управлении клапанами с помощью одного распредвала можно говорить об эффективной регулировке FGR либо для впускных (что мы только что сделали), либо для выпускных клапанов. На двигателях, где впускной и выпускной клапаны управляются отдельными распредвалами ( внимание владельцев 16 клапанов
) подбор эффективных FGR позволяет получить гарантированный прирост мощности и крутящего момента до 7%.

Шестерни нарезные для ВАЗ 2108-2110 и «Классика»

Зубчатый нож для ЗМЗ 402

Техника установки нарезной шестерни на двигатель ВАЗ 2108 8В — 2110

1. Берем разрезную шестерню (шкив) и наносим на нее (на неподвижной и подвижной частях) стандартную отметку, сравнивая со стандартной шестерней распредвала (шкивом).
2. Устанавливаем на распредвал нарезную шестерню, на шестерню надеваем ремень ГРМ. Проверьте совмещение меток совмещения на шкиве распределительного вала и задней крышке ремня, а также совпадение метки на маховике (в люке картера сцепления) со средней отметкой шкалы.
3. Мы управляем впускными и выпускными клапанами 4-х цилиндров путем перекрытия: при правильно настроенных фазах впускные и выпускные клапаны должны быть открыты на определенную величину, установленную при проектировании вала (для равнопроходных валов клапаны, как правило, должны быть открыты на равную сумму). Если необходимого перекрытия нет, то ослабить болты наружной шестерни и повернуть распредвал относительно внешней части шестерни, обнажая ее. Таким образом получаем нулевое (оптимальное) положение распредвала.
4. В зависимости от того, что мы хотим получить, возможна дополнительная коррекция фаз газораспределения методом тест-драйва.

• Поворачивая распредвал относительно коленчатого вала в направлении вращения (опережение кривой), увеличивают начальный угол открытия впускного клапана до ВМТ и уменьшают угол газодинамического наддува (задержка закрытия впускного клапана до BDC), тем самым улучшая тягу на низких и средних скоростях.
• Поворачивая распределительный вал относительно коленчатого вала против направления вращения (с задержкой), мы увеличиваем угол газодинамического наддува, перезагружая цилиндры на высоких оборотах и ​​получая дополнительную мощность.
• Практика показывает, что «играя по фазам» нельзя уходить от перекрытия на ± более чем 1 / 3-1 / 2 зубца на шкиве, что соответствует 3-4 градусам на распредвале.
• При регулировке момента времени на автомобилях с карбюратором не забудьте снова установить начальный угол опережения зажигания после поворота распределительного вала, так как распределитель распределительного вала имеет жесткое соединение через муфту датчика распределителя зажигания.

Методика установки нарезных шестерен на двигатель ВАЗ 2110-2112 16В

1. Установить новые распредвалы.
2. Выставляем примерно перекрытие клапанов, ориентируясь по меткам штатных шкивов, доводим поршень 1-го и 4-го цилиндра до ВМТ и надеваем ремень.
3. Устанавливаем планку для индикаторов часового типа (нужно 3 штуки: для определения движения впускного и выпускного валов и положения ВМТ) и сами индикаторы.
4. Находим поочередно нулевое (закрытое) положение впускных и выпускных клапанов 4-го цилиндра и положение его ВМТ. После этого выставляем необходимое перекрытие индикаторами с помощью разъемных шкивов.
5. Затяните стопорные болты разъемных шкивов, поверните вал на 1 оборот и проверьте настройки.
6. Собираем двигатель и заводим.
7. В случае, если настройки производителя по тем или иным причинам могут оказаться неоптимальными, необходимо будет отрегулировать положение валов, контролируя циклическую заливку с контрольными замерами в дороге.

Техника наладки режущей шестерни на «классическом» двигателе ВАЗ 8В.

1. Установите новый распредвал.
2. Выставляем, примерно, перекрытие клапанов, ориентируясь по меткам штатной шестерни, доводим поршень 1-го и 4-го цилиндра до ВМТ и надеваем цепь.
3. Устанавливаем планку индикаторов циферблатного типа (нужно 3 шт: для определения движения впускных, выпускных клапанов и положения бмв) и сами индикаторы.Ноги-указатели основаны на качелях.
4. Находим, в свою очередь, нулевое (закрытое) положение впускных и выпускных клапанов 1-го цилиндра и его положение точно. После этого выставляем необходимое перекрытие по индикаторам с помощью делительной передачи (нельзя забывать, что у коромысла есть передаточное число, так же, как имеет значение, где ножка индикатора опирается на коромысло). Если установить однофазный и равновысокий п / вал, то можно просто найти его нулевое положение (когда оба клапана открыты на одинаковую величину), не вдаваясь в значения коромысла-множителя.
5. Затягиваем болты крепления делительной передачи, проворачиваем коленвал на 1 оборот и проверяем настройки.
6. Собираем двигатель и заводим.
7. В том случае, если настройки производителя по тем или иным причинам могут оказаться неоптимальными, придется отрегулировать положение валов, руководствуясь динамическими измерениями или субъективными ощущениями. Ведь вы настраиваете двигатель под себя.

Механизм фаз газораспределения, сокращенно от «ГРМ», — это то, без чего четырехтактный двигатель не может существовать в принципе.Он открывает впускные клапаны, пропуская воздух или топливную смесь в цилиндры на такте впуска, открывает выпускные клапаны на такте выпуска и надежно блокирует смесь, горящую в цилиндре во время такта. Мощность и экологичность мотора зависят от того, насколько хорошо он обеспечивает «дыхание» мотора — подачу воздуха и выброс выхлопных газов.

Клапаны открывают и закрывают распредвалы своими кулачками, и крутящий момент передается на них от коленчатого вала, который, по сути, является задачей синхронизации.Сегодня для этого используют цепочку или пояс. Но так было не всегда…

Старый добрый нижний распредвал

В начале ХХ века проблем с приводами распредвала не было — его крутили обычные шестерни, а от него шли штоки толкателей к клапанам. Затем клапаны располагались сбоку, в «кармане» камеры сгорания, прямо над распределительным валом, и открывались и закрывались штоками. Затем клапаны стали ставить друг напротив друга, чтобы уменьшить объем и площадь поверхности этого «кармана» — из-за неоптимальной формы камеры сгорания моторы имели повышенную склонность к детонация и плохой тепловой КПД: много тепла ушло в стенки ГБЦ.Наконец, клапаны были перенесены в область непосредственно над поршнем, и камера сгорания стала очень маленькой и почти правильной формы.

Наиболее удобным оказалось расположение клапанов сверху камеры сгорания и привода клапанов с более длинными толкателями (так называемая схема OHV), предложенная Дэвидом Бьюиком в начале 20 века. Эта схема заменила к 1920 году варианты моторов с боковыми клапанами в гоночных конструкциях. Например, именно она используется в знаменитых двигателях Chrysler Hemi и двигателях Corvette в наше время.Моторы с боковыми клапанами запомнятся водителям ГАЗ-52 или ГАЗ-М-20 Победа, где эта схема применялась в двигателях.

А ведь это было так удобно! Дизайн очень простой. Распределительный вал, оставаясь внизу, находится в блоке цилиндров, где он отлично смазывается разбрызгиванием масла! Даже коромысла и кулачки с регулировочными шайбами ​​при необходимости можно оставить снаружи. Но прогресс не стоял на месте.

Почему отказались от штанги?

Проблема в лишнем весе. В 30-е годы частота вращения гоночных двигателей на земле и авиационных двигателей на самолетах достигла значений, при которых возникла необходимость облегчить механизм газораспределения. Ведь каждый грамм массы клапана заставляет увеличивать как прочность закрывающих его пружин, так и силу толкателей, через которые распределительный вал давит на клапан, в результате потерь в приводе ГРМ они быстро увеличиваются с увеличение оборотов двигателя.

Выход был найден перемещением распредвала вверх к ГБЦ, что позволило отказаться от простой, но тяжелой системы с толкателями и существенно снизить инерционные потери.Увеличились рабочие обороты двигателя, а значит, увеличилась и мощность. Например, Роберт Пежо создал в 1912 году гоночный двигатель с четырьмя клапанами на цилиндр и двумя верхними распределительными валами. С переносом распредвалов на головку блока тоже возникла проблема их привода.

Первым решением было внедрение промежуточных шестерен. Был, скажем, вариант с дополнительным валовым приводом с коническими шестернями, как, например, на всех танкерах, знакомых с двигателем В2 и его производными.Подобная схема применялась и на уже упомянутом двигателе Peugeot, авиадвигателях Curtiss K12 образца 1916 года и Hispano-Suiza образца 1915 года.

Другой вариант — установка нескольких цилиндрических шестерен, например в двигателях автомобилей Формулы 1 периода 60-х годов. Удивительно, но в последнее время начали использовать технологию «multi-gear». Например, на нескольких модификациях Volkswagen дизельные двигатели объемом 2,5 литра, устанавливаемые на Transporter T5 и Touareg, — AXD, AX и BLJ.

Почему пришла цепочка?

Редукторный привод имел много «присущих» проблем, главная из которых — шум.Кроме того, для зубчатых колес требовалась точная установка валов, расчет зазоров и взаимной твердости материалов, а также гашение муфт крутильных колебаний. В целом конструкция при кажущейся простоте была хитрой, а шестерни отнюдь не «вечными». Нужно было что-то еще.

Когда цепь впервые была использована для привода ГРМ, это точно не известно. Но одной из первых массовых разработок стал мотоциклетный двигатель AJS 350 с цепным приводом в 1927 году.Конструкция оказалась удачной: цепь была не только тише и проще в устройстве, чем система валов, но и уменьшала передачу вредных крутильных колебаний за счет работы системы натяжения.

Как ни странно, в авиадвигателях цепь не нашла применения, а в автомобилях появилась намного позже. Сначала он появился в приводе нижнего распредвала вместо громоздких шестерен, но постепенно стал набирать популярность и в приводах с верхним распредвалом, однако особенно актуальным он стал, когда появились моторы с двумя распредвалами.Например, цепь привода ГРМ приводилась в движение двигателем Ferrari 166 1948 года и более поздними версиями двигателя Ferrari 250, хотя в более ранних версиях были конические шестерни.

В массовых моторах необходимость в цепном приводе не возникала давно — до 80-х годов. Выпускались маломощные моторы с нижним распредвалом, а это не только Волга, но и Skoda Felicia, Ford Escort 1.3 и многие американские автомобили — до последнего на V-образных двигателях стояли толкатели. Но на сильно ускоренных моторах европейских производителей цепи появились уже в 50-х годах и до конца 80-х оставались преобладающим типом привода ГРМ.

Как появился пояс?

Примерно в то же время в сети появился опасный конкурент. Именно в 60-е годы развитие технологий позволило создать достаточно надежные ремни ГРМ. Хотя на самом деле ременная передача — одна из самых старых, она использовалась для привода механизмов еще в древности. Развитие машинного парка с групповым приводом механизмов от паровой машины или водяного колеса обеспечило развитие технологий производства ремней.Из кожи они превратились в ткань и металлический шнур с использованием нейлона и других синтетических материалов.

Впервые ремень был использован в приводе ГРМ в 1954 году, когда спортивный автомобиль Билла Девина победил SCCA. Его двигатель, как описано, имел верхний распределительный вал и ременной привод ГРМ. Первым серийным автомобилем с ремнем ГРМ считается модель Glas 1004 1962 года небольшой немецкой компании, позже поглощенная BMW.

В 1966 году компания Opel / Vauxhall начала производство серии массовых моторов Slant Four с зубчатым ремнем.В том же году, чуть позже, появились двигатели Pontiac OHC Six и Fiat Twincam, тоже с ремнем. Технологии стали поистине массовыми.

Тем более, что двигатель от Фиата чуть не попал на нашу «Жигули»! Мы рассматривали вариант его установки вместо нижнего двигателя Фиат-124 на будущую ВАЗ 2101. Но, как известно, старый двигатель просто переделали для верхних клапанов, а в качестве привода поставили цепь.

Как видите, сначала ремень использовался исключительно на недорогих двигателях.Действительно, главными его достоинствами были невысокая цена и низкий уровень шума привода, что немаловажно для небольших автомобилей, не обремененных звукоизоляцией. Но нужно было регулярно менять его и следить, чтобы на него не попадали агрессивные жидкости и масло, а интервал замены был уже немаленьким на тот момент и составлял 50 тысяч километров.

И все же ему удалось прославиться не очень надежным приводом ГРМ. Ведь достаточно было погнуть одну шпильку или вывести из строя один ролик, так как его ресурс уменьшался в разы.

Серьезно сократился ресурс и смазка — здесь не всегда помогал даже герметичный кожух, ведь у двигателей тех лет была очень примитивная система вентиляции картерных газов и масло все равно попало на ремень.

Однако все нюансы использования некачественных ремней ГРМ знакомы владельцам переднеприводных ВАЗов. Мотор 2108 был разработан как раз в 80-е, на пике увлечения ремнями. Потом даже стали ставить их на большие моторы вроде Nissan RB26, и надежность лучших образцов была на одном уровне.С тех пор споры о том, что лучше — цепочка или ремень, не утихают ни на минуту. Будьте уверены, прямо сейчас, пока вы читаете эти строки, на каком-то форуме или в курилке два апологета разных влечений спорят до изнеможения.

В следующей публикации я подробно разберу все плюсы и минусы цепных и ременных передач. Оставайтесь на связи!

Доброго времени суток дорогие автолюбители! То есть у вас не оставила мысль увеличить мощность двигателя, за счет более продвинутого? Если это так, то вам просто необходимо ознакомиться с такой очень важной деталью в тюнингованном двигателе автомобиля, как делитель распределительного вала.надеюсь, вы уже сделали.

Что такое делитель

Еще называют скользящей шестерней ремня ГРМ (газораспределительным механизмом). Конструктивно разрезная шестерня сконструирована таким образом, что позволяет изменять положение распредвала относительно коленчатого вала, не ослабляя натяжения ремня ГРМ. Шаг настройки, в зависимости от необходимости, можно сделать с точностью до десятых долей градуса.

То есть разделенная шестерня распределительного вала позволяет установить наиболее эффективные фазы газораспределения, тем самым достигая оптимальных параметров двигателя.

Причины установки делителя передач

По мнению специалистов, это две наиболее существенные причины установки разрезной шестерни распредвала. Следует отметить, что без делителя передач это просто не имеет смысла. Итак, причины:

• при сборке штатного двигателя автомобиля производитель допускает определенные отклонения от чертежей. В связи с этим характеристики двигателей одной модели могут отличаться от штатных с допуском ± 10 градусов.Это, соответственно, влияет на параметры мощности двигателя. Установка делителя передач позволяет регулировать и оптимизировать крутящий момент.
• , когда мощность двигателя увеличивается, а использование разделенной передачи, оптимизирующее фазу газораспределения, добавляет 3-5% к мощности.

Установка промежуточной шестерни распредвала

Как правило, шестерня распределительного вала настраивается по стрелочному индикатору на блокировку впускного и выпускного клапанов в момент, когда поршень находится в ВМТ (наивысшая мертвая точка).

Шестерню делителя распределительного вала можно регулировать в зависимости от того, что вы хотите от двигателя. Это может быть режим для нормальной езды с повышенным крутящим моментом на средних оборотах. Или «высокий» режим на высоких скоростях.

Порядок установки делительной передачи

Вы, конечно, понимаете, что в рамках одной темы невозможно описать способы настройки разрезной шестерни распредвала для всех типов двигателей. Но принцип будет очень ясным.Мы представим вам методику установки делителя на двигатель ВАЗ 2108 — 2110 8В.

• на подвижной и неподвижной частях делительной передачи поставить отметку, сравнив ее с эталонной;
• монтируем шестерни на распредвал, надеваем ремень ГРМ. Далее проверьте совпадение отметок: на шкиве и задней крышке ремня, на маховике, чтобы она была напротив среднего деления шкалы;
• Управление впускным и выпускным клапанами 4-го цилиндра по перекрытию.Оба клапана должны быть открыты одинаково. Если это не так, необходимо ослабить болты и повернуть распределительный вал относительно внешней части шестерни, добившись нулевого положения распределительного вала.

Дополнительная поправка:

Для низких и средних оборотов — повернуть распределительный вал относительно коленчатого вала в направлении вращения. Таким образом мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува.

Для высоких оборотов — повернуть распределительный вал относительно коленчатого вала против направления вращения.Тем самым увеличиваем угол газодинамического наддува и, соответственно, мощность.

Важно! Корректируя фазы газораспределения, нельзя забыть после поворота распредвала выставить начальную установку угла опережения зажигания.

Удачи с регулировкой делителя передач.

Наверняка каждый второй водитель задумывался над улучшением двигателя своей машины. Одни устанавливают турбокомпрессоры, другие. На данный момент существует довольно много способов настройки. Установка спортивного распредвала на ГБЦ не исключение.Однако чаще всего это мероприятие сопровождается установкой другой, не менее важной детали — разрезной шестерни распредвала. Сегодня вы узнаете, что это такое, для чего используется и как правильно установить и настроить.

Роль делительной шестерни в конструкции распределительного вала двигателя

Сама шестерня распределительного вала предназначена для соединения от коленчатого вала двигателя до привода газораспределения с помощью ремня или зубчатой ​​передачи.

Такая шестерня сделана из металла и не имеет движущихся частей, так как она сама по себе.Раздельная передача состоит из двух частей, которые могут перемещаться относительно друг друга. Он позволяет изменять положение распределительного вала, не влияя на натяжение ремня ГРМ или цепи ГРМ, то есть оставляет все остальные части неподвижными.

Чтобы понять назначение такой передачи, нужно помнить, какие факторы влияют на мощность любого мотора. Под этими факторами понимаются: поперечное сечение и длина специальных каналов, по которым подается топливо и отводятся выхлопные газы, а также фазы газораспределения.Их называют теми моментами времени, в которые клапаны находятся в открытом или закрытом состоянии. Для облегчения восприятия этого определения составлена ​​специальная круговая диаграмма, на которой эти фазы показаны относительно коленчатого вала.

Итак, делитель устанавливается в двух корпусах:

• При проектировании деталей двигателя погрешности изготовления оборудования не учитываются. Дело в том, что размеры конечной детали могут отличаться от исходного чертежа.Такой деталью является шестерня распределительного вала. Дело в том, что он сдвигает фазы газораспределения с допустимой погрешностью примерно в 10%. Однако эти отклонения влияют на КПД двигателя и в большинстве случаев снижают номинальную мощность. Это объясняет, что многие двигатели, производимые одним и тем же заводом, могут иметь разные характеристики.

Разделенная передача позволяет изменять фазы газораспределения и минимизировать такую ​​погрешность, что означает повышение КПД двигателя за счет увеличения его мощности.

• Установка спортивного распредвала уже подразумевает быстрое улучшение работы двигателя на различных оборотах, так как имеет особую конструкцию, влияющую на периоды открытия и закрытия клапанов.Комбинация такого распредвала с разделенной шестерней позволяет увеличить мощность двигателя еще на три процента.

Как установить и отрегулировать делительную передачу ВАЗ на 8 и 16 клапанов?

Рассмотрим этот процесс на двух двигателях ВАЗ: 2108 8 и 16 клапанной версии. Для начала нужно снять кожух и клапанную крышку. После этого снимите старую шестерню и, руководствуясь ею, нанесите точно такую ​​же метку на разрезную шестерню, затем установите ее на распределительный вал, совместите метки и.После натяжения ремня можно переходить непосредственно к регулировке.

Далее нам потребуются клапаны четвертого цилиндра: проверьте их положение при заданных настройках по меткам распредвала и маховика коленвала. Если время установлено правильно, впускной и выпускной клапаны должны быть полностью открыты. В противном случае ослабьте болты шестерни и поверните распределительный вал до желаемых значений открытия клапана. Затем затяните болты шестерни. Таким образом, получается, что вы достигли номинальных значений FGR, а значит, мотор будет работать в штатном режиме.

Видео — Монтаж шестерни на ВАЗ 2108

Для достижения прибавки мощности на определенных оборотах можно проделать следующие операции:

1. Ослабить болты разделительной шестерни и повернуть распредвал в том же направлении, в котором коленчатый вал вращается. Таким образом, фаза газораспределения смещается: впускной клапан откроется позже, а соответственно закроется позже. Эта настройка позволяет добиться увеличения тяги двигателя при работе на малых или близких к средним оборотах.
2. Если повернуть распределительный вал против движения коленчатого вала, оказывается, что клапан откроется раньше, а это значит, что камера сгорания получит больше смеси, если двигатель работает на высоких оборотах. Таким образом, можно сильно увеличить мощность двигателя, но не максимальную скорость.
3. Выполняя эту регулировку, не слишком увлекайтесь этим процессом. Дело в том, что работа распредвала носит циклический характер, а значит, слишком большой угол его распредвала может полностью разрушить двигатель.Регулировка допускается в диапазоне от 3 до 4 градусов по окружности, что составляет примерно половину зубца шестерни.
4. Если ваша машина оборудована карбюраторным двигателем, то после каждой регулировки она необходима заново. Дело в том, что распределитель таких двигателей имеет механическую связь с распределительным валом, а значит, его смещение обязательно приводит к сбросу системы зажигания.

Что касается 16-клапанного двигателя, то тут тоже ничего сложного, правда, композиция действий немного разнится:

1. Сначала цилиндры 1 и 4 устанавливаются в верхнюю мертвую точку, а затем нужно ставить на ремень ГРМ.Естественно, перед этим необходимо установить новые шестерни и сделать на них такие же отметки, что и на старых.
2. Для настройки этого времени вам понадобится специальный индикатор, который выполнен в виде часов. Каждый из них устанавливается на специальный кронштейн, установленный в клапанном механизме двигателя.
3. Когда поршень находится в верхней мертвой точке, эти индикаторы должны указывать на перекрытие клапана. Это значение отображается в виде чисел и должно быть равно нулю. Если этого не произошло, то положение распредвала регулируется в соответствии с приведенной выше инструкцией.

Этот принцип распространяется на двигатель Lada. Для этого они также устанавливают планку и устанавливают цилиндры 1 и 4 в их верхнюю мертвую точку. После этого происходят точно такие же корректировки.

Для этого нужна делительная шестерня распредвала ВАЗ. Как видите, с установкой такой детали справится любой автомобилист, имеющий базовые представления о принципе работы ДВС.

Альбом Lada 2110, английский
