Перепутал полярность аккумулятора не заводится

Как всегда читая достаточно статей по всему что связано с автомобилями, нашел подробный материал о достаточно распространенной можно так сказать не внимательности или просто ошибке при подключении клемм аккумулятора, подключении пуско-зарядного устройства и при «прикуривании» от другого автомобиля.

Запись сделана как напоминание!

Самое безобидное что может произойти, ну сгорит пару — тройку предохранителей, это решаемо, причем достаточно легко (читаем вот эту статью). Если честно, то я немного не понимаю, как вы вообще смогли перепутать клеммы аккумулятора! Ведь это чистой воды замыкание, искр и электрических щелчков должно быть много! Также провода нагреваются – плавятся! Возможно даже от клемм или от проводов начнет идти дым — нужно быстро включить мозг, и отсоединить клеммы. От вашей реакции здесь много чего зависит, если сделаете все действительно быстро, то можно обойтись даже без перегоревших предохранителей.

Если неправильно, подсоединить аккумулятор на долгое время то самое страшное что может случиться — это пожар! Все же средний аккумулятор дает примерно 55 — 60 Ампер, это достаточно сильный ток! Мелкие провода очень быстро расплавятся, загорится их оплетка — как понимаете, рядом бензин и масло, все это может вспыхнуть за считанные секунды. Особенно быстро загорается пластик в салоне автомобиля, поэтому — опять же будьте внимательны! Ибо если перепутали клеммы — то есть большая вероятность спалить свой авто, в прямом смысле этого слова.

Для батареи автомобиля также нет ничего хорошего, если вспомнить устройство — то внутри есть пластины, плюсовые и минусовые, которые находятся внутри в электролите. Каждая из пластин держит свой заряд, и если вы путаете минус и плюс, то это заставляет вашу батарею работать в другом порядке — то есть начинается так сказать переполюсовка — минусовые элементы хотят стать плюсовыми и наоборот! Если не вдаваться подробности, то аккумулятор это быстро не убьет (в том случае если она у вас новая), но замыкание для нее очень не нужное испытание — если будет продолжаться долго, то скорее всего плюсовые пластины осыпятся, что понизит мощность, и она уже не сможет «стартануть» двигатель. Опять же повторюсь, что 2 — 3 минуты скорее всего не сделают ничего плохого, но в том случае если это новая батарея новая, для старой это может быть фатально!

4. Бортовой компьютер

Известен еще как блок ЭБУ (электронный блок управления). Если очень сильно не повезет, то можно спалить и его! А это уже очень неприятно, без него автомобиль будет практически парализован – завестись не сможете, работать ничего не будет – от стеклоочистителей до поворотных огней! Ведь это по сути мозг вашей машины, он контролирует все процессы. Если сгорела плата, то ничего не поделаешь — нужна замена, а это ой как не дешево! Посмотрите видео как это происходит.

Если повезло, то сгорят предохранители, таким образом защитив систему от неправильного подключения аккумулятора. Если после правильного подключения все заработало (автомобиль завелся), то проверьте все электрические функции автомобиля, могут выгореть и другие предохранители, взяв нагрузку на себя — это фары, печка, поворотные и основные огни и т. д. Просто меняем.

Также может пострадать и генератор. Однако это вещь дорогостоящая, поэтому обычно его защищают — устанавливают в цепь диодный мост, как раз от таких случаев — (если перепутать провода) так вот он просто выгорает, нужно будет менять! Сделать самому это не так-то просто, поэтому едем на СТО. При его повреждении, заряд не будет идти на АКБ, будет постоянно гореть лампа аккумулятора. Так что если зарядка не идет, то нужно смотреть генератор.

Может погореть и сигнализация, не путать со штатными замками! При подключении на СТО используются специальные устройства (триггеры) которые работают только со своими полюсами, если перепутать клеммы, то это их «убьет». Если не работает сигнализация, едем проверять — ремонтировать, скорее всего это из-за того что перепутали провода.

Частично могут оплавиться провода, причем не только аккумуляторные, но и другие на которых есть нагрузка. Так что проверяйте провода, по необходимости замените или заизолируйте.

ps
Это основные моменты. Однако на современных автомобилях система автомобиля защищена от переполюсовки! Во многих блоках стоят диоды, также могут быть диоды даже на самих клеммах аккумулятора, борются они как раз с таким неправильным подключением. Сгорит один предохранитель, который питает этот диодный мост и все!

Что будет если перепутал клеммы при зарядке?

Если речь идет о зарядке дома через зарядное устройство, то нужно отметить что вашему аккумулятору скорее всего ничего не будет! В 95% случаев сгорит само устройство, ведь в нем стоит предохранитель, который от неправильного напряжения — просто сгорит, тем самым защитив и батарею, и сам «зарядник». Вам нужно будет поменять в нем предохранитель, после чего постараться правильно поставить провода для зарядки. У моего друга бывало такое, ничего страшного — после того как опомнился подсоединили провода к клеммам, ничего не происходило, то есть приборы на заряднике были по нулям и сила тока, и вольтаж. Однако если у вас дешевый Китайский зарядник, то он может полностью погореть, ничего не поделаешь нужно будет покупать новый!

Что будет если перепутал клеммы при «прикуривании»?

Здесь последствия могут быть самыми плачевными для обоих автомобилей. Тут получается как бы двойной удар по системе авто и по проводам, с одной стороны ваш еще не совсем дохлый аккумулятор, с другой бодрый, да еще бывает многие и при заведенном двигателе подключают — а это означает что еще и генератор. Получается адская смесь — даже сложно представить что будет, но искры будут валить просто как от фейерверка, замыкание будет 100%, если не отсоедините провода в течении 1 — 2 минут начнут плавится и просто загорятся.

Если подвести итог, то получается — что последствия после такого «перепутывания» не очень хорошие, ребята если сами не понимаете в авто, лучше доверить дело профессионалам! И еще раз — внимание и только внимание, если перепутали, но вовремя «скинули», то возможно что ничего страшного не случится!

Интересная информация взята ТУТ

Очень много интнресного для информации : ТуТ

АКБ – это, казалось бы, самая простая часть в устройстве автомобиля. Но тем не менее на практике у автомобилистов всё чаще возникает вопрос: что будет, если перепутать полярность клемм аккумулятора при подключении к машине? Давайте постараемся разобраться в этом вопросе.

Сразу предупредим, что ничего хорошего такая ситуация не принесёт, а если вам и удалось без последствий выйти из неё – вам очень повезло.

Рассмотрим два варианта неверного подключения клемм аккумулятора:

1. Клеммы перепутаны после пуска двигателя, т.е. при работающем моторе.
2. При неправильной установке АКБ зажигание было выключено.

Какие могут возникнуть поломки?

В первом случае одно из самых негативных и распространённых последствий – это отказ всего функционала салона автомобиля: центральный замок, дворники, электрозеркала, стеклоподъёмники, магнитола — т.е. всё, что связано с электрическим сопровождением салона.

Это объясняется тем, что в современных автомобилях на генераторах установлено реле, которое контролирует заряд аккумулятора, и смена полярности для него обернётся катастрофой.

В машинах советской сборки наиболее часто выходит из строя диодный мост генератора, соответственно отказывают и другие электронные устройства транспортного средства.

Сейчас же в автомобилях чаще всего ставят диодные мосты с предохранителями на электронные блоки. Если сгорает предохранитель – блок останется в прежнем рабочем состоянии.

Во втором случае неверного подключения, последствия и поломки скорее всего будут менее существенным. Чаще всего перегорают предохранители, которые находятся в цепях питания, либо выходит из строя бортовой компьютер, часы.

Несомненно, бортовой компьютер играет немаловажную роль в устройстве автомобиля, поэтому в связи с его поломкой могут отказать почти все системы.

Замена бортовика – удовольствие не из дешёвых.

Важно: если оставить неверно подключенную АКБ в автомобиле на длительный отрезок времени — возможно возгорание!

Подобная ситуация может произойти и при неверно осуществлённом прикуривании вашего аккумулятора от другого транспортного средства. Даже небольшое замыкание может стать причиной пожара!

При неверном подключении АКБ так же настоятельно советуем проверить проводку, причём не только ту, которая располагается непосредственно у аккумулятора, но и провода, которые могут находится под нагрузкой во время подсоединения.

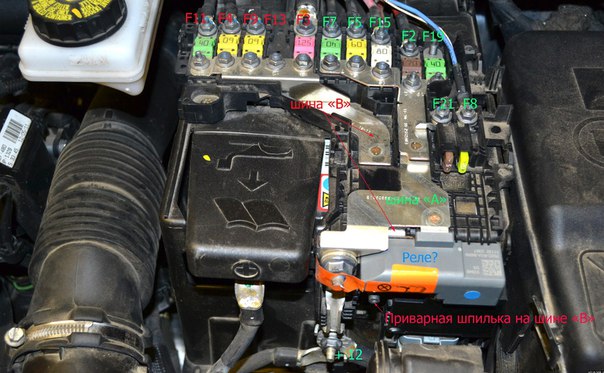

Если же на клеммах установлены предохранители – обязательно проверьте их работоспособность. С помощью мультиметра продиагностируйте и остальной блок предохранителей.

Безусловно, сама батарея так же пострадает от непривычной нагрузки и замыкания. Ведь каждая из пластин (плюсовая или минусовая), которая находится в электролите, имеет свой заряд, соответственно, если вы путаете плюс и минус, то вынуждаете АКБ работать в обратном порядке.

Так же из строя может выйти и сигнализация, при подключении которой чаще всего используют специальные устройства — «триггеры», которые имеют свойство функционировать только со своими полюсами, и если перепутать клеммы, то это выведет их из строя. Мы описали наиболее часты поломки, которые могут возникнуть при неверном подключении клемм АКБ. При монтаже аккумулятора обязательно сконцентрируйтесь на правильном подключении, ведь даже такие несущественные ошибки могут вывести из строя ваш автомобиль и обречь на дорогостоящий ремонт.

До тех пор, пока неприятная ситуация не произойдет, пожалуй, мало кто из автомобилистов задумывается над тем, что будет, если перепутать клеммы на аккумуляторе, более того, большинство искренне удивляется, как вообще подобная путаница может возникнуть. На самом деле от нее не застрахован никто: иногда клеммы можно перепутать в спешке, но чаще всего названный казус случается в момент замены АКБ авто по причине простой невнимательности к полярности.

Как бы то ни было, проблема имеет место быть. И у нее есть свои последствия.

К чему может привести неправильное подсоединение выводов к аккумуляторной батарее на машине – 8 последствий.

1. Замыкание.

Первое, что происходит в 100 процентах случаев путаницы с полярностью – это замыкание. Его сложно с чем-то перепутать: если в местах соединения станут слышны электрические щелчки, посыпятся искры, возможно, даже пойдет дым, провода при этом, естественно, существенно нагреются, значит, вы перепутали клеммы. Незамедлительно, выключите зажигание и как можно скорее отсоедините зажимы от АКБ, от вашей реакции в этот момент напрямую будет зависеть многое – от наличия/отсутствия прочих проблем до их масштабности и серьезности для автомобиля.

2. Воспламенение/пожар.

Если описанные выше признаки вами по той или иной причине будут проигнорированы, вы рискуете просто «спалить» свою машину. Нагретые провода, особенно тонкие, быстро плавятся, воспламеняется их оплетка, а с учетом того, что рядом находятся горючие жидкости (бензин и масло), риск возгорания авто за секунды крайне велик.

3. Падение мощности АКБ.

Даже если не принимать во внимание возможность возникновения пожара, перепутанные клеммы не несут в себе ничего хорошего. В первую очередь это касается самой батареи, ведь у нее есть полярность – минусовые и плюсовые пластины, которые при ошибочном подсоединении питания будут стремиться к переполюсовке. Данный процесс при долгом течении, в свою очередь, приведет к осыпанию плюсовых пластин и, как следствие, падению мощности источника питания.

4. Выход из строя электронного блока управления (ЭБУ).

Из всех возможных (не считая пожара) последствий, выход из строя ЭБУ можно назвать самым серьезным, ведь если сгорит плата электронного блока управления, в авто просто ничего не будет работать: ни стеклоочистители, ни указатели поворотов, ничего…

5.

Выгорание предохранителей.

Если вам повезло, свою ошибку вы заметили быстро и также быстро выполнили правильное подсоединение батареи к машине, завелись, и на первый взгляд все находится в рабочем состоянии, не спешите радоваться, возможно, замыкание ударило по пока незаметным для вас узлам. Проверьте все электрические функции автомобиля, вероятно, вам и правда повезло, но, скорее всего, где-то есть предохранители, которые взяли возникшую повышенную нагрузку на себя, поэтому теперь, когда все в порядке, они нуждаются в замене.

6. Поломка генератора.

Как правило, автомобильный генератор от подобных ситуаций достаточно хорошо защищен диодным мостом, если таковой установлен. Если нет, путаница с проводами может обернуться для данного узла выгоранием (на панели приборов эта проблема будет отражаться постоянно горящей лампочкой аккумулятора, заметили такую – безотлагательно езжайте на СТО, ваш генератор нуждается в замене).

7. Отказ работы сигнализации.

Да-да, сигнализация тоже может перестать работать, если напутать с выводами. Причина – «убитые» неверной полярностью триггеры – специальные устройства, применяемые на СТО при установке сигнализации.

8. Частичная оплавка проводов.

Как уже упоминалось выше, при неправильной установке аккумулятора возникает замыкание, провоцирующее перегревание проводов. Причем перегреваться могут не только провода, непосредственно соединенные с батареей, но и любые другие, на которые поступает повышенная нагрузка, поэтому в случае возникновения неприятного инцидента проверяйте провода и при необходимости меняйте их или заизолируйте.

Неправильное соединение клемм при прикуривании.

При прикуривании ситуация ухудшается в разы: бодрый мощный источник + АКБ, что хотят «подкурить» (еще не совсем дохлая) + нередко заведенный двигатель = адская смесь, практически фейерверк под капотами и неминуемое возгорание, если не осуществит отсоединение проводов в течении 1-2 минут (о том, как правильно прикурить смотрите здесь).

Но ведь провода путают не только на автомобиле, но и дома, при зарядке, что происходит тогда.

По большому счету в таких случаях ничего не происходит. Аккумулятор всегда остается цел, единственное, что поддается угрозе, – это зарядник. Причем и он, как правило, всегда остается жив, сгорает лишь его предохранитель, который легко меняется.

Вывод.

Как видите, за исключением путаницы при домашней зарядке, неправильное соединение проводов не несет в себе ничего хорошего, поэтом не экспериментируйте и подходите к этому процессу со всей внимательностью и ответственностью.

Истории автовладельцев.

«Недавно в спешке дома напутал с проводами при зарядке, действительно, с АКБ все нормально, а вот ЗУ пришлось заменить: был какой-то дешевый зарядник, в нем не оказалось предохранителя, поэтому сгорел целиком, но главное – аккумулятор в поряде».

«Не знаю, как можно ждать 1-2 минуты при прикуривании, я как только коснулся второй клеммы на машине-доноре, там так заискрило, что мысли завершить соединение даже не возникло, быстро все заглушили и сбросили, только потом сообразили, что с полярностью напутали».

«Предохранители – это всегда первое, что нужно смотреть, не только когда кажется, что все в порядке, но и когда машина не заводится. Они – первое что летит, когда путают клеммы».

«Всегда удивлялся, как люди могут накосячить с клеммами, а на прошлой неделе сам с этим столкнулся – проводил установку АКБ поздно вечером, когда уже темно было, вот и перепутал. В результате машина перестала заводиться, хотя стартер щелкал. Перебрал все предохранители, все нормально, проверил генератор и прочее, в общем, оказалось, что просто батарейка умерла… хотя фары включались, видно сильно мощность упала».

Видео.

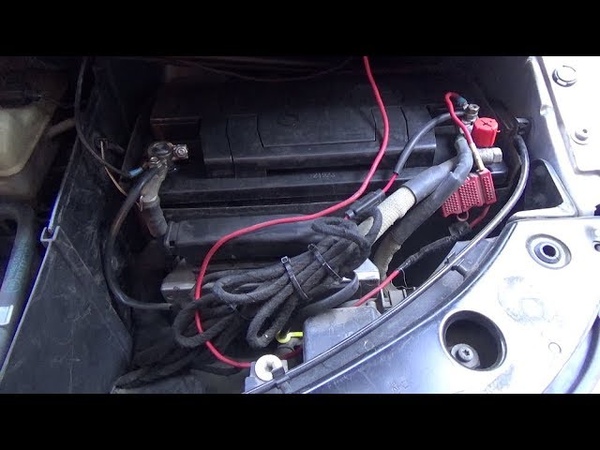

Перепутал клеммы при установке или прикуривание аккумулятора

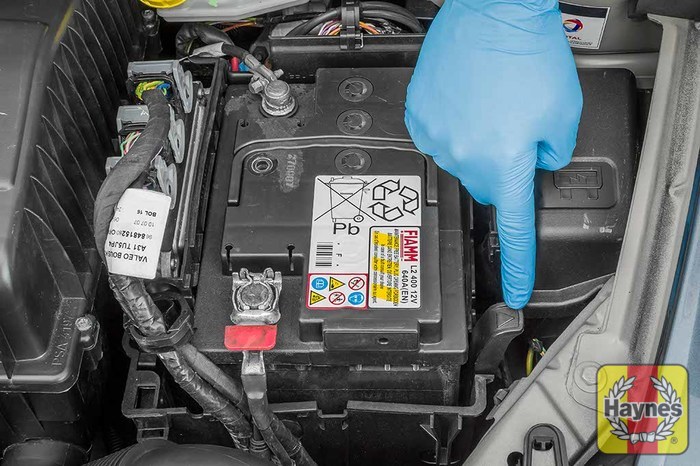

Для современных автомобилей эта проблема неактуальна – пространство под капотом настолько тесное, что и правильным-то образом клеммы на аккумулятор надевать не удобно. Однако человек на то и человек, чтобы иногда совершать невозможные поступки непреднамеренно. Можно купить сам аккумулятор несоответствующей полярности и поставить его на место старого. При прикуривании риск неправильно подключить клеммы аккумулятора есть у всех машин, в темноте или при спешке бывает и не такое.

Последствия неправильного подключения аккумулятора

Сразу развеем миф о том, что «задом наперед» подключенный аккумулятор запускает двигатель в обратную сторону. Начнем со стартера: если статор с обмоткой, а не с постоянными магнитами, то при переполюсовке направление тока изменится одновременно и в статоре, и в роторе, стартер начнет вращаться в ту же сторону, что и раньше. Вспомните о коллекторных двигателях электродрелей, болгарок и другого инструмента – они работают на переменном токе, направление которого меняется постоянно.

Стартер с постоянными магнитами на статоре действительно начнет вращаться в другом направлении, но двигатель провернуть не сможет. Бендикс не даст передать усилие в «неправильную» сторону, для того он и предназначен.

Даже если бы Вы и умудрились раскрутить мотор в обратном направлении, четырехтактный мотор при этом начинает забирать воздух из выпускного коллектора, а выбрасывать отработавшие газы во впускной. Так что ни карбюраторный, ни инжекторный двигатель так не завести, разве что дизель с механическим ТНВД запустится.

Если водитель перепутал полярность аккумулятора при установке, то одним из самых серьезных последствий будет то, что однозначно пострадает генератор. Посмотрите на схему его диодного моста (на примере простейшей «жигулевской» схемы):

Полупроводниковый диод – это элемент с односторонней проводимостью, не зря его символическое изображение похоже на стрелку. В направлении этой «стрелки» он проводит ток, в обратном – нет. Когда аккумулятор подключен правильно, то, пока генератор не работает (напряжение на его обмотках меньше, чем напряжение аккумулятора), диоды заперты – для аккумулятора генератор нагрузка, потребляющая несколько миллиампер из-за наличия в диодах небольшого обратного тока.

Если перепутать клеммы на аккумуляторе, то диоды в мосте откроются, и аккумулятор окажется замкнут через них. Это приведет к перегреву диодного моста и выходу диодов из строя с характерным запахом и хлопком из-за разрушения их корпусов.

Cгоревший диодный мост генератора

А вот для бортовой электроники переполюсовка вредна не всегда. Любое электронное устройство, если его не собирали на уроках труда китайские дети, имеет защиту от переполюсовки. Реализуется она просто с помощью тех же диодов: тут они открыты при «правильном» подключении, а при «неправильном» отрезают нагрузку от бортовой сети. Однако диоды по цепи питания редко используются в мощных потребителях тока – магнитолах и усилителях. А в них есть крайне уязвимые для переполюсовки элементы – электролитические конденсаторы, устанавливаемые для сглаживания пульсаций напряжения как раз в цепях питания.

Электролитические конденсаторы имеют высокую удельную емкость, поэтому популярны в электронике. Но их слабое место – это работа только при определенной полярности напряжения на обкладках, при переполюсовке происходит нагрев, обильное газовыделение (конденсатор вздувается), затем – взрыв. Чем больше емкость и габариты конденсатора, тем все это сильнее – если конденсатор на несколько микрофарад слегка щелкнет, то «банки» на тысячи микрофарад, применяемые в усилителях, взрываются.

Вышедшие из строя конденсаторы

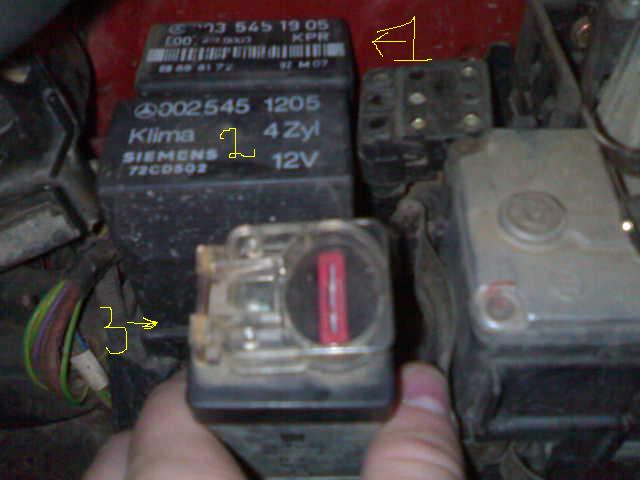

И множество реле в проводке может издать тот же звук, что и диоды в мосте генератора. Дело в том, что в обмотках электромагнитных реле при отключении напряжения возникает резкий выброс напряжения, имеющего обратную полярность относительно источника питания. Для устранения вредного влияния таких импульсов на работу чувствительной электроники принято использовать диоды, подключаемые в обратном направлении. Пока на обмотку подано напряжение из бортовой сети, диод заперт, а при размыкании обмотки он открывается импульсом индуктивного выброса и гасит его. При переполюсовке аккумулятора такие диоды перегорят.

Короткие замыкания в сети

Что будет, если замкнуть клеммы аккумулятора? Учитывая способность стартерных аккумуляторов кратковременно отдавать ток в сотни ампер, предмет, замыкающий клеммы (например, случайно попавший между «плюсом» и кузовом автомобиля гаечный ключ), расплавится. Более массивные металлические предметы способны намертво привариться к клеммам или кузову, высаживая батарею «в ноль». В группе риска – автомобили, где аккумулятор установлен в багажнике – не стоит небрежно бросать туда ключи или буксировочные проушины, неизвестно, куда они попадут под действием тряски при езде.

Замыкание аккумулятора при попадание постороннего предмета

Поскольку подобные замыкания происходят скрытно от владельца (случайно упавший при ремонте ключ можно хотя бы сразу увидеть), то они наиболее опасны – высока вероятность воспламенения в багажнике.

При подобных замыканиях возможны проблемы с бортовой электроникой. Штатные предпусковые обогреватели на немецких автомобилях после такого блокируются, и их работоспособность восстанавливается только после принудительной разблокировки с диагностического сканера.

Автомобили с CAN-проводкой чувствительны к скачкам напряжения питания. Есть риск появления спорадических ошибок в памяти контроллеров.

Неправильное прикуривание

Если водитель перепутал клеммы аккумулятора при прикуривании, то происходит следующее: мы получаем две последовательно соединенных батареи, выходы которых замкнуты накоротко. Получаем короткое замыкание уже под напряжением в 24 вольта. Подавляющее большинство продающихся в магазинах комплектов проводов, у которых сечение жил и так недостаточно, при этом моментально сгорит, оставив на руках незадачливого водителя ожоги. Если же провода с достаточным сечением, то перед перегоранием они успеют нагреться.

Поэтому всегда проверяйте правильность подсоединения проводов. Если у заводских комплектов хотя бы есть цветовая маркировка, то самодельные провода чаще нарезаются из одного куска и по цветам не отличаются. Пометить их можно цветной изолентой на «крокодилах» — это снизит риск неправильного подключения.

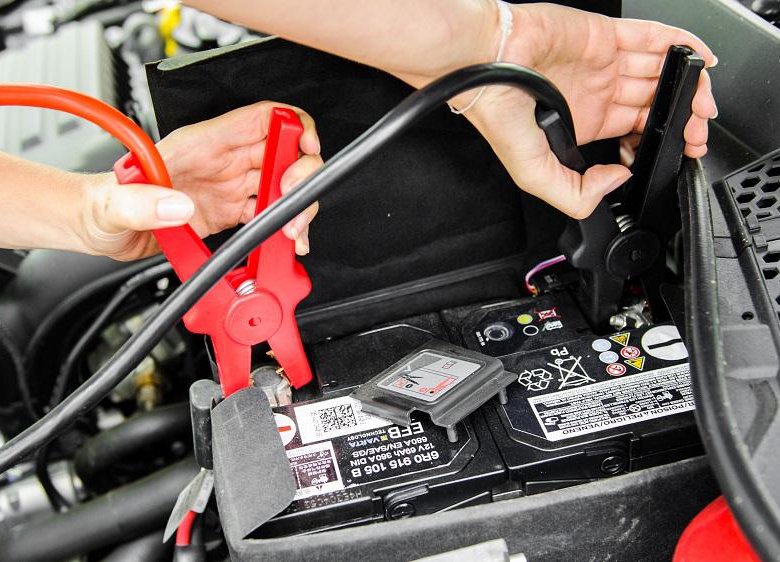

Первыми соединяются «плюсовые» клеммы – сначала «крокодил» крепится на прикуриваемом аккумуляторе, затем на прикуривающем. Масса подключается в обратном направлении – сначала на прикуривающем аккумуляторе. Таким образом цепь замыкается на последнем шаге на прикуриваемом автомобиле.

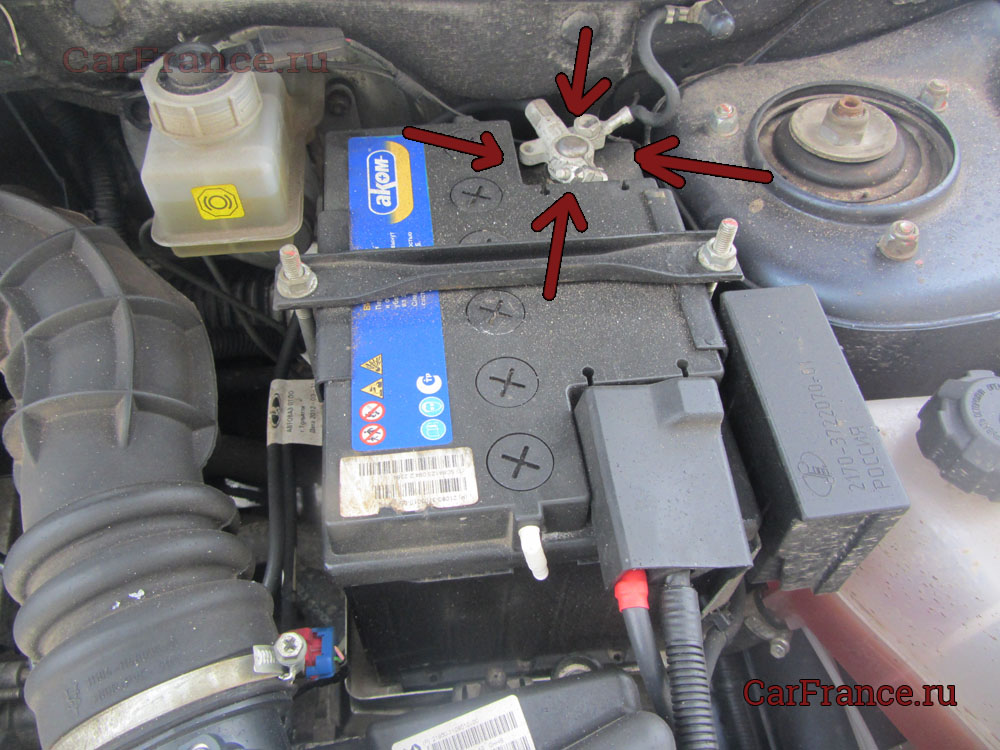

Так как правильно отсоединять клеммы аккумулятора не менее важно, порядок отключения тоже строго определен. Первой отключается масса, после этого любые манипуляции с проводами не будут давать риск короткого замыкания.

Помните, что прикуривание для бортовой электроники – это нештатная ситуация, создающая повышенную нагрузку на генератор, чрезмерные скачки напряжения в сети прикуриваемого автомобиля во время вращения стартера.

Видео: Что будет если перепутать полярность на клеммах аккамулятора? Что произойдёт? Как устронить?

Перепутали клеммы аккумулятора машина не заводится

Как всегда читая достаточно статей по всему что связано с автомобилями, нашел подробный материал о достаточно распространенной можно так сказать не внимательности или просто ошибке при подключении клемм аккумулятора, подключении пуско-зарядного устройства и при «прикуривании» от другого автомобиля.

Запись сделана как напоминание!

Самое безобидное что может произойти, ну сгорит пару — тройку предохранителей, это решаемо, причем достаточно легко (читаем вот эту статью). Если честно, то я немного не понимаю, как вы вообще смогли перепутать клеммы аккумулятора! Ведь это чистой воды замыкание, искр и электрических щелчков должно быть много! Также провода нагреваются – плавятся! Возможно даже от клемм или от проводов начнет идти дым — нужно быстро включить мозг, и отсоединить клеммы. От вашей реакции здесь много чего зависит, если сделаете все действительно быстро, то можно обойтись даже без перегоревших предохранителей.

Если неправильно, подсоединить аккумулятор на долгое время то самое страшное что может случиться — это пожар! Все же средний аккумулятор дает примерно 55 — 60 Ампер, это достаточно сильный ток! Мелкие провода очень быстро расплавятся, загорится их оплетка — как понимаете, рядом бензин и масло, все это может вспыхнуть за считанные секунды. Особенно быстро загорается пластик в салоне автомобиля, поэтому — опять же будьте внимательны! Ибо если перепутали клеммы — то есть большая вероятность спалить свой авто, в прямом смысле этого слова.

Для батареи автомобиля также нет ничего хорошего, если вспомнить устройство — то внутри есть пластины, плюсовые и минусовые, которые находятся внутри в электролите. Каждая из пластин держит свой заряд, и если вы путаете минус и плюс, то это заставляет вашу батарею работать в другом порядке — то есть начинается так сказать переполюсовка — минусовые элементы хотят стать плюсовыми и наоборот! Если не вдаваться подробности, то аккумулятор это быстро не убьет (в том случае если она у вас новая), но замыкание для нее очень не нужное испытание — если будет продолжаться долго, то скорее всего плюсовые пластины осыпятся, что понизит мощность, и она уже не сможет «стартануть» двигатель. Опять же повторюсь, что 2 — 3 минуты скорее всего не сделают ничего плохого, но в том случае если это новая батарея новая, для старой это может быть фатально!

4. Бортовой компьютер

Известен еще как блок ЭБУ (электронный блок управления). Если очень сильно не повезет, то можно спалить и его! А это уже очень неприятно, без него автомобиль будет практически парализован – завестись не сможете, работать ничего не будет – от стеклоочистителей до поворотных огней! Ведь это по сути мозг вашей машины, он контролирует все процессы. Если сгорела плата, то ничего не поделаешь — нужна замена, а это ой как не дешево! Посмотрите видео как это происходит.

Если повезло, то сгорят предохранители, таким образом защитив систему от неправильного подключения аккумулятора. Если после правильного подключения все заработало (автомобиль завелся), то проверьте все электрические функции автомобиля, могут выгореть и другие предохранители, взяв нагрузку на себя — это фары, печка, поворотные и основные огни и т.д. Просто меняем.

Также может пострадать и генератор. Однако это вещь дорогостоящая, поэтому обычно его защищают — устанавливают в цепь диодный мост, как раз от таких случаев — (если перепутать провода) так вот он просто выгорает, нужно будет менять! Сделать самому это не так-то просто, поэтому едем на СТО. При его повреждении, заряд не будет идти на АКБ, будет постоянно гореть лампа аккумулятора. Так что если зарядка не идет, то нужно смотреть генератор.

Может погореть и сигнализация, не путать со штатными замками! При подключении на СТО используются специальные устройства (триггеры) которые работают только со своими полюсами, если перепутать клеммы, то это их «убьет». Если не работает сигнализация, едем проверять — ремонтировать, скорее всего это из-за того что перепутали провода.

Частично могут оплавиться провода, причем не только аккумуляторные, но и другие на которых есть нагрузка. Так что проверяйте провода, по необходимости замените или заизолируйте.

ps
Это основные моменты. Однако на современных автомобилях система автомобиля защищена от переполюсовки! Во многих блоках стоят диоды, также могут быть диоды даже на самих клеммах аккумулятора, борются они как раз с таким неправильным подключением. Сгорит один предохранитель, который питает этот диодный мост и все!

Что будет если перепутал клеммы при зарядке?

Если речь идет о зарядке дома через зарядное устройство, то нужно отметить что вашему аккумулятору скорее всего ничего не будет! В 95% случаев сгорит само устройство, ведь в нем стоит предохранитель, который от неправильного напряжения — просто сгорит, тем самым защитив и батарею, и сам «зарядник». Вам нужно будет поменять в нем предохранитель, после чего постараться правильно поставить провода для зарядки. У моего друга бывало такое, ничего страшного — после того как опомнился подсоединили провода к клеммам, ничего не происходило, то есть приборы на заряднике были по нулям и сила тока, и вольтаж. Однако если у вас дешевый Китайский зарядник, то он может полностью погореть, ничего не поделаешь нужно будет покупать новый!

Что будет если перепутал клеммы при «прикуривании»?

Здесь последствия могут быть самыми плачевными для обоих автомобилей. Тут получается как бы двойной удар по системе авто и по проводам, с одной стороны ваш еще не совсем дохлый аккумулятор, с другой бодрый, да еще бывает многие и при заведенном двигателе подключают — а это означает что еще и генератор. Получается адская смесь — даже сложно представить что будет, но искры будут валить просто как от фейерверка, замыкание будет 100%, если не отсоедините провода в течении 1 — 2 минут начнут плавится и просто загорятся.

Если подвести итог, то получается — что последствия после такого «перепутывания» не очень хорошие, ребята если сами не понимаете в авто, лучше доверить дело профессионалам! И еще раз — внимание и только внимание, если перепутали, но вовремя «скинули», то возможно что ничего страшного не случится!

Интересная информация взята ТУТ

Очень много интнресного для информации : ТуТ

АКБ – это, казалось бы, самая простая часть в устройстве автомобиля. Но тем не менее на практике у автомобилистов всё чаще возникает вопрос: что будет, если перепутать полярность клемм аккумулятора при подключении к машине? Давайте постараемся разобраться в этом вопросе.

Сразу предупредим, что ничего хорошего такая ситуация не принесёт, а если вам и удалось без последствий выйти из неё – вам очень повезло.

Рассмотрим два варианта неверного подключения клемм аккумулятора:

1. Клеммы перепутаны после пуска двигателя, т.е. при работающем моторе.
2. При неправильной установке АКБ зажигание было выключено.

Какие могут возникнуть поломки?

В первом случае одно из самых негативных и распространённых последствий – это отказ всего функционала салона автомобиля: центральный замок, дворники, электрозеркала, стеклоподъёмники, магнитола — т.е. всё, что связано с электрическим сопровождением салона.

Это объясняется тем, что в современных автомобилях на генераторах установлено реле, которое контролирует заряд аккумулятора, и смена полярности для него обернётся катастрофой.

В машинах советской сборки наиболее часто выходит из строя диодный мост генератора, соответственно отказывают и другие электронные устройства транспортного средства.

Сейчас же в автомобилях чаще всего ставят диодные мосты с предохранителями на электронные блоки. Если сгорает предохранитель – блок останется в прежнем рабочем состоянии.

Во втором случае неверного подключения, последствия и поломки скорее всего будут менее существенным. Чаще всего перегорают предохранители, которые находятся в цепях питания, либо выходит из строя бортовой компьютер, часы.

Несомненно, бортовой компьютер играет немаловажную роль в устройстве автомобиля, поэтому в связи с его поломкой могут отказать почти все системы.

Замена бортовика – удовольствие не из дешёвых.

Важно: если оставить неверно подключенную АКБ в автомобиле на длительный отрезок времени — возможно возгорание!

Подобная ситуация может произойти и при неверно осуществлённом прикуривании вашего аккумулятора от другого транспортного средства. Даже небольшое замыкание может стать причиной пожара!

При неверном подключении АКБ так же настоятельно советуем проверить проводку, причём не только ту, которая располагается непосредственно у аккумулятора, но и провода, которые могут находится под нагрузкой во время подсоединения.

Если же на клеммах установлены предохранители – обязательно проверьте их работоспособность. С помощью мультиметра продиагностируйте и остальной блок предохранителей.

Безусловно, сама батарея так же пострадает от непривычной нагрузки и замыкания. Ведь каждая из пластин (плюсовая или минусовая), которая находится в электролите, имеет свой заряд, соответственно, если вы путаете плюс и минус, то вынуждаете АКБ работать в обратном порядке.

Так же из строя может выйти и сигнализация, при подключении которой чаще всего используют специальные устройства — «триггеры», которые имеют свойство функционировать только со своими полюсами, и если перепутать клеммы, то это выведет их из строя. Мы описали наиболее часты поломки, которые могут возникнуть при неверном подключении клемм АКБ. При монтаже аккумулятора обязательно сконцентрируйтесь на правильном подключении, ведь даже такие несущественные ошибки могут вывести из строя ваш автомобиль и обречь на дорогостоящий ремонт.

Вопрос от читателя:

«Доброго дня Сергей у меня крик души! Недавно купил японскую праворульную машину, не суть какую, главное что у нее была дохлый АКБ, решил поменять, при покупке не обратил внимание что новый аккумулятор хоть и подходит по размерам но имеет другую полярность (плюсы и минусы в разных местах), в общем подсоединил неправильно! Даже на искры как то не обратил внимания. В общем только после того как стало пахнуть палеными проводами опомнился и отсоединил клеммы! Сейчас поставил клеммы правильно, пришлось наращивать плюсовой провод. Машина вроде бы завилась и работает, но сейчас мучают сомнения! Что вообще может быть машине, если перепутать клеммы аккумулятора? Подскажите, что можно посмотреть? Заранее спасибо, Альберт»

Да, вопрос интересный читайте дальше…

СОДЕРЖАНИЕ СТАТЬИ

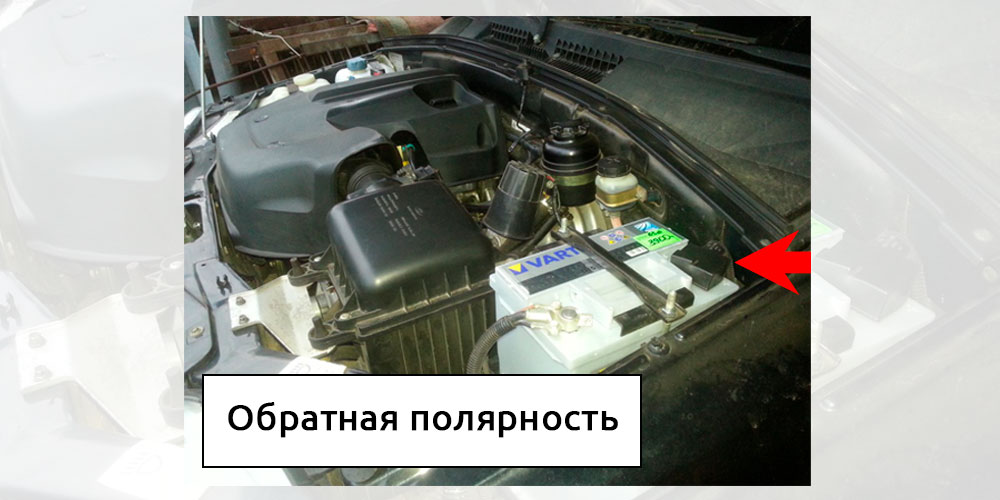

Действительно вы правы Альберт, существуют аккумуляторы с обратной полярностью (про них можете почитать здесь). НО многие обыватели про это не знают, и если не внимательно отнестись к процессу замены аккумулятора то можно попасть в такую ситуацию как вы. Просто на просто можно перепутать клеммы аккумулятора. Нужно отметить что ничего хорошего это не несет! Если ничего не произошло, вы быстро опомнились — то считайте что вам просто повезло! Однако зачастую последствия самые «плачевные», сегодня я собрал — 8 самых распространенных поломок, а также в конце расскажу что будет если перепутать клеммы при зарядке вашей батареи.

8 основных последствий

НУ что начнем, для начала я постараюсь описать последствия неправильного подключения клемм именно на машине, а уже затем перейдем к зарядке.

Замыкание

Самое безобидное что может произойти, ну сгорит пару — тройку предохранителей, это решаемо, причем достаточно легко (читаем вот эту статью). Если честно, то я немного не понимаю, как вы вообще смогли перепутать клеммы аккумулятора! Ведь это чистой воды замыкание, искр и электрических щелчков должно быть много! Также провода нагреваются – плавятся! Возможно даже от клемм или от проводов начнет идти дым — нужно быстро включить мозг, и отсоединить клеммы. От вашей реакции здесь много чего зависит, если сделаете все действительно быстро, то можно обойтись даже без перегоревших предохранителей.

Пожар

Если неправильно, подсоединить аккумулятор на долгое время то самое страшное что может случиться — это пожар! Все же средний аккумулятор дает примерно 55 — 60 Ампер, это достаточно сильный ток! Мелкие провода очень быстро расплавятся, загорится их оплетка — как понимаете, рядом бензин и масло, все это может вспыхнуть за считанные секунды. Особенно быстро загорается пластик в салоне автомобиля, поэтому — опять же будьте внимательны! Ибо если перепутали клеммы — то есть большая вероятность спалить свой авто, в прямом смысле этого слова.

Сам АКБ

Для батареи автомобиля также нет ничего хорошего, если вспомнить устройство — то внутри есть пластины, плюсовые и минусовые, которые находятся внутри в электролите. Каждая из пластин держит свой заряд, и если вы путаете минус и плюс, то это заставляет вашу батарею работать в другом порядке — то есть начинается так сказать переполюсовка — минусовые элементы хотят стать плюсовыми и наоборот! Если не вдаваться подробности, то аккумулятор это быстро не убьет (в том случае если она у вас новая), но замыкание для нее очень не нужное испытание — если будет продолжаться долго, то скорее всего плюсовые пластины осыпятся, что понизит мощность, и она уже не сможет «стартануть» двигатель. Опять же повторюсь, что 2 — 3 минуты скорее всего не сделают ничего плохого, но в том случае если это новая батарея новая, для старой это может быть фатально!

Бортовой компьютер

Известен еще как блок ЭБУ (электронный блок управления). Если очень сильно не повезет, то можно спалить и его! А это уже очень неприятно, без него автомобиль будет практически парализован – завестись не сможете, работать ничего не будет – от стеклоочистителей до поворотных огней! Ведь это по сути мозг вашей машины, он контролирует все процессы. Если сгорела плата, то ничего не поделаешь — нужна замена, а это ой как не дешево! Посмотрите видео как это происходит.

Предохранители

Если повезло, то сгорят предохранители, таким образом защитив систему от неправильного подключения аккумулятора. Если после правильного подключения все заработало (автомобиль завелся), то проверьте все электрические функции автомобиля, могут выгореть и другие предохранители, взяв нагрузку на себя — это фары, печка, поворотные и основные огни и т.д. Просто меняем, вот пример.

Генератор

Также может пострадать и генератор. Однако это вещь дорогостоящая, поэтому обычно его защищают — устанавливают в цепь диодный мост, как раз от таких случаев — (если перепутать провода) так вот он просто выгорает, нужно будет менять! Сделать самому это не так-то просто, поэтому едем на СТО. При его повреждении, заряд не будет идти на АКБ, будет постоянно гореть лампа аккумулятора. Так что если зарядка не идет, то нужно смотреть генератор.

Сигнализация

Может погореть и сигнализация, не путать со штатными замками! При подключении на СТО используются специальные устройства (триггеры) которые работают только со своими полюсами, если перепутать клеммы, то это их «убьет». Если не работает сигнализация, едем проверять — ремонтировать, скорее всего это из-за того что перепутали провода.

Провода

Частично могут оплавиться провода, причем не только аккумуляторные, но и другие на которых есть нагрузка. Так что проверяйте провода, по необходимости замените или заизолируйте.

Это основные моменты. Однако хочу вас немного успокоить, на современных автомобилях система автомобиля защищена от переполюсовки! Во многих блоках стоят диоды, также могут быть диоды даже на самих клеммах аккумулятора, борются они как раз с таким неправильным подключением. Сгорит один предохранитель, который питает этот диодный мост и все!

Так что Альберт, если у вас все работает, считайте вам повезло! В следующий раз будьте внимательны, выбирайте батарею правильно! В течении нескольких дней понаблюдайте за зарядкой АКБ.

Что будет если перепутал клеммы при зарядке?

Если речь идет о зарядке дома через зарядное устройство, то нужно отметить что вашему аккумулятору скор

Что произойдет, если переставить перемычки на батарее?

by KevinM

Ablestock.com/AbleStock.com/Getty Images

Практически все водители знают, что автомобиль с разряженным аккумулятором можно запустить, спрыгнув с автомобиля с заряженным аккумулятором. Автомобильные аккумуляторы предназначены для выработки большого электрического тока, необходимого для запуска двигателя. Эта стандартная процедура может стать опасной, если соединительные кабели подключены неправильно — если положительная клемма на каждой батарее ошибочно подключена к отрицательной клемме на другой батарее.Повреждение произойдет из-за очень сильного протекания тока и, возможно, из-за неправильной полярности на автомобиле с «разряженным аккумулятором».

Повреждение батарей

Подключение положительной клеммы каждой батареи к отрицательной клемме другой батареи приведет к сильному скачку электрического тока между двумя батареями. Это приведет к очень быстрому нагреву аккумуляторов, а в свинцово-кислотных аккумуляторах — наиболее распространенном типе — это приведет к образованию большого количества газообразного водорода внутри заряженного аккумулятора.Тепло может расплавить внутренние и внешние части батареи, а давление газообразного водорода может привести к растрескиванию корпуса батареи. Как только корпус треснет, выделяющийся водород потенциально может воспламениться и взорваться.

Повреждение соединительных кабелей

Соединительные кабели не предназначены для выдерживания сильных скачков электрического тока и быстро нагреваются до очень высоких температур. Это может привести к расплавлению изоляции кабелей и потенциально подвергнуть людей прямому контакту с электрическими кабелями.Тепло также может расплавить припой и другие компоненты, удерживающие вместе кабели и зажимы.

Другие возможные повреждения

Скачок электрического тока может вызвать перерыв в плавкой вставке или плавком элементе, который защищает основную электрическую систему автомобиля. Если двигатель автомобиля с заряженной аккумуляторной батареей оставить работать, скачок напряжения может повредить генератор этого автомобиля.

Повреждение из-за неправильной полярности

При неправильном подключении соединительных кабелей полярность электрической системы автомобиля с разряженной батареей будет изменена на несколько секунд.Это может непоправимо повредить многие чувствительные электронные компоненты, которые обычно используются в современных автомобилях, такие как бортовые компьютеры и электронные датчики.

Еще статьи

Миф о батареях | Может ли батарея «поменять полярность»?

Вообще-то да, но не без посторонней помощи. Поменять полярность на батарее можно только двумя способами.

Если у вас есть аккумулятор с жидкими элементами, который заполняется впервые, и вы используете зарядное устройство старого образца, не интеллектуальное зарядное устройство и закорачиваете клеммы во время его заполнения, да, можно подключить зарядное устройство задним ходом и перезарядите его.Вы не обязательно заметите искру, потому что батарея набирает напряжение, когда батарея заполняется, и если она заряжается, пока вы ее заполняете, короткое замыкание не будет достаточно сильным разрядом, чтобы создать искру. Если это должно было случиться, то зарядное устройство и было подключено задним ходом или если оно было установлено в автомобиле для кикстарта и подключено задним ходом, тогда вы можете получить аккумулятор, который был заряжен, но в обратном направлении. Обратите внимание, что в приведенном выше сценарии есть много «и».Такая ситуация возможна, но маловероятна.

Вторая возможность — изменение полярности после активации. Это также бывает редко, поскольку требует наличия последовательности ошибок после установки батареи. Единственный способ сделать это — полностью разрядить аккумулятор, оставив ключ включенным, или незамеченным коротким замыканием, которое полностью разряжает заряд в течение нескольких дней. После того, как это произошло, это будет похоже на разрядившуюся батарею.

Помните, что полностью разряженная батарея — это не что иное, как пустой сосуд. Чтобы получить отрицательный заряд, его необходимо подключить назад и зарядить таким образом. Итак, настоящий вопрос здесь: как аккумуляторная батарея может поменять полярность после того, как она была установлена? Та же ранее разряженная батарея будет уязвима для обратной зарядки, либо путем подключения зарядного устройства в обратном направлении, либо с помощью системы зарядки с обратной полярностью (очень редко, но все же возможно).

Итак, позвольте мне повторить: единственный способ полностью разрядить аккумулятор, имеющий положительный заряд, — это полностью разрядить его, а затем перезарядить и . Мы видели, как это происходило пару раз, и это будет считаться наиболее распространенной из этих редких ситуаций.

По сути батарея будет испорчена . Вы можете технически зарядить его отрицательно и продолжать использовать, но ваши пластины сконструированы так, что положительные пластины представляют собой диоксид свинца, а отрицательные — из губчатого свинца, которые теперь будут перевернуты.Поскольку перевернутая батарея больше не отформатирована правильно, она будет работать только в ограниченной степени. Дело в том, что свинцово-кислотная батарея не может изменить полярность без внешнего воздействия. Это просто невозможно.

Выберите аккумулятор

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

Руководство по проектированию печатных плат для защиты от обратной полярности

Когда безопасность пользователя зависит от надежной работы оборудования — как, например, в случае со многими медицинскими устройствами и портативным горнодобывающим оборудованием, — электронные компоненты должны быть надежными.

Вот почему защита от обратной полярности становится критически важной для печатных плат во многих приложениях. Прочтите небольшое руководство по проектированию печатных плат, которое поможет защитить ваш продукт.

Зачем нужна защита от обратной полярности?

Все, что связано с питанием постоянного тока , является кандидатом на защиту от обратной полярности. Все, что работает от батарей, может привести к обратному подключению батареи, использованию настенного источника питания переменного / постоянного тока с разъемом другой полярности или другим потенциальным сбоям.

Если вы не являетесь постоянным специалистом в своем штате, подумайте об обратной полярности с точки зрения предметов повседневного использования, таких как автомобильные аккумуляторы. Перевернутые полюса возникают, когда вы соединяете отрицательный кабель с положительным, и наоборот. Это может повредить аккумулятор и другие электрические компоненты.

Любой продукт с батарейным питанием, который вы используете, когда он подключен к сети, будет находиться под напряжением через всю свою цепь и, таким образом, станет потенциальным источником поражения электрическим током.

Обратная полярность может привести к повреждению печатной платы и даже к отказу печатной платы, однако повреждение может быть трудно увидеть.Если это произойдет, скажем, с портативным компьютером, результаты могут быть весьма плачевными, но не фатальными. Если это произойдет с медицинским устройством, поддерживающим жизнь, , это может означать смерть .

Защита от обратной полярности не применяется к соединениям переменного тока.

Что можно сделать, чтобы предотвратить обратную полярность?

Схема должна выдерживать натиск напряжения обратной полярности без повреждений. Тот факт, что сегодня большая часть оборудования спроектирована так, чтобы пользователи не вставляли вилку неправильно, не решает проблему полностью.Повреждение печатной платы может произойти во время разработки и тестирования платы.

Чтобы защитить печатные платы от воздействия обратной полярности, вы можете выбрать несколько подходов:

• Вставить диод
• Вставьте диод Шоттки

Ни один из вариантов не идеален, но оба могут минимизировать вред и дать пользователям душевное спокойствие.

Добавление защитного диода

Размещение диода защиты от обратной полярности последовательно с линией электропитания обеспечивает механизм «отключения», который останавливает поток напряжения.Он не исправляет обратную полярность, но предотвращает нанесение большего вреда.

По сути, диод отделяет то, что осталось от цепи, от обратной полярности. Когда напряжение на аноде ниже напряжения на катоде, диод не пропускает ток.

Есть несколько недостатков к диодам обратной полярности, даже несмотря на то, что они эффективны и недороги. Например:

• При падении напряжения диод может вызвать остановку устройства раньше, чем это необходимо.
• Диод потребляет энергию и может сократить срок службы батарей.

Добавление диода Шоттки

Диод Шоттки не представляет ни одной из проблем, связанных с диодом предотвращения обратной полярности, и поэтому является лучшим решением. Однако есть как минимум один недостаток.

Диод Шоттки допускает намного больший обратный ток и напряжение на нагрузке. С другой стороны, обратный ток достаточно мал, и это не должно вызывать особого беспокойства.

Вы разрабатываете в первую очередь для безопасности?

Диоды защиты от полярности

довольно эффективны и предлагают очень экономичное решение. Но, например, с медицинским устройством вы не хотите преждевременной остановки. Последствия могут быть катастрофическими для пациента и для репутации вашей компании.

Для такого критически важного для жизни и безопасности оборудования, как медицинские приборы и горнодобывающее оборудование, кажется очевидным, что диод Шоттки является правильным выбором. Однако также важно правильно установить диод, поэтому вам следует проконсультироваться с контрактным производителем электроники перед проектированием печатной платы.Ваша общая цель должна заключаться в производстве искробезопасного оборудования, когда этого требует работа.

Конечно, лучшая стратегия защиты диодов — это в первую очередь избегать создания обратной полярности. Диоды предназначены для резервного копирования, и не следует воспринимать как должное. — идеальное решение.

Автомобильные аккумуляторы прямой и обратной полярности — 130.com.ua

Аккумуляторы автомобильные бывают двух типов — с прямой полярностью и с обратной полярностью.В чем особенность этих типов аккумуляторов и чем они между собой различаются?

Батарейки прямой полярности и какие они есть

Автомобильный аккумулятор имеет полярность, которую можно понять по расположению клемм на его поверхности (обычно на крышке). Полярность считается прямой, когда плюс батареи находится слева от батареи, а минус — справа. При этом аккумулятор следует повернуть в сторону автомобилиста (во многих случаях клеммы находятся ближе к нему, а если нет, нужную сторону легко определить по этикетке).Клеммы в аккумуляторе обозначены знаками «+» (плюс) и «-» (минус). Купить аккумулятор в Киеве, Харькове, Одессе можно на 130.com.ua с доставкой по Украине.

Батареи обратной полярности и что это такое

Обратная полярность — это когда «плюс» в батарее справа, а «минус», соответственно, слева. Конечно, также с условием, что аккумулятор повернут на лицевую сторону.

Разница между батареями прямой и обратной полярности

Основное отличие этих аккумуляторов заключается в расположении выводов «плюс» и «минус».По внешнему виду такие устройства, как и по функционалу, могут быть практически идентичными (особенно если они одной марки и предназначены для одной категории автомобилей).

Однако не рекомендуется ставить на автомобиль, рассчитанный на аккумуляторы прямой полярности, аккумуляторы, у которых клеммы расположены иначе. При нарушении полярности электроника в автомобиле не будет работать или даже может выйти из строя. К счастью, конструкция большинства автомобилей просто не допускает нормального подключения аккумуляторов, не подходящих по полярности.

В процессе выбора АКБ можно отталкиваться от страны производителя автомобиля. Если страна Россия или например Япония, то автомобилю, скорее всего, нужен аккумулятор прямой полярности. Если производитель — США или Германия, то вам, скорее всего, придется использовать устройства с клеммами, расположенными напротив.

Определив разницу между батареями прямой и обратной полярности, сведите результаты в небольшую таблицу.

Материалы по теме

Руководство по проектированию

— PMOS MOSFET для схемы защиты от обратной полярности

Если источник питания в цепи перевернут, например, подключите положительный провод к земле, а отрицательный провод к Vcc схемы.Могут произойти две плохие вещи: либо схема, которую мы разработали, может сгореть вместе со всеми дорогостоящими компонентами в ней, либо сам источник питания может выйти из строя. Все становится еще опаснее, если схема питается от батареи. Изменение полярности батареи — худшее, что может произойти в цепи, потому что это не только повредит цепь, но также может вызвать дым и пожар, что делает ее потенциальной угрозой.

Но возможна человеческая ошибка, и поэтому разработчик несет ответственность за то, чтобы его схема могла безопасно обрабатывать условия обратной полярности.Вот почему почти все схемы имеют дополнительную схему безопасности на входной стороне, называемую схемой защиты от обратной полярности . В этой статье мы обсудим схему MOSFET защиты от обратной полярности , которая очень эффективна для защиты схемы от повреждений, связанных с обратной полярностью. Схема также может действовать как схема защиты полярности батареи , , поэтому то же руководство по проектированию можно использовать для защиты ваших цепей, даже если она питается от внешнего адаптера постоянного тока или батареи.

Защита цепей от обратной полярности

Есть несколько вариантов защиты цепи от обратной полярности. В большинстве случаев устройства с батарейным питанием используют специальные типы батарейных разъемов, которые не позволяют подключать батарейный разъем в обратном порядке. Это механически возможная защита аккумулятора от обратной полярности. Другой вариант — использовать диод Шоттки в шине питания, но это самый неэффективный способ защиты цепи от обратной полярности.

Использование диода Шоттки для защиты от полярности и его недостатки

На изображении ниже диод Шоттки используется последовательно с шиной питания, которая будет смещена в обратном направлении при условии обратной полярности и отключит цепь. Мы также ранее обсуждали это в разделе «Применение диодов» в предыдущей статье.

Левое изображение соответствует правильному соединению полярности, а правое изображение — состоянию обратной полярности.При подключении с обратной полярностью диод Шоттки блокирует прохождение тока.

Но приведенная выше схема неэффективна из-за постоянного протекания тока нагрузки через диод Шоттки. Кроме того, напряжение на выходе диода Шоттки меньше входного напряжения из-за прямого падения напряжения на диоде. Таким образом, используя описанный выше метод, он защитит схему от защиты от обратной полярности, но неэффективно.

Надлежащий способ сделать схему защиты от обратной полярности — использовать простой МОП-транзистор с МОП-транзистором или МОП-транзистор с МОП-транзистором.Рекомендуется использовать PMOS, потому что PMOS отключает положительные шины, и в цепи не будет никакого напряжения, а вероятность вредных последствий меньше, если схема работает при высоких напряжениях постоянного тока.

PMOS MOSFET для защиты от обратного напряжения

Полевой транзистор (FET) — это тип транзистора, который использует электрическое поле для управления прохождением тока через него. Полевые транзисторы — это устройства с тремя выводами: исток, затвор и сток.Полевые транзисторы управляют протеканием тока путем приложения напряжения к затвору, которое, в свою очередь, изменяет проводимость между стоком и истоком. Это основная вещь, которая используется в P-MOSFET в качестве переключателя защиты от обратной полярности.

На рисунке ниже показана схема защиты от обратной полярности PMOS .

PMOS используется как выключатель питания, который подключает или отключает нагрузку от источника питания. Во время правильного подключения источника питания MOSFET включается из-за правильного VGS (напряжения затвора в источник).Но в ситуации обратной полярности напряжение затвора в источник слишком низкое, чтобы включить полевой МОП-транзистор, и нагрузка отключается от входного источника питания.

Резистор 100R — это резистор затвора MOSFET , подключенный к стабилитрону. Стабилитрон защищает затвор от перенапряжения.

Фактическое моделирование в Orcad PSPICE

Вышеупомянутая схема имеет все необходимые компоненты для защиты от обратной полярности.V1 — это источник с идеальной полярностью. МОП-транзистор с каналом P смещен резистором 100R и стабилитроном 6,8 В 1N4099. Нагрузка — резистор 10R.

Моделирование показывает, что схема работает правильно при правильной полярности источника питания. Стабилитрон защищает затвор от перенапряжения, и нагрузка достигает 1,3 А при 13,9 В.

На изображении выше источник перевернут. Нагрузка полностью отключена, и схема действует как предохранитель от обратной полярности.Вы также можете посмотреть видео ниже, в котором объясняется работа схемы с симуляцией:

Выбор MOSFET для защиты от обратной полярности

Рекомендуется использовать PMOS вместо NMOS. Это связано с тем, что PMOS используется в положительной шине цепи, а не в отрицательной шине. Следовательно, PMOS отключает положительные шины, и в цепи не будет положительного напряжения. Но NMOS используется в отрицательных шинах, поэтому отключение отрицательной шины не приводит к отключению цепи от положительной шины аккумулятора.Следовательно, в случае высокого напряжения постоянного тока отсоединение положительной шины намного безопаснее, чем отсоединение отрицательной шины, и вероятность возникновения вредных последствий, таких как короткое замыкание, поражение электрическим током и т. Д., Меньше.

Выбор компонентов — важная часть этой схемы. Основным компонентом является полевой МОП-транзистор с каналом P.

МОП-транзистор имеет следующие характеристики, которые имеют решающее значение для схемы.

1. Сопротивление дренажного источника (RDS)
2. Ток утечки
3. Напряжение сток к источнику

Сопротивление дренажному источнику (RDS):

RDS — сопротивление сток к источнику.Используйте очень низкое RDS (сопротивление от стока к источнику) для низкого тепловыделения и очень низкого падения напряжения на выходе. Чем выше RDS, тем выше тепловыделение.

Ток стока:

Это максимальный ток, который проходит через полевой МОП-транзистор. Поэтому, если для цепи нагрузки требуется ток 2 А, выберите полевой МОП-транзистор, который выдержит этот ток. В таком случае хорошим выбором будет Mosfet с током стока 3А. Выберите этот параметр больше, чем необходимо на самом деле.

Напряжение сток-источник:

Напряжение сток-исток полевого МОП-транзистора должно быть выше, чем напряжение в цепи. Если для схемы требуется максимум 30 В, для безопасной работы требуется полевой МОП-транзистор с напряжением сток-исток 50 В. Всегда выбирайте этот параметр больше фактического требуемого.

Во время обратной полярности полевой МОП-транзистор будет отключен из-за недостаточного напряжения Vgs, и это не повлияет на цепь нагрузки, а также на МОП-транзистор.Вышеуказанные параметры необходимы при нормальных условиях и требуют тщательного выбора.

Выбор напряжения стабилитрона:

Каждый полевой МОП-транзистор имеет Vgs (напряжение затвор-исток). Если напряжение затвор-исток превышает максимальное значение, это может повредить затвор полевого МОП-транзистора. Поэтому выбирайте напряжение стабилитрона, которое не будет превышать напряжение затвора полевого МОП-транзистора. Для напряжения Vgs 10 В будет достаточно стабилитрона 9,1 В. Убедитесь, что напряжение затвора не должно превышать максимальное номинальное напряжение.

100R Резистор в цепи:

Значение резистора должно быть выбрано таким образом, чтобы оно не было достаточно высоким, чтобы не перегревать стабилитрон, но достаточно низким, чтобы обеспечить адекватный ток смещения стабилитрона и быстро разрядить затвор, если напряжение питания внезапно изменится на противоположное. Следовательно, здесь есть компромисс между временем разряда затвора и смещением стабилитрона. В большинстве случаев подойдет 100R-330R, если есть вероятность появления внезапного обратного напряжения в цепи.Но если нет вероятности внезапного обратного напряжения во время непрерывной работы схемы, можно использовать любое значение резистора от 1 кОм до 50 кОм.

Номер детали Предложение:

Самые популярные полевые МОП-транзисторы, которые используются для широкого диапазона схем, связанных с защитой от обратной полярности.

1. IRF9530
2. IRF9540
3. Si2323 (низковольтные операции с низким током)
4. ILRML6401 (низковольтные и слаботочные операции)

Недостатки схемы защиты от обратной полярности полевого МОП-транзистора

Основным недостатком этой схемы является рассеивание мощности через полевой МОП-транзистор.Однако эту проблему можно решить, используя полевой МОП-транзистор с каналом P, сопротивление которого измеряется в миллиомах.

200ho с обратной полярностью — Морские поставки Barnacle Bill
