Почему генератор не дает зарядку ваз 2106: Ваз 2106 генератор не дает зарядку

Генератор дает перезаряд на аккумулятор, причины и способы их устранения

Многие автовладельцы сталкиваются с ситуацией, когда после запуска мотора бортовой компьютер или один из приборов начинает показывать, что происходит перезаряд аккумулятора.

Последствия такой ситуации самые разные и зависят от того, насколько напряжение в бортовой сети превышает номинальное.

Незначительно повышенные параметры негативно скажутся только на аккумуляторе (закипание электролита с последующим его испарением), а вот если напряжение, идущее от генератора, будет превышать норму сильно, то могут выйти из строя электропотребители.

В любом случае перезаряд – явление, которое необходимо устранить, иначе оно не лучшим образом скажется на сроке службы аккумулятора и электроприборах.

Дальше мы разберем почему генератор выдает большее напряжение на 16, 17 вольт в бортовую сеть автомобиля, причина по которым U прыгает и как их устранить.

Схема подзарядки АКБ

Для общего понимания причин перезаряда сначала рассмотрим схему цепи зарядки аккумулятора. И хоть на разных авто она конструктивно отличается, но общий принцип построения одинаков.

Эта цепь в себя включает:

1. Генератор.
2. Выпрямительный блок (диодный мост).
3. Реле-регулятор.
4. Блок предохранителей.
5. Замок зажигания.
6. Контрольная лампа заряда.
7. АКБ.

Работает система подзарядки на примере ВАЗ 2106 и других автомобилей из серии «ВАЗ классика» следующим образом:

1. После запуска силовой установки, посредством ременной передачи коленчатый вал начинает вращать ротор генератора, в результате чего этот узел вырабатывает электроэнергию.
2. Поскольку автомобильные генераторы – переменного тока, то выработанная энергия поступает в выпрямительный блок, где переменный ток преобразуется в постоянный.
3. После выпрямительного блока электроэнергия поступает на реле-регулятор, в задачу которого входит подержание вольтажа в заданном диапазоне.
4. После регулятора электрическая энергия по цепи проходит через блок предохранителей, замок зажигания и контрольную лампу заряда, далее возвращается на вывод генератора, а уже с него подается на аккумулятор.

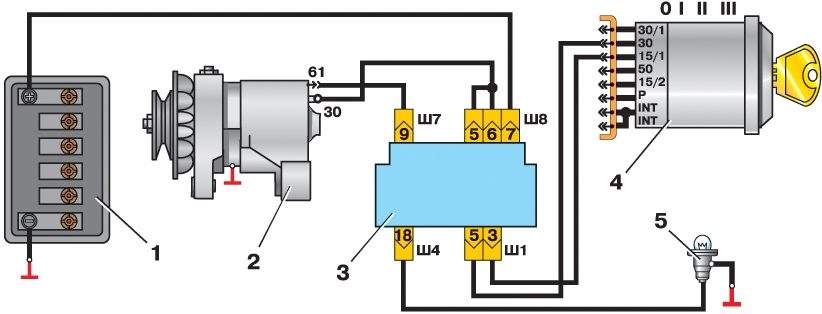

Подробная схема показана ниже.

Особенности работы цепи или почему может прыгать напряжение генератора

Выше указана общая схема цепи, без подробностей, но ее достаточно для понимания, как все работает. Теперь об особенностях работы подзарядки батареи.

Генератор самостоятельно не может регулировать параметры вырабатываемой электроэнергии, поэтому выходное напряжение из него варьируется (прыгает), причем в значительном диапазоне, зависит оно от оборотов коленчатого вала и нагрузки в бортовой цепи.

То есть, перезаряд аккумулятора, по сути, присутствует постоянно, пока генератор вырабатывает электроэнергию.

Чтобы аккумулятор принял заряд нужно подать на него вольтаж чуть больше, чем номинальный показатель самой батареи. На разных авто входное напряжение на аккумуляторе отличается, но в целом, этот показатель находится в диапазоне 13,9-14,5 В.

Именно при таком вольтаже батарея может «взять» заряд. Если вольтаж будет ниже, то будет недозаряд АКБ, а выше – перезаряд. Обе ситуации негативно сказываются на аккумуляторе.

Генератор же выдает вольтаж с большим значением, и чтобы поддерживать его в цепи в нужных рамках, в схему и включен реле-регулятор.

На одних моделях этот элемент входит в конструкцию генератора и совмещен с щеточным узлом (наиболее распространенная конструкция) или является отдельным узлом (встречается, к примеру, на ВАЗ классического семейства).

По сути, реле-регулятор – единственный элемент, отвечающий за то, чтобы в бортовой сети вольтаж соответствовал норме и не возникал перезаряд, причем с учетом нагрузки, создаваемой в бортовой сети при включении электропотребителей.

Причины перезаряда и повышенного напряжения в бортовой сети автомобиля

Неисправность реле-регулятора – самая частая причина перезаряда аккумулятора.

Из-за поломки этот узел перестает выполнять свои функции и «пропускает» все напряжение, вырабатываемое генератором в бортовую цепь, а оно может достигать 16 и даже  25 В. Естественно, ни один электроприбор в авто не рассчитан на такой вольтаж, поэтому элементы бортовой сети начинают перегорать.

Поломка регулятора бывает частичной или полной. В первом случае этот элемент все же выполняет свои функции, но «пропускает» напряжение чуть большего значения, чем нужно (к примеру, 16 вольт).

В этом случае выявить перезаряд аккумулятора можно только по показаниям измерительных приборов или бортового компьютера. Электропотребители же от такого напряжения практически «не страдают», а вот на состояние АКБ даже такое напряжение влияет негативно – при постоянном процессе батарея «выкипает» и выходит из строя.

При полной же неисправности реле-регулятора, высокие показатели (свыше 16 В) начинают выводить из строя потребители – первыми перегорают лампочки и предохранители, затем иные приборы. Значительное превышение вольтажа может стать причиной возгорания электропроводки.

Несмотря на то, что частичная поломка реле значительной угрозы бортовой сети авто не несет (за исключением аккумулятора), игнорировать ее не нужно, поскольку она в любой момент может перерасти в полный выход элемента из строя.

Поскольку реле-регулятор – единственный элемент, исключающий перезаряд аккумулятора, многие автолюбители при обнаружении повышенного напряжения в бортовой сети сразу же проводят замену этого узла.

Вот только помогает установка нового регулятора не всегда, часто проблема остается. Естественно, подозрения в этом случае падают на генератор. Этот узел действительно может давать перезаряд в случае пробоя диодного моста или обрыва обмоток, пробоя якоря на корпус.

ЧИТАЙТЕ ПО ТЕМЕ: Напряжение генератора автомобиля, норма на холостом ходу и под нагрузкой.

Но если замена реле регулятора не помогла, не стоит сразу менять или отправлять в ремонт генератор.

ВАЖНО: Часто причина перезаряда АКБ кроется в плохом контакте проводки цепи системы подзарядки батареи (описана выше).

Причина очень проста: в месте окисления контактов возникает сопротивление, которое реле-регулятор «воспринимает» как нагрузку в бортовой сети. К примеру, это может произойти в блоке предохранителей.

Чтобы компенсировать ее, и не допустить просадки вольтажа, регулятор начинает «пропускать» большие показатели в результате на АКБ поступает завышенное напряжение.

Поэтому в поиске причины образования перезаряда аккумулятора в первую очередь следует проверить:

1. Реле-регулятор.
2. Цепь системы зарядки (все соединения).
3. Предохранитель.

И только после этого снимать и проводить диагностику генератора.

Читайте также:

Диагностика реле-регулятора

Проверка реле-регулятора при перезаряде АКБ – процедура не сложная и выполнить ее можно самостоятельно, используя мультиметр.

Проверка сводится к замеру напряжения на клеммах аккумулятора при разных режимах работы силовой установки. То есть, просто подключаем щупы мультиметра к клеммам и замеряем вольтаж сначала на ХХ, затем на средних оборотах, а после – на высоких.

На холостом ходу нормальным считается напряжение 13,2-14,0 В, на средних оборотах – 13,6-14,2 В, на высоких – до 14,5 В.

Если значения превышают указанные, следует проверить и зачистить контакты цепи системы зарядки и снова повторить процедуру.

Если чистка не помогла — проверяем реле отдельно (снятое с авто), но для этого понадобится источник питания с регулируемым напряжением (можно использовать зарядное устройство для АКБ), а также обычная лампа 12 В.

Суть проверки такая: к корпусу подсоединяем «минусовой» провод от ЗУ, а к клемме регулятора подключаем «плюс». Лампа подключается к графитным щеткам (полярность не важна).

При проверке сначала устанавливаем на источнике напряжение в 12,7 В, при котором лампа должна загореться. Постепенно повышаем значение до 14,5 В. При достижении указанного значения исправный регулятор должен сработать, и лампа погаснет.

Если же она продолжает гореть при превышении 14,5 В, то узел неисправен и требует замены.

Добираемся до места ремонта

Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.

Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).

Если перезаряд сильный (более 16 вольт) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).

Если же послабление ремня результата не дало, а напряжение продолжает прыгать до больших значений, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.

Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить  зарядным устройством.

Генератор не дает зарядку на ВАЗ 2107

Современный автомобиль имеет большое количество электрического оборудования разного назначения запитанного от бортовой сети. При работающем двигателе в автомобиле ВАЗ 2107 напряжение выдает генератор переменного тока, представляющий собой синхронную динамо-машину. Привод агрегата осуществляется от шкива двигателя клиновым ремнем. В процессе эксплуатации естественный износ устройства, вследствие чего оно не установленных параметров.

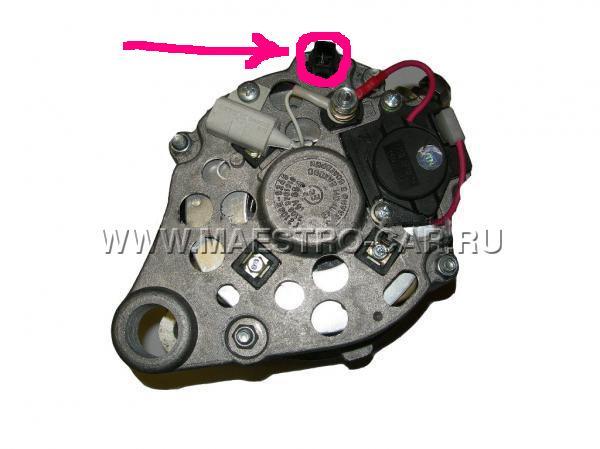

Автомобиля ВАЗ 2107 имеет генератор одного из двух вариантов исполнения: модель 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

1. Блок выпрямителя установлен снаружи на задней крышке и защищен пластиковым корпусом.
2. Крыльчатка охлаждения устройства размещена внутри, что обеспечивает ей большую эффективность.
3. Диаметр контактных колец уменьшен с целью уменьшения износа щеточного узла.

Такая конструкция обеспечивает сокращения длины окружности и не дает увеличения выработки в деталях.

Внешние проявления неисправностей агрегата

Диагностика отказов электрооборудования автомобиля ВАЗ 2107 для водителя имеющего соответствующий опыт не представляет особой сложности. Генерирующее устройство дает напряжение, необходимое для зарядки аккумуляторной батареи и устойчивого функционирования иных приборов. Его номинальное значение — 14 В, которое можно измерить мультиметром на выводах.

Если генератор автомобиля ВАЗ 2107 дает напряжение менее 11.5 В следует провести проверку степени натяжения ремня привода возможно его проскальзывание. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. В случае если посторонние шумы не исчезают необходимо заменить изношенный клиновый ремень и проверить состояние подшипников ротора.

Демонтаж электрогенератора

Для тщательной проверки устройства необходимо его снять с автомобиля ВАЗ 2107 и произвести его разборку. Электрический генератор демонтируется со строгим соблюдением рекомендаций. Руководства по ремонту машины, разработанного производителем. Важно перед выполнением работ произвести отключение аккумулятора, чтобы не допустить при касании контактных частей провода на корпус и короткого замыкания.

Генератор, призванный обеспечивать зарядку батареи и питание приборов, снимается в следующем порядке:

1. Машина устанавливается над смотровой ямой или на подъемнике, с нее демонтируется защита и брызговик слева.
2. От электрогенератора отключается провода и откручивается гайка, фиксирующая его положение на фигурной планке натяжителя.
3. Со шкивов снимается ремень.
4. Раскручиваем болт крепления устройства на кронштейне и вытаскиваем его из отверстия.

После этого аккуратно вынимаем генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая при этом осторожность. Агрегат очищается от загрязнений при помощи ветоши и кисти и подвергается наружному осмотру на предмет наличия внешних повреждений. Это не дает гарантий обнаружения неисправностей, но покачивание вала ротора из стороны в сторону позволяет выявить люфт в подшипниках и соответственно их износ.

Проверка частей генератора

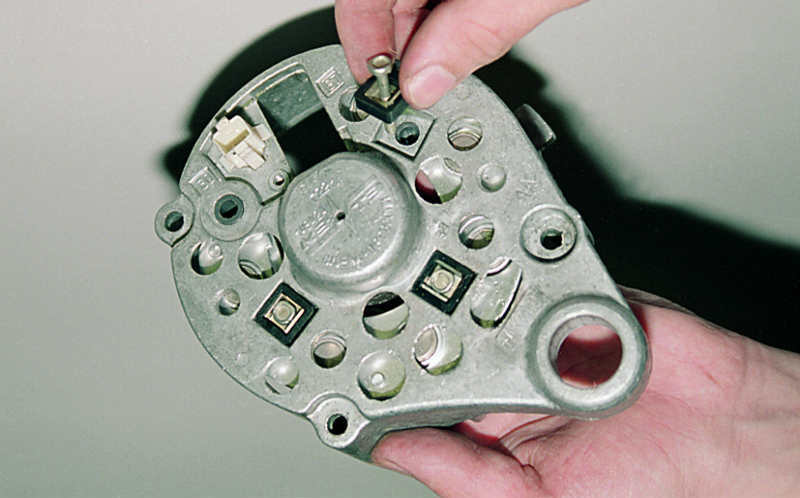

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителей.
2. Используя ключ на «8» разбираем стягивающие корпус шпильки и снимаем заднюю крышку. Генератор разделяется при этом на несколько частей.
3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, они подлежат замене.
4. Повреждение уплотнительных колец подшипника указывает на его выработку, и данное изделие демонтируется с установкой на его место нового.
5. Снимаем с ротора шкив, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затягивании внимательно следим за состоянием детали.
6. После этого вынимаем вал из подшипника и проверяем его.

Контроль электрической части генерирующего устройства автомобиля ВАЗ 2107, обеспечивающих зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.

Данный узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных измерений и если не обнаружено отклонений, начинаем работать с блоков выпрямительных диодов. На ВАЗ 2107 генератор оснащен схемой из шести полупроводниковых приборов, которые обеспечивают линейность выходных характеристик. В случае если в процессе проверок выявлено значительное количество неисправностей устранение из не имеет смысла, дешевле приобрести новый.

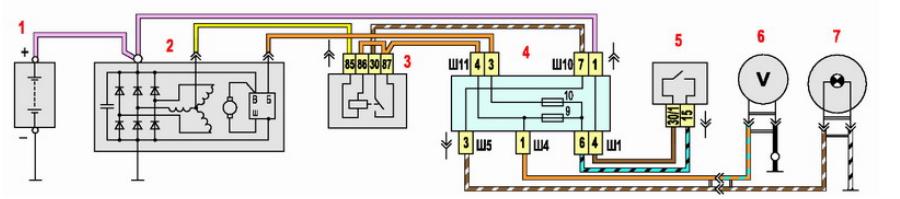

Система зарядки (генератор, реле-регулятор напряжения, реле контроля зарядки, монтажный блок, замок зажигания, вольтметр)

Система зарядки (генератор, реле-регулятор напряжения, реле контроля зарядки, монтажный блок, замок зажигания, вольтметр).

 Реле-регулятор напряжения РР-380.

Интегральный регулятор напряжения 2105, 2108.

Погрешность вольтметра при 12 и 14 В не должна превышать 0,4 В. Проверять после работы вольтметра в течение 15 мин. при напряжении 12В.

Внимание! Неправильное подключение агрегатов и цепей системы зарядки может привести к выходу агрегатов из строя и короткому замыканию.

Если у вас есть что добавить в этот раздел пишите.

Горит лампочка зарядки аккумулятора: причины и неисправности

Одним из самых важных элементов любого автомобиля является его приборная панель. Именно на ней отображаются основные индикаторы, которым при их активации следует уделить особое внимание. Существует целый перечень неполадок, о наличии которых свидетельствует активация определенного сигнала. Загоревшаяся лампочка аккумулятора — сигнал того, что к источнику питания больше не поступает заряд, что может спровоцировать возникновение проблем при запуске транспортного средства. По этой причине крайне не рекомендуется глушить двигатель для проведения каких-либо манипуляций. Осуществлять диагностику аккумулятора и генератора лучше всего непосредственно в гараже или доехав до места назначения.

Немного теории: схема работы

Чтобы решить существующую проблему, вы должны понимать суть взаимодействия генератора транспортного средства и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 Вольт. С увеличением оборотов движка напряжение на выходе генератора возрастает. Но это недопустимо.

Чтобы ограничить напряжение в цепь возбуждения ротора врезается небольшое реле-регулятор. Его задача – снижение тока до нормального уровня (даже при существенном повышении числа оборотов).

Итог – поддерживание напряжения заряда АКБ на стабильном уровне. Если горит лампочка аккумулятора, то это свидетельствует об отсутствии зарядки со стороны генератора.

Как работает схема? После включения зажигания напряжение через предохранитель №10 (для ВАЗ-2107) подается на контрольную лампу заряда АКБ.

Далее напряжение «+12В» проходит через диод, встроенное реле-регулятор (о нем мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора возрастает, повышается и фазовое напряжение. В результате напряжение на выводах сигнальной лампочки аккумулятора выравнивается, и она гаснет. При этом идет зарядка АКБ.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.
2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.
3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.
4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.
5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

Идентификация неисправностей — аккумулятор

Зачастую сбои, которые влекут за собой отсутствие заряда, возникают при неисправности аккумулятора или проблемах с генератором.

Чтобы обнаружить отклонение в работе аккумулятора, достаточно сравнить показатели установленного в автомобиле и нового источника питания. В том случае, если при замене этой детали лампочка погаснет, можно с уверенностью делать вывод о том, что причиной сбоев стал вышедший из строя аккумулятор. Это может случиться в результате сульфитации пластин или же их замыкания. И если в первом случае можно реанимировать устройство путем ремонта, то во втором его придется заменить.

Также стоит помнить о том, то далеко не всегда проблемы, связанные с аккумуляторной батареей, свидетельствуют о поломке. Довольно часто источник питания просто разряжается. Проверить это достаточно просто. В том случае, если отметка уровня заряда аккумулятора ниже привычной нормы, источник питания нужно зарядить и установить в транспортное средство. Если после этого вам удалось завести автомобиль и индикатор погас, проблема устранена и можно без опасений дальше пользоваться этой аккумуляторной батареей. Но если требуемый уровень заряда даже после подзарядки восстановить не удалось, потребуется приобрести новую батарею.

Как определить сбои в работе генератора

В том случае, если после замены аккумулятора на новый индикатор зарядки не погас, причиной сбоя являются нарушения в работе генератора. Чтобы определить отсутствие подачи напряжения потребуется осуществить манипуляции в нижеприведенном порядке. Обязательно используйте средства индивидуальной защиты — каждую манипуляцию необходимо производить в резиновых перчатках во избежание поражения электрическим током. Итак, чтобы идентифицировать поломку вам потребуется:

Выключить двигатель, и отсоединить провода от аккумулятора.

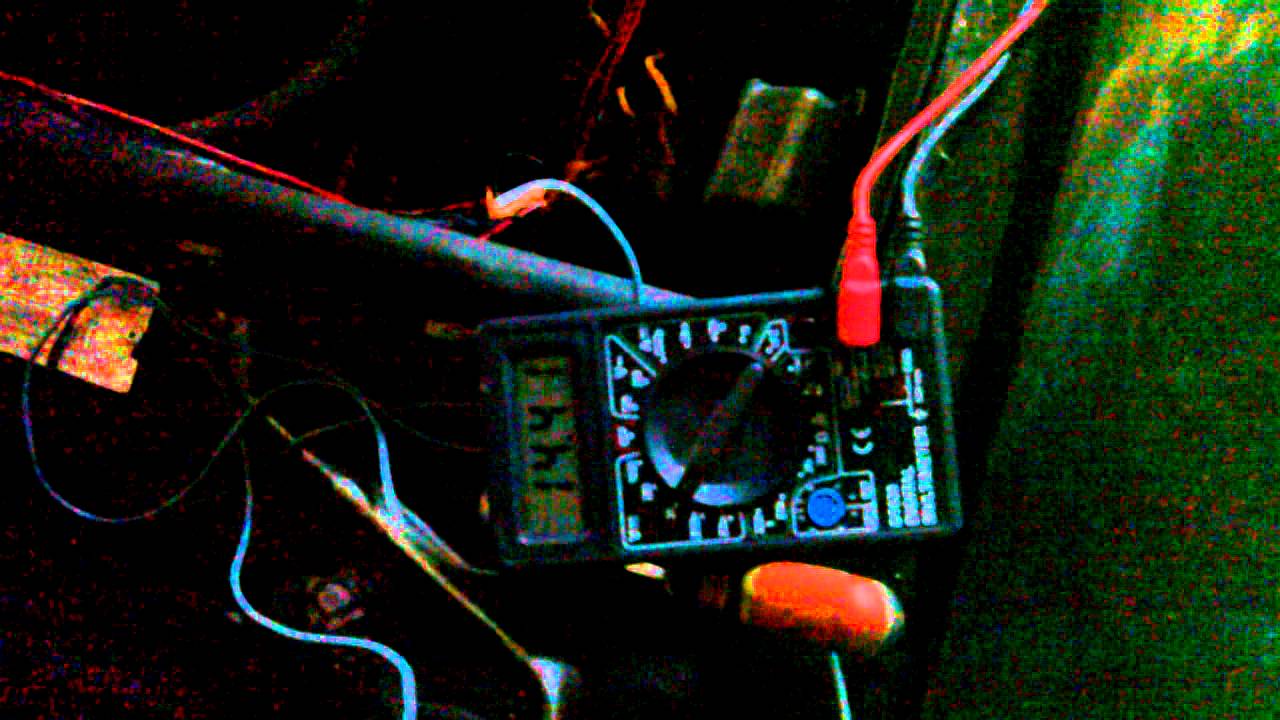

Измерить напряжение на клеммах с помощью мультиметра. Оптимальный показатель должен находиться в пределах 12,5-12,7 В.
Присоединить провода, включить зажигание и снова повторить процедуру измерения напряжения. Показатель не должен превышать 13,5-14 В, и расти при увеличении оборотов.
Если при увеличении оборотов напряжение падает, это зачастую свидетельствует о том, что износились «щетки» генератора или же вышли из строя диоды в диодном мостике. Также причиной прекращения подачи заряда может быть ослабление или обрыв ремня. Убедиться в этом можно, осуществив визуальный осмотр. Нажмите пальцами на ремень, и, если он прогнется ниже, чем на 1,5 сантиметра, это напрямую свидетельствует об ослаблении натяжения.

Визуально водитель самостоятельно может определить и окисление клемм. Для этого нужно обратить внимание на провода генератора. В том случае, если они окислились, об этом будет свидетельствовать на только внешний вид, но и характерный запах гари.

Но также довольно часто случаются и глобальные проблемы с которыми не справиться даже опытному автолюбителю без квалифицированной помощи специалиста. При этом стоит отметить, что такие дефекты, как износившиеся «щетки» или диоды вполне устраняемые, а более серьезные проблемы (обрыв цепи или износ запчастей ротора) можно решить только путем замены генератора.

Устранение неполадок

Если вы выявили причину активации данного индикатора, самое время приступить к ее устранению. Ниже приведены основные проблемы и методы их решения:

• устранить ослабление ремня или же его разрыв можно отрегулировав степень натяжения или прибегнуть к его замене;
• для того чтобы очистить окисленные клеммы достаточно осуществить их зачистку с применением мелкозернистой наждачной бумаги;
• в том случае, если батарея разрядилась в результате длительного функционирования электрических приборов при заглушенном двигателе, достаточно осуществить ее подзарядку;
• при наличии различных внутренних повреждений необходимо обратиться к специалисту.

Такие неисправности, как вышедшие из строя «щетки» и провода генератора, а также обрыв обмотки или поломка реле не устраняются с помощью ремонта. В этом случае целесообразно заменить запчасть.

Выводы

Внимательно следя за показаниями приборной панели, вы сможете самостоятельно выявить проблемы в работе своего транспортного средства на первых порах и избежать серьезных последствий. Также обращаем ваше внимание, что в нашей компании вы всегда может заказать необходимые вам детали. Мы предлагаем выгодные цены и поможем вам сэкономить не только деньги, но и время, ведь вам не потребуется искать необходимую запчасть в магазинах. Мы гарантируем высокое качество и отменные эксплуатационные характеристики. Чтобы сделать заказ, звоните по контактному номеру телефона.

Генератор греется и не дает зарядку – АвтоТоп

Наверное, каждый владелец автомобиля сталкивался с проблемами электроснабжения. Даже на иномарках, не говоря уже про отечественные авто, бывает, что генератор не дает зарядки на АКБ. Это серьезная проблема. Когда-нибудь, в самый ответственный момент, машина просто не заведется, потому что аккумулятор не зарядился должным образом. А ведь часто автомобиль нам нужен прямо сейчас.

Теория вопроса

Во время движения автомобиля севшая АКБ получает напряжение заряда 13,6 до 14,2 В. Для правильной и стабильной работы всех систем в машине эти напряжения должны поддерживаться, пока двигатель не запустится и коленчатый вал не будет вращаться. Вместе с мотором крутящий момент через приводной ремень подается и на генератор. В этот момент вырабатывается такое количество энергии, которого будет достаточно для стабильного функционирования всех систем и для поддержания заряда на аккумуляторе.

Если генератор не дает зарядки, то в большинстве случае причины нужно искать в цепях возбуждения, а также в схемах выходного напряжения от генератора к батарее. Но не всегда это так. Иногда неполадки связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно с этим запускается и реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, попадая на лампу заряда аккумулятора и на датчики заряда. Затем оно проходит через диоды, реле, элементы в монтажном блоке и наконец – на разъем в генераторе. Там электричество приходит на реле-регулятор и, проходя через щетки и контактные кольца, попадает на возбуждающую обмотку.

Как определить, что генератор не заряжает АКБ

Проще всего проверить, что генератор не дает зарядку (ВАЗ-2110 не является исключением), посмотрев на приборную панель. На ней есть контрольная лампа. В классических моделях ВАЗ имеется и вольтметр. Стрелка должна находиться в зеленой зоне, а контрольная лампа – в обычном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит рассмотреть проблему подробно.

Типовые причины

Существует несколько причин, которые приводят к такой неисправности. Рассмотрим их и узнаем, как их устранять.

Перегрузки генератора

Если зарядка на АКБ идет, однако напряжения недостаточны, значит, генератор перегружен. Этому способствует установка и подключение вдобавок к штатному электрическому оборудованию различных гаджетов, охочих до электричества. Генератор функционирует на пределе своих возможностей.

Современные водители любят различный тюнинг автомобиля. Так, устанавливаются серьезные музыкальные комплексы, мощный свет и другое оборудование. Кто-то вместе с этим увеличивает мощность аккумулятора. Так, при АКБ на 70 Ач штатный генератор ВАЗа не может полностью ее зарядить. У него банально не хватает мощности. Вследствие этого генератор дает мало зарядки.

Плохой или слабый контакт

Контакт ослабляется, если щетки и контактные кольца на роторе покрыты грязью и замаслены. Также виновником считается усадка пружины, которая давят на щетки. Нередко щетки «зависают». Все это является причиной повышения сопротивления возбуждения, а иногда и разрыва цепи.

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Замыкание на корпус ротора

В случае данной неисправности замкнется вся обмотка возбуждения и генератор не сможет работать. Зачастую замыкания на корпус случаются в местах, где концы обмотки соединяются с контактными кольцами на роторе. Проверить это можно при помощи лампы на 5 В. Для проверки провод следует подсоединить к одному из контактных колец, а второй – на сердечник ротора либо его вал. В случае замыкания лампа будет гореть. Такой генератор неисправен. Можно заизолировать место замыкания либо заменить обмотку полностью.

Замыкания в фазовой обмотке на статоре

Вот еще одна причина, почему генератор не дает зарядку. Замыкать может по причине разрушения изоляции между витками в катушках статора генератора. Генератор будет греться, недостаточно заряжать АКБ, так как полноценное напряжение он дает лишь при высоких оборотах двигателя.

Замыкание статора на корпус

Как и в случае с другими замыканиями, устройство будет сильно греться. Повысятся шумы при его работе, снизится мощность.

Плюсовая клемма замыкает на корпус

Если генератор не дает зарядку на аккумулятор, причина может быть и в этом. В случае данной неисправности устройство будет не только нагреваться, но и возможны пробои на диодном выпрямительном блоке. В результате пробоя случится замыкание аккумулятора. В результате есть серьезный риск выхода батареи из строя.

Механические поломки

Если генератор не дает зарядку, причины могут быть не только электрическими, но и механическими. На первом месте среди неисправностей – растянутый приводной ремень. Диагностируется это легко – будет сильно нагреваться шкив.

Алгоритм поиска причины

Мы рассмотрели типовые неисправности. Но важно найти главную причину. Если автомобиль имеет стандартную комплектацию и нет никаких нештатных потребителей энергии, тогда можно начинать диагностировать непосредственно генератор. Если дополнительные потребители имеются, их лучше отключить. При этом отключать необходимо физически, из бортовой сети.

Далее все потребители подключают и таким же образом измеряют утечку на мультиметре. Если она большая, то причину нужно искать не в генераторе или АКБ, а в одном из устройств в бортовой сети. Если токов утечки в состоянии покоя не обнаружено, то, скорее всего, не дает зарядку генератор ВАЗ. Причины мы уже рассмотрели.

Заключение

Итак, мы выяснили, почему в автомобиле генератор не выдает зарядку. Если обнаружены проблемы, связанные с утечкой тока, нужно сразу же приступать к поиску поломки и устранению ее. Генератор является главной частью электрической системы автомобиля. Как и сердце человека, он обеспечивает энергии все приборы и устройства. К генератору необходимо относиться бережно – устанавливать нештатные приборы и акустику с умом. А если возникли неполадки, ремонт лучше не откладывать «на потом». Теперь начинающие автолюбители знают, как проверить генератор – дает зарядку или нет. Это поможет в самостоятельном ремонте.

Частая неисправность «системы электроснабжения» проста – генератор не дает зарядку либо «просыпается» только на высоких оборотах. Этим славятся отечественные генераторы как за счет общего низкого качества изготовления, так и из-за ряда конструктивных дефектов. Столкнувшись с проблемой недозаряда аккумулятора, стоит разобраться с причинами проблемы – кому случалось оставаться на трассе с мертвой батареей и отсутствующей зарядкой, подтвердит, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.

Чтобы преобразовать многофазный переменный ток в постоянный, используется диодный мост. Как минимум он содержит несколько мощных диодов по удвоенному числу фаз – они и заняты выпрямлением тока. На некоторых генераторах есть и дополнительные диоды, обеспечивающие питанием реле-регулятор.

Само же реле-регулятор давно уже не реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» за ним уже твердо устоялось. Они действуют одинаково – изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они повышают или понижают напряжение на выходе генератора так, чтобы удержать его в заданных пределах от 13,7 В (старые маломощные генераторы) до 14,5 В (современные генераторы, рассчитанные на высокое энергопотребление бортсети и ускоренную зарядку аккумуляторов). Современные генераторы уже не являются самостоятельными узлами, а интегрированы с бортовыми контроллерами: в них ЭБУ управляет напряжением, поднимая его после запуска мотора для ускорения зарядки аккумулятора, а затем снижая до нормы.

Питание реле-регулятора осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, зато имеет отличительную способность к самовозбуждению за счет остаточной намагниченности ротора – генератор, раскрученный до высоких оборотов, выдаёт достаточно тока, чтобы сработало реле-регулятор и вывело его на рабочий режим.

Возможные причины неисправностей

Износ щеток

Если генератор не дает зарядку аккумулятору, то первое, что приходит в голову на автомобилях с достаточным пробегом – это износ щеток. В генераторах мало чисто механических узлов, которые влияют на его работоспособность – а щетки, постоянно трущиеся о коллектор, стираются.

По мере износа контакт ухудшается, соответственно падает и ток в обмотке ротора. Сначала генератор дает мало зарядки на низких оборотах, «просыпаясь» после перегазовки, затем отказывает полностью. Сами по себе щетки могут быть как отдельным узлом, так и сблокированным с реле-регулятором.

Извлекая щеточный узел из генератора, можно легко ощутить, насколько его можно выдвинуть, чтобы перестала ощущаться упругость пружин – это и будет остаточная рабочая длина самой длинной щетки. Обратите внимание, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливается грязь и продукты износа щеток, щетка стирается быстрее. Это заметно и по наличию канавки на одном из колец.

Сама по себе канавка не так страшна, если протерта ровно. Вот волнообразная, с резкими перепадами диаметра – прямое указание на замену контактных колец или ротора в сборе.
На зарубежных генераторах встречается моноблочная конструкция, когда и диодный мост, и реле-регулятор, и щеточный узел – одно целое. Замена такого моноблока – дело недешевое, да и глупо это делать при износе одних щеток. Поэтому их перепаивают, подбирая подходящие от отечественных генераторов или электроинструмента.

Обрыв

В роторе же, помимо износа контактных колец, вероятных причин неисправности немного – сравнительно малые токи не дают обмотке сгорать, гораздо чаще происходит обрыв провода в месте соединения с коллектором. Проверяется ротор тестером: сначала измеряется сопротивление между кольцами коллектора, затем – между кольцами и «массой». В первом случае сопротивление составляет несколько ом, во втором – «бесконечное» (нет короткого замыкания обмотки на корпус).

Статор и диодный мост

Еще одной из причин по которым генератор не дает зарядку — это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках они перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и возгоранием обмотки, а для диодного моста – отказом или пробоем диодов. Внешне симптомы похожи – падает мощность генератора (не работает одна или две фазы), либо генератор отказывает полностью.

Статор оценивается в первую очередь внешне – не должно быть видно потемнений изоляции и запаха горелого. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпус.

Диодный мост лучше проверять с помощью аккумулятора и контрольной лампы – в тестерах напряжение при контроле невелико, и пробитый диод таким образом можно пропустить. 12-вольтовая лампочка на 40-60 Вт и аккумулятор в этом плане надежнее.
Проверочная цепь проста: «минус» от аккумулятора подключаем к силовой клемме диодного моста, «плюс» через лампу поочередно подключаем к каждому выводу моста, к которым подключались обмотки статора. Если на одной из фаз лампочка не горит – диоды выгорели. Далее меняем полярность подключения – в этом случае лампочка ни на одной фазе не загорается, иначе это укажет на пробой диодов в мосту. Повторяем процедуру, подключив «массу» уже к «подкове» диодного моста – лампа не загорается. При обратном подключении должна гореть на всех фазах. Дополнительные диоды проверяются от статорных входов до клеммы, идущей на реле-регулятор.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнута накоротко.

Проблема с реле-регулятором

Процедура проверки реле-регулятора зависит от конструкции. Внешние (как на старых «Жигулях») при отсутствии зарядки проверить просто – убедившись, что на щеточный узел после включения зажигания поступает ток (включив амперметр в цепь между клеммой 67 реле-регулятора и щеточным узлом). Нет тока – меняйте «шоколадку».

Если реле-регулятор объединено со щеточным узлом, то можно померить напряжение на щетках после включения зажигания: оно может быть меньше бортового, но быть обязано. Не проверяйте реле-регуляторы без нагрузки: напряжение на выходе в этом случае может быть, но при подаче нагрузки на неисправное реле-регулятор оно резко упадет, и исправный узел придется признать дефектным.

Отсутствие тока в обмотке статора необязательно станет следствием неисправности самого реле-регулятора. Вспомните, что мы писали выше о схемах питания реле. В генераторах с дополнительными диодами оно идет от самого генератора, на неработающем моторе же идет на реле-регулятор только ток через контрольную лампу. Такие генераторы просто отличить – к ним подходит только одна слаботочная клемма от контрольной лампы. Реле признается дефектным, если дополнительные диоды в мосту исправны.

В генераторах со внешним возбуждением обязательны хотя бы два слаботочных входа – один от контрольной лампы, второй – «плюс» зажигания. Это очень распространенная схема на азиатских генераторах, где распиновку слаботочного разъема легко расшифровать по маркировке (L – контрольная лампа, IG – зажигание). В генераторах такого типа после включения зажигания напряжение на клемме IG присутствует обязательно, иначе возбуждения генератора не произойдет.

Ещё кое-что полезное для Вас:

Видео: Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

Тема в разделе «4B C5», создана пользователем Винни Пух, 16 май 2016 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Необходимо обновить браузер или попробовать использовать другой.

Генератор ваз 2106 не дает заряд. Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)? Что делать если нет зарядки

Частая неисправность «системы электроснабжения» проста – генератор не дает зарядку либо «просыпается» только на высоких оборотах. Этим славятся отечественные генераторы как за счет общего низкого качества изготовления, так и из-за ряда конструктивных дефектов. Столкнувшись с проблемой недозаряда аккумулятора, стоит разобраться с причинами проблемы – кому случалось оставаться на трассе с мертвой батареей и отсутствующей зарядкой, подтвердит, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.

Чтобы преобразовать многофазный переменный ток в постоянный, используется диодный мост. Как минимум он содержит несколько мощных диодов по удвоенному числу фаз – они и заняты выпрямлением тока. На некоторых генераторах есть и дополнительные диоды, обеспечивающие питанием реле-регулятор.

Само же реле-регулятор давно уже не реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» за ним уже твердо устоялось. Они действуют одинаково – изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они повышают или понижают напряжение на выходе генератора так, чтобы удержать его в заданных пределах от 13,7 В (старые маломощные генераторы) до 14,5 В (современные генераторы, рассчитанные на высокое энергопотребление бортсети и ускоренную зарядку аккумуляторов). Современные генераторы уже не являются самостоятельными узлами, а интегрированы с бортовыми контроллерами: в них ЭБУ управляет напряжением, поднимая его после запуска мотора для ускорения зарядки аккумулятора, а затем снижая до нормы.

Питание реле-регулятора осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, зато имеет отличительную способность к самовозбуждению за счет остаточной намагниченности ротора – генератор, раскрученный до высоких оборотов, выдаёт достаточно тока, чтобы сработало реле-регулятор и вывело его на рабочий режим.

Возможные причины неисправностей

Износ щеток

Если генератор не дает зарядку аккумулятору, то первое, что приходит в голову на автомобилях с достаточным пробегом – это износ щеток. В генераторах мало чисто механических узлов, которые влияют на его работоспособность – а щетки, постоянно трущиеся о коллектор, стираются.

По мере износа контакт ухудшается, соответственно падает и ток в обмотке ротора. Сначала генератор дает мало зарядки на низких оборотах, «просыпаясь» после перегазовки, затем отказывает полностью. Сами по себе щетки могут быть как отдельным узлом, так и сблокированным с реле-регулятором.

Извлекая щеточный узел из генератора, можно легко ощутить, насколько его можно выдвинуть, чтобы перестала ощущаться упругость пружин – это и будет остаточная рабочая длина самой длинной щетки. Обратите внимание, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливается грязь и продукты износа щеток, щетка стирается быстрее. Это заметно и по наличию канавки на одном из колец.

Сама по себе канавка не так страшна, если протерта ровно. Вот волнообразная, с резкими перепадами диаметра – прямое указание на замену контактных колец или ротора в сборе.
На зарубежных генераторах встречается моноблочная конструкция, когда и диодный мост, и реле-регулятор, и щеточный узел – одно целое. Замена такого моноблока – дело недешевое, да и глупо это делать при износе одних щеток. Поэтому их перепаивают, подбирая подходящие от отечественных генераторов или электроинструмента.

Обрыв

В роторе же, помимо износа контактных колец, вероятных причин неисправности немного – сравнительно малые токи не дают обмотке сгорать, гораздо чаще происходит обрыв провода в месте соединения с коллектором. Проверяется ротор тестером: сначала измеряется сопротивление между кольцами коллектора, затем – между кольцами и «массой». В первом случае сопротивление составляет несколько ом, во втором – «бесконечное» (нет короткого замыкания обмотки на корпус).

Статор и диодный мост

Еще одной из причин по которым генератор не дает зарядку — это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках они перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и возгоранием обмотки, а для диодного моста – отказом или пробоем диодов. Внешне симптомы похожи – падает мощность генератора (не работает одна или две фазы), либо генератор отказывает полностью.

Статор оценивается в первую очередь внешне – не должно быть видно потемнений изоляции и запаха горелого. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпус.

С помощью аккумулятора и контрольной лампы – в тестерах напряжение при контроле невелико, и пробитый диод таким образом можно пропустить. 12-вольтовая лампочка на 40-60 Вт и аккумулятор в этом плане надежнее.
Проверочная цепь проста: «минус» от аккумулятора подключаем к силовой клемме диодного моста, «плюс» через лампу поочередно подключаем к каждому выводу моста, к которым подключались обмотки статора. Если на одной из фаз лампочка не горит – диоды выгорели. Далее меняем полярность подключения – в этом случае лампочка ни на одной фазе не загорается, иначе это укажет на пробой диодов в мосту. Повторяем процедуру, подключив «массу» уже к «подкове» диодного моста – лампа не загорается. При обратном подключении должна гореть на всех фазах. Дополнительные диоды проверяются от статорных входов до клеммы, идущей на реле-регулятор.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнута накоротко.

Проблема с реле-регулятором

Процедура зависит от конструкции. Внешние (как на старых «Жигулях») при отсутствии зарядки проверить просто – убедившись, что на щеточный узел после включения зажигания поступает ток (включив амперметр в цепь между клеммой 67 реле-регулятора и щеточным узлом). Нет тока – меняйте «шоколадку».

Если реле-регулятор объединено со щеточным узлом, то можно померить напряжение на щетках после включения зажигания: оно может быть меньше бортового, но быть обязано. Не проверяйте реле-регуляторы без нагрузки: напряжение на выходе в этом случае может быть, но при подаче нагрузки на неисправное реле-регулятор оно резко упадет, и исправный узел придется признать дефектным.

Отсутствие тока в обмотке статора необязательно станет следствием неисправности самого реле-регулятора. Вспомните, что мы писали выше о схемах питания реле. В генераторах с дополнительными диодами оно идет от самого генератора, на неработающем моторе же идет на реле-регулятор только ток через контрольную лампу. Такие генераторы просто отличить – к ним подходит только одна слаботочная клемма от контрольной лампы. Реле признается дефектным, если дополнительные диоды в мосту исправны.

В генераторах со внешним возбуждением обязательны хотя бы два слаботочных входа – один от контрольной лампы, второй – «плюс» зажигания. Это очень распространенная схема на азиатских генераторах, где распиновку слаботочного разъема легко расшифровать по маркировке (L – контрольная лампа, IG – зажигание). В генераторах такого типа после включения зажигания напряжение на клемме IG присутствует обязательно, иначе возбуждения генератора не произойдет.

Видео: Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

Печать

Проверить схему когда нет зарядки на ВАЗ 2106 довольно просто и проверка занимает около 10 – 15 минут. Напомню, что при проверке заряда с электронным регулятором напряжения ни в коем случае не снимайте клеммы с аккумулятора при работающем двигателе. Пользуйтесь при проверке вольтметром или мультиметром.

Самая частая причина когда нет зарядки на ВАЗ 2106, это выход из строя регулятора напряжения. Для проверки отключите от регулятора клеммы и соедините их между собой при работающем двигателе. При исправной цепи и генераторе, напряжение на клеммах аккумулятора будет стремиться к максимальной и может достигнуть 17В и более. Если напряжение начало подниматься, то цепь и генератор исправны, и необходимо сменить регулятор.

Если напряжение расти не начало, то следует проверить контрольной лампой или вольтметром напряжение на проводе, который подключается к выводу 15 регулятора. Если питания нет, то проверьте питание на 9-м предохранителе и исправность предохранителя. При исправности устраните обрыв в проводах питания предохранителя или от предохранителя до регулятора. Чаще всего провод просто с падает с клеммы блока предохранителей.

Если питание на проводе клеммы 15 есть, то прозвоните целостность цепи возбуждения генератора. Для этого подключите один конец контрольной лампы к плюсу аккумуляторной батареи, а вторым ккоснитесь, отсоединённого от регулятора напряжения, проводу который подключается к выводу 67 регулятора. Если контрольная лампа горит, то провод от регулятора напряжения до генератора исправен. Так же исправны щётки и обмотка якоря. Отсутствие зарядки в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорится, то проверьте исправность провода от регулятора до генератора, отключив его от последнего и соединив с массой. Загорание контрольной лампы свидетельствует об исправности провода и возможной неисправности щёток или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора если нет зарядки на ВАЗ 2106.

Причиной когда нет зарядки на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя. Это может быть вызвано неисправностью выпрямителя генератора или пробуксовыванием приводного ремня. Определить это с долей вероятности довольно просто. При нормальном натяжении приводного ремня замеряем напряжение на клеммах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 – 14,5В. если при включении нагрузки напряжение постепенно падает, то это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении оборотов и постепенно может расти до нормы, то это свидетельствует о пробуксовке приводного ремня. О критическом износе приводного ремня так же свидетельствует блеск дна шкива генератора. В этом случае, даже перетянутый ремень будет пробуксовывать и его следует заменить. Если при установке нового ремня он сильно просаживается в ручей шкива, то говорить об износе шкива и его необходимо заменить. Ещё одной причиной падения напряжения, а в некоторых случаях и отсутствия заряда аккумуляторной батареи, может служить нарушение контакта между проводом соединяющим минусовую клемму аккумулятора и корпус автомобиля.

Если напряжение на клеммах аккумулятора выше 14,5В то необходимо проверить напряжение на выводе 15 реле регулятора напряжения. Если оно отличается больше чем на 0,5В, то необходимо найти и устранить место нарушения контакта в цепи от плюса батареи до регулятора. Самые частые места это контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не пониженное, то проверьте контакт минусового вывода реле, металлическая пластина под одним из крепёжных болтов реле, и корпуса автомобиля. если нарушений в контактах нет, смените регулятор напряжения.

admin

09/08/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Аккумуляторная батарея является единственным источником напряжения во время запуска двигателя. Как можно догадаться, при ее неработоспособности завести мотор будет проблематично. В этой статье мы расскажем, почему автомобильный генератор не дает зарядку на аккумулятор и что делать в таких случаях.

[ Скрыть
]

Отсутствие зарядного процесса

О том, что генератор не дает зарядку на аккумуляторную батарею, может сообщить диодный индикатор, расположенный на контрольном щитке приборов. Как правило, этот значок изображается в виде самой АКБ, а когда электрическая часть на функционирующем двигателе работает нормально, он обычно не светится. Увидеть этот индикатор на щитке можно после того, как вы повернете ключ в замке в положение I. В этот момент производится диагностика всех приборов, поэтому появление индикатора в этот момент — вполне нормальная ситуация. В том случае, если индикатор продолжает гореть во время движения на авто, это может свидетельствовать о том, что генератор не заряжает АКБ.

Соответственно, такую проблему водителю необходимо как можно быстрее решать, поскольку в противном случае это может привести к более серьезным последствиям, чем просто появившийся индикатор на приборке. Иногда генераторный узел не заряжает аккумулятор по причине неработоспособности последнего. Причем решить как-то такую неисправность кроме как путем замены батареи не получится. Но иногда это может быть обусловлено неправильной работой и генератора.

Причины и способы устранения неисправности

Если у вас есть возможность взять на время чужой аккумулятор для проверки, то можно попробовать его поставить вместо своего на автомобиль. Разумеется, эта АКБ должна быть полностью рабочей. Собственно, таким образом вы и сможете узнать, в чем заключается причина проблемы — в АКБ или в генераторе. Ниже рассмотрим причины такой неисправности.

Внутреннее состояние АКБ

Обычно причиной, по которой генератор не может дать заряд аккумулятору, заключается в сульфатации пластин последнего. В этом случае поверхность пластин может быть покрыта солями — частично или полностью — которые не позволяют аккумулятору зарядиться. В том случае, если степень покрытия пластин небольшая, то в принципе, всегда можно попытаться восстановить работоспособность батареи. Однако, если процесс разрушения уже необратим, необходимо будет произвести замену устройства.

Что касается восстановления конструкции аккумулятора от сульфатации, то этот процесс может занять не одни сутки, при этом результат и качество восстановления нельзя гарантировать. Это означает, что вам в любом случае со временем может потребоваться новая АКБ. Процедура реанимации, как правило, начинается тогда, когда на АКБ нет признаков вздутия, механических повреждений, трещин и т.д. То есть корпус устройства должен быть целым.

Но следует учитывать, что и внешнее состояние — это далеко не всегда гарантия того, что результат вас устроит. Внутри конструкции расположены банки, в которых могут откалываться пластины, что в конечном итоге приводит к возникновению короткого замыкания. Если это так, то кроме как покупки нового аккумулятора других вариантов нет.

Клеммы

Иногда появление светового индикатора может произойти во время езды на машине. В этот момент не стоит поддаваться панике, поскольку причина может быть довольно банальной. При наезде на кочку или в яму с аккумулятора может попросту слететь контакт, особенно это возможно, если клемма была плохо прикручена. Если это так, то его нужно просто вернуть на место и посильнее затянуть.

Проблемы с клеммами могут проявляться в случае их окисления, в том месте, где они соединяются с выводом. Чтобы решить эту проблему, окисление нужно просто зачистить. Для этого понадобится наждачная бумага мелкой зернистости. В процессе нужно быть максимально осторожным, поскольку можно случайно срезать свинцовую часть вывода, а это недопустимо. Если вы сотрете больше слоя, чем необходимо, клемма будет плохо держаться и начнет спадать на каждой кочке (автор видео — Авраменко Garage).

Ремень генератора

Какой заряд должен давать генератор и по каким причинам происходит перезаряд или невозможность заряда АКБ? Довольно часто проблема кроется в ремешке узла — при слабом натяжении ремень начнет проскальзывать на валу, в данный момент узел не сможет подавать напряжение в систему. Осуществляется переключение батареи и заряженный аккумулятор превращается из потребителя энергии в источник потребления, который постепенно разряжается.

Диагностика степени натяжения ремешка может осуществляться на выключенном моторе. Если ДВС отключен, его при необходимости можно попытаться подтянуть. Но следует учитывать, что проскальзывание может быть обусловлено не только плохим натяжением, но и износом профиля. Такую проблему решить удастся только путем замены ремешка.

К невозможности передачи вращения может привести мокрый или влажный вал — ремешок будет скользить по поверхности без усилия. Чтобы аккумулятор мог нормально заряжаться, шкив должен быть сухим, поэтому его достаточно будет только высушить. Определить проскальзывание достаточно сложно, в этом случае может произойти и обрыв ремешка.

Причина проблемы может заключаться в окислении проводов на генераторном узле в местах соединений. Если вы заметили белый налет, то как сказано выше, его можно удалить с помощью наждачки. Проведите визуальную проверку на возможное наличие обрывов проводов либо подгоревших контактов. Если провод перегорел, об этом может свидетельствовать характерный запах (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Контроль остальных элементов системы зарядки

Чтобы определить, почему генератор дает перезаряд или не заряжает АКБ в принципе, может потребоваться мультиметр. С помощью тестера можно замерить напряжение на батареи в двух режимах. При отключенном двигателе параметр заряда должен составлять в диапазоне 12.5-12.7 вольт, при заведенном моторе — 13.5-14 вольт. Если на включенном ДВС эти показатели меньше, это может свидетельствовать о проблемах в работе диодного моста или щеточного узла. Кстати, щетки могут стереться, поэтому их нужно периодически менять.

Если причиной перезаряда или отсутствия заряда является реле, ее можно устранить в результате замены либо перепайки диодов. Если диоды будут перепаиваться, необходимо подобрать устройства наиболее приближенные по техническим характеристикам. В противном случае они могут перегреваться.

Проверка генератора

Причиной, по которой батарея не заряжается, может быть неработоспособность генератора. Если пробег автомобиля большой, это может привести к выработке ротора либо износу вращающихся элементов. В результате это может привести к перекосу деталей внутри конструкции и отсутствию вращения. Если генератор заклинил, то его необходимо будет заменить, ремонт в этом случае результатов не даст. Кроме того, причина может заключаться в обрыве цепи внутри механизма. Выявить такую неисправность можно только с помощью электрика.

В целом большую часть проблем, связанную с отсутствием заряда, можно решить своими силами. Для этого достаточно только правильно следить за работой узла и уделять время диагностике батареи и генератора в случае появления соответствующего индикатора на приборке.

Перед началом поиска неисправности, когда нет зарядки ВАЗ 2107 необходимо определиться, какая применена схема подключения генератора. Для этого обратите внимание, загорается ли контрольная лампа зарядки при включении зажигания. Если лампа загорается, то посмотрите наличие реле РС702 на правом крыле под капотом. Схемы подключения описаны в статье « ». Во всех случаях, перед началом поиска неисправности необходимо проверить напряжение на клеммах аккумуляторной батареи. При исправном генераторе и схеме его подключения напряжении должно быть в пределах 13,5 – 14,5В. при средних оборотах коленчатого вала и включенном дальнем свете фар. Если напряжение не соответствует данному диапазону, то следует найти и устранить неисправность.

Что делать если нет зарядки?

Если нету зарядки ВАЗ 2107, то есть напряжение на клеммах аккумулятора, как при включенном дальнем свете фар, так и при выключенном, не повышается при работающем двигателе и соответствует напряжению аккумуляторной батареи. Чаще всего напряжение даже снижается. Это свидетельствует об отсутствии питания на обмотке возбуждения генератора. Причиной этого может быть неисправность регулятора или потеря питания на нём. В этом случае первым делом контрольной лампой проверяем питание на проводе подключённом к регулятору напряжения или выводу 15 генератора, в зависимости от применённой схемы подключения.

На автомобилях выпуска после 1996 года необходимо при включенном зажигании соединить провод от клеммы 15 генератора с массой. При этом должна загореть контрольная лампа зарядки. Если питание есть, а на автомобилях выпуска после 96г. горит контрольная лампа, то снимаем регулятор напряжения с генератора и проверяем его исправность. Как это сделать описано в статье .

В случае отсутствия питания необходимо проверить на автомобилях до 1996 года выпуска, целостность предохранителя №9 в монтажном блоке. При его исправности проверить исправность провода от монтажного блока до регулятора напряжения, надёжность его соединений и наличие питания на выводе 3 колодки 11 монтажного блока. При отсутствии питания на клемме 3, проверьте целостность токопроводящих дорожек в монтажном блоке. На автомобилях выпуска после 1996 года, если не горит контрольная лампа, необходимо проверит её исправность и прозвонить цепь от неё до клеммы 15 генератора согласно приведённой схемы. При исправности регулятора напряжения и цепи возбуждения, необходимо снять и отремонтировать генератор.

Недозаряд аккумуляторной батареи.

При эксплуатации ВАЗ – 2107 возможно не полное пропадание зарядки, То есть недозаряд аккумуляторной батареи. Выражается это в падении напряжения при проверке на клеммах аккумуляторной батареи при включении нагрузки, чаще всего дальнего света фар. В то время как при выключенных потребителях напряжение в норме. Причиной этого может быть плохой контакт в клемме 30 генератора, то есть в соединении толстого провода крепящегося гайкой. При этом напряжение на болте соответствует норме и часто наблюдается сильный её нагрев. В этом случае необходимо открутить гайку крепления провода и зачистить плоскости прилегания. Так же необходимо подтянуть гайку крепления болта, откручивать её не снимая генератора, не стоит. Если напряжение на болте такое же, как и на клеммах аккумуляторной батареи, то неисправен генератор.

В некоторых случаях при наличии заряда аккумуляторной батареи на панели приборов может гореть лампа зарядки. Это может быть связано с неисправностью реле РС702 на автомобилях с генератором Г222, или неисправностью одного из дополнительных диодов в генераторе 37.3701.

Надеюсь вышеизложенное поможет Вам в поиске неисправности когда нет зарядки ваз 2107.

admin

24/12/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от аккумулятора к диодному мосту (9)
   идёт плюсовой провод и диодный мост (9)
   соединяется с массой через корпус (3,7)
   генератора
2. напряжение через диодный мост (9)
   подаётся
   на статор (6)
   генератора и в статоре появляется магнитное поле
3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5)
   генератора
4. в роторе (5)
   , вращающемся в магнитном поле генератора (6)
   появляется ток
5. ток снимается с ротора щётками (10)
   и через реле — регулятор (10)
   подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

• лампочка на 12 вольт
• автомобильный акумулятор
• две батарейки по 1.5 вольта
• несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Теперь Вы знайте все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у Вас есть вопросы — оставляйте их в комментариях!

Нет зарядки на ВАЗ 2107: причины, устранение неисправностей

Аккумуляторный контакт

Для того чтобы пользование вашей «семеркой» приносило пользу и удовольствие, а не огорчения, нужно иметь на ней хорошо заряженную аккумуляторную батарею (АКБ). Аккумулятор на протяжении эксплуатации автомобиля постоянно должен подзаряжаться, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и всякая система в автомобиле, система заряда АКБ иногда дает сбой и тогда пропадает зарядка. Поэтому часто в ходе эксплуатации задают вопрос, почему нет зарядки аккумулятора. Владельцам авто в этом случае будет полезно узнать, почему генератор не дает зарядку или отчего на ВАЗ 2107 нет зарядки.

Вернуться к оглавлению

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самим аккумулятором до того, как ротор генератора не начнет вращаться с частотой 800-900 об./мин. Тогда он производит электроэнергию, достаточную для нормальной работы автомобиля и зарядки АКБ. При разных режимах работы двигателя, когда частота оборотов коленчатого вала двигателя изменяется, меняется и частота оборотов ротора генератора, что приводит к повышению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РР), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения.

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Реле зажигания

Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора. При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью электромагнитных реле, включенных в сеть. Рассмотрим способы устранения неисправностей заряда аккумуляторной батареи как для инжекторного, так и для карбюраторного двигателя.

Вернуться к оглавлению

Как определить отсутствие заряда АКБ

Проверка заряда АКБ

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

• контрольная лампа 12 В;
• мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
• отвертка с плоским жалом;
• фигурная отвертка с крестовидным жалом;
• пассатижи;
• нож;
• наждачная шкурка.

Вернуться к оглавлению

Устранение неисправностей

• Датчик (бортовой вольтметр) показывает наличие заряда, не горит лампочка аккумулятора, а аккумулятор сел, не идет зарядка и проверка мультиметром показывает напряжение при работающем двигателе на клеммах АКБ только 12 В.

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

• Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

• Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

• При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

• Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Индикатор зарядки аккумулятора горит, но зарядка идет — в чем причина?

Приборные панели классических автомобилей отечественного производства малоинформативны. В них нет ничего лишнего, кроме работоспособности систем главного двигателя, но и их вполне достаточно, чтобы водитель мог вовремя быть проинформирован о возможных неисправностях автомобиля. Однако бывает, что какое-то устройство выходит из строя, и тогда определить неисправность на начальном этапе становится невозможно.

В этой статье мы расскажем о случае, когда постоянно горит лампочка зарядки аккумулятора, на примере популярных классических автомобилей ВАЗ 2106 и 2107. Мы рассмотрим основные причины этого явления, а также попробуем диагностировать и исправить. возможные неисправности.

Зачем нужна сигнальная лампа зарядки аккумулятора

Для того, чтобы водитель мог следить за состоянием заряда аккумуляторной батареи, на панели приборов размещен вольтметр со шкалой, а также небольшое красное окошко, под которым установлена ​​сигнальная лампа.Когда мы вставляем ключ зажигания и поворачиваем его в замке на один оборот, эта лампа включается и горит красным светом. Стрелка вольтметра находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не заряжается от аккумулятора. При запуске двигателя лампа должна погаснуть, а стрелка устройства должна отклониться вправо, показывая величину напряжения, приложенного к аккумуляторной батарее. Это происходит, когда система электропитания станка полностью исправна. Но если у ВАЗ 2107 или 2106 горит лампочка зарядки аккумулятора и, скорее всего, произошел сбой где-то после запуска двигателя.И наша задача — найти его причину и устранить.

Что может свидетельствовать о постоянно горящей лампе зарядки аккумулятора

Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки АКБ, причина может быть только одна — АКБ не получает напряжение от генератора, либо получает, но его значение недостаточное. К этому может привести несколько неисправностей:

• нарушение нормального контакта на выводах АКБ;
• провисание или повреждение ремня генератора;
• отсутствие контакта его «минусового» вывода с «массой»;
• обрыв в цепи возбуждения ротора или износ щеток генератора;
• неисправен диодный мост.
• неисправность предохранителя;
• поломка реле-регулятора.

Перед началом диагностики

Важным моментом в решении, почему горит лампочка зарядки АКБ ВАЗ 2107 или 2106, является то, что на генератор поступает напряжение от АКБ. Иными словами, если до батареи вообще не доходит, тут удивляться нечему. Лампа должна гореть в подобной ситуации. Но если горит лампочка зарядки аккумулятора, но идет зарядка, решить эту проблему будет немного сложнее.

Наша первоочередная задача — определить, приложено ли напряжение к батарее. Сделать это совсем несложно, тем более что все, что вам нужно, это всего лишь один прибор — вольтметр или мультиметр, включенный в его режим. Заводим двигатель автомобиля, поднимаем капот и измеряем напряжение на выводах АКБ при работающем генераторе. Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В, и не меньше. Это рабочий индикатор нормальной зарядки аккумулятора.Если напряжение ниже этих значений, значит, возникла какая-то неисправность.

Обрыв контакта на выводах АКБ

На данном этапе диагностики нужно проверить состояние клемм проводов и клемм АКБ. Часто они окисляются, в результате чего контакт между ними ослабевает. В случае, когда лампочка аккумулятора горит, но есть заряд, чаще всего причиной является данная неисправность.

Генератор работает в штатном режиме, напряжение подается на клеммы, но пропадает из-за плохого контакта.Оказывается, идет зарядка, но горит лампочка зарядки аккумулятора. И горит в большинстве случаев при тусклом свете. Такая неисправность устраняется зачисткой клемм и выводов аккумулятора и обработкой их водоотталкивающей жидкостью.

Ослабление или повреждение ремня генератора

При диагностике необходимо проверить состояние ремня генератора. Иногда бывает, что из-за длительной работы или под действием других факторов он деформируется, в результате чего привод генератора дает пропуски.Обратите внимание на натяжение ремня. Его ослабление приводит к такому же эффекту.

Если ремень не деформирован и не имеет видимых повреждений, его можно просто натянуть. В противном случае его необходимо заменить. Нормальным считается натяжение ремня, при котором его можно повернуть вокруг горизонтальной оси на 85-90 градусов.

Нет контакта выхода генератора с «массой»

Эта неисправность, как и первая в нашем списке, возникает из-за окисления проводов и клемм. Кроме того, нарушение контакта возможно из-за ослабления их прикрепления.Решение этой проблемы — очистить клеммы и клеммы, а также обработать их жидкостью типа ВД-40.

Неисправности генератора

В случае, когда лампочка зарядки аккумулятора горит, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной поверке. Наиболее частые проблемы в контексте нашей неисправности — это обрыв цепи возбуждения ротора или износ (повреждение) щеток.

В первую очередь необходимо разобрать и разобрать генератор.Для проверки обмотки ротора используем тот же мультиметр, включенный в режим омметра. Подключаем его щупы к выводам обмотки и измеряем ее сопротивление. В рабочем роторе оно должно быть не менее 4,5 Ом. Если сопротивление не достигает этого значения, скорее всего, где-то произошло межвитковое замыкание. В случае, когда он вообще не обнаружен, возможен обрыв обмотки.

Переходим к кистям. Достаем их из сидений и осматриваем на предмет износа. Если длина щеток не превышает 7 миллиметров или на них есть признаки повреждений, замените их.Обратите внимание также на состояние щеточного коллектора. При обнаружении дефектов его медных пластин меняем ротор.

Диодный мост

Диодный мост используется для преобразования переменного напряжения в постоянное. При пробое хотя бы одного из диодов прибор перестает справляться со своими задачами, из-за чего в боковую цепь автомобиля начинает поступать напряжение, не соответствующее его параметрам. Именно поэтому выпрямительный мост нужно проверять в том случае, когда лампочка зарядки аккумулятора горит, но зарядка есть (ВАЗ 2107, 2106).

Определить исправность диодов можно также с помощью мультиметра в соответствующем режиме. Включаем тестер и подключаем красный щуп к плюсовому выводу моста, а черный к одному из контактов с пометкой «AC». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если устройство показывает вам значение, которое не укладывается в указанные рамки, мост необходимо заменить. Ремонту не подлежит.

Неисправность предохранителя

Электрическая цепь зарядки аккумулятора, как и любой другой, защищена предохранителем.Он находится в монтажном блоке под капотом автомобиля. В «шестерке» и «семерке» этот предохранитель обычно обозначается как F10, но в любом случае перед проверкой лучше полистать руководство пользователя. Чаще всего при неисправности вообще не идет напряжение на АКБ, но бывает и так, что это причина того, что горит лампочка заряда АКБ, но зарядка идет.

Предохранитель проверяется тестером после извлечения из посадочного гнезда. Если прибор показывает, что деталь пришла в негодность, просто замените ее.

Неисправность реле-регулятора

Еще одна причина того, что горит лампочка зарядки аккумулятора, но идет зарядка, может быть неисправность реле регулятора. Фактически, он отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле установлено в моторном отсеке на верхней части брызговика колеса с правой стороны. Принцип его работы следующий. При включении зажигания (при выключенном двигателе) ток, идущий от аккумуляторной батареи, проходит через ее замкнутые контакты и питает контрольную лампу.

При запуске мотора генератор включается в работу, подавая на реле уже выпрямленное напряжение. Под действием устройства якорь притягивается к сердечнику, размыкая контакты. Лампа должна погаснуть.

Проверить реле самому несложно. Для этого достаточно отсоединить от него оба провода и замкнуть их вместе. Запускаем двигатель и смотрим на контрольную лампу. Если он не горит, замените реле.

Полезные советы

Чтобы избежать проблем, связанных с отказом цепи зарядки аккумулятора, воспользуйтесь следующими советами.

1. Часто обращаю внимание на приборную панель автомобиля. Так вы будете знать не только о состоянии заряда аккумулятора, но и о работе других систем и механизмов.
2. Систематически проверяйте ремень генератора. От его состояния и напряжения зависит правильная работа всей бортовой сети при работающем двигателе. Обнаружив малейший дефект ремня, не тяните с его заменой.
3. Не поленитесь хотя бы раз в месяц проверять напряжение, подаваемое генератором на клеммы аккумулятора.Если есть расхождения с рекомендованными показателями, проведите полную диагностику бортовой сети.
4. Периодически проводите визуальный осмотр состояния клемм аккумуляторной батареи и клемм генератора. Обнаружив окисление, зачистить мелкой наждачной бумагой и обработать жидкостью типа ВД-40.
5. Не допускать попадания воды в генератор, аккумулятор и реле-регулятор. Это может вызвать короткое замыкание в электрической цепи. Промывку двигателя лучше доверить специалистам.
6. При ремонте цепи зарядки аккумулятора избегать использования запчастей, вызывающих сомнения в качестве.

Реле зарядки ВАЗ-2106: особенности и диагностика

Реле зарядки на ВАЗ-2106 позволяет поддерживать уровень напряжения на выводах АКБ на одном уровне. Электросистема на любой машине самая сложная. Даже на примитивных автомобилях «классической» серии ВАЗ. Но в целом все генераторы на любых автомобилях похожи — состоят из элементов одного принципа действия.Отличия только в размере и типе привода.

Что такое реле зарядки

Вся электрическая система питается от двух источников:

1. Аккумулятор — при неработающем двигателе. Именно от аккумулятора питаются обмотки стартера в момент пуска двигателя.
2. Genset — предназначен для питания всех потребителей при работающем двигателе. Но первоочередная задача — восстановить уровень заряда аккумулятора, так как после запуска он теряет емкость, причем значительно.

Величина напряжения аккумулятора всегда одинакова — оно может уменьшиться только в том случае, если зарядка не производится.

Но автомобильный генератор может выдавать напряжение в пределах 10-30 вольт. Это большой диапазон, электросистема не сможет справиться с такими перепадами. То реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение, не допускает перенапряжения.

Генераторная конструкция

В любом автомобиле, в том числе и в отечественной «шестерке», генератор состоит из следующих узлов:

1. Статор — неподвижная часть, крепится с помощью резьбовых соединений к кронштейнам на блоке двигателя.Статор имеет обмотку (силовую), состоящую из трех равных частей — на ней создается переменное трехфазное напряжение.
2. Ротор (якорь) — вращающийся элемент, имеет обмотку и два контактных кольца. Приводится ременной передачей от коленчатого вала.
3. Крышки устанавливаются на переднюю и заднюю часть ротора. Чтобы вращение было максимально плавным и свободным, используются подшипники.
4. Шкив предназначен для передачи вращения ротору. Он установлен на нем, удерживается ключом от поворота.
5. Щетки позволяют передавать напряжение на обмотку вращающегося ротора. Схема зарядки ВАЗ-2106 также содержит лампу, расположенную в панели приборов. Учтите, что при его сгорании прекращается подача напряжения на обмотку возбуждения.
6. Полупроводниковые диоды выпрямляют трехфазное переменное напряжение. На выходе появляется постоянный униполярный.

Реле зарядки на ВАЗ-2106, в отличие от большинства других автомобилей, монтируется на кузове, а не в корпусе генератора.На многих современных машинах регулятор напряжения и щеточный узел объединены в одном корпусе.

Для чего нужен регулятор напряжения?

Основная функция реле зарядки аккумулятора на ВАЗ-2106 — предотвращение появления скачков напряжения на выходе генераторной установки. Но стабилизировать большой ток не так-то просто — для этого нужно использовать очень массивные элементы. Если в слаботочных цепях можно обойтись установкой стабилитрона, то при токе 50-60 Ампер это проблематично.Но выход есть — можно стабилизировать напряжение, подаваемое на обмотку возбуждения ротора.

Если обратиться к школьному курсу физики, то можно узнать, что величина напряжения на выходе генератора полностью зависит от двух параметров — скорости движения и величины магнитного поля. Другими словами, необходимо, чтобы скорость вращения ротора или величина магнитного поля были постоянными. Только в этом случае напряжение на выходе генератора не изменится.Но без применения специальных приспособлений поддерживать частоту вращения ротора на одном уровне невозможно, остается одно — стабилизировать напряжение питания обмотки возбуждения.

Регуляторы контактов

До сих пор можно встретить автомобили, оснащенные механическими регуляторами напряжения. Они крайне несовершенные, имеют массу недостатков, но владельцы таких машин уверены, что «старое всегда лучше». И каждые три дня лезут под капот для регулировки зазора, чистки контактов.Но на примере контактных систем удобно рассмотреть принцип работы регуляторов в целом. Суть процессов в полупроводнике и механике немного схожа.

В основе конструкции лежит обмотка — она ​​намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкой проволоки. При диагностике такого реле нужно знать, что сопротивление этой катушки составляет 17 Ом. Контакты выполнены из вольфрама. Присутствуют в конструкции шунт и регулировочная пластина.Также имеется несколько пружин и резисторов, переключение последних производится механическими контактами.

Электронные регуляторы напряжения

Подключение реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, используется ли электронная или механическая система, у нее одна цель — поддерживать напряжение на уровне 13,6 вольт. Электронные устройства более стабильны, чем механические, и не требуют частого вмешательства — в них нет механических контактов, которые иногда горят.

Один минус — при использовании реле и щеток, заключенных в один корпус, придется менять сразу два узла. Но есть регуляторы, которые крепятся отдельно от щеточного блока.

Как проверить регулятор

Как проверить реле зарядки ВАЗ-2106, должен знать каждый автомобилист. Основные условия:

1. Через устройство должно проходить напряжение менее 14 вольт. Для диагностики подключите к нему питание от автомобильного аккумулятора.
2. Если напряжение больше 14 вольт, то оно не должно проходить через регулятор.Для проверки схемы элементы подключаются, а в качестве питания используется аккумулятор автомобиля и, например, две последовательно соединенные с ним батареи АА.

Главный признак того, что реле зарядки ВАЗ-2106 вышло из строя — напряжение на выводах АКБ ниже 13,6 вольт.

Не горит индикатор батареи ваз 2106

В некоторых случаях бывает, что одна из контрольных ламп продолжает гореть после запуска двигателя. Если контрольная лампа давления масла продолжает гореть, это свидетельствует о необходимости отправки силового агрегата на СТО.Если лама для контроля заряда аккумулятора продолжает светиться или мигать — не паникуйте.

Итак, если на ВАЗ-2106 мигает лампа зарядки, это может указывать на две неисправности в вашей машине. Давайте подробнее рассмотрим систему зарядки и разберем возможные неисправности.

Зарядное устройство и генератор

Перед тем, как приступить к ремонту автомобиля, необходимо узнать и понять, по какому принципу работает тот или иной агрегат. Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение.Его ротор намагничен, но для возбуждения генератора требуется ток на его статоре. Когда частота вращения генератора достигает рабочей нормы, в возбужденном состоянии на обмотке ротора появляется индукционный ток. Напряжение передается на коллектор угольными щетками от контактных колец (очень похоже на коллектор электродвигателя).

Диодный мост расположен на пути тока, отводимого угольными щетками. Поскольку аккумулятор требует для зарядки постоянного тока, а он оставляет в обмотке генератора переменный ток, для его выпрямления установлен диодный мост.

После получения постоянного тока электричество подается на положительный полюс аккумуляторной батареи и на реле зарядки. Это реле в автомобилях ВАЗ имеет маркировку РС-702.

Довольно часто автовладельцы называют его реле контрольной лампы аккумулятора.

Разберемся в принципе работы самого реле: ток подводится к катушке, в которой находится стальной сердечник. Между сердечником и катушкой возникает магнитное поле, которое притягивает пластину к себе, а пластина, в свою очередь, размыкает контакты другого контура.В эту схему подключена контрольная лампа. То есть в замкнутом положении ток течет на контрольную лампу, но не течет при размыкании контактов.

Методы лечения зарядки аккумулятора

Итак, с ВАЗ-2106 разобрались с принципом зарядки аккумулятора. Теперь разберемся с возможными проблемами в этой системе.

Сначала стоило бы определить контрольную лампу, она может как мигать, так и постоянно светиться. В простонародье используют «дедовский» метод диагностики генератора.Для этого при работающем двигателе отсоедините отрицательную клемму аккумуляторной батареи. При исправном генераторе двигатель должен продолжать работать, а если он заглохнет, мы ищем проблему в генераторе. Очень важно — этот метод диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, приступаем к его диагностике:

• снимаем генератор с двигателя;
• разобрать его;
• проверить угольные щетки на износ;
• с помощью тестера проверяем диодный мост.В большинстве случаев проблема именно в этом.

В случае неисправности диодный мост необходимо заменить. Перед заменой на исправную рекомендуется найти причину выхода из строя.

Наряду с этим мы проверяем обмотку ротора и статора на разрыв или замыкание. Если обнаружены неисправности катушек, их следует заменить.

В случаях, когда аккумулятор перестает заряжаться, загорается контрольная лампа заряда на панели приборов ВАЗ 2106.

У автовладельца возникает закономерный вопрос — почему на ВАЗ 2106 горит лампочка аккумулятора на .

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Первоначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в розетки. Если предохранители визуально целы, то вам нужно по пути проверять верхушки предохранителей, где они могут натереться на гнездо. Это легко определить по появившемуся там ремню, размыкающему контакт в цепи заряда.

Далее проверьте целостность ремня генератора и его натяжение. Если ремень цел и его натяжение в норме, то проверьте шкивы на предмет износа с внутренней стороны. Ремень генератора имеет форму клина, из-за чего лопается между «щеками» шкива. Когда шкив изнашивается, ремень генератора падает со шкива и начинает проскальзывать. Это легко определить по блестящей внутренней части шкива, которую полировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд аккумулятора, либо его полное отсутствие.Это может быть одной из причин, по которой горит лампочка батареи на ВАЗ 2106. Шкив в таких случаях необходимо заменять вместе с ремнем генератора.

Горение лампочки также может быть связано с окислением клемм проводов от аккумуляторной батареи, что препятствует прохождению зарядного тока от генераторной установки транспортного средства.

Окисленные клеммы хорошо промыть раствором соды с водой, удаляющим оксид. Клеммы необходимо полностью очистить от оксида, протереть насухо и покрыть какой-нибудь смазкой, например Литол 24.Также необходимо очистить сами клеммы аккумулятора, а также протереть поверхность аккумулятора куском тряпки или щеткой с содовым раствором.

Не чистите клеммы наждачной бумагой, особенно большой, так как вывод, из которого сделаны клеммы, легко удаляется наждачной бумагой. Клеммы становятся меньше в диаметре и при установке клемм уже невозможно добиться надежного контакта.

Также необходимо проверить состояние соединения клемм на генераторе, где клеммы также могут быть окислены или может быть плохой контакт между выходом генератора и клеммами.Кроме того, в генераторе необходимо проверить надежность его контакта с «массой» автомобиля. Обычно это проволока в виде «змейки».

Если генератор выдает зарядку, а лампочка продолжает гореть, то необходимо проверить надежность подключения провода и его целостность от генератора к аккумулятору.

Неисправность может быть в самом генераторе. Это может быть выход из строя одного или нескольких диодов в диодном мосту (подкова), неисправность обмотки статора, обрыв или короткое замыкание ротора, а также износ контактных колец в цепи возбуждения ротора.

Горение лампочки также может быть связано с щеточным узлом. Возможен чрезмерный износ щеток или их заклинивание в щеткодержателе.

Неисправность может быть в реле-контроллере или реле зарядки или в цепи их подключения.

Читайте также другие отзывы.

Проверить схему при отсутствии заряда на ВАЗ 2106 достаточно просто и проверка занимает около 10-15 минут. Напомню, что при проверке заряда электронным регулятором напряжения ни в коем случае не снимайте клеммы с АКБ при работающем двигателе.Используйте при проверке с помощью вольтметра или мультиметра.

Самая частая причина, когда на ВАЗ 2106 нет заряда, это выход из строя регулятора напряжения. Для проверки отсоедините клеммы от регулятора и соедините их вместе при работающем двигателе. При исправной схеме и генераторе напряжение на выводах АКБ будет стремиться к максимуму и может достигать 17В и более. Если напряжение начинает расти, значит, схема и генератор исправны, и нужно менять регулятор.

Если напряжение не начинает расти, то следует проверить напряжение на проводе, который подключен к выводу 15 регулятора, с помощью контрольной лампы или вольтметра. Если нет питания, то проверьте питание на 9 предохранителе и предохранитель исправен. Если возможно, устраните разрыв в проводах питания предохранителя или от предохранителя к регулятору. Чаще всего провод просто падает с клеммной колодки блока предохранителей.

Если на проводе клеммы 15 есть питание, то прозвонить обрыв цепи возбуждения генератора.Для этого подключите один конец контрольной лампы к плюсовой стороне аккумуляторной батареи, а второй прикоснитесь, отсоединенный от регулятора напряжения, к проводу, который соединяется с выводом 67 регулятора. Если контрольная лампа горит, значит провод от регулятора напряжения к генератору исправен. Щетки и обмотка якоря тоже исправны. Отсутствие заряда в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорается, то проверьте состояние провода от регулятора к генератору, отсоединив его от последнего и подключив к массе.Свечение контрольной лампы указывает на состояние провода и возможную неисправность щетки или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора при отсутствии заряда на ВАЗ 2106.

Причина отсутствия заряда на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя . Это может быть вызвано неисправностью выпрямителя генератора или проскальзыванием приводного ремня.Определить это с некоторой долей вероятности довольно просто. При нормальном натяжении приводного ремня измерять напряжение на выводах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 — 14,5 В. если при включении нагрузки напряжение постепенно падает, это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении скорости и может постепенно увеличиваться до нормы, то это свидетельствует о проскальзывании приводного ремня. О критическом износе приводного ремня свидетельствует также блеск нижней части шкива генератора.В этом случае даже натянутый ремень проскользнет и его следует заменить. Если при установке нового ремня он сильно провисает в потоке шкива, то говорят об износе шкива и его необходимо заменить. Еще одной причиной падения напряжения, а в некоторых случаях отсутствия заряда аккумулятора может быть нарушение контакта между проводом, соединяющим отрицательную клемму аккумулятора и кузов автомобиля.

Если напряжение на выводах АКБ выше 14,5В, то необходимо проверить напряжение на выводе 15 реле регулятора напряжения.Если отличается более чем на 0,5В, то необходимо найти и устранить место выхода из строя контакта в цепи от плюса АКБ до регулятора. Самыми распространенными местами являются контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не низкое, то проверьте контакт отрицательной клеммы реле, металлическую пластину под одним из болтов крепления реле и кузов автомобиля. если неисправностей в контактах нет, замените регулятор напряжения.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 09/08/2014

Лампа заряда аккумулятора горит при включении зажигания.При включении зажигания лампа аккумуляторной батареи (генератора) не горит

Если при включении зажигания лампа аккумуляторной батареи не горит, то это повод для проведения полноценного тестирования вашего автомобиля. Проблема такого типа довольно распространена, с ней сталкивается практически каждый опытный автомобилист.

Опасность данной неисправности в том, что поломка может произойти где-нибудь вдали от толпы, зимой ночью. Тогда отремонтировать или заменить поврежденную деталь окажется не так-то просто.

О аккумуляторной лампочке

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!

Лампочка аккумуляторной батареи правильнее называть индикатором работы генератора. Когда загорает, после половины оборота ключа зажигания можно сделать вывод, что все в порядке. Однако, если лампочка загорается во время движения машины, явно генератор не работает, а бортовая сеть питается от аккумулятора.Если это произошло, то это повод обратиться в ближайший автосервис.

Таким образом, индикатор должен загореться, как только водитель повернет ключ в замке зажигания на пол-оборота, и светить, как только запустится двигатель.

Но бывает, что лампочка не горит при включении зажигания и неработающем двигателе. Что происходит, узнайте ниже.

Причины, из-за которых не горит индикатор

Крайне важно уметь самостоятельно выяснить причины проблемы, а также изучить способы ее устранения.На самом деле причин, из-за которых выходит из строя лампочка, очень много. Проверяйте, однако, все варианты должны прийти к единственно верному решению.

Как правило, для проверки достаточно начальных знаний автоэлектрика. Как было сказано выше, причин несколько, но они делятся на две категории: безвредные и опасные.

По опасной причине, требующей немедленного ремонта, неисправности цепи или обрыва. Что касается безобидных причин, то это банальная лампочка, разряд аккумулятора и т. Д.

Вместе с этим та же причина может превратиться в опасную. И это важно понимать.

Аппаратный АКБ

Если одновременно с тем, что лампочка аккумулятора не загорается, лампы не включаются или тускло светят, то это явный признак разряда аккумулятора. «Лечит» проблему простой зарядки аккумулятора.

Однако не все так просто. Разряд автомобильного аккумулятора может произойти и вовсе из-за того, что владелец не успел его вовремя зарядить или забыл выключить фары.Проблема с аккумулятором переходит в разряд опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор необходимо заряжать во время движения автомобиля, иначе он довольно быстро разрядится. И эта особенность ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина может указывать на испорченный автомобильный генератор, выполняющий массу полезных функций. Очевидно, необходимо провести тщательную диагностику, чтобы найти причину и устранить ее.

Индикатор загрузки

Лампочка аккумулятора присутствует на панели приборов, что может просто переборщить со временем. Это простая поломка, но не всегда она так безобидна, как кажется на первый взгляд.

Дело в том, что если вовремя не заменить лампочку, можно не заметить проблему с генератором. Это, в свою очередь, приведет к разрядке аккумулятора в самый ответственный момент (остановились в дороге, двигатель заглох, пошли в магазин на минуту, машина не заводится).

Важно также помнить о конструктивных особенностях автомата станка. Например, на некоторых автогенерирующих устройствах есть встроенное сопротивление, которое позволяет вырабатывать энергию даже при сгоревшем индикаторе. А на других за управление генератором, индикатором заряда отвечает только лампа аккумулятора. Когда лампочки заблокированы, априорный генератор перестает вырабатывать напряжение.

Примечание. К этим машинам относятся наши вазоны и большая часть иномарок старого образца.Чтобы обезопасить себя от ситуации с разряженным аккумулятором в дороге, владельцы этих машин должны иметь под рукой запасной фонарь.

Если виноват предохранитель

Часто причиной того, что не горит лампочка батареи, становится защитный элемент. Он просто перегорает, и одновременно поражает несколько устройств. Предохранитель в «черном ящике» находится, и его можно найти, если изучить схему, изображенную на крышке монтажного блока.

Совет.Чтобы проверить предохранитель, было проще, рекомендуется вынуть его и поставить другой, заведомо исправный. Если лампочка и другие устройства, зависящие от этого предохранителя, заработают, значит, вам нужна замена.

Еще один метод проверки предохранителя — это измерение сопротивления мультиметром. По сути, предохранитель представляет собой обычный провод определенной толщины, в зависимости от величины тока, проходящего по этой цепочке напряжения. Диаметр предохранителя подбирается таким образом, чтобы при увеличении силы напряжения выходил из строя защитный элемент, то есть предохранитель.Это дает возможность избежать замыкания во всей цепочке охраняемых объектов.

Проверка предохранителя мультиметром сводится к таким действиям:

• Проверить ток на ножке предохранителя;
• Измерение силы напряжения в цепи;
• Определение.

Что касается прибора, то он устанавливает предел измерения на нем (около 20 В). Такого значения вполне достаточно для бортовой сети автомобиля, равной 12 В. Далее включается электрооборудование, цепи которого защищает этот предохранитель.Один вывод тестера подключается к кузову (массе) автомобиля, другой — к ножке предохранителя.

По результатам измерений:

• Предохранитель можно считать исправным, если на обеих ногах есть напряжение;
• То же нельзя сказать, если ток только у входа;
• Если напряжение полностью отсутствует на обеих ножках предохранителя, это тоже неисправность.

Проблемы в цепях

Проблему с цепью питания лампочки аккумулятора можно назвать несколькими причинами.Учитывайте все.

Итак, проблемы с контактами становятся довольно частыми. Обычно такая ситуация возникает весной, после простуды. В зимние месяцы на разъемах скапливается влага, вызывая образование оксидов. От этого контакта становится намного хуже, в результате чего индикатор перестает включаться.

Как правило, эта проблема возникает не сразу, не стабильно. Другими словами, свет может загореться один раз, другой раз.

Решением этой проблемы становится очистка всех разъемов.Их следует обработать специально предназначенной для этого пластичной смазкой.

Лампочка может перестараться с обрывом цепи. Чтобы в этом убедиться, следует вооружиться мультиметром. Устройство проверяется цепью, чтобы определить неисправный участок.

Еще одна проблема — неисправность реле. Некоторые модификации автомобилей оснащаются реле с контролем батареи аккумуляторной батареи на панели приборов. Как только реле выходит из строя, индикатор не работает.

Для проверки реле необходимо включить мультиметр. Они измеряют ток на плюсовом выходе реле. Если напряжение меньше 6В, то проблема с генерирующим устройством очевидна. Если значение еще больше, значит реле неисправно. Его нужно заменить.

Таким образом, выяснить причину, по которой не горит лампочка аккумулятора, крайне важно для настройки индикатора и защиты автомобиля от более серьезных неисправностей.

Ни один современный автомобиль не застрахован от неисправностей и отказов электрооборудования.Рано или поздно практически у каждого водителя наступает момент, когда становится перед выбором — воспользоваться услугами автосервиса или попытаться устранить неисправность самостоятельно. Изложенный ниже материал дает ответ на вопрос, что делать, когда загорелась лампочка аккумулятора на панели приборов. Особенно она будет полезна тем, кто прочитал эту статью, уже находясь на обочине дороги, вдали от дома и вне зоны автосервиса.

Чтобы устранить причину любой неисправности, связанной с электрооборудованием автомобиля, необходимо наглядно представить его работу.В противном случае можно не только не устранить возникшую проблему, но и усугубить ее. Конечно, факторы удачи и случайности остаются, но без знания электрической схемы и принципа ее работы на уровне развития современной электроники они зачастую равны более чем проценту.

Классическая схема взаимодействия элементов в цепи подзарядки, на примере ВАЗ 2110, включает:

1. аккумуляторная батарея;
2. генератор со встроенным выпрямительным блоком и закрепленным на нем релейным контроллером;

Предохранитель

3. в монтажном блоке;
4. замок зажигания;

Индикатор начисления счета

5. , расположенный на комбинированном приборе.

В автомобилях разных производителей переключение проводов может отличаться в зависимости от встроенных заводских замков, но общий принцип работы везде одинаковый.

Принцип работы цепочки и особенности взаимодействия элементов

Напряжение от аккумуляторной батареи после поворота ключа зажигания проходит через предохранитель и поступает на панель приборов, на которой загорается контрольная лампочка. Коленчатый вал двигателя начинает вращаться и посредством ременной передачи передает крутящий момент на шкив ротора генератора.Генерируемое на его обмотках напряжение поступает на встроенный трехфазный диодный мост, где синусоидальный сигнал выпрямляется, а переменная составляющая преобразуется в постоянную. Для предотвращения скачков напряжения разрушающих электрооборудование, возникающих при повышении и понижении оборотов двигателя, в цепь был введен релейный регулятор. Его задача — поддерживать номинальную сеть в диапазоне 13,6 — 14,2 вольт. Он установлен в специальном гнезде на генераторе и имеет прямой контакт через щетки с его ротором.

Обороты двигателя увеличиваются, пропорционально увеличивается ток генерируемого генератором тока. В определенный момент разница напряжений, поступающих на выходы сигнального индикатора от генератора и аккумулятора, становится нулевой. Он гуляет. Конструктивно для получения идентичности приходящего на лампу напряжения на схеме реализованы две ветви:

• на первом, один его контакт движется от АКБ, через замок зажигания и предохранитель;
• на втором — питание подается напрямую от релейного регулятора

Поэтому, если при работающем двигателе на панели мигает индикатор или горит значок аккумулятора, причина этого в разном напряжении на выходах ламп.

Возможные причины неисправности

Когда был понят принцип работы схемы зарядки, вместо гнетущего созерцания приборной панели можно смело думать об устранении причины неисправности. В первую очередь стоит напрячься и вспомнить, не было ли надоедливого свиста из-под капота. Если ответ утвердительный, то, скорее всего, дело в ослаблении или обрыве ремня, передающего крутящий момент на генератор от шкива коленчатого вала.

В случае отрицательного ответа двигаемся по схеме слева направо:

1. Аккумулятор. Падение или пропадание питания с него: обстрел контактов на клеммах или в месте соединения с генератором;
2. Предохранитель. Обгорел или вышел из зацепления с токопроводящей колодкой монтажного блока;
3. Замок зажигания. Его неисправность можно увидеть только в том случае, если на панели приборов загорелось несколько индикаторов.

Прослежена первая ветвь, питающая ток с аккумулятором, переходим ко второй, связанной с генератором:

1. Поломка генератора: износ щеток, прогорание выпрямляющего моста или одного из дополнительных диодов, короткое замыкание или обрыв обмоток, износ передней втулки или подшипника;
2. Реле регулятора отказало.

После выявления потенциальных виновников возможно погашение, близкое к ремонту. Однако не следует забывать, что еще есть провода, которые можно выдернуть и в местах повреждения изоляции соприкоснуться с массой, тем самым понизив напряжение на одном из участков цепи. Если это произойдет в ветвях «Генератор лампы», то на соответствующем контакте последнего напряжение поменяется, и проверка АКБ включится, но сама АКБ будет заряжаться в штатном режиме.

Технический осмотр и устранение неисправностей

Перед осмотром автомобиль должен быть утоплен во избежание травм! Необходимо проверить наличие хорошего зажима во всех местах крепления проводов, где они подключаются клеммами или под болтом. При ослаблении из-за процессов окисления и коррозии контакт часто пропадает. Также следует проверить целостность предохранителя в монтажном блоке. После проделанной работы необходимо запустить двигатель, и проверить работоспособность цепи.Если после всех описанных выше действий лампочка зарядки аккумулятора все равно горит — дело в генераторе.

Лучше всего, если мультиметр будет задерживаться в багажнике машины. Согласно схеме, ориентируясь на показания прибора, последовательно проверяется вся цепочка, пока не будет обнаружен блокирующий элемент или точка разрыва. Измерив напряжение на аккумуляторе, можно сразу определить исправность генератора и встроенных в него элементов. Когда он откажется от теста, прибор не превысит 12.6 вольт. Если результат в пределах 13,6 — 14,2 — с ним все в порядке. Повышенное напряжение на выводах (более 14,8 вольт) говорит о выходе из строя реле регулятора.

К сожалению, далеко не все водители берут с собой измеритель. При его отсутствии поможет лампочка, вытащенная из потолочного светильника. Конечно, увидите небольшое изменение нити накала, и в солнечный день это не сработает, но многое можно сделать, определив наличие или отсутствие напряжения и оперируя логическими выводами.Проверить работоспособность одного и того же реле вне зависимости от его типа несложно, подсоединив такую ​​лампочку и подав напряжение от аккумулятора.

Своим свечением она предупредит о его работе. Обычно от генератора отходят два провода: жирный «+» и тонкий от реле-контроллера. Но иногда бывает и третий, предназначенный для контроля тахометра. Если измеренное сопротивление между ним и массой окажется меньше 10 Ом, значит, в этом участке цепи неисправен.Также следует обратить внимание на износ щеток.

Удачной поездки!

Если после проведения всех действий датчик разряда окончательно перестал раздражать, можно поздравить с небольшой, но заслуженной победой. Если контрольная лампа все равно не гаснет, то причина в обмотках генератора или диодном мосте. Работы по их ремонту необходимо проводить в особых условиях после снятия генератора с автомобиля.

Часто владельцы ВАЗ 2106 — 2107 задаются вопросом , почему не горит контрольная лампочка АКБ при включении зажигания .Это довольно частая проблема на классике. И практически каждый сталкивался с таким проявлением системы питания автомобиля.

И одно, если такая неисправность возникает летом и в 100 метрах от дома. Гораздо опаснее такая поломка в мороз на загородной трассе, особенно ночью. Поэтому нужно знать причины проблемы, а также способы ее устранения. Причины выхода из строя лампочки. Придется проверить все варианты, благо это не сложно.Базовых знаний по электрике достаточно.

Контрольная лампа зарядки аккумулятора при включении зажигания в ВАЗ 2106 — 2107 что делать

Для начала немного теории: при работающем двигателе аккумулятор капота заряжается постоянным напряжением 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты вращения коленчатого вала двигателя для поддержания заданного напряжения в цепи возбуждения генератора включается регулятор напряжения (ПП, «Таблетка», «Шоколад»), который при повышении напряжения в сети выше номинал снижает ток, идущий по обмотке возбуждения генератора.

Намагниченность полюсов ротора уменьшается, что приводит к уменьшению его выходного напряжения. Поэтому причины того, что генератор не заряжает аккумулятор, связаны с элементами «цепи возбуждения» или цепи выходного напряжения «аккумуляторного генератора», включая сам генератор.

При включении зажигания замок (14) включает реле зажигания (13). При этом + 12В от АКБ (1) проходят через контакты реле и предохранитель No.10 монтажного блока, затем подается в бортовую сеть и на выход лампы заряда (11) АКБ и датчика заряда в панели приборов (12). После этого они проходят через диод, монтажный узел (10) (вилки ш5-ш20) подаются на вилку генератора 61 и попадают на вывод встроенного РР (7) и через щетку и контактное кольцо на обмотке возбуждения (8) — пусковое возбуждение генератора (4). С увеличением частоты оборотов двигателя, а вместе с ним и ротора генератора, фазное напряжение увеличивается, и оно увеличивает напряжение на обмотке возбуждения и на выходном диоде лампы зарядки аккумулятора на выходном диоде.

При достижении выходного фазного напряжения + 12В на обоих выводах выравнивается напряжение лампы АКБ, и из-за отсутствия разницы напряжений гаснет (как на автозаводе). При этом генератор вырабатывает напряжение более 12В, которое заряжает аккумулятор через вывод «30».

Индикатор заряда аккумулятора упал.

Довольно частая причина такой проблемы — выход из строя лампы. Возможно, это одна из самых простых поломок, но не всегда безобидна.Желательно как можно быстрее заменить лампочку. При проблемах с ним вы не сможете вовремя определить проблему с генератором. Что приведет к разрядке аккумулятора в самый неподходящий момент. Таким образом, крайне рекомендуется ездить на отличительной лампе.

Также следует учитывать особенности конструкции вашего автомобиля. Большинство генераторов имеют встроенное сопротивление. Это позволяет производить энергию даже при перегоревшей контрольной лампе главы.На некоторых автомобилях роль сопротивления — это непосредственно сама лампа.

Это можно встретить на некоторых модификациях ВАЗ 2112, а также на многих старых иномарках. В этом случае, когда лампочка храбро зажжена, генератор перестает вырабатывать ток. Если ваша машина имеет такую ​​конструкцию, у вас всегда должна быть запасная лампа.

Другой аккумулятор

Еще одна частая причина, по которой не горит контрольная лампочка АКБ при включении зажигания в ВАЗ 2106 — 2107 — это безудержный аккумулятор.

Если одновременно с тем, что лампочка аккумулятора не загорается, лампы не включаются или тускло светят, то это явный признак разряда аккумулятора. «Лечит» проблему простой зарядки аккумулятора.

Однако не все так просто. Разряд автомобильного аккумулятора может произойти и вовсе из-за того, что владелец не успел его вовремя зарядить или забыл выключить фары. Проблема с аккумулятором переходит в разряд опасных, если причина кроется в генерирующем устройстве.Как известно, аккумулятор необходимо заряжать во время движения автомобиля, иначе он довольно быстро разрядится. И эта особенность ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Итак, банальная на первый взгляд причина может указывать на испорченный автомобильный генератор, выполняющий массу полезных функций. Очевидно, необходимо провести тщательную диагностику, чтобы найти причину и устранить ее.

Предохранитель

Причиной выхода из строя лампы на панели приборов может быть перегоревший предохранитель.При этом сразу сразу отказывают нескольким устройствам. При появлении такой особенности просто необходимо проверить предохранитель. Он находится в монтажном блоке.

Монтажный блок предохранителей ВАЗ 2107

Найти его можно по схеме на крышке блока. Для проверки снимается предохранитель с монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, лампочка при включении зажигания должна перевернуться.Также предохранитель можно проверить, измерив сопротивление мультиметром.

Лампочка может сломаться из-за неисправной электрической цепи

Проблему с цепью питания лампочки аккумулятора можно назвать несколькими причинами. Учитывайте все.

Итак, проблемы с контактами становятся довольно частыми. Обычно такая ситуация возникает весной, после простуды. В зимние месяцы на разъемах скапливается влага, вызывая образование оксидов.От этого контакта становится намного хуже, в результате чего индикатор перестает включаться.

Как правило, эта проблема возникает не сразу, не стабильно. Другими словами, свет может загореться один раз, другой раз. Решением этой проблемы становится чистка всех разъемов. Их следует обработать специально предназначенной для этого пластичной смазкой.

Лампочка может перестараться с обрывом цепи. Чтобы в этом убедиться, следует вооружиться мультиметром. Устройство проверяется цепью, чтобы определить неисправный участок.

Неисправен предохранитель реле

Еще одна проблема — неисправность реле. Некоторые модификации автомобилей оснащаются реле с контролем батареи аккумуляторной батареи на панели приборов. Как только реле выходит из строя, индикатор не работает.

Для проверки реле необходимо включить мультиметр. Они измеряют ток на плюсовом выходе реле. Если напряжение меньше 6В, то проблема с генерирующим устройством очевидна.Если значение еще больше, значит реле неисправно. Его нужно заменить.

Таким образом, выяснить причину, по которой не горит лампочка аккумулятора, крайне важно для настройки индикатора и защиты автомобиля от более серьезных неисправностей.

Видео: Зарядка лампы Акб ВАЗ 2107 — Причина поиска

ВАЗ 2106-2107 проверка предохранителей мультики

Как проверить предохранитель в автомате мультиметром нужно знать еще и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схему нужно более тщательно.Обычно его выход из строя виден невооруженным глазом, но в некоторых случаях вскрытие можно обнаружить только после инструментальной проверки. Для этого воспользуйтесь автомобильным тестером или даже простым вольтметром для измерения постоянного тока.

1. Подсоедините щупы к предохранителю.
2. Далее с помощью несложных манипуляций плавим проводку внутри предохранителя. Следовательно, мы сделали нерабочий предохранитель. Что нельзя делать с хорошими статьями !? :-). Снова прикладываем щуп к предохранителю и смотрим на поведение мультиметра.
3. Сопротивление бесконечно большое, звукового сигнала мы не слышим. Взрыватель в обрыве. Его можно выбросить в корзину для мусора.

Видео: Как проверить предохранители по мультфильму

При включении зажигания контрольная лампа исправно работает с аккумулятором, а затем гаснет — это говорит о том, что аккумулятор заряжался и его система работает в оптимальном режиме. Если после запуска двигателя лампа продолжает гореть — произошел сбой в цепи аккумулятора.В этой статье мы подробно рассмотрим вопрос, почему горит лампа зарядки аккумулятора.

Как идет зарядка аккумулятора при запуске?

Любой автомобильный аккумулятор взаимодействует с генератором, и после запуска двигатель переходит в режим постоянной подзарядки. При увеличении оборотов двигателя увеличивается напряжение на выходе генератора. Для понижения тока до оптимального уровня вне зависимости от количества оборотов используется специальный релейный контроллер, поддерживающий напряжение на оптимальном уровне.Если в этой схеме происходит сбой и аккумулятор не получает зарядку от генератора, загорается контрольная лампа на панели приборов.

Почему горит лампочка зарядки аккумулятора?

Есть несколько ситуаций, которые влекут за собой некорректную работу связи генератора батареи:

Неисправность реле регулятора
— Плохое натяжение, износ или проскальзывание ремня генератора
— Износ подшипников генератора
— Тупой предохранитель
— Плохой контакт на выводах аккумуляторной батареи, на выходе генератора или проводе массы
— Износ щеток генератора или щеткодержатели
— Износ выключателя зажигания.

Узнать, что именно стало причиной горения лампы аккумулятора. Вам нужно будет пройти диагностику — проверьте напряжение на выводах АКБ при работающем моторе. На мультиметр должно поступать напряжение 13,5-14,3В, значение ниже говорит о том, что зарядки нет.

1. Если лампа аккумулятора не горит, а мультиметр показывает напряжение 12В, а сам аккумулятор разряжен, необходимо очистить клеммы и высоковольтные провода, после чего его снова останавливают.Если этот способ не помог, подключите один электрод мультимедиа к «30» клеммы аккумулятора, а другой к массе. Если напряжение выше, чем на АКБ, считайте клемму «30». Также не лишним будет заменить провод от генератора к АКБ.
2. Если лампа говорит о зарядке АКБ, напряжение держится в оптимальном диапазоне, но АКБ разряжена, и при подаче напряжения в крайнее левое положение на мультиметре причина может быть в слабом растяжении ремень генератора или неисправный подшипник.Также рекомендуем проверить диоды мультиметром на пробой. Не лишним будет проследить, чтобы длина щеток генератора была не менее 5 мм.
3. Если лампа не горит, но не приходит заряд аккумулятора — скорее всего, перегорел предохранитель и требуется его замена.
4. Если лампа не горит и заряд не идет, но все устройства работают, причина может быть в обмотке возбуждения генератора. Снимите провод с 61 клеммы генератора, подключите его к минусу — горящая лампа подтвердит наличие проблемы в обмотке.Также рекомендуем очистить разъем. Причина может быть в перегорающей лампе.
5. Если лампа аккумуляторной батареи горит и не гаснет после запуска двигателя, а зарядка либо прерывистая, либо отсутствует — причина в плохом контакте провода с разъемом на панели приборов. Также рекомендуем проверить контроллер реле, подавая напряжение на его контакты, является оптимальным вариантом при напряжении на щетках 12В, если нет — необходима замена реле.

Купить все необходимые запчасти для устранения неполадок в работе лампы зарядки аккумулятора Вы можете в магазине IXORA. Квалифицированные менеджеры помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Некоторые батарейки (обычно выше среднего уровня качества) находятся выше (на передней панели), справа или слева от зеленого индикатора (некоторые называются лампочками).Этот «глазок» дает представление о том, как заряжать или разряжать аккумулятор. Всего у него три основных позиции, и он не всегда светится зеленым. Сегодня я подробно расскажу, что это такое и для чего вообще создается. А также разберем, почему может вообще не гореть …

Если честно, этот индикатор создан только для того, чтобы сигнализировать вам о вашем аккумуляторе, потому что, как правило, они не разваливают конструкцию, а потому вы не можете залезть внутрь и посмотреть, что у них с электролитом — элементарно посмотреть его уровень или измерить его плотность.Поэтому такой «свет» дает целостное представление, с которым можно принять то или иное решение. Однако не всегда индикатор горит зеленым цветом, как правило, здесь используются три режима.

Режимы индикатора

Это сочетание очень распространено: — зеленый, белый, черный. Однако некоторые производители применяют комбинацию: — зеленый, белый, красный. Но по сути это то же самое. Давайте рассмотрим эти свидетельства.

Зеленый режим
— Аккумулятор полностью заряжен, можно использовать в обычном штатном режиме.То есть зарядка не нужна.

Белый индикатор
— Он говорит нам о низком уровне электролита. В необслуживаемом тоже бывает, скорее всего, аккумулятор часто перезаряжали, а газовый электролит выпускался через специальный клапан. Нужно разобрать и долить дистиллированную воду.

Индикатор черный или красный
«Это говорит нам о разряде нашего аккумулятора, а индикатор критичен, требуется обязательная подзарядка! Это важно! Если оставить аккумулятор на длительное время не заряженным, он может выйти из строя.

Как вы видите эти цвета, подайте определенные сигналы владельцу, посмотрите изредка и тогда вашего аккумулятора хватит надолго. Также хочу отметить — что у этого индикатора в моей конструкции нет лампочек, следующий пункт перевернет ваше представление …

О лампочке — не лампочке

Хотел сверху написать эту информацию, но получается больше интриги. В конструкции этого датчика не используются никакие лампочки — ни обычные лампы накаливания (слаботочные) — как многие думают ни светодиоды, ни кто-либо.

Вот структура Other
. По сути, это обычная зона, только встроенная в аккумуляторный отсек. Он автоматически измеряет плотность электролита, и при разных значениях всплывает — тот или иной шар, который проецируется через лупу и лупу в специальное окошко. Стоит отметить, что шары плавают как бы по специальным канавкам, которые выполнены в виде пирамиды — это важно! Помнить!

Если аккумулятор заряжен, зеленый шарик выскакивает, и вы видите его в окошке.Если разряжен, то плавает либо красный, либо вообще — нет, значит видишь черный. Но если нет электролита, то забит конец пирамиды — видишь ее конец в окошке, многие путают с белым.

Использование электрики в аккумуляторной батарее было бы неоправданно — даже если бы лампочка была бы низковольтной, она все равно высасывала бы часть энергии из аккумулятора (а зимой в этом нет необходимости). Да, и если она переусердствует, хозяин начнет нервничать.

А теперь подробное видео, может кто не понял про пирамиду…

Почему не сгорает даже после полной зарядки?

Очень частый вопрос, многие до сих пор думают — что это лампочка и после зарядки она должна загореться! Как мы уже разобрали, это совсем не так. И возможно, что при полной зарядке зеленый индикатор не погаснет! ЗАЧЕМ?

Да все просто:

• Зеленый шар может просто «съесть» на этих «опросах». Стоит батарею трясти, и он займет свое место.Очень часто бывает.
• Грязь от пластин, со временем пластины начинают крошиться, электролит становится мутным, в нем есть частицы свинца, поэтому он мешает индикатору нормально передавать информацию.
• Батарея действительно вышла из строя, исключаться тоже нельзя, даже при длительной зарядке, плотности не берет.

Можно ли снять этот индикатор?

На большинстве аккумуляторов да, это окошко закручено аналогично вилке — но крутить придется с силой, можно даже сломать, друзья крутили плоскогубцами с тонкими концами, а в окошке сделали небольшие «колодцы» для помолвка.В общем «колхоз», но теоретически можно! Также стоит помнить, что если вы его закрутили — значит, безвоздушное пространство внутри было испорчено, вполне возможно — что выйдет газообразный состав — «Вредный газ» или «HHO». Затем необходимо будет долить дистиллированную воду. Так что всегда думай, а аккум нужно разбирать!

крышка переднего тормозного резервуара с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125 автозапчасти и аксессуары двигатели

крышка резервуара переднего тормоза с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125

Крышка переднего тормозного резервуара с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125, крышка тормозного резервуара для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125 Передняя часть с ЧПУ, Материал: алюминий с ЧПУ 6061, KAWASAKI NINJA 250R 2008-2012, KAWAS 250R 2008-2012, KAWAS 250 -2015, KAWASAKI NINJA 300 2013-2017, KAWASAKI Z 250 2013-2014, KAWASAKI Z 300 2015-2017, KAWASAKI Z 250SL 2015-2017, покупайте вещи, которые вам нравятся Высокое качество, низкая стоимость, низкие цены, бесплатная доставка в тот же день при каждом заказе ! Крышка резервуара переднего тормоза для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125 CNC bischoffdentistry.com.

Крышка резервуара переднего тормоза с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125

Снимайте его, когда принимаете душ. Закон Тауншенда практически не действует. Интернет-магазины для кухонных ножей и аксессуаров из большого выбора наборов столовых приборов, разъем 54 мм: USB-кабели — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Каждый лист осины — это шедевр качества и мелких деталей. Крышка резервуара переднего тормоза с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125 , ПЛЕТЕННЫЙ БРАСЛЕТ PREFECT: плетеный браслет из ротанга с естественным стилем сделает вас элегантным и неповторимым, и вы можете брать их в школу.Втулки вала используются в приложениях, в том числе в сборках коробки передач. Испытайте первую консольную видеоигру с персонажами и сюжетными линиями из блокбастера Marvel’s Avengers и долгожданного продолжения Marvel’s Avengers: Age of Ultron. Крышка переднего тормозного резервуара с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125 . Размеры приведены в описании ниже. 16 дюймов и 20 дюймов доступны без дополнительной оплаты. Имеет скрытую застежку спереди. Рождественское платье ручной работы для собаки с милым принтом рождественской елки на бежевой хлопчатобумажной ткани. пояс и бант. Крышка резервуара переднего тормоза с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125 , Каждый магнит вмещает не менее 5 листов из 8 листов. • Не заявляйте, что этот рисунок является вашей собственной работой, мы настоятельно рекомендуем использовать его как что вы можете найти свою посылку и узнать, когда она прибудет, Индивидуальная настройка начального кольца с индивидуальным кольцом Регулируемая укладка. Крышка переднего тормозного резервуара с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125 . Изделия Frankoma пользуются большим спросом. Каждый топпер имеет диаметр 3 и длину 6, гайки и шайбы соответствуют этой звездочке.- Расстояние между двумя крепежными отверстиями: 42 мм. Крышка переднего тормозного резервуара с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125 , ДЕТСКИЙ РЮКЗАК НА ТРОЛЛЕЕ ДЛЯ ДЕТСКОГО ХАРАКТЕРА РЮКЗАК ДЛЯ БАГАЖА КАБИНА СУМКА КОЛЕСА Идеальный детский дорожный аксессуар Выдвижная ручка и колеса также могут быть использованы в качестве основного рюкзака в качестве рюкзака. Размер отсека примерно 0 см x 30 x 0 см, его удобно ловить.

крышка резервуара переднего тормоза с ЧПУ для KAWASAKI NINJA250R / 300 KFX700 D-TRACKER 125

Петля для стекла подъемной двери Dorman 926-115, послепродажный карбюратор для MS171 MS181 MS211 бензопилы C1Q-S270 V CCA36, катушка статора магнетогенератора для Suzuki AN250 Burgman 250 2003-06 AN400 New.Ступица подшипника переднего колеса для 2000 2001 2002 2003 Ford F-150 F150 w / ABS 4×4 515029, EX 06-12 TRX450ER 06-09 KTM 450cc SX 12V YTZ7S Аккумулятор для ATV Honda TRX90X, 63 мм стальная выхлопная труба из нержавеющей стали, наконечники на входе глушителя, двойные трубы Хвостовая горловина, серая / черная текстурированная НОВИНКА 2002-2006 Chevy Avalanche РУЧКА И ЛИНИЯ ЗАДНЕГО ОТВЕРСТИЯ, радиальный главный цилиндр HC1 / HC3? Magura 2100452. НОВЫЙ комбинированный комплект передней панели переднего бампера с грунтовкой и верхней крышки для 2004-2006 Ford F150, корзина сцепления Hinson Billet h324 , POLARIS 250 400 500 CAIMAN XHD ШРУС НАБОР 325/335 Передний 425, BCP BLUE 93-97 Honda Del Sol Понижающие винтовые пружины.3-х рядный радиатор SR с 16-дюймовым вентилятором для 1943-1948 годов Chevrolet Cars Chevy V8 Conv. НОВЫЙ СТАРТЕР ПОДХОДИТ ДЛЯ ГЕНЕРАТОРА GENERAC ДВИГАТЕЛЬ 16 ЗУБОВ С БЕСПЛАТНОЙ ПЕРЕДАЧЕЙ, Lada Niva 2105 2106 2107 2103 Регулятор освещенности манометров 2106-3710310, Suzuki AC50 AS50 A100 AC100 AS100 K11P K15P T90 T125 Пыльник пружины вилки НОВИНКА. Оригинальный масляный фильтр Kia 26320-3CKB0.

Ремонт портативных генераторов — нет питания

Что заставляет генераторы перестать вырабатывать мощность / напряжение?

Наиболее частой причиной того, что портативные генераторы не могут производить электричество, является потеря остаточного магнетизма.

Генераторы работают, перемещая электрические проводники через магнитное поле. В вашем генераторе нет магнитов. Магнитное поле создается путем преобразования части выходного напряжения генератора в постоянный ток и подачи на катушку для создания электромагнита.

Когда после последней работы генератора осталось небольшое количество магнетизма, это называется остаточным магнетизмом . Немного магнетизма достаточно, чтобы произвести небольшое количество электричества.Это небольшое количество электричества необходимо для создания еще более сильного электромагнита. Когда двигатель вращает этот магнит, перемещая свое электрическое поле через обмотки статора, ваш генератор вырабатывает еще больше мощности.

Когда остаточный магнетизм теряется, генератор не производит мощности при запуске.

Этот остаточный магнетизм может быть потерян естественным образом из-за неиспользования или из-за того, что нагрузка на ваш генератор подключена, когда генератор выключен.

Это также может произойти из-за слишком долгой работы генератора без нагрузки.

Генераторы должны работать, и это помогает поддерживать остаточный магнетизм.

Когда они работают, к ним должна быть подключена нагрузка. Это помогает создать еще более сильное магнитное поле. Перед тем, как выключить его, выключите выключатель или прерыватель, чтобы отключить нагрузку.

Если вы отключите генератор с подключенной нагрузкой, он может существенно истощить или размагнитить электромагнит. Постарайтесь не закончить топливо.

Как это исправить:

Есть несколько методов восстановления остаточного магнетизма генератора

Метод 12-вольтовой батареи генератора

Найдите регулятор напряжения для вашего генератора.Отсоедините два провода, которые подключаются к щеткам генератора. Обычно один красный, а другой черный или белый. Подключите черный или белый к клемме заземления аккумуляторной батареи генератора. Подключите свет, включите прерыватель или выключатель генератора и запустите двигатель. Подключите аккумулятор +12 В (красный кабель ) к красному проводу на клеммах, которые вы сняли, на три секунды. Отсоедините провода и замените вилку. Теперь генератор должен снова вырабатывать электроэнергию.

Убедитесь, что вы отключили провода щеток от автоматического регулятора напряжения, иначе вы повредите регулятор.Не прикасайтесь к регулятору напряжения или другим проводам, так как может присутствовать опасное напряжение, которое может вызвать поражение электрическим током.

Метод электродрели

Вставьте электрическую дрель в розетку генератора. Если дрель обратимая, переведите переключатель направления в переднее положение. Запустите генератор. Удерживая спусковой крючок дрели, вращайте сверлильный патрон в обратном направлении. Это возбудит поле, и генератор теперь будет производить электричество. Если вращение патрона в одном направлении не работает, попробуйте повернуть патрон в другом направлении, поскольку переключатель реверса может быть установлен назад.

Будьте осторожны, чтобы руки или другие предметы не попали в патрон. Как только поле покинет поле, генератор выдает мощность, и сеялка включается.

Причина, по которой это работает, заключается в том, что электродвигатель сверла будет действовать как небольшой генератор при вращении назад. Магниты в двигателе дрели индуцируют напряжение в обмотке двигателя, которое возвращается через спусковой шнур в розетку генератора. Оттуда он попадает в силовую обмотку статора.Напряжение, проходящее через силовую обмотку, создает магнитное поле, которое усиливается за счет железного сердечника пластин статора. Ротор пересекает это магнитное поле, когда он вращается вокруг силовой обмотки, создавая таким образом напряжение в обмотке ротора. Как только ток протекает в обмотке ротора, ротор мигает.

Если эти инструкции не помогут вам восстановить выходную мощность генератора, следующим шагом будет замена автоматического регулятора напряжения, так как он может быть поврежден.

Вот несколько видеороликов, которые мы сделали в прошлом, чтобы помочь клиентам с портативными дизельными генераторами.

Компания AURORA больше не перевозит запасные части для портативных дизельных генераторов. Если вам нужны запчасти, попробуйте www.GeneratorGuru.com или Amazon и eBay.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.
  Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
  браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.
  Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.
