Почему рулевая рейка стучит: Стучит рулевая рейка. Почему и что делать?

почему стучит, как определить и устранить, что надо сделать, если гремит, как убрать

Рейка — основополагающая деталь рулевого механизма. Её задачей является осуществление поворота колёс. Крутящий момент проходит через вал руля и карданную передачу, а затем передаётся к шестерне, которая приводит в движение рейку. Рейка, двигаясь вправо-влево, через тяговую систему заставляет колёса поворачиваться. Таким образом выглядит схема работы рулевого механизма.

Может ли стучать рулевая рейка

Посторонние звуки во время движения должны настораживать. Причин глухих стуков, которые издаёт автомобиль, может быть множество. Среди них — сбой в работе рулевого механизма, проявляющийся в нарушении функций рейки. Повреждённая рейка может стучать либо «стрелять» при езде по ровной поверхности и усиливаться при наезде на кочки. Если были замечены шумы, не характерные для нормальной работы автомобиля, необходимо обязательно определить точную причину нарушений, ведь любое повреждение чревато опасными последствиями.

Знаете ли вы? Рулевое колесо изначально устанавливалось только на гоночных автомобилях, популярных во второй половине XIX века. В начале ХХ века руль стали устанавливать на серийные негоночные автомобили.

Почему стучит рулевая рейка

Рулевой механизм начинает «греметь», когда между его деталями образуются люфты (зазоры). Шум возникает в результате столкновения частей механизма в этом свободном пространстве.

Допустимые показатели люфтов:

• грузовые автомобили — до 25°;
• автобусы — до 20°;
• микроавтобусы и легковые автомобили — до 10°.

Определить самостоятельно степень образовавшихся трещин невозможно. Провести качественную проверку могут только квалифицированные специалисты автосервиса.

Важно! Необходимость замены рейки может подтвердить только качественная диагностика. В противном случае проблема не решится, а замена дорогостоящей детали окажется бессмысленной.

Причины возникновения зазоров в рулевой системе:

1. Превышение скорости при вождении на дорогах, усеянных рытвинами и кочками.
2. Износ, приводящий в процессе эксплуатации к расширению допустимого уровня люфтов.
3. Узел наполняется частичками пыли и грязи в результате износа ремней защитных чехлов и образовавшихся дыр в пыльниках.

Прежде чем полностью менять рейку, нужно убедится, что проблема заключается именно в ней, а не в тяге или изношенных вкладышах, например.

Какие могут быть последствия стука

Игнорирование посторонних шумов в системе управления рулевым механизмом грозит потерей контроля во время движения. Устранять причины стука нужно при проявлении первых признаков нарушений, так как зазоры в процессе дальнейшей эксплуатации будут увеличиваться и в итоге могут вывести из строя элементы системы управления колёсами.

Дело в том, что рулевой механизм — сложный комплекс взаимосвязанных компонентов, и повреждение одного из них неизбежно повлечёт сбой в работе других элементов (от руля до наконечника тяги). Крайне опасно водить автомобиль, рулевая система которого нарушена, так как в любой момент можно не справиться с управлением.

Как определить, что стучит — рейка или тяга

Нарушения в работе рулевой системы происходят комплексно. В первую очередь повреждениям подвергаются те детали, на которые приходится основная нагрузка, то есть наконечники правой и левой тяги. Причина заключается в том, что именно колёса контактируют с рытвинами на дороге, в результате чего вибрация расширяет люфты. Далее нагрузка идёт на опоры, причём в большей степени на левую.

Рекомендуем для прочтения:

Затем нарушения затрагивают тяги, втулки стабилизаторов, стабилизаторы и только в последнюю очередь рейки. Проверить наличие нарушений в работе рулевой рейки можно только в специализированном автосервисе в подходящих для диагностики условиях. Однако на повреждения именно этой детали могут указывать косвенные признаки. Среди таковых наблюдаются шумы, напоминающие стук, во время поворотов руля и при тряске на ухабистых дорогах.

Что надо сделать, когда стучит

При появлении подозрительных стуков необходимо прекратить эксплуатацию транспортного средства, так как посторонние шумы указывают на нарушения в работе рулевого механизма и могут угрожать безопасности. Затем сделать диагностику автомобиля и установить причину стука. После того как будут выявлены нарушения, требуется начинать ремонт. Категорически не рекомендуется доверять ремонт автомобиля неквалифицированным специалистам, так как велика вероятность того, что диагностика будет проведена некорректно и, как следствие, причина стука не будет устранена, а проблема в дальнейшем усугубится.

Как устранить стук рейки

Устранить стук, который издаёт рейка, можно, обратившись в специализированный сервис. Специалисты проведут качественную проверку, определят и уберут причину шума. Некоторые автолюбители предпочитают ремонтировать рулевой механизм своими силами, не прибегая к помощи квалифицированных механиков. В таком случае превышающий норму люфт определяется избирательно, «на глаз», и зажимается.

Важно! Крайне нежелательно делать ремонт рулевого механизма самостоятельно, так как неквалифицированное вмешательство может привести к опасным последствиям.

Подобные меры являются крайне неэффективными, так как зазоры устраняются путём прижатия друг к другу элементов, например, шестерни и рейки. В результате между зажатыми частями системы начинает происходить интенсивное трение, что ведёт к их быстрому износу. Кроме того, управление рулём в таком случае требует больше усилий. Но самая большая опасность состоит в том, что изношенные детали могут выйти из строя в неопределённый момент, что угрожает жизни и безопасности.

Что сделать, чтобы не стучала в будущем

Учитывая причины возникновения шума, продлить срок службы рейки и рулевой системы в целом можно, принимая меры профилактики.

Замедлить процесс износа деталей помогут следующие простые правила:

1. Повороты руля должны совершаться плавно, не нужно резко выкручивать руль.
2. Тормозить и трогаться с места нужно постепенно.
3. На неровных дорогах рекомендуется аккуратно объезжать ямы, кочки и прочие препятствия.
4. Парковаться стоит, не доезжая до края бордюра, и стараться на соприкасаться с ним. Удар, даже лёгкий, может создать вибрацию, которая пройдёт от руля по всей системе и расшатает люфты.
5. Обязательно проводить регулярный техосмотр рулевого механизма.
6. Важно контролировать состояние защитных деталей (пыльники, сальники) и своевременно менять их.

Профилактика всегда обходится дешевле, чем ремонт.

Если стучит ещё с завода

Автозаводом предусмотрен допустимый уровень люфта (см. выше), необходимый для того, чтобы между частями механизма оставалось достаточно свободного пространства для избежания трения. Однако бывают ситуации, когда буквально сразу после покупки автомобиля во время движения появляется характерный стук. Это говорит о том, что уровень зазора превышен и в системе начинается цепочка нарушений. В таком случае можно сделать вывод о наличии в авто заводского брака.

Знаете ли вы? Первый руль круглой формы был изобретён Альфредом Ващероном и установлен на автомобиле Panhard 4hp, принадлежащем изобретателю. С 1910 года изобретение полностью заменило систему рычагов, устанавливающихся на автомобилях для управления колёсами.

Как правило, при покупке машины оформляется гарантия. Ею можно воспользоваться для устранения причин поломки. Для этого нужно обратиться в сервисный центр, указанный в гарантийном талоне. Специалисты обязаны провести диагностику рулевой системы и устранить проблему. Рулевой механизм является активной частью системы безопасности автомобиля.

От корректной работы всех его компонентов, включая рейку, зависит жизнь, поэтому нужно внимательно относиться к шумам подозрительного происхождения. Если таковые были замечены, необходимо прекратить эксплуатацию автомобиля и отправить его на диагностику в сервисный центр. Специалисты после подтверждения наличия нарушений качественно отремонтируют повреждённую рейку и устранят зазоры.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

почему и как убрать стук в рулевой рейке?

Механизм управления автомобилем построен на рулевой рейке, а потому она считается главной деталью в нем. Его основная задача заключается в передаче усилий водителя, прилагаемых к рулю на колеса. Именно рейка, движениями влево и вправо посредством рулевых тяг, заставляет колеса подчиняться положению руля. От работоспособности данного механизма зависит маневренность и безопасность автомобиля, а потому, если появился стук в рулевой рейке, это настораживает даже неопытного водителя.

Естественно, каждого интересует, если стучит рулевая рейка, можно ли ездить на автомобиле. Специалисты не рекомендуют этого делать, так как стук является первым признаком неполадок. Чаще всего стук рейки возникает из-за износа деталей в конструкции или ослабления соединений. Точно определить причину стука поможет диагностика ходовой части в условиях автосервиса. Поездку в СТО не стоит откладывать, потому что, если вы не знаете чем опасен стук рулевой рейки, поясним, что в конечном результате он приведет к заклиниванию руля. Если это произойдет во время движения, то ДТП не избежать.

Почему стучит рулевая рейка

Рулевой механизм на основе рейки считается самым оптимальным, так как обладает высоким КПД, а потому получил самое широкое распространение во всем мире. Его конструкция проста, так как изготовлена по технологии “шестерня-рейка”, но из-за разнонаправленной нагрузки механизм требует обслуживания. Если его игнорировать, появится стук в рулевой рейке. Рассмотрим детально причины такого явления:

• Ослабление болтов крепления. Так происходит из-за вибрации во время движения по дорогам с низким качеством покрытия.

• Износ опорных втулок. Данные детали изготавливаются из пластика или мягкого металла, а потому быстро изнашиваются и, соответственно, стучит рейка независимо от качества дороги.

• Повреждение защитного кожуха. Он изготавливается из резины, и если она повреждена, то в механизм попадают различные загрязнения, ведущие в конечном результате к заклиниванию колеса.

• Появление ржавчины, которая ускоряет износ, и когда он достигает критического уровня, появляются первые признаки стука рулевой рейки.

Во всех случаях между парными деталями возникает люфт, и комплектующие стучат друг о друга. При этом от таких дополнительных ударов увеличивается нагрузка, что ускоряет износ и может даже разбить участки соединения. Это основные причины стука рулевой рейки, которые необходимо выявлять и устранять. Исключение только в том случае, если рейка сильно подвержена окислительным процессам, и только замена на новую исправит ситуацию с управлением.

Как определить стук рулевой рейки

Учитывая, что стук может сигнализировать о плохой работе других узлов подвески, необходимо знать, как определить, что стучит рулевая рейка, а не другой механизм. Сделать это можно на специальном диагностическом стенде в автосервисе, но и самостоятельно выявить эту проблему можно, имея немного опыта. Начать следует с того, что рулевая рейка стучит при повороте руля независимо от того, в какую сторону его поворачивают. Звук раздается при движении по неровной дороге и полностью исчезает на прямом шоссе. Также рулевая рейка стучит на кочках, особенно если наехать на нее, двигаясь с большой скоростью. Если присутствуют эти признаки, то данный механизм требует обслуживания и, возможно, ремонта. Иногда бывает, что новая рейка стучит, и тут причина может быть только в плохой затяжке болтов. Исправить этот недочет мастеров можно самостоятельно, зная как понять, что стучит рейка, а не другие комплектующие.

Как устранить стук в рулевой рейке

Зная, как проверить стучит ли рулевая рейка и выявив причину возникновения звука, необходимо решить проблему. Как говорилось выше, лучше доверить эту работу специалистам, но можно провести ее и самостоятельно. Рассмотрим несколько способов, как убрать стук в рулевой рейке в зависимости от причины его возникновения:

• заменить опорную втулку;

• очистить тарельчатую пружину от грязи;

• при наличии микротрещин сделать замену пыльника;

• подтянуть регулировочный болт, отвечающий за движение втулки.

Таким образом, когда стучит рулевая рейка, опасности нет, если будет выявлена и устранена причина стука.

Почему стучит рулевая рейка и как убрать стук?

Стучит рулевая рейка – что делать?

При эксплуатации транспортного средства на неровных дорогах или в условиях бездорожья автолюбители рано или поздно начинают слышать стук в рулевой рейке. Проблема может возникнуть и из-за того, что водитель предпочитает агрессивный стиль вождения.

Независимо от причины возникновения стук нужно немедленно устранить. Если рейка издают тревожные звуки, это первый «симптом». Если не отреагировать на него своевременно, снизится управляемость авто – а это уже риск аварии.

Конструкция рулевой рейки

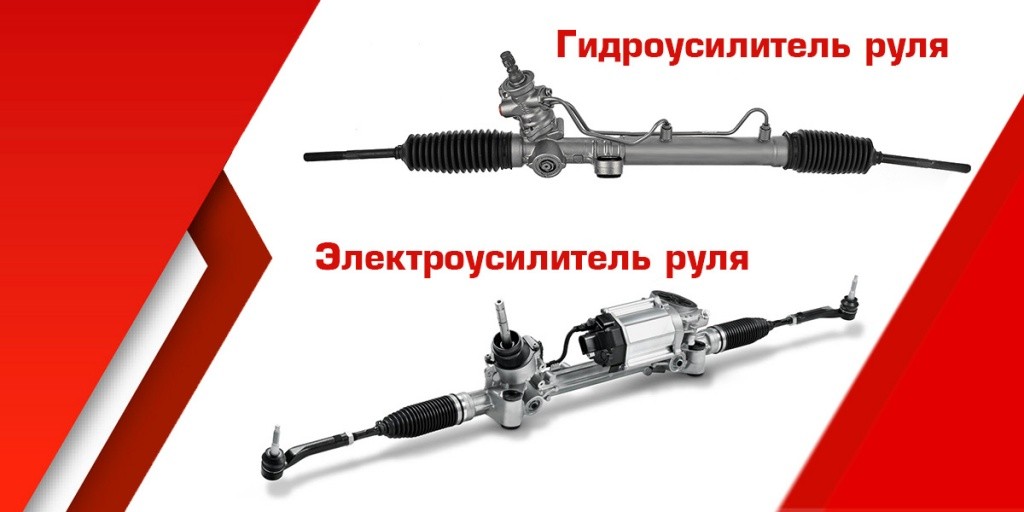

Рулевые рейки разных видов имеют и конструкцию различную. Выделают рейки таких типов:

• механическая;
• гидравлическая;
• электрическая.

Важно учитывать вид соединения стойки с колесной базой (переднеприводный, заднеприводный).

Механическая конструкция состоит из:

• зубчатой рейки;
• шестерни;
• вала;
• рулевого механизма;
• наконечников.

Во время вращения «баранки» на шестерню от вала передается усилие, приводящее в движение рейку. Зубчатая рейка преобразовывает вращательное движение в поступательное и передает его на колеса.

В механической конструкции зубчики меняют свой шаг от центра к краям, в результате чего управлять рулем на высокой скорости становится тяжелее, маневренность автомобиля снижается. На современные авто, которые отличаются безопасностью даже при высоких скоростях, ставят гидравлические и электрические механизмы.

Гидравлическая рейка крепится к кузову или к двигателю – если расположена в верхней части. Если рейка находится в нижней части, она может крепиться на подрамник, балку или кузов. Отличает ее от механической конструкции наличие гидроусилителя, облегчающего повороты руля при маневрах на высокой скорости.

Электрическая рейка отличается наличием электромотора, расположенного в левой части узла рулевого управления автомобилем. Электрическая модель отличается более высоким коэффициентом полезного действия по сравнению с гидравлическим аналогом. Ее функциональность не зависит от условий внешней среды. В ей конструкции нет сальников, прокладок и шлангов, требующих постоянной замены из-за износа. Не нужно постоянно обновлять смазку, как у механики, которая то и дело ломается из-за нехватки смазочных материалов.

Стук рейки: причины

Самая распространённая причина — постоянная езда по бездорожью. Под воздействием сильных нагрузок происходит ускоренный износ деталей и трущихся элементов. Внутрь рейки попадают грязь и влага — начинается коррозия металлических деталей. Ржавчина ухудшает качество сцепления — потому рулевая рейка и стучит во время движения.

Стук могут издавать рулевые тяги и наконечники. Причину неисправности этих деталей сложно обнаружить самостоятельно, без проведения диагностики. Проблема наверняка заключается в следующем:

• Течь, появившаяся в результате коррозии на вторичном валу или износа сальников рейки.
• Увеличенный зазор между зубьями валов, приводящий к образованию люфта. Из-за него при преодолении препятствий на дороге зубья издают глухой стук.
• Износ центрирующей втулки вторичного вала.
• Люфт в подшипниках первичного вала.

Устранение стука в рулевой рейке

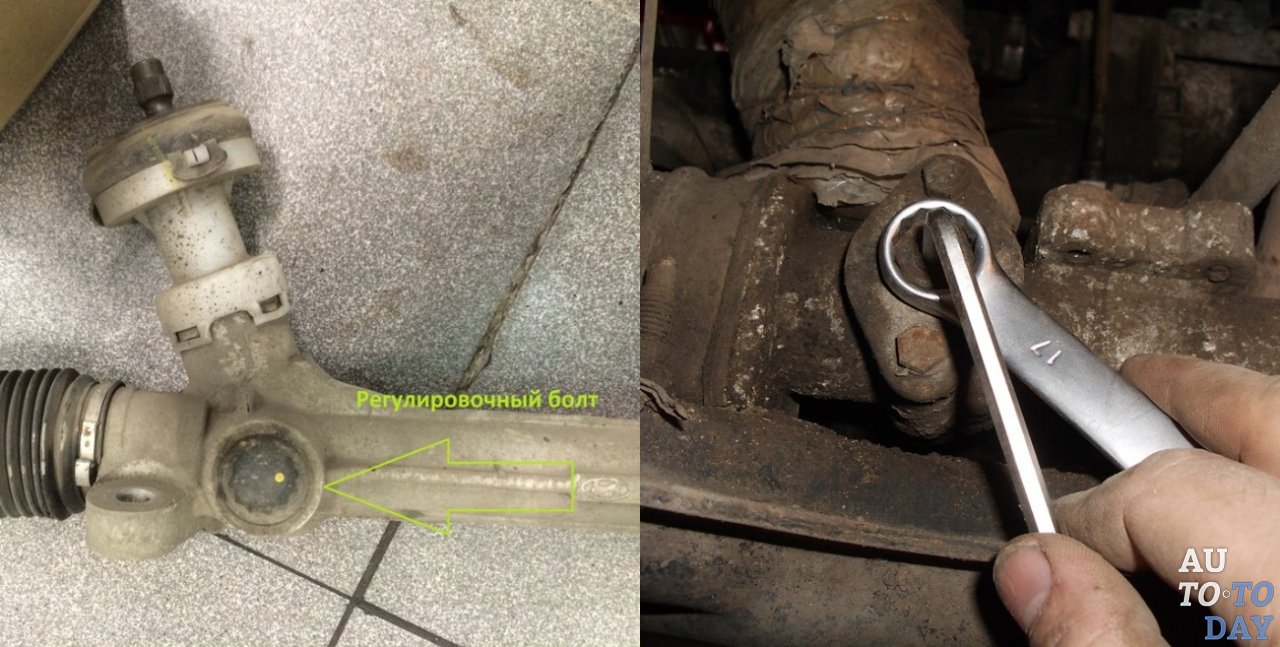

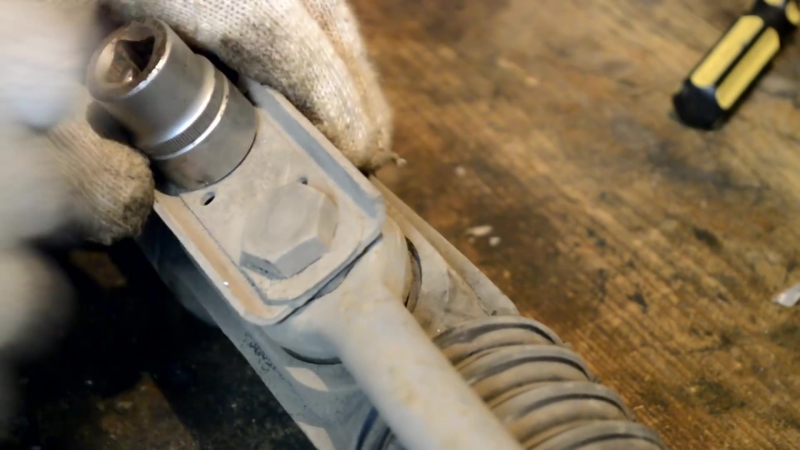

Самым простым способом избавиться от стуков в рулевой рейке является подтягивание регулировочного винта. Простое решение позволит еще некоторое время ездить на машине без особых проблем.

Только не затягивайте винт слишком сильно. Иначе нарушится точность управления, ухудшится отклик руля. Вам придётся прилагать большие усилии для поворотов руля. Вы будете уставать больше обычного во время поездок.

Есть ли другие способы избавиться от стука? Эксперты рекомендуют провести демонтаж вала. Разборка производится в зависимости от того, какого типа рулевая колонка установлена на автомобиле. При механической реечной конструкции потребуется выкрутить крепления рулевых наконечников, потом можно будет снять зацепление.

Для демонтажа рулевого управления с гидроусилителем нужно сначала слить жидкость и открутить трубки высокого давления. Самостоятельный ремонт системы сложен — требуются определённые знания и опыт проведения аналогичных работ. Также нужен надёжный помощник. Ремонтные работы проводятся по такому порядку:

• По завершении демонтажа проточите снятый вал. Это позволит убрать с него следы коррозии и выработки.
• Изношенные элементы восстановите и обработайте тонким слоем хрома.
• После восстановления выполните полировку всех деталей.

Если износ узла слишком велик из-за коррозии, потребуется замена деталей.

Даже если вы уверены, будто знаете, в чем проблема, проведите диагностику на специальном оборудовании. Лучше сделать это в автосервисе.

Как избежать стука в дальнейшем?

Во избежание повторной поломки соблюдайте ряд правил:

• Избегайте резких торможений и стартов, а также агрессивной манеры езды. Ведь это приводит к быстрому износу механизма.
• Не используйте бордюр в качестве отсечки во время парковки, так как даже несущественные удары колесом о препятствия негативно сказываются на рулевом механизме.
• Не наезжайте на препятствия на скорости. Преодолевать неровности и препятствия в виде ям, ухабов, «лежащих полицейских» нужно только на минимальных скоростях.
• Откажитесь от езды по кочкам, ведь это приводит к быстрому износу механизмов рулевой колонки.
• Следите за состоянием сальников и пыльников узла.
• Проводите регулярную диагностику рейки в автосервисе.

Следуя простым правилам, вы продлите срок эксплуатации механизма рулевого управления в автомобиле любой марки и сократите риск попадания в аварию вследствие поломки этого узла.

Стук в рулевой рейке, как определить и устранить стук в рулевой рейке

Несколько слов о рулевой рейке

В современных реечных механизмах используются два основных компонента: стойка и шестерня. Деталь, благодаря такой простой конструкции, отличается продолжительным сроком службы, при этом способна исправно выполнять свои функции на протяжение более 100 тысяч километров. Тем не менее, выход из строя возможен, и тогда вам придется осуществлять ремонт.

Принцип работы этого устройства также довольно прост. При повороте руля рейка начинает перемещаться в заданную сторону, что приводит в движение тяги, а также обеспечивает поворот колес. Рекомендуется сразу же при обнаружении стука произвести диагностику, так как этот компонент отвечает за управление транспортным средством.

Причины появления стука

Несмотря на свою надежность, конструкция рейки имеет несколько недостатков. Сюда относится чувствительность к ударным нагрузкам, сложность установки и склонность к постоянным вибрациям. Под воздействием внешних нагрузок какой-либо компонент, конечно же, приходит в негодность, поэтому появляется характерный стук.

К главным причинам этого явления относится:

• Сильный износ пластмассовой втулки, установленной на правой или левой стороне рейки. В конструкции появляется сильный люфт, из-за которого водители слышат посторонние шумы. Особенно проявляется при езде по плохой дороге.
• Некачественная затяжка соединений в конструкции рулевого механизма. Устраняется достаточно просто (необходимо хорошо затянуть все крепежи).
• Появление коррозии, которая разрушает металл и способствует образованию люфта.
• Повреждения пыльников. В конструкцию попадает пыль, песок и грязь, повышающие износ детали.
• Деформация картера, что приводит к неправильному углу между винтом и зубьями.
• Выработка ресурса центрального зуба.

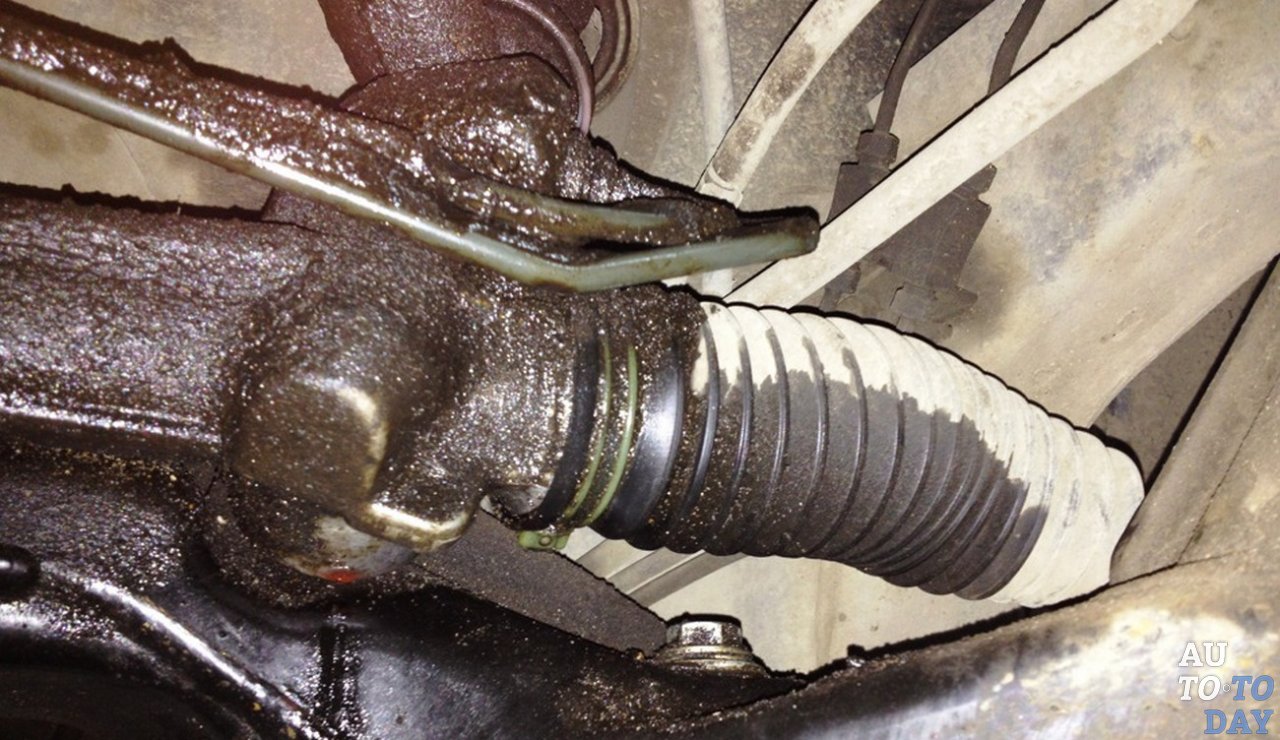

Нередкой проблемой является течь в машинах с ГУР (гидроусилителям руля). В конструкции ГУРа используется специальный насос, который создает дополнительное усилие при повороте руля, облегчая процесс водителю. Когда сальники выходят из строя, давление в системе падает, рабочая жидкость просачивается, соответственно, руль вращается с затруднениями. В результате, это приведет к ускоренному износу и появлению стука.

Длительный простой может стать причиной ржавления вала и появления трудностей при повороте руля, сопровождающихся стуком. Если вместе со стуком появляется еще и гул, это говорит о поломке насоса ГУР. Он не нагнетает нужного давления. Выход из ситуации – замена данного компонента.

Большинство реек изготовлено из мягкого металла, который со временем сминается, поэтому необходимо регулярно проводить осмотр этой детали. Теперь вы знаете, почему стучит рулевая рейка, а значит, сможете устранить проблему.

Проверка рулевой рейки

Стук в автомобиле может возникать по нескольким причинам. Многие автомобилисты спрашивают, как определить стук в рулевой рейке. Сделать это можно следующими способами:

• Визуально на слух. Вы можете услышать поверхностный и внутренний стук. Первый происходит из-за разрыва пыльника. В этом случае наконечник никак не защищен, поэтому быстро выходит из строя. Внутренний стук говорит об более серьезной поломке, диагностировать которую лучше в автосервисе.
• Проверить, есть ли зазоры в шарнирах рулевых тяг.
• Отсоединить поперченные тяги. Если стук остался, то проблема именно в рулевой рейке.

Рекомендуется поставить автомобиль на подъемник или яму, а затем попросить кого-то покрутить руль. Находясь непосредственно под машиной, вы с большой вероятностью сможете определить источник звука.

При покупке подержанного автомобиля диагностика может усложниться. Повреждение будет трудно определить, так как предыдущий владелец мог полностью заменить пыльники на новые, оставив основную проблему без решения. В таких ситуациях лучше полностью произвести демонтаж всей конструкции.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

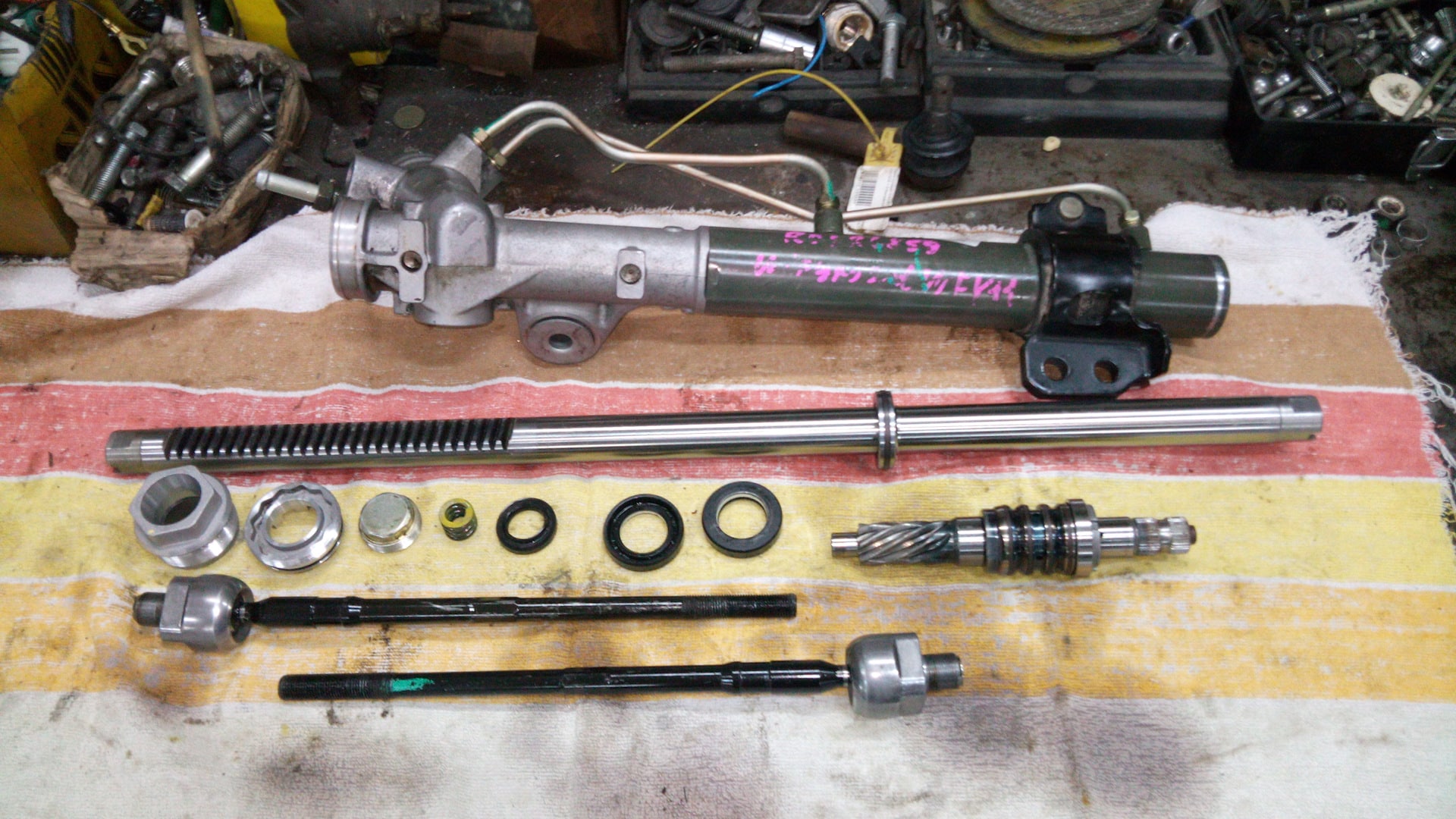

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Процедура ремонта

Купив необходимый ремкомплект, можно приступить к демонтажу. Здесь необходимо соблюдать определенный алгоритм, состоящий из следующих шагов:

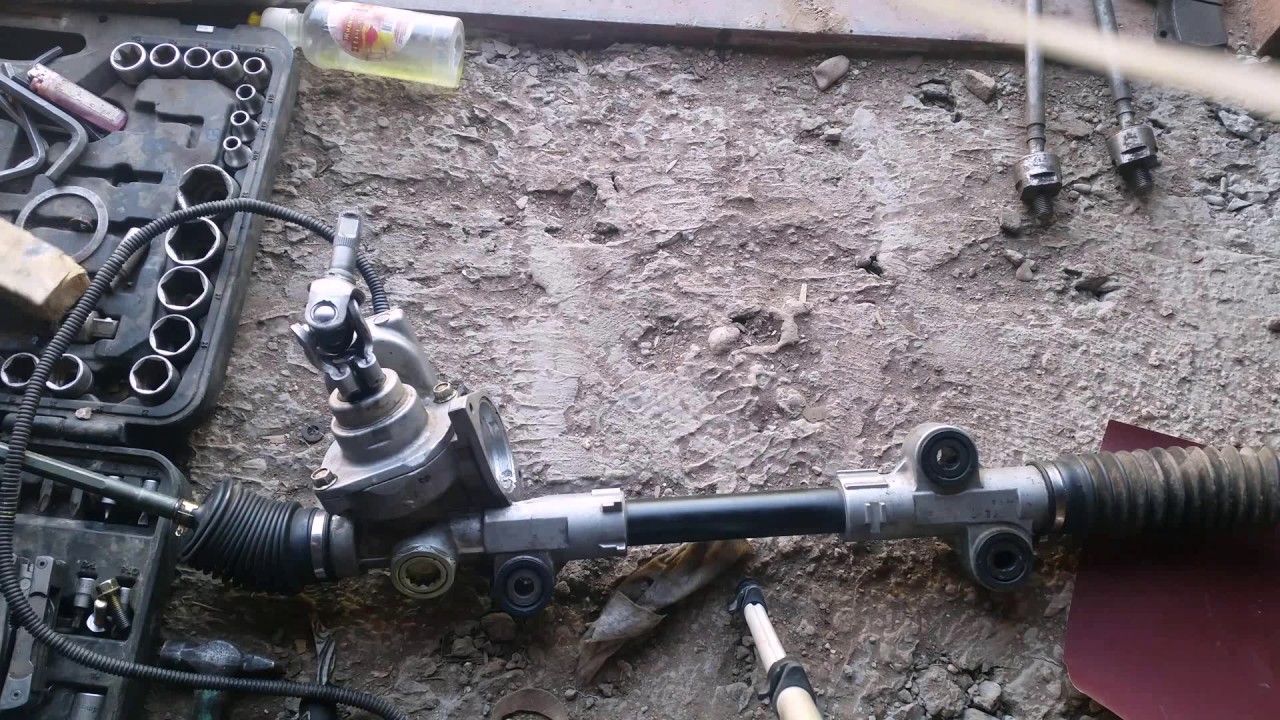

1. Выполните полный демонтаж рулевой рейки.
2. Снимите рулевые тяги.
3. Очистите конструкцию от грязи, накопившейся в ходе эксплуатации.
4. Произведите замену изношенных деталей.
5. Проведите осмотр вала, а при необходимости установите новый.

Зачем снимать рулевые тяги? Это существенно упростит процесс установки новых пыльников. Натягивая их на соответствующие выступы на тяге, можно добиться максимальной герметичности. Перед сборкой рейки обязательно смажьте внутренний сальник.

Если в вашем автомобиле установлен гидроусилитель, тогда предварительно необходимо будет отключить трубки высокого давления, а затем слить рабочую жидкость в подготовленную тару. Снимать редуктор самостоятельно с гидроэлектроусилителем не рекомендуется. Процедура предусматривает демонтаж подрамника, а выполнить его в одиночку невозможно.

Описанная методика позволит устранить стук в рулевой рейке. Для выполнения процедуры вам понадобится набор ключей и отверток, гараж с ямой. Также всегда можно обратиться в автосервис, где все вышеописанные операции сделают автомеханики. Но будьте осторожны, так как они могут накрутить стоимость ремонта или поставить низкокачественные расходные детали.

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Меры профилактики

Избежать появления стука в рулевой рейке можно, выполняя несколько мер, среди которых стоит отметить:

• Сведение до нуля резких торможений и стартов (если этого не требуют обстоятельства). Агрессивный стиль вождения сильно влияет на износ компонентов рейки.
• Не используйте во время парковки бордюры в качестве отсечки. Как было ранее сказано, рулевая рейка крайне восприимчива к ударным нагрузкам.
• Проезжайте лежачие полицейские, ямы, ухабы и другие неровности на минимальной скорости. При скоростной езде по таким препятствиям рулевая рейка будет испытывать колоссальные нагрузки.
• Проводите регулярный осмотр сальников, пыльников и других компонентов конструкции. Вовремя обнаружив их разрушение, вы предотвратите ускоренный износ деталей.
• Как только появились какие-либо признаки неисправности, выполните диагностику.
• Не удерживайте колеса на максимальном углу поворота больше 5 секунд, так как это отрицательно сказывается на редукторе.

Все это поможет исключить появление посторонних шумов в рейке, а также продлит срок ее службы.

Итог

В большинстве случаев устранить стук можно чисткой или заменой расходных компонентов (сальников, пыльников). Стоимость качественного ремкомплекта относительно невелика. Покупка новых деталей существенно ударит по кошельку, но в некоторых ситуациях это является единственно правильным вариантом, поэтому не стоит экономить на своей безопасности.

Причины стука в рулевом управлении

Когда начинает стучать под капотом, водительские сердца замирают: что стучит? Где? Может, показалось, когда рельсы переезжал? Может, это камушки по днищу?

В большинстве случаев стуки под капотом говорят о неисправностях в рулевом управлении. И пока в рулевом все совсем не затихло и не замерло, разберемся, что может стучать и как от стука избавиться.

Устройство рулевого управления

Для начала вспомним, что среднестатистическое рулевое управление состоит из:

• руля — без него никуда;
• рулевого вала;
• рулевой колонки или рулевой рейки;
• электро- или гидроусилителя;
• рулевых тяг.

Диагностика стука рулевой рейки

Все эти агрегаты и запчасти имеют свойство ломаться, но стук появляется если:

Причины стука РУ

Как диагностировать стук рулевой рейки самостоятельно

Если вы не можете в срочном порядке поехать на СТО, чтобы понять, что за барабашка стучит под капотом, или вы лихой автолюбитель-энтузиаст, можете самостоятельно осмотреть автомобиль. Для этого вам понадобятся две вещи — яма ( или подъемник) и друг, который никуда не спешит.

• Итак, авто уже на подъемнике. Друг за рулем. Он глушит двигатель, ставит авто на ручник.
• Вы забираетесь под автомобиль, поближе к рулевой рейке, и кричите товарищу, чтобы тот начал вращать руль.
• Слышите стук, и пробуете определить его источник.
• Если причина видимая и очевидная — пыльник порвался, или разболтались крепежные соединения — то вполне можно устранить неисправность самостоятельно.

Таким образом вы определите стук в неподвижном автомобиле. Во время вождения водитель может услышать стук, проезжая по щебенке или неровной дороге. Так тарахтят, например, изношенные сайлентблоки — их легко и просто меняют на СТО.

Громкий и резкий металлический стук дают изношенные тормозные суппорты. Проверить можно, стукнув по колесу — суппорт ходуном ходит. Ремонтировать суппорты лучше на СТО, не рекомендуем колхозить с поршнями или скобами — все-таки это тормоза.

Большой выбор рулевых реек

Перейти в магазин

ВАЖНО! Некоторые особо рьяные автолюбители пробуют устранить стук РР, подтягивая и перетягивая регулировочный винт. При этом зажимают рулевую рейку, от чего страдает качество управления руля. Не надо так.

Вывод — любой стук рулевого говорит о неполадках, которые нужно устранять обязательно и быстро, поэтому доверяйте ремонт своего автомобиля профессионалам. Желаем вам рулевое без стука!

почему стучит рулевая рейка

При относительной сложности устройства рулевой рейки, на самом-то деле, наиболее частых причин возникновения стука в рулевой рейке, не так уж и много.

Износися центральный зуб рулевой рейки.

      Причина проста: большую часть времени движения авто руль находится в центральном положении, поэтому основная нагрузка от неровностей дороги и вибрации ложится на 3 центральных зуба рулевой рейки.

      Происходит естественное истончение зубьев, они становятся острее соседних, что ведет к ослаблению регулировки прижима «червяка» к самой рейке. В результате: при движении прямо появляется люфт руля, при движении по неровностям дороги – стук рулевой рейки.

      В большинстве случаев данная неисправность неремонтопригода и решается заменой пары вал-червяк.

      Данная неисправность чаще всего проявляется на рейках произодства ZF, на таких автомобилях, как Audi, BMW, Mercedes, Volkswagen.

     У нас есть технология ремонта, позволяющая отремонтировать данный дефект с гарантией успеха в 80% случаев.

Износ опорной втулки рулевой рейки.

      Опорные втулки предназначены для центровки вала в корпусе рулевой рейки и для перемещения вала в качестве направляющих. Как правило, износ опорной втулки вызывается коррозией вала рейки или неаккуратной езды по кочкам и неровностям. В результате износа опорной втулки вал начинает стучать по корпусу рулевой рейки.

      Данную проблему мы решаем шлифовкой и полировкой рулевого вала и изготовлением новой опорной втулки с нужными размерами и допусками на изменение температурных режимов.

Втулка изготавливается из импортного специального высокотехнологичного полимера, что обеспечевает ей повышенную износостойкость и низкий коэффициент трения. Такие втулки, при правильном изготовлении и установке, в разы надежнее заводских пластиковых.

Стучит поджимной сухарь (поршень бокового поджима).

      Чаще всего, стук поджимного сухаря похож на стук при износе зуба рулевой рейки, но это подвластно определить специалисту, да и незачем рядовому водителю классифицировать разность стуков.

      Поджимной сухарь выполняет задачу прижима к червяку вала рулевой рейки. Работает сухарь аналогично подшипнику скольжения. Приходит время и появляется выработка, плюс стирается антифрикционная накладка (фолье). Как итог: поджимной сухарь изнашивается, теряет свою функцию прижима и появляется стук.

      Данную проблему мы решаем переделкой поджимного механизма с учетом износа трущихся частей с заменой поршня на новый.

      Важным моментом при эксплуатации автомобиля является своевременное и правильное обслуживание узлов и механизмов. Это в полной мере относится и к обслуживанию рулевой рейки.

      Для того, чтобы свести к минимуму возникновение неисправностей и увеличить срок эксплуатации рейки, необходимо применять качественную смазку и масло в ГУР.

Как вы заметили, практически все проблемы со стуком рулевой рейки, решаемы. Для качственного ремонта вы всегда можете обратиться к нам.

как убрать и избежать появления, причины проблемы

Такая проблема как стук в рулевой рейке знакома даже владельцам автомобилей от знаменитых немецких брендов. Данная неисправность появляется в машинах, которые оснащаются реечным рулевым управлением. Оно довольно простое и надежное, но его неверная эксплуатация может привести к возникновению проблемы. В рамках данной статьи мы разберемся, из-за чего возникает стук в рулевой рейке, а также посмотрим, что можно сделать, чтобы избежать неисправностей в системе управления автомобилем.

Стук в рулевой рейке: причины возникновения неисправности

Реечное рулевое управление довольно простое в плане конструкции, и оно состоит из нескольких основных компонентов: зубчатая рейка, шестерня, рулевой вал, рулевой механизм и рулевой наконечник.

В тот момент, когда автомобилист начинает вращать рулевое колесо, рулевой вал передает усилие на шестерню, что приводит рейку в движение. В свою очередь, зубчатая рейка выполняет задачу по преобразованию поступающего вращательного движения в прямолинейное поступательное движение, которое передается на рулевой наконечник.

Исходя из принципа устройства реечного рулевого управления, можно сделать вывод, что не так много компонентов в системе могут привести к возникновению стуков. Всего можно выделить две основные причины, из-за которых появляется стук в рулевой рейке:

• В месте зацепления компонентов рулевого управления возник серьезный люфт. Чаще всего причиной его появляется становится неадаптированная к российским дорогам подвеска автомобиля. Кроме того, постоянные передвижения по бездорожью так же приводят к тому, что компоненты рулевой системы автомобиля сильно изнашиваются;
• Изношены защитные чехлы в рулевой рейке. Сильный износ защитных элементов конструкции приводит к тому, что внутрь реечного механизма забивается песок с дороги и различная грязь. Из-за этого на рейке и шестерне начинает проявляться коррозия. Это приводит к плохому соединению компонентов и возникновению стуков при движении.

Как можно видеть, всего две причины могут привести к тому, что появится стук в рулевой рейке, но полностью исключить возникновение подобной неисправности довольно сложно.

Как избежать возникновения стука в рулевой рейке

Полностью избежать риска возникновения стука в рулевой рейке нельзя. При этом есть 3 рекомендации, которые позволят минимизировать вероятность проявления подобной проблемы на автомобиле:

• Паркуйте автомобиль аккуратнее. Постарайтесь во время установки автомобиля на стоянку не биться колесами о бордюры. Удар передается напрямую в механизмы рулевого управления, что может привести к повреждению защитных элементов конструкции и возникновению люфтов;
• Преодолевайте препятствия на дороге на минимальной скорости. Не стоит резко тормозить перед препятствием и резко ускоряться перед ним. Постарайтесь подъехать к «лежащему полицейскому» или другому препятствию на дороге на минимальной скорости, которой хватит, чтобы его преодолеть. Помните, что заезд на препятствие и съезд с него – это стресс для рулевого управления, и он особенно сильно проявляется на повышенных скоростях;
• Не брезгуйте техническим обслуживанием рулевого управления. При износе защитных чехлов на компонентах рулевого управления важно их заменить. Специалисты рекомендуют каждые 15-20 тысяч километров проверять чехлы на износ.

Само собой, езда автомобиля по бездорожью так же может привести к возникновению стука в рулевой рейке и другим проблемам. Постарайтесь выбирать максимально качественные и ровные дороги при движении на автомобиле.

Как убрать стук в рулевой рейке

Если предотвратить появление стука в рулевой рейке не удалось, то следует готовиться к дорогостоящему ремонту. Проблема в том, что стук в рулевой рейке уже указывает на серьезные неисправности, которые можно устранить только полной заменой рулевого механизма.

Удалить стук в рулевой рейке некоторые автомобилисты стараются путем затягивания регулировочного винта. Это действительно помогает избавиться от проблемы, но ненадолго. Зажимая регулировочный винт, водитель прижимает рейку, что ухудшает отзывчивость рулевого управления и может привести к возникновению больших проблем.

Загрузка…

Стук при повороте рулевого колеса ❤️ Что его вызывает?

Когда вы поворачиваете рулевое колесо в машине, последнее, что вам нужно, — это вызвать стук. Если при повороте рулевого колеса в автомобиле слышен стук, это может указывать на проблему. В некоторых случаях это может быть относительно незначительная проблема, которую не так уж сложно исправить. Но в других случаях это может стать серьезной проблемой, о которой вам нужно будет немедленно решить.В любом случае, вы должны быть на высоте и устранить стук как можно скорее. Продолжайте читать, чтобы узнать, что может вызывать стук при повороте рулевого колеса.

Авторемонт стоит ДОРОГОЙ

Распространенные причины стука при повороте рулевого колеса

Практически невозможно точно определить проблему, которая может возникнуть, когда вы слышите странный звук при повороте рулевого колеса. На самом деле существует довольно много вещей, которые могут вызвать стук при повороте рулевого колеса в автомобиле. Большинство из них будут связаны либо с системой рулевого управления, либо с системой подвески вашего автомобиля.

Вам следует изучить, что это такое, чтобы вы могли немного приблизиться к выяснению, почему ваша машина издает звук, которого вы никогда раньше не слышали. Вот 9 наиболее частых причин стука при повороте рулевого колеса в автомобиле.

1.Неисправная рулевая рейка с усилителем

Рулевая рейка с гидроусилителем в вашем автомобиле играет большую роль в вашей способности поворачивать ее. Ваша рулевая рейка с гидроусилителем должна работать на все цилиндры, чтобы вы могли поворачивать рулевое колесо, особенно когда вы в движении. Если с рулевой рейкой что-то не так, вы можете услышать стук при повороте рулевого колеса в машине. Чаще всего это происходит, когда вы едете на машине на более низких скоростях.

Если вы обнаружите, что ваш автомобиль издает стук при регулярном движении на низких скоростях, вы можете попросить своего механика проверить вашу рулевую рейку с гидроусилителем. Также существует вероятность, что причиной этой конкретной проблемы может быть что-то вроде неисправного лопастного насоса в вашем автомобиле. Как бы то ни было, вам не захочется продолжать водить машину, когда она издает стучащие звуки, пока вы ведете ее. Это могло привести к более серьезным проблемам в будущем.

2. Втулка сухого амортизатора

На передних стойках вашего автомобиля есть так называемые отбойные втулки. При первой установке эти втулки будут иметь всю необходимую смазку.Но по мере того, как они становятся старше, отбойные втулки в вашей машине могут начать высыхать, что иногда может привести к стуку, стону или скрипу, когда вы находитесь за рулем.

Сначала звуки, которые издают ваши отбойные втулки, могут быть относительно слабыми. Это может заставить вас поверить, что они не так уж и серьезны. Но со временем звуки, которые издают сухие вибраторы, будут становиться все хуже и хуже. Пройдет совсем немного времени, и у вас не останется выбора, кроме как сдать машину в сервис, чтобы вы могли заменить дефектные втулки и предотвратить стук при повороте рулевого колеса в машине.

3. Выход из строя стоек и амортизаторов

Стойки и амортизаторы, которые установлены в вашем автомобиле, действительно рассчитаны на длительный срок службы. Вам не придется беспокоиться о их замене так же часто, как вы заменяете такие вещи, как тормозные колодки и тормозные диски. Но с учетом сказанного, стойки и амортизаторы в автомобиле со временем изнашиваются, и в конечном итоге их необходимо будет заменить. И одним из первых признаков этого будет стук при повороте руля в машине.

Ваши стойки и амортизаторы сообщат вам, что пора их заменить, издавая звуки, когда вы поворачиваете машину. Если вы ничего не сделаете с этим, эти части также начнут заставлять вашу машину подпрыгивать вверх и вниз каждый раз, когда вы ее ведете. Вскоре вам станет очень неудобно ездить на машине. Единственный вариант — это заменить стойки и амортизаторы.

4. Старые рулевые тяги

Когда вы поворачиваете рулевое колесо автомобиля влево или вправо, рулевые тяги в нем отвечают за перемещение шин в любом направлении, в котором они должны двигаться. Это означает, что очень важно, чтобы ваши рулевые тяги всегда были в хорошем рабочем состоянии. Если вы слышите стук при повороте рулевого колеса в машине, это может быть связано с тем, что у вас старые рулевые тяги, которые начали выходить из строя. Плохие рулевые тяги могут также вызывать другие звуки, такие как лязг и скрип, когда они изнашиваются.

Подобно неисправной рулевой рейке с гидроусилителем, неисправные рулевые тяги обычно доставляют вам больше всего неприятностей, когда вы поворачиваете машину на низких скоростях.Если вы обнаружите, что ваша машина стучит или издает другие звуки на более низкой скорости, вы можете попросить своего механика проверить ваши рулевые тяги, чтобы определить, нужно ли их заменять. Они вполне могли быть проблемой.

5. Изношенный подшипник рулевой колонки

Многие детали, о которых мы говорили до сих пор, которые могут вызывать стук при повороте рулевого колеса в автомобиле, расположены где-то под автомобилем. Эта конкретная часть будет намного ближе к вам, и, следовательно, она может облегчить вам обнаружение проблемы с ней.Мы говорим о верхнем подшипнике рулевой колонки.

Если этот верхний подшипник начал изнашиваться, это может привести к трению задней части рулевого колеса о кожух рулевой колонки. Это может вызвать громкий шум трения или даже слабый стук при повороте колеса. Иногда это может даже затруднить поворот рулевого колеса, чем следовало бы. Вы часто будете замечать это сильнее, когда на улице тепло, чем когда на улице холодно.

Если у вас вообще есть какие-либо проблемы при повороте рулевого колеса, это проблема, которую вы, очевидно, не захотите игнорировать. Вы не хотите, чтобы эта проблема повлияла на вашу способность поворачивать рулевое колесо, поскольку это может причинить вам вред, когда вы находитесь в дороге.

6. Плохие шарниры

Замечали ли вы, что помимо стука при повороте рулевого колеса, ваше рулевое колесо иногда трясется, когда вы ведете машину? Если да, то у вас могут быть проблемы с шаровыми шарнирами, которые помогают контролировать как ваши поворотные кулаки, так и управляющие рычаги. Эти шаровые опоры требуют смазки для выполнения своей работы, а когда ее не будет, они начнут высыхать и будут издавать всевозможные звуки во время вождения.

Эти звуки могут постепенно становиться все хуже и хуже в течение нескольких недель. Как только шаровые опоры начнут немного подсыхать, они станут только суше со временем. И в конечном итоге они могут начать трескаться и ломаться, если вы не будете осторожны. Вот почему вам нужно проверить шаровые опоры, если вы слышите стук при повороте рулевого колеса в машине.Их замена может помочь в прекращении этого звука.

7. Треснувшие втулки рычага подвески

Ранее мы затронули вопрос о том, как плохие отбойные втулки могут вызывать стук при повороте рулевого колеса в автомобиле. Но это не единственные сайлентблоки, о которых вам нужно беспокоиться, когда ваша машина начинает издавать звуки. Существуют также втулки поперечного рычага, которые могут изнашиваться и треснуть, если вы не замените их. Эти сайлентблоки могут вызывать знакомый многим водителям стук при повороте рулевого колеса.

Как и в случае с отбойными втулками, вам нужно будет заменить старые, треснувшие втулки поперечного рычага раньше, чем позже, чтобы стук прекратился. Вы будете слышать это до тех пор, пока не решите что-нибудь с неисправными втулками поперечного рычага. Вы также можете обнаружить, что у вашего автомобиля возникнут дополнительные проблемы, если вы позволите задержаться такой проблеме, как неисправные втулки рычага подвески.

8. Утечка жидкости гидроусилителя рулевого управления

Все современные автомобили имеют системы рулевого управления с усилителем, которые разработаны, чтобы помочь людям без проблем управлять своими автомобилями, грузовиками и внедорожниками.Эти системы имеют жидкость для гидроусилителя рулевого управления, которая протекает через них, чтобы поддерживать все смазанное и обеспечивать необходимое давление, чтобы упростить управление рулевым колесом. Эта жидкость перемещается из специального резервуара на рулевую рейку и шестерню в автомобиле, чтобы сделать этот процесс возможным.

Но, к сожалению, эта жидкость для гидроусилителя руля не всегда остается на месте. Бывают случаи, когда он может начать вытекать из вашей машины, что, конечно, может представлять для вас проблему.Когда в машине недостаточно жидкости для гидроусилителя руля, вам будет очень трудно пользоваться рулевым колесом. Это также приведет к тому, что ваша машина будет издавать звуки, которые вы, возможно, не слышали раньше.

Если вы слышите стук при повороте рулевого колеса в автомобиле, знайте, что это может быть связано с низким уровнем жидкости рулевого управления с гидроусилителем. Вам нужно будет выяснить, нет ли утечки в вашем автомобиле. Если есть, вам нужно будет сразу починить его, чтобы вам не приходилось ездить с почти полным отсутствием жидкости для гидроусилителя руля в машине.

9. Резервуар с жидкостью для гидроусилителя рулевого управления

Как мы только что упомянули, жидкость для гидроусилителя руля, которая используется в вашем автомобиле, хранится в специальном резервуаре до тех пор, пока она не понадобится вашей системе рулевого управления с гидроусилителем. В этом резервуаре обычно есть фильтр, который обеспечивает чистоту жидкости для гидроусилителя руля. Но только одна проблема: этот фильтр может время от времени забиваться, и это может привести к резервному копированию всего резервуара. Жидкость гидроусилителя руля не сможет плавно проходить через нее, если в системе есть засор.

Когда жидкость для гидроусилителя руля находится в резерве, она может издавать стук при повороте рулевого колеса в автомобиле. Это также может затруднить вам поворот рулевого колеса. Вам необходимо зафиксировать фильтр в системе рулевого управления с гидроусилителем, чтобы он не заставлял жидкость рулевого управления с гидроусилителем скапливаться в резервуаре.

Как избавиться от стука, который вы слышите при повороте рулевого колеса

Когда вы слышите стук при повороте рулевого колеса в машине, вы должны думать об этом как о машине, говорящей с вами.Он говорит вам, что что-то не так, и нужно исправить. В некоторых случаях он может говорить вам, что вам нужна новая втулка для отбойника. В других случаях он может говорить вам, что вам нужна новая рулевая тяга.

Независимо от того, что ваша машина пытается сказать вам, вы не хотите игнорировать это. Ваш автомобиль должен сразу же осмотреть механик, которому вы можете доверять. Они могут порекомендовать правильный ремонт, чтобы звук стука при повороте руля исчез. С этого момента ваша машина приглушит звук, когда вы ее ведете.

Он также сообщит вам, если вы захотите продать свой старый автомобиль и заменить его новым. Если вы решите пойти в этом направлении, Cash Cars Buyer может заплатить вам наличными за ваш автомобиль, независимо от того, что может быть не так с вашей системой рулевого управления или системой подвески. Свяжитесь с нами сегодня, чтобы узнать, сколько мы заплатим вам за вашу машину.

Семь основных проблем рулевой рейки, которые вы можете определить [с помощью видео!] • D S Auto

«Если он не сломан, не чините его.”
Вот несколько советов и приемов, которые помогут вам понять, нужно ли вам ремонтировать рулевую рейку!

Не знаю, как вы, но в жизни я всегда стараюсь изо всех сил увести (каламбур) от проблем. Но эй, иногда наша рулевая рейка просто любит делать прямо противоположное. Как бы нам это ни не нравилось, проблема с рулевой рейкой, без сомнения, является одной из наиболее серьезных неисправностей, потому что она ответственна за изменение направления движения нашей машины.

Изношенная рулевая рейка может привести к потере частичного или полного контроля над рулевым колесом автомобиля, что может привести к аварии со смертельным исходом.

Само собой разумеется, что рулевая рейка — серьезная процедура технического обслуживания автомобиля и дорогостоящая. Это определенно не то, что вы хотите «сначала бука, а потом посмотреть, как получится». Итак, вопрос на миллион долларов: как мы можем определить, нужен ли нам ремонт рулевой рейки , не снимая ее с машины ?

Хорошая новость в том, что это не так уж и сложно, если вы знаете, что искать. Фактически, вот 7 самых распространенных проблем с рулевой рейкой , которые вы можете определить сами: —

• Утечка жидкости в рулевом управлении
• Отсутствие реакции на рулевое управление
• Вибрация рулевого колеса
• Грохот при повороте
• Жесткое рулевое колесо
• Рулевое колесо не возвращается
• Death Wobble

Но прежде чем мы углубимся в детали, нам нужно кое-что базовые знания по самой теме. В этой статье вы узнаете о:

Что такое рулевая рейка?

Рулевая рейка представляет собой комплект реечной передачи , заключенный в металлический кожух. Они важны, потому что без них мы не можем изменить направление движения машины.

Электроусилитель рулевой рейки

Представьте себе это.

Когда мы хотим сделать разворот, мы вращаем рулевое колесо по часовой стрелке круговыми движениями. Задача рулевой рейки — преобразовать это вращательное движение в боковое движение через зубчатую рейку и ведущую шестерню.Поскольку рулевая рейка соединена с колесами автомобиля, когда она движется влево или вправо, колеса автомобиля тоже. Вот отличное видео, в котором все прекрасно резюмируется.

MSPhysics дает нам возможность взглянуть на внутреннюю работу рулевой рейки на 360 градусов.

Как вы можете видеть, наше рулевое колесо соединяется с набором валов и карданных шарниров на вашей напольной подставке, где оно, наконец, соприкасается с рулевой рейкой. Если вы хотите узнать больше о том, как это работает, я настоятельно рекомендую проверить, как работает рулевое управление.

На протяжении многих лет мы наблюдали огромные улучшения в конструкции рулевой рейки для повышения комфорта. В целом, мы эволюционировали от использования рулевой рейки без усилителя , до рулевой рейки с гидроусилителем и, наконец, до рулевой рейки с электроусилителем .

9020 YES 9020 Редукция 9020 YES 9020

Принципиально все эти рулевые рейки работают одинаково.Но есть нюанс! Рейки рулевого управления с гидроусилителем и рейки рулевого управления с электроусилителем поставляются с дополнительными компонентами, которые обеспечивают нам дополнительную мощность поворота. В одном используется жидкость для гидравлического рулевого управления, а в другом — датчики и электродвигатель, которые обеспечивают дополнительный прирост мощности для управления автомобилем.

Зачем я вам все это рассказываю? Почему это важно?

Ну, потому что выпуск с рулевой рейкой БУДЕТ различаться в зависимости от типа рулевой рейки .Различные части приведут к разному типу неисправностей, а это значит, что способ диагностики будет другим. Например, вы можете столкнуться с проблемой утечки жидкости в рейке рулевого управления с гидроусилителем, но не в рейке с электроусилителем. Крайне важно, чтобы мы сначала выяснили, какую рулевую рейку использует наша машина, прежде чем двигаться вперед.

Наконец, важно понять это утверждение, потому что диагностика автомобиля может быть очень непростым делом. Иногда вы можете столкнуться с очень редкой неисправностью, которая встречается ТОЛЬКО в определенной модели автомобиля.Иногда неисправная рулевая рейка может проявлять симптомы, очень похожие на симптомы другой неисправной детали. Со временем вы научитесь различать крошечные различия, которые отделяют одну ошибку от другой. На самом деле все сводится к опыту. Так что если сомневаетесь, проконсультируйтесь с вашим местным сервисным центром.

Без лишних слов, давайте перейдем непосредственно к основным признакам неисправности рулевой рейки.

Какие 7 основных проблем с рулевой рейкой?

Рулевая рейка не имеет окончательного срока службы. Это во многом зависит от конструкции рулевой рейки, модели автомобиля, поведения при вождении и состояния дороги. Для сравнения, мы видели рулевые рейки, вышедшие из строя в течение года, а также рулевые рейки, которые находились в идеальном рабочем состоянии даже через десять лет. Но, как правило, большинству водителей приходится менять их один или два раза на на протяжении всего срока владения автомобилем.

Если вам интересно, нужен ли вам ремонт рулевой рейки, мы собрали для вас список проблем с рулевой рейкой top 7 .Если вы заметили какой-либо из перечисленных ниже симптомов, рекомендуется проверить или заменить его.

• Утечка жидкости в рулевом управлении
• Отсутствие реакции на рулевое управление
• Вибрация рулевого колеса
• Грохот при повороте
• Жесткое рулевое колесо
• Рулевое колесо не возвращается
• Смертельное колебание

Утечка жидкости в рулевом управлении № 1:

Утечка жидкости в рулевом управлении

Утечка жидкости — один из наиболее частых и легко обнаруживаемых симптомов.

Источник

Изображение любезно предоставлено Nhohavan

Hide

Давайте начнем с самой простой проблемы рулевой рейки, которую можно определить — утечки жидкости рулевого управления.

Эта проблема с рулевой рейкой характерна только для рулевых реек с гидроусилителем , потому что рулевая рейка без усилителя и рулевые рейки с электроусилителем не используют жидкость для рулевого управления с гидроусилителем.

Итак, как узнать, есть ли утечка жидкости в рулевом управлении?

Что ж, если вы обнаружите масляное пятно на своей автостоянке, значит, что-то не так! Но держите лошадей, первое, что вам нужно сделать, это убедиться, что это действительно жидкость для рулевого управления.В вашем автомобиле много автомобильной жидкости (моторное масло, тормозная жидкость, трансмиссионная жидкость и т. Д.), И, возможно, это не жидкость для рулевого управления. Хотя да, у вас все еще есть утечка, и вам нужно ее исправить.

В любом случае, самый простой способ узнать наверняка — это взглянуть на бачок с жидкостью рулевого управления. Находится ли он в пределах оптимального уровня жидкости, указанного производителем автомобиля? Если он не соответствует отметкам «MIN» и «MAX» на резервуаре, спросите себя: «Когда я в последний раз доливал воду?» Жидкость для рулевого управления — это , а не , и вам нужно доливать ее каждые два месяца.Если он на исходе, вы можете начать подозревать утечку жидкости для рулевого управления.

Как показывает практика, если вам постоянно приходится доливать жидкость в рулевую систему каждый месяц или чаще, вы знаете, что есть утечка где-то .

А теперь большой ударение на слове «где-то». Потому что утечка жидкости рулевого управления не означает автоматически, что вам нужна новая рулевая рейка. Утечка может исходить из многих частей. Наиболее частые утечки жидкости рулевого управления происходят из…

• Рулевая рейка
• Насос рулевого управления
• Резиновые шланги и трубки

Чтобы проверить утечку, все, что вам нужно, это просто пара хороших глаз и знать, где искать.Если вы можете найти источник, вы знаете, что нужно исправить.

• Дайте машине остыть не менее часа. Очень важно не обжечься.
• Проверьте пол и посмотрите, нет ли на нем капель жидкости.
• Откройте капот и посмотрите, нет ли мокрых деталей.
• Постарайтесь осмотреть детали, расположенные рядом с влажными компонентами, чтобы увидеть, не течет ли он из самой части или не капает ли сверху.
• В противном случае поднимите машину домкратом. Подставьте камень к заднему колесу, чтобы он не катился.Помните, безопасность превыше всего.
• Захватите фонарик и залезьте под машину.
• Опять же, попробуйте найти влажные компоненты.
• Вы также можете надеть перчатку и надавить на резиновые шланги, чтобы проверить, твердые ли они и шелушатся. Резина со временем теряет свою эластичность, что может привести к утечке. Если да, поменяйте.

Проблема № 2: Отсутствие реакции рулевого управления

Вы можете заметить разницу с люфтом и без него?

Когда вы едете по дороге, постарайтесь почувствовать, реагирует ли ваша машина на рулевое колесо.Если вы поворачиваете руль (слегка), но ваша машина все еще едет прямо, не меняя направления, у вас есть то, что мы называем — неотзывчивое рулевое управление .

В Малайзии мы называем это «свободной игрой».

Если вы подозреваете, что у вас возникла проблема с рулевой рейкой, попробуйте выполнить следующие шаги для диагностики рулевой рейки.

• Припаркуйте машину в безопасном месте.
• После этого убедитесь, что колеса вашей машины стоят прямо. Для этого верните руль в исходное положение на 12 часов.
• Включите зажигание двигателя.
• Убедитесь, что ваш ручной тормоз активирован.
• Затем вы можете покачивать рулевое колесо вперед и назад между 10 и 2 часами.
• Попробуйте пощупать ваш руль. В определенном месте кажется слишком светлым?
• Кроме того, когда ваш автомобиль неподвижен, я считаю полезным смотреть на колеса автомобиля, одновременно покачивая рулевое колесо. Посмотрите, двигаются ли колеса машины, когда вы поворачиваете руль.

Некоторым людям легче диагностировать, когда ваш автомобиль движется.Но опять же, не забывайте уделять приоритетное внимание безопасности.

• Сначала выбери безопасную дорогу, чтобы проверить это. В идеале дорога должна быть прямой, широкой и просторной.
• После этого убедитесь, что колеса вашей машины стоят прямо. Для этого верните руль в исходное положение на 12 часов.
• Включите передачу «D» и двигайтесь медленно.
• Затем вы можете покачивать рулевым колесом вперед и назад от 9 до 3 часов.
• Попробуйте почувствовать, меняет ли рулевое колесо траекторию движения вашей машины.

Если рулевое управление не реагирует на действия, рулевое колесо будет очень легким. Рулевое колесо как будто отсоединено от автомобиля. Кроме того, ваша машина не изменит (или почти не изменит) направление движения.

Это раздражает и опасно управлять автомобилем, потому что вы не можете правильно изменить траекторию автомобиля по своему желанию. Нечувствительное рулевое управление обычно является результатом износа рулевой рейки. Для ремонта потребуются специальные инструменты и технические ноу-хау. Если у вас возникла эта проблема, обратитесь к ближайшему к вам специалисту по ремонту рулевой рейки.

Проблема № 3: Вибрация рулевого колеса

На видео показано тряска рулевого колеса на скорости 65 миль в час, которая, как полагают, связана с кольцом втулки, а не с рулевой рейкой. Но полезно дать вам представление о том, как выглядит вибрация рулевого колеса.

Если вы чувствуете, что ваше рулевое колесо трясется, возможно, проблема в изношенной рулевой рейке.

Вибрация особенно заметна при движении по неровной дороге , например, по строительной дороге.Вам не нужно увеличивать скорость, чтобы вибрация проявлялась, достаточно обычной скорости движения.

Быстрый совет.

Вы должны чувствовать большую часть тряски, исходящую от самого рулевого колеса. Не забудьте обратить особое внимание при диагностике, потому что дорога также неровная, и это также может вызвать тряску автомобиля. Люди часто путают это между двумя.

Итак, на какие знаки следует обращать внимание?

Мы всегда стараемся обращать внимание на силу сотрясения.Некоторая вибрация — это просто незначительная дрожь рулевого колеса, которую вы едва чувствуете, некоторые настолько сильны, что вам почти приходится крепко ухватиться за руль, чтобы оно не двигалось. Также мы стараемся прислушиваться к любому сопутствующему шуму.

Проблема № 4: Дребезжащий шум при повороте

Грохот не представляет угрозы для жизни, но всегда полезно решить эту проблему.

Звук лязг или стук — еще один признак неисправности рулевой рейки.

Грохот будет звучать так, как будто кто-то стучит в вашу дверь, но из-под машины — «кок!». Думаю, это звучит немного жутко, если я так выразился, но я надеюсь, что вы уловили идею! Когда вы поворачиваете руль, постарайтесь прислушаться к этому стуку или лязганию. Обычно его можно услышать рядом с местом, где упирается ваша ступня.

Это не должно путать с быстрым щелчком , вызываемым приводным валом , когда вы поворачиваете машину. Грохот должен один раз постучать, а затем паузы перед новым стуком! В некоторых случаях вы можете услышать это снова, когда вернете рулевое колесо в исходное положение.Если вы это сделаете, вы можете начать подозревать, что у вас изношена рулевая рейка.

Однако стоит отметить, что диагностика только на основе шума может быть очень сложной задачей. Это связано с тем, что существует очень много разных типов шума и их источников, которые указывают на плохую стойку, крепление и т. Д. Это также зависит от модели вашего автомобиля и типа используемой рулевой рейки.

Если вы также заметили какой-либо из вышеперечисленных симптомов, это поможет точно угадать, неисправна ли ваша рулевая рейка.Этот лязгающий звук свидетельствует об износе рулевой рейки. Но мы рекомендуем вам посоветоваться с профессионалом, прежде чем ставить диагноз.

Проблема № 5: Жесткое рулевое колесо

Жесткое рулевое колесо бывает разных форм. Этот демонстрирует тугое рулевое колесо, особенно в одном направлении.

Рулевая рейка с гидроусилителем предназначена для облегчения и комфорта рулевого управления. Управлять автомобилем не составит труда, даже если он весит более 1000 кг! Если вам приходится бороться, чтобы повернуть рулевое колесо, очень вероятно, что вы находитесь в очень сложной ситуации (каламбур) — как проблема с рулевой рейкой.

Режим отказа тугого рулевого колеса наблюдается как в системе рулевого управления с гидроусилителем, так и с электроусилителем. Стоит отметить, что здесь не может быть рулевая рейка. Это также может быть вызвано отказом насосов рулевого управления, двигателя, электроники и т. Д.

Вот интересный факт.

Есть разные типы герметичности. Это означает, что вы можете ощущать разную степень стеснения и при разных обстоятельствах. И это лишь некоторые из них: видео выше описывает герметичность только в одном направлении; Некоторая стянутость может ощущаться и сниматься; Некоторые ощущения стянутости намного тяжелее, чем другие.

Другой тип затяжки рулевого колеса может указывать на неисправность другого компонента. Невероятно, но иногда различия незначительны и трудно передать чувства словами. Но именно поэтому у нас есть специалисты по рулевым рейкам, которые помогут вам в этом. Хотя вам все же следует попытаться определить герметичность и сообщить об этом своему местному механику, потому что всегда полезно услышать мнение владельца автомобиля. В конце концов, вы лучше всех знакомы с автомобилем!

В любом случае, вот как можно проверить жесткость.

• Сначала включите двигатель автомобиля.
• Дайте двигателю поработать на холостом ходу в течение минуты, чтобы он прогрелся.
• Затем переместите рулевое колесо из положения блокировки в положение блокировки 10 раз, чтобы прогреть систему рулевого управления с гидроусилителем.
• Почувствуйте усилие рулевого управления. Запомните это в уме.
• Держите ручной тормоз включенным, а передачу в положении «P».
• Увеличьте число оборотов двигателя до 3000 ~ 4000 об / мин.
• Переместите рулевое колесо от упора к упору.
• Снова почувствуйте усилие рулевого управления.Еще раз отметьте это в уме.

Что ж, хорошая новость в том, что жесткое рулевое управление не приведет к полной остановке колеса. Вы по-прежнему можете водить машину, хотя для этого потребуется гораздо больше усилий. Однако он может стать опасным в зависимости от того, насколько он серьезен и насколько вы сильны.

Но в любом случае вам следует исправить это как можно скорее. Я действительно рекомендую вам не ездить на дальние расстояния, пока вы не отремонтируете это из-за того, что мы называем «усталостью рулевого».Представьте себе, что вы поднимаете и держите чашку с водой, это так просто! Но попробуйте подержать его больше часа, он станет очень тяжелым, хотя его вес будет точно таким же, как и раньше.

Усталость накапливается экспоненциально со временем .

Езда на большие расстояния очень утомительна. Добавлять в это уравнение усталость руля — дело рискованное. Так что еще раз измените его перед поездкой на Пенанг!

Проблема № 6: Рулевое колесо не возвращается

Невозвращение рулевого колеса может быть утомительным (не говоря уже о том, что опасно!), Если вам постоянно приходится тянуть его назад вручную.

При повороте рулевого колеса оно должно вернуться в исходное положение на 12 часов.

Опять же, он может различаться по степени серьезности. Например, какое-то рулевое колесо вообще не возвращается; Некоторые вернутся, но только в положение «9 или 3 часа»; Некоторые возвращаются, но очень неровно и не гладко.

Вы увидите это больше в системе рулевого управления с гидроусилителем. Эта проблема с рулевой рейкой может быть вызвана засорением системы рулевого управления с усилителем или, возможно, даже проблемой смещения автомобиля.Основываясь на прошлом опыте, вы будете удивлены, узнав, что рычаг управления также может вызывать эту проблему (хотя и редко).

Если вы хотите воспроизвести симптом, вы можете попробовать следующие шаги:

• Сначала выйдите на просторную дорогу, чтобы проверить это.
• Запустите двигатель.
• Включите передачу «D» и двигайтесь медленно, не ускоряйтесь.
• Убедитесь, что у вас достаточно места для маневрирования.
• Поверните рулевое колесо.
• Отпустите, но будьте готовы схватить его снова (помните, что рулевое колесо не возвращается).
• Когда вы отпускаете, обратите внимание, как возвращается ваше рулевое колесо (если есть).
• Возьмитесь за руль и отрегулируйте траекторию движения автомобиля.
• Повторяйте, пока не будете уверены.

Проблема № 7: Смертельное колебание

Не пытайтесь водить машину, если у вашего автомобиля есть эта проблема.

Ой, мальчик … Либо у тебя сломано рулевое колесо, либо у тебя серьезная проблема с рулевой рейкой.Неважно, одержимы они или нет, я думаю, это разумно, что мы НЕ водим машину в таком состоянии и немедленно вызываем вашего автомеханика (не экзорциста).

Эта проблема чаще встречается в системе рулевого управления с электроусилителем и обычно требует замены, а не ремонта. Излишне говорить, что это будет стоить совсем немного.

Сколько времени занимает ремонт рулевой рейки?

Я бы порекомендовал вам выделить день (или два) на замену рулевой рейки.Разборка и установка рулевой рейки может быть очень трудоемкой. Для одной модели автомобиля требуется больше времени, чем для другой, потому что каждая конфигурация автомобиля настраивается по-своему. Все зависит от марки, модели и года выпуска автомобиля.

Кроме того, вы должны учитывать, доступны ли ваши механики и могут ли они получить детали рулевой рейки.

Замена рулевой рейки может быть сложной или безумно сложной.

Если вы любите быть в курсе дел, вы всегда можете посмотреть видео Toyota 4 Runner Steering Rack Replacement выше от EricTheCarGuy.Это поможет вам понять, что нужно делать. Опять же, это видео не является абсолютным и не должно использоваться в качестве руководства.

Ремонт и замена рулевой рейки — определенно непростая задача. Как большой я человек D-I-Y, я не рекомендую делать это самому, потому что ОЧЕНЬ МОЖНО пойти не так, если вы не будете знать, что делаете.

Что проверять после ремонта?

Есть несколько вещей, которые нельзя пропустить после замены рулевой рейки.В противном случае ваша машина не будет работать должным образом!

Прежде всего, не забудьте проверить уровень жидкости в рулевом управлении и убедиться, что он находится между рекомендованным производителем уровнем. Это связано с тем, что при замене рулевой рейки вытекает жидкость из рулевого управления. Без жидкости рулевая рейка не может нормально функционировать.

Вдобавок убедитесь, что после замены рулевой рейки вы получили выравнивание автомобиля . В противном случае ваша машина не будет ехать прямо.Представьте, что вам нужно повернуть руль в положение «3 часа», чтобы машина двигалась прямо. Абсолютно чокнутый и определенно небезопасный!

Кроме того, я рекомендую держаться подальше от домашнего ручного выравнивания , если вы не знаете, что делаете. В любом случае выравнивание автомобиля относительно дешево по сравнению с преимуществами, которые оно может принести! Приобрести его можно по скромной цене + -50 рупий.

«Твоя машина готова». Рулевая рейка — одна из самых дорогих, но и более ценных вещей в ремонте автомобилей.ОГРОМНЫЕ различия ощущаются до и после ремонта.

Итог

Рулевая рейка позволяет вашему автомобилю поворачивать и менять направление движения. Плохая рулевая рейка ухудшит ваше рулевое управление. Это ставит под угрозу вашу безопасность и безопасность окружающих на дороге. В некоторых случаях это может привести к несчастному случаю со смертельным исходом.

Если вы все еще не уверены, есть ли у вас проблема с рулевой рейкой, не стесняйтесь обращаться к D S Auto , чтобы получить надежную диагностику системы рулевого управления вашего автомобиля.Основанная в 1991 году, мы являемся специалистами по ремонту, имеющими более чем двадцатилетний опыт работы практически со всеми моделями автомобилей в Малайзии!

В общем, хватит о нас. Мы хотели бы услышать от вас. Заменяли ли вы рулевую рейку раньше? В чем была проблема и как вы узнали, что у вас проблема с рулевой рейкой? Оставьте комментарий ниже, и мы свяжемся с вами.

А пока ездите безопасно и умно!

признаков неисправности рулевой рейки и шестерни

, Cindy Quarters

протектора шин, изображение крупным планом Кэти Бернс из Fotolia.com

Реечное рулевое управление преобразует усилие поворота рулевого колеса в силу, которая фактически поворачивает колеса автомобиля, чтобы заставить автомобиль изменить направление. Если в вашем автомобиле есть гидроусилитель руля, концепция такая же, но насос гидроусилителя рулевого управления использует давление гидравлической жидкости, чтобы свести к минимуму усилия, которые должен прилагать водитель. Проблемы с реечной системой рулевого управления могут вызвать множество симптомов в вашем автомобиле.

Рулевое управление

Если у вас проблема с [рулевой рейкой] (https: // itstillruns.com / рулевую-рейку-5039068.html) и шестерню, ваше рулевое колесо будет плохо на ощупь. Автомобиль также может блуждать по дороге, когда вы ведете машину, слегка двигаясь в одну или другую сторону вместо того, чтобы двигаться по прямой. Рулевое управление будет казаться тяжелее, чем должно, и машина не будет хорошо реагировать на движения рулевого колеса. Также может быть сложнее повернуть машину в одну сторону, чем в другую. Еще один признак проблемы — управлять автомобилем утром будет сложнее, чем днем.Вы также можете обнаружить, что рулевое колесо не возвращается должным образом в свое нормальное нейтральное положение после того, как вы сделали поворот.

Шум

Согласно Отделу по делам потребителей Нью-Джерси, такие звуки, как стук, лязг или постоянный стук, могут быть предупреждением о незакрепленной системе рулевого управления с реечной передачей. Если вы слышите эти типы звуков во время вождения, вам необходимо проверить систему.

Шины

Необычный износ шин — еще один симптом неисправности рулевой рейки и шестерни, хотя есть и другие условия, которые могут вызвать неравномерный износ шин.Если ваши шины демонстрируют неравномерный износ, при котором они более изношены либо внутри, либо снаружи, чем на остальной части шины, вы должны подозревать проблему с зубчатой ​​рейкой.

Утечки

Если вы обнаружите, что в вашем автомобиле наблюдается утечка жидкости из передней части, это может быть утечка из реечной системы рулевого управления. Если вы хотите проверить, откуда поступает жидкость, положите газету или картон под башмаки системы зубчатой ​​рейки и шестерни. Если жидкость капает из ботинок, вы будете знать, что ваша реечная система рулевого управления повреждена.Скорее всего, вы увидите по крайней мере некоторые другие симптомы, перечисленные в этой статье, вместе с утечкой жидкости.

Еще статьи

Стойка BMW EPS стук | Power Racks

Причина заключается в чрезмерном перемещении между внутренними зубчатыми частями рулевой рейки, что требует замены новой рулевой рейки BMW или ремонта существующей рулевой рейки.

В отличие от большинства рулевых реек, эти рулевые рейки имеют внутренний ЭБУ с конкретным VIN-номером автомобиля и его характеристиками вождения, встроенными в ЭБУ.Это означает, что либо новая рулевая рейка BMW должна быть оснащена VIN-кодом автомобиля и характеристиками движения, запрограммированными в «первоначальном» блоке главным дилером BMW, либо необходимо отремонтировать фактическую рулевую рейку от автомобиля с использованием VIN-номера и Характеристики вождения сохранены, что устраняет необходимость программирования.

Power Racks Direct предлагает услуги по ремонту механических компонентов этих рулевых реек, которые устраняют «лязг» / стук. Электрические компоненты рулевой рейки не трогаются, поэтому эта услуга не поможет, если в системе рулевого управления есть коды неисправностей или на приборной панели есть контрольные лампы рулевого управления.

Наши услуги по ремонту включают первоначальную отправку коробки с необходимыми упаковочными материалами для надежной упаковки рулевой рейки после ее снятия с автомобиля вашего клиента. Эти рулевые рейки тяжелые, с хрупкими пластиковыми электрическими разъемами, и в случае их повреждения рулевая рейка больше не будет обслуживаться. Отправка правильной коробки добавляет день к процессу ремонта, но опыт показывает, что это цена, которую стоит заплатить. Как только вы сообщите нам, что рулевая рейка надежно упакована, мы организуем ее сбор в TNT.Мы получим вашу рулевую рейку утром следующего дня; ремонт будет выполнен в тот же день и отправлен вечером, а рулевая рейка вашего клиента будет возвращена на третий день.

Из-за того, что рулевое управление имеет решающее значение для безопасности, Power Racks Direct поставляет только двигатели, поэтому эта услуга предлагается только в гаражи Великобритании. Ремонт предоставляется в соответствии с нашей стандартной 12-месячной гарантией с неограниченным пробегом.

Что делать, если стучит рулевая рейка?

Рулевая рейка при эксплуатации автомобиля подвергается значительным нагрузкам, особенно в условиях разбитых российских дорог.От состояния рулевой рейки будет зависеть не только удобство управления автомобилем, но и безопасность в автомобиле, поэтому необходимо вовремя определять такие неисправности и производить грамотный ремонт автомобиля. А если ремонтировать машину уже поздно, сдавайте ее на переработку: https://scrap4cash.com.

Что делать, если начала стучать рулевая рейка?

Причины поломки рулевой рейки

Стук рулевой рейки возникает из-за увеличения зазоров, имеющихся в сопрягаемых деталях.Эти зазоры вызваны износом сопрягаемых поверхностей или отказами отдельных компонентов, таких как шлицы, зубцы, подшипники, втулки и муфты. В рулевом механизме имеется три интерфейса, включая движение рулевой рейки влево-вправо, вращение подшипников вала ведущей шестерни и вращение в месте соединения реечной передачи и шестерни.

Если при повороте рулевой рейки появляется характерный стук, это свидетельствует о повреждении одной из сопрягаемых и контактирующих деталей.В таком случае автовладелец должен как можно скорее обратиться в сервис для проведения диагностики и ремонта. Дело в том, что своевременно обратившись в сервис, можно отремонтировать рулевую рейку или устранить другие возможные неисправности, не заменяя этот дорогостоящий агрегат.

Стук рулевой рейки: ремонт или замена?

Износ подшипников шестерни

Это довольно редкая поломка, которая может привести к износу стойки, после чего потребуется капитальный ремонт системы управления автомобилем.Автовладелец должен помнить, что в системе управления есть два подшипника, игольчатый подшипник и роликовый подшипник, которые необходимо заменить при профилактическом осмотре и восстановлении автомобиля.

Появление зазоров в шестерне и зубчатой ​​рейке

По мере эксплуатации автомобиля зубья изнашиваются, после чего увеличивается зазор в зубчатой ​​рейке и шестерне. Первоначально такие неисправности можно устранить, отрегулировав зазор в зацеплении шестерни и рейки. Однако на более позднем этапе потребуется капитальный ремонт автомобиля.Неисправные детали, в том числе шестерни и рейка, при наличии детонации и невозможности их регулировки заменяются на новые запчасти.

Стук рулевой рейки: ремонт или замена?

Износ втулки

Типичная неисправность системы рулевого управления и очень частая причина детонации — износ или поломка втулки, которая центрирует рулевую рейку в поддоне картера. Причина таких неисправностей — повышенные нагрузки, а также эксплуатация автомобиля на разбитых российских дорогах.Вы можете провести такую ​​диагностику самостоятельно, покачивая правый или левый конец стойки. Если биение заметно чувствуется, то в этом случае необходимо заменить втулку. Важно своевременно выполнить такие работы, что позволит устранить неисправность заменой втулки, но без замены самой стойки.

Подведем итог

Зная устройство и особенности системы управления автомобилем, можно устранить критические неисправности, в том числе избежать необходимости замены рулевой рейки.Типичные стуки рулевой рейки могут появиться из-за износа или поломки втулки, образования зазора в зубчатой ​​паре, а также разрушения подшипников ведущей шестерни. Если у вашего автомобиля характерные стуки или рулевое колесо поворачивается с большим усилием, необходимо как можно скорее обратиться в сервисную службу и провести диагностику и ремонт автомобиля.

Шум от стука рулевой колонки BMW 320D решен с помощью PicoScope

Компания Pico Automotive опубликовала руководство по диагностике стойкости к техническому шуму и вибрации (NVH), опубликованное Стивом Смитом на BMW 320D M Sport xDrive Touring 2013 года с N47 2.0-литровый четырехцилиндровый двигатель, который издавал стук в рулевой колонке.

Заказчик объяснил, что при раскачивании рулевого колеса вперед и назад можно почувствовать и услышать стук через рулевую колонку.

Хотя симптом присутствует около шести месяцев, он не влияет на работу или управляемость автомобиля.

Клиент также сообщил о прерывистом стуке подвески при движении на малых скоростях по неровностям.

Проверка жалобы клиента — важный шаг в процессе диагностики, и, к счастью, вышеупомянутый стук руля может быть воспроизведен на неподвижном автомобиле.

Интересно отметить, что стук был очевиден только при выключенном двигателе, то есть без вмешательства электрического усилителя рулевого управления (EPS).

При работающем двигателе и активном EPS не возникало детонационного шума.

Учитывая, что автомобиль оборудован системой остановки / запуска, во время типичной поездки бывают моменты, когда EPS не работает во время остановки двигателя.

Любой вход в рулевое колесо в течение этого периода ожидания вызовет детонацию перед перезапуском двигателя по сигналу запроса нагрузки EPS.

Вы можете спросить: почему это проблема?

Вы можете утверждать, что это просто износ, учитывая пробег автомобиля.

В этом вопросе могут быть некоторые достоинства, но с жалобами на стук, окружающий рулевое управление, мы должны проявить осторожность.

Это может быть ранним признаком чего-то более зловещего, например, изношенного универсального шарнира (UJ) промежуточного вала рулевой колонки или соединительного шлица, оба из которых имеют значение для безопасности.

Дорожные испытания автомобиля подтвердили отсутствие проблем с управляемостью, таких как чрезмерный люфт или узкие места в системе рулевого управления, а также нормальное функционирование механизма самоцентрирования.

Что касается дополнительной жалобы клиента на прерывистый стук подвески из-за лежачих полицейских, иногда я мог производить такой же стук, как тот, который ощущается / слышен из рулевой колонки, когда правое переднее колесо проезжает по горке.

Чтобы подтвердить мое мнение, лучший способ действий — устранить стук при рулевом управлении и провести повторную проверку на лежачих полицейских после исправления рулевого управления.

Диагноз

После проверки жалобы клиента были подтверждены идентификатор и технические характеристики автомобиля.

Не было установлено никаких дополнительных или неоригинальных аксессуаров, которые могли бы повлиять на работу рулевого управления или подвески.

В ходе интервью с клиентом были отмечены типичные замены шин и регулировка углов установки колес, связанные с пробегом автомобиля, но без ремонта системы рулевого управления.

Базовый осмотр подтвердил отсутствие видимых следов повреждений компонентов подвески или рулевого управления, включая легкосплавные диски и шины.

Прежде чем погрузиться в это дело, важно сделать шаг назад и проверить технические бюллетени по отзывам, кампаниям и так далее.

Именно здесь мы достигли золотого результата, поскольку быстрый поиск в Google, сопровождаемый многочисленными видеороликами на YouTube, продемонстрировал нашу точную управляемость.

В этом сообщении на форуме описывается вышеупомянутая неисправность, требуемые детали и путь решения проблемы вместе с соответствующим бюллетенем дилера BMW № 22/2018.

По иронии судьбы, я не смог найти эту информацию на двух основных сайтах технической информации.

Возможные причины

В этом случае нет необходимости перечислять возможные причины на основе приведенной выше информации.

Тем не менее, мы должны иметь в виду, что у нас также есть жалоба на детонацию подвески при движении по неровностям.

План действий

План действий в основном определяется доступностью, вероятностью и стоимостью.

И снова план действий не требуется, так как мы знаем состояние неисправности и требуемый ремонт.

Тем не менее, почему бы не собрать объективные данные для определения исправления, предложенного в бюллетене дилера, одновременно пытаясь зафиксировать наш прерывистый удар по скорости?

Для тех, кому посчастливилось владеть усовершенствованным комплектом NVH (с четырехканальным PicoScope), у нас есть явное преимущество, заключающееся в размещении акселерометра или микрофона в стратегических точках вокруг транспортного средства, чтобы определить местонахождение источника нашего оскорбительного стучащего шума.

В этом видео описывается этот метод с использованием как нашего программного обеспечения NVH, так и, что более важно, функций более глубокого анализа во временной области PicoScope.

Мы рассматриваем ту же процедуру здесь, на нашем форуме.

Ниже мы применяем технику подключения акселерометров в разных точках передней части автомобиля, но сообщаем программному обеспечению NVH, что мы подключили микрофоны.

Это позволяет воспроизводить в программном обеспечении NVH, чтобы гарантировать, что мы действительно зафиксировали неприятный стук, а не экспортировать данные и слушать акселерометры в медиаплеере.

Дополнительную информацию можно найти в разделах «Прослушивание акселерометров» или «Экспорт акселерометров в аудиофайлы .wav».

Дорожное испытание с обнаружением детонации на скорости

Акселерометры устанавливаются вертикально и устанавливаются в следующих местах, измеряя только ось y.

Канал A на болте правого переднего суппорта, канал B на шасси правой гарнитуры, канал C на болте левого переднего суппорта и канал D на левом переднем шасси.

Похоже, что правая и левая передняя подвеска чрезмерно реагируют на движения автомобиля по лежачим полицейским.

Этого следовало ожидать, поскольку здесь мы наблюдаем характерное поведение подвески по отношению к шасси.

Я поместил маркер на 193,22 секунды на этом снимке, чтобы обозначить точку, в которой внутри кабины был слышен одиночный стук при движении по лежачим полицейским.

Обратите внимание на реакцию акселерометров, когда мы скрываем каналы A и C и фокусируемся на каналах B и D.

Если мы воспроизводим звук, записанный акселерометрами, прикрепленными к левому и правому шасси, мы слышим стук, который более заметен в правом переднем шасси.

Аудиозапись в начале этого тематического исследования — это действительно данные, которые мы видим на снимке красного акселерометра выше.

На основании вышеизложенного было проведено дополнительное дорожное испытание для определения реакции подвески по отношению к шасси при движении по неровностям.

Здесь мы используем PicoScope.

Как мы можем видеть выше, красный и желтый каналы (B и D) реагируют почти одинаково, подтверждая, что движение шасси одинаково, когда автомобиль проезжает горбочку.

Черные и пурпурные формы сигналов представляют собой математические каналы, полученные путем вычитания движения подвески из движения шасси (A – B и C – D).

Что мне интересно здесь, так это то, что относительное движение подвески (неправильной правой стороны автомобиля) подчеркивает увеличение как амплитуды, так и частоты относительно левой стороны.

На данном этапе мы квалифицировали следующее:

Детонация действительно существует при движении по лежачим полицейским.

Его отчетливо слышно на правом переднем шасси.

Вертикальное ускорение правого опорного колеса больше и с большей частотой, чем у левого переднего колеса.

Вертикальное ускорение левого и правого шасси одинаково при движении по лежачим полицейским.

Возврат к рулевому стуку

Когда автомобиль неподвижен, двигатель выключен, а рулевое колесо покачивается вперед и назад, как на видео выше, мы перемещаем наши акселерометры, как показано ниже, и собираем следующие данные с помощью нашего программного обеспечения NVH.

Канал A на правом переднем подрамнике, канал B на правом переднем шасси, канал C на левом переднем подрамнике и канал D на левом переднем шасси.

Без сомнения, основываясь только на амплитуде, акселерометр, подключенный к правому переднему подрамнику, отреагировал на самый высокий уровень энергии, генерируемой детонацией, но амплитуда может быть обманчивой.

Масса, к которой прикреплены акселерометры, будет отличаться от одного места к другому на транспортном средстве.

Представьте, как акселерометр будет реагировать на энергию, перемещающуюся по тонкому участку стального листа по сравнению с более толстым участком шасси автомобиля большей массы.

Однако в приведенном выше примере все акселерометры подключены к компонентам одинаковой массы (шасси и подрамник), поэтому полученная здесь амплитуда может рассматриваться как реалистичное указание на источник детонации.

Превосходный способ определения амплитуды — это измерение времени отклика каждого акселерометра на стук, при этом акселерометр, реагирующий первым, находится ближе всего к источнику шума.

Что может быть лучше для измерения времени отклика (с возможностью масштабирования), чем PicoScope?

Здесь мы делаем вывод, что акселерометр, подключенный к подрамнику RH, не только подвергался воздействию наивысшего уровня энергии, он также был первым, кто отреагировал на удар, который генерировал эту энергию, и был настолько близок к проблемному компоненту.

Подводя итог времени отклика , мы оцениваем время, необходимое для распространения энергии (генерируемой детонацией) по всей конструкции транспортного средства.

Заказ ответа

Во-первых, это правый передний подрамник, второй — левый передний подрамник, затем правое переднее шасси и левое переднее шасси.

Неудивительно, что стук, исходящий от правого переднего подрамника, также должен быть обнаружен на 460,2 мкс позже в левом переднем подрамнике, поскольку оба акселерометра подключены к одному и тому же компоненту.

Обратите внимание, однако, что энергии требуется время, чтобы пройти по стальным конструкциям и рассеяться по всему транспортному средству.

Это явление можно увидеть по времени отклика красного акселерометра, подключенного к правому шасси, который не успевает отреагировать на стук, несмотря на то, что правый передний подрамник прикреплен болтами к правому переднему шасси.

Мы должны помнить о вышеуказанных характеристиках при обнаружении шума стука; хотя мы можем быть уверены в своем уме, что стук происходит из того места, где его можно услышать наиболее заметно, это не означает, что это место стука.

Я думаю, что на данном этапе мы можем согласиться с тем, что правый передний подрамник является нашей областью озабоченности, поэтому сейчас основное внимание уделяется дальнейшему использованию нескольких акселерометров.

Подрамник имеет несколько точек крепления и компонентов, на которых можно обозначить путь нашего стучащего шума.

Одним из таких компонентов является рулевая рейка в сборе.

Измененное расположение акселерометра

При выключенном двигателе и качании рулевого колеса у нас есть канал A на правом переднем подрамнике, канал B на правом переднем шасси, канал C на картере шестерни рулевой рейки и канал D на задней правой рулевой рейке. крепежный болт.

Опять же, приведенные выше результаты указывают на то, что правый передний подрамник / акселерометр будет подвергаться максимальному уровню энергии, генерируемой детонацией, но является ли он первым, кто откликнулся?

Как видно из приведенного выше снимка, правый передний подрамник имеет большую амплитуду во время детонации.

Здесь мы увеличиваем масштаб, чтобы выявить активность до события детонации, которая может нарушить теорию о первом сработавшем акселерометре.

Акселерометры определяют мгновенное воздействие рулевого управления на рулевую рейку до возникновения детонации.

Нам нужно сосредоточиться на реакции акселерометра, создаваемой резким увеличением энергии, генерируемой детонацией (называемой сигнатурой детонации), а не на предшествующих событиях.

Сосредоточившись на событиях детонации ниже и измеряя время отклика каждого акселерометра, теперь мы можем видеть, что порядок отклика изменился.

Ответный приказ на выбивание подписи

Сначала у нас есть задний болт крепления правой рулевой рейки, затем корпус шестерни рулевой рейки, правый передний подрамник и затем правое переднее шасси.

Учитывая, что мы знаем основную причину нашего стука рулевого колеса из технического бюллетеня BMW, я подумал, что было бы интересно понять, как и почему этот стук может ощущаться в рулевом колесе.

Хотя мы знаем, что наш стук возникает внутри рулевого механизма между рейкой и шестерней, мы также должны учитывать промежуточный вал рулевой колонки с двумя универсальными шарнирами.

Мы можем исключить промежуточный вал из нашей диагностики с помощью акселерометров.

Измененное расположение акселерометра

При выключенном двигателе и качании рулевого колеса теперь у нас есть канал A: правый передний подрамник, канал B на верхнем промежуточном валу рулевой колонки UJ, канал C на нижнем промежуточном валу рулевой колонки UJ и канал D справа. Болт заднего крепления рулевой рейки.

Здесь двигатель выключен, но рулевое колесо повернуто на 20 ° вперед и назад.

Здесь мы должны игнорировать первый ответ красного акселерометра, поскольку мы обнаруживаем вращение промежуточного вала.

Сигнатура детонации усложнена вращением рулевого вала.

Однако правая опора рулевой рейки и правый передний подрамник снова стали первыми, что говорит о том, что наш стук не исходит от промежуточного вала.

Ответный приказ на выбивание подписи

Сначала это болт заднего крепления правой рулевой рейки, затем правый передний подрамник, нижний промежуточный вал рулевой колонки UJ и затем верхний промежуточный вал рулевой колонки UJ.

Теперь мы знаем, что крепежный болт правой рулевой рейки, правый подрамник и кожух ведущей шестерни рулевой рейки являются первыми лицами, и мы можем отказаться от промежуточного вала и левой стороны шасси / подрамника.

Таким образом, было проведено окончательное измерение с правой стороны рулевого механизма и нижней стороны картера шестерни рулевой рейки.

Измененное расположение акселерометра

Когда двигатель выключен, рулевое колесо покачано, канал A прикреплен к нижней стороне корпуса шестерни рулевой рейки, канал B на переднем крепежном болте правой рулевой рейки, канал C на корпусе шестерни рулевой рейки и канал D правого рулевого управления болт крепления задней стойки.

Я думаю, что первые впечатления от вышесказанного позволяют предположить, что мы нашли эпицентр нашего удара, основываясь на мгновенной и впечатляющей реакции акселерометра, прикрепленного к стороне пользователя корпуса шестерни рулевой рейки.

Здесь мы увеличиваем изображение, чтобы увидеть время отклика.

Ответный приказ на выбивание подписи

Сначала нижняя сторона картера шестерни рулевой рейки через 0 секунд, затем передний крепежный болт правой рулевой рейки, задний болт крепления правой рулевой рейки, а затем кожух ведущей шестерни рулевой рейки.

Я добавил время отклика выше для всех акселерометров, начиная с первого реагирующего акселерометра (0 секунд) до последнего респондента на 204.9 мкс.

Обратите внимание на одновременную реакцию акселерометров, прикрепленных к болтам крепления рулевой рейки, поскольку они одинаково прикреплены к корпусу шестерни рулевой рейки.

Результаты

Основываясь на совокупных результатах и ​​времени отклика наших тестов акселерометра на протяжении всего этого исследования (в отношении стука рулевого управления), мы заключаем следующий порядок отклика:

• Корпус шестерни рулевой рейки (нижний) — это источник удара
• Болты крепления рулевой рейки
• Корпус шестерни рулевой рейки (верхний)
• Подрамник передний правый
• Подрамник передний левый
• Правый- Ручное шасси
• Левое шасси

Порядок ремонта

Согласно руководству по ремонту, упор рулевой рейки был заменен и нагружен соответствующим образом, чтобы обеспечить минимальный люфт между рулевой рейкой и шестерней.

Подтверждение ремонта часто упускается из виду или им жертвуют из-за нехватки времени.

Измерения после фиксации предоставляют дополнительные объективные доказательства, которые защищают все вовлеченные стороны и гарантируют уверенность во время передачи обслуживания заказчику.

Никогда еще не было так важно квалифицировать любой ремонт, который мы проводим, чем жалобы на шум или вибрацию, поскольку, опять же, они являются предметом мнения, и без научных измерений мы находимся в слабом положении.

При выполнении подтверждения после исправления убедитесь, что все переменные сведены к минимуму, и убедитесь, что соответствуют условиям тестирования до и после исправления, где это возможно.

При выключенном двигателе и фиксированном положении качания рулевого колеса канал A прикреплен к нижней стороне корпуса шестерни рулевой рейки, канал B на верхнем промежуточном валу рулевой колонки UJ (используется для индикации «раскачивающегося» движения), канал C на рулевой рейке. картер шестерни и паз D на болте заднего крепления правой рулевой рейки.

Выше мы видим совершенно другой отклик акселерометра, прикрепленного к нижней стороне корпуса шестерни рулевой рейки.

Амплитуда резко уменьшилась, и реакция акселерометра демонстрирует равномерную синусоидальную волну (реагирующую на раскачивание рулевой рейки), а не спорадическое и мгновенное ускорение в ответ на предыдущий стук.

Обратите внимание, что красный акселерометр специально прикреплен к промежуточному валу рулевой колонки для обозначения первого движения рулевого управления, поскольку больше нет сигнатуры детонации для справки.

Здесь я создал эталонную форму сигнала стука рулевого управления, полученного от акселерометра, прикрепленного к нижней стороне корпуса шестерни рулевой рейки до и после фиксации.

Я думаю, что осциллограммы говорят сами за себя и служат объективными данными для нашего клиента.

Мы установили ремкомплект упора рулевой рейки, номер детали BMW 32 10 6891 974.

Что касается передачи клиенту после ремонта, то при раскачивании рулевого колеса вперед и назад без вмешательства EPS неизбежно возникнет какая-то форма шума из-за нагрузки на рулевое управление из-за контакта шины с дорожным покрытием.

Чем шире площадь поперечного сечения шины, тем больше нагрузка, и это не следует путать с люфтом, создающим стук при рулевом управлении.

Сбор данных до и после ремонта повысит целостность ремонта и позволит вам продемонстрировать заказчику разницу между ними.

Хотя природа неисправности рулевого управления была известна с самого начала, я надеюсь, что описанный выше метод поможет в обнаружении детонации и выделит ряд функций анализа как в Pico Diagnostics (NVH), так и в PicoScope.

В большинстве случаев акселерометры были расположены в почти вертикальной ориентации, и была захвачена / измерена только ось Y, однако любая ось могла быть использована для захвата детонации.

Энергия, создаваемая ударом, будет распространяться во всех направлениях, представьте себе рябь на пруду после того, как бросили камень в воду, акселерометр обнаружит удар в любом выбранном направлении (ось X, Y или Z), но помните, что для достижения наилучших результатов, установите все акселерометры в одной ориентации и измерьте одну и ту же ось.

Несмотря на то, что теперь детонация при рулевом управлении устранена, прерывистые столкновения с лежачими полицейскими остаются, и это относится к другому тематическому исследованию.

Большое спасибо г-ну Мартину Рубенштейну за его неоценимый вклад в ряд исследований NVH за последние годы и за квалификацию многочисленных методов измерения, которыми мы все можем поделиться и получить пользу.

Для получения дополнительной информации о Pico Automotive выберите «подробнее» ниже.

Стук руля — Toyota 4Runner Forum

.
