Почему сапунит двигатель? — Причины и что делать

Чтобы разобраться в таком явлении как сапунение двигателя, давайте в начале выясним, что такое сапун? Сапун (дыхательный клапан) — устройство через которое ёмкость сообщается с атмосферой для поддержания равенства давлений. Сапунение двигателя – это нормальный процесс, который специально предусмотрели инженеры для сброса избыточного давления картера двигателя. Сапун является частью системы вентиляции картерных газов, которую можно назвать «лёгкими двигателя».

Как понять, что двигатель сапунит?

Картерные газы неминуемо скапливаются как в старых, изношенных двигателях, так и в новых. Если система вентиляции картерных газов замкнутая, то как понять, что в картере двигателя скапливаются отработавшие газы? Выявить это можно по ряду признаков, как косвенных, так и очевидных. Самый простой и информативный способ: необходимо при прогретом работающем двигателе открутить крышку маслозаливной горловины.   Если из маслозаливной горловины вы увидите незначительное дымление, то давление картерных газов в норме. Если же оттуда валит дым как из выхлопной трубы и брызжет моторное масло, то необходимо принимать меры по выявлению и устранению причины высокого давления картерных газов.

Валит дым из сапуна двигателя? Какие могут быть основные причины? Давайте разбираться.

При высоком давлении картерных газов также можно наблюдать активное дымление из отверстия маслоизмерительного щупа, иногда газы попросту выталкивают маслоизмерительный щуп из посадочного места.

К косвенным признакам высокого давления картерных газов можно отнести: падение компрессии двигателя, повышенный расход масла двигателем, загрязнение маслом дроссельной заслонки, синий дым из выхлопной трубы.

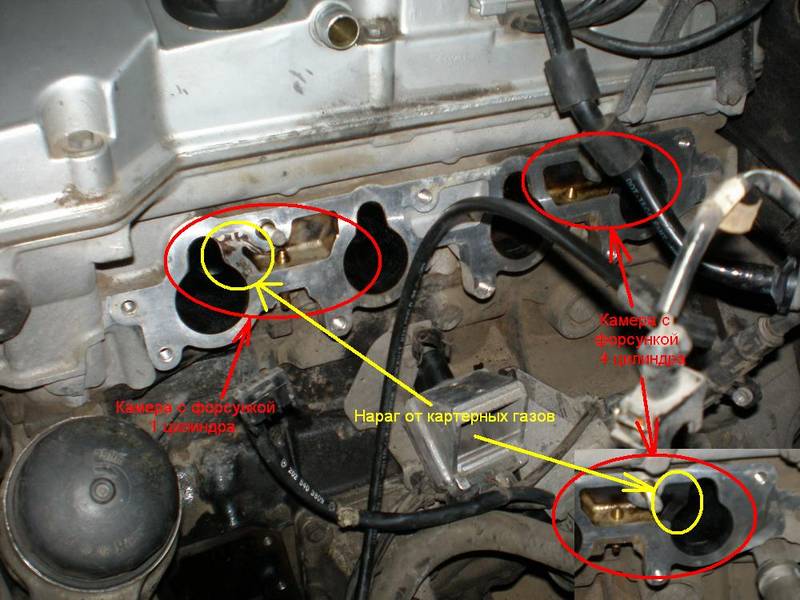

Вместе с большим объёмом картерных газов масляный туман из картера попадает во впускной коллектор, где оседает на дроссельной заслонке, а затем в цилиндры.

Неисправности системы вентиляции картерных газов

Наиболее чувствительным элементом системы вентиляции картерных газов является клапан вентиляции картерных газов (КВКГ), именно он регулирует давление газов внутри двигателя. При наличии масляных отложений КВКГ может залипнуть в открытом или закрытом приложении. Если клапан заклинил в открытом положении, то во впускную магистраль картерные газы попадают постоянно, что приводит к обеднению топливной смеси и неустойчивой работе двигателя.

Если КВКГ заклинило в закрытом положении, то картерные газы не могут циркулировать и накапливаются внутри двигателя. При избыточном давлении уплотнители двигателя (маслосъёмные колпачки клапанов и сальники коленвала) работают в более нагруженном режиме, могут возникать течи, увеличивается расход масла на угар.

Течь сальника коленвала

Для поддержания системы вентиляции картерных газов в чистоте рекомендуем при каждой замене масла выполнять промывку маслосистемы двигателя при помощи:

Если же предотвратить загрязнение не удалось, то необходимо выполнить демонтаж элементов системы вентиляции картерных газов и механическим путем очистить их.

Износ цилиндропоршневой группы

Газы, образовавшиеся в результате горения топливно-воздушной смеси в цилиндрах двигателя, неминуемо прорываются через поршневые кольца и попадают в картер двигателя. Количество газов и создаваемое ими давление в картере напрямую зависит от величины тепловых зазоров между поршнями и цилиндрами, иными словами от степени изношенности ЦПГ. Естественный износ элементов ЦПГ неизбежен, а неправильная эксплуатация двигателя только ускоряет его, временные и денежные затраты необходимые для ремонта двигателя напрямую зависят от степени его износа.

При некритичном износе восстановить геометрию элементов ЦПГ и характеристики двигателя можно при помощи ХADO технологии. Использование ХADO технологии позволяет сэкономить Ваши время и деньги, нет необходимости выполнять разборку силового агрегата и выводить его из эксплуатации. Применение гелей-ревитализантов позволяет не только компенсировать накопленный износ, но и защитить детали двигателя от износа на протяжении до 100 тыс км пробега автомобиля.

Для обработки двигателя Вашего автомобиля рекомендуем использовать:

Однако при значительной степени износа или разрушении элементов ЦПГ применение геля-ревитализанта будет мало эффективно. Автовладельцу придётся выполнять капитальный ремонт двигателя, а после проведенного капремонта еще необходимо будет выполнить обкатку двигателя.

Залегание поршневых колец

Залегание поршневых колец – это первый звоночек, который сигнализирует о начавшемся износе ЦПГ. И если на него вовремя не отреагировать, то дорогостоящего ремонта не избежать. Из-за скопления загрязнений и отложений в цилиндрах поршневые кольца теряют свою подвижность и остаются в определенном фиксированном положении. Следственно тепловые зазоры между поршневыми кольцами и цилиндрами нарушаются, поршневые кольца перестают выполнять свои функции на 100%, появляется: масложор, повышенный износ ЦПГ и снижается компрессия.

К залеганию поршневых колец приводят:

•
  использование некачественного масла;
•
  нарушение интервалов замены масла;
•
  перегрев двигателя;
•
  использование некачественного топлива;
•
  езда на непрогретом двигателе.

Чтобы вернуть подвижность поршневым кольцам и восстановить нормальную работу двигателя необходимо провести раскоксовку двигателя. Для удаления отложений в бензиновых и дизельных двигателях рекомендуем использовать специальные препараты «Verylube Раскоксовка», «Verylube Антикокс». Эти высокоэффективные средства позволяют быстро устранить залегание поршневых колец, при этом нет необходимости разбирать двигатель. Состав вносится непосредственно в цилиндры двигателя через отверстия для установки свечей зажигания (топливных форсунок или свечей накаливания в дизельных двигателях).

Маскирование сапунения двигателя

Среди автовладельцев существует популярный метод борьбы с сапунением: отсоединить шланг вентиляции картера от крышки клапанов/воздухозаборника и вывести его под машину.

Подобное маскирование проблемы приводит к плачевным последствиям. Помимо сброса излишнего давления, этот шланг всасывает уличный воздух, а вместе с ним песок и абразивные частицы, которые ускоряют износ двигателя. Вместо того чтобы решить проблему сапунения автовладелец получает новую – интенсивный износ ЦПГ, и с каждым километром пробега приближается к капитальному ремонту двигателя.

Подсос воздуха в двигателе

Подсос воздуха!

Устраняем подсос постороннего воздуха в системе питания!

 Давайте в этой статье разберем такую тему «Подсос постороннего воздуха«, очень даже актуальную и больную тему, которая касается бензинового двигателя ЗМЗ-511 и его модификаций. А как определить подсасывает, двигатель, воздух или нет. Обычно, когда имеется подсос воздуха, двигатель работает с перебоями, троит и будет работать только при закрытой заслонке подсоса, то есть при вытянутом подсосе и еще, может быть, не будет устойчивых холостых оборотов. Теперь определим где может быть подсос постороннего воздуха:

1. Это конечно нужно начать с карбюратора. Снимите карбюратор потом нужно перевернуть его верх днищем (только не забудьте там внутри бензин нужно его вылить перед тем как перевернуть). Потом нужно приложить что нибудь ровное, плоское на днище карбюратора. Как показано на фото.

 Если днище не ровное то это сразу будет видно. И так если не ровно нужно днище шлифовать, выровнять. Иначе может быть подсос постороннего воздуха.Для шлифовки в таких случаях подойдет большой круг для наждака. (Обычно его используют для шлифовки головок (кустарный метод) это не есть очень хорошо).

  После того как шлифонули днище карбюратора перед установкой на место обратите внимание на прокладку. Если есть необходимость стоит заменить.

 2.Второе, где может быть подсос воздуха, это трубка которая помогает создавать вакуумное разряжение для вакуумных усилителей тормозной системы. Она прикручена на пауке двигателя во всасывающий канал седьмого цилиндра. На фото указан стрелкой. Проверьте что бы медная трубка была нормально прижата к штуцеру, а то бывает такое вроде затянул нормально а трубка не прижата.

3. В третьих это надо идти по медной трубке которая непосредственно идет к вакуумным усилителям. Вернее сначала к баллонам, а потом уже к усилителям. И так если Вы не забыли у ГАЗ-3307 да и ГАЗ-53 последнее выпуски, тоже уже выпускались с двух контурным вакуумным усилителем. Один контур на передний мост, а второй, соответственно, на задний.

 А трубка то которая прикручена на паук двигателя, для создания вакуумного разряжения, у нас одна, а контуров два. Надо пустить эту трубку на оба контура. Для этой цели завод изготовитель использовал своеобразный тройник.

 После двигателя медная трубка, для вакуумных усилителей, уходит под кабину вдоль раме, в левую сторону, если смотреть спереди на автомобиль. В районе КПП, под кабиной, как раз таки и делится на два контура с помощью не без известного нам тройника.

 Друзья я Вас уверяю кто ко мне обращается с проблемой подсоса постороннего воздуха, в двигателе ЗМЗ-511 для ГАЗ-3307. В 90% случаях бывает подсос именно на этом самом тройнике. Это даже можно сказать болезнь  ГАЗ-3307 с двигателем ЗМЗ-511. Вот тут я сделал кое какое фото прошу прощения как смог. Фото сделал из под подножки ГАЗ-3307 со стороны пассажира. А где это самый тройник стоит указал стрелочкой. Как раз в этом месте и делится на два контура и стоит тройник с внутренней стороны рамы.

4. Ну и конечно нужно проверить резиновые соединения на медных трубках вакуумных усилителей. Бывает со временем резиновые трубки начинают трескаются ну, а потом уже дырка и подсос постороннего воздуха. Обратите внимание на эти трубки указаны стрелочкой.

5. Не могу не рассказать одну историю. Как то был случай не могли тоже найти причину подсоса постороннего воздуха. Двигатель ЗМЗ-511(бензиновый). Сняли воздушный фильтр завели двигатель работал он конечно ужасно. Холостого хода совсем не было он глох сразу как газ отпускаешь.

 И где был подсос Вы думаете. Сначала я не понял где то за карбюратором какой то не характерный звук, как бы сказать типа свест что ли. А там стоит сапун для вентиляции двигателя. Тут на фото сапун, такой стоял на ГАЗ-53, а на ГАЗ-3307 немножко другой. Но предназначение у них одно и тоже. У ГАЗ-53 он был выведен в низ под кабину, а у ГАЗ-3307 уже был соединен с воздушным фильтром Euro сами понимаете, экология, не чего окружающую среду портить.

 Вот как раз там и был подсос и между прочем не слабый. «Как может там быть подсос постороннего воздуха с сапуна», спросите Вы. Я и сам себе задал это вопрос. Но потом поразмыслив понял что это под плитой (пауком) выдавило резиновою прокладку.

 Не так давно этому двигателю я делал капитальный ремонт. Пришлось снова снимать плиту (паук). Когда сняли были поражены во что превратилась резиновая прокладка, это даже нельзя не с чем сравнить. Сами думаю понимаете что происходит с простой резиной после её прибывания в масле.

 Просто нормальные прокладки, особенно резиновые, в наше время сложно найти все из сыромятины гонят. Ни какого качества только количество и деньги волнуют наших производителей, а может и не наших.

 Так что, друзья мои, если уж вовсе не можете найти причину подсоса постороннего воздуха обратите внимание на сапун. Если выдавило под плитой резину то сразу будет понятно.

Дополнение к статье, видео подсос воздуха.

 Все собирался записать видео про подсос постороннего воздуха под плитой, не как не получалось вот вчера ремонтировал пожарную машину на базе ГАЗ-66. Все думаю знают что на ГАЗ-66 стоит все тот же двигатель от Газика. Не знаю когда делали ремонт на этом двигателе, но последнее время он работал просто ужасно перебои, холостого хода нет, троил, ну в общем и все остальное.

 Как я понял что нужно вскрывать плиту, да очень просто, как в статье я уже писал: снял воздушный фильтр и завел двигатель заткнул сапун рукой сразу стало все понятно в сапун сосет воздух, а должно быть наоборот из сапуна должны выходить небольшие отработанные газы. Этого, со временем, не избежать, двигатель то не новый, он хоть как будет не много сапунить.

 И так подсос воздуха в сапун говорит о том, что нарушена герметичность плиты, попросту говоря резиновая прокладка, под плитой, пришла в негодность или её выдавило. Вот посмотрите видео про то что произошло с резиновой прокладкой под плитой.

Видео подсос постороннего воздуха в сапун.

 Ну что же друзья мы с Вами сегодня рассмотрели причины подсоса постороннего воздуха в двигателе ЗМЗ-511 и модификации для ГАЗ-3307.

  Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ«. Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

Сосет воздух через щуп

Появился звук шипения воздуха из движка, сапун для сброса картерных газов около катушки зажигания всасывал воздух как пылесос с громким шипением, а также с крышки масленной горловины и через щуп. Проблема в маслоуловителе, который находится в клапанной крышке и он не разборный, потому замена новой крышки и прокладки, на фото уже варварским способом взломана крышка маслоуловителя и найдена причина а это порванная мембрана!

Симптомы данной поломки это плавающие обороты двигателя, запах масла в салоне, переодически появляющийся и уходящий, увеличение расхода топлива, шипение воздуха из под капота и после выключения зажигания еще секунды 3,4. Щуп уровня масла двигателя при заведенном авто, вытаскивая его втягивается обратно с шумом из трубки сосущего пылесоса.

Масло уловитель или мембрану заменить не удастся отдельно, только полностью клапанную крышку с новой прокладкой !

colonel Shepard

Здравствуйте
S80 первого поколения, 2003 год, атмосферка, 2.4.
Поменяли ГРМ, и разбирались с модулем ABS и вакуумным насосом.

Итог: внутри двигателя нефиговое разрежение. Как только вытаскиваешь щуп, через него ощутимо сосёт воздух, и двигатель быстро глохнет.
Без этого двигатель хорошо колбасит.

Вопрос: из-за чего такое может быть?
Может ли быть из-за мембранки в маслоуловителе?

Подсос воздуха Z16XER

Имеем седан 2008г., Z16XER, изя, 45000км.
Появилась такая хрень. Перебои на холостом ходу, стрелка тахометра плавает на толщину стрелки. На средних и выше средних перебоев нет. Запуск без проблем. Тянет хорошо. Загорелся CHECK с кодом 0301. Замена свечей и модуля зажигания не помогла. При работе на холостом ходу в передней части движка в районе первого цилиндра слышен звук подсасываемого воздуха, который пропадает при увеличении оборотов, когда разряжение в коллекторе уменьшается. Прощупыванием снаружи шлангов и трубок на впускном коллекторе свищ не обнаружил. Значит сосёт через какую-то прокладку или через что-то ещё, где используется вакуум. Кто что посоветует.

Помой инжектор и дроссельную заслонку.

Добавлено спустя 5 минут 14 секунд:

Форсунки помыл, стал работать поровнее, перебои появляются пореже, но проблема полностью не ушла. Как помыть дроссельную заслонку? Может кто уже выкладывал?

K2
за поиск PIVO70у пиво поставь

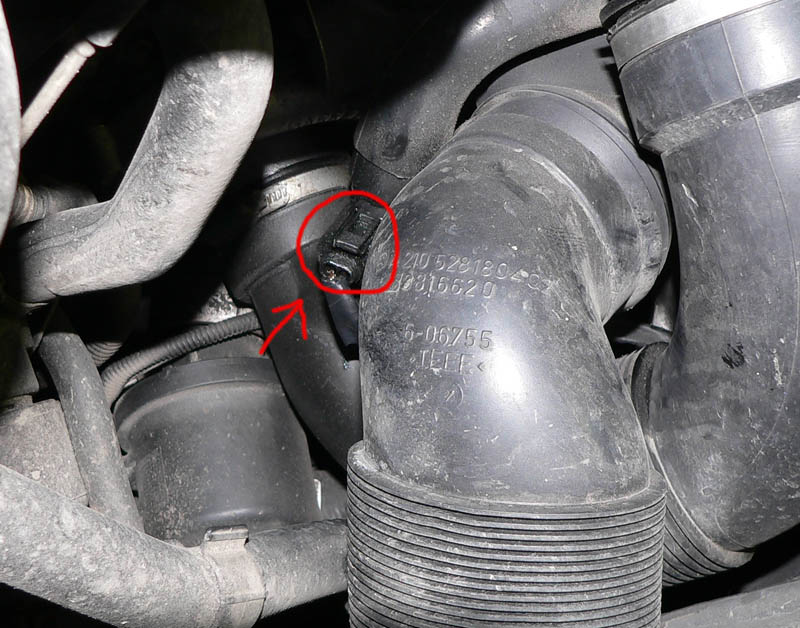

На рисунке красным обведено маленькое отверстие, если через него идет подсос воздуха, то порвана мембрана маслоотделителя (система вентиляции картерных газов), это все встроено в клапанную крышку. По сути ее надо менять, но можно попробовать разобрать, там на пластмассовых защелках.

Почему не поискать подсос с помощью классического способа — аэрозольного баллончика с очистителем карбюратора и т.д.?

этот подсос диагностируется очень легко
если на заведенном двигателе трудно открыть маслозаливную горловину
крышка как-бы присасывается следовательно мембрана порвалась
и надо менять клапанную крышку
клапан в крышке действительно на защелках но открыть их очень проблематично
ну открыли дальше что
а вот отверстие которое на рисунке показано держать надо чистым
это соединение обратной стороны мембраны с атмосферой
если забьется то изменятся характеристики системы вентиляции картера
и будет давить масло через все уплотнения
примерно так

kostia111
Ты имеешь в виду вот этот документ?
Но ведь соответствующих ошибок у K2 нет.

Устранение неисправности в условиях эксплуатации: 2266
Проблема: Двигатель Z16XE1/LET/LER/XEP/XER/Z18XER — Свистящий шум
Модель: Двигатели: Опции:
Astra-G 2003. 2005,Astra-H 2004. 2008,Zafira-B 2005. 2008,Meriva 2006. 2008,Corsa-D 2007. 2008,Vectra-C 2006. 2008,Signum 2006. 2008 Z16XEP,Z16XE1| Z16XER| Z16XEP| Z16LET| Z18XER,Z16XE1| Z16XER| Z16XEP| Z18XER,Z16XEP| Z16LET,Z16LEL| Z16LER,Z16XEP| Z18XER,Z18XER
Рекламация: Клиент жалуется на свистящий шум в двигателе, иногда регистрируется код P0105 (датчик MAP) и P0170 (топливовоздушная смесь) в ECU.
Причина: Растрескивание мембраны давления воздуха внутри крышки головки цилиндров.
Изготовление: Начиная с двигателя №20MV7706 (13-Окт-2008) в производство были внедрены усовершенствованные детали.

Устранение неисправности:
В случае жалобы клиента извлечь щуп для измерения уровня масла или
снять крышку маслоналивной горловины.
Если свистящий шум исчезает, заменить крышку головки цилиндров.
При рассмотрении вариантов с датчиком MAP также возможна проверка
абсолютного давления коллектора (MAP) при помощи Tech 2. В режиме
холостого хода и без нагрузки оно должно находиться приблизительно
в диапазоне от 32 до 38 кПа.
Функциональная группа: J — двигатель
Группа неисправности: 01 — поломка или трещина,14 — шумы или вибрации
Код неисправности: P0105,P0170

Должна ли фара запотевать? — журнал За рулем

Что делать с запотевшей автомобильной оптикой? И надо ли обращать на это внимание?

 — Были демоны — мы этого не отрицаем. Но они самоликвидировались.

Жорж Милославский «Иван Васильевич меняет профессию»

Запотевшая фара

Запотевание настолько сильное, что не позволяет даже определить тип фары.

Запотевание настолько сильное, что не позволяет даже определить тип фары.

Вообще говоря, абсолютно все фары и прочие автомобильные фонари априори негерметичны. Иначе и быть не может: при нагреве температура внутри любой фары легко может меняться градусов на 100! От минус 35, достижимых зимой даже в Средней полосе России, до 60–70 градусов во включенной фаре летом, на солнышке. К тому же задняя часть фары расположена в моторном отсеке, где, как правило, довольно жарко. Воздух в фаре при этом, естественно, расширяется, а потому без обмена с внешней средой не обойтись.

Где есть контакт, там всегда остается возможность для запотевания. К примеру, если остывающая фара всасывает в себя влажный воздух — скажем, на мойке, то прозрачный колпак (раньше это был рассеиватель) по законам физики имеет право несколько помутнеть. Ну а если фара имеет дефекты, то шансов запотеть у нее гораздо выше. Когда-то любимая Волга одного из авторов стала обращать на себя внимание тем, что стекла фар повели себя по-разному — одно прозрачнее другого. Вскоре всё выяснилось: при визите на сервис один рассеиватель отвалился сам по себе!

Опасно ли запотевание? Несомненно. Оно искажает светораспределение, что мешает как водителю (падает освещенность дороги), так и другим участникам движения (их слепит).

Мутная фара

Ближний свет фары Ларгуса сильно искажен.

Ближний свет фары Ларгуса сильно искажен.

При этом повышенная влажность внутри корпуса фары разрушает покрытие отражателей. Ну а про электрику и говорить нечего: вода и контакты не помирятся никогда.

Если фара исправна, то бояться, в общем-то, нечего. Запотевание исчезнет так же быстро, как и появилось. Фара, как мы уже отметили, «дышит» — в дешевых конструкциях предусмотрена трубочка, направленная вниз, а у машин посовременнее для вентиляции использованы специальные сапуны с маленькими фильтрами.

фара

Фара Lada Largus с двумя сапунами (белые колпачки).

Фара Lada Largus с двумя сапунами (белые колпачки).

Но в любом случае, от случайного попадания влаги защищены любые световые приборы. Если, конечно, они исправны.

фара

Противотуманная фара Kia cee’d. Хорошо видны два сапуна. По одному на каждую секцию.

Противотуманная фара Kia cee’d. Хорошо видны два сапуна. По одному на каждую секцию.

А какие неисправности могут способствовать запотеванию? Тут все просто: чаще всего вентиляция просто забита грязью. Фары с трещинами также «гуляют сами по себе». Отдельные случаи запотевания связаны с непрофессиональной разборкой/сборкой фары.

В таких случаях совет только один. Ремонтируйте фару до достижения герметичности всех стыков, чтобы остались только штатные «дыхалки». Если не получается, то фара подлежит замене. Никакие влагопоглотители в виде силикагеля либо кусочков памперса неисправной фаре не помогут.

И все же, насколько опасны капли воды, попавшие в фару? Мы поставили несложный эксперимент: с помощью шприца закачали в оптику редакционного Ларгуса 20 мл воды — это довольно много. Зажгли фары, подождали, затем выключили — ну да, колпаки помутнели. Светораспределение стало безобразным. Однако уже через пару дней, после сравнительно небольшого пробега, эффект пропал: водичка благополучно улетучилась в атмосферу. Что, собственно, и требовалось доказать.

Из полезных советов по части антизапотевания упомянем, пожалуй, только один: осторожно относитесь к мойке моторного отсека под давлением. Сильная струя может сорвать «дыхательные колпачки» и натворить неприятностей, после которых с фарой придется капитально повозиться или заменить ее вовсе.

Расскажите в комментариях, приходилось ли сталкиваться с запотеванием световых приборов и как боролись с этим явлением.

Очистка вентиляции картера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
В  «классическом» эту процедуру нужно проделывать каждый раз перед заменой масла в моторе на новое, иначе система вентиляции картерных газов в двигателе засорится, что приведёт к потере мощности автомобиля. Из-за попадания в двигатель грязного воздуха с частичками эмульсии, накопившейся в шлангах вентиляции картера, в прямом смысле сокращается ресурс мотора. Кроме того, давление газов в шлангах и двигателе будет расти – появятся подтёки масла через уплотнения.

Совсем небольшое количество людей беспокоится о чистке вентиляции, раз вы сюда зашли – значит вы не из их числа. Мы подготовили интересную статью с подробным описанием процедуры чистки.

Примечание!
Вам понадобятся следующие инструменты: отвёртка, набор гаечных ключей  «на 8», «на 10» и «на 13», чистые тряпки, емкость для промывания деталей (шлаги, сапун и т. д) и керосин.

Когда чистить вентиляцию?

Регулярно с периодичностью в 15.000-20.000 км пробега автомобиля.

Примечание!
Лучше всего очищать систему перед каждой сменой масла, в противном случае новое масло испортится быстрее из-за загрязнённости системы.

Регулярно обращайте внимание на двигатель: не замаслен ли он? Заметив неладное – приступайте к чистке.

Очистка на ВАЗ 2101-ВАЗ 2107

Снятие

1. Снимите корпус воздухофильтра с двигателя автомобиля (подробнее смотрите в статье «Замена корпуса воздушного фильтра»)

Примечание!
В обязательном порядке извлеките из картерного шланга вентиляции пламегаситель и промойте его керосином в случае сильного загрязнения.

2. Ослабьте хомут крепления дополнительного шланга к крышке сапуна (указан красной стрелкой) и  отсоедините дополнительный шланг неё. Перейдите к ослаблению хомута основного шланга (указан синей стрелкой) и отсоедините его от крышки.

3. Выньте щуп показателя уровня масла в двигателе.

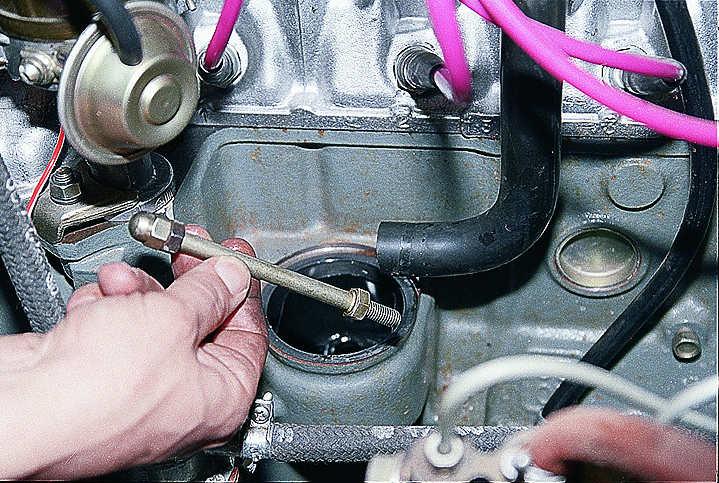

4. Отверните болт крепления крышки сапуна и снимите крышку с двигателя автомобиля.

5. Смочите тряпку в керосине и протрите внутреннюю полость маслоотделителя.

Примечание!
Будьте аккуратны во время протирания, не уроните частички грязи внутрь двигателя. Если вам неудобно счищать грязь на установленном маслоотделителе, снимите его с автомобиля, отвёрнув гайку крепления (указана красной стрелочкой). Снятый маслоотделитель положите в заранее подготовленную ёмкость с керосином.

6. Очистите поверхность воздухофильтра от грязи, протерёв его тряпкой, смоченной в керосине.

Примечание!
Снимите с корпуса фильтра уплотнительную прокладку и очистите ее от грязи.

Установка

Производится в обратном снятию порядке.

Примечание!
Порванные или потрескавшиеся прокладки замените на новые. Проверьте, чтобы в прокладку корпуса воздухофильтра были вставлены металлические втулки (показаны на фото).

Важно!
При попадании большого количества керосина в картер двигателя, замените масло в двигателе! (подробнее читайте в статье «Замена моторного масла»)

Для новичков!

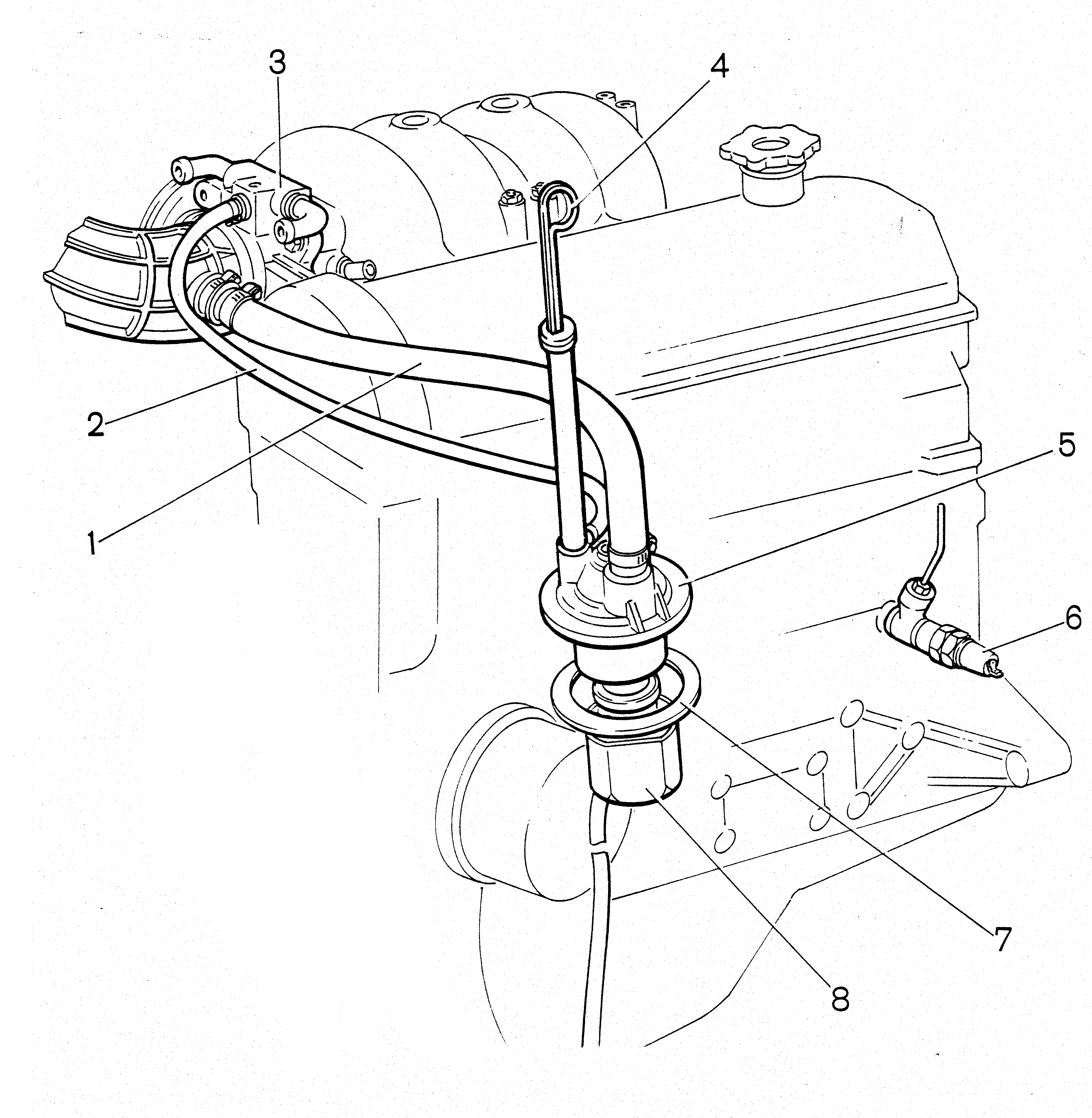

Вопрос: Как выглядит маслоотделитель полностью?
Ответ: на фото.

Почему гонит и выдавливает масло из сапуна? ищем возможные проблемы

Автомобильный двигатель любого вида имеет сложную конструкцию. В него входят различные системы и механизмы, взаимодействующие друг с другом. Для обеспечения отвода газов, образующихся во внутренних полостях силового агрегата, дизельный мотор оборудован эффективной системой вентиляции.

Образование картерных газов

В процессе сгорания рабочих смесей в цилиндрах двигателя происходит скопление отработавших газов, находящихся под высоким давлением. Вследствие давления часть газов просачивается в картер. Там происходит смешивание их с масляными испарениями и влагой конденсата. Полученная газовая смесь называется картерными газами.

С ростом давления газовая смесь прорывается сквозь следующие элементы:

Если появился характерный эффект под названием «гонит масло», значит при выходе газов происходит вовлечение моторного масла. Чтобы остановить движущееся масло из сапуна дизельного двигателя, необходимо поддерживать давление внутри двигателя в пределах допустимых норм при помощи вывода газов картерных через систему вентиляции.

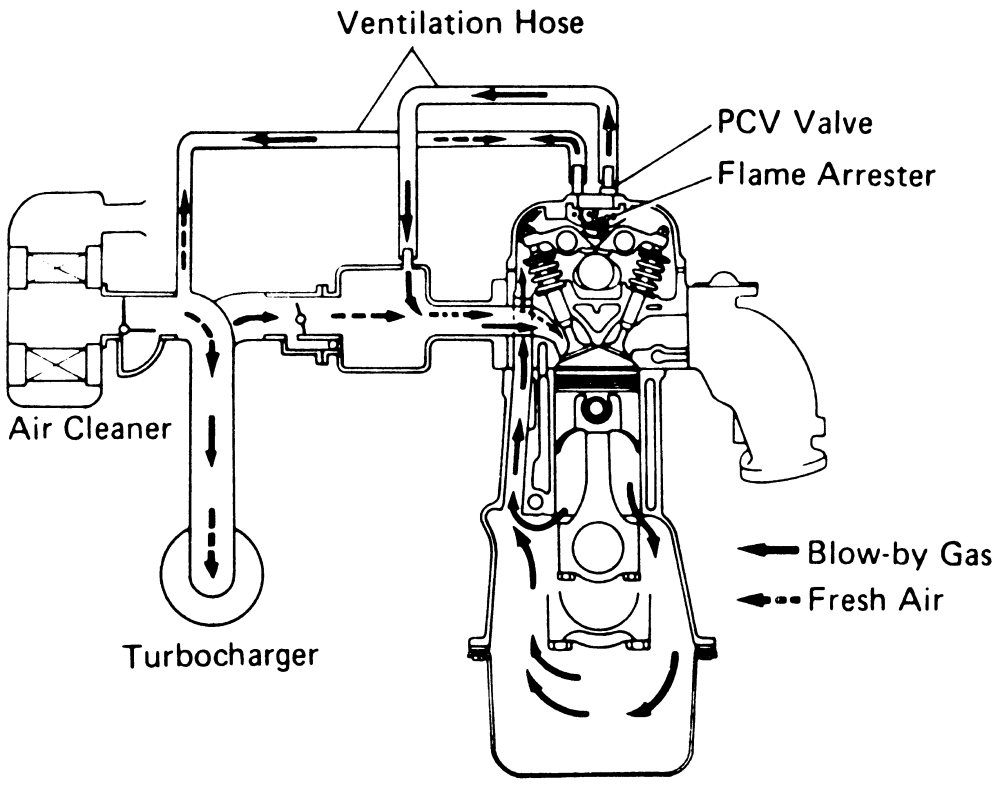

Принцип работы вентиляционной системы двигателя

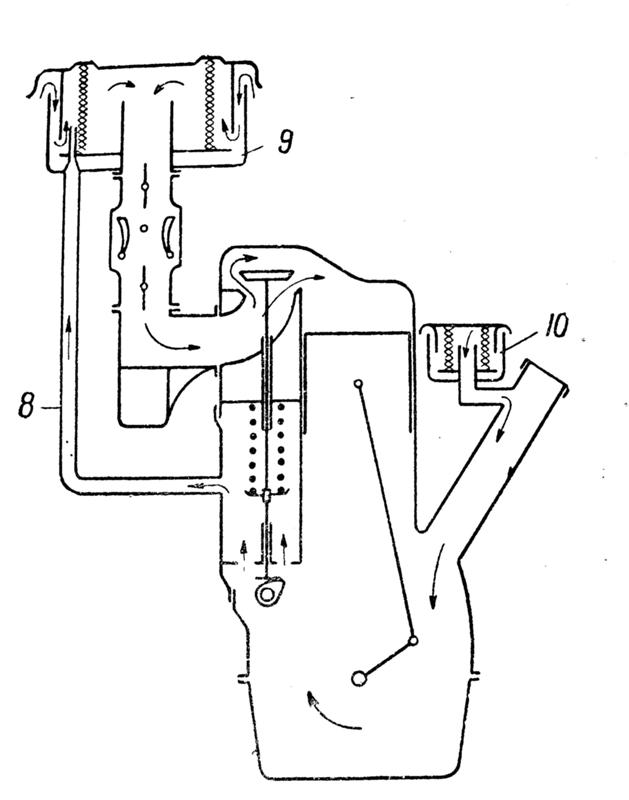

В конструкцию старых моделей двигателей внутреннего сгорания встраивались простейшие схемы вентиляционных систем, в их состав входил только один сапун, который располагался в картере. Он являлся звеном, соединяющим внутреннюю часть блока цилиндров с атмосферой, через него и выходили картерные газы.

Данная схема обладала существенным недостатком: отводимые газы содержали в своем составе масляные частицы, которые рассеивались во внешней среде. Негативный эффект приводил к существенным потерям смазочных материалов, а также являлся серьезным фактором, загрязняющим атмосферу.

Современные дизельные и турбо двигатели оборудованы системами вентиляции закрытого типа. К сапуну подсоединяется специальный патрубок, через который отводятся отработавшие газы в полость впускного коллектора или к воздушному фильтру для дальнейшего продвижения внутрь цилиндров, чтобы участвовать в процессе сгорания.

• Усовершенствованные конструкции устраняют причины загрязнения окружающей среды, не позволяют гнать частицы масла, в атмосферу.
• Вдобавок ко всему каждый движок снабжен специальными элементами, отделяющими масляные частицы от газов и возвращающие их в полость картера.
• В зависимости от производителяи модели автомобиля существует несколько вариантов устройств маслоотделения, которые отличаются как конструктивно, так и по принципу действия.
• В состав систем вентиляции дизельных силовых агрегатов современных автомобилей входят следующие элементы:

Внешний вид систем может отличаться в зависимости от модели авто, но принцип действия и назначение остаются неизменными.

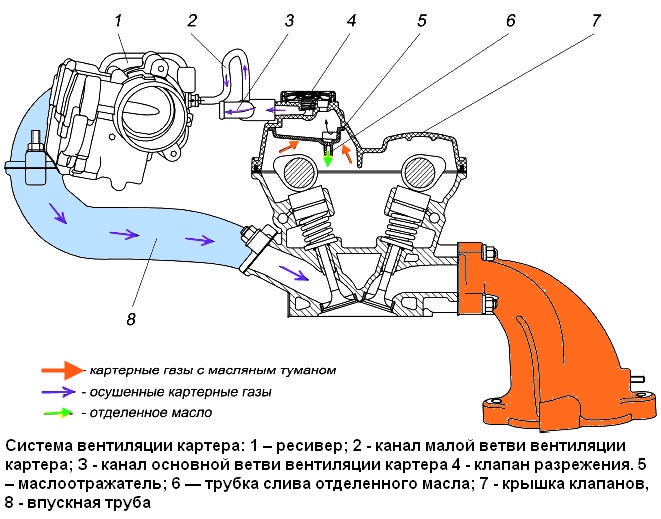

Описание конструкции вентиляционной системы двигателя ВАЗ 2110

Сапун с закрепленным концом патрубка расположен в нижней части блока цилиндров. Противоположным концом патрубок соединяется с маслоотделителем, находящимся в крышке головки блока. На противоположной стороне головки произведено подсоединение специальной трубки к штуцеру. Данная трубка соединена с впускным воздушным патрубком.

Работа системы состоит из следующих этапов:

1. Прохождение газов в полость крышки головки через сапун дизеля.
2. Отделение масла в маслоотделителе и подача его к клапанам.
3. Смешивание и подача газов в коллектор через воздушный патрубок.

1. Силовой агрегат данной модели автомобиля не оборудован клапаном, регулирующим давление отработавших газов.
2. В других авто маслоотделители могут быть расположены в районе сапуна, за которым располагается клапан давления.

Как обнаружить протекание масла сквозь дизельный сапун

Работоспособность данной системы очень важна для стабильной работы двигателя. Выход масла через сапун дизеля является наиболее часто встречающейся проблемой в вентиляции.

При несвоевременном выявлении и устранении данного дефекта могут возникнуть серьезные поломки в двигателе внутреннего сгорания:

• попадание масляных частиц в цилиндры и коллектор;
• засорение и забивание каналов;
• увеличение количества сажи при сгорании;
• попадание сажи в масляный картер;
• закоксовка масляных каналов;
• ухудшение работы системы смазки.

• К признакам гона масла через дизельный сапун относятся такие эффекты:

1. Подтекание смазки внутри фильтра воздушного.
2. Наличие обильных масляных следов на наружной поверхности фильтрующего устройства карбюраторного мотора.
3. Масляные отложения на дроссельном механизме и внутренней поверхности коллектора впускного.
4. Снижение показателей мощности движка.
5. Рост потребления горючего.

В чем состоят причины выброса масла

Смазочные вещества могут выходить через сапун дизеля не только из-за поломок в системе вентиляции. Данный дефект также наблюдается вследствие следующих причин:

• Повышенный износ колец поршневых, разрушения поверхностей в цилиндрах и поршнях приводят к прохождению в картер большого количества газов, с которым вентиляция не в состоянии справиться. Создавшаяся ситуация приводит к повышенному давлению, при котором масло выдавливается через сапун.
• Засоры в сливном канале маслоотделителя приводят к подмешиванию в проходящие газы отделенного масла.
• Забивание фильтра воздушного. При данном дефекте двигателю не хватает воздуха, и он начинает использовать воздушные массы из вентиляции, загрязненные масляными включениями.
• Повышенное количество моторного масла в смазочной системе приводит к попаданию излишков в вентиляционную систему.
• Выход из строя, залегание вентиляционного клапана.
• Износ газораспределительного механизма и прогорание клапана влекут за собой попадание картерных газов в пространство надклапанное и в полость картера, что способствует повышению давления в двигателе.

Проведение диагностики выхода смазочного материала

Чтобы выявить причины возникновения дефекта гона смазки через сапун дизеля и турбо дизеля, необходимо провести комплексную проверку силового агрегата. Для этого не потребуется разборка двигателя. Опытные мастера замеряют определенные параметры и визуально оценивают состояние элементов, входящих в вентиляционную систему.

При выявлении налета и масляных отложений в коллекторе впускном делается вывод о наличии выхода смазки через уплотнения сапуна дизеля. Для проведения диагностики потребуется набор инструментов, состоящий из рожковых ключей, отверток, измерителя компрессии.

Алгоритм проверочных мероприятий:

1. Анализ состояния выхлопных газов. При этом включается двигатель и проверяется цветовой оттенок выхлопа. Черный или сизый оттенок говорит о том, что масло попадает в цилиндры, т. к. имеется износ и залегание маслосъемных колец, а также имеются проблемы в работе газораспределительного механизма.
2. Проверка компрессии в каждом цилиндре. Величина компрессии, равная 11 — 13 Мпа, говорит об исправной работе цилиндров и поршней. Различие между компрессиями в цилиндрах не должно превышать одногомегапаскаля. Низкая компрессия одного из цилиндров может являться причиной выхода смазочного материала.
3. При помощи свечи зажигания определяется конкретная причина дефекта данного цилиндра. Свеча снимается и проверяется на наличие сильных следов нагара, которые указывают на дефекты в цилиндро — поршневой группе.
4. Отсутствие нагара на свече свидетельствует о том, что необходимо проверить клапаны.
5. При нормальной компрессии во всех цилиндрах необходимо производить дальнейшую проверку и очищение элементов системы вентиляции.Все входящие устройства подлежат демонтажу и тщательной промывке, просушке с последующей установкой на место.

Заключение

Выход смазочного материала сквозь сапун дизеля не сразу проявляет себя. Начинается с маленьких порций, а затем количество масла нарастает. Бывают случаи, когда силовой агрегат теряет больше одного литра смазочной жидкости в течение короткого времени.

Автовладельцев тревожит возникновение данной проблемы. Для проведения диагностики, чистки и устранения дефекта системы своими руками достаточно изменить марку смазочного материала и прочистить сапун.

К данной статье еще нет комментариев. Оставьте комментарий первым.

Источник: http://car-avz.ru/glavnaya/sovety-masteru/13132-vykhodit-maslo-iz-sapuna-dizelnogo-dvigatelya

Почему гонит масло через сапун дизель и что делать

Автомобильный двигатель любого вида имеет сложную конструкцию. В него входят различные системы и механизмы, взаимодействующие друг с другом. Для обеспечения отвода газов, образующихся во внутренних полостях силового агрегата, дизельный мотор оборудован эффективной системой вентиляции.

Образование картерных газов

В процессе сгорания рабочих смесей в цилиндрах двигателя происходит скопление отработавших газов, находящихся под высоким давлением. Вследствие давления часть газов просачивается в картер. Там происходит смешивание их с масляными испарениями и влагой конденсата. Полученная газовая смесь называется картерными газами.

С ростом давления газовая смесь прорывается сквозь следующие элементы:

• сальники;
• сапун;
• выход масляного щупа;
• уплотнители.

Если появился характерный эффект под названием «гонит масло», значит при выходе газов происходит вовлечение моторного масла. Чтобы остановить движущееся масло из сапуна дизельного двигателя, необходимо поддерживать давление внутри двигателя в пределах допустимых норм при помощи вывода газов картерных через систему вентиляции.

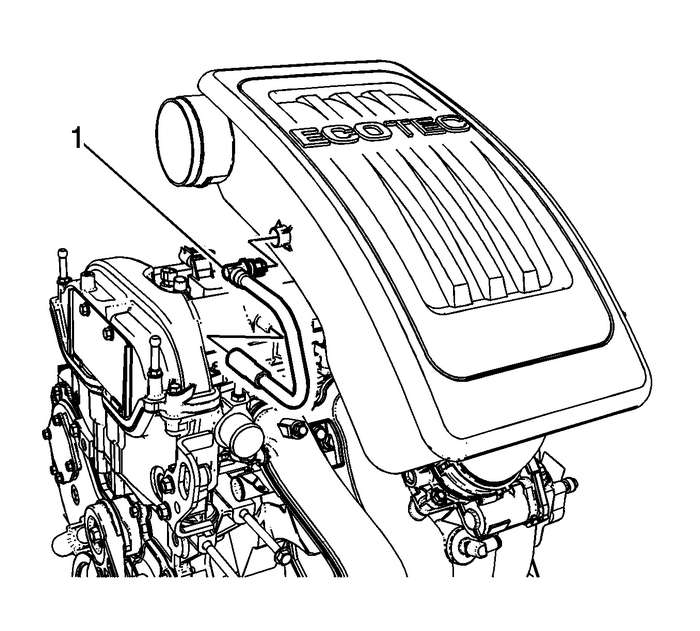

Принцип работы вентиляционной системы двигателя

В конструкцию старых моделей двигателей внутреннего сгорания встраивались простейшие схемы вентиляционных систем, в их состав входил только один сапун, который располагался в картере. Он являлся звеном, соединяющим внутреннюю часть блока цилиндров с атмосферой, через него и выходили картерные газы.

Данная схема обладала существенным недостатком: отводимые газы содержали в своем составе масляные частицы, которые рассеивались во внешней среде. Негативный эффект приводил к существенным потерям смазочных материалов, а также являлся серьезным фактором, загрязняющим атмосферу.

Современные дизельные и турбо двигатели оборудованы системами вентиляции закрытого типа. К сапуну подсоединяется специальный патрубок, через который отводятся отработавшие газы в полость впускного коллектора или к воздушному фильтру для дальнейшего продвижения внутрь цилиндров, чтобы участвовать в процессе сгорания.

• Усовершенствованные конструкции устраняют причины загрязнения окружающей среды, не позволяют гнать частицы масла, в атмосферу.
• Вдобавок ко всему каждый движок снабжен специальными элементами, отделяющими масляные частицы от газов и возвращающие их в полость картера.
• В зависимости от производителяи модели автомобиля существует несколько вариантов устройств маслоотделения, которые отличаются как конструктивно, так и по принципу действия.
• В состав систем вентиляции дизельных силовых агрегатов современных автомобилей входят следующие элементы:

1. Маслоотделитель.
2. Сапун.
3. Два патрубка.
4. Клапан давления газов.

Внешний вид систем может отличаться в зависимости от модели авто, но принцип действия и назначение остаются неизменными.

Описание конструкции вентиляционной системы двигателя ВАЗ 2110

Сапун с закрепленным концом патрубка расположен в нижней части блока цилиндров. Противоположным концом патрубок соединяется с маслоотделителем, находящимся в крышке головки блока. На противоположной стороне головки произведено подсоединение специальной трубки к штуцеру. Данная трубка соединена с впускным воздушным патрубком.

Работа системы состоит из следующих этапов:

1. Прохождение газов в полость крышки головки через сапун дизеля.
2. Отделение масла в маслоотделителе и подача его к клапанам.
3. Смешивание и подача газов в коллектор через воздушный патрубок.

Силовой агрегат данной модели автомобиля не оборудован клапаном, регулирующим давление отработавших газов.

В других авто маслоотделители могут быть расположены в районе сапуна, за которым располагается клапан давления.

Как обнаружить протекание масла сквозь дизельный сапун

Работоспособность данной системы очень важна для стабильной работы двигателя. Выход масла через сапун дизеля является наиболее часто встречающейся проблемой в вентиляции.

При несвоевременном выявлении и устранении данного дефекта могут возникнуть серьезные поломки в двигателе внутреннего сгорания:

• попадание масляных частиц в цилиндры и коллектор;
• засорение и забивание каналов;
• увеличение количества сажи при сгорании;
• попадание сажи в масляный картер;
• закоксовка масляных каналов;
• ухудшение работы системы смазки.

К признакам гона масла через дизельный сапун относятся такие эффекты:

1. Подтекание смазки внутри фильтра воздушного.
2. Наличие обильных масляных следов на наружной поверхности фильтрующего устройства карбюраторного мотора.
3. Масляные отложения на дроссельном механизме и внутренней поверхности коллектора впускного.
4. Снижение показателей мощности движка.
5. Рост потребления горючего.

В чем состоят причины выброса масла

Смазочные вещества могут выходить через сапун дизеля не только из-за поломок в системе вентиляции. Данный дефект также наблюдается вследствие следующих причин:

• Повышенный износ колец поршневых, разрушения поверхностей в цилиндрах и поршнях приводят к прохождению в картер большого количества газов, с которым вентиляция не в состоянии справиться. Создавшаяся ситуация приводит к повышенному давлению, при котором масло выдавливается через сапун.
• Засоры в сливном канале маслоотделителя приводят к подмешиванию в проходящие газы отделенного масла.
• Забивание фильтра воздушного. При данном дефекте двигателю не хватает воздуха, и он начинает использовать воздушные массы из вентиляции, загрязненные масляными включениями.
• Повышенное количество моторного масла в смазочной системе приводит к попаданию излишков в вентиляционную систему.
• Выход из строя, залегание вентиляционного клапана.
• Износ газораспределительного механизма и прогорание клапана влекут за собой попадание картерных газов в пространство надклапанное и в полость картера, что способствует повышению давления в двигателе.

Проведение диагностики выхода смазочного материала

Чтобы выявить причины возникновения дефекта гона смазки через сапун дизеля и турбо дизеля, необходимо провести комплексную проверку силового агрегата. Для этого не потребуется разборка двигателя. Опытные мастера замеряют определенные параметры и визуально оценивают состояние элементов, входящих в вентиляционную систему.

При выявлении налета и масляных отложений в коллекторе впускном делается вывод о наличии выхода смазки через уплотнения сапуна дизеля. Для проведения диагностики потребуется набор инструментов, состоящий из рожковых ключей, отверток, измерителя компрессии.

Алгоритм проверочных мероприятий:

1. Анализ состояния выхлопных газов. При этом включается двигатель и проверяется цветовой оттенок выхлопа. Черный или сизый оттенок говорит о том, что масло попадает в цилиндры, т. к. имеется износ и залегание маслосъемных колец, а также имеются проблемы в работе газораспределительного механизма.
2. Проверка компрессии в каждом цилиндре. Величина компрессии, равная 11 — 13 Мпа, говорит об исправной работе цилиндров и поршней. Различие между компрессиями в цилиндрах не должно превышать одногомегапаскаля. Низкая компрессия одного из цилиндров может являться причиной выхода смазочного материала.
3. При помощи свечи накала определяется конкретная причина дефекта данного цилиндра. Свеча снимается и проверяется на наличие сильных следов нагара, которые указывают на дефекты в цилиндро — поршневой группе.
4. Отсутствие нагара на свече свидетельствует о том, что необходимо проверить клапаны.
5. При нормальной компрессии во всех цилиндрах необходимо производить дальнейшую проверку и очищение элементов системы вентиляции.Все входящие устройства подлежат демонтажу и тщательной промывке, просушке с последующей установкой на место.

Заключение

Выход смазочного материала сквозь сапун дизеля не сразу проявляет себя. Начинается с маленьких порций, а затем количество масла нарастает. Бывают случаи, когда силовой агрегат теряет больше одного литра смазочной жидкости в течение короткого времени.

Автовладельцев тревожит возникновение данной проблемы. Для проведения диагностики, чистки и устранения дефекта системы своими руками достаточно изменить марку смазочного материала и прочистить сапун.

Источник: http://AvtoDvigateli.com/neispravnosti/gonit-maslo-cherez-sapun.html

Подтекает масло из-под фильтра: почему и что делать?

Главная причина, из-за которой выдавливает масло из под фильтра, как правило, одна, — это запуск холодного мотора. В этот момент консистенция смазки настолько густая, что она элементарно не успевает проходить через маслофильтр.

Течь масла

Обычно это происходит на старых автомобилях, в которых установлен масляный насос, не предусматривающий перепускной клапан. С новыми авто подобного безусловно случиться не может, ну разве что, если он недостаточно хорошо закручен, и тогда давит масло из под фильтра.

Основные причины и способы их устранения

Причин, вызывающих течь масла, может быть много, основных может быть несколько, их и разберем:

Неисправность	Способ устранения
При установке забыли смазать резинку масляного фильтрующего барьера и ее во время закручивания перекосило или деформировало	Снять барьер, смазать резинку и установить заново
После замены недокрутили маслофильтр	Докрутить до упора, но только руками без применения инструментов
Подтекает из-за того, что перетянут маслофильтр во время замены	Снять барьер, если резинка деформирована — заменить ее и установить по новой, не прилагая излишних усилий
Повреждение привалочной поверхности барьера (поверхность отлива на моторе, контактирующая с резинкой)	Заменить барьер
Высокое давление смазки в моторе	Причин много, возможно, потребуется замена масла или барьера
Непрогретый автомобиль. На моделях старого образца устанавливаются маслонасосы, в которых отсутствует клапан сброса давления масла, в случае его чрезмерного повышения, а наружный автоклапан или не установлен или же неисправен	Прогреть автомобиль, провести ревизию насоса и клапанов
Загрязненный фильтрующий элемент	Заменить барьер. Меняя фильтр, закручивайте его только рукой. Попросту хорошенько затяните его. Потому что, если закручивать при помощи ключа, есть риск выдавить резинку — и снова появится течь.

Если со смазкой и фильтром все в порядке, но выдавило масло через масляный фильтр снова, то, возможно, неисправен сам насос, а именно — редукционный автоклапан.

Выдавленная смазывающая смесь

Исправляем неисправность

Клапан можно снять, не снимая сам насос.

Что понадобится?

Этапы

1. Снимаем крышку ремня ГРМ.
2. Откручиваем заглушку автоклапана.
3. Извлекаем пружинку.
4. Вынимаем клапан и проверяем его на отсутствие задиров и механических повреждений.
5. Проверьте, в каком состоянии находится сама пружины. На ней не должно быть никаких перегибов, а высота — 44,72 миллиметров, в ином случае замените ее.

   Пробка Пружинка Корпус Необходимые размеры пружинки

Мы перечислили практически все возможные причины, почему подтекает смазка, если и после этого проблема не устранена, то вам следует обратиться за помощью к профессионалам на станцию технического обслуживания. Вполне возможно, что они смогут найти еще что-то и устранить течь.

 Загрузка …

Видео «Потекла смазка»

В этом видео показано, почему возникла течь смазки и что можно предпринять для ее устранения. В данном случае произошел перекос резинки из-за неаккуратных действий механика на станции технического обслуживания.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/dvigatel/motor-maslo/podtekaet-maslofiltr/

Из-за чего может гнать автомобильное масло через сапун

У многих владельцев старых авто возникает вопрос: почему гонит масло через сапун? Данная ситуация требует немедленного решения, иначе может возникнуть необходимость в ремонте мотора.

Если гонит масло через сапун, то это говорит о наличии определенных неисправностей. Причем их диагностика довольно сложна. Но ее все же можно провести своими силами.

Для этого не нужно специальное оборудование и умения.

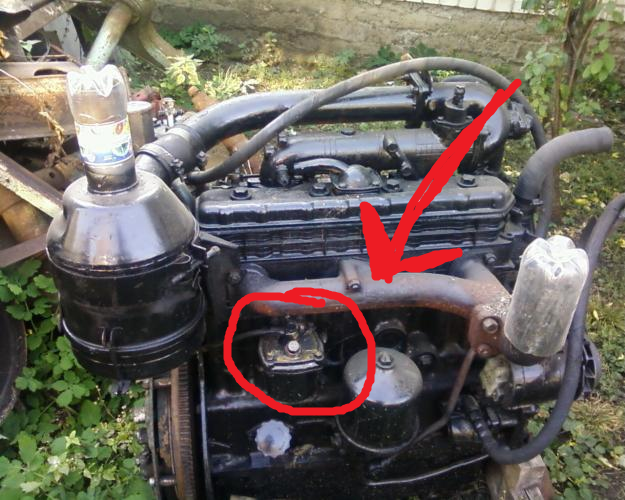

Принцип функционирования сапуна

При работе в картере мотора скапливаются газы. Для их удаления существует вентиляционная система, которая называется сапуном. Это дает возможность уменьшать давление в самом моторе. Потому как в картере всегда присутствуют воздушные массы с мельчайшими частичками масла, то немного смазки иногда проходит в сапун наряду с воздушными потоками.

Здесь имеется сетка для улавливания масла. Но некоторым каплям все же удается проникнуть. Так что небольшое загрязнение фильтрующей системы является вполне нормальным явлением.

Но если масла чересчур много, то стоит задуматься о причинах его попадания. Частички масла способствуют забиванию каналов и увеличению количества сажи. Последняя попадает в картер и закоксовывает каналы, по которым поступает масло.

В результате ухудшится работа всей смазочной системы.

Если конкретные признаки, по которым можно определить, что гонит масло через сапун. В карбюраторном моторе могут появиться следы смазки в корпусе фильтра. Также могут наблюдаться значительные смазочные следы и на самом фильтрующем компоненте.

В инжекторных двигателях появляются отложения на дроссельном узле. Мотор при этом может потерять свою мощность, а потребление топлива может возрасти.

Почему происходит выброс смазки из сапуна

Причин, по которым выбрасывается масло из сапуна, существует довольно много, а потому диагностика является такой сложной.

1. При значительном износе колец газ начинает проходить в картер. В результате там возникает высокое давление. Оно и начинает гнать масло из сапуна.
2. Засорение стока маслоотражателя. В результате отсутствия возможности для выхода воздушные массы с маслом начинают выводиться не через очиститель. Такая причина является очень часто встречаемой.
3. Забился фильтр, фильтрующий воздух. В результате этого мотор начинает поглощать воздух с большой мощностью. Часть воздуха в этом случае приходит и из сапуна. Это приводит к появлению налета в фильтре.
4. Неисправность клапана сапуна.
5. Проблемы с клапаном. В мотор начинают проникать отработанные газы, которые повышают давление.

Диагностика

Поскольку причин того, почему гонит масло через сапун, достаточно много, понадобится комплексная проверка двигателя. Для проведения такой проверки даже не потребуется разбор силовой установки. Необходимо будет лишь замерить ряд параметров и оценить, в каком состоянии пребывает вентиляционная система.

Для рассмотрения можно взять автомобиль ВАЗ-2110. Допустим, в его двигателе образовался налет смазки. Это говорит о том, что гонит масло через сапун. Для выяснения причины этой проблемы понадобятся компрессометр, отвертка и несколько ключей.

Диагностика начинается с оценки газов, выходящих через выхлопную трубу. Сначала заводится мотор и оценивается цвет выхлопов. Если они имеют очень темный цвет, то это указывает на то, что масло проникает в цилиндры в результате повреждения колец ЦПГ.

Обратите внимание

Важно проверить и компрессию в каждом цилиндре. Если цилиндропоршневая группа находится в нормальном состоянии, то она должна находиться в диапазоне 11-13 МПа. Между показателями цилиндров разница не должна превышать 1 МПа. Если в одном из цилиндров компрессия является более низкой, то это может провоцировать выход масла.

А вот от клапанов или от колец возникает эта проблема поможет определить только свеча зажигания, которая устанавливается на данном цилиндре. Если на ней будет присутствовать сильный нагар, то это будет свидетельствовать об определенных неполадках с ЦПГ.

Если же компрессия небольшая, а у свечи имеется обыкновенный вид без налета, то стоит провести осмотр клапанов. В ситуации, если во всех цилиндрах компрессия нормального уровня, необходимо провести проверку вентиляционной системы.

Проверка вентиляционной системы

Рассмотрим ее на примере автомобиля ВАЗ-2110.

1. Патрубки отсоединяются от сапуна, клапанной крышки и воздушного патрубка. Проверяется уровень их загрязнения. При необходимости они могут быть промыты в бензине и высушены.
2. Гайки откручиваются, после чего снимается крышка. Внутри нее располагаются 2 болта присоединения крыши отделителя масла, которые понадобится выкрутить.
3. Выкрученная крышка снимается, достается маслоотделитель. Он сделан из пластинок, которые можно легко разобрать и промыть.

На других машинах устройство системы может выглядеть по-другому. Поэтому ее разбор будет выполняться иначе. Но сущность действий от этого не изменится. Все составляющие нужно будет снять и промыть.

Несложно провести осмотр и промывку клапана регулировки выпуска старого газа. Необходимо извлечь его и проверить ход его штока. Если он немного заклинивает, то клапан нужно просто промыть бензином, просушить и установить на место.

На этом работы по осмотру и промывке вентиляции картера заканчиваются. Они являются несложными, так что с ними справится любой автолюбитель. Важно заметить, что чистить вентиляционную систему стоит каждый раз при замене масла.

Обычно проблемы с выходом масла через сапун появляются не сразу. Они нарастают постепенно. В результате двигатель за короткое время может терять до 1 л смазки. В этот момент автовладельцы и начинают задумываться над проблемой, почему гонит масло из сапуна.

Данная ситуация является очень пугающей. Она усугубляется еще и отсутствием в автосервисах опытных специалистов по проведению диагностики. Обычно владельцы авто после проведения диагностики разбирают силовой агрегат.

Но хватило бы и снижения уровня «расходника» или чистки сапуна.

Видео: как почистить сапун своими руками

Источник: http://AvtoTehnar.ru/iz-za-chego-mozhet-gnat-avtomobilnoe-maslo-cherez-sapun/

Сапунит двигатель

Поэтому не тупые конструкторы придумали систему вентиляции картера, которая с годами все больше модернизируется и совершенствуется, и если раньше этой системой была только дырка в крышке клапанов, прикрытая несколькими слоями очень мелкой сетки(чтобы пары масла не вылетали наружу, а “цеплялись” за жилки сетки и стекали обратно в мотор), то сейчас это супер пупер замудрённая система, мать её. На некоторых современных и не очень иномарках в крышке клапанов по три четыре дырки, и все это система вентиляции картера. И все эти отверстия обязательно нужно соединить, как мне стало известно по мере накопления опыта. Ибо на них повязана работа множества датчиков, без правильной работы которых двигатель хрен заведётся. И еще, что я заметил – чем меньше мотор, тем более замудрёная у него система вентиляции картера, не у всех конечно, но есть экземпляры.

Чтож, раз уж вы здесь, проблема описанная здесь задела и вас.

Поняли вы это открыв крышку заливной горловины и увидели вылетающий хорошей струёй сизый дым из двигателя(легковушки, иномарки), или же на вашем мазе или камазе, или другом тяже из сапуна вылетает практически такой же поток газов, как и из выхлопной, а может быть на вашем мтз выбивает щуп? Да не важно, проблема то у всех одна. Однако её причины и способы устранения разные.

Причины по которым сапунит двигатель

Самая основная и распространенная причина – износ деталей поршневой группы. С течением времени, по мере работы двигателя, стачиваются стенки цилиндров, стачиваются поршневые кольца ну и поршня конечно.

В результате увеличивается тепловой зазор между поршнем и стенками цилиндра, сточенные или залипшие, закоксованные поршневые кольца больше не могут обеспечить необходимых уплотнительных качеств, как результат – повышенный расход моторного масла и сапунит двигатель.

Кстати на счет колец, здесь стоит разобраться изношены ли они или закоксованы. Если износ, то конечно под замену и движок на капиталку, но а если закоксованы, то можно без дорогостоящего ремонта, раскоксовать, хотя я не сторонник такого метода.

Раскоксовку сделал бы только в случае отсутствия денег и нужды в их срочном приобретении путём слива замученной машины. Ну в общем в данном случае ваш путь таков:

• мерить компрессию, мало – снимать ГБЦ;
• ГБЦ сняли посмотрели состояние клапанов и направляющих втулок, если они разбиты, то никакие новые сальники клапанов вам не помогут;
• ГБЦ жива? Хорошо! Смотрим состояние поршневой. Желательно замерить цилиндры нутромером, он покажет точную выработку и сможете определиться нужна ли расточка. Опять же, за нутромером к спецам, если дома нигде не завалялся, кстати могу купить если не нужен. Сильную выработку можно определить и без нутромера, там и так будет понятно. Если выработки нет, или допустима, попробовать поменять кольца или раскоксовать, смотря по кошельку. Я бы порекомендовал замену.

В общем понятно думаю, износ поршневой – расточка блока, замена поршней и колец. Теперь рассмотрим более экстремальные варианты. Прогорел поршень в одном из цилиндров, на фото видно как это, в нем дырка. Двигатель будет троить, масло жрать вёдрами, греться и страшно сапунить. Вычисляется замером компрессии, в цилиндре, в котором прогорел поршень её не будет.

Еще одна не столь распространенная причина – лопаются поршневые кольца на мелкие кусочки! Рифма! Довольно часто встречается такая беда на подогретых изнасилованных тазах. Вычисляется также замером компрессии и исходя из показаний владельца о манере эксплуатации. Лечится по разному, довольно часто расточка блока под следующий размер поршней.

Еще помню случай был с ниссан санни, старенькая машина была, масло жрала непомерно своему объёму. Блок расточили клапана втулки сальники прокладки все поменяли, расход масла вроде был устранен.

Важно

Другая появилась проблема – расход бензина. Но мы узнали об этом когда машину к нам на эвакуаторе привезли со взорвавшейся крышкой клапанов, на обломках которой был отчетливо виден засратый сапун.

Почему взорвалась крышка и расход думаю связать сможете.

Вот так вот я начинал знакомство с иномарками, методом проб и ошибок, но было это 16 лет назад. Сейчас ко мне на ремонт за два месяца нужно записываться.

Источник: http://yamotorist.ru/index.php/osnovnye-neispravnosti-dvigatelej/sapunit-dvigatel-prichiny

Гонит масло через сапун: причины и варианты решения

Владельцы старых отечественных авто, после нескольких лет владения могут без проблем написать справочник «болезней» той или иной модели автомобиля. Одной из таких «болячек» является неисправность двигателя, при которой моторное масло выдавливает через сапун. Это явление в народе чаще всего называют просто: «гонит масло через сапун» или «выкидывает масло через сапун».

Проблема довольно неприятная и сопровождается большим количеством проблем, связанных с мотором. Именно по этой проблеме как вы, наверное, уже догадались, мы и поговорим в данной статье. Вы узнаете, почему гонит масло из сапуна и как решить данную проблему. Поехали.

Как правило, проблема актуальна с наступлением холодов, сапун замерзает и масло выдавливает. Проявляется это в виде масляных потеков, которые видны снаружи двигателя. Несвоевременная реакция на данное явление может привести к серьезным поломкам двигателя.

Принцип работы системы вентиляции картерных газов

Для того, чтобы понять, почему масло выдавливает из сапуна, предлагаю вкратце рассмотреть принцип работы масляной системы. Не многие знают, но для правильной работы двигателя необходима вентиляция, так как в процессе его работы в картере собираются газы, и речь сейчас отнюдь не о выхлопных.

Чтобы обеспечить вывод этих газов, в старых автомобилях использовалась так называемая система вентиляции картерных газов, которая спустя некоторое время и стала именоваться не иначе как «сапун». При помощи сапуна инженерам удалось реализовать вентиляцию картера и тем самым обеспечить сброс давления, которое образуется во время работы мотора.

Однако, система оказалась неэффективной, так как вместе с избыточным давлением и газами в сапун проникали мельчайшие частицы масла.

Частично вопрос проникновения «масляной пыли» в сапун удалось решить посредством специальной сеточки, которая улавливает масляные частицы и не пропускает их в сапун.

Однако, несмотря на это, часть масляных испарений все же проникает в сапун, создавая определенные трудности для владельцев.

Небольшое количество масла, проникшего в сапун, не считается чем-либо страшным, однако, если масло из сапуна гонит в больших количествах — это повод серьезно задуматься о техническом состоянии мотора.

  Растут обороты двигателя на холостом ходу – что делать?

Причины, по которым гонит масло через сапун

• Износ ЦПГ. При серьезном износе цилиндропоршневой группы (ЦПГ), в частности колец, определенное количество выхлопных газов проникают в картер, в результате чего образуется избыточное давление и как результат начинается маслогон. Масло выдавливает под большим давлением и уже никакая сеточка от этого не спасает.
• Забит маслоотражатель. В случае нарушения вентиляции масляные испарения начинают идти в обход очистителя, в результате чего масло гонит из сапуна.
• Воздушный фильтр забит. Забитый фильтр не позволяет мотору «дышать». В итоге забор воздуха происходит из альтернативных источников, в том числе, и через сапун, только уже вместе с маслом.
• Повышенный уровень масла. Некоторые автомобилисты не соблюдают требований, указанных производителем и предпочитают лить масла по верхний уровень или выше, мотивируя это тем, что масла много не бывает. В итоге лишнее масло, как и полагается, начинает работать не в пользу, а наоборот во вред и часть этого масла выдавливает через сапун, кроме того, оно появляется и на воздушном фильтре.
• Клапан сапуна вышел из строя. Неисправный или заклинивший клапан приводит к тому, что в картер начинают проникать отработанные газы, в итоге давление увеличивается и происходит выброс масла через сапун.

Диагностика неисправностей

1. Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами.
2. Далее следует проверить компрессию во всех цилиндрах. Значение на бензиновых ДВС должно быть в пределах 11-13 МПа.
3. Отсоедините патрубки от крышки клапанов, воздухана и сапуна. Оцените степень загрязнения.

   Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора.

4. Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой.
5. Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.

  Детонация двигателя, причины, последствия

Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением.

Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем.

Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.

В заключение…

Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать.

Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого. Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего.

Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности. Это избавит вас от капремонта двигателя и ненужных растрат.

Источник: avtopulsar.ru

Источник: https://avtodoc24.ru/gonit-maslo-cherez-sapun-prichiny-i-vari/

Почему гонит и выдавливает масло из сапуна?

Частым вопросом, особенно у владельцев старых автомобилей, является, почему гонит и выдавливает масло из сапуна. Проблема встречается довольно часто, и если ее не лечить, то возможно скоро придется полностью перебирать двигатель. Ведь такой признак может свидетельствовать о различных неисправностях.

Причем, провести диагностику могут далеко не везде, зачастую автомеханики неправильно называют причину, и водитель теряет время и деньги. Поэтому, наиболее эффективно проведение самостоятельной диагностики, это будет оптимальным вариантом. Благо это не сложно, и требует минимум навыков и инструментов.

Принцип работы

Почему гонит и выдавливает масло из сапуна? Для ответа на это вопрос, давайте разберемся. Как работает сапун, и почему он плюется маслом. Как многие знают, в процессе работы в кратере двигателя собираются газы.

Совет

Для их отвода используется специальная система вентиляции, именуемая сапуном. Это позволяет сбрасывать давление внутри двигателя.

Так как в картере постоянно находится взвесь из воздуха и мелких капелек масла, то не удивительно, что часть смазки попадает вместе с воздухом в сапун.

Здесь стоит маслоулавливающая сеточка. Но, часть капелек все же пролетает дальше. Поэтому, незначительное загрязнение (ближе к концу эксплуатации) воздушного фильтра вполне нормальное явление. Когда масла становится слишком много, то имеет смысл заняться поиском причины.

Возможные причины

На самом деле неисправностей, при которых происходит такая реакция двигателя, довольно много. Для облегчения задачи по поиску, начнем описания всех вариантов:

• При большом износе колец, часть отработавших газов прорывается в картер. В итоге, там создается повышенное давление. Именно оно и гонит масло через сапун;

• Засорился сток маслоотражателя. Из-за отсутствия оттока воздух с маслом выходит в обход очистителя. Причина довольно распространенная;

• Забит воздушный фильтр. Из-за этого двигатель более мощно засасывает воздух. Часть, которого начинает поступать, в том числе и из сапуна, соответственно вместе с маслом;

• Излишек масла в картере. Это не тот случай, когда «кашу маслом не испортишь». Большое количество смазки начинает выдавливаться через сапун, что приводит к загрязнению фильтра и повышенному расходу;

• Неисправен клапан сапуна;

• Проблемы с клапанами. При этом, в полость двигателя попадают отработанные газы, увеличивая давление.

Как видите, причин выбросов масла довольно много. Именно поэтому диагностика затруднена.

Диагностика

Для проведения этой работы желательно иметь некоторые инструменты. Также не стоит останавливаться сразу после нахождения причины, проверьте все варианты. Возможно, при первом диагнозе вы ошиблись. Для проверки запаситесь следующими вещами:

• Компрессометр. Желательно использовать с шлангом на конце, это облегчит задачу по проверке;
• • Свечной ключ;
• • Гаечные ключи.
• Диагностика производится в следующем порядке:
• • Смотрим цвет выхлопа, если он сизый или черный, то с большой долей вероятности прогорели клапана или залегли кольца;

• Берем компрессометр. С его помощью проверяем компрессию во всех цилиндрах. Она должна на бензиновых моторах колебаться в пределах 11-13 делений. При этом, различия между цилиндрами не должны превышать одно очко. Если показания не попадают под норму (ниже), то следует задуматься о диагностике поршневой и клапанного механизма ;

• Смотрим наличие масла в патрубке сапуна, если оно есть, то делаем следующее. Откручиваем 2 болта, крепящих крышку сапуна, и вытаскиваем фильтрующую сеточку. Если она сильно забита смазкой, то берем бензин, и промываем ее. Зачастую проблема уходит.

Проверка клапана

Далеко не все знают, как отличить прогоревший клапан от залегших колец. На самом деле, это все довольно просто. Для проверки выкрутите свечу из подозрительного (с низкой компрессией) цилиндра. И осмотрите ее:

• При залегании колец или повреждении поршня свеча будет густо покрыта маслом. Ведь смазка легко проникает в цилиндр;

• При прогоревшем клапане свечка будет в хорошем состоянии, практически без изменений.

Вот так можно уточнить причину выброса масла без разборки двигателя. Этот способ дает высокий уровень точности.

Заключение. Как правило, проблемы с выбросом масла через сапун начинаются не сразу. Постепенно эта проблема начинает нарастать. В итоге, двигатель за небольшой промежуток времени может выкидывать до литра смазки.

Обратите внимание

Вот тогда водители и задаются вопросом, почему гонит и выдавливает масло из сапуна. Это очень пугает людей, проблему усугубляет отсутствие опытных диагностов в сервисах.

Зачастую, автолюбители после «диагностики» перебирают силовой агрегат, хотя достаточно было снизить уровень смазки или почистить сапун.

Источник: http://piligrim4x4.ru/articles/pochemu-gonit-i-vydavlivaet-maslo-iz-sapuna

Почему через сапун выдавливает масло: как устранить неисправность – Drive

admin · 02.05.2018

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун.

В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата.

Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Рекомендуем также прочитать статью о том, что такое сапун и каково его назначение. Из этой статьи вы узнаете об устройстве сапуна двигателя и других узлов, принципах работы элемента и других особенностях.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д.

Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях.

В этой статье мы поговорим о том,  почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Масло из сапуна: что делать и как найти причину

Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.

Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун.

Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой.

Важно

В случаях, когда вытекает много смазки, следует  отдельно искать, почему с сапуна кидает масло.

Протечки масла через сапун приводят к тому, что забиваются каналы, в ряде случаев образуется сажа и т.д. Излишки сажи попадают в картер двигателя, закоксовывается система смазки. В результате нагруженные детали смазываются хуже, ускоряется износ двигателя.

Добавим, что не обязательно следы масла будут видны снаружи в подкапотном пространстве. На двигателях с карбюратором при утечках через сапун масло в корпусе воздушного фильтра или на самом фильтрующем элементе является характерным признаком неисправности.

На инжекторных моторах заметны следы попадания масла в области дросселя, силовой агрегат также теряет свою приемистость и мощность, заметно увеличивается расход топлива.

Получается, для проверки необходимо не только осмотреть наружные поверхности под капотом, но и снять воздушный фильтр, дроссельный узел и т.д.

Почему масло вытекает через сапун

Если появилось масло с сапуна, причин может быть несколько.  С учетом различных особенностей перед самостоятельной диагностикой нужно обратить внимание на дополнительные симптомы.

1. Прежде всего, масло давит в результате значительного износа поршневых колец. Это значит, что газы из камеры сгорания проникают через уплотнение в картер двигателя, после чего там создается слишком высокое давление. Избытки давления заставляют масло вытекать через сапун.

   С учетом вышесказанного становится понятно, что рост давления картерных газов и утечки масла через сапун указывают на ряд проблем с сапуном или ДВС.

   Быстрое обнаружение и устранение неисправности позволит уменьшить стоимость ремонта силового агрегата.

   Это актуально в том случае,  если проблему устранить на раннем этапе, то есть без последствий, которые возникают после длительного игнорирования неисправности и дальнейшей активной эксплуатации двигателя.

   Также добавим, что очистка системы вентиляции картера не является сложной процедурой, так что в ряде случаев такую операцию можно провести в гараже своими руками. Более того, очищать систему вентиляции рекомендуется регулярно во время каждого планового ТО параллельно замене моторного масла.

   Напоследок отметим, что достаточно часто обильные утечки масла через сапун появляются не сразу. Другими словами, смазочный материал может слегка подтекать, что иногда малозаметно. В других случаях через сапун из системы смазки с учетом небольшого пробега (в среднем, 1-3 тыс. км) может уходить около 0.5 или литра смазочного материала.

   При такой значительной утечке эксплуатацию ДВС прекращают, проводится диагностика и ремонт.

   Признаки прогара клапанов

Источник: http://drive.autogear.ru/info/pochemu-cherez-sapun-vydavlivaet-maslo/

Система Easyfuel для облегчения заправки на FF2008 (с. 63)

Второй клапан, как уже говорил Nachik, извлечь из металлической воронки горловины не реально.
Замену проводил без снятия бензобака и поперечины заднего моста, без ямы/эстакады, в одиночку. Наличие ямы/эстакады и помощника – приветствуется, но не обязательно.
Покупаем (я – на разборке) горловину. На разных разборках видел горловины с авто таких же годов выпуска, как и мой авто (2010, рестайл) с разными первыми клапанами. У меня такой Менять будем металлическую часть горловины, резиновые трубки оставим родные.
Запасаемся двумя хомутами диа 20 и 40 мм – подсказка Nachik.
С купленной горловины снимаем верхний клапан: снимаем верхнее металлическое кольцо, вынимаем пластмассовые детальки, плоскогубцами поворачиваем клапан против часовой стрелки – все как описывалось в теме. Снимаем пластмассовые держатели (на фото обведены) – будем использовать родные, ну, кроме одного, какого — поймете. Снимаем резиновые трубки, разомкнув хомуты. Запоминаем, как это делали, т.к. на авто их то же придется размыкать почти вслепую.На авто снимаем заднее правое колесо, снимаем брызговик и подкрылок (у меня валенок). Видим горловину и две пластмассовые трубки Снимаем с родной горловины держатели пластмассовых трубок – оставляем их на трубках, чтобы потом не вспоминать, где и как они стояли. Откручиваем два винта крепления горловины.
Извлекаем горловину из резиновой воронки под заправочным лючком Дальше будем работать под авто. Я делал на земле, лежа, без ямы/эстакады, поэтому задрал зад авто как можно выше, поставил упоры, поставил колесо, завел под колесо бревно, все — для безопасности.
Размыкаем хомуты на резиновых трубкахТут кому как повезет. У меня хомут толстой трубы стоял относительно удобно для снятия, а вот хомут тонкой трубы размыкал на ощупь.
Сдергиваем тонкую резиновую трубу с горловины, используя эластичность резиновой трубы по направлению движения авто. Сдергиваем горловину с толстой резиновой трубы, отводя горловину назад, против направления движения авто. Извлекаем горловину назад, немного ее поколыхав. В литературе пишут – нужно снимать поперечину заднего моста, а потом – прокачка тормозов, регулировка ручника, жуть; Nachik говорил, что использовал рычаг – у меня горловина вышла легко, почти непринужденно.
Одеваем на родные резиновые трубки припасенные хомуты. Заводим, так же легко новую горловину, предварительно закрыв три ее отверстия тряпками. Вот здесь нужен помощник – находясь у крыла авто, держать горловину воронкой вверх в районе резиновой воронки. При отсутствии помощника убеждаемся в отсутствии в зоне слышимости детей и женщин. Освобождаем два отверстия от тряпок. Одеваем горловину на толстую резиновую трубу и тонкую резиновую трубу на горловину. Заводим верх горловины в резиновую воронку. Убираем третью тряпку. Располагаем хомуты на штатных местах, поворачиваем так, чтобы было удобно закручивать их винты, стягиваем.Длинные хвостики хомутов, у кого появятся, загибаем, чтобы не задевали за конструкции подвески. Можно заранее обрезать, я не обрезал, на месте бокорезами не подобраться.
Крепим горловину винтами, устанавливаем держатели пластмассовых трубок, ставим подкрылок, устанавливаем собранный верхний клапан. Промываем глаза альбуцидом.

x

Основы принудительной вентиляции картера (PCV)

Система принудительной вентиляции картера (PCV) снижает выброс картерных газов из двигателя. Около 20% общих выбросов углеводородов (УВ), производимых транспортным средством, составляют выбросы газов, которые проходят мимо поршневых колец и попадают в картер. Чем выше пробег двигателя и чем больше износ поршневых колец и цилиндров, тем больше прорыв в картер.

До того, как был изобретен PCV, продувочные пары просто выбрасывались в атмосферу через «дорожную тяговую трубу», которая выходила из вентиляционного отверстия в клапанной крышке или крышке долины вниз к земле.

В 1961 году первые системы PCV появились на автомобилях Калифорнии. Система PCV использовала всасывающий вакуум, чтобы отводить продувочные пары обратно во впускной коллектор. Это позволило повторно сжечь углеводороды и устранить выбросы паров как источника загрязнения.

Система оказалась настолько эффективной, что «открытые» системы PCV были добавлены к большинству автомобилей по всей стране в 1963 году. Открытая система PCV всасывает воздух через сетчатый фильтр внутри крышки маслозаливной горловины или сапун на крышке клапана. Поток свежего воздуха через картер помог удалить влагу из масла, продлить срок его службы и уменьшить образование отложений. Единственным недостатком этих ранних открытых систем PCV было то, что продувочные пары все еще могли удерживаться при высоких оборотах двигателя и нагрузках и уходить в атмосферу через крышку маслозаливной горловины или сапун крышки клапана.

В 1968 году «закрытые» системы PCV были добавлены к большинству автомобилей. Впускное отверстие сапуна было перемещено внутри корпуса воздухоочистителя, поэтому при повышении давления оно переливается в воздухоочиститель и всасывается в карбюратор. Пары не уходят в атмосферу.

Типовая система PCV .

КАК РАБОТАЕТ ПВХ

Основным компонентом системы PCV является клапан PCV, простой подпружиненный клапан со скользящей цапфой внутри. Штифт сужается, как пуля, поэтому он будет увеличивать или уменьшать поток воздуха в зависимости от своего положения внутри корпуса клапана. Движение иглы вверх и вниз изменяет отверстие отверстия для регулирования объема воздуха, проходящего через клапан PCV.

Клапан PCV обычно расположен в крышке клапана или впускной канавке и обычно вставляется в резиновую втулку. Расположение клапана позволяет ему вытягивать пары изнутри двигателя, не всасывая масло из картера (перегородки внутри крышки клапана или крышки впадины отклоняются и помогают отделить капли масла от выходящих паров).

Шланг соединяет верхнюю часть клапана PCV с вакуумным отверстием на корпусе дроссельной заслонки, карбюраторе или впускном коллекторе. Это позволяет перекачивать пары непосредственно в двигатель, не забивая корпус дроссельной заслонки или карбюратор.

Поскольку система PCV втягивает воздух и продувочные газы во впускной коллектор, она оказывает такое же влияние на топливно-воздушную смесь, как и утечка вакуума.Это компенсируется калибровкой карбюратора или системы впрыска топлива. Следовательно, система PCV не оказывает чистого влияния на экономию топлива, выбросы или работу двигателя — при условии, что все работает правильно.

ПРЕДУПРЕЖДЕНИЕ: Удаление или отключение системы PCV в попытке улучшить работу двигателя ничего не дает и является незаконным. Правила EPA запрещают вмешательство в любое устройство контроля выбросов. Отключение или отключение системы PCV также может привести к накоплению влаги в картере, что сократит срок службы масла и будет способствовать образованию шлама, повреждающего двигатель.

КАК ИЗМЕНЯЕТСЯ ПОТОК PCV В ЗАВИСИМОСТИ ОТ СКОРОСТИ И НАГРУЗКИ ДВИГАТЕЛЯ

Расход клапана PCV откалиброван для конкретного двигателя. Следовательно, для нормальной работы системы клапан PCV должен регулировать расход при изменении рабочих условий.

Когда двигатель выключен, пружина внутри клапана закрывает штифт, чтобы герметизировать картер и предотвратить выход любых остаточных паров в атмосферу.

Когда двигатель запускается, разрежение во впускном коллекторе притягивает стержень и всасывает клапан PCV.Штифт подтягивается к пружине и перемещается в самое верхнее положение. Но заостренная форма иглы не позволяет добиться максимальной текучести в этом положении. Вместо этого он ограничивает поток, чтобы двигатель работал на холостом ходу плавно.

То же самое происходит во время замедления, когда всасываемый вакуум высокий. Штифт вытягивается полностью вверх, чтобы уменьшить поток и свести к минимуму влияние прорыва на выбросы при торможении.

Когда двигатель движется при небольшой нагрузке и при частичном открытии дроссельной заслонки, уменьшается всасываемый вакуум и меньшее усилие на шкворне.Это позволяет стержню скользить вниз до среднего положения и пропускать больший воздушный поток.

В условиях высокой нагрузки или резкого ускорения разрежение на всасывании падает еще больше, позволяя пружине внутри клапана PCV толкать игольчатый клапан еще ниже до положения максимального потока. Если продувочное давление нарастает быстрее, чем может справиться система PCV, избыточное давление возвращается через шланг сапуна в воздухоочиститель, всасывается обратно в двигатель и сгорает.

В случае обратного зажигания двигателя резкое повышение давления во впускном коллекторе дует обратно через шланг PCV и захлопывает штифт. Это предотвращает прохождение пламени обратно через клапан PCV и возможное воспламенение паров топлива внутри картера.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ PCV

Поскольку система PCV относительно проста и требует минимального обслуживания, ее часто упускают из виду. Обычный интервал замены для многих клапанов PCV составляет 50 000 миль, однако многие двигатели никогда не заменяли клапан PCV. В руководствах владельцев многих поздних моделей даже не указан рекомендуемый интервал замены клапана PCV.В руководстве может содержаться только предложение «осматривать» систему периодически.

На многих автомобилях 2002 г. и новее с OBD II система OBD II контролирует систему PCV и проверяет расход один раз во время каждого цикла движения. Но в старых системах OBD ​​II и OBD I система PCV НЕ контролируется. Таким образом, проблема с системой PCV на автомобиле до 2002 года, вероятно, не приведет к включению MIL (индикаторной лампы неисправности) или установке диагностического кода неисправности (DTC).

Клапаны

PCV могут служить долго, но со временем они могут изнашиваться или забиваться, особенно если владелец транспортного средства пренебрегает регулярной заменой масла и в картере скапливается осадок.Тот же осадок и масляный лак, которые склеивают двигатель, также могут засорить клапан PCV.

ПРОБЛЕМЫ PCV

Самая распространенная проблема, с которой сталкиваются системы PCV, — это засоренный клапан PCV. Скопление отложений горючего и масляного лака и / или шлама внутри клапана может ограничить или даже заблокировать поток паров через клапан. Закрытый или забитый клапан PCV не может вытягивать влагу и продувочные пары из картера. Это может привести к образованию осадка, повреждающего двигатель, и к резервному давлению, которое может вынудить масло вытечь через прокладки и уплотнения.Потеря воздушного потока через клапан также может привести к тому, что топливно-воздушная смесь станет богаче, чем обычно, что приведет к увеличению расхода топлива и выбросов. То же самое может произойти, если стержень внутри клапана PCV закроется.

Если стержень внутри клапана PCV заедает или пружина ломается, клапан PCV может пропускать слишком много воздуха и выводить смесь холостого хода. Это может вызвать резкий холостой ход, резкий запуск и / или обеднение зажигания (что увеличивает выбросы и расход топлива). То же самое может произойти, если шланг, соединяющий клапан с корпусом дроссельной заслонки, карбюратором или впускным коллектором, ослабнет, потрескается или протекает.Ослабленный или негерметичный шланг позволяет «неизмеримому» воздуху попадать в двигатель и нарушать топливную смесь, особенно на холостом ходу, когда смесь холостого хода наиболее чувствительна к утечкам вакуума.

На автомобилях последних моделей с компьютерным управлением двигателем система управления двигателем обнаруживает любые изменения в топливно-воздушной смеси и компенсирует их увеличением или уменьшением краткосрочной и долгосрочной корректировки топлива (STFT и LTFT). Небольшие корректировки не вызывают проблем, но большие корректировки (более 10–15 отрицательных или положительных значений) обычно устанавливают DTC для обедненной или богатой смеси и включают контрольную лампу неисправности.

Проблемы также могут возникнуть, если кто-то установит неправильный клапан PCV для приложения. Как мы уже говорили ранее, расход клапана PCV откалиброван для конкретного двигателя. Два клапана, которые выглядят одинаковыми снаружи (одинаковый диаметр и фитинги для шлангов), могут иметь внутри разные игольчатые клапаны и пружины, что дает им очень разные скорости потока. Клапан PCV, который пропускает слишком много воздуха, будет обеднять топливно-воздушную смесь, в то время как клапан, который течет слишком мало, обогатит смесь и увеличит риск скопления осадка в картере.

Остерегайтесь дешевой замены клапанов PCV. Они могут не течь так же, как клапан OEM PCV. Качественные сменные клапаны PCV под торговой маркой калибруются точно так же, как и оригинальные клапаны, и предназначены для обеспечения длительной безотказной работы.

Клапан PCV обычно располагается на клапанной крышке или головке блока цилиндров.
Вытяните клапан (оставьте шланг подсоединенным) и нащупайте вакуум.
при работе двигателя на холостом ходу. Отсутствие вакуума указывает на засорение клапана PCV.

ПРОВЕРКА КЛАПАНА PCV

Есть несколько способов проверить клапан PCV:

1. Снимите клапан и встряхните его. Если он дребезжит, это означает, что стержень внутри не застрял и через клапан должен поступать воздух. Но нет никакого способа узнать, ослаблена ли пружина или сломана, или же скопление лака и отложений внутри клапана ограничивает поток.

2. Проверьте вакуум, удерживая пальцем конец клапана, когда двигатель работает на холостом ходу.Этот тест показывает, достигает ли клапан вакуума, но не показывает, работает ли клапан должным образом. Если вы не чувствуете вакуума, это означает, что клапан или шланг забиты и их необходимо заменить.

3. Используйте расходомер, чтобы проверить работу клапана. Этот метод является лучшим, поскольку он проверяет как вакуум, так и поток воздуха.

Объем воздуха, который вытягивается из картера системой PCV, важен, потому что требуется определенный поток воздуха для удаления выходящих паров и влаги.Это предотвращает попадание влаги в масло и образование отложений в картере. Однако слишком большой поток воздуха может нарушить воздушно-топливную смесь в двигателе. Это также может увеличить расход масла.

Чтобы проверить поток воздуха через клапан PCV , вы можете выполнить любое из следующих действий:

Пережать или заблокировать вакуумный шланг к клапану PCV при работающем двигателе на холостом ходу. Обороты холостого хода двигателя обычно должны упасть примерно на 50-80 об / мин, прежде чем частота вращения холостого хода исправится сама собой (или вы можете отключить двигатель управления частотой вращения холостого хода, чтобы он не влиял на скорость холостого хода во время этого теста).Если обороты холостого хода не меняются, проверьте клапан PCV, шланг и сапун на предмет препятствий или закупорки. Более сильное изменение будет указывать на слишком большой поток воздуха через клапан PCV. Проверьте номер детали на клапане PCV, чтобы убедиться, что он правильный для двигателя. Неправильный клапан может пропускать слишком много воздуха. Если номер детали отсутствует, замените клапан новым (который соответствует спецификациям OEM) и повторите попытку.

Измерьте вакуум в картере. При нормальной рабочей температуре двигателя заблокируйте сапун PCV или вентиляционное отверстие двигателя (обычно шланг, идущий от корпуса воздушного фильтра к крышке клапана на двигателе).Вытяните щуп и подсоедините манометр к трубке щупа. Типичная система PCV на холостом ходу создает вакуум в картере от 1 до 3 дюймов. Если вы видите значительно более высокое значение вакуума, вероятно, прокладка впускного коллектора протекает и создает вакуум в картере (замените протекающую прокладку впускного коллектора). Если вы не видите вакуума или обнаруживаете нарастание давления в картере, система PCV засорена или неисправна.
недостаточное количество воздуха через картер, чтобы избавиться от выхлопных паров.

ПРИМЕЧАНИЕ: Если двигатель имеет негерметичный масляный поддон, крышку клапана или прокладку впускного коллектора, или негерметичные уплотнения коленчатого вала, он не сможет создать большой вакуум в картере, потому что он втягивает наружный воздух (что также нефильтрованный и может еще больше загрязнить масло).

Чтобы найти утечку воздуха в картер, вы можете слегка нагнетать (не более 1–3 фунтов на кв. Дюйм) в картер заводским воздухом через трубку масляного щупа, крышку маслозаливной горловины или сапун после закрытия всех остальных вентиляционных отверстий.Не используйте большее давление воздуха, чем это, иначе вы можете создать утечки там, где их не было раньше. Затем используйте
распылитель, чтобы разбрызгать мыльную воду вокруг швов прокладок и уплотнений. Если вы видите пузыри, значит, вы обнаружили утечку воздуха (при необходимости замените прокладку или уплотнение).

Дымовая машина также отлично подходит для поиска утечек картера и вакуума. Дымовая машина генерирует дымообразный пар, нагревая минеральное масло. Затем туман может подаваться во впускной коллектор для проверки утечек вакуума во впускном коллекторе или в картер для проверки на предмет внутренних утечек воздуха в двигателе.Любая утечка позволит дыму выйти, и вы увидите дым снаружи двигателя.

СОВЕТЫ ПО ЗАМЕНЕ

PCV

При замене клапана PCV убедитесь, что новый клапан такой же, как и оригинал. Внешний вид может вводить в заблуждение, потому что клапаны, которые выглядят одинаково снаружи, могут быть откалиброваны по-разному внутри. Если новый клапан не обладает такими же характеристиками потока, как исходный, это может нарушить выбросы и вызвать проблемы с управляемостью.

Шланг PCV, который соединяет клапан PCV с двигателем, также следует заменять при замене клапана. Используйте только шланг, одобренный для использования с PCV.

Клапаны PCV направленные. Установите клапан так, чтобы пары картера
текли из крышки клапана или головки блока цилиндров в шланг, идущий к
впускному коллектору, карбюратору или корпусу дроссельной заслонки.

ПРИМЕЧАНИЕ. Не можете найти свой клапан PCV? Некоторые двигатели не имеют клапана PCV, но используют систему вентиляции картера с фиксированным отверстием масло / пароотделителя.Сепаратор работает аналогично клапану PCV, но внутри нет подвижного стержня или пружины. Сепаратор представляет собой просто небольшую коробку с несколькими перегородками внутри и калиброванным отверстием, которое позволяет всасывающему вакууму втягивать продувочные пары обратно во впускной коллектор. Подобно клапану PCV, сепаратор может забиваться лаком и шламом, вызывая проблемы с управляемостью и выбросами.

Другие статьи о выбросах:

Рециркуляция выхлопных газов (EGR)

Система контроля за испарительными выбросами EVAP

Понимание проблем с управляемостью и выбросами через OBD II

Устранение сбоев выбросов

Все о бортовой диагностике II (OBD II)

Обзор основных систем контроля выбросов

Выхлоп

Поиск и устранение неисправностей каталитического нейтрализатора P0420

Каталитические преобразователи

Диагностика управляемости: пропуски зажигания

Искровое детонация (детонация)

Обнаружение и устранение утечек вакуума

Понимание датчиков кислорода (O2)

Датчики воздуха

Широкое передаточное отношение топлива Определение проблем с выбросами (датчики O2)

Обновление тестирования выбросов

Щелкните здесь, чтобы узнать больше автомобильных технических статей

Зачем их использовать и что они делают?

Грегори П. Зукко, владелец GZ Motorsports LLC

Это одни из самых распространенных вопросов, которые мы получаем здесь, в GZ Motorsports, от наших клиентов, желающих узнать больше о вакуумных насосах и о том, как они могут помочь увеличить мощность и продлить срок службы двигателей. Помните, что вы также можете позвонить нам по телефону (270) 856-8890 или по электронной почте [email protected], если у вас возникнут какие-либо вопросы.

Когда вакуумный насос полезен для двигателя?

Вакуумный насос, как правило, является дополнительным преимуществом для любого двигателя, обладающего достаточно высокой производительностью, чтобы создать значительный объем утечки газа.Вакуумный насос, как правило, добавляет немного мощности, увеличивает срок службы двигателя и дольше сохраняет масло чистым.

Как работают вакуумные насосы?

Входной патрубок вакуумного насоса подсоединяется к одной или обеим крышкам клапана, иногда к поддону. Он всасывает воздух из двигателя, тем самым уменьшая давление воздуха, создаваемое ударом из-за газов сгорания, проходящих мимо поршневых колец в поддон. Вакуумные насосы различаются по объему воздуха (CFM), который они могут всасывать, поэтому потенциальный ВАКУУМ, который может создать насос, ОГРАНИЧЕН количеством воздуха, который он может пропускать (CFM).Выхлоп из вакуумного насоса направляется в бак BREATHER с фильтром наверху, который предназначен для удержания любых жидкостей (влаги, неизрасходованного топлива, воздушного масла), всасываемых из двигателя. Отработанный воздух попадает в атмосферу через воздушный фильтр.

Итак, что на самом деле происходит при высоких оборотах в процессе сгорания и как
Вакуумный насос изменить что?

По мере увеличения числа оборотов кольца начинают выталкиваться вверх по краю наружного кольца из-за давления позади них из-за продувки, накапливающейся в поддоне, это вызывает уменьшение кольцевого уплотнения на стенках цилиндра, это вызывает больший удар -от.Это также заставляет кольца «трепетать», что еще больше
увеличивает прорыв.

Повышенное давление в поддоне (из-за того, что в двигателе с более высокими характеристиками вы не можете удалить все избыточное давление воздуха из двигателя только с помощью сапунов (тем более двигателей с герметичными системами из ПВХ)), а затем УДАЛЯЕТ масло, захваченное воздух проходит через кольца на такте впуска, когда двигатель ВСАСЫВАЕТ воздух. Во время такта впуска масло также всасывается через направляющие клапана. Конечный результат — масляное загрязнение топлива (точно так же, как система PCV загрязняет топливо, всасывая масло во впуск), что эффективно снижает октановое число топлива.Это снижает МОЩНОСТЬ, и на закиси азота или сумматоре мощности двигатель может фактически прожечь дыру в поршнях из-за повышенного тепла в камере из-за более быстрого фронта пламени.

Вакуумный насос может решить любую из этих проблем, уменьшая, устраняя или даже создавая отрицательное давление в двигателе.
Конечный результат — лучшее кольцевое уплотнение, меньшее или полное отсутствие масляного загрязнения, меньшее количество утечек масла, более чистое масло, более длительный срок службы двигателя и БОЛЬШАЯ МОЩНОСТЬ. Дополнительным преимуществом является то, что производитель вашего двигателя может использовать комплекты колец с низким коэффициентом трения, поскольку возникающий в результате прорыв смягчается вакуумным насосом.

Что насчет потери давления масла, о которой нам говорят?

Обычно вакуумные насосы имеют более низкое манометрическое давление, этому есть много объяснений. Однако у нас есть информация из испытаний, показывающая, что поток масла не уменьшается и что более низкое давление масла является результатом того факта, что манометр показывает ноль при атмосферном давлении, следовательно, если датчик не расположен внутри двигателя (датчик считает, что это окружающее атмосферное давление) он будет считывать более низкое давление, поскольку снижение давления воздуха в поддоне начинается при атмосферном давлении и уменьшается с этого момента.

Есть и другие причины, одна из которых — плохой возврат масла в поддон, неспособность возвращать масло так быстро, поскольку в крышках клапанов создается вакуум, вызывающий масляное голодание. Кроме того, более высокий вакуум в крышках клапанов, чем в поддоне, приведет к ВСАСЫВАНИЮ масла через коромысла, следовательно, меньшее сопротивление потоку масла и более низкое давление. Мы предлагаем установить ТРУБКУ ВОЗДУШНОГО БАЛАНСА между областью поддона и крышкой клапана, чтобы помочь сбалансировать давление воздуха в поддоне и позволить маслу легко стекать обратно.

Почему GZ Motorsports LLC Вакуумные насосы одни из лучших на рынке

Это просто, по сравнению с другими производителями, они обычно имеют более высокий максимальный воздушный поток (CFM), что приводит к более высокому потенциальному вакууму, они требуют гораздо меньше обслуживания и имеют гораздо больший срок службы между ремонтами. По этим причинам они очень хорошо работают на уличных транспортных средствах, гоночных автомобилях и лодках, а также на транспортных средствах, предназначенных только для гонок.

Хотите узнать больше? Прочтите наше полное руководство по вакуумному насосу для более подробного обсуждения.

Управление давлением в системе PCV в системах с турбонаддувом

Основная идея системы принудительной индукции заключается в подаче большего количества кислорода в камеру сгорания. Больше воздуха в двигателе означает большую мощность на коленчатом валу. Но создание давления во впускном коллекторе означает, что вакуум заменяется давлением. Это создает проблемы для управления парами и давлением в картере.

Естественное давление в картере

В двигателе без наддува давление в картере повышается и понижается при изменении нагрузки и частоты вращения двигателя.Газы из камеры сгорания могут просачиваться мимо поршневых колец, когда цилиндр поднимается вверх во время циклов сжатия и выпуска.

Когда поршень опускается во время впускного цикла, газы, масло и пары из картера могут всасываться мимо поршневых колец в камеру сгорания.

Пары картера проходят через положительный клапан картера (PCV). Клапан PCV представляет собой простой подпружиненный клапан со скользящей цапфой внутри. Система позволяет отводить пары в двигатель с помощью вакуума двигателя.

Давление в наддуве картера

Впускной коллектор находится под давлением в большинстве условий работы, когда двигатель имеет турбонаддув. Газ и масло, идущие в обход колец, все еще присутствуют, и давление, создаваемое турбонагнетателем, может увеличивать давление в картере. Вот когда требуется более совершенная система PCV.

Перед турбокомпрессором имеется разрежение. На некоторых двигателях вакуум больше, чем вакуум, создаваемый поршнями, движущимися вниз, но не всегда.Вакуум создается только при вращении турбонагнетателя. Обычно перед турбокомпрессором пары из картера попадают в двигатель. Некоторые двигатели с турбонаддувом будут подавать пары картера во впускной коллектор с помощью перепускного клапана, когда турбонаддув не создает достаточного вакуума.

Турбокомпрессоры не любят заглатывать масло, которое содержится в парах картера. Масло может образовывать нагар на лопастях и корпусе и вызывать потерю наддува.

Современные двигатели с турбонаддувом имеют большие маслоотделители, обычно встроенные в клапанную крышку или сбоку от блока цилиндров.Давление в картере не регулируется простым обратным клапаном. Давление контролируется электронным или механическим способом как в картере, так и на впуске. Система направляет пары либо перед турбонаддувом, либо во впускной коллектор, когда подходит время.

Эти системы PCV нового поколения могут выйти из строя, потому что они подвергаются воздействию высоких температур и газов сгорания, которые могут повредить пластик, гибкие диафрагмы и уплотнения.

Если система начинает протекать, это может привести к попаданию неизмеренного воздуха в воздухозаборник.Это может вызвать пропуски зажигания и коды обеднения. В некоторых случаях давление, создаваемое турбонагнетателем, может попасть в картер, если система вышла из строя. Это дополнительное давление может вызвать утечку масла. Если давление достаточно велико, оно может даже ограничить поток, идущий из возвратного маслопровода турбокомпрессора, тем самым сокращая срок службы подшипников.

Что происходит с двигателем, когда воздушный фильтр пропускает нефильтрованный воздух в двигатель? —

Воздушный фильтр предотвращает попадание грязи и мусора в двигатель.Большинство воздушных фильтров изготовлено из комбинации бумажных и синтетических волокон, задерживающих вредные частицы. Без исправного воздушного фильтра грязь и мусор могут проникнуть в двигатель, что может иметь ряд дорогостоящих последствий.

Характеристики воздушного фильтра

Большинство воздушных фильтров задерживают частицы размером от 5 до 6 микрон и более. Они также задерживают от 80 до 90% частиц размером до пары микрон. Некоторые фильтры более высокого качества, например, от Premium Guard, фильтруют до 99% загрязнений.Эти фильтры предотвращают попадание еще более вредных примесей в двигатель вашего автомобиля.

Что происходит с двигателем без исправного воздушного фильтра?

Неправильная установка фильтра или установка неправильного фильтра может привести к попаданию в двигатель грязи и мусора. Если воздухозаборник двигателя не полностью закрыт фильтрующим элементом, это может привести к серьезным повреждениям. Вот типичные примеры:

• Повреждение турбокомпрессора: Воздушные фильтры особенно важны для двигателей с турбонаддувом. Турбонагнетатель нагнетает сжатый воздух в двигатель для повышения производительности. Одна сторона турбонагнетателя, сторона крыльчатки, соединена с воздухозаборником двигателя. Без исправного воздушного фильтра грязь и мусор могут легко попасть в турбокомпрессор, что приведет к серьезным повреждениям. Что еще хуже, металл из вышедшего из строя турбокомпрессора может попасть в двигатель, циркулируя по всей системе. Это может привести к полному отказу двигателя.

• Внутреннее повреждение двигателя: когда поршень опускается в двигателе, воздух всасывается.Это происходит во время такта впуска двигателя. Без воздушного фильтра двигатель может одновременно всасывать грязь и мусор. Это может вызвать повреждение внутренних деталей двигателя, таких как клапаны, поршни и стенки цилиндров. Результатом является чрезмерный расход масла, плохая работа двигателя и, в конечном итоге, отказ двигателя.
В некоторых случаях сильно ограниченный фильтр может также позволить загрязнителям попасть в турбокомпрессор и двигатель. Это потому, что двигатель должен работать тяжелее, чтобы втянуть достаточно воздуха.Результатом является вакуумный эффект, который втягивает грязь и мусор в двигатель.

Лучший способ защитить двигатель от грязи и мусора

Воздушный фильтр в хорошем состоянии — лучший способ защитить двигатель от грязи и мусора. Не все воздушные фильтры одинаковы; Важно приобрести качественный воздушный фильтр, подходящий именно для вашего автомобиля. Высококачественные воздушные фильтры отфильтровывают больше загрязнений и лучше подходят для воздухозаборника вашего двигателя.
Воздушные фильтры следует регулярно менять, чтобы избежать накопления загрязнений.Premium Guard производит автомобильные воздушные фильтры высочайшего качества, предназначенные для защиты вашего двигателя на пробеге до 12 000 миль с эффективностью 99%.

Дешевая страховка

Регулярная замена воздушного фильтра — дешевая страховка от повреждения двигателя. Вы бы предпочли потратить несколько долларов на новый воздушный фильтр или несколько тысяч на ремонт двигателя?

Источники:
http://www. aa1car.com/library/check_air_filter.htm
http: //www.autotraining.edu / blog / why -nging-car-air-filter-important /

Птицы — суперэффективные дышащие — Science World

Всем животным необходимо дышать для обмена поступающего кислорода с отходящими газами, такими как углекислый газ. Взгляните на прекрасную анимацию дыхания человека, созданную иллюстратором Элеонор Лутц ниже.

Люди и другие млекопитающие засасывают воздух своим телом, опуская мышцу чуть ниже легких, называемую диафрагмой. Когда диафрагма поднимается, воздух выходит обратно.Ученые называют это обменным приливным потоком, потому что воздух просто с свистом входит в легкие и выходит из них, как приливы. Такое дыхание означает, что старый выходящий воздух смешивается с новым входящим — не самый эффективный способ получить кислород в организме.

Однако не все животные дышат одинаково.

Птицы, например, избегают проблемы смешивания, перемещая воздух через легкие в одном направлении через серию из 7–9 воздушных мешков, соединенных петлевыми трубками. Птицы получают кислород в ткани своего тела, когда они дышат, и , когда они выдыхают.Итак, на каждый вздох птицы человеку нужно было сделать два вдоха. Это делает птиц сверхэффективными дышащими животными. Удивительный!

Когда птица вдыхает, ее воздушные мешочки надуваются, и насыщенный кислородом воздух снаружи всасывается в тело, а отработанный воздух втягивается из легких. Когда птица выдыхает, воздушные мешочки сдуваются, и богатый кислородом воздух из задних воздушных мешочков сжимается в легкие, в то время как отработанный воздух удаляется из тела через самые передние воздушные мешочки. Звучит сложно (и это так).

Исследования, опубликованные в прошлом году, показали, что рептилии также способны к одностороннему дыханию.Хотя это не могло стать большим шоком для вас или меня, ученые, занимающиеся легкими, были очень удивлены! Когда им сказали, они отреагировали такими вещами, как «абсолютно трансформирующий», «поистине шокирующий» и «просто смешной… в хорошем смысле». Эти ученые предположили, что одностороннее дыхание было уникальным для птиц и появилось сравнительно недавно. Свидетельства того, что рептилии могут разделять эту особенность, опровергли это предположение и подняли вопросы об эволюции одностороннего дыхания. Возможно, одностороннее дыхание существует уже сотни миллионов лет!

Ранее ученые предполагали, что для одностороннего дыхания необходимы воздушные мешочки, поэтому, если у животного не было воздушных мешков, предполагалось, что животное не может дышать в одном направлении.Они везде искали воздушные мешки. Они искали их в прямых предках современных птиц — динозаврах. И они смотрели на своих более дальних родственников — крокодилов, ящериц и других рептилий. Ничего не обнаружив, они пришли к выводу, что воздушные мешочки птиц были совершенно уникальны в животном мире.

Ученый Коллин Фармер, однако, не считал, что животным вообще нужны воздушные мешки для одностороннего дыхания. Чтобы доказать это, она решила напрямую проследить, как воздух проходит через три вида живых дышащих рептилий: игуан, варанов и аллигаторов. После множества проб и ошибок Фармер нашел выигрышную комбинацию: театральный туман Froggy’s Swamp Juice и эндоскоп. С помощью этих инструментов Фармер наблюдал, как туман распространяется в одном направлении через тела каждой рептилии. Она доказала, что воздушные мешки не нужны для одностороннего дыхания. Все, что требуется, это, по-видимому, какая-нибудь трубка с хитроумным углом.

Открытия фермера ставят столько вопросов, например: какое преимущество рептилии получают от дыхания, как птицы?

Птицы теплокровны и ведут энергичный акробатический образ жизни.Поэтому имеет смысл, что у них есть дыхательная система, адаптированная для максимального потребления кислорода, чтобы поддерживать их быстрый метаболизм. Рептилии же хладнокровны и обладают медленным метаболизмом. Фармер считает, что им нужно максимально увеличить потребление кислорода при каждом вдохе, чтобы в целом сэкономить энергию. Многие рептилии проводят большую часть своей жизни, сидя очень долго в ожидании еды. Им нужно использовать все уловки из книги, чтобы сберечь энергию в это время.

Хотите узнать, как устроены животные? Не пропустите нашу последнюю тематическую выставку

Body Worlds: Animal Inside Out , которая продлится до 28 марта 2016 года.

BiPap | Johns Hopkins Medicine

Что такое BiPap?

Некоторые проблемы со здоровьем могут затруднять дыхание. В этих случаях вам может помочь двухуровневое положительное давление в дыхательных путях . Он широко известен как «BiPap» или «BPap». Это разновидность вентилятора — устройства, которое помогает при дыхании.

Во время нормального дыхания ваши легкие расширяются, когда вы вдыхаете. Это происходит из-за того, что диафрагма, которая является основной дыхательной мышцей в вашей груди, движется вниз.Это вызывает падение давления в трубках и мешочках ваших легких. Это снижение давления засасывает воздух в легкие. Они наполняются кислородом воздуха.

Если у вас проблемы с дыханием, аппарат BiPap может помочь протолкнуть воздух в легкие. Вы носите маску или носовые заглушки, подключенные к аппарату ИВЛ. Аппарат подает сжатый воздух в ваши дыхательные пути. Это называется «вентиляция с положительным давлением», потому что устройство помогает открыть легкие с помощью этого давления воздуха.

BiPap — это только один из типов аппаратов ИВЛ с положительным давлением.При использовании BiPap создается положительное давление воздуха при вдохе и выдохе. Но когда вы вдыхаете, давление воздуха повышается. Эта настройка отличается от других типов аппаратов ИВЛ. Например, постоянное положительное давление в дыхательных путях (CPAP) обеспечивает такое же давление, как при вдохе и выдохе. При различных медицинских проблемах может лучше подойти BiPap, чем CPAP.

Зачем мне нужно использовать BiPap?

BiPap может помочь вам, если у вас есть проблемы со здоровьем, затрудняющие дыхание.Например, вам может понадобиться BiPap, если у вас есть одно из следующего:

• Хроническое обструктивное заболевание легких (ХОБЛ)
• Обструктивное апноэ сна
• Синдром ожирения и гиповентиляции
• Пневмония
• Вспышка астмы
• Плохое дыхание после операции
• Неврологическое заболевание, вызывающее нарушение дыхания

BiPap может не подойти, если у вас очень плохое дыхание. Это также может быть неподходящим для вас, если у вас пониженное сознание или проблемы с глотанием.BiPap может недостаточно помочь в этих ситуациях. Вместо этого вам может понадобиться вентилятор с механической трубкой, вставляемой в горло. Или вам может помочь трахеостомия — процедура, которая создает в дыхательном горле дыхательные пути.

В некоторых случаях люди могут отказаться от поддержки аппарата ИВЛ на BiPap по мере улучшения дыхания. Люди, которым не нужна дыхательная трубка, но нуждаются в некоторой помощи с дыханием, также могут использовать BiPap.

Каковы риски при использовании BiPap?

BiPap обычно очень безопасен.Он имеет более низкий риск осложнений, таких как инфекция, по сравнению с поддерживающей искусственной вентиляцией легких, такой как трахеостомия. Большинство проблем с BiPap связаны с лицевой маской. Он может слишком плотно прилегать. Некоторые другие риски включают:

• Локальное повреждение кожи от маски
• Легкое вздутие живота
• Сухость во рту
• Утечка из маски, вызывающая меньшее давление
• Раздражение глаз
• Боль в пазухах или заложенность носовых пазух

Ваши риски могут различаться в зависимости от вашего возраста, количества времени, в течение которого вам нужен BiPap, и ваших медицинских проблем. Поговорите со своим врачом о любых проблемах.

Как подготовиться к использованию BiPap?

Вы должны быть знакомы с частями своей машины BiPap. В их числе:

• Маска для лица, носовая маска или носовые пробки
• Двигатель машины, нагнетающий воздух в трубу
• Трубка, соединяющая двигатель машины с маской или заглушками

Ваша машина BiPap может также иметь другие функции, например, увлажнитель с подогревом.

Если вы покупаете аппарат BiPap для домашнего использования, вы можете поговорить со специалистом, который продает домашнее медицинское оборудование. Этот человек может помочь вам выбрать тип машины BiPap, наиболее соответствующий вашим потребностям. Он также может дать вам инструкции о том, как и когда чистить маски, трубки и другие части машины.

Возможно, вы захотите попробовать несколько типов масок, прежде чем выбрать ту, которая вам больше всего нравится. Если ваша маска кажется тесной, возможно, вам придется ее снова надеть.

Перед тем, как начать терапию BiPap, возможно, потребуется откалибровать ваш аппарат. Кто-то из вашей медицинской бригады изменит настройки. Этот человек часто является респираторным терапевтом. Настройки должны быть правильными, чтобы вы получали соответствующую терапию. Вы также можете получить другие инструкции о том, как подготовиться к терапии BiPap.

Что происходит при использовании BiPap?

Вы можете пройти терапию BiPap, находясь в больнице в связи с нарушением дыхания. Вы также можете использовать его дома при хронических заболеваниях.

Следуйте инструкциям вашего лечащего врача о том, когда использовать BiPap. Возможно, вам придется использовать его только во время сна. Или вам может понадобиться использовать его все время. Вы не получите всех преимуществ от терапии BiPap, если не будете использовать ее по назначению.

Когда вы впервые начнете использовать BiPap, вы можете почувствовать дискомфорт. Может показаться странным носить маску и чувствовать поток воздуха. Со временем к этому следует привыкнуть. Если вы чувствуете, что действительно не можете дышать при использовании BiPap, поговорите со своим врачом.Ему или ей может потребоваться отрегулировать настройки давления на вашей машине.

При использовании BiPap важно ничего не есть и не пить. В этом случае вы можете вдохнуть пищу или жидкость в легкие.

Шум от большинства аппаратов BiPap мягкий и ритмичный. Если вас это беспокоит, попробуйте использовать беруши. Если устройство работает очень громко, обратитесь к поставщику медицинских услуг, чтобы убедиться, что оно работает правильно.

Поговорите со своим врачом, если у вас есть какие-либо симптомы или проблемы при использовании BiPap.Он или она может помочь вам решить, как с ними справиться. Вот несколько общих советов:

• Увлажнитель может уменьшить сухость в носу. Использование маски для лица вместо носовой маски также может помочь уменьшить любые симптомы со стороны глаз или носовых пазух. Если у вас болит голова, это может быть связано с заложенностью носовых пазух. В некоторых случаях ваш лечащий врач может прописать антигистаминные препараты для устранения этих симптомов.
• Если у вас протекающая маска, раздражение кожи или линии давления, вам может потребоваться другой размер или тип маски.Вы также можете обнаружить, что поправка ремешков вокруг маски помогает.
• Ваш лечащий врач может помочь вам избежать вздутия живота, снизив настройку давления на вашем аппарате.

Ваш лечащий врач может дать вам другие инструкции о том, как лучше всего использовать ваш аппарат.

Что происходит потом?

Если ваша проблема со здоровьем улучшится, вы можете начать использовать меньшее давление на ваш аппарат BiPap. Или вы можете использовать машину реже.Работайте со своей медицинской бригадой, чтобы получить лучшее лечение.

Следующие шаги

Перед тем, как согласиться на тест или процедуру, убедитесь, что вы знаете:

• Название теста или процедуры
• Причина, по которой вы проходите тест или процедуру
• Каких результатов ожидать и что они означают
• Риски и преимущества теста или процедуры
• Возможные побочные эффекты или осложнения
• Когда и где вы должны пройти тест или процедуру
• Кто будет проводить тест или процедуру и какова квалификация этого человека
• Что бы произошло, если бы вы не прошли тест или процедуру
• Любые альтернативные тесты или процедуры, о которых стоит подумать
• Когда и как вы получите результаты
• Кому позвонить после теста или процедуры, если у вас возникнут вопросы или проблемы
• Сколько вам придется заплатить за тест или процедуру

респираторная система человека | Описание, части, функции и факты

Нос — это внешний выступ внутреннего пространства, носовой полости.Он подразделяется на левый и правый канал тонкой медиальной хрящевой и костной стенкой, носовой перегородкой. Каждый канал открывается к лицу через ноздрю и в глотку через хоану. Дно полости носа образовано небом, которое также образует крышу полости рта. Сложная форма носовой полости обусловлена ​​выступами костных гребней верхней, средней и нижней носовых раковин (или раковин) с боковой стенки. Проходы, образованные таким образом под каждым гребнем, называются верхним, средним и нижним носовыми ходами.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

С каждой стороны интраназальное пространство сообщается с рядом соседних заполненных воздухом полостей в черепе (придаточные пазухи носа), а также через носослезный канал со слезным аппаратом в углу глаза. Проток отводит слезную жидкость в носовую полость. Этот факт объясняет, почему во время плача может быстро нарушаться или даже затрудняться носовое дыхание: слезная жидкость не только выливается в слезы, но и заполняет носовую полость.

Придаточные пазухи носа представляют собой набор парных одиночных или множественных полостей переменного размера. Большая часть их развития происходит после рождения, и они достигают своего окончательного размера к 20 годам. Пазухи расположены в четырех разных костях черепа — верхней, лобной, решетчатой ​​и клиновидной. Соответственно, их называют гайморовой пазухой, которая является самой большой полостью; лобная пазуха; решетчатые пазухи; и клиновидная пазуха, которая расположена в верхней задней стенке полости носа.Пазухи выполняют две основные функции: поскольку они наполнены воздухом, они помогают удерживать вес черепа в разумных пределах и служат резонансными камерами для человеческого голоса.

Полость носа и прилегающие к ней пространства выстланы слизистой оболочкой дыхательных путей. Обычно слизистая оболочка носа содержит секретирующие слизь железы и венозные сплетения; его верхний клеточный слой, эпителий, состоит в основном из клеток двух типов: реснитчатых и секретирующих.
