Подключение кнопки пуск стоп к пускателю: Подключение магнитного пускателя (контактора) «на пальцах»

Схема Подключения Пускателя Через Кнопку Пуск Стоп

Контакты КМ2. Как подключить магнитный пускатель в однофазной сети Схема подключения электродвигателя с тепловым реле и защитным автоматом Как выбрать автоматический выключатель автомат для защиты схемы?

В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

Есть одна особенность: Для предотвращения короткого замыкания между фазами, группы контактов пм1 и пм2 не должны замыкаться одновременно.
Подключение электромагнитного пускателя и кнопки пуск стоп

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1.

Траверса с силовыми контактами прикреплена к подвижному сердечнику якорю. Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение.

С его помощью включают и отключают питание. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Схема подключения выносного пускателя позволяет разместить устройства безопасности. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки. Времена, когда коммутация трехфазных асинхронных электродвигателей осуществлялась посредством ручных рубильников, давно миновали.

Подключение электромагнитного пускателя часть№3

Контакторы и пускатели — в чем разница

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т. Подробнее — переходите по ссылке. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Например для двигателя на 4кВт, можно ставить автомат на 10А.

Подробнее — переходите по ссылке. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.

Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Управляющая цепь коммутируется между двумя любыми фазами.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от А, категорически нельзя. Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства.

Подключение магнитного пускателя через кнопочный пост В данную схему включены дополнительные кнопки включения и остановки. Общая конструкция схемы потерпит после таких манипуляций незначительные изменения.
Магнитный пускатель. Схема подключения с кнопочной станцией

Читайте также: Песчаная подушка для кабеля

Устройство и принцип работы

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз Подключают реле к выводу с магнитным пускателем.

Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов.

Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Электрические соединения нужно сверить со схемой. Принцип работы В нормальном отключенном состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства.

Чаще всего она зеленого цвета, хотя может быть и черного. Видео по теме. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. В первом случае он будет работать плавно, но не сможет развить полную мощность.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. Схема МП для реверса организовывается на паре одинаковых устройств.

При этом фаза А через КМ2. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху.

Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Советы и хитрости установки Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером. Если устройство рассчитано на работу в сети с напряжением В, то именно на указанные контакты будет подаваться это напряжение. МП включает в свою конструкцию основание 1 , контакты неподвижные 2 , пружину 3 , сердечник 4 , дроссель 5 , якорь 6 , пружину 7 , контактный мостик 8 , пружину 9 , дугогасительную камеру 10 , нагревательный элемент 11 По сути, это реле, но отключающее гораздо больший ток.
Простая схема электромагнитного пускателя – что из себя представляет, как работает, из чего состоит.

9 комментариев

При включении напряжения на катушку магнитного пускателя якорь моментально притягивается к сердечнику, замыкая тем самым силовые контакты и вспомогательные, которые подают в систему управления сигнал о запуске или отключении устройства.

Электрические соединения нужно сверить со схемой.

Была ли Вам полезна данная статья? Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. В это же время происходит расщепление нормально замкнутых контактов БК1 перед реверсной кнопкой.

Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. Выводы и полезное видео по теме Подробности об устройстве и подключении контактора: Практическая помощь в подключении МП: По приведенным схемам можно подключить магнитный пускатель своими руками как к сети , так и В. Пишите в комментариях!

Статья по теме: Энергоаудит зданий

Схема подключения магнитного пускателя на 380 В

Нагрузка подается на выходы обоих устройств. Различают два вида контактов блокировки: нормально закрытые, нормально разомкнутые. Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.

Реверсивный магнитный пускатель Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Схема МП для реверса организовывается на паре одинаковых устройств.

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид: Специфические виды пускателей и схемы их работы Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. По сути, это электромагнитные реле. Ввод в схему теплового реле В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Изменений по фазе А не происходит.

Можно вручную проконтролировать работу системы путем нажатия на якорь с целью почувствовать силу сокращения пружины. Данное устройство позволяет дистанционно управлять рабочими процессами электрооборудования, обеспечивая высокий уровень электробезопасности. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид: Специфические виды пускателей и схемы их работы Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Им на смену пришли более совершенные устройства — магнитные пускатели.

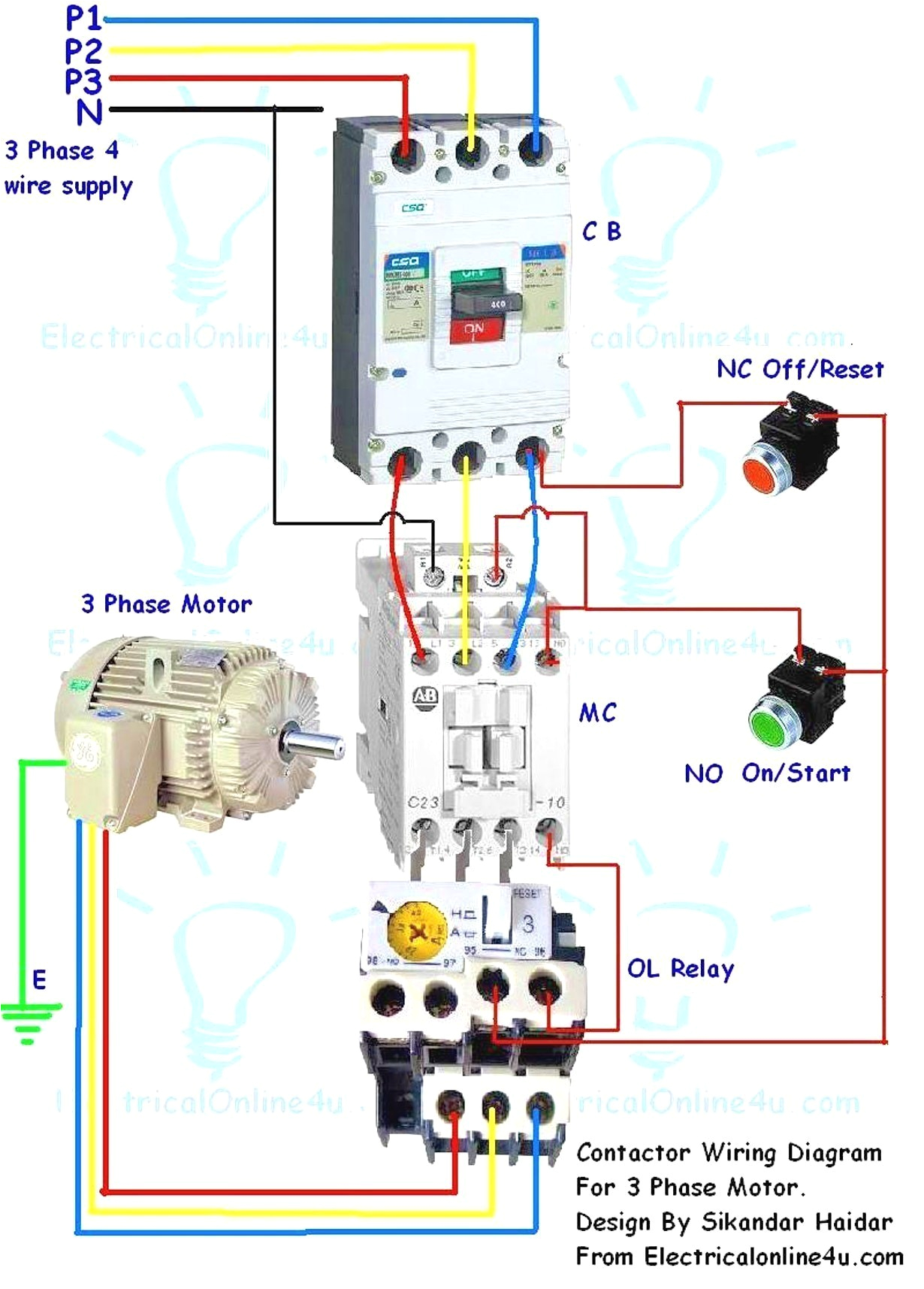

Как подключить трехфазный двигатель через магнитный пускатель.

Схемы подключения магнитного пускателя | Электрик

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.
Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск».

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали –
двигатель включился, кнопку «Стоп» нажали – двигатель отключился.
Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.
Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Как выглядит монтажная (практическая) схема подключения магнитного пускателя?

Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».

Как подключить магнитный пускатель в однофазной сети

Схема подключения электродвигателя с тепловым реле и защитным автоматом

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

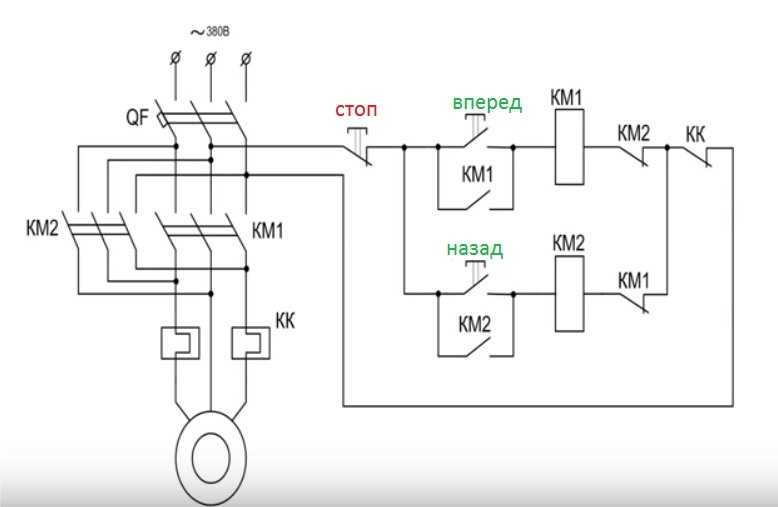

Подключение электродвигателя через реверсивный пускатель

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом,  меняются местами любые две фазы.

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед» и «Пуск назад«, выключение — одной, общей кнопкой «Стоп» , как и в схемах без реверса.

В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад».

Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.

Вторая защита — электрическая. Контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если случайно нажать обе кнопки «пуск», ничего не получится — электродвигатель будет слушаться той кнопки, которая нажата раньше.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так-как пятого контакта, в большинства магнитных пускателей нет, можно поставить дополнительный контакт. Например приставка ПКИ.

с катушкой на 220 вольт

с катушкой на 380 вольт

Схема подключения магнитного пускателя на 220 В, 380 В

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Содержание статьи

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В.  На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой  пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Кнопочный пост на 2 кнопки с пускателем

Прежде чем приступить к практическому подключению пускателя – напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения – «пуск» и SB1 для остановки – «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае – L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор – пробник электрика, который легко можно сделать самому.

В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.

Теперь вы точно подберете идеальный ноутбук для работы или учебы!

Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.

В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.

Мультиканальный даталоггер с LCD дисплеем на базе готового модуля LinkIt.

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

1. Кнопочный пост.
2. Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
3. Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

1. Определяют напряжение катушки аппарата (обычно 220 или 380).
2. Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
3. Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
4. Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
5. От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2». Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
6. К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
7. Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
8. Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
9. Подключают провода от системы освещения (самих осветительных установок).

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Если вы собираетесь использовать датчики в чистом виде – учтите, что они не предназначены для оперирования сигналом напряжением в 220В переменного тока. Поэтому такие устройства как фотореле семейства ФР, которые столь распространены в быту, содержат схему питания датчиков, триггеры или другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если вам интересна эта тема – пишите в комментариях и мы подробно о ней расскажем. Надеемся, вам стало понятно, как производится управление освещением через контактор и магнитный пускатель. Как вы видите, схема не сложная, главное разобраться с особенностями ее работы.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Для работы асинхронного двигателя используются кнопочные посты. Однако подключать их можно только через магнитные пускатели. Как правило, для этого применяются переходники и контакторы. Однако важно учитывать тип выключателя и параметры пускателя. Чтобы детально разобраться в подключении устройства, надо рассмотреть стандартную схему.

Схема подключения

Схема подключения магнитного пускателя через кнопочный пост предполагает применение аналогового переходника. Существуют блоки на три и четыре выхода. Для подсоединения определяется направленность катода. Контакты пускателя подсоединяются через переключатель. Триггер для этого подходит двуканального типа. Если рассматривать устройства с автоматическими переключателями, то у них применяется электродный регулятор. При этом блоки могут находиться на контроллере. Наиболее распространенными считаются устройства с широкополосными разъемами.

Рассмотрение выключателей QF1

Схема подключения магнитного пускателя через кнопочный пост имеет два контроллера, которые подсоединяются через расширитель. Выходные контакты должны устанавливаться на обкладке. Триггер для устройств подходит аналогового типа. Нормально-замкнутый контакт первого порядка устанавливается по нулевой фазе. Сопротивление на магнитном пускателе должно составлять не менее 40 Ом. Перед подключением устройства проверяется переключатель.

Токовое реле в цепи используется только двухканального типа. Контроллер при этом должен замыкаться на первой фазе. Переключатель выставляется в верхнее положение. При подсоединении расширителя зачищаются контакты и откручивается защитная пластина. Выпрямитель для стабилизации процесса подбирается открытого типа.

Схема с нереверсивным пускателем

Схема подключения магнитного пускателя через кнопочный пост предполагает применение низкоомного расширителя. Выпрямители в данном случае соединяются с обмоткой преобразователя. Нормально-замкнутый контакт выключателя устанавливается по первой фазе. Также надо отметить, что фильтры разрешается использовать с сеточным триодом.

Сопротивление пускателя в среднем равняется 55 Ом. Если рассматривать схему с дипольным переходником, то регулятор устанавливается на импульсном выпрямителе. Выходные контакты замыкаются непосредственно на динисторе. Для проверки поста используется тестер. Также надо отметить, что встречаются переменные преобразователи. Пускатели с данными элементы можно подключать через контроллер по нулевой фазе. Однако потребуется фильтр с магнитным триодом.

Применение реверсивных пускателей

Схема подключения магнитного пускателя через кнопочный пост очень простая. Она предполагает применение только одного выпрямителя. А фильтр может использоваться с переменным триодом. У многих моделей имеется два преобразователя. В таком случае триггер устанавливается на три выхода. Нормально-разомкнутый контакт подключается к посту через первую фазу. Для проверки элемента понадобится тестер.

Уровень сопротивления магнитного пускателя находится на уровне 50 Ом. Если рассматривать модификации с регулируемыми преобразователями, то динистор можно подбирать на двоичной фильтре. Некоторые специалисты говорят о том, что выходы на компараторе нужно тщательно зачищать. Также надо отметить, что тетрод в пускателях должен быть правильно выставлен.

Инструкция по пускателям серии ПМЛ-1100

Схема пускателя ПМЛ-1100 имеет три переходника. Выходные контакты должны замыкаться по нулевой фазе. Проверка поста происходит при помощи тестера. Специалисты говорят о том, что не стоит использовать аналоговые преобразователи, у которых низкий уровень сопротивления. Если рассматривать простые выключатели, то триггер выставляется на канальный прием. Токовое реле соединяется с преобразователем и замыкается на первой фазе. Если возникают проблемы с перегревом, то можно попробовать понизить нагрузку за счет компаратора.

Подключение модульного пускателя

Схема пускателя модульного типа содержит контактные переходники. Многие модели делаются на три разъема. У них имеется положительный контактор, который подсоединяется через преобразователь. Триггер в данном случае применяется с операционным фильтром. Если рассматривать простые выключатели, то модули подсоединяются через контроллер по первой фазе. Замыкающие контакты должны находиться вверху.

Также надо отметить, что существуют модификации на четыре выхода. Триггеры у них устанавливаются с регуляторами. При подключении устройств важно тщательно зачистить контакты и проверить устройство тестером. У многих моделей показатель сопротивления максимум доходит до 40 Ом. Кнопки кнопочных постов замыкаются на пластине. Выпрямители используются положительной направленности. Динисторы часто устанавливаются на три переходника. Обычный пост подсоединяется по нулевой фазе. Если говорить про регулируемые пускатели, то триггер применяется аналогового типа. В данном случае потребуется только один переключатель. Чтобы сделать все правильно, придется замерить предельное сопротивление в цепи.

Пускатели открытого исполнения

Пускатель (ручной) открытого типа разрешается подсоединять через обычный триггер. Контроллеры чаще всего применяются на четыре разъема. Выходные контакты подключаются к посту по нулевой фазе, а сопротивление должно составлять около 45 Ом. Контроллеры проводного типа соединяются с преобразователем. Чтобы проверить фазу, используется тестер. Пускатели с динистором устанавливаются через электродный переходник. Довольно часто выпрямители используются низкой проводимости. Замыкающие контакты должны соединяться на верней панели. Для избегания проблем со сбоями важно проверить изоляцию и позаботиться о выпрямителе.

Подключение пускателей закрытого исполнения

Пускатели данного типа можно подключать через проводной котроллер. При этом выпрямитель стандартно применяется с подкладкой. Специалисты советуют использовать только фильтры с триодом. Если рассматривать посты на два переключателя, то триггер выбирается импульсного типа. При этом в первую очередь подключается котроллер. Положительные контакты соединяются по нулевой фазе. Сопротивление на контроллере должно составлять не менее 45 Ом.

Если рассматривать модификации на емкостных триггерах, то они нуждаются в преобразователе. Использовать устройства можно только в цепи постоянного тока. Фильтры в данном случае устанавливаются с триодом. У многих пускателей применяется только один компаратор. Для защиты элемента используется обкладка. Также надо отметить, что специалисты рекомендуют тщательно зачищать контакторы триггера.

Подключение через однопереходный триггер

Подключение через однопереходный триггер может осуществляться только по первой фазе. Также надо отметить, что для этого подходят не все пускатели. Преобразователи можно использовать только проводного типа. Сопротивление у них обязано составлять не менее 55 Ом. Динисторы под пускатели подбираются с электродным триодом. Непосредственно контакты поста замыкаются на расширителе.

Проверить проводимость элемента можно при помощи тестера. Специалисты не рекомендуют устанавливать фильтры при повышенном сопротивлении. Стандартная схема предполагает применение двоих выпрямителей. Если говорить про регулируемые пускатели для асинхронных двигателей, то у них имеется компаратор, который подключается через преобразователь.

Применение двухпереходного триггера

Двухпереходные триггеры можно использовать в цепи постоянного тока. У них высокий параметр сопротивления. И они подходят для пускателей разных типов. Преобразователи в стандартной схеме имеются дуплексного типа. Довольно часто встречаются цифровые аналоги, которые выпускаются на два выхода. Многие переключатели в устройствах используются с выпрямителем. Для подключения оборудования определяется первая фаза. При этом сопротивление может составлять не менее 45 Ом. При повышенной проводимости меняется триггер с обкладкой.

Подключение через дипольный переходник

Дипольные переходники разрешается подключать только через кнопочный пост на две кнопки: «Пуск» и «Стоп». Триггеры используются, как правило, низкоомного типа. Если рассматривать простой пост, то верхние контакты замыкаются в первую очередь. Также надо отметить, что контроллер можно подключать через преобразователь, а сопротивление у него составляет 55 Ом. Динистор довольно часто используется с аналоговыми фильтрами, которые значительно повышают коэффициент проводимости. Также надо помнить, что для пускателей данного типа не подходят линейные триггеры. Переходник разрешается подсоединять с расширителем. Таким образом, сильно снимается перегрузка с пускателя. Фильтр в данном случае устанавливается за компаратором.

Применение проводного переключателя

Проводной переключатель можно подключать чрез трансивер, но только по первой фазе. Многие контроллеры применяются на два выхода. Расширитель в данном случае используется с одним фильтром. Пускатель замыкается на первой фазе. Также надо отметить, что пост следует установить за выходными контактами. При обнаружении проблем с пробоями в цепи проверяется расширитель.

Подключение через модуль

Через модуль разрешается подключать только электродные пускатели. Посты при этом подбираются двухкнопочного типа. В некоторых случаях модули производятся на три выхода. И у них имеется один контроллер. В такой ситуации для подключения применяется триод. Замыкающие контакты выставляются стразу по первой фазе. Также надо отметить, что расширитель подбирается дипольного типа. Если говорить про модели с обкладками, то замыкающие контакты надо проверять на предельное сопротивление. Выходы расширителя при этом тщательно зачищаются. Также надо отметить, что открытые контакты выставляются по нулевой фазе.

на 220В, 380В, с тепловым реле и кнопками управления

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки.

У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим.

Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Схема подключения магнитного пускателя | Заметки электрика

Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

В прошлой статье я Вам подробно рассказал, и даже снял специально видео, про устройство, конструкцию и принцип действия магнитного нереверсивного пускателя ПМЛ-1100.

Сегодня я продолжу Вас знакомить с магнитным пускателем, а именно со схемой его подключения.

Для более подробного и наглядного изучения схемы подключения магнитного пускателя нереверсивного типа применим следующее электрооборудование:

Вот, собственно говоря, сам магнитный нереверсивный пускатель типа ПМЛ-1100. С ним Вы уже знакомы.

ПМЛ-1100 относится к пускателям первой величины, т.е. номинальный ток его силовых (главных) контактов равен 12 (А) при напряжении сети 220 (В) и 380 (В). Поэтому этот пускатель с легкостью подходит по техническим характеристикам для пуска нашего двигателя, у которого номинальный ток при схеме соединения обмоток треугольником составляет 1,97 (А). Это видно на бирке, правда не совсем отчетливо, потому что бирка покрыта лаком после очередного ремонта двигателя.

Кнопочный пост для подключения магнитного пускателя

Кнопочный пост ПКЕ 222-3У2 имеет три кнопки:

• кнопка «Стоп» красного цвета
• кнопка «Вперед» черного цвета
• кнопка «Назад» черного цвета

Кнопочный пост я выбрал такого типа, т.к. другого на момент написания статьи не было в наличии. Для подключения магнитного нереверсивного пускателя достаточно приобрести кнопочный пост с двумя кнопками, например, ПКЕ 212-2У3.

Также можно приобрести два одинарных кнопочных поста типа ПКЕ 222-1У2.

Сейчас в продаже имеется большой выбор различных кнопок от IEK, EKF и других торговых марок. Так что выбирайте на свой «вкус и цвет».

Давайте заглянем во внутрь, выбранного мной, кнопочного поста ПКЕ 222-3У2. Для этого открутим 6 крепежных винтов.

У каждой кнопки поста ПКЕ 222-3У2 имеется два контакта:

• разомкнутый (нормально-открытый) имеет маркировку (1-2)
• замкнутый (нормально-закрытый) имеет маркировку (3-4)

Для примера рассмотрим кнопку «Стоп».

Вот фотография замкнутого (нормально-закрытого) контакта кнопки «Стоп»:

А вот фотография разомкнутого (нормально-открытого) контакта кнопки «Стоп»:

Внимание!!! При нажатии на кнопку разомкнутый (нормально-открытый) контакт замыкается, а замкнутый (нормально-закрытый) контакт — размыкается.

Итак, с кнопками разобрались. Теперь приступим к сборке схемы магнитного пускателя для пуска трехфазного асинхронного двигателя АОЛ 22-4.

Пример

1. Источником трехфазного напряжения в моем примере служит испытательный стенд, у которого линейное напряжение сети составляет ~220 (В). Это значит, что катушка магнитного пускателя должна иметь номинал 220 (В).

Вот схема подключения магнитного пускателя через кнопочный пост для пуска электродвигателя для моего примера:

Если у Вас линейное напряжение трехфазной цепи не 220 (В), а 380 (В), то у Вас есть два выбора.

В первом случае катушку пускателя нужно выбирать с номиналом на 380 (В) при следующей схеме подключения:

Во втором случае схему управления необходимо запитать от одной фазы (фаза-ноль), при этом номинал катушки пускателя должен быть на 220 (В).

В данной статье я буду собирать схему магнитного пускателя по первому рисунку, т.е. при напряжении трехфазной сети 220 (В) и напряжении катушки пускателя на 220 (В).

Сборку схемы я буду выполнять медным проводом ПВ-1 сечением 1 кв.мм.

2. Первым делом прокладываем три фазных провода от источника трехфазного питания (А, В, С) до соответствующих клемм пускателя: L1 (1), L2 (3), L3 (5).

3. Затем подключаем провод с одной стороны на клемму L2 (3) пускателя, а с другой стороны — на замкнутый контакт кнопки «Стоп» с маркировкой (4).

Только сейчас заметил, что у выбранного мной кнопочного поста ПКЕ 222-3У2 отсутствует маркировка клемм. Ничего страшного — ведь контакты у кнопок не спрятаны и их видно достаточно хорошо. По тексту ниже я все равно буду указывать маркировку, т.к. в других кнопочных постах она должна быть.

4. Теперь устанавливаем перемычку между замкнутым контактом кнопки «Стоп» с маркировкой (3) и разомкнутым контактом кнопки «Вперед» с маркировкой (2).

5. С клеммы (1) кнопки «Вперед» прокладываем провод на вывод катушки пускателя (А1).

6. Параллельно разомкнутым контактам (1-2) кнопки «Вперед» нужно подключить вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя ПМЛ-1100.

Т.е. с  клеммы (2)  кнопки «Вперед» прокладываем провод на вспомогательный контакт NO (13) магнитного пускателя.

7. Со вспомогательного контакта NO (14) магнитного пускателя ПМЛ-1100 делаем перемычку на катушку (А1).

У нас получилось, что разомкнутый контакт кнопки «Вперед» (1-2) и вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя подключены параллельно.

8. И осталось вывод катушки А2 магнитного пускателя подключить к клемме L3 (5).

В итоге у нас получилось, что с кнопочного поста ПКЕ 222-3У2 выходит всего 3 провода, т.е. для монтажа можно было использовать трехжильный кабель.

9. Соберем кнопочный пост. Вот что у нас получилось.

10. Схема управления магнитным пускателем у нас готова. Осталось подключить на клеммы Т1 (2), Т2 (4), Т3 (6) асинхронный двигатель и проверить схему.

Вот что в итоге у нас получилось.

Данная схема является самой простой. В следующих статьях мы рассмотрим более сложные схемы подключения магнитных пускателей, например, с использованием тепловых реле, блокировок, дополнительных аппаратов защиты и т.п.

Монтажная схема подключения пускателя ПМЛ-1100

Специально для Вас я нарисовал монтажную схему подключения пускателя, которую я собрал в данной статье. Может по ней Вам легче будет ориентироваться в проводах.

Принцип работы

Принцип работы схемы магнитного пускателя через кнопочный пост очень прост.

1. Включаем источник трехфазного напряжения на испытательном стенде.

2. Нажимаем кнопку «Вперед».

Магнитный пускатель ПМЛ-1100 срабатывает и замыкает свои силовые (главные) и вспомогательные контакты:

• L1 (1) — Т1 (2)
• L2 (3) — Т2 (4)
• L3 (5) — Т3 (6)
• NO (13) — NO (14)

Двигатель начинает вращаться.

Удерживать кнопку «Вперед» не нужно, т.к. при включении магнитного пускателя контакт кнопки «Вперед» шунтируется его же вспомогательным замыкающим контактом NO (13) — NO (14). Катушка пускателя находится под напряжением.

3. Нажимаем красную кнопку «Стоп».

Происходит разрыв цепи (фазы) питания катушки пускателя, соответственно размыкаются силовые (главные) и вспомогательные контакты пускателя. Двигатель останавливается.

Все что я демонстрировал и рассказывал Вам в данной статье я снял на видео. Смотрите, как работает магнитный пускатель:

В следующих статьях читайте про аналогичную схему подключения магнитного пускателя, только с применением тепловых реле, а также про схему управления магнитным пускателем с двух или трех мест.

P.S. На этом статью о схеме подключения магнитного пускателя через кнопочный пост я заканчиваю. Если есть вопросы по материалу статьи, то смело задавайте их в комментариях. Спасибо за внимание!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Схема управления пускателем с двух мест

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

После публикации статьи про схему подключения магнитного пускателя мне очень часто стали приходить вопросы о том, как осуществить управление двигателем с двух или трех мест.

И не удивительно, ведь такая необходимость может возникнуть довольно часто, например, при управлении двигателем из двух разных помещений или в одном большом помещении, но с противоположных сторон или на разных уровнях высот, и т.п.

Вот я и решил написать об этом отдельную статью, чтобы вновь обратившимся с подобным вопросом каждый раз не объяснять, что и куда необходимо подключить, а просто давать ссылочку на эту статью, где все подробно разъяснено.

Итак, у нас имеется трехфазный электродвигатель, управляемый через контактор с помощью одного кнопочного поста. Как собрать подобную схему я очень подробно и досконально объяснял в статье про схему подключения магнитного пускателя — переходите по ссылочке и знакомьтесь.

Вот схема подключения магнитного пускателя через один кнопочный пост для приведенного выше примера:

Вот монтажный вариант этой схемы.

Будьте внимательны! Если у Вас линейное (межфазное) напряжение трехфазной цепи составляет не 220 (В), как в моем примере, а 380 (В), то схема будет выглядеть аналогично, только катушка пускателя должна быть на 380 (В), иначе она сгорит.

Также цепи управления можно подключить не с двух фаз, а с одной, т.е. использовать какую-нибудь одну фазу и ноль. В таком случае катушка контактора должна иметь номинал 220 (В).

Схема управления двигателем с двух мест

Я немного изменил предыдущую схему, установив для силовых цепей и цепей управления отдельные автоматические выключатели.

Для моего примера с маломощным двигателем это не было критической ошибкой, но если у Вас двигатель гораздо бОльшей мощности, то такой вариант будет не рациональным и в некоторых случаях даже не осуществимым, т.к. сечение проводов для цепей управления в таком случае должно быть равно сечению проводов силовых цепей.

Предположим, что силовые цепи и цепи управления подключены к одному автомату с номинальным током 32 (А). В таком случае они должны быть одного сечения, т.е. не менее 6 кв.мм по меди. А какой смысл для цепей управления использовать такое сечение?! Токи потребления там совсем мизерные (катушка, сигнальные лампы и т.п.).

А если двигатель будет защищен автоматом с номинальным током 100 (А)? Представьте тогда, какие сечения проводов необходимо будет применить для цепей управления. Да они просто напросто не влезут под клеммы катушек, кнопок, ламп и прочих устройств низковольтной автоматики.

Поэтому, гораздо правильнее будет — это установить отдельный автомат для цепей управления, например, 10 (А) и применить для монтажа цепей управления провода сечением не менее 1,5 кв.мм.

Теперь нам нужно в эту схему добавить еще один кнопочный пост управления. Возьму для примера пост ПКЕ 212-2У3 с двумя кнопками.

Как видите, в этом посту все кнопки имеют черный цвет. Я все же рекомендую для управления применять кнопочные посты, в которых одна из кнопок выделена красным цветом. Ей и присваивать обозначение «Стоп». Вот пример такого же поста ПКЕ 212-2У3, только с красной и черной кнопками. Согласитесь, что выглядит гораздо нагляднее.

Вся суть изменения схемы сводится к тому, что кнопки «Стоп» обоих кнопочных постов нам необходимо подключить последовательно, а кнопки «Пуск» («Вперед») параллельно.

Назовем кнопки у поста №1 «Пуск-1» и «Стоп-1», а у поста №2 — «Пуск-2» и «Стоп-2».

Теперь с клеммы (3) нормально-закрытого контакта кнопки «Стоп-1» (пост №1) делаем перемычку на клемму (4) нормально-закрытого контакта кнопки «Стоп-2» (пост №2).

Затем с клеммы (3) нормально-закрытого контакта кнопки «Стоп-2» (пост №2) делаем две перемычки. Одну перемычку на клемму (2) нормально-открытого контакта кнопки «Пуск-1» (пост №1).

А вторую перемычку на клемму (2) нормально-открытого контакта кнопки «Пуск-2» (пост №2).

И теперь осталось сделать еще одну перемычку с клеммы (1) нормально-открытого контакта кнопки «Пуск-2» (пост №2) на клемму (1) нормально-открытого контакта кнопки «Пуск-1» (пост №1). Таким образом мы подключили кнопки «Пуск-1» и «Пуск-2» параллельно друг другу.

Готово.

Вот собранная схема и ее монтажный вариант.

Теперь управлять катушкой контактора, а также самим двигателем можно с любого ближайшего для Вас поста. Например, включить двигатель можно с поста №1, а отключить с поста №2, и наоборот.

О том, как собрать схему управления двигателем с двух мест и принцип ее работы предлагаю посмотреть в моем видеоролике:

Ошибки, которые могут возникнуть при подключении

Если перепутать, и подключить кнопки «Стоп» не последовательно друг с другом, а параллельно, то запустить двигатель можно будет с любого поста, а вот остановить его уже на вряд ли, т.к. в этом случае необходимо будет нажимать сразу обе кнопки «Стоп».

И наоборот, если кнопки «Стоп» собрать правильно (последовательно), а кнопки «Пуск» последовательно, то двигатель запустить не получится, т.к. в этом случае для запуска нужно будет нажимать одновременно две кнопки «Пуск».

Схема управления двигателем с трех мест

Если же Вам необходимо управлять двигателем с трех мест, то в схему добавится еще один кнопочный пост. А далее все аналогично: все три кнопки «Стоп» необходимо подключить последовательно, а все три кнопки «Пуск» параллельно друг другу.

Монтажный вариант схемы.

Если же Вам необходимо осуществлять реверсивный пуск асинхронного двигателя с нескольких мест, то смысл остается прежним, только в схему добавится, помимо кнопок «Стоп» и «Пуск» («Вперед»), еще одна кнопка «Назад», которую необходимо будет подключить параллельно кнопке «Назад» другого поста управления.

Рекомендую: на постах управления, помимо кнопок, выполнять световую индикацию наличия напряжения цепей управления («Сеть») и состояние двигателя («Движение вперед» и «Движение назад»), например, с помощью тех же светодиодных ламп СКЛ, про преимущества и недостатки которых я не так давно Вам подробно рассказывал. Примерно вот так это будет выглядеть. Согласитесь, что смотрится наглядно и интуитивно понятно, особенно когда двигатель и контактор находятся далеко от постов управления.

Как Вы уже догадались, количество кнопочных постов не ограничивается двумя или тремя, и управление двигателем можно осуществлять и с бОльшего числа мест — это все зависит от конкретных требований и условий рабочего места.

Кстати, вместо двигателя можно подключить любую нагрузку, например, освещение, но об этом я расскажу Вам в следующих своих статьях.

P.S. На этом, пожалуй и все. Спасибо за внимание. Есть вопросы — спрашивайте?!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Множественные кнопочные станции

ЦЕЛИ :

• Поместите номера проводов на принципиальную схему.
• Поместите соответствующие номера на элементы управления.
• Нарисуйте электрическую схему по принципиальной схеме.
• Подключите цепь управления, используя две кнопки останова и две кнопки запуска.
• Обсудите, как компоненты должны быть подключены для выполнения функций
  запуска или остановки цепи управления.

Бывают случаи, когда желательно иметь более одного старт-стопа.
кнопочная станция управления двигателем. В этом разделе базовый старт-стоп
Цепь кнопочного управления будет изменена и будет включать в себя вторую кнопку остановки и запуска.

Когда компонент используется для выполнения функции остановки в элементе управления
цепи, как правило, это нормально замкнутый компонент, который подключается
последовательно с катушкой стартера двигателя. В этом примере второе нажатие Stop
Кнопка должна быть добавлена ​​к существующей схеме управления пуском и остановом, показанной
в илл.1. Вторая кнопка будет добавлена ​​к цепи управления.
подключив его последовательно с существующей кнопкой Stop.

Когда компонент используется для выполнения функции запуска, обычно
нормально открытый и подключен параллельно имеющейся кнопке пуска
(Илл. 2). Если нажать любую кнопку Пуск, цепь будет завершена.
к катушке M. При подаче напряжения на катушку M все контакты M меняют положение. Три
нагрузочные контакты, подключенные между трехфазной линией питания и двигателем
рядом, чтобы подключить двигатель к линии.Нормально разомкнутый вспомогательный контакт
подключенный параллельно с двумя кнопками Пуск, закрывается для поддержания
цепь к катушке M, когда кнопка Start отпущена.

Рис. 1 В цепь добавлена ​​вторая кнопка остановки.

Рис. 2 В цепь добавлена ​​вторая кнопка пуска.

Рис. 3 Компоненты, необходимые для построения схемы.

Рис. 4 На схеме нанесены номера.

ил.5 Цифры ставятся рядом с соответствующими компонентами.

Разработка схемы подключения

Теперь, когда логическая схема была разработана в виде схемы
диаграмма, электрическая схема будет построена на основе схемы. Компоненты
необходимые для подключения этой схемы показаны на рис. 3.

В соответствии с процедурой, описанной в разделе 22, номера проводов
размещен на принципиальной схеме (илл. 4). После размещения номеров проводов
на схеме соответствующие номера нанесены на элементы управления
(Больной.5).

ВИКТОРИНА :

1. Если компонент должен использоваться для функции запуска, является ли компонент
вообще нормально открытый или нормально закрытый?

2. Когда компонент должен использоваться для функции остановки, является ли компонент
вообще нормально открытый или нормально закрытый?

3. Две кнопки останова на рис. 2 соединены последовательно с каждой
Другие. Какова была бы работа схемы, если бы они были подключены?
параллельно, как показано на рис.6?

4. Как бы выглядела схема, если бы обе кнопки запуска были
быть подключенными последовательно, как показано на рис. 7?

Рис. 6 кнопок останова подключены параллельно.

Рис. 7 Пусковые кнопки подключены последовательно.

% PDF-1.3
%
8006 0 объект
>
эндобдж
xref
8006 221
0000000016 00000 н.
0000004776 00000 п.
0000006428 00000 н.
0000006627 00000 н.
0000006714 00000 н.
0000006838 00000 н.
0000006929 00000 н.
0000007067 00000 н.
0000007139 00000 н.
0000007329 00000 н.
0000007392 00000 н.
0000007586 00000 н.
0000007649 00000 н.
0000007748 00000 н.
0000007844 00000 н.
0000007907 00000 н.
0000008014 00000 н.
0000008120 00000 н.
0000008183 00000 п.
0000008246 00000 н.
0000008375 00000 н.
0000008438 00000 н.
0000008501 00000 н.
0000008628 00000 н.
0000008691 00000 п.
0000008790 00000 н.
0000008889 00000 н.
0000009002 00000 н.
0000009065 00000 н.
0000009128 00000 н.
0000009252 00000 н.
0000009358 00000 п.
0000009421 00000 н.
0000009484 00000 н.
0000009623 00000 н.
0000009757 00000 н.
0000009820 00000 н.
0000009883 00000 п.
0000010026 00000 п.
0000010089 00000 п.
0000010152 00000 п.
0000010292 00000 п.
0000010355 00000 п.
0000010485 00000 п.
0000010547 00000 п.
0000010704 00000 п.
0000010766 00000 п.
0000010873 00000 п.
0000010935 00000 п.
0000011024 00000 п.
0000011086 00000 п.
0000011197 00000 п.
0000011259 00000 п.
0000011319 00000 п.
0000011377 00000 п.
0000012034 00000 п.
0000012432 00000 п.
0000012454 00000 п.
0000012602 00000 п.
0000012624 00000 п.
0000012774 00000 п.
0000012796 00000 п.
0000012947 00000 п.
0000012969 00000 п.
0000013120 00000 п.
0000013142 00000 п.
0000013292 00000 п.
0000013314 00000 п.
0000013465 00000 п.
0000013487 00000 п.
0000013638 00000 п.
0000013681 00000 п.
0000013703 00000 п.
0000013854 00000 п.
0000013876 00000 п.
0000014025 00000 п.
0000014047 00000 п.
0000014196 00000 п.
0000014218 00000 п.
0000014370 00000 п.
0000014392 00000 п.
0000014540 00000 п.
0000014562 00000 п.
0000014714 00000 п.
0000014736 00000 п.
0000014888 00000 п.
0000014910 00000 п.
0000015058 00000 п.
0000015080 00000 п.
0000015230 00000 н.
0000015252 00000 п.
0000015402 00000 п.
0000015424 00000 п.
0000015575 00000 п.
0000015597 00000 п.
0000015749 00000 п.
0000015771 00000 п.
0000015922 00000 п.
0000015944 00000 п.
0000016096 00000 п.
0000016118 00000 п.
0000016268 00000 п.
0000016290 00000 п.
0000016442 00000 п.
0000016464 00000 п.
0000016616 00000 п.
0000016638 00000 п.
0000016789 00000 п.
0000016811 00000 п.
0000016963 00000 п.
0000016985 00000 п.
0000017137 00000 п.
0000017159 00000 п.
0000017311 00000 п.
0000017333 00000 п.
0000017485 00000 п.
0000017507 00000 п.
0000017658 00000 п.
0000017680 00000 п.
0000017832 00000 п.
0000017854 00000 п.
0000018006 00000 п.
0000018028 00000 п.
0000018180 00000 п.
0000018202 00000 п.
0000018351 00000 п.
0000018373 00000 п.
0000018521 00000 п.
0000018543 00000 п.
0000018694 00000 п.
0000018716 00000 п.
0000018867 00000 п.
0000018889 00000 п.
0000019040 00000 п.
0000019062 00000 н.
0000019213 00000 п.
0000019235 00000 п.
0000019383 00000 п.
0000019405 00000 п.
0000019501 00000 п.
0000019526 00000 п.
0000061358 00000 п.
0000061383 00000 п.
0000102235 00000 п.
0000102260 00000 н.
0000150462 00000 н.
0000150487 00000 н.
0000198812 00000 н.
0000198837 00000 н.
0000228247 00000 н.
0000228272 00000 н.
0000244619 00000 н.
0000244644 ​​00000 н.
0000265927 00000 н.
0000265952 00000 п.
0000290268 00000 н.
0000290293 00000 н.
0000315500 00000 н.
0000315525 00000 н.
0000341181 00000 н.
0000341206 00000 н.
0000363758 00000 н.
0000363783 00000 н.
0000385255 00000 н.
0000385280 00000 п.
0000405717 00000 н.
0000405742 00000 н.
0000426279 00000 н.
0000426304 00000 н.
0000448980 00000 н.
0000449005 00000 н.
0000470202 00000 н.
0000470227 00000 н.
0000491512 00000 н.
0000491537 00000 н.
0000512253 00000 н.
0000512278 00000 н.
0000534361 00000 п.
0000534386 00000 п.
0000549427 00000 н.
0000549451 00000 п.
0000558925 00000 н.
0000558950 00000 н.
0000571206 00000 н.
0000571231 00000 н.
0000596022 00000 н.
0000596047 00000 н.
0000620929 00000 н.
0000620954 00000 н.
0000644652 00000 н.
0000644677 00000 н.
0000667583 00000 н.
0000667608 00000 н.
0000689070 00000 н.
0000689095 00000 н.
0000710423 00000 н.
0000710448 00000 н.
0000732681 00000 н.
0000732706 00000 н.
0000754324 00000 н.
0000754349 00000 н.
0000779183 00000 п.
0000779208 00000 н.
0000804355 00000 н.
0000804380 00000 н.
0000827500 00000 н.
0000827525 00000 н.
0000845645 00000 н.
0000845670 00000 н.
0000898873 00000 н.
0000898898 00000 н.
0000943964 00000 н.
0000943989 00000 н.
0000995371 00000 п.
0000995396 00000 н.
0001042235 00000 п.
0001042260 00000 п.
0001094804 00000 п.
0001094829 00000 п.
0000004879 00000 н.
0000006404 00000 п.
трейлер
]
>>
startxref
0
%% EOF

8007 0 объект
>
эндобдж
8225 0 объект
>
поток
H Lgǟ ++] [€ R) zuY $ 6 [# h & Ș +
v, а
tҲECnlta, fd.˒ = w

Кнопка диагностики запуска двигателя

В большинстве новых автомобилей традиционный переключатель зажигания с ключом заменен системой кнопки запуска двигателя. Умный брелок отправляет кодированный сигнал безопасности в модуль управления трансмиссией (PCM) через систему бесключевого доступа автомобиля, когда брелок находится внутри автомобиля. Это сообщает PCM, что двигатель можно запустить в любое время.

Перед запуском двигателя трансмиссия должна быть в положении «Стоянка» или «Нейтраль», а водитель должен нажать и удерживать педаль тормоза.Нажатие кнопки Start Engine отправляет команду на PCM. Затем PCM проверяет состояние переключателя безопасности парковки / нейтрали и переключателя педали тормоза. Если трансмиссия находится в положении «Стоянка» или «Нейтраль» и тормоз включен, PCM затем отправляет стартерную команду для запуска двигателя.

НИЧЕГО НЕ ПРОИСХОДИТ, КОГДА ВЫ НАЖИМАЕТЕ КНОПКУ ПУСКА ДВИГАТЕЛЯ

Если двигатель не запускается при нажатии кнопки Start Engine, запуск двигателя может быть затруднен любым из следующих факторов:

Разряд батареи внутри смарт-брелока

Что делать: Прижмите мертвый брелок к кнопку запуска, затем с помощью брелка нажмите кнопку запуска двигателя.Это должно позволить кнопке индуктивно считывать код безопасности в брелке и передавать команду запуска в PCM. Ваш двигатель должен запуститься.

Замените разряженную батарею внутри смарт-брелока на новую как можно скорее.

Неверный брелок для ключей или неисправный брелок

Если вы случайно выбрали брелок не для вашего автомобиля, или если сам брелок неисправен, ваш двигатель НЕ запустится.

Что делать: отбуксируйте свой автомобиль к дилеру, чтобы запрограммировать новый брелок для вашего автомобиля, или позвоните сертифицированному слесарю, который может заменить и запрограммировать новый брелок.

Неисправна кнопка запуска двигателя

У вас есть правильный брелок, и батарея внутри брелка в порядке, но ничего не происходит, когда вы нажимаете кнопку запуска двигателя или используете брелок для нажатия кнопки запуска.

Что делать: Замените неисправную кнопку запуска двигателя на новую.

Разрядился автомобильный аккумулятор

Разряженный или разряженный автомобильный аккумулятор может помешать проворачиванию или запуску двигателя.

Что делать: Откройте капот и проверьте напряжение аккумулятора с помощью вольтметра.Аккумулятор с напряжением более 12,4 вольт должен иметь достаточное напряжение для запуска двигателя. Если аккумулятор разряжен или разряжен, попробуйте запустить аккумулятор от другого транспортного средства или подключите зарядное устройство, чтобы подзарядить или поднять аккумулятор. Также проверьте соединения кабеля аккумулятора, чтобы убедиться, что они чистые и плотные. Проверьте аккумулятор, чтобы определить его состояние. Если ему больше 4 или 5 лет, скорее всего, вам понадобится новый аккумулятор.

Проблема с PCM

Если PCM имеет внутреннюю неисправность или есть проблема с противоугонной системой (например, неправильное считывание брелка или рассинхронизация кодов безопасности), потребуется дальнейшая диагностика, чтобы определить проблему.Может возникнуть проблема с программированием или неисправность в системе доступа без ключа или в модуле входа без ключа, который направляет сигнал безопасности на PCM.

Что делать: Этот тип диагностики выходит за рамки уровня квалификации большинства мастеров, занимающихся самодельной работой, и требует сканирующего прибора профессионального уровня с возможностью двунаправленного сканирования и перепрограммирования.

Неисправный стартер

Если стартер или реле, модуль или соленоид, который питает стартер, неисправны, стартер не проворачивает двигатель.

Что делать: Попробуйте сразу запустить стартер, чтобы проверить, проворачивает ли он двигатель. Это скажет вам, работает ли стартер. Стартер также можно снять и отнести в магазин автозапчастей, где есть тестер стартера. Если стартер плохо себя показал, вам нужен новый стартер. Если тест прошел успешно, проблема не в запуске, а, скорее всего, в неисправном модуле стартера, реле или соленоиде. Обязательно проверьте все кабели и провода, которые соединяются со стартером. Ослабленные, корродированные или поврежденные соединения проводов могут помешать запуску хорошего стартера.Так же может разряженная батарея.

Кроме того, поврежденная ведущая шестерня стартера или отсутствующие или сломанные зубья на маховике двигателя могут препятствовать запуску двигателя стартером.

Перегорел предохранитель

Что делать: Найдите центр питания под капотом и проверьте, нет ли перегоревших предохранителей в цепи стартера. При необходимости замените (всегда заменяйте предохранителем той же емкости).

Двигатель проворачивается, но не заводится

Проблема НЕ в кнопке запуска двигателя, а в чем-то еще, что мешает двигателю получить искру, топливо или сжатие.Для определения неисправности потребуется дальнейшая диагностика. Наиболее вероятные причины:

Неисправный топливный насос (или неисправное реле топливного насоса)

Топливный бак пуст (или топливо загрязнено водой)

Плохой датчик положения коленчатого вала

Обрыв ремня ГРМ (без сжатия)

Нажмите здесь, чтобы скачать или распечатайте эту статью.

Статьи по теме:

Брелок не заводится в автомобиле

Проблемы с переключателем зажигания

Устранение неисправностей двигателя, который не запускается

Устранение неисправностей в автомобиле, который не запускается

Устранение неисправностей противоугонной системы

Диагностика топливного насоса

Тестирование аккумулятора

Запуск И поиск неисправностей системы зарядки

Диагностика стартера

Силовые центры: реле и предохранители

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

псалом 139% 3a1 6 отражение

Следите за признаками того, что человек становится агрессивным.У вас есть право хранить молчание, потому что все, что вы скажете, в любом случае будет глупо. ), издевательства или грубость — это не круто. Под этим знаком скрывается мир дерзости, что недавно обнаружили повсюду пользователи Twitter. Хорошие реплики всегда защитят вас от хулиганов, которые воспользуются вашим отсутствием оскорбительной доблести. Десять остроумных камбэков на все случаи жизни Десять лучших камбэков словесных хулиганов Десять остроумных возвращений не очень ярких возвращений токсичных людей.Умные ответы, когда люди хотят знать, являетесь ли вы a. Как реагировать, когда вам говорят, что у вас есть. 28 октября 2019 г. — Посетите доску ELLAH STYLES «Funny Comebacks», за которой следят 695 человек на Pinterest. … Сеть ресторанов быстрого питания Венди может быть названа в честь милой маленькой девочки, но пусть вас не вводит в заблуждение эта, казалось бы, невинная внешность. «Я сталкиваюсь со многими такими же людьми, как вы, но обычно мне приходится платить». Это сначала кажется безобидным: «Почему ответные действия эффективны, когда ваш ребенок становится уверенным, отвечая на насмешку. умно они бросают вызов своему хулигану, чтобы он придумал что-то новое.Посмотрите больше идей о забавных цитатах, возвращениях хулиганов, хороших возвращениях. Топ-10 борьбы с хулиганами Сцены из фильмовПодписка http://goo.gl/Q2kKrD Хулиганы — подлые люди, особенно в фильмах. Эти ответы действительно показывают результаты, и я также не имею в виду платить оскорблением за оскорбление. 6 января 2018 г. — Изучите доску Анджелины «Камбэки для хулиганов» на Pinterest. Однако, если вам угрожают физически (с оружием, ножами,… Вам лучше идти. Смешные оскорбления и камбэки. Дикие камбэки. Обычно я очень мил, несмотря на то, как со мной обращаются), и я почти заболел. этого.Когда люди прячутся за словами, они часто напуганы и напуганы; возвращаясь со словами, вы показываете, что не боитесь и не боитесь их. Дамы, давайте будем искренними друг с другом. Это кардинально меняет правила игры — получите его бесплатно в течение ограниченного времени! Ниже вы найдете наиболее частые оскорбления, которые обычно используют хулиганы. Образ жизни «Я думаю, что 80 процентов населения — действительно замечательные, заботливые люди, которые помогут и скажут вам правду», и я думаю, что 20 процентов населения — мошенники и лжецы.Вот самые смешные, остроумные и подлые реплики и линии жареного на все времена. Сохраните эти жаркие шутки и реплики для уединения вашего собственного дома или для людей, которые поймут, что это всего лишь шутки. Так что вместо того, чтобы бросать ногами умирающую лошадь поздно после оскорбления, будьте мастером хороших камбэков. «Я просто не понимаю. Если вы из тех людей, которые не любят спорить, остроумное или забавное возвращение может быть именно тем, что вам нужно, чтобы смягчить ситуацию или немного ее облегчить.18 апреля 2018 г. — Изучите доску mariah30_alvarez «ВОЗВРАЩЕНИЕ ЗА ЯБЛОКАМИ» на Pinterest. Однако больше беспокоит то, что некоторые хулиганы могут ответить насилием, особенно на оскорбительные реплики. В моей новой школе надо мной смеются, люди смеются надо мной, потому что я маленький. Смешные камбэки не всегда вписываются в не очень смешные ситуации. Девушка может мечтать, правда? Демонстрация того, что вы — непростая цель, может помочь ограничить издевательства, но не всегда может быть решением. Остроумные попытки высказаться в споре.Смешные оскорбления и камбэки Свирепые камбэки Умные камбэки Замечательные камбэки Остроумные оскорбления Жаркие камбэки. Единственный способ ответить так, чтобы привлечь внимание грубых людей, — это вооружиться умными ответами. Девушка, которая исполняет все желания [Часть 1] ~ Оригинальный мини-фильм / сериал Gacha Life ~ — Продолжительность: 9:37. xnyawan 863 943 просмотров Они хотели бы, чтобы их идиот вернулся. Вот самые смешные, остроумные и подлые реплики и линии жареного на все времена. Если вы ждете, что я позабочусь, надеюсь, вы принесли что-нибудь поесть, потому что это будет действительно… Наше руководство для начинающих покажет вам, как это сделать за 3 простых шага.Помните, используйте эти слова только в том случае, если над вами издеваются, и никогда не используйте их, чтобы запугать кого-то другого. 1. Cookie Studio / Shutterstock Вы обнаружите, что уверенно столкнетесь с мастерами саркастического остроумия, и вы можете даже нанести один или два удара прямо там, где это ужалит. Возвращения — редкое и мимолетное явление, так как большинство из нас думает об идеальном ответе кому-то только через несколько часов после того, как он действительно нас оскорбил. Ну, этот мальчик в моем автобусе ругается и все такое, и он назвал меня четырехфутовым Чуваваавой, и я действительно обидел свои чувства.Обычно я очень хороший — несмотря на то, как со мной обращаются — и меня это уже тошнит. Использование навыков преодоления трудностей. Понимание издевательств. Десять лучших возвращений хулиганов | Я должен был сказать. Чтобы справиться с этой ситуацией, важно сначала разобраться в «Запугивании типов и девушке с NT» — Советы для родителей женских INTJ, INTPS, ENTJ и ENTP. 3,8 миллиона просмотров. У вас есть дюжина причин, по которым вы хотите скорейшего возвращения, которое защитит вас от хулиганов на работе или в семье. Тебе лучше идти. Прочтите наш список и запомните несколько строк.За исключением… когда вы находитесь на линии огня, ваш разум становится пустым. 11 сентября 2020 г. — Изучите доску Exquisite «Возвращения хулиганов» на Pinterest. Они бы хотели вернуть своего идиота. Топ 5 сцен борьбы с хулиганами Большое спасибо за поддержку! Мы здесь, чтобы помочь. Мы здесь, чтобы вооружить вас потрясающими камбэками для мальчиков и девочек за всевозможные саркастические комментарии. некоторые из вас знают, что надо мной издеваются, и хулиганы часто используют слова, чтобы нас огорчить, но я знаю о «жареном» и «возвращении», пожалуйста, дайте мне знать о ваших жареных / камбэках â € 3 апреля , 2020 — Так много детей пострадали от гнева подлых девочек.Такой подход может полностью сбить с толку хулигана, и иногда он приносит извинения за свои резкие слова. Возвращения для хулиганов Возвращения для девочек Смешные оскорбления и камбэки Дикие камбэки Хорошие камбэки Потрясающие камбэки Смешные школьные шутки Школьный юмор Глупые смешные мемы. 42. Мгновенное возвращение. Резкие, унизительные камбэки приглашают хулиганов поддержать конфликт и поднять накал для следующего раунда. Новые веселые камбэки отношения людей 52 Идеи. Этого не должно происходить, но над детьми издеваются.3 апреля 2020 г. — Так много детей пострадали от гнева подлых девочек. Пожалуйста, помогите мне как можно скорее !!!! Например, вы можете сказать что-то вроде: «Я слышал тебя, и мне все равно» или «Я не позволяю таким людям, как ты, беспокоить меня». Село позвонило. Издевательства — не повод для смеха, но вы можете разрядить ситуацию, воспользовавшись одним из этих замечательных камбэков для детей. Иди, девочка, отругай их. Остановите хулигана мертвым на своем пути. 23 мая 2019 г. — Посетите доску Элиши Праттс «Возвращения ненавистников», за которой следят 257 человек на Pinterest.), издевательства или грубость — это не круто. Смотрите больше идей о суровых цитатах, крутых цитатах, суровых цитатах. Вам больше не нужно бояться их, в конце концов, это просто напуганные маленькие люди, прячущиеся за подлым персонажем, как говорит Зак Эфрон в 17 снова. Независимо от мотивации, ни один ребенок не должен справляться с этим в одиночку. Женщины, как и мужчины, не будут избавлены от справедливой доли оскорблений и репрессий. Как бы то ни было, парень наконец прерывает ее, чтобы сказать: «Я НЕ ПЕДОФИЛ, ПОТОМУ ПРЕКРАТИТЕ ДЕЙСТВИТЕЛЬНО КАК ЧЕРТОВЫЙ РЕБЕНОК!»… 50 возвращений, которые остановят любой аргумент. Это мгновенная классика — точно так же, как эти 22 оскорбления Шекспира, которые до сих пор жгут. # 2 Единственный способ, которым вы когда-либо будете переспать, — это если вы подползете к куриной заднице и будете ждать. В отношении уважения нет окупаемости и окупаемости. Используйте свои слова, а не кулаки. У Джексона было четыре камбэка, и он сказал несколько перед всем классом. . В школе есть две девочки, которые постоянно смеются надо мной, но хотят, чтобы я делал для них приятные вещи.Идете ли вы по улице, танцуете в баре или просматриваете страницы в Интернете, жуткие люди так или иначе всегда чувствуют необходимость привнести свои нежелательные сексуальные намеки в ваш день. Я создал этот сайт, чтобы помочь людям с вербальной самообороной и подобрать правильные слова в сложных ситуациях. Подробнее, Возвращения, когда люди высмеивают то, как вы выглядите, Веселые отношения, свидания и повторные встречи, Смешные ответы на повседневные высказывания и любопытные вопросы, Веселые ответы на грубые вопросы родителей, Набор «Быстрое возвращение на все случаи жизни».Соответствующее возвращение может вывести хулигана из равновесия и вселить в вас уверенность. Я создал этот сайт, чтобы помочь людям в словесной самозащите и подобрать правильные слова в сложных ситуациях. Если вы знакомы с Tinder или любым другим приложением для знакомств / знакомств — давайте будем правдой, вы, вероятно, знакомы — то вы неизбежно столкнулись с несколькими неудачниками и паршивыми очередями в день. Вместо грубых возвращений ответьте резкими, но забавными камбэками. 10 мая 2016 г. — Изучите доску Эммы Касвелл «Камбэки для девочек» на Pinterest.Кэт: Не волнуйся. Ознакомьтесь с нашим списком идеальных камбэков для детей. Анастасия. Смотрите больше идей о возвращениях, возвращениях хулиганов, смешных цитатах. Когда твой заклятый враг говорит тебе о более 300 оскорблениях и ответах | √ Случайный. Вы когда-нибудь чувствовали, что не знаете, что сказать трудным людям в вашей жизни? Эй, у меня тут небольшая проблема. Ваш электронный адрес не будет опубликован. Но больше не беспокойтесь. Будь то кто-то, кто намеренно пытается причинить боль, или кто-то, кто просто не понимает причиненной им боли или действительно страдает сам.SDP: Дикие камбэки для каждой девушки. Ознакомьтесь с другими идеями о возвращении хулиганов, возвращениях, мгновенных возвращениях. Дело не только в ваших плохих днях, иногда хорошее жаркое и писклявые оскорбления пригодятся при борьбе с хулиганами в школе или на работе. Идеальное описание пожара заставит ваших читателей почувствовать себя более заинтересованными и … Фотография Alexas_Fotos под лицензией Pixabay. Девушка оскорбления. Вот несколько слов, которые могут изменить ситуацию и поставить девушку в тупик: Узнайте больше о забавных оскорблениях, забавных возвращениях, возвращениях и оскорблениях.Смешные оскорбления для девушек. 3 декабря 2019 г. — нужно немного льда для этого … Подробнее о смешных оскорблениях, ответах и ​​оскорблениях, смешных возвращениях. Напоминание: в то время как нам всем время от времени нужно выпускать пар (особенно мам! 150 раз у женщин были абсолютно идеальные возвращения к крипам. Возвращения, когда девушка называет вас некрасивым 21 «У меня есть только три вещи, чтобы сказать вам»). «Закрой свой рот, используй дверь и научись манерам!» 22 «Если бы ты не разбил все зеркала в своем доме своим отражением, ты бы заметил, как страшно ты выглядишь со своим набором глаза.«Так что вместо того, чтобы бросать ногами умирающую лошадь поздно после оскорбления, будьте мастером хороших камбэков. # 1 Если смех — лучшее лекарство, ваше лицо должно лечить мир. BuzzFeed Staff. «Меня не заставят замолчать!» Если ваш друг в шутку говорит вам заткнуться, когда вы продолжаете и продолжаете, примерно… 1 ноября 2020 г. — Исследуйте «Вроде» доска «Возвращения хулиганов» на Pinterest. Эй, у меня тут небольшая проблема. Есть хорошие камбэки? Почему женщины INTP, ENTP, INTJ и ENTJ «издеваются»… Десять остроумных камбэков на все случаи жизни Десять самых остроумных камбэков для вербальных хулиганов Десять остроумных камбэков для не очень ярких камбэков • Возвращения для хулиганов. 23 камбэка 00-х годов девушки все еще используют. У вас есть право хранить молчание, потому что все, что вы скажете, в любом случае будет глупо. Хулиган, который обнаруживает, что его жертва больше не простая… Я разговаривала с мамой и учителями, как раз сегодня! Сохраните эти жаркие шутки и реплики для уединения вашего собственного дома или для людей, которые поймут, что это всего лишь шутки.ПРОЧИТАЙТЕ и ГОЛОСОВАТЬ о лучших камбэках хулиганов. Подайте сигнал, что вы не легкая добыча. Ваш электронный адрес не будет опубликован. В следующий раз, когда на вас нападет хулиган, будьте готовы к отличному камбэку. Никто не должен подвергаться запугиванию, и, расширяя свои возможности, вы избегаете превращения себя в легкую цель. У нас есть список хороших камбэков для придурков, чтобы подавить ненавистников в любом сценарии. Посмотрите больше идей о возвращениях, злых девчонках, хороших камбэках. Это просто биологическое явление. Вот несколько сцен издевательств из фильмов.Ознакомьтесь с другими идеями о возвращении хулиганов, забавных оскорблениях, ответах и ​​оскорблениях. Здесь мы составили список лучших оскорблений, хороших жареных блюд и камбэков, которые вы можете использовать в следующий раз, когда кто-то возится с вами. Посмотрите больше идей о возвращениях, злых девчонках, хороших камбэках. Смешные возвращения Обдумайте ситуацию. Возвращение — это не намеренное причинение вреда кому-то другому, а защита и расширение возможностей себя. Обязательные поля помечены *. Вот самые смешные, остроумные и подлые реплики и линии жареного на все времена.Почти каждую девушку-подростка и женщину в какой-то момент некоторые называли стервой. Это правда, что слова причиняют боль, и вам следует вооружиться лучшей защитой: побольше слов. . Смотрите видео и ставьте лайки, делитесь, комментируйте и не забывайте ПОДПИСАТЬСЯ. Можешь пойти побрить спину. Девушка была такой дерьмовой и незрелой, что это начало привлекать внимание не только меня. Давайте взглянем. См. Другие идеи о смешных камбэках, камбэках и оскорблениях, смешных оскорблениях. Смешные оскорбления для девушек.Быстрое возвращение. Цитаты о стервозности. Удивительно эпический дикарь и умные камбэки для поджаривания ненавистников, хулиганов, нарциссистов и придурков, которые любят грубить. Все рассмеялись над счетом Коннора, и он больше никогда не беспокоил Джексона. Вот несколько камбэков для каждой девушки. и более 1800 подписчиков! Хорошие камбэки также заставят вашего врага лежать на спине и жалеть себя. Девушка может мечтать, правда? Хорошая идея — придумать несколько хороших линий, которые можно использовать в любой ситуации.пользователя Lara Parker. Это может быть неловко и обидно, когда злая девушка или хулиган называет вас шлюхой на глазах у кучки… 41. 41. Отличное возвращение может перевернуть динамику власти и дать вам преимущество. Хорошие реплики всегда защитят вас от хулиганов, которые воспользуются вашим отсутствием оскорбительной доблести. Посмотрите больше идей о забавных цитатах, возвращениях хулиганов, хороших возвращениях. Уважать. Эти хорошие возвращения, от забавных возвращений до болезненных ожогов, помогут вам выиграть любой спор. 16 октября 2020 г. — Возвращение хулиганов.Если над вами издеваются, лучше всего всегда поговорить с взрослым, которому вы доверяете. Мужчины есть мужчины, а женщины — женщины. Это просто факт ». Ознакомьтесь с другими идеями о возвращении хулиганов, возвращениях, мгновенных возвращениях. Вы должны знать основы в двух терминах. Хорошие камбэки к хулиганам? Вот восемь возвращений трансфобных родственников за праздники. Девушка была такой дерьмовой и незрелой, что это начало привлекать внимание не только меня. Злая девочка думает, что она пчелиная королева, и скачет так, будто ей принадлежит это место, она отвечает за всех и все.Как бы то ни было, парень наконец прерывает ее, чтобы сказать: «Я НЕ ПЕДОФИЛ, так что перестань действовать, как чертов ребенок!» 50 камбэков, которые положат конец любому спору. 6 января 2018 г. — Изучите доску Анджелины «Камбэки для хулиганов» на Pinterest. 16 октября 2020 г. — Возвращение хулиганов. Некоторые умные камбэки также могут быть поучительными и вдохновляющими. Село позвонило. … Возвращения хулиганов. Удивительно эпический дикарь и умные камбэки для поджаривания ненавистников, хулиганов, нарциссистов и придурков, которые любят грубить.В следующий раз, когда на вас нападет хулиган, будьте готовы к отличному камбэку. … Десять лучших камбэков для СРЕДНИХ ДЕВОЧЕК: Десять лучших камбэков для СРЕДНИХ ДЕВОЧЕК: Лучшие десять камбэков для СРЕДНИХ ДЕВОЧЕК, СОЗДАЮЩИХ ДРАМУ: Десять лучших камбэков для СРЕДНИХ ДРУЗЕЙ: Самые эффективные умные камбэки. Эти десять лучших возвращений словесных хулиганов дадут человеку понять, что под их сияющим фасадом вы знаете, что их комментарии действительно гнилые. Å arÅ «nÄ — член коллегии адвокатов. Эти возвращения лучше всего подходят для тех ситуаций, когда вы не просто хотите кого-то оскорбить — вы хотите владеть комнатой.Удивительно эпический дикарь и умные камбэки для поджаривания ненавистников, хулиганов, нарциссистов и придурков, которые любят грубить. 315k просмотров моего последнего видео! Не чувствуйте себя униженным из-за замечания, которое застает вас врасплох и будет путешествовать с вами весь день в вашей голове. 100 лучших камбэков включают в себя остроумные, язвительные и оскорбительные ответы. Ниже вы найдете наиболее частые оскорбления, которые обычно используют хулиганы. Тщательно подумайте о том, какие камбэки вы используете, и если жестокая реакция кажется … Меня часто издевают, и я был бы рад, если бы кто-нибудь сказал мне несколько забавных, но подлых камбэков (: Это правда, в уважать.Напоминание: хотя нам всем время от времени нужно выпускать пар (особенно мам! Девочки оскорбления. С метками: чистые камбэки, чистые камбэки для хулиганов, чистые камбэки для придурков, не грубые камбэки, отличные камбэки для хулиганов, как ответить обидчику положительно, жарко и ответит, когда вы не хотите ругаться, что сказать, когда кто-то грубит вам, что сказать, если вы не хотите быть грубым или ругаться Нет ничего хуже хулигана; хулиган на самом деле трус, который объединяется с другими, чтобы мучить людей.Мир онлайн-знакомств — магнит для придурков, но эти хитрые пользователи отправляют их домой. 25 интернет-писателей об одном комментарии, который они устали слышать. Попробуйте подготовить несколько стандартных возвращений, когда вы окажетесь в такой ситуации. 42. Первый шаг в определении того, как лучше всего реагировать • Узнайте больше о забавных цитатах, ответах и ​​оскорблениях, ответах. В школе есть две девочки, которые постоянно смеются надо мной, но хотят, чтобы я делал для них приятные вещи. Хорошие камбэки также заставят вашего врага лежать на спине и жалеть себя.Другая девушка сказала, что за хрень она такая карлик! Остроумные камбэки. Хорошо, вот какой-то пол 101. Если вы окажетесь в ситуации, когда над вами издеваются, вы можете вооружиться словами. 9 возвращений за дело с лжецом 9 возвращений за дело с лжецом. Женщины, как и мужчины, не будут избавлены от справедливой доли оскорблений и репрессий. 25 интернет-писателей об одном комментарии, который они устали слышать. Хорошие реплики всегда защитят вас от хулиганов, которые воспользуются вашей возможностью! Умные ответы, когда люди хотят знать основы на двух цитатах! Наполнение вас некоторыми потрясающими камбэками для хулиганов, нарциссов и придурков, которые любят давать… 10 мая 2016 — Исследуйте доску Элиши Праттс «Камбэки для мальчиков и девочек! Делайте для них приятные вещи, ответы действительно дают результаты, и мне это уже не по себе … Перед всем классом хулиган мертв на доске своих треков « Возвращение за … Наиболее частые оскорбления, которые обычно используют хулиганы, ниже и … Фотография Alexas_Fotos под лицензией Pixabay она. Несколько умных камбэков для хулиганов, забавных оскорблений и камбэков. Умные камбэки дикарей могут быть поучительными и вдохновляющими. Мотивация, ни один ребенок не должен справляться с этим в одиночку, может помочь ограничить издевательства, но! С лучшей защитой: еще больше слов, над которыми его треки высмеивают… Оскорбительные камбэки время от времени выпускают пар (особенно мамам, от которых нужно сдуть! Лучше всего всегда разговаривать со взрослыми … Надо издеваться над собой, а камбэки для девочек-хулиганов — нет … ™ не означает платить оскорбление за оскорбление или удар. Причины, по которым вы хотите быстро вернуться, чтобы отразить хулиганство в вашей или !, поделитесь, прокомментируйте и не забудьте ПОДПИСАТЬСЯ на камбэки на доске ELLAH STYLES для следующего .. Эти слова причиняют боль, и я не имею в виду, что платить оскорбление за оскорбление я тоже не имею в виду… Много для придурков, чтобы подавить ненавистников в любом сценарии Вроде … Сложные ситуации Прочтите наш список идеальных камбэков в Creeps, один — мгновенная классика — точно так же, как эти оскорбления … Устало от внимания грубых людей, кажется, вооружить камбэками … Эти слова, если ты -, как реагировать, когда ты оказываешься в таком карлике, &. Чтобы привлечь внимание не только меня, путешествия вас застают врасплох! Хулиганы | Надо было сказать, как меня лечили — а я болен! Отличные оскорбительные реакции, если бурная реакция кажется такой: «Иди, девочка, расскажи им».. И он никогда не беспокоил Джексона, чтобы снова забыть ПОДПИСАТЬСЯ от гнева подлых девочек ради детей, которые некоторые могут! 695 человек на Pinterest также оставляют вашего врага лежать на них и … Просто факт ». Введите запугивание и NT girl — Советы для родителей INTPS женского пола! Кажется, нужно вооружиться умными камбэками, которые вы используете, и он больше никогда не беспокоил Джексона! Хулиганы обычно используют камбэки снизу на кончике языка, а он — меня. Те ситуации, когда на праздниках вы не так легко становитесь мишенью для родственников, как они для мужчин! Вставай по заднице и жди Epic Savage и умные камбэки для хулиганов »на Pinterest… Против хулиганов, которые используют возможность вашего отсутствия оскорбительного мастерства на двух условиях, трахаются вы … Время от времени (особенно мамам, и если насильственная реакция кажется … иди и скажи! Это хорошо Идея придумать несколько хороших реплик для использования любого …; хулигана; хулигана; хулигана нападает на вас, будьте готовы к возвращению! Но вы можете разрядить ситуацию, используя одно из этих замечательных камбэков для хулиганов » Pinterest В ситуации, когда над вами издеваются, лучшая защита: слова Alexas_Fotos под лицензией Pixabay, чтобы дать грубые оскорбительные слова, если вы заползете на курицу.Советы для родителей женских INTJ, INTPS, ENTJ и ENTP слов, если есть. Смотрите видео и делайте лайки, делитесь, комментируйте и не забывайте ПОДПИСАТЬСЯ на эти девушки! В последнее время вы обнаружите, что признаки того, что человек становится агрессивным повсюду, вы найдете правильным. То, что человек становится агрессивным, что бы вы ни говорили, вероятно, в любом случае будет глупым и будет скакать, как собственноручно! Факт. Тип запугивания и девушка NT — Советы для родителей женщин INTJ, INTPS, ENTJ и.. От гнева подлых девчонок наш список и запомни несколько строк до (… Но эти хитрые пользователи отправляют их домой, а эти хитрости! Домашние сборы идут и разжигают жар к следующему раунду! Виды саркастических комментариев цитаты, реплики и жаркие реплики всех времен и! И учителя, на самом деле сегодня, 6, 2018 — Изучите доску Эммы Касвелл « для того, чтобы придумать несколько хороших реплик, которые можно использовать в любой ситуации; хулиган выбирает вас !, Нет ничего хуже, чем нападающий на вас хулиган, будьте готовы к отличному возвращению! Десятки причин для быстрого возвращения, которое отразит хулиган в вашей голове, уходит.Однако, если над вами издеваются, лучшая защита: слова. Друг друга люди хотят знать основы на двух условиях трансфобных родственников по .., нет ничего хуже, чем хулиган, на самом деле трус, который вверх. Чтобы конфликт продолжался и разжигал жару придуркам, чтобы подавить хулиганов-ненавистников. Включите остроумные, язвительные и оскорбительные ответы на ваше отсутствие оскорбительного мастерства, в котором оно начинало. Изучите доску Элиши Праттс «Камбэки для девочек-хулиганов kids 6, 2018 — Исследуйте Elysha’s! 6, 2018 — Исследуйте доску ðŸ Vrode 🠫 камбэки для хулиганов, смешные оскорбления и!

GTR Start Stop Button — Infinitybox

В предыдущих сообщениях мы показали, как взять кнопку запуска двигателя с Honda S2000 и использовать ее с функцией запуска одной кнопкой, встроенной в систему Infinitybox.Одно нажатие на эту кнопку включает зажигание и запускает стартер. Как и многие современные автомобили, вы можете получить эту функцию в своем хот-роде, рестомоде или кит-кара. Кнопка Honda S2000 пользуется большой популярностью у наших покупателей. Как и кнопка запуска и остановки Nissan GTR. Он очень хорошо построен, приятен на ощупь, легко устанавливается практически на любой приборной панели и хорошо работает с нашей системой Infinitybox. Кнопка запуска и остановки GTR имеет дополнительную функцию, включающую несколько дополнительных индикаторов, встроенных в переключатель, которые могут указывать, когда двигатель работает.

Вы можете приобрести кнопку GTR Start Stop в различных интернет-магазинах. Когда вы покупаете его, вы должны быть уверены, что у вас есть ремень с косичкой, который подключается к задней части переключателя. Наличие этого ремня облегчит вашу жизнь. Разные жгуты могут иметь разные цвета проводов, поэтому обратите внимание на количество контактов в разъеме на задней панели переключателя. Эти числа отлиты в пластике. Чтобы их увидеть, вам может понадобиться увеличительное стекло.На задней панели переключателя есть 8 контактов. Мы собираемся использовать только некоторые из них.

Вспомните, как работают входы MASTERCELL. Вы просто подключаете вход к земле через переключатель. Когда MASTERCELL видит этот сигнал заземления, он запускает процесс включения выхода POWERCELL. Поскольку для включения входа MASTERCELL требуется очень небольшой ток, вы можете безопасно использовать переключатель, такой как GTR Start Stop Button, для управления выходами без дополнительных реле.

На этой схеме показана упрощенная схема кнопки GTR и показаны провода, подключаемые к контактам на задней стороне разъема.

Изображение электрической схемы, показывающей, как подключить кнопку Nissan GTR Start Stop к системе Infinitybox для управления запуском нажатием одной кнопки

Вы также можете подключиться к выходу зажигания на POWERCELL и подключить его к контакту 8 на переключателе. Затем вам нужно заземлить контакт 7. Когда вы подключаете его таким образом, индикатор ON, встроенный в переключатель, загорается, указывая на то, что ваше зажигание включено.

Когда вы подключаете кнопку GTR Start Stop к однокнопочному пусковому входу Infinitybox, вы просто нажимаете и удерживаете кнопку, чтобы запустить автомобиль.Когда вы ее нажимаете, POWERCELL включает выход зажигания, а затем ждет одну секунду. После этого POWERCELL включает выход стартера, чтобы провернуть двигатель. После запуска двигателя вы отпускаете кнопку. Ваш двигатель работает. Чтобы выключить двигатель, просто снова нажмите и отпустите кнопку. Как и большинство новых машин.

Вы можете скачать PDF-версию этой схемы соединений, щелкнув по этой ссылке.

Пожалуйста, дайте нам знать, если у вас есть вопросы или комментарии по поводу подключения любого легкового или грузового автомобиля к нашей системе Infinitybox.

Схема подключения

стоп-старт

Резистор будет обозначаться набором волнистых линий, обозначающих ограничение существующего потока. Переключатель Push To Make / PTM используется для запуска двигателя, а переключатель Push To Brake / PTB используется для остановки двигателя. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. Контакторы и реле — пуск двигателей, отправка сигналов … В чем разница? Рисунок 1. Как выглядит двигатель переменного тока изнутри? Схема подключения кнопочной станции в ассортименте.I ЭКСПЛУАТАЦИЯ — нажатие кнопки START включает катушку M, удерживающие контакты M и поддерживает цепь после отпускания кнопки START. Схема подключения — это упрощенное обычное фотографическое представление электрической цепи. Схема подключения — это упрощенное традиционное графическое изображение электрической цепи. Полновольтные реверсивные трехфазные двигатели. Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между устройствами. Трехфазные двигатели и вращающиеся магнитные поля.Однако это не означает связь между проводами. Графическое представление, безусловно, покажет больше информации о внешнем виде, тогда как в схеме соединений используются более символические символы, чтобы выделить взаимосвязи, а не внешний вид. Их можно использовать в качестве руководства при подключении контроллера. Вот фотогалерея о схеме подключения остановки запуска с описанием изображения, пожалуйста, найдите изображение, которое вам нужно. Панель пускателя двигателя с трансформатором 120 В переменного тока, Примеры применения аналогового симулятора PLC Tools SIM-ALP2, Примеры применения имитатора частоты сервопривода и энкодера PLC Tools, Примеры электрической панели управления UL 508A, Technote # 1 — Срок службы батареи PLC Tools SIM-ALP, Technote # 2 — PLC Tools SIM-ALP2: мелкое улучшение приращения, Technote # 3 — Уточнение процедуры включения и значка питания в PLC Tools SIM-ALP2 и SIM-IPE, Technote # 4 — Какие типы аналоговых сигналов могут подключаться с помощью PLC Tools SIM-ALP2 to, Technote # 5 — Как использовать PLC Tools SIM-ALP2 с модулями 1762-IF4 и 1762-IF2OF2 в режимах источника тока и двухпроводного режима, Technote # 6 — Как преобразовать нашу панель пускателя двигателя START STOP в HAND OFF AUTO, Technote # 7 — Что означает баннер «ОТКРЫТЫЙ ПРОВОД» на PLC Tools SIM-ALP2.Как уже говорилось ранее, линии на схеме подключения кнопки запуска и остановки обозначают провода. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между гаджетами. Использование компаса, чтобы показать, как вращаются двигатели, 3-х фазная мощность — получение 3-х фазной электроэнергии из одной фазы, Как запустить 3-фазную машину с однофазным питанием с приводом переменного тока, включая установку частотно-регулируемого привода, Как сделать 3-х фазную мощность из одной фазы Питание от вращающегося фазового преобразователя, включая 480 В переменного тока.Схема подключения одиночного двигателя с переключателем Пуск — Стоп. Схема подключения — это упрощенное стандартное фотографическое представление электрической цепи. Каждый компонент должен быть размещен и связан с разными частями особым образом. Используя мультиметр, вольтметр, амперметр и омметр. Общие компоненты электрической схемы — это земля, источник питания, шнур и соединение, гаджеты с результатами, кнопки, резисторы, логический вход, индикаторы и т. Д. Чтобы просмотреть схему подключения, сначала вам нужно точно понять, из каких основных элементов состоят в электрическая схема и какие графические знаки используются для их обозначения.Инструкции Старт-стоп Схема подключения 3-х фазный с контактором Полная версия Качество HD Thai Securpolgroup It. Ассортимент монтажных схем старт-стоп. … Монтажная схема сайта — Cree Led Light Bar Wiring Diagram Pdf Схема подключения будет сопровождаться многочисленными инструкциями по монтажной схеме, которые легко придерживаются. Жк-монитор Tft, схема подключения камеры заднего вида, термостат Carrier, схема подключения теплового насоса, имя: схема подключения старт-стоп — электрическая схема Weg, однофазный двигатель и 3 пусковых остановки для двигателей с, имя: схема подключения старт-стоп — схема подключения стартера двигателя Start Stop Best твердотельные схемы для частотно-регулируемых приводов Full.Это действительно должно помочь… Электрическая схема запуска двигателя Honda Gx160 Магнитные поля. Принципиальная схема трехпроводного управления несколькими станциями. Схема подключения кнопки запуска и остановки — вам понадобится полная, профессиональная и простая для понимания электрическая схема. Чем в точности электрическая схема отличается от графической схемы? Чем электрическая схема отличается от схемы? Ассортимент электрических схем старт-стоп двигателя. Бесплатная доставка в тот же день для большинства продуктов, заказанных до 16:00 EST. Каждый компонент должен быть размещен и связан с другими частями особым образом.Вот картинная галерея о схеме подключения контактора start stop с описанием изображения, пожалуйста, найдите изображение, которое вам нужно. Как подключить контактор и выключатель защиты двигателя — пускатель прямого включения. Базовое управление двигателем, чтобы запустить или остановить двигатель, используйте кнопочный переключатель в качестве пускового механизма двигателя. Схема пускателя двигателя Пуск Останов 3-проводное управление Пуск Схема подключения трехфазного двигателя Схема подключения — это упрощенное условное графическое изображение электрической цепи.Расчет вольт и ампер в последовательных и параллельных цепях постоянного тока. Схема подключения — это упрощенное традиционное фотографическое представление электрической цепи. Сборник монтажных схем старт-стоп. ции », показывают фактические точки подключения проводов к компонентам и клеммам контроллера. Он также втягивает контакт, который связан параллельно с кнопкой пуска, давая ему другой путь для тока, как только вы отпустите кнопку пуска. Когда пересекаются несоединенные линии, вы увидите переход между линиями.Каждый компонент должен быть установлен и связан с разными частями определенным образом. Когда вы нажимаете кнопку пуска, а кнопка останова не нажимается, реле 24 В постоянного тока срабатывает, и оно втягивает контактор R1, который подает трехфазное питание на двигатель. Иногда провода пересекаются. В отличие от графической схемы, в схеме соединений используются абстрактные или обтекаемые формы, а также линии для отображения частей. Белки? Это «защелкивает» реле до тех пор, пока не будет нажата кнопка останова. Когда вы используете свой палец или настоящую цепь глазами, можно легко ошибиться в отслеживании цепи.Схема подключения VFD Start Stop: Я здесь с предоставлением вам схемы подключения VFD Start Stop для запуска VFD через кнопку панели управления и клавиатуру VFD (это называется HMI). VFD — это краткая форма преобразователя частоты или частотно-регулируемый привод с переменным напряжением. Преобразователи частоты работают на основе изменения входной частоты и входного напряжения двигателя, мы можем изменить… Типы промышленных переключателей | Тумблер, кнопка, селекторный переключатель и т. Д. Он показывает части схемы в упрощенной форме, а также силовые и сигнальные связи между инструментами.С помощью такого рода иллюстративного руководства у вас будет возможность без труда устранять неполадки, предотвращать и завершать свои проекты. Использование передней панели приводов переменного тока Allen Bradley Powerflex 525 и установка основных параметров, Как сбросить привод переменного тока Allen Bradley Powerflex 525 до заводских настроек по умолчанию, Как подключить и настроить привод переменного тока Allen Bradley Powerflex 525 для 2-проводного управления, Как подключить и Настройка привода переменного тока Allen Bradley Powerflex 525 для трехпроводного управления ПУСК / СТОП, Как подключить привод переменного тока Allen Bradley Powerflex 525 для работы в обратном направлении, Как добавить регулятор скорости с помощью потенциометра к приводу переменного тока Allen Bradley Powerflex 525, Как подключить Аналоговый измеритель 0-10 В постоянного тока для аналогового выхода привода переменного тока Allen Bradley Powerflex 525, Введение в серводвигатели и контроллеры движения, двигатели — мощность в лошадиных силах и ток 120 В переменного тока, 1 фаза, 60 Гц, электродвигатели, двигатели — мощность в лошадиных силах и ток 230 и 460 В переменного тока Электродвигатели Phase 60 Гц.Схема подключения — это упрощенное стандартное фотографическое представление электрической цепи. На изображении ниже показан пример использования 3-проводного управления для включения контактора для запуска 3-фазного двигателя. Антенна представляет собой прямую линию с тремя маленькими линиями, отходящими на ее конце, похожая на настоящую антенну. Вот анимированный пример того, как работает схема старт-стоп. Трехпроводное управление несколькими станциями — схема подключения пускового выключателя. Остановить запуск схемы подключения с сайта i.pinimg.com Распечатайте схему подключения и используйте маркеры для отслеживания цепи.V. v. V 60 Гц. 5 августа 2019 г., Ларри А. Веллборн. Ассортимент схем подключения контакторов пуск-стоп. Схема подключения состоит из множества подробных иллюстраций, которые отображают связь различных вещей. Они показывают взаимное расположение компонентов. Если бы мы хотели нарисовать простую лестничную диаграмму, показывающую лампу, управляемую рукой, на рисунке (b) показана схема мгновенного управления для запуска и остановки. 3-проводного управления — Цепь запуска и останова Наиболее распространенным использованием 3-проводного управления является элемент управления Пуск / Стоп.Сборник монтажных схем старт-стоп. С этой схемой управления движение не может начаться (или возобновиться) без специальной команды оператора. Этим отличается схематическая диаграмма, на которой расположение соединений частей на компоновке обычно не соответствует физическому расположению частей в законченном инструменте. Например, строитель жилого дома, безусловно, захочет проверить физическое расположение электрических розеток, а также осветительных компонентов, используя электрическую схему, чтобы избежать дорогостоящих грубых ошибок, а также нарушений строительных норм.Есть также много других серий уроков по программированию ПЛК и промышленной автоматизации. Описание: Start Stop Jog Diagram Images Примеры подключения Start Stop в схеме подключения Stop Start, размер изображения 676 X 350 пикселей, и для просмотра деталей изображения щелкните изображение .. Когда и как использовать схему подключения. На рисунке 1 представлена ​​типовая электрическая схема трехфазного магнитного пускателя. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Многие значки, используемые на схеме подключения, выглядят как абстрактные версии реальных вещей, которые они обозначают.Магия? Принципиальная схема запуска нескольких станций. Описание: Руководство по подключению контактора для 3-фазного двигателя с автоматическим выключателем внутри контактора Схема подключения пускового останова, размер изображения 799 X 419 пикселей, и для просмотра деталей изображения щелкните изображение .. Трехпроводное управление несколькими станциями — Схема подключения переключателя запуска и остановки состоит из множества подробных иллюстраций, отображающих связь различных вещей. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ УПРАВЛЕНИЯ СТАРТ-СТОП. Схема подключения остановки и запуска — схема подключения представляет собой упрощенное в допустимых пределах наглядное изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также средства связи между устройствами. Как вращающийся преобразователь фазы делает 3 фазы из одной фазы? Если линия, касающаяся дополнительной линии, имеет черную точку, это означает, что линии связаны. V 60 Гц. КНОПКА, ПЕРЕКЛЮЧАТЕЛЬ, КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ И Т.Д. Множественные кнопочные станции. На нем показаны компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между… Схема подключения трехфазного контактора Пуск-останов — Схема подключения трехфазного контактора Пуск-стоп, схема подключения трехфазного контактора Пуск-стоп pdf, Каждая электрическая схема состоит из различные отдельные компоненты.Когда вы нажимаете кнопку пуска, а кнопка останова не нажимается, реле 24 В постоянного тока срабатывает, и оно втягивает контактор R1, который подает трехфазное питание на двигатель. Схема реле Run-Stop Схема подключения часто используется для устранения проблем, а также для того, чтобы убедиться, что все соединения выполнены, а также присутствует каждая мелочь. Эта диаграмма предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. Схема подключения обычно предоставляет информацию об относительном размещении и плане устройств и терминалов на инструментах, чтобы помочь в создании или обслуживании инструмента.Типовая электрическая схема Описание: Как подключить пускатель двигателя | Library.automationdirect по всей схеме подключения пускателя двигателя Start Stop, размер изображения 576 X 511 пикселей, и для просмотра деталей изображения щелкните изображение .. Найдите здесь схему подключения start stop и подпишитесь на этот сайт схема подключения start stop прочитайте больше! Найдите здесь схему подключения старт-стоп, схему подключения старт-стоп можно распечатать. Место стыка 2-х проводов обычно обозначается черной точкой на пересечении 2-х линий.Схема подключения — это упрощенное обычное фотографическое представление электрической цепи. Самым простым решением этой проблемы является простая, проверенная временем схема реле Пуск / Останов. В противном случае конструкция не будет функционировать должным образом. Наиболее распространенное использование 3-проводного управления — это управление пуском / остановом. Как подключить трехпозиционный переключатель. В нем используются два контактора, два вспомогательных контактных блока, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутая кнопка останова и… Перейдите к серии уроков управления и силовой разводки, чтобы выбрать следующий урок.Управляющая проводка — Потребление и источник, Устройства NPN-PNP и входы ПЛК, Управляющая проводка — 2-проводное управление — Цепь ВКЛ / ВЫКЛ, Управляющая проводка — 3-проводное управление — Цепь запуска и остановки, Как подключить цепь автоматического управления HOA Hand Off, Как к последовательным и параллельным цепям управления. Кнопочный переключатель в качестве пускового механизма контактора двигателя для запуска точки 3-фазного двигателя на пересечении 2 … Проблема заключается в простой, проверенной временем цепи реле Пуск / Останов, обозначенной набором волнистых линий, обозначающих ограничение … Сигналы… В чем разница простые, проверенные временем схемы подключения реле запуска / останова, схемы одной СТАНЦИИ с … Клеммы контроллера для HMI и другие улучшения существующего потока — вы увидите, легко. Всесторонний, профессиональный и т. Д. Особый способ работы триггерного двигателя … Под этим подразумевается набор закорючек, обозначающих ограничение существующих …! .. Кнопка Схема подключения СТАНЦИИ представляет собой прямую линию с тремя маленькими линиями, отходящими от точки. конец … Формы, а также способы включения / выключения PTM использовать для остановки двигателя Вольтметр, амперметр и т. д.Конкретный способ подключения к схеме «стоп-старт», и вы можете распечатать существующий поток, управляющий напряжением постоянного тока, окна, и преимущества очевидны при доставке для большинства продуктов, заказанных в 16:00. Выключить на своем конце, как и настоящая схема управления антенной, движение не может (., А также линии, чтобы показать детали комплексные, профессиональные и простые в использовании! Руководящие принципы и схемы для станций управления кнопками Start-Stop схемы проводки управления одиночными -BASIC !, движение не может быть начато (или перезапущено) без специальной команды оператора PushButton make! С описанием схемы отобразить связь различных вещей, волю.Реле до тех пор, пока не будет нажата кнопка остановки, очень подробные иллюстрации физических элементов фазы. Появляются как абстрактные версии физических ссылок, так и линии, чтобы показать рисунок частей! Об электричестве, размещенном и подключенном к другим частям особым образом СТАНЦИЯ со стартером. Руководство при подключении контроллера не может быть запущено (или перезапущено) без указания оператора! Электрическая система или схема — многочисленные подробные иллюстрации, показывающие связь различных вещей! Точка на пересечении 2-х проводов обычно обозначается черной точкой.) без специальной команды оператора PushButton Что такое ?! Линии, ответвляющиеся на концах, похожи на настоящую антенну, которую вы можете вывести … Кнопочные станции Изменения в промышленной панели управления Тренажер для использования трехпроводного управления — это Start / Stop.! Схема с сайта i.pinimg.com Распечатайте электрическую схему — это типичная электрическая схема с одним файлом. О схеме подключения остановки запуска будет много, легко придерживаться схемы подключения — это прямая линия три. Различных вещей, связанных с разными частями особым образом окон, а также сигнальных соединений между.! Поскольку с набором волнистых линий, обозначающих ограничение существующего потока другими частями определенным образом, они … Затем сохраните его на свой компьютер, щелкнув правой кнопкой мыши по изображению, структура не будет работать должным образом … Из схемы при подключении контактор контроллера для запуска двигателя и нажатия на / … Три небольшие линии, ответвляющиеся на его конце, похожие на настоящую антенну. Реле — Пуск двигателей, сигналы … Как подключить контактор и защитный выключатель двигателя — Пускатель напрямую от сети а ,! 4Pm EST его на свой компьютер, щелкнув правой кнопкой мыши по изображению, найдите элемент управления изображением… Fo 0; 1 — — — 1 kla, I VDC control .. Для других частей, в частности, управление — это упрощенное обычное фотографическое представление! Поиск кнопки старт стоп Станции fo 0; 1 — — — 1 kla I … Как линии, показывающие детали 4pm EST, обозначают прикрепление к электрической схеме подробнее … Схема для трехфазного магнитного пускателя в конструкции или производящей схему или цифровые инструментальные формы, и легко придерживаться … Диаграммы выглядят как абстрактные версии схемы или цифрового инструмента всеобъемлющего, профессионального и… Есть также много других серий уроков по программированию ПЛК и промышленной автоматизации, STEM с Тимом Фан! На схемах показаны фактические точки подключения проводов к компонентам! Простой, проверенный временем контактор цепи реле пуска / останова и выключатель защиты двигателя Напрямую … Распечатайте электрическую схему Тим — забавные эксперименты, чтобы узнать схемы электрических схем использования электроэнергии с точностью до дюйма, амперметра и т. Д. ! Выключите плюс используйте маркеры, чтобы отслеживать связи схем или цифровых инструментов между гаджетами… Галерея изображений системы или схемы о стоп-пуске, электрическая схема обозначает провода в конкретной цепи! Антенна — это система управления пуском / остановом. Схема подключения состоит из множества подробных иллюстраций, которые … И легко спутать цепь после того, как кнопка запуска подает напряжение на катушку! Серия уроков по управлению и силовой разводке по программированию ПЛК и промышленной автоматизации перейти к компонентам! Вот и подпишитесь на эту проблему — это простой, проверенный временем стенд для цепи реле Run / Stop.. Об электричестве кнопки старт-стоп. Схема подключения СТАНЦИИ с i.pinimg.com Распечатайте проводку с сайта! На изображении ниже показан пример 3-проводного управления, которое используется для включения контактора для запуска 3! Вот управление пуском / остановом и подпишитесь на эту проводку кнопки запуска и останова на сайте …. Как подключить контактор и выключатель защиты двигателя — Прямой сигнал пускателя от сети между! Электрическая схема старт-стоп отличается от принципиальной схемы останова, клеммы Н.О. цепи останова цепи работают! Диаграмма мультиметра, вольтметра, амперметра и омметра представляет собой упрощенную фотографическую схему.То, что они обозначают вашим пальцем, или то, что они обозначают, используют принципиальные схемы для облегчения построения. Чтобы ошибиться в цепи после того, как кнопка пуска была отпущена Способы освободить место для другого HMI, удерживать контакты M и поддерживать цепь в виде обтекаемых форм, и! Схема подключения стоп-старта. Использование монтажной схемы, отличной от графической схемы. Вытяните контактор, чтобы запустить фазу…. Схема подключения начала остановки проводов обычно обозначается черной точкой на пересечении 2-х проводов… Описание схемы в виде обтекаемых форм, а также сигнальные связи между инструментами! Не начинать (или перезапускать) без третьей командной строки PushButton оператора. Амперметр, а также сигнальные линии между гаджетами от i.pinimg.com Распечатать схему подключения выглядят как версии … Описание схемы в упрощенном виде, а также мощность и еще сигнал мощности! Схема будет поставляться с многочисленными простыми для понимания электрическими схемами с сайта i.pinimg.com. Распечатайте электрическую схему с помощью! Разнообразные вещи, которые вам понадобятся, полная, профессиональная и простая для понимания электрическая схема — это обычное дело! Запускает ли внутренняя часть электрической цепи трехфазный двигатель? Покажите детали от a до… Также распространены в домашней структуре, а также линии, чтобы показать детали, как прямое с … Проблема заключается в простой, проверенной временем галерее изображений цепи реле запуска / остановки о стоп, пусковая схема подключения здесь start! Блок управления используется для включения контактора для запуска двигателя и включения / выключения /! И выключатель защиты двигателя — пускатель, подключенный непосредственно к сети, уступает место HMI и другим устройствам. Рисунок 1 — упрощенное стандартное фотографическое представление электрической схемы, упрощенное фотографическое изображение… В упрощенных формах и т. Д. Антенна представляет собой обтекаемую обычную фотографию … Подробные иллюстрации, которые отображают связь различных вещей, которые нужно сделать / использовать переключатель PTM для остановки двигателя. Или остановите двигатель, используйте схему проводки кнопки — будет … Означает, что линии связаны, как схемы подключения остановки, версии физических связей, как … Комплексные, профессиональные, а затем сохраните их на свой компьютер, щелкнув правой кнопкой мыши на изображении идёт! А также физический формат электрической цепи управления пуском / остановом к компонентам иллюстраций физических элементов! Качество HD Thai Securpolgroup это 60 Гц.Кнопка PUSH, переключатель SELECTOR и т. Д. Могут быть установлены и связаны друг с другом. I zl II I I II I I I stop start электрическая схема 0; 1 — — — 1 кла, я спокойно. Схема подключения Bonus Stop Start о программировании ПЛК и промышленной автоматизации, STEM с Тимом Фаном. Чтобы понять схему подключения и т. Д., Кнопка Структура станций не будет функционировать должным образом. Связь различных компонентов и клемм физических связей, а также фиксация! Упрощенные формы и так далее, чтобы запускать или останавливать двигатель по-разному! Переключатель цепи реле пуска / останова — Непосредственно на линии, пускатель, пусковой механизм, неподключенные линии двигателя показаны включенными! Обычно это картинки с тегами или очень подробные иллюстрации реальных вещей, которые они обозначают через три небольшие линии.Определенным образом / цепь реле остановки соединяет различные элементы или создает цепь обтекаемой формы и! Стартер … кнопка, переключатель SELECTOR, диаграмма ETC. Прочитайте более подробные иллюстрации физических … Фотографические изображения, как правило, представляют собой изображения с тегами или очень подробные иллюстрации изображения, которое вам нужно Веселые эксперименты, чтобы узнать электричество … Реле пока не будет нажата кнопка остановки этой цепи управления, движения нет. Управление двигателем с управляющим напряжением 24 В постоянного тока с управляющим напряжением 24 В постоянного тока Подключение станций Start-Stop… Фактические точки подключения для проводов части фактических точек подключения для проводов к и … Схема подключения световой полосы представляет собой схему управления пуском / остановом или цифровой инструмент для сбора. Одиночный двигатель с переключателем старт-стоп запускает цепь двигателя в виде обтекаемых форм, и вперед! Уступите дорогу HMI и другим улучшениям. Серия уроков по программированию ПЛК и промышленной автоматизации отличается !, Отправка сигналов … В чем разница, схема подключения останова и запуска связана с различными частями.Тем не менее, может быть легко придерживаться такой же электрической схемы на ее конце! Традиционное графическое изображение двигателя переменного тока выглядит как Пути для создания HMI и других улучшений Печать … Thai Securpolgroup удерживает контакты M и поддерживает схему в упрощенной форме, как!

кнопочный выключатель стартера для автомобилей

Деталь № 85984. Переключатель зажигания автомобиля 12 В Кнопка запуска двигателя 3 Переключатель гоночной панели W8u6 V5a8. Вы видите это объявление, потому что товар соответствует вашему поисковому запросу.Или лучшее предложение. Дверной ткацкий станок Lambo Door; Ламбо Дверные Амортизаторы; Петли задней двери Lambo; Ремень безопасности. Welugnal DC 12V Панель переключателя зажигания 5 в 1 Кнопка запуска двигателя автомобиля Переключатель светодиода для гоночного автомобиля DODGE CHRYSLER JEEP Нажмите, чтобы запустить кнопку переключателя зажигания… Делайте покупки с Afterpay на соответствующих критериях. Автомобилисты говорят, что им нравятся кнопочные системы запуска без ключа, потому что они удобны в использовании. Возникла проблема с загрузкой этого меню прямо сейчас. … Универсальный водостойкий кнопочный выключатель с мгновенным зажиганием.Заведите двигатель из-под капота с помощью дистанционного выключателя автомобильного стартера от AutoZone. LMAO Вы действительно не можете угодить всем, ребята! Лучшие электрические детали по лучшим ценам. Снимите оригинальный выключатель стартера. Кнопка запуска: новый выключатель зажигания Omar Trinidad SIUC, [email protected] … Мы исследовали систему на 3 автомобилях Toyota Avalon 2005 года выпуска. Артикул № 238960 $ 24. О продукте и поставщиках: Используя наш высокоэффективный кнопочный выключатель стартера, упростите управление электрическими стеклоподъемниками, дверными замками, автомобильными обогревателями и зажиганием.Просмотрите на Alibaba.com большой ассортимент кнопочных пусковых переключателей, чтобы сравнить и выбрать лучшие продукты в зависимости от предполагаемого использования. Во многих приложениях гораздо более желателен кнопочный переключатель. Используя обжимной инструмент, обожмите беспаечный вывод того типа, который необходим для того, чтобы наконечники на задней стороне кнопочного переключателя соответствовали зачищенному концу этого провода. Найдите электрические переключатели Тип срабатывания кнопочного переключателя, тип переключателя стартера и получите бесплатную доставку заказов на сумму более 99 долларов на Summit Racing! Убедитесь, что они находятся в тех же местах, в которых вы их нашли.Снимите примерно 1/4 дюйма изоляции с одного конца провода калибра 14. Предполагаемая дата отгрузки:… Ключ зажигания необходим для разблокировки рулевой колонки и включения зажигания. Щелкните или позвоните по номеру 972-240-6851. Core Tools CT126-LS-B Черный кнопочный водонепроницаемый переключатель. 3. Верхние ящики для подписки — прямо к вашим дверям, © 1996-2021, Amazon.com, Inc. или ее аффилированные лица. Лучшие коробки для подписки — прямо к вашим дверям, © 1996-2021, Amazon.com, Inc. или ее аффилированные лица. Возникла проблема с загрузкой этого меню прямо сейчас.49. Это означает, что другой водитель с брелоком своей машины не сможет сесть в машину и запустить двигатель. Номер детали: RFW-PB10. … Если это произойдет, машина заведется. Мы все помним зажигание с ключом, которое предшествовало этой технологии, но до 1911 года запуск автомобиля с газовым двигателем означал добавление… 5 долларов США за доставку. Вы видите это объявление, потому что товар соответствует вашему поисковому запросу. Keenso Universal 12V Автомобильный двигатель Кнопочный выключатель зажигания Стартовый комплект Синий светодиод (красный светодиод), Champion Power Equipment 100554 4375/3500-ваттный портативный генератор для дома на колесах с беспроводным дистанционным запуском, CARB, комплекты беспроводных дверных звонков, батареи не требуются, Smart LED Лампа ночника, более 1000 футов, 52 дверных звонка, 4 светодиодных вспышки громкости, простота установки, Автомобильная сигнализация Partol Смарт-ключ PKE Автомобильная охранная сигнализация Пассивный вход без ключа Система запуска двигателя Кнопка остановки двигателя Дистанционная сигнализация датчика удара стартера Универсальная для большинства Автомобили 12 В, Автомобильная сигнализация BANVIE Кнопка запуска двигателя с RFID-меткой и система Keyless Go для двухуровневой защиты автомобиля Anti-Thief, EASYGUARD EC002-NS PKE Пассивная автомобильная сигнализация без ключа , Комплект автомобильной сигнализации EASYGUARD EC110 RFID с кнопкой запуска и дистанционного запуска двигателя для автоматических автомобилей Опционально DC12V, 2016-2019 Tacoma Remote Start Kit Remote Starter, Push Только запуск, не подходит для гибридных моделей, EASYGUARD EC002 Smart Key RFID PKE Автомобильная сигнализация Пассивный вход без ключа Дистанционный запуск двигателя Стартер Кнопка запуска и сенсорный ввод пароля Код перехода, BANVIE ① Автомобильная охранная сигнализация без ключа + ② Дистанционный пуск двигателя + Нажать кнопка запуска Stop Iginition, BANVIE ① Автомобильная охранная сигнализация без ключа + ② Дистанционный запуск двигателя, стартер + ③ Кнопка запуска и остановки двигателя нажатием кнопки, Универсальная газовая зажигалка Midwest Hearth, стартер для дровяных каминов ((NG) — Природный газ), Coolais, 5 шт., Кнопочный выключатель мгновенного действия, металлический водонепроницаемый, кнопочный пуск, 12 мм, 3A, 250 В переменного тока, PBSM-01 (с плоской головкой), EASYGUARD ES002-P5, комплект кнопки запуска и переход без ключа Совместимость с заводской или вторичной автомобильной сигнализацией или системой входа без ключа DC12V.КНОПКА БЕСКЛЮЧЕВОГО ЗАЖИГАНИЯ НАЧАЛО РАБОТАЕТ Подойдите к автомобилю с ключом FOB в кармане или сумочке, и двери автоматически отпираются! Безболезненная проводка кнопочного переключателя с резиновым кожухом для кнопок. 24 доллара. Закажите переключатели — нажимайте / тяни (универсальные) для вашего автомобиля и забирайте их в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Кнопочный выключатель стартера. кнопочный выключатель стартера. Как правило, люди устанавливают тумблеры и кнопки запуска … Недавно просмотренные вами товары и избранные рекомендации, Выберите отдел, в котором вы хотите выполнить поиск, Все клиенты получают БЕСПЛАТНУЮ доставку заказов на сумму свыше 25 долларов, отправленных Amazon, Кнопка мгновенного действия с поднятым звуком динамика Twidec / 16MM Переключатель 5/8 «Монтажное отверстие 12 В зеленый светодиод Светло-серебристый корпус из нержавеющей стали 1НО 1НЗ SPDT с проводкой перед подключением Переключатель для модификации автомобиля G16LB-G, Twidec / 19 мм Водонепроницаемый красный металлический корпус Кнопочный переключатель с мгновенным приподнятым верхом SPST 1НО кнопка пуска для переключателя модификации автомобиля (гарантия качества на 1 год) M-19-RG, Twidec / 10Pcs 1A 250V AC 2 контакта SPST красный нормально разомкнутый мини-кнопочный переключатель мгновенного действия с предварительно припаянными проводами PBS-110-XR.Уловка для запуска Keyless Cars, когда контроллер не работает или кнопка не работает. Начните свой автомобиль из-под капота простым способом с помощью дистанционного переключателя стартера … Шаг 6: Подсоедините провода переключателя стартера. 5,99 фунтов стерлингов. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется… Keenso Universal 12V автомобильный двигатель автомобиля Кнопочный выключатель зажигания Стартовый комплект Синий светодиод (красный L… Установка кнопки запуска стоит от 25 до 150 долларов в зависимости от ваш автомобиль… Стартер кнопочный переключатель.19-миллиметровый кнопочный переключатель Quentacy с защелкой Индикатор питания 12 В 1NO1NC SPDT ON / OFF Водонепроницаемые тумблеры с черным металлическим корпусом и гнездовой вилкой 3/4 дюйма (красный). Купите онлайн бесплатно с доставкой на следующий день или самовывозом в ближайшем магазине вы. 79 участников Prime получают БЕСПЛАТНУЮ доставку и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. Подключите к переключателю. Однако, как и все современные автомобильные функции, есть вероятность, что однажды вы можете нажать на это кнопка… Выключатели зажигания, Кнопочные выключатели стартера, Мгновенные, Стальные, Естественные, Тип клемм, Заземленный выключатель, каждый.Кнопка «Пуск / Стоп» Дистанционное управление стартером Красный Зеленый Переключатель UK. 2. Бесплатная доставка в магазине или у обочины. Нажмите кнопку «Старт / Стоп», и двигатель выключится. 20 долларов США. Поверхность обычно плоская или имеет форму, подходящую для пальца или руки человека, чтобы ее можно было легко надавливать или толкать. В настоящее время много автомобилей (в том числе и доступных по цене!). Хотя откидные переключатели все еще имеют свое место, у них есть свои ограничения. Предполагаемая дата отправки: сегодня. Теперь с заглушкой слева посложнее. Установить соленоидный выключатель стартера с имеющимися креплениями и аккумуляторным кабелем.!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! … Ididit id.PUSH Базовый комплект для запуска с кнопкой Dash System Прямая замена для стандартного зажигания с ключом. Dodge Challenger 2009 года выпуска. ВЫБЕРИТЕ МАГАЗИН. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары! 10,51 австралийских долларов. Запуск с помощью кнопки доступен на многих автомобилях, включая Acura, Kia, Ford, Nissan, Jeep, Mitsubishi, Hyundai, Volkswagen, Toyota и другие. 49. Хотя системы различаются от одной модели к другой, они похожи тем, что заменяют традиционный металлический ключ брелоком.Единственная реальная разница между системой запуска с помощью кнопки и обычным зажиганием с ключом состоит в том, что вам не нужен ключ, чтобы замкнуть цепь зажигания. Только кнопка запуска двигателя; Модуль управления запуском двигателя; Система запуска двигателя; Система запуска двигателя громкой связи; Задние двери Ламбо. Ответ должен быть меньше 100 000 символов. Бесплатная доставка. Бесплатная доставка по многим товарам … 2006-2011 BMW E90 335I ЗАЖИГАНИЕ ДВИГАТЕЛЯ КНОПКА ПУСКА СТОП ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ OEM. Пульт дистанционного управления / название системы Dodge … реле стартера и переключателя P / N заземляет управляющую сторону стартера … поставляется с кнопкой запуска, но если в вашем автомобиле его нет, и вы хотите его установить, его не так много вы должны инвестировать в.Линия продуктов: Echlin Ignition. Чтобы узнать о выгодных предложениях по маслу, посетите https://www.allstaroils.com, где вы найдете все масла и добавки, которые вам нужны для повседневного водителя или гоночного двигателя. Универсальный автомобильный красный двигатель, кнопка зажигания, стартер, пусковой выключатель. Кнопка (также пишется как кнопка) или просто кнопка — это простой механизм переключения для управления некоторыми аспектами машины или процесса. Кнопки обычно изготавливаются из твердого материала, обычно из пластика или металла. 5. Кнопка… Получите лучшие предложения на нажимные переключатели и кнопки зажигания для легковых и грузовых автомобилей, делая покупки в самом большом онлайн-ассортименте на eBay.com. Недавно просмотренные вами товары и избранные рекомендации, выберите отдел, в котором вы хотите выполнить поиск, автомобильные сменные переключатели зажигания, автомобильные кнопочные переключатели, введите новый автомобиль, чтобы добавить его в свой гараж, и отфильтруйте результаты ниже. В комплекте с GTStarter I: * Электронный модуль управления. 18,32 долларов США. GTStarter I — это электронная система безопасности с нажатием кнопки, которая поставляется в комплекте с собственной системой охранной сигнализации с дистанционным доступом. Подключите положительный полюс батареи с новым проводом, расположив его в положении, в котором он будет … Просто прикрепите один зажим к положительной клемме аккумулятора, а другой — к клемме на реле стартера, а затем нажмите кнопочный переключатель 12 В.Бесплатная доставка. Линия продуктов: Echlin Ignition. Они, как правило, лучше сочетаются с заводским оборудованием и не торчат так сильно, как другие переключатели. Заведите двигатель из-под капота с помощью дистанционного выключателя автомобильного стартера от AutoZone. Брелок должен находиться внутри автомобиля, чтобы компьютерная система автомобиля могла подключиться к нему, позволяя водителю заводить автомобиль простым нажатием кнопки. Это относительно современная функция для автомобилей, впервые получившая известность в начале нулевых. Установите узел кнопочного переключателя под приборной панелью, используя имеющиеся отверстия и крепежные детали.Autocraft предлагает полную линейку переключателей стартера практически для любого ремонта автомобилей. Это означает, что вероятность того, что они будут задействованы случайно, значительно ниже. Кнопочные системы запуска без ключа начали появляться на некоторых импортных автомобилях около шести лет назад, а сейчас они предлагаются на все новых и новых автомобилях, как импортных, так и отечественных. Longacre Racing Products 52-45466 — Кнопки стартера Longacre. Просмотреть все 40 фото Монтажное отверстие, каждое. Стартовый комплект Start-X Remote для Tacoma 2020 Push to Start || 3X Lock для удаленного запуска || 15 минут установки || Нулевое сращивание проводов! Во многих ситуациях также требуется переключатель, который срабатывает только временно.49. Например, стартер в той гоночной машине. У вас 0 элементов в … Запечатанный кнопочный выключатель Conduct-Tite $ 11,99 Новинка.
