Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля.
Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Схема Подключения Розетки Прицепа — tokzamer.ru

Одним словом, очень полезная штука.

Подробнее в статье. Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной.

В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.
Лучшее решение для подключения розетки фаркопа. Pandora TCM-06

Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Список обязательных материалов: Различные приспособления для демонтажа бампера.

Рассмотрим возможные способы подключения розетки фаркопа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства.

Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста.

Сергей Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника.

Поэтому важно вовремя понять, что в топливе есть запрещенные добавки. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет.

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Как избежать ошибок при подключении распиновки на 7 пин

Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС. До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Электрика очень важная составляющая автомобиля.

Сращивание Подключить электронику можно более простым способом.

Якобы несовместимые ТСУ и машины соединить на деле можно. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей.

Но сделать это довольно сложно.

С устройством всегда дают инструкцию по применению.

Это европейский и отечественный принцип изготовления.

При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.
Подключение розетки для прицепа

Европейская и отечественная разводка

Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.

Список лучших производителей: Bosal. Я совсем не против того, чтобы вы читали мои материалы. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

ИГОРЬ Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. Гаечные ключи и отвертки.

Если визуально они совпадают, можно пробовать присоединить одно к другому. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Спасибо за ответ.

Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.

Рассмотрим возможные способы подключения розетки фаркопа. Подпишитесь на обновления и получайте статьи на почту! Нужно поступить куда проще. Рубрика: Тюнинг Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. Вместе с габаритными огнями или вместе с каким сигналом?

Рисунок 5. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар.
ЛАДА НИВА 21214 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Подключаем розетку фаркопа к машине

Она лишь еще больше вас запутает и загонит в тупик.

Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Все компоненты качественно соединены. Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. В этом случае распиновку делают универсальным способом.

Поделиться с друзьями: Вам также может быть интересно. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите.

Понравилась статья? Зеленый — правый поворот-сигнал. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.

Максим Может быть необходимо использовать смарт коннект, а у Вас он не установлен. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем. Габаритные огни черный. Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами.

Способы подключения розетки фаркопа

Подключаем розетку фаркопа к машине Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Олег Рисунок 3.

Но не стоит забывать, что современные машины ушли далеко вперед. Это означает, что подключив прицеп к автомобилю, у кого проводка сделана по стандарту, фонари гореть не будут. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать. На некоторых американских автомобилях используются четырехпиновые розетки. Как подключить розетку фаркопа Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа.
ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Подключение розетки фаркопа к бортовой сети автомобиля своими руками

Достаточно сложно на легковом автомобиле перевозить крупногабаритные вещи. Особенно если есть дачный участок, ведь постоянно нужно что-либо перевозить, будь то строительные материалы, рассада весной и так далее. В таком случае выгодным приобретением будет прицеп. Скорее всего, большая часть автомобилистов знают, что это такое и насколько это полезная вещь.

Введение

Не каждый задумывается о том, как присоединить фаркоп и как подключить розетку фаркопа. Конечно, с установкой фаркопа у многих проблем не возникнет, потому как делается это достаточно легко. Схема подсоединения сцепного устройства прицепа к автомобилю показана на рисунке ниже:

К элементу «С» сцепного устройства автомобиля прикручивается розетка фаркопа. У прицепа же есть ответная часть — вилка электрики прицепа.

С правильным подключением электрики, которая присутствует на самом прицепе возникают некоторые вопросы, ведь нельзя просто взять и прокинуть скрутку проводов к прицепу, так как постоянно ездить с ним неудобно, ведь подсоединяют его обычно только в случае необходимости. Как же быть с проводкой?

Ну для начала стоит разобраться, для чего она вообще нужна там. Вне зависимости от разновидности прицепа на нем обычно присутствуют дополнительные указательные осветительные приборы – это указатели поворота, стоп сигналы и габаритные огни. Водителям, которые едут за вашим автомобилем также важно знать, что вы собираетесь делать, в какой момент вы начинаете притормаживать или вовсе останавливаться, перестраиваться и поворачивать, а из-за прицепа видимость основных приборов, чаще всего просто перекрыта. Также не стоит забывать о том, что на прицепе есть регистрационный номер, который должен подсвечиваться. А для питания всех этих приборов необходимо подключать их к бортовой сети автомобиля. Для подключения используется специальное устройство, выполнятся подключение розетки фаркопа.

Как подключить эту розетку

Процесс подключения будет зависеть от конкретного автомобиля. Подключение розетки фаркопа может происходить тремя основными способами:

1. Простым;
2. Стандартным;
3. Универсальным.

Но прежде чем начать подключение нужно понять, как выполнена распиновка розетки фаркопа. Схема для подключения розетки для фаркопа прицепа будет различаться в зависимости от того, какая вилка используется на прицепе. Встречается два основных вида: обычные и евро розетки, вся разница только в количестве контактов, у второго варианта их больше – 10 или 13, а у первого всего 7. Но чаще всего у иномарок встречаются разъемы с 7 контактами. И распиновка контактов розетки прицепа примерно одинаковы как на иномарке, так и на автомобиле отечественного производства. Это хорошо видно на схеме, расположенной ниже.

Простой способ подключения

Когда в автомобиле и прицепе уже есть все необходимые разъемы или клеммники и необходимо лишь вывести их к розетке.  Тогда в автомобиле уже выведены все разъемы и все готово для подключения розетки фаркопа, а правильная распайка указана в инструкции авто.

Как правило, этот клеммник находится в багажном отделении под обшивкой с правой или левой стороны (это зависит от марки автомобиля и место клеммника так же указано в инструкции к автомобилю).

В таком случае схема подключения прицепа не понадобиться и можно будет выполнить распиновку самостоятельно.

Стандартный способ подключения

Когда вилка на прицепе уже скомпонована и правильно распаяна. В таком случае остается лишь правильно подключить розетку. Соединение выполняется при помощи контактных площадок или обычной скрутки и изоленты. Важно лишь соблюдать правильность подключения в соответствии со схемой.

Важно: Места скруток обязательно должно быть пропаяны паяльником. В противном случае провода скруткок окислятся и будет нарушен контакт. Как следствие, осветительные приборы прицепа работать не будут.

Получается, что провода присоединяются напрямую к другим проводам стоп сигналов, указателей поворотов и габаритных огней. К примеру, в момент нажатия на педаль тормоза, срабатывает датчик и ток течет не только к основным лампочкам стоп-сигнала, но и к аналогичным лампочкам на прицепе. Точно так же происходит и с лампочками поворотов и габаритов.

Это достаточно простой способ, с которым справиться большинство автолюбителей, важно лишь иметь хотя бы небольшой опыт работы с проводкой.

Но такой способ пригоден только на старых автомобилях. В современных управление световыми лампами происходит через электронный блок, и прямое вмешательство в работу этого блока может привести к неисправностям электроники автомобиля.

Универсальный способ подключения

Этот способ используется в том случае, если автомобиль нового типа и электрика в нем сделана сложным образом. Используются всевозможные датчики контроля этой самой электрики. Если будет использован стандартный способ, то на приборной панели загорится сообщение о неисправности габаритов или указателей поворота. Ведь ток, потребляемый при их включении будет больше, в случае с подключенным прицепом. Блок управления будет посылать сообщение об ошибке.

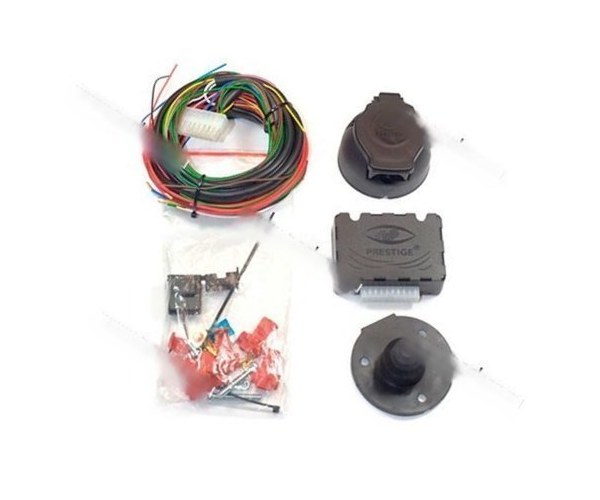

Для того, чтобы избежать все эти неисправности устанавливается специальный блок согласования, который подключается к сети автомобиля и к главному блоку управления. Он получает сигналы и подает необходимый ток на указательные приборы. Схема подключения розетки фаркопа выглядит так:

В таком случае правильно подключить все гораздо сложнее и если вдруг стандартные разъемы не совпадают, то стоит обратиться за помощью к профессионалам. Они помогут сделать все правильно и ничего не сломать. Блоков согласования выпускается огромное множество. Ниже изображена схема одного из них:

Розетка фаркопа. Подключение и устройство. Виды и особенности

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

1. Левый поворот, аварийная сигнализация (желтый провод).
2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
4. Правый поворот (зеленый провод).
5. Правый габаритный огонь, номерное освещение (коричневый цвет).
6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
8. Фонарь заднего хода (розовый цвет).
9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
10. Положительный полюс, работающий только при включенном зажигании (серый провод).
11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
13. Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

1. Левый указатель поворота.
2. Положительный полюс питания.
3. Отрицательный вывод.
4. Правый указатель поворота.
5. Правый габаритный фонарь и номерная подсветка.
6. Стоп-сигналы.
7. Левый габаритный фонарь.

Необходимые материалы

• Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
• Соединительные колодки, желательно с наличием гнезд предохранителей.
• Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм².
• Силиконовый герметик для автомобилей, любого производителя и цвета.
• Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день семиконтактная розетка фаркопа . Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм² с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

• Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
• Увеличивается надежность работы фонарей.
• Подключение и контроль работы фонарей и электрических цепей становится проще.
• Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов:

• Простая распиновка контактов и подключение жгутов.
• Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки:

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

• Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
• Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
• Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
• Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
• Провода свернуть в жгут и протянуть в гофрошланг.
• Закрепить на фаркопе розетку по схеме.
• Проложить гофрированный шланг со жгутом проводов по запланированному пути.
• Концы проводников жгута зафиксировать на коммутационной колодке.
• Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Похожие темы:

Вилка для прицепа: основные виды, подключение

Здравствуйте, дорогие друзья! Темой нашего сегодняшнего разговора станет вилка для прицепа. Это электрическая составляющая прицепного устройства для автомобилей. Также в другом материале поговорим о розетке фаркопа. Это два взаимосвязанных между собой элемента.

Прежде чем купить себе прицеп в автомагазине или заказать конструкцию Курганского завода, стоит обратить внимание на присутствующую на машине розетку. Если же вы покупаете машину, имея уже прицеп и собираясь их эксплуатировать, посмотрите на вилку своего прицепа. Она должна желательно (не обязательно, есть выход из ситуации) соответствовать розетке фаркопа.

Виды

К выбору розеток следует подходить ответственно, поскольку от ее качества, надежности и соответствия автомобилю зависит длительность и безопасность эксплуатации. Не спорю, многим отлично подойдет металлическая Bosal 022-594 проверенного и хорошо зарекомендовавшего себя производителя. Да и цена адекватная.

Но это далеко не единственный вариант, который можно приобрести в таких городах как Екатеринбург, Спб, Москва или просто заказать через Интернет.

Смотрите на то, какого типа розетка вам подойдет с учетом особенностей автомобиля, где с завода или вашими руками был установлен фаркоп. Важно не просто соединить сцепной шар с замком, но и обеспечить электрическое соединение.

Розетка и вилка подключаются между собой, подавая питание на осветительные и сигнальные приборы прицепа. Так водители сзади будут знать, собираетесь ли вы повернуть, притормаживаете или присутствуете впереди них в густом тумане благодаря работе противотуманной оптики.

Подключение между фаркопом (где уже обычно есть стандартная розетка) и прицепом осуществляется с помощью 2 видов вилок.

• 7-ми контактная или же 7 штырьковая. Кому как удобнее. Она бывает европейского и американского стандарта. Европейская распиновка активно используется на отечественных автомобилях, но также часто встречается на иномарках. Подобные 7-разъемные вилки используются для подключения только внешних источников освещения на прицепах. Вы можете смело брать такой вариант, если используете обычные грузовые прицепы для машины. Американские имеют плоские контакты, и их мы не будем рассматривать, так как прицепы, продаваемые в нашей стране к ним не подходят;

• 13 контактов — это европейская электрическая распиновка. Используется для подключения более серьезных прицепов, домов на колесах, поскольку требуется обеспечение питанием большого количества разных устройств. Кроме осветительных приборов, 13-контактные вилки оснащаются отдельными выходами для холодильников, аккумуляторов прицепа (тянется напрямую от аккумулятора автомобиля, используя собственный предохранитель). Такие вилки заметно дороже, если сравнивать со стандартными 7-ми жильными. Но и подключение сложнее.

Оба вида вилок заключены в держатель. Чаще из пластика. Но это уже не принципиально важно.

С помощью картинки вы можете понять, как выглядят эти вилки и в чем между ними разница.

Разные вилки и розетки

Так может произойти, что розетка фаркопа имеет 7 жил или контактов, а на прицепе предусмотрено сразу 13 контактов. Либо же наоборот. Такое случается, поверьте. Но паниковать не стоит.

Ни прицеп, ни автомобиль из-за такой оплошности вам менять не придется. Подключение все еще возможно. Для этого достаточно купить в автомагазине специальный переходник. Для автомобилей/прицепов предусмотрены адаптеры или переходники типа 7/13 и 13/7. Обращаться с ними предельно просто, потому с помощью инструкции от производителя и видео рекомендаций вы легко соедините свое тягово-сцепное устройство с прицепом.

Способы подключения

Есть три основных метода подключения автомобильного прицепа к самому транспортному средству. Но схема будет напрямую зависеть от того, какие вы используете тягово-сцепные устройства и какой марки ваш автомобиль. Про переходники я уже говорил, потому особых трудностей возникнуть не должно.

Суть подключения состоит в том, чтобы соединить провода. Можно ориентироваться просто по цвету проводов и выполнять подключение. Советую опираться на конкретное руководство к приобретенным вами устройствам. Производитель лучше всех знает, как его вилка для прицепа соединяется с розеткой фаркопа.

Для легкового авто используют три основные схемы подключения.

• Простая. Если машина и прицеп имеют необходимые клеммники и разъемы. Их нужно просто вывести к розетке. Когда в авто разъемы выведены, можно приступать к соединению. Распайка указывается в и инструкции к автомобилю. Клеммники расположены обычно в багажнике и скрываются под обшивкой слева или справа. Тут не понадобится схема соединения, поскольку все легко делается своими руками.
• Стандартная. Такая схема используется, если вилка скомпонована и распаяна. Вам нужно правильно подключить саму розетку фаркопа. Соединение проводится контактными площадками или скруткой проводов и изоляцией их лентой. Следуйте схеме производителя, чтобы не ошибиться с проводами. Увы, метод актуален только для старых машин. Современные авто оснащены ЭБУ, который усложняет подключение.
• Универсальная. Эта схема актуальна на современных авто со сложной электрикой. Здесь применяются разные датчики, отвечающие за электрику. Применив стандартную схему, на приборной панели постоянно будет гореть лампа ошибки. Для ее устранение подключение проводится с помощью блока согласования. Его соединяются с бортовой сетью машины и главным электронным блоком управления.

Вот как-то так. На практике все выглядит немного проще. Хотя при отсутствии опыта в работе с электрикой, самостоятельно подключать фаркоп к прицепу я бы вам не советовал.

Спасибо за внимание! Подписывайтесь, делитесь своим мнением в комментариях и рассказывайте о нас своим друзьям! Им это тоже может быть интересно!

Полезная информация

С каждым годом автомобилей с фаркопами становится всё больше. Для того, что таскать прицеп за своим автомобилем необходимо не только установиться сам фаркоп, но и подвести к нему необходимую электрику и упаковать все подключения в специальную розетку.

Существует три основных типа подключения розетки для прицепа:

• Семиконтактные (7 pin) разъемы европейского типа;
• Семиконтактные (7 pin) разъемы американского типа;
• Тринадцатиконтактные разъемы (13 pin).

Также существуют другие типы специальных разъёмов, которые применяются при отдельных нестандартных случаях подключения прицепа к автомобилю.

7-ми контактный европейский разъём

Наиболее широко используемый 7-контактный разъем европейского типа применяется на большинстве прицепов для легковых автомобилей. Его схема и внешний вид изображены на рисунке 1. Его особенностью является, дизайн приемной и ответной частей — гнёзда розетки имеют контакты обоих типов («папа» и «мама»).

Рисунок 1. Схема европейской 7-ми контактной розетки.

Это сделано из соображений безопасного подключения круглого разъема в условиях минимальной видимости или отсутствия освещения. Подключить неправильно либо закоротить гнезда при таком расположении практически невозможно.

Каждый из разъемов имеет своё четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.

Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания +12V на легковых прицепах.

Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Это ошибка! Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг». При правильном подключении при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны. Эта функция используется во время стоянки на обочине.

7-ми контактный американский разъём

На рисунке 2 обозначена схема распиновки 7-контактного американского разъема.

Рисунок 2. Схема американской 7-ми контактной розетки.

Особенностью американского разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу). Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения. Это значительно упрощает процесс подключения.

13-ти контактный разъём

Главное отличие 13-контактного разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).

Рисунок 1. Схема 13-ти контактной розетки.

Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора. Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники.

Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.

Как выбрать розетку для фаркопа?

Прицепы для легковых автомобилей оснащаются всеми необходимыми огнями – это поворотники, задний ход, тормозные огни и габариты. В некоторых моделях присутствует подсветка госномера. Для подключения прицепов к электросети автомобиля используются специальные розетки.

Через них подаётся питание на все бортовые огни. А так как отдельные прицепы нуждаются в постоянном питании и оснащаются задними противотуманными фарами, то количество электрических соединений увеличивается.

Виды розеток для фаркопов

Возникает справедливый вопрос – как правильно выбрать розетку для фаркопа? В продаже представлены два вида розеток:

1. Семиконтактные – подходят для большинства легковых прицепов;
2. Тринадцатиконтактные – чаще всего используются для подключения домов на колёсах (жилых прицепов, дач-прицепов и т. д).

Разберёмся в их конструкции и назначении контактов.

Розетка фаркопа 7-ми контактная предназначена для подключения прицепов, не требующих постоянного питания. Здесь всего семь контактов – два из них отвечают за поворотные огни, два – за габаритные огни, один за тормозные огни, ещё один контакт – это масса, а самый последний используется для подключения задних противотуманных фар или подачи питания при включенном зажигании. Ознакомиться с распиновкой розетки поможет иллюстрация.

13-контактная розетка фаркопа включает 13 контактов – два под поворотные огни, два под габариты, по одному под тормозные огни и фонарь заднего хода, один под противотуманные фары. Ещё один контакт – это минус для всех вышеуказанных цепей. В розетке присутствуют и дополнительные контакты – 12 Вольт при активном зажигании, 12 Вольт постоянного включения, два минуса под 12-вольтовые контакты, а также резервный контакт.

Розетки на 13 контактов позволяют подключить огни всех типов. Также здесь есть два контакта для постоянной подачи 12 Вольт – чаще всего они используются в «домах на колёсах» для зарядки резервных аккумуляторов, питания бытовой техники, освещения прицепов и многих других нужд. Аналогичные розетки могут применяться для подключения лодочных прицепов.

Способы подключения

Различают два способа подключения розеток для фаркопов к бортовой сети автомобиля. Первый способ – стандартный. Он не вызывает особых сложностей, так как задействует уже готовые цепи для подключения розетки фаркопа. Покупаем розетку, подключаем и пользуемся – никаких проблем и возни с бортовой электрикой.

Универсальный способ подразумевает работу с бортовой электросетью. Автолюбителю необходимо выполнить подключение к задним огням – параллельно со всей требуемой светотехникой. В некоторых автомобилях этот способ не сработает – электроника определит параллельное подключение как нештатное возрастание нагрузки (снижается сопротивление) и бортовой компьютер выдаст ошибку. В этом случае приобретается блок согласования, подключаемый к цифровой шине авто. К нему, в свою очередь, подключается розетка фаркопа.

Универсальный способ с параллельным подключением подойдёт для автомобилей, лишённых «умной» бортовой электроники. Что касается второго варианта, то он ориентирован на авто с бортовыми компьютерами – это самый правильный способ подключения.

Установка буксирной муфты | Как работает автомобиль

Комплект дополнительных буксировочных головок

Этот дополнительный комплект буксировочных головок Ring Automotive типичен из тех, которые вы можете купить в магазине аксессуаров.

В этот комплект входят: Гнездо 12S Уплотняющая втулка гнезда C Монтажный кронштейн. 7-жильная проводка Электрические разъемы F Болты с головкой Комбинированное реле (G) для зарядки вспомогательной батареи можно купить отдельно.

По закону караван или прицеп должен быть оборудован определенными сигнальными лампами.Они подключены к стандартной розетке, называемой розеткой 12N, которая обеспечивает
а 12
вольт
питание указателей поворота, стоп-сигналов, габаритных огней,
подсветка номерного знака и противотуманные фары.

В то время как розетка 12N достаточна для включения обязательного освещения, вы
может потребоваться питание от автомобиля для других второстепенных аксессуаров, таких как
фонари заднего хода. Караван без собственного
аккумулятор
также может потребоваться дополнительная мощность
для внутреннего освещения, холодильника или
Помпа
. Для этого вам понадобится дополнительная
буксирная розетка.

Добавка

Дополнительная розетка, которая устанавливается в автомобиле для обеспечения питания, необходимого для
эти дополнительные элементы известны как дополнительная розетка или розетка 12S. Он приспособлен
рядом с оригинальным гнездом и, как и у оригинального, имеет семиконтактный
подключение внутри. Дополнительные розетки можно определить по серому или серому цвету.
белые кепки.

Стандартные розетки имеют черные колпачки.

Если вы устанавливаете буксирное устройство и собираетесь буксировать прицеп, стоит
при установке обоих типов розеток.

Вы можете купить как обычные розетки 12N, так и дополнительные 12S в виде
полного комплекта в магазине аксессуаров или у специалиста по буксировке. Комплект должен
Включите все предметы, которые вам нужны
соответствовать
розетка к автомобилю, такая как монтаж
кронштейны, проводка, уплотнители, индикатор
реле
, сигнальная лампа на приборной панели и
крепежные винты.

Реле

Комбинированное реле

Если в вашем доме на колесах есть встроенная батарея, вам нужно как-то ее сохранить.
заряжен.Конечно, вы можете подключить сетевое зарядное устройство, если есть
удобное питание, но другой вариант — установка специального комбинированного реле
который подключен к зарядке автомобиля
схема
. Это позволяет автомобилю

генератор
к
заряжать
вспомогательная аккумуляторная батарея.

Соединения 12S

Международный код дополнительной буксирной розетки:

1 (L) Желтый — фонарь заднего хода
2 (54G) Синий — запасной
3 (31) Белый — земля
4 (R) Зеленый — аксессуары или аккумулятор
5 (58R) Коричневый — сигнальная лампа
6 (54) Красный — только холодильник
7 (58L) Черный — запасной

2.Дополнительный кронштейн

Если вы устанавливаете розетку 12S в дополнение к блоку 12N, вам потребуется дополнительный монтажный кронштейн. Следуйте инструкциям и установите кронштейн под буксирный шар. Если вы устанавливаете оба типа розеток, установите двойной кронштейн на фаркоп.

3. Розетка

Чтобы подключить розетку 12N, см. Проекты 15. Розетка 12S подключается таким же образом.Снимите с кабеля примерно 40 мм внешней изоляции и оголите семь проводов на расстоянии примерно 1/4 дюйма (6 мм) каждый. Следуйте коду из шага 1 и подключите провода к соответствующим клеммам в розетке.

4. Присоедините патрон

Когда устройство подключено, установите атмосферостойкий уплотнитель на заднюю часть розетки, а затем установите весь узел на монтажный кронштейн. Совместите отверстия для винтов в гнезде с отверстиями в кронштейне. Вставьте крепежные болты в гнездо, установите и затяните гайки на задней стороне устройства.Проденьте провод в багажник.

5. Подача проволоки

Желтый провод, контакт 1, подключается к цепи фонарей заднего хода. Синий и черный провода, контакты 2 и 7 не используются. Коричневый провод, контакт 5, используется для сигнальной лампы, поставляемой с некоторыми прицепами, для таких опасностей, как опускание опор и ручных тормозов. Чтобы подключить красный и зеленый провода, контакты 4 и 6, см. Боковую линию.

6. Провод к земле

Заземляющий провод — это белый провод, подключенный к контакту 3.Проденьте провод до подходящей точки на кузове автомобиля. Установите кольцевой соединитель на конец провода и найдите существующую точку заземления или просверлите отверстие и закрепите провод саморезом. Убедитесь, что заземление надежно.

Выбор и использование правой розетки

Выбор и использование подходящей розетки

Когда вы подумываете о покупке буксирного крюка, вам нужно решить, будете ли вы подключать его к автомобилю с так называемой 7-контактной розеткой или с 13-контактной розеткой.Какую розетку вы выберете, зависит от того, как вы хотите использовать буксирное устройство: крепление для велосипедов, прицеп, караван, прицеп для лодки или конный ящик? Или сочетание нескольких приложений?

Каждый объект, который вы прикрепляете к машине, должен питаться от электричества, чтобы все фары работали. Важная функция, обеспечивающая безопасность движения. Соединение между автомобилем и держателем для велосипедов, прицепом, караваном, прицепом для лодки или конным боксом создается путем подключения вилки объекта, который вы хотите буксировать, к розетке на вашем автомобиле.Наиболее распространены два штекера: 7-контактный и 13-контактный. Как правило, держатели для велосипедов снабжены 7-контактной вилкой. То же самое касается старых прицепов, лодочных прицепов или боксов для лошадей. В более современных моделях этих буксирных объектов все чаще встречается 13-контактный штекер. В караване всегда есть вилка на 13 контактов.

Разница между 7-полюсным и 13-полюсным штекером

Разница между 7-контактным и 13-контактным разъемом состоит в том, что 13-контактный разъем имеет больше функций. 7-контактный штекер обеспечивает питание только при основном освещении, таком как поворотники и стоп-сигналы.Идеально подходит для велосипедистов. Дополнительные штыри в 13-контактном разъеме используются, в частности, для фонарей заднего хода и заднего противотуманного фонаря. С 10 июля 2011 года обе функции стали обязательными даже для прицепов, караванов, лодочных прицепов или конных боксов, поэтому в настоящее время они оснащены 13-контактными разъемами. Другие дополнительные функции предназначены для караванов и обеспечивают питание внутреннего освещения, задней части аккумулятора и холодильника в караванах.

Обзор 7-контактная розетка (ISO 1724)

Обзор 13-полюсная розетка (DIN 11446)

Розетка Multicon-West

Наличие этой информации значительно упрощает определение того, нужна ли вам 7-контактная или 13-контактная розетка с буксирным крюком.Конечно, может оказаться, что вы захотите перевезти как велосипедное крепление, так и прицеп, караван, прицеп для лодки или конюшню. Тогда розетка Multicon-West — вариант. Все преимущества 13-контактной вилки присутствуют и в Multicon-West. Более того, к этой розетке можно подключать и 7-полюсные вилки. Одним из недостатков является то, что розетка Multicon-West не стандартизирована и на практике может привести к сложным ситуациям. Может случиться так, что комбинация 7-контактной вилки с 13-контактной розеткой Multicon-West может привести к попаданию воды или влаги в розетку, которая не может выйти.Результат: коррозия и плохой электрический контакт.

Обзор 13-контактный Multicon-West

Переходник

Мы рекомендуем вам выбрать должным образом стандартизированную 14-контактную вилку, если вы хотите перевозить как велосипедное крепление, так и прицеп, трейлер, лодочный прицеп или конный бокс, поскольку имеются переходные кабели и переходники для подключения 7-контактной вилки к 13-контактная розетка.Эти переходники также доступны для подключения 13-контактной вилки к 7-контактной розетке. Рекомендуется всегда снимать адаптеры после использования. В противном случае вода будет попадать в розетку через переходник, который не может выйти.

Вставить вилку

Вставка вилки в розетку автомобиля отличается для 7- и 13-полюсных вилок. 7-контактный штекер можно просто вставить только одним определенным способом. Обратите особое внимание на небольшую выемку в нижней части заглушки. В 13-контактной вилке немного сложнее.Это придется вкрутить в розетку. Вилка имеет небольшой кубик внизу, который можно вставить только в нижнюю часть розетки. При этом плоскость 13-полюсного штекера обращена влево. Впоследствии вилку можно вкрутить в розетку, повернув ее по часовой стрелке на 90 градусов.

Тестирование 13-контактного буксирного гнезда без специального тестера | Барбу Пол

6 октября 2020 г.

сделай сам

электроника

Недавно я установил на свой автомобиль 13-контактную розетку ^{и хотел убедиться, что все ее функции работают правильно.}

13-контактное гнездо вдоль основных тормозных, задних и контрольных фонарей обеспечивает (в соответствии со стандартом ISO 11446) задние противотуманные фары, фонари заднего хода, постоянное соединение 12 В и переключаемое соединение 12 В (когда двигатель работает или просто подается питание). включен в машине).
Так что немного больше, чем у более простого 7-контактного варианта. Не говоря уже о том, что некоторые розетки также отключают задние ультразвуковые датчики парковки при подключении прицепа.

Эти 13-контактные розетки (в основном) используются для буксировки прицепов, поскольку им требуется постоянное подключение 12 В для их принадлежностей, а коммутируемое соединение используется для питания холодильника и зарядки аккумулятора.Их также можно использовать с прицепами и велосипедными стойками, установленными на фаркоп и имеющими противотуманные фары и фонари заднего хода.

Если у вас прицеп с 7-контактной вилкой, есть переходники с 13 на 7 контактов.

Не имея ничего из вышеперечисленного и просто установив буксирную балку и 13-контактное гнездо, мне нужен был способ проверить, действительно ли гнездо работает в соответствии со спецификацией (просто для удовольствия).

Если у вас есть трейлер, вы можете проверить все соединения, фактически подключив его и используя, но вот альтернативы, если у вас его нет:

1. Покупка специального тестера 13-контактного разъема:
2. Использование вольтметра и лампочек для имитации присоединения фургона.

Я собираюсь изучить второй вариант, так как он интересен и информативен.

Собственно тестирую розетку

Итак, мы хотим смоделировать подключение реального трейлера, но без трейлера, вот как мы это делаем.

Необходимых деталей:

• мультиметр (нам нужен вольтметр)
• лампа мощностью 10 Вт (минимум), я использовал лампу мощностью 21 Вт
• провода

Предупреждение: Убедитесь, что вы не запускаете двигатель в замкнутом пространстве — опасность удушья!

Предупреждение: Убедитесь, что вы не двигаетесь задним ходом с работающим двигателем и человеком, проверяющим свет сразу за автомобилем, опасность травмы!

Предупреждение: Убедитесь, что вы не прикасаетесь к проводам под напряжением и не касаетесь их друг с другом, это может привести к поражению электрическим током или возгоранию!

Предупреждение: Убедитесь, что вы не аннулируете гарантию на свой автомобиль или буксирное устройство, подключив к нему элементы .

Для справки, вот расположение контактов сокета, определенное ISO 11446 (любезно предоставлено Википедией):

• Контакт 1 — Левый указатель поворота
• Пин 2 — Фонарь задний противотуманный
• Контакт 3 — Земля
• Контакт 4 — Правый указатель поворота
• Пин 5 — Фонарь задний правый
• Пин 6 — Лампа стоп-сигнала
• Вывод 7 — Фонарь задний левый
• Контакт 8 — Фонарь заднего хода
• Контакт 9 — Постоянное питание
• Контакт 10 — Коммутируемое питание (для холодильника)
• Контакт 11 — Масса для контакта 10
• Контакт 12 — Обнаружение присутствия прицепа / Не используется
• Контакт 13 — Масса для контакта 9

Итак, контакт 3 является контактом заземления для контактов 1-8 .

Контакт 9 заземлен на контакт 13 и контакт 10 заземлен на контакт 11 .

Тестирование нормальной работы

Контрольные выводы 1 — 8 просто:

1. Переключите вольтметр на постоянный ток 20 В (или автоматическое масштабирование).
2. Подключите массу вольтметра к контакту 3 .
3. Подайте сигнал поворота или нажмите на тормоз, или включите фары и подсоедините красный щуп вольтметра к эквивалентному штырю гнезда фаркопа.
4. Вольтметр должен показывать около 12 вольт, а может и больше, в зависимости от автомобильного аккумулятора.

Если вольтметр показывает 0 или близко к 0 вольт, что-то не так.
Что касается указателей поворота, вольтметр может не показывать точные показания, поскольку напряжение повышается и понижается вместе с сигналом, но оно должно изменяться с той же скоростью.

Обратите внимание, что для работы некоторых из них вы, возможно, вставили ключи в замок зажигания и повернули их в положение «ON», например, это необходимо для противотуманных фар и фонарей заднего хода.

Испытания на постоянное напряжение

Это просто: независимо от состояния вашего двигателя / зажигания, подключив вольтметр (установленный на максимум 20 В) между контактами 9 и 13 , должно быть показано 12 В или выше.

Обнаружение прицепа

В зависимости от разъема и модуля, который вы установили, контакт 12 может быть или не быть контактом обнаружения прицепа, если это так, при подключении прицепа этот контакт будет подключен к земле ( контакт 3 ).

В моей конкретной установке (модуль MP5-DS-G13) обнаружение прицепа выполняется путем проверки того, подключена ли достаточно большая нагрузка между контактом 6 и контактом 3 , что эквивалентно наличию рабочих тормозов на вашем прицепе / караван.Что имеет больше смысла. Если у вас есть стоп-сигналы на вашем прицепе, система знает, что он подключен, иначе контакт 12 может быть заземлен не у всех производителей прицепов.
Это крутой трюк, который, если не ошибаюсь, обеспечивает совместимость даже при использовании переходника на 13-7 контактов. Это круто, ведь в любом прицепе есть стоп-сигналы.

Теперь убедитесь, что вы подключили достаточно большую нагрузку. Сначала я подключил лампочку на 5 Вт, но ничего не произошло. После того, как я переключился на лампу мощностью 21 Вт, система обнаружила «прицеп».

Я использовал автомобильную лампочку из своего запасного набора (который обязательно должен быть в некоторых европейских странах), к которому я припаял пару проводов, чтобы можно было подключить их к контактам 6 и 3 .

Отключены задние парктроники

Если вы подключите его успешно и попытаетесь создать резервную копию автомобиля, ваши датчики парковки отключатся. Это полезно, так как позади вас есть постоянное препятствие, и датчики начинают раздражать. Конечно, это не относится к адаптивным датчикам парковки (которые, как я слышал, могут узнать, есть ли постоянное препятствие, и отключить звуковой сигнал).

Независимое управление противотуманными фарами автомобиля и прицепа

Еще одна интересная особенность модуля, который я установил, заключается в том, что если я включаю и выключаю противотуманные фары, я могу контролировать, включены ли противотуманные фары автомобиля и прицепа или только противотуманные фары прицепа. Это сделано для того, чтобы вас не ослепило отражение противотуманных фар автомобиля от прицепа.
Итак:

• включить: включены противотуманные фары автомобиля и прицепа;
• выключен: фары автомобиля выключены, противотуманные фары прицепа включены — это не ослепляет;
• включен: включены противотуманные фары автомобиля и прицепа;
• выключен: противотуманные фары автомобиля и прицепа выключены.

Испытание коммутируемой мощности

Это было самым сложным для меня. Согласно многим онлайн-источникам контакт 10 должен ожить при включении зажигания или работающем двигателе.
Ну… это было не так.

В некоторых источниках говорится, что двигатель действительно должен проработать какое-то время, чтобы зарядить аккумулятор. Другие говорят, что вам нужно отключить систему автоматического запуска / остановки.

Оказывается, для моего модуля все это было не так. Хитрость заключалась в вышеупомянутом обнаружении трейлера на точках.После того, как я подключил лампу мощностью 21 Вт (как если бы был подключен прицеп), загорелся штифт холодильника ( 10 ) и между ним и штырьком 11 у меня было показание разности потенциалов 12 В на вольтметре при включении зажигания. на. Успешно, все пины рабочие

Так как постоянный контакт питания работает, даже если прицеп не подключен. Я почему-то ожидал, что переключаемый вывод питания будет работать так же. Просто включите зажигание, и штифт должен сработать, но я ошибся, нужно подключать прицеп.Это то, что на самом деле заставило меня написать этот пост, чтобы другие знали, как правильно имитировать соединение трейлера.

Семь шагов к успешному ремонту 7-контактной вилки шнура прицепа

Когда вы станете RVer, вы будете удивлены, узнав, что иногда простые и недорогие ремонтные работы RV имеют большое значение для вашего спокойствия. Этот 7-контактный ремонт вилки шнура прицепа является отличным примером.

Вы когда-нибудь цеплялись и замечали такое предупреждение контроллера тормозов?

Фото: LiveWorkDream.com

Буксируете ли вы седельно-сцепное устройство или прицеп, контроллер тормозов — ваш спасательный круг для безопасной остановки. Если у вас возникнут проблемы с этим, не спешите обвинять контролера.

Вместо этого начните с проверки соединения в вилке и розетке шнура прицепа. Если разъемы в вашем 7-контактном штекере выглядят так изогнутыми и поврежденными, вероятно, они не плотно соединяются при подключении к розетке.

Проблема может быть в ослабленных 7-контактных разъемах.

Фото: LiveWorkDream.com

Если вы остановились в кемпинге в глубинке, не волнуйтесь. Кратковременное решение — соединить разъемы внутри вилки вместе, чтобы они плотнее прилегали к клеммам внутри розетки.

Когда вы вернетесь к цивилизации, отправляйтесь в ближайший магазин товаров для автодомов или в магазин на Amazon, чтобы найти новую вилку.

Не беспокойтесь о работе по установке разъемов — это просто! Вот семь простых шагов, которые помогут легко отремонтировать вилку 7-контактного шнура прицепа.

Отремонтируйте 7-контактную вилку шнура прицепа таким образом

• Шаг 1: Отрежьте старую пробку
• Шаг 2: Заменить на новую заглушку

Это действительно так просто! Конечно, вам понадобятся более подробные сведения для успешного исправления, так что читайте дальше.

Сначала купите качественный 7-контактный разъем для прицепа.

Фото: LiveWorkDream.com

Нам нравится 7-полюсный соединитель Curt, потому что Curt Manufacturing производит отличные буксирные изделия.В этой вилке используются плоские полюсные клеммные соединители вместо обычных зажимных разъемов, которые явно имеют тенденцию с течением времени изгибаться.

Инструменты, которые вам понадобятся для начала:

Фото: LiveWorkDream.com

• Кусачки
• Нож для коробок *
• Инструмент для зачистки проводов *
• Отвертка с плоской головкой
• Отвертка Phillips

* Необязательно. Вам может сойти с рук замена всего вышеперечисленного на приличный мультитул Leatherman.

Шаг 1. Отрежьте старую вилку и оголите провода.

Фото: LiveWorkDream.com

Возьмите кусачки и перережьте все провода в шнуре рядом с вилкой. Теперь возьмите нож для коробок и аккуратно прорежьте им внешний резиновый экран.

Будьте осторожны, чтобы не повредить внутренние провода. Сделайте один разрез вдоль шнура, а другой — вокруг шнура в нескольких сантиметрах от открытого конца.

Только не проходите до конца, чтобы можно было оторвать резину, не разрезая ни один из 7 проводов внутри.

Вилку можно отрезать до или после оголения проводов. Хорошая идея — сначала определить цвета, чтобы убедиться, что все они разные.

Шаг 2. Снимите экранирование со всех проводов.

Фото: LiveWorkDream.com

Используйте инструменты для зачистки проводов, чтобы снять экран с каждого провода. Длина оголенной меди может отличаться в зависимости от заменяемой вилки.

В нашем случае мы обрезали каждый провод примерно на 1 дюйм, затем удалили достаточно резины, чтобы можно было легко вставить каждый цветной провод в новую вилку.

Шаг 3. Вставьте шнур в вилку и прикрепите центральный провод.

Фото: LiveWorkDream.com

Осторожно протяните весь шнур через узкий конец корпуса вилки, чтобы цветные провода вышли из широкого конца.

Присоедините центральный провод к среднему контактному разъему на штекерной сборке. На нашем шнуре центральный провод был желтым. Ваш может быть другим.

ВНИМАНИЕ! Обратитесь к руководству по обслуживанию вашего прицепа и инструкциям по установке вилки, чтобы избежать проблем с проводкой, которые могут повредить ваш прицеп, контроллер тормозов или автомобиль!

Шаг 4.Подключите провода шнура к клеммам вилки.

Фото: LiveWorkDream.com

Еще одна причина, по которой нам нравится 7-контактный штекер Curt, заключается в том, что он имеет цвет для каждого провода, отлитого в пластик под каждой соответствующей клеммой.

Подходит для большинства хороших вилок, но если нет, будьте осторожны. Затем прикрепите каждую из семи цветных проводов. Убедитесь, что соединения туго затянуты, но не затягивайте винты настолько, чтобы не согнуть клеммные зажимы.

Шаг 5. Теперь закройте узел плунжера.

Фото: LiveWorkDream.com

Сдвиньте корпус вилки вверх по кабелю к клеммному блоку, который вы только что соединили.

Не забудьте совместить паз в крышке с пазом на заглушке, затем затяните установочный винт, чтобы прикрепить две детали. Скорее всего, они подойдут друг другу только одним способом. Это обеспечит подключение всех проводов шнура к правильным клеммам розетки.

Шаг 6. Закрепите корпус разъема.

Фото: LiveWorkDream.com

Просто вставьте обжимной соединитель в паз на крышке штекера. Затяните его на месте большим установочным винтом.

Шаг 7. Проверьте новую заглушку.

Фото: LiveWorkDream.com

Возьмите вилку и заново подключенный шнур и вставьте его в 7-контактную розетку прицепа. Работайте с партнером, чтобы проверить все ваши огни, включая опасности и задний ход.

Следите за контроллером тормозов, чтобы не появлялись эти пугающие предупреждающие сообщения. Если ваш контроллер не имеет такой функции отображения, сделайте себе большое одолжение и купите такой, как Tekonsha P3.Вы найдете модели контроллеров тормозов для всех складок. Ремонт 7-контактного шнура прицепа завершен.

Независимо от того, есть ли у вас высокопроизводительные гидравлические дисковые тормоза на вашем прицепе или традиционные электрические барабанные тормоза, ваш контроллер тормозов RV, 7-контактный штекер для кабеля прицепа и розетка для кабеля прицепа всегда должны быть в отличном состоянии.

Подобные регулярные осмотры и техническое обслуживание могут спасти вас и ваш дом на колесах от аварийного торможения.

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог.Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на RV довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Как правильно подключить прицеп к грузовику

Убедитесь, что буксирное транспортное средство и прицеп правильно соединены, — это одна из немногих важных задач по контрольному списку буксировки, которые вы должны выполнить перед тем, как отправиться в путь.Мы поможем вам узнать, как правильно подключить прицеп к грузовику:

Ступеньки для подключения прицепа

Шаг 1 — Правильная сцепка

Прежде всего, убедитесь, что у вас есть сцепное устройство и буксирный шар подходящего размера, который будет соответствовать потребностям буксируемого прицепа. На вашем прицепе должна быть маркировка, указывающая необходимые размеры.

Вам также необходимо убедиться, что подключенный прицеп движется параллельно земле. Если ваше буксирное транспортное средство расположено слишком высоко для вашего прицепа (или наоборот) и у вас нет регулируемого сцепного устройства, вам необходимо приобрести регулируемое сцепное устройство, которое подходит как для вашего буксирующего транспортного средства, так и для прицепа.Это важно! Обратите внимание на регулируемую сцепку Weigh Safe, которая соответствует вашим требованиям.

Шаг 2 — Безопасный замок

Теперь, когда у вас есть сцепное устройство, отвечающее вашим потребностям, очень важно надежно зафиксировать сцепное устройство в приемнике вашего буксирующего транспортного средства с помощью подходящего фиксатора сцепного устройства (мы продаем стопорные штифты сцепного устройства). Дважды проверьте, чтобы ваше сцепное устройство было зафиксировано, заблокировано и полностью закреплено на буксировочной шаре вашего сцепного устройства. Вы можете проверить это, потянув за язычок прицепа или заглянув под сцепное устройство, чтобы проверить защелку и блокировку; он не должен быть в состоянии оторваться, и если это произойдет, вам нужно будет начать с нуля и повторно подключиться.

Шаг 3 — Защитные соединения

После того, как ваш прицеп надлежащим образом прикреплен к буксировочной шаре, а домкрат или подставка для прицепа находятся в «верхнем» положении, вам нужно будет проверить соединения безопасного прицепа с грузовиком, чтобы убедиться в правильности настройки. Убедитесь, что ваши страховочные цепи прикреплены к прицепу и буксирующему транспортному средству. Эти две цепи должны пересекать друг друга, образуя крестик. Причина этого в том, что если по какой-либо причине ваше сцепное устройство отцепится, сцепное устройство приземлится на перекрещенные цепи вместо того, чтобы удариться о дорогу.Кроме того, эти цепи не должны касаться земли, но должны иметь достаточную слабину для поворотов.

Шаг 4 — Кабели питания

Затем вам нужно будет убедиться, что кабели питания подключены и работают правильно; еще раз убедившись, что они не касаются дороги, но достаточно свободны для поворотов. Найдите розетку для проводов (вилку питания), которая должна находиться на задней части буксируемого автомобиля, независимо от того, находится ли он на бампере или рядом с ним, внутри багажника или на свободном проводе. Осмотрите, чтобы убедиться, что он не поврежден, не изношен или не корродирован; если что-либо из этого произошло, это может помешать правильной работе источника питания и требует проверки механиком.

Шаг 5 — Подключите кабели питания

Убедившись, что силовые кабели не повреждены, надежно вставьте силовой кабель прицепа в розетку на тягаче (убедитесь, что шнуры не проходят под сцепкой или буксирным шаром, чтобы не повредить его. или отключен).

Шаг 6 — Тестирование всего

Затем вам нужно будет проверить / проверить фары на прицепе, чтобы убедиться, что силовые кабели подключены правильно и все в рабочем состоянии.Ваш буксирный автомобиль должен быть включен и работать, чтобы это проверить.

Это проще всего сделать с другом; попросите одного человека в автомобиле проверять фары, а другого человека на задней части прицепа в поле зрения водителя. Вам нужно будет убедиться, что ходовые огни, стоп-сигналы, указатели поворота и опасности находятся в рабочем состоянии и синхронизированы. Если какой-либо из этих индикаторов не работает должным образом, дважды проверьте подключение к источнику питания.

Если соединение надежно и выполнено правильно, но огни по-прежнему не работают, обратитесь к механику, чтобы починить их, так как буксировка прицепа без работающих фонарей прицепа небезопасна, и это поможет избежать остановки или аварии. .

Шаг 7 — Отрывной кабель

Кроме того, если вы буксируете прицеп с тормозами прицепа, вам необходимо проверить, прикреплен ли трос убегающего или отрывающегося от него. Не на всех прицепах есть тормоза прицепа с таким тросом. Этот кабель необходимо будет отдельно подключить к буксирующему транспортному средству, но не к предохранительным цепям или шаровому креплению.

Назначение этого кабеля — прикрепить тормозную систему прицепа к буксирующему автомобилю. Если бы ваш прицеп был отсоединен от грузовика, отрывной трос вытащил бы штифт и включил бы тормоза прицепа.Это замедлит его, остановит ваш прицеп и предотвратит его превращение в большую опасность на дороге или в аварию.

Устранение неполадок и устранение распространенных проблем с электропроводкой прицепа

Вы полагаетесь на свой прицеп изо дня в день, независимо от того, используете ли вы его для ландшафтного дизайна, строительства, сельского хозяйства, охоты, гонок или для ваших любимых хобби. Для перевозки таких вещей, как тяжелое оборудование, инструменты, спортивные велосипеды, охотничье снаряжение и все, что вы можете положить в кузов, нужен не только прочный прицеп, но и тот, который безопасно работает на дороге.

Но что происходит, когда вы начинаете испытывать проблемы с проводкой света прицепа? Что делать, если стоп-сигналы не работают или сигналы поворота тусклые? Или, может быть, свет работает при некоторых обстоятельствах, но не на 100 процентов надежен. Независимо от проблемы, вы всегда должны быть уверены, что ваш грузовой прицеп находится в отличном состоянии.

В Trailer Superstore мы понимаем, что проводка прицепа может быть неприятной, и вы можете не знать, с чего начать поиск и устранение неисправностей. Наша команда профессионалов готова помочь вам узнать, как найти проблему и понять, как выполнять различные тесты.Крайне важно диагностировать проблему с электропроводкой прицепа на ранней стадии, чтобы вернуть вас в путь самым безопасным способом.

Если в вашей световой проводке есть несколько небольших проблем, вы можете диагностировать проблемы и исправить свет самостоятельно. Но для более подробной информации о глюках вы можете обратиться к профессионалам в All Pro Trailer Superstore.

Содержание

Важность проводки прицепных фонарей

Представьте, что вы едете по шоссе ночью, когда у вашего прицепа не горит свет.Другие водители и пешеходы не узнают, что у вашего автомобиля есть выдвинутое оборудование сзади, что может привести к опасным ситуациям. Когда другие не знают вашего местоположения — поворачиваете ли вы или замедляете — ваша безопасность и безопасность других людей оказывается под угрозой.

Чтобы быть внимательным и осторожным водителем на дороге, вам необходимы исправные фары прицепа. Они имеют решающее значение для максимальной безопасности. Поскольку со временем все изнашивается, лучше проверять проводку освещения прицепа каждый раз перед поездкой.

Свет на вашем прицепе может быть немного тусклым или вообще не работать. Это может быть перегоревшая лампочка, коррозия, обрыв проводов или даже плохой провод заземления. Но все эти проблемы легко исправить, и вы сможете произвести соответствующий ремонт. В то время как заземление часто является наиболее типичной проблемой, другие распространенные сбои световой проводки с прицепами включают следующее:

1. Не работает одна функция системы освещения прицепа, например стоп-сигналы или указатель левого поворота.
2. Ни одна из функций освещения не работает.
3. Фары сначала работали, но со временем перестали.
4. При включении одного указателя поворота включаются обе стороны прицепа.
5. При включении фар автомобиля перестают работать фары прицепа.
6. Один или несколько фар прицепа остаются включенными даже при выключенном зажигании.
7. Ремень работает до тех пор, пока вы не подсоедините прицеп.
8. Не работают фонари заднего хода прицепа.

Для каждой распространенной проблемы есть несколько возможных проблем, которые вы можете обнаружить в освещении вашего прицепа.Например, если не работает только одна функция в системе электропроводки, это может быть связано с тем, что жгуты проводов не подключены к вашему автомобилю. Обратите внимание на следующие возможные неисправности проводки, соответствующие перечисленным выше осложнениям:

1. Жгут проводов не подключен, комплект разъемов не обеспечивает надежного соединения, перегорел предохранитель, тормозной провод не подключен или недостаточно заземления.
2. Провод питания 12 В не подключен к аккумулятору автомобиля, жгут имеет заводской комплект буксировки, а автомобиль — нет, реле или предохранитель сгорело или отсутствует, жгут имеет плохое соединение с массой или произошел сбой. перегрузка ремня безопасности.
3. Плохое или слабое соединение с массой, жгут проводов перегрузился из-за чрезмерного натяжения или короткое замыкание в проводке.
4. Тормозной провод жгута проводов не заземлен или имеет недостаточное заземление.
5. Плохое заземление со стороны грузовика или прицепа, либо перегруженная подвеска из-за слишком большого количества огней.
6. Неправильное соединение с проводом грузовика, недостаточное заземление или прицеп имеет светодиодные фонари, питаемые от 4-контактной вилки.
7. Недостаточное заземление или перегрузка ремня безопасности при подсоединении прицепа к транспортному средству.
8. Пятый провод не подключен к цепи заднего хода автомобиля, либо имеется недостаточное заземление.

Как видите, наиболее часто встречающаяся проблема, когда дело доходит до проводки фонарей прицепа, связана с плохим заземлением. Вы можете решить большинство проблем с проводкой, выполнив несколько простых шагов, но для полной замены проводки и более сложных работ мы рекомендуем вам полагаться на экспертов All Pro Trailer Superstore.

Всегда избегайте переподключения всей системы, пока не проверите все возможности. В зависимости от типа обслуживания, которое вам необходимо выполнить, обратитесь к следующему списку необходимых инструментов:

• Аккумулятор 12В
• Дополнительный провод
• Тестер непрерывности
• Смазка диэлектрическая
• Дюбель
• Очиститель электрических контактов
• Изолента
• Перемычка
• Лампочки
• Гаечный ключ
• Электродрель
• Наждачная бумага
• Отвертка
• Тестер для тягачей
• Крепеж для проволоки
• Инструмент для зачистки проводов
• Комплект проводов

Если все, что вам нужно сделать, это простой выключатель лампочки, у вас это легко.Но иногда проводка вашего прицепа включает в себя немного больше, чем просто откручивание и завинчивание. Коррозия может накапливаться в труднодоступных местах, или вам может потребоваться замена части провода. Если вы не знаете, как устранить неполадки в системе проводки освещения прицепа, вам помогут специалисты All Pro Trailer Superstore.

Как исправить типичные проблемы с проводкой прицепа

Перво-наперво — начните с тестирования автомобиля и прицепа по отдельности, чтобы устранить общие проблемы.Вы должны определить, есть ли проблема с тягачом или прицепом, проанализировав отдельные системы электропроводки в управляемых участках, а не все сразу. Если вы начнете тестирование, когда грузовик и прицеп прикреплены, вы не узнаете, откуда возникла проблема.

Следующее пошаговое руководство поможет вам устранить неполадки с электропроводкой прицепа. Независимо от того, есть ли у вас 4-контактная вилка, нужно проанализировать заземление или возникла ситуация перегрузки, есть решение. Подобные мелкие исправления легко выполнить и не требуют ничего, кроме времени и нескольких инструментов.Как только вы начнете сталкиваться с более сложными проблемами, тогда вы должны позволить нам вмешаться и помочь.

1. Проверка правильности работы

Для 4-контактной вилки используйте тестер цепей 12 В, чтобы проверить работу фар вашего автомобиля. Попросите кого-нибудь помочь включить различные источники света, чтобы вы могли сосредоточиться на наблюдении сзади. Но перед тем, как проводить какие-либо тесты, выньте предохранитель из источника питания на несколько минут, а затем снова установите его. Если какие-либо функции освещения не соответствуют показаниям мощности, проверьте проводку, идущую в блок преобразователя.Если функции световой проводки исправны, вы можете проверить систему проводки прицепа.

За коробкой преобразователя убедитесь, что сигналы поступают на коробку преобразователя от грузовика или легкового автомобиля. Зелено-желтый провод должен обозначать указатели поворота и стоп-сигналы для двухпроводного автомобиля. На трехпроводном автомобиле красные провода несут стоп-сигналы, а желтые и зеленые — сигналы поворота. Если какая-либо из функций освещения не имеет надлежащей мощности, обратите внимание на следующее:

• Ослабленные разъемы или провода и отсутствующие предохранители или реле на съемном жгуте
• Слабые или ненадежные соединения заземления на проводке с ручной проводкой
• Провода, закрепленные в неправильных местах на грузовике

2.Подтверждение точности подключения проводов

При установке жесткого провода убедитесь, что каждый провод подключается к нужному месту. Существуют стандартные цвета проводов, но не забудьте проверить соединения в соответствии с их функциями, если ваша система отличается. Если в вашем автомобиле есть комбинированные стоп-сигналы и поворотники, тормозной провод будет заземлен белого цвета. Провод питания 12 В должен подключаться к положительной клемме аккумуляторной батареи вашего автомобиля, и если у вашего прицепа есть 5-жильный провод, убедитесь, что пятый провод грузовика подключен к цепи заднего фонаря.

Когда дело доходит до установки плагина, обратите внимание на следующие проверки, которые вы можете сделать:

• Закрепите соединение между проводом питания 12 В и аккумулятором автомобиля, проверяя, нет ли перегоревших предохранителей.
• Убедитесь, что на вашем автомобиле есть буксировочное устройство, если вы работаете с заводским буксировочным устройством.
• Подтвердите, что номер детали соответствует марке, модели и году вашего грузовика.
• Убедитесь, что разъемы жгута проводов находятся на правильной стороне автомобиля, а зеленые провода — на стороне пассажира, а желтые — на стороне водителя.
• Убедитесь, что разъемы защелкиваются, сняв и снова подключив их.
• Осмотрите разъемы на предмет ослабленных или поврежденных проводов, ослабленных или погнутых контактов и сломанных фиксаторов.

Вы также можете выполнить проверку целостности. Чтобы устранить неполадки в проводке прицепа, подключите перемычку к контактам разъема, а тестер — к разъемам системы. Проверка целостности поможет вам увидеть, есть ли оборванные провода. Выберите цвет провода в розетке и найдите такой же цвет на передней панели разъема.Прикрепите один конец перемычки к контакту разъема, а другой — к устройству проверки целостности цепи.

Проверьте тестер внутри розетки. Если фары вашего прицепа не работают, проследите за проводом и проверьте, нет ли обрывов. Обрежьте все, где вы видите неисправность, затем припаивайте новое соединение и отремонтируйте изоляцию с помощью термоусадочной трубки.

3. Проверка заземления

На своем грузовике проверьте землю на предмет коррозии и отложений краски. Очистите область по мере необходимости, пока не дойдете до чистой металлической поверхности или не замените корродированные заземляющие винты.

Если у вас есть заводской винт заземления, убедитесь, что дополнительные кольцевые клеммы не расположены под землей. Если это так, переместите землю для ремня безопасности в другое место или ближе к низу. Наконец, отсоедините провод заземления и прикрепите его к отрезку провода, идущему к отрицательной клемме аккумуляторной батареи вашего автомобиля. Если это решит проблему с вашей световой проводкой, вы можете оставить кабель на месте.

Когда дело доходит до вашего прицепа, критически важно проверять систему заземления. Убедитесь, что провод заземления подсоединен к раме прицепа.Если у прицепа есть язычок, убедитесь, что соединение находится за язычком на конструкции. Вы также можете переместить заземляющий провод к раме, если он прикреплен к алюминиевой области.

4. Поиск условий перегрузки

Перегрузка возникает, когда цепь получает больше электричества, чем она может выдержать, что может вызвать перегрев и плавление. Обратите внимание на максимальную допустимую силу тока ремня безопасности и сравните его с показаниями фонарей вашего прицепа. В некоторых случаях можно выполнить сброс устройства, вынув предохранитель и оставив его на несколько минут.Используйте тестер цепей, чтобы проверить работу 4-контактного разъема, не забывая не подключать прицеп перед проверкой.

У вашего прицепа может быть короткое замыкание, если все функции присутствуют после процесса сброса. Если фары прицепа потребляют больше силы тока, чем может выдержать жгут, снимите лампы с дополнительных габаритных фонарей и подсоедините прицеп. Если жгут работает без лампочек, это указывает на превышение допустимого количества огней на прицепе. Снимите габаритные огни и замените их светодиодными версиями, чтобы потреблять меньше энергии.

5. Другие возможные проблемы с электропроводкой прицепного фонаря

Со временем элементы могут обгонять ваш прицеп и вызывать образование коррозии в различных областях. Сделайте заметку, чтобы проверить наличие коррозии, которая может выглядеть зеленой или белой. Замените свечи или очистите их средством для чистки клемм аккумулятора. Вы должны выполнить этот шаг после того, как проверили фары автомобиля, и если фары прицепа по-прежнему тусклые или не работают. Вы также можете опрыскать разъем очистителем электрических контактов и очистить каждый контактный штифт тонкой проволочной щеткой.Это также поможет создать более прочное соединение между проводами.

Когда коррозия достигает гнезда проводки, это может привести к тому, что ваш свет не будет работать. Другой метод очистки включает удаление коррозии наждачной бумагой зернистостью 220. Если вы не можете дотянуться пальцами до крошечных мест, приклейте горячим клеем полоску наждачной бумаги к дюбелю диаметром 3/8 дюйма. Очистите каждую точку, вращая деревянный дюбель и толкая его из стороны в сторону. После этого нанесите немного диэлектрической смазки на контакты и замените лампочку.Если ваши фары по-прежнему не работают, проверьте крепежные болты, чтобы убедиться, что они плотно прилегают к раме прицепа.

Вы также должны убедиться, что не-алюминиевая монтажная область чистая и не окрашена, если фонари заземлены через монтажное оборудование. Если поверхность алюминиевая, подключите к каркасу провод от земли и легкую шпильку. И последнее, но не менее важное: проверьте лампочки на исправность и при необходимости замените. Отвинтите и снова прикрутите — это так просто. Если какая-либо из ваших лампочек на прицепе сломалась или лампа погасла, снимите старую и установите новую.Это может случиться с любым светом, включая бегущий, мигающий и стоп-сигнал.

В случае, если у вашего трейлера есть более сложные проблемы с проводкой, вы можете положиться на экспертов по трейлерам из All Pro Trailer Superstore. Наша команда может переделать всю систему электропроводки, если коррозия слишком велика, чтобы ее можно было отшлифовать, или вам нужен совершенно новый жгут проводов, который включает разъемы, линзы, фонари и другие детали.

Положитесь на экспертов при решении проблем с электропроводкой

После устранения неполадок в системе световой проводки прицепа вы можете обнаружить, что вам нужна дополнительная поддержка.Для более сложных проблем, которые вы не можете решить самостоятельно, перенесите свой трейлер в Trailer Superstore. Наши представители составляют команду надежных, эффективных, образованных и преданных своему делу профессионалов, которые занимают лидирующие позиции в отрасли. All Pro Trailer Superstore предоставляет услуги по техническому обслуживанию и будет работать с вами, чтобы наши усилия соответствовали вашему бюджету и приложению.

Как поставщик прицепов с полным спектром услуг, мы также продаем, финансируем, инспектируем, настраиваем, обмениваем, размещаем, храним, упаковываем и доставляем прицепы по всей стране.Мы предоставляем линейку аксессуаров для прицепов и буксирных принадлежностей в нашем обширном ассортименте. Если ваша система электропроводки прицепа нуждается в полной переустановке, свяжитесь с Trailer Superstore онлайн, чтобы записаться на прием, или поговорите со специалистом.

Выбор правильных разъемов для электропроводки прицепа

Со всеми формами и размерами разъемов не всегда легко, когда дело доходит до
проводка прицепа и выбор подходящей для вашего применения.Проводка прицепа или буксируемого транспортного средства может сбивать с толку из-за различных целей разъемов, о которых вы, возможно, не подозреваете. Вам необходимо убедиться, что вы выбрали разъем с соответствующим количеством контактов для требуемых функций вашего прицепа или буксируемого автомобиля. Если у вас есть разъем, расположенный под автомобилем, вы можете подключить его к транспортному средству с помощью монтажного кронштейна, чтобы предотвратить повреждение из-за углового троса. Важно знать, какой тип разъема вам нужен, и мы готовы помочь.

4-контактные соединители для плоских прицепов

4-ходовые соединители для круглых прицепов

5-контактные соединители для плоских прицепов

5-контактные соединители для круглых прицепов

6-контактные соединители для круглых прицепов

6-контактные квадратные соединители для прицепов

7-ходовые соединители для прицепов

Спиральные кабели

Это должно быть полезным руководством, которое поможет вам выяснить, какой тип разъема соответствует вашим потребностям при буксировке.Вы можете найти все необходимые разъемы для проводки жилого автофургона и прицепа в нашей категории проводки прицепа, поэтому обязательно просмотрите все наши продукты и свяжитесь с нами, если вам понадобится помощь в выборе.
.
