Двухрычажная подвеска

Двухрычажная подвеска — распространенный тип независимой подвески. Конструкция двухрычажной подвески основана на применении двух рычагов, верхнего и нижнего, прикрепленных одним концом к кузову, а другим — к ступице колеса.

На заре автомобильной эпохи, машины отличались от конных экипажей лишь наличием двигателя. Соответственно и подвеска в виде балки на эллиптических рессорах перекочевала на них практически без изменений.  Однако ее несовершенство по мере увеличения скорости автомобилей все больше давало о себе знать, и в результате усилий инженеров и изобретателей ей на смену пришла независимая, двухрычажная.

Автомобили начала ХХ века, столь непохожие на современные, были далеки от понятий «комфорт» и «управляемость». А именно этого и не хватало покупателям отнюдь не дешевых автомобилей.

Добиться приемлемых ходовых качеств удалось с началом применения независимых подвесок. Они, как и большинство автомобильных разработок, перекочевали на гражданские автомобили из автоспорта. Высокие скорости и зависимые подвески, оказались вещами несовместимыми. Управляемость на виражах оставалась на уровне тех же конных экипажей. Кроме того, кузов автомобиля находился над балками мостов, поэтому центр тяжести был высоким. И если при езде по прямой никаких проблем не возникало, то быстрые повороты приходилось преодолевать едва ли не со скоростью пешеходов.

Несмотря на то, что двухрычажная подвеска появилась на автомобилях еще до Второй мировой войны, она до сих пор считается самой сбалансированной и оптимальной для легкового автомобиля. Кроме того, на болидах самой известной гоночной серии «Формула-1», используется «двухрычажка». Российские автолюбители не понаслышке знакомы с такой конструкцией — на «Жигулях» классического семейства, от «Копейки» до «Семерки» передняя подвеска была независимой, двухрычажной.

Конструкция двухрычажной подвски

Также, как и почти сто лет назад, она представляет собой два рычага, расположенных поперечно, один над другим. Нижний, через сайлентблоки, опирается на балку или подрамник, а верхний – на кузов. Другие концы рычагов, через шаровые опоры, соединены со ступицей колеса.

Для экономии пространства и достижения оптимальной кинематики работы подвески применяются рычаги разной длины. Верхний, короткий, выполнен в виде буквы «А», а нижний, в виде буквы «L».

В качестве упругого элемента в двухрычажной подвеске может быть использована пружина, торсион, пневмобаллон или полуэллиптическая рессора. Правда, последняя на легковых автомобилях практически не встречается и используется лишь на легких грузовичках.

Вместе с амортизатором упругий элемент одним концом крепится к нижнему рычагу, а другим к кузову автомобиля.

Плюсы и минусы двухрычажной подвески

Как уже упоминалось выше, независимая двухрычажная подвеска наделяет автомобиль хорошей управляемость. Но это не единственное ее достоинство. При проезде неровностей толчки при работе подвески гасятся более эффективно, что в лучшую сторону сказывается на уровне комфорта при езде. И самое главное, этот тип независимой подвески на сегодняшний день является самым надежным.

Если она настолько хороша, то почему она не ставится на все автомобили? Проблема в  том, что у двухрычажной подвески есть существенный недостаток. Дело в том, что верхний рычаг довольно ощутимо «съедает» подкапотное пространство. А если учесть, что подавляющее большинство современных автомобилей переднеприводные, с поперечным расположением двигателя, то «двухрычажке» просто не находится места в кузове. По этому практически все автомобили А-, B- и С-класса довольствуются компактной и более дешевой в производстве подвеской типа McPherson. По той же причине двухрычажная подвеска практически не используется на задней оси автомобилей, потому как уменьшает полезный объем багажника.

Рано или поздно изнашивается любая, даже самая надежная подвеска. Тут всплывает еще один минус «двухрычажки». Дело в том, что сейчас рычаги делаются неразборными. То есть и шаровая опора и сайлентблоки выполнены одной деталью. А сами рычаги, для снижения неподрессоренных масс в основном изготавливаются из алюминия. Поэтому при износе, скажем, «копеечных» сайлентблоков или шаровой опоры, приходится покупать недешевый рычаг целиком.

Состояние элементов подвески можно продиагностировать самостоятельно. Для этого достаточно поддомкратить нужное колесо, а затем при помощи монтажки проверить состояние шаровых опор и сайлентблоков. Последние чаще всего рассчитываются на весь срок службы автомобиля и не требуют к себе внимания. А вот самыми уязвимыми местами в двухрычажной подвеске являются шаровая опора и амортизатор. Несмотря на простоту конструкции, ремонт лучше доверить профессиональным автослесарям, но, при соответствующих навыках, приспособлениях и желании, можно сделть и самостоятельно.

Устройство и принцип работы двухрычажной подвескиПодвеска автомобиля

Понятие подвески вошло в обиход еще на заре автомобилестроения. Но собственных разработок в то время еще не было и автомобили получили этот узел по наследству от гужевых повозок. Такие моменты, как мягкость, комфорт, управляемость даже не упоминались.

При максимальной скорости первых автомобилей в 6 км/ч эти вопросы были совсем не актуальны. Но со временем подвески на продольных эллиптических рессорах стали непригодными для эксплуатации.

На больших скоростях требования к шасси изменились, поэтому в довоенные годы была изобретена двухрычажная конструкция, которая успешно применяется до настоящего времени.

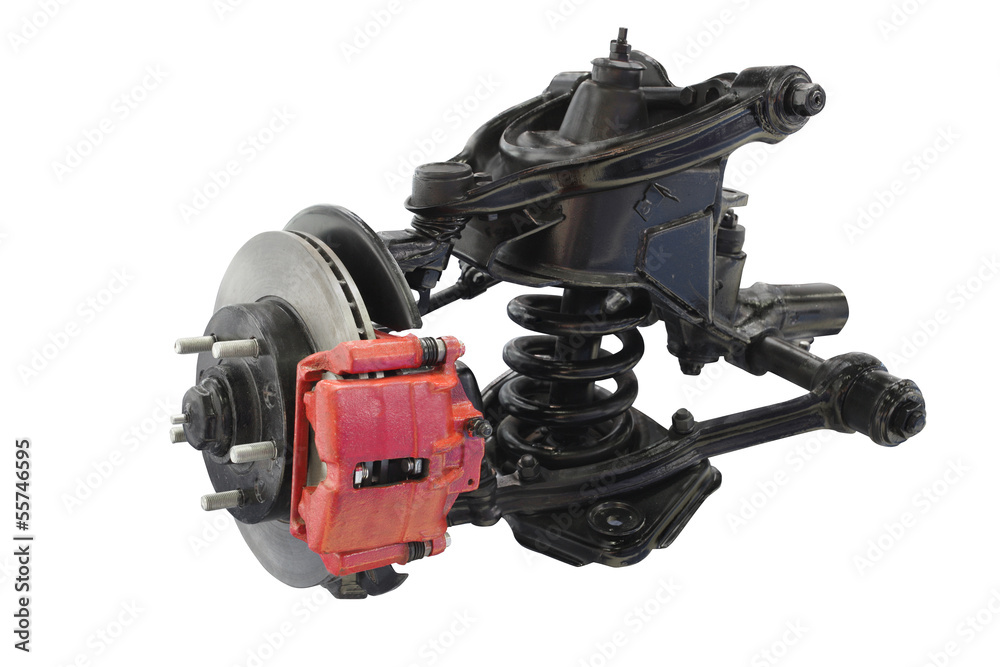

Устройство двухрычажной подвески

Двухрычажную подвеску можно назвать прототипом других конструкций, так как ее видоизменение привело к ряду новых решений. Разделение верхнего рычага на два отдельных вывело в свет подвеску на двойных поперечных рычагах. А замена верхнего рычага телескопической стойкой лежит в основе идеи МакФерсона.

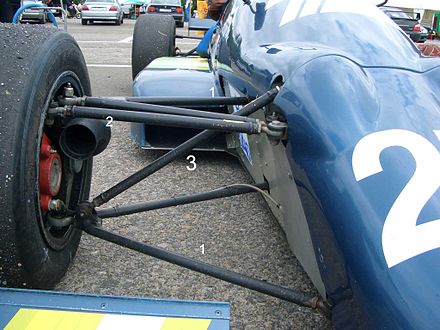

Двухрычажная подвеска, как видно из названия, состоит из двух поперечных рычагов, верхнего и нижнего, которые установлены один под другим.

Нижний рычаг крепится подвижно к кузову. Следует подробно описать способ крепления. Дело в том, что несущей частью такой подвески является балка или подрамник. Такое решение спровоцировано огромными нагрузками на кузов, которые приводили к его разрушению. Подвижность рычага обеспечивают сайлентблоки.

Верхний рычаг может крепиться к кузову или к балке. Это не так принципиально, потому что вся нагрузка уходит на пружину, а верхний рычаг играет роль опоры для ступицы. С противоположных сторон на рычагах конструируются шаровые опоры для крепления поворотного кулака и обеспечения его вращения относительно вертикальной оси.

Основным упругим элементом, принимающим на себя все удары при проезде неровностей, является пружина. Она выполняется с разным шагом витков, чтобы избежать резонанса.

Еще один элемент, гасящий колебания — амортизатор. Амортизатор вместе с пружиной упираются в нижний рычаг и закреплены на кузове. В некоторых вариантах исполнения подвески они ориентированы соосно. Но по причине экономии места в ряде случаев амортизатор выносят за пределы пружины.

Принцип работы

Все устройство подвески предназначено для выполнения ею своих прямых задач: обеспечения связи колес и кузова, снижения доли колебаний, передающихся на кузов, и обеспечения постоянного сцепления колес с дорожным покрытием.

Первая задача выполняется посредством шаровых опор. Это шарнирные соединения, на которых цапфа выполняет вращение при повороте рулевого колеса. Не стоит забывать и про несущую функцию опор, поэтому их состояние должно периодически диагностироваться.

Подвижность рычагов относительно кузова позволяет им участвовать в колебательных движениях. А пружина уменьшает амплитуду колебаний и гасит их за счет сил упругости. В результате работы подвески, усилие передается от колеса, попавшего на неровность, к рычагу, далее — к пружине. Амортизатор тоже принимает участие в гашении колебаний.

Третья задача двухрычажной подвеской выполняется настолько эффективно, что ее до сих пор применяют на скоростных машинах. Рычаги имеют A или U-образную форму. Расширение у основания позволяет закрепить рычаг к кузову в двух точках. Две точки опоры защищают всю подвеску от продольных смещений во время разгона или торможения.

Верхний рычаг имеет меньшие габариты, по сравнению с нижним. При движении колеса вверх изменяется угол его развала. Таким образом, даже во время кренов на повороте, плоскость колеса остается перпендикулярной дороге. В связи с этим достигается отличная управляемость автомобиля.

Преимущества подвески

• Конструкция, собранная на балке, представляет подвеску, как единый узел. Имеется возможность ее полного демонтажа с автомобиля, что очень удобно при проведении ремонтных работ. Подрамник или балка защищают кузов, принимая основные сильные удары на себя.
• Управляемость автомобиля обусловлена не только изменением угла развала при качании рычагов, но и вообще возможностью регулировки углов установки колес, которую дает такой тип подвески.
• Возможность установки на спортивные автомобили расширяет границы применимости двухрычажной подвески. Некоторые разработчики устанавливают ее даже на заднюю ось.
• Надежность. Основными расходными материалами при ремонте подвески служат амортизатор, сайлентблоки и шаровые опоры. Остальные элементы имеют практически неисчерпаемый ресурс.
• Ремонтопригодность. Малое количество деталей делает ремонт и диагностические работы доступными для самостоятельного выполнения.

Основные недостатки

• Большие габариты. Конструкция и способ установки верхнего рычага отбирает полезное место багажника или подкапотного пространства. В связи с этим, разработчики редко используют такой тип подвески в качестве задней и в качестве передней для переднеприводных автомобилей, где предусмотрено поперечное расположение силового агрегата.
• Стоимость ремонта. Современные автомобили имеют подвески с алюминиевыми рычагами для уменьшения веса конструкции. Но такие рычаги не подразумевают замену сайлентблоков или шаровой опоры. Весь узел поставляется в сборе. В итоге, замена шаровой сведется к замене всего рычага, что существенно ударит по бюджету автовладельца.
• Применение балки не только увеличивает габариты, но и массу подвески, что повлечет за собой лишние затраты на топливо.

О том, насколько удачна та или иная конструкция, судить можно только по опыту в эксплуатации. Двухрычажная подвеска в этом отношении прошла испытания временем. Несмотря на многочисленные дополнения и усовершенствования, ее в изначальном виде применяют лидеры автомобилестроения. Российскому же пользователю такой тип подвески знаком по классическим моделям ВАЗа.

назад Все что нужно знать о подвеске на двойных поперечных рычагах

Вперед Следующая запись

Похожие статьи

Двухрычажная подвеска схема.

Многорычажная подвеска

Ни для кого не является секретом, что любой автомобиль имеет переднюю и заднюю подвески, представляющие собой совокупность амортизаторов пружин, рычагов. Подвеска обеспечивает плавность хода транспортного средства и оказывает непосредственное влияние на его динамические характеристики.

Существует несколько видов подвесок автомобиля: двухрычажная, многорычажная, подвеска МакФерсона, подвеска «Де Дион», зависимая задняя подвеска, полунезависимая задняя подвеска. Любая подвеска имеет свои преимущества и недостатки и может применяться на определенном типе транспорта. Рассмотрим подробнее все виды подвесок автомобиля.

Двухрычажная подвеска

Данный вид подвески имеет короткий верхний рычаг и длинный нижний рычаг. Благодаря конфигурации поперечного рычага каждое колесо автомобиля независимо воспринимает неровности дороги, оставаясь в оптимальном вертикальном положении. Таким образом обеспечивается хорошее сцепление с дорогой и минимальный износ шин.

Подвеска МакФерсона

Подвеска МакФерсона — это подвеска, которая имеет в своем составе один рычаг, стабилизатор поперечной устойчивости, блок из пружинного элемента. В конструкцию подвески МакФерсона входит также телескопический амортизатор, который получил название «качающаяся свеча», так как во время движения колеса он может раскачиваться вверх и вниз. Несмотря на несовершенство конструкции, подвеска МакФерсона широко используется в современном автомобилестроении из-за технологичности и дешевизны.

Многорычажная подвеска

Данный вид подвески, во многом напоминающей двухрычажную, обеспечивает плавный ход и улучшенную управляемость транспортного средства. В конструкцию многорычажной подвески входят сайлент-блоки и шаровые шарниры, эффективно смягчающие удары во время преодоления автомобилем препятствий. Все элементы подвески закрепляют через сайлент-блоки на подрамнике. Таким образом удается улучшить шумоизоляцию машины от колес.

Независимая многорычажная подвеска обычно используется на авто представительского класса, которые отличаются улучшенной управляемостью и стабильным контактом колес с любым дорожным покрытием. Среди основных преимуществ многорычажной подвески можно выделить независимость колес машины друг от друга, низкую неподрессорную массу, независимую продольную и поперечную регулировки. Многорычажная подвеска отлично подходит для установки в схему 4×4.

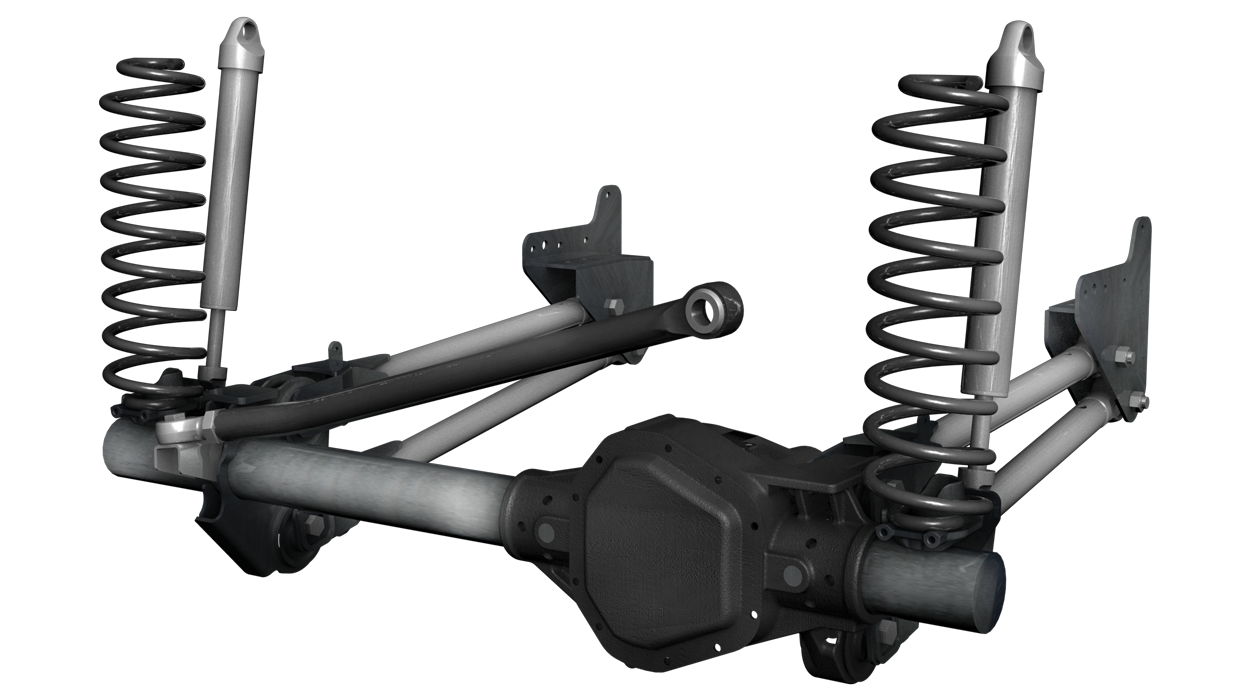

Задняя зависимая подвеска

Подвеска, где роль упругих элементов исполняют цилиндрические винтовые пружины — это и есть задняя зависимая подвеска, которую часто устанавливают на «Жигули». Самым большим недостатком такого типа подвески является большой вес, который имеет балка заднего моста. Вес еще больше увеличивается, если задний мост является ведущим, так как на балке размещается редуктор, картер главной передачи. Это, в свою очередь, вызывает увеличение неподрессорных масс, что ухудшает плавность хода автомобиля и приводит к возникновению вибраций.

а — зависимая подвеска; б — независимая подвеска

Подвеска «Де Дион»

Данный вид подвески отличается «облегченным» задним мостом, так как картер отделяется от балки и прикрепляется непосредственно к кузову. Двигатель передает крутящий момент на ведущие колеса через полуоси, которые качаются на шарнирах угловых скоростей. Подвеска «Де Дион» может быть как зависимой, так и независимой. Главным недостатком зависимой подвески является «приседание» машины при старте. Во время торможения автомобиль начинает явно наклоняться вперед. Чтобы избежать такого эффекта, в зависимых подвесках используют специальные направляющие элементы.

Задняя полунезависимая подвеска

Полунезависимая задняя подвеска представляет собой два продольных рычага, соединенных посредине поперечиной. Задняя подвеска применяется только сзади, но на большинстве переднеприводных авто. Плюсы данной конструкции состоят в легкости монтажа, компактности, небольшом весе, уменьшенной неподрессорной массе, что в итоге положительно сказывается на кинематике колес. Единственным минусом задней полунезависимой подвески является то, что она может использоваться только на неведущих задних мостах.

Подвески грузовых автомобилей

Наиболее распространенным типом зависимой подвески является подвеска с поперечными или продольными рессорами и гидравлическими амортизаторами. Такой тип подвески широко используется на грузовиках, а также на некоторых внедорожниках. Этот вариант считается самым легким, так как мост размещают на продольных рессорах, которые крепят в кронштейнах кузова. Сразу же заметна очевидная простота подобной конструкции, которая и является главным преимуществом задней зависимой подвески, имеющим значение в первую очередь для производителя. Автомобилист получает только недостатки, заключающиеся в неэффективной работе рессор в качестве направляющих. Мягкость рессор отрицательно сказывается на управляемости автомобиля на высоких скоростях и на сцеплении шин с дорогой.

Подвески пикапов и внедорожников

Если говорить о внедорожниках и пикапах, то для данных типов автомобилей наиболее часто используют несколько типов подвесок:

Зависимую переднюю и заднюю подвески;

— независимую переднюю и независимую заднюю подвески;

— полностью независимую подвеску.

Среди наиболее распространенных задних подвесок внедорожников и пикапов встречаются пружинные и рессорные. Рессорные отличаются надежностью и простотой конструкции. Пружинные подвески конструктивно более сложны, но выделяются компактностью и мягкостью, поэтому устанавливаются на легких пикапах и внедорожниках. «Паркетники» обычно оборудуются независимыми рычажными задними подвесками. Что касается передней подвески внедорожников, то наиболее часто производители отдают предпочтение торсионным и независимым пружинным подвескам.

Подвески легковых автомобилей

Если говорить о легковых автомобилях, которые в основном имеют передние ведущие колеса, то в качестве передней подвески используется независимая подвеска Макферсона или независимая двухрычажная подвеска. Говоря же о задней подвеске, стоит заметить, что производители обычно выбирают независимую многорычажную либо полузависимую заднюю подвеску.

Названа по имени американского инженера фирмы Ford Эрла Стили МакФерсона (Earle Steele MacPherson), впервые применившего её на серийном автомобиле модели Ford Vedette 1948 года. Позднее она использовалась на автомобилях Ford Zephyr (1950) и Ford Consul (1951). Является самым распространенным видом независимой подвески, который применяется на передней оси автомобиля.

По своей конструкции подвеска МакФерсон является развитием подвески на двойных поперечных рычагах, в которой верхний поперечный рычаг заменен на амортизаторную стойку. Благодаря компактности конструкции подвеска McPherson широко используется на переднеприводных легковых автомобилях, так как позволяет поперечно разместить двигатель, коробку передач и другое навесное оборудование в подкапотном пространстве. Основное преимущество данного типа подвески — простота конструкции, а также большой ход подвески, препятствующий пробоям. Вместе с тем, конструктивные особенности подвески (шарнирное крепление амортизаторной стойки, большой ход) приводят к значительному изменению развала колес (угла наклона колеса к вертикальной плоскости). В повороте развал уходит в плюс, колесо как бы подворачивается под машину, в связи чем резко ухудшается способность автомобиля проходить поворот на большой скорости. Это основной минус подвески Макферсон, именно поэтому данный
тип подвески не применяется на спортивных автомобилях и автомобилях премиум-класса.

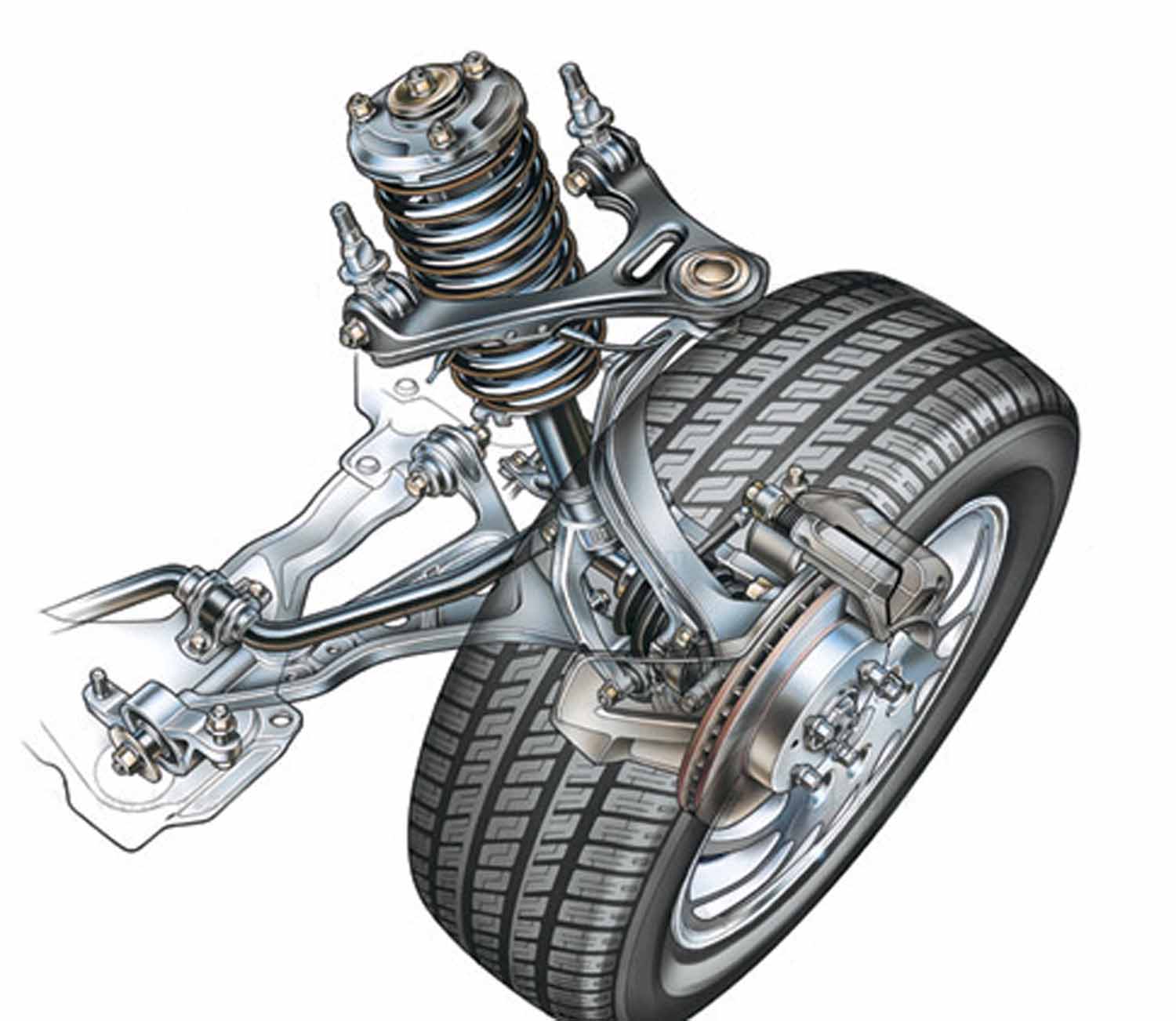

Подвеска МакФерсон имеет следующее устройство:

1. пружина

2. стойка амортизатора

3. тяга стабилизатора поперечной устойчивости

4. поперечный рычаг с шаровой опорой

5. подрамник

6. поворотный кулак

Подвеска крепится к кузову через подрамник, который является несущей конструкцией. Он жестко крепится к кузову либо через сайлентблоки,чтобы снизить вибрации передающиеся на кузов. Сбоку к подрамника крепятся два треугольных поперечных рычага, которые через шаровое соединение соединяются с поворотным кулаком. Поворотный кулак осуществляет поворот колеса за счет рулевой тяги которая крепится к нему сбоку. Непосредственно к рулевому кулаку крепятся амортизаторы с установленными на них пружинами. К амортизаторам через шаровые соединения подходят две тяги от амортизатора поперечнойустойчивости, которые отвечает за поперечную устойчивость. Как видите устройство подвески достаточно простое, чтобы описать его в 3 строчки.

Плюсы и минусы

Плюсы

+ низкая стоиомость

+ легко обслуживается

+ компактность

— Плохая управляемость в поворотах

— Передача шумов дорожного покрытия на кузов

Видео работы подвески Макферсон:

http://www.youtube.com/watch?v=I7XJO3F476M

2. Двухрычажная подвеска(

Double wishbone suspension
)

К сожалению до сих пор достоверно не известно, кто первый изобрел двухрычажную подвеску , впервые она появилась в начале 30-х годов на автомобилях марки Packard. Эта компания базировалась в сердце американского автомобилестроения городе — Детройт. Первый автомобиль марки Пакард сошел с конвейера в 1899 году, последний был построен в 1958. После 30-ых годов множество американских автомобилей стало оснащаться двухрычажной подвеской, чего нелья сказать о Европе, т.к. из-за размеров автомобиля не хватало места для размещения такой подвески. С тех прошло много времени и сейчас подвеска на двойных поперечных рычагах считается идеальным видом независимой подвески. Из-за своих конструктивных особенностей она обеспечивает лучший контроль за положением колеса относительно дороги, ведь двойные рычаги всегда держат колесо перпендикулярно дороге, по этой причине управляемость таких автомобилей гораздо лучше.

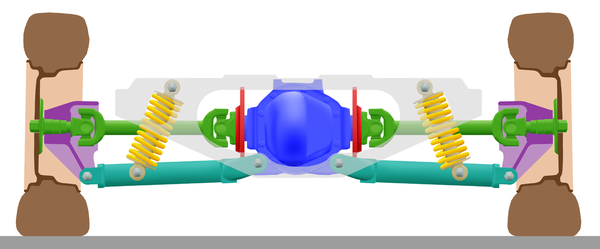

Двухрычажная подвеска может применяться на передней и задней оси автомобиля. Подвеска используется в качестве передней подвески на многих спортивных автомобилях, седанах представительского и бизнес класса, а также на болидах формулы один.

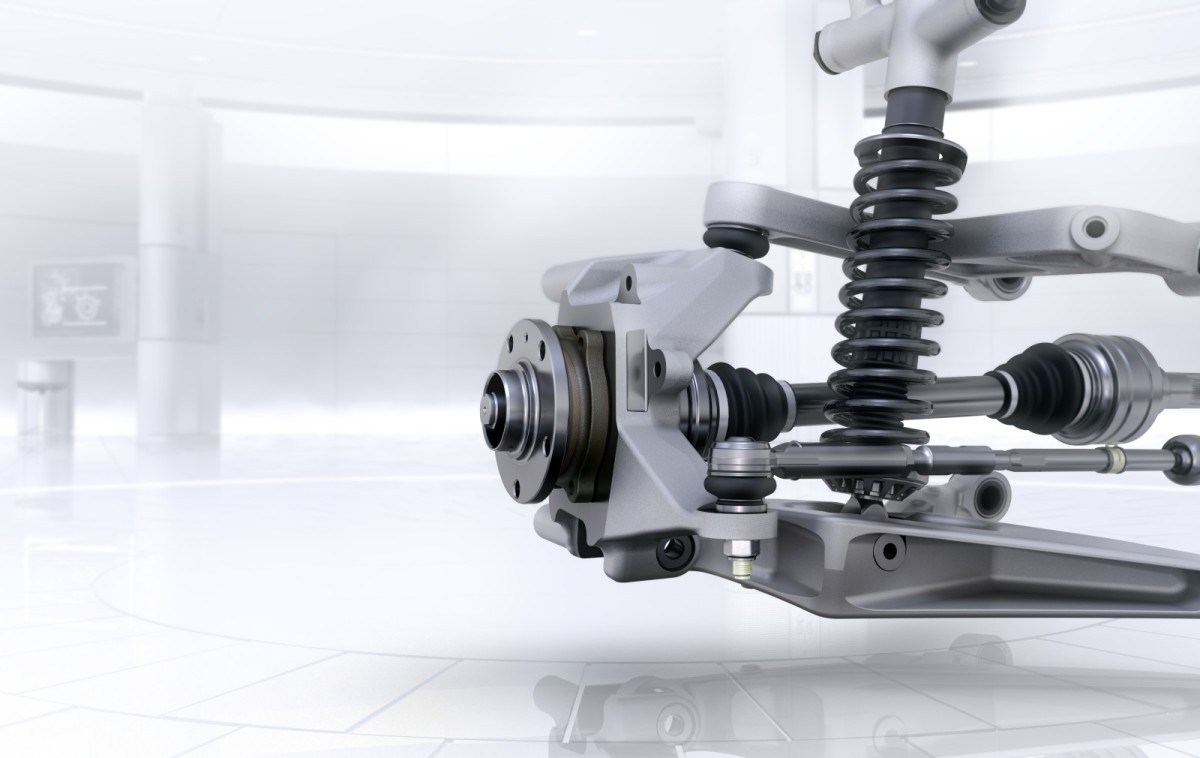

Устройство двухрычажной подвески:

1. верхний поперечный рычаг
2. амортизатор
3. пружина
4. приводной вал
5. рулевая тяга
6. нижний поперечный рычаг

Конструкция подвески на двойных поперечных рычагах включает два поперечных рычага, пружину и амортизатор.

Рычаг
может иметь Y-образную или U-образную форму. В отличии от Макферсона, тут два рычага, каждый из рычагов крепится к кузову через сайлентблоки и к поворотному кулаку через шаровое соединение. Верхний рычаг, как правило, имеет меньшую длину, что дает отрицательный угол развала колеса при сжатии и положительный – при растяжении (отбое). Данное свойство придает дополнительную устойчивость автомобилю при прохождении поворотов, оставляя колесо перпендикулярным дороге независимо от положения кузова.

Плюсы и минусы

Плюсы

+ перпендикулярное положение колеса относительно дороги в поворотах

+ сопротивление клевкам

+ улучшенная управляемость

Минусы

— большой размер

— стоимость

— трудоемкое обслуживание

Видео работы двухрычажной подвески

3. Многорычажная подвеска (Multilink).

Дальнейшее развитие двухрычажной подвески. Это самая распространенная подвеска на задней оси на сегодняшний момент. Это вызвано тем что при использовании двухрычажной подвески при торможении или сбросе газа (на заднеприводных автомобилях) происходит изменение угла схождение задних колес. Т.к. подвеска крепится к подрамнику через сайлент блоки, которые при торможении деформируются и задние колеса начинают смотреть наружу. В этом явлении казалось бы ничего страшного, но представьте что вы перебрали со скоростью в повороте и решили прибегнуть к торможению, тормозить в поворте сама по себе уже не очень хорошая идея. А тут еще и внешнее нагруженное колесо начинает смотреть наружу поворота, автомобиль очень быстро приобретает избыточную поворачиваемость и последствия могут быть самыми печальными. Можно предотвратить данное явление заменив сайлент блоки на шарнирные соединения, но тогда очень сильно пострадает комфорт, ведь никому не хочется стучать зубами на кочках. Поэтому инженеры пошли другим путем.

Приветствую вас, автолюбители! Как сделать так, чтобы колёса машины имели независимый друг от друга ход и не имели жёсткой связи между собой? Ответ: применить независимую подвеску. Есть несколько вариантов реализовать этот сценарий, но один из самых популярных на сегодняшний день — многорычажная задняя подвеска (Multilink). Наверняка Вы слышали о ней, и, кстати, применяют её с успехом и на передней оси.

Хит среди независимых подвесок

Полюбилась «многорычажка» производителям и владельцам машин не зря. Это чудо инженерной мысли обладает действительно уникальными характеристиками – имеет высокую плавностью хода, делает авто отлично управляемым и даже шумит меньше своих собратьев.

Единственный серьёзный недостаток – цена, обусловленная сложностью изготовления и настройки. Несмотря на это, увидеть её можно и на легковушках, и на грузовых автомобилях.

По сравнению с другими видами, «многорычажка» довольно молода. Считается, что впервые она появилась на спортивном автомобиле Porsche 928 в конце 70-х годов прошлого столетия. Другие немецкие компании быстро подхватили идею и стали совершенствовать независимую многорычажную систему.

Так, к примеру, в Mercedes в 1982 году выпустили модель, задняя подвеска которой могла подруливать в сторону поворота. А Audi начали устанавливать её и на переднюю ось легковых автомобилей.

Чем больше рычагов, тем лучше…

Что же такого магического в «многорычажке»? По сути, она представляет собой эволюцию классической подвески на двойных поперечных рычагах.

Если в последней каждый из поперечных рычагов распилить на два, то получим самую примитивную многорычажную, и в этом случае уже получаем преимущество — можно регулировать независимо друг от друга продольное и поперечное положение колеса.

А если добавить к ним ещё и продольные рычаги, как делают сейчас, то получится вообще сказка.

Давайте рассмотрим детальнее многорычажную систему. Основными элементами подвески являются:

• подрамник;
• опора ступицы;
• амортизатор;
• пружина;
• поперечные рычаги;
• продольный рычаг;
• стабилизатор поперечной устойчивости.

Работа подвески состоит из слаженного взаимодействия всех этих железяк, и каждая выполняет очень важную роль.

Опорой всей конструкции выступает подрамник. К нему через сайлентблоки (резино-металлические опоры) одним из концов крепятся практически все рычаги. Вторым концом они через аналогичные сайленблоки закреплены на ступичной опоре.

Поперечные рычаги, которых может быть до пяти штук, обеспечивают надёжную фиксацию колеса в поперечной плоскости.

Название продольного рычага (он, к слову, только один на колесо) тоже говорит само за себя, но в отличие от поперечных противоположным от ступичной опоры концом он крепится к кузову автомобиля.

В «многорычажке» упругие элементы (стойки амортизаторов и пружины) не объединены в одну конструкцию и находятся порознь. Их задача – давать адекватный ответ различным нагрузкам.

Что же касается стабилизатора поперечной устойчивости, то, как и в других типах подвесок, он занимается предотвращением кренов кузова при прохождении виражей и улучшением сцепления колёс с дорожным полотном.

Если сравнивать многорычажную подвеску с другими, то она, на первый взгляд, кажется нагромождением различных рычагов и железок. Так и есть, громоздкость этой системы налицо, что, конечно же, отражается и на её стоимости. Тем не менее, благодаря своим исключительным свойствам (плавность хода подвески, управляемость), она пользуется огромным спросом.

К слову, ещё один немаловажный момент, который является «скелетом в шкафу» многорычажной конструкции – это плохая переносимость некачественных дорог. Согласитесь, в наших реалиях это довольно актуально. Хотя, с другой стороны, регулярная профилактика и диагностика элементов подарят долгие годы удовольствия от вождения автомобиля при любых условиях эксплуатации.

Спасибо за внимание, друзья. Надеюсь было интересно. Подписывайтесь, делитесь в сетях, и следите за свежими публикациями.

Многорычажная подвеска устанавливается как на переднеприводных, так и заднеприводных автомобилях. Ее предназначение заключается в создании достаточно упругой связи кузова и колес автомобиля. Такой род подвески отличается повышенной устойчивостью на поворотах и плавным ходом, так как она имеет свойство гасить самую большую часть колебаний, создаваемых в процессе передвижения по неровному дорожному покрытию.

Такая подвеска, изначально, устанавливалась на заднюю ось автомобиля. В настоящее время, появилось множество вариантов установки ее на переднюю ось, независимо от привода автомобиля, будь то полный, передний или задний. Она не имеет определенной конструкции и представляет собой комбинацию двухрычажной подвески с продольно-поперечными рычагами. Таким образом, достигается низкий шум на больших дорожных неровностях, плавность хода, улучшенная управляемость и большой диапазон регулировок.

Устройство независимой подвески

Особенностью конструкции начинаются с того, что колесные ступицы монтируются на четырех рычагах, в связи с чем, появляются дополнительные регулировки положения ступицы. Рычаги, в свою очередь, крепятся на подрамнике.

Количество рычагов может варьироваться от 3 до 5. В самой элементарной компоновке применяется два нижний: передний и задний и один верхний. Передний, как правило, несет ответственность за схождение колеса, задний принимает на себя большую часть массы автомобиля, передающейся посредством пружины, а верхний передает поперечные усилия и осуществляет связь опоры колеса и подрамника.

Также, в многорычажной подвеске нашли активное применение стабилизаторы поперечной устойчивости, которые используются для уменьшения крена автомобиля при прохождении крутых поворотов. Стабилизаторы крепятся на опорах ступицы с помощью дополнительных рычагов, а в верхней части с помощью резиновых опор. Чаще всего, такой стабилизатор тесно связан с пружиной.

Видео — Независимая подвеска на ВАЗ в работе

Преимущества многорычажной системы

1. Полная независимость колес друг от друга.

2. По сравнению с любым другим видом подвески, масса независимой значительно меньше. Это связано с использованием алюминия в процессе изготовления.

3. Возможность применения в компоновках 4х4.

4. Независимая многорычажная подвеска обеспечивает повышенное сцепление с дорожным покрытием.

5. Высокая устойчивость на поворотах и плавность хода.

Недостатки

1. Тонкая чувствительность к качеству дорожного покрытия. Использование такой подвески на некачественном дорожном покрытии очень быстро приводит к износу узлов.

2. Рычаги данной подвески являются неразборным элементом, поэтому, в процессе ремонта, часто приходится менять весь узел целиком, что стоит весьма немалые деньги.

Как и всякий другой род подвески, многорычажная система требует повышенного ухода. Своевременная замена износившихся частей избавит от последующей поломки еще нормальных деталей и ДТП, связанного с неисправным состоянием подвески.

Диагностику неисправностей независимой подвески можно провести самостоятельно. Для этого необходимо поставить автомобиль на смотровую яму, поднять домкратом нужное колесо и с помощью любого монтажного инструмента пошатать рычаги, просунув его в щель между двумя рычагами или любыми другими частями (например, между рычагом и подрамником). Обнаруженные, при этом, люфты сайлентблоков должны быть устранены, как можно скорее, так как это очень сильно влияет на угол постановки колес и способствует неравномерному износу резины.

В диагностику неисправностей, также, входит проверка состояния амортизаторов, шаровых опор, резиновых уплотнителей и втулок, рычагов и штанг. Обнаруженные неисправные детали немедленно подлежат замене. При этом, покупая новые детали, обратите внимание на их качество. Экономия на качестве деталей подвески может, в последствие, сыграть с вами злую шутку на дороге. Отнеситесь очень внимательно к этому делу.

При устранении неисправностей пользуйтесь технической литературой по ремонту именно вашей модели автомобиля, так как компоновка и способы крепления подвески на моделях других машин очень сильно различаются.

Стоит обратить внимание, что если слышны стуки в задней части автомобиля, то источником шума может служить не только система подвески, но и плохое крепление глушителя, который может задевать рычаги или тяги.

Не забывайте, что исправное состояние независимой подвески сохранит хорошую управляемость автомобиля, избавит от преждевременного износа шин и является отличной профилактикой дорожно-транспортных происшествий.

Схема подвески multilink с А-образным верхним рычагом

Многорычажная подвеска, или Multilink, – это результат усовершенствования двухрычажной независимой подвески легкового автомобиля. В отличие от стандартного исполнения, направляющие элементы представляют собой не единые V-образные рычаги, а отдельные независимые друг от друга детали. Их количество обычно варьируется от трех до пяти элементов. При изготовлении учитываются особенности конструкции остальных элементов подвески и их взаимодействие. Благодаря схеме Multilink ступичный узел получает дополнительные точки крепления и повышенную подвижность, что значительно улучшает ходовые качества и общую управляемость автомобиля.

История появления

Первый автомобиль с подвеской Multilink — Porshe 928 1979 года выпуска

Впервые многорычажная конструкция подвески была применена на спортивном купе Porshe 928 в 1979 году. В 1982 году модернизированная схема была использована на модели Mercedes 190. Особенность работы многорычажной конструкции подвески обеспечила автомобилю отменное прохождение поворотов. Этого удалось достичь путем создания эффекта подруливания нагруженного заднего колеса на несколько градусов внутрь поворота. Позже многорычажую подвеску стали использовать и остальные автопроизводители.

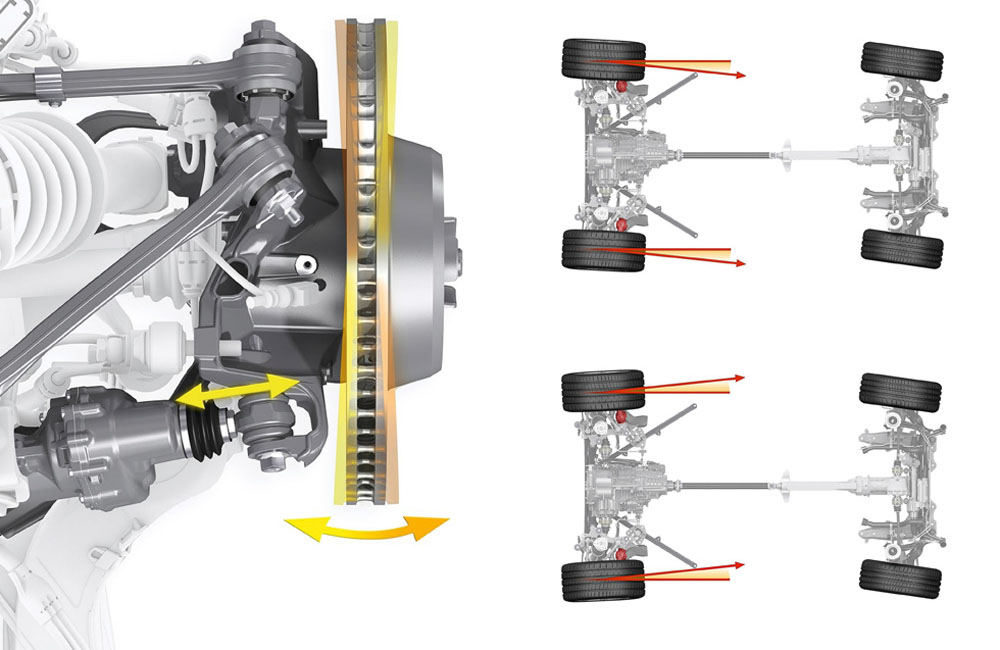

Элементы многорычажной подвески

Устройство передней подвески

Передняя подвеска Multilink состоит из следующих элементов:

• Поперечные рычаги: обеспечивают вертикальные перемещения колеса и изменение угла наклона ступичного узла в горизонтальной плоскости. В зависимости от схемы расположения, поперечные рычаги могут также ограничивать и продольные перемещения.
• Реактивные тяги: ограничивают перемещение ступицы в продольном направлении. Применяются преимущественно на задней многорычажной подвеске, в передней используются для усиления конструкции.
• Пружины: обеспечивают упругую связь подвески с кузовом автомобиля.
• Амортизаторы: предназначены для гашения колебаний.
• Стабилизатор поперечной устойчивости: компенсирует крены кузова при прохождении поворотов.

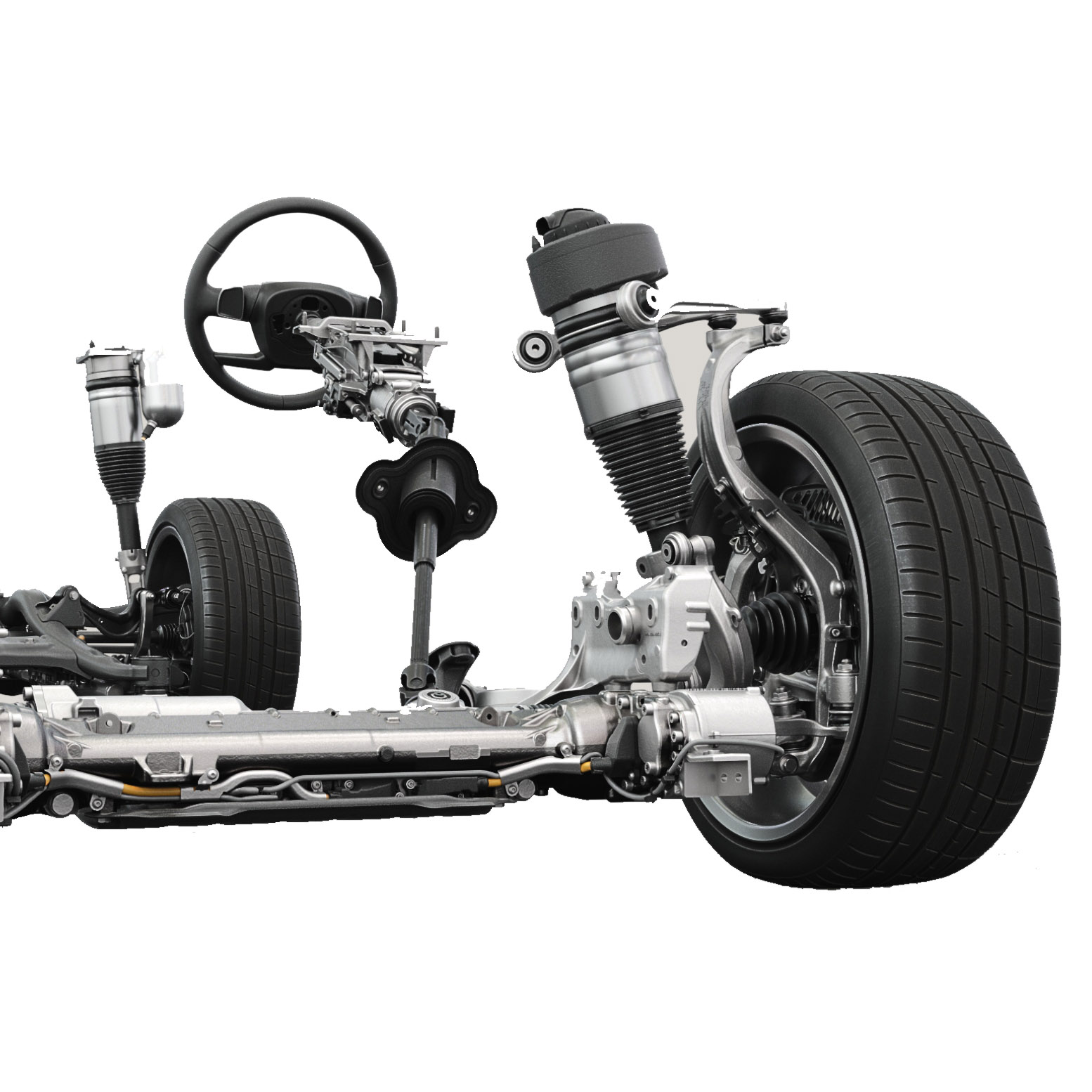

Передняя многорычажная подвеска Audi Q5

Наличие шаровых опор в креплениях рычагов и ступицы позволяет осуществлять поворот колеса. Верхние рычаги нередко делаются регулируемыми по длине, что дает расширенные возможности для настройки параметров углов установки колес.

Устройство задней подвески

Задняя многорычажная подвеска Honda Accord

Многорычажная подвеска для задней оси имеет аналогичную конструкцию, кроме возможности поворота ступицы (исключение – подруливающая задняя подвеска). Самая простая схема включает в себя два поперечных и один продольный нижний рычаг. Роль верхней опоры выполняет амортизационная стойка, соединенная со ступицей колеса. Данная конструкция подвески Multilink отличается относительной простотой и доступностью производства.

Среди различных вариантов задних многорычажных подвесок могут встречаться подвески, включающие до пяти рычагов. Один из нижних является несущим, удерживая пружину и вес кузова. Амортизатор и пружина могут устанавливаться раздельно, либо в виде . В работе независимой задней подвески Multilink также принимает участие и стабилизатор поперечной устойчивости.

Принцип работы

Многорычажная подвеска может устанавливаться как на переднюю, так и на заднюю ось автомобиля. Независимые друг от друга верхние и нижние рычаги закреплены с одной стороны на кузове, с другой – на ступице колеса. Особенность работы данной подвески заключается в том, что ступица колеса способна изменять положение в горизонтальной плоскости, улучшая плавность хода на неровном покрытии и повышая устойчивость автомобиля при прохождении поворотов.

Анимация работы подвески Multilink с пятью рычагами (вид сверху) Анимация работы подвески Multilink с пятью рычагами (вид сзади)

Преимущества

По сравнению с двухрычажной конструкцией, многорычажная подвеска имеет следующие плюсы:

• лучшая устойчивость автомобиля;
• великолепная плавность хода;
• отличное прохождение поворотов;
• независимые поперечные и продольные регулировки углов положения ступицы.

Недостатки

Минусы, обусловленные конструктивными особенностями передней подвески Multilink:

• громоздкость;
• сложность и высокая стоимость изготовления;
• меньшая надежность.

Применение многорычажной подвески

Минусы применения схемы Multilink для передней подвески в виде удорожания автомобиля и дорогостоящего ремонта оправданы лишь при производстве дорогих автомобилей. Дополнительные рычаги сложной конструкции с шаровыми соединениями увеличивают стоимость всей схемы подвески. Также необходимо предусмотреть сложную структуру взаимодействия элементов, обладающих большей подвижностью, особенно при повороте колеса. В связи с этим передняя подвеска типа Multilink не применяется в основной массе легковых автомобилей, в производстве которых основными критериями остаются невысокая цена, надежность и ремонтопригодность.

Схема задней многорычажной подвески Lexus RC 2015 года выпуска

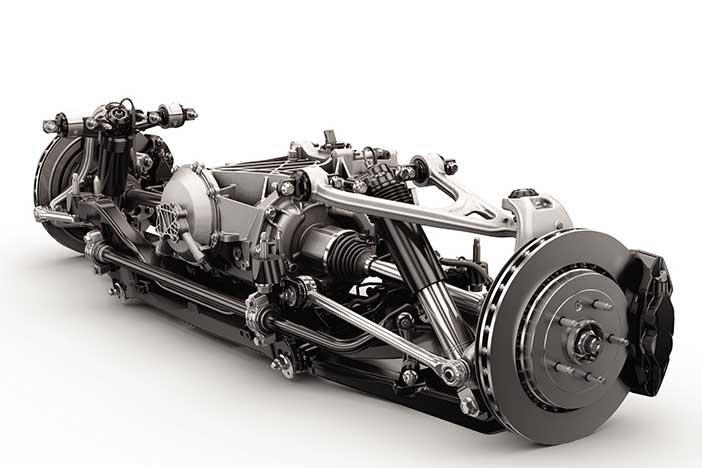

Многорычажная подвеска для задних колес получила наибольшее распространение. По сравнению с усложненной конструкцией для передней оси, где необходимо обеспечивать поворот ступичного узла, стоимость изготовления задней подвески Multilink значительно ниже. Единственный дорогостоящий элемент – массивный несущий нижний рычаг, который воспринимает основную нагрузку. Остальные тяги и рычаги выполняют лишь роль направляющих.

Схема задней многорычажной подвески Honda Civic

Многорычажная подвеска может устанавливаться на моноприводные и полноприводные автомобили. В настоящее время она широко используется в производстве как легковых автомобилей, так и кроссоверов. Прогрессивная конструкция объединяет достоинства двухрычажной схемы – устойчивость и плавность хода, улучшая их благодаря раздельному расположению направляющих элементов. Подвеска Multilink позволяет повысить управляемость автомобиля, а также реализовать его наилучшее сцепление с дорожным покрытием.

Двухрычажная подвеска на каких авто. Двухрычажная подвеска. Устройство и принцип работы многорычажной подвески

Названа по имени американского инженера фирмы Ford Эрла Стили МакФерсона (Earle Steele MacPherson), впервые применившего её на серийном автомобиле модели Ford Vedette 1948 года. Позднее она использовалась на автомобилях Ford Zephyr (1950) и Ford Consul (1951). Является самым распространенным видом независимой подвески, который применяется на передней оси автомобиля.

По существу увеличенная передняя рукоятка и ответ. Улучшенный поворот в уменьшенном доступе и недостаточная поворачиваемость в середине угла. Многие пользователи говорят нам, что это платит за систему после нескольких выходных дней. Лучшее торможение из-за меньшего статического требования к развалам и улучшенная геометрия против погружения и минимальное изменение пути во время погружения. Минимальная миграция центра рулона стабилизирует баланс шасси, но обеспечивает постоянный перенос веса в виде веревок и рулонов тела.

По своей конструкции подвеска МакФерсон является развитием подвески на двойных поперечных рычагах, в которой верхний поперечный рычаг заменен на амортизаторную стойку. Благодаря компактности конструкции подвеска McPherson широко используется на переднеприводных легковых автомобилях, так как позволяет поперечно разместить двигатель, коробку передач и другое навесное оборудование в подкапотном пространстве. Основное преимущество данного типа подвески — простота конструкции, а также большой ход подвески, препятствующий пробоям. Вместе с тем, конструктивные особенности подвески (шарнирное крепление амортизаторной стойки, большой ход) приводят к значительному изменению развала колес (угла наклона колеса к вертикальной плоскости). В повороте развал уходит в плюс, колесо как бы подворачивается под машину, в связи чем резко ухудшается способность автомобиля проходить поворот на большой скорости. Это основной минус подвески Макферсон, именно поэтому данный
тип подвески не применяется на спортивных автомобилях и автомобилях премиум-класса.

Это минимизирует требуемые корректировки рулевого управления. Быстрое снятие пружины и ударов облегчает регулировку ручек. Общий амортизатор. Катушка с наддувом для регулируемой высоты и угла поворота. Доступно для уличных и гоночных приложений. Можно установить любую комбинацию тормозных суппортов и роторов. Причина не в превосходном управлении, а в том, чтобы позволить автопроизводителю быстро и относительно недорогой способ произвести автомобиль. В то время как стойки работают нормально, двигаясь по прямой или с легкой нагрузкой на угол, присущий геометрический недостаток запрещает полную реализацию характеристик шин, особенно при высокой боковой нагрузке.

Подвеска МакФерсон имеет следующее устройство:

1. пружина

2. стойка амортизатора

3. тяга стабилизатора поперечной устойчивости

4. поперечный рычаг с шаровой опорой

5. подрамник

6. поворотный кулак

Подвеска крепится к кузову через подрамник, который является несущей конструкцией. Он жестко крепится к кузову либо через сайлентблоки,чтобы снизить вибрации передающиеся на кузов. Сбоку к подрамника крепятся два треугольных поперечных рычага, которые через шаровое соединение соединяются с поворотным кулаком. Поворотный кулак осуществляет поворот колеса за счет рулевой тяги которая крепится к нему сбоку. Непосредственно к рулевому кулаку крепятся амортизаторы с установленными на них пружинами. К амортизаторам через шаровые соединения подходят две тяги от амортизатора поперечнойустойчивости, которые отвечает за поперечную устойчивость. Как видите устройство подвески достаточно простое, чтобы описать его в 3 строчки.

Стойка жестко закреплена на шпинделе, а поворотные и тормозные нагрузки обычно прижимаются к гидравлическому поршню и цилиндру демпфера, снижая производительность и долговечность. Что еще более важно, центр рулона стабилизирован. В стойке, когда тело поднимается и опускается, как во время тормозного погружения, или поднимается под ускорением, центр рулона мигрирует, как правило, вдвое превышает изменение высоты езды. Это способствует более стабильному балансу шасси, когда автомобиль переходит через 5 зон угла, торможение, поворот, средний поплавок, подачу энергии и выход.

Плюсы и минусы

Плюсы

+ низкая стоиомость

+ легко обслуживается

+ компактность

— Плохая управляемость в поворотах

— Передача шумов дорожного покрытия на кузов

Видео работы подвески Макферсон:

http://www.youtube.com/watch?v=I7XJO3F476M

2. Двухрычажная подвеска(

Double wishbone suspension
)

К сожалению до сих пор достоверно не известно, кто первый изобрел двухрычажную подвеску , впервые она появилась в начале 30-х годов на автомобилях марки Packard. Эта компания базировалась в сердце американского автомобилестроения городе — Детройт. Первый автомобиль марки Пакард сошел с конвейера в 1899 году, последний был построен в 1958. После 30-ых годов множество американских автомобилей стало оснащаться двухрычажной подвеской, чего нелья сказать о Европе, т.к. из-за размеров автомобиля не хватало места для размещения такой подвески. С тех прошло много времени и сейчас подвеска на двойных поперечных рычагах считается идеальным видом независимой подвески. Из-за своих конструктивных особенностей она обеспечивает лучший контроль за положением колеса относительно дороги, ведь двойные рычаги всегда держат колесо перпендикулярно дороге, по этой причине управляемость таких автомобилей гораздо лучше.

Это особенно полезно на грубых или волнообразных курсах и через эсс. С помощью распорок кривая развала минимальна или даже регрессивна, фактически теряя развал, когда колесо перемещается вверх по рельефу. Так как тело катится в угол, сжимая подвесную подвеску, загруженная шина теряет приложенный развал до поверхности дороги, уменьшая контакт шины и нося внешнее плечо. Чтобы компенсировать, необходимы высокие статические настройки развала, 3 4 или 5 градусов, чтобы компенсировать отклонение прогиба шины и отклонение от развала.

Срок службы амортизаторов

Но эти высокие отрицательные настройки развала вредны для производительности из-за снижения высоты шины при торможении и несогласованной области контакта контактных шин при переходе в угол и из-за угла. Это также приводит к высокому износу плеча. Большинство передних амортизаторов изнашивают шины, как внутри, так и снаружи, оставляя по крайней мере треть протектора в центре шины.

Двухрычажная подвеска может применяться на передней и задней оси автомобиля. Подвеска используется в качестве передней подвески на многих спортивных автомобилях, седанах представительского и бизнес класса, а также на болидах формулы один.

Устройство двухрычажной подвески:

Статический развал на гоночных трассах редко превышает 2 градуса. Правильно выровненные шины выдерживают намного больше времени без чрезмерного износа плеча, а производительность значительно улучшилась благодаря почти контактному патту с плоской шиной.

Независимая подвеска – своими руками приводим ее в порядок

Чем больше и наклеивается шина, тем больше сила прижима, тем больше тормозов и поворотов в передней части. Однако геометрическая компоновка этих автомобилей не способствует действительно высокоэффективному использованию технологии современных шин с высокой сцепкой, и они очень скомпрометированы по ряду других способов, таких как жесткость, усиление развала, анти-погружение, стабильность в центре цилиндров и большая шина без чрезмерного радиуса скраба.

1. верхний поперечный рычаг
2. амортизатор
3. пружина
4. приводной вал
5. рулевая тяга
6. нижний поперечный рычаг

Конструкция подвески на двойных поперечных рычагах включает два поперечных рычага, пружину и амортизатор.

Рычаг
может иметь Y-образную или U-образную форму. В отличии от Макферсона, тут два рычага, каждый из рычагов крепится к кузову через сайлентблоки и к поворотному кулаку через шаровое соединение.Верхний рычаг, как правило, имеет меньшую длину, что дает отрицательный угол развала колеса при сжатии и положительный – при растяжении (отбое). Данное свойство придает дополнительную устойчивость автомобилю при прохождении поворотов, оставляя колесо перпендикулярным дороге независимо от положения кузова.

Легко проработать эффект перемещения каждого сустава, поэтому кинематика подвески может быть легко настроена, и движение колеса может быть оптимизировано. Также легко выработать нагрузки, на которые будут воздействовать различные детали, что позволяет проектировать более оптимизированные легкие детали.

Геометрический анализ показывает, что он не может позволить вертикальное перемещение колеса без какой-либо степени изменения угла развала, бокового движения или того и другого. Как правило, считается, что это не так хорошо управляется, как двойная поперечная или многорычажная подвеска, потому что это позволяет инженерам меньше свободы выбирать развал и центровку валков. Другим недостатком является то, что он имеет тенденцию передавать шум и вибрацию с дороги непосредственно в корпус корпуса, обеспечивая более высокий уровень шума и «суровое» ощущение езды по сравнению с двойными поперечными рычагами, требуя от производителей добавлять дополнительные механизмы уменьшения шума или отмены и изоляции.

Плюсы и минусы

Плюсы

+ перпендикулярное положение колеса относительно дороги в поворотах

+ сопротивление клевкам

+ улучшенная управляемость

Минусы

— большой размер

— стоимость

— трудоемкое обслуживание

Видео работы двухрычажной подвески

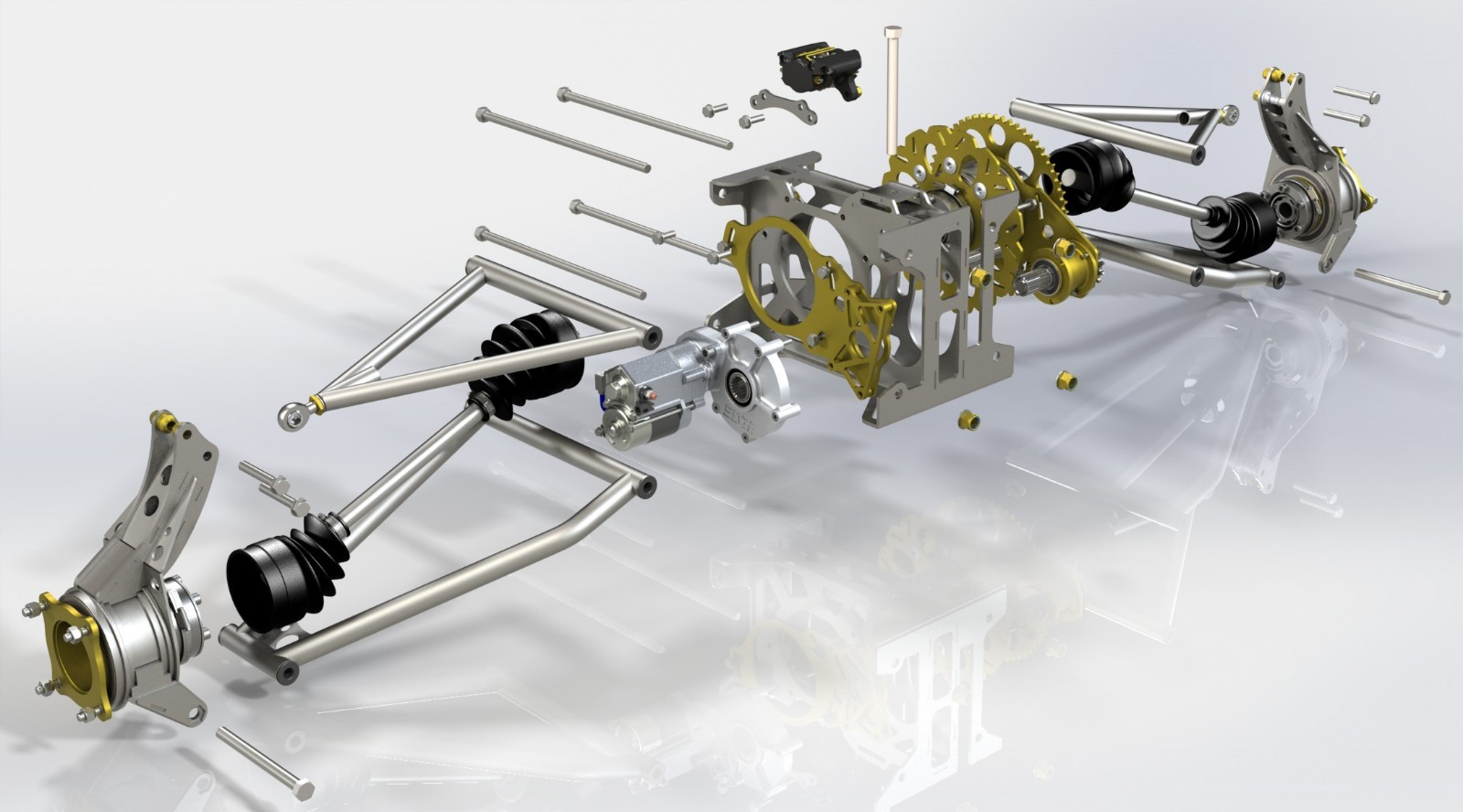

Этот проект направлен на проектирование и изготовление подвесной системы с учетом устойчивости автомобиля и комфорта гонщика. Таким образом, для передних колес применяется система подвески с двойным поперечным рычагом. При проектировании, анализе и изготовлении транспортного средства учитываются динамика транспортного средства и расчетные параметры. Ключевые слова — Рука, Двойной поперечный рычаг, Геометрия подвески, Вертикальный.

Крайне важно разработать альтернативные и более экологичные способы транспортировки для улучшения нашего будущего. Конструкция головастика была принята с двумя колесами спереди и сзади. Два водителя могут чередовать велосипед. Некоторые из параметров дизайна рассматриваются для анализа, а затем производятся компоненты подвески на основе этого. Эти устройства вместе с амортизатором состоят из системы подвески. В разных случаях также можно использовать единый рычаг или рычаг. Дизайн оружияИнтициальный материал поперечного рычага выбирается с учетом силы и стоимости.

3. Многорычажная подвеска (Multilink).

Дальнейшее развитие двухрычажной подвески. Это самая распространенная подвеска на задней оси на сегодняшний момент. Это вызвано тем что при использовании двухрычажной подвески при торможении или сбросе газа (на заднеприводных автомобилях) происходит изменение угла схождение задних колес. Т.к. подвеска крепится к подрамнику через сайлент блоки, которые при торможении деформируются и задние колеса начинают смотреть наружу. В этом явлении казалось бы ничего страшного, но представьте что вы перебрали со скоростью в повороте и решили прибегнуть к торможению, тормозить в поворте сама по себе уже не очень хорошая идея. А тут еще и внешнее нагруженное колесо начинает смотреть наружу поворота, автомобиль очень быстро приобретает избыточную поворачиваемость и последствия могут быть самыми печальными. Можно предотвратить данное явление заменив сайлент блоки на шарнирные соединения, но тогда очень сильно пострадает комфорт, ведь никому не хочется стучать зубами на кочках. Поэтому инженеры пошли другим путем.

Для определения различных параметров конструкции, таких как длина поперечных рычагов, длина тяги, длина катушки, геометрия подвески. Следующим этапом проектирования является решение различных аспектов компонентов системы. Характеристики двойных поперечных рычагов получены из геометрии подвески транспортного средства. Длина верхнего плеча: 16 дюймов. Верхний диаметр кронштейна: 1 дюйм. Толщина 3 мм. Угол подлокотника с горизонтальной: 8 градусов. Длина рычага: 69 дюймов. Наружный диаметр рычага: 1 дюйм.

Угол нижнего рычага с горизонтальной: 11 градусов. Амортизатор установлен на плече. Также он обладает превосходной свариваемостью. В соответствии с проектными параметрами изготавливается система подвески для гибридного транспортного средства. Для автомобиля используется двойная подвесная система с учетом лучшей маневренности и контроля. Компоненты, используемые в изготовлении, просты в изготовлении и легко доступны на рынке. Кроме того, компоненты легко монтируются и обеспечивают меньший вес. Этот автомобиль может использоваться для внутренних перевозок в крупных отраслях промышленности, железнодорожных вокзалах для инвалидов, для коротких поездок.

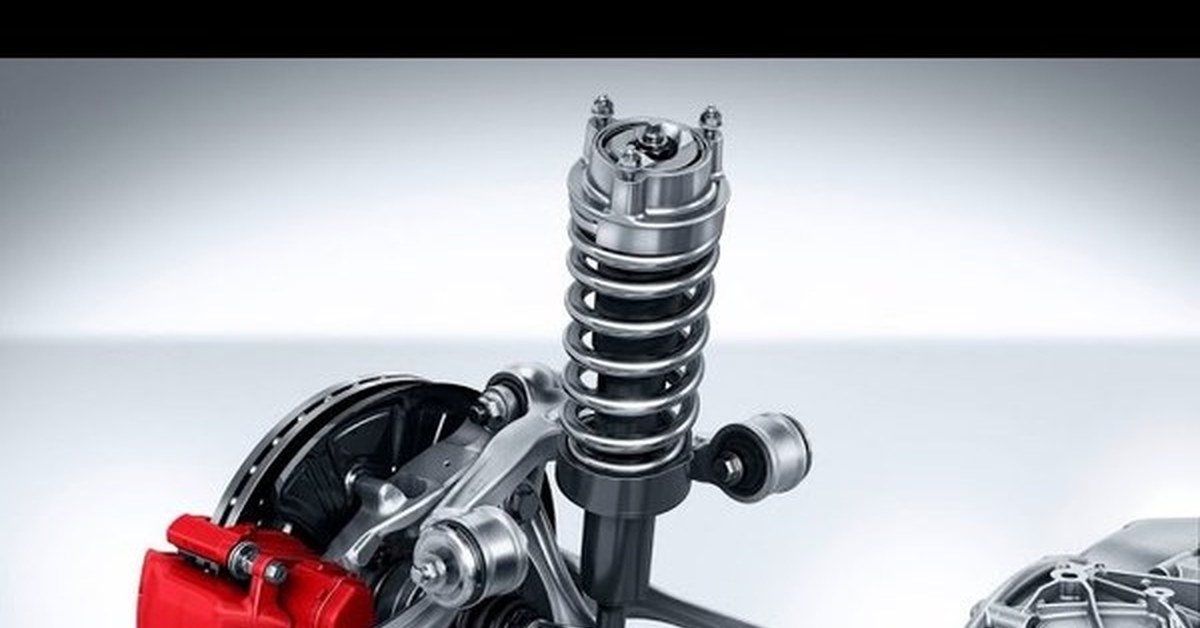

Подвеска МакФерсона – это пожалуй самый популярный вид автомобильной подвески, основным элементом которой служит амортизаторная стойка. Она была получена путем развития подвески с двойными поперечными рычагами, но в отличие от своих предшественников, МакФерсон имела только один поперечный рычаг снизу. Заменой второго рычага служил шарнир, расположенный высоко под крылом, — крепление на брызговике крыла поворотной стойки. Эта стойка также выполняет работу амортизатора, она скрепляет шарнир с нижним рычагом. Роль растяжки в такой конструкции играет стабилизатор поперечной устойчивости, но также встречаются типы автомобилей, где используются Г-образные и треугольные рычаги.

Устройство и принцип работы многорычажной подвески

Эта система подвески помогает комфорту гонщику. Количество раз, предшествующих конкурсу: никогда. Увлечения и деятельность Ракенду: Нумизматика, Филателия, Чтение романов. В отличие от дорожных автомобилей, комфорт водителя не входит в уравнение: весна и демпфер очень прочные, чтобы гарантировать, что удары ударов и бордюров обезвреживаются как можно быстрее. Пружина поглощает энергию удара, амортизатор отпускает ее на обратном ходу и предотвращает нарастание осциллирующей силы. Подумайте о том, чтобы поймать мяч, а не дать ему подпрыгнуть.

Самая распространенная схема подвески легковых машин

Наверно основным параметром подвески МакФерсона является наклон амортизаторной стойки. В процессе корректировки ходовых качеств применяется и поперечный, и продольный наклон. Иногда упорным элементом в МакФерсоне может служить торсион вместо пружины. Помимо этого, пружина в такой подвеске не обязательно находится вокруг стойки амортизаторов – в некоторых моделях , как показала подвески автомобиля, сделанная своими руками, амортизаторная стойка, линки, установленные на авто, и пружина могут быть смонтированы отдельно друг от друга.

Вид спереди передних элементов подвески. Автомобили оснащены подвеской спереди и сзади с несколькими рычагами, что в целом эквивалентно расположению двойного поперечного рычага некоторых дорожных машин с неравномерными продольными рычагами подвески сверху и снизу, что позволяет наилучшим образом контролировать угол развала колеса при поворотах. Поскольку центробежная сила заставляет тело катиться, более длинный эффективный радиус нижних рычагов подвески означает, что дно шины уклоняется дальше, чем верх, жизненно важно для максимального захвата шины.

Энергоемкость и кинематика

Так же как и торсионная подвеска автомобиля МакФерсон уступает подвеске на двойных рычагах разве что в параметрах кинематики (из-за весомого изменения развала колес во время хода отбоя и сжатия). Она занимает больше места по высоте, ощутимо передает вибрации и шумы на кузов и сложна в ремонте, так как приходится проводить демонтаж всей стойки.

В отличие от дорожных машин, пружины Формулы-1 больше не монтируются непосредственно на кронштейны подвески, а дистанционно управляются с помощью толкателей и колоколов, что позволяет использовать пружину переменной скорости — более мягкая первоначальная согласованность усиливается по мере дальнейшего сжатия пружины. Теперь подвесные соединения сделаны из углеродного волокна, чтобы добавить силу и сэкономить вес. Это важно для уменьшения «неподрессоренной массы» — веса компонентов между пружинами и поверхностью дорожки.

Современная подвеска Формулы-1 тонко настраивается. Первоначальная настройка трека будет производиться в зависимости от погодных условий и опыта предыдущих лет, которые будут определять основные настройки пружины и амортизатора. Эти ставки затем могут быть изменены в соответствии с предпочтениями водителя и характеристиками шин, а также геометрия подвески при определенных обстоятельствах. Настройка зависит от аэродинамических требований к дорожке, погодных условий и предпочтений водителя при недостаточной поворачиваемости или избыточной поворачиваемости — это не является чем-то более сложным, чем то, что передняя или задняя часть автомобиля теряет сцепление сначала с пределом сцепления.

Но подвеска МакФерсона выигрывает в цене и технологичности в производстве, имеет маленькую массу, что, несомненно, важно для современного автомобилестроения. Такая подвеска может быть вмонтирована в машину своими руками и в домашних условиях. Конструкция не особо сложная, опытный водитель должен справиться.

В этом учебном пособии вы познакомитесь с деталями расширенного шаблона автомобиля. Когда мы закончим, у вас должно быть довольно хорошее представление о том, как это работает в теории, и как создавать и настраивать нечто подобное себе. Основное внимание будет уделено приостановке.

Моделируемые колеса в сравнении с реальными подвесными соединениями

После того как вы просмотрели эти видеоролики и успешно настроили базовое транспортное средство, вы будете готовы рассмотреть дизайн с двумя поперечными рычагами, обсуждаемый здесь. Начнем с фундаментальной теории. Это движение полностью линейно, как показано ниже. Хотя это не совсем реалистично, такой тип моделирования подвески на самом деле отлично подходит для большинства автомобилей, потому что вы обычно не можете видеть рычаги подвески или другие компоненты, такие как пружины и удары. Любая модель автомобиля с полным корпусом может получить типичный вариант.

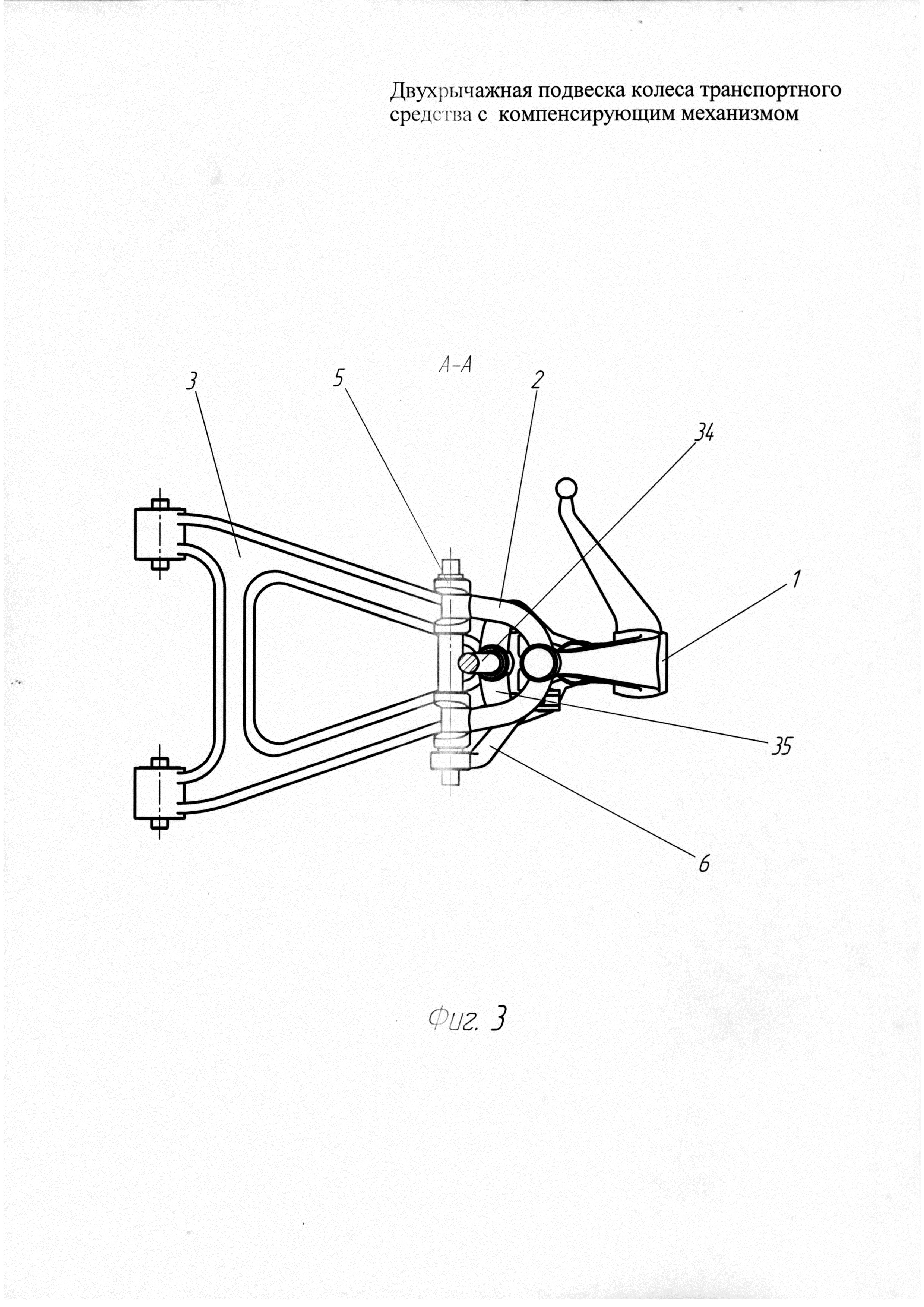

Двухрычажная подвеска

Этот тип подвески автомобиля состоит из двух, как правило, треугольных рычагов, один из которых шарнирно подсоединен к раме, либо к подрамнику, а второй опирается на кузов. Упругий элемент находится между двумя рычагами. Его задача – гасить колебания. Также в состав упругого элемента входят телескопический амортизатор и пружина, установленная вертикально. Устройство автомобиля, а именно передней его подвески имеет конструктивные особенности, от которых зависит поведение машины на дороге. Наверно самым важным моментом является расположение А-образных рычагов и их длина.

Особенности конструкции

Конструктора автомобилей редко применяют короткие рычаги с одинаковой длиной, ведь при соприкосновении колес с неровностью на дороге произойдет не только вертикальный импульс, но и импульс по горизонтали. А это значит, что движение будет изменяться случайным образом, и управлять автомобилем будет крайне затруднительно. Конечно же, назначение подвески автомобиля – сохранять управляемость и плавность передвижения даже по самому разному покрытию. Теперь поговорим о плюсах и минусах данной системы.

Если сравнивать двухрычажную подвеску с популярной амортизаторной стойкой МакФерсона, то она обладает ощутимыми преимуществами: во-первых, акустический комфорт в салоне автомобиля выше, во-вторых, кузов меньше подвержен неровностям дороги из-за подрамника. Эта информация пригодится студентам автомобильных техникумов, если им понадобится сделать реферат на тему: как устроена подвеска автомобиля.

Естественно, что без недостатков тоже не обойтись: двухрычажная подвеска дороже МакФерсона не только в ремонте, но и в изготовлении. Также она требует более сложных решений кузова с деформируемыми областями, чтобы обеспечить необходимую безопасность для пассажиров и водителя.

Схема двухрычажки

Многорычажная подвеска

Многорычажная подвеска похожа на независимую двухрычажную подвеску на двойных рычагах, где каждый рычаг разделен на два самостоятельных звена. Каждое звено и рычаг контролирует конкретный аспект поведения колеса, к примеру, его смену развала или поперечного перемещения. Обычно звенья сконструированы так, что не влияют на работу друг другу, но встречаются модели подвесок, где им придается определенная форма.

Это делается для того, чтобы освободить место, которое необходимо для интерьера кузова, либо других особенностей конструкции. Вы можете увидеть пример того, как устроена нестандартная подвеска автомобиля, фото см. ниже.

Многорычажка Lamborghini Aventador

Процесс проектирования такой подвески достаточно сложен, и может выполняться только при помощи компьютера. Также она дорога в производстве и ремонте. Это были «отрицательные» стороны, хотя их сложно назвать проблемными. Многрычажка подойдет для всех пассажиров. Большое количество шарниров, звеньев и сайлент-блоков отлично смягчают удары при резкой встрече с препятствием.

Благодаря этим же мощным сайлент-блокам значительно увеличивается изоляция шума, что делает поездку более комфортной. Касаемо подвески, вы сможете ознакомиться с информацией о том, как поднять подвеску автомобиля, как сделать ее более спортивной и многое другое вы найдете на нашем сайте.

Задняя зависимая и независимая подвеска

Независимая система

Независимые подвески устроены так, что колеса одной и той же оси могут вращаться независимо друг от друга. К примеру, когда правое наехало на бугорок, левое, не вздрогнув, продолжает свой путь по траектории. В этом-то и вся соль: водители, чьи автомобили оборудованы независимыми подвесками, комфортнее чувствуют себя на дороге. Они легче в контроле и безопаснее, особенно это касается высоких скоростей. Опять же, все зависит от качества. Если это передняя подвеска, например, автомобиля таврия, то, скорее всего, вам придется раз в два года, а то и каждый год, заниматься ее профилактикой и ремонтом.

Зависимая система

Теперь о зависимых подвесках. Обычно они представляют собой балку-мост. Колеса будто посажены на единую ось, которая управляет ими во время движения. Если в случае с независимой подвеской колеса живут своей жизнью, то здесь придется платить за одну кочку всеми колесами. Наверно это главный минус такой подвески. Основным же плюсом является ее «неубиваемость». Ведь недаром американские инженеры говорили, что в машине не ломается только та деталь, которой нет.

5 самых распространенных типов подвески автомобиля

Более шести тысяч лет назад в Месопотамии было изобретено колесо. И тут же встал вопрос: а как это гениальное изобретение грамотно приладить к повозке? Ответ на этот вопрос конструкторы ищут до сих пор, постоянно работая над усовершенствованием подвески автомобиля.

Первые повозки имели примитивную кон­струкцию. Колеса крепились к непо­движной оси — все неровности дороги отдавались на корпусе повозки, очень расстраивая седоков. Только в XV веке кузов, как люльку, подвеси­ли к загнутым концам рамы на ре­мнях. Растягиваясь и пока­чи­вая кузов, ремни смягчали тол­чки колес. Так повозка эволюцио­нировала в карету. К концу XVII века изо­брели ста­ль­ные рессоры. Экипажное ре­месло в XIX ве­ке превра­тилось в промышлен­ность. В го­родах выросли це­лые улицы и районы, где жили и работали ма­сте­ра-ка­ре­т­ники. Параллельно с совершенствованием экипажей менялась и конструкция подвески.

Первые автомобили Бенца и Дай­млера унаследовали от каретных экипажей рессорную подвеску колес. Это был типичный пример зависимой подвески. Колеса одной оси были жестко связаны между собой, и перемещение одного колеса оси оказывало непосредственное влияние на другое. В процессе совершенствования автомобиля, увеличения его мощности и скорости все острее вставал вопрос поиска альтернативной конструкции. Существовавшая рессорная подвеска уже не могла удовлетворить требованиям безопасности, надежности и комфорта. Исследования инженеров и конструкторов в этой области привело к созданию в 1920-х годах различных вариантов независимой подвески, которая позволяла колесам одной оси перемещаться независимо друг от друга.

Из многообразия конструкций, применявшихся в разное время, на сегодняшний день наибольшее распространение получили пять: двухрычажная, типа McPherson, многорычажная подвеска и скручивающаяся балка (пружинная и торсионная). Первые три типа могут использоваться как на передней, так и на задней оси, а две другие — для задних осей.

Продольные рычаги

Самый простой вариант независимой подвески — конструк­ция на паре продольных или косых рычагов. С нее начиналась история независимых подвесок. Каждое из колес одной оси прикреплено к большому продольному рычагу, закреплен­ному на раме или подрам­ни­ке с помощью шарниров, — так сделано на ранних Porsche, Ci­troёn 2CV, «горбатом» «За­по­рожце».

Конструкция простая и компактная, ее размещение под полом позволяет сохранить пространство салона или багажника — идеальный вариант для задней подвески компактных моделей. Однако при работе такой подвески в больших пределах меняет­ся колесная база автомобиля, на поворотах колеса наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. В отсутствие стабилизатора высокие скорости попросту опасны: уж очень велики крены. Кроме того, продольные рычаги подвергаются большим нагрузкам на кручение и изгиб.
Поэтому в наши дни чистую схему больших продольных рычагов используют редко, обы­чно на тех моделях, где кинема­ти­ка не особо важна, например в микроавтобусе Volkswagen Multivan.

Два рычага

Классическая независимая двух­ры­чажная подвеска состоит из двух V-образных рычагов, расположенных друг над другом. Вершины рычагов крепятся с по­мощью шарниров к верхней и нижней частям поворотного ку­лака (цапфы), а раздвоенные концы — к кузову. Таким образом, ступица переднего колеса может поворачиваться относительно сво­ей оси. Обычно верхний рычаг делают короче нижнего, чтобы в повороте обеспечить лучшее сцепление нагруженного колеса с дорогой. Кроме того, чтобы из­бежать «клевков» кузова при торможении или интенсивном разгоне, двухрычаж­ные подвески современных автомобилей имеют наклон рычагов в горизонтальной плоскости. В последнее время вместо V-образных нижних рычагов используются рычаги L-образной формы. Более длинная часть такого рычага крепится к кузову через эластичные втулки, обладающие хорошей демпфирующей способностью, что дает возможность эффекти­вно гасить вибрации, передаю­щиеся на кузов.

Классическая двухрычажная подвеска, остающаяся стандартом де-факто для гоночных машин: обеспечивает идеальную траекторию вертикального перемещения колеса

Двухрычажка универсальна: в качестве уп­ругих элементов могут применяться пружины, торсионы, пневматические и гидропневматические устройства. При этом двухрычажка обладает идеальной кинематикой, но она дорога в производ­стве и зани­ма­ет много места по ширине автомобиля, создавая сложности для поперечного рас­положения двигателя и трансмиссии. Освободить место можно, если сократить плечо, — поэтому в 1995 году компания Audi в передней подвеске модели А4 поставила вместо двух рычагов четыре. Пара нижних крепилась к подрам­ни­ку через резиновые втулки, а к поворотной вилке — через один шаровой шарнир. Верхние рычаги крепились к кулаку через отдель­ные шарниры, а к кузову — через втулки. Впоследствии схему рас­пространили на большинство крупных моделей Audi и Volkswa­gen. Правда, получилось совсем уж дорого и не слишком надежно.

Талантливый МакФерсон

Схема названа по имени амери­кан­ского инженера Эрла Стили МакФерсона, который разработал ее во второй половине 1940-х. Он поставил целью упростить технологию сборки передней независимой подвески. МакФер­сон предложил крепить ее только в двух точках с каждой стороны — амортизатор при этом об­ре­тал роль направляющего элемента подвески. На каждое колесо приходился один нижний поперечный одинарный рычаг. Вместо традиционного верхнего рычага использовалась пружина и соосный с ней амортизатор, которые в верхней части соеди­ня­лись посредством мягкой резиновой подушки с кузовом.

Псевдо-McPherson в передней подвеске Mercedes-Benz C-Klas­se: единый нижний рычаг разделен на два независимых. Однако двухрычажной такая схема не считается: верхнего рычага нет

С производственной точки зрения конструкция, несомненно, была выигрышной, однако при вертикальном ходе колеса нижний рычаг описывает дугу, и точка контакта шины с дорожным покрытием постоянно перемещается впра­во-влево, к тому же заметно изменяется угол развала колес.

Так выглядит современный McPherson: треугольный нижний рычаг-бумеранг крепится к подрамнику, а с амортизационной стойкой рычаг соединен вертикальной тягой стабилизатора

Среди прочих минусов конструкции — излишняя чувствительность к дисбалансу колес, усиленное трение между штоком и цилиндром амортизато­ра, приводящее к износу, повышенная передача на кузов дорожных вибраций и шумов, а также недостаточная жесткость в продольном направлении. Мас­совое распростране­ние McPher­son получил в 1970-е, когда было налажено массовое производство надежных и долговечных амортизаторных стоек. Иногда для компенсации недоста­точной жесткости единый ниж­ний рычаг разделяют на два или три, получая этакий псевдо-McPher­son. Подобные трех­ры­чажные вари­ан­ты — классика жанра для зад­них подвесок японских машин.

Чем больше, тем лучше

Любая подвеска с поперечными рычагами имеет свойство отклоняться при разгоне-торможении, меняя угол схождения колес. Особенно это касается задней подвески, которая несет львиную долю ответственности за прохо­ждение поворота и надежный выход из него. Самый верный способ уточнить кинематику — добавить рычагов, которые бы направляли колесо в нужных направлениях.

Пятирычажная передняя подвеска Audi — дальнейшее развитие классической схемы. Заметьте: единый когда-то верхний рычаг состоит из двух отдельных, каждый со своей шаровой опорой

Впервые заднюю мно­го­рычажную подвеску получил Mercedes-Benz 190 (W201) в 1982 году: классические два рычага «размножились» до целых пяти. Ныне многорычажные схемы — стандарт для задней подвески более-менее дорогого автомобиля. Поворотный кулак или ступица колеса сое­ди­няются с кузовом четырьмя и более рычага­ми. Изме­не­ние их формы дает возможность более гибкого под­хода при проектировании автомо­биля, размещении его ме­ханиз­мов и элементов кузова, а также позволяет задавать желаемые хара­ктери­сти­ки изменения раз­вала колес при движении. Недостат­ки — сло­жность расче­тов и трех­мер­ного проектирования геометрии подвески, а обилие деталей удорожает конструкцию.

Задняя подвеска Mercedes-Benz W201 — первая многорычажка на серийном автомобиле. Громоздко, но для заднеприводного автомобиля приемлемо: багажник все равно больше не сделать

В меру независимая

Во времена перехода от массового заднего привода к переднему встал вопрос, чем же заменить неразрезной задний мост, чтобы и ехала машина лучше, и в производстве была не слишком дорога. Набиравший популярность McPherson обосновался на передней оси, а задняя требовала решения более компактного и дешевого, чем двухрычажная схема, но более надежного в упра­вляемости, чем полностью независимые.

Полунезависимая пружинная балка Renault Fluence — редкий ныне пример использования такой подвески на крупном европейском автомобиле

Ответ был найден в так называе­мой полунезависимой кон­струк­ции. Два колеса подвешиваются на про­дольных или косых ры­чагах, которые крепятся к поперечной балке с П-образным сечени­ем. Изгибаться такая перекладина не может (как и зависимая балка), а вот закручиваться по спирали — пожалуйста. Таким образом, диапазон перемещений обоих колес зада­ется единым элементом: воз­мо­жно­стью этой самой балки скручива­ться. Связь между колесами не та­кая уж жесткая, но она есть, благодаря чему не слишком изя­щ­ный термин «полунезависимая» (можно ли быть немножко беременной?) в технической литера­туре именуют более гро­моз­д­ким, но точным «независимая со связанными рычагами». Еще вариант — торсионно-рыча­жная, поскольку в большинстве европейских языков torsion — «скручивание».

И вот теперь постарайтесь не запутаться: чистая торсионная балка, внешне выглядящая почти так же, как и пружинная балка, конструктивно устроена иначе. Упругим элементом выступают уже не закрепленные на рычагах пружины, а собственно торсион — проложенный внутри балки металлический прут, который сопротивляется скручиванию и, следовательно, отклонению колес не хуже пружин. Такая подвеска получается сверхкомпактной: пружин нет, а амортизаторы можно установить чуть ли не гори­зонтально. Благода­ря этому ба­гажник получается огромным, правильной формы, без выпирающих «стаканов» — этим и славились французские хэтчбеки начиная с 70-х годов.

Citroёn Xsara Picasso с McPherson спереди и торсионной задней подвеской: обратите внимание, что пружин сзади нет вовсе, а амортизаторы установлены под большим углом

Основная производственная сло­жность — именно изготовле­ние и обработка торсионных валов. Настройка управляемости торсионной подвески — дело благодарное (вспомним хотя бы Peugeot 306), но отнюдь не тривиальное, что подтвердил полный провал китайцев, скопировавших конструкцию, но не сумевших правильно ее настроить.

Кстати, стержни торсионов могут располагаться и продольно. Тогда длина их будет не столь жестко ограничена длиной балки, и в итоге подвеска получается мягкой, нисколько не уступая по этому параметру пружинным или рессорным конструкциям.

Подписывайтесь на наш Telegram-канал или читайте нас в Google News, чтобы ничего не пропустить.

В чем преимущества подвески на двойных поперечных рычагах перед МакФерсоном

Что такое подвеска на двойных поперечных рычагах?

Вот что делает подвеску с двойными поперечными рычагами превосходящей более распространенную конструкцию типа МакФерсон

Смотрите также: Три технологии, которые делают подвеску вашего автомобиля идеальной

Когда начинают говорить о вновь появившемся новом захватывающем спортивном автомобиле или суперкаре, можно заметить, что обычно начинают рассказ с того важного факта, что автомобиль получил «подвеску на двойных поперечных рычагах». Это довольно неплохая конструкция (еще бы она была плохой, иначе ее бы не использовали на дорогих гоночных моделях автомобилей), об этом знают, пожалуй, все. Но в чем преимущества конструкции? Давайте посмотрим.

Прежде чем мы продолжим, нам нужно сказать пару слов о концепции передней подвески типа МакФерсон (McPherson), которая также хорошо знакома многим поколениям автомобилистов. Производители даже используют этот тип подвески чаще, чем ее аналог на двух поперечных рычагах.

Как ни странно, модель подвески передних колес, разработанная Эрлом Стили МакФерсоном, являлась ничем иным как логическим продолжением развития двухрычажной подвески, но со значительными допущениями по части упрощения, удешевления и модернизации как самой конструкции, так и кинематики системы подвески.

Модель обладает только одним рычагом – нижним. Вместо второго рычага – шарнир с усиленным демпфером с конической пружиной, на которые возложена двойная обязанность: гашение вертикальных колебаний и удержание колеса в заданной горизонтальной плоскости.

Конструкция подвески отличается компактными размерами и небольшой толщиной в средней и верхней части по сравнению с многорычажной и двухрычажными подвесками, что делает ее идеальной для моделей автомобилей с поперечными двигателями. Также она проста в исполнении и дешева в конструировании.

В общем, работает такая конструкция на направляющих стойках на удивление хорошо.

Однако конструкция стойки ограничивает возможности инженеров по оптимизации развала.

Разнесенные по краям демпферы делают установку MacPherson экономной и оправданной для экономии поперечного пространства

На фото выше вы видите пример сборки передней подвески со стойками МакФерсон от модели спорткара Audi TT RS. Теперь сравните с расположением элементов на двойных поперечных рычагах R8 ниже. Здесь мы имеем два рычага: один в верхней части и один внизу, амортизатор при этом закреплен за нижним рычагом.

Такая конструкция предлагает более прогрессивную геометрию. В отличие от версии MacPherson, чем больше сжата подвеска с двойными поперечными рычагами, тем больше будет отрицательный развал, что осуществляется благодаря использованию рычагов разной длины. Это положительно сказывается на управлении в такие моменты, когда вы сильно закладываете в поворот и автомобиль начинает соскальзывать с траектории. В эти моменты система подвески на поперечных рычагах будет поддерживать лучший контакт шины с дорогой. А значит, автомобиль будет устойчивее при прочих равных.

Смотрите также: Плюсы и минусы пневматической подвески на автомобилях

Конечно, автомобили с подвеской МакФерсон могут быть улучшены установкой жестких пружин, но добиться таких же характеристик, как на двойных поперечных рычагах, они не способны. Последние могут оставаться мягкими, без ущерба пятну контакта. Например, такая схема идеальна для нового Alpine A110, который, получив передние и задние двойные поперечные рычаги, показывает отличные эксплуатационные характеристики. Подвеска не так жестка, что приводит к тому, что автомобиль остается комфортным даже на ухабистых дорогах.

Анимация, показывающая увеличение отрицательного развала при сжатии подвески

Из-за более сложной конструкции двойные рычаги позволяют выставить развал (наклон средней плоскости вращения колеса к продольной вертикальной плоскости), кастер и углы крена. Конструкция также дает гораздо больше свободы с размещением демпферов, что опять же приводит к возможности разнообразной установки амортизаторов. Правда, подходит такая разнообразная модель установки исключительно для гоночных или некоторых очень дорогих дорожных спортивных автомобилей.

Наконец, в виду того что амортизатор не торчит в верхней части, этот тип подвески гораздо более экономичный по отношению к вертикальному пространству – вы получаете разумную степень перемещения подвески (ее хода) без необходимости поднимать клиренс, что отрицательно повлияет на управляемость, увеличивая центр тяжести.

Как видно, подвеска на двойных рычагах имеет довольно много положительных качеств. Так почему не так много автомашин построено на ней?

Как и все «семерки» Caterham, эта версия английского спорткара получила переднюю подвеску с двойным поперечным рычагом

Важным фактором является стоимость. Там, где МакФерсон проста и дешева, подвеска с двойными поперечными рычагами дороже и сложнее. Конструкция и ее изготовление, как правило, будет увеличивать затраты на производство, поэтому она чаще всего ставится на более дорогие модели, где качество управляемости является более важным приоритетом, чем денежные издержки. Плюс чем больше сочленений и звеньев, тем больше вероятность поломок. Владелец будет обременен более высокими затратами на обслуживание.

Смотрите также: Почему автомобиль тянет в сторону

Следующая проблема – расположение в подкапотном пространстве. Да, вертикальная установка имеет ряд огромных преимуществ – места здесь хоть отбавляй, но в горизонтальной плоскости ситуация не столь радужная. «Лишний» рычаг сверху делает свое дело, тем самым съедая немного пространства внутри салона, увеличивая ширину автомобиля или делая и то и другое одновременно.

Как это часто бывает с большинством аспектов дизайна автомобиля, весь вопрос – в компромиссе. Двойные рычаги в передней подвеске можно рассматривать как неплохую, качественную технологию, но это не лучшее решение для всех автомобилей.

ДВУХРЫЧАЖНАЯ ПОДВЕСКА – ОСОБЕННОСТИ И ОБСЛУЖИВАНИЕ

Один из вариантов подвески, устанавливаемой на переднем мосту автомобилей, – Double Wishbone, на русском языке этот вид конструкции называется подвеска на двух поперечных рычагах. Широко ставится на спортивных легковых машинах и модификациях гражданских моделей, легковых машинах бизнес и представительского класса. Порой Double Wishbone встречается и на задней оси, но достаточно редко.

В ходе эксплуатации автомобиля подвеска на двойных, расположенных поперечно рычагах, как и любая другая, требует обслуживания и ремонта. Все для этого необходимое предлагаем приобрести в автомагазине Part-Auto.ru. Рассмотрим детальнее конструкцию данного вида подвески, чтобы понимать какие запчасти могут потребоваться.

Конструкция подвески типа Double Wishbone

Double Wishbone – достаточно простой вид независимой подвески, проще только стойки MacPherson. Впервые такая схема ходовой на серийных автомобилях появилась в 1935 году и используется по настоящее время не утратив актуальности.

Основные конструкционные элементы:

• рычаг, точнее пара рычагов, верхний и нижний, расположенных поперечно относительно траектории движения автомобиля, иногда параллельно друг другу;
• витая пружина, по одной слева и справа;
• амортизатор, по количеству пружин тоже, как правило, пара, зачастую амортизатор и пружина формируют стойку, как в классической подвеске МакФерсон;
• компоненты крепления, речь о резинометаллических втулках, сайлентблоках и шаровых опорах.

Вот все эти элементы могут выходить из строя, изнашиваться и повреждаться, что обуславливает их замену и необходимость покупки. По этому поводу обращайтесь к нам в автомагазин и купите что потребуется – рычаги, сайлентблоки, пружины, шаровые опоры, амортизаторы.

Обращайте внимание на то что пружины, как и амортизаторы, могут отличаться и напрямую определяют ходовые характеристики автомобиля. То есть можно приобрести аналогичные детали тем что установлены, а можно изменить работу подвески подобрав амортизаторы (демпфирующие элементы) и пружины с иными характеристиками.

С рычагами такой фокус не получится, они выбираются только из идентичных тем что были установлены. Обусловлено все точками крепления, их расположением и расстоянием между ними. Все дело в том что конструкционно Double Wishbone у разных производителей и даже моделей одного производителя может отличаться по количеству точек крепления рычагов и их форме. Самый простой вариант это пара точек крепления (одна к кузову и одна к поворотному кулаку, речь о передней подвеске с управляемыми колесами) и прямой рычаг. Но такая схема используется редко сейчас. Больше распространен вариант с тремя точками крепления (одна к поворотному кулаку и пара к кузову). Рычаги в такой схеме бывают:

• L-образными;
• H-образными, такая форма рычагов используется только при установке рассматриваемого нами типа подвески на заднем мосту;
• U-образными;
• A-образными.

Второй важный момент. Верхний и нижний рычаги могут быть идентичны или отличаться не только по форме, но и по размерам, один длиннее, другой короче. Вариант подвески Double Wishbone с верхним коротким рычагом называется SLA. Это необходимо чтобы обеспечить отрицательный развал.

В качестве точек крепления, размещенных на кузове, выступают поперечная балка или подрамник. К ним рычаг крепится при помощи сайлентблоков. К поворотному кулаку рычаг прикрепляется при помощи шаровой опоры, чтобы обеспечить подвижность ступичного узла передних управляемых колес.

Особенности обслуживания и эксплуатации

Конструкция подвески на двух поперечных рычагах обуславливает высокие конструкционные нагрузки на сайлентблоки. Их приходится заменять чаще всего. Ресурс рычагов зависит как от условий эксплуатации, так и от материала их изготовления (алюминий или сталь). Порой выходят из строя пружины и амортизаторы, которые необходимо заменять.

Несмотря на всю относительную конструкционную сложность подвеска Double Wishbone имеет ряд неоспоримых преимуществ, среди которых прогрессивная геометрия, возможность выставлять требуемые углы установки колес (развал, кастор, крена), лучшая управляемость и устойчивость на дороге, вариативность установления демпфирующих элементов (амортизаторов).

Все необходимое для обслуживания и ремонта подвески на двух поперечных рычагах предлагаем приобрести в нашем магазине Part-Auto.ru.

Что такое подвеска с двойным поперечным рычагом?

Вот что отличает подвеску на двойных поперечных рычагах над более распространенной стойкой Макферсон

Когда появляется новый захватывающий спортивный автомобиль или суперкар, можно заметить, что говорят о транспортном средстве с «подвеской на двойных поперечных рычагах».Вы, наверное, знаете, что это обычно считается довольно хорошим делом. Но что, черт возьми, это значит?

Прежде чем мы продолжим, нам нужно поговорить о концепции подвески стойки Макферсон, которую мы подробно описали несколько недель назад. Это гораздо более распространенная конструкция, чем на двойных поперечных рычагах, с рычагом управления и радиусным стержнем, соединяющим ступицу снизу, а амортизатор выступает сверху. Это просто, недорого и хорошо работает.

Благодаря тому, что амортизатор прижат к краю автомобиля, установка MacPherson очень экономична с точки зрения горизонтального пространства.

Выше вы видите переднюю подвеску со стойкой Макферсон Audi TT RS.Теперь сравните это с расположением на двойных поперечных рычагах R8 ниже. Здесь у нас есть два рычага в форме поперечного рычага (иногда называемые А-образными рычагами): один вверху, а другой внизу, с демпфером, прикрепленным к нижнему рычагу.

Этот дизайн предлагает совершенно иную геометрию.В отличие от установки MacPherson, чем сильнее сжимается подвеска на двойных поперечных рычагах, тем больше отрицательный развал благодаря использованию рычагов управления неравной длины. При резком повороте автомобиль начинает катиться, поэтому система подвески на двойных поперечных рычагах будет поддерживать лучшее пятно контакта шины с дорогой.

Конечно, автомобиль с подвеской Макферсон можно улучшить в этом отношении за счет более жесткой установки, но прелесть двойного поперечного рычага в том, что его можно оставить более мягким без ущерба для пятна контакта.Таков дух, например, новый Alpine A110, который имеет передние и задние двойные поперечные рычаги. Он не такой жесткий, как у некоторых конкурентов — потому что в этом не должно быть необходимости — в результате автомобиль становится более комфортным и менее нервным на неровных дорогах.

Анимация показывает увеличение отрицательного развала при сжатии подвески Alpine A110

Имея более сложную конструкцию, двойной поперечный рычаг позволяет лучше контролировать развал, поворот и центр крена.Это также дает гораздо больше свободы при размещении амортизаторов, что приводит к трюкам внутренней настройки, которые вы увидите на многих гоночных автомобилях и даже на некоторых дорожных суперкарах.

Наконец, поскольку демпфер не выступает из верхней части ступицы, этот тип подвески намного более экономичен с точки зрения вертикального пространства. Вы по-прежнему можете иметь разумный ход подвески без увеличения дорожного просвета, что отрицательно сказывается на управляемости из-за увеличения центра тяжести.

По характеристикам, двойной поперечный рычаг превосходит MacPherson. Так почему же так не строят больше машин?

Как и все Caterham Sevens, наша гоночная машина Academy оснащена передней подвеской на двойных поперечных рычагах.

Важным фактором является стоимость.Там, где Макферсон прост и дешев, подвеска на двойных поперечных рычагах дороже и сложнее. Разработка и производство установки на двойных поперечных рычагах обычно приводит к увеличению затрат, поэтому ее обычно относят к более дорогостоящему оборудованию, где максимальная управляемость является более важным приоритетом. К тому же, когда нужно беспокоиться о большем количестве стыков, владелец будет обременен более высокими расходами на обслуживание.

Следующая проблема — упаковка. Хотя такая компоновка занимает меньше места по вертикали, ей нужно больше места по горизонтали благодаря расположению плеча.Вы либо съедаете пространство в салоне, либо расширяете автомобиль, либо делаете и то, и другое.

Как и в большинстве аспектов автомобильного дизайна, все дело в компромиссе. Двойной поперечный рычаг можно рассматривать как идеальную подвеску, но это не лучшее решение для каждой машины.

Подвеска на двойных поперечных рычагах и ваш автомобиль

Какие типы автомобилей используют подвеску на двойных поперечных рычагах?

Системы подвески с двойным поперечным рычагом распространены на высокопроизводительных автомобилях и спортивных седанах.Популярные автомобили с системой подвески на двойных поперечных рычагах включают: Alfa Romeo Giulia 952, Lancia Delta S4, Mercedes-Benz (большинство моделей), Toyota Tundra, MG Rover TF, Honda Accord и Aston Martin DB7.

Он также популярен на гоночных автомобилях с открытыми колесами, таких как Формула 1 или Индианаполис, где рычаги управления хорошо видны, поскольку они простираются от корпуса до колеса в сборе.

Используйте MOOG Part Finder, чтобы найти нужную деталь подвески для вашего типа автомобиля!

Найди мою часть

Каковы преимущества подвески на двойных поперечных рычагах?

Подвеска

на двойных поперечных рычагах предлагает водителям более плавное вождение, особенно на ухабистой дороге, поскольку она не влияет на углы установки колес, в отличие от систем с одним поперечным рычагом, таких как подвеска со стойками MacPherson.И, как мы уже видели, подвеска на двойных поперечных рычагах дает техническим специалистам возможность гибко настраивать такие параметры, как развал, поворот и схождение, в соответствии с требованиями трека или дороги.

Кроме того, поскольку амортизатор не выступает из верхней части ступицы колеса, этот тип подвески требует меньше вертикального пространства. Это означает, что вам не нужно увеличивать дорожный просвет, что отрицательно сказывается на управляемости за счет увеличения центра тяжести.

А какие недостатки у двухрычажной подвески?

Нельзя отрицать, что подвеска на двойных поперечных рычагах сложнее — и, следовательно, дороже — в разработке, производстве и обслуживании, чем другие типы подвески, включая подвеску со стойками Макферсон.Если одна из многих частей выходит из строя, вся система нуждается в обслуживании и ремонте, что обычно занимает больше времени, чем другие системы подвески.

Кроме того, большое количество деталей означает, что система подвески на двойных поперечных рычагах тяжелее и занимает больше места (по горизонтали), чем другие системы подвески.

Наконец, систему сложно адаптировать к переднеприводным автомобилям, поэтому она подходит не для всех марок и моделей автомобилей.

Итак, подходит ли подвеска на двойных поперечных рычагах для моей машины?

Возвращаясь к нашему короткому ответу, это зависит от марки и модели вашего автомобиля.Для некоторых автомобилей дополнительный комфорт и характеристики подвески на двойных поперечных рычагах компенсируют дополнительные сложности и затраты на установку и обслуживание. Однако для других автомобилей это либо невозможно, либо мало что значит для того, чтобы иметь смысл.

Стойка

Макферсон против подвески с двумя поперечными рычагами (за и против)

Последнее обновление 8 мая 2020 г.

В каждом автомобиле есть система подвески, которая прикрепляет колеса ко всему автомобилю.Система подвески предназначена для обеспечения устойчивости при рулевом управлении, максимального контакта шин с дорогой и обеспечения комфорта пассажиров.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Система подвески состоит из нескольких частей и компонентов, таких как рычаги, шины, амортизаторы, воздух в шинах, система рулевого управления, шарниры, подшипники, втулки и пружины. Однако не все системы подвески абсолютно одинаковы.

Существуют различные типы систем подвески для транспортных средств. Двумя наиболее распространенными системами подвески, которые создаются для легковых автомобилей, являются система подвески MacPherson и система подвески на двойных поперечных рычагах.

Стойка Макферсон против двойных поперечных рычагов

В чем разница между этими двумя системами подвески? Ну, для начала, вы найдете систему подвески MacPherson рядом с передней частью автомобиля, а система подвески на двойных поперечных рычагах расположена рядом с задней частью.

У каждого типа системы есть свои преимущества и недостатки. Вам решать, какая конкретная система лучше всего подходит для ваших нужд.

Подвеска MacPherson

Преимущества

Стойки подвески MacPherson отлично удерживают автомобиль на дороге. Они также не занимают слишком много места, оставляя больше места для пассажиров.

Поскольку подвеска Macpherson имеет меньшую неподрессоренную массу, она делает автомобиль легче, чем подвеска на двойных поперечных рычагах.Этот меньший вес позволяет автомобилю ускоряться на более высоких скоростях.

Кроме того, Вам будет комфортнее управлять этим транспортным средством. А если вы ограничены в средствах, MacPherson производится недорого, что означает более низкую цену для потребителей.

Недостатки

Подвеска МакФерсон имеет длинную вертикальную сборку. Если по какой-либо причине вам необходимо опустить автомобиль, вы можете столкнуться с некоторыми проблемами.

Любой, кто водит гоночный или спортивный автомобиль, не захочет использовать эту подвеску, потому что эти типы автомобилей часто опускаются ближе к земле.

Кроме того, из-за своего вертикального характера выполнение поворотов может означать, что ваши шины не так сильно касаются дороги. Это сильно ограничит ваш контроль над автомобилем.

Подвеска на двойных поперечных рычагах

Преимущества

Подвеска на двойных поперечных рычагах имеет вертикальные верхний и нижний рычаги подвески, которые усиливают отрицательный развал. В результате ваш автомобиль имеет лучшую устойчивость на дороге, потому что шины больше касаются дороги.

Кроме того, углы установки колес остаются неизменными, как и рулевое управление.Это позволит вам лучше управлять автомобилем во время вождения, независимо от нагрузки на него.

Таким образом, если вы ищете подвеску, которая позволяет вам управлять автомобилем стабильно и стабильно, то подвеска на двойных поперечных рычагах должна быть вашим первым выбором.

Недостатки

Единственный минус, который можно сказать о подвеске на двойных поперечных рычагах, — это ее дороговизна. Эта система подвески намного сложнее, чем подвеска MacPherson, а это значит, что ее создание обходится производителям дороже.

Система подвески на двойных поперечных рычагах состоит из множества компонентов. Если одна часть выйдет из строя или износится, вся подвеска перестанет работать должным образом. Вам как владельцу потребуется больше денег на обслуживание и ремонт.

Заключение

Теперь, когда вы ознакомились с преимуществами и недостатками системы подвески MacPherson и двойных поперечных рычагов, какую из них вы считаете лучшим выбором для вас?

Что ж, если вы большой поклонник доступности и меньшего количества обслуживания, то MacPherson должен быть вашим выбором.Но если вы предпочитаете систему подвески, которая дает отличные характеристики, выберите вместо нее двойной поперечный рычаг.

2021 Acura TLX будет иметь подвеску с двумя поперечными рычагами, как NSX

На прошлой неделе Acura дразнила нас новостью о том, что Acura TLX Type S 2021 года получит новый, более мощный двигатель, но решила опубликовать еще одну дразнящую информацию, прежде чем полностью раскрыть автомобиль 28 мая. В выпуске во вторник утром, Acura подтвердила, что TLX 2021 года будет ездить на новой платформе, которая будет опираться на систему передней подвески на двойных поперечных рычагах.Это должно вернуть некоторые уникальные характеристики управляемости, которые делали предыдущие автомобили компании такими интересными.

Acura заявляет, что архитектура разработана для уровней производительности Type S, и заявляет, что она сделает TLX 2021 года «самым быстрым, управляемым и самым хорошо оборудованным» спортивным седаном, который когда-либо производила компания. Более раннее подтверждение Acura наличия 3,0-литрового двигателя V6 с турбонаддувом для самых горячих версий нового TLX добавляет достоверности этому заявлению.

Системы с двойным поперечным рычагом пережили своего рода расцвет в автомобилях Acura с середины 1980-х годов до всего несколько лет назад.Legend 1986–1995, Integra 1990–2001 и TL 1996–2014 поставлялись с удобным для энтузиастов оборудованием, в то время как новый NSX до сих пор его использует. Acura заявляет, что система подвески и платформа TLX являются эксклюзивными для бренда, поэтому в ближайшее время мы не увидим, как они распространятся на автомобили Honda.

Хотя он немного тяжелее системы MacPherson, преимущества в производительности перевешивают добавленные фунты. В автомобилях с подвеской используются два поперечных рычага управления и управляемость лучше, чем в системах MacPherson, из-за того, как геометрия подвески реагирует на крутые повороты.По мере увеличения давления на поворотах подвеска допускает более отрицательный развал. На скорости это помогает шинам сохранять большую площадь контакта с дорогой, поскольку кузов автомобиля наклоняется. В свою очередь, чем больше резины на дороге, тем лучше сцепление с дорогой.

Эта конструкция также позволяет улучшить управляемость без полного ухудшения ездовых качеств автомобиля. Системы подвески стоек МакФерсон можно модернизировать для достижения некоторых из тех же характеристик, но для этого они должны быть очень жесткими, что часто делает автомобиль очень неудобным на неровных дорогах.

Acura представит TLX 2021 года в четверг, 28 мая, в 13:00. СТАНДАРТНОЕ ВОСТОЧНОЕ ВРЕМЯ. Поскольку мы все по-прежнему стараемся держаться на расстоянии друг от друга, раскрытие будет полностью виртуальным и будет происходить в виде короткометражного фильма, который можно будет посмотреть здесь в день открытия.

Есть чаевые? Отправьте нам сообщение: [email protected]

Адаптивная стратегия подвески для подвески на двойных поперечных рычагах за счет оптимизации развала и схождения

Abstract

Система подвески отвечает за безопасность автомобиля во время маневра.Он служит двойной цели: обеспечивает устойчивость автомобиля и обеспечивает комфортную езду для пассажиров. Последние тенденции в системе подвески сосредоточены на повышении комфорта и управляемости транспортных средств при сохранении ограниченных затрат, места и возможности производства. В этой статье предлагается метод улучшения характеристик управляемости транспортного средства путем регулирования развала колес и угла схождения с использованием рычагов переменной длины адаптивным способом. Для изучения влияния динамических характеристик системы подвески в данной работе было проведено моделирование.Физическая модель четверти автомобиля с геометрией подвески на двойных поперечных рычагах моделируется в SolidWorks. Затем он импортируется и моделируется с использованием платформы SimMechanics в MATLAB. Выходные характеристики пассивной системы (без плеч переменной длины) были проверены с помощью программного обеспечения MSC ADAMS. Адаптивная система предназначена для улучшения характеристик управляемости автомобиля за счет управления углом развала и схождения. Это достигается двумя телескопическими рычагами с приводом, который динамически изменяет развал и угол схождения колеса для обеспечения наилучшего сцепления с дорогой и маневренности.Два ПИД-регулятора используются для срабатывания исполнительных механизмов на основе развала и угла схождения от датчиков для уменьшения ошибки, существующей между фактическим и желаемым значением. Рычаги приводятся в движение исполнительными механизмами с обратной связью с обратной связью с помощью отдельной системы управления. Сравнение активной и пассивной систем осуществляется путем анализа графиков различных параметров, полученных в результате моделирования в MATLAB. По результатам видно, что наблюдается уменьшение развала на 58% и увеличения носка на 96%.Следовательно, система обеспечивает обширную адаптивную стратегию управления динамическими характеристиками системы подвески.

Сокращения

PID

Пропорционально-интегральная производная

Ключевые слова

Активная система подвески

Активный контроль развала

Активный контроль схождения

Тяга автомобиля

Маневренность

000 Статьи по управлению автомобилем Реферат

Просмотр статей © 2018 Карабукский университет.Издательские услуги Elsevier B.V.

Рекомендуемые артикулы

Ссылки на статьи

Независимая подвеска на двойных поперечных рычагах равной длины и ее конструкция

Независимая подвеска на двойных поперечных рычагах равной длины и ее конструкция

Что такое рычажная подвеска?

Двухрычажная подвеска — это независимая подвеска, которая устанавливается на передние, задние или все четыре колеса. В этом контексте «независимый» означает, что на движение одного колеса не влияют три других колеса.Другими словами, он может двигаться (в некоторой степени) независимо от шасси.

Эта конструкция дает несколько преимуществ, особенно в условиях высокопроизводительной езды на дорогах и бездорожье. Ключевым преимуществом является то, что, в отличие от аналогичной стойки Макферсон, конструкция с двойным поперечным рычагом не оказывает значительного влияния на развал колес и ход подвески.

Это означает постоянное пятно контакта шины с дорогой, независимо от крена кузова или неровностей дороги.

• Тип рычага — самая популярная система независимой подвески.
• Он состоит из двух (иногда параллельных) рычагов в форме рычага для фиксации колеса. Каждый поперечный рычаг или рычаг имеет две точки крепления к шасси и одно соединение на поворотном кулаке.
• Амортизатор и винтовая пружина крепятся к поперечным рычагам для управления вертикальным перемещением.
• Вес автомобиля передается от кузова и поперечины к винтовой пружине, через которую он передается на нижний поперечный рычаг.
• Поперечные рычаги не только позиционируют колеса и передают нагрузку на автомобиль, но также удерживают ускорение, торможение и силу поворота.

Цели приостановки:

• Для предотвращения передачи дорожных ударов на компоненты автомобиля.
• Для защиты пассажиров от дорожных ударов.
• Для сохранения устойчивости автомобиля при крене или крене во время движения.
• Для обеспечения необходимой высоты конструкции кузова, а также для выдерживания крутящего момента и реакции на разрыв.
• Для идеального выравнивания кузова при движении по неровной дороге.

Подробнее здесь: http://autozine.org/technical_school/handling/tech_handling_2.htm

Подробнее: http://blogs.youwheel.com/2014/06/13/automobile-suspension-design-101-part-iii-double-wishbone-suspension/

Ознакомьтесь с этим отличным описанием. Читайте полностью здесь: http://www.rapid-racer.com/suspension.php

В автоспорте предпочтительной является система подвески на двойных поперечных рычагах, которая используется, например, в F1.Отчасти это связано с тем, что это дает инженерам больше свободы в выборе уровней развала и настройки центра крена. Что в конечном итоге повлияет на управляемость автомобиля в определенных ситуациях и может повлиять на время прохождения круга и эффективность управляемости автомобиля.

Каждый поперечный рычаг (или рычаг A) имеет две точки крепления к шасси автомобиля и одно соединение на поворотном кулаке (соединение шарового шарнира), которое соединено со ступицей колеса. Амортизаторы и винтовые пружины, крепящиеся к поперечным рычагам для управления вертикальным перемещением, расположены внутри с толкателями и тягами подвески (гоночные автомобили с открытыми колесами) miestenapteekki.com. Или может располагаться на ступицах колес в зависимости от конструкции (гоночные автомобили с закрытыми колесами).

Основное преимущество подвески на двойных поперечных рычагах состоит в том, что в ней достаточно легко проработать влияние подвижных шарниров. Это позволяет инженерам легко настраивать кинематику установки для оптимизации движения колес. В автоспорте, где десятая доля секунды на круге может означать разницу между победой и поражением, наличие легко регулируемой подвески обеспечивает более высокие характеристики для конкурентоспособности.

Конструкция подвески с двойным поперечным рычагом более эффективна при отработке нагрузок, которым подвергаются различные части подвески, что может означать постоянное развитие и развитие легких деталей, особенно в гоночной среде. Это может привести к эволюции отдельных компонентов, а не к пересмотру всей подвески.

Подвеска на двойных поперечных рычагах обеспечивает увеличивающийся уровень отрицательного развала колес на протяжении всего движения подвески, включая полный ход отскока.В отличие от конструкции стойки McPherson, которая обеспечивает отрицательный прирост развала только в начале хода отскока, а затем переходит в положительный прирост к положительному развалу на высоких уровнях отскока. Положительный развал снижает уровень CF (коэффициент трения) в шинах, уменьшая сцепление с дорогой.

Конструкция с двойным поперечным рычагом также имеет недостатки в том, что она немного сложнее других систем, таких как стойка Макферсона, и будет дороже в производстве и производстве. Произойдет небольшое увеличение веса, которое можно компенсировать применением композитных материалов.Система подвески также потребует более точной настройки и конфигурации, чтобы обеспечить максимальный прирост производительности. Если вы ищете идеальную подвеску с максимальной производительностью, подвеска на двойных поперечных рычагах — единственный выбор.

ДВОЙНАЯ ПОДВЕСКА WISHBONE.

РАВНАЯ ДЛИНА И ПАРАЛЛЕЛЬНЫЕ ССЫЛКИ:

Когда подвеска на двойных поперечных рычагах сконфигурирована с одинаковой длиной и параллельными поперечными рычагами (рычаги A), отсутствует отрицательное увеличение развала колес во время неровностей.Чтобы шины были эффективными в создании сцепления с дорогой, требуется отрицательный развал для максимального сцепления с внешней шиной. Это одна из ментальных проблем спонсоров этого типа дизайна.

Существует также проблема увеличения ширины колеи, когда шасси катится во время поворотов, и колесо, и шина находятся в непосредственной коалиции с этим движением. Наружное колесо также подвергается положительному увеличению развала, что еще больше ухудшает способность маневрировать на поворотах. Чем шире ширина шины, тем больше это влияние на увеличение положительного развала колес.

Одним из способов, которым инженеры пытались решить эту проблему, было увеличение длины поперечных рычагов, ближе к осевой линии автомобиля, и это несколько уменьшило эффекты. Но из-за одинаковой длины поперечных рычагов мы никогда не сможем уйти от этой проблемы.

НЕРАВНАЯ ДЛИНА И ПАРАЛЛЕЛЬНЫЕ ССЫЛКИ:

Изменяя длину верхнего поперечного рычага в конструкции с двойным поперечным рычагом, мы можем решить проблемы, связанные с конструкцией равной длины. Верхний поперечный рычаг укорочен, и теперь у нас есть отрицательный развал, возникающий при движении на неровностях.Также у нас есть уровни отрицательного или положительного развала, генерируемые при отскоке, в зависимости от настроек системы.

Соотношение между верхними и нижними поперечными рычагами напрямую влияет на формирование отрицательного развала поперечных рычагов. Чем короче длина верхнего поперечного рычага, тем больше эффект. Также у нас есть уменьшение длины гусеницы, что было еще одной проблемой с поперечными рычагами одинаковой длины, при осторожности это может быть незначительным.

Когда шасси катится во время поворотов, внешняя шина теперь уменьшила положительный развал, что хорошо, но теперь у нас также есть отрицательный развал внутренней шины, что плохо.В конечном итоге, поскольку внешние колеса выполняют большую часть поворотов, мы можем согласиться с этим компромиссом, поскольку мы по-прежнему получаем преимущество в производительности по сравнению с конструкциями с двойным поперечным рычагом одинаковой длины.

ДВОЙНАЯ ПОДВЕСКА WISHBONE: РОЛИКОВЫЙ ЦЕНТР.

РАВНО И ПАРАЛЛЕЛЬНО:

Центр крена чрезвычайно низкий, что хорошо для центра тяжести и управляемости. Обратной стороной является то, что угол крена приводит к положительному изгибу, противоположному тому, что мы действительно хотим.

НЕРАВНОМЕРНО И ПАРАЛЛЕЛЬНО:

Опять же, чрезвычайно низкий центр крена, большая универсальность — со способностью делать все, что требует инженер — недостатком является то, что это не все одновременно.

Ознакомьтесь с этим классным бесплатным инструментом для проектирования подвески: https://www.racingaspirations.com

Предварительный просмотр здесь:

Конструкция автомобильной подвески 101 (Часть III): Подвеска с двумя поперечными рычагами | пользователя YouWheel.com

Конструкция автомобильной подвески 101 (Часть III): Подвеска с двойным поперечным рычагом

Во второй части мы кратко анализируем первый тип подвески: продольный рычаг. Теперь давайте посмотрим на второй основной тип: подвеска на двойных поперечных рычагах.

В подвеске этого типа используются два рычага A-образной формы, одно место вверху, а другое внизу. Поскольку каждое плечо A может ограничивать 2 степени свободы, поэтому два плеча A вместе ограничивают 4 из 6 общих степеней свободы.Поэтому нам все еще нужно еще одно ограничение, чтобы вся система имела 1 степень свободы.

Для передних колес дополнительным ограничением является рулевой рычаг; для задних колес конструкторы автомобилей обычно используют рычаг регулировки угла схождения.

В таблице ниже помечена «Вариант 1» — это высоко установленная подвеска на двойных поперечных рычагах, обычно используемая в передней подвеске. Верхний рычаг установлен на стойке стойки амортизатора, что позволяет экономить место и удобно для установки двигателя / трансмиссии.

Для задних подвесок можно сделать больше усовершенствований верхних / нижних А-образных рычагов.Например, тот, который обозначен как «Вариант 2», представляет собой разделение нижнего плеча A на два отдельных рычага управления. Этот вариант можно увидеть на Nissan GT-R и Cadillac CTS; некоторые автомобили могут разложить верхний рычаг A, например Porsche Panamera.

А как насчет разложения верхнего и нижнего плеча A? — Вы можете это сделать, на самом деле многие автопроизводители тоже это делают, и у нее есть название, которое вы, должно быть, очень хорошо знаете: многорычажная подвеска (или для краткости «5-звенная»), помеченная как «Многорычажная» в диаграмма выше.Так что пока вы должны понимать: пятирычажная или многорычажная подвеска, по сути, это вариант системы двойных поперечных рычагов.

В части IV я проанализирую третий тип подвески: подвеску McPherson.

Индекс:

Конструкция подвески автомобиля 101 (часть I): что такое подвеска?

Конструкция автомобильной подвески 101 (Часть II): Подвеска продольного рычага

Конструкция автомобильной подвески 101 (Часть III): Подвеска с двойным поперечным рычагом

Конструкция автомобильной подвески 101 (Часть IV): Подвеска стойки Макферсон

Конструкция автомобильной подвески 101 (Часть V): Подвеска на H-рычаге

Сообщите нам, помогла ли эта статья каким-либо образом, в комментариях ниже.
