Ваз 2109: как поменять помпу своими руками

Помпа (насос охлаждающей жидкости) ВАЗ

Перегрев двигателя весьма неприятное происшествие, которое может произойти с каждым. Причиной этого становится неисправность помпы.
Чтобы избежать этого, важно знать признаки и первые симптомы (предвестники несчастья), и своевременно заменить помпу ваз 2109. Однако, прежде чем приступать к замене помпы, важно выполнить проверку ее исправности.
Помпа является важным агрегатом системы охлаждения. Ее второе название — водяной насос.
Замена помпы на ваз 2109 выполняется просто. Прочитав эту статью, это сможет каждый.

Признаки неисправности

Во избежание неприятностей с помпой важно знать признаки и симптомы неисправностей:

• Постоянные потери (снижение уровня) охлаждающей жидкости в системе
• Является основным признаком, однако рекомендуется в таком случае проверить патрубки и краны системы
• Второй признак – течь жидкости через вентиляционное отверстие
• Второй признак сообщает о неисправности сальника
• Чтобы это проверить, необходимо снять крышку с ГРМ, и осмотреть это отверстие
• О выходе из строя сальника говорят коричневые отложения, появившиеся вокруг него
• Третий признак — воющий звук, появляющийся при работе двигателя.
• Этот признак может быть симптомом необходимости проверки и замены подшипников насоса
• При разрушении ротора признаком становится перегрев мотора, либо быстрый нагрев до критической точки (это видно по датчику температуры на приборной панели)
• Чтобы выявить разрушение ротора нужно снять помпу с двигателя и осмотреть сам ротор, возможно нужна замена помпы ваз 2109

Проверка насоса

Проблема, с которой сталкиваются владельцы ваз 2109, как проверить помпу. Существуют два способа проверки исправности помпы, внешний осмотр и снятие.
Порядок проверки такой:

• Наиболее простой способ такой: надо сжать пальцами верхний патрубок радиатора, двигатель при этом должен быть запущен и прогрет до рабочей температуры (около 80 градусов). Когда помпа исправно работает, внутри патрубка будут отчетливо ощущаться пульсации охлаждающей жидкости

Внимание: При такой проверке, важно соблюдать меры предосторожности — в частности, не прикасаться к лопастям вентиляторов системы охлаждения, а так же не касайтесь корпуса мотора, можете обжечься

• Когда протекает сальник, из вентиляционного отверстия насоса начинает сочиться жидкость. Тут надо снять крышку с ГРМ и визуально осмотреть отверстие.
  Когда вокруг него видны коричневые отложения, свидетельствующие о протекании сальника и необходимости его замены. Эта операция не сложна, и любой автолюбитель способен с ней справиться своими руками.
• При выходе из строя подшипников вала помпы, то можно услышать воющий звук, в процессе работы мотора в передней его части. Для определения износа подшипников, надо проверить люфт, покачивая приводную звездочку насоса (сняв ремень ГРМ)
• Когда на насосе отсутствуют внешние признаки повреждения, тогда нужно выполнить снятие помпы. Для визуального осмотра узла – частенько с обратной стороны можно обнаружить сильно разрушенные (под воздействием коррозии) лопасти. Такая неисправность серьезно осложняет работу всего узла

Замена помпы

Замена помпы на ваз 21093, как и на ваз 2109 выполняется при полном остывании мотора.
Порядок выполнения процедуры следующий:

• Отсоединяем клеммы аккумулятора
• Сливаем охлаждающую жидкость (в подставленную емкость), сливая на землю тосол, вы загрязняете ядовитыми веществами окружающую среду
• Если замену жидкости (в системе охлаждения тосол либо антифриз) вы выполняли недавно (цена тосола приличная), тогда жидкость тем более следует собирать в емкость и использовать повторно после выполнения ремонтных операций

Инструкция предписывает следующим шагом, снятие ремня привода электрогенератора:

• Так как придется в процессе работы снимать шкив, чтобы получить доступ к ремню газораспределения, необходимо непременно снять приводной ремень генератора
• Ремень снимается легко, отпускаем верхний стопорный болт на планке, ослабляем слегка нижний болт (если он зажат) и отводим электрогенератор к мотору
• При этом образом, ремень привода электрогенератора ослабевает, и мы можем извлечь его
• Далее, необходимо выставить механизм газораспределения по отметкам

Первым делом, мы устанавливаем коленвал по отметке:

• Прокручиваем коленвал, и смотрим через лючок картера сцепления, что бы отметка на его корпусе совпадала с отметкой на маховике коленвала
• Совпадение отметок указывает, что поршень в первом цилиндре пришел в верхнее положение, и когда будем устанавливать назад ремень газораспределения, нам будет намного проще отрегулировать фазы газораспределения
• Самое главное, важно помнить, что механизм газораспределения вращается медленнее в два раза, чем коленвал, поэтому надо следить, чтобы отметка на шестерне вала газораспределения совпадала с отметкой на кожухе

Теперь, после совпадения отметок, можно приступать к снятию ремня газораспределения:

• Отпустите ролик натяжитель и отведите в сторону, ослабив, таким образом, натяжение ремня ГРМ

Отпускаем ролик натяжитель и снимаем ремень

• Откручиваем болты, крепящие насос (на фото они указаны стрелками)

Откручиваем болты, указанные стрелочками

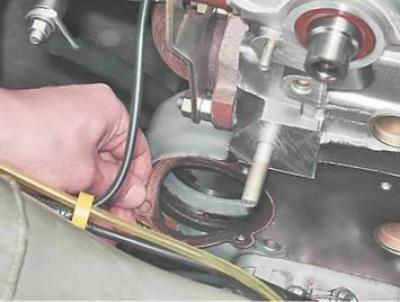

• Снимаем насос с мотора, после этого проверяем лопасти его крыльчатки на сохранность

Снимаем помпу, осматриваем лопасти крыльчатки

• Следует прочистить резьбы болтов и отверстия от старого герметика и следов коррозии
• Новую помпу выбираем в соответствии с необходимыми размерами и маркировкой
• Удаляем с сопрягаемых поверхностей насоса и мотора старый герметик и остатки прокладки, после чего протираем поверхности ветошью, пропитанной ацетоном
• Затем смазываем поверхности свежим герметиком и ставим новую прокладку
• Итак, замена помпы ваз 21093 почти завершена

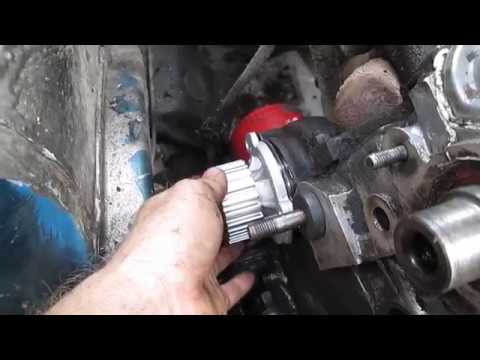

• Новую помпу надо аккуратно посадить на место
• Болты крепления вкрутить и затянуть от руки
• Перед закручиванием болтов, их нужно смазать герметиком
• Проследите, чтобы направляющие штифты располагались на своих местах
• Теперь крепеж можно затянуть, приложив необходимое усилие

Предупреждение: Следует помнить, чрезмерная затяжка болтов опасно, оно может привести к поломке помпы. Учитывая ее стоимость, вам станет понятно, почему этому следует уделить особое внимание.

• Собираем все снятые детали назад, после этого заливаем слитую в самом начале охлаждающую жидкость в систему
• Также необходимо удалить из системы воздушные пробки
• После этого можно запустить мотор и проверить, нет ли утечек из системы охлаждающей жидкости

На ваз 2109 замена помпы процесс не трудный, важно лишь подобрать нужный инструмент и комплектующие на замену. Подробнее о проверке и замене смотрите наше видео.

как поменять своими руками + видео » АвтоНоватор

Помпа (водяной насос) является основным элементом системы охлаждения любого автомобиля. Реальный срок службы водяного насоса в моделях ВАЗ 2108–099 колеблется в широких пределах — от 40 до 100 тыс. км пробега. Заменить и отремонтировать помпу можно самостоятельно. Процедура несложная, но трудоёмкая — на выполнение работ потребуется три-четыре часа.

Назначение и устройство помпы

Водяной насос — важнейший элемент системы охлаждения двигателя. Его основная функция — принудительная циркуляция охлаждающей жидкости (ОЖ) по двум контурам — малому и большому. На непрогретом двигателе циркуляция антифриза проходит по малому кругу — из водяной рубашки мотора в радиатор салонного отопителя и блок охлаждения карбюратора (или дроссельной заслонки на инжекторе ВАЗ 21099). При достижении рабочей температуры термостат открывает большой контур и ОЖ начинает циркулировать через основной радиатор.

Крыльчатка водяного насоса, приводимая в действие ремнём ГРМ, заставляет антифриз циркулировать по системе охлаждения

При выходе помпы из строя движение охлаждающей жидкости по каналам прекратится, и двигатель неизбежно перегреется. Расширяющиеся в объёме алюминиевые поршни повредят стенки цилиндров, и пропадёт компрессия. В этом случае потребуется капитальный ремонт двигателя, что в несколько раз дороже стоимости нового насоса.

Водяной насос имеет довольно простое устройство

Водяной насос ВАЗ 2108 состоит из корпуса с фланцем, прикреплённым к блоку цилиндров тремя болтами. Внутри помпы на подшипниках установлен вал с крыльчаткой и приводной шестернёй в форме зубчатого шкива. Чтобы тосол не вытекал через вал насоса наружу, устройство снабжено сальником.

Срок службы помпы зависит от работы двух деталей — подшипников и сальника. Как только один из этих элементов выйдет из строя, его необходимо менять либо ремонтировать.

Срок службы роликового подшипника определяет долговечность насоса

Расположение помпы

Водяной насос установлен на правой (по ходу движения) стороне двигателя под пластиковой крышкой. Там же находится газораспределительный механизм, приводящий через ремень зубчатый шкив помпы в движение. Такое расположение порождает ряд проблем.

1. Для осмотра помпы приходится снимать пластмассовый кожух.
2. Из-за негерметичности сальника и небольшой протечки антифриз попадает на ремень, который быстро выходит из строя.
3. При сильном износе подшипника вал может заклинить, а ремень ГРМ может соскочить или оборваться. Это в 90% случаев приводит к ударам поршней по клапанам, а в последствии и к дорогостоящему ремонту.

Насос системы охлаждения установлен на правой стороне двигателя

По этим причинам необходимо периодически (каждые 10–15 тыс. км пробега) осматривать механизм газораспределения на предмет натяжения ремня и работоспособности помпы.

Диагностика неисправностей

Неисправности водяного насоса на переднеприводных моделях ВАЗ проявляются следующим образом.

1. С правой стороны двигателя возникает посторонний шум, нарастающий с увеличением оборотов.
2. Рядом с узлом ГРМ и под ним образуются следы ОЖ (не путать с моторным маслом).
3. Под автомобилем появляется лужица, а уровень тосола в расширительном бачке заметно падает.
4. Электрический вентилятор радиатора охлаждения включается чаще обычного в любую погоду.

Защитный кожух крепится к двигателю тремя болтами

Практика показывает, что большинство автолюбителей обнаруживает проблему на предпоследней и конечной стадии износа, когда антифриз уже вытек на землю либо заклинил вал помпы.

Чётко идентифицировать звук изношенных подшипников водяного насоса на фоне работающего мотора довольно трудно. Проблема усугубляется шумом других неисправных узлов, например, стучащих клапанов. Поэтому при первом подозрении следует снять пластиковый кожух ГРМ, открутив гаечным ключом на 10 три болта, и провести диагностику помпы следующим образом.

1. Тщательно осмотрите пространство вокруг шестерни водяного насоса и ремень ГРМ на предмет наличия следов ОЖ.

   Следы ОЖ под насосом свидетельствуют об утечке тосола

2. Посмотрите на положение зубчатого шкива относительно других шестерён и плоскости стального кожуха. Он не должен быть перекошен.

   После полного износа подшипника вал насоса может перекоситься

3. Попробуйте покачать шестерёнку вдоль оси вала при натянутом ремне. Если это удалось, помпу нужно демонтировать.
4. Ослабив натяжной ролик и ремень ГРМ, покачайте вал. При обнаружении люфта сдвиньте ремень и покрутите шкив рукой. Он должен вращаться легко и бесшумно.

Указанные симптомы могут проявляться как по отдельности, так и одновременно. Можно обнаружить износ сальника при рабочих подшипниках (следы тосола есть, а люфта вала нет), и наоборот. В любом случае помпу следует снять, а при необходимости — разобрать или заменить.

Методика выявления неисправности водяного насоса одинакова для версий авто с карбюратором и инжектором, разницы никакой нет.

Видео: работа неисправной помпы

Замена водяного насоса

Процесс замены помпы можно разделить на четыре этапа.

1. Подготовка инструментов и приспособлений.
2. Частичная разборка узла ГРМ и демонтаж помпы.
3. Покупка новой помпы и высокотемпературного герметика для уплотнения фланца.
4. Установка нового водяного насоса и сборка узла ГРМ.

В некоторых случаях наблюдается утечка тосола из-под прокладки, а не из помпы

Если нет уверенности в неисправности водяного насоса, то рекомендуется соблюдать именно такой порядок работ. Бывают случаи, когда ОЖ течёт из-за изношенной прокладки, а сама помпа вполне работоспособна. Поэтому покупать её заранее не стоит.

Подготовка к работе

Для демонтажа и замены водяного насоса стандартный набор инструментов:

• набор накидных ключей на 10–19;
• крестообразная и плоская отвёртки;
• вороток с трещоткой и набор головок;
• пассатижи с согнутыми тонкими губами;
• домкрат и подставки под колёса.

  Для замены помпы потребуется стандартный набор инструментов и литровая ёмкость с ОЖ

Для очистки корпуса двигателя от старого герметика потребуется ветошь и маленький нож. Работы рекомендуется проводить на ровном хорошо освещённом месте. Смотровая яма или эстакада не понадобятся.

Подкапотное пространство в процессе работ должно хорошо освещаться

Для слива тосола потребуется таз, воронка и кусок обычного шланга. Так как при этом некоторый объём ОЖ будет потерян, следует приготовить литр свежего тосола для доливки.

Демонтаж водяного насоса

Порядок снятия помпы во многом схож с технологией замены ремня ГРМ, за исключением того, что зубчатый шкив коленчатого вала и ремень привода генератора остаются на месте.

Алгоритм демонтажа помпы с карбюраторных и инжекторных двигателей абсолютно одинаков и состоит в следующем.

1. Выверните три болта, удерживающие пластиковую защиту ГРМ, и снимите её.

   После откручивания трёх болтов крепления защита ГРМ легко снимается

2. Подставив противооткатные башмаки, домкратом поднимите правое переднее колесо и включите четвёртую передачу. Вращая колесо руками, добейтесь совмещения риски на зубчатом шкиве распределительного вала с выступом на головке цилиндров с левой (по ходу движения) стороны.

   Чтобы при снятии ремня не нарушить фазы газораспределения, следует выставить метки на шкиве распредвала и ГБЦ

3. Ключом на 13 выкрутите болт-пробку рубашки охлаждения двигателя, предварительно подставив снизу ёмкость. Болт-пробка находится на передней стенке блока цилиндров. В инжекторной версии двигателя он закрыт электронным модулем зажигания. Чтобы струя из отверстия не била в радиатор, сразу подставьте шланг, другой конец которого направлен в таз.

   Болт-пробка для слива тосола расположен на стенке блока цилиндров

4. Когда струя ОЖ превратится в тонкий ручеёк, текущий по стенке двигателя, заверните пробку в отверстие и плотно затяните. Сливать весь тосол из системы нет необходимости. Пустой должна быть лишь камера помпы.
5. Открутив гайку натяжного ролика, ослабьте ремень ГРМ. Снимите его с шестерёнки распредвала и отложите в правую сторону. Снимите ролик со шпильки.

   Ослабленный ремень ГРМ легко снимается с верхней шестерни

6. Зафиксируйте зубчатый шкив распредвала, вставив ключ в одно из отверстий. Вторым ключом ослабьте и выверните болт крепления. С помощью плоской отвёртки снимите шкив с вала. Следите, чтобы не упала и не потерялась шпонка.

   Для ослабления гайки крепления шкива используют второй ключ

7. Накидным ключом или головкой на 13 выкрутите пять болтов крепления металлической пластины, три из которых удерживают водяной насос. Извлеките стальной кожух.

   Водяной насос и металлический кожух имеют три общих болта крепления и снимаются вместе

8. Вытащите помпу, поддев её за шестерёнку мощной плоской отвёрткой. Если фланец прикипел, аккуратно постучите по корпусу насоса через деревянную наставку.

В процессе опорожнения водяной рубашки мотора откройте крышку расширительного бачка — жидкость потечёт быстрее.

Водяной насос разбирается с помощью специального съёмника

Снятый насос обследуйте на наличие люфта вала и убедитесь, что тосол вытекал именно через сальник. При желании помпу можно разобрать с помощью специального съёмника с двумя захватами в виде крюков. Для этого необходимо выкрутить стопорный винт, стащить крыльчатку съёмником и аккуратно выбить вал с подшипником.

Перед выпрессовкой нужно выкрутить стопорный винт, удерживающий подшипник

Обычно помпа от «восьмёрки» и «девятки» не ремонтируется, а меняется. Причина — в отсутствии качественных запчастей — сальников и роликовых подшипников. Проще поставить новую деталь в сборе, чем постоянно реставрировать старую.

Видео: разборка водяного насоса

Выбор нового водяного насоса

При покупке новой помпы для ВАЗ 2108/09 нужно учитывать ряд моментов.

1. Чтобы по ошибке не купить помпу от более поздних моделей ВАЗ с 16-клапанным двигателем (он отличается размерами шкива), возьмите с собой в магазин неисправный насос.
2. Выбирайте помпу нового образца с прямыми, а не дугообразными, лопастями крыльчатки.

   Крыльчатка насосов нового образца имеет прямые лопасти

3. Чтобы не купить подделку, обратите внимание на товарные знаки производителя (оттиски на крыльчатке, штампы и гравировка на корпусе).
4. Проверьте целостность упаковки и бумажной пломбы с указанием каталожного номера изделия.
5. Водяные насосы ВАЗ 2108–099 для карбюраторных и инжекторных двигателей абсолютно идентичны.
6. В комплекте с насосом должна идти мягкая прокладка.

Лазерная маркировка выполняется на торце ведомой шестерёнки насоса

Некоторые производители запасных деталей для автомобилей ВАЗ ставят на них маркировку лазером, подделать её довольно сложно.

Перед походом в магазин осмотрите другие элементы разобранного узла ГРМ. Проверьте состояние ремня и натяжного ролика. Если ремень покрыт трещинами, видны нитки каркаса, его лучше заменить, не дожидаясь обрыва. Исправный натяжной ролик должен свободно вращаться, не болтаясь на шпильке.

Перед сборкой желательно проверить состояние натяжного ролика

Кроме этого, следует осмотреть и при необходимости заменить ремень привода генератора. Не упускайте возможность его обследовать и заменить при необходимости.

Установка новой помпы

Если при снятии помпы вы случайно не повернули шкив распределительного либо коленчатого вала, можно приступать к установке нового насоса. Все работы выполняются в обратном порядке. При этом следует учитывать ряд моментов.

1. Почистите и протрите фланец для установки насоса на блоке цилиндров.
2. На прокладку водяного насоса с обеих сторон нанесите высокотемпературный герметик.

   Для плотности и надёжности соединения на прокладку наносится слой герметика

3. Если насос устанавливается неправильно, отверстия под болты на фланце и блоке цилиндров не будут совпадать.
4. После монтажа шкива на распределительный вал убедитесь в том, что метки совпадают.

   При установке шестерёнки распредвала необходимо проверить соответствие меток

5. Проверьте натяжение ремня ГРМ. Для этого на свободном участке поверните его вокруг своей оси. При хорошей натяжке ремень не повернётся более чем на 90°.

   Правильно натянутый ремень должен поворачиваться максимум на 90°

6. Перед заполнением системы тосолом снимите трубку подогрева карбюратора или дроссельной заслонки на инжекторной версии.

   При заполнении системы тосолом снимаются трубки подогрева карбюратора или дроссельной заслонки

Снятие патрубков малого диаметра с карбюратора или дросселя обеспечивает выход воздуха при заполнении системы тосолом. ОЖ заливается через горловину расширительного бачка. Когда тосол начнёт вытекать из трубки, на неё следует немедленно натянуть штуцер. Затем бачок заполняется до уровня между рисками Max и Min. Если потери ОЖ при сливе были незначительны, литра заблаговременно приобретённого тосола вполне хватит на доливку.

Для проверки работоспособности помпы двигатель на холостых оборотах прогревается до максимальной температуры. Показатель исправности насоса — включившийся при температуре около 100 °С электровентилятор.

Видео: замена водяного насоса ВАЗ 2108–099

Установка дополнительной помпы

Недостаток первых переднеприводных автомобилей ВАЗ — плохая работа отопителя салона. Пока двигатель не прогреется до рабочей температуры, в салоне холодно. Это обусловлено конструкцией малого контура циркуляции, в который ОЖ поступает в малом количестве. Проблема решается установкой дополнительного электрического насоса от «ГАЗели».

Дополнительная электрическая помпа ставится в трубопровод печки

Для монтажа помпы с электроприводом необходимо приобрести:

• четырёхконтактное реле;
• многожильные провода и разъём на два контакта;
• гнездо предохранителя;
• шланги и хомуты для присоединения к системе охлаждения;
• электронасос от автомобиля «ГАЗель».

Помпа ставится на самодельном кронштейне, прикрученном к одному из болтов на посадочном фланце коробки передач. Предварительно сливается антифриз и снимается термостат, который будет мешать при установке дополнительной помпы. Это особенно актуально для инжекторной модели ВАЗ 21099.

Для включения насоса собирается небольшая схема с реле

Врезка производится в обратный патрубок, идущий от салонного отопителя. В этом случае электронасос создаст в радиаторе печки разрежение. Для включения помпы вместе с зажиганием и от отдельной кнопки собирается несложная электрическая схема. Реле с предохранителем помещается в салоне под приборной панелью, а в качестве выключателя выбирается любая свободная кнопка.

Видео: установка электрического насоса

Проверить работоспособность и заменить водяной насос на ВАЗ 2108–099 достаточно просто. Не стоит забывать и про профилактические меры. Следует периодически проверять техническое состояние и смазку помпы, а также своевременно менять охлаждающую жидкость. В этих условиях насос прослужит максимально долго.

Оцените статью:

Поделитесь с друзьями!

Замена помпы на ВАЗ 2109 и ВАЗ 2114

Один из важных элементов охладительной системы автомобиля – водяной насос, именуемый помпой. В случае возникновения неполадок в его работе, деятельность всего механизма будет нарушена, что приведет к перегреву двигателя. Регулярная проверка и своевременная замена помпы ВАЗ 2114 убережет владельца автомобиля от неприятностей.

Простейший способ убедиться в исправности устройства – прогреть до привычной температуры двигатель и сдавить верхний шланг радиатора. Если работа водяного насоса не нарушена, то внутри шланга должна ощутимо прощупываться пульсация.
Признаки, по которым можно определить, что нужна замена помпы на ВАЗ 2114:
1) Слишком быстрый расход охлаждающей жидкости, что само по себе является признаком явного сбоя в работе механизма.
2) Протекание влаги из контрольно-выделительного отверстия, что указывает на неисправность сальника. Для уточнения причины поломки крышку ГРМ надо снять и осмотреть дырку. Если видны коричневые образования, то сальник срочно требует замены.
3) Характерный «воющий» звук при включенном двигателе – свидетельствует о возможном повреждении подшипников вала насоса.
4) Поломка ротора. Чтобы убедиться в разрушении лопастей, надо полностью снять водяной насос и осмотреть заднюю сторону.
Хотя устранение неприятности вполне можно провести самостоятельно, не все владельцы автомобилей знают, как поменять помпу на ВАЗ 2114. Основное правило ремонта – новое устройство должно быть полностью идентично предыдущему.

Ход работы

Замена помпы ВАЗ 2109 требует полного охлаждения двигателя после работы. Неисправная помпа ВАЗ 2114 нуждается в таком же подходе.
Шаги:
1. откинуть массовый провод аккумуляторной батареи;
2. слить жидкость из системы охлаждения;
3. убрать ремни привода;
4. осмотреть лопасти, предварительно отсоединив насос;
5. заместить устаревший герметик новым или произвести замену уплотнительного кольца;
6. поставить новый водяной насос.
По окончании процесса охлаждающую жидкость следует залить обратно и запустить работу двигателя. При правильной установке протечек не будет.

Несмотря на всю простоту ремонта, помпа на ВАЗ 2114 является важным элементом устройства. Если вовремя не предупредить поломку или слишком затягивать ее устранение, то высок риск повреждения двигателя. Своевременно убрав неполадки, автовладелец, возможно, спасет чью-то жизнь.

Помпа Ваз 2109 — замена, осмотр, неисправности, видео, фото, цена.

Как заменить помпу ваз 2109? Это дело совсем не сложное, главное четко знать, как все это делается и тогда проблем не возникнет. Но для начала нужно четко знать, что именно помпа вышла из строя, а не что, то другое. При выходе ее из строя и несвоевременной замене последствия будут плачевными. Во первых, может произойти перегрев двигателя, а это частичный капитальный ремонт. Во вторых, ее просто напросто может разорвать, а это уже замена блока или его сварка.

Проверка работоспособности помпы.

• Завести двигатель и дать ему прогреться до рабочей температуры.
• Сжать рукой верхний патрубок системы охлаждения.

Если чувствуется циркуляция тосола, то помпа работает. В ином случае требуется ее замена. Также если помпа потекла, можно поменять только сальник.

Неисправности помпы Ваз 2109.

• Гремит или заклинивает.
• Слышен воющий звук.
• Выходит из строя подшипник.
• Лопасти покрошенные, либо отколоты.

Порядок замены помпы.

1. Открыть капот и слить охлаждающую жидкость. Сделать это можно открутив болт под 4 свечей.
2. Снимаем кожух ремня ГРМ (3 болта).
3. Ослабляем болт крепления шестерни распредвала.
4. Поднимаем автомобиль на домкрате или подъемнике и включаем первую передачу.




5. Крутим колесо газовым ключом до тех пока метка звездочки распредвала не станет вровень  с клювом задней крышки.
6. Заглядываем в люк картера и запоминаем положение метки. При полной сборке метки должны совпадать.
7. Ослабляем крепление натяжного ролика по часовой стрелке и снимаем его вместе с ремнем.
8. Снимаем шестерню распредвала.
9. Откручиваем заднюю крышку, за которой находится помпа.




10. С помощью деревяшки стучим по шкиву молотком, чтобы отошел герметик, на котором сидит помпа.
11. При изъятии помпы остается старый герметик, удалите его и обезжирьте поверхность.
12. Нанесите герметик и поставьте новую помпу вместе с прокладкой.
13. Собираем все в обратном порядке. Не забывайте про метки.

Поменять ремень ГРМ на ВАЗ 2109 в Москве

Платформа Юду предоставляет возможность найти качественные услуги проверенных специалистов тем, кому необходимо оперативно поменять ремень ГРМ на автомобиле ВАЗ 2109. Оформить заявку и оставить заказ можно в течение десяти минут.

Завод-производитель утверждает, что данную процедуру следует производить 60-75 тысяч километров.

Зачем нужна замена ремня ГРМ на девятке

Данная деталь отвечает за движение коленчатого и распределительного валов, поэтому износ ремня может привести к серьезным поломкам двигателя внутреннего сгорания. Вы можете самостоятельно проверить ремень ГРМ с помощью следующих действий:

• Найти под капотом щиток двигателя, который отвечает за защиту от грязи, и снять его
• Открутить крепления верхней крышки привода газораспределительного механизма
• Поворот коленчатого вала вправо

Трещины, складки, подгорания и расслоения свидетельствуют о потребности в срочной замене ремня.

Цена замены ремня ГРМ на ВАЗ 2109

Заказчик, оформивший заявку на краудсорс-платформе Юду, сам устанавливает цену выполнения работы. Окончательная сумма согласовывается с понравившимся и выбранным исполнителем.

Специалисты Юду предоставляют гарантии от полугода до года. Поменять ремень газораспределительного механизма на Юду можно недорого, так как взаимодействие между сторонами осуществляется без посредников.

Преимущества заказа на Юду

Поисковые системы выдают множество ссылок на сайты, предлагающие услуги для ВАЗ 2109, но специалисты платформы Юду имеет следующие преимущества:

• Оперативность вызова в любой район Москвы
• Надежное оборудование и наличие всех требуемых инструментов
• Низкая стоимость
• Богатый опыт и должный уровень квалификации специалистов

Полный список мастеров, специализирующихся на работе с девяткой LADA в столице, доступен для изучения на главной странице YouDo.com.

Замена помпы на ваз 2109

service-193 › Блог › Почти ретро. Замена помпы на ВАЗ-2109

Иногда к нам в руки попадают автомобили довольно архаичной конструкции. В этот раз таким автомобилем оказался ВАЗ-2109 с карбюраторным двигателем и жалобой на подтекающий антифриз. Осмотр показал, что водяной насос (ака помпа) люфтит и течет, а значит подлежит замене. Хотя в интернете полно мануалов на эту тему, мой, очевидно, будет самым лучшим 😉 Поехали.

Машину домкратим, скидываем правое переднее колесо, открываем капот. Кожух ремня ГРМ уже был скинут в процессе диагностики, поэтому его демонтаж не рассматриваем. Видно, кстати, что ремень стоит на шестерне кривовато. Видать, некоторая несоосность уже присутствует:

Нам надо снять ремень ГРМ, так как помпа приводится им. Прежде, чем снимать ремень, надо выставить по меткам распредвал и коленвал. Вот метка распредвала:

С меткой коленвала сложнее. В принципе, можно смотреть метку на маховике через окошко на коробке передач. Но в нашем случае там метка как-то явно не попадала “в такт” с меткой на распредвалу, и было решено ориентироваться по метке на шестерне коленвала. Для доступа к ней надо снять ремень генератора (на фотографии, увы, не попало, но как это сделать, тоже много где описано). После этого надо открутить болт и снять шкив с коленвала. У нас был читкод в виде пневмогайковерта, но если такового нет, то самое простое — включить пятую передачу и зажать тормоз в то время, как второй участник процесса откручивает болт. Еще один вариант — застопорить маховик через то самое окошко, о котором уже говорилось.

После снятия шкива надо убедиться, что метка на шестерне коленчатого вала совпадает с меткой на корпусе (точка на шестерне в верхней части напротив выреза):

Если метка не совпадает, можно вкрутить на место болт (не ставя шкив), и вращать коленвал за него.

После этого можно ослаблять натяжитель. Для этого надо немного (буквально оборот-два) открутить гайку, обведенную красным (ключ на 17):

Все, ремень можно отводить:

Казалось бы, вот она, помпа под роликом натяжителя, снимай ее — и вперед. Увы, все сложнее. Корпус помпы закрыт металлической пластиной сложной формы. Эта пластина препятствует снятию помпы. А для снятия пластины нужно снять шестерню распредвала. Зачем так сделано — достоверно неизвестно, но назвать это решение правильным я не могу. Итак, фиксируем чем-нибудь шестерню (надо вставить в прорези на шестерне какую-нибудь отвертку, а в идеале — специальный фиксатор шкивов), и откручиваем болт. Шестерня в нашем случае сошла с вала достаточно легко. Если сходит с трудом — можно попробовать пропустить через эти же отверстия веревку/провод и попробовать дернуть на себя — как правило, помогает облегчить демонтаж. Главное — не потерять шпонку. Вот так выглядит вал со снятой шестерней (видно, что сальник распредвала подтекает, при следующей замене ремня рекомендуется поменять):

Сама шестерня (видна выемка под шпонку):

Теперь надо открутить пластину. Она крепится на шпильке (надо открутить одну гайку рядом с распредвалом), на одном болте недалеко, и еще тремя болтами крепления помпы. Все их надо открутить, а потом попытаться вытащить пластину:

Увы, нам ее снять без затей не удалось. Пришлось откручивать одну опору двигателя:

После этого — домкратить мотор, и играть в головоломку, выворачивая пластину подходящим образом. После этого аналогичным образом надо снять помпу. Держится она на тех же трех болтах, а также на прикипевшей за годы прокладке, поэтому чтобы стронуть ее с места, понадобится вмешательство отвертки. При этом выльется около трех литров антифриза, рекомендуется подставить тазик. Вытаскивать ее не легче, чем пластину, но вот каков будет итог:

Сальник распредвала под другим ракурсом:

Старая помпа (совершенно неинформативное фото):

После этого остается:
1) Зачистить посадочное место помпы.
2) Проявить чудеса изворотливости, поставив ее и пластину на место.
3) Собрать все в обратном порядке.
4) Натянуть ремень с правильным усилием (мы с непривычки перетянули, разумеется). Критерий правильности натяга — ремень достаточно свободно прожимается пальцем на длинной ветви (прямой между распредвалом и коленвалом).
5) Собрать все окончательно, залить антифриз, завести мотор с открытой крышкой расширительного бачка, убедиться в отсутствии воздушных пробок в системе (термостат открывается, радиатор прогревается, вентилятор включается).
6) Радостно ехать по своим делам.

Такой вот экскурс в историю. А ведь еще лет пятнадцать-двадцать назад эту процедуру без всяких инструкций умел делать среднестатистический автовладелец! Такая вот смена эпохи. Лет через пятнадцать будем составлять инструкции о том, что такое автомобиль без автопилота и как управлять им вручную.

Процесс замены водяной помпы на ВАЗ 2109

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

1. Ключи рожковые и накидные на «10» и «17»;
2. Головки с воротками тех же размеров;
3. Мощная плоская отвертка;
4. Нож;
5. Емкость для слива рабочей жидкости;
6. Ветоши;
7. Герметик;
8. Домкрат;
9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

• ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
• Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.

Снятие защитной крышки

Совмещение меток на распредвале

Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

Снимается ремень с шестерни распредвала и опустить его вниз. Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб . Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:

Самостоятельная замена водяного насоса автомобиля ВАЗ 2108/09

Водяной насос — основной узел системы охлаждения автомобиля. От его исправной работы зависит скорость циркуляции охлаждающей жидкости в протоках блока цилиндра. Это обеспечивает отвод тепла и поддержание рабочей температуры двигателя. На ранних стадиях диагностика и устранение неполадок водяного насоса не представляет большой сложности. Игнорирование же признаков неисправности помпы может привести к сильному перегреву мотора и деформации головки блока цилиндров. В этом случае потребуется дорогостоящий капитальный ремонт двигателя.

Назначение и функции водяного насоса

Следует заметить, что термин «водяная помпа» или «водяной насос» является не совсем корректным. Дело в том, что на первых автомобилях в качестве охлаждающей жидкости использовалась обычная вода. Сегодня же в системе охлаждения циркулирует специальная жидкость, называемая тосолом или антифризом. Вода же заливается в систему лишь в исключительных случаях.

В системе охлаждения двигателя циркулирует специальная жидкость, называемая тосолом или антифризом

В процессе работы двигателя внутреннего сгорания в цилиндрах происходит воспламенение топливно-воздушной смеси. Выделяющееся при этом тепло быстро нагревает корпус мотора. Если своевременно не остановить рост температуры, металл может очень сильно разогреться и даже деформироваться. Во избежание этого внутри блока цилиндров и клапанной головки проточены каналы, по которым циркулирует охлаждающий состав.

Современная охлаждающая жидкость (ОЖ) – это смесь воды, антифризов и специальных антикоррозийных ингибиторов (присадок), придающих раствору антипенные, флуоресцентные и антикавитационные свойства. Такой состав позволяет эксплуатировать авто при температурах от -40 до +40 о С. Кроме этого, ОЖ выполняет функции смазки, что заметно увеличивает срок службы трущихся элементов системы охлаждения.

Схема движения охлаждающей жидкости в двигателе ЗМЗ 40524

Водяной насос состоит из корпуса и рабочего вала с крыльчаткой. Вал установлен на подшипнике и приводится в движение зубчатым ремнём от коленчатого вала.

Устанавливается помпа в штатное отверстие блока цилиндров. Оно представляет собой полость, где и происходит разгон ОЖ по каналам системы охлаждения. В автомобилях ВАЗ 2108/09 помпа крепится тремя болтами, расположенными на её корпусе.

Система охлаждения двигателя является замкнутой и нерегулируемой. Кроме водяного насоса, в неё входят следующие элементы:

Радиатор установлен в передней части кузова автомобиля

Термостат регулирует подачу охлаждающей жидкости

Расширительный бачок компенсирует изменения объёма ОЖ при нагревании

Все элементы соединены между собой трубами и шлангами различного диаметра. Отличительной чертой автомобилей семейства ВАЗ является доступность системы охлаждения для обслуживания и ремонта.

Основные неисправности системы охлаждения

Основной индикатор работоспособности системы охлаждения — это датчик температуры двигателя. Он расположен на приборной панели в салоне автомобиля.

Датчик температуры двигателя на приборной панели ВАЗ 2108/09 расположен справа от датчика топлива

Если двигатель перегревается, стрелка прибора находится в красной зоне. Причин может быть несколько.

1. Недостаточный уровень или утечка охлаждающей жидкости в системе.
2. Выход из строя термостата.
3. Неполадки в работе водяного насоса.
4. Неисправности температурного датчика.

Прежде всего следует поднять капот и осмотреть систему охлаждения. Сам факт утечки ОЖ легко определяется по уровню жидкости в расширительном бачке. Гораздо сложнее найти точное место утечки. Часто для этого требуется тщательно осмотреть всё пространства моторного отсека.

Наиболее неприятный вариант — пробой прокладки под головкой клапанов и поступление ОЖ в масляный картер. Симптомом такого развития событий является изменение цвета масла. Оно становится тускло-белым с радужными разводами, образованными этиленгликолем.

Иногда повреждаются шланги системы охлаждения, ведущие к отопителю салона. Это обычно происходит после сильных морозов или длительного простоя машины. В этом случае утечку ОЖ следует искать под «торпедой», поднимая коврики и снимая внутреннюю обшивку салона. Вытекающая жидкость скапливается под ковриками или впитывается утеплителем салона.

Перегрев мотора часто происходит из-за того, что забиваются «соты» радиатора. Грязь, пыль и мелкий песок, попадая на переднюю плоскость радиатора во время движения, образуют плотную корку, которая и препятствует охлаждению двигателя. В этом случае достаточно очистить радиатор струёй воды под давлением. При этом не рекомендуется использовать металлическую щётку.

Засорение сот радиатора приводит к перегреву двигателя

Выход из строя термостата, как правило, не приводит к перегреву двигателя. Западающий на нём клапан открывает большой круг циркуляции ОЖ, тем самым снижая температуру жидкости.

Диагностика неисправностей водяного насоса

Устройство водяного насоса довольно простое. В большинстве случаев выходит из строя подшипник, на котором вращается крыльчатка. Возможны два варианта поломки, различные по степени тяжести.

1. Подшипник сработался. В этом случае мотор начинает «визжать» — издавать громкий высокий звук. Источник «визга» обычно находится в передней части мотора около зубчатого ремня. С увеличением оборотов частота звука растёт, с уменьшением — снижается.
2. Подшипник заклинил. Это происходит после продолжительной эксплуатации помпы с изношенным подшипником. «Визг» резко прекращается, но резко повышается температура двигателя. Помпа перестаёт работать, и ОЖ без напора продолжает медленно двигаться по каналам. Этого, конечно, недостаточно для охлаждения мотора. При возникновении такой ситуации следует на малых оборотах и с частыми остановками доехать до ближайшего автосервиса.

Если уровень жидкости в расширительном бачке нормальный, но охлаждающая жидкость кипит, а из воздушного клапана идёт пар — не торопитесь открывать крышку. Во-первых, можно обжечься паром. Во-вторых, кипящий антифриз может струёй вырваться наружу. Нужно выждать определённое время, для того чтобы ОЖ остыла и только после этого откручивать крышку расширительного бачка.

Существует ещё один способ проверить работоспособность помпы. Для этого нужно рукой частично пережать рукой толстый шланг, идущий от двигателя к радиатору, и запустить двигатель на холостых оборотах. Если шланг под пальцами пульсирует — насос находится в рабочем состоянии. Если пульсация отсутствует — крыльчатка не вращается и насос неисправен. Во избежание травм такую диагностику следует проводить очень осторожно, не касаясь руками вращающегося вентилятора. Сжимать шланг нужно на 10–20% — этого достаточно, чтобы почувствовать пульсацию ОЖ. Касаться руками двигателя также не стоит — можно обжечься.

Затем, сняв защитный пластиковый кожух над ремнём, необходимо осмотреть место крепления насоса. Обычно при разрушении подшипника на оси вращения возникают характерные подтёки. Под действием вибрации деформируется сальник. Он может выглядеть сухим, но на корпусе остаётся грязно-бурый след. Это говорит о том, что утечка ОЖ возникает на высоких оборотах. Когда мотор не работает, жидкость не вытекает, а место утечки высыхает.

Исправность подшипника можно проверить, раскачивая рукой приводной шкив насоса. Для этого придётся снять передаточный ремень. Если подшипник изношен, то при раскачивании шестерёнки рукой будет заметен определённый люфт, которого быть не должно.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

Отсоединяется минусовая клемма аккумулятора.

Минусовая клемма аккумулятора обозначена пиктограммой на свинцовом контакте

Сливное отверстие расположено в нижней части блока цилиндров

Натяжной ролик ослабляется откручиванием фиксирующего винта

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.

Уайт-спирит хорошо очищает поверхность от остатков герметика

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Главный фактор, разрушающий подшипник и сальник водяного насоса — перетянутый ремень ГРМ. Если нет ключа с динамометром, народные умельцы пользуются обыкновенным безменом. Необходимо добиться такого натяжения ремня, при котором прогиб резинового полотна в середине между шкивами составлял 10–15 мм. при усилии в 10 кг. Крюк безмена цепляется за ремень и натягивается до отметки в 10 кг. Замеряется глубина прогиба ремня.

Видео: разборка водяного насоса автомобиля ВАЗ 2109/08

Установка дополнительной помпы на ВАЗ 2108/09

При эксплуатации автомобиля зимой необходимо поддерживать комфортную температуру воздуха в салоне. Штатная печка с этим справляется далеко не всегда. Некоторые автовладельцы устанавливают дополнительный водяной насос, повышающий эффективность циркуляции охлаждающей жидкости в контуре отопителя салона.

Дополнительный водяной насос усиливает циркуляцию ОЖ внутри печки

Дополнительная помпа врезается в разрыв шланга, через который тосол поступает в радиатор печки. Для этого потребуется несколько шлангов общей длиной около 50 см и четыре хомута для их крепления. Обычно устанавливается насос от «ГАЗели», работающий от электрической сети.

Порядок действий следующий.

Для удобства снимается аккумулятор и воздушный фильтр.

Снимаются аккумулятор и воздушный фильтр

Дополнительный водяной насос от «ГАЗели» работает от электросети

Помпа не должна устанавливаться выше термостата

Одним шлангом помпа соединяется с двигателем, другим — с радиатором печки

Как показала практика, это позволяет разогреть воздух, выходящий из печки, до 50–55 о С. При низких температурах водитель может находиться в салоне без верхней одежды. Естественно, такое устройство применяется только зимой.

Более сложная схема подключения второй помпы предполагает использование дополнительного реле.

Видео: установка дополнительной помпы в ВАЗ 2108/09

Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Эксплуатация автомобиля с неисправным насосом может привести к довольно серьёзным последствиям. Установить же новую помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Для этого потребуется лишь стандартный набор инструментов и расходные материалы. И никогда не сливайте отработанный антифриз на землю. Удачи на дорогах!

Замена помпы ВАЗ-2109 в гараже

Поскольку двигатель ВАЗ-2109 имеет жидкостное охлаждение, необходим насос, который заставит охлаждающую жидкость двигаться по специальным патрубкам и отводить избыток тепла от мотора. И такой насос там есть. Центробежная помпа ВАЗ-2109 – это главный агрегат системы охлаждения, поддерживающий бесперебойное движение антифриза по охлаждающей системе.

Где находится помпа ВАЗ 2109

Автомобильная помпа состоит из металлического литого корпуса, который выполняется из алюминия или чугуна, подвижного вала, подшипников и крыльчатки. Герметичность агрегата обеспечивается за счёт специального уплотнителя. Под действием вращения крыльчатки в механизме создаётся давление, выталкивающее антифриз, который совершает свою полезную работу, нагреваясь в каналах охладительной системы и остывая в радиаторе, чтобы снова попасть в рубашку охлаждения двигателя. Этот процесс регулируются специальным прибором – термостатом.

Располагается насос под кожухом газораспределительного механизма, немного ниже шестерни распределительного вала.

Признаки того, что водяной насос надо поменять

Наиболее уязвимым местом центробежного насоса является сальник — та самая деталь уплотнения, не дающая протекать антифризу. Со временем сальник изнашивается, и протечка становится неизбежной. Причин для износа сальника достаточно: это и бешеные температурные скачки, и попадание загрязнений извне под капот машины, плюс антифриз всегда принимает в себя часть продуктов горения топлива и моторного масла. Настолько агрессивная среда не может не влиять на герметичность помпы ВАЗ-2109.

Нередко приходят в негодность и подшипники водяного насоса. В такие моменты появляется характерный стук под капотом машины. Если не прибегнуть к «хирургическому» вмешательству в подкапотное пространство, недалеко до заклинивания или перекоса вала насоса.

Коротко можно перечислить следующие признаки неисправности центробежной помпы:

• Утечка охлаждающей жидкости.
• Воющие звуки, которые появляются при работе двигателя.
• В критических ситуациях, если проблема осталась незамеченной после первых двух признаков, возможен перегрев мотора, особенно когда повреждён ротор помпы.

Самостоятельная диагностика

По косвенным признакам можно предположить, нуждается ли помпа в замене, но точнее разобраться в этом вопросе можно только сняв и осмотрев этот агрегат со всех сторон. Предварительно можно судить о состоянии помпы только по некоторым косвенным признакам. Например, при работе мотора в нормальном режиме на неисправность помпы может указывать температура верхнего шланга радиатора и наличие в нём жидкости. Шланг должен быть тёплым. Это определяется на ощупь.

При внешнем осмотре можно легко определить состояние сальника. Для этого достаточно снять крышку ГРМ и осмотреть отверстие сальника. Если были протечки, отложения характерного цвета подскажут вам об этом.

Поэтапная инструкция по замене

Рано или поздно придётся лезть в автомобильное нутро и менять помпу. Для начала нужно обеспечить два обязательных условия: двигатель должен быть полностью остывшим, а охлаждающая жидкость слита из системы до последней капли. После этого подбираются необходимые инструменты:

• Накидной ключ на 10 с удлинителем.
• Рожковый ключ на 17.
• Отвёртка с широким плоским лезвием.

1. Чтобы безопасно слить охлаждающую жидкость, понадобится специальная ёмкость. Можно использовать пятилитровую пластмассовую тару, в какой обычно продают воду в супермаркетах, предварительно срезав верхнюю часть с горловиной. Приготовьте гибкий шланг, надев его на нижний краник радиатора, и открутите пробку расширительного бачка.

Вот так сливается охлаждающая жидкость

Нужно снять внешнюю защиту ГРМ , чтобы добраться до помпы

Фиксируем шистерню и сворачиваем удерживающую её гайку

Придётся снять ещё один кожух, он закрывает насос

Центробежный насос извлечён

Как заменить самостоятельно (инструкция на видео)

В случае обнаружения неисправности помпы лучше всего не пытаться ремонтировать повреждённую деталь, а поменять агрегат на новый. Даже если какой-то ремонт будет возможен, неизвестно, сколько такой насос проработает до окончательного выхода из строя. Берегите себя и свою машину!

Замена водяного насоса (Помпы) на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Помпа – назвали её в народе так, на самом деле это водяной насос благодаря которому охлаждающая жидкость (Будем кратко называть её ОЖ) бегает по системе охлаждения и охлаждает движок, при выходе помпы из строя жидкость циркулировать всё же не перестанет но появиться маленький нюанс, она будет звенеть и всё это происходить до тех пор будет, пока помпу Вы не смените на автомобиле, но если Вы проигнорируете этот звук и будете ездить с ним и дальше, то в скорем времени подшипник у помпы (Когда он изнашивается и появляется этот характерный звук) попросту заклинит и она резко встанет колом (При работе двигателя это конечно же произойдёт), а так как помпа связана механизмом ГРМ, то и ремень порвётся (Если на Вашем автомобиле загибает клапана, то готовьтесь к дорогостоящему ремонту).

Примечание!
Для замены водяного насоса, запаситесь заранее рядом инструментов, а именно: Ключами всевозможными, отвёртками, ну пустыми ёмкостями для сливания охлаждающей жидкости с двигателя автомобиля, по возможности новым хорошим натяжным роликом ещё запаситесь, потому что он всё равно сниматься будет и если он долго уже у Вас не менялся и под заедать начал, то поставите вместо него новый, рабочий ролик!

Краткое содержание:

Где находится водяной насос?
Он скрыт под крышкой ГРМ (см. маленькое фото она указана синей стрелкой), её конечно же снять придётся, чтобы увидеть водяной насос и тем более для того чтобы сменить его, снимается она очень легко, достаточно будет всего лишь три болта небольших выкрутить которые по бокам (Там две гайки) и в середине (Там одна гайка), крепят крышку, а когда она снята будет, сразу найдите водяной насос (Указана красной стрелкой) и переходите к его проверки (Об том как его проверить, читайте чуть ниже).

Когда нужно менять водяной насос?
Если Вы услышали посторонние звуки в двигателе, то первым делом поймите откуда они идут, для этого конечно же открыть капот придётся и прислушаться, если звуки слышны через крышку механизма ГРМ, то первым делом заглушите двигатель (Это обязательно, а то за шкивы ещё заденете крышкой) и снимите эту крышку, когда она снята будет, заведите автомобиль и прислушайтесь, если звук идёт именно от водяного насоса, то значит подшипник вышел у него из строя и водяной насос нуждается в замене, затем заглушите мотор и руками покачайте помпу (Шкив её), люфта у неё быть не должно, она прочно стоять должна, если он есть то помпа нуждается в замене (Кстати этот люфт лечиться подтяжкой стопорного винта который на помпе расположен, более подробно смотрите на фото под цифрой 2), ну и в завершение дренажное отверстие осмотрите (см. фото 1, оно стрелкой указано) через него не должно вытекать не капли охлаждающей жидкости, если вдруг она течёт, то опять же помпа не исправна и её необходимо заменить на новую.

Как заменить водяной насос на ВАЗ 2108-ВАЗ 21099?

Примечание!
Когда ремень ГРМ снят с верхних шкивов будет, не в коем случае не проворачивайте шкивы, а то нарушите фазы газораспределения (Их в принципе и поставить можно, но лучше не трогайте, а ставятся они по меткам, более подробней об этих метках Вы узнаете когда прочтёте одну из статей, на которую в этой статье дана ссылка), ну даже если фазы газораспределения можно заново выставить, это не значит что шкив крутить всё же можно, просто есть некоторые движки (Они на девятки ставились), которые загибают клапана, так вот если вы шкив резко крутанёте на снятом ремне ГРМ, то клапана чуть-чуть деформируются, а это уже в круглую сумму выйдет!

Снятие:
Помпа меняется не легко, если же есть навык то всё просто, если его нет, то скорее всего даже и не одним днём замену выполнять будете, в общём начнём, сперва скинуть клемму минус нужно будет и потом слить ОЖ с двигателя (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ», а о том как скинуть клемму минус, читайте в статье: «Замена аккумулятора на автомобиле»), когда эта операция будет проделана, снимите ремень ГРМ с натяжного ролика а потом и сам ролик с автомобиля (Как снять ролик, Вы найдёте в статье под названием: «Замена натяжного ролика»), следом шестерню распредвала снимите (Как это сделать, читайте «здесь») и выкрутите несколько болтов и гаек (Их около пяти, все они на фото ниже показаны) которые крепят заднюю крышку и после чего её от основания отделите, чтобы доступ к помпе был (По другому её никак не вынуть), а как только доступ появиться, отвёрткой выньте помпу подцепив для этого её шкив как это показано на маленьком фото.

Примечание!
Если помпа вынется, но кузов мешать будет или ещё что то (Вынуть Вы её полностью не можете к примеру), то в этом случае попросите помощника отвести чутка двигатель, для этого пусть он просто возьмётся за удобное место (Оно обязательно из металла должно быть выполнена) и применив силу, наклонит двигатель в нужную сторону, а Вы в это время помпу вытащите из отверстия в двигателе автомобиля!

Установка:
Новая помпа ставиться в обратном порядке снятию, перед тем как её купить обязательно маркировку сравните со старой, мы Вам рекомендуем точно такую же брать и про прокладку не забудьте которая между помпой и двигателем стоит (см. маленькое фото), обязательно посмотрите на то место где помпа к двигателю прилегала, если там останутся кусочки этой прокладки, то Вы их отвёрткой со скоблите и новую прокладку купите, положив её вместо старой на помпу.

Примечание!
Когда помпу покупать будете, рекомендуем брать ту на которой крыльчатка выполнена не из пластика а из металла, посмотрите самое верхнее фото в этой статье на нём отчётливо видна крыльчатки и отчётливо видно что она выполнена из металла и кстати, если вдруг заметите что крыльчатка поменяла свой цвет (Ржаветь например начала), то и в этом случае помпу смените новой, при установки, учтите что маркировка вверх должна быть направлена (см. фото 1), а шкив распредвала обязательно должен быть установлен выступающей частью к двигателю автомобиля (см. фото 2), ну и после этого совместите всё по меткам, натяните ремень ГРМ (Натяжным роликом он натягивается) и залейте охлаждающую жидкость в двигатель автомобиля!

Дополнительный видео-ролик:
Более подробно и наглядно увидеть процесс замены водяного насоса, Вы можете в ролике ниже:

Источники:

Процесс замены водяной помпы на ВАЗ 2109

http://vazweb.ru/desyatka/ohlazhdenie/zamena-pompyi-vaz-2109.html

http://pol-z.ru/zamena-pompy-vaz-2109-v-garazhe/

http://vaz-russia.com/remont-vaz-2108/zamena-vodyanogo-nasosa-pompyi-na-vaz-2108-vaz-2109-vaz-21099.html

http://remam.ru/vozdsys/kak-zamenit-radiator-pechki-uaz.html

Как разобрать помпу ваз 2109

Как заменить помпу ваз 2109? Это дело совсем не сложное, главное четко знать, как все это делается и тогда проблем не возникнет. Но для начала нужно четко знать, что именно помпа вышла из строя, а не что, то другое. При выходе ее из строя и несвоевременной замене последствия будут плачевными. Во первых, может произойти перегрев двигателя, а это частичный капитальный ремонт. Во вторых, ее просто напросто может разорвать, а это уже замена блока или его сварка.

Проверка работоспособности помпы.

• Завести двигатель и дать ему прогреться до рабочей температуры.
• Сжать рукой верхний патрубок системы охлаждения.

Если чувствуется циркуляция тосола, то помпа работает. В ином случае требуется ее замена. Также если помпа потекла, можно поменять только сальник.

Неисправности помпы Ваз 2109.

• Гремит или заклинивает.
• Слышен воющий звук.
• Выходит из строя подшипник.
• Лопасти покрошенные, либо отколоты.

Порядок замены помпы.

1. Открыть капот и слить охлаждающую жидкость. Сделать это можно открутив болт под 4 свечей.
2. Снимаем кожух ремня ГРМ (3 болта).
3. Ослабляем болт крепления шестерни распредвала.
4. Поднимаем автомобиль на домкрате или подъемнике и включаем первую передачу.
5. Крутим колесо газовым ключом до тех пока метка звездочки распредвала не станет вровень с клювом задней крышки.
6. Заглядываем в люк картера и запоминаем положение метки. При полной сборке метки должны совпадать.
7. Ослабляем крепление натяжного ролика по часовой стрелке и снимаем его вместе с ремнем.
8. Снимаем шестерню распредвала.
9. Откручиваем заднюю крышку, за которой находится помпа.
10. С помощью деревяшки стучим по шкиву молотком, чтобы отошел герметик, на котором сидит помпа.
11. При изъятии помпы остается старый герметик, удалите его и обезжирьте поверхность.
12. Нанесите герметик и поставьте новую помпу вместе с прокладкой.
13. Собираем все в обратном порядке. Не забывайте про метки.

Всех приветствую. Не было времени для написания записи в бортовом о сборке. В общем лучше поздно чем никогда.

Начну наверное для начала с помпы. Купил я помпу Лузаровскую. металлическую. Пластмассу решил не испытывать. НЕТ ДОВЕРИЯ К ПЛАСТМАССЕ НА ВЫСОКИХ ТЕМПЕРАТУРАХ. почему не ТЗА? Да нет доверия к ТЗА, с их двойной нумерацией. но об этом я позже расскажу. Как можно одну деталь нумеровать двумя кодами? Это не правильно. да еще и с разбросом.
Есть помпы 2108 2109 и 21099, а так же 2113 2114 2115. ЧЕМ ОНИ ОТЛИЧАЮТСЯ? цифрами в начале кода на шкиве? одна деталь имеет 6 кодов и плюс два кода корпуса итого можно взять 12 деталей. и они все ОДИНАКОВЫЕ. НУ КАААК? чем они отличаются? Еще у меня спросили. Помпа на инжектор или карбюратор? а ЧЕМ ОНИ ОТЛИЧАЮТСЯ? ответ один: НИЧЕМ.

Теперь ближе к делу. Как же помпу ставить, чтоб не мучаться и легко вытащить и поставить помпу обратно.
Вот вам фоточки сравнения где находится помпа до всех манипуляций:

Да действительно говоря расстояние от шкива помпы до лонжерона примерно так от сантиметра до двух.
(Главное условие что машина не битая. видел девятку в армии у которой была раскурочена морда, по вине третьего лица и двигатель ушел в бок и расстояние было пол сантиметра от помпы до лонжерона, и заменой всех опор проблема тогда решилась до сантиметра, и смогли спокойно засунуть защитный кожух ГРМа)

А теперь собственно делаем следующее, берем и поднимаем двигатель. Для тех кто располагает желанием, можно переднюю опору открутить и помпа будет влетать как масляный щуп на свое место.

Я обошелся без откручивание опоры, ибо двигатель хорошо поднялся на передней опоре и это меня удовлетворило.
Предчувствую высказывания. ДА КАК ТЫ МОГ ПОДДОН ДОМКРАТИТЬ. ЕГО ЖЕ ПОМНЕТ.
я отвечу: Грошь цена тому поддону который помнется. ибо поддон из фольги это откровенное Г-НО. я видел такие, и они действительно где-то продаются.

До этого способа даже додумываться не надо. я не претендую на открытие века или что то там еще. Просто грустно читать в интернете сообщения на форумах в виде:
Полез снимать помпу, не смог ее вытащить,
Я вытащил помпу через силу и не могу засунуть новую.
конструктора плохие, не знают как делать двигатели. я намучался с помпой.
а Через время и вообще удивляют сообщения: через 1000 км помпа начала гнать ОЖ. помпа г-но, производитель такой же и брать больше их запчасти не буду. и всякие сообщения в таком духе.

Быть может человек который мало чего понимает как устроен двигатель или вообще не знает что и как, наткнется случайно на данную запись и прочитав ее, поймет что помпу не надо силой вырывать и засовывать. что все на самом деле легче. а быть может и наткнется тот который уже отчаялся, и ищет в поисковике запросы в виде: Снял помпу а поставить не могу, не влазит помпа на ВАЗ 2108/2109/21099. че делать то?, Как ее поставить?

А знаете что самое интересное. Это реально советуют. Мне просто понравилось решение как менять помпу.Русский народ не победим, Против лома — нет приема. А самое главное техника безопасности соблюдена на все «146%» (в ковычках естественно) а именно:
Берем напарника, лом, и пока напарник оттягивает двигатель в сторону с помощью лома вытаскивайте помпу. если одного мало можно и три использовать. А че нет то? А ведь реально получится.

Двигатель и коробка висит на резино-металлических опорах, на которых сам двигатель и перемещается во всех плоскостях в зависимости от нагрузок которые он испытывает. Ну или ЛОМа.

Так же отмечу следующее: Этот способ некоторые сервисы используют.
И к тому же при снятии коробки передач, двигатель остается на одной опоре. и двигатель там домкратят или подставляют этакий штатив под поддон.

И собственно сразу же отмечу расположение помпы относительно лонжерона. и дальнейшая примерка.

Дальше вся поверхность где сидит помпа чистится, немножко наждачки 600, чтоб сровнять все мелкие неровности, но без фанатизма. все в меру должно быть.
Герметик снимается бензином или растворителем хорошо. (это для тех кто не знает, берем тряпочку мочим бензином и вытираем герметик и прокладку.)

А вообще если прокладка или герметик не вытирается с помощью тряпки и бензина, можно залить канистру бензина в бачек ОЖ, пока из посадочного места где стоит помпа не потечет бензин. Поджечь и ждать. остатки герметика и прокладки сгорят, и поверхность будет чиста и зеркальная, как будто с завода.
В крайнем случае если у машины много проблем, можно облить всю машину и вылечить все её болячки, от гремящей панели, до самовосстановления пиленных пружин в заводское состояние.

Некоторые даже не чистят поверхность, а зря. помпа может встать вкривь. и это уже приводит либо к сползанию, либо к начинает жрать ремень. через небольшой пробег помпа снимается, несется в магазин и возвращается с криками она кривая, брак, фирма плохая, больше брать не буду.
в лучшем случае ее поменяют или вернут деньги.
В худшем пошлют вас.
Бывает и третий, когда под расписочку помпу отправляют на экспертизу и в результате она возвращается с пометкой что все хорошо. проблем нет. и тут еще сверху могут запросить оплатить сумму экспертизы.
(вот тут я думаю легче будет использовать предложенный выше способ по исправлению всех болячек)

Я не знаю конечно, но я ставил помпу, накидывал металлический кожух и закручивал все на место. Видел что советуют ставить помпу на пол часа — час без кожуха, после чего открутить болты и закрутить с уже установленным кожухом. по мне так лучше сразу ставить, ибо ослабление прокладки в лучшем случае ни к чему не приведут. в худшем начнет гнать охлаждайку через некоторое время. но это мое мнение по крайней мере. если и ставить помпу без кожуха то это на 12 часов минимум, но лучше на сутки (время застывания герметика, который за час не успеет полимеризоваться.)

Еще отмечу что некоторые пишут что надписи на помпе должны читаться сверху? какие надписи? Помпа ставится дренажным отверстием ВНИЗ! и только ТАК! Дренажное отверстие это отверстие под шкивом в миллиметра так 2 — 3. НЕ ВИНТИК как у некоторых помп бывает (у меня там вообще ничего нет. корпус идет)

Ну дальше уже помпа установлена, накидываем новый ремень и ролик, проверяем метки, натягиваем по длинному плечу и натягиваем ремешок, но без фанатизма.
Отмечу что ремень ГРМа и ролик лежали в купленной мною машине. то есть они достались как подарок. ремень Gates и подозрительный пластмассовый ролик AV Autotechnic (честно сказать я даже не знаю такой фирмы)

Замена помпы ВАЗ 2109 осуществляется с периодичностью в 90 тыс. км. Насос без проблем отработает этот срок, но если будут соблюдены некоторые требования: режим эксплуатации нормальный, в системе антифриз (на крайний случай отечественный аналог «Тосол»). Все дело в том, что жидкости эти жирные, что помогает смазать внутренности

трамблер и его замена, ремонтные работы

Статья расскажет вам о системе зажигания автомобиля ВАЗ-2109. Тремблер, тот же дистрибьютор, буквально находится в «сердце» этой системы. Такие конструкции устанавливались исключительно на карбюраторные двигатели «девятки». На инжекторных моторах вместо трамблера установлена ​​заглушка. Распространение искры на свечи происходит в таких системах несколько иначе.

Распространенные неисправности

Не спешите паниковать: замена трамблера на «девятку» происходит крайне редко.Этот механизм имеет высокий ресурс. Многие случаи поломки трамблера требуют полной замены неисправных компонентов. Лечению поддается только разрыв контактов в вилке для подключения самого датчика, работающего на эффекте Холла. Очень часто моторное масло попадает в распределитель зажигания. Прекрасный пример, это можно увидеть буквально на каждой «девятке» и «восьмерке». Монтаж трамблера производится непосредственно на крышку, закрывающую клапаны. И работают они только при условии, что в них постоянно течет моторное масло.Если вдруг разобрать распределитель зажигания, снять с него крышку, затем ползунок и, сняв защитный экран, обнаружить, что внутри много моторного масла, можно сделать вывод, что оно попало внутрь через сальник, расположенный на хвостовик распределителя ВАЗ-2109. Стакан может быть заполнен маслом по нескольким причинам. Мы постараемся их рассмотреть.

Причины наличия масла в корпусе распределителя

Причина в том, что в самом низу на карбюраторе есть небольшое отверстие, которое забивается.Это необходимо для вентиляции картера. Следовательно, когда двигатель работает на холостом ходу, в картере будет возникать очень высокое давление воздуха. Таким образом, масло выдавливается в трамблер. Цена всего механизма в среднем 1000 рублей. При этом разрушается сальник. Поэтому для нормального ремонта нужно очистить вентиляционное отверстие от грязи. Желательно делать это сжатым воздухом. Также необходимо поменять сальник на хвостовике. Вторая, наиболее частая причина попадания масла в корпус трамблера — это разрушение этого сальника.

На что обращать внимание при ремонте

При ремонте обязательно обращайте внимание на крышку распределителя. На контактах не должно быть вмятин, трещин, сколов, поломок, а также следов окисления. В противном случае полностью замените этот элемент. А также обратите внимание на графитовый стержень, который находится в центре крышки распределителя зажигания. Он должен двигаться плавно, под действием пружины возвращаться в исходное положение. От того, в каком состоянии находится крышка трамблера, напрямую зависит работа ДВС.Если есть повреждение графитового контакта или меди, проще заменить всю крышку распределителя. В обратном порядке необходимо собрать трамблер все. Учтите, что ролик и все без трущихся элементов необходимо смазать чистым моторным маслом. Но не стоит наносить на эти элементы слишком много смазки. Все, ремонт трамблера завершен, теперь его можно устанавливать на место.

На что обратить внимание перед снятием переключателя

Перед тем, как разбирать траллер, необходимо обязательно вспомнить, как бронированная труба крепится на его крышке.А на «девятке» обозначение имеет только первый провод. Стоит отметить, что колпак трамблера — очень важный элемент. Нормальное функционирование двигателя зависит от его состояния. Даже небольшая трещина приведет к тому, что двигатель не запустится. Остальные провода нужно будет установить самостоятельно. Посмотрите со стороны левого крыла и посчитайте против часовой стрелки — сначала сначала, затем третье, второе, затем четвертое. При необходимости замены крышки или бегунка полностью снимать распределитель зажигания не нужно.Но если потребуется отремонтировать весь трамблер, необходимо будет его полностью снять. Отсоедините высоковольтные провода, как было сказано ранее, затем выполните все необходимые для демонтажа манипуляции.

Заключение

В заключение хотелось бы отметить, что многие неисправности в системе зажигания выдают симптомы, очень похожие на те, что актуальны для подачи топлива. Сразу можно не определять, в поломке карбюратора или в коммутаторе, катушке, распределителе.Только углубленный анализ всех узлов автомобиля ВАЗ-2109, трамблер которого был рассмотрен в статье, даст представление о том, какой элемент действительно вышел из строя. Самое главное при эксплуатации автомобиля — правильно отрегулировать угол опережения зажигания. На «девятке» эта процедура очень проста, достаточно установить раздаточный и коленчатый валы по меткам. Корпус трамблера размещается только в одном положении, с его помощью можно проводить только легкую коррекцию момента зажигания на ВАЗ-2109.Тумблер вращается вокруг своей оси в правильном направлении.

Как ставить метки ГРМ на ВАЗ-2109 и как часто менять ремень?

О том, как ставить метки ГРМ на ВАЗ-2109, нужно знать всем пользователям этого автомобиля. К сожалению, несмотря на высокое качество ремней, они довольно часто рвутся. И не у всех девяток поломка безболезненная, на некоторых двигателях гнутые клапана. Внимательно изучите весь процесс замены ремня, чтобы в случае поломки отремонтировать самостоятельно.К сожалению, ремень ГРМ не просит разрешения на разрыв. И только своевременная замена на качественный ремень, а также установка всех марок поможет избежать внепланового ремонта.

Когда нужно менять ремень ГРМ?

Если обращаться к мануалу, то там период 60 тыс. Км. Но это только в случае новой «девятки». ВАЗ этой модели давно снят с производства, поэтому вам будет лучше, если вы снизите периодичность замены до 40-45 тысяч километров.Дело в том, что все механизмы двигателя постепенно изнашиваются, приходят в негодность, что влияет на правильное функционирование систем.

А ремень ГРМ — это элемент, который отвечает за то, чтобы коленчатый вал и распредвалы работали как можно более синхронно. Вместе с ремнем необходимо заменить ролик. Также следует осмотреть насос. У нее ресурс 90 тысяч километров. Поэтому менять его нужно вместе с каждым вторым ремнем, а как выставить метки ГРМ на ВАЗ-2109 при ремонте будет рассказано ниже.Таким образом, вы обеспечите плановый ремонт всех узлов, входящих в состав привода. Внеплановая замена ремня проводится только в случае поломки или заклинивания насоса, ролика.

Подготовка к замене ремня

Перед заменой необходимо сделать несколько вещей. Требуется частичная разборка. Сначала снимаем ремень генератора. Сделать это просто, достаточно ослабить верхнюю гайку на кронштейне. После этого генератор движется в сторону ДВС, натяжение ремня уменьшается, его легко снимать.Перед установкой меток ГРМ на ВАЗ-2109 потребуется снять защитный кожух с пластика. Крепится к агрегату с помощью трех болтов.

Теперь ослабьте колесные болты и поднимите правую часть домкрата. Не забываем, что под левое заднее колесо нужно поставить два упора. Для верности можно даже ручной тормоз выжать. Если есть защита, то ее тоже нужно демонтировать, чтобы она не мешала. Последний штрих — откручивание болта крепления шкива. На карбюраторных автомобилях его легко не прокрутить.На инжекторных придется крепкой отверткой упереться в зубцы венца маховика, чтобы метки совмещения ремня ГРМ совпали.

Снятие ремня, установка нового

Теперь, когда шкив привода генератора был снят и открыт доступ к ремню ГРМ, можно приступать к его демонтажу. Ничего сложного в этом действии нет, ключом на 17 откручиваем гайку крепления ролика. Когда он расшатывается, натяжение ремня уменьшается.Снимается легко — сначала с распредвала, потом со шкива коленчатого вала. Здесь начинается самое интересное — установка меток ГРМ ВАЗ. Однако, если валы не вращать, можно просто установить новый ремень. Но проверить все равно нужно.

Посмотрите на шкив распределительного вала. Имеет выемку ближе к внешнему диаметру. Это отметка, которую следует совместить с полосой, которая прикручивается к блоку двигателя из салона. Поверните распределительный вал по часовой стрелке, пока эти выемки не совместятся.Теперь посмотрите на шкив коленвала, вполне возможно, что достаточно будет совместить только отметки на нем, ведь это «девятка». ВАЗ предусматривал установку просверленной выемки, которая совмещена с отметкой на колодке. Но лучше, если коленвал будет установлен по меткам на маховике — нужно смотреть через окошко, расположенное в картере сцепления. Совместив длинную метку на маховике с прорезью в пластине, вы обеспечите максимальную синхронизацию вала.

выводов

Достаточно небольшого экскурса, чтобы научиться ставить метки ГРМ на ВАЗ-2109. В этом нет ничего сложного, если есть хотя бы пара ключей, домкрат и хорошее зрение. Однако будет намного удобнее, если у вас под рукой будет фонарик и ключ для натяжного ролика. Но если последней нет, то можно использовать два болта и отвертку. Вся сборка заключается в установке нового ремня, натяжении ремня так, чтобы в самой длинной свободной плоскости его максимальное вращение было не более 90 градусов вокруг его оси.

Объем масла в ВАЗ 2109. Как поменять масло в двигателе на девятке. Контроль уровня и требуемый объем

Одним из ключевых компонентов любой машины является трансмиссия. Срок службы двигателя во многом зависит от общей надежности транспортного средства. Для продления срока службы нужно позаботиться о своевременной замене масла в двигателе ВАЗ 2109. Для начала нужно определиться, какое масло заливать.

Сорта моторного масла

Существует несколько различных типов смазочных материалов для автомобильных двигателей, которые мы кратко рассмотрим, чтобы помочь вам сделать правильный выбор.

Минерал

Традиционно такие масла изготавливают на минеральной основе, но для двигателей ВАЗ 2109 они плохо подходят. Дело в том, что они не соответствуют требованиям к замене масла и не соответствуют жестким эксплуатационным характеристикам силовых агрегатов.

Такие масла для ВАЗ 2109 также изготавливаются на минеральной основе, но в них добавляют некоторые синтетические компоненты для улучшения характеристик смазочных материалов при холодном пуске двигателя. Полусинтетические масла поддерживают чистоту внутренних поверхностей двигателя и надежно защищают его от износа.

Синтетика

Высокоэффективные моторные масла разработаны на основе синтетических базовых масел. Они подходят для заправки как бензиновых, так и дизельных силовых агрегатов. Они гарантируют надежную защиту от износа и хорошо смазывают рабочие механизмы даже при холодных пусках. Синтетические масла минимизируют трение, опасное для двигателя, и поддерживают его в полной чистоте. Они соответствуют высочайшим стандартам качества API и одобрены автомобильными компаниями.

Всесезонное масло

Всесезонное масло может быть любым из вышеперечисленных.Он предназначен для эксплуатации двигателя в умеренном климате и подходит для круглогодичного использования. В зимние месяцы такие масла почти не загустевают, а в жару, под воздействием высоких температур окружающей среды, смазка не сильно разжижается. К таким маслам для ВАЗ 2109 относятся смазки со следующими параметрами SAE: 5W-40, 10W-40, 15W-40.

Особенности замены масла

Расположение фильтра и пробки

Замена масла в двигателе ВАЗ 2109 — не самый простой процесс, но при необходимости с этим можно справиться.Если вы покупаете подержанный автомобиль у другого человека, вам необходимо как можно скорее сменить моторное масло. В этом случае рекомендуется промыть мотор специальной жидкостью, так как вы точно не знаете, что было залито ранее.

Масло также рекомендуется менять, если вы долгое время не эксплуатировали ВАЗ 2109. Когда двигатель долгое время не запускается, в нем скапливается конденсат и смешивается со смазкой, вызывая ухудшение его свойств и, как следствие, увеличение износа всех внутренних деталей силового агрегата.

Для продления срока службы масла, заливаемого в двигатель, отучен резко трогаться с места или сильно ускоряться. Настоятельно рекомендуем заливать определенный вид масла для каждого сезона — зимой или летом. Всегда заправляйтесь только качественным топливом на проверенных АЗС. Грязное топливо не сгорает полностью, загрязняя смазку.

Методы замены масла

Если вы хотите узнать, как поменять масло в двигателе ВАЗ 2109 своими руками, вам будет интересно узнать, что есть два способа сделать это:

1. Без промывки силового агрегата перед заливкой масла.
2. С устройством промывки. В этом случае до нижней отметки щупа заливается специальная промывочная жидкость, двигатель запускается и оставляется поработать 10 минут на холостом ходу, после чего масло сливается.

Что требуется для замены?

Для замены масла в ВАЗ 2109 понадобится фильтр, подходящее масло и, при необходимости, промывочная жидкость. Также запаситесь тряпкой и подготовьте комплект ключей.

Количество масла в двигателе ВАЗ 2109 достигает 3.5 литров, но на практике двигатель обычно вмещает всего 3 литра. Какое масло заливать в двигатель ВАЗ 2109 вы можете узнать из инструкции по эксплуатации автомобиля, но мы рекомендуем заливать полусинтетику или синтетику 10W-40 от Castrol, Shell или отечественных марок, которые имеют более доступную стоимость.

Итак, сколько литров масла в двигателе ВАЗ 2109 и какое масло выбрать, вы знаете, а значит, можете запускать процесс замены самой смазочной жидкости.

Слить старую смазку

Чтобы лучше слить масло из двигателя, предварительно прогрейте двигатель.Выведите автомобиль на эстакаду или смотровую яму, либо воспользуйтесь подъемником или домкратом на ровной поверхности. Поднимите переднюю часть автомобиля, разместив упоры под колесами.

Подставьте емкость под сливную пробку, откройте ее гаечным ключом и осторожно открутите рукой. Будьте осторожны, чтобы не обжечься, так как мы заранее прогрели двигатель. При сливе масла рекомендуется открутить крышку маслозаливной горловины, что ускорит процесс слива (исчезнет разрежение в верхней части мотора).

Замена фильтра

После слива масла из ВАЗ 2109 нужно вкрутить болт в сливное отверстие и открутить масляный фильтр. Если у вас нет специального ключа, и вы не можете открутить фильтр вручную, воспользуйтесь обычной отверткой: проткните ею фильтр поперек и используйте как рычаг для откручивания. Далее смажьте прокладку и резьбу нового фильтра маслом и осторожно насадите наживку, чтобы не порвать резьбу. При его затяжке не используйте ключ, а делайте все своими руками.Также рекомендуется заполнить новый фильтр маслом примерно наполовину, чтобы предотвратить масляное голодание в первые моменты работы двигателя после запуска.

Отечественные автомобили как нельзя лучше подходят для самообслуживания. Простая, но надежная конструкция, хорошие двигатели и другие технические параметры позволяют проводить ряд операций и даже ремонт своими руками. Одна из самых простых задач — замена моторной жидкости. Для его выполнения потребуется минимальный набор инструментов, некоторые навыки и базовые знания об устройстве ВАЗ.

Поэтому большинство автовладельцев делают это самостоятельно, не привлекая специалистов СТО и не тратя деньги на услуги автосервиса.

Периодичность замены

Чтобы не спровоцировать преждевременный износ деталей и потерю ресурса в исправном состоянии, в нем необходимо правильно и вовремя менять масло.

Если посмотреть официальную инструкцию по эксплуатации девятки, то производитель советует там менять моторное масло каждые 10 тысяч километров.Но реальное время или пробег между заменами намного меньше.

Важно учитывать, что «ВАЗ-2109» давно уже не выпускается, так как основная масса этих автомобилей имеет заметно изношенный двигатель. Его ресурс постепенно подходит к концу, что сказывается на состоянии и скорости износа масла.

На физико-химические свойства моторной жидкости также негативно влияют следующие факторы:

• климат;
• качество бензина;
• качество залитого масла;
• стиль вождения;
• условия эксплуатации;
• плохое качество дорожного покрытия;
• частая езда под нагрузкой (полный салон или прицеп) и т. Д.

Отрицательные факторы способствуют потере полезных свойств масел. Они теряют свою эффективность. Жидкость не справляется со своими задачами, из-за чего происходит чрезмерный износ элементов двигателя. Если вовремя не поменять, это приведет к капитальному ремонту или необходимости полной замены силового агрегата.

Поэтому специалисты и опытные автомобилисты, эксплуатирующие ВАЗ-2109, советуют менять масло примерно каждые 5 тысяч километров, но не реже одного раза в год.Оптимально будет менять жидкость два раза в год, если мотор изношен.

Подбор масла

Если исходить из параметров вязкости моторной жидкости, то у ВАЗовцев чаще всего используют 10W40, 5W40 и 15W40.

Здесь нужно учитывать погодные условия, в которых эксплуатируется автомобиль. В зависимости от них можно использовать масло следующих вязкостей:

Теоретически можно заливать все три типа моторных масел. Но при их использовании следует учитывать несколько важных моментов.

1. Синтетика. Это самые современные и часто используемые моторные составы. В основном они ориентированы на иномарки и не часто заливаются в отечественные машины. В то же время «ВАЗ-2109» хорошо себя чувствует при работе с синтетикой. Такое масло обладает высокой текучестью, устойчивостью к низким температурам и отличной устойчивостью к замерзанию. Единственный недостаток — высокая стоимость.
2. Минеральное. Самые доступные моторные масла. Но важно использовать их на сильно изношенных двигателях.«ВАЗ-2109» относится к числу устаревших машин, поэтому для него хороша минеральная смазка. Хотя важно отметить, что минеральные составы плохо реагируют на низкие температуры, что вызывает проблемы с запуском двигателя зимой. Так что минералку лучше заливать в умеренную зиму и при внушительном автомобильном пробеге.
3. Полусинтетическое. Это сочетание минеральной воды и синтетики. Его называют оптимальным выбором для «ВАЗ-2109». Полусинтетика полностью превосходит минеральные масла, но немного уступает синтетическим.Плохо реагирует на низкие температуры. Если вы не хотите тратить много денег на синтетические смазочные материалы, выбирайте полусинтетические.

При относительно мягкой зиме в вашем регионе можно заливать в «ВАЗ-2109» всесезонные составы со средними значениями вязкости. Они хорошо работают при умеренном холоде и сильной жаре.

Среди производителей стоит выделить следующие:

• Esso Ultra;
• ZIC A + или XQ;
• Shell Helix;
• Эльф спортивный;
• Spectrol;
• Castrol GTX;
• Моторное масло Agip Super;
• Mobil 1;
• Kixx;
• Роснефть и др.

Да, отечественные масла дешевле, но по своим характеристикам они могут значительно уступать импортным составам для двигателей. Поэтому старайтесь выбирать здесь качественные масла, поскольку экономия может привести к серьезным нежелательным последствиям.

Требуемый объем

Когда вы определились с производителем и вязкостью моторного масла, вам нужно выяснить необходимое количество.

Объем масла для заливки в двигатель автомобиля ВАЗ-2109 — 3.5 литров. Но опытные автомобилисты советуют брать канистру объемом 4 литра. Остаток вы будете постепенно добавлять в картер по мере израсходования до следующего планового обслуживания.

Обычно жидкость доливают каждые 100 — 300 километров. Используйте щуп для проверки уровня. Масляный отпечаток должен оставаться между минимальным и максимальным значениями. Если уровень имеет тенденцию к низкому, долейте недостающее количество смазки.

Смешивать составы разного типа и даже производителя категорически запрещено.Если после покупки подержанного «ВАЗ-2109» вы не знаете, какое масло используется в двигателе, рекомендуется сразу его заменить, а затем заливать только то масло, которое находится в картере.

Когда автовладелец не может приобрести то же масло, которое использовалось ранее, жидкость меняют с обязательной промывкой. Здесь это несложно, но важно, так как таким образом разные масла не будут смешиваться друг с другом. В противном случае это негативно скажется на работе двигателя и состоянии его узлов.

Способы замены

Самостоятельно заменить рабочую жидкость в двигателе можно двумя способами:

• Без промывки. Обычная процедура, которая подразумевает только слив отработки и заливку нового состава в картер.
• С промывкой. Здесь можно использовать промывочные присадки, специальные промывочные масла или любое другое масло, которое вы собираетесь заливать.

Присадки добавляются в двигатель, пока масло остается, после чего двигатель запускается на холостом ходу, дается поработать 10 минут, после чего следуют простым инструкциям.Или нужно проехать определенное количество километров с присадками. Все зависит от конкретного вида добавок и инструкций производителя.

Промывочные масла используются по-разному. Их можно заливать в двигатель, предварительно сливая старую смазку, затем двигатель запускается и сливается.

Моторные масла используются аналогично промывочным. Дело в том, чтобы менять жидкость 2-3 раза с интервалом примерно 200-400 километров.

Использование штатного масла — наиболее оптимальное решение, так как в картере не остается следов присадок или промывочных составов.

Материалы и инструмент

Для замены масла в двигателе ВАЗ-2109 необходимо взять:

Не забывайте о собственной безопасности. Поскольку вы будете сливать горячее масло, существует опасность его попадания на кожу. Во избежание ожогов надевайте тесную одежду, закрытую обувь, перчатки и очки.

Этапы замены

Процедура замены масла в двигателе ВАЗ-2109 условно делится на 3 этапа:

• дренаж горной выработки;
• замена фильтра;
• заправка новой моторной жидкостью.

Постарайтесь неукоснительно выполнять инструкцию по замене масла в двигателе самостоятельно. Это позволит избежать нежелательных ошибок.

Конструкция «ВАЗ-2109» достаточно проста, доступ ко всем узлам для замены смазки легкий, что не вызывает проблем даже у новичков.

Слив отработанный

Для начала важно как можно полнее избавиться от застарелой смазки, налитой в силовой агрегат вашей девятки. Для этого вам потребуется:

Чтобы масло выходило быстрее, нужно избавиться от разрежения в верхней части силового агрегата вашего ВАЗ-2109.Делается это очень просто. Вам нужно снять крышку маслозаливной горловины.

Когда вы полностью слили старые отходы, можно приступать к замене фильтра. Хотя обычно это делается, пока в емкость сливается оставшееся масло от ВАЗ-2109. Освободившись, переходите к масляному фильтру.

Замена фильтра

Следующим этапом замены масла в двигателе автомобиля ВАЗ-2109 будет демонтаж старого и установка нового масляного фильтра.

Сначала замените сливную пробку, заменив на ней уплотнительное кольцо.

Сам фильтр демонтируется вручную, специальным съемником или подручным приспособлением. При отсутствии съемника и когда корпус не поддается рукой, возьмите простую отвертку, проткните ею корпус фильтра и используйте ручку инструмента в качестве рычага.

После снятия фильтра возьмите новый элемент, нанесите небольшое количество свежего масла на его уплотнение и резьбу на резьбе. Это упростит процесс установки и предотвратит прилипание резины.

Чтобы защитить двигатель от масляного голодания при первом запуске двигателя с новым маслом и фильтром, заполните корпус фильтрующего элемента консистентной смазкой примерно на 50% от его объема.

Элемент устанавливается вручную, не нужно использовать инструмент и прилагать чрезмерные усилия для установки, иначе вы рискуете просто сломать фильтр.

Заливка нового масла

После успешного завершения всех предыдущих этапов работы дело остается незначительным.

Следуйте инструкциям, чтобы залить моторную жидкость до нужного уровня.

1. Если вы не открывали заливную пробку при сливе шахты, то теперь ее обязательно придется снимать.На «ВАЗ-2109» он разбирается против часовой стрелки.
2. Теперь возьмите лейку или перережьте горлышко бутылки. Вставьте приспособление в заливное отверстие, откройте банку со свежей смазкой и начните постепенно заполнять ее.
3. довольно вязкая, поэтому картер будет наполняться постепенно. Не спешите заливать сразу все 3,5 литра, так как часть старой жидкости все равно остается внутри системы.
4. Сначала залейте примерно 3 литра. Подождите несколько минут, пока стечет все масло.Возьмите щуп и проверьте уровень смазки в картере. Если это масло, долейте еще немного.
5. Необходимо следить за тем, чтобы масляная пленка на щупе показывала уровень точно между отметками «Мин» и «Макс». Если залить больше, чем необходимо, излишки придется слить. Поэтому лучше не торопиться.
6. Когда масло достигнет нужного уровня, закройте крышку и запустите двигатель. Дайте силовому агрегату поработать от 3 до 4 минут. Подождите, пока погаснет лампа контроля давления на панели приборов.
7. Остановите двигатель, подождите еще несколько минут. Снова вставьте щуп и измерьте уровень жидкости в двигателе.

Вот и все, работы по самостоятельной замене масла в двигателе отечественного автомобиля «ВАЗ-2109» можно считать завершенными.

Но не забывайте повторно измерять уровень жидкости через несколько дней работы. Иногда автовладельцы из-за неточности или неопытности плохо затягивают сливную пробку или не полностью затягивают масляный фильтр. Из них начинает вытекать масло, что приводит к падению его уровня.

Затяните все соединения, долейте жидкость до желаемого уровня.

Повышенный расход масла в двигателе ВАЗ-2109 свидетельствует о проблеме. Если просто регулярно доливать или менять масло, ситуацию не исправить. Машине необходима диагностика и ремонт для устранения причин, спровоцировавших повышение аппетита по отношению к этой рабочей жидкости.

Замена масла ВАЗ 2109 не представляет сложности, что позволяет автовладельцу выполнить эту работу самостоятельно, сэкономив на услугах мастеров СТО.

Даже при минимальном опыте работы каждый автовладелец сможет самостоятельно выполнить все необходимые сервисные работы.

Подготовка к замене

Производитель устанавливает межсервисный интервал в 10 тысяч километров. Рекомендуется производить регулярную замену масла, что гарантирует работоспособность двигателя автомобиля.

Какое масло заливать

Автомобили ВАЗ

традиционно неприхотливы к качеству технических жидкостей, что позволяет использовать недорогие автосмазки. Производитель рекомендует использовать смазку с вязкостью 5W-30.

Инженеры

советуют использовать вязкие составы, которые надежно защищают движущиеся элементы силового агрегата, при этом эффективно охлаждая двигатель.

Мы можем порекомендовать вам использовать недорогие полусинтетические материалы, которые обеспечивают качественную смазку двигателя и в то же время имеют доступную стоимость. Помните, что при покупке полусинтетики нужно учитывать объем двигателя вашего автомобиля.

Объем моторного масла

Прежде всего вам необходимо определить, что вам нужно приобрести для этой работы. Объем масла в двигателе автомобиля ВАЗ 2109 — 3,3 литра. При проведении сервисных работ меняют 3 литра технической жидкости.

Учтите, что количество масла в двигателе зависит от конкретной модификации силового агрегата, поэтому вам необходимо уточнить эти данные в технической документации на свой автомобиль.

Куда заливать масло

Процедура замены масла на ВАЗ 2109 не сложная.Открыв капот, можно увидеть крышку заливной горловины на двигателе. Только помните, что открывать ее при горячем двигателе не рекомендуется.

Инструменты

Для выполнения этой работы вам понадобится плоская отвертка на случай проблем с масляным насосом и гаечный ключ на 17, которым мы будем откручивать пробку в поддоне.

Также нужно позаботиться о наличии ветоши и емкости объемом 3-4 литра для старого масла.

Помните, что одновременно производится замена масляного фильтра, поэтому приобретите его заранее в магазине автозапчастей.

Пошаговая инструкция

Замена масла в двигателе ВАЗ 2109 не составляет труда. С этой работой справится каждый автовладелец. Предлагаем вам пошаговые инструкции по выполнению данной сервисной работы.

Сервисные работы не зависят от конкретного объема двигателя ВАЗ 2109 и модификации силового агрегата.

1. Сначала нужно прогреть двигатель, для чего даем ему поработать около 5 минут.
2. Автомобиль заехал на гаражную яму или эстакаду.Обладая определенным мастерством, вы сможете провести все работы без ямы и эстакады. В этом случае нужно осторожно пролезть под машину и поставить под картер плоскую емкость для старой смазки.
3. Находим сливную пробку на масляном поддоне и откручиваем ключом на 17. Из картера потечет темная отработанная жидкость. Ждем пока потечет, обычно это занимает 20-30 минут.
4. После этого меняем фильтр, который откручиваем вручную без использования инструмента.В редких случаях резьба фильтра может заржаветь, и ее невозможно удалить вручную. В этом случае вы можете использовать специальный ключ или просто проткнуть корпус фильтра отверткой и действовать с ней как рычаг.
5. Как только старая автосмазка перестанет капать из сливной пробки, нужно прикрутить новый фильтр, после чего ввинчиваем пробку на место и осторожно зажимаем ключом. Закручивая фильтр, налейте в него немного масла и смажьте резиновую прокладку, что предотвратит пригорание до резьбы и обеспечит лучшую герметичность системы.
6. Откручиваем заливную пробку, расположенную на ГБЦ. Мы рекомендуем заливать масло через воронку, чтобы не пролить его на двигатель. Впоследствии такая пролитая жидкость будет долго гореть и вызывать неприятный запах.
7. После заливки трех литров следует проверить щуп, который определит, сколько масла вы залили в двигатель. При необходимости долейте жидкость, чтобы поддерживать уровень между максимальным и минимальным.
8. Закрываем крышку заливной горловины и заводим машину.Дайте двигателю поработать несколько минут, затем выключите двигатель и снова проверьте уровень автоматической смазки.
9. Осмотрите автомобиль на предмет утечек и при необходимости подтяните масляный фильтр или сливную пробку картера.

На этом замена масла в двигателе ВАЗ 2109 завершена.

Производительность автомобиля зависит от состояния двигателя. А исправность силовой установки во многом определяется тем, какой вид смазки используется и как часто ее заливают. Замена масла ВАЗ 2109 — обязательная процедура, которая проводится регулярно.Если вовремя не залить новую жидкость, то количество нагара и других отложений на элементах мотора будет постепенно увеличиваться, в результате чего последние выйдут из строя.

Периодичность замены

Чтобы мотор сохранял работоспособность, необходимо постоянно контролировать уровень масляной жидкости и своевременно ее доливать. Замена масла в двигателе ВАЗ 2109 проводится при:

1. При достижении определенного пробега.Этот показатель можно найти в технической документации, которая идет в комплекте с автомобилем. В нормальных условиях рекомендуется заливать новое масло через 10-15 тысяч километров пробега.
2. Конец теплого и холодного сезонов.
3. Использование смазки нового типа. Важно отметить, что в таких обстоятельствах рекомендуется перейти на более качественный продукт. Обратный подход можно использовать только в крайнем случае.

Также немаловажным фактором, влияющим на периодичность заливки новой смазки в двигатель ВАЗ 2109, являются условия эксплуатации автомобиля.Например, если машина чаще используется при низких температурах, частота замены моторного масла увеличивается.

Объем смазки

Также из технической документации на автомобиль становится понятно, сколько масла нужно заливать в силовой агрегат.

Заводская спецификация требует около 3,5 литров нового материала для каждой замены жидкости.

Однако покупать продукцию рекомендуется в 4-х литровой таре. Это связано с тем, что объем масла в двигателе во время работы автомобиля изменяется неравномерно.В результате может потребоваться долить масло перед плановой заменой.

Обычно общий объем определяется с помощью щупа, который постоянно находится в соответствующем моторном отсеке.

Выбор материалов

Современный рынок предлагает довольно широкий выбор смазочных материалов, что затрудняет выбор между ними. Для российской модели подходят разные виды смазок.

Главное при выборе руководствоваться следующими условиями:

• Покупайте товар, соответствующий требованиям производителя.
• Не заменяйте дорогой материал дешевым.

Для ВАЗ 2109 подходят следующие сорта масла:

1. Минеральное.
   Выбор данного вида смазочного материала в основном обусловлен его невысокой стоимостью. Рекомендуется использовать только в крайних случаях.
2. Полусинтетическое.
   Несмотря на то, что, как и предыдущий тип смазки, «полусинтетика» имеет минеральную основу, она содержит синтетические компоненты, улучшающие качество этого продукта.Это масло соответствует требованиям для запуска «холодного» двигателя. Кроме того, он хорошо предохраняет элементы двигателя от износа и обладает очищающими свойствами.
3. Синтетика.
   Самая предпочтительная и самая дорогая смазка. Применяется как в бензиновых, так и в дизельных двигателях. Этот вид материала рекомендован к использованию на большинстве современных автомобилей, в том числе на ВАЗ 2109.

Чтобы снизить затраты, а также увеличить срок службы моторной жидкости, стоит обратить внимание на всесезонное масло.Его можно использовать как при отрицательных, так и при положительных температурах. Любая из вышеперечисленных жидкостей обладает всесезонными свойствами при условии наличия в них соответствующих присадок. Об этом свидетельствует маркировка упаковки товара: 5w40, 10w40 и так далее.

Замена

Эта технология так же важна, как и та, которую можно сделать самостоятельно или на СТО. Масло необходимо менять сразу после покупки подержанного автомобиля. Эта рекомендация объясняется тем, что новый владелец не знает, какую жидкость использовал предыдущий владелец автомобиля.В таких случаях сначала следует промыть двигатель. То же самое следует сделать, если машина долгое время не использовалась.

Перед началом процедуры необходимо подготовить:

• новую жидкость и фильтр;
• ключ 17;
• тряпки для уборки;
• контейнер для слива отходов.

Работа ведется следующим образом:

1. Двигатель прогревается. Это необходимо сделать, чтобы жидкость стала более текучей, а весь процесс ускорился.
2. Машину лучше ставить на ровную поверхность над ямой. Так будет легче добраться до сути.
3. Поместив сливную емкость под днище машины, вы можете открутить сливную пробку. Масло потечет сразу, поэтому лучше надеть перчатки.
4. По окончании слива, что займет около 10-15 минут, устанавливается пробка.
5. Масляный фильтр откручен и установлен новый.
   Предварительно в него необходимо налить около 200 мл жидкости и обработать уплотнительную резинку смазкой.
6. Залейте новое масло. Понадобится около трех литров.
7. По окончании заполнения проверьте уровень жидкости. Если ее недостаточно, необходимо постепенно доливать смазку, постоянно контролируя ее объем щупом.
8. В конце нужно закрыть крышку и включить двигатель на несколько минут, дав ему поработать на холостом ходу.

Видео: как заменить моторное масло ВАЗ 2109

Инжектор

как работает. Замена и осмотры

Вам нужно будет учесть особенности, которыми обладает топливный насос ВАЗ 2109.Форсунка системы впрыска топлива, насос — электронасос. Его применение связано с тем, что есть необходимость контролировать подачу топлива в камеру сгорания. Но, как известно, бензин сначала подается на специальную рампу, где происходит смешивание с воздухом в определенной пропорции (14 к 1). Он поддерживает постоянное давление, которое представляет собой течение смеси в камере сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливно-воздушную смесь в очень мелкие капли.Фактически в камере сгорания воспламеняется туман, представляющий собой бензин во взвешенном состоянии.

Как это работает топливный насос

Ничего сложного в системе подачи топлива нет. Обычный насос, приводимый в движение ротором электродвигателя. Для защиты всей топливной системы от попадания мелких частиц используется фильтр. Но это не лишнее, стоит отметить, что необходимо поддерживать на одном уровне давление в рампе. А топливный насос ВАЗ 2109 (без него инжектор просто не может работать) при условии, что будет постоянно качать дизель, будет накачивать давление все выше и выше.И эта система будет сломана.

Следовательно, необходимо контролировать давление. Это касается специального устройства, называемого регулятором давления. Он установлен в топливной рампе и соединяется с трубкой, служащей для слива излишков бензина в бак. При включении зажигания опрос датчика давления в рампе, после чего включается привод топливного насоса. После того, как давление в рампе повысится до желаемого значения, топливный насос отключается. Поэтому он не работал постоянно.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Как снять топливный насос

Расположенный под задним сиденьем топливный насос ВАЗ 2109. Форсунка предполагает ее установку непосредственно в бак. Все дело в том, что насос погружного типа. Один узел с ним — датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении.При этом в цепи питания меняется сила тока. Величина изменений определяется количеством оставшегося в баке бензина. Для снятия насоса вам понадобятся плоскогубцы, отвертки и ключ на 8.

Возможно, причина отсутствия подачи топлива, холостого хода — реле топливного насоса 2109. Из него состоит форсунка, а также предохранитель, который мог легко сгореть. Перед проведением работ тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь емкости.Затем с помощью отвертки ослабьте хомуты, которыми крепятся шланги. Снимите их, если не руками, затем попробуйте аккуратно обжать их плоскогубцами и повернуть вокруг. Затем ключом на 8 закрутите все гайки, которыми крышка крепится к корпусу бака. Обратите внимание, что есть шайбы. Не теряйте их. Вот и все, теперь насос легко снимается для замены или ремонта.

Насос проверки работоспособности

Проверка проста даже без специальных инструментов, топливный насос ВАЗ 2109. Форсунка не сможет работать без давления в топливной рампе.Следовательно, нужно, чтобы двигатель насоса вращался. Проверить это достаточно просто, чтобы связать его идеи с батареей. Если боитесь, включите в разрыв одного провода лампы накаливания. Поможет определить исправность обмотки мотора. Учтите, что фильтр должен быть как можно более чистым. Если он забит, замените его. В противном случае насос не сможет создать достаточное давление.

Установка

Обратите внимание на состояние проводов при замене бензонасоса 2109.Инжектор подразумевает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции быть не должно. Установка топливного насоса производится в порядке, обратном снятию. Сначала вставляем корпус в бачок, упав на шпильки. Затем нужно затянуть все гайки, затем надеть шланги и соединить вилку с проводами.

Как выглядит бензонасос на форсунке ваз 2110

Топливный насос — важная часть топливной системы автомобиля. Как известно, производительность двигательной установки и других основных узлов машины во многом зависит от правильной работы топливного насоса.Поэтому для поддержания исправной работы автомобиля необходимо своевременно проверять и обслуживать элементы важнейшего агрегата ВАЗ 2110. Каждая машина подразумевает использование топливного насоса. Бензонасос выполняет важную функцию в работе топливной системы. Благодаря этому элементу топливная смесь циркулирует между баком и двигателем автомобиля. Другими словами, топливный насос подает смесь в систему двигателя, чтобы привести автомобиль в движение.

Элемент топливного элемента перекачивает рабочую смесь в ТРК. В зависимости от конструктивных особенностей автомобиля в качестве дозатора используется форсунка карбюратора или форсунки. В частности, по техническим характеристикам и характеристикам автомобиля топливный насос топливной системы может иметь другой вид. В большинстве случаев современные автомобили, оснащенные инжектором, работают от электрического бензонасоса. На более ранних моделях автомобилей, а также оборудованных карбюратором используются механические аналоги.Поэтому, если топливная система вашего автомобиля выходит из строя, вы должны внимательно изучить инструкции производителя, чтобы ознакомиться с важными характеристиками автомобиля. Детально изучив устройство своего автомобиля, вы сможете узнать, каким типом устройства оснащена топливная система. Таким образом, если бензонасос требует замены, вы будете знать, какое устройство вам необходимо приобрести для правильной работы вашего автомобиля. Для ваз 2110 рекомендуется использовать оригинальный бензонасос штатного производства.Запчасть производителя имеет относительно невысокую цену и значительно продлит срок службы топливной системы автомобиля.

Рассмотрим принцип работы бензонасоса.

Как уже было сказано, механический бензонасос чаще применяется в автомобилях с карбюратором, где топливная смесь циркулирует под низким давлением. Электрические аналоги в свою очередь чаще устанавливаются в автомобилях с инжектором, где топливная смесь циркулирует под высоким давлением. Если автомобиль оборудован карбюратором, топливный насос работает следующим образом.В момент, когда возникает необходимость заполнить топливную камеру смесью, диафрагма смещается в нижнюю часть. Возвратный механизм перемещает диафрагму в противоположное положение, что приводит к подаче топлива в карбюратор. Принцип работы электрического бензонасоса на автомобилях, оснащенных инжектором, во многом схож с механическим аналогом. Центральная часть устройства втягивается в электромагнитный импульсный клапан до размыкания контактной группы, что прекращает подачу тока.

Перед тем, как приступить к диагностике или замене топливного насоса, необходимо ознакомиться с его расположением. Для этого прибегните к инструкции производителя. Стандартное расположение элемента на автомобиле ВАЗ 2110 — под кормовым сиденьем автомобиля.

Диагностика бензонасоса ваз 2110 своими руками.

Обнаружить неисправность топливного насоса довольно просто. Как правило, очевидные факты говорят о неисправности бензонасоса. Наиболее частые признаки неисправности элемента:

•
  Появление постороннего звука при работе
•
  Агрегат не выполняет основную функцию.Смесь не течет или контакт не работает.
•
  Уменьшена производительность топливной смеси.

Этапы диагностики бензонасоса своими руками.

На первом этапе необходимо приступить к проверке давления в топливной системе ВАЗ 2110. Для успешного получения результатов проверки необходимо использовать манометр, который подключается к разъему штуцера. Если показатель прибора превышает отметку в три балла и три десятых, возможной причиной неисправности является регулятор давления, который следует заменить на исправный.Если манометр показывает давление ниже двух целых восьми десятых, необходимо срочно приступить к замене топливного фильтра. Если после операций машина продолжает некорректно работать, стоит снять топливный блок и обработать сетку фильтра.

В остальных ситуациях требуется обязательная замена бензонасоса. Если автомобиль оборудован электрическим элементом топливной системы, следует также обратить внимание на состояние реле насоса. Если реле удерживать в одном из положений, топливная система не будет работать должным образом.Во время диагностики стоит обратить внимание на предохранитель, который также подвержен износу и может потребовать замены.

Осуществляем замену элемента топливной системы своими руками.

Для начала подробно разберем, как поменять бензонасос электрического типа. Такая операция может потребоваться в ряде случаев, среди которых наиболее распространены:

•
  Неправильные показания датчика топливной системы или его полный выход из строя.
•
  Недостаточный эффект пропускной способности или нарушение структуры сети сбора топлива.
•
  Некорректная работа самого компрессора.

Для успешного выполнения работ следует подготовить стандартный комплект для замены бензонасоса, в который входят: ключ на 10, отвертка и оригинальный бензонасос.

Сделай сам Этапы замены ТНВД топливной системы.

1. Первым делом нужно снизить давление подачи топлива на ВАЗ 2110.

2. С помощью хомута откручиваем два шланга, отвечающих за подачу рабочей смеси.На этом этапе работ следует быть предельно осторожным, чтобы не повредить штуцер бензинового агрегата.

3. Открутите гайки на зажимном кольце и снимите элемент.

4. Снимите трос, который находится на одной из гаек.

5. Следующим шагом будет снятие насосного агрегата с топливного бака. Важно не повредить датчик уровня смеси.

6. Снимите уплотнительный элемент топливного блока и замените его новым.

7. После этого установите новый бензонасос на штатное место и соберите топливную систему в обратной последовательности.

Особенности замены механического аналога.

Если автомобиль оборудован механическим насосом, то для его замены необходимо выполнить следующие действия:

1. Первым делом снимаем воздухоочистительный фильтр ваз 2110.

2. Снимите подводящий провод к элементу.

3. Ослабить держатели и демонтировать провод подачи смеси к карбюратору.

4. Отвинтите держатели и снимите элемент.

Во время эксплуатации автомобиля регулярно проводите диагностику и своевременное обслуживание топливной системы, чтобы не терять уверенности в надежности машины.

Обратите внимание на состояние топливного фильтра после прохождения определенного пробега. В случае использования некачественной смеси фильтрующий элемент довольно быстро изнашивается, а использование бензина без очистки крайне нежелательно для системы двигателя.

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода производятся электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

Данный тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком. Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего вакуума попадает в насос через отдельный клапан от бензобака. Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 — технические характеристики

Основными характеристиками данного устройства являются уровень давления и габариты корпуса.Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины эти устройства отличаются расположением микросхем для клемм.Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе.Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления. Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Для конструкции электронасоса необходимы следующие элементы:

1. Электродвигатель
2. Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.Помимо вышеперечисленных, в модуль этого агрегата также входят датчик расхода топлива, топливозаборник

и

А рассматриваемая нами деталь действует за счет наличия двух клапанов — обратного клапана и редукционного клапана. Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

1. Роликовые.
2. Шестерни.
3. Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру. С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть ограничения по давлению и производительности.

Карбюратор в новой десятке заменен на инжекторный. Это повысило характеристики автомобиля, двигатель работает более плавно, стабильно. Но, вместе с тем, здесь есть слабое звено — электробензонасос ВАЗ 2110, который создает необходимое давление на топливные форсунки, подавая бензин строго дозированным способом.

Электрический топливный насос ВАЗ 2110

Хотя современные автомобили АвтоВАЗа оснащены довольно качественными бензонасосами Bosch, но они могут выйти из строя из-за нашего недосмотра, низкого уровня топлива, попадания воды в бак и других причин.

Неисправности

Самым первым верным признаком того, что у инжектора ВАЗ неисправен бензонасос, является такой симптом: мотор «дергается» при работе, особенно на средних и высоких оборотах. Это свидетельствует о недостаточном давлении топлива.

Но это как раз то, за что отвечает бензонасос. Но иногда причину следует искать в форсунках, а также в РДТ.

Регулятор давления топлива ВАЗ 2110

Еще одним признаком является неисправность или даже прекращение подачи топлива, из-за чего двигатель глохнет.

Проверка здоровья:

1. Сначала проверьте клапан RTT, это делается с помощью жидкостного манометра. После остановки двигателя наблюдаем обратный отлив бензина в бензобак. При исправном клапане давление бензина падает медленно, и — чем медленнее, тем эффективнее работает клапан;
2. После этого следует проверка топливной рампы с использованием того же манометра. На инжекторе ВАЗ 2110 давление в рампе должно быть около 4 атмосфер, с отклонением не более 0.4;
3. Теперь обратим внимание на топливные фильтры. Если они чистые, исправные, то стрелка манометра трясется только при работающем насосе. Отклонение 0,3 атм. или больше указывает на то, что фильтр необходимо заменить, поскольку он, скорее всего, забит;

Если вы обнаружили отклонения в работе этих компонентов системы подачи топлива, то нужно срочно проверить сам бензонасос Bosch на работоспособность. Делается это так:

• В первую очередь слушаем, как работает бензонасос, который находится прямо на топливном баке.Заводим машину, слушаем. Неровная работа сразу скажет, что не дает желаемой производительности, вполне возможно, что нужна новая установка;
• Есть способ проверить бензонасос Bosch без манометра. Газопровод необходимо отсоединить, а шланг вставить в банку. За одну минуту работающий насос должен перекачать полтора литра бензина. Если производительность меньше — неисправен;
• При проверке манометром следует, что шланг возврата газа пережат (например, плоскогубцами, медицинским зажимом и т. Д.)). В этом случае давление должно быть не менее 4 атм. Учтите, что чем изношен насос, тем ниже его давление;
• Другой вариант: довести обороты двигателя до 3000. Давление не должно падать, если работает топливный насос.

В случае неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и придется ждать эвакуатора.

Выбор модели

Лучше всего на форсунку ВАЗ 2110 установить бензонасос импортного производства, способный выдать производительность до 7 атм.Он не только прослужит намного дольше сам по себе, но также обеспечит лучшую и более длительную работу инжектора, а также улучшит качество смеси на выходе из форсунки.

Следует знать, что бензонасосы Bosch обычно различаются только длиной, расположением разъемов для клемм, а иногда и диаметром корпуса. Поэтому желательно либо отправиться в магазин со старым устройством, либо сделать небольшую доработку дома.

Бензонасос Bosch

Чтобы не покупать подделку, учтите, что любой бензонасос Bosch упакован в очень прочную тару.В мешке находится очищенный бензин, в который погружается устройство. Если чувствуете запах — значит нарушена герметичность, возможна коррозия внутри помпы, лучше не покупать.

Замена

Необходимо, чтобы уровень бензина был не более половины объема бака. Далее действуем следующим образом.

Проверка давления бензонасоса — одна из актуальных задач, которую приходится решать всем автомобилистам. Однако далеко не все умеют максимально быстро и четко проверить бензонасос.Смотрите видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных бензонасосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос электрический или механический, существуют правила, как проверить топливный насос на исправность.

Электронные топливные насосы основаны на технологии подачи топлива, а скорость подачи зависит от потребностей двигателя. Всю работу такого насоса контролирует электроника, которая регулирует правильные для двигателя пропорции смеси и содержание выхлопных газов.Работа таких топливных насосов осуществляется за счет электродвигателя, сразу после включения зажигания.

Механические топливные насосы применяются в автомобилях с карбюраторными двигателями. Особенностью механических бензонасосов является то, что они создают очень низкое давление при подаче топлива. Такие насосы устанавливают снаружи бензобака. Сегодня в некоторых автомобилях можно увидеть использование сразу двух типов насосов. Электронный насос настроен на работу с небольшими объемами, но с достаточно высоким давлением, а механический насос настроен на работу с большим объемом, но с низким давлением.

Признаки неисправности топливного насоса

Важным звонком о том, что с бензонасосом что-то не так, является нарушение плавности хода автомобиля, который при движении начинает дергаться. В некоторых случаях и на холостом ходу двигатель также может работать со сбоями. Естественно, как проверить бензонасос в этой ситуации, нужно знать досконально.

Увеличение времени запуска двигателя или невозможность этого сделать также может быть признаком того, что топливный насос не работает должным образом, то есть не создает необходимый уровень давления.В этой ситуации естественно проверить топливный насос на предмет возможных утечек.

Методы проверки бензонасоса

Для проверки бензонасоса понадобится индикатор, который продается в любом автомагазине. Установка индикатора в каждом случае должна производиться согласно прилагаемой к нему инструкции. Затем заводят двигатель и через несколько минут выключают. После этого изучаются показания индикатора: в норме давление не должно опускаться ниже 1,6 атм. — в противном случае придется заменить либо форсунку, либо регулятор.

Проверить бензонасос можно манометром. Он подключается непосредственно к топливной рампе, а само устройство выводится на лобовое стекло автомобиля (делайте это под краем капота).

Сразу после включения зажигания необходимо взять манометр (он не должен превышать 380 кПа, а быть меньше 300 кПа). После разгона автомобиля (оптимально будет делать это до 3-х передач) снова необходимо брать манометр, который при исправном бензонасосе не должен сильно отличаться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время движения, прежде всего проверьте реле на бензонасосе. Эта процедура заключается в подключении специальной лампочки к разъему топливного насоса. После этого включите зажигание. Если в течение нескольких секунд лампочка загорится, реле топливного насоса в порядке.

Если топливо начинает течь, нужно просто заменить фильтры или прокладки. Также может потребоваться замена диафрагмы или, в редких случаях, клапанов.

Помните, что при работе с топливной системой необходимо соблюдать особую осторожность.Лучше сразу обратиться к специалистам, которые точно знают, как быстро и качественно проверить бензонасос.

Видео: Как проверить бензонасос

Если провести параллель с человеческим телом и устройством автомобиля, топливный насос действительно подходит на роль «сердечного клапана» двигателя. К счастью, отремонтировать или даже заменить его намного проще, и провести такую ​​операцию может каждый.

Типы топливных насосов — характеристики и конструкция

По типу работы насосы бывают двух типов — электрические, которые используются в инжекторных и дизельных автомобилях с распределенной системой впрыска топлива, и механические, которые используются только в карбюраторных автомобилях.В автомобилях ВАЗ 2109 и ВАЗ 2110 более позднего выпуска (после 2006 г.) произошла замена — карбюратор заменен на современный инжекторный соответственно электрического типа. В моделях, выпущенных до 2006 года, всегда присутствует карбюратор и помпа механического типа.

В топливном баке автомобиля расположены

ВАЗ 2109 и ВАЗ 2110 (инжектор) электрического типа — такое расположение считается наиболее удобным для работы устройства, но не очень удобным для ремонта или чистки. При таком расположении топливная система не требует дополнительной всасывающей линии, которая есть в насосе механического типа.Расположение насоса в топливном баке позволяет значительно быстрее остывать.

Также возле помпы в баке находится внутренний топливный фильтр. Электрический топливный насос состоит из внутреннего фильтра, поплавка расхода топлива, 2 клапанов и механизма подачи топлива. Характеристики насоса такого типа позволяют поддерживать давление до 4 атмосфер, чего более чем достаточно для нормальной работы автомобиля.

Для автомобиля ВАЗ 2109 (инжектор) нормальное рабочее давление 2.4–3,3 атм; для автомобиля ВАЗ 2110 рабочее давление должно достигать 3,6 атм.

В бак ВАЗ 2109/2110 помещается электроцентробежный насос (инжектор). Одним из основных компонентов в работе насоса является реле. В этих моделях автомобилей срабатывает реле в результате импульсных сигналов, поступающих от центрального блока управления, и только после этого включается насос.

Насос механического типа используется только в моделях, на которых установлен карбюратор, он не подходит для инжекторных и не может использоваться для работы с дизельным двигателем.Насос находится под капотом автомобиля, прямо на его двигателе. Он состоит из нескольких частей, которые требуют нечастого, но необходимого ухода. В корпусе насоса, состоящем из двух частей, находятся фильтр, два клапана, шток с механическим приводом и втягивающая пружина. Между корпусом вставлена ​​специальная диафрагма.

Механическая работа осуществляется приводом распредвала, который передает давление с помощью рычага с толкателем. На импортных моделях карбюраторного типа реализована несколько иная схема работы, в ее основе лежит коромысло с двуплечием и рычагом.

Неисправность помпы — как определить причину?

Как и любая деталь, топливный насос рано или поздно подает все признаки неисправности или даже полностью выходит из строя. Лучше всего заменить или отремонтировать помпу до того, как она полностью сломается. Чаще всего проблема возникает из-за реле бензонасоса. Реле построено на предохранителе; именно он обычно ломается.

Поднимите заднее сиденье и найдите под обшивкой фишку, именно в ней находится реле с предохранителем.Замените предохранитель на новый, после чего помпа должна заработать. Однако не забывайте, что причиной неисправности могут быть сниженные характеристики вашего аккумулятора . Такая проблема возникает в автомобиле ВАЗ 2109/2110 с электронасосом. При работающем двигателе автомобиля вне зависимости от того, стоит ли в нем инжектор или карбюратор, всегда слышны изменения, если есть проблема с помпой. Двигатель может полностью заглохнуть на холостом ходу.

В автомобилях с механической помпой чаще всего выходит из строя сток.Частичный ремонт или замена механического топливного насоса зависит от характера поломки. Как показывает практика, в ВАЗ 2109 достаточно провести частичный ремонт.

Ремонт и полная замена насоса

Для начала нужно снять воздушный фильтр автомобиля. Далее отсоединяем шланг подачи топлива с бензином и шланг, идущий непосредственно к карбюратору. После этого откручиваем гайки, которыми насос крепится к блоку двигателя, и снимаем его. Разберите насос как можно осторожнее, чтобы не повредить диафрагму.Внимательно проверьте детали на предмет трещин или сильного загрязнения.

Ремкомплект механического насоса карбюраторного типа купить можно в любом автомагазине. После установки и замены деталей насос необходимо промыть бензином и продуть под давлением. Независимо от характера неисправности обязательно замените прокладки в насосе перед повторной сборкой.

Устройство ТНВД не подлежит ремонту, поэтому обычно требуется полная замена.Для замены топливного насоса в инжекторной машине нужно приподнять заднее сиденье и найти люк под обшивкой. Осторожно снимите ее крышку, отключите все электрические микросхемы, предварительно сняв клеммы аккумулятора. Далее откручиваем гайки и вытаскиваем корпус с помпой. Перед установкой нового насоса лучше всего заменить сетчатый фильтр. Соберите все в обратном порядке и подключите клеммы на АКБ.

Инжектор как работает. Замена и осмотр

Надо будет учитывать особенности, которыми обладает бензонасос ВАЗ 2109.Инжектор, если в системе впрыска топлива, то насос электрический. Его применение связано с тем, что есть необходимость контролировать подачу топлива в камеры сгорания. Но, как известно, бензин сначала поступает на специальную рампу, где смешивается с воздухом в определенной пропорции (14 к 1). В нем поддерживается постоянное давление, благодаря которому смесь подается в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, преобразующие топливно-воздушную смесь в очень мелкие капельки.Фактически камера сгорания воспламеняет туман, в котором находится бензин во взвешенном состоянии.

Как работает топливный насос

В системе подачи топлива нет ничего сложного. Обычный насос с приводом от ротора электродвигателя. Чтобы защитить всю топливную систему от попадания мелких частиц, используется фильтр. Но на этом особенности не заканчиваются, ведь стоит отметить, что необходимо поддерживать давление в рампе на одном уровне. Бензонасос ВАЗ 2109 (инжектор без него просто не может работать), при условии, что он будет постоянно качать бензин, будет повышать давление все выше и выше.И от этого будет нарушена работа системы.

Следовательно, необходимо провести регулировку давления. Для этого используется специальное устройство, которое называется регулятором давления. Он установлен в топливной рампе, подключен к трубопроводу, по которому излишки топлива сбрасываются в бак. При включении зажигания опрашивается датчик давления в рампе, после чего запускается привод бензонасоса. После того, как давление в рампе поднялось до необходимого значения, топливный насос отключается.Поэтому не работает постоянно.

Как снять бензонасос

Находится под задним сиденьем бензонасос ВАЗ2109. Инжектор подразумевает его установку непосредственно в резервуар. Все дело в том, что насос погружной. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении. В этом случае в цепи питания меняется ток. Величина сдачи определяет количество бензина, остающегося в баке.Для снятия помпы потребуется плоскогубцы, отвертка и ключ на 8.

Возможно, причина отсутствия подачи топлива — неработающее реле бензонасоса ВАЗ 2109. Форсунка в своем составе имеет он, как и предохранитель, который легко мог сгореть. Перед началом работы тщательно очистите всю крышку, чтобы после снятия пыль не попала внутрь бака. Затем с помощью отвертки ослабьте хомуты, которыми шланги стянуты. Удалите их, если руками не получается, то попробуйте аккуратно сдавить их плоскогубцами и прокрутить.Затем ключом на 8 открутите все гайки, которыми крышка крепится к корпусу бака. Обратите внимание на то, что есть шайбы. Не теряйте их. На этом все, теперь помпу можно смело снимать для замены или ремонта.

Проверка работы насоса

Проверить легко даже без специального бензонасоса ВАЗ 2109. Форсунка не может работать без давления в топливной рампе. Следовательно, вам нужно, чтобы мотор насоса вращался. Проверить это несложно, достаточно подключить его клеммы к аккумулятору.Если боитесь, то включите обрыв одного провода лампы накаливания. Поможет определить исправность обмотки двигателя. Учтите, что фильтр должен быть как можно более чистым. Если он забился, то поменяйте. В противном случае насос не сможет создать желаемое давление.

Установка насоса

Обратите внимание на состояние проводов при замене бензонасоса ВАЗ 2109. Форсунка подразумевает питание двигателя от бортовой сети, поэтому поломок и разрушения изоляции быть не должно.Установка топливного насоса выполняется в последовательности, обратной снятию.
