Предохранители и реле ВАЗ 2109, 2108, 21099

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

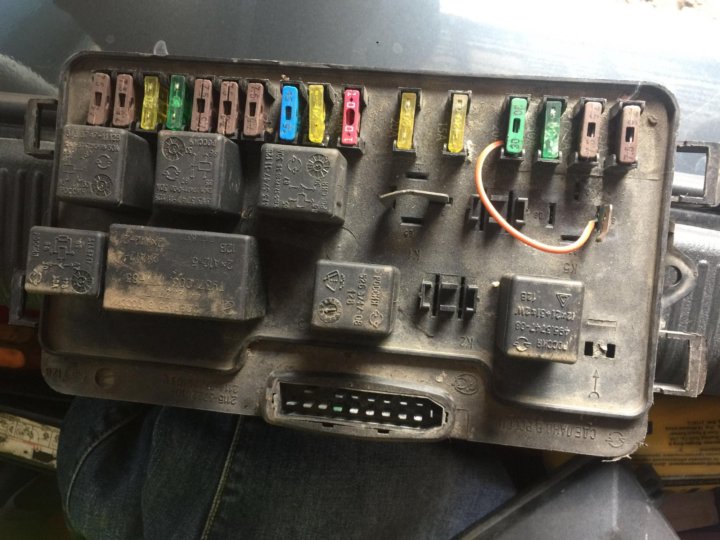

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

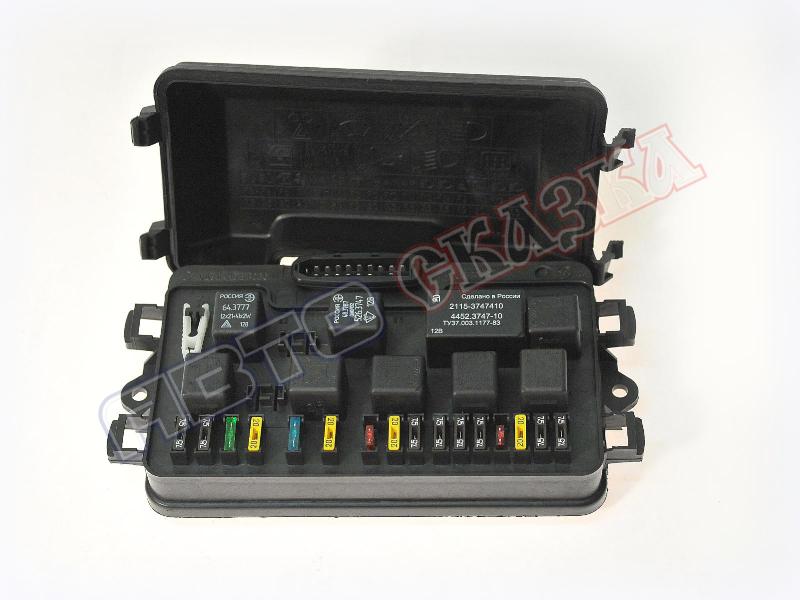

Монтажный блок предохранителей 2114-3722010-18

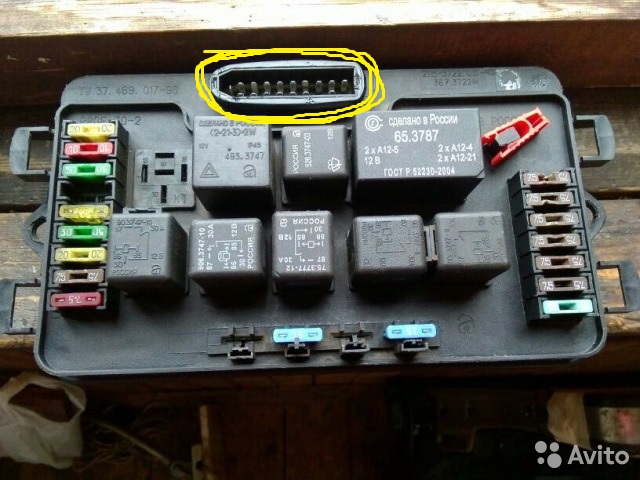

Монтажный блок предохранителей 2114-3722010-60

Монтажный блок предохранителей 17. 3722

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителя	Расшифровка
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A), F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A), F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A), F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A), F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A), F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A), F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A), F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A), F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A), F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A), F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A), F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A), F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.

Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

ВАЗ 2104, 2105

ВАЗ 2106

ВАЗ 2107, 21047

ВАЗ 2110, 2111, 2112

ВАЗ 2113, 2114, 2115

ВАЗ 2121, 21213, 21214

Навигация по записям

Схема предохранителей и реле ВАЗ 2108, 2109, 21099

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

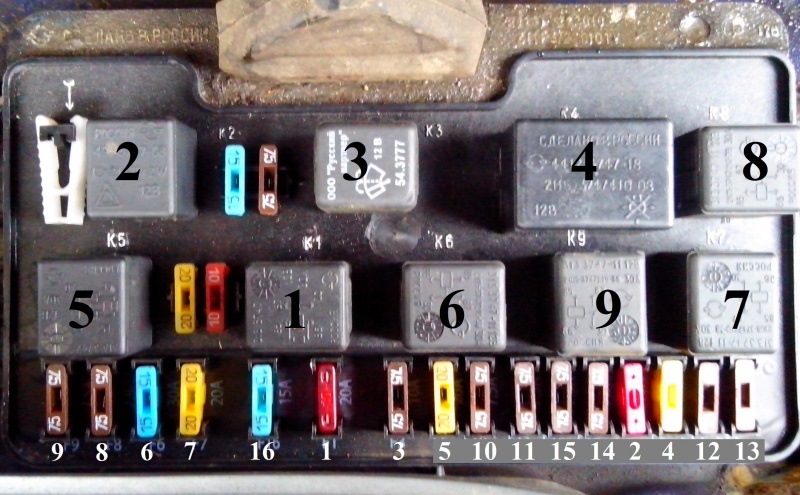

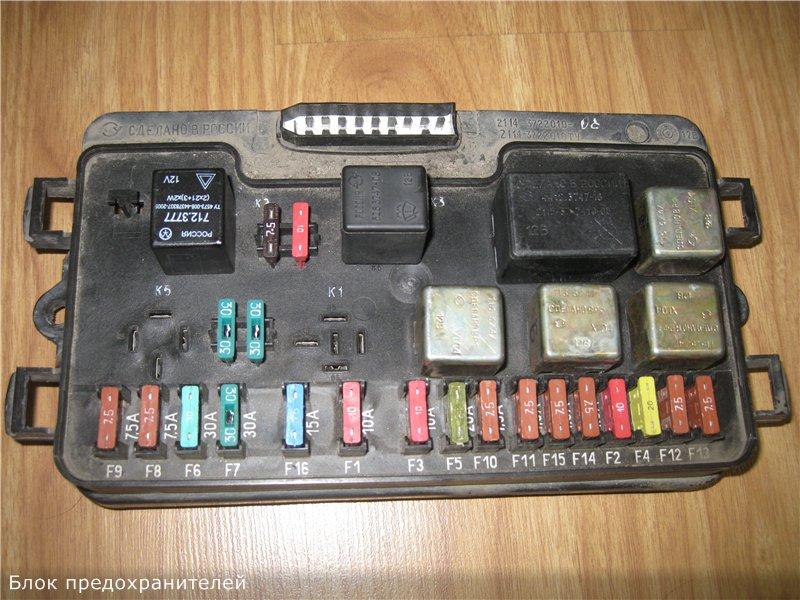

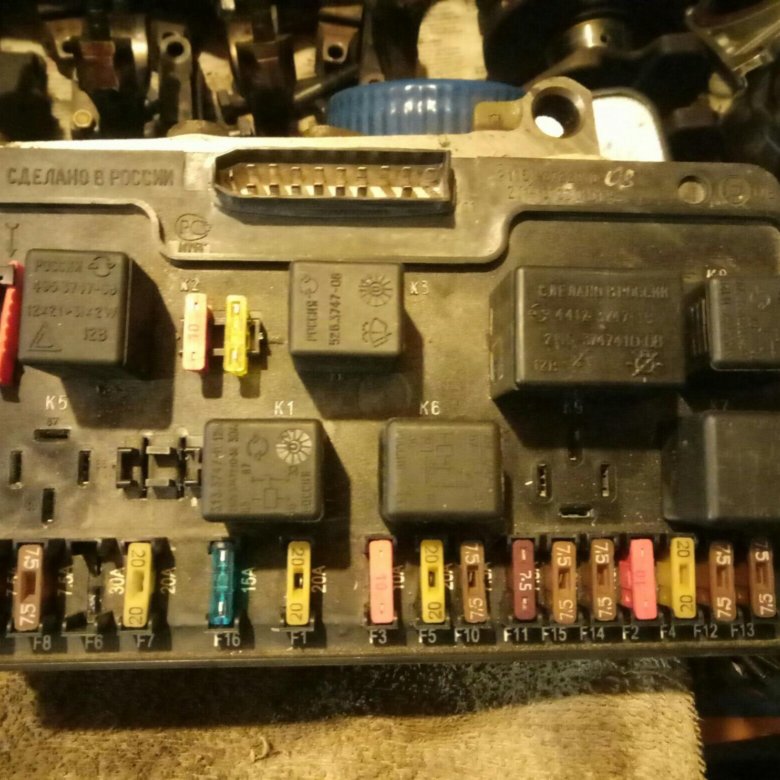

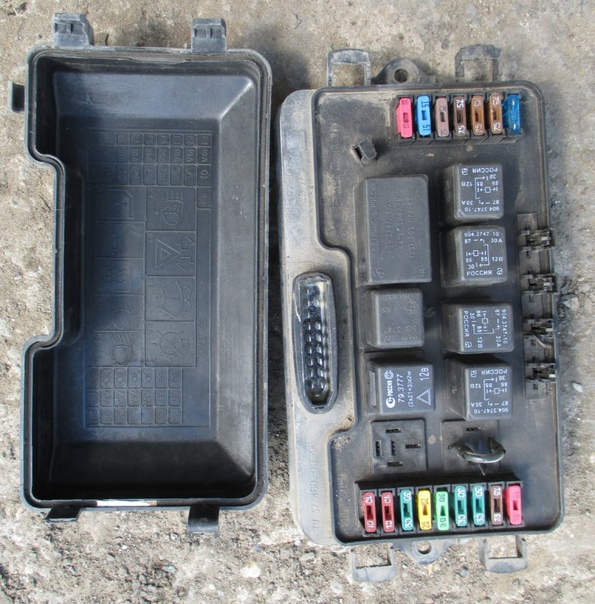

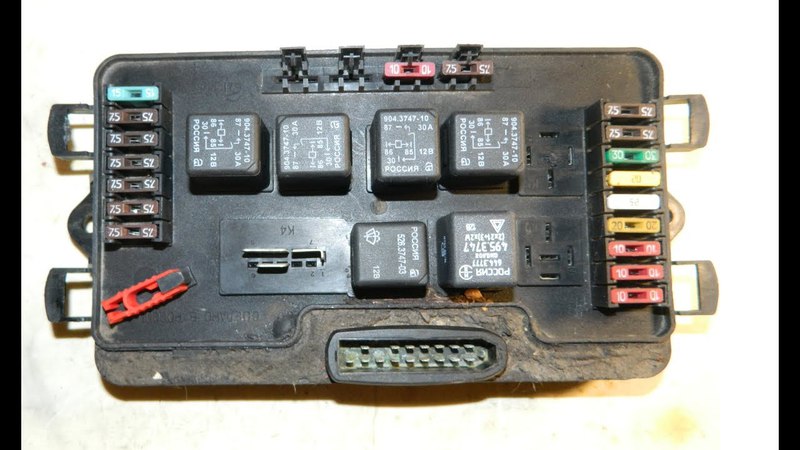

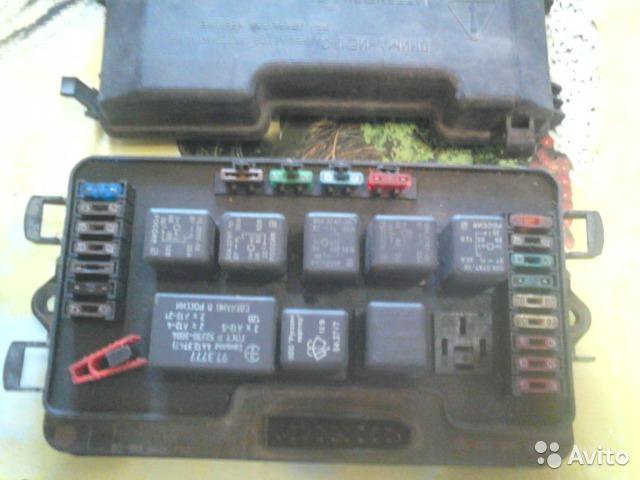

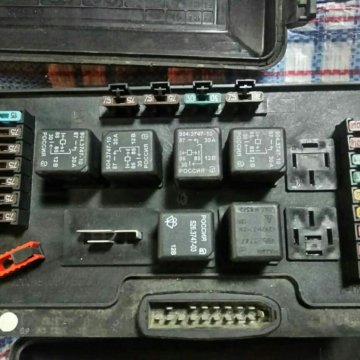

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	А	Назначение
1	10	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
2	10	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
3	10	Задние фонари (лампы стоп-сигнала) Плафон освещения салона
4	20	Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампы Прикуриватель
5	20	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
6	30	Электростеклоподъемники передних дверей Реле включения электростеклоподъемников
7	30	Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
8	7. 5	Левая противотуманная фара
9	7.5	Правая противотуманная фара
10	7.5	Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
11	7.5	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
12	7.5	Правая фара (ближний свет)
13	7. 5	Левая фара (ближний свет)
14	7.5	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	7.5	Правая фара (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	—	Запасной
18	—	Запасной
19	—	Запасной
20	—	Запасной
Реле
К1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар

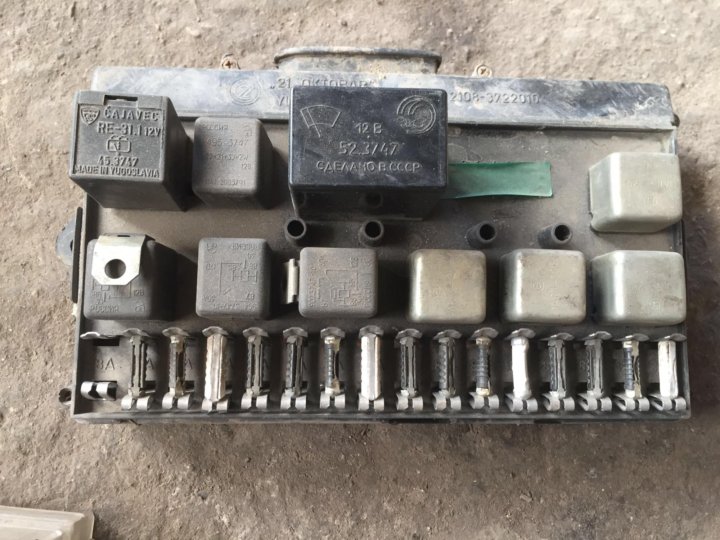

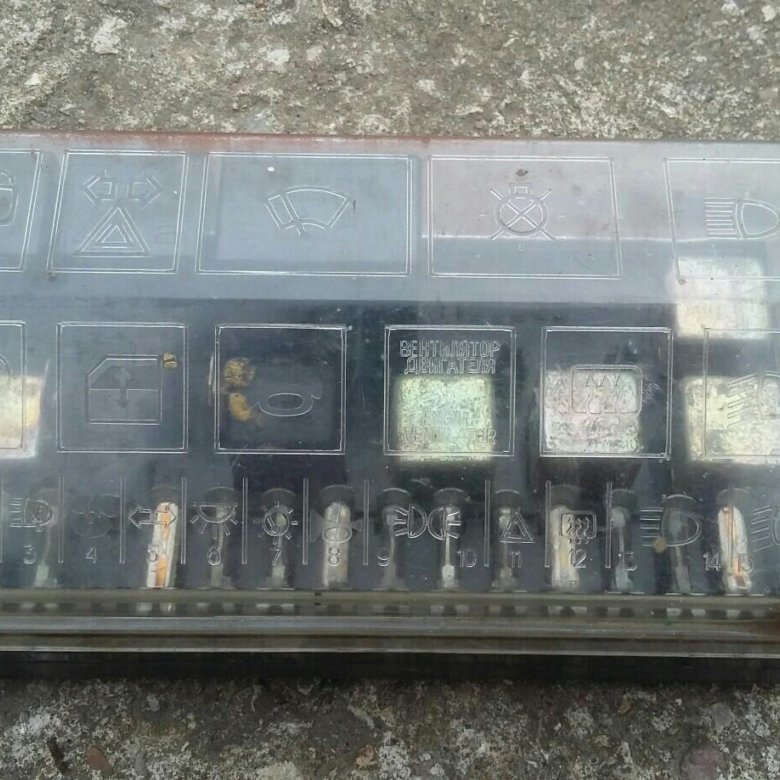

Блок предохранителей 17.

3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная
лампа противотуманного света защищались предохранителем № 15 монтажного
блока. С 1986 г. они защищены отдельным предохранителем, расположенным в
жгуте проводов около выключателя противотуманного света. Этот
предохранитель рассчитан на ток 8 А и находится в отдельном
пластмассовом корпусе.

№	А	Назначение
1	8	Правая противотуманная фара
2	8	Левая противотуманная фара
3	8	Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар
4	16	Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол  Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
5	8	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников
7	8	Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
9	8	Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
11	8	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
12	16	Элемент обогрева заднего стекла и реле включения обогрева   Прикуриватель Штепсельная розетка для переносной лампы
13	8	Правая фара (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15	8	Левая фара (ближний свет)
16	8	Правая фара (ближний свет)
Реле
К1	Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5	Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7	Реле стеклоподъемников (13. 3747 / 2105-3747210-10, 2105-3747210-12)
К8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9	Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10	Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11	Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

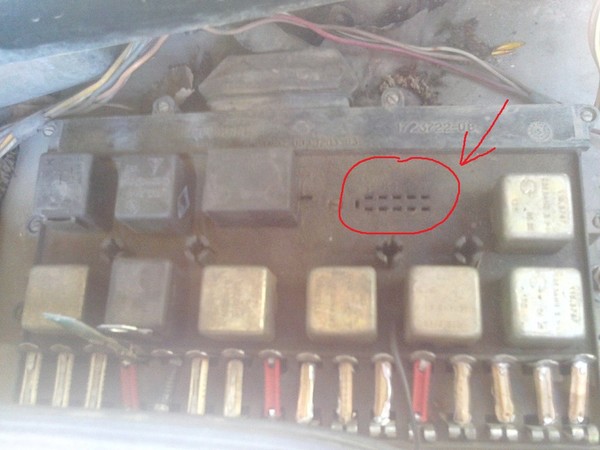

Реле стартера

Реле стартера расположено под капотом на щитке передка.

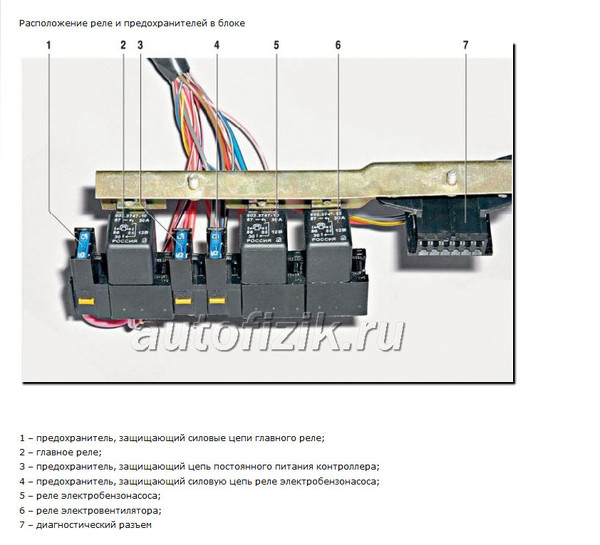

Блок предохранителей под полкой с пассажирской стороны (инжектор)

Предохранитель на стартер ваз 2109

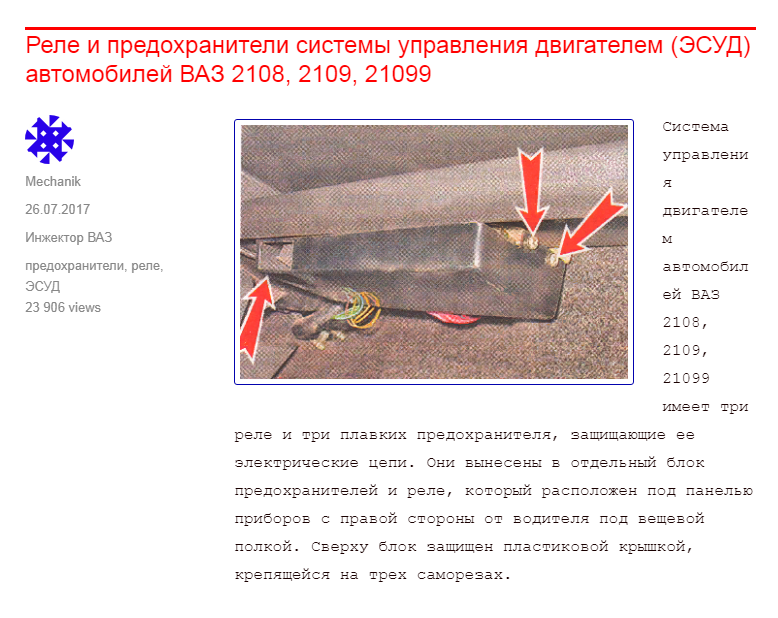

Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.

Реле ЭСУД ВАЗ 2108, 2109, 21099

— Реле включения топливного насоса (2).

— Реле включения электровентилятора системы охлаждения (3).

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).

— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).

— Предохранитель (15А) топливного насоса (4).

— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099

Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Реле включения стартера многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала (Второе это то самое втягивающее реле), при выходе из строя первого (Случается редко в основном из-за перегрузок на него или из-за неисправной проводки) стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет (Втягивающее реле вить не работает) и за очень короткий срок стартер придёт в негодность.

Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Только одним гаечным ключом «на 8», по больше степени больше вам и ничего не нужно брать но разве что ещё один гаечный ключ чтобы на всякий случай клемму минус с АКБ скинуть!

Где находится реле включения стартера?

В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается.

Когда нужно менять реле включения стартера?

Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле (Мол оно вечно и никогда не ломается), просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности.

Реле стартера есть, но стартер всё равно не включается с замка зажигания.

Если канал приносит Вам реальную пользу, тогда поддержите проект! Сумма не имеет значения! КАРТА (СБЕРБАНК)…

Как паять схему блока предохранителей.

“>

Предохранители Ваз 2109 2108 21099 и реле с описанием назначения и схемами блоков

ВАЗ-2109 «Спутник» в народе получил название «девятка«, выпускался в кузове хетчбэк и представляет 3-х дверную версию Ваз 2108. Так же на данной платформе собирался ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Данная серия автомобилей выпускалась с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данном материале Вы найдёте описание блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).

Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

Фото — пример

Схема

Обозначение предохранителей

За прикуриватель отвечает предохранитель номер 12 на 16А.

Назначение реле

Вариант 2

Фото — схема

Описание

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

Вариант 3

Схема

Назначение

За прикуриватель отвечает предохранитель номер 12 на 20А.

Назначение реле представлено на схеме.

Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.

Дополнительный блок

Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.

Фотография

Схема

Расшифровка

У себя на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Предохранители монтажного блока 17.3722 ВАЗ 2108, 2109, 21099

Монтажные блоки предохранителей для автомобилей ВАЗ 2108, 2109, 21099 бывают старого и нового образца.

Старого – 17.3722, устанавливался на автомобили 2108, 2109, 21099 выпуска до 1998 года и имел пальчиковые предохранители. Нового – 2114-3722010-60, 2114-3722010-10, 2114-3722010-18, устанавливался на автомобили с 1998 года и имел ножничные (п-образные) предохранители.

Предохранители и защищаемые цепи монтажного блока 17.

3722 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.

№1 (8А)

Резерв (левая противотуманная фара).

№2 (8А)

Резерв (правая противотуманная фара).

№3 (8А)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

№4 (16А)

Очистители фар (в рабочем режиме).

Электровентилятор отопителя.

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол.

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

Электронасос омывателей.

№5 (8А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Щиток приборов.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

№6 (8А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

№7 (8А)

Очистители фар (в рабочем режиме).

Электровентилятор отопителя.

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

№8 (16А)

Звуковой сигнал.

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

№9 (8А)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет).

№10 (8А)

Правая фара (габаритный свет).

Правый задний фонарь (габаритный свет).

№11 (8А)

Указатели поворотов, реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

№12 (16А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

Прикуриватель.

№13 (8А)

Правая фара (дальний свет).

№14 (8А)

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

№15 (8А)

Левая фара (ближний свет).

№16 (8А)

Правая фара (ближний свет).

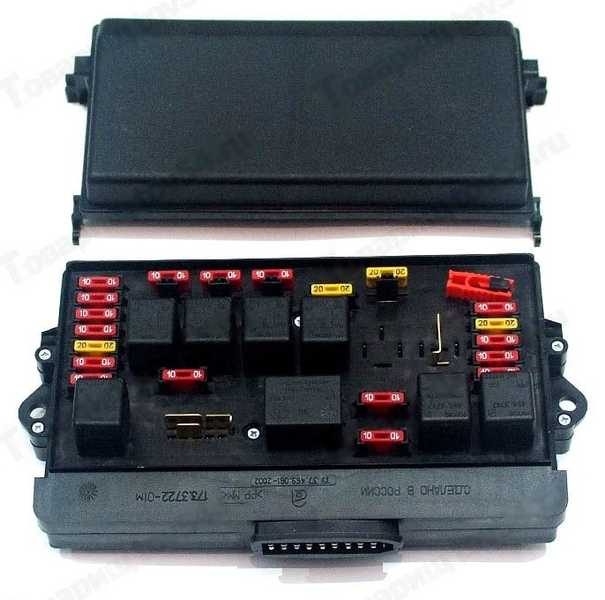

Реле монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

Фото в начале статьи.

К1 — реле времени омывателя заднего стекла.

К2 — реле указателей поворота и аварийной сигнализации.

К3 — реле стеклоочистителя.

К5 — реле включения дальнего света фар.

К6 — реле включения очистителей фар.

К8 — реле звукового сигнала.

К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.

К10 — реле включения обогрева заднего стекла.

К11 — реле включения ближнего света фар.

5 — место установки реле контроля исправности ламп (или перемычки).

7 — перемычка.

Еще статьи по электрооборудованию автомобилей ВАЗ

— Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Провода задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Распиновка проводов выключателя аварийки ВАЗ 2108, 2109, 21099

Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле

Содержание:

1. Схемы
2. БП старого образца
3. БП нового образца
4. Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

БП 17. 3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Старый БП

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

 Загрузка . ..

Предохранители ваз 2109: где находятся, замена

Блок предохранителей ВАЗ 2109 (далее – БП) необходим для того, чтобы объединить в себе все провода электрической проводки, а также предотвратить выход из строя электрооборудования. В машинах российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому знать расположение и назначение элементов блока должен знать каждый владелец ВАЗ 2109.

На моделях старого типа (выпущенных до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60.

В них устанавливаются плавкие предохранители (далее – ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов.

Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Что касается расположения, то в ВАЗ 2109 коробка предохранителей устанавливается в моторном отсеке напротив водительского сидения, под стеклом лобовым.

Основным различием этих двух типов БП является:

• разное обозначение деталей устройства;
• различный номинал предохранителей;
• кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.

Схема БП старого образца Блок старого образца ВАЗ 2109

Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.

Назначения компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

Номер	Предназначение
1	Отвечает за функционирование элементов очистки передних фар.
2	Это реле определяет работоспособность движка для омывания заднего стекла.
3	Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4	Защищает от поломки моторчик дворников лобового стекла.
5	При помощи этих перемычек можно определить, работает ли лампа или нет.
6	Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
8	Лампы фары дальнего света.
9	Лампы фар ближнего света.
11	Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.
12	Отвечает за работу клаксона.

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Электросхема нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с объяснением каждой детали устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим предназначение реле.

Номер	За что отвечает
К1	Без этого компонента невозможна работа движка омывателя заднего стекла.
К2	Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3	Отвечает за работу движка очистителя лобового стекла.
К4	Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5	Этот компонент обеспечивает работоспособность ламп дальнего света.
К6	Эта деталь обеспечивает работу устройства омывателя фар.
К7	Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8	Клаксон.
К9	Защищает от перенапряжения вентилятор охладительной системы.
К11	Обеспечивает работоспособность устройства подогрева заднего стекла.
К12	Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос.

Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается.

Разница заключается только в схеме БП и разном корпусе самих ПП.

Для карбюраторных и инжекторных двигателей

1. В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
2. Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
3. Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом.

   После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.

4. Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.

С левой стороны относительно движения авто под лобовым стеклом вы найдете черный блок, в котором установлены все ПП и реле. Демонтируйте крышку, оттиснув фиксаторы сбоку. При помощи щипцов (БП маркировки 2114-3722010-60) извлеките выгоревшую деталь из посадочного гнезда. В случае со старым блоком маркировки 17.3722 извлеките выгоревший элемент руками. Красной стрелкой на фото показано, где на корпусе ПП нанесена цифра. При замене номинал необходимо соблюдать. Установите на место выгоревшего ПП новый элемент, соблюдая номинал. Не забудьте закрыть крышку БП и подключить аккумулятор.

Видео от Сергея Зукола «Переделка БП ВАЗ 2109»

В этом видео показан процесс переделки БП со старого образца на новый.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/2109/raspolozhenie-predohranitelej/

Монтажный блок ВАЗ 2109

просмотров 72 732 Google+

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора. Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

admin 10/06/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Источник: https://avtolektron.ru/upravlyaemye-ustrojstva/dopolnitelnoe-oborudovanie/montazhnyj-blok-vaz-2109

Блок предохранителей ВАЗ 2109

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года).

   Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.

3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.

   К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109

Монтажный блок 17.3722

1. (К6) реле включения фароочистителей;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки на месте реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
7. запасной предохранитель;
8. (К5) реле включения дальнего света;
9. (К11) реле включения блыжнего света фар;
10. предохранитель;
11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60

• запасные предохранители F17-F29.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60

• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

• реле-прерыватель указателей поворота и аварийной сигнализации К2;
• реле стеклоочистителя К3;
• реле питания стеклоподъемников (не устанавливается) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения фароочистителей К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения

1.

Перегорание предохранителя (одного или нескольких)

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода.

Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно.

Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Видео

Источник: https://autoepoch.ru/avtoazbuka/blok-predoxranitelej-vaz-2109.html

Замена предохранителя lada 2109 (ваз 2109)

Добро пожаловать! Предохранитель — он устанавливается в разных местах автомобиля, но многие автолюбители их месторасположение знают только в монтажном блоке (Эта та вещь которая в подкапотном пространстве находиться, под лобовым стеклом автомобиля) но кроме монтажного блока на инжекторных автомобилях они ещё в диагностическом блоке находиться, но там всего лишь три предохранителя но три важных а именно предохранитель защищающий главное реле (Главное реле в том же диагностическом блоке находится), предохранитель защищающий цепь системы впрыска и бензонасоса (Данный блок находится под бардачком на пассажирском месте и присутствует только на инжекторных автомобиля).

Примечание! Для того чтобы произвести замену предохранителя на автомобиле, нужны маленькие щипцы (Ими просто удобней предохранители извлекать) или просто руками можно воспользоваться!

Где находятся предохранители? Как мы уже сказали в двух местах, первое место как вы уже поняли это в подкапотном пространстве под лобовым стеклом автомобиля, там монтажный блок находится вы его ещё на фото 1 можете видеть он стрелкой указан, так вот крышка у него снимается (Она на боковых пластмассовых защёлках крепится) и после чего вы имеете полный доступ к большинству предохранителей на автомобиле, так же в диагностическом блоке находятся предохранители но это только если у вас инжекторный автомобиль, местонахождение данного блока так же показано на фото ниже под цифрой 2, на том фото изображена высокая панель приборов.

Когда нужно менять предохранители? Их меняют после перегорания, когда они перегорят вы сразу поймёте особенно если предохранитель идёт на что то важное (К примеру на дальний свет левой фары, дальний свет после перегорания предохранителя у вас сразу перестанет гореть а фара будет только ближнем светить), и запомните раз и на всегда, никогда и ни в коем случае не устанавливайте предохранитель на больше ампер чем это нужно, просто вы потом без проводки можете остаться и её менять придётся, так же хотим отметить тот факт то что предохранители просто так не горят у них причина есть, к примеру напряжение подскочило или вода на проводку попала, поэтому если у вас постоянно перегорает один и тот же предохранитель (Вернее не один и тот же, а постоянно перегорают предохранители идущие на одну цепь, просто чтобы вам было яснее мы написали что один и тот же) то откройте сперва схему (В интернете этой схемы навалом, пишите монтажный блок такого то образца и ищите свою схему) монтажного блока и смотрите что за цепь на которой у вас постоянно перегорают предохранители неисправно работает, к примеру если предохранитель идущий на ближней свет на левой фаре постоянно перегорает то смотрите фару и проводку которая к ней подсоединяется, есть вероятного того что на неё вода попадает или влага которой там быть не должно, так же изоляцию проводов смотрите и если оболочка в которой сами оголённые провода находятся порвана то это место изолентой обмотайте и помните, если тем местом где изоляция испорчена (Оболочку то есть слизало и сам провод оголился) провод будет задевать на массу (Об кузов или об двигатель будет задевать) то из-за этих задевай предохранитель и будет у вас перегорать постоянно, учтите это.

Примечание! Предохранитель на то перегорел он или же нет проверить очень легко и особенно радует тот факт то что большинство предохранителей идут прозрачными (Это специально сделано, чтобы можно было выявить нормальный и сгоревший предохранитель), в общём внутри предохранителей идёт цепь как вы видите на фото ниже (Стрелкой это место указано) цепь разорвана (Предохранитель значит перегорел и он не работает), она разрывается когда напряжение подскакивает до стольки ампер на сколько предохранитель не рассчитан и в связи с этим проводка у вас остаётся в норме и не перегорает, но после перегорания предохранителя всё на то что он идёт тоже прекращает свою работу (К примеру на сигнал звуковой предохранитель у вас сгорел, то сигнал работать уже не будет)!

Как заменить предохранители на ВАЗ 2108-ВАЗ 21099?

Примечание! Он заменяется легко но сразу поставим вас в известность, на автомобилях семейства Самара используются два монтажных блока, первый это старого образца на карбюраторах применяется, а второй это нового образца от автомобиля ВАЗ 2114, он уже на инжекторные автомобили ставиться и является новым образцом и носит маркировку 2114-3722010-60!

1. В начале операции крышку с монтажного блока снимите как это показано в статье: «Замена монтажного блока на ВАЗ» в первом пункте на первом рисунке, после чего сразу берите в руки маленькие щипцы (Они кстати у вас даже в блоке могут быть закреплены поищите их там) и потянув за нужный предохранитель и вытащите его, если нет щипцов то при помощи рук аккуратно извлеките.

Примечание! На своё место предохранитель так же вставляется до упора, кроме этого устанавливайте предохранитель точно такового же напряжения мы это ранее ещё указали, разрешается меньшего номинала ставить если нет под рукой нужного (Но он у вас быстро перегорит), но большего или же вообще монетку ставить не в коем случае не нужно если вам дорога проводка и если вы не хотите менять её в скорем времени!

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2109-vaz-2109.html

Советы по уходу и ремонту электрической схемы блока предохранителей на ваз 2109

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все  предохранители объединены в один монтажный блок.                   Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая».

   Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

1. К1 – отвечает за время омывания стекла сзади.
2. К2 – поворотники и аварийка.
3. К3 – стеклоочиститель.
4. К5 – фары дальнего света.
5. К6 – фароочиститель.
6. К8 – отвечает за сигнал.
7. К9 – включение вентилятора в системе охлаждения мотора.
8. К10 – отвечает за обогрев стекла сзади.
9. К11 – фары ближнего света.

Строение схемы нового блока

1. К1 – фароочиститель.
2. К2 – прерыватель поворотников и аварийки.
3. К3 – очиститель лобового стекла.
4. К4 – контроль за исправностью лампочек.
5. К5 – отвечает за стеклоподъемник.
6. К6 – сигнал звука.
7. К7 – обогрев стекла заднего вида.
8. К8 – дальний свет.
9. К9 – ближний свет.

Предохранители

• Для отличия разных гнезд предохранителей принято использовать обозначение
  латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
  означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
• токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

1. F1 – фарные очистители. Используют предохранитель (10А).
2. F2 – повороты и аварийка (10А).
3. F3 – задние стоп-сигналы и салонный плафон (10А).
4. F4 – обогрев стекла и прикуриватель (20А).
5. F5 – сигнал и вентилятор охлаждения (20А).
6. F6 – стеклоподъемник на передних дверцах (30А).
7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
8. F8 – противотуманка Л (7,5А).
9. F9 – противотуманка П (7,5А).
10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения  номеров (7,5А).
11. F11 – правый габарит и фара (7,5А).
12. F12 – фары ближнего света П (10А).
13. F13 – фары ближнего света Л(7,5А).
14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
15. F15 – фары дальнего света П (7,5А).
16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

1. При ремонте автомобильного электрооборудования обязательно нужно отключить
   провод от минусной клеммы аккумулятора.
2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
   собой перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то нельзя для этой цели использовать
   металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же

   дорожек, что приведет к неисправности всей платы.

Важные моменты

1. Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
   блок нового образца на старый, то в таком случае обязательно подключите движок
2. вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно  установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
2. Всю процедуру производить аккуратно и без спешки.
3. Отсоединить все имеющиеся предохранители и реле.
4. Снять саму плату. Далее или заменить, или чистить старую.
5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
   предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно

   повредить, а если их повредите, придется паять.

6. Собрать в обратной последовательности.
7. Ваз 21093 схема электро готова исполнять свои функции.

Метки к записи:

Источник: http://auto-repair.rapidly.ru/sovetyi-po-uhodu-i-remontu-elektricheskoy-shemyi-bloka-predohraniteley-na-vaz-2109.html

Предохранители автомобиля ВАЗ-2109

• Страница 1 из 2
• Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
• В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

2. Большинство электрических цепей защищены плавкими предохранителями.
3. Блок предохранителей установлен в задней части моторного отсека со стороны водителя.
4. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.
6. Новый блок предохранителей.
7. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.
9. Каждому из блоков подходят только свои предохранители.
11. Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.
13. Блок предохранителей раннего выпуска
15. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице
17. Нажмите на защелки с обеих сторон крышки и снимите ее.
19. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.
21. Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

• В передней части блока установлены запасные предохранители.
• Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.
• С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

Источник: http://avtomechanic.ru/vaz-2109/elektrika-vaz-2109/kak-zamenit-predokhraniteli-vaz-2109

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда у него не заводится машина. ВАЗ 2109 — иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание — это АКБ. Особенно, если машина стояла в гараже или на стоянке больше недели.Батарея имеет свойство терять заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого нужно на время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно добавляется ток.

Что делать, если нет форсунки ВАЗ 21099 (стартер не крутит)? Это возможно даже при заряженном аккумуляторе. И причина тому — клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (форсунка 8 клапанов) не заводится. Причины — в белом налете, который необходимо зачистить наждачной бумагой. Далее на сиденье надеваются клеммы и машину нужно успешно заводить.

Зажигание

А что делать, если даже при заряженном аккумуляторе ВАЗ 2109 не заводится? Проблема искать в системе зажигания.Первое, на что стоит обратить внимание — это трамблер и его провода. Симптомы — стартер вращается, иногда «заедает», но не запускается. И автомобилист в нажеже, что машина «вот-вот заведется», крутит стартером на 20-30 секунд. И так до тех пор, пока снова не вставлю аккумулятор. Этого делать категорически нельзя. Стартер следует крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто сажаете аккумулятор. Бывает, что машина не заводится из-за плохой искры.Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре, по одному на каждый цилиндр. На пробой указывает наличие искр на стыке свечей с проводом. Особенно хорошо это видно ночью. По периметру провода время от времени проскальзывают небольшие искры, часто сине-белые. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Залил разбрасыватель

Такая ситуация бывает после использования машины в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может предотвратить нормальное искрение — ползунок не может произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не ездите на большой скорости по лужам, а при чистке двигателя — тщательно закрывайте все элементы зажигания, в том числе свечные колодцы.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра.Отсутствие напряжения указывает на то, что элемент не может производить ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров должен быть поврежден.

Свечи

После снятия армированной трубки (делайте это очень осторожно, чтобы не повредить разъемы) свечным ключом извлеките элементы наружу.

Если на них есть следы налета, они залиты бензином или просто загрязнены — проблема в них.При подаче большого количества топлива с минимальным объемом воздуха элемент не способен воспламенить смесь. В итоге ВАЗ 2109 (карбюратор) не заводится — стартер вращается, есть искра. Необходимо проверить зазоры электродов — они не должны превышать 0,8 миллиметра. Также просушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если ключа нет?

Если свечного ключа нет, можно высушить его детали другим способом. Для этого автомобиль переводится на «нейтраль», включается зажигание.Далее нагрейте педаль газа до пола и включите стартер на 5 секунд. Таким образом, в камеру сгорания попадает большое количество воздуха — свеча успешно просушивается. Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому злоупотреблять этим способом не стоит, чтобы двигатель не работал «на всухую».

Грязный фильтр

Его засор доводит до того, что ВАЗ не заводится 2109. И неважно, карбюратор моторный или инжекторный.Легко проверить состояние воздушного фильтра. И на карбюраторе, и на инжекторе нужно снимать крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая). Затем вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствует пыль и грязь, воздух через них не может пройти в камеру сгорания. Отсюда и получается, что карбюратор ВАЗ 2109 не заводит: стартер вращается, есть искра.Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.

Да, мотору не повредит, однако частые перебои в работе будут. Как следствие, камера будет заполнена слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже, чем каждые 10 тысяч километров.Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не закрыта, то после дождя некоторые элементы могут намокнуть, что сделает их «короткими». Самым основным в нашем случае является предохранительный клапан бензонасоса.Если он сгорел, топливо не может перейти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем нет гидрокомпенсатора. Из-за этого клапанный зазор следует выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный забор и выпуск топлива, поэтому двигатель дает сбой — запускается с трудом.Они выставляются с помощью регулировочных и контргаек.

Масло

Из-за густого масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может обрабатывать смесь. Зимой густое масло стекает вниз и при попытке запустить в верхнюю часть цилиндра выливает бензин, который растворяет его и смывает со стенок.

ГРМ фазы

Что делать, если нет форсунки ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ.Возможно, слетело с меток и система не в состоянии отработать фазу.

Также возможна его поломка. Признаться, это крайне не рекомендуется, особенно на двигателях объемом 1,3 л. На таких моторах при поломке просто загибается клапан. Поэтому необходимо следить за его состоянием и при наличии мельчайших трещин производить замену. Он может слететь из-за плохого натяжения ролика. Проверить растяжку очень просто — если элемент касается пластиковой защитной крышки, ее следует потянуть.

Стартер

Если он не крутится даже с заряженным аккумулятором, скорее всего он пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку с реле стартера.
2. Выкрутите и снимите клемму электропривода тягового реле.
3. Снимите болты защиты двигателя.

Далее необходимо снять стартер. Для установки нового элемента необходимо соблюдать определенные правила:

• Все гайки крепления перекручивать попеременно с равномерным усилием.Так вы снизите риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все ранее снятые накладки.
• Установить на место защиту двигателя.

И, конечно же, главное при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Стартер ВАЗ 2109 — поломки, их причины и способы устранения

Стартер является незаменимым элементом системы запуска каждого автомобиля.По своей конструкции это своего рода источник постоянного тока, раскручивающий коленчатый вал до скорости, необходимой для запуска ДВС. А если вдруг ваш железный конь перестает заводиться, то следует искать источник проблемы именно в этой детали. Но не всегда после обнаружения поломки следует заменять эту запчасть. Возможно, неисправность кроется в аккумуляторе или отдельных элементах стартера. Но как именно узнать точный источник неприятностей и что в такой ситуации изменить? Ответы на эти вопросы вы найдете в нашей статье.

Прежде чем перечислять повреждения, хочу отметить, что стартер на ВАЗ 2109 имеет аналогичную конструкцию со всеми «Жигулями» моделей 2104-2107, поэтому данная инструкция будет полезна всем владельцам отечественных ВАЗ.

Причины и устранение неисправностей

Первое, с чем могут столкнуться автомобилисты, — это когда тяговое реле двигателя и якорь стартера не срабатывают при повороте ключа зажигания.

Причины и решения этих проблем несколько. Во-первых, это может говорить о неисправном или разряженном аккумуляторе.В этом случае следует зарядить или заменить аккумулятор. Во-вторых, неисправность может скрываться в окисленных выводах аккумулятора или в открученных наконечниках. Выход — очистить клеммы АКБ от грязи. Также снимите наконечники, смажьте их и снова затяните. Есть обрывы в реле, а точнее — в его обмотке. В этом случае единственным выходом из ситуации может стать замена данной детали.

Случай второй — стартер ВАЗ 2109 работает, но с постоянным шумом.

Для этого есть три причины.Первый — это выход из строя валов вала якоря или вкладышей подшипников. Для возобновления работы двигателя ВАЗ 2109 необходимо полностью заменить стартер. Вторая причина может заключаться в сломанной крышке этой детали или ее ослабленном креплении. Менять нечего, нужно лишь подтянуть гайки, которыми крепится стартер ВАЗ 2109. И последняя причина — перекос этой части. Это означает, что при установке стартер был неправильно закреплен. Чтобы устранить проблему, следует проверить надежность всех креплений.Если эта деталь действительно перекосилась, нужно ее снять и переустановить по правилам.

Третий случай — при запуске двигателя стартер ВАЗ 2109 плохо работает или вообще не вращается (при работающем реле

исправно).

Обрыв следует искать в плохих контактных соединениях втягивающего реле. Если на месте есть следы пыли или окисления, значит, нужно очистить соединения от грязи и смазать их Литолом. Если на контакте нет засоров, возможно, причиной проблемы являются изношенные щетки или сгоревший коллектор.В этом случае промойте все колодки коллектора бензином. Если это не поможет, нужно полностью заменить эту деталь. Те же действия проделываем и с кистями — снимаем, осматриваем и при необходимости меняем на новые. Также стоит отметить, что стартер ВАЗ 2109 будет работать только тогда, когда эта деталь имеет свободный ход, то есть не болтается.

Предохранители ВАЗ 2106 Обозначение на схеме. Реле лампы заряда АКБ

На автомобилях ВАЗ-2106 применялись предохранители старого образца, цилиндрической формы.Они защищают электрические цепи, но у конструкции много недостатков. Расположение блока предохранителей удачное — возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если по сравнению с ВАЗ-2109, в котором он расположен на открытом пространстве, преимущество явно на шестерке. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей основного блока

Находятся основной (верхний) и дополнительный (нижний) предохранители:

1. F1, рассчитанный на максимальный ток 16 А, необходим для защиты цепей питания накопителя, звукового сигнала, потолочное освещение, часы, стоп-сигнал, световое оповещение об открытых дверях.
2. F2, ток срабатывания 8 А, позволяет защитить цепи стеклоочистителя и его реле, электродвигателя омывателя и подогревателя.
3. F3, 8 ампер, защищает цепь питания левой фары дальнего света и его контрольные лампы включения.
4. F4, ток 8 А, передняя правая фара (дальняя).
5. F5, F6, 8 ампер — левая и правая фара (Middle Light) соответственно.
6. F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинации приборов, прикуриватель.Номинальный ток 8 А.
7. F8 — Габаритные огни (левый задний и правый передний), лампы под капотом и управление на панели приборов.
8. F9 — Предназначен для защиты указателей давления масла, температуры жидкости, уровня резерва. От него забирает питание контрольной лампы, которая сигнализирует о постановке ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумулятора, закрытии воздушной заслонки. Электромагнитный клапан ХХ, Тахометр, Бандажное освещение, Реле обогревателя заднего стекла, тоже тоже от этого предохранителя.
9. Через предохранитель F10 запитан от регулятора напряжения. Номинал — 8 ампер.
10. F11, F12, F13 — резервный.

Дополнительный блок предохранителей

1. F14 — предохранитель цепи питания обогревателя заднего стекла. Номинальный ток срабатывания 16 А.
2. F15 — электродвигатель Путем продувки радиатора охлаждения. Ток 16 А.
3. F16 — аварийная сигнализация и указатели поворота.

При подключении нового блока обязательно использовать схемы предохранителей ВАЗ-2106.Это позволит не перепутать элементы.

Реле и предохранитель стеклоочистителя

Предохранители ВАЗ-2106 защищают силовую цепь с электромагнитными реле. Одна из сетей — реле стеклоочистителя, питается через предохранитель F2. С ним дворники работают не постоянно, а с перебоями. Намного эффективнее осуществлять управление слаботочными цепями, нежели силовыми. Заблокировано реле под панелью приборов, на левой стороне машины. Замена производится в такой последовательности:

1. Снимите уплотнитель на бортик стойки водительской двери.
2. Протрите обивку и снимите ее.
3. Снимите держатели, установленные в боковой части. При установке держатели должны быть установлены новые.
4. Шумоизоляция изгиба.
5. Отсоедините колодку с проводами реле от главного жгута. Разъем находится в нижней части приборной панели.
6. Снимите два винта, которыми корпус реле крепится к корпусу.

После снятия старого реле установите на его место новое. Работа выполняется в обратной последовательности.Если замена предохранителей ВАЗ-2106, отвечающих за работу дворников, не помогла, то обязательно проверьте целостность проводов и реле.

Знаки поворотов и аварии

В автомобиле имеется один недостаток — предохранители ВАЗ-2106 расположены в салоне, а реле разбросано по моторному отсеку. Прерыватель, отвечающий за работу указателей поворота, расположен на перегородке в моторном отсеке напротив панели приборов.Основные поломки сигнализации:

1. F16. Проверить мультиметром, при необходимости заменить.
2. Контрольная лампа частого включения Указывает на неисправность одного из повторителей или указателей.
3. Неисправность реле приводит к полному выходу Система отмены предупреждения.
4. Кнопка аварийной сигнализации При поломке не позволяет включить указатели.

Для замены нужно снять панель приборов, после чего открутить гайку с головкой на 10. После этого откручиваем колодку проводов и снимаем реле.Новую устанавливают в обратном порядке.

Включение головного освещения

Для включения дальнего и ближнего света используются два реле, которые установлены в моторном отсеке над правым крылом. Снимаются реле очень просто — достаточно отсоединить от него все провода и открутить саморез. Вместе с кронштейном к корпусу при помощи самореза крепится наконечник массы и массы.

Обязательно отметьте расположение проводов перед отключением их от электромагнитного реле.Можно отключить один провод, сразу установить на новое реле. Процедура замены проста, поэтому вы можете выполнить ее за несколько минут. Если на реле не поступает напряжение, то нужно поменять плавкие вставки. В схеме предохранителей WAZ-2106 элементы F3-F7 используются для защиты цепей питания среднего и дальнего света.

Реле лампы зарядки Akb

Это реле находится в пространстве ветрового стекла, над правым крылом. С его помощью в приборной панели включается лампа, если появляется пробой в цепи зарядки аккумулятора.При включении зажигания горит эта лампа (зарядки нет). Как только мотор заработает, лампу следует заземлить (если цепь заряда исправна). В случае неисправности лампа будет гореть ярко или наполовину.

Для его замены нужно открутить винты, которыми электромагнитное реле крепится к корпусу. Под одним из лаймов находится масса массы. Желательно поочередно отсоединять провода, сразу ставить на новое реле. Установка нового элемента происходит в обратном порядке.Если от электромагнитного реле не поступает питание, то нужно искать неисправность предохранителя F9. О том, какие предохранители на ВАЗ-2106 защищают определенные цепи, рассказывалось в начале.

Недостатки блока предохранителей старого образца

Шесть владельцев знают, насколько неудобны контакты, в которых зажимаются предохранители. Очень часто при движении по телам выпадают элементы. Намного лучше смотреть блоки с прямыми швами. Самое главное, что такие плавкие вставки есть у каждого, в любом магазине, поэтому при необходимости можно быстро найти замену.

Старайтесь использовать только предохранители. Вместо них нельзя ставить баги (а старый блок позволяет это делать). Например, монета стоит 2 рубля с легкостью запала. Но ставить опасно — плавающая вставка Не зря горит. Это говорит о том, что имеется в цепи питания короткое замыкание или превышена допустимая нагрузка. Установка жучков может привести к возгоранию проводов.

Установка нового блока

Для использования на ВАЗ-2106 предохранителей нового образца, вместо старого необходимо установить новый блок.Сделать это несложно, достаточно следовать советам.

Порядок:

1. Отсоедините минусовой провод от аккумуляторной батареи.
2. Аккуратно откручиваем ключ на 10 старой колодке. Не отсоединяйте провода.
3. Снимите блок.
4. Установить провода и перемычки согласно схеме.
5. Обратите внимание, что перемычки устанавливаются только на те провода, которые идут из подкапотного пространства под напряжением.
6. Перемычки устанавливаются между выводами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
7. После этого снимаем провода поочередно со старого блока и устанавливаем на новый.
8. Проверьте правильность всех подключений.

Убедитесь, что предохранители защищают цепи, которые необходимо защитить. Например, при извлечении F5 должна перестать гореть левая фара (Middle Light). При неправильном подключении проверьте соединения и перемычки.

Среди наиболее частых проблем и причин ремонта электрооборудования с любимой многими ВАЗовской «шестеркой» отмечен блок предохранителей ВАЗ 2106.Недостатки этого соединения не столько в неудобной конструкции, сколько в частой потере контакта или перегреве предохранителей.

Схема предохранителей ВАЗ 2106

Конструкция предохранителей ВАЗа довольно неудачна: при незначительном увеличении сопротивления — сначала нагреваются, контакт постепенно портится, и происходит его выпадение. При уменьшении прижима пластин, удерживающих детали, возникает та же проблема. Опасность заключается в том, что при недостаточном контакте предохранители могут не сработать при коротком замыкании.Они начинают сильно нагреваться, из-за чего может возникнуть пожар.

Детали модуля безопасности и правила их использования

Блок предохранителей 2106 ВАЗ довольно простой: две линейки с предохранителями (нет плат, сопротивлений, диодов и прочего). Вся конструкция крепится к кузову автомобиля двумя гайками. Практически все цепи электрооборудования этого автомобиля защищены предохранителями номиналом 8 и 16 ампер. Однако есть и незащищенные электроприборы, например, втягивающее реле на стартере.

Блок нормальной безопасности — это набор устройств защиты электросистемы Автомар, собранных в единый модуль. В автомобиле он расположен справа, внизу панели приборов со стороны водителя, рядом с ручкой проема под капотом. Грамотное подключение этого элемента осуществляется заранее заданной последовательностью подключения (схемы) на новом блоке предохранителей, сдаваемом в ремонт или замену.

Условия правильной работы Модуль безопасности машины следующий.

Важно! Перед проведением любых работ, связанных с заменой или ремонтом электрооборудования, необходимо отключить минусовую клемму аккумуляторной батареи. В противном случае возможно замыкание и поломка важных элементов.

Для того, чтобы автомобиль исправно функционировал, профилактическое внимание следует уделить модулю предохранителей. Хотя бы пару раз в год контактные контакты от пыли и загрязнений. Эту процедуру желательно производить зимой, когда в цепи находится наибольшее напряжение.

Ремонт и замена предохранителей

Блок-схема предохранителей поможет определить, что необходимо приобрести. Заводские запчасти можно купить в специализированных магазинах Для обслуживания и торговли автозапчастями на ВАЗ. Схема ремонта такая: изначально установить причину поломки и выяснить, что потребуется: замена элемента или всего модуля.

При срабатывании предохранителя не торопитесь: расположение элементов модуля безопасности поможет узнать, что цепь защищает этот элемент.Позже нужно определить причину короткого замыкания, постараться ее устранить. После ремонта, перекинув провода, можно вставить новый предохранитель.

Замена Элементы модуля безопасности происходит таким образом.

Закончив, проведите проверку — правильно ли подключена схема. Для этого включите напряжение и вытащите предохранитель, соответствующий устройству.Проще всего включить свет фар, снять соответствующий компонент модуля безопасности. Когда фара не горит — связь верная. Аналогичным образом осуществляется контроль каждого из предохранителей модуля.

При работе оборудования с демонтированным предохранителем, значит, перемычка установлена ​​неправильно и требует замены. Потребуется перепроверить работу всей схемы для выявления и устранения неправильного подключения.

Описание предохранителей ВАЗ 2106 (в скобках указаны амперы, которые необходимо устанавливать для различных устройств автомобиля)

1.(16 А)
— звуковой сигнал.
— Прикуриватель, часы.
— Лампы стоп-сигнала.
— Розетка для переносной лампочки.
— Корпус внутреннего освещения крови

2. (8 a)
— Реле стеклоочистителя.
— Электродвигатель отопителя.
— Электродвигатель стеклоочистителя и электродвигатели омывателя

3. (8 a)
— Дальний свет (левая фара).
— Контрольная лампа дальнего света

4. (8 а)
— Дальний свет (правые фары)

5. (8 а)
— Средний свет (левая фара)

6.(8 a)
— Средний свет (правая фара).
— Фонарь задний противотуманный

7. (8 а)
— Фонарь габаритный (левая накладка, правый задний фонарь).
— Лампа освещения правого освещения.
— Лампа прикуривателя
— Лампа освещения багажника.
— Лампочки приборов.

8. (8 а)
— Фонарь габаритный (правый фары, задний левый фонарь).
— лампочка габаритного света
— левая лампа освещения номерного знака.
— Лампочка для подкастов.

9.(8 a)
— Указатель давления масла с сигнальной лампой.
— Указатель температуры охлаждающей жидкости.
— Лампочка зарядного устройства.
— Указатели поворота и соответствующая контрольная лампа.
— Сигнал обрыва воздушной заслонки карбюратора.
— Обмотка реле обогрева заднего стекла
— указатель уровня топлива

10. (8 а)
— регулятор напряжения.
— обмотка возбуждения генератора

11 — 13.
— резерв

14. (16 а)
— элемент обогрева заднего стекла

15.(16 а)
— электродвигатель вентилятора системы охлаждения

16. (8 а)
— Дорожные указатели в режиме аварийной сигнализации

Блок предохранителей ВАЗ 2106 — очень важная вещь в автомобиле, это первое, к чему следует обратите внимание, когда машина вышла из строя. Например, не горит одна из ближайших лампочек — лампу сразу менять не стоит, а следует проверить соответствующий ей предохранитель в блоке. Предохранители в автомобиле ВАЗ 2106 и другой авто классике часто перегорают, поэтому их нужно в первую очередь проверить при выходе из строя любого электроприбора машины.Да и по этой причине нужно иметь запасные предохранители всех усилителей по несколько штук.

Помню корпус на старом до сих пор работает, один партнер из-за предохранителя купил себе новый генератор и новый аккумулятор и корпус был только в сгоревшем кожухе. Поэтому в первую очередь обращайте на них внимание при поломках. Сам чуть не купил себе генератор в паре с аккумулятором, но в другом была мелочь. Я протянул ремень генератора, и у меня все в шлейфе обрыв — посчитал, как посадил, потом разбавил электролит, чтоб.Все решил генератор, а причиной всех бед оказался натянутый ремень.

Для проверки предохранителя необходимо зафиксировать соответствующий усик держателя консерванта в колодке, проводке или монете. Если есть вольтметр, то лучше им пользоваться. Проверить напряжение на одном из боеприпасов на входе и выходе, если напряжение в любом месте 12+ (соответствует напряжению АКБ), значит предохранитель исправен. Если выходное напряжение равно нулю, предохранитель перегорел и его следует заменить.

Предохранители автомобильные ВАЗ 2106 служат для защиты всех электротехнических автомобилей от возможных дефектов в виде КЗ. Если задаться вопросом, какие предохранители на «Жигулях» и из чего они сделаны, то можно установить, что корпусные части предохранителей выполнены из пластмассовых сплавов, а предохранительный элемент — из полиметаллического сплава с преобладанием цинка. .

Устройство и принцип предохранителей

Современные предохранители нового образца могут изготавливаться как из керамики, так и из полимерных материалов, но их номинал неизменен и бывает двух типов — на 8 и 16 ампер.В настоящее время среди предохранителей ВАЗ 2106 нового образца также присутствуют элементы, оснащенные светодиодной индикацией, что позволяет без разборки определить исправность изделия. Принцип их действия довольно прост: светодиодный элемент срабатывает, если предохранитель бит и сигнализирует об этом. Визуально неисправные предохранители легко заметить и принять необходимые меры для исправления этой ситуации.

Существующий порядок предохранителей ВАЗ 2106 по своей комплектации не облегчен, не усложнен дополнительными электронными интеграторами.Локальное расположение предохранителей позиционируется в виде 2-х линий с этими устройствами, вверху основного блока, а внизу — дополнительного. Так устроен блок предохранителей на многих «автомобилях». Важно помнить, что замена предохранителей ВАЗ 2106 проводится только при неработающем аккумуляторе!

Одним из главных недостатков такого комплекса предохранительных устройств, помимо блока предохранителей ВАЗ 2106 неудачной конструкции, считается слабый контакт встроенных держателей, часто приводящий не только к открытию электрические цепи автомобиля, а также плавящиеся контакты.Поэтому уважающие себя автомобилисты заменяют предохранители на более современные и надежные, которые в среде специалистов получили название Euro Fuses и выглядят несколько иначе. Они изготавливаются с широкими или запястьями «ножками», и даже для установки предохранителей такого типа требуется некоторая модернизация этого элемента электрооборудования редуктора.

Обычно, когда в ВАЗ 2106 срывается предохранитель, то причину нужно подписывать в месте соприкосновения с пластинами электричества.При ударном контакте колодка непосредственно с предохранительными элементами может начать процесс нагрева и даже горения деталей, что приводит к ухудшению прохождения электрического тока по цепи. Также имеет значение, какие элементы безопасности установлены в нагревающемся блоке и если они из керамики, то процесс нагрева будет протекать активнее, что может привести к выходу из строя мест установки предохранителей «шестерки».

Типы предохранителей, применяемые в ВАЗ 2106

Практическое применение Найдены предохранители ВАЗ 2106, фото которых есть на нашем интернет-ресурсе.Если говорить об их стоимости, то цена сильно варьируется из-за разницы материалов их изготовления. В любом случае стоимость комплекта предохранителей разного типа не превышает 200-250 рублей.

«Классика» этой модификации первой годовщины выпуска оснащена панелью предохранителей устаревшего типа, в которую устанавливаются пластиковые предохранители с накладкой из токопроводящего сплава цинка, надежность которой невысока. При повышенной нагрузке блок предохранителей подвергается усиленному нагреву, что может привести к элементам.Это, с одной стороны, создает предпосылки для возгорания машины, а с другой — размыкает действующие электрические цепи.

Для исправления этой ситуации нужно модернизировать старые элементы безопасности и установить евромодели, которые будут монтироваться на базе накладок предохранителей от Волги 31110. Основное преимущество в том, что на ВАЗ 2106 применяются ножевые предохранители с более надежным креплением. . К их достоинствам можно отнести меньшие габариты и повышенную термостойкость, что исключает нагрев системного блока.

Вдобавок контакт становится намного лучше. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, пометив цветными проводами по местам их прежнего крепления. По номиналу они будут другими. Так, в ВАЗ 2106 разряд длинной балки требует установки предохранителя с силой тока 15 А, а предохранитель к сигналу имеет значение тока в 10 А. Если предохранители горят в ВАЗ 2106, модернизация нужна, а еще в нее входит установка перемычек между предохранителями.

Подключение таких элементов перемычки необходимо проводить аналогично подключению блока приборов от ВАЗ 2101, а сами элементы обеспечивают изоляционную защиту. Для правильного подключения флажковых предохранителей схема должна иметь следующий вид:

Тогда система энергоснабжения будет надежно защищена от режима КЗ. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы питания автомобиля.

В автомобиле ВАЗ 2106 блок предохранителей (далее — БП) один из самых простых в линейке ВАЗ. В нем нет монтажных плат или диодов, однако стоит обратить внимание на работу этого устройства, так как от него зависит работа электроприборов. Предлагаем вам узнать, какое электрооборудование реагирует на предохранители ВАЗ 2106 и как их заменять.

[Скрыть]

Расположение и Электрошем

Сам БП представляет собой две линейки с предохранителями, которые устанавливаются в салоне и крепятся к корпусу двумя гайками.В частности, он расположен со стороны водительского сиденья под панелью приборов. Ниже представлена ​​схема устройства, а также назначение каждого элемента.

Как видите, практически все автомобильные цепи отечественного производства защищены плавкими предохранителями. Однако бывают исключения. В частности, речь идет о:

• втягивающем реле стартера — оно отсутствует;
• цепь питания обмотки реле не защищена, что обеспечивает работоспособность вентилятора радиатора системы охлаждения;
• катушка зажигания также не защищена реле;
• Если на вашем авто установлен БП старого образца, то в нем нет переключателя силовой цепи и датчика Холла.

Элемент, установленный в БП, рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по простой формуле — напряжение всех потребителей энергии в проводе необходимо умножить на количество резервов, составляющих от 1,2 до 1,5. Так что это? Чтобы реагировать на стабильность, номинальные элементы блока должны совпадать.

Следует добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо валяния устройство обычной монетой.Лучше этого не делать, потому что в любой момент в машине может произойти короткое замыкание. Поэтому БП старого образца, как и любая другая машина в сборе, тоже требует периодического обслуживания. из-за конструктивных особенностей то есть слабых держателей БП или регулярно окисляющихся наконечников можно заметить подгорание контактной части.

Таким образом, из-за повышенного контактного сопротивления происходит перегрев и точка контакта элемента ухудшается. В результате могут появиться дополнительные проблемы с проводкой автомобиля.Чтобы этого не произошло, нужно периодически не реже двух раз в год проверять БП в целом. Произведите примерку домкрата, произведите осмотр БП и вовремя замените предохранители.

Но все это касается БП старого образца. Некоторые владельцы данных моделей авто, учитывая периодически возникающие проблемы с БП старого образца, меняют его на новый.

Процесс снятия и замены

В процессе замены деталей БП ничего сложного нет, поэтому описывать этот процесс мы не будем.Но мы расскажем, как поменять БП старого образца на приборе нового образца.

1. Первым делом отключите аккумулятор. Теперь откройте водительскую дверь. И с помощью отвертки вы обнаружите два приспособления для крепления декоративного салона салона. Отодвиньте ее в сторону, и вы увидите блок. Крестообразной отверткой откручиваем винты крепежных винтов БП. Делайте это аккуратно, чтобы в процессе не перевернуть провода клеммами.
2. Как только БП откручен, снимаем его.Но сильно не тяните, чтобы не порвать провода. Примечание! Перемычки необходимо установить на те провода, по которым напряжение поступает из моторного отсека. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну часть будет проходить напряжение, питающее несколько компонентов электрооборудования.
3. Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
4. Теперь нужно по очереди демонтировать все провода, начиная с первого предохранителя от старого БП, и установить его на новый.TU OPERATION Делайте каждый контакт, до самого последнего провода. Когда все контакты на своих местах, следует проверить, все ли вы сделали правильно. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало работать, значит, все действия выполнены. Например, включить свет фар и вытащить один из элементов БП, который отвечает за левую или правую фару. Если она вышла, значит, вы все сделали правильно.
5. Аналогичным образом проверьте каждый предохранитель. Если при демонтаже элемента устройство продолжает работать, значит, перемычка, видимо, установлена ​​правильно, поэтому еще раз проверьте схему подключения.

На этом замена БП на устройство нового образца окончена. Как видите, ничего сложного в этом нет, но если вы не уверены, что все проследят или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.

• Время от времени очищайте посадочные гнезда.Как нетрудно догадаться, функциональность устройств БП зависит не только от их производительности, но и от чистоты посадочного гнезда. Чем гнездо чище, тем сопротивление на этом отрезке проводки будет меньше, соответственно, оптимальным будет и нагрев элемента. Если контакты загрязнены, то прибор БП может нагреться и со временем оплавиться, что приведет к потере контакта.
• Обязательно отслеживайте, какой элемент вы устанавливаете в блок. Несоответствие номиналов может спровоцировать необратимые последствия.Особенно это актуально, если гнездо для предохранителя не очищено. Если производитель рекомендует устанавливать 10 ампер в блок блока со штангой, то используйте только такие комплектующие. Если вы решите не следовать этим советам производителя автомобилей, как минимум это может обернуться поломкой некоторых электрических устройств. Более того, возможно короткое замыкание и, как следствие, возгорание.

Монтажный блок. Наведение сборочных блоков автомобилей ВАЗ Расположение предохранителей на ВАЗ 2109 Карбюратор

Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, нужно искать проблему в гнезде.В этой ситуации, скорее всего, выйдет из строя шайба из жести, она просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт сигаретного устройства падает напряжение. Для исправления потребуется удалить деталь, пришедшую в негодность. Здесь главное действовать предельно осторожно, чтобы не испортить основу из фарфора — она ​​довольно хрупкая. Без этих ножниц прикуриватель будет нормально работать.

Для восстановления работоспособности иногда также необходимо снять полупроводниковую пластину.Здесь вам нужно будет действовать в следующем порядке:

• перед разборкой разъема стоит сфотографировать расположение проводов на контактах — это поможет без ошибок собрать все с первого раза;
• откручивается крепежная гайка, удерживающая розетку на панели;
• внутри пластина из слюды — ее нужно вытащить;
• , то соединитель полностью собран, но без указанной выше детали.

К тому же довольно часто потеря контакта происходит из-за банального окисления клемм или обрыва отключения.По этой причине при ремонте всегда обращайте внимание и чистите все разъемы и разъем. Очистите оксиды обычной студенческой резинкой.

Сломанный обнаружен при осмотре. Чтобы не запутаться, проверенный провод лучше чем-то промаркировать. Быстрее проверит мультиметр, установленный на O Omy. Их вообще не так много, да и тест проводится довольно быстро. Все испорченные жилы нужно заменить на новые.

Проводя работы с электросистемой автомобиля, всегда следует соблюдать технику безопасности.Не думайте, что 12 вольт совершенно безвредны — убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что достаточно обычному человеку для серьезных травм.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для соединения с площадками жгута проводов, установки реле и предохранителей.Ниже представлена ​​принципиальная схема Монтажного блока ВАЗ 2109 типа 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Замена жгутов электропроводки вилок электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются.Схема монтажного блока ВАЗ 2109 приведена ниже

На автомобилях С. инжектор Двигатель Монтажные блоки используются аналогично 2114-3722010-60, но отличаются подключением радиатора.
Ниже показано расположение монтажного блока заглушек.

Ниже приведены характеристики предохранителей и защищаемых цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочного блока 2114-3 и 22010-60

админ. 06.10.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Сложную автомобильную работу обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузки используйте предохранители. Все предохранители объединены в один навесной блок. ВАЗ 2109. Схема электрооборудования Блок предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта монтажная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.

ВАЗ 2109

2. Электросхема блока предохранителей выпускается производителями двух разновидностей.У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Есть несколько принципиальных отличий. Они по-разному обозначаются реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Состав блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой припаиваются все соединительные элементы с площадками.Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает при намотке стекла сзади.
2. К2 — поворотники и ДТП.
3. К3 — дворник.
4. K5 — Фары дальнего света.
5. K6 — Фарукулятор.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. K11 — Ближний свет фар.

Состав нового блока

1. К1 — Фарукулятор.
2. К2 — Барьер поворотников и ДТП.
3. K3 — Очиститель лобового стекла.
4. К4 — контроль работы лампочек.
5. К5 — отвечает за стеклоподъемники.
6. K6 — Сигнальный сигнал.
7. K7 — Стекло заднего вида с подогревом.
8. K8 — Дальний свет.
9. K9 — Средний свет.

Автоматические выключатели

Чтобы различать гнезда предохранителей, принято использовать обозначение
латинской буквой F.Сами предохранители обозначены цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип предназначен для защиты от токов короткого замыкания
.

ВАЗ 2109 Так обозначается электросхема предохранителя.

1. F1 — Уборщики ферм. Используйте предохранитель (10a).
2. F2 — повороты и аварии (10а).
3. F3 — Задний стоп-сигнал и плоскость кабины (10a).
4. F4 — обогрев стекла и прикуриватель (20а).
5. F5 — вентилятор сигнала и охлаждения (20а).
6. F6 — стеклоподъемники на передних дверях (30а).
7. F7 — Очиститель фар (при работе) и вентилятор отопления (30а).
8. F8 — Боевой L (7,5А).
9. F9 — шрифт Tortka P (7,5A).
10. F10 Лампа освещения приборной панели, Лампа подкаста и лампа освещения (7,5А).
11. F11 — Правый габарит и фара (7,5А).
12. F12 — фары ближнего света П (10а).
13. F13 — Фары ближнего света L (7,5A).
14. F14 — Фары дальнего света и лампы включения этих фар (7,5A).
15. F15 — Фары дальнего света P (7,5A).
16. F16 — витки (15а).

Инструкция по замене предохранителя

Если в автомобиле возникла проблема с каким-либо электрическим устройством, в первую очередь проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все цепи электрооборудования защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный дверной замок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте электрооборудования автомобиля необходимо отключить провод
   от минусовой клеммы АКБ.
2. При замене предохранителей придерживаться установленной маркировки. Ни в коем случае не буду заменять их другими. Также нельзя лазить по цепочке с джемпером.
3. Также нельзя замкнуть провода, для проверки цепи на наличие искры повлечет за собой
   Сам прожиг текущей дорожки.
4. Если есть необходимость снять блок, то использовать для этой цели отвертку
   по металлу нельзя. Это может повлечь за собой замыкание реле и храбрых тех же
   Walkways, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и вы собираетесь заменить задание
Блок нового образца на старый, то в этом случае обязательно подключите двигатель
Вентилятор, который находится в системе охлаждения. через реле.

Я игнорирую, треки, по которым идет ток, будут сдуты. Если задача обратная, то есть мы поменяем старую на новую, тогда нужно установить и новую опцию Датчик мощности электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на электросхеме ВАЗ 21093 Может несколько.

1. ВАЗ 21093 Электросхема легко меняется и очень легко заменяется. Тем более в интернете есть инструкция с фото и видео как это делается. Но можно и без него разобраться.
2. Вся процедура аккуратная и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо заменить, либо почистить старый.
5. Тщательно очистите растворителем токопроводящие дорожки, только
   делайте предельно аккуратно и осторожно, так как токопроводящие дорожки могут легко повредить
   , а при повреждении придется паять.
6. Собирать в обратном порядке.

ВАЗ 21093

7. ОБОРУДОВАНИЕ Схема готова к выполнению своих функций.

Рельсовая машина Митино.

Любой отечественный ВАЗ-2109 имеет, как правило, такую ​​систему комплектуют как старые, так и более новые модели. Благодаря этой системе все вместе объединены в электрическую разводку. Функционирование БП позволяет предотвратить электрооборудование, предусмотренное в автомобиле.

Внешний вид устройства

Схемы

Итак, чтобы понять, где находится ВАЗ-2109, изначально следует помнить, что эта модель отечественного автопрома имеет несколько существенных отличий.В частности, автомобили, выпущенные до 1998 года, имеют блокировку, нетипичную для автомобилей более поздних лет.

В старых моделях БП имеет маркировку 17.3722, его основные компоненты — это корпус и инженерная плата. К последнему указанному элементу присоединяются все имеющиеся проводные контакты, а также предохранители и реле.

Что касается более современных машин, выпущенных после 1998 года, то блок имел маркировку 2114-3722010-60. Разница между двумя типами систем заключается в наличии у последних плавких частей.

Если автомобилист решил произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) никакого значения в этом вопросе не имеет. Важно, чтобы расположение монтажного блока везде было одинаковым. Вы можете найти систему в заготовке рядом с сиденьем водителя, рядом с лобовым стеклом.

Если говорить о существенных отличиях двух версий БП, стоит отметить тот факт, что детали блока размечены по-разному, элементы системы отличаются номиналом.Кроме того, новый БП лишен вентилятора двигателя и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки установлены в вагоне старого образца

Если автомобилист желает узнать, какой предохранитель отвечает за печку WAZ-2109 в автомобиле старого образца, то следует среди всего перечня комплектующих проводов и элементов найти цифру F7, силу тока тока на у такой детали всего 30 А. Этот предохранитель представляет собой цепочку, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле мощности электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в вагоне старого образца

Как было сказано чуть ранее, схема монтажного блока, который установлен в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема расположения деталей актуальна на всех типах моторов.

Чтобы разобраться, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность цепи электромотора отопительного прибора.Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, с помощью которой подсвечиваются ручки печки и прикуривателя, восьмой — с током тока 16 А отвечает за вентилятор радиатора электродиум.

общая информация

Если автомобилист заметил, что автомобиль ВАЗ-2109 перестал исправно функционировать, например, вентилятор отопителя, скорее всего, грешит. На самом деле замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности.Неисправность может стать причиной короткого замыкания, из-за которого автовладельцу придется разбираться в цепи, идущей непосредственно на выведенный из строя элемент. Для проверки работы предохранителя F7 необходимо убедиться в нормальной работе мотора омывателя фар, подсветки прессового отсека и прикуривателя.

Заключение

Если автомобилю понадобился предохранитель ВАЗ-2109, он может самостоятельно по данной инструкции найти нужный элемент системы, проверить его работоспособность и при необходимости заменить.

Поговорим о расположении всей электрики на схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете, где расположены предохранители и реле, а также за что каждое из них отвечает. Кроме того, мы приведем примеры устранения неисправностей электрики и заменим предохранители своими руками.

Надо сказать, что электрика в переднеприводных ваз 2108, 2109, 21099 проста и неприхотлива. Сами запчасти, комплектующие и предохранители стоят копейки, поэтому не переживайте, если они выйдут из строя.Купить предохранители на модель «Зубило» несложно, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке сборки автомобиля ответственность несет электрик, немедленно решающий проблему. Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками. Заменить можно без инструментов, выполняя только инструкции.

На схеме ниже показано, как найти блок с предохранителями.

Сразу под блоком лобового стекла с предохранителями

Крышка снимается одновременно нажатием 2 фиксаторов защелок, как показано на рисунке ниже.

Возьмите пластиковый пинцет, маленькие плоскогубцы с узкими концами.

Осторожно, но плотно потяните предохранитель и извлеките его вертикальным движением вверх.

На фото ниже показан внешний вид блока без крышки.

Предохранитель задних противотуманных фар расположен отдельно от блока и находится под панелью слева от водителя.

Обратимся к значениям каждого из предохранителей.В таблице ниже мы раскрыли тему.

Снятие и замена репетира лампы ВАЗ 2108, 2109, 21099 своими руками

Почему не включается зажигание ВАЗ 2109.

Замок зажигания ВАЗ 2108 2109 21099 Есть старые и новые образцы:
-Звезда имеет четыре позиции, реле и длинный ключ,
-Новая без реле и с коротким ключом на три позиции.
У замка зажигания две функции:
-Электрическая: замыкание контактов в зависимости от положения ключа.
-Maeanic: блокировка руля без ключа. То есть без ключа невозможно повернуть руль, даже если электрическая часть замка будет направлять машину.Для поворота руля потребуется разобрать замок и снять механическую блокировку.
Неисправности По электрической части Замка зажигания, ВАЗ 2108 2109 21099 всего две (как и вся электрика):
1) Нет контакта в определенном ключевом положении. При этом машина может или отдельные потребители работать не будут.
2) наличие контакта там, где это не нужно. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимаем катушку руля. Для этого откручиваем саморезы, скрепляющие между собой верхнюю и нижнюю его часть. Сняв защиту, сразу же получите доступ к замку зажигания и ворующим выключателям.

2) Откручиваем пластиковую накладку замка зажигания отверткой. Убери это.

3) Снимите контактную группу замка зажигания.

Подключается к остальной проводке с помощью вилки.Если замена производится на замке зажигания нового образца, то потребуется немного переделать проводку.

К этому легко подключиться, так как у них разные выбранные схемы.
4) Затем откручиваем механическую часть штуцера замка на руле.

Новый замок установлен в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить на несенсорный весь замок.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для проверки исправности замка в случае подозрения нужна схема, указывающая, какие контакты замыкаются между собой при разных положениях ключа в замке зажигания .

Схема представлена ​​ниже:
Пояснения к схеме (по цветам контактной группы проводов):
Красный — на стартер,
Розовый — + 12В,
Коричневый — + 12В для включения реле зажигания ,
Белый — включение реле зажигания,
Черный, Синий — Прочие потребители.
Положение клавиши «0»:
Ни один провод в контактной группе не должен звенеть с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении реле зажигания и на синий с черным проводом запитаны от системы зажигания ВАЗ 2108 2109 21099.
Белый с коричневым, розовый с синим и черным.
Позиционный ключ «2»:
В этом положении реле зажигания снова остается включенным, на реле включения стартера подается + 12В.
Белый с коричневым, розовый с красным и черным.
Положение клавиши «3»:
В этом положении будут замкнуты контуры, обеспечивающие подсветку автомобиля, габариты, сигнализацию дальнего света Свет фар
Коричневый закрытый с черным, энергичный с черным.
Типичный пример неисправности контактной группы: автомобиль не заводится.Крутящий стартер,. Начинаешь грешить переключателем, датчиком Холла, т. Но потом оказывается, что все нормально, просто система зажигания не съедена. То есть из замка зажигания ВАЗ 2108 2109 21099 не течет по системе зажигания.

На ВАЗ 2109 неисправности с электрикой возникают со временем. Опытный автомобилист должен уметь справиться с этими проблемами.
Желательно, чтобы он самостоятельно устранил ВАЗ 21093 из неисправности, проверил электрооборудование и сделал соответствующие выводы.В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.

общая информация

Начнем с С. Общие сведения. Следует знать, что на автомобиле ВАЗ 2109 два источника питания — анкб и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей от 12 В при неработающем двигателе.
Когда мотор заработает, вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не дает ток

Примечание. Каждый водитель обязан знать, что если на панели приборов горит красная лампа зарядки, значит генератор не течет в бортовую сеть, то есть упорная энергия АКБ расходуется. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости.Конечно, в этом случае можно добраться до дома без генератора, но невозможно присоединиться к машине и ехать без остановки.

Порядок работы

Итак:

• В первую очередь нужно проверить, но на месте Ли. Бывает, что ломается.
• Если ремень на месте, он выгоден и невредим, рекомендуется проверить его натяжение. Для этого кликните большим пальцем сверху и обратите внимание, как поясник задумался. 10-15 мм — это норма.
• Вооружившись соответствующим ключом, откручиваем гайку крепления генератора к корпусу. Затем вставляем крепление между генератором и блоком цилиндров мотора. Рычажным методом сдвигаем и затягиваем гайку крепления.

• Необходимо проверить, не перегорел ли соответствующий предохранитель. Если да, то заменили на новый (подробнее о предохранителях ниже).

• Потерять силовой агрегат И проверить, не погасла ли лампа зарядки аккумулятора. Если погас, значит все сделано правильно.
• Если она не погасла, то нужно проверить кабель, который тянется от генератора до АКБ (плюс). Проблемы могут быть в этом.

Примечание. От АКБ идут два провода: Толстый соединяет АКБ со стартером, а тонкий, который нам нужен.

• Проверьте целостность этого провода. Может он сломан или еще что.
• Тщательно проверьте необходимость и контакты, которые со временем могли окислиться.
• Все эти неисправности, если они были обнаружены, исправьте.Запустите двигатель и посмотрите, появилась ли зарядка.
• Если так, то счастливого пути!

Если снова нет зарядки, значит, уже проверен сам генератор (см.). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Совет. Как уже говорилось, попасть в испорченный генератор можно в сервисный или собственный гараж. Чтобы максимально увеличить потребление тока батареи, необходимо отключить в этот момент все инструменты, такие как автомагниты, такие как автомобильное освещение, вентилятор, кондиционер, обогреватель и т. Д.

Проверка регулятора

Если автомобилист со стажем, то можно посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для поддержания напряжения генератора в заданных пределах, даже если скорость вращения и нагрузка изменяются. Возможно, что он «сработал» и генератор неправильный.
На машине:

• Постановка вольтметра наделена шкалой на 15-30 В.
• Измеряем напряжение обязательно после работы двигателя на средних оборотах.
• Измерения напряжения при включенных разъемах между соответствующей клеммой и массой генератора. Норма — тринадцать / четырнадцать Б.
• В противном случае, если значение меньше или больше, ручка будет заменена.

Проверить демонтированный регулятор:

• Регулятор демонтажный.
• Проверить по схеме.

Примечание. Если регулятор стоит на ВАЗ 2109, выпущенных до 1996 года, то лучше проверить щеткодержателем.Это даст возможность сразу обнаружить выводы щетки и плохой контакт между краями регулятора.

• Включите контрольную лампу между щетками.
• На выводы в и б и корпус регулятора подаем ток, напряжением 12 В.
• Затем подводим ток, напряжение уже 15 В.
• При неисправности регулятора лампа не должна гореть при напряжении 15 В и гореть при напряжении 12 В.
• Если горит в обоих случаях, неисправен регулятор и даже может точно определить, что есть поломка.
• Если в обоих случаях лампа не горит, значит, в регуляторе есть обрыв.

Автоматические выключатели

Взрывы бывают любопытными и защитниками, и разведчиками. Именно они сигнализируют об опасности короткого замыкания или других проблем с электрикой, если сгорят второй раз.
А проблемы с электрикой нельзя класть в длинный ящик, так как это грозит возгоранием всей проводки и возгоранием.

Примечание. Помните, что заменять испорченный предохранитель на новый, с большим номиналом, категорически запрещается. Совет. Чтобы упростить поиск неисправностей, рекомендуется использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые. Отличительная особенность обновки в том, что используются предохранители нового образца.
Вместо предохранителя цилиндрической формы (как на старом блоке) здесь использован нож. Кроме того, в таком блоке используются новые компактные реле.

Теперь разберем предохранители на ВАЗ 2109, так как это очень важно для работы с автомобилем. Предохранители обозначаются буквой n, если монтажный блок Старый образец, и буквой P, если новый.
Итак:

• 1 и 2 P C 8 A (в старом блоке) и 8/9 p от 7,5 A (в новом блоке) — отвечают за противотуманные фары.
• N № 3 с 8a и P1 с 10a отвечают за очистители, реле и клапан фар.
• P4 от 16A и P7 с 30a — отвечает за очистители фар, моторчик печки, мотор-детектор заднего стекла, лампочки Bandac, обогрев стекол и т. Д.
• P5 от 8a и P16 с 15a — отвечает за поворотники, реле аварийной сигнализации, задние фонари, за указателями температуры охлаждающей жидкости и уровня топлива и т. Д.
• P6 с 8a и P3 с 10a — задние фары, стоп-сигналы и освещение салона.
• P6 и P6 S 30A отвечают за передние электрические стеклоподъемники.
• P7 и P10 от 7,5A отвечают за освещение номерного знака.
• P8 от 16A и P5 с 20a отвечают за звуковой сигнал и различные реле.
• P9 на 8a и P10 на 7,5A — в ответ на левый габарит и заднюю левую фару.

• P10 на 8a и P11 на 7,5A — в ответ на огибающую правой фары и правую заднюю головку.
• P11 с 8a и P2 с 10a отвечают за сигналы поворота и аварии.
• P12 от 16A и P4 на 20a — для обогревателя заднего стекла, прикуривателя и вилки.
• P13 и P14 с 8a и P15 / P14 от 7,5A — в ответ для осветителей / Дальний свет.
• P15 / P16 с 8a и P13 / P12 от 7,5A — в ответ на осветители / средний свет.

Неисправности электрики ВАЗ 2109 и их устранение

Частая проблема, связанная с ВАЗ 2109 с электрикой — это совмещение приборов. Он встроен в торпеду со стороны водителя и включает в себя систему приборов, отслеживающих текущее состояние автомобиля.
Это могут быть такие устройства, как датчик оборотов двигателя или просто ряд контрольных ламп.

Учитывать неисправности.

Указатели

• Если не работает указатель температуры и не работает уровень топлива, то причиной может стать неисправность самих лампочек или датчиков и обрыв цепи питания.
• Лечение: Обзвон всей цепочки и проверка предохранителей. Если не помогло, то проверьте работоспособность приборов и датчиков с последующей их заменой.

Топливный бак стрелка

• Бывает, что вы упомянули только заправочную станцию, но стрелка указателя возвращается в начало шкалы.
• Проверяем, не сбился ли ограничитель поплавка. Также бывает, что он неправильно установлен или настроен (лимит).
• Снимите датчик и повторно отрегулируйте.
• Если этот короче постоянно прыгает и в итоге падает до нуля, проблема в слабом контакте резистора. Может быть другая причина: обрыв резистора.
• Лечение: Заменить регулятор уровня топлива на новый.

Лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки.Причина может заключаться в закрытии самого датчика или его гибкой шины.
• Лечение: Разбираем регулятор, расправляем шину и снимаем заглушку.

Контрольные лампы

• Если на панели приборов не работают контрольные лампы, то они могут побороться или слабо сесть в патроны.
• Лечение: Заменены лампы или прижаты их контакты.
• Возможно, контакты окислились. В этом случае необходимо их хорошо очистить.

Проблемы со спидометром

• Не менее распространенная неисправность, подразумевающая следующую операцию: замена кабеля.
• Перед заменой рекомендуется проверить качество наконечника гайки наконечника.
• Бывает, что при работе спидометра шумит. В этом случае, скорее всего, деформировался гибкий вал.

На этом проверку и устранение неисправностей электриков ВАЗ 2109 можно считать завершенными.Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь решать подобные проблемы самостоятельно, то можете смело сэкономить семейный бюджет, ведь цена на услуги такого рода у автоэлектриков в наши дни чрезмерно завышена.

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической.
Из-за этой неисправности замка зажигания на ВАЗ 2109 многие могут представить большие проблемы, справиться с которыми они не могут сами. Данное издание ставит перед читателем цель ознакомить читателя со всеми известными неисправностями замка зажигания и объяснить, как их исправить.

Что такое я

Для начала приведем структуру замка.
Узнаем, как это выглядит, каков принцип работы и так далее:

• Как уже говорилось, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, не зависящие от замка. Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийный пункт, лампочка салона и подсветка на торпеде.

• Замки зажигания разные: нового или старого образца. Первая разновидность без реле имеет три позиции и короткий ключ, вторая с реле — четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Характерные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, вы можете устранить их своими руками, ведь на девятку, как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта в расчете на СТО.

Как убедиться в неисправности

Вот совет, как убедиться, что замок зажигания действительно не работает:

• Вставьте ключ зажигания и поверните его в определенное положение.Обязательно встречаются в этой цепи в цепочке. Смотрим по схеме: если клавиша «1», работает ли наружное освещение или приборы управления;
• Рекомендуется проверить на всех позициях замка. Если наблюдаются отклонения от нормы, проблема с замком;
• Проверить исправность замка зажигания можно и следующим способом: покрутить руль, который не должен блокироваться. Блокировка на рабочем рулевом колесе должна быть только при вторичном повороте ключа из положения «1» в положение «2»;

• Надежно проверить, работает ли замок, можно: возьмите обыкновенную переносную лампу и подключите ее одним концом к массе, другим — к замку.Включите зажигание — если лампочка горит нормально, замок в порядке. Если лампочка тускло горит или не горит — замок неисправен.

Общие неисправности

Среди них на первом месте:

• Замок обнадеживает. Это даже наблюдается в «девятках», когда замок новый. Причина — заводской брак или то, что показано ниже.

Примечание. Стан замка может быть из-за проблем взаимодействия со стартером.В этом случае необходимо ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок сломается.

• Замок со временем изнашивается, что приведет к его плохой работе;
• Замок зажигания легко обнадеживает при неудачной попытке угона автомобиля, а также при любом неточном движении.

Ремонт и замена

Как правило, замок можно отремонтировать. В случае неудачи его придется полностью заменить (см.).
Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не устранилась или есть возможность поменять замок целиком, то лучше сделать последнее.

Личинки и их замена

Итак, сделайте следующее:

• Снимаем крышку и откручиваем болты крепления, затягивая хомут замка зажигания.

Примечание. У болтов есть срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала ослабляют ударом неровностей, а потом откручивают проходом.

• Две части зажима отделяются друг от друга и выходят из зацепления;
• Личинка может быть изменена уже на этом этапе эксплуатации;
• Вытаскиваю боковой штифт, который держит личинку в замке.

Совет. Личинку легко демонтировать тонкой отверткой, например, с часов. При этом нужно постучать по замку молотком.

• Если вытащить личинку, после того, как был удален боковой штифт, ничего не получится, можно попробовать забить личинку тонким сверлом;
• Если снова удалить личинку не удалось, рекомендуется окончательно снять блокировку;
• Снимите заглушки проводов.

Примечание. Одна из заглушек (та, что с большим разъемом) находится под торпедой. Чтобы его снять, нужно прикрыть руку под панелью.

• Если замок зажигания с реле, то используйте его из-под панели;
• Разъем разъединителя;
• Так же снимаем массовую проволоку;
• Снимаем крышку, нажимая на защелку, а затем на контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверка работы на месте перед тем, как собрать все на место.Поверните ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки руля. Если рулевой вал не заблокирован при полном повороте балки, отрегулируйте правильное расположение замка на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивать болты до отрыва головки. Использовать желательно ключ на «10».

Контактная группа

Если выход из строя замка заключен в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию замка (как это сделать, написано выше).
Вот несколько рекомендаций, которые необходимо соблюдать:

• Перед отключением контактов необходимо их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое должно быть обнаружено. Сделайте это проще всего с помощью шитья.

Неисправности замка зажигания на ВАЗ 2109 сможем устранить своими руками.В процессе работы будет очень полезно изучить различные фото — материалы и схемы, посмотреть тематический видеообзор.
Цена ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны быть замкнуты определенные электрические цепи. Если этого не произойдет, то хоть у некоторых потребителей работать не будет, по максимуму машина не заводится.При поиске неисправностей в электрических схемах автомобилей ВАЗ 2108, 2109, 21099 не следует забывать о проверке.

Необходимые инструменты

— Тестер (мультиметр или аналогичный прибор в модульном режиме).
Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

Подготовительные работы

— Снимите нижнюю часть пластикового покрытия рулевой колонки, чтобы облегчить доступ к соединительному блоку замка зажигания.

Ваз 2108, 2109, 21099 Проверка Замка

— Находим и отсоединяем соединительную колодку замка зажигания под панелью приборов;

— Со стороны колодок жгута проводов, ведущей к замку зажигания, проверьте исправность замыкания его контактов в определенной последовательности.

Поверните ключ в замке зажигания в 3 доступных положения. Пользуемся тестером в модульном режиме, прижимаем его выводы к стопорным контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый выход, минус с АКБ на другой.Если контакты замкнуты, тестер должен показать наличие некоторого сопротивления, контрольная лампа горит. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность контактов контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания — 0 (отключено).
Контакты под напряжением 30 и 30/1

Выводы в блоке из коричневой и розовой проволоки.

2.Положение ключа в замке зажигания — 1 (зажигание).
Контакты напряжения — 30 и внутр (наружное освещение, освещение прибора, долговременное освещение), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель лобового стекла, блок управления электромагнитным клапаном Карбюратор, указатели поворота, задний фонарь ход, приборы управления), 30-15 / 2 (Средний и дальний свет фар. Неистовый свет, дальнобойщики, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в блоке из черного и розового, коричневого и белого, коричневого и синего проводов.

3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и внутр (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стояночное).
Контакты находятся под напряжением — 30 и int, 30 и 1-p (электрические цепи указаны в п. 2). Контакт «П» до 1988 года использовался для включения габаритного света.

Выводы в колодке черный и розовый провод от замка зажигания.

Легковой автомобиль ВАЗ-2109 выпускался в России 19 лет (1987-2006), как с карбюратором, так и с впрыском (ВАЗ-2111-80 (1.5i 8V), ВАЗ-11183-20 ​​(1.6i 8V) ) двигателей. Признаки неисправности в системе зажигания могли быть при работе двигателя только на холостом ходу, а также на любом из режимов работы двигателя. При этом теряется часть мощности, или, как говорят водители, «двигатель не тянет».«При полном выходе из строя системы зажигания запуск двигателя становится невозможным.

Устранение неисправностей в системе зажигания обычно начинают с проверки наличия искры на свече зажигания, которая должна быть мощной, непрерывной, а ее цвет — сине-оранжевым. Если искр нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятках» с карбюраторным двигателем поиск искры можно запустить от высоковольтного провода катушки зажигания, идущего к центральному выводу трамблера.Если на нем есть напряжение, значит, цепь низкого напряжения и сама катушка зажигания исправны. Затем проверкам подлежат бегунок и крышка крышки.

Их можно проткнуть по «массе», кроме того, в бегунке возможно и сопротивление ожогу, и появление коррозии на контактах крышки. Кроме того, износ или замерзание угольного стержня, с помощью которого напряжение с провода катушки зажигания передается на несущую пластину катушки, приведет к прекращению подачи высокого напряжения на свечу зажигания.Если напряжение на высоковольтном проводе, идущем от катушки зажигания к трамблору, отсутствует, то нам придется изменить работу переключателя и самой катушки зажигания.

Так как на панели приборов есть вольтметр, то по перемещению его стрелки, в момент включения зажигания можно определить состояние переключателя. Если он без задержки перемещается от нуля до положения АКБ, соответствующего напряжению, то можно сделать вывод о неисправности переключателя.Если переключение переключателя ничего не дает, то придется проверить работу датчика Холла, находящегося внутри тратят.

Неисправность высоковольтных проводов будет хорошо видна в темное время, если открыть капот ВАЗ-2109 с двигателем, так как при обрыве провода они начинают светиться.

Реле стартера

: полное руководство

Источник: http://ontheofficewautoteacher.blogspot.com

Неисправное реле стартера можно отремонтировать, особенно если неисправность связана с грязью, блокирующей прохождение тока через контакты.Кроме того, если провода к компоненту повреждены. Перед проведением ремонта необходимо определить вид поломки или неисправности. Это связано с тем, что некоторые проблемы с реле стартера можно устранить, а другие требуют установки нового реле. Чтобы выяснить проблему с реле стартера и его схемой, посмотрите тесты для диагностики неисправностей.

Как проверить реле стартера

Источник: http://impremedia.net

Вещи, которые вам понадобятся

Аккумулятор на 12 В, цифровой мультиметр (убедитесь, что он может считывать значения сопротивления), зажимы типа «крокодил» и перемычки.Если у вас есть реле стартера, установленное на крыле, вам также понадобятся ключи и розетки.

Шаг 1

Надежно припаркуйте автомобиль и поставьте коробку передач на нейтраль или на парковку. Вы не хотите, чтобы автомобиль случайно двинулся вперед при работе под капотом.

Шаг 2

Начните с проверки состояния батареи. Слабый или разряженный аккумулятор может вызывать симптомы, похожие на симптомы неисправного реле стартера, и вы должны исключить это. Чтобы проверить уровень заряда аккумулятора, включите автомобильные аксессуары, чтобы проверить, сможет ли он запитать их.

Для более точной диагностики вы можете проверить напряжение аккумулятора. Он должен показывать не менее 12 вольт (мы предполагаем, что в автомобиле используется аккумулятор на 12 В). Если вы обнаружите, что ваша батарея разрядилась, было бы целесообразно приобрести лучшую и использовать ее для проверки проблем с запуском.

Шаг 3

Найдите реле. Это будет в разных местах в зависимости от конкретного автомобиля. В некоторых автомобилях реле находится под капотом в длинном ящике с предохранителями и реле.У других реле стартера будет прикреплено к правому крылу с помощью винтов. Иногда реле стартера находится под приборной панелью и за автомобильной стереосистемой. Если вы не можете найти реле в своем автомобиле, обратитесь к его руководству.

Шаг 4

Для реле адсорбера: отсоедините аккумулятор и другие клеммы, открутив гайки, удерживающие провода к реле. Снимите крепежные винты. Снять реле стартера блока предохранителей не составляет никакого труда. Их личность обычно указывается на крышке блока предохранителей.Используйте его, чтобы определить положение реле стартера. Затем осторожно, но сильно вытащите его.

Обратите внимание на ориентацию с целью замены, чтобы не установить его неправильно после ремонта. Для снятия некоторых реле стартера может потребоваться другой способ снятия, обычно это удаление крепежных винтов. Используйте соответствующий метод для удаления компонента.

Шаг 5

Осмотрите монтажные клеммы реле на предмет корродированных деталей. Удалите коррозию, соскоблив ее.Если клеммы установлены глубоко, как это может быть в случае с реле стартера блока предохранителей, пригодится металлический разметчик.

Шаг 6

Пришло время осмотреть, протестировать, очистить или починить реле. Проверьте его на наличие следов коррозии или грязи, особенно в местах, где должен протекать электрический ток. Осмотрите кожух на предмет плавления. Выявив возможные причины неисправностей по внешним признакам, переходите к следующему шагу.

Шаг 7

Начните с определения типа реле стартера, установленного в вашем автомобиле.Обычно они бывают двух типов: один с двумя первичными разъемами, а другой с четырьмя или более. Проверить реле с двумя разъемами намного проще, так как выводы первичной обмотки четко идентифицируются.

Шаг 8

После того, как вы определили реле стартера вашего автомобиля, приступайте к испытаниям. Подготовьте инструменты для тестирования: аккумулятор, мультиметр и соединительные провода.

Проверка реле стартера с двумя разъемами (тип, который часто устанавливается на стене крыла)

Источник: http: // www.youtube.com

Обратите внимание, что полярность клемм не имеет значения при проверке реле стартера. Любой может подключаться к любой клемме аккумулятора, как отрицательной, так и положительной.

Шаг 1

Подключите первичные клеммы к аккумуляторной батарее. Подайте питание на катушку, завершив подключение батареи. Слушайте любой звук. Реле может издавать слышимый щелчок. Это не значит, что в нем нет недостатков. Может произойти щелчок, но контакты могут быть корродированы или сгорели и не пропускают достаточный ток.Чтобы получить истинное представление о состоянии реле, перейдите к шагу 2.

Шаг 2

Установите мультиметр на измерение сопротивления или сопротивления. Подключите щупы к вторичной обмотке реле. Подайте питание на первичную обмотку реле, замкнув цепь батареи и считывая сопротивление.

Должно быть некоторое значение сопротивления, но не слишком высокое. Если его нет, вторичная сторона реле неисправна. Высокое сопротивление или отсутствие непрерывности во вторичной цепи, когда первичная сторона находится под напряжением, может указывать на перегоревшие контакты.Это означает, что реле нуждается в замене.

Шаг 3

Измерьте сопротивление первичной цепи, подключив щупы мультиметра к маленьким штырям. Из-за длинной катушки сопротивление должно быть несколько большим. Однако оно не должно превышать 5 Ом. Слишком высокое сопротивление означает плохую первичную обмотку.

Проверка реле стартера с четырьмя разъемами (тип, который часто встречается в блоке предохранителей или панели)

Источник: http: // www.youtube.com

Реле обычно использует четыре первичных разъема вместо двух. Чтобы проверить это, используйте следующую процедуру.

Шаг 1

Используя сторону сопротивления мультиметра, определите разъемы, которые образуют первичную катушку. Если у вас возникли проблемы с их поиском, воспользуйтесь мультиметром. Установив ручку на измерение сопротивления, поместите щупы мультиметра на два контакта одновременно и измерьте сопротивление.

Выводы, регистрирующие высокое значение, должны быть соединениями катушки.Проверить сопротивление. Оно не должно превышать 5 Ом. Если это так, то сторона катушки неисправна. Переходите к следующему шагу.

Шаг 2

Подключите мультиметр к вторичной обмотке реле. Штифты различимы и легко идентифицируются.

Шаг 3

Считайте сопротивление. Он должен указывать небольшое значение, чтобы показать целостность цепи. Если сопротивление слишком велико или отсутствует вообще, контакты сгорели или сильно корродировали, и реле больше не может использоваться.

Как починить реле

Если реле заржавело или загрязнено, очистка соединений может восстановить ток. Некоторые даже очистят внутреннюю конструкцию реле. В большинстве случаев очистка внешних частей работает нормально. Используйте пищевую соду и металлическую щетку, чтобы удалить коррозию и грязь. Вы также можете использовать вентилятор для удаления грязи или ткань из микрофибры для очистки поверхностей реле.
