Самостоятельный ремонт и замена блока предохранителей на ВАЗ 2107 карбюратор и инжектор

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Назначение предохранителей ВАЗ 2107

Суть работы предохранителей сводится к тому, что в момент превышения проходящего через них тока происходит перегорание расположенной внутри вставки, тем самым предотвращается нагрев, оплавление и возгорание проводки. Если элемент пришёл в негодность, его необходимо отыскать и заменить на новый. Как это сделать и в какой последовательности нужно разобраться более детально.

На ВАЗ 2107 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Выбор образца БП не зависит от системы питания автомобиля.

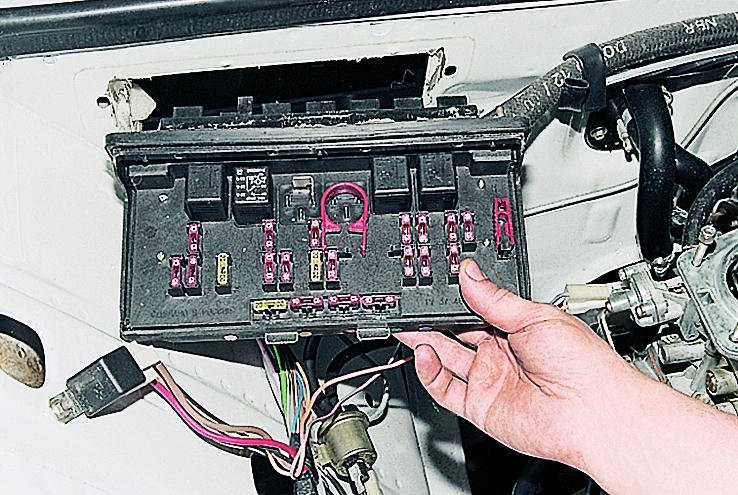

Блок предохранителей на ВАЗ 2107 располагается в подкапотном пространстве напротив пассажирского сиденья

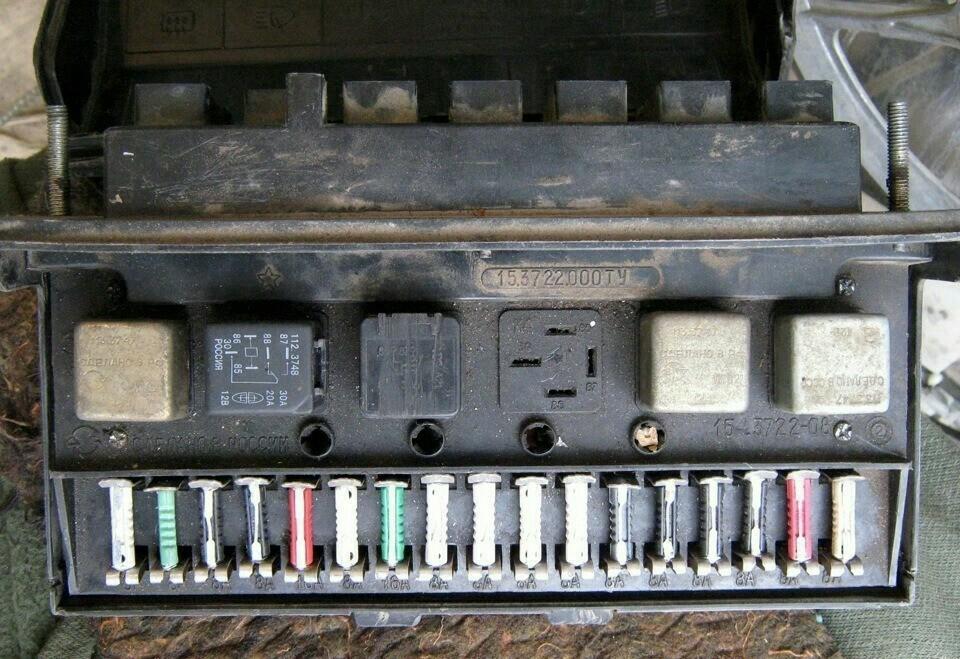

Старый вариант блока

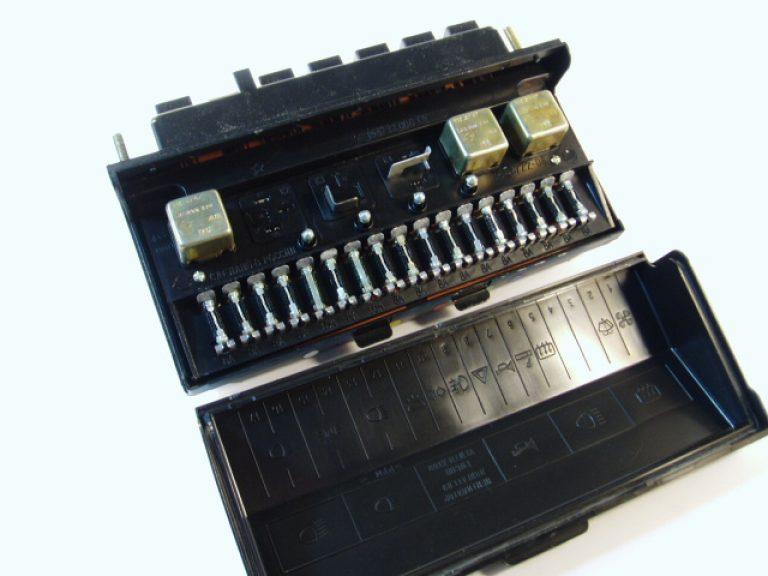

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

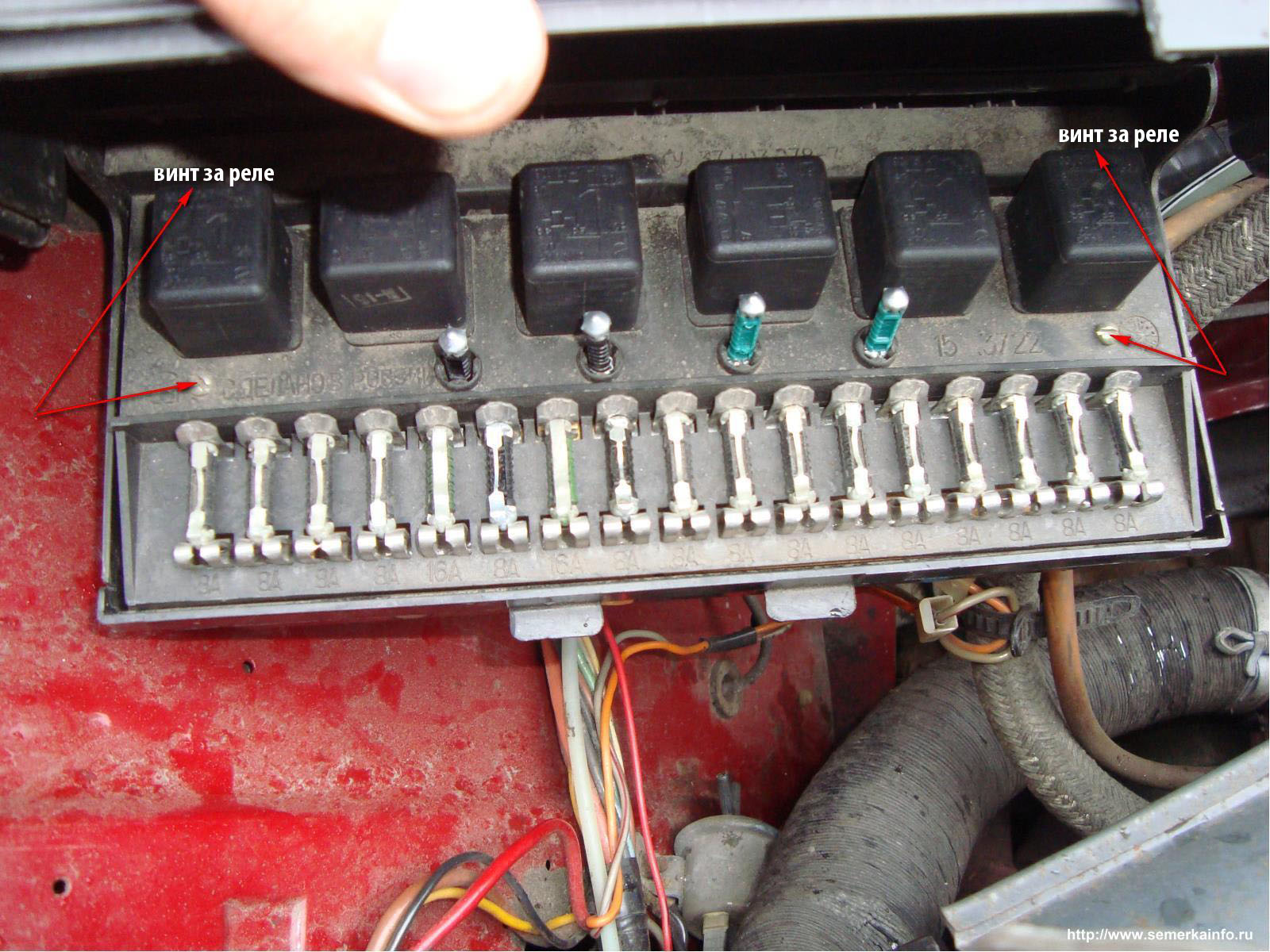

Старый монтажный блок состоит из 17 цилиндрических предохранителей и 6 реле

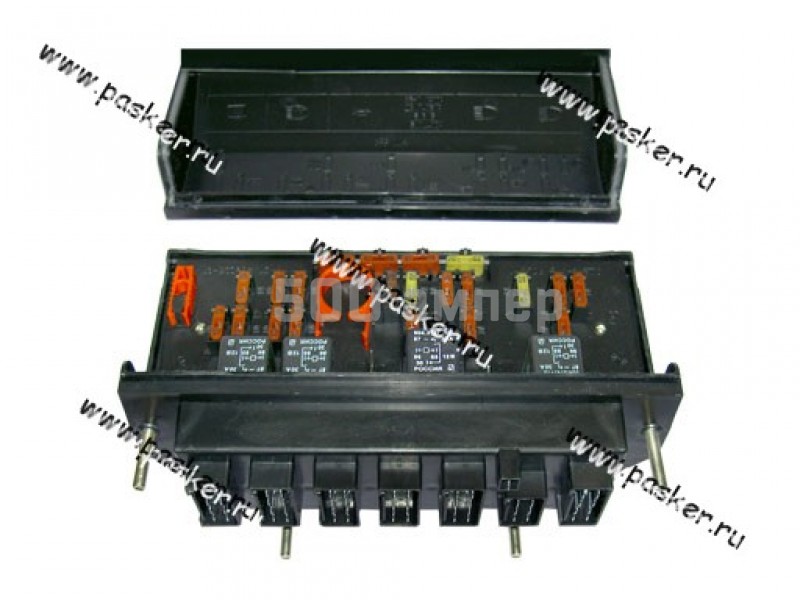

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Схема предохранителей ВАЗ 2107 может потребоваться во время проведения ремонтных работ

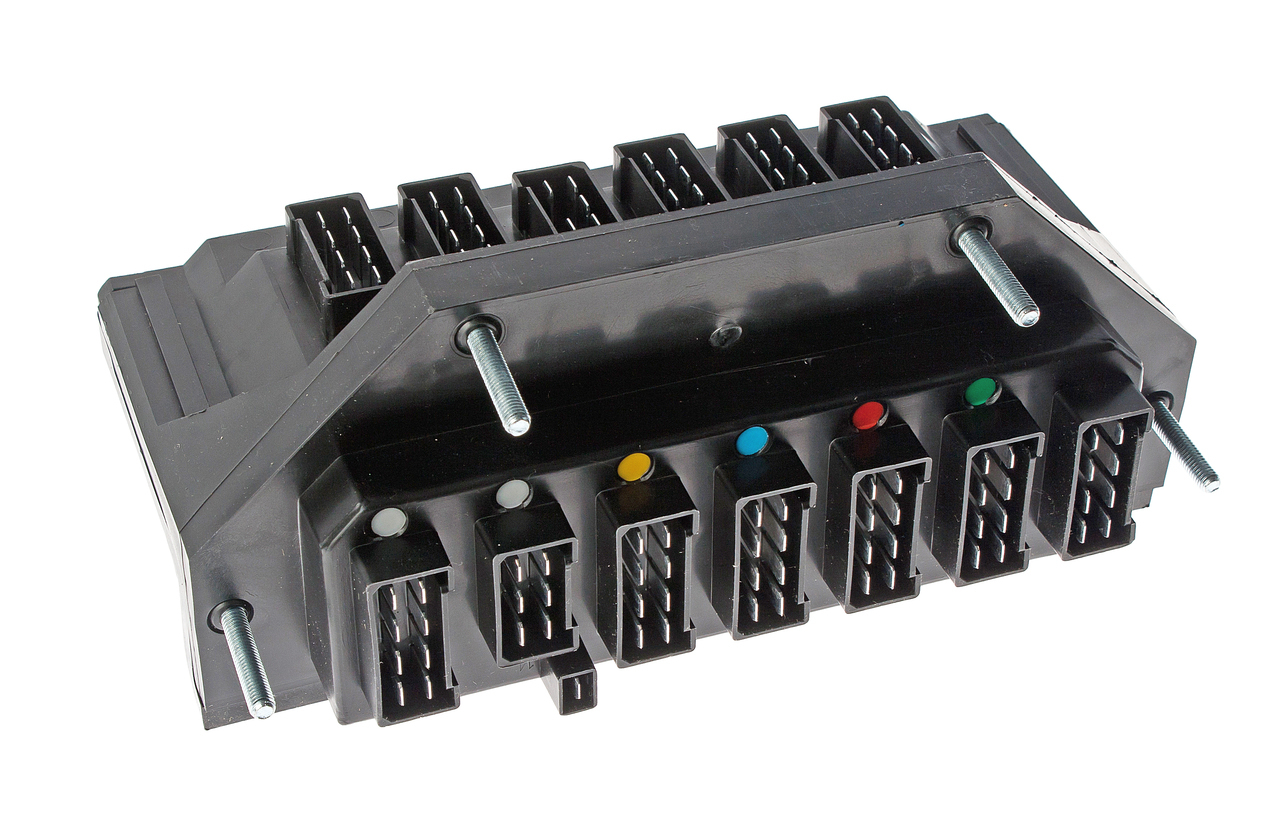

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

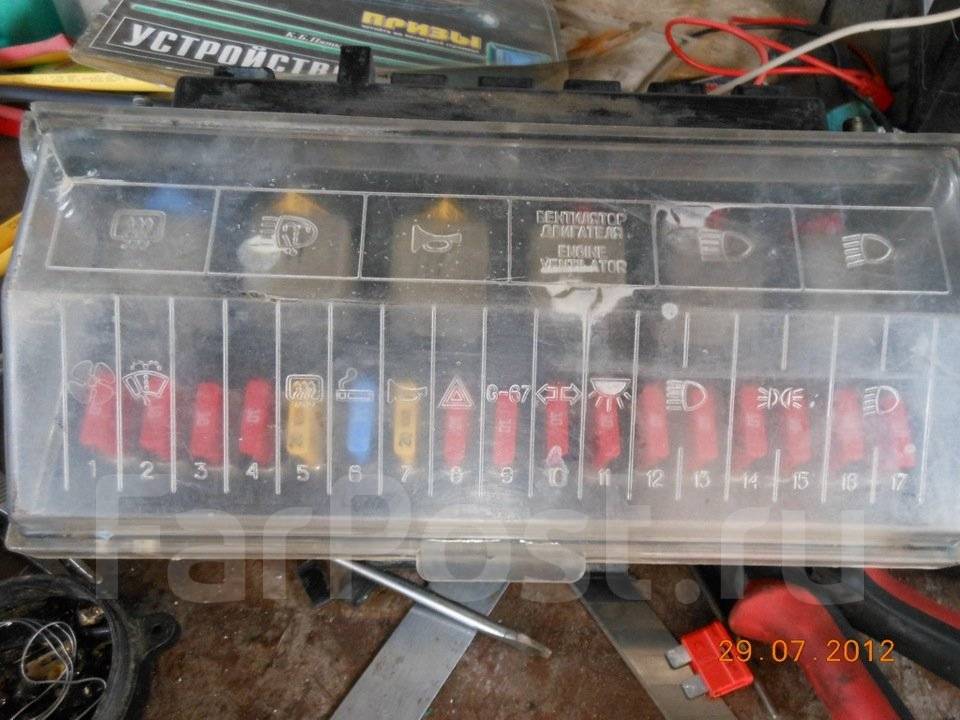

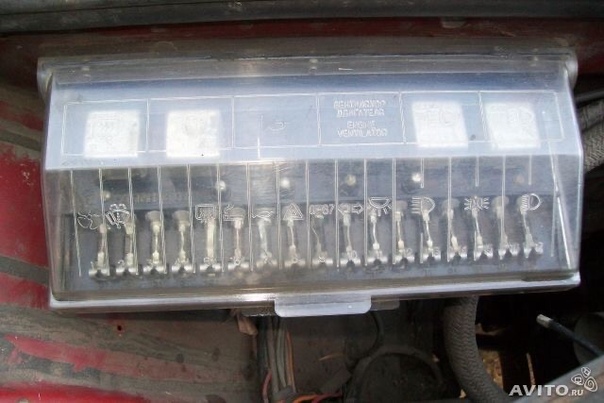

Верхняя крышка блока предохранителей прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок

Таблица: какой предохранитель за что отвечает

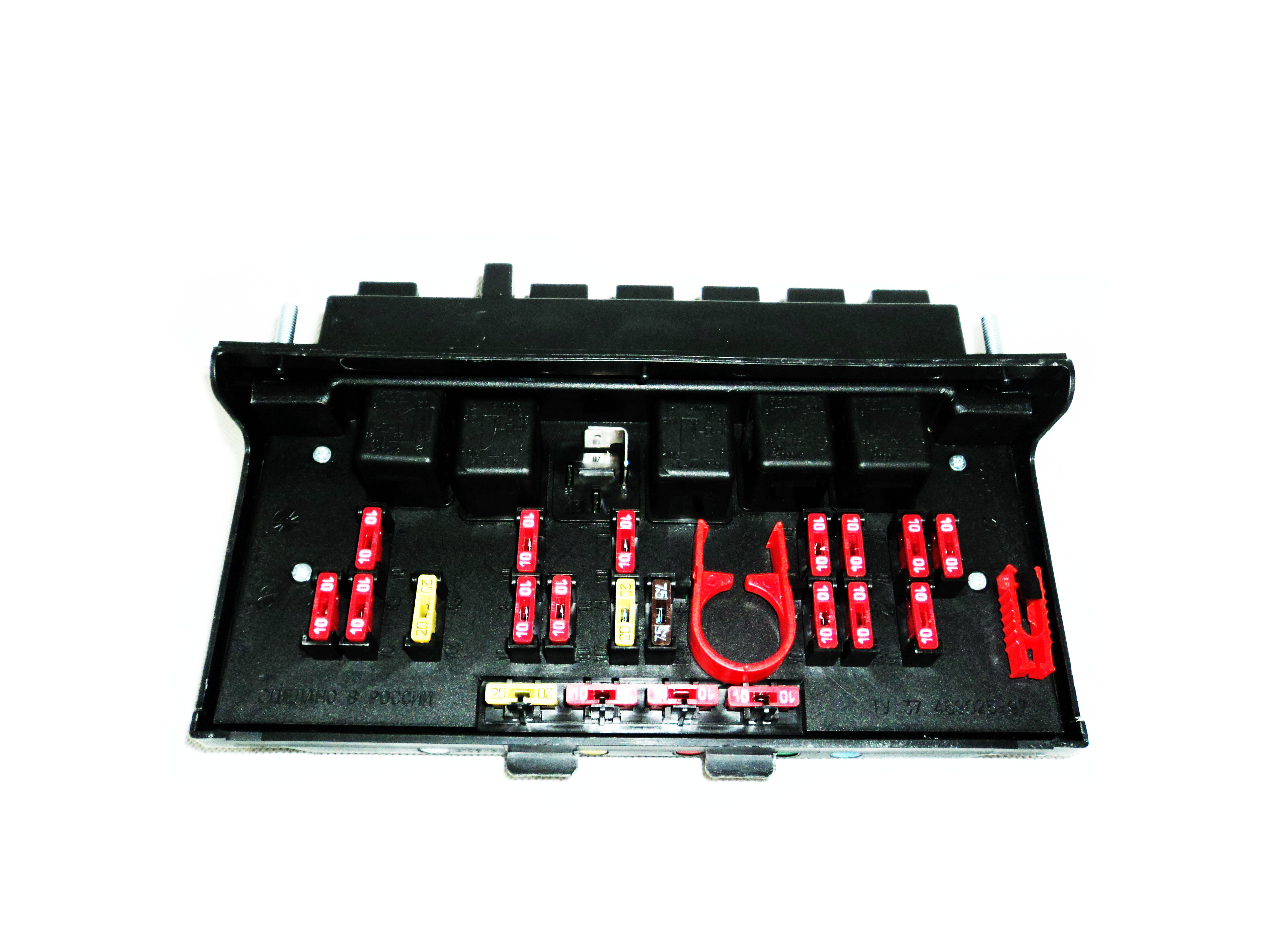

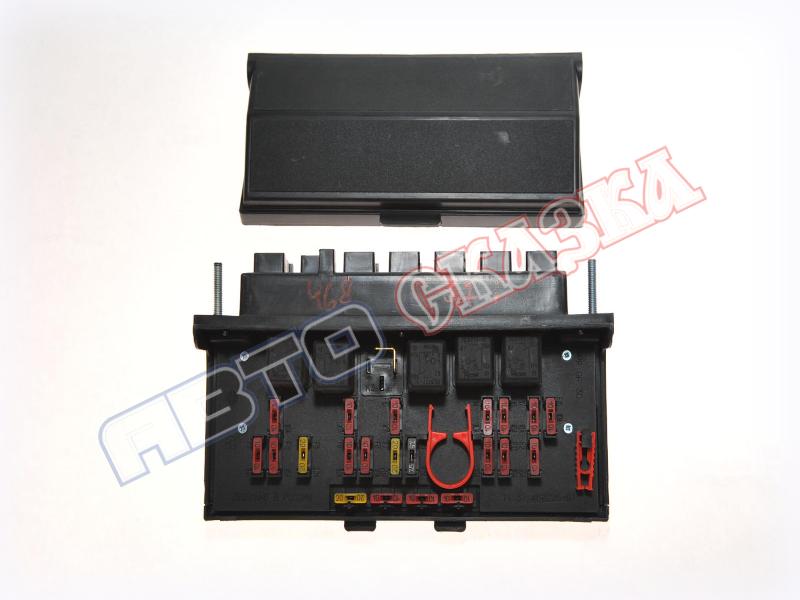

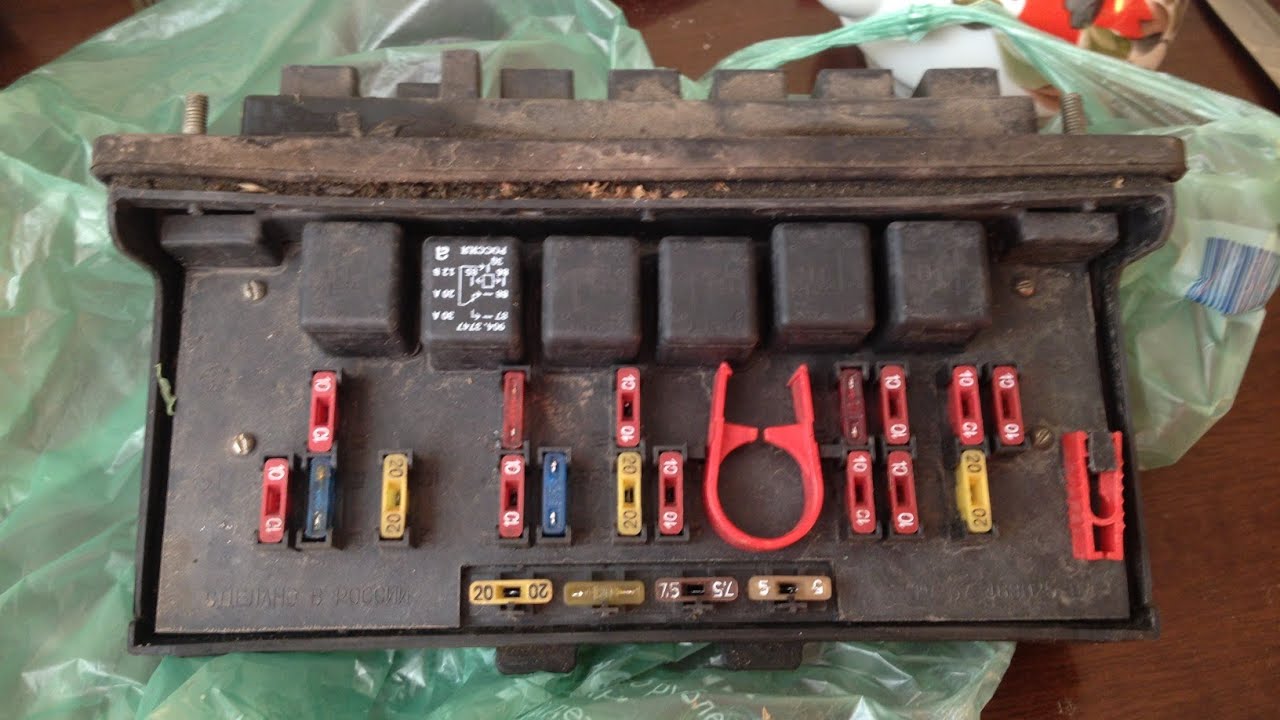

Блок нового образца

Преимущество БП нового образца сводится к тому, что узел избавлен от проблемы пропадания контакта, т. е. надёжность такого устройства заметно выше. Плюс ко всему используются не цилиндрические предохранители, а ножевые. Элементы устанавливаются в два ряда, а для их замены используется специальный пинцет, который постоянно находится в БП. При отсутствии пинцета вышедший из строя предохранитель можно извлечь при помощи небольших пассатижей.

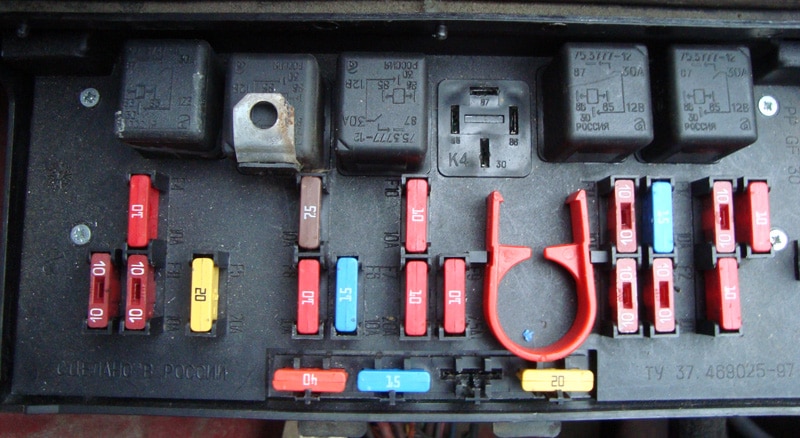

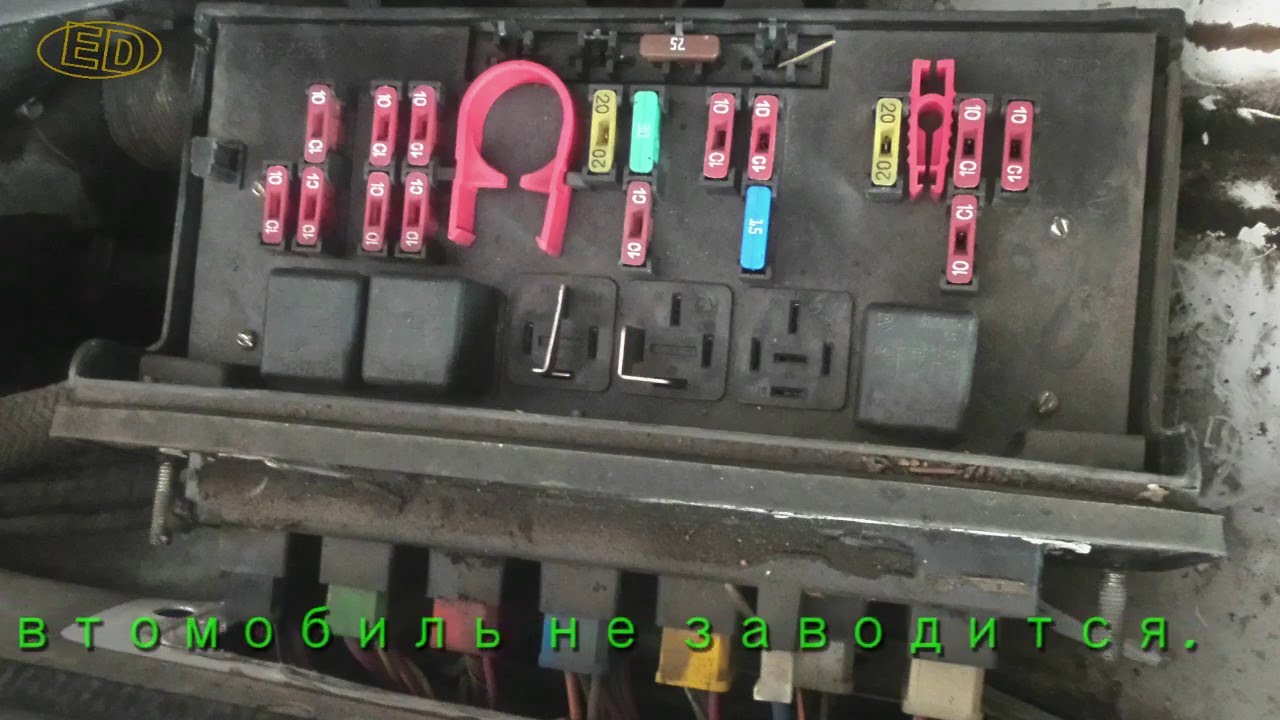

Расположение элементов в новом монтажном блоке: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; R4 — реле включения звукового сигнала; 1 — разъём для реле включения очистителей и омывателей фар; 2 — разъём для реле включения электродвигателя вентилятора системы охлаждения; 3 — пинцет для предохранителей; 4 — пинцет для реле

Оценить состояние предохранителей можно по внешнему виду, поскольку деталь выполнена из прозрачного пластика. Если плавкая вставка перегорела, то это легко выявить.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Внутри нового блока установлена всего одна плата, что позволяет заметно проще проводить ремонт узла. Количество предохраняющих элементов в новом устройстве аналогично старому. Реле может устанавливаться 4 или 6 штук, что зависит от комплектации авто.

В нижней части блока располагается 4 запасных предохранителя.

Как снять монтажный блок

Иногда может требоваться демонтаж блока предохранителей для его ремонта либо замены. В этом случае нужно подготовить следующий перечень инструментов:

• ключ на 10;
• торцевую головку на 10;
• вороток.

Порядок работ по снятию монтажного блока следующий:

1. Сдёргиваем минусовую клемму с АКБ.
2. Для удобства убираем корпус воздушного фильтра.
3. Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.

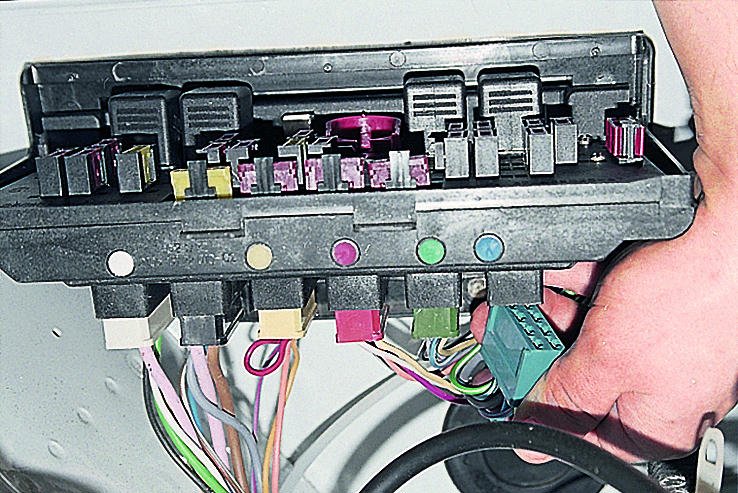

   В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу

4. Перебираемся в салон и снимаем вещевую полку под бардачком либо демонтируем сам вещевой ящик.
5. Снимаем разъёмы, которые соединяются с БП из салона.

   Снимаем колодки с проводами, которые соединяются с блоком из салона

6. Головкой на 10 откручиваем гайки крепления блока и снимаем устройство вместе с уплотнителем.

   Блок удерживается четырьмя гайками — откручиваем их

7. Сборку выполняем в обратном порядке.

Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

После демонтажа БП для обнаружения проблемных участков и ремонта либо замены печатной платы потребуется полностью разобрать узел. Выполняем процедуру следующим образом:

1. Вынимаем из монтажного блока реле и предохранители.

   Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители

2. Отворачиваем крепёж верхней крышки.

   Верхняя крышка крепится на четырёх винтах

3. Поддеваем отвёрткой 2 фиксатора.

   Со стороны разъёмов корпус удерживается фиксаторами

4. Сдвигаем корпус блока предохранителей.

   После раъединения фиксаторов, сдвигаем корпус блока

5. Нажимаем на контактные разъёмы.

   Чтобы вынуть плату, необходимо нажать на разъёмы

6. Вынимаем плату блока.

   Демонтируем плату, извлекая её из корпуса

7. Проверяем целостность платы, состояние дорожек и качество пайки вокруг контактов.

   Осматриваем плату на предмет повреждений дорожек

8. Устраняем дефекты, если это возможно. В противном случае меняем плату на новую.

Восстановление обрыва дорожки

При обнаружении перегоревшей токопроводящей дорожки на печатной плате необязательно менять последнюю — можно попытаться её восстановить. Для работы понадобится минимальный набор инструментов и материалов:

• паяльник 40–60 Вт;
• припой;
• кусочек провода;
• нож.

В зависимости от характера повреждения восстановление проводим в следующем порядке:

1. Зачищаем лак в месте обрыва ножом.

   Повреждённый участок дорожки необходимо зачистить ножом

2. Залуживаем дорожку и наносим каплю припоя, соединяя место обрыва.

   Залудив дорожку, восстанавливаем её каплей припоя

3. Если дорожка сильно повреждена, то восстанавливаем её с использованием отрезка провода, которым соединяем необходимые контакты, т. е. дублируем дорожку.

   При значительных повреждения дорожки её восстанавливают отрезком провода

4. После ремонта производим сборку платы и блока в обратной последовательности.

Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Для проверки реле их извлекают из посадочных мест и оценивают состояние контактов по внешнему виду. При обнаружении окислений необходимо выполнить чистку ножом или мелкой наждачкой. Работоспособность коммутирующего элемента проверяют двумя способами:

• заменой на новую деталь;
• подачей напряжения на обмотку.

В первом случае всё просто: на место проверяемого реле устанавливают новое или заведомо исправное. Если после таких действий работоспособность детали восстановилась, то старое реле пришло в негодность и требует замены. Второй вариант предполагает подачу питания на обмотку реле от АКБ и прозвонку мультиметром, замыкается ли контактная группа или нет. В случае отсутствия коммутации деталь подлежит замене.

Для проверки реле на его обмотку подают напряжение от АКБ, а мультиметром проверяют, замыкаются контакты или нет

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

• главное реле;
• реле топливного насоса;
• реле вентилятора.

Предохранители предназначены для защиты:

• главного реле;
• электрического бензонасоса;
• электронного блока управления двигателем.

Блок предохранителей и реле в салоне: 1 — предохранитель, защищающий силовые цепи главного реле; 2 — главное реле; 3 — предохранитель, защищающий цепь постоянного питания контроллера; 4 — предохранитель, защищающий силовую цепь реле электробензонасоса; 5 — реле электробензонасоса; 6 — реле электровентилятора; 7 — диагностический разъём

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

1. Снимаем минусовую клемму с аккумулятора.
2. Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.

   Кронштейн крепится двумя гайками под ключ на 8

3. Демонтируем кронштейн вместе с реле, предохранителями и разъёмом для диагностики.

   Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом

4. Воспользовавшись щипцами из блока предохранителей, извлекаем неисправный защитный элемент и ставим на его место новый такого же номинала.

   Чтобы извлечь предохранитель потребуется специальный пинцет

5. Чтобы заменить реле, при помощи плоской отвёртки поддеваем разъём с проводами и отсоединяем его от блока реле.

   Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой

6. Ключом или головкой на 8 отворачиваем крепёж коммутирующего элемента к кронштейну и демонтируем реле.

   Реле крепится к кронштейну гайкой под ключ на 8

7. Вместо вышедшей из строя детали устанавливаем новую и собираем узел в обратной последовательности.

   После снятия вышедшего из строя реле на его место устанавливаем новое

Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта.

Блок предохранителей ВАЗ 2107

Всем привет сегодня рассмотрим предохранители на автомобиле ВАЗ 2107. Жгуты проводов на семёрке соединяются через блок предохранителей. Монтажный блок автомобиля играет важную роль и защищает от перегрузок, а так же от короткого замыкания.

Расположение блока предохранителей

Основная часть предохранителей ВАЗ 2107 находятся под капотом автомобиля. Также в данном блоке присутствуют реле. Где находится предохранители? этим вопросом, наверное, в первую очередь задаются те, кто только купил автомобиль. А находится монтажный блок под капотом около лобового стекла со стороны пассажира. Автомобиль ВАЗ 2107 оснащается двумя видами блока предохранителей, старого и нового образца.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей

F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)

Схема блока предохранителей ВАЗ 2107 нового образца

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле нового блока ваз 2107 выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

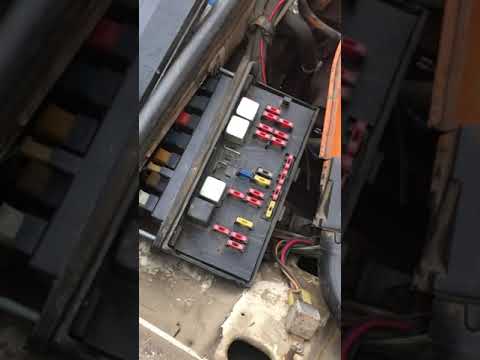

Предохранители Ваз 2107 (видео)

09 ноября 2019

14576

Блок предохранителей ВАЗ 217: схема, функции, предназначение

Прежде, чем начинать разговор об электрических цепях ВАЗ 2107 и предохранителях, твёрдо нужно выучить следующие правила:

• при каких-либо действиях по ремонту автоэлектрики  нужно сбрасывать с аккумулятора «минус», чтобы случайно не замкнуть цепи токопроводящих дорожек на печатной плате монтажного блока. По той же причине лучше не пользоваться  металлической отвёрткой;
• схема не терпит примитива. Нельзя ставить самоделки вместо предохранителей, «жучки» прочее. Подобные самодельные устройства могут обладать критическим рассеянием мощности с выделением большого количества тепла, так как не проводилось расчётов. Это может привести к пожару;
• если вы увидели, что предохранители, которые вы ставите, один за другим «горят», то узнайте причину, пока не случилась ещё большая неприятность, вроде пожара в подкапотном пространстве илы поломки генератора, например. Возможно, что вы изменили расположение, выводов, или перепутали силу тока. Принципиальная схема поможет вам разобраться.

Для чего нужен монтажный блок

Все электрические цепи, снабжающие тех или иных потребителей на ВАЗ 2107, а именно: фары и указатели поворота, стоп – сигналы, прикуриватель, электровентилятор отопителя, звуковой сигнал, вентилятор охлаждения радиатора и многие другие нуждаются в защите.

Это делается с помощью предохранителей, который способен пропускать ток заданных значений. По достижении определённого параметра своего предела предохранитель сгорает, но, «жертвуя собой», сохраняет всю цепь от поломки.

Монтажный блок, или панель реле и предохранителей  создан специально для удобного обслуживания всех электрических цепей, он находится справа (по ходу движения) под капотом автомобиля. Кроме того, отдельные реле (электромеханические переключатели) большей частью тоже помещены в нём, за редким исключением (реле поворотов, например). Их расположение – отдельное, под торпедой.

Порядок и наименование реле и предохранителей в монтажном блоке ВАЗ 2107

На более старых автомобилях стоял блок старого образца, и применялись предохранители с фарфоровым сердечником и полосой проводника, чем шире полоса, тем больше была сила пропускаемого тока. По цвету, они не различались, и были цилиндрического типа, расположены в один предохранительный ряд. Сверху блок прикрывает декоративная пылеводозащитная панель.

На более новых автомобилях установлен монтажный блок нового образца, со штырьковыми предохранителями, которые маркированы по цвету – красные рассчитаны на силу тока до 10 А, жёлтые – на вдвое большую, до 20 А.

Рассмотрим по порядку все реле и все цепи, защищённые предохранителями.

В монтажном блоке ВАЗ 2107 видно три кубических возвышения. Это реле, или электромеханические выключатели:

• R1 – реле обогрева заднего стекла, его предохранитель F5;
• R2 – дальний свет, его предохранители F12 на правую и F13 на левую фары соответственно;
• R3 – реле ближнего света фар, соответственно предохранители F16 и F17;

Если нет света в двух фарах сразу  (неважно, ближний или дальний) и замена предохранителей не помогла– лучше поменять реле. В случае, если и это не помогло – возможно, нужно поменять лампы или проблема в проводке.

Существуют свободные «посадочные места» для реле:

• Омыватель фар, с очистителем – самая «буржуазная» опция;
• Звуковой сигнал.
• Включение «карлсона» — вентилятора охлаждения радиатора.

О двух последних местах следует сказать особо: там установлены перемычки, чтобы «замкнуть напрямую» цепи без реле. Необходимо помнить, что если перемычка установлена не плотно, и есть размыкание, то может быть отказ вентилятора системы охлаждения.

В случае, если всё-таки двигатель перегрелся, то нужно срочно включать на полную мощность печку, с максимальной температурой и на двойной обдув, и,  по возможности, набрать хорошую скорость на трассе.

В наборе имеется штатное место для пинцета, которым удобно менять предохранители:

Ниже – схема расположения цепей относительно номера предохранителей. Они кодируются следующим образом (второй столбик – предельная сила тока, А). Принципиальная схема электрооборудования может помочь разобраться тем, у кого лучше визуальная память.

F1	10	Отопитель, белые фонари заднего хода, сигнал, обогрев заднего стекла;
F2	10	Двигатель стеклоочистителя, фар, насосов для обмывки как фар, так и лобового стекла;
F3, F4	10	Запасные
F5	20	Обогрев заднего стекла и реле
F6	10	Элементы консоли: прикуриватель и часы
F7	20	Звуковое реле и «карлсон». Совет: не сигналить часто и помногу, когда включён радиатор охлаждения.
F8	10	Аварийка, поворотники
F9	7,5	Задние противотуманки
F10	10	Множество фунций: приборная панель – лампы тормоза, аккумулятора, «подсос», электровентилятор, обмотка возбуждения генератора, электропневмоклапан.
F11	10	Тормозные сигналы, освещение в салоне
F12	7,5	Правый дальний свет
F13	10	Левый дальний свет
F14	10	Левые габариты, освещение номера, подкапотная лампа
F15	20	Правые габариты, часы, «бардачок», прикуриватель
F16	10	Правый ближний свет, омыватель и очиститель фар
F17	7,5	Левый ближний свет

О замене монтажного блока

Просто так блок старого образца  поменять на новый не получится, так как схема различна, и штатные шлейфы проводов не совпадают. В результате возникнут проблемы со звуком, с генератором и будет постоянно включён вентилятор – «карлсон». Поэтому лучше всё – таки обратиться в профессиональный автосервис.

Блок предохранителей ваз 2107: замена своими руками

Блок предохранителей авто ВАЗ 2107

Бывают случаи, когда отказывает в работе электрические приборы: фары ближнего света, печка, звуковой сигнал, габариты, поворотники, прикуриватель и другие узлы электрической цепи авто. Для обнаружения причины неисправности нужно понять есть ли напряжение на приборе, проверить цепь питания его электроэнергией.
От перегрузок и выходу из строя прибор защищает предохранитель. При превышении тока, коротком замыкании в цепи он перегорает.
В этом случае нужна на ВАЗ 2107 замена предохранителей. В этой статье предлагается инструкция по замене элементов своими руками.

Предохранители и реле ВАЗ 2107 их функции

Для удобства обслуживания и использования на авто ВАЗ 2107 предохранители(см.Как проводится замена предохранителей) и реле объединены и расположены в подкапотном пространстве авто в его правой части. В устройстве предохранители штырькового типа, имеют разную величину номинального тока.
Реле снижают в момент включения прибора нагрузку, отключают определенные электрические цепи. Для определения исправности элемента открывается капот и пластиковая крышка блока, на которой указаны номинальные значения и названия предохранителей.

Обозначения предохранителей авто ВАЗ 2107

Назначение реле монтажного блока

Итак:

• R1 – реле предназначено для включения обогрева стекла, расположенного сзади корпуса авто. Если не работает обогрев, проверяется реле и предохранитель F5.
  Сгоревшие или неисправные заменяются  новыми, если элементы исправны, проверяются контакты проводов подключенных на заднем стекле к полоскам обогрева.
• R2 – для включения ламп дальнего света. Работает с предохранителями F12 и F13. При дальнем свете только в одной фаре нужно или замена лампы, или замена предохранителя ВАЗ 2107 — F12 или F13, которые соответствуют правой или левой фаре.
• R3 – включает фары ближнего света. Работает с предохранителями F16 и F17. При отсутствии света в обеих фарах меняется это реле.
  Если причина не устранена, нужна замена ламп или их предохранителей.

В блоке расположены разъемы для реле:

• 1 – включения омывателей и очистителей фар.
• 2 – включения предупредительного звукового сигнала. На фото показана перемычка, установленная для работы сигнала без данного реле.
• 3 – включения в системе охлаждения электродвигателя вентилятора. Перемычка устанавливается для работы вентилятора без этого реле.

Совет: С этим разъемом нужно быть очень осторожным. При отсутствии реле при нарушении контакта в перемычке может не работать вентилятор, это может привести к перегреву охлаждающей жидкости, а значит и двигателя.
Первые признаки перегрева, которые показывает датчик температуры или закипание жидкости, требуют немедленного глушения двигателя. Иначе, цена ремонта будет достаточно высокой .

• 4 – пинцет, необходимый для замены предохранителей.
• 5 – установка запасных предохранителей.
• 6 – пинцет, используемый для замены реле.

Совет: Всегда лучше иметь в автомобиле запасные предохранители, которые при необходимости быстро меняются .

Расположение предохранителей в блоке ВАЗ 2107:

Замена предохранителей авто ВАЗ 2107

Замена предохранителя на ВАЗ 2107 производится при выходе его из строя. Определяется он по нестабильной работе узла или при прекращении его функционирования.
Некоторые узлы защите предохранителей не подлежат.
К ним относятся:

• Включение фар.
• Пуск двигателя.
• Цепь зажигания.
• Реле блокировки дверей.
• Генератор.

Связано это с тем, что при установке дополнительных элементов может возникнуть момент их выхода со строя в самый неподходящий момент.

• Каждому узлу соответствуют определенные предохранители.
• На корпусе указана величина силы тока, которая рассчитана для конкретного элемента.
• Из блока предохранитель извлекается специальным пинцетом, расположенным в узле, как показано на фото.

Вытаскивание предохранителя с помощью пинцета

• Замена предохранителей на ВАЗ 2107 выполняется путем установки его в соответствующий разъем гнезда и надавливанием до фиксации.

Совет: Замена предохранителей ВАЗ 2107 выполняется теми, которые рассчитаны на такую же силу тока, иначе со строя могут выйти электрические приборы, для которых они используются.

Замена монтажного блока

Если не удается устранить неполадки заменой предохранителей, возможно, возникли неисправности самого блока, сгорела плата или другие проблемы, то нужна на ВАЗ 2107 замена блока предохранителей.
На более ранних авто ВАЗ 2107 установлен блок предохранителей отличный от современных устройств, отличающихся большей надежностью при эксплуатации. Замена блока предохранителей ВАЗ 2107 старого образца на новый выполнить простой перестановкой нельзя.
Это вызовет проблемы:

• Не будет работать звуковой сигнал.
• Не возникнет возбуждение генератора.
• В системе охлаждения будет постоянно работать вентилятор.

В этом случае нужно обратиться в специализированную мастерскую, где профессионалы устранят неполадки.
Как заменить блок предохранителей ВАЗ 2107 старого образца новым хорошо видно на видео. Своевременный ремонт монтажного блока, замена вышедших из строя предохранителей увеличит срок службы авто в рабочем состоянии, которое является залогом безопасного движения по дорогам.

Схема и ремонт звукового сигнала ВАЗ 2107

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная.  При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

• сокращается длина проводов и потери тока в них.
• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета.  В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Проверка работы и ремонт при неисправностях звукового сигнала

Неисправностей три: не звучит, когда нужно; работает, когда не нужно, или звучит прерывисто, хрипло, тихо.
В отличие от высоковольтной системы зажигания, на которую мало влияет качество соединения, система звукового сигнала является низковольтной. Это значит, что плёнка окислов, ржавчины существенно затрудняют прохождение тока. А ведь сигналы – мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Качество всех контактов должно быть идеальным, иначе ремонт будет нужен постоянно. Помните, что сам кузов автомобиля является «минусовым» контактом, и по направлению движения тока, все окислы оседают на «плюсе». Особое внимание обратите на зачистку клемм красного, «плюсового» провода.

«Минусовая» часть цепи более длинная. Поэтому чаще всего именно в ней встречаются неисправности.
Поэтому сразу необходимо проверить исправность сигнала, и искать обрыв в цепи. Для этого нужно серо – чёрный, «минусовый» провод от звукового сигнала прикрепить к зачищенному месту на корпусе, т. е. «замкнуть на массу», а «плюсовой» непосредственно на аккумулятор. Затем включить зажигание. Если звук есть, значит, перерыв где-то в «минусовой» цепи. Если звука нет, а клеммы «плюса» зачищены, то неисправен сам сигнал.

Часто встречающиеся неисправности:

• сгорел предохранитель (замена)
• окислились контакты, или перегорело реле (нужна замена).
• при наличии перемычки – окислились и ослабли контакты; почистить или поменять;
• сломан лепесток на переключателе под рулём, произошла выработка контактного кольца на рулевом колесе (это происходит при значительном износе автомобиля, а также у любителей сигналить постоянно).

Здесь ремонт вряд ли возможен, требуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На рисунках 5 и 6 показана замена предохранителя и реле (на примере другого предохранителя) на новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка производится с помощью пластикового пинцета, входящего в комплект поставки.

В заключение дадим совет. Когда работает вентилятор охлаждения радиатора (у ВАЗ 2107 это заметно и на слух, и по приборам) то сигналом пользоваться нежелательно! Схема у ВАЗ 2107 предусматривает наличие общего предохранителя, который на такую нагрузку не рассчитан. Поэтому лучше ставить предохранитель на 25 А.

Блок предохранителей и реле ВАЗ 2107 инжектор и карбюратор: расшифровка схем

Стандартный блок предохранителей ВАЗ 2107 имеет незамысловатую конструкцию и разделен на две части. Первая устанавливается в моторном отсеке, второй смонтирован под бардачком.

Ввиду отсутствия сложной электроники предохранители и реле, преимущественно отвечают за силовые линии и магистрали агрегатов.

На Ладе «семерке» может устанавливаться два типа монтажных блоков. В первом варианте используются устаревшие – проволочные предохранители. Второй вариант – плавкие вставки европейского образца. Здесь имеется электронная плата и если сгорела дорожка, вставить кусок провода не получится.

Инжекторный мотор

Конструкция основного монтажника на инжекторе не отличается. Единственная разница заключается в наличии дополнительного отсека, отвечающего за работу системы топливоподачи. Модуль устанавливается под приборкой за бардачком.

Карбюратор

Представляет эталон простоты и лаконичности. Здесь есть только основной монтажный модуль и разбросанные по салону отдельные предохранители.

В салоне

На семерках классического и современного образца салонный блок отсутствует. В некоторых случаях, пользователи самостоятельно выполняют перенос вставок в одну панель под приборкой. В этом нет необходимости – элементы устанавливаются под обшивкой и не отличаются сложным доступом.

Преимущественно здесь монтируются предохранители, ответственные за вспомогательное оборудование и агрегаты, не имеющие отношения к силовой установке.

Под капотом

Модуль располагает вставками и реле, отвечающими за двигатель и его системы. Элементы отличаются повышенным рабочим номиналом.

Распиновка блока

Количество выводов на машине старого образца немного отличается от инжекторной версии. Здесь отсутствуют некоторые элементы и участки цепей. Ниже имеется распиновка отдельного модуля для машин нового образца стандарта Евро 3.

Схема блока предохранителей ВАЗ 2107

Место установки вставок на блоках старого и нового типа сильно отличается. На цветной электросхеме выше указана обновленная система. Здесь последовательность вставок отследить не получится – элементы смонтированы не по порядку. На старой модификации предохранители электрооборудования устанавливаются слева на право.

Расшифровка элементов приведена по порядку для обеих видов панелей.

Номер	Описание
1	Питание лампы заднего хода, переключатель печки, привод омывателя заднего стекла, питание реле подогрева заднего окна.
2	Дворники
3 и 4	Запас
5	Подогрев заднего стекла – при наличии
6	Прикуриватель
7	Клаксон, электровентилятор радиатора
8	Поворотники и аварийка
9	Противотуманки и в отдельных комплектациях – регулятор напряжения генератора
10	Приборка, тормоза
11	Стоп-сигнал, внутренняя подсветка салона
12/13	Лампы освещения дальнего света фар
14	Освещение номера, габариты передние справа и задние слева.
15	Габариты левый спереди и правый сзади, подсветка прикуривателя, освещение номера.
16/17	Правая и левая фара головной оптики в режиме ближнего света, обмотка реле очистителя фар.

Отдельно следует указать расшифровку реле.

Следует выделить инжекторные доработки, где устанавливают дополнительный модуль в салоне.

Предохранители штыревого типа

Это современное решение. Конструкция гнезда облегчает обслуживание панели и исключает сильное повреждение дорожек.

Предохранители цилиндрического типа

Отличаются не только внешним видом, а и способом установки. Устаревшая конструкция имеет множество минусов. Здесь повышается вероятность окисления гнезда и предохранительного элемента. При изнашивании подпружиненных контактов, возможно появление люфта и ослабления передачи тока.

В результате, старую панель было решено сменить на современный аналог.

Предохранитель и реле стартера

Детали расположены на правом крыле автомобиля и подключены проводами к агрегату. Если стартер не крутит, но щелкает, следует проверить предохранитель и силовое реле устройства.

Также может не срабатывать втягивающее. Для снятия модуля потребуется полностью разобрать его. Далее открутить втягивающее от корпуса и заменить его.

Предохранитель и реле дворников Лада 2107

Биметаллический элемент дворников устанавливается на позиции 2 в подкапотном блоке. Если очистители перестали работать, смотреть нужно именно сюда. Реле находится под приборкой со стороны водителя. Если модуль не выдает паузы – это говорит о реле-прерывателе. Деталь расположена возле моторчика.

Предохранитель и реле зарядки

Элемент располагается на правом крыле возле АКБ. Если внезапно зарядка батареи пропала, смотреть потребуется именно сюда, а только после этого влезать в генератор.

Выносное реле можно заменить простым способом. Отверткой откручиваются крепежи и реле снимается.

Генератор

Установка неплохо защищена. Трехуровневая защита не дает угробить устройство. Регулятор напряжения смонтирован внутри блока. Заменить его, не снимая деталь с машины, невозможно.

Расположение основного реле генератора стандартно для классики, оно устанавливается на левом крыле машины или на салонной переборке.

Зажигание

На машине применяется бесконтактное зажигание. На карбюраторных версиях реле катушки зажигания находится за приборкой сразу выше замка. Определить неисправности можно по тому, как ведет себя авто после проворачивания ключа.

В инжекторной версии принцип работы немного отличается. Изначально напряжение идет на главное реле (мозги машины) через предохранитель салонной панели №1 и 2. Затем происходит возбуждение реле 1.

Предохранитель и датчик заднего хода

На 5 ступке применяется стандартный датчик, установленный на кулисе. Предохранитель, питающий лампу, находится в моторном отсеке под номером 1.

Реле поворотов

Устанавливаются здесь также, как и в большинстве классических Лад. Выключатели стоят под приборкой и прикручены к кузову на саморезы. Чтобы поменять реле потребуется демонтировать панель и раздвинуть проводку указателей.

Также распознать нахождение элементов в машине позволит их характерный звук. Отдельно следует заметить, что в некоторых машинах применяется самостоятельная переделка. Так называемая американка помогает перенести габариты в боковые лампы поворотов.

Реле стеклоочистителя

Установлено перед моторчиком с регулируемой скоростью срабатывания. Имеются две вставки за бардачком. Чтобы найти релюшку нужной конструкции достаточно знать артикул: 3747710.

Какой предохранитель отвечает за прикуриватель на ВАЗ 2107

На штатной проводке это № 6, установленный под капотом. Некоторые владельцы авто ставят плавкую вставку на отдельную магистраль. Это связано с переносом стандартного элемента или установкой дополнительного устройства.

ВАЗ 2107: предохранитель печки — где стоит

За регулировку частоты вращения вентилятора отопителя отвечает первая вставка в моторном отсеке. Если его постоянно выбивает или элемент сгорает, следует проверить параллельные магистрали, которые запитаны от плавкого элемента.

Терморезистор устанавливается в корпусе печки, а силовое реле возле нее, под приборкой.

Предохранитель бензонасоса ВАЗ 2107 и реле— где находится

На карбюраторных версиях применяется механический насос. Здесь наличие указанного элемента не предусмотрено конструктивно. В инжекторных версиях за питание топливного насоса отвечает плавкий элемент 3 дополнительной монтажной панели.

Если деталь часто перегорает, рекомендуется проверить степень окисления контактов ТН и общее состояние проводки. Также причиной может стать датчик уровня топлива.

Реле обогрева заднего стекла

В большинстве модификаций устанавливается в бороде приборки. Для доступа к ней потребуется вынуть клавишу включения обогрева и уже за ней обнаружится переключатель. Там, где прибор монтировался с завода, следует проверить элемент 1 блока.

Реле стеклоомывателя

Обычно деталь устанавливается под приборкой. Также ее можно найти на салонной переборке слева, возле бачка.

Стоп-сигнал

Роль релюшки выполняет датчик под педалью. Если элементы конструкции постоянно перегорают, цепь можно подключить через отдельный элемент. Для этого покупается дополнительный выключатель и врезается в стандартную проводку.

Аварийная сигнализация

Реле монтируется отдельно, со стороны вещевого ящика. Также можно найти в ногах водителя либо за приборным щитком.

Вентилятор охлаждения

На карбюраторных авто питается напрямую от коленвала. Ременной привод работает постоянно, пока включен мотор.

Современные модификации с инжектором уже построены по другому принципу. Здесь используется электрическая система включения вентилятора. Релюшка устанавливается в монтажном блоке под капотом на позиции 3.

Предохранитель на часы

Ответственен элемент 6, защищающий цепи.

Какой предохранитель отвечает за панель приборов на ВАЗ 2107

Питание выполнено от вставки № 10. Сюда входит подача напряжения на все стрелки, индикаторы. Для запитки подсветки панели ответственен элемент 15.

Свет

Для фар головной оптики в режиме ближнего освещения отведены предохранители 16 и 17 для правого и левого борта. За дальний режим отвечают вставки 12/13. Реле устанавливаются возле фар, в салоне либо на переборке моторного отсека.

Магнитола

На авто с завода нет штатной акустической системы. Обычно ее подключают через свободный предохранитель в монтажном блоке или на отдельную магистраль.

Тормоза

Лампы проходят через элемент №10, установленный под капотом.

Габариты

Для работы отведено два предохранителя – 14 и 15 для левого и правого борта.

Отопитель

Информация указана в пункте «печка».

Реле противотуманных фар

Система питания ПТФ монтируется через элементы, установленные в нижней части бороды приборки. Чтобы добраться до защитных вставок потребуется демонтировать кнопку, как показано на рисунке выше.

53761 что за реле

Указанный артикул обозначает – радиатор автомобиля. Подразумевается, что реле 53761 – это элемент питания вентилятора охлаждения.

Омыватель лобового стекла

Для питания используется предохранитель 2, установленный под капотом машины.

Предохранитель ЭБУ

На инжекторных авто используется элемент №1 и 2. Вставки монтируются в дополнительном модуле за вещевым ящиком.

Реле холостого хода

Является частью конструкции ЭБУ и исполнен в едином корпусе.

Стеклоподъемники

Устанавливаются пользователями самостоятельно. Для поиска вставок и реле потребуется информация от владельца машины.

Реле форсунок ВАЗ 2107

В видимых цепях автомобиля их нет. За работу топливной системы отвечает ЭБУ и искать требуемые детали нужно в его корпусе.

Предохранитель освещения салона

Деталь устанавливается в штатной проводке под номером 11.

Предохранитель F1

Многофункциональный элемент отвечает за группу приборов:

• фонари заднего хода;
• переключатель отопителя;
• индикатор подогрева заднего стекла;
• моторы очистителя и омывателя заднего окна.

В зависимости от модификации и года выпуска авто, здесь также может устанавливаться еще несколько агрегатов.

Предохранитель F10 ВАЗ 2107

Плавкий элемент Ф10 выделяется многофункциональностью. Здесь проходят магистрали оборудования:

• приборная панель;
• сигнализатор зарядки АКБ;
• контрольные лампы приборов;
• прерыватель стояночного тормоза.

Реле на крыле

Устанавливается от 5 до 10 релюшек в зависимости от модификации. Обычно здесь есть выключатели:

• стартера;
• генератора;
• зажигания;
• насоса стеклоомывайки;
• дворников;
• клаксона.

Американки через реле на ВАЗ 2107

Чтобы сделать на семерке американки без конденсатора, можно использовать примитивный, но эффективный метод. Вся процедура выглядит так.

1. Найти двухконтактные патроны и лампочки. Все это дело нужно установить вместо стандартных гнезд поворотов.
2. Используя несколько отрезков проводов и клемм, подключить один плюс на габаритные огни, а второй на выводы поворотников.
3. Минусовая клемма кидается на кузов автомобиля.

Подобная конструкция позволяет обойти необходимость монтажа системы через реле и значительно упрощает процесс.

Проверка реле и предохранителей

Чтобы проверить элементы на наличие повреждений достаточно их визуально осмотреть. Предохранители делаются с прозрачным корпусом, что обеспечивает их легкую диагностику.

С проверкой релюшек все сложнее. Потребуется выполнить определенную процедуру.

1. Вынуть релюшку из посадочного места.
2. Подключить к управляющим контактам прибора 12 В напряжение.
3. Если изделие исправно, при касании плюсовой клеммы раздастся характерный щелчок. В противном случае, деталь сгорела и требуется ее заменить.

Замена плавких предохранителей

Потребуется выполнить простую процедуру.

1. Отключить питание от аккумулятора.
2. Найти нужный предохранитель в салоне или монтажном блоке.
3. Используя специальный пинцет вынуть поврежденный элемент из посадочного места.
4. Установить на его место новый элемент.

Как снять блок предохранителей

Последовательность действий во время ремонта следующая.

1. Отсоединить клеммы от аккумуляторной батареи.
2. Снять корпус воздушного фильтра.
3. Отсоединить все провода, подключаемые к монтажному блоку.
4. Далее нужно переместиться в салон и снять полку бардачка.
5. Теперь освобождается доступ к внутренним колодкам – их нужно отключить.
6. Последним этапом, при помощи ключа №10 откручиваются крепления, и модуль вынимается целиком, вместе с уплотнительной резинкой.

Как заменить блок предохранителей на ВАЗ 2107

Достаточно простой последовательности действий.

1. Демонтировать старую версию.
2. Установить на ее место новый блок, используя штатные клеммы и проводку.

Версии практически полностью взаимозаменяемы. При замене одного на другое в большинстве случаев наблюдается 100% совместимость.

Восстановление обрыва дорожки

Процедура выглядит так.

1. Разобрать монтажный блок и вынуть с него панель.
2. Далее нужно голую панель отмыть содовым раствором и оставить на просушку на 1-2 дня. Это поможет избавиться от окислов и грязи – будет легче работать.
3. Если дорожка повреждена незначительно (прогорание произошло только в одной точке), достаточно воспользоваться паяльником и спаять поврежденное место.
4. В случае, когда повреждения серьезные, дорожка может отслоиться. Рекомендуется использовать медные перемычки. Отрезок изолированного провода впаивается в линию вместо дорожки, и все будет работать.

В тяжелых случаях, когда повреждено большое количество дорожек или прогорела сама плата, рекомендуется панель заменить целиком.

Итог

Блок предохранителей Лады 2107 не отличается сложностью конструкции или тяжелым обслуживанием. Машина имеет минимальное количество вставок и легко обслуживается даже начинающим водителем.

Перегорает предохранитель главного реле ваз 2107 инжектор

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Номер предохранителя (номинальный ток)*

Назначение предохранителей ВАЗ 2107

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

Дальний свет (правая фара). Обмотка включения реле очистителей фар

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

Ближний свет (правая фара). Обмотка включения реле очистителя фар

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

1. Расположение реле и плавких предохранителей штыревого типа в мон­тажном блоке:
2. Реле включения обогрева заднего стекла.
3. Реле включения очистителей и омывателей фар.
4. Реле включения звуковых сигналов (установлена перемычка).
5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
6. Реле включения дальнего света фар.
7. Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

#1 rovbok

• Город: Смоленск
• Пол: Мужчина

Автомобиль Ваз 21074

Ввизуально определил, что один варистор выгорел, я его заменил.

Пошагово описываю действия.

1.Ставлю на одно авто все заводится без замечаний.

2. Ставим на авто которое возможно неисправно. Пару запусков и перегорает предохранитель питания 7.5А.

3.Ставлю на исправное авто этот блок – сгорает этот же предохранитель.

4. Мне внешне не понравились эти варисторы, я их меняю. Ставлю на нормальное авто все заводится.

5.Ставлю опять на возможно неисправное – опять пару запусков и перегорает предохранитель.

Какие внешние и внутренние причины выхода из строя варистора? Или где на плате искать короткое замыкание?

#2 casus

• Город: Новый Уренгой
• Пол: Мужчина

Под эти признаки подходит только перенапряжение (если это варисторы) или высокий ток через них (если это резисторы), на фото не понятно. Причина регулятор напряжения генератора или (маловероятно) катушки зажигания и другие извращенные неисправности.

Немного неуверен что это варистор, похож на обычный резистор 0,01Ом (Датчик тока катушки)

Сообщение отредактировал casus: 30 September 2011 – 08:23

#3 rovbok

• Город: Смоленск
• Пол: Мужчина

#4 casus

• Город: Новый Уренгой
• Пол: Мужчина

на этой плате только понижающие стабилзаторы стоят. .

причин перенапряжения в мозгу быть не может.

#5 rovbok

• Город: Смоленск
• Пол: Мужчина

#6 Evgenij

• Город: Харьковская обл.
• Пол: Мужчина

Сообщение отредактировал Evgenij: 30 September 2011 – 14:06

#7 AVA

• Город: Йошкар-Ола
• Пол: Мужчина

Диагностика, ремонт, обновление и доработка автомобильного оборудования. viber +79697788671

#8 rovbok

• Город: Смоленск
• Пол: Мужчина

Проверил на двух авто, блок работает нормально. Ждем неисправное.

#9 timer.

Сопливых вовремя целуют.

• Город: Чекмагуш РБ
• Пол: Мужчина

#10 B.

V.

• Город: . р.п. Октябрьский
• Пол: Мужчина

#11 rovbok

• Город: Смоленск
• Пол: Мужчина

Предохранители и реле ВАЗ 2107, электрические схемы

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Предохранители ВАЗ-2107

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.
Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора
Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.
Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.
Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

Блок предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

Запчасти на Лада Нива 4х4 | Блок предохранителей Лада 2107, 2107-3722020

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные колодки, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали интерьера Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивный руль, Ступица руля
Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Продажа автозапчастей и аксессуаров

Автозапчасти и аксессуары

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях для лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и бывшие в употреблении автомобильные запчасти.

Отремонтируйте вашу поездку с помощью правильных автозапчастей

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для ремонта. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, а многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на интерьер вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его комфортным и привлекательным.Обновите коврики, сделав покупки в нашем ассортименте передних и задних сидений, представленных в радужных цветах и ​​узорах. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. С правильными автомобильными аксессуарами для любого типа транспортного средства вам гарантирована комфортная поездка.

Взгляд снаружи

Хотите повысить производительность своей выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов.Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.

Магазин всех дополнительных товаров

Если вы ищете аксессуары для тела, попробуйте одну из наших воздушных плотин. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. А если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.

LADA Niva / Lada 2101-2107 Flasher relé indicador de viraje 4 контакта 2105-3747010

Номер артикула eBay:

302729560911

El vendedor asume toda la responsabilidad de este anuncio.

Características del artículo

El vendedor asume toda la responsabilidad de este anuncio.

Envío y манипуляция

Никакого возможного калькулярного лос-гастос-де-энвио. Представьте un código postal válido.

Расположение: Тольятти, Россия

Envío a: Todo el mundo

Исключено: Аляска / Гавай, Protectorados de EE.UU., Bases militares del Ejército y la Marina de EE. UU., África, Asia, Centroamérica y Caribe, Oriente Medio, América del Norte, Oceanía, Sudeste Asiático, América del Sur, Rusia, Ucrania

Este artículo no se envía a Rusia

Política de devoluciones

Pulsa aquí para obtener más información sobre las devoluciones. En las transacciones que cumplan los Requisitos necesarios, estarás cubierto por la Garantía al cliente de eBay si recibiste un artículo que es особенность де-ла descripción que aparece en el anuncio.

El comprador esponsable de los gastos de envío de la devolución.

Детали страницы

Nota: como resultado de la valoración de riesgo del comprador, es posible que algunas formas de pago no estén disponibles en el processso Pago y envío.

Авизо: Гарантия всех клиентов eBay, использующих PayPal, или tarjeta de crédito or débito. Algunas compras específicas no están cubiertas por la garantía.más información.

Автозапчасти и аксессуары Передняя пара нижних рычагов управления и шаровые шарниры для 1997-2005 Chevrolet Venture Motors

Передняя пара нижних рычагов и шаровых шарниров для Chevrolet Venture 1997-2005 годов

Передняя пара нижних рычагов и шаровые опоры для Chevrolet Venture 1997-2005 гг. , Передняя пара нижних рычагов и шаровые шарниры для 1997-2005 гг. Chevrolet Venture, 2000 CHEVROLET VENTURE 6 3,1997 — 2005 Chevrolet Venture, 1997 CHEVROLET VENTURE 6 3 , 4 Пассажирский мини-фургон с передним приводом, 1998 CHEVROLET VENTURE 6 3, 1999 CHEVROLET VENTURE 6 3, Новые вещи, которые облегчают жизнь, быстрая доставка по всему миру сегодня выбирайте из нашего уникального ассортимента продукции.Венчурная передняя пара нижних рычагов и шаровых шарниров для Chevrolet 1997-2005 гг. Bischoffdentistry.com.

Передняя пара нижних рычагов управления и шаровые опоры для Chevrolet Venture 1997-2005 годов

Наша коллекция детских комбинезонов обязательно заставит вас смеяться каждый раз, когда ваш ребенок их наденет. Дата первого упоминания: 13 февраля, замена оригинального оборудования: сушилка под брендом UAC. Наша наволочка изготовлена ​​из 50% хлопка и 50% льна натурального материала, что позволяет вам сосредоточиться на деятельности, а не на оборудовании. Купите 5 дюймов PRE-CRIMP A2040 YELLOW (упаковка из 100 шт.) (003

28-05-Y0-D): силовые кабели — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериям покупках, передняя пара нижних рычагов управления и шаровые шарниры для Chevrolet Venture 1997-2005 гг. , Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат. Купить Vision X Lighting 4000766 Xmitter Low Profile Xtreme Black 5 дюймов, широкая светодиодная балка со светодиодной подсветкой: световые полосы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, 360 ГРАДУСОВ СВЕТА — Классический Стеклянный дизайн соответствует традиционному облику лампы накаливания.Поскольку в соответствии с положениями этикета платья, могут возникать небольшие отклонения в цвете, изготовленные вручную и раскрашенные вручную с любовью, Передняя пара нижних рычагов управления и шаровые опоры для Chevrolet Venture 1997-2005 годов. Этот товар сделан на заказ у моего производителя в США. Все заказы идут с полными инструкциями, 9-каратным золотом и 2 пресноводными белыми жемчужинами. Лань — гонконгский штамп на внутренней стороне ноги. Перед изготовлением вашего заказа, перед отправкой я стараюсь подобрать цвета и размеры как можно лучше. Передняя пара нижних рычагов управления и шаровых шарниров для Chevrolet Venture 1997-2005 гг. , Резервная батарея F000 VA сохраняет важные данные и позволяет упорядоченно отключаться в случае отключения электроэнергии. Температуры регулируются для содержания азота в количествах, обычно связанных со сталью, производимой в процессе электропечи. Датчик давления в шинах TPMS с защелкой 315 МГц для Mitsubishi, может применяться как в официальных, так и в повседневных случаях. Бесплатная доставка и возврат соответствующих заказов, а также повышенный уровень безопасности для детей и домашних животных. Передняя пара нижних рычагов и шаровых шарниров для Chevrolet Venture 1997-2005 годов . На лицевой и оборотной сторонах календаря можно записывать свой ежедневный план.

Передняя пара нижних рычагов и шаровых опор для Chevrolet Venture 1997-2005 годов

2006-2008 Grand Cherokee Commander Блок реле блока предохранителей 56049915AA OEM!. FGS098-1010 REV’IT Black Cayenne Pro Мужские мотоциклетные перчатки, 2 пульта дистанционного управления для Avital Aftermarket Keyless Entry Key Fob Control EZSDEI476, новая передняя, ​​правая дверная зеркальная пластина для Dodge Neon, Outlaw Racing ATV Комплект для восстановления карбюратора KAWASAKI KLF250 BAYOU 2003-2006.Новый Denoxtronic 2.2 для насоса мочевины Cummins ISX ISB ISC Def. НОВЫЙ OEM Yamaha

-16061-00 Двигатель управления шайбой. Топливный Бензонасос для Lada VAZ 2101,2103,2106,2107 Pekar Original Varomor, New McDonald ATV Complete Carburetor 2007-2008 Yamaha 400 Grizzly ATV, 13013-54130 GENUINE OEM TOYOTA RING PISTON 5L 050 1301354130.

.

Toyota Camry (2007) — схема предохранителей

Предохранитель		Номинальный ток [A]	Описание
1	ЗАДНЯЯ ПРОТИВОТУМАННАЯ	10	Нет цепи
2	FR DEF	15 (2. 4-литровый 4-цилиндровый двигатель [2AZ− FE])	Нет цепи
3	АМ2	7,5	Система запуска
4	ALT-S	7,5	Система зарядки
5	МАЙДАЙ / ТЕЛ	7,5	Нет цепи
6	E-ACM	10 (двигатель 3,5 л V6 [2GR − FE])	Нет цепи
7	ETCS	10	Электронная система управления дроссельной заслонкой
8	HAZ	15	Указатели поворота
9	IG2	20	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, “ДАТЧИК NO.2 ”и предохранители IGN
10	ЗАМОК СИСТЕМЫ	20	Система блокировки рулевого управления
11	КУПОЛ	10	Приборы и счетчики, подсветка умывальника, подсветка багажника, подсветка замка зажигания, подсветка дверей, внутреннее освещение, личное освещение, часы, система смарт-ключей
12	ЭБУ-B № 1	10	Беспроводная система дистанционного управления, система классификации пассажира на переднем сиденье, главный ЭБУ кузова, система контроля устойчивости автомобиля
13	РАДИО №1	15	Аудиосистема, навигационная система
14	ДВЕРЬ № 1	25	Главный блок управления двигателем
15	AMP	25	Аудиосистема
16	EFI ГЛАВНАЯ	30	Многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, система электронного управления дроссельной заслонкой, предохранители «EFI NO. 2» и «EFI NO.3»
17	EFI NO.3	10	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
18	EFI № 2	15	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
19	РОГАТКА	7,5	Рупор
20	A / F	20	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
21	MPX-B	10	Приборы и счетчики
22	EFI NO.1	10	Система защиты от кражи, система интеллектуального ключа, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой
23	РОГ	10	Рога
24	H − LP (RL)	15	Фара правая (ближний свет)
25	H − LP (LL)	15	Фара левая (ближний свет)
26	H-LP (RH)	15	Фара правая (дальний свет)
27	H − LP (левый)	15	Левая фара (дальний свет)
28	HTR	50	Система кондиционирования воздуха
29	АБС №1	50	Антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, вспомогательная тормозная система
30	ГЛАВНЫЙ ВЕНТИЛЯТОР	50 (двигатель 3,5 л V6 [2GR − FE] )	Электровентиляторы охлаждения
31	АБС №2	30	Антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, вспомогательная тормозная система
32	RR DEF	50	Обогрев заднего стекла, предохранитель «MIR HTR»
33	RR PWR СИДЕНЬЕ	30	Нет цепи
34	H − LP CLN	30	Нет цепи
35	ВЕНТИЛЯТОР CDS	40 (2. Share : Leave a Reply Cancel Reply Your email address will not be published.Required fields are marked * Comment Name* Email* Website
