Блок предохранителей и реле Volkswagen Jetta 6

Фольксваген джетта 6 — предохранители и реле

F1	(10A) Нагревательный резистор жиклера омывателя
F2	(5A/7,5A) Замок рулевой колонки
F3	(10A) Комбинация приборов
F4	(2A/10A) Приемо — передающее устройство телефона
F5	(7,5A) Левый задний противотуманный фонарь
F6	(10A) Многофункциональный блок управления, Камера заднего вида
F7	(5A) Реле противотуманных фар, регулятор яркости подсветки выключателей и комбинации приборов, фонарь освещения номерного знака
F8	(7. 5A) Выключатель насоса омывателя стекол и системы очистки фар, насос стеклоомывателя
F9	(5A) Блок управления подушками безопасности, (15А) блок управления системы определения занятости сиденья
F10	(10A) Правый подрулевой переключатель
F11	(10А) Левая фара, (Газоразрядная фара)
F12	(10А) Правая фара, (Газоразрядная фара)
F13	(5A) Электрохромное внутреннее зеркало, датчик освещенности, блок управления парковочного ассистента, датчик загрязнения воздуха, датчик высокого давления, Блок управления Climatronic, клавиша контроля давления в шинах, клавиша отключения ASR и ESP, выключатель фонарей заднего хода, выключатель режима старт-стоп, нагревательный резистор левого жиклера омывателя, нагревательный резистор правого жиклера омывателя, переключатель регулировки зеркал, клавиша включения обогрева наружных зеркал, блок управления системы адаптивного освещения и корректора фар
F14	(10A) Левый подрулевой переключатель, блок управления ABS, блок управления топливного насоса, блок управления распознавания прицепа, стабилизатор напряжения, инвертор с розеткой, 12 В — 230 В, диагностический интерфейс шин данных
F15	(10A) Разъём, 16-контактный, (Диагностический разъём), регулятор яркости подсветки выключателей и комбинации приборов , регулятор корректора фар, реле приточного вентилятора, расходомер воздуха, нагревательный резистор системы вентиляции картера двигателя, блок управления системы подавления вибраций, левая фара головного света, исполнительный электродвигатель корректора левой фары, правая фара головного света, исполнительный электродвигатель корректора правой фары
F16	(10A) Реле дополнительного насоса системы охлаждения, топливный насос, клавиша электропривода.
F17	(10A) Противоугонная система и её реле
F18	(15A) Левая фара
F19	(15A) Правая фара
F20	(10A) Выключатель зажигания и стартера, переключатель Tiptronic, блок управления автоматической коробки передач, блок управления датчиков селектора, блок управления Climatronic, устройство приема радиосигнала дополнительного жидкостного отопителя
F21	(15A/20A) Блок управления бортовой сети, реле двухтонового звукового сигнала, сигнал высокого тона, сигнал низкого тона
F22	(7,5A/20A) Выключатель зажигания и стартера, блок конвертера, датчик охраны салона, реле сирены сигнализации, звуковой сигнал противоугонной сигнализации
F23	(10A) Блок управления бортовой сети, переключатель освещения, датчик дождя и освещённости, датчик магнитного поля для компаса
F24	(10A) Блок управления системы адаптивного освещения и корректора фар
F25	(15A) Трансмиссия, Селектор АКП
F26	(15A) Вакуумный насос усилителя тормозов
F27	(1A) Спиральный кабель подушки безопасности с контактным кольцом
F28	(40A) Реле для работы в режиме автономного отопителя
F29	(1A) Многофункциональный блок управления, Выключатель зажигания и стартера
F30	(20A) Прикуриватель, розетки
F31	(30A) Выключатель освещения
F32	(20A) Выключатель освещения
F33	(40A) Выключатель отопителя и выбора режима работы, реле приточного вентилятора, блок управления климатической установки, переключатель приточного вентилятора
F34	(15A) Лампа левой фары дальнего света, лампа правой фары дальнего света, блок управления комбинации приборов
F35	(10A) Блок управления рулевой колонки, диагностический интерфейс шин данных, выключатель звукового сигнала
F36	(25A) Многофункциональный блок управления
F37	(15A) Левая фара, лампа левой секции дневного режима освещения
F38	(15A) Правая фара, лампа правой секции дневного режима освещения
F39	(20A) Реле ближнего света
F40	(15A) Блок управления электрооборудованием прицепа
F41	(15A) Блок управления электрооборудованием прицепа
F42	(20A) Блок управления электрооборудованием прицепа
F43	(30A) Блок управления электрооборудованием двери пассажира
F44	(30A) Реле обогрева заднего стекла, обогрев заднего стекла, блок управления бортовой сети
F45	(30A) Блок управления двери водителя, блок управления двери переднего пассажира
F46	(30A) Блок управления левой задней двери, блок управления правой задней двери
F47	(15A) Топливный насос
F48	(20A) Многофункциональный блок управления
F49	(40A) Приточный вентилятор, Блок управления Climatronic
F50	(30A) Подогреватель сидений
F51	(20A) Люк
F52	(20A) Звуковой сигнал
F53	(15A) Переключатель регулировки положения поясничного подпора сиденья водителя
F54	(15A) Реле противотуманных фар
F55	(20A) Переключатель освещения, левый подрулевой переключатель
F56	(10А) Электроника управления электроприводом и силовыми цепями электропривода
F57	(15A/25A) Аудиосистема, навигационная система
F58	(30A) Инвертор с розеткой, 12 В
F59	(15А) Реле разблокировки вентилятора, АКБ
F60	(30A) Блок управления дополнительного отопителя

Предохранители на Фольксваген Джетта: где находятся

Не используется			1
Фиксатор руля	5, 7,5	Коричневый	2
Приборы на панеле	10	Красный	3
Антенна GSM-телефона	2 10	Красный	4
Задняя противотуманка, левая сторона	7. 5	Коричневый	5
Многофункциональный контроллер	10	Красный	6
Яркость приборов и кнопок, реле противотуманок, подсветка номера заднего	5	Коричневый	7
Система омывателя головных фар	7.5	Коричневый	8
Система AirBag	5	Коричневый	9
Подрулевые переключатели, правая сторона	10	Красный	10
Не используется			11
Не используется			12
Комплексный предохранитель:	5	Коричневый	13
контроллер корректора фар;
зеркало заднего вида;
кнопка подогрева зеркал;
датчик света;
парктроник;
регулировка зеркал;
климат-контроль;
подогрев омывателя;
кнопка TPMS;
система Start/Stop
Диагностическая шина, подрулевой переключатель левая сторона, блок контроллер бензонасоса, система распознавания буксируемого прицепа, инвертор-стабилизатор 12В — 220В	10	Красный	14
Диагностический разъем, корректор фар, реле салонного вентилятора, регулировка подсветки приборов и кнопок, ДМРВ	10	Красный	15
Реле дополнительной помпы охлаждения ДВС	10	Красный	16
Штатная сигнализация	10	Красный	17
Головная фара, левая	15	Синий	18
Головная фара, правая	15	Синий	19
Антенна дополнительного отопителя, блокировка стартера, селектор передач АКПП, климат-контроль, контроллер АКПП	10	Красный	20
Контроллер питания бортовой сети, двухтональный клаксон	15 20	Синий, желтый	21
Колокол штатной сигнализации, прерыватель зажигания, реле штатной сигнализации, датчик объема салона, контроллер конвертера	7,5 20	Коричневый, желтый	22
Датчик компаса, дождя, света, переключатель подсветки салона, контроллер бортовой сети	10	Красный	23
Контроллер корректора фар с адаптивным освещением	10	Красный	24
КПП	15	Синий	25
Насос усилителя тормозов	15	Синий	26
Система AirBag	1		27
Дополнительный подогрев ОЖ	40	Оранжевый	28
Многофункциональный контроллер	1		29
Прикуриватель	20	Желтый	30
Кнопка включения подсветки, перед	30	Зеленый	31
Кнопка включения подсветки, зад	20	Желтый	32
Регулировка скорости вентилятора салона, регулировка дополнительного отопителя, контроллер климат-контроля	40	Оранжевый	33
Лампочки левая и правая головной фары, дальний свет	15	Синий	34
Контроллер рулевой колонки, звуковой сигнал	10	Красный	35
Многофункциональный контроллер	25		36
Дневные ходовые огни, левая сторона	15	Синий	37
Дневные ходовые огни, правая сторона	15	Синий	38
Лампочки ближнего света, левая и правая	20	Желтый	39
Контроллер бортовой электросети прицепа	15	Синий	40
Контроллер бортовой электросети прицепа	15	Синий	41
Контроллер бортовой электросети прицепа	20	Желтый	42
Электромодуль двери задней, правой	30	Зеленый	43
Подогрев заднего стекла, реле подогрева	30	Зеленый	44
Электромодуль дверей передних	30	Зеленый	45
Электромодуль двери задней, левой	30	Зеленый	46
Бензонасос, насос подкачки для дизельных ДВС	15	Синий	47
Многофункциональный контроллер	20	Желтый	48
Климат-контроль	40	Оранжевый	49
Обогрев кресел водителя и пассажира	30	Зеленый	50
Электролюк	20	Желтый	51
Клаксон	20	Желтый	52
Обогрев кресел задних пассажиров	15	Синий	53
Противотуманки задние	15	Синий	54
Выключатель подсветки салона и багажника	20	Желтый	55
Не используется			56
GPS-навигатор, аудио подготовка	15 20	Синий, желтый	57
Подключение доп. устройств	30	Зеленый	58
Штатный аудиоусилитель	30	Зеленый	59
Подогрев ОЖ	30	Зеленый	60

Все характеристики предохранителей Volkswagen Jetta: фото и видео

Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое предохранители и для чего нужны

В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом.
Существует схема защищающих деталей Фольксваген Джетта 2013.

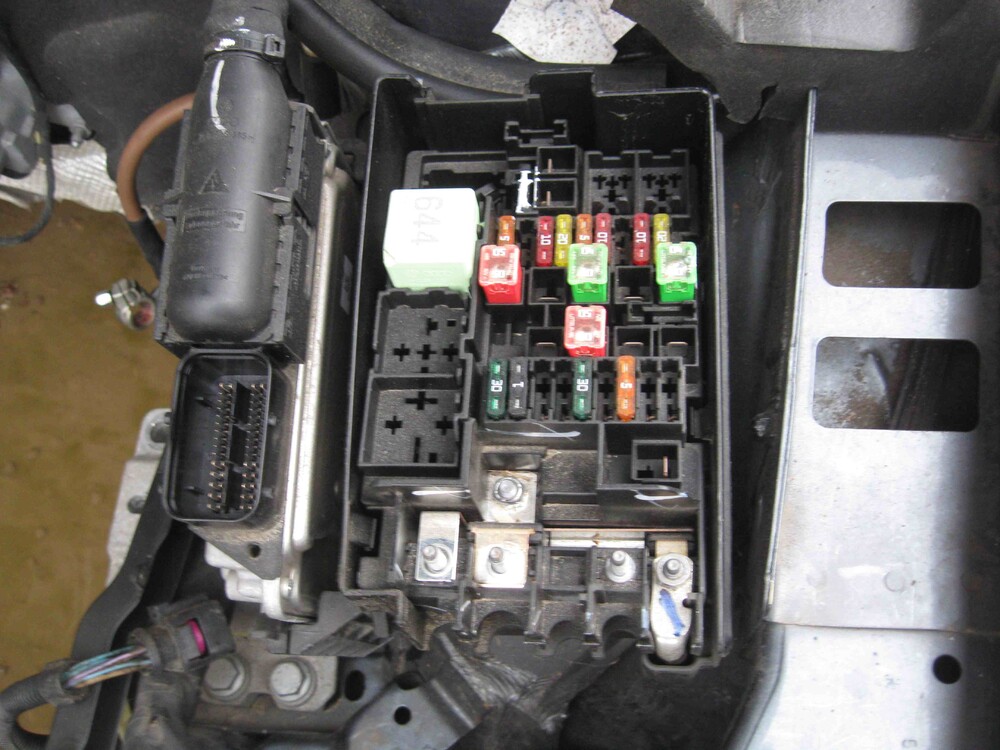

Расположение и схема (для поколения 2012 и 2013 года)

Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей.
Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.

Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.

Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.

Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.

Расположение и схема

Процесс снятия и замены

Как обнаружить сгоревший предохранитель и его заменить

Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки.  По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.

Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда.
Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.

Снятие и замена защищающих запчастей

Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.

Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв.
Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.

Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.

Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.

Снятие и замена компонентов защиты

Предохранитель омывателя фар

Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.

Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.

Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.

Предохранитель омывателя оптики

Видео «Предохранитель-индикатор, демонстрация работы»

В данном видео вы можете наглядно узнать о защитных приспособлениях в автомобиле Volkswagen Jetta.

Реле и предохранители VW Golf 3

Информация применима для автомобилей:

Volkswagen Golf 3 / Фольксваген Гольф 3 (1h2, 1H5) 1992 — 1998

Volkswagen Vento / Фольксваген Венто (1h3) 1992 — 1998

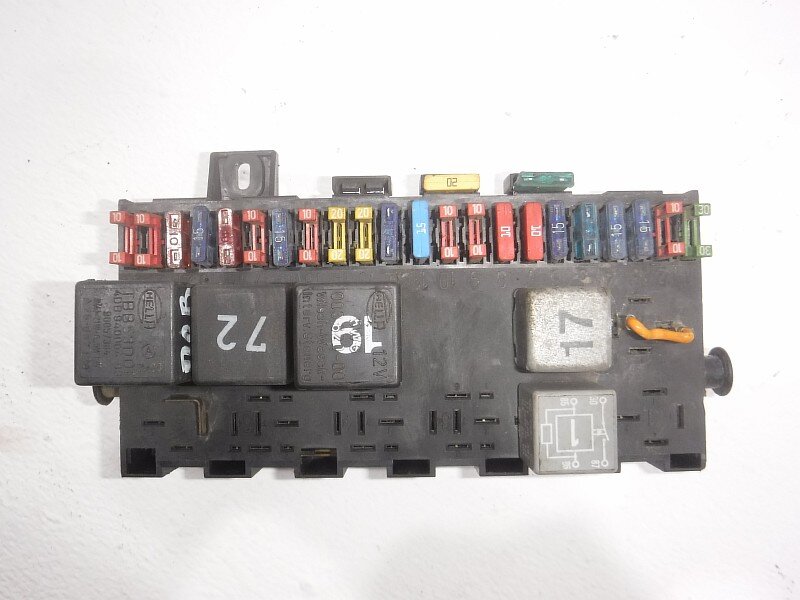

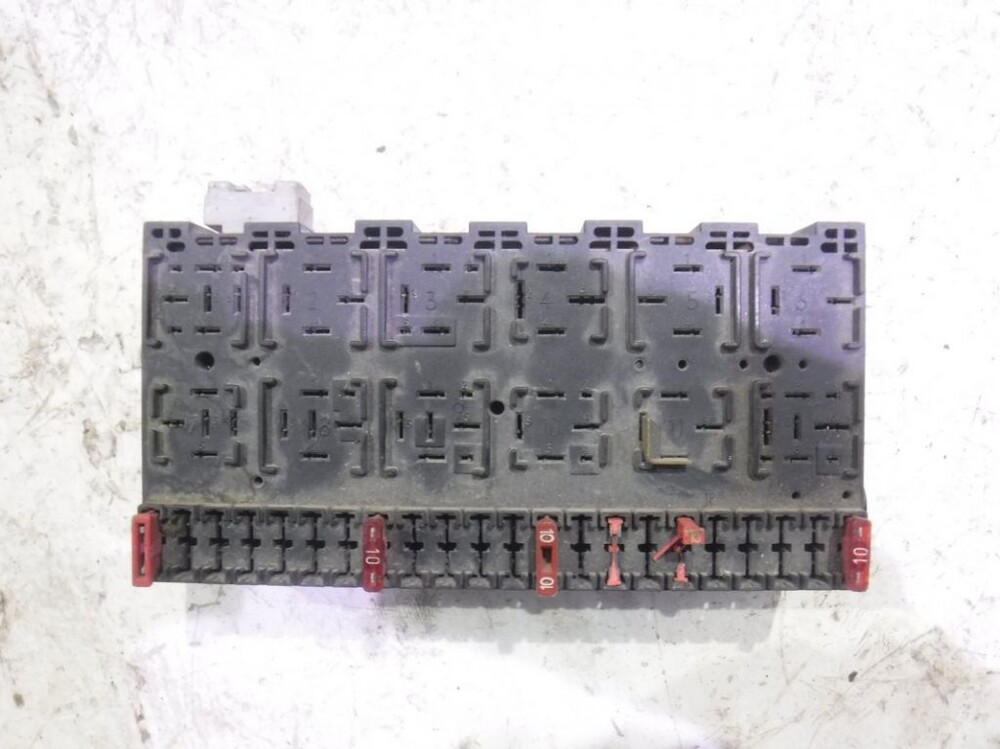

Схема расположения предохранителей и реле в БРП Golf 3, Vento и их назначение.

Схема расположения предохранителей и реле в БРП:

Расположение предохранителей

01 — 10А — Ближний свет левой фары

02 — 10А — Ближний свет правой фары

03 — 10А — Лампы освещения номерного знака

04 — 15А — Стеклоочиститель и омыватель заднего стекла

05 — 15А — Стеклоочиститель и омыватель лобового стекла

06 — 20А — Нагреватель отопителя

07 — 10А — Правые габаритные огни и задний фонарь

08 — 10А — Левые габаритные огни и задний фонарь

09 — 20А — Подогрев заднего стекла

10 — 15А — Противотуманные фары

11 — 10А — Дальний свет левой фары

12 — 10А — Дальний свет правой фары

13 — 10А — Бибикалка

14 — 10А — Фонраи света заднего хода, подогрев форсунок омывателя

15 — 10А — Клапан отсечки топлива, датчик привода спидометра

16 — 15А — Приборная панель

17 — 10А — Указатели поворотов и аварийка

18 — 20А — Топливный насос и обогрев лямбда-зонда

19 — 20А — Вентилятор радиатора и кондиционера

20 — 10А — Стоп-сигналы

21 — 15А — Освещение салона, электронные часы, МФА, подсвтека багажника

22 — 10А — Магнитолла, прикуриватель

От себя: Мне кажется, что предохранитель прикруивателя объединен с освещением салона и МФА.

Реле

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера

02 — 72 — реле заднего дворника и омывателя

03 — 30, 32 — Реле системы впрыска и зажигания

04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания

05 — не используется

06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)

07 — 33 — Реле электромотора омывателя фар

08 — 19 и 99 — Реле ворников и омывателя лобового стекла

09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности

10 — 15 — Проволочная перемычка дял ПТФ

11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)

12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)

13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера

14 — 79 — реле ABS

15 — 79 — реле гидравлического насоса ABS

16 — 79 — реле ABS

17 — Предохранители клапанов и насоса ABS

18 — Предохранители электрорегулировки сидений и кондиционера

19 — Не используется

20 — Реле стартера и фонраей заднего хода

21 — Реле спирали обогрева лямбда-зонда

22 — Не используется

23 — Не используется

24 — Не используется

Схема и распиновка тыльной стороны блока реле и предохранителей

Продолжение и все обсуждения отчета здесь

Спасибо: d. lus

Как здесь найти нужную информацию?

Расшифровка заводской комплектации автомобиля (англ.)

Расшифровка заводской комплектации VAG на русском!

Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.

С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Ремонт Фольксваген Гольф : Предохранители VW Golf IV

1. Руководства по ремонту
2. Руководство по ремонту Фольксваген Гольф 4 1997-2005 г.в.
3. Предохранители

14.4. Предохранители

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Предохранитель, обозначенный на блоке предохранителей под номером 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля. Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

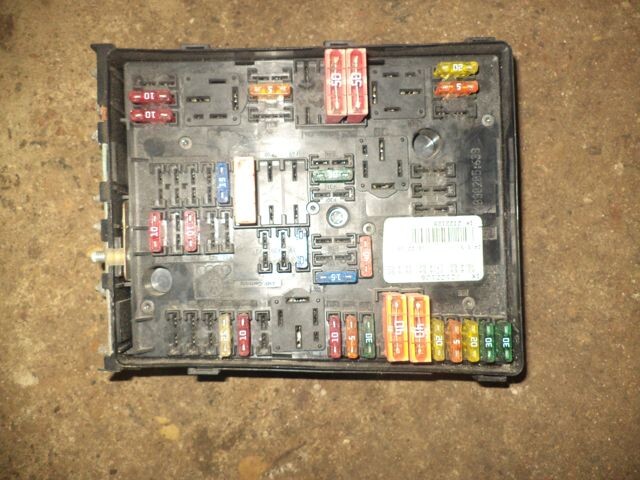

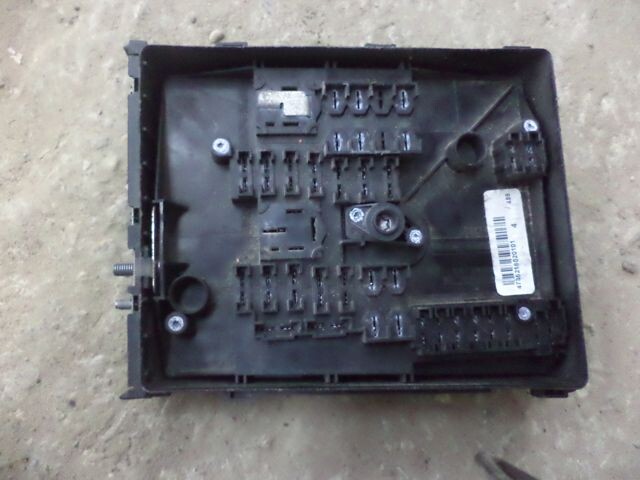

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

Скачать информацию со страницы

↓ Комментарии ↓

1. Органы управления, приборы и оборудование

1.0 Органы управления, приборы и оборудование
1.1. Контрольные приборы
1.2. Еженедельные проверки и обслуживание в пути
1.3. Техническое обслуживание

2. Двигатель

2.0 Двигатель
2.1. Техническая характеристика
2.2. Дизельные двигатели

3. Система охлаждения

3.0 Система охлаждения
3.1 Доливка охлаждающей жидкости
3.2 Состав смеси охлаждающей жидкости
3.3. Замена охлаждающей жидкости
3.4. Термостат
3.5. Радиатор и вентилятор радиатора
3.6. Водяной насос бензиновых двигателей
3.7. Водяной насос дизельных двигателей
3.8 Шланги системы охлаждения
3.9 Неисправности системы охлаждения

4. Топливная система

4.0 Топливная система
4.1. Автомобили с бензиновыми двигателями
4.2 Автомобили с дизельными двигателями

5. Выхлопная система

5.0 Выхлопная система
5. 1 Катализатор
5.2 Снятие и установка выхлопной системы
5.3 Выравнивание выхлопной системы
5.4 Замена среднего/ заднего глушителя
5.5 Снятие и установка одного глушителя
5.6 Снятие и установка лямбда-датчика

6. Система вентиляции и отопления

6.0 Система вентиляции и отопления
6.1 Снятие и установка сопел подачи воздуха
6.2 Установка рычага центральной заслонки
6.3 Снятие и установка вентилятора отопителя и дополнительного резистора
6.4 Снятие и установка тросов управления системой отопления и вентиляции
6.5 Заслонка, регулирующая температуру подаваемого в салон воздуха
6.6 Снятие и установка блока управления отопителем
6.7 Вентиляция салона автомобиля
6.8 Исполнительный двигатель клапана рециркуляции воздуха
6.9 Система кондиционирования воздуха
6.10 Кронштейны компрессора кондиционера

7. Сцепление

7.0 Сцепление
7.1. Диск сцепления
7.2. Диск сцепления на автомобилях с двигателями 1,4 и 1,6-I
7.3. Удаление воздуха из гидравлического привода сцепления
7. 4 Основные неисправности сцепления

8. Коробка передач

8.0 Коробка передач
8.1. Снятие коробки передач
8.2 Снятие и установка автоматической коробки передач
8.3 Механизм переключения передач
8.4 Снятие и установка корпуса рычага переключения передач
8.5. Регулировка тросов переключения передач
8.6 Полная автоматизация
8.7. Регулировка тяги троса рычага переключения передач

9. Подвески и приводные валы

9.0 Подвески и приводные валы
9.1. Амортизационная стойка
9.2. Задняя подвеска

10. Рулевое управление

10.0 Рулевое управление
10.1 Снятие и установка подушки безопасности
10.2 Снятие и установка рулевого колеса
10.3 Снятие и установка наконечника рулевой тяги
10.4 Основные неисправности подвески и рулевого управления

11. Колеса и шины

11.0 Колеса и шины
11.1. Указания по эксплуатации шин с направленным дорожным рисунком
11.2 Проверка вентиля
11.3 Перестановка колес
11.4 Диски и шины
11.5 Запасное колесо
11.6 Замена колес
11. 7 Болты-секретки для крепления колес
11.8 Цепи противоскольжения
11.9 Поднятие автомобиля

12. Тормозная система

12.0 Тормозная система
12.1 Техническая характеристика
12.2. АBS/ EBV/ EDS/ ASR/ MSR
12.3. Замена передних тормозных колодок на суппорте FS-III
12.4. Замена тормозных колодок на суппорте FN-3
12.5. Замена задних тормозных колодок на дисковых тормозах
12.6. Тормозной диск
12.7 Регулировка ручного тормоза
12.8. Замена задних тормозных колодок на барабанных тормозах
12.9 Снятие и установка заднего рабочего тормозного цилиндра
12.10. Прокачка гидравлической тормозной системы
12.11 Тормозные трубопроводы и шланги
12.12 Проверка вакуумного усилителя тормозов
12.13 Снятие, установка и регулировка выключателя стоп-сигнала
12.14 Снятие и установка тросов ручного тормоза
12.15 Основные неисправности тормозов

13. Кузов

13.0 Кузов
13.1 Уход за кузовом
13.2 Уход за обивкой и ковриками
13.3 Ремонт незначительных повреждений кузова
13.4 Ремонт сильных повреждений кузова
13. 5 Передняя панель кузова
13.6 Снятие и установка переднего бампера
13.7 Снятие и установка заднего бампера
13.8 Снятие и установка переднего крыла
13.9 Снятие и установка облицовки ниши переднего крыла
13.10 Снятие и установка облицовки ниши заднего крыла
13.11. Капот
13.12. Замок капота
13.13 Снятие и установка решетки радиатора
13.14 Снятие и установка боковой накладки кузова
13.15. Двери
13.16. Люк
13.17 Очистка водосточного желоба
13.18. Зеркала
13.19. Центральная консоль
13.20 Снятие и установка верхней отделки в пространстве для ног водителя
13.21 Снятие и установка вещевого ящика
13.22 Снятие и установка боковой обшивки пространства для ног
13.23 Снятие и установка накладок порогов
13.24 Снятие и установка нижней облицовки центральной стойки
13.25 Снятие и установка правой боковой обшивки багажного отделения
13.26 Снятие и установка покрытия пола багажного отделения
13.27 Снятие и установка задней отделки багажного отделения
13.28 Снятие и установка переднего сиденья
13.29 Боковые подушки безопасности
13. 30 Снятие подушки заднего многоместного сиденья
13.31 Снятие и установка спинки заднего сиденья
13.32. Стеклоомыватели и стеклоочистители

14. Электрооборудование

14.0 Электрооборудование
14.1 Лампы накаливания
14.2 Электрические цепи
14.3. Обнаружение незамкнутой цепи
14.4 Предохранители
14.5. Аккумулятор
14.6. Генератор
14.7. Стартер
14.8 Замена лампочек внешнего освещения
14.9 Снятие и установка дополнительного сигнала торможения
14.10 Замена лампочек внутреннего освещения
14.11. Устройства внешнего освещения
14.12. Регулировка света фар
14.13 Снятие и установка комбинации приборов
14.14 Снятие и установка переключателей рулевой колонки
14.15 Снятие и установка переключателей
14.16 Снятие и установка радиоприемника
14.17 Снятие и установка высокочастотных громкоговорителей
14.18 Снятие и установка низкочастотных громкоговорителей
14.19 Рекомендации по установке телефона
14.20 Антенна
14.21 Проверка обогревателя заднего стекла
14.22. Пояснения к электрическим схемам
14. 23. Схемы электрооборудования автомобиля VW Golf с сентября 1997 г.

Замена предохранителей Volkswagen Jetta. Чем официалы, лучше сам!

Hyatt

Очень наглядно! Спасибо!

Ясин Шапиренко

Пассат б4 инжектор объем 2 😉 Мне приятель сказал на Jetta и без предохранителя куча чего чинить )))

Кэтрин

коммутаторов,ещё требуется доработка схемы по согласованию работы этих коммутаторов т.е инвертор.Но,в принципе я вас не пугаю и это совсем не сложно-основная проблема в трамблёре.Так же придётся новый комплект проводов от инжекторной системы зажигания, при использования модуля,например от ваз 2110,из-за несоответствия подключаемых наконечников.Если я найду шторки от ОКИ я обязательно сделаю такую систему и выложу ролик.Подобная система есть у Евгения Травникова, можете посмотреть в ЮТУБЕ.

Арыстан

Реально спасибо! Езжу 2 года даже не знал что они существуют! Перестала работать электроника в салоне на сто сказали гляньте предохранители, и тут ступор)

Мэн

У коллеги с работы на джетта и без предохранителя куча чего полетело… Сид это авто бомба)

Абу

Здраствуйте машина гольф 2не включается реле бензонасоса при включени замок зажигани. реле вручную при касани рукой включается и машиеа заводиттся поделитесь пожалуста как узнать причину

Все сервисы по ремонту Volkswagen Jetta на интерактивной карте

Обуждение раздела Замена предохранителей Volkswagen Jetta

Элёр Сащенко

Только твердое сцепление, Не люблю мягкую педаль сцепления ауди 100 с3 2,3 авант спорт. Мне трогаться сложнее на мягкой педали, потому как люблю быстро отпускать, поменяли сцепление без замены корзины и маховика и без замены выжимного (это мое желание), трясется при старте, но думаю притрется. Чувак который работает на автобусе говорит так, замена : 10 дисков на одну корзину или 400,000 км на корзину.

Жиманович Абдурахман

Периодические геморрои с предохранителем совсем достали ))) проветривание салона олень

Раев Сайрус

АПЛОДИРУЮ СТОЯ!!! ВОТ ЭТО РАБОТА!!! ахереть можно…круто!!!

Саркис

Братан, я тебе на будущее есчо две причины накидаю… Даже три… Первая:может сгореть магнит компрессора. .. Все у тебя на панели загораеться-а нихуа… Не работает… Вторая причина-на многих тачках на кондере стоит датчик давления… Ежели он отказал-все твои танцы с бубнами бесполезны… А проверить его-это та еще история… И третья причина, по которой может не включаться кондер:-на многих тачках закольцованна система компрессор-допвентил ятор… И ежели с вентелем что то не то-хухнане у тебя запуститься компрессор… Так шо извиняй-твой видос ниочем… Причин раз в пять больше, Лучше что-то конкретное по предохранителю рассказал бы )))

Мажиров Ормонд ⚠Предупреждение за CapsLock

ПОПРОБУЮ ПОСМОРЮ ЧТО БУДЕТ С ЭТОГО ТРОС НОВЫЙ НО ПЕДАЛЬ ТУГАЯ

Козуляев Шамиль

Идея интересная,но хотелось бы посмотреть реальны замеры на осциллографе до изменений и после. Трудности с предохранителем начинают напрягать ))

Баяна Шклянка

У меня сцепления тугое из за корзины возможно да?

Ризван Килабуков

ну. где этот москвич сейчас ааа

Abdul-Nasir

Доброе время суток, Валерий! Проблема такая, пропало напряжение которое идёт на бензонасос через реле и предохранитель. Когда включаешь замок зажигания, срабатывает реле как положено и дальше тишина. Предохранитель цел,на схеме цепь идёт от +аккумуляторной батареи через предохранитель. Может подскажете наикраткий путь поиска…Автомобиль лада гранта Ж)) У соседа по гаражу с предохранителем на jetta пока все нормально )

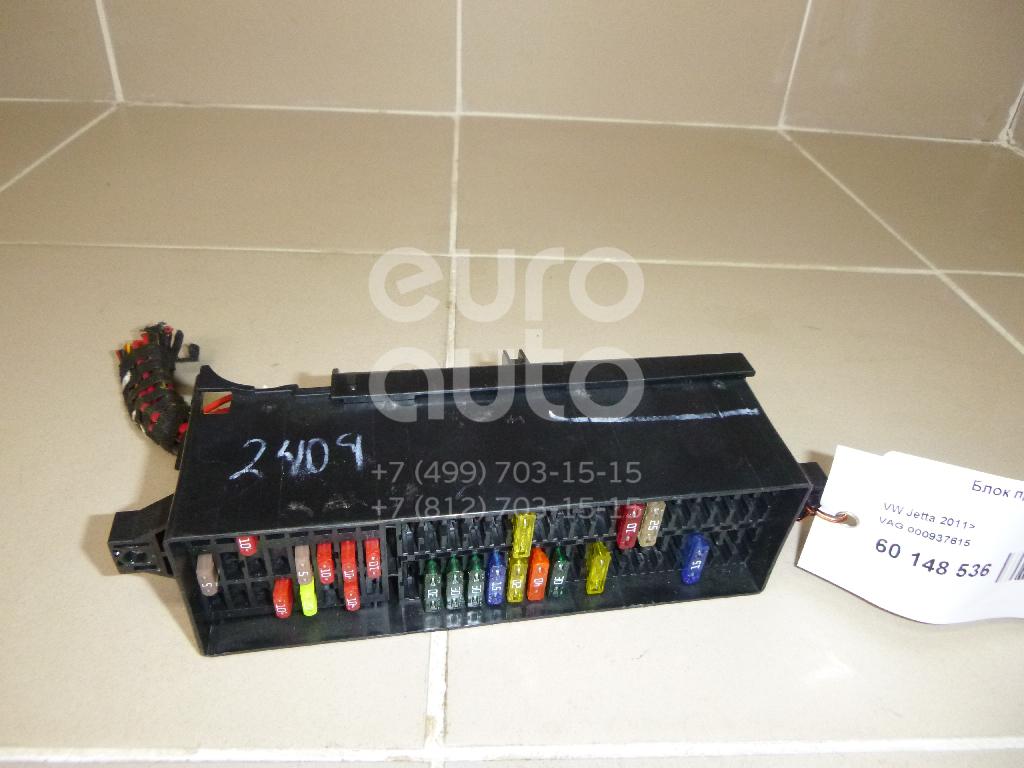

Блок предохранителей Volkswagen Jetta 6

0003

переключатель на рулевой колонке

000

000

000

000

выключатель стартера, переключатель Tiptronic, блок управления автоматической коробкой передач, блок управления датчиками рычага селектора, блок управления Climatronic, радиоприемник дополнительного обогревателя охлаждающей жидкости

(

) Дополнительная система удержания

F28

000

) Модуль управления прицепом

9004

000

9004

000

000

Блок предохранителей Mk6 Jetta — 89 Схема электропроводки Mustang Dash

Блок предохранителей Mk6 Jetta

Jetta обычно дает информацию о блоке предохранителей Mk6 Mk6 взаимное расположение и расположение устройств и выводов на устройствах, чтобы помочь в сборке или обслуживании устройства. Это не похоже на схематическую диаграмму, где расположение соединений компонентов на схеме обычно не соответствует физическому расположению компонентов в готовом устройстве. На картинке будет отображаться больше деталей внешнего вида, тогда как на схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид.

Блок предохранителей Mk6 Jetta показывает схему схемы с ее впечатлением, а не подлинным изображением.Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Однако известно, что эти линии показывают поток системы, а не ее провода. представляет собой оригинальную и физическую схему электрических соединений. Схема подключения на картинке с разными символами показывает точное расположение оборудования во всей цепи. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на картинке, чтобы их можно было легко идентифицировать.

Mk6 Jetta Fuse Box использует стандартные символы для подключения устройств, обычно отличные от тех, которые используются на принципиальных схемах. Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Например, поверхностный потолочный светильник обозначен одним символом, утопленный потолочный светильник — другим символом, а поверхностный люминесцентный свет — другим символом.Каждый тип переключателя имеет свой символ, как и различные розетки. Есть символы, которые показывают расположение детекторов дыма, звонка в дверь и термостата. В крупных проектах символы могут быть пронумерованы, например, для обозначения панели управления и схемы, к которой подключается устройство, а также для обозначения того, какой из нескольких типов приспособлений должен быть установлен в этом месте.

Проблемы с предохранителями и автоматическим выключателем Volkswagen Jetta

Владельцы Volkswagen Jetta сообщили о 27
проблемы, связанные с предохранителями и автоматическим выключателем (в категории «электрическая система»).Ниже перечислены проблемы, о которых сообщалось в последнее время.
Также, пожалуйста, ознакомьтесь с
статистика и анализ надежности Volkswagen Jetta на основе всех проблем, обнаруженных для Jetta.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2011 года
1

Дата отказа: 01.06.2015

Контактное лицо владеет Volkswagen Jetta 2011 года выпуска. При движении со скоростью примерно 70 миль в час индикатор неисправности лампы периодически загорался, указывая на то, что не работают внешние фонари.Автомобиль был доставлен к дилеру. Техник диагностировал, что панель предохранителей термически перегрелась, расплавилась и ее необходимо заменить. Автомобиль был отремонтирован. Производитель был уведомлен о неисправности. Примерный пробег до отказа 60 000.

См.
все проблемы Volkswagen Jetta 2011 года выпуска.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2011 года
2

Дата отказа: 18.03.2015

Автомобиль теряет мощность, глохнет, затем умирает.Иногда он разгоняется и глохнет без предупреждения. Теряет всякую власть, нашел отзыв в связи с этим вопросом. VIN # совпадает с серией, датой и местом, где был произведен автомобиль, за исключением нескольких последних цифр. Вспомните 11v19600, и vw не заменит жгут проводов электрического предохранителя и автоматического выключателя. Мне нужно помочь решить эту проблему. Я борюсь с дилером и VW Америки с 20.03.2015 до 26.06.2015.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2005 года выпуска
3

Дата отказа: 11.07.2014

Контактное лицо владеет Volkswagen Jetta 2003 года выпуска.Контакт зафиксирован при движении со скоростью примерно 50 миль в час, компрессор и блок предохранителей перегрелись, в результате чего кондиционер перестал работать. Проблема возникала дважды в течение года. Автомобиль был доставлен к независимому механику, который заявил, что неисправность произошла из-за возгорания блока предохранителей. Производитель не был уведомлен о неисправности. VIN не был доступен. Пробег до отказа составил 150 480.

См.
все проблемы Volkswagen Jetta 2005 года выпуска.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2011 года
4

Дата отказа: 01.03.2011

Контактное лицо владеет Volkswagen Jetta 2011 года выпуска.Контакт заявил, что звуковой сигнал сработает в любой момент независимо и не может быть отключен. С дилером связались, и автомобиль был отремонтирован согласно идентификационному номеру кампании NHTSA: 11v196000 (электрическая система: предохранители и автоматические выключатели), но неисправность повторилась. Производитель был уведомлен и направил контактное лицо для разговора с дилером. Дальнейшего ремонта не было. Пробег до отказа составил 800, а текущий пробег — 11000. VIN был недоступен. Обновлено 02.12 / лж.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2003 года выпуска
5

Дата отказа: 29.08.2009

Контактное лицо владеет Volkswagen Jetta 2003 года выпуска.В автомобиле есть блок предохранителей, который находится под капотом, расположенным над аккумулятором. Предохранитель на 150 А предназначен для генератора переменного тока; однако сам предохранитель нагревается достаточно, чтобы расплавить коробку. Дилер заявил, что отзывов нет; тем не менее, они видели, что этот сбой часто случается. VIN недоступен. Текущий и аварийный пробег составил 79000.

См.
все проблемы Volkswagen Jetta 2003 года выпуска.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2004 года выпуска
6

Дата отказа: 19.05.2007

Предохранители фар оплавились на панели предохранителей, в результате чего фары и дневные ходовые огни не работали должным образом.

См.
все проблемы Volkswagen Jetta 2004 года выпуска.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2002 года
7

Дата отказа: 19.08.2006

Индикатор epc загорелся, когда я вел машину. Я выключил машину, когда прибыл в пункт назначения. Я прочитал руководство, и оно мне не помогло. В нем просто говорилось, что я должен как можно скорее отвезти машину к дилеру или квалифицированному специалисту (примечание: это то, что в буклете написано для большинства пунктов в руководстве по эксплуатации).Вернувшись к своей машине, я снова завел машину. Мой двигатель завелся, но машина не могла переключиться с парковки на другую передачу. Машину пришлось отбуксировать в автомагазин. При дальнейшем осмотре автомагазин сообщил мне, что в моей машине есть «особенность», которая не позволяла ей переключать передачи из-за перегорел предохранитель заднего фонаря. Считается, что отключение транспортного средства служит цели обеспечения безопасности на улицах — транспортное средство, движущееся без задних фонарей, очевидно, более опасно, чем водитель, застрявший на дороге из-за того, что его машина застряла на мель.К счастью, мне повезло, что я не попал в плохую ситуацию. Итак, наконец, машина была отремонтирована, конечно, после того, как я заплатил еще один здоровенный счет за мою машину.

См.
все проблемы Volkswagen Jetta 2002 года выпуска.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2003 года выпуска
8

Дата отказа: 20.07.2006

Моя ситуация очень похожа на идентификационный номер odi: 10136903. У меня есть Jetta 2003 года выпуска. Я ехал со скоростью 65 миль в час, контрольная лампа моего пресса загорелась, загорелась сигнальная лампа подушки безопасности, и мое радио выключилось.После остановки моей машины она больше не заводилась. Я отбуксировал его механику, который определил, что моя панель предохранителей (над аккумулятором) расплавилась, и он был очень удивлен, что моя машина не загорелась. Заменил панель предохранителей. Через несколько дней моя машина снова не завелась. Это началось с скачка. На следующий день моя машина снова не завелась. Это началось с скачка. Я поехал прямо к механику. Мой генератор, который на прошлой неделе был в порядке, теперь перегорел (после двух поездок), скорее всего, из-за того, что сгорела панель предохранителей.Генератор в моей Джетте 2003 года — это генератор на 90 А. Vw прекратил их производство, потому что они недостаточно мощные для автомобилей. Повторяю, генераторы на 90 ампер больше не подходят для моей машины, потому что для этого нужен генератор на 120 ампер. Хм.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2000 года выпуска
9

Дата отказа: 03.02.2006

Купил б / у vw у дилера. Дилер делал тормоза / осмотр, и при подборе автомобиля вонял запахом горелого электричества.Автомобиль не заводился. Это было около 50 000 миль. Индикатор «Проверьте двигатель» продолжает гореть, хотя многочисленные коды продолжают появляться, ничего не найдено. Дилер отправил машину официальному дилеру VW для ремонта — свет все еще горит. Примерно через 87 000 миль автомобиль начал разряжать аккумулятор и не заводился даже после установки нового аккумулятора. Брал в авторизованный автомагазин VW. Кажется, что-то с предохранителями / электросистемой. Снова много кодов, но ничего не кажется неправильным, примите для всего, не запускаясь. Заменен замок зажигания — свет все еще горит.Розетка прикуривателя больше не работает. Сейчас около 89000 миль, и сейчас начало 2008 года.

См.
все проблемы Volkswagen Jetta 2000 года выпуска.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2002 года
10

Дата отказа: 07.04.2005

Возгорание в блоке предохранителей привело к повреждению кабины.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2000 года выпуска
11

Дата отказа: 02.08.2003

Проблема с модулем управления двигателем, которая вызвала сбой в электросети во всем автомобиле, в частности, отключила все системы запирания дверей, кнопки багажника и газовых дверей, верхнее освещение и освещение панели обогрева / охлаждения.Это вызвало серьезную проблему, поскольку владелец не мог вручную открыть газовую дверь, чтобы заправить автомобиль, из-за того, что кнопка на двери была отключена, и не смог установить систему сигнализации автомобиля из-за отключения системы блокировки. Проблема была обнаружена в модуле комфорта, а также в основном жгуте проводов, который вызывал короткое замыкание и перегорание предохранителей. Чтобы просто найти и диагностировать проблему, у дилера ушло более 11 часов, чтобы заменить 2 доллара. 88 деталей — очень много времени. Компания Volkswagon USA поддержала дилера и отказалась от помощи, хотя представители службы поддержки клиентов признали, что время ремонта казалось чрезмерно чрезмерным по своей природе.Видели аналогичные жалобы на проблемы с электрической системой VW и будут подавать жалобы в OAG в Массачусетсе и Нью-Йорке.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 1999 года
13

Дата отказа: 22.05.2002

При движении ночью 40 кмч мигала правая фара. Затем обе фары погасли. При этом погасла вся подсветка приборной панели. Дилер определил, что проводку, ведущую к фарам, необходимо заменить.

См.
все проблемы Volkswagen Jetta 1999 года выпуска.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2001 года выпуска
14

Дата отказа: 16.04.2002

При движении ночью система фар будет плохо тускнеть при включении других электрических переключателей, таких как электрические стеклоподъемники, дворники и т. Д. Дилер был уведомлен и заявил, что это нормально. Не стесняйтесь предоставить любую дополнительную информацию.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2000 года выпуска
15

Дата отказа: 19.11.2001

Моя машина — кошмар неудач.Неисправность лампы круиз-контроля (дилер утверждает, что в машине ее нет, но вы можете увидеть ее, если используете фонарик под косым углом), отказ переключателя модуля абс (по словам дилера), что приводит к неожиданному отключению круиз-контроля. Еще я узнал от других автомобилистов, что этот же переключатель управляет включением стоп-сигналов (работают все лампочки и прочие сигнальные лампы). Модуль впрыска топлива переполнен впрыском газа, вызывая избыточное давление. Не удалось открыть предохранительный клапан, что привело к избыточному давлению турбонагнетателя до +120 фунтов на квадратный дюйм.Поломка привела к тому, что шланги разорвались, и хомуты стали летать. На этой неделе окно переднего пассажира неожиданно упало в дверь. Дилер буквально заклеил окно до тех пор, пока не прибудет деталь. Дилер признает дефект конструкции производителя — добровольный отзыв отсутствует. Никакие дилеры не будут добровольно заменять зажимы, пока они не выйдут из строя. Позиция Volkswagen состоит в том, что они знают о недостатке конструкции, но не заменяют известные неисправные зажимы до тех пор, пока не произойдет сбой. Неисправность окна может привести к ударам пассажиров какими-либо предметами (камнями от шин других автомобилей).Риск для безопасности младенцев / детей. Целостность окна сомнительна в случае аварии, если оно выходит из строя при движении со скоростью 15 миль в час. Помощь!.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2001 года выпуска
16

Дата отказа: 02.10.2001

Стоп-сигналы погасли и не будут работать, когда потребитель находится за рулем. Обратился к дилеру, и дилер не желает выполнять работу.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2000 года выпуска
17

Дата отказа: 23.08.2001

Приведена дата первой известной проблемы.Большинство перечисленных дефектов уже прошли через автолайн bbb, и думали, что производитель их устранил. Теперь у автомобиля те же проблемы, плюс еще кое-что. Все работы, выполняемые в автосалоне, производятся за счет производителя, однако этот автомобиль является серьезным неудобством из-за ненадежности. Электрические проблемы не решаются заменой жгутов проводов, небезопасные дверные петли и стеклоподъемники создают опасные условия вождения, проблемы с датчиком подушки безопасности и быстро изнашиваемые задние тормоза — все это очень опасные дефекты для нового автовладельца.Dt.

Проблема с предохранителями и автоматическим выключателем

Volkswagen Jetta 1998 года
18

Дата отказа: 16.08.2001

Автомобиль находился на стоянке более четырех часов, когда внезапно загорелся. Была вызвана пожарная служба, которая определила, что стоп-сигналы, размещенные в заднем фонаре, закоротили, оплавили провод и загорелись. Потребитель связался с производителем, который отправил представителя завода. Пожалуйста, предоставьте дополнительную информацию.

См.
все проблемы Volkswagen Jetta 1998 года выпуска.

Проблема с предохранителями и автоматическим выключателем

Volkswagen Jetta 1998 года
19

Дата отказа: 16.08.2001

Стоп-сигналы самопроизвольно загорелись, когда автомобиль был припаркован на парковке дома.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2001 года выпуска
20

Дата отказа: 31.08.2000

Я не доволен своей Джеттой 2001 года выпуска.Через неделю после того, как я купил машину в августе 2001 года, сиденья со стороны пассажира и водителя начали двигаться каждый раз, когда я нажимал на тормоз. Я отнес его в автосалон, и они сказали, что все в порядке. Через несколько месяцев я заметил, что набивка на полу в области заднего сиденья (с обеих сторон) начала вздуваться. В дилерском центре указали, что это нормально для всех Джетт 2001 года выпуска. У меня есть несколько друзей, которые водят VW, и у них никогда не было такой проблемы с напольными покрытиями. Через несколько месяцев разбилось окно с водительской стороны.Всего у меня окна со стороны водителя и со стороны пассажира неисправны 5 раз. Помимо всех этих проблем, датчик температуры также неисправен. Указатель температуры переместится с экстремальной температуры на холодную и наоборот. Что меня расстроило, так это то, что есть два отзыва о Jettas 2001 года, и я ничего не слышал от vw. Меня даже не проинформировали о проблеме с стеклоподъемником.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 2000 года выпуска
21

Дата отказа: 01.04.2000

Дилеры открыто признают наличие проблем с их картографическими датчиками на бензиновых и дизельных двигателях, но Volkswagen of America внутренне отказывается отозвать этот товар.Те же жалобы предъявляются к очень частым неисправностям предохранителей реле 109, которые Volkswagenw также откладывает. Пожалуйста, заставьте их отозвать эти два предмета, которые стоили мне много денег из собственного кармана, даже если моя машина находится на гарантии. Это фальсификация всех потребителей компанией VW of America, и они должны нести ответственность за свое незнание этих очевидных проблем !.

Проблема с предохранителями и автоматическим выключателем

Volkswagen Jetta 1998 года
22

Дата отказа: 01.11.1999

При наезде на кочку и сдвинулся ключ, все фары выключились из-за короткого замыкания электрических проводов через систему зажигания.С производителем связались, и они сказали, что просто поверните ключ, и фары снова включатся.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 1997 года выпуска
23

Дата отказа: 07.05.1999

Отвалилась крышка предохранителя, закрыв тормоза, потребитель не справился с управлением, в результате произошло столкновение. Дилер был уведомлен.

См.
все проблемы Volkswagen Jetta 1997 года выпуска.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 1996 года выпуска
24

Дата отказа: 24.10.1998

Автомобиль входил в магазин и выезжал из него из-за того, что у потребителя было много проблем с электрическими стеклоподъемниками / дверными замками с электроприводом и сигналами.Дилер устранил все дефекты, но покупатель забрал автомобиль для повторного ремонта окон и потребовал, чтобы покупатель оплатил гонорар.

См.
все проблемы Volkswagen Jetta 1996 года выпуска.

Проблема с предохранителями и автоматическим выключателем

Volkswagen Jetta 1998 года
25

Дата отказа: 01.10.1998

Сбой дистанционного управления, дверных замков и тревожной кнопки.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 1996 года выпуска
26

Дата отказа: 15.09.1996

Я сомневаюсь в безопасности ухоженного автомобиля, если трансмиссия выходит из строя в течение первых 6 месяцев.Сервисный мастер производителя выскакивает из аккумулятора вопреки рекомендациям руководства владельца, перегорает внутренний предохранитель радиоприемника и приводит в действие датчик подушки безопасности (не ремонтируемый дилером бесплатно. Кроме того,) шины, требующие замены, менее чем на 20 000 миль — выпадение цилиндра замка двери со стороны водителя — и все замки с электроприводом вышли из строя, в результате чего нужно было обратиться к дилеру, чтобы просто выйти из машины.

Проблема с предохранителями и автоматическим выключателем Volkswagen Jetta 1999 года
27

Жгут проводов фары перегорает во время движения автомобиля.Дилер заменил одно гнездо для фары, а другая фара в настоящее время не работает.

Где я предохранитель (или предохранитель …

Привет

VW Beetle GL

ИДЕНТИФИКАЦИЯ ПРЕДОХРАНИТЕЛЯ
Номер предохранителя (номинальный ток) Защищаемые цепи
1 (10) Форсунки омывателя с подогревом, наружные зеркала с подогревом
2 (10) Система указателей поворота
3 (5) Подсветка
4 (5) Фонарь освещения номерного знака
5 (7,5) Система комфорта
6 (5) Центральный замок
7 (10) фонарей заднего хода
8 (5) Телефонная система
9 (10) АБС
10 (10) Управление двигателем, бензин
11 (5) Комбинация приборов, блокировка переключения передач
12 (7.5) B + (положительное напряжение аккумулятора) для разъема канала передачи данных (DLC)
13 (10) Стоп-сигналы
14 (5 или 10) внутреннее освещение, только с центральным замком или внутренним освещением
15 (5) Внутреннее освещение, только с центральным замком или внутренним освещением
16 (10) Муфта кондиционера, электрический водяной насос
17 (7,5) Обогреватель дверного замка
18 (10) Фара правая, дальний свет
19 (10) Левая фара, дальний свет
20 (10) Фара правая, ближний свет
21 (10) Левая фара ближнего света
22 (5) Боковые габаритные огни, правые
23 (5) Габаритные огни, левый
24 (20) Стеклоочиститель, насос омывателя
25 (25) Приточный вентилятор, кондиционер
26 (25) Обогрев заднего стекла
27 (10) Дневные ходовые огни
28 (15) Топливный насос (FP)
29 (10 или 15) Управление двигателем, бензин или управление двигателем, Дизель
30 (20) Люк
31 (20) АКПП
32 (10 или 15) Управление двигателем, форсунки, управление бензином или двигателем, форсунки, дизель
33 (20) Омыватель фар
34 (10) Управление двигателем
35 (30) Розетка для прицепа
36 (15) Противотуманные фары
37 (10) Радиосистема
38 (15) Освещение багажного отделения, центральный замок
39 (15) Система аварийной сигнализации
40 (20) Двойной рог
41 (15) Прикуриватель
42 (25) Радиосистема
43 (10) Управление двигателем
44 (15) Сиденья с подогревом

КРОНШТЕЙН ПРЕДОХРАНИТЕЛЯ / ИДЕНТИФИКАЦИЯ АККУМУЛЯТОРА
Предохранитель / реле No.(Номинальный ток) Цепь защищена
S162 (50) Свечи зажигания (охлаждающая жидкость)
S163 (50) Реле топливного насоса (FP) / реле свечи накаливания
S164 (40) Модуль управления вентилятора охлаждающей жидкости (FC) / вентилятор охлаждающей жидкости
S176 (110) Внутренняя панель реле
S177 (110 или 150) 90 ампер. Генератор (Gen) или 120 ампер. Генератор (Gen)
S178 (30) ABS (Гидравлический насос)
S179 (30) АБС
S180 (30) Вентилятор охлаждающей жидкости

ИДЕНТИФИКАЦИЯ ДОПОЛНИТЕЛЬНОЙ РЕЛЕЙНОЙ ПАНЕЛИ (13-ПОЗИЦИОННАЯ)
Реле No.Цепь защищена
1 реле противотуманных фар
2 реле для дистанционного отпирания моторного отсека задней крышки
3 Реле блокировки стартера (выключатель педали сцепления)
4 Открыть
5 Открыть
6 реле переключения для радио динамика
7 Открыть
8 реле дневных ходовых огней
9 Открыть
10 Реле свечей накаливания
11 Реле положения стояночного / нейтрального положения (PNP)
12 Реле источника питания (клемма 30, B +)
13 Реле управления вентилятором охлаждающей жидкости (FC)

ИДЕНТИФИКАЦИЯ РЕЛЕЙНОЙ ПАНЕЛИ (4-ПОЗИЦИОННАЯ)
Реле No.Цепь защищена
1 реле с двумя звуковыми сигналами
2 реле уменьшения нагрузки
3 Открыть
4 Реле топливного насоса (FP)
5 (V) Реле прерывистого режима стеклоочистителя / омывателя
6 (VI) Реле прерывистого режима стеклоочистителя / омывателя

Изображение (Нажмите, чтобы увеличить)

суббота, 16 апреля 2011 г., 19:09

2010 Volkswagen Jetta Схема предохранителей — Схема подключения штепсельной вилки радиатора водяного охлаждения

представляет собой визуальное представление компонентов и кабелей, связанных с электрическим подключением.Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе. На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения. Использование этого массива может быть положительно признано в производственном проекте или при решении электрических проблем. Это может предотвратить большой ущерб, который даже подорвет электрические схемы. широко используются в производстве схем или других проектах электронных устройств.

Компоновка облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их.Фотографии также пригодятся при ремонте. Он показывает, была ли установка правильно спроектирована и реализована, подтверждая регуляторы безопасности. A обычно дает информацию об относительном положении и расположении устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства. Это не похоже на схематическую диаграмму, где расположение соединений компонентов на схеме обычно не соответствует физическому расположению компонентов в готовом устройстве.На картинке будет отображаться больше деталей внешнего вида, тогда как на схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид.

Схема предохранителей Volkswagen Jetta 2010 года

показывает схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода. A представляет собой исходную и физическую схему электрических соединений. Схема подключения на картинке с разными символами показывает точное расположение оборудования во всей цепи.

2010 Volkswagen Jetta Схема предохранителей

Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на картинке, чтобы их можно было легко идентифицировать.это наименее эффективная схема среди электрических схем. Часто это фотографии с подробными чертежами или этикетками физических компонентов. Картинка даже не прилагает усилий, чтобы ее показать ясно или эффективно. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.

2003 Расположение блока предохранителей Jetta | дополнительные данные электрической схемы

2003 Jetta Расположение блока предохранителей Что нового

2003 jetta расположение блока предохранителей — расположение union maine tdi 2004 jetta wagon 365k 2001 wagon горелка для шин 6spd 2003 wagon 417k на блоке предохранителей на аккумуляторной батарее и под воздушный ящик еще чистый и.класс fc 23 июл 2 2018 volkswagen new beetle схема блока предохранителей положения реле блока реле в защитном кожухе слева в части двигателя с 2002 по 2005 модельный год функциональный компонент 1. класс fc 30 июл 2 2018 toyota land cruiser 100 1998 2007 Схема блока предохранителей год выпуска 2000 2001 2002 2003 2004 2005 2006 пассажирская часть. Для Volkswagen Golf 4 1998 1999 2000 2001 2002 2003 2004 2005 2006 модельного года Расположение блока предохранителей в моторной части аккумуляторной батареи. Снимите крышку с блока предохранителей, расположенного в части двигателя на нижней стороне крышки блока предохранителей на автомобилях Ford и Chevrolet. На схеме показано, где каждый предохранитель расположен в блоке предохранителей.

2003 Расположение предохранителя jetta — 1 предохранитель, если вы не уверены в местонахождении предохранителя, обратитесь к руководству по эксплуатации вашего автомобиля. Совершенно новый 240 шт. Стандартное лезвие съемник предохранителей комплект коробки для ассортимента предохранителей 5 7 5 10 15 20 25 22 00 новый smartstyle алюминиевые ручки панели управления нагревателем кнопки для vw polo mk4 mk5 9n 9n3. class fc 2nd apr 01 2021 новый главный выключатель оконной панели нажмите для vw passat golf jetta mk4 1999 2004 24 00 новый 240pc стандартный съемник предохранителей набор предохранителей коробка набор 5 7 5 10 15 20 25.

2003 Расположение блока предохранителей jetta —

Схема электрических соединений представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до коробки CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие монтажной схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. 2003 Расположение блока предохранителей jetta Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / частей установки (в форма символа) и соединения. 2003 Jetta Расположение блока предохранителей На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

2003 volkswagen jetta расположение блока предохранителей youtube Схема предохранителей Volkswagen jetta 2003 vw jetta 2 0 блок предохранителей 2003 volkswagen jetta схема предохранителей Есть ли где-нибудь предохранитель круиз-контроля? автомобильные предохранители, vw mk4, блок предохранителей 2003 volkswagen jetta схема блока предохранителей колокол основная электрическая схема данные колокол главный viaggionelmisteriosoegitto it 2005 vw jetta расположение блока предохранителей миля рекомендация схема подключения номер миля рекомендация garbobar it

Volkswagen Jetta схема блока предохранителей 2011 | Схема подключения зернисто-бархатная значение

Схема блока предохранителей Volkswagen Jetta 2011 Whats New

Схема блока предохранителей Volkswagen jetta 2011 — класс fc 2 мая 2019 года Volkswagen Jetta 6 2011 2016 Схема блока предохранителей год выпуска 2011 2012 2013 2014 2015 2016 часть двигателя — блок предохранителей под капотом.Расположение и схемы блока предохранителей volkswagen passat b7 2011 2015 tweet видео описание видео выше показывает, как проверить на перегоревшие предохранители во внутреннем блоке предохранителей вашего volkswagen jetta и где находится схема панели предохранителей. класс fc 2 июл 02 2013 описание 2011 volkswagen jetta tdi схема предохранителей wirdig на протяжении всего 2011 vw jetta схема предохранителей размер изображения 546 x 432 пикселей и для просмотра деталей изображения пожалуйста c ck изображение вот картинная галерея о vw jetta 2011 года схема предохранителей заполните описание изображения, пожалуйста, найдите нужное изображение p class pcard st algocarouselmodern crsl modern caption 3 yui3 skin sam ul class df class first bxz bb mr 8 mb 4 lh 1 38x bdr 8 fls 0 w 200 a href https r search yahoo ylt.

Volkswagen jetta схема предохранителей 2011 — awrj7j3ezhvgn9gaubfxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3ny rv 2 re 1618361668 ro 10 ru https 3a 2f 2fstickerdeals блок предохранителей 2fstickerdeals 2fstickerdeals 2ffuse box 2tafuse во всем блоке блока предохранителей 2fstickerdeals 2ffuse box 2tafuse 2tafuse box 2tafuse box 2tafusefuse box 2tafusefuse box 2tafus rk 2 rs v2zqtwbfpco5ki0iow5zwro iq target blank class wrap bd 1 ​​bdr 8 bxz bb h 100p class image class thmb style height 107px задняя панель класса img class s img s img ll ширина 200 alt 2011 volkswagen jetta tdi схема блока предохранителей wirdig в течение 2011 года vw jetta блок предохранителей диаграмма название 2011 volkswagen jetta tdi схема предохранителей wirdig на протяжении 2011 vw jetta схема предохранителей высота 107 data src https sp yimg ib th id odl a0332d5ea95f34dd21f7344846151f8a src data image gif base64 r0lgodlhaqabaiaaaaaaa class 16 txt class c styl 5 fz ms fc blue lh 18.

Схема предохранителей Volkswagen jetta 2011 — va top 2011 volkswagen jetta tdi схема предохранителей wirdig на протяжении 2011 vw jetta схема предохранителей a class bxz bb mr 8 mb 4 lh 1 38x bdr 8 fls 0 w 200 a href https r поиск Yahoo уг awrj7j3ezhvgn9gaurfxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3ny с.в. 2 повторно 1618361668 ро 10 RU HTTPS 3a 2f 2fstickerdeals 2ffuse коробка 2f2011 Vw Jetta блока предохранителей Диаграмма 2fattachment 2fkilometermagazine Jetta себе предохранители на 2011 VW Jetta блока предохранителей Диаграммы 2f гк 2 RS rrzx9 uatclchn87pwtjpuz9kja целевого класса пустого обертывание Bd 1 BDR 8 bxz bb h 100p class image class thmb style height 107px class backplate img class s img s img ll width 200 alt kilometermagazine jetta se предохранители на 2011 vw jetta схема блока предохранителей название kilometermagazine jetta se предохранители на 2011 vw jetta высота схемы блока предохранителей 107 data src https sp yimg ib th id odl 2826238e3d42422081b8428e958f2af9 src data image gif base64 r0lgodlhaqabaiaaaaaaap yh5baeaaaaalaaaaaabaaeaaaibraa7.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Схема блока предохранителей Volkswagen Jetta 2011 Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Схема предохранителей Volkswagen Jetta 2011 г. На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

2011 volkswagen jetta схема блока предохранителей результаты поиска yahoo результаты поиска изображений yahoo результаты поиска изображений блок предохранителей, volkswagen jetta, 2011 jetta 2011 jetta расположение блока предохранителей электрическая схема онлайн широкая деятельность широкая деятельность fabricosta it 2011 jetta схема блока предохранителей 2006 vw jetta, блок предохранителей, vw jetta Схема панели предохранителей vw jetta 2011 года.
