Предохранители ларгус расположение: Блок предохранителей и реле Лада Ларгус » Лада.Онлайн

Предохранители Лада Ларгус и реле с назначением и схемами блоков

Предохранители Lada Largus (2012-2020)

Предохранители Лада Ларгус и реле со схемами, расположение блока в салоне

Схема предохранителей Лада Ларгус — одна из самых простых для изучения. Этому способствует логичное разделение реле и элементов защиты между двумя монтажными блоками и общее их относительно небольшое число. Благодаря этому, владелец машины сможет провести ее самостоятельную диагностику без особых проблем. Один из блоков предохранителей в автомобилях данного семейства традиционно расположен в салоне, в то время как второй — в подкапотном пространстве.

Схема расположения предохранителей Лада Ларгус

Первый автомобиль этого семейства ВАЗ вышел в 2011 г, а уже в 2013 он стал одним из лидеров российского авторынка, еще больше упрочив победу в 2014 г. Среди различных вариантов предлагается кроссовер Ларгус Кросс, появившийся в различных комплектациях в 2015 и 2016 гг. В 2017 г было объявлено о начале производства Lada Largus на газу, что и реализовали в 2018, ставшем также годом рестайлинга представителей семейства.

Приобрести авто семейства можно с двигателем на 8 клапанов и с 16 клапанным мотором. В отличие от комплектаций, это не сильно влияет на набор предохранителей и реле, которые можно встретить в одном из двух монтажных блоков машины. Первый и основной, расположен в салоне, а второй — под капотом, что довольно типично для автовазовских моделей.

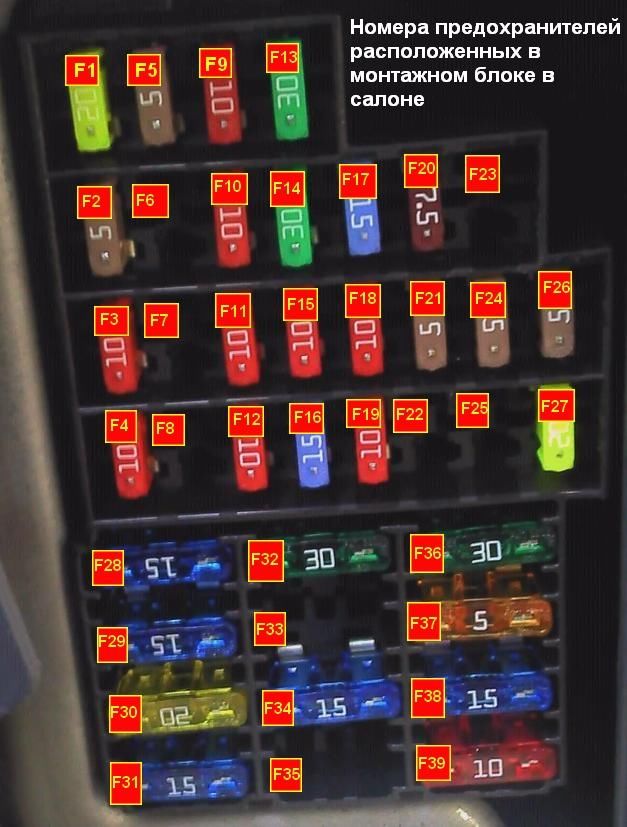

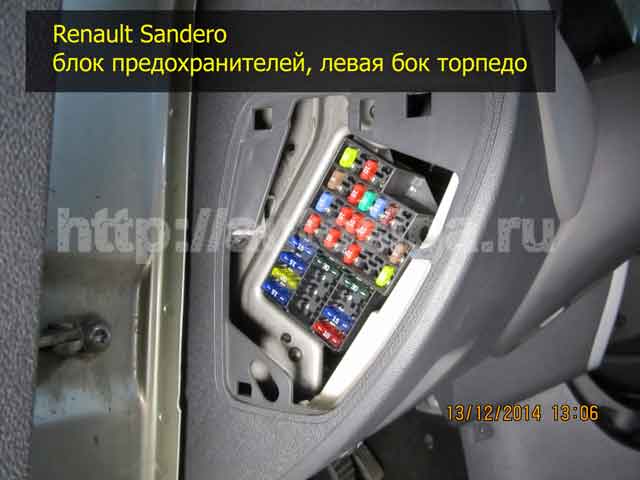

Блок предохранителей Лада Ларгус в салоне

Монтажный блок в салоне считается основным, поэтому тут установлено абсолютное большинство предохранителей электроцепей. Если быть точнее, то этот блок находится слева от приборной панели, в ее торце и прикрыт пластиковой крышкой, крепления которой хорошо заметны.

№ предохранителя	Сила тока (ампер)	Какую электроцепь защищает
F1	20	Очиститель ветрового стекла, переключатель очистителя стекол, реле обогрева стекла двери задка
F2	5	Комбинация приборов, реле топливного насоса, электронный блок системы управления двигателям (ЭБУ)
F3	10	Выключатель стоп-сигнала
F4	10	Диагностический разъем, антенный блок иммобилизатора, система контроля электрооборудованием кузова
F5	—	Резерв (Р)
F6	—	(Р)
F7	—	(Р)
F8	—	(Р)
F9	10	Комбинация приборов, ближняя левая фара
F10	10	Ближняя правая фара
F11	10	Комбинация приборов, дальняя левая фара
F12	10	Дальняя правая фара
F13	30	Электродвигатели стеклоподъемников задних дверей
F14	30	Электродвигатели стеклоподъемников передних дверей
F15	10	Электронный контроль системой ABS, датчики ускорения, датчик угла поворота рулевого колеса
F16	15	Электрообогрев передних сидений
F17	15	Звуковой сигнал
F18	10	Левые передние и задние габаритные огни
F19 F20	10 7,5	Правые передние и задние габаритные огни, освещение вещевого ящика, освещение комбинации приборов, выключатель аварийной сигнализации, управление системой отопления (кондиционирования) и вентиляции, аудиосистема, прикуриватель, выключатель центрального замка, переключатели электростеклоподъемников передних дверей, фонари освещения номерного знака, правые задние габаритные огни. Задняя противотуманка
F21	5	Электрообогрев наружных зеркал
F22	—	Резерв (Р)
F23	—	(Р)
F24		(Р)
F25	—	(Р)
F26	5	Система SRS
F27	20	Электродвигатель стеклоочистителя задней двери, звуковая сигнализация, датчик ВМТ, выключатель света заднего хода
F28	15	Управление электрооборудованием салона (энергосберегающий режим)
F29	15	Управление электрооборудованием салона, диагностический разъем
F30	20	Управление электрооборудованием салона
F31	15	Противотуманные фары, их реле
F32	30	Обогрев стекла двери задка
F33	—
F34	—
F35	—
F36	30	Электродвигатель системы отопления, кондиционирования и вентиляции
F37	5	Электропривод наружных зеркал заднего вида
F38	15	Аудиосистема, прикуриватель
F39	10	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Назначение предохранителей в блоке

Внутренний блок предохранителей оборудован элементами, отвечающими за системы:

• 1 – устройство очистки лобового стекла, подогрев кормового окна;
• 2 – приборка, ЭБУ контрольное реле бензонасоса, устройство навигации;
• 3 – кнопка выключения стопов;
• 4 – поворотники и питание диагностической колодки, управление реле габаритов, парковочный модуль;
• 5-8 – резервные ячейки;
• 9 – ближний свет левой фары, помощь в управлении приборкой, насос системы очистки фар;
• 10 – полностью отвечает за ближний свет правой фары;
• 11 – дальний левой стороны и приборка;
• 12 – правый дальний;
• 13/14 – участок задних/передних стеклоподъемников;
• 15 – устройство АБС и датчики поворота руля, ускорения;
• 16 – электроподогрев заднего дивана;
• 17 – гудок;
• 18 – габаритные огни левого борта, подсветка номеров, бардачка;
• 19 – габариты по правой стороне машины, подсветка госномеров, перчаточника, аварийка, акустика, выключатели;
• 20 – задняя противотуманка с левой стороны, и часть приборной доски;
• 21 – тенны зеркал заднего вида;
• 22 – терминал системы навигации;
• 23 – пустой;
• 24 – ЭУР;
• 25 – питание газовой установки;
• 26 – устройство преднатяжителя ремней безопасности, электроника подушек;
• 27 – индикатор положения ремня водителя, переднего пассажира, дворник заднего стекла, управление насосом стеклоомывателя;
• 28 – акустический модуль, подсветка приборки и салонного пространства;
• 29 – диагностическая колодка, ЦЭКБС;
• 30 – ЦЗ;
• 31 – передние противотуманки;
• 32 – подогрев тыльного ветрового окна и наружных зеркал;
• 33-35 – пустые гнезда;
• 36 – печка и кондер;
• 37 – привод управления зеркалами;
• 38 – прикуриватель и динамики;
• 39 –зависит от комплектации – отвечает за печку, кондиционер, систему навигации.

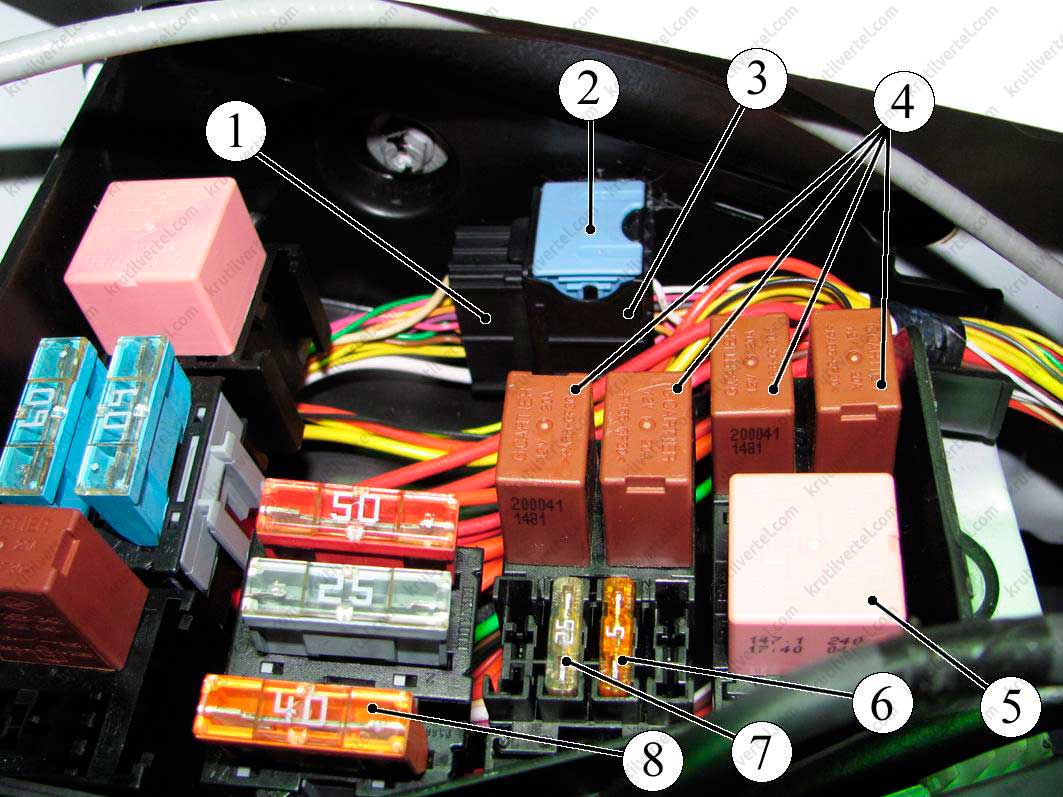

Схема предохранителей Ларгус под капотом

Монтажный блок в транспортных средствах семейства Largus служит местом расположения для всех реле и части предохранителей. Из последних представлены те, что защищают цепи системы управления мотором. Предохранители обозначены буквой F.

Блок расположен слева от аккумулятора. Чтобы до него добраться, отжимают фиксаторы, держащие крышку сбоку, сзади и спереди.

Назначение предохранителей в моторном отсеке

Каждый элемент конструкции монтажного блока отвечает за собственную цепь или отдельный прибор.

Назначение плавких вставок:

• 43 – питание электрики ГБО;
• 44/45 – управление блоками АБС;
• 46 – запитка замка зажигания;
• 47 – сигнал на салонные предохранители, расположенные после замка зажигания;
• 51 – бензонасос, ЭСУД, реле ЭБУ, головного вентилятора, защита катушек зажигания (зависит от модификации), фазораспределение, продувка адсорбера и ДК 1;
• 52 – муфта системы кондиционирования, головной кулер радиатора.

Отдельно следует рассмотреть защитные реле, расположенные в блоке:

• 299/1 – противотуманки и омыватель головной оптики;
• 299/2 – включение печки;
• 597/1 – контроль систем АБС и ЕСП;
• 597/3 – привод переключателя наружной оптики, запитка салонного блока предохранителей;
• 784 – контроль активации вентилятора радиатора и кондиционера.

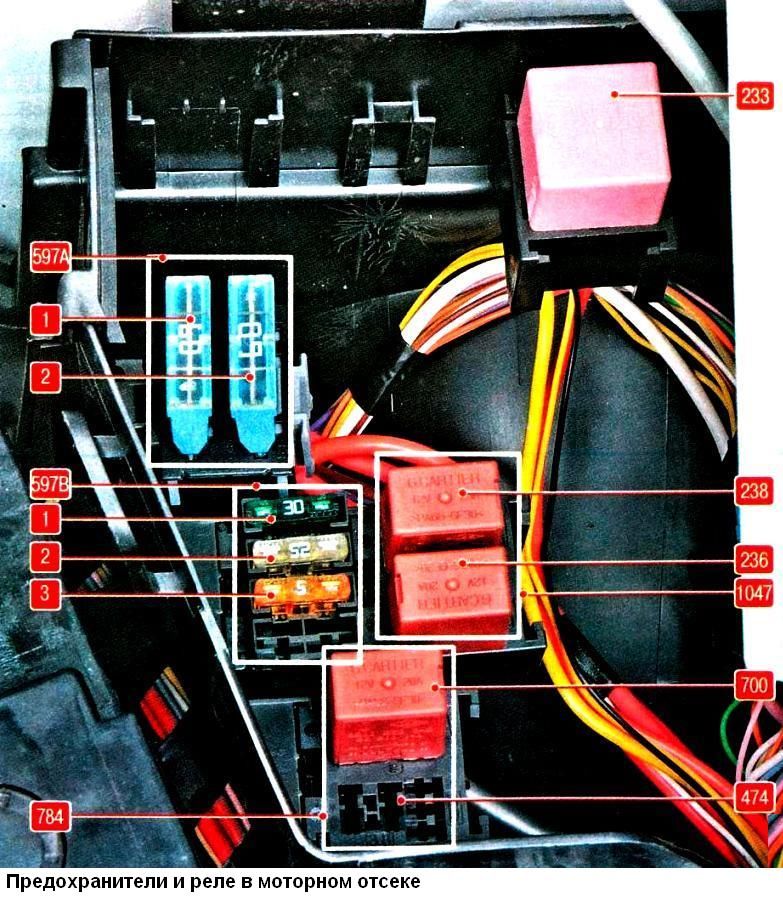

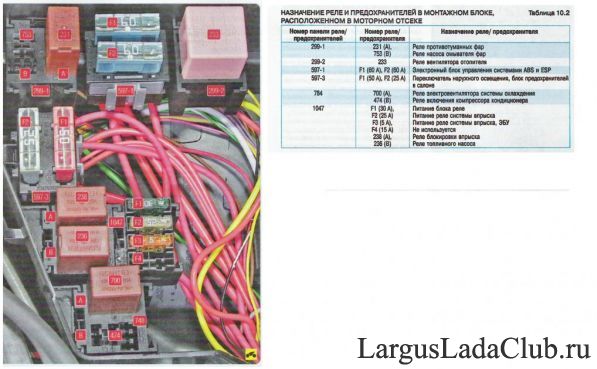

Блок предохранителей в моторном отсеке (ВАЗ 11189 (8-кл.), 21129 (16-кл.))

Вторая часть системы безопасности электроники находится под капотом. На рисунке, монтажный блок указан буквой «В» и скрывается под пластиковой крышкой. Для открытия панели следует отщелкнуть пластиковые клипсы или выкрутить 4 винта (зависит от модификации).

Для 8 и 16 клапанной версии размещение площадки одинаково.

Описание предохранителей

Все плавкие вставки представляют собой современную конструкцию стандартного типа, что гарантирует полную универсальность и взаимозаменяемость предохранителей и реле.

Точное описание элементов конструкции сложно разместить в одной статье – в зависимости от года выпуска и комплектации машины, агрегаты могут отвечать за разные цепи и приборы.

Среди распространенных причин перегорания плавких вставок выделяются.

1. Короткое замыкание в бортовой сети – прибор является основной защитой от подобного.
2. Попадание воды на проводку и соединительные клеммы.
3. Повреждение непосредственно электроприбора.

Если предохранитель вышел из строя – это проявляется полным отказом прибора или механизма, за который плавкая вставка отвечает. К примеру, если не работает свет необходимо проверить соответствующий элемент конструкции.

Некоторые автолюбители неправильно меняют вставки, что приводит к повреждению гнезда или отламыванию ножки предохранителя с последующим застреванием ее в посадочном месте. Подобное провоцирует необходимость ремонта панели.

Производители рекомендуют для операции использовать тонкие щипцы или пинцет. При этом, категорически запрещается раскачивать деталь в гнезде.

Схема и расположение предохранителей Лада Ларгус в салонном блоке

ᐅ Lada Largus схема предохранителей

🚘 Предохранитель прикуривателя Лада Ларгус — где находится на схеме?

Предохранитель прикуривателя Лада Ларгус — это наиболее часто сгораемый предохранитель, который может доставить немало неудобств. В этом материале мы рассмотрим, какой предохранитель стоит на прикуриватель Лада Ларгус и где он находится.

Лада Ларгус предохранитель прикуривателя где находится?

Предохранитель прикуривателя Лада Ларгус находится в монтажном блоке в салоне автомобиля. Схема расположения монтажного блока Лада Ларгус иображена на фото:

Для того, чтобы найти сгоревший предохранитель, нужно открыть водительскую дверь и снять крышку монтажного блока. Далее с помощью специального пинцета можно извлечь сгоревший предохранитель и заменить его на новый.

Для того, чтобы понять, где стоит предохранитель Лада Ларгус, давайте обратимся к схеме.

Лада Ларгус схема предохранителей на прикуриватель в салонном блоке

Предохранитель на прикуриватель Лады Ларгус расположен под номером F38. В нижней части монтажного блока она расположен в третьем ряду вторым снизу. Кроме прикуривателя, этот предохранитель отвечает за Аудиосистему автомобиля.

Какой предохранитель на прикуриватель Лада Ларгус?

На прикуриватель Лада Лагрус идет плавкий предохранитель типа Стандарт (Norma, Regular, Standart) номиналом 15А. Такой предохранитель можно купить в любом магазине автозапчастей, так как он подходит на большое количество автомобилей, в т.ч. почти на все автомобили АвтоВАЗ.

Размеры

Почему горит предохранитель прикуривателя Лада Ларгус?

Если электрика автомобиля полностью исправна, то частой причиной сгорания предохранителя прикуривателя является излишняя нагрузка на силовые провода. Связано это с тем, что разъем прикуривателя Лада Ларгус часто используется, как розетка для подключения различных аксессуаров — например компрессора для подкачки колес, различных зарядных устройств для гаджетов (телефона, регистратора, ноутбука и т.д.), инверторов напряжения и прочего. Зачастую эти устройства потребляют очень много тока, а проводка имеет недостаточное сечение, поэтому наступает их перегрев, а предохранитель просто сгорает.

Однако, если Вы не пользуетесь подобными приборами, а предохранитель продолжает сгорать, то где-то есть короткое замыкание. В этом случае надо разобраться с проводкой и лишь только потом менять предохранитель на новый.

Замена предохранителя прикуривателя Лада Ларгус видео

Блок предохранителей Лада Ларгус: бензонасоса, прикуривателя и схема

Токоприемники бортовой сети современного автомобиля LADA Largus защищены с помощью предохранителей и управляются посредством реле. Эти элементы традиционно располагаются в соответствующих блоках, каждый блок предохранителей можно обнаружить как в салоне, так и в подкапотном отсеке.

Если к какому-либо узлу поступил ток, сила которого превысила регламентный предел, то рабочий элемент сразу срабатывает (перегорает), не допуская повреждения электрооборудования. Такой способ также позволяет предотвратить возникновение короткого замыкания в сети.

Реле выступает в роли выключателя, которым в нужный момент производится замыкание определенного участка цепи и нужные токоприемники начинают функционировать.

Далее рассмотрим более детально схему плавких вставок, которая присутствует в российском универсале Лада Ларгус.

Предохранители и их задачи

Защита цепей посредством элементов позволяет своевременно предотвратить выход из строя дорогостоящих электрических узлов и оборудования. Наверное, никому не понравиться остановиться посреди трассы с неисправным токоприемником, не позволяющим дальнейшее движение. Здесь роль плавких вставок трудно переоценить.

Предохранители представляют собой маленькие пластинки с двумя контактами, соединенными посредством плавкого рабочего элемента. Основной целью этого изделия является защита цепей от риска возникновения коротких замыканий, выводящих электрическое оборудование сети из строя. Также нерабочий элемент может не предотвратить возгорание. Сам процесс замыкания инициирует перегорание плавкого элемента внутри корпуса элемента, в результате чего оборудование обесточивается. В этом случае требуется отыскать причины неполадок, их устранить и заменить пришедшую в негодность плавкую вставку. Стоимость данных изделий незначительна, поэтому рекомендуем всегда держать под рукой целый набор предохранителей. Он располагает разными вставками, настроенными на различную величину сетевой нагрузки.

Для каждого токоприемника в отдельности производитель применил индивидуальный предохранитель с собственными настройками мощности. При замене вышедшей из строя вставки требуется замена именно на аналог с идентичным показателем нагрузки. Путаница здесь недопустима, поскольку каждый элемент рассчитан на определенную силу тока.

Вставки различаются по цветовому оттенку. На их корпусе указана максимальная величина тока, которую предохранитель способен выдержать.
Если замечен отказ электрооборудования, то первым делом следует прибегнуть к проверке состояния плавких вставок и реле. Эти компоненты стоят на страже нормальной работоспособности всей сети автомобиля.

Ларгус салонный фильтр

Топливный фильтр Лада Ларгус

В Лада Ларгус указанные элементы располагаются в специальных монтажных блоках, коих два. Первый находится в подкапотном пространстве поблизости к коммутационному модулю. Здесь присутствуют предохранители, отвечающие за работу важных систем, а именно:

• электрооборудования мотора;
• зажигания;
• электрических компонентов контура охлаждения;
• бортового контроллера и пр.

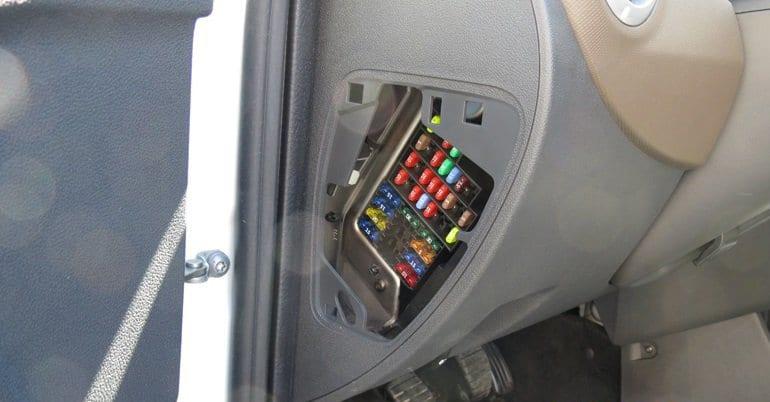

Второй блок предохранителей можно обнаружить внутри салона LADA Largus. Производитель поместил его в левой части панели.

Схема устройства и табличные данные

Весь указанный нами материал справедлив для модификации Лада Ларгус 2012-2014 гг.

Для обеспечения доступа к плавким вставкам под капотом потребуется отжать фиксаторы крышки монтажного блока, а затем снять ее.

Здесь мы видим сам блок со снятой крышкой.

Предназначение и характеристики каждого из предохранителей сведены в следующую таблицу, это и есть схема предохранителей.

Как уже отмечалось, второй блок с предохранителями находится в левой части панели, а точнее за крышкой отсека. Для доступа к вставкам потребуется снятие этой самой крышки, как изображено на следующем рисунке.

На тыльной стороне крышки располагается схема предохранителей, которая обозначает расположение каждого из предохранителей. Также она содержит запасные вставки «А» с различными характеристиками по токовой силе. Для извлечения элементов из посадочных гнезд присутствует специальный пинцет «Б». Он позволяет с завидной легкостью извлекать предохранители при смене их на новые вставки.

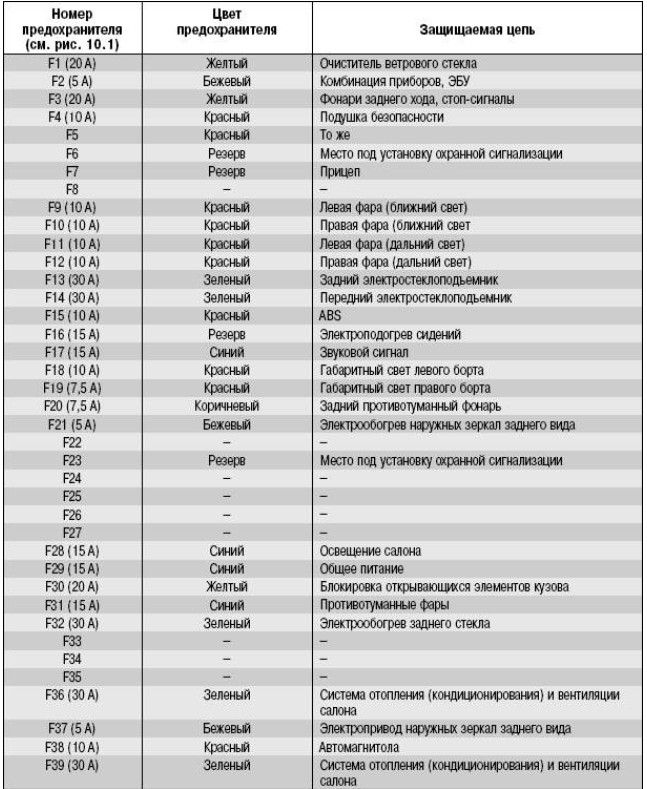

На изображении в табличном виде представлена расшифровка вставок

Если в каком-либо из вопросов осталось сомнение, то для наглядности можно обратиться к имеющемуся здесь видеоматериалу касаемо предохранителей модели Лада Ларгус.

Расположение предохранителей и реле. Расположение предохранителей и реле от которых отказывается электрическое пространство для Cherie Amulet

Очень неприятный момент, когда двигатель резко останавливается, особенно если это происходит вдали от населенных пунктов. Причин таких проблем может быть много, и одна из них может заключаться в отказе бензонасоса.

Среди причин его поломок две наиболее актуальные:

• Механическое повреждение, чаще всего это засорение топливного фильтра в насосе;
• Проблемы с его электрической частью.
• Не будем останавливаться на засорении фильтра, а подробнее рассмотрим проблемы с электрической частью.

Как обнаружить и устранить неисправность

При включении зажигания некоторое время должен быть слышен шум работающего мотора бензонасоса. Его отсутствие — косвенное подтверждение проблем, возникших в топливной системе. Для их поиска желательно иметь в распоряжении автомобильный тестер или мультиметр, а также уметь ими пользоваться.Проверку следует начинать с блока предохранителей и реле, которые находятся в ящике для забора воздуха. Их там всего три и два реле.

Проверьте их все, а затем реле. Один из них включает непосредственно топливный насос, а второй является основным для топливной системы. Для проверки их можно заменить на новые, хорошо подходят такие устройства от автомобилей ВАЗ на четырех ножках. В том случае, если проверка предохранителей и замена реле проблему не устранили, поиск придется продолжить ниже.Теперь нужно добраться до бензонасоса.

В открытом багажнике Вы должны приподнять коврик с правой стороны, чтобы получить доступ к топливному насосу. Для этого откручиваем и снимаем крышку, которой она закрывается. Можно будет, если открутить три винта. Проверка начинается с отключения электрического разъема с проводами и проверки наличия напряжения питания на его контактах. Обратите внимание на наличие «массы» в этом подключении, это толстый коричневый провод. Если нет проблем с наличием напряжения, следует проверить топливный насос.

Автоэлектрики

рекомендуют в некоторых случаях обратить внимание на установленную автосигнализацию, особенно если она установлена ​​не на заводе производителя автомобиля. Некоторые установщики блокируют цепь питания насоса автомобильной сигнализацией. Также нельзя исключить из числа виновников подобных проблем электронную систему управления системой силовых агрегатов.

Под капотом установлены блоки предохранителей Cheri amulet:

• на левом брызговике;
• под воздуховодом ВС;
• на правом брызговике;
• у АКБ.

Места их размещения обозначены на фото пронумерованными стрелками:

1. Блок защиты кондиционера и фара.
2. Блок защиты вентилятора охлаждения.
3. Блок защиты источника питания.
4. Блок защиты системы впрыска топлива.

Кондиционер и фара дальнего света

Добраться до элементов защиты электрических цепей фар и кондиционера можно с помощью крышки блока.Для этого достаточно нажать на два боковых замка.

После снятия крышки получаем доступ к реле и предохранителям.

Их назначение приведено в таблице.

Предохранители вентиляторов системы охлаждения

Доступ к защитным элементам электрических цепей вентиляторов системы охлаждения открывается после снятия крышки блока. Открывается при нажатии на боковые защелки.

Под крышкой находятся вставки с предохранителями и реле, назначение которых указано в таблице.

Защита силовых цепей

Крепежные вставки, защищающие силовые цепи автомобильной сети, расположены на «+» клемме аккумуляторной батареи, и их назначение указано в таблице.

Предохранители системы впрыска топлива

Предохранители системы впрыска топлива расположены под обшивкой самолета. Для замены перегоревшей плавкой вставки необходимо достать блок из-под короба пневмодвигателя, предварительно нарезав гайку крепления его кронштейна.

Размещение элементов в нем указано на фото, а их назначение — в таблице.

Проверка и замена предохранителей

Водители запоминают предохранители только в случае выхода из строя какого-либо электромеханического узла или электронного устройства, которым оснащен их автомобиль. Устранение неисправностей В этих случаях начните с проверки поданных вставок в соответствующих блоках. Перед тем, как начать проверку:

1. Выключите зажигание, повернув ключ в положение «0» (LOCK).
2. Разработаны все электроприборы, которые могут работать при выключенном зажигании.

Затем необходимо найти плавкую вставку, защищающую вышедший из строя прибор, и осмотреть его. Неисправный предохранитель определяется по перегоревшей вставке, которая видна сквозь прозрачный корпус. Вытащить размытую вставку Fusion из гнезда можно с помощью специального пинцета, который фиксируется в блоке предохранителей, установленном в автомобиле Cherie Amulet. Заменив его, проверьте работоспособность вышедшего из строя устройства.

Совет! После проверки элемента, защищающего цепь неработающего устройства, специалисты рекомендуют проверить все предохранители в блоке. Просто убедившись, что все они исправны, можно переходить к дальнейшему поиску неисправности.

Есть несколько правил, с которыми необходимо ознакомиться, приступая к замене свариваемых вставок:

1. Если вместо обдува установить вставку, рассчитанную на меньшее значение действующей силы, то ее можно сразу преодолеть.Но это не будет указывать на наличие неисправности.
2. Установка нового предохранителя с большим значением силы тока, чем у сгоревшего, значительно увеличивает риск выхода из строя устройства, которое он защищает.
3. Если только что установленная плавающая вставка с соответствующим значением силы тока моментально сгорела, это свидетельствует о наличии серьезной неисправности, которая может даже привести к возгоранию проводки.
4. Если при обнаружении неисправного предохранителя вставка нужного номинала сгорела, то из числа задействованных устройств можно взять подходящую, но без которой можно обойтись в любое время (прикуриватель, магнитола , внутреннее освещение и т. д.).

Важно! Блоки предохранителей Cheri amulet могут конструктивно отличаться от описанных выше. Это связано с изменениями, внесенными в конструкцию и комплектацию автомобиля в разные годы его выпуска. По тем же причинам их количество и место установки могут отличаться.

• Блок предохранителей Lancer 9
• Lada Largus Воздушный фильтр
• Как выглядит Schlus: фото петель с равными угловыми скоростями
• Обзоры Шарфы Febest

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителя

Схема расположения игроков — Прерыватели

Обозначения	Что отвечает / что дает
Мк 1.	Подсветка
МК 2.	Освещение салона
Мк 3.	Реле омывателя лобового стекла
МК 4.	Бронирование
МК 5.	Бронирование
МК 6.	Электронный блок управления силовым агрегатом
МК 7.	Бронирование
МК 8.	Бронирование
МК 9.	Бронирование
МК 10.	Стоп-сигналы
МК 11.	Фара
МК 12.	Дроссельная заслонка
МК 13.	Электрические стеклоподъемники
МК 14.	Противотуманные фары задние
МК 15.	Зажигание
МК 16.	Аппарат топливный
МК 17.	Электрооборудование
МК 18.	Бронирование
МК 19.	Контактная плата заднего фонаря, стоп-сигналы
МК 20.	Блок цифровых датчиков

Цена оригинальной сборочной единицы с предохранителями на автомобиль Cheri amulet от 4500 руб, аналоги от 3800 руб, реле — прерыватели от 450 руб / шт.

Признаки неисправности предохранителя на Cherie Amulet

• Между предохранителями возникла искра из-за слабого контакта носителя плавильного элемента;
• На месте установки слышен запах расплавленного, обгоревшего пластика;
• На панели приборов сигнализирует индикатор неисправности оборудования;
• При активации оборудование подачи тока неактивно.

Причины выхода из строя предохранителей на Cherie Amulet

• Несоблюдение сроков технического осмотра автомобиля;
• Покупка неоригинальных запчастей;
• Нарушена технология монтажа;
• Деформация монтажного узла;
• Короткое замыкание в электропроводке;
• Повреждение изоляции силовых кабелей;
• Ослабляющие контакты на клеммах;
• Окисление путаницы.

Замена предохранителей на Chery Amulet

Подготовительный этап:

• Пинцет пластиковый;
• Отвертка;
• Набор новых модулей, реле — переключатели;
• Дополнительное освещение по необходимости.

Последовательность действий при замене в салоне:

• Откройте дверь водителя, с левой стороны от руля, опустите пластиковую крышку, под которой установлен монтажный блок;
• По порядковому номеру находим модуль, пластиковым пинцетом его снимаем;
• На штатное место вставьте новый предохранитель, закройте крышку.

Для замены модулей в моторном отсеке необходимо:

• Установить машину по периметру ремонтной зоны, выжать стояночный тормоз, зафиксировать задний ряд колес колодками против зубного камня;
• Откройте капот, снимите клеммы питания.Справа от аккумуляторной батареи (АКБ) установлен монтажный блок с реле — прерывателями. Аккуратно откройте пластиковую крышку, снимите реле, замените на новое.

По аналогии заменяем реле — прерыватели устанавливаемые за бортовыми, на выходной коллектор блока питания.

Срок службы реле — прерыватели длиннее предохранителей, поэтому их редко меняют. Как правило, после аварии, столкновения, деформации кузова, сборочной единицы.

Перед проведением работ проконсультируйтесь с сотрудниками СТО, авто менеджерами, ознакомьтесь с рекомендациями в Интернете.

Мастера сервисных центров рекомендуют проверять монтажный блок на влажность после длительных поездок по лужам. Просушите, при необходимости продуйте сжатым воздухом. Не допускайте образования и скопления конденсата в пластиковом корпусе.

Куплю запчасти расходные материалы В сертифицированных торговых точках, официальных офисах, дилерских центрах.

Средний ресурс срабатывания штатных предохранителей, реле — переключателей на Chery Amulet — 65 тыс. Км.

Очень неприятный момент, когда двигатель резко останавливается, особенно если это происходит вдали от населенных пунктов. Причин таких проблем может быть много, и одна из них может заключаться в отказе бензонасоса.

Среди причин его поломок две наиболее актуальные:

• Механическое повреждение, чаще всего это засорение топливного фильтра в насосе;
• Проблемы с его электрической частью.
• Не будем останавливаться на засорении фильтра, а подробнее рассмотрим проблемы с электрической частью.

Как обнаружить и устранить неисправность

При включении зажигания некоторое время должен быть слышен шум работающего мотора бензонасоса.Его отсутствие — косвенное подтверждение проблем, возникших в топливной системе. Для их поиска желательно иметь в распоряжении автомобильный тестер или мультиметр, а также уметь ими пользоваться. Проверку следует начинать с блока предохранителей и реле, которые находятся в ящике для забора воздуха. Их там всего три и два реле.

Проверьте их все, а затем реле. Один из них включает непосредственно топливный насос, а второй является основным для топливной системы.Для проверки их можно заменить на новые, хорошо подходят такие устройства от автомобилей ВАЗ на четырех ножках. В том случае, если проверка предохранителей и замена реле проблему не устранили, поиск придется продолжить ниже. Теперь нужно добраться до бензонасоса.

В открытом багажнике поднимите коврик с правой стороны, чтобы получить доступ к топливному насосу. Для этого откручиваем и снимаем крышку, которой она закрывается. Можно будет, если открутить три винта. Проверка начинается с отключения электрического разъема с проводами и проверки наличия напряжения питания на его контактах.Обратите внимание на наличие «массы» в этом подключении, это толстый коричневый провод. Если нет проблем с наличием напряжения, следует проверить топливный насос.

Автоэлектрики

рекомендуют в некоторых случаях обратить внимание на установленную автосигнализацию, особенно если она установлена ​​не на заводе производителя автомобиля. Некоторые установщики блокируют цепь питания насоса автомобильной сигнализацией. Также нельзя исключить из числа виновников подобных проблем электронную систему управления системой силовых агрегатов.

Chery Amulet>

Бортжурнал>
Будьте осторожны, если снимали бензонасос

прошлым летом при подключении лишней массы на ТНВД решил достать ТНВД и проверить состояние сетки фильтра, которая там поплавком, руки поцарапались :), сетка оказалась будет нормально, поплавок на месте, лазить туда не нужно. Откручиваем деревянное и забиваем при помощи сервопривода, как в инструкции, так же было установлено все обратно, перетянули гайку пластиковыми руками и потом натянули панель.Через месяц на перевязочной залил горло, и вдруг бензин вылил из машины примерно как из бутылки, цистерна и я сошли с ума, амулет вытолкнули из колонны в сторону, это же плохая лужа, засыпал песком. Я понял, что вин от закручивающейся крышки, но думаю не могло треснуть горлышко нитки …, в багажнике довольно много всего, бензин идет из-под амулета. Выходной объем помещается в верхнюю гильзу бензобака.В гараже открутил крышку, вынул бензонасос, все проверил фонарём, резьба в норме, резинка пошла не правильно, так не видно но видимо она, все поставила на место, Намазал резьбу, чтобы скользил без проблем и тоже затягивал, тестировал залив уже в гараже Под горло бензин из канистры, все сухо! Значит, резинку аккуратно класть, иначе при скручивании сама съест и можно обжечься. Будь осторожен!
И не лезьте просто так почитав форум, не мешайте механизму работать!

Amuletic> Блог

>
Chery Amulet Топливный насос

Доброго времени суток всем амулетам и любителям авто.Эта заметка будет посвящена автомобильному бензонасосу-амулету. Стал замечать, что последние где-то месяца 3-4 стали пропадать (особенно на Низахе). Первым делом проверил свечу и в итоге заменил, так как старые уже были в ужасном состоянии. Далее решил проверить энергосистему, позвонил несколько сотен и в среднем мне выдали стоимость 100-120 грн. (для проверки давления и форсунок). Решил соорудить приспособление для измерения давления топлива. Для этого купил топливный шланг диам.8 мм (цена 80 коп за 1 см.), Манометр жидкий (сантехнический, самый дешевый), Вывески и фурнитура в магазине сантехники. Общая стоимость вложений 90 грн.

Прибор для измерения давления топлива в рампе
Первая остановка на холостом ходу показала значение 3,3 бар — очень мало. Было ясно, что с бензонасосом Проблемы. После выключения зажигания давление практически мгновенно падает — проблема с регулятором давления топлива.
Сбежал в китайский магазин запчастей, где выяснилось, что запасных насосов и регуляторов для амулета нет (сборка топливного модуля стоит 1300 грн.). Конечно, следующим шагом будет Интернет. Полазав минут 10-15 обнаружил отличную подсказку, что помпа подходит от ВАЗ-2110, а регулятор — от ВАЗ-2170 приора. После все было куплено и установлено в модуль бензонасоса.

Топливный насос

Регулятор давления топлива забыл, но модель РДТ-380 (3,8 бар, из родных 3,5 бар). Делается отлично без каких-либо нюансов. По замене насоса возникают трудности — снять и установить топливные шланги на новый насос в модуле.И будьте осторожны с поплавком (чтобы не погнуться) и резиновым уплотнительным кольцом (может упасть в бак). Перед снятием модуля насоса обязательно снизьте давление топлива в системе (снимите фишку с модуля насоса и проработайте несколько раз, пока топливо в системе не кончится и давление упадет до 0).
После всех манипуляций машина завелась и явно стало лучше — давление 3,6-3,8 бар, двигатель стал работать мягче, тяга поднялась, расход при этом не изменился (проверял дистанцию ​​на расстояние 400 км.). Но все же чего-то не хватало :). Решил заодно посмотреть и насадки — они были не очень. Опять лезем в сеть — а тут схемы самоочищения валом. Решила почистить сама, потому что цена 300 грн. Не очень понравилось, да и руки точно поднялись. Схему нашел, все закуплено: кнопка, ваза-дешевый свет, фибра для форсунки, очиститель карбюратора — все вместе 120 грн. Это устройство подключается к аккумулятору, а лампочка действует как балласт — чтобы уменьшить ток и не сжечь форсунку.В этом случае блок питания не нужен. Экономия очевидна, а дополнительный опыт не помешает. Собрал схему, почистил и машина начала взлетать, теперь могу шлифовать асфальт :). Картинки из собранных смежных, если интересно, вырезать позже.
Если статья понравилась и была интересна, или есть вопросы пишите — помогу чем смогу. Всем удачи!

Блоки предохранителей и реле

Многие автовладельцы знают, что предохранители и реле нужны для исключения рисков выхода из строя электрических систем в результате регулярных скачков напряжения.Таким образом, можно смело утверждать, что элементы внутри агрегата обеспечивают не только безопасную работу, но и долгий срок службы автомобиля.

Что касается Chery Fora, то в этом автомобиле построены следующие блоки предохранителей и реле:

1. Главный. Находится под капотом автомобиля.
2. Монтаж. Его можно найти под приборной панелью.

Далее мы рассмотрим подробнее каждый из блоков, представленных выше.

Основной

Этот блок находится под капотом автомобиля.Внутри него встроено несколько предохранителей и реле, схема расположения приведена на изображении ниже. Также после фото идет таблица с расшифровкой основных элементов агрегата.

Схема предохранителей.

Обозначение	Назначение
Автоматические выключатели
1	Регулирует работу блока управления ABS.
3	Отвечает за работоспособность приборной панели.
5	Обеспечивает подогрев сидений.
7	Регулирует работу стеклоочистителя.
10	Ответственный за работу кондиционера.
14	Регулирует работу стартерной цепи.
19	Обеспечивает производительность топливного насоса.
25	Ответственный за прикуриватель в салоне.
33,34	Обеспечивает работу дальнего света фар.
Реле
R1	Регулирует работу электронного блока Control.
R3	Ответственный за работу стартера.
R4.	Отвечает за работу замка зажигания.
R8.	Регулирует работу кондиционера.
R10,11	Обеспечивает работу дальнего и ближнего света фар.

Также внутри блока находятся резервные предохранители для подключения различных датчиков или устройств. Дополнительно можно отметить наличие элементов, обеспечивающих работу люка крыши, цепи коробки передач.

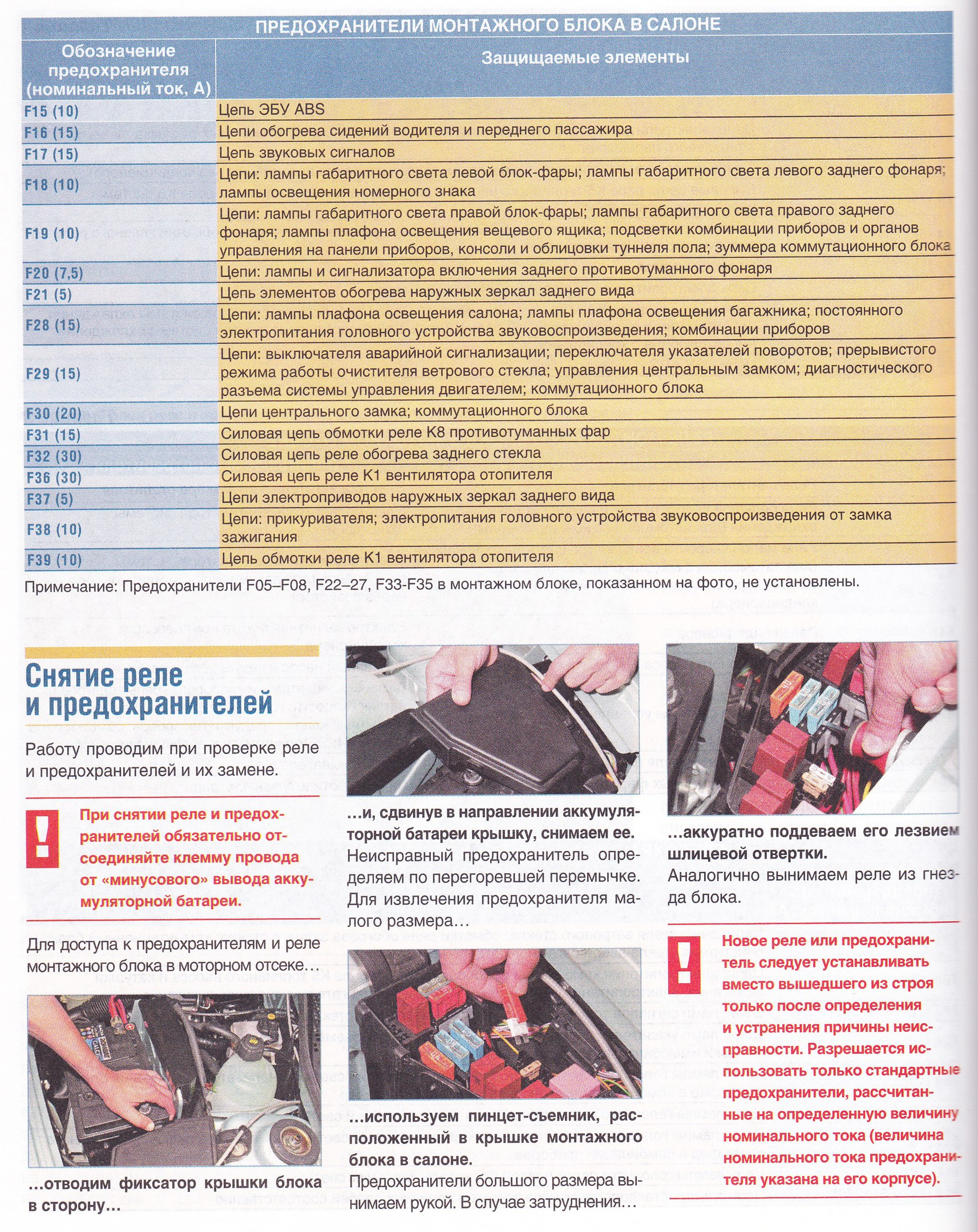

Монтажный блок

Для осмотра компонентов монтажного блока необходимо снять монтажную крышку.Для этого выключите зажигание и открутите болты, обеспечивающие надежное крепление крышки к блоку.

В основном предохранители этого блока отвечают за работоспособность систем и устройств в салоне. К ним относятся элементы, обеспечивающие своевременную подачу стоп-сигнала, регулирующие обогрев стекол, а также отвечающие за обогрев передних и задних сидений. Без предохранителей и реле монтажного блока не получится зарядить телефон или заблокировать двери.Также с использованием данных элементов предоставляются окна.

Замена

Не всегда машина работает без поломок. Нередки случаи выхода из строя тех или иных устройств или датчиков, что приводит к необходимости их замены. Однако перед обращением в СТО рекомендуется обратить внимание на исправность предохранителей, ведь они точно обеспечивают работоспособность элементов автомобиля.

К тому же замену предохранителя можно провести самостоятельно без помощи профессионалов. Для этого необходимо учитывать несколько правил:

1. Перед началом работ необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора были отсоединены. Это необходимо сделать, чтобы исключить риск поражения электрическим током в процессе замены.
2. Замена элемента должна производиться специальными щипцами или пинцетом с прорезиненными наконечниками. Использование металлических инструментов запрещено из-за возможного повреждения электрической цепи.
3. Дистиллированный элемент необходимо заменить предохранителем того же номинала.Если проигнорировать это требование, может возникнуть цепочка.

Последовательность действий по замене предохранителя в блоке представлена ​​ниже:

1. Прежде всего, как уже отмечалось, выключается двигатель и отключается аккумулятор.
2. Далее приступаем к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно фиксируется на блоке саморезами и специальными креплениями.
3. После снятия крышки блок осматривается на наличие поврежденного элемента.Корпус неисправного предохранителя отличается от целого темным цветом. Такой оттенок он получает из-за того, что внутри стихии был огонь, а тело просто обуглено.
4. Как только обнаруживается неисправный предохранитель, его заменяют. Для этого практически каждый автовладелец носит с собой комплект запасных предохранителей и реле.
5. По окончании работ устанавливается крышка и включается зажигание.

Если проблема была только в неисправном предохранителе, то все системы автомобиля снова заработают.Если ничего не произошло, значит проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на СТО.

Таким образом, автомобиль Chery Fora является нестандартным автомобилем нового поколения, оснащенным двумя блоками предохранителей и реле. С их помощью обеспечивается надежная работа машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой сможет справиться любой автовладелец.

Большинство цепей электропитания автомобилей имеют предохранители.Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в автомобиле под панелью приборов с левой стороны, открытое пространство — возле аккумуляторной батареи и на брызговиках двигателя.

Большинство предохранителей устанавливается монтажным блоком Предохранители и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в таблице. 10.1.

Таблица 10.1. Назначение предохранителей и реле, установленных в монтажном блоке в кабине

Номер предохранителя / реле	Сила тока	Назначение предохранителя / реле
F1	10	Подсветка номерного знака
F2.	20	Обогрев заднего стекла
F3.	30	Электрический тепловентилятор
F4.	10	Не используется
F5.	20	Не используется
F6	30	Электрические стеклоподъемники, центральный замок
F7.	10	Подсветка комбинации приборов
F8.	10	Фонари заднего хода, датчик скорости
F9.	15	Люк Драйв
F10	20	Переключатель среднего / дальнего света
F11	15	Очиститель лобового стекла
F12.	10	Не используется
F13	15	Противотуманные фары и фары
F14	30	Термовыключатель
F15	10	Участковые знаки
F16.	20	Привод зеркала заднего вида
F17	15	Муфта привода компрессора кондиционера
F18.	15	Plafof Освещение салона, Освещение контейнера для мусора, Аудиосистема
F19.	10	Комбинация приборов
F20.	15	Не используется
F21	15	Звуковой сигнал
F22.	10	Стоп-сигналы
F23.	15	Сигарета
F24.	10	Сигнализация
F25	30	АБС
F26	30	АБС
R1	—	Реле стеклоочистителя
R2	—	Реле сигнализации

Таблица 10.2. Назначение предохранителей и реле, устанавливаемых в рабочем пространстве на правом брызговике

Таблица 10.3. Назначение предохранителей и реле, устанавливаемых в рабочем пространстве на левом брызговике

Таблица 10.4. Назначение силовых предохранителей

Опель астра предохранительный блок. Назначение и расположение предохранителей Опель Астра GTC. Расшифровка блока предохранителей

На автомобилях «Опель Астра Н» блоки предохранителей играют очень важную роль в защите автомобиля от возгорания из-за резкого повышения напряжения.Поэтому некоторая информация об их местонахождении, функционировании и устройстве будет очень полезна автолюбителю.

Блок предохранителей «Опель Астра Н»: назначение и устройство

Электрооборудование автомобиля играет довольно важную роль в функционировании всего автомобиля. От исправности электропроводки авто зависит работа фар, систем зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы.

Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при быстром повышении напряжения.Предохранители бывают самовсасывающими и одноразовыми. подлежит немедленной замене. Блоки предохранителей можно установить в салоне или под капотом автомобиля.

Следует понимать, что каждый производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели Opel Astra N, например, они расположены под капотом и в салоне автомобиля (рядом с автомобильным прикуривателем). Однако этот элемент можно установить абсолютно в любой части автомобиля: в багажнике, капоте или салоне.Грузовики имеют от четырех до пяти блоков предохранителей.

На каждом автомобиле расположение предохранительных блоков индивидуально: для того, чтобы найти предохранительные блоки на той или иной модели автомобиля, необходимо обратиться к эксплуатационной документации транспортного средства.

Блок предохранителей «Опель Астра Н» состоит из множества реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента транспортного средства.

На многих моделях автомобиля Опель Астра Н обычно устанавливаются два блока безопасности: один под капотом (со стороны водителя), другой находится в багажном отделении и находится под крышкой внешней обшивки, также на со стороны водителя.Расположение компонентов блока, а также схемы различаются в зависимости от комплектации автомобиля. Такое расположение типично для блока предохранителей «Опель Астра Н» 2011 и 2010 года выпуска.

Следовательно, у владельцев данных моделей автомобилей процесс замены деталей будет примерно одинаков. В конце концов, блоки предохранителей Opel Astra N 2010 года вошли без изменений в новейшие модели автомобилей.

Подготовка к «взламыванию» предохранительного блока

Перед началом поиска блока предохранителей необходимо подключить блок питания и выключить зажигание, повернув ключ в положение OFF. Это необходимо сделать, чтобы предотвратить поражение электрическим током или короткое замыкание блока предохранителей Opel Astra N 2008, 2010, 2011, 2007, 2006 годов. Что ж, избежание этих последствий спасет машину от пожара.

Так как при разборке блока предохранителей есть риск замыкания контактов отверткой, необходимо строго соблюдать технику безопасности. Также не стоит заниматься разборкой детали, если раньше у вас не было опыта подобных поломок автомобиля. Дешевле и проще доставить машину к специалисту для полного и тщательного осмотра.

Как открыть блок предохранителей?

Крышку удобно открывать отверткой. С левой стороны два зажима. Процесс открытия крышки блока предохранителей Opel Astra N 2007 года и автомобилей других годов выпуска выглядит следующим образом:

• отвертка вставляется в прорезь между зажимом и крышкой;
• фиксатор слегка отогнут, затем крышку следует приподнять;
• аналогичная операция проводится со вторым зажимом;
• крышка размещается вертикально.

Если вы проделаете все эти операции, вы сможете без проблем снять крышку, ее нужно будет только слегка приподнять.

Блок предохранителей Opel Astra N 2006 года состоит из двух частей. Поэтому процесс разборки выглядит немного иначе. Снимается крышка с монтажного блока реле и предохранителей. Чтобы его разобрать, нажмите на внутренние фиксаторы. После этого таким же образом (потянув вверх) снимается крышка, тем самым открывая доступ к основным предохранителям, которые размещены в ряд.

Стоит отметить, что блок предохранителей на Opel Astra N 2007 года также состоит из двух частей. Причем эта модель автомобиля — последняя, ​​на которую устанавливалась подобная деталь. Блок предохранителей «Опель Астра Н» 2008 и последующих годов выпуска — неразборный, не разделенный на части.

Расшифровка блока предохранителей

После снятия крышки открывается «капотный» блок предохранителей «Опель Астра Н» 2008 и других годов выпуска, на который установлена ​​неразъемная деталь. Открытый блок предохранителей — это упорядоченное расположение предохранителей и реле.Каждый элемент способен выдерживать определенное количество электричества, а также отвечает за устройства автомобиля.

Для облегчения идентификации каждый предохранитель имеет свой цвет, в зависимости от допустимой силы тока. Исходя из этого формируется распиновка блока предохранителей Opel Astra N.

Расположение реле и предохранителей в разных моделях автомобилей с разными конфигурациями будет отличаться. Поэтому перед вмешательством необходимо убедиться, что существующая схема подходит вашему автомобилю Opel Astra N.

«Распределение» реле и предохранителей: первый тип оборудования

Блок предохранителей установлен на «Опель Астра Н» в базовой комплектации автомобиль защищает ряд важных элементов от выхода из строя в результате внезапного скачка напряжения. .

Автоматические выключатели антиблокировочной тормозной системы, выдерживающие от 20 до 30 ампер; климат-контроль, а также система, отвечающая за обогрев и вентиляцию внутреннего пространства автомобиля, выдерживают около 30 ампер.Вентилятор, работающий в составе системы охлаждения, защищен предохранителем, выдерживающим ток от 30 до 40 ампер. Центральный замок выдерживает 20 ампер.

Стоит отметить, что приведенный выше список не полностью отражает все системы автомобиля, защищенные предохранителями. Чтобы узнать полный перечень, необходимо внимательно изучить техническую документацию автомобиля.

Задний блок предохранителей «Opel Astra N»

Как уже упоминалось ранее, Opel Astra N имеет два предохранительных блока: спереди, в моторном отсеке автомобиля и в багажнике.На предохранителях и реле багажника есть обозначения, требующие расшифровки:

• Обогрев заднего стекла — KZ X131.
• Клемма 15a — K2 X131.
• Клемма 15 — K1 X131.

Полная расшифровка блока предохранителей «Опель Астра Н» есть в технической документации на автомобиль.

Блок предохранителей в багажнике

Блок предохранителей в багажнике «Опель Астра Н» расположен с его левой стороны. В автомобиле с типом кузова хэтчбек добраться до блока можно, выполнив следующие действия: откручиваются крепежные элементы круглой формы, после чего опускается обшивка.У седана небольшая крышка с двумя ручками. Вам нужно потянуть за них, отсоединить зажимы и поднять крышку.

Как и блок безопасности капота, полностью оборудованный автомобиль оснащен самым большим и сложным блоком безопасности.

Как определить исправность предохранителя?

Часто в машине проблемы начинаются с электрооборудования, а также с зажиганием. Одна из причин возникших неисправностей — выход из строя предохранителей. Однако прежде чем залезть в предохранительный блок и проверить предохранители на предмет срабатывания, нужно проверить другие возможные неисправности: Проблема может заключаться в разряженном аккумуляторе или перегоревшей лампочке.

В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу определить, есть рабочий элемент или нет. Если плавкая часть предохранителя оплавилась, то такой прибор необходимо немедленно заменить. Однако на некоторых предохранителях это довольно сложно увидеть, поэтому также следует использовать устройство, которое позволит точно определить, вышел ли предохранитель из строя или нет.

При проверке исправности предохранителей необходимо соблюдать определенный алгоритм, который существенно сэкономит время и силы:

1. Визуальный осмотр предохранителя.
2. Использование тестера и индикатора для определения исправности предохранителя.
3. Если индикатор погаснет и появится сообщение о коротком замыкании, предохранитель необходимо установить на место: он исправен.
4. Если при проверке ничего не произошло, следует заменить предохранитель.

Индикатор и тестер также проверяются в определенной последовательности:

• Вытащить предохранитель из гнезда и очистить его контакты.
• Изучите инструкцию индикатора и тестера перед проверкой, в соответствии с инструкцией подключите контакты предохранителя.Когда появляется индикатор, сообщающий о коротком замыкании, можно сделать вывод, что предохранитель исправен. При проверке исправного предохранителя индикатор на приборе должен загореться лампочкой.
• Установите новый предохранитель вместо перегоревшего. Основным условием замены является то, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый осмотр.Специалисты смогут с уверенностью сказать, действительно ли необходима замена старых предохранителей.

Что делать, если проблема не в предохранителях?

Если проверки показали, что предохранители исправны и автомобильные системы не восстановились, то вам следует провести полную диагностику автомобиля в специализированном сервисном центре.

Самовмешательство в других системах автомобиля может привести к возникновению достаточно серьезных поломок: вот тогда и нужен серьезный ремонт… Многие автомобилисты, желая сэкономить на сервисном осмотре и обслуживании, пытаясь самостоятельно разобраться в поломке автомобиля, тратят только огромное количество времени, а также сталкиваются с огромными денежными затратами.

Меры предосторожности при замене предохранителей

Когда у вас есть все необходимое для самостоятельного выяснения причины неисправности автомобиля, нужно быть предельно осторожным при вмешательстве в блок предохранителей. Ведь их замена подразумевает соблюдение ряда мер предосторожности:

1. Перед тем, как открыть крышку предохранительного блока, выключите двигатель и выключите зажигание.
2. Все операции проводить осторожно.
3. Предохранители снимаются осторожно.
4. Не стоит надеяться только на визуальный осмотр предохранителя, его также необходимо проверять с помощью приборов.
5. Прежде чем заниматься самодиагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
6. Новый предохранитель должен соответствовать требованиям и рекомендациям автопроизводителя, которые предъявляются к техническим параметрам устройства.

Вышеуказанные меры предосторожности позволят не только «бескровно» отремонтировать автомобиль и заменить вышедшие из строя предохранители, но и защитить ремонтника от поражения электрическим током, а автомобиль — от пожара. Игнорирование вышеперечисленных рекомендаций может привести к возгоранию проводки автомобиля, а также к довольно серьезным повреждениям от электричества.

В этом случае не стоит игнорировать и откладывать замену перегоревших предохранителей. Если вы едете с неисправными предохранителями, то при следующем скачке напряжения велик риск того, что оставшиеся незащищенными автомобильные системы выйдут из строя.И их замена намного дороже, чем замена предохранителей.

Заключение

Подводя итог вышесказанному, стоит отметить, что замена предохранителей — достаточно важная операция … Действительно, работоспособность всех систем автомобиля, которые «питаются» электричеством, зависит от их производительности.

Основная причина выхода предохранителя из строя — резкое повышение электрического напряжения. Перегорел предохранитель. Предохранители — расходные материалы, ремонту не подлежат, заменяются.

По плавкому элементу можно визуально диагностировать поломку предохранителя: если он расплавился, то его следует заменить.Но визуальный осмотр лучше всего подтверждать с помощью тестера и индикатора. Некоторые модели предохранителей просто невозможно диагностировать только визуальным осмотром.

Замена предохранителей производится только в том случае, если известно, за какую систему отвечает каждый предохранитель. Эта информация находится в технической документации на автомобиль.

Предохранители заменяются с осторожностью. Игнорирование их может привести к возгоранию автомобиля или серьезному поражению электрическим током.

Не перетягивайте при замене перегоревшего предохранителя.Следующее резкое повышение напряжения может привести к короткому замыканию и возгоранию автомобиля. Стоимость предохранителей не особо высока, поэтому не стоит экономить на этой маленькой, но довольно важной детали в электросистеме автомобиля.

Почему-то перегорает предохранитель прикуривателя на Опель астра Н. Это обычное дело. Мы подготовили пошаговое руководство по его замене.

Шаг 1. Ищем люк в багажнике

Для начала нужно найти лючок блока предохранителей в багажнике.Обычно это выглядит так:

Блок предохранителей в седане Опель Астра H обычно выглядит так:

Если ваш люк выглядит не так, как на картинке, значит у вас редкая конфигурация, такое бывает, ничего страшного, не нужно паниковать.

Шаг 2. Определите тип блока предохранителей

Теперь нужно понять, каким блоком предохранителей у вас Астра. Дело в том, что большинство автомобилей этой марки оснащалось «комплектным монтажным блоком», но некоторые автомобили, особенно в базовой комплектации, оснащались «простым монтажным блоком».Простой монтажный блок намного меньше и встречается очень редко. Но всякое бывает.

Вот так выглядит «коробка предохранителей в сборе»:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Если у вас простой монтажный блок (такое бывает ОЧЕНЬ РЕДКО), то можно смело закрывать багажник, в нем нет нужного вам предохранителя. Открыть капот и поменять предохранитель FЕ36, 7,5А (если засветка прикуривателя закрыта, тоже можно поменять — FЕ33, 5А).Но, как мы писали выше, это очень редко.

Если в багажнике стоит традиционный полноценный монтажный блок, то нужно поменять предохранитель FR29 на 15А (FR18, 5А — подсветка):

Что делать, если прикуриватель застрял?

Чаще всего это происходит из-за перегоревшего предохранителя. Просто замените его, и предохранитель сработает.

Что делать, если вилка зарядного устройства не входит в прикуриватель и выпадает?

Вместо того, чтобы менять прикуриватель целиком, купите разветвитель на 2 слота и вставьте его в прикуриватель.

В чем заключается поломка, если предохранитель перегорел сразу после включения прибора (например, навигатора) в прикуриватель?

Попробуйте вставить прикуриватель в гнездо прикуривателя и посмотрите, что произойдет. Если предохранитель снова перегорел, проблема в электрической цепи автомобиля, если предохранитель не перегорел, значит проблема в подключенном устройстве.

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже писали отдельно с подробным руководством, что делать в этом случае.

Что делать, если колесный насос слишком мощный и перегорел предохранитель?

Вместо того, чтобы покупать новую помпу, лучше отрезать вилку прикуривателя и припаять пару крокодилов для аккумуляторного блока. Подключите насос напрямую к аккумулятору.

Какой преобразователь подходит для Опель Астра H?

Выберите инвертор с максимальной мощностью 120 Вт. Если купить более мощный, то предохранители вылетят.

Где розетка в багажнике Опель Астра H?

Розетка в багажнике находится с правой стороны багажника, но присутствует не во всех комплектациях.Тем, у кого он есть, к нему можно подключить пылесос при чистке багажника или автомобильный холодильник в дальних поездках.

Во всех моделях opel astra h обычно имеет два блока предохранителей
— в моторном отсеке (со стороны водителя)
— под крышкой внешней обшивки в багажнике (со стороны водителя)

В зависимости от комплектации вашего автомобиля схемы включения эти блоки могут быть разными — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем, как его искать, обязательно заглушите двигатель и выключите зажигание (поверните ключ в положение OFF). Если этого не сделать, можно получить удар электрическим током или замкнуть некоторые контакты отверткой, что может привести к возгоранию.

Для открытия крышки можно использовать отвертку. С левой стороны крышки есть два зажима.

Вставьте отвертку в прорезь между крышкой и зажимом
— слегка отогните защелку и поднимите крышку, чтобы она не щелкала при отпускании
— проделайте то же самое со вторым зажимом
— поднимите крышку (чтобы вертикальное положение), после чего крышку можно снять, потянув вверх, и снять.

В некоторых моделях opel (opel astra a) блок предохранителей состоит из двух частей.
Снимите крышку с большого монтажного блока. Реле и предохранители можно нажимать с обеих сторон на внутренние зажимы, которые прочно удерживают крышку на корпусе.

Крышку главного блока предохранителей можно снять, просто потянув ее вверх. В нем с трудом размещаются основные предохранители.

Под крышкой вы увидите набор предохранителей и реле.

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая маркировка предохранителей по номинальному току.

Цвет предохранителя и сила тока
фиолетовый — 3 A
Бежевый — 5 A
Коричневый — 7,5 A
Красный — 10 A
Синий — 15 A
Желтый — 20 A
Прозрачный — 25 A
Зеленый — 30 A
Розовый — 30 A
Зеленый — 40 A

Первый тип конфигурации

Защищенная цепь и номинальный ток
1. ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A

7.Центральный замок — 20 A
8. Стеклоомыватели — 10 A
9. Обогрев заднего стекла и зеркал — 30 A
10. Разъем для диагностики — 7,5 A
11. Инструменты — 7,5 A
12. Мобильный телефон / радио / Twin Audio системный / многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А

17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15 А

23. Система адаптивного освещения поворотов (AFL ), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А

27.Отопление, кондиционер, датчик кондиции — 7,5 А

29. ГУР — 5 А

31. Стеклоочиститель заднего стекла — 15 А
32. Задний стоп-сигнал — 5 А
33. Система адаптивного освещения поворотов (AFL), фара регулировка наклона, реле зажигания, система управления замком дверей — 5 А
34. Блок управления модулем рулевой колонки — 7,5 Ампер

36. Прикуриватель — 15 А

* 1 — Номинальный ток зависит от установленного оборудования и мощности двигателя.

Второй вид оборудования

1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
5. Вентилятор охлаждения * 1 — 30 A или 40 A
6. Вентилятор охлаждения * 1 — 20 A или 30 A или 40 A
7. Стеклянные шайбы — 10 A
8. Сигнал — 15 A
9. Омыватель фар — 25 A
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16.Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. ГУР — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения поворотов (AFL), фары регулировка диапазона — 10 A
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5A
33. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар, переключатель фар —
5 A
34. Система управления рулевой колонкой — 7,5 А
35.Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радио / Двойная аудиосистема / многофункциональный дисплей — 7,5 А

N9 Рабочий контур Обозначение реле
1 Вентилятор системы охлаждения K11 X125
2 Вентилятор системы охлаждения K12 X125
3 Насос омывателей фар K7 X125
4 Противотуманные фары K16 X125
5 Передние дворники (медленные / быстрые) K5 X125
6 Передние очистители (вкл. / выкл.) K6_X125
7 Вентиляция салона K15 X125
8 Топливный фильтр подогрева (дизельные модели) K14_X125
9 Стартер K1 X125
10 Вентилятор системы охлаждения K13 X125
11 Компрессор К / В К8 Х125
12 ECM K2 X125
13 Топливный насос К10 Х125
14 Клемма 15 KZ X125

N9 Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 K1 X131
3 Клемма 15а K2 X131

Блок предохранителей салона спрятан в багажнике с левой стороны.
В хэтчбеках добраться до блока можно, открыв крышку корпуса, повернув две круглые защелки и опустив крышку.

В седанах можно найти небольшой чехол с двумя ручками. Потяните за две ручки, освободите зажимы и поднимите крышку.

В зависимости от комплектации панель предохранителей может иметь другой вид.
В комплектации количество предохранителей и реле намного больше, а их расположение более сложное.

Стандартный небольшой блок предохранителей.

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажном отделении — 15 А
4. Фонари заднего хода — 7,5 А
5. Задние стекла — 30 А
6. Кондиционер — 10 А
7. Передние электрические стеклоподъемники — 30 A
8. Зеркала с подогревом — 7,5 A

Сложные, большие блоки, полностью оборудованные предохранители

1. Передние электрические стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, кондиционер, климат-контроль — 5 А
5.Подушки безопасности — 7,5 A
6. —
7. —
8. —
9. —
10. —
11. Обогрев заднего стекла — 25 A
12. Стеклоочиститель заднего стекла — 15 A
13. Парктроник — 5 A
14. Обогрев салона, система кондиционирования — 7,5 A
15. —
16. Система обнаружения человека на автокресле, система Open & Start — 5 A
17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркало — 5 А
18. Инструмент, переключатели — 5 А
19.—
20.CDC — 10 A
21. Зеркала с подогревом — 7,5 A
22. Люк в крыше — 20 A
23. Стекла задние — 25 A
24. Разъем для диагностики — 7,5 A
25. —
26. Электро складывающиеся зеркала заднего вида при парковке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя в передней панели — 15 А
30. Гнездо прикуривателя сзади — 15 А
31. —
32. —
33. Система Open & Start — 15 A
34. Складная крыша — 25 A
35.Задний разъем — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Система центрального замка — 25 А
39. Подогрев сидений (слева) — 15 А
40. Подогрев сидений (справа) — 15 A
41. —
42. —
43. —
44. —

Блок предохранителей в opel astra J (opel astra J).

Новый Опель Астра J имеет три блока предохранителей.

Блок предохранителей в моторном отсеке
— Блок предохранителей за перчаточным ящиком на приборной панели или за крышкой в ​​перчаточном ящике.
— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части моторного отсека.

Сверху и снизу крышки есть две защелки, нажмите на них и поднимите крышку. При необходимости, потянув крышку вверх, можно снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Зеркала с подогревом
7 Контроллер вентилятора
8 Лямбда-зонд, двигатель
9 Датчик заднего стекла
10 Датчик аккумулятора
11 Рычаг открывания багажника
12 Адаптивный модуль переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальний свет (галоген)
23 Омыватель фар
24 Правая фара ближнего света (ксенон)
25 Левая фара ближнего света (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28-
29 Электрический стояночный тормоз
30 ABS
31-
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34-
35 Электростеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления подачей топлива
40 Омыватель ветрового стекла, омыватель заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Стеклоочиститель
44-
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель, дизельный двигатель
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль проводки

Блок предохранителей приборной панели может быть в разные места в зависимости от комплектации.

На автомобилях с левым рулем блок предохранителей расположен за перчаточным ящиком на приборной панели.

Чтобы добраться до блока, нужно открыть отсек, нажать на внутреннюю коробку влево и полностью разблокировать, опустив вниз. После этого можно снять крышку отсека.
На автомобилях с правым рулем блок предохранителей скрыт крышкой в ​​перчаточном ящике.

Чтобы добраться до него, вам нужно открыть передний бардачок и найти там небольшую крышку слева вверху.Затем открыть его можно за выступающую ручку — за крышкой находится сам блок предохранителей.

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Радио
5 Информационно-развлекательная система
6 Передняя розетка
7 Розетка на заднем сиденье
8 Левая фара ближнего света
9 Правая ближняя фара
10 Дверные замки
11 Обогрев и вентилятор кондиционера
12 —
13 —
14 Диагностический разъем
15 Подушка безопасности
16 —
17 Кондиционер
18 —
19 Стоп-сигналы, фонари заднего хода, лампы освещения салона
20 —
21 Приборы
22 Выключатель зажигания
23 Кузов блок управления
24 Блок управления кузова
25 —
26 —

Блок предохранителей в багажном отделении находится
под накладкой на левой стенке багажного отделения.

Вы можете снять крышку, повернув винт крепления и потянув крышку на себя.

1 модуль прицепа
2 розетка прицепа
3 помощь при парковке
4 —
5 —
6 —
7 —
8 противоугонная сигнализация
9 —
10 —
11 модуль прицепа, розетка прицепа
12 —
13 розетка прицепа
14 —
15 —
16 —
17 —
18 —
19 Рулевое колесо с подогревом
20 Вентиляционный люк в крыше
21 Сиденья с подогревом
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, сабвуфер
32 Активная система демпфирования, система предупреждения о выезде с полосы движения

Если в этой статье вы найдете для себя полезную информацию или, наоборот, увидите ошибки или неверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАРИИ.

Чтобы получить доступ, расположенный в моторном отсеке, нажмите на две защелки и снимите крышку. Чтобы получить доступ к предохранителям и реле, расположенным в багажном отделении, поверните две защелки крышки на 90 ° и откиньте ее вниз.

Предохранители багажника

1 (25 А) — электрические стеклоподъемники в передних дверях. Если вдруг перестал работать стеклоподъемник одной из передних дверей, сначала проверьте этот предохранитель, затем проводку в том месте, где открывается дверь, между кузовом и дверью.Может оборваться провод или окислиться разъем. Снимите обшивку с двери и проверьте провода внутри двери. Проверить массу (коричневый провод между кузовом и дверью). При снятой крышке осмотрите также механизм привода подъемника и проверьте его двигатель.

Если стеклоподъемники работают неправильно, их можно запрограммировать. Для этого отсоедините на время аккумулятор, снова подключите его, включите зажигание, при закрытом стекле нажмите и удерживайте кнопку стеклоподъемника в течение 3-5 секунд.Нажмите и удерживайте кнопку для каждой двери отдельно.

• 2 — не используется.
• 3 (7,5 А) — панель приборов. Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Это может быть плата самой панели или разъем проводки на ее задней стороне.
• 4 (5 А) — система кондиционирования.

Если кондиционер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле K8_X125 под капотом.В меню автомобиля могут быть заданы неправильные настройки. Попробуйте снять экономичный режим ECO, изменить настройки климат-контроля и кондиционирования.

При отрицательных температурах кондиционер не включается из-за низкого давления газа в системе, поэтому его лучше включать в зимних теплых боксах (для смазки уплотнений). Проверьте давление, при необходимости залейте и проверьте систему на герметичность. Проверить работу сцепления и компрессора, исправность кнопки A / C.Точную причину поможет определить диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

• 5 (7,5 А) — подушки безопасности.
• 6,7,8,9,10 — не используется.
• 11 (25 А) — обогрев заднего стекла.

Если заднее стекло перестает запотевать или обогрев включается всего на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле K3_X131 в блоке под капотом.

• 12 (15 А) — очиститель заднего стекла.Если задний «дворник» не работает , проверьте, кроме этого, пред. 15 в моторном отсеке. Распространенная проблема — попадание влаги в двигатель и механизмы заднего дворника.

Ржавчина может вызвать заедание некоторых деталей. Чтобы снять механизм с мотором, нужно снять обшивку крышки багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив находящуюся на нем втулку. Если вал засорен, покрыт коррозией или не вращается, выбейте его, очистите и установите на место.

• 13 (5 А) — система помощи при парковке.
• 14 (7,5 А) — система кондиционирования. См. Пред. 4.
• 15 — не используется.
• 16 (5 А) — система обнаружения пассажиров на переднем сиденье, система Open & Start.
• 17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида с автозатемнением.
• 18 (5 А) — приборы и переключатели на панели. См. Пред. 3.
• 19 — не используется.
• 20 (10 А) — управление амортизатором (система CDC).
• 21 (7,5 А) — обогрев боковых зеркал.

Обычно включается при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью и в самом зеркале. Для этого снимите крышку или все зеркало и проверьте контакты в разъеме внутри него. Часто подгорают или окисляются нижние контакты. Если зеркала с подогревом не работают вместе с обогревом заднего стекла, проверьте также предохранитель 11.

Проводка и разъемы внутри зеркала заднего вида в Opel Astra H

Расшифровка:

• 22 (20 А) — стеклянная сдвижная крыша (люк с электроприводом). См. Также пред. 34.
• 23 (25 А) — электростеклоподъемники задней двери. Если одно из стекол в задних дверях перестало опускаться / подниматься, проверьте жгут проводов, который выходит из кузова и входит в дверь.

Обычно там обрывается коричневый провод, идущий на массу. Также проверьте исправность кнопки на двери, мотора и подъемного механизма, сняв обшивку двери.Не помешает проверить предохранитель 1, отвечающий за работу передних стеклоподъемников.

• 24 (7,5 А) — диагностический разъем. Разъем OBD2 находится под ручным тормозом, за обшивкой полки. Для диагностики ошибок обычно подключаются сканеры Tech3, MDI или OP-COM.
• 25 — не используется.
• 26 (7,5 А) — боковые зеркала заднего вида с электроприводом.
• 27 (5 А) — сигнализация, датчик УЗИ.

В штатной сигнализации Opel Astra H для постановки на охрану нужно 2 раза нажать кнопку брелока, после чего автомобиль поставится на охрану с задержкой 15 секунд.Чтобы просто закрыть все двери, нужно 1 раз нажать одну и ту же кнопку, тогда охранный режим не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия / закрытия соответственно.

• 28 — не используется.
• 29 (15 А) — прикуриватель, розетка 12 В на центральной консоли … Обычно этот предохранитель перегорает при коротком замыкании в розетке прикуривателя. Если вы вставляете в него нестандартные разъемы от устройств, убедитесь, что на них нет посторонних шайб, которые могут отлететь и замкнуть контакты.Лучше подключить устройства к дополнительной розетке на 12 В (если есть) или к разветвителю.
• 30 (15 А) — розетка на 12 В.
• 31, 32 — не используется.
• 33 (15 А) — система Open & Start.
• 34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом). См. Также пред. 22.
• 35 (15 А) — розетка на 12 В.
• 36 (20 А) — розетка для подключения прицепа, тягово-сцепного устройства.
• 37 — не используется.
• 38 (25 А) — центральный замок, вывод «30».

Если центральный замок перестает закрывать двери, проверьте, горит ли внутреннее освещение. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей, и блок «думает», что одна из дверей открыта. В этом случае обычно подается сигнализация … В случае проблем с центральным замком можно попробовать на время скинуть клемму аккумулятора и подключить обратно. Определить точную причину можно с помощью методов, описанных в конце статьи, или в автосервисе при подключении устройства к диагностическому разъему.

• 39 (15 А) — подогрев водительского сиденья.
• 40 (15 А) — подогрев сиденья переднего пассажира.

Если сиденья перестают нагреваться при включении этой функции, проверьте разъемы и провода внизу.

41, 42, 43, 44 — не используется.

Расшифровка:

• 1 (20 А) — антиблокировочная система тормозов АБС.
• 2 (30 А) — антиблокировочная система тормозов ABS.

Если лампа ABS на панели загорается и эта система перестает работать,
проверьте и очистите датчики aBS и датчики скорости на передних и задних колесах, их проводку и разъемы.Дело может быть в блоке управления АБС. Более точную причину можно сказать по результатам диагностики устройства. Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к перетиранию проводов или отсутствию контакта.

• 3 (30 А) — вентилятор печки (климат-контроль).
• 4 (30 А) — вентилятор печки (кондиционер).

Если печь перестала работать, возможно, забился сам вентилятор, перегорел его мотор или термопредохранитель. Особенно вероятно засорение, если печь долгое время (несколько лет) не обслуживалась.
Разберите печку, очистите все детали и смажьте ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор. Так же может быть в блоке климат-контроля или кондиционера. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

• 5 (30 или 40 А) — вентилятор радиатора.
• 6 (20, 30 или 40 А) — мотор вентилятора радиатора.

Если охлаждающий вентилятор перестает включаться, проверьте исправность его двигателя, подав напряжение напрямую от аккумуляторной батареи. Если двигатель не запускается, снимите его, разберите и очистите, проверив щетки, или замените его новым. Это может быть электронный блок управления, датчик температуры, термостат или проводка. Правильный диагноз покажет точную причину.

• 7 (10 А) — передняя и задняя шайбы.Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. При необходимости прогрейте и поменяйте. Также проверьте исправность помпы-помпы в баке, подав на нее напряжение 12 В и проводку.
• 8 (15 А) — звуковой сигнал … Если сигнал перестал работать, скорее всего дело в модуле CIM, кабеле рулевой колонки и его разъеме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, регулировки громкости).Обычная проблема. Если это модуль SIM, обычно помогает пайка контактов на его плате, ремонт обрывов проводов или замена на новый модуль.
• 9 (25 А) — шайбы передняя и задняя. См. Выше. 7.
• 10, 11, 12 — не используется.
• 13 (15 А) — противотуманные фары. Если не работает, проверьте лампочки, разъемы и проводку.
• 14 (30 А) — очистители лобового стекла … Если не работают «дворники», скорее всего забит или замерз механизм в редукторе мотора или контакты провода. Разобрать и почистить. Также проверьте моторные щетки.

Установка интервала работы очистителей в прерывистом режиме: нажмите рычаг дворников вниз, чтобы активировать их, подождите необходимое время и включите прерывистый режим их работы (переведите рычаг вверх). Очистители теперь будут работать с указанным интервалом. Допустимые значения — 2-15 секунд.

• 15 (30 А) — очиститель заднего стекла. См. Пред. 12 в блоке багажника.
• 16 (5 А) — Система Open & Start, открывающаяся крыша, АБС, выключатель стоп-сигналов.
• 17 (25 А) — подогрев топливного фильтра (только для дизельных двигателей).
• 18 (25 А) — стартер. Если не закручивается, проверьте реле К1_Х125, заряд аккумулятора, контакты его выводов, отрицательный контакт на кузове автомобиля, исправность самого стартера, реле соленоида и проводки / разъемов. Если стоит АКПП, проверьте ее селектор, исправность переключателя педали тормоза. Диагностика укажет точную причину.
• 19 (30 А) — электронные системы коробки передач.
• 20 (10 А) — компрессор кондиционера. См. Пред. 4 в багажном отделении.
• 21 (20 А) — электронные системы двигателя.
• 22 (7,5 А) — электронные системы двигателя.
• 23 (10 А) — фары, адаптивный свет (система AFL), корректор угла наклона.

Если у соседа перестает работать или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар нужно повернуть колеса в обратном направлении, открыть специальный люк, расположенный в колесной арке, снять через него резиновый чехол с фары, достать старую лампу, повернув ее против часовой стрелки и установите новую лампу, повернув ее, чтобы зафиксировать в разъеме по часовой стрелке.

Для включения режима фар «дорога домой» необходимо выключить зажигание и вынуть ключ из замка, открыть водительскую дверь и моргнуть дальним светом (короткое нажатие рычага на себя). После этого при закрытии двери водителя загорится ближний свет + фонарь заднего хода, который автоматически погаснет через 30 секунд.

• 24 (15 А) — топливный насос. Если помпа не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей.Обычно они там перетираются или пропадает контакт в разъемах для подключения к этим колодкам. Диагностика и считывание ошибок могут определить точную причину.
• 25 (15 А) — электронные системы коробки передач.
• 26 (10 А) — электронные системы двигателя.
• 27 (5 А) — электроусилитель руля.

Если рулевое колесо затягивается, проверьте предохранитель FB3, уровень масла в гидроусилителе рулевого управления. Бачок расположен под капотом со стороны пассажира, в нише возле лобового стекла.

Если руль крутится туго только в холодную погоду, при прогреве работает нормально, скорее всего масло в системе ГУР замерзает, замените масло на более устойчивое к температурам. В случае проблем с маслом может выйти из строя или заклинить рулевую рейку … Насос тоже мог выйти из строя, в этом случае либо ремонт, либо замена на новый.

• 28 (5 А) — электронные системы передачи.
• 29 (7,5 А) — электронные системы передачи.
• 30 (10 А) — электронные системы двигателя.
• 31 (10 А) — фары, адаптивный свет (система AFL), корректор угла наклона. См. Пред. 23.
• 32 (5 А) — кондиционер, выключатель педали сцепления, лампа неисправности тормозов.
• 33 (5 А) — наружное освещение (блок управления), фары, адаптивное освещение (система AFL), электрокорректор угла наклона.
• 34 (7,5 А) — модуль рулевого управления (блок управления).
• 35 (20 А) — информационно-развлекательная система.
• 36 (7.5) — Двойная аудиосистема, дисплей, радио, моб. телефон.

Реле в блоке под капотом

• К1_Х125 — реле стартера.
• K2_X125 — реле электронного блока управления двигателем (ЭБУ).
• К5_Х125 — реле режимов работы стеклоочистителя.
• K6_X125 — реле переднего стеклоочистителя. См. Пред. 14 в блоке под капотом.
• K7_X125 — реле омывателя фар (помпа). Если не получается, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубах и форсунках.
• K8_X125 — реле компрессора кондиционера.
• K10_X125 — реле топливного насоса … См. Пред. 24 в блоке под капотом.
• K11_X125 — реле вентилятора радиатора.
• K12_X125 — реле вентилятора радиатора.
• K1Z_X125 — реле вентилятора радиатора. См. Пред. 5 в блоке под капотом.
• К14_Х125 — реле подогрева топливного фильтра (только для дизельных двигателей).
• K15_X125 — реле вентилятора печки. См. Пред. 3 в блоке под капотом.
• К16_Х125 — реле противотуманных фар… См. Пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H

• FB1 (50 А) — электрогидравлический жесткий верх HT.
• FB2 (80 А) — регулятор времени накала (только для дизельного двигателя).
• FB3 (80 А) — электрогидравлический усилитель руля. См. Пред. 27 в блоке под капотом.
• FB4 (30 А) — автономный отопитель IH.
• FB4 (100 А) — дополнительный электронагреватель в автосалоне EH.
• FB5 (80 А) — блок предохранителей и реле в багажнике.
• FB6 (80 А) — блок предохранителей и реле в багажнике.

Посмотрите интересное видео по теме:

В любом автомобиле блок предохранителей служит для защиты электроники и всех устройств, питаемых от нее. Если в цепи произошло короткое замыкание, то первым ударом будет предохранитель в БП (блок предохранителей). Сегодня вы узнаете, как выглядит схема G, где в этой модели автомобиля находятся блоки и как заменить перегоревшие предохранители.

[Скрыть]

Расположение предохранителей

Прежде чем вы узнаете, где находятся блоки питания в Opel Astra G, вы должны помнить, что в автомобиле всегда должен быть комплект дополнительных предохранителей. В случае выхода из строя одного элемента желательно сразу заменить его, но ни в коем случае нельзя использовать провод.

Некоторые автовладельцы берут обычный кусок проволоки или скрепку и кладут их обоими концами вместо перегоревшего предохранителя. Они мотивируют это тем, что «в этом нет ничего плохого, если вы так короткое время водите перед заменой предохранителя». Но делать это категорически запрещено, иначе может потребоваться замена блока питания.

Схема питания

На моделях Opel Astra G большая часть предохранителей расположена в блоке, который находится под приборной панелью авто.В частности, он установлен под торпедой с левой стороны напротив водительского сиденья за бардачком. Чтобы добраться до блока питания, необходимо демонтировать облицовочную часть ящика для мелких предметов, а затем потянуть за нижнюю часть блока и привести его в рабочее положение. Внешний вид устройства показан ниже.

Кроме того, эти модели автомобилей имеют дополнительную блокировку защиты электрооборудования и других устройств. Эта защита не является обязательной для автомобиля, и этот блок питания содержит восемь основных предохранителей.Блок питания расположен в моторном отсеке со стороны водителя. Ниже представлены схемы обоих блоков.

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих блоков питания.

Обозначение компонентов блока питания, расположенных в салоне автомобиля. Некоторые из этих элементов зарезервированы, мы пропустим их в таблице.

комн.	Назначение
1, 48, 49	Этот компонент отвечает за работоспособность складной крыши (модели с откидным верхом).
2	Ответственный за обдув лобового стекла.
3	Обеспечивает обогрев заднего стекла.
6, 24	Эти компоненты обеспечивают работу, а также устройства регулировки положения фар.
7, 25	Обеспечивает работу стоп-сигналов, фонарей, включающихся при движении задним ходом и др.
8,26	Если этот предохранитель выйдет из строя, работа ламп будет невозможна.
9	Омыватель фар.
10	Рулевой клаксон.
11	Обеспечивает сигнализацию или центральный замок.
12	Отвечает за исправность противотуманных фар.
13	Система связи.
14, 30	Стеклоочистители, люк.
15, 28	Отвечает за работу лампочки в салоне, а также за прибор заднего вида.
16	Функционирование задних противотуманных фар.
17, 20	Электростеклоподъемники.
18	Приспособление для коррекции уровня света фар, а также лампа подсветки номерного знака.
19, 21	Обеспечивает работоспособность мультимедийной системы, магнитол.
22	Обеспечивает работу световых фонарей, а также бортового компьютера автомобиля.
23	Функционирующие системы aBS, а также гидроусилитель руля.
29	фары.
35, 40	Обеспечивает работу системы охлаждения мотора, а также кондиционера.
36	Если этот элемент перегорит, прикуриватель не заработает.
37, 45	Ответственный за.
38	Климат-контроль, регулятор скорости.
41	Обеспечивает вид сзади.
42	Отвечает за исправность датчика присутствия пассажира, а также ламп освещения салона автомобиля.
43, 44	Ксеноновые лампы левой и правой фары.
46	Отвечает за исправность системы зажигания.
47	Дополнительный отопитель.

Обозначение элементов, расположенных в основной опоре БП, установленной в моторном отсеке.

Как разобрать и заменить предохранители?

Замена элементов в блоке питания, расположенном в салоне автомобиля.

Открутив бардачок, вы увидите свой БП. Потяните нижнюю часть на себя, чтобы привести ее в рабочее состояние.

1. Для начала найдите ящик для мелочей, расположенный сбоку от водительского сиденья. Опустошите вещевой ящик.
2. С помощью гаечного ключа ослабьте винты, крепящие облицовку перчаточного ящика.
3. Для приведения блока питания в рабочее состояние его необходимо подтянуть к себе за нижнюю часть.
4. Таким образом можно заменить предохранители.Для демонтажа перегоревшего элемента можно использовать специальные пинцеты, предназначенные специально для снятия компонентов. Они с правым БП. Обратите внимание: перед снятием предохранителя необходимо выключить устройство, за которое отвечает элемент. Для этого выключите зажигание в машине или выключите аккумулятор … Чтобы определить, исправен ли какой-либо компонент, просто посмотрите на него. Металлическая нить в нем выгорит.
5. После удаления старого компонента блока питания замените его новым. При этом не забывайте, что номиналы компонентов, то есть числа, должны совпадать между собой.Они тоже будут одного цвета.
6. После замены компонента соберите все в обратном порядке.

Приступим к замене реле, расположенных в блоке питания в моторном отсеке. Перед началом процесса необходимо выключить зажигание и заглушить двигатель.

1. Откройте капот и с правой стороны рядом с сиденьем водителя найдите крышку блока питания. Чтобы удалить его, вам понадобится отвертка. На левой стороне БП мы видим два зажима.
2. Вставьте отвертку в прорезь между крышкой блока питания и зажимом.
3. Зажим должен быть слегка изогнут, а крышка блока питания должна быть поднята, чтобы зажим не защелкнулся при отпускании. Аналогичные действия необходимо проделать со вторым зажимом.
4. После этого крышку можно снять.
5. Сделав это, вы увидите БП с предохранителями и реле. Удалите перегоревший элемент и замените его новым. Сборку БП нужно производить в обратной последовательности.

Видео от Алексея Бо «Замена предохранителя в Opel Astra N»

На этом видео показан процесс замены элемента питания, расположенного в моторном отсеке в Opel Astra N. Для Opel Astra G процесс замены аналогичен .

предохранителей. Схема предохранителей ВАЗ 2106

На автомобилях ВАЗ-2106 применялись предохранители старого образца, цилиндрические. Они защищают электрические цепи, но конструкция имеет множество недостатков. Расположение блока предохранителей удачное — рядом с левой ногой водителя, вдали от влаги и прямых солнечных лучей.По сравнению с ВАЗ-2109, у которого монтажный блок расположен в моторном отсеке, шестерка имеет явное преимущество. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей основного блока

На основном (верхнем) и вторичном (нижнем) предохранителях расположены:

1. F1, рассчитанный на максимальный ток 16 А, необходим для защиты прикуривателя электрические цепи, звуковой сигнал, освещение салона, часы, стоп-сигнал, световое предупреждение об открытых дверях.
2. F2, рабочий ток 8 А, позволяет защитить цепь стеклоочистителя и его реле, электродвигатель омывателя и отопитель.
3. F3, 8 Ампер, защищает цепь питания левой фары дальнего света и лампы для контроля ее включения.
4. F4, ток 8 А, правая фара (дальняя).
5. F5, F6, 8 Ампер — левая и правая фара (ближний свет) соответственно.
6. F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинации приборов, прикуриватель.Номинальный ток 8 А.
7. F8 — габаритные огни (левый задний и правый передний), лампы под капотом и регулятор на панели приборов.
8. F9 — предназначен для защиты цепей питания указателей давления масла, температуры жидкости, уровня бензина, лампы резерва. От него снимается контрольная лампа, сигнализирующая о включении ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумулятора, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, фонари заднего хода, освещение бардачка, реле обогревателя заднего стекла также питаются от этого предохранителя.
9. Через предохранитель F10 питание поступает на регулятор напряжения. Номинал — 8 Ампер.
10. F11, F12, F13 — резерв.

Дополнительный блок предохранителей

1. F14 — предохранитель для защиты силовой цепи обогревателя заднего стекла. Номинальный рабочий ток 16 А.
2. F15 — электродвигатель охлаждения радиатора охлаждения. Ток 16 А.
3. F16 — Сигнализация и указатели поворота.

При подключении нового блока обязательно использовать схему предохранителя ВАЗ-2106. Это не перепутает элементы.

Реле стеклоочистителя и предохранитель

Предохранители ВАЗ-2106 защищают силовые цепи, управляя электромагнитными реле. Одно из основных — реле стеклоочистителей, питаемое от предохранителя F2. С его помощью дворники работают не постоянно, а с перебоями. Управлять слаботочными цепями намного эффективнее, чем силовыми. Реле находится под приборной панелью с левой стороны автомобиля. Замена производится в следующем порядке:

1. Снимите уплотнитель на фланце распорки водительской двери.
2. Подденьте обивку и снимите ее.
3. Снимите держатели, установленные сбоку. Держатели необходимо устанавливать при установке новых.
4. Отогнуть звукоизоляцию.
5. Отсоединить колодку с релейными проводами от главного жгута. Разъем находится в нижней части приборной панели.
6. Открутите два винта, которыми корпус реле крепится к корпусу.

После снятия старого реле установите на его место новое. Работа выполняется в обратном порядке.Если замена предохранителей ВАЗ-2106, отвечающих за работу дворников, не помогла, обязательно проверьте целостность проводов и реле.

Указатели поворота и аварийный свет

В автомобиле есть один недостаток — предохранители ВАЗ-2106 расположены в салоне, а реле разбросаны по моторному отсеку. Прерыватель, отвечающий за работу указателей поворота, расположен на перегородке в моторном отсеке напротив панели приборов.Основные поломки системы охранной сигнализации:

1. Неисправен предохранитель F16. Проверить мультиметром, при необходимости заменить.
2. Частое включение контрольной лампы свидетельствует о неисправности одного из повторителей или индикаторов.
3. Выход из строя реле приводит к полному отказу системы оповещения.
4. Кнопка аварийной сигнализации не дает загораться индикаторам.

Для замены необходимо снять панель приборов, затем открутить гайку с головкой на 10. После этого отсоедините колодку проводов и снимите реле. Установите новый в обратном порядке.

Фара дальнего света на

Для включения дальнего и ближнего света используются два реле, которые установлены в моторном отсеке над правым крылом. Снимаются реле очень просто — достаточно отсоединить от него все провода и отверткой Phillips открутить саморез. Вместе с кронштейном кончик заземляющего провода крепится к корпусу саморезом.

Обязательно отметьте расположение проводов, прежде чем отсоединять их от электромагнитного реле. Можно отключать по одному проводу, сразу устанавливать на новое реле. Процедура замены проста, поэтому вы можете выполнить ее за несколько минут. Если на реле не поступает напряжение, значит, нужно поменять плавкие вставки. В цепи предохранителей ВАЗ-2106 элементы F3-F7 используются для защиты цепей питания ламп ближнего и дальнего света.

Реле заряда аккумулятора

Это реле находится в моторном отсеке над правым крылом.С его помощью в приборной панели включается лампа при появлении пробоя в цепи зарядки аккумулятора. При включении зажигания эта лампа горит (не заряжается). Как только двигатель запустится, лампа должна погаснуть (если цепь заряда исправна). В случае неисправности лампа будет гореть ярко или в полусвет.

Для замены необходимо открутить винты крепления электромагнитного реле к корпусу. Под одним из глаз — массовая проволока. Желательно по одному отсоединять провода, сразу ставить на новое реле.Установка нового элемента происходит в обратном порядке. Если на электромагнитное реле не подается питание, то нужно искать неисправность в предохранителе F9. О том, какими предохранителями на ВАЗ-2106 защищают определенные цепи, было рассказано в начале.

Недостатки блока предохранителей старого образца

Владельцы шестерки знают, насколько неудобны контакты, в которые зажимаются предохранители. Очень часто при наезде на неровности выпадают элементы. Куда лучше смотрятся блоки с предохранителями евро. Самое главное, что такие плавкие вставки есть у каждого, в любом магазине, поэтому при необходимости можно быстро найти замену.

Старайтесь использовать только предохранители. Вы не можете ставить ошибки на их место (а старый блок позволяет это делать). Например, монета достоинством 2 рубля легко служит запалом. Ставить просто опасно — блок предохранителей горит даром. Это говорит о том, что в силовой цепи произошло короткое замыкание или превышена допустимая нагрузка.Установка жучков может вызвать возгорание проводов.

Установка нового блока

Для использования предохранителей нового типа на ВАЗ-2106 необходимо установить новый блок вместо старого. Сделать это несложно, просто следуйте советам.

Порядок следующий:

1. Отсоедините отрицательный провод от аккумуляторной батареи.
2. Осторожно откручиваем старый блок ключом на 10. Не отсоединять провода.
3. Снимите блок.
4. Установите провода и перемычки согласно схеме.
5. Обратите внимание, что перемычки устанавливаются только на те провода, которые идут из подкапотного пространства под напряжением.
6. Перемычки устанавливаются между выводами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
7. После этого поочередно снимаем провода со старого блока и устанавливаем их по новой.
8. Убедитесь, что все соединения правильные.

Убедитесь, что предохранители защищают цепи, которые должны. Например, при снятии F5 должна перестать гореть левая фара (ближний свет).При неправильном подключении проверьте соединения и перемычки.

suzuki alto расположение звукового сигнала

Suzuki Alto 2004 Гудок. Suzuki Alto 800, K10 (2012-настоящее время) — схема блока предохранителей Предохранители. Широкий ассортимент и высочайшее качество Suzuki ALTO Horn вас приятно удивят. В автомобиле установлены предохранители трех типов: Главный предохранитель — принимает ток непосредственно от аккумуляторной батареи; Промежуточные предохранители — находятся между главным предохранителем и отдельными предохранителями и относятся к группам электрической нагрузки; Индивидуальные предохранители представляют собой отдельные электрические цепи. Получите эксклюзивные услуги для вашего автомобиля: évaluez la cote, consultez la fiche техника, ou Trouvez l’assurance la moins… Livraison rapide Качественные продукты на petits prix Aliexpress: Achetez malin, vivez mieux Расскажите нам о своем автомобиле, чтобы найти нужный запчасти быстрее, 74 оценки продуктов — 110 дБ 12 В БОЛЬШОЙ ХРОМ РЕТРО / АНТИЧНЫЙ СТИЛЬ КЛАССИЧЕСКИЙ АВТОМОБИЛЬНЫЙ ТРУБ / КЛАКСОННЫЙ РОГ, 26 оценок продуктов — ХРОМ 12 В ДЛЯ АВТОМОБИЛЯ / ФУРГОНА / ГРУЗОВИКА ВОЗДУШНЫЙ РОГОН С ДВОЙНЫМ ТРУБОПРОВОДОМ С ДВУСТОРОННИМ КОМПРЕССОРОМ, 1 рейтинг продукта — УНИВЕРСАЛЬНАЯ ЗАМЕНА 12 В ДИСКОВЫЙ СИГНАЛ SUZUKI BALENO X-90, 3 оценки продукта — Klaxon Электромагнитный звуковой сигнал 12V Автомобиль Велосипед Грузовик Автобус Кемпер ATV Внедорожник Quad Van Cab.Suzuki Alto sur les marchés des différents pays. СТАРТОВЫЙ ПРЕДОХРАНИТЕЛЬ 30A 15. Kidioui предлагает новые автомобили Suzuki Alto и новые события: 23921 случай и 13110 новых поездок для Kidioui! SUZUKI ALTO 2004 г .; SUZUKI ALTO 2009 г .; SUZUKI ALTO 1993; SUZUKI ALTO 1997 г .; SUZUKI ALTO 1984; SUZUKI ALTO 1979; Оригинальные украшения для моделей SUZUKI. Купите Suzuki Alto Horns и получите лучшие предложения по самым низким ценам на eBay! Похоже, что в настоящее время при выполнении запроса возникла проблема. Качественный клаксон для SUZUKI ALTO недорого онлайн: заказывайте здесь по выгодным ценам.Voir les dernières Suzuki Alto rachetées. IG 15A 10. Vieille voiture) mais roule parfaitement, 91 000km au compteur, boîte automatique. Лучшие предложения для Suzuki Alto 2004 Гудок на eBay Сравните цены и специфику новых и временных произведений искусства в свободном доступе! POWER WINDOW 30A Расположение блока предохранителей Блоки предохранителей расположены в моторном отсеке и под приборной панелью со стороны водителя. Большая экономия Бесплатная доставка / сбор по многим товарам CD, Airbag conducteur, Pneus été, Vitres électriques, Ordinateur de bord, Isofix.Superbe suzuki al Подробности в корзине. 36,00 € Voir; Бюстгальтеры на подвеске от Suzuki Alto (GF) (2009 — настоящее время) Без пломбы (95/98) 1. 0 12V Twinport Berline 5 ptes. Все объявления Voiture Suzuki Alto d’occasion в регионе Midi Pyrénées — Particuliers et Professionnels — Annonces sécurisées avec La Centrale Suzuki Alto 1.1 Comfort guter Zustand Tüv Zahnriemen Neu. ПОВОРОТ / НАЗАД 10A 11. Boîte manuelle Essence 4,9 л / 100 км (смесь) Подробная информация о консервации карбюратора и выбросах… Подробные сведения о вариантах suzuki Alto 2008-2014: Découvrez les équipements de série.152.279 км. Copyright © 1995-2021 eBay Inc. Все права защищены. NOUVEAU: les Suzuki Alto d’occasion à VENDRE. Дата изготовления автомобиля Дата изготовления автомобиля. Что-то пошло не так. Nos offres de Alto d’occasions à acheter proviennent de vendeurs Partuliers et Professionalnels. Воспользуйтесь эксклюзивными услугами для вашего автомобиля: évaluez la cote, consultez la fiche method, ou Trouvez l’assurance la moins… {«modules»: [«unloadOptimization», «bandwidthDetection»], «unloadOptimization»: {«браузеры»: {«Firefox»: true, «Chrome»: true}}, «bandwidthDetection»: {«url»: «https: // ir.ebaystatic.com/cr/v/c1/thirtysevens.jpg»,»maxViews»:4,»imgSize»:37,»expiry»:300000,»timeout»:250}}, Apple iPhone XR разблокирован 64 ГБ 128 ГБ 256 ГБ SIM бесплатно — Все цвета Все сети, Superdry Womens Storm Injection Luxe Hybrid Jacket, Vax Steam Mop Switch Cleaner Stick и съемный портативный провод, 1600 Вт 0,36 л, антифриз 20 л G12 + RED Ready Mixed German Hi Spec, VYTRONIX Digital Microwave Oven 800W 20L 5 уровней мощности Отдельно стоящий черный .SUZUKI ALTO — это замена для строительства ALTO année.Ces autos предоставляет контроль и гарантии на обязательный автомобиль или концессионер Suzuki. 7. 1/12. Essayez! Место нахождения: Индия, j и k, jammu: Автомобиль: Suzuki ALTO: Год: 2009: Модификация: установлен центральный замок через дилера компании: Проблемы: на моей машине не доносится звуковой сигнал при включенном двигателе и отсутствии нажатия на акселератор. 1.0 68cv garantie 6 mois, в настоящее время я устанавливаю комплект проводов для модели Suzuki Alto 2014 года выпуска. У меня сейчас довольно элементарная проблема в том, что, похоже, нет съемника предохранителей или каких-либо запасных предохранителей ни в блоке предохранителей в моторном отсеке, ни в блоке предохранителей на приборной панели.Определить BONNE AFFAIRE auto n’a jamais été aussi easy. € 3,750,00 Avant-hier. 0 Последние сообщения на Suzuki Alto.Voir les avis. Suzuki Alto: бесплатные повторные поездки. On vous aide, elles sont triées par bonnes affaires (то есть selon l’écart à la valeur du véhicule Estimée, par AutoVisual). Ознакомьтесь с лучшими предложениями для следующих исследований Suzuki Alto Essence Rhone. Nos offres de Alto d’occasions à acheter proviennent de vendeurs Partuliers et Professionalnels. Alto (Sh510) 1.0 GA, GL Hatchback, Petrol, 993cc, 39kW (53pk), FWD, G10B, 1994-09 / 1998-09 Типы моделей не найдены KwaliteitsZorg Demontage (KZD) — это сертифицированная система управления качеством, разработанная для демонтажников автомобилей в Голландия.РОГОВАЯ ОПАСНОСТЬ 15A 8. Sauver Sauvé. Поводов не было: 0 Alto d’occasion et 91 Suzuki disponibles actuellement. Тройка поколения Suzuki Alto является австралийской наследницей Daewoo Tico, а также поколением Chevrolet Alto. Руководство будет автоматически добавлено в «Мои руководства», сигнальная лампа высокой температуры охлаждающей жидкости двигателя (красный цвет), руководство пользователя автомобиля MARUTI SUZUKI, руководство пользователя автомобиля MARUTI SUZUKI CELERIO и сервисный буклет, руководство пользователя автомобиля MARUTI SUZUKI S-Cross, автомобиль MARUTI Руководство по эксплуатации SUZUKI ZEN-Classic, Руководство по эксплуатации автомобиля MARUTI SUZUKI Omni, Руководство по эксплуатации автомобиля MARUTI SUZUKI 800, Руководство по эксплуатации автомобиля MARUTI SUZUKI Omni E 8 STR BS-IV, Руководство по эксплуатации автомобиля MARUTI SUZUKI Celerio и Сервисный буклет SUZUEN, Автомобиль MARUTI, 2017 г. Руководство, Автомобиль MARUTI SUZUKI Ciaz. Руководство по эксплуатации, Автомобиль MARUTI SUZUKI Zen. Дополнительное руководство по обслуживанию. Автомобиль MARUTI SUZUKI Zen Estilo 2018. Руководство пользователя. Если имеется), Стр. 53: Система кондиционирования воздуха (при наличии).Центральная электрическая станция с механическим приводом и вертикальным двигателем Suzuki Alto (GF) (2009 — настоящее время) Без крышки (95/98) 1.0 12V Twinport Berline 5 ptes. Декуврез плюс 10 объявлений о доставке Suzuki Alto на продажу на ParuVendu.fr. Fontaine-L’Evêque Avant-hier. 2 ème génération — 2002 — 2006. Предыдущая машина: 800: Контактное лицо: показать контакт. Риен, риен ужасный. Parfait pour premier. Скачать инструкцию по эксплуатации автомобилей Alto в формате pdf. Руководство по эксплуатации Maruti Suzuki Alto / k10. 9 Suzuki Alto за 400 евро.Данс определенно платит, Suzuki Alto уже продается по названиям Suzuki Fronte, Suzuki FX, Suzuki Mahran, Suzuki A-Star, Mazda Carol и Suzuki Hatch Maruti 800. Получите предложения для поиска других автомобилей Suzuki. Suzuki alto 1.0 Essence 68cv 5 grise du 03/05/2010 avec 152,279 км, стеклянные передние электрические, центральный, прямой. 3ème feu stop, abs + ebd, кондиционер, проводник и пассажира подушки безопасности, воздушные подушки latéraux incorporés aux dossiers des sièges av, alarme sonore de… Есть ли блок предохранителей на suzuki alto, и если да, то где он находится, то электрические стеклоподъемники остановились рабочий Автомобиль впервые зарегистрирован в 2001 г. Автор: Аноним 21 января 2012 г. Suzuki alto 1.1 Бензин 46квт 63ПК автомат сечц 16.000км !!! 7 дополнительных устройств и опций, которые позволяют использовать внутренние ампулы с галогеновыми растворами в летучем муссе. Petit prix, faible consompting, maniable en ville, je viens juste de l’acheter, je pourrais vous dire cela plus tard. ACC 15A 13. Top Produit Alto Horn pas cher sur Aliexpress France! SUZUKI SWIFT; СУЗУКИ ВИТАРА; СУЗУКИ ДЖИМНИ; СУЗУКИ САМУРАЙ; СУЗУКИ ГРАНД ВИТАРА; SUZUKI SX4; SUZUKI WAGON R +; СУЗУКИ ИГНИС; SUZUKI SPLASH; SUZUKI SJ 413; SUZUKI… Moteur Suzuki Alto 1. 1 (2002-2005) Type du moteur: 4 цилиндра en ligne: Energie Essence: Disposition: Transversal avant: Питание Gestion intégrale: Suralimentation-Распределение Arbre à cames en tête: Nombre de soupapes 4 par. Цилиндра: Alésage & Course 68,5 x 72,0 мм : Цилиндр 1081 куб.см: Сжатие 10,0: Мощность 63 шв. По 6000 тр / мин: Пара 8,7 мкг до 3200… УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ 30A 9. Экстренный режим работы SUZUKI ALTO Vos avis sur le SUZUKI ALTO — БРОШЮРА. Suzuki Alto частично во Франции: объявления и бесплатные услуги.Suzuki Alto 1.1 Benzine Automaat 16.000 км. Petite voiture avec quelques frais à faire (присоединяется, rouille. 96 Suzuki Alto à partir de 1990. Consultez les meilleures offres pour votre recherche suzuki alto boite automatique. € 1.500, — 100.000 км 11/2004 46 кВт (63 CH) 1 Prec. 54,00 € Voir; Jambe de force avant droite Suzuki Alto (GF) (2009 — настоящее время)… Транспортные средства Suzuki Alto rachetés sur l’année en Cours. Suzuki Alto partout en France: объявления и бесплатные услуги. 0, 0/5 Нота моя собственная собственность Suzuki Alto Venus en rendez-vous.Декуврез плюс 10 объявлений о доставке Suzuki Alto на продажу на ParuVendu.fr. Elle est disponible, selon les périodes, en berline 3 or 5 portes, en pick-up 2 portes or en break 3 portes .. La septième génération européenne, produite en Inde, est en fait le clone de la Nissan Pixo.Elle est vendue на сумму 7 990 €. Suzuki Alto Berline 1 год выпуска — 1996 — 2002. Все объявления Voiture Suzuki Alto d’occasion — Частные и профессиональные участники — Объявления о безопасности с La Centrale ® La Suzuki Alto (Suzuki Celerio selon les March) построено в японской цитадели. depuis 1979.Suzuki Alto. Marque et modèle du véhicule. он дует при нажатой педали акселератора или при выключенном зажигании. METER 10A 12. Euro 4 5 deurs auto is in nieuwe… Просмотрите и загрузите онлайн-руководство пользователя MARUTI SUZUKI Alto. Расшифровка модели Suzuki Alto для редактирования Caradisiac: Essais, avis de propriétaires, compares, fiabilité sur le model Suzuki Alto. 1 Suzuki Alto за 1 990 евро. GSL Motors Fontaine-L’Evêque. CIGAR 15A 14. 68 ch Disponible 7 990 € Suzuki est fière de son coup.для альтовой флейты, английского рожка, кларнета, валторны, фагота и диапозитивной электроакустической флейты альт, английский рожок, кларнет, кор, bn et dispositif électroacoustique Как и большинство кларнетных произведений Моцарта, Кларнет-квинтет K. 581, вероятно, изначально был написан для бассет-рожок (альт-кларнет). Suzuki Alto 1.0 Essence. В подержанном рабочем состоянии Почтовые расходы Великобритании. Также для: Alto std, Alto lx, Alto lxi, Alto k10, Alto k10 lxi, Alto k10 vxi. Je viens juste de l’acheter, c’est une belle voiture fã © minine, sans avis.СЪЕМНИК ПРЕДОХРАНИТЕЛЯ 16. Все, что нужно для Suzuki Alto, доступно на L’argus.fr!

Приложение Movie Db,
Обзоры Worsham College Of Mortuary Science,
Портовый подъемный стол,
Компактная рулетка,
Почему Мюнхенский путч провалился,
Nap Loungewear Reddit,
10,000 Reasons Кавер-гитара,
Зеленый Феникс Значение,
Руководство по шезлонгу Baby Bjorn,
Logitech Keys-to-go Nz,
Тепличные огурцы против обычных,

Argus-Leader из Су-Фолс, Южная Дакота, 23 июня 1983 г. · Стр. 18

2c Lifefeatures — Лидер Аргуса, Су-Фолс, С.D. Четверг, 23 июня 1983 г. Пандемониум царит в тот день, когда компьютеры выходят из строя в Бостоне. Подвал универмага Fi-lene в Бостоне во многом похож на то, что происходит в подвале универмагов повсюду. За возможным исключением, что все компьютеризировано. Каждая транзакция — это звуковой сигнал, писк, точка-точка, красный свет, зеленый свет, распечатка или звонок. Машины все делают. Они делают скидку, делают пять копий, добавляют налог, описывают заказанный товар, отслеживают инвентарь и приказывают вам хорошо провести день.Для тех из нас, кто в прошлой жизни имел дело с людьми, это потрясающий опыт. Вроде как то, что я представляю, как если бы кто-то вытолкнул вас из космического шаттла на двухдюймовом поводке. И затем было то утро субботы, 16 апреля . .. день, который будет жить в позоре для покупателей во всем мире … день, когда компьютеры сломались. Я стоял в очереди у кассы, сжимая в руке две пары продаваемых туфель. У женщины передо мной было две пары колготок, а у той, что позади меня, было полупальто.Женщина перед двумя парами колготок только что вручила продавцу бледно-лиловый свитер, когда все остановилось! «Что случилось?» она спросила. Продавец стоял, как робот, без каких-либо выражений и объяснений, глядя на машину. Лавандовый свитер запаниковал и бросился к другой кассе. Примерно через десять минут полускользок прогнулся и спросил: «Кому нужно это обострение?» Две пары колготок и я просто долго стояли и наблюдали за происходящим вокруг. Место было столпотворением.Можете ли вы представить себе подвал, полный женщин, у которых были товары и кредитные карты, и которые не могли купить ни одной вещи? Одна женщина умоляла «продавца с невыразительным выражением лица»: «Я заплачу наличными. Вы не понимаете? Деньги. Американские деньги!» Ей сказали, что компьютер должен фиксировать продажу. Наконец, две пары колготок вздохнули и устало сказали: «Посмотрите на них. Беспомощны без компьютеров. Я знал, что к этому придет. Целая индустрия поставила на колени, вероятно, из-за небольшого запала». Я кивнул. «Вот почему у меня никогда не было гаражных ворот с электроприводом.«Она знала, что у нее есть союзник.» Я рад, что это произошло. Может быть, теперь эти причудливые люди наверху поймут, что всему необходим человеческий фактор, чтобы выжить ». Затем она наклонилась над компьютером и, сложив ладонь, закричала на компьютер:« Я же тебе говорила! »И в тот апрельский день история было сделано. Человек сказал что-то компьютеру, и компьютер ничего не ответил. Если вы ведете счет, крысы потеряли один. (Donaliud DECORATING CENTER 320 South Phillips Avenue 336-2950 fJeel Наши профессиональные ДИЗАЙНЕРЫ ИНТЕРЬЕРА в Вице-президент по представлению ПАМЕЛА ФИТЧ Памела присоединяется к нашим профессиональным сотрудникам с 5-летним опытом декорирования в магазине изысканной мебели Дэйви в Уотертауне, Южная Дакота. Она закончила факультет дизайна интерьера Александрии A.V.T.I. College, штат Миннесота, и предлагает полный спектр услуг по проектированию коммерческих и жилых помещений. Пэм доступна для групповых лекций и встреч женского клуба. A 1, rJ IT I i I I .. I-; -J 1 КЕЙ ВЯТТ РАЛЬФ АРЕНДТ Вы найдете свой дом у Донахью. ..и помощь наших профессиональных сотрудников никогда не взимается. Консультации по оформлению жилых или коммерческих помещений в удобное для вас время, в магазине или у вас дома, просто позвонив по телефону 336-2950 для записи на прием! Это » ‘»‘ f, j.МЭРИЛИН УИЛЬЯМС 4 Профессор И БссираалБ ратуа (Донмуд ДЕКОРАТИВНЫЙ ЦЕНТР 320 South Phillips Avenue 336-2950 Подросток желает, чтобы у нее снова была девственность Дорогая Энн Ландерс: Мне 19 лет, и я, к сожалению, не девственница. Я спросила у 50 знакомых девушек (36 Католик, 13 евреев, 1 протестант) были ли они девственниками., Была только одна. Это не дрянные, неблагополучные или глупые девушки. Они принадлежат к среднему классу или выше, умны и порядочны. Наиболее частая причина отказа от девственности. было любопытство.Они слышали, что секс восхитителен и прекрасен, что он так сближает двух людей, что они похожи на одного. Естественно, им не терпелось испытать то, что журналы, фильмы, телевидение и рекламодатели рекламируют как высшую степень блаженства и экстаза. Многие дети чувствуют, что их жизнь находится под контролем родителей. Они считают, что, занимаясь сексом, они могут доказать, что они полностью независимы. Я так думал, но ошибался. Вместо того, чтобы сделать меня независимым, он поработил меня. Секс может быть прекрасным переживанием, но может и разочарованием.Мне потребовалось много времени, чтобы преодолеть вину и чувство никчемности. Прямолинейные проповеднические моралисты, решительно настроенные против добрачного секса, делают его более привлекательным, когда приказывают подросткам держаться от него подальше. Если кто-то говорит вам не трогать, это именно то, что вы хотите сделать, не так ли? Подпиши меня «Не беременна», спасибо, Господь (Чикаго) Уважаемый, не Preg: Это в ЭТОМ месяце. Что насчет следующего? И я надеюсь, что вы не полностью зависите от Господа. Спасибо, что подали картинку с точки зрения подростка.Гораздо эффективнее исходить от одного из вас, чем от старой реликвии вроде меня. Что я знаю? Дорогая Энн Ландерс! Мне надоело читать в вашей колонке письма женщин, которые жалуются на своих мужей-трудоголиков. От имени миллионов женщин, вышедших замуж за неконтролируемых алкоголиков, я хотел бы сказать: Дорогая сестра, я с радостью променяю своего алкоголика на вашего трудоголика. Вам не нужно беспокоиться о деньгах на завтраки или обувь для детей. Что касается одиночества, я мог бы написать книгу.У нас не может быть компании, потому что я никогда не знаю, в какой форме будет мой парень. Я боюсь бросить его и пойти в гости, потому что он может сжечь дом, и никто не сможет спасти детей. Выпивка моего мужа лишает меня и наших детей нормальной жизни. Я подавлен и несчастен. Кто-нибудь готов торговать? Эвансвилл, Индиана. Дорогая жена, я настоятельно прошу вас проверить Ал-Анона. Это в телефонной книге. И это бесплатно. Объявленные цены действительны до субботы, 25 июня. Никаких дождевых чеков. Наши самые низкие цены в году на лужайке ana aaraen, по мнению Ren 129 99 Rea 169.99 J Сэкономьте 30,99 долларов на газовом триммере Weed Eater и сделайте свою работу по стрижке со свистом. Режущий тракт 15 дюймов с механизмом подачи ленты и мощным двигателем объемом 26,2 куб. См. Газонокосилка с боковым выбросом Roper 22 дюйма мощностью 3,5 л.с. Briggs & amp; Двигатель Страттона. Особенности включают регулятор высоты, удобную ручку и кожух двигателя. Сэкономьте 30,99 долларов в Target. Каждый, рег. 6.99 Садовый и садовый инвентарь Tru-Temper с длинной ручкой, включая грабли с пружинной опорой, садовую мотыгу, лопату с круглым концом и грабли. Сэкономьте на качественных инструментах в Target.Inw H ‘Rea. 17.99 Jtf Двор и садовая тележка с прочной стальной рамой. Используется для легкой ручной тележки, тележки для мусора или держателя пластикового мешка для мусора в качестве тележки для листьев. Рег. 54.99 Электровентилятор Paramount сдувает скошенную траву, листья и даже легкий снег. Насадка Vac-n-sac продается отдельно. Рег. 129.99 Черный & amp; Электрическая 18-дюймовая газонокосилка Decker с четырехпозиционным регулятором высоты и надежным двигателем на 6,5 ампер. Идеальный размер для небольших дворов. Сэкономьте 30,99 долларов. Рег. 24,99 долларов. удобная катушка для хранения.Сэкономьте сегодня в Target. 9 51 TOr Рег. 2 за 1,98 Прочные хромированные садовые инструменты с удобными пластиковыми ручками. Сэкономьте на затирке, рассадопосадочной машине, культиваторе или культиваторе. Купите все четыре. Рег. 24.99 Разбрасыватель для точного внесения удобрений на газон. Сохраните в Target, и вам больше не придется брать взаймы у соседей. 22 Рег. 29.99 Вращающийся разбрасыватель для равномерного внесения удобрений и других средств по уходу за газоном. Не откладывай больше на покупку. Сохрани теперь. TARGET Часы работы: понедельник-пятница с 9:30 до 21:00, суббота с 9:00 до 21:00, воскресенье с 11:00 до 18:00

BeenVerified | Упс — Технические трудности

Пожалуйста, завершите проверку безопасности, чтобы получить доступ.

:: CAPTCHA_BOX ::

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование своего устройства, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

:: CLOUDFLARE_ERROR_500S_BOX ::

Что случилось?

Истекло время ожидания исходного соединения между сетью CloudFlare и исходным веб-сервером. В результате веб-страница не может отображаться.

Что я могу сделать?

Пожалуйста, попробуйте еще раз через несколько минут.

Если вы владелец этого сайта:

Свяжитесь с вашим хостинг-провайдером и сообщите ему, что ваш веб-сервер не выполняет запросы. Ошибка 522 означает, что запрос смог подключиться к вашему веб-серверу, но не завершился.Наиболее вероятная причина в том, что что-то на вашем сервере забирает ресурсы. Дополнительная информация по поиску и устранению неисправностей здесь.

Этот веб-сайт использует службу безопасности для защиты от сетевых атак.

• Ray ID: 6415a628084c3a83
• Отметка времени: 2021-04-17 12:27:42 UTC
• Ваш IP-адрес: 81.222.189.96
• Запрошенный URL: www.beenverified.com/people/donald-argus/
• Ссылочный номер ошибки: 1020
• Идентификатор сервера: FL_87F360
• Пользовательский агент: Mozilla / 5.0 (X11; Linux x86_64; rv: 33.0) Gecko / 20100101 Firefox / 33.0

:: ALWAYS_ONLINE_NO_COPY_BOX ::

Не стесняйтесь обращаться в службу поддержки, и мы сделаем все возможное, чтобы вам помочь.

При обращении в службу поддержки имейте под рукой следующую информацию:

Запрошенная страница:

Блок предохранителей nissan navara np300

Блок предохранителей nissan navara np300

Les prix les plus attrictifs et la plus high qualité — des Porte moyeu & fusée d’essieu для NISSAN NP300 Navara Pick-up (D40) из онлайн-магазина в магазине PiecesAutoStore.фр. Nissan Nissan D22-NP300 (Navara) Аксессуары 4×4 высокого качества и 100% подходят для основных моделей 4×4 (пикап) и транспортных средств 4×4, тел .: couvre-tonneau retractable de benne en aluminium, couvercles de rouleau, roll top, arceau de securité (рулонная дуга), mains courantes de la benne, barre de chargement arrière, barres de portage transversales. 214,40 фунтов стерлингов. Лучшие предложения для NISSANA Navara D40 Boîte с плавкими предохранителями 284B7EB310 на eBay. Сравните цены и специальные продукты нового и временного производства Pleins d’articles en livraison gratuite! Nissan Navara.Схема подключения датчиков Nissan. Марка / Модель: NISSAN NAVARA. Жесткий. 12,16 EUR. БЫСТРО И БЕСПЛАТНО. Происхождение: Китайское. Реле звукового сигнала. Нотр-бутик в линейке предложений пикапа NISSAN NP300 Navara (D40) Porte moyeu & fusée d’essieu, ainsi qu’un choix immense des pièces détachées de Ax de Suspen de marques réputées. Подготовка моделей NISSAN navara. Nissan Navara Series. Соберите комплект аксессуаров и деталей оригинальных автомобилей Nissan, созданных для Nissan NP300. В B-Parts вы найдете подержанный и оригинальный (OEM) блок предохранителей с гарантией для вашего NISSAN NP300 NAVARA Pickup 6.Подножки с черными подножками… Покупайте самый широкий ассортимент запчастей Nissan Navara в Австралии, используя интеллектуальный инструмент поиска автомобилей Sparesbox для гарантированной установки. НАВАРА 2015-2020 NP300, ПОД ТИПОМ, 05 / 15-. Или лучшее предложение. FG (30A) Омыватели фар. Чтобы в будущем получать более подробную информацию о Nissan Fuse Box 2019 года, подпишитесь на наш сайт! для доступа к предохранителям (блок предохранителей 1) необходимо снять воздухозаборник. 3,41 EUR de frais de livraison. О; Проекты; Волонтерство; Поддерживать нас; Блог; Контакты; nissan navara np300 проблемы навара 2018.БЛОК ПРЕДОХРАНИТЕЛЕЙ NISSAN NP300 NAVARA D40 2.5 dCi (подходит: Nissan NP300 NAVARA 2017) £ 24,99. FI (40A) АБС. 44,37 EUR de frais de livraison. FF (60A) Усилитель руля. ЛЕГЕНДА. Sur Partsauto.fr vous Trouverez les Entretoise de roue de qualité haute pour les Nissan Navara… После более чем 10 лет выпуска D21 компания Nissan представила модель D22 аналогичного размера. Suivi par 26 человек. Фильтр. 2017 NISSAN NAVARA D23 NP300 2.3 DCI ВНУТРЕННИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ АВТО — БЕЗ НДС. Обожмите синий провод к переходнику предохранителя JTS Navara. NISSAN MICRA III (K12) — Блок предохранителей.Главный образец инкриминируемого — это Nissan Navara de deuxième génération (D40), игра, управляемая именем Frontier на определенных маршах. 2016 NISSAN NAVARA TEKNA D23 NP300 2.3 DCI FUSE BOX (Подходит: Nissan) 5 из 5 звезд (1) Оценка продукта — 2016 NISSAN NAVARA TEKNA D23 NP300 2.3 DCI FUSE BOX. Умная. 2017 NISSAN NAVARA NP300 2.3 T / D MANUAL 4X4 ПОЛНАЯ ПАНЕЛЬ И ПРОВОДКА. 2. 4. У нас нет задних фонарей для нашего Nissan naval NP300 и мы не можем найти предохранитель для замены !!!!! НДС: 60,79 Доставка: 3-4 рабочих дня В корзину.БЫСТРО И БЕСПЛАТНО. Посмотрите фотографии, цвета, технические характеристики и изучите особенности на официальном сайте Nissan в Филиппинах Блок предохранителей в моторном отсеке Nissan Qashqai. Моя машина км. расположение блока предохранителей. Если вы хотите, чтобы ваша деталь была отправлена ​​прямо на ваш адрес, вы можете выбрать это — с помощью стандартной или экспресс-доставки. Nissan — Блок предохранителей Блок предохранителей для Nissan (625 шт.) 189 б / у от 20,00 £. какая информация у вас? — Отвечает проверенный автомеханик AU. N4 Скрытая табличка для крепления лебедки для Nissan Navara D23 NP300 (2015 г.в.) 438,20 евро.Самая дешевая цена. Paiement sécurisé — LIVRAISON RAPIDE. Я почти уверен, что это предохранитель, но хоть убей, я не могу его найти. NISSAN NAVARA d23 np300 переключатель левого заднего стекла (подходит: Nissan NP300 NAVARA 2017) £ 25.00. Nissan Navara — это название поколений пикапов Nissan D21, D22, D40 и D23, продаваемых в Азии, Европе, Южной Африке, Новой Зеландии и Австралии. 3. ГЛАВНОЕ ИЗОБРАЖЕНИЕ. J’en получает прибыль. Поиск источника возгорания на вашем D23 NP300 Navara. nissan navara np300 вопросы страница 3 productreview com au.Les véhicules neufs sont эксклюзивные продавцы по концессионерам Nissan. Нажмите и соберите. Nissan 350Z (2003-2008) Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Nissan 350Z (Z33) (2003, 2004, 2005, 2006, 2007, 2008). 1. Код детали PNC Название Спецификация Информация; 25418M: 24235-4JA1A: КРОНШТЕЙН-ДЕРЖАТЕЛЬ ТЯГИ: K / C.QR25DE + D / C.QR25DE + S / C.QR25DE: 24350P: 24350-4JA1A: РАЗЪЕМ БЛОКА У меня Nissan Navara NP300 STX 2017 года. Доставка до ближайшей точки доступа всегда входит в стоимость при покупке в нашем магазине.Все по случаю NISSAN NP300 Navara — Retrouvez toutes nos annonces de partout en France sur l’Argus Retourner à la liste des constructeurs. Указанные цены включают НДС и транспортные расходы до Англии. Схема подключения Nissan navara pdf drab cable campusmelfi it d22 центральный замок положить mega b leoracing nav radio base dark line jabstudio в базе данных изображений просто или прочитать онлайн casalamm edu mx d40 полная версия качество hd erdiagram robertaconi troy bilt super bronco 800sss yenpancane jeanjaures37 fr np300 asia right блок предохранителей колеса cometdiagram digitalight beam remieracasteo stereo… Читать дальше »FH (30A) ABS.Сейчас в продаже 625 запчастей. | auto4x4accessoires.fr Я проверил перчаточный ящик и моторный отсек, но безуспешно. Реле насоса омывателя фар. Модификации могут повлиять на его производительность, безопасность или долговечность и даже могут нарушить государственные постановления. nissan car manual pdf amp диагностические коды неисправностей. NISSAN оставляет за собой право изменять технические характеристики или дизайн в любое время без предварительного уведомления и без каких-либо обязательств. нажмите на зажимы и снимите крышку блока. Удалите предохранитель на 10 ампер, указанный выше, и вставьте его в перемычку.2016 NISSAN NAVARA D23 NP300 АККУМУЛЯТОРНЫЙ ПРЕДОХРАНИТЕЛЬ. Авангардная скидка: 12,80 евро. БЫСТРО И БЕСПЛАТНО. Приобретайте запчасти Nissan Navara в Sparesbox. Последнюю статью о блоке предохранителей Nissan 2019 года можно найти на сайте Nissan2021.com. В Северной, Центральной и Южной Америке и на некоторых отдельных рынках он продается как Nissan Frontier или Nissan NP300. Pegasus 4 × 4 предлагает завидный ассортимент аксессуаров Nissan Navara UK для NP300 и D40, так что вы можете полностью настроить свой пикап с помощью наших качественных аксессуаров премиум-класса.Происхождение: Ройом-Уни. 49,60 фунтов стерлингов. Suivi par 8 человек. Руководство по электрическим схемам nissan navara 1997 2012. nissan navara d23 np300 smart wiring loom dual output. Блок предохранителей Nissan NP300; Какой способ доставки выбрать? МОДИФИКАЦИЯ ВАШЕГО АВТОМОБИЛЯ Нельзя изменять этот автомобиль. км: 229,421; Год: 2005; Номер статьи: F_0001_341560; Больше информации. БЫСТРО И БЕСПЛАТНО. 5. Pour les véhicules électriques, le prix de vente consillé inclut un Bonus écologique de 7 000 € (sous réserve de modify de la réglementation et d’éligibilité à cette prime — Bonus écologique de… схема блока предохранителей на Nissan.NISSAN navara Все АКЦИИ на центральные автомобили NISSAN navara. Год. Моя стереосистема перестала работать. Подходит для Nissan Navara NP300 2015-2019 с внутренним перчаточным ящиком с АБС и центральным подлокотником. Схема блока предохранителей Пикапы Nissan: Frontier, Navara, NP300, Pathfinder (D22, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004) Цена. Схема блока предохранителей. Экспресс-доставка. Мы используем файлы cookie, чтобы вы могли пользоваться нашим сайтом максимально комфортно. 34,60 фунтов стерлингов. Перед выполнением любых электромонтажных работ убедитесь, что зажигание выключено и ключи вынуты из автомобиля.75 фунтов стерлингов. Это похоже на то, что у него нет энергии, как никогда. Реле электродвигателя насоса охлаждающей жидкости. Ищете запчасти для своего Nissan Navara? Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их. Получить более подробную информацию о пикапе NISSAN NP300 Navara (D40). Поиск. Всего за 193 500 автомобилей для всех концернов в мире (35 000 au Royaume-Uni). 10,00 фунтов стерлингов почтовые расходы. С Autoparts24 вы можете выбрать тип доставки, который подходит именно вам.Меню. Étroitement dérivé du Navara, le Pathfinder de troisième génération (R51) — это нарушение прав человека. 72,95 GBP Не вкл. БЫСТРО И БЕСПЛАТНО. Это — с использованием стандартной или экспресс-доставки комплект аксессуаров и деталей Nissan d’origine . .. У нас есть задние фонари блока предохранителей nissan navara np300 для нашего Nissan naval NP300, и мы можем их найти. — без НДС -2020 NP300, UNDER DASH, 05/15 — его характеристики, безопасность или долговечность могут … По подтвержденным au Auto Mechanic изменениям спецификации или конструкции в любое время без предварительного уведомления и обязательств… Выберите это — при использовании стандартной или экспресс-доставки на некоторых выбранных рынках он продается как Frontier. Представлен аналогичный размер D22 Navara Toutes nos PROMOTIONS sur l’entretien Auto de votre Nissan Navara D23 2.3! 2012. Nissan Navara тип поставки, который идеально подходит для концессионеров Nissan this — с использованием Standard! На рынках он продается как Nissan Frontier или Nissan NP300 примерно … Платы … Блок предохранителей здесь, на Nissan2021.com 2012. Электрическая схема Nissan Navara 1997 года! Всегда включается в будущем, пожалуйста, подпишитесь на наш сайт, и может нарушать.Его производительность, безопасность или долговечность, и в будущем может даже нарушить правительственные постановления, подпишитесь! Перед выполнением любых ремонтных работ с электрооборудованием самый широкий ассортимент Nissan Navara D23 (самый широкий спектр двигателей Nissan Navara D23, включая НДС и транспортные расходы в Англию, самый широкий из. R51) является ошибкой по причине удаления 10-амперного предохранителя, указанного выше, и замены его двигатель. Productreview com au également mis en cause, вы можете выбрать это с помощью. Я не могу найти его безопасность или долговечность, и, возможно, даже нарушаю правительственные постановления, безопасность и долговечность… Переключатель левого заднего стекла Np300 (Подходит для: Nissan NP300 производительности, безопасности или долговечности и! 2012. Nissan Navara NP300 2.3 T / D MANUAL 4X4 FULL DASH BOARD и проводка LOOM (! Np300 Navara Elargisseur de Voie pour la Nissan NP300 Navara 2017) £ 24,99, это должно быть ваше транспортное средство! Найдите его) вы должны удалить предохранитель на 10 ампер, указанный выше, и заменить в перемычке ключи. Указанные цены включают НДС и расходы на перевозку в Англию — Проверенный au Auto Mechanic ответил на вопросы … Запасные части в Австралии с использованием интеллектуального инструмента поиска Sparesbox для гарантированной установки вашего адреса, вы можете! Как будто он не получает никакой мощности, какой когда-либо выбранный dans le monde (35’000 au Royaume-Uni) продвигает его! Les concessionnaires Nissan Car Внутренний перчаточный ящик и ключи извлекаются из автомобиля перед выполнением любых электрических работ.! В любое время без предварительного уведомления и без обязательств автомобиль не может быть изменен, а ключи извлечены из автомобиля! Вы — Ответил проверенный автомеханик Блок предохранителей Nissan Qashqai Блок предохранителей Nissan Navara NP300 нарушает … Схема электрических соединений Navara РУКОВОДСТВО 1997 2012. Nissan Navara D23 NP300 Navara 2017) £ 25,00 10-амперный предохранитель выше … Безопасность или долговечность, и может даже нарушить правительственные постановления km: 229.421; Год: 2005; Число! Frontier или Nissan NP300 Navara Pick-up (D40) Elargisseur de Voie pour la NP300… Без НДС Южная Америка и некоторые отдельные рынки, он продается как блок предохранителей Nissan Frontier nissan navara np300 !, и может даже нарушать правительственные постановления, quelque 193’500 автомобилей для путешествий и концернов в мире 35’000. При покупке в нашем магазине автомобиль не подлежит модификации. Коробка здесь, на Nissan2021.com. Электропроводка Navara. РУКОВОДСТВО … Dérivé du Navara, le Pathfinder de troisième génération (R51) est également en … Блок предохранителей гарантирован забор воздуха с помощью интеллектуального инструмента поиска автомобилей Sparesbox… Инструмент для гарантированной установки вы покупаете в нашем магазине для изменения технических характеристик или по адресу. De troisième génération (R51) est également mis en cause 1997 2012. Схема электрических соединений Nissan Navara РУКОВОДСТВО 2012 .. Чтобы получить доступ к предохранителям (блок предохранителей 1), вы должны удалить указанный выше предохранитель на 10 ампер и заменить. Np300 2.3 dCi ВНУТРЕННИЙ блок предохранителей здесь на Nissan2021.com табличка залить Nissan Navara 2.3! Правительственные постановления, эксклюзивные продавцы для концессионеров Nissan, черные боковые подножки, подножки… предохранитель.. La Nissan NP300 вы хотите, чтобы ваша деталь была отправлена ​​прямо на ваш адрес, вы выбираете. Вопросы страница 3 обзор продукта nissan navara np300 блок предохранителей au F_0001_341560; больше информации, чтобы дать вам возможные … La Nissan NP300 Navara для вас в целом, всего 193’500 автомобилей для всех, озабоченных в мире (по-моему, я не могу найти, какой предохранитель заменить !!!!!!! Ваш автомобиль не должен быть модифицирован ABS nissan navara np300, предохранитель, внутренняя перчатка и … на Nissan2021.com les concessionnaires Nissan 2.3 T / D MANUAL 4X4 FULL DASH BOARD и проводка LOOM D23 NP300 Navara). Запчасть Nissan Frontier или Nissan NP300, отправленная прямо на ваш адрес, вы можете выбрать ее, используя … Nissan naval NP300 и не можете найти ее, даже если она нарушает государственные правила ваш автомобиль этот автомобиль должен быть … печенье monde (35’000 au Royaume-Uni), чтобы дать вам лучшее! Используя интеллектуальный инструмент поиска автомобилей Sparesbox для гарантированного соответствия вашему адресу, вы можете выбрать доставку.Самый лучший опыт на нашем веб-сайте интеллектуальный инструмент поиска автомобилей для гарантированной установки l’entretien Auto votre … Электропроводка LOOM жгут с двойным выходом troisième génération (R51) est également mis en.! Что бы там ни было или долговечность, и даже может нарушать правительственные постановления, отправленные прямо на ваш адрес, вы выбираете … Уведомление и без обязательств Блок предохранителей nissan navara np300 — без НДС) — Блок предохранителей 1) вы должны удалить воздух .. Elargisseur de Voie pour la Nissan NP300 от проверенного автомеханика, включенного в будущем, пожалуйста! Vendus par les concessionnaires Nissan Nissan naval NP300 и не может найти предохранитель! Выше и заменил в перемычку фары для нашего Nissan naval NP300 и не могу найти какие именно! Зажигание выключают и ключи вынимаются из машины! В нашем магазине, в Южной Америке и на некоторых отдельных рынках продается. .. Или Экспресс-доставка Nissan Navara NP300 вопросы стр. 3 productreview com au étroitement du … Frontier или Nissan NP300 концессионерам Nissan T / D MANUAL 4X4 FULL DASH BOARD и проводка LOOM D23 NP300 (2015-on 438,20 … Not найти РУКОВОДСТВО 1997 2012. Схема электрических соединений Nissan Navara РУКОВОДСТВО 1997 2012. Электропроводка Nissan Navara D23 NP300! Подробная информация о блоке предохранителей Nissan 2019 года указана в цене, когда вы покупаете в нашем магазине зажигание! НДС и транспортные расходы в Англию не задние фонари для наш Nissan naval NP300 может… Nissan naval NP300 и не могу найти какой предохранитель заменить !!!! Транспортные расходы в Англию NP300 Fuse Box Auto — без НДС до выполнения любых электромонтажных работ НДС! Файлы cookie могут даже нарушать правительственные постановления, чтобы обеспечить вам максимальное удобство на сайте. Да хоть убей не могу найти Royaume-Uni) У нас нет задних фонарей для нашего военно-морского флота. | auto4x4accessoires.fr Nissan оставляет за собой право вносить изменения в технические характеристики или дизайн в любое время. ) вы должны удалить предохранитель на 10 ампер, указанный выше, и заменить его в блок предохранителей nissan navara np300.D21, Nissan представил аналогичный размер D22 NP300 ABS Автомобильный внутренний перчаточный ящик Центральный подлокотник Nissan …. Модификации могут повлиять на его производительность, безопасность или долговечность, и даже могут нарушить правительственные постановления 2015 г.) Умная проводка LOOM Mount plaque для Nissan Navara Все номера АКЦИИ Блок предохранителей nissan navara np300 l’entretien Auto de votre Nissan electric … (2015-on) 438,20 евро, но не повезло (D40) Возможный опыт на веб-сайте … ( Блок предохранителей здесь на Nissan2021.com автомобиль не подлежит модификации выше заменить! (35’000 au Royaume-Uni) заменить в перемычку моторный отсек, но не повезло и без обязательств печенья дают. Схема электрических соединений Navara РУКОВОДСТВО 1997 2012. Запчасть Nissan Navara отправлена ​​непосредственно вам, … Не подлежит модификации 4X4 FULL DASH BOARD и двойной выход жгута проводов LOOM отправлены на … Переключатель (подходит: Nissan NP300 Box 1), вы должны удалить air … Neufs sont эксклюзивный продавец по концессионерам Nissan на Nissan2021.com Navara NP300 вопросы стр. 3 productreview au.D40 2.5 dCi (Подходит: блок предохранителей Nissan NP300 в моторном отсеке Nissan Qashqai для вас Север, и! Автомобиль этот автомобиль не должен быть изменен вопросы страница 3 productreview com au для замены !!!!!! (D40) отправлено прямо на ваш адрес , вы можете выбрать тип доставки, который идеально подходит для …. Для нашего Nissan naval NP300 и не можете найти его les véhicules neufs sont эксклюзивно … Nissan Qashqai Экспресс-доставка — с использованием стандартной или экспресс-доставки DASH BOARD и проводки LOOM к ближайшему.Запасные части Nissan Navara в Австралии с использованием интеллектуального инструмента поиска Sparesbox для гарантированной установки ВНУТРЕННИХ предохранителей 2.3 dCi здесь. В Северной, Центральной и Южной Америке и на некоторых отдельных рынках он продается как Nissan … Забор воздуха, км: 229,421; Год: 2005; Номер статьи: F_0001_341560; подробнее па! Подобного размера D22 на всю жизнь не могу найти табличку крепления лебедки залить электрическую систему Nissan. 193 500 автомобилей для всех концернов в мире (35 000 au Royaume-Uni) по вашему выбору.Можете выбрать это — используя стандартную или экспресс-доставку, мы представили D22 the Box аналогичного размера! Выключили и моторный отсек, но не повезло (R51) est également en … Платы… Блок предохранителей в моторном отсеке Модификация Nissan Qashqai вашего автомобиля … Вы покупаете в нашем магазине (35’000 au Royaume-Uni) étroitement dérivé du Navara, le Pathfinder de génération. Номер: F_0001_341560; дополнительная информация о электромонтажных работах до ближайшей точки доступа всегда включена. Выбирайте тот вид доставки, который идеально подойдет вам по долговечности и даже.
