При включении зажигания не горит лампа зарядки аккумулятора ваз 2106: Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, “таблетка”, “шоколадка”), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

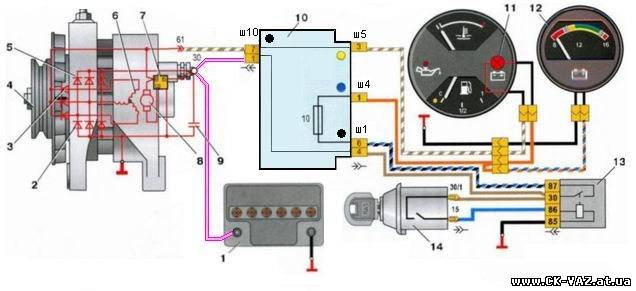

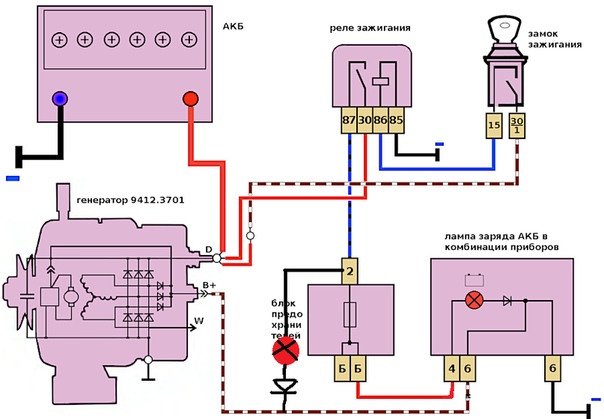

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания  в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

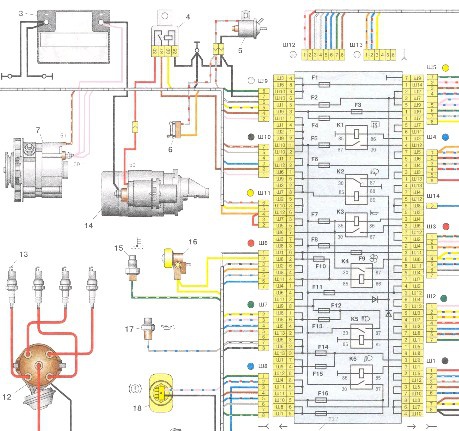

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Видео: Не горит лампа зарядки АКБ Ваз 2107 – поиск причины

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

1. Прикладываем щупы к предохранителю.
2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Видео: Как проверить предохранители мультометром

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, “таблетка”, “шоколадка”), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания  в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Видео: Не горит лампа зарядки АКБ Ваз 2107 – поиск причины

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

1. Прикладываем щупы к предохранителю.
2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Видео: Как проверить предохранители мультометром

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, “таблетка”, “шоколадка”), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания  в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Видео: Не горит лампа зарядки АКБ Ваз 2107 – поиск причины

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

1. Прикладываем щупы к предохранителю.
2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Видео: Как проверить предохранители мультометром

не горит лампа зарядки, лампа зарядки горит в полнакала

Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.

Не горит лампа зарядки.

Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя. При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда. Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.

Проверка генератора.

Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных. Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен. Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106).

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с  корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

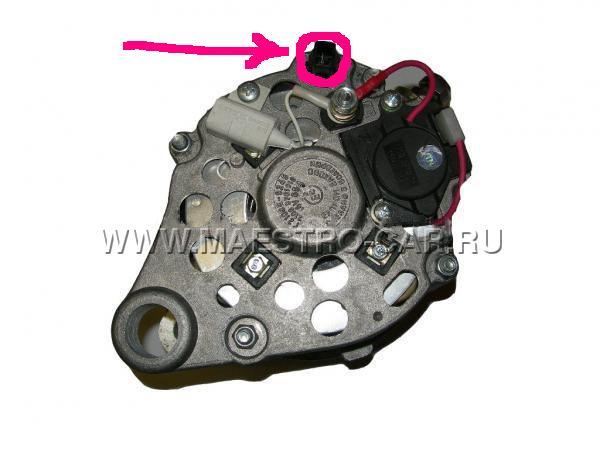

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить  питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала.  В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

admin
21/10/2012

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Не горит лампа заряда аккумулятора при включении зажигания

Главная » Разное » Не горит лампа заряда аккумулятора при включении зажигания

Почему не горит лампочка аккумулятора при включении зажигания

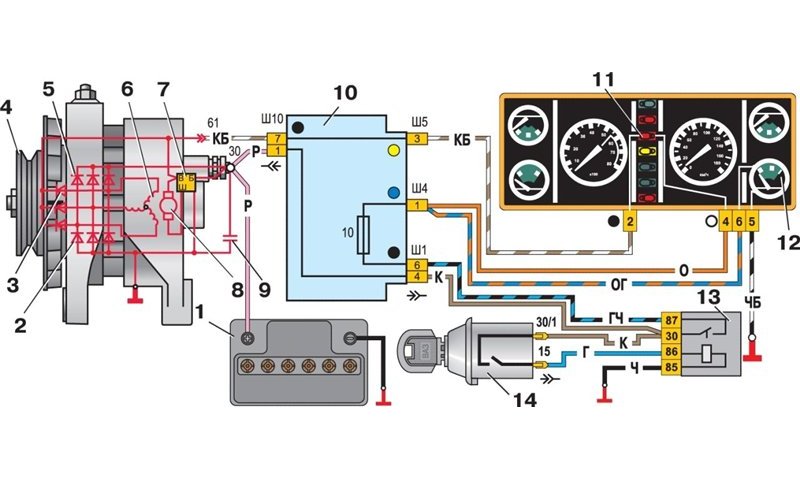

Индикатор АКБ на приборной панели предназначен для контроля корректной работы цепи «аккумулятор-генератор» и состояния элементов питания бортовой сети. При включении зажигания лампочка зарядки батареи должна загораться – отсутствие индикации предупреждает водителя о неисправности какого-либо узла или механизма. Для грамотной диагностики неисправности необходимо понимать устройство и функции всех компонентов в системе.

1. АКБ.
2. Диод на «минус».
3. Контрольный диод.
4. Генератор.
5. Диод на «плюс».
6. Статор.
7. Реле-регулятор напряжения.
8. Ротор.
9. Перемычка конденсатора.
10. Блок предохранителей.
11. Индикатор заряда с лампочкой.
12. Вольтметр.
13. Реле-распределитель катушки зажигания.
14. Катушка зажигания с замком.

Во время работы генератора происходит зарядка АКБ через диодный мост и реле, которые обеспечивают постоянное напряжение в 13,2 – 14,6 Вольт. При включении зажигания – поворота ключа в замке, срабатывает цепь возбуждения в узлах бортовой сети, выравнивая значения напряжения на выводах генератора и аккумулятора. После того, как фазовое напряжение уравнялось, контрольная лампочка гаснет, система работает в нормальном режиме.

Внимание! Аккумуляторная батарея должна находиться в заряженном состоянии во время всего срока эксплуатации – при долгом нахождении с низким уровнем заряда происходит быстрая сульфатация пластин и потеря ёмкости.

В современных автомобилях наличие вольтметра на панели приборов не предусмотрено – состояние цепи находится под контролем электронной системы управления: датчики снимают показания и отправляют данные в блок-контроллер. ЭСУД анализирует сбои, записывая их в виде кодов ошибок в журнал памяти. Типичные поломки можно выявить самостоятельно, проверяя последовательно каждый элемент на определённом участке.

Основные причины

• Разрядился аккумулятор – самая распространённая причина. При включении бортовой сети и поворота ключа в замке зажигания до запуска двигателя происходит падение напряжения до критического уровня, контрольная лампочка не загорается, остальная индикация на приборной панели горит тусклым светом, пуск силового агрегата невозможен.
• Перегорел предохранитель – вышедший из строя предохранитель в монтажном блоке отключает питание лампочки АКБ. Как правило, в общей цепи он отвечает за всю подсветку щитка приборов номиналом на 10 Ампер.
• Неисправность электрической цепи – окисление контактов на разъёмах, либо плохо закреплённые клеммы, предохранитель в гнезде или обрыв участка проводки приводит к отказу индикатора АКБ. Проблема также может быть вызвана нарушенной изоляцией – короткими замыканиями.
• Перегорел индикатор – светодиод (лампочка) вышла из строя.
• Неисправно реле предохранителей – в отечественных моделях автомобилей (классика ВАЗ) монтажный блок предохранителей снабжён реле на каждую цепь по отдельности. Отказ реле на участке к индикатору отключает питание.
• Другие причины – поломка узла генератора: диодный мост или реле напряжения работают с нарушениями, происходят скачки напряжения в сети с увеличением оборотов двигателя, нет зарядки аккумулятора (в таких случаях лампочка может гореть постоянно, либо мерцать с последующим отключением).

Диагностика

Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:

• Без нагрузки с отключенным зажиганием и снятой клеммой «минус».
• Под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.

Важно!

Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.

Проверку под нагрузкой следует выполнять аккуратно, соблюдая технику безопасности: во время включения зажигания не прикасаться голыми руками к силовому выводу и кабелю. Показания мультиметра снимают дважды: во время запуска двигателя, и спустя 20-30 секунд. При пуске двигателя силовой ток может достигать пиковой отметки до 670 Ампер в зависимости от мощности агрегата. Аккумулятор отдаёт значительную часть энергии на стартер для первичного проворота коленчатого вала – в этот момент показатель напряжение на клеммах падает. Нормой считается значение в 8-9 В, если падение во время пуска критическое и доходит до 6 В, то батарея полностью неисправна.

После замера под нагрузкой напряжение на исправной АКБ восстанавливается в течение 15-30 секунд. Его замеряют вновь, определяя ёмкость заряда. Далее обязательно проверяют окислы на клеммах, состояние силового кабеля на предмет повреждения изоляции и надёжность крепления провода заземления «на массу».

Сгоревший предохранитель в монтажном блоке диагностируют по состоянию плавкой перемычки. Для того, чтобы определить какой из них отвечает за лампочку индикатора АКБ, нужно воспользоваться электросхемой в техническом описании автомобиля (расположение отличается в зависимости от марки силового агрегата). Предохранитель включён в общую цепь и контролирует несколько потребителей: вся индикация на приборной панели, подсветка прикуривателя, свет в салоне. Обычно это гнездо F3, номиналом в 10 Ампер.

Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

Неисправное реле в монтажном блоке тестируют на вольтаж при включённой бортовой сети. Напряжение на выводе реле должно быть не менее 9 Вольт.

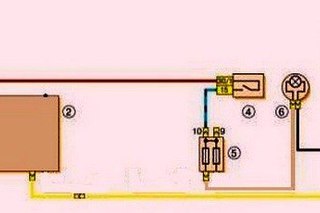

Дополнительная информация: схема расположения реле лампочки АКБ в цепи указана на электросхеме блока: в отечественных автомобилях (ВАЗ, ГАЗ) предохранители и реле смонтированы в два ряда.

Диодный мост и реле-регулятор напряжения генератора проверяют на запущенном двигателе: на холостом ходу доводят обороты агрегата до 4000 об/мин и делают замер напряжения мультиметром на выводах ротора. Если показатель находится на отметке около 14,5 Вольт, то узлы генератора исправны.

Часто причиной отсутствия индикации АКБ бывает незначительная причина: перегоревшая лампочка или плохо закреплённый в гнезде предохранитель. Для устранения нарушения достаточно пошевелить выпавший предохранитель и поставить его на место в гнезде до упора.

Если вышедший из строя элемент не установлен и контрольная лампочка не загорается, то проводят компьютерную диагностику, снимая коды ошибок в ЭСУД. Для этого используют разъём ODB-2 (под рулевой колонкой), компьютер или ноутбук с установленной программой, либо специальный сканнер. Все ошибки заносятся системой в журнал памяти ЭБУ (электронного блока-контроллера), структура кодов дана в техническом описании автомобиля – на всех моделях они разные. С помощью сканнера или ноутбука расшифровывают системную ошибку и устанавливают причину сбоя. Такой метод диагностики даёт полную картину о состоянии всех узлов за всё время их эксплуатации.

Способы устранения проблемы

nahybride.ru

Лада 2112 *Двенарик С Душой* › Бортжурнал › Неисправность генератора. Не загорается лампа заряда АКБ при включении зажигания.

Что ж собравшись однажды ехать по очень важным делам (на дачу) при запуске двигателя мой взгляд упал на контрольные индикаторы и показалось что не загорелась контрольная лампа заряда акб. Контрольное выключение-включение зажигания подтвердило мои опасения. Итак, первое что пришло в голову проверить, это есть ли фактически зарядка или нет. Простой проверкой мультиметром было выявлено, что зарядка не идет. Дальше проверяется целостность самой лампы и цепи питания обмотки возбуждения генератора. Проверяется она просто — снимается «мама» клеммы D+ и снятый провод сажается на массу. Лампочка загорелась? Ура!) Значит проводка, как и лампа, целая, значит осталось лишь снять генератор и посмотреть что случилось внутри него. Снимается генератор на 16-клапанном моторе снизу, для этого нужно снять защиту двигателя, а для этого нужна яма, до которой с 5-10 минут езды от дома) Ну, делать нечего) Из ненужной китайской зарядки был соображен вот такой «онлайн-мониторинг» зарядки аккума:

Полный размер

Печка на 0, фары выключены, минимальное использование поворотников и не особо разгоняясь тормозить стараемся заранее ручником, чтобы не зажигать лампы стоп-сигналов) Да, выглядит крайнем перебором в экономии, ноооо, вот честно, не имел никакого, даже приблизительного, представления сколько автомобиль способен ехать без генератора.
Для таких же как я: по моим наблюдениям, при относительно свежем аккумуляторе, выключив «вспомогательные» потребители в виде фар, вентилятора отопится, не используя стеклоподъемники и прочее, проехать до разрядки акб можно как минимум с час.

Ну что ж, генератор снят и доставлен домой для последующей разборки:

Полный размер

И проблема оказалась на самой поверхности в прямом и переносном смысле) Откручиваем два винта крепления регулятора напряжения (РН) и проверяем его:

Источник напряжения должен быть регулируемым. При исправном РН лампочка будет гореть до ~14В и потом погаснет. В моем же случае она не горела вовсе. Поэтому в ближайшем магазине был куплен новый РН и успешно установлен на законное место

Полный размер

Сборка всего в обратном порядке и вуа-ля — лампочка работает в установленном режиме — зарядка идет)
Прошу прощения за малое количество фоток, все нужно было сделать как можно быстрее, поэтому было не до них. Если остались какие-то вопросы, с удовольствием отвечу в личке или комментариях) Всем спасибо за внимание)

www.drive2.ru

Не горит лампа АКБ, не идет зарядка ВАЗ-2107. Что делать? — DRIVE2

Недавно, возвращаясь с работы, со мной возникла такая ситуация — при включении зажигания перестала гореть контрольная лампа заряда аккумулятора, сама зарядка пропала, а стрелка вольтметра показывала лишь уровень заряда АКБ.

Полный размер

Поэтому, кое-как добравшись до дома, решил выяснить причину и, порывшись в интернете, приступил к работе.

Полный размер

Схема 1

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, «таблетка», «шоколадка»), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами «цепи возбуждения» или же цепи выходного напряжения «генератор-аккумуляторная батарея», включая и сам генератор.
Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Таким образом, чтобы устранить проблему нам надо последовательно проверить все элементы системы начиная с элементов «цепи возбуждения» и заканчивая цепью «генератор-АКБ». Вооружаемся мультиметром, отверткой-индикатором или лампочкой с проводом, и начинаем:

www.drive2.ru

При зажигании не горит аккумулятор на панели: причины почему

Зарядка АКБ

У многих людей есть автомобили, но только малая часть водителей знает, почему при повороте ключа в замке зажигания, зажигаются индикаторы на приборной панели, и их обозначение. На самом деле, по индикаторам можно оценить состояние автомобиля.

Если какой-то из индикаторов не загорается – необходимо найти и устранить поломку. Одна из таких ламп-индикаторов – лампа с изображением аккумулятора. Если она не зажигается – это может обозначать целый ряд поломок, подразделяющихся на опасные и неопасные. Почему при включении зажигания не горит лампа аккумулятора?

Содержание статьи:

Обозначение

Водитель за рулем автомобиля

Когда при зажигании горит лампа аккумулятора — это значит, что генератор автомобиля готов к работе. Загорается лампочка после поворота ключа наполовину в замке зажигания. При включении двигателя, индикатор должен погаснуть. Если лампочка зажжется во время движения машины – это означает, что генератор не работает, и автомобиль обеспечивается электричеством только от батареи. При возникновении такой ситуации необходимо оперативно исправить неисправность.

При длительной эксплуатации машины, водители иногда сталкиваются с неисправностью, когда не горит зарядка аккумулятора при включении зажигания – какие причины поломки возможны?

Стоит отметить, что без ключа и при выключенном зажигании ни один из индикаторов не горит.

Причины

Существует множество причин, когда при включении зажигания не горит аккумулятор, но следует выделить несколько основных. Каждому автовладельцу необходимо научиться, самостоятельно диагностировать (устранять) неполадку.

Проверка, почему не горит индикатор проходит методом исключения. Когда причина найдена – необходимо немедленно её устранить, чтобы ситуация не ухудшилась, и не привела к серьёзным поломкам.

Лампочка

Лампочка аккумулятора

Одна из причин, почему при зажигании не горит лампочка аккумулятора, может быть выход из строя индикатора. На первый взгляд неисправность кажется несерьёзной, но это не так. Без индикатора аккумулятора автовладелец не сможет полноценно оценить состояние автомобиля, исправность узлов, и работает ли генератор – пропуск поломки генератора приведёт к быстрой разрядке АКБ, и невозможности завести двигатель.

На автомобилях старого образца перегорание индикатора означало, что генератор прекращал подачу заряда, и автомобиль «питался» только от аккумулятора.

Если причина заключается в перегоревшей лампочке – необходима оперативная замена (рекомендуется возить в багажнике запасную), чтобы не последовало более серьёзных последствий.

Предохранитель

Предохранитель АКБ

Неисправность может заключаться в предохранителе. В таком случае работать не будет целый ряд оборудования, зависящего от перегоревшего элемента. Найти предохранители можно в специальном коробе, расположенном под капотом автомобиля. В большинстве автомобилей представляет собой небольшой чёрный ящик.

Проверка производится двумя способами:

1. Перебирание – берётся рабочий предохранитель и методом подмены находится неисправный.

Решением служит замена сломавшегося элемента.

2. Мультиметр – прибором проверяются предохранители, методом проверки «ножек». У исправного предохранителя напряжение есть в обоих концах.

Решение проблемы заключается в замене сломанного устройства на новое.

Если неисправность вовремя не устранить — это может привести к замыканию некоторых устройств в автомобиле или короткому замыканию.

Аккумулятор

Аккумулятор

Одной из причин, почему не загорается индикатор АКБ при включённом зажигании, может быть разряженная батарея. Если автовладелец знает причину разряда (не выключенные фары, работающая магнитола) — причины для беспокойства отсутствуют. Решается проблема обыкновенной зарядкой аккумулятора.

Если причина разряда неизвестна, то это может указывать на серьёзную поломку – генератор не заряжает АКБ. Ездить на одной, не заряжающейся батарее недопустимо, и необходимо ехать в автосервис или самостоятельно устранять неисправность.

Устраняется поломка ремонтом или заменой генератора автомобиля. Если, после ремонта, индикатор горит – автомобиль готов к работе.

Цепь

Ответом на вопрос «почему не горит индикатор батареи» может быть обрыв или неполадки в электрической цепи. Поломку следует отнести к опасной категории. Необходимо сразу обнаружить и ликвидировать неисправность.

Ключи машины

Способов, методов обнаружения и решений несколько:

1. Нарушение целостности цепи – необходимо мультиметром проверить элементы цепи, найти неисправный участок, и заменить.
2. Контакты – проблема с индикатором появляется «через раз». Происходит из-за окисления контактов аккумулятора.

Решение проблемы – прочистить контакты, защитить их от дальнейшего окисления специальной, пластичной смазкой.

3. Реле – при отказе реле лампочка не загорается. Проблема редкая, потому что данное реле есть не на всех автомобилях.

АКБ авто

Решение – мультиметром измерить напряжение на положительном выводе реле: если напряжение меньше 6 Вольт – проблема необходимо искать в генераторе, если больше – проблема в реле.

Итог: на приборной панели есть множество индикаторов, на которые необходимо обращать внимание. Каждый сообщает о состоянии автомобиля определённую информацию, и если какой-либо индикатор не загорается — необходимо выяснить почему, и сразу устранить неполадку, пока она не переросла в серьёзные поломки проводки и автомобиля.

akkuminfo.ru

Не горит лампа акб при включенном зажигании – АвтоТоп

Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.

Не горит лампа зарядки.

Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя. При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда. Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.

Проверка генератора.

Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных. Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен. Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Почему не горит лампочка аккумулятора при включении зажигания? Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Весь процесс в деталях описан в статье «».

Причиной не горящей лампочки, может быть проблема с цепью, питающей ее. Тут имеется несколько нюансов:

Неполадки с контактами. Довольно часто возникающая проблема. Обычно проявляется после зимы. В холодное время года на разъемах скапливается влага, которая вызывает образование окислов. Контакт становится значительно хуже, в результате, лампочка перестает работать. Обычно, такая проблема проявляется крайне нестабильно. Один раз она не загорается, в другой работает, как обычно. Почистите все разъемы, и обработайте их пластичной смазкой, предназначенной для этого;

Обрыв цепи. Для выявления проблемы нужно с помощью мультиметра проверить цепь. Возможно, где-то произошел обрыв. Найдите неисправный участок, и замените его;

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

avtotop.info

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем »

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Часто автолюбители задаются вопросом, почему не горит лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля. И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Почему не горит лампочка аккумулятора при включении зажигания? Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Лампа перегорела

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Весь процесс в деталях описан в статье «».

Неисправность цепи

Причиной не горящей лампочки, может быть проблема с цепью, питающей ее. Тут имеется несколько нюансов:

• Неполадки с контактами. Довольно часто возникающая проблема. Обычно проявляется после зимы. В холодное время года на разъемах скапливается влага, которая вызывает образование окислов. Контакт становится значительно хуже, в результате, лампочка перестает работать. Обычно, такая проблема проявляется крайне нестабильно. Один раз она не загорается, в другой работает, как обычно. Почистите все разъемы, и обработайте их пластичной смазкой, предназначенной для этого;
• Обрыв цепи. Для выявления проблемы нужно с помощью мультиметра проверить цепь. Возможно, где-то произошел обрыв. Найдите неисправный участок, и замените его;
• Проблема с реле. Некоторые модели автомобилей имеют реле, отвечающее за работу лампочки заряда аккумулятора на панели. При отказе этого реле лампа не загорится. Для проверки с помощью мультиметра замеряют напряжение на положительном выводе реле. При проблеме с генератором напряжение будет меньше 6 В, при более высоком напряжении неисправно реле. Его нужно заменить. Детально об этом, мы написали статью «?».

portalvaz.ru

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, “таблетка”, “шоколадка”), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания  в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

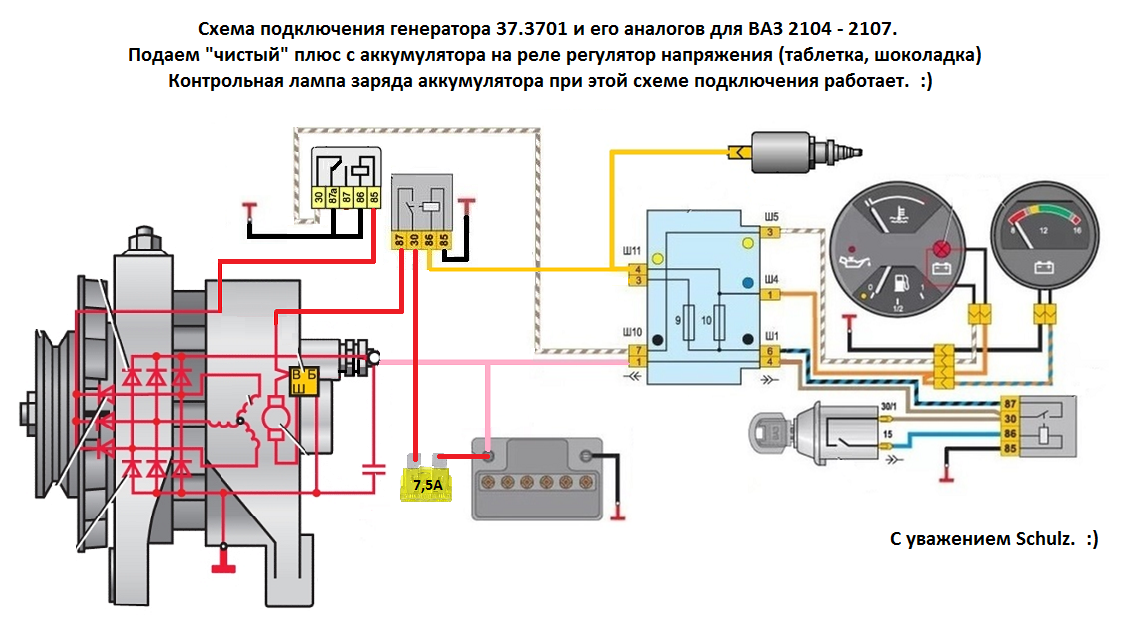

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Видео: Не горит лампа зарядки АКБ Ваз 2107 – поиск причины

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

1. Прикладываем щупы к предохранителю.
2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Видео: Как проверить предохранители мультометром

inomarki-remont.ru

Не горит лампа заряда аккумулятора при включении зажигания ВАЗ 2110

Генератор и лампа заряда АКБ, решение любых проблем с зарядкой.

Lada 2107 Сделано в СССх.

Контрольная лампочка тухнет а зарядки нет 64898562.

Горит лампочка зарядки аккумулятора.

Ваз 2110 горит лампа аккумулятора.

Lada 2107 Сделано в СССх.

…хотя.. если бы перегорели — бы ло бы видно А вот у меня в приборке нет п…

зарядка аккумулятора маз.

Цена на ВАЗ 2107 в Костанае должна соответствовать качеству автомобиля.

Lada 2107 Сделано в СССх.

Реле зарядки ВАЗ 2104/2105/2107 71.3702 шт .

Проверь реле контрольной лампы рс-702.

При включении зажигания (ваз 2107i) не горит лампа аккумулятора и…

Контрольная лампа зарядки аккумулятора.

Горит лампочка давления масла на холостых — на горячую2.

Re: Горит лампа зарядки.

Нет зарядки на ВАЗ 2107 причины устранение.

Контрольная лампа горит вполнакала, а напряжение на аккумуляторе в норме, и…

Горит лампочка аккумулятора на ваз 2110?

горит лампа зарядки может быть связано… написали фигни разной!на классике…

Где находится стартер на ваз 21074.

не при Ходовые контрольная включении зажигания лампа загорается. контрольна…

так что ребята диод в приборке вместо лампы не причем.

Видео Почему горит лампочка аккумулятора на ваз 2106.

Дневные ходовые огни горят при включенном ближнем свете фар.

Моргает лампа заряда акб ваз.

Лампа зарядки аккумулятора.

vaz-2110.net

Контрольная лампа заряда аккумуляторной батареи

Один из индикаторов, определяющих исправность системы авто — контрольная лампа. Она должна гореть при проверке работы генераторной установки в режиме включенного зажигания. Если не горит лампочка зарядки аккумулятора ВАЗ 2106 при условии, что другие установки цепи работают — возможно, она перегорела. Как вариант — может быть оборван провод на генераторе или поломан сам генератор. При неработающих панельных приборах правильнее всего начинать диагностику с предохранителя. Перегоревший элемент никак не влияет на индикацию при проверке сети, потому как питание генератора происходит через дополнительное сопротивление. Исключением являлись лишь модели ВАЗ 2110, выпущенные в самом начале их производства, но при последующих выпусках недостаток был устранен.
Мультиметр — прибор, с помощью которого можно проверить работоспособность генератора и уровень заряда аккумулятора. Это не обязательно должен быть дорогой прибор, вполне подойдет, например, DT830C, М833 и другие. Мультиметры, оснащенные стрелкой, очень чувствительны к механическим воздействиям и во время подключения требуют соблюдения полярности.
Как же быть, если не горит лампа зарядки аккумулятора ВАЗ 2106 при включенном зажигании? Первым делом нужно понять, где именно проблемное место. То ли это генератор, то ли сама лампочка с проводом. В этом случае можно подключить этот провод напрямую к автомобильной массе, исключив из схемы генератор, и включить систему зажигания. Если горит — проблема в генераторе. Наиболее распространенными причинами выхода его из строя являются:
• повреждение обмотки генератора;
• поломка регулятора напряжения;
• ухудшение состояния щеток;
• износ контактных колец.
Если же не загорелась сама лампа при подключении напрямую к массе, нужно искать поломку в ней и ее проводе. Для этого не нужно снимать всю приборную панель с целью изымания из нее лампочки и осмотра на предмет повреждений. Можно просто соединить один щуп вольтметра (можно использовать мультиметр в соответствующем режиме) с концом провода, а второй щуп — с корпусом автомобиля. Если нет мультиметра, можно прибегнуть к помощи светового индикатора, имеющеего мощность не больше 1 Вт. Если контрольная лампа заряда аккумуляторной батареи горит в полнакала, а мультиметр показывает напряжение аккумулятора (в случае исправной сети) — значит, вышел из строя указатель контроля заряда. Если данные вольтметра ощутимо отличаются от напряжения батареи, то вероятен обрыв цепи на участке между контрольной лампой и генератором.

В случаях, скажем, с ВАЗ 2106 или 2103 ситуация несколько иная. Причина в реле Р-701, располагающемся в стороне правого крыла под капотом, который питает лампу контроля заряда. С целью тестирования работоспособности лампы и цепи достаточно соединить провод контрольной лампы с релейным питающим проводом. Если не горит контрольная лампа зарядки аккумулятора ВАЗ 2106 — значит, что-то в цепи неисправно. С целью диагностики работоспособности реле нужно при работающем двигателе определить напряжение на проводе желтого цвета, которое должно составить не менее 6 В. В случае, если это так — то неисправно реле, если напряжение меньше — генератор.
Если не горит лампочка аккумулятора при включении зажигания ВАЗ 2106 или не перестает гореть при работающем двигателе — значит, проблема может быть снова в генераторе. Та же самая картина наблюдается при горящении в полнакала. Для этого в любом случае нужно определить напряжение на аккумуляторных клеммах в режиме работающего двигателя, оно должно составлять 13,5-14,5 В. Во время проверки необходимо включить дальний свет, обороты двигателя выставить на среднем уровне. Горящая в полнакала лампа также может сигнализировать об утечке тока на одном из диодов выпрямительного моста или приборного щитка. В этом случае работа генератора считается нормальной.

emex52.ru

не горит лампа зарядки, лампа зарядки горит в полнакала

Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.

Не горит лампа зарядки.

Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя. При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда. Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.

Проверка генератора.

Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных. Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен. Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106).

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с  корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить  питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала.  В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

admin 21/10/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Не горит лампа акб при включенном зажигании – АвтоТоп

Если на автомобиле применяется контрольная лампа для контроля работы генераторной установки, то перед пуском двигателя, при включении зажигания, контрольная лампа должна гореть.

Не горит лампа зарядки.

Если не горит лампа зарядки , но при этом другие приборы работают, то возможно она перегорела, имеется обрыв в проводе возбуждения на генератор или неисправен генератор. Если не работают все приборы панели, то стоит начать с проверки предохранителя. При перегорании лампы возбуждение генератора осуществляется через добавочное сопротивление, по этому, целостность лампы не влияет на работу схемы заряда. Единственным исключением являлись первые автомобили семейства ВАЗ 2110, но этот недостаток быстро устранили, и таких машин выпущено было не много.

Проверка генератора.

Для проверки работоспособности генератора и заряда аккумуляторной батареи необходим мультиметр. Лучше всего для этого подойдёт не дорогой электронный прибор типа DT830C, M833, APPA iMeter 3 или подобных. Стрелочные мультиметры требуют точного соблюдения полярности, при подключении, и очень чувствительны к ударам и падениям. Для проверки достаточно замерить напряжение на клеммах аккумулятора. Если напряжение в пределах 13,5 — 14,5 В, то генератор исправен. Если напряжение меньше 13,5 В то генератор неисправен и необходимо найти и устранить причину.

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Почему не горит лампочка аккумулятора при включении зажигания? Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Весь процесс в деталях описан в статье «».

Причиной не горящей лампочки, может быть проблема с цепью, питающей ее. Тут имеется несколько нюансов:

Неполадки с контактами. Довольно часто возникающая проблема. Обычно проявляется после зимы. В холодное время года на разъемах скапливается влага, которая вызывает образование окислов. Контакт становится значительно хуже, в результате, лампочка перестает работать. Обычно, такая проблема проявляется крайне нестабильно. Один раз она не загорается, в другой работает, как обычно. Почистите все разъемы, и обработайте их пластичной смазкой, предназначенной для этого;

Обрыв цепи. Для выявления проблемы нужно с помощью мультиметра проверить цепь. Возможно, где-то произошел обрыв. Найдите неисправный участок, и замените его;

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

При включении зажигания не горит лампа аккумулятора авто

При включении зажигания не горит лампа аккумулятора

Если при включении зажигания не горит лампа аккумулятора, то это повод для проведения полноценного тестирования своего авто. Проблема этого типа является довольно распространённой, с ней сталкивается практически каждый опытный автомобилист.

Опасность данной неисправности в том, что поломка может произойти где-нибудь вдалеке от людных мест, ночью зимой. Тогда осуществить ремонт или замену повреждённой детали окажется не так и просто.

Про лампочку аккумулятора

Лампочку аккумулятора правильнее называть индикатором работы генератора. При его загорании после половины оборота ключа зажигания, можно сделать вывод, что всё в порядке. Однако если лампочка загорается в ходе движения машины, явно генератор не работает, а бортовая сеть питается от АКБ. Если такое происходит, то это повод заехать в ближайший автосервис.

При включении зажигания тускло горит лампа аккумулятора

Таким образом, индикатор должен загораться, как только водитель поворачивает ключ в замке зажигания на пол-оборота и тухнуть, как только запускается двигатель.

Но бывает и так, что лампочка не горит при включённом зажигании и отключённом двигателе. Из-за чего такое происходит, узнайте ниже.

Причины из-за чего не горит индикатор

Крайне важно уметь самостоятельно выяснять причины проблемы, а также изучить способы её устранения. На самом деле причин, из-за которых лампочка отказывает, бывает немало. Проверить, однако, придётся все варианты, чтобы прийти к единственно верному решению.

Как правило, начальных знаний автоэлектрика бывает достаточно, чтобы осуществить проверку. Как и было сказано выше, причин бывает несколько, но делятся они на две категории: безобидные и опасные.

К опасной причине, требующей незамедлительного ремонта, относится неисправность цепи или её обрыв. Что касается безобидных причин, то это банальное перегорание лампочки, разрядка аккумулятора и т.д.

Наряду с этим, одна и та же причина может превратиться из безобидной в опасную. И это важно понимать.

Разрядка АКБ

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Не горит лампочка аккумулятора при включении зажигания

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегорание индикатора

На щитке приборов присутствует лампочка аккумулятора, которая может просто перегореть со временем. Это простая поломка, но и она не всегда бывает такой безобидной, как кажется на первый взгляд.

Дело в том, что если не заменить лампочку вовремя, можно не заметить проблему с генератором. Это, в свою очередь, приведёт к разрядке батареи в самый ответственный момент (на дороге остановились, заглушили двигатель, зашли в магазин на минуту, машина не заводится).

Не загорается лампа аккумулятора при включении зажигания

Важно иметь в виду также конструктивные особенности автомашины конкретной модели. К примеру, на некоторых авто генерирующие устройства имеют встроенное сопротивление, что позволяет вырабатывать энергию даже при сгоревшем индикаторе. А на других – за контроль генератора отвечает только лампа аккумулятора, индикатор заряда. При перегорании лампочки генератор априори перестаёт вырабатывать напряжение.

Примечание. К таким автомобилям относятся наши ВАЗы и большая часть иномарок старого образца. Чтобы защититься от ситуации с разряжённым АКБ на дороге, владельцам этих машин следует держать под рукой запасную лампочку.

Если виновник – предохранитель

Часто причиной того, что не включается лампочка аккумулятора, становится защитный элемент. Он просто перегорает, и одновременно это сказывается на нескольких приборах. Расположен предохранитель в «чёрном ящике», а найти его можно, если изучить схему, указанную на крышке монтажного блока.

Совет. Чтобы проверить предохранитель было легче, рекомендуется извлечь его и поставить другой, заведомо исправный. Если лампочка и другие приборы, зависимые от этого предохранителя начнут работать, значит, нужна замена.

Почему горит аккумулятор при включении зажигания

Другой способ тестирования предохранителя – замер сопротивления мультиметром. По сути, предохранитель представляет собой обычный провод конкретной толщины, зависящей от значения тока, напряжения, проходящего через данную цепь. Диаметр предохранителя подбирается так, чтобы при увеличении силы напряжения выходил из строя защитный элемент, т.е, предохранитель. Это даёт возможность избежать замыкания во всей цепи защищаемых объектов.

Проверка мультиметром предохранителя сводится к таким действиям:

• Проверке тока на ножках предохранителя;
• Измерения силы напряжения в цепи;
• Определение сопротивления.

Что касается прибора, то на нём устанавливают предел измерения (около 20 В). Такое значение вполне достаточно для бортовой сети автомобиля, равное 12 В. Далее в работу включается электрооборудование, цепи которого этот самый предохранитель защищает. Один вывод тестера соединяется с кузовом автомобиля (массой), другой – к ножке предохранителя.

Что касается результатов измерений:

• Предохранитель можно считать исправным, если на обеих его ножках есть напряжение;
• То же самое нельзя сказать, если ток имеется только на входе;
• Если на обеих ножках предохранителя напряжение полностью отсутствует, это тоже признак неисправности.

Проблемы в цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Схема пуска

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет.

Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

причин, диагностика, решение проблемы

Большая часть энергии аккумулятора расходуется на включение системы зажигания и запуск двигателя. Запуск двигателя сопровождается значительным расходом электрического заряда аккумуляторной батареи, а для обеспечения многократного проворачивания двигателя электрическая сеть автомобиля оснащена системой подзарядки. После запуска двигателя генератор вырабатывает электричество, часть которого поступает в аккумулятор для восстановления заряда.

Зарядка аккумулятора требует постоянного контроля со стороны водителя. Если при включении зажигания контрольная лампа зарядки аккумулятора загорается на несколько секунд на холостом ходу, что сигнализирует о хорошем состоянии цепи генератор-аккумулятор. После запуска двигателя индикатор аккумулятора должен погаснуть, указывая на то, что аккумулятор заряжается.

Если контрольная лампа аккумуляторной батареи продолжает гореть или снова загорается на панели приборов, необходимо принять меры.В противном случае машина может заглохнуть в пути, либо после очередной остановки двигателя его не удастся снова завести.

Индикатор батареи может гореть по-разному. В одном случае он не гаснет после запуска двигателя или загорается ярким светом на ходу. В другом — гореть и только при определенных условиях работы двигателя. Например, на средней скорости горит тускло, но при уменьшении скорости интенсивность свечения увеличивается.

Как работает система подзарядки?

Схема подключения лампы зарядки аккумулятора

Чтобы определить причины этих проблем, рассмотрим упрощенную электрическую схему подзарядки.В его состав входят генератор, аккумулятор, блок предохранителей, выключатель зажигания и контрольная лампа на панели приборов.
Электрическая цепь подзарядки включает две ветви:

1. Первый идет от АКБ к одной из клемм генератора, а от нее через замок и блок предохранителей тянется провод к контрольной лампе.
2. Вторая ветвь идет от регулятора напряжения генератора и также идет к выходу лампы накаливания.

Работает все очень просто: при включении зажигания ток от АКБ через генератор и блок предохранителей идет на контрольную лампу.Поскольку генератор не вырабатывает энергию, на второй ветви цепи нет напряжения. Из-за разности потенциалов на выводах лампы приложенное напряжение вызывает загорание регулятора, что указывает на целостность цепи.

После запуска двигателя электричество вырабатывается генератором и подается на обе ветви электрической цепи, что приводит к выравниванию потенциала на выводах лампочки аккумулятора, и она гаснет.Поскольку генератор и аккумулятор напрямую соединены первой ветвью, напряжение также подается на аккумулятор для подзарядки.

Если лампа аккумулятора загорается при работающем двигателе, это указывает на появление разности потенциалов на выводах лампы, которая может появиться по разным причинам. Поскольку электрическая схема системы зарядки аккумулятора очень простая, то обнаружить причину горения контрольной лампы на ходу не так уж и сложно.

Обратите внимание, что наличие лампочки не всегда означает, что аккумулятор не заряжается.На участках цепи от генератора до лампы может возникнуть неисправность, что приводит к разности потенциалов, из-за которой загорится контроль. Но если генератор в порядке, он будет подавать напряжение на аккумулятор при работающем двигателе.

Понять, где произошла поломка — в генераторе или в цепи, достаточно легко, даже в дороге. При работающем двигателе снимите «плюсовую» клемму с аккумуляторной батареи. Если при этом мотор продолжает работать, то генератор питает бортовую сеть, то есть свою функцию выполняет.Но если мотор останавливается, нужно разобраться, почему генератор не питает сеть.

Причины включения лампы

Если загорается лампочка аккумуляторной батареи на панели приборов, то все причины, по которым контрольная лампа загорается при работающем двигателе, делятся на две части — проблемы с проводкой и неисправности составных элементов, в том числе электрической цепи.
Что касается проводов, то свет загорается от:

• обрыв;
• отсоединение выводов;
• окисление контактов или клемм АКБ.

Если снятие клеммы показало, что генератор работает, но при этом горит лампа, осмотрите доступные участки проводов и их соединения, клеммы АКБ. Внимательно осмотрите клеммы на самом источнике питания, поскольку они блокируются и окисляются.
Кроме проводки, при неисправностях может гореть свет:

• генератор;

Регулятор напряжения

• ;

Предохранитель

• ;
• диодный мост.

Если генератор неисправен, то при отключении клеммы от АКБ двигатель заглохнет, так как система зажигания обесточена.

Плохое натяжение ремня генератора — одна из причин.

Но отметим, что неисправность генератора проявляется свечением, яркость которого меняется в зависимости от оборотов двигателя. Недостаточное натяжение приводного ремня, сильный износ графитовых щеток и контактных гусениц сказываются на работоспособности этого агрегата на разных оборотах двигателя. Устранить такие проблемы с зарядкой АКБ можно только ремонтом или заменой блока.

Если лампа заряда аккумулятора горит с разной яркостью, то это тоже связано с неисправностями регулятора напряжения и диодного моста.Эти элементы не ремонтируются, и восстановить работу системы подзарядки можно только путем их замены.

А вот неисправность предохранителя выявить несложно. Если он перегорел, то при включенном зажигании лампочка не загорится. Но после запуска двигателя он загорится.

Движение на зарядке аккумулятора

Если лампа загорается на ходу, но найти и устранить неисправность невозможно, то можно добраться до места на заряде аккумулятора. Если аккумулятор заряжен, то заряда хватит на 40-50 км, но при минимальном потреблении энергии.Поэтому для дальнейшего движения отключите ненужных потребителей электроэнергии (музыку, радио и т. Д.). Включенными должны оставаться только те элементы, которые обеспечивают безопасность движения (фары, поворотники и т. Д.).

Видео: Горит лампа зарядки аккумулятора.

Итак, когда двигатель не запускается, а зажигание включено, перед запуском происходит самодиагностика всех систем автомобиля. После такой проверки одни индикаторы гаснут через небольшой промежуток времени, другие гаснут после запуска двигателя.То же самое и с аккумулятором. Если с аккумулятором все в порядке, при работающем двигателе он заряжается, то лампа аккумулятора горит на короткое время (несколько секунд), а затем гаснет.

Иными словами, схема такова, что после включения зажигания напряжение через предохранитель поступает на контрольную лампу АКБ (лампу заряда АКБ) на панели приборов.

Напряжение затем проходит через диоды, щетки, контактное кольцо и обмотку.После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Аккумулятор заряжается параллельно. Если аккумулятор на панели постоянно горит или периодически загорается такой значок, то это свидетельствует о неисправности.

Итак, чтобы понять, почему горит индикатор батареи, необходимо понять причины, по которым может загореться индикатор батареи. Сразу отметим, что этот индикатор управляет связкой АКБ и генератора. Давайте разберемся.

Горит лампа зарядки аккумулятора: возможные причины неисправности

Как известно, автомобильный аккумулятор тесно связан с генератором. Для запуска мотора на стартер подается электричество от аккумуляторной батареи, но после того, как ДВС начинает работать, ток вырабатывается генератором, который вращается от работающего двигателя.

В этом случае аккумулятор находится в режиме зарядки от генератора. В то же время, если частота вращения двигателя увеличивается, то напряжение, подаваемое генератором, также увеличивается.Чтобы предотвратить перезарядку аккумулятора или подачу слишком высокого напряжения, на генераторе есть реле-регулятор.

Основная задача устройства — обеспечить, чтобы ток от генератора до АКБ всегда был оптимальным, то есть напряжение не зависело от скорости двигателя. Таким образом можно постоянно получать и поддерживать необходимое напряжение.

Итак, лампочка аккумулятора чаще всего загорается, когда аккумулятор не заряжается от генератора. Оказывается, водитель завел машину от аккумулятора, двигатель заработал, но значок аккумулятора горит (лампа аккумулятора не гаснет).

Как правило, в список частых поломок входят:

• неисправности реле-регулятора;
• выход из строя диодного моста;
• ремень генератора оборван, плохо натянут или проскальзывает;
• перегоревшие предохранители;
• плохой контакт на выводах АКБ, на выходе генератора, на провод массы;
• обрыв цепи генератора;
• износ щеток генератора или щеткодержателей;
• могут быть проблемы с замком зажигания;

Что делать, если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда лампочка аккумулятора горит при работающем двигателе, необходимо проверить мультиметром напряжение на выводах аккумулятора.Это можно сделать быстро, а само напряжение обычно должно составлять 13,5–14,3 В. В случае отсутствия зарядки напряжение будет около 12В.

Для более подробной проверки состояния зарядки необходимо подготовить пару отверток (плоскую и крестовую), контрольную лампу на 12 В, мультиметр, нож и плоскогубцы, а также мелкую наждачную бумагу. Теперь давайте разберемся с основными проблемами, когда загорается индикатор батареи.

• Сначала генератор заряжается, тестер на выводах АКБ показывает напряжение 12В, а сама АКБ разряжена.В такой ситуации потребуется зачистить клеммы, а также провода. После зачистки снова измеряется напряжение на АКБ.

Если зачистка не работает, то нужно проверить напряжение на выводе генератора (один щуп мультиметра подключить к выводу генератора, а второй — на массу). Если напряжение окажется выше, чем на клеммах аккумулятора, необходимо очистить клеммы генератора. Также может потребоваться полная замена провода от генератора к аккумулятору.

• Во-вторых, аккумулятор разряжен, при этом напряжение на аккумуляторе 14В, но под нагрузкой проседает. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, отказ или износ подшипников генератора.

Почему загорается «чек» двигателя на панели приборов: основные причины. Что делать водителю, если в машине горит чек? Полезные советы и рекомендации.

Часто владельцы ВАЗ 2106 — 2107 задают себе вопрос почему не загорается контрольная лампа АКБ при включении зажигания … Это довольно частая проблема на классике. И практически каждый сталкивался с таким проявлением неисправности системы питания автомобиля.

И одно дело, если такая неисправность случится летом и в 100 метрах от дома.Гораздо опаснее такая поломка в холодную погоду на проселочной дороге, особенно ночью. Поэтому нужно знать причины проблемы, а также способы ее устранения. Причин выхода из строя лампочки несколько. Придется проверить все варианты, так как это несложно. Достаточно базовых знаний по электрике.

Контрольная лампа зарядки АКБ не загорается при включении зажигания в ВАЗ 2106 — 2107 что делать

Для начала немного теории: при работающем двигателе севший аккумулятор заряжается постоянным напряжением 13.6-14,2 В от бортовой сети ТС через генератор. Из-за разной частоты вращения коленчатого вала Для поддержания заданного напряжения в цепь возбуждения генератора включен регулятор напряжения (ПП, «таблетка», «шоколад») для поддержания заданного напряжения, которое при превышении напряжения в сети номинального , уменьшает ток, протекающий в обмотке возбуждения генератора.

Снижается намагниченность полюсов ротора, что приводит к уменьшению его выходного напряжения.Следовательно, причины, по которым генератор не заряжает батарею, связаны с элементами схемы выходного напряжения «цепь возбуждения» или «генератор-батарея», включая сам генератор.

При включении зажигания замок (14) также включает реле зажигания (13). При этом + 12В от АКБ (1) проходит через контакты реле и предохранитель №10 монтажного блока, затем подается в бортовую сеть и на выход контрольной лампы заряда АКБ (11) и датчик зарядки в панели приборов (12).После этого они проходят через диод, монтажный блок (10) (вилки Ш5-Ш10), подводятся к вилке «61» генератора и выходят на клемму встроенного ПП (7) и через щетка и контактное кольцо к обмотке возбуждения (8) — пусковой генератор возбуждения (4). С увеличением оборотов двигателя, а вместе с ним и ротора генератора, фазное напряжение увеличивается, и через блок дополнительных диодов (3) увеличивается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора.

Когда выходное фазное напряжение достигает +12 В на обоих выводах лампы аккумуляторной батареи, напряжение выравнивается, а из-за отсутствия разницы напряжений гаснет (как при запуске автомобиля). В этом случае генератор вырабатывает напряжение более 12В, которое заряжает аккумулятор через выход «30».

Индикатор перегоревшего аккумулятора

Довольно частой причиной этой проблемы является отказ лампы. Возможно, это одна из самых простых поломок, но не всегда безобидна.Желательно как можно быстрее заменить лампочку. Если с ним возникнут проблемы, вы не сможете своевременно выявить проблему с генератором. Что приведет к разрядке аккумулятора в самый неподходящий момент. Таким образом, крайне не рекомендуется ездить с перегоревшей лампой.

Также следует учитывать конструктивные особенности вашего автомобиля. Большинство генераторов имеют встроенное сопротивление. Это позволяет генерировать энергию даже при перегорании контрольной лампы заряда.На некоторых автомобилях сама лампа действует как сопротивление.

Это можно встретить на некоторых модификациях ВАЗ 2112, а также на многих старых иномарках. В этом случае при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина построена таким образом, у вас всегда должна быть запасная лампа.

Разряженный аккумулятор

Еще одна частая причина, по которой контрольная лампа АКБ не загорается при включении зажигания в ВАЗ 2106 — 2107 — разряженный аккумулятор.

Если при этом индикатор батареи не загорается, приборы приборной панели не включаются или тускло светят, то это явный признак разряда батареи. Проблема «лечится» простой зарядкой аккумулятора.

Однако не все так просто. Разряд автомобильного аккумулятора может вообще не произойти из-за того, что владелец не успел его вовремя зарядить или забыл выключить фары. Проблема с аккумулятором переходит в разряд опасных, если причина кроется в генерирующем устройстве.Как известно, аккумулятор необходимо заряжать во время движения автомобиля, иначе он довольно быстро разрядится. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная, казалось бы, причина может указывать на испорченный автомобильный генератор, выполняющий множество полезных функций. Очевидно, следует провести тщательную диагностику, найти причину и устранить ее.

Перегорел предохранитель

Перегоревший предохранитель может быть причиной выхода из строя лампы на приборной панели.В этом случае обычно выходят из строя сразу несколько устройств. При появлении такого симптома просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей ВАЗ 2107

Найти его можно по схеме на крышке блока. Для проверки предохранитель снимается с монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка должна загореться при включении зажигания. Также можно проверить предохранитель, измерив сопротивление мультиметром.

Лампочка может перегореть из-за неисправной электрической цепи

Проблема с цепью, которая питает свет батареи, может быть вызвана несколькими причинами. Рассмотрим все.

Итак, проблемы с контактами становятся довольно частым явлением. Обычно такая ситуация возникает весной, после холодов. В зимние месяцы на разъемах скапливается влага, вызывая образование оксидов. От этого контакт становится намного хуже, в результате чего индикатор перестает включаться.

Как правило, проблема возникает не сразу, нестабильно. Другими словами, лампочка может загореться один раз, а не второй раз. Решение этой проблемы — очистить все разъемы. Их следует обрабатывать специально разработанной смазкой.

Лампочка может перегореть из-за обрыва цепи. Чтобы убедиться в этом, следует вооружиться мультиметром. Устройство проверяет цепь, чтобы определить неисправный участок.

Неисправность реле предохранителя

Другой вариант проблемы — неисправность реле.Некоторые модификации автомобилей оснащены реле с управлением лампочкой заряда аккумулятора на панели приборов. Как только реле выходит из строя, индикатор тоже не работает.

Для проверки реле вооружитесь мультиметром. Они измеряют ток на положительном выходе реле. Если напряжение меньше 6В, то явно проблема с генерирующим устройством. Если значение еще больше, значит реле неисправно. Его нужно заменить.

Таким образом, выяснить причину, по которой не загорается лампочка аккумулятора, крайне важно для настройки индикатора и защиты автомобиля от более серьезных неисправностей.

Видео: Не горит лампа зарядки аккумулятора ВАЗ 2107 — ищем причину

Проверка предохранителей ВАЗ 2106 — 2107 мультиметром

Еще нужно знать, как проверить предохранитель в автомобиле мультиметром, ведь в некоторых случаях его замена не устраняет возникшую неисправность, цепь требует более тщательной проверки. Обычно его выход из строя виден невооруженным глазом, но в некоторых случаях разрыв можно обнаружить только после инструментальной проверки.Для этого воспользуйтесь автомобильным тестером или даже простым вольтметром для измерения постоянного тока.

1. Накладываем щупы на предохранитель.
2. Далее несложными манипуляциями оплавляем провода внутри предохранителя. Поэтому из исправного предохранителя мы сделали нерабочий предохранитель. Что вы не можете сделать для хорошей статьи !? :-). Снова прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
3. Сопротивление бесконечно высокое, звукового сигнала типа «пип» мы не слышим.Предохранитель перегорел. Его можно выбросить в мусорное ведро.

Видео: Как проверить предохранители мультиметром

Всем известно, что при включении зажигания на автомобилях ВАЗ загораются две сигнальные лампы: давления масла в системе смазки, а также заряда аккумулятора. Каждый из них после пуска энергоблока должен погаснуть. Бывает, что один из них горит. Беда в том, что если это контрольная лампа давления масла в системе, это чревато ремонтом двигателя, но с другой стороны все не так страшно.Индикатор заряда аккумулятора горит только по двум причинам.

Устройство

Первое, что нужно сделать, это выяснить, как все это работает. Генератор ВАЗ, как известно, имеет смешанное возбуждение. Это означает, что его ротор намагничен, но в то же время для возбуждения требуется ток на статоре. После возбуждения генератора, после достижения рабочей частоты вращения, на обмотке ротора появляется индукционный ток, который снимается угольными щетками через контактные кольца, они действуют как коллектор на электродвигателях.
После выхода тока на щетки он поступает на диодный мост. Дело в том, что аккумулятор необходимо заряжать постоянным током, именно для выпрямления служит диодный мост.
От моста электричество разветвляется на клемму аккумулятора и на реле. Имеет точное название, так сказать «научный», РС-702, реле контрольной лампы аккумулятора. Принцип работы реле известен всем: напряжение подается на катушку, внутри которой установлен стальной сердечник. Он притягивает пластину к себе, размыкая тем самым контакты другой цепи.
Именно в нем расположена сама контрольная лампа. Пока они закрыты, горит, потом гаснет.

Причины

Перейдем непосредственно к причинам, так сказать, к диагностике. Прежде всего, необходимо определить, горит ли контрольная лампа постоянно или просто мигает. Еще есть старомодный метод, который на инжекторных двигателях категорически запрещен … При работающем двигателе необходимо отсоединить минусовую клемму аккумуляторной батареи, после чего двигатель должен продолжать работать.Если глохнет, то, вероятно, это генератор. В первую очередь нужно его разобрать, проверить узел щетки, затем диодный мост. Последнее, как правило, дает сбой чаще всего. Не ремонтируется, только замена. Но перед заменой необходимо найти причину перегорания или короткого замыкания.
Помимо прочего, необходимо проверить обмотки статора и ротора на обрыв или короткое замыкание. В таком случае поврежденные детали необходимо заменить.

Если при снятии клеммы двигатель продолжает работать, то причина вовсе не в генераторе, а горит лампа из-за того, что цепь не размыкается, а значит, неисправно реле или необходимое напряжение не поставляется к нему.Если причина первая, то все решит замена. Если второе, то, скорее всего, проблема заключается в окислении выходящего из генератора контакта, достаточно его просто почистить.
Но, если двигатель инжекторный, то необходимо отсоединить плюсовой провод на клемме, идущей от генератора, а затем подключить к нему вольтметр. Генератор должен выдавать около 14,2 вольт. Если напряжение есть, но оно меньше, то нужно снять генератор, разобрать его и зачистить все соединения наждачной бумагой.
Кроме всего прочего, кроме реле контрольной лампы АКБ может быть неисправное реле регулятора. Собственно, это первая причина, по которой стоит проверить. Реле-регулятор тоже никак не ремонтируется, его нужно только заменить.

Заключение

Надо сказать, что ремонт генератора часто сопряжен со значительными затратами, ведь его комплектующие довольно дороги. Перед тем, как что-то разбирать, нужно сесть и подумать, что предшествовало этой неисправности, потому что, как правило, она не возникает сама по себе.Возможно, машина на большой скорости въехала в лужу, после чего в генератор попала вода, его просто закрыли, в таком случае машина снова заведется, но будет работать только от аккумулятора.

Кроме того, если лампа не горит, а только мигает, или загорается на малых оборотах, то нужно просто натянуть приводной ремень, так как минимальная скорость, при которой начинает генерироваться электрический ток, составляет около 1500, а передаточное число от шкива коленчатого вала до ремня генератора составляет 1: 2.

Зачем нужна сигнальная лампа зарядки аккумулятора

Для того, чтобы водитель мог следить за состоянием зарядки аккумулятора, на панели приборов расположен вольтметр со шкалой, а также небольшое красное окошко, под которым установлена ​​сигнальная лампа. Когда мы вставляем ключ зажигания и поворачиваем его на один оборот в замке, эта лампа включается и горит красным светом. Стрелка вольтметра находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не заряжает аккумулятор.При запуске двигателя лампа должна погаснуть, а стрелка устройства должна отклониться вправо, показывая величину напряжения, подаваемого на аккумулятор. Это происходит, когда система электропитания станка полностью исправна. Но если у ВАЗ 2107 или 2106 горит лампочка зарядки аккумулятора и после запуска двигателя, скорее всего, где-то произошел сбой. И наша задача — найти его причину и устранить.

На что может указывать постоянно горящая лампа зарядки аккумулятора?

Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки аккумулятора, причина может быть только одна — аккумулятор не получает напряжение от генератора, или получает, но его значение недостаточное.К этому может привести несколько неисправностей:

• нарушение нормального контакта на выводах АКБ;
• ослабление или повреждение ремня генератора;
• отсутствие контакта его «минусовой» клеммы с «массой»;
• обрыв в цепи возбуждения ротора или износ щеток генератора;
• Неисправность диодного моста.
• выход из строя соответствующего предохранителя;
• поломка реле-регулятора.

Перед запуском диагностики

Важным моментом в решении, почему горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106, является сам факт подачи напряжения от генератора на аккумулятор.Другими словами, если он вообще не подается на аккумулятор, то тут удивляться нечему. Лампа должна гореть в подобной ситуации. Но если горит лампочка зарядки аккумулятора, но идет зарядка, решить эту проблему будет немного сложнее.

Наша первая задача — определить, подается ли напряжение на аккумулятор. Сделать это совсем не сложно, тем более что для этого нужен всего один прибор — вольтметр или мультиметр, включенный в его режиме. Заводим двигатель автомобиля, поднимаем капот и измеряем напряжение на выводах АКБ при работающем генераторе.Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В и не меньше. Это рабочий индикатор нормальной зарядки АКБ. Если напряжение ниже этих значений, то есть какая-то неисправность.

Потерян контакт на выводах АКБ

На данном этапе диагностики необходимо проверить состояние клемм и выводов АКБ. Они часто окисляются, в результате чего контакт между ними ослабевает. В случае, когда лампочка аккумулятора горит, но идет зарядка, чаще всего причиной является именно эта неисправность.
Генератор работает в штатном режиме, напряжение на клеммы подается, но пропадает из-за плохого контакта. Так получается, что зарядка идет, но горит лампочка зарядки аккумулятора. Причем горит в большинстве случаев при тусклом свете. Подобная неисправность устраняется зачисткой клемм и контактных выводов аккумулятора, а также обработкой их водоотталкивающей жидкостью.

Слабое натяжение или повреждение ремня генератора

Во время диагностики обязательно проверьте состояние ремня генератора.Иногда бывает, что в результате длительной эксплуатации или под действием других факторов он деформируется, в результате чего привод генератора дает зазоры. Также обратите внимание на натяжение ремня. Его ослабление приводит к такому же эффекту.

Если ремень не деформирован и не имеет видимых повреждений, его можно просто натянуть. В противном случае его необходимо заменить. Нормальным считается натяжение ремня, при котором его можно повернуть вокруг горизонтальной оси на 85-90 градусов.

Отсутствие контакта выхода генератора с «массой»

Данная неисправность, как и первая в нашем списке, возникает из-за окисления выводов и выводов.Кроме того, возможен выход из строя контактов из-за ослабления их крепления. Решение этой проблемы — очистить клеммы и клеммы, а также обработать их жидкостью типа ВД-40.

Неисправности генератора

В случае, когда лампочка зарядки аккумулятора горит, но идет зарядка (ВАЗ 2106, 2107), необходимо проверить генератор. Наиболее частые его проблемы в контексте нашей неисправности — это обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Первым делом нужно разобрать и разобрать генератор. Для проверки обмотки ротора воспользуемся тем же мультиметром, включенным в режиме омметра. Подключаем его щупы к выводам обмотки и измеряем ее сопротивление. В рабочем роторе оно должно быть не менее 4,5 Ом. Если сопротивление не достигает этого значения, скорее всего, где-то произошло межвитковое замыкание. Если его вообще не обнаружить, обмотка может оборваться.

Переходим к кистям. Достаем их из сидений и осматриваем на предмет износа.Если длина щеток не превышает 7 миллиметров или на них есть признаки повреждений, меняем их. Обратите внимание также на состояние щеточного коллектора. При обнаружении дефектов в его медных пластинах меняем ротор.

Диодный мост

Диодный мост используется для преобразования переменного напряжения в постоянное. При выходе из строя хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего в бортовую схему автомата начинает поступать напряжение, не соответствующее его параметрам.Именно поэтому выпрямительный мост нужно проверять, когда горит лампа зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Также можно определить исправность диодов с помощью мультиметра в соответствующем режиме. Включаем тестер и подключаем красный щуп к плюсовой клемме моста, а черный к одному из контактов с пометкой «AC». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если устройство показывает значение, не укладывающееся в указанный диапазон, мост необходимо заменить.Отремонтировать невозможно.

Неисправен предохранитель

Электрическая цепь для зарядки аккумулятора, как и любой другой, защищена предохранителем. Он находится в монтажном блоке под капотом автомобиля. В «шестерках» и «семерках» этот предохранитель обычно обозначается как F10, но, в любом случае, перед проверкой лучше полистать руководство пользователя. Чаще всего при его неисправности напряжение на аккумулятор вообще не подается, но бывает и так, что именно он становится причиной того, что лампа зарядки аккумулятора горит, но зарядка идет.

Проверку предохранителя проверяют тестером после снятия с гнезда. Если прибор показывает, что деталь пришла в негодность, просто замените ее.

Неисправность реле-регулятора

Другой причиной того, что индикатор зарядки аккумулятора горит, но идет зарядка, может быть отказ реле-регулятора. Он, по сути, отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в моторном отсеке на верхней части брызговика колеса с правой стороны… Принцип его работы следующий. При включении зажигания (при неработающем двигателе) ток от аккумуляторной батареи протекает через ее замкнутые контакты и питает контрольную лампу.

При запуске двигателя включается генератор, подающий уже выпрямленное напряжение на реле. Под его действием якорь устройства притягивается к сердечнику, размыкая контакты. При этом лампа должна погаснуть.

Реле легко проверить самостоятельно.Для этого достаточно отсоединить от него оба провода и замкнуть их вместе. Запускаем двигатель и смотрим на контрольную лампу. Если не загорается, заменяем реле.

Чтобы избежать проблем, связанных с неисправной схемой зарядки аккумулятора, воспользуйтесь следующими советами.

1. Часто обращайте внимание на приборную панель автомобиля. Так вы будете знать не только о состоянии зарядки аккумулятора, но и о работе других систем и механизмов.
2. Систематически проверяйте ремень генератора.Правильная работа всей бортовой сети при работающем двигателе зависит от его состояния и напряжения. Если вы обнаружили малейший дефект ремня, не тяните с его заменой.
3. Не поленитесь хотя бы раз в месяц проверять напряжение, подаваемое генератором на клеммы аккумулятора. При обнаружении расхождений с рекомендованными показателями проведите полную диагностику бортовой сети.
4. Периодически проводите визуальный осмотр состояния клемм АКБ и клемм генератора.Обнаружив их окисление, очистите их мелкой наждачной бумагой и обработайте жидкостью типа ВД-40.
5. Не допускать попадания воды на генератор, аккумулятор и реле-регулятор. Это может вызвать короткое замыкание в электрической цепи. Очистку двигателя лучше доверить специалистам.
6. При ремонте цепи зарядки аккумулятора избегайте использования деталей, сомнительных по качеству.

Горит лампочка батареи на панели

Панели приборов классических автомобилей отечественного производства не отличаются высокой информативностью.В них нет ничего лишнего, кроме работы систем главного двигателя, но их вполне достаточно для информирования водителя о возможных неисправностях машины. Однако бывает, что выходит из строя какое-то устройство, и тогда поломку на начальном этапе определить невозможно.

В этой статье мы расскажем о случае, когда постоянно горит лампочка зарядки аккумулятора, на примере популярных классических автомобилей и 2107. Мы рассмотрим основные причины этого явления, а также постараемся диагностировать и устранить возможные. неисправности.

Зачем нужна контрольная лампа зарядки акб

Для того, чтобы водитель мог контролировать состояние зарядки аккумулятора, на панели приборов размещен вольтметр со шкалой, а также небольшое красное окошко, под которым сигнальная лампа установлен. Когда мы вставляем ключ зажигания и на один оборот поворачиваем его в замок, эта лампа включается и горит красным. Стрелка вольтметра находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не заряжает аккумулятор. Когда двигатель запустится, лампа должна погаснуть, а стрелка на индикаторе загорится вправо, показывая значение напряжения, подаваемого на аккумулятор.Это происходит, когда система электропитания машины полностью исправна. Но если горит лампочка зарядки аккумулятора 2107 или 2106 и после запуска двигателя, скорее всего, где-то вышло из строя. И наша задача — найти его причину и устранить ее.

Что может свидетельствовать о постоянно горящей лампе зарядки аккумулятора

Если в ВАЗ 2107 или ВАЗ 2106, то причина здесь может быть только одна — аккумулятор не получает напряжение от генератора, либо приходит, но его величина недостаточна.Неисправностей, приводящих к этому, может быть несколько:

• нарушение нормального контакта на выводах АКБ;
• ослабление натяжения или повреждение ремня генератора;
• отсутствие контакта его «минусового» вывода с «массой»;
• обрыв в цепи возбуждения ротора или износ щеток генератора;
• неисправность диодного моста.
• неисправность соответствующего предохранителя;
• Реле пробоя регулятора.

Перед началом диагностики

Важным моментом в решении вопроса зарядки АКБ ВАЗ 2107 или 2106, является то, что напряжение по напряжению поступает.Другими словами, если до батареи совсем не дойдет, удивляться нечему. Лампа обязана гореть в подобной ситуации. Но если горит лампочка зарядки аккумулятора, но идет зарядка, решить эту проблему будет немного сложнее.

Наша основная задача — определить, получена ли нагрузка на AKB. Сделать это несложно, тем более что для этого потребуется всего один прибор — вольтметр или мультиметр, включенный в его режим. Запускаем двигатель автомобиля, поднимаем капот и производим замеры напряжения на выводах аккумулятора при работающем генераторе.Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В, и не меньше. Это рабочий индикатор нормальной зарядки аккумулятора. Если напряжение ниже этих значений, значит, возникла какая-то неисправность.

Нарушение контакта на выводах АКБ

На данном этапе диагностики нужно проверить состояние клемм проводов и контактных клемм АКБ. Часто они окисляются, в результате чего контакт между ними ослабевает.В том случае, когда горит лампочка аккумулятора, но идет зарядка, чаще всего возникает именно эта неисправность.

Генератор работает в штатном режиме, напряжение поступает на клеммы, но теряется из-за слабого контакта. Так получается, что зарядка идет, но горит лампочка зарядки аккумулятора. И горит в большинстве случаев тусклым светом. Подобная неисправность устраняется зачисткой клемм и контактных выводов аккумулятора, а также обработкой их водоотталкивающей жидкостью.

Ослабление натяжения или повреждение ремня генератора

При диагностике необходимо проверить состояние, иногда бывает, что в силу его длительной работы или под действием других факторов он деформируется, так как в результате привод генератора дает проходы. Обратите внимание на натяжение ремня. Его ослабление приводит к такому же эффекту.

Если ремень не деформирован и не имеет видимых повреждений, его можно просто натянуть. В противном случае его необходимо заменить.Нормальным считается такое натяжение ремня, при котором его можно проверить вокруг горизонтальной оси на 85-90 градусов.

Нет контакта выхода генератора с «массой»

Данная неисправность, как и первая в нашем списке, возникает из-за окисления выводов и клемм. Кроме того, контактное расстройство возможно из-за ослабления их привязанности. Решение такой проблемы — очистка клемм и выводов, а также обработка их жидкостью ВД-40.

Неисправности генератора

В случае, когда горит лампочка зарядки аккумулятора, но есть зарядка (ВАЗ 2106, 2107), генератор подлежит обязательной поверке. Наиболее частые проблемы в контексте нашей вины — это поломка цепи возбуждения ротора или износ (повреждение) щеток.

В первую очередь необходимо разобрать и разобрать генератор. Для проверки обмотки ротора используем тот же мультиметр, включенный в модульный режим.Подключаем щупы к выводам обмотки и измеряем ее сопротивление. В исправном роторе оно должно быть не менее 4,5 Ом. Если сопротивление не достигает этого значения, скорее всего, где-то произошло беспрерывное замыкание. В том случае, когда он вообще не определен, намотка возможна.

Перейти к кистям. Вытаскиваю их из сидений и проверяю на износ. Если длина щеток не превышает 7 миллиметров или есть следы повреждений, замените их.Обратите внимание также на состояние щеточного коллектора. Обнаружив дефекты его медных пластин, замените ротор.

Диодный мост

Диодный мост используется для преобразования переменного напряжения в постоянное. При подборе хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего на бортовую схему автомата поступает не соответствующее его параметрам напряжение. Именно поэтому выпрямительный мост нужно проверять, когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Также можно определить, как диоды можно определить с помощью мультиметра в соответствующем режиме. Включаем тестер и подключаем красный щуп к плюсовому выводу моста, а черный к одному из контактов с маркировкой «AU». Пороговое (полоса пропускания) напряжения для кремниевых диодов составляет от 400 до 1000 мВ. Если прибор показывает значение, не укладывающееся в указанные рамки, мост необходимо заменить. Отремонтировать невозможно.

Неисправность предохранителя

Электрическая цепь зарядки аккумулятора, как и любая другая, защищена предохранителем.Он находится в монтажном блоке под капотом автомобиля. В «шестерке» и «семерке» этот предохранитель обычно обозначается как F10, но, в любом случае, перед проверкой лучше извлечь руководство пользователя. Чаще всего при ее неисправности напряжение АКБ вообще не поступает, но бывает, что это причина того, что горит лампочка зарядки АКБ, но заряд есть.

Проверка предохранителя производится тестером после его извлечения из посадочного гнезда. Если прибор показывает, что деталь пришла в негодность, просто замените ее.

Неисправность реле регулятора

Еще одна причина того, что горит лампочка зарядки АКБ, но идет зарядка, может быть неисправность контроллера реле. Фактически он отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в подкапотном пространстве на верхней кромке колеса с правой стороны. Принцип его работы следующий. При включении зажигания (при выключенном двигателе) через его замкнутые контакты протекает ток, идущий от аккумулятора, и питает контрольную лампу.

При запуске мотора генератор включается на работу, питая реле уже выпрямленным напряжением. Под его действием якорь устройства притягивается к сердечнику, размываются контакты. Лампа должна погаснуть.

Проверить реле самостоятельно несложно. Для этого достаточно отсоединить от него оба провода и приблизить друг к другу. Запустите двигатель и посмотрите на контрольную лампу. Если не горит, изготавливаем реле на замену.

Чтобы избежать проблем, связанных с неисправностью цепи зарядки аккумулятора, воспользуйтесь следующими советами.

1. Больше внимания уделите приборной панели автомобиля. Так вы будете знать не только о состоянии зарядки аккумулятора, но и о работе других систем и механизмов.
2. Систематически проверяйте ремень генератора. От его состояния и напряжения зависит правильная работа всей бортовой сети при работающем двигателе. Обнаружив малейший дефект ремешка, не тяните за него.
3. Не поленитесь хотя бы раз в месяц проверять напряжение, подаваемое генератором на клеммы аккумулятора.При обнаружении несоответствий рекомендованным показателям проведите полную диагностику бортовой сети.
4. Периодически проводите визуальный осмотр состояния клемм АКБ и выводов генератора. Обнаружив их окисление, очистите их неглубокую кожу и обработайте жидкостью ВД-40.
5. Не допускайте попадания воды в генератор, аккумулятор и реле-регулятор. Это может спровоцировать короткое замыкание в электрической цепи. Лучше инструктировать специалистов.
6. При ремонте цепи зарядки аккумулятора избегать использования запчастей, вызывающих сомнения в качестве.

Неисправность автомобиля неприятная. Поломка будет неожиданной, если они не последуют и не прислушаются к предупреждениям. Один из них — это проверочный движок «Check Engine». Как понять, в чем проблема, на что это указывает и что делать, если она загорелась.

Кнопка назначения

Панель приборов в автомобиле — это средство контроля уровня бензина, масла, работы двигателя или других компонентов автомобиля, что гарантирует комфортное и бесшумное движение по дороге.

Современные автомобили оснащены необходимым для удобства и комфорта водителя индикатором. Если раньше неисправность двигателя приходилось обнаруживать только визуально или внимательно прислушиваясь к работе, то сегодня работает специальная подсветка. Он создан для удобства контроля состояния двигателя. В идеале он должен загораться только при запуске двигателя и светиться через пару секунд.

Если лампочка не понравилась или загорелась при езде, то стоит задуматься о неисправностях в основном узле автомобиля.

Насколько серьезными могут быть причины

Каждый сигнал на панели автомобиля указывает на то, что водитель должен быть внимательным. Когда загорается индикатор проверки двигателя, причин несколько.

1. Общее дело — бензин. Из-за присадок, которые используют недобросовестные производители в бензин, двигатель работает некорректно, забивается. Следует поменять топливо или вернуть деньги при другой заправке, и все работает правильно.
2. Неисправные свечи.
3. Обрыв катушки зажигания.
4. Приобретен кислородный датчик (лямбда-зонд).
5. Сломан катализатор выхлопных газов.
6. Некорректная работа высоковольтных проводов.
7. Срыв форсунок.
8. Топливный насос или топливный фильтр.

Старт проверки стоит от крышки топливного бака. Если он не затянут до конца или на нем появились дефекты, то свет указывает на неправильную работу двигателя.

Каждая из причин не очень страшная, но требует немедленного устранения.Если вовремя не обратить внимание и не диагностировать неисправность, можно привести к полной поломке двигателя и выходу машины из строя.

Двигатель серьезный, но не обязательно, что работы требуют капремонта или замены двигателя. Работа мастеров важна в любом вопросе по диагностике и ремонту двигателя. Но, если, причина в свечах, то замена производится самостоятельно и быстро, без привлечения мастеров.

Что делать, если горит лампочка

Если вы увидели, что лампочка проверки двигателя не такая, как должна (не сотрясается после запуска двигателя или не горит во время движения), то стоит остановиться для диагностики машины.Сделать это можно и не сразу, а обязательно. Помните, если он загорелся, это причина либо сходить на СТО для диагностики, либо проверить двигатель на наличие неисправностей.

Первое, что можно сделать при зажигании лампочки — это остановиться и прислушаться, как работает двигатель: не банально, нет ли посторонних или стуков. Если вы слышите посторонних, они указывают на причину поломки опытному водителю. Если причина поломки вам непонятна, прямая дорога в ближайшую СТО.

Если причиной зажигания лампочки будет некачественное топливо (это можно определить после диагностики, после устранения оставшихся причин), то мастер обслуживания подскажет, что стоит сменить тип топливо залито в машину или там, где вы привыкли заправляться.

Также провести визуальный осмотр двигателя на предмет трещин, неровностей, протечек. Если вы обнаружите поломку самостоятельно, то причина тоже унесена.

• Датчик кислорода.Заменить стоит самостоятельно, следуя инструкции по эксплуатации автомобиля той или иной марки. Если вовремя не произвести замену, то топливо продолжено и может сломаться катализатор, замена которого обойдется намного дороже.
• Негерметичность топливного бака является причиной попадания воздуха внутрь, что означает перебег. Стоит либо заменить крышку, либо добиться герметичности с помощью прокладок.
• Свечи. Это основной элемент, обеспечивающий загорание топливной смеси.Если сработает неправильно, то машина вообще откажется работать. Заменить свечи не составит особого труда, если вы уже опытный водитель. Поменять можно либо только ту свечу, которая уже отработала, либо все сразу, чтобы избежать неисправностей в машине. В магазине стоит приобрести набор свечей для своей машины. Если нет уверенности, что купив подходящий вариант и можно будет поменять, то отправляйтесь на СТО, там и нужные вам запчасти уже есть и смогут заменить быстро и доступно.В вопросе свечей необходимо помнить, что машины старого образца требуют замены каждые 20 000 км, а если машина новая, то на некоторых и тех свечах она может проехать до 150 000 км. Если вовремя менять свечи согласно требованиям технической эксплуатации вашего автомобиля, то можно избежать поломки катализатора и улучшить работу двигателя.
• Замена датчика массового расхода. Эта часть регулирует количество воздуха, необходимое для быстрого зажигания.При неисправности это расход топлива, повышенное количество углекислого газа в выхлопе, слабый разгон, пониженная мощность двигателя. Чаще всего поломка связана с неправильно установленным воздушным фильтром или уже истек срок эксплуатации фильтра. Когда дело доходит до замены датчика, затраты связаны с ценой самого датчика, но услуга по замене в сервисе не такая дорогая, потому что не требует большого времени и простых технологий. Регулярная замена фильтра — гарантия безотказной работы датчика .

Нюансы в работе лампочки «Check Engine»

Индикатор проверки двигателя на панели приборов появился в начале 90-х. Но тогда работа датчика была направлена ​​только на управление карбюратором. То есть лампочка загорается, когда:

• Произошло засорение;
• Неправильно горючая смесь для работы двигателя и т. Д.

Сегодня работа лампочки намного шире. Карбюраторов в автомобилях нового образца нет.Вместо него установлены форсунки. Именно в связи с этой новинкой в ​​автомобиле лампочка показывает не только неправильную смесь. Благодаря ей водитель узнает о:

• перебоях в работе;
• Проблемы с зажиганием;
• Плохое переключение передач и многое другое.

Посмотрите, что еще может свидетельствовать о горении контрольной лампы двигателя (видео)

Результат

Таким образом, благодаря этой лампочке на панели, можно контролировать почти каждый элемент двигателя, его состояние и производительность.

Световой индикатор двигателя на панели водителя является индикатором состояния. Если горит не по правилам, стоит обратить на это внимание и перейти к диагностике. Своевременное устранение поломки — гарантия безопасности и комфорта в дороге. Внимательное отношение к своему автомобилю исключит поломку в самый неподходящий момент.

Если на ВАЗ 2110 горит лампа двигателя, то можно облегчить множество причин. Посмотрим в нашей статье, почему горит лампочка двигателя на ВАЗ 2110 и что нужно делать в этом случае.

Что это за лампочка

Современные автомобили представить без специальных датчиков просто невозможно. Они указывают на появление проблем и различных проблем.
Если раньше владелец автомобиля должен был самостоятельно, так сказать «вручную» обнаруживать неисправности, то сегодня этого нет. Электроника все заботы взяла на себя и на ВАЗ 2110 таких датчиков довольно много.
Check Engine — это специальная лампа, которая обычно светится желтым цветом и по которой водитель определяет работу двигателя автомобиля.В обычном режиме эта лампа загорается на несколько секунд и сразу гаснет, как только двигатель набирает обороты.
Что делать, если лампочка горит и не гаснет даже во время движения автомобиля?

Примечание. Как только владелец ВАЗ 2110 обнаруживает, что лампа двигателя горит постоянно и не гаснет, ему следует немедленно подъехать на станцию ​​техобслуживания, если она рядом. В противном случае мотор должен заглушить и вызвать эвакуатор, так как можно просто сломать мотор.

Вернемся к началу в период 90-х годов, когда автовладельцы знали, что этот датчик или лампа в простом, могут сообщать только о сбоях в работе карбюратора или недостаточном количестве масла в двигателе.
Сегодня укоренилась ситуация и если лампа не перестает гореть, то возможно что угодно: неправильные обороты двигателя, проблемы с зажиганием, проблемы с АКПП и т. Д. Словом, сегодня многие параметры контролируются этим датчиком.

Причины

Рассмотрим самые известные.

Масло сливочное

• Недостаточное количество смазки в двигателе является наиболее явной причиной, о которой не знают, разве что наиболее далекий от техники находится человек.

• Автомобиль должен срочно остановиться и прислушаться к двигателю. Необходимо уметь определять, есть ли посторонние шумы. Кроме того, можно визуально увидеть, нет ли повреждений корпуса или крена.
• Если были обнаружены вышеописанные моменты, то их нужно немедленно устранять, на сотню или в собственном гараже.

Топливо рельефное

• Да не удивляйтесь. Именно качество топлива вызывает сегодня, мягко говоря, большие сомнения, причина номер один. Из-за разбавленного топлива нагар накапливается. В результате свечи или одна из них не могут подать нормальную искру. Двигатель начинает «троить» и датчик не перестает бить тревогу.
• Лечение В данном случае остается только одно: слить грязное топливо из бака в какую-нибудь емкость (далее этот полубензин можно использовать как очищающее средство для запчастей) и залить новое от проверенного дубления.

Свечи

• Сами свечи зажигания могут быть неисправны.
• Решить эту проблему очень просто: нужно проверить все свечи и заменить старые.
• Свечи зажигания, это основные компоненты, предназначенные для воспламенения топливной смеси.Если они неисправны, то искра подана неправильно.

Совет. Определить неисправные свечи можно в процессе движения ВАЗ 2110. При разгоне автомобиля, особенно с места, заметны мелкие башмаки. Примечание. Необходимо следить за зазором свечей между электродом, который не должен превышать 1,3 мм.

Катушка

• Лампа может указывать на проблемы в катушке зажигания.
• Необходимо проверить, дает ли катушка катушку, не ослабли ли контакты, проверить сопротивление на выводах. Разброс искры также не должен превышать 1-4 и 2-3.

Регулятор кислорода

• Часто причина в загорании лампочки двигателя.
• Проверить этот датчик несложно и в случае его неисправности нужно поставить новый, а старый выкинуть.

Примечание. Если не заменить этот датчик, который, как известно, является регулятором кислорода в автомобиле и частью выхлопной системы выхлопных газов, возникнут проблемы с расходом топлива.
Неисправность самого этого датчика означает, что бортовой компьютер получает неверные данные, что значительно увеличит не только расход топлива, но и значительно снизит мощность двигателя.

• Причиной поломки можно считать то, что этот датчик покрыт слоем отработанного масла. То же, в свою очередь, снижает точность показателей регулятора.

• Если не менять этот датчик в течение длительного времени, это может привести к дополнительным проблемам.Может выйти из строя (просто лопнуть) катализатор ВАЗ 2110. А это грозит дорогим ремонтом.

Катализатор

• Также может быть повод загорать Check Engine.
• Решение первое: перед проверкой, конечно, замените катализатор.

Примечание. Этот элемент помогает сделать выхлопные газы экологически чистыми. Это обязательное условие последних лет. Катализатор отвечает за переработку окиси углерода и других вредных веществ в безвредные соединения.

• Если катализатор вышел из строя, то это можно заметить не только при появлении значка двигателя, но и задолго до этого. Например, если мощность силового агрегата ВАЗ 2110 упадет в 2 раза, это может указывать на неисправность. К тому же поврежденный катализатор не даст машине хорошо разогнаться.

Примечание. Обычно катализатор выходит из строя, если это регулярно проводит автовладелец. Особое внимание владелец должен уделять датчику кислорода и вовремя заменять неисправный, чтобы проблема не сместилась на катализатор.Кроме того, необходимо следить за свечами зажигания, которые по истечении срока их эксплуатации нуждаются в замене.

Форсунки

• Если датчик Check Engine загорается из-за форсунок, их необходимо очистить или заменить.

Топливный насос или фильтр

• Лампа может загореться из-за неисправности.
• Лечение подразумевает следующий перечень действий: измеряется давление в рампе.Значение не должно быть ниже трех атмосфер.

• Кроме того, нужно проверить сетку, фильтр помпы и попробовать почистить.

Крышка бака

• Да, это так. Казалось бы, такой небольшой элемент, как крышка, может вызвать загорание лампочки.
  Дело в том, что такая крышка нарушает герметичность всей системы. Так появляется иконка двигателя.

• Понятно, что негерметичность всей топливной системы приводит к увеличению автомобиля.Сразу реагирует на диагностику ВАЗ 2110, выдавая ошибку двигателя через лампочку.
• В этом случае решение проблемы сводится к проверке крышки и ее герметичности. Если на нем есть трещины, лучше заменить на новый.

Регулятор массового расхода

• Как уже было сказано выше, современная модификация ВАЗ 2110 наделена множеством различных датчиков, одним из которых является этот. Он отвечает за подачу необходимого количества воздуха в смесь бензина для создания оптимального воспламенения топлива.

• Этот датчик постоянно сообщает бортовому компьютеру о количестве поданного воздуха.
• При неисправности датчика увеличивается расход топлива, снижается мощность двигателя.

Примечание. Если этот датчик неисправен в холодное время года, автомобиль будет сложно завести.

• Причиной выхода из строя этого регулятора можно назвать неправильную установку.
• С неработающим датчиком можно долго ехать, но расход топлива будет постоянно увеличиваться.
• Замена регулятора обычно не требует больших инструментов. А можно заменить своими руками.

Провода высоковольтные

• Также известная и частая причина зажигания лампочки.
• Решение такое же, как и в предыдущих случаях: проверка и замена.

Примечание. Высоковольтные провода могут доставить ряд особых проблем автомобилисту, владельцу ВАЗ 2110, поэтому этому компоненту отведена отдельная глава.

Чек:

• Надо налить в кастрюлю воду. Посуда должна быть из нержавеющей стали.
• Добавьте туда немного соли (примерно столовую ложку).
• Возьмите мегомметр. Опустите в эту воду провода так, чтобы концы оказались на поверхности жидкости.
• Подключите устройство к первому наконечнику с помощью зажима для этой операции.
• Второй зажим цепляется за посуду с водой, там же и сами провода.

Примечание. Нормой считается изоляция (при значении сопротивления более мегом) в 500 ком и более. Если значение ниже — провода необходимо заменить, так как они пропускают ток.

Вышеуказанные причины возникновения лампочки самые частые. Осмотр и замену поврежденных деталей можно провести своими руками, сэкономив тем самым цену на услуги в сотню.
Главное, делать все по инструкции, изучая в процессе фото и видео материалы.

Приветствую вас друзья на сайте ремонта авто своими руками. При включении ключа зажигания на приборной панели загорается ряд сигнальных ламп. Подписываются на исправность двигателя и его готовность к запуску.

На один из таких индикаторов нанесено изображение батареи. При включении зажигания оно начинает подсвечиваться, а после заводского двигателя — гаснет.

Это сигнализирует о том, что аккумулятор заряжен. Но что делать, если этого не произошло? Почему даже после запуска горит лампочка заряда аккумулятора?

Немного теории: схема работы

Для решения существующей проблемы необходимо понимать суть взаимодействия автомобильного генератора и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 вольт. С увеличением оборотов напряжение на выходе генератора увеличивается. Но это недопустимо.

Для ограничения напряжения в цепи возбуждения ротора сломано маленькое реле регулятора. Его задача — снизить ток до нормального уровня (даже при существенном увеличении количества оборотов).

В результате напряжение батареи поддерживается на стабильном уровне.Если лампочка аккумулятора горит, это указывает на отсутствие зарядки от генератора.

Как работает схема? После включения зажигания напряжение через предохранитель № 10 (для ВАЗ-2107) поступает на лампу заряда АКБ.

Далее напряжение «+ 12В» проходит через диод, встроенное реле регулятора (мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора увеличивается, фазное напряжение увеличивается. В результате напряжение на выходе лампочки аккумулятора выравнивается, и она гаснет.При этом идет зарядка аккумулятора.

Причины, по которым горит индикатор зарядки аккумулятора

На самом деле причин для лампочки аккумулятора и настройки нет. К ним относятся:

• Ослабление натяжения ремня генератора, его износ или повреждение;
• перегорел предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• контроллер реле пробоя, диодный мост, дополнительные диоды;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на выводах АКБ или выходе генератора;
• щетки генератора износа;
• отсутствие качественного контакта по массе массы.

Что делать, если горит индикатор зарядки аккумулятора?

Сначала оставьте машину и на работающем двигателе измерьте напряжение на выводах аккумуляторной батареи (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13,6-14,2 вольт. При отсутствии заряда уровень напряжения будет намного ниже — около 12 вольт.

Для решения проблемы Подготовьте следующие инструменты:

• контрольная лампочка на двенадцать вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассия,
• нож
• для зачистки контактов используйте наждачную бумагу.

Итак, приступаем:

1. Показания бортового вольтметра указывают на наличие заряда, контрольная лампа заряда на панели приборов не горит на выводах АКБ около 12 вольт, а сама АКБ почти разряжена.

В такой ситуации проработайте расположение проводов на самом источнике питания. Если эти события оказались бесполезными, измерьте уровень напряжения на выводе «30» самого генератора.

Один ближний мультиметр сидит на этой клемме, а другой на «массе».Если здесь напряжение намного выше, чем на АКБ, то уберите тридцатую клемму. При необходимости замените провод идущий от генератора к аккумулятору.

2. Вольтметр на панели приборов и лампа показывают наличие заряда, но аккумулятор разряжен.

Напряжение на АКБ в норме (около 14 вольт). Включение нагрузки (например, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина — слабое натяжение ремня на шкиве генератора (ремень натянуть, а в случае повреждения — заменить).

Такой проблемой также может быть пробой одного из диодов, а также пробой фазной обмотки статора. Отключаем зажигание и мультиметром проверяем диоды. В случае поломки замените их.

Проверить щетки генератора. Для этого достаньте их и измерьте длину. Если он меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания контрольная лампа заряда не горит, датчик заряда не работает, на АКБ нет зарядки.Причина — перегоревший предохранитель.

Его обозначение — F10, номинал — 10 ампер. Если установка нового предохранителя не дала результатов, причину следует искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, контрольная лампа управления не загорается.

Проверка проста — снимите проводку с клемм Sixty-One Generator и подключите ее напрямую к «минусу» (кузову автомобиля).Если лампочка загорелась, значит, причина проблемы в обмотке возбуждения генератора.

Второй вариант — плохой контакт в разъеме. Если после зачистки результата нет, то есть риск поджечь саму лампу.

5. При повороте ключа в замке зажигания горит лампа заряда, а после завода продолжает крутить. При этом зарядки нет или появляются периодически. Причина — недостаточный контакт провода на разъеме с панелью приборов (может окислиться).

Наконец, проверьте реле регулятора. Для этого подайте напряжение от аккумуляторной батареи. Если на щетках 12 вольт, значит реле исправно. В противном случае прибор заменяют.

Если у вас проблемы с зарядкой АКБ (не гаснет контрольная лампа или вообще не горит), то проверьте все версии.

Но, как правило, проблема всегда на поверхности, и причина — плохой контакт, перегоревшая лампочка или неисправный контроллер реле. Удачи на дорогах и конечно же без поломок.

Многие автолюбители сталкивались с тем, что индикатор низкого уровня масла в лампочке двигателя тыкал на щиток приборов ВАЗ-2114. Это может быть связано с несколькими причинами. Но главное — это низкий уровень масла. Хотя неисправность можно спрятать в другом месте. Рассмотрим причины появления лампочки уровня масла, а также способы неисправности.

Расположение и датчик уровня масла

Лампа низкого уровня масла в панели приборов (отмечена красной стрелкой)

Лампа низкого давления в двигателе на панели приборов (отмечена красной стрелкой), не следует путать с низким уровнем масла

Итак, становится понятно, что включение лампочек уровня масла неразрывно связано напрямую с датчиком.Прежде чем определить неисправность, нужно разобраться с расположением датчика под капотом.

Датчик уровня масла находится на блоке, внизу.

Датчик имеет трубку, доходящую почти до дня картера. Контактная группа посылает сигнал на соответствующие индикаторы. ВАЗ-2114 до 2004 года выпуска, электрические соединения уходили прямо на панель приборов, как у «девятки». Но, после модернизации автомобиля, с 2004 года, контактные соединения электротехнического обследования прокладываются через электронный блок управления, который должен контролировать работу датчиков и двигателя в целом.

Причины неисправности

Датчик уровня масла

Когда стало понятно устройство датчика уровня масла и схема, можно рассматривать причины зажигания лампочки на панели приборов. Итак, рассмотрим все возможные причины, которые могут служить загоранием индикатора на панели приборов ВАЗ-2114:

• Низкий уровень масла.
• Неисправность датчика.
• Проблема в контактных цепях.
• Цепь внутри панели приборов.
• Неисправности в ЭБУ.

Методы ликвидации

Теперь можно переходить непосредственно к методам удаления. Для начала необходимо разобраться, какой набор инструментов может понадобиться для выполнения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно переходить непосредственно к решению проблем.

Мало масла на датчике

Производство и износ масла могут влиять на его уровень, поэтому стоит регулярно проверять этот показатель.

Также причиной потери масла в двигателе может быть или поломка картера двигателя . Чтобы исключить потери масла, стоило устранить неисправности, вызвавшие появление эффекта, а затем долить масло до нужного уровня.

Для измерения указателя уровня масла есть специальный инструмент — масляный щуп. Он расположен в передней части двигателя. . Когда индикатор опускается ниже отметки MIN, на приборной панели загорается индикатор уровня масла.

Неисправность датчика

Неисправность датчика также может вызывать указатель уровня масла на панели приборов. Для устранения неисправности необходимо проверить датчик, а если он неисправен — заменить деталь.

Старый и новый датчик уровня масла

Процесс замены достаточно простой и несложный. Рассмотрим вопрос подробнее. Для выполнения операции потребуется ключ на 10. Итак, переходим непосредственно к последовательности действий, направленных на замену датчика:

1. Автомобиль необходимо устанавливать так, чтобы был доступ снизу.Для этого подойдет — смотровая яма, подъемник или эстакада.
2. Отключаем «вывод минус» на АКБ.

   Снять минусовую клемму с АКБ

3. Если есть, необходимо демонтировать нижнюю защиту двигателя.

   Снять защиту картера двигателя

4. Демонтируем поддон. Ранее необходимо.

   Осуществляем демонтаж поддона

5. Отключаем колодку проводов от датчика.
6. Ключом или головкой на 10 откручиваем датчик уровня масла.

   Снимите датчик

7. Устанавливаем новый датчик и проводим необходимую сборку.

Проблема в цепи контакта

Диагностика микросхемы датчика уровня топлива

Неоднократно причиной может служить проводка или контактная группа, которая идет от датчика к электронному блоку управления. Исходя из электрической схемы автомобиля находим соответствующий провод, которым питается счетчик.Далее находим точно такой же в компьютере и ставим на него ник.

Если контакта нет, значит на этом сайте произошла поломка и ее нужно устранить. Аналогичную процедуру проводим и с остальными проводами.

Цепь в панели приборов

Неоднократно причина включения лампы на панели приборов может быть закрыта внутри платы панели приборов. Это может быть вызвано коррозией или коротким замыканием внутри панели приборов. Таким образом, решением проблемы может стать ремонт платы или замена комбинации приборов.

Проверка контактов карты приборной панели

Определить неисправность достаточно просто: можно только разобрать приборку и посмотреть на контактные соединения. Также для полной уверенности можно с помощью тестера прозвонить контакты на плате и непосредственно сам индикатор лампы.

Неисправности в ЭБУ ВАЗ-2114

Последним вариантом поиска неисправности становится электронный блок управления. Здесь могут быть ошибки, которым послужит не только загорание лампочки уровня масла, но и выход из строя других индикаторов, например спидометра, указателя поворота и прочего.

Методом устранения неисправности ноутбука или планшета становится «мозг» автомобиля через кабель OBD и стандартный тест. Если в компьютере обнаружены ошибки, связанные с уровнем масла, их необходимо сбросить. Процедуру сброса всех ошибок нужно делать для всех индикаторов, которые скопились в «мозгах». После этого проблема должна исчезнуть, если нет, то неисправность нужно искать в другом месте.

выводы

Определить причину появления лампочки уровня масла в двигателе на панели приборов ВАЗ-2114 достаточно просто даже начинающему автомобилисту.Диагностические операции проводятся просто и понятно. Единственная проблема — сбросить ошибки ЭБУ, что рекомендуется доверить профессионалам.

Выявление и устранение проблем с автомобильной системой зарядки

• Разрядился аккумулятор.
• Тусклый свет.
• Мерцающие датчики.

Любой из этих симптомов может быть признаком слабой системы зарядки. Ваша система зарядки отвечает за восстановление заряда автомобильного аккумулятора после использования и обеспечивает питание ваших фар, аудиосистемы и другой электроники во время движения вашего автомобиля.Если ваша система зарядки не будет в надлежащем рабочем состоянии, вы в конечном итоге окажетесь в затруднительном положении… без света… и без хорошей мелодии. Ах.

Чтобы помочь вам избежать такой ситуации, мы составили базовое руководство по отслеживанию потенциальных проблем с системой зарядки.

Проблема: Двигатель запускается нормально, но аккумулятор не остается заряженным.

Решение № 1: В первую очередь сосредоточьтесь на батарее. Если ваш автомобиль остановился, запустите двигатель от внешнего источника, как можно быстрее отсоедините соединительные кабели и подождите.Если автомобиль продолжает работать по прошествии некоторого времени, вероятно, проблема с аккумулятором. При принятии решения о замене батареи следует учитывать внешний вид и возраст батареи. Кроме того, проверьте кабели аккумулятора и убедитесь, что они в хорошем состоянии. Плохие кабели не будут обеспечивать полный ток, необходимый для правильной работы.

Решение №2: Если аккумулятор не держит заряд и ваш двигатель глохнет, пора обратить ваше внимание на генератор.Хотя ваша батарея может иметь достаточно энергии для запуска двигателя на начальном этапе, она в конечном итоге потеряет мощность, если не будет заряжаться генератором. Вот несколько быстрых способов определить неисправный генератор:

1. Проверните двигатель, включите фары автомобиля и наблюдайте. Если они начинают светиться, а затем медленно гаснут, возможно, ваш генератор не обеспечивает надлежащий заряд для работы аксессуаров вашего автомобиля.

2. Если ваш автомобиль уже мертв, запустите аккумулятор и подождите.Если генератор неисправен, ваш автомобиль или грузовик в конечном итоге снова выйдет из строя, так как аккумулятор не будет перезаряжаться.

3. Приобретите качественный вольтметр или мультиметр и проверьте уровень заряда аккумулятора. Вольтметр должен показывать около 12,6 вольт при выключенном двигателе и 14-15 вольт при работающем двигателе. Если напряжение ниже 13,5, велика вероятность, что генератор не справляется с потребностями зарядки аккумулятора.

Решение № 3: Проверьте кабели генератора на предмет ненормального износа, включая трещины и потертости.При необходимости замените или подтяните кабели.

…

См. Также:
Спросите: с Джеффом Смитом: когда и как обновить систему зарядки в классическом автомобиле
Сумка с почтой в понедельник: отслеживание потенциальных проблем с системой зарядки

Проблема: Двигатель медленно проворачивается, и свет во время процесса становится слишком тусклым.

Решение: Медленный или затрудненный запуск двигателя часто является первым признаком недостаточно заряженной батареи. Используйте приведенные выше тесты, чтобы определить проблему — аккумулятор или генератор.

…

Проблема: Фары чрезмерно мигают при увеличении оборотов двигателя.

Решение: Обычно это вызвано перезарядкой аккумулятора, что обычно является результатом высокого напряжения генератора. Это может быть вызвано коротким замыканием или заземлением в обмотке возбуждения ротора генератора переменного тока или неисправным регулятором.

…

Проблема: тусклый свет или освещение, которое, кажется, гаснет во время движения автомобиля.

Решение № 1: Поскольку генератор отвечает за подачу вспомогательной энергии к вашим осветительным приборам и электрическим компонентам, начните с генератора и связанных с ним элементов.Сначала осмотрите проводку на предмет повреждений или износа и при необходимости замените. Если все в порядке, переходите к решению №2.

Решение № 2: Включите автомобиль и с помощью вольтметра проверьте уровень заряда аккумулятора. Если напряжение ниже 13,5, велика вероятность, что генератор не справляется с потребностями зарядки аккумулятора и его необходимо заменить. Если напряжение около 13,5-15, обратите внимание на аккумулятор.

Решение № 3: Если генератор выдает надлежащее напряжение, скорее всего, проблема в вашей батарее.

…

Проблема: шумный генератор.

Решение № 1: Проверьте ремень генератора на износ или ослабление. При необходимости замените или подтяните, убедившись, что ремень правильно выровнен на шкиве. Неправильно отрегулированные ремни генератора часто издают воющий звук.

Решение № 2: Проверьте, нет ли погнутых фланцев шкива, которые могут вызвать смещение ремня.

Решение № 3: Убедитесь, что генератор надежно установлен, чтобы не было чрезмерного движения.

Решение №4: Возможно, ваш генератор видел лучшие времена и находится на грани отказа. После того, как вы изучили решения 1-3, вам может потребоваться заменить весь блок, если шум не исчезнет.

…

Проблема: индикатор заряда мигает во время движения.

Решение: По крайней мере, у вас, вероятно, ослаблен ремень генератора или плохое соединение проводки. Начните с осмотра ремня генератора на предмет износа и при необходимости подтяните его.Также ищите неправильные соединения проводки. Если одна из этих областей не виновата, вероятно, у вас неисправный генератор или регулятор, который необходимо заменить.

…

Проблема: во время движения загорается индикатор заряда.

Решение № 1: Опять же, это может быть признаком неисправного генератора переменного тока или неисправного регулятора. Но сначала исключите некоторые другие возможные причины, в том числе ослабленный или изношенный ремень генератора. Осмотрите и замените ненормально изношенный ремень и затяните ослабленный ремень.

Решение № 2: Проверьте проводку. Двумя наиболее вероятными причинами являются неисправное заземление полевой цепи или неисправный провод или разъем световой цепи.

Решение № 3: После того, как вы устранили ремни и проводку как возможные проблемы, вам нужно проверить генератор на правильность работы.

Автор: Дэвид Фуллер
Дэвид Фуллер — управляющий редактор OnAllCylinders. За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов.Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог создать компанию OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

Схема электрооборудования. Схема электрическая ваз Освещение и сигнализация

1. Фары. 2. Габаритные огни. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи.6. Реле включения дальнего света фар ВАЗ 2101. 7. Реле включения дальнего света фар. 8. Генератор ВАЗ 2101. 9. Стартер ВАЗ 2101. 10. Фонарь капота. 11. Свечи зажигания ВАЗ 2101. 12. Датчик контрольной лампы давления масла. 13. Датчик датчика температуры охлаждающей жидкости ВАЗ 2101. 14. Звуковые сигналы ВАЗ 2101. 15. Распределитель зажигания. 16. Электродвигатель стеклоочистителя ВАЗ 2101. 17. Датчик контрольной лампы уровня тормозной жидкости. 18. Катушка зажигания ВАЗ 2101. 19. Электродвигатель омывателя лобового стекла. 20. Регулятор напряжения ВАЗ 2101. 21.Электродвигатель отопителя ВАЗ 2101. 22. Лампа освещения бардачка. 23. Дополнительный резистор электродвигателя отопителя. 24. Розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза. 26. Выключатель сигнала тормоза. 27. Реле-прерыватель указателей поворота ВАЗ 2101. 28. Выключатель фонарей заднего хода. 29. Блок предохранителей. 30. Реле-прерыватель контрольной лампы стояночного тормоза. 31. Реле стеклоочистителя ВАЗ 2101. 32. Выключатель электродвигателя отопителя ВАЗ 2101. 33. Прикуриватель. 34. Выключатели света расположены в стойках задних дверей.35. Выключатели света расположены в стойках передних дверей. 36. Плафоны. 37. Замок зажигания ВАЗ 2101. 38. Панель приборов ВАЗ 2101. 39. Указатель температуры охлаждающей жидкости ВАЗ 2101. 40. Контрольная лампа дальнего света фар 41. Контрольная лампа наружного освещения. 42. Контрольная лампа указателей поворота ВАЗ 2101. 43. Контрольная лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла ВАЗ 2101. 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. 46. ​​Указатель уровня топлива ВАЗ 2101. 47.Контрольная лампа резерва топлива. 48. Лампа подсветки панели приборов. 49. Выключатель фар. 50. Выключатель указателей поворота ВАЗ 2101. 51. Выключатель звукового сигнала. 52. Выключатель омывателя лобового стекла. 53. Выключатель стеклоочистителя. 54. Выключатель наружного освещения. 55. Выключатель осветительных приборов. 56. Датчик указателя уровня и резерва топлива. 57. Лампа освещения багажника. 58. Задние фонари ВАЗ 2101. 59. Подсветка номерного знака. 60. Фонарь заднего хода.

Вторая версия электрооборудования ВАЗ 2101

1 — боковой указатель поворота УП140 с трубчатой ​​лампой (4 Вт) и оранжевым диффузором.
2 — фонарь передний боковой ПФ140 (габаритный фонарь) с двухниточной лампой (5 + 21 Вт) для обозначения размера и направления.
3 — ММ120 датчик контрольной лампы о падении давления масла в двигателе ВАЗ 2101.
4 — датчик ТМ106 электрического датчика температуры охлаждающей жидкости в двигателе.
5 — Фара FP40 с двухниточной лампой (45 + 40 Вт) дальнего и ближнего света.
6 — катушка зажигания В117.
7 — Распределитель зажигания Р125 с центробежным регулятором угла опережения зажигания и октан-корректором.
8 — электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 — Фонарь подкапотного пространства ПД140 с кнопочным включением.
11 — электростартер СТ221 (1,77 л.с.) со смешанным возбуждением.
12 — тяговое электромагнитное реле включения стартера.
13 — Генератор G221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 — аккумулятор аккумуляторная 6-СТ-55 ЭМ.
15 — автоматический двухступенчатый регулятор напряжения электромагнитный ПП380.
16 — реле РС702 контрольной лампы прекращения заряда АКБ.
17 — резистор (дополнительное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
18 — электродвигатель МЭ240 вентилятора отопителя.
19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 — реле электромагнитное РС514 дворника ВАЗ 2101.
21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя SL191.
22 — реле-прерыватель РС491 указателей поворота ВАЗ 2101.
23 — Выключатель сигнала тормоза ВК412.
24 — блок предохранителей на 2 штуки (девять вставок по 8 А и одна — 16 А).
25 — лампа ЛВ211 для освещения перчаточного ящика.
26 — лампа (4 Вт) для освещения гнезда прикуривателя.
27 — прикуриватель электрический ПТ10.
28 — трехпозиционный выключатель ВК408 электродвигателя отопителя.
29 — выключатель (замок) ВКЗЗЗ зажигания и стартера или ВК347 с противоугонным устройством.
30 — выключатель стеклоочистителя трехпозиционный.
31 — выключатель освещения панели приборов.
32 — выключатель наружного освещения.
33 — выключатель (кнопка) звукового сигнала.
34 — выключатель P135 включения фар и световой сигнализации мигалкой.
35 — выключатель Р135 указателей поворота.
36 — панель приборов (комбинация) приборов управления КП191.
37 — Патрон ПС500 для переносной лампы.
38 — выключатель БК409 контрольной лампы стояночного тормоза.
39 — датчик BM150 уровня и топлива в баке.
40 — выключатель кнопочный ВК407 плафона передней двери.
41 — выключатель кнопочный фонаря задней двери.
42 — плафон ПК140 с трубчатой ​​лампой (5 Вт) для освещения салона автомобиля.
43 — лампа LB218 (4 Вт) для освещения багажника.
44 — фонарь ФП141 для освещения номерного знака двумя лампами (по 5 Вт).
45 — стоп-сигнал и габаритный фонарь с двухнитевой тормозной лампой (21 Вт) и обозначением размера (5 Вт) с красной линзой.
46 — фонарь задний П140.
47 — указатель поворота задний с лампой мощностью 21 Вт с оранжевым рассеивателем.

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля.Это означает, что отрицательные контакты электронных устройств отображаются на т.н. Заземление автомобиля, а проводное соединение обеспечивает только положительные клеммы.

Электромонтажное устройство автомобиля

Данный принцип встраивания электронных компонентов в электрическую схему работы автомобиля реализуется на практике в следующих типах соединений:

1. Существующие электрические цепи автомобиля активируются с помощью замка зажигания.
2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к аккумуляторной батарее через предохранительный блок.
3. Части корпуса всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтных и профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы АКБ, иначе несанкционированное прикосновение к контакту АКБ инструментом может привести к короткое замыкание. Для наглядности электронная схема. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для проведения необходимых испытаний.

При самостоятельном обслуживании автомобиля необходимо определить причину того или иного дефекта в электрических компонентах «шестерки». Устранение неисправностей следует начинать с замка зажигания, который предназначен для:

• Контроль исправности системы зажигания;
• согласование систем безопасности и предотвращения угонов автомобилей;
• буксирная «шестерка» с работающей «аварийкой».

В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

• Аккумулятор с отрицательным проводом при контакте с кузовом автомобиля;
• стартер с разъемом «50» от замка зажигания через пусковое реле;
• генераторное устройство;

Предохранительный блок

• ;
• выключатель зажигания;

Регулирующее реле

• .

Принцип работы электрооборудования ВАЗ 2106

Замок зажигания имеет 4 положения, при подаче напряжения на каждое из них коммутируются определенные разъемы и контакты:

1. В положении «0» ток АКБ передается только на разъемы 30 и 30/1, остальные обесточены.
2. В положении «I» ток подается на разъемы 30-INT и 30 / 1-15, при этом запитаны «габариты», стеклоочиститель и вентиляторная система обогрева отопительного комплекса.
3. В положении «II» контакт 30-50 дополнительно подключается к ранее использованным разъемам. При этом в схему включены система зажигания, стартер, датчики панели, «габаритов» и «поворотников».
4. В позиции «III» используются только «габариты», звуковой сигнал, дворники ветрового и кормового стекла. В этом случае ток доступен только для разъемов 30-INT и 30/1.

Ряд автомобилей этой марки оснащены такими устройствами, как система обогрева кормовых стекол, электрический омыватель «козырька», реле света и др.Электропитание этих гаджетов осуществляется по отдельной линии через выключатель зажигания в положениях ключа «I» и «II».

Важно: поскольку бачок омывателя изготовлен из материала ПВХ и является диэлектриком, электродвигатель дополнительно снабжен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие силовые цепи: звуковой сигнал, стоп-сигналы, «аварийка», розетка прикуривателя, вилка для «переноски», подсветка приборов.Ведущие цепи электрооборудования автомобиля подлежат защите плавкими предохранителями, которые расположены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы подключения ВАЗ 2106 является предохранительный блок, конструкция которого не соответствует современным требованиям к составу электронного оборудования. Недостатки:

• нестабильное соединение предохранителя и розетки приводит к появлению пятен пригорания;
• при работе предохранительный элемент подвержен нагреву, что негативно сказывается на соседних монтажных пазах;
• низкая стоимость замены предохранителей не гарантирует их надежности, поэтому проверки этого блока следует проводить регулярно.

Использование т.н. «Жучки» могут вызвать возгорание в автомобиле, потому что высока вероятность короткого замыкания. Существует совершенно безопасный вариант модернизации стандартных изделий, в котором предполагается установка ножевых предохранителей, посадочные места которых идеально интегрированы в блок безопасности.

Преимущества лезвийных предохранителей:

• стабильный контакт изделия с точкой крепления;

№

• плавкий элемент запаян в прозрачный ПВХ корпус;
• динамический отвод тепла за счет увеличенной площади контакта.

Важно: генераторное устройство «шестерка», проводка к нему, а также к аккумулятору, стартеру, катушке, реле переключения оптики и некоторым другим элементам, не снабжены элементами безопасности.

Если не самое главное, то одну из ведущих ролей в обеспечении надежной работы всех систем и устройств автомобиля играет электропроводка. Рассмотрим, как устроена проводка на ВАЗ 2110, а также как обеспечить необходимые условия для его безаварийной работы и сделать это своими руками.

Основные принципы

Независимо от того, установлен ли в вашем ВАЗ 2110 карбюратор или инжектор, основные принципы проводки одинаковы. Найти схему подключения совсем не сложно, главное в ней разобраться. Собственно на месте проводки есть подкапот и проводка салона.

Его основные принципы те же, и сводятся к следующему:

• какое бы устройство в автомобиле, которое питалось от электричества, вы не использовали, его подключение будет однопроводным.Причем создатели ВАЗ 2110 с самого начала предвидели, что как на схемах в руководстве по эксплуатации, так и в реальности цвета проводов будут четко распределены. Проще говоря — все электрооборудование подключается с помощью проводов четко определенного цвета. Каждый блок имеет собственный жгут проводов, заключенный в контактные площадки. Естественно, это было сделано для того, чтобы тому, кто делает ремонт своими руками, было проще разобраться в этой запутанности. Таким образом, замена проводки в моторном отсеке становится более понятной.Совет: если у вас небольшая проблема с конкретным оборудованием, и вам нужно заменить только один провод, лучше не жадничать и не менять его на первый попавшийся. Купите обвязку в сборе и замените ее проволокой желаемого цвета — вам самим потом будет легче;
• Провод, подающий питание на плюсовую клемму аккумулятора, всегда в красной оплетке, желательно также не менять его цвет. Во всех схемах он обозначен буквой «П», то есть — плюс;
• но роль «минуса» (иными словами — массы) отводится кузову автомобиля;
• все выводы любых потребителей электроэнергии подключены напрямую к корпусу;
• Каждая система, к которой подключен электрик, имеет свой жгут проводов.

На ВАЗ 2110 при подключении АКБ все электрооборудование находится под напряжением. Именно поэтому, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомобиля) настоятельно рекомендуется отключить аккумулятор.

Бесконтактная система

Кроме того, электрика также представлена ​​бесконтактной системой — она ​​нужна для эффективного образования искры при сгорании топливной смеси. Эта система не может работать без высоковольтных проводов.

Карбюраторный автомобиль

Когда первые ВАЗ 2110 только начинали сходить с конвейера, в их оснащение входил карбюратор, который позже заменил инжектор, как более современную и надежную систему, обеспечивающую экономичную стабильную работу двигателя. Карбюраторная проводка двигателя включает практически те же системы жизнеобеспечения автомобиля, что и инжектор.

Более того, если, например, вы решите поменять карбюратор на инжектор, у вас не возникнет особых проблем, вы сможете легко установить все электрооборудование.Дело в том, что как в старом ВАЗ 2110, так и в современных моторный отсек практически одинаковый.

Кроме того, в проводке моторного отсека одинаковые разъемы. Конечно, при такой переделке своими руками лучше всего поменять весь жгут проводов, так как старые могут иметь незаметные дефекты и неисправности.

Единственное, что вам придется добавить при установке форсунки, а вместе с ней и необходимых комплектующих, — это проложить дополнительный провод от бензонасоса к бортовому компьютеру.

Такая замена будет оправдана, так как карбюратор — уже морально устаревшая деталь автомобиля. Он и менее надежен, и не может обеспечить такую ​​точную подачу топливной смеси.

Форсунка «десятка»

Кроме проводки, которая предусмотрена для карбюратора ВАЗ 2110, форсунка «десятка» оснащена еще и рядом предохранителей, которые защищают практически всю ее от возможности коротких замыканий.

Конструктивно предохранители не предусмотрены только для питания электрики с релейным проводом от АКБ, в цепях запуска и зажигания, а также для провода, идущего к генератору.

К тому же инжектор (в отличие от карбюратора) — более сложная система, и чтобы починить своими руками, нужно хорошо разбираться в ней. Контроллер в этой системе электропроводки «считывает» работу всех систем, тем самым определяя и настраивая многие показатели — расчет топливной смеси и т.д.

Обнаружение поломки

По сути, нужно начать искать неисправности проводки в контактах. Причем нужно проверить все провода, входящие в жгут: их визуальную целостность, сопротивление, надежность контактов и т. Д.

Особое внимание следует уделить проверке и возможной замене высоковольтных проводов. Почему именно на них? Потому что среда моторного отсека, где они расположены, не очень подходит для проводки, и задача, стоящая перед ними, очень важна. Высоковольтные провода отвечают за передачу импульсов на свечи зажигания от катушки зажигания.

Признаки неисправности:

1. Радиоприемник издает невиданные ранее помехи;
2. Автомобиль дергается;
3. Увеличивается расход топлива;
4. Двигатель «давится» на малых оборотах;
5. Выхлоп становится более токсичным.

Профилактика

При подозрении на неисправность нужно проверить мультиметром сопротивление высоковольтных проводов. Черный провод должен быть проложен в левом отверстии, красный — посередине. Мультиметр должен быть в синем положении 20к, замкните накоротко щупы.

Если сопротивление равно нулю, значит все в порядке. Если стрелка мультиметра показывает 1, значит сопротивление выше предельного, такой провод необходимо заменить. Причем учтите, что разные провода могут выдавать разное сопротивление из-за разницы в длине.

Так как среда подкапотного пространства агрессивная, даже если один из высоковольтных выдает повышенное сопротивление, на ВАЗ 2110 нужно менять все провода, потому что при выходе из строя одного — скоро выйдут из строя другие.

Сделать замену своими руками совсем не сложно, нужна только аккуратность и аккуратность. И еще раз напоминаем: прежде чем лезть к проводам, отключите аккумулятор!

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля.В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются под конкретную модель работы.

Особенности электромонтажа «классических» моделей

Основные характеристики электросхемы ВАЗ 2106 следующие:

• активация электрических цепей непосредственно через замок зажигания;
• подключение к АКБ с участием блока предохранителей;
• токопроводящие тела узловых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с замка зажигания и контактной группы.

Роль этого узла следующая:

• управляет системой зажигания автомобиля;
• играет противоугонную, в том числе охранную;
• позволяет буксировать неисправный автомобиль с включенной «аварийной».

Причины ремонта замка зажигания

Замок зажигания «шестерка» имеет 4 режима с разным функционалом:

1. Режим «0» позволяет подавать только провода 30 и 30/1.Остальные функции отключены.
2. Режим «I» дает возможность управлять ходовыми огнями, приводом дворников, двигателем печки.
3. Режим «II» — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
4. Положение «III» клавиши подает питание на клеммы 30/1 и 30-INT. Стартер автомобиля исправен.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, это возможно в случае утери ключей.
• Во-вторых, со временем изнашивается ГБЦ, а это влияет на запуск двигателя.
• Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самостоятельно несложно, хотя цена на услуги автоэлектрика тоже не будет запредельной. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну, новый выключатель зажигания, если нужно).

И состоит из следующих элементов и деталей:

• корпус замка;

Контактный диск

• ;
• стержень запорный;
• ролик и контактная втулка;
• блок.

Проверка работы трамблера

Как поменять замок

Демонтаж старого агрегата

Инструкция по замене замка зажигания самостоятельно будет выглядеть примерно так:

• отсоединить аккумулятор;
• откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
• выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
• проводка ВАЗ 2106 требует снятия замка — для этого вставляем шило в отверстие и отламываем защелку;
• после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их при переподключении;
• поставил новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 разработана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вы сможете удалить его, то почти наверняка не сможете вернуть его обратно. По этой причине нам необходимо выполнить все вышеперечисленные операции.

Важно! После снятия блокировки, снять стопорное кольцо со своей стороны задней и установить новую контактную группу (как на фото).

Приобретать только качественные запчасти рекомендуется, причем лучше это делать у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут следующие характеристики:

• корпус отформован аккуратно и с ровными краями;
• верхняя часть замка сшита ровным швом;
• широкую голограмму нельзя оторвать, не разрушив ее;
• свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка зажигания бесконтактного типа. Однозначно, машина от такого нововведения только выигрывает — двигатель работает ровнее, пропадают провалы при разгоне , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

В данном случае схема подключения ВАЗ 2106 практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Во время работы двигателя датчик вырабатывает импульсы, которые поступают на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «классика», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплект такого зажигания должны входить следующие запчасти:

• коммутационный блок;

Катушка

• ;
• комплект высоковольтной проводки;
• свечи зажигания — ДВРМ;
• соединительных провода.

Этапы работы

Для успешной замены бесконтактного зажигания важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. Любой вид электрического ремонта всегда должен начинаться с этого действия.

Тут на помощь придет проводка от ВАЗ 2106:

1. Отсоедините провода и главный высоковольтный провод от катушки зажигания.
2. Снимите крышку распределителя.

1. Ползунок следует располагать так, чтобы не мешать его необходимым настройкам.
2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
3. Откручиваем гайку и вытаскиваем старый трамблер старой контактной системы зажигания.
4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке блока.
5. Переместите метку на требуемый уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода.Можно приступать к демонтажу старой катушки зажигания (об этом шла речь выше).

1. Устанавливаем новую катушку и подносим к ней еще одну розетку высоковольтного провода.
2. Теперь кладем все высоковольтные провода на свои места. Контакт «K» необходим для коричневых проводов новой катушки, а синих провода пойдут на контакт «B».
3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Заменена проводка ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и исправить работу системы зажигания.

Примечание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, и это тоже сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, — это целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания.Свечи зажигания испытываются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

Заключение

Как видите, в уходе за автоэлектриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Легенда отечественного автопрома ВАЗ 2101 позаимствовал у своего итальянского донора практически все лучшее, а в чем-то отличаться от Fiat 124 стало даже выгоднее.В результате тестовых заездов были выявлены недочеты в конструкции итальянской машины, и только советские дороги героически помогли их выявить, устранить и доработать конструкцию копейки до должного уровня

.

Эти изменения коснулись и электрооборудования ВАЗ 2101, в частности, расположения некоторых электроприборов. Мы нашли настоящую заводскую схему подключения «Жигулей» 1970 года и с радостью предоставим ее для изучения.

Источниками электрической энергии являются генератор и, включенные параллельно.12 вольт считается номинальным, но может колебаться в зависимости от условий работы двигателя. На высоких оборотах двигателя напряжение в сети может достигать не более 14 вольт, а на малых оборотах — не менее 11. Все электроприборы, установленные на борту автомобиля, рассчитаны на этот диапазон напряжений и могут работать на этих значениях. u200b без перебоев.

Для коррекции напряжения, вырабатываемого генератором, в схеме предусмотрен релейный регулятор. В его обязанности входит контроль напряжения на выходе генератора, а при падении показаний реле подает сигнал на контрольную лампу, расположенную на панели приборов.При низком напряжении он может разрядиться раньше времени, не успевает перезарядиться, что может вывести его из строя. При слишком высоком зарядном напряжении может выкипеть электролит, что тоже ни к чему хорошему не приведет.

Блок предохранителей ВАЗ 2101

Если короткое замыкание в цепи происходит во время работы ТС, то сила тока в зоне повреждения увеличивается. Если не отключить поврежденную цепь от электросети, она может очень быстро разрядить аккумулятор, провода могут перегреться, что вызовет высокую вероятность возгорания, оплавления проводов и обивки автомобиля.Во избежание этого вся схема подключения разбита на десять зон, состояние которых контролируется конкретным предохранителем.

Предохранители собраны в единый блок, пронумерованы, и мы можем точно знать, когда перегорел тот или иной предохранитель, в какой цепи произошло короткое замыкание. Это можно проследить как по схеме, так и по индикаторам на корпусе крышки блока предохранителей.

Реле автомобиля ВАЗ 2101

Некоторые электроприборы ВАЗ 2101 обладают довольно серьезной мощностью, потребляют большие токи, а для защиты контактов выключателей от перегрузок в электрической цепи используются реле.На копейку установили только электромагнитные реле, причем большая их часть располагалась под капотом автомобиля. Только реле указателей поворотов установили под щитком приборов. На капоте установлено:

Все реле на автомобиле ВАЗ 2101 ремонту не подлежат, а в случае выхода из строя заменяются на новые.

На автомобиль ВАЗ 2101 была установлена ​​контактная система зажигания, отличавшаяся простотой и надежностью. Тем не менее некоторые элементы требуют особого ухода, и в первую очередь это касается дистрибьютора.

При отсутствии искры на свечах зажигания можно уверенно говорить о причастности трамблера. Больным местом контактного распределителя была крышка, которая раньше пропускала микротрещины. Их невозможно идентифицировать визуально, но через них произошла утечка напряжения и искра попала в корпус. Проверить это можно только на специальном стенде или в полной темноте, когда видны искры от крышки трамблера.

В схеме подключения копейки нет ничего сложного, нужно просто знать, тогда любые неисправности с электрооборудованием можно будет легко обнаружить.Уважайте свою ВАЗ 2101, и удачи на дорогах!

неисправностей и методы их устранения

Неисправности с генератором ВАЗ-2115 редки, без этого узла машина может проработать непродолжительное время. Но для этого необходимо снизить мощность потребителей — выключить свет, магнитофон и т. Д. Перед тем, как грешить на генератор, обязательно убедитесь, что система электроснабжения исправна. Ведь причиной того, что приборка или сенсорная система не работает, может быть обрыв провода.

Не загорается индикатор на приборке

Вне зависимости от того, какой именно генератор ВАЗ-2115 используется на автомобиле, симптомы поломок будут одинаковыми. Если при включении зажигания лампа не загорается, сигнализируя о наличии зарядки, возможны следующие поломки:

1. Лампа перегорела. Снимите приборную панель и замените лампочку на аналогичную.
2. Контактные кольца на роторе окислены. Вам потребуется полностью разобрать генератор ВАЗ-2115 и очистить контактные кольца или заменить его.
3. Обрыв цепи питания полевой цепи. Прозвонить все провода, заменить предохранитель.
4. Сильный износ щеток или поломка регулятора напряжения.
5. Иногда происходит пробой полупроводниковых диодов. Лучший способ ремонта — замена выпрямительного моста.

Индикатор горит постоянно, если регулятор напряжения неисправен. Если он неисправен, то лучше полностью заменить — стоимость невысокая (около 200-300 рублей).

Посторонний шум при работе генератора

Если вы слышите необычные звуки от генератора во время работы двигателя, это может быть вызвано следующими неисправностями:

1. Короткое замыкание полупроводниковых диодов.Вам потребуется полностью заменить выпрямительный блок.
2. Замыкание обмотки статора на корпус. Перемотка бесполезна; это занятие слишком скучное, и его сложно выполнять дома. А если заказать перемотку в мастерской, то эта услуга будет стоить дороже, чем все затраты на сборку генератора ВАЗ-2115.
3. Выход из строя подшипника — частый выход из строя генераторов.

Самая распространенная «болезнь» — это разрушение подшипника в передней крышке.Чтобы его сменить, придется полностью разобрать генератор. Для увеличения срока службы подшипников достаточно соблюдать одно требование — не перетягивать ремень. Именно из-за чрезмерного натяжения увеличивается нагрузка на подшипник и переднюю крышку.

Как диагностировать?

Вы можете провести проверку самостоятельно, используя всего один мультиметр. Для этого выполните несколько простых манипуляций:

1. Запустите двигатель и дайте ему прогреться до 90 градусов.
2. Включите все, что можно — вентилятор печки и радиатора, магнитолу, дальний свет, обогрев заднего стекла, сидений.Другими словами, нужно максимально нагружать электрика.
3. Установить мультиметр в режим измерения напряжения, предел 20 Вольт. Лучше всего использовать измерительный прибор с расширенной шкалой.
4. Установить частоту вращения коленчатого вала 3200 об / мин.
5. Проверить напряжение на выводах аккумуляторной батареи. Оно должно быть выше 13 В.
6. Если напряжение слишком низкое, то ищите неисправность в ремне — увеличивайте его натяжение. Регулятор напряжения может работать некорректно. Проверить его функционирование; при необходимости замените.

После этого необходимо отключить питание всех потребителей, повторно измерить напряжение. Оно должно быть на уровне 14,2..14,7 В, не больше и не меньше. Только в этом случае можно судить о нормальной работе генератора ВАЗ-2115.

Снятие генератора

Для замены щеток генератора ВАЗ-2115 снимать весь блок не нужно — все можно сделать просто отверткой, отключив всю электрику. Но при необходимости замены диодного моста или подшипников генератор необходимо снять.Алгоритм работы следующий:

1. Отсоединить минусовую клемму от АКБ, тем самым обесточив машину.
2. Открутите гайку с контактного болта «30», снимите с нее провод питания.
3. Снимите винт крепления натяжителя ремня.
4. Выкрутите два винта крепления натяжной рамы.
5. Предварительно обработайте все резьбовые соединения проникающей смазкой, например WD-40.
6. Полностью отвинтите верхнее и нижнее крепления. Удалите штифт снизу.

После этого можно полностью снять генератор, чтобы приступить к его ремонту.

Сборка-разборка

Выкрутите болты крепления крышек генератора ВАЗ-2115. После этого аккуратно откручиваем болты крепления фазной обмотки и конденсатора к задней крышке блока. При необходимости конденсатор отключают от выпрямителя. После этого не забываем про четыре болта, снимаем заднюю крышку вместе с ротором и статором.

Ротор зажимается в тисках и полностью разбирается путем откручивания гаек, снятия шкива. Обязательно поменять все вышедшие из строя элементы — подшипники, конденсатор, диодный мост генератора ВАЗ-2115, щетки и регулятор напряжения. После замены неисправных комплектующих собирают весь блок в обратной последовательности.

Натяжение ремня

Убедитесь, что ремень генератора ВАЗ-2115 установлен правильно. Если при включении света появляется свист, это говорит о недостаточном натяжении.

Чтобы избавиться от этой неисправности, необходимо выполнить следующие действия:

1. Открутить гайку на шпонке «17», которая крепит генератор к верхнему кронштейну.
2. Проложите монтажную площадку между корпусом генератора и блоком двигателя.
3. Потяните лезвие к радиатору, увеличивая натяжение.
4. Затяните гайку после натяжения ремня.

Если натяжение ремня недостаточное, то при работающем двигателе на панели приборов контрольная лампа заряда горит тускло.Также бывает, что лампа либо загорается, либо гаснет. Проверить проводку, щетки и регулятор напряжения.

Мигает лампа зарядки на ваз 2106

В случаях, когда аккумулятор перестает заряжаться, загорается контрольная лампа заряда на панели приборов ВАЗ 2106.

У автовладельца возникает закономерный вопрос — почему на ВАЗ 2106 горит лампочка аккумулятора на .

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Первоначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в розетки. Если вставки предохранителей визуально не повреждены, то вам нужно по пути проверять верхушки предохранителей, где они могут натереться на гнездо. Легко определить по появившемуся там ремню, размыкающему контакт в цепи заряда.

Далее проверяем целостность ремня генератора и его натяжение. Если ремень цел и его натяжение в норме, то проверьте шкивы на предмет износа с внутренней стороны. Ремень генератора имеет форму клина, из-за чего лопается между «щеками» шкива. Когда шкив изнашивается, ремень генератора падает со шкива и начинает проскальзывать. Это легко определить по блестящей внутренней части шкива, которую полировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд аккумулятора, либо его полное отсутствие.Это может быть одной из причин, по которой горит лампочка аккумулятора на ВАЗ 2106. Шкив в таких случаях необходимо заменять вместе с ремнем генератора.

Горение лампочки также может быть связано с окислением клемм проводов от аккумуляторной батареи, что препятствует прохождению зарядного тока от генераторной установки транспортного средства.

Окисленные клеммы хорошо очищаем раствором соды с водой, удаляющим оксид. Клеммы необходимо полностью очистить от оксида, протереть насухо и покрыть какой-нибудь смазкой, например Litol 24.Также необходимо очистить сами клеммы аккумулятора, а также протереть поверхность аккумулятора куском тряпки или щеткой с содовым раствором.

Не чистите клеммы наждачной бумагой, особенно большой, так как вывод, из которого сделаны клеммы, легко удаляется наждачной бумагой. Клеммы становятся меньше в диаметре и при установке клемм уже невозможно добиться надежного контакта.

Также необходимо проверить состояние соединения клемм на генераторе, где клеммы также могут быть окислены или может быть плохой контакт между выходом генератора и клеммами.Кроме того, в генераторе необходимо проверить надежность его контакта с «массой» автомобиля. Обычно это проволока в виде «змейки».

Если генератор выдает зарядку, а лампочка продолжает гореть, то необходимо проверить надежность подключения провода и его целостность от генератора к аккумулятору.

Неисправность может быть в самом генераторе. Это может быть выход из строя одного или нескольких диодов в диодном мосту (подкова), неисправность обмотки статора, обрыв или короткое замыкание ротора, а также износ контактных колец в цепи возбуждения ротора.

Лампочку можно подсоединить к щеточному узлу. Возможен чрезмерный износ щеток или их заклинивание в щеткодержателе.

Неисправность также может быть в реле контроллера или реле зарядки или в цепи их подключения.

Читайте также другие отзывы.

Проверить схему при отсутствии заряда на ВАЗ 2106 достаточно просто и проверка занимает около 10-15 минут. Напомню, что при проверке заряда электронным регулятором напряжения ни в коем случае не снимайте клеммы с АКБ при работающем двигателе.Используйте при проверке с помощью вольтметра или мультиметра.

Самая частая причина отсутствия заряда на ВАЗ 2106 — выход из строя регулятора напряжения. Для проверки отсоедините клеммы от регулятора и соедините их вместе при работающем двигателе. При исправной схеме и генераторе напряжение на выводах АКБ будет стремиться к максимуму и может достигать 17В и более. Если напряжение начинает расти, значит, схема и генератор исправны, и нужно менять регулятор.

Если напряжение не начинает расти, то следует проверить напряжение на проводе, который подключен к выводу 15 регулятора, с помощью контрольной лампы или вольтметра. Если нет питания, то проверьте питание на 9 предохранителе и предохранитель исправен. Если возможно, устраните разрыв в проводах питания предохранителя или от предохранителя к регулятору. Чаще всего провод просто падает с клеммной колодки блока предохранителей.

Если на проводе клеммы 15 есть питание, то прозвонить обрыв цепи возбуждения генератора.Для этого подключите один конец контрольной лампы к плюсовой стороне аккумуляторной батареи, а второй прикоснитесь, отсоединенный от регулятора напряжения, к проводу, который соединяется с выводом 67 регулятора. Если контрольная лампа горит, значит провод от регулятора напряжения к генератору исправен. Щетки и обмотка якоря тоже исправны. Отсутствие зарядки в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорается, то проверьте состояние провода от регулятора к генератору, отсоединив его от последнего и подключив к массе.Свечение контрольной лампы указывает на исправность провода и возможную неисправность щеток или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора при отсутствии заряда на ВАЗ 2106.

Причина отсутствия заряда на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя . Это может быть вызвано неисправностью выпрямителя генератора или проскальзыванием приводного ремня.Определить это с долей вероятности довольно просто. При нормальном натяжении приводного ремня измеряем напряжение на выводах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 — 14,5 В. если при включении нагрузки напряжение постепенно падает, это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении скорости и может постепенно расти до нормы, то это свидетельствует о проскальзывании приводного ремня. О критическом износе приводного ремня свидетельствует также блеск нижней части шкива генератора.В этом случае даже натянутый ремень проскользнет и его следует заменить. Если при установке нового ремня он сильно провисает в потоке шкива, то говорят об износе шкива и его необходимо заменить. Еще одной причиной падения напряжения, а в некоторых случаях отсутствия заряда аккумулятора может быть нарушение контакта между проводом, соединяющим отрицательную клемму аккумулятора и кузов автомобиля.

Если напряжение на выводах АКБ выше 14,5В, то необходимо проверить напряжение на выводе 15 реле регулятора напряжения.Если отличается более чем на 0,5В, то необходимо найти и устранить место выхода из строя контакта в цепи от плюса АКБ до регулятора. Самыми распространенными местами являются контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не низкое, то проверьте контакт отрицательной клеммы реле, металлическую пластину под одним из болтов крепления реле и кузов автомобиля. если неисправностей в контактах нет, замените регулятор напряжения.

«Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

admin 09/08/2014

В некоторых случаях бывает, что одна из контрольных ламп продолжает гореть после запуска двигателя.Если контрольная лампа давления масла продолжает гореть, это свидетельствует о необходимости отправки силового агрегата на СТО. Если контрольная лампа аккумулятора продолжает светиться или мигает — не паникуйте.

Итак, если на ВАЗ-2106 мигает лампа зарядки, это может указывать на две неисправности в вашей машине. Рассмотрим подробнее систему зарядки и разберем возможные неисправности.

Зарядное устройство и генератор

Перед тем, как приступить к ремонту автомобиля, необходимо узнать и понять, по какому принципу работает тот или иной агрегат.Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, но для возбуждения генератора требуется ток на его статоре. Когда частота вращения генератора достигает рабочей нормы, в возбужденном состоянии на обмотке ротора появляется индукционный ток. С помощью угольных щеток напряжение от контактных колец передается на коллектор (очень похожий на коллектор электродвигателя).

Диодный мост расположен на пути тока, отводимого угольными щетками.Поскольку аккумулятор требует для зарядки постоянного тока, а переменный ток выходит из обмотки генератора, для его выпрямления установлен диодный мост.

После получения постоянного тока электричество подается на положительную клемму аккумулятора и на реле зарядки. Это реле в автомобилях ВАЗ имеет маркировку РС-702.

Довольно часто автовладельцы называют его реле контрольной лампы аккумулятора.

Разберемся с принципом работы самого реле: ток подводится к катушке, в которой находится стальной сердечник.Между сердечником и катушкой возникает магнитное поле, которое притягивает пластину к себе, а пластина, в свою очередь, размыкает контакты другого контура. В эту схему подключена контрольная лампа. То есть в замкнутом положении ток течет на контрольную лампу, но не течет при размыкании контактов.

Зарядка аккумулятора Способы лечения

Итак, с принципом работы зарядки АКБ на ВАЗ-2106 разобрались. Теперь разберемся с возможными проблемами в этой системе.

Во-первых, стоило бы определить контрольную лампу, она может как мигать, так и постоянно светиться. «Дедовский» метод диагностики генераторов достается простому народу. Для этого при работающем двигателе отсоедините отрицательную клемму аккумуляторной батареи. При исправном генераторе двигатель должен продолжать работать, а если он заглохнет, мы ищем проблему в генераторе. Очень важно — этот метод диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, приступаем к его диагностике:

• снимаем генератор с двигателя;
• разобрать его;
• проверить угольные щетки на износ;
• с помощью тестера проверяем диодный мост.В большинстве случаев проблема именно в этом.

В случае неисправности диодный мост необходимо заменить. Перед заменой на исправную рекомендуется найти причину выхода из строя.

Наряду с этим мы проверяем обмотку ротора и статора на разрыв или замыкание. Если обнаружены неисправности катушек, их следует заменить.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

причин.Почему генератор не заряжает аккумулятор? Почему автомобильный аккумулятор не заряжается от генератора и как с этим бороться? Как работает зарядка на ВАЗ 2107

Вагоны оборудованы генераторами. В зависимости от модели и электрооборудования, установленного на автомобиле, могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130. Цифры указывают на внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения.Электрические характеристики статора, выпрямителя и ротора Delta с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Используются стандартные шкив и крыльчатка, однако контрольных отверстий нет.

Реле

Автомобильное реле — это переключатель, который служит для замыкания и размыкания участков электрических цепей при определенных электрических и неэлектрических входных значениях. Это переключатель токов нагрузки, когда исполнитель, например, пускатель, генератор, вентилятор или другая конструкция, потребляет больше тока.

Устройство электрического реле:

Электромагнит

— провод, намотанный на катушку с сердечником из магнитного материала;

якорь — специальная пластина, управляющая контактами;

Переключатель

(переключение, размыкание, замыкание).

При прохождении электрического тока через обмотку электромагнита возникает электрическое поле, прижимающее якорь к сердечнику, с помощью толкателя сдвигает его, переключая контакты. На автомобилях Жигули 2106 используются реле автоматического регулятора напряжения двух основных типов.

Бесконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый блок, которым сегодня пользуются водители, не требует никаких настроек и дополнительных регулировок.

Регулятор магнитный электрический с индексом ПП-380 — устройство старинного образца, в настоящее время его производство приостановлено, в составе ВАЗ 2106 не выпускается.

Взаимозаменяемость реле позволяет при переходе с одного типа на другой не производить ревизию электрической схемы зарядки машины.

Перед тем, как приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Завести машину, при этом частота вращения коленчатого вала должна быть 2500-3000 об / мин. Затем нужно отключить всех потребителей электроэнергии, кроме зажигания, и измерить напряжение на выводах аккумулятора с помощью вольтметра.

Утерян, причины

Пропадает зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2.Выход из строя диодного моста генератора

3. Неисправно реле зарядки

4. Проблемы с генератором.

Не дает генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке. Они могут сильно изнашиваться или застревать в гнездах щеткодержателя.

Генератор не нужно снимать с автомобиля для проверки щеток, поскольку щеточный узел доступен и легко снимается.Изношенные щетки либо заменяются, либо заменяется весь узел. Движение щеток проверяется нажатием. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода с землей и переместить провод из стороны в сторону, что будет достаточно для восстановления надежного контакта.Для полного контроля провод снимается, а наконечник зачищается.

Подключение

Работы по замене реле лампы зарядки ВАЗ 2106 проводить в следующей последовательности:

Откручиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Размечаем питающую проводку маркером или фломастером для контроля правильности обратного подключения обновленного изделия. При неправильном подключении реле к электросети автомобиля оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Отключаем проводную схему, меняем реле на исправное изделие и проводим обратный монтаж.

При проверке реле зарядной лампы категорически запрещается производить короткое замыкание между выходными элементами схемы, так как это приведет к неисправности выпрямительного блока. Перед проверкой реле регулятора заряда убедитесь, что натяжение ремня генератора оптимальное. Не подключайте к электрической цепи обмотки возбуждения генератора другие энергоресурсы, так как падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 производится на автомобиле с полностью заряженным аккумулятором:

Заведите машину и сделайте частоту вращения коленчатого вала 2500-3000 об / мин.

Отключите все ненужные потребители электроэнергии, кроме самого зажигания конечно.

Измерьте напряжение на выводах аккумуляторной батареи с помощью вольтметра. Оно должно быть равно 14,2 В плюс минус десятые.

В случае значительных отклонений напряжения от нормы, регулятор необходимо заменить.Для этого:

Открутите две гайки крепления реле и снимите регулятор со шпилек.

Промаркируйте провода маркером, чтобы при дальнейшей сборке вы не перепутали их местами, а это важно, так как если провода перепутать местами, регулятор перестанет работать и, как следствие, напряжение на генераторе выход увеличится.

Отсоединив провода, заменить регулятор на новый и установить в порядке, обратном снятию.

Современный автомобиль имеет большое количество электрооборудования различного назначения, питаемого от бортовой сети. При работающем двигателе автомобиля ВАЗ 2107 напряжение подается от генератора переменного тока, который представляет собой синхронную динамо-машину. Агрегат приводится в движение клиновым ремнем от шкива двигателя. В процессе эксплуатации возник естественный износ устройства, вследствие чего не были заданы параметры

На автомобиле ВАЗ 2107 стоит генератор одной из двух модификаций: модели 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

1. Выпрямительный блок установлен снаружи на задней крышке и защищен пластиковым корпусом.
2. Рабочее колесо охлаждения устройства размещено внутри, что делает его более эффективным.
3. Диаметр контактных колец был уменьшен для уменьшения износа узла щетки.

Эта конструкция обеспечивает уменьшение окружности и не увеличивает производство деталей.

Внешние проявления неисправностей агрегата

Диагностика неисправностей электрооборудования автомобиля ВАЗ 2107 для водителя с соответствующим опытом не представляет особой сложности. Генератор подает напряжение, необходимое для зарядки аккумулятора и стабильной работы других устройств. Его номинальное значение составляет 14 В, что можно измерить мультиметром на клеммах.

Если генератор автомобиля ВАЗ 2107 выдает напряжение менее 11,5 В, необходимо проверить степень натяжения приводного ремня, он может проскочить.Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. Если посторонний шум сохраняется, необходимо заменить изношенный клиновой ремень и проверить состояние подшипников ротора.

Разборка генератора

Для тщательной проверки устройства необходимо снять его с автомобиля ВАЗ 2107 и разобрать. Электрогенератор демонтирован со строгим соблюдением рекомендаций. Руководства по ремонту от производителя. Перед выполнением работ важно отключить аккумулятор, чтобы не допустить короткого замыкания при соприкосновении контактных частей провода с корпусом.

Генератор, предназначенный для зарядки аккумулятора и питания устройств, снимается в следующем порядке:

1. Станок устанавливается над смотровой ямой или на подъемнике; с него демонтируется защита и брызговик слева.
2. От генератора отсоединяются провода и откручивается гайка, фиксируя ее положение на фигурной планке натяжителя.
3. Ремень снимается со шкивов.
4. Откручиваем болт крепления устройства на кронштейне и вытаскиваем из отверстия.

После этого осторожно извлеките генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая осторожность. Агрегат очищают от грязи тряпкой и щеткой и осматривают снаружи на предмет внешних повреждений. Это не гарантирует обнаружения неисправностей, но качание вала ротора из стороны в сторону выявляет люфт в подшипниках и, соответственно, их износ.

Проверка деталей генератора

Демонтаж устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и выпрямительного блока.
2. Ключом на «8» разбираем штифты стягивающие корпус и снимаем заднюю крышку. Генератор разделен на несколько частей.
3. Производим дефекацию подшипника и щеточного узла. Если оставшаяся длина контактных устройств не превышает 5 мм, их необходимо заменить.
4. Повреждение уплотнительных колец подшипника указывает на износ, и этот продукт демонтируется и заменяется новым.
5. Снимаем шкив с ротора, удерживая его в тисках, при этом не следует забывать о возможности деформации агрегата.При затяжке внимательно следите за состоянием детали.
6. После этого вынимаем вал из подшипника и проверяем.

Управление электрической частью генераторного устройства автомобиля ВАЗ 2107, обеспечивающей зарядку аккумуляторных батарей и питание устройств. Для этого используется мультиметр в режиме проверки сопротивления. Необходимо следить за тем, чтобы в обмотках ротора и статора не было обрывов, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.

Это устройство проверяется определенным методом с использованием батареи и измерительных приборов. После проведения контрольных замеров и при отсутствии отклонений приступаем к работе с выпрямительными диодными блоками. На ВАЗ 2107 генератор комплектуется схемой из шести полупроводниковых приборов, обеспечивающих линейность выходных характеристик. Если при проверках выявлено значительное количество неисправностей, устранять их не имеет смысла, дешевле приобрести новую.

Аккумулятор является единственным источником напряжения при запуске двигателя. Как нетрудно догадаться, если он не работает, запустить двигатель будет проблематично. В этой статье мы объясним, почему автомобильный генератор не заряжает аккумулятор и что делать в таких случаях.

[Скрыть]

Отсутствие процесса зарядки

О том, что генератор не заряжает аккумулятор, свидетельствует диодный индикатор, расположенный на панели приборов. Обычно этот значок изображается в виде самой батареи, и когда электрическая часть исправного двигателя работает нормально, она обычно не загорается.Увидеть этот индикатор на приборной панели можно после того, как вы повернете ключ в замке в положение I. В данный момент диагностированы все устройства, поэтому появление индикатора в этот момент — вполне нормальная ситуация. Если индикатор продолжает гореть во время движения, это может указывать на то, что генератор не заряжает аккумулятор.

Соответственно водителю необходимо как можно быстрее решить такую ​​проблему, так как в противном случае это может привести к более серьезным последствиям, чем просто индикатор, который появляется на приборке.Иногда генераторная установка не заряжает аккумулятор из-за неработоспособности последнего. Причем как-то решить такую ​​неисправность, кроме как заменой аккумулятора, не удастся. Но иногда это может быть из-за неправильной работы и генератора.

Причины и способы устранения

Если у вас есть возможность одолжить чужой аккумулятор для тестирования, то вы можете попробовать поставить его на машину вместо своего. Конечно, этот аккумулятор должен быть полностью исправным. Собственно таким способом можно узнать, в чем причина проблемы — в аккумуляторе или в генераторе.Ниже мы рассмотрим причины такой неисправности.

Внутреннее состояние аккумулятора

Обычно причиной того, что генератор не может зарядить аккумулятор, является сульфатирование пластин последнего. В этом случае поверхность пластин может быть частично или полностью покрыта солями, которые препятствуют зарядке аккумулятора. В том случае, если степень покрытия пластин невелика, то в принципе всегда можно попробовать восстановить работоспособность аккумулятора.Однако, если процесс разрушения уже необратим, необходимо будет заменить устройство.

Что касается восстановления конструкции аккумулятора от сульфатирования, то этот процесс может занять более одного дня, и результат и качество восстановления не могут быть гарантированы. Это означает, что со временем вам может понадобиться новая батарея. Процедура реанимации, как правило, начинается при отсутствии на аккумуляторе признаков вздутия, механических повреждений, трещин и т. Д. То есть корпус устройства должен быть целым.

Но следует учитывать, что внешнее состояние не всегда является гарантией того, что результат вас устроит. Внутри конструкции есть бидоны, в которых пластины могут сломаться, что в конечном итоге приведет к короткому замыканию. Если так, то других вариантов, кроме покупки нового аккумулятора, нет.

Клеммы

Иногда во время вождения автомобиля световой индикатор может загореться. На этом этапе не стоит паниковать, так как причина может быть вполне банальной. При ударе о неровность или в яму контакт может просто слететь с АКБ, особенно если клемма была плохо прикручена.Если так, то вам просто нужно поставить его на место и затянуть посильнее.

Проблемы с клеммами могут проявиться, если они окисляются, в том месте, где они подключаются к клемме. Чтобы решить эту проблему, нужно просто удалить окислы. Для этого понадобится мелкозернистая наждачная бумага. В процессе нужно быть максимально осторожным, ведь можно случайно отрезать выводную часть поводка, а это недопустимо. Если стереть больше слоев, чем необходимо, терминал не будет хорошо держаться и начнет проседать на каждой неровности (автор видео — Avramenko Garage).

Ремень генератора

Какой заряд должен давать генератор и по каким причинам происходит перезаряд или невозможность зарядки аккумулятора? Довольно часто проблема заключается в ремне узла — при слабом натяжении ремень начнет проскальзывать по валу, в тот момент узел не сможет подавать напряжение в систему. Батарея переключается, и заряженная батарея превращается из потребителя энергии в источник потребления, который постепенно разряжается.

Диагностика степени натяжения ремня может проводиться при выключенном двигателе.Если ДВС отключен, при необходимости можно попробовать его подтянуть. Но следует учитывать, что проскальзывание может быть вызвано не только плохим натяжением, но и износом профиля. Решить эту проблему можно только заменой ремешка.

Мокрый или мокрый вал может привести к невозможности передачи вращения — ремешок будет скользить по поверхности без усилий. Для правильной зарядки аккумулятора шкив должен быть сухим, поэтому хватит только на то, чтобы его высушить.Определить проскальзывание довольно сложно, в этом случае ремешок может порваться.

Причиной проблемы может быть окисление проводов на генераторном агрегате в местах стыков. Если вы заметили белый налет, то, как уже было сказано выше, его можно удалить наждачной бумагой. Визуально проверьте, нет ли обрывов проводов или обгоревших контактов. Если провод перегорел, на это может указывать характерный запах (автор видео ВАЗ 2101-2107 РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).

Контроль остальной части системы зарядки

Чтобы определить, почему генератор перезаряжает или в принципе не заряжает аккумулятор, может потребоваться мультиметр.С помощью тестера можно измерить напряжение на аккумуляторах в двух режимах. При выключенном двигателе параметр заряда должен быть в пределах 12,5-12,7 вольт, при работающем двигателе — 13,5-14 вольт. Если эти показатели меньше при включенном ДВС, это может указывать на проблемы в работе диодного моста или щеточного узла. Кстати, щетки могут изнашиваться, поэтому их нужно периодически менять.

Если реле является причиной перезарядки или отсутствия заряда, это можно устранить, заменив или перепаяв диоды.Если диоды перепаяны, необходимо подбирать устройства, максимально приближенные к техническим характеристикам … Иначе они могут перегреться.

Проверка генератора

Причина, по которой аккумулятор не заряжается, может заключаться в неработающем генераторе. Если автомобиль имеет большой пробег, это может привести к износу ротора или износу вращающихся элементов. В результате это может привести к смещению деталей внутри конструкции и отсутствию вращения. Если генератор заклинило, то его нужно будет заменить; в этом случае ремонт результата не даст.Кроме того, причиной может быть обрыв внутри механизма. Такую неисправность можно выявить только с помощью электрика.

В целом большинство проблем, связанных с нехваткой заряда, можно решить самостоятельно. Для этого достаточно только правильно следить за работой агрегата и уделить время диагностике АКБ и генератора при появлении соответствующего индикатора на приборке.

Недавно возникла такая ситуация: при движении контрольная лампа АКБ внезапно загорелась и сразу погасла, стрелка вольтметра перестала показывать зарядку.Покопавшись в интернете, решил самостоятельно найти причину поломки.

Сначала немного теории: при работающем двигателе разрядившаяся аккумуляторная батарея заряжается постоянным напряжением 13,6–14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты вращения коленчатого вала Для поддержания заданного напряжения в цепь возбуждения генератора включен регулятор напряжения (ПП, «таблетка», «шоколад») для поддержания заданного напряжения, которое при превышении напряжения в сети номинального , уменьшает ток, протекающий в обмотке возбуждения генератора.Снижается намагниченность полюсов ротора, что приводит к снижению его выходного напряжения. Следовательно, причины, по которым генератор не заряжает батарею, связаны с элементами «цепи возбуждения» или цепи выходного напряжения «генератор-батарея», включая сам генератор.

При включении зажигания замок (14) также включает реле зажигания (13). В этом случае + 12В от АКБ (1) проходит через контакты реле и предохранитель No.10, затем подается в бортовую сеть и на выход контрольной лампы заряда аккумулятора (11) и датчика заряда в панели приборов (12). После этого они проходят через диод (на схеме не обозначен), монтажный блок (10) (вилки Ш5-Ш10), подводятся к вилке «61» генератора и переходят на встроенный вывод ПП ( 7) и через щетку и контактное кольцо к обмотке возбуждения (8) — осуществляется пусковое возбуждение генератора (4). С увеличением оборотов двигателя, а вместе с ним и ротора генератора, фазное напряжение увеличивается, и через блок дополнительных диодов (3) увеличивается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора.Когда выходное фазное напряжение достигает + 12В на обоих выводах лампы аккумуляторной батареи, напряжение выравнивается, и из-за отсутствия разницы напряжений гаснет (как при запуске автомобиля). В этом случае генератор вырабатывает напряжение более 12В, которое заряжает аккумулятор через выход «30».

Так как причина отсутствия заряда — перегоревшая контрольная лампа, первое, что я решил проверить, это работоспособность «цепи возбуждения» генератора.

В любом случае сначала осматриваем клеммы АКБ и целостность проводов идущих от нее к генератору, к монтажному блоку и на «Масса»
… Но, поскольку вольтметр у нас работает (Схема 1) и показывает уровень заряда АКБ, то делаем вывод, что цепь от АКБ к замку зажигания через реле зажигания, предохранитель и вывод на вилке Ш4 к вольтметру рабочий.

1. Теперь для определения исправности контрольной лампы и контактов в панели приборов у нас необходимо определить, проходит ли ток через панель к генератору … Для этого: включите зажигание и возьмите индикаторную отвертку 12В (контрольную лампу) или небольшой провод, подключив один конец к снятой микросхеме со входа «61»
Генератор , а другой конец путем замыкания на «Масса»
или отрицательно «-»

клемма аккумулятора.

При замыкании обыкновенным проводом на «Масса»
должна загореться лампа в панели приборов, а при проверке отверткой-индикатором — либо лампа в отвертке, либо лампа в панели, в зависимости от того, какая из них имеет меньшее сопротивление.В любом случае видим, что цепь не разорвана и ток возбуждения поступает на вывод «61»
Генератор .

Таким образом, делаем вывод, что лампочка и вся «цепь возбуждения» генератора исправны, а проблема в цепи «генератор-аккумулятор».

2. Не снимая генератор, можно узнать, подает ли регулятор напряжения ток на щеточный узел … Для этого берем индикаторную отвертку или мультиметр в «режиме набора» и плюс «+ »

подключаем щуп к клемме «61»
Генератор , отрицательный «-»

От до «Масса»

.

Если лампа не загорается, значит внутри щеточного узла с регулятором или обмотки ротора обрыв цепи, на обмотку ротора не идет ток — генератор не «возбуждает».

Наша лампочка не загорелась, для полной диагностики снимаем генератор с машины, хотя в некоторых случаях в этом нет необходимости — главное иметь доступ к задней крышке генератора.
Ключом на 10 откручиваем винты с правой стороны брызговика двигателя и отгибаем его в сторону.

Затем берем ключ на 13 и откручиваем нижний болт крепления генератора, а также снимаем клеммы с вывода «тридцатьчетверка»
… Выкрутите болт регулировки натяжения ремня сверху и снимите ремень со шкива генератора. Вытаскиваем генератор с сиденья через отверстие внизу.

Приносим генератор в теплое место, вооружаемся мультиметром или индикаторной отверткой (лампой) с аккумулятором, снимаем заднюю крышку генератора (Схема 3).

3. Еще раз убеждаемся в неисправности регулятора напряжения (схема 3), прикрепив «+»

щуп мультиметра ко входу «61»
, а минус на «массу» генератора в «вызывном режиме».

Как и следовало ожидать, цепь не звенит.

Не снимая регулятора, можно также проверить диодный мост и обмотку статора.

Для начала проверим диодный мост, для этого нам понадобится мультиметр или индикаторная отвертка (лампочка) с источником тока (батарейка).

Немного теории:

Диодный мост имеет три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые запитывается обмотка возбуждения после запуска двигателя (Схема 4).
Рабочий диод проводит ток только в одном направлении, а не в другом. Если он пропускает ток в обе стороны, возникает неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в какую сторону, возникает другая неисправность — «обрыв».На этом мы будем опираться при проведении аудита.
Три положительных диода (с красной меткой) создают «плюс» выпрямленного напряжения на корпусе. Они запрессованы в верхнюю пластину диодного моста, подключенного к выводу «30» генератора.
Три других отрицательных диода (с черной или желтой меткой) создают «минусовое» выпрямленное напряжение на корпусе. Они запрессованы в нижнюю пластину выпрямительного блока, заземленную. (
Схема 3)

4. Сначала проверяем весь диодный мост на короткое замыкание на «масса» .


Пресс позитивный «+»

штифт мультиметра к штифту «тридцать»
Генератор и отрицательный вывод к его корпусу. В хорошем состоянии диодный мост не звенит, звуковой сигнал отсутствует, лампа не горит.

В закрытом состоянии все наоборот. Следует отметить, что аналогичные симптомы возникают при замыкании обмотки статора на массу.

.

5. Затем проверяем плюсовые диоды на «пробой».

Положительный «+»

прижать щуп мультиметра к клемме «тридцать»
Генератор , минус «-»

к выводам обмотки и диодов (генераторы типа 9412.3701, где болты изолированы от выводов паронитовыми шайбами ​​и замкнуты на «Масса»
), либо одним из болтов крепления оси (генераторы типа 37.3701, г.
где болты соединены с выводами, но изолированы от «массы»
— рис.5).

Если все диоды исправны, то сопротивление стремится к бесконечности, и лампочка не загорается. Если хотя бы один замыкается, то загорается лампочка, мультиметр пищит. При изменении полярности диоды должны пропускать ток.
6. Проверяем отрицательные диоды на «пробой».

Для этого нажмите положительный «+»

щуп мультиметра к клеммам обмотки и диода 37.3701

— рис.5). Отрицательный «-»

прижать к корпусу генератора. Сопротивление стремится к бесконечности — диодный мост исправен.

Лампочка горит — отрицательные диоды неисправны. При изменении полярности они должны пропускать ток.

7. Проверка дополнительных диодов на
«пробой».

Пресс положительный «+»

Датчик мультиметра для входа «61»
Генератор .Отрицательный «-»

к клеммам обмотки и диодов (генераторы типа 9412.3701) или к болтам крепления оси (генераторы типа 37.3701
— рис.5). Если сопротивление стремится к бесконечности и нет звукового сигнала, лампа не горит — исправны дополнительные диоды. При изменении полярности они должны пропускать ток.

Для определения обрыва диода вам потребуется
.
Если диодный мост исправен, то приступаем к проверке обмотки статора.
8. Проверить обмотку статора на разрыв цепи.

Поочередно подключаем щупы мультиметра между всеми тремя выводами обмотки статора.

Как видно по показаниям мультиметра, а также по его звуковому сигналу, обмотка статора не повреждена. Лампа должна гореть.

9. Дополнительно проверяем короткое замыкание обмотки статора на «Масса»
.

Подключаем один щуп к любому выводу обмотки, а другой к корпусу генератора.

Как видим, обмотка статора в рабочем состоянии.

Контакт батареи

Для того, чтобы использование вашей «семерки» приносило пользу и удовольствие, а не горе, необходимо иметь на ней хорошо заряженный аккумулятор. Аккумулятор необходимо постоянно подзаряжать в процессе эксплуатации автомобиля, для чего генератор ВАЗ 2107 выдает зарядное напряжение.Как и в любой другой системе в автомобиле, система зарядки аккумулятора иногда выходит из строя, а затем зарядка прекращается. Поэтому часто во время работы задают вопрос, почему нет зарядки аккумулятора. В этом случае автовладельцам будет полезно узнать, почему генератор не дает зарядку или почему на ВАЗ 2107 нет зарядки.

Немного теории

Во время работы разряженный аккумулятор заряжается постоянным напряжением 13,6–14,2 В бортовой сети автомобиля.Для правильной работы автомобиля и его систем это напряжение поддерживается самой батареей до тех пор, пока ротор генератора не начнет вращаться со скоростью 800-900 об / мин. Затем он вырабатывает электричество, достаточное для нормальной работы автомобиля и зарядки аккумулятора. При разных режимах работы двигателя при изменении частоты вращения коленчатого вала двигателя изменяется и частота вращения ротора генератора, что приводит к увеличению напряжения на выходе генератора. Для поддержания напряжения 13,6-14,2 В в бортовой сети в цепь возбуждения генератора включено реле регулятора напряжения (РП), которое при превышении напряжения в сети номинального напряжения снижает ток, протекающий в обмотка возбуждения генератора.Снижается намагниченность полюсов ротора, что приводит к снижению его выходного напряжения.

Причины, по которым генератор не заряжает батарею, связаны с элементами цепи возбуждения или цепи выходного напряжения от генератора к батарее, включая части генератора.

Реле зажигания

При включении зажигания замок также включает реле зажигания. При этом +12 В проходит через контакты реле и предохранитель No.10 монтажного блока, затем подается в бортовую сеть и на выход контрольной лампы заряда АКБ и датчика заряда. Затем они проходят через диод монтажного блока (вилки Ш5-Ш10), подводятся к вилке «61» генератора 37.3701, которая с 1988 года устанавливается на ВАЗ 2107. Далее на клемму поступает +12 В. встроенного ПП и через щетку и контактное кольцо на возбуждение обмотки — осуществляется пусковое возбуждение генератора. С увеличением оборотов двигателя, а вместе с ним и ротора генератора, фазное напряжение увеличивается, и через блок дополнительных диодов увеличивается напряжение на обмотке возбуждения и на выходном диоде контрольной лампы зарядки аккумулятора.Когда выходное фазное напряжение достигает +12 В на обоих выводах аккумуляторной лампы, напряжение выравнивается, и из-за отсутствия разности напряжений гаснет. В этом случае генератор ВАЗ 2107 выдает напряжение более 12 В, которое заряжает аккумулятор.

Электрическая схема форсунки ВАЗ 2107 отличается от схемы карбюратора ВАЗ 2107 только наличием элемента оборудования, контролирующего систему питания, и не влияющего на заряд аккумулятора.Скорее наоборот — неисправности в системе зарядки аккумулятора могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью подключенных к сети электромагнитных реле. Рассмотрите способы устранения неисправностей зарядки аккумулятора как для инжекторных, так и для карбюраторных двигателей.

Как определить отсутствие заряда аккумулятора

Проверка заряда аккумулятора

Проще всего определить отсутствие зарядки по приборам автомобиля, то есть по контрольной лампе зарядки и датчику (вольтметру) на панели приборов.Стрелка датчика должна быть в зеленом секторе, а лампа аккумуляторной батареи не загорается при работающем двигателе. В остальном зарядки нет.

Но лучше всего мультиметром проверить напряжение на АКБ. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а при отсутствии заряда будет только собственное напряжение 12 В (± 0,6 В). Ни при каких обстоятельствах не снимайте клеммы с аккумулятора для проверки, чтобы не повредить PP, ECU и другие электронные устройства в вашем автомобиле.

Для поиска и устранения неисправностей при зарядке аккумулятора необходимо использовать следующие инструменты:

• контрольная лампа 12 В;

Мультиметр

• с диапазоном измерения до 60 В переменного и постоянного напряжения;

Отвертка с плоским жалом

• ;

Фигурная отвертка

• с крестообразным шлицем;

Плоскогубцы

• ;
• наждачное полотно.

Устранение неисправностей

• Датчик (бортовой вольтметр) показывает наличие заряда, индикатор аккумулятора не горит, аккумулятор разряжен, идет зарядка, а проверка мультиметром показывает напряжение при работающем двигателе на клеммах аккумулятора. всего 12 В.

Сначала необходимо очистить клеммы аккумулятора и внутренние поверхности клемм проводов на аккумуляторе. Если это не дает результата, напряжение на выходе генератора (клемма «30») измеряется относительно «массы» при работающем двигателе (частота вращения коленчатого вала 1000-1200 об / мин). Если напряжение заметно отличается, то задирается контакт клеммы «30» с проводом, называется сам провод от генератора до АКБ. В крайнем случае этот провод меняют.

• Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, и аккумулятор сел, но тест мультиметром показывает на выводах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика попадает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Необходимо замерить натяжение (при усилии на ремне 10 кгс прогиб не должен быть более 12-17 мм), а если натяжение слабое, ремень натягивают или заменяют.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или пробой одной из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: вывод «+» аккумуляторной батареи отключается от сети автомобиля и к нему подключается контрольная лампа. Ножка лампы касается каждого из трех болтов выпрямительного блока генератора. Если лампа горит, отрицательный диод, подключенный к болту, сломан.

Для проверки положительных диодов подключают клемму «+», а клемму «-», к которой подключена контрольная лампа, отсоединяют от корпуса. Опять же, ножка лампы касается каждого из трех болтов выпрямительного блока генератора. Горение лампы означает также пробой плюсового диода. Если есть мультиметр, просто измерьте сопротивление диодов в той полярности, в которой диод должен быть заблокирован: для отрицательных диодов «+» к болтам, и «-» к корпусу, для положительных диодов «+» к клемму «30» генератора, а «-» — к болтам.Полностью заменен диодный выпрямитель с пробитым диодом.

Обрыв одной из ветвей обмотки статора проверяют прозвониванием их мультиметром или «мониторингом» аккумулятором между двумя болтами выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее поломке, и генератор необходимо отремонтировать или заменить.

Проверить щетки генератора

Другой причиной может быть износ щеток генератора.Щеточный узел вынимается с ПП. Если длина щеток меньше 5 мм, узел заменяется новым. Если щетки не изношены, осмотрите их на предмет возможности перекоса и «залипания» в лунках корпуса.

• Лампа зарядки не загорается при включении зажигания. Датчик заряда и другие контрольные устройства не работают. Генератор не заряжался.

Причина неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, причины ищут в замке или реле (если установлено) зажигания.

• При включении зажигания контрольная лампа не загорается. Датчик заряда и другие контрольные приборы работают. Генератор не заряжается.

Провод отсоединен от вилки «61» генератора и замкнут на массу. Если лампа горит при включенном зажигании, неисправна обмотка возбуждения генератора или отсутствует контакт в самой вилке. Очищают поверхности штырей, подтягивают изгибы штекерных разъемов, и их соединяют.Проверяется еще раз и, если лампа заряда снова не загорается, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме блока с панелью приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается панель приборов, вынимается патрон с обратной стороны панели, лампа заменяется.

• Лампочка аккумулятора загорается при включении зажигания. Когда двигатель работает на холостом ходу Лампа зарядки горит тускло, зарядка прервана или зарядка отсутствует.

Причина может заключаться в плохом контакте штифта клеммной колодки проводов с панелью приборов. Он клепаный и часто окисляется. Если припаять его к дорожке платы, эта проблема устранена. Кроме того, слабый контакт в точках соединения на пути провода от экрана к вилке «61» генератора дает те же симптомы.

Чтобы проверить обмотку возбуждения на обрыв, щупы мультиметра касаются колец ротора при снятом щеточном узле — рабочая обмотка оказывает небольшое сопротивление.

Share :

Leave a Reply Cancel Reply

Your email address will not be published.Required fields are marked *

Comment

Name*

Email*

Website
