За все время работы в автосервисе я понял, что одной из самых частых неисправностей двигателя является прогар клапана. При возникновении такой неисправности двигатель начинает троить, а на панели приборов загорается лампа индикации неисправностей. Определить прогоревший клапан достаточно просто. Нужно проверить компрессию в двигателе. В том цилиндре, где произошел прогар, она будет занижена.

Но здесь пойдет речь не о том, как определить прогоревший клапан, а о причинах, которые к этому приводят.

Когда клапан прогорает, в цилиндре падает давление. Происходит это потому, что часть смеси при сжатии начинает просачиваться через не плотность между тарелкой клапана и седлом. Происходит эта утечка не только на такте сжатия, но и на такте рабочего хода (то есть при сгорании смеси).

Если давление в одном цилиндре становится меньше чем в остальных, то крутящий момент, который он может создать, тоже уменьшается. А это значит, что время между рабочими тактами цилиндров изменяется. В том цилиндре, в котором происходит утечка давления, оно становится больше. Датчик положения коленчатого вала сразу же это определяет и сигнализирует контролеру. В его память заносится код ошибки, обнаружены пропуски воспламенения в определенном цилиндре.

Причины прогара клапана.

Клапан может прогореть в том случае, если его тарелка перегреется. Причин перегрева может быть много.

Бедная смесь.

Мало того что температура горения бедной смеси выше она еще и дольше горит. Когда выпускной клапан открывается и начинается такт выпуска, бедная смесь еще может продолжать гореть. Выпускной клапан из-за этого сильнее нагревается. И со временем он может прогореть.

То есть одна из причин прогара клапана это бедная смесь в одном из цилиндров. Либо во всех цилиндрах.

Если одна из форсунок, по какой либо причине начнет выдавать меньше топлива в цилиндр, то смесь станет бедной. Это может стать причиной прогара клапана в этом цилиндре.

Двигатель расходует масло.

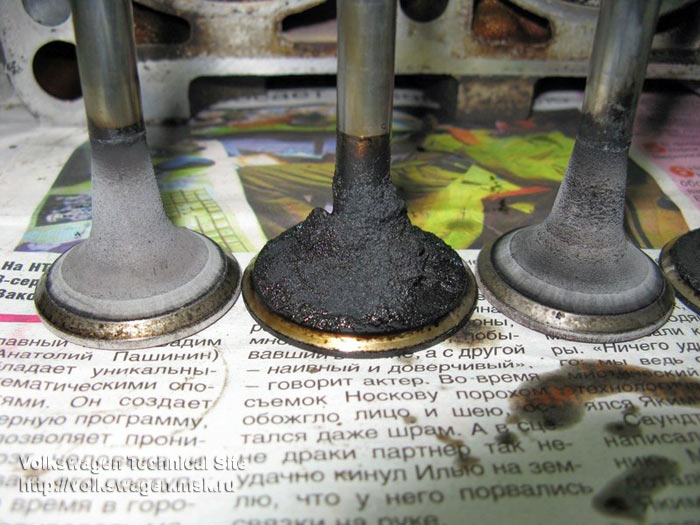

В этом случае масло будет попадать на тарелку клапана и его стержень. Со временем на нем начнет нарастать нагар, он будет мешать клапану, полностью закрываться. Тарелка клапана будет хуже прилегать к седлу, из-за этого теплоотвод ухудшится. Клапан может перегреться и прогореть.

Не правильный угол опережения зажигания.

Если угол опережения зажигания будет, по какой либо причине слишком поздним, то смесь будет гореть дольше. В этом случае получится тоже, что и с бедной смесью. В момент, когда начнет открываться выпускной клапан, она еще будет продолжать гореть и сильнее нагреет тарелку.

Если постоянно ездить с поздним углом опережения зажигания, то со временем клапан может перегреться и прогореть.

Не правильная регулировка клапанов.

Если в двигателе не установлены гидрокомпенсаторы, то клапана в нем нужно периодически регулировать. В таких двигателях по мимо всех выше перечисленных причин, клапан может прогореть еще и от неправильной регулировке зазора в приводе.

Зазоры в клапанном приводе нужны для того, чтобы компенсировать тепловое расширение стержня клапана, при котором длина его увеличивается. Если зазора не будет, то при нагреве стержень клапана может упереться торцов в толкатель и в кулачек распределительного вала. В результате этого прилегание тарелки к седлу ухудшится, а значит, теплоотвод станет хуже. Клапан может перегреться и прогореть.

Обычно прогорают выпускные клапана. Это происходит потому, что при выпуске отработанных газов они нагреваются до более высокой температуры.

Есть еще множество причин, из-за которых клапан может прогореть, но в рамках данной статьи перечислены только часто встречающиеся.

Можете еще прочитать следующие статьи.

Какой ток потребляет стартер в мороз и при положительной температуре. Сравнил.

В свече зажигания есть одна важная деталь, о которой знают только профессионалы.

По этой причине часто сгорают катушки зажигания в автомобиле.

Как снять клеммы с аккумулятора и не обнулить настройки.

Снял клемму с аккумулятора при работающем двигателе.

Почему прогорают клапаны?

Система клапанов двигателя внутреннего сгорания очень сложна и прецизионна. Для решения проблемы в клапанной системе, изначально необходимо диагностировать ее причину. Только лишь заменить повреждённый клапан особо не поможет, если причина заключается в неправильном взаимном размещении клапанной направляющей и седла клапана. Заменив клапан, что прогорел, Вы ситуацию не решите, если его прогорание произошло из-за «горячей точки» на головке цилиндре. Пока горячая точка будет присутствовать, клапаны будут прогорать и далее.

Поэтому, важным моментом будет анализ причин поломки перед попыткой ремонта. Клапан, который прогорел либо сломался, износившиеся направляющие, или другие проблемы с клапанной системой зачастую представляют собой конечный результат целой цепочки событий. Одна проблема способствует порождению другой, что, в конечном результате, приведёт к сбоям в работе клапанов.

Как определить прогоревший клапан?

Для проверки клапана на предмет его прогорания существует несколько способов. Самым проверенным и простым считается поиск нерабочего цилиндра среди всех. Для этого нужно запустить силовой агрегат. Во время его работы на холостом ходу необходимо сдёрнуть колпачки со свечей. Если после этого двигатель сменит обороты, то такой силовой агрегат неисправен. А если, сняв колпачок со свечи, Вы увидите, что двигатель работает, как и прежде, то неисправности коснулись цилиндра.

Когда мотор начинает троить, то следует выкрутить свечи и поменять их местами, либо заменить одну из них. Когда Вы поменяли местами свечи, сразу заведите двигатель. Если после этого он завёлся и нормально работает, значит, свеча оказалась рабочей, и прекратил свою работу другой цилиндр.

В том случае, если такая замена оказалась неэффективной, тогда вставьте свечу обратно в колпачок и положите её на мотор и прогоните стартером: если искра появилась, тогда всё в порядке, а если искры нет, тогда что-то не в порядке с бегунком, трамблером или кулачком. Самый первый признак прогара клапана – это идущий с сапуна дым, а это значит, что свеча осталась без масла. Если поломался поршень, тогда из сапуна повалит сизый дым, а свеча будет покрыта маслом.

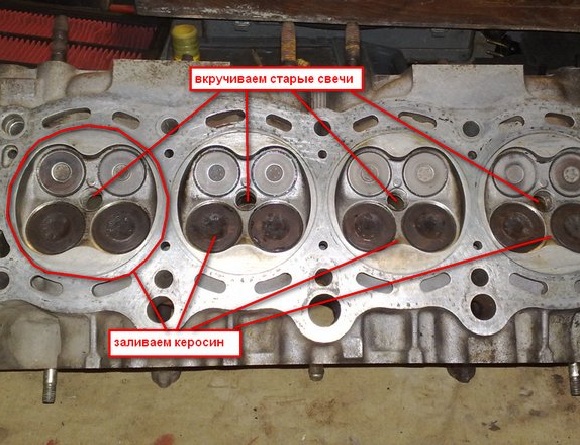

Ещё прогар клапана проверяется одним старым способом: для этого замеряйте компрессию цилиндра, это производится при помощи измерителя компрессии. Затем шприцом залейте в цилиндр масло и после этого тоже проверьте компрессию. Если после этих манипуляций компрессия подниматься не будет, значит, случился прогар клапана. Если же компрессия поднимается, значит, поломка произошла в поршне.
Многие автомобилисты не желают менять прогоревший клапан, но это пагубно отражается на мощности двигателя и топливном расходе.

Причины прогорания клапана

Причин, способствующих поломке клапана, существует множество. Реже говорят об уже бракованных заводских клапанах, но это вторая из главных причин поломки. Основная же причина – это механические и термические перегрузки.

Один из лидирующих производителей моторных клапанов привёл статистику, что каждый пятый выпущенный клапан ломается по причине заводского брака. Результаты этого исследования были опубликованы ещё десять лет назад. Система контроля с того времени значительно улучшилась, хотя материалы и процессы производства не претерпели изменений. Но всё же гарантию того, что только что приобретённый Вами клапан лишён каких-либо дефектов, не могут дать даже суперсовременные системы контроля качества.

Дефектом может оказаться металлургическая неоднородность, включённая в сплав, которая ослабляет клапан; дефекты ковки, приводящие к появлению микротрещин; поры и ошибки термической обработки, которые дают неверные размеры клапана; плохая адгезия хромового покрытия клапанной поверхности. Поэтому, покупая новый клапан, делайте следующее:

— проверьте соответствие размеров клапана номинальным стандартам, а также то, что клапан лишён явных дефектов;

— приобретайте клапаны только от надёжных и проверенных марок-производителей.

Любые клапаны изнашиваются со временем. Но есть те, которые выходят из строя значительно раньше, чем предполагалось, и на то есть две причины – прогорание и разламывание.
Зачастую прогорают выпускные клапаны из-за того, что их нагрев достигает значительно больших значений, чем у впускных. Впускные клапаны охлаждаются за счёт входящей воздушно-топливной смеси.

Рабочая температура таких клапанов составляет примерно 400°С. Выпускные клапаны лишены такой охладительной системы и, кроме этого, они ещё прогреваются от потока выхлопных газов. Во время работы эти клапаны прогреваются до 650°С, что означает их большую уязвимость к прогоранию и разрушению. Рабочая высокотемпературная среда требует от сплава, из которого состоит клапан, должных характеристик. Выпускные клапаны обычно производят из нержавеющей стали как целиком, так и только лишь их головки. В мощных бензиновых и дизельных двигателях рабочая температура ещё более высокая, поэтому на выпускной клапан наносится стеллитовое покрытие в виде сплава на кобальтовой основе, что препятствует его скорому износу.

Теплоотвод от впускного и выпускного клапанов осуществляется через направляющий клапан и его седло. Три четверти тепла отводится через седло клапана, поэтому, чтобы предотвратить прогорание, ему необходим хороший контакт с седлом. Остальное тепло рассеивается через стержень клапана и далее выводится наружу через клапанную направляющую. Если клапан регулярно не охлаждается, то происходит его перегрев с дальнейшим прогоранием.

Всё, что мешает правильному охлаждению клапана либо создаёт избыточный перегрев, приводит к тому, что клапан может прогореть. Образование нагара на клапане и его седле препятствует его правильному охлаждению и приводит к неизбежному перегреву. Этому же способствует и плохой контакт между клапаном и седлом, если оно очень узкое и имеет не концентрическую или эллипсовидную форму.

Слишком слабая пружина либо уменьшение клапанного зазора ухудшают взаимный контакт между седлом и клапаном, что снова же приводит к перегреву. Также этому способствуют и изношенные седло либо направляющая, которые препятствуют отводу тепла к силовому агрегату.

При установке клапана обращайте внимание на его высоту. Притёртые клапаны располагаются в головке цилиндра гораздо глубже, чем надо. Это приводит к более высоко торчащим стержням, геометрия коромысла нарушается, а при нагреве силового агрегата зазор клапана исчезает. Если необходимая геометрия не восстановилась после стачивания кончиков стержней, сёдла необходимо заменить. Другой вариант – это установка клапана с головками чуть большего размера, которые компенсируют отшлифованное седло.

Уменьшенный клапанный зазор является частой причиной прогорания клапана. Если седло клапана изношено, он заходит глубоко в голову цилиндра и уменьшает зазор. В итоге, зазор полностью или частично перекрывается, а клапан плохо прилегает к седлу, сильно нагревается и впоследствии сгорает. Такое происходит, в основном, на старых двигателях, которые лишены жёстких сёдел и устанавливаются на тяжёлые грузовики, морские, сельскохозяйственные и промышленные машины. Выходом из данной ситуации является установка более жёстких клапанных сёдел со стеллитовым покрытием.

Клапаны могут прогорать также и из-за проблем с охладительной системой в самом силовом агрегате, если его рабочая температура станет предельно высокой. Недостаток охлаждающей жидкости, проблемы с термостатом, гидронасосом, закупоренный радиатор, сломанный вентилятор или его выключатель – всё это приводит к перегреву силового агрегата. Это, в свою очередь, приводит к увеличению клапанных стержней, уменьшению зазора между направляющей и стержнем, что приводит к упору клапана в направляющие, и его может заклинить. Если клапан заклинит в открытом положении, то произойдёт удар поршня о клапан, что приводит к разрушению поршня, клапана и других деталей.

Перегрев клапанов происходит также и от сильно повышенной температуры сгорания. Такие факторы как преждевременное или позднее зажигание, обеднённая топливная смесь, детонация могут играть здесь основополагающую роль. Аналогичными причинами, приводящими к перегреву клапана, являются затруднение выхлопа, вызванное забитым каталитическим конвертером либо повреждением трубы.

Последствия прогара клапанов

Если долго не производить замену прогоревшего клапана, а продолжать ездить, то первым негативным последствием будет большой топливный расход по причине того, что мотор не в состоянии выдавать свою нормальную мощность, а также седло клапана может выгореть слишком сильно, в результате чего придётся менять головку. В редких случаях от клапана может отколоться кусок и попасть в цилиндр. Если этот элемент окажется слишком большим, то он сможет пробить головку и поршень. В особых случаях может оказаться пробитым и цилиндр, что полностью выводит силовой агрегат из строя.

Если Вы свой автомобиль заправляете газом, то необходимой процедурой будет периодическая регулировка клапанов каждые десять тысяч километров. Газ чересчур сильно жжёт клапаны, особенно в тех случаях, когда подача газа настроена бедно. У автомобилей, которые ездят на газовом топливе, выпускные клапаны зачастую слегка поджаты. И как только Вы начнёте производить регулировку клапана, как он зажмётся и прогорит. Автомобили, которые «кушают» бензин, менее подвержены прогоранию клапанов.

Намеренно не обедняйте подачу газа с целью экономии. Из-за обеднённой газовой смеси двигатель существенно теряет мощность, а перерасход газа происходит существеннее, так как приходится больше выдавливать педаль акселератора, плюс клапаны и их сёдла постепенно выгорают. В случае правильной настройки газовой смеси, мощность силового агрегата вырастает настолько, что сглаживается разница между ездой на бензине или газе. Но не забывайте про частую регулировку клапанов при езде на газе. Зачастую, автомобилисты решаются на регулировку клапанов только тогда, когда появляется шум, но это подходит лишь тем, кто ездит на бензине. В случае с газом не стоит дожидаться появления шумов клапанов. Клапан зажмётся и прогорит даже без таких явных признаков.

Как исправить прогорания клапана?

Приступая к выполнению данного мероприятия, знайте, что первым делом необходимо извлечь головку из силового агрегата. Такая процедура выполняется именно в случаях с прогоревшим клапаном, когда он абсолютно не держит, а двигатель начинает троить. Клапаны любого формата одинаковые, имеются отличия в размерах, размещении в головке. Притирка везде совпадает.

Предварительно необходимо будет приобрести притирочный порошок. Его сухой состав разведите машинным маслом, можно тем, которое заливаете в двигатель. В заранее подготовленную ёмкость насыпьте порошок, добавьте масла до получения кашеобразной массы средней густоты. Обязательно подготовьте новую прокладку, которую будете класть под головку, а также клапанные сальники. Часто прогорают именно выпускные клапаны. Причин бывает множество – зажат клапан, присутствовала бедная смесь (когда агрегат действует на газе), существенно износились направляющие втулки, стерся шток клапана.

Карбюратор снимать не нужно, также как и коллектор с головки. Сначала произведите рассухаривание клапана. Головку выложите на ровную поверхность, лучше на стол или деревянный щит. Под клапаном разместите резиновый коврик. Понадобится трубка, внутренний диаметр которой свыше 13 мм. На клапан наставьте трубку, чтобы сухарики оказались внутри. Затем молотком нанесите удары. При этом рассухаривается клапан, а сухарики остаются в трубке. Теперь клапан можно вытащить.

Смонтируйте новый элемент, аккуратно пошатывая его. Нормальным считается биение до миллиметра – направляющую втулку можно оставить. Затем попытайтесь заменить направляющую, здесь понадобится специальная оправка. Если надумаете выбивать деталь, действуйте изнутри, в направлении распредвала. Вам здесь понадобится тяжелый молоток, полукувалдочка. Удар должен получиться уверенным и тяжёлым. Если привлекать легкий инструмент, втулка раскрошится.

Попытайтесь забить в головку эту втулку клапана. Втулка должна с легкостью входить на клапан – при попадании в головку элемент обжимается. Сначала наденьте стопорное кольцо, снятое со старой втулки, узел смажьте маслом. В отверстие головки клапанов втулку забивайте до стопорного кольца. Действуйте аккуратно, ибо конструкция достаточно хрупкая. Не ударяйте по участку размещения сальника клапана. Можно надеть трубку, поставить на втулку, защитив детали. На край втулок поместите кусок олова, кусок дерева, подставьте болт и осторожно забейте в головку. Деформировав край отверстия втулки, произведите выравнивание, пользуясь сверлом и надфилем.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

признаки, причины и что делать

Клапана двигателя работают в тяжелом режиме в области сильного давления и высокой температуры и поэтому изготавливаются из достаточно прочных материалов. Однако, не редки случаи, когда происходит прогорание тарелки клапана, обычно это клапан выпускной группы, работающий в особо жестких условиях.

Вызвано это тем, что при выпуске раскаленные отработанные газы с высокой скоростью и давлением проходят между тарелкой клапана и седлом, агрессивно воздействуя на обе детали.

Прогоревший клапан УАЗ Патриот 2.7 бензин

Признаки:

• Двигатель троит, особенно на холостом ходу;

• Снижение мощности мотора;

• Увеличение расхода топлива.

Причины

Малая величина клапанного теплового зазора, либо полное его отсутствие ведут к пережатию клапанов и сгоранию тарелки клапана. Зазор может уменьшиться в процессе эксплуатации авто, при неправильной регулировке клапанов, а также при неисправности гидрокомпенсаторов.

Подгорание кромки тарелки клапана может быть вызвано и износом стержней клапанов и отверстия в направляющих втулках. Это ведет к тому, что клапан имеет некоторый люфт в направляющей и поэтому не полностью садится в седло.

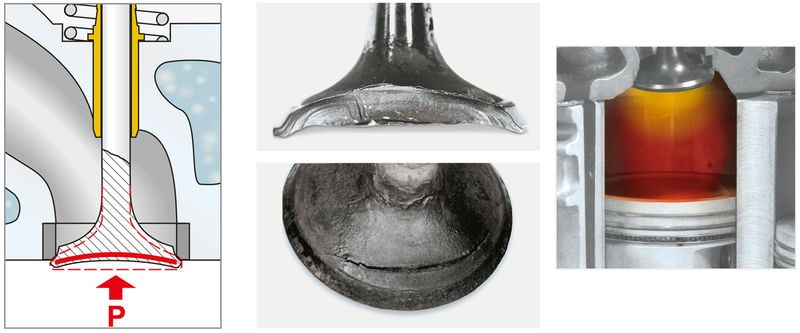

Схема клапана, тарелки и седла.

По состоянию тыльной стороны кулачка распределительного вала можно с большой долей вероятности сделать вывод, что был малый клапанный зазор, либо он вообще полностью отсутствовал.

Определяется это таким образом. Когда между коромыслом, рокером или толкателем (в зависимости от конструкции двигателя) есть необходимый зазор, то тыльная часть кулачка распределительного вала не касается сопряженной детали. Так как нет прямого контакта, то тыльная часть кулака имеет темноватый оттенок, тогда как рабочая часть всегда блестящая, так как постоянно работает на прямой контакт.

Когда же зазор мал или отсутствует, то тыльная часть кулачка распределительного вала также работает в контакте с рокером и тоже имеет блестящий вид. Это подтвердит вероятность того, что клапан прогорел от пережатия клапанных зазоров при регулировке, либо уменьшился по мере эксплуатации, когда длительное время не проводилась проверка состояния клапанных зазоров.

При полном прилегании тарелки клапана к седлу, он отдает часть своей температуры седлу, частично при этом охлаждаясь. Когда же клапан не может сесть полностью в седло, он практически не охлаждается, что ведет в итоге к его перегреву и прогару кромки тарелки.

Прогар клапана и износ седел клапанов особенно выражен в двигателях, работающих на газе. Это вызвано тем, что при использовании газа повышается температура сгорания на 60-80 градусов, относительно бензиновой смеси.

Просевшее седло клапана

Так при работе на бензине клапанные тарелки нагреваются до температуры порядка 900 градусов, а седла до 300-350 градусов. Само по себе такое повышение температуры в целом не опасно для двигателя, если не производится регулировка по обеднению газовой смеси. При работе на бедной смеси температура сгорания вырастает на 200-250 градусов, что неминуемо приведет в последствии к сгоранию тарелок выпускных клапанов и седел.

Помимо механических причин, вызывающих сгорание клапанов, нужно отметить и использование бензина, значение октана которого ниже, чем рекомендует производитель конкретной марки автомобиля. Это вызвано тем, что чем ниже октановое число бензина, тем выше скорость его горения и тем выше вероятность детонации при работе мотора.

Так при нормальном состоянии мотора, фронт распространения пламени смеси распространяется с 10-20 м/сек, а при использовании бензина с низким октановым числом скорость смеси начинает гореть уже 1500-2500 м/сек, что практически в 100 раз выше, чем при нормальном горении.

В итоге, многократно возрастает температура деталей двигателя, что приводит к прогоранию, клапанов, седел, поршней. Поэтому не стоит проверять прочность своего мотора, путем экономии на более дешевом сорте бензина с низким октановым числом.

Проблема с прогоранием клапанов может быть вызвана и постоянным эксплуатированием автомобиля на предельных возможностях. Это все же не спортивный автомобиль со специально подготовленным мотором, а обычный авто с серийным двигателем, для городской и загородной езды.

Проверка

Двигатель может троить по нескольким причинам, это:

• Неработающая свеча;

• Трещина в крышке трамблера;

• Неисправный высоковольтный провод, свечной наконечник;

• Пробита прокладка головки блока;

• Подгоревший клапан.

Для проверки неработающего цилиндра нужно поочередно снимать свечные наконечники со свечей. При исправном цилиндре работа двигателя сразу изменится, при снятии с неисправного цилиндра работа мотора останется без изменений.

Снимаем бронепровод

Далее нужно проверить компрессию в цилиндрах и убедиться, что причина кроется в поршневой группе или же именно в клапане, а не элементах зажигания. В проблемном цилиндре компрессия будет либо очень низкой, относительно остальных цилиндров, либо будет отсутствовать полностью.

Проверка компрессии

Для того, чтобы исключить проблему с поршневой, в цилиндр, где малая величина компрессии, заливается немного моторного масла и вновь проверяется компрессия. Масло уплотняет пространство между поршнем и зеркалом цилиндра и если проблема с поршневой, то величина компрессии сразу увеличится. Если же давление не поднялось, то проблема с клапанами.

Помимо этого, подтвердить, что проблема именно с клапаном подскажет тот факт, что свеча зажигания неисправного цилиндра будет сухой, в районе электродов. Когда же низкое давление в цилиндре по причине поршневой, то все свеча будет в моторном масле.

Что делать?

Сгоревший клапан необходимо заменить, учитывая при этом определенные условия. Так, если ранее уже производились работы по ремонту головки блока, а именно выполнялась замена направляющих, клапанов, либо притирка имеющихся клапанов, то нужно учитывать, что седла уже просажены. То есть тарелка клапана глубоко утапливается в седло.

Вставляем новый клапан

По этой причине торец стержня клапана выше допустимого подходит к кулачку распределительного вала, что не дает возможности его регулировки (нет зазора). В подобных случаях требуется замена седел клапанов, либо снятие торцевой части стержня клапана, чтобы компенсировать его глубокую посадку в седло.

Если эти работы по какой-либо причине невозможны, то выполняется замена головки блока.

В заключение

Для того, чтобы не попадать в ситуации с прогаром клапанов, рекомендуем периодически производить проверку их тепловых зазоров, дополнительно с проверкой компрессии, что может своевременно подсказать о неисправности в клапанах, путем снижения давления в одном или нескольких цилиндрах.

Косвенно о том, что требуется ремонт головки блока подскажет тот факт, что быстро выходят из строя недавно установленные сальники клапанов. Это происходит по причине того, что изношены направляющие или стержня клапанов. Стержень по причине люфта постоянно давит на одну кромку сальника, быстро выводя его из строя. При этом клапана уже не могут полностью садиться в седла и возможен прогар клапана.

как точно узнать, причины и признаки прогара

Содержание статьи

Прогар клапана – естественное последствие неправильного горения топливовоздушной смеси в цилиндре либо нарушения теплового зазора. Давайте рассмотрим, почему может прогореть клапан на дизельном или бензиновом двигателе и уделим внимание проблеме регулировки теплового зазора и детонационного сгорания.

Признаки прогара клапана

В случае прогорания в цилиндре на такте сжатия не развивается достаточное давление, так как часть топливно — воздушной смеси (ТПВС) просачивается через клапан. Поэтому сгорание в таком цилиндре происходит неправильно либо отсутствует полностью, что естественным образом отображается на работе двигателя.

Симптомы прогара клапана:

• неравномерный холостой ход. При этом характер работы будет зависеть от площади отверстия, образовавшегося между фаской клапана и седлом ГБЦ. Это может быть как легкая вибрация и небольшое подергивание при перегазовке, так и троение, при котором один из цилиндров полностью не работает;
• потеря мощности;
• характерное бубонение во впускном тракте. Возникает, если на автомобиле прогорел впускной клапан;
• увеличение расхода топлива;
• трудный запуск.

В автомобилях с функцией самодиагностики на приборной панели загорится сигнальная лампа Check Engine. Считав диагностическим прибором неисправности, вы, скорее всего, увидите ошибки по пропускам зажигания, бедной/богатой смеси. Первый тип ошибки регистрируется вследствие неравномерности вращения коленчатого вала, возникающей при неисправности в каком-либо из цилиндров. Второй связан с неправильным горением в неработающем цилиндре, вследствие чего часть ТПВС летит в выхлопной тракт, сбивая с толку кислородный датчик (лямбда-зонд).

После выявления кода неисправности по конкретному цилиндру можно смело выкручивать свечу для замера компрессии. Если же ошибок нет, придется прибегнуть к более искусным методам диагностики.

Как определить неработающий цилиндр?

Суть простейшей проверки сводится к последовательному отключению цилиндров. Имитируя неисправность, мы наблюдаем за изменениями в работе двигателя. После отключения котла, в котором прогорел клапан, изменения в работе будут минимальные. Какими способами это лучше всего сделать?

1. Снимите со свечи высоковольтный провод. В это время катушка будет переживать повышенные нагрузки, поэтому длительность такого стресс-теста не должна превышать 2-3 секунды. Во избежание риска удара током через растрескавшийся ВВП делать подобную проверку нужно в прорезиненных перчатках либо с помощью плоскогубцев с пластиковыми/резиновыми ручками.
2. Физически отключите фишку форсунки. При наличии специализированного диагностического оборудования сделать это можно программно, подключившись к автомобилю через разъем OBD-II.

Видео: Почему горят клапана

Проверка компрессии

Определив неработающий цилиндр, мы должны проверить цилиндр на герметичность. Для этого есть несколько способов:

• измерение компрессии в двигателе. Для этих целей подойдет даже самый дешевый компрессометр с подходящей шкалой измерения. Главное, чтобы в наличии был переходник с подходящей резьбой. Не доверяя точности прибору, ориентируйтесь не столько на показанную цифру, сколько на разницу между цилиндрами. Компрессия при прогаре клапана снижается на 3-6 Атм. в сравнении с соседними горшками;

Во время прокрутки двигателя стартером дроссельная заслонка должна быть полностью открыта, подача топлива во все цилиндры отключена, а аккумулятор полностью заряжен.

• проверка цилиндра на герметичность с помощью тестера. Прибор представляет собой редуктор, через который в цилиндры подается сжатый воздух. Установленный рядом манометр измеряет фактическое давление после редуктора, переводя потерю воздуха в процентную оценку негерметичности;
• измерение относительной компрессии. Своими руками такой тест не провести, но у автодиагноста с осциллографом проверка займет не более 15 минут. Измерить относительную компрессию можно по току стартера либо с помощью скрипта CSS Андрея Шульгина.

Прогорел клапан или проблемы с поршневой?

Прогоревший клапан – далеко не единственная причина снижения компрессии в цилиндре. Поэтому следующие шаги помогут нам понять, прогорел клапан либо это проблемы с поршневой системой.

Самый примитивный тест – залить в «подсевший» цилиндр несколько кубиков моторного масла, после чего повторить замер. Если компрессия возросла, значит, причина не в прогоревшем клапане, а в цилиндро — поршневой группе (ЦПГ).

Вытащите щуп и посмотрите на количество газов, вырывающееся из отверстия. Если двигатель сильно сапунит, причина в поршневой. Если же система вентиляции картерных газов справляется со своей задачей, прогорело седло клапана или же сам клапан. В более продвинутом варианте диагностики специальным прибором измеряется объем картерных газов.

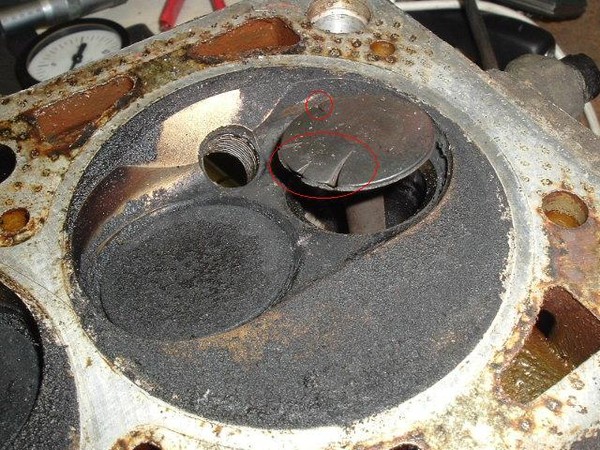

Чтобы определить прогар клапана, а не поршня, осмотрите цилиндр с помощью эндоскопа. Заглянув внутрь двигателя, вы увидите прогоревший клапан. Если поршень остановился вверху и нет возможности развернуть камеру, чтобы посмотреть вверх, слегка покрутите мотор стартером либо ключом за шкив коленчатого вала.

Почему выпускные клапаны горят чаще?

На бензиновых двигателях с впрыском в коллектор впускные клапаны омываются бензином и воздухом, что значительно снижает их температуру. Поэтому чаще всего прогорают именно выпускные клапаны. Проблемы с впускными случаются из-за неправильной регулировки зазора, вследствие чего тарелка неплотно прижимается к седлу. Из-за этого ухудшается теплоотвод, что и становится причиной неисправности.

Процесс горения смеси исправного двигателя

Чтобы лучше понять причины прогара клапанов, необходимо знать основы процессов газообмена в двигателе и их последовательность.

1. Такт впуска. Впускные клапаны открыты, поршень движется вниз, создавая зону разряжения. Со впускного тракта в этот момент всасывается смесь топлива с воздухом (бензиновые моторы с распределительным впрыском во впуск или с моноинжектором) либо чистый воздушный заряд (ДВС цикла Дизеля и бензиновые моторы с прямым впрыском).
2. Такт сжатия. Поршень начинает движение вверх, впускные и выпускные клапана закрываются. Смесь сжимается, температура в камере сгорания повышается.
3. Рабочий такт. За несколько градусов до высшей мертвой точки (ВМТ) цилиндра смесь поджигается искрой (бензиновые ДВС) либо самовоспламеняется от контакта с разогретым воздухом (дизельные). Под действием силы расширяющихся газов поршень устремляется вниз. Возвратно-поступательное движение поршня через шатунно-кривошипный механизм передается во вращательное движение коленчатого вала.
4. Такт выпуска. Выпускные клапаны открываются. Движущийся к ВМТ поршень выталкивает отработавшие газы в выпускной тракт.

Фазы перекрытия клапанов и инерционное наполнение упущены намерено, так как существенно не влияют на рассмотрение вопроса прогара клапанов.

Основные причины прогара клапанов

1. Детонация

Детонация – процесс неправильного горения ТПВС, при котором возникает ударная волна, распространяющаяся со сверхзвуковой скоростью. Детонационное сгорание – одна из главных причин прогара поршней и клапанов.

Причины детонации:

• несоответствие октанового числа бензина и степени сжатия. Скорость горения низкооктанового топлива выше, а температура самовоспламенения ниже. Поэтому смесь детонирует еще до момента подачи искры;
• низкокачественный бензин. В попытках повысить октановое число бензина с помощью присадок недобросовестные АЗС иногда путают пропорции. При этом возможна ситуация, когда заявленное октановое число как ниже, так и выше фактического. Во втором случае присадки замедляют скорость горения смеси, из-за чего повышается термохимическая нагрузка на выпускные клапаны;
• слишком низкое калильное число свечей зажигания. Смесь самовоспламеняется от раскаленных частей свечи;
• бедная смесь. Из-за переизбытка окислителя (кислорода) в конце такта сжатия вблизи раскаленных участков камеры сгорания начинаются предпламенные реакции, перерастающие в детонационное сгорание. Причина бедной смеси может быть в подсосе воздуха, забитых форсунках, нехватке давления топлива.

2. Нарушение теплового зазора

Если тепловой зазор в клапанном приводе слишком мал, клапан неплотно прилегает к седлу, из-за чего нарушается отвод тепла. Из-за постоянного перегрева в головке клапана появляются трещины, а наиболее теплонагруженные частицы и вовсе откалываются.

Неправильная регулировка выпускных клапанов также может стать одной из причин детонации, так как при высокой температуре появляется риск предпламенных реакций.

3. Влияние позднего и раннего зажигания

При несвоевременном начале горения ТПВС клапана переживают повышенные термохимические нагрузки. Так, при раннем зажигании смесь поджигается раньше расчетного времени приближения поршня к ВМТ. Поэтому пик давления в цилиндре нарастает ранее идеальных 10-15º после ВМТ. Поршень, клапаны и стенки камеры сгорания при этом переживают чрезмерные термические и ударные нагрузки.

Слишком позднее зажигание приводит к тому, что смесь еще активно догорает, когда выпускные клапаны начинают открываться. Опять-таки повышенные термические нагрузки приводят к прогару выпускных клапанов.

Прогар клапана на дизельном моторе

Признаки прогара клапана на дизеле схожи с бензиновым двигателем. Но среди причин лидирует неисправность форсунок. Из-за переливающих форсунок повышается температура в камере сгорания, увеличивается время горения смеси.

Понятие детонации в дизельном двигателе отсутствует. Но при раннем впрыске возникает не менее опасное жесткое сгорание, когда давление в камере сгорания развивается раньше расчетного. Стенки камеры сгорания в такие моменты переживают повышенные ударные и тепловые нагрузки.

Почему прогорают клапана

Всех приветствую и сегодня материал статьи решил посвятить такой теме – почему прогорают клапана? Я думаю многих автовладельцев волнует этот вопрос, причем не только владельцев отечественного автопрома. Чтобы разобраться в причинах и понять суть нужно выяснить признаки и симптомы, которые характерны для прогоревшего клапана. В большинстве случаев проблема проявляется на б/у автомобилях с немалым пробегом. В случае возникновения проблем с клапанами, затягивать с ремонтными работами не стоит, поскольку обернется это повышенным износом силового агрегата и как следствие дорогостоящим ремонтом. Ну и чтобы полностью вас убедить, что с ремонтом тянуть не стоит, подумайте – кому понравиться езда на автомобиле с неустойчиво работающим двигателем?

Прогорают клапана – причины

Дело в том, что при прогорании клапанов симптомы очень схожи с некоторыми другими неисправностями двигателя, например, когда двигатель троит, а происходить это может не только при прогорании клапана, о чем уже речь шла в соответствующей статье. Если вы хотя бы немного знакомы с принципом работы двигателя то знаете, что на клапана возлагается важная функция. С их помощью поступает топливо в камеру сгорания и обеспечивается выпуск отработавших газов после воспламенения в цилиндрах. Клапана постоянно работают под воздействием высоких температур и газов – условия что ни на есть самые суровые. Именно такие условия приводят к прогоранию клапана, т.е. разрушению металла. В начале статьи неспроста упоминалось, что прогорают клапана, прежде всего на старых авто, потому что в те времена металл был не очень высокого качества.

Но названная причина не единственная, почему прогорают клапана. Проблема может возникнуть по вине самого автовладельца в результате заправок автомобиля топливом, которое не предназначено для данного двигателя. Как результат температура горения в цилиндрах имеет более высокие показатели, что “выходит наружу” в виде прогоревших клапанов. Почему несколько выше говорилось, что симптомы рассматриваемой проблемы схожи с другими неисправностями двигателя? Да потому что основной признак при прогорании клапанов – это именно троение двигателя. Почитайте посвященную этому статью, возможно, многое прояснится. Не вдаваясь в подробности, что это означает, скажу кратко – троит двигатель, значит не работает один, а возможно и несколько цилиндров силового агрегата. Камера сгорания становится негерметичной. В процессе сгорания топлива прогоревший клапан пропускает газы. Что в результате? Если сказать простыми словами, то вместо того, чтобы газы толкали поршень, они беспрепятственно выходят в выпускной коллектор. Итог – двигатель троит, мощность теряется, цилиндр не работает, увеличивается расход топлива и т.д.

Каковы признаки прогорания клапанов?

Некоторые автовладельцы по неопытности могут начать ремонт с системы зажигания, поскольку симптомы одинаковы. И вместо того, чтобы заняться ремонтом ГБЦ, они начинают менять свечи зажигания, высоковольтные провода, крутить зажигание и т.д. А в положительного результата так и не получают. Выполнить диагностику и выявить проблему можно без снятия ГБЦ, при этом сложного в процедуре нет ничего. Для этого нужно выполнить следующую последовательность действий:

• прежде всего, нужно убедиться в работоспособности системы зажигания – рабочий ли распределитель зажигания, правильно ли выставлен угол опережения зажигания, а также, не повреждены ли высоковольтные провода;
• далее нужно определить нерабочий цилиндр. Для этого на рабочем двигателе по очереди снимаются провода со свечей. Если вы попали на неисправный цилиндр, то работа двигателя не изменится. При выполнении данной процедуры не забываем о безопасности при снятии проводов;
• затем потребуется измерить компрессию в проблемном цилиндре и вероятность того, что она будет низкой – высокая. Однако не стоит забывать, что это может свидетельствовать не только о проблеме с клапанами, но и непосредственно с ЦПГ (цилиндропоршневой группой). Чтобы до конца разобраться, в чем же проблема нужно провести некий опыт, о чем речь пойдет далее.

Как выяснить – проблема в ЦПГ или в клапане?

Сначала заводим двигатель, и снимаем шланг сапуна. Если проблема с ЦПГ, то дым будет из шланга плотный и серый и при этом запах будет аналогичным выхлопу. При исправном моторе из шланга должен идти всего лишь теплый воздух;

— если даже проблема в ЦПГ нужно все равно выкрутить свечу зажигания из нерабочего цилиндра и посмотреть на ее состояние. Если поршень поврежден, то свеча будет в масле. Если же проблема в прогоревшем клапане, то свеча будет иметь нормальное рабочее состояние. Кстати состояние свечи о многом можем рассказать.

Когда вы уже убедились, в чем именно проблема и кто является “виновником” потребуется демонтаж ГБЦ и замена соответствующей детали. В процессе ремонта производя замену клапана либо клапанов, не забывайте об их притирке. Также не лишним будет заменить маслосъемные колпачки. Вот такие нехитрые советы по выявлению прогоревшего клапана и в целом все то, что хотелось рассказать по вопросу – почему прогорают клапана. Как видите, сложного ничего нет. Главное не бросаться сразу в крайности и не начинать разбирать двигатель, не выполнив самую элементарную диагностику и не выяснив до конца причину, по которой возникла та или иная проблема. Удачных вам ремонтов!

Вот по каким причинам прогорают клапана, виноват ли в этом газ ?

Часто и даже очень часто я слышу вопрос: » Скажите, а
клапана не прогорят если машина на газу?

Увы этот вопрос и правильно задан, и одновременно печален
тем,

что в социуме распространилось весьма ложное мнение о том,
что горят клапана,

по причине работы машины — на газу).

Давайте разберемся что послужило такому ложному и спорному
вопросу.

Я уверен, если у вас есть хоть немного технического понятия
о том, как работает двигатель,

вам будет легко самому разобраться в этом.

А моя задача как мастера донести вам в правильной форме сию проблему)))

Наверное, каждый человек, рассматривающий так или иначе
вопрос о переводе своего автомобиля на газовое топливо, слышал от друзей,
знакомых или просто читал в интернете множество мифов о вреде голубого топлива
для двигателя, клапанов, лямбда-зонда, катализатора и т.д.

Действительно, среди людей ходят слухи о том, что газ
«сушит” двигатель, клапана на газу «прогорают”, датчики кислорода и катализатор
быстро выходят из строя, в машине постоянно пахнет газом и т.п.

Откуда пошли эти слухи?

Во-первых, из-за неграмотности людей, говорящих об этом, из-за
незнания ими принципов работы двигателя внутреннего сгорания, процесса сгорания
топливно-воздушной смеси.

Соглашусь, обычному человеку, никак не связанному с
автомобилями это знать не положено и такие вопросы можно ему простить.

Но становится действительно смешно и одновременно с этим
грустно, когда о «сушке” двигателя говорит мастер по ремонту автомобилей в
дилерском автоцентре.

Во-вторых, конечно, в этом виноваты неграмотные
установщики газобаллонного оборудования, которые ставят на автомобили
некачественное или не подходящее для конкретного автомобиля газобаллонное
оборудование.

Либо просто не доводят до ума и не настраивают должным образом.
Приходилось ли вам встречаться с тем, что установщики делают авто калибровку и
отпускают клиента со словами:” Мы же установили вам Итальянскую газовую
систему, авто калибровки для нее достаточно, все и так будет отлично работать”.
Классический пример такого случая.

Вот из-за таких установщиков люди в
последствии сталкиваются с проблемами. Но виновато-то в этих проблемах не
газовое оборудование, а всего лишь его неправильная установка.

В этой статье я постараюсь рассмотреть основные мифы о вреде
газа для двигателя, рассказать о том, откуда пошел тот или иной миф и о том,
как избежать проблем при использовании газового топлива.

Начнем с клапанов. Клапана в двигателе бывают впускные и
выпускные.

Задача впускных клапанов наполнить в нужный момент топливовоздушной
смесью цилиндры двигателя, задача выпускных – освободить в нужный момент камеру
сгорания от отработавших газов после сгорания топлива.

В идеале, клапан в закрытом положении должен очень плотно
сидеть в «седле клапана”.

Для этого необходимо, чтобы на шток клапана не было
вообще никакого давления.

Толкатель должен лишь касаться кончика штока.

Но в
реальности реализовать это невозможно, и поэтому между штоком клапана и клапанным
рычагом (толкателем) остается небольшое пространство, которое называется
клапанным зазором.

На некоторых двигателях клапанный зазор регулируется
вручную, механически, но большинство современных двигателей оснащены гидр
компенсаторами или гидр толкателями.

Чем меньше клапанный зазор, тем лучше.

Большой клапанный
зазор опасен неустойчивой, шумной работой двигателя (особенно при больших
нагрузках), вибрацией. При этом можно услышать звуки, похожие на стрекот под
капотом.

Кроме того, если зазор клапана настолько велик, что клапан не может
полностью закрыться, то отработанные газы проходят через подпускающий клапан и
в конечном итоге «прожигают» седло или клапан.

После этого владелец автомобиля
«попадает” на ремонт головки блока цилиндров, который стоит от 10 до 30 тысяч в зависимости от марки автомобиля.

Особенно подвержены риску прогорания выпускные клапаны, так
как именно они испытывают наиболее высокие температурные нагрузки.

Отвлечемся ненадолго от клапанов и поговорим про состав
топливной смеси.

Без понимания этой теории дальнейший разговор о прогарах
клапанов будет бессмысленным.

Топливная смесь, которой наполняется камера сгорания состоит
из воздуха и топлива.

Идеальным считается смесь, в которой на 1 часть топлива
приходится 14,7 частей воздуха. Это значит, что для полного сгорания 1 части топлива нужно 14,7 частей воздуха.

Смесь может быть «богатой”. Это значит, что
топлива поступает больше чем нужно по формуле.

При работе двигателя на обедненных
смесях достигается наибольший КПД и наименьший расход топлива, однако нормы
контроля состава выхлопных газов ЕВРО-4, ЕВРО-5 требуют от автомобиля,
оснащенного каталитическим нейтрализатором работы двигателя именно на
гомогенной (1=14.7) смеси.

Дело в том, что работа на бедной смеси приводит к
повышенному образованию оксидов азота, содержание которых в ОГ строго
регламентируется.

Вернемся к клапанам.

Именно работа на бедной смеси опасна
для выпускных клапанов.

При богатой смеси часть термической нагрузки «снимает”
несгоревшее топливо, благодаря чему температура ОГ остается относительно низкой
и безвредной для клапанов.

При бедной же смеси существует довольно большой риск
проседания седел клапанов.

Это связано с очень высокой температурой сгорания.

Заметьте, речь пока идет только об использовании в качестве топлива бензина.

Как видите, риск прогара клапанов есть и на бензине при неисправности топливной
системы.

Теперь посмотрим, что происходит при использовании газового
топлива.

При работе на бензине седла клапанов работают при температуре 300-350
°С, «тарелки” клапанов – при 800-900 °С.

При использовании газа температура
сгорания повышается на 50-70 °С, что незначительно, и не оказывает влияния на
срок службы клапанов.

Однако, если при работе на газе смесь будет бедной, то
температура сгорания повышается сразу на 200-250 °С, что уже значительно и
приведет к прогоранию клапанов.

К тому же при сгорании газа не образуются
углеродистые остатки, защищающие тонкой пленкой клапан и седло. Металлические
поверхности работают в прямом контакте при повышенной температуре.

В точках
микроконтакта происходит плавление металла с последующим вырывом микрочастиц
поверхности.

Происходит постепенное изменение геометрии, изменяется теплообмен,
клапан прилегает все хуже и хуже.

Особенно это опасно, если двигатель долгое
время работает при повышенной нагрузке.

Как видите, само по себе газовое топливо не несет никакой
опасности для двигателя.

Опасна лишь работа двигателя на бедных смесях (как на
бензине, так и на газе).

Просто если на бензине в большинстве случаев состав
смеси может выровнять датчик кислорода (лямбда-зонд), то на газе не все зависит
от него. Разберемся в причинах такого обеднения газовой смеси.

Неточная настройка оборудования или вообще отсутствие
настройки.

Миф о том, что для настройки достаточно провести авто калибровку –
наглая ложь ленивых установщиков.

Авто калибровка позволяет лишь привести в
порядок смесь на холостом ходу.

А кто проверит ее состав на нагрузке? Чтобы
избежать проблем, всегда требуйте от установщика настройки авто в движении.

Использование неточных газовых форсунок.

Как правило,
предлагая установку ГБО за 300 евро, установщики используют форсунки
с низкой точностью дозировки газа.

К тому же в этих форсунках присутствует
разброс в дозировке газа между цилиндрами.

Из-за этого двигатель работает
неровно, а системы контроля не могут «понять”, что происходит, так как
контролируют только общий состав выхлопа.

Ведь в бензиновый «мозг” заложено,
что инжектора имеют очень высокую точность и скорость работы.

Использование
таких дешевых газовых инжекторов возможно на двигателях ЕВРО-3, но ЕВРО-4 или
ЕВРО-5 они уже не «вытягивают”.

Через некоторое время начинаются проблемы:
периодически начинает загораться лампочка «check engine», повышенный перерасход
газа, провалы на малых оборотах, нестабильный холостой ход.

Для современных
двигателей существует ряд более точных и качественных газовых форсунок,

которые обеспечивают стабильную подачу газа во всем диапазоне своей работы и во
все цилиндры,

тем самым обеспечивая долговечную, стабильную, надежную работу
двигателя с хорошими показателями экономичности. Естественно, цена этих
инжекторов в 1,5-3 раза выше, но оно того стоит.

Наибольшей точностью могут
похвастаться инжектора в 5 поколении газового оборудования.

Работая с жидкой
фазой газа, они имеют показатели бензиновых инжекторов.

Системы «low cost
(низкая стоимость)” довольно дешевы и тем самым привлекательны, а фраза
установщика о том, что это система четвертого поколения уже достаточна для
того, чтобы неподготовленный заказчик принял позитивное решение в сторону
монтажа.

Он ведь не понимает, что эта «дополнительная экономия” не стоит тех
проблем, которых он может избежать установив комплект подороже.

Использование некачественных редукторов в системах 4 поколения.
Эта проблема опять же идет от использования дешевых комплектов, которые
комплектуются дешевыми редукторами.

Как же на смесь может повлиять редуктор,
спросите вы.

А вот как.

При нагрузках, некачественный редуктор не может
выдавать стабильного давления, необходимого для того, чтобы нужное количество
газа прошло через форсунку в определенное время.

Неисправности в бензиновой системе. Например, если в
автомобиле не работает датчик кислорода, точная настройка ГБО становится
невозможной. Как следствие – бедная смесь.

А к чему приводит бедная смесь, вы
уже знаете.

Поэтому перед установкой ГБО я бы рекомендовал делать комплексную
диагностику двигателя с проверкой показаний всех датчиков.

Помимо проблем с клапанами, бедная смесь несет за собой
такие проблемы, как пропуски воспламенения, вспышки во впускной и выпускной
системе.

Как видите, сам по себе газ для двигателя не представляет
никакой опасности.

Опасность представляет некачественная установка, настройка,
неправильный подбор комплектующих, неисправность топливной системы.

По всей видимости, слух о прогарах клапанов идет еще со
времен массового распространения газовых систем 1, 2 поколений, где точно
отрегулировать подачу газа было невозможно.

Сейчас же распространены газовые
системы 4 и 5 поколений, где при использовании качественных комплектующих можно
добиться точности дозировки газа подобной бензиновым показателям.

Для предотвращения проблем с клапанами (как при
использовании газа, так и при использовании бензина в качестве топлива) мы бы
рекомендовали:

Своевременно (как это предписывает производитель автомобиля)
проверять зазоры клапанов и при необходимости регулировать.

Не злоупотреблять долгой ездой на повышенных скоростях на трассе
(обгоны и динамичные разгоны не в счет.

Речь идет о часах езды на скоростях 150
и выше).

Соблюдайте эти простые рекомендации, и ваш автомобиль
прослужит вам долго без лишних ремонтов.

А переведя автомобиль на газ вы
сможете тратить в 2 раза меньше средств на содержание своего железного коня.

Дополнение к сказанному про то как это происходит в очень краткой форме в видео :

причины, симптомы прогара клапана, замена, регулировка, ремонт гбц

Система клапанов двигателя внутреннего сгорания очень сложна и прецизионна. Для решения проблемы в клапанной системе, изначально необходимо диагностировать ее причину. Только лишь заменить повреждённый клапан особо не поможет, если причина заключается в неправильном взаимном размещении клапанной направляющей и седла клапана. Заменив клапан, что прогорел, Вы ситуацию не решите, если его прогорание произошло из-за «горячей точки» на головке цилиндре. Пока горячая точка будет присутствовать, клапаны будут прогорать и далее.

• Как определить прогоревший клапан?
• Причины прогорания клапана
• Последствия прогара клапанов
• Как исправить прогорания клапана?

Поэтому, важным моментом будет анализ причин поломки перед попыткой ремонта. Клапан, который прогорел либо сломался, износившиеся направляющие, или другие проблемы с клапанной системой зачастую представляют собой конечный результат целой цепочки событий. Одна проблема способствует порождению другой, что, в конечном результате, приведёт к сбоям в работе клапанов.

Как определить прогоревший клапан?

Для проверки клапана на предмет его прогорания существует несколько способов. Самым проверенным и простым считается поиск нерабочего цилиндра среди всех. Для этого нужно запустить силовой агрегат. Во время его работы на холостом ходу необходимо сдёрнуть колпачки со свечей. Если после этого двигатель сменит обороты, то такой силовой агрегат неисправен. А если, сняв колпачок со свечи, Вы увидите, что двигатель работает, как и прежде, то неисправности коснулись цилиндра.

Когда мотор начинает троить, то следует выкрутить свечи и поменять их местами, либо заменить одну из них. Когда Вы поменяли местами свечи, сразу заведите двигатель. Если после этого он завёлся и нормально работает, значит, свеча оказалась рабочей, и прекратил свою работу другой цилиндр.

В том случае, если такая замена оказалась неэффективной, тогда вставьте свечу обратно в колпачок и положите её на мотор и прогоните стартером: если искра появилась, тогда всё в порядке, а если искры нет, тогда что-то не в порядке с бегунком, трамблером или кулачком. Самый первый признак прогара клапана – это идущий с сапуна дым, а это значит, что свеча осталась без масла. Если поломался поршень, тогда из сапуна повалит сизый дым, а свеча будет покрыта маслом.

Ещё прогар клапана проверяется одним старым способом: для этого замеряйте компрессию цилиндра, это производится при помощи измерителя компрессии. Затем шприцом залейте в цилиндр масло и после этого тоже проверьте компрессию. Если после этих манипуляций компрессия подниматься не будет, значит, случился прогар клапана. Если же компрессия поднимается, значит, поломка произошла в поршне.Многие автомобилисты не желают менять прогоревший клапан, но это пагубно отражается на мощности двигателя и топливном расходе.

Причины прогорания клапана

Причин, способствующих поломке клапана, существует множество. Реже говорят об уже бракованных заводских клапанах, но это вторая из главных причин поломки. Основная же причина – это механические и термические перегрузки.

Один из лидирующих производителей моторных клапанов привёл статистику, что каждый пятый выпущенный клапан ломается по причине заводского брака. Результаты этого исследования были опубликованы ещё десять лет назад. Система контроля с того времени значительно улучшилась, хотя материалы и процессы производства не претерпели изменений. Но всё же гарантию того, что только что приобретённый Вами клапан лишён каких-либо дефектов, не могут дать даже суперсовременные системы контроля качества.

Дефектом может оказаться металлургическая неоднородность, включённая в сплав, которая ослабляет клапан; дефекты ковки, приводящие к появлению микротрещин; поры и ошибки термической обработки, которые дают неверные размеры клапана; плохая адгезия хромового покрытия клапанной поверхности. Поэтому, покупая новый клапан, делайте следующее:

– проверьте соответствие размеров клапана номинальным стандартам, а также то, что клапан лишён явных дефектов;

– приобретайте клапаны только от надёжных и проверенных марок-производителей.

Любые клапаны изнашиваются со временем. Но есть те, которые выходят из строя значительно раньше, чем предполагалось, и на то есть две причины – прогорание и разламывание.Зачастую прогорают выпускные клапаны из-за того, что их нагрев достигает значительно больших значений, чем у впускных. Впускные клапаны охлаждаются за счёт входящей воздушно-топливной смеси.

Рабочая температура таких клапанов составляет примерно 400°С. Выпускные клапаны лишены такой охладительной системы и, кроме этого, они ещё прогреваются от потока выхлопных газов. Во время работы эти клапаны прогреваются до 650°С, что означает их большую уязвимость к прогоранию и разрушению. Рабочая высокотемпературная среда требует от сплава, из которого состоит клапан, должных характеристик. Выпускные клапаны обычно производят из нержавеющей стали как целиком, так и только лишь их головки. В мощных бензиновых и дизельных двигателях рабочая температура ещё более высокая, поэтому на выпускной клапан наносится стеллитовое покрытие в виде сплава на кобальтовой основе, что препятствует его скорому износу.

Теплоотвод от впускного и выпускного клапанов осуществляется через направляющий клапан и его седло. Три четверти тепла отводится через седло клапана, поэтому, чтобы предотвратить прогорание, ему необходим хороший контакт с седлом. Остальное тепло рассеивается через стержень клапана и далее выводится наружу через клапанную направляющую. Если клапан регулярно не охлаждается, то происходит его перегрев с дальнейшим прогоранием.

Всё, что мешает правильному охлаждению клапана либо создаёт избыточный перегрев, приводит к тому, что клапан может прогореть. Образование нагара на клапане и его седле препятствует его правильному охлаждению и приводит к неизбежному перегреву. Этому же способствует и плохой контакт между клапаном и седлом, если оно очень узкое и имеет не концентрическую или эллипсовидную форму.

Слишком слабая пружина либо уменьшение клапанного зазора ухудшают взаимный контакт между седлом и клапаном, что снова же приводит к перегреву. Также этому способствуют и изношенные седло либо направляющая, которые препятствуют отводу тепла к силовому агрегату.

При установке клапана обращайте внимание на его высоту. Притёртые клапаны располагаются в головке цилиндра гораздо глубже, чем надо. Это приводит к более высоко торчащим стержням, геометрия коромысла нарушается, а при нагреве силового агрегата зазор клапана исчезает. Если необходимая геометрия не восстановилась после стачивания кончиков стержней, сёдла необходимо заменить. Другой вариант – это установка клапана с головками чуть большего размера, которые компенсируют отшлифованное седло.

Уменьшенный клапанный зазор является частой причиной прогорания клапана. Если седло клапана изношено, он заходит глубоко в голову цилиндра и уменьшает зазор. В итоге, зазор полностью или частично перекрывается, а клапан плохо прилегает к седлу, сильно нагревается и впоследствии сгорает. Такое происходит, в основном, на старых двигателях, которые лишены жёстких сёдел и устанавливаются на тяжёлые грузовики, морские, сельскохозяйственные и промышленные машины. Выходом из данной ситуации является установка более жёстких клапанных сёдел со стеллитовым покрытием.

Клапаны могут прогорать также и из-за проблем с охладительной системой в самом силовом агрегате, если его рабочая температура станет предельно высокой. Недостаток охлаждающей жидкости, проблемы с термостатом, гидронасосом, закупоренный радиатор, сломанный вентилятор или его выключатель – всё это приводит к перегреву силового агрегата. Это, в свою очередь, приводит к увеличению клапанных стержней, уменьшению зазора между направляющей и стержнем, что приводит к упору клапана в направляющие, и его может заклинить. Если клапан заклинит в открытом положении, то произойдёт удар поршня о клапан, что приводит к разрушению поршня, клапана и других деталей.

Перегрев клапанов происходит также и от сильно повышенной температуры сгорания. Такие факторы как преждевременное или позднее зажигание, обеднённая топливная смесь, детонация могут играть здесь основополагающую роль. Аналогичными причинами, приводящими к перегреву клапана, являются затруднение выхлопа, вызванное забитым каталитическим конвертером либо повреждением трубы.

Последствия прогара клапанов

Если долго не производить замену прогоревшего клапана, а продолжать ездить, то первым негативным последствием будет большой топливный расход по причине того, что мотор не в состоянии выдавать свою нормальную мощность, а также седло клапана может выгореть слишком сильно, в результате чего придётся менять головку. В редких случаях от клапана может отколоться кусок и попасть в цилиндр. Если этот элемент окажется слишком большим, то он сможет пробить головку и поршень. В особых случаях может оказаться пробитым и цилиндр, что полностью выводит силовой агрегат из строя.

Если Вы свой автомобиль заправляете газом, то необходимой процедурой будет периодическая регулировка клапанов каждые десять тысяч километров. Газ чересчур сильно жжёт клапаны, особенно в тех случаях, когда подача газа настроена бедно. У автомобилей, которые ездят на газовом топливе, выпускные клапаны зачастую слегка поджаты. И как только Вы начнёте производить регулировку клапана, как он зажмётся и прогорит. Автомобили, которые «кушают» бензин, менее подвержены прогоранию клапанов.

Намеренно не обедняйте подачу газа с целью экономии. Из-за обеднённой газовой смеси двигатель существенно теряет мощность, а перерасход газа происходит существеннее, так как приходится больше выдавливать педаль акселератора, плюс клапаны и их сёдла постепенно выгорают. В случае правильной настройки газовой смеси, мощность силового агрегата вырастает настолько, что сглаживается разница между ездой на бензине или газе. Но не забывайте про частую регулировку клапанов при езде на газе. Зачастую, автомобилисты решаются на регулировку клапанов только тогда, когда появляется шум, но это подходит лишь тем, кто ездит на бензине. В случае с газом не стоит дожидаться появления шумов клапанов. Клапан зажмётся и прогорит даже без таких явных признаков.

Как исправить прогорания клапана?

Приступая к выполнению данного мероприятия, знайте, что первым делом необходимо извлечь головку из силового агрегата. Такая процедура выполняется именно в случаях с прогоревшим клапаном, когда он абсолютно не держит, а двигатель начинает троить. Клапаны любого формата одинаковые, имеются отличия в размерах, размещении в головке. Притирка везде совпадает.

Предварительно необходимо будет приобрести притирочный порошок. Его сухой состав разведите машинным маслом, можно тем, которое заливаете в двигатель. В заранее подготовленную ёмкость насыпьте порошок, добавьте масла до получения кашеобразной массы средней густоты. Обязательно подготовьте новую прокладку, которую будете класть под головку, а также клапанные сальники. Часто прогорают именно выпускные клапаны. Причин бывает множество – зажат клапан, присутствовала бедная смесь (когда агрегат действует на газе), существенно износились направляющие втулки, стерся шток клапана.

Карбюратор снимать не нужно, также как и коллектор с головки. Сначала произведите рассухаривание клапана. Головку выложите на ровную поверхность, лучше на стол или деревянный щит. Под клапаном разместите резиновый коврик. Понадобится трубка, внутренний диаметр которой свыше 13 мм. На клапан наставьте трубку, чтобы сухарики оказались внутри. Затем молотком нанесите удары. При этом рассухаривается клапан, а сухарики остаются в трубке. Теперь клапан можно вытащить.

Смонтируйте новый элемент, аккуратно пошатывая его. Нормальным считается биение до миллиметра – направляющую втулку можно оставить. Затем попытайтесь заменить направляющую, здесь понадобится специальная оправка. Если надумаете выбивать деталь, действуйте изнутри, в направлении распредвала. Вам здесь понадобится тяжелый молоток, полукувалдочка. Удар должен получиться уверенным и тяжёлым. Если привлекать легкий инструмент, втулка раскрошится.

Попытайтесь забить в головку эту втулку клапана. Втулка должна с легкостью входить на клапан – при попадании в головку элемент обжимается. Сначала наденьте стопорное кольцо, снятое со старой втулки, узел смажьте маслом. В отверстие головки клапанов втулку забивайте до стопорного кольца. Действуйте аккуратно, ибо конструкция достаточно хрупкая. Не ударяйте по участку размещения сальника клапана. Можно надеть трубку, поставить на втулку, защитив детали. На край втулок поместите кусок олова, кусок дерева, подставьте болт и осторожно забейте в головку. Деформировав край отверстия втулки, произведите выравнивание, пользуясь сверлом и надфилем.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Почему прогорают клапана

Любая трущаяся деталь автомобиля со временем изнашивается. Что касается клапанов, чаще прогорают именно выпускные, так как в отличие от впускных, они не охлаждаются потоком воздуха, нагреваются до 650оС и более уязвимы к прогоранию. В них основной отвод тепла происходит через седла и направляющие, а значит, хороший контакт детали с седлом очень важен. Главными причинами прогорания клапанов являются следующие:

1. Появление нагара на клапане и седле, создающее дополнительное нагревание.
2. Износ седла или направляющей клапана, что препятствует полноценному отводу тепла.
3. Нарушение высоты посадки клапана после притирки, из-за чего его стержень торчит выше и нарушает геометрию коромысла, а при нагреве исчезает положенный зазор.
4. Занижение допустимого клапанного зазора и износ седла, в результате чего после нагрева клапан плохо прижимается к седлу, пропускает газы, перегревается и прогорает.
5. Перегрев двигателя, связанный с поломкой системы охлаждения.
6. Повышенная температура сгорания топлива при позднем или раннем зажигании, работе мотора на обедненной смеси.
7. Затрудненный выхлоп при засорении каталитического конвертера или повреждении выпускного коллектора.

Как понять, что клапан прогорел

Определить подобную неприятность помогают косвенные факторы. Водителя должен насторожить двигатель, который троит. Это один из наиболее популярных признаков прогара клапана либо нескольких. Стоит учесть, что аналогичные проблемы случаются при сбоях с зажиганием, поэтому рекомендуем провести мониторинг и этой системы.

Когда прогорел клапан, симптомы могут проявляться в снижении мощности и потере приемистости автомобиля. Машина с большим трудом набирает обороты и имеет трудности во время обгона на трассе.

Рекомендуем прислушиваться к выхлопной системе. Двигатели с прогоревшими тарелками на клапанах периодически выдают хлопки в коллектор. Характерный звук бывает во время движения или набора оборотов. Откладывать ремонтные работы в такой ситуации нежелательно.

Если проведена некачественная регулировка зазоров, то это приведет к зажимам. В результате тяга будет падать. Признаки зажатых клапанов дополняются увеличенным расходом топлива. Желательно зазор делать меньше допустимого, чем оставлять увеличенный, иначе вскоре придется менять всю головку блока цилиндров.

Читайте также:  Дизельный двигатель дымит черным дымом: причины

Признаки того, что клапан прогорел

Как выглядит прогоревший клапан

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун –клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны.

Двигатель также может троить из-за неработающих свечей или слабой искры.

Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Почему прогорают клапана?

Как выглядит прогоревший клапан

Специалисты выделяют целый ряд причин, по которым прогорают клапаны двигателей внутреннего сгорания. Наиболее частыми и распространенными из них являются следующие:

• Заводской брак самих деталей;
• Неправильная регулировка;
• Неисправности системы охлаждения силовых агрегатов;
• Неисправности и износ других деталей системы газораспределения;
• Длительная работа двигателя на обедненной топливной смеси.

Не так давно одна из компаний, специализирующихся на производстве автомобильных компонентов, привела статистику, свидетельствующую о том, что поломки примерно 20%!из вышедших из строя клапанов происходят по причине заводского брака. Сейчас выпуском этих деталей занимается немало компаний, причем среди них есть и такие, которые не в полной мере соблюдают технологию их изготовления. Клапана именно таких производителей чаще всего и прогорают. Что касается дефектов, из-за которых они выходят их строя, то ими являются неоднородность металла; изъяны, появляющиеся при ковке и неправильной термической обработке; микротрещины; плохая адгезия покрытия клапанной поверхности.

Достаточно частой причиной прогара клапанов является неправильная регулировка их тепловых зазоров. Она приводит к перегреву деталей со всеми вытекающими последствиям. Следует заметить, что по этой причине прогорают клапаны как тех двигателей, в которых они регулируются вручную, так и тех, в которых этот процесс осуществляется автоматически. Во втором случае за регулировку теплового зазора отвечают гидрокомпенсаторы, и если они по каким-либо причинам выходят из строя, то клапаны начинают перегреваться.

Их температура может чрезмерно повышаться и в тех случаях, когда двигатель плохо охлаждается. Это может происходить из-за проблем с насосом, термостатом, засоренности радиатора или банальной нехватки охлаждающей жидкости.

Нередко случается так, что в процессе длительной эксплуатации двигателя изнашиваются направляющие втулки клапанов. Это, а также такой дефект, как ослабление упругости прижимной пружины, нередко приводит к неправильному позиционированию детали и, как следствие, ее перегреву и прогару. Кроме того, клапаны часто прогорают и тогда, когда двигатели в течение долгого времени работают на обедненной топливной смеси.

Замена прогоревших клапанов

Операция замены клапанов различных двигателей сходна, и различается только размером деталей и размещением их на головке блок цилиндров. Перед выполнением операции готовят притирочный порошок, новые сальники клапанов и новую прокладку под головку. После демонтажа ГБЦ, операции проделываются в следующем порядке:

1. Рассухаривание клапана. Для этого головка выкладывается на ровную поверхность, под клапан помещают резиновый коврик. Трубку диаметром 13 мм наставляют на клапан, чтобы сухарики находились внутри, и молотком наносят удары. Клапан рассухаривается, а сухарики остаются в трубке. Операция также без труда проводится при помощи специального приспособления, сжимающего прожину, и позволяющего вытащить сухарики.

1. Клапан вытаскивают, вставляют новый, и проверяют направляющую втулки пошатыванием. При биении до 1 мм направляющую не заменяют.

3. При необходимости замены направляющей, используют специальную оправку. Старую деталь выбивают в направлении распредвала при помощи полукувалдочки тяжелым ударом, чтобы деталь не раскрошилась. После в головку забивают новую втулку, предварительно надев на нее стопорное кольцо.

4. Новый клапан фиксируется стопорным кольцом, узел смазывают маслом.

5. Притирание клапана. Седло первоначально обрабатывают специальной шарошкой, после чего на край клапана наносят притирочный порошок, вставляют в головку, зажимают второй конец в патрон дрели, и, подтягивая его вверх-вниз, обеспечивают клапану герметичное прилегание к седлу. Операцию желательно провести для всех клапанов.

6. Засухаривание клапана. Для этого пружину сильно прижимают и вставляют сухарики. Головку блока цилиндров крепят на блок цилиндров двигателя.

Описанный метод позволяет произвести замену прогоревших клапанов всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Что собой представляет прогар

Разрушение металла под воздействием высоких температур характерно как для дизельных, так и для бензиновых моторов. Даже с учетом того, что большинство важных деталей газораспределительного механизма изготовлено из особых высокопрочных марок стали, при определенных условиях происходит их разрушение.

Фактического горения металла не осуществляется в классическом виде. Происходит разрушение деталей с разных сторон.

Важно знать, что определить прогоревший клапан удастся по образовавшимся трещинам на кромках или по явным проплавлениям в рабочей поверхности.

Из-за того, что на каких-то пятаках образуются дефекты, исчезает герметичность сопрягания седла и тарелки. В результате это вытекает в проблемы двигателя, и может проявиться в серьезной поломке ДВС.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает – это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Как ухаживать за автомобилем: впускные и выпускные клапаны

Клапаны двигателя небольшие, но они играют огромную роль в обеспечении бесперебойной работы вашего автомобиля. Если есть проблема с клапанами, например, погнутые или сгоревшие клапаны, ее необходимо немедленно устранить, чтобы предотвратить повреждение двигателя.

Каковы симптомы плохого выпускного клапана или плохого впускного клапана? Сколько будет стоить ремонт погнутых или сгоревших клапанов? Продолжайте читать, чтобы узнать ответы на эти и другие вопросы.

Что такое прием и
выпускные клапаны?

Впускные и выпускные клапаны являются последним компонентом системы клапанного механизма.Они изготовлены из закаленного металла, который должен выдерживать экстремальные условия камеры сгорания.

Впускной и выпускной клапаны отвечают за регулирование потока газов через камеру сгорания. Впускные клапаны впускают воздух, а выпускные — выпускают воздух.

У них тонкий шток, ведущий к более плоской поверхности, при этом впускные клапаны часто больше выпускных. Каждый клапан предназначен для движения только вверх и вниз, а не из стороны в сторону.

Когда клапан закрыт, он плотно прилегает к седлу клапана, чтобы остановить поток воздуха.Но когда он открыт, он отделяется от седла клапана, позволяя воздуху проходить через него.

Во многих современных двигателях каждый цилиндр имеет два впускных и два выпускных клапана на цилиндр.

Связанное содержание:

Как ухаживать за автомобилем: Кондиционер

5 распространенных ошибок при обслуживании автомобилей, которых следует избегать

Как ухаживать за автомобилем: система подвески

Как ухаживать за автомобилем: Трансмиссия

Как ухаживать за автомобилем: Воздушный фильтр салона

Почему потребление и
выпускные клапаны важны?

Есть четыре события, которые должны произойти в двигателе внутреннего сгорания для обеспечения его работы.Это так называемые удары.

Первый ход — такт впуска. Во время такта впуска воздушно-топливная смесь втягивается в камеру сгорания путем открытия впускных клапанов (в двигателях с прямым впрыском топливо впрыскивается после всасывания воздуха).

Следующий ход — это ход сжатия. Как впускной, так и выпускной клапаны закрываются, задерживая топливно-воздушную смесь в камере сгорания. Поршень теперь принудительно движется вверх, сжимая топливно-воздушную смесь, в результате чего она становится легко воспламеняемой.

Следующий ход — рабочий ход. Смесь сжатого воздуха и топлива воспламеняется от свечи зажигания. Когда выпускной и впускной клапаны остаются закрытыми, воспламеняющаяся смесь быстро расширяется, заставляя поршень вернуться в цилиндр. Это, в свою очередь, вращает коленчатый вал, который затем через силовую передачу в конечном итоге поворачивает колеса транспортного средства.

Последний ход — такт выпуска. Во время такта выпуска поршень снова начнет подниматься вверх, проталкивая израсходованную смесь через теперь открытый выпускной клапан.После того, как выхлопные газы выйдут из цилиндра, выпускной клапан закроется, и снова произойдет такт впуска.

Весь этот цикл происходит примерно 1250 раз в минуту при движении на скоростях автострады!

Что может пойти не так с впускными и выпускными клапанами?

Хотя клапаны могут выйти из строя по ряду причин, два наиболее распространенных типа отказов — это погнутые клапаны и сгоревшие клапаны.

Что вызывает погнутый клапан?

Изгиб клапанов возникает, когда поршень касается клапанов.Это приводит к тому, что клапан больше не может правильно герметизировать цилиндр.

Многие двигатели представляют собой двигатели с натягом, то есть поршень перемещается вверх за пределы самой нижней точки, в которой клапаны перемещаются вниз при нормальной работе. Двигатель синхронизируется с помощью зубчатого ремня или цепи через коленчатый вал, который приводит в движение поршни, и распределительный вал, который приводит в движение клапаны.

Взаимодействие между ними возникает, когда это время нарушается из-за сбоя хронирования. Например, если ремень газораспределительного механизма щелкает или подпрыгивает, поршень может контактировать с клапаном, что может вызвать изгиб клапана.

Что вызывает перегоревший клапан?

Выхлопные клапаны более склонны к возгоранию, чем впускные, поскольку они обычно нагреваются примерно на 450 градусов по Фаренгейту.

Что вызывает горение выпускных клапанов? Одна из наиболее частых причин сгорания клапана — неэффективное уплотнение между клапаном и седлом клапана. Обгоревшие клапаны возникают, когда клапан больше не может правильно уплотняться после того, как чрезмерные температуры повредили материал клапана.

Когда это происходит, дымовые газы могут улетучиваться.Эти газы начнут сжигать края клапана, когда они проталкиваются через него. Если проблема не будет решена, газы сгорания будут продолжать сжигать клапан, вызывая дальнейшее повреждение.

Типичные причины сгоревших клапанов — перегрев автомобиля или использование неправильного топлива.

Какие признаки погнутых или сгоревших клапанов?

Каждый автовладелец должен уметь определять признаки погнутых или сгоревших клапанов. Некоторые из многих признаков плохого впускного или выпускного клапана включают:

Низкая производительность двигателя

Двигатель не будет иметь нужную степень сжатия для нормальной работы, если есть проблема с впускными или выпускными клапанами.Поэтому одним из основных симптомов повреждения клапанов является грубая работа двигателя, особенно на холостом ходу. Двигатель не будет таким мощным, если поврежден клапан, поэтому, если ваша машина начинает терять мощность, это признак проблемы с клапаном.

Шум двигателя

Вы также можете услышать постукивающий или тикающий шум в двигателе, если в вашем автомобиле неисправен впускной или выпускной клапан. Шум может становиться громче и быстрее, когда автомобиль ускоряется.

Проверить свет двигателя

Индикатор проверки двигателя может включаться по ряду причин, включая повреждение впускных и выпускных клапанов.Если загорается индикатор проверки двигателя, это не всегда означает, что клапаны повреждены, но может. Вам нужно будет попросить механика осмотреть ваш автомобиль и диагностировать проблему.

Пропуски воспламенения в двигателе

Изогнутые или сгоревшие клапаны также могут вызвать пропуски зажигания в двигателе. Это означает, что двигатель может дергаться, глохнуть или колебаться, когда ваша машина движется. Расход топлива вашего автомобиля также может увеличиться, если он пропускает зажигание из-за неисправного клапана.

Это некоторые из многих симптомов неисправности выпускного или впускного клапана.Если вы заметили какой-либо из этих признаков, как можно скорее обратитесь к профессиональному механику.

Можно ли водить машину с неисправным впускным или выпускным клапаном?

Впускные и выпускные клапаны являются важными частями двигателя вашего автомобиля. Если вы подозреваете, что проблема связана с впускным или выпускным клапаном, вам не следует водить автомобиль, пока проблема не будет устранена механиком.

Погнутые или обгоревшие клапаны могут серьезно повредить двигатель, если их не ремонтировать сразу.Чтобы предотвратить это повреждение, важно не водить автомобиль до тех пор, пока клапаны не будут отремонтированы.

Что должно быть
при подозрении на повреждение клапанов?

Первым шагом диагностики при подозрении на повреждение клапанов будет проверка на утечку. Во время этого испытания двигатель вращается, пока не будет достигнута верхняя мертвая точка испытываемого в данный момент цилиндра. Впускной и выпускной клапаны в это время будут закрыты.

Сжатый воздух впрыскивается в цилиндр через отверстие для свечи зажигания.Затем способность цилиндра удерживать давление измеряется с помощью манометра. Если обнаруживается значительная утечка из корпуса дроссельной заслонки или выхлопа автомобиля, это означает, что клапаны протекают.

В некоторых случаях клапаны можно проверить с помощью бороскопа, вставленного в цилиндр. Также может потребоваться снятие крышки клапана для осмотра клапанного механизма. Если ничего не помогает, возможно, потребуется снять головку блока цилиндров, чтобы проверить клапаны.

Ваш механик будет знать, что делать, чтобы диагностировать и устранить проблему.Все, что вам нужно сделать, это рассказать им, с какими проблемами вы столкнулись с автомобилем. Затем они могут провести тщательный осмотр, диагностировать проблему и произвести все необходимые ремонтные работы.

Сколько стоит ремонт погнутых или сгоревших клапанов?

К сожалению, отремонтировать погнутые или перегоревшие клапаны непросто. Замена клапана — это очень большая работа, требующая демонтажа двигателя. Поскольку это такая сложная задача, стоимость ремонта клапана может составить более 5000 долларов США только на оплату труда.После диагностики этот ремонт может занять более 35 часов.

В эту смету не включена стоимость запчастей, что еще больше увеличит общую стоимость ремонта.

Иногда клапаны просто необходимо отрегулировать, а не заменить. Это включает в себя регулировку пространства между клапаном и распределительным валом, чтобы ваш двигатель работал бесперебойно. Регулировка клапана двигателя намного более доступна, чем замена клапана двигателя. Цена может варьироваться, но регулировка клапанов двигателя обычно стоит несколько сотен долларов.

Примечание:

Поскольку двигатель выходит из строя во время этого ремонта, многие прокладки будут заменены, а многие другие детали будут часто сниматься. Если вы делаете этот ремонт, возможно, сейчас самое подходящее время для завершения другого необходимого ремонта, поскольку, вероятно, будут применяться перекрывающиеся скидки на оплату труда.

Двигатель

— Что такое «сгоревшая заслонка» и чем она вызвана?

Сгоревший клапан может произойти по одной из многих причин, но основная проблема заключается в том, что клапан не герметичен и позволяет горячим газам двигателя во время фазы сгорания проходить через уплотнение, которое образовано клапаном и седлом.Когда уплотнение потеряно, горячие выхлопные газы выходят за клапан (это может произойти либо с впускным, либо с выпускным клапаном, но гораздо чаще встречается с выпуском) и наносит ущерб. Сгоревший клапан обычно не является причиной проблемы, а в большей степени причиной проблемы является , результат другой проблемы.

Нормально работающий 4-тактный двигатель имеет клапаны, которые позволяют поступающей топливно-воздушной смеси в цилиндр (или только воздуху в двигателях с прямым впрыском) и выходу выхлопных газов через выхлопную трубу.Клапаны сами по себе не могли выдержать экстремальных условий процесса сгорания. Когда клапан закрывается и прижимается к седлу (которое встроено в головку), одним из факторов спасения клапана является теплопередача. Головка поглощает часть тепла, собираемого клапанами. Это тепло затем передается в систему охлаждения, которая забирает его из зоны и позволяет всем работать, как мы считаем нормальным . Если клапану по какой-либо причине не позволяют полностью закрываться, возникает утечка как воздуха / топлива во время цикла сжатия, так и выхлопа во время цикла сгорания.Это вызывает несколько различных проблем в двигателе:

• Неуравновешенность цилиндров
• Если утечка происходит на стороне впуска, это вызывает проблемы с потоком на впуске в других цилиндрах
• Перегоревшие клапаны (из-за выхода выхлопных газов во время цикла сгорания)

Клапан может перейти в негерметичное состояние по нескольким причинам. Они могут включать, но не ограничиваются:

• Накопление углерода
• Физическое повреждение клапана (сломанное седло клапана, погнутый клапан и т. Д.)
• Заедание в направляющей клапана
• Сломана, повреждена или ослаблена пружина клапана

Любой из них может привести к тому, что клапан останется открытым во время сгорания, что позволит очень горячим газам выйти за клапан.Поскольку он не может полностью сесть, избыточному теплу некуда уйти. Он остается на головке клапана, и вскоре возникает повреждение.

A Основное руководство по неисправности клапана двигателя

Клапаны двигателя

Клапаны в головке блока цилиндров являются жизненно важным компонентом вашего двигателя и подвергаются огромным нагрузкам, открывая и закрывая до 2500 раз каждую минуту при нормальных условиях эксплуатации. Когда один или несколько из этих клапанов повреждены, результатом может быть что угодно: от снижения мощности и низкого расхода топлива до полного отказа двигателя.Два наиболее распространенных типа отказа клапана — это погнутые / сломанные клапаны и сгоревшие клапаны.

Коленчатые клапаны

Самая распространенная неисправность клапанов — изгиб или поломка в результате контакта с поршнями. Клапаны контактируют с верхней частью поршня из-за неправильной синхронизации двигателя, вызванной обрывом цепи / ремня привода ГРМ и неправильной установкой новых ремней и цепей. Если вы подозреваете, что в вашем двигателе погнуты или сломаны клапаны, крайне важно не пытаться запустить двигатель, поскольку это может привести к более дорогостоящему повреждению головки блока цилиндров, поршней и отверстий цилиндров.

Изогнутые клапаны выше являются результатом износа ремня ГРМ, который оборвался. Ремень ГРМ не работает вечно, и его необходимо заменять в соответствии с инструкциями производителя по обслуживанию. Замена ремня ГРМ — дешевая страховка от дорогостоящего повреждения двигателя.

Клапаны сгоревшие

Другой распространенный тип отказа клапана — это сгорание клапана или сгоревшие клапаны. В основном это вызвано выходом продуктов сгорания между клапаном и седлом клапана, когда они не герметичны.Горячие газы сгорания проходят через клапан, который начинает сжигать край клапана, и чем дольше он остается без исправления, тем хуже становится все хуже. Обычно этот тип неисправности влияет только на выпускные клапаны, но также может повредить впускные клапаны.

Перегоревший клапан ухудшит работу вашего автомобиля и снизит расход топлива. Неровная работа на холостом ходу, пониженная мощность, обратное зажигание и пропуски зажигания — все это симптомы ожога клапана. Если у вашего двигателя наблюдаются подобные симптомы, мы рекомендуем вам проверить автомобиль у проверенного механика, так как постоянное вождение с сгоревшим клапаном приведет к большему повреждению вашего двигателя, а ремонт в долгосрочной перспективе, в свою очередь, будет стоить дороже.

Возможные причины сгоревших клапанов:

Погнутые клапаны из-за обрыва ремня ГРМ

Чтобы предотвратить этот тип сбоя, вы можете сделать несколько вещей. Поддерживайте чистую и эффективную систему охлаждения, чтобы двигатель не перегревался, используйте топливо хорошего качества, чтобы предотвратить накопление углерода на седлах клапанов, и пусть ваш механик регулярно проверяет, соответствуют ли зазоры клапанов спецификациям.

Если в вашем автомобиле используется запчасть L.P.G топливной системы, вы должны убедиться, что двигатель совместим с L.P.G (большинство НЕ). Если ваш двигатель работает на LPG, но несовместим с LPG, неисправность клапана неизбежна. Как правило, будет дешевле снять головку блока цилиндров и модифицировать ее для работы с LPG до того, как клапаны начнут гореть, чем ждать, пока не будет нанесен ущерб. Как только модификации L.P.G будут завершены, можно будет безопасно использовать

.

Сгоревший выпускной клапан

L.P.G, не повредив двигатель.

Анатомия отказа клапана

Взгляд через бороскоп: диагностика проблем с клапанами

Современные бороскопы — фантастические инструменты для определения состояния поршневых двигателей, и они дают нам беспрецедентную возможность создавать и передавать цифровые изображения того, что мы видим внутри цилиндров.

После тщательного изучения сотен авиационных двигателей и тысяч цилиндров стали ясны некоторые тенденции.

Во-первых, залогом долговечности выпускного клапана являются: Точный контакт между поверхностью клапана и седлом клапана, а также хорошая посадка между штоком клапана и направляющей клапана. В полете пилот должен поддерживать температуру головки блока цилиндров в пределах нормы, чтобы избежать повреждений.

Выпускные клапаны сгорают, когда они не садятся должным образом, и, как следствие, не могут эффективно передавать тепло цилиндру.Ультра-горячие газы опаляют эти клапаны, начиная с их тонких ободков. Это повреждение разрушает и ослабляет клапаны, усугубляет проблему плохой посадки и резко ускоряет износ. Без вмешательства выпускной клапан может выйти из строя с потенциально катастрофическими последствиями.

Определение состояния клапана

Первым признаком исправного клапана является симметричный узор на поверхности клапана .

Несгоревшие побочные продукты сгорания часто оставляют красные или оранжевые отложения на поверхности клапана.Эти красочные наросты, как правило, наиболее толстые в центре клапана (где температура относительно низкая). Чем холоднее клапан и чем богаче топливно-воздушная смесь, тем гуще будут отложения.

Не пугайтесь красноватого цвета этих наростов. Если рисунок симметричный и напоминает пережаренную пиццу, он, вероятно, полезен.

Зеленые средства остановки

Когда выпускной клапан не сидит должным образом, сверхгорячие газы могут просачиваться вокруг тонкого обода клапана и создавать горячие точки.Первым признаком проблемы является , обычно асимметричный рисунок отложений на поверхности клапана .

Нормальные наросты на поверхности клапана обычно красного, оранжевого или серого цвета. Поверхность клапана может стать желтой или зеленой при чрезмерно высокой температуре. Когда часть самого выпускного клапана становится зеленой, это означает, что клапан сильно обгорел и ослаблен, и клапан следует немедленно заменить. В этом случае «зеленый цвет означает остановку».

Зеленый узор обычно имеет форму полумесяца и расширяется от края к центру клапана.В запущенных случаях на противоположных краях клапана могут появиться два серповидных узора.

Вращение клапана

Выпускные клапаны предназначены для вращения, и это вращение необходимо для долговечности клапана, поскольку оно помогает предотвратить накопление отложений вокруг седла, штока и направляющей. При типичном крейсерском режиме 2400 об / мин каждый выпускной клапан открывается и закрывается 1200 раз в минуту, и каждый клапан вращается один раз в минуту.

Точное выравнивание коромысла необходимо для правильного вращения клапана.Неправильно выровненный коромысел может привести к износу направляющей клапана в течение 100 часов работы двигателя — и этот износ может вызвать неправильную посадку клапана, горячие точки, а также повреждение или отказ клапана. Посмотрите через бороскоп, как вы поворачиваете пропеллер вручную, и обратите особое внимание на то, как выпускной клапан открывается и закрывается. Обратите внимание на любой «шаг в сторону». Чем больше клапан смещается в сторону при входе в седло, тем больше вероятность изнашивания направляющей клапана.

Кроме того, если вы обнаружите сгоревший клапан, внимательно осмотрите коромысло.Если носок коромысла не ударяет по клапану прямо, это приведет к износу направляющей клапана и неправильной посадке клапана. Плохо выровненный коромысел может помешать правильному вращению нового клапана и привести к преждевременному износу клапана.

Традиционные проверки компрессии цилиндров по-прежнему являются ценным диагностическим инструментом. Низкие показания при испытании на сжатие и звук утечки воздуха из выхлопной трубы являются очевидными предупреждающими признаками проблем с клапанами. Объедините эту информацию с четкими и красочными изображениями, которые вы можете увидеть через современный бороскоп, и вы получите гораздо более полное представление о состоянии двигателя. — Адриан Эйххорн

Адриан Эйххорн, первый офицер JetBlue Airways, Beechcraft Bonanza and Baron, техническое обслуживание и инструктаж по полету

ATP, CFII, MEI, A & P-IA, 13000+ часов

Чтобы узнать больше, скачайте плакат ниже

Перегоревшие выпускные клапаны долгое время были основной причиной отказов цилиндров и потери мощности в поршневых авиационных двигателях. Современные бороскопы позволяют заглянуть глубоко внутрь цилиндров — и это руководство поможет вам интерпретировать то, что вы видите в видоискателе.

Загрузить плакат

Износ и выгорание поверхности клапана

Если вы когда-либо работаете только с современными двигателями, износ лицевой поверхности клапана не является проблемой, с которой вы, вероятно, столкнетесь. Но износ лицевой стороны все еще может происходить в старых двигателях, а выгорание лицевой поверхности клапана может возникнуть на любом двигателе. Так что стоит знать причины и способы лечения.

Многие современные двигатели используют стеллит для придания твердости их выпускным клапанам. Это более эффективно противостоит износу, поэтому в современном двигателе вы не увидите износа лицевой стороны.Но более ранние двигатели были разработаны, чтобы полагаться на смазку клапана продуктами сгорания, чтобы предотвратить износ.

Это было нормально до внедрения топлива с низким содержанием этилированного газа и сжиженного нефтяного газа. Они производят осушающие выхлопные газы без смазки, в результате чего поверхности клапанов не смазываются.

Это само по себе не обязательно является проблемой для правильно отрегулированного двигателя. Но в сочетании с провисшими толкателями, слабыми пружинами или несоосностью седла клапана к отверстию, несмазанное седло выпускного клапана может подвергнуться сильным ударам, что может привести к серьезному износу.

В беде

Впускной клапан также может страдать от износа, но это случается только с дизельными двигателями с турбонаддувом.

Идея турбонаддува, конечно же, заключается в повышении давления во время такта впуска. Однако побочным эффектом является повышение давления воздуха во впускном отверстии до давления, превышающего нормальное атмосферное давление воздуха.

В результате смазочное масло не попадает в воздушный поток из направляющей клапана, поэтому поверхность клапана и седло работают достаточно сухо для возникновения износа, хотя это происходит в основном на поверхности клапана.

Такие же условия давления воздуха встречаются в бензиновых двигателях с турбонаддувом, но в этих случаях влажное топливо действует как смазка, достаточная для предотвращения износа.

Разработан

Чтобы предотвратить этот вид износа лицевой стороны выпускного клапана, производители рассмотрели несколько способов разработки или производства причин.

В некоторых случаях они изменили геометрию клапана.В других случаях они указали более износостойкие материалы для клапанов и седел. В других они изменили металлургию чугунной головки.

Что касается впускных клапанов, проблему не так просто решить, и производители дизельных двигателей провели обширные исследования, чтобы найти компоненты, обеспечивающие удовлетворительное решение. Вот почему всегда лучше закупать клапаны для замены у уважаемого производителя, который использует новейшие проверенные материалы и применяет последние конструкторские инновации и производственные технологии для эффективного предотвращения износа.

животрепещущий вопрос

Потенциально более серьезной проблемой, чем износ торца клапана, является его прожигание и образование желобов, которые в основном возникают на выпускных клапанах.

Водосточные желоба образуют глубокий канал в головке клапана, который, если оставить его неразрешенным, может привести к образованию трещин или даже к отколу головки.

Почему это происходит? Существует ряд вероятных причин, в том числе:

• отсутствие зазора толкателя .Это приводит к тому, что клапаны сидят легко, что позволяет накапливать нагар на посадочной поверхности. В результате выход теплового тракта от поверхности клапана через седло клапана к хладагенту разрушается. Поскольку теплу некуда уходить, температура головки клапана и его поверхности значительно повышается. В конце концов, он достигает такого уровня, что материал клапана больше не может выдерживать нагрузку, и возникает горячая коррозия или возгорание. Это, в свою очередь, увеличивает локальную утечку газа, ухудшается также эффект факела и образуется желоб.

• Образование отложений с высоким содержанием углерода между поверхностью клапана и седлом . Избыточное сгорание и чрезмерный расход масла — две причины большого скопления нагара между поверхностью клапана и седлом. Это снова разрушает тепловой путь и приводит к сгоранию клапана. Если некоторые из отложений также отламываются после того, как они образовались, это может вызвать локальную утечку газа и ускорение разрушения.

• наплавка при эрозии .Для поверхностей клапанов используется сплав на основе никеля — именно потому, что он обладает высокой стойкостью к горячей коррозии. Но сплав слаб в фазе эрозии, и это может привести к факелу. Это не частая причина поломки, но ее легко определить по характерному глубокому желобу, вызванному местной утечкой газа.

• предварительное зажигание . Если соотношение воздух / топливо неправильное, синхронизация неточная или есть раскаленные горячие точки на периферии головки клапана, будут возникать высокие газовые нагрузки и локальные высокие температуры.Иногда это может привести к появлению желоба, хотя в некоторых случаях поршень выходит из строя до того, как появится желоб.

Гораздо реже на впускном клапане может возникнуть желоб. Легированные углеродистые стали, используемые для этих клапанов, имеют те же характеристики горения и эрозии, что и сплавы на основе никеля, что приводит к широкому горению, что, в свою очередь, вызывает образование желобов.

Более широкая проблема

Когда поверхность клапана обожжена, но нет глубокого желоба или местного канала, это называется ожогом на широком лице.

Он получил свое название от того факта, что поверхность клапана поражена на довольно большой площади, при этом материал клапана сгорает или корродирует по всей поверхности. Это означает, что вместо небольшого локального выброса газа происходит утечка на большой площади — и это может заметно повлиять на производительность.

Проблема, скорее всего, касается клапанов без твердого покрытия, и вызвана:

• Несоосность головки / седла клапана .Это может быть из-за внутренней слабости перемычки клапанов, перегрузки двигателя или деформации головки клапана в результате плохого охлаждения.
• слабые пружины клапана
• перемещение вкладыша седла клапана.

Очень редко по тем же причинам могут быть затронуты впускные клапаны.

Производители предприняли и принимают меры для устранения этих проблем с клапанами. Но есть вещи, которые вы тоже можете сделать.

Тщательная установка, тщательная регулировка и использование деталей только известных производителей, как всегда, являются лучшими способами избежать проблем.

Каковы симптомы сгоревшего выпускного клапана? Объяснено здесь

Обгоревшие выпускные клапаны — одна из самых распространенных проблем, с которыми время от времени могут столкнуться автовладельцы. Клапаны должны подвергаться колоссальному давлению и постоянно открываться и закрываться до двадцати пятисот раз в минуту.Выпускные клапаны, когда они не герметизированы должным образом, позволяют газам сгорания стекать в седло клапана и клапан. Итак, когда эти газы сгорания постоянно попадают в клапан, это приводит к сгоревшему выпускному клапану .

Но можно спасти выпускной клапан от подгорания. Что ж, он начинает проявлять определенные симптомы, прежде чем полностью его уничтожить. Итак, давайте разберемся, что это за симптомы, чтобы защитить клапаны до того, как они сгорят полностью.

Признаки сгоревшего выпускного клапана — объяснение

Практически любому, у кого есть машина, время от времени придется столкнуться с этим.Итак, вот те симптомы, которые нужно знать, которые могут спасти вас от сгорания выпускного клапана.

1. Низкая производительность двигателя

Перегоревший выпускной клапан также может снизить производительность и мощность двигателя. У сгоревших клапанов могут быть огромные отверстия, через которые будут выходить все газы. Это в конечном итоге снижает компрессию, что приводит к снижению производительности двигателя. Основная причина, по которой можно столкнуться с этой проблемой, — это неправильная герметизация клапанов. Кроме того, если вы не устраняете другие проблемы с компрессией, шансы сжечь выпускной клапан очевидны.Это в конечном итоге приведет к снижению мощности и производительности двигателя, помимо сгоревшего выпускного клапана .

Правда про сгоревший выпускной клапан. (Источник фото: cargurus)

ПОДРОБНЕЕ:

2. Сложность запуска автомобиля

Машины похожи на людей. Помните, как плохо мы себя чувствуем, когда болеем. Это потому, что что-то внутри нас не работает. То же самое и с автомобилями. Когда весь выпускной клапан сгорает, как машина может даже нормально завестись? Конечно, в конечном итоге это произойдет, но тогда у него обязательно появятся некоторые симптомы, которые позволят вам узнать о проблемах, происходящих внутри.Перегоревший клапан не дает машине заправиться, как положено. И поэтому он не запускается сразу при включении. Итак, если у вас возникли проблемы с запуском автомобиля, возможно, вам стоит проверить, не сгорел ли выпускной клапан.

3. Пропуски зажигания

Когда цилиндр двигателя не дает достаточного количества огня, это называется пропуском зажигания. Для правильной работы цилиндра важно, чтобы эти вещи работали должным образом, а именно: хорошее сжатие, правильная искра в нужное время и правильная смесь воздуха и топлива.Но когда выпускной клапан сгорает, можно ожидать надлежащего сжатия, которое необходимо, чтобы избежать пропусков зажигания. Таким образом, если в цилиндрах двигателя возникают перебои в работе, это явный признак сгорания выпускных клапанов. Эксперты всегда предлагают ознакомиться с симптомами, чтобы убедиться, что вы обнаружите проблемы в автомобиле, прежде чем они превратятся в более серьезные и неуправляемые.

Некоторые сведения о сгоревшем выпускном клапане, о которых вы не знали. (Источник фото: ford-trucks)

>> Ищете подержанный автомобиль из Японии? Нажмите здесь <<

Заключение

Сгоревший выпускной клапан Проблема — обычное дело, и любой может столкнуться с ней в любое время.Итак, знакомство с этими симптомами наверняка поможет вам понять, что клапан сгорел. Итак, убедитесь, что вы правильно знаете эти симптомы сгоревшего выпускного клапана .

(PDF) Эффекты потока из-за движения клапана и поршня в выхлопном отверстии двигателя внутреннего сгорания

Благодарности

Эта работа была поддержана Центром компетенции

ter по газообмену (CCGEx) и шведской En-

ergy Агентство (STEM). Вычислительные ресурсы

, предоставляемые через Шведскую национальную инфраструктуру

для вычислений (SNIC 2013 / 1-72), получили большое признание.

Ссылки

[1] Х. Перес-Бланко, Экспериментальная характеристика массы, работы

и тепловых потоков в одноцилиндровом двигателе с воздушным охлаждением, Энергия

Конверсия и управление 45 (2) (2004) 157 — 169

[2] Дж. Катон, Дж. Хейвуд, Экспериментальное и аналитическое исследование теплопередачи

в выхлопном отверстии двигателя, Международный журнал

Тепло и массообмен 24 (4) (1981) 581–595.

[3] A. Torregrosa, V. Berm´

udez, P.Ольмеда, О. Фигероа, Experi-

мысленная оценка мгновенных измерений температуры и теплового потока

в условиях дизельного двигателя, Energy

Преобразование и управление 54 (1) (2012) 57 — 66.

[4] K Аташкари, Н. Нариман-Заде, М. G¨

olc¨

u, А. Халхали,

А. Джамали, Моделирование и многокритериальная оптимизация искрового зажигания с изменяемой фазой газораспределения

движок с использованием полиномиальных нейронных сетей

и эволюционных алгоритмов, преобразования энергии и управления

48 (3) (2007) 1029-1041.

[5] Б. Джаяшанкара, В. Ганесан, Влияние времени впрыска топлива и давления на впуске

на производительность дизельного двигателя DI — параметрическое исследование

с использованием CFD, преобразования энергии и управления —

мент 51 ( 10) (2010) 1835 — 1848.

[6] Г. Фонтана, Э. Галлони, Регулировка фаз газораспределения для экономии топлива

Улучшение малого двигателя с искровым зажиганием, Applied Energy

86 (1) (2009) 96–105.

[7] Дж. Блэр, Ф. Друин, Взаимосвязь между коэффициентами расхода

и точностью моделирования двигателя, Tech.rep., SAE Technical

Paper (1996).

[8] Г.П. Блэр, Д. Макберни, П. Макдональд, П. МакКернан, Р. Флек,

Некоторые фундаментальные аспекты коэффициентов расхода цилиндра

ограничения на портирование и воздуховод, Обучение 2008 (1998) 11 —

13.

[9] С. Бохак, К. Ландфахрер, ​​Эффекты пульсирующего потока на выхлопе

коэффициенты портового потока, SAE Int. Дж. Двигатели (1999-01-0214).

[10] А. Альджери, Экспериментальный анализ эффективности гидродинамики-

серийного двигателя с искровым зажиганием во время впуска

и фазы выпуска, ISRN Mechanical Engineering 2011.

[11] Дж. У. Харрингтон, Визуализация потока выхлопных газов через

выхлопное отверстие двигателя внутреннего сгорания, Ph.D. диссертация, Mas-

Сачусетский технологический институт, факультет механики

Машиностроение (1979).

[12] К. Танака, Поток воздуха через выпускной клапан конического седла., In:

Proceedings of Third International Congress for Applied Me-

chanics, Vol. 1. 1931. С. 287–295.

[13] W. J. D. Annand, G.Э. Роу, Газовый поток в двигателе внутреннего сгорания

: мощность, характеристики, контроль выбросов и глушитель,

GT Foulis, 1974.

[14] М. Цзя, М. Се, Т. Ван, З. Пэн, Влияние времени впрыска

и времени закрытия впускного клапана на производительность и выбросы дизельного двигателя

с PCCI при моделировании полного цикла двигателя, Ap-

, Energy 88 (9) (2011) 2967–2975.

[15] Ю. Ван, Б. Семлич, М. Михаеску, Л. Фукс, Потери вызванные потоком

потерь энергии в выпускном отверстии двигателя внутреннего сгорания en-

, Journal of Fluids Engineering 137 (1) ( 2014) 011105.

[16] Б. Семлич, Й. Ван, М. Миху

aescu, Эффекты потока из-за пульсации

в выхлопном отверстии двигателя внутреннего сгорания, Energy

Conversion and Management 86 (2014) 520– 536.

[17] Х. Агхаали, Х.-Э. Ångstr ¨

om, Симуляция si-двигателя с турбонаддувом

с картами характеристик турбокомпрессора, измеренными в холодном и горячем состоянии, в:

ASME Turbo Expo 2012: Техническая конференция по турбинам и выставка

, Американское общество инженеров-механиков, 2012,

стр.
