Как почистить форсунки в Лада Приора?

На чтение 6 мин. Просмотров 1k.

В чистке форсунок Приора есть свои особенности, которые помогут справиться с проблемами в двигателе машины. Начинаются они с демонтажа и заканчиваются особенностями самого процесса.

Для того чтобы впрыскивать жидкость в двигатель автомобиля и было создано устройство под названием форсунки. Говоря техническим языком, форсунки представляют собой электромагнитные клапаны, которые отвечают за дозированную подачу топлива в цилиндры (в тех системах, где существует непрерывный впрыск). Такая подача осуществляется через равное количество времени. Подобная строгая регламентация указывает на экономичность и практичность деятельности такой детали.

Актуальность хорошей работы форсунки прямо пропорциональна её востребованности.

Однако здесь встречается другой камень преткновения: работа форсунок происходит в очень жестких условиях. При покупке большое внимание нужно уделять именно качеству деталей (лучше приобретать у фирм-производителей). Обслуживание такой детали должно осуществляться очень аккуратно и ответственно — это касается и чистки форсунок.

Работа форсунки в идеале

Совершенного сгорания топлива можно добиться только при условии полноценной работы форсунки. В переводе с английского она так и именуется двигательный насос.

Чтобы понять, как правильно производить чистку, нужно знать принципы работы самого механизма. В основе этой детали лежит один или два канала. В первый попадет распыляемая жидкость, во второй — она же, пар или газ, который будет распылять первую жидкость. Факел будет гореть непрерывно и ровно в том случае, если форсунка будет качественной и чистой. В бензиновых двигателях наподобие Лада Приора обычно используется электромагнитная форсунка. Она представляет собой простое устройство, которое работает при помощи электронного блока управления — в нужный момент он обязан обеспечить подачу напряжения на обмотку возбуждения клапана. Таким образом, создастся электромагнитное поле: оно втянет клапан с иглой и освободит сопло. Топливо вспрыснет, исчезнет напряжение и игла вернется на седло.

Для какой цели нужны форсунки?

Их можно представить в роли связующего звена между имеющимся топливным насосом высокого давления и двигателем. Их предназначение заключается в следующем:

• дозировка впрыскиваемого топлива;
• управление и приготовление топливной струи;
• определение кривой скорости сброса;
• отделение впрыскивающей системы от камеры сгорания.

Выход автомобильной форсунки из строя

Основная причина выхода из строя или износа любой топливной форсунки — загрязнение топливной системы. Вторым агрессором является коррозия — случается, когда в топливе есть влага. Если в топливе присутствуют частицы от 0,01 мм (10 мкм), то это тоже может способствовать тому, чтобы форсунка вышла из строя.

Чистка форсунок — неизбежная работа. Чаще всего промывка понадобится им уже к 40 000 км пробега (в некоторых случаях это происходит даже раньше). Причем сделать это можно даже собственными силами.

Что дает чистка форсунок?

Своевременно проведенное мероприятие по возвращении форсунки первозданного вида дает следующие преимущества:

• восстановится изначальная картина с распылением топлива;
• улучшится формирование топливной смеси;
• повысится эффективность работы двигателя;
• уменьшится потребление топлива;
• двигатель перестанет троить.

Актуальность проведения процедуры

Как понять, нужна ли чистка для форсунок? На это указывает соответствующее поведение мотора:

• упадет мощность двигателя;
• повысится расход топлива;
• повысится токсичность выхлопа;
• двигатель будет троить вхолостую;
• появятся провалы в работе двигателя.

Если подобных признаков нет, то лучше не лазить в эту деталь даже в целях профилактического осмотра. Чистка обязательно даст результат, который будет зависеть от степени загрязнения: чем больше были загрязнены форсунки, тем больший положительный эффект можно получить на выходе.

Как демонтировать форсунки для Приоры

Модель авто Лада приора — популярное решение отечественного автопрома. Для того чтобы провести чистку форсунок, понадобится такой набор инструментов:

• набор головок;
• набор ключей гаечных;
• отвертка крестообразная;
• тестер.

Все работы нужно проводить как минимум после четырех часов с момента окончания операций по понижению давления, иначе это может быть просто опасно.

Чистка начинается с демонтажа — иначе просто до них не добраться. Чтобы добраться до форсунок Лада приора, необходимо сделать его по следующему сценарию.

1. Сначала необходимо отжать фиксирующий элемент, после чего осталось только разъединить соединительную колодку у жгута проводов и колодку моторного жгута проводов.
2. Провести первоначальную проверку для обмоток форсунок.
3. Теперь подключать поочередно омметр к контактам колодок.
4. Соединить поочередно все четыре контакта управления с общим контактом (сопротивление необходимо измерять каждый раз — оно должно составлять от 11 до 14 Ом). Другие показатели величин говорит о неисправности топливной форсунки.
5. Включить нейтральную передачу.
6. Зафиксировать стояночной тормозной системой машину.
7. Снять с заднего сиденья подушку.
8. Поддеть и приподнять коврик над люком.
9. Открутить два винта у крепления крышки люка над топливным насосом.
10. Снять крышку люка.
11. Отогнуть фиксатор колодки жгута проводов у топливного насоса.
12. Отсоединить колодку жгута проводов от топливного насоса.
13. Включить двигатель. Теперь нужно дождаться его остановки (таким образом, произойдет полная выработка топлива из самой топливной рамы).
14. На три секунды нужно будет запустить стартер — это выровняет давление в топливопроводах.
15. Отсоединить отрицательный кабель от аккумулятора.
16. Демонтировать декоративный кожух.
17. Демонтировать воздушный фильтр.
18. Снимаем патрубки, ведущие вверх от воздушного фильтра.
19. Отсоединяем жгуты проводов у форсунок (общий жгут находится возле лобового стекла под патрубками термостата).
20. Отсоединяем жгуты регулятора холостого хода.
21. Отсоединяем жгут датчика у положения дросселя.
22. Отсоединяем вакуумный белый шланг от самого регулятора топливного давления — делать это нужно осторожно, ведь может пролиться охлаждающая жидкость.
23. Открутить трубки подачи у топлива ключом на 17 в рампу (также осторожно, ведь может пролиться бензин).
24. Снять тросик газа.
25. Отвинтить болт крепления у пластины, которая прижала топливные шланги.
26. Шестигранником на 8 открутить болты крепления пластины.
27. Теперь осталось очень аккуратно поднять конструкцию рампы с форсунками вверх.

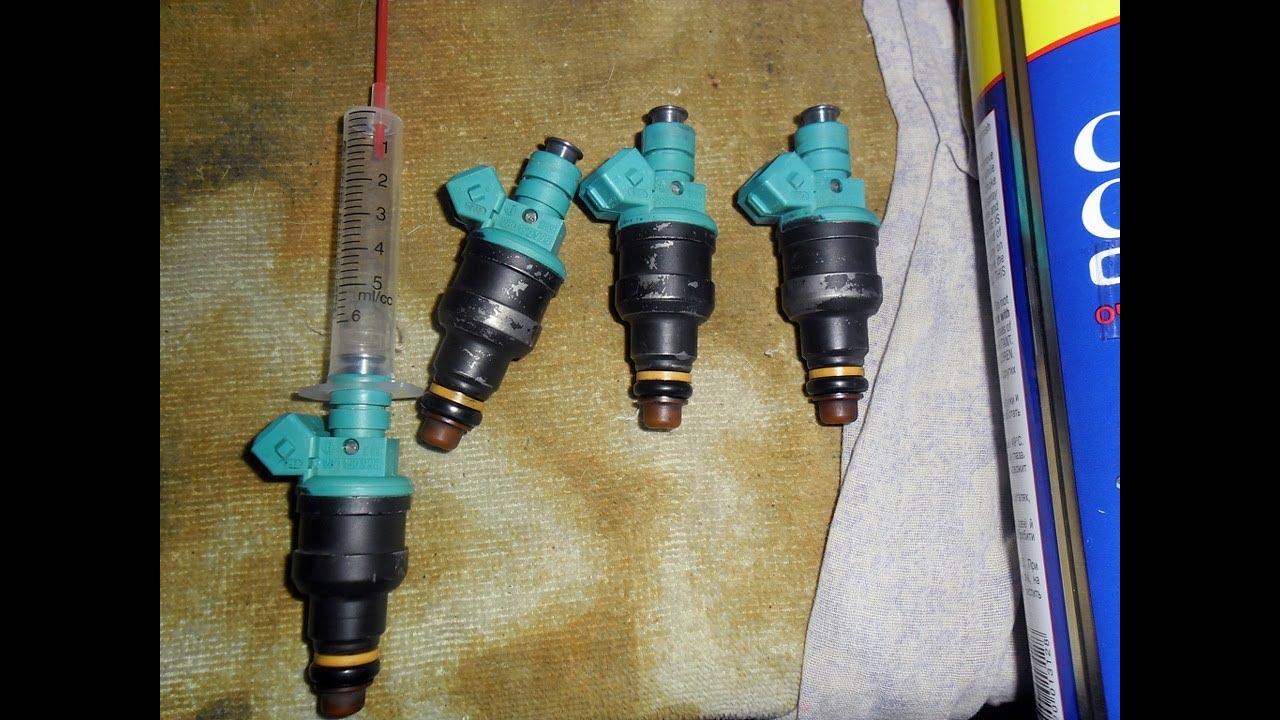

Процесс очищения

Сама чистка форсунок должна осуществляться на чистой поверхности — для этого можно застелить рабочую поверхность куском ткани.

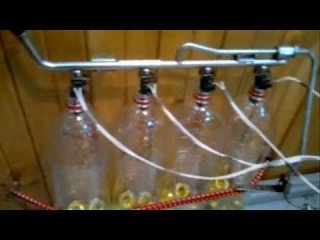

Приготовьте шланг и баллончик для прочистки карбюратора. Для промывания закрепите пластиковый хомут шланга у входа форсунки (следите, чтобы длина была не менее 20 см). Форсунку нужно будет включить, а конец самого шланга нужно опустить в жидкость, которой промывают карбюратор. Чистка может быть проведена любой из предложенных — RunWay, Liqui Moly или Hi-Gear.

Нужно следить, как меняется факел: он будет расширяться или сужаться — все зависит от того, насколько все загрязнено. После того как струя прекратит меняться, чистка тоже должна быть завершена.

А вот так разрекламированные на рынке очищающие присадки в топливо добавлять не надо: очень часто случается так, что они наносят вред мотору. Сама же откисшая грязь после такой прочистки может создать закупорку, которая будет препятствовать нормальному доступу топливно-воздушной смеси. В противном случае доступ топлива может быть перекрыт.

Чистка закончена. Теперь проделайте монтаж в обратном порядке.

Снять на приоре форсунки

замена форсунок, лень снимать ресивер — Лада Приора Седан, 1.6 л., 2013 года на DRIVE2

Итак, добрался я все таки и до форсунок. Пробег 58000. Рекомендуется при таком пробеге чистить их, но было лень да и другой комплект в наличии имелся. Открыв капот я понял что надо снимать ресивер чтобы туда добраться. Тоже лень…решил попробовать вынуть рампы без снятия ресивера. Забеная вперед, хочу сказать что все удалось. Ну начнем…
Для начала снимаем декоративную накладку клапанной крышки, откручиваем Сапун и убираем в сторону,

отодвигаем в сторону воздушный фильтр. Шестигранником откручиваем болты крепления топливной рампы, отключаем контактную фишку, откручиваем гайку топливопровода и отводим трубку в сторону. Немного тянем за края рампу на себя чтобы вынуть ее из посадочных мест.затем начинаем аккуратно вытаскивать ее в сторону патрубков радиатора (вправо). Могу сразу сказать, без танцев с бубном не обойтись, но вынуть возможно. Чтобы было проще я откручивал еще две гайки крепления ресивера к клапанной крышке. Находятся они сверху. Оттягивая немного на себя ресивер пробуем вытянуть рампу. Сильно тянуть не стоит, просто шевелить немного. Для убодства можно еще открутить крепление маслянного щупа. Только ни в коем случае не вынимайте его…потом будет сложно вставлять. Просто ослабляем и оставляем. В общем, если не спешить и не нервничать, то все получится.

Ну замена форсунок труда не составляет. Просто выдергиваем стопорные кольца и выписана форсунка из рампы. В обратном порядке вставляем новые. Только не одеваем форсунку четвертого цилиндра. Ее вставим когда рампа будет почти на месте…В протином случае форсунка будет упираться в патрубок радитора.
Провода которые подходят к форсам советую развернуть как на фото чтобы фишки не упирались в щуп и т.д…В общем, чтобы не мешали

Также шевелим и вставляем аккуратно все обратно. К слову, вставлять проще чем вынимать. У меня уперлась форсунка первого цилиндра чуть-чуть не дойдя до положенного места. Надавив чуть сильнее она проскочила. Дальше все просто, выставляем форсунки по положенным местам и аккуратно вставляем обратно. Далее собираем все в обратной последовательности.

Для информации, форсунки были сильно грязные работали уже не так…

Пробег: 58 000 км

www.drive2.ru

Как снять форсунки на Приоре (топливные) — «Клуб-Лада.рф»

Снятие топливной рампы

Потребуется: сбросить давление в топливной системе, снять воздушный фильтр двигателя, приготовить крестовую и плоскую отвертки, рожковый ключ «на 22», ключом «на 17», пассатижи, головку «на 10», «на 13» и шестигранник «на 5».

Порядок действий:

1. Отсоединить колодку от проводов форсунок, и снять ее с кронштейна.
2. Отвернуть винт крепления прижимной планки трубки подвода топлива к рампе, используя крестовую отвертку.
3. Отвернуть штуцер трубки подвода топлива к рампе с помощью ключа «на 17», удерживая наконечник трубки рампы ключом «на 22».  В противном случае рампу можно сломать.
4. Снять трубку подвода топлива из наконечника трубки рампы, и снять уплотнительное резиновое кольцо.

1. Ослабить затяжку хомута крепления шланга вентиляции картера, используя крестовую отвертку. Снять шланг с крышки головки блока цилиндров (ГБЦ).
2. Отвернуть саморез крепления направляющей трубки крестовой отверткой.
3. Снять трубку с указателем уровня масла вверх.
4. Снять шланг вакуумного усилителя тормозов с впускного трубопровода,  ослабив пассатижами затяжку хомута.

Отсоединить наконечник троса привода дроссельной заслонки от сектора привода. Отвести дроссельный узел от впускного трубопровода (см. замена дроссельного узла). Отсоединить колодки с проводами от катушек зажигания (от 1, 2 и 3 цилиндров), и отвести жгут проводов в сторону (см. замена свечей зажигания).

1. Отвернуть две гайки верхнего крепления впускного трубопровода, используя головку «на 10».
2. Затем два болта и три гайки нижнего крепления с помощью головки «на 13».
3. Отсоединить колодку с проводами от датчика фаз. Снять катушки зажигания с 1, 2 и 3го цилиндров. Закрыть отверстия под катушки зажигания ветошью.
4. Сдвинуть на себя впускной трубопровод и приподнять вверх, выводя его из-под жгута проводов.

1. Отвернуть два винта крепления топливной рампы к ГБЦ, используя шестигранник «на 5».
2. Снять все четыре форсунки из отверстий ГБЦ, потянув рампу вдоль осей форсунок. Снять рампу с форсунками и жгутом проводов.
3. Топливная рампа в сборе с форсунками и жгутом проводов.

Снятие топливных форсунок Приоры

1. Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.
2. Снять скобу, поддев отверткой.
3. Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.
4. Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Перед установкой форсунок необходимо заменяем уплотнительные кольца. Затем нанести на уплотнительные кольца тонкий слой моторного масла.  Сборка и установка топливной рампы с форсунками выполняется в обратной последовательности.

Кстати, а Вы знаете, как чистить форсунки?

Ключевые слова:

Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

Снятие / установка форсунок на Лада Приора

Двигатель глохнет, не тянет или троит? Причиной могут быть неисправные форсунки, которые следует проверить и при необходимости почистить.

Снятие топливной рампы на Lada Priora

Нам потребуется:

– сбросить давление в топливной системе.

– снять воздушный фильтр двигателя.

– приготовить крестовую и плоскую отвертки.

– рожковый ключ «на 22».

– ключом «на 17».

– пассатижи.

– головку «на 10» и «на 13».

– шестигранник «на 5».

Порядок действий:

1. Отсоединить колодку от проводов форсунок, и снять ее с кронштейна.

2. Отвернуть винт крепления прижимной планки трубки подвода топлива к рампе, используя крестовую отвертку.

3. Отвернуть штуцер трубки подвода топлива к рампе с помощью ключа «на 17», удерживая наконечник трубки рампы ключом «на 22». В противном случае рампу можно сломать.

4. Снять трубку подвода топлива из наконечника трубки рампы, и снять уплотнительное резиновое кольцо.

5. Ослабить затяжку хомута крепления шланга вентиляции картера, используя крестовую отвертку. Снять шланг с крышки головки блока цилиндров (ГБЦ).

6. Отвернуть саморез крепления направляющей трубки крестовой отверткой.

7. Снять трубку с указателем уровня масла вверх.

8. Снять шланг вакуумного усилителя тормозов с впускного трубопровода, ослабив пассатижами затяжку хомута.

Отсоединить наконечник троса привода дроссельной заслонки от сектора привода. Отвести дроссельный узел от впускного трубопровода. Отсоединить колодки с проводами от катушек зажигания (от 1, 2 и 3 цилиндров), и отвести жгут проводов в сторону.

1. Отвернуть две гайки верхнего крепления впускного трубопровода, используя головку «на 10».

2. Затем два болта и три гайки нижнего крепления с помощью головки «на 13».

3. Отсоединить колодку с проводами от датчика фаз. Снять катушки зажигания с 1, 2 и 3-го цилиндров. Закрыть отверстия под катушки зажигания ветошью.

4. Сдвинуть на себя впускной трубопровод и приподнять вверх, выводя его из-под жгута проводов.

5. Отвернуть два винта крепления топливной рампы к ГБЦ, используя шестигранник «на 5».

6. Снять все четыре форсунки из отверстий ГБЦ, потянув рампу вдоль осей форсунок. Снять рампу с форсунками и жгутом проводов.

7. Топливная рампа в сборе с форсунками и жгутом проводов.

Напомним, что в предыдущей статье мы рассказывали как заменить тормозные диски на Лада Приора.

Снятие топливных форсунок на Лада Приора

1. Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.

2. Снять скобу, поддев отверткой.

3. Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.

4. Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Перед установкой форсунок необходимо заменяем уплотнительные кольца. Затем нанести на уплотнительные кольца тонкий слой моторного масла. Сборка и установка топливной рампы с форсунками выполняется в обратной последовательности.

vazgarage.ru

замена, как проверить, признаки неисправности, чистка +видео » АвтоНоватор

Владельцы отечественных автомобилей «Лада Приора» отмечают качество сборки и надёжность элементов машины. Однако больше всего замечаний и вопросов автолюбителей касается обслуживания двигательной и топливной системы. Важнейшую роль в динамике инжекторного автомобиля играют форсунки, которые обеспечивают впрыск топлива в цилиндры мотора. Нередко требуется их чистка или вовсе замена.

Какие форсунки устанавливают на автомобили «Приора»

Форсунки — это незаменимый элемент в работе любого силового агрегата с непрерывным впрыском. Конструктивно они представляют собой электромагнитные клапаны, которые, открываясь, обеспечивают подачу (впрыск) горючего в нужном объёме в цилиндры мотора. При этом основное назначение детали — экономия топлива, поэтому клапан открывается через равные промежутки времени — в зависимости от режима езды.

Имеют красный корпус

На «Приорах», оснащённых инжекторным типом двигателя, устанавливают импортные форсунки. Изделия производства компаний Bosch и Siemens характеризуются высокой степенью надёжности и износостойкостью. Ресурс их определяется пробегом в 100–150 тысяч километров, после чего их рекомендуется менять.

Обычно выпускаются в чёрном цвете

Отличия форсунок для 8-ми и 16-клапанных двигателях

На различные модификации «Приоры» устанавливают детали одной и той же модели. Различий для 8-ми и 16-клапанных силовых агрегатов нет. Единственное, стоит быть внимательным, подбирая форсунки к моторам разного объёма: так, для двигателя 1.5 запчасти будут отличаться по маркировке, цвету и толщине от 1.6.

Рекомендуется выбирать материалы того же производителя, которыми оснащался автомобиль уже на заводе.

Как проверить на наличие неисправностей

Автовладелец может самостоятельно проверить работоспособность форсунок на своей машине. Процедура довольно простая и не требует специальной подготовки или дорогостоящего оборудования. В гаражных условиях диагностика может выполняться при наличии набора рожковых ключей, отвёрток и тестера с режимом замера сопротивления.

Причины, указывающие на неполадки

Диагностику необходимо выполнять не по истечении какого-либо срока эксплуатации или пробега, а при наличии внешних проявлений поломок форсунок. В тех случаях, если остальные системы автомобиля работают в штатном порядке, о неполадках в электромагнитных клапанах впрыска свидетельствует следующие показатели:

• на холостом ходу наблюдается неустойчивость оборотов мотора;

• пуск двигателя затрудняется — мотор может заглохнуть;

• при разгоне невозможно добиться прежней динамики;

• заметно увеличилось количество потребляемого горючего.

Порядок диагностики

1. Открыть капот.

2. Отщёлкнуть фиксаторы из пластика, которые крепят провод питания клапана. Разъём вынуть.

3. Тестер перевести в режим замера сопротивления и по очереди сделать замеры обмоток каждой из форсунок. То есть необходимо один контакт тестера прикладывать к каждому из пяти выводов, а второй приложить к пятому проводу на питание.

4. Оптимальные показатели сопротивления во всех случаях должны быть в диапазоне 11–15 Ом. Если хотя бы один вывод показал отклонения, необходимо будет менять форсунку.

Замена форсунок на 16-клапанном двигателе «Лада Приора»

Как уже указывалось выше, симптоматикой неисправности форсунок служат нестабильная работа мотора, проблемы при запуске и увеличение расхода бензина. Чтобы поменять форсунку на новый элемент, придётся потратить немало времени, так как процедура замены довольно сложная.

В качестве рабочего инструмента рекомендуется сразу подготовить:

• набор головок;

• комплект рожковых ключей;

• отвёртку с крестообразным лезвием.

После того как автомобиль постоял какое-то время и остыл, можно приступать к работе:

1. Пластиковый фиксатор жгута нужно отжать пальцем в сторону, чтобы вытащить связку проводов из форсунки.

2. После чего потребуется стравить давление в топливной системе автомобиля. Средние показатель давления составляет примерно 380 кПа, то есть если проводить работы без стравливания, можно получить травмы из-за резких выбросов топлива. Для этого нужно будет открыть заднюю дверцу авто и снять сиденье с заднего ряда.

3. Под сиденьем располагается коврик, а под ним — люк в бензобак.

4. Крестовой отвёрткой открутить два винта, которыми крышка люка крепится к панели, и снять крышку.

5. С топливного насоса, который находится в бензобаке, нужно отсоединить провод питания — разъём вытаскивается без труда.

6. После этого нужно завести машину и дождаться, пока двигатель не заглохнет из-за недостатка бензина.

7. Далее нужно запустить стартер хотя бы на три секунды, чтобы давление в системе выровнялось.

8. От клеммы «минус» на аккумуляторе отсоединить кабель.

9. После чего возможна процедура снятия форсунок без риска. Для начала отвёрткой откручивается декоративный короб на двигателе.

10. Далее от корпуса авто отворачиваются винты крепления короба воздушного фильтра — он будет препятствовать свободному доступу к мотору, поэтому лучше сразу его снять.

11. От впускного коллектора отсоединяется провод, подключаемый к дроссельной заслонке.

12. Далее потребуется отсоединить все магистрали, которые подключаются непосредственно к разъёмам рамы. Необходимо будет подготовиться к снятию топливной рамы — для этого ключом на 10 откручиваются болты, которыми рама крепится к кузову.

13. Ослабить отвёрткой хомуты на шлангах вентиляции и вакуума — отсоединить шланги от блока цилиндров.

14. Впускной коллектор прикручен к головке блока цилиндров тремя гайками — потребуется открутить их, чтобы снять впускной коллектор.

15. После чего возможным станет отключение жгута форсунки.

16. От моторного отсека отсоединяется штуцер, через который подводится горючее.

17. После этого можно снять топливную трубку с рамы, а после демонтировать топливную раму вместе с форсунками, которые на ней располагаются.

18. Форсунки можно поддеть отвёрткой — фиксирующий элемент легко снимается, чтобы можно было добраться до самого клапана.

Видео: порядок снятия

Таким образом, демонтаж форсунок занимает довольно много времени, так как приходится разобрать практически всю подкапотную часть автомобиля. Установка новых форсунок производится в обратном порядке с обязательной заменой всех резиновых уплотнителей.

Процедура чистки

Чистка форсунок может предоставить автовладельцу следующие преимущества:

• восстановление изначальной работоспособности устройства;

• сокращение потребления топлива;

• оптимизация работы мотора.

То есть в случае наличия загрязнений (использование некачественного топлива), допускается возможность для промывки и чистки клапанов с целью возвращения им работоспособности.

Открыть капот и убедиться в работоспособности всех систем автомобиля

Несколько способов промывки

Опытные водителю знают, что чистить форсунки на «Ладе Приора» можно несколькими способами. При этом каждый из них имеет как свои плюсы, так и минусы.

Первый вариант заключается в использовании моющей присадки — жидкость добавляется в бензин, после попадания в бензобак поступает в форсунки. Обычно одного флакончика присадки (0.5 л) хватает на целый бак топлива. В этом случае промываются абсолютно все части топливной системы. Однако недостатком такого способа считается отсутствие слива грязи — она так и останется в системе.

Второй вариант подразумевает применение сольвентом. Он считается наиболее эффективным, так как промывка осуществляется на работающем двигателе. Однако необходимо сразу же после применения сольвента заменить свечи зажигания, так как они могут перестать функционировать.

Самым современным способом можно считать ультразвуковую промывку форсунок. Однако оборудование такого типа не всегда может себе позволить купить обычный автовладелец.

Автовладелец «Лады Приора» может провести чистку и замену неисправных форсунок своими силами — главное, внимательно следить за ходом выполнения работ. Электромагнитный клапан на «Приоре» считается довольно надёжным элементом топливной системы, поэтому выполнять любые виды работ с ним придётся нечасто.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

carnovato.ru

Замена форсунок без снятия ресивера — Лада Приора Седан, 1.6 л., 2011 года на DRIVE2

Всем привет! Километраж подходит к 160 тысячам, а форсунки я мыл последний раз на 60000 примерно, задался вопросом о очередной промывке, но повидал в интернете информацию что форсунки по идее желательно было заменить на 100 000 км. И тут я вспомнил что мне подогнали топливную рампу от такого же двигателя правда с пробегом в 20 тысяч и она была Simens а у меня с завода стояла Bosch. Но насколько мы знаем они взаимозаменяемы. Так что вопрос сразу отпал, форсунки были сняты промыты, встав вопрос о установке.
На СТОшках ходит миф что снять рампу не снимая ресивера не реально. Но это только миф)) и я решил его проверить.
На самом деле все просто:
0. Снимаем колодку с топливного нассоса что под задним сидением и заводим машину, пока не заглохнет. Так мы уберем давление с топливной системы.
1. Снимаем воздушный фильтр
2. Откручиваем сопун и отгибаем его в сторону
3. Откручиваем щуп(но не вынимаем, вставить будет проблемно)
4. Отсоединяем косу форсунок
5. Откручиваем рампу
6. Тянем ее аккуратно на себя(у меня вышла без лишних проблем)
7. Вытаскиваем из рампы первую форсунку на месте, остальные поворачиваем хвостиком направо.
8. Аккуратно вытаскиваем вправо рампу( у меня получилось примерно за минуты полторы)
9. Ставим новые или свои промытые, обязательно заменив колечки на новые
10. ! Осмотрите косу на повреждение изоляции проводов, у меня провода задубели и полопалась изоляция. Пришлось брать новую
11. Чтобы не замарать наши чистые форсунки желательно перед этой процедурой заехать на мойку и попросить хорошенько промыть то место, либо же обойтись баллоном очистителя карбюратора и потом продуть все с компрессора(как я и поступил)
12. Собираем все в обратном порядке. С новой косой было потруднее, так как пришлось аккуратно приминать провода, чтобы все аккуратно легло и не мешало рампе встать на место. Процесс занял минут 5-10.
Заводим проверяем на течи. Если не откуда не бежит радуемся результату 🙂 Машина стала поровнее работать. И наверно в ней ожило пару мертвых лошадок ))) В общем работа того стоила 🙂

Полный размер

Рампа перед установкой

Полный размер

Помытые новые форсунки Simens с 4 соплами

Полный размер

Коса

Полный размер

Как смог отмыл и продул посадочные места

Полный размер

Старые форсунки

Цена вопроса: 700 ₽ Пробег: 157 800 км

www. drive2.ru

Лада Приора Универсал › Бортжурнал › Чистка форсунок в домашних условиях своими руками

Полный размер

че то стала машина поттупливать, однажды я не смог угнаться за карбюраторной 09, нутром чувствовал, что то не то… да и симптомы были забитых форсов. почитав в сетях как и кто их чистит, принял решение о снятии их с авто так как промывка без снятия последних не впечатляла меня в том плане что не видно как пылит форсунка, может она вообще не закрывается. В общем началось… все со снятия впускного ресивера (ко снимал и при наличии кондюка тот меня поймет) есть там пару болтов да если честно то все которые довольно трудно открутить, с помощью набора инструмента и какой то матери ресивер был снят. Далее топливная рампа, все отмыто почищено, форсы проверил на сопротивление оно было в норме, чистку производил балоном для чистки карбюратора, лампочки, и кнопки по простой схеме они были таки подзабиты сначала ссали неохотно но после промылись и результат был виден не вооруженным глазом, так что не зря к ним полез. Так же снял клапанную крышку и посадил на герметик потому что в свечные колодцы попадало масло (немного), к моему удивлению никакого герметика там не было вообще просто метал к металлу процесс к сожалению не запечатлил. Вопрос кто в теме, почему то на всез деталях головы написано (ваз 2112 или 124 ) и на распредвалах тоже, это нормальное явление? насколько я понимаю распредвалы должны отличаться от 124 мотора. ну да ладно, сам двиг был отмыт под впускным коллектором он был прилично засрат, посадочные места форсунок аналогично все тем же средством для очистки карбов ну и собрано в обратном порядке, лишних болтов и гаек не осталось. И еще один вопрос может кто подскажет, по поводу датчика детонации, я его снял для проверки мультиметром но почему то гаденышь не имеет вообще никакого сопротивления и ни как не прозванивается, нормально ли этои как его тогда проверять? чек ни горел никогда. Всем сапасибо. Фото прилагаются

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Цена вопроса: 250 ₽ Пробег: 85 300 км

www. drive2.ru

Замена топливных форсунок Лада Приора 2007-2012

Симптомы: неустойчиво работает двигатель, плохо заводится двигатель, рывки в движении автомобиля.

Возможная причина: неисправны топливные форсунки.

Инструменты: набор головок, набор гаечных ключей, тестер, крестообразная отвертка.

1. Отожмите фиксирующий элемент, после чего разъедините соединительную колодку жгута проводов и колодку моторного жгута проводов.

2. Проведите первоначальную проверку обмоток форсунок, для чего поочередно подключайте омметр к контактам колодок.

3. Поочередно соединяйте четыре контакта управления с общим контактом, каждый раз измеряя сопротивление. Сопротивление должно составлять от 11 до 15 Ом. Отличие величин измеренных сопротивлений от вышеуказанных свидетельствует о неисправности топливной форсунки (или форсунок).

Примечание. Давление в системе питания двигателя в среднем составляет 380 кПа, потому не допускается отсоединение и снятие топливопроводов при работающем или недавно остановленном двигателе. Работы по демонтажу и ремонту топливной системы автомобиля следует проводить только после операций по стравливанию давления в системе. Также необходимо выждать минимум четыре часа с момента окончания операций по понижению, так как только по истечении данного времени давление в системе питания двигателя приблизится или будет равно нулю.

4. Включите нейтральную передачу и зафиксируйте автомобиль стояночной тормозной системой.

5. Снимите подушку заднего сиденья.

6. Подденьте и приподнимите вырезанную часть коврика (она расположена над люком).

7. Открутите два винта крепления крышки лючка над топливным насосом, используя фигурную отвертку с крестообразным лезвием.

8. Снимите крышку лючка.

9. Отогните фиксатор колодки жгута проводов топливного насоса.

10. Отсоедините колодку жгута проводов от топливного насоса.

11. Включите двигатель и дождитесь его остановки (это оповестит вас о полной выработке топлива из топливной рампы).

12. Запустите стартер на некоторое время (достаточно трех секунд). Этим самым выровняйте давление в топливопроводах.

13. Отсоедините отрицательный кабель от соответствующего вывода аккумуляторной батареи.

14. Демонтируйте декоративный кожух двигателя.

15. Демонтируйте воздушный фильтр.

16. Отсоедините дроссельный узел от коллектора впуска.

17. Снимите колодки проводного жгута катушек зажигания с колодки проводного жгута форсунок.

18. Сдавите пальцами элемент фиксации, а затем отсоедините колодку проводного жгута катушек зажигания от переднего кронштейна.

19. Отсоедините колодку проводного жгута топливных форсунок от переднего кронштейна.

20. Открутите и извлеките болты, крепящие передний и задний кронштейны, используя гаечный колюч «на 10». Снимите кронштейны.

21. Ослабьте затяжку хомута, крепящего вытяжной шланг системы вентиляции картерных газов.

22. Отключите вытяжной шланг системы вентиляции картерных газов от патрубка.

23. Ослабьте затяжку хомута, крепящего вытяжной шланг системы вентиляции картерных газов.

24. Отключите вытяжной шланг системы вентиляции картерных газов от патрубка, расположенного на блоке цилиндров.

25. Открутите и выньте винт, крепящий кронштейн направляющей указателя уровня масла.

26. Извлеките направляющую указателя уровня масла вместе с указателем.

27. Открутите три гайки, скрепляющие впускной коллектор и крышку головки блока цилиндров (используйте гаечный ключ «на 10»).

28. Открутите и снимите три гайки, а также два болта, крепящие впускной коллектор к головке блока цилиндров (используйте гаечный ключ «на 13»).

29. Снимите впускной коллектор.

30. Сдавите фиксирующий элемент колодки проводного жгута топливной форсунки.

31. Отсоедините колодку проводного жгута топливной форсунки, а затем снимите колодки проводов остальных трех форсунок аналогичным образом.

32. Открутите штуцер трубки подвода топлива.

Примечание. При отворачивании штуцера трубки подвода топлива следует использовать специальный ключ «на 17» для отворачивания штуцеров.

При отворачивании штуцера обязательно удерживайте гайку наконечника топливной рампы, используя рожковый ключ.

33. Снимите топливную трубку с топливной рампы.

34. Открутите и извлеките два крепежных винта топливной рампы.

35. Демонтируйте топливную рампу вместе с форсунками с автомобиля.

Примечание. Соединение топливной трубки и топливной рампы уплотнено резиновым уплотнительным кольцом. При наличии на кольце надрывов, следов обжатости или других дефектов его следует заменить.

Если какая-либо из форсунок при демонтаже топливной рампы осталась в трубе впуска двигателя, значит, следует заменить ее кольца уплотнения и фиксирующий элемент.

36. Подденьте отверткой пружинный фиксирующий элемент топливной форсунки.

37. Демонтируйте пружинный элемент фиксации форсунки.

38. Выньте форсунку из топливной рампы.

39. Аналогичным образом извлеките остальные форсунки из рампы.

Примечание. Из-за оригинальной формы топливных форсунок автомобиля LADA Priora они являются невзаимозаменяемыми с топливными форсунками других моделей автомобилей LADA/ВАЗ.

40. Замените кольца уплотнения форсунок со стороны топливной рампы, для чего, аккуратно поддев отверткой край кольца, снимите его с топливной форсунки.

41. Аналогичным образом замените уплотнительные кольца других форсунок.

42. Аналогичным образом снимите уплотнительные кольца топливных форсунок со стороны распылителя.

43. Прежде чем производить установку форсунок, смажьте их уплотнительные кольца моторным маслом или смазкой.

44. Произведите установку топливных форсунок в обратном снятию порядке, после чего закрепите их на топливной рампе с помощью фиксирующих элементов.

45. Дальнейшую сборку и установку снятых и разобранных узлов произведите в обратной последовательности.

Павел Куракин Автолюбитель

Другие виды ремонта этого автомобиля:

www. avtika.ru

Замена уплотнительных колечек форсунок. — Лада Приора Седан, 1.6 л., 2010 года на DRIVE2

Решил поменять колечки форсунок. И не от нечего делать, а из-за того, что машина продолжает подсасывать воздух.
За всё то время, что борюсь с этим, ресивер снимал 3й или 4й раз. Теперь для меня его снять, как на аккумуляторе 2 клеммы открутить, раз плюнуть.
Снялась рампа довольно туго, но что я увидел, сначала даже не поверил своим глазам.

Я сначала не понял, это так и должно быть или это бывшее уплотнительное колечко

Главное слово «бывшее» Я честно забыл уже когда собирал двигатель, какое это колечко было. Полез в интернет и увидел, что действительно там должно быть именно колечко, а не вот это вот!

Это уже со стороны рампы старое кольцо. С ним как видно ничего не случилось.

Картина маслом! Общий вид.

Когда собирал двигатель, ставил графитовые кольца, потому что других просто не нашел. Хотя слышал, что снизу форсунки должно устанавливаться красное термостойкое колечко. Видимо как раз, чтобы избежать таких случаев рассыхания.

Одно верхнее, другое нижнее кольца. Пока снимал их, они треснули и на ощупь, как пластмасса.

Слева новое уплотнительное кольцо, справа старое. Совершенно разный вид, поэтому я сначала и не поверил, что кольцо могло так сильно рассохнуться.

Перед тем, как начать «Пихать» рампу в головку, я колечки чуть-чуть слегка смазал маслом, чтобы им было легче заходить в отверстия и не задрать их случайно.
Собралось всё в обратном порядке легко и не принужденно. Снимать ресивер не так страшно, как многим кажется. Куда страшнее на 14х или Калинах 16вэ. На этом всё.

www.drive2.ru

Промывка форсунок не снимая с двигателя на Приоре. — Lada Priora sedan, 1.6 liter, 2008 year on DRIVE2

На одометре 127 тыс. км. Хотя двигатель работает ровно и расход топлива небольшой, подумал, промою раз. Тем более, в апреле ожидается очередное повышение цен на бензин. Надеюсь, эта процедура поможет чуть снизить расход.
На люксовой Приоре 2008 г. в. снятие форсунок ради промывки будет та еще затея – не подступиться болтам крепления рессивера.

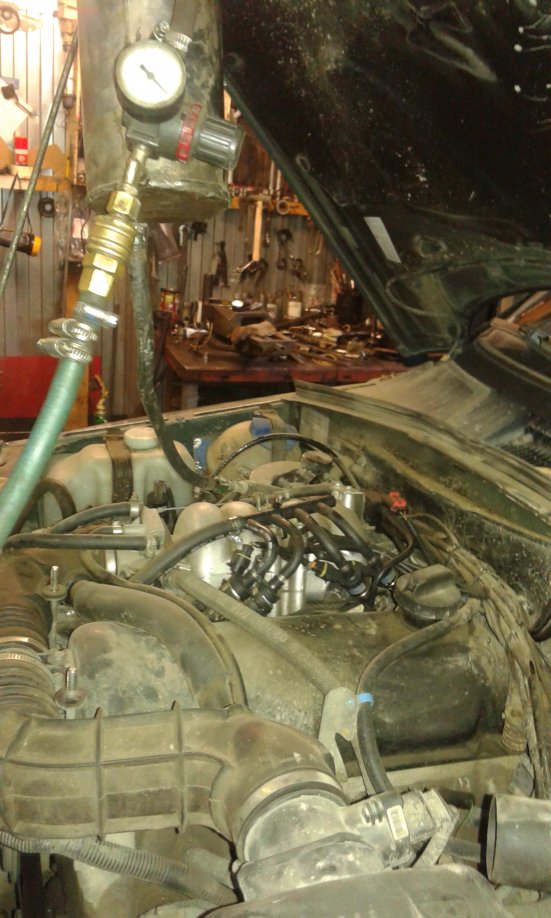

Решил промыть многократно описанным способом – подключение промывочной жидкости напрямую топливной рампе, где используется полторашка от газировки, 2 соска бескамерки, автомобильный компрессор.
Промывочную жидкость использовал Lavr ML101:

Zoom

Для удобства подключения и очистки жидкости купил новый топливный фильтр. На Приорах шланг топливной рампы к топливопроводу от бензобака подключается быстроразъемом. Имея в системе промывки топливный фильтр, получается удобное подключение. Нажал на фиксатор, вытянул шланг от топливопровода, подключился к топливному фильтру.

Zoom

У меня имеется самодельный гаражный компрессор:

Zoom

А оказалось, удобнее использовать миниатюрный автомобильный шинный компрессор с резьбой в конце шланга подкачки.

Zoom

Значит так. Завел авто, подогрел до 90 градусов, отключил бензонасос (благо у меня имеется выключатель бензонасоса в качестве противоугона) и отработал весь бензин в топливной рампе. Подключил промывку и создал давление в полторашке до 3,5 атм. Завел машину и приступил промывке. Подкачка компрессором требуется не часто, порядка раз в 5 мин. Выполнил стандартную процедуру: 15 мин на холостых, 15 мин остановка двигателя на отмачивание, завести и отработать всю промывочную жидкость на разных оборотах до 2,5 тыс. На все ушло 1 час 10 мин. Жидкость отработал полностью. Когда жидкость кончилась в сосуде, 7-8 мин отработалась жидкость, отставшая на шлангах, в топливном фильтре, рампе.
До и после промывки проконтролировал состояние свеч зажигания. Если до промывки изоляторы свеч были почти белого цвета, то после они были влажные и весь черные. Хотя и пишут, что свечи на период промывки можно не менять, думаю, что надо. Мне такие свечи вовсе не понравились.
При промывке на повышенных оборотах на Приорах зажигается значок ошибки ЭУР. За это не стоит беспокоится . С началом движения в последующем он погаснет.
Вот и все. Поездим, увидим результат

www.drive2. com

ПРОМЫВКА ТОПЛИВНОЙ СИСТЕМЫ СО СКИДКОЙ!

ПРОМЫВКА ТОПЛИВНОЙ СИСТЕМЫ ДЛЯ ВСЕХ МАРОК АВТОМОБИЛЕЙ

( 1600 р.* вместо 2150 р. )

В стоимость предложения по промывки топливной системы входит чистка блока дроссельной заслонки, предложение ограничено, не являтется публичной офертой.

С чем связана необходимость промывки топливной системы?

     В составы всех марок отечественного бензина входит огромное количество разнообразных присадок и примесей. Такие составляющие, как бензол, олефин и сера призваны повышать октановое число. Нередко в бензине можно встретить еще и такое вещество как газоконденсат. При использовании подобных составов страдает, в первую очередь, двигатель автомобиля: вредные примеси скапливаются снаружи и внутри инжектора, в топливных путях двигателя. Уже в течение одной минуты толстый слой вредных накоплений закупоривает распылитель форсунки. Если говорить языком цифр – тонкий, в 5 мкм, слой затвердевших отложений ухудшает пропускную способность каналов форсунки на 25%.

5 причин сделать сделать промывку топливной системы.

1. Промывка топливной системы качественно чистит инжектор, седла клапанов, поршней, поршневых колец, а также камеру сгорания. Для этого нет нужды демонтировать все эти детали;
2. Промывка топливной системы восстанавливает параметры факелов распыла форсунок и оптимальный период впуска топлива;
3. Промывка топливной системы идеально помогает отчистить выпускные клапаны и предупреждает их дальнейшее залипание;
4. Промывка топливной системы устраняет детонацию и улучшает запуск двигателя;
5. Промывка топливной системы дает возможность существенно снизить расходы топлива.

*Стоимость услуги может увеличивыться, взависимости от сложности типа двигателя, подробну информацию уточняйте в отделе сервисного обслуживания дилерского центра Renault в Тольятти. Телефон: +7 8482 50-44-22

Ждем Вас в нашем Дилерском центре Renault!

Узнайте подробности предложения по телефону
+7 8482 50-44-22.

Предложение не является публичной офертой.

Промывка форсунок и системы инжектора в Уфе: +7(347) 294-40-40

Производим промывку-чистку инжектора, форсунок на всех бензиновых двигателях  легковых автомобилей. Промывку производим двумя способами: Жидкостная и Ультразвуковая.

Основные стадии засорения инжектора.

1.Стадия засорения: разница в производительности форсунок составляет 5-7%. При малом засорении особых проблем с двигателем не возникает. Обычно, происходит увеличение расхода топлива на 1-3 литра на 100 км. На плохом бензине может появляться детонация.

2.Стадия засорения: разница в производительности форсунок порядка 10-15%. На холостом ходу двигатель ”подтраивает” (начинает работать не равномерно). Выхлоп так же становится неравномерным, с хаотичными хлопками. Заметно увеличивается расход топлива и ухудшается динамика разгона. Появляется детонация, едкий запах из выхлопной трубы.

3.Стадия засорения: разница в производительности форсунок достигает 20-50%. Один или более цилиндров могут вообще не работать на холостом ходу. При попытке резкого нажатия на педаль газа в корпусе воздушного фильтра раздаются хлопки. Все симптомы первых двух стадий так же присутствуют в более яркой форме.

Промывка инжектора жидкостью (производится без снятия форсунок с двигателя).

Процедура проводится путем подключения промывочной установки с промывочной жидкостью к системе подачи топлива в форсунки, при этом штатная система топливоподачи отключается, чтобы промывочная жидкость, ни в коем случае, не попала в бензобак. Если залить промывочную жидкость напрямую в бензобак, она растворит отложения на стенках топливного бака, которые засорят заборную сетку бензонасоса и топливный фильтр, что грозит заменой бензонасоса и ультразвуковой промывкой инжектора.

Существует довольно много видов промывочных установок, но на качество промывки, установка никак не влияет. Ее задача просто подать промывочную жидкость к форсункам. Качество процедуры зависит только от применяемой жидкости и времени работы на этой жидкости.

Какую жидкость использовать для промывки инжектора?

1. Wynn’s (Винс), пожалуй, один из самых известных производителей промывочных жидкостей. Очень сильная, напрочь убивает свечи зажигания, но отлично снимает нагар с камер сгорания и клапанов. Незаменима для промывки форсунок на автомобилях старше 2002 года. На многих автомобилях ее применять крайне нежелательно. Для более новых форсунок лучше использовать другую жидкость.

2. LIQUI MOLY (Ликви Моли) более нежная промывка, свечи зажигания после нее можно не менять. Форсунки она промывает довольно не плохо, но нагар с клапанов практически не снимает. Ее достоинство заключается в том, что можно промывать инжектора на любых автомобилях, не боясь убить форсунки. Рекомендуем ее для промывки систем с непосредственным впрыском топлива (Mitsubishi GDI, Nissan neoDI, Toyota D4, WV Audi FSI).

3. Лавр – промывка по своему характеру очень напоминает Wynn’s, но стоит она не оправданно дорого. Именно по этой причине ей мало пользуются в автосервисах.

4. Carbon Clean промывка с умеренным характером, золотая середина между Wynn’s и LIQUI MOLY.

Преимущества жидкостной промывки заключается в том, что процедура полезна не только для инжектора, но еще и для самого двигателя, снимается нагар с клапанов и камеры сгорания. Процедуру рекомендуется проводить, один раз в 30.000 км. пробега.

Ультразвуковая промывка-чистка инжектора.

При ультразвуковой промывке, форсунки снимаются с двигателя и помещаются в ультразвуковую ванну, где при помощи эффекта кавитации они промываются.

Первый цикл промывки мы, как правило, запускаем на маленькой мощности в щадящем режиме. Затем форсунки устанавливаются в проверочный стенд, в котором проверяется распыл и их производительность. Данная процедура повторяется до тех пор, пока разница в производительности между форсунками не станет менее 1-3%.

Конечно, бывают случаи, что форсунки не поддаются промывке (как правило, после попадания воды в бензобак и долгой стоянки автомобиля). Но в любом случае (в отличие от жидкостной промывки) становится ясно проблема в форсунках или нет.

Следует понимать, что основная ценность ультразвуковой промывки не в самом ультразвуке, а в том, что форсунки проверяются на стенде! И можно оценить работу форсунок как до, так и после промывки.

Какую промывку инжектора лучше сделать ультразвуковую или жидкостную?

Если у вас нет особых проблем с машиной, двигатель на холостом ходу работает ровно, то конечно лучше сделать жидкостную очистку инжектора. Процедура полезна не только для самих форсунок, но и для двигателя (снимает нагар с клапанов и камеры сгорания). С первой стадией засорения форсунок жидкостная очистка легко справится! Желательно подгадать процедуру к замене масла, фильтров и свечей зажигания.

Жидкостная очистка является профилактической процедурой и основной ее недостаток в том, что делается она ”в слепую”.

Если в работе двигателя автомобиля возникли видимые проблемы, то делать однозначно необходимо ДИАГНОСТИКУ и не просто чтение кодов ошибок, а настоящую комплексную диагностику с проверкой системы зажигания, с проверкой давления топлива, с проверкой противодавления катализатора и т. д.

По статистике только 5% всех автомобилей обратившихся к нам в автосервис на диагностику, действительно нуждались в промывке форсунок. У остальных 95% были совсем иные проблемы: (неисправность датчика, подсос воздуха, неисправность высоковольтных проводов, катушек зажигания, бензонасоса, забитый катализатор, и т.д.)

В случае, когда все уже проверено и есть реальное подозрение на то, что забиты форсунки, необходимо снять форсунки, поставить их в проверочный стенд, проверить распыл и производительность. По результату будет понятно, что делать: либо их мыть, либо ставить на место и искать проблему в другом месте.

Записаться на диагностику двигателя, а так же  промывку-чистку инжектора форсунок  можно по телефону: +7 (347) 294-40-40, Звоните!

★ Приора форсунки | Информация

Пользователи также искали:

как снять форсунки на калине 16 кл,

снятие форсунок 127 мотор,

как проверить,

замена форсунок ваз 2110,

производительность,

как снять,

промывка форсунок,

снятие форсунок 127 мотор,

на ваз 2112 16 клапанов 1. 6 цена,

где находятся,

как проверить форсунки на приоре,

форсунки приора производительность,

как снять форсунки на калине 16 кл,

промывка форсунок приора драйв2,

форсунки на ваз 2112 16 клапанов 1.6 цена,

форсунки где находятся,

снятие,

форсунок,

приоре,

приора,

форсунки,

форсунку,

priora,

форсунки приора,

форсунка,

приоры,

форсунках,

приору,

форсунками форсунки приора,

форсунками,

форсунок приора,

Что такое очиститель форсунок прямого действия

Вы знаете, что ваш двигатель использует бензин или дизельное топливо, чтобы ваша машина двигалась вперед, но где в конечном итоге берутся побочные продукты этого процесса? Если вы не будете их удалять, они могут помешать вашему автомобилю работать должным образом.

В то время как когда-то их использование было ограничено в специализированных двигателях, двигатели GDI (бензиновые двигатели с прямым впрыском), также известные как DFI (двигатели с прямым впрыском топлива), становятся почти универсальными.Однако, как и у многих других нововведений, у них есть свои уникальные проблемы. К счастью, очистители GDI могут дать ответы на некоторые из самых насущных проблем. Вот как работают очистители GDI и почему вы можете начать их использовать.

Что такое впрыск топлива GDI?

Двигатели не просто сжигают газ — они сжигают тщательно перемешанную смесь воздуха и топлива. Это похоже на горящую спичку: если вы заблокируете доступ воздуха к пламени, у него закончится кислород и он погаснет.

Примерно с 1980-х годов автопроизводители перешли с карбюраторов, которые смешивали воздух и топливо перед его поступлением в двигатель, на системы впрыска топлива по каналам.Эти установки распыляли крошечные капельки топлива во впускные камеры газовых двигателей, также известные как коллекторы, или объемы предварительного сгорания дизельных двигателей через форсунки высокого давления.

Технология прямого впрыска бензина

родилась, когда производители осознали, что они могут пропустить этап и просто распылить топливо прямо в камеру сгорания двигателя. Помимо снижения шума двигателя, сокращения времени нагрева и устранения вибраций, системы GDI обеспечивают большую мощность и эффективность.В недизельных системах эти механизмы могут называться различными терминами. Некоторые распространенные названия включают прямой впрыск бензина или GDI, прямой впрыск с искровым зажиганием или SIDI и стратифицированный впрыск топлива или FSI.

Недостаток прямого впрыска топлива… Накопление углерода

Преимущества GDI привели к его использованию большинством современных производителей автомобилей. К сожалению, у него есть один серьезный недостаток: накопление углерода.

Более старые форсунки с портом впрыскивали топливо во впускной коллектор.Эта струя топлива выходила из-за клапана и фактически служила для смывания части углерода или сажи, которая образовалась на поверхностях клапана. Этого не происходит с системами впрыска топлива GDI.

Откуда происходит этот углерод? Обычно моющие средства в топливе очищают впускные клапаны. Однако когда топливо распыляется только в камеры сгорания, молекулы окисленного топлива полимеризуются до тех пор, пока они не перестают растворяться в газе и выпадают в осадок в виде углеродных отложений.Система вентиляции картера, которая позволяет газам выходить из картера в качестве одной из форм сброса давления, также может вводить дополнительный углерод во впускное отверстие в виде паров масла и топлива или других веществ, которые проходят через воздушные фильтры.

Возможные результаты

Накопления углерода делают больше, чем просто загрязняют компоненты двигателя — они могут нарушить точную синхронизацию двигателей GDI. Это может вызвать грубое поведение на холостом ходу, когда вибрации, которые вы обычно испытываете во время холостого хода со стоп-сигналами, становятся сильными сотрясениями.Плохое сгорание и низкий КПД двигателя также могут привести к непредсказуемым отказам зажигания.

Ваш двигатель GDI также может испытывать преждевременный износ. Накопления углерода загрязняют поверхности впускных коллекторов, так что вместо того, чтобы плавно поступать в камеру сгорания, воздух поступает непостоянным, турбулентным образом. Это способствует несбалансированному горению, что в конечном итоге приводит к появлению в вашем двигателе аномальных высокотемпературных зон, которые могут разлагаться быстрее.

Помните горящую спичку? Накопления могут даже привести к тому, что топливо не сгорит, если они не позволят кислороду попасть в газ или капли дизельного топлива внутри двигателя.

Работа с углеродными отложениями

Когда накапливается достаточное количество углерода, ручное удаление обычно является единственным вариантом. Эта задача технического обслуживания включает снятие коллектора и очистку клапанов с помощью химического замачивания и ручных инструментов или взрывных работ. Хотя это не самая сложная работа по ремонту автомобилей, ее беспорядочный характер и временные затраты определенно требуют вложений. Другими словами, профилактика — гораздо лучший вариант.

С какими проблемами могут помочь очистители топливных форсунок DFI?

Чистящие химические вещества

DFI предназначены для предотвращения того, чтобы скопления и засорения стали неконтролируемыми.Эти добавки могут решить ряд проблем, связанных с системами GDI и SIDI, например:

1. Отложения углерода: Химические добавки могут разрушать существующие отложения.

2. Нерешительность двигателя: Удаление нагара предотвращает спотыкание и пропуски зажигания.

3. Неровный холостой ход: устранение отложений обеспечивает более плавный и регулярный воздушный поток.

4. Медленное ускорение: более чистый воздухозаборник обеспечивает более оптимальную топливно-воздушную смесь.

Все ли очистят форсунки DFI?

Как и все присадки к топливу, очистители DFI — не волшебная палочка.Определенные продукты могут работать лучше с определенными двигателями, и вам также необходимо правильно следовать их инструкциям.

Многие драйверы обнаруживают, что они достигают лучших результатов, комбинируя системы DFI с другими исправлениями. Например, хотя вы можете установить уловитель для улавливания мусора из системы вентиляции картера, это не приведет к удалению других источников загрязнения из всасываемого воздуха. По-прежнему может потребоваться очиститель DFI.

Вы также можете обновить программное обеспечение для управления двигателем, но это не устранит полностью скопления.Хотя регулировка времени может просто минимизировать количество воздействия углерода на клапаны, лучшее, что может сделать этот вариант, — это уменьшить накопление мусора в будущем. Даже если у вас установлена ​​последняя версия программного обеспечения, поддержание чистоты впускных клапанов по-прежнему является важной формой дополнительного обслуживания.

Следует ли использовать очистители топливных форсунок DFI в автомобиле?

Очистители

DFI могут помочь любому, у кого есть автомобиль GDI с прямым впрыском топлива. Но как узнать, что пора их использовать? Несмотря на то, что проявлять инициативу — это хорошо, есть также признаки того, что вам уже давно пора сделать уборку.

Хотя отложения углерода могут и не быть видны, обычно они обнаруживают свое присутствие. Например, двигатель GDI вашего автомобиля может иметь проблемы с запуском или запускаться менее плавно, чем вы привыкли. Многие владельцы двигателей GDI замечают, что они не получают такой мощности или топливной эффективности, как обычно ожидали. Некоторые испытывают грубый холостой ход, который со временем ухудшается. Если сканирование вашего механика показывает, что объемный КПД вашего двигателя упал, или выявляет, что у вашего автомобиля были перебои в работе или спотыкание, это обычно хорошие индикаторы проблем с углеродом GDI.

Как правило, лучше не допускать, чтобы вещи доходили до точки невозврата, и накопление углерода не является исключением. Большинство очистителей GDI легко наносить с тем же интервалом, с которым вы меняете масло, или один или два раза в год, в зависимости от того, какие очистители вы предпочитаете. Использование чистящих средств также намного дешевле, чем просить механика удалить отложения на сотни тысяч миль.

9 Признаков неисправной топливной форсунки (стоимость очистки и замены)

Последнее обновление 3 марта 2021 г.

Большинство автомобилей 1980-х годов и новее оснащены усовершенствованными двигателями с электронным впрыском топлива (заменяющими карбюратор).Важной частью этой системы является топливная форсунка.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Хотя у вас может никогда не возникнуть проблем с топливными форсунками (особенно если вы регулярно используете хороший очиститель топливных форсунок), иногда они загрязняются, забиваются или полностью выходят из строя и требуют замены.

Ниже приведены наиболее распространенные симптомы неисправной топливной форсунки и средняя стоимость их замены (при наличии трещин) или очистки (при засорении).

Как работает топливная форсунка

Основная функция топливной форсунки — снабжать двигатель топливом. Форсунка распыляет (впрыскивает) топливо в цилиндр двигателя через форсунку, так что может начаться процесс внутреннего сгорания.

Топливо должно подаваться в нужное время, в нужном количестве и с правильным давлением, углом и формой распыления

Блок управления двигателем (ЭБУ) является центральным компьютером или «мозгом» любого транспортного средства и управляет им. множество отдельных компонентов, таких как топливная форсунка.С помощью различных датчиков блок управления двигателем следит за тем, чтобы форсунка распыляла топливо в нужное время и в нужном количестве, чтобы создать правильную топливно-воздушную смесь.

Топливный насос транспортного средства нагнетает бензин из бака по топливопроводам в топливные форсунки. Когда ЭБУ определяет, что топливо необходимо, он сообщает об этом соленоиду топливной форсунки, который затем открывается, позволяя топливу под давлением распыляться в цилиндр.

9 Общие признаки неисправности топливных форсунок

Если что-то пойдет не так с одной или несколькими топливными форсунками, двигатель вашего автомобиля не сможет работать должным образом.

Неисправная топливная форсунка либо предотвратит полное распыление топлива в двигатель, либо нарушит интервалы, с которыми оно должно распыляться. В любом случае ваш автомобиль не будет ездить так, как должен, или даже не будет ездить.

Ниже приведены 9 признаков неисправной топливной форсунки, которые можно распознать на ранней стадии. Некоторые из симптомов засорения или загрязнения топливной форсунки могут быть похожими, поэтому всегда рекомендуется сначала попробовать пропустить через топливную систему хороший очиститель топливной форсунки, прежде чем тратить деньги на их замену.

В качестве альтернативы, может потребоваться оплатить услуги механика для правильной очистки топливных форсунок или приобрести комплект для чистки топливных форсунок и сделать это самостоятельно. В любом случае, вы захотите как можно скорее решить проблему, чтобы не нанести серьезный ущерб вашему двигателю.

# 1 — Неровный холостой ход или глохнет двигатель

Поскольку ваш автомобиль не получает достаточно топлива или его неравномерная подача, частота вращения на холостом ходу падает ниже оптимального уровня, что приводит к грубому или даже резкому холостому ходу. Если обороты упадут слишком низко, автомобиль фактически заглохнет, и вам нужно будет перезапустить.

# 2 — Вибрация двигателя

Неисправная топливная форсунка приведет к невозможности зажигания соответствующего цилиндра. Это означает, что во время движения двигатель будет вибрировать или икать после попытки завершить каждый цикл без топлива.

# 3 — Пропуски зажигания в двигателе

Если в двигатель распыляется недостаточно топлива из-за засорения форсунки, двигатель будет пропускать зажигание во время движения. Ваш автомобиль будет изо всех сил пытаться ускориться или будет пауза после того, как вы нажмете педаль газа.

В любом случае, вы захотите решить проблему в ближайшее время, иначе двигатель будет подвержен перегреву или другим проблемам, которые возникают при нарушении правильной топливно-воздушной смеси.

# 4 — Загорается индикатор Check Engine

Самый очевидный признак проблемы — это когда на приборной панели загорается индикатор «Check Engine». Хотя это может означать многое, плохая топливная форсунка может быть одной из них.

Каждый раз, когда форсунка подает меньше топлива, чем необходимо (или больше в некоторых случаях), эффективность двигателя снижается и может вызвать срабатывание CEL.Используйте сканер OBD2, чтобы подтвердить проблему.

# 5 — Утечка топлива

Если ваша топливная форсунка действительно сломана или треснула из-за повреждения или старости, то бензин начнет вытекать из нее. Это означает, что топливо не сможет достичь сопла, а будет вытекать из корпуса.

Если вы проверите топливную форсунку, вы заметите бензин снаружи или на ближайшей топливной рампе. Часто утечка происходит из-за уплотнения топливной форсунки, которое со временем ухудшается.

# 6 — Запах топлива

Это сопровождается утечкой топлива, но когда у вас есть бензин, который не сгорает из-за поврежденной или открытой форсунки, вы почувствуете запах бензина. Иногда проблема может заключаться в ваших топливных магистралях или неисправном датчике, сообщающем ЭБУ впрыснуть больше топлива, чем необходимо.

В любом случае вам необходимо найти причину запаха бензина и сразу устранить ее, прежде чем это станет большой угрозой безопасности.

# 7 — Выброс двигателя

Если топливная форсунка распыляет слишком много топлива в цилиндр двигателя, это вызовет скачок в двигателе, что приведет к гораздо более медленному ускорению.Во время движения вы заметите, что обороты двигателя будут заметно меняться при постоянной нагрузке, а не оставаться на постоянном уровне.

# 8 — Плохая экономия топлива

Если двигатель не получает нужного количества топлива, необходимого для сгорания, он потребует от инжектора большего количества топлива. Это приводит к плохой экономии топлива из-за избыточного количества топлива, которое, по мнению ЭБУ автомобиля, необходимо, но на самом деле в нем нет.

# 9 — Неудачный тест на выбросы

Поскольку сломанная или негерметичная топливная форсунка может вызвать неравномерное или неполное сгорание топлива, это приводит к увеличению выбросов.В некоторых случаях утечка топливной форсунки может привести к тому, что топливно-воздушная смесь станет настолько богатой, что в конечном итоге приведет к сгоранию каталитического нейтрализатора.

Стоимость очистки

Топливные форсунки служат не вечно, но вы можете предпринять шаги, чтобы продлить их срок службы как можно дольше. Многие эксперты рекомендуют чистить топливные форсунки каждые 30 000 миль или около того. Таким образом, форсунки не забиваются и топливо не попадает в цилиндр.

Очиститель топливных форсунок

Использование бутылки средства для чистки топливных форсунок время от времени является хорошей профилактикой и довольно дешево.Будьте готовы заплатить около 10-15 долларов за бутылку очистителя .

Для обслуживания вы будете использовать одну баллон сразу во время регулярной замены масла, но так же часто, как каждый раз при заполнении бензобака, если форсунки уже показывают признаки засорения.

Связано: Как чистить топливные форсунки

Профессиональная чистка топливных форсунок

Для более серьезных случаев загрязнения или засорения форсунок требуется более дорогая профессиональная чистка .Будьте готовы заплатить от 50 до 100 долларов за эту услугу.

Некоторые компании даже разрешают вам отправлять им грязные форсунки, где они очищают их по цене около 15-20 долларов за штуку, а затем отправляют обратно. Они, вероятно, сделают самую тщательную работу, но у вас, очевидно, будет некоторое время простоя, если вам понадобится автомобиль.

DIY Набор для чистки топливных форсунок

В качестве альтернативы, профессиональные механики, работающие неполный или полный рабочий день, могут приобрести набор для очистки топливных форсунок , который обычно окупается после нескольких использований.Хороший комплект (например, этот внебиржевой набор) будет включать в себя различные адаптеры, которые позволят вам работать с большинством автомобилей с системой впрыска топлива.

Стоимость замены топливной форсунки

К счастью, большинство проблем с топливными форсунками можно устранить с помощью профессиональной чистки или замены уплотнительных колец, если там есть утечка. Но когда топливная форсунка трескается или ломается, замена необходима, и это может быть дорогостоящим.

Хотя топливные форсунки индивидуальны, они предназначены для совместной работы с другими форсунками.Поэтому, если вам интересно, можно ли заменить только один инжектор или все, ответ почти всегда — заменить их ВСЕ.

В зависимости от марки и модели вы обычно можете рассчитывать заплатить от 800 до 1450 долларов за полную замену топливной форсунки. Стоимость одних деталей составляет от 600 до 1200 долларов, а стоимость рабочей силы — от 200 до 250 долларов.

Конечно, есть исключения. Использование запчастей сторонних производителей может сэкономить вам немного денег, в то время как некоторые марки / модели автомобилей могут стоить более 2000 долларов за замену.Имеет смысл присмотреться к этому типу работы.

Как промыть топливную форсунку

Самый простой способ распределить жидкость или пар через любую силовую установку — убедиться, что система чистая и не имеет препятствий. Это особенно относится к сегодняшним современным топливным системам, которые распределяют топливно-воздушные смеси во впускной коллектор ГБЦ через топливную форсунку. Когда топливные форсунки чистые и не забиты, двигатель работает плавно и эффективно.Когда они грязные, это может существенно повлиять на работу всего двигателя. Есть несколько предупреждающих признаков засорения топливных форсунок, в том числе снижение расхода топлива или мощности двигателя или черный дым, исходящий из выхлопной трубы.

Метод 1 из 2: Использование добавок для очистки топливных форсунок

Необходимый материал

Шаг 1: Приобретите чистящую присадку для топливных форсунок . В большинстве случаев механики-самоделки начинают с этого метода очистки своих топливных форсунок, если начинают замечать какие-либо общие предупреждающие знаки.Первый шаг — купить небольшую бутылку формулы, которой хватит на три-четыре заправки бензобака.

Если вы решите использовать его, рекомендуемая дозировка препарата Lucas Oil’s Fuel Treatment составляет от 2 до 3 унций на 10 галлонов топлива.

Шаг 2: Залить топливо в бензобак . Обязательно сделайте это после заправки топливного бака. Добавьте рекомендуемую дозировку после того, как определите, сколько топлива вы добавили.

Держите его в автомобиле, чтобы можно было добавлять его при каждой заправке и на постоянной основе для достижения наилучших результатов.

Шаг 3: Продолжайте этот процесс как минимум для трех-четырех полных баков . Недостатком использования топливных присадок является то, что они добавляются в очень малых количествах, чтобы не повлиять отрицательно на характеристики транспортного средства или не вызвать предупреждения, вызванные большинством датчиков, связанных с топливом.

Для их работы потребуется некоторое время, но, если все сделано правильно, они должны хорошо очистить топливные форсунки, а также всю топливную систему.

Метод 2 из 2: Использование комплектов топливных форсунок

Необходимые материалы

• Комплект для очистки топливной форсунки
• Раствор для очистки топливной форсунки
• Ручные инструменты для снятия топливопроводов, отключения топливного насоса или подачи питания на топливный насос
• Защитное снаряжение, включая перчатки и защитные очки
• Сканирующий прибор

Шаг 1. Подвесьте инструмент для очистки топливной форсунки на кожух .Система работает под давлением воздуха, но для правильной работы ее необходимо подвешивать прямо.

Шаг 2: Залейте очиститель топливной форсунки в приспособление для очистки . В состав жидкости для очистки топливных форсунок входят специальные присадки, а также бензин.

Когда вы присоедините это устройство к топливной системе, двигатель будет работать на жидкости внутри устройства. Как только жидкость вытечет, двигатель остановится.

Чтобы этот процесс работал правильно, необходимо всегда обращаться к точным инструкциям, которые предоставляет производитель продукта.

Шаг 3. Отсоедините топливопроводы от топливной рампы . Большинство инструментов для очистки топливных форсунок имеют насадку, которая соединяет топливопровод от топливного насоса с агрегатом, и насадку от агрегата обратно к топливной рампе.

Если в вашей системе нет этого приспособления, вам придется отсоединить топливопровод и отключить питание топливного насоса, чтобы блок не подавал топливо, поскольку используется очиститель топливных форсунок.

Если ваш очиститель топливных форсунок имеет соединение для присоединения топливопровода к агрегату, снимите топливопровод с рейки и прикрепите его к агрегату.Затем присоедините топливопровод от блока обратно к топливной рампе.

Если ваш очиститель топливных форсунок не имеет этого соединения, вам придется отключить питание топливного насоса, отсоединить соединение топливной магистрали с рамой и затем установить топливопровод от блока до топливной рампы.

Шаг 4. Пропустите очиститель через топливные форсунки . Подсоедините топливопровод от инструмента для очистки к топливной рампе. Запустите двигатель с открытым топливопроводом от очистителя к топливной рампе.

Дайте двигателю поработать, пока резервуар приспособления для очистки топливных форсунок не станет пустым. Отсоедините топливопровод от инструмента и снова подсоедините трубопровод первичной подачи топлива от топливного насоса к топливной рампе. Подключите питание к топливному насосу (если вам приходилось снимать его ранее).

Шаг 5: Запустите двигатель, проверьте коды ошибок или удалите существующие коды . Одним из недостатков использования этой системы является то, что она имеет тенденцию срабатывать датчики, контролирующие систему впрыска топлива.

Если вы завершите этот процесс, вам потребуется доступ к цифровому сканеру, чтобы очистить эти коды ошибок.

Если вы выполнили все эти шаги и по-прежнему не можете определить источник проблемы или вам нужен дополнительный набор профессиональных специалистов, чтобы исправить это, свяжитесь с YourMechanic, чтобы найти местного сертифицированного механика ASE, который будет рад помочь вам. Диагностическая проверка определит необходимость замены топливных форсунок.

Как использовать Sea Foam в топливе

Преимущества

• Помогает всей топливной системе работать более плавно и дольше
• Очищает топливные форсунки и каналы карбюратора
• Очищает впускные клапаны и отложения в камере
• Смазывает верхние цилиндры
• Безопасно для всех бензиновых и дизельных двигателей

Проезд

• Для регулярного обслуживания топливной системы добавьте 1 унцию на галлон.
• Для очистки используйте 2 или более унций на галлон — чем больше вы добавляете в топливо, тем лучше оно очищает! Добавьте, когда в баке мало, чтобы максимизировать чистящую концентрацию.
• Для машин для очистки инжекторов используйте смесь 50/50 с газом.
• Используйте 100% Sea Foam для машин для очистки дизельных форсунок или при заливке фильтров дизельного топлива.
• Для 2-тактного предварительного смешивания добавьте 2 унции на галлон.
• При стабилизации топлива для хранения используйте 1 (одну) унцию на галлон топлива. Sea Foam работает для стабилизации хранимого топлива до 2 лет.

Рекомендации по лечению

• Для легковых и грузовых автомобилей, эксплуатируемых регулярно: добавляйте топливо каждые 3000 миль.
• Малые двигатели: добавляйте каждый раз при дозаправке.
• Для оборудования двигателя, которое используется регулярно, добавляйте Sea Foam в свежий бак каждые 3 месяца или чаще.
• Для всех остальных двигателей и топливных баков (не используемых регулярно): добавьте Sea Foam в каждый бак с топливом.

Сводка

Для очистки бензиновой или дизельной топливной системы можно добавить в топливо больше Sea Foam.Фактически, чем больше Sea Foam вы добавите в топливо, тем лучше оно будет очищать!

Залейте Sea Foam в топливный бак, чтобы очистить и смазать всю топливную систему. Он работает через топливные форсунки и карбюраторы для удаления вредных остатков и отложений из топливных каналов, впускных клапанов, поршней и областей камеры.

Изготовленная из нефтяных ингредиентов, Sea Foam безопасна и эффективна при использовании во всех типах бензина или дизельного топлива и топливных смесях. Sea Foam НЕ содержит агрессивных моющих или абразивных химикатов, которые могут повредить ваш двигатель или компоненты топливной системы.

Три пути к более чистой топливной системе

Со временем внутренности вашего двигателя забиваются всевозможными неприятностями. Внутри картера, где находится масло, на поверхностях поршней, колец, подъемников и в масляных камбузах, по которым масло подается ко всем компонентам, накапливается лак и смола. Это снижает способность двигателя к охлаждению и смазке, снижая эффективность, производительность и срок службы двигателя.

То же самое происходит и внутри топливной системы, забивая форсунки или жиклеры карбюратора, забивая впускные клапаны и верхнюю часть поршней.Если клапаны не двигаются свободно, дыхание вашего двигателя значительно затрудняется. Отложения нагара на поршнях и клапанах могут привести к возникновению горячих точек, вызывающих детонацию, что снижает производительность вашего двигателя. Уловка в том, как вы чистите? Практически каждый двигатель, от двухтактных газонокосилок до больших дизельных двигателей, сталкивается с одной и той же проблемой.

Cleaner Is Better

Sea Foam существует уже более 70 лет и является одним из наиболее надежных средств для обработки всех двигателей. В то время как Sea Foam производит ряд превосходных продуктов, основным из них является Sea Foam Motor Treatment.Sea Foam специально разработан для безопасного и медленного повторного разжижения смолы, шлама, лака и нагара с твердых частей двигателя, чтобы их можно было вымыть из системы.

Sea Foam помогает смазывать движущиеся части, особенно в топливной системе. Присадки этанола сушат уплотнения и оставляют лак, который затрудняет смазывание деталей маслом. Удаление этого лака возвращает двигатель в рабочее состояние. Внутри топливного бака Sea Foam абсорбирует воду, позволяя без проблем сгорать в камере сгорания.

Как использовать Sea Foam

При принятии решения о применении Sea Foam Motor Treatment есть три варианта: в картере, в топливном баке и в фильтре дизельного топлива. Для очистки верхней части используйте спрей Sea Foam Spray, как указано.

В картере

При добавлении в масло Sea Foam очищает от шлама, бесшумно шумит подъемниками и удаляет масляный лак. Можно обработать 16 литров масла, так что вы получите 2 обработки в одной банке для большинства транспортных средств. Лучший метод — добавить очистку за 500-1000 миль до следующей замены масла, а затем добавить остаток после замены масла.Это удалит большое количество лака и шлама, а вторая обработка сохранит чистоту.

Откройте крышку маслозаливной горловины. Вы можете добавить Sea Foam до или после замены масла.

Залейте в двигатель до 1 унции Sea Foam на литр масла. Мы использовали около ½ бутылки.

В топливном баке

Можно обработать до 16 галлонов топлива. Это удалит отложения из топливного насоса, форсунок или форсунок карбюратора, снизит влажность и стабилизирует топливо.В дизельных двигателях он удаляет лед и обладает антигелевыми свойствами.

Одна бутылка обрабатывает до 16 галлонов топлива. Мы налили 1/2 бутылки, чтобы получилась работа с одной бутылкой.

On The Top-End

Для очистки от нагара в системах впуска воздуха, впускных клапанах и камерах сгорания внутри двигателя, включая двигатели GDI, Sea Foam рекомендует использовать очиститель и смазку Sea Foam Spray Top Engine (Деталь № SS-14). Sea Foam Spray — такая же отличная Sea Foam только в виде аэрозоля, а не в жидкой форме.Спрей Sea Foam Spray используется путем вставки прилагаемого шланга для нанесения и запатентованного «HOOK TOOL» в воздухозаборник прямо перед дроссельными пластинами в корпусе дроссельной заслонки. Затем запустите двигатель и дайте ему прогреться до рабочей температуры. Увеличьте скорость холостого хода до 2000 об / мин и распылите содержимое контейнера в двигатель. Выключите двигатель и дайте ему впитаться в горячем состоянии в течение 15 минут. После периода горячего замачивания перезапустите двигатель и проведите агрессивные дорожные испытания автомобиля, пока выхлоп не станет чистым (дорожное испытание обычно занимает от 5 до 10 миль вождения).Простые инструкции также доступны прямо на контейнере Sea Foam Spray.

Подобные процедуры могут показаться сложными, но после небольшой подготовительной работы вы можете сделать это самостоятельно и восстановить мощность и производительность вашего автомобиля. Если у вас возникнут какие-либо проблемы, зайдите в местный магазин автозапчастей NAPA или в центр NAPA AutoCare.

Ознакомьтесь со всеми химическими продуктами , доступными на NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о том, как использовать Sea Foam Motor Treatment, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Обслуживание топливного насоса и форсунок Dodge Cummins

Дизель Cummins — долговечный двигатель. При правильном обслуживании двигатель должен прослужить от 500 000 до миллиона миль между демонтажами. Однако периферийные устройства, такие как турбонагнетатель, топливные форсунки и топливный насос, могут изнашиваться или выходить из строя намного раньше.

Хорошо обслуживаемая топливная система может поддерживать работу форсунок на 250 000 миль и более.Оригинальные дизельные форсунки Common Rail и насос CP3 в моем Ram 2005 года без проблем проехали 180 000 миль. Эти форсунки показали хорошие характеристики и топливную экономичность. Нет никаких признаков проблем с распылением, скачков топлива или утечки.

Длительный срок службы форсунки зависит от адекватной подачи топлива, качественной фильтрации топлива и чистоты компонентов форсунки. Помимо плановой замены топливного фильтра, периодически чищу топливную систему. Очистка насоса высокого давления и форсунок помогает поддерживать максимальную производительность и надежность.

Если симптомы износа, утечки или код неисправности указывают на неисправность форсунки, форсунки следует испытать стендовыми испытаниями на испытательном стенде Bosch. Если пилотный впрыск, поток при полной нагрузке или объем возвращаемого топлива не удается во время этого теста, инжектор требует точного восстановления или замены на новый блок.

Многие магазины и владельцы предпочитают оригинальные форсунки Mopar, Cummins или Bosch, новые или модернизированные. Полный набор новых форсунок может также обеспечить модернизацию конструкции, возможно, лучшую долговечность или производительность, чем оригинальные форсунки.В любом случае полный комплект новых форсунок Bosch будет дорогостоящим.

Ранние симптомы отказа форсунки включают грубый запуск и холодный холостой ход или помпаж из-за плохого уплотнения и скопления топлива. Может быть недостаток мощности или больше черного дыма, чем обычно. Если форсунка неисправна, плановое обслуживание не улучшит ее производительность.

Неадекватная или неисправная фильтрация топлива или неисправности подъемного насоса могут быстро повредить насос высокого давления или форсунки. Если загрязненное топливо или вода попадут через топливный фильтр, насос высокого давления и форсунки окажутся под угрозой.Регулярно меняйте топливный фильтр, чтобы сохранить насос и форсунки. При замене топливного фильтра не допускайте попадания мусора в канистру фильтра. Убедитесь, что фильтр герметичен.

Чтобы защитить насос CP3 и форсунки Bosch, я регулярно меняю топливный фильтр OEM. Мой Ram 3500 4WD Quad-Cab 2005 года проехал 180 000 миль. Мой профилактический уход за двигателем включает в себя промывку насоса высокого давления и форсунок с помощью средства Sea Foam Motor Treatment и комплекта SUR & R FIC203 Fuel Injection Cleaner Kit.

Профилактическое обслуживание насосов и форсунок

Хотя я использую и рекомендую определенные продукты для промывки и очистки топливной системы, ничто не может заменить стендовые испытания топливных форсунок. Если симптомы неисправной форсунки или код проверки двигателя указывают на более серьезную проблему форсунок, подумайте о стендовых испытаниях форсунок. Форсунки должны быть проверены на Bosch EPS205 или аналогичной машине на скорость возврата топлива, показания давления, утечки, капание топлива на форсунки и схему распыления.Работа с негерметичной форсункой может привести к серьезному повреждению двигателя. Плохая форма распыления, при которой топливо не распыляется должным образом, может привести к травлению головки поршня.

Если форсунка Bosch не неисправна, форсунки можно чистить, не снимая деталей. Для удаления загрязнений и мусора из насоса высокого давления и форсунок я промываю систему впрыска средством Sea Foam Motor Treatment. Один метод промывки не сложнее, чем замена топливного фильтра. Другой метод предполагает использование SUR & R (surrauto.com) номер детали FIC203 Комплект для очистки системы впрыска топлива.

Я использую следующие шаги на моем движке 5.9HPCR (2004.5-2007). Определите, какой способ доставки Sea Foam лучше всего подойдет для топливной системы вашего грузовика и типа впрыска дизельного топлива. При использовании любого метода обслуживания (добавьте продукт в канистру топливного фильтра или добавьте продукт из комплекта FIC203) двигатель будет работать на холостом ходу и работать без нагрузки на чистом Sea Foam Motor Treatment.

Метод очистки канистры топливного фильтра

Топливный фильтр регулярно заменяется.Для более простого обслуживания прогрейте двигатель, а затем выключите его. Осторожно слейте воду из канистры топливного фильтра, избегая перегрева двигателя и горячих поверхностей. Используйте безопасный дренажный поддон или контейнер. Храните топливо вдали от источников тепла.

Во время плановой замены топливного фильтра заполните канистру средством Sea Foam Motor Treatment. После перезапуска двигатель может работать на холостом ходу без нагрузки на чистой Sea Foam. Это простой способ регулярно промывать насос высокого давления и форсунки. Также продуваются зоны сгорания двигателя и верхние цилиндры.Залейте Sea Foam в канистру топливного фильтра, оставив достаточно места для фильтра, чтобы он не пролился. Дайте фильтру пропитаться морской пеной, опуская фильтр на место. Другой подход — установить фильтр без прикрепленной крышки и медленно заполнить канистру морской пеной и пропитать фильтр. Когда канистра заполнится, осторожно прикрепите крышку к фильтру, не повредив фильтр.

Моя техника обслуживания: Заправьте топливную систему и запустите двигатель.Дайте двигателю поработать 60-90 секунд перед выключением. Это позволяет Sea Foam Motor Treatment проходить через насос, систему впрыска и зоны горения. После 20-минутной выдержки перезапустите двигатель. Дайте маслу нормализоваться, затем отправьте грузовик на пробежку с более тяжелым дросселем.

Я меняю моторное масло и фильтр после выполнения этой услуги. При каждой заправке топлива в основной топливный бак добавляется средство Sea Foam Motor Treatment. Вспомогательный топливный бак тоже иногда получает дозу.Хотя никакая очистка или техническое обслуживание не предотвратят износ насоса или форсунки, профилактический уход может продлить срок службы деталей и улучшить как производительность, так и топливную эффективность.

Ford: дизельная форсунка «Stiction»

Модное слово «stiction» («статика» плюс «трение») стало популярным на форумах, посвященных дизельным двигателям. К счастью, это не является серьезной проблемой для Cummins. Этот термин применяется в первую очередь к форсункам дизельного топлива типа HEUI, используемым в двигателях Power Stroke Ford объемом 7,3 и 6,0 литра, построенных Navistar.

Проблемы с заеданием двигателя Ford Power Stroke привели к появлению ряда неоригинальных топливных и картерных присадок. Инжекторы HEUI выиграют от любого из методов очистки инжекторов, которые я использую на своем грузовике. Не менее важным было бы поддержание чистоты компонентов, находящихся под давлением масла HEUI, и сведение к минимуму образования смол в моторном масле, шлама, разрушения масла и проблем статического заряда / трения.

ОЗУ

: краткий обзор форсунок

К счастью для владельцев Ram, топливные форсунки Bosch (от 12- и 24-клапанных двигателей с механическими форсунками до современных соленоидных двигателей HPCR 5.9 и 6.7) не используют моторное масло под давлением для повышения давления топлива. Топливный насос и форсунки Cummins HPCR способны создавать более высокое давление впрыска, чем форсунки Ford HEUI.

Форсунки 1989-2002 гг. С механическим приводом надежны и просты в обслуживании. Точно синхронизированные топливные силы под высоким давлением открывают пружинную противовесную иглу форсунки. Топливо вытекает из форсунки. Хотя внутренние детали могут прилипать, это маловероятно, учитывая, что дизельное топливо обладает определенной смазывающей способностью.Эти механические форсунки обычно выходят из строя из-за чрезмерного использования, поломки или заедания деталей, коррозии и сильной точечной коррозии или утечек. До этого момента они могут получать пользу от периодической промывки.

У этих форсунок капание топлива и снижение давления открытия иглы или форсунки являются признаками слабой пружины, повреждения иглы и форсунки или изношенных седел. Это проявляется во время стендовых испытаний форсунок как утечка, преждевременная подача или подтекание топлива и неправильная форма распыления форсунки. Плохая форма распыления всегда означает неполное распыление топлива.Имейте в виду, что когда любой механический или электромагнитный инжектор перестает правильно распылять топливо, это может привести к серьезному повреждению двигателя. Сюда входит отказ поршня или головки блока цилиндров.

Форсунки с общей топливораспределительной рампой высокого давления (с 2003 г.) используют сверхмощный электромагнит (соленоид) с системой контрольных шаров с пружинной балансировкой. Также имеется сервопоршень и форсунка с пружинной балансировкой. Форсунки полагаются на давление ТНВД высокого давления. Отказ топливной форсунки является результатом механического износа, треснувшего корпуса, точечной насадки, коррозии, короткого замыкания якоря соленоида или проблем с внутренним уплотнением.

Хотя качество топлива часто трудно контролировать, оно может стать важным фактором, когда форсунки выходят из строя. Дизельное топливо со сверхнизким содержанием серы (ULSD) имеет меньшую смазывающую способность и гигроскопично. Дизельное топливо также вытягивает влагу из атмосферы и увлекает ее через топливную систему. Это дополнительная нагрузка на форсунки.
Вода способствует коррозии форсунок, а недостаточная смазывающая способность может привести к повреждению уплотнения. Плохая смазывающая способность топлива также может вызвать дорогостоящие, даже катастрофические повреждения насоса.Качественная фильтрация топлива — лучшая защита от воды. Топливные фильтры Mopar / Cummins NanoNet — ваша лучшая защита.

Метод очистки впрыска топлива SUR & R FIC203

Для более тщательной очистки комплект для очистки системы впрыска топлива SUR & R FIC203 обходит подачу дизельного топлива грузовика. Удаленная очистка канистр пользуется популярностью у ремонтных мастерских, операторов автопарков и домашних механиков. Раз в год я использую комплект SUR & R, на холостом ходу и пропитывая двигатель двумя банками чистой морской пены объемом 16 унций.

SUR & R производит различные инструменты для автосервиса для магазинов и серьезных энтузиастов DIY. В настоящее время компания является дочерней компанией Husky Corporation, производителя промышленных топливных форсунок. Среди множества полезных инструментов и продуктов — наборы для проверки и очистки системы впрыска топлива SUR & R для бензиновых и дизельных двигателей.

Чистый сжатый воздух нагнетает давление в канистру FIC203, подавая топливо так же, как и насос топливного бака OEM. Регулируемый регулятор воздуха удаленной канистры может быть настроен на то же давление, что и насос топливного бака OEM.Двигатель питается напрямую из канистры FIC203, а топливный насос OEM временно отключен. С помощью этой системы избыточный объем топлива возвращается в топливный бак. Любое средство Sea Foam Motor Treatment, возвращающееся в топливный бак, поможет поддерживать чистоту системы впрыска топлива во время движения.

Перед началом этой процедуры двигатель следует прогреть. Используйте подходящий поддон и откройте сливной клапан на корпусе топливного фильтра. Слейте топливо из канистры фильтра. Беречь двигатель от тепла и отсоединить топливопровод от канистры фильтра.

В комплект для очистки впрыска SUR & R FIC203 входит несколько общих переходных шлангов для бензиновых и дизельных двигателей EFI. Показанные дополнительные шланги являются частью комплекта измерителя давления впрыска топлива SUR & R FPT22. Эти шланги охватывают почти все бензиновые двигатели EFI, но работают только на стороне низкого давления системы подачи дизельного топлива Cummins. Этот выносной топливный баллон FIC203 может работать с чистым производственным воздухом или переносным воздушным компрессором.

Заводской электрический топливный насос в баке должен быть отключен для процедуры очистки SUR & R FIC203.Для Ram 2005 года это делается путем снятия предохранителя топливного насоса с блока предохранителей и реле. Доведите двигатель до рабочей температуры и заглушите его перед снятием предохранителя топливного насоса. Убедитесь, что насос не работает при включении ключа.

После отключения топливного насоса или подъемного насоса я отсоединяю топливопровод от канистры топливного фильтра. Правильный переходной шланг FIC203 присоединяется к трубке подачи канистры. К канистру с топливом FIC203 подсоединяется длинный соединительный шланг.Если топливный фильтр нуждается в замене, сделайте это сейчас.

Выберите правильный адаптер FIC203 для канистры фильтра Cummins. Шланг присоединяется с помощью быстроразъемного колена SUR & R и соединительной муфты, а затем проходит к удаленной канистре. Прокладывайте шланг осторожно, вдали от источников тепла и острых краев. Чтобы предотвратить противодавление в системе, топливо может нормально течь из корпуса топливного фильтра обратно по возвратной топливной магистрали.

Канистра SUR & R FIC203 использует магазинный или переносной воздух. Регулятор можно настроить на нормальное давление подъемного насоса.Эта установка также может использоваться для перемещения остановившегося транспортного средства с неработающим подъемным насосом или топливным насосом. Подключите комплект FIC203, следуя инструкциям по промывке.

Портативный компрессор или резервуар для хранения воздуха может служить источником воздуха для удаленного топливного баллона. Когда топливо находится под давлением в этой канистре, запустите двигатель и осторожно переместите автомобиль на небольшое расстояние. Заполненный Sea Foam топливный баллон FIC203 с воздушным давлением установлен на устойчивое давление 11 фунтов на квадратный дюйм. Это имитирует давление питания топливного насоса OEM на холостом ходу без нагрузки.

При заправке топливом от комплекта FIC203 и запуске прогретый двигатель может работать на холостом ходу более минуты на чистой Sea Foam до появления признаков низкого уровня топлива. Когда двигатель работает на холостом ходу в режиме Sea Foam Motor Treatment, излишки топлива возвращаются в топливный бак.

Запустите двигатель. Когда канистра Sea Foam почти пуста, двигатель на холостом ходу начинает становиться шероховатым. Выключите ключ до того, как канистра с горючим станет сухой или двигатель не заглохнет. Это особенно важно на более ранних двигателях с механическими топливными форсунками.Работа двигателя всухую может потребовать удаления воздуха из линии форсунки для перезапуска.

К настоящему времени чистая пена Sea Foam прошла через насос высокого давления, форсунки и зоны сгорания. Sea Foam рекомендует замачивать форсунки и верхнюю часть двигателя в течение двадцати минут. Это можно сделать, заправляя канистру FIC203 второй банкой средства Sea Foam Motor Treatment. После прогрева перезапустите двигатель. Выключите двигатель, пока вторая канистра Sea Foam не станет почти пустой. Опять же, обратите внимание на первые признаки низкого запаса топлива.Прежде чем двигатель перестанет хватать топлива и полностью заглохнет, выключите ключ.

Отсоедините канистру, шланг и адаптер FIC203. Подсоедините OEM топливопровод. Я устанавливаю новую пластиковую соединительную муфту при повторном подсоединении линии подачи к канистре топливного фильтра OEM. Это дешевая страховка от утечки топлива.

Обязательно поверните и полностью установите удерживающий зажим в муфту, прежде чем надевать муфту на трубу. Если зажим правильно выровнен, соединитель шланга встанет на место с небольшим сопротивлением.Применение силы к соединительной муфте приведет к утечке или повреждению дорогостоящих заводских шлангов и труб. Цель состоит в том, чтобы правильно установить фиксирующий зажим внутри муфты.

Трубопровод подачи топлива от топливного бака OEM присоединяется к трубке на корпусе топливного фильтра. В этом 3/8-дюймовом шланговом фитинге на конце шлангового соединителя используется синий фиксатор. По цене 2 доллара за клип, это набор из пяти клипов Dorman 800-498, доступный на сайте Amazon.com. Тщательно выровняйте и установите зажим в муфту перед тем, как задвинуть шланг на место.Слушайте щелчок.

Установите предохранитель топливного насоса в блок предохранителей. Перед запуском двигателя заправьте топливную систему, чтобы подать топливо из бака в канистру и выпустить воздух из питающих магистралей. На моем грузовике (2005 г.в.) с топливным электронасосом в баке заправить систему подачи топлива несложно. Здесь хорошо работает метод отбойного ключа: 1) осторожно переместите ключ в положение кривошипа ровно настолько, чтобы слегка повернуть коленчатый вал, не позволяя двигателю запуститься; 2) отпустите ключ в положение ON, и топливный насос поработает на двадцать пять секунд; 3) выключите ключ, затем снова включите его и осторожно переместите ключ в положение кривошипа; 4) снова отпустить ключ в положение ON.

Каждый раз, когда вы выполняете этот цикл, ударный метод запускает топливный насос низкого давления без запуска двигателя. После заправки попробуйте запустить двигатель. Если он не запускается, выключите ключ и подождите не менее пяти секунд. Повторяйте процесс заливки до тех пор, пока из топливопроводов не будет удалено достаточное количество воздуха.

При запуске двигателя он может немного поработать. Как только двигатель достигнет нормального давления масла и стабилизируется, дайте грузовику хорошо поработать с более тяжелой дроссельной заслонкой. Скорее всего, загорится лампа MIL / Check Engine.Без паники. Этот диагностический код неисправности (DTC) вызван работой двигателя с удаленным предохранителем топливного насоса во время процесса очистки FIC203.

После запуска двигателя с извлеченным предохранителем топливного насоса индикатор проверки двигателя должен погаснуть. Когда система работает на топливном насосе OEM, простой считыватель кода или диагностический прибор может отобразить сохраненный код, например этот P0628. Если у вас нет сканирующего прибора или считывающего устройства, AutoZone и другие розничные магазины запчастей бесплатно отсканируют и очистят коды.Harbour Freight продает недорогой считыватель кода, который может очистить код. После очистки кода лампа Check Engine не горит.

Благодаря этой программе профилактического обслуживания мой грузовик был надежным, а расходы были сведены к минимуму. Это неплохо для пятнадцатилетнего грузовика.

Для получения более подробной информации о Sea Foam Motor Treatment:
https://seafoamsales.com

Для получения дополнительной информации о SUR & R Tools:
https://surrauto.com

Моисей Людель
www.4WDmechanix.com
Устройство записи TDR

Примечание TDR: в первые дни May Madness был семинар, на котором Бетонный Ковбой (я) имел оживленную дискуссию с Чуваком из ранчо (Джон Холмс). Подшучивание над тем, как это делать и как делать то, было живым и интересным. Итог (и): существует несколько способов обслуживания грузовика, и мы оба хотели, чтобы наши автомобили были наилучшими.

По сей день Concrete Cowboy заказывает грузовик Tradesman и тратит бесчисленное количество часов (и долларов) на изготовление отделки Laramie, которую чувак с ранчо заказывает прямо с завода.

Как это связано с историей «Дальнего пути»? Concrete Cowboy никогда не занимался обслуживанием или чисткой инжектора / топливной системы. С другой стороны, Моисей чистит инжектор раз в год.

Ваш грузовик, ваш выбор: писатели стараются подвести вас к обеим сторонам.

Эта статья впервые появилась в TDR Issue 108, май / июнь / июль 2020 г.

ТОПЛИВНЫЙ ИНЖЕКТОР — Magel, Hans-christoph

Корпус форсунки, который включает в себя камеру давления, из которой топливо под высоким давлением впрыскивается в камеру сгорания камеры внутреннего сгорания, когда давление в камере управления сбрасывается в камеру сброса давления с помощью устройства регулирующего клапана.

Для подачи топлива в дизельные двигатели с прямым впрыском используются системы впрыска топлива с регулируемым ходом, в которых давление впрыска может быть адаптировано к нагрузке и частоте вращения двигателя.

Целью изобретения является создание топливной форсунки с определяющими характеристиками преамбулы пункта 1 , которая имеет длительный срок службы даже при высоких давлениях впрыска.

В топливном инжекторе, имеющем корпус инжектора, который включает в себя камеру давления, из которой топливо под высоким давлением впрыскивается в камеру сгорания камеры внутреннего сгорания, когда давление в камере управления сбрасывается в камеру сброса давления с помощью В устройстве с регулирующим клапаном эта задача достигается за счет того, что инжектор имеет линию подачи низкого давления, которая соединена с обратной магистралью низкого давления через промывочный канал, который проходит через камеру сброса давления.Промывочный канал можно использовать для охлаждения критических по температуре участков форсунки в камере сброса давления. Это позволяет реализовать более высокое давление впрыска, чем с обычными инжекторами.

Предпочтительный примерный вариант топливной форсунки отличается тем, что путь промывки проходит вдоль или мимо частей устройства регулирующего клапана и / или привода. Для достижения чрезвычайно высоких давлений впрыска топливные форсунки могут быть выполнены в конструкциях с уменьшенными или исключающими утечки за счет исключения ступени низкого давления.Это позволяет значительно уменьшить количество возврата форсунки. По сути, регулирующее количество сервоконтура остается, но допускает очень высокие температуры, потому что регулирующее количество высвобождается из давления в системе через выпускной дроссель. В контексте настоящего изобретения оказалось, что, в частности, в конструкциях инжекторов, в которых устройство регулирующего клапана и связанный с ним исполнительный механизм расположены в головке инжектора, температура в области головки превышает допустимый диапазон.В области головки теплоотвод через корпус форсунки невелик. Это сокращает срок службы приводов, таких как соленоидные приводы или пьезоэлектрические приводы. Промывочный канал в соответствии с изобретением позволяет выборочно охлаждать, по меньшей мере, частично, критичные к температуре части устройства регулирующего клапана и / или привода.

Другой предпочтительный примерный вариант топливной форсунки отличается тем, что линия подачи низкого давления и возврат низкого давления соединены с концом корпуса форсунки, ориентированным от камеры сгорания.Конец корпуса инжектора, ориентированный от камеры сгорания, также называется головкой инжектора. В топливном инжекторе согласно изобретению устройство регулирующего клапана и / или исполнительный механизм предпочтительно расположены в головке инжектора.

Другой предпочтительный примерный вариант топливной форсунки отличается тем, что камера управления и камера сброса давления соединены друг с другом через соединительный трубопровод, который проходит через компонент клапана, вдоль которого или мимо которого проходит промывочный канал.Запорный элемент устройства регулирующего клапана может закрывать соединительный трубопровод.

Другой предпочтительный примерный вариант топливной форсунки отличается тем, что соединительный канал в клапанном компоненте имеет выпускной дроссель, а путь промывки проходит вдоль или за область клапанного компонента, в которой расположен выпускной дроссель. Когда устройство регулирующего клапана открывается, выпускной дроссель выпускает регулирующее количество в камеру сброса давления.

Другой предпочтительный примерный вариант топливного инжектора отличается тем, что канал для промывки проходит вдоль или за горловиной области, в которой соединительный трубопровод входит в камеру сброса давления.Это дает то преимущество, что топливо, нагретое с помощью выпускного дросселя, сразу же смешивается с холодным топливом.

Другой предпочтительный примерный вариант топливного инжектора отличается тем, что камера сброса давления соединена с камерой исполнительного механизма, содержащей исполнительный механизм, вдоль которого или мимо которого проходит промывочный канал. Привод предпочтительно представляет собой якорь электромагнитного клапана, который взаимодействует с электромагнитом устройства регулирующего клапана. Однако исполнительный механизм может также быть пьезоэлектрическим исполнительным механизмом.

Другой предпочтительный примерный вариант топливной форсунки отличается тем, что привод прикреплен к игле клапана, вдоль которой или мимо которой проходит путь промывки. Это позволяет легко охлаждать иглу клапана.

Другой предпочтительный пример выполнения топливного инжектора отличается тем, что игла клапана имеет прикрепленный к ней запорный элемент, вдоль которого или мимо которого проходит промывочный канал. Закрывающий элемент используется для закрытия и выборочного открытия соединительного канала.

Другие преимущества, особенности и детали изобретения вытекают из следующего описания, в котором примерный вариант осуществления подробно описан вместе с чертежом.

На прилагаемом чертеже показан схематический продольный разрез топливной форсунки согласно изобретению.

На прилагаемом чертеже показан схематический продольный разрез топливной форсунки 1 . В топливную форсунку 1 подается топливо под высоким давлением из резервуара высокого давления или, точнее, из источника топлива высокого давления 2 .Подающая линия 3 соединяет топливную форсунку 1 с резервуаром высокого давления 2 . Внутри топливной форсунки 1 подводящая линия 3 проходит в соединительную камеру высокого давления 4 , которая заключена в корпус форсунки 6 .

Корпус форсунки 6 включает корпус форсунки 7 и корпус форсунки 8 , снабженный центральным направляющим отверстием 9 . Игла сопла 10, направляется так, что она может двигаться вперед и назад в направляющем отверстии 9 .Игла сопла 10 имеет наконечник 11 , который открывает или закрывает соединение потока между впрыскивающими отверстиями 12 , 13 и камерой давления 15 , когда игла сопла 10 перемещается от места сгорания или по направлению к нему. камера.

Игла сопла 10 имеет плечо давления 14 , образованное на нем, которая находится в напорной камере 15 . Игла 10 форсунки также снабжена плоскими участками 17 , 18 , которые позволяют топливу проходить из соединительной камеры высокого давления 4 в камеру давления 15 .

Конец иглы форсунки 10 , ориентированный в сторону от камеры сгорания, ограничивает камеру управления 22 , которая соединена с соединительной камерой высокого давления 4 через соединительный трубопровод 24 , снабженный входом дроссель. Соединительный трубопровод 24 с впускным дросселем служит для заполнения камеры управления 22 топливом под высоким давлением. Камера управления , 22, углублена в компонент клапана , 26, , который может состоять из одной или нескольких частей.Соединительный канал 24 проходит через часть компонента клапана 26 . Другой соединительный канал 29 , который оборудован выпускным дросселем 30 , проходит через компонент клапана 26 из камеры управления 22 в камеру сброса давления 28 . Горловина соединительного канала , 29, может быть закрыта с помощью закрывающего элемента 32, , который связан с устройством регулирующего клапана , 34, .Устройство управляющего клапана , 34, служит для управления открытием иглы сопла 10, .

Запорный элемент 32 расположен на конце камеры сгорания иглы клапана 36 , которая прикреплена к приводу 38 . Привод , 38, представляет собой якорь, который взаимодействует с катушкой 39 электромагнита 40 . Якорь , 38, подвергается предварительному напряжению с помощью возвратной пружины 42 , так что запорный элемент 32 закрывает соединительный канал 29 , снабженный выпускным дросселем 30 .Если на катушку , 39, подается ток, то электромагнит , 40, притягивает якорь , 38, , так что закрывающий элемент 32 , который в данном случае выполнен в форме шара, поднимается от связанного с ним седло и открывает соединительный трубопровод 29, , снабженный выпускным дросселем 30 . Топливо под высоким давлением в камере управления 22 затем выпускается в камеру сброса давления 28 .

Регулирующее клапанное устройство 34 с якорем 38 размещено на конце 44 топливной форсунки 1 , ориентированном от камеры сгорания, которая также называется головкой форсунки или головкой корпуса форсунки. 44 . В обычных топливных форсунках камера сброса давления , 28, соединена с топливным баком через возвратную линию. Согласно существенному аспекту изобретения проблема температуры решается посредством предлагаемого охлаждения критических по температуре областей в головке 44 инжектора с помощью контура низкого давления системы впрыска.Для этого топливо на стороне низкого давления подается в форсунку 1 , промывается через форсунку 1 , а затем возвращается обратно в возврат. Это позволяет охлаждать критические области, в частности головку инжектора , 44, , с помощью регулирующего клапана , 34, . В этом случае насос низкого давления может передавать топливо в контуре последовательно через все форсунки системы впрыска, чтобы уменьшить сложность прокладки трубопроводов.В качестве альтернативы каждый инжектор может быть оборудован подающей и обратной магистралью.

В форме охлаждающего потока, который также называется потоком для промывки или промывочным каналом, топливо низкого давления подается в головку инжектора 44 по линии низкого давления 45 . Топливо низкого давления проходит в камеру сброса давления 28 через отверстия 47 , 48 . Охлаждающий поток или промывочный канал выполнен таким образом, что критические места на клапанном компоненте , 26, охлаждаются, в частности области, в которых размещается выпускной дроссель , 30, .Кроме того, охлаждающий поток или промывочный канал проходит за горловину соединительного трубопровода , 29, , в камеру сброса давления , 28, . Это дает то преимущество, что топливо, нагретое с помощью выпускного дросселя , 30, , немедленно смешивается с холодным топливом.

Охлаждающий поток или путь промывки проходит через другое сквозное отверстие 50 из камеры сброса давления 28 в камеру якоря 52 , в которой находится якорь 38 .Из камеры якоря 52 охлаждающий поток проходит в возврат низкого давления 56 через камеру возвратной пружины 54 , которая содержит возвратную пружину 42 .

Движение открывания и закрывания иглы сопла 10 контролируется устройством регулирующего клапана 34 . Связанное управление с дросселями в соединительных трубопроводах 24 и 29 также называется сервоуправлением. Когда устройство регулирующего клапана , 34, открывается, нагретое топливо вытекает из камеры управления 22 через соединительный трубопровод 29 и выпускной дроссель 30 в камеру сброса давления 28 .Нагретое топливо смешивается с охлаждающим потоком в камере сброса давления 28 .

В контексте настоящего изобретения выражение «низкое давление» понимается как означающее давление, значительно более низкое, чем высокое давление, которое создается источником топлива высокого давления 2 и преобладает в соединении высокого давления.
