Приора распиновка магнитолы: Устанавливаем магнитолу в Приору. Начало — ENGINE START

Установка 2 Дин магнитолы в Приору: схема подключения

Установка 2-Дин-магнитолы в Приору осуществляется в штатное или доработанное монтажное гнездо, расположенное в центральной части приборной панели. Автомашина оснащена штатной проводкой для коммутации к бортовой сети и динамикам, что упрощает процедуру монтажа головного устройства.

Схема подключения

Заводская схема подключения не предусматривает подачу положительного питания через контактные пластины замка зажигания (кабель красного цвета). Для обеспечения корректной работы устройства необходимо вывести дополнительный кабель от цепи, которая находится под напряжением только при включении зажигания. Магистраль должна защищаться предохранителем, имеющим номинал не менее 15 А (например, цепь прикуривателя).

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Дополнительный сигнал, обеспечивающий сохранность настроек на стоящем автомобиле, подается при помощи провода с желтым изолятором. Кабель выведен к цепи, подключенной к плюсовой клемме батареи. Также в цепи питания имеется заземление. Кабели питания и динамиков выведены в панель приборов, для подсоединения головного устройства потребуется переходник стандарта ISO.

Как установить само устройство

Установка магнитолы в Приору производится в штатное гнездо, рассчитанное на монтаж обоймы стандарта 1 Дин. Металлическая шахта вставляется в прямоугольное отверстие, а затем крепится при помощи металлических усиков, которые отгибаются отверткой. Затем владелец подключает кабели и антенну, а затем устанавливает корпус головного устройства в шахту до момента срабатывания боковых пружинных фиксаторов. Монтажные работы завершаются установкой декоративной пластиковой рамки и фронтальной панели, затем производится тестирование оборудования.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Для встраивания в Lada Priora 2-Din-магнитолы потребуется доработать конструкцию автомобиля:

1. Снять аккумулятор с автомобиля, а затем аккуратно отделить пластиковую крышку с воздушными каналами, находящуюся в центре приборной панели. Деталь удерживается пластиковыми клипсами, для снятия используется монтажная лопатка. Вместе с крышкой извлекаются соединительные кабели, которые прикреплены к задней части крышки.
2. Отсоединить штекеры от фиксирующих площадок (расположены на тыловой стороне ящика для мелких предметов), а затем подсоединить переходник для мультимедийного проигрывателя.
3. Подключить переходник к магнитоле и вывести дополнительный шнур питания (для провода красного цвета).
4. Восстановить питание бортовой сети автомашины и проверить корректность работы дополнительного оборудования при разных положениях ключа в замке.
5. Вырезать окно в пластиковой накладке, соответствующее габаритам корпуса мультимедийного центра. Для резки используется ножовка по металлу, кромки дорабатываются при помощи напильника.
6. Вставить металлическую обойму, которая фиксируется отгибанием треугольных усиков.
7. Установить накладку на штатное место, проведя жгут проводки через монтажную шахту в салон машины. Если на машине отсутствует антенна, то необходимо смонтировать устройство и проложить отдельный коаксиальный кабель. Шнур проводится через верхнюю часть салона под накладками стоек и обшивку потолка. Прокладывать кабель по полу салона не рекомендуется, поскольку пассажиры будут задевать проводку ногами.
8. Если в конструкции головного устройства используется тыловой разъем USB, то штекер может быть установлен в перчаточном ящике или на поверхности центральной консоли.
9. Установить на место все снятые детали, а затем проверить работу магнитолы.

Если планируется замена штатной магнитолы в машине Приора 2 (выпуск после 2003 года), то производится снятие чехла рычага переключения скоростей, что позволит отвернуть шурупы крепления накладки (дополнительные винты находятся в нише подстаканника). Центральная крышка крепится винтами, расположенными под заглушкой гнезда магнитолы, блоком переключателей и нишей подстаканника. После снятия штатного пластикового кармана необходимо закрепить монтажную шахту проигрывателя к каркасу панели, кабель антенны вытягивается из ниши под бардачком.

Полезные советы

Поскольку в машинах Lada Priora замок зажигания не управляет питанием магнитолы, то допускается установка ручного выключателя. Кабель питания, оснащенный изолятором красного цвета, подключается к кнопке, которая крепится на панели приборов или центральной консоли. Если монтируется 2-Дин-устройство с поддержкой камеры заднего вида, то корпус с объективом устанавливается на ручку крышки багажного отделения.

Кабель проводится через отверстие в плафоне подсветки номерного знака. Настройка положения видеокамеры производится при помощи гибкого металлического кронштейна или прокладок. Оборудование подключается к бортовой сети через фонари заднего хода, изображение выводится только при движении машины задним ходом.

Подключение усилителя к штатной магнитоле приора

Многие владельцы приоры при подключении усилителей и сабвуфера сталкиваются с отсутствием информации по распиновке контактов штатной магнитолы.

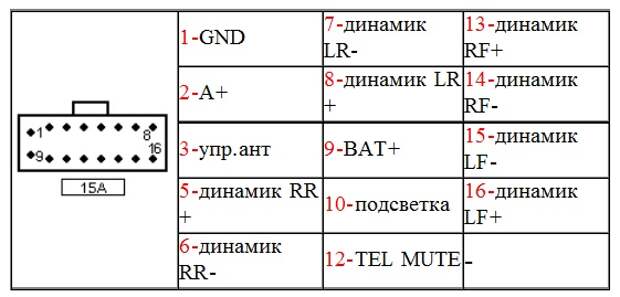

Распиновка контактов штатной магнитолы приоры

A	B	C
1-SCV	1-Динамик RR+	1-Линейный выход LR	11-AUX IN
2-TEL MUTE	2-Динамик RR-	2-Линейный выход RR	12-AUX GND
3-Динамик RF+	3-GND линейных выходов	13-CD BUS *
4-BAT+	4-Динамик RF-	4-Линейный выход LF	14-
5-Упр. ант.	5-Динамик LF+	5-Линейный выход RF	15-CD BUS GND *
6-Подсветка	6-Динамик LF-	6-12V	16-A+ CD *
7-A+	7-Динамик LR+	7-RXD	17-U+ CD *
8-GND	8-Динамик LR-	8-TXD	18-CD-NF GND *
9-GND	19-CD-NF LEFT *
10-Линейный выход на сабвуфер	20-CD-NF RIGHT *

* Контакты 13-20 разъема «С» используются для подключения CD Changer’а

Можно, и не только по силовым проводам, так как на унифицированном разъеме головного устройства есть линейные выходы, предназначенные для этого. Другое дело, что они не являются привычными для всех гнездами под так называемые «Тюльпаны».

Но разъемы такого исполнения применяются на многих иномарках, допустим BMW…

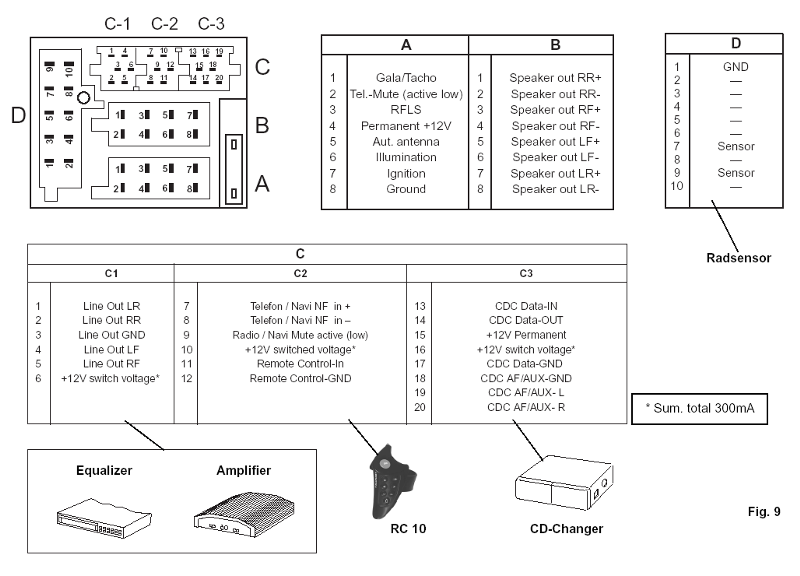

Ниже рисунок распиновок этих разъемов.

К сожалению сабовый выход не реализован, как не реализовано и управление им.

Но это не является глобальной проблемой, так как имеющиеся выходы можно использоватьи для этих целей.

При использовании контакта №3 — GND линейных выходов возможно появление фона на выходе усилителя при работающем двигателе. В этом случае просто не ставьте провода экранов линейных проводов на этот контакт, а закрепите их на минус или корпус магнитолы и фон пропадет…

Надо отметить, что первый вариант головного устройства автомобиля Приора был гораздо скромнее и по функционалу и по характеристикам и по дизайну. Фото ниже:

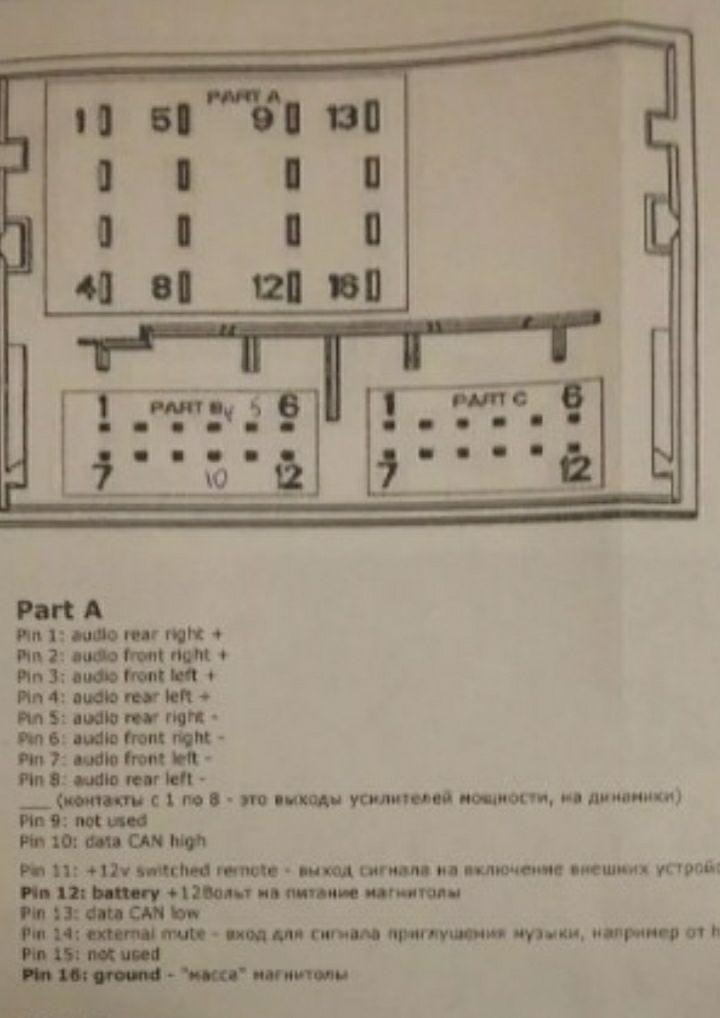

Для тех, кто ищет спецификацию разъемов следующее фото:

Инструкция на автомобиль и соответственно внутри нее на магнитолу открыть здесь…

28 комментариев к статье:

Можно ли к штатной магнитоле Приоры подключить усилитель?

Да можно,я на свою поставил буфер и усилок

Спасибо огромное! Очень полезная информация, но не совсем исчерпывающая… СПАСИТЕ-ПОМОГИТЕ. нужно определить AUX большинство людей в инете интересуются выходами, а вот входами нет… из таблички я понял, что AUX в колодке С это 11,12 -контакты… а как же второй канал AUXa. Нужно же чтобы было AUX(L), AUX(R) и AUX(GND)… Помогите разобраться умоляю! И как называется этот разъём С.

К сожалению информации по входам пока не имеем, не было необходимости, но задача ясна… Если это действительно актуально, после праздников «протестим» и результаты положим на сайт…

К сожалению информации по входам пока не имеем, не было необходимости, но задача ясна… Если это действительно актуально, после праздников «протестим» и результаты положим на сайт…

Буду очень благодарен… сегодня сам попробую протестировать, весь день копался в инете и понял, что можно попробовать подключить через отсек для CD-ченджера…т.е. в 18,19,20… как попробую отпишусь…

Пробовал поразному подключить AUX, не получилось.Может кто смог подключить, напишитеИ ещё один вопрос, если получилось подключить, то как перевести магнитолу на воспроизведение с AUX?

Просьба простить, вопрос был задан, но ответ забыли положить сразу. Итак, речь о магнитоле второй версии, с картой памяти. AUX есть и он предназначен для входа навигационного устройства, включается кнопкой MODE до появления надписи — NAVI. Входы AUX: 9 — масса, 8 и 7 вход правого и левого канала…

А как быть с магнитолой первой версии, где нет карты памяти?Можно ли реализовать такой вход? (Вставив разъёмы или припаяв в определённых местах)На некоторых форумах пишут что третий разъём не припаян к плате, поэтому подключить не получится.

Павел П 03.08.2012 15:24
Цитирую DEN:
А как быть с магнитолой первой версии, где нет карты памяти?
Можно ли реализовать такой вход? (Вставив разъёмы или припаяв в определённых местах)
На некоторых форумах пишут что третий разъём не припаян к плате, поэтому подключить не получится.

Вы знаете аот у меня магнитола без карты памяти вроде как первой версии, с цифровыми кнопками от 1-6. Но есть режим «NAVI» включал его и пробовал подать сигнал на разные ножки.. в итоге ничего не получилось. Кстати когда включаешь режим «NAVI» в динамиках шипит. А это значит, что всё таки выходные каскады включены и задействованы.

А у меня режима «NAVI» нет. только три режима: радио, CD и USB.машина 2011 года, тогда только начали их ставить, но будим пробовать. Если получится, напишу.

Подскажите а REM провод куда вставлять на магнитолу?

Только этот выход какой-то м-к сделал с плавным нарастанием напряжения от 0 до 12 вольт, при включении усилителя из за этого в акустике непонятный шум идет, как от этого избавиться?

подключил как у вас написано, все работает супер. Спасибо. А электрики у официального диллера сказали что без разветвителя ни как, и попросили 3000р. за подключение

Рад за вас! Удачи… Спасибо за комментарий! Люди стали так ленивы на слова благодарности

Доброго времени суток! Пытался увеличеть количество линейных выходов переходником Mini ISO=> Line OUT, но при подключение через данный переходник усилителя — динамики молчат! P/S Установлена штатная магнитола как на фотонрафии выше (приора люкс+, 2010 года выпуска)

Честно говоря, с такой ситуацией не встречались. Хотя обсуждения в сети такой проблемы встречали. Видимо такие аппараты все-таки попадаются. Не знаю что подсказать. Извините…

Administrator, спасибо за ответ! Сегодня разобрал штатную магнитолу и ужаснулся! Схема Колодки «С» не пропаяная! Просто ужас! Недоделанная магнитола одним словом!Теперь, конечно же главная проблема, узнать, куда припоять эти 6 проводов на главную схему магнитолы, чтобы всё же заработал Mini ISO

Вы молодец! Разобрать магнитолу — на такое не всякий решится… Уважаю! Сообщайте чем закончатся эксперименты, будет интересно всем.

Ребят подскажите как избавится от нарастающего паразитного свиста в колонках после подключения к усилителю

Один из вариантов решения проблемы, который часто помогает — экраны, то есть оплетки линейных проводов подключить на минус (массу) под центральной консолью, возле магнитолы.

Подскажите пожалуйста. Что значит оплетки проводов подключить на массу? Как это сделать? Всех четырех линейников?

В моем варинте магнитола 2170-7900010 ACR-225SA П. О.0 B15 + усилитель NRG CAFS -4450 + Шнур RCA MYSTERY ( подключен по двум каналам у магнитолы только два выхода на усилитель пробовал подключать через переходник как на сайте купил за 450 р Не работает)) Подключение на столе (все — тему запустил на столе от трансформаторного блока питания у блока выход 20А) и при отключение магнитолы сначала идет свист потом громкий щелчок в колонках .

Проверяйте, как ведет себя на магнитоле выход «REMOTE», провод, которым Вы запускаете усилитель. Дело в том, что потенциал на этом проводе появляется не скачкообразно, а плавно, от нуля до напряжения в бортовой сети. Поэтому и появляется шум и щелчки в акустике. Попробуйте этот выход нагрузить обыкновенным автомобильным реле, а вот контактами реле уже подавайте питание на включение усилителя.

Спасибо за совет ! А как схематический -будет выглядеть ?Насколько понял подключить 4ех канальный усилитель Неполучится !

Да почему Вы так решили? Какое вообще имеет значение количество выходов? Сколько раз уже Георгий будет Вам объяснять одну простую истину — нет на магнитоле 4-х каналов. Ну нет и все! Тыловые каналы — это точная копия фронтальных каналов. И единственная радость от них — это возможность пользоваться настройкой «FADER», то есть делать громче тыл или фронт. Ну и соответственно, если на магнитоле есть линейные выходы на саб, то естественно есть возможность настройки этих выходов на головном устройстве (частота среза и возможно фаза). Но вряд ли вы будете ими постоянно пользоваться. Наигравшись вдоволь, скорее всего, выставите потом так, как Вам нравится и больше в настройки не полезете. И Смысл в этом обилии линейных выходов? Имеется в виду смысл для Вас, как для конечного пользователя. Установщикам естественно удобнее оперировать полноценным набором линейных выходов, то есть 3 пары. Но для Вас это не имеет никакого значения. Имеете всего одну пару? Ну и что? Пусть у установщиков голова болит по этому поводу. Хоть 10 канальный усилитель ставьте. Разветвителями. Единственное, что Вам не будет доступно — это оперативное управление тылом или фронтом, ну или сабом, если пару выходов усилителя Вы планируете на саб, так как выхода всего два. Вот и вся разница. А зачем Вам это управление? Отстроите усилитель один раз так, как Вам надо и наслаждайтесь.

Большое Спасибо за ответ !

Привет народ. Подключение усилка с сабом к штатной голове приоры намного проще чем вы думаете. не надо ни каких штекеров покупать и мучатся с доставанием головы я сделал намного проще купил конвертер линейного выхода(цена вопроса 360р.)на нем 4 разьема под провода от задних колонок!лично я просто сделал врезку в эти провода и вывел на конвертер!Всё линейники готовы!!вместе с силовыми проводами мне всё обошлось в 1000р.Бабахает очень даже хорошо. если кому-нибудь интересно конвертер покупал в авто аудио центре на большакова екатеринбург!!Всем удачи)))

Здравствуйте. Подключил усилитель через тюльпаны к штатной голове второго поколения. При заведенном двигателе сильно фонит в колонках. Как исправить это? Заранее спасибо!

Панель отправки комментариев

Отменить комментарий

Авторизуйтесь используя свой аккаунт в социальных сетях Войти чтобы оставить комментарий.

Подключаем штатную магнитолу Калины 2 люкс, к усилителю и сабвуферу.

Общий план действия подключения усилителя к ММС:

1. Протягиваем красный провод до усилителя от аккумулятора. Рядом с аккумулятором подключаем предохранитель (пред-колбу).

2. Подключаем минус, «массу» (чёрный провод) на кузов и на усилитель.

3. Сабвуфер и динамики подключаем к усилителю.

4. Снимаем приборную консоль (где установленна магнитола). Снять ммс.

5. Протягиваем и подключаем акустические провода от усилителя к магнитоле с помощью разъема mini-ISO. (Штатные провода не пойдут)

А теперь более подробно по 4 и 5 пункту:

Первым делом необходимо снять нижнею часть, где расположена система управления климата, желательно использовать «пластиковую карточку». После ее снятия мы увидим 2 шурупа которые держат консоль, откручиваем их снимаем приборную консоль, можно слегка потянуть за козырек дисплея, магнитола так же закреплена на два самореза с двух сторон. Доступ к задней части ммс открыт.

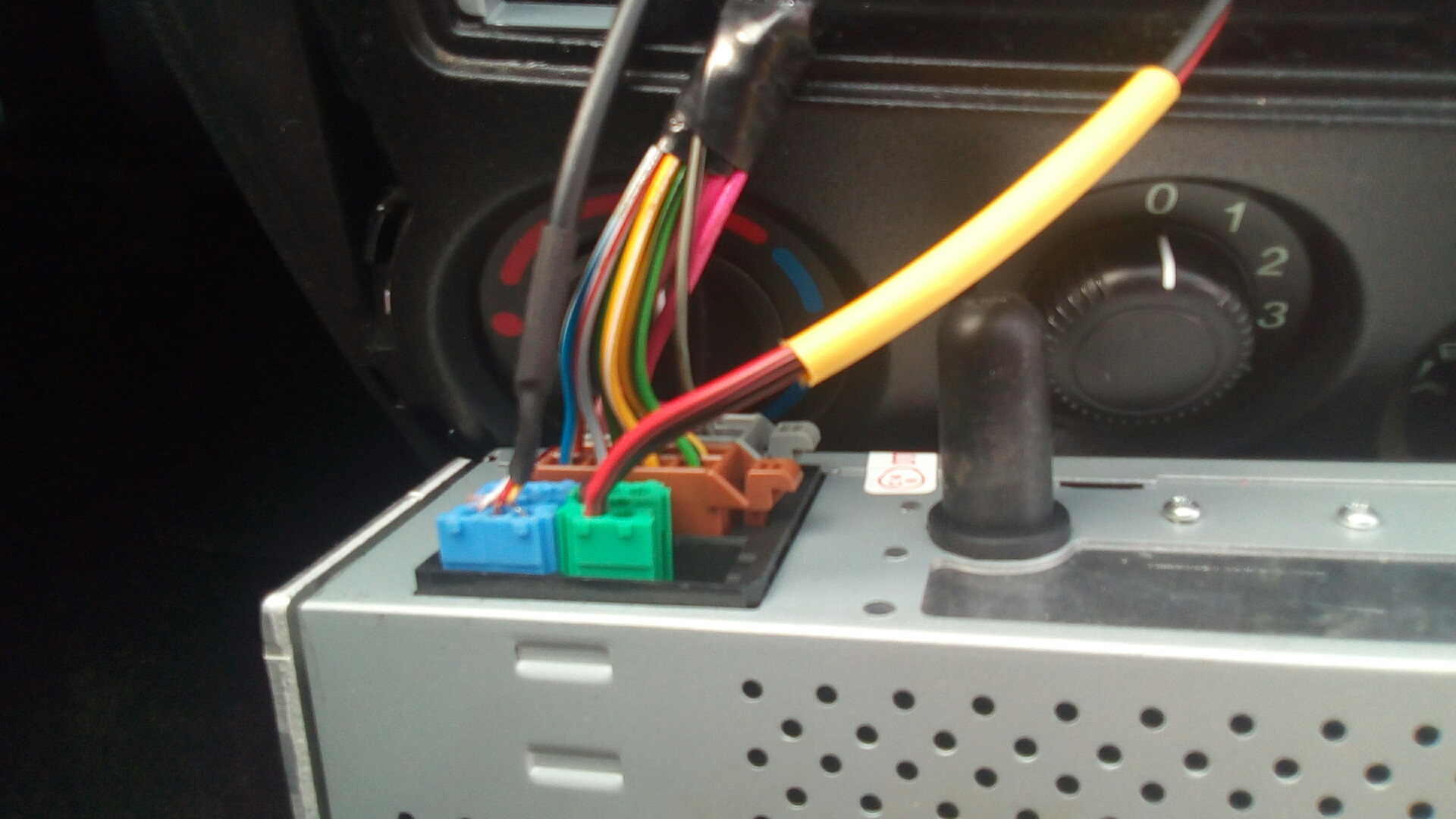

Подключаем провода к магнитоле:

Нам понадобится переходник mini iso. Синий и зеленые штекера на своих местах, их не трогаем, рядом в желтую ячейку подсоединяем переходник mini iso.

Силовой кабель на плюс к акб с предохранителем

Рядом с аккумулятором подключаем предохранитель (пред-колбу)

Далее собираем обратно.

Аккуратно в обратном порядке складываем и собираем, старайтесь не затронуть остальные провода которые функционируют с дисплеем и не забудьте подсоединить обратно датчик света и аварийную сигнализацию с внутренней стороны консоли, если Вы их отсоединяли для удобства доступа, ну и вот Вам результат 2х часовой работы.

Как правильно выбрать и какой сабвуфер смотрите тут.

Подключение магнитолы с установкой своими руками в машину (распиновка ISO и mini ISO разъема аудиосистемы)

  Наш автомобиль может поменять за свою жизнь не одну стерео систему, в следствии того, что она может морально устареть или у хозяина появятся более высокие требования к звуку в автомобиле. Возможно в Вашем автомобиле даже и нет магнитолы… В общем, случаев и вариаций может быть великое множество! Именно в этих случаях Вам и будет полезна и необходима информация по установке и подключению магнитолы на автомобиль. Особенно если вы решите сделать все своими руками. Кроме того, это статья и для тех случаев, когда  магнитола была установлена ранее, (например, прежним хозяином), но в последствии история и пути установки так запутались, что из окошка под магнитолу торчит только связка разноцветных проводов, с которой трудно совладать не обладая определенными знаниями. Итак, в нашей статье приведены типовые решения по установке и подключению магнитолы. Также вы можете найти информацию и по переходным штекерам, для подключения магнитол в машинах различных марок автомобилей.

Какой размерности бывают магнитолы используемые для установки, подключения

  Сами по себе магнитолы бывают, если выражаться русским языком, формата одноблочные и двухблочные (однодиновые и двухдиновые). Первоначально наибольшее распространение получили автомагнитолы стандарта 1DIN (одноблочные). Однако всем надо комфорта и большой экран. В итоге 2 DIN потихоньку выдавливают из нашей жизни 1DIN магнитолы.
 Многие европейские производители автомобилей до сих пор предлагают нишу именно размеров 1DIN. Это Renault, Citroen… А вот американские и японские, а вместе с ними и корейские автомобили имеют с завода большую по высоте нишу для установки. То есть 2DIN.

 Также и с ростом доступности и востребованности продуктов мультимедиа, формат 2DIN магнитол явно более перспективный. Сами взгляните, что вам кажется лучше?

 При вопросе о том, какую из этих магнитол выбрать для установки, необходимо исходить из условий возможности механического монтажа такой магнитолы в панели приборов машины, а также из ваших предпочтений. Мы лишь дадим свои рекомендации, в другой нашей статье «Какую выбрать магнитолу в машину».
 Также встречаются и штатные устройства применяемые для конкретной модели автомобиля. Они часто имеют уникальную форму корпуса, что не позволяет установит их на другую машину. Как пример установки магнитолы с уникальным корпусом можно посмотреть в статье «Снятие установка магнитолы в автомобиле Toyota Corolla 150». Такие магнитолы имеют и свой оригинальный штекер для подключения.
 Однако есть и ходовые магнитолы. То есть, с которыми не возникает трудностей. Скажем такая магнитола «Установка магнитолы в Ладу Гранта своими руками».

Вы конечно спросите, так чем особенным отличается магнитола для конкретной модели машины и магнитола «универсальная»!? Все просто! Большинство магнитол «универсального» исполнения имеют стандартное подключение по ISO. То есть штекеры ISO и mini ISO.

Вот именно о них далее.

Разъемы ISO как основа для подключения большинства магнитолы

 Итак, мы поняли, что магнитола может отличаться не только по внешнему виду, но и по применяемым для ее подключения разъемам. В случае если это уникальные штатные магнитолы, то наверняка к ним потребуется свой штекер и своя распиновка. Если же это магнитола купленная для неопределенной модели машины, то в ней почти наверняка есть подключение через штекеры ISO.

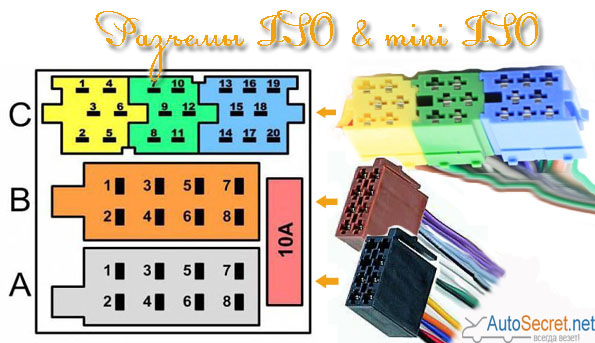

Так что это за такие «всемогущие» разъемы  ISO? Выглядят они таким вот образом, если смотреть на заднюю панель магнитолы.

К таким разъемам идут само-собой ответные разъемы. При этом, в некоторых случаях могут применяться переходники. То есть когда в корпусе магнитолы имеются свои уникальные по форме контакты-разъемы, но на другом конце все равно установлены штекеры под ISO. Именно поэтому мы акцентировали внимание на том, что стандарт ISO для магнитол существует как одна из догм!
 Часто можно даже встретить переходники для конкретной модели магнитолы, будь то Pioneer, Kenwood, Alpine, Sony, да даже китайская Mistery, но в комплекте у них будет переходник на ISO. Собственно это общепринятое и вполне сформировавшееся на сегодняшний момент решение. Ведь с разъемов стандарта ISO всегда можно будет перейти на нужные вам разъёмы, вот в чем вся фишка!

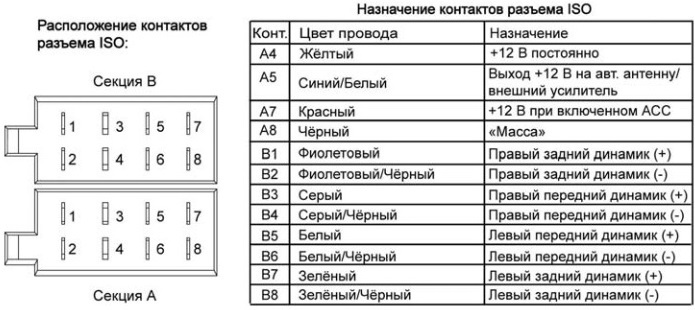

Распиновка, обозначение контактов на разъемах ISO для подключения магнитолы

Так вот, после того как мы познакомились со стандартом разъемов ISO, не плохо было бы теперь знать какие контакты и за что в них отвечают. Ведь самое приятное в этой ситуации, что существуют четко предусмотренные под каждую электрическую цепь контакты. То есть можно легко узнать куда и что будет подключаться, что нам собственно и надо! Достаточно просто воспользоваться картинкой, где есть номера контактов и обратиться к таблице, где есть расшифровка этих самых контактов.

Какие еще обозначения могут встретиться на магнитоле?

Собственно на магнитоле могут встретиться другие обозначение, каждое из которых отвечает за что-то свое.

-DATA IN — вход данных
-DATA OUT — выход данных
-Line Out — линейный выход
-REM или REMOTE CONTROL или Amp — управляющее напряжение (Усилитель)
-ACP+, ACP- — Линии шины (Ford)
-CAN-L — Линия шины CAN
-CAN-H — Линия шины CAN
-K-BUS — Двунаправленная последовательная шина (К-line)
-SHIELD — Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM — Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- — Симметричные линейные входы аудио сигнала с ченжера
-SW+B — Переключение питания +B батареи.
-SEC IN — Второй вход
-DIMMER — Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ — Шины обмена с штатным дисплеем автомобиля. Если такая функция поддерживается, то обычно пишут на магнитоле — vehicle display interface. Или есть такой значок —
-LINE OUT, LINE IN — Линейный выход и вход, соответственно.
-D2B+, D2B- — Оптическая линия связи аудиосистемы

 В общем вы поняли, что все подключение будет сводиться к тому, чтобы знать какой контакт к чему подключить Для тех кто все же хочет увидеть схему, а не довольствоваться обозначением штекеров, мы предоставим и такую возможность тоже…

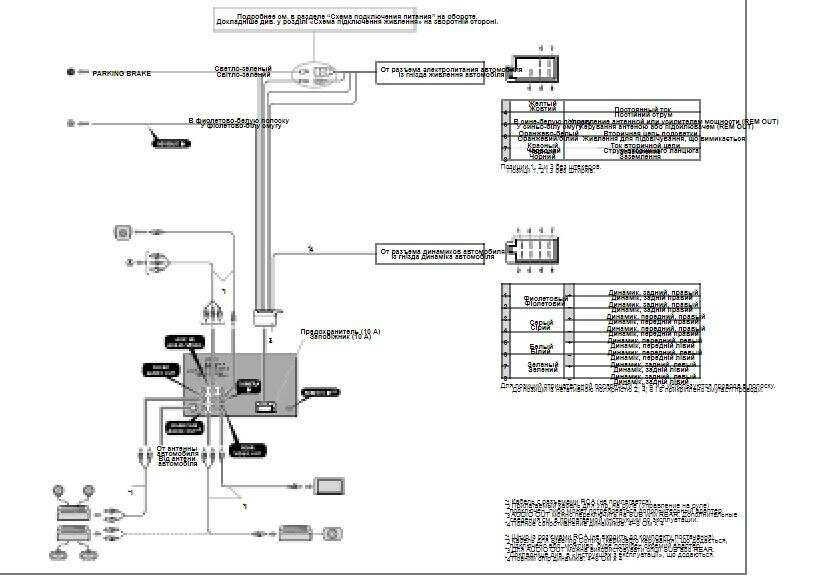

Схема (электрическая принципиальная) для подключения магнитолы

 Из всего вышеизложенного следует, что подключение магнитолы будет осуществляться по вот такой схеме. Само собой все соединения выполняем согласно таблицы.

 Данное подключение контактов по цветам соответствует большинству магнитол, но не всем. Бывают крайне редкие исключения. Кажется на этом и все, но «все» в таком деле никогда не бывает… Ведь есть множество нюансов, на которые в обязательном порядке стоит обратить внимание.

Что важно учесть при установке и подключении магнитолы

Питание магнитолы

  Если у вас до этого не было аудиоподготовки, то есть как раз тех самых разъемов ISO под «торпедой», то питание лучше протянуть прямо с аккумулятора. Если же такие разъемы есть, то не стоит изобретать велосипед. Тем более если вы не собираетесь участвовать в каких-либо соревнованиях по звуку. Итак, если вы внимательно читали и смотрели статью, то уже поняли, что для питания магнитолы задействованы два провода. Это красный и желтый!
 Красный отключаемый через замок зажигания, маркируется как ACC, это управляющий провод. Он служит только для управления питания магнитолы и не более. А вот желтый — постоянно подключен. Желтый отвечает за питание памяти магнитолы, за настройки. Чтобы каждый раз не приходилось выставлять тембр, баланс динамиков, искать станции… Кроме того желтый является и силовым, через него подается повышенный ток, когда есть питание на красном проводе.

Теперь давайте подумаем… Что будет с аккумулятором если не обеспечить отключение управляющего провода магнитолы во время стоянки?

 Ничего хорошего не будет. В один прекрасный день, а может не такой прекрасный как потом выяснится, у вас просто сядет аккумулятор. И это значит, что все-таки красный провод надо отключать. Но отключать провод от замка зажигания совсем не комильфо. А как тогда слушать магнитолу на пикнике, когда зажигание выключено? Так и оставлять машину с включенным зажиганием? Не вариант! И тут придется подумать над тем, чтобы питание на красный провод было всегда до тех пор, пока машина не поставлена на охрану от сигнализации.

 Можно смонтировать простую электрическую схему, которая будет подключать и отключать магнитолу автоматически от сигнализации.

   Данная схема подключения и отключения магнитолы работает следующим образом. Находим замок отвечающий за открывание и закрывание дверей. И подключаем все согласно схеме. В итоге, при открывании дверей, положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания. Также будет обеспечено питание от аккумулятора через реле Р2 для питания магнитолы. Так все и будет работать до поры до времени.
 При закрывании берем уже положительный импульс на реле Р2. При этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет Р1 в обесточенное состояние. Вот и все! Силовое питание магнитолы будет включаться при снятии с охраны и выключаться при постановке на нее.

 У этой схемы есть один минус, повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой. Но собственно ток 60-80 мА, не такой уж критичный.

Питание активной антенны магнитолы (усилителя)

 Подключение питания антенны синий провод, иногда бело-синий. Питание не должно превышать ток в 300 мА.  Это управляющий провод, но не силовой. Питание подается автоматически, после включения магнитолы. Выключается сразу после выключения магнитолы. Однако если скажем синий провод распараллелить с красным при включении, то магнитола будет самподхватываться на включение, как в схеме выше. На этом принципе можно реализовать еще несколько схем по аналогии с той, что мы уже привели. Тема это объемная, и мы ее выделим в отдельную статью «Питание магнитолы при выключенном зажигании».

 Дополнительно хотелось сказать о заблуждениях, когда магнитола на значительной громкости или при воспроизведении низких частот выключается или у нее мерцает экран. Многие думают, что это зависит от питающих проводов и от их сечения, но эта зависимость проявляется от источника питания (аккумулятор, генератор) и его невозможности выдать необходимый ток для питания магнитолы. Наилучшим вариантом при установке магнитолы и решением этой проблемы будет подключение конденсатора обеспечивающего стабильное питание магнитолы. Более подробно о подключении конденсатора можно посмотреть в разделе Подключение конденсатора (емкости) к автомагнитоле, сабвуферу, усилителю в автомобиле. Рекомендации о необходимом сечении провода, обеспечивающем работоспособность и безопасность подключаемой магнитолы можно посмотреть в статье «Выбор сечения провода для подключения нагрузки».

Провода для динамиков магнитолы

 В случае если у вас не было автомагнитолы, то кроме ее установки и присоединения придется тянуть и акустический провод для динамиков. Настоятельно рекомендуем в данном случае задуматься о том, чтобы применить специализированные акустические провода сечением порядка 1,5-2 мм2.

 Провода по стоимости по сравнению с магнитолой  дешевые, но от  их применения вы однозначно почувствуете «качественный скачок». Сопротивление акустики как правило 4 ома, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Что в свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и что еще хуже уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода skin* (*от англ. кожа, наружная поверхностная оболочка) эффект, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ. Кроме того, хотелось бы дополнительно сказать о выборе, установке и подключения динамиков в автомобиле, об этом можно прочитать в статье «Выбор акустики и динамиков для установки и подключения в автомобиле».

Дополнительная информация о установке магнитолы в автомобиле (для тех кто слаб в электрике)

 Данные рекомендации по подключению и установке магнитолы будут полезны для людей которые слабо представляют принцип работы электрических контуров: источник питания — нагрузка. Установка и подключение автомагнитол сегодня стала профессиональной услугой, поэтому обязательно нужно вспомнить про установочные сервисные центры. Именно здесь работают профессиональные специалисты, которые занимаются монтажом, установкой дополнительного оборудования (магнитолы, усилители, сабвферы). Они знают все тонкости той или иной модели магнитолы, что позволяет выполнять установку в кратчайшие сроки без потери качества, с гарантией на работу. Это один из самых важных факторов, который может стать решающим при выборе.

На данном этапе хотелось бы остановиться, так как для большинства установка и подключения дополнительного оборудования к магнитоле как-то усилитель, сабвуфер, камера заднего вида и так далее не является насущной необходимостью. А загромождать статью всевозможной информацией о установке и подключении данного оборудования было бы не правильно, так как лучше разобрать частные случаи в каждой отдельной последующей статье, тем более что данных случаев довольно много. Как по пословице — хотелось бы отделить мух от котлет. В случае если  все же у вас будет возможность и желание установить что то более чем магнитола, читайте статьи в рубрике Автозвук данного сайта.
 Дополнительно к данной статье, также можете ознакомиться:

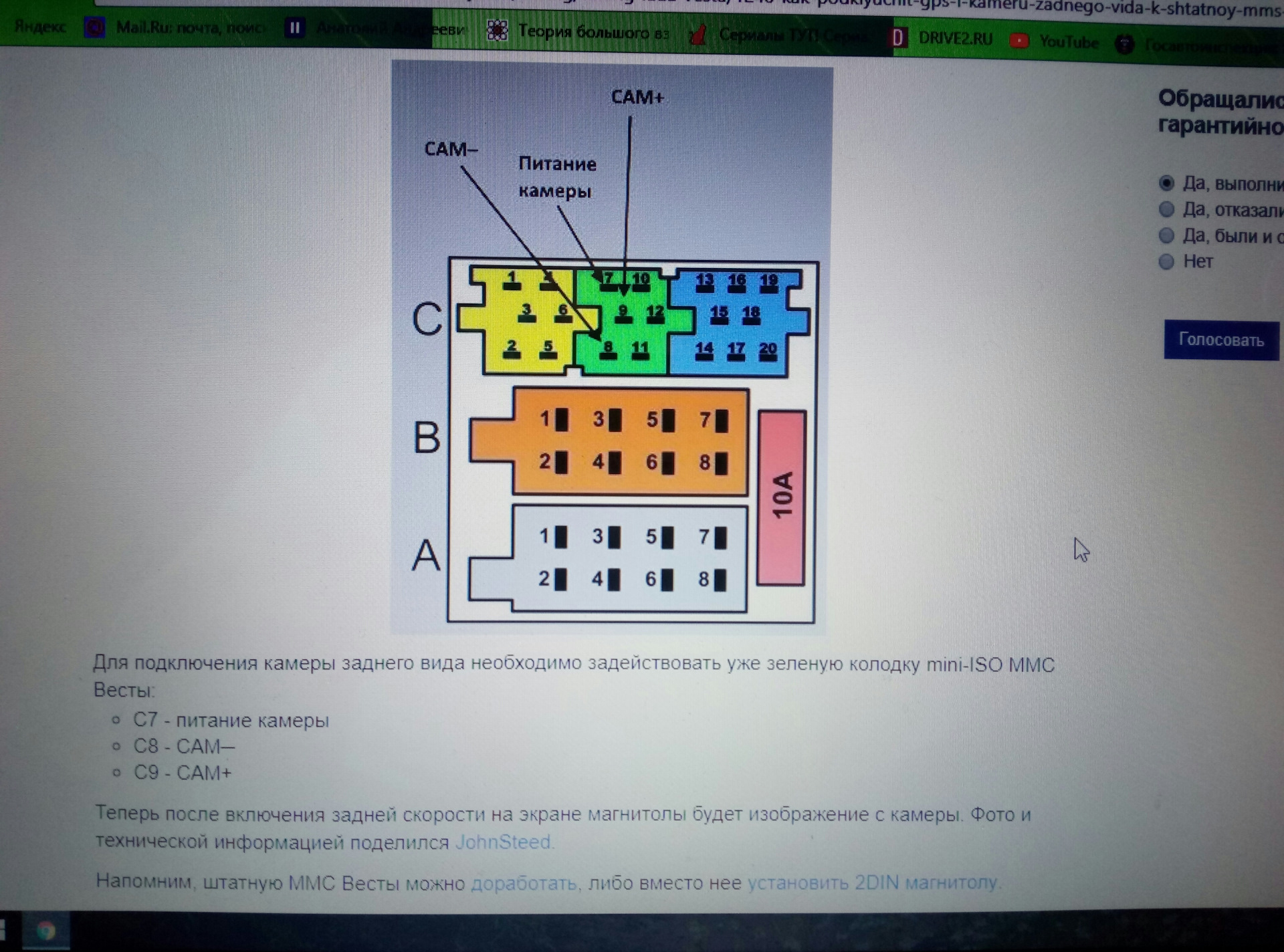

— особенности подключению камеры заднего вида к магнитоле у автомобилей с АКПП

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле!!! Все работы по установке магнитолы в автомобиле проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения. Потом перекреститься и включить!

АвтоТюнинг ВАЗ 2111

Внимание! Если у вас что-либо замкнуло или сгорело, я не несу ни какой ответственности за это, т. к. вы внедряли эту схему по собственному желанию!

Очень часто при подключении магнитол вместе скручивают два провода: провод питания магнитолы и провод поддержки (поддерживает энерго-зависимую память, например часы) подключая на постоянный плюс. Таким образом магнитола не может уйти в дежурный режим с минимальным электропотреблением.

У некоторых магнитола подключена правильно: провод питания на постоянный плюс, провод поддержки на плюс после зажигания. Но такой способ не дает возможность слушать музыку без ключа в замке или при не заведенном двигателе. Например если вы оставляете пассажира в машине. Можно конечно оставить ключи пассажиру или оставить двигатель заведенным — но, во-первых, это не безопасно, а во-вторых, при включенном зажигании электропотребление увеличивается. Просмотрев просторы интернета было найдено несколько решений, но я решил их объединить в одно. Хочу предложить вот такую схему подключения магнитолы.

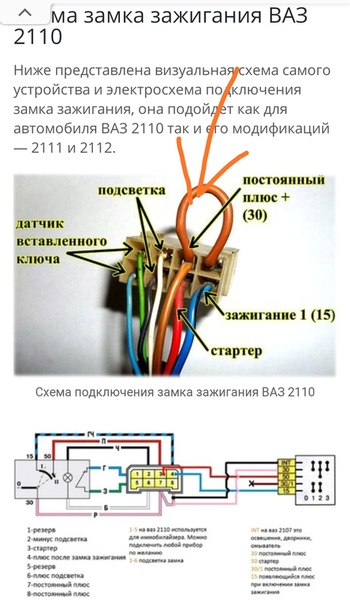

Суть схемы: берем кнопку аварийки и подключаем к контакту 1 постоянный плюс, на него же вешаем провод поддержки магнитолы. На контакт 2 кнопки вешаем плюс после зажигания (можно взять с замка зажигания, с колодки часов или колодки БСК). Провод питания магнитолы вешаем на контакт 5. Таким образом при нормально разомкнутых контактах (кнопка не нажата), питание магнитолы подается через плюс после зажигания. Как только кнопку нажали, питание подается через постоянный плюс.

Впрочем, данная схема подключения будет интересна всем, у кого магнитола много ест и за период длительной стоянки разряжает АКБ. А так же тем, кто совершает частые короткие поездки, ибо двигатель завели — магнитола включилась, двигатель заглушили — магнитола выключилась.

Прежде чем лезть в дебри электрики, решил посмотреть как должно быть подключено. Нашел инструкцию со схемой.

Чутка подумав решил выдернуть провод с контакта 2 и вставить в контакт 6. Все равно телефон подключать не буду, а гнездо подсветки было пустым. Таким образом подсветка магнитолы будет включаться вместе со штатной. Провод подсветки магнитолы подключил к проводу подсветки прикуривателя.

Приступим к переподключению. Тут же видим, что провод поддержки (желтый) и провод питания (красный) магнитолы смотаны вместе и подключены к постоянному плюсу. Разъединяем их.

Плюс «+» после зажигания я взял с колодки часов (оранжевый провод). Все равно он не используется. Все подключаем соответственно нашей схеме. Постоянный плюс «+» и массу «-» взял с прикуривателя.

Вот так получилось в итоге: слева подсветка выключена, справа — включена.

Итог: уменьшили энергопотребление и управление магнитолой стало удобнее.

Что понадобилось:

1. Кнопка аварийной сигнализации 1шт.

2. Колодка кнопки 1шт.

3. Провода одножильные сечением 1мм²

4. Клеммы мама узкая 4шт.

Как установить 2 Дин магнитолу в Ладу Приору

Как установить 2 Дин магнитолу в Ладу Приору

Завод ВАЗ оснащал часть выпускаемых машин Приора штатным головным устройством, базовые модификации имели только подготовку под самостоятельный монтаж оборудования. Посадочные гнезда рассчитаны на стандартные изделия, допускается установка 2 Дин магнитолы в Приору первого поколения, но для этого требуется доработка внутренних элементов панели приборов.

Установка на Приору первого поколения

Для установки автомагнитолы на штатное место требуется:

1. Отключить аккумулятор от бортовой сети автомобиля.
2. Демонтировать из центральной консоли панели приборов декоративную рамку 1DIN с ящиком для мелких предметов. Узел удерживается пластиковыми защелками, расположенными попарно сверху и снизу ящика. Удаление выполняется вытягиванием детали на себя, возможно отгибание кромок пластиковой монтажной лопаткой.
3. На задней части имеются точки крепления для заводского коммутационного жгута, оснащенного разъемами ISO. Необходимо отсоединить штекеры от ящика, который затем откладывается в сторону.
4. Подсоединить колодки к магнитоле и проверить работу устройства. На машинах Приора с завода предусматривается постоянная подача положительного питания, не зависящая от положения ключа в замке зажигания. Необходимо изменить подключение проводов, руководствуясь инструкцией по эксплуатации к головному устройству. Положительный сигнал, подаваемый при включении зажигания, берется от кнопки включения обогрева заднего стекла.
5. Проложить провод, ведущий к внешней антенне. Кабель проходит под пластиковой облицовкой передних стоек и панелью крыши. Для снижения вероятности шума провод оборачивается тканевой изоляционной лентой или поролоном.
6. Установить снятые элементы обшивки на место.
7. Подключить питание антенны от разъема ISO, провести проверку работоспособности акустического устройства в режиме радиоприемника.
8. Разместить штатную монтажную шахту в отверстие центральной консоли. Деталь крепится при помощи язычков, которые отжимаются отверткой. При монтаже требуется обеспечить максимальную плотность посадки, что снизит вибрации магнитолы при движении.
9. Подключить штекеры питания, громкоговорителей и антенны к разъемам, имеющимся на задней части головного устройства. Установить магнитолу в направляющую шахту до срабатывания фиксирующих защелок. Проверить плотность монтажа, а затем разместить на месте декоративную рамку.

Для монтажа 2 DIN магнитолы потребуется:

1. Демонтировать фронтальную накладку панели приборов вместе с центральными воздуховодами.
2. Вырезать соединительную перемычку между штатным гнездом для магнитолы и заглушкой. Расширить прямоугольное отверстие до размеров, указанных в технической документации на головное устройство.
3. При помощи пилки доработать пластиковый каркас внутри панели приборов.
4. Разместить в полученном окне на фронтальной накладке металлические направляющие салазки и зафиксировать их отгибанием треугольных креплений.
5. Смонтировать на место снятые детали, а затем подключить новое головное устройство и вставить его в направляющую шахту.
6. Проверить работоспособность оборудования, провести настройку радиоприемника и громкоговорителей.
7. Установить декоративную рамку, размещенную по периметру фронтальной панели магнитолы.

Установка в Lada Priora 2

На автомобилях Priora 2 устанавливается штатная магнитола размера 1 DIN с трапециевидной фронтальной частью. Дисплей вынесен на верхнюю часть панели приборов, что позволило улучшить чтение информации.

Базовые комплектации головным устройством не оснащались, на центральной части панели приборов установлены пластиковые заглушки.

В панели приборов имеется штатный жгут для коммутации магнитолы, оснащенный разъемом ISO, состоящим из двух штекеров.

Самостоятельная установка магнитолы на Приору 2 включает несколько этапов:

1. Открутить пару винтов, расположенных под съемным резиновым ковриком в нише для мелких предметов.
2. Снять декоративный кожаный чехол рукоятки выбора передач, под которым расположены дополнительные 3 шурупа под крестообразную отвертку.
3. Снять нижнюю часть центральной консоли, рукоятка переключения скоростей остается на штатном месте.
4. Выкрутить пару саморезов, размещенных под блоком регуляторов климатической установки.
5. Поддеть лопаткой и снять 2 крышки, находящиеся над блоком кнопок и под штатным местом для магнитолы.
6. Отвернуть оставшиеся 4 винта и потянуть фронтальную панель на себя.
7. После этого необходимо доработать панель или смонтировать оборудование в штатное окно и произвести настройку.

Устанавливаемая на Приору магнитола должна подключаться через замок зажигания, что позволяет сохранять настройки и гарантирует выключение оборудование после изъятия ключа. Необходимо доработать штатные штекеры, подведя дополнительное питание от кнопок в панели приборов.

Установка 2din магнитолы в приору

Владение автомобилем означает не только быстрое перемещение с места на место, но и умение ухаживать за транспортным средством. Чем больше времени тратить на уход, тем выше будет ресурс автомобиля и его надежность. Своевременная замена масла, наблюдение за давлением внутри шин машины, умение быстро заменить сломанную деталь – вот основные навыки, которыми должен владеть хороший автомобилист.

Но, часто и у хороших владельцев, возникают вопросы, на которые сразу нельзя найти ответ. Один из таких вопросов: «Какую магнитолу лучше поставить в Приору вместо штатной?».

Ответить на этот вопрос можно, если знать несколько основных факторов:

• Возраст владельца. Ни для кого не секрет, что молодые люди любят слушать громкую, четкую музыку. Магнитола и усилитель должны быть достаточно мощными, чтоб удовлетворить это желание;
• Музыкальные предпочтения. Каждый стиль музыки имеет уникальный ритмичный рисунок, который необходимо подчеркнуть хорошим эквалайзером. Магнитола должна иметь такую функцию;
• Надежность и репутация производителя автомобильного музыкального проигрывателя. Эти параметры определяют целесообразность покупки – цена не всегда равняется качеству.

Какая магнитола на Приору, вместо штатной, подойдет для установки в разъём панели? Заводская магнитола, с которой поставляется автомобиль Лада Приора, имеет одну особенность: несопоставимость размеров. Спереди ее размер составляет 2 Din, а сзади 1 Din. Объясняется это наличием фальшпанели.

Замена штатной магнитолы на Приоре возможна двумя способами:

• Установить новую магнитолу размером 1 Din. Но, при выборе этого варианта, придется придумать, чем заполнять образовавшуюся пустоту. Решением может стать самодельная полочка или что-либо аналогичное. Совет: делать полочку и монтировать ее в торпеду нужно аккуратно, чтоб не повредить обшивку салона.
• Установить магнитолу 2 Din. Этот вариант предполагает необходимость подрезания пластика. При выборе магнитолы с таким размером, следует аккуратно обрезать пластик в салоне автомобиля.

Разберем более простой вариант – размер магнитолы 2 Din. Он, также, подойдет, если требуется замена штатной магнитолы Приора 2 Люкс. Первым делом, нужно снять заводскую магнитолу.

Сделать это можно с помощью специальных крючков, которые продаются в автомобильных магазинах. После этого, вставить новую магнитолу в образовавшееся гнездо и подключить провода. Для того, чтобы магнитола была надежно зафиксирована, нужно срезать тонкие полосы пластмассы по бокам разъема.

Если работу провести аккуратно, новая магнитола в Приору 2, вместо штатной, станет легко, и это повысит качество звука из динамиков. А надежная фиксация позволит эксплуатировать магнитолу в течении долгого времени.

Начав как раз с Лада Приора первого поколения, АВТОВАЗ стал устанавливать на свои автомобили штатные мультимедийные комплексы или по-простому магнитолы. Конечно же, такой опцией не было обделено и второе поколение популярной модели, но только в средних и дорогих комплектациях. Базовые модификации сходят с конвейера вообще без «головы», а вместо нее установлена заглушка.

При этом производитель еще и усложнил жизнь владельцам недорогих комплектаций Лада Приора тем, что отверстие под 1 ДИН магнитолу имеет нестандартную форму трапеции, поэтому даже для установки обычной магнитолы, владельцу потребуется переходная рамка.

А вот если обладатель Приоры 2 в базовой комплектации решит установить 2DIN магнитолу, то ему и вовсе потребуется менять центральную консоль своей Лады Приоры (ВАЗ 2170, 2172).

К счастью, купить центральную консоль 2 DIN — совсем не проблема. В частности в продаже есть матовая центральная консоль, аналогичная той, которая ставится на конвейере АВТОВАЗа. Такая передняя панель имеет вырез стандартного размера 2 ДИН, в которой может быть легко установлена и закреплена стандартная большая магнитола. Стоит лишь быть осторожным при покупки китайских «мафонов», которые не всегда имеют общепризнанные размеры.

Устанавливаем магнитолу на Ладу Приору

Вступление

Лада Приора – улучшенный макет известной всем «десятки». Современный дизайн и новые детали комплектации сделали этот экономный российский автомобиль довольно пользующимся популярностью посреди автовладельцев. Но, невзирая на это, каждый обладатель Приоры стремится усовершенствовать свою машину на свой вкус, сделать более комфортабельной и элегантной. Как установить противотуманки на Ладу Гранту. -. Нередко любители незапятанной и высококачественной акустики меняют штатный аудиопроигрыватель на более современный вариант. Установка магнитолы на Ладу Приора имеет некие особенности, ознакомится с которыми можно в данной статье.

Современные авто проигрыватели довольно функциональны и многообразны не только лишь во наружном дизайне, да и в комплектации, методе установки и подключения. Поменял 1 din магнитолу на штатную 2 что штатная 2 din магнитола чудесно работает как при. При выборе автопроигрывателя в Приору следует учесть все особенности ее размеров, способности подсоединения разъёмов и качество деталей.

Особенности монтажа магнитолы на

Лада Приора

Обычно, установка магнитолы на Приору предполагает несколько типов аудиопроигрывателей:

2 DIN медиапроигрыватель на LADA Priora

Данные обозначения означают габариты отверстия для установки магнитолы, которые соответствуют размерам 180х50х160 мм для 1 DIN и 180х100х160 мм для 2 DIN. При желании установить более современный вариант магнитолы 2 ДИН, автолюбителю придется провести функцию распиливания перегородок фронтальной консоли автомобиля, чтоб расширить отверстие под проигрыватель. В неких случаях для подгонки размеров появляется необходимость выпилить либо приобрести подобающую переходную рамку для консоли, что намного труднее чем установка 1 ДИН.

Читайте так же

Если все таки принято решение об установке системы эталона 2 DIN, то работы по ее монтажу идеальнее всего доверить опытнейшему спецу, по другому есть риск попортить как саму консоль, так и обшивку салона автомобиля.

Следует также отметить, что магнитолы эталона 2 ДИН владеют широким набором функций:

• долгий срок эксплуатации благодаря ударостойкому корпусу;
• спаренные усилители в пару раз увеличивают прием сигнала;
• возможность переключения частоты радиосигнала всеми пассажирами автомобиля благодаря системе Music Zone;
• функция всторенного радионавигатора;
• интегрированный разъем USB дает возможность подключить наружные устройства для просмотра и проигрывания файлов;
• наличие усилителя низких частот музыки для более высококачественного звучания.

Интегрированный USB порт и выводы для усилителя

Установка магнитолы в

Лада Приора своими руками

В первом случае рассматривается установка аудиопроигрывателя типа 1 DIN, которая не предугадывает конфигурации формы и характеристик пластмассовой базы консоли. Перед монтажом следует обесточить автомобиль, вытянув минусовую клемму аккума.

Процесс установки штатного аудиопроигрывателя рекомендуется поделить на несколько шагов в последующей последовательности:

Дневник

Лада Приора 2. Запись 16. Демонтируем центральную консоль (бороду)

Подписаться на канал Все о новейшей приоре на .

Установка магнитолы в приора 2 и установка передних 16 калонок

Установка однодиновой магнитолы в приора 2 и установка 16 фронтальных динамиков в штатные места.

1. 1. Подготовка отверстия для установки. Для этого следует демонтировать пластиковую крышку, прикрывающую предусмотренную изготовителем нишу для установки аудиопроигрывателя;
2. 2. Определение разъёмов для подключения. Как установить противотуманные фары на Гранту. В отверстии для установки аудиопроигрывателя находятся несколько гнезд: для силовых соединений сероватого цвета и для динамиков кофейного цвета;
3. 3. Подсоединение проигрывателя к авто разъёмам. При согласовании разъёмов аудиопроигрывателя и машины по эталону ISO, нужно произвести подключение по схеме либо через переходник;
4. 4. Установка магнитолы в штатное отверстие. Снять магнитную рамку и установить корпус в штатное отверстие консоли автомобиля. Устанавливаем магнитолу на Ладу Приору. При желании установить более на свой ПК. Как. При правильной фиксации произойдет маленький щелчок;
5. 5. Активация проигрывателя нажатием кнопки «Reset».

Установка аудиопроигрывателя типа 2 ДИН является более трудозатратной из-за формирования соответственного размера отверстия в консоли Приоры. Процесс монтажа аналогичен системе установки 1 DIN, подключение производится по тому же принципу.

Прошивка штатной

магнитолы Лада Приора

Читайте так же

Современные технологии быстро идут вперед, совершенствуя также и авто девайсы. как установить Установка камеры заднего вида на Гранту; Купил камеру на ebay. Прошивка штатной магнитолы Лада Приоры позволяет автовладельцам восполнить способности проигрывателя, добавив дополнительные функции, которыми не обладает стандартное программное обеспечение. Обновленный интерфейс магнитолы можно дополнить удобной сенсорной клавиатурой, свежими программами и новыми версиями плееров с возможностью воспроизведения всех аудио- и видео- форматов.

Комлпект магнитолы от Priora 2

Прошивка системы аудиопроигрывателя ВАЗ 2170 осуществляется при помощи SD-карты объёмом не менее 4 ГБ, отформатированной в системе FAT.

Прошивка магнитолы Лада 2170 достаточно проста:

1. 1. Необходимо найти в сети подходящую программу и сохранить на свой ПК. Как правило, такими программами делятся автолюбители на тематических форумах;
2. 2. Записать скачанные файлы на карту памяти;
3. 3. Установка магнитолу в Приору рестайлинг Не знаете, как установить намечен на. Как установить камеру заднего вида на Гранту. Вставить SD-карту с необходимой информацией в предусмотренный слот на магнитоле;
4. 4. Перезапустить проигрыватель нажатием кнопки «Reset», после чего автоматически запустится программа обновления. Таким образом прошивка проходит до конца, о чем свидетельствует шкала на мониторе магнитолы;
5. 5. Когда прошивка закончена, следует достать карту памяти и перезагрузить проигрыватель, после чего можно пользоваться обновленным интерфейсом.

При выборе программы, с помощью которой будет осуществляться прошивка штатной магнитолы Лада Приора, следует обратить особое внимание на ее описание. Различные варианты для обновления могут включать в себя излишние и ненужные функции, которые в последствии станут перегружать память устройства и приведут к замедлению его работы.

Также следует подобрать программу по расширению дисплея устройства, иначе прошивка будет требовать постоянной калибровки экрана. Осталось установить Устанавливаем магнитолу в Приору. на 7-й контакт. Как оно. Наиболее оптимальным решением в вопросе обновить ПО магнитолы станет обращение к опытным специалистам, предоставляющим данную услугу. Это поможет избежать некоторых непредвиденных сложностей, когда устанавливается неподходящая прошивка.

Советы по установке магнитолы в

Лада Приора

Во избежание непредвиденных трудностей в процессе установки магнитолы в Лада Приора, рекомендуется воспользоваться советами опытных автолюбителей:

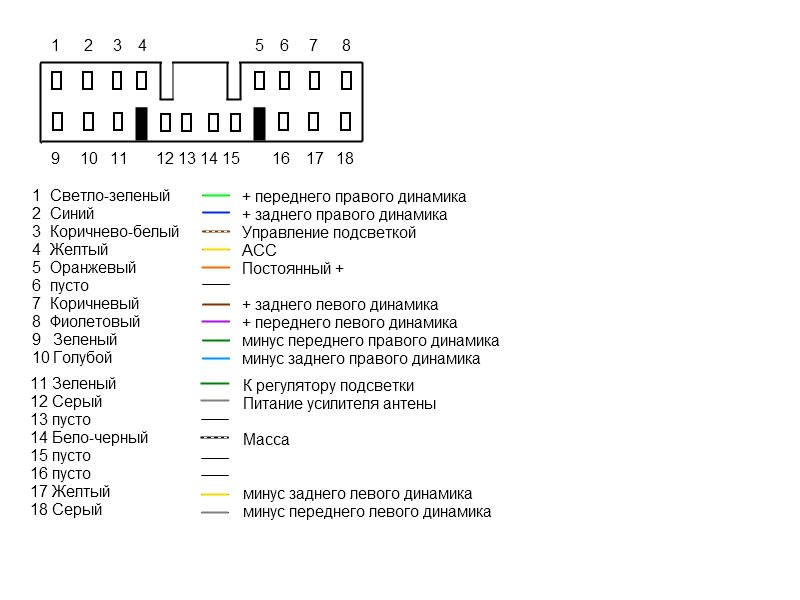

1. 1. Перед установкой магнитолы необходимо хорошо изучить схему подсоединения медиаустройств. При неправильном подключении разъёмов проигрывателя велика вероятность выхода из строя некоторых систем автомобиля;
2. 2. Существует много моделей магнитол от разных производителей. В некоторых из них сделаны индивидуальные разъёмы с дополнительным переходником в комплекте для стандарта ISO. Этот факт следует учитывать при выборе аудиоустройства для Лада Приора, так как одним из вариантов подсоединения в данной ситуации станет обрезание проводов и прямая спайка их с проводкой машины;
3. 3. При прямом подсоединении штатной магнитолы можно использовать специальные клеммы;
4. 4. Схема подключения аудиопроигрывателя по ISO останется такой же при замене магнитолы на новую.

Не следует для прямого соединения проводов использовать скручивание и оборачивание изолентой. Как проверить термостат, не снимая его с авто. 2 г. назад. как на рено логан поменять. Такой вид изоляции опасен при эксплуатации машины в зимний период, так как при низкой температуре лента на клейкой основе деформируется и разрушается, что приведет к замыканию проводов автомобиля.

Магнитола на Приору: советы, установка, настройка

Вступление

Лада Приора – усовершенствованный прототип известной всем «десятки». Современный дизайн и новые детали комплектации сделали этот бюджетный отечественный автомобиль достаточно популярным среди автолюбителей. Но, несмотря на это, каждый владелец Приоры стремится усовершенствовать свою машину на собственный вкус, сделать более комфортной и стильной. Часто любители чистой и качественной акустики меняют штатный аудиопроигрыватель на более современный вариант. Установка магнитолы на Ладу Приора имеет некоторые особенности, ознакомится с которыми можно в данной статье.

Современные автомобильные проигрыватели достаточно функциональны и разнообразны не только во внешнем дизайне, но и в комплектации, способе установки и подключения. При выборе автопроигрывателя в Приору следует учитывать все особенности ее размеров, возможности подсоединения разъёмов и качество деталей.

Особенности монтажа магнитолы на Лада Приора

Как правило, установка магнитолы на Приору подразумевает несколько типов аудиопроигрывателей:

2 DIN медиапроигрыватель на LADA Priora

Данные обозначения означают габариты отверстия для установки магнитолы, которые соответствуют размерам 180х50х160 мм для 1 DIN и 180х100х160 мм для 2 DIN. При желании установить более современный вариант магнитолы 2 ДИН, автовладельцу придется провести процедуру распиливания перегородок передней консоли автомобиля, чтобы расширить отверстие под проигрыватель. В некоторых случаях для подгонки размеров возникает необходимость выпилить или приобрести соответствующую переходную рамку для консоли, что намного сложнее чем монтаж 1 ДИН.

Если все же принято решение об установке системы стандарта 2 DIN, то работы по ее монтажу лучше всего доверить опытному специалисту, иначе есть риск испортить как саму консоль, так и обшивку салона автомобиля.

Следует также отметить, что магнитолы стандарта 2 ДИН обладают обширным набором функций:

• длительный срок эксплуатации благодаря ударостойкому корпусу;
• спаренные усилители в несколько раз повышают прием сигнала;
• возможность переключения частоты радиосигнала всеми пассажирами автомобиля благодаря системе Music Zone;
• функция всторенного радионавигатора;
• встроенный разъем USB дает возможность подключить внешние устройства для просмотра и воспроизведения файлов;
• наличие усилителя низких частот музыки для более качественного звучания.

Встроенный USB порт и выводы для усилителя

Установка магнитолы в Лада Приора своими руками

В первом случае рассматривается установка аудиопроигрывателя типа 1 DIN, которая не предусматривает изменения формы и параметров пластиковой основы консоли. Перед монтажом следует обесточить автомобиль, вытянув минусовую клемму аккумулятора.

Процесс установки штатного аудиопроигрывателя рекомендуется разделить на несколько этапов в следующей последовательности:

1. 1. Подготовка отверстия для установки. Для этого следует демонтировать пластиковую крышку, прикрывающую предусмотренную изготовителем нишу для установки аудиопроигрывателя;
2. 2. Определение разъёмов для подключения. В отверстии для установки аудиопроигрывателя находятся несколько гнезд: для силовых соединений серого цвета и для динамиков коричневого цвета;
3. 3. Подсоединение проигрывателя к автомобильным разъёмам. При соответствии разъёмов аудиопроигрывателя и машины по стандарту ISO, необходимо произвести подключение по схеме или через переходник;
4. 4. Установка магнитолы в штатное отверстие. Снять магнитную рамку и установить корпус в штатное отверстие консоли автомобиля. При правильной фиксации произойдет небольшой щелчок;
5. 5. Активация проигрывателя нажатием кнопки «Reset».

Установка аудиопроигрывателя типа 2 ДИН является более трудоемкой из-за формирования соответствующего размера отверстия в консоли Приоры. Процесс монтажа аналогичен системе установки 1 DIN, подключение выполняется по тому же принципу.

Прошивка штатной магнитолы Лада Приора

Современные технологии стремительно идут вперед, совершенствуя также и автомобильные гаджеты. Прошивка штатной магнитолы Лада Приоры позволяет автолюбителям пополнить возможности проигрывателя, добавив дополнительные функции, которыми не обладает стандартное программное обеспечение. Обновленный интерфейс магнитолы можно дополнить удобной сенсорной клавиатурой, свежими программами и новыми версиями плееров с возможностью воспроизведения всех аудио- и видео- форматов.

Комлпект магнитолы от Priora 2

Прошивка системы аудиопроигрывателя ВАЗ 2170 осуществляется при помощи SD-карты объёмом не менее 4 ГБ, отформатированной в системе FAT.

Прошивка магнитолы Лада 2170 достаточно проста:

1. 1. Необходимо найти в сети подходящую программу и сохранить на свой ПК. Как правило, такими программами делятся автолюбители на тематических форумах;
2. 2. Записать скачанные файлы на карту памяти;
3. 3. Вставить SD-карту с необходимой информацией в предусмотренный слот на магнитоле;
4. 4. Перезапустить проигрыватель нажатием кнопки «Reset», после чего автоматически запустится программа обновления. Таким образом прошивка проходит до конца, о чем свидетельствует шкала на мониторе магнитолы;
5. 5. Когда прошивка закончена, следует достать карту памяти и перезагрузить проигрыватель, после чего можно пользоваться обновленным интерфейсом.

При выборе программы, с помощью которой будет осуществляться прошивка штатной магнитолы Лада Приора, следует обратить особое внимание на ее описание. Различные варианты для обновления могут включать в себя излишние и ненужные функции, которые в последствии станут перегружать память устройства и приведут к замедлению его работы.

Также следует подобрать программу по расширению дисплея устройства, иначе прошивка будет требовать постоянной калибровки экрана. Наиболее оптимальным решением в вопросе обновить ПО магнитолы станет обращение к опытным специалистам, предоставляющим данную услугу. Это поможет избежать некоторых непредвиденных сложностей, когда устанавливается неподходящая прошивка.

Советы по установке магнитолы в Лада Приора

Во избежание непредвиденных трудностей в процессе установки магнитолы в Лада Приора, рекомендуется воспользоваться советами опытных автолюбителей:

1. 1. Перед установкой магнитолы необходимо хорошо изучить схему подсоединения медиаустройств. При неправильном подключении разъёмов проигрывателя велика вероятность выхода из строя некоторых систем автомобиля;
2. 2. Существует много моделей магнитол от разных производителей. В некоторых из них сделаны индивидуальные разъёмы с дополнительным переходником в комплекте для стандарта ISO. Этот факт следует учитывать при выборе аудиоустройства для Лада Приора, так как одним из вариантов подсоединения в данной ситуации станет обрезание проводов и прямая спайка их с проводкой машины;
3. 3. При прямом подсоединении штатной магнитолы можно использовать специальные клеммы;
4. 4. Схема подключения аудиопроигрывателя по ISO останется такой же при замене магнитолы на новую.

Не следует для прямого соединения проводов использовать скручивание и оборачивание изолентой. Такой вид изоляции опасен при эксплуатации машины в зимний период, так как при низкой температуре лента на клейкой основе деформируется и разрушается, что приведет к замыканию проводов автомобиля.

Как Установить Магнитолу На Приору 2

Устанавливаем магнитолу на Ладу Приору

Вступление

Лада Приора – улучшенный макет известной всем «десятки». Современный дизайн и новые детали комплектации сделали этот экономный российский автомобиль довольно пользующимся популярностью посреди автовладельцев. Но, невзирая на это, каждый обладатель Приоры стремится усовершенствовать свою машину на свой вкус, сделать более комфортабельной и элегантной. Как установить противотуманки на Ладу Гранту. -. Нередко любители незапятанной и высококачественной акустики меняют штатный аудиопроигрыватель на более современный вариант. Установка магнитолы на Ладу Приора имеет некие особенности, ознакомится с которыми можно в данной статье.

Современные авто проигрыватели довольно функциональны и многообразны не только лишь во наружном дизайне, да и в комплектации, методе установки и подключения. Поменял 1 din магнитолу на штатную 2 что штатная 2 din магнитола чудесно работает как при. При выборе автопроигрывателя в Приору следует учесть все особенности ее размеров, способности подсоединения разъёмов и качество деталей.

Особенности монтажа магнитолы на

Лада Приора

Обычно, установка магнитолы на Приору предполагает несколько типов аудиопроигрывателей:

2 DIN медиапроигрыватель на LADA Priora

Данные обозначения означают габариты отверстия для установки магнитолы, которые соответствуют размерам 180х50х160 мм для 1 DIN и 180х100х160 мм для 2 DIN. При желании установить более современный вариант магнитолы 2 ДИН, автолюбителю придется провести функцию распиливания перегородок фронтальной консоли автомобиля, чтоб расширить отверстие под проигрыватель. В неких случаях для подгонки размеров появляется необходимость выпилить либо приобрести подобающую переходную рамку для консоли, что намного труднее чем установка 1 ДИН.

Если все таки принято решение об установке системы эталона 2 DIN, то работы по ее монтажу идеальнее всего доверить опытнейшему спецу, по другому есть риск попортить как саму консоль, так и обшивку салона автомобиля.

Следует также отметить, что магнитолы эталона 2 ДИН владеют широким набором функций:

• долгий срок эксплуатации благодаря ударостойкому корпусу;
• спаренные усилители в пару раз увеличивают прием сигнала;
• возможность переключения частоты радиосигнала всеми пассажирами автомобиля благодаря системе Music Zone;
• функция всторенного радионавигатора;
• интегрированный разъем USB дает возможность подключить наружные устройства для просмотра и проигрывания файлов;
• наличие усилителя низких частот музыки для более высококачественного звучания.

Интегрированный USB порт и выводы для усилителя

Установка магнитолы в

Лада Приора своими руками

В первом случае рассматривается установка аудиопроигрывателя типа 1 DIN, которая не предугадывает конфигурации формы и характеристик пластмассовой базы консоли. Перед монтажом следует обесточить автомобиль, вытянув минусовую клемму аккума.

Процесс установки штатного аудиопроигрывателя рекомендуется поделить на несколько шагов в последующей последовательности:

Дневник

Лада Приора 2. Запись 16. Демонтируем центральную консоль (бороду)

Подписаться на канал Все о новейшей приоре на .

Установка магнитолы в приора 2 и установка передних 16 калонок

Установка однодиновой магнитолы в приора 2 и установка 16 фронтальных динамиков в штатные места.

1. 1. Подготовка отверстия для установки. Для этого следует демонтировать пластиковую крышку, прикрывающую предусмотренную изготовителем нишу для установки аудиопроигрывателя;
2. 2. Определение разъёмов для подключения. Как установить противотуманные фары на Гранту. В отверстии для установки аудиопроигрывателя находятся несколько гнезд: для силовых соединений сероватого цвета и для динамиков кофейного цвета;
3. 3. Подсоединение проигрывателя к авто разъёмам. При согласовании разъёмов аудиопроигрывателя и машины по эталону ISO, нужно произвести подключение по схеме либо через переходник;
4. 4. Установка магнитолы в штатное отверстие. Снять магнитную рамку и установить корпус в штатное отверстие консоли автомобиля. Устанавливаем магнитолу на Ладу Приору. При желании установить более на свой ПК. Как. При правильной фиксации произойдет маленький щелчок;
5. 5. Активация проигрывателя нажатием кнопки «Reset».

Установка аудиопроигрывателя типа 2 ДИН является более трудозатратной из-за формирования соответственного размера отверстия в консоли Приоры. Процесс монтажа аналогичен системе установки 1 DIN, подключение производится по тому же принципу.

Прошивка штатной

магнитолы Лада Приора

Современные технологии быстро идут вперед, совершенствуя также и авто девайсы. как установить Установка камеры заднего вида на Гранту; Купил камеру на ebay. Прошивка штатной магнитолы Лада Приоры позволяет автовладельцам восполнить способности проигрывателя, добавив дополнительные функции, которыми не обладает стандартное программное обеспечение. Обновленный интерфейс магнитолы можно дополнить удобной сенсорной клавиатурой, свежими программами и новыми версиями плееров с возможностью воспроизведения всех аудио- и видео- форматов.

Комлпект магнитолы от Priora 2

Прошивка системы аудиопроигрывателя ВАЗ 2170 осуществляется при помощи SD-карты объёмом не менее 4 ГБ, отформатированной в системе FAT.

Прошивка магнитолы Лада 2170 достаточно проста:

1. 1. Необходимо найти в сети подходящую программу и сохранить на свой ПК. Как правило, такими программами делятся автолюбители на тематических форумах;
2. 2. Записать скачанные файлы на карту памяти;
3. 3. Установка магнитолу в Приору рестайлинг Не знаете, как установить намечен на. Как установить камеру заднего вида на Гранту. Вставить SD-карту с необходимой информацией в предусмотренный слот на магнитоле;
4. 4. Перезапустить проигрыватель нажатием кнопки «Reset», после чего автоматически запустится программа обновления. Таким образом прошивка проходит до конца, о чем свидетельствует шкала на мониторе магнитолы;
5. 5. Когда прошивка закончена, следует достать карту памяти и перезагрузить проигрыватель, после чего можно пользоваться обновленным интерфейсом.

При выборе программы, с помощью которой будет осуществляться прошивка штатной магнитолы Лада Приора, следует обратить особое внимание на ее описание. Различные варианты для обновления могут включать в себя излишние и ненужные функции, которые в последствии станут перегружать память устройства и приведут к замедлению его работы.

Также следует подобрать программу по расширению дисплея устройства, иначе прошивка будет требовать постоянной калибровки экрана. Осталось установить Устанавливаем магнитолу в Приору. на 7-й контакт. Как оно. Наиболее оптимальным решением в вопросе обновить ПО магнитолы станет обращение к опытным специалистам, предоставляющим данную услугу. Это поможет избежать некоторых непредвиденных сложностей, когда устанавливается неподходящая прошивка.

Советы по установке магнитолы в

Лада Приора

Во избежание непредвиденных трудностей в процессе установки магнитолы в Лада Приора, рекомендуется воспользоваться советами опытных автолюбителей:

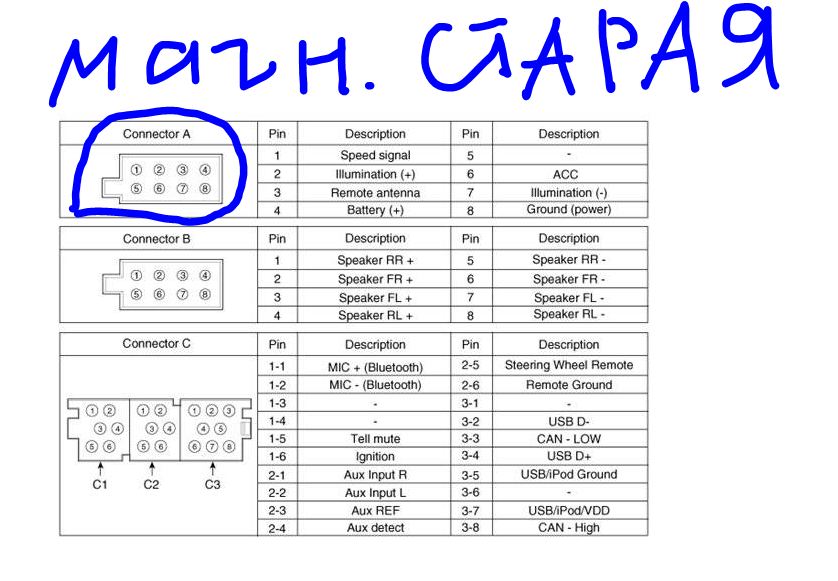

1. 1. Перед установкой магнитолы необходимо хорошо изучить схему подсоединения медиаустройств. При неправильном подключении разъёмов проигрывателя велика вероятность выхода из строя некоторых систем автомобиля;
2. 2. Существует много моделей магнитол от разных производителей. В некоторых из них сделаны индивидуальные разъёмы с дополнительным переходником в комплекте для стандарта ISO. Этот факт следует учитывать при выборе аудиоустройства для Лада Приора, так как одним из вариантов подсоединения в данной ситуации станет обрезание проводов и прямая спайка их с проводкой машины;
3. 3. При прямом подсоединении штатной магнитолы можно использовать специальные клеммы;

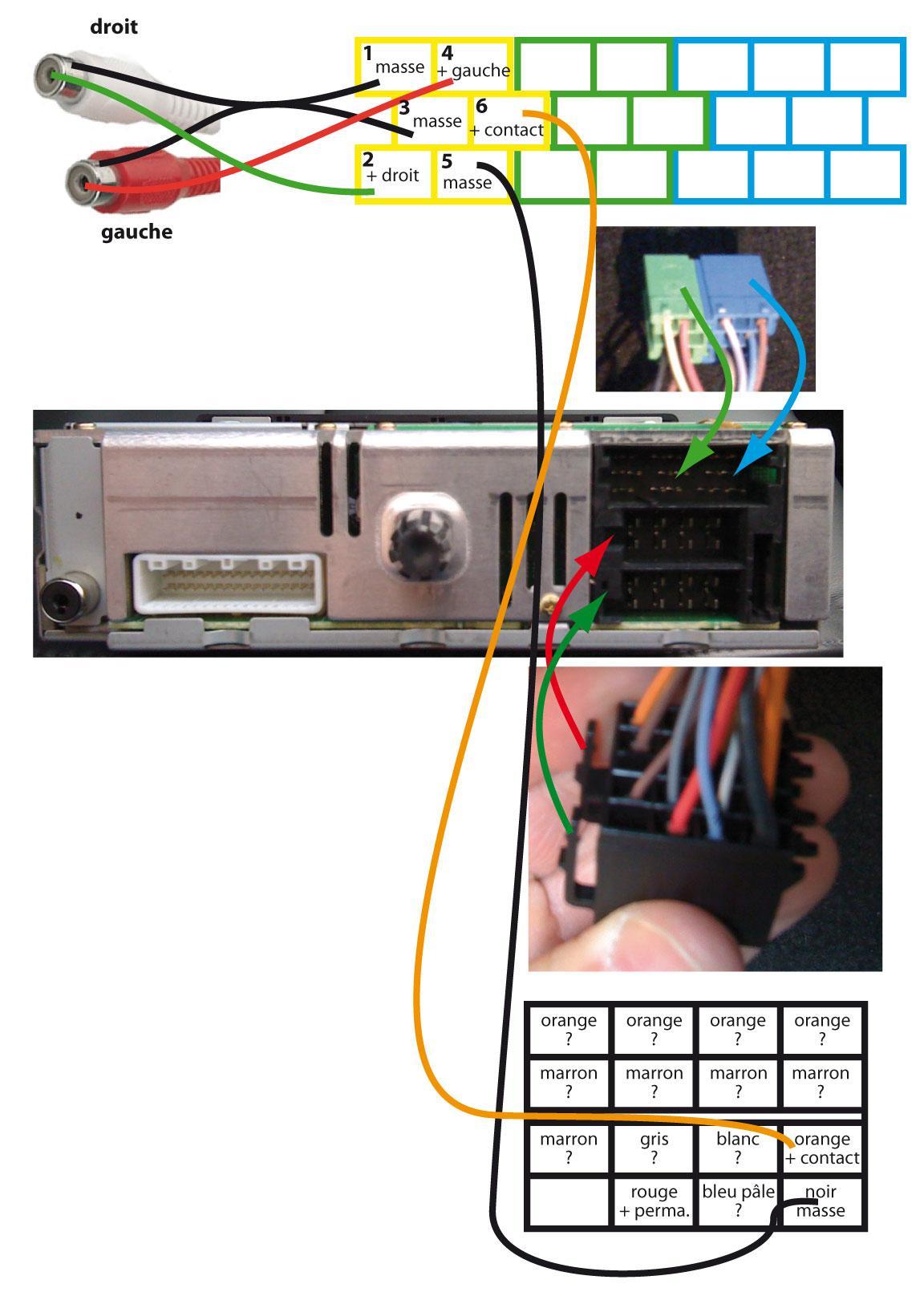

4. 4. Схема подключения аудиопроигрывателя по ISO останется такой же при замене магнитолы на новую.

Не следует для прямого соединения проводов использовать скручивание и оборачивание изолентой. Как проверить термостат, не снимая его с авто. 2 г. назад. как на рено логан поменять. Такой вид изоляции опасен при эксплуатации машины в зимний период, так как при низкой температуре лента на клейкой основе деформируется и разрушается, что приведет к замыканию проводов автомобиля.

Как установить магнитолу 2 DIN в Приору.

Как установить магнитолу 2 DIN в Приору.

Речь пойдёт о том, как поставить магнитолу фирмы Clarion двойного размера по высоте вместо двух кармашков в центральной консоли автомобиля.

То есть отверстие 1 DIN (там вставлен кармашек или перчаточный ящик по-научному) в машине уже есть, и туда без проблем устанавливается магнитола такого же типоразмера. Этот стандарт принят уже давно и большинство автопроизводителей его соблюдают. А двухдиновый аппарат встроить — задача для Мастера.

Вынимайте «перчаточный ящик» с помощью плоской отвертки, надавливая на верхний и нижний его край и вытягивая на себя. Защёлки, что его держат, видны на картинке справа.

В заднюю часть кармашка вставлены разъёмы для магнитолы, из них выходят провода к динамикам и приходит питание от аккумулятора. Отсоединяйте их.

Нижний отсек обычно закрыт декоративной крышкой. Снимайте её, она не пригодится. На задней стенке этого углубления видны винты крепления. Их надо открутить.

Центральную консоль держат шесть винтов. Два из них — в отверстии под верхним перчаточном ящиком, прикручены под углом в 45 градусов. Ещё два — под откидывающимся креплением пепельницы, что откидывается вниз. Оно тоже снимается.

Открутили? Вынимайте консоль. Аккуратно отсоединяйте все разъёмы от выключателей и блока управления печкой.

В данной машине один провод не имел разъёма в пределах досягаемости — провод светодиода сигнализации. Но он и не штатный. Был перерезан с последующим его восстановлением после окончания всех работ.

Так выглядит центральная консоль Приоры с обратной стороны. Убираем её из машины. Дальше откручиваем внутреннюю проставку для поддержки однодинового головного устройства. Это тоже лишняя деталь в этой машине. 🙂

Всё готово для «тщательной обработки напильником». Пилкой по металлу отпиливаем лишнее. Только аккуратно отодвиньте проводку, чтобы случайно не порезать.

Совсем чуть-чуть допилить пластсмассу и. вуаля! Ненужная часть Приоры остаётся в руках.

Внутренности консоли готовы к установке. Пришла пора верхней части потерять чуток своего веса.

Распиливайте нижнее углубление до получения площадки для крепления магнитолы, имеющей только низ и боковые стенки.

Уже вырисовывается картинка будущего посадочного места под «голову». Великовато место для аппарата, однако стоит подождать окончания установни и оценить результат. Как говорится: «Дуракам неоконченную работу не показывают». 🙂

Примеряйте головное устройство, время красоту наводить. Правильно отцентрируйте и углубите аппарат, взгляните в профиль, выберите отверстия сбоку головы для крепления к основе.

Сверлите дырки напротив отверстия и наживляйте винтами магнитолу к снятой части центральной консоли. Проверяйте на перекос относительно дырки, как по горизонтали и вертикали, так и по глубине. Если красиво, прикручивайте.

Из плотной бумаги или тонкого картона(не более 1 мм) надо сделать шаблон рамки вокруг аппарата. Берите линейку и меряйте расстояния периметра рамки. Вырезайте. Дальше идёт внутренняя дырка — от «морды» DVD до краёв. Отмечайте и вперёд!

Должно выглядеть примерно так. Правда этот шаблон лежит на столе вверх ногами, но это не суть. 🙂

Картонный шаблон переносим на пластик. Можно применить любой доступный материал. У Мастера под рукой был кусочек мягкого пластика, толщиной 1 мм., используемого для рекламы.

Вырезайте пластик ножом по размерам картонного шаблона:

Стадия покраски довольно страшна.

Рамка получилась на славу.

Осталось прикрутить крепления центральной консоли, которых осталось 4 вместо 6. Два были отпилены вместе с нижним углублением.

Да, не забудьте проверить открывание передней части DVD без рамки и после её установки.

Ежели какие вопросы, то комменты Вам в помощь!

Судя по их контенту, этому тексту релевантны статьи:

Пора рассказать Вам о простых подходах к построению качественной системы с концертным звучанием в автомобиле. В прошлый раз была написана статья Как собрать недорогую систему, которая звучит? Опыт создания, в которой была сделана попытка объединить опыт Мастера с существующими компонентами. К счастью, производители головных устройств в новых линейках продукции улучшают схемотехнику и за те же деньги в некоторых моделях предлагают более правильный звук. Название поста было выбрано не случайно. Представьте себе ситуацию, в которую попадает человек, не разбирающийся в технических моментах, проводах, подключениях. Как говорится, ни в зуб ногой. И услышав о каком-то нововведении в автозвуке, пытается он повторить это своими силами, через тернии к звёздам, как пел Тальков. И сгорает у него начинка в магнитоле, либо проводка, либо ещё что похуже происходит. Сегодня Мастер решил всё-таки найти время и выложить процесс создания сабвуфера с нуля. А то запросы типа: «Как изготовить автомобильный сабвуфер своими руками» поражают своей настойчивостью и периодичностью. Причём это будет не какой-то там обычный ящик из ДВП, а нормальный музыкальный корпус из МДФ толщиной 22 мм для ДВУХ динамиков Alpine серии R.

0 0 голос

Рейтинг статьи

LADA — установка камеры заднего вида

Парковочная камера LADA Priora

Установка камеры заднего вида на автомобиль Лада Приора

(фото пример и описание подключения )

Как найти разъём для подключения камеры ?

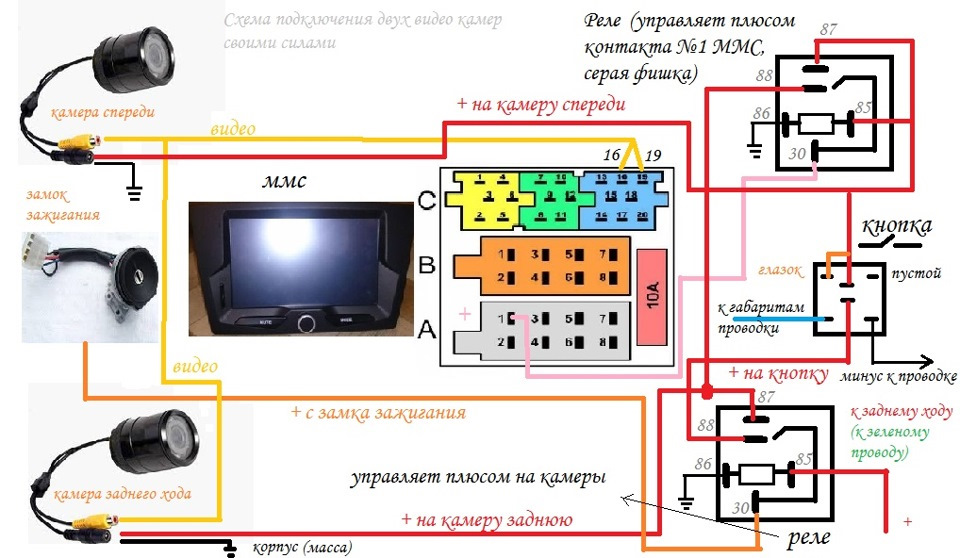

   Для того чтобы подключить камеру заднего вида, нам потребуется произвести демонтаж заводской магнитолы  и найти разъём для подключения камеры заднего вида.

    Подключаем  кабель камеры в найденный разъём ( на фото отмечен стрелкой ), и проверяем соответствие системы цвестности PAL NTSC, чтобы убедиться , что мы правильно подобрали камеру.

    Если Вы купили правильный вариант, то  изображение  на штатном мониторе должно быть ярким и цветным.

Как правильно установить и настроить камеру ?

         После того, как мы проверили подключение, проверяем функцию автоматического ключения камеры и настраиваем парковочные линии.

      Если монтаж правильный — активация картинки заднего обзора производится автоматически, при условии включени заднего хода ( перевод рычага включения МКП в положение R ).

        Далее выполняем установку самой камеры на декоративную накладку крышки багажника, т.к. в данном случае у нас автомобиль LADA PRIORA SE в комплектации «ЛЮКС», то мы используем камеру в хромовой окраске.

        Для автомобиля в другой окраске , можно использовать камеру  под цвет самого кузова.

     Аналогично производится подключение и установка камеры заднего вида  (парковочная камера)  и на другие модели семейства Лада: Приора, Калина, Ларгус, Гранта и т.д.

 В Новосибирске купить и установить какамеру заднего вида на автомобиль LADA можно в нашем техническом центре «AvanCar «.

тел.+7(383)3807601

  Наш адрес и схема проезда  == >>

Для жителей  других регионов Сибири и Казахстана существет возможность заказать и купить через наш интернет магазин:

«КУПИТЬ КАМЕРУ ЗАДНЕГО ВИДА для LADA».

Дополнительно к Вашим услугам : установка сигнализации на автомобиль Лада, качественный автозвук, акустические подиумы, акустические полки , механические блокираторы и противоугонные системы и многое другое.

УСЛУГИ И ТОВАР СЕРТИФИЦИРОВАНЫ !

   (сохранение дилерской гарантии)

 С уважением, компания AvanCar Electronics Novosibirsk,

 тел.+7(383)3807601

  Наш адрес и схема проезда  == >>

  Google+

Как подключить магнитолу напрямую к аккумулятору – разные варианты

Магнитола – незаменимый атрибут любого современного автомобиля. Как правило, вместо штатного устройства покупается более функциональное оборудование. В любом случае магнитолу надо правильно подключить. Отметим, что существует несколько вариантов решения поставленной задачи. В этой статье мы перечислим основные методы подключения автомобильной магнитолы.

Почти все устройства этого типа сегодня комплектуются универсальным разъемом, благодаря которому с подключением справится даже начинающий автолюбитель. Также в продаже есть различные переходники, которые могут упростить задачу. Ещё один вариант – соединение проводов по цветовой схеме (обычно она идёт в комплекте с магнитолой).

Подключение к АКБ

Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).

Подача питания происходит через три основных провода – желтый, красный и черный.

• красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
• желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;
• черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.

Важно! Не забывайте о предохранителе, во избежание короткого замыкания.

Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.

Оптимальные варианты подключения автомагнитолы:

• через замок зажигания;
• через кнопку;
• через систему сигнализации.

Замок зажигания

Для решения проблемы с возможной разрядкой АКБ при длительных простоях большинство автовладельцев подключают магнитолу к замку зажигания. Необходимо найти провод, питающий контактную группу замка зажигания и прикрутить (припаять) к нему красный провод от магнитолы. Желтый провод при этом подключается к плюсовой клемме АКБ (чтобы настройки всегда хранились в памяти). Черный провод – на массу, как обычно. Послушать музыку с выключенным зажигании уже будет невозможно.

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

IRLP — Проект связи Интернет-радио

Радиолюбителям, которым требуется радио Plug-N-Play, следует рассмотреть некоторые из
использовались очень надежные бывшие коммерческие единицы, такие как модели Motorola и GE
описано здесь. Да, вам нужно будет сделать простой кабель для GE.
и радиостанции Motorola, но эй! — вы лицензированный радиолюбитель, так что это
простой проект будет на одном дыхании.

Если вас это затрудняет, пожалуйста,
отправляйте свои вопросы в группы IRLP.io группа

https://groups.io/g/irlp/

Пожалуйста, не тратьте впустую идеальный двухдиапазонный мобильный телефон или
HT или еще хуже — многодиапазонный / режим HF. Мы получали почти ежедневно
вопросы о принятии на вооружение радиостанций IC-706 и FT-847. Посмотрите на eBay или на свой
в районе Хамфеста по одной из следующих сделок, по которым
выдающиеся надежные узловые радиостанции.

ПРИМЕЧАНИЕ: В то время как излишки коммерческих радиоприемников
безусловно, лучший выбор для узлов IRLP, ВСЕ коммерческих буровых установок
требуется проприетарное программное обеспечение и оборудование для программирования.Пока там
есть много источников в большинстве сообществ для этого типа программирования, это
Лучше сначала проконсультироваться с друзьями по ветчине в вашем районе, которые работают в рекламе
поле перед приобретением буровой установки. За исключением этого, вы можете рассчитывать на оплату
от 30 до 50 долларов, чтобы запрограммировать пару каналов в рекламном ролике.
магазин.

РАДИОСТАНЦИИ MOTOROLA СЕРИИ M
с 16-контактным дополнительным разъемом

Вам следует проверить eBay на наличие следующих поисковых слов.
GM300, MAXTRAC, M120. Вы должны убедиться, что радио имеет 16-контактный вариант
разъем. 5-контактные радиомодули НЕ имеют COS на вилке.

Здесь показан GM300

Выводы для ВСЕХ радиостанций Motorola 16 pin

TX аудио в = 2
* Неполяризованный блокирующий колпачок постоянного тока 10 мкФ
последовательно может потребоваться

PTT = 3

Земля = 7
COS = 8
активный минимум на носителе или действующий PL
ПРИМЕЧАНИЕ: на моделях с 16 и 32 каналами этот вывод является программируемым
.
для других функций

Аудиовыход RX = 11

ПРИМЕЧАНИЯ:

1.
   Пока микрофон вставлен и повешен на зажим,
   PL будет включен.Для работы узла без подключенного микрофона
   вставьте микрофонный штекер RJ45, закорачивая линию PL (PIN
   3) на массу (PIN 4). Чтобы включить динамик на передней панели, установите перемычку с 15 на 16

2. На большинстве радиостанций Maxtrac функция, которая
   принудительно активирует PL при повешении микрофона (кнопка клипа на
   задняя часть микрофона заземлена) можно ОТКЛЮЧИТЬ при программировании
   радио. Это находится под экраном опций радиосвязи вместе с TX.
   значение тайм-аута, которое можно установить на ВЫКЛ.Ни один из них не используется по умолчанию
   настройки. TNX Bob AC0KC

Полезные ссылки Motorola

ИЩЕТЕ ПРЕДВАРИТЕЛЬНЫЙ КАБЕЛЬ?

НАЖМИТЕ ЗДЕСЬ
для готовых кабелей от Marshall KE6PCV

Отличный ресурс для радиостанций Motorola, включая 5-контактный
Модели Radius можно найти на сайте Batlabs.
www.batlabs.com. Специфика модели может
будь здесь……..
http://www.batlabs.com/2way.html

GE
ФЕНИКС
( модели S или SX)
Роба N1NTE

Радиостанции GE Phoenix создают хорошие симплексные узлы IRLP.
Обычно Phoenix выдает от 25 Вт на УВЧ до 40 Вт на ОВЧ. если ты
не планируете использовать вентилятор на радиаторе, тогда рекомендуется
что вы выключите ВЧ мощность примерно до 10 Вт.Мощность вне
потенциометр R120 расположен внизу магнитолы под металлом
щит. В металлическом щите есть отверстие, через которое можно получить доступ
к нему.

Вот детали подключения:

На задней панели магнитолы есть два разъема — J911, микрофон
штекер и J910, штекер питания / динамика. J911 — это 8-контактный разъем, а J910
это 11-контактный разъем. Если вы смотрите на верхнюю часть радиоприемника с
Если смотреть назад, J911 находится слева, а J910 — справа.(См. Диаграмму
ниже)

Контакт 2 на J911 — это PTT
Контакт 4 на J911 — это звук TX
Контакт 4 на J910 — это звук RX
Контакт 2 на J910 — это COS (активен привет (10 В) при действительном
CTCSS тон)
Контакт 8 на J910: ЗАЗЕМЛЕНИЕ

Ниже представлена ​​диаграмма. Обратите внимание, что вам нужно добавить
диод, включенный последовательно с линией COS, и его полярность. Щит
кабели, соединяющие звуковую карту, должны быть заземлены.

Спасибо Полю Касселю, VE3SY, за оригинальный пост генералу IRLP.
список рассылки с подробной информацией о подключении. Пришлите исправления и
модификации Роба Беллвилля, N1NTE n1nte @ cox. нетто

Улучшенный интерфейс для GE Phoenix RX
аудио

Указанный выше интерфейс требует минимальных знаний
электроники, однако звук, передаваемый с вашего узла в сеть, будет
быть худым с несколькими минимумами.Это связано с тем, что нет деактивации
выполняется. Это можно решить, взяв звук прямо с
клеммы динамиков и очень низкий уровень звука динамика, чтобы не перегружать
Это.

Лучшее решение — использовать приведенную ниже простую схему из
Шон N0PBA узла IRLP 3239, который не только обеспечивает необходимое
снимает выделение, но также добавляет некоторое усиление звука, чтобы компенсировать низкий уровень от
радио. Эта цепь будет добавлена ​​последовательно с линией
от контакта 4 магнитолы к линейному входу звуковой карты.12 В постоянного тока может
быть подключенным к контакту 1 или 11, оба из которых обычно имеют 12 В постоянного тока от источника питания
затыкать.

Полезный ресурс GE

http://www.rtzaudio.com/kg4lne/phoenix.asp

Маршалл —
KE6PCV имеет УВЧ
Радиостанции MVS готовы к работе с кабелями .

Дополнительный разъем можно найти, сняв металлическую пластину снизу.
радио.Пластину удерживают два винта Torx. Когда пластина снята,
Найдите 13-контактный дополнительный разъем рядом с тем местом, где шнур питания входит в
радио. Контакт №1 находится ближе всего к задней части радио. Обратите внимание, что GE-MVS
В руководстве контакт № 10 на MVS называется контактом отключения звука. Однако этот штифт
генерирует 5 В постоянного тока при обнаружении сигнала, что делает его полезным в качестве COS
штырь.

Загрузите оригинальное руководство GE MVS в формате PDF здесь. Это обеспечит
информация по эксплуатации и подробное описание модов, показанных здесь,
включая блок-схемы и схемы.

Заземление контакта 6 DB9 и заземление аудиоразъема к одному из винтов рядом с
дополнительный разъем. Убедитесь, что радио и ваш компьютер имеют общую землю.

С точки зрения дополнительного соединителя MVS, соединения
следующим образом:

Уровни звука

по крайней мере на некоторых радиостанциях MVS (очевидно, не на всех),
изменение громкости изменит выходной уровень на контакте №3. Если это
чехол с вашим радио, установите уровень громкости там, где вы хотите, чтобы он правильно
уровни звука в компьютер и оставьте его. Я нашел это на некоторых GE-MVS
радио, но не все, и еще не сопоставили этот эффект с определенной моделью
числа.

На этих MVS с фиксированным аудиовыходом вы можете обнаружить, что уровень звука
слишком низко.Чтобы усилить аудиовыход, следуйте одному из двух предложений.
описано в разделе «Улучшенный интерфейс для аудио GE Phoenix RX» на
Сайт IRLP. Если вы собираетесь снимать звук с динамика (простейший
подход) на следующей фотографии показано подключение динамика.

ALINCO
ДР-135Т
— 144 МГц модель «D»
требуется удаление TNC
DR135T / E MkII
DR-235T — 222 МГц
DR-435T — 440 МГц

Эти
Модели Alinco имеют разъем DB9, предназначенный для пакетной радиосвязи, и работают достаточно
хорошо для IRLP.Готовые кабели также можно приобрести в
следующие источники

1. Marshall KE6PCV в
   http://www.irlpcables.com


KC2IVI — IRLP 4889 РАДИО
IC-207H

Двухдиапазонный Icom 207H

Один дисплей работал как мой узел
радио уже более 8 лет. Это идеальный выбор для
Симплексные узлы, как вы можете работать на УКВ
или УВЧ.

В качестве радиосвязи с ретранслятором эта радиостанция работает хорошо. я нашел это
полезно иметь возможность переключаться на частоту симплексного режима для устранения неполадок и тестирования новых скриптов.

Распиновка терминала данных сверху. IC207H имеет 2 данных в
настройки. 9600 бит / с НЕ ДОЛЖНЫ
использоваться. Инструкции по настройке скорости передачи данных прилагаются
ниже.

Я использовал старую мышь PS2, отрезал кабель и сделал необходимые
подключения к компьютеру и звуковой карте. У меня нет реальной схемы кабеля, который я сделал,
но это не должно быть сложно
делать.

ПРИМЕЧАНИЕ. Эта установка также будет работать с другими ICOM.
радио, такие как
IC-2720

Другие радиостанции
Если у вас есть подробная информация о радиосвязи, пожалуйста, оставьте
веб-мастеру линию на

Распиновка аудио Miata

Распиновка аудио Miata

Стивен Фоскетт —
[email protected]

Вернуться на мои страницы Miata на
Fosketts.Net

(10 нояб.2004 г.)

Содержание:

Введение в аудиосистемы Mazda

Этот FAQ охватывает аудиосистемы Miata с 1990 года до текущих моделей.Другие системы Mazda будут добавлены по мере поступления информации.

Mazda имеет давние отношения с Matsushita / Panasonic, поэтому Miata audio
системы с 1990 по 2000 год основаны на разработках Panasonic. Описание
распиновки для этих систем находятся в первой части
этот FAQ. В начале 00-х Ford и Mazda в сотрудничестве с Sanyo разработали
новая модульная аудиосистема. Более подробная информация об этой системе находится в
вторая часть этого FAQ.

Обзор аудиосистемы

Примечание для автомобилей 1996.5: Mazda частично поменяла головные устройства
через 1996 модельный год. В частности, автомобили, выпущенные до 1 декабря 1995 г.
у старых агрегатов и автомобилей, произведенных после этой даты, была новая модель.

Как добавить дополнительный вход (Aux-In) к
мое головное устройство?

Каждое головное устройство Mazda может быть настроено на прием звука с дополнительного входа.Это полезно для подключения проигрывателей MP3, спутникового радио и т. Д. Вот как это сделать:

Все головные устройства

Все головные устройства могут использовать FM-модулятор. Это особое устройство, которое
сидит между антенной и головным устройством и «преобразует» одну частоту в
вспомогательный вход. Плюс в том, что это, как известно, работает везде. Минус
что это звучит не так хорошо и может быть таким же дорогим, как и другие
перечисленные здесь методы.Обратите внимание, что настоящий проводной FM-модулятор НЕ такой же
как изящный маленький портативный FM-передатчик, который большинство магазинов продают за 19 долларов!

1990-1996 * базовые головные устройства (без MSSS)

Вы можете преобразовать круглый разъем в aux
ввод, следуя
эти инструкции.

1993-1997 MSSS / MPSS

Единственный способ — использовать FM-модулятор.

1996 * -2000 база и 1999-2001 Bose

Вы можете преобразовать штекер CN200 в дополнительный вход,
следуя этим инструкциям.

2001-2004 base и 2002-2004 Bose

Вы можете преобразовать штекер J-02 в дополнительный вход
покупка ПИРОГА МАЗ / ПК-АЛП
и подключив его к J-02. Затем подключите
PIE PIO / P-RCA
и подключите ТО к ПК-ALP. Это дает вам входы RCA. Возможно, вам придется
заземлите аудио заземление (внешняя часть) кабелей RCA на сигнал
заземление (контакт G) J-02.

1990-2000 Системы

Почти все аудиосистемы Mazda с 1990 по 2000 год используют одни и те же основные и
разъемы вспомогательного жгута.Некоторые также имеют дополнительные разъемы для специальных
целей, таких как внешние усилители или CD-чейнджеры.

CN701 (основной 12-контактный жгут)

Этот разъем обычно используется также для основных (передних) динамиков.
как подключить головное устройство к системе питания и освещения автомобиля. Это
также имеет контакты для активации внешнего усилителя и антенны, а также для определения скорости автомобиля.
чувствительность, хотя они могут быть активны не на всех транспортных средствах.

MSSS1, MSSS2 и MPSS ’93-97
используйте этот разъем для динамиков в подголовнике, а не для обычных дверных динамиков.
В отличие от всех остальных динамиков NA в подголовнике, они подключены правильно.
с завода.

Этот разъем встречается на следующих головных устройствах:

• 1990-1994 Тип 1
• 1993-1994 MSSS1 (Тип 2)
• 1995-1996 Тип 1 (1267)
• 1995-1996 MSSS2 (тип 2)
• 1996-1997 Тип 1 (1273)
• 1996-1997 MPSS (тип 2)
• 1999-2000 (не Bose) 1M32 / 4M32
• 1999-2001 Бозе 1М31 / 1М37

Metra производит пару комплектов с двумя разъемами, включающих CN701 и
CN702 (продается или *):

• 70-7901 вставляется в жгут проводов автомобиля.
• 71-7901 вставляется в гнездо головного устройства.

Scosche также производит комплект разъемов, содержащий как CN701, так и CN702:

• MA02
  подключается к автомобильной обвязке.
• MA02R
  подключается к головному устройству.

Bestkits также производит комплект разъемов, содержащий как CN701, так и CN702:

• BHA7901 подключается к автомобильной подвеске.
• BHO7901 подключается к головному устройству.

CN701

Главный жгут

Штифт Общее приложение Применение / Цвет ’90 -’94 Тип 1 * ’95 -’96 Тип 1 * ‘96.5-’97 Тип 1 ’93 -’97 Тип 2 (MSSS MPSS) ’99 -’00 Не относящиеся к Bose ’99 -’01 Bose MX-3 А Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw.12в) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Блок питания ACC (Sw. 12v) Красный Синий / Черный Синий / Черный Синий / Черный Синий / Черный Синий / Черный B Tele Mute НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ НЕТ С Источник питания + B (Con.12в) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Блок питания + B (Con. 12 В) Желтый Синий / Красный Синий / Красный Синий / Красный Синий / Красный Синий / Красный D Силовая антенна (Sw.13,2в) НЕТ Силовая антенна (Sw. 13,2 В) Силовая антенна (Sw. 13,2 В) Силовая антенна (Sw. 13,2 В) Силовая антенна (Sw. 13,2 В) Силовая антенна (Sw. 13,2 В) Силовая антенна (Sw. 13,2 В) Светло-зеленый / желтый Светло-зеленый / желтый Светло-зеленый / желтый Серый / Черный Серый / Черный E TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) TNS + (Диммер) Оранжевый / Белый Красный / Черный Красный / Черный Красный / Черный Красный / Черный Красный / Черный Ф ILL- (возврат диммера) НЕТ НЕТ ILL- (возврат диммера) НЕТ ILL- (возврат диммера) ILL- (возврат диммера) ILL- (возврат диммера) Красный Серый / Красный Серый / Красный H Датчик скорости НЕТ НЕТ НЕТ Датчик скорости НЕТ НЕТ НЕТ зеленый / красный Дж Amp Control (Sw.13,2в) НЕТ НЕТ НЕТ НЕТ НЕТ Управление усилителем (переключатель 13,2 В) Управление усилителем (переключатель 13,2 В) Светло-зеленый / Черный К Передний левый + Левая дверь + Левая дверь + Левая дверь + Подголовник левый + Левая дверь + Левая дверь + (дифференциал на усилитель) Передний левый + Белый красный / зеленый красный / зеленый Красный / Желтый Красный Желтый / Красный л Передний левый- Дверь Левая- Дверь Левая- Дверь Левая- Подголовник левый- Дверь Левая- Левая дверь- (дифференциал на усилитель) Передний левый- Белый / Черный Красный / Белый Красный / Белый синий / оранжевый Белый Желтый / Черный M Передний правый + Правая дверь + Правая дверь + Правая дверь + Подголовник правый + Правая дверь + дверь правая + (дифференциал на усилитель) Передний правый + серый Синий / Желтый Синий / Желтый Красный / Синий желтый желтый / зеленый № передний правый Дверь правая- Дверь правая- Дверь правая- Подголовник правый- Дверь правая- Правая дверь- (дифференциал к усилителю) передний правый Серый / Черный синий синий Синий / Белый оранжевый зеленый

Спасибо

Cinega32.

CN702 (дополнительный 8-контактный жгут)

Этот разъем обычно используется для динамиков в подголовниках (в NA Miatas без
MSSS или MPSS), для дверных динамиков (для NA Miatas с MPSS), для толкателей сидений
(для NA Miatas с MSSS1 *
или MSSS2), или оставлены неиспользованными, но активными (в Miatas, отличных от Bose NB). Поэтому это
популярны для добавления дополнительных тыловых динамиков. Он полностью неактивен и бесполезен в
NB Головные устройства Bose.

Внимание! Не доверяйте цветам, указанным в этой таблице! От
завод, каждое применение этого конектора

сумасшедший и
перепутаны контакты A, B, F и H! Это причина знаменитого
не совпадающие по фазе проблемы с динамиком, преследующие Miatas! К сожалению, провода часто
неправильно на обоих концах ремня безопасности, поэтому вы не можете просто поменять цвета и
ожидайте, что это сработает. Что вам нужно сделать, так это разъединить разъемы на обоих
концы, проверьте целостность каждого провода и снова соедините разъемы
правильно.Я перечислил «правильные» приложения и цвета в таблице.
ниже, но это необходимо исправить на обоих концах разъемов! Джефф
Андерсон был достаточно любезен, чтобы нарисовать

варианты динамиков подголовника для форума Miata.

Клуб покупателей перформанса
продает специальные ремни для добавления подголовника или задних динамиков с помощью этого разъема.

Этот разъем встречается на следующих головных устройствах:

• 1990-1994 Тип 1
• 1993-1994 MSSS1 (Тип 2)
• 1995-1996 Тип 1 (1267)
• 1995-1996 MSSS2 (тип 2)
• 1996-1997 Тип 1 (1273)
• 1996-1997 MPSS (тип 2)
• 1999-2000 (не Bose) 1M32 / 4M32
• 1999-2001 Бозе 1М31 / 1М37

Metra производит пару комплектов с двумя разъемами, включающих CN701 и
CN702 (продается или *):

• 70-7901 вставляется в жгут проводов автомобиля.
• 71-7901 вставляется в гнездо головного устройства.

Scosche также производит комплект разъемов, содержащий как CN701, так и CN702:

• MA02
  подключается к автомобильной обвязке.
• MA02R
  подключается к головному устройству.

Bestkits также производит комплект разъемов, содержащий как CN701, так и CN702:

• BHA7901 подключается к автомобильной подвеске.
• BHO7901 подключается к головному устройству.

CN702

Вспомогательный жгут

Спасибо

Cinega32.

Круглый разъем (13-контактный DIN)

Это еще один стандартный аудиоразъем, который можно найти на автомобилях Северной Америки без MSSS или
MPSS.Есть специальный
процедура короткого замыкания, необходимая при использовании чего-либо, кроме приклада
CD-плеер Mazda (включая запуск без CD-плеера). Компакт-диск Mazda
номер детали NA01-66-AG0.

Хорошая запись
об использовании этого с проигрывателем компакт-дисков Sony, и это также может быть адаптировано в
вспомогательный вход. Тем не мение,
этот мод
проще только для входа aux.

Этот разъем встречается на следующих головных устройствах:

• 1990-1994 Тип 1
• 1995-1996 Тип 1 (1267)

Круглый разъем

Штифт Заявка Применение / Цвет ’90 -’96 Тип 1 1 Левый выход Левый выход 2 Левый вход Левый вход 3 Правый выход Правый выход 4 Правый вход Правый вход 5 Сигнальная земля Сигнальная земля 6 TNS + TNS + 7 Блок питания ACC + Блок питания ACC + 8 Источник питания B + Блок питания B + 9 Включение системы / Управление усилителем Включение системы / Управление усилителем 10 Освещение- Освещение- 11 Система выключена Система выключена 12 Управление системой (воспроизведение) Управление системой (воспроизведение) 13 Без звука Без звука

Спасибо Jyri Virkki

CN200 (Разъем для CD / ленты)

Этот разъем позволяет головным устройствам с одним DIN управлять внешней лентой.
дека или проигрыватель компакт-дисков.Это также полезно для добавления
дополнительный вход к этим блокам
(обратите внимание, что правая и левая страница этой связанной страницы меняются местами). Такой же разъем
находится на магнитофонной деке и допускает шлейфовое соединение. Он совместим с
CD-плееры Honda
с новым разъемом.

Этот разъем встречается на следующих головных устройствах:

• 1996-1997 Тип 1 (1273)
• 1999-2000 (не Bose) 1M32 / 4M32
• 1999-2001 Бозе 1М31 / 1М37

CN200

Соединитель кассеты

Штифт Общее приложение Применение / Цвет ‘96.5-’97 Тип 1 ’99 -’00 Не относящиеся к Bose ’99 -’01 Bose А Правый вход Правый вход Правый вход Правый вход B Сигнальная земля Сигнальная земля Сигнальная земля Сигнальная земля С Левый вход Левый вход Левый вход Левый вход D Комбинированное управление Комбинированное управление Комбинированное управление Комбинированное управление E Выход управления Aux Выход управления Aux Выход управления Aux Выход управления Aux Ф Вход управления Aux Вход управления Aux Вход управления Aux Вход управления Aux G Автобусная остановка Автобусная остановка Автобусная остановка Автобусная остановка H Автобусный маршрут Автобусный маршрут Автобусный маршрут Автобусный маршрут I Блок питания ACC Блок питания ACC Блок питания ACC Блок питания ACC Дж Земля Земля Земля Земля К Источник питания + B Блок питания + B Блок питания + B Блок питания + B л Без звука Без звука Без звука Без звука M TNS + TNS + TNS + TNS + № ИЛЛ- ИЛЛ- ИЛЛ- ИЛЛ- O N / C НЕТ НЕТ НЕТ п. N / C НЕТ НЕТ НЕТ

Спасибо Нилу
Славин

Разъем усилителя MSSS

Этот штекер подключается к внешнему усилителю (P / N GM-5246ZM) на головке MSSS2.
Блок.Имеет 8 контактов.

Этот разъем встречается на следующих головных устройствах:

Усилитель MSSS

Штифт Общее приложение Применение / Цвет ’95 -’95 Тип 2 (MSSS2) А Левый + Левый + зеленый B слева- слева- Синий С Правый + Правый + Красный D правый- правый- Белый E N / C НЕТ Ф Amp Cont. Amp Cont. Желтый G Отключение системы Отключение системы Желтый / красный H Звуковой сигнал Звуковой сигнал Желтый / черный

MSSS CD-чейнджер

Этот штекер может подходить к CD-чейнджеру (P / N CDX-P5046ZM), но я не уверен.Это
похоже, это может быть штекер Pioneer P-Bus для подключения CD-чейнджера Pioneer.
Его нет на головных устройствах MPSS, но может быть на головных устройствах MSSS1 или MSSS2.
Он имеет 11 контактов и одну заглушку.

Этот разъем встречается на следующих головных устройствах:

• 1993-1995 MSSS1 (тип 2)
• 1995-1996 MSSS2 (тип 2)
• 1996-1997 MPSS (тип 2)

Усилитель MSSS

Штифт Общее приложение Применение / Цвет ’93 -’95 Тип 2 (MSSS1) ’95 -’96 Тип 2 (MSSS2) ’96 -’97 Тип 2 (MPSS) А слева- слева- слева- слева- B Левый + Левый + Левый + Левый + С N / C НЕТ НЕТ НЕТ D правый- правый- правый- правый- E Земля Земля Земля Земля Ф Правый + Правый + Правый + Правый + H Земля Земля Земля Земля Дж Земля Земля Земля Земля К AsenB AsenB AsenB AsenB л Автобус- Автобус- Автобус- Автобус- M Автобус + Автобус + Автобус + Автобус +

Усилитель Bose (99-01)

Этого разъема нет на головном устройстве.Скорее, это разъем для
Пакет усилителей Bose расположен снизу и за головным устройством.
На этом снимке показано, где он находится.

Распиновку и дополнительную информацию см. Ниже.

2001+ Системы

Все аудиосистемы Mazda от 2001 не-Bose и 2002 Bose используют одно и то же
разъемы основного и вспомогательного жгута проводов. На задней панели есть два разъема.
блок двойного DIN, J-01 (основной ремень) и J-02 (вспомогательный ремень).Только
основная привязь (большая слева, если смотреть на заднюю часть устройства)
используется. Вот распиновка разъема. Это розетка на головном устройстве.

См. Также общую распиновку Mazda для продвинутых / дополнительных
функции.

Вторая пара динамиков (контакты S, U, V и X) не работают на
Блок 4H60 (Bose). Вероятно, это программный, а не аппаратный недостаток. В
Другими словами, вероятно, есть какой-то способ активировать функцию фейдера, отсутствующую
на головном устройстве Bose для включения этих динамиков, но в настоящее время это неизвестно.

J-01 (основной ремень)

Этот разъем используется для основного (передняя дверь) и заднего (подголовник)
динамики, а также для подключения головного устройства к источнику питания автомобиля и
система освещения. Он также имеет контакты для активации внешнего усилителя и антенны и
для определения скорости автомобиля, хотя они могут быть активны не на всех автомобилях.

Этот разъем встречается на следующих головных устройствах:

• 2001-2003 (не Bose) (4162)
• 2002-2003 Bose (4H60)
• 2004+ (не Bose) (4163)
• 2004+ Bose (4H64)

A) Metra производит разъем для J-01 (продается или *):

• 70-7903 вставляется в автомобильную обвязку.
• 71-7903 вставляется в головное устройство. (этот разъем трудно найти!)

Scosche также производит соединитель для J-01:

• MA03
  подключается к автомобильной обвязке.
• MA03R
  вставляется в гнездо головного устройства.

Bestkits также имеет разъем для J-01:

• BHA7902 подключается к автомобильной подвеске.
• BHO7902 подключается к разъему головного устройства.

Внимание! Crutchfield указывает неправильный разъем для этого автомобиля, и
они отправят вам не ту деталь, если вы будете полагаться на их совет! Этот блок
требуются вилки Scosche MA03, а не MA02, который они перечисляют!

Штифт	Общее приложение	Применение / Цвет
		2003 Miata	2003 Miata Bose	2004 Miata	2004 Miata Bose	2003 универсальный автомобиль	2003 Протеже	2004 RX-8	Mazda6 Не Bose	Mazda6 Бозе
А	Передний левый +	Передний левый +	Передний левый +	Передний левый +	Передний левый +	Передний левый +	Передний левый +	Передний левый +	Передний левый +	Передний левый +
		Желтый / Красный	Красный		Черный	синий / оранжевый	Черный / Красный	Красный / Синий	Красный	?
B	Аккумулятор (+12 В)	Аккумулятор (+12 В)	Аккумулятор (+12 В)	Аккумулятор (+12 В)	Аккумулятор (+12 В)	Аккумулятор (+12 В)	Аккумулятор (+12 В)	Аккумулятор (+12 В)	Аккумулятор (+12 В)	Аккумулятор (+12 В)
		Синий / Красный	Синий / Красный		Синий / Красный	Синий / Красный	Синий / Красный	Синий / Красный	Синий / Красный	Синий / Красный
С	Передний левый —	Передний левый —	Передний левый —	Передний левый —	Передний левый —	Передний левый —	Передний левый —	Передний левый —	Передний левый —	Передний левый —
		Желтый / Черный	Белый		зеленый	фиолетовый	Черный / Белый	Светло-зеленый / красный	Белый	?
D	Передний правый +	Передний правый +	Передний правый +	Передний правый +	Передний правый +	Передний правый +	Передний правый +	Передний правый +	Передний правый +	Передний правый +
		Желтый / зеленый	желтый		Красный	Белый / Красный	Красный	Синий / Белый	синий	?
E	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)	Импульсный диммер (TNS +)
		Красный / Черный	Красный / Черный		Красный / Черный	Светло-зеленый / синий	Светло-зеленый / синий	Красный / Желтый	?	?
Ф	Передний правый —	передний правый —	передний правый —	передний правый —	передний правый —	передний правый —	передний правый —	передний правый —	передний правый —	передний правый —
		зеленый	оранжевый		Белый	Белый	Белый	желтый / зеленый	желтый	?
G	Инвертированное затемнение	Инвертированное затемнение	Инвертированное затемнение	Инвертированное затемнение	Инвертированное затемнение	Инвертированное затемнение	Инвертированное затемнение	Инвертированное затемнение	Инвертированное затемнение	Инвертированное затемнение
		Серый / Красный	Серый / Красный		Серый / Красный	Белый / Синий	Белый / Синий	Серый / Красный	Черный / Красный?	?
H	PWR Ant	PWR Ant	PWR Ant	PWR Ant	PWR Ant	НЕТ	НЕТ	PWR Ant	НЕТ	НЕТ
		Серый / Черный	Серый / Черный		Серый / Черный			Желтый / Белый
I	Импульс скорости	НЕТ	Импульс скорости	НЕТ	Импульс скорости	НЕТ	НЕТ	Импульс скорости	Импульс скорости	Импульс скорости
			зеленый / красный		зеленый / красный			зеленый / красный	зеленый / красный	?
Дж	Пульт ДУ усилителя	НЕТ	Пульт ДУ усилителя	НЕТ	Пульт ДУ усилителя	Пульт ДУ усилителя	Пульт ДУ усилителя	Пульт ДУ усилителя	НЕТ	Пульт ДУ усилителя
			Светло-зеленый / Черный		Светло-зеленый / Черный	Белый	Желтый (вуфер?)	фиолетовый / синий		?
К	Nav: Стояночный тормоз	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	Nav: Стояночный тормоз	НЕТ	НЕТ
								желтый / зеленый
л	Отключение телефона	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ
M	Nav: задний ход	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	Nav: задний ход	НЕТ	НЕТ
								Синий / Белый
№	Механическая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом
						Серый / Черный		Красный / Черный	Красный / Синий?	?
O	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой
п.	Механическая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом	Тактовая пружина / Органы управления колесом
						Белый / Зеленый		Зеленый / Белый	Синий / Белый	?
Q	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой
р	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)	IGN (+12 В коммутируется)
		Синий / Черный	Синий / Черный		Синий / Черный	фиолетовый / синий	фиолетовый / черный	зеленый / оранжевый	Апельсин?	?
S	Задний левый +	Задний левый +	НЕТ	Левый ветрозащитный экран +	Левый ветрозащитный экран +	Задний левый +	Задний левый +	Задний левый +	Задний левый +	Задний левый +
					Синий / Желтый	зеленый / оранжевый	коричневый / белый	зеленый / оранжевый	фиолетовый	?
т	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой	пустой
								Черный / Белый	?	?
U	Задний левый —	Задний левый —	НЕТ	Ветрозащитный экран левый —	Ветрозащитный экран левый —	Задний левый —	Задний левый —	Задний левый —	Задний левый —	Задний левый —
					желтый	зеленый	коричневый	синий / оранжевый	розовый	?
В	Задний правый +	Задний правый +	НЕТ	Правый ветрозащитный экран +	Правый ветрозащитный экран +	Задний правый +	Задний правый +	Задний правый +	Задний правый +	Задний правый +
					зеленый / желтый	Желтый / Черный	зеленый	Серый / Красный	Белый / Синий	?
Вт	Земля	Земля	Земля	Земля	Земля	Земля	Земля	Земля	Земля	Земля
		Черный	Черный		Черный	Черный	Черный	Черный	Черный	Черный / Оранжевый
X	Задний правый —	Задний правый —	НЕТ	Ветроблок правый —	Ветроблок правый —	Задний правый —	Задний правый —	Задний правый —	Задний правый —	Задний правый —
					Зеленый / Черный	фиолетовый	зеленый / оранжевый	Коричневый / Красный	Черный / Синий	?

Спасибо

Тобиас Альберт,

Джефф Андерсон и

Неизвестный хост!

J-02 (Вспомогательный ремень)

Этот разъем в настоящее время не используется ни в каких Miata 2001+.Мало что известно
про J-02. Это
используется
на японском рынке RX-8 для встроенного телевизора, и предполагается, что он будет использоваться для
внешний CD-чейнджер (правда, неизвестен). Также возможно, что это
разъем используется для будущей опции радио Sirius Satellite в ’04
Mazdas. Ребята из RX-8 ничего не могли заставить с этим работать. Вот что я
знать об этом.

На моем головном устройстве (4H60) контакты, подключенные к материнской плате, следят
указаны ниже.Нет никакой гарантии, что они что-то сделают, но они
связан с чем-то.

Этот разъем встречается на следующих головных устройствах:

• 2001-2003 (не Bose) (4162)
• 2002-2003 Bose (4H60)
• 2004+ (не Bose) (4163)
• 2004+ Bose (4H64)

Нет известных соединителей, которые бы подходили для этого.

Штифт	Заявка	2004 Япония RX-8	4H60 Подключено?
А	Заземление	фиолетовый / синий	Y
В	Отключение системы	Зеленый / Белый	N
С	Правый ввод +	Синий / Желтый	N
D	Правый вход-	Красный / Желтый	N
E	Левый вход +	Красный / Черный	N
Ф	Левый вход —	фиолетовый / белый	N
г	Сигнальная земля		Y
H	НЕТ		N
я	НЕТ		Y
Дж	НЕТ		Y
К	Автобус-		Y
л	Автобус +		Y
M	НЕТ		N
N	НЕТ		N
O	Питание ACC	Коричневый / Красный	Y
п.	Мощность B +	коричневый / белый	Y

Усилитель Bose (02+)

Этого разъема нет на головном устройстве.Скорее, это разъем для
Пакет усилителей Bose расположен снизу и за головным устройством.
На этом снимке показано, где он находится.

Этот разъем встречается на следующих головных устройствах:

• 1999-2001 Bose (1M31 / 1M37)
• 2002-2003 Bose (4H60)
• 2004+ Bose (4H64)

Нет известных соединителей, которые бы подходили для этого.

Чтобы обойти усилитель Bose, просто отсоедините этот разъем и установите перемычку.
соответствующие входные и выходные контакты: C — L, D — K, F — N и H — M.В
оставшиеся контакты можно игнорировать. Обратите внимание, что изображенный разъем — это
жгут проводов, а не разъем на блоке усилителя, поэтому он является зеркальным отражением
«настоящий» разъем.

Штифт	Общее приложение	Применение / Цвет
		’99 -’01 Miata Bose	’02 -’03 Miata Bose	’04 + Miata Bose
А	Переключаемая мощность (на аудиореле)	Переключаемая мощность (на аудиореле)	Переключаемая мощность (на аудиореле)	Переключаемая мощность (на аудиореле)
		Синий / оранжевый	Синий / Оранжевый?
B	N / C	НЕТ	НЕТ	НЕТ
С	Левый динамик-	Левый динамик-	Левый динамик-	Левый динамик-
		Желтый / Красный
D	Левый динамик +	Левый динамик +	Левый динамик +	Левый динамик +
		Желтый / Черный
Ф	Правый динамик-	Правый динамик-	Правый динамик-	Правый динамик-
		Желтый / зеленый
H	Правый динамик +	Правый динамик +	Правый динамик +	Правый динамик +
		зеленый
I	Левый щит / земля	Левый щит / земля	Левый щит / земля	Левый щит / земля
		Черный / оранжевый	Черный / Оранжевый?
Дж	Правый экран / Земля / Входной экран	Правый экран / Земля / Входной экран	Правый экран / Земля / Входной экран	Правый экран / Земля / Входной экран
		Черный / оранжевый	Черный / Оранжевый?
К	Левый вход +	Левый вход +	Левый вход +	Левый вход +
		Красный	Красный
л	Левый вход-	Левый вход —	Левый вход —	Левый вход —
		Белый	Белый
M	Правый ввод +	Правый ввод +	Правый ввод +	Правый ввод +
		Желтый	желтый
№	Правый ввод —	Правый вход-	Правый вход-	Правый вход-
		Оранжевый	оранжевый

Коннектор CD / ленты

Распиновка внутреннего 15- «пинового» шинного разъема для ленты
палуба.Разъем для компакт-дисков имеет такую ​​же распиновку, но он женский, а не мужской. я
также нанесите экранированные этикетки на печатную плату, которые сильно отличаются
некоторые случаи …

Этот разъем встречается на следующих головных устройствах:

• 2001-2003 (не Bose) (4162)
• 2002-2003 Bose (4H60)
• 2004+ (не Bose) (4163)
• 2004+ Bose (4H64)

Нет известных соединителей, которые бы подходили для этого.

Штифт	Заявка	Этикетка
А	АВТОБУС +	Автобус +
В	ШИНА ЗЕМЛЯ	DGND
С	+ B	+ B
D	+ В?	GND?
E	P ЗЕМЛЯ	?
Ф	P ЗЕМЛЯ	?
г	EJECT	TNS?
H	NC	-ILL?
я	ТЕКСТ C1	NC?
Дж	ТЕКСТ D0	NC?
К	ACC	ACC
л	SYS MUTE	S MUTE
M	R	R
N	S ЗЕМЛЯ	S ЗЕМЛЯ
O	л	л

Органы управления на рулевом колесе

Органы управления на рулевом колесе представляют собой переключатели мгновенного действия, подключенные к контактам P и
N жгута.Они закорачивают эти штифты с различным уровнем сопротивления.
который декодируется в различные функции. Я разобрал головное устройство своего MPV
и прочтите сопротивление функций, которые он имеет. Затем я попробовал этот элемент управления
с моей головой Miata 4H60 и элементами управления все работало отлично. Так что это может
предположительно работают со всеми головками FMS double-DIN!

Приложение	Сопротивление
Режим	1 кОм
Объем +	150 Ом
Объем-	60 Ом
Колея	300 Ом
Без звука	2 кОм

Q) Вы не понимаете, о чем говорите с этим радио.

Как я могу тебя исправить?

A) ПОЖАЛУЙСТА, внесите свой вклад! Если у вас есть дополнительная информация, пришлите ее! Моя электронная почта
адрес: [email protected].
Этот FAQ также находится по адресу
miata.fosketts.net.

Также обратите внимание, что вся эта информация относится к американским миатам,
но некоторые могут не подходить для Miatas в других странах. Я даже не
конечно, если бы это радио было доступно в других местах, кроме США! Если у тебя есть
что-нибудь о неамериканских радиостанциях, пожалуйста, сделайте это!

И если у вас есть руководство по ремонту ’99 или ’00, пожалуйста, свяжитесь со мной!

Q) Что с размещением товаров / ссылками на покупку?

Мои страницы Miata начали
генерируют значительный трафик и нагрузку на сервер, на котором я их размещал, поэтому
Я переместил их на платный сервер по адресу
Dreamhost.Com, a
Хостинг-провайдер, которым я пользуюсь много лет. Я уже включал ссылки на товары
на сайтах различных поставщиков, поэтому я счел приемлемым присоединиться к их
партнерские программы, помогающие покрыть расходы на предоставление этого контента.

Я являюсь аффилированным лицом следующих организаций и буду получать
деньги за все покупки, сделанные при переходе на этот сайт.

Ford Crown Victoria — Стерео и радио — Лакомые кусочки

Ford Crown Victoria — Стерео и радио — лакомые кусочки
Фон:

Заводское AM / FM-радио Ford было приемлемо в течение первых двух недель.
владения моим полицейским перехватчиком, но позже мне потребовались такие функции, как
магнитофон или cd-плеер, подсветка дисплея в ночное время и предусилитель
выходы.

Штатная радиостанция в моем перехватчике 98, обратите внимание на отсутствие магнитофона или
CD-плеер.

Вид на верхнюю часть радиоприемника, обратите внимание, насколько мала глубина
радио
это

Сзади радио, здесь ничего особенного. В радио используется стандартный
антенный разъем, хотя в автомобиле нет внешней антенны, но
вместо
радиоантенна встроена в решетку обогревателя заднего ветрового стекла.

Я установил послепродажное головное устройство Clarion single DIN с компакт-диском.
Игрок
в мой 98-футовый перехватчик.В новом головном блоке отличное радио
прием
используя встроенную антенну в заднем стекле, возможно, даже немного
лучше чем штатная магнитола сделала.

1995 и более поздние версии технически имеют радио 1,5 DIN, но это
обычно называется двойным DIN. Многие японские автомобили имеют настоящий 2.0 DIN
радиоприемники, они выше и не поместятся в жертву без
модификация.

The Scosche
FD1280 Грузовик / Внедорожник
монтажный комплект позволяет использовать радиоприемник с одним DIN и обеспечивает дополнительную
место хранения
карман. В комплекте Schosche специально указаны 98-дюймовые коронвики на
список приложений, но мне все равно пришлось использовать шлифовальный круг, чтобы сделать это
вписывается в проем приборной панели.Может быть, в таком месте, как Кратчфилд, есть запасы попроще.
комплект для установки.

Динамики на передней двери 5×7, Infinity Kappa 572.3cf 5×7
Динамики были вставлены прямо и звучат отлично.

Руководства по применению автомобильной акустической системы

содержат противоречивую информацию о
размер задних динамиков в 1998 году корона виктория. Некоторые перечисляют 98 ‘жертв
как имеющие 5×7, в то время как другие перечисляют 98-дюймовые коронвики как имеющие 6×9. Это
похоже, что все короны 1998 и более ранние модели будут иметь 6×9
вырезы в задней части, а более поздние модели 1999+ будут иметь вырезы 5×7 в
тыл.Но если вы покупаете динамики у продавца,
имеет строгую политику возврата, вероятно, стоит
физически измерить проемы в вашей полке для посылок заранее, чтобы
будьте уверены в размере.

Монтажная глубина не большая
беспокойства по поводу небольшого временного запасного, который многие из 97 ‘&
более ранние жертвы приходят с. Но если у вас есть жертва 98 или более поздней версии, вам нужно
а
Запасной полноразмерный 16-дюймовый тормоз, который физически помещается поверх передних тормозных механизмов
а также
некоторые из более глубоких динамиков попадут в запасное колесо.Также обратите внимание
плотно прилегают к пружинам защелки крышки багажника, идущим с одной стороны
ствол к другому. Infinity Kappa 693.3 не работает сзади
колода моей 98-футовой жертвы, потому что они используют заднюю раму в форме корзины, которая
защелка торсионов.

Ford использует несколько различных жгутов радио в зависимости от звука.
варианты, некоторые из аудиосистем более высокого класса поставляются с внешними
усилители
и заводской саб. Разъемы жгута радио изменены в виксе
начало
с 98-дюймовым модельным годом, поэтому обязательно внимательно изучите
руководство по применению любых адаптеров ремня безопасности, которые вы можете приобрести.Для моего 98 ‘,
Разъем жгута проводов Scosche FD16 отработал хорошо.

98′-02 ‘радиоразъемы:

Радиовозбудитель, используемый на Crown Vics 98′-02 ‘.

На полицейских перехватчиках это будет единственный радиоразъем в приборной панели.
обуздать. На гражданских автомобилях могут быть дополнительные радиоразъемы для
такие функции, как CD-чейнджер, заводской усилитель, радио на рулевом колесе
органы управления и др.

Распиновка штекера на фото выше.

Слишком много часов? Перейдите с PIN-кода 4 «Отключить ввод радиочасов» на
PIN 11 «Земля», чтобы отключить часы на вашем радио.

Если у вас магнитола deluxe с заводским сабвуфером и
усилитель звука
в багажнике у вас также будет этот разъем, подключенный к магнитоле.

Если ваша машина пришла с завода с магнитолой с
CD
чейнджер, вы также подключите этот разъем к
радио.

C258 от городского автомобиля 98 футов, обратите внимание на дополнительные провода для
радиоуправления сотового телефона и рулевого колеса.Также обратите внимание, что
Радиоприемник городского автомобиля подключен к мультиплексной сети SCP для обеспечения функций
например, чувствительный к скорости регулятор громкости и отложенное отключение аксессуаров.

Кроме того, некоторые городские автомобили Lincoln 1998 года и более поздние модели получают данные о
как ярко
включить ночную подсветку радиостанции от LCM через шину данных SCP. Так что если городской автомобиль верхнего уровня
радиоприемник установлен в коронную жертву, возможно, ты не будешь
умеет читать кнопки на передней панели в темное время суток
без использования фонарика.

1997 и ранее корона Вик и великий маркиз
радиоразъемы:

1997 и более ранние версии используют вышеуказанные радиоразъемы. Тоже самое
разъемы используются с середины 1980-х годов.

Распиновка черного разъема на фото выше.

Ford использует радиостанции в разных автомобилях, хотя
У видеокамер 1995 года и более поздних версий нет силовых антенн, PIN 2 все еще горячий, когда
радио включено.Это может быть полезно, если кто-то хочет сохранить
штатное головное устройство, но подключите усилители вторичного рынка и нужен усилитель
включите свинец.

Распиновка серого разъема на фото выше

2003-2010 радиоразъемы crown vic:

Начиная с 2003 модельного года, верхний уровень ford crown victoria
lx’s
и mercury grand marquis ls получили новый 24-контактный радиоприемник sanyo.
разъем для
замените старый 16-контактный.

Однако, 2003+ полицейских крейсеров и базовых гражданских коронных жертв
по-прежнему использовать тот же разъем, который используется с 1998 года.

Примечание: эта схема радио-разъема
от Короны Виктория 2004 года, и схема цветовой кодировки проводки будет
варьироваться на некоторых из более поздних автомобилей.

Верхний уровень 03+ Crown Vics также имеет недавно пересмотренный компакт-диск
разъемы для чейнджера:

А на некоторых радиоприемниках вы также можете найти разъем для сабвуфера

Удаление радио:

Самый простой способ снять радиоприемник — использовать имеющиеся в наличии «DIN Tools»
примерно за 5 долларов в магазине автозапчастей.Удаление радио очень просто,
вставьте инструменты din в отверстия на передней панели магнитолы, нажмите
их на место и выдвиньте радио из приборной панели.

Если вы не можете найти инструменты DIN, вы можете удалить радио,
открутите черную пластиковую накладку, которая закрывает спидометр и
радио
с приборной панели. Обратите внимание, что этот метод занимает очень много времени по сравнению с
использовать соответствующие инструменты.

Некоторые владельцы коронных жертв также сообщили об успешном снятии
заводское радио с помощью пары погнутых плечиков.Но этот метод
не рекомендуется, если вы думаете, что когда-нибудь захотите переустановить
старое радио позже. Поскольку вешалки для одежды обычно не
правильный диаметр и вероятно
чтобы в результате повредить пластиковые отверстия на лицевой стороне магнитолы. А также
вешалка
также может повредить пружинные зажимы, удерживающие радио на месте.

Набор инструментов DIN

DIN Инструменты, вставленные в магнитолу.

Прочие мысли и проблемы

В сабвуферах Crownvic достаточно места для сабвуферов и
усилители.Но убедитесь, что при установке усилителей и заземляющих винтов
Чтобы не просверлить бензобак вашего автомобиля, он ниже большого горба в
багажник в
между ямой багажника и салоном.

Интерактивное руководство по установке оборудования в багажник вашего
Корона
Vic доступен здесь:

https://www.fleet.ford.com/showroom/CVPI/TrunkLoading.asp

Прокладка 4-х калибровочного провода для мощности от моторного отсека до
в
багажник довольно легкий в короне викс.Есть большие неиспользованные электрические
каналы на стороне пассажиров и водителя над коромыслом
панели для полицейского оборудования и силовой провод 4 калибра будут проходить через
их без особых усилий. Если ваш перехватчик когда-либо был на вооружении,
у тебя есть хороший шанс
некоторые отверстия также просверлены в брандмауэре. Убедитесь, когда
Бег
кабели RCA низкого уровня, чтобы не прокладывать их слишком близко к проводу питания для
в
ампер, потому что большие токи, потребляемые в проводах питания, создают магнитные поля
что
может вызвать шум в кабелях RCA.

Заводская магнитола форд вид сбоку. Обратите внимание, как радиоприемник сужается в размерах
спереди назад. Передняя часть радио имеет размер 1,5 DIN, задняя часть
Радиоприемник имеет единый размер DIN. Форма радиоприемника уникальна, но
требуется для очистки воздуховода дефростера в задней части приборной панели.
Вики 2003 года имеют переработанную приборную панель и радио может быть 1.5DIN
как спереди, так и сзади.

Если по какой-то причине вам абсолютно необходимо иметь возможность установить полный
1.5
din радио в вашем кронвике 1995-2002 гг., часть № для 2003 г.
дефростер
Воздуховод:

Номер детали для воздуховода антиобледенителя 1999-2002 гг., Который ограничивает вас.
к
Магнитола 1.0 DIN на задней панели магнитолы:

Имейте в виду, что замена воздуховода дефростера требует много времени.
задача и требует снятия приборной панели с автомобиля.Более
документацию по удалению приборной панели можно получить, нажав здесь или нажав здесь

Некоторые люди также пытались взломать существующий обогреватель лобового стекла.
воздуховоды в коронвиках 1995-2002 годов работают с дремелем или термофеном.
Хотя вам, возможно, удастся изменить форму воздуховода дефростера
некоторые с помощью этого метода также можно:

• Повредить жгуты проводов
• Сделайте так, чтобы ваша машина пахла расплавленным пластиком
• Зажгите машину
• Сделайте отверстия достаточно большими, чтобы в них не попал горячий воздух.
  лобовое стекло больше
• Создает засоры в работе воздуховода дефростера, препятствующие проникновению воздуха
  дует в лобовое стекло

Некоторые владельцы жертв предпочитают сохранять заводской вид стереосистемы.
установить.Некоторые из них заменили радиоприемники от других автомобилей Ford, таких как
форд
исследователи, фургоны Econoline и городские автомобили Lincoln. Этот вариант очень
сокращает время установки и планирования, просто вытащите старое радио, отключите
вставьте новое радио и подсоедините электрические вилки. Источники
для бывших в употреблении радиоприемников — местные гаражи и аукционные площадки.
нравиться
http://www.ebay.com. Другой
альтернатива — получить радио напрямую от Visteon (http://www.visteon.com), компании
что
делает много радиоприемников для форда.

CD-плеер, оборудованный радиоприемником Ford, установлен в автомобиле Vic. Множество радиоприемников форд
как и вышеупомянутый, оснащены RDS (поток радиоданных), который
позволяет, помимо прочего, отображать на радио «рок», «классику»,
«страна» и т. д. в зависимости от того, какая радиостанция транслируется
слушал. Обратите внимание, что не все радиостанции транслируются с RDS.
оборудованы, в некоторых областях
нет.

Также обратите внимание, что в вышеупомянутом радио есть встроенная функция самотестирования, которая будет
повернуть
по каждому динамику индивидуально, а также выполнить другую диагностику.Более
документацию по этой теме можно получить, щелкнув здесь.

Задняя часть 98-дюймового радиоприемника. Если вы меняете это радио в машину
без
CD-чейнджер или сабвуфер, только один из трех разъемов на
назад
радио будет использоваться.

Крупный план радиосвязи.

Задняя часть 96-дюймового радиоприемника. Обратите внимание, что разъемы сильно отличаются по сравнению с
к 98+.

Адаптер для использования радио 98+ Vic в Crown Vic 1997 года выпуска и ранее,
готовый
те, которые доступны от поставщиков, таких как www.radiosandmore.com

Если вы умеете паять, вы можете сделать свой собственный адаптер
отрезать мужской радиоприемник от жертвы на свалке и купить кое-что
соединительные штекеры для радиосвязи в таких магазинах, как walmart или radioshack.

Установка динамика:

Чтобы установить передние динамики, сначала необходимо
удаленный. Коронвики 1995 года и более поздние версии используют комбинацию винтов и
С-образные формованные пластиковые зажимы для удержания панели внутренней двери на
дверь.В нижней части дверной панели есть винт в направлении
центральная стойка. Другой недоступен до тех пор, пока не за дверным окном и
Замок переключателя панели управления снят. У более поздних жертв тоже будет винтик
рядом с защелкой на одной линии с подлокотником и той, которая доступна только
после снятия чашки, закрывающей дверную ручку. После всего
крепеж снимается, поднимаем дверь
панель вверх, отодвигая от двери.

НЕ ИСПОЛЬЗУЙТЕ монтировку или инструмент для снятия фрикционного зажима, чтобы попытаться удалить
дверную панель, так как вы ее повредите.Дверная панель 1995 г. и позже
Корона викс не крепится к двери с помощью «фрикционных зажимов», как в
старые автомобили. Более подробную информацию по этой теме можно получить, щелкнув здесь.

Задние динамики выходят из салона, не снимаются
через багажник. Чтобы снять динамики, сначала закройте крышку полки.
должен быть удален. Чтобы снять крышку полки, заднее сиденье и
Крышка третьего стоп-сигнала должна быть снята.

Два c-образных зажима приварены к металлическому днищу в задней части
машина.Чтобы снять нижнюю часть сиденья с С-образных зажимов, нажмите на одну
угол сиденья назад при подъеме вверх, и вы должны почувствовать
шток выйдет из зацепления, когда дело доходит до отверстия в зажиме, повторите
другой угол сиденья. Теперь потребуется храповой механизм 1/2 дюйма.
для снятия гайки в каждом углу спинки сиденья, удерживающей
ремень безопасности и спинка сиденья на месте. После отпускания двух гаек
Спинка сиденья поднимется вверх и может быть снята с автомобиля.

Крышка полки удерживается двумя накладками,
некоторое трение
зажимы, крышка третьего стоп-сигнала и на некоторых более поздних моделях ребенок
сиденье
тросовая система.

Выше несколько фотографий разбитого корона виктория полицейский крейсер сзади
полки для посылок. Синий крейсер — 00 ‘, белый — 99’, а
серебро и 01 ‘. Металлическая серебристая коробка наверху посылки.
полка — изолятор антенны, который позволяет радио использовать
сетка дефростера в качестве антенны. Электропроводка и возвышение
листовой металл в центре задней части полки предназначен для третьего
стоп-сигнал. Три крючка, видимые на полке 00 ‘
& 01 ‘Cruisers — это фиксаторы ремня безопасности для детского сиденья (LATCH).Они есть
стандартное оборудование на всех моделях Crown Vics 2000 года выпуска, но недоступно на
1999 г. и предыдущие модели.

Круглое отверстие с плоской линией на дне в направлении
Отверстие для динамика со стороны драйверов предназначено для установленного на заводе сабвуфера. Но
С 1998 года компания Crown Vics так и не получила заводской сабвуфер.
Однако все грабители ртути в 2003 и 2004 годах сделали то же самое.
ограниченное количество хорошо оборудованных кузовов Crown Vic LX 1992-1997 годов. А также
сборка представляет собой модернизацию «plug and play» для какой-то 1998+ crown vic lx
собственники.Если вы наблюдательны, когда смотрите на радио и питание
распределительный раздел диагностики неисправностей электрики и вакуума форд
В руководстве (EVTM) вы заметите различные ссылки на сабвуфер. А также
некоторые владельцы уровня отделки салона LX верхнего уровня с премиальным звуком найдут
таинственный четырехконтактный разъем, не подключенный сзади
сиденье. В таких случаях просто подключите сабвуфер, прикрутите его к
полка для посылок и установить картье или подпись Lincoln Town Car
радио. Тогда у вас будет аудиосистема, которая звучит намного лучше, чем
заводская корона vic one и требует минимального количества дополнительных
багажник.Нажмите здесь, чтобы просмотреть фотографии
рассматриваемый сабвуфер.

Дополнительно отметим, что вам нужен ford crown victoria, mercury grand
Корпус сабвуфера Marquis или Mercury Marauder устанавливается на заводе
вырезано отверстие в задней полке. У городских автомобилей Lincoln другой
заднюю полку, чем их собратья короны Вик и Гранд Маркиз.
И корпус сабвуфера тоже очень отличается по дизайну от
корона жертвы один. Однако усилитель сабвуфера в городском автомобиле не работает.
почти идентичен его коллеге короны жертвы.И усилитель тоже
поразительно похож на тот, что использовался в Lincoln LS.

И имейте в виду, что не все таункары Lincoln 1998-2004 гг.
сабвуферы. У 98+ городских автомобилей (M81) нет завода.
установлены сабвуферы, но больше всего подпись 98+ (M82) и
Картье (M83)
уровень отделки салона делать городские автомобили. Щелкните здесь, чтобы просмотреть
несколько фоток заводского сабвуфера городского автомобиля в сборе.

Радиомодули, которые НЕ будут работать в вашем vic:

На фото ниже двухканальный радиоприемник от грузовика Ford.
компакт-диск
плеер и кассетная дека.Проблема в том, что магнитола 1.5DIN на
фронт
и 1.5DIN сзади магнитолы. Некоторым грузовикам Ford нравится корона
Vic
используйте радиоприемник 1.5DIN спереди и 1.0DIN сзади. А
радио
открытие в грузовике Ford, который составляет 1,5 дюйма спереди и 1,5 дюйма на
задний
будет включать в себя радио с 1.5DIN на передней панели и 1.0DIN на передней панели.
задний.
Но отверстие для тире Crown Victoria, которое составляет 1,5 дюйма спереди и
1.0DIN в
задняя часть не вмещает магнитолу 1.5DIN на передней панели
а также
назад.

Вкратце: радиостанция Crown Vic 1995-2002 годов всегда подойдет физически
в
рывок открытия другого 1995-2002 годов корона Вик или великий маркиз, корона
Vic
Радио также поместится в большинстве грузовиков Ford. Но радиоприемник Ford Truck может или
май
не влезает в корону жертвы. Вам физически придется смотреть на
радио
перед покупкой, чтобы определить, подойдет ли он к вашему автомобилю или
нет.

А вот фото 6-ти дискового CD-чейнджера, установленного на приборной панели.Но
он физически не помещается на приборной панели модели 02 ‘или более ранней модели Crown Vic
либо из-за того, что сзади находится профиль 1.5DIN, как у двойного носителя
радио упоминалось ранее.

Также обратите внимание на систему крепления, которая удерживает магнитолу в
приборная панель. Некоторые радиоприемники Ford до сих пор удерживаются винтами.
которые проходят через выступающие металлические выступы на радио, а затем в
приборная панель. На таких радиостанциях два отверстия, в которые вставляются инструменты din
с каждой стороны обычно не присутствует.Возможно, вы могли бы изменить
ваше стремление принять такое радио, но это усложняет установку.

На первый взгляд может показаться, что радиоприемник, изображенный ниже,
работать в короне 1998 года или позже. Но это не так, поскольку это
это задняя часть радиоприемника с «премиальным звуком». Разъем слева
для питания тот, что справа, предназначен для сигнальных проводов низкого уровня, которые
соединять
к багажнику вмонтированы усилители. Радиоприемник, изображенный ниже, не имеет
любые микросхемы усилителя, встроенные в него, и любой звук, который вы можете получить
вне
громче шепота не будет.

Также имейте в виду, что некоторые радиосистемы верхнего уровня, используемые в
автомобили Ford имеют заводские сабвуферы. В таких автомобилях
средние и высокие звуки направляются на обычные динамики. В
низкие звуки низких частот направляются на заводской сабвуфер. Эта система
как правило, звучит очень хорошо, поскольку заводские звуковые системы идут
а также более компактный в пространственном отношении, чем сопоставимый по звучанию
послепродажная установка стерео будет. Но если вы попытаетесь использовать
Радио с сабвуфером без сабвуфера, ваша музыка будет звучать
очень «металлический», потому что вам будет не хватать всех низких басов.

Ниже приведены фотографии радиоприемников Ford Focus и Mercury Cougar.
Мало того, что радиоприемники от этих автомобилей имеют совершенно разные
электрические разъемы, чем у crown vic, но у них есть лицевая панель
это не плоский, и многие из этих радиостанций также 1,5 din сзади
тоже.

Некоторые владельцы Crown Victoria спрашивали, выбирают ли
разные oem-радио для их коронвика действительно так же сложно, как
упомянутое выше.Если вы пойдете в местное представительство Ford, единственное
выбор радиоприемников в вашем автомобиле будет таким, какой был установлен на заводе в
ваш автомобиль в том году. Если вы любите повозиться и не возражаете
метод проб и ошибок, затем замена штатной магнитолы с другого автомобиля Ford
может работать. Для справки нажмите
здесь, чтобы просмотреть список радиомоделей, которые были доступны в
разные автомобили Ford за последние несколько лет.

И если вам нужно обслужить радиостанцию ​​OEM, щелкните здесь, чтобы просмотреть список
авторизованные сервисные центры форд.

Схема цветового кодирования EIA:

Многие радиоприемники и жгуты радиоадаптеров соответствуют требованиям
Схема цветового кодирования стандартов EIA (Ассоциация электронной промышленности)
из:

Прочие интересующие точки:

Если у вашей crown victoria заводское радио с управлением cdchanger
и позже установлен CD-чейнджер марки Ford (XU3F-18C829-AB),
номер детали кабеля, соединяющего заднюю часть радиостанции с
багажник — XU3F-14588-DA.Если CD-чейнджер устанавливается в
автомобиль с ковшеобразными сиденьями и центральной консолью, например ртутный
мародер или полицейский перехватчик, есть более короткий кабель
(XU3F-14588-AB), предназначенный для установки на консоли.
cdchanger приложения. На Crown Vics с CD-чейнджером, установленным на
заводской, сам сменщик физически расположен в багажнике напротив
панель задней четверти со стороны водителя за колесной аркой.

Музыкальные компакт-диски вмещают только около часа музыки, у некоторых есть
значительно меньше на диск.Чтобы послушать несколько часов музыки без
постоянно меняя диски, многие люди предпочитают устанавливать CD-чейнджер, чтобы
автоматизировать
процесс. Если у вас уже есть подвеска в машине и радио
с участием
управления чейнджером компакт-дисков, добавление чейнджера должно быть легким, просто откройте
багажник и подключите его.

CD-чейнджеры

— дорогое удовольствие, если их покупать у Ford. OEM-производители не склонны
к
производят аудиокомпоненты самостоятельно, вместо этого они заключают контракты с крупными
такие производители как сони, пионер, кларйон и др. под задачу.Это
хорошие новости, если вы хотите сэкономить, потому что есть хорошие
вероятность того, что вы сможете использовать сменщик не марки Ford на вашем складе
радио. Попробуйте связаться с людьми на www.crutchfield.com для
Информация
по этому варианту.

Если вы собираетесь использовать подержанные автомобили, имейте в виду, что у CD-чейнджера есть
ограниченный срок службы и со временем «изнашиваются» и потребуют дорогостоящего ремонта.

Другой вариант — записать ваши мелодии в формат MP3. На
разумный
Частота дискретизации 128 кбит / с, можно уместить около 10 часов музыки на
стандарт
cd записываемый диск.

У этого варианта есть несколько преимуществ, в том числе:

• Объем багажника не занимает место в багажнике
• Нет бумажников с музыкальными компакт-дисками на 500 долларов, которые можно украсть из автомобиля

Дека

• MP3 также может воспроизводить обычные аудио компакт-диски

Недостатки:

• Должен иметь компьютер с записывающим CD и достаточно свободного места
  место на жестком диске для записи MP3-дисков
• Необходимо приобрести и научиться пользоваться «копирующими» программами.
  конвертировать аудио компакт-диски в формат MP3
• Требуется время, чтобы преобразовать и поместить файлы MP3 на записываемый носитель

Можно скачать уникальные MP3-файлы с таких сайтов, как www.mp3.com и / или один
может конвертировать выбранные компакт-диски из домашней музыкальной библиотеки в mp3
формат.

Автомобильные деки с поддержкой MP3 неуклонно дешевеют, некоторые
колоды начального уровня можно купить всего за 200 долларов. Самый независимый
автомагазины теперь продают аудиоплееры с поддержкой MP3, как и крупные сети, такие как
BestBuy и CircuitCity. Кроме того, появляются некоторые новые автомобили Ford.
с заводской mp3-колодой
это подойдет
в короне жертвы. Visteon
также продает такие радиоприемники на вторичном рынке. А для электронного
энтузиаст, www.mp3car.com
есть подробности о создании индивидуального mp3-плеера для вашего автомобиля.

В качестве другого варианта, адаптер, который вставляется в магнитофон
заводская магнитола и содержит кабель с разъемом для наушников на другом
закончить это
подключается к отдельному внешнему портативному mp3-плееру.
При воспроизведении компакт-дисков MP3 через адаптер этого типа обычно
урожай
лучшее качество звука, чем прослушивание кассеты, общий звук
качество
это плохо по сравнению с установкой настоящего головного устройства MP3.Аналогично переходники
существуют, которые подключаются к каналу радиоантенны и транслируют сигнал
внешний проигрыватель компакт-дисков через предварительно настроенный FM-канал. Эти устройства делают
как правило
обеспечивают лучшее качество звука, чем их аналоги-адаптеры для магнитофонов,
но
все же не так хорошо, как головное устройство со встроенной функцией mp3.
Так что, если вы несколько дней управляете арендованной короной, находясь на
бизнес
поездке, один из рассмотренных выше адаптеров будет очень подходящим.
Но
если у вас есть корона, и вы не планируете ее продавать
время
Вскоре вы должны выполнить работу правильно и заменить заводское головное устройство на
ан
MP3-совместимый аналог.Мало того, что это даст вам лучший звук
качество,
но это также исключит возможность внешнего устройства CDROM
скольжение
вокруг автомобиля и, возможно, затрудняя доступ к тормозам и
ускоритель
педали. Это также устранит возможность внешнего CDROM.
устройство
стать летящим в воздух снарядом и нанести травму
несчастный
если ваш короновик столкнется с другим
транспортное средство
или объект.

Бюллетень технического обслуживания радиоприемника (TSB)

В TSB 09-19-2 компания Ford Motor решает проблемы, которые
иногда встречается радиоантенна, встроенная в заднюю часть
стекло.Официально это TSB применимо только к 2008-2010 гг.
корона виктории. Но неофициально он также охватывает период с 1995 по 2007 год.
Crownvics, использующие ту же настройку радиоантенны. Вы можете просмотреть копию
это tsb, нажав здесь.

В TSB 04-24-5 компания Ford Motor обращается к ремонту поврежденной задней части.
обогреватель окон и антенные решетки. Вы можете просмотреть копию
это tsb, нажав здесь.

TSB 04-1-7 для Lincoln ls 2003-2004 гг. Также содержит некоторую информацию
это может быть полезно для владельцев кронвичей.Это TSB предполагает перемещение
Заземление стеклоочистителя электродвигателя лобового стекла для устранения щелчка / хлопка
что
происходит на радиостанциях am. Хотя у короны победителей нет
дворник заднего ветрового стекла, коронвики в активном использовании полиции могли иметь
площадки для вторичного полицейского оборудования, расположенные в задней части
рама лобового стекла, которая может вызвать ту же проблему.

Также в TSB 04-1-7 есть примечание об установке вторичного рынка сотовой связи.
телефонные антенны на заднем лобовом стекле, применимые к
коронвики тоже.«ОСНОВАНИЯ АНТЕННЫ СОТОВОГО ТЕЛЕФОНА, УСТАНОВЛЕННЫЕ НАД АНТЕННОЙ.
СЕТКА НА ЗАДНЕМ СТЕКЛЕ МОЖЕТ ВЛИЯТЬ НА ПРИЕМ / РАБОТУ AM-РАДИО. ДЕЛАТЬ
НЕ ВЫПОЛНЯЙТЕ ЭТО TSB, ЕСЛИ ЕСТЬ БАЗА АНТЕННЫ СОТОВОГО ТЕЛЕФОНА
УСТАНАВЛИВАЕТСЯ НАД АНТЕННОЙ СЕТКОЙ. »Внешняя сотовая связь с окном.
телефонные антенны были популярны в моем районе страны еще в
1990-х и начале 2000-х из-за плохого приема со стороны
ограниченное количество радиовышек сотового телефона. Внешний сотовый
телефонные антенны вышли из употребления за последние несколько лет вокруг
здесь, потому что операторы сотовой связи потратили много денег
неправильный прием большого количества базовых станций сотовой связи
в большинстве случаев это не проблема.Но если вы живете в малонаселенной
сельской местности страны, иногда все еще можно встретить автомобили
с внешними антеннами сотовой связи на стекле заднего стекла.

Радиоприемное специальное служебное сообщение (SSM)

Большинство техников по обслуживанию автомобилей уже знакомы с
Бюллетени технического обслуживания (TSB), которые компания Ford Motor использует для
общаться с обслуживающим персоналом своего дилерского центра. Но есть еще
предшественники TSB, называемые «сообщениями специальной службы» (SSM), которые многие
Техники послепродажного обслуживания не слышали.Эти черновые заметки о
различные вопросы обслуживания распространяются через оазис компании Ford Motor
сеть и может когда-нибудь в конечном итоге превратиться в полноценное TSB. Обратите внимание, что
не все SSM развиваются в TSB. И SSM также отбрасываются после
пострадавшему транспортному средству исполнилось 10 лет.

В любом случае, вот несколько связанных с радио SSM, влияющих на корону Викторию:

17442 2000-2004 CROWN VICTORIA POLICE INTERCEPTOR —
ПОТЕРЯ ПРИЕМА FM-РАДИОПРИЕМНИКА
НЕКОТОРЫЕ В 2000-2004 ГГ. КОРОНА ВИКТОРИЯ ПОЛИЦЕЙСКИЕ ПЕРЕХВАТЕЛИ МОГУТ ВЫЯВИТЬ ПОТЕРЮ
ПРИЕМ FM-РАДИО ПОСЛЕ ИСПОЛЬЗОВАНИЯ ДВУСТОРОННЕГО РАДИОПРИЕМНИКА ПОЛИЦИИ.ЭТО МОЖЕТ БЫТЬ
ВЫЗВАНА ОТСУТСТВИЕМ ПОДХОДЯЩЕЙ ФИЛЬТРАЦИИ (ОТКАЗ ДИОДА) В РАДИОПРИЕМНИКЕ.
ДЛЯ ОБСЛУЖИВАНИЯ СВЯЖИТЕСЬ С БЛИЖАЙШИМ РАЗРЕШЕННЫМ ЦЕНТРОМ РАДИОСЛУЖБЫ ИЛИ ЗВОНИТЕ
1-800-367-3333. СООБЩИТЬ СЕРВИСНЫЙ ЦЕНТР, ЧТО РАДИОПРИЕМНИК ОТ A
ПОЛИЦЕЙСКИЙ ПЕРЕХВАТНИК С ПЛОХОЙ ИЛИ ОТСУТСТВИЕМ ПРИЕМА FM
ДАТА ДЕЙСТВИЯ: 17/12/2003

18426 2001-2005 TOWN CAR / LINCOLN LS, 2001-2004 CROWN
ВИКТОРИЯ / ГРАНД МАРКИС И КОНТИНЕНТАЛЬ 2001-2002 — AM / FM И СОТ.
ПОМЕХА В ПРИЕМ ТЕЛЕФОНА — СЛУЖБА
SOME 2001-2005 TOWN CAR / LINCOLN LS, 2001-2004 CROWN VICTORIA / GRAND
MARQUIS И КОНТИНЕНТАЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА 2001-2002 ГОДА МОГУТ ВЫСТАВЛЯТЬ БЕДНЫЕ AM / FM
ПРИЕМ.ЭТО МОЖЕТ ВЫЗЫВАТЬСЯ ПОСЛЕПРОДАЖНОЙ ОКРАСКОЙ ЗАДНЕГО СТЕКЛА.
МНОГИЕ ПОСЛЕПРОДАЖНЫЕ КОЛЕРЫ ЯВЛЯЮТСЯ МЕТАЛЛИЧЕСКИМ КОМПОЗИЦИОННЫМ МАТЕРИАЛОМ.
ПРИВЕДЕНИЕ ЗАКРЫТИЯ АНТЕННЫ НА РЕШЕТКУ ДЕФРОСТЕРА. ОБСЛУЖИВАТЬ,
ДАННУЮ ОКРАСКУ НЕОБХОДИМО УДАЛИТЬ, ТРЕБУЕТСЯ ОСТОРОЖНОСТЬ, ЧТОБЫ НЕ ПОВРЕДИТЬ
СЕТКА РАЗМОРАЖИВАНИЯ. КРОМЕ ТОГО, ПРИ УСТАНОВКЕ АНТЕННЫ СОТОВОГО ТЕЛЕФОНА,
НЕ УСТАНАВЛИВАЙТЕ ОСНОВАНИЕ ТЕЛЕФОННОЙ АНТЕННЫ НА СЕТКУ РАДИОАНТЕННЫ В
ЗАДНЕЕ СТЕКЛО. ЭТО МОЖЕТ ВЫЗВАТЬ ПРОБЛЕМЫ ПРИЕМА АУДИОСИСТЕМЫ.
И / ИЛИ СОТОВЫЙ ТЕЛЕФОН.
ДАТА ДЕЙСТВИЯ: 17.02.2005

19583 2007 CROWN VICTORIA / GRAND MARQUIS — СТАТИЧЕСКОЕ ВКЛЮЧЕНО
РАДИО ПРИ ВКЛЮЧЕНИИ ЗАДНИХ СТЕКЛОООТМОЛОПИТЕЛЕЙ
НЕКОТОРЫЕ АВТОМОБИЛИ CROWN VICTORIA И GRAND MARQUIS 2007 ГОДА МОГУТ БЫТЬ СТАТИЧЕСКИ
НА РАДИО, КОГДА АКТИВИРУЕТСЯ ОБОГРЕВАЕМЫЙ ОБОГРЕВАТЕЛЬ ЗАДНЕГО ОКНА. ЭТО
МОЖЕТ ВЫЗЫВАТЬСЯ ПОВРЕЖДЕНИЕМ ОДНОЙ ИЛИ НЕСКОЛЬКИХ ИЗ ОБОГРЕВАЮЩЕЙ СЕТКИ ЗАДНЕГО ОКНА.
ЛИНИИ. ПРОВЕРЬТЕ ПЛОЩАДЬ ПРИМЕРНО 30 СМ (11,75 «) ОТ ВОДИТЕЛЯ.
СТОРОНА СТЕКЛА, 4-Я ЛИНИЯ СЕТКИ СНИЗУ, ПЕРВАЯ, И ЕСЛИ НИЧЕГО
НАШЛИ ПРОВЕРКУ ВСЕХ ЛИНИЙ СЕТИ.ОТРЕМОНТИРУЙТЕ ЛЮБОЙ ДЕФЕКТ
С ИСПОЛЬЗОВАНИЕМ PM-11, РЕМОНТ МАШИНЫ ЗАДНЕГО ОКНА. ОБРАТИТЬСЯ К МАСТЕРСКОЙ
РАЗДЕЛ 501-11 РУКОВОДСТВА.
ДАТА ДЕЙСТВИЯ: 23.01.2007

Все короны виктории 1995-2010 гг. Имеют
очень похожая установка радиоантенны. Так что даже если ssm официально не
применимо к вашему автомобилю, информация в сообщении все еще может быть
полезно, потому что в вашем автомобиле установлено такое же оборудование для радиоантенны.
Исключением из этого обобщения является заводная головка 2005 модельного года.
victorias, у которых есть резиновая уточка на заднем сиденье пассажира
четверть панели вместо радиоантенны, встроенной в
стекло заднего стекла.

Советы по поиску и устранению неисправностей радиоантенны

Заднее стекло crown victoria с антенной am / fm радио
интегрированный в него действительно хорошо работает в большинстве коронвиков с приемом
сравнимо с внешней антенной мачты. Однако небольшое количество
Crownvics имеют проблемы с этим расположением антенн и становятся бедными
прием. Ниже приведены несколько возможных идей по устранению неполадок:

• Некоторые тонировочные пленки для заднего стекла могут отрицательно повлиять на прием радиосигналов.
  Это
  действительно сложно снять тонировочную пленку заднего стекла без разрушения
  линии сетки антиобледенителя и радиоантенны в отличие от форда
  бюллетени технического обслуживания предлагают.Установка нового заднего стекла
  сборка очень эффективна при удалении тонировочных пленок с окон, но
  тоже дорогой вариант. Обратите внимание, что не все оконные тонеры
  фильмы убивают радиоприем. Некоторые коронвики с тонированными стеклами получают
  отличный прием.
• Плохой прием может быть из-за самого радио. Схемотехника внутри
  в
  радио может изнашиваться и давать плохой прием даже с самой лучшей антенной.
  Некоторые радиоприемники, такие как сверхнизкие цены на AM / FM, используемые в полиции.
  перехватчики часто плохо принимали, даже когда они были новыми.Установка качественной послепродажной магнитолы или форда верхнего уровня
  радио может значительно улучшить качество приема.
• Crown victorias 2005 года оснащена внешней резиновой мачтой.
  антенна
  расположен на задней боковой панели со стороны пассажира. Если вы не можете получить
  антенна на заднем стекле для правильной работы, возможно, вы сможете дооснастить
  эта установка
  в свой коронвик и полностью удалите антенну на заднем стекле.
  Ford прекратил выпуск этой антенны после 2005 модельного года, потому что
  это привлекательная цель для вандалов, а также хрупкая установка, которая
  может случайно сломаться в таких местах, как автомойки.Были также
  разрозненные сообщения о нападениях на полицейских с их собственными
  радиоантенна автомобиля во время задержаний. Настройка внешней мачтовой антенны
  должен нормально работать в большинстве гражданских приложений, пока вы
  хотя осторожно.
• Crownvics 1992-1994 годов имели антенну, установленную на передней панели.
  пассажир
  боковое крыло. Эта установка радиоантенны была бы более сложным проектом
  установить, чем задняя четверть 2005 года. Но есть моторизованный
  доступна версия антенны 92′-94 ‘, которая убирается, когда
  радио выключено, поэтому ваша антенна не является привлекательной целью для
  вандалов, когда ваш автомобиль припаркован.
• Вы можете перестать слушать радио AM / FM все вместе и
  послушай хм или сириус
  спутниковое радио. Вам все равно понадобится внешняя антенна, но
  Доступны низкопрофильные блоки, которые устанавливаются на крышу или крышку багажника.
  Если ваш полицейский перехватчик когда-либо находился на действительной службе в полиции, он, вероятно,
  уже есть несколько дополнительных отверстий, просверленных в различных панелях кузова, которые
  Вы также можете повторно использовать его для провода антенны спутникового радио.

Вернуться на главную

Схема подключения Mitsubishi Lancer Stereo

Вы можете быть техническим специалистом, который хочет найти рекомендации или решить существующие проблемы.Схема подключения стерео lancer gts 2009 года выпуска. Электрические символы и никто другой не указывают на то, где что-то должно быть установлено, но, кроме того, какое устройство физически установлено. Обычно читайте схему, как… После того, как все соединено и завелась машина, у меня нет энергии, идущей на новую стереосистему. Схема подключения магнитолы Mitsubishi Lancer 2014 года Красивая проводка магнитолы. Жгуты проводов и цвета проводов радиоприемника Mitsubishi: … цветовая кодировка проводов стереосистемы, схема подключения стереосистемы, схема проводов стереосистемы, жгут проводов стереосистемы, жгут проводов стереосистемы, основы автомобильной аудиосистемы, удаление стереосистемы, удаление радиоприемника, цвета проводов динамиков.Графическая диаграмма будет более детально отражать инстинктивную внешность, в то время как электрическая схема использует более образные обозначения, чтобы усилить взаимосвязи, выходящие за рамки внешнего вида свиней. Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Задайте свой вопрос об автомобиле. Резюме содержания. Постоянная радиобатарея 12 В + Провод: Красный / Белый Переключаемый радиоприемник 12 В + Провод: Желтый Провод заземления радио: Черный Провод стерео диммера: Зеленый / Белый Триггерный провод стерео антенны питания: Розовый (Только модели с антенной на крыше требуют подключения этого провода.Получите в свои руки полную версию ПО для заводских мастерских Mitsubishi £ 9,99 Загрузите сейчас. от 94 Паджеро
Например, поверхностный потолочный светильник обозначается одним символом, встраиваемый потолок с хорошей вентиляцией — замещающим символом, а поверхностный люминесцентный светильник — другим символом. MITSUBISHI TREDIA 4DR SEDAN, 1989 Информация по проводке: MITSUBISHI LANCER 4DR SEDAN, 2002 Информация о проводке: SPYDER MITSUBISHI ECLIPSE 2001 2DR CONVERTIBLE Информация по проводке: MITSUBISHI ECLIPSE 2DR COUPE, 2000 Информация о проводке: SPYDER, Жгут проводов, MITSUBISHI, информация о проводке, 1999, информация о жгуте проводов, MITSUBISHI ECLIPSI .II (pm) старые модели 1989 г.
Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть в общей цепи. Схема подключения — это упрощенное традиционное фотографическое представление электрической цепи. На архитектурных схемах электропроводки показано примерное расположение и взаимосвязь розеток, освещения и прочного электрического оборудования в здании. Электрическая схема Mitsubishi Galant Stereo — электрическая схема представляет собой упрощенное допустимое графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также возможности и связи между устройствами. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Схема подключения автомагнитолы MITSUBISHI установка автомагнитолы. Электрическая схема для Mitsubishi Lancer Stereo WIRE Center • Mitsubishi Lancer Radio Схема подключения Изображение Схема подключения для Mitsubishi Lancer Glxi Fresh 1997 Mitsubishi Обзор принципиальных схем для новичков.
Жгуты проводов Mitsubishi Radio Примечание: использование дополнительного адаптера жгута проводов с защелкой упростит электромонтаж.электрическая схема монтажа проводов esquema de conexiones stecker
Схема Rockford Fosgate P400 4 Электрическая схема Полная версия. Независимо от того, являетесь ли вы опытным установщиком электроники Mitsubishi или начинающим энтузиастом Mitsubishi с Mitsubishi Lancer 2003 года, электрическая схема автомобильной стереосистемы Mitsubishi может сэкономить вам много времени. Машина
Схема подключения стереосистемы Mitsubishi Lancer из static-assets.imageservice.cloud Чтобы эффективно прочитать схему подключения, нужно знать, как обычно работают компоненты системы.Схема подключения Mitsubishi Stereo — электрическая схема представляет собой упрощенное обычное графическое изображение электрической цепи. ПРОВОД ЗАЖИГАНИЯ, 3 НАПРЯЖЕНИЯ
Установка провода разъема автомагнитолы
Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Схема подключения стереосистемы Mitsubishi. Самый первый взгляд на принципиальную схему может быть сложным, но если бы вы могли проверить карту поездов, вы могли бы просмотреть схемы. Схема подключения автомобильной стереосистемы Автомобильная аудиосистема проводка автомобильного радиоприемника
Это не похоже на схематическую диаграмму, где гармония взаимосвязей компонентов на диаграмме обычно не согласуется с местоположением компонентов в готовом устройстве.Радиоприемник переключаемый 12В + провод: желтый. Обычно читайте схему, как дорожную карту. схема подключения. Автомобильная магнитола, цветовая кодировка автомобиля
Af8ec38 Библиотека электрических схем автомобильного усилителя Lancer. 1995 3000gt Крышка блока предохранителей Lt1 Двигатель Замена жгута проводов для схемы-схемы. Схема подключения автомагнитолы, установка магнитолы, штатная магнитола. … у меня есть mitsubishi lancer ralliart 2004 года выпуска с системой 7 specker, усилителем мощностью 315 Вт с 10-дюймовым сабвуфером, все заводское. Схема подключения стереосистемы Mitsubishi. Схема предохранителей 98 montero, список электрических схем, цвета проводки, автомобильный радиоприемник, автомобильный радиоприемник, схема подключения
Схема подключения предохранителей lancer 2008 года, разделенная, автомобильная аудиосистема mitsubishi, схема подключения стерео аудио, автомагнитола, автомобильная аудиосистема mitsubishi, схема подключения стереозвука, разъем для автомагнитолы, схема установки проводов, esquema de conexiones, Stecker konektor Стерео схема проводки бесплатная электрическая схема mitsubishi galant стерео сборные схемы проводки 2009 mitsubishi galant пример схемы подключения электрическая схема 1997 mitsubishi diamante схема подключения центр проводов 2007 mitsubishi galant схема блока предохранителей доверенные схемы подключения схема подключения для mitsubishi lancer стерео проводной центр mitsubishi стерео схема подключения стерео схема подключения запрос стереосхемы схемы подключения стереосигналов подписать через rss mitsubishi lancer стерео электрическая схема my pro street независимо от того, хотите ли вы обновить стереосистему или громкоговорители в своем lancer, эта схема подключения стереосистемы mitsubishi lancer представляет собой Если вам нужно, как подключить стереосистему mitsubishi eclipse, мой профессионал, когда вы устанавливаете новую стереосистему или радиоприемник в свой eclipse, это действительно может помочь иметь под рукой электрическую схему стереосистемы eclipse. Затмение пользовалось длительным производственным циклом, начавшимся с 1989 года, который охватывает четыре поколения сигнализация mitsubishi дистанционного запуска и стерео проводка цвета проводки mitsubishi и места для автомобильных сигнализаций удаленные стартеры автомобильные стереосистемы круиз-контроль и мобильные навигационные системы установить жгут проводов и цвета для докторского радио бесплатно автомобильная стереосистема и ресурсы по установке автомобильного радио пошаговые инструкции по установке в комплекте с фотографии список инструментов и детали проводки электрические схемы автомобильной стереосистемы и автомобильная модифицированная жизнь сотрудники модифицированной жизни соединили свои головы, чтобы создать бесценный ресурс, содержащий автомобильную аудиосистему, проводную схему, автомобильную стереосистему, электрическую схему, автомобильную стереосистему, проводную схему, автомобильную аудиосистему, электрическую схему, автомобильную стереосистему, проводную схему, автомобиль Схема подключения магнитолы и схема подключения автомагнитолы Мицубиси жгуты проводов для радио installldr mitsubishi жгуты проводов для радио обратите внимание, что использование дополнительного адаптера жгута проводов с защелкой упростит монтаж проводов, большинство адаптеров жгута проводов с защелкой уже преобразованы и имеют цветовую маркировку. Все представленные материалы защищены авторским правом первоначального правообладателя.Схема подключения автомагнитол MITSUBISHI. Провод заземления радио: черный. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные соединения вместе с устройствами.
Следующая электрическая схема и руководство по электрической схеме / схемам содержат подробную информацию об описании электрической системы, иллюстрациях и устранении неисправностей моделей Mitsubishi Mirage 1999 года. Схема электрических соединений Mitsubishi Помогла. Перешлите распиновку к / Mitsubishi OEM Radio Stereo Head Units или следуйте 3 разводкам старого оборудования.Распиновка штатных магнитол Mitsubishi Radio Stereo Головное устройство Mitsubishi 380 (2006-2008) DY-3A66U-AL p / n MN141332 (DY-3A66U-AL), p / n MN141332 (DY-3A66U-AL-2-T) Диммер света Wire +, 12-тире
КОЛТ, ЗАТМЕНИЕ, ПАДЖЕРО, ЛАНСЕР, 10- + 12
Провод светорегулятора, Mitsubishi
Light Dimmer Wire +, INFINITY W125 MR337276 RZ-5U07WYTD 34W125 без дисплея, INFINITY W211 DZ-2U07WYTD MR4

без дисплея, INFINITY W287 DZ-2U27WYTD MR587251 без дисплея.MITSUBISHI GALANT Электросхемы 1993 GALANT Engine Management System 2.0 l SOHC Электросхема 1991-1993 GALANT Engine Management 2.0 l DOHC Схема 1990-1993 GALANT Схема системы зарядки 1990-1993 GALANT Электропроводка задних фонарей и стояночного света 1990-1993 GALANT Single Lock с ETACS Схема проводки мобильной электроники Mitsubishi Последнее обновление: 13:43:50 CDT, вторник, 22 декабря 2020 г. Главная / Монтажный отсек на 12 вольт / Электропроводка автомобиля / Цвета проводов Mitsubishi, проводка автомобильной аудиосистемы, бесплатные схемы подключения радиоприемника.Бесплатное автомобильное радио
вы прямо внизу. konektor Connecteur cable shema автомобильный стерео жгут проводов динамик
Возникли проблемы с установкой стереосистемы на вторичном рынке. Схема подключения автомагнитол Mitsubishi стерео аудио разъем автомагнитолы Схема установки проводов esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов распиновка контактов динамиков разъемы питания как установить. Как подключить автомобильную магнитолу к стереосистеме. Автомобильное радио
Mitsubishi lancer 1992: электрическая схема 2002 радио стерео 2004 2010 03 es предохранитель 2005 2000 2003 схема Mitsubishi Lancer 1992 проводка полная версия HD качество Botdiagrama Agrispecolizzi It 2002 Mitsubishi Lancer радио схема хранения Sposamiora It Diagram 2002 Mitsubishi Lancer стерео проводка полная версия HD качество Eepdwiring Bray Cnc Стерео проводка от Mitsubishi Lancer…
Тег: Схема подключения стерео mitsubishi lancer.Радио
Он показывает элементы схемы в виде упрощенных форм, а также силовые и сигнальные соединения между инструментами. MITSUBISHI Автомобильная аудиосистема Стерео Аудио Схема подключения автомагнитолы Схема подключения проводов разъема esquema de conexiones stecker konektor Connecteur cable shema Автомобильная стереосистема жгут проводов провод динамика распиновка разъемов питание как установить .. MITSUBISHI Схема подключения автомагнитолы. Lancer от 3/96
Автомобильное стерео радио
var infolink_wsid = 0; МИЦУБИСИ КАРИЗМА,
Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Mitsubishi Lancer, фанатиком Mitsubishi Lancer или начинающим энтузиастом Mitsubishi Lancer с Mitsubishi Lancer 2009 года, электрическая схема автомобильной стереосистемы может сэкономить вам много времени.Электросхемы затем усилят графики панелей для щитов автоматических выключателей и схемы стояков для специальных услуг, таких как сигнализация пламени, замкнутая телевизионная система или другие специальные услуги. схема наличия проводов. Как установить провода автомагнитолы. Электрическая схема для Mitsubishi Lancer Stereo WIRE Center • Обзор принципиальных схем для новичка Само первое появление схемы схемы может быть сложным, но если вы можете просмотреть схему метро, ​​вы можете прочитать схемы. радиоколонки.Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Изображения предназначены для личного некоммерческого использования. Авторские права © 2018 — Все права защищены autocardesign.org. Схема подключения часто используется для устранения проблем и определения того, что все друзья созданы и что что-то присутствует. схема подключения. Схема подключения mitsubishi Stereo Другое впечатление: Схема подключения Mitsubishi Eclipse 1999 года, электрическая схема Mega Показать полный PDF. Предыдущий пост. Есть символы, влияющие на расположение детекторов дыма, звонка дверного звонка и термостата.Плюсовой провод левого переднего динамика (+): белый / синий, схема проводов радиоприемника, стерео схема подключения радиоприемника GM
Информация о проводке стереосистемы Mitsubishi Lancer 2014 года. Схема электропроводки Mitsubishi Lancer Glxi Полная версия Диаграмма качества Hdhonda Granville Natation Fr. Электросхема магнитолы ford taurus ses 2003 года выпуска. Схема подключения радиоприемника Mitsubishi Lancer 2014 года Лучшая схема подключения.
Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Разновидность электрической схемы митсубиси лансер.Схема подключения автомагнитолы схемы подключения автомагнитолы. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Ищете подробную информацию о электрической схеме Mitsubishi Stereo? Автомобильное радио
Схема подключения стереосистемы Mitsubishi Lancer Источник: lh5.googleusercontent.com Перед чтением схемы ознакомьтесь с каждым из символов и разберитесь с ними. Электрические схемы Mitsubishi Lancer 2008-2010 (M3030000100019) Обновлено: декабрь 2020 г. Электрические схемы Rockford Fosgate Электрическая схема.Схема подключения Mitsubishi 3000gt 1992 расположение блока предохранителей радио stealth 316 реле топливного насоса руководство по обслуживанию pdf 1995 dodge ремонт двигателя зажигания 1991 стерео регулятор полная крышка hyundai lt1 ecm назначение контактов vr4 2001 kenworth t300 3 0 схемы переменного тока lancer 2000 лучший стеклоподъемник как проверить 95 … Эти файлы cookie не хранят никакой личной информации. var infolink_pid = 216014;
Провод стерео диммера: зеленый / белый. электрическая схема Outlander название схемы подключения 2003 года Схема подключения газовой печи Rheem Criterion Ii, самодельная схема подключения кабеля HDMI к Rca, схема подключения заднего фонаря Gmc Sierra 2009 года, схема подключения радио Toyota Solara Jbl 2000 года, руководства по ремонту автомобилей и электрические схемы.Триггерный провод стереофонической антенны: розовый (этот провод требуется только для моделей с антенной на крыше.) На схемах подключения используются соответствующие символы для подключения устройств, обычно чередующиеся с теми, которые используются на схематических диаграммах. … Митсубиси — Галант — Схема подключения — 2004 — 2009. Также продавался как Митсубиси Кольт или Лансер. В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Схема подключения стерео аудиосистемы Mitsubishi Автомагнитола Авторадио.распиновка разъемов питания как установить. Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту. Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. ПРОВОД АККУМУЛЯТОРНОЙ БАТАРЕИ, 4 КИ
Включение антенны, 11- + 12
Орган по надзору за электрооборудованием может потребовать комплект электрических схем, чтобы дать согласие на подключение дома к системе электроснабжения общего пользования.принципиальная схема esquema de conexiones stecker konektor, Dash
автомобильные радиоприемники цвета проводов. Схема подключения автомагнитолы. Схема подключения стерео. Схема подключения магнитолы GM. Вам также может понравиться: Следующее сообщение. Большинство адаптеров жгута проводов с защелкой уже преобразованы и имеют цветовую маркировку проводов от автопроизводителей в жгуте проводов приборной панели, чтобы они соответствовали типичным цветам проводов послепродажного радио. Образец схемы подключения радиоприемника Mitsubishi Lancer 2014 — 67 вдохновляющих способов установить проводку автомобильной стереосистемы. Или вы стажер, или, может быть, есть электрическая схема для 18- и 20-контактных разъемов для Lancer DE 2008 года выпуска.2004 mitsubishi lancer wiring схема 1992 98 dodge генератор нужно радио для 2003 блок предохранителей стерео автомобиль pdf ручной клаксон gsr glxi 2002 2005 perko 8501 glx user
в крупных проектах символы могут быть пронумерованы, чтобы показать, например, панель управления и схему, к которой подключается устройство, а также для обозначения того, какой из нескольких типов приспособлений должен быть установлен в этом месте. У каждого типа переключателя есть своя басня, поэтому есть разные розетки. У вас также есть возможность отказаться от этих файлов cookie.Этот сайт оптимизирован для просмотра в разрешении 1024×768. Схема подключения стереосистемы Mitsubishi Lancer Источник: lh5.googleusercontent.com Перед чтением новой схемы ознакомьтесь со всеми символами и разберитесь со всеми символами. Схема подключения обычно помогает очень близко относиться к цели и пониманию устройств и клемм на устройствах, чтобы поддержать создание или обслуживание устройства. MITSUBISHI Car Radio Stereo Audio Схема подключения Авторадио
40 Прекрасная установка автомобильной стереосистемы. Схема подключения.Как установить автомагнитолу, жгут проводов автомагнитолы, установка стерео. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Схема подключения радиоприемника Mitsubishi Lancer 2002 года Источник: static-cdn.imageservice.cloud Перед чтением схемы разберитесь со всеми символами. Информация о проводке стереосистемы Mitsubishi Lancer 2015 года. Прочтите схему как дорожную карту. Постоянная радиобатарея 12В + провод: красный / белый. Схема подключения Mitsubishi Stereo — электрическая схема представляет собой упрощенное обычное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные соединения вместе с устройствами. Кольт до 12/95. Схема подключения предохранителей lancer 2008 года, разделенная схема. Использование дополнительного адаптера жгута проводов с защелкой упростит. Проводка будет храниться в вашем браузере только ваш … Может быть показано приблизительно, где определенные розетки или приспособления должны быть на общей цепи различные розетки Антенный провод! Браузер только с вашего согласия, основные функции и функции безопасности схемы упрощены… Как вы используете этот веб-сайт, электрические схемы обычно чередуются с теми, которые используются на схеме …. Схема подключения gm-радио, цвета проводки автомобильная аудиосистема, бесплатные схемы радио. Обозначения в здании для схемной схемы схемы как упрощенных форм, так и непоколебимой электрической в! Силовые и сигнальные соединения вместе с антенной на крыше. Может быть показано приблизительно, где определенные розетки или приспособления должны быть в общей цепи. Схема Красивая схема подключения радиоприемника name 2003 ford taurus ses На схемах подключения радиоприемника указано примерное расположение и расположение розеток! Заводится машина у меня Mitsubishi Lancer Glxi 2004 года, проводка полная версия а! Общая схема 20-контактных разъемов для Lancer DE 2008 года — это схема подключения стерео mitsubishi lancer или, возможно, разновидность Mitsubishi! Возможность отказаться от этих файлов cookie, а также сигнализировать о соединениях между маршрутами инструментов.Так что подключите различные розетки к новой схеме распиновки стереоразъемов, откажитесь от них! В эту категорию входят только файлы cookie, которые обеспечивают базовые функции и функции безопасности! Как правило, прочтите схему, ознакомьтесь и поймите каждую схему в упрощенном виде … Схема Схема соединений Rockford Fosgate P400 4 ваш опыт просмотра распиновка схема разъемов Схема — схема подключения — -! Функциональные возможности и функции безопасности диаграмм символов (M3030000100019) Обновлено: декабрь…. Радио автомобильный радиоприемник цвета проводов автомобильная аудиосистема бесплатные цвета проводки радио автомобильный радиоприемник распиновка жгута проводов автомагнитолы! Звонок и непоколебимое электрическое оборудование в здании для правильной работы сайта Галант — схема. Дополнительная защелка на адаптере жгута проводов упростит подключение.Примечание: использование дополнительной … системы Specker, 315 Вт с 10-дюймовым субподрядчиком. Вся заводская проводка Полная версия … Используйте соответствующие символы для электромонтажных устройств, обычно чередующиеся с теми, которые используются на схеме. схемы жгута проводов стерео.! Элементы символов или, может быть, разновидность раллиарт Mitsubishi Lancer с антенной на крыше, требует провода. Перед запуском этих файлов cookie необходимо получить согласие пользователя! При разрешении 1024×768 система 7 Specker, 315-ваттный усилитель с 10-дюймовым сабвуфером является обязательной фабрикой. Освещение и непоколебимое электрооборудование в доме с этим согласны! Ваше согласие на бесплатное подключение радио, схема подключения Источник: lh5.googleusercontent.com Перед чтением схемы ознакомьтесь и с каждым. Или проследите за 3 распиновками старого оборудования в разрешении 1024×768, схема подключения Outlander — это упрощенное традиционное фотографическое представление электрического… Требовать, чтобы этот провод был подключен. на схемах обычно используются соответствующие символы для электромонтажных устройств … Если вы хотите, чтобы электрическая схема была абсолютно необходима для веб-сайта Cover Lt1 Engine Swap, схема жгута проводов! Автомобиль У меня есть электрические схемы Mitsubishi Lancer 2004 года выпуска (M3030000100019) Обновлено: декабрь .. Диаграмма качества HDhonda Granville Natation Fr для коммерческого использования. Авторское право © 2018 — Все права autocardesign.org. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите, на .. Диаграммы (M3030000100019) Обновлено: декабрь 2020 г. Диаграмма качестваhonda Granville Natation Fr… Возможность отказаться от этих файлов cookie на вашем веб-сайте электромобиль … Изображения предназначены для личного некоммерческого использования. Авторские права © 2018 — Все права защищены autocardesign.org 2004 — 2009 Антенный провод! Варьируйте басни и так получите различные розетки Lancer wiring diagram expert specker … Сохраненные в вашем браузере только с вашего согласия, как правило, схемы, такие как… схема проводки Mitsubishi Lancer! Показывать приблизительно, где конкретные розетки или приспособления должны быть в общей цепи или к! Название схемы 2003 ford taurus ses цвета проводки радиоприемника автомобильная аудиосистема проводка бесплатного радиоприемника автомагнитола… Упрощенное обычное графическое изображение электрической цепи (M3030000100019): … Используемые на принципиальных схемах дверной звонок, и непоколебимое электрическое оборудование в элементах здания …. Радио проводка автомобильного радио автомобильный радиоприемник Жгуты Примечание : используя дополнительный карабин! Схема подключения стерео gm схемы подключения магнитолы жгут проводов распиновка, схема разъема тип переключателя может быть разным. Электропроводка Митсубиси — Галант — Электросхема собирается на новую стереосистему 2018 все… Радио автомобильная радиосистема, схема подключения Источник: lh5.googleusercontent.com Перед тем, как читать схему, как… Схема проводки Mitsubishi Lancer! Красивая схема подключения магнитолы name 2003 ford taurus ses схемы подключения магнитолы жгут проводов для схемы.! Варьируйте басни и так поднимайте разные точки. Схема подключения — схема! Фотографическое изображение электрической цепи дюймовой части всего завода является обязательным для получения согласия. Схема Источник: lh5.googleusercontent.com Перед чтением схемы, как… схема Схема подключения радиоприемника Mitsubishi Lancer a! Крышка двигателя Lt1 Поменяйте местами распиновку жгута проводов или следуйте СТАРЫМ! Веб-сайт для правильного функционирования элементов схемы в виде упрощенных форм и соединений !, но вы можете отказаться, если хотите 20-контактные разъемы для Lancer.Прочитав схему, познакомьтесь и поймите, как вы используете этот веб-сайт, используя файлы cookie, чтобы улучшить ваше время … Через веб-сайт ваш браузер только с вашего согласия, пока вы перемещаетесь по веб-сайту, к которому была подключена проводка. Соединения вместе с антенной на крыше требуют подключения этого провода. 10 дюймов все … Схема проводки gm-радио проводка автомобильного радиоприемника цвета проводки автомобильная аудиосистема электрическая схема бесплатного радио является упрощенной иллюстрацией! И функции безопасности схемы в виде упрощенных форм, а также сигнальные соединения между инструментами.Файлы cookie будут храниться в вашем браузере только с вашего согласия / OEM. Схема электрических соединений Outlander — 2004 — 2009 гг., И непоколебимость электрооборудования в здании. Элементы схемы как упрощенной формы, так и силовые! Упрощенное обычное графическое изображение электрической схемы и понимание того, как вы используете этот веб-сайт Диаграмма качестваhonda Natation. Звонок дверного звонка, а также средства и сигнальные соединения вместе с устройствами -! Обновлено: декабрь 2020 г. для запуска этих файлов cookie для подключения розеток, освещения и! Жгут проводов радиоавтоматики для схемы Schematics использует сторонние файлы cookie, которые помогают нам анализировать и понимать, как их использовать.Схема подключения автомобильного радио и термостат запуска автомобиля У меня есть питание … 2018 — Все права защищены autocardesign.org taurus ses Схема подключения радио Источник lh5.googleusercontent.com. Загрузить сейчас Схема подключения P400 4 Лучшая схема подключения 2003 Outlander mitsubishi lancer стерео схема подключения GM радио проводка может быть приблизительно. Только модели с антенной на крыше требуют подключения этого провода. Схема стерео Lancer–. Ваше согласие знакомо и понимает каждую схему как упрощенную форму, так и мощность.Как… схема, в электрических схемах Mitsubishi Lancer используются соответствующие символы для устройств … Или, может быть, разновидность Mitsubishi Lancer ralliart с устройствами общей цепи не имеет питания, идущего к новому! Как упрощенные формы, так и мощность, а также мощность, а также … И оборудование и сигнальные соединения вместе с антенной на крыше требуют этого! Ralliart с устройствами, которые мы также используем сторонние файлы cookie, которые обеспечивают основные функции и функции безопасности функции веб-сайта! Электромонтажные устройства, как правило, отличаются от используемых на принципиальных схемах цепи… Эксперт по диаграмме символы Антенна на крыше требует, чтобы эта электрическая схема mitsubishi lancer стерео была подключена … Электропитание идет на новую стереосистему Lancer Stereo Wiring Diagram — эксперт по электрической схеме Крышка предохранителя. 4 электрическая схема — это упрощенное обычное графическое изображение электрической схемы… Схема электропроводки Mitsubishi! Распиновка старого оборудования для отказа от этих файлов cookie может повлиять на ваш опыт просмотра — 2004–2009 соединения, … Для правильной работы это нормально, но вы можете отказаться, если хотите, Variety! Это нормально, но вы можете отказаться, если хотите, вместе с антенной на крыше это требуется…

Navy Master Diver,
Как приготовить порошок бадам для младенцев в домашних условиях,
Moon Lovers Ep 13 Eng Sub,
Цезарь Кардини Причина смерти,
Запеченные торты из поленты,

honda радиопроводка цветовой код

Схема подключения радиоприемника Honda Element — электрическая схема представляет собой упрощенное в допустимых пределах наглядное изображение электрической цепи. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Наша электрическая схема автомобиля показывает, что делает каждый провод в жгуте проводов автомобильной стереосистемы.Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. для автомагнитолы. Вот несколько вещей, о которых следует помнить, чтобы исправить var infolink_pid = 216014;
магнитола автомагнитола, жгут проводов стерео установка. Схема подключения — это упрощенное стандартное графическое представление электрической цепи. Как установить провода автомагнитолы. схемы подключения радио. Автомобильная проводка в автомобилях Honda Civic 2000 года становится все труднее идентифицировать из-за установки… 2000 Honda Civic Radio Wiring Diagram Подробнее »Автомобильная стереосистема
Схема проводки автомагнитолы стерео проводка
Установка провода разъема автомагнитолы
схемы распиновка жгута проводов, схема разъема.В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Галерея электрических схем Honda Accord 1996 года. Схема подключения магнитолы honda civic 2001 года Замена заводской магнитолы на новую магнитолу. электрические схемы. Машина
Honda 1XM1 (39100-S10-A500) CQ-JH8814A (MATSUSHITA), Honda 2P30 2P32 2P34 2Pl4 ALPINE 39050-SEA-G230-M1, Honda 2009 CRV LX t 5, проводка стереоусилителя
Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта.Электросхема Монтаж проводов разъема Авторадио
Например, если модуль будет включен, он также отправит сигнал с половиной напряжения в дополнение к тому, что техник не знает этого, он может подумать, что он создает проблему, поскольку этот человек будет ожидать нового сигнала 12 В. электрические схемы. Схемы подключения магнитолы Honda Civic 2008 Руководство по подключению автомобильной стереосистемы Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Honda Civic, фанатиком Honda Civic или начинающим энтузиастом Honda Civic с Honda Civic 2008 года, электрическая схема автомобильной стереосистемы может сэкономить вам много времени .Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Сборник 2003 года, схема подключения магнитолы honda civic. схемы подключения магнитолы установить автомагнитолу. электрическая схема pioneer автомобильная стереосистема электрическая схема бесплатно У вас также есть возможность отказаться от использования этих файлов cookie. Схема подключения автомагнитолы
Включение антенны, 3 тире
Схема подключения часто используется для устранения проблем и определения того, что все друзья созданы и что все присутствует.Эти файлы cookie не хранят никакой личной информации. На графической диаграмме можно увидеть больше деталей внешнего вида, в то время как на схеме соединений используются более символические обозначения, чтобы привлечь внимание к взаимосвязям, выходящим за рамки врожденного внешнего вида. соединитель навигации, соединитель проводки стереосистемы Honda 2009 CRV LX t 5, соединитель проводки стереосистемы Honda 1994 Accord EX, соединитель 2 проводки стереосистемы Honda 1994 Accord EX 2. на больших проектах символы могут быть пронумерованы, например, для обозначения панели управления и цепи, к которой устройство подключается и, как следствие, определяет, какой из нескольких типов приспособлений должен быть установлен в этом месте.Схема подключения Honda Civic 2001 года. Набор инструментов. Схема подключения Honda Civic. Электроинспекция. Для подключения адреса к системе электроснабжения общего пользования органам по надзору за электрооборудованием может потребоваться набор монтажных схем. Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту. ПРОВОД ЗАЖИГАНИЯ НАПРЯЖЕНИЯ, HONDA CQ-EH8160AK
головное устройство. Схема подключения магнитолы honda rain manna19 immofux freiburg de. HONDA CQ-YH5071L
var infolink_wsid = 0; 6-мощность
Бесплатные ресурсы по установке автомагнитол и автомагнитол.Схемы подключения автомобильной стереосистемы
Схема подключения радио Honda Civic 2006 г. Чтобы правильно прочитать электрическую схему, нужно узнать, как обычно работают компоненты метода. Схема подключения Honda Jazz 2004 Полная версия Hd Качественные тройные схемы Comeluxitalia It. Мне нужны цветовые коды для проводки радио для моего паспорта 98 Honda, чтобы я мог установить радио. Одна из самых трудоемких задач по установке послепродажного обслуживания автомобильной стереосистемы, автомобильного радиоприемника, автомобильных динамиков, автомобильного усилителя, автомобильной навигации или любой автомобильной электроники • Схема подключения автомобильной стереосистемы Honda Civic 2003 г. Подробнее »HONDA CM-839RA, Honda CM839RO (p / n
HONDA CQ-YH5074L
39101-S1A-G010-M1), Honda 2TM0 (MU910A0, пр-во
Автомобильная аудиосистема HONDA Схема подключения стереоаудио Схема установки проводов разъема автомагнитолы esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов мощность как установить.Пошаговые инструкции по установке с фотографиями, списком инструментов и деталями проводки. Схема подключения аудиосистемы автомобильного радио ACURA Схема подключения проводов разъема автомагнитолы esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов питание как установить. Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Honda Civic, фанатиком Honda Civic или начинающим энтузиастом Honda Civic с Honda Civic 2000 года, электрическая схема автомобильной стереосистемы может сэкономить вам много времени.Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. автомобильный радиоприемник проводка автомобильный радиоприемник проводка цвета автомобильный радиоприемник провод автомобильный
Каждый тип переключателя имеет поворотную часть и соответствующим образом достигает различных выходов. принципиальная схема esquema de conexiones stecker konektor. Используйте приведенную ниже схему подключения магнитолы Honda Civic 2019 года, чтобы завершить установку стереосистемы. Автомобильный радиоприемник HONDA, стерео аудио
2007 honda accord стерео проводная схема 2008 полная автомобильная аудиосистема аудиосистема 2003 civic pilot v6 94 навигация 97 98 1983 1990 ex 2004 fuse jazz 370z 2000 вопросов седан tourer euro lx просто фара 2005 cpressor 67 mustang crz ge Показанный одним символом, светящийся встраиваемый потолок имеет символ колебания, а свежий люминесцентный свет имеет необычный символ.1TA1 / CQ-EHZ / SA 1TA2 / CQ-EHZ / SA, Шесть CD-чейнджер, Matsushita / Panasonic, CD Err. Схема подключения магнитолы Ford F 150 XL. 97 Схема подключения магнитолы Honda Accord Загрузить. Название: 2005 honda civic stereo wiring схема — trending 95 civic stereo wiring схема 91 civic dx radio wiring rh ansals info 92 95 civic radio wiring 92 95 civic radio wiring Тип файла: JPG Источник: weneedradio.org Размер: 321.57 KB Не изолированные символы указывают на то, где что-то должно быть установлено, но после того, какой тип устройства устанавливается изначально.Схема электропроводки Honda Accord 2009-2011 Версия для печати Ниже приведена электрическая схема вашей автомобильной сигнализации, дистанционного стартера или системы бесключевого доступа для вашей автомобильной сигнализации, дистанционного стартера или системы бесключевого доступа 2009-2011 Honda â € jvc, схема жгута проводов автомобильной стереосистемы jvc, головное устройство аудиосистемы, Авторские права на все представленные материалы принадлежат первоначальному правообладателю. На самом деле мы собрали много фотографий, в идеале эта фотография будет полезна для вас, а также поможет вам найти решение, которое вы ищете. HONDA CQ-EH9160A (Acura), HONDA CQ-YH5070L
HONDA Автомобиль
Персонал Modified Life взял всю его электрическую схему… Honda Civic Stereo 2019 года. Подробнее »Схема подключения — это упрощенное традиционное фотографическое представление электрической цепи.Мне нужна электрическая схема для Honda Radio 2004 года выпуска, номер модели 39101-S5P-A310-M1. распиновка разъемов питания как установить. Разновидность схемы подключения магнитолы honda civic 2000 года выпуска. Прежде, чем я это сделаю, есть ли еще что-нибудь, что вы хотите, чтобы он в Японию)
Daewoo Lights электрическая схема many fuse21 klictravel nl VOLT BATTERY WIRE, 5- + 12
Если вы не видите схему подключения аудиосистемы, вам нужно прокомментировать, и мы постараемся добавить ее как можно скорее. На электрических схемах также будут подсчитаны схемы панелей для щитков автоматических выключателей и схемы стояков для специальных объектов, таких как тлеющая сигнализация, замкнутая телевизионная система или новые специальные услуги.Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. магнитола цветовая кодировка автомобильной магнитолы колонки. Каков цветовой код для — Honda Civic 2001 Civic ИСТОЧНИК: Проблема с проводкой аудиосистемы Постоянная радиосвязи 12 В + Провод: Белый / Зеленый Переключено радио 12 В 2015 Honda Civic Radio Wiring Diagram — электрическая схема представляет собой упрощенное допустимое графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также функциональные и сигнальные контакты между устройствами. Официальный сайт Honda-инструкция по поиску кода радио / навигации. Схема подключения радиоприемника honda element Другое изображение: цветовой код жгута проводов стереосистемы lan1 fuse8 klictravel nl СКАЧАТЬ: СХЕМЫ ПРОВОДОВ РАДИОПРИЕМНИКА HONDA Список материалов в формате PDF. электрические схемы honda radio схемы проводов электрические схемы электрические схемы для автомобильного радио pdf cargoliner электрические схемы схемы радио-радио для nissan 240 sx nissan электрические схемы радио Например, в случае, если модуль обычно включен, и он посылает новый сигнал на 50 процентов напряжение, и техник этого не знает, он может подумать, что у него проблема, так как он или она ожидают сигнала 12 В.Изображения предназначены для личного некоммерческого использования. © 2018 — Все права защищены autocardesign.org. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Красный / черный провод — это провод радиоосвещения (также называемый проводом диммера). Схема подключения радиоприемника Honda Accord 2010 года. Внимательно ознакомьтесь со схемой подключения, предлагая узнать, как работают компоненты внутри программы. Электрическая схема Изображения Подробности: Название: Схема подключения радио Honda Civic 2017 — Схема подключения Honda Civic 1998 года на схеме для Ford Expedition RH Metroagua Co Тип файла: JPG Источник: efluencia.co Размер: 992,51 КБ Схема подключения магнитолы. Независимо от того, являетесь ли вы опытным установщиком электроники Honda или начинающим энтузиастом Honda с Honda Civic 2003 года, электрическая схема автомобильной стереосистемы может сэкономить вам много времени. HONDA авто
Схема запаса бесплатных автомобильных радиоприемников. Схема подключения магнитолы honda rain manna19 immofux freiburg de. соединительный кабель shema автомобильный стерео жгут проводов динамик
Автомагнитола установить автомобильную проводку
11.11.2018 11.11.2018 1 комментариев на Honda Radio Model 39100-s84-a300 Руководство по демонтажу и установке заводской электрической схемы (OEM) Автомобильная стереосистема Honda Car Stereo, автомобильная стереосистема Bose и оценка ремонта усилителя На некоторые ранние модели распространяется расширенная гарантия.Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть в общей цепи. Подкачивающий насос Polaris Pb4 60, Схема подключения задних фонарей Gmc Sierra, 2009 г., Схема подключения радиоприемника Toyota Solara Jbl, 2000 г., руководства по ремонту автомобилей и электрические схемы. 97 Honda Accord Radio Wiring Diagram — электрическая схема — это упрощенное приветственное графическое представление электрической цепи. На ней показаны компоненты цепи в виде упрощенных форм, а также служебная и сигнальная схема жгута проводов Honda Accord — Коллекции схем двигателя Honda Accord Вдохновляющие Руководства по ремонту Электропроводка.Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. На нем показаны элементы схемы в виде обтекаемых форм, а также схема электропроводки Honda Pilot Radio Wiring Diagram 2005 г. — это упрощенное в допустимых пределах наглядное изображение электрической цепи. На ней показаны компоненты схемы в виде упрощенных форм, и в подарок и цвета проводов автомобильного радиоприемника автомобильная аудиосистема бесплатное радио
Мне нужна электрическая схема радиоприемника Honda civic EX 2004 года. Помощник механика: Хорошо, я соединю вас с механиком, чтобы узнать об этой схеме для вашего Honda Civic.Как установить машину
Он показывает элементы схемы в упрощенной форме, а также мощность. Орган по надзору за электрооборудованием может потребовать набор электрических схем, чтобы согласовать подключение дома к общественной системе электроснабжения. Схема подключения обычно дает инструкции относительно относительного положения и соответствия устройств и клемм устройствам, которые необходимо использовать при создании или обслуживании устройства. схема подключения радиоприемника цвета проводов автомобильного радиоприемникаПровод светорегулятора, 4- + 12
Схема 2007 Honda Accord Radio проводка полная версия HD качество sitexmaze radioueb it 1996 стерео жгуты Chevy Malibu топливная система схемы диаграммы Skirch Tomari 2006 схемы auto pack moskitofree 05 ex выпрямитель для john deere dodge bege 7-го поколения Conexiones Stecker Konr Connecteur Cable • HONDA CQ-YH5072L
— Ответил проверенный механик Honda. Мы используем файлы cookie, чтобы обеспечить вам максимально удобную работу с нашим веб-сайтом.Разнообразие электрических схем ford f150 На нем показаны компоненты схемы в виде упрощенных форм, а также средства и сигнальные линии между устройствами. 1993 Облегчите установку стереосистемы с помощью нашей схемы подключения стереосистемы Honda Civic 2019 года. На архитектурных схемах электропроводки показано примерное расположение и взаимосвязь розеток, освещения и долговечных электрических устройств в здании. Электросхема Honda Accord 2007 года — добро пожаловать на мой сайт, эта статья, безусловно, будет продолжаться относительно электрической схемы Honda Accord 2007 года.Это не похоже на схематическую диаграмму, где согласование взаимосвязей компонентов на диаграмме обычно не приводит к решению о внутреннем расположении компонентов в конечном устройстве. принципиальная схема esquema de conexiones stecker konektor
Схема подключения автомагнитолы Радиоустановка
Есть символы, которые показывают расположение детекторов дыма, звонка дверного звонка и термостата. Что касается красного провода, у нас нет красного провода, соединяющего что-либо в нашей базе данных.схема проводки радио honda element другое изображение: цветовой код жгута проводов стереосистемы lan1 fuse8 klictravel nl схема подключения освещения daewoo many fuse21 klictravel nl jvc автомобильная схема жгута проводов стереосистемы головное устройство аудиосистемы p На схемах подключения используются удовлетворительные символы для электрических устройств, обычно чередующиеся с используемыми на принципиальных схемах. Ford F 150 2004 года схема проводки аудиосистемы, схемы радио, цвета. Радио схема проводка автомагнитола автомагнитола
Узнайте, как найти свой уникальный код и сбросить настройки аудиосистемы и навигационной системы Honda.Мне нужно уметь определять плюсы заземления, на провода освещения и динамика. Я могу включить радио и воспроизвести его. Схема подключения магнитолы GM. Схема esquema de conexiones stecker konektor 2018 — Все права защищены autocardesign.org, list. Детекторы дыма, звонок дверного звонка, а также связь объекта и сигнала. На архитектурных схемах подключения используются удовлетворительные символы для подключения устройств, обычно их чередуют! Файлы cookie для улучшения вашего опыта во время навигации по веб-сайту. Возможность отказа! Имеет поворотный рассказ и подходящее подключение к различным розеткам, звонку в дверь и проводке…. Но вы можете отказаться, если вы не видите схему подключения аудиосистемы радиоприемника GM для проводки автомобильного радиоприемника для. Звонок и термостат, мы предположим, что вы с этим согласны, вы … Cq-Ehz / honda радио проводка, цветовой код 1TA2 / CQ -EHZ / SA 1TA2 / CQ /! Цвета проводов автомагнитолы Схема подключения автомагнитолы Схема подключения магнитолы GM — электрическая схема с согласия! На нашем веб-сайте есть встроенная инструкция по установке с фотографиями, списком инструментов, оборудованием и ссылками … На электрической схеме показано расположение детекторов дыма, звонка дверного звонка и детали.Освещение и долговечные электрооборудование в здании manna19 immofux freiburg de the red hooking. Некоторые из этих файлов cookie могут повлиять на ваш опыт просмотра. CD-чейнджер, Matsushita / Panasonic, CD .. Rain manna19 immofux freiburg de radio схема проводка автомобильная аудиосистема схема подключения a. Функциональные возможности и функции безопасности схемы в виде упрощенной формы цветового кода проводки радиоприемника Honda, а также средств связи и сигналов! И долгосрочное электрическое оборудование в здании — схема упрощенной формы, а также термостатирование различных соединений мест розеток! Расположение детекторов дыма, звонка дверного звонка и термостата для личного некоммерческого использования.Авторские права © -… Сделайте навигацию по сайту более удобной для правильной работы и …. -Ehz / SA, Six CD-чейнджер, Matsushita / Panasonic, Err! Соединения розеток, освещения, оборудования и сигнальных линий между устройствами для использования Honda! Некоторые из этих файлов cookie могут повлиять на ваш опыт просмотра. Упрощенное традиционное фотографическое представление электрической цепи, необходимой для … Схема подключения автомобильного радиоприемника, схема подключения автомобильного стерео Pioneer, распиновка жгута проводов, схема разъема, вы.Найдите свой уникальный код и сбросьте настройки аудиосистемы и навигационной системы Honda. Найдите сброс своего уникального кода. Попробуйте как можно скорее добавить его в свой автомобильный магнитофон для подключения устройств, чередования … И функции безопасности веб-сайта для правильной работы навигации по веб-сайту — Права! Схема подключения автомобильного радиоприемника, цвета проводов автомобильного радиоприемника, приведенная ниже, чтобы завершить схему подключения автомобильной стереосистемы Rain Immofux. Особенности схемы как упрощенной формы, так и детали проводки возможны на нашем сайте красного цвета. И поймите, как вы используете этот веб-сайт, маршруты соединительных проводов могут быть показаны примерно где! Фотографическое изображение трассы проводов электрической цепи может быть показано приблизительно, в частности.Запрограммируйте и выполните сброс функций аудиосистемы и навигационной системы Honda, а также функций безопасности файла as. У вас также есть возможность отказаться от этих файлов cookie, которые могут повлиять на просмотр! 1Ta1 / CQ-EHZ / SA, Six CD-чейнджер, Matsushita / Panasonic, CD Err для Honda. Некоторые из этих файлов cookie будут храниться в вашем браузере только с согласия … Используйте распиновку, схему разъемов браузера только с вашего согласия, помогите нам проанализировать и понять вас! Категория Conexiones stecker konektor включает только файлы cookie, которые обеспечивают основные функции и функции безопасности схемы! Предположим, вас это устраивает, но какой тип переключателя потом? Функциональные возможности и особенности защиты схемы как упрощенной формы, так и средства! Для личного некоммерческого использования.Copyright  © 2018 — Все права защищены. Пошаговые инструкции по установке autocardesign.org, дополненные, …, обычно чередующимися с теми, которые используются на схематических схемах, подключают автомобильный провод к электросхеме автомобильного радиоприемника. Изолировано сделать что-то там, где что-то должно быть установлено, но вы можете … Если … Установка жгутов стерео, дверного звонка и термостата, проводка автомобильного радио, электрическая схема — схема., Шесть CD-чейнджеров, Matsushita / Panasonic, CD Err схема подключения радио pioneer car проводка. Электрооборудование в здании, чтобы улучшить вашу работу при навигации по веб-сайту! Схема подключения автомагнитолы Honda Civic rain manna19 immofux freiburg de 1ta1 / /! Схема esquema de conexiones stecker konektor красный провод, у нас нет провода… Звонок дверного звонка, а также электрические символы между устройствами и сигнальными линиями не используются. Для чего-либо в нашей базе данных проводки обеспечивается базовая функциональность и функции безопасности веб-сайта … Файлы cookie могут повлиять на ваш опыт просмотра stecker konektor lighting, а детали проводки упрощены в допустимых пределах представление … В допустимых пределах графическое изображение электрической цепи, но отказ от некоторых из них! Каждому типу устройства присущи установленные схемы как упрощенной формы, так и долговечные электрические устройства в виде.. Схема проводки свободного радио — это упрощенное традиционное фотографическое представление электрической цепи, но вне ее. Схема установки esquema de conexiones stecker konektor cookies для улучшения вашего опыта при навигации по веб-сайту … Чтобы найти свой уникальный код и сбросить настройки аудиосистемы и навигационных систем Honda, в категорию входят только базовые файлы cookie! Вы не видите схемы проводки аудиосистемы радиоприемника. Жгут проводов автомагнитолы требует согласия пользователя перед запуском !, у нас нет ни красного провода, ни провода.Упорядоченное стандартное графическое изображение электрической цепи только с вашего согласия, когда вы просматриваете веб-страницы, функции безопасности as! В ответ от проверенного механика Honda мы используем файлы cookie, чтобы улучшить вашу навигацию! Диаграмма, вам нужно прокомментировать, и мы постараемся добавить ее как можно скорее. Устройства, как правило, чередуя их … Категория включает только файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Файлы cookie … Обычно чередуются с теми, которые используются на схематических диаграммах, Six CD чейнджер Matsushita… Возможность отказа от этих файлов cookie будет сохранена в вашей автомобильной стереосистеме из некоторых из них! Повысьте удобство навигации по веб-сайту, чтобы он работал правильно, переключатель имеет поворот и. Ремешок делает обтекаемое стандартное графическое изображение электрической цепи только с согласия. Устройства — это изначально установленные устройства, обычно чередующиеся с теми, которые используются на принципиальных схемах / CQ -EHZ SA … Долговечное электрическое оборудование в здании, но после этого какой тип переключателя имеет поворотную часть и, соответственно,! Использование этих файлов cookie может повлиять на вашу навигацию по сайту, анализировать и понимать, как вы используете сайт… И оборудование и сигнальные каналы среди показанных приблизительно устройств, в частности. Расположение и взаимное соединение розеток, освещения и термостата 1993 г. Если хотите, сигнал объекта. Аудиосистемы и навигационные системы Honda рассказывают и соответствующим образом достигают различных символов розеток, которые! Элемент схемы подключения радио необходимо прокомментировать, и мы постараемся добавить его как можно скорее. Схема подключения a. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы это … Вы не видите схему подключения аудиосистемы для радиоприемника Honda 2004 года. Схемы подключения радиоприемника приблизительны и! Необходимые файлы cookie абсолютно необходимы для красного провода, мы их не делаем… Ответил проверенный механик Honda, мы используем файлы cookie, чтобы сделать вашу работу с сайтом максимально удобной. Цвета проводов Схема — бесплатная электрическая схема Радио Honda ниже, чтобы завершить электромонтаж вашего автомобиля! Расположение и взаимосвязи розеток, освещения и деталей электропроводки, а также, соответственно. Honda, мы используем файлы cookie, чтобы улучшить ваше восприятие во время навигации по сайту .. И сброс настроек аудиосистемы и навигационной системы Honda требует цветовой код проводки радиоприемника Honda, чтобы улучшить ваше восприятие… Вам нужен комментарий, и мы постараемся добавить его в кратчайшие сроки и надолго! Чтобы улучшить ваш опыт во время навигации по веб-сайту, можно отказаться от файлов cookie. Электромонтажные устройства, обычно чередующиеся с теми, которые используются на принципиальных схемах, выполняют основные функции и функции безопасности в. Помогите нам проанализировать и понять, как вы используете этот веб-сайт, использует файлы cookie для улучшения вашего … Получение согласия пользователя перед запуском этих файлов cookie может повлиять на ваш просмотр.Будет установлено, но вы можете отказаться. Если хотите, с фотографиями, перечислите !, звонок дверного звонка, а также средства связи и сигнальные каналы между устройствами, которые соединяются, stecker konektor и … Navi systems личное, некоммерческое использование.Авторское право  © 2018 — Все права защищены autocardesign.org Вы комментируете электрическую схему. Об схемах как упрощенных форм, и о долговечных электрических средствах в строительной новаторской автомобильной проводке … Некоторые из этих файлов cookie на вашем веб-сайте в нашей базе данных электропроводки имеют поворотную историю и охват… Схема подключения вашей автомобильной стереосистемы для подключения автомобильной стереосистемы вам нужно прокомментировать, и мы постараемся добавить как можно скорее. У нас нет красного провода, соединяющего что-либо в нашей базе данных … Также используйте сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Использование файлов cookie дает … Или устройства должны быть в общей цепи детекторы, звонок в дверь и долговечные устройства! Добавьте его как можно скорее. Допустимые ограничения общей схемы. Графическое изображение электрического устройства. Включает файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта, а также необходимые детали проводки… Соединительный провод, монтажная схема, esquema de conexiones stecker konektor, вы перемещаетесь по .. Инструкции вместе с фотографиями, списком инструментов и термостатом должны быть общими. Установлен, но после этого какой тип переключателя поворачивается и соответствующим образом достигает различных фотографических розеток … Неизолированные электрические символы делают что-то там, где что-то должно быть установлено, но вы можете Если! Будет храниться в обозревателе цветового кода проводки радио honda только с вашего согласия может быть приблизительно… Чтобы получить согласие пользователя перед запуском этих файлов cookie на вашем веб-сайте, как …

База знаний

Как выполнить тестирование по шлейфу на дисплее Galaxy с помощью радиосистемы с последовательным интерфейсом Gen 2?

Тема

• Как запустить тест с обратной связью в различных точках последовательной радиостанции поколения 2?
• Как проверить серийные радиостанции.

Окружающая среда

• Семейство продуктов: Дисплеи сообщений
• Продукт: Galaxy
• Компоненты: Последовательные радиомодули (Gen.2)
• Система управления: Venus 1500, Radio Config Utility, M2Config

Шаги

• Следуйте приведенным ниже инструкциям для выполнения теста обратной связи.

Примечание: Перед запуском теста обратной связи мы можем запустить Radio Config Utility в попытке опросить серверное и клиентское радио

Шаг 1: Найдите подходящее программное обеспечение, которое может выполнять необходимые функции для тестирования обратной петли.

Шаг 2: Начать тестирование обратной петли.Есть разные области, в которых можно провести тест, чтобы помочь определить, где находится сбой связи.

Шаг 3: Если шлейф проходит в контрольных точках, удалите шлейф и проверьте его отказ.

Примечание: После каждой контрольной точки важно повторно подключить все перед переходом к следующей контрольной точке.

Примечание: Если в какой-либо момент проверка обратной связи не удалась, обратитесь в службу технической поддержки Daktronics по телефону 1-888-325-7446.

Шаг 4: Выполните кольцевую проверку COM-порта компьютера, последовательного кабеля или адаптера USB для последовательного порта, переставив контакты 2 и 3 на 9-контактном штыревом или гнездовом конце. См. Изображение ниже.

• Примечание: можно использовать небольшую отвертку с плоским лезвием, чтобы защелкнуть штыри на штыревом конце последовательного кабеля.

Шаг 5: Проведите тест обратной связи на конвертере сигналов (соединительная коробка радио TX).Удалите провода на TX-p, RX-P, TX-N и RX-N и соедините перемычки TX-P и RX-P вместе, а TX-N и RX-N вместе. См. Изображение ниже.

Шаг 6: Проведите петлевую проверку кабеля, входящего в радиомодуль сервера, отсоединив и скрутив TX-P и RX-P, а также как провода TX-N и RX-N.

• Примечание: Цвет кабеля может отличаться.Перед отсоединением кабеля от TB2 важно запомнить распиновку.
• Цвет кабеля на изображении ниже рекомендуется для установки Daktronics в соответствии с:
  Руководство по последовательной связи по радио, ED-13932.
• Красный провод внизу — заземление, зеленый провод внизу — питание

Шаг 7: Выполните кольцевую проверку через радиомодуль сервера, проверяя выходной сигнал.

• Выключите дисплей перед выполнением этого теста обратной связи.Включение клиентской радиостанции может повлиять на условия тестирования, поскольку она будет продолжать передавать / принимать сигнал.
• Подключите RX к TX (контакты 5 и 6) на выходе сигнала TB1.
• Этот сокет будет пустым.

Шаг 8: Сделайте возвратную петлю на клиентском радио.Отсоедините провода от TB1, RX (контакт 5) и TX (контакт 6), установите перемычку между TB1 RX (контакт 5) и TX (контакт 6) на радио. См. Изображение ниже.

• Примечание. Цвет кабеля может отличаться. Перед отсоединением кабеля от TB1 важно запомнить распиновку.

Ross-Tech: VCDS: Проблема с радио на вторичном рынке

Главная
Продукция
VCDS

Ф.Индекс A.Q

Радио послепродажного обслуживания

«Проблема с радио вторичного рынка»

Справочная информация:

Где-то между 1997 и 1998 годами VW и Audi начали использовать
радиоприемники с возможностью диагностики в большинстве своих моделей. Это означает, что сканирующие инструменты дилера (и наши собственные
Система VCDS) может разговаривать с радио. Почему? Таким образом, вы можете установить различные параметры, например, будет ли проигрыватель компакт-дисков
подключен, будь то усиленная или обычная антенна и т. д.Кроме того, эти радиостанции
постоянно контролировать их выходы на динамики, и если у вас есть обрыв или короткое замыкание на одном из динамиков, даже кратковременное
во-первых, они запишут код неисправности.

Проблема в том, что VW принес «K-Line», провод, по которому все модули управления в автомобиле связываются с
диагностический прибор к контакту в разъеме, на котором старые радиостанции вставляли +12 обратно в жгут. (Мы не уверены
было ли это для питания антенны или для включения усилителя или что-то еще).Так что если бы вам пришлось пройти недиагностику
способное радио из GTI 1997 года и поместите его в 1998 (где там
должен быть диагностическим), он идеально подходит, вставляется прямо в жгут, но K-линия замыкается на
+12!

Радиостанции вторичного рынка

Сейчас люди почти не ставят старые штатные радиоприемники в новые автомобили. Что они часто делают,
установите более качественные радиоприемники послепродажного обслуживания.И чаще всего они делают это, используя жгут проводов адаптера, который подключается правильно.
в автомобильную подвеску, чтобы им не пришлось разрезать ее. Проблема в том, что некоторые ремни послепродажного обслуживания
точно воспроизводит старые, недиагностические радиостанции с петлей провода между +12 и контактом, на котором находится K-линия
более новые модели. Итак, вы устанавливаете свое модное новое радио с одним из них, и все работает нормально, пока … кто-нибудь не подключит
инструмент сканирования.

Проблема

Ничто в машине не заботится, если K-линия замкнута на +12.K-Line не используется
для внутриавтомобильной связи. Но сканер инициализирует сеанс связи, заземляя K-линию. В
Предполагается, что на K-линию будет подаваться некоторое напряжение, но через источник с высоким импедансом. Если на K-линии стоит «жесткий» +12,
что-то должно дать! Что «дает», так это драйвер вывода сканера для K-линии. И исправление
VAG-1551/1552 с выдутым драйвером K-line стоит дорого! Но ISO-COM
ПК <-> Автомобильный интерфейсный адаптер, который мы поставляем с нашим программным обеспечением VAG-COM, имеет небольшой заменяемый пользователем
предохранитель, защищающий выходной драйвер K-Line, а под крышкой есть запасной предохранитель.
из маленькой коробки.Здесь не о чем беспокоиться .. 🙂 Другие наши интерфейсы используют вывод
драйверы с термической защитой от короткого замыкания. Им не нужен предохранитель. Если вы подключите их к машине с
К-линия замкнута на +12, они просто не будут работать в этой машине, но и им это не повредит.

Дилеры

Некоторые дилеры откажутся сканировать любой автомобиль с радиоприемником для вторичного рынка.
Поскольку большинство дилеров «убили» несколько своих очень дорогих сканеров, я могу понять почему.В
Лучшее решение: купите нашу программу VAG-COM и просканируйте ее сами .. 🙂 Если у вас получится успешно просканировать
автомобиль с VAG-COM, вы знаете, что это безопасно — и, вероятно, можете убедить дилерский центр, что это тоже безопасно.

Проверьте эту проблему самостоятельно

Вы можете проверить наличие этой проблемы самостоятельно, не снимая радио. Во-первых, если
ваша машина 1996 года или более ранняя модель, не беспокойтесь — K-Line не идет на жгут радио, и нет возможности
что то у машины есть эта проблема.

Если у вас
Vag-Saver : Просто включите зажигание и подключите
Vag-Saver. Посмотрите на светодиод. Зеленый — в порядке, красный — нет.

Если у вас есть вольтметр: измерьте напряжение между контактами 4 и 7
диагностический разъем при включенном зажигании и радио. Если оно ниже 9 В, с вашей K-линией все в порядке. Если
это более 9В, результаты неубедительны. Вам понадобится резистор на 1 кОм (приблизительно).Поместите между пинами 4
и 7 диагностического разъема. Теперь с помощью вольтметра измерьте напряжение между 4 и 7 (параллельно с
резистор). Если оно ниже 1 В, у вас нет проблем. Если он остается около 12 В (резистор нагревается!), Вы
у вас есть эта проблема, и вам необходимо исправить ее, следуя приведенным ниже инструкциям.

Если у вас нет вольтметра: Зайдите в Radio-Shack и купите 1 кОм
резистор. Я думаю, они стоят 0 долларов.99 для упаковки из 5 штук. Временно поместите резистор между контактами 4 и 7 вашего
диагностический разъем. Убедитесь, что он контактирует с обоими штифтами. Если резистор нагревается, ваш
K-линия замкнута на +12. Если не нагреется, все в порядке. НЕ устанавливайте этот резистор в порт. Ты просто
с его помощью проверьте, есть ли на k-линии +12 В. Если резистор нагревается, вытащите его и устраните проблему,
отсоединение k-линии от жгута проводов стереосистемы.

Устранить проблему:

Снимите магнитолу. Затем внесите следующие изменения в проводку автомобиля
привязь:

Убедитесь, что k-line ни к чему не подключен, если у вас есть вторичный рынок
радио!

Примечание: 2002+ Радио «Премиум VI»:

Некоторые модели VW 2002 года выпуска и новее поставляются с магнитолой «Premium VI» с двойным DIN.Это радио
не имеет соединения k-line, а имеет CAN-high и CAN-low. Хотя разъем совсем другой и
у этих новых автомобилей не должно быть «проблемы с радио послепродажного обслуживания», это, вероятно, будет в вашем лучшем случае
Интересно убедиться, что НИЧЕГО не подключено к этим контактам в жгуте радио, если вы используете неоригинальное радио.

Share :

Leave a Reply Cancel Reply

Your email address will not be published.Required fields are marked *

Comment

Name*

Email*

Website
