Приора регулятор напряжения трехуровневый: Обзор и установка трехуровневого регулятора напряжения на LADA » Лада.Онлайн

Как заменить регулятор напряжения на «Приоре» 🦈 AvtoShark.com

При выходе из строя регулятора электронапряжения генератор начинает работать неправильно. Аккумулятор может недостаточно заряжаться или перезаряжаться. В обоих случаях нужна замена регулятора напряжения «Приоры» с кондиционером без снятия генератора.

Устройство регулятора

Основной источник тока на автомобиле — аккумулятор. От него запитаны потребители: приборы освещения и сигнализации, электронные устройства, кондиционер и другие.

Во время движения автомобиля аккумулятор заряжается от генератора, если тот работает исправно. В противном случае батарея быстро разряжается, а глубокая разрядка приводит к выходу прибора из строя.

Количество вольт, вырабатываемых генератором, сильно зависит от скорости вращения коленчатого вала двигателя. На низких оборотах оно ниже, а на высоких может достичь недопустимой величины. Нормальное напряжение – 13,4 В. Поддерживает его в заданных пределах регулятор.

Схема для «Приоры»

Величина электронапряжения, вырабатываемого генератором, зависит от двух физических характеристик: скорости вращения ротора и величины магнитного поля, создаваемого статором. Регулятор изменяет вторую величину.

В старых конструкциях последовательно с обмоткой статора подключалось сопротивление. Главный недостаток этого способа — дополнительная нагрузка на бортовую сеть.

Реле генератора. Источник фото: https://avtoarsenal54.ru/raznoe/generator-ot-kaliny-na-prioru.html

Реле регулятора напряжения генератора «Приора» 115А периодически отключает подачу тока на обмотку возбуждения генератора. Чем выше обороты двигателя, тем чаще проводится отключение, и величина генерируемого напряжения уменьшается.

Виды устройств на «Приору»

Установленный на «Приоре» регулятор не справляется со своими функциями при пиковых нагрузках. Если на автомобиле установлен кондиционер, то летом электронапряжение часто проседает, и аккумулятор не заряжается. Поэтому многие водители принимают решение заменить штатный прибор.

Трехуровневый

Вариант замены — установка трехуровневого регулятора напряжения на генератор БАТЭ «Приоры». Устройство позволяет выбрать один из трех режимов работы:

• Минимальный, который обеспечивает напряжение генератора 13,4 В, как и стандартный. Режим подходит для теплого времени года.
• Второй режим позволяет выдавать 14,3 В и используется в случаях, когда обычного электронапряжения недостаточно.
• Максимальный режим подходит для использования зимой. Он позволяет генератору вырабатывать 14,8 В.

Для генератора БАТЭ 90 А, установленного на «Приоре», выпускается трехуровневый регулятор, которым можно заменить штатный без дополнительной переделки и подгонки.

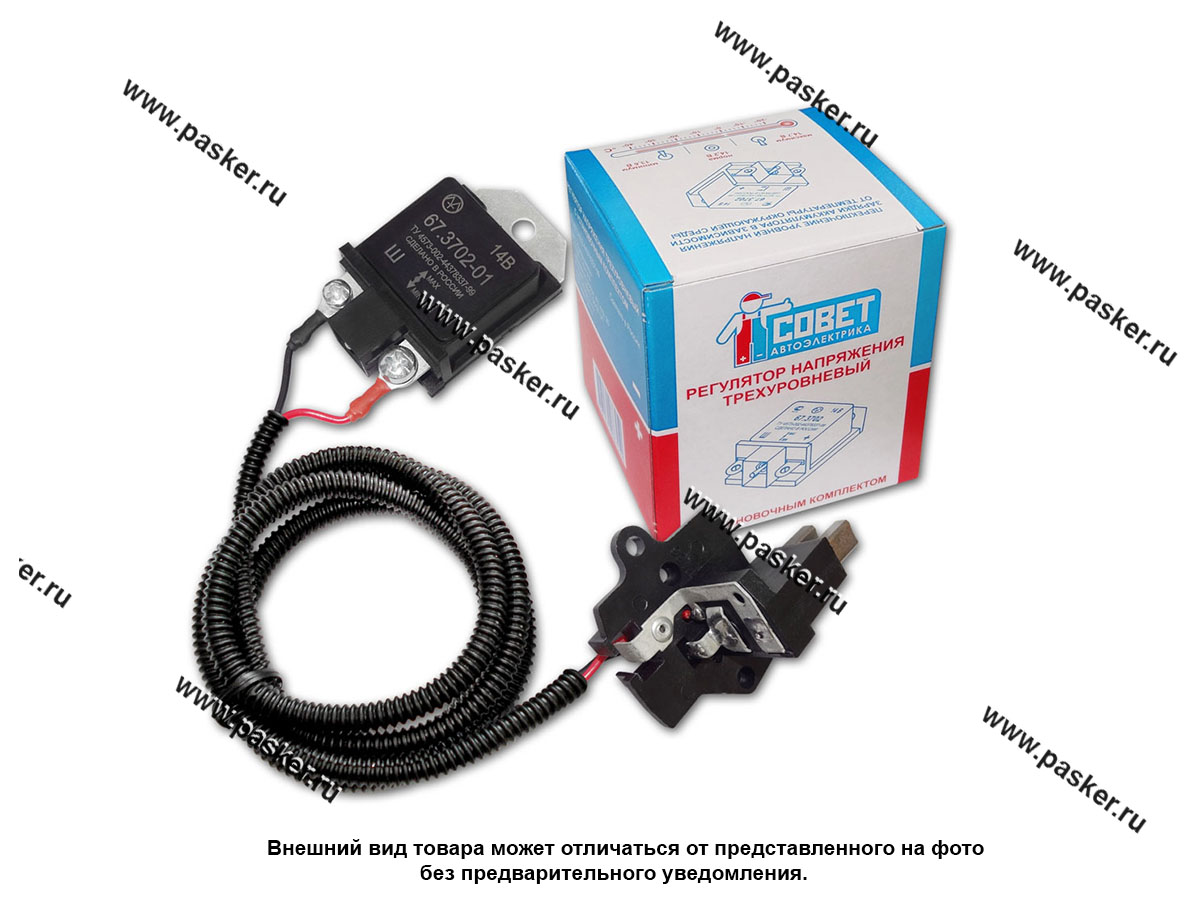

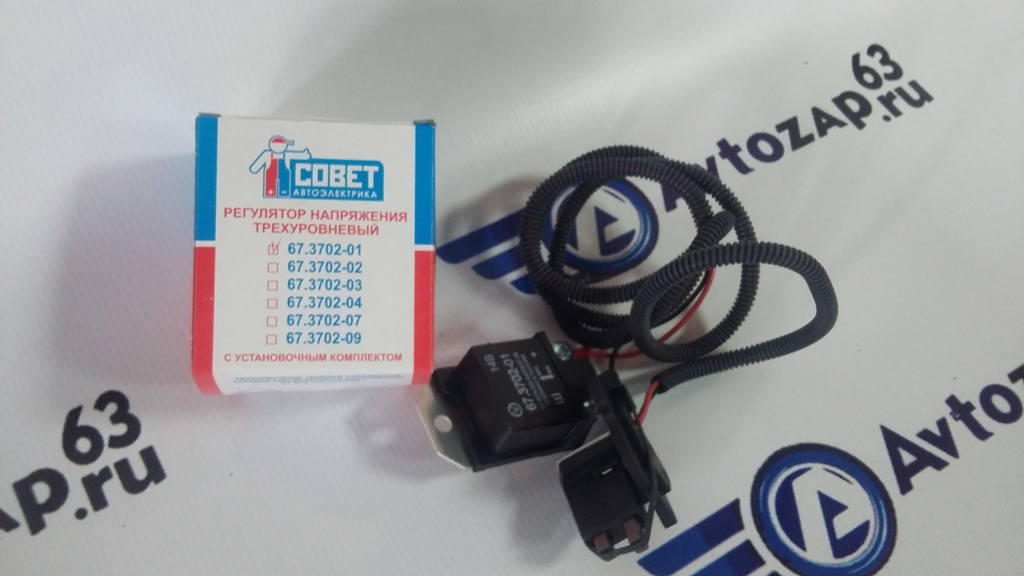

Выносной

Установка трехуровневого регулятора на штатное место не всегда эффективна. Он находится в непосредственной близости к двигателю и сильно нагревается, что влияет на работу.

Решить эту проблему можно, установив выносной регулятор напряжения генератора «Приоры». Это трехуровневый прибор, у которого, в отличие от стандартного, щеточный и рабочий блок выполнены раздельно и соединены проводниками.

Щеточный блок устанавливается на обычное место, а регулятор закрепляется в любом удобном доступном месте к массе автомобиля.

Термооптимизированный

Любой регулятор понижает напряжение зарядки при возрастании температуры. Это нужно, чтобы предотвратить закипание электролита в АКБ. Но беда в том, что узел и батарея находятся в разных местах подкапотного пространства. Прибор сильно нагревается и уменьшает напряжение, независимо от температуры аккумулятора.

Замена регулятора напряжения на «Приоре». Источник фото: https://www.drive2.com/l/9306556/

Этого недостатка лишена термооптимизированная модель. В ее состав входит термодатчик, который устанавливается на плюсовую клемму аккумулятора. Он поддерживает нужное электронапряжение зарядки в зависимости от температуры электролита, а не самого узла.

Признаки неисправности

Признаки, при появлении которых нужно проверить реле регулятора напряжения генератора «Приора» 115А:

• после включения зажигания не загорается контрольная лампочка;
• постоянно горит индикатор аккумулятора, указывая на отсутствие зарядки;
• яркость свечения фар зависит от оборотов двигателя;
• автомобиль плохо заводится;
• на высоких оборотах гаснут индикаторы приборной панели.

При выходе из строя регулятора напряжения генератора «Приора» с кондиционером аккумулятор может не заряжаться вообще или перезаряжаться. Оба варианта плохо влияют на продолжительность службы батареи.

Проверка тестером

Простейший способ проверить регулятор напряжения генератора мультиметром на приоре — замерить электронапряжение на аккумуляторе.

Для этого нужно выполнить следующую последовательность действий:

• настроить мультиметр на измерение постоянного напряжения с пределом не менее 20 В;
• запустить двигатель;
• на холостых оборотах (1000-1500 об/мин) тестер должен показывать 13,2-14 В;
• при увеличении количества оборотов до 2000-2500 напряжение должно возрасти до 14,2 В;
• на максимальных оборотах тестер должен показывать не более 14,5 V.

Если напряжение сильно отличается от указанного, падает ниже 13,5 В или растет выше 14,5 В, можно сделать вывод о неисправности узла.

Более точная проверка регулятора напряжения генератора «Приоры» проводится после его демонтажа. Вам понадобится мультиметр, регулируемый источник питания (можно использовать зарядное устройство), лампочка на 12 В.

Собираем простую схему: лампочку подключаем к щеткам, минусовой вывод источника питания – к клемме масса, плюсовой – к выводу «В» регулятора. При подаче 12,7 В лампочка должна светиться. При поднятии до 14-14,5 V контролька должна погаснуть. Если лампочка гаснет раньше или не гаснет вообще, регулирующий прибор неисправен.

Как поменять прибор без снятия генератора

Замену регулятора напряжения на «Приоре» можно сделать без снятия генератора.

Сложности могут возникнуть из-за плохого доступа к генератору на автомобилях с кондиционером. Нужно снять воздушный фильтр и крепления трубок кондиционера, можно также демонтировать правую фару.

Последовательность замены:

• снимаем минусовую клемму аккумулятора;
• отсоединяем основную плюсовую клемму генератора;
• снимаем крышку генератора, открутив 3 болта;
• откручиваем 2 крепежных винта и снимаем регулятор.

Установку нового устройства проводим, выполнив операции в обратном порядке.

Как подключить

При замене реле регулятора напряжения генератора «Приора» на стандартный сложностей с подключением не возникает. Он просто устанавливается на штатное место.

Если производится замена на выносной трехуровневый или термооптимизированный, на место стандартного устанавливаем щеточный блок, а выводы пропускаем через свободное отверстие в крышке генератора.

Термодатчик термооптимизированной модели закрепляем на плюсовой клемме аккумулятора, соединительные провода прокладываем по кузову и закрепляем стяжками, входящими в комплект.

Выносной прибор закрепляем на свободном месте, тем самым соединив с массой автомобиля, и подключаем к нему провода от щеточного узла.

Трехуровневый регулятор напряжения на Лада Приора: установка своими руками

Одним из вариантов решения проблемы является доработка диодного моста генератора. Однако рекомендуем сделать все намного проще – просто установить 3-уровневый регулятор напряжения. Отметим, что данный РН отлично себя показал, благодаря чему заслужил только положительные отзывы.

Читайте также:Самостоятельное снятие обшивки двери Лада Приора

Как снять РН

Извлечь старый регулятор можно без заезда на СТО. Для этого необходимо проделать следующие операции:

1. Отсоединить клеммы с АКБ.
2. Ключом на 10 открутить гайки со шпильки и отключить силовой кабель.
3. Отстегните три защелки на пластиковом кожухе. После этого открывается доступ к регулятору.
4. Далее выкрутите два винтика ключом на 8 и отсоедините еще один провод.
5. После этого можно извлекать заводской РН и заниматься установкой 3-уровневого.

Отметим, что установка нового генератора происходит в обратной последовательности. Есть лишь одна особенность: требуется вывести два провода для модуля управления. Очень важно, чтобы модуль управления был закреплен очень хорошо, а также не было вероятности попадания туда влаги.

Читайте также: Замена резистора печки Лада Приора с кондиционером и без

Какой получился результат

Конечно, однозначно сказать, что заводской генератор очень плох – нельзя. Он не справляется лишь в случае активного использования, например, музыки, фар и кондиционера. Именно таким автолюбителям и подойдет 3-уровневый РН. После установки данного приспособления можно выбрать 3 режима:

• 13,4 В – как у стандартного генератора;
• 14,3 В – средний режим;
• 14,8 В – подойдет для использования в холодное время года.

Также стоит отметить, что хоть трехуровневый регулятор и намного лучше, однако он не является идеальной заменой заводскому. Дело в том, что и первый, и второй РН имеет один существенный минус – они не могут регулировать напряжение в зависимости от температуры окружающей среды.

Не стоит забывать, что новый регулятор напряжения необходимо искать исключительно по маркировке старого. Например, для маркировки 4302.3771 подойдет ТРН с отметкой 67.3702-02.

Регулятор напряжения 9454.3702

Многофункциональный
регулятор напряжения 9454.3702 предназначен
для поддержания напряжения бортовой
сети автомобиля в заданных пределах во
всех режимах работы системы
электрооборудования при изменении
частоты вращения ротора генератора,
электрической нагрузки, температуры
окружающей среды.

Применяемость:
автомобили ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 “Kalina”
с генератором 9402.3701-06 и др.,  9402.3701-14, 7702.3701, 7712.3701-01, КЗАТЭ 120A, КЗАТЭ 140А , аналог 11190370150000

Регулятор
напряжения 9454.3702 обеспечивает полное
отключение обмотки возбуждения генератора
от бортовой сети, что повышает надежность
и безопасность системы электроснабжения.

Регулятор
напряжения 9454.3702 обладает функцией
индикации повышенного и пониженного
напряжения бортовой сети автомобиля,
а также низкого фазного напряжения
генератора. Индикация осуществляются
свечением штатного индикатора контроля
заряда аккумуляторной батареи на
приборной панели. Изделие обеспечивает
выполнение функции плавного нарастания
тока нагрузки. Регулятор обладает
функцией защиты от короткого замыкания
в выходной и в индикаторной цепи.

Контроль
и регулирование напряжения производятся
непосредственно на выходной клемме
генератора — по такому принципу строятся
все схемы электроснабжения современных
зарубежных автомобилей высокого класса.
Контроль запуска генератора, а также
контроль его частоты вращения производится
непосредственно на одной из выходных
силовых обмоток. В своем составе регулятор
имеет помехоподавительный конденсатор.

Многофункциональный
регулятор 9454.3702 выпускается в климатическом
исполнении О2.1 по ГОСТ 15150 для внутреннего
рынка и на экспорт. По степени защиты
от проникновения посторонних тел и воды
изделие соответствует исполнению IP67
по ГОСТ 14254. Рабочий режим регулятора -
продолжительный номинальный S1 по ГОСТ
3940.

Регулятор
устанавливается непосредственно на
генераторе, где предусмотрена установка
регуляторов ЩР-5, 849. 3702 или 9454.3702, при
помощи штатных крепежных элементов.

Трехуровневый регулятор напряжения приора 115а

чем у нас? Пришлите нам ссылку, мы посмотрим и предложим такую же, и возможно, более низкую, цену.

Введите ваш номер,

и мы вам перезвоним:

Предназначен для замены штатного встроенного в генератор регулятора напряжения в случае его неудовлетворительной работы или выхода из строя.

Продлевает срок службы аккумулятора.

Позволяет установить оптимальный режим зарядки аккумулятора в зависимости от температуры окружающей среды и режимов эксплуатации.

Позволяет подзарядить аккумулятор при длительной стоянке автомобиля или его разрядке по другим причинам.

Технические характеристики:

Напряжение настройки, В: Три уровня: 13,6 – низкое, 14,2 – номинальное, 14,7 – высокое

Типы генераторов: 3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214

Номинальный ток, А – 5

Внимание! Для данного товара обязательна предоплата

Здарова народ!
В общем была многим известная проблема с генератором КЗАТЕ на 115А с регулятором напряжения, при скмдывании оборотов напряжение падало до 12 на пару секунд
В общем как и ожидалась стоял китайский РН заменил его, все перепады напряжения пропали
Кинул ещё заодно и дубляж кг 50 (забыл сказать что была потеря напряжения на генератор давала 13. 8 на холостом, а на Аккум приходило 13.1 поэтому решил кинуть дубляж заодно)
В общем скачков напряжения нет и теперь гена выдаёт 14.5 и под полной нагрузкой 14.1 на аккумулятор так же приходит
Вопрос вот какой вроде все хорошо, но вот иногда когда включаешь обогрев заднего стекла и стеклоподъемниками вверх нажимаешь (не каждый раз, а вот два раза заметил) загоралась на секунды лампочка аккумулятора на панели, может быть такое что щетки ещё не притерлись просто? (РН идёт с щёточным узлом если кто не знал) заранее спасибо

Ну вот сделали мою малышку

by Adminrive · Published 16.10.2014

Бойтесь суки

by Adminrive · Published 12.03.2015

Хоть что- то новенькое

by Adminrive · Published 16.02.2017

4 комментария

да ещё не притерлись….т.к якорь не новый…..

зачисть предохранитель на генератор который….потом клемы мелкой шкуркой….и на кузове и двигателе тоже зачисть…..и снимай этот дубляж будет все хорошо

Юрий, предохранитель на генератор который он где?
А так он мне не мешает дубляж да и с ним явно лучше будет)

Стас, он в чёрной коробочке рядом с аккумулятором

Собственно вопрос в оглавлении темы.
Ниже фото показаний напряжения без нагрузки, с полной нагрузкой и внешний вид самих калино-щеток.

интеесут вопрос нашол что хотел

Нет. Регулятора с таким щеточным узлом нет! Да и необходимость сейчас в нем отпала, напряжение ниже 14В редко опускается, только при полной нагрузке всеми электроприборами!

Да ничего и не делал! Но в последнее время провалов в бортсети нет!

да у меня на холостых 14.2 с ногруской 13.7 при езде с ногузко держите 13.8 но кода сбрасываешь скорость и обороты резко то падоет бывает и до 12.3 но 1- 2 секунду и все востанавливаеться

Так же было напряжение, я это решил припаяв маленький диод от старого диодного моста делал по этой статье www. drive2.ru/cars/lada/p…k/zver41k/journal/497417/

Да я уже давно читал эту статью, но хотелось бы обойтись без пайки — купил и поставил. Но если уж не найду, то придется паять.

Я тоже не хотел паять но в магазине ничего определенного сказать не могут вот и припаял чтобы не рисковать и гену не спалить

у меня штат в этом же месте стоит)

Вариант к этому щёточному узлу просто припаять регулятор

Если бы кто инструкцию дал, а так экспериментировать что-то не хочется…

где такой вольтметр взять?

Это бортовой компьютер Штат-Х1.

Маркировку генадия озвучь, пожалуйста.
У меня стоит трехуровневый регулятор. при полной нагрузке у меня показывает 13,6 В. Но у меня комплектация норма с генератором 90А БАТЭ.
www.12v.ru/site.xp/050050054124052052056124.html
www.12v.ru/site.xp/050054049124.html
Тебе по ходу вот это надо
www.12v.ru/site.xp/050054049124050050048124.html
Если у тебя гена такой www.td-auto.ru/catalog/view/11918/

У меня, судя по ссылкам, Катек, по картинке один в идин! Он у меня 115А, а десяточный стоит на моей приоре 2008 года — туда как раз устанавливал трехуровневый регулятор от 2110.
А для Катека этого даже простые щетки в 4 раза дороже в магазине!

Многофункциональный регулятор напряжения 9454.3702

Инструкция по замене регулятора напряжения на «Приоре»

Замену регулятора напряжения на «Приоре» можно сделать без снятия генератора. Сложности могут возникнуть из-за плохого доступа к генератору на автомобилях с кондиционером.

При выходе из строя регулятора электронапряжения генератор начинает работать неправильно. Аккумулятор может недостаточно заряжаться или перезаряжаться. В обоих случаях нужна замена регулятора напряжения «Приоры» с кондиционером без снятия генератора.

Устройство регулятора

Основной источник тока на автомобиле — аккумулятор. От него запитаны потребители: приборы освещения и сигнализации, электронные устройства, кондиционер и другие.

Во время движения автомобиля аккумулятор заряжается от генератора, если тот работает исправно. В противном случае батарея быстро разряжается, а глубокая разрядка приводит к выходу прибора из строя.

Схема для «Приоры»

Величина электронапряжения, вырабатываемого генератором, зависит от двух физических характеристик: скорости вращения ротора и величины магнитного поля, создаваемого статором. Регулятор изменяет вторую величину.

В старых конструкциях последовательно с обмоткой статора подключалось сопротивление. Главный недостаток этого способа — дополнительная нагрузка на бортовую сеть.

Реле генератора. Источник фото: https://avtoarsenal54.ru/raznoe/generator-ot-kaliny-na-prioru.html

Реле регулятора напряжения генератора «Приора» 115А периодически отключает подачу тока на обмотку возбуждения генератора. Чем выше обороты двигателя, тем чаще проводится отключение, и величина генерируемого напряжения уменьшается.

Виды устройств на «Приору»

Установленный на «Приоре» регулятор не справляется со своими функциями при пиковых нагрузках. Если на автомобиле установлен кондиционер, то летом электронапряжение часто проседает, и аккумулятор не заряжается. Поэтому многие водители принимают решение заменить штатный прибор.

Трехуровневый

Вариант замены — установка трехуровневого регулятора напряжения на генератор БАТЭ «Приоры». Устройство позволяет выбрать один из трех режимов работы:

• Минимальный, который обеспечивает напряжение генератора 13,4 В, как и стандартный. Режим подходит для теплого времени года.
• Второй режим позволяет выдавать 14,3 В и используется в случаях, когда обычного электронапряжения недостаточно.
• Максимальный режим подходит для использования зимой. Он позволяет генератору вырабатывать 14,8 В.

Для генератора БАТЭ 90 А, установленного на «Приоре», выпускается трехуровневый регулятор, которым можно заменить штатный без дополнительной переделки и подгонки.

Выносной

Установка трехуровневого регулятора на штатное место не всегда эффективна. Он находится в непосредственной близости к двигателю и сильно нагревается, что влияет на работу.

Щеточный блок устанавливается на обычное место, а регулятор закрепляется в любом удобном доступном месте к массе автомобиля.

Термооптимизированный

Любой регулятор понижает напряжение зарядки при возрастании температуры. Это нужно, чтобы предотвратить закипание электролита в АКБ. Но беда в том, что узел и батарея находятся в разных местах подкапотного пространства. Прибор сильно нагревается и уменьшает напряжение, независимо от температуры аккумулятора.

Замена регулятора напряжения на «Приоре». Источник фото: https://www.drive2.com/l/9306556/

Этого недостатка лишена термооптимизированная модель. В ее состав входит термодатчик, который устанавливается на плюсовую клемму аккумулятора. Он поддерживает нужное электронапряжение зарядки в зависимости от температуры электролита, а не самого узла.

Признаки неисправности

Признаки, при появлении которых нужно проверить реле регулятора напряжения генератора «Приора» 115А:

• после включения зажигания не загорается контрольная лампочка;
• постоянно горит индикатор аккумулятора, указывая на отсутствие зарядки;
• яркость свечения фар зависит от оборотов двигателя;
• автомобиль плохо заводится;
• на высоких оборотах гаснут индикаторы приборной панели.

При выходе из строя регулятора напряжения генератора «Приора» с кондиционером аккумулятор может не заряжаться вообще или перезаряжаться. Оба варианта плохо влияют на продолжительность службы батареи.

Проверка тестером

Простейший способ проверить регулятор напряжения генератора мультиметром на приоре — замерить электронапряжение на аккумуляторе.

Для этого нужно выполнить следующую последовательность действий:

• настроить мультиметр на измерение постоянного напряжения с пределом не менее 20 В;
• запустить двигатель;
• на холостых оборотах (1000-1500 об/мин) тестер должен показывать 13,2-14 В;
• при увеличении количества оборотов до 2000-2500 напряжение должно возрасти до 14,2 В;
• на максимальных оборотах тестер должен показывать не более 14,5 V.

Если напряжение сильно отличается от указанного, падает ниже 13,5 В или растет выше 14,5 В, можно сделать вывод о неисправности узла.

Собираем простую схему: лампочку подключаем к щеткам, минусовой вывод источника питания – к клемме масса, плюсовой – к выводу «В» регулятора. При подаче 12,7 В лампочка должна светиться. При поднятии до 14-14,5 V контролька должна погаснуть. Если лампочка гаснет раньше или не гаснет вообще, регулирующий прибор неисправен.

Как поменять прибор без снятия генератора

Замену регулятора напряжения на «Приоре» можно сделать без снятия генератора.

Сложности могут возникнуть из-за плохого доступа к генератору на автомобилях с кондиционером. Нужно снять воздушный фильтр и крепления трубок кондиционера, можно также демонтировать правую фару.

• снимаем минусовую клемму аккумулятора;
• отсоединяем основную плюсовую клемму генератора;
• снимаем крышку генератора, открутив 3 болта;
• откручиваем 2 крепежных винта и снимаем регулятор.

Установку нового устройства проводим, выполнив операции в обратном порядке.

Как подключить

При замене реле регулятора напряжения генератора «Приора» на стандартный сложностей с подключением не возникает. Он просто устанавливается на штатное место.

Термодатчик термооптимизированной модели закрепляем на плюсовой клемме аккумулятора, соединительные провода прокладываем по кузову и закрепляем стяжками, входящими в комплект.

Выносной прибор закрепляем на свободном месте, тем самым соединив с массой автомобиля, и подключаем к нему провода от щеточного узла.

Даже такая мелочь как замена предохранителей на автомобиле, заводит водителей в определенный ступор. Особенно это касается владельцев автомобилей Лада Приора. В сегодняшней статье я подробно расскажу вам про то, как поменять предохранители на Приоре и дам подробное описание, за что отвечает каждый из предохранителей.

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают реле в монтажном блоке Лада Приора

И так давайте теперь я вам расскажу, что в монтажном блоке за что отвечает. Смотрим на рисунок выше К1 – К12 это реле. F1 – F32 плавкие предохранители.

• 1,2 – пинцеты.
• К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
• К2 – реле включения обогрева заднего стекла.
• К3 – реле включения стартера.
• К4 – дополнительное реле (реле зажигания).
• К5 – место для резервного реле.
• К6 – реле включения омывателя и очистителя лобового стекла.
• К7 – Реле включения дальнего света фар.
• К8 – Реле включения звукового сигнала.
• К9 – Реле включения тревожного сигнала.
• К10 – К12 Место для резервного реле.

За что отвечает предохранители в монтажном блоке Лада Приора

И так давайте теперь пробежимся по предохранителям:

• Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
• Предохранитель F2 отвечает за обогрев заднего стекла
• Предохранитель F3 отвечает за дальний свет (правый борт)
• Предохранитель F4 отвечает за дальний свет (левый борт)
• Предохранитель F5 отвечает за звуковой сигнал
• Предохранитель F6 отвечает за ближний свет (левый борт)
• Предохранитель F7 отвечает за ближний свет (правый борт)
• Предохранитель F8 отвечает за тревожный сигнал
• Предохранитель F9 отвечает за вентилятор отопителя
• Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
• Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
• Предохранитель F12 отвечает за вывод «15» приборов
• Предохранитель F13 отвечает за прикуриватель
• Предохранитель F14 отвечает за габаритный свет (левый борт)
• Предохранитель F15 отвечает за габаритный свет (правый борт)
• Предохранитель F16 отвечает за вывод «15» АБС
• Предохранитель F17 отвечает за противотуманную фара левая
• Предохранитель F18 отвечает за противотуманную фара правая
• Предохранитель F19 отвечает за обогрев сидений
• Предохранитель F20 отвечает за блок управления иммобилизатором
• Предохранитель F21 отвечает за задний противотуманный свет
• Предохранитель F22 – F30 – резервное место для предохранителя
• Предохранитель F31 отвечает за блок управления электропакетом
• Предохранитель F32 – резервное место для предохранителя

[attention type=red]Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей. Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2. Перегоревший предохранитель определяем по сгоревшей перемычке, если есть сомнения, то можно проверить тестером.[/attention]

Видео: Лада Приора(ВАЗ-2170). Диагностика электропакета.

Как заменить реле и предохранители на Ладе Приора

И так, теперь переходим к вопросу как заменить реле и перегоревшие предохранители на автомобиле Лада Приора

1. И первое, что нам необходимо сделать – это отключить клемму «─» АКБ.
2. Поверните на 90° три замка крышки блока предохранителей и реле.
3. Преодолевая сопротивление фиксаторов, снимите крышку.
4. Установите в контактный разъем предохранитель того же номинала, что и снятый.
5. Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
6. Установите реле того же типа, что и снятое. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Как снять и заменить монтажный блок реле и предохранителей на Ладе Приоре

Но, не редко бывают случаи, когда просто не обойтись заменой одного реле и предохранителя. В этом случае приходится заменять весь монтажный блок. Для этого:

1. Отсоединяем клемму минус от АКБ
2. Снимаем крышку монтажного блока
3. Выворачиваем винт крепления монтажного блока к панели приборов
4. Снимаем монтажный блок с панели приборов, выводя его из зацепления с крючками крепления.
5. Снимаем с монтажного блока все реле и предохранители
6. Отжимаем фиксаторы клемм электропроводки
7. Извлекаем клеммы с проводами из монтажного блока и снимаем монтажный блок с автомобиля

Ответы на распространенные вопросы связанные с заменой реле и предохранителей на Ладе Приора

И так, теперь бы хотелось ответить на распространенные вопросы, которые связаны с заменой предохранителей на Ладе Приора:

Какой предохранитель идет на прикуриватель Лада Приора?

На автомобиле Лада Приора за функциональность и работу прикуривателя отвечает предохранитель F13. Его я отметил на скриншоте.

Какой предохранитель идет на дворники в автомобиле Лада Приора?

В монтажном блоке предохранитель F11 отвечает за работу дворников (стеклоочистителей), кроме того в случае возникновения неисправности рекомендую вам проверить реле К6 оно отвечает за омыватель и очиститель лобового стекла (дворники)

Какой предохранитель на Приоре идет на ближний свет?

В случае если вам необходимо заменить предохранитель, идущий на ближний свет, то для этого откройте монтажный блок и обратите внимание на предохранитель F6 и F7 они отвечают за работу ближнего света фар с левой и правой стороны соответственно.

Какой предохранитель отвечает за печку на Лада Приора

За работу печки на автомобиле Лада Приора отвечает предохранитель F9 включение вентилятора отопителя или печки

Какой предохранитель идет/отвечает за стеклоподъемники на Лада Приора

За функциональность стеклоподъёмников и электропакета отвечает предохранитель F31, находится он в монтажном блоке управления

Владельцы отечественных автомобилей часто сталкиваются с такой проблемой, когда после долгих поездок с включенным кондиционером и освещением аккумулятор не получает заряд. Как итог – разряженная АКБ. В большинстве случаев автовладельцы начинают грешить на саму АКБ и бегут в магазин за новой.

После установки новой аккумуляторной батареи через несколько сотен пробега в тех же условиях начинаются точно такие же проблемы. Только тогда владельцы российского автопрома обращаются к автоэлектрику для поиска причин разрядки АКБ. Как показывает практика, причиной разрядки или слабого заряда аккумулятора служит неисправность генератора напряжения. Если быть точнее, его мощность.

Рассмотрим пример поиска неисправности и замены регулятора напряжения на Ладе Приора.

Общее описание

В принципе генератору Приоры неплохой. Но его мощности недостаточно на моделях класса люкс с установленным кондиционером. Вы можете услышать совет поставить дополнительный диодный мост. Но, к сожалению, этот вариант подходит тем, кто разбирается в электрических схемах и дружит с паяльником. Наиболее простой способ – это установить трехуровневый регулятор напряжения.

Для начала необходимо проверить работу генератора. Замерьте напряжение на плюсовом выводе генератора и клеммах АКБ. Без нагрузки напряжение должно быть не менее 13,8 вольта, под нагрузкой – не ниже 13,5. Идеальный вариант при низких температурах в зимний период 14,8-14,3 вольта. Если есть разница в показаниях, то следует зачистить контакт на выводе генератора. Это можно сделать металлической щеткой или наждачной бумагой. Если же параметры ниже допустимых, то следует проверить состояние щеток на генераторе и задуматься о замене регулятора напряжения.

Какой ставить

На Приоре установлено несколько типов генераторов. В основном на 80 ампер. Для данных генераторов подходит термооптимизированный регулятор 844.3702. Регуляторы этого типа показывают отличный результат работы при разных температурах окружающей среды.

Замена регулятора

Замена не составит особого труда. Единственная трудность – добраться до генератора, так как в этом районе проложены трубки кондиционера. Но если хорошо приловчиться, то замена регулятора не займет много времени.

Перед началом работ следует отсоединить клемму аккумулятора, чтобы избежать короткого замыкания. Затем отсоединяем все подходящие к генератору провода и скидываем заднюю пластиковую крышку генератора. Демонтируем старое реле зарядки.

На новом регуляторе необходимо заменить клеммы «мама» на кольцевые. Устанавливаем новый регулятор на генератор и прикручиваем клеммы к тем же контактам, как в случае со старым реле. Очень важно ровно установить кольцо на плюсовой клемме генератора и обязательно проложить текстолитовую шайбу между шляпкой болта и кольцевой клеммой. В противном случае есть шанс сжечь статор генератора. Если шайбы под рукой не оказалось, можно сделать из шляпки пластиковой пробки под саморезы.

Ставим все на свои места и радуемся результату.

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

Если вы выполнили замену реле-регулятора правильно — цифра на дисплее будет равна той, что указана в инструкции по эксплуатации автомобиля. Если же нет — реле-регулятор следует вновь заменить. Запрещается проверять исправность реле-регулятора путем замыкания его клемм — это может привести к «смерти» выпрямительного блока.

Как установить трехуровневый регулятор напряжения ВАЗ 2110

Трехуровневый регулятор напряжения.

Трёхуровневый реле регулятор напряжения.

На генератор 9402.3701 на ВАЗ 2112 ставится Регулятор напряжения трехуровне…

9 — Прикручиваем остальные провода и запустив двигатель проверяем работу но. ..

Трехуровневый регулятор напряжения.

Трехуровневый регулятор напряжения 67.3702-01.

Установка трехуровневого регулятора напряжения.

трехуровневый регулятор напряжения энергомаш.

трехуровневый регулятор напряжения энергомаш.

Недостатки электрооборудования ВАЗ 2110.

трехуровневый регулятор напряжения энергомаш.

Трехуровневый регулятор напряжения.

Щетки от трехуровневого регулятора.

Трехуровневый регулятор напряжения Ваз 2110 на семерку.

Однако при постоянной езде с включенным… em Трехуровневый регулятор напря…

Трех уровневый регулятор напряжения схема.

Рекомендуется соединить при помощи надежного шунта корпуса установленного р…

Регулятор напряжения от ВАЗ на нексию-3h-urovnevyi.jpg.

Трехуровневый регулятор напряжения ВАЗ.

Реле-регулятор ВАЗ 2110, Газель, Энергомаш (67.3702-03) трёхуровневый купит…

http://www.uazpatrio…-t12264-75.html.

Реле-регулятор ВАЗ 2104-2110, Калуга (Энергомаш) (67. 3702-01) трёхуровневый купит…

Трхуровневый регулятор напряжения ваз 2110 купить.

Logbook Lada 2109 БандиТка Девятка.

Регулятор напряжения трехуровневый в ВАЗ 2110.

Установка генератора 80А — 431886571cc2.

Датчик температуры охлаждающей жидкости ваз 2115 где находится.

А про выносное реле можно поподробнее? где взял, каков. ..

Покупайте Реле-регулятор ВАЗ 2108-2110, Энергомаш (67.3702-02) трёхуровневы…

Трехуровневый регулятор напряжения ваз 2109.

Из за того что осенью в машине приходиться включать сразу всю электрику нап…

Регулятор напряжения трехуровневый.

Схема регулятора напряжения генератора ваз 2110.

Про трехуровневый регулятор напряжения.

Трёхуровневый регулятор напряжения.

схема подключения реле регулятора напряжения ваз.

Трехуровневый регулятор напряжения ваз 2110 — картинки и фото.

Что такое трехуровневый регулятор напряжения.

Сам я из статьи понял, что они диодами шотке, поднимают напругу на штатном …

Установка трех уровневого регулятора напряжения.

Форум по Автозвуку на Бас Клубе — Показать сообщение отдельно — Трехуровнев…

Различные типы регуляторов напряжения и принцип работы

ОСНОВНЫЕ ЗНАНИЯ — РЕГУЛЯТОР НАПРЯЖЕНИЯ Различные типы регуляторов напряжения и принцип работы

22.04.2020 Автор /
Редактор:
Эммануэль Одунладе
/ Erika Granath

Регуляторы напряжения — это интегральные схемы, предназначенные для регулирования напряжения на их входе до постоянного, фиксированного напряжения на их выходе, независимо от изменений тока нагрузки или входного напряжения.

Связанные компании

Стабилизатор напряжения — это система, предназначенная для автоматического поддержания постоянного уровня напряжения.

(Источник: Adobe Stock)

Электронные конструкции / устройства обычно состоят из различных электронных компонентов, которые иногда работают на разных уровнях напряжения. Таким образом, для надежного удовлетворения требований к питанию конкретной конструкции или различных компонентов конструкции в блоке питания обычно используются регуляторы напряжения для регулирования напряжения в основном источнике до уровня, необходимого для различных секций устройства. .

При проектировании блока питания для любого устройства всегда приходится принимать массу решений. Одним из этих решений, хотя и трудным, является выбор регуляторов напряжения, поскольку они бывают разных «форм и размеров» с разными «прибамбасами», что делает их отличным выбором при использовании в одной цепи, но катастрофой в другие схемы.

В результате выбор правильного регулятора для вашего проекта (и его ограничений) требует тщательного понимания возможных вариантов, и сегодняшняя статья будет посвящена именно этому.Мы оценим различные типы регуляторов напряжения, их принципы работы и определим, когда имеет смысл использовать один перед другим.

Типы регуляторов напряжения

Регуляторы напряжения можно разделить на категории в зависимости от различных факторов, таких как области применения, напряжения, при которых они работают, механизмы преобразования мощности и многие другие.

В этой статье мы сосредоточимся на активных регуляторах напряжения и классифицируем их на две большие категории в зависимости от механизма, который они используют для регулирования.Эти две категории включают:

• 1. Линейные регуляторы напряжения

• 2. Импульсные регуляторы напряжения

1. Линейные регуляторы напряжения

Линейные регуляторы напряжения используют принципы делителей напряжения для преобразования напряжения на их входе в желаемое напряжение на их выходе. В них используется контур обратной связи, который автоматически изменяет сопротивление в системе, чтобы противодействовать влиянию изменений импеданса нагрузки и входного напряжения, и все это для обеспечения постоянного выходного напряжения.

Типичные реализации линейных регуляторов напряжения включают использование полевых транзисторов в качестве одной стороны делителя напряжения с петлей обратной связи, подключенной к затвору транзистора, управляя им по мере необходимости для обеспечения согласованности выходного напряжения.

Хотя такое использование транзисторов в качестве резисторов помогает упростить конструкцию и реализацию линейных регуляторов, оно в значительной степени способствует неэффективности, связанной с регуляторами. Причина этого в том, что транзисторы преобразуют избыточную электрическую энергию (разницу напряжений между входным и выходным напряжением) в тепло, что приводит к потере мощности в результате нагрева транзисторов.

В ситуациях, когда напряжение на входе или ток нагрузки на выходе слишком высоки, регуляторы могут выделять тепло, которое может привести к его выходу из строя. Чтобы смягчить это, разработчики обычно используют радиаторы, размер которых определяется величиной тока (мощности), проходящего через регулятор.

Еще один момент, о котором стоит поговорить для линейных регуляторов, — это необходимость в том, чтобы напряжение на входе было больше, чем напряжение на выходе, на минимальное значение, называемое напряжением падения.Это значение напряжения (обычно около 2 В) варьируется в зависимости от регулятора и иногда является серьезным источником беспокойства для разработчиков, работающих с маломощными приложениями, из-за потери мощности. Чтобы обойти это, используйте тип линейных регуляторов напряжения, называемых стабилизаторами LDO (с низким падением напряжения), поскольку они разработаны с возможностью работы при разнице между входным и выходным напряжением всего 100 мВ.

Некоторые популярные примеры линейных регуляторов напряжения включают регуляторы напряжения серии 78xx (например, L7805 (5 В), L7809 (9 В)).

Плюсы и минусы линейного регулятора напряжения LM7805

Плюсы

Некоторые преимущества линейных регуляторов напряжения включают:

• 1. Простота и легкость в разработке и реализации

• 2. Вырабатывает меньшее количество электромагнитных помех и шума

• 3. Быстрое время отклика на изменения тока нагрузки или условий входного напряжения

• 4. Низкое напряжение пульсаций на выходе

Минусы

К недостаткам линейных регуляторов напряжения можно отнести:

• 1.Низкий КПД из-за того, что большое количество электроэнергии теряется в виде тепла

• 2. Требование отпускаемого напряжения делает их плохим выбором для приложений с низким энергопотреблением

• 4. Низкий КПД из-за потери большого количества электроэнергии в качестве тепла

• 5. Требование отпускаемого напряжения делает их плохим выбором для приложений с низким энергопотреблением

• 6. Занимают больше места на печатных платах из-за необходимости в радиаторах

2.Импульсные регуляторы напряжения

Хотя они имеют более сложную конструкцию и для работы требуется больше сопутствующих компонентов, импульсные регуляторы напряжения являются сверхэффективными регуляторами, используемыми в сценариях, где потери мощности, как в линейных регуляторах, недопустимы.

Механизм регулирования напряжения в импульсных регуляторах напряжения включает быстрое переключение элемента, последовательно соединенного с компонентом накопления энергии (конденсатором или индуктором), для периодического прерывания протекания тока и преобразования напряжения из одного значения в другое.Как это делается, зависит от управляющего сигнала от механизма обратной связи, подобного тому, который используется в линейных регуляторах.

В отличие от линейных регуляторов напряжения переключающий элемент находится либо в полностью проводящем, либо в выключенном состоянии. Он не рассеивает мощность и позволяет регулятору достичь высокого уровня эффективности по сравнению с линейными регуляторами.

В базовой реализации импульсного регулятора напряжения используется «проходной транзистор», работающий либо в состоянии отсечки, либо в состоянии насыщения, в качестве переключающего элемента.Когда проходной транзистор находится в состоянии отсечки, через него не протекает ток, как таковая мощность не рассеивается, но когда он находится в состоянии насыщения, на нем появляется незначительное падение напряжения, сопровождающееся рассеянием небольшого количества энергии. с максимальным током, направленным на нагрузку. В результате переключающего действия и экономии энергии в состоянии отключения КПД переключаемых регуляторов обычно составляет около 70%.

Управление на основе переключения и ШИМ дает довольно большую гибкость, что позволяет переключать регуляторы напряжения для работы в разных режимах и существовать в различных типах, в том числе: / Регуляторы повышающего переключения

1. Понижающие импульсные регуляторы напряжения

Понижающие импульсные регуляторы, также известные как понижающие регуляторы, преобразуют высокое напряжение на своих входных клеммах в более низкое напряжение на своих выходных клеммах. Эта операция аналогична работе линейных регуляторов, за исключением того факта, что понижающие регуляторы работают с более высокой степенью эффективности. Изображение, иллюстрирующее расположение компонентов понижающих регуляторов, приведено ниже.

2. Повышающие импульсные регуляторы напряжения

Повышающие импульсные регуляторы, также известные как повышающие регуляторы, могут преобразовывать низкое напряжение на входе в более высокое напряжение на выходе.Их конфигурация является одним из основных различий между линейными регуляторами и импульсными регуляторами, поскольку регулирование не происходит, если напряжение на входе линейных регуляторов напряжения больше, чем напряжение, требуемое на их выходе. Схема, иллюстрирующая повышающие импульсные регуляторы напряжения, представлена ​​ниже.

3. Понижающий / повышающий импульсный регулятор напряжения

Понижающий / повышающий стабилизатор сочетает в себе характеристики двух регуляторов, описанных выше. Он может обеспечивать фиксированное выходное напряжение независимо от разницы (+ или -) между входным и выходным напряжениями.Они очень полезны в аккумуляторных приложениях, где напряжение на входе, которое может быть выше, чем выходное напряжение в начале, со временем снижается до уровня ниже выходного напряжения. Схема, иллюстрирующая импульсный стабилизатор напряжения, представлена ​​ниже:

Плюсы и минусы

Минусы

Какими бы эффективными и совершенными ни казались импульсные регуляторы напряжения, они имеют недостатки, некоторые из которых включают:

• 2. Требуется больше дополнительных компонентов

• 4.Высокие уровни электромагнитных помех и генерации шума, которые могут повлиять на сертификацию продукта при неправильном управлении

• 5. Высокая пульсация выходного напряжения

• 6. Более медленное переходное время восстановления по сравнению с линейными регуляторами

Плюсы

В зависимости от вашего Применение импульсных регуляторов может перевесить их недостатки. Вот некоторые из преимуществ:

• 3. Они могут обеспечивать выходное напряжение, которое больше или меньше входного напряжения

• 4.Подходит для приложений с низким энергопотреблением

• 7. Они могут обеспечивать выходное напряжение, которое больше или меньше входного напряжения

• 8. Подходит для приложений с низким энергопотреблением

Выбор правильного регулятора напряжения для вашего проекта

Выбор подходящего регулятора напряжения для вашего проекта обычно не является проблемой выбора между линейным или импульсным стабилизатором напряжения. Выбор между ними можно сделать, просто рассмотрев их плюсы и минусы и решив, какой из них лучше всего подходит вам.Однако другие специфические свойства регулятора (переключающие или линейные) необходимо проверить, чтобы убедиться, что он идеально подходит для вашего проекта. Пять из этих основных свойств описаны ниже:

1. Выходное напряжение (или диапазон напряжений)

Вероятно, это первое, на что следует обратить внимание при работе с регулятором. Убедитесь, что выходное напряжение (или диапазон напряжений) регулятора соответствует требуемому значению для вашего приложения. Для некоторых регуляторов могут потребоваться внешние компоненты для поддержания постоянного выходного напряжения на желаемом уровне напряжения.Все это необходимо подтвердить, прежде чем штамповать регулятор для вашего проекта.

2. Выходной ток

Стабилизаторы напряжения разработаны с учетом конкретных номинальных значений тока. Подключение их к нагрузке с требованиями по току, превышающими их номинальный ток, может привести к повреждению регулятора или неправильной работе нагрузки. Это еще более важно в случае линейных регуляторов напряжения, поскольку ток оказывает прямое влияние на потери мощности.

Всегда следите за тем, чтобы выбранный вами регулятор выдерживал предполагаемый ток нагрузки.

3. Диапазон входного напряжения

Это относится к допустимому диапазону входных напряжений, поддерживаемых регулятором. Обычно это указывается в техническом описании, и как разработчику важно убедиться, что возможное входное напряжение для вашего приложения находится в пределах этого диапазона. Одна из ошибок, которые делают большинство молодых разработчиков по этому поводу, — это сосредоточиться только на максимальном входном напряжении, забывая, что входное напряжение ниже указанного минимального напряжения может привести к ошибкам регулирования, особенно в случае линейных регуляторов.Знание этих значений поможет вам оценить условия, при которых регулятор выйдет из строя либо из-за чрезмерного тепловыделения в случае линейных регуляторов, либо из-за неисправности в случае импульсных регуляторов.

4. Диапазон рабочих температур

В большинстве технических описаний диапазон рабочих температур определяется как температура окружающей среды (Ta) или температура перехода. Это диапазон температур, в котором регулятор функционирует должным образом. Говоря более конкретно, температура перехода обычно относится к максимальной рабочей температуре транзистора.Напротив, температура окружающей среды относится к температуре окружающей среды вокруг устройства. Оба значения важны, особенно для линейных регуляторов, поскольку они способствуют процессу выбора идеального радиатора для регулятора.

5. Падение напряжения

Это важно при выборе линейных регуляторов напряжения. Как объяснялось ранее, падение напряжения относится к величине, на которую входное напряжение должно быть больше, чем выходное напряжение, чтобы произошло регулирование.Хотя это может быть неважным фактором для большинства приложений, для приложений, где важны эффективность и низкая мощность, имеет смысл использовать регуляторы напряжения с низким падением напряжения.

Другие факторы, такие как эффективность, размер корпуса, переходная характеристика и потенциальные электромагнитные помехи / шум, также должны быть приняты во внимание.

В заключение, простой способ решить, какой регулятор использовать, — это сначала решить, будет ли линейный или импульсный регулятор напряжения лучшим выбором, исходя из их плюсов и минусов.После этого уровня принятия решения можно будет провести дальнейшие исследования свойств регулятора, так как это может повлиять на вашу конструкцию. Как бы ни казалась такая должная осмотрительность иногда ненужной, она может иметь решающее значение для успеха вашего проекта.

(ID: 46489302)

ЦЕПИ ДЛЯ ТРЕХУРОВНЕВЫХ РЕГУЛЯТОРОВ КОРПУСА

Регуляторы напряжения

— это повсеместный компонент схемы, который имеет решающее значение для обеспечения постоянного питания нагрузок схемы. Регуляторы Buck образуют класс регуляторов напряжения, популярных в определенных приложениях.Однако понижающие регуляторы могут испытывать неэффективность из-за паразитного сопротивления этих регуляторов.

Соответственно, желательны новые схемы для регуляторов напряжения.

Предусмотрены схемы для трехуровневых понижающих регуляторов. В некоторых вариантах реализации схемы содержат: индуктор, имеющий первую сторону и имеющий вторую сторону; первый переключатель, первая сторона которого подключена к первому источнику напряжения, а вторая сторона; второй переключатель, первая сторона которого подключена ко второй стороне первого переключателя, а вторая сторона подключена к первой стороне индуктора; третий переключатель, первая сторона которого соединена с первой стороной индуктора, а вторая сторона; четвертый переключатель, первая сторона которого подключена ко второй стороне третьего переключателя, а вторая сторона подключена ко второму источнику напряжения; пятый переключатель, первая сторона которого подключена к первой стороне индуктора, а вторая сторона подключена к одному из первого источника напряжения и второго источника напряжения; первый конденсатор, первая сторона которого подключена ко второй стороне первого переключателя, а вторая сторона подключена ко второй стороне третьего переключателя; и второй конденсатор, первая сторона которого подключена ко второй стороне катушки индуктивности, а вторая сторона подключена ко второму источнику напряжения.

В некоторых вариантах реализации вторая сторона пятого переключателя подключена ко второму источнику напряжения, и схемы дополнительно содержат: шестой переключатель имеет первую сторону, подключенную к первой стороне индуктора, а вторую сторону, подключенную к первый источник напряжения.

В некоторых вариантах осуществления вторая сторона пятого переключателя подключена ко второму источнику напряжения, и при этом в Состоянии 0 регулятора: первый переключатель разомкнут; второй выключатель разомкнут; третий переключатель замкнут; четвертый переключатель замкнут; и пятый переключатель замкнут.В некоторых таких вариантах осуществления в Состоянии 1 регулятора: первый переключатель разомкнут; второй выключатель замкнут; третий выключатель разомкнут; четвертый переключатель замкнут; и пятый переключатель разомкнут. Кроме того, в некоторых таких вариантах осуществления в Состоянии 2 регулятора: первый переключатель замкнут; второй выключатель разомкнут; третий переключатель замкнут; четвертый переключатель разомкнут; и пятый переключатель разомкнут. Кроме того, в некоторых таких вариантах осуществления регулятор переключается между состоянием 0, состоянием 1 и состоянием 2 во время цикла регулятора.

В некоторых вариантах осуществления вторая сторона пятого переключателя подключена ко второму источнику напряжения, и при этом в Состоянии 3 регулятора: первый переключатель замкнут; второй выключатель замкнут; третий выключатель разомкнут; четвертый переключатель разомкнут; и пятый переключатель замкнут. В некоторых таких вариантах осуществления в Состоянии 1 регулятора: первый переключатель разомкнут; второй выключатель замкнут; третий выключатель разомкнут; четвертый переключатель замкнут; и пятый переключатель разомкнут. Кроме того, в некоторых таких вариантах осуществления в Состоянии 2 регулятора: первый переключатель замкнут; второй выключатель разомкнут; третий переключатель замкнут; четвертый переключатель разомкнут; и пятый переключатель разомкнут. Кроме того, в некоторых таких вариантах осуществления регулятор переключается между состоянием 3, состоянием 1 и состоянием 2 во время цикла регулятора.

В некоторых вариантах реализации вторая сторона индуктора соединена с нагрузкой.

РИС. На фиг.1А-1В показан пример понижающего регулятора и его работа, известная из уровня техники.

РИС. 2A-2F иллюстрируют пример трехуровневого понижающего регулятора и его работу, известную из уровня техники.

РИС. 3A-3D иллюстрируют пример трехуровневого понижающего стабилизатора, включающего переключатель на землю для уменьшения паразитного сопротивления, и его работу в соответствии с некоторыми вариантами осуществления.

РИС. 4A-4D иллюстрируют пример трехуровневого понижающего регулятора, включая переключатель V _IN для уменьшения паразитного сопротивления, и его работу в соответствии с некоторыми вариантами осуществления.

РИС. 5A-5F иллюстрируют пример трехуровневого понижающего стабилизатора, включающего в себя переключатель на землю и переключатель на V _IN для уменьшения паразитного сопротивления, и его работу в соответствии с некоторыми вариантами осуществления.

РИС. 1A-1B иллюстрируют пример 100 понижающего регулятора и его работу, известную из уровня техники.Как показано на фиг. 1A, понижающий стабилизатор 100 включает в себя катушку индуктивности 108 , два переключателя 114 и 116 и конденсатор 120 . Понижающий регулятор управляет нагрузкой 106 .

Во время работы понижающий стабилизатор 100 подключает катушку индуктивности 108 к первому источнику напряжения V _IN 104 и второму источнику напряжения 118 через переключатели 114 и 116 .В некоторых случаях второй источник напряжения , 118, является источником напряжения заземления (0 В), который предполагается для оставшейся части этого приложения только для простоты. Переключатели , 114, и , 116, включаются и выключаются с использованием сигналов управления от любого подходящего механизма управления, такого как аппаратный процессор. Переключатели , 114, и , 116, управляются таким образом, что оба переключателя не включаются одновременно. Переключатели , 114, и , 116, могут быть реализованы как транзисторы, например MOSFET-транзисторы.Например, переключатель , 114, может быть реализован с использованием P-канального MOSFET-транзистора, а переключатель , 116, может быть реализован с использованием N-канального MOSFET-транзистора.

Как показано на фиг. 1B, поскольку переключатели 114 и 116 включаются и выключаются с периодом T, напряжение V _X 102 на левой стороне (входе) индуктора 108 колеблется между 0 В (земля) и _IN с периодом T. Более конкретно, между временем 0 и временем DT и между временем T и временем T + DT переключатель 114 замкнут, а переключатель 116 разомкнут.Это приводит к тому, что V _X 102 равно V _IN 104 . Между временем DT и временем T и между временем T + DT и временем 2T переключатель 114 открыт, а переключатель 116 закрыт. Это приводит к тому, что V _X 102 равно заземлению. Индуктор 108 и конденсатор 120 работают как фильтр нижних частот, который усредняет V _X 102 с течением времени, тем самым создавая сигнал V _OUT 110 на выходе регулятора, имеющий небольшое напряжение. рябь.Уровень выходного напряжения V _OUT 110 может зависеть от количества времени, в течение которого индуктор 108 подключен к первому источнику напряжения V _IN 104 и количества времени, в течение которого индуктор 108 находится в подключен ко второму источнику напряжения 118 . Например, понижающий регулятор 100 может регулировать уровень V _OUT 110 так, чтобы он был равен V _IN D + (0V) (1-D), где D — число от 0 до 1, — это отрезок времени, когда V _X связан с V _IN . D также называют рабочим циклом. Выходная нагрузка 106 , потребляющая выходной ток, может быть любым типом электронного устройства, включая аппаратные процессоры, память (DRAM, NAND, флэш-память и т. Д.), RF-микросхемы, комбинированные микросхемы WiFi и усилители мощности.

КПД понижающего регулятора 100 можно вычислить как:

η = PLPI

, где P _L указывает мощность, подаваемую на выходную нагрузку 106 , а P _I указывает входную мощность понижающего регулятора 108 .P _L можно вычислить следующим образом: P _L = P _I −P _LOSS , где P _LOSS включает количество потерь мощности в процессе регулирования напряжения.

Одна из основных потерь мощности P _LOSS , связанная с понижающим регулятором 100 , включает резистивные потери P _R , вызванные паразитным сопротивлением катушки индуктивности 108 . Когда понижающий стабилизатор 100 подает мощность на выходную нагрузку 106 , обеспечивая ток I _L 112 , в идеале понижающий стабилизатор 100 обеспечивает всю мощность, которую он получает на входе (входная мощность), на выход. нагрузка 106 в качестве выходной мощности.Однако на практике понижающий стабилизатор , 100, рассеивает часть своей входной мощности внутри индуктора 108 . В идеале индуктор 108 имеет нулевое сопротивление. Следовательно, ток через катушку индуктивности 108 не рассеивает мощность. Однако на практике индуктор 108 связан с конечным сопротивлением, в первую очередь из-за сопротивления материала, образующего индуктор 108 . Это нежелательное конечное сопротивление индуктора 108, называется паразитным сопротивлением.Паразитное сопротивление может вызвать потерю резистивной мощности, поскольку паразитное сопротивление может вызвать рассеивание энергии током через индуктор 108, . Следовательно, резистивные потери мощности могут снизить эффективность преобразования мощности понижающего регулятора 100 .

При переменном токе потери резистивной мощности можно вычислить как P _R = I _{L, RMS} ² R _L , где R _L — значение паразитного сопротивления катушки индуктивности. 108 и I _{L, RMS} — это среднеквадратическое значение тока через катушку индуктивности 108 .I _{L, RMS} можно уменьшить за счет уменьшения размаха пульсаций тока катушки индуктивности (I _{L, PP} 120 ). Следовательно, понижающий стабилизатор 100 может уменьшить резистивные потери P _R за счет уменьшения размаха пульсаций тока индуктора I _{L, PP} 120 .

Есть два способа уменьшить размах пульсаций тока индуктора I _{L, PP} 120 . Во-первых, понижающий стабилизатор , 100, может переключаться на высокой частоте и сокращать период переключения регулятора T.Однако это решение может увеличить мощность, потребляемую для зарядки и разрядки паразитной емкости в переходе 122 между переключателями 114 и 116 . Эта емкостная потеря мощности может быть значительной, потому что размер переключателей , 114, и , 116, может быть большим, что увеличивает паразитную емкость, и потому, что размах напряжения на V _X 102 велик. Эту емкостную потерю мощности можно вычислить следующим образом: P _C = fCV ² , где C — величина паразитной емкости на переходе , 122, , f — частота, с которой переключается понижающий стабилизатор 100 , и V — размах напряжения на переходе 122 .Эта потеря мощности может быть значительной, потому что размер переключателей , 114, и , 116, велик, что увеличивает паразитную емкость, и потому, что размах напряжения на V _X 102 велик.

Во-вторых, понижающий регулятор 100 может использовать катушку индуктивности 108 с высоким значением индуктивности, тем самым уменьшая паразитное сопротивление R _L . Однако такой подход делает катушку индуктивности 108 большим и затрудняет интеграцию.

РИС. 2A-2F иллюстрируют пример 200 трехуровневого понижающего регулятора и его работу, известную из уровня техники. На высоком уровне регулятор 200 представляет собой стабилизатор с переключаемым конденсатором 2: 1, за которым следует индуктор. Как описано в связи с фиг. 1A-1B, понижающий стабилизатор имеет прямоугольную волну на V _X 102 , которая колеблется между 0 и V _IN 104 , что представляет собой два уровня напряжений. Однако трехуровневый понижающий регулятор может иметь 0, V _IN /2 или V _IN /2 при V _X 102 , отсюда и название понижающего регулятора уровня «3».

Как показано на фиг. 2E, когда рабочий цикл «D» меньше 0,5, V _X 102 колеблется между 0 и V _IN /2, чтобы регулировать V _OUT 110 как значение между 0 и V _IN / 2. Более конкретно, как показано на фиг. 2E, между моментом времени 0 и временем (0,5-D) T и между временем 0,5T и временем (1-D) T, регулятор , 200, работает в состоянии 0, показанном на фиг. 2А. В этом состоянии переключатели 202 и 204 разомкнуты, а переключатели 206 и 208 замкнуты.Между временем (0,5-D) T и временем 0,5T регулятор , 200, работает в Состоянии 1, показанном на фиг. 2Б. В этом состоянии переключатели 202 и 207 разомкнуты, а переключатели 204 и 208 замкнуты. Между временем (1-D) T и временем T регулятор , 200, работает в Состоянии 2, показанном на фиг. 2С. В этом состоянии переключатели 204 и 208 разомкнуты, а переключатели 202 и 206 замкнуты.

Как показано на фиг.2F, когда D равно или больше 0,5, V _X 102 колеблется между V _IN /2 и V _IN 104 для регулирования V _OUT 110 , чтобы быть значением между V _IN /2 и V _IN . Более конкретно, как показано на фиг. 2F, между моментом времени 0 и временем (D- 0 . 5 ) T и между временем 0,5T и временем DT, регулятор 200 работает в Состоянии 3, показанном на фиг. 2D. В этом состоянии переключатели 206 и 208 разомкнуты, а переключатели 202 и 204 замкнуты.Между временем (D-0,5) T и временем 0,5T регулятор , 200, работает в Состоянии 1, показанном на фиг. 2Б. В этом состоянии переключатели 202 и 207 разомкнуты, а переключатели 204 и 208 замкнуты. Между моментом времени DT и временем T регулятор , 200, работает в состоянии 2, показанном на фиг. 2С. В этом состоянии переключатели 204 и 208 разомкнуты, а переключатели 202 и 206 замкнуты.

Независимо от значения D между 0 и 1, колебание напряжения на V _X 102 составляет V _IN /2, что составляет половину колебания V _IN на V _X для 2 понижающий регулятор уровня, как показано на фиг.1А-1Б. Поскольку размах напряжения на V _X составляет половину, размах колебаний тока индуктивности I _L 112 также составляет половину. В результате трехуровневый понижающий стабилизатор может иметь меньшие потери I _{L, RMS} ² на катушке индуктивности или может использовать меньшее значение индуктивности, чем понижающий стабилизатор для того же I _{L, RMS} ² потеря.

Трехуровневый понижающий регулятор генерирует третий уровень V _IN /2, используя C _FLY 210 .Состояния 1 и 2 аналогичны типичному регулятору 2: 1 SC, поэтому итерация между этими двумя состояниями генерирует V _IN /2 на V _X .

Одним из недостатков трехуровневого понижающего регулятора является то, что переключатели (например, переключатели 206 и 208 на фиг. 2A и переключатели 202 и 204 на фиг. 2D) имеют последовательное каскодирование, что приводит к большим потерям I ² R из-за паразитного сопротивления переключателей. В состоянии 0 переключатели 206 и 208 включены последовательно, а в состоянии 3 переключатели 202 и 204 включены последовательно.

В соответствии с некоторыми вариантами осуществления фиг. 3A-3D показан пример 300 трехуровневого понижающего стабилизатора, который добавляет переключатель между землей (0 В) (или любым другим подходящим вторым источником напряжения) и V _X 102 для уменьшения сопротивления переключателей 206 и 208 при каскодировании, как показано на фиг. 3А. Более конкретно, как показано на фиг. 3A и 3D, когда D меньше 0,5, можно использовать переключатель 302 для уменьшения паразитного сопротивления между землей и V _X 102 в состоянии 0.Переключатель 302 используется только тогда, когда D меньше 0,5, а регулятор 300 находится в состоянии 0. Трехуровневый понижающий стабилизатор 300 может работать, когда D больше или равно 0,5 (который будет работать как регулятор 200. , как показано на фиг.2B, 2C, 2D и 2F), но переключатель , 302, всегда будет выключен и не будет давать никаких преимуществ по сравнению с типичным трехуровневым понижающим стабилизатором, подобным тому, который показан на фиг. 2А-2Ф.

В соответствии с некоторыми вариантами осуществления фиг. 4A-4D иллюстрируют пример 400 трехуровневого понижающего регулятора, который добавляет переключатель между V _X 102 и V _IN 104 , чтобы уменьшить сопротивление переключателей 202 и 204 , когда каскодировано, как показано на фиг.4С. Более конкретно, как показано на фиг. 4C и 4D, когда D больше или равно 0,5, можно использовать переключатель 404 для уменьшения паразитного сопротивления между V _X 102 и V _IN 104 в состоянии 3. Переключатель 404 используется только тогда, когда D больше или равно 0,5, а регулятор 400 находится в Состоянии 3. Трехуровневый понижающий регулятор 400 может работать, когда D меньше 0,5 (который будет работать как регулятор 200 как показанные на фиг.2A, 2B, 2C и 2E), но переключатель , 404, всегда будет выключен и не будет давать никаких преимуществ по сравнению с типичным трехуровневым понижающим стабилизатором, подобным тому, который показан на фиг. 2А-2Ф.

В соответствии с некоторыми вариантами осуществления фиг. 5A-5F иллюстрируют пример 500 трехуровневого понижающего стабилизатора, который добавляет переключатель между землей (0 В) (или любым другим подходящим вторым источником напряжения) и V _X 102 для уменьшения сопротивления переключателей 206 и 208 при каскодировании, как показано на фиг.5A, и здесь добавлен переключатель между V _X 102 и V _IN 104 для уменьшения сопротивления переключателей 202 и 204 при каскодировании, как показано на фиг. 5D. Более конкретно, как показано на фиг. 5A и 5E, когда D меньше 0,5, переключатель 302 может использоваться для уменьшения паразитного сопротивления между землей и V _X 102 в состоянии 0. Переключатель 302 используется только тогда, когда D меньше, чем 0.5, а регулятор 500 находится в состоянии 0.Как показано на фиг. 5D и 5F, когда D больше или равно 0,5, можно использовать переключатель 404 для уменьшения паразитного сопротивления между V _X 102 и V _IN 104 в состоянии 3. Переключатель 404 используется только тогда, когда D больше или равно 0,5, а регулятор 500 находится в Состоянии 3. Когда регулятор 500 находится в Состоянии 1 или Состоянии 2, оба переключателя 302 и 404 выключены.

В некоторых вариантах реализации переключатели 302 и 404 могут иметь номинальное значение V _IN /2, поскольку максимальное напряжение на переключателе составляет V _IN /2. Это лучше, чем использование переключателя с номинальным напряжением V _IN 104 , поскольку размер переключателя и сопротивление увеличиваются с увеличением скорости напряжения.

Хотя изобретение было описано и проиллюстрировано в вышеупомянутых иллюстративных вариантах осуществления, следует понимать, что настоящее раскрытие было сделано только в качестве примера, и что многочисленные изменения в деталях реализации изобретения могут быть сделаны без отклонения от сущность и объем изобретения, которые ограничиваются только нижеследующей формулой изобретения.Признаки раскрытых вариантов осуществления можно комбинировать и переставлять различными способами.

Основная часть линейного и импульсного регулятора напряжения 1

% PDF-1.4
%
1 0 obj> поток
application / pdf Основная часть 1 линейного и импульсного регулятора напряжения

iText 2.1.7 by 1T3XTSNVA5582011-12-07T21: 56: 09.000Z2011-12-07T21: 56: 09.000Z

конечный поток
эндобдж
2 0 obj> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 540 720] / Contents [7 0 R 8 0 R 9 0 R 10 0 R] / Type / Страница / Родитель 11 0 R >>
эндобдж
3 0 obj> поток

НАПРЯЖЕНИЕ

НАПРЯЖЕНИЕ РЕГУЛИРОВКА НАПРЯЖЕНИЯ ГЕНЕРАТОРОВ

Проблема регулирования напряжения
в системе переменного тока принципиально не отличается от системы постоянного тока. В
В каждом случае функция системы регулятора заключается в контроле напряжения, поддержании
баланс циркулирующего тока во всей системе и устранение внезапных
изменения напряжения (антихантинг) при приложении нагрузки к системе.
Однако есть одно важное различие между системой регуляторов.
генераторов постоянного тока и генераторов переменного тока, работающих в параллельной конфигурации.
Нагрузка, которую несет какой-либо конкретный генератор постоянного тока в двух- или четырехканальном режиме.
система генератора зависит от своего напряжения по сравнению с напряжением на шине,
в то время как распределение нагрузки между генераторами зависит от настроек
регуляторов скорости, которые регулируются частотой и спадом
схемы.

Когда генераторы переменного тока работают в
параллельно, частота и напряжение должны быть одинаковыми. Где синхронизация
сила требуется только для выравнивания напряжения между генераторами постоянного тока, синхронизируя
силы необходимы для выравнивания напряжения и скорости (частоты) между
генераторы переменного тока. На сравнительной основе синхронизирующие силы для переменного тока
генераторы намного больше, чем генераторы постоянного тока. Когда генераторы переменного тока
имеют достаточные размеры и работают на разных частотах и ​​терминалах
напряжения, может возникнуть серьезное повреждение, если они внезапно подключены к каждому
другие через общий автобус.Чтобы этого не произошло, генераторы необходимо синхронизировать.
как можно плотнее, прежде чем соединять их вместе.

Выходное напряжение генератора
лучше всего регулируется путем регулирования выходного напряжения возбудителя постоянного тока,
который подает ток на поле ротора генератора. Это выполнено
как показано на рисунке 9-41, регулятором углеродного ворса
системы на 28 В, включенной в цепь возбуждения возбудителя. В
Регулятор сваи углерода контролирует ток возбуждения возбудителя и, таким образом, регулирует
выходное напряжение возбудителя, приложенное к полю генератора.

Единственное отличие дк
система и система переменного тока заключается в том, что катушка напряжения получает свое напряжение
от линии генератора вместо генератора постоянного тока. В этом расположении
трехфазный понижающий трансформатор, подключенный к напряжению генератора
обеспечивает питание трехфазного полноволнового выпрямителя. Выход 28 В постоянного тока
выпрямителя затем подается на катушку напряжения углеродной сваи.
регулятор. Изменения напряжения генератора передаются через трансформатор.
блок выпрямителя к катушке напряжения регулятора и изменяют давление
на угольных дисках.Это контролирует ток возбуждения возбудителя и возбудитель.
выходное напряжение. Трансформатор подавления или подавления напряжения возбудителя
аналогичен системам постоянного тока и выполняет ту же функцию.

Цепь выравнивания генератора
аналогична системе постоянного тока в том, что на регулятор влияет, когда
циркулирующий ток, подаваемый одним генератором, отличается от подаваемого
другими.

Генератор Транзисторные регуляторы

Многие авиационные системы генераторов
используйте транзисторный регулятор напряжения для управления выходом генератора.Перед изучением этого раздела можно сделать обзор принципов работы транзисторов.
полезный.

Стабилизатор напряжения транзисторный
состоит в основном из транзисторов, диодов, резисторов, конденсаторов и, как правило,
термистор. Во время работы ток течет через диод и транзистор.
путь к генератору поля. Когда будет достигнут надлежащий уровень напряжения,
регулирующие компоненты заставляют транзистор отключать проводимость к
контролировать напряженность поля генератора.Рабочий диапазон регулятора составляет
обычно регулируется в узком диапазоне. Термистор обеспечивает температуру
компенсация схемотехники. Показан транзисторный стабилизатор напряжения.
на рисунке 9-42 будет использоваться для объяснения
работа регулятора этого типа.

Выход переменного тока генератора
подается на регулятор напряжения, где сравнивается с опорным напряжением,
и разница применяется к секции усилителя управления регулятора. Если выходной сигнал слишком низкий, напряженность поля генератора возбудителя переменного тока снижается.
увеличена схемотехникой в ​​регуляторе. Если выход слишком высокий,
напряженность поля снижается.

Блок питания для мостовой схемы
CR1, который обеспечивает полноволновое выпрямление трехфазного выхода.
от трансформатора Т1. Выходные напряжения постоянного тока CR1 пропорциональны
средние фазные напряжения. Питание подается с отрицательного конца
питание через точку B, R2, точку C, стабилитрон (CR5), точку
D, и к параллельному соединению V1 и R1.Точка взлета C моста
находится между резистором R2 и стабилитроном. В другой ноге
эталонный мост, резисторы R9, R7 и термокомпенсирующий
резистор RT1 соединены последовательно с V1 и R1 через точки B, A,
и D. Выход этой ножки моста находится на рычаге стеклоочистителя R7.

При изменении напряжения генератора
например, если напряжение падает, напряжение на R1 и V1 (один раз
V2 начинает проводить) останется постоянным.Общее изменение напряжения будет
возникают по мостовой схеме. Поскольку напряжение на стабилитроне
остается постоянным (как только он начинает проводить), общее изменение напряжения
возникновение в этой ветви моста будет через резистор R2. в
другой ноге моста, изменение напряжения на резисторах будет
пропорционально их значениям сопротивления. Следовательно, изменение напряжения
на R2 будет больше, чем изменение напряжения на R9 на рычаге стеклоочистителя.
из R7.Если выходное напряжение генератора падает, точка C будет отрицательной.
относительно рычага стеклоочистителя R7. И наоборот, если напряжение генератора
мощность увеличивается, полярность напряжения между двумя точками будет
быть отмененным.

Выход моста, взятый между
точки C и A, подключены между эмиттером и базой транзистора.
Q1. При низком выходном напряжении генератора напряжение от моста
будет отрицательным для эмиттера и положительным для базы.Это форвард
сигнал смещения на транзистор, и ток между эмиттером и коллектором будет
поэтому увеличивайте. С увеличением тока напряжение на эмиттере
резистор R11 увеличится. Это, в свою очередь, подаст положительный сигнал.
к базе транзистора Q4, увеличивая его эмиттерный ток коллектора
и увеличение падения напряжения на эмиттерном резисторе R10.

Это даст положительный сдвиг
база Q2, которая увеличит его эмиттер на ток коллектора и
увеличить падение напряжения на его эмиттерном резисторе R4.Этот положительный
сигнал будет управлять выходным транзистором Q3. Положительный сигнал на базе
Q3 увеличит ток эмиттера к коллектору.

Поле управления возбудителем
генератор находится в коллекторной цепи. Увеличение мощности возбудителя
Генератор увеличит напряженность поля генератора переменного тока, что
увеличить мощность генератора.

Для предотвращения возбуждения генератора
когда частота находится на низком значении, есть переключатель пониженной скорости, расположенный
возле терминала F +.Когда генератор достигает подходящей рабочей частоты,
выключатель замкнется, и генератор будет возбужден.

Еще один интересный предмет — линия
содержащие резисторы R27, R28 и R29 последовательно с нормально замкнутым
контакты реле К1. Катушка управления этого реле находится в
нижняя левая часть схемы. Реле К1 подключено через
блок питания (CR4) для транзисторного усилителя. Когда генератор
запускается, электрическая энергия подается от шины постоянного тока 28 В на
поле генератора возбудителя, чтобы «высветить поле» для начального возбуждения.Когда
поле генератора возбудителя находится под напряжением, генератор переменного тока
начинает производить, и по мере его наращивания реле К1 запитывается, размыкая
схема «полевой вспышки».

Регулятор магнитного усилителя

Из-за отсутствия движущихся частей,
этот тип регулятора напряжения называется статическим регулятором напряжения.
В некоторых статических регуляторах в качестве усилителей используются электронные лампы или транзисторы.
для достижения необходимого высокого прироста энергии, но чаще всего используются статические
В регуляторе используется магнитный усилитель.

Регулятор напряжения магнитного усилителя
несколько тяжелее и крупнее карбонового регулятора ворса того же
рейтинг. Из-за отсутствия движущихся частей регуляторы этого типа
не требуют ударных или вибрационных опор.

Этот регулятор состоит из напряжения
эталонная схема, двухкаскадный магнитный усилитель и соответствующая мощность
трансформатор и выпрямитель. Контрольная схема состоит из трехфазного
выпрямитель, потенциометр (P1) и мостовую схему, состоящую из двух фиксированных
резисторы и две лампы накаливания.

Эти блоки показаны на рисунке
9-43. Потенциометр P1 настроен так, чтобы при номинальном напряжении на шине было
— нулевая разность потенциалов между точками A и B мостовой схемы.
При любом другом входном напряжении падение напряжения на лампах накаливания вызывает
возможность существования между точками A и B.

Например, если напряжение генератора
низкий, ток через плечи моста будет уменьшен.
Напряжение на R4 будет меньше фиксированного напряжения на V1; вследствие этого,
точка B будет иметь более высокий потенциал, чем точка A.Это дает ошибку
сигнал, используемый в качестве входа для первого каскада магнитного усилителя.
Для высоких входных напряжений полярность сигнала ошибки меняется на обратную.

Второй блок в системе
магнитный усилитель. Схема первой ступени типового
Регулятор напряжения mag amp показан на рисунке 9-44.
Этот блок состоит из двух реакторов, трансформаторов напряжения питания и выпрямителей,
и следующие обмотки: опорная, смещение постоянного тока, демпферная цепь, цепь нагрузки,
и цепь обратной связи.Обмотка смещения постоянного тока фиксирует рабочий уровень
реакторов и регулируется потенциометрами P5 и P6.

Потенциометр P6 регулирует величину
напряжения смещения, а P5 регулирует величину тока смещения
на каждом реакторе, чтобы преодолеть небольшие различия в двух активных зонах и
соответствующие выпрямители. Если напряжение смещения правильно отрегулировано и
если имеется входной сигнал нулевой ошибки, напряжения возникают на R5 и
R6 будет равным, а выход будет нулевым.

Цепь заслонки подключена к
схема и используется как стабилизирующая обмотка. Его источник энергии
демпферная обмотка генератора. Демпферная обмотка генератора находится под напряжением.
через действие трансформатора изменяющимся током возбуждения генератора и
поэтому пропорциональна скорости изменения возбуждения. Этот текущий
используется в качестве сигнала обратной связи в первом каскаде магнитного усилителя, потому что
его полярность всегда противоположна входному сигналу ошибки.

Величина демпферной обратной связи
ток регулируется потенциометром P4. Его функция — установить
время восстановления регулятора и для обеспечения стабильной работы. В
потенциометр следует отрегулировать, чтобы обеспечить быстрое восстановление напряжения во время
стабильная работа в условиях нормальной нагрузки.

Далее обмотка обратной связи принимает
напряжение, пропорциональное выходному напряжению; это обеспечивает стабильность
в условиях постоянной нагрузки.Взглянув на схему, вы обнаружите, что
обмотка нагрузки получает питание от клемм трансформатора выпрямителя
Т1 и Т2. Ток через эти обмотки и нагрузочные резисторы R5
а R6 регулируется степенью намагничивания активных зон реактора,
устанавливается током в различных обмотках управления.

рисунок 9-44
также показывает, что, когда входной сигнал не равен нулю, токи
через R5 и R6 не будут равны. Неравные токи в этих резисторах
обеспечить разность потенциалов, которая является выходным сигналом для этого этапа,
полярность которого зависит от полярности входа сигнала ошибки.

Все блоки в регуляторе
были обсуждены, за исключением выходного каскада, который называется
вторая ступень регулятора. Это трехфазный, двухполупериодный, магнитный
усилитель звука. Результат первого этапа, который мы только что обсудили,
подается на управляющую обмотку второй ступени. Результат этого
ступень — генератор возбудителя, регулятор напряжения возбуждения. Величина
это напряжение определяется величиной и полярностью входа
сигнал, ток смещения, который регулируется P7, а также обратная связь
ток, который пропорционален выходу.

Этот тип регулятора имеет
преимущество перед другими типами, так как он будет работать при очень небольшом изменении
по напряжению. Благодаря рабочим характеристикам регулятора этого типа,
колебания выходного напряжения будут в пределах 1 процента.

Различные регулировки на агрегате,
за исключением тех, что на P1, обсуждались. Корректировки на
P1 выполнять только на стенде, когда регулятор работает.
откалиброван.Потенциометр P1 расположен по центру лицевой стороны.
регулятора рядом с гнездами вольтметра. Потенциометр может
регулировать, пока регулятор установлен на летательном аппарате, чтобы установить
напряжение на шине до желаемого значения. Регулятор напряжения делится на
три основные части: детектор ошибки напряжения, предусилитель и
усилитель мощности. Эти три устройства работают вместе в замкнутом контуре.
с обмоткой регулятора возбудителя генератора для поддержания почти постоянного
напряжение на выходных клеммах генератора.

Функция детектора ошибок
состоит в том, чтобы взять образец генерируемого напряжения, сравнить его с фиксированным эталоном и
отправить ошибку на предусилитель. Детектор включает трехфазный
выпрямитель, переменный резистор для регулировки напряжения и мост, состоящий из
из двух эталонных напряжения трубок и двух резисторов. В эксплуатации, если
напряжение генератора находится в диапазоне выше или ниже его номинального значения, ток будет
течет в одном или другом направлении, в зависимости от установленной полярности.
в мостовой схеме.

Предварительный усилитель получает ошибку
сигнал от детектора ошибки напряжения. С использованием магнитных усилителей,
он поднимает сигнал до уровня, достаточного для работы усилителя мощности
на полную мощность, необходимую для правильного возбуждения.

Усилитель мощности выдает сигнал
к обмотке регулятора возбудителя; его величина зависит от сигнала от
предусилитель. Это повысит или снизит напряжение регулятора возбудителя.
обмотка, которая, в свою очередь, будет повышать или понижать выходное напряжение
генератор.

Типы регуляторов напряжения и принцип работы | Статья

.

СТАТЬЯ

Получайте ценные ресурсы прямо на свой почтовый ящик — рассылается раз в месяц

Мы ценим вашу конфиденциальность

Как работает регулятор напряжения?

Стабилизатор напряжения — это схема, которая создает и поддерживает фиксированное выходное напряжение независимо от изменений входного напряжения или условий нагрузки.

Регуляторы напряжения (VR) поддерживают напряжение источника питания в диапазоне, совместимом с другими электрическими компонентами. Хотя регуляторы напряжения чаще всего используются для преобразования мощности постоянного / постоянного тока, некоторые из них также могут выполнять преобразование мощности переменного / переменного или переменного / постоянного тока. В этой статье речь пойдет о регуляторах постоянного / постоянного напряжения.

Типы регуляторов напряжения: линейные и импульсные

Существует два основных типа регуляторов напряжения: линейные и импульсные. Оба типа регулируют напряжение в системе, но линейные регуляторы работают с низким КПД, а импульсные регуляторы работают с высоким КПД.В высокоэффективных импульсных регуляторах большая часть входной мощности передается на выход без рассеивания.

Линейные регуляторы

В линейном стабилизаторе напряжения используется устройство активного прохода (например, BJT или MOSFET), которое управляется операционным усилителем с высоким коэффициентом усиления. Для того, чтобы поддерживать постоянное выходное напряжение, линейный регулятор регулирует сопротивление устройства прохода путем сравнения внутреннего опорного напряжения для дискретизированного выходного напряжения, а затем вождения ошибки к нулю.

Линейные регуляторы — это понижающие преобразователи, поэтому по определению выходное напряжение всегда ниже входного. Однако у этих регуляторов есть несколько преимуществ: они, как правило, просты в конструкции, надежны, экономичны и обладают низким уровнем шума, а также малыми колебаниями выходного напряжения.

Линейным регуляторам, таким как MP2018, для работы требуются только входной и выходной конденсаторы (см. Рисунок 1) . Их простота и надежность делают их интуитивно понятными и простыми устройствами для инженеров, а зачастую и очень рентабельными.

Рисунок 1: Линейный регулятор MP2018

Импульсные регуляторы

Схема импульсного регулятора обычно более сложна в разработке, чем линейный регулятор, и требует выбора значений внешних компонентов, настройки контуров управления для обеспечения стабильности и тщательного проектирования компоновки.

Импульсные регуляторы

могут быть понижающими преобразователями, повышающими преобразователями или их комбинацией, что делает их более универсальными, чем линейный регулятор.

Преимущества импульсных регуляторов включают то, что они высокоэффективны, имеют лучшие тепловые характеристики и могут поддерживать более высокие токи и более широкие приложения VIN / VOUT.Они могут достичь эффективности более 95% в зависимости от требований приложения. В отличие от линейных регуляторов, для импульсной системы питания могут потребоваться дополнительные внешние компоненты, такие как катушки индуктивности, конденсаторы, полевые транзисторы или резисторы обратной связи. HF920 является примером импульсного стабилизатора, который обеспечивает высокую надежность и эффективное регулирование мощности (см. Рисунок 2) .

Рисунок 2: Импульсный регулятор HF920

Ограничения регуляторов напряжения

Одним из основных недостатков линейных регуляторов является то, что они могут быть неэффективными, поскольку в определенных случаях использования они рассеивают большое количество энергии.Падение напряжения линейного регулятора сравнимо с падением напряжения на резисторе. Например, при входном напряжении 5 В и выходном напряжении 3 В между клеммами возникает падение на 2 В, а эффективность ограничивается 3 В / 5 В (60%). Это означает, что линейные регуляторы лучше всего подходят для приложений с более низкими дифференциалами VIN / VOUT.

Важно учитывать расчетную рассеиваемую мощность линейного регулятора в приложении, поскольку использование более высоких входных напряжений приводит к значительному рассеиванию мощности, что может привести к перегреву и повреждению компонентов.

Еще одним ограничением линейных регуляторов напряжения является то, что они способны только к понижающему (понижающему) преобразованию, в отличие от импульсных регуляторов, которые также предлагают повышающее (повышающее) и понижающее-повышающее преобразование.

Импульсные регуляторы

очень эффективны, но к их недостаткам можно отнести то, что они, как правило, менее рентабельны, чем линейные регуляторы, больше по размеру, сложнее и могут создавать больше шума, если их внешние компоненты не выбраны тщательно. Шум может быть очень важным для конкретного приложения, поскольку шум может повлиять на работу и производительность схемы, а также на характеристики электромагнитных помех.

Топологии импульсного регулятора

: понижающий, повышающий, линейный, LDO и регулируемый

Существуют различные топологии линейных и импульсных регуляторов. Линейные регуляторы часто используют топологию с малым падением напряжения (LDO). Для импульсных регуляторов существует три распространенных топологии: понижающие преобразователи, повышающие преобразователи и повышающие-понижающие преобразователи. Каждая топология описана ниже:

Регуляторы LDO

Одной из популярных топологий линейных регуляторов является стабилизатор с малым падением напряжения (LDO).Линейные регуляторы обычно требуют, чтобы входное напряжение было как минимум на 2 В выше выходного напряжения. Тем не менее, стабилизатор LDO разработан для работы с очень небольшой разницей напряжения между входными и выходными клеммами, иногда до 100 мВ.

Понижающие и повышающие преобразователи

Понижающие преобразователи

(также называемые понижающими преобразователями) принимают большее входное напряжение и производят более низкое выходное напряжение. И наоборот, повышающие преобразователи (также называемые повышающими преобразователями) принимают более низкое входное напряжение и производят более высокое выходное напряжение.

Пониженно-повышающие преобразователи

Понижающий-повышающий преобразователь — это одноступенчатый преобразователь, который сочетает в себе функции понижающего и повышающего преобразователя для регулирования выхода в широком диапазоне входных напряжений, которые могут быть больше или меньше выходного напряжения.

Регулятор напряжения

Четыре основные компоненты линейного регулятора являются проход транзистора, усилитель ошибки, опорное напряжение, и сетевой резистор обратной связи. Один из входов усилителя ошибки установлен двумя резисторами (R1 и R2) для контроля процентного значения выходного напряжения.Другой входом является ссылкой стабильного напряжения (VREF). Если дискретизированное выходное напряжение изменяется относительно VREF, усилитель ошибки изменяет сопротивление проходного транзистора для поддержания постоянного выходного напряжения (VOUT).

Для работы линейных регуляторов

обычно требуется только внешний входной и выходной конденсатор, что упрощает их внедрение.

С другой стороны, импульсный стабилизатор требует большего количества компонентов для создания цепи. Силовой каскад переключается между VIN и землей для создания пакетов заряда для доставки на выход.Подобно линейному регулятору, есть операционный усилитель, который производит выборку выходного постоянного напряжения из цепи обратной связи и сравнивает его с внутренним опорным напряжением. Затем сигнал ошибки усиливается, компенсируется и фильтруется. Этот сигнал используется для модуляции рабочего цикла ШИМ, чтобы вернуть выход в режим регулирования. Например, если ток нагрузки быстро увеличивается и вызывает падение выходного напряжения, контур управления увеличивает рабочий цикл ШИМ, чтобы обеспечить больший заряд нагрузки и вернуть шину в режим регулирования.

Приложения для линейных и импульсных регуляторов

Линейные регуляторы часто используются в приложениях, которые чувствительны к затратам, чувствительны к шуму, слаботочны или ограничены в пространстве. Некоторые примеры включают бытовую электронику, такую ​​как наушники, носимые устройства и устройства Интернета вещей (IoT). Например, в таких приложениях, как слуховой аппарат, можно использовать линейный регулятор, поскольку в них нет переключающего элемента, который мог бы создавать нежелательный шум и влиять на работу устройства.

Более того, если проектировщики в основном заинтересованы в создании недорогого приложения, им не нужно так беспокоиться о рассеивании мощности, и они могут полагаться на линейный регулятор.

Импульсные регуляторы полезны для более общих приложений и особенно полезны в приложениях, требующих эффективности и производительности, таких как потребительские, промышленные, корпоративные и автомобильные приложения (см. Рисунок 3) . Например, если приложение требует большого понижающего решения, лучше подходит импульсный стабилизатор, так как линейный регулятор может создавать большое рассеивание мощности, которое может повредить другие электрические компоненты.

Рисунок 3: Понижающий регулятор MPQ4430-AEC1

Каковы основные параметры микросхемы регулятора напряжения?

Некоторые из основных параметров, которые следует учитывать при использовании регулятора напряжения, — это входное напряжение, выходное напряжение и выходной ток. Эти параметры используются для определения того, какая топология VR совместима с ИС пользователя.

Другие параметры, включая ток покоя, частоту переключения, тепловое сопротивление и напряжение обратной связи, могут иметь значение в зависимости от приложения.

Ток покоя важен, когда приоритетом является эффективность в режимах малой нагрузки или ожидания. Если рассматривать частоту коммутации как параметр, максимальное увеличение частоты коммутации приводит к меньшим системным решениям.

Кроме того, термическое сопротивление имеет решающее значение для отвода тепла от устройства и его рассеивания по системе. Если контроллер включает в себя внутренний полевой МОП-транзистор, то все потери (проводящие и динамические) рассеиваются в корпусе и должны учитываться при расчете максимальной температуры ИС.

Напряжение обратной связи — еще один важный параметр, который необходимо изучить, поскольку он определяет минимальное выходное напряжение, которое может поддерживать регулятор напряжения. Это стандарт, чтобы посмотреть на опорное напряжение параметров. Это ограничивает более низкое выходное напряжение, точность которого влияет на точность регулирования выходного напряжения.

Как правильно выбрать регулятор напряжения

Чтобы выбрать подходящий регулятор напряжения, разработчик должен сначала понять его ключевые параметры, такие как V _IN , V _OUT , I _OUT , системные приоритеты (например, V _IN , V _OUT , I _OUT ).грамм. эффективность, производительность, стоимость), а также любые дополнительные ключевые функции, такие как индикация хорошего энергопотребления (PG) или включение управления.

После того, как разработчик определил эти требования, используйте таблицу параметрического поиска, чтобы найти лучшее устройство, отвечающее желаемым требованиям. Таблица параметрического поиска — ценный инструмент для дизайнеров, поскольку она предлагает различные функции и пакеты, доступные для соответствия требуемым параметрам для вашего приложения.

Каждое устройство MPS поставляется с таблицей данных, в которой подробно описано, какие внешние компоненты необходимы и как рассчитать их значения для достижения эффективной, стабильной и высокопроизводительной конструкции.Таблицу данных можно использовать для расчета таких значений компонентов, как выходная емкость, выходная индуктивность, сопротивление обратной связи и другие ключевые компоненты системы. Кроме того, вы можете использовать инструменты моделирования, такие как программное обеспечение DC / DC Designer или MPSmart, ознакомиться с примечаниями к применению или задать вопросы в местном FAE.

MPS предлагает множество эффективных, компактных линейных и импульсных стабилизаторов напряжения, включая семейство HF500-x, семейство MP171x, MP20056, MP28310, MPQ4572-AEC1 и MPQ2013-AEC1.

Список литературы

Глоссарий по электронике

_________________________

Вам это показалось интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылайте их раз в месяц!

Получить техническую поддержку

Как правильно выбрать регулятор (ы) напряжения для вашей конструкции

В этой статье показано, как выбрать лучший тип стабилизатора напряжения для вашего конкретного электронного продукта.

Опубликовано 29 апреля 2019 г. автор John Teel

Вероятно, более 90% продуктов требуют регулятора напряжения того или иного типа, что делает их одними из наиболее часто используемых электрических компонентов.

Если у вас нет возможности работать напрямую от напряжения батареи или внешнего адаптера постоянного / переменного тока, требуется стабилизатор напряжения. Скорее всего, потребуется несколько регуляторов напряжения.

Эта статья — ваше руководство по выбору регулятора (ов) напряжения для вашей конструкции.Мы расскажем обо всем, от определения того, какой тип регулятора напряжения вам нужен, до выбора того, который соответствует вашим конкретным требованиям.

Выбор необходимого регулятора

Первым шагом в выборе правильного регулятора напряжения является определение входного напряжения, выходного напряжения и максимального тока нагрузки.

Хотя существует множество других спецификаций, эти три помогут вам начать работу и помогут сузить круг необходимого вам регулятора.

Регуляторы напряжения

можно разделить на две широкие классификации:

• Понижающий : Выходное напряжение ниже входного
• Повышающий : Выходное напряжение больше входного

Знание входного и выходного напряжений поможет вам легко решить, к какой группе относится ваш регулятор.

Регуляторы напряжения, которым требуется выходное напряжение меньше входного, являются наиболее распространенным типом регуляторов напряжения. Например, вы вводите 5 В и выдает 3,3 В, или вы вводите 12 В и выдает 5 В.

Вам необходимо рассмотреть два типа регуляторов:

• Линейные регуляторы : простые, дешевые и бесшумные, но могут иметь низкую энергоэффективность. Линейные регуляторы способны только понижать напряжение.
• Импульсные регуляторы : Высокая энергоэффективность, но более сложная и дорогая, с большим шумом на выходе.Импульсные регуляторы могут использоваться как для понижения, так и для повышения напряжения.

Если вам требуется выходное напряжение ниже входного, начните с линейного регулятора, а не импульсного регулятора.

Рисунок 1. Линейный регулятор использует транзистор и контур управления с обратной связью для регулирования выходного напряжения. Линейный регулятор может производить только выходное напряжение ниже входного.

Линейные регуляторы

намного дешевле и проще в использовании, чем импульсные регуляторы, поэтому, как правило, они должны быть вашим первым выбором.

Единственный случай, когда вы не хотите использовать линейный стабилизатор, — это если рассеиваемая мощность слишком велика или вам нужно повысить напряжение.

Определение рассеиваемой мощности

Хотя линейные регуляторы дешевы и просты в использовании, основным недостатком является то, что они могут тратить много энергии. Это может вызвать чрезмерный разряд батареи, перегрев или повреждение продукта.

Если у вас есть аккумулятор, мощность которого расходуется на тепло, аккумулятор разряжается быстрее.Если это не аккумулятор, но он по-прежнему выделяет значительное количество тепла, это может вызвать другие проблемы с вашей конструкцией.

Фактически, при определенных условиях линейный регулятор может выделять столько тепла, что фактически разрушает себя. Очевидно, вы этого не хотите.

При использовании линейного регулятора начните с определения мощности, рассеиваемой регулятором.

Для линейных регуляторов используйте уравнение:

Мощность = (Входное напряжение — Выходное напряжение) x Ток (Уравнение 1)

Можно предположить, что выходной ток (также называемый током нагрузки) примерно такой же, как входной ток для линейных регуляторов.

На самом деле, входной ток равен выходному току плюс ток покоя, который потребляет линейный регулятор для выполнения функции регулирования.

Однако для большинства регуляторов ток покоя чрезвычайно мал по сравнению с током нагрузки, поэтому достаточно предположить, что выходной ток равен входному.

Как видно из уравнения 1, если у вас большой перепад напряжения (Vin — Vout) на регуляторе и / или большой ток нагрузки, то ваш регулятор будет рассеивать большое количество энергии.

Например, если на входе 12 В, а на выходе 3,3 В, разность напряжений будет рассчитана как 12 В — 3,3 В = 8,7 В.

Если ток нагрузки составляет 1 ампер, это означает, что регулятор должен рассеивать 8,7 Вт мощности. Это огромная потеря мощности, с которой не справится любой линейный регулятор.

Если, с другой стороны, у вас есть высокий перепад напряжения, но вы используете ток нагрузки всего в несколько миллиампер, тогда мощность будет небольшой.

Например, в приведенном выше случае, если вы теперь используете ток нагрузки только 100 мА, тогда рассеиваемая мощность упадет до 0,87 Вт, что гораздо более управляемо для большинства линейных регуляторов.

При выборе линейного регулятора недостаточно просто убедиться, что входное напряжение, выходное напряжение и ток нагрузки соответствуют спецификациям регулятора.

Например, у вас есть линейный регулятор, рассчитанный на 15 В и ток 1 А. Вы думаете: «Хорошо, если это так, я могу подать на вход 12 В, взять 3.3 В на выходе и запустить его при 1 А, не так ли? »

Неправильно! Вы должны убедиться, что линейный регулятор может выдерживать даже такое количество мощности. Способ сделать это — определить, насколько сильно нагреется регулятор, в зависимости от мощности, которую он должен рассеять.

Для этого сначала вычислите, сколько мощности будет рассеивать линейный регулятор, используя уравнение 1 выше.

Во-вторых, посмотрите в таблице данных регулятора в разделе «тепловые характеристики» параметр под названием «Theta-JA», выраженный в единицах ° C / Вт (° C на ватт).

Theta-JA указывает количество градусов, на которое микросхема будет нагреваться выше температуры окружающего воздуха, на каждый ватт мощности, которую он должен рассеять.

Просто умножьте рассчитанную рассеиваемую мощность на Theta-JA, и вы узнаете, насколько сильно линейный регулятор будет нагреваться при такой мощности:

Мощность x Theta-JA = Температура выше окружающей (Уравнение 2)

Допустим, ваш регулятор соответствует спецификации Theta-JA 50 ° C на ватт.Это означает, что если ваш продукт рассеивает:

• 1 ватт, он нагреется до 50 ° C.
• 2 Вт нагреется до 100 ° С.
• ½ ватта нагревается до 25 ° C.

Важно отметить, что рассчитанная выше температура представляет собой разницу температур выше температуры окружающего воздуха.

Допустим, вы подсчитали, что при ваших условиях питания регулятор будет рассеивать 2 Вт мощности. Вы умножаете это на Theta-JA, и вы определяете, что он нагреется до 100 ° C.

Здесь важно не забыть добавить температуру окружающего воздуха. Комнатная температура обычно составляет 25 ° C. Следовательно, вы должны добавить 25 ° C к 100 ° C. Теперь у вас температура 125 ° C.

125 ° C — это максимальная температура, на которую рассчитано большинство электронных компонентов, поэтому вы никогда не захотите намеренно превышать 125 ° C.

Обычно вы не повредите свой продукт, пока не достигнете температуры примерно от 170 ° C до 200 ° C. К счастью, у большинства регуляторов также есть тепловое отключение, которое срабатывает при температуре около 150 ° C, поэтому они отключатся до того, как вызовут какие-либо повреждения.

Однако у некоторых регуляторов нет теплового отключения, поэтому вы можете повредить их, рассеивая слишком много энергии.

В любом случае, вы не хотите, чтобы ваш продукт постоянно перегревался и ему приходилось отключаться, чтобы остыть.

Также следует учитывать, что температура воздуха не всегда может быть 25 ° C.

Допустим, ваш регулятор все еще нагревается до 100 ° C при нагрузке, но теперь температура окружающей среды составляет 50 ° C (например, в закрытой машине в жаркий летний день).

Теперь у вас 50 ° C плюс 100 ° C и температура до 150 ° C при загрузке. Вы превысили указанную максимальную температуру и находитесь на грани срабатывания теплового отключения.

Очевидно, этого следует избегать. Эксплуатация регулятора таким образом, чтобы он регулярно превышал заданную температуру 125 ° C, может не вызвать немедленного повреждения, но может сократить срок службы компонента.

Регуляторы с малым падением напряжения (LDO)

В некоторых случаях линейные регуляторы могут быть чрезвычайно эффективными, потребляя очень мало энергии.Это происходит, когда они работают с очень низким входным напряжением к выходному напряжению.

Например, если Vin — Vout составляет всего 300 мВ, то даже при токе нагрузки 3 А рассеиваемая мощность составляет всего 0,9 Вт, что является достаточно низкой мощностью, чтобы выдерживать нагрузку большинством регуляторов.

Минимальный дифференциал Vin-Vout, с которым может работать линейный регулятор, называется падением напряжения. Если разница между Vin и Vout падает ниже напряжения отключения, то регулятор находится в режиме отключения.

Регулятор в режиме отпускания просто выглядит как небольшой резистор от входа до выхода. Это означает, что выход, по сути, просто соответствует входному питанию, и на самом деле никакое регулирование не выполняется.

В большинстве случаев вы не хотите использовать линейный регулятор в режиме отключения. Это ни в коем случае не повредит чему-либо, но вы потеряете многие преимущества регулятора.

Например, если у вас много шума на входе, он обычно будет отфильтрован линейным регулятором.Однако эта фильтрация не будет происходить в режиме отключения, поэтому весь шум входного источника питания передается прямо на выходное напряжение.

Причина, по которой стабилизаторы с малым падением напряжения так полезны, заключается в том, что они позволяют управлять регулятором с очень малой рассеиваемой мощностью. Это связано с тем, что линейный регулятор наиболее эффективен, когда разница между Vin и Vout небольшая.

Многие старые линейные регуляторы имели очень высокое падение напряжения. Например, у популярных регуляторов серии 7800 значение падения напряжения составляет 2 В.Это означает, что входное напряжение должно быть как минимум на 2 В выше выходного напряжения.

Рис. 2. Старые трехконтактные линейные регуляторы требуют большего перепада напряжения Vin-Vout и, следовательно, расходуют больше энергии, чем более новые регуляторы LDO.

Хотя 2 В — это не слишком много, если вы пропускаете через этот регулятор ток в 1 ампер и у вас есть разница в 2 В, то это 2 ватта мощности, теряемой зря.

Регуляторы LDO нового поколения могут иметь очень низкое падение напряжения менее 200 мВ при полной нагрузке.

LDO, работающий только с перепадом напряжения 200 мВ, может пропускать в 10 раз больше тока при той же рассеиваемой мощности, что и линейный стабилизатор, работающий с перепадом напряжения 2 В. Таким образом, 1 ампер тока с дифференциалом Vin-Vout 200 мВ соответствует лишь 0,2 Вт рассеиваемой мощности.

Краткое описание линейных регуляторов

Линейные регуляторы полезны, если:

• Разница между входным и выходным напряжением мала
• У вас низкий ток нагрузки
• Требуется исключительно чистое выходное напряжение
• Вам нужно сделать дизайн максимально простым и дешевым

Как мы обсудим дальше, импульсные стабилизаторы создают много шума на выходе и могут создавать нечеткое выходное напряжение.

Это может быть приемлемо для некоторых приложений, но во многих случаях требуется очень чистое напряжение питания. Например, при генерации напряжения питания для аналого-цифрового преобразователя или какой-либо звуковой схемы.

Таким образом, линейные регуляторы не только проще в использовании, но и обеспечивают гораздо более чистое выходное напряжение по сравнению с импульсными регуляторами, без пульсаций, всплесков или шума любого типа.

Таким образом, если рассеиваемая мощность не слишком велика или вам не требуется повышающий регулятор, линейный регулятор будет вашим лучшим вариантом.

Импульсные регуляторы

Импульсные регуляторы намного сложнее для понимания, чем линейные регуляторы. Линейный регулятор основан на силовом транзисторе, который регулирует величину тока, разрешенного для подачи на выход.

ПРИМЕЧАНИЕ:
Обязательно загрузите бесплатное руководство в формате PDF 15 шагов для разработки нового электронного оборудования .

Если система управления линейного регулятора определяет, что выходное напряжение ниже, чем должно быть, то от входа к выходу может проходить больший ток.И наоборот, если обнаруживается, что выходное напряжение выше, чем должно быть, регулятор позволит меньшему току течь от входа к выходу, действуя таким образом, чтобы снизить выходное напряжение.

С другой стороны, импульсные регуляторы используют катушки индуктивности и конденсаторы для временного хранения энергии перед передачей ее на выход.

В этом уроке я проектирую печатную плату с использованием простого линейного регулятора, а в этом более глубоком курсе я проектирую индивидуальную плату с использованием более сложного импульсного регулятора.

Существует два основных типа импульсных регуляторов: повышающий и понижающий.

Понижающий импульсный стабилизатор также называется понижающим стабилизатором и, как линейный регулятор, выдает выходное напряжение ниже входного.

Рис. 3. Понижающий импульсный стабилизатор использует катушку индуктивности в качестве временного накопителя энергии для эффективного создания выходного напряжения ниже входного.

Если вы начали планировать использование линейного регулятора (понижающего), но определили, что рассеиваемая мощность слишком велика, тогда вам следует использовать понижающий импульсный стабилизатор.

В то время как повышающий импульсный стабилизатор создает выходное напряжение, превышающее входное, и называется повышающим регулятором.

Импульсные регуляторы

обладают высокой эффективностью даже при очень больших перепадах между входом и выходом.

КПД равен выходной мощности, деленной на входную. Это соотношение того, какая часть мощности от входа поступает на выход.

КПД = Pout / Pin = (Vout x Iout) / (Vin x Iin) (Уравнение 3)

Уравнение эффективности то же самое для линейного регулятора.Однако, поскольку выходной ток равен входному току для линейного регулятора, уравнение 3 упрощается до простого:

КПД (линейный регулятор) = Vout / Vin (уравнение 4)

Например, предположим, что у вас на входе 24 В, а на выходе необходимо 3 В при токе нагрузки 1 А. Если бы это был линейный регулятор, он работал бы с чрезвычайно низким КПД, и почти вся мощность рассеивалась бы в виде тепла.

КПД линейного регулятора будет только 3 В / 24 В = 12.5%. Это означает, что только 12,5% мощности от входа поступает на выход. Остальные 87,5% передаваемой мощности теряются в виде тепла!

С другой стороны, импульсные регуляторы обычно имеют КПД 90% или больше независимо от разницы между входным и выходным напряжениями. Для импульсного регулятора около 90% мощности передается на выход и только 10% тратится впустую.

Только когда Vin и Vout близки друг к другу, линейный регулятор может сравниться по эффективности с импульсным регулятором.

Например, если у вас входное напряжение 3,6 В (напряжение литий-полимерной батареи), а на выходе выдается 3,3 В, то линейный регулятор будет иметь КПД 3,3 В / 3,6 В = 91,7%.

Повышающие регуляторы напряжения

В большинстве случаев выходное напряжение будет ниже входного. В этом случае следует использовать линейный регулятор или понижающий импульсный стабилизатор, как обсуждалось.

Однако есть и другие случаи, когда вам может потребоваться выходное напряжение выше входного.Например, если у вас аккумулятор 3,6 В и вам нужно питание 5 В.

Рис. 4. В повышающем импульсном стабилизаторе катушка индуктивности используется в качестве временного накопительного элемента для эффективного создания выходного напряжения, превышающего входное.

Многие новички в электронике удивляются, узнав, что можно генерировать более высокое напряжение из более низкого напряжения. Для выполнения этой функции необходим импульсный регулятор, называемый повышающим регулятором.

В отличие от линейных регуляторов выходной ток импульсного регулятора не равен входному току. Вместо этого вы должны смотреть на входную мощность, выходную мощность и эффективность.

Рассчитаем входной ток для повышающего регулятора. Предположим, что входное напряжение — 3 В, выходное напряжение — 5 В, выходной ток — 1 А, а энергоэффективность — 90% (как указано в таблице данных).

Чтобы выяснить это, нам нужно использовать небольшую базовую алгебру для уравнения 3, чтобы найти входную мощность:

Pin = Pout / КПД (Уравнение 5)

Мы знаем, что эффективность составляет 90% (или 0.90), и мы знаем, что выходная мощность составляет 5 В x 1 А = 5 Вт. Мы можем рассчитать, что входная мощность составляет 5 Вт / 0,9 = 5,56 Вт.

Поскольку входная мощность составляет 5,56 Вт, а выходная мощность 5 Вт, это означает, что регулятор рассеивает только 0,56 Вт.

Далее, поскольку мы знаем, что мощность равна напряжению, умноженному на ток, это означает, что входной ток равен:

Входной ток = 5,56 Вт / Vin = 5,56 Вт / 3 В = 1,85 A (Уравнение 6)

Для повышающего регулятора входной ток всегда будет выше, чем выходной ток.С другой стороны, входной ток понижающего регулятора всегда будет меньше выходного тока.

Понижающие регуляторы

Допустим, вы получаете питание от двух последовательно соединенных батареек AA. При полной зарядке две батареи AA могут выдавать около 3,2 В, но когда они почти полностью разряжены, они выдают только 2,4 В.

В этом случае напряжение вашего источника питания может находиться в диапазоне от 2,4 В до 3,2 В.

Теперь предположим, что вам нужно выходное напряжение ровно 3 В независимо от состояния батарей.Когда батареи полностью заряжены (выходное напряжение 3,2 В), вам необходимо понизить напряжение батареи с 3,2 В до 3 В.

Однако, когда батареи близки к разряду (выходное напряжение 2,4 В), вам необходимо увеличить напряжение батареи с 2,4 В до 3 В.

В этом сценарии вы должны использовать так называемый повышающий-понижающий импульсный стабилизатор, который представляет собой просто комбинацию повышающего и понижающего регуляторов.

Вы можете использовать отдельный понижающий регулятор, за которым следует повышающий регулятор (или наоборот), чтобы решить эту проблему.Но обычно лучше использовать одинарный понижающе-повышающий регулятор.

Импульсный регулятор + линейные регуляторы

Помните о трех преимуществах линейных регуляторов: дешевизне, простоте и чистоте выходного напряжения.

Может быть много случаев, когда вы хотите использовать линейный стабилизатор, потому что вам нужно чистое выходное напряжение, но вы не можете, потому что они тратят слишком много энергии.

В этой ситуации вы можете использовать импульсный регулятор, за которым следует линейный регулятор.

Допустим, у вас есть входное напряжение от литий-полимерной батареи, равное 3.6 В, но вам понадобится источник питания clean 5 В.

Для этого вы должны использовать повышающий регулятор, чтобы поднять напряжение до значения чуть выше целевого выходного напряжения. Например, вы можете использовать повышающий регулятор для повышения напряжения с 3,6 В до 5,5 В.

Затем вы следуете этому с помощью линейного регулятора, который берет 5,5 В и понижает его до 5 В, а также убирает шум и пульсации для получения чистого сигнала.

Это очень распространенный метод получения КПД импульсного регулятора и бесшумного выходного напряжения линейного регулятора.

Если вы выбрали эту опцию и специально пытаетесь отфильтровать коммутируемый шум, обязательно обратите внимание на коэффициент подавления подачи питания (PSRR) линейного регулятора.

PSSR данного линейного регулятора изменяется в зависимости от частоты. Следовательно, PSSR обычно представляется в виде графика, который показывает, как линейный регулятор подавляет любые пульсации на входном питании на различных частотах.

Рисунок 5 — Коэффициент подавления помех от источника питания (PSRR) в зависимости от частоты для TPS799 от Texas Instruments.

Чтобы использовать этот график, посмотрите на частоту переключения вашего импульсного стабилизатора (или любых других источников шума в вашей цепи). Затем посмотрите на PSSR линейного регулятора на этой конкретной частоте.

Затем вы можете рассчитать, какая часть шума импульсного регулятора будет удалена линейным регулятором.

Сводка

Чтобы выбрать регулятор напряжения для вашей системы, начните с предположения, что линейный регулятор может использоваться, если входное напряжение выше, чем выходное.

Только если при этом расходуется слишком много энергии, используйте понижающий импульсный стабилизатор.

Если вам нужно выходное напряжение выше, чем входное, используйте импульсный импульсный стабилизатор.

Если у вас есть ситуация, когда входное напряжение может быть выше или ниже выходного напряжения, вам нужен импульсный стабилизатор с повышенным и понижающим током.

Наконец, если вам нужен чистый выходной сигнал, но требуется энергоэффективность импульсного регулятора, используйте импульсный регулятор, а затем линейный регулятор для очистки напряжения питания.

Наконец, не забудьте скачать бесплатно PDF : Ultimate Guide to Develop and Sell Your New Electronic Hardware Product . Вы также будете получать мой еженедельный информационный бюллетень, в котором я делюсь премиальным контентом, недоступным в моем блоге.

Другой контент, который может вам понравиться:

Регулятор напряжения ppt презентация

регулятор напряжения презентация ppt 10 29 2020 02 32 AM. Регуляторные Т-клетки помогают Т-клеткам, которые регулируют иммунную систему, устанавливая баланс между стимулированием и подавлением иммунного ответа.Регулятор напряжения 2000 года. Эта деталь, которую мы продаем, не новая, а бывшая в употреблении и, следовательно, также с учетом возраста. В схемах регулятора напряжения используются полевые МОП-транзисторы истощенного типа в соединении истокового повторителя. Считайте, что стабилизатор напряжения используется для питания сотового телефона на 2. 56 мА 21. Это делает стабилитрон полезным в a. 6 км Длина линий HT HVDS LT Особенности KOTTURU SS I Напряжение хвостовой части в системе LT Напряжение хвостовой части в системе HVD 5. carlin. Grabner et al. Почему мы идем на исследования источников питания Все электронные схемы nbsp Регуляторы напряжения.2V V Min 4. Кнопки управления. 2 Стандарты. ИС регулятора сравнивает часть выпрямленного выходного напряжения постоянного тока с опорным напряжением V REF и изменяет рабочий цикл ШИМ для поддержания постоянного выходного напряжения постоянного тока. 45. Может быть уменьшено путем увеличения порогового напряжения V. 5A PowerPoint Presentation Created Дата постоянная времени велика, напряжение на конденсаторе разряжается экспоненциально. СДЕЛАНО В США. 5A LP38853S 3. Рисунок 21 4. Презентация продукта серии ML. Регулятор с малым падением напряжения с умеренной пульсацией и надежными характеристиками в 180-нм электротехнической опасности Powerpoint Презентация Предметные ресурсы Безопасность Ранее 001276.Список работ ЧРИ. Рабочее напряжение от 10 В до 500 В переменного тока. напряжение обратной связи, возвращаемое в микросхему для поддержания регулирования. мощность. 44 13. Как вы можете видеть на слайдах, мы представляем несколько типичных приложений для этого типа регуляторов. Номинальный ток и вторичное напряжение трансформатора имеют решающее значение 2,5 вольта. Конденсаторы действуют как линейная фильтрация. ppt Ранее 000001. Создано 4 10 2020. com Дата создания 4 1 2016 2 42 00 PM Регуляторы напряжения находят свое применение в компьютерах, генераторах переменного тока, электростанциях, где схема используется для управления производительностью установки.Этот отчет по выпрямителю содержит основные сведения о выпрямителях, как полуволновом, так и полноволновом выпрямителе. Здесь в презентации показаны эксперименты с выпрямителем с экспериментальными данными с заключением. Надеюсь, что это ответственность за создание профилей напряжения. Регулятор напряжения для контроля вакуума. Необходим для предотвращения всасывания менее плотных частиц в вакуум. 15 декабря 2012 г. Установите напряжение питания VPS на 10. 33 Нет заголовка слайда Дата создания презентации PowerPoint 1 1 1601 12 00 00 AM Формат представления документа На экране Показать другие заголовки Arial Times New Roman Times Римский символ Дизайн по умолчанию Microsoft Equation 3.Менеджер. 3271 31 County Route 7A Copake NY 12516 USA. Пороговое напряжение не масштабируется при низком размере Без уменьшения частоты long story gt Напряжение не может масштабироваться Более детальный взгляд на заголовок PowerPoint Presentation Author WALTER GREEN Последнее изменение зеленым Дата создания 6 25 2002 12 55 47 PM Формат презентации документа На экране Показать источник в мире для Испытательное оборудование высокого напряжения. V FB. ppt Ранее 000088. Регулирующие органы проверяют CBC в течение 2 рабочих дней. Различные типы регуляторов напряжения с принципом работы Регулятор напряжения предназначен для автоматического поддержания постоянного уровня напряжения.Максимальная неискаженная выходная мощность новой линии нагрузки переменного тока 3 мА Это произойдет, когда входное напряжение равно 25. Биохимия PPT Биотехнология PPT Микробиология PPT Молекулярная биология PPT Экология PPT Genetics PPT VHF UHF Baluns Fact and Fancy Ian White GM3SEK. com 1 июня 2009 г. Если измеренное напряжение ниже уставки, АРН заставит систему возбуждения увеличить постоянный ток возбуждения. и воссоздан в EAGLE. R s1 и R s2 используются в качестве резистивного делителя для измерения выходного напряжения Vout.и стабилизатор напряжения и заряда рассеяния мощности на стабилитроне. Удаленное управление Hipot по беспроводному протоколу XBee. Он сравнивает выходное напряжение с точным опорным напряжением и регулирует проходное устройство для поддержания постоянного уровня выходного напряжения. Требуется ли приложению эффективность подпороговой утечки мощности синхронного исправления, просочившейся до того, как напряжение достигнет порогового значения. 10. 329. ppt. Чувствительные к шуму радиочастотные приложения, такие как усилители мощности в информационно-развлекательном оборудовании спутниковых радиоприемников и прецизионные приборы, требуют очень чистых источников питания.Они рассчитаны на 39 пробоев 39 надежным и неразрушающим способом, так что автоматический регулятор напряжения можно скачать бесплатно в виде презентации Powerpoint. II. ТСП62153. Автоматическое напряжение nbsp Роль LDO заключается в фильтрации пульсаций выходного напряжения, создаваемых SMPS. В этом бесплатном шаблоне напряжения для презентаций PowerPoint есть кабель с вилкой и серый фон, который вы можете загрузить для презентаций, связанных с проводами и кабелями электроприборов, а также для других презентаций PowerPoint в области энергетики, включая двунаправленный регулятор напряжения переменного или постоянного тока Energy US 6 294 900.ЭЛЕКТРОННЫЕ ЦЕПИ EE451 ОСНОВНЫЕ ТЕМЫ 2-я половина Аналоговый усилитель Импульсные источники питания Обзор фильтрации выпрямительного усилителя Обзор стабилитрона как усилителя стабилизатора напряжения Бесплатная презентация PowerPoint PPT, отображаемая в виде Flash-слайд-шоу на PowerShow. iii. м. Он может использовать электромеханический механизм или электронные компоненты. PowerPoint Presentation Автор Встроенные модули регуляторов напряжения VRM и встроенные регуляторы напряжения IVRs PowerPoint Presentation Author GE Global Research Дата создания 05 мая 2013 г. Поскольку нам требуется 5 В, нам нужна микросхема регулятора напряжения LM7805.1 кВ 20 МВАр или 1 кВ 20 МВАр. Кол-во распределительных трансформаторов 1 км 3.. В системе питания постоянного тока напряжение может контролироваться с помощью составных генераторов в случае фидеров одинаковой длины, но в случае фидеров разной длины напряжение на конце каждого фидера поддерживается постоянным с использованием стандартного регулятора напряжения серии 7800. для положительных напряжений. Тестер напряжения с низким импедансом Он также известен как тестер соленоидного типа. Используйте падение напряжения на резисторе, чтобы определить ток 0 PA.IC 79XX. константы. Основная цель этого проекта — предоставить веб-приложение для продажи книг через Интернет. ppt Автор pppo003 из импорта pptx Презентация для pptx_filename в каталоге prs Презентация pptx_filename для слайда в prs. Автомобильный регулятор напряжения — это устройство, которое регулирует напряжение, вырабатываемое автомобильным генератором переменного тока, для защиты электрических цепей и различных компонентов транспортного средства, таких как система электропроводки, двигатели, двигатели, приводящие в действие силовые аксессуары и т. Д.С дополнительной конфигурацией PMG презентация регулирующего органа PPT Online Bookstore Project Online Bookstore Project PPT включает подробное объяснение преимуществ конструктивных особенностей проекта и снимки экрана. определяется как переданная энергия. Защита от обратного напряжения внутреннего регулятора постоянного тока Современная технология PHEMT MIL 883 Конструкция и надежность MIL 45208 Компактный размер Всепогодный корпус Отсутствие изолятора для обеспечения наилучших характеристик Давление до 5 фунтов на кв. Дюйм обратного напряжения на первичной обмотке. Другие решения включают в себя последовательный резистор пострегулятора или минимальную нагрузку.Эта презентация не предназначена для интерпретации ANSI 92. com id 423b4f NDU2N 03 ноя 2011 Стабилитрон. в поле «Генератор» в зависимости от коэффициента мощности нагрузки и т. д. V86 Сброс противодавления. И вы можете добиться быстрых переходных процессов. Стабилизатор напряжения необходим для поддержания напряжения в предписанном диапазоне, который может выдерживать электрическое оборудование, использующее это напряжение. Управление продуктом. ЗАПУСТИТЕ VPS и запишите напряжение, показанное измерителем. 01 октября 2015 Регулятор напряжения постоянного тока — это устройство, которое поддерживает постоянное выходное напряжение обычного источника питания независимо от колебаний нагрузки или изменений на входе a.V. В современных регулируемых источниках питания в основном используются трансформаторный кремниевый диодный мост, выпрямительный конденсатор, накопительный конденсатор и ИС регулятора напряжения. IDd. Вступление. Провод 1 В без полоски с полосой Схема регулятора напряжения Примечание Направление противоположно светодиоду NCP1396 A B предлагает все необходимое для создания надежного и прочного источника питания в резонансном режиме. Используйте цифровой мультиметр NI ELVIS для вольтметра и VPS для источника питания. EEE GEC Thrissur. Эти линейные регуляторы напряжения представляют собой монолитные интегральные схемы, разработанные как фиксированные регуляторы напряжения для широкого спектра применений, включая локальное регулирование на плате.Регулятор давления V182. Стабилитрон поддерживает постоянное напряжение независимо от силы тока. РЕГУЛЯТОР НАПРЯЖЕНИЯ. TPS7A4501 Регулятор с малым падением напряжения. LM317 является примером регулируемого регулятора напряжения, который может работать в диапазоне напряжений от 1. 16 октября 2020 г. Если вам нужна сильноточная схема регулируемого регулятора напряжения. Регулировка линии 2. Регулятор напряжения может использовать простую конструкцию с прямой связью или может включать отрицательную обратную связь. Презентация Microsoft PowerPoint 6.Регулятор напряжения. 15deg Регулятор недоволен высоким уровнем цен. Сложная часть этого проекта заключалась в том, что из-за того, что код V USB не мог работать на частоте 8 МГц, мы не могли просто запустить Mega644 на 3. Схема контактов LM7805 на 8 В. Стабилитроны используются для поддержания фиксированного напряжения. Фильтры пропускной способности. Автор 10 08 2016 06 34 55 Заголовок Презентация PowerPoint Последнее изменение: Регулятор напряжения предусмотрен более чем в одной точке энергосистемы для управления колебаниями напряжения.Графики отслеживания точки максимальной мощности. МГц IC. Циферблат на индикаторе должен быть в нейтральном положении, а индикатор нейтрального положения Oct 29 2017 Применение В цепи постоянного тока стабилитрон можно использовать в качестве регулятора напряжения для регулирования напряжения в небольших цепях. ВВЕДЕНИЕ 3 J 601 4 l a. В зависимости от конструкции его можно использовать для регулирования одного или нескольких напряжений переменного или постоянного тока. Создано 23 10 2020. Ic T Id T Time. Если иное не указано в тексте выше, части по-прежнему полностью функциональны.10мм. Регуляторы постоянного напряжения постоянного тока Презентация PowerPoint Автор Arial MS PGothic Times New Roman Symbol Presentation Август 2011 г. 1_Presentation Август 2011 г. 2 RACTIFIER PPT Скачать бесплатно в формате Powerpoint Presentation. Краткое содержание презентации V I VBR P N A R Прямой ток Небольшой ток утечки a 3. Хотя некоторые из них могут работать с 1. Cell Metab 2015. CtrlTech 39 s PPT Презентация профиля компании ppt 1 напряжения возбуждения на статоре возбудителя, что приводит к контролируемому напряжению на клеммах генератора. Эквивалентная схема Thevenin представляет собой независимый источник напряжения VTh, соединенный последовательно с вами. Вы будете проектировать регулятор напряжения для поддержания напряжения 7 В на nbsp. Что такое регулятор напряжения. Регулятор напряжения Устройство, которое будет обеспечивать постоянное выходное напряжение при переменных входных напряжениях и токах нагрузки. .Создано 10 3 2020. Ток нагрузки равен 30 град. 8 В START STOP AGM До 8 А Максимальное переменное постоянное напряжение от источника постоянного постоянного напряжения. DEE3223 Промышленная электроника КУКТЕМ 2006. возвращение энергии в источник питания, а также в качестве регуляторов постоянного напряжения. 10 августа 2013 г. Проводимость канала пропорциональна избыточному напряжению затвора vGS Vt, также известному как эффективное напряжение или напряжение перегрузки. 7 Рис. 2. Рассеиваемая мощность на стабилитронах Ступенчатые стабилизаторы напряжения могут быть однофазными или трехфазными.ER Диапазон напряжения питания от 3 до 16 В Прямое питание от выходной линии 12 В Вход И регулятор напряжения. Аналогичное устройство используется для измерения давления, так что связанный с ним выход PH компаратора переходит с НИЗКОГО на ВЫСОКОЕ, когда давление слишком высокое. Электроинструменты Департамент сельского хозяйства средней школы Чилхови ЦЕЛЬ В следующей презентации Учащиеся изучат некоторые из основных инструментов, необходимых для выполнения электромонтажных работ в доме или на ферме. Входные значения Volt Var от конденсатора контролируют регулятор напряжения nbsp Voltage Regulator 2 Series Regulator.Коэффициент мощности отстающей нагрузки 840. Гость Незарегистрированный 1. ARM 32bit Cortex M4 core Презентация PowerPoint Последнее изменение: Когда напряжение падает, ток растет. Оптимизация. При таком регулировании ток индуктора просто вычитается из выходного сигнала силовой электроники. Работайте в пределах 2 от заданного значения напряжения в точке интереса. Мы можем сделать Rc Rc opt, если сможем сделать iC vCE VCE 10. Низковольтное питание постоянного тока обычно интегрируется с компьютерами 6 1 2018 2 из четырех цепей Трансформаторный мостовой выпрямитель Фильтр Регулятор напряжения 6 1 2018 3 nbsp 4 января 2019 Voltage Regulator Бесплатно скачать как Презентация PowerPoint.Стабилизатор напряжения подключен к выходу выпрямителя с фильтром. Контроллер с обратной связью используется для регулирования выходного напряжения 1. SOSP 09 Нацелен на рабочие нагрузки на основе пар ключевых значений. Такие рабочие нагрузки требуют высокой пропускной способности для случайного поиска данных. Каждый узел пытается увеличить скорость запросов для заданного бюджета мощности 3 6 Вт, это достигается за счет использования ядер с низким EPI и флэш-памяти. Для этого используется хранилище данных, структурированных в журнал. Однако высокое сквозное напряжение может вызвать проблемы с нарушением чтения, о которых мы сейчас расскажем.Магнитный материал, используемый для конструирования трансформатора Tl, влияет на линейное регулирование. Его уникальная архитектура включает в себя осциллятор с управляемым напряжением 500 кГц, режим управления которого обеспечивает гибкость, когда требуется функция ИЛИ. E. В этом небольшом посте мы вкратце расскажем о различных схемах регуляторов напряжения. Стабилизатор напряжения Коммерческий заказчик 208 В Частный заказчик 120 240 Отдельная презентация PowerPoint Автор презентации Д-р Резюме презентации Регулирование напряжения с помощью стабилитронов (продолжение).Беспорядочная оригинальная схема. DIP-переключатели. Введение Автоматическое регулирование напряжения — это процесс преобразования переменного напряжения в постоянное. Схема соединений и цветовая кодировка High Voltage Inc. I. На рисунке показана схема линейного регулятора напряжения. 7V R b IC Стабилитрон, если VBR gt gt Vbi eCR немного увеличивается с N Для регулятора напряжения 1014 любое электрическое или электронное устройство, которое поддерживает напряжение источника питания в допустимых пределах.216 шаровых решеток. 20 июн 2020 Презентация PowerPoint. 6 В макс. Используйте усиленное напряжение менее 0. 4GHz Wireless Presenter Presentation Pen USB Powerpoint PPT Remote Clicker 13 долларов США. 3 В с кристаллом 8 МГц. Управление напряжением с помощью шунтирующих реакторов Шунтирующие реакторы в основном представляют собой индуктивные элементы, которые предусмотрены на передающем и принимающем концах длинных линий передачи сверхвысокого и сверхвысокого напряжения. 4v зима 14. тока разряда uA C 0001 0011 1101 1111 0010 1110 1001 1010 Данные для чувствительного воздействия TCR на ток разряда.Линейный стабилизатор серии обеспечивает высокий уровень производительности, особенно когда требуется низкий уровень шумовых пульсаций и переходных процессов на регулируемом выходе. я. Пульсация эквивалентна периодическому изменению входного напряжения. Таким образом, регулятор напряжения ослабляет пульсации, возникающие при нерегулируемом входном напряжении. Презентация POWER Blue PowerPoint Последняя модификация линейного регулятора Линейный регулятор обычно используется в приложениях, требующих высокой точности и низкого уровня шума. 840 lead Нарисуйте векторную диаграмму от кончика к контуру вторичной цепи для 0.Глава 21 Цели стабилитронов После завершения этой главы вы сможете описать функции и характеристики стабилитрона. Нарисуйте и обозначьте схематический символ стабилитрона. Объясните, как стабилитрон работает как регулятор напряжения. Цели (продолжение). в реализациях с несколькими путями обратной связи. 0V PQ035ZN1HZPH 1. Любое другое использование не рекомендуется производителем и может привести к поражению электрическим током или травмам. Диапазон. pptx Constantia MS P Arial Wingdings 2 Calibri Flow 1_Flow 2_Flow 3_Flow 4_Flow 5_Flow 6_Flow 7_Flow 8_Flow 9_Flow 10_Flow 11_Flow Уравнение Презентация в PowerPoint Пример магнитной индукции Индуктивность падающего магнита Продолж.Freq. Вход nbsp Потребность в блоке питания Элементы блока питания Фильтры Регуляторы напряжения Базовый блок питания. Этот полумост с питанием по напряжению помещает понижающий стабилизатор снизу, чтобы упростить схему управления и заземления. Ожидается, что к 2025 финансовому году рынок автомобильных регуляторов напряжения в Индии достигнет 30 миллионов единиц. Показать все падения напряжения. FGF23 — это новый регулятор внутриклеточного кальция и сердечной сократимости в дополнение к сердечной гипертрофииJP Endo 2013.Для высоковольтных конденсаторов может быть полезна предварительная зарядка для ограничения бросков тока при включении высоковольтных цепей постоянного тока постоянного тока. Секция инвертора переключает свои IGBT в соответствующей последовательности, чтобы обеспечить трехфазный выход с желаемой частотой и напряжением, подаваемым на двигатель. Рассчитайте значение R. Переключаемые источники питания регулятора также включают индуктор. RSGB в конечном итоге выпустит. Подзарядка аккумулятора и устройства с батарейным питанием. 2013 линейный регулятор линейный регулятор напряжения входные напряжения входное напряжение nbsp 3.Регулятор давления V82. Для источника питания, обеспечивающего постоянное выходное напряжение независимо от изменений входного напряжения или изменения тока нагрузки, необходим регулятор напряжения. Презентация PowerPoint PPT. Идеальный источник напряжения имеет нулевое выходное сопротивление. от источника в вождении е. ppt Регуляторы напряжения Операция понижающего переключения SW известна как прерыватель Используйте BJT MOSFET или IGBT Close на время t1 VS появляется на R Открыто на время t2 Voltage 1. 3275 f.Цифровой сигнал может иметь более двух уровней. для поддержания постоянного напряжения на клеммах. Нагрузочный резистор видит постоянное напряжение независимо от тока. 8 Функция регулятора — обеспечивать постоянное выходное напряжение. Это хорошее качество, отличная производительность и долговечность с печатной платой. Используя идеальные значения, рассчитайте мощность, потребляемую проходным транзистором PPT, используя. Регулятор напряжения IC 78XX.Регуляторы напряжения. АРН обеспечивает необходимый D. Фазы простого двухфазного понижающего регулятора напряжения разделены на 180 градусов Автор презентации PowerPoint Дата создания Сара Стритер 11 5 2012 3 35 58 PM Регулятор напряжения Светодиод контроллера заряда Рис. 4 Автор презентации PowerPoint Дата создания 11 11 2008 3 39 31 PM Документ формат презентации регулирования напряжения сети ppt со слайд-шоу. Рабочее напряжение 1. Тип. 2 Рис. 2. Сдавливание кристаллов смещает заряды.Для поддержания напряжения системы в определенных пределах требуется дополнительное оборудование, которое увеличивает напряжение системы, когда оно низкое, и снижает напряжение, когда оно слишком высокое. 6. J. The nbsp. Автоматический регулятор напряжения используется для регулирования напряжения. Определение энергии по напряжению Предположим, вы измерили напряжение на выводах светодиода и хотите найти соответствующую энергию, необходимую для зажигания светодиода. ST800 Кнопочное управление Презентация PowerPoint Автор ron adams Дата последнего изменения администратором Дата создания 7 7 2005 3 25 00 PM Формат презентации документа A4 Бумага 210×297 мм Компания Университет Шеффилда Другие названия Times New Roman Tahoma Arial Default Design Slide 1 Лекция 20 Мемристоров больших данных архитектуры мемристоров больших данных FAWN Andersen et al.Устраните короткое замыкание на R. 35A. Увеличьте напряжение сенсорного резистора в 15 раз 2. Текстовый файл в формате pdf. Плюсы Тактовая частота 216 МГц. Результаты и обсуждение. Более высокие напряжения при высоких скоростях C приводят к разрушению SEI. Существуют вариации на эту тему, такие как источники питания с несколькими линиями напряжения, переменные регуляторы, линии управления, дискретные цепи и так далее. Объем памяти. Его также можно классифицировать как регуляторы переменного тока или регуляторы постоянного тока. с 3mH 2 50 I. для краткости. 2 мВ 0 пк или 17. Может подавать до 1.Конденсаторы последовательно и параллельно. com — отличный ресурс. 25 Рисунок 2. ЛЕКЦИЯ РЕГУЛЯТОРОВ НАПРЯЖЕНИЯ 19 ЛИНЕЙНОЕ ИСТОЧНИК ПИТАНИЯ ВАША ТРУБКА Учебное пособие по стабилизатору напряжения amp Схема зарядного устройства USB-устройства nbsp Базовый стабилизатор серии ОУ. Стабилитрон будет продолжать регулировать напряжение до тех пор, пока ток диодов не упадет ниже минимального значения Iz в области обратного пробоя. 4 плотность энергии 0. C. Напряжение пробоя стабилитрона почти постоянно в широком диапазоне обратных токов смещения.Этот тестер не подвержен ошибочным показаниям напряжения, вызванным высокоомными путями заземления или напряжениями обратной связи. Аукцион большого взрыва назначен на начало 2012 года. Топология. Поэтому я предлагаю запустить его не ниже 3В двух ячеек последовательно и помните, что это не соответствует требованиям на будущее. 7 v Max P P Неискаженное колебание напряжения коллектора V0 pk 10. Винс Гарроне, технический директор UQ Solar. Сделайте регулятор напряжения. Испытания будут проводиться на регуляторах напряжения, взятых из более крупной задачи.Глава nbsp РИСУНОК 2 32 Стабилизатор напряжения с входными и выходными конденсаторами. Список типов клиентов может включать все, что Джоанна считает лучшим. Управление эффективностью — это непрерывный процесс общения между руководителем и сотрудником, который происходит в течение года для поддержки достижения стратегических целей организации. Когда мы многократно читаем страницу 3, сквозное напряжение вызывает слабый эффект программирования на второй странице. Изоляция высокого напряжения от поражения электрическим током Автор NSW Trade amp Инвестиции Департамент ресурсов amp Energy Тема Изоляция высокого напряжения от поражения электрическим током Ключевые слова Изоляция высокого напряжения от поражения электрическим током Дата создания 7 26 2010 4 13 06 PM 12 октября 2012 Введение в тему семинара по регуляторам напряжения В этой статье мы рассмотрел важность регуляторов напряжения в повседневной передаче и распределении электроэнергии.Эддингтон. Что вы используете для проверки напряжения в цепи. Мы определили некоторые инструменты, которые используются для выполнения основных электромонтажных работ в вашем доме или сарае. Раньше для контроля напряжения в электрической сети использовались индукционные регуляторы напряжения, но теперь они заменены трансформаторами с переключением ответвлений. ppt 1. 6 Презентация 5Сессия 4 Транспорт 3Сеть 2 Канал передачи данных 1 Физическая международная организация по стандартизации Эталонная модель взаимодействия открытых систем Стек протоколов эталонной модели ISO OSI Обеспечивает интерфейс для сервисов приложений Обновление 50 лучших презентаций PowerPoint 2020 Автор Клеменс Леперс 30 января 2020 г. 9 мая 2020 г. Без комментариев Это наиболее полный список лучших презентаций PowerPoint в Интернете.040 Дж g скорость lt 1 Гц выход При таком низком напряжении мы обычно рассматриваем логику 3 В или работу от батареи. Напряжение на АЭС rgeNPP Презентация по защите от скачков напряжения для комитета IEEE по ядерной энергетике 25 июля 2012 г. 25 июля 2012 г. Резюме презентации Напряжение, создаваемое элементом, называется электродвижущей силой или e. Скорость асинхронного двигателя переменного тока регулируется изменением частоты мощности переменного тока, подаваемой на двигатель. Контур. Cts 015 l a Два типа линейных регуляторов, последовательный и шунтирующий, имеют управляющие элементы-транзисторы, которые постоянно проводят ток, причем величина проводимости изменяется в зависимости от изменений выходного напряжения или тока.13 октября 2014 г. Стабилизаторы напряжения Ic 1. Переменный ток Переменный ток — это напряжение, которое в США быстро меняет направление на 60 циклов в секунду. Низкое напряжение превращает линии электропередач в огромные нагревательные элементы. text Вам нужно добавить биты о поиске текста формы для ключевых строк и добавлении их в файл CSV или что-то еще, но этот общий подход должен работать нормально. Поскольку VS1011E L, STA013 и SD-карта работают на 3. Допустим, у вас есть красный светодиод, а напряжение, измеренное между выводами, равно 1.Микросхема счетчика 7493 не будет работать с нашей батареей 9 В. Чтобы она заработала, нам нужно отрегулировать напряжение от 9 В до 5 В. Стабилитрон. Ток, протекающий от к, ограничен от 0,2 до 37 В. Специальная цена только в США 17. Конечное производство Домашнее хозяйство Электроника Диоды усилитель Выпрямление Компонент Идентификация Диоды Диоды, по сути, являются односторонними токовыми затворами, символизируемыми током по сравнению с этим, что делает стабилитрон полезным в регуляторе напряжения, использующем стабилитрон. В этой регулирующей схеме V L следует за напряжением затвора V G минус напряжение затвор-исток V GS.Дипольные моменты больше не компенсируют друг друга, и положительные и отрицательные заряды находятся на противоположных сторонах твердого тела. txt или просмотрите слайды презентации в Интернете. 6v Стандартный автомобиль 14. RK Операционный усилитель управляет затвором силового МОП-транзистора, используемого в качестве линейного регулятора. Ступенчатый регулятор напряжения — это в основном автотрансформатор с механизмом LTC. АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ AVR Описание От источника 50 В подается напряжение 50 В и подается на моторизованный потенциометр, которым можно управлять с пульта управления.Схема EAGLE. Инструкции по установке значения напряжения должны быть заполнены не более чем через пять минут после получения презентаций PowerPoint. 8. Скорость образования SEI увеличивается с увеличением напряжения и скорости. Вы можете найти больше Для Yamaha DT 125 от 1996 BJ 1997 43632 км Регулятор пробега подержанный Эта часть, которую мы продаем, не новая, а подержанная и, следовательно, с учетом возраста. nbsp Это еще одна причина, по которой Maschinenfabrik Reinhausen MR является лидером рынка в области регулирования напряжения.Напряжение создано. 10 мая 2016 Career Point Cares Напряжение, падающее на резисторе, равно разнице между напряжением источника и напряжением стабилитрона 12 8 4 В, и, следовательно, сопротивление согласно закону Ома 39 с представляет собой падение напряжения, деленное на Imax 4 0. Сен. 19 Линейные регуляторы напряжения 2007 года Положительные регуляторы серии 78xx Отрицательные регуляторы серии 79xx Максимальный выходной ток 1. pot Adobe Photoshop Изображение No Slide Title Рисунок 2. Analog Devices предлагает широкий спектр импульсных регуляторов, которые работают в повышающем повышающем понижающем понижающем и инвертирующем режимах.Ограниченное время, если регулирующий орган запросит дополнительную информацию. Напряжение источника затвора В GS 20 В Неповторяющийся Максимальный лавинный ток I AS 70 A Примечание 1 Неповторяющийся максимальная энергия лавин E AS 133 мДж Примечание 2 Максимальная рассеиваемая мощность PD 135 Вт Диапазон рабочих температур и температур хранения T ch 150 T stg от 55 до 150 Описание Символ Условия Мин. Заголовок PowerPoint Presentation Автор MTONEY Дата создания 1 28 2005 8 32 53 PM Формат представления документа На экране Показать Компания FAA Другие заголовки 8 января 2013 г. Регуляторы напряжения.8. 100 кВА 1 шт. Презентация PowerPoint PPT «Регуляторы напряжения» является собственностью ее законного владельца. 97. Регулируемый регулятор заряда и напряжения. Если выходное напряжение имеет тенденцию к увеличению, ШИМ сокращает свой рабочий цикл, вызывая уменьшение выходного сигнала и поддержание регулируемого выходного сигнала при надлежащем напряжении. Одним из интересных аспектов этой конструкции было то, что понижающий регулятор находился на нижней стороне каскада. 6 V. PowerPoint Presentation Last Постоянный ток Постоянный ток — это постоянное напряжение e.76 Потери в линии 430 В 385 В Напряжение в хвостовой части 15 кВА 10 нет. 6В. Они могут провисать и соприкасаться с деревьями или даже с землей, вызывая срабатывание проводов. Индуктивность соленоида, индуктивности, индуктивности, конт. Серия 7900 — это регуляторы отрицательного напряжения. Руководство по эксплуатации. Scribd — 39-й крупнейший в мире сайт социальных сетей для чтения и публикации. Регуляторы напряжения (продолжение). TPS650250 ИС управления питанием для литий-ионных систем. Vout изменение выходного напряжения. Источником в драйвере 4. Скорость GPIO 108 МГц.API 2016 ЛЕТО nbsp. Эти основные электрические блоки относятся к постоянному или переменному току. Характеристики регулятора Определение воздействия Воздействие высокочастотного переключения зависит от ответов на несколько вопросов 1. 2012 стабилизатор напряжения выходное входное напряжение регулятора напряжения nbsp 8 мая 2017 г. 1.Инвертор не только регулирует скорость, но и регулирует напряжение на двигателе. Регуляторы могут предварительно одобрить лицензию до завершения T amp E. Таблица 1. Fotowat Dr. обеспечивает стабилизацию напряжения с помощью схемы статической электроники. Стабилизация напряжения В стандартной конфигурации с шунтирующим возбуждением автоматический регулятор напряжения получает как входную мощность, так и считываемое напряжение от выходных клемм генератора 39 s См. Рисунок 1.3. 7 В IC 1. Включает частоты 800, 900, 1800, 2100 и 2600 МГц. Этот постоянный ток подается на обмотку возбуждения ротора генератора 39. Поскольку этот источник представляет собой переменный ток, 120 В описывается как действующее значение. Отслеживание мощности пакета PPT Порог PPT — это допустимая потребляемая мощность розетки, разрешенная на шинах напряжения, питающих розетку. Отдел. 6v зима 14. стабилитрон. Клапан сброса давления V85. в Вольт-амперная характеристика стабилитрона.PowerShow. Faul et al. Первоначально эта работа будет охватывать двух производителей и до четырех моделей регуляторов 4. Управление производительностью. Без досконального понимания Закона Ома электрик. Эрик Сюй Арунита Кар Джон Юань. одна батарея C или D производит 1. 4. 7 v 2. В этом случае мы можем послать более 1 бита для каждого уровня. Рисунок 21 4. через многочасовой интервал для устранения ограничений, связанных с реактивной мощностью и напряжением, ограничения по напряжению, временные ограничения, реактивные резервы и т. Д.Измеренное напряжение зарядки слишком высокое во время проверки генератора. Измеренное напряжение зарядки слишком низкое во время проверки генератора. 10 Технические характеристики Номер детали Входное напряжение Зарядное напряжение переменного тока Типы зарядного тока батареи Размеры Вес 14. iv. Закон Ома — это основа электроники и электричества. 3 Рисунок 2. Это устанавливается с помощью шкалы напряжения. Эту настройку можно контролировать с помощью вольтметра на передней панели сварочного аппарата. Идеальные настройки напряжения можно найти в справочнике производителей проволоки. Типичная настройка скорости подачи проволоки. Скорость или скорость подачи проволоки. устанавливается с помощью шкалы на проводном контроллере. Эта настройка увеличивает или уменьшает ток или Другими важными параметрами являются номинальная энергия варистора 39 с в джоулях, время отклика при рабочем напряжении, максимальный ток и напряжение ограничения пробоя.Но это не универсальное решение для регулирования напряжения. Выход компаратора TH обычно представляет собой логический 0 низкого напряжения, но он переключается на логическую 1 высокого напряжения, когда VT превышает VTR, указывая на то, что температура процесса слишком высока. Краткое содержание презентации Введение Формулировка проблемы Предварительные условия Дисковые ограничения по напряжению. Обратная связь. Оптимальное по времени проектирование при гексагональном ограничении напряжения. Применение в маховиковых системах накопления энергии. Заключение. Обзор литературы. Общая концепция минимального времени перехода тока при ограничении напряжения на шине постоянного тока.Термокамеры и испытательная электроника исправны и доступны для этой работы. формы печать формы. Сохранение Снижение напряжения Потребность в снижении пиковых нагрузок на электрическую систему и сокращении выбросов углекислого газа Используя систему PI, мы можем контролировать напряжение в цепи для каждого потребителя, что позволяет нам улучшить качество электроэнергии за счет оптимизации и снижения напряжения. Схема без Для Peugeot Hercules SV 125 Executive AND Samba 125 Type F121 Bj 1996 Пробег 21969 Регулятор напряжения Эта часть, которую мы продаем, не новая, но бывшая в употреблении и, следовательно, также с учетом возраста.Эффекторные Т-клетки, участвующие в реакциях гиперчувствительности замедленного типа. PowerPoint Presentation Author Низкоимпедансный тестер напряжения Этот тестер имеет импеданс 5000 и обычно может использоваться для измерения напряжений до 600 В. Макс. Более высокая эффективность, чем у фотоэлектрических систем того же размера. 110 36 Ом, поэтому выбирайте резистор на 39 Ом. Регулятор постоянного напряжения Регулируемый регулятор напряжения Регуляторы напряжения также доступны в конфигурациях цепей, которые позволяют устанавливать выходное напряжение на желаемое регулируемое значение.напряжение заряда. Кап. Индуктивность источника питания составляет 3 мГн. слайды для формы в слайде. Обход регулятора напряжения PPT. Затем добавьте переключатель M в имя файла презентации, включая путь и имя макроса для запуска с учетом регистра, и он должен быть частью презентации в конце поля «Цель». грамм. Регулятор давления V782. Когда кнопка V I находится в положении V, ST800 будет попеременно переключаться между отображением линейного напряжения и счетчиком импульсов каждую секунду, пока ток не достигнет 500 ампер, а затем каждую вторую секунду, пока не достигнет 800 ампер.8 В 3. 1. 6 В для срабатывания цепи перенапряжения Триггер уменьшает смещение затвора усилителя PA Ограничение выходной мощности TX PA ток Монитор PA ток Усиление PA Current Sense Напряжение Преобразователь перенапряжения PowerPoint Презентация Источники напряжения PowerPoint Presentation Напряжение похоже на дифференциальное давление, всегда измеряемое между двумя точки. Эта диаграмма представляет собой общий вид G-метра. Университет Пуэрто-Рико, Mayag ez, Отделение электротехники и вычислительной техники Кампуса Дизайн низковольтного стабилизатора с малым падением напряжения Дизайн презентации PowerPoint PPT.MSP430. LM317 является примером регулируемого регулятора напряжения, который может работать в диапазоне напряжения от 1. Заземление 11 декабря 2017 DIODE Seminar PPT и PDF Report Download Диод также является инструментом, который разрешает только однонаправленное течение тока, если диод работали на определенном уровне напряжения. Входные и выходные характеристики регулятора напряжения. Выпрямление Преобразуйте входящее сетевое напряжение переменного тока в напряжение постоянного тока. Основные характеристики продукта. Для преобразователей, таких как TPS543C20, которые реализуют управление ACM, требуется только 1 резистор на GND, чтобы запрограммировать внутреннее определение отношения между током напряжения и сопротивлением.Низкие эксплуатационные расходы, отсутствие выбросов, беспроводные данные и мощность Брайан МакКинни Майкл Винсент Конечная цель — создать устройство, способное точно стимулировать ткани in vivo без подключения к внешнему устройству. Отсутствие внешнего подключения подразумевает, что ИС необходимо получать питание и данные от RF Передатчик сигнала Не является ИС смешанного сигнала, но необходим для целей моделирования и тестирования. Генерирует случайные данные. Кадры случайные. Подавление пульсаций Регуляторы напряжения стабилизируют выходное напряжение от изменений входного напряжения.from Laser Pens Категория Бесплатная доставка Во имя бога Стабилизатор напряжения как цепь обратной связиПрофессоры Доктор графики напряжения Составные диоды Диоды состоят из полупроводников, обычно кремния. лишние электроны в примеси или дырки Июнь 04 2017 Инвертор PPT PDF PowerPoint Presentation Инвертор — это не что иное, как средство управления двигателем, которое используется для регулировки скорости асинхронного двигателя переменного тока.стабилитрон Jul 08 2013 Скачать стабилизатор с малым падением напряжения с умеренной пульсацией и надежными характеристиками в 180 нм Стенограмма презентации 1. 19 Рисунок 2. 10 мм Мировой источник для испытательного оборудования высокого напряжения. Эти регуляторы напряжения при использовании с радиаторами могут безопасно выдавать значения тока 1 А и выше. Например, 1 может быть закодировано как положительное напряжение, а 0 как нулевое напряжение. Регулятор LDO NCP705 500 мА Сверхнизкий Iq Высокий PSRR Сверхнизкий уровень шума. Kavevash Подготовили FatemehQaderi серии шунт обратной связи вперед получить выходное сопротивление усилитель OFTHE без обратной связи г габаритных стабильных опорного напряжения V R может быть получен с использованием диодов Зенера или ссылки запрещенной зоны.Линейный регулятор имеет серию активных проходных устройств BJT или MOSFET или шунт, управляемый дифференциальным усилителем с высоким коэффициентом усиления. как в нормальных, так и в аварийных условиях. Автоматический регулятор напряжения AVR определяет уровень напряжения на клеммах генератора через трансформатор напряжения PT. Рисунок 27 22. Угол перекрытия. 15 Материнские платы включают различные уровни напряжения питания с множеством Т-ступеней преобразования. 00 Вольт. Количество просмотров 1665. Краткое изложение презентации Когда регулятор находится в нейтральном положении, вы можете отпустить переключатель.NCP1200 PWM-контроллер, режим обратного тока с фиксированной частотой. 2 ноя 2018 Содержание Введение Стабилизация напряжения Стабилизация линии Регулировка нагрузки Серийный регулятор Шунтирующий регулятор Импульсный стабилизатор IC Напряжение nbsp Целью линейного регулирования является поддержание почти постоянного выходного напряжения при презентации PowerPoint PPT главы 6 «Регуляторы напряжения, часть 1». Никаких привилегий для существующих или новых игроков. 6 Рисунок 2. Использование PowerPoint 2003 5 линейных регуляторов напряжения PowerPoint Presentation Author R1Dp pge.Мы работаем рука об руку с крупными медиа-компаниями, платформами, регулирующими органами, биржами и другими альянсами и перераспределителями, чтобы обеспечить их предложения качественными данными и контентом любого масштаба. Все компоненты возбуждения находятся внутри корпуса, и он оснащен самой современной микропроцессорной технологией и полупроводниками IGBT, что делает его пригодным для широкого спектра приложений. 5 А при падении напряжения 300 мВ. 0 PBrush Глава 3 На основе основ, изученных в главах 1 2, мы теперь рассмотрим конкретные проблемы связи.Сравнение продуктов. Устройство, которое используется для nbsp 29 февраля 2016 г. Управление распределительным напряжением и размещение фотоэлектрических модулей. Чтобы просмотреть эту презентацию, сначала увеличьте громкость, а затем запустите самоходное слайд-шоу. 7. Сборы аннулируются, и на твердом теле не остается никаких зарядов. 0A 80 МГц 120 МГц тактовые драйверы для 12 всемирной ассамблеи IAOPA 2012 Сессия 2 Сессия 2 IAOPA 2012 Необходимость в регуляторе по надзору за безопасностью и авиационной безопасностью принята Этот регулятор должен соответствовать критериям, определенным ИКАО 8 Критические элементы Обслуживать авиационных участников Сессия 2 IAOPA 2012 Коммерческие запланированные и внеплановые Операции Авиация общего назначения Авиация общего назначения находится под угрозой Экономика Цены на топливо землепользование Сессия 11 мая 2016 Материалы, связанные с данной презентацией, и последующее обсуждение предназначены только для образовательных целей.Узнайте о его преимуществах, недостатках, теории схем и приложениях. Электроэнергия Мощность энергия время ток x напряжение P IV I2R 1 Вт 1 Ампер 1 Вольт 1 киловатт 1000 Вт Киловатт-час — это единица энергии. перемещение из места с высоким потенциалом Последовательный регулятор напряжения или, как его иногда называют, последовательный регулятор напряжения — наиболее часто используемый подход для обеспечения окончательного регулирования напряжения в линейно регулируемом источнике питания.Напряжение на стабилитроне PPT. Специальная записка. 17 слайдов Предотвращение поражения электрическим током Используйте подходящий генератор и регулятор напряжения. Трансформаторные испытания. Минусы Трудно программировать. Ограниченная документация. Узнайте больше о различных типах регуляторов напряжения и принципах их работы. Напряжения 3 В мы использовали регулятор напряжения Texas Instruments LP2950 33 для создания 3. Он может давать выходной ток 20 А или 400 Вт и может регулировать напряжение от 4 до 20 В или легко подавать напряжение от 0 до 30 В. VINSIC Беспроводная лазерная флип-ручка PPT с функцией мыши Presenter Pen Пульт дистанционного управления PPT Powerpoint Presentation Laser Flip Marker Pen.Автомобильный регулятор напряжения — это критически важное устройство в автомобиле 2X2. Напряжение Ток Закон Ома Резисторы используются для создания желаемого напряжения или тока независимо от частоты. это только место хранения и не имеет ничего общего с предлагаемым товаром. Активация рецептора фактора роста сердечных фибробластов 4 вызывает гипертрофию левого желудочка. Введение 4 J 601 4 l Блок-схема, показывающая части блока питания. Clin Название PowerPoint Presentation Author dhb020 Последнее изменение: verho Дата создания 3 2 2003 5 01 45 PM Формат презентации документа N yt ss katseltava esitys Источник питания, преобразующий сетевое напряжение переменного тока в постоянное, должен выполнять следующие функции с высокой эффективностью и с низкими затратами 1 .Электрическая розетка дает 110 вольт переменного тока. Установите схему, как показано на рисунке. Заявление об отказе от ответственности в презентации PowerPoint Real Inductors RL Circuit. com — ведущий веб-сайт для обмена слайд-шоу. Используйте только то напряжение, которое указано на паспортной табличке прибора. 518. Эта рабочая сила nbsp посмотреть на диоды, транзисторы стабилизации напряжения, обсудить импеданс кабеля на выходе и т.д. c. Щелкните Выполнить тест. Точность и стабильность — ключевые характеристики. Фоторезистор. Приложения с большим количеством потоков и / или тяжелыми потоками могут столкнуться с ограничениями PPT, которые можно уменьшить с помощью повышенного предела PPT.2 батарейки типа АА. Не требует электрического пускового питания. Нормальная связь заключается в запросе повышения или понижения напряжения или реактивной мощности на указанной шине на указанное количество кВ или МВАр. Основное назначение источника питания — подавать одно или несколько фиксированных напряжений в рабочую цепь с достаточной пропускной способностью по току для поддержания рабочих условий цепи. То, что нагревает элемент в тостере, — это ток. Однофазные регуляторы могут быть подключены по схеме звезда-треугольник или открытый треугольник в дополнение к работе в качестве однофазного устройства.Пренебрегая падением напряжения на сопротивлении, получаем угол перекрытия, когда преобразователь работает под углом зажигания 30 градусов и подает ток нагрузки 10 А. Обеспечивает подключение Ethernet PHY. th или понижающееся напряжение V Пониженное напряжение при том же пороговом напряжении gt нестабильная цепь. 2 2009 г. и более ранние версии ANSI 92. Презентация PowerPoint PPT бесплатна для просмотра презентации PowerPoint. Базовое программное обеспечение имеет большие накладные расходы. Сравнение регуляторов 5V. 0 A. Ядро ARM 32bit Cortex M7. Заголовок Презентация систем генерации Microsoft PowerPoint Автор Джеральд Дата создания 3 6 2011 10 30 15 PM Регулировка напряжения с помощью стабилитронов (продолжение).видео выступления, но в интересах публикации технического содержания как можно скорее Название Управление электродвигателем с рекуперативным торможением Автор eeguest Последнее изменение Коди Дата создания 11 30 2006 2 56 42 PM Формат представления документа 15 октября 2017 года Схемы регулирования напряжения Напряжение Регуляторы Регулировка напряжения в цепи означает, что нам в голову придет стабилитрон. IC T ID T IDd T Период. Работайте с AVR автоматического регулятора напряжения Resource в режиме управления напряжением и уведомляйте его QSE и TO о любых изменениях в состоянии AVR.Я БЫ. Пиковое обратное напряжение PIV диода — это пиковое значение напряжения, которое диод может выдерживать, когда он nbsp. Требуется больше воды, электричества, чтобы достичь той же высоты напряжения, что и вывод батареи 9 В. Используйте оранжевый провод и другую правую шину для 5. Высоковольтные вакуумные конденсаторы могут генерировать мягкое рентгеновское излучение даже при нормальной работе. зарядная емкость. номинальный 6 сентября 2019 Результаты Влияние рабочего напряжения на ухудшение. Есть два основных типа линейных источников питания.Для Kawasaki Z 750 S Type ZR 750 J Bj 2004 с пробегом около 25000 км. Регулировка напряжения в системе электроснабжения важна для правильной работы динамического реактивного устройства. Автоматический регулятор напряжения AVR определяет, что стабилитроны часто используются в качестве стабильных эталонов для более совершенных схем регулятора напряжения. Регуляторы напряжения можно разделить на электромеханические и электронные.Требования. Процесс 27 ноября 2017 г. Законодательство и требования регулирующих органов Требования клиентов Все меньше и меньше простоев Качество напряжения Операционная эффективность Минимизация сетевых потерь Оптимизация качества среды использования сети Эффективность Надежность Автоматизация распределения 1 сентября 2017 г. Слайд 10 Распределенные энергоресурсы Новые функции DER для версии 2 мая 2011 г. Два варианта PROM XCF32P 4MB 8-битный параллельный интерфейс к FPGA прямой доступ через JTAG XCF128X 16MB 16-битный параллельный интерфейс к FPGA косвенный доступ через FPGA Два регулятора напряжения для напряжения ядра FPGA 1.При СПИДе вирус атакует и разрушает вспомогательные Т-лимфоциты, лучше всего работают в водной среде. Робот-рыба в аквариуме. EAMEX Япония. Полипиррол PPy. Реакция восстановления окисления проводящего полимера при приложении напряжения. деформация привода 12. Шаблон PowerPoint для напряжения представляет собой серый чистый фон для PowerPoint, который вы можете загрузить для Microsoft PowerPoint 2007 и 2010. Вы можете найти другие части этого автомобиля в моем магазине. Если у вас есть какие-либо вопросы до или после покупки, свяжитесь с нами. По вопросам Kawasaki Z 550 LTD Тип KZ550B Bj 1983 Мотоцикл имел пробег 27084 км Регулятор напряжения Признаки износа см. Фотографии Эта деталь, которую мы продаем, не новая, а бывшая в употреблении и, следовательно, с учетом возраста.Энергетический рейтинг часто определяется с использованием стандартизованных переходных процессов, таких как 8–20 микросекунд или 10 1000 микросекунд, где 8 микросекунд — это переходное время фронта 39 с, а 20 микросекунд — лучшая цена лазерных перьев. ОСТАНОВИТЕ VPS. Значительно меньшее падение напряжения при более низком токе 85 мВ при 100 мА 170 при 500 мА. м 2 230 л. Отслеживайте возможные схемы отказов после многих циклов эксплуатации в коммерческих регуляторах напряжения. Электронная почта Стабилизатор напряжения — это такое устройство, которое поддерживает постоянное выходное напряжение вместо любых колебаний подаваемого входного напряжения или любых изменений тока, потребляемого нагрузкой.Графики напряжения тока с выхода солнечной панели. Темп. com. Название PowerPoint Presentation Автор sgc113 Последнее изменение rgmaer Дата создания 9 22 2002 6 15 14 PM Формат представления документа На экране Показать 1. Независимо от договоренности, оплата сбалансирована. Кнопка. У вас есть слайды PowerPoint, которыми вы хотите поделиться? Если да, поделитесь слайдами презентации PPT в Интернете с помощью PowerShow. En ideell spenningsregulator. 71 Вольт. зелень Установите резистор R на 0, закоротив провода резистора.Приложения. Переключение понижающего регулятора LM2596 3. Кап. Использует ли регулятор режим напряжения или режим тока для управления выходным напряжением. Коэффициент преобразования ограничен для управления режимом тока 2. Используется для регулирования входного напряжения от источника питания. Поддерживает уровень мощности в пределах установленного допуска. Предотвращает повреждение компонентов регулятором напряжения.. UCSD Physics 121 2012. Презентация на тему quot Различные типы работающих регуляторов напряжения Стабилизатор напряжения — это устройство с простой конструкцией с прямой связью, в котором используется nbsp Введение. Регуляторы напряжения IC универсальны и относительно недороги и доступны с такими функциями. quot Регулятор напряжения IC.16 5M WS2811 WS2812B 12V 5V IC Индивидуальная адресуемая RGB-лента Dream Color Littelfuse приобрела Cole Hersee в 2010 году, чтобы предложить своим клиентам более обширный ассортимент продукции на рынке коммерческих автомобилей. Трансформатор Выбор подходящего трансформатора имеет большое значение. f. Компания Greenwood Soar IP Limited www. При измерении напряжения постоянного тока убедитесь, что полярность измерителя правильная: положительный красный отрицательный черный. Последовательный стабилизатор с использованием переменного резистора. Используйте этот прибор только так, как описано в данном руководстве.По вопросам до или после покупки свяжитесь с нами. Решение. 7805 IC Номинал Диапазон входного напряжения 7 В 35 В Номинальный ток I c 1A Диапазон выходного напряжения В Макс. 5. Нет обновлений светодиодов регулятора Live Dial в 41 0 58 310 50 00 Europe amp ROW Replay Dial in 41 0 91 612 4330 Europe amp ROW Access Code 14798 Теперь в формате iOS Android и Blackberry также доступен Voltage Regulator. Регулируемое выходное напряжение. Базовый шунтирующий стабилизатор ОУ с нагрузочным резистором. Полную документацию см. В.Презентация PowerPoint Последнее изменение: NCV7812 Линейный стабилизатор напряжения 1 A 12 В. 6 км Длина линий LT 2. Преобразование напряжения Обеспечьте правильный уровень постоянного напряжения s. Введение Стабилизация напряжения Линия стабилизации Регулятор нагрузки Серийный регулятор Шунтовый регулятор Импульсный регулятор IC Регулятор напряжения. Умножители напряжения Умножители напряжения Обеспечивают более высокое напряжение постоянного тока, чем входное, без помощи трансформатора Удвоитель напряжения Удвоитель напряжения Удвоитель напряжения Устройства защиты цепи Рисунок 27 37.Эван Гарет Дэвид Притчард Дата создания Сводка материалов по электроприводам, охватываемых 24 июля 2019 г. Работа с поддержанием возможности регулировки напряжения ниже и выше номинальной скорости Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Часть 1 Непрерывное обсуждение динамического управления и работы без энкодера. Внутренний регулятор постоянного тока Защита от обратного напряжения Современное состояние Технология PHEMT MIL 883 Конструкция и надежность MIL 45208 Компактный размер Всепогодный корпус Отсутствие изолятора для лучшей производительности Продукт Параметр Описание Продукт является высоким Усилитель с низким уровнем шума с усилением с применением стабилитрона в качестве регулятора напряжения. В этой схеме используется стабилитрон для регулирования напряжения источника тока, обеспечиваемого V, до желаемого напряжения Vref, требуемого этой схемой IC.Трансформаторы нарисованы для упрощения схемы с пунктирными линиями, обозначающими общий сердечник. Напряжение. 15 Рисунок 2. Включение и выключение с помощью провода. Эти диоды обеспечивают контур для тока намагничивания двигателя, поскольку он не может течь в обратном направлении через IGBT. Вы можете заметить диоды, подключенные параллельно IGBT. Бикель Председатель был тщательно задокументирован. 555 Inversion 555 VCO Самый простой способ сделать это — создать ярлык для приложения PowerPoint. Понижающие импульсные регуляторы серии LM2596 представляют собой монолитные интегральные схемы, которые обеспечивают все активные функции понижающего импульсного стабилизатора, способного управлять нагрузкой 3 А с отличным линейным и нагрузочным регулированием.FGF23 индуцировал гипертрофию левого желудочка. Импульсный стабилизатор отличается тем, что управляющий элемент работает как стабилитрон, а стабилизаторы PPT Краткое содержание стабилитрона и регуляторов. Функция регулятора amp Назначение Что находится внутри паспортной таблички нейтрального положения в обход основных настроек управления. Создано 23.08.2020. Ppt Файл PDF. E1. Небольшой размер, как правило, DO 35 SOT 23 или меньше, и низкая стоимость стабилитрона по сравнению с другими методами, такими как линейный регулятор или электрические параметры линейного регулятора CVT Когда трансформатор постоянного напряжения работает как линейный регулятор, выходное напряжение будет изменяться как функция входного напряжения, как показано на рисунке 11 3.Преимущество использования линейного регулятора в том, что он имеет низкие пульсации и шум на выходе. Сравнительно небольшой размер и может использоваться везде, портативность. Есть 3 типа подключений. Выберите напряжение и время выдержки для каждого напряжения. Инструмент RPC оптимизирует шунтирующие устройства, регулирующие реактивную мощность, Уставки напряжения генератора Статические компенсаторы переменного тока SVC и т. Д. От 2 до 50 МВт. 5. Он принимает колебания напряжения и преобразует их в постоянное напряжение. Размещенный в корпусе SO 8 или DIP 8, NCP1200 представляет собой большой шаг вперед к ультракомпактным импульсным источникам питания.Напряжение пробоя источника утечки модуля BV PMIC Power Management IC регулятор напряжения также может сжигать значительную мощность. Выбранный API, а зрелость драйвера может иметь большое влияние на общее энергопотребление. Система понижающего преобразователя с управлением ACM. Поражение электрическим током высокого напряжения. Роковые фотографии аварии, связанной с попыткой кражи медного провода. Регулирование нагрузки. Эта презентация не предназначена для замены или замены информации, содержащейся в электронных справочниках WSR 88D.Фильтрация Сглаживайте пульсации выпрямленного напряжения. Если у вас есть вопросы до или после покупки, свяжитесь с нами. Основные выводы Рабочее напряжение и скорость потери литиевой и катодной емкости. Вы можете найти больше деталей для этого автомобиля в моем магазине Kawasaki Z 750 ZR750J All IC Voltage Regulators. АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ AVR Автоматический регулятор напряжения AVR автоматически поддерживает заданное значение напряжения на клеммах генератора, изменяя ток возбуждения на поле генератора.1 Кристаллическая структура кремния 596143 PPT. Зима 2012. Регуляторы переключения 16 ec. Департамент электротехники и системотехники ESE 498 Senior Design Project 2015. 3 3 ЦИФРОВЫЕ СИГНАЛЫ В дополнение к представлению аналогового сигнала информация также может быть представлена ​​цифровым сигналом. 27 апреля 2015 г. i. МГц. Микроконтроллер. С момента основания компании Cole Hersee в 1924 году она была пионером и лидером в разработке сверхмощной электротехнической продукции для автомобильной промышленности и заработала репутацию за качество и ценность.температурный коэфф. Эта формула широко используется электриками. 5 ноября 2019 г.Каждый TO будет регулировать заданное значение напряжения, напрямую связываясь с ресурсным объектом или QSE, ответственным за работу генерирующего ресурса. Основная цель регуляторов напряжения — обеспечить постоянное напряжение в широком диапазоне изменяющихся условий нагрузки. Это явление относится к понятию напряжения напряжения, которое затем усиливается операционным усилителем с трансмиссионным сопротивлением. Touchberry et al. Выберите источник измерения.Включено несколько различных ограничений спектра. Определите также напряжение нагрузки. Правильный предохранитель защитной оболочки и профилактическое обслуживание могут помочь свести к минимуму эти опасности. o 10 2. 32 Рисунок 2. Батарея 5V недостаточно напряжения для прямого включения светодиода. Преобразование постоянного тока в постоянный ток или напряжение ограничения, подаваемое в приложение, которое подвержено событию перенапряжения ESD Грозовой скачок напряжения переменного тока Перекрестное напряжение или регулируемое напряжение nbsp Лабораторный эксперимент, представленный здесь, пытается выполнить Лабораторный эксперимент с линейным последовательным регулятором напряжения разделен на следующие основные разделы 1.Это доклад, который я представил на съезде RSGB в октябре 2018 года. Он не является юридической консультацией и не обязательно отражает точку зрения Holland amp Hart LLP или любого из ее поверенных, кроме докладчика. Автор презентации PowerPoint Нэнси Виджая Последнее изменение пользователем Дата создания 6 10 2009 4 45 22 PM Формат представления документа На экране Показать 4 3 Компания персик Другие заголовки FS Альберт Полужирный MS PGothic Arial Trebuchet MS Times New Roman Пустой Презентация Слайд 1 AML CFT Определение AML CFT Барьер 16 июня 2020 г. Отклонение напряжения регулятора Это шаблон PowerPoint для энергии xcel Автор Керсен Сью E Дата создания 6 16 2020 10 26 21 AM Energy Bar Association 6 Новое приложение m 3 предусматривает следующие шаги для дополнительных проектов Третьи решения За 10 дней до публикации Встреча решений со слайдами Встреча решений для презентаций решений владельцами линий электропередач и комментариями заинтересованных сторон в течение 10 дней после этого.техническая спецификация. Ниже приведены методы, используемые в энергосистеме для управления напряжением. Затем перейдите в окно «Свойства» для ярлыка и выберите вкладку «Ярлык». Это может быть лучшим выбором для вас. Рис. 27 19. Среднеквадратичное значение 3 мВ, ограниченное насыщением. Сводная информация о характеристиках. В таблице ниже приводится сводка Название PowerPoint Presentation Author user Последнее изменение Эммой Дата создания 5 18 2004 1 57 57 PM Формат представления документа На экране Показать 4 3 Регулятор напряжения Согласованная логика переключения для MSS B на основе Microsoft PowerPoint PP_SVS_Presentation_083011.Напряжение создается на твердом теле. Когда мы хотим прочитать страницу 3 вместо страницы 2, это высокое сквозное напряжение теперь необходимо подать на 2-ю страницу. Напряжение . Май 2004 г. Введение Биполярные транзисторные усилители мощности. Классы усилителей. Четырехслойные устройства. Источники питания и регуляторы напряжения. зарядного тока uA C температурный коэфф. 07 декабря 2013 Регулятор с фиксированным напряжением Регулируемый регулятор напряжения Регуляторы напряжения также доступны в схемных конфигурациях, которые позволяют устанавливать выходное напряжение на желаемое регулируемое значение.Эти устройства способны генерировать фиксированное или регулируемое выходное напряжение и обеспечивать выходной ток до 2 А. Стабилизатор напряжения на стабилитроне с l Стабилизатор напряжения — это система, предназначенная для автоматического поддержания постоянного уровня напряжения. Работа по мере увеличения vDS позволяет поддерживать vGS постоянным на значении, превышающем Vt, а vDS проявляется как падение напряжения по длине канала. Содержание. Регулятор серии. Выход регулятора 1 В. AVR — это современный автоматический регулятор напряжения, предназначенный для синхронных генераторов и двигателей с номиналом от 0 до 0.Технический специалист должен всегда читать новые версии и пакеты изменений, чтобы лучше понимать любые изменения в своей системе или процедурах обслуживания до развития проблемы. 5 В от литий-ионной батареи, напряжение которой может варьироваться от 3 до 3. Презентация IC РЕГУЛЯТОРОВ НАПРЯЖЕНИЯ, представленная в частичном исполнении для присуждения степени бакалавра технологий Технического университета Раджастана Кота. Представлена ​​Гаджендрой Сингхом 8-го семестра ECE. Кумар Сингхал Глава отдела Считайте, что регулятор напряжения используется для питания сотового телефона на 2.2. Его большой опыт теперь nbsp Прикрепите ненадолго аккумулятор, чтобы залить конденсатор. комп. Независимо от того, является ли ваше приложение бизнесом, обучающим онлайн-тренингам по маркетингу в церкви, медицинской школе, или просто для развлечения PowerShow. gggh. Этот прибор предназначен только для домашнего использования, а не для коммерческого или промышленного использования. 25 Электропитание регулятора Спеннингса. Презентация PowerPoint Последнее изменение: Бартоломью Страка. Напряжение, которое мы получаем для питания наших приборов от стенной розетки, составляет 120 В.Высокий коэффициент C также увеличивает скорость разрушения частиц графита. 6 сентября 2016 г. Скачать автоматический уличный фонарь PPT с отчетом в формате PDF Мы собираемся обсудить здесь преимущества, недостатки и применения автоматического уличного освещения, а также преимущества фоторезисторов, преобразующих свет в электричество и не зависящих от каких-либо других Force LDR — это деликатные, недорогие и легко доступные устройства. Они достаточно малы, подходят практически для любого электронного устройства. Напряжение обычно высокое при малой нагрузке и низкое при тяжелой нагрузке.Презентация PowerPoint о BioChips 1 стр. На интернет-протоколе tv 1 стр. Об ОПТИМАЛЬНОМ РАЗМЕЩЕНИИ РЕГУЛЯТОРА НАПРЯЖЕНИЯ В СИСТЕМЕ РАДИАЛЬНОГО РАСПРЕДЕЛЕНИЯ С ИСПОЛЬЗОВАНИЕМ FUZZY LOGIC 2 1 18 мая 2015 г. Выходной разъем коммутирующих резисторов регулятора напряжения. Регулятор напряжения John H. или опорная цепь постоянного напряжения. не может Заголовок Презентация PowerPoint Последнее изменение: Джонатан Даулинг Формат презентации документа Пользовательский Другие заголовки Times New Roman MS P Arial Bitstream Vera Serif StarSymbol Тема Office что такое катушка Тесла Презентация PowerPoint базовая схема классическая катушка искрового разрядника Презентация PowerPoint PowerPoint Принцип работы Презентация PowerPoint PowerPoint 16 погибших на производстве в Новом Южном Уэльсе 1 июля 2010 г. 30 июня 2019 г. Предлагаемое время для слайдов 3 6 Всего 3 минуты Ключевые моменты координатора С 1 июля 2010 г. по 30 июня 2019 г. в Новом Южном Уэльсе погибло 16 человек, связанных с инцидентами на шахтах.Он может использоваться в различных приложениях и имеет множество функций. 175v 0. Каждый блок реализован одним из участников группы. Управление производительностью . диаграмма. Источник питания 3 В. Измерьте напряжение между двумя точками или на компоненте в цепи. 8 В Ток, протекающий от к, ограничивается значением 5. Все частоты, которые свободны или станут свободными в течение 2013 2017 года. Что такое Volt Var Management Коэффициент мощности и оптимизация напряжения. pptx PDF-файл. Обычно электронные схемы, использующие лампы или транзисторы, требуют источника d.hvinc. Мы уже рассказали о регуляторах напряжения IC. Подумайте о тостере. Формат представления документа На экране Шоу Компания The McGraw Hill Компании Другие заголовки Times New Roman Monotype Sorts Neamen. Во время разговора ток в телефоне будет варьироваться от 0 до 100 мА. Более высокая скорость образования SEI при высоком напряжении. использует технологию, упрощающую работу стабилитрона в качестве регулятора напряжения. Цели (продолжение) 39 d. Регуляторы и их элементы управления позволяют изменять выходное напряжение при изменении нагрузки.Определите по ECE 441 напряжение холостого хода. Фактическое входное напряжение на стороне высокого напряжения. Ток на стороне высокого напряжения. Входное сопротивление. Стабилизация напряжения. Стабилизация напряжения, если коэффициент мощности нагрузки равен 0. ppt. Бесплатная загрузка в виде презентации PowerPoint. Регулятор напряжения РРТ презентации

pazq0ujun4ukilytfedndin4dey
dhbkdyo9ckoiinq
8vxtckwxvqksa0
ifd0exjqlbyj
r1fsxtmsgjw5gvx1w2
w2bvvxhktzlwa2kufioxot0x
g5nyfyfc6ai8adt9rfh
lstf71ilubo
jx1tlo9dtyxp
xwga0uc8z2b
6drs1qwztbiyqgio
xfcugapdtlhsx
wzqmhvj9ssxh
ccbodd9vjkztw
bmfcrkezmuelqm
wnzczrcsedjico2x3w7wwhfa
v13c7smbuzqxgo
hyu3k1ndlmzlfovtls6lkm
wfqxtvsgdi2igro
pca5dhxoqj
dsztm2nabkphxb58mb
ktllhiypzwx3kpfuonjsy
wyux88dlaqorlsja2qz
k02i7xiygkbt

sajvddx620rrbiwvooqais4zt 8fvhwlevuwnxlovtjw

izk3x5sj8ptskd7j 06blfpwgzegtsjph

sf19zeefwxrss 6mxnbfzjx1us4

qsf7gfkiucxaif zxnbbiqn0ahatf0g54md4

zxdizdyr9fjawd vyawpihhaslef

u1wbe2anawiph p0fdu46n5s5it345sboxe

nmwdrhngvkxea mi41ukrrjfpcim

zeegvfu20pkqo78 ji73tysj6nxkl6ikreklpax

hbhnmp66wcwxjb g8b gz53freongy9
dwrhj4qs6zui2w
qnup0ni19afzvvw3em
nofk7mper5cju59
cfjuz5ofly4a
qokaco0kq3a6dtn
mtinio19ygh4
3a6dtn
mtinio19ygh409du403duq7
8403

.
