Приводные ремни — определение, виды ремней, различия, достоинства и недостатки

Ременные передачи в системах привода. Отличия конструкции, достоинства и недостатки применения.

Ременная передача известна человечеству очень давно. Она применялась в первых мельницах, приводимых в движение лошадьми. Быстро совершенствовалась с появлением двигателя внутреннего сгорания. Ремни прошли путь от полоски сыромятной кожи, сшитой в кольцо, до поликлинового и зубчатого форматов. Сегодня в различных системах привода используются самые разнообразные изделия. Свойства ремней отличаются в зависимости от конструкции, предлагая как снижение нагрузки на валах, так и возможность передавать высокий крутящий момент.

Определение

Ремень — это бесконечная лента, выполняющая передачу мощности от ведущего к одному или нескольким ведомым валам. Система работает на следующих принципах:

ремень располагается на шкивах;

передача мощности, формирование крутящего момента происходит благодаря действию сил трения;

для эффективной работы ременной передачи нужно обеспечить натяжение рабочего элемента.

Зубчатые типы приводных ремней передают крутящий момент не только силами трения, но и зацеплением выступающих элементов за выступы на колесе шкива. Каждый из используемых в настоящее время элементов передачи имеет свой список достоинств и недостатков.

Виды ремней, плюсы и минусы их использования в системах привода

Ременная передача может передавать момент вращения между валами, расположенными на значительном расстоянии. Однако в современных условиях можно выбрать оптимальные характеристики и тип рабочего органа для качественного решения поставленных перед инженером задач. Используемые в различных механизмах и машинах ремни отличаются по конструкции, характеру формирования усилия, воздействию на ведущий и ведомый валы.

Плоскоременная передача

Плоскоременная передача представляет собой самую старую схему передачи крутящего момента. В установках используются:

шкивы в виде гладких цилиндров;

тонкие ленты, сечение которых представляет собой прямоугольник.

В древности незаменимым материалом для изготовления элементов передачи выступала сырая кожа. Сегодня плоские ремни делаются из нескольких слоев резины. Для увеличения прочности внутрь структуры помещается корд из текстильной нити или нейлона.

Плоскоременная передача имеет несколько достоинств. Во-первых, она позволяет достаточно просто организовать передачу момента не только между параллельными, но и пересекающимися под любыми углами валами. Во-вторых, конструкция шкивных колес предельно проста. В третьих, плоская лента при малой толщине обладает высокой гибкостью и испытывает малые напряжения при изгибах и деформациях

Но есть в применении такой передачи и существенные недостатки. Главный заключается в необходимости обеспечивать значительное усилие натяжения для формирования силы трения. В результате снижается срок эксплуатации ленты. Кроме этого, под значительной нагрузкой работают ведущий и ведомый валы, подшипниковые блоки имеют значительный износ.

Сегодня для изготовления плоского ремня используется резина с армированием из белтингового тканевого материала, полимерами, металлическим кордом. В системах приводов используются прорезиненные тканевые ленты. Применяются нарезные элементы с прослойками из резины, завернутые послойно или спирально.

Наша продукция:

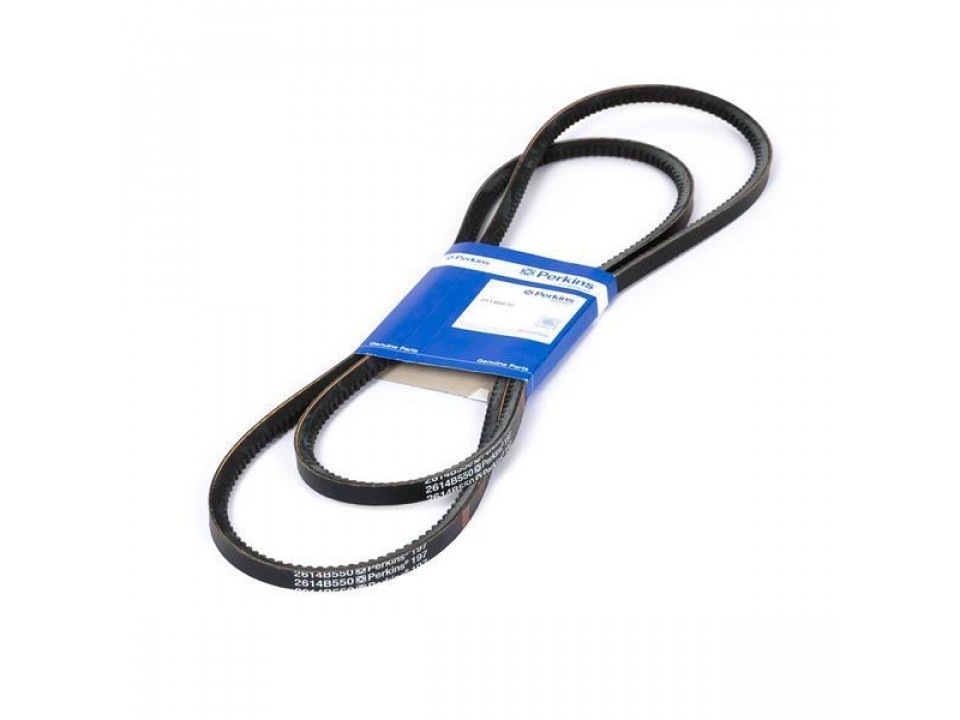

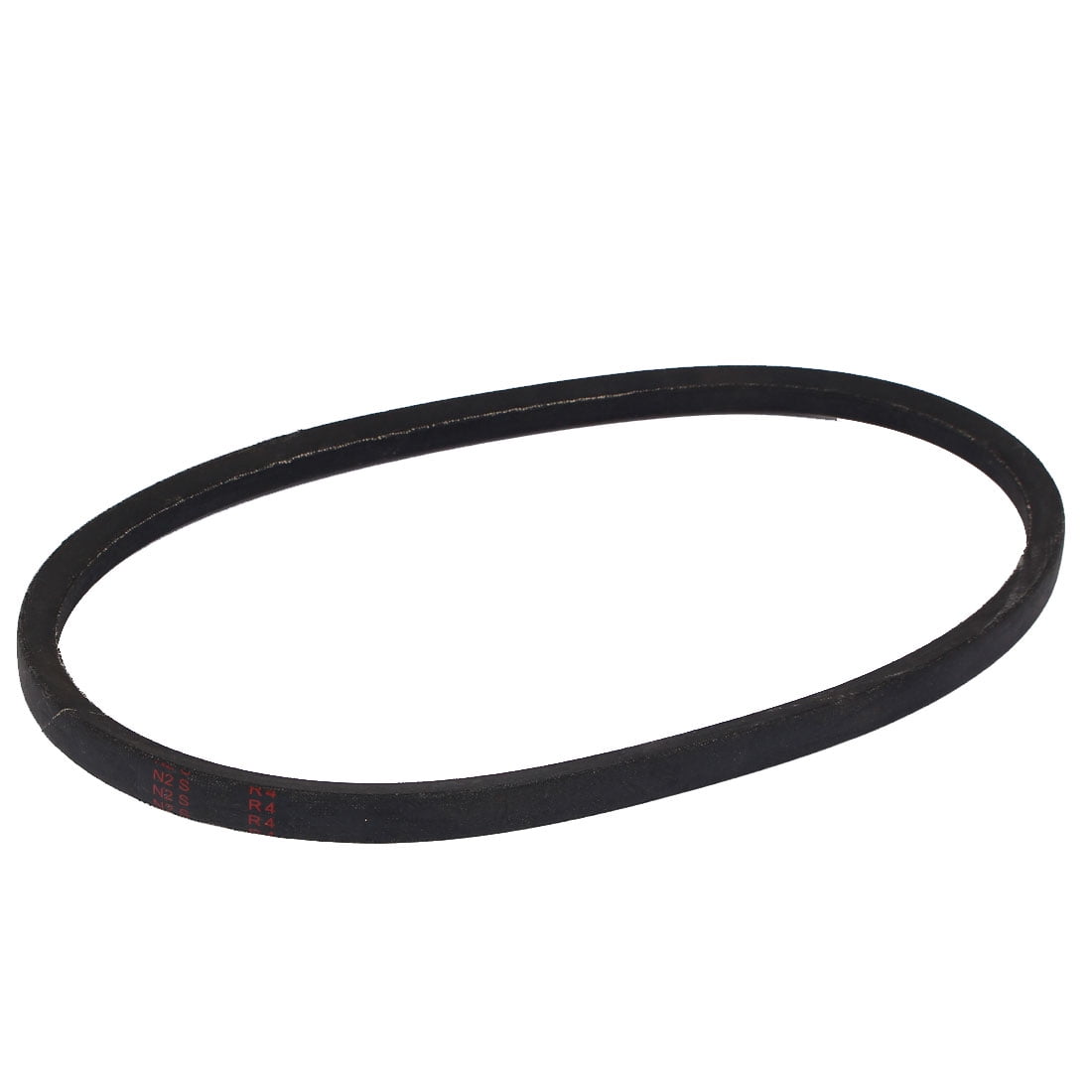

Клиноременная передача

Сечение клинового ремня представляет собой трапецию. Ее форма стандартизирована. На территории России конфигурация стандартного клина описывается требованиями ГОСТ 1281.1-89, 1281.2-89, 1281.4-89. Узкопрофильные изделия стандартизируются согласно ТУ 38-40534-75, 38-105161-84.

Клиновые ремни обладают массой достоинств.

Площадь поверхности соприкосновения со шкивом, в сравнении с шириной изделия — огромна. Обеспечивается хорошее сцепление и формирование значительных сил трения.

Для передачи момента не требуется создавать большого натяжения, уменьшается нагрузка на валы и опоры.

Расстояние между валами может быть как угодно малым, что ценно в современных машинах и механизмах.

Обеспечивается стабильная передача мощности, лента не имеет сшивок. Это ценное свойство в приводах с большой точностью.

Для регулировки клиноременной передачи достаточно сдвинуть двигатель на специальных салазках. Кроме этого, в системе привода можно установить несколько ремней для распределения общей нагрузки между ними.

Есть у передачи данного типа ряд недостатков. Во-первых, клиновый профиль создает высокую жесткость. Срок службы изделия ограничен, особенно при бросках нагрузки на ведомом валу. Во-вторых, нужна особая механика установки ремня на шкивы. Вдобавок, нет универсальности использования. Конкретная группа механизмов использует только определенный тип элемента с клиновым профилем.

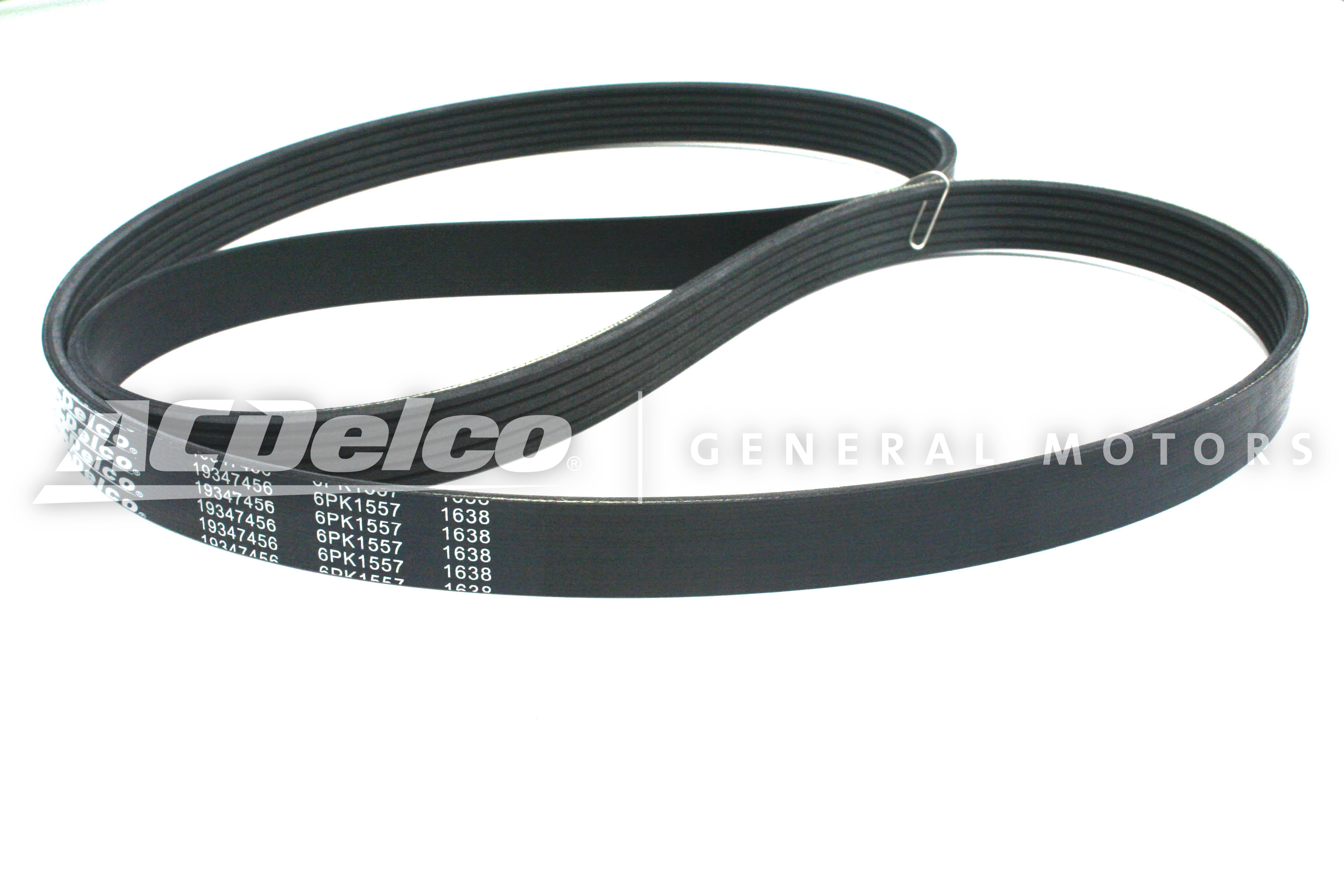

Поликлиновая ременная передача

Как следует из названия, поликлиновая лента имеет несколько зубьев трапецеидального сечения. Они называются ручьи. Поликлиновые ремни приводные предлагают:

обширную поверхность контакта со шкивом;

возникновение значительных сил трения;

повышение КПД при передаче мощности на ведомый вал;

повышение КПД при передаче мощности на ведомый вал;

Если сравнивать с обычным клиновым, многоручьевой ремень обеспечивает высокую быстроходность до 50 м/с, работу с большими передаточными отношениями. Открывается и возможность использования шкивов меньших диаметров.

По сравнению с клиновым, при той же нагрузочной способности, поликлиновый ремень имеет в 1.5-2 раза меньшую ширину. Ремень с несколькими трапецеидальными ручьями имеет сложную структуру. Она состоит из плоского армированного основания, изготовленного из прорезиненной ткани. Профильная часть делается целиком из резины.

Поликлиновый ремень имеет недостаток. Он крайне чувствителен к распараллеливанию между ведомым и ведущим валом, а также смещению шкивных колес вдоль оси. В этом случае в структуре изделия возникают механические нагрузки, неравномерно распределенные по структуре. Как результат — ремень быстро разрушается.

Зубчатый ремень

Зубчатый ремень еще называют синхронным. Он передает момент вращения не только благодаря силам трения, но и усилиями, образующимися при зацеплении с элементами шкивного колеса. При применении зубчатого ремня достигается:

снижение шумов при работе;

достаточно высокая жесткость передачи, типичная для зубчатых колес;

синхронность вращения ведущего и ведомого валов;

высокий КПД при передаче мощности;

снижение нагрузки на подшипниковые узлы ведущего и ведомого валов.

Зубчатые ремни применяются в широком списке механизмов. Их можно встретить в автомобилях, насосном оборудовании, системах высокой точности с применением дизельных и бензиновых двигателей. Технология изготовления зубчатого ремня практически аналогична процессу производства клиноременного. Различия наблюдаются только в структуре слоев, режимах вулканизации резины, конфигурации среза (зубцы могут иметь как трапецеидальную, так и скругленную форму поверхности).

К несомненным достоинствам зубчатоременной передачи относится возможность транспорта значительной мощности при высоких крутящих моментах. Ремень данного класса обладает значительной гибкостью. Это дает возможность передавать момент от одного ведущего к нескольким ведомым валам, формировать системы с их разнонаправленным вращением. И все это можно сделать при малых межосевых расстояниях при снижении общих габаритов узла или системы привода в целом.

Зубчатоременная передача требует сложной регулировки. От показателей натяжения зависит срок службы рабочего элемента. Так как изделие довольно дорогое, его обрыв неизбежно вызывает расходы. Регулировка системы привода с использованием зубчатоременной передачи включает измерение силы натяжения ленты и положения шкивных колес.

Применение ременных элементов в различных условиях

Сегодня все современные ременные элементы для систем приводов предлагаются в различных исполнениях для работы в определенных условиях. В частности, можно приобрести изделия, допускающие постоянный контакт с маслами, сделанные из синтетических эластомеров. Не составит труда купить ремень, рассчитанный на эксплуатацию при отрицательных температурах. Есть изделия, выдерживающие значительные нагрузки и предлагающие длительный срок эксплуатации.

Одно стоит понять правильно. В системах современного привода должны использоваться только те типы ременных элементов узла, которые предусмотрены производителем. Они обязательно правильно натягиваются в соответствии с инструкциями к установкам, проверяются и обслуживаются. Без соблюдения этих простых правил невозможно гарантировать отсутствие неожиданных аварий оборудования или повышения расходов на покупку новых ремней на замену изношенным.

Что такое приводной ремень? Виды, функции и особенности эксплуатации | «РТИ-Промэкспорт»

При эксплуатации машины автомобилисту приходится сталкиваться с особой терминологией. Многие понятия непонятны, требуют изучения. Уделим внимание одному из таких. Приводной ремень – что это? Рассмотрим виды, функции и особенности.

Классификация изделий

Приводной ремень обеспечивает передачу крутящего момента от двигателя к распределительному валу. Это происходит благодаря силе зацепления или трения. В первом случае используется зубчатая передача, во втором работа происходит благодаря разности материалов ремня и шкива.

По виду изделия бывают:

круглого сечения;
зубчатыми;
плоскими;
и другие.

Схема. Распространенные виды ремней привода

Рассмотрим более пристально один из них. Пассиками называют приводные ремни круглого сечения. Для их изготовления используются полимерные материалы или резина. Такие элементы обеспечивают вращение с ведущего шкива двигателя на ведомый элемент другого органа автомобиля. Они удачно сглаживают колебания угловой скорости.

Особенности обслуживания

Поликлиновые и клиновые приводные ремни в России называются также плоскими и ручейковыми соответственно. В отличие от изделий ГРМ (газораспределительный механизм), они не нуждаются в столь пристальном внимании к сроку службы, установленному производителем.

Однако, контроль за ними все равно нужен. Штатная замена должна производиться с определенной периодичностью, и очень важно, чтобы процедура проводилась до момента, когда ремни выйдут из строя. Каждый из них отвечает за функционирование ответственного оборудования.

Чтобы вовремя обнаружить неполадку, нужно прислушиваться к возникающим симптомам: свистам, скрипам. Это могут быть признаки того, что ремень проскальзывает, а натяжка, возможно, ослабла. В мокрую погоду такие звуки могут усиливаться, поскольку влага противодействует сцеплению.

Не стоит паниковать, если вы услышали свист после проезда глубокой лужи, он вызван временным увлажнением рабочих механизмов. Если же посторонние шумы слышны сразу после старта автомобиля, стоит проявить бдительность.

Функциональные возможности

Поликлиновые и клиновые приводные ремни используются для работы генератора, кондиционера и других агрегатов. Клиновые имеют V-образное сечение. Поскольку на такие изделия постоянно действуют перепады температур и высокие нагрузки, они выполнены из металлического сердечника и каучука. В некоторых модификациях присутствует текстильная нить – это существенно повышает их прочностные характеристики.

Схема. Конструкция клиновых ремней

Эксплуатационный срок

Приводные ремни рассчитаны на длительный период эксплуатации. В среднем они пригодны для работы в течение 25 тысяч часов. Этот показатель указан не в километрах, так как ремни задействованы не только при движении машины.

На износ проводных ремней влияют следующие факторы:

материал изготовления;
качество установки;
особенности хранения и эксплуатации.

Износ приводного ремня

Самый простой пример неправильного монтажа – установка приводного ремня с помощью отвертки или иного острого предмета. В результате повреждения изделие не способно отслужить расчетный срок эксплуатации.

Также в процессе взаимодействия приводных ремней с окружающей средой их состояние может ухудшиться. При неправильном хранении изделия не смогут прослужить отведенное количество часов.

Новый и поврежденный клиновые ремни в сравнении

На долговечность эксплуатации также оказывают влияние погодные условия. К примеру, при эксплуатации автомобиля при высоких температурах приходится чаще или постоянно кондиционировать салон. Очевидно, что в таких условиях износ приводного ремня будет больше, чем при обычных обстоятельствах.

Напоследок нужно отметить, что в современных автомобилях при обрыве ремня в дороге не получится произвести замену подручными средствами. Вам потребуется обращение в сервис-центр для устранения поломки. Для предотвращения подобных ситуаций ремень рекомендуется регулярно проверять, тогда риск выхода из строя существенно уменьшается. Это также повышает безопасность использования транспорта и удешевляет обслуживание автомобиля.

Что такое приводной ремень ГРМ?

Ремень ГРМ (приводной ремень) — резинотехническое изделие, которое синхронизирует работу коленчатого вала и распределительного вала двигателя. Привод ГРМ может быть ременным или цепным.

Ременной привод представляет собой в основе ремень замкнутого типа, который имеет зубья (насечки) с внутренней стороны для надежной посадки на шестерни механизмов. Ремень используется в устройстве ременной передачи. Также встречаются конструкции цепного привода ГРМ, в котором используется роликовая или зубчатая цепь.

Ремень ГРМ закрепляется на шкивах и передает вращательное усилие от коленвала двигателя на распредвал, обеспечивая синхронную работу механизма газораспределения (открытие и закрытие впускных и выпускных клапанов) относительно тактов работы мотора. Также ремень ГРМ приводит в действие и другое оборудование, такое как помпа (насос) системы охлаждения и т.п. Приводной ремень устанавливается снаружи двигателя, что сильно отличает устройство ременного привода от цепного привода.

В списке главных преимуществ ремня находятся:

снижение уровня шума;
отсутствие коррозии;
отпадает необходимость смазки;
простота конструкции привода;
облегченная процедура замены;

Ремень можно считать универсальным решением благодаря тому, что с его помощью в действие приводится не только ГРМ, но и дополнительные системы. Такая особенность означает, что ремень подвержен повышенным нагрузкам. Это приводит к его ускоренному износу сравнительно с цепью.

Ремень ГРМ необходимо периодически менять. Период замены ремня газораспределительного механизма по регламенту указан в руководстве по эксплуатации ТС. Заменить ремень ГРМ можно как в автосервисе, так и своими руками. Трещины, попадание масла и других технических жидкостей на ремень, а также ослабление натяжения приводит к быстрому износу, проскальзыванию и провисанию ремня.

Несвоевременная замена ремня ГРМ и долгая эксплуатация изношенного ремня, а также неквалифицированная самостоятельная замена зачастую приводят к обрыву приводного ремня. Не менее часто рвутся неоригинальные ремни ГРМ из списка дешевых аналогов-заменителей. Это происходит по причине низкого качества изделия.

Обрыв ремня ГРМ может иметь серьезные последствия и полностью вывести бензиновый или дизельный двигатель из строя. В результате обрыва очень часто происходит загиб клапанов механизма газораспределения, что потребует дорогостоящего ремонта.

В конструкции некоторых ДВС учитывается возможность того, что ремень ГРМ может порваться. На таких моторах обрыв ремня не приводит к серьезным повреждениям двигателя, но подобные силовые агрегаты встречаются заметно реже. Современные ДВС имеют большой крутящий момент, чем и вызвана конструктивная особенность мотора и загиб клапанов в результате обрыва приводного ремня.

Для замены ремня ГРМ потребуется осуществить демонтаж отдельных элементов в подкапотном пространстве, что позволит облегчить доступ к ременному приводу. Также потребуется снять защитный кожух, ослабить натяжение ремня путем отпускания натяжного ролика и т.д.

Обязательным условием является установка нового ремня ГРМ с учетом специальных меток на шкивах. Это необходимо для правильного выставления фаз газораспределения. Параллельно замене ремня ГРМ осуществляется контроль стояния сальников коленвала и распредвала, проверяется исправность помпы, натяжного ролика.

Замену оригинального ремня ГРМ рекомендуется осуществлять каждые 60-80 тыс. пробега. Если далее устанавливается высококачественный неоригинальный аналог, тогда интервал замены сокращается до 50 тыс. пройденных километров. Вместе с заменой ремня ГРМ каждые 50-80 тыс. км. необходимо менять и ролики.

Что такое ремень привода навесных агрегатов (навесной или поликлиновый ремень) и для чего он нужен?

На чтение 4 мин. Просмотров 744

Навесной или поликлиновый ремень – это ремень приводов для навесных агрегатов, который используют для передачи крутящего момента на вспомогательные узлы автомобиля, в число которых входят: помпа, кондиционер, генератор, гидроусилитель.

Преимуществом этого простого по конструкции устройства является возможность передачи энергии при помощи единственного элемента. Принцип работы поликлинового ремня аналогичен функционированию ремня ГРМ.

Крутящий момент с коленвала передает крутящий момент одновременно на шкивы нескольких устройств, каждое из которых работает благодаря превращению полученного момента в иной, необходимый для выполнения функций, тип движения или трансформации в электрическую энергию.

Универсальность навесного ремня обусловлена его конструкцией и гибкостью.

Виды поликлиновых ремней

Для обеспечения работы различных систем оптимально подходит ремень, способный обеспечить жесткую передачу. Таким способом обеспечивается «отвод» крутящего момента на генератор, водяной насос и другие системы. Поликлиновые ремни – разновидность клиновых конструкций, позволяющая уменьшить величину радиуса изгибания гибкого соединения и увеличить передаточное число.

Для снижения габаритов практикуется использование обеих сторон ремня для приведения в действие вспомогательного оборудования. Такие модификации действуют в условиях небольшого монтажного пространства, но используются не во всех моделях автомобилей.

Современные улучшенные навесные ремни обладают высоким рабочим ресурсом и обеспечивают работу мощных генераторов, которые, в свою очередь, питают точную электронику бортовых систем и всех установленных вспомогательных систем.

Принцип работы

Монтаж навесного ремня выполняется с помощью механических или гидравлических систем, позволяющих создать необходимое натяжение и регулировать этот параметр при необходимости.

Такая установка дает возможность передавать крутящий момент как вид энергии движения на шкивы всех входящих в систему устройств от шкива коленвала. Для коррекции движения приводного ремня используются направляющие ролики.

Они обеспечивают точность траектории (маршрута) и предотвращают появление рабочих колебаний. Рабочий ресурс навесного ремня позволяет передачу крутящего момента величиной до 350 Нм.

Назначение системы с приводным ремнем

Ремень навесного оборудования в современных моделях автомобилей используется не только для передачи энергии на генератор для последующей ее трансформации в электрическую, но и в качестве приспособления, обеспечивающего работоспособность устройств:

насоса гидравлического усилителя руля,
генератора,
водяного насоса,
вентилятора,
механического нагнетателя,
компрессора системы кондиционирования и т.д.

Перечень устройств, входящих в систему, объединенную ремнем навесного оборудования, индивидуален для различных моделей машин.

Неисправности поликлиновых ремней навесного оборудования и способы их устранения

Эксплуатационный износ присущ любому элементу конструкции, причем подвижные части, подвергающиеся воздействию силы трения и испытывающие нагрузку, подвержены износу более других. Повреждения ремня опасны высоким риском возникновения аварии.

Основными мерами безопасности являются контроль состояния ремня и своевременное восстановление его работоспособности (очистка, подтяжка и пр.).

Неприятный звук (писк) во время движения свидетельствует об ослаблении натяжения ремня. В этом случае требуется без задержек выполнить подтяжку.
При обнаружении на ремне или шкивах грязи и следов горючесмазочных материалов система требует очистки.
При осмотре обращают внимание на внешний вид приводного ремня – наличие механических повреждений (истертые мета, надрывы, сношенные края и др.).

Для обеспечения безотказной работы системы и продления срока эксплуатации поликлинового ремня важно следить также и за вспомогательными устройствами, в первую очередь, за обводными и натяжными роликами. Они напрямую влияют на характер движения, степень износа и вероятность повреждения ремня, поэтому должны сохраняться в хорошем состоянии.

Ролики постоянно испытывают давление, вследствие чего изнашиваются. Износ роликов влияет на степень натяжения ремня, качество работы системы в целом. Проверку приводного ремня, шкивов и роликов выполняют минимум через каждые 15 тыс. км. пробега. Ролики заменяют при обнаружении значительного износа и при замене навесного ремня.

Проверка приводного ремня

Свидетельством нарушений в работе поликлинового ремня является не только свист, но и другие посторонние шумы, возникающие в моторном отсеке. Эти звуки недвусмысленно указывают на то, что вероятность обрыва ремня значительно увеличилась.

Этот разрыв, в свою очередь, может привести к появлению намного более серьезных проблем, самой незначительной из которых является отсутствие света.

Правила замены поликлинового ремня

Приводной ремень подлежит замене:

при обрыве или обнаружении значительных повреждений, свидетельствующих о высокой вероятности обрыва,
после 50 тыс. км. пробега с начала эксплуатации или после предыдущей замены.

При замене ремня рекомендуется следовать определенным правилам:

Перед установкой нового ремня его внимательно осматривают на предмет наличия дефектов.
При замене ремня вместе с ним меняют и роликовую систему.
Натяжение ремня должно обеспечивать прогиб не более 5 мм.

Точная и правильная установка ремня, передающего крутящий момент от двигателя, обеспечивает корректную работу целого ряда систем, поскольку гибкая конструкция поликлинового ремня позволяет собрать в единую систему генератор автомобиля и целый комплекс вспомогательного оборудования.

Работоспособность каждого элемента этой системы напрямую зависит от параметров работы приводного ремня:

отсутствия провисания,
отсутствия вибрации,
точности траектории движения,
равномерности хода.

Проверка ременной системы, входящих в нее роликов и сопряженных шкивов в обязательном порядке выполняется при любом техосмотре транспортного средства.

Когда менять ремень ГРМ или любой другой приводной ремень

Знаете ли вы, обрыв какого ремня может оказаться самым опасным для вашего автомобиля? Конечно знаете, иначе вы врядли бы посетили данную страницу. Правильный ответ: обрыв ремня ГРМ.

Ремень ГРМ, ни что иное как приводной ремень. Он приводит в движение газо-распределительный механизм. Собственно, отсюда и его сокращенное название — ГРМ.

Некоторые автолюбители называют приводные ремни змеевиками, — так как они следуют извилистым путем словно змея, оборачивая все вспомогательные шкивы агрегатов. Но чаще такие ремни носят названия:

ремень генератора — приводит в движение генератор;
ремень помпы или ремень кондиционера;
ремень ГРМ.

Как правило, приводной ремень широкий и тонкий, с множеством небольших V-образных канавок на внутренней стороне. В эти канавки заходят зубья шкивов. Лицевая сторона гладкая, и может скатывается с одним или с несколькими натяжными роликами.

Заводы-изготовители устанавливают различные регламенты на замену ремней ГРМ, однако профессиональные автомеханики рекомендуют перестраховываться и совершать замену ремня ГРМ каждые 40 000 – 45 000 км. Это очень важно! Так как его обрыв способен очень сильно ударить по вашему карману.

Обрыв или растяжение приводного ремня может привести к:

поломке двигателя, в случае растяжения или обрыва ремня ГРМ;
прекращению работы генератора. В этом случае все электроприборы будут питаться напрямую от автомобильного аккумулятора, а он в свою очередь останется без постоянной подзарядки и вскоре разрядится;
прекращению работы гидроусилителя. Управление автомобилем может стать затруднительным;
прекращению работы автомобильного кондиционера, и т. д.

В случае обрыва приводного ремня водяной помпы, помпа не работает. Недостаточная циркуляция охлаждающей жидкости, может привести к быстрому перегреву двигателя и последующему дорогостоящему ремонту.

СОВЕТ: периодически проверяйте состояние приводного ремня, и при необходимости производите его замену.

Как определить, что ремень пора заменить

С более старыми резиновыми изделиями установленными на советских автомобилях особых проблем не возникало. При визуальном осмотре, в них с легкостью обнаруживались трещины и изношенные участки. То же самое нельзя сказать про современные приводные ремни, с ними все немного сложнее.

Все дело в том, что современные производители выбрали более прочный и стойкий к истиранию материал для изготовления ремней. В таких ремнях редко появляются трещины и определить износ визуально достаточно непросто. Повреждение ремней можно определить с помощью специальных инструментов, которыми измеряют фактический износ его ребер.

СОВЕТ: проводите проверку состояния приводного ремня на СТО при очередной замене масла или ином техническом обслуживании. Если в вашем автомобиле используется автоматический натяжитель, рекомендуется менять его при каждой замене ремня ГРМ.

Всем Удачи на Дорогах! 🙂

3.8
6
голоса

Рейтинг статьи

Поликлиновый ремень навесного оборудования. Принцип работы и приведения в действие обводного ремня навесных агрегатов (генератора, кондиционера, ГУРа) — Словарь автомеханика

Ремень привода навесных агрегатов, он же навесной ремень или поликлиновый — используется
для обеспечения работоспособности целого ряда вспомогательных систем автомобиля (генератора, гидроусилителя, кондиционера и помпы).

Ременной привод в современных автомобилях применяется для питания целого ряда систем и видов оборудования.
При этом автопроизводители стараются обеспечивать данный процесс помощью единственного
в системе изгибающегося ремня. Принцип действия здесь аналогичен работе ремня ГРМ:
навесной ремень передает крутящий момент с коленвала на шкивы устройств, которые будут функционировать,
превращая энергию крутящего момента в другой тип движения или электрический ток.

Какие сейчас используются ремни?

Наиболее востребован на данный момент для реализации этой функции клиновый ремень навесного оборудования,
который способен создавать не жесткую передачу крутящего момента с коленвала на водяной насос,
генератор и прочее оборудование. Сейчас все чаще с целью повышения производительности применяются
поликлиновые ремни, с помощью которых удается снизить радиус изгибания и повысить передаточное число.
Из-за ограниченного чаще всего монтажного пространства вспомогательное оборудование в некоторых моделях
автомобилей приводится в действие обеими сторонами ремня.

Такой современный навесной ремень позволяет обеспечить работоспособность мощного генератора,
питающего автомобильную бортовую электронику, а также всех установленных в нем вспомогательных устройств.

Как это работает?

Навесной ремень кондиционера и генератора передает энергию движения со шкива коленчатого вала на шкивы
подсоединенных устройств. Для удобства монтажа и регулирования натяжения, оно осуществляется с применением
гидравлических или механических систем натяжения. Также в приводной системе используются направляющие ролики
для установления оптимального маршрута движения ремня, а также устранения его рабочих колебаний.
Поликлиновый навесной ремень специально приспособлен для тяжелой работы по качественной передаче
крутящего момента более 350 Нм.

Работа ремня привода агрегатов

Работу каких устройств обеспечивает данная система?

В современном автомобиле ремень навесного оборудования – это не только ремень генератора,
но также движитель для целого ряда других устройств, среди которых:

насос ГУР;

вентилятор;

генератор;

компрессор системы кондиционирования;

механический нагнетатель;

водяной насос.

Точный перечень устройств, которые приводит в действие ремень кондиционера,
индивидуален практически для каждой модели автомобиля.

Неисправности, их причины, признаки и устранение

Даже самый качественный ремень генератора подвержен эксплуатационному износу,
что прямо влияет на безопасность езды. Поэтому нужно внимательно отслеживать его состояние,
чтобы не упустить момент замены.

Повреждения не допустимы. При возникновении писка скорее всего нужна подтяжка ремня генератора.

При проверке обращать внимание:

На внешний вид поликлинового ремня;

На наличие следов грязи и горючесмазочных материалов ка на ремне, так и шкивах;

На натяжения приводного ремня навесных агрегатов.

Регулярным проверкам должен подвергаться не только сам ремень,
но также натяжные и обводные ролики, которые тоже из-за постоянного давления изнашиваются,
что влияет на силу натяжения ремня, а значит и на качество его работы. Состояние ремня и механизмов стоит проводить не реже 15 тыс км.

В месте с проверкой и заменой навесного ремня проверяйте и меняйте ролики (натяжной и обводной).

При износе ремня можно услышать посторонние шумы в моторном отсеке, в частности свист.
Это верный признак того, что он может вскоре оборваться. Специалисты рекомендуют менять
ремень привода не реже, чем через каждые 50 000 километров пробега. Причем лучше всего менять
не только сам ремень, но и роликовую систему. Проверку состояния ремня стоит проводить самым тщательным образом,
не каких повреждений бить не должно, а прогиб должен быть не более 5 мм.
В случае обрыва навесного ремня вы рискуете остаться в дороге как минимум без света.

Часто задаваемые вопросы

Что такое поликлиновый ремень?

Поликлиновый ремень, который еще называют ремнем привода навесных агрегатов, ручейковым или клиновым — это ремень что приводит в действие навесные агрегаты передавая энергию вращения шкива коленвала на шкивы других устройств автомобиля огибаемые им. Часто автовладельцы навесные ремни любого вида называют ручейковым либо поликлиновым, друг от друга они отличаются лишь формой. Ручейковый, плоский с бороздами по всей внутренней длине, а в поликлиновом рабочая часть ремня представляет собой захватные клинья либо он цельный трапециевидный.

Где находится поликлиновый ремень?

Поликлиновый ремень находится в подкапотоном пространстве близко возле двигателя, на стороне перпендикулярной оси вращения коленвала. В зависимости от конструкции автомобиля, поликлиновый ремень может огибать шкивы дополнительного навесного оборудования: генератора, насоса усилителя руля, компрессора кондиционера, водяного насоса и муфты вентилятора рабиатора.

Сколько служит ремень привода навесных агрегатов?

Современные поликлиновые ремни служат от 50 до 100 тысяч километров. Их рекомендуется менять не реже чем раз в четыре года. На срок службы поликлинового ремня, в худшую сторону, может влиять: неправильная установка, количество навесного оборудования исправность шкивов (обгонных муфт), качество изготовления и хранения ремня, а также попадание технических жидкостей на его поверхность.
Поскольку этот ремень работает сразу же как только запускается двигатель, то производители также могут указывать ресурс ремня не в км пробега, а в часах работы либо и вовсе не регламентировать периодичность замены, а лишь рекомендуют проверять (на наличие трещин или изменение структуры) при каждом ТО автомобиля.

Связанные термины

7 признаков, что пора менять ремень

Для автолюбителей страшной поломкой является обрыв ремня в системе газораспределения. Разберемся, чем опасна эта неисправность.

Роль ремня ГРМ в работе двигателя

Газораспределительный механизм, регулирует своевременный выпуск отработанных газов и впрыск топливо-воздушной смеси. Как правило, приводом ГРМ называют ремень или цепь. Сейчас распространены двигатели с ременным приводом, рассмотрим подробнее.

Ремень ГРМ на автомобиле

На самом деле ремень газораспределительной системы, только отвечает за передачу усилия от коленчатого вала к распределительному. Также, благодаря зубчатым шкивам, поддерживает правильные настройки системы.

Дополнительная функция привода газораспределительного механизма — передача усилия на водяной насос, а иногда и на водяную помпу.

Как устроен ремень ГРМ

Приводной ремень представляет собой замкнутое кольцо, которое выполнено из технической резины. Некоторые модели имеют в составе полимерные нити. Использование резины позволяет добиться минимального уровня шумности.

На большей части двигателей внутреннего сгорания, используются зубчатые ремни.

Они эффективнее настраивают фазы газораспределительного механизма. Такой ремень имеет насечки-зубцы на внутренней поверхности кольца, которые обеспечивают надежное зацепление со шкивами распределительных валов и коленвала.

1. Зубец. 2. Лента.

Применяются следующие разновидности ремней:

зубчатые;

клиновые;

поликлиновые.

Два последних типа применяются крайне редко. По сравнению с зубчатыми ремнями, они не дают достаточную надежность передачи усилия.

Каждый ремень имеет точные размеры по внутреннему диаметру. Ширина ленты также различается. Учитывать эти параметры важно, если нужно будет приобрести неоригинальное изделие.

Когда менять ремень ГРМ?

На срок замены ремня могут влиять множество факторов:

срок эксплуатации;

неисправности двигателя;

неправильная установка и обслуживание.

На практике наиболее частой причиной замены, становится плановое ТО, согласно регламенту производителя.

Заявленный производителем срок службы ремня ГРМ.

Производители рассчитывают срок службы ремня ГРМ. В техническом руководстве к каждой модели можно найти данные по пробегу, на котором производится замена. Работа входит в плановое ТО. В таблице ниже можно найти информацию по популярным маркам легковых автомобилей.

Марка автомобиля	Срок службы в км пробега
Audi	120 000
Renault	120 000
Ford	160 000
Hyundai	75 000
BMW	95 000
Honda	120 000
Toyota	95 000
Volkswagen	95 000
Nissan	95 000
Mazda	95 000
KIA	90 000
Daewoo	115 000

Стоит учитывать, что данная таблица носит справочный характер. Максимальный допустимый пробег зависит от модели двигателя, некоторые особенности мотора могут влиять на срок службы ремня

Пример износа ремня

7 признаков, что пора менять ремень ГРМ

Ориентироваться, только на рекомендации неосмотрительно. Обрывы ремня встречаются и с меньшим пробегом. Когда ремень обрывается избежать серьезных повреждений двигателя не получится.

Трещины на ремне ГРМ

В целом менять деталь стоит при видимом износе, трещинах и других повреждениях. Но ремень обычно скрыт кожухом, разбирать его регулярно для визуальной диагностики не самая лучшая идея. Поэтому, стоит знать основные признаки, что пора поменять ремень.

Возраст ремня. Имеется ввиду не только пробег, но и общее время эксплуатации. Если на машине ездили редко, но в эксплуатации она уже лет 7–8, имеет смысл проверить, а еще лучше сразу заменить привод ГРМ. Резина имеет определенный срок эксплуатации, после которого может начать разрушаться, даже без видимых нагрузок.

Сбои в системе зажигания. При сильном износе ремень может перескакивать через зубцы на шкиве. В результате мотор работает нестабильно, может не запускаться с первого раза. В некоторых случаях двигатель троит. Если ремень перескочил больше, чем на один зубец, возможно повреждение клапанов.

Дым из выхлопной трубы может появляться по разным причинам. Одна из этих причин — ослабление ремня привода газораспределения. В результате чего топливо сгорает неполностью, догорая в системе выхлопа.

Если ремень сильно изношен, могут появляться нехарактерные звуки, например, щелчки. Важно: такие же звуки может издавать и разрушающийся подшипник водяной помпы или генератора.

Потеки смазки из-под кожуха ГРМ. Появляются они из-за проблем с сальником коленвала. Попадание моторного масла на ремень однозначно приведет к необходимости замены всего комплекта (ремня, шкивов и роликов).

Когда доступ к визуальному осмотру ремня все же имеется. Осмотрите его по всей длине, аккуратно поворачивая мотор (перед этим выкрутите свечи). Любые трещины и другие незначительные повреждения говорят о необходимости замены.

Если стартер крутится, а мотор не запускается, скорее всего порвался ремень ГРМ. И хорошо, если не произошло повреждение других элементов двигателя.

Последствия обрыва ремня

В некоторых случаях можно обойтись «малой кровью» и никаких последствий кроме замены ремня и сопутствующих деталей не потребуется. Правда, такое случается редко. Некоторые модели имели выемки в поршнях, позволяющие избегать встречи с клапанами. Сейчас такие двигатели практически не производятся, так как имеют сниженное КПД.

Обрыв ремня на двигателе

Вероятнее всего проблемы все же возникнут. Распространенная ситуация — загиб клапанов. Происходит это по причине разнобойной работы валов. Распредвал застыл в одном положении, клапана естественно тоже. Коленвал еще работает по инерции, и поршни в верхней мертвой точке бьют по клапанам, повреждая их. В итоге, водителю приходится менять комплект клапанов.

В некоторых случаях клапан пробивает и поршень. Тогда придется провести полную переборку мотора, в очень редких ситуациях разбивается блок цилиндров. Еще реже повреждается пастель распредвала, тогда потребуется замена ГБЦ (головки блока цилиндров).

Особенности выбора детали и замены

Рекомендуется покупать только оригинальные запчасти, это гарантирует длительный срок службы и отсутствие сюрпризов. Даже если машина приобреталась с рук, и вы не знаете, каталожный номер оригинала, выяснить это можно по номеру VIN. Ставить неоригинальные ремни можно только в самом крайнем случае.

Комплект ГРМ для замены

Если подбираете ремень не по номеру в каталоге, следует учитывать следующие моменты:

Технические характеристики. Это ширина и длина, количество и размер зубьев. Желательно смотреть еще на шаг между зубьями

Цена/качество. Ремень ГРМ важная деталь, не приобретайте слишком дешевые комплектующие, экономия в дальнейшем может выйти дополнительными тратами

Производитель. Не стоит покупать деталь, произведенную неизвестным заводом, даже если номер совпадает с каталогом. Качество может быть не самым хорошим

Помимо всего перечисленного, имеет смысл покупать детали только в проверенных магазинах или у официальных представителей.

Пример маркировки ремня ГРМ

Переходим к замене. Оптимально отдать машину в авторизованный сервисный центр. Это гарантированно избавит вас от целого ряда проблем.

Если планируете выполнять ремонт самостоятельно, будут полезны следующие советы:

Замена производится только комплектом. Износ роликов и шкивов может быть меньше, но определить какой из них находится в «рабочем» состоянии практически невозможно. Оставив старые детали на месте, ускорите износ нового ремня. Также ролики-натяжители или шкивы могут вскоре выйти из строя, требуя очередного ремонта.

Тщательно следите за метками. Размещаются на коленвале, распредвале и возле маховика (местоположение и внешний вид зависит от модели автомобиля). Все должны полностью совпадать.

При замене ремня на моторах с двумя распредвалами, обязательно нужно использовать фиксаторы.

На некоторых автомобилях используется гидравлический натяжитель. Его перед установкой нового ремня демонтируют, приводят в рабочее положение, устанавливают обратно.

Задача по замене ремня ГРМ не слишком сложная. Но, при этом желательно иметь навыки работы с двигателем.

Заключение

Ремень ГРМ отвечает за одновременную работу коленвала и распредвала. Проблемы с этой деталью способны привести к серьезному ремонту. Важно следить за состоянием ремня постоянно, не дожидаясь обрыва.

Что такое приводной ремень и когда его нужно менять?

21 сентября 2020 г., Fix Auto USA

Когда дело доходит до приводных ремней, необходимо несколько типов, чтобы ваш автомобиль продолжал работать. Если вы знаете о различных типах приводных ремней, вы можете правильно обслуживать их и при необходимости заменять.

Что такое приводной ремень? Вот что вам нужно знать

Есть три типа приводных ремней:

1.Змеиный пояс

Серпантинный ремень находится под капотом автомобиля и «змеится» между различными шкивами и аксессуарами. Этот тип приводного ремня обычно используется в автомобилях, выпущенных после 1990 года. Он также имеет тенденцию служить дольше, чем другие типы приводных ремней, прост в установке и снятии и передает мощность между компрессором автомобильного кондиционера, водяным насосом, генератором переменного тока и насос гидроусилителя.

2. Ремень клиновой

Клиновой ремень соединяется с кривошипом и шкивом и обычно проходит между одним или двумя вспомогательными агрегатами двигателя.Старые автомобили часто имеют несколько клиновых ремней, используемых для гидроусилителя руля, кондиционирования воздуха и других предметов первой необходимости. Клиновой ремень бывает сложнее заменить, чем змеевик. Кроме того, ослабление клиновых ремней может вызвать неисправность генератора и привести к перегреву двигателя.

3. Ремень ГРМ

Ремень ГРМ соединяет коленчатый вал двигателя вашего автомобиля с его распределительным валом; коленчатый вал помогает поршням двигателя вращаться, а распределительный вал помогает открывать и закрывать клапаны двигателя.Ремень ГРМ может быть трудно увидеть из-за того, что он, скорее всего, спрятан под крышкой ГРМ. Однако ремень ГРМ не стоит игнорировать; в противном случае, если ремень ГРМ изнашивается и выходит из строя, это может привести к дорогостоящему и длительному ремонту двигателя.

Как часто нужно менять ремни в автомобиле?

Часто бывает полезно менять приводные ремни в автомобиле примерно каждые 60 000–100 000 миль. Проходя ежегодный осмотр автомобилей, вы можете оценить свои приводные ремни.При обнаружении каких-либо признаков повреждения или сильного износа ремни можно заменить.

Признаки неисправности змеевикового ремня

Есть много признаков того, что змеевиковый ремень вашего автомобиля может нуждаться в замене, в том числе:

Визг в передней части автомобиля
ГУР перестал работать
Кондиционер перестает работать
Двигатель перегревается
Трещина на ремне

Признаки неисправности клинового ремня

Признаки неисправного клинового ремня идентичны признакам неисправного змеевикового ремня.

Признаки неисправности ремня ГРМ

Общие признаки неисправности ремня ГРМ включают:

Тикающий шум исходит от двигателя
Двигатель не загорается
Двигатель часто дает пропуски зажигания
Утечка масла из передней части мотора

Ремень ГРМ определяет, будет ли работать двигатель вашего автомобиля.

Если вы заметили один или несколько из вышеупомянутых признаков неисправного ремня, отнесите свой автомобиль в сертифицированную автомастерскую.Это позволит вам провести осмотр вашего автомобиля опытными специалистами, которые смогут диагностировать и исправить дефектный ремень в кратчайшие сроки, чтобы предотвратить повреждение двигателя.

Это сообщение в блоге предоставлено Fix Auto Columbus , , ведущим отраслевым экспертом и мастерской по ремонту столкновений, обслуживающей общины Центрального Огайо, включая Рейнольдсбург, Брайс, Пикерингтон, Уайтхолл, Гроувпорт, Канал Винчестер, Блэклик, Бексли, Гаханна, Немецкая деревня, Обец и многие другие.

Когда нужно менять приводной ремень в автомобиле?

На главную> Уход за автомобилем> Когда нужно менять приводной ремень в автомобиле?

Обновлено: 17 марта 2020 г.

К вашему двигателю прикреплен ряд механических аксессуаров, таких как генератор переменного тока, водяной насос, насос гидроусилителя руля и компрессор кондиционера. Ремень привода — это часть, которая приводит в движение все эти аксессуары.Сам ремень приводится в движение шкивом, прикрепленным к коленчатому валу двигателя. У большинства автомобилей один или два приводных ремня. Когда у автомобиля только один приводной ремень, его можно назвать змеевидным ремнем.

Двигатель с одним «змеиным» ремнем. Рис1, Рис2.
Mazda имеет два приводных ремня. Рис 3.

Приводной ремень изготовлен из прочного материала на резиновой основе. В большинстве автомобилей приводной ремень заменяется между 40 000 и 70 000 миль, однако мы видели случаи, когда приводной ремень длился более 100 000 миль.
Что заставляет ремень изнашиваться быстрее? Вода, дорожная грязь, чрезмерное нагревание и утечки масла могут привести к преждевременному износу ремня. Например, если брызговик под двигателем (защитный кожух двигателя) сломан, ремень изнашивается раньше.
Утечки масла также могут повредить приводной ремень. В конце концов изношенный приводной ремень порвется.
Обрыв приводного ремня.

При обрыве приводного ремня вы не сможете управлять автомобилем. Это связано с тем, что двигатель будет перегреваться, если водяной насос не работает.Кроме того, если в вашем автомобиле есть гидроусилитель рулевого управления, вы потеряете усилитель рулевого управления, так как насос усилителя рулевого управления будет отключен.

Кроме того, генератор перестанет подавать электроэнергию, необходимую для подзарядки автомобильного аккумулятора и работы электрических систем автомобиля.
Когда нужно менять приводной ремень? Большинство производителей автомобилей не указывают точный пробег, но рекомендуют проверять ремень во время регулярных посещений.
Как узнать, нуждается ли приводной ремень в замене? Ваш механик будет искать порезы, трещины, недостающие части и другие признаки износа; Обычно довольно легко увидеть, изношен ли ремень.Например, старый ремень на фото выше показывает трещины. Приводной ремень с трещинами и отсутствующими частями. Рис 2.
На этой фотографии показан ремень с отсутствующими кусками протекторного материала на ребристой стороне. Ремень также может нуждаться в замене, если он издает стрекотание или скрип или если он растягивается. Одним из первых признаков износа приводного ремня является его скрип в дождливую погоду.
Другой распространенной причиной замены приводного ремня является его замачивание в масле. Масло повреждает резиновый материал, как на этой фотографии.
Приводной ремень поврежден утечкой масла.
Если ваш механик обнаружил, что приводной ремень пропитан маслом, он может порекомендовать сначала устранить утечку масла. Это связано с тем, что если вы установите новый ремень и на него потечет масло, ремень не прослужит долго.

Для правильной работы приводной ремень должен быть натянут должным образом. В старых автомобилях натяжение ремня приходилось регулярно регулировать вручную.

Одним из симптомов ослабления приводного ремня является громкий визг, который длится несколько секунд после запуска двигателя.
Современные автомобили имеют автоматический подпружиненный или гидравлический натяжитель ремня, который не требует регулировки.
Автоматический подпружиненный натяжитель приводного ремня. Рис1, Рис2.
Если автоматический подпружиненный натяжитель ремня заедает или показывает признаки износа, имеет смысл заменить его вместе с приводным ремнем; это требует небольшого дополнительного труда. Гидравлический натяжитель ремня необходимо заменить, если из него вытекает масло.

Замена серпантинного ремня может стоить от 75 до 250 долларов, в зависимости от автомобиля.Замена натяжителя ремня вместе с ремнем добавит 45–155 долларов к общему счету за ремонт.

Легко ли заменить змеиный пояс, сделав проект своими руками? Если у вас есть достаточные механические навыки, соответствующие инструменты, схема прокладки ремня и следуйте инструкциям руководства по обслуживанию, это не очень сложно. Ваш магазин запчастей может помочь вам со схемой маршрутизации и инструментами.

Если у автомобиля два приводных ремня, нужно ли заменять оба одновременно? Нет, в этом нет необходимости.Однако в большинстве случаев замена второго ремня не требует дополнительных усилий. Если вам нужно заплатить всего 20-40 долларов за второй пояс, почему бы не сделать их оба одновременно?

Разница между змеевиком и приводным ремнем

Что такое змеиный ремень?

Змеевидный ремень — это еще один тип ремня внутри двигателя. Данный ремень представляет собой поликлиновой ремень с ребрами жесткости с одной стороны. По внешнему виду он намного тоньше приводного ремня.Из-за этого он легче изгибается и намного более гибкий, что позволяет ему перемещаться и оборачиваться вокруг небольших аксессуаров внутри двигателя. В частности, ребристая сторона ремня будет контактировать с канавками на шкивах привода вспомогательных агрегатов, а плоская сторона входит в контакт с роликом натяжителя.

Змеевиковый ремень получил свое название из-за его внешнего вида и того, как он легко вплетается в различные аксессуары и шкивы и снимается с них. Змеевиковый ремень служит дольше, чем традиционные приводные ремни, и его намного проще снимать и устанавливать.Этот ремень также передает мощность между насосом рулевого управления, генератором, водяным насосом и компрессором кондиционера.

Что такое приводной ремень?

Приводной ремень — это деталь внутри вашего двигателя, которая приводит в движение все аксессуары , установленные в двигателе, включая насос гидроусилителя рулевого управления, генератор переменного тока, компрессор кондиционера и водяной насос. Приводной ремень изготовлен из чрезвычайно прочной, долговечной резины или резиновых материалов. Многие новые автомобили могут иметь один или два приводных ремня, в зависимости от размера и функции автомобиля.

Чем они отличаются?

Какой самый простой способ отличить ремень ГРМ от клинового или серпантинного ремня? Ремень ГРМ будет иметь резиновые зубья, отлитые внутрь, и будет использовать прочный шнур из стекловолокна. Хотя зубы резиновые, они сделаны из высокотемпературного неопрена или высоконасыщенного нитрила HSN. Большинство существующих сегодня двигателей представляют собой то, что они называют «интерференционным двигателем», что означает, что при обрыве ремня ГРМ существует высокая вероятность столкновения внутренних компонентов и причинения серьезного повреждения, поскольку именно ремень ГРМ поддерживает все синхронизацию.Мораль этой истории: убедитесь, что вы меняете ремень ГРМ вовремя, и его производители рекомендуют интервал замены (или раньше). Большинство производителей рекомендуют также заменить ролики и натяжители сейчас.

Когда заменять ремни

Приводной ремень изготовлен из очень прочного резинового материала. Обычно приводные ремни изготавливаются из маслостойкой резины, например неопрена или других материалов из искусственного каучука. Тем не менее, он все равно будет изнашиваться с течением времени. Обычно приводной ремень прослужит от 45 000 до 75 000 миль или от трех до пяти лет. Изношенный ремень обычно издает шум, писк, визг или чириканье, что является предупреждением, чтобы на него смотрели. При обрыве ремня двигатель не будет работать должным образом. Машиной нельзя будет управлять. Если позволить двигателю работать без работающего приводного ремня, он может перегреться, потому что водяной насос не сможет циркулировать антифриз через радиатор. Индикатор батареи может загореться, потому что генератор переменного тока также был отключен.А если в вашем автомобиле есть гидроусилитель руля, насос рулевого управления не будет работать, что сделает рулевое управление очень жестким, а иногда и невозможным.

Во избежание неожиданностей рекомендуется всегда проверять приводной ремень при ремонте автомобиля. Механик будет искать признаки износа, такие как трещины, сколы, любые поврежденные или потертые края или другие признаки износа. Если какой-либо из этих признаков заметен, необходимо немедленно заменить ремень.

Сколько они стоят

Замена приводного или серпантинного ремня может быть несколько утомительной, но, к счастью, это не так дорого. Замена ремня обычно стоит от 80 до 315 долларов, в зависимости от вашего автомобиля и механика. Существует ряд факторов, которые могут вызвать преждевременный износ приводного ремня, в том числе отсутствие под щитком или растяжение из-за утечек масла или охлаждающей жидкости. Это стандартная часть обслуживания автомобиля.

Как их заменить

Если вы опытный мастер в домашних условиях, замена ремня самостоятельно может быть вариантом. Приобрести ремень несложно; Зайдя в любой крупный магазин автозапчастей, вы можете просто сказать им, какой автомобиль вы водите, и они подберут вам именно ту запчасть.Когда вы будете готовы заменить ремень, обязательно внимательно прочитайте инструкции от начала до конца, прежде чем начать. Существует множество надежных сайтов, на которых можно найти пошаговые инструкции, включая это видео ниже.

Признаки неисправности серпантина / приводного ремня

Змеевидный ремень, также известный как приводной ремень, представляет собой ремень на двигателе автомобиля, который работает с натяжителем, натяжителем и шкивами внутри системы ремня привода вспомогательных агрегатов.Он обеспечивает питание кондиционера, генератора, усилителя рулевого управления, а иногда и водяного насоса системы охлаждения. Змеевиковый ремень является важной частью этой системы, и после запуска двигателя он продолжает работать до тех пор, пока транспортное средство не будет остановлено. Без правильно функционирующего змеевикового ремня двигатель может вообще не работать.

Как правило, змеевик прослужит до 50 000 миль или до пяти лет, прежде чем его нужно будет заменить. Некоторые из них могут без проблем проехать до 80000 миль, но точный интервал обслуживания можно узнать в руководстве пользователя.Однако со временем змеевик выйдет из строя из-за тепла и трения, которым он подвергается каждый день, и его придется заменять. Если вы подозреваете, что ваш змеиный ремень выходит из строя, обратите внимание на следующие симптомы:

1. Визг в передней части автомобиля

Если вы заметили визг из передней части автомобиля, это может быть из-за змеевидного ремня. Это могло произойти из-за проскальзывания или перекоса. Единственный способ избавиться от шума — обратиться к профессиональному механику и попросить его заменить змеевик / приводной ремень или диагностировать проблему.

2. Не работает гидроусилитель руля и кондиционер

Если серпантинный ремень полностью выйдет из строя и порвется, то ваша машина сломается. Кроме того, вы заметите потерю гидроусилителя руля, кондиционер не будет работать, и двигатель больше не сможет охлаждаться, как должно. Если гидроусилитель руля выходит из строя во время движения автомобиля, это может вызвать серьезные проблемы с безопасностью. Профилактическое обслуживание — это один из способов убедиться, что ваш ремень не порвется во время вождения.

3. Перегрев двигателя

Поскольку змеевиковый ремень помогает обеспечить мощность для охлаждения двигателя, неисправный ремень может вызвать перегрев двигателя, поскольку водяной насос не будет вращаться. Как только ваш двигатель начнет перегреваться, обратитесь к механику для проверки, так как это может привести к поломке и повреждению вашего двигателя, если он будет продолжать перегреваться.

4. Трещины и износ ремня

Рекомендуется время от времени физически осматривать свой змеиный пояс.Проверьте наличие трещин, отсутствующих кусков, истирания, отслоения ребер, неравномерного износа ребер и поврежденных ребер. Если вы заметили что-либо из этого, пора заменить змеевик / приводной ремень.

Как только вы заметите визг, потерю усилителя рулевого управления, перегрев двигателя или плохой вид ремня, немедленно вызовите механика для дальнейшей диагностики проблемы. YourMechanic упрощает ремонт змеевика / приводного ремня, приезжая к вам на место для диагностики или устранения проблем.

Ищете новый приводной ремень?

Посмотрите десятки отличных вариантов прямо здесь

купить сейчас

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице.Цены и доступность могут быть изменены.

Что такое ремень привода вспомогательных агрегатов?

В автомобилях есть сотни деталей и элементов, которые работают вместе, что обеспечивает их правильное функционирование. Знать функцию и назначение всех из них довольно сложно, если вы не обучены в этой области. Тем не менее, есть некоторые вещи, которые вы просто должны знать, для долговечности Вашего автомобиля: когда, чтобы получить замену масла, когда менять ремень, и даже тогда, когда для покупки новых шин, например.

Ремень привода вспомогательных агрегатов — это ремень, который приводит в движение все вспомогательное оборудование, установленное в двигателе вашего автомобиля. Эти аксессуары включают генератор, водяной насос, компрессор кондиционера и насос гидроусилителя рулевого управления. Без приводного ремня ни одно из вышеупомянутых аксессуаров не будет работать должным образом.

Вы также можете услышать о ремне привода вспомогательных агрегатов, называемом серпантинным ремнем, ремнем генератора, ремнем вентилятора или просто приводным ремнем. Не позволяйте терминологии сбивать вас с толку, это одно и то же.

Некоторые автомобили имеют 2 ремня привода вспомогательных агрегатов, а некоторые — только 1 ремень. Количество ремней зависит от размера и использования транспортного средства.

Позвоните в нашу команду

Позвоните на бесплатную горячую линию, чтобы поговорить со специалистом.

Грязь, масло и вода приведут к износу ремня привода вспомогательных агрегатов со временем, быстрее, чем обычно.

ПОДРОБНЕЕ: ТИТУЛЬНЫЕ ЗАЙМЫ В ОГАЙО

Кто изобрел ремень привода вспомогательных агрегатов?

Компания Dayco изобрела ремень привода вспомогательных агрегатов 1 ^st в 1970-х годах.С тех пор они изобрели так много ремней для различных транспортных средств и конструкций. Dayco — лидер в производстве автомобильных запчастей для строительной, сельскохозяйственной и других промышленных машин.

Из чего сделан пояс для аксессуаров?

Ремень привода вспомогательных агрегатов изготовлен из очень прочной резины. Резина должна быть чрезвычайно прочной, выдерживать сильное трение и быть маслостойкой.

Каков срок службы ремня привода вспомогательных агрегатов?

Обычно эти ремни прослужат вам от 45 000 до 75 000 миль в зависимости от ваших привычек вождения.Ремни некоторых транспортных средств служат дольше, но обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать о соответствующих графиках технического обслуживания автомобиля.

Как часто следует проверять ремень привода вспомогательных агрегатов?

Ремень для принадлежностей используется каждый раз, когда вы включаете автомобиль, и в течение всего времени его работы. Он находит широкое применение и требует правильного ухода. Поэтому ремень привода вспомогательных агрегатов следует проверять во время планового технического обслуживания, а также при каждой замене масла.

Как узнать, нуждается ли мой ремень в замене?

Поврежденные боковины — Если боковины ремня потрепаны, его можно втянуть в механизм и вызвать серьезную неисправность.Это также может привести к тому, что ремень будет выглядеть действительно блестящим, и ваш автомобиль будет шуметь.
Неравномерный износ — Если один из выступов ремня имеет больший износ, чем другие, это вызовет стук под капотом. Это может быть вызвано неожиданным предметом в шкиве или ремне.
Случайное растрескивание — Случайные трещины в ленте могут быть вызваны резкими изменениями температуры. Переход от очень высоких к очень низким температурам или наоборот может вызвать небольшие случайные трещины по всему ремню, а также на шкивах.

Отсутствие кусков — Отсутствие больших кусков ремня может привести к выходу ремня из строя и остановке вашего автомобиля в любой момент. Это вызвано несколькими случайными небольшими трещинами в одном централизованном месте. Это растрескивание также вызвано погодными условиями, возрастом самого ремня и нагрузкой от движения шкивов.

Тот факт, что видимая сторона приводного ремня не выглядит изношенной или потертой, не означает, что его нижняя сторона находится в хорошем состоянии.

СМОТРИ ТАКЖЕ: ТИТУЛЬНЫЕ КРЕДИТЫ В DALLAS

Если вы слышите скрип, визг или чириканье, исходящие от вашего автомобиля, вероятно, на ремень каким-то образом попала грязь, масло или вода.Как только вы начнете слышать эти шумы, немедленно осмотрите свой автомобиль. Если вы будете ждать, чтобы забрать свой автомобиль, вы рискуете порвать ремень. Как только он сломается, вы не сможете управлять автомобилем. Обрыв приводного ремня может привести к перегреву двигателя, остановке работы генератора и невозможности вращения колеса.

Сколько стоит замена?

Замена ремня привода вспомогательных агрегатов зависит от типа автомобиля и расценок вашего механика.Общая стоимость замены может составлять от 80 до 315 долларов. Теперь вы можете самостоятельно заменить ремень; однако не все автомобили одинаковы. Итак, вы можете провести небольшое исследование, чтобы найти гида, чтобы это сделать. Вы можете зайти в любой магазин автозапчастей и сказать им, что вам нужно, и тип автомобиля, которым вы управляете, и они смогут подобрать для вашего автомобиля подходящий ремень.

Как видите, ремни привода вспомогательных агрегатов чрезвычайно важны для жизни любого автомобиля. Ремни привода вспомогательных агрегатов следует заменять при появлении признаков износа в целях вашей безопасности и безопасности других водителей на дороге.

Все, что вам нужно знать о техническом обслуживании и ремонте ремня

Змеевидный ремень, также известный как приводной ремень, отвечает за подключение генератора, усилителя рулевого управления, переменного тока и других важных компонентов к коленчатому валу. Коленчатый вал является частью двигателя и обеспечивает питание генератора. Коленчатый вал также может обеспечивать питание водяного насоса в некоторых автомобилях.

Со временем приводной ремень изнашивается из-за тепла, вызываемого двигателем.В конце концов, ремень порвется, что затруднит управление. Для автомобилей, в которых водяной насос также управляется коленчатым валом, обрыв приводного ремня может вызвать перегрев двигателя, что может вызвать серьезные проблемы для вашего автомобиля.

При правильном уходе вы можете защитить свой автомобиль от серьезных повреждений и сэкономить деньги на ремонте.

Базовое обслуживание ремня

Чтобы продлить срок службы серпантинного ремня вашего автомобиля, вы должны знать несколько основных советов по обслуживанию.

Знайте, где находится ваш ремень. Точное расположение серпантинного ремня может отличаться в зависимости от автомобиля. Для большинства автомобилей ремень будет расположен в передней части двигателя. Проверяя ремень, всегда убедитесь, что автомобиль выключен и остыл.
Ремень необходимо проверять при каждой замене масла. Механики обычно проверяют ремень, чтобы убедиться в отсутствии значительных повреждений. Однако проверить это самостоятельно довольно просто.
Убедитесь, что ремень правильно выровнен на шкивах. Если ремень соскальзывает со шкивов, ваш автомобиль может не работать должным образом или важные компоненты могут потерять мощность.
Проверьте натяжитель ремня. Натяжитель регулирует величину натяжения ремня, чтобы он оставался на шкивах. Если натяжение слабое, ремень может соскользнуть со шкивов и привести к потере мощности компонентов, приводимых в движение ремнем.
Знайте важное практическое правило. Если на расстоянии одного дюйма на ремне более трех трещин, пора его заменить.
Срок службы одного ремня обычно составляет 60 000–100 000 миль. Ремни не нужно часто менять, если они не стареют или не повреждены.

Предупреждающие знаки

Убедитесь, что вы знаете, как определить, есть ли риск разрыва ремня. Вы можете вызвать механика или проверить свой ремень, если заметите какой-либо из следующих предупреждающих знаков:

Визг от двигателя
Проверьте, горит ли индикатор батареи
Канавки, потертости или трещины на ремне
Грязные или слабые места на ремне
Резина отслаивающаяся от ремня
Пар или пар, идущий из-под колпака
Другие признаки перегрева двигателя

Замена сломанного ремня

Ремонт изношенного или поврежденного ремня невозможен.Вам нужно будет заменить ремень, а не пытаться его ремонтировать. Если вы не знакомы с тем, что происходит под капотом, вы можете обратиться за помощью к механику.

Если вы хотите попробовать заменить ремень самостоятельно, используйте следующие инструкции в качестве общих указаний. (Помните, что все автомобили разные, и для замены ремня на некоторых автомобилях могут потребоваться специальные инструменты.) Замена ремня должна занять около 15 минут.

Перед тем, как прикасаться к какой-либо части двигателя, убедитесь, что автомобиль выключен и остыл.
Прочтите схему расположения ремня. Это может быть под капотом или в инструкции по эксплуатации вашего автомобиля.
Используйте гаечный ключ, трещотку или специальный инструмент для ремня с змеевиком, чтобы освободить натяжитель ремня.
Снимите старый ремень со шкивов.
Убедитесь, что шкивы вращаются свободно.
Держите старый и новый ремни рядом друг с другом, чтобы убедиться, что они одинаковой длины и ширины.
Установите новый ремень, следуя схеме маршрутизации. Убедитесь, что сторона с канавками нового ремня прилегает к стороне шкивов с канавками.(Ваш автомобиль может иметь или не иметь шкивы с канавками.)
Натяните ремень, сжав натяжитель.
Проверьте натяжение ремня. Потяните за ремень. Если он растягивается больше, чем на один дюйм, значит, он слишком свободный.
Перед тем, как завести автомобиль, дважды проверьте, правильно ли проложен ремень, натянут ли он прямо на шкивы и достаточно ли натяжения.

После замены ремня держите капот открытым и попробуйте завести автомобиль, чтобы убедиться, что все компоненты имеют питание.Следите за ремнем, чтобы убедиться, что он правильно вращается на шкивах. Если есть какие-либо проблемы, проверьте свою схему маршрутизации, чтобы убедиться, что вы правильно проложили ремень.

Несмотря на то, что замена ремня является относительно простой частью обслуживания автомобиля, проконсультируйтесь с механиком, если у вас есть какие-либо сомнения по поводу установки. Неправильно установленный ремень может стать причиной серьезных проблем для вашего автомобиля.

Что такое змеиный пояс и когда его заменять?

Ваш автомобиль состоит из нескольких различных сложных частей, таких как змеиный ремень, которые трудно понять, если вы не механик.Но не волнуйтесь, Sun Auto Service здесь, чтобы рассказать вам все, что вам нужно знать о серпантинном ремне вашего автомобиля, который поддерживает правильную работу различных систем вашего автомобиля, в том числе:

- ГУР
- Кондиционер
- Водяной насос
- Генератор

Прочный и хорошо обслуживаемый змеевиковый ремень приводит в движение эти важные автомобильные компоненты.

Как долго прослужит змеиный пояс?

Благодаря усовершенствованию технологии изготовления резины змеевиковые ремни служат намного дольше, чем когда-то.Большинство змеевиков обычно служат от 50 000 до 100 000 миль. В конечном итоге змеевиковый ремень вашего автомобиля изнашивается из-за продолжительного воздействия тепла и трения, и его необходимо будет заменить.

Каковы признаки провала змеиного пояса?

По мере того, как змеевиковый ремень стареет и изнашивается, резиновые детали могут отслаиваться, в результате чего ремень трескается, изнашивается или соскальзывает. Когда это происходит, он может быть смещен или загрязнен жидкостью. Существуют различные симптомы, которые могут указывать на износ змеевидного ремня вашего автомобиля, в том числе:

- Визг или чириканье: Когда змеевиковый ремень начинает проскальзывать, он может начать чирикать или визжать.Этот звук указывает на растяжение ремня, низкое натяжение ремня или неправильную работу шкива и ремня. Если вы заметили эти звуки, вам следует запланировать осмотр в вашем местном представительстве Sun Auto Service, прежде чем возникнут новые неисправности.
- Трещины и износ: Вы можете заметить физические признаки неисправности, включая отсутствие кусков, трещин, поврежденных ребер, неравномерный износ или расслоение ребер. Эти симптомы также можно выявить при регулярных осмотрах техническим специалистом Sun Auto Service.
- Отказ кондиционера или гидроусилителя рулевого управления: Если серпантинный ремень выходит из строя или обрывается, вы можете заметить, что кондиционер не работает должным образом. Кроме того, в вашем автомобиле могут выйти из строя система гидроусилителя руля, генератор или водяной насос, что создаст серьезную угрозу безопасности.
- Поломка автомобиля: Когда змеевиковый ремень полностью обрывается, ваш автомобиль заглохнет, что может быть чрезвычайно опасно и неудобно. Профилактическое обслуживание с помощью механики, сертифицированной ASE, — отличный способ убедиться, что ваш ремень не порвется внезапно во время вождения.

Индикатор проверки двигателя и другие датчики предупредят вас, если возникла проблема с ремнем. Никогда не игнорируйте предупреждающие признаки неисправности змеевидного ремня.

В чем преимущество замены ремня?

Если вы едете с изношенным ремнем, вы рискуете выйти из строя вспомогательного оборудования вашего двигателя. Когда ремень проскальзывает или обрывается, такие функции вашего автомобиля, как генератор и насос гидроусилителя рулевого управления, скорее всего, перестанут работать. Неисправный ремень может также повредить детали, которые он приводит в действие.Справляться с порванным ремнем или шлангом — это плохо, но если ваш двигатель выходит из строя, это еще хуже. Регулярно меняя ремень, вы можете снизить риск поломки вашего автомобиля. Это позволяет вам наслаждаться автомобилем и без проблем управлять автомобилем.

Что еще нужно обслужить и заменить?

Большинство серпантинных ремней в современных транспортных средствах имеют натяжные устройства. Змеевиковые ремни могут работать оптимально только при правильном натяжении. Натяжители ремня обеспечивают идеальное натяжение, чтобы змеевиковый ремень работал с надлежащим сопротивлением и скоростью для оптимальной работы.Другие проблемы с трансмиссией могут потребовать замены ремня или повлиять на его работу. Когда вы заменяете змеевиковый ремень, вам также следует осмотреть натяжитель ремня и шкивы.

Есть ли у автомобилей другие ремни?

В то время как большинство автомобилей сегодня имеют только змеевик для управления различными системами, некоторые автомобили имеют другие ремни. Например, некоторые старые модели могут иметь ряд клиновых ремней вместо змеевидного ремня. Некоторые автомобили также имеют ремень ГРМ для привода водяных и масляных насосов к двигателю и другим важным деталям.

Может ли сервисное обслуживание Sun Auto заменить мой змеиный ремень?

Да, Sun Auto Service имеет команду технических специалистов, сертифицированных ASE, которые устанавливают качественные и прочные змеевидные ремни, чтобы ваш автомобиль работал наилучшим образом. Наши змеевидные ремни изготовлены из лучших резиновых смесей для обеспечения надежной защиты. Свяжитесь или остановитесь в любом из наших офисов, чтобы запланировать осмотр или получить расценки на замену змеевикового ремня и дополнительные советы о том, что вы можете сделать, чтобы ваш автомобиль работал максимально надежно и как можно дольше.

Рубрики
