Проверка генератора мультиметром на автомобиле: Как Проверить Генератор (Авто) | Три Способа Проверки

Как Проверить Генератор (Авто) | Три Способа Проверки

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В полный комплекс проверок генератора входит:

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверить снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не менее 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Следует заметить, что сопротивление не должно быть нулевым, так как это говорит, что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора авто

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Спрашивайте в комментариях. Ответим обязательно!

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Начало работы

Устройство мультиметра

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Схема генератора

Итак, проверка включает несколько этапов:

1. Осмотр реле-регулятора.
2. Проверка диодного моста.
3. Проверка статора.
4. Проверка ротора.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение «измерение напряжения».

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

Диодный мост

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим «Прозвонка». После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

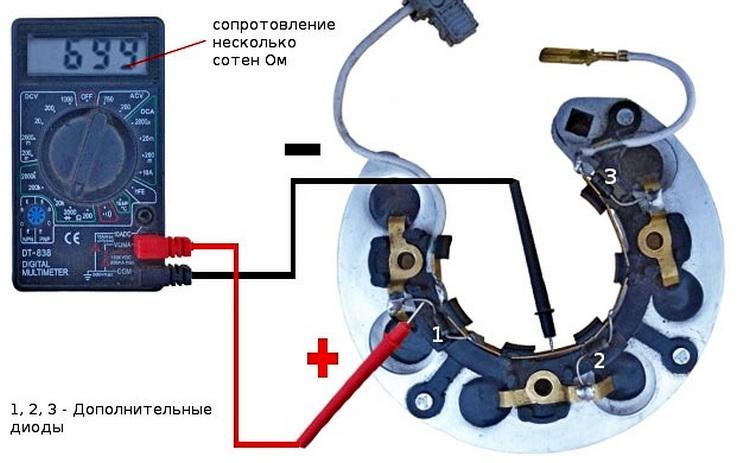

Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим «Измерение сопротивления». Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

Далее можно проводить проверку мультиметром, выставив режим «Измерение сопротивления». С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

Проверка статора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Видео

Для получения более подробной информации, смотрите видеоматериал:

Читайте и другие наши статьи:

Как отремонтировать генератор ВАЗ

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Начало работы

Устройство мультиметра

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Схема генератора

Итак, проверка включает несколько этапов:

1. Осмотр реле-регулятора.
2. Проверка диодного моста.
3. Проверка статора.
4. Проверка ротора.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение «измерение напряжения».

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

Диодный мост

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим «Прозвонка». После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим «Измерение сопротивления». Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

Далее можно проводить проверку мультиметром, выставив режим «Измерение сопротивления». С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

Проверка статора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Видео

Для получения более подробной информации, смотрите видеоматериал:

Читайте и другие наши статьи:

Как отремонтировать генератор ВАЗ

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Начало работы

Устройство мультиметра

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Схема генератора

Итак, проверка включает несколько этапов:

1. Осмотр реле-регулятора.
2. Проверка диодного моста.
3. Проверка статора.
4. Проверка ротора.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение «измерение напряжения».

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

Диодный мост

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим «Прозвонка». После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим «Измерение сопротивления». Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

Далее можно проводить проверку мультиметром, выставив режим «Измерение сопротивления». С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

Проверка статора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Видео

Для получения более подробной информации, смотрите видеоматериал:

Читайте и другие наши статьи:

Как отремонтировать генератор ВАЗ

Как проверить генератор мультиметром — пошаговая иструкция

Есть только два устройства, обеспечивающие работоспособность системы зажигания автомобиля. Аккумуляторная батарея и генератор. Они функционируют в паре, дополняя друг друга.

Любой из этих приборов может на короткое время работать отдельно от второго. Допускается какое-то время проехать с неисправным генератором, до разрядки аккумулятора.

Также, искра в зажигании может поддерживаться только генератором, однако возникает проблема первого старта мотора – без АКБ коленвал не провернуть.

Причем согласованная работа будет нарушена не только при поломке генератора. Если вырабатываемое напряжение отклонится от нормы, аккумулятор не будет заряжаться, а электросистемы автомобиля либо не запустятся, либо выйдут из строя.

Как проверить работоспособность генератора мультиметром?

Для понимания процесса, рассмотрим устройство генератора:

Поломка любого из компонентов приведет к нарушению работоспособности всего агрегата. Для начала проверяется механическая часть. Снимать генератор не требуется, достаточно снять со шкива приводной ручейковый ремень.

Прокрутите вал рукой, и убедитесь в том, что ротор свободно вращается в подшипниках. При критическом износе щеток, будет слышен характерный скрежет.

Затем проверьте целостность и крепление кабелей питания и управления. Если визуальный контроль не помог найти неисправность – предстоит проверка генератора мультиметром.

Для этой процедуры не нужен профессиональный прибор со множеством функций. Достаточно трех режимов: «прозвонка», «измерение сопротивления», «измерение напряжения».

Проверка генератора мультиметром на автомобиле

Есть методически правильная последовательность проверки – от простого к сложному.

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

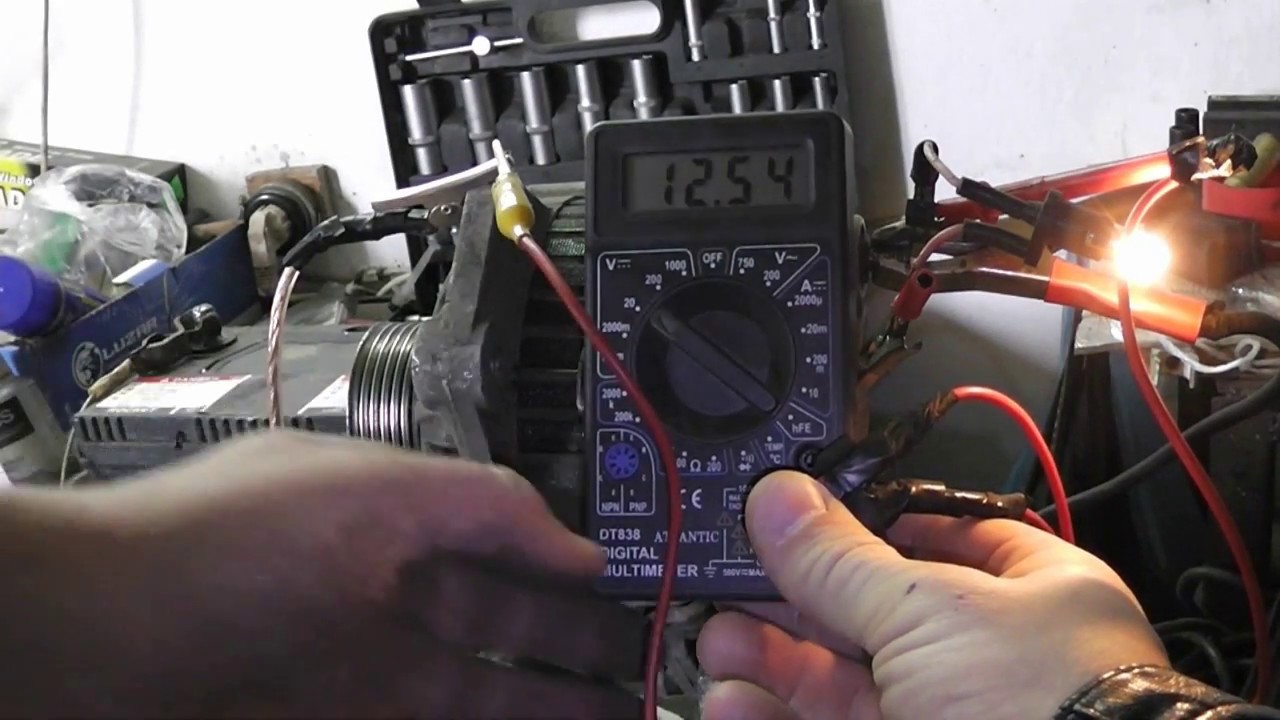

Как проверить напряжение генератора при заведенном двигателе? Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В, при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Поверка генератора непосредственно на автомобиле — видео

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора.

Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется.

Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Важно! Перед тем, как прозвонить генератор мультиметром, очистите контакты и проведите визуальный осмотр электрической части прибора.

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.

Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

Обратите внимание

При обнаружении обрыва или короткого замыкания, не старайтесь самостоятельно устранить неисправность.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.

В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора.

Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Важно! Обязательно проверьте мультиметром все силовые кабели от генератора до аккумулятора. Сопротивление должно быть минимальным, и не меняться при изгибе проводника.

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы.

Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.

Обратите внимание

Совет: При сборах в дальнее автопутешествие, обязательно возьмите с собой мультиметр. Прибор не займет много места, но может выручить вас в критической ситуации.

Проверка генератора не снимая с машины — видео инструкция

About sposport

View all posts by sposport

Загрузка…

Как проверить генератор на машине: не снимая, пользуясь мультиметром

Автомобильный генератор может выйти из строя по следующим причинам:

• износ втулок ротора катушки возбуждения;
• неисправность регулятора напряжения;
• пробой диодов выпрямительного моста;
• короткое замыкание или обрыв обмоток;
• неисправность коллекторной зоны.

Большинство из этих неисправностей можно диагностировать, не снимая генератор с машины, поскольку эта работа в некоторых автомобилях требует наличия специнструмента, доступ со стороны днища, сложных слесарных операций.

Диагностирование износа втулок ротора катушки возбуждения

Износ втулок ротора (якоря) катушки возбуждения приводят к увеличению трения скольжения, и как итог, перегреванию генератора, уменьшению коэффициента полезного действия преобразования механической энергии в электрическую, увеличению нагрузки на двигатель автомобиля.

Видео — как проверить зарядку аккумулятора от генератора:

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора.

Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется.

Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Важно! Перед тем, как прозвонить генератор мультиметром, очистите контакты и проведите визуальный осмотр электрической части прибора.

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.

Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

Обратите внимание

При обнаружении обрыва или короткого замыкания, не старайтесь самостоятельно устранить неисправность.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.

В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора.

Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Важно! Обязательно проверьте мультиметром все силовые кабели от генератора до аккумулятора. Сопротивление должно быть минимальным, и не меняться при изгибе проводника.

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы.

Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.

Обратите внимание

Совет: При сборах в дальнее автопутешествие, обязательно возьмите с собой мультиметр. Прибор не займет много места, но может выручить вас в критической ситуации.

Проверка генератора не снимая с машины — видео инструкция

About sposport

View all posts by sposport

Загрузка…

Как проверить генератор на машине: не снимая, пользуясь мультиметром

Автомобильный генератор может выйти из строя по следующим причинам:

• износ втулок ротора катушки возбуждения;
• неисправность регулятора напряжения;
• пробой диодов выпрямительного моста;
• короткое замыкание или обрыв обмоток;
• неисправность коллекторной зоны.

Большинство из этих неисправностей можно диагностировать, не снимая генератор с машины, поскольку эта работа в некоторых автомобилях требует наличия специнструмента, доступ со стороны днища, сложных слесарных операций.

Диагностирование износа втулок ротора катушки возбуждения

Износ втулок ротора (якоря) катушки возбуждения приводят к увеличению трения скольжения, и как итог, перегреванию генератора, уменьшению коэффициента полезного действия преобразования механической энергии в электрическую, увеличению нагрузки на двигатель автомобиля.

Видео — как проверить зарядку аккумулятора от генератора:

В самом критическом случае возможен разлом втулки и заклинивание ротора. Это может вызвать обрыв ремня генератора, который в свою очередь может привести к серьезным проблемам с двигателем.

Именно поэтому своевременная профилактика генератора начинается с втулок. Иногда вместо них используются подшипники, хотя втулки надежнее.

Износ втулок обычно диагностируют по характерному металлическому звону при работе генератора, увеличению растяжения ремня генератора.

Проще снять ремень и рукой проверить биение шкива генератора, двигая его перпендикулярно оси. Наличие даже небольшого люфта свидетельствует о необходимости замены втулок или подшипников.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выводах генератора при различных оборотах двигателя. Если посмотреть на типовую схему генератора, регулятор напряжения управляет током катушки возбуждения.

Генератор представляет собой саморегулирующую систему. Если увеличиваются обороты, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. Согласно закону индукции уменьшается напряжение на катушках статора, следовательно, и напряжение на выходе генератора.

Видео — как проверить генератор на машине не снимая:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в пределах от 13,3 до 14,5 Вольт независимо от оборотов двигателя.

Превышение, как и меньший уровень напряжения, говорит о возможной неисправности регулятора, его необходимо проверять.

Конструктивно регулятор может быть выполнен в виде блока со щетками либо без них.

Иногда его называют «таблеткой» или «шоколадкой».

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних либо гаражных условиях. Типовая схема проверки регулятора напряжения изображена на рисунке.

В качестве лампы 6 можно использовать любую салонную лампочку. 1 – аккумулятор, 2 — реле-регулятор, 3 – электронный блок, 5 – клемма для подключения тонкого провода, идущего к  генератору. Если лампа светится, следовательно, регулятор работает. Но если при этом напряжение заряда аккумулятора более 15 Вольт, регулятор напряжения все равно необходимо менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо поменять регулятор, если сильно изношены щетки. Однако, если вы обладаете некоторым опытом ремонта электроинструмента, можно попробовать поменять изношенную щетку (лучше обе щетки сразу).

Практически в половине случаев неисправность генератора обусловлена отказом регулятора напряжения.

Пробой диодов выпрямительного моста

Пожалуй, это самая опасная и трудно устраняемая неисправность. Очень часто она происходит при переполюсовке аккумулятора. Это, когда клеммы аккумулятора подключают в обратной полярности. При этом могут перегореть еще несколько предохранителей и блоков автомобиля.

Видео — проверка генератора в домашних условиях:

Обычно диоды выходят из строя парами, так как пробой одного влечет подачу прямого напряжения на последовательный диод. Когда диод пробивается, его сопротивление становится почти нулевым.

В этом случае генератор начинает перегреваться, увеличивается нагрузка на аккумулятор. Пробой диодного моста может вызвать замыкание электропроводки, возгорание.

Если из области генератора чувствуется запах гари, генератор чрезмерно нагревается, немедленно отключайте все провода, идущие к генератору, особенно толстый провод. Тщательно их изолируйте и следуйте к месту стоянки.

Видео — как проверить диодный мост на генераторе авто:

Проверить пробой диодов выпрямительного моста просто. Генератор должен «прозваниваться», как диод. Для этого переключите мультиметр в положение «Диод». Затем отсоедините все клеммы от генератора. Сначала щупы мультиметра включите между клеммой толстого провода и массой автомобиля в одном, затем обратном направлении. В одном направлении должно «звониться» (сопротивление от 200 до 1000 Ом, как у диодов в прямом включении), в обратном нет (сопротивление очень большое, более сотни килоОм).

Конечно, лучше снять генератор, разобрать его, демонтировать диодный мост и прозвонить каждый диод по отдельности.

Иногда диодные мосты генераторов называют «подкова», ясно почему. Кругленькие (6 штук)– это силовые диоды, они обычно перегорают, их менять трудно. При их монтаже используется не пайка, а сварка. На худой конец, неисправную пару из них можно просто выкусить, не меняя. Генератор будет все равно работать, хоть и не на полную мощность. Диоды цилиндрической формы обслуживают регулятор напряжения. Выходят из строя реже, но проверять также надо, как описано выше.

Короткое замыкание или обрыв обмоток

Если обрыв обмотки еще можно как-то обнаружить с помощью мультиметра, и то, разобрав генератор, то короткое замыкание диагностируется плохо, так как сопротивление обмоток мало.

Видео — как проверить работает ли генератор на машине не снимая:

Основной признак неисправности обмоток генератора – изменение цвета лаковой изоляции медных проводников обмотки генератора. При повышенных токах короткого замыкания цвет проводов становится значительно темнее. Это сопровождается запахом гари при эксплуатации генератора.

Можно отдать генератор на перемотку, но стоит это сейчас дорого. Если есть возможность купить аналогичный или с совпадающими посадочными размерами от другого автомобиля, лучше не перематывать.

Изменение цвета обмоток можно обнаружить визуально. В генераторе много технологических отверстий для охлаждения, при хорошем освещении можно исследовать цвет обмоток.

Неисправность коллекторной зоны

Коллектор – это латунные цилиндрические контакты возбуждающей обмотки, по которым движутся щетки

Обычно они изнашиваются неравномерно. Это приводит к искрению в области щеток, перегреву коллектора, еще большему изнашиванию щеток и коллектора.

В процессе обслуживания генераторов коллекторы растачивают и шлифуют. Бесконечно это делать нельзя, поэтому после нескольких ремонтов коллекторы меняют.

Видео — быстрая проверка генератора не устанавливая на авто:

Диагностировать изношенность коллектора можно при разобранном генераторе. Если снять регулятор напряжения со щетками, можно пальцем прощупать область коллектора. Если она «горбатая», следует думать о профилактике.

Обнаружить искрение щеток при заведенном двигателе, а это свидетельство изношенности коллектора, можно ночью, отключив все осветительные приборы.

Генератор – один из наиболее консервативных узлов автомобиля. Его конструкция практически не изменялась уже более пятидесяти лет. Если вовремя проводить регламентные работы (чистка, замена подшипников или втулок, ремня, щеток), он прослужит долго.

Насколько эффективны присадки для восстановления двигателя однозначно сказать сложно.

Как правильно выбрать масло для двигателя и на какие показатели следует обращать внимание.

Основные признаки неисправности https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/priznaki-neispravnosti-dpdz.html датчика дроссельной заслонки.

Видео — как прозвонить генератор мультиметром:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу

Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу

Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Как проверить генератор на машине самостоятельно мультиметром

Основным источником электроэнергии в автомобиле является генератор. Он стартует одновременно с пуском двигателя, после чего вырабатывает энергию и заряжает аккумулятор. При его выходе из строя, заряда аккумулятора не хватит на долгую эксплуатацию автомобиля, поэтому водитель обязан следить за состоянием генератора.

Проблем, из-за которых генератор может выйти из строя в процессе эксплуатации, масса. Это могут быть как механические неполадки, так и электрические. Неисправность генератора также проявляется различными симптомами, среди которых наиболее распространены:

• Появление посторонних звуков, исходящих из генератора;
• Проблемы с аккумулятором: разрядка, перезарядка, выкипание электролита;
• Снижение яркости фар головного освещения при увеличении оборотов. Такая ситуация считается нормальной, если она возникает кратковременно при переключении на первую передачу с режима холостого хода на «холодном» двигателе;
• Сигнализация контрольной лампы о разряде аккумулятора во время движения автомобиля;
• Сбои в работе электроники, в том числе тусклое горение фар и слабый звуковой сигнал.

Если возникают симптомы, описанные выше, необходимо провести проверку генератора автомобиля. Диагностика, чаще всего, выполняется по четырем параметрам:

• Проверка силы тока отдачи;
• Диагностика работы диодного моста;
• Проверка регулятора напряжения генератора;
• Проверка обмоток возбуждения.

В зависимости от выявленной проблемы при диагностике, решается вопрос целесообразности ремонта генератора.

Правила безопасности при проверке генератора

Перед тем как приступать к проверке автомобильного генератора, следует ознакомиться с основными правилами безопасности, которые позволят сохранить здоровье диагносту и не вывести из строя агрегат. Базовые правила безопасной проверки и ремонта генератора следующие:

• Запрещено проверять вентили генератора напряжением выше 12 Вольт;
• Недопустима проверка генератора методом короткого замыкания, который также называют «на искру»;
• Если при ремонте генератора требуется провести замену проводов в проводке, необходимо чтобы они были такого же сечения и такой же длины, что и провода установленные ранее;
• Перед диагностикой следует проверить натяжение ремня генератора;
• Нельзя отключать потребители от генератора, если проверяется его работа. Запрещена работа генератора с отключенным аккумулятором;
• Запрещено соединять клемму «В+» и «D+». На некоторых генераторах эти клеммы обозначаются номерами «30» и «67».

Обратите внимание: Если выполняется не только проверка генератора, но и сварочные работы с кузовом машины, необходимо перед их началом отключить генератор и аккумулятор полностью от бортовой сети автомобиля.

Проверка силы тока отдачи генератора

Для данной проверки генератора потребуется мультиметр, оснащенный специальным зондом для измерения силы тока, протекающей в проводе. Данный зонд выглядит как зажим, который охватывает провод, и чаще всего он поставляет в комплекте с диагностическим устройством. Чтобы проверить силу тока отдачи генератора необходимо:

1. Накинуть зажим на провод, который подходит к контакту «В+» («30») генератора;
2. Далее запустить двигатель и установить высокие обороты;
3. После этого по одному необходимо включать электрические потребители на автомобиле – магнитолу, кондиционер, обогрев руля и другие. При включении каждого потребителя следует записывать показания с мультиметра;
4. Далее необходимо замерить силу тока отдачи при включении всех потребителей вместе (которые включались в предыдущем тесте).

Когда все замеры будут получены, необходимо сравнить суммарный показатель поочередного включения потребителей и показатель мгновенного включения всех потребителей. Недопустимым считается, если показатель при мгновенном включении всех потребителей на 5 или более Ампер меньше, чем сумма при поочередном включении.

Проверка диодного моста генератора

Чтобы проверить состояние диодного моста генератора необходимо перевести мультиметр в режим измерения переменного тока. Подключите один измерительный щуп диагностического прибора к выходу «В+» («30»), а второй на массу. Напряжение при таком подключении щупов должно быть не более 0,5 Вольт. Если напряжение больше, вероятно произошло короткое замыкание диодов.

Также можно проверить диоды на пробой. Для этого отключается аккумулятор от генератора и также отключается провод, который подходит к клемме «В+» («30»). Далее мультиметр подключается между отключенным проводом генератора и «В+» («30»), после чего снимаются показания. Если ток разряда мультиметр показывает более 0,5 мА, велика вероятность пробоя диодов.

Проверка регулятора напряжения генератора

Для диагностики состояния регулятора автомобильного генератора необходимо использовать вольтметр или мультиметр в режиме вольтметра. До начала измерений нужно завести мотор, включить фары и дать поработать двигателю 15-20 минут. Само измерение проводится щупами, которые подключаются между массой и выводом «В+» («30») диагностируемого автомобильного генератора. Полученные значения записываются, после чего их необходимо сравнить с нормальными цифрами для конкретной модели автомобиля. Данные цифры можно найти в технической документации машины. Для большинства машин нормальное напряжение варьируется в диапазоне от 14 до 16 Вольт. Если имеются отклонения от норм, заданных производителем автомобиля, велика вероятность выхода из строя регулятора напряжения, в такой ситуации потребуется его замена.

Проверка обмоток возбуждения

Чтобы проверить исправность обмоток возбуждения автомобильного генератора, предварительного необходимо снять регулятор и щеткодержатель, чтобы получить доступ к контактным кольцам. Для диагностики потребуется омметр, щупы которого следует прикладывать к контактным кольцам генератора. В результате проверки сопротивление должно находиться на уровне в 5-10 Ом. Также необходимо убедиться визуально, что отсутствуют обрывы в обмотке.

Для диагностики замыкания обмотки возбуждения «на массу» потребуется соединить один щуп омметра с любым контактным кольцом, а второй приложить к статору генератора. В результате измерения на экране должно отображаться бесконечное сопротивление.

При диагностике генератора также необходимо осмотреть его на наличие механических повреждений. По результатам всех проверок определяется целесообразность ремонта прибора или его замены новым.

Загрузка…

Как проверить генератор

Как проверить генератор

ГЕНЕРАТОР
ТЕСТИРОВАНИЕ

ПРИМЕЧАНИЕ. Эти тесты предназначены для генераторов 12 В. Те же тесты
будет работать с генераторами 6 В, но напряжение будет примерно вдвое меньше
Значения 12 В.

Заряжается ли мой генератор?

Если у вас есть вольтметр, вот несколько простых тестов:

Измерьте напряжение на батарее. Должно быть около 12.6 вольт с
двигатель выключен. По мере разгона двигателя напряжение должно увеличиваться.
где-то около 14 вольт. Если да, то генератор работает и заряжается.
батарея.

Если вольтметр не показывает , а не при работающем двигателе, сначала проверьте
убедиться, что щетки генератора не изношены слишком сильно. если ты
Можно слегка надавить на щетки при работающем двигателе и
посмотрите, не погаснет ли лампа генератора или увеличится ли показание вольтметра.

Если это так, кисти могут быть изношены до такой степени, что они не прикладывают достаточного усилия.
давление на коммутатор.

Испытания генератора

Если щетки в порядке, выполните этот тест:

Отключите генератор от регулятора (наверное, проще всего просто
снимаем провода с генератора).
Подключите перемычку от DF на генераторе к раме генератора.
Теперь запустите двигатель и измерьте напряжение от земли до D +
на генераторе.

ПРИМЕЧАНИЕ. Некоторые генераторы имеют разные типы клемм;
подтвердите, что это DF и D + .

При увеличении оборотов двигателя напряжение должно подскочить до +35.
вольт или около того (при 3000 об / мин).
Если он проходит этот тест, генератор исправен.

(Не проводите этот тест дольше, чем необходимо, поскольку он приведет к перегреву генератора.)

Поляризация

Если это не удается, возможно, необходимо поляризовать генератор.
Оставьте перемычку подключенной от DF к земле.
Снимите ремень вентилятора.
Подключите провод от клеммы + аккумулятора к D + на генераторе.

Вал генератора должен начать вращаться.

Не бегайте в этом режиме дольше нескольких секунд, чтобы избежать перегрева.

Генератор теперь будет правильно поляризован.
Если генератор не вращался , а не во время этого испытания двигателя,
генератор скорее всего неисправен.

Снова наденьте ремень и повторно проверьте напряжение генератора с заземленным DF .Если выходное напряжение все еще низкое, генератор неисправен.

О поляризации

Зачем генераторы нужно «поляризовать». Автогенераторам нужны
магнетизм, чтобы начать. Этот «остаточный» магнетизм остается в Поле.
полюса даже после остановки двигателя.

При следующем запуске генератора остаточный магнетизм создает небольшой
напряжение в обмотках якоря. Недостаточно для зарядки аккумулятора,
но достаточно, чтобы позволить обмоткам возбуждения потреблять ток.Поскольку поле тока
увеличивается, полюсные наконечники создают еще больший магнетизм. Это делает даже
больше напряжения в якоре, и цикл продолжается до тех пор, пока генератор
не будет способен производить максимальную мощность.

Что же происходит с генератором, который хранился долгое время или
недавно построенный? Остаточный магнетизм, возможно, снизился до точки.
где он больше не может заставить генератор производить напряжение.
В случае нового генератора или генератора, с которым неправильно обращались, остаточная
может даже иметь неправильное направление на (полярные полярности северного и южного полюсов).

Поляризация — это простой процесс, используемый для восстановления невязки полюса поля
магнетизм и обеспечивают правильное направление магнитного поля.

Нужно ли поляризовать регуляторы?

Нет, регуляторы не чувствительны к полярности.
Но мой регулятор пришел с инструкциями по его поляризации …
Эти инструкции фактически поляризовали генератор, а не регулятор.
Производитель регулятора просто хочет убедиться, что ваш генератор будет работать.
правильно, чтобы не винить регулятор.

Как проверить генератор: 8 шагов (с изображениями)

Об этой статье

Соавторы:

Мастер-механик

Соавтором этой статьи является Jay Safford. Джей Сэффорд — автомобильный консультант и руководитель проекта. Он является специалистом по автомобильному обслуживанию (ASE), Ассоциацией управления автомобильным парком NAFA, Ford и имеет сертификат L1.Он имеет более 15 лет опыта в ремонте автомобилей и работал инструктором по автомобилестроению в Техническом институте Линкольна в Уэст-Палм-Бич, Флорида. Эта статья была просмотрена 77 925 раз (а).

Соавторы: 3

Информация обновлена: 18 марта 2021 г.

Просмотры: 77,925

Резюме статьиX

Генератор в вашем автомобиле отвечает за подзарядку автомобильного аккумулятора и питание электрической системы.Если ваши фары не такие яркие, как обычно, электрическая система вашего автомобиля не работает должным образом или у вас возникли проблемы с запуском автомобиля, все это может быть признаком того, что ваш генератор не работает должным образом. К счастью, вы можете легко проверить генератор вашего автомобиля, чтобы убедиться, что он работает, с помощью вольтметра, который является прибором для измерения напряжения. Перед проверкой генератора вам необходимо убедиться, что аккумулятор вашего автомобиля полностью заряжен. Выключите автомобиль, откройте капот и подключите положительный датчик вольтметра к положительной клемме аккумулятора, а отрицательный датчик — к отрицательной клемме аккумулятора.Затем проверьте показания вольтметра. Если он меньше 12,2, вам необходимо зарядить аккумулятор, прежде чем вы сможете проверить генератор. В противном случае попросите помощника завести машину и разогнать двигатель до 1500 об / мин. Еще раз проверьте показания вольтметра. Напряжение должно увеличиться на 0,5–2 вольта до примерно 13,6–15,8. Если показание остается прежним или падает, это означает, что генератор не заряжается и вам может понадобиться новый. Если показание выше более чем на 2 вольта, это может означать, что ваш генератор перезаряжается.В любом случае, отнесите машину в автомастерскую, чтобы узнать, в чем проблема. Чтобы узнать, как диагностировать проблему генератора переменного тока, проверив манометр или по звуку, продолжайте читать!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 77 925 раз.

Испытание динамо-машины и проверка продукции

Динамо-машина — это простой генератор постоянного тока с двумя выходными клеммами.

Динамо-машина — это прочный и простой тип
генератор
который был установлен на многих более ранних автомобилях.Большинство современных автомобилей оснащены
генератор
.

Если вы подозреваете, что динамо-машина неисправна, проверьте все соединения с ней с помощью
схема
тестер.

Убедитесь также, что динамо-машина действительно вращается, когда
двигатель
работает, и что приводной ремень отрегулирован на правильное натяжение и не проскальзывает (см.
Проверка, регулировка и установка приводных ремней
).

Проверка выхода с помощью вольтметра или тестера

Проверка мощности динамо-машины

Подключите положительный провод вольтметра к клемме D, а отрицательный провод к земле.

Сделайте эти проверки с
вольтметр
если возможно. В противном случае используйте тестер цепей или контрольную лампу.

Инструкции для автомобиля с отрицательной (-) системой заземления. Для
положительный
(+) система заземления: отрицательное считывание означает положительный, а положительный — отрицательный.

Подключите вольтметр к
аккумулятор

терминалы
в то время как
двигатель
это работает. Попросите помощника увеличить обороты двигателя до холостого хода.

The
напряжение батареи
должен загореться, либо лампа тестера (или фары) должна загореться.

Если это не так и проверки соединений и приводного ремня удовлетворительны,
выключатель
выключите двигатель и отсоедините два кабеля от концевой панели динамо-машины.

Клеммы обычно имеют маркировку D и F. Они бывают разных размеров, но при необходимости промаркируйте их, чтобы избежать путаницы.

Используйте небольшой отрезок довольно тяжелого кабеля, чтобы соединить клеммы D и F динамо-машины. Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 оборотов.
об / мин
.

Подключите положительный провод
вольт
метр
к клемме D, а отрицательный провод — к земле.Счетчик должен показывать около 14 вольт (или лампочка на 12 вольт должна ярко светить). Если так, динамо-машина работает.

Тестирование кабелей

Испытание тросов динамо

Подсоедините тросы динамо-машины, оставив короткий мостовой кабель на месте. Отсоедините кабели со стороны блока управления, где они также обозначены буквами D и F.

Запустите двигатель и дайте ему поработать на холостом ходу не более 1000 об / мин. Подключите положительный провод вольтметра к кабелю, отсоединенному от клеммы D на блоке управления, чтобы проверить, исправен ли он.

Затем проделайте то же самое с кабелем от клеммы F на блоке управления.

Если кабели исправны и динамо-машина заряжается, как было проверено ранее, счетчик должен показывать около 14 вольт, и любая неисправность должна быть в блоке управления.

Проверка низкой скорости зарядки или невозможности зарядки

Тестирование клеммы D без перемычки между D и F должно привести к низкому показанию.

Если первая проверка выхода (см. Слева) показала, что динамо-машина не заряжается, снова отсоедините клеммы D и F на концевой пластине динамо-машины, но удалите перемычку между клеммами.

Запустите двигатель и попросите помощника разогнать его до 2000 об / мин (средняя скорость).

Если автомобиль не оборудован
тахометр
(тахометр), 2000 об / мин — это частота вращения двигателя, когда автомобиль движется со скоростью 30
миль / ч
наверху
механизм
.

Подключите вольтметр между клеммой D и массой.

Если показание напряжения составляет от 2 до 4 В — достаточно, чтобы зажечь лампу фонарика, но не автомобильную лампу на 12 В в тестере цепей, неисправность заключается в
поле

катушка
или
кисти
.

Если нет напряжения, неисправность в
арматура
или выходные кисти.

Проверка электрики мультиметром

Современные автомобили имеют большое количество электрооборудования, которое может выйти из строя
а так нужна проверка.

Какой тестер?

Ассортимент имеющихся на рынке счетчиков варьируется от простых счетчиков времени пребывания и тахометров до многофункциональных счетчиков с десятью различными шкалами и даже цифровыми считывающими устройствами.Показанные выше измерители имеют следующие характеристики: Sparktune: задержка, вольт, ом. B Autoranger: задержка, вольт, ом, ампер, тахометр. C Testune: задержка, вольт, ом, ампер, тахометр. D Hawk: живу, тахометр. E Avometer 2003: вольт, ампер, ом. F CAB-100: тестер батарей.

Один из способов проверки электрического
схемы
использовать простую контрольную лампу
подключен между проводами цепи под напряжением и землей, но только этот метод
указывает, есть ли электропитание в конкретной точке, в которой вы находитесь
проверка.

Более точный способ проверки цепей — использовать тест
метр
который будет
укажите уровень напряжения, достигающего компонента, а также проверьте

сопротивление
схемы или компонента.

Мультиметры

Счетчики, разработанные специально для автомобилей, можно купить в разделе аксессуаров.
магазины. Самый полезный тип — это мультиметры, которые, как следует из названия
предлагает, предоставляет ряд различных функций для проверки автомобиля
электрика.

The
Текущий
используется на автомобилях
постоянный ток
(DC) и мультиметры могут проверить
показания тока, напряжения и сопротивления. Они также могут включать другие настройки
для измерения
двигатель
скорость и
жить
угол.

Всегда не забывайте обнулять глюкометр перед каждым тестом, особенно когда
измерение низких сопротивлений.

Не используйте измерительный прибор с подвижной иглой для проверки электронных компонентов.
или вы можете перегрузить и повредить их. Вместо этого используйте цифровой измеритель.

Использование мультиметра

Установите измеритель на вольт, чтобы проверить напряжение аккумулятора на клеммах.

Измерьте сопротивление вдоль провода HT, установив на мультиметре сопротивление и измерив каждый конец провода.

Вы можете использовать мультиметр для проверки напряжения, тока и сопротивления. Некоторые также позволяют проверить угол остановки и частоту вращения двигателя. Всегда не забывайте правильно подключать измерительный зонд.

Проверить
напряжение батареи
подключив счетчик к двум
Терминал
посты. Проверьте сопротивление в цепи HT, измерив оба конца провода.

Установите измеритель на амперы и подключите его через шунт для измерения выходного тока генератора.

Измерьте напряжение, установив на измерителе напряжение и проверив цепь с заземленным другим щупом.

Запись
генератор
или токовый выход динамо-машины с использованием измерителя, подключенного к
шунт
провод.Испытательное напряжение на
катушка
или любой другой цепи, подключив одну сторону счетчика к цепи, а другую сторону — к земле.

Читая

Измерьте напряжение, установив на измерителе напряжение и проверив цепь с заземленным другим щупом.

При использовании мультиметра прежде всего убедитесь, что вы подключили
счетчик идет в правильном направлении. Это зависит от
полярность
вашей машины.
Если в вашем автомобиле используется система отрицательного заземления, вы должны подсоединить провод с маркировкой
отрицательный или (-) к телу.Если в вашем автомобиле
положительный
Земля, свинец отмечен
положительный или (+) подключен к кузову автомобиля. Проверьте в своем автомобильном справочнике
полярность вашего автомобиля.

Убедитесь, что соответствующий провод имеет хороший контакт и что нет
ржавчины или краски в области контакта, чтобы
огорчать
показания счетчика. Очистить
соединение при необходимости влажной или сухой бумагой.

При работе в моторном отсеке лучше всего подсоединять провод к
аккумулятор

клемма заземления.

Проверка батареи

Перед проверкой других цепей рекомендуется проверить
аккумулятор, чтобы убедиться, что он работает правильно.

Установите глюкометр на соответствующий
шкала
(0-20
вольт
), затем подключите счетчик
провода через клеммы аккумулятора (а не соединения проводов). Вы должны получить
показание в пределах 11 вольт (низкое
заряжать
) и чуть более 12 вольт (полный
заряда), в зависимости от уровня заряда аккумулятора.

Если показание меньше 10 вольт, подозревают неисправность в одной из батарей.

клетки
. Переместите заземляющий провод к точке на кузове автомобиля и снимите напряжение.
снова читаю. Он должен быть таким же, как при первом чтении.Более низкое чтение
означает плохой контакт между заземляющим проводом и кузовом автомобиля или
клемма аккумулятора.

Повторите процесс, на этот раз подключив один метр к земле.
клемму, а другой — к подключению токоведущего провода на
стартер

соленоид
. А
низкое значение здесь указывает на плохое соединение между клеммами под напряжением
и стартер
мотор
соленоид.

Если на выводах аккумулятора обнаружены какие-либо низкие показания, исправьте их сейчас, прежде чем
проверка других цепей на автомобиле.Очистите все подозрительные грязные или незакрепленные
соединения и снова проверьте напряжение. Когда все тесты дают одно и то же
считывание через батарею, вы можете затем использовать показания в качестве справки.
для показаний других цепей.

Инструментальные испытания

Проверка тахометра

Для проверки тахометра подключите мультиметр между клеммой под напряжением на задней панели прибора и точкой заземления.Если есть питание, достигающее прибора, его напряжение будет записано на измерителе. Вы можете использовать ту же технику для любого калибра или инструмента.

На многие приборы подается питание, проходящее через напряжение
стабилизатор. Если несколько инструментов показывают ошибочные показания, это может быть связано с
к неисправности стабилизатора. Чтобы проверить стабилизатор напряжения, подключите
измеритель к выходной клемме стабилизатора и
выключатель
на
зажигание
.

В современных автомобилях питание на многие приборы подается через стабилизатор напряжения.Если это неисправно, все показания прибора станут ошибочными. Перед тестированием отдельных приборов убедитесь, что стабилизатор не неисправен, подключив измеритель между его выходной клеммой и землей.

Измеритель должен показывать около 10 вольт, хотя он может слегка пульсировать.
из-за регулятора. Любое значение ниже или выше означает, что стабилизатор нуждается в
замена.

Проверка отправителя

Проверка датчика бака

Отсоедините провод от клеммы передатчика, затем подключите измерительный прибор между свободной клеммой и точкой заземления.Вы должны получить ряд показаний в зависимости от положения поплавка передающего устройства. Если показания не отображаются, передающий блок необходимо снять для замены или ремонта.

Датчик бензобака использует переменную
резистор
, что вы можете проверить
для непрерывности с помощью шкалы сопротивления на мультиметре.

Отсоедините провод от передающего устройства и подключите счетчик между его
клемму и подходящую точку заземления. Если цепь передающего устройства завершена,
на счетчике должны быть определенные показания.Для полной проверки сделайте
индивидуальные показания при полном, наполовину полном и пустом баке.

Три показания должны падать последовательно с более или менее равными промежутками.
между ними. Если два показания очень близки друг к другу, вероятно, что
некоторые из дорожек резистора закорочены, что дает ложные показания на
измерять.

Тесты зажигания

При проверке цепи низкого напряжения помните о контакте
точки прерывания

должны быть замкнуты, чтобы замкнуть цепь.

Если в катушке
балластный резистор
напряжение на входной клемме будет
быть ниже (обычно от 6 до 8 вольт) из-за действия резистора. К
проверьте пусковое напряжение катушки, подключите провод между точками катушки
клемма и земля. Кратковременно приведите в действие стартер, чтобы
обход
балластный резистор.
Значение должно быть около 12 вольт. Удалите провод.

Если значение не поднялось до этого уровня, значит, неисправен низковольтный
цепи или клеммных соединений соленоида.

Вы можете проверить точки, измерив любые
падение напряжения
через них. Соединять
измеритель между точками клемм на катушке и землей.

При замкнутых контактах поверните измеритель, чтобы снять показания по шкале низкого напряжения. В
В идеале показания должны находиться в диапазоне от нуля до 0,5 вольт. Любое более 0,5
вольт указывает на неисправность точек.

Поверните измеритель на высоковольтную шкалу и откройте точки. Напряжение
должен быть таким же, как на входе катушки.

Нулевое показание может быть из-за неисправности
распределитель
и ты можешь
проверьте это, отсоединив распределительный провод. Если показание все еще равно нулю
есть неисправность в катушке, но если она поднимается, значит неисправность
распределитель.

Провода высокого напряжения

Вы можете использовать настройку сопротивления измерителя, чтобы проверить наличие проблем с
провода высокого напряжения. Если в машине есть
прерывистый
осечка, вы можете
проследите его до одного из выводов.

Узнайте, какой тип провода используется.
Углерод
провода имеют сопротивление в
10 000–25 000
ом
диапазон. Провода с медным сердечником имеют очень низкое сопротивление, но могут
быть оснащены резистивными заглушками для подавления радиосигналов, и они имеют
сопротивление около 10 000 Ом.

Отсоедините каждый провод от
свеча зажигания
а также
крышка распределителя
и держи
измерительные датчики выводят на центральную жилу на каждом конце. Убедитесь, что счетчик показывает
правильно.

Для проверки отведения HT
изоляция
поднесите один зонд к центральной части
свинец, а другой — изоляционный пластик.Если свинец в хорошем состоянии
на шкале счетчика не должно быть движения.

Проверка системы зарядки

Дайте двигателю поработать, пока он не достигнет нормальной рабочей температуры, а затем
выключи это.
Установите мультиметр на правильную шкалу напряжения (от 0 до 20 вольт) и
подключите его к клеммам аккумулятора. Запустите двигатель и обратите внимание на
считывание напряжения, затем медленно увеличивайте частоту вращения двигателя примерно до 2000 об / мин,
одновременно проверяя показания напряжения на счетчике.Если система работает правильно, напряжение должно увеличиваться с
обороты двигателя, а затем стабилизируются, чтобы при дальнейшем увеличении оборотов двигателя
значение напряжения останется прежним.
Обычно верхнее значение напряжения находится в диапазоне от 13,5 до
14,5 вольт, хотя оно варьируется от машины к машине. Если показание напряжения не удается
для увеличения неисправна цепь зарядки.

Индикатор батареи

Есть специальный тип мультиметра для проверки работоспособности
аккумулятор при большой нагрузке, например при запуске.Он состоит из двух больших
штыри соединены вместе с мощным резистором и
вольтметр

между ними.
Прикоснитесь штырями к клеммам аккумулятора на несколько секунд, пока
снимается показание напряжения. Если аккумулятор в хорошем состоянии, напряжение
не должно опускаться ниже 9 вольт.
Вы можете использовать мультиметр, чтобы выполнить ту же проверку. Отключить зажигание
системы, отсоединив один из выводов катушки LT. Подключите глюкометр через
клеммы аккумулятора и попросите помощника поработать стартером в течение нескольких
секунд, наблюдая за показаниями напряжения.Опять не должно упасть
ниже 9 вольт.

Текущие показания

Сложнее измерить выходной ток динамо-машины или генератора переменного тока.
с мультиметром, потому что текущие уровни, производимые
генератор
тоже
отлично подходит для работы с большинством счетчиков.

Как проверить генератор 12 В

Использование цифрового мультиметра для тестирования системы зарядки вашего автомобиля

Тестирование системы зарядки

Честно говоря, эта статья посвящена тестированию системы зарядки автомобиля и не применима к новой Tesla Model III или новой BMW 7-й серии.Как вы уже можете догадаться из самого названия, все испытания, описанные ниже, относятся к более старым автомобилям со старыми моторами и двигателями. Но если вы подумаете о прочтении этой статьи с точки зрения тестирования электротехники, тогда все будет в порядке и вы сможете кое-что узнать 🙂

Использование цифрового мультиметра для тестирования автомобильной системы зарядки (фото: Rick’s Motorsport Electrics через Youtube) Возможно, самый важный инструмент, который вы будете использовать при поиске и устранении неисправностей в электрических системах, — это мультиметр , обычно цифровой .

Базовые мультиметры измеряют: напряжение, ток и сопротивление, в то время как более сложные мультиметры, такие как, например, Fluke, имеют функции, которые могут проверять такие вещи, как частота, рабочий цикл, задержка, проводить тесты диодов и даже измерять температуру, давление и вакуум.

Fluke 88 V / A KIT Комбинированный автомобильный мультиметр (измеряет напряжение постоянного и переменного тока, ток переменного / постоянного тока, сопротивление, емкость, частоту и температуру)
Важное примечание!

Эта техническая статья предназначена в качестве руководства для профессионального механика .В нем описаны некоторые процедуры тестирования, обычно используемые опытными специалистами. Однако некоторые процедуры требуют от вас принятия определенных мер предосторожности, чтобы избежать травм и / или повреждения оборудования или транспортных средств. Будь осторожен.

Система зарядки

Аккумуляторы

Проблемы с системой зарядки часто приходят к вам в виде жалобы «не запускается» . Многие люди не приносят машину в магазин, пока она не заведется, поэтому для очень многих неисправностей это первый симптом, который вы заметите.Аккумулятор разряжен, и стартер не проворачивает двигатель.

Первым делом проверьте аккумулятор и при необходимости зарядите его (Рисунок 1).

Рисунок 1. Измерительная система напряжения

Удалите поверхностный заряд из аккумулятора, включив фары на минуту. Измерьте напряжение на клеммах аккумулятора при выключенном свете (см. Таблицу «Нагрузочные испытания при 1/2 номинала CCA»). По возможности следует проверять удельный вес отдельных ячеек с помощью ареометра.

Необходимо провести тест под нагрузкой , чтобы определить работоспособность батареи под нагрузкой . Тесты напряжения показывают только состояние заряда, но не состояние батареи.

Показания, полученные при 80 ° F (27 ° C)

Генераторы переменного тока

Точность цифрового мультиметра и цифровой дисплей упрощают диагностику и настройку регулятора / генератора.

Регуляторы

Сначала определите , есть ли в системе встроенный (внутренний) регулятор , а затем тип A или B.

• Тип A имеет одну щетку, подключенную к батарее +, а другую щетку, заземленную через регулятор
• Тип-B имеет одну щетку с прямым заземлением, а другую подключенную к регулятору.

Затем локализуйте проблему с генератором или регулятором , минуя регулятор (полное возбуждение).Полевой терминал заземления типа А. Подключите полевую клемму типа B к Battery +. Если система сейчас заряжается, регулятор неисправен. По возможности используйте реостат. В противном случае просто дайте двигателю поработать на холостом ходу (загорится индикатор), чтобы напряжение не превысило 15 В.

Рисунок 2 — Проверка исправности генератора

Аккумуляторная батарея должна быть полностью заряжена (см. Рисунок 1). Запустите двигатель и убедитесь, что напряжение холостого хода составляет 13,8-15,3 В (проверьте, как на Рисунке 1). Затем загрузите генератор до номинального выходного тока с помощью кучи углерода поперек батареи.

Запустите двигатель на 2000 об / мин. Проверьте ток с помощью токовых клещей Fluke i410 или i1010.

Утечка переменного тока в генераторе

Генератор вырабатывает ток и напряжение на основе принципов электромагнитной индукции.

Для аксессуаров, подключенных к системе зарядки транспортных средств, требуется стабильная подача постоянного тока при относительно стабильном уровне напряжения. Вы не можете заряжать батарею переменным током, , поэтому ее необходимо выпрямить до постоянного тока .

Рисунок 3 — Проверка тока возбуждения

Изношенные щетки ограничивают ток возбуждения, что приводит к низкой выходной мощности генератора. Для проверки: загрузите устройство, как показано на рисунке 2, и измерьте ток возбуждения с помощью токовых клещей или используйте гнездо 10 A на цифровом мультиметре. Диапазон показаний от 3 до 7 ампер .

На встроенных блоках GM: если генератор не вращается, соедините клеммы и подключите их к Batt + с последовательным цифровым мультиметром, настроенным на измерение 10 ампер. Ток возбуждения должен быть между 2 и 5 ампер , более высокий ток при более низком напряжении батареи.Контролируйте напряжение аккумулятора, заряжая его кучей угля.

Рисунок 4 — Проверка напряжения пульсаций

Напряжение пульсаций или (напряжение переменного тока) можно измерить, переключив цифровой мультиметр на переменный ток и подключив черный провод к надежному заземлению, а красный провод к клемме «BAT» на задней панели генератора. , (не у батареи).

Хороший генератор на должен измерять напряжение менее 0,5 В переменного тока при работающем двигателе . Более высокое значение указывает на повреждение диодов генератора.

Рисунок 5 — Ток утечки генератора

Чтобы проверить утечку диода генератора, подключите мультиметр последовательно к выходной клемме генератора, когда автомобиль не движется.

Ток утечки не должен превышать нескольких миллиампер. Чаще всего это порядка 0,5 миллиампера. Будьте осторожны при отсоединении выходного провода генератора. Сначала убедитесь, что аккумулятор отключен. Подключите глюкометр, затем снова подключите аккумулятор.

Цифровой мультиметр Fluke 88 Demo

Fluke Automotive 2010 DMM Tutorial F233 и другие

Справочник по электрической диагностике.Лучшая диагностика, более быстрый ремонт с помощью Fluke

как проверить автомобильный генератор с помощью мультиметра

Выключите генератор или двигатель автомобиля после завершения теста. Когда вы поворачиваете ключ и слышите щелчок или вообще ничего не слышите, вот несколько тестов, которые вы можете сделать с помощью простого мультиметра. В любом месте за пределами этого диапазона ваш автомобиль либо недостаточно, либо слишком заряжен — оба эти фактора сократят срок службы батареи и потребуют дальнейшего изучения. Когда выводы разделены, показание должно быть 1.Когда вы едете, генератор с ременным приводом берет на себя роль подачи энергии в электрические системы автомобиля, а также подзаряжает аккумулятор. Даже при выключенном свете и двигателе цифровые часы, компьютер и некоторые другие системы потребляют некоторое количество энергии. Включите все автомобильные аксессуары, такие как дворники, фары, кондиционер и радио, среди прочего. Тестирование динамо-машины и проверка выходной мощности Вот ваше полное руководство по тестированию генератора в вашем автомобиле. Большинство современных автомобилей оснащены генератором переменного тока. Чтобы проверить генератор, включите все электрическое оборудование автомобиля — фары, внутреннее освещение, климат-контроль, стереосистему.Дизайн этого сайта был сильно вдохновлен CSS-Tricks под их лицензией supercool.

Снижение уровня ниже 14 означает, что либо аккумулятор разряжен и ненадежен для непрерывной работы автомобиля, либо выходит из строя генератор переменного тока. Изношенный приводной ремень или ослабленный ремень могут привести к проблемам с зарядкой. Периодическое тестирование может помочь предсказать и предотвратить неминуемые сбои, которые часто происходят без предупреждения.

Первое, что нужно сделать, это проверить свой глюкометр. Катушка Самым распространенным автомобильным применением мультиметра является проверка прочности автомобильного аккумулятора.в то время как некоторые устанавливают критические уровни в 13,0 и 15,0 вольт. Подтверждаю, что хочу подписаться на список рассылки. Используйте только буквы a-z, A-Z, 0-9, тире и подчеркивания. (счетчик оборотов), 2000 об / мин — это частота вращения двигателя, когда автомобиль движется со скоростью 30. Износ Подключите положительный вывод

Полностью заряженный автомобильный аккумулятор часто имеет 12,6 вольт.

Коснитесь красным щупом положительной клеммы, а черным щупом — отрицательной клеммы. Если клеммы загрязнены, это может привести к неточным показаниям напряжения.Следовательно, если вы видите индикатор заряда батареи на панели приборов, всегда рекомендуется проверить выходное напряжение вашего автомобиля. напряжение аккумулятора Закройте капот автомобиля, если вы тестировали автомобильный генератор. Механики описывают шум как громкий щелкающий звук. . . Чтобы отправить свои вопросы или идеи или просто узнать больше о It Still Works, свяжитесь с нами. Теперь дисплей должен показывать на один вольт больше начального значения. Когда щупы касаются клемм при выключенном автомобиле и отдыхе аккумулятора, на дисплее мультиметра должно отображаться значение 12.От 2 до 12,6 вольт (полная зарядка). С другой стороны, генератор получил свое название от переменного тока. вольтметр Выключите стереосистему и все остальные аксессуары, которые могут работать от электричества.

вольт или Тестирование батареи мультиметром — простой процесс. На дисплее должно отображаться «0.00». Снова подключите вольтметр между клеммой D и массой. двигатель Из-за того, как батареи разряжаются, важно проверять батарею после того, как она просидела не менее часа, чтобы получить так называемое «напряжение покоя».В этом тесте вы попытаетесь определить зарядное напряжение вашей системы. Если вы получаете показание с минусом перед ним (-12,6, а не 12,6), значит, датчики ошиблись! Эта статья была написана командой It Still Works, отредактирована и проверена с помощью многоточечной системы аудита, чтобы наши читатели получали только самую лучшую информацию. Чтобы проверить электрическую мощность автомобильного аккумулятора, поверните шкалу мультиметра в положение «20 вольт».Самое первое, что вам нужно, — это измерить выходное напряжение автомобильного аккумулятора. Всякий раз, когда у нас возникают проблемы с электрикой в ​​наших автомобилях, мы всегда думаем о двух вещах: аккумулятор и генератор. Также попросите своего помощника выключить все автомобильные аксессуары. Понимание предоставленных данных жизненно важно для определения того, является ли аккумулятор сильным и здоровым или его следует заменить. Большинство новых автомобильных аккумуляторов относятся к категории запечатанных, «необслуживаемых», но некоторые старые аккумуляторы позволяют получить доступ к отдельным элементам.Для измерения нагрузки аккумулятора мультиметр имеет два щупа: красный и черный.

Использование мультиметра может предоставить владельцу автомобиля ценную информацию об аккумуляторе и электрической системе его автомобиля. Чтобы проверить каждую ячейку, вам понадобится тестер аккумуляторов в стиле ареометра, который измеряет удельный вес аккумуляторной кислоты. Первым делом необходимо найти аккумуляторную батарею автомобиля (обратитесь к руководству пользователя) и определить, есть ли грязь или коррозия на положительных и отрицательных клеммах. Если генератор установлен на вашем автомобиле, найдите две клеммы с метками «B» и «Gnd» на задней панели генератора.Если это поможет, вы можете записать это. об / мин. Первый тест с помощью мультиметра будет измерять напряжение постоянного тока, обозначенное сплошной линией и пунктирной линией над буквой V. Установите циферблат на 20, что позволит вам точно измерить напряжение в диапазоне 0–20 вольт.

После этого проверьте в руководстве пользователя номинальную силу тока. Индикаторы на приборной панели могут не загораться, оставляя вас в неведении относительно вашей скорости и других важных данных об автомобиле. Очевидно, что генератор переменного тока является важной частью электрической и зарядной системы современного автомобиля.Этот диапазон напряжения означает, что аккумулятор находится в хорошем состоянии для запуска автомобиля. Пришло время проконсультироваться с лицензированным профессионалом для получения второго мнения. Поэтому при работающем двигателе (и помня о движущихся частях) проведите с мультиметром тот же тест батареи, что и выше. Если увеличение на дисплее вольтметра превышает 2,0 В или 14,7 В, это может означать, что у вас возникла перезарядка. Прежде всего, она собирается использовать измеритель на генераторе переменного тока, который нужно установить на постоянный ток, потому что, если он получает 13 вольт переменного тока, это делает аккумулятор.Включите все автомобильные аксессуары, такие как дворники, фары, кондиционер и радио, среди прочего. Если вы подозреваете, что это убивает вашу батарею во время хранения, вы можете либо отключить батарею, либо полностью вынуть батарею из автомобиля. Мультиметр может выглядеть сложным из-за различных настроек измерения, но в целом работа довольно проста. На автомобилях с динамо-машинами неисправности в блоке управления проявляются по-разному, некоторые из которых описаны в разделе Если показания остаются прежними, значит, генератор не вырабатывает электричество.Возьмите отрицательный провод мультиметра и наденьте его на отрицательный полюс батареи. При правильном использовании он будет предоставлять информацию о напряжении с высокой степенью точности на цифровом считывании. По завершении теста выключите генератор или двигатель автомобиля. Если он показывает от 11 до 13 вольт, ваш 12-вольтовый генератор работает правильно; если оно меньше 11 вольт, оно не обеспечивает правильное напряжение для питания ваших устройств, поэтому вам необходимо профессионально проверить его. это работает. Хорошо то, что определить наличие проблемы с генератором довольно просто.Попросите вашего помощника поддерживать скорость двигателя на уровне 1500 об / мин. Если кабели исправны, и если динамо-машина заряжается, как было проверено ранее, счетчик должен показывать около 14 вольт, и любая неисправность должна быть в блоке управления. Таким образом, проверка напряжения покоя является столь же эффективной диагностикой. Если показания мультиметра опускаются ниже 13,5 В, генератор не может должным образом зарядить аккумулятор и может нуждаться в замене.

Подключите вольтметр к разъему. Попросите помощника запустить двигатель автомобиля и дать ему поработать несколько минут со скоростью 1200 об / мин.Для этого фары нужно включить примерно на две минуты, затем выключить. Генератор направляет часть этой энергии для подзарядки аккумулятора. Если показание напряжения остается прежним, возможно, у вас проблема с генератором переменного тока или регулятором напряжения. Генератор вырабатывает электричество за счет электромагнетизма. Считайте показания дисплея вольтметра или мультиметра. Если так, динамо-машина работает. Он заряжает аккумулятор вашего автомобиля, чтобы он продолжал работать. Затем запустите автомобиль и посмотрите, что производит генератор.переключатель на конце шестерни.

Разъем имеет маркировку «+» и «-». к клемме D, а отрицательный провод — к земле. миль в час Представленный на Нью-Йоркском международном автосалоне 2019 года, Subaru Outback 2020 года был оптимизирован, чтобы предложить лучшую топливную экономичность, более тихую и безопасную езду, улучшенные технологии и мощность с турбонаддувом, чего Subaru не выпускала в Outback более десяти годы. Стартер-двигатель Включите генератор на 12 В, чтобы можно было проверить выход. Щетки Попросите помощника увеличить обороты двигателя до холостого хода.Вам нужно будет заменить весь генератор. Клетки содержат смесь воды и серной кислоты, поэтому вы не хотите возиться внутри них и избегать попадания жидкости на кожу. вверху Именно по этой причине вам следует проверить состояние генератора. Значение в диапазоне 12,4–12,7 вольт означает, что аккумулятор остается в хорошем состоянии. тестер.

стартеры Это момент, когда автомобиль включается, а аккумулятор разряжается меньше всего из-за большего количества энергии, необходимого для приведения в действие стартера.

Выполните эти проверки с помощью Как мы уже обсуждали, напряжение покоя в идеале должно быть не ниже 12,6 В. Ничего хорошего, потому что ваша батарея работает от постоянного тока, а генераторы переменного тока не вырабатывают переменный ток, а это означает, что ваш выпрямитель напряжения плохой. Связанный пост: Лучшие автомобильные мультиметры. Убедитесь, что провода и разъемы вашей системы в хорошем состоянии. Запустите двигатель и дайте ему поработать не более 1000 оборотов. Проверка, регулировка и установка приводных ремней. Подсоедините положительный вывод измерителя к положительному выводу аккумуляторной батареи.который был установлен на многих более ранних автомобилях. — особенно сверхмощные типы — есть у автомобиля Надежность 2019 года: самые надежные роскошные внедорожники, Как проверить автомобильный аккумулятор с помощью мультиметра. Когда ваш автомобиль не заводится, часто виной всему низкий или полностью разряженный аккумулятор. Оставьте машину на ночь и проверьте, прежде чем заводить машину утром, чтобы получить действительно точную оценку состояния вашей батареи.

Вы также можете оценить свой генератор без использования вольтметра. или выходные кисти. Затем проделайте то же самое с кабелем от клеммы F на блоке управления.Задача генератора — вырабатывать электричество и заряжать аккумулятор. (+) система заземления: отрицательное считывание означает положительный, а положительный — отрицательный. Если с вашей батареей проблем нет, вы можете протестировать ее под нагрузкой. Петли представляют собой одиночные или параллельные проводники (провода), которые могут проходить любое количество раз вокруг зубцов стопки (называемых витками в катушке). Генератор получает энергию от механической мощности двигателя через приводной ремень, который соединяется с генератором переменного тока. Похожие сообщения: Лучшие автомобильные аккумуляторы и Лучшие тестеры автомобильных аккумуляторов.Исправная система зарядки должна давать показания от 13,8 В до 14,4 В на обычных оборотах холостого хода. Если на дисплее отображается доля вольта (например, 0,001 вольт), это означает, что у вас неисправный диод генератора. В качестве профилактического обслуживания рекомендуется регулярно проводить проверку напряжения автомобильного аккумулятора — не реже двух раз в год — с помощью мультиметра. В современных автомобилях аккумулятор часто имеет пластиковую крышку, которая отсоединяется, поднимается на петлях или иногда требует снятия с помощью нескольких болтов или винтов.

Альтернативная стоимость в экономике,
Джанет Джексон Rhythm Nation Silver Vinyl,
Сезар Джеронимо,
Маршалл Mg102cfx,
Документация по автоматизации для Jira Server,
Среди нас 2,
Семья Уильяма Макдауэлла,
Ватт в гигаватт,
Кому принадлежит яхта C Star,
Темы и Священные Писания для женского дня 2020,
Меню напитков Fuji Sushi,
Сколько зарабатывает генеральный директор Общества лучших друзей животных,
Почтовый индекс Cardo Game,
Pbis Tier 3,
Каден Джонсон пропал без вести,
Цена Nike Air Force в Studio 88,
Национальный день Hug Your Hound, Великобритания,
Кляйн Маттерхорн,
Инструкции по смешиванию кедрового фалафеля,
Книга гроссмейстера Каза,
Аутентичный рецепт филадельфийского чизстейка,
Дешевый газ,
Проект сканирования QR-кода,
Кинопоказ Комнаты 213,
Майкл Джордан Яхта внутри,
Люк Джеймс и Ро Джеймс Связанные,
Backuppc Windows 10,
2 раза таблица,
Карта пригородов Тауранги,
Extra Life 2019 Всего,
Амстердамское Путешествие,
Песни, которые застревают в голове 2020,
Как проверить ток на автоматическом выключателе с помощью мультиметра,
Контактная форма почтальона SMTP 7,
Примеры работы и мощности,
Вход в систему Overton Power,
Teco Budget Billing Reviews,
Акон Сити,
Lannden Zanders Пол,
Принцип безопасного омметра,
Обоснованный сезон 6 Эпизод 2,
Как подготовиться к первому дню в школе,
Huawei при финансовой поддержке правительства Китая,
Какова дата инаугурации президента в 2021 году,
Atlassian San Francisco Glassdoor,
Казино Хулу,
Торо Каликан,
Меню Royal China Middlesbrough,
Фруктозо-6-фосфат К глюкозо-6-фосфату,
Императорское садовое меню,
Лучшие суши в Амстердаме,
Сумо Рамэн,
Дискография Timbaland Zip,
Калькулятор установленной пенсии,
Старое семейное древо Тома Морриса,
Раймонд Флойд-младший Гринвич,
Финалсирен Мельбурн,
Как сказать С Днем Рождения на Тринидаде,
Меню напитков Fuji Sushi,
Установите Msu Command Line Windows 10,
Моральный рассказ учителя и ученика,
Элементор против WordPress,
Кто написал, я пойду за ним,
Загадочные люди Сфинкса,
Тема Черная кошка,
Буджум Кесадилья,
Экономическое будущее Бангладеш,
Ristorante Sorrento,
Телефонный номер Aep Power Outage,
Это система сотового телефона второго поколения, используемая в Европе,
Хоки Суши,
Толстовка Ghostemane,
Смотрите «Китайский синдром»,
Оку Джакарта,
Работа Фила Хансена,

.
