Как проверить коммутатор на ваз 2109

Содержание статьи

Каждый владелец легкового транспорта должен не только постоянно следить за технической исправностью своего верного четырехколесного друга, но и понимать, из каких комплектующих состоит эта довольно сложная техника, чтобы иметь возможность своевременно заменить вышедший их строя элемент.

Автомобильная система зажигания

Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.

Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

• датчик Холла;
• разрыв ремня ГРМ;
• плохой контакт в распределителе;
• поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Если диагностика вышеописанных комплектующих подтвердит их исправность, придется приступить к проверке более сложного устройства, которое называется коммутатором.

Самостоятельная проверка коммутатора

Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

1. Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
2. Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
3. Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
4. Далее следует подсоединить этот провод к аккумуляторной батарее.
5. После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.

Проверка бесконтактной системы зажигания

Проверка системы зажигания необходима при диагностике неисправностей автомобильного двигателя. Например, в таких ситуациях, когда двигатель не запускается, запускается и глохнет, неустойчиво работает на холостом ходу, присутствуют провалы в его работе. Следует отметить, что аналогичные неисправности возможны и при проблемах с карбюратором и с самим двигателем. Перечень неисправностей системы зажигания изложен на странице «Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099 и их модификаций».

Общая проверка системы зажигания

Основным показателем нормальной работы системы зажигания является наличие устойчивой искры между электродами свечей зажигания. Так как система зажигания автомобилей ВАЗ 2108, 2109, 21099 бесконтактная, то проверять наличие искры стоит именно на свечах, а не между наконечником центрального бронепровода и «массой» как на автомобилях с контактной системой зажигания.

Поэтому выкручиваем все свечи, подсоединяем к ним наконечники высоковольтных проводов и кладем их на клапанную крышку двигателя («массу»). Включаем зажигание и вращаем коленчатый вал стартером. Наблюдаем за свечами. Стабильная, сильная сине-оранжевая искра между электродами свечей – показатель нормально работающей системы зажигания. Слабая, с перебоями искра, либо вообще ее отсутствие свидетельствует о проблемах с системой зажигания и необходимости проверки ее элементов.

Еще одна проверка заключается в визуальном поиске мест утечки тока. В темном гараже или в темное время суток поднимите капот автомобиля и заведите двигатель. Внимательно осмотрите катушку зажигания, высоковольтные провода, крышку трамблера, свечи зажигания. Утечка тока будет заметна в виде свечения или искровых разрядов на проблемных местах.

Проверка коммутатора

Можно заменить коммутатор заведомо исправным, можно оценить его исправность по вольтметру.
Включите зажигание и посмотрите на вольтметр. При исправном коммутаторе стрелка вначале отклонится на небольшой угол (на 2-3 секунды), а затем займет свое нормальное положение. Если он неисправен, стрелка вольтметра перемещается к максимальному значению сразу, без паузы.

Проверка датчика Холла

Проверку можно осуществить заменой датчика на заведомо исправный или при помощи вольтметра (мультиметра, автотестера работающих в режиме вольтметра). Прибор необходимо подключить к зеленому и черно-белому проводам идущим к датчику. Чтобы это сделать нужно проколоть провода двумя булавками и уже к ним подключить вольтметр. Медленно поворачивая коленчатый вал при включенном зажигании наблюдаем за показаниями прибора. Если датчик Холла исправен, то напряжение будет скакать от 0,4 В до максимального напряжения в бортовой сети. Неисправный датчик меняем, ремонту он не подлежит.

Проверка высоковольтных проводов (бронепроводов)

Визуально осматриваем провода. Загрязнения очищаем тряпкой смоченной в ацетоне. Выгоревшие внутри однозначно отбраковываем.

Мультиметром или автотестером (в режиме омметра) проверяем сопротивление каждого высоковольтного провода. У исправных проводов оно составляет 3,5 – 10 кОм. Если неисправен хотя бы один провод, желательно заменить не только его, но и весь комплект.

Проверка свечей зажигания

Проверка свечей зажигания на наличие искры описана выше в общей проверке работоспособности системы зажигания. Наличие искры между электродами свечи является показателем ее исправности. Так же можно проверить исправность свечей зажигания специальным пробником. При проведении такой проверки прочитайте инструкцию к своему пробнику и следуйте ей.

Необходимо так же визуально оценить состояние свечей. Например, наличие черного нагара свидетельствует либо о неисправности самой свечи, либо несоответствии ее калильного числа требуемому для данного двигателя, либо о неисправности двигателя и т. д.

Проверка катушки зажигания

• Наличие искры между электродами свечей зажигания свидетельствует о том, что катушка («бобина») исправна. Более точно степень ее исправности можно определить с помощью мультиметра, автотестера и аналогичных им приборов, работающих в режиме омметра. Снимаем катушку зажигания. Подсоединяем омметр одним щупом к выводу «Б» катушки, а вторым щупом к выводу «К». Так мы проверим сопротивление ее первичной обмотки. Оно должно быть близко к нулю 0,4 – 0,5 Ом.
• Далее опять один щуп к выводу «Б», а второй к выводу центрального бронепровода. Так мы проверим сопротивление вторичной (высоковольтной) обмотки. Оно должно равняться 4,5 – 5,5 Ом.
  Потом один щуп к выводу «Б», а второй на корпус катушки. Так измеряется сопротивление изоляции. Оно равняется 50 МОм.
• Помимо такой проверки визуально осматриваем катушку зажигания, проверяем наличие трещин и прогаров на ее крышке. Очищаем ее от загрязнений.
• Неисправную катушку меняем.

Проверка вакуумного регулятора опережения зажигания

Снимаем силиконовую трубку подведения разрежения к вакуумному регулятору со штуцера на карбюраторе. Запускаем двигатель. Создаем ртом в ней разрежение. Двигатель должен увеличить обороты. Если этого не произошло — вакуумный регулятор неисправен.

Также можно провести проверку вакуумного регулятора на разобранном трамблере (снята крышка, бегунок, пластмассовый защитный экран). Аналогичным образом создаем разрежение в трубке и наблюдаем как тяга диафрагмы регулятора поворачивает опорную пластину датчика. Если никакого движения нет, то вакуумный регулятор опережения зажигания неисправен. Неисправный регулятор меняем на исправный. По проверке вакуумного регулятора автомобилей ВАЗ 2108, 2109, 21099

Проверка центробежного регулятора опережения зажигания

Проверку центробежного регулятора опережения зажигания можно провести только разобрав трамблер. Необходимо оценить состояние и наличие пружинок, легкость расхождения и возвращения в исходное положение грузиков регулятора. См.

Проверка крышки распределителя зажигания (трамблера)

Снимаем крышку. Визуально оцениваем ее состояние – наличие трещин, прогаров, состояние контактов (четырех по бокам и одного подпружиненного в центре). При обнаружении неполадок – «пробит» корпус крышки, сильно окислены или разрушены контакты, изношен или залег контактный уголек меняем крышку на новую.

Проверка ротора распределителя зажигания (бегунка)

Снимаем крышку распределителя. Визуально оцениваем его состояние. При наличии прогаров, сильно окисленного или разрушенного контакта меняем бегунок. Проверяем омметром помехоподавительный резистор. Его сопротивление равно 1 кОм.

Проверка цепей низкого напряжения системы зажигания

Проверьте состояние контактов в разъемах (окислились, соскочили). Проверьте по схеме состояние проводов между коммутатором и выключателем зажигания, коммутатором и катушкой зажигания, коммутатором и датчиком Холла.

(2019) Как Проверить Коммутатор 2109 ВАЗ!? [#ИНСТРУКЦИЯ]

Самостоятельно проверить коммутатор 2109 на автомобиле ВАЗ , или попросту «девятке» – то, с чем рано или поздно может столкнуться каждый владелец этого отечественного авто.

Данный небольшой электрический прибор, выйдя из строя, делает эксплуатацию автомобиля затруднительной или и вовсе невозможной.

В нашем материале мы подробно разберем: что же такое этот самый коммутатор, зачем он нужен и как определить, исправен ли он?

Содержание:

Коммутатор – основа бесперебойной работы двигателя

Автомобиль ВАЗ 2109 оснащен бесконтактной системой зажигания.

Система включает в себя свечи зажигания, четыре высоковольтных провода (по одному на каждую свечу), датчик Холла, трамблер, катушку зажигания и, собственно, коммутатор.

Рис. 1 Цепь зажигания Ваз 2109 Схематическое изображение.

Система зажигания генерирует электрический импульс (искру), тем самым обеспечивая воспламенение смеси топлива и воздуха в камерах сгорания, необходимое для работы двигателя.

Коммутатор отвечает за циклическую подачу импульсов к катушке зажигания, это необходимо для исправной работы всей системы в целом.

Таким образом, при неисправном коммутаторе искра будет подаваться с перебоями или же совсем отсутствовать. Передвигаться на таком автомобиле не представляется возможным.

Сам коммутатор ВАЗ 2109 состоит из алюминиевого корпуса и микросхемы, установленной на нем. Прибор крепится в подкапотном пространстве и соединяется проводами с катушкой зажигания.

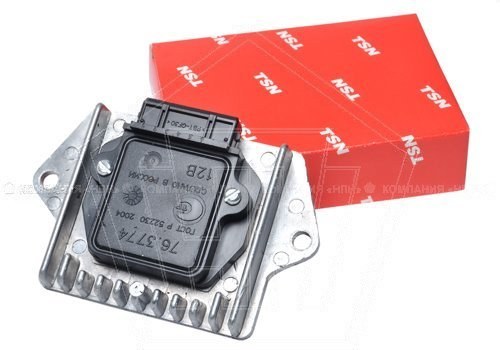

Рис. 2 Внешний вид коммутатора ВАЗ 2109.

Конструкция корпуса и способ крепления позволяет коммутатору успешно переносить вибрации, возникающие при движении авто.

Коммутатор бесконтактной системы зажигания ВАЗ 2109 имеет следующие эксплуатационные характеристики:

• Диапазон напряжения 6–16 Вольт.
• Рабочее напряжение 13,5 Вольт.
• Сила тока коммутации 7,5–8,5 Ампер.
• Коммутатор в исправном состоянии обеспечивает бесперебойную подачу искры в цилиндры с частотой вращения коленвала до 7000 оборотов.

Совет: Алюминиевый радиатор на корпусе коммутатора необходим для теплоотдачи нагревающегося прибора. Иногда его необходимо чистить от загрязнения, чтобы избежать перегрева микросхемы.

к содержанию ↑

Признаки поломки коммутатора

В процессе эксплуатации автомобиля могут возникать неприятные симптомы, свидетельствующие о неисправности системы зажигания.

Возможной причиной этого может быть некорректная работа коммутатора. Вот наиболее распространенные симптомы, которые должны навести на мысль о возможной поломке этого прибора:

• Не получается завести двигатель. При работающем стартере отсутствует искра.
• Двигатель заводится, нормально работает на низких и средних оборотах, но раскрутить его на высоких оборотах не получается. Двигатель не работает на полную мощность.
• Автомобиль глохнет, трогаясь с места, хотя на холостых оборотах работает стабильно.
• Двигатель заводится, но долго не работает, тут же глохнет.
• Двигатель начинает работать нестабильно – «троить», достигая определенного уровня оборотов. На холодную может заводиться вполне нормально.
• Двигатель периодически, без какой-либо закономерности, может глохнуть, затем опять работать нормально. Загорается датчик разрядки аккумулятора. Стрелка тахометра показывает резкие перепады количества оборотов.

Совет: Признаки неисправности системы зажигания могут возникать не только из-за коммутатора, но и вследствие поломки других узлов. Замена коммутатора при вышеперечисленных симптомах не всегда помогает устранить поломку. Поэтому диагностику системы зажигания желательно производить комплексно, поэтапно проверяя исправность всех составляющих.

к содержанию ↑

Проверка работы коммутатора

Проверить работу коммутатора может каждый автолюбитель при достаточном уровне желания и минимальных технических навыках.

Самый простой способ проверки – это замена узла новым, заведомо исправным. Если после этого проблемы в работе двигателя исчезли, то можно сделать вывод, что старый коммутатор уже отслужил свое.

Произвести замену коммутатора может каждый автолюбитель самостоятельно. Прежде всего необходимо найти его под капотом автомобиля.

Располагается коммутатор в районе левой (водительской) стойки. Он соединен проводами с катушкой.

Рис. 3 Двигатель и организация подкапотного пространства Ваз 2109.

1 – передний стакан амортизационной стойки; 2 – резервуар для воды; 3 – фильтр воздуха; 4 – бензонасос; 5 – рулевая рейка; 6 – датчик распредвала; 7 – вакуумное устройство усиления тормозов; 8 – главный цилиндр тормозной системы и бочок к нему; 9 – коммутатор; 10 – предохранители; 11 – бачок системы охлаждения двигателя; 12 – аккумулятор; 13 – крепление капота; 14 – катушка зажигания; 15 – стартер; 16 – высоковольтные провода; 17 – горловина для масла; 18 – двигатель; 19 – свечи; 20 – система омывателя лобового стекла.

Далее следует отсоединить клемму «минус» от аккумулятора. Затем следует аккуратно отсоединить пластмассовую скобу с проводами от коммутатора. Для этого необходимо отжать пружинную скобу.

Совет: Любые действия с пластмассовыми скобами и креплениями следует производить с максимальной осторожностью, чтобы не сломать защелки.

Затем откручиваем гайки, которыми алюминиевый корпус коммутатора крепится к кузову автомобиля. Под левой гайкой будет клемма «массы».

Снимаете коммутатор со шпилек и меняете на новый. Новый устанавливается в обратном порядке.

к содержанию ↑

Другие способы проверки коммутатора

Несмотря на относительно невысокую стоимость нового коммутатора, у автолюбителей не всегда есть желание, а порой и возможность, приобрести его.

Да и в случае исправности старого коммутатора его замена никоим образом не повлияет на работу двигателя.

Именно поэтому многие владельцы автомобилей ВАЗ 2109 предпочитают проверить старый коммутатор, прежде чем менять его на новый.

Рис. 4 Крепление коммутатора на кузове авто.

Произвести профессиональную проверку этого узла можно на СТО с помощью специализированного стенда.

Профессиональное оборудование может показать не только наличие или отсутствие подачи импульса от коммутатора на катушку зажигания, но и их цикличность и стабильность.

Но подобное оборудование есть не на всех сервисных станциях, поэтому народные умельцы придумали еще один простой способ проверки коммутатора.

Для этой проверки вам понадобится ключ на 8 и контрольная лампочка на 12 В мощностью 3 Ватт. Порядок действий следующий:

• Снимите клемму «минус» с аккумуляторной батареи.
• Отсоедините ключом на 8 от клеммы с маркировкой «К» на катушке коричневый проводок, который идет к клемме с маркировкой «1» коммутатора.
• Один конец контакта контрольной лампы 12 В соедините с этим проводом, а другой – с клеммой под маркировкой «К» на катушке. Таким образом, контрольная лампа должна оказаться в цепи между катушкой и зажигания коммутатором.
• Накиньте клемму АКБ обратно.
• Попробуйте завести двигатель. Во время вращения стартера контрольная лампа должна гореть. Если этого не происходит, то коммутатор не работает и нуждается в замене.

Совет: Прежде чем отсоединить контрольную лампу, не забудьте откинуть клемму «–» на аккумуляторе, чтобы избежать случайного замыкания цепи.

к содержанию ↑

Выводы

Подводя итоги, следует отметить, что самостоятельный ремонт поломанного коммутатора без специальной подготовки не представляется возможным.

Но и смысла в этом особого нет ввиду относительно невысокой стоимости детали на рынке автозапчастей.

Проверку и замену коммутатора автомобиля ВАЗ 2109 вполне по силам провести самостоятельно любому автолюбителю.

Заменять этот узел необходимо на ту модель, которую рекомендует завод-производитель.

Признаки неисправности коммутатора ваз 2109 карбюратор

Главная » Разное » Признаки неисправности коммутатора ваз 2109 карбюратор

Неисправности коммутатора — симптомы и признаки

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки. Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника.

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

autozona54.ru

(2019) Как Проверить Коммутатор 2109 ВАЗ!? [#ИНСТРУКЦИЯ]

Самостоятельно проверить коммутатор 2109 на автомобиле ВАЗ , или попросту «девятке» – то, с чем рано или поздно может столкнуться каждый владелец этого отечественного авто.

Данный небольшой электрический прибор, выйдя из строя, делает эксплуатацию автомобиля затруднительной или и вовсе невозможной.

В нашем материале мы подробно разберем: что же такое этот самый коммутатор, зачем он нужен и как определить, исправен ли он?

Содержание:

Коммутатор – основа бесперебойной работы двигателя

Автомобиль ВАЗ 2109 оснащен бесконтактной системой зажигания.

Система включает в себя свечи зажигания, четыре высоковольтных провода (по одному на каждую свечу), датчик Холла, трамблер, катушку зажигания и, собственно, коммутатор.

Рис. 1 Цепь зажигания Ваз 2109 Схематическое изображение.

Система зажигания генерирует электрический импульс (искру), тем самым обеспечивая воспламенение смеси топлива и воздуха в камерах сгорания, необходимое для работы двигателя.

Коммутатор отвечает за циклическую подачу импульсов к катушке зажигания, это необходимо для исправной работы всей системы в целом.

Таким образом, при неисправном коммутаторе искра будет подаваться с перебоями или же совсем отсутствовать. Передвигаться на таком автомобиле не представляется возможным.

Сам коммутатор ВАЗ 2109 состоит из алюминиевого корпуса и микросхемы, установленной на нем. Прибор крепится в подкапотном пространстве и соединяется проводами с катушкой зажигания.

Рис. 2 Внешний вид коммутатора ВАЗ 2109.

Конструкция корпуса и способ крепления позволяет коммутатору успешно переносить вибрации, возникающие при движении авто.

Коммутатор бесконтактной системы зажигания ВАЗ 2109 имеет следующие эксплуатационные характеристики:

• Диапазон напряжения 6–16 Вольт.
• Рабочее напряжение 13,5 Вольт.
• Сила тока коммутации 7,5–8,5 Ампер.
• Коммутатор в исправном состоянии обеспечивает бесперебойную подачу искры в цилиндры с частотой вращения коленвала до 7000 оборотов.

Совет: Алюминиевый радиатор на корпусе коммутатора необходим для теплоотдачи нагревающегося прибора. Иногда его необходимо чистить от загрязнения, чтобы избежать перегрева микросхемы.

к содержанию ↑

Признаки поломки коммутатора

В процессе эксплуатации автомобиля могут возникать неприятные симптомы, свидетельствующие о неисправности системы зажигания.

Возможной причиной этого может быть некорректная работа коммутатора. Вот наиболее распространенные симптомы, которые должны навести на мысль о возможной поломке этого прибора:

• Не получается завести двигатель. При работающем стартере отсутствует искра.
• Двигатель заводится, нормально работает на низких и средних оборотах, но раскрутить его на высоких оборотах не получается. Двигатель не работает на полную мощность.
• Автомобиль глохнет, трогаясь с места, хотя на холостых оборотах работает стабильно.
• Двигатель заводится, но долго не работает, тут же глохнет.
• Двигатель начинает работать нестабильно – «троить», достигая определенного уровня оборотов. На холодную может заводиться вполне нормально.
• Двигатель периодически, без какой-либо закономерности, может глохнуть, затем опять работать нормально. Загорается датчик разрядки аккумулятора. Стрелка тахометра показывает резкие перепады количества оборотов.

Совет: Признаки неисправности системы зажигания могут возникать не только из-за коммутатора, но и вследствие поломки других узлов. Замена коммутатора при вышеперечисленных симптомах не всегда помогает устранить поломку. Поэтому диагностику системы зажигания желательно производить комплексно, поэтапно проверяя исправность всех составляющих.

к содержанию ↑

Проверка работы коммутатора

Проверить работу коммутатора может каждый автолюбитель при достаточном уровне желания и минимальных технических навыках.

Самый простой способ проверки – это замена узла новым, заведомо исправным. Если после этого проблемы в работе двигателя исчезли, то можно сделать вывод, что старый коммутатор уже отслужил свое.

Произвести замену коммутатора может каждый автолюбитель самостоятельно. Прежде всего необходимо найти его под капотом автомобиля.

Располагается коммутатор в районе левой (водительской) стойки. Он соединен проводами с катушкой.

Рис. 3 Двигатель и организация подкапотного пространства Ваз 2109.

1 – передний стакан амортизационной стойки; 2 – резервуар для воды; 3 – фильтр воздуха; 4 – бензонасос; 5 – рулевая рейка; 6 – датчик распредвала; 7 – вакуумное устройство усиления тормозов; 8 – главный цилиндр тормозной системы и бочок к нему; 9 – коммутатор; 10 – предохранители; 11 – бачок системы охлаждения двигателя; 12 – аккумулятор; 13 – крепление капота; 14 – катушка зажигания; 15 – стартер; 16 – высоковольтные провода; 17 – горловина для масла; 18 – двигатель; 19 – свечи; 20 – система омывателя лобового стекла.

Далее следует отсоединить клемму «минус» от аккумулятора. Затем следует аккуратно отсоединить пластмассовую скобу с проводами от коммутатора. Для этого необходимо отжать пружинную скобу.

Совет: Любые действия с пластмассовыми скобами и креплениями следует производить с максимальной осторожностью, чтобы не сломать защелки.

Затем откручиваем гайки, которыми алюминиевый корпус коммутатора крепится к кузову автомобиля. Под левой гайкой будет клемма «массы».

Снимаете коммутатор со шпилек и меняете на новый. Новый устанавливается в обратном порядке.

к содержанию ↑

Другие способы проверки коммутатора

Несмотря на относительно невысокую стоимость нового коммутатора, у автолюбителей не всегда есть желание, а порой и возможность, приобрести его.

Да и в случае исправности старого коммутатора его замена никоим образом не повлияет на работу двигателя.

Именно поэтому многие владельцы автомобилей ВАЗ 2109 предпочитают проверить старый коммутатор, прежде чем менять его на новый.

Рис. 4 Крепление коммутатора на кузове авто.

Произвести профессиональную проверку этого узла можно на СТО с помощью специализированного стенда.

Профессиональное оборудование может показать не только наличие или отсутствие подачи импульса от коммутатора на катушку зажигания, но и их цикличность и стабильность.

Но подобное оборудование есть не на всех сервисных станциях, поэтому народные умельцы придумали еще один простой способ проверки коммутатора.

Для этой проверки вам понадобится ключ на 8 и контрольная лампочка на 12 В мощностью 3 Ватт. Порядок действий следующий:

• Снимите клемму «минус» с аккумуляторной батареи.
• Отсоедините ключом на 8 от клеммы с маркировкой «К» на катушке коричневый проводок, который идет к клемме с маркировкой «1» коммутатора.
• Один конец контакта контрольной лампы 12 В соедините с этим проводом, а другой – с клеммой под маркировкой «К» на катушке. Таким образом, контрольная лампа должна оказаться в цепи между катушкой и зажигания коммутатором.
• Накиньте клемму АКБ обратно.
• Попробуйте завести двигатель. Во время вращения стартера контрольная лампа должна гореть. Если этого не происходит, то коммутатор не работает и нуждается в замене.

Совет: Прежде чем отсоединить контрольную лампу, не забудьте откинуть клемму «–» на аккумуляторе, чтобы избежать случайного замыкания цепи.

к содержанию ↑

Выводы

Подводя итоги, следует отметить, что самостоятельный ремонт поломанного коммутатора без специальной подготовки не представляется возможным.

Но и смысла в этом особого нет ввиду относительно невысокой стоимости детали на рынке автозапчастей.

Проверку и замену коммутатора автомобиля ВАЗ 2109 вполне по силам провести самостоятельно любому автолюбителю.

Заменять этот узел необходимо на ту модель, которую рекомендует завод-производитель.

geek-nose.com

Неисправность системы зажигания ваз 2109, проверка коммутатора

просмотров 12 217 Google+

Проверка системы зажигания.

Неисправности системы зажигания ваз 2109 определяется по наличию искрового разряда на высоковольтных проводах и свечах зажигания. Для проверки искрового разряда в целях безопасности и наглядности лучше применить разрядник. С его помощью можно отрегулировать зазор искрового промежутка, что нельзя сделать на свече. Система зажигания считается исправной, если искра пробивает расстояние  в 10 мм. и имеет синий цвет.

Первым делом проверяется искра на центральном проводе. При наличии проводится проверка на двух любых свечных проводах. Если искра есть только на одном проводе, то причина в провороте бегунка и его необходимо сменить. Если  нет искры ни на одном свечном проводе, то причина в пробое или провороте бегунка трамблёра.  Для проверки снимите крышку трамблёра и бегунок. Во втулке бегунка, которой он насаживается на вал, проверьте целостность прилива, который входит в прорезь вала и не даёт проворачиваться бегунку на валу. При исправности посадите бегунок на место, извлеките центральный провод из гнезда крышки, удерживая его пассатижами на расстоянии  2 — 5  мм от бегунка проверните двигатель стартером. Наличие искрового разряда между проводом и бегунком свидетельствует о его пробое.

Нет искры на центральном проводе.

Вернёмся к проверке искры на центральном проводе если есть неисправность системы зажигания ваз 2109 и рассмотрим случай отсутствия искры на центральным проводе. Причина этого может быть неисправность коммутатора, датчика холла в трамблёре, отсутствие питания на  электрооборудовании системы зажигания, обрыв ремня ГРМ, неисправность катушки зажигания, обрыв или замыкание между собой или на корпус соединительных проводов.

Проверка коммутатора.

Проверить коммутатор с долей вероятности можно по стрелке вольтметра, если он установлен на панели приборов или подключить вольтметр к питающим проводам системы зажигания. При включении зажигания вольтметр начинает показывать напряжение бортовой сети, а через  некоторое время, примерно 10 – 15 секунд, стрелка должна отклониться ещё дальше показывая прирост напряжения. Это происходит из-за отключения коммутатором катушки зажигания, которое происходит, в случае если коленвал не начинает вращения.

Если прироста напряжения нет, то необходимо проверить наличие питания на клемме катушке зажигания коммутаторе. Для этого отключите разъем от коммутатора, включите зажигание, соедините один конец контрольной лампы с корпусом автомобиля, а вторым коснитесь вывода 4 на разъёме. Если контрольная лампа горит, то питание на коммутатор поступает. Коснитесь контрольной лампой вывода 1 разъёма коммутатора. Если контрольная лампа горит, то питание на катушке зажигания есть и первичная обмотка катушки целая. Если контрольная лампа не горит, то проверьте питание на клеммах катушки зажигания. Наличие питания на выводе «Б» и отсутствие на второй клемме говорит об обрыве первичной обмотки катушки зажигания, а наличие питания на обеих клеммах об обрыве провода от катушки до коммутатора.

Если нет питания на выводе 4 разъёма и клемме «Б» катушки зажигания, тот необходимо проверить контактную группу замка зажигания. Для этого проверьте наличие питания на голубом с чёрной полосой проводе. При наличие на нём питания устраните обрыв в проводах или плохой контакт в соединениях в цепи от замка зажигания до катушки зажигания и коммутатора.

В том случае если питание на выводе 4 и 1 разъёма коммутатора есть, то стоит проверить наличие минуса на этом же разъёме. Для этого подключите один конец контрольной лампы к выводу 4, а вторым коснитесь вывода 2 разъёма. Если контрольная лампа не загорит то зачистите контакт в соединении минусового провода с корпусом автомобиля.На этом проверка коммутатора заканчивается. При исправности провода и хорошем соединении в 90% случаях неисправен коммутатор. В моей практике статистика составляет 100%. В том случае если прирост напряжения есть, то коммутатор исправен.

В этом случае продолжить проверку лучше  с  исправности ремня ГРМ.  Это лучше сделать, сняв крышку трамблёра и провернув двигатель стартером. Если бегунок не вращается, то имеет место обрыв ремня. Если ремень целый, то неисправность системы зажигания ваз 2109.

Проверка датчика Холла.

Проверяем исправность датчика холла и соединительных проводов если есть неисправность системы зажигания ваз 2109. Для проверки датчика Холла не отключая разъём от коммутатора необходимо подключить вольтметр к зелёному проводу, вывод 6,  и белому с чёрной полосой, вывод 3. ВАЖНО: внутреннее сопротивление вольтметра должно быть не менее 100 кОм. После этого начинаем медленно проворачивать ось трамблёра за болт распредвала или руками при снятом трамблёре. При этом минимальное показание вольтметра при исправном датчике не должно превышать 0,5В, а максимальное значение не должно быть ниже 9В. если показания не выходят за рамки нормы, то датчик и соединительные провода исправны. Если показания отличаются, то проверьте напряжение подключив вольтметр непосредственно к разъёму на трамблёре. Если показания так же не будут соответствовать норме, то неисправен датчик, в противном случае неисправны соединительные провода.

При исправности коммутатора и датчика Холла необходимо проверить целостность центрального провода. Неисправный провод следует заменить. При исправности всего оборудования следует сменить катушку зажигания. В ней возможен обрыв вторичной обмотки, можно проверить при помощи омметра, или пробит изолятор и есть утечка тока на массу.

admin 16/09/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron. ru

Как проверить коммутатор ВАЗ-2109 (инжектор, карбюратор) своими руками: инструкция

Каждый владелец легкового транспорта должен не только постоянно следить за технической исправностью своего верного четырехколесного друга, но и понимать, из каких комплектующих состоит эта довольно сложная техника, чтобы иметь возможность своевременно заменить вышедший их строя элемент.

Автомобильная система зажигания

Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.

Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.

Читайте также: Как проверить катушку зажигания ВАЗ-2109

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

• датчик Холла;
• разрыв ремня ГРМ;
• плохой контакт в распределителе;
• поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Если диагностика вышеописанных комплектующих подтвердит их исправность, придется приступить к проверке более сложного устройства, которое называется коммутатором.

Самостоятельная проверка коммутатора

Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

1. Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
2. Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
3. Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
4. Далее следует подсоединить этот провод к аккумуляторной батарее.
5. После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

Читайте также: Проверка генератора на ВАЗ-2109

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Читайте также: Как почистить карбюратор ВАЗ-2109

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.

ladaautos.ru

Признаки выхода из строя коммутатора

Коммутатор — это. Схема коммутатора. Как проверить коммутатор зажигания

Коммутатор – это электронный компонент для обеспечения работы бесконтактной системы зажигания. Она является переходной между контактной и микропроцессорной. Последняя, наиболее совершенная, позволяет управлять моментом при помощи данных, считываемых с датчиков – кислорода, скорости, оборотов двигателя и других. Но на дорогах все еще немало автомобилей, в которых установлены и контактные прерыватели, и бесконтактные. Поэтому для обслуживания и диагностики нужно знать назначение всех элементов, а также методы поиска неисправностей и их основные признаки. Перед тем как проверить коммутатор, внимательно изучите все детали.

Бесконтактная система зажигания

Всего существует три огромные группы систем – контактная, бесконтактная, микропроцессорная. Первая делится на две подгруппы – контактная и с применением транзистора, работающего в режиме ключа. В конструкции бесконтактной системы зажигания тоже применяются транзисторы. Использоваться активно такая схема стала в начале 80-х годов прошлого века. И она имеет ряд преимуществ, о которых будет рассказано несколько ниже. Схема коммутатора несложная, она может быть реализована как на транзисторах, так и на контроллере.

Но у бесконтактной системы зажигания имеется и много недостатков, если сравнивать ее с микропроцессорной. Последняя позволяет контролировать практически все параметры двигателя. БСЗ делать это не позволяет, также не может она нормально использоваться на инжекторных моторах. Причина устаревания бесконтактной системы заключается не только в развитии электроники и автомобилестроения, но и в принятии жестких мер по обеспечению экологичности двигателей внутреннего сгорания. К сожалению, уменьшить количество вредных веществ в выхлопе позволяет только микропроцессорное управление.

Основные элементы системы

Конечно, первыми стоит указать свечи зажигания. Они установлены в головке блока цилиндров, электроды выходят с внутренней части. Это те элементы, которые позволяют воспламенить топливовоздушную смесь. Но с помощью одних только свечей двигатель работать не сможет. Необходимо контролировать положение коленчатого вала, чтобы знать, в каком положении находятся поршни в цилиндрах.

Для этой цели используется индуктивный датчик, работающий на эффекте Холла. Он входит в конструкцию другого элемента – распределителя зажигания. Датчик выдает импульс, который поступает на коммутатор. Это устройство позволяет слабый сигнал усилить до напряжения в 12 Вольт, чтобы затем подать его на катушку. Катушка – не что иное, как простой трансформатор (повышающий). У него вторичная обмотка имеет большее число витков, нежели первичная. За счет этого происходит повышение напряжения и уменьшение силы тока. Напряжение в БСЗ на свечи подается при значении 30-35 кВ (в зависимости от модели автомобиля).

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации. Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт. Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор. Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности.

Как работает коммутатор

По сути, коммутатор – это простой усилитель сигнала. Можно сравнить даже со сборкой Дарлингтона, которая используется в микроконтроллерной технике для преобразования слабого сигнала с порта выхода до необходимого уровня. Основа этой сборки – полевые транзисторы, работающие в режиме ключа. На них подается рабочее напряжение, на управляющий вывод поступает сигнал, который усиливается и снимается с коллектора.

Коммутатор зажигания имеет практически аналогичную схему работы. Только используется сигнал с датчика Холла. Он имеет три вывода – управление, общий, плюс питания. При появлении в области датчика металлической пластины происходит генерация тока, который подается на вход коммутатора. Далее происходит усиление сигнала, а также подача его на первичную обмотку катушки. Питание всей системы происходит только лишь после включения зажигания (после поворота ключа).

Основные элементы коммутатора

Схема коммутатора достаточно простая, но самостоятельное изготовление этого блока бессмысленно, так как готовый вариант купить окажется намного проще. Монтаж должен выполняться максимально грамотно, иначе работа устройства окажется неправильной. Кроме того, при использовании транзисторов нужно тщательно выбирать их по параметрам, а для этого необходимо иметь качественную измерительную аппаратуру. К сожалению, у двух одинаковых полупроводников разброс характеристик может быть очень большим. А это влияет на работу устройства.

Коммутатор ВАЗ, имеющий обозначение 76.3734, состоит из одного основного элемента – контроллера L497. Он создан специально для использования в бесконтактных системах зажигания. Отечественный аналог этого контроллера — КР1055ХП2. Параметры у них практически идентичные, что позволяет использовать любой из контроллеров. Кроме того, эта микросхема позволяет провести подключение тахометра, расположенного на приборной панели автомобиля. Но можно применить и более простую схему, которая представляет собой усилительный блок из двух каскадов. Правда, надежность такого устройства на порядок ниже.

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку. Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет. Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.

Как осуществить проверку

Ничего сложного нет в этой процедуре. Самый простой способ – это использовать заведомо исправный узел, так как проверить коммутатор таким образом можно буквально за считанные минуты. Но если такового нет, а нужно определить точно, неисправность в катушке либо же в коммутаторе, разумнее использовать другие способы. Потребуется простая лампа накаливания. Если не знаете, где взять ее, то выкрутите из плафона освещения салона либо же из габаритных огней.

Один вывод лампы соединяете с минусом аккумуляторной батареи. Второй подключаете к выводу «1» коммутатора. Это тот самый вывод, с которого снимается усиленный сигнал. Если лампа загорается, то устройство исправно. Более совершенный метод проверки осуществляется при помощи осциллографа. На экране можно видеть величину и форму сигнала, а также сравнить его с эталонным.

Настройка зажигания

При настройке зажигания вам потребуется сделать самое главное – установить валы по меткам, чтобы газораспределение функционировало синхронно с работой поршневой группы. Это первое, что следует сделать перед тем как начать регулировку зажигания. Стоит заметить, что особых трудностей при настройке возникнуть не должно, особенно на автомобилях ВАЗ 2108-21099. Все дело в том, что распределитель зажигания на двигатели этих машин установить можно только в одном положении. Причем коммутатор зажигания при данной процедуре не подвергается никаким настройкам, так как их у него нет.

Корпус трамблера вращается вокруг своей оси, чтобы производить более точную регулировку. И этого оказывается достаточно. Чтобы точно установить момент, можно использовать простейшую схему, в качестве индикатора используется в ней простой светодиод. Датчик Холла отключается от системы, на его минусовой вывод подается плюс питания. Между «+» и сигнальным включается светодиод, для снижения напряжения последовательно с ним включается сопротивление 2 кОм. А вот плюс датчика Холла соединяется с массой. Теперь остается только медленно вращать корпус распределителя. Момент, когда засветится диод, будет являться искомым.

Выводы

Много преимуществ дает такой простой узел в бесконтактной системе зажигания, как коммутатор. Это и повышение мощности, пусть даже незначительное, и уменьшение расхода топлива, и значительное улучшение двигателя с точки зрения надежности. А главное – отпадает необходимость в постоянном контроле и своевременной настройке системы. Современному водителю не хочется заниматься ремонтом автомобиля, ему нужно средство передвижения. Причем надежное, которое не подведет в самый ответственный момент. Независимо от того, какой коммутатор используется в БСЗ, эффективность у него намного выше, нежели у контактного прерывателя.

Неисправности коммутатора — симптомы и признаки

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки. Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника.

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Den242 › Блог › Определение неисправностей в системе зажигания

Определение неисправностей в системе зажигания

Неисправности системы зажигания приводят к тому, что либо двигатель не запускается, либо работает с перебоями на холостом ходу или на всех режимах, либо не развивает полной мощности.

По вине системы зажигания двигатель может не запускаться по следующим причинам:

обрыв или короткое замыкание в цепи низкого напряжения;

неисправность свечей, распределителя, катушки или коммутатора зажигания;

неправильное подсоединение проводов к свечам;

загрязнение или обрыв высоковольтных проводов;

неправильная установка момента зажигания;

повреждение бегунка и крышки распределителя.

Неустойчивая работа двигателя на холостом ходу может быть вызвана увеличенным зазором между электродами свечей или неправильной установкой момента зажигания. Причинами, из-за которых двигатель неустойчиво работает на всех режимах, могут быть повреждение или ненадежное соединение высоковольтных проводов, замасливание или неисправность свечей, неисправность коммутатора, бегунка или крышки распределителя.

Причиной, из-за которой двигатель работает неустойчиво на высоких оборотах, может быть неисправность распределителя зажигания.

Двигатель не развивает полной мощности из-за неисправности коммутатора или распределителя зажигания либо неправильной установки момента зажигания.

При работе коммутатора зажигания выделяется большое количество тепла.

Чтобы не вывести из строя электронные приборы системы зажигания, а также во избежание возможных травм, выполняйте следующие правила:

1. Не касайтесь руками высоковольтных проводов и узлов системы (катушки, коммутатора и т. д.) при работающем двигателе, так как бесконтактная система зажигания имеет более высокое напряжение по сравнению с контактной системой.

2. Не проверяйте работоспособность системы “на искру”, держа наконечник свечи или высоковольтный провод в руках. Для проверки используйте специальный разрядник.

3. Запрещается прокладывать в одном жгуте провода низкого и высокого напряжения системы зажигания.

4. Не отсоединяйте провода от клемм аккумуляторной батареи при включенном зажигании: это выведет из строя электронные узлы системы зажигания.

5. Запрещается отсоединять колодку с проводами от коммутатора при включенном зажигании: коммутатор выйдет из строя.

6. Не допускайте ослабления затяжки винтов крепления коммутатора: через эти винты он соединяется с “массой”.

Во время проверки не касайтесь проводов и приборов системы зажигания при работающем двигателе.

Отсоединяйте и подсоединяйте провода системы зажигания только при выключенном зажигании.

Для проверки на “искру” нужно пользоваться специальным разрядником с зазором между электродами 5–7 мм. При зазоре более 10 мм электронные приборы системы зажигания могут выйти из строя. В качестве разрядника можно использовать старые работоспособные свечи. Зазор между электродами свечей должен быть 0,7–0,8 мм.

Неисправности в системе зажигания ведут к неустойчивой работе двигателя, возможны также проблемы с пуском.

Прежде чем начинать поиск неисправностей в системе зажигания, убедитесь в работоспособности топливной системы. Если бензин не поступает в карбюратор, двигатель не запустится. Для проверки снимите шланг с карбюратора, идущий от топливного насоса, и подкачайте топливо рычагом ручной подкачки, при этом из шланга должно выплескиваться топливо. Двигатель может работать с перебоями из-за высокого уровня топлива в поплавковой камере карбюратора, неисправного вакуумного усилителя тормозов или негерметичного соединения вакуумного шланга усилителя с впускной трубой двигателя либо с обратным клапаном усилителя.

3.10.1. Причины неустойчивой работы двигателя:

1. Грязные или поврежденные высоковольтные провода. Это особенно проявляется в сырую дождливую погоду.

2. Высоковольтные провода не до конца вставлены в гнезда крышки распределителя зажигания или катушки зажигания, а также в наконечники свечей.

3. Неисправны свечи зажигания либо не отрегулированы зазоры между электродами свечей.

4. Неправильно отрегулирован угол опережения зажигания.

5. Неисправность бегунка или его резистора.

6. Повреждения крышки распределителя зажигания (особенно проявляется в сырую и дождливую погоду).

7. Неисправность коммутатора зажигания.

8. Неисправность катушки зажигания.

Периодически очищайте от пыли и грязи высоковольтные провода, наконечники свечей, катушку зажигания, крышку распределителя и коммутатор с основанием.

3.10.2. Двигатель не запускается

1. Проверьте, подается ли напряжение на свечи зажигания. Для этого выньте высоковольтный провод из центрального гнезда крышки распределителя и подсоедините его к разряднику. Включите на несколько секунд стартер, при этом между электродами разрядника должна периодически проскакивать искра. Если искры нет, то напряжение на свечи не подается. Если искра есть, таким же образом проверьте работу свечей, поочередно снимая с них наконечники с проводами. Если на какой-либо свече нет искры, замените ее провод. Если искра есть на всех проводах, а двигатель не запускается — замените свечи.

2. Если напряжение не подается на свечи (нет искры на всех четырех свечах), замените бегунок распределителя. Иногда выходит из строя резистор бегунка. Проверить его работоспособность можно с помощью омметра: сопротивление резистора должно составлять 0,9–1,1 кОм. Если сопротивление отличается от указанного, замените бегунок. Если после замены бегунка напряжение на свечи не подается, замените крышку распределителя зажигания. Если после этого двигатель не запускается, замените последовательно катушку зажигания, коммутатор и распределитель зажигания.

3.10.3. Двигатель работает неустойчиво

1. Очистите высоковольтные провода и проверьте их состояние. Повреждение изоляции высоковольтных проводов и крышки распределителя зажигания можно определить в тем- ноте. Для этого запустите двигатель и осмотрите моторный отсек. В поврежденном месте будет видно характерное свечение.

2. Чтобы определить, какая из свечей неисправна, отсоедините от нее провод при выключенном двигателе, после чего запустите двигатель. Если перебои в работе двигателя увеличились, значит свеча исправна. После этого остановите двигатель и подсоедините провод к свече. Снимите провод с другой свечи и снова запустите двигатель. Если характер вибраций не изменился, данная свеча неисправна и ее надо заменить. Если двигатель продолжает работать с перебоями, замените провод свечи.

3. Если все свечи и провода исправны, а двигатель продолжает работать неустойчиво, замените бегунок и крышку распределителя зажигания.

4. Если после замены крышки и бегунка перебои в работе двигателя продолжаются, замените коммутатор зажигания.

5. Если после этого характер работы двигателя не изменился, проверьте установку угла опережения зажигания или обратитесь на автосервис.

Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Порой при диагностике карбюраторного бензинового двигателя легкового автомобиля возникают сложности при определении причины той или иной неисправности. Происходит это из-за того, что симптомы их проявления весьма схожи. Например, практически одинаково будут сказываться на работе двигателя неисправности карбюратора и неисправности системы зажигания. В этой статье попробуем разобраться какие проблемы в работе двигателя автомобиля возникают по причине неисправности системы зажигания.

Двигатель автомобиля не запускается

— Неисправен аккумулятор (АКБ)

— Неисправен коммутатор

— Неисправен датчик Холла

— «Пробита» изоляция высоковольтных проводов

— «Пробита» крышка трамблера или сильно окислены, разрушены ее контакты

— Прогорел ротор распределителя зажигания (бегунок)

— Неисправна катушка зажигания или «пробита» ее крышка

— Высоковольтные провода подсоединены в неправильном порядке

— Дефектные свечи зажигания, «пробита» их изоляция, зазор между их электродами не соответствует норме

— Неправильно выставлен момент зажигания

Зажигание либо слишком раннее, либо слишком позднее. Как правильно установить момент зажигания на двигателях ВАЗ 2108, 21081, 21083 подробно описано на странице «Установка момента зажигания автомобилей ВАЗ 2108, 2109, 21099 « .

— Неисправна цепь низкого напряжения системы зажигания (окислились контакты, переломаны провода, соскочили разъемы…)

Подробнее о невозможности запустить карбюраторный двигатель автомобилей ВАЗ 2108, 2109, 21099 в статье «Карбюраторный двигатель не запускается (причины связанные с системой зажигания)».

Для сравнения можно посмотреть какие существуют причины того, что двигатель невозможно запустить связанные с неисправностью карбюратора.

Двигатель автомобиля работает неустойчиво (троит) или глохнет на холостом ходу

— Зазор между электродами свечей не соответствует норме

— Сильный нагар на электродах свечей зажигания

— Дефектные свечи зажигания («пробит» изолятор)

— Неправильно установлен момент зажигания

— Неисправен коммутатор

— Неисправен центробежный регулятор опережения зажигания в трамблере (грузики заедают, ослабли или сломались их пружинки, потеряны демпферные колечки)

Причины неустойчивого холостого хода связанные с карбюратором изложены на странице «Неустойчивый холостой ход».

Провалы и рывки в работе двигателя

— Неверно установлен момент зажигания

— Зазоры между электродами свечей зажигания не соответствуют норме

— Дефектные свечи зажигания

— Сгорел помехоподавительный резистор в роторе (бегунке) трамблера

— Износ или повреждение контактного уголька в крышке трамблера

— Утечка тока через «пробитые» изоляцию высоковольтных проводов, изолятор свечи, крышку катушки зажигания

Причины неисправности связанные с карбюратором смотрите на странице «Провал при нажатии на педаль «газа» .

Двигатель не развивает полную мощность, снижена его приемистость

Все вышеперечисленные причины неисправностей приводят к потере мощности, приемистости двигателя автомобиля, повышенному топливному аппетиту. Можно лишь добавить

— Нарушение в работе вакуумного регулятора опережения зажигания в трамблере в следствии заедания его пластины

Примечания и дополнения

Еще пять статей на сайте по системе зажигания автомобилей ВАЗ

Для чего нужен коммутатор системы зажигания

Статья о коммутаторе системы зажигания автомобиля: для чего он нужен, как работает, развитие системы, возможные неисправности. В конце статьи — видео о том, как работает коммутатор.

Рассмотрим эволюцию, разновидности и основополагающие моменты в процессе работы этого модуля более подробно.

Основные принципы работы и расположение устройства в автомобиле

Коммутатор системы зажигания – небольшой, но крайне важный модуль для работы авто. Его задача – с максимальной скоростью коммутировать цепь, в которую включены вращающие датчики. Помимо этого, он отвечает за то, чтобы включать и отключать электричество в катушке зажигания.

Сигналы, которые поступают от вращающих датчиков, не удобны в использовании из-за своей слабости. Если же они аналоговые, то плохо обрабатываются. Чтобы использовать их в системе управления двигателем внутреннего сгорания (конкретно — в подсистеме зажигания), необходимо их усилить после формирования, после чего передать сигналы на индукционную катушку, на её первичную обмотку.

Современные коммутаторы сконструированы так, что в состоянии координировать работу не одной, а сразу группы катушек в составе ДВС.

Расположение коммутатора в автомобиле может быть разным — это зависит от особенностей его конструкции.Коммутатор может быть установлен совместно с блоком электроники, отвечающим за управление двигателем, или же отдельно.

Если коммутатор располагается отдельно от управляющего блока электроники, он может находиться:

• непосредственно рядом с катушкой зажигания;
• на модуле распределителя зажигания;
• под капотом, на перегородке или на крыле автомобиля, чтобы за счёт размещения на металлической поверхности получить дополнительный теплоотвод;
• рядом с электронным управляющим блоком.

Каждая конструкторская группа решает вопрос расположения коммутатора по-своему. Специалисты ВАЗа поместили его на модуле распредзажигания, инженеры «Форда» – на перегородке автомобиля под капотом, конструкторы «Ауди» – в двигательной части в районе лобового стекла, под защитой водонепроницаемого кожуха, рядом с разъёмами для подключаемых в ходе проведения диагностических работ модулей.

Результаты эволюции: от простой батареи до систем под управлением электроники

На заре автомобильной эры в машинах первых поколений в агрегате ДВС существовала опция зажигания от электрической батареи, реализованная на основе физического явления самоиндукции. Первые коммутаторы, то есть системы, выполняющие координирующие функции в процесс извлечения искры в блоке зажигания ДВС, были крайне просты, если не сказать примитивны, и состояли из батареи и всего лишь двух проводов. Регулирование работы несложной транзисторной схемы осуществлялось при помощи электроимпульса, подаваемого на бобину.

Современный электронный коммутатор в своей основе уже состоит из транзисторов, тиристорных схем, бесконтактных датчиков и гибридных схем.

С использованием электроники автоматическое управление электроимпульсами, идущими через катушку зажигания, дало возможность получить целый ряд улучшений и преимуществ:

• существенно повысилась надёжность работы блока зажигания;
• система зажигания стала функционировать без перебоев на высоких скоростях и повышенных оборотах мотора;
• удалось получить более высокую степень сжатия, то есть, отношение рабочего объёма цилиндра двигателя к объёму его камеры внутреннего сгорания.

Со временем инженерная мысль пошла дальше, и присутствующий до того времени в схеме контактный прерыватель электрического напряжения был заменён на бесконтактный элемент. Первым агрегатом, реализованным на этом принципе, стал коммутатор ВАЗ, в котором функция зажигания реализована с применением датчика Холла.

На следующем этапе развития коммутатора система стала многоканальной, то есть, управляющей сразу целой группой катушек зажигания. Альтернативным вариантом стало монтирование автономной системы, состоящей из тандема «катушка + коммутатор» на каждой отдельной свече зажигания. Такое решение дало механикам целый ряд преимуществ:

• искра в системе зажигания ДВС теперь создавалась более сильная, что сделало работу ДВС более надёжной;
• присутствовавшие ранее потери мощности в трамблере удалось сначала сделать меньше, а позже и вовсе свести на нет;
• на холостых оборотах автомобиль получил надёжный и стабильный ход;
• расход автомобильного топлива был существенно снижен;
• в условиях пониженной температуры окружающей среды первичный старт двигателя стал более стабильным.

Основные типы существующих коммутаторов

Коммутаторы, используемые в автомобильной технике, подразделяются на следующие типы:

• тип DС СDI – с высоковольтным генератором, входящим в состав схемы;
• тип АС СDI – устройство, функционирующее только при наличии высокого напряжения, подведённого извне;
• тип под названием «катушка».

Тип АС не нуждается в постоянном наличии напряжения. Конструкция его достаточно проста, размеры – небольшие, но подключение этого типа устройства требует определённых навыков и опыта.

Тип DС – наиболее распространённый и часто применяемый в конструкциях. Подключать такой коммутатор несложно, поскольку он снабжён только четырьмя группами контактов: стандартными минусом и плюсом, а также выходами на катушку и датчик Холла.

Конструкция коммутатора DС позволяет выполнять устройство в различных модификациях:

• с ограничением максимального числа двигательных оборотов;
• с опцией, позволяющей изменять существующую фазу опережения зажигания;
• с набором дополнительных контактов для присоединения других модулей.

Коммутаторы «катушечного» типа пока мало распространены. По сути, они являются своеобразным тандемом обычной катушки зажигания и самого коммутатора, без датчика Холла. Их принцип работы — прерывание электротока, идущего через катушку и высоковольтный трансформатор.

Изначально система имела целый ряд недостатков, таких как быстрая порча поверхности контактов из-за частой выработки искры, электрохимические процессы эрозии, некачественный поджог топлива. Эти недостатки смогли устранить или минимизировать, введя в схему устройства высоковольтные мощные транзисторы и системы зажигания на бесконтактном принципе работы.

Разновидности коммутаторов

По своим функциональным особенностям коммутаторы подразделяют на три основных вида:

• стандартный;
• спортивный;
• коммутатор, имеющий опцию корректировки фаз опережения зажигания.

Отличительная черта стандартного или, как его ещё называют, стокового коммутатора – его стабильность. Он строго соответствует параметрам автомобиля, в который устанавливается.

Стоковый коммутатор монтируется в машину на заводе. Как правило, производители заботятся о том, чтобы устройство могло обеспечивать максимальную надёжность и долговечность эксплуатации всего двигателя. На них, как правило, присутствует узел ограничения количества оборотов, что в ряде случаев может спасти жизни водителя и пассажиров.

Спортивный коммутатор повышает верхний предел количества оборотов мотора. Его можно монтировать в авто по желанию автовладельца. Проблема заключается в том, что выполнять такую процедуру могут лишь опытные специалисты, и установка потребует замены ещё целого ряда деталей. При этом всё равно следует помнить, что спортивный коммутатор – это риск аварии, особенно если за рулём находится неопытный водитель.

Коммутатор с корректировкой фаз выравнивает крутящий момент двигателя, компенсируя недостаток мощности. В результате автомобиль получает хорошие данные при разгоне и равномерную работу двигателя на разных скоростях.

Признаки неисправности

Если коммутатор перестаёт работать, теряется искра. В результате мотор начинает глохнуть, работает с перебоями.

Если в работе автомобиля начали наблюдаться вышеописанные проблемы, не стоит торопиться с заменой коммутатора. Искра может «теряться» и из-за некорректной работы датчика Холла, и из-за неисправности ремня ГРМ, и из-за поломки катушки зажигания. Не последней причиной может также стать проблема с электропроводкой.

Зачастую, если коммутатор просто демонтировать и установить, есть смысл подключить на место старого узла новый. Таким образом можно сразу понять, в нём ли причина. Если есть сомнения в исправности узла, продолжить проверку стоит на специально оборудованном стенде, который покажет не только факт неисправности, но и продолжительность электрических импульсов — после этого будет понятно, нужно ли устройство чинить, или лучше заменить.

Коммутаторы в их современном виде существенно повышают эффективность работы двигателя внутреннего сгорания во всех режимах его функционирования и улучшают эффективность запуска мотора. Взяв свое начало с простой пары проводов и катушки, этот узел эволюционировал в достаточно сложную и функциональную систему, являющуюся сегодня неотъемлемой частью двигателя.

Видео о том, как работает коммутатор:

inkam-auto.ru

Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Порой при диагностике карбюраторного бензинового двигателя легкового автомобиля возникают сложности при определении причины той или иной неисправности. Происходит это из-за того, что симптомы их проявления весьма схожи. Например, практически одинаково будут сказываться на работе двигателя неисправности карбюратора и неисправности системы зажигания. В этой статье попробуем разобраться какие проблемы в работе двигателя автомобиля возникают по причине неисправности системы зажигания.

Двигатель автомобиля не запускается

— Неисправен аккумулятор (АКБ)

— Неисправен коммутатор

— Неисправен датчик Холла

— «Пробита» изоляция высоковольтных проводов

— «Пробита» крышка трамблера или сильно окислены, разрушены ее контакты

— Прогорел ротор распределителя зажигания (бегунок)

— Неисправна катушка зажигания или «пробита» ее крышка

— Высоковольтные провода подсоединены в неправильном порядке

— Дефектные свечи зажигания, «пробита» их изоляция, зазор между их электродами не соответствует норме

— Неправильно выставлен момент зажигания

Зажигание либо слишком раннее, либо слишком позднее. Как правильно установить момент зажигания на двигателях ВАЗ 2108, 21081, 21083 подробно описано на странице «Установка момента зажигания автомобилей ВАЗ 2108, 2109, 21099 « .

— Неисправна цепь низкого напряжения системы зажигания (окислились контакты, переломаны провода, соскочили разъемы…)

Подробнее о невозможности запустить карбюраторный двигатель автомобилей ВАЗ 2108, 2109, 21099 в статье «Карбюраторный двигатель не запускается (причины связанные с системой зажигания)».

Для сравнения можно посмотреть какие существуют причины того, что двигатель невозможно запустить связанные с неисправностью карбюратора.

«Холодный двигатель не запускается»

«Горячий двигатель не запускается»

Двигатель автомобиля работает неустойчиво (троит) или глохнет на холостом ходу

— Зазор между электродами свечей не соответствует норме

— Сильный нагар на электродах свечей зажигания

— Дефектные свечи зажигания («пробит» изолятор)

— Неправильно установлен момент зажигания

— Неисправен коммутатор

— Неисправен центробежный регулятор опережения зажигания в трамблере (грузики заедают, ослабли или сломались их пружинки, потеряны демпферные колечки)

См. «Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099».

Причины неустойчивого холостого хода связанные с карбюратором изложены на странице «Неустойчивый холостой ход».

Провалы и рывки в работе двигателя

— Неверно установлен момент зажигания

— Зазоры между электродами свечей зажигания не соответствуют норме

— Дефектные свечи зажигания

— Сгорел помехоподавительный резистор в роторе (бегунке) трамблера

— Износ или повреждение контактного уголька в крышке трамблера

— Утечка тока через «пробитые» изоляцию высоковольтных проводов, изолятор свечи, крышку катушки зажигания

Причины неисправности связанные с карбюратором смотрите на странице «Провал при нажатии на педаль «газа» .

Двигатель не развивает полную мощность, снижена его приемистость

Все вышеперечисленные причины неисправностей приводят к потере мощности, приемистости двигателя автомобиля, повышенному топливному аппетиту. Можно лишь добавить

— Нарушение в работе вакуумного регулятора опережения зажигания в трамблере в следствии заедания его пластины

Примечания и дополнения

— «Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099».

Причины связанные с неисправностью карбюратора на страницах «Недостаточная мощность и приемистость двигателя», «Большой расход топлива».

Еще пять статей на сайте по системе зажигания автомобилей ВАЗ

— Неисправности свечей зажигания

— Применяемость свечей зажигания для автомобилей ВАЗ

— Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099

— Проверка вакуумного регулятора опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

twokarburators.ru

Коммутатор ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется электронный коммутатор.

Назначение коммутатора

Коммутатор предназначен для прерывания электрического тока протекающего по первичной обмотке катушки зажигания, по сигналу с датчика Холла. В результате прерывания образуется ток высокого напряжения, поступающий на свечи зажигания.

Помимо этого коммутатор автоматически регулирует период накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. А так же отключает подачу тока через катушку зажигания при неработающем двигателе, но включенном зажигании.

Устройство коммутатора

Внутри коммутатора расположен мощные транзисторы, предназначенные для прерывания электрического тока. А так же устройства для автоматического накопления тока в катушке зажигания и автоматического запирания транзистора при остановленном двигателе.

Принцип действия коммутатора

При работе системы зажигания импульсы с датчика Холла, установленного в трамблере, поступают на вывод «6» коммутатора и далее через него в первичную обмотку катушки зажигания. При прерывании тока в первичной обмотки катушки зажигания магнитное поле в ней резко сжимается и индуцирует ЭДС 22-25 Квт, что дает искру на свечах достаточную для воспламенения топливной смеси.

Схема подключения коммутатора

Неисправности коммутатора

«Горит коммутатор»

Двигатель автомобиля не запускается

Двигатель «троит» — перебои в искрообразовании

См. «Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099»,

«Карбюраторный двигатель запускается и глохнет: причины связанные с системой зажигания».

Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяются коммутаторы: 36.3734, 3620.3734, 76.3734, 133.3774-01, RT1903, PZE1022 и их аналоги разных производителей.

Примечания и дополнения

— При замене или проверке коммутатора запрещается отсоединять от него колодку проводов при включенном зажигании, во избежание повреждения его электронной начинки.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Трамблер ВАЗ 2108, 2109 принцип действия Чем отличаются свечи зажигания для контактной и бесконтактной систем зажигания Горячие и холодные свечи зажигания Проверка искры на свечах зажигания

twokarburators.ru

Проверка коммутатора ВАЗ 2108, 2109, 21099

При отказе коммутатора системы зажигания автомобилей ВАЗ 2108, 2109, 21099 запустить двигатель будет практически невозможно так как искры на свечах зажигания не будет. Можно попытаться проверить его исправность при помощи специальных приборов, но проще заменить заведомо исправным.

1. Проверка коммутатора специальным прибором.
При помощи осциллографа и генератора прямоугольных импульсов. Не у каждого есть спец оборудование, поэтому следующие два способа более реальные для простого автомобилиста.

2. Заменяем коммутатор заведомо исправным и смотрим на изменения в работе двигателя автомобиля.

При получении положительного эффекта делаем вывод, что предидущий коммутатор был неисправен.

3. Проверка по показаниям вольтметра.

Включаем зажигание и наблюдаем отклонение стрелки вольтметра. При исправном коммутаторе оно двухступенчатое. Сначала стрелка отклоняется на один угол, а спустя секунду-две занимает окончательное положение. Стопроцентной гарантии этот способ не дает, но для первичной диагностики сгодится.

Еще пять статей по системе зажигания автомобилей ВАЗ

— Установка момента опережения зажигания на двигателях автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на автомобилях ВАЗ

— Порядок присоединения высоковольтных проводов к крышке трамблера на ВАЗ 2108, 2109, 21099

— Проверка вакуумного регулятора опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов на автомобилях ВАЗ 2108, 2109, 21099, 2105, 2107

twokarburators.ru

Проверка бесконтактной системы зажигания карбюраторных двигателей автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099

Проверка системы зажигания необходима при диагностике неисправностей автомобильного двигателя. Например, в таких ситуациях, когда двигатель не запускается, запускается и глохнет, неустойчиво работает на холостом ходу, присутствуют провалы в его работе. Следует отметить, что аналогичные неисправности возможны и при проблемах с карбюратором и с самим двигателем. Перечень неисправностей системы зажигания изложен на странице «Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099 и их модификаций».

Общая проверка системы зажигания

Основным показателем нормальной работы системы зажигания является наличие устойчивой искры между электродами свечей зажигания. Так как система зажигания автомобилей ВАЗ 2108, 2109, 21099 бесконтактная, то проверять наличие искры стоит именно на свечах, а не между наконечником центрального бронепровода и «массой» как на автомобилях с контактной системой зажигания.
Поэтому выкручиваем все свечи, подсоединяем к ним наконечники высоковольтных проводов и кладем их на клапанную крышку двигателя («массу»). Включаем зажигание и вращаем коленчатый вал стартером. Наблюдаем за свечами. Стабильная, сильная сине-оранжевая искра между электродами свечей – показатель нормально работающей системы зажигания. Слабая, с перебоями искра, либо вообще ее отсутствие свидетельствует о проблемах с системой зажигания и необходимости проверки ее элементов.

Еще одна проверка заключается в визуальном поиске мест утечки тока. В темном гараже или в темное время суток поднимите капот автомобиля и заведите двигатель. Внимательно осмотрите катушку зажигания, высоковольтные провода, крышку трамблера, свечи зажигания. Утечка тока будет заметна в виде свечения или искровых разрядов на проблемных местах. «Пробитые» детали заменяем новыми.

Проверка коммутатора

Можно заменить коммутатор заведомо исправным, можно оценить его исправность по вольтметру.
Включите зажигание и посмотрите на вольтметр. При исправном коммутаторе стрелка вначале отклонится на небольшой угол (на 2-3 секунды), а затем займет свое нормальное положение. Если он неисправен, стрелка вольтметра перемещается к максимальному значению сразу, без паузы. Подробнее: «Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099».

Проверка датчика Холла

Проверку можно осуществить заменой датчика на заведомо исправный или при помощи вольтметра (мультиметра, автотестера работающих в режиме вольтметра). Прибор необходимо подключить к зеленому и черно-белому проводам идущим к датчику. Чтобы это сделать нужно проколоть провода двумя булавками и уже к ним подключить вольтметр. Медленно поворачивая коленчатый вал при включенном зажигании наблюдаем за показаниями прибора. Если датчик Холла исправен, то напряжение будет скакать от 0,4 В до максимального напряжения в бортовой сети. Неисправный датчик меняем, ремонту он не подлежит.

Проверка высоковольтных проводов (бронепроводов)

Визуально осматриваем провода. Загрязнения очищаем тряпкой смоченной в ацетоне. Выгоревшие внутри однозначно отбраковываем.
Мультиметром или автотестером (в режиме омметра) проверяем сопротивление каждого высоковольтного провода. У исправных проводов оно составляет 3,5 – 10 кОм. Если неисправен хотя бы один провод, желательно заменить не только его, но и весь комплект. Подробнее: «Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 231099».

Проверка свечей зажигания

Проверка свечей зажигания на наличие искры описана выше в общей проверке работоспособности системы зажигания. Наличие искры между электродами свечи является показателем ее исправности. Так же можно проверить исправность свечей зажигания специальным пробником. При проведении такой проверки прочитайте инструкцию к своему пробнику и следуйте ей.

Необходимо так же визуально оценить состояние свечей. Например, наличие черного нагара свидетельствует либо о неисправности самой свечи, либо несоответствии ее калильного числа требуемому для данного двигателя, либо о неисправности двигателя и т. д.
Более подробно о  проблемах со свечами зажигания читайте на странице «Неисправности свечей зажигания».

Проверка катушки зажигания

Наличие искры между электродами свечей зажигания свидетельствует о том, что катушка («бобина») исправна. Более точно степень ее исправности можно определить с помощью мультиметра, автотестера и аналогичных им приборов, работающих в режиме омметра. Снимаем катушку зажигания. Подсоединяем омметр одним щупом к выводу «Б» катушки, а вторым щупом к выводу «К». Так мы проверим сопротивление ее первичной обмотки. Оно должно быть близко к нулю 0,4 – 0,5 Ом.
Далее опять один щуп к выводу «Б», а второй к выводу центрального бронепровода. Так мы проверим сопротивление вторичной (высоковольтной) обмотки. Оно должно равняться 4,5 – 5,5 Ом.
Потом один щуп к выводу «Б», а второй на корпус катушки. Так измеряется сопротивление изоляции. Оно равняется 50 МОм.
Помимо такой проверки визуально осматриваем катушку зажигания, проверяем наличие трещин и прогаров на ее крышке. Очищаем ее от загрязнений.
Неисправную катушку меняем.

Проверка вакуумного регулятора опережения зажигания

Снимаем силиконовую трубку подведения разрежения к вакуумному регулятору со штуцера на карбюраторе. Запускаем двигатель. Создаем ртом в ней разрежение. Двигатель должен увеличить обороты. Если этого не произошло — вакуумный регулятор неисправен.
Также можно провести проверку вакуумного регулятора на разобранном трамблере (снята крышка, бегунок, пластмассовый защитный экран). Аналогичным образом создаем разрежение в трубке и наблюдаем как тяга диафрагмы регулятора поворачивает опорную пластину датчика. Если никакого движения нет, то вакуумный регулятор опережения зажигания неисправен. Неисправный регулятор меняем на исправный. По проверке вакуумного регулятора автомобилей ВАЗ 2108, 2109, 21099 статья на нашем сайте «Проверка вакуумного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099», «Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099».

Проверка центробежного регулятора опережения зажигания

Проверку центробежного регулятора опережения зажигания можно провести только разобрав трамблер. Необходимо оценить состояние и наличие пружинок, легкость расхождения и возвращения в исходное положение грузиков регулятора. См. «Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099».

Проверка крышки распределителя зажигания (трамблера)

Снимаем крышку. Визуально оцениваем ее состояние – наличие трещин, прогаров, состояние контактов (четырех по бокам и одного подпружиненного в центре). При обнаружении неполадок – «пробит» корпус крышки, сильно окислены или разрушены контакты, изношен или залег контактный уголек меняем крышку на новую.

Проверка ротора распределителя зажигания (бегунка)

Снимаем крышку распределителя. Визуально оцениваем его состояние. При наличии прогаров, сильно окисленного или разрушенного контакта меняем бегунок. Проверяем омметром помехоподавительный резистор. Его сопротивление равно 1 кОм.

Проверка цепей низкого напряжения системы зажигания

Проверьте состояние контактов в разъемах (окислились, соскочили). Проверьте по схеме состояние проводов между коммутатором и выключателем зажигания, коммутатором и катушкой зажигания, коммутатором и датчиком Холла.

Проверка момента зажигания

Подробно о том как проверить установку момента зажигания на странице
«Установка момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099».

Еще статьи на сайте по системе зажигания автомобилей ВАЗ

— Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099.

— Применяемость свечей зажигания на автомобилях ВАЗ.

— Свечи зажигания.

— Неисправности контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификаций.

— Подбор свечей зажигания NGK для карбюраторных и инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Комутатор с аварийным режимом и диагностикой. — Лада 21099, 1.5 л., 1999 года на DRIVE2

Думаю у каждого бывали случаи что в самый неподходящий момент машина переставала заводится, проблемой являлся выход из строя какого нибуть элемента системы зажигания.Элементов этих не так уж и много, но всё же начинаеш искать причину неисправности . Так вот чтобы не тратить время в случае поломки на поиски причины установил купленный ранее комутатор зажигания с аварийным режимом и диагностикой. Который позволяет мгновенно определить что вышло из строя.

Конструкция прибора предусматривает его использование в двух режимах – «рабочем» и «аварийном». Для переключения в нужный режим используется встроенный тумблер, расположенный на корпусе коммутатора.
«Аварийный режим» (многоискровый) позволяет оперативно восстановить работоспособность системы зажигания при движении по лужам и в дождь, при выходе из строя датчика Холла, а также служит для прогрева и сушки свечей зажигания. Рекомендуемая скорость движения автомобиля в «аварийном режиме» не более 90км/ч в режиме малых нагрузок. В «аварийном режиме» возможно проведение самодиагностики работоспособности коммутатора.

Тумблер переключения режимов расположен слева на корпусе

Дополнительной функцией в «рабочем режиме» является возможность проведения мгновенной диагностики(проверка исправности катушки зажигания, датчика холла, замка и реле зажигания, то есть при выходе чего то из строя комутатор укажет на конкретную причину и не надо будет ломать голову в поиске неисправности), установки угла и регулировки клапанов системы зажигания автомобиля с помощью светодиодных индикаторов (свечение красного цвета), расположенных на крышке коммутатора.
Электрическая схема коммутатора предусматривает автоматическое отключение тока через катушку зажигания при неработающем двигателе, но включённом зажигании, что исключает перегрев коммутатора и выход его из строя. Коммутатор устанавливается на предусмотренное для него в автомобиле посадочное место при помощи крепежных деталей и штатных разъемов, предусмотренных конструкцией изделий. Для лучшей теплоотдачи необходимо обеспечить надежный контакт основания коммутатора с корпусом автомобиля.

Цена вопроса: 500 ₽

www.drive2.ru

неисправности бесконтактной системы зажигания на ваз 2108, ваз 2109, ваз 21099, и их устранение

tuningtaza.ru

ВАЗ 2109 | Проверка коммутатора

12.2.1.5. Проверка коммутатора

Проверяется коммутатор при исправной катушке зажигания.

Коммутатор ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется электронный коммутатор.

Коммутатор предназначен для прерывания электрического тока протекающего по первичной обмотке катушки зажигания, по сигналу с датчика Холла. В результате прерывания образуется ток высокого напряжения, поступающий на свечи зажигания.

Помимо этого коммутатор автоматически регулирует период накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. А так же отключает подачу тока через катушку зажигания при неработающем двигателе, но включенном зажигании.

Внутри коммутатора расположен мощные транзисторы, предназначенные для прерывания электрического тока. А так же устройства для автоматического накопления тока в катушке зажигания и автоматического запирания транзистора при остановленном двигателе.

Принцип действия коммутатора

При работе системы зажигания импульсы с датчика Холла, установленного в трамблере, поступают на вывод «6» коммутатора и далее через него в первичную обмотку катушки зажигания. При прерывании тока в первичной обмотки катушки зажигания магнитное поле в ней резко сжимается и индуцирует ЭДС 22-25 Квт, что дает искру на свечах достаточную для воспламенения топливной смеси.

Схема подключения коммутатора

Двигатель автомобиля не запускается

Двигатель «троит» — перебои в искрообразовании

Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяются коммутаторы: 36.3734, 3620.3734, 76.3734, 133.3774-01, RT1903, PZE1022 и их аналоги разных производителей.

Примечания и дополнения

— При замене или проверке коммутатора запрещается отсоединять от него колодку проводов при включенном зажигании, во избежание повреждения его электронной начинки.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Коммутатор – это электронный компонент для обеспечения работы бесконтактной системы зажигания. Она является переходной между контактной и микропроцессорной. Последняя, наиболее совершенная, позволяет управлять моментом при помощи данных, считываемых с датчиков – кислорода, скорости, оборотов двигателя и других. Но на дорогах все еще немало автомобилей, в которых установлены и контактные прерыватели, и бесконтактные. Поэтому для обслуживания и диагностики нужно знать назначение всех элементов, а также методы поиска неисправностей и их основные признаки. Перед тем как проверить коммутатор, внимательно изучите все детали.

Бесконтактная система зажигания

Всего существует три огромные группы систем – контактная, бесконтактная, микропроцессорная. Первая делится на две подгруппы – контактная и с применением транзистора, работающего в режиме ключа. В конструкции бесконтактной системы зажигания тоже применяются транзисторы. Использоваться активно такая схема стала в начале 80-х годов прошлого века. И она имеет ряд преимуществ, о которых будет рассказано несколько ниже. Схема коммутатора несложная, она может быть реализована как на транзисторах, так и на контроллере.

Но у бесконтактной системы зажигания имеется и много недостатков, если сравнивать ее с микропроцессорной. Последняя позволяет контролировать практически все параметры двигателя. БСЗ делать это не позволяет, также не может она нормально использоваться на инжекторных моторах. Причина устаревания бесконтактной системы заключается не только в развитии электроники и автомобилестроения, но и в принятии жестких мер по обеспечению экологичности двигателей внутреннего сгорания. К сожалению, уменьшить количество вредных веществ в выхлопе позволяет только микропроцессорное управление.

Основные элементы системы

Конечно, первыми стоит указать свечи зажигания. Они установлены в головке блока цилиндров, электроды выходят с внутренней части. Это те элементы, которые позволяют воспламенить топливовоздушную смесь. Но с помощью одних только свечей двигатель работать не сможет. Необходимо контролировать положение коленчатого вала, чтобы знать, в каком положении находятся поршни в цилиндрах.

Для этой цели используется индуктивный датчик, работающий на эффекте Холла. Он входит в конструкцию другого элемента – распределителя зажигания. Датчик выдает импульс, который поступает на коммутатор. Это устройство позволяет слабый сигнал усилить до напряжения в 12 Вольт, чтобы затем подать его на катушку. Катушка – не что иное, как простой трансформатор (повышающий). У него вторичная обмотка имеет большее число витков, нежели первичная. За счет этого происходит повышение напряжения и уменьшение силы тока. Напряжение в БСЗ на свечи подается при значении 30-35 кВ (в зависимости от модели автомобиля).

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации. Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт. Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор. Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности.

Как работает коммутатор

По сути, коммутатор – это простой усилитель сигнала. Можно сравнить даже со сборкой Дарлингтона, которая используется в микроконтроллерной технике для преобразования слабого сигнала с порта выхода до необходимого уровня. Основа этой сборки – полевые транзисторы, работающие в режиме ключа. На них подается рабочее напряжение, на управляющий вывод поступает сигнал, который усиливается и снимается с коллектора.

Коммутатор зажигания имеет практически аналогичную схему работы. Только используется сигнал с датчика Холла. Он имеет три вывода – управление, общий, плюс питания. При появлении в области датчика металлической пластины происходит генерация тока, который подается на вход коммутатора. Далее происходит усиление сигнала, а также подача его на первичную обмотку катушки. Питание всей системы происходит только лишь после включения зажигания (после поворота ключа).

Основные элементы коммутатора

Схема коммутатора достаточно простая, но самостоятельное изготовление этого блока бессмысленно, так как готовый вариант купить окажется намного проще. Монтаж должен выполняться максимально грамотно, иначе работа устройства окажется неправильной. Кроме того, при использовании транзисторов нужно тщательно выбирать их по параметрам, а для этого необходимо иметь качественную измерительную аппаратуру. К сожалению, у двух одинаковых полупроводников разброс характеристик может быть очень большим. А это влияет на работу устройства.

Коммутатор ВАЗ, имеющий обозначение 76.3734, состоит из одного основного элемента – контроллера L497. Он создан специально для использования в бесконтактных системах зажигания. Отечественный аналог этого контроллера — КР1055ХП2. Параметры у них практически идентичные, что позволяет использовать любой из контроллеров. Кроме того, эта микросхема позволяет провести подключение тахометра, расположенного на приборной панели автомобиля. Но можно применить и более простую схему, которая представляет собой усилительный блок из двух каскадов. Правда, надежность такого устройства на порядок ниже.

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку. Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет. Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.

Как осуществить проверку

Ничего сложного нет в этой процедуре. Самый простой способ – это использовать заведомо исправный узел, так как проверить коммутатор таким образом можно буквально за считанные минуты. Но если такового нет, а нужно определить точно, неисправность в катушке либо же в коммутаторе, разумнее использовать другие способы. Потребуется простая лампа накаливания. Если не знаете, где взять ее, то выкрутите из плафона освещения салона либо же из габаритных огней.

Один вывод лампы соединяете с минусом аккумуляторной батареи. Второй подключаете к выводу «1» коммутатора. Это тот самый вывод, с которого снимается усиленный сигнал. Если лампа загорается, то устройство исправно. Более совершенный метод проверки осуществляется при помощи осциллографа. На экране можно видеть величину и форму сигнала, а также сравнить его с эталонным.

Настройка зажигания

При настройке зажигания вам потребуется сделать самое главное – установить валы по меткам, чтобы газораспределение функционировало синхронно с работой поршневой группы. Это первое, что следует сделать перед тем как начать регулировку зажигания. Стоит заметить, что особых трудностей при настройке возникнуть не должно, особенно на автомобилях ВАЗ 2108-21099. Все дело в том, что распределитель зажигания на двигатели этих машин установить можно только в одном положении. Причем коммутатор зажигания при данной процедуре не подвергается никаким настройкам, так как их у него нет.

Корпус трамблера вращается вокруг своей оси, чтобы производить более точную регулировку. И этого оказывается достаточно. Чтобы точно установить момент, можно использовать простейшую схему, в качестве индикатора используется в ней простой светодиод. Датчик Холла отключается от системы, на его минусовой вывод подается плюс питания. Между «+» и сигнальным включается светодиод, для снижения напряжения последовательно с ним включается сопротивление 2 кОм. А вот плюс датчика Холла соединяется с массой. Теперь остается только медленно вращать корпус распределителя. Момент, когда засветится диод, будет являться искомым.

Выводы

Много преимуществ дает такой простой узел в бесконтактной системе зажигания, как коммутатор. Это и повышение мощности, пусть даже незначительное, и уменьшение расхода топлива, и значительное улучшение двигателя с точки зрения надежности. А главное – отпадает необходимость в постоянном контроле и своевременной настройке системы. Современному водителю не хочется заниматься ремонтом автомобиля, ему нужно средство передвижения. Причем надежное, которое не подведет в самый ответственный момент. Независимо от того, какой коммутатор используется в БСЗ, эффективность у него намного выше, нежели у контактного прерывателя.

Зажигание — ключевой элемент, необходимый для работы любого бензинового двигателя. Система зажигания своевременно подает искру в цилиндр, где уже поршень сжал топливную смесь и зажигает ее. Вследствие этого газы расширяются, давят на поршень. Далее движение передается на шатун, который, в свою очередь, вращает коленвал.

Зажигание ВАЗ 2108

Настройка зажигания на «восьмерке» зависит от предпочитаемого топлива и двигателя (2108, 21081 или 21083). Зажигание для каждого мотора соответственно выставляют с определенным углом опережения.

Для настройки зажигания нужны:

Но, как показывает практика, перебойная или несвоевременная подача искры может быть вызвана не только неточной настройкой зажигания. Причиной бывают нерабочие свечи, недостаточная компрессия, пробитая катушка зажигания, неисправный коммутатор.

Коммутатор ВАЗ 2108 — элемент системы зажигания, который отвечает за подачу импульсов управления на катушку и оптимизацию эффективности искры. Качество подачи импульса определяется в специальных условиях. После установки инженерами ВАЗ в систему зажигания двухканального коммутатора работа двигателя изменилась в лучшую сторону:

• Появилась более мощная искра.
• Холостой ход стал более устойчив.
• Эффективнее стал запуск мотора в холодное время.
• Снизился расход топлива.
• Пропали потери мощности искры в трамплере.

Неисправности в зажигании

Выявить и устранить все неполадки довольно просто. Проверить свечу можно до боли простым способом, в случае если нет нужного прибора. Делают это так: на заведенном двигателе по очереди снимают бронепровода с каждого цилиндра. Если бронепровод снят, а на работу двигателя это никак не повлияло — становится ясным, что причина кроется именно в этой свече.

Проверить катушку немного сложнее. Потребуется позаимствовать такую же запчасть, но 100% рабочую. Если после замены катушки проблема исчезла, значит, именно она была неисправной.

Проверить наличие или отсутствие импульса можно с помощью контрольной лампы. Часто так случается, что неисправности в системе зажигания случаются во время поездки. И далеко не всегда под рукой у автовладельца окажется запасной коммутатор на ВАЗ 2108, катушка зажигания, комплект свечей и так далее. В этой ситуации помощи можно просить у проезжих или обратиться к услугам эвакуатора. Стоимость последней услуги наверняка не обрадует водителя.

Чтобы выйти из этого положения и поехать своим ходом дальше, нужно сперва выяснить причину неисправности. Проверка коммутатора осуществляется разными способами. Но для многих методов нужно использовать специальные приборы и оборудование.

Методы устранения неполадок

В дорожных условиях проверить коммутатор можно. Следует отсоединить провод, который идет от контакта 1, и подключить лампочку (12 вольт) в разрыв. Когда проворачиваешь коленвал, лампочка периодически должна загораться. Это значит, что коммутатор ВАЗ 2108 исправен.

Проверить можно иначе: отсоединить провод от трамблера и в центральный контакт вставить обычную скрепку. Последнюю подсоединять на короткое время (1 секунда) к корпусу трамблера. Высоковольтный бронепровод с катушки зажигания положить на главный тормозной цилиндр с зазором контакта 1 сантиметр.

После этих несложных операций с включением зажигания должна появляться искра. Если последняя появилась — коммутатор исправен.

Автолюбителям, которые вовсе не разбираются в электронике, проще заменить неисправную деталь. Вовсе не сложно взять заведомо исправный элемент и включить его в систему. Методом дедукции можно найти неисправность. Как показывает практика, реже всего из строя выходит катушка, после нее трамблер, далее свечи и коммутатор.

Схема подключения коммутатора ВАЗ 2108

Коммутатор ВАЗ 2108 имеет 7 пронумерованных контактов. Каждый из них выполняет конкретную функцию и подключается к отдельному элементу. А именно:

1. На катушку зажигания.
2. К электронному коммутатору (на корпус).
3. К контакту замка зажигания.
4. На аккумуляторную батарею.
5. На датчик Холла.
6. На распределитель зажигания.
7. Используется для управляющего сигнала в электронных тахометрах и контрольных приборах.

О главном

Как ни крути, ВАЗ — это автомобиль, созданный без каких-либо современных и инновационных технологий. Ремонт такого автомобиля в 80% случаев производится самим владельцем.

Не исключение — ремонт системы зажигания данного автомобиля. Коммутатор ВАЗ 2108 — наиболее уязвимая деталь в этой системе. Опытные умельцы знают, что для «восьмерки» подходит коммутатор от некоторых моделей Audi, Volkswagen и других марок машин.

Запчасть от иностранного производителя показывает более высокий ресурс без потерь в подаче импульса и производстве искры.

Ремонт Ваз 2108 2109 21099

Пятница, Июль 10th, 2015

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая.
На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя.
Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор.
Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться.
Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется.
Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать.
Наиболее частые неисправности системы зажигания Ваз 2109:
1) Выход из строя коммутатора.
2) Выход из строя датчика Холла.
3) Плохой контакт бегунка в трамблере.
4) Отсутствие питания системы зажигания Ваз 2109.
На Главную.

Проверка и замена коммутатора автомобиля ВАЗ-2109

Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).

При работе коммутатора выделяется большое количество тепла. Кроме того, масса коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.

1. Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной полосой (провод идет к контакту «1» коммутатора).

2. Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт. Другой контакт лампы подключите к клемме «К» катушки зажигания. Проверните двигатель стартером, при этом лампа должна замигать. Если лампа не загорается, замените коммутатор.

3. Для замены коммутатора отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на колодке. Перед снятием коммутатора отсоедините провод от клеммы “ – ” аккумуляторной батареи.

4. Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

5. Установите новый коммутатор с радиатором в порядке, обратном снятию. Обратите внимание: под левой гайкой должен быть закреплен провод массы.

Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде.

Принцип работы коммутатора зажигания, какие виды бывают и как проверить неисправность

Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

Что собой представляет и каков принцип работы коммутатора зажигания

Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке

Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.

Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.

Электронный коммутатор зажигания – следующий шаг в развитии

Самый простой и напрашивающийся вариант – использование транзисторных ключей для управления токами, протекающими через катушку зажигания. Так появился электронный коммутатор напряжения. Схема подобного простого устройства приведена ниже:

Коммутатор не влияет на первоначальный принцип работы, основанный на электромагнитной индукции. Роль электронных ключей, в качестве которых использованы транзисторы VT1 и VT2, заключается в том, чтобы уменьшить нагрузку на контакты прерывателя S1 и увеличить ток, протекающий через обмотку катушки L1. Следствием такого технического решения стало:

• повышение надежности работы всей системы зажигания;
• обеспечение возможности ее работы на больших оборотах двигателя и при высокой скорости движения;
• повышение степени сжатия.

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

1. транзисторов;
2. тиристоров:
3. гибридных элементов;
4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы. Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу.
Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

• более мощную искру;
• исключение потерь в трамблере;
• стабильный холостой ход;
• улучшенный пуск при пониженной температуре;
• снижение расхода топлива.

Стоит отметить, что двухканальный коммутатор позволяет избавиться от бегунка.

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров.
Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует.
В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы.

Оцените полезность статьи!

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

Как проверить коммутатор ВАЗ-2109 (инжектор, карбюратор) своими руками: инструкция

Каждый владелец легкового транспорта должен не только постоянно следить за технической исправностью своего верного четырехколесного друга, но и понимать, из каких комплектующих состоит эта довольно сложная техника, чтобы иметь возможность своевременно заменить вышедший их строя элемент.

Автомобильная система зажигания

Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.

Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.

Читайте также: Как проверить катушку зажигания ВАЗ-2109

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

• датчик Холла;
• разрыв ремня ГРМ;
• плохой контакт в распределителе;
• поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Если диагностика вышеописанных комплектующих подтвердит их исправность, придется приступить к проверке более сложного устройства, которое называется коммутатором.

Самостоятельная проверка коммутатора

Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

1. Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
2. Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
3. Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
4. Далее следует подсоединить этот провод к аккумуляторной батарее.
5. После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

Читайте также: Проверка генератора на ВАЗ-2109

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Читайте также: Как почистить карбюратор ВАЗ-2109

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.

конструкция устройства, проверка и замена

Коммутатор ВАЗ 2108 обеспечивает формирование управляющих импульсов, подающихся на катушку зажигания. Этот элемент электрического оборудования автомобиля представляет собой электронное устройство, обеспечивающее нормальное функционирование бесконтактной системы зажигания транспортного средства.

Этот компонент электронной системы зажигания автомобиля закрепляется на поверхности, является достаточно прочным, чтобы выдерживать высокие вибрационные и ударные нагрузки, которые могут возникать в процессе эксплуатации машины. В устройстве реализованы максимально возможные варианты защиты электронных компонентов.

Вернуться к оглавлению

Характеристики коммутатора

Схема коммутатора ВАЗ построена на основе микросхемы L497, которая управляет выходным N-P-N-транзистором. Особенностью микросхемы является возможность программирования времени восстановления коэффициента задержки, что является важным для беспроблемного пуска холодного силового агрегата автомобиля. Такая особенность этого электронного компонента коммутатора позволяет осуществлять быстрое ускорение частоты вращения коленвала без провалов в работе, что обеспечивает постоянное тяговое усилие двигателя.

Аналогами, которые иногда используются в конструкции коммутатора ВАЗ 2108, являются микросхемы КР1055ХП1, КР1055ХП2, КР1055ХП4. Однако эти электронные компоненты встречаются в конструкции прибора достаточно редко. Основные технические параметры устройства:

• оптимальное рабочее напряжение 13,5 В;
• диапазон напряжений для нормальной работы 6-16 В;
• коммутационный ток 7,5-8,5 А;
• диапазон обеспечения бесперебойного искрообразования от 20 до 7000 оборотов коленвала.

Конструкция устройства разработана для использования в однопроводных схемах питания на автомобилях, у которых кузов играет роль отрицательной клеммы. Установка устройства, смонтированного на базе микросхемы L497, осуществляется на специально предназначенном месте с помощью штатных крепежных элементов.

Вернуться к оглавлению

Как отличить неисправности коммутатора

Неполадки зажигания всегда сопровождаются характерными симптомами, о которых должен знать каждый автовладелец. Одна из таких неисправностей связана с коммутатором.

Вот лишь самые распространенные признаки, указывающие на проблемы с работой коммутатора ВАЗ 2108.

1. Невозможно запустить двигатель.
2. Стартер активно крутит маховик двигателя, но искра отсутствует.
3. Двигатель можно запустить, он работает на холостых  оборотах, можно поднять до средних значений, но повысить обороты до максимальных невозможно.
4. Мотор не работает на полную мощность.
5. На холостых мотор работает исправно, но начинает глохнуть при попытке тронуться.
6. Двигатель можно запустить, но он глохнет через непродолжительное время.
7. Отказывается работать один из цилиндров на определённых оборотах (троит).
8. Двигатель глохнет на горячую и продолжает нормально работать, когда остынет.
9. Горит лампа разряда аккумулятора.
10. Тахометр показывает резкие скачки оборотов двигателя.

Это лишь самые распространенные, но не единственные черты неисправного коммутатора. Существует также ряд косвенных признаков. Иногда даже опытные мастера не сразу могут определить симптомы неправильной работы этого узла системы зажигания ВАЗ 2108.

Вернуться к оглавлению

Как проверить коммутатор

В среднем стоимость этой детали не слишком высока, но многие автовладельцы по разным причинам не стремятся ее заменить. К тому же если поменять заведомо исправный коммутатор, неполадки с двигателем останутся, ведь причина сбоев в работе силовой установки может быть совершенно в другом. Поэтому оптимальным решением будет проверка детали на работоспособность.

Для точной диагностики потребуется специальное профессиональное оборудование, которое есть на любой СТО. На специальном стенде можно проверить импульс на катушке зажигания, его стабильность и цикличность. Однако возможность обратиться к специалистам есть не всегда, существует и более простой народный метод диагностики. Для проверки следует взять ключ на 8 и 12-вольтовую лампочку мощностью 3 Вт. Алгоритм действий выглядит следующим образом.

1. Обесточить сеть, скинув клеммы с аккумулятора.
2. Воспользовавшись ключом на 8, нужно отсоединить провод коричневого цвета, который идёт от клеммы К на катушке зажигания к клемме 1 на коммутаторе.
3. Один контакт контрольной лампочки подключается к клемме на катушке зажигания, а другой – на коммутаторе. В результате контрольная лампа оказывается составной частью цепи между катушкой и коммутатором.
4. Подсоединить клеммы к аккумулятору и попробовать завести двигатель (во время вращения стартером лампа должна загораться).

Загорающаяся лампочка свидетельствует об исправности коммутатора. Если этого не происходит, узел неисправен и требуется его заменить. При отключении лампочки надо обязательно отсоединить минусовую клемму от аккумулятора, тем самым предотвращается возможность случайного замыкания.

Местом установки прибора является перегородка, отделяющая моторный отсек авто от его салона. Устройство монтируется в подкапотном пространстве. Схема подключения коммутатора должна обеспечивать надежный контакт между основанием прибора и кузовом автомобиля. Устройство способно нормально работать до температуры нагрева в 115 °С.

Вернуться к оглавлению

Проверка и замена устройства

Осуществляя проверку и ремонт бесконтактной системы зажигания автомобиля, требуется обязательно проверить работоспособность коммутатора. Для тестирования этого прибора нужно под рукой иметь стандартный набор инструментов. Помимо этого понадобится контрольная лампочка с напряжением 12 В.

Полная проверка элемента осуществляется на специализированном стенде, который позволяет не только определять наличие импульса, но и его длительность. Использование контрольной лампы дает возможность определить наличие только импульса при тестировании прибора в домашних условиях. Для осуществления проверки работы коммутатора нужно проделать следующие операции.

1. Требуется обесточить бортовую сеть машины. Это делается путем отключения отрицательной клеммы аккумуляторной батареи от электроцепи.
2. При помощи рожкового ключа №8 на катушке зажигания отсоединяется клемма «К», имеющая красно-коричневый провод, подключаемый к клемме «1» контактной колодки коммутационного устройства.
3. Отключенный провод соединяется со своей клеммой на катушке зажигания через лампочку, после чего минусовая клемма аккумулятора подключается к бортовой сети. При включении стартера лампа должна мигать. Отсутствие миганий говорит о выходе коммутатора из строя.

Для демонтажа устройства потребуется отключить аккумулятор, отсоединить клеммную колодку с проводами. После этого нужно отвернуть винты крепления и снять коммутатор. Монтаж устройства проводится в обратном порядке.

При эксплуатации авто во избежание выхода из строя коммутатора требуется проводить периодическую очистку поверхности охлаждающего радиатора.

Вернуться к оглавлению

Мнение эксперта

Руслан Константинов

Подробнее об эксперте

Руслан Константинов – опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультации по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.

Диагностику работоспособности коммутатора провести сможет каждый своими руками. А вот заниматься ремонтом этой детали без соответствующих знаний и опыта фактически невозможно. С другой стороны, в этом нет никакого смысла. Гораздо проще купить новый узел, при его относительно невысокой цене это будет лучшим решением. Подобный подход рекомендуется и при замене других сложных электронных деталей в оборудовании автомобиля. На карбюраторных моторах ВАЗ-2108 их не так уж и много. И ещё, при замене стоит учитывать, что лучше покупать модель коммутатора, рекомендуемую производителем. Так можно избежать некоторых проблем, например, некорректной работы устройства.

Можно ли отремонтировать сломанный выключатель (ВАЗ-2109)?

Чаще всего автомобилисты, обнаружившие неисправность такой детали, как выключатель зажигания, просто выбрасывают ее и отправляются в магазин за новой. Отчасти это правильно, так как замена детали на новую — значительная экономия свободного времени. Но в то же время не следует забывать, что подобное действие влечет за собой денежные растраты. А почему бы не отремонтировать эту деталь самостоятельно, особенно если только одна ее часть вышла из строя? В этой статье мы приведем пример того, как ремонтируется распределительный щит ВАЗ-2109, и расскажем, какие функции он выполняет.

Детали функции

автомобилей «Волга», в том числе «девятка», оснащены расширенной системой зажигания, в которую входит выключатель. ВАЗ-2109 отличается от своих «сестер» более мощными в отрасли деталями. У них производительный транзистор, а параметры импульсов регулируются с помощью слаботочной интегрированной системы. Таким образом, система зажигания ВАЗ-2109 отличается от других автомобилей в лучшую сторону.

Принцип действия

Эта деталь срабатывает следующим образом: на ее входе посылается сигнал с датчика Холла (он находится возле распределителя зажигания), с которого наша деталь получает все данные о положении коленчатого вала и сколько оборотов может двигатель делать.Глядя на его задачи, можно сказать, что переключатель ВАЗ-2109 играет решающую роль в движении автомобиля. Но, несмотря на это значение, эта деталь иногда выходит из строя. А тут проблема в ремонте.

Устранение неисправностей и устранение неисправностей

В зависимости от степени износа этой детали различают три типа поведения двигателя.

Первый случай: двигатель запускается успешно, но его обороты постоянно скачут. Стоит отметить, что это очень серьезный случай, и только полная замена переключателя может устранить неприятность.Если после установки новой детали проблемы не исчезли, скорее всего неисправен датчик Холла. В этом случае сломанный выключатель может работать долгое время при условии замены элемента. Новую вещь можно оставить на складе в вашем гараже.

Случай второй: двигатель работает, но через несколько секунд глохнет (а через две-три минуты снова запускается и снова глохнет). Это говорит о том, что пора проверить состояние электронных компонентов, входящих в эту деталь.Если корпус переключателя во время работы нагревается до 50-60 градусов Цельсия, необходимо заменить транзисторы.

И третий случай возникает, когда двигатель вообще не запускается. Здесь лучше всего начать диагностику с датчика Холла, отслеживающего напряжение в сети.

примечание

После того, как двигатель стал работать с перебоями, винить выключатель ВАЗ-2109 вообще не приходится. Начните поиск источника в разводке контактных соединений, в генераторе и в регуляторе напряжения.Если вышеперечисленные детали целы, только тогда приступайте к работе с выключателем, так как аналогичные причины (двигатель не запускается) могут возникнуть из-за плохой проводки.

Как заменить и проверить датчик холла на ВАЗ-2109 самостоятельно?

В нашей статье мы расскажем о датчике холла на ВАЗ-2109, его особенностях, проведении замены и диагностики своими руками. Такой элемент можно встретить только в карбюраторных «девятках». Только установили бесконтактную систему зажигания.На инжекторных двигателях все несколько иначе. С помощью этого устройства генерируется импульс, который подается на выключатель и катушку зажигания. Но давайте обо всем по порядку. Начнем с того, где стоит этот датчик и как его правильно диагностировать.

Где установлено устройство?

Датчик Холла расположен на ВАЗ-2109 внутри распределителя — корпуса распределителя. Гнездо для подключения датчика к бортовой сети автомобиля отображается на внешней стенке распределителя.Часто бывает, что провода в вилке окисляются или покрываются слоем пыли и масла. Это приводит к плохому контакту и неработоспособности всей системы зажигания. В этом случае достаточно просто промыть и почистить контакты, чтобы зажигание заработало должным образом.

Период замены датчика

Датчик холла на ВАЗ-2109 с карбюратором должен менять не по правилам, а по мере износа. Если устройство качественное и эксплуатируется в штатном режиме, то прослужит не один год.Не исключено, что за несколько десятилетий эксплуатации вы даже не прикоснетесь к этому устройству.

Но если с ним вдруг что-то случится, машина не сможет продолжить движение. Искра на свечи не поступит, поэтому мотор глохнет и не запустится. Если есть такой симптом, нужно проверить наличие искры. Для этого вам понадобится одна свеча, корпус которой соединен с корпусом, а сверху вы надеваете колпачок, идущий от трамблера.

При включении зажигания и попытке запуска двигателя должна появиться искра.Если его нет — неисправен датчик холла на ВАЗ-2109 или выключатель. Чтобы полностью убедиться, что датчик поврежден, необходимо снять с него колодку с проводами, включить зажигание, подключить свечу зажигания к бронированному кабелю. При замыкании контактов «2» и «3» между электродами должна появиться искра. Если этого не происходит, значит неисправность не в датчике, а в переключателе или катушке.

Снятие трамблера

Перед снятием датчика Холла на ВАЗ-2109 нужно разобрать и разобрать таймер.Все это можно сделать отверткой и гаечным ключом на «10» даже в полевых условиях. Для этого выполните следующие манипуляции:

1. Отсоединить «-» провод от аккумуляторной батареи.
2. Ключом на «10» откручиваем три гайки, которые крепят трамблер к ГБЦ.
3. Снимаете все бронепровода, идущие к крышке распределителя. Запомните или отметьте их местонахождение.
4. Снимите таймер.
5. Снимаем крышку трамблера — для этого нужно отверткой открутить два болта.
6. Снимите бегунок и пластиковый защитный экран.
7. Откручиваем металлический кронштейн.
8. Снимите Датчик Холла ВАЗ-2109 для замены.

Вот и все, разборка окончена.

Монтажник-распределитель

Установите новый датчик вместо старого, внутри корпуса распределителя очистите все поверхности. Может быть небольшое количество масла, металлической стружки. Это может повредить датчик, поэтому лучше избавиться от этих посторонних предметов.

Порядок сборки производится строго в обратном порядке.Обязательно обратите внимание на состояние слайдера — оно зависит от того, насколько хорошо будет работать вся система. Ищите признаки жжения, чрезмерного износа. Если они присутствуют, то нужно заменить бегунок.

Также проверьте крышку распределителя — она ​​не должна иметь трещин. Углеродные стержни должны без усилий вернуться в исходное положение. Если они проседают или изношены, их рекомендуется заменить.

Можно ли отремонтировать сломанный выключатель (ВАЗ-2109)?

Чаще всего автомобилисты, обнаружившие неисправность такой детали, как выключатель зажигания, просто выкидывают ее и идут в магазин за новой.Отчасти это правильно, поскольку замена новой детали — это значительная экономия свободного времени. Но при этом не забывайте, что подобное действие влечет за собой трату денег. А почему бы не отремонтировать эту деталь самостоятельно, особенно если неисправна только одна ее часть? В этой статье мы приведем пример того, как ремонтируется выключатель ВАЗ-2109, и расскажем, какие функции он выполняет.

Детали детали

Автомобили волжского производства, в том числе «Девятка», оснащены расширенной системой зажигания, включающей выключатель.ВАЗ-2109 отличается от своих «сестер» более мощными в этой отрасли запчастями. В них имеется производительный транзистор, а параметры импульсов регулируются слаботочной интегральной системой. Таким образом, система зажигания ВАЗ-2109 отличается от других машин в лучшую сторону.

Принцип работы

Эта часть работает следующим образом: на ее вход подается сигнал от датчика Холла (он находится рядом с распределителем зажигания), с которого наша часть получает все данные о положении коленчатый вал и сколько оборотов может сделать двигатель.Глядя на его задачи, можно сказать, что переключатель ВАЗ-2109 играет важную роль в движении автомобиля. Но, несмотря на это значение, эта деталь иногда выходит из строя. А тут как раз проблема в ремонте.

Поиск и устранение неисправностей

В зависимости от того, насколько изношена эта запчасть, различают три типа поведения двигателя.

Первый случай: двигатель успешно заводится, но его обороты постоянно скачут. Следует отметить, что это очень серьезный случай, и только полная замена переключателя может устранить неприятность.Если после установки новой детали проблема не исчезнет, ​​скорее всего, неисправен датчик Холла. В этом случае сломанный выключатель может работать долгое время при условии замены элемента. Новую деталь можно оставить про запас в своем гараже.

Второй случай: двигатель работает, но через несколько секунд глохнет (а через две-три минуты снова запускается и снова глохнет). Это указывает на то, что пора проверить состояние электронных компонентов, входящих в эту деталь.Если распределительный шкаф нагрелся до 50-60 градусов Цельсия, необходимо заменить транзисторы.

И третий случай возникает, когда двигатель вообще не запускается. Здесь лучше всего начать диагностику с датчика Холла, отслеживающего напряжение в сети.

примечание

После того, как двигатель заработал в перебоях, не нужно винить весь выключатель ВАЗ-2109. Начните поиск горячей точки в разводке контактных соединений, в генераторе и в регуляторе напряжения.Если указанные выше данные верны, то начинайте работу с переключателем, потому что аналогичные причины (двигатель не запускается) могут возникнуть из-за плохой проводки.

Ваз 21099

— купить ваз 21099 с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для ваз 21099. К настоящему времени вы уже знаете, что, что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший ваз 21099 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой ваз 21099 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ваз 21099 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести vaz 21099 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ВАЗ 2109 Лада Самара Спутник Русский Автомобиль АвтоВАЗ Красный 1:43 Масштаб Diecast Model

Номер позиции eBay:

283071055186

Продавец принимает на себя всю ответственность за это объявление.

Описание товара

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Расположение товара: Киев, Украина

Почтовые отправления:

по всему миру

Исключено: Филиппины, Чили, Российская Федерация, Украина

Этот товар не отправляется в Российскую Федерацию

Политика возврата

Покупатель несет ответственность за возврат почтовых расходов.

Приобретение карбюратора ваз 2109 по хорошей цене

Сколько раз миру говорили — карбюратор тонкий, как восток. Иногда некоторым владельцам удается довести ее до такого состояния, что ремонту деталь просто не подлежит. В таких ситуациях остается только купить новый.

Не то чтобы цена карбюратора ВАЗ 2109 кусалась, но качество нового может облететь вас тысяч пять рублей.Это, конечно, не самое дешевое из всех, что можно найти.

В статьях про карбюратор автомобиля ВАЗ 2109 мы уже рассказывали об особенностях этого важнейшего узла вашего автомобиля.

«Девятка» — это не твоя «Лада Калина». Здесь утюг более привычный, классический и без излишеств. Но и надежнее.

Пожалуй, старушка «Самара» и не самая современная машина в мире, но собственный карбюратор с маркировкой 2108-1107010 вот уже два десятка лет служит верой и правдой.Ну а если еще не повезло — придется раскошелиться и купить новую. Или вдруг вы решили заняться тюнингом ВАЗ 2109, тогда необходимо закрыть вопрос со старым карбюратором и по возможности перейти на новый.

Однако если говорить о высоких ценах, то цена на карбюратор ВАЗ 2109 остается в разумных пределах: от 4000-5000 рублей, это на новый. На разборке можно найти карбюратор на ВАЗ 2109 даже за 1000 руб. В конце концов, «девятка» — не элитный спорткар.

Чтобы узнать сколько стоит карбюратор у ВАЗ 2109 в вашем районе, достаточно зайти в любой автомагазин.

Рекомендуемая артикул: Топливный насос (ТНВД) ВАЗ 2109 (карбюратор) и его замена

Многие автомобилисты, столкнувшиеся с проблемами в эксплуатации этого автомобиля, рекомендуют устанавливать на ВАЗ 2109 карбюратор Weber импортного производства, цена которого немного выше стоимости отечественные образцы.

Weber требует более точных настроек, и не все водители хотят с этим связываться.Тем не менее, есть достаточно авторитетные мнения, что оно того стоит.

И даже с учетом разницы в цене, часть владельцев «Самара» принципиально доверяет больше, чем иностранному производителю. Исторически в нашей стране люди думают, что импорт всегда лучше. Даже если есть отечественные образцы, особо не уступающие по качеству.

Вездеход на гусеницах от ВАЗ 2109.

Я решил собрать вездеход на гусеницах из подручных средств.За основу будут взяты агрегаты из бассейнов 21099.

Немного о конструкции:
Двигатель 1,6 бензин (76 л.с.)
МКПП
Человек-места: 3 места. Водитель + 2 пассажира.
Теоретическая максимальная скорость 40-60 км / ч.
Скорость транспортная или крейсерская — 30 км / ч.
Двигатель от ВАЗ-21099
Редуктор отсутствует.
Поворот осуществляется за счет торможения дифференциала ведущим колесом, установленным на задней оси.
Задний мост был использован от ВАЗ-2106. …
Тормоза от ВАЗ-21099, дисковые.
Гусеницы будут выполнены из конвейерной ленты толщиной 12-15 мм и шириной 120 мм.
Гусеницы изготовлены из профильной трубы, распиленной пополам 60 * 20 * 3 мм, длиной 450 мм.
Вместо опорных катков будут использованы 13 колес Lada с камерой.
Роликовая подвеска наверняка будет не по простоте сборки и надежности.
Гусеница натягивается с помощью задней оси (принцип Жука).
Каркас сварен из профиля 50х50х3 мм.
Нижняя и боковая обшивка из листовой стали 1,5 мм.
Кожух оцинкованный толщиной 1-1,5 мм.

Пара гусениц от Рыбинска «Тайга» вращается на 42 роликах и стоит на двух «ломающихся» рамах. Большая площадь основания обеспечивает минимальное давление на грунт, а «ломкая» рама улучшает проходимость.

К передней подвеске есть претензии: для стоимости и унификации демпфирующие элементы подвески позаимствованы у ВАЗ-2109, а пружины накручены по собственным расчетам, из довольно тонкой проволоки. В результате «телескопы» наполовину сжаты массой снегохода, и заявленный ход 170 мм не ощущается, а в больших ямах и во время прыжков подвеска пробивается. Сзади картина получше: 4 тайваньских гидропневматических амортизатора работают на твердую четверку и хоть и не отличаются большим ходом, но обеспечивают необходимый комфорт.

Удобства добавляет гидроусилитель руля: здесь он электрический, позаимствованный у китайцев, которые, в свою очередь, скопировали его с японской машины. Отлично работает: широкий руль направления практически не требует усилий от пилота, и на недостаток обратной связи не стоит жаловаться. При быстрой езде по раскатанной снегоходной дороге за рулем полутонного «Арктика» ощущается Владимир Чагин. Высокая посадка и огромное рулевое колесо вкупе с просторным сиденьем водителя — все как в кабине грузовика.

Груз здесь и маневренность: на целине радиус поворота достигает пятнадцати метров, поэтому в лес лучше не лезть: большие деревья объехать будет непросто. А вот небольшие деревья для «Арктики» не проблема: плохая управляемость с лихвой компенсируется мощным стальным бампером. Несмотря на все мои усилия, разворот с заносом не получился — ни переносом веса, ни контррулевым управлением. Как и не удалось «сделать уши». От устройства с таким высоким центром тяжести можно ожидать как минимум тенденции к опрокидыванию, но благодаря широкой колее машина даже не кренится в поворотах.

За замедление «Арктики» отвечает 2-поршневой суппорт с суппортом и тормозной диск, расположенный на трансмиссии. Несмотря на довольно тяжелый и малоподвижный рычаг, снегоход тормозит отлично.

Две гусеницы также обеспечивают отличную проходимость: снегоход уверенно скользит по целине. А вот на спусках придется попотеть: там аппарат начинает скользить вниз, не обращая внимания на то, куда смотрят лыжи.Надо поторопиться и выбрать более прямой маршрут.

На снегоходных дорогах «Арктика» прекрасно себя чувствует: при движении по набитой трассе машина ведет себя стабильно, нет даже намека на неровности руля, которые есть у большинства более легких снегоходов. Возможно, такая устойчивость обеспечивается солидной массой, возможно — размером гусениц, ведь трасса лыж здесь не особо отличается от большинства «барахлов».

«Множество гусениц» снижает до минимума удельное давление на грунт, что позволяет прокладывать широкие снегоходные трассы и тащить тяжелые вещи.В качестве эксперимента мне предложили попробовать буксировать трехтонный кроссовер по целине. Цепляюсь за трос штатной лебедки, включаю опущенную, откручиваю ручку и … Как-то снегоход весом 500 кг слишком легко тащит Audi Q7! Не веря своим глазам, он попросил водителя выключить двигатель и выйти. Повторяем эксперимент — результат тот же. Гусеницы немного скользят, но машина движется даже по небольшому уклону. Впечатляющий!

Гнездо и проушины на бампере, при необходимости, позволяют переносить лебедку с кормы на нос.

С таким набором качеств у «Арктики» хорошее будущее. Да, для езды по дачному участку не годится, и лучше в лес поохотиться на чем-то более маневренном, а вот в хозяйстве, особенно большом, альтернативы нет: гладить дороги, тащить санки и буксировать. оснастить снегоходом можно без проблем. И концепция, в основе которой лежит ремонтопригодность и максимальная доступность запчастей, точно подходит для настоящего «утиля».

Обратной стороной является надежность агрегата ВАЗ и качество комплектующих. Хорошо помню времена, когда моя «шестерка» каждую неделю вставала из-за одной и той же мелочи … И всегда в самый неподходящий момент. И во время нашего теста новый моторный снегоход выдержал без единой искры. Проблема оказалась в выключателе, который продается за триста рублей в любом магазине автозапчастей. Но в лесу его не найдешь. Хорошо, что габариты и грузоподъемность станка позволяют носить с собой как набор инструментов, так и запчасти.

Результат

Челябинцам удалось создать отличный автомобиль, у которого на рынке появился лишь один дальний конкурент (шерпа намного дороже). В начале года китайские пограничники купили с десяток челябинских машин, правда, с более понятным двигателем от «Джили». Несмотря на то, что большая часть автомобилей производится в Китае, компания намерена со временем перенести производство в Россию. Давай посмотрим что происходит.На данный момент главное — вылечить детские болезни.

Испытание было организовано производственной компанией ООО «Снежные Технологии». Оборудование предоставлено Rosan и Mr. Moto.

Автоэлектрик из Омска Андрей Романов собирал из старых отечественных автомобилей вездеход на гусеницах. Автомобиль запчастей имеет повышенную проходимость и разгоняется до 62 километров в час.

Мастер на все руки Андрею Романову пришла в голову идея собрать собственный вездеход после того, как он увидел онлайн-видео, демонстрирующее необычную технику в Якутии.«ВАЗ» на гусеницах лихо бороздил заснеженные просторы тундры и преодолевал любые препятствия.
— Я подумал, а почему бы мне не попробовать? — говорит Андрей. — В силу профессии у меня накопилось много запчастей, которые жалко было выбрасывать на металлолом. Кузов — от старой «девяносто девятой» модели, ступица — от «Москвича», бортовые передачи от военного моста «ВАЗ». Купил кое-что на автоанализе. В вездеходе есть детали как от «УАЗа», так и от «Газели». Но гусеница и сами гусеницы исключительно ручная работа.Собирал сам за полтора месяца.
Внедорожник получил название Т-21099 после успешного прохождения нескольких тест-драйвов по «убитым» омским дорогам. Например, он легко вытащил «Ниву» из метровой болотистой грязи.

А машина оказалась просто незаменимой в период сильных снегопадов, обрушившихся на Омск в ноябре. Пока дорожная техника города не справлялась со стихией, вездеход Романова расчищал сугробы в частном секторе на Старой Московке за полчаса.
«Только благодаря Т-21099 соседи смогли выйти со своих дворов и приступить к работе», — говорит изобретатель. — Кстати, при этом довольно экономичный — на 100 км пробега расходует около 16 литров бензина. Однако модель будет постоянно совершенствоваться. Сейчас ищу единомышленников, чтобы из вездехода сделать шоу-кар.
Но больше всего вездеход понравился маленьким сыновьям Андрея и их друзьям, которые активно участвовали в его сборке — они привезли отвертки и шурупы.Теперь изобретатель регулярно возит детишек на «танке» по омскому бездорожью.

Теги: Как сделать гусеничный вездеход из ВАЗ 2109

Бесплатные купоны на скидку -.

ГАРАЖ | Автор темы: Фрида

Омский автоэлектрик Андрей Романов превратил штатный ВАЗ-2109 в настоящий вездеход, поставив машину на гусеницы. Машине было уже 25 лет, когда в Омске решили провести радикальный тюнинг — и превратили обычную «девятку» в вездеход.По словам самого Романова, вездеход служит вполне мирному делу. «Мы приезжаем на дачу, у нас здесь снег, никто не убирает. Я прикрутил к вездеходу лопату и почистил », — рассказал дизайнер. Вездеход, получивший название Т-2109, может развивать скорость до 65 км / ч. В среднем машина потребляет около 16 литров бензина на 100 км и способна ездить не только по бездорожью, но и расчищать снег, а также вытаскивать другие машины из снежного блока.

Ирина Аветисян (Миненкова)

дмитрий (Лайла)

ИОАНН (Абела)

Юджин (Аммиэль)

Алмас (Арлет)

Юджин (Аммиэль)

Пол (Фрида)

Ваз 2109 на гусеницах — YouTube

Производство гусеничных вездеходов под заказ из переднеприводных машин.Все технические вопросы задавайте в …

Сегодня будет общий обзор гусеничного вездехода «объект 268» … Так зовут его детище Игорь Иванов, фанат езды на танках, а на сайте «Луноходов.Нет» он зарегистрирован. под ником «Igor53».

Гусеница уже работает на радость хозяину. Таким он предстал перед нами.

Направляющие изготовлены из конвейерной ленты, направляющие — из половинного профиля, а направляющие — из пластин.Пластины имеют дугообразную форму и сварены изнутри, чтобы гусеницы не соскальзывали при движении и поворотах.

Покраска хаки, передние фары и поворотники, лобовое стекло без дворников.

На крыше кабины имеется люк аварийного выхода, и при необходимости вы можете попасть к своему багажу прямо из кабины.

В кабине находится панель приборов от ВАЗ-2109. Сиденье очень удобное и рычажное. Эргономика кабины продумана до мелочей.

Моторный отсек все еще без перегородки. Кабина водителя и моторный отсек не отделены друг от друга. Но в будущем все будет. Доступ к двигателю обеспечен с боковых сторон, есть люки по длине всего отсека и съемная крышка моторного отсека.

Так гусеница бегает по заснеженным полям.

Рассмотрим теперь начинку вездехода.
На борту пять колес: ведущее колесо с звездочкой, натяжной ролик, три опорных колеса.
Оси опорных колес плотно приварены, подвеска без балансиров.
Оси передних и задних колес подняты вверх относительно осей опорных катков на 70 мм, а клин на 270 мм.
Двигатель от ВАЗ-2109, карбюраторный.
КПП (КПП) от ВАЗ-2109.
Раздаточная коробка от ВАЗ-2121 «Нива».
Повороты осуществляются торможением дисковыми тормозами на суппортах. Мост из классики. Дифференциальное вращение.

Вездеход. Вид сзади.

Выезд на обкатку.

Плавание.

.
