Пыльник рейки рулевой калина: Пыльник рулевой рейки ВАЗ 2110, приора, калина, гранта «Trialli» RG0121 купить

Замена пыльника рулевой рейки калина без снятия

Защите важных узлов и механизмов в автомобиле традиционно уделяется особое внимание. Особенно тщательно оберегаются механизмы, которые передают крутящий момент или вращательные движения. Не исключение из этого правила и рулевая рейка. Для того чтобы предотвратить попадание различных микрочастиц (пыли, мусора, грязи, воды) на важные участки обеспечивающие передачу вращательных движений от рулевого колеса в салоне автомобиля к тягам, используется пыльник рулевой рейки ваз 2114.

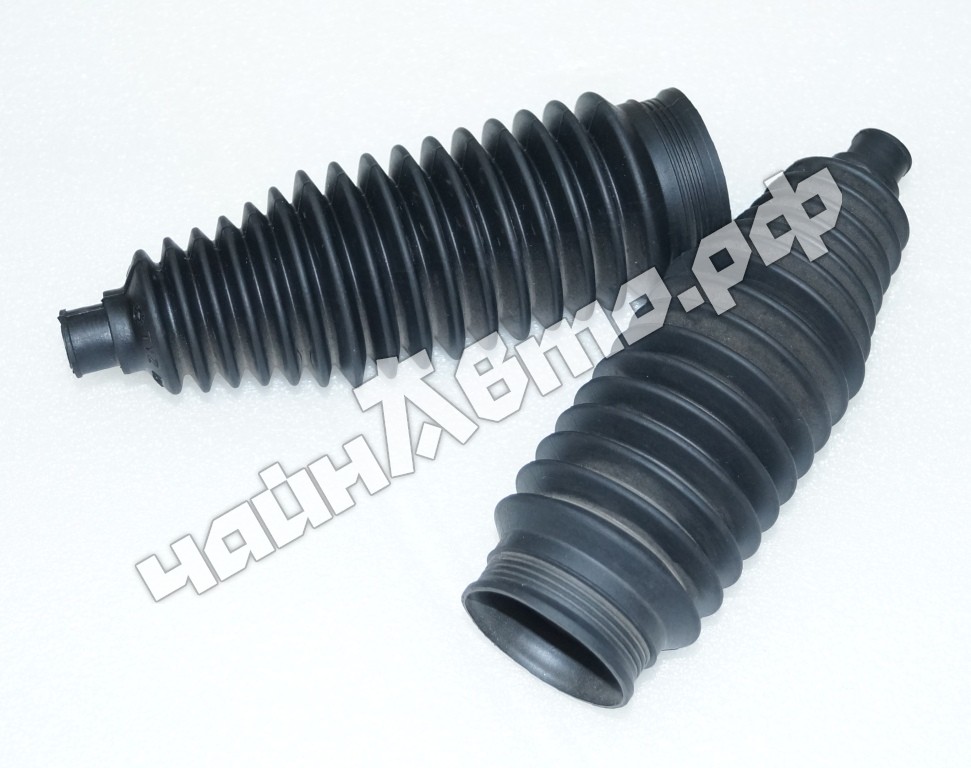

Это такой защитный чехол, который изготавливается преимущественно их резины. Если готовить о его форме или строении, то внешне он напоминает гофру, такая конструкция обуславливается необходимостью сжиматься и разжиматься в процессе работы механизма. Предназначение и работа пыльника достаточно проста и очевидна, он прикрывает важную часть рейки от воздействия негативных внешних факторов.

Важность своевременной замены

Необходимость контроля за состоянием пыльника вызвана тем, что в случае его повреждения, износа, в шарнирные соединения может попадать грязь, атмосферные осадки. Износ обязательно пагубно отразится на работе рулевой рейки, следовательно, и на эффективности, безопасности вождения, управления транспортным средством. Представим, что в автомобиле порвался пыльник рулевой рейки ваз 2114 и вы двигаетесь по загородной трассе с приличной скоростью, совершаете маневр, выкручиваете руль, а он начинает жить своей жизнью. Руль не предает необходимое усилие для незамедлительного поворота передних колес в необходимое направление. Неприятно? Да. Более того – опасно для жизни и здоровья!
Потому с заменой зашитого чехла не нужно затягивать.

Замена пыльника рулевой рейки Ваз 2114

«Следует знать! Важная часть процесса замены узла проходит через подкапотное пространство, поэтому перед выполнением процедуры замены, дождитесь охлаждения двигателя вашего автомобиля».
Сегодня рассмотрим способ замены пыльника без снятия рулевой рейки. Конечно, процесс протекает не так легко и непринужденно, нежели в ситуации, когда двигатель предварительно извлечен. Однако на положительном результате это не скажется.
Инвентарь, который нам понадобится:

• Отвертка
• Молоток.
• Плоскогубцы.
• Ключи на «10», «13» и «22», но лучше трещотки тех же размеров.
• Литол для смазки.

Для удобства восприятия, разделим мероприятие по замене на 13 последовательных шагов:

1. Как говорилось выше, дожидаемся охлаждения двигателя (если ранее он функционировал). Работать будем из довольно тесного подкапотного пространства, потому для того чтобы добраться до рейки необходимо демонтировать некоторые узлы которые будут мешаться. При помощи ключа или трещотки на «10» откручиваем корпус адсорбера и извлекаем его.
2. Далее находим металлическую защиту, которая прикручена к кузову автомобиля и защищает узел от механических повреждений. Берем ключ на «10» и отворачиваем крепежные гайки (две сверху, одна снизу). Демонтируем защитную резинку.
3. Теперь невооруженным глазом можно увидеть две рулевые тяги, закрепленные при помощи болтов. Их нам и нужно открутить и развальцевать, для этого используем плоскую отвертку, молоток, ключ на «22».
4. Когда все элементы крепления выкручены, отсоединяем, отводим рулевые тяги от рейки.
5. Сейчас самое время для того, чтобы начать работу непосредственно с самой рейкой. Первым делом нам нужно открутить крепление, расположенное на ее правом конце (в районе пассажирского отделения). Вывинчиваем две гайки сверху и снизу (ключ на «13»).
6. Снимаем крепление, металлическую скобу и защитную боковую резинку.
7. Вытягиваем старый пыльник. Если он не поддается снятию, покрутите его вокруг узла, расшатайте.
8. Когда защитный чехол снят, обследуйте рейку на наличие загрязнений. Очистите и смажьте поверхность, нанеся на нее некоторое количество литола.
   «Важно! При производстве работ, когда рулевые наконечники отсоединены, не вращайте рулевое колесо».
9. Одеваем новое защитное изделие таким образом, чтобы его не перекрутить (повредить).
10. Когда кожух нанизан и располагается, так как положено, при помощи болтов закрепляем рулевые тяги непосредственно к рейке (используем ключ на «22»). Завальцевываем гайки.
11. Ставим боковой чехол, и металлическую скобу крепления. Проверяем, затянуты ли все болты креплений.
12. Устанавливаем металлическую защиту, резинку.
13. Возвращаем на место, прикручиваем адсорбер.

Вот такой не сложный процесс снятия и установки. Самым сложным является то, что вся операция усложняется неудобными, тесными условиями работы. После проведения работ протестируйте систему руления в дорожных условиях. Функционирование агрегата после смазки должно стать четким и отзывчивым.
Теперь вы знаете, как поменять пыльник на рулевой рейке ваз 2114 самостоятельно.

Что понадобится

Замена пыльника рулевой рейки требует совсем немного инструментов. Скорее всего, можно будет обойтись отверткой и парой гаечных ключей. Также понадобится два новых пыльника и хомуты, для их крепления к рулевой рейке и тягам. Старые металлические хомуты могут проржаветь, и для надёжности их лучше заменить. В некоторых моделях авто, например, в Вазах, пыльник представляет собой чехол, который закрывает сразу и рулевую рейку и две рулевые тяги. В этом случае, понадобится не четыре хомута, а только два.

Отвертка будет нужна для откручивания винтов, стягивающих хомуты, а гаечные ключи для снятия рулевых тяг. Номера гаечных ключей для каждой модели автомобиля могут быть свои. А отвертка может иметь плоское жало или быть крестовой, в зависимости от того, какой винт используется на хомуте.

В том случает, если вместо металлического хомута используется пластиковая затяжка, для её разрезания понадобится острый нож.

Будет также нелишним небольшое количество вязкой смазки, например, солидола. Для чего она может понадобиться, будет указано ниже.

Полезным может оказаться просмотр видео, показывающий технологию замены пыльника именно для вашей модели автомобиля. Почему я рекомендую посмотреть видео? Хоть принцип замены для всех автомобилей один, могут быть нюансы, влияющие на качество и надежность дальнейшей службы элемента. Видео поможет разобраться в деталях и избежать ошибок.

Почему так важна целостность пыльника

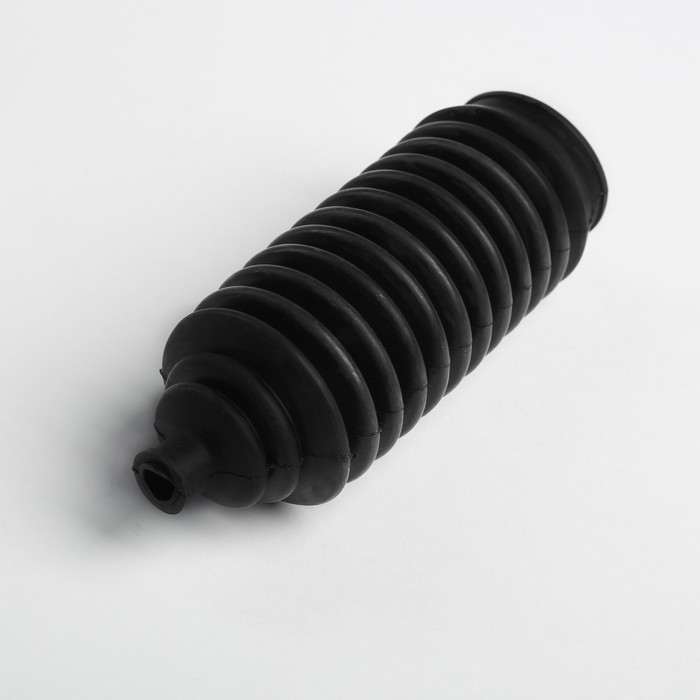

Поскольку пыльник обычно является гофрированным резиновым чехлом, предохраняющим рулевую рейку от влаги и грязи, а резина имеет свойство стареть и терять прочность, то спустя некоторое время целостность пыльника может быть нарушена. Разрыв пыльника также может произойти в результате механического повреждения. В таком случае необходимо срочно поменять пришедший в негодность элемент.

Зачем нужно такая срочность? Ответ прост. Чтобы избежать в дальнейшем больших финансовых затрат, связанных с ремонтом или заменой большего количества элементов рулевого управления. Проще и дешевле поменять один или два пыльника, чем производить замену рулевой рейки и сопутствующих элементов, таких как прижимной поршень, пружина, подшипники и другие.

Влага и грязь, попавшие в разорванный пыльник однозначно приведут к коррозии и выходу из строя всех шарниров, а это обычно вызывает их обязательную замену.

Если влага доберется до червячного механизма рулевой рейки, то опять же коррозия может попросту «съесть» зубья этого механизма. Как результат начинает появляться люфт рулевого колеса, который будет только увеличиваться. Может подклинивать прижимной поршень червячного механизма. Также может полностью сгнить или лопнуть пружина этого поршня. Всё это может привести к потере управляемости автомобилем, что при движении по дороге вызовет аварию. Видео плачевных последствий также несложно найти в интернете.

Подготавливаем автомобиль

Подготовительные работы в нашем случае очень простые и заключаются в предоставлении удобного доступа для производства необходимых работ. На некоторых машинах придётся снять защиту двигателя, поддомкратить передок и снять колесо. На других, возможно, понадобится снятие генератора или аккумуляторной батареи. Если есть возможность поставить машину на яму или эстакаду, то это значительно облегчит задачу. Если же используется домкрат, то не забудьте поставить упоры под задние колеса, для предотвращения падения машины. Повреждения кузова и возможные травмы никому не нужны.

Инструктаж по замене

Итак, подготовительные работы выполнены, видео просмотрено, инструменты подготовлены. Первым делом откручиваем рулевые тяги, чтобы обеспечить снятие поврежденной детали. Если отсоединение рулевых тяг впоследствии может привести к нарушению развала-схождения, то для того, чтобы избежать в дальнейшем поездки на СТО, рекомендую поставить метки, которые помогут вернуть всё на свои места. Ещё одним решением может быть измерение необходимых расстояний с помощью штангенциркуля. Однако, это понадобится не для всех моделей авто.

Ослабляем и снимаем хомут со стороны рулевой тяги. Затем снимаем хомут с противоположной стороны. Теперь удаление поврежденного пыльника не должно составить труда. Для облегчения этой задачи поворачиваем его из стороны в сторону и тянем на себя.

Не забывайте производить регулярный осмотр своего автомобиля для выявления этой и других проблем.

Удалив старый пыльник, проводим тщательный осмотр рейки. Нелишним будет нанесение вязкой смазки типа солидола, которая защитит от возможной коррозии.

Сборку проводим в обратном порядке.

Конечно, каждая модель автомобиля имеет свои особенности при проведении данной операции. На одних авто придётся снимать рулевую рейку, на других не придётся. Также и для доступа к месту работы будет необходимо производить различные манипуляции. Надеюсь, что информация, изложенная в этой статье, поможет в решении вашей проблемы.

Видео «Смена пыльника рулевой рейки»

Замену пыльника рулевой рейки ВАЗ не снимая рулевую рейку с машины.

Пыльник рулевой рейки калина

Cделай свою жизнь проще и ярче

Хитрости Жизни

Cделай свою жизнь проще и ярче

Добавьте сюда пользовательский текст или удалите его.

Японский мотор в классику

Купил автомобиль ВАЗ 2107 ВАЗ 2106 дизель от гольф 2, расход 4л/100км + задние дисковые тормоза. какой двигатель от иномарки можно поставить на ваз 2106?…

Японский двигатель на ниву 2121

Зачем некоторые владельцы устанавливают двигатель на Ниву от иномарки? Старые советские автомобили вроде ВАЗ-2121 «Нива», ВАЗ-2107, ВАЗ-2108 в данное время могут показаться по меньшей мере…

Японская коробка на ниву

Передаточные числа КПП AISIN (Япония) VAZ серия I передача 3,704 3,667 II передача 2,020 2,100 III передача 1,369 1,361 IV передача 1,000 1,000 V передача…

Яндекс навигатор на лада веста

СитиГид Лада Веста – это мультимедийная навигационная система для автомобиля Лада Веста, отвечающая всем стандартом навигационных устройств нового поколения. Приложение позволяет не только отлично ориентироваться…

Ямаха диверсия 600 отзывы

Плюсы Отличная эргономика. Приемлемая разгонная динамика. Хорошие тормоза. Великолепная управляемость на всех скоростях. Небольшая цена. Минусы Шумная работа сцепления. Мотоцикл производился только для европейского и…

Ремонт рулевой рейки Калины удовольствие не дешевое, потребуется не только демонтировать ее с автомобиля, но и купить ремкомплект. Чтобы оттянуть этот момент рекомендуется периодически проверять и при необходимости обслуживать рулевую рейку, например, менять защитный чехол.

Потребуется: отсоединить от рейки промежуточный вал рулевой колонки, а также рулевые тяги (см. «замена рейки Калины«), приготовить торцевой ключ «на 13», бокорезы и смазка рулевой рейки Калины (ФИОЛ-1).

Чтобы снять защитный чехол рулевой рейки потребуется:

1. Отвернуть по 2 гайки крепления с обоих сторон рейки с помощью торцевого ключа «на 13».
2. Снять скобы (левую и правую).
3. Срезать пластиковые хомуты, используя бокорезы.
4. Снять пыльник рулевой рейки.

1. Снять правую опору.
2. Срезать пластиковые хомуты (с левой и правой стороны), используя бокорезы.
3. Снять защитный чехол рулевой рейки.

Установка пыльников рулевой рейки производится в обратной последовательности, предварительно заложив во внутреннюю полость картера рулевого механизма смазку (ФИОЛ-1).

Такая простая операция поможет продлить срок службы рулевого механизма и оттянет ремонт рейки Калины.

Кстати, если рулевая рейка начала стучать, попробуйте ее отрегулировать.

Самостоятельная замена пыльника рулевой рейки

Что понадобится

Замена пыльника управляющий рейки просит совершенно мало инструментов. Вероятнее всего, можно будет обойтись отверткой и парой гаечных ключей. Также пригодится два новых пыльника и хомуты, для их крепления к рулевой рейке и тягам. Старенькые железные хомуты могут проржаветь, и для надёжности их лучше поменять. В неких моделях авто, к примеру, в Вазах, пыльник представляет собой чехол, который закрывает сходу и рулевую рейку и две управляющие тяги. В данном случае, пригодится не четыре хомута, а только два.

Отвертка будет нужна для откручивания винтов, стягивающих хомуты, а гаечные ключи для снятия управляющих тяг. Номера гаечных ключей для каждой модели автомобиля могут быть свои. А отвертка может иметь плоское нажимало либо быть крестовой, зависимо от того, какой винт употребляется на хомуте.

В том случает, если заместо железного хомута употребляется пластмассовая затяжка, для её разрезания пригодится острый ножик.

Будет также нелишним маленькое количество вязкой смазки, к примеру, солидола. Зачем она может пригодиться, будет обозначено ниже.

Полезным возможно окажется просмотр видео, показывающий технологию подмены пыльника конкретно для вашей модели автомобиля. Почему я рекомендую поглядеть видео? Хоть принцип подмены для всех автомобилей один, могут быть аспекты, действующие на качество и надежность предстоящей службы элемента. Видео поможет разобраться в деталях и избежать ошибок.

Почему так важна целостность

пыльника

Так как пыльник обычно является гофрированным резиновым чехлом, предохраняющим рулевую рейку от воды и грязищи, а резина имеет свойство стареть и терять крепкость, то спустя некое время целостность пыльника может быть нарушена. Замена рулевой рейки на ВАЗ-2114: фото и видео. Разрыв пыльника также может произойти в итоге механического повреждения. Показал замену пыльника рулевой рейки ВАЗ не снимая рулевую рейку с машины. В таком случае нужно срочно поменять пришедший в негодность элемент.

Для чего необходимо такая срочность? Ответ прост. Чтоб избежать в предстоящем огромных денежных издержек, связанных с ремонтом либо подменой большего количества элементов рулевого управления. Проще и дешевле поменять один или два пыльника, чем производить замену рулевой рейки и сопутствующих элементов, таких как прижимной поршень, пружина, подшипники и другие.

Замена пыльника рулевой рейки. Сделай Сам!

Показал замену пыльника рулевой рейки ВАЗ не снимая рулевую рейку с машины.

Ремонт

пыльника рулевой рейки за 4 минуты

Постарался показать как быстро и с минимальными затратами можно произвести ремонт пыльника рулей рейки

Влага и грязь, попавшие в разорванный пыльник однозначно приведут к коррозии и выходу из строя всех шарниров, а это обычно вызывает их обязательную замену.

Если влага доберется до червячного механизма рулевой рейки, то опять же коррозия может попросту «съесть» зубья этого механизма. Как результат начинает появляться люфт рулевого колеса, который будет только увеличиваться. Может подклинивать прижимной поршень червячного механизма. Замена рулевой рейки на ВАЗ-2110 — фото и видео. Также может полностью сгнить или лопнуть пружина этого поршня. Всё это может привести к потере управляемости автомобилем, что при движении по дороге вызовет аварию. замена рулевой рейки — YouTube. Видео плачевных последствий также несложно найти в интернете.

Подготавливаем автомобиль

Подготовительные работы в нашем случае очень простые и заключаются в предоставлении удобного доступа для производства необходимых работ. На некоторых машинах придётся снять защиту двигателя, поддомкратить передок и снять колесо. На других, возможно, понадобится аккумуляторной батареи. Если есть возможность поставить машину на яму или эстакаду, то это значительно облегчит задачу. Если же используется домкрат, то не забудьте поставить упоры под задние колеса, для предотвращения падения машины. Повреждения кузова и возможные травмы никому не нужны.

Инструктаж по замене

Итак, подготовительные работы выполнены, видео просмотрено, инструменты подготовлены. Итог работы. Замена рулевой рейки на десятую модель ВАЗа – это одна из самых простых работ, которую вполне может освоить и любитель. Первым делом откручиваем рулевые тяги, чтобы обеспечить снятие поврежденной детали. Замена пыльника рулевой рейки в картинках -. Если отсоединение рулевых тяг впоследствии может привести к нарушению развала-схождения, то для того, чтобы избежать в дальнейшем поездки на СТО, рекомендую поставить метки, которые помогут вернуть всё на свои места. Ещё одним решением может быть измерение необходимых расстояний с помощью штангенциркуля. Однако, это понадобится не для всех моделей авто.

Пыльник рулевой рейки.
