Распиновка приборной панели ваз 2114 vdo с двумя окнами: Распиновка щитка приборов ваз 2114

Распиновка щитка приборов ваз 2114

Распиновка приборной панели VDO 2114 — DRIVE2

Вот еще вариант

Контакты(по второй схеме):
1 — проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
2 — лампа аварийной сигнализации, загорится при подаче +.
3 — лампа дальнего света, подключить к зелёно-чёрному проводу.
4 — указатель уровня топлива, подключить к розово-красному проводу.
5 — к датчику скорости.
6 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
7 — сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.

8 — лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
9 — лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
10 — подсветка приборов, подключить к белому проводу.
11 — масса, подключить к чёрному проводу.
12 — питание приборов, подключить к оранжевому проводу.
13 — если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
14 — масса, подключить к бело-чёрному проводу.
15 — низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
16 — высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
17 — если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.

18 — указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
19 — лампа наружного освещения, подключить к жёлтому проводу.
20 — лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
21 и 22 идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
23 — питание приборов, подключить к оранжево-синему проводу.
24 — лампа ручного тормоза, подключить к коричневому проводу.
25 — лампа заряда аккумулятора, подключить к коричнево-белому проводу.
26 — лампа низкого давления масла, подключить к серо-синему проводу.

www.drive2.ru

Распиновка щитка приборов ВАЗ 2114: схема, инструкция

То, в каком стоянии находятся самые важные автомобильные системы, которые отвечают за безопасность дороги, скорость передвижения, а также остаток времени в пути до назначенного ранее объекта, можно увидеть на приборной панели, если она находится в хорошем состоянии. Кроме этого, на приборной панели также показываются возникшие в пути проблемы, расход бензина, состояние электрического оборудования и многое другое. Все эти показатели в дороге являются незаменимыми, и, если вовремя обратить внимание на сигнал тревоги, реально не только уберечь автомобиль от возможной поломки, но и спасти собственную жизнь.

Читайте также: Размер дворников на ВАЗ-2114

Как устроена панель управления

Основными обозначениями, которые встречаются на приборной панели абсолютно любого автомобиля, являются:

1. Спидометр.
2. Датчик топлива.
3. Тахометр.
4. Датчики для обозначения температуры двигателя.

Последний, кстати, имеет форму стрелки и располагается на панели с левой стороны. Если вы увидели, что стрелка данного датчика перевалила за показатель в 105 градусов, автомобиль следует немедленно припарковать и дать мотору полностью остыть, пока он не закипел.

Тахометр на панели приборов также представлен в виде стрелки, расположенной на стрелочной шкале. Благодаря ему водителю удается поддерживать обороты двигателя в диапазоне от 2 до 5,5 тысячи, что считается нормой для ВАЗ-2114.

Не стоит допускать попадания стрелки тахометра в красную зону, поскольку расход топлива будет значительно увеличен, как, впрочем, и сама нагрузка на мотор.

Панель приборов автомобиля сложно представить себе без спидометра. Благодаря его наличию водитель может следить за своим скоростным режимом, придерживаться правил дорожного движения и уберечь себя от возможных неприятных ситуаций на дороге. Этот прибор является наиболее важной частью панели, в связи с чем должен работать исправно и показывать исключительно правдивые данные.

Датчик топлива располагается на приборной панели справа и показывает приблизительное количество топлива, которое осталось в баке автомобиля.

Таким образом, становится понятно, что благодаря приборной панели водитель автомобиля может получить огромное количество полезной и необходимой ему информации. А именно:

• какая скорость движения транспортного средства;
• количество оборотов работающего двигателя;
• наличие бензина в баке;
• состояние некоторых деталей авто и т. д.

Распиновка щитка приборов ВАЗ-2114

Для начала хотелось бы объяснить, что такое распиновка. Так вот, последней называют специальную схему, на которой цифрами обозначена каждая отдельная деталь приборной панели. Но для многих людей описание данной схемы при помощи слов воспринимается гораздо легче.

Читайте также: Как открыть капот на ВАЗ-2114, если порвался тросик

Поэтому постараемся сделать это именно таким образом.

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Демонтаж панели управления на ВАЗ-2114

Для того чтобы проделать вышеуказанные манипуляции, необходимо произвести демонтаж панели. Сделать это можно следующим способом:

1. Центральная консоль крепится на трех саморезах, которые без труда можно отвинтить при помощи крестообразной отвертки.
2. Отводя выступ из кронштейна, снять накладку.
3. Открутить пять саморезов, которые размещены справа от консоли, и снять расположенный там экран.
4. Отсоединить от АКБ минусовую клемму. Если в автомобиле имеется радиоприемник, то его также необходимо снять.
5. Провода, которые ведут к прикуривателю, отсоединяются, а вместе с ними и отсоединяется патрон.
6. С рычагов снимается рукоять. Делается это при помощи плоской отвертки.
7. Рукоять снимается движением на себя, которое производится неподалеку от вентилятора и отопителя.
8. Над и под панелью расположены по два самореза, которые следует открутить.
9. За панелью вы найдете еще один саморез, которым необходимо произвести аналогичную манипуляцию.
10. Накладка крепится к панели при помощи еще двух саморезов. Что делать с ними, думаю, догадаться нетрудно.
11. Далее отсоединяются колодки от проводов и жгута. Но прежде чем это сделать, лучше всего пометить, какой провод откуда идет. Данное действие необходимо для того, чтобы при установке панели не возникало никакой путаницы.
12. Избавиться от всех оставшихся болтов крепления.
13. Нижний кронштейн крепится при помощи двух саморезов, которые также следует открутить.
14. Избавиться от самореза, благодаря которому крепится светодиод и отопительный блок.
15. Снять все имеющиеся ламповые патроны.
16. Вынуть декоративную вставку.
17. При помощи ключа на 21 открутить все гайки, находящиеся на виду.
18. Вынуть лампу гидрокорректора.
19. Слева на поперечине имеются саморезы, откручивание которых станет завершающим этапом демонтажа приборной панели.

Читайте также: Какую помпу выбрать на ВАЗ-2114

Сборка панели производится в обратном порядке.

В данной статье вы узнали, для чего нужна распиновка приборной панели на ВАЗ-2114, а также как правильно произвести ее демонтаж в случае необходимости. Надеемся, что статья оказалась вам полезной.

ladaautos.ru

Лада 2109 1500$ зелени;) › Бортжурнал › Замена щитка приборов (приборки) 2109 (высокая панель) на VDO 2110 — 2115. Распиновка, нумерация клемм.

И так в первой части все было понятно. Купил приборку, фишки, провод и клеммы. На следующий день мы с другом пытались ее подключить по предложенным в интернете схемам. Ничего у нас не вышло…3 часа убитых зря. А дело было все в том, что мы не знали каким образом нумеруются провода в фишках на новой панели. Дело было закончено тем, что собрали все обратно. Правда тоже возникли трудности, т.к друг вытащил все провода из фишек, а как было ДО — мы увы не запомнили. Вечером я взял у знакомого книжку по ремонту 2109, где есть схемы (книга 2114 у меня была) а так же взял у него приборку 2115 (с 2мя жк) и все косу проводов. Коса мне понадобилась для того, что бы понять как нумеруются провода в фишках. Смотрел по книжке и сверял с проводами) Удобно, кстати. Так вот, ближе к делу.

Нумерация:
Идет следующим образом:
если взять фишку с проводами и развернуть ее стороной куда вставляются проводки к лицу (выемка фишки должна быть внизу), то нумерация идет по нижней части. Далее на фото будет показано. Что на родных фишках, что на новых — абсолютно одинаково нумеруется.

Далее, поняв нумеровку, я пошел по данной схеме (расписано от старой приборки к новой) :

Порядок перекоммутации клемм разъемов:
5б — 6к
9б — 11к
11б (красн.-роз.) — извлечь
4б — 10б
8б — 6б
13б — 5б
2к — проводом на выв. датчика температуры
3к — 3б
7к — 3к
8к — 11б
10к — 7б
12к — 13б
13к — 5к
кр.-роз. — 10к
2БСК — 13к
7БСК — 7к
9БСК — 12к
3БСК — 2к

ДАЛЕЕ: Для того, что у вас заработал тахометр, нужно подать не один вв. провод, как написано везде, а два, как и на старой приборке. И будет вам счастье. Что бы заработал спидометр, не надо городить какие то минусы… просто подключите провод к зеленому проводку от датчика скорости и воткните в приборку! И будет вам счастье! Таким же образом поступаем и с датчиком температуры, просто к проводу идущему на датчик подключаемся еще одним проводком и ведем его в приборку. В схеме все написано, куда вставлять.

Так же не надо лепить провод от фишки аварийной сигнализации, она подключается как и все остальное, старым проводом! Вместо этого просто подайте постоянный плюс. Иначе у вас плюс будет приходить рывками только когда моргает поворот или аварийка)

Дополнение: черный провод от датчика уровня тормозной жидкости переключить на красно-синий провод диагностической колодки (+12В) — это единственное что я не успел доделать) сделаю завтра.

Красным выделил то, что здесь действительно правильно! Именно так, а не как дается на известной схеме.

известная схема. В принципе она правильная, ей я руководствовался после того, как подключил провода в фишки по списку который я написал. Но здесь есть много лишнего.

первый день работы

приборка вдо 2110 (с одним жк)

приборка вдо 2115 (с 2мя жк. собственно это единственное различие).

вот так нумеруются провода в фишках приборки вдо

красная колодка

белая. Это если смотреть так, как они будут вставлены. А если ее перевернуть выемкой вниз, нумерация 1 в 1 как на красной. Так же и на родной приборке.

Так выглядит схема с книги

очень удобно, зная нумерацию, все цвета сошлись.

родная фишка, когда собрали обратно

www.drive2.ru

Приборы 2110, 2115 — DRIVE2

В народе их называют «Вэдэо» из-за надписи VDO. Но это один из производителей приборов. Есть ещё АвтоПрибор и СчетМаш. Ну и можно найти ещё экспортные типа SAGEM.

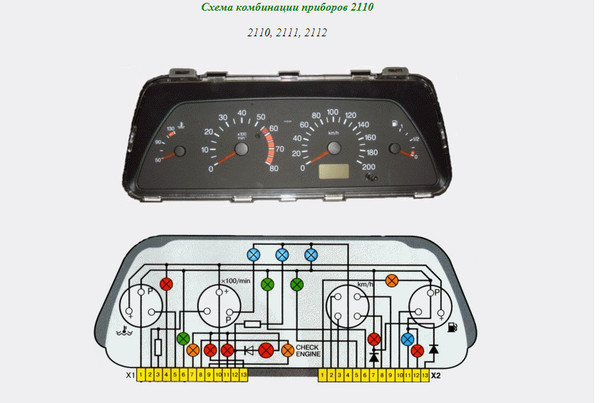

Первой появилась приборка 45.3802 (2110-3801010)

2110

Она электромеханическая. То есть там магнитные указатели и в спидометре установлен моторчик, который накручивает пробег и двигает стрелку. Работает спидометр от 6-ти импульсного датчика скорости. Нажатием кнопки сбрасывался суточный нижний счетчик
Лампочки заряда ещё бывают большие и маленькие

Эти приборы применялись на первых ВАЗ-2115 с европанелью, и на ВАЗ-2120. На ИЖ-2126 ставилась приборка 51.3801, отличающаяся дизайном шкал.
Схема приборов, подсвечиваются приборы тремя лампочками сверху

На 2110 и 2115 с приборами применяется блок бортовой системы контроля

2115

Полный размер

2110

Он представляет собой несколько сигнализаторов, зажигание которых для привлечения внимания сопровождается их миганием и пиликаньем. Если открыта водительская дверь и ключ находится в замке зажигания, блок пиликает о «забытом ключе». Блок 2110 показывает какая именно дверь незакрыта, и отличается размерами.
Индикаторы блока: износ тормозных колодок передних тормозов, перегорание ламп стоп-сигналов или габаритных огней, непристегнутый ремень безопасности водителя, незакрытые двери, низкие уровни масла в двигателе, охлаждающей и омывающей жидкостей.
При включении зажигания блок зажигает все индикаторы для визуальной проверки их работоспособности, и получения сигнала от датчиков уровней жидкостей. После проверки блок не реагирует на датчики для предотвращения ложного срабатывания в движении. Есть аномалии которые продолжают реагировать на все датчики.
Контакты блока 2115

Распиновка: 1 — датчик уровня масла, 2 — датчик уровня охлаждающей жидкости, 3 — датчик уровня омывающей жидкости, 4 — датчик непристёгнутого ремня безопасности водителя, 5 — датчики износа тормозных колодок, 6 — концевой выключатель двери водителя, 7 — концевой выключатель дверей пассажиров (на 2108 и 2113 правой двери), 8 — плафон подсветки салона, 9 — датчик в замке зажигания, 10 — реле исправности ламп, 11 — масса, 12 — соединяется с массой на праворульных машинах, 13 — зажигание.
У блока 2110 есть ещё две ножки на концевики дверей

Не все датчики устанавливаются. Иногда блок просто оповещает о забытом ключе и открытой двери. На расширительном бачке 2110 применяется датчик 2110-3839310 (самый короткий), у 21083 — 21083-3839310 (средней длины), а на бачке омывателя обоих моделей применяется датчик 21083-3839410 (самый длинный).
Блоки бывают старые (большие, с огромным радиатором транзистора, большими светодиодами…) и новые, более компактные. Они отличаются тональностью пищалки и немножко дизайном. Блок работает если на контакты 6 (концевик в замке) и 13 (зажигание) подано питание.
Информация о блоке контрольных ламп 2110-3803010-10 является засекреченной.
На ВАЗ-2115 с 2011 года выпуска в замке зажигания нет концевика (замок калиновский с катушкой) и контакт 6 блока соединяется с 13, то есть блок играет роль индикатора (о забытом ключе пиликает иммобилайзер). На 2110 с европанелью блок отсутствует.

С появлением ВАЗ-2123 приборы стали электрическими

Вместо механического счётчика установлен дисплей, стрелки двигаются шаговыми моторчиками. На контакт 4 белой колодки подходит постоянное питание для сохранения времени и показаний счетчика суточного пробега. Если тут питания нет, приборы работать не будут. Под тахометром есть ещё дисплей, отображающий время, температуру наружного воздуха и на некоторых (2115(23)-3801010-04(05)) напряжение

21150-3801010-04

На этой картинке мы видим аномалию 2115-3801010-04 с картинками ремней безопасности и перегоревших ламп. Быть может АвтоВАЗ на Самарах-2 собирался совсем убирать блок БСК и оставить только эти две лампочки в приборах?
Удерживание кнопки в приборах — сброс суточного пробега. Нажатие — переключение показаний дисплея под тахометром. Поворот кнопки — установка времени.
На Шевроле Нивах тоже есть дополнительный блок индикации 2123-3803010.

На обновлённых ШНивах устанавливается приборка 2123-3801010-10, с лампами иммобилайзера (контакт 2 белого разъёма) и блокировки дифференциала (9 красной), которые перенесли из блока, вместо блока может быть установлена заглушка 2123-3803010-30.
Индикаторы в блоке: блокировка дифференциала, иммобилайзер, усилитель руля, ABS, подушки безопасности, EBD и непристегнутые ремни.
На ВАЗ-21214 М в приборах 2115-3801010-20 имеются лампы ремня безопасности и ABS

фото украдено у slavaivannikov

лампу задних противотуманок поставили в кнопку, а лампы обогрева стекла и блокировки дифференциала перенесли на панель (были на старой приборке)

А вот фото экспортной Лады 4х4 2017 год, спидометр имеет шкалу в милях

Экспорт 21214 2017

Контакт 1 красной колодки соединяется с датчиком температуры наружного воздуха 2115-3828210 (ставится за передним бампером, его любят воровать), на старой приборке 2110 это была лампа резерва топлива, сейчас она зажигается компаратором при низком сопротивлении датчика (бак почти пустой).
У приборов 2110 нет дисплея под тахометром
На 2110 можно ставить и новую приборку с дисплеем, и старую электромеханическую. Всё будет работать.

На 2110 последних годов выпуска в приборах может быть лампа подушек безопасности вместо лампа подсоса. Лампа подсоса кстати использовалась только на карбюраторных ВАЗ-2120

Приборы 2110

фото украдено у kosdok

Картинка-распиновка

На ИЖ-2126 тоже пришла приборка с двумя дисплеям

www. drive2.ru

схема, значки, щиток и ремонт

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автомобилистам стоит побольше разузнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаружить некоторые серьезные поломки. Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже будут приведены советы о том, что стоит изменить в салоне и как.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

1. Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.
3. Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.
4. Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Индикаторы

Индикаторы приборной панели ВАЗ 2114 инжектор играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

1. Первый значок — масляная лампа, которая означает падение уровня масла в картере узла двигателя. Если масла недостаточно, этот индикатор загорится. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, в баке запас менее 1 л.
2. Купол с ключиком — если он загорелся, значит, охлаждающей жидкости в расширительном баке недостаточно.
3. Значок больше напоминает ременную пряжку, сообщает о том, что двери автомобиля закрыты не полностью.
4. Перечеркнутая крестом лампочка — габаритные сигналы или стоп-фары неисправны. Скорее всего, потребуется ремонт одного из устройств.
5. Круг с шестью пунктирными обозначениями — графическое обозначение неисправности в тормозной системе. Скорее всего, стерты колодки, требуется их проверка и замена.
6. Значок с человечком и ремнями — индикатор, обозначающий, что водитель не пристегнул ремень.

Панель приборов 2114 более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Распиновка

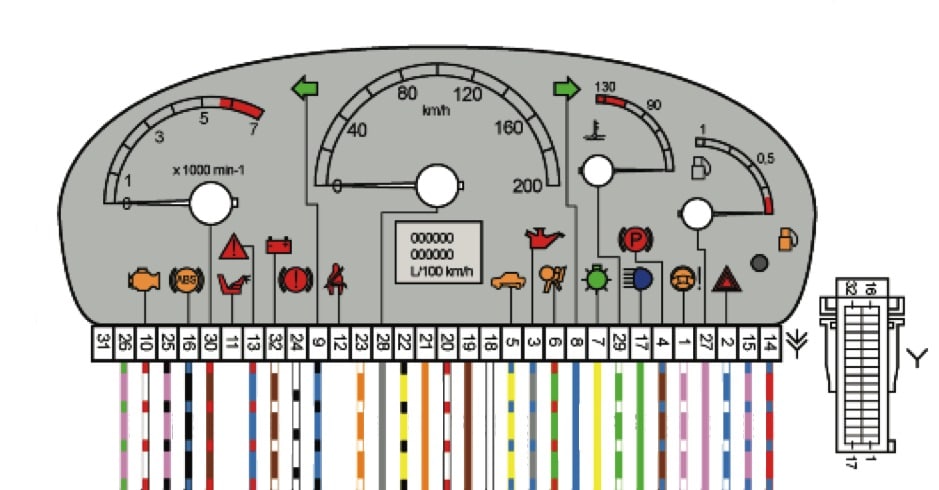

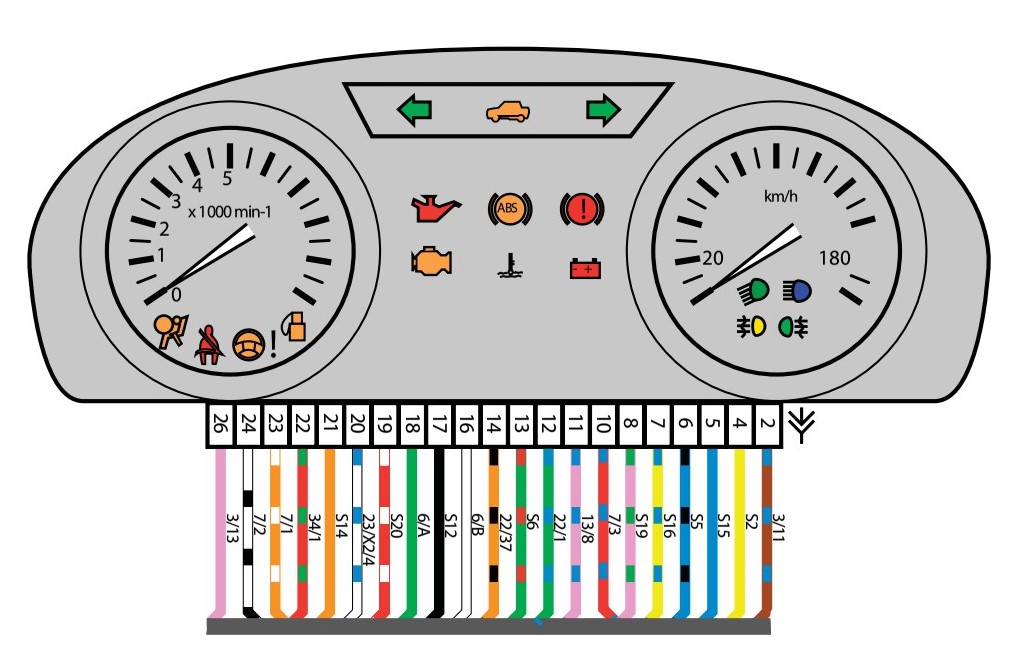

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

1. Тусклые лампы заменяем на светодиодные маленькие светильники. Если хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
2. Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
3. Вторым вариантом подсветки может стать люминесцентная лента, которой можно обклеить панель приборов 2114 ВАЗа. Это позволит слегка обновить и улучшить общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Заключение по теме

Приборная панель 2114 довольно простая в плане как эксплуатации, так и ремонта.

Конечно, ее внешний вид оставляет желать лучшего, но это можно изменить, добавив немного визуальных эффектов. Последним вариантом тюнинга является полная замена панели на евровариант. Все, что необходимо, уже установлено, вам остается только подсоединить несколько проводов и включить новую систему индикации.

korchim.ru

Лада 21099 De la Manche › Бортжурнал › Подготовка к установке комбинации приборов VDO 2115 на ВАЗ 2109, схемы проводки.

Пока ищу другой стартёр, занялся подготовкой приборной панели.Схемы сделал, осталось сделать переходники, т.к не хочу портить родную проводку, мало ли чего.Необходимо докупить датчик скорости 6 имп/оборот, и купить датчик уровня топлива, а так же можно, но не обязательно датчик температуры воздуха.Ниже прикреплю фотографии.С проводкой вроде бы всё понятно, в теории.Осталось воплотить на практике.Хотелось бы успеть до НГ установить.Хочется конечно всю европанель, но пока не получается.

Распиновка комбинации приборов VDO 2115

Моя схема распиновки, можно распечатать)

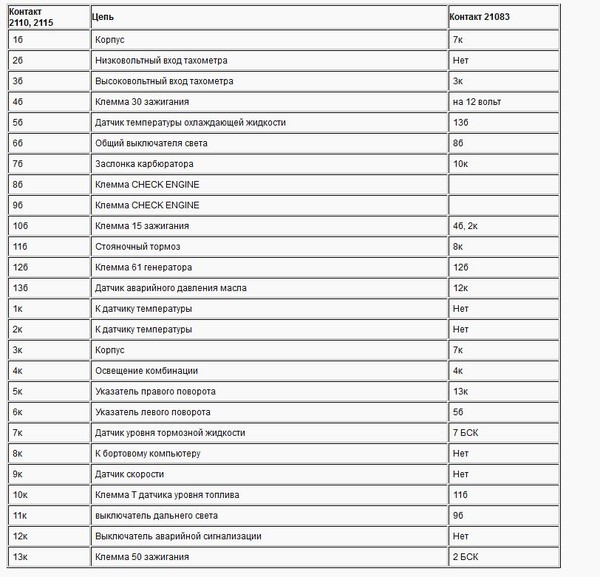

Соответствие контактов панели 21083 с панелью VDO

Соответствие контактов панели 21083 с панелью VDO

Подключение датчика скорости 6 имп/на оборот

И схема создания переходника с панели 21083 на 2115/2110 с возможностью возрата

Дополнение: черный провод от датчика уровня тормозной жидкости переключить на красно-синий провод диагностической колодки (+12В)
____________________________________________________________________________________________
А так же есть текстовый документ с распиновкой контактов панели 21083, пишите, скину)
Следим за обновлениями, спасибо за внимание, всем пока)
Дополнено
Распиновка кнопок ближнего света 2109 и 2115

Цена вопроса: 0 ₽

www.drive2.ru

Распиновка щитка приборов ваз 2114 инжектор 8. Распиновка «комбинации приборов». Заметка

Наверное, вряд ли кто-то будет спорить с тем, что ВАЗовская «десятка» не является вершиной дизайнерской мысли. Впрочем, здесь нет ничего удивительно, ведь проектировался этот автомобиль еще в прошлом столетии. При этом компенсатором, причем достаточно серьезным, в данном случае является цена. Иными словами, предлагается определенный компромисс – несовершенство автомобиля в обмен на приемлемую стоимость. Ну а выбор в конечном итоге делает сам автовладелец, решая, подходит ли ему такой вариант.

О достоинствах и недостатках данной модели можно рассуждать достаточно долго. Однако сейчас речь пойдет не об этом. Те, кто решает, что «десятка» является подходящим вариантом по соотношению между ценой и качеством, в процессе эксплуатации зачастую хотят несколько облагородить своего железного коня, внося изменения как в экстерьер, так и в интерьер.

Если говорить о тюнинге салона авто, то одним из основных объектов усовершенствований здесь является приборная панель. Многим просто не нравится родной вариант, выглядящий, откровенно говоря, не очень привлекательно. Да, после «Жигулей» это несомненный шаг вперед, но ведь за окном уже 21-й век, и хочется чего-то более красивого и радующего глаз.

Для чего следует знать распиновку

Но прежде чем приступать к такого рода апгрейду, нужно понимать, какой из проводов куда ведет. Распиновка панели приборов автомобиля ВАЗ-2110 – это очень важный момент при «тюнинге». Без этого вы рискуете банально запутаться в достаточно большом количестве проводов, кнопок и различных датчиков. Распиновка пригодится в любом случае – и при внесении незначительных усовершенствований, и при полной замене панели приборов.

Непосредственно сам процесс монтажа и демонтажа достаточно трудоемкий, но если знать правильную последовательность действий, то ничего особо сложного в этом нет.

Для данных работ вам понадобится минимальный набор инструментов – отвертка и плоскогубцы.

Тем, кто делает это в первый раз, лучше всего запастись еще и самоклеящимися бумажками, наподобие тех, на которых пишут цены в магазинах, и ручкой. С их помощью в момент разборки вы будете обозначать, во-первых, последовательность демонтажа деталей, во-вторых, какой из проводов куда подключается. На первый взгляд, это отнимает время, однако на самом деле новичкам такая маркировка поможет быстрее собрать панель обратно.

Одновременно с этим перед тем, как приступать к работе, лучше всего запастись схемой распиновки – хотя бы условной. Ведь в процессе работы нужно

alfcars.ru

Торпеда ваз 2114 в ваз 2109 — Лада 2109, 1.6 л., 2000 года на DRIVE2

дождалась она своей установки)))
была куплена торпеда сама и проводка подторпедная, ее я тупо резал, если нужны были провода, сама не пригодилась, так как было решено делать перепиновку проводки, а не ставить проводку 2114 да еще и монтажник к ней покупать…
сначала была снята высока торпеда, затем начался гиморой с панелью приборов))
распиновка была сделана так:

там только джеки чан напутан, остальное все вроде попало в точку…
дальше уже расключал сами кнопки, так как в ВП они слева, а в 2114 в центре, то пришлось удлиннить провода и перенести их, все остальное как-то по мере всего было переключено, подключено, удлиннено… пока остался только бск не подключен, не хотел тот, что с торпедой работать… было решено переделать старый из приборки ВП и воткнуть в 2114, это будет чуть позже…

тросик спидометра был заменен на датчик соответственно…
но тут косяк((( спидометр похоже отжил свое, не хочет он обратно уходить, но я когда панель разбирал, заметил, что он че-то гонит… придется купить новый спидометр в панель… в остальном вроде все нормально щас, осталось только в пару местах еще подсветку сделать или переделать как мне надо. В целом доволен ))) не смотря на то, что теперь надо менять карты дверей и покупать подиумы под колонки)))
колонку пласмассовую подрулевую оставил девяточную, встала как влитая, нигде зазоров никаких нет, кнопку аварийки поставил в другое место, от 2114 мне не нравится…
не подключил пока датчик внешней температуры воздуха, жалко денег и не до него)
приятно удивило, что в панели есть встроенный вольтметр, напряжение сети всегда перед глазами))ну и часы, конечно)))
да и еще… параллельно заменил в кнопках лампочки на диоды синего цвета, а когда нажимаешь полоска зеленая… в панель вставил пока белые диоды в штатные места, потом возможно буду впаиват диоды нормально…

красная кнопка аварийки нашла свое место тут по причине того, что не хотелось тянуть куда-то провода в другое место и перепиновывать провода, потому что в этой кнопке лап гораздо больше, чем в обычной кнопке от 2114, а аварийки кнопки от 14 я в продаже не нашел, тут ей тоже хорошо)) врезал вроде прямо, но по фоткам она кривовато стоит ((

ну и кнопки стеклоподьемников разместил тут, модуль покупать не вариант, так как кнопки уже были давно куплены еще при ВП, поэтому пришлось врезать и их тоже, попутно перепаял в них тусклые зеленые диоды на синие

схема бск

нумерация колодок панели приборов ваз 2109

нумерация колодок панели приборов ваз 2114

Датчик скорости вместо тросика шестиимпульсный

Подключение датчика скорости: три провода, на один подаем «+» (тут как вам легче: или постоянный или после замка зажигания, лучше после замка, конечно, можно взять с плюса панели приборов, который появляется после поворота ключа), на второй подаем «-«, третий «импульсный» уходит уже в саму приборку для изменений показания спидометра. На какой провод, что подавать-не помню, вроде на ответной фишке датчика или на самом датчике написано.

распиновка кнопки ближнего с включением индикаторов

www.drive2.ru

 Распиновка разъемов приборных панелей 2110 • CHIPTUNER.RU

chiptuner. ru

Распиновка щитка приборов ваз 2115

Панель приборов ВАЗ 2115

Органы управления легкового автомобиля ВАЗ-2115 расположены в соответствии с нормами и правилами ЕЭК ООН. Для большего удобства использования рукояток, кнопок, выключателей и контрольных приборов, размещенных на приборной панели, на них нанесены графические символы, подсказывающие их функциональное назначение.

Не работает

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

На вопрос, почему не работает подсветка приборов, можно дать множество ответов. Наиболее распространенные:

— перегорание ламп накаливания или выход из строя светодиодной группы;

— окисление разъемов;

— неисправность электропроводки;

— выход из строя блока предохранителей;

— повреждение общей контактной платы;

— отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Распиновка

Замена лампочек

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

отвертка под крест
новые лампочки.

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края. Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

— Отключаем провод, направленный к прикуривателю.

— Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.

— Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).

— Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.

— Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.

— Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Из чего состоит панель приборов ВАЗ 2114?

Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии узлов автомобиля. Начинающим автомобилистам стоит побольше разузнать о функциях и возможностях панели, поскольку она позволяет своевременно обнаружить некоторые серьезные поломки. Кроме того, некоторых пользователей может заинтересовать тюнинг панели, поэтому ниже будут приведены советы о том, что стоит изменить в салоне и как.

Главные информационные устройства

Панели приборов ВАЗ 2114 показывают информацию о состоянии важных рабочих узлов авто. Основная часть — информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.

1. Спидометр — это правая круглая шкала на панели с отметками от 0 до 200 км/ч, которая показывает скорость движения авто. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Под шкалой размещено окошко, в котором отображается пробег автомобиля.
2. Индикатор справа от спидометра — уровень бензина в баке. Имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пустой. Когда топливо на исходе, загорается оранжевый значок заправки.
3. Тахометр — вторая крупная круглая шкала, которая размещена слева на панели. Отображает информацию о скорости вращения коленвала — работе двигателя. Норма его — 3500-5500 оборотов в минуту, все, что дальше, — критическое значение, при котором возникают поломки узла двигателя. Индикатор под шкалой отображает температуру воздуха вокруг движка.
4. Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130°С, где значение в 105°С и выше обозначает возможный перегрев двигателя.

Индикаторы

Индикаторы приборной панели ВАЗ 2114 инжектор играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

1. Первый значок — масляная лампа, которая означает падение уровня масла в картере узла двигателя. Если масла недостаточно, этот индикатор загорится. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, в баке запас менее 1 л.
2. Купол с ключиком — если он загорелся, значит, охлаждающей жидкости в расширительном баке недостаточно.
3. Значок больше напоминает ременную пряжку, сообщает о том, что двери автомобиля закрыты не полностью.
4. Перечеркнутая крестом лампочка — габаритные сигналы или стоп-фары неисправны. Скорее всего, потребуется ремонт одного из устройств.
5. Круг с шестью пунктирными обозначениями — графическое обозначение неисправности в тормозной системе. Скорее всего, стерты колодки, требуется их проверка и замена.
6. Значок с человечком и ремнями — индикатор, обозначающий, что водитель не пристегнул ремень.

Панель приборов 2114 более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Распиновка

Распиновка панели приборов ВАЗ 2114 показывает правильный порядок подключения проводов измерительных и информационных устройств, иными словами, это электронная схема щитка приборов. Она понадобится, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или провести ремонт и замену деталей. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, к примеру, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.

Схема состоит из 26 подключений, которые выполнены по электронной схеме. Обычно схема должна идти в комплекте с руководством для автомобиля. Описание ее работы сейчас раздобыть не проблема.

Внутри панели есть две колодки — одна красная и одна белая. К ним и будет производиться подключение приборов в определенной последовательности.

Ничего сложного в распиновке нет, если пользователь обладает базовыми знаниями о правилах подключения проводов — плюс к плюсу, минус к минусу. Если на руках есть схема панели приборов, можно заняться тюнингом отдельных устройств или всего комплекта, чтобы приборная панель 2114 модели стала приятней в плане визуального восприятия.

Варианты тюнинга

Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки. Делается это довольно просто:

1. Тусклые лампы заменяем на светодиодные маленькие светильники. Если хотите, чтобы свет от них падал равномерно, установите на осветительные элементы термоусадку.
2. Провода для новых ламп подключаются к питанию печки. Не стоит использовать много ярких цветов, но для стрелок лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
3. Вторым вариантом подсветки может стать люминесцентная лента, которой можно обклеить панель приборов 2114 ВАЗа. Это позволит слегка обновить и улучшить общий вид салона. Также можно заменить лампы салона на диодные аналоги.

Чтобы панель приборов на ВАЗе имела более четкое визуальное восприятие, кнопки также стоит сделать с подсветкой.

Заключение по теме

Приборная панель 2114 довольно простая в плане как эксплуатации, так и ремонта.

Конечно, ее внешний вид оставляет желать лучшего, но это можно изменить, добавив немного визуальных эффектов. Последним вариантом тюнинга является полная замена панели на евровариант. Все, что необходимо, уже установлено, вам остается только подсоединить несколько проводов и включить новую систему индикации.

Post navigation

Каковы причины плавающего холостого хода: неисправность инжектора ВАЗ

Замена и выбор шаровых опор на Шевроле Нива: какие лучше?

Схема и распиновка панели приборов (щитка) ВАЗ-2113, 2114 и 2115

Обозначения значков на панели приборов (щитка) ВАЗ-2113, 2114 и 2115

1 – указатель температуры охлаждающей жидкости.
2 – тахометр;
3 – контрольная лампа левых указателей поворота;
4 – контрольная лампа правых указателей поворота;
5 – спидометр;
6 – указатель уровня топлива;
7 – контрольная лампа резерва топлива;
8 – контрольная лампа габаритного света;
9 – контрольная лампа рабочей тормозной системы;
10 – контрольная лампа дальнего света фар;
11 – кнопка сброса показаний;
12 – индикатор пробега;
13 – контрольная лампа включения аварийной сигнализации;
14 – контрольная лампа «проверьте двигатель»;
15 – индикатор времени и температуры;
16 – контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора;
17 – контрольная лампа стояночного тормоза;
18 – контрольная лампа давления масла;
19 – резерв;

Распиновка панели приборов (щитка) ВАЗ-2113, 2114 и 2115

Распиновка колодок панели приборов (щитка) ВАЗ-2113, 2114 и 2115

Белая колодка (Х1)

Красная колодка (Х2)

Корпус (масса) — чёрный

К датчику температуры окружающеговоздуха — голубой-пурпурный

Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный

Предохранитель F16 (к клемме 15 замказажигания) — оранжевый

Тахометр (высоковольтный вх. с катушки) — жёлтый

Корпус (масса) — чёрный

К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный

Регулятор освещения приборов — белый

Датчик температуры охлаждающей жидкости. — зелёно-белый

Указатель поворота ПРАВЫЙ — голубой

К предохранителю F10 монтажного блока- коричневый

Указатель поворота ЛЕВЫЙ — голубой-чёрный

Уровень тормозной жидкости -розово-голубой

Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный

К маршрутному компьютеру — коричневый

К контроллеру ЭБУ — розово-чёрный

Датчик скорости — серый и жёлтый

К датчику указателя уровня топлива — оранжевый

К датчику указателя уровня топлива — розовый

К выключателю стояночного тормоза- коричнево-голубой

Предохранитель F14 монтажного блока — зелёно-чёрный

Вывод «D» генератора через панель предохранителей — коричнево-белый

Выключатель аварийной сигнализации

Датчик давления масла — сине-голубой

К клемме «50» выключателя зажигания — пурпурный

Дата добавления: 14.07.2014

Автор: Дмитриев Александр

Источники: http://vz15-up.ru/kzv/panel-priborov-vaz-2115.html, http://korchim.ru/biblioteka/ehlektrika/panel-priborov-vaz-2114.html, http://galantmotors.ru/document/shema/2114/2114_scheme_panel.php

ladafakt.ru

Распиновка приборной панели ВАЗ | 2 Схемы

При ремонте или замене приборной панели (щитка приборов) автомобилей ВАЗ на более удобную и современную версию VDO, выполненную на светодиодах, вам потребуются схемы подключения и распиновки раъёмов панелей. Для этого редакция 2SHEMI.RU подготовила полный сборник распиновок контактов панели для всех популярных моделей этого авто.

Основными обозначениями, которые встречаются на приборной панели абсолютно любого автомобиля семейства ВАЗ, являются: спидометр, датчик топлива, тахометр и датчики для обозначения температуры двигателя.

Распиновка приборной панели ВАЗ2105, 2106, 2107

Старая панель (с указателем давления масла)

Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.

Белая 6-клеммовая колодка X1:

1. Датчик уровня бензина
2. Контрольная лампа указателей поворота
3. Датчик заряда АКБ (вольтметр -)
4. Контрольная лампа уровня бензина
5. Общий плюс (+)
6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

1. Контрольная лампа противотуманных фонарей
2. Контрольная лампа дальнего света
3. Контрольная лампа габаритов
4. Пустой
5. Контрольная лампа заряда АКБ
6. Контрольная лампа уровня тормозной жидкости
7. Пустой
8. Контрольная лампа стояночного тормоза

Оранжевая 6-клеммовая колодка X3:

1. Общий минус (-)
2. Тахометр ВАЗ
3. Подсветка приборов
4. Датчик давления масла
5. Контрольная лампа давления масла
6. Датчик температуры охлаждающей жидкости

Новая панель приборов (с эконометром)

Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.

Белая 6-клеммовая колодка X1:

1. Датчик уровня бензина
2. Контрольная лампа указателей поворота
3. Датчик заряда АКБ (вольтметр -)
4. Контрольная лампа уровля бензина
5. Общий плюс (+)
6. Датчик заряда АКБ (вольтметр +)

Белая 8-клеммовая колодка X2:

1. Контрольная лампа габаритов
2. Контрольная лампа дальнего света
3. Контрольная лампа давления масла
4. Пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
5. Контрольная лампа заряда АКБ
6. Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
7. Пустой
8. Контрольная лампа стояночного тормоза (ручник)

Оранжевая 6-клеммовая колодка X3:

1. Общий минус (-)
2. Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
3. Подсветка приборов
4. Пустой, а если не пустой — к тахометру
5. Пустой
6. Датчик температуры охлаждающей жидкости

Второй вариант схемы подключения

Распиновка приборной панели ВАЗ2108, 2109, 21099

Схема соединений комбинации приборов до 1996 г.

1 — реле-прерыватель контрольной лампы стояночного тормоза; 2 — тахометр со стабилизатором напряжения; 3 — лампа освещения комбинации приборов; 4 — указатель температуры; 5 — блок управления БСК; 6 — указатель уровня топлива; 7 — резистор 50 Ом, 5 Вт; 8 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 — контрольная лампа дальнего света фар; 10 — контрольная лампа габаритного света; 11 — резервная контрольная лампа; 12 — контрольная лампа не пристегнутых ремней безопасности; 13 — контрольная лампа левых указателей поворота; 14 — резистор 470 Ом, 0,25 Вт; 15 — электронный вольтметр; 16 — контрольная лампа правых указателей поворота; 17 — контрольная лампа аварийного давления масла; 18 — контрольная лампа резерва топлива; 19 — контрольная лампа воздушной заслонки карбюратора; 20 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 — контрольная лампа стояночного тормоза.

Схема соединений комбинации приборов после 1996 г.

1 — тахометр; 2 — лампа освещения комбинации приборов; 3 — указатель температуры; 4 — блок управления БСК; 5 — указатель уровня топлива; 6 — контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 — контрольная лампа дальнего света фар; 8 — контрольная лампа габаритного света; 9 — резервная контрольная лампа; 10 — контрольная лампа не пристегнутых ремней безопасности; 11 — контрольная лампа левых указателей поворота; 12 — контрольная лампа заряда аккумуляторной батареи; 13 — контрольная лампа правых указателей поворота; 14 — контрольная лампа аварийного давления масла; 15 — контрольная лампа резерва топлива; 16 — контрольная лампа воздушной заслонки карбюратора; 17 — контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 — контрольная лампа стояночного тормоза; В1 — резистор 91 кОм; В2 — резистор 50 Ом, 5 Вт.

Цоколёвка приборной панели ВАЗ2110, 2111, 2112

1. контрольная лампа топливного резерва;
2. лампы освещения приборной панели;
3. контрольная лампа правого повторителя;
4. контрольная лампа левого повторителя;
5. колодка штекеров ВАЗ;
6. датчик температуры охлаждающей жидкости;
7. контрольная лампа наружного освещения;
8. контрольная лампа воздушной заслонки карбюратора;
9. контрольная лампа масляного давления;
10. контрольная лампа ручника;
11. контрольная лампа заряда аккумулятора;
12.  ВАЗ тахометр;
13. контрольная лампа «CHECK ENGINE»;
14. спидометр щитка;
15. контрольная лампа уровня тормозной жидкости;
16. контрольная лампа аварийной сигнализации;
17. контрольная лампа дальнего света фар;
18. указатель уровня топлива.

Распиновка приборной панели ВАЗ2113, 2114, 2115

На панели приборов ВАЗ-2114 имеется 26 контактов, каждый из которых отвечает за работу показателей этой панели. Если на панель подается плюс, то каждый контакт демонстрирует сведения о том состоянии, в котором находится в настоящий момент автомобиль.

Белая колодка (Х1)

Красная колодка (Х2)

• Корпус (масса) — чёрный
• К датчику температуры окружающеговоздуха — голубой-пурпурный
• Тахометр (низковольтный вход с ЭБУ) — коричнево-пурпурный
• Предохранитель F16 (к клемме 15 замказажигания) — оранжевый
• Тахометр (высоковольтный вх. с катушки) — жёлтый
• Корпус (масса) — чёрный
• К предохранителю F3 монтажногоблока (+аккумуляторной батареи) — бело-пурпурный
• Регулятор освещения приборов — белый
• Датчик температуры охлаждающей жидкости. — зелёно-белый
• Указатель поворота ПРАВЫЙ — голубой
• К предохранителю F10 монтажного блока- коричневый
• Указатель поворота ЛЕВЫЙ — голубой-чёрный
• Уровень тормозной жидкости -розово-голубой
• Лампа Check Engine к контроллеру ЭБУ — бело-пурпурный
• К маршрутному компьютеру — коричневый
• К контроллеру ЭБУ — розово-чёрный
• Датчик скорости — серый и жёлтый
• К датчику указателя уровня топлива — оранжевый
• К датчику указателя уровня топлива — розовый
• К выключателю стояночного тормоза- коричнево-голубой
• Предохранитель F14 монтажного блока — зелёно-чёрный
• Вывод «D» генератора через панель предохранителей — коричнево-белый
• Выключатель аварийной сигнализации
• Датчик давления масла — сине-голубой
• К клемме «50» выключателя зажигания — пурпурный

Кроме этого, на приборном щитке установлены специальные указатели и датчики подачи сигналов, а само управление панелью производится за счет специального электронного блока. Разобрав панель приборов, можно увидеть, что внутри нее находятся две колодки: красная и белая. А все входы, выходы и предохранители соединяются со штекером. Если датчики выходят из строя, потребуется их замена. Поврежденные либо окисленные провода также лучше заменить. Контрольные лампочки, как и любые другие, иногда сгорают. Несомненно, их нужно заменить на целые. Наряду с ними нередко сгорает ламповый датчик.

Схема соединений панели приборов ВАЗ 2114

1. выключатель обогрева заднего стекла;
2. выключатель задних противотуманных фонарей;
3. переключатель света фар и указателей поворота;
4. монтажный блок;
5. переключатель стеклоочестителей;
6. выключатель противотуманных фар;
7. блок индикации бортовой системы контроля;
8. колодка жгута панели приборов к жгуту дополнительному;
9. комбинация приборов;
10. колодка жгута панели приборов к жгуту борткомпьютера;
11. колодка жгута панели приборов к жгуту системы зажигания;
12. колодка жгута панели приборов к жгуту боковых дверей;
13. предохранитель 16 А;
14. предохранитель 16 А;
15. выключатель зажигания;
16. выключатель на освещения;
17. электродвигатель отопителя;
18. добавочное сопротивление электродвигателя отопителя;
19. реле разгрузки замка зажигания;
20. реле задних противотуманных огней;
21. реле стартера;
22. патрон подключения переносной лампы;
23. прикуриватель;
24. колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
25. осветитель;
26. осветитель;
27. осветитель;
28. переключатель отопителя;
29. регулятор освещения приборов с реостатом;
30. выключатель сигнала торможения;
31. выключатель звукового сигнала;
32. выключатель аварийной сигнализации;
33. лампа подсветки пабло управления отопителем;
34. предохранитель 16 А;
35. реле обогрева сидений;

Другой вариант схемы цоколёвки разъёмов

1. проверка сигнализатора уровня тормозной жидкости. Если подать +, то лампа тормозов загорится. Можно подключить к красному проводу замка зажигания, тогда также, как и на 2110/2114 лампа будет проверяться при включении стартера.
2. лампа аварийной сигнализации, загорится при подаче +.
3. лампа дальнего света, подключить к зелёно-чёрному проводу.
4. указатель уровня топлива, подключить к розово-красному проводу.
5. к датчику скорости.
6. выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
7. сигнализатор уровня тормозной жидкости, подключить к розово-синему проводу у лампы над прикуривателем. У ВАЗ-2107 лампа работает наоборот: датчик соединяет лампу с массой и она горит. Придётся или оставить лампу там, где она есть, или в новой приборке перепаять лампу к + и поменять местами диоды (при этом для проверки лампы контакт 1 нужно соединять с массой, например к лампе ручника), или у датчика на бачке чёрный провод убрать, и подключить вместо него оранжевый от блока ЭПХХ, или синий от катушки зажигания, при этом диод в проводке (между бородой и бардачком) обязательно отключить, если этого не сделать, то будет короткое замыкание.
8. лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя.
9. лампа правого поворота, подключить к синему проводу колодки подрулевого переключателя.
10. подсветка приборов, подключить к белому проводу.
11. масса, подключить к чёрному проводу.
12. питание приборов, подключить к оранжевому проводу.
13. если приборка простая (без микросхем и т.п.), то подключить к сине-красному проводу (лампа резерва топлива), если под тахометром есть дисплей, то подключить к датчику температуры (брать от ВАЗ-2114, один контакт к приборке, другой на массу, поставить или в салоне или в моторном отсеке но чтобы далеко от двигателя и чтобы ветер не дул).
14. масса, подключить к бело-чёрному проводу.
15. низковольтный вход тахометра (от ЭСУД), подключить к коричнево-синему проводу.
16. высоковольтный вход тахометра (от катушки), подключить к коричнево-синему проводу.
17. если под спидометром есть дисплей, то подключить к красно-белому проводу у выключателя стоп-сигналов.
18. указатель температуры охлаждающей жидкости, подключить к зелёно-белому проводу.
19. лампа наружного освещения, подключить к жёлтому проводу.
20. лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу.
21. идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
22. идут к лампе ЭСУД. Если машина инжекторная, то один из контактов подключить к оранжевому проводу, а другой к оставшемуся.
23. питание приборов, подключить к оранжево-синему проводу.
24. лампа ручного тормоза, подключить к коричневому проводу.
25. лампа заряда аккумулятора, подключить к коричнево-белому проводу.
26. лампа низкого давления масла, подключить к серо-синему проводу.

Панели приборов VAZ VDO (светодиодная)

Можно поставить более красивую и удобную панель на LED индикаторах, так называемую VDO панель. Здесь VDO — это производитель панели.

Подключение VDO на автомобиле «Калина»
1	Розово-белый	К электроусилителю руля
2	Голубой с белым	К контрольному сигнализатору аварийной сигнализации
3	Серо-голубой	К датчику аварийного давления масла
4	Коричнево-голубой	К выключателю стояночного тормоза
5	Желто-голубой	К блоку управления иммобилизатора
6	Черный	К блоку управления подушкой безопасности
7	Желтый	К выключателю наружного освещения
8	Голубой	К переключателю указателя поворота правому
9	Голубой с черным	К переключателю указателя поворота левому
10	Бело-голубой	К ЭБУ
11	.	К датчику износа тормозных колодок
12	.	К датчику ремней безопасности
13	Черный	К блоку управления противобуксовочной системы
14	Красно-голубой	Клавиша «RESET» на подрулевом переключателе
15	Розово-голубой	К датчику уровня тормозной жидкости
16	Черный	К ABS
17	Зеленый	К выключателю дальнего света фар
18	Белый	К регулятору освещения комбинации приборов
19	Коричневый	Масса панели
20	Бело-красный	Клемма «30»
21	Оранжевый	Клемма «15»
22	Желто-красный	К датчику расхода топлива
23	Оранжево-белый	Клавиша МК «вперед»
24	Бело-черный	Клавиша МК «назад»
25	Черно-белый	Датчик наружной температуры (-)
26	Желто-зеленый	Датчик наружной температуры (+)
27	Розовый	Датчик уровня топлива
28	Серый	Датчик скорости
29	Зелено-белый	Датчик температуры ОЖ
30	Коричнево-красный	Тахометр (низковольтный)
31	.	Служебный. Диагностика панели.
32	Коричнево-белый	Клемма «L» реле-регулятора генератора

Индикаторы панели приборов ВАЗ — расшифровка

1.  указатель температуры охлаждающей жидкости.
2. тахометр;
3. контрольная лампа левых указателей поворота;
4. контрольная лампа правых указателей поворота;
5. спидометр;
6. указатель уровня топлива;
7. контрольная лампа резерва топлива;
8. контрольная лампа габаритного света;
9. контрольная лампа рабочей тормозной системы;
10. контрольная лампа дальнего света фар;
11. кнопка сброса показаний;
12. индикатор пробега;
13. контрольная лампа включения аварийной сигнализации;
14. контрольная лампа «проверьте двигатель»;
15. индикатор времени и температуры;
16. контрольная лампа заряда аккумуляторной батареи или лампа аккумулятора;
17. контрольная лампа стояночного тормоза;
18. контрольная лампа давления масла;
19. резерв.

Индикаторы приборной панели ВАЗ играют важную роль в осведомлении пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает. Как работает панель? Если возникает какая-то неполадка, датчик сразу высылает информацию на панель, и водитель увидит загоревшийся сигнал оранжевого цвета.

Панель приборов более ранней версии имела еще некоторые обозначения, например, аварийное давление масла, включенный ручной тормоз, сигнал проверки двигателя Chek Engine и несколько других, обозначающих мелкие ошибки в работе, но которые сейчас не используются.

Ремонт или замена приборной панели ВАЗ

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода. Наиболее распространенные проблемы:

• перегорание ламп накаливания или выход из строя светодиодной группы;
• окисление разъемов;
• неисправность электропроводки;
• выход из строя блока предохранителей;
• повреждение общей контактной платы;
• отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Снятие приборной панели авто

1. при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
2. снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
3. насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
4. отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
5. провода, идущие от прикуривателя, отсоединить, достать патрон;
6. при помощи узкой отвертки снять рукоятку с рычагов;
7. потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
8. открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
9. открутить саморез, находящийся за панелью;
10. два самореза, крепящих накладку, также открутить;
11. отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
12. отвинтить болты крепления;
13. открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
14. открутить саморез, крепящий световод и снять его;
15. саморезы, крепящие отопительный блок также открутить;
16. снять ламповые патроны;
17. после снятия внешних деталей, вынуть декоративную вставку;
18. открутить все гайки ключом на 21;
19. гидрокорректор, вынуть его лампу;
20. открутить саморезы, которые крепятся к поперечине, находящейся слева.
21. В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Щиток приборов ВАЗ 2110 (фото)

Основным ориентиром управления автомобиля служит приборная панель. Исправная приборка ВАЗ 2110 сообщает водителю все основные характеристики устройств, позволяет оптимизировать управление. Каждый автомобиль обладает собственной комбинацией устройств, они могут располагаться совершенно по-разному на щитке.

Щитки приборов ВАЗ 2110 старого образца:

Панели приборов нового образца:

Щиток приборов VDO. Артикул 1118-3801010

Щиток приборов Счетмаш. Артикул: 1118-3801010-12 2170-3801010-01 1118-3801010-13 2170-3801010-03

Щиток приборов Автоприбор. Артикул: 1118-3801010 1118-3801010-01 1118-3801010-02 541.3801010 2170-3801010-02

Функционал

Распиновка этой модели ВАЗ, следующая:

• Спидометр электронного типа;
• Тахометр электронного типа;
• Индикатор температурных показателей охлаждающей жидкости;
• Индикатор уровня топлива в баке;
• Контрольные лампы в количестве 12 штук.

Схема щитка приборов

Эта комбинация закрепляется на специальной доске, отдельным гнездом с помощью двух винтов. Снятие панели осуществляется после их откручивания. Точность доски обеспечена печатным способом производства и монтажа этой распиновки, для печати используется фольгированный гетинакс.

Распиновка панели приборов

* — на панелях VDO и Счетмаш с двумя окнами, используется внешний датчик температуры VDO, крепящийся под бампером. На панелях с одним окном не используется. У панелей с механическим одометром на этот контакт идет сигнал с клеммы «W» датчика уровня топлива (ДУТ).

Узнать подробнее о распиновке панели приборов можно здесь: https://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

Цветовая маркировка проводки панелей старого образца:

Подключение проводов к панели VDO

Подключение проводов к панели «Счетмаш» г. Курск

Подключение проводов к панели «АП» г. Владимир

Приборная доска надежно крепится к задней части корпуса панели и все приборы работают качественно. При неправильных показаниях одного из устройств, следует проводить ремонт или замену деталей.

Спидометр

Ведущая роль управления автомобилем отведена спидометру, контролирующему скорость. Снятие спидометра приведет к обнулению всех данных на доске.

В автомобиле ВАЗ 2110 установлен спидометр, имеющий два вида счетчиков (одометров):

• Первый показывает итоговый пройденный путь;
• Второй показывает путь, пройденный за сутки.

Чтобы проанализировать расход топлива, пройденный за сутки путь, и рассчитать средний, а также определить, нужен ли ремонт машине, можно полностью обнулить результаты второго счетчика. Водитель может обнулять спидометр ежедневно и сравнивать полученные результаты того, как работают узлы.

Чтобы сбросить значения на доске следует воспользоваться соответствующей кнопкой. Сбрасывать счетчик можно только после полной остановки, когда узлы машины работают этого делать нельзя. Если кнопка не сбрасывает числа, то требуется ее замена.

Разобраться с причинами, по которым не работает спидометр в автомобиле ВАЗ 2110, поможет данная статья: https://vazweb.ru/desyatka/salon/ne-rabotaet-spidometr.html

Состав приборов

Вся распиновка щитка «десятки» состоит из соединений приборов, объединенных единой схемой, узлы работают, каждое устройство имеет свой индикатор. Если одна из ламп не горит, то требуется срочный ремонт или замена приборного освещения.

Распиновка панели ВАЗ 2110 нового образца

При снятии щитка необходимо отсоединять все освещение. Все характеристики тех или иных устройств контролируются специальными лампами, эта доска обладает двенадцатью:

1. Лампочка контроля топливного резерва;
2. Осветительные комбинации ламп для подсветки щитка;
3. Лампа контроля правого поворотного фонаря;
4. Лампочка контроля левого поворотного фонаря;
5. Лампа контрольного резерва;
6. Индикатор температурного уровня жидкости охлаждающего типа;
7. Лампочка состояния наружного освещения;
8. Световой датчик состояния заслонки воздуха карбюратора;
9. Лампочка контроля масляного давления;
10. Световой ориентир состояния тормоза полной остановки;
11. Результат состояния зарядного батарейного устройства;
12. Лампочка контроля состояния фар дальнего света.

Статья, посвящённая разборке панели приборов, расположена здесь: https://vazweb.ru/desyatka/salon/kak-razobrat-panel.html

Индикатор температуры охлаждающей жидкости

Устройство функционирует в комбинации с датчиком температуры жидкости охлаждения, он устанавливается в цилиндрических головках. Когда индикатор температуры показывает на доске сопротивление примерно 650-1340 ОМ, стрелка должна располагаться на начальных отметках шкалы.

Если результаты сопротивления на щитке достигли отметки 76-88 ОМ, то стрелка должна добраться до участка шкалы, отмеченного красным цветом. До конца красной шкалы стрелка доходит, когда сопротивление датчика равно 41-51 ОМ.

Если данные сопротивления и уровень стрелки не совпадают, то машине требуется ремонт или замена деталей.

Указатель уровня топлива

Устройство, показывающее уровень топливного наполнения бака, функционирует в комбинации с контрольным датчиком, он устанавливается в баке топлива. Если лампа показывает на доске сопротивление равное 284-334 ОМ, то стрелка индикатора будет располагаться около начала шкалы.

Если датчик сообщает сопротивление идентичное уровню в 102-136 ОМ, то стрелка переберется к середине шкалы. При значении датчика в 8-26 ОМ, стрелка переберется к самому концу шкалы. Если сопротивление и уровень стрелки на шкале не совпадают, то ремонт машины неизбежен.

Оцените статью: Поделитесь с друзьями!

Комбинация приборов 2110 3801010 – АвтоТоп

Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
5. Когда работает «дальний», на панели загорается значок фары;
6. Значок включенной лампочки – индикатор показывает включенные габариты;
7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

• Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
• Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
• Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
• Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Схема приборной панели

На рисунке выше схема соединений комбинации приборов. То есть по данной схеме вы можете определить место подключения на приборной панели неисправного индикатора. Она вам понадобится, если вам придется менять из-за неисправности, к примеру, контрольную лампу АКБ. Но помимо схемы соединений, вам также необходима схема распиновки, которая описана ниже.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

Смотрите также

Распиновка и схема, указанные в этой статье, являются основными. Они могут отличаться в цветовой маркировке, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнивать данные из статьи с руководством по эксплуатации, где тоже присутствует схема и распиновка.

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

1. Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
2. Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.

После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического индикатора в комбинацию приборов VDO ВАЗ 2110-12, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, с одним или двумя окнами, производитель VDO , Счётмаш или АВТОПРИБОР.

Основным ориентиром управления автомобиля ВАЗ 2110 служит приборная панель. Исправная комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным счетчиком километража, сообщает водителю все основные характеристики устройств, позволяет оптимизировать управление. Включает в себя спидометр, счетчик общего и суточного пробега автомобиля (одометр) с жидкокристаллическим индикатором, тахометр, указатель уровня топлива, указатель температуры, 12 контрольных ламп и 6 ламп освещения шкалы.

Комбинации приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя жидкокристаллическими индикаторами ЖКИ (окнами). В правом «окне» отображается общий и суточный пробег автомобиля, в левом (если есть) время и температура за бортом (если подключен термодатчик).

Ведущая роль управления автомобилем отведена спидометру, контролирующему скорость. Снятие спидометра приведет к обнулению всех данных на доске.

В автомобиле ВАЗ 2110 с комбинацией приборов 2110-3801010 нового образца установлен спидометр с электронным счетчиком километража, имеющий два вида счетчиков (одометров):

– Первый показывает итоговый пройденный путь;

– Второй показывает путь, пройденный за сутки.

Чтобы проанализировать расход топлива, пройденный за сутки путь, и рассчитать средний, а также определить, нужен ли ремонт машине, можно полностью обнулить результаты второго счетчика. Водитель может обнулять спидометр ежедневно и сравнивать полученные результаты того, как работают узлы.

Чтобы сбросить значения на доске следует воспользоваться соответствующей кнопкой. Сбрасывать счетчик можно только после полной остановки, когда узлы машины работают этого делать нельзя. Если кнопка не сбрасывает числа, то требуется ее замена.

С 2004г. существуют 3 вида самых распространенных взаимозаменяемых электронных комбинаций приборов:

1. VDO – сделанные по лицензии немецкой фирмы, относящийся к концерну SIEMENS. (вэдэошная комбинация)

– Панель VDO с одним окном Артикул: 2110-3801010-02

– Панель VDO с двумя окнами Артикул: 2110-3801010-08

2. Курский завод электронных приборов OАО «СЧЕТМАШ» (курская комбинация)

– Панель Счётмаш с одним окном Артикул: 2110-3801010-05

– Панель Счётмаш с двумя окнами Артикул: 2110-3801010-06

3. Владимирский завод «АВТОПРИБОР»

– Панель «АВТОПРИБОР» с одним окном Артикул: 2110-3801010-04

На панелях VDO и Счетмаш с двумя окнами, используется внешний датчик температуры VDO, крепящийся под бампером. На панелях с одним окном не используется. У панелей с механическим одометром на этот контакт идет сигнал с клеммы «W» датчика уровня топлива (ДУТ).

Приборная доска 2110-3801010 (ВАЗ 2110) надежно крепится к задней части корпуса панели и все приборы работают качественно. При неправильных показаниях одного из устройств, следует проводить ремонт или замену деталей.

Замену жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца можно производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 211003801010 VDO ЖКИ.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца у автомобиля десятого семейства ВАЗ .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

При заказе товаров, помеченных значком «Доставка бесплатно», и выборе способа оплаты «100% предоплата», компания «Багажные системы Краснодар» осуществляет бесплатную доставку по городам ЮФО, до терминалов ТК КИТ, Байкал-Сервис (для автобоксов, багажных систем, креплений и аксессуаров) или до ПВЗ курьерской службы СДЕК (кроме автобоксов), если они имеют свой филиал в городе получения.

Список городов, участвующих в акции:

Анапа,Адлер, Армавир, Астрахань, Волжский, Волгоград, Волгодонск, Геленджик, Ейск,Кропоткин, Майкоп, Кисловодск, Каменск-Шахтинский, Пятигорск, Ростов-на-Дону, Сочи, Ставрополь,Туапсе, Таганрог, Элиста, и др.

О возможности бесплатной доставки заказа уточнить можно у менеджеров интернет-магазина JABIKI.RU.

Под термином «Бесплатная доставка» подразумевается стандартная отправка груза силами перевозчика (транспортной компании), без услуг страхования и дополнительной упаковки.

По желанию покупателя, наш представитель закажет услугу «страхование» или услугу «дополнительная упаковка/деревянная обрешетка» перевозчику, стоимость дополнительных услуг оплачивается покупателем, посредством прибавления цены услуги к общей стоимости заказа.

Основные обозначения значков на панели приборов ваз. Органы управления Ваз 2110 приборная панель

Основным ориентиром управления автомобиля служит приборная панель. Исправная приборка ВАЗ 2110 сообщает водителю все основные характеристики устройств, позволяет оптимизировать управление. Каждый автомобиль обладает собственной комбинацией устройств, они могут располагаться совершенно по-разному на щитке.

Эта комбинация закрепляется на специальной доске, отдельным гнездом с помощью двух винтов. Снятие панели осуществляется после их откручивания. Точность доски обеспечена печатным способом производства и монтажа этой распиновки, для печати используется фольгированный гетинакс.

* — на панелях VDO и Счетмаш с двумя окнами, используется внешний датчик температуры VDO, крепящийся под бампером. На панелях с одним окном не используется. У панелей с механическим одометром на этот контакт идет сигнал с клеммы «W» датчика уровня топлива (ДУТ).

Цветовая маркировка проводки панелей старого образца:

Приборная доска надежно крепится к задней части корпуса панели и все приборы работают качественно. При неправильных показаниях одного из устройств, следует проводить ремонт или замену деталей.

Спидометр

Ведущая роль управления автомобилем отведена спидометру, контролирующему скорость. Снятие спидометра приведет к обнулению всех данных на доске.

В автомобиле ВАЗ 2110 установлен спидометр, имеющий два вида счетчиков (одометров):

• Первый показывает итоговый пройденный путь;
• Второй показывает путь, пройденный за сутки.

Чтобы проанализировать расход топлива, пройденный за сутки путь, и рассчитать средний, а также определить, нужен ли ремонт машине, можно полностью обнулить результаты второго счетчика. Водитель может обнулять спидометр ежедневно и сравнивать полученные результаты того, как работают узлы.

Чтобы сбросить значения на доске следует воспользоваться соответствующей кнопкой. Сбрасывать счетчик можно только после полной остановки, когда узлы машины работают этого делать нельзя. Если кнопка не сбрасывает числа, то требуется ее замена.

Состав приборов

Вся распиновка щитка «десятки» состоит из соединений приборов, объединенных единой схемой, узлы работают, каждое устройство имеет свой индикатор. Если одна из ламп не горит, то требуется срочный ремонт или замена приборного освещения.

При снятии щитка необходимо отсоединять все освещение. Все характеристики тех или иных устройств контролируются специальными лампами, эта доска обладает двенадцатью:

1. Лампочка контроля топливного резерва;
2. Осветительные комбинации ламп для подсветки щитка;
3. Лампа контроля правого поворотного фонаря;
4. Лампочка контроля левого поворотного фонаря;
5. Лампа контрольного резерва;
6. Индикатор температурного уровня жидкости охлаждающего типа;
7. Лампочка состояния наружного освещения;
8. Световой датчик состояния заслонки воздуха карбюратора;
9. Лампочка контроля масляного давления;
10. Световой ориентир состояния тормоза полной остановки;
11. Результат состояния зарядного батарейного устройства;
12. Лампочка контроля состояния фар дальнего света.

Индикатор температуры охлаждающей жидкости

Устройство функционирует в комбинации с датчиком температуры жидкости охлаждения, он устанавливается в цилиндрических головках. Когда индикатор температуры показывает на доске сопротивление примерно 650-1340 ОМ, стрелка должна располагаться на начальных отметках шкалы.

Если результаты сопротивления на щитке достигли отметки 76-88 ОМ, то стрелка должна добраться до участка шкалы, отмеченного красным цветом. До конца красной шкалы стрелка доходит, когда сопротивление датчика равно 41-51 ОМ.

Если данные сопротивления и уровень стрелки не совпадают, то машине требуется ремонт или замена деталей.

Указатель уровня топлива

Устройство, показывающее уровень топливного наполнения бака, функционирует в комбинации с контрольным датчиком, он устанавливается в баке топлива. Если лампа показывает на доске сопротивление равное 284-334 ОМ, то стрелка индикатора будет располагаться около начала шкалы.

Если датчик сообщает сопротивление идентичное уровню в 102-136 ОМ, то стрелка переберется к середине шкалы. При значении датчика в 8-26 ОМ, стрелка переберется к самому концу шкалы. Если сопротивление и уровень стрелки на шкале не совпадают, то ремонт машины неизбежен.

С любым механизмом нужно как-то общаться для того чтобы контролировать его состояние и быть в курсе рабочих характеристик. Поэтому приборная панель в автомобилях несет не только эстетическую нагрузку и служит не только объектом тюнинга. В предназначении панели приборов ВАЗ 2110 и всех автомобилей этого семейства разберемся сегодня вместе и попробуем выяснить как ее ремонтировать и на что при этом обращать внимание.

Компоновка панели приборов ВАЗ 2110

Приборная панель ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера. Традиционно, пластик, из которого панель изготовлена, не самого высокого качества, поэтому в ходе эксплуатации и перегрева не исключается ее деформация, влияющая не столько на внешний вид, сколько на работоспособность приборов.

Стандартная приборка включает в себя четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набора сигнальных ламп. Первый по списку, крайний левый прибор — указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелочный прибор имеет цену деления примерно в 50 градусов. Красной полоской выделена зона критически высокой иемпературы, при которой возможно закипание охлаждающей жидкости. На дополнительную панель вынесены контрольные лампочки и индикация климатической системы.

Спидометр на пенели приборов (2) представляет собой стрелочный прибор, но не с механическим приводом, как это было в автомобилях старших выпусков, а с электрическим. По сути — это вольтметр, который реагирует на импульс, вырабатываемый в датчике спидометра, а установлен он в коробке передач. Чем больше напряжение на выходе датчика, тем выше скорость показывает прибор. Заводская погрешность составляет примерно 5 км/ч, однако при этом надо учитывать диаметр колес, которые сильно влияют на точность показания электрического спидометра.

Тахометр на панели приборов обозначен цифрой 5 и он также представляет собой электрический прибор, который реагирует на импульс, вырабатываемый датчиком количества оборотов коленчатого вала. Датчик передает показания сперва на электронный блок управления двигателем для анализа и коррекции, после чего импульс поступает на управляющую схему тахометра. Красной зоной шкалы тахометра отмечены недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима длительная работа мотора в красной зоне тахометра.

Стрелочные индикаторы на панели ВАЗ 2110

Цифрой 6 обозначен указатель уровня топлива в бензобаке. Показания прибора не отличаются особой точностью, но логически понятно, что на отметке 0 бак практически пустой, остается несколько резервных литров топлива, на отметке ½ бак наполовину полный или пустой, кому как нравится, а на отметке 1 бензобак полный. Световой индикацией уровня топлива поручено заниматься контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на оставшевся топливе составляет около 100 км, а это примерно 9-9,6 литра. Для того, чтобы топливный насос не вышел из строя, не допускается вырабатывать топливо из бака полностью.

Контрольные лампы приборки 2110

Лампы 3 и 4 указывают на то, что снаружи автомобиля включены указатели поворотов и они загораются и мигают сразу после включения правого или левого указателей. По окончании маневра, клавиша включения возвращается в исходное положение и указатель должен выключаться автоматически. Если этого не происходит, следует искать причину в возвратном механизме клавиши включения указателей.

Отдельного внимания заслуживает лампа, которая вынесена в центр приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, которая сигнализирует о неисправностях и некорректной работе электронной системы управления двигателем, по-другому ее называют лампой Check Engine по аналогии с импортными автомобилями. При активации этой контрольной лампы следуеи проводить компьютерную диагностику двигателя и выявлять коды ошибок. Часть ошибок убираются программно, а часть требует вмешательства в системы управления двигателем: в систему питания, зажигания и другие системы, которые могли привести к появлению ошибок.

Цифрой 12 на схеме показан дисплей цифрового одометра и показатель суточного пробега, который сбрасывается кнопкой, расположенной прямо на панели приборов. Верхняя строка показывает общий пробег автомобиля, а нижняя, обнуляемая, пробег за определенный период.

Панель приборов ВАЗ 2110 описание ламп и индикаторов которой мы завершим простыми и привычными контрольными лампами для любого автомобиля:

Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные лампы реже горят на вашей приборке, хорших и чистых всем дорог!

После отпускания рычага подрулевого переключателя щетки сделают еще три-четыре полных хода.

На автомобилях ВАЗ 2111 с кузовами универсал и ВАЗ 2112 хэтчбек рычаг правого подрулевого переключателя имеет еще два положения. При перемещении рычага подрулевого переключателя от себя включится стеклоочиститель стекла двери багажника (фиксированное положение). Щетка стеклоочистителя сделает четыре полных хода, и стеклоочиститель переключится в прерывистый режим работы. При перемещении рычага подрулевого переключателя от себя до упора (не фиксированное положение) включается омыватель стекла двери багажника. Жидкость будет подаваться на стекло до тех пор, пока рычаг подрулевого переключателя удерживается в этом положении, а стеклоочиститель будет работать в непрерывном режиме.

12 — ручка регулятора подсветки панели приборов.
Поворачивая ручку, можно отрегулировать яркость света ламп подсветки щитка приборов.

13 — контрольная лампа включения задних противотуманных фонарей.
Загорается при включении задних противотуманных фонарей.

14 — кнопка выключателя задних противотуманных фонарей.
Противотуманные фонари можно включить только при включенном наружном освещении нажатием на кнопку выключателя. При включенных задних противотуманных фонарях будет гореть контрольная лампа (поз. 13). Выключаются фонари повторным нажатием на кнопку.

15 — контрольная лампа включения обогрева заднего стекла.
Загорается при включении обогрева заднего стекла.

16 — кнопка выключателя обогрева заднего стекла.
Обогрев заднего стекла осуществляется только при включенном зажигании. При нажатии на кнопку выключателя загорится контрольная лампа, и через нагревательный элемент, наклеенный на заднее стекло, будет протекать ток. Элемент будет нагревать стекло, предотвращая его обмерзание или запотевание. Выключается обогрев заднего стекла повторным нажатием на кнопку.

17 — рычаг управления заслонками воздухораспределителя.
Перемещая рычаг, можно направлять воздушный поток на лобовое стекло, к ногам водителя и пассажиров и в верхнюю часть салона (см. , поз. 10).

18 — фонарь индивидуального освещения.
Фонарь позволяет регулировать направление света. Фонарь включается и выключается поворотом его рассеивателя вокруг оси.

19 — клавиша управления зеркалом заднего вида (переключатель «день-ночь»).
Чтобы фары автомобилей, движущихся сзади в попутном направлении, не ослепляли водителя через зеркало заднего вида, необходимо переместить клавишу в переднее положение.

20 — внутрисалонное зеркало заднего вида.


21 — центральные вентиляционные решетки.
Предназначены для изменения направления потока воздуха, прошедшего через фильтрующий элемент системы вентиляции салона и отопитель. Можно перекрыть поступление воздуха через решетку, развернув ее вертикальные направляющие пластины поперек потока воздуха.

22 — вентиляционная решетка обдува лобового стекла.
Направляет поток воздуха, поступающий через отопитель, на обдув лобового стекла. Интенсивность воздушного потока регулируется рычагом управления воздушными заслонками (поз. 17).

23 — блок управления отопителем.
Подробнее см. «Блок индикации бортовой системы контроля, иммобилайзер и органы управления отопителем ».

24 — кнопка выключателя аварийной сигнализации.
При нажатии этой кнопки включаются в прерывистом режиме все указатели поворота и контрольная лампа включения аварийной сигнализации на щитке приборов. Аварийная сигнализация будет работать как при включенном, так и при выключенном зажигании.

25, 37 — заглушки.
Резервные места для установки выключателей дополнительного оборудования.

30 — крышка вещевого ящика (бардачка).


31 — часы.
На части автомобилей здесь может быть установлен маршрутный компьютер.

32 — крышка ниши.
Предназначена для установки автомагнитолы или другого головного устройства аудиосистемы.

33 — прикуриватель.
Для включения прикуриватель следует утопить в гнездо до фиксированного положения. После разогрева спирали, прикуриватель автоматически немного выдвигается из гнезда.

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома.
Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

• Тахометр;
• пидометр;
• Указатель уровня топлива;
• Указатель температуры охлаждающей жидкости;
• Контрольные лампы в количестве 12 штук;
• 6 лампочек подвески щитка приборов;
• Резервное гнездо, предназначенное для контрольной лампы;
• Пара колодок для подключения проводов.

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа.
Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

1. В старых щитках приборы располагаются симметрично.
2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н

а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации.
Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

1. Не горит подсветка панели приборов на ВАЗ 2110.
   Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
2. Самая серьезная поломка для приборного щитка — это полный отказ узла.
   В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
3. Стрелки прыгают вниз и вверх.
   Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
   1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
   2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
   3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
4. Проблема с щитком приборов.
   Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
5. Прикуриватель.
   Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО.

Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь
. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Очень часто владельцы ВАЗов решают поменять цветовую схему приборной панели. Во первых, потому что это не требует особых знаний и умений, а во вторых не потребуется больших капиталовложений. В данной статье мы рассмотрим несколько способов тюнинга приборной панели. Доработки мы будем производить на приборке ВАЗ 2110 старого типа. Но это не значит, что данные доработки нельзя сделать на панели приборов нового образца. Там все делается аналогично.

Светодиоды в панель приборов.

Самый первый и простой способ сделать тюнинг приборной панели ВАЗ 2110, это заменить штатные лампочки светодиодами, которые можно купить в любом автомагазине. Снимаем приборную панель ВАЗ 2110 и достаем с патронов лампочки накаливания и вставляем на их место светодиоды. Диоды лучше брать просто белые. Когда вы их поставите, они будут отдавать немного синевой. Честно, поэффектней выглядит, чем родная желтоватая подсветка. Здесь правда один недостаток, регулироваться яркость подсветки уже не будет.

Замена цвета одометра.

Стандартный цвет одометра не внушает доверия, он какого-то зеленого цвета, как экран у калькулятора. Но это легко исправить. Стоит просто его снять и аккуратно отклеить с его экранчика пленку (лучше поддеть канцелярским ножом). Все на этом изменение цвета одометра закончено. Можем ставить его обратно. Но фото видно, как он стал показывать белые цифры на темно синем экране.

Светодиодная лента в панель приборов.

Снимаем сам «циферблат» и с обратной стороны оттираем цветофильтр на цифрах.

Еще можно и стрелки очистить от красного цвета, как мы и сделали. Покрыв их потом лаком белого цвета.

Теперь подключаем светодиодную ленту. Ее можно подкинуть прямо к патрону штатной подсветки. В нашем случае мы взяли ленту с зелеными светодиодами. Также не плохо смотрятся красная и синяя, тут уж на любителя.

Кстати, ночью не слепит. А днем все четко видно!

Две подсветки приборки.

Можно реализовать одновременно два способа подсветки приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если через реостат уменьшить яркость, то останется только штатная. Как такого добиться смотрите по фото:

Также можно сделать до 7 видов различных комбинаций подсветки, но это уже не так просто. Здесь понадобится управляющая электроника.

Распиновка монтажных блоков автомобилей ВАЗ. Монтажный блок Распиновка блока предохранителей ваз 2109

Блок предохранителей двух типов, старый и новый, устанавливаются на все карбюраторные автомобили семейства Самара 1 и части карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 — 2115). Эти устройства еще называют монтажными блоками. Они сердце электриков автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока также управляются реле сильноточных и дополнительных цепей — стартер, противотуманные фары, подогрев сидений и другие.Место установки обоих блоков одинаковое, разница в небольших размерах, разных разъемах и разном расположении элементов и разной конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного агрегата с каталожным номером 2114-3722010-60 — худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая вода или омывающая жидкость. В новом монтажном блоке нет омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие — в новой модели монтажного блока использован предохранитель другого типа, более устойчивый к влаге. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели.Если по какой-то причине вы не можете прочитать текст на обложке, удалите его и сравните блоки с фотографиями из этой статьи.

Неисправности и блок-схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

• контактное окисление;
• короткое замыкание из-за загрязнения.

Оказавшись внутри корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая в конечном итоге распространяется по нижней или верхней части монтажной пластины.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому точно определить причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольный режим включения / выключения / переключения;
• проблемы с радио;
• периодически пропадает зажигание;
• нечеткая работа дворников или мойщиков;
• нечеткое срабатывание звукового сигнала;
• Некорректная или нечеткая работа указателей поворота.

Видео — Короткое замыкание

Как снять и установить предохранители монтажного блока ВАЗ

Базовые процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

• Снимите отрицательную клемму аккумуляторной батареи.
• Откручиваем две гайки по бокам блока (находится на водительской стороне моторного отсека вверху).
• Поднимите блок как можно дальше и вытащите все разъемы снизу.
• Устанавливать в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите, какие реле установлены, потому что описание детали, которое присутствует на внутренней стороне обложки не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждой колодки.
• Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателя поворота.
• После этого откручиваем винты, соединяющие обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое ниже. Но бывает и наоборот, потому что АвтоВАЗ производит не только блоки. Используйте тонкую отвертку с плоским лезвием, чтобы отсоединить обе половины корпуса.Если не получается отсоединить, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Открыв корпус, снимите печатную плату с установленными на ней разъемами. Собирать в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и аккуратно сожмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата находится на месте, а затем соберите заново.Затем закрепите половинки корпуса саморезами.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками вы обнаружили грязь, смочите ее жидкостью для снятия лака и кисточкой. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите гусеницы спиртом и просушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.

При обнаружении грязи или окисления замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к электрику. Не опрыскивайте разъемы чистящими средствами для контактов; вполне вероятно, что некоторые контакты не удастся почистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослабли. Если печатную плату невозможно отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего агрегата, для чего сравните каталожный номер вашего агрегата и того, для которого предназначена плата.

Большинство электрических цепей имеют предохранители. Электродвигатели мотор-редукторов (дворники, дворники заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены.Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

Монтажный блок предохранителя 2114-3722010-60

Блок предохранителей 17.3722

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры с 1 по 16 — монтажный блок старого образца 17.3722

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении конца провода — это номер блока, а внутренняя цифра — условный номер вилки)

Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка, подключаемая к заднему жгуту проводов;

Ш1-Ш4 — колодки, подключаемые к жгуту проводов панели приборов.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.

Блок предохранителей электрической цепи Ваз 2109

2. выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначены реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за мытье стекла сзади.
2. К2 — поворотники и аварийка.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. K6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения двигателя.
8. К10 — отвечает за обогрев заднего стекла.
9. К11 — фары ближнего света.

Структура схемы нового блока

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийка.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за окно.
6. K6 — звуковой сигнал.
7. К7 — обогрев заднего стекла.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип является предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10А).
2. F2 — повороты и аварийный свет (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электростеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманка L (7,5А).
9. F9 — противотуманки П (7,5А).
10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7.5А).
11. F11 — правильные габариты и фара (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — фара ближнего света L (7,5А).
14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
3. Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры,
   повлечет перегорания токового тракта.
4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
   нельзя.Это может привести к тому, что реле замкнется и так же перегорит.
   дорожек, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Игнорируя это, пути, по которым течет ток, выгорят.Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать.Но можно и без этого разобраться.
2. Вся процедура выполняется аккуратно и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимаем саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите дорожки растворителем, просто делайте все
   предельно аккуратно и осторожно, так как живые дорожки
   легко могут повредить, а если вы повредите их, вам придется припаять.
6. Соберите в обратном порядке.

Электросхема ВАЗ 21093

7. готова к выполнению своих функций.

Различные неисправности в работе электросистемы — проблема, знакомая практически всем автовладельцам. Конечно, можно воспользоваться услугами специализированных сервисных центров или СТО, но такое решение влечет за собой серьезные финансовые вложения. Именно поэтому сегодня мы поговорим о том, как самостоятельно отремонтировать блок предохранителей ВАЗ 2109.

Основные неисправности и решения

Несмотря на то, что блок предохранителей для разных типов двигателей (инжекторных или работающих с карбюратором) имеет некоторые отличия, их поломки абсолютно схожи и зачастую не такие сложные, как может показаться на первый взгляд.Справиться с ними вполне по силам даже тому, кто совсем недавно стал владельцем автомобиля. Итак, наиболее частые ситуации:

• Перегорел предохранитель (например, тот, который отвечает за карбюратор и его работоспособность) — решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции, подготовленной производителем;
• Проблемы с реле — если замена предохранителей не дала желаемого эффекта, реле необходимо проверить.Если возникнут проблемы, вам просто необходимо установить новый элемент, так как такая работа не займет много времени;
• Неисправные токопроводящие дорожки — одна из самых серьезных неисправностей, которую довольно проблематично обнаружить. Лучше доверить ее решение опытным электрикам, так как непрофессиональный подход может вывести из строя весь блок предохранителей;
• Нарушение целостности контактов — в большинстве случаев замена комплектующих не потребуется. Достаточно очистить их от грязи и все будет в порядке.Однако при обрыве контакта выход из ситуации только один — замена блока.

Замена блока предохранителей

Как видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен дать желаемый эффект и восстановить работу агрегата. В этом случае следует просто заменить его на новый образец. Давайте посмотрим, как это сделать пошагово:

• Открываем капот, отсоединяем минусовую клемму от верхней защитной крышки, отламывая удерживающие ее пластиковые фиксаторы;
• Снимаем резиновый кожух блока с проводами, затем отсоединяем вилку, которая находится в его задней части, и отсоединяем сам блок;
• Торцевым ключом откручиваем две крепежные гайки, соединяющие агрегат с корпусом.Поднимите блок на максимально возможную высоту, чтобы все остальные штекеры были видны снизу, и последовательно их отсоедините;
• Вытаскиваем блок. На этом процедуру демонтажа можно считать завершенной;
• Заменяем блок на новый образец и устанавливаем на место, выполняя монтаж в обратной последовательности. На этом этапе следует быть особенно осторожным — вилки питания следует подключать именно так, как они были расположены ранее.

Обобщить

Как вы сами убедились, схема ремонта блока предохранителей и его замена не представляет особой сложности.Здесь очень важно не спешить, быть внимательными и терпеливыми, а также точно следовать рекомендациям, которые предлагает производитель. Ваши старания будут вознаграждены не только удачным решением проблемы, но и значительной финансовой экономией.

Давно мучаюсь со старым блоком … и глухой, и вся бытовая техника вырублена и тд и тп. А недавно — поездка в далекую местность … Разобрал блок в заранее, проверил гусеницы, почистил контакты, собрал, проверил — все нормально, даже дворники получили 3 рабочих положения))) И поехали.Шел сильный дождь, скорость 140, салон полный и крутой спуск, всю дорогу и вдруг дворники замерзают в одном положении … Я в ах.е))) Слава богу все обошлось — пошло вниз в аварийку и пошла направо. Тыкал в провода — заработало! Приехали нормально. Едем обратно — не работает панель приборов, поворотники, стеклоподъемники, вентиляторы … Помучал час — опять нял блок, все убрано и норм. как ни в чем не бывало … После этого решил поменять блок… Взял у знакомого монтажный блок типа 2114–3722010–60.
Отличия старого от нового — вентилятор системы охлаждения двигателя постоянно работает (нет реле)

старый блок

новый блок (без реле вентилятора)

После долгих поисков нормальной схемы подключения реле, вот этот бросился в глаза, решил сделать …

Из переделок: изолируем черный и белый провод от датчика вентилятора (он нам не нужен), провод черной массы изолируем от штекера ответный поклоннику.Толстые провода должны быть такой же толщины, как провода вентилятора. Стрелка — нужно подключить провод от реле к клемме, идущей к вентиляторному блоку.
ВСЕ ТЕРМИНАЛЫ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно клеммы воткнуть в колодки, тогда клеммы должны быть с зажимами.

В каждом вагоне есть блок, в котором собраны предохранители разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, мы специально создали пластиковый блок с крышкой, в котором аккуратно и с обозначениями были предохранители.

Схемы

Предохранитель

А — это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания, короткого замыкания. Предохранители устанавливаются так, что они при коротком замыкании сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если предохранитель перегорел.

«Девятки», то есть ВАЗ 2109 бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года.Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина в предохранителе или в цепи провода.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на 2109 спустя 98 лет. В этом агрегате уже начали применяться предохранители.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Разделение происходит только до и после 98 лет.

БП находится так же.Он находится под капотом, слева под лобовым стеклом.

Чем отличаются блоки предохранителей старого и нового на 2109?

Отличия заключаются в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.

Старый блок

Блок предохранителей 17.3722

Реле

В таблице приводим номера реле и их функции:

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток они рассчитаны:

Реле

В таблице ниже представлена ​​распиновка блока предохранителей нового образца 2109:

Снятие и замена

Если какое-либо устройство не работает, первое, что нужно сделать, это поискать причину самым легким действием, а это осмотр предохранителя.То есть сначала ищем нужный предохранитель, который отвечает за конкретное устройство, потом проверяем, исправен или сгорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу аккумулятора (-).
2. Открытый блок питания.
3. На внутренней стороне крышки блока указано, где и какой предохранитель находится.
4. Снимите предохранитель.
5. Поставил новую и проверил.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять блок питания.

Как паять блок-схему предохранителя.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.

Блок предохранителей электрической цепи Ваз 2109

2. выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначены реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за мытье стекла сзади.
2. К2 — поворотники и аварийка.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. K6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения двигателя.
8. К10 — отвечает за обогрев заднего стекла.
9. К11 — фары ближнего света.

Структура схемы нового блока

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийка.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за окно.
6. K6 — звуковой сигнал.
7. К7 — обогрев заднего стекла.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип является предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10А).
2. F2 — повороты и аварийный свет (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электростеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманка L (7,5А).
9. F9 — противотуманки П (7,5А).
10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
11. F11 — правильные габариты и фара (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — фара ближнего света L (7,5А).
14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
3. Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры,
   повлечет перегорания токового тракта.
4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
   нельзя. Это может привести к тому, что реле замкнется и так же перегорит.
   дорожек, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без этого разобраться.
2. Вся процедура выполняется аккуратно и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимаем саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите дорожки растворителем, просто делайте все
   предельно аккуратно и осторожно, так как живые дорожки
   легко могут повредить, а если вы повредите их, вам придется припаять.
6. Соберите в обратном порядке.

Электросхема ВАЗ 21093

7. готова к выполнению своих функций.

Welt Auto Mitino.

Представляем новую систему Oculus Quest Experience

Платформа виртуальной реальности будущего должна позволить людям легко выполнять несколько задач одновременно, плавно перемещаться между приложениями, оставаться на связи с другими и просто делать больше. Виртуальная реальность как следующая вычислительная платформа, от игр до средств массовой информации и развлечений, от общения с людьми до выполнения работы, будет поддерживать весь спектр возможностей, которые люди ожидают от своих устройств, таких как телефоны и ноутбуки, сегодня.В качестве шага к этому будущему мы представляем крупное обновление системы Oculus Quest, которое делает виртуальную реальность более гибкой, социальной и простой в использовании, чем когда-либо прежде. Он поставляется с полностью переработанным универсальным меню, новыми иммерсивными наложениями и поддержкой многооконного режима для 2D-приложений, начиная с Oculus Browser — и эти обновления будут запущены как экспериментальные функции в конце этого месяца.

Модернизированное универсальное меню — это персональная панель управления, которая позволяет вам перемещаться между иммерсивными средами и 2D-приложениями, управлять своим устройством и оставаться на связи с людьми и следить за состоянием вашей системы в виртуальной реальности.В нашем новом дизайне информация упорядочена более четко, чтобы помочь вам быстрее переходить к часто используемым системным приложениям, таким как «Обзор», «Магазин», «Браузер» и «ТВ», а также получать доступ к ключевым настройкам, таким как яркость и громкость. Он также выводит ваши недавно использованные и часто используемые приложения на передний план, так что вы можете легко вернуться к действию.

Новые иммерсивные оверлеи позволяют отображать контент, например универсальное меню, не выходя из приложения, в котором вы находитесь. Это означает, что теперь проще, чем когда-либо, находить системные функции и управлять ими, не упуская ни единой доли — не нужно возвращаться домой.Кроме того, инструменты для обмена и подключения всегда у вас под рукой, пока вы исследуете виртуальную реальность, с беспрепятственным доступом к таким функциям, как отправка запроса в друзья, трансляция или прямая трансляция (для некоторых функций и функций требуется вход в Facebook). Это будет доступно в приложениях WebXR, запускаемых из браузера Oculus для запуска, и появится в большем количестве приложений на платформе Oculus, поскольку разработчики добавят поддержку, поэтому со временем у вас будет мгновенный доступ к своему меню в любое время и в любом месте в VR.

Браузер Oculus теперь поддерживает несколько окон , поэтому вы можете выполнять несколько задач одновременно, чтобы делать больше и оставаться на связи.Посмотрите видео, в котором содержатся советы по игре, в одном окне, проверьте последние обновления друзей на Facebook в другом и узнайте новости дня в третьем. Вы можете открывать, закрывать и переупорядочивать окна из нового блока управления над окном. Поддержка нескольких окон сначала появится в браузере Oculus, а позже появится поддержка других 2D-приложений, таких как Chats и Store.

Вместе эти обновления продолжают развивать возможности Quest и представляют собой шаг к тому, чтобы VR стала следующей вычислительной платформой.Все это начинается в этом месяце, и вы сможете зарегистрироваться, перейдя в раздел «Экспериментальные функции» в настройках и включив новые функции. Обязательно поделитесь с нами своими мыслями о канале Oculus UserVoice.

Монтажный блок. Навешивание монтажных блоков автомобилей ВАЗ Слабое питание на блок предохранителей ВАЗ 2109

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы.То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных систем электрооборудования дает возможность выхода из строя большого количества реле по всему корпусу машины и упрощает процесс ремонта деталей с их заменой. Для поиска неисправных элементов необязательно разбирать всю машину — достаточно просто заменить само устройство, которое подключается к схеме с помощью унифицированных разъемов.В этом мы помогаем. Далее приведем принципиальную электрическую схему МБ для автомобилей ВАЗ.

Узел крепления подборщика 2107

Монтажный блок схемы 2105-3722010-02 Лада 21054, 21074

Цепи, защищенные предохранителями

Узел крепления подборщика 2108

А вот и монтажный блок нового образца. Блок схемы старого образца в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Концептуальная электрическая схема монтажного узла Лада Самара. (ВАЗ-21099 с пультом ВАЗ-2114).

Нумерация выводов в контактных площадках, цвет подключаемых к ним проводов и электрических цепей.

Генератор

Генератор

Генератор

Монтажный блок подборщика 2109

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей.На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.

На автомобилях С. форсунка Крепежные блоки двигателя используются аналогично 2114-3722010-60, но отличаются подключением вентилятора охлаждения радиатора.

Монтажный блок подборщика 2110

Цепи, защищенные предохранителями

Схема комбинации приборов ВАЗ 2110, г.
2110, 2111, 2112

Узел крепления подборщика 2113, 2114, 2115

Монтажная схема ВАЗ-2113, 2114, 2115 номер версии 1.

Схема установочного блока ВАЗ-2113, 2114, 2115 версия №2.

Нумерация разъемов в соединительных колодках ВАЗ 2113, 2114, 2115

Монтажный блок новых образцов-2113, 2114, 2115. Расположение предохранителей и реле.

К1-реле включения очистителей фар;
К2-реле обрыва вращения и сигнальные индикаторы;
К3-реле стеклоочистителя;
К4-реле контроля исправности ламп;
К5-реле стеклоподъемников;
К6-реле включения звуковых сигналов;
К7-реле включения электрообогрева заднего стекла;
К8-реле включения дальнего света фар;
К9-реле включения ближнего света фар; Предохранители
F1-F20;
X11 — Выводы подушек ремня безопасности

Цепи стола с предохранителями на ВАЗ 2114

Сложные автомобильные работы обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузок используйте предохранители. Все предохранители объединены в один навесной блок. Схема блока электрических предохранителей ВАЗ 2109 представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта монтажная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.

ВАЗ 2109

2. Электросхема блока предохранителей выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Они по-разному обозначаются реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Состав блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первая — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает при намотке стекла сзади.
2. К2 — поворотники и ДТП.
3. К3 — дворник.
4. K5 — Фары дальнего света.
5. K6 — Фарукулятор.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. K11 — Ближний свет фар.

Структура нового блока

1. К1 — Фарукулятор.
2. К2 — Барьер поворотников и ДТП.
3. K3 — Очиститель лобового стекла.
4. К4 — контроль работы лампочек.
5. К5 — отвечает за стеклоподъемники.
6. K6 — Сигнальный сигнал.
7. K7 — Стекло заднего вида с подогревом.
8. K8 — Дальний свет.
9. K9 — Средний свет.

Автоматические выключатели

Чтобы различать гнезда предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип предусмотрен для защита от токов короткого замыкания
.

ВАЗ 2109 Так обозначается электросхема предохранителя.

1. F1 — Уборщики ферм. Используйте предохранитель (10a).
2. F2 — повороты и аварии (10а).
3. F3 — Задний стоп-сигнал и плоскость кабины (10a).
4. F4 — обогрев стекла и прикуриватель (20а).
5. F5 — вентилятор сигнала и охлаждения (20а).
6. F6 — стеклоподъемники на передних дверях (30а).
7. F7 — Очиститель фар (во время работы) и вентилятор отопления (30а).
8. F8 — Боевой L (7,5А).
9. F9 — шрифт Тортка П (7,5А).
10. F10 Лампа освещения приборной панели, Лампа подкаста и лампа освещения (7,5А).
11. F11 — Правый габарит и фара (7,5А).
12. F12 — фары ближнего света П (10а).
13. F13 — Фары ближнего света L (7,5A).
14. F14 — Фары дальнего света и лампы включения этих фар (7,5А).
15. F15 — Фары дальнего света П (7,5А).
16. F16 — витки (15а).

Инструкция по замене предохранителя

Если в автомобиле есть проблема с каким-либо электроприбором, прежде всего проверьте предохранитель, отвечающий за исправную работу этой цепи.Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все цепи электрооборудования защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования необходимо отключить провод
   от минусовой клеммы аккумулятора.
2. При замене предохранителей придерживаться установленной маркировки. Ни в коем случае не буду заменять их другими. Также нельзя лазить по цепи с джемпером.
3. Также нельзя замкнуть провода, для проверки цепи на наличие искры повлечет за собой
   Сам прожиг текущей дорожки.
4. Если есть необходимость снять блок, то использовать для этой цели отвертку по металлу
   нельзя.Это может повлечь за собой замыкание реле и храбрых тех же
   Walkways, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и вы собираетесь заменить блок
блока нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.

Я игнорирую, треки, по которым идет ток, будут сдуты.Если задача обратная, то есть мы поменяем старую на новую, тогда нужно установить и новую опцию Датчик мощности электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на ВАЗ 21093 электро схемы может быть несколько.

1. ВАЗ 21093 Электрическая схема легко меняется и очень легко заменяется. Тем более в интернете есть инструкция с фото и видео как это делается.Но можно и без него разобраться.
2. Вся процедура аккуратная и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимаем саму плату. Далее либо заменить, либо почистить старый.
5. Тщательно очистите растворителем пути тока, просто сделайте все
   предельно аккуратно и аккуратно, так как
   токопроводящие дорожки легко могут повредить, а при повреждении придется паять.
6. Собирать в обратном порядке.

ВАЗ 21093

7. ОБОРУДОВАНИЕ Схема готова к выполнению своих функций.

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа схемы крепления двигателя Электропроводка ВАЗ 2109 собирается в различных модификациях.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет в своем составе круглые предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применена новая комплектация силового агрегата ВАЗ 709.Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге новый блок Возможен под маркировкой 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

• в подключении вентилятора охлаждения радиатора;
• маркировка разъема реле и предохранителей;
• отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.

• года выпуска ВАЗ 2109;

Тип двигателя

• ;
• тип панели приборов;

Конфигурация опции

• .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов.Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта.Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками. Провода имеют четкий акцент на цвете:

• желтый — габариты;
• красный — стоп-сигнал;
• синий — реверс;
• оранжево-черный — туман.

Осталось только выбрать желаемый цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшего в путь автомобиля. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса.Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько к нему тянутся провода.При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

• нарушение в плате;
• неисправен предохранитель;
• связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности. Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.

Характерные неисправности блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки.Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения.Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема — это разводка внутри блока.Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца. Эти устройства еще называют монтажными блоками. Они — сердце электромобиля, потому что имеют реле включения слаботочных цепей.С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей — стартера, противотуманной фары, подогрева сидений и других. Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.

Ведь навесной блок располагается в нише открытого пространства, куда дождевая вода или моющая жидкость попадает как дождевая вода. В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие — предохранители другого типа, более устойчивые к сырости в новой блочной модели сборки. Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели.Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и структурные схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

• окисление контактов;
• цепь из-за грязи.

Вода, находящаяся внутри корпуса монтажного блока, смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы.Неисправности монтажного блока часто очень похожи на поломки других. электрические системы автомобиля, поэтому точно определить причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить смонтированный блок, если наблюдаются следующие неисправности:

• или произвольное включение / выключение / режим переключения;
• проблемы с радио;
• периодически пропадающее зажигание;
• нечеткая работа дворников или мойщиков;
• срабатывание нечеткого звукового сигнала;
• некорректная или нечеткая работа указателей поворота.

Видео — возникновение короткого замыкания

Как снять и установить навесной блок предохранителей

Основные процедуры снятия монтажного блока у любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

• Снимите минорную клемму аккумуляторной батареи.
• Открутите две гайки по бокам блока (находится на водительской стороне в пространстве лобового стекла вверху).
• Поднимите блок, насколько это возможно, и вытащите все разъемы ниже.
• Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или напишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне крышки , это не всегда помогает.

• Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
• Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
• После этого откручиваем винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое дно. Но бывает наоборот, потому что блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса.Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились. Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку.Затем закрепите половинки тела самозатяжками.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите дорожку спиртом и просушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность того, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего вы сравните каталожный номер вашего блока и того, для которого предназначена плата.

Поговорим о расположении всей электрики на схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете, где расположены предохранители и реле, а также за что каждое из них отвечает. Кроме того, мы приведем примеры устранения неисправностей электрики и заменим предохранители своими руками.

Надо сказать, что электрика в переднеприводных ваз 2108, 2109, 21099 проста и неприхотлива. Сами запчасти, комплектующие и предохранители стоят копейки, поэтому не переживайте, если они выйдут из строя.Купить предохранители на модель «Зубило» несложно, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке сборки автомобиля ответственность несет электрик, немедленно решающий проблему. Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками. Заменить можно без инструментов, выполняя только инструкции.

На схеме ниже показано, как найти блок с предохранителями.

Сразу под блоком лобового стекла с предохранителями

Крышка снимается одновременно нажатием 2 фиксаторов защелок, как показано на рисунке ниже.

Возьмите пластиковый пинцет, маленькие плоскогубцы с узкими концами.

Осторожно, но плотно потяните предохранитель и извлеките его вертикальным движением вверх.

На фото ниже показан внешний вид блока без крышки.

Предохранитель задних противотуманных фар расположен отдельно от блока и находится под панелью слева от водителя.

Обратимся к значениям каждого из предохранителей.В таблице ниже мы раскрыли тему.

Снятие и замена репетира лампы ВАЗ 2108, 2109, 21099 своими руками
