Распределенный впрыск или непосредственный впрыск: Чем отличается распределенный впрыск и непосредственный

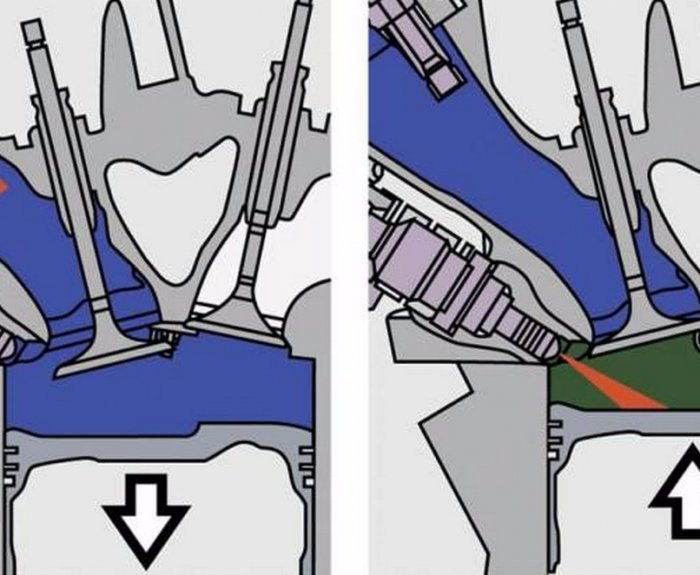

Чем отличается распределенный впрыск и непосредственный

Существующие наиболее распространенные типы двигателей можно разделить на две части: распределенный впрыск и непосредственный впрыск.

1. Распределенный впрыск топлива подразумевает размещение форсунок индивидуально под каждый цилиндр. На такте впуска каждого цилиндра отдельная форсунка впрыскивает топливо (газ или бензин) в определенный момент. Дозированная порция топлива попадает на впускной клапан соответствующего цилиндра. Бензин, поступивший в цилиндры, испаряется, перемешиваясь с воздухом, образуя горючую смесь. Составные узлы системы распределенного впрыска:

• системы подачи и очистки бензина, воздуха;
• электроника, включающая в себя набор датчиков;
• система, которая улавливает пары топлива и сжигает их.

2. Система непосредственного впрыска топлива относится также к инжекторным двигателям, но отличается в первую очередь расположением форсунок. Они расположены в головке блока цилиндров и под большим давлением подают топливо в камеру сгорания каждого цилиндра. В отличие от распределенного впрыска, где впрыск происходит во впускной коллектор, здесь впрыск идет прямо в цилиндры.

Преимущество систем непосредственного впрыска — экономичность и соответствие экологическим стандартам. Такие двигатели на 15-20% более экономны, чем распределенный впрыск, а также соответствуют нормам Евро 5, тогда как распределенный впрыск — Евро 4.

Отличия ГБО для двигателей с распределенным и непосредственным впрыском

Пока что большинство автомобилей в Украине комплектуются двигателями распределенного впрыска, для которых подходит ГБО 4-го поколения. Для прямого впрыска предназначены ГБО 5-го и 6-го поколений. Их принципиальная разница в следующем:

• в 4-м поколении газ подается на редуктор под давлением 15-16 атм., где переходит в газовую фазу. С редуктора газ подается на форсунки, установленные перед впускным коллектором;
• 5-е поколение исключает редуктор. Жидкий газ сразу подается на форсунки благодаря системе из нескольких насосов: два общих (один в баллоне, второй — под капотом) и индивидуальные форсуночные насосы. Форсунки располагаются на рампе;
• 6-е поколение не предусматривает ни редуктора, ни газовых форсунок — газ подается в цилиндры через родные бензиновые форсунки.

ГБО с непосредственным впрыском (TSI, FSI) требовало решения вопроса смазки бензиновых форсунок, стоящих в двигателе, что и было реализовано в ГБО 6. Если ГБО 5 использует соотношение «бензин/газ» 20/80, то в ГБО 6 газ подается через родные узлы.

Установка ГБО непосредственного впрыска занимает до 3-х дней, ГБО распределенного впрыска устанавливается быстрее — 8-12 часов. В силу ответственности установки данных комплектов рекомендуем обращаться только в авторизированные центры. PRIDE GAS — официальный дистрибьютор в Украине итальянского производителя AEB, чьи системы PRIDE by AEB отлично зарекомендовали себя на украинских дорогах. 3 года гарантии и индивидуальный подход к каждому клиенту — это только часть того, что мы готовы вам предложить.

PRIDE GAS — не стоит рисковать своим автомобилем, доверьте установку ГБО нам!

Также интересные статьи от PRIDE GAS:

ГБО Италия: подбор ГБО по марке автомобиля

ГБО Италия для двигателей с непосредственным впрыском

Рекомендуемые комплекты ГБО для двигателей распределенного впрыска 4 поколения

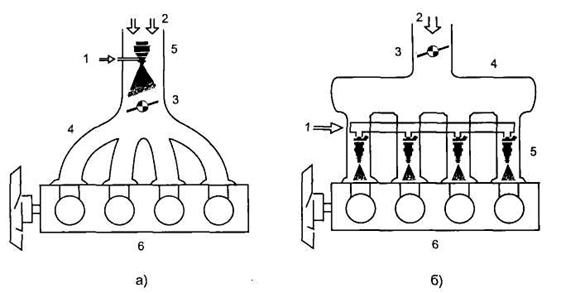

Каким бывает впрыск топлива

Одноточечный..

ВПРЫСК, который также иногда называют центральным, стал широко применяться на легковых автомобилях в 80-х годах прошлого века. Подобная система питания получила свое название из-за того, что топливо подавалось во впускной коллектор лишь в одной точке.

Многие системы того времени были чисто механическими, электронного управления у них не было. Частенько основой для такой системы питания был обычный карбюратор, из которого просто удаляли все “лишние” элементы и устанавливали в районе его диффузора одну или две форсунки (поэтому центральный впрыск стоил относительно недорого). К примеру, так была устроена система TBI (“Throttle Body Injection”) компании “General Motors”.

Но, несмотря на свою кажущуюся простоту, центральный впрыск обладает очень важным преимуществом по сравнению с карбюратором – он точнее дозирует горючую смесь на всех режимах работы двигателя. Это позволяет избежать провалов в работе мотора, а также увеличивает его мощность и экономичность.

Со временем появление электронных блоков управления позволило сделать центральный впрыск компактнее и надежнее. Его стало легче адаптировать к работе на различных двигателях.

Однако от карбюраторов одноточечный впрыск унаследовал и целый ряд недостатков. К примеру, высокое сопротивление поступающему во впускной коллектор воздуху и плохое распределение топливной смеси по отдельным цилиндрам. Как результат – двигатель с такой системой питания обладает не очень высокими показателями. Поэтому сегодня центральный впрыск практически не встречается.

Кстати, концерн “General Motors” также разработал интересную разновидность центрального впрыска – CPI (“Central Port Injection”). В такой системе одна форсунка распыляла топливо в специальные трубки, которые были выведены во впускной коллектор каждого цилиндра. Это был своего рода прообраз распределенного впрыска. Однако из-за невысокой надежности от использования CPI быстро отказались.

Распределенный

ИЛИ МНОГОТОЧЕЧНЫЙ впрыск топлива – сегодня самая распро¬страненная система питания двигателей на современных автомобилях. От предыдуще¬го типа она отличается прежде всего тем, что во впускном коллекторе каждого цилиндра стоит индивидуальная форсунка. В определенные моменты времени она впрыскивает необходимую порцию бензина прямо на впускные клапаны “своего” цилиндра.

Многоточечный впрыск бывает параллельным и последовательным. В первом случае в определенный момент времени срабатывают все форсунки, топливо перемешивается с воздухом, и получившаяся смесь ждет открытия впускных клапанов, чтобы попасть в цилиндр. Во втором случае период работы каждого инжектора рассчитывается индивидуально, чтобы бензин подавался за строго определенное время перед открытием клапана. Эффективность такого впрыска выше, поэтому большее распространение получили именно последовательные системы, несмотря на более сложную и дорогую электронную “начинку”. Хотя иногда встречаются и более дешевые комбинированные схемы (форсунки в этом случае срабатывают попарно).

Поначалу системы распределенного впрыска тоже управлялись механически. Но со временем электроника и здесь одержала верх. Ведь, получая и обрабатывая сигналы от множества датчиков, блок управления не только командует исполнительными механизмами, но и может сигнализировать водителю о неисправности. Причем даже в случае поломки электроника переходит на аварийный режим работы, позволяя автомобилю самостоятельно добраться до сервисной станции.

Распределенный впрыск обладает целым рядом достоинств. Помимо приготовления горючей смеси правильного состава для каждого режима работы двигателя такая система вдобавок точнее распределяет ее по цилиндрам и создает минимальное сопротивление проходящему по впускному коллектору воздуху. Это позволяет улучшить многие показатели мотора: мощность, экономичность, экологичность и т.д. Из недостатков многоточечного впрыска можно назвать, пожалуй, лишь только довольно высокую стоимость.

Непосредственный..

“Goliath GP700” стал первым серийным автомобилем, двигатель которого получил впрыск топлива.

ВПРЫСК (его еще иногда называют прямым) отличается от предыдущих типов систем питания тем, что в данном случае форсунки подают топливо прямо в цилиндры (минуя впус¬кной коллектор), как у дизельного двигателя.

В принципе такая схема системы питания не нова. Еще в первой половине прошлого века ее использовали на авиационных двигателях (например на советском истребителе “Ла-7”). На легковых машинах прямой впрыск появился чуть позже – в 50-х годах ХХ века сначала на автомобиле “Goliath GP700”, а затем на знаменитом “Mercedes-Benz 300SL”. Однако через некоторое время автопроизводители практически отказались от применения непосредственного впрыска, он остался лишь на гоночных автомобилях.

Дело в том, что головка блока цилиндров у двигателя с прямым впрыском получалась очень сложной и дорогой в производстве. Кроме того, конструкторам долгое время не удавалось добиться стабильной работы системы. Ведь для эффективного смесеобразования при прямом впрыске необходимо, чтобы топливо хорошо распылялось. То есть подавалось в цилиндры под большим давлением. А для этого требовались специальные насосы, способные его обеспечить.. В итоге на первых порах двигатели с такой системой питания получались дорогими и неэкономичными.

Однако с развитием технологий все эти проблемы удалось решить, и многие автопроизводители вернулись к давно забытой схеме. Первой была компания “Mitsubishi”, в 1996 году установившая двигатель с непосредственным впрыском топлива (фирменное обозначение – GDI) на модель “Galant”, затем подобные решения стали использовать и другие компании. В частности, “Volkswagen” и “Audi” (система FSI), “Peugeot-Citroёn” (HPA), “Alfa Romeo” (JTS) и другие.

Почему же такая система питания вдруг заинтересовала ведущих автопроизводителей? Все очень просто – моторы с прямым впрыском способны работать на очень бедной рабочей смеси (с малым количеством топлива и большим – воздуха), поэтому они отличаются хорошей экономичностью. Вдобавок подача бензина непосредственно в цилиндры позволяет поднять степень сжатия двигателя, а следовательно и его мощность.

Система питания с прямым впрыском может работать в разных режимах. Например, при равномерном движении автомобиля со скоростью 90-120 км/ч электроника подает в цилиндры очень мало топлива. В принципе такую сверхбедную рабочую смесь очень трудно поджечь. Поэтому в моторах с прямым впрыском используются поршни со специальной выемкой. Она направляет основную часть топлива ближе к свече зажигания, где условия для воспламенения смеси лучше.

При движении с высокой скоростью или при резких ускорениях в цилиндры подается значительно больше топлива. Соответственно из-за сильного нагрева частей двигателя возрастает риск возникновения детонации. Чтобы избежать этого, форсунка впрыскивает в цилиндр топливо широким факелом, ко¬торый заполняет весь объем камеры сгорания и охлаждает ее.

Если же водителю требуется резкое ускорение, то форсунка срабатывает два раза. Сначала в начале такта впуска распыляется небольшое количество топлива для охлаждения цилиндра, а затем в конце такта сжатия впрыскивается основной заряд бензина.

Но, несмотря на все свои преимущества, двигатели с непосредственным впрыском пока еще недостаточно распространены. Причина – высокая стоимость и требовательность к качеству топлива. Кроме того, мотор с такой системой питания работает громче обычного и сильнее вибрирует, поэтому конструкторам приходится дополнительно усиливать некоторые детали двигателя и улучшать шумоизоляцию моторного отсека.

Автор

Юрий УРЮКОВ

Издание

Клаксон №4 2008 год

Фото

фото из архива “Клаксона”

Распределенный впрыск топлива

История создания распределенного впрыска

Первое приспособление, напоминающее современную систему распределенного впрыска топлива, придумал для своих двигателей английский инженер и изобретатель Герберт Стюарт еще в конце XIX века.

Первую российскую систему впрыска для бензиновых авиационных двигателей разработали в 1916 году конструкторы Микулин и Стечкин

В дальнейшем его идеи развили и усовершенствовали Роберт Бош и Клесси Камминс, и конструкция к уже в двадцатые годы нашла массовое применение в топливной системе дизельных двигателей. Первую российскую систему впрыска для бензиновых авиационных двигателей разработали в 1916 году конструкторы Микулин и Стечкин.

Впервые система распределенного впрыска бензина была применена на двигателе, изобретенном шведским инженером Йонасом Хессельманом в 1925 году. Согласно замыслу Хессельмана, топливо необходимо было впрыскивать в каждый цилиндр ближе к концу такта сжатия, чтобы воспламенение происходило уже непосредственно перед началом хода поршня вниз. Двигатель Хессельмана обычно запускался на бензине, а затем при работе использовался дизель или керосин.

Прямой впрыск топлива в каждый цилиндр использовался в авиационных двигателях времен Второй мировой производства Junkers, Daimler-Benz и BMW с целью обеспечить пилотам возможность выполнять фигуры высшего пилотажа без риска остановки мотора. На германских авиационных двигателях использовалась адаптированная система впрыска дизельного топлива фирмы Bosch. Устройства назывались карбюраторами, но топливо подавалось не самотеком, а при помощи насосов высокого давления.

Первые серийные системы управления распределенным впрыском были механическими, их производство в 1951 начала компания Bosch

Первую систему распределенного впрыска, управляемую электроникой, производства итальянской фирмы Caproni-Fuscaldo установила на гоночный автомобиль Alfa Romeo 6C2500 в 1940 году. Шестицилиндровый двигатель был снабжен индивидуальными форсунками.

Первые серийные системы управления распределенным впрыском были механическими. Их производство в 1951 начала компания Bosch. Одним из первых такой системой в 1954 оснастили легендарное купе Mercedes-Benz 300 SL «Крыло чайки». В дальнейшем механические системы начали устанавливать и на более массовые модели, к примеру, на автомобили Audi 100.

Топливная рейка с форсунками и регулятором давления.

Эпоха электронного управления системами впрыска бензина началась в восьмидесятые годы с появлением дешевых микропроцессоров. Первым серийным автомобилем с инжектором, управляемым электронным контроллером на основе микропроцессора, был Rambler Rebel 1957 года фирмы Nash — части американского автомобильного концерна AMC. Система впрыска называлась Electrojector, и ее применение позволило поднять мощность восьмицилиндрового двигателя «Бунтаря» на 60 л.с.

Виды распределенного впрыска топлива

В системе распределенного впрыска топливо в каждый цилиндр впрыскивается отдельной форсункой. Существует несколько разновидностей распределённого впрыска. Различаются они по времени открытия форсунок. К примеру, в случае одновременного впрыска все форсунки открываются разом. Если форсунки открываются попарно, впрыск называется попарно-параллельным.

Связующим звеном между современной системой распределенного впрыска и карбюратором был моновпрыск — система, с управляемой компьютером единственной форсункой

Большинство современных автомобилей оснащено системами фазированного впрыска. В этой системе каждая форсунка управляется индивидуально и открывается в наиболее удачный с точки зрения заложенной в блоке управления программы момент, то есть непосредственно перед началом такта впрыска.

Как правило, в топливной системе фазированного впрыска в управляющей программе предусмотрены два дополнительных режима: прогрева и аварийный режим. В случае их задействования фазированный впрыск заменяется попарно-параллельным. Это позволяет двигателю в период прогрева работать в интенсивном режиме и на относительно высоких оборотах. В аварийном режим, в случае неисправности одного из датчиков, показания которого влияют на количество впрыскиваемого топлива, обеспечивается бесперебойная работа двигателя при разной нагрузке. Как правило, поводом для включения аварийного режима становится неисправность основного датчика, показаниями которого руководствуется блок управления при дозировке топлива, — датчика фазы или, иначе, датчика положения распределительного вала.

Последний тип распределенного впрыска — прямой впрыск, представляющий собой разновидность фазированного. В этой системе топливо впрыскивается не во впускной коллектор, а непосредственно в камеру сгорания каждого цилиндра.

Принцип работы распределенного впрыска топлива

Управление системой впрыска современного автомобиля осуществляет компьютер, в автомобильной терминологии носящий название электронного блока управления двигателем.

Для вычисления оптимального момента для открытия топливных форсунок и времени, в течение которого они должны оставаться открытыми, блок управления использует показания различных датчиков.

Масса воздуха, поступающего в двигатель, измеряется датчиком массового расхода воздуха. Это один из важнейших показателей. Кроме него, при определении количества топлива компьютер опирается на данные по температуре двигателя, температуре всасываемого воздуха, скорости вращения коленчатого вала, угла открытия дроссельной заслонки и динамике ее открытия. Рассчитав количество топлива, которое может полностью сгореть при данной массе воздуха в цилиндрах, компьютер подает сигнал форсункам на открытие. Сигналом служит электрический импульс нужной длительности. Во время подачи сигнала форсунки остаются в открытом положении, и топливо, которое в магистрали находится под давлением, впрыскивается во впускной коллектор.

Плюсы и минусы распределенного впрыска топлива

Первое и основное преимущество распределенного впрыска топлива – экономичность. Кроме того, в связи с более полным сгоранием топлива за один цикл автомобили с распределенным впрыском наносят меньше вреда окружающей среде вредными выбросами. При точной дозировке топлива вероятность возникновения неожиданных сбоев в работе при экстремальных режимах (преодоление крутого подъема, например) сведена практически к нулю.

Применение распределенного впрыска продлило жизнь многим популярным автомобилям, которые были бы сняты с производства в связи с низкой топливной экономичностью

Недостаток систем распределенного впрыска в достаточно сложной и всецело зависящей от электроники конструкции. В связи с большим количеством электронных компонентов диагностика и ремонт систем распределенного впрыска возможны только в условиях профессионального сервисного центра.

Прямой впрыск. Зло или благо?

Насколько проблемны в Украине двигатели с непосредственным впрыском? Леонид ВОРОБЬЕВ, пообщавшись с экспертами, считает, что все не так уж плохо.

Сегодня уже мало кто вспоминает о карбюраторных двигателях, а ведь они изжили себя не так уж давно. Сколько копий было сломано на тему, стоит ли переходить на впрыск! И вот производитель уже не оставляет выбора, и автолюбитель вынужден смириться. Лишь спустя некоторое время приходит понимание всех преимуществ инжекторных моторов. Похожий сценарий можно наблюдать и сейчас: непосредственный впрыск медленно, но верно заменяет собой распределенный, как бы ни возражали против этого украинские владельцы автомобилей. А есть ли смысл возражать?

Для начала заметим, что непосредственный впрыск имеет очевидные преимущества. Он позволяет двигателю работать на сверхобедненных смесях, что в условиях ужесточающихся норм токсичности и дорожающего топлива весьма актуально.

Эффект налицо

В различных режимах движения мотор с непосредственным впрыском позволяет экономить топливо. Особенно явно экономия сказывается в городском цикле — в условиях мегаполиса значительную часть времени мотор работает на холостом ходу или при частичных нагрузках. Однако, чтобы добиться этого, пришлось усложнить конструкцию двигателя. Давление в топливной магистрали возросло в разы — иначе не обеспечить требуемый распыл топлива. Для работы с таким давлением усовершенствовали практически все компоненты системы. Они стали очень требовательны к качеству топлива, которое у нас до сих пор существенно отличается от европейского. Именно это и пугает потенциальных покупателей. Не возникнет ли проблем, не придется ли регулярно наведываться в сервис?

Конечно, определенные сложности в диагностике и обслуживании двигателей с непосредственным впрыском есть. Не все диагносты знакомы с этой системой и способны с ней работать. Кроме того, необходимо наличие специального оборудования — к примеру, форсунки без съемника уже не демонтируешь. Датчиков стало больше, появился неведомый для владельцев бензиновых автомобилей ТНВД. Логично предположить, что, чем сложнее конструкция, тем больше шансов, что она выйдет из строя. А компоненты системы непосредственного впрыска недешевы, к тому же они по большей части одноразовые. Взять тот же ТНВД — он ремонту не подлежит.

Дороже, но долговечнее

Однако, несмотря на все эти особенности, говорить о низкой надежности подобных систем было бы неправильно. За более высокой (по сравнению с традиционными системами) ценой стоит более высокое качество изготовления деталей, следовательно, и ресурс у них больше. К тому же не следует забывать об экономии денег на заправку. Здесь можно провести аналогию с дизелями: хотя они дороже в обслуживании, за счет умеренных аппетитов в итоге позволяют владельцу тратить на эксплуатацию меньше, особенно при больших пробегах.

Собственно, можно бесконечно долго спорить о преимуществах и недостатках систем непосредственного впрыска, но рано или поздно производители не оставят нам выбора. Экологические нормы не позволят.

Подписывайтесь на наш Telegram-канал, чтобы ничего не пропустить.

ГБО на прямой впрыск

Мировые автопроизводители в погоне за экономичностью моторов все чаще и чаще внедряют самые передовые технологии. Одной из самых распространенных на сегодняшний день является технология прямого (непосредственного) впрыска. Законодателем мод в этой области можно смело назвать VAG (Volkswagen Audi Gruppe). Большинство моделей марки Volkswagen, Audi, Skoda, SEAT агрегатируются моторами FSI, TSI, TFSI, то есть двигателями с непосредственным впрыском топлива в камеру сгорания.

Но данный концерн уже давно не исключение и подобные моторы можно встретить у большинства других автопроизводителей. К примеру, у Ford это двигатели SCTi, у Mazda – DISI, у HYUNDAI и KIA – GDI, у Volvo – GTDi, у Peugeot и Citroёn – THP, у Renault – TCe, у Opel – SIDI, а у Nissan (Infiniti) – DIG. Это далеко не полный список и с каждым днем он увеличивается.

При всей экономичности данной технологии, она не исключает возможности переоборудования на газ, что позволит еще больше снизить расходы на топливо. Единственная проблема пока состоит в том, что далеко не все установщики ГБО умеют работать с такими моторами. Да и устанавливаемое газобаллонное оборудование в этом случае применяется не простое.

Тонкости прямого впрыска

Принципиальное отличие технологии непосредственного впрыска от классического распределенного состоит в том, что у двигателей с прямым впрыском форсунка находится непосредственно в камере сгорания. В то же время классическая схема подразумевает впрыск бензина во впускной коллектор.

Что это меняет? Все очень просто – форсунка, расположенная в камере сгорания, постоянно подвергается воздействию высоких температур. При работе двигателя на бензине охлаждение форсунки производится бензином, проходящим через нее. В обычном ГБО 4 поколения бензиновые форсунки отключаются и если использовать такой вариант на двигателе с прямым впрыском, то бензиновая форсунка попросту перегреется и «сгорит». Допускать этого нельзя, ведь современные бензиновые форсунки стоят весьма не дешево.

Варианты решения: ГБО на прямой впрыск

Распространение моторов с непосредственным впрыском заставило производителей ГБО разрабатывать специальные комплекты оборудования. Газовые форсунки при этом подают топливо, как и в классической схеме, во впускной коллектор. Но при работе двигателя на газовом топливе, через бензиновую форсунку в камеру сгорания подается минимальная порция бензина. Управляет всем этим процессом специальный контроллер, который отвечает не только за впрыск газа, но и руководит работой бензиновой топливной системы, обеспечивая постоянное управление пропорциями подачи двух топлив.

При таком бинарном режиме смеси, бензина в камеру сгорания поступает всего 10-15%, но этого вполне достаточно, чтобы бензиновая форсунка охлаждалась. Соответственно оставшиеся 85-90% топлива это газ. Это соотношение незначительно изменяется в различных нагрузочных режимах двигателя, ведь газовый ЭБУ управляя работой и газовой и бензиновой системы впрыска, корректирует состав топливной смеси для обеспечения оптимальных эксплуатационных характеристик. Таким образом, работа на газовом топливе современных автомобилей с двигателями FSI, TSI, TFSI и т.д. позволяет добиться максимальной эффективности без потери мощности.

Кто, где, когда и главное сколько стоит?

Перед установкой газа на авто вопросов у владельца, как правило всегда больше чем ответов.

• Выгодно ли ГБО на прямой впрыск?
• Не навредит ли ГБО двигателю FSI, TSI, TFSI?
• Как быстро окупится газобаллонное оборудование?
• Где установить ГБО на непосредственный впрыск?
• Какое оборудование выбрать для установки газа на FSI, TSI, TFSI?

Не будем рассматривать подробно ответы на каждый из них, ведь мы уже неоднократно доказывали, что ГБО это выгодно, ГБО не вредит мотору, а срок окупаемости зависит от условий эксплуатации. Но в случае с газобаллонным оборудованием на моторы с непосредственным впрыском следует сделать несколько уточнений.

1. Газобаллонное оборудование на прямой впрыск дороже классического ГБО 4 поколения, ведь само оборудование стоит больше, и квалификация специалистов его настраивающих должна быть соответствующая.
2. При работе двигателя на газовом топливе в камеру сгорания будет подаваться и бензин (10-15%). Это значит, что бинарная смесь будет всегда состоять из воздуха и двух видов топлива: газ + бензин. При таком подходе неизбежны и бензиновые затраты, а значит, срок окупаемости будет чуть больше. Хотя, как правило, он все равно не превышает 15-20 тыс. км.
3. Доверять установку ГБО на прямой впрыск можно только проверенным специалистам. При неквалифицированном монтаже и настройке вероятность получить некорректно работающую систему высока, а это может повлечь дорогостоящие ремонты и замену бензиновых форсунок.

Газовое оборудование для двигателей с прямым впрыском топлива выпускают многие производители. Но учитывая сложность технологии, не всякое ГБО можно поставить на машину. Часть таких комплектов попросту рассчитана на 3-5 моделей и не может быть использована на других авто.

При выборе газобаллонного оборудования на прямой впрыск рекомендуется использовать ГБО от ведущих мировых производителей (STAG, Landi Renzo, Prins и др.). Только серьезные компании с собственными испытательными полигонами и научно-исследовательскими центрами способны создавать долговременно и качественные работающие системы. Кроме того, каждая такая система перед выпуском на рынок испытывается в заводских условиях, тем самым обеспечивая надежность в повседневной эксплуатации.

Профессиональный монтаж и настройку ГБО на прямой впрыск в Украине пока осуществляют всего несколько СТО, но в итоге вы получите корректную работу двигателя во всех мощностных режимах и реальную экономию эксплуатационных затрат.

устройство, принцип подачи топлива, классификация

Системы впрыска топлива бензиновых двигателей –  это системы для дозированной подачи бензина в ДВС. Тип устройства, характеристика системы влияет на ряд важных показателей. Это экологический класс двигателя, его мощность, топливная эффективность.

Устройство системы впрыска бензинового двигателя может иметь различные конструктивные решения и модификации. О них мы расскажем, останавливаясь на конкретных видах систем впрыска.

Варианты топливных систем бензиновых двигателей

Впрыск топлива в воздушный поток может происходить как за счёт разрежения, так и за счёт избыточного давления. Например, в карбюраторе впрыскивание происходит за счёт разрежения, а в большинстве современных систем — за счёт избыточного давления.

• центральным (например, наддроссельный впрыск),
• распределённый или коллекторный (осуществляется отдельной форсункой в предкамеру, расположенную перед впускным клапаном каждого цилиндра двигателя),
• непосредственный (осуществляется напрямую в камеры сгорания, отдельными форсунками), встречается в разных вариациях, характерен для современных автомобилей. .

Варианты топливных систем бензиновых двигателей (R R. Bosch)

Конструктивное решение с карбюраторами

Дольше всего человечество знакомо с подачей топлива посредством карбюратора. И не потому, что такие решения лучшие, а потому что они – первые. И через множество лет это были единственно доступные системы. Карбюратор был неотъемлемой частью топливной системы на протяжении сотни лет. Нельзя сказать, что сейчас карбюраторы полностью исчезли из жизни, но на легковой и коммерческий транспорт карбюраторы ставить перестали. Их можно увидеть только на средствах малой механизации, которые применяются для садовых, строительных работ.

Автопром же перестал выпускать машины с карбюраторной системой еще в 90-е годы прошлого века.
Принцип их действия основан на всасывании  топлива в поток воздуха, проходящего через сужение карбюратора. увеличение скорости движения воздуха в месте сужения воздушного канала формирует  разрежение воздуха.

Объём воздуха, который проходит через сужение воздушного канала, пропорционален объёму топлива, поступающего через распылитель карбюратора. Благодаря этому несложно в автоматическом режиме поддерживать требуемое отношение топлива к воздуху.
.

Как работает устройство?

1. Топливо из бака выбирает насос (управляемый механически или электрически – в зависимости от модели).
2. ДВС запускается, и поток воздуха, проходящий через сужение воздушного канала карбюратора, создает разрежение.
3. В смесительную камеру карбюратора поступает топливо.
4. Жиклер (калиброванное отверстие) дозирует топливо.

С точки зрения работы всё достаточно просто. Так почему же карбюраторы уходят в историю?

Здесь достаточно много причин:

• Низкая экономичность, а соответственно, и низкий уровень топливной эффективности.
• Проблемы при переменных режимах работы, снижающие динамические качества- автомобиля.
• Прямая зависимость от расположения двигателя в автомобиле.
• Выброс в окружающую среду большого количества вредных веществ (несоответствие нормативам эмиссии газообразных вредных выбросов в атмосферу).

Моновпрыск

На смену карбюратору пришла система так называемого «над дроссельного впрыска» топлива. Она также известна как моновпрыск или система центрального впрыска.

Принцип базируется на впрыске топлива одной форсункой, установленной на впускном коллекторе двигателя.

Самыми популярными конструкциями системы центрального впрыска являются решения Mono-Jetronic от R. R. Bosch и Opel-Multec (как нетрудно догадаться из названия, это решение корпорации Opel).

Появление моновпрыска приходится на середину 70-х годов 20-го века. В то время системой Mono-Jetronic стали оснащать автомобили Volkswagen и Audi.

Главной задачей при разработке моновпрыска стало нахождение альтернативы карбюраторной системе впрыска. Важно было найти более эффективную систему топливоподачи, которая смогла бы удовлетворить возросшим экологическим требованиям.

Mono-Jetronic: конструктивные элементы

• Регулятор давления. Способен поддержать на стабильном уровне рабочее давление в системе впрыска, а после выключения ДВС сохранить остаточное давление в системе . Это важно для облегчения пуска, создание барьеров против образования паровых пробок.
• Электромагнитный клапан (форсунка). Обеспечивает импульсный впрыск топлива. Управление клапаном осуществляется посредством электросигнала. Он идёт от блока управления.
• Дроссельная заслонка. Регулятор объема поступающего воздуха.
• Привод. Он ответственный за работу дроссельной заслонки.
• Электронный блок управления. «Мозг», синхронизатор.

Входные датчики (момента впрыска, положения дроссельной заслонки, оборотов двигателя, концентрации кислорода и т.д.).

Распределённый впрыск

В 70-е годы появились и системы распределительного впрыска, основанные на подаче топлива отдельной форсункой в предкамеру, расположенную перед впускным клапаном каждого цилиндра двигателя. Впрыск может быть при этом может быть как импульсным, так и непрерывным.

Мы остановимся на решении K-Jetronic производителя Robert R. Bosch с непрерывным впрыском. K-Jetroniс активно присутствовала на рынке с 1973-го по 1995 годы.  Сначала K-Jetroniс выпускалась с механической системой дозирования. С 1982 года — с электронной начинкой и электронным управлением дозирования. Начиная с версий (модификаций) с электронным управлением система стала называться KE-Jetroniс.

Экономические характеристики автомобилей, их уровень топливной эффективности был существенно улучшен, уровень выбросов вредных веществ в выхлопе также снизился.

В системах K/KE-Jetronic впрыск топлива осуществлялся непрерывно в смесительную камеру перед впускным клапаном. При этом количественное дозирование топлива, поступающего в поток воздуха, производилось за счет взаимосвязанных узлов «расходомер – дозатор».

Помимо дозатора-распределителя обязательный элемент решения – дроссельная заслонка, расположенная за дозатором, у первых версий были вакуумно-механические клапаны коррекции топлива(запуск клапанов в работу возможен как от терморегуляторов, так от разряжения воздуха во впускном коллекторе), в поздних модификациях появились электрические клапаны коррекции топлива. Кроме того, системы  стали оснащать кислородным датчиком (лямбда-зондом). Огромным плюсом схемотехнического решения стало то, что система впрыска могла быть оснащена  катализаторам-, но к уровню надёжности были существенные вопросы.

Дискретный впрыск топлива

Новой эрой стал дискретный впрыск топлива. Первой здесь стала электронная система распределенного впрыска топлива L-Jetronic – опять-таки от R. R. Bosch. С появлением этого решения стало возможным говорить о качественной управляемости, безотказности, надёжности. Да, сразу же стало ясно, что это средний и высокий ценовой сегмент. Поэтому долгое время системы дискретного впрыска топлива сосуществовали с системами непрерывного распределительного впрыска типа K/KE-Jetronic.

Но постепенно L-Jetronic обрела массовость. Её стал активно использовать практически весь европейский автопром. Явные плюсы оценили и водители, и персонал автосервиса: повысилась топливная экономичность авто. Для обслуживания перестали быть нужны сложные навыки (в первую очередь, это стало возможным за счёт того, что отпала надобность выполнять механические настройки).

L-Jetronic несколько раз модернизировалась и уверенно держалась на рынке до появления стандарта Евро-3. После чего более актуальными стали решения на основе термоанемометрических датчиков массметра (массового расхода воздуха). В частности, популярность приобрела модификация LH-Jetronic .

У новой разработки стала доступна индивидуальная регулировка подачи топлива в каждый из  цилиндров
Объединяющая черта систем Mono-Jetronic, L-Jetronic, LH-Jetronic состоит в том, это все эти решения управляют только впрыском топлива, при этом для воспламенения топлива задействована система зажигания с модулем электронного управления.

Устройства, в которых система и зажигания и впрыск были синхронизированы и объединены, корпорация R.R. Bosch начала выпускать с 1979 года.

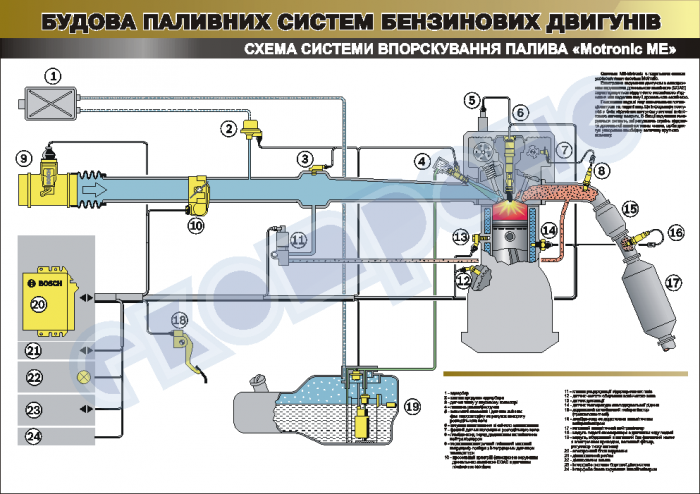

Ярким примером решения с объединёнными системами впрыска и зажигания – стала система Motronic от R.R. Bosch.
Она существовала в нескольких модификациях, появившихся в 90-е годы 20-го века. В эти годы в их конструкции входили механические расходомеры воздуха. Но вскоре вместо них стали использоваться термоанемометрические датчики-расходомеры, расширились возможности для самодиагностики.

Правда, полностью удовлетворить запросам диагноста  системы не могли, поскольку  протокол выявления неисправностей не обладал высокой результативностью. В последующих модификациях эта проблема была успешно решена.

Но самым революционным решением Motronic стало появление датчика абсолютного давления во впускном коллекторе (MAP-sensor).

Использование  MAP-сенсора в системе управления двигателем позволило  готовить качественную топливовоздушную смесь, состав которой близок к желаемому, и, главное, не сложно соблюсти европейские требования к выхлопам автомобилей.

Но для выхода на американский рынок даже этого было недостаточно. По стандартам США в топливной системе должна быть обязательная система контроля утечек паров топлива из бака. Так появилось инновационное решение Motronic M5. С ним появились все условия для того, чтобы исключить эксплуатацию автомобиля с потерявшей герметичность пробкой заливной горловины или неисправной системой вентиляции топливного бака.

Кроме того, эта система соответствует требованиям самого строгого протокола самодиагностики OBD-II/CARB.

А благодаря электроуправлению дроссельной заслонкой отлажено взаимодействие между системой управления двигателем и системой торможения.

Системы непосредственного впрыска

Особое место среди систем впрыска бензиновых двигателей получили системы непосредственного впрыска.
Их принцип действия основан на том, что топливо посредством инжектора распыляется прямо в цилиндр двигателя.

• Это важно для достижения топливной экономичности.
• Плунжерный насос. Подаёт топливо в рампу, соединённую с форсунками.
• Регулятор давления топлива. Поддерживает стабильное рабочее давление в топливной рампе. Топливная рампа. Здесь непосредственно происходит процесс распределения топлива по форсункам.
• Предохранительный клапан на рампе. Защищает рампу от предельных давлений.
• Датчик высокого давления. Замеряет давление в рампе, подаёт сигнал блоку управлением двигателя на коррекцию давления.

Согласование взаимодействия  узлов осуществляется посредством электронной системы управления двигателем. От блока электронного управления поступают команды на исполнительные механизмы.

Интересная деталь! Если среди дизельных систем впрыска такие топливные системы были популярны давно, то среди бензиновых распространение получили не сразу. Причина элементарно проста: бензин в отличие от дизельного топлива является плохой смазкой, что вызывало быстрый износ» топливного насоса.

Но с развитием технологий уплотнений разработчики снова смогли заняться бензиновыми системами с прямым впрыском топлива. Система непосредственного впрыска может обеспечивать несколько видов смесеобразования: послойное, однородное (гомогенное), и стехиометрическое. Послойное смесеообразование актуально при малых и средних оборотах, стехиометрическое и гомогенное – при сверхвысоких оборотах, а также при средних и высоких нагрузках.

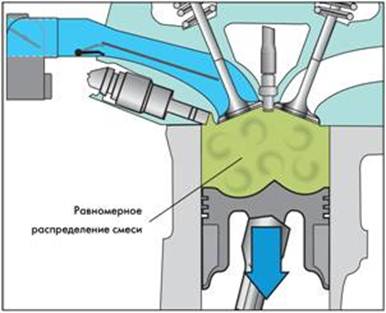

Самые популярные решения – с послойным смесеобразованием. Их хорошо знают по названию FSI и TFSI (у Volkswagen и у Ауди). Буква “T” в названии свидетельствуют о наличии турбокомпрессора, то есть двигатель, как именуется в просторечии — “турбирован”.

В цилиндр таких бензиновых систем впрыска поступает небольшое количество топлива. Тщательная организация потока воздуха в цилиндре (его траектория движения, подобная «кувырку) и удачно подобранное время впрыска топлива в цилиндр создают  все условия, чтобы это небольшое количество топлива было подано к электродам  свечи зажигания, и произошло воспламенение этой порции горючей смеси.

Почему на эту бензиновую систему впрыска не переходят повсеместно. К сожалению, актуальна такая проблема, как «турбоямы» при резком нажатии на педаль газа.

Этот недостаток полностью устранен при наличии наддувочного агрегата с электроприводом. Такие системы недёшевы. Но оперативно выйти на режим максимальной мощности, избежать «турбоям» при резком нажатии педали на газ с ними – не проблема. Прямой впрыск SC-E актуален, например, для ряда спортивных автомобилей.

Очень высокий интерес – и к битопливным (бинарным) система с газотурбинным наддувом. При работе на бензине можно достичь очень хорошего крутящего момента.

Параметры применяемого топлива прописываются в постоянной памяти. Если нужно заменить бензин на альтернативное топливо, изменяется программа смесеобразования. Это очень удобно.

Какой впрыск лучше?

Очень часто спорят: какой впрыск лучше.  Дешевле всего обойдутся решения, ориентированные на распределённый  впрыск. Подкупает и то, что они не требовательны к качеству топлива.

Если вам важно, чтобы была высокая топливная эффективность при минимальных значениях  вредных выбросов, однозначно стоит выбирать непосредственный впрыск. Да, эти решения дороже. Но лучше  заплатить больше единожды, чем постоянно “съедать” лишнее топливо.

Кстати, дороговизна решения связана, главным образом, с тем, что производителям пришлось внести кардинальные изменения в конструкцию головок цилиндров, однако в ремонте эти двигатели значительно дороже простых и надёжных двигателей с распределённым предкамерным впрыском топлива.

Не просто изучить топливные системы, а попрактиковаться работать в поиске различных неисправностей в них вам поможет специализированный тренажёр на платформе  ELECTUDE. Отличное подспорье для автомобильных механиков и диагностов.

В чем преимущества непосредственного впрыска топлива?

В настоящее время конструкторские бюро производителей автомобилей усиленно работают над тем, чтобы создать такие силовые установки, которые будут потреблять как можно меньше топлива и при этом выбрасывать в атмосферу как можно меньше вредных веществ.

При этом разработчикам нужно добиться того, чтобы при этом было как можно меньше влияние на рабочие параметры. Мы говорим мощности и крутящем моменте. То есть перед производителями стоит задача получить мотор экономичный и в то же время мощный.

Чтобы понять, о чем идет речь, нам предстоит разобраться с тем, что значит непосредственный впрыск топлива, а также дать ответы на некоторые связанные с этим вопросы.

В чем суть такой системы? Она сводится к тому, что раздельно в цилиндры подаются компоненты горючей смеси – бензина и воздуха. Принцип функционирования данной системы очень напоминает работу дизельных установок, в которых образование смеси производится в камерах сгорания.

ВАЖНО! Однако у бензинового агрегата, на котором стоит система непосредственного впрыска, есть свои особенности процесса, при котором закачиваются составляющие топливной смеси. Далее мы рассмотрим, чем данная система отличается от других.

В чем отличие от распределенного впрыска?

Нередко, когда приводятся двигательные характеристики, то видишь такие аббревиатуры, как MPI и GDI. Конечно, об этом можно спросить консультанта, который работает в автосалоне. Этим же можно поинтересоваться у знакомого автослесаря.

И они, конечно, без доли сомнения скажут, что впрыск топлива напрямую — это лучшее, что удалось придумать за последние годы. Специалисты также скажут, что про распределенный впрыск (MPI) нужно забыть. Он ведь устарел. Как говорится, это уже прошлый век.

ВАЖНО! Теперь расскажем о том, чем они отличаются друг от друга.

— РАСПРЕДЕЛЕННЫЙ

Систему разработали в те времена, когда появились первые инжекторы. Принцип работы заключается в том, что ТВС готовится прямо во впускном коллекторе. Иначе говоря, где будут расположены форсунки, будет определено в коллекторе. При открытии дроссельной заслонки во впускной коллектор также поступает воздух.

Именно так и образуется смесь. Потом она отправляется к цилиндрам сквозь клапана. Это возможно за счет разреженности, которая получается при движении поршня.

ВАЖНО! Не думайте, что от MPI полностью отказались, и теперь об ее использовании не может быть и речи. И поныне выпускают моторы с MPI. Конечно, они намного проще. Но при этом за них и платить приходится недорого.

— НЕПОСРЕДСТВЕННЫЙ

Когда это решение используется, то образование смеси происходит в самом цилиндре. Форсунки расположены в блоке двигателя. Одна форсунка приходится на один цилиндр. Именно в него и поступает топливо.

Принципы функционирования – факторы определяющие, когда мы говорим про достоинства и недостатки каждой из систем. MPI более простые и надежные.

ВАЖНО! Вообще, MPI — это развитие карбюраторной системы. Мощность больше. Однако по эффективности она уступает системе непосредственного впрыска топлива, которая более современная.

Как устроена система GDI

GDI включает в себя топливный насос высокого давления, рампу и механизм, который отвечает за регулировку давления смеси. В ее составе также система датчиков (ВД, входные датчики), клапан предохранения, форсунки, блок управления.

На ТНВД возложена основная работа. Это подача бензина на форсунки при высоком давлении. Оно варьируется от трех до одиннадцати мегапаскалей. И предоставляет возможность двигателю внутреннего сгорания «трудиться», не зная перебоев. В ТНВД может быть один плунжер. Их может быть и несколько. И они приводят в работу распределительный вал.

Рампа нужна для того, чтобы осуществлялась доставка бензина к форсункам для поддержки давление топливного контура. Он предназначен для защиты топливной смеси от избыточного давления, которое появляется, как только ТС воспламеняется и сильно расширяется.

ВАЖНО! Регулятор, изменяющий давление, дозирует бензин с помощью насоса и учитывает при этом технические характеристики, которыми обладают топливные форсунки. Он расположен в ТНВД. Датчиком высокого давления измеряется уровень давления топливной смеси. Сигналы, передающиеся этим датчиком, являются основанием для того, чтобы изменить уровень давления рампы.

Форсунки впрыскивают бензин, принимаемый камерой сгорания. И после этого начинается образование топливно-воздушной смеси. Как правило, механизм который напрямую ведет управление подачей топлива, имеет блок управления, датчики входа, исполняющие механизмы.

Как действует система GDI

Самый главный компонент системы – это ТНВД. При помощи топливного насоса высокого давления бензин отправляется в рампу. Конструктивно он бывает совершенно разным. Это зависит от того, кто является производителем. Насосы различаются в основном количеством плунжеров. Он бывает только один. Но их может быть и несколько.

Привод работает, используя распределительные валы. Также в системе предусмотрены клапаны, которые предотвращают давление в топливной смеси больше, чем установлено пределами. Преимущественно регулировка давления осуществляется по нескольким точкам. Скажем, при выходе топлива из ТНВД, данную функцию берет на себя регулятор, который входит в его состав.

А еще в нем предусмотрен клапан предохранения (ПК). Его функция в том, чтобы контролировать давление. С помощью ПК можно отследить давление рампы. С помощью насоса, который качает топливо из бака, с применением магистрали НД, осуществляется его подача на ТНВД. Перед этим бензин проходит через фильтр, который выполняет его тонкую очистку и удаляет большие фракции.

С использованием плунжеров создается топливное давление. Его диапазон – 3-11 мегапаскалей. Затем бензин через магистрали ВД попадает в рампу, которая занимается его распределением на форсунки.

ВАЖНО! Форсунки действуют под контролем блока управления. Он принимает информацию, поставляемую ему датчиками, которые расположены на двигателе. Информация служит основанием для того, чтобы блок управлял форсунками.

Определяется, когда произойдет впрыск, как много для этого понадобится бензина и даже метод, с помощью которого произойдет распыление. Если на ТНВД поступает объем бензина, который выше необходимого уровня, то клапан предохранения отправляет его обратно в бак. Также бензин сбрасывается тогда, когда уровень давления в рампе становится больше. Этим занимается ПК.

Достоинства и недостатки системы

Главный недостаток систем, использующих GDI, — это снижение надежности в целом. Даже при маленьком сбое или выходе из строя какого-то компонента возможно неправильное поведение двигателя. Он может заглохнуть или работать не на полную мощность, показывать на приборе ошибку и пр.

Еще один большой недостаток – данная система очень дорогая. Систему непросто эксплуатировать. Ведь приходится следить за всеми компонентами GDI, за питанием, зажиганием, электроникой. Данной системе необходимо лишь самое качественное топливо. И это отпугивает многих из тех, кто рассматривают возможность купить автомобиль с GDI.

Ведь тот, кто покупает машину с такой системой, должен будет выбирать, где заправляться. Дешевое топливо для GDI не подходит.

ВАЖНО! Не имеет значения, с каким октановым числом залит бензин. Ведь большинство двигателей применяет А-92. Для них подойдет даже спирт. Однако когда в плохом топливе есть какие-то сторонние компоненты, то это может привести к тому, что выйдет из строя весь двигатель внутреннего сгорания.

Еще один недостаток GDI в том, что обслуживание его, как и покупка запчастей, обходится дорого. Технология производства таких запасных частей сложная. И это сказывается на себестоимости продукции. Также эти системы требуют высокого качества масел, фильтров и расходных запчастей.

Однако достоинства GDI сполна перекрывают все эти недостатки. Двигатели, использующие ее, самые технологичные. У них маленькая масса. Им нужно немного топлива.

ВАЖНО! Такие двигатели хороши для того, чтобы перемещаться в мегаполисах. Ведь в пробках двигатель, у которого непосредственный впрыск, работает так, что есть большая экономия. В них можно менять масло реже. Ресурс работы у них большой. Ведь практически нет образования нагара, поскольку переработка ТВС осуществляется с большим КПД.

Однако обо всех этих достоинствах можно говорить только тогда, когда владелец четырехколесной собственности будет тщательно обслуживать его и привлекать к этому опытных мастеров. Напоминаем, что двигатели с GDI очень сложны в устройстве.

Какие существуют типы впрыска топлива? | Новости

Топливный инжектор

Thinkstock

МАШИНЫ.COM — Вы слышали этот термин раньше, но каковы реальные нюансы впрыска топлива? Какие типы впрыска топлива используются в вашем автомобиле? Для этого требуется некоторое базовое понимание движка, но мы готовы помочь. Типы впрыска топлива, используемые в новых автомобилях, включают четыре основных типа:

• Одноточечный впрыск или дроссельная заслонка
• Портовый или многоточечный впрыск топлива
• Последовательный впрыск топлива
• Прямой впрыск

Связано: Нужна ли периодическая чистка топливных форсунок?

Одноточечный впрыск или дроссельная заслонка

Самый ранний и самый простой тип впрыска топлива, одноточечный, просто заменяет карбюратор с одним или двумя топливными форсунками в корпусе дроссельной заслонки, который является горловиной впускного коллектора двигателя.Для некоторых автопроизводителей одноточечный впрыск был ступенькой к более сложной многоточечной системе. Хотя TBI не так точен, как последующие системы, он измеряет топливо с лучшим контролем, чем карбюратор, и дешевле и проще в обслуживании.

Портовый или многоточечный впрыск топлива

Многоточечный впрыск топлива предусматривает выделение отдельной форсунки для каждого цилиндра, прямо за его впускным отверстием, поэтому систему иногда называют впрыском через порт. Стрельба паров топлива так близко к впускному отверстию почти гарантирует, что они будут полностью втянуты в цилиндр.Основным преимуществом является то, что MPFI измеряет топливо более точно, чем конструкции TBI, лучше достигает желаемого отношения воздух-топливо и улучшает все связанные аспекты. Кроме того, это практически исключает возможность конденсации или скопления топлива во впускном коллекторе. В случае TBI и карбюраторов впускной коллектор должен быть спроектирован так, чтобы отводить тепло от двигателя, что является мерой для испарения жидкого топлива.

В двигателях, оснащенных MPFI, в этом нет необходимости, поэтому впускной коллектор может быть изготовлен из более легкого материала, даже из пластика.Результатом является постепенное повышение экономии топлива. Кроме того, там, где обычные металлические впускные коллекторы должны быть расположены наверху двигателя для отвода тепла, те, которые используются в MPFI, могут быть размещены более творчески, предоставляя инженерам гибкость при проектировании.

Последовательный впрыск топлива

Последовательный впрыск топлива, также называемый последовательным впрыском топлива в каналы (SPFI) или впрыском по времени, представляет собой тип многоточечного впрыска. Хотя в базовом MPFI используется несколько форсунок, все они распыляют топливо одновременно или группами.В результате топливо может «зависать» над портом до 150 миллисекунд, когда двигатель работает на холостом ходу. Это может показаться не таким уж большим, но этого недостатка достаточно, чтобы инженеры устранили его: последовательный впрыск топлива запускает каждую форсунку независимо. Как и свечи зажигания, они распыляют топливо непосредственно перед открытием впускного клапана или сразу после него. Это кажется незначительным шагом, но повышение эффективности и выбросов достигается в очень малых дозах.

Прямой впрыск

Прямой впрыск продвигает концепцию впрыска топлива максимально далеко, впрыскивая топливо непосредственно в камеры сгорания, минуя клапаны.Прямой впрыск, более распространенный в дизельных двигателях, начинает появляться в конструкциях бензиновых двигателей, иногда называемых DIG для бензина с прямым впрыском. Опять же, дозирование топлива даже более точное, чем в других схемах впрыска, а прямой впрыск дает инженерам еще одну переменную, позволяющую точно влиять на то, как происходит сгорание в цилиндрах. Наука о конструкции двигателя изучает, как воздушно-топливная смесь вращается в цилиндрах и как взрыв распространяется от точки воспламенения.

Такие вещи, как форма цилиндров и поршней; расположение портов и свечей зажигания; время, продолжительность и интенсивность искры; и количество свечей зажигания на цилиндр (возможно более одной) — все это влияет на то, насколько равномерно и полно топливо сгорает в бензиновом двигателе. Прямой впрыск — еще один инструмент в этой области, который можно использовать в двигателях с низким уровнем выбросов.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с Cars.com, редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

доля

Главный редактор Джо Брузек освещает краткосрочный и долгосрочный парк тестовых автомобилей Cars.com и водит Pontiac Firebird Trans Am 1998 года выпуска.Написать Джо

Что такого хорошего в прямом впрыске? (Азбука автомобильной техники)

Возможно, вы читали или слышали, как один из ваших любимых редакторов Car Tech рассказывал о непосредственном впрыске бензина и о том, что это одна из «больших технологий», которая помогает сохранить жизнь почти 200-летнему двигателю внутреннего сгорания в 21 веке.В выпуске «Азбуки автомобильной техники» на этой неделе я собираюсь объяснить, что такое чертовски прямой впрыск бензина и почему вам следует заботиться о том, находится он в двигателе вашей следующей машины или нет.

Как работал впрыск топлива перед прямым впрыском?
Современному бензиновому двигателю внутреннего сгорания (ДВС) нужны три вещи, чтобы вращать коленчатый вал: насыщенный кислородом воздух, топливо и искра, чтобы воздух и топливо взорвались. Воздух втягивается через впускное отверстие, где он измеряется датчиком массового расхода воздуха (MAF) автомобиля, прежде чем попасть во впускной коллектор, где единственный впускной тракт разделен на четыре-восемь впускных направляющих, каждая из которых ведет к одному из цилиндрических камеры сгорания.Где-то на линии всасываемый заряд смешивается с топливом до того, как свеча зажигания заставляет все взлетать в камеру сгорания. Я уверен, что для большинства из вас это ICE 101.

Еще в древние времена технологии двигателей карбюраторы и системы одноточечного впрыска топлива производили относительно неточное смешивание воздуха и топлива во впускном коллекторе или даже перед ним, добавляя примерно необходимое количество топлива для всего ряда цилиндров. По большей части каждая камера сгорания имела то, что ей нужно.Однако, в зависимости от конструкции впускного коллектора, это приближение может привести к тому, что в цилиндрах, ближайших к карбюратору или топливной форсунке, будет получено слишком много топлива (работа на богатой смеси), в то время как в самых дальних цилиндрах будет слишком мало топлива (работа на обедненной смеси). Квалифицированный настройщик карбюратора (или компьютер с умным двигателем) мог удержать ситуацию от выхода из-под контроля, но даже лучшая настройка была ограничена конструкцией впускного коллектора.

Эта (не в масштабе) иллюстрация демонстрирует, как одноточечный впрыск может вызвать несоответствие между количеством топлива (зеленого цвета), добавляемого в каждый цилиндр.Антуан Гудвин / CNET

В подавляющем большинстве современных автомобилей используется система многоточечного впрыска топлива (MPFI) (также известная как впрыск через порт). Вот как это работает: вместо того, чтобы использовать один инжектор, который распыляет необходимое количество топлива, каждый из отдельных впускных каналов имеет свой собственный инжектор (или инжекторы), который добавляет брызги аэрозольного топлива во всасываемый воздух из инжектора под давлением. Топливно-воздушная смесь втягивается в открытый канал и в камеру сгорания отступающим поршнем.Затем впускной клапан захлопывается, и в уже закрытом цилиндре происходит взрывное сгорание.

Многоточечный впрыск выравнивает подачу топлива, предоставляя каждому цилиндру собственную форсунку.
Антуан Гудвин / CNET

По большей части, MPFI просто прекрасен. Он, безусловно, намного более эффективен, чем более старые карбюраторные системы и системы SPFI, благодаря своей способности регулировать количество топлива, добавляемого во впускное отверстие для каждого отдельного цилиндра, выравнивая ранее бедные и богатые цилиндры на крайних концах коллектора, улучшая выработку энергии. и сокращение потерь топлива.Итак, зачем исправлять то, что фактически не сломано?

Как прямой впрыск повышает производительность?
Вы, возможно, заметили, что во время скачков от карбюратора к SPFI к MPFI точка, в которой топливо добавляется к заправке впуска, перемещается от перед дроссельной заслонкой к впускному коллектору и далее к отдельным впускным направляющим — все ближе и ближе в камеру сгорания. Прямой впрыск выводит эту эволюцию на новый уровень, помещая инжектор внутри камеры сгорания.При перемещении форсунки в камеру сгорания система прямого впрыска бензина (GDI) получает несколько преимуществ по сравнению с ранее обсужденными системами.

Непосредственный впрыск еще больше улучшается за счет перемещения топливных форсунок в камеру сгорания. Более точное управление означает, что можно добавить еще меньше топлива.
Антуан Гудвин / CNET

Поместив форсунку внутрь цилиндра, компьютер двигателя получает еще более точный контроль над количеством топлива во время такта впуска, дополнительно оптимизируя воздушно-топливную смесь для создания чистого горящего взрыва с очень небольшим расходом топлива и увеличенной подачей мощности.

Система GDI также имеет большую гибкость относительно , когда в цикле сгорания добавляется топливо. Системы MPFI могут добавлять топливо только во время такта впуска поршня, когда впускной клапан открыт. GDI может подливать топливо, когда это необходимо. Например, некоторые двигатели GDI могут регулировать синхронизацию таким образом, чтобы меньшее количество топлива впрыскивалось во время такта сжатия, создавая гораздо меньший управляемый взрыв в цилиндре. В этом так называемом сверхбедном режиме сжигания немного снижается прямая мощность, но значительно сокращается количество топлива, используемого в то время, когда транспортному средству требуется очень мало рывков (холостой ход, движение накатом, замедление и т. Д.).

Двигатели

GDI также быстрее реагируют на эти изменения времени и количества добавляемого топлива, повышая управляемость. Кроме того, автомобиль может более быстро регулироваться на основе сигналов от датчиков, расположенных ниже по потоку от камеры сгорания, что позволяет контролировать выброс грязных выбросов из выхлопной трубы.

Некоторые автопроизводители даже экспериментировали с использованием GDI для подачи дополнительного потока топлива в цилиндр для создания вторичного взрыва во время цикла сгорания, что потенциально привело к еще большей мощности и эффективности.

Вот любопытный факт: технология прямого впрыска не на самом деле настолько нова, как вы думаете. Эта технология существует с 1920-х годов для бензиновых двигателей и фактически уже используется в большинстве дизельных двигателей.

Есть ли у GDI возможные недостатки?
Вы можете спросить: «Если GDI так хорош, почему его нет в каждой новой машине?»

Частично причина в том, что производство двигателя с прямым впрыском топлива обходится дороже из-за сложности компонентов, а это означает, что автомобиль, который в конечном итоге будет приводить в действие, также будет дороже купить.Например, форсунки двигателя GDI должны быть более прочными, чем форсунки портов, чтобы выдерживать нагрев и давление сотен (или даже тысяч) крошечных взрывов в минуту. Кроме того, поскольку система GDI должна иметь возможность впрыскивать топливо в камеру сгорания под давлением, топливопроводы, по которым подается бензин, должны иметь еще более высокую степень сжатия. Топливные системы GDI могут работать при давлении в несколько тысяч фунтов на квадратный дюйм по сравнению с 40-60 фунтами на квадратный дюйм систем впрыска через порт.

Цена на эти компоненты падает, но в целом и на данный момент портовый впрыск обходится дешевле и «достаточно хорош» для большинства экономичных автомобилей.

Кроме того, некоторые владельцы и специалисты по обслуживанию двигателей GDI (особенно высокопроизводительных моделей с турбонаддувом) сообщают, что в системах с прямым впрыском наблюдается повышенное накопление углерода на задней стороне их впускных клапанов, что со временем приводит к снижению потока воздуха и производительности. Быстрый поиск в Google дает страницу за страницей с анекдотическими сообщениями об этой проблеме. Накопление происходит потому, что в большинстве автомобилей всасываемый воздух, откровенно говоря, довольно грязный — даже с установленными воздушными фильтрами современные системы рециркуляции выхлопных газов и системы вентиляции картера могут добавить немало грязи во всасываемую заправку — и без порта. форсунки, распыляющие бензин (и содержащиеся в нем моющие средства) на клапаны, могут стать довольно грязными на протяжении многих тысяч миль.

Прямой впрыск хорошо сочетается с другими технологиями двигателей.
Автопроизводители находят всевозможные новые способы усовершенствования двигателя внутреннего сгорания с помощью технологии прямого впрыска. Например, некоторые автопроизводители (включая Ford, Audi и BMW) используют GDI в сочетании с турбонаддувом для создания двигателей с низким рабочим объемом, которые обеспечивают небольшой КПД двигателя при большой мощности двигателя.

Система D-4S, используемая в двигателе FR-S / BRZ, сочетает в себе как систему прямого, так и портального впрыска.Антуан Гудвин / CNET

Toyota уже несколько лет предлагает свою систему впрыска топлива D-4S с некоторыми моделями своего 3,5-литрового двигателя V-6. В D-4S используется комбинация прямого впрыска и впрыска через порт, чтобы объединить лучшие черты обеих систем. Как объясняется в этой статье от Wards Auto, система впрыска через порт обрабатывает чистый запуск, прямой впрыск обрабатывает ускорение при полной нагрузке, и две системы работают в тандеме, чтобы сбалансировать все, что между ними.Эта система D4-S также используется в 2,0-литровом оппозитном четырехцилиндровом двигателе, который используется в Scion FR-S и Subaru BRZ.

Многоточечный впрыск топлива (MPFI)

Что такое система многоточечного впрыска топлива (MPFI)?

MPFI — это система или метод впрыска топлива в двигатель внутреннего сгорания через несколько каналов, расположенных на впускном клапане каждого цилиндра.Он подает точное количество топлива в каждый цилиндр в нужное время. Существует три типа систем MPFI — пакетная, одновременная и последовательная.

В дозированной системе MPFI топливо впрыскивается в группы или партии цилиндров без совмещения их хода впуска. В синхронной системе топливо подается во все цилиндры одновременно, в то время как последовательный системный впрыск перекрывается с тактом впуска каждого цилиндра.

Многоточечный впрыск топлива

Как работает система впрыска топлива?

MPFI включает регулятор давления топлива, топливные форсунки, цилиндры, нажимную пружину и регулирующую диафрагму.Он использует несколько отдельных форсунок для подачи топлива в каждый цилиндр через впускной канал, расположенный перед входным отверстием цилиндра. Регулятор давления топлива, соединенный с топливной рампой посредством впуска и выпуска, направляет поток топлива. Регулирующая диафрагма и нажимная пружина контролируют открытие выпускного клапана и количество топлива, которое может вернуться. Давление во впускном коллекторе существенно меняется в зависимости от оборотов двигателя и нагрузки.

Преимущества системы многоточечного впрыска топлива ?

• Технология многоточечного впрыска топлива повышает топливную экономичность автомобилей.MPFI использует индивидуальную топливную форсунку для каждого цилиндра, что исключает потери газа с течением времени. Это снижает расход топлива и делает автомобиль более эффективным и экономичным.
• Автомобили с автомобильной технологией MPFI имеют более низкие выбросы углерода, чем автомобили, которым несколько десятилетий назад. Снижает выбросы вредных химикатов или дыма при сжигании топлива. Более точная подача топлива очищает выхлоп и производит менее токсичные побочные продукты. Таким образом, двигатель и воздух остаются чище.
• Система MPFI улучшает характеристики двигателя. Он распыляет воздух в маленькой трубке вместо дополнительного воздухозаборника и улучшает распределение топлива между цилиндрами, что способствует повышению производительности двигателя.
• Он способствует распределению более однородной топливовоздушной смеси по каждому цилиндру, что снижает разницу в мощности, развиваемую в каждом цилиндре.
• Автомобильная технология MPFI улучшает реакцию двигателя при резком ускорении и замедлении.
• Двигатели MPFI меньше вибрируют, и их не нужно проверять дважды или трижды в холодную погоду.
• Повышает функциональность и долговечность компонентов двигателя.
• Система MPFI способствует эффективному использованию и распределению топлива. .

Прочие льготы

• Плавность хода и управляемость
• Надежность
• Компетентны для использования альтернативных видов топлива
• Легкая настройка двигателя
• Возможности диагностики
• Первоначальная и эксплуатационная стоимость

Что такое GDI / FSI / CGI / SIDI / Direct Injection? — AutoPortal

Много инноваций произошло в технологии впрыска топлива и системах подачи топлива в автомобилях.В дизелях системы непосредственного впрыска используются издавна, однако в бензиновых двигателях они стали применяться только сейчас. Вы не найдете сейчас автомобиль, в котором используется карбюратор, так что же в нем? Он использует систему прямого впрыска, как у дизеля. Так что же такое система прямого впрыска? Подробнее об этом мы поговорим в этой статье.

Что такое GDI по сути?

Еще несколько лет назад в бензиновых двигателях для распыления топлива использовался карбюратор. Он работал хорошо до того, как были введены строгие стандарты выбросов, и двигатель обычно работал на богатой смеси и не имел большой экономии топлива.В случае GDI топливо впрыскивается непосредственно в цилиндр, и его можно точно контролировать в зависимости от качества воздуха, нагрузки двигателя и других параметров, это обеспечивает лучший контроль над загрязнителями и лучшую экономию топлива. Итак, по сути GDI — это способ доставки топлива.

Что означает аббревиатура GDI / FSI / SIDI?

GDI — Прямой впрыск бензина

FSI — Послойный впрыск топлива

SIDI — Прямой впрыск с искровым зажиганием

CGI — Впрыск бензина с наддувом

Прямой впрыск такой же, как у MPFI (Multi- пункт Топливный впрыск)?

№MPFI можно считать технологией последнего поколения, которая предлагала достаточно точный контроль над впрыском топлива, но не так сильно, как в случае GDI. В случае системы MPFI топливо впрыскивается во впускной коллектор под низким давлением. В то время как в случае GDI топливо впрыскивается непосредственно в камеру сгорания и под гораздо более высоким давлением.

GDI работают точно так же, как MPFI, с той разницей, что топливо впрыскивается во время впуска воздуха и непосредственно в цилиндр. Смесь подготавливается в цилиндре и зажигается свечой зажигания после такта сжатия.В системе GDI используются сильные форсунки, которые могут впрыскивать при гораздо более высоком давлении, но они могут делать это только во время такта впуска, в отличие от системы MPFI, которая может делать это даже во время такта сжатия на задней части впускного клапана, это становится все более важным, поскольку увеличиваются обороты двигателя. Форсунки, используемые в случае GDI, в наши дни очень эффективны и могут без проблем впрыскивать с высокой точностью даже на высоких скоростях в течение всего такта впуска.

В отличие от бензинового двигателя с системой MPFI, в которой скорость регулируется с помощью корпуса дроссельной заслонки с дроссельной заслонкой, в случае GDI скорость двигателя регулируется с помощью впрыска топлива и момента зажигания, который контролируется ЭБУ.Это помогает снизить насосные потери.

Как GDI / FSI влияет на характеристики автомобиля?

Прямым преимуществом прямого впрыска бензина является резкий скачок в показателях эффективности использования топлива. Другой — снижение уровня загрязнителей. Это не сильно влияет на цифры 0-100, но поскольку двигатель может работать в трех разных режимах благодаря точной настройке, это делает его очень динамичным. При низких нагрузках двигатель может работать на обедненной смеси (стратифицированный заряд), а в случае умеренных нагрузок он может использовать стехиометрическую смесь.В сложных ситуациях, таких как подъем на холм и ускорение, он может сжигать даже богатую смесь. Самым большим преимуществом, которое предлагает GDI, является то, что топливо можно впрыскивать несколько раз в течение одного цикла.

Какие производители используют эти технологии?

MPFI по-прежнему остается популярным выбором среди производителей, поскольку обеспечивает хороший контроль над впрыском топлива. Однако многие производители также используют технологию прямого впрыска под разными названиями.

GDI — Mitsubishi, Honda, Hyundai

CGI — Mercedes-Benz

FSI — Volkswagen, AUDI

SIDI — General Motors

Прочтите статьи, нажав здесь!

ПРЯМОЙ ВПРЫСК ПРОТИВ ПОРТОВОГО ВПРЫСКА Восстановленные двигатели |

Наши специалисты в Tristar не только знают, как заново производить двигатели, но и любят писать!

Подписывайтесь на нас в Instagram и Facebook для рекламных акций и демонстраций клиентов! Отправьте свои TRISTAR RIDES!

Теперь до сентября получайте бесплатную футболку и шляпу при каждом онлайн-заказе двигателя!

Вот наша собственная статья Джеймса Костюховски о сравнении прямого впрыска и портового впрыска!

Джеймс Костюховски:

Джеймс Костюховски — старший менеджер по работе с клиентами в Tri Star Engines.Джим проработал в компании более десяти лет и даже раньше работал у одного из наших крупнейших конкурентов. Его территория продаж простиралась от всего Висконсина до некоторых частей Верхнего полуострова Мичигана. В свободное время он с удовольствием посещает автосалоны со своим Grabber Orange Ford Mustang и Cadillac CTS, собирает винтажные знаки и бензоколонки и работает с инвестициями. Джим — это кладезь автомобильных знаний, наполненный позитивной энергией, и если вы работаете в магазине автомобильных запчастей или в ремонтной мастерской в ​​Центральном Висконсине, вы можете просто обнаружить, что он стучится в вашу дверь.Свяжитесь с Джимом по электронной почте [email protected]!

ПРЯМОЙ ВПРЫСК

В модели

Direct Injection и Port Injection используются электрические форсунки с компьютерным управлением для впрыска топлива в двигатель. Разница в том, куда распыляют топливо.

Прямой впрыск имеет форсунки, установленные в головке блока цилиндров, и форсунки распыляют топливо непосредственно в цилиндр двигателя . Затем он смешивается с воздухом. Только воздух проходит через направляющие впускного коллектора и впускные клапаны с прямым впрыском.

Есть преимущества и недостатки обеих систем. Преимущества прямого впрыска : лучшая экономия топлива, меньше выбросов и лучшая производительность. Повышение экономии топлива может достигать 15%, что позволяет расходовать гораздо меньше топлива.

Он подает топливо более точно, чтобы улучшить сгорание с большей мощностью, сохраняя при этом лучшую экономию топлива и снижая выбросы. Возможно снижение выбросов на 25% при холодном пуске.

Прямой впрыск дозирует количество топлива точно в каждый цилиндр для оптимальной производительности, и оно распыляется под очень высоким давлением, до 15 000 фунтов на квадратный дюйм на некоторых автомобилях , поэтому топливо хорошо распыляется и воспламеняется почти мгновенно.

Большой недостаток прямого впрыска — скопление углерода на задней стороне впускных клапанов. Это может привести к появлению компьютерного кода и может привести к отказу двигателя или сбою зажигания.

Другой недостаток прямого впрыска — стоимость. Наконечники форсунок устанавливаются прямо в камеру сгорания, поэтому материалы форсунок должны быть очень хорошего качества.

Высокое давление необходимо для впрыска топлива непосредственно в цилиндры, что означает необходимость в дорогостоящих топливных насосах высокого давления.Обычно они приводятся в движение механическим способом от двигателя, что усложняет работу.

Основная причина, по которой мы видим на рынке автомобили с прямым впрыском, — это ужесточение стандартов экономии топлива.

ПОРТ ВПРЫСКА

Портовый впрыск распыляет топливо во впускные каналы, где оно смешивается с поступающим воздухом.

Портовые системы впрыска намного дешевле в производстве. Форсунки не подвергаются воздействию высокой температуры и давления камеры сгорания, и им не нужно выдерживать высокое давление топлива.

Системы впрыска с портом

обычно работают в диапазоне от 30 до 60 фунтов на квадратный дюйм, что значительно ниже, чем у систем прямого впрыска. Вспомогательные системы, такие как топливные насосы, также дешевле, потому что давление топлива ниже.

Портовые системы впрыска распыляют топливо на заднюю часть впускного клапана, и топливо должно ждать, пока клапан не откроется. Топливо, распыленное на заднюю часть впускных клапанов, также очищает клапаны.

Форсунки часто устанавливаются на направляющих впускного коллектора, и топливо остается в направляющих, пока не откроется впускной клапан и смесь не будет втягиваться в цилиндр двигателя.

ЗАКЛЮЧЕНИЕ

Я вижу время, когда системы впрыска портов будут полностью заменены прямым впрыском. Портовый впрыск, хотя и намного лучше, чем старые карбюраторы, системы дроссельной заслонки, просто не могут сравниться с мощностью и экономичностью, обеспечиваемыми прямым впрыском.

Некоторые производители, такие как Ford, Lexus, Toyota и Audi, переходят на комбинацию порта и прямого впрыска, называемую дуэльной подачей топлива . Последний Ford Mustang и Shelby GT350 имеет комбинацию порта и прямого впрыска.

По мере увеличения затрат на топливо разница в стоимости производства между системами с прямым впрыском и системами прямого впрыска будет уменьшаться. На данный момент обе системы доступны на новых автомобилях, в зависимости от выбранной вами модели.

Ознакомьтесь с нашим двигателем с прямым впрыском здесь!

Прямой впрыск и последовательный впрыск топлива

Прямой впрыск и последовательный впрыск топлива

Больше крутящего момента и меньше топлива — Двигатели с прямым впрыском PCM

Прямой впрыск vs.Последовательный впрыск топлива

С тех пор, как PCM выпустила новые двигатели H5 и H6 с прямым впрыском, нас спрашивали, в чем разница между прямым и последовательным впрыском, и является ли PCM единственной компанией, использующей прямой впрыск. Я надеюсь ответить на оба вопроса ниже. Вот основная информация о системах впрыска.

Как правило, система SFI (последовательного впрыска топлива) имеет топливную форсунку для каждого цилиндра. Каждая из этих форсунок подает топливо в систему под давлением 30-40 фунтов на квадратный дюйм перед впускным клапаном.Эта топливно-воздушная смесь втягивается в цилиндр мимо впускного клапана на такте впуска поршня, а затем сжимается и воспламеняется. Эта система была намного более экономичной и создавала намного больше мощности, чем системы карбюратора, которые она заменила. Последовательный впрыск топлива использовался в судовых двигателях в течение нескольких лет и является системой, которая в настоящее время используется в большинстве новых буксиров, а также в системе PCM, используемой в двигателях до 2016 года.

DI (Direct Injection) — это следующая эволюция системы впрыска топлива, при которой топливо впрыскивается после впускного клапана непосредственно в каждый цилиндр под давлением более 3000 фунтов на квадратный дюйм.В чем преимущества DI по сравнению со старой системой SFI? Антуан Гудвин (автор двигателя для Cnet) сказал, что читатели, возможно, заметили, что во время переходов от карбюрации к SPFI (одиночный порт) к MPFI (многопортовый) точка, в которой топливо добавляется во впускной заряд, сместилась с предыдущего. дроссель к впускному коллектору и далее к отдельным впускным направляющим — все ближе и ближе к камере сгорания. Прямой впрыск выводит эту эволюцию на новый уровень, помещая инжектор внутри камеры сгорания.Перемещая форсунку в камеру сгорания, GDI (непосредственный впрыск бензина) получает несколько преимуществ по сравнению с ранее обсужденными системами.

Поместив форсунку внутрь цилиндра, компьютер двигателя получает еще более точный контроль над количеством топлива, впрыскиваемого во время такта впуска, дополнительно оптимизируя воздушно-топливную смесь для создания чистого горящего взрыва с очень небольшим расходом топлива и увеличенной подачей мощности. .

Система GDI также имеет большую гибкость в отношении , когда в в цикле сгорания добавляется топливо.Системы MPFI могут добавлять топливо только во время такта впуска поршня, когда впускной клапан открыт. GDI может подливать топливо, когда это необходимо. Например, некоторые двигатели GDI могут регулировать время так, чтобы меньшее количество топлива впрыскивалось во время такта сжатия, создавая гораздо меньший контролируемый взрыв в цилиндре. Этот так называемый сверхбедный режим сжигания немного жертвует чистой мощностью, но значительно снижает количество топлива, используемого в то время, когда (лодка) требует очень небольшого рычания (холостой ход, замедление и т. Д.)).

Ну, хватит всей этой технической ерунды — Итак, , что для вас означает прямой впрыск ? Это означает, что у вас может быть двигатель с большим крутящим моментом (мощностью на нижнем уровне), чем у системы последовательного впрыска топлива, и вы получите эту дополнительную мощность при меньшем сжигании топлива. Я могу сказать вам по собственному опыту, что новый H5 просто вытесняет прошлогодний PCM ZR409 из ямы на Centurion FS33 с максимальным балластом. Но по-настоящему большой сюрприз случился, когда мы протестировали новый двигатель PCM H6 здесь, на высоте, в Юте.Мы смогли разогнать Ri237 с полным балластом (общий вес 10 500 фунтов) до скорости вейкборда в Дир-Крик. Мы были очень удивлены, потому что это максимальный вес, который мы могли бы получить для скорости вейкборда с моим 550-сильным PCM XR7 2015 года с наддувом. Мы протестировали их бок о бок, и разница была незначительной.

Излишне говорить, что после нашего личного опыта мы не были сильно удивлены, когда получили от PCM характеристики для сравнения двигателей. Новые модели PCM Direct Injection H5 и H6 на 33% быстрее от 0 до 23 миль в час, чем прошлогодние PCM ZR409 и ZR450.Но самое приятное то, что эти новые двигатели на 27% более экономичны по сравнению с аналогичными двигателями прошлого года. Больше мощности, меньше топлива. Это комбинация, с которой я могу жить. Неудивительно, что мой хороший друг, Трей Турман из PCM, год назад сказал мне, что в 2016 году у PCM есть что-то особенное, и что мне это понравится. Трей был прав, эти моторы очень и очень впечатляют.

Примечание: на всякий случай, PCM — единственный производитель двигателей для буксиров, использующий двигатели с прямым впрыском топлива в 2016 году.Это означает, что если буксир, на который вы смотрите, не является Centurion, Nautique или Supreme, он, скорее всего, не имеет прямого впрыска.

«Жизнь коротка, поехали»

Прямой впрыск вызывает больше проблем, чем решает?

Прямой впрыск топлива в наши дни проникает во все более массовые автомобили, и он может иметь врожденную неисправность, о которой мы должны знать.

Во-первых, что такое прямой впрыск? Прямой впрыск топлива в бензиновых двигателях предусматривает, что топливная форсунка, установленная на головке блока цилиндров, распыляет топливо непосредственно в камеру сгорания.Его предшественник, инжекторный, имел форсунки, установленные во впускном коллекторе, а топливная струя была направлена ​​на заднюю часть впускных клапанов. Почему изменение? Технология прямого впрыска обеспечивает немного большую мощность и лучшую экономию топлива; в зависимости от области применения, как правило, улучшение составляет 10–15%. Но крутящий момент двигателя можно увеличить на 50 процентов.

В чем проблема? На некоторых двигателях задняя часть впускных клапанов и их порты могут покрыться углеродными отложениями.В системах с портовым впрыском более старого типа распыление топлива, направляемое на клапаны, не позволяло этого происходить, поскольку современные виды топлива содержат очистители. Если накапливается достаточно углерода, это может вызвать резкую работу на холостом ходу, спотыкание при ускорении, заглохание, проверку индикаторов двигателя, повышенный расход топлива и общий недостаток мощности. Некоторые водители испытали это на пробеге двигателя менее 50 000 км. Короткие поездки, которые не позволяют двигателю видеть сколько-нибудь значительного времени при полной рабочей температуре, могут усугубить это состояние.

Какое лекарство? Зависит от количества налета и его твердости. В некоторых случаях химическая жидкость, введенная в приемник, например, Sea Foam, может очистить вещи. Это относительно простой процесс, когда вакуумная линия порта используется для всасывания жидкости во впускные отверстия при работающем двигателе. Он действительно создает значительное количество дыма из выхлопных газов, поэтому его следует делать только в хорошо вентилируемых помещениях. В более сложных случаях решением могут быть грецкие орехи.Да, грецкие орехи. Измельченную скорлупу грецкого ореха можно вдувать во впускные отверстия сжатым воздухом и сразу же откачать пылесосом с помощью специального адаптера. Для этого необходимо снять впускной коллектор, и это действительно не работа, сделанная своими руками.

В наихудших сценариях может потребоваться снятие головок цилиндров двигателя для выполнения ручной очистки, что требует затрат, которые вполне соответствуют категории ой.
