Расстояние между колесами автомобиля: Таблица расстояния ширины колеи колес некоторых автомобилей

Что такое колея автомобиля?

30.05.2016

Содержание статьи:

Согласно информации из Википедии, колея авто — это расстояние между центрами следов, образованных шинами на дороге. Это технически важное понятие, поскольку от колеи, наряду с просветом и колесной базой, зависят устойчивость автомобиля, плавность движения, эффективность тормозов, способность справляться с трудными дорожными участками.

Как измеряется показатель

Как измерить ширину переднего и заднего мостов:

• Можно сделать это веревкой (натянуть между серединами покрышек, сделать отметку, затем измерить).
• Проехать по снегу и провести измерение по следам.
• Выровнять передние колеса, натянуть 2 нитки по касательной вдоль бортовых колес. Осмотреть на наличие угла. Если угол будет, то натянуть нитку от более широкой колеи параллельно бортам, измерить разницу на меньшей колее.
• Взять две рейки, вставить в распор между колесами, затем вытащить и измерить длину рулеткой. Можно провести несколько замеров, перемещая автомобиль, чтобы убедиться, что неровности дисков не влияют на результат.

Точность до миллиметра здесь не требуется, поскольку не влияет на проходимость.

На что влияет колея колес

Важно, чтобы колея автомобиля и колесная база находились в строгом соотношении друг к другу — нормальным считается отношение 1,7-1,8. Ниже 1,6 параметр опускаться не должен. А если соотношение будет выше, то ездить станет комфортнее — машина будет вести себя более устойчиво даже при сильном разгоне.

При разной колейности передних и задних колес возникают сложности во время передвижения по грязи, снегу, мягкому грунту, поскольку необходимо прокладывать сразу две колеи. Соответственно, авто должно обладать производительным двигателем, потребляющим большое количество топлива. Проходимость транспорта несколько снижается.

Изменения ширины колеи автомобиля

Параметр задается изначально конструкцией автомобиля, которую предусмотрел производитель. Исходя из данной ширины рассчитываются размеры и расположение ключевых узлов авто и элементов подвески. Однако некоторые автомобильные владельцы производят тюнинг, в процессе которого выносят колеса за границы колесной арки, вследствие чего колея становится шире.

Такие изменения влияют на характеристики легкового или грузового автомобиля, увеличивая нагрузку на подвеску. Наиболее явно это выражается в момент торможения: стандартная тормозная система становится менее эффективна. Чтобы избежать аварийной ситуации, необходимо заменить также и тормозную систему на более мощную. Также необходимо участь, что срок службы подшипников ступиц значительно сокращается.

Стандартная ширина колеи в России — 1520 мм, но в отдельных случаях может быть меньше, в диапазоне 1270-1350 мм.

Ключевые правила:

• Уменьшение задней колеи автомобиля без затрагивания передней приводит к чрезмерной поворачиваемости транспорта.
• Увеличение колеи передних колес автомобиля без затрагивания задней приводит к тяжелой поворачиваемости транспорта.

Плюсы и минусы увеличения колеи базы автомобиля

Если увеличение будет не слишком сильным, то проблем возникнуть не должно. Увеличение сразу передней колеи и задней колеи на равную ширину только повысит устойчивость автомобиля на ровной поверхности трассы, управляемость останется прежней. Основной минус: усиливающаяся степень износа ступичного подшипника.

При увеличении поперечное расстояния только между задними колесами машину будет сильнее заносить при повороте. При увеличении только переда поворачиваемость станет либо избыточной, либо нейтральной. В идеале нужно стараться добиться нейтральной поворачиваемости, чтобы машина одним и тем же образом уходила в поворот задом и передом. Следует учесть, что поворачиваемость зависит от скорости: на медленной контроль всегда лучше и заносы минимальны.

Для увеличения колеи обычно используют специальные проставки на колеса. Деталь представляет собой диск небольшого размера с отверстиями, изготовленный из металлического сплава. Проставки служат не только для расширения колеи, но и позволяют установить более мощную тормозную систему за счет увеличения количества свободного места.

Часто встречающиеся проблемы

Бросает машину в колее

Часто встречается ситуация, когда автомобиль становится плохо управляемым в колее, руль самостоятельно вращается, в результате транспорт кидает то влево, то вправо (машина «рыскает», или «плавает»).

Вероятные причины:

• Использование низкопрофильной широкой резины.
• Использование однонаправленной резины, которая установлена неправильно (не той стороной).
• Использование разношироких колес, когда размеры колес на задних и передних осях различаются.
• Проблемы в сход-развале.

Первое, что нужно попробовать сделать — это сменить резину.

Машина ловит колею

Автомобиль остро реагирует на любую неровность на дороге, постоянно съезжает в ямы, вплоть до выбивания руля. Езда становится сложной и напряженной, повышается аварийность.

Возможные причины:

• Неисправный сход-развал.
• Неисправная рулевая тяга или передние стойки.
• Неподходящая форма резины.

Летняя резина зачастую имеет округлое сечение, по бокам отсутствует протектор. Зимняя — более мягкая, с квадратным сечением, ее пятно контакта хорошо входит в свою колею и крепко в ней держится.

Почему машину выбрасывает из колеи

При езде по продолжительным участкам с колеей автомобиль пытается выскочить из нее. Из-за этого приходится непрерывно контролировать руль в летний период, а в зимний, если авто выбросит на встречную полосу, возможна авария.

Вероятные причины:

• Шины с развитыми боковыми грунтозацепами.
• Чрезмерно перекачанные шины.
• Железные диски с отрицательным вылетом.
• Неисправные амортизаторы, стойки, сход-развал.

Как видно, много на что влияют выбранные для автомобиля шины. Чтобы решить проблему, воспользуйтесь услугами шиномонтажа, приобретя покрышки другого типа и габаритов. Наш сервис «Мастер глушителей» профессионально выполнит работу — приглашаем всех жителей и гостей СПб.

Ширина колеи автомобиля

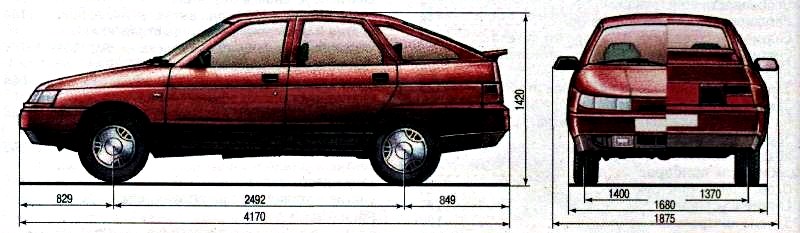

Термин ширина колеи автомобиля означает расстояние между колесами, которые находятся на одной оси. Величину рассчитывают от средины одного колеса до средины второго. Если сзади у машины есть по два колеса с каждой стороны, то замеряется ширина от средины отпечатков каждой пары колес.

Часто этот показатель называют, как колея автомобиля. В народе эти слова означают след от машины, который она оставляет на дороге. Как правило, колея образовывается на дороге, по которой в одном и том же месте ездит много машин. Посмотрите на дороги и увидите, какой глубокой может быть колея. В некоторых местах колея может быть такой глубины, что можно даже поцарапать себе днище.

Также под понятием колея автомобиля может подразумеваться колея, которая образовывается зимой. Из нее довольно сложно выбраться и тоже можно повредить свою машину.

Разная ширина колеи автомобиля

В основном, ширина колеи на всех осях автомобиля одинакова. Иногда бывают случаи, когда она отличается. Стоит отметить, что этот момент может привести к некоторым сложностям. К примеру, когда вы двигаетесь по бездорожью, то каждой оси придется прокладывать дорогу заново. Обязательно это сказывается на следующих характеристиках:

Однако этот момент может быть не столь существенным для машин определенного класса – SUV. Этот вид машин создан специально для езды по бездорожью и имеет мощный двигатель и повышенный расход топлива. Примером такой машины является Мицубиси Джип. Для большинства других машин разная ширина колеи автомобиля имеет большое значение.

Почему машины переворачиваются

Сейчас рассмотрим преимущество широкой колеи перед узкой. В узкой колеи есть свое преимущество – машина проедет там, где тяжело проехать большинство автомобилей. Однако, если у вас широкая колея, ваш железный конь менее подвержен к опрокидыванию. На уклоне действуют две силы:

• Сила тяжести;
• Центробежная сила;

Также на склоне способствует перевороту сопротивление скольжению, которое оказывают покрышки. Разумеется, все эти факторы в совокупности способны привести к тому, что автомобиль перевернется. На схеме ниже все это хорошо показано.

Также на устойчивость машины влияет не только ширина колеи автомобиля. Еще важны следующие факторы:

• Состояние и размер шин;
• Скорость движения по уклону, вход в повороты;
• Центр тяжести, база, вес и загруженность;
• Состояние дорожного покрытия;

С самого начала производитель тестирует машину на разных склонах и поворотах. От вас требуется лишь не проверять машину в чересчур сложных условиях, потому как есть риск перевернуться. Посмотрите видео ниже и поймете, что на машине лучше ездить по обычной дороге.

Специальные термины и обозначения для ходовой части автомобиля Volkswagen

Современные автомобили имеют всё более сложные и качественные шасси, которые должны соответствовать как требованиям по комфортабельности и спортивности, так и, в особой степени, требованиям безопасности движения.

Для того, чтобы требования к ходовой части выполнялись в течение всей «жизни автомобиля», а также после возможных аварий, сегодня существуют отличные возможности по проверке геометрии ходовой части и корректировке неправильных настроек.

Ходовая часть является связующим звеном между автомобилем и дорожным полотном. Как силы, действующие на опорную поверхность колеса и силы тяги, так и возникающие при прохождении поворотов силы бокового увода передаются ходовой частью на дорогу через колёса автомобиля.

Ходовая часть подвергается воздействию множества сил и моментов. Увеличивающаяся мощность автомобилей, а также возросшие требования к их комфортабельности и безопасности ведут к постоянному росту требований к ходовой части.

По мере усложнения конструктивного исполнения кинематики ходовой части с течением времени трудоёмкость регулировки постоянно увеличивалась, а допуски при регулировке постоянно уменьшались.

Для проверки и, при необходимости, регулировки кинематики ходовой части необходимо проверить или отрегулировать ходовую часть на специальных измерительных стендах. При этом необходимо учитывать, что регулировать ходовую часть следует только после проведённого ремонта, или возникновения проблем в этой ходовой части.

К ходовой части автомобиля относятся:

Точка опоры колеса — это расположенная в средней плоскости колеса точка пересечения перпендикуляра, проходящего через ось вращения колеса, с плоскостью дорожного полотна.

Средняя плоскость колеса проходит перпендикулярно оси вращения колеса по центру шины колеса.

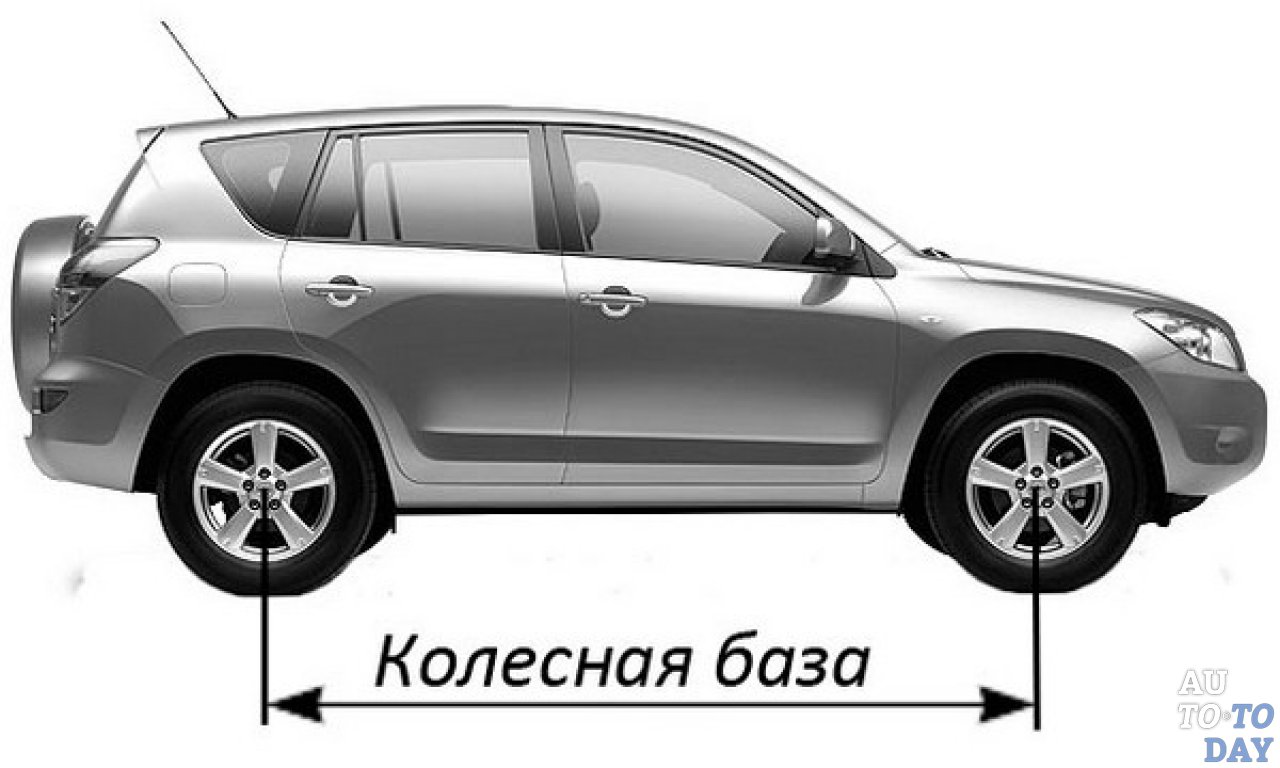

Колёсная база — это расстояние между центрами колёс передней и задней оси.

Ширина колеи — это расстояние между серединами шин колёс каждой оси.

В случае независимой подвески колёс с поперечными или диагональными рычагами при сжатии и отбое упругих элементов подвески ширина колеи меняется.

Геометрическая ось движения представляет собой биссектрису суммарного угла схождения колёс задней оси.

Задняя ось является осью, определяющей курсовое направление автомобиля. Поэтому все измерения для колёс передней оси, а также некоторых вспомогательных систем водителя выполняются относительно геометрической оси движения. В оптимальном состоянии геометрическая ось движения лежит в продольной средней плоскости автомобиля.

Продольная средняя плоскость автомобиля представляет собой рассекающую автомобиль неподвижную плоскость, перпендикулярную дорожному полотну и проходящую через середину колеи передних и задних колёс (плоскость X-Z).

Угол тяги представляет собой угол между продольной средней плоскостью автомобиля (2) и геометрической осью движения (1). Он образуется из геометрической оси движения, бокового смещения и перекоса задней подвески. Если биссектриса угла направлена влево вперёд, то угол тяги называется положительным. Если она направлена вправо вперёд, то угол называется отрицательным.

Положение прямолинейного движения. Это положение колёс является вспомогательным положением, при котором индивидуальные углы схождения колёс относительно продольной средней плоскости у обоих передних колёс одинаковые. В этом положении осуществляется измерение углов установки колёс задней оси.

Оптимальный угол тяги. Индивидуальный угол схождения колёс задней оси представляет собой угол между продольной средней плоскостью автомобиля и секущей средней плоскости отдельного колеса.

Угол тяги положительный (положительное схождение), когда передняя часть колеса обращена в сторону продольной средней плоскости автомобиля. Угол тяги отрицательный (отрицательное схождение), когда передняя часть колеса обращена в сторону от продольной средней плоскости автомобиля.

Суммарное схождение получают путём сложения индивидуальных углов схождения левого и правого колёс одной оси, причём необходимо учитывать знаки значений индивидуальных углов схождения.

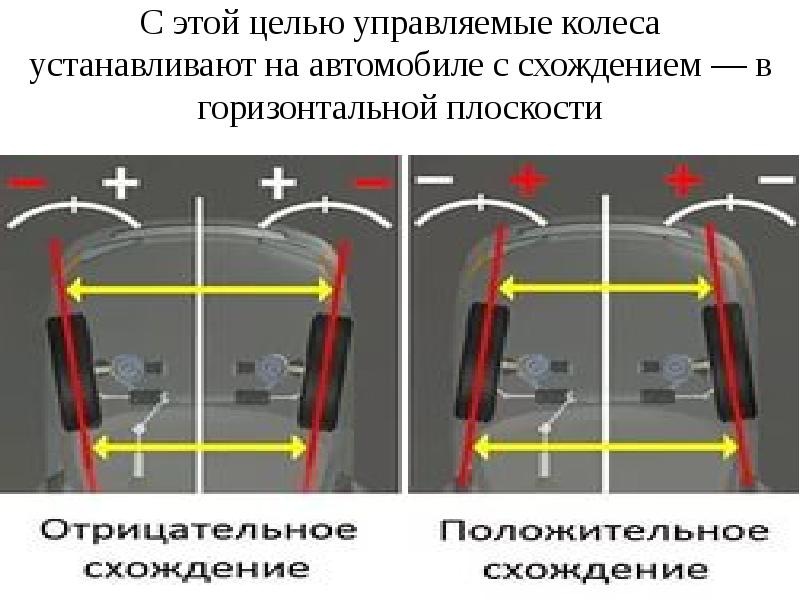

Индивидуальный угол схождения колёс передней оси представляет собой угол между геометрической осью движения и секущей средней плоскости отдельного колеса.

Отрицательное схождение. Он положительный (положительное схождение), когда передняя часть колеса обращена в сторону геометрической оси движения. Он отрицательный (отрицательное схождение), когда передняя часть колеса обращена в сторону от геометрической оси движения.

Развал — это угол между средней плоскостью колеса и вертикалью к точке пересечения средней плоскости колеса с опорной поверхностью. Различают положительный и отрицательный развал:

Поперечный наклон оси поворота — это наклон оси поворота (b) относительно перпендикуляра (a) (в плоскости, параллельной продольной средней плоскости автомобиля) к дорожному полотну. Благодаря поперечному наклону оси поворота при повороте управляемых колёс кузов автомобиля приподнимается, вследствие чего возникают силы, стремящиеся вернуть колесо в прямолинейное положение.

Различают положительное (+), отрицательное (–) и нулевое плечо обкатки. Плечо обкатки определяется развалом, поперечным наклоном оси поворота и вылетом колёсного диска.

Плечо обкатки — это расстояние между точкой опоры колеса и точкой пересечения продолжения оси поворота колеса (называемой также осью поворота) с опорной поверхностью колеса.

Плечо обкатки — динамическая стабилизация автомобиля. При отрицательном плече обкатки колесо с большим коэффициентом сцепления сильнее отклоняется внутрь — колесо самостоятельно стремится повернуться в сторону, противоположную развороту, — водитель должен просто удерживать рулевое колесо. При нулевом плече обкатки предупреждается передача посторонних сил на рулевое управление при подтормаживании тормозов с одной стороны автомобиля и при повреждении шины.

Продольный наклон оси поворота (кастер). Продольный наклон оси поворота — это наклон оси поворота в направлении продольной оси автомобиля относительно вертикали к плоскости дорожного полотна.

Различают положительный и отрицательный угол продольного наклона оси поворота:

Обратное схождение в повороте представляет собой разницу углов поворота колеса, движущегося по внешнему радиусу поворота (меньший угол) и колеса, движущегося по внутреннему радиусу поворота (больший угол).

Обратное схождение в повороте задаётся рулевой трапецией. Таким образом оно даёт представление о принципе работы рулевой трапеции при соответствующем повороте управляемых колёс — влево или вправо.

Передняя подвеска, рычаги рулевых тяг и рулевой механизм с рулевыми тягами в совокупности образуют рулевую трапецию. С помощью рулевой трапеции обеспечиваются разные углы поворота управляемых колёс, необходимые для движения в поворотах. Поворотный кулак и рычаги рулевой тяги расположены относительно друг друга не под углом 90°. Из этого вытекают неравные расстояния перемещения концов обоих рычагов рулевой тяги при повороте управляемых колёс. Это приводит к повороту управляемых колёс на разные углы.

Максимальный угол поворота — это угол средней плоскости колеса, движущегося по внутреннему радиусу поворота (B), и колеса, движущегося по внешнему радиусу поворота (A) относительно продольной средней плоскости автомобиля при повороте рулевого колеса влево-вправо до упора.

Максимальные углы поворота в обе стороны должны быть одинаковыми. Это обеспечивает одинаковые диаметры разворота.

Угол бокового увода колеса — это угол, образуемый плоскостью колеса к направлению движения (направлению движения колеса). Угол бокового увода возникает в том случае, когда на катящийся автомобиль действуют посторонние боковые силы, такие, как сила ветра и центробежная сила. При этом колёса меняют направление своего движения и движутся под определённым углом к прежнему направлению движения.

Если угол бокового увода передних и задних колёс одинаков, автомобиль обладает нейтральной поворачиваемостью. Если угол бокового увода передних колёс больше, возникает недостаточная поворачиваемость. Если угол бокового увода больше у задних колёс, возникает избыточная поворачиваемость.

Угол бокового увода зависит от нагрузки на колесо, посторонней силы, конструкции шины, профиля шины, давления воздуха в шине и силы трения сцепления.

Угол смещения колеса представляет собой угол между линией, соединяющей точки опоры колёс, и линией, проходящей под углом 90° к геометрической оси движения. Различают положительный и отрицательный угол смещения колеса:

Разница колёсной базы — это угол между соединительными линиями точек опоры передних и задних колёс. Различают положительный и отрицательный угол:

Боковое смещение — это угол между линией, соединяющей точки опоры переднего левого (правого) и заднего левого (правого) колёс и геометрической осью движения. Боковое смещение позволяет сделать вывод о возможных повреждениях кузова.

Разница ширины колеи представляет собой угол между линией, соединяющей точки опоры левого переднего и левого заднего колёс и линией, соединяющей точки опоры правого переднего и правого заднего колёс. Разница ширины колеи определяется как положительная, когда ширина колеи задних колёс больше ширины колеи передних колёс.

Смещение оси считается положительным, когда задняя ось, соотнесённая с геометрической осью движения, смещена относительно передней оси вправо. Смещение оси позволяет сделать вывод о возможных повреждениях кузова.

Вылет колёсного диска — это расстояние от середины обода до внутренней плоскости прилегания колёсного диска к ступице («x»).

Вылет колёсного диска влияет на ширину колеи и плечо обкатки. Различают три варианта вылета колёсного диска:

Расчётное положение

При разработке автомобиля вначале определяется расчётное положение. Это положение описывается системой осей координат X-Y-Z.

При этом оси Z и X проходят через центр передней подвески, ось Y в большинстве случаев проходит точно через центры передних колёс. Расчётное положение соответствует положению автомобиля при номинальной установочной высоте расположения кузова.

Все номинальные значения, указанные производителем автомобиля, относятся к расчётному положению.

Таким образом, при определении и сравнении данных в процессе проверки углов установки колёс всегда учитывается расчётное положение — это касается и описываемых далее терминов и обозначений для ходовой части.

Установочная высота

Установочная высота, или высота уровня оказывает решающее влияние на результаты проверки углов

установки колёс. На неё влияет загрузка, степень заправки топливного бака или других ёмкостей с жидкостью,

а также перепад температур, вследствие чего могут изменяться такие параметры ходовой части, как развал,

схождение и угол продольного наклона оси поворота управляемых колёс.

Полная информация в .pdf доступна здесь.

Автоцентр Сити — Каширка Volkswagen

Москва, Внешняя сторона МКАД, 23 км

ежедневно: 08:00-21:00

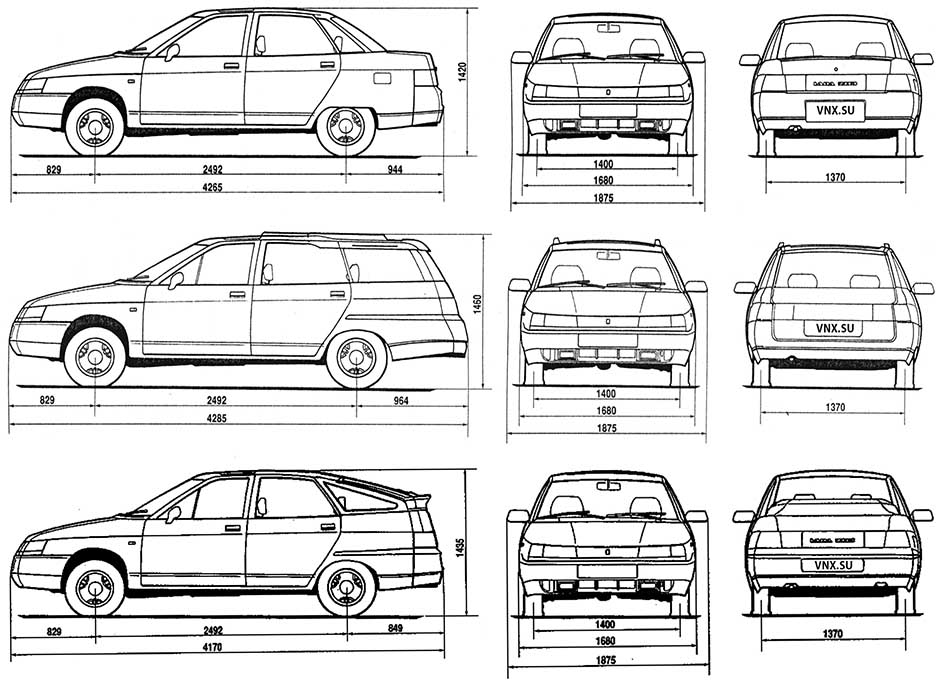

Ширина колеи автомобиля

Основные элементы технической характеристики автомобиля

Категория:

   Автомобили и трактора

–

Основные элементы технической характеристики автомобиля

На каждую модель автомобиля заводом-изготовителем дается техническая характеристика.

К технической характеристике автомобиля относятся: – габаритная длина — расстояние между двумя параллельными плоскостями, перпендикулярными к опорной поверхности и проходящими через крайние точки по длине автомобиля; – габаритная ширина — расстояние между двумя параллельными плоскостями, перпендикулярными к опорной поверхности и проходящими через крайние точки по ширине автомобиля; – габаритная высота — расстояние от горизонтальной опорной поверхности до наиболее высоко расположенной точки автомобиля без нагрузки; – база — расстояние между передней и задней осями автомобиля. В трехосных автомобилях базой называется расстояние от передней оси до плоскости, проходящей посередине между двумя задними осями.

Передний свес — расстояние по горизонтали между центром передних колес и наиболее удаленной передней точкой автомобиля.

— Обратите внимание

Задний свес — расстояние по горизонтали между центром задних колес и наиболее удаленной задней точкой автомобиля.

Угол переднего свеса а, и угол заднего свеса, измеряются путем проведения касательных к окружности переднего и заднего колес и через наиболее выступающие точки соответственно в передней и задней частях автомобиля.

Колея — расстояние между плоскостями симметрии шин одной оси, измеряемое в опорной плоскости. При сдвоенных колесах колею измеряют между плоскостями симметрии сдвоенного колеса одной оси.

Дорожный просвет — расстояние от самой нижней точки автомобиля до опорной поверхности при номинальной нагрузке автомобиля и номинальном давлении воздуха в шинах.

Радиус поворота (по следу переднего наружного колеса) — наименьшее расстояние от оси поворота автомобиля до плоскости симметрии шины его колеса.

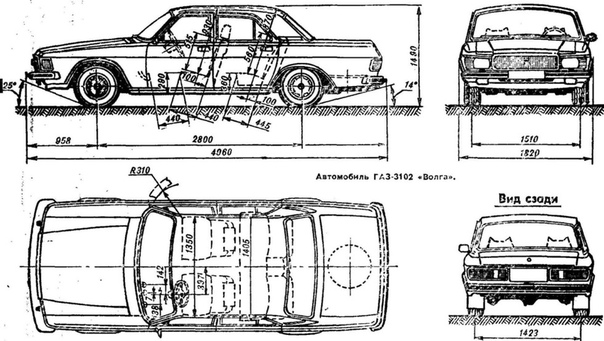

Рис. 3.

Основные размеры автомобиля

Собственная масса — масса полностью заправленного (топливом, маслом, охлаждающей жидкостью) и снаряженного (инструментом, запасным колесом и т. п.) автомобиля, но без массы водителя, пассажиров и груза.

Номинальная грузоподъемность грузоподъемность, на которую рассчитан автомобиль (для легковых автомобилей и автобусов число мест, включая водителя).

Максимальная скорость — скорость движения с полной нагрузкой на горизонтальных участках прямого шоссе, замеряемая при движении автомобиля в двух противоположных направлениях.

Важно

Контрольный расход топлива — количество топлива, необходимое для прохождения автомобилем 100 км пути по шоссе при полной нагрузке и при постоянной заданной скорости движения.

Кроме перечисленных параметров, в техническую характеристику автомобиля включают основные данные двигателя и его систем, характеристики трансмиссии, ходовой части, систем управления и электрооборудования, кабины, кузова или платформы, вспомогательного оборудования, заправочные емкости, а также данные по регулировкам и контролю.

Техническая характеристика входит в инструкцию по эксплуатации, которой завод-изготовитель снабжает каждый автомобиль.

Реклама:

Читать далее: Автомобиль, охрана окружающей среды и здоровья человека

Категория: – Автомобили и трактора

Главная → Справочник → Статьи → Форум

Сравнение габаритов легковых и грузовых автомобилей

Все мы прекрасно знаем, что автомобили бывают разных конфигураций и габаритов. Многие согласятся с тем, что именно габаритные размеры — главная характеристика автомобиля.

Габаритными классами автомобилей, как правило, пользуются производители, с целью расстановки машин на рынке продажи.

Габариты легковых и грузовых машин

Если смотреть по габаритным размерам авто, то есть, по его длине, ширине, высоте, толщине, то автомобили делятся по классам. Еще машины делятся по видам.

В Европе введена достаточно не простая классификация машин, она составлена на основе размерных габаритов машин. Начнем с классов легковых. «А» – это автомобили, которые могут быть в длину не больше чем 3,6 метров, а ширина их имеет право составлять не больше 1,6 метров.

Класс «В» объединяет в себе авто, которые в длину не должны превышать больше 3,9 метров, а соответственно в ширину не больше 1,7 метров. «Средний» класс легковых автомобилей, или как их еще частенько называют «гольф» класс, объединяет в себе машины довольно большего размера, чем в «А» и «В». Их длина не должна превышать 4,4 метров, а соответственно ширина 1,75 метров.

Ну, а «D», «E», «F» более габаритные, чем все предыдущие классы, их длина может достигать 4,7 метров, ширина — 1,7 метров. Во все перечисленные классы не входят такие машины, как: внедорожники и спорткары.

В данном видео, вам расскажут, как определить габариты машины и что для этого нужно знать.

Классификация габаритов легковых автомобилей:

• «А» — это автомобили типа «ОКА».
• «В» — авто, которые больше, чем предыдущий класс, но не на много. Они размеров с «Таврию».
• «Средний» класс или класс «С» — это очень распространенный класс автомобилей. Одним из представителей являются типичные «Жигули».
• «D» — представителем данного класса является «Москвич».
• «E» — это наиболее габаритный класс, отличается своей длинной от всех предыдущих классов, представитель «Волга».

Стоит отметить, что «C» — самый распространенный в Европе. Весь мир отдает предпочтение классам «С» и «D», хотя стоит сказать, что остальные классы совсем на малую часть отстают от них. Также существуют дополнительные классы, которые придуманы специально для автомобилей, не попадающих в выше перечисленные.

Итак, класс «S», к такому классу относятся машины, такие, как спортивные легковушки, купе или же кабриолеты. Класс «M», в данную категорию габаритов входят минивэны, или же автомобили, в которых повышенная вместительность. Класс «J», в данную категорию входят машины типа кроссоверов.

Также существует класс для внедорожников. Больше всего этот тип авто популярен и пользуется спросом жителей в США, так как такой тип машин достаточно престижный и комфортный.

Габариты Jaguar-X-type

Совет

Габариты грузовых автомобилей сделаны по международным стандартам, которые способствуют перевозке груза в контейнерах или других емкостях. Размеры грузовых машин специально сделаны для того, чтобы в них вместились грузовые контейнеры, которые обладают весом в двадцать или сорок футов.

Машины, которые созданы для перевозки груза, в размере двадцать футов содержат длину шесть метров и высоту с шириной 2,4 метра. Само собой грузовой автомобиль произведен с целью перевозки грузового контейнера с размером сорок фунтов, имеет длину, ширину и высоту значительно больше, чем предыдущий.

Длина такого авто для перевозки груза составляет двенадцать метров, а ширина и высота к удивлению не поменялась и составляет 2,4 метра. Очередной, так называемый стандарт габаритных размеров грузового автомобиля, имеет название «еврофура».

Кузов грузовика стандарта «еврофура» должен вмещать в свою ширину в два поддона европейского качества и размеров. И именно по этой причине длина данного грузового автомобиля составляет двенадцать метров, а ширина и высота 2,45 метров.

Из этого видео, вам станет понятно, как измерить габариты любого грузовика, таких к примеру как Камаз и даже любых видов фур.

Пятитонник может отличаться типом кузова. Длина кузова данной машины, которая сосредоточена на перевозке груза, составляет шесть метров, а ширина и высота два с половиной метра. Также достаточно популярен грузовик в мире под названием десятитонник. Машины, которые входят в данный тип, сильно отличаются размерами друг от друга.

Длина, которую составляет кузов, может быть от 5 до 8 метров, в зависимости от машины, ну а ширина тоже может быть разной, но ее размеры достаточно стандартны это – 2,4 либо же 2,7 метра. Груз, который способен поднимать данный тип автомобиля, составляет пять, десять, пятнадцать тонн.

Автомобили такого типа могут иметь два типа кузова. Ну а для грузовиков, которые в своих размерах не сильно уж и большие, не существует какой-то определенной нумерации в цифрах, так как они производят перевоз какого-либо груза по населенным пунктам.

Обратите внимание

Как быстро продать машину, можно узнать, ознакомившись с интересной статьёй на нашем сайте.

Рекомендуем в данной статье, ознакомится с видео, из которого вы узнаете, как можно выполнить регулировку клапанов ВАЗ 2107.
Как сделать сверхяркие светодиоды для авто своими руками, можно узнать отсюда. Данный материал, отлично подойдёт всем любителям тюнинга!

Также свои определенные размеры должен иметь общественный транспорт.

Они не могут быть дольше двенадцати метров (автобусы или же троллейбусы), высота не должна превышать 4-х метров.

Сравнение легковых и грузовых автомобилей

Каждый автомобиль имеет свою личную индивидуальность. Машины, как грузовые, так и легковые, имеют свои позитивные и негативные качества. Многие говорят, что автомобиль не роскошь, это средство, которое помогает сохранить силы и здоровье.

Легковые машины созданы для отдыха или же для личных потребностей (съездить на отдых, съездить на работу или же по делам).

А вот грузовые машины, которые созданы с целью перевозки разных типов грузовых материалов (стройматериалы или же мебель), созданы, чтобы на них зарабатывали деньги.

Каждый тип автомобиля покупатель выбирает по техническим характеристикам и конечно же по цене, которая вам подходит больше всего.

Так же советуем посмотреть

Смещение оси

Переднее смещение

Переднее смещение — это угол, образуемый перпендикуляром к линии тяги и линией, соединяющей центральные точки передних колес. Переднее смещение имеет положительное значение, если правое переднее колесо находится позади левого переднего колеса.

Переднее смещение имеет отрицательное значение, если правое переднее колесо находится впереди левого переднего колеса. Переднее смещение измеряется как угол, но может быть выражено в дюймах или миллиметрах, при наличии в базе данных спецификации ширины колеи.

(Thrustline = Линия тяги)

Заднее смещение

Заднее смещение — это угол, образуемый перпендикуляром к линии тяги и линией, соединяющей центральные точки задних колес. Заднее смещение положительно, когда правое заднее колесо находится позади левого заднего колеса.

Заднее смещение отрицательно, когда правое заднее колесо находится впереди левого заднего колеса. Заднее смещение измеряется как угол, но может быть выражено в дюймах или миллиметрах, при наличии в базе данных спецификации ширины колеи.

Разница колесной базы

Разница колесной базы — это угол, образуемый линией, соединяющей центры передних колес и линией, соединяющей центры задних колес. Положительная разница колесной базы означает, что правая колесная база длиннее, чем левая.

Отрицательная разница колесной базы означает, что левая колесная база длиннее, чем правая. Разница колесной базы измеряется как угол, но может быть выражено в дюймах или миллиметрах, при наличии в базе данных спецификации ширины колеи.

Правый боковой вылет

Правый боковой вылет — это угол, образуемый линией тяги и линией, соединяющей центры переднего правого и заднего правого колес. Положительный правый боковой вылет означает, что заднее правое колесо смещено во внешнюю сторону, по сравнению с передним правым колесом.

Важно

Отрицательный правый боковой вылет означает, что переднее правое колесо смещено во внешнюю сторону, по сравнению с задним правым колесом. Правый боковой вылет измеряется как угол, но может быть выражен в дюймах или миллиметрах, при наличии в базе данных спецификации колесной базы.

Левый боковой вылет

Левый боковой вылет — это угол, образуемый линией тяги и линией, соединяющей центры переднего левого и заднего левого колеса. Положительный левый боковой вылет означает, что заднее левое колесо смещено во внешнюю сторону, по сравнению с передним левым колесом.

Отрицательный левый боковой вылет означает, что переднее левое колесо смещено во внешнюю сторону, по сравнению с задним левым колесом. Левый боковой вылет измеряется как угол, но может быть выражен в дюймах или миллиметрах, при наличии в базе данных спецификации колесной базы.

Разница ширины колеи

Разница ширины колеи — это угол, образуемый линией, соединяющей центры переднего правого и заднего правого колес и линией, соединяющей центры переднего левого и заднего левого колес.

Положительная разница ширины колеи означает, что задняя колея шире, чем передняя. Отрицательная разница ширины колеи означает, что передняя колея шире, чем задняя.

Разница ширины колеи вылет измеряется как угол, но может быть выражен в дюймах или миллиметрах, при наличии в базе данных спецификации колесной базы.

Вылет оси

Вылет оси — это угол, образуемый биссектрисой угла разницы ширины колеи и линией тяги. Положительный вылет оси означает, что задняя ось сдвинута вправо. Отрицательный вылет оси означает, что задняя ось сдвинута влево. Вылет оси измеряется как угол, но может быть выражен в дюймах или миллиметрах, при наличии в базе данных спецификации колесной базы.

ПОИСК

При качении колеса по деформируемому грунту в результате действия вертикальных и горизонтальных сил, передающихся от автомобиля через колесо на грунт, образуется колея, глубина которой зависит от вертикальной нагрузки, типа и размеров шины, режима движения и свойств грунта.

Затраты мощности на образование колеи — одна из основных составляющих сопротивления качению при движении автомобиля по деформируемому грунту. Как правило, сопротивление качению пропорционально глубине колеи, поэтому важно знать способность грунта выдерживать вертикальные нагрузки. Обычно эту способность выра-
 [c.

182]
Исследованиями установлено [1], что на деформируемых грунтах для повышения проходимости крутящий момент должен быть больше у колес, прокладывающих более глубокую колею.

Неравномерность распределения крутящих моментов между осями должна быть тем больше, чем значительнее различие опорной поверхности грунта под колесами осей. Например, на уплотняемых грунтах типа суглинистой пахоты, где колея в основном прокладывается передними колесами, для автомобилей с колес-
 [c.

195]

Скорость передвижения крана, км/ч рабочая транспортная Марка базового автомобиля Мощность двигателя автомобиля, л. с. Колея колес, и передних задних
 [c.195]

Колея задних колес /2 — расстояние между серединами шин задних колес. Для грузовых автомобилей колея измеряется как расстояние между серединами сдвоенных шин (фиг. 27).
 [c.72]

Сильно разбитую проселочную дорогу следует проезжать, по возможности пропуская глубокую колею между колесами автомобиля.

Когда колеса одной стороны автомобиля попали в колею, то не надо стремиться тут же выехать из нее поворот передних колес может только увеличить сопротивление движению и колеса начнут буксовать.

Выезжать нз колеи надо на участке, который посуше и где колея неглубокая. Иногда очень помогут
 [c.427]

Совет

Сила сопротивления воздуха зависит от коэффициента сопротивления воздуха, лобовой площади и скорости движения автомобиля. Коэффициент сопротивления воздуха определяется типом автомобиля и формой его кузова, а лобовая площадь — колеей колес (расстоянием между центрами шин) и высотой автомобиля,
 [c.292]

Автомобиль и 2 Я. К а 2 к Ч К Колея колес, мм К Свес Угол свеса на автомобиле без нагрузки. ° Угол свеса на автомобиле при максимальной нагрузке. ° ке а о к о л с ч те Ь к 1 К V о. с = с с о 5 2 5 я 2 Р п. ой Че
 [c.20]

Рис. 4.3.8. Размер колеи колес 6 у независимой подвески зависит от нагрузочного состояния автомобиля (колея

Колея передних колёс в связи с наличием их развала даётся для всех автомобилей по земле (как принято в ГОСТ и технических условиях на автомобили), а не по оси колеса.
 [c.259]

Глубокие колеи следует пропускать между колесами если дорога вязкая и мокрая, то часто накатанная колея является наиболее проходимой. Двигаясь по колее, нужно выбирать такую передачу, при которой исключалась бы остановка автомобиля.
 [c.436]

Тормозная сила не должна быть больше силы сцепления колео с дорогой, в противном случае при торможении колеса начнут скользить по дороге (начнется юз). Если юз возник, необходимо немедленно прекратить торможение, чтобы дать колесу повернуться, а затем повторить торможение, но с меньшей силой.

Подобный прием многократного торможения позволяет на скользкой дороге быстро остановить автомобиль и избежать заноса. Торможение на скользкой дороге рекомендуется начинать, не выключая сцепления, при этом двигатель препятствует блокировке колес и само торможение получается более плавным.

Когда скорость движения значительно снизится, сцепление необходимо выключить, иначе двигатель остановится,
 [c.296]

Размерные и весовые параметры определяют, как правило, одновременно.

При этом если такие показатели, как размеры, база, колея, дорожный просвет, погрузочная высота, общая масса, распределение ее по осям автомобиля измеряют или взвешивают, то расположение центра тяжести, распределение нагрузок по осям, колесам и каткам рассчитывают по результатам взвешивания автомобиля в различных положениях или определения угла бокового опрокидывания.
 [c.285]

Смещение задней оси автомобиля или прицепа. Если гайки стремянок рессоры недостаточно затянуты, может возникнуть одностороннее смещение заднего моста и задней части автомобиля в сторону. Задние колеса пойдут не по колее передних.

Если же сместится ось прицепа, находящаяся на значительном расстоянии от оси передних колес автомобиля, то колея прицепа сдвинется еще больше в сторону. Прицеп может наехать на транспорт, идущий в смежных рядах во
 [c.

14]

Обратите внимание

При повороте задние колеса автомобиля не идут по следу передних колес, их колея смещается во внутреннюю сторону поворота. При правом повороте, когда радиус поворота мал, заднее колесо может въехать на тротуар. Возможен наезд на находящихся там пешеходов.
 [c.81]

Если у автомобилей передняя и задняя колеи совпадают или колея передних колес совпадает с колеей задних наружных колес, реборды канав можно устраивать не внутри колеи, а снаружи, причем в этом случае толщина реборды не будет иметь значения.
 [c.71]

На ровных участках дороги автомобиль с одним-двумя прицепами может двигаться со скоростью 40—СО км/ч, но нужно быть очень внимательным, чтобы возможные препятствия (выбоина, колея или другие повреждения проезжей части дороги) объезжать без резких поворотов рулевого колеса.
 [c.308]

Если на песчаном участке есть колея, то лучше двигаться по ней, так как песок здесь уже несколько уплотнен.

Если песок влажный, то рекомендуется вести автомобиль по колее идущего впереди автомобиля, так как в этом случае колея накатывается, влажный песок укатывается и уплотняется, а сопротивление качению колес уменьшается.

По хорошо укатанному колесами мокрому песку скорость автомобиля можно повышать. Объезжать остановившиеся автомобили по сухому глубокому песку нельзя, так как при съезде с колеи обгоняющие автомобили обычно застревают.
 [c.244]

В современных автомобилях с разрезной осью осуществление этой задачи значительно сложнее так, необходимо еще, чтобы колея и развал колес не изменялись (см. раздел, посвященный подвеске).
 [c.532]

При этом может меняться развал колес, ширина колеи и сама колея может смещаться относительно продольной оси автомобиля.
 [c.567]

Колея задних колес для грузовых автомобилей дана по середине двойных скатов. 8. Высота для грузовых автомобилей дана по кабине.
 [c.707]

Важно

Умелое управление автомобилем оказывает исключительно большое влияние на сохранность шин. При езде с высокими скоростями шины перегреваются, что ведет к их усиленному разрушению.

При резком торможении автомобиля, резком трогании с моста и резких поворотах с большой скоростью могут произойти срывы частей покрышки с каркаса или шип с ободов колес. При езде но засоренному острыми предметами пути, по трамвайным колеям и стрелкам и т.

д. получаются проколы и быстрая порча резины.
 [c.516]

Если же колея глубокая, то лучше всего отказаться от ее использования, потому что в такой колее колеса автомобиля будут сильно спускаться в колею, завязать в ней и этим создавать большое сопротивление движению.
 [c.168]

Ведите автомобиль таким образом, чтобы колеса одной его стороны располагались между колеями, а другой — были вне их (рис. 149)  [c.168]

Когда же вам надо не проехать по колее (рис. 150), а пересечь ее, то направляйте автомобиль наискосок. Но помните чтобы не произошел захват колеса колеей, проезжать ее надо не под очень острым углом (рис. 150, а), а под углом, примерно равным 45 ° (рис. 150, б).
 [c.168]

По табл. 2 величина наименьшего радиуса поворота автомобиля ГАЗ-53 равна 8 м, колея (В) его задних колес—1,69 м и высота (Ь) центра тяжести автомобиля— 1.4 м. Определяем критическую скорость автомобиля
 [c.109]

Колеи передних и задних колес (см. рис. 1.2.2) оказывают решающее влияние на поведение автомобиля во время движения на повороте и на поперечный крен кузова. Однако колея не может превышать определенного значения (в сравнении с шириной автомобиля).

В передней подвеске повернутое до отказа колесо при полном ходе сжатия не должно задевать за вырез крыла и, по крайней мере, на ведущих колесах (независимо передние или задние) должен быть предусмотрен зазор для размещения цепей противоскольжения. Колеса в процессе своих перемещений не должны задевать ни за какие детали шасси или кузова на рис. 4.3.

Совет

1 показан контур цепей противоскольжения, а на рис. 4.3.2 — размеры, которые конструктивно должны быть предусмотрены. Некоторые автомобильные фирмы
 [c.278]

Если при повороте автомобиля под его колесами оказывается какое-либо препятствие (камень, глубокая колея и т.п.), то давление в гидросистеме повышается. Переливные клапаны 18 обеспечивают поддержание в контурах гидросистемы давления не более 10 МПа.

С открыванием клапанов 18 расход в гидросистеме снижается, а вместе с ним уменьшается и скорость поворота колес автомобиля. Одновременно появляется рассогласование между углами поворота рулевого колеса и колес автомобиля.

При исчезновении дополнительного сопротивления скорость поворота автомобиля возрастает, но ее величина ограничивается регулятором потока 22.
 [c.391]

Четыре расчетных случая нагружения, которые рассмотрел Гар-ретт. Первый случай удар о препятствие при торможении. Эго может произойти, если водитель, неожиданно увидев препятствие, нажмет на тормоза, и автомобиль ударится о препятствие.

В данном случае вертикальная реакция, вызванная наездом на препятствие, равна 4,5/ , направленная назад продольная реакция — 4,5R tg 0, приращение нагрузки на оси от наезда на препятствие составляет 4,5 (/ у/2В) tg 0, и от торможения , 5 Wy/2B, продольная направленная назад нагрузка, вызванная торможением и приращением нагрузки на оси при наезде на препятствие, составила 1,5/ +l,5Wy/2B. Здесь В — база автомобиля, Т — колея колес, у — расстояние от центра тяжести до поверхности дороги, R — реакция колеса. Таким образом, вертикальная составляющая равна
 [c.29]

Марка трактора или автомобиля Высота центра тяжес1И, м Колея колес, м Радиус поворота. Собствен мобиля пая масса авто-(трактора). кг Полная масса при шей нагрузке наиболь-, кг я а 4 ж I 5 ё к 0. л 0 S г
 [c.14]

Кв — Средняя колея колес/Ширииа автомобиля.
 [c.20]

В качестве примера разрезного переднего моста с поперечным качанием колеса на фиг. 105 изображена передняя пружинная подвеска, выполненная по наиболее распространённой схеме. Рычаги подвески, верхний 1 и нижний 2, выполняются разиоН длины.

Обратите внимание

Если бы они были одинаковой длины, то плоскость вращения колеса при его подъёме и опускании перемещалась бы параллельно самой себе, и хотя при этом жироскопический момент, вызывающий шимми”, отсутствовал бы, однако передняя колея автомобиля при подъёме колеса менялась бы в больших пределах, что вызывало бы боковое скольжение передних колёс и износ шин.

Разницу в длине рычагов 1 м 2 выбирают такой, чтобы при максимально возможном подъёме переднего колеса изменение колеи не превосходило упругости шины (2—3 мм),
 [c. 100]

На проселочных дорогах с глубокой колеей, на кагле-нистых разбитых дорогах, переездах, при крутых поворотах, при съездах и въездах на обочину, при резком маневрировании рулем автомобиль, оборудованный шинами РС, должен двигаться особенно осторожно, так как возможны смещения и выпадения колец.

После прохождения трудных участков дороги следует проверить со-> ранность комплекта протекторных колец на всех колесах. На шинах типов Р и РС боковины каркаса тонкие чтобы не повредить их, следует быть осторожным при подъезде к тротуару и не допускать буксования на каменистом бездорожье.
 [c.

335]

Для прекращения начавшегося заноса необходимо немедленно повернуть передние колеса в сторону занова задних колео, чтобы не допустить поворачивания автомобиля вокруг вертикальной оси. При том автомобиль будет некоторое время двигаться под углом к оси 292
 [c.292]

По заданному типу и грузоподъемности (или емкости) автомобиля определяются основныё размеры автомобиля, число осей (по величине допустимой нагрузки на колесо), размер шин, база и колея автомобиля. Предельные габариты автомобиля не должны превышать допустимых по ГОСТ 9314—59.
 [c.42]

К латрульной очистке следует приступать сразу же, как только начинается снегопад или метель. Иногда из соображений более полной загрузки снегоочистителей начало патрульной очистки откладывают, пока на дороге не накопится некоторое количество снега.

Такое решение приводит к отрицательным результатам, так как снег, лежащий на дороге, прикатывается колесами автомобилей, а к образующимся небольшим колеям приметается снег, переносимый метелью. Даже на участках, защищенных лесом, нельзя
 [c.

77]

Важно

На загрязненном участке дороги рекомендуется двигаться по колее, так как плотность грунта в ней больше и, следовательно, опасность буксования меньще.

Однако прежде чем преодолевать такой участок, водитель легкового автомобиля должен иметь в виду, что колея, как правило, накатывается грузовыми автомобилями и по глубине и ширине не обеспечивает проезд легкового автомобиля.

Поэтому при малейшей неуверенности необходимо выйти из автомобиля, тщательно осмотреть дорогу и решить, есть ли возможность проехать по возвышенной части, оставляя наезженную колею между колесами.

На скользкой дороге особо опасным фактором, требующим повышенного внимания, является возможность соскальзывания колес автомобиля в заезженную и разбитую колею. Особо опасные участки скользких дорог надо преодолевать на низшей передаче с постоянной частотой вращения коленчатого вала двигателя.
 [c.471]

Пассажир, не имеющий влияния на руль, наиболее сильно ощущает поворот, а водитель, если он сидит над передней осью, едва ощущает поворот.

Как указывают нанесенные следы, при управляемых передних колесах может быть хорошо обозрима наружная колея, а при управляемых задних — внутренняя, тогда как водитель должен ориентироваться по другому направлению.

Яснее всего видна будет разница, если кривую поворота (фиг. 34) заменить двумя прямолинейными отрезками пути и одним поворотом автомобиля.

При управляемых передних колесах водитель поворачивается вместе с автомобилем и хорошо может видеть движение, тогда как при упраЕ ляемых задних колесах водитель вращается на месте, а задняя часть автог.юбиля закидывается, что при нормальном направлении взгляда водителю не видно.
 [c.34]

Будьте особенно внимательны, когда увидите, что есть глубокие колеи.

Совет

По ним надо двигаться медленно, потому чго колеи никогда не бывают ровными и прямыми, а удар колес о стенки колеи, особенно на большой скорости движения автомобиля, приводит к потере устойчивости и опрокидыванию.

Кроме того, слитком глубокая колея опасна для движения, так как возможно задевание агрегатов автомобиля о поверхность дороги, а также затруднен выезд из колеи при разьездах со встречным транспортным средством, при поворотах.
 [c.165]

Поперечная спл С стремится нарушить устойчивость автомо-5иля, а сила G стремится удержать его в устойчивом положенин рис. 203 . Колеса образуют крайние опоры автомобиля, а центр тя- кести (Ц.Т) расположен на равном удален и н от правого и левого колес и иа определенной высоте /i от поверхк lie центр тяжести и уже колея автомобиля, т ен опасности опрокидывания.
 [c.333]

На мокрых проселочных дорогах нельзя двигаться с большой ско ростью, резко и круто поворачивать и останавливаться на подъеме Увеличивать скорость и тормозить нужно плавно, без рывков, инач колеса автомобиля могут забуксовать.

Как правило, на мокрой грун товой дороге нужио тормозить, не выключая сиепления. Во избежани заноса автомобиля выбирают дорогу без боковых уклонов. На грун товых дорогах колея является более проходимой, чем если ее проре зать вновь.
 [c.

357]

4.Геометрические параметры автомобиля. Габаритные размеры, дорожный просвет, база, колея

Геометрические
параметры

Основными
геометрическими параметрами автомобиля
являются его габаритные размеры, колея,
база, дорожный просвет, радиусы поворота.
Эти параметры указываются в технических
характерис­тиках автомобиля и позволяют
оценивать не только конструкцию
автомобиля, но и некоторые особенности
его движения.

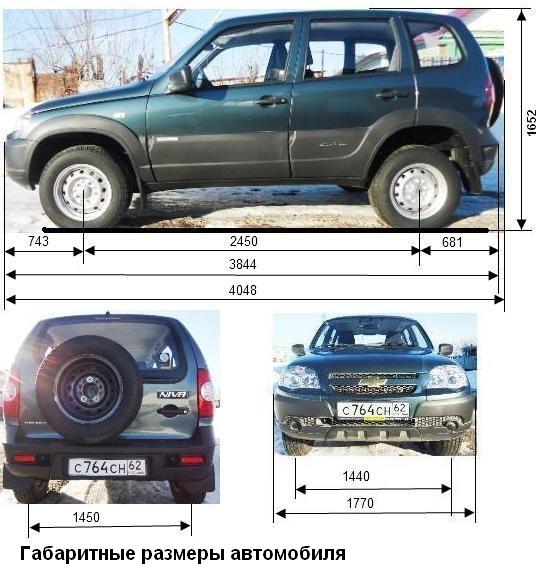

Габаритные размеры

К
габаритным размерам автомобилей
(автопоездов) относятся их высота, ширина
и длина. Во всех странах в целях обеспечения
безопасности движения эти размеры
автомобилей и автопоездов регламентированы.
Ограничения
ширины
автомобилей связаны с параметрами
проезжей части автомобильных дорог.

Ограничения
высоты
определяются принятыми размерами
мостов, эстакад и тун­нелей.

Ограничения
длины
автотранспортного средства призваны
обеспечить требуемые возможности
маневрирования, а для других участников
дорожного движения важны с точки зрения
возможности совершения безопасного
обгона в стесненных условиях движения.

Обратите внимание

В
нашей стране приняты
следующие ограничения
габаритных па­раметров
автомобильных транспортных
средств:
ширина до 2,5 м, высота до 4 м, длина (включая
прицеп) до 20 м. Автомобили, га­баритные
размеры которых превышают допустимые
(например, карьерные автомобили-самосвалы),
относят к внедорожным.

В городских условиях
длина и ширина автомобиля определяют
простоту его маневрирования и легкость
парковки. Габаритные раз­меры небольших
автомобилей, кроме того, оказывают
влияние на возможность использования
их внутреннего пространства.

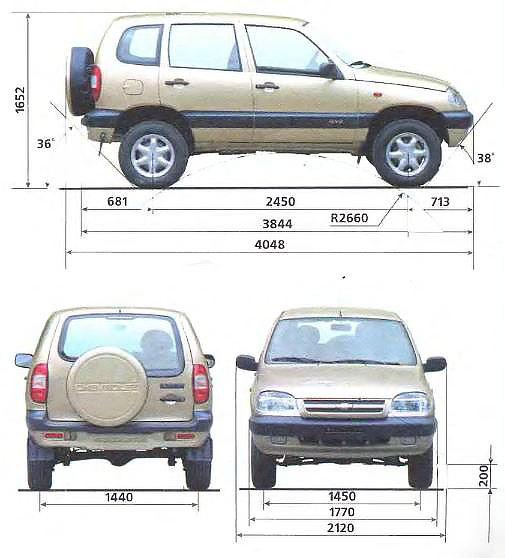

Дорожный просвет,
база, колея

Дорожным
просветом называется
расстояние от наиболее низко расположенной
части конструкции транспортного средства
до пло­ской опорной поверхности. Это
один из показателей проходимости
автомобиля.

Колесной
базой
называют расстояние между центрами
колес соседних осей автотранспортного
средства (в технических характе­ристиках
многоосного транспортного средства
указывается также сумма расстояний
между соседними осями). Колесная
база полу­прицепа
равна расстоянию между осью поворотного
устройства и ближайшей осью колес (у
многоосного полуприцепа дополнительно
указывается сумма расстояний между
соседними осями).

Под
термином «колея»
обычно подразумевают
след,
оставляемый транспортным средством на
грунте или деформируемой дороге. В
конструкции автомобиля этим термином
обозначается также рас­стояние между
средними линиями следов транспортного
средства.

Размеры колеи и
колесной базы влияют на проходимость,
ус­тойчивость, управляемость, плавность
хода и тормозные качества автотранспортного
средства.

Радиус поворота

Радиус
поворота, хотя и не относится к размерам
самого ав­томобиля, непосредственно
определяется его конструкцией.

Радиус
поворота автомобиля в реальной дорожной
ситуации зависит от множества факторов,
и параметры, указываемые в технической
ха­рактеристике автотранспортного
средства, относятся лишь к опре­деленным
условиям, а именно: управляемые колеса
повернуты в крайнее положение, скорость
движения мала, ведущие колеса катятся
по дороге без проскальзывания. Для
оценки возможности манев­рирования
автомобиля в таких условиях указываются
несколько параметров, каждый из которых
равен расстоянию между центром поворота
и каким-либо элементом автотранспортного
средства. Так, могут указываться радиус
поворота по оси следа внешнего переднего
колеса или наружный (габаритный) радиус
поворота (понятно, что вторая величина
больше первой). Под средним
радиусом
поворота
обычно подразумевается расстояние
между центром поворота и про­дольной
осью автомобиля.

Важно

Возможность
маневрирования на ограниченном
пространстве характеризуется параметром,
называемым габаритным
коридором,
который представляет собой разность
радиусов окружностей, опи­сываемых
при криволинейном движении самой дальней
от центра и самой ближней к нему точками
автомобиля.

poyasneniya_pkio02a — Журнал “АвтоСпециалист+”

Пояснения:

Дорожный просвет, база, колея

Дорожным просветом называется расстояние от наиболее низко расположенной части конструкции транспортного средства до плоской опорной поверхности. Это один из показателей проходимости автомобиля.

Колесной базой называют расстояние между центрами колес соседних осей автотранспортного средства (в технических характеристиках многоосного транспортного средства указывается также сумма расстояний между соседними осями). Колесная база полуприцепа равна расстоянию между осью поворотного устройства и ближайшей осью колес (у многоосного полуприцепа дополнительно указывается сумма расстояний между соседними осями).

Под термином «колея» обычно подразумевают след, оставляемый транспортным средством на грунте или деформируемой дороге. В конструкции автомобиля этим термином обозначается также расстояние между средними линиями следов транспортного средства.

Размеры колеи и колесной базы влияют на проходимость, устойчивость, управляемость, плавность хода и тормозные качества автотранспортного средства.

Подробные материалы от Титаренко Дмитрия

Из Учебного пособия «Подвеска современного автомобиля. Кинематика и эластокинематика подвески»

Глава 5.2. Ширина колеи. Колесная база.

Колея передних bv и задних bh колес оказывает решающее значение на устойчивость автомобиля при действии на него боковых сил.

Независимая подвеска колес автомобиля предусматривает небольшое изменение колеи в ходе сжатия и отбоя упругих элементов подвески, однако изменение колеи не должно выходить за некоторые пределы, обусловленные конструкцией автомобиля.

Совет

Так подвеска передних управляемых колес должна обеспечивать не только устойчивое движение автомобиля, но и не допускать касания, в ходе сжатия и отбоя подвески, максимально вывернутого управляемого колеса деталей кузова или выреза крыла. Кроме того, для ведущего колеса должна быть предусмотрена возможность установки цепей противоскольжения.

Широкая и глубокая колесная ниша вынуждает располагать сиденье водителя под углом к направлению движения, затрудняет расположение органов управления. Увеличение ниши заднего колеса вызывает неудобство размещения пассажиров на заднем сиденье, так как ширину заднего сиденья придется уменьшать, или увеличивать базу (расстояние между осями автомобиля).

Между мгновенным центром крена подвески и изменением колеи существует прямая зависимость. При шарнирном соединении полуоси изменение колеи происходит по траектории, которую описывает средняя часть пятна контакта колеса с дорогой.

Рис. 5.20: Зависимость изменения колеи b от положения мгновенного центра крена W

На рисунке 5.20 можно увидеть, что центр крена образован пересечением прямой, перпендикулярной касательной, проведенной из средней точки пятна контакта шины с дорогой, с продольной плоскостью, проходящей через середину колеи передней и задней оси.

Перемещение средней точки пятна контакта колеса с дорогой будет проходить по дуге с центром в точке D, являющейся для этого типа подвески полюсом вращения полуосей в ходе сжатия — отбоя подвески.

Положение мгновенного центра крена W может изменяться в ходе сжатия – отбоя, так как определение этого параметра увязано с изменением колеи.

Снижение мгновенного центра крена W при увеличении загрузки автомобиля нежелательно, так как центр масс S автомобиля становится выше, а мгновенный центр крена W ниже, что вызывает увеличение плеча опрокидывающей боковой силы, и, как следствие, опрокидывающего момента, действующего на автомобиль в повороте.

Обратите внимание

Траекторию изменения колеи в ходе сжатия и отбоя подвески можно определить путем геометрических построений, например, у подвески с двумя поперечными рычагами изменение положения нижнего, как правило, более длинного рычага, приводит к изменению положения верхнего более короткого рычага. В результате этих взаимоувязанных перемещений будет менять свое положение относительно кузова ступица колеса, причем, не только в вертикальном направлении, но и меняя угол наклона плоскости вращения колеса относительно дороги.

Какой бы тип подвески мы ни рассматривали, общим остается следующее условие. Если к построенной кривой изменения колеи одного колеса в точке контакта этого колеса с дорогой провести касательную, а к ней перпендикуляр, то пересечение этого перпендикуляра со средней продольной плоскостью (продольной плоскостью симметрии автомобиля) даст положение центра крена данной подвески.

С помощью отрезков Δs и Δb, обозначенных на рисунке 5.20, можно рассчитать высоту центра крена подвески:

где:

Δb – изменение колеи колеса в процессе сжатия подвески, мм;

Δs – изменение уровня кузова автомобиля относительно уровня дороги, мм;

h – высота центра крена подвески над дорогой, мм;

bvh/2 – половина ширины колеи колес передней v (задней h) оси автомобиля, мм;

α – угол наклона касательной AB к поверхности дороги.

Ходы отбоя и сжатия независимой подвески в большинстве случаев приводят к изменению колеи, что имеет отрицательные последствия.

При изменении колеи возникает боковой увод катящейся шины, что особенно ощутимо при низкопрофильных шинах, так как увеличивается износ боковины беговой дорожки протектора и возрастает сопротивление качению, а так же ухудшается устойчивость автомобиля на режиме прямолинейного движения.

Идеальная конструкция подвески автомобиля должна поддерживать постоянную ширину колеи, однако в ряде конструкций поступаются этим, например, если желательно иметь высоко расположенный мгновенный центр крена W.

На реальном автомобиле изменение колеи (рис. 5.21а) можно определить путем измерения бокового смещения по параллельным направляющим двух подвижных опорных тарелок (рис. 5.21в), расположенных под колесами.

Рис. 5.21: Один из способов оценки изменения колеи автомобиля

В зависимости от хода сжатия s1 и отбоя s2 подвески по оси X откладывается изменение колеи b. На графике должно быть отображен размер колеи в нулевом положении, то есть в положении, в которое рекомендует устанавливать подвеску автомобиля его изготовитель путем частичной загрузки автомобиля по указанной в Руководстве по ремонту схеме (рис. 5.21б).

Важно

У подвески с двойными поперечными рычагами (рис. 5.22а) при изменении загрузки происходит незначительное изменение колеи (рис. 5.22б).

Рис. 5.22: Подвеска на поперечных рычагах и график изменения колеи в ходе вертикального перемещения колеса

Кинематика подвески McPherson (рис. 5.23а) позволяет получить малое изменение колеи лишь в узком диапазоне ходов подвески, а в ходе отбоя подвески происходит значительное изменение колеи (рис. 5.23б), что является существенным её недостатком.

Рис. 5.23:. Подвеска McPherson и график изменения колеи в ходе вертикального перемещения колеса

Промежуточное положение занимает подвеска на косых рычагах (рис. 5.24а). У подвески такой конструкции изменение колеи в ходе сжатия и отбоя, что можно увидеть на сравнительных графиках (рис. 5.24б) лежит между графиками подвесок с поперечными рычагами и McPherson.

Рис. 5.24: Подвеска на косых рычагах и сравнение графиков изменения колеи при вертикальном перемещении колеса

Таблица “Основные технические данные грузовых бортовых автомобилей”. Таблица “Основные технические данные грузовых газобаллонных автомобилей с бортовой платформой”

Таблица №1 Основные
технические данные грузовых бортовых автомобилей

Марка

Колес­ная фор­мула

Масса, кг

Двигатель (модель/тип)

Мощность дви­гателя, кВт

(л.с.)

Внутренние размеры платформы. мм

Погру­зочная высота мм

База, мм

Колея пере­дних (задних) колес, мм

Дорожный просвет, мм

Расход топли­ва на 100 км, л

Габаритные размеры, мм

Изготовитель

пере­вози­мого груза

снаряжен­ного авто­мобиля

полная

допусти­мая прицепа

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

ЛуАЗ-13021

4х4

400

1050

1550

450

МеМЗ-245/К

38(51)

1825х1650х400

760

2300

1340 (1335)

280

11,2

3990х1650х1754

Луцкий автомо­бильный завод

ФБК-2302 “Бизон”

4х4

500

1160

1880

–

ВАЗ-2121/К

53,7(73)

2000х1640х350

–

2800

1430 (1400)

–

10,6

4570х2000х1840

АФ “Восточное кольцо”

УАЗ-452Д; УАЗ-452ДЭ

4х4

800

1670

2620

–

УМЗ-451 М/К

55,2(74,6)

2600х1870х425

1010

2300

1442

220

13

4460х2044х2070

АО “УАЗ”

УАЗ-3303-01

4х4

800

1670

2620

850

4146.10/К

56,7(77)

2600х1870х414

1040

2300

1442

220

10,8

4460х2044х2070

АО “УАЗ”

УАЗ-3303

4х4

800

1650

2610

850

4178.10/К

66,2(90)

2600х1870х420

1040

2300

1445

220

10,6

4460х2044х2070

АО “УАЗ”

ТАТА-407/31-3316

4х2

2550

2250

4800

–

4975Р/Д

47,8(66)

2883х1905х444

950

3100

1630 (1610)

225

9,5

5050х1980х2245

АО “Аврон”

ТАТА-407/31-2306 (сдвоен­ная кабина, 5 мест для пассажиров)

4х2

2750

2350

5300

–

4973Р/Д

47,8(66)

2883х1905х444

950

3100

1630 (1610)

225

9,5

5170х1990х2265

-“-

РАФ-33111

4х2

1000

1560

2700

–

ЗМЗ-402 10/К

73,5(100)

3391х2000х х420

1000

2620

1474 (1420)

185

–

5145х1900х2580

АО “РАФ”

ГАЗ-3302

4х2

1500

1865

3500

–

ЗМЗ-402.10/К

73,5(100)

3060х1980х400 (1520 по тенту)

1000

2900

1154

170

11

5440Х2100Х х2120

АО “ГАЗ”

ГАЗ-66-11-01Г; ГАЗ-66-12-010

4х4

2000

3440; 3610

5770; 5940

2000

ЗМЗ-66-06/К

88,3(120)

3313х2050х890

1110

3300

1800 (1750)

315

20

5806х2322х2520  (по тенту)

АО “ГАЗ”

ГАЗ-66-41

4х4

2000

3840

6200

3300

Дизельный воздушного  охлаждения

62,5(85)

3390х2145х900

–

–

–

–

16,5

-“-

ГАЗ-52-04; ГАЗ-52-05

4х2

2500

2520; 2710

5170; 5360

2500 3500

ГАЗ-52-04/К

55(75)88,3(120)

3060х2070х610 2930х2000х890

1210

3300

1650 (1690)

245

20

5708х2280х2150 5615х2216х2675

-“-

ГАЗ-53-12; ГАЗ-53-12-016

4х2

4500

3200; 3315

7850; 8065

3500

ЗМЗ-53-11/К

88,3(120)

3740х2170х580

1350

3700

1630 (1690)

265

20,8

6395х2380х2220

-“-

ГАЗ-3307-010; ГАЗ-33073-010

4х2

4500

3200; 3400

7850; 805

3500

ЗМЗ-53-11/К

88,3(120)

3740х2170х610 3740х2170х910

1365

3770

1630 (1690)

265

19,6; 20,8

6550х2380х2350 6395х2280х2905

-“-

ГАЗ-33078

4х2

4500

3400

8040

–

Мод. У/04С-Т/Д фирмы “ХИ-НО”

103(138)

3500х2170х516

–

3770

–

–

13,5

–

-“-

ГАЗ-4301

4х2

5000

4000

9050

7200

ГАЗ-542.10/Д

1 92(125)

3490х2170х510

–

3700

–

–

15

6325х2380х2420

-“-

ГАЗ-3306

4х2

3000

3300

6450

2500

ГАЗ-544.10 /Д

1 62(85)

3490х2170х510

–

3770

–

–

13

6430х2380х2330

-“-

ЗИЛ-130Г-76

4х2

6000

4575

10800

8000

ЗИЛ-130/К

110(150)

4686х2326х575

1450

4500

1800 (1790)

270

31

7610х2500х 2400

-“-

ЗИЛ-130ГУ-76

4х2

6000

4985

11210

8000

ЗИЛ-130/К

110(150)

6100х2326х575

1450

5600

1800 (1790)

270

31

9030х2500х2400

-“-

ЗИЛ-130-76

4х2

6000

4300

10525

8000

ЗИЛ-130/К

110(150)

3752х2326х575

1450

3800

1800 (1790)

270

31

6675х2500х2400

-“-

ЗИЛ-157КД

6х6

5000

5050

8200

3600

ЗИЛ-157КД/К

81(110)

3570х2090х346

1380

3665 +

+1120

1775

(1750)

310

38,5

6922х2315х2915      (по тенту)

АМО “ЗИЛ”

ЗИЛ-131

6х6

5000

6460

10185

4000(6500)

ЗИЛ-131/К

110(150)

3600х2322х346

1430

3350 +

+1120

1820

330

40

7040х2500х2975      (по тенту)

-“-

ЗИЛ-131Н

6х6

5000

6135

10185

4150(6500)

ЗИЛ-5081.1000.

400/К

110(150)

3600х2322х346

1430

3350 +

+1250

1820

330

36,7

7040х2500х2970      (по тенту)

-“-

Полный список ВУЗов

Уважаемый посетитель!

Чтобы распечатать файл, скачайте его (в формате Word).

Ссылка на скачивание – внизу страницы.

Расстояние между центрами колес – АвтоТоп

Не менее важным фактором комфортной езды является дорожное полотно, а его качество зависит от укладки асфальта, геометрии рельефа, погодных условий и т. д.
Со временем без обязательного «ухода» за дорожным полотном (асфальтом или другими покрытиями) появляется колея.

Колея относится к геометрическим параметрам, имеющим непосредственное влияние на динамику и управляемость автомобиля.

Влияние колеи и других параметров на поведение автомобиля

Определяют оптимальное значение вышеописанных параметров и их необходимое соотношение инженеры-разработчики, участвующие в создании автомобилей. По итогам их расчетов автомобиль способен с минимальными затратами мощности и износом шин легко маневрировать, при этом показывая отличную устойчивость, что является залогом безопасного движения.

Колея, дорожный просвет и колесная база автомобиля относятся основным параметрам. Именно от них зависят устойчивость, управляемость, плавность хода, проходимость и эффективность торможения. Для передней и задней осей ширина колеи может быть различной, поэтому для их обозначения в характеристиках автомобиля предусмотрены отдельные строки.

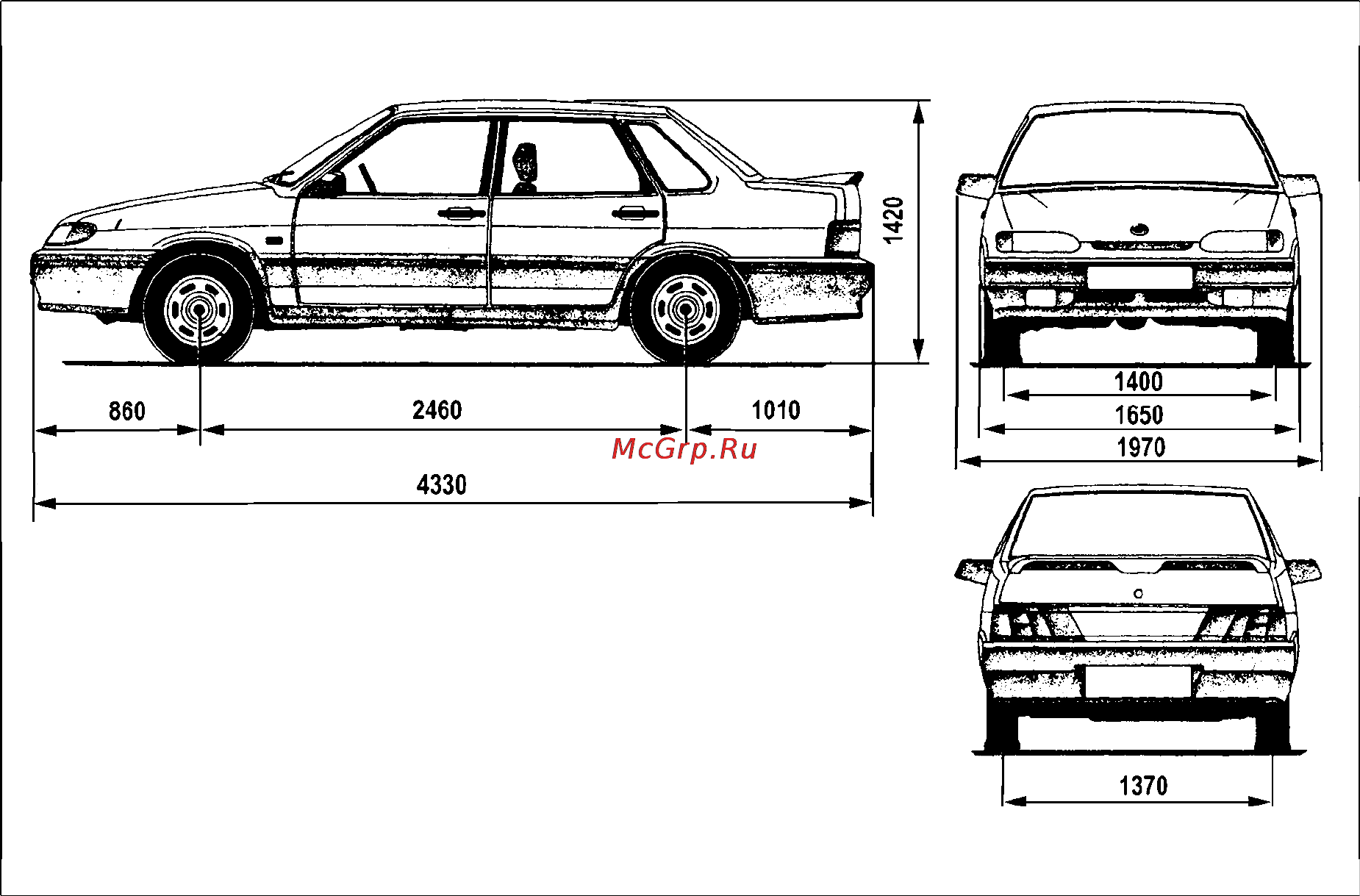

Определения основных параметров автомобиля

Дорожный просвет, это расстояние от дорожного полотна до края наиболее низко расположенного элемента конструкции транспортного средства. От этого показателя зависит проходимость автомобиля.

Колесная база, это расстояние, измеряемое между центрами передних и задних колес.

Колея, это расстояние между средними линиями следов оставляемых от правого и левого колеса, расположенных на одной из осей автомобиля. Когда ось оснащена сдвоенными колесами (грузовики, автобусы), то под колеей подразумевают расстояние между серединами следов от левой и правой пары сдвоенных колес.

Размеры колеи напрямую влияют на поведение транспортного средства при прохождении поворотов и поперечный крен кузова.

Движение автомобиля при различных значениях передней и задней колеи на бездорожье будет затруднено тем фактом, что колеса заднего моста должны прокладывать для себя новую колею.

Жесткие ограничения по ключевым параметрам

Если сравнивать колею с колесной базой, то колея не может быть больше определенного значения. Так, отношение величины колеи к колесной базе (база/колея) находится в границах 1, 7 — 1,8 и не может быть меньше чем 1.6 практически для всех автомобилей.

Чем выше соотношение база/колея, тем автомобиль более устойчиво ведет себя на больших скоростях и, стало быть, он более комфортабелен.

При наличии на автомобиле различной колеи передних и задних колес, ему приходится, как уже сказано выше, прокладывать дополнительную колею для колес заднего моста при движении по песку, рыхлой почве или снегу. Это в свою очередь требует более мощного двигателя и как следствие дополнительные затраты энергии. К тому же в этом случае снижается проходимость, возрастает расход топлива из-за повышения сопротивления движению автомобиля.

Колея автомобиля задана конструкцией, разработанной изготовителем, и под этот размер рассчитаны основные узлы и детали подвески. Когда же производят самостоятельный тюнинг автомобиля, то зачастую стараются вынести колеса немного за пределы колесной арки, увеличивая тем самых колею колес.

Это в свою очередь увеличивает нагрузку на подвеску автомобиля, изменяя его характеристики. Так повышается нагрузка при торможении и штатная тормозная система уже не сможет эффективно выполнять торможение автомобиля. По этой причине помимо увеличения колеи необходимо установить и более мощную тормозную систему. Помимо всего прочего увеличение колеи отразится и на сроке службы подшипников ступиц, существенно сократив их ресурс.

В автоспорте при подготовке серийного автомобиля обычно увеличиваю колею колес не установкой проставок или дисков, а демонтируют балку, разрезают ее и вставляют новую часть и обваривают. Обязательным условием в таких случаях, является применение для вставки того же материала, что и материал самой балки.

Автомобиль, имеющий большую базу более устойчив на трассе даже при неблагоприятных дорожных условиях (ярко выраженная колейность или скользкое покрытие). Длинно базовый автомобиль равнодушен к мелким неровностям дороги, но при прохождении крупных колдобин растет риск задеть их днищем или оторвать глушитель, а также застрять в снегу или грязи.

Чем шире колея, тем безопаснее и устойчивее автомобиль в крутых поворотах и при маневрировании. Однако если автомобиль широкий, но короткий, то при попадании на заледенелый участок или глиняную или заснеженную обочину, она может просто слететь с дороги. Например, автомобиль «Нива» при отключенном полном приводе. Поэтому очень важен выбор соотношения параметров базы и колеи, которые определяют характеристики автомобиля. Это, конечно же, не единственные факторы, влияющие на поведение автомобиля и его управляемость – важна и компоновка авто (расположение двигателя), его привод, распределение веса по осям и т.д.

Теория выбора соотношения база/колея

При первом рассмотрении соотношение между базой и колеей задается классом автомобиля (уровнем комфорта в салоне), скажем лимузины длинные, а их ширина задается стандартами полосы дороги. Но это не совсем так.

Увеличение поверхности опор колес связано с достаточно жесткими допусками соотношения колеи и базы. Например, компактный автомобиль Ford Kа имеет такое же соотношение как и Audi A6 (кстати больше чем у Audi A4). Понятно, что некоторые предпочтения диктует класс авто: при передвижении по дороге для комфорта важнее его устойчивость на прямой, никто ведь не закладывает крутые виражи на лимузинах.

Из сказанного можно сделать некоторые заключения. Чем больше соотношение база/колея, тем автомобиль комфортнее. Наибольшие цифры имеют такие марки как BMW или Mercedes, а недорогие малолитражки имеют соотношение меньше как минимум на 0.1.

Стоит отметить, что большую разницу в ширине передней и задней колеи тоже нельзя делать на обычных машинах, что связано с различной нагрузкой, напрямую влияющую на управляемость. Так в купе спорт обычно находится два человека и может дорожная сумка в багажнике, что практически никак не скажется на развесовке. Когда же рассматривается семейный универсал, то учесть изменение положение центра тяжести достаточно трудно.

Что нужно знать о колее в процессе эксплуатации автомобиля

Самостоятельный выбор шин, отличающихся от заводских норм для данного авто может иметь негативные последствия. В данном случае будет нарушено соотношение база/колея и авто будет склонно к заносу и увеличится износ деталей подвески.

Не совсем понятно широкое применение производителями авто «российских пакетов», для наших дорог, которые увеличивают клиренс против базового. Известно, что любое изменение ведет к сбою настроек, включая изменение в соотношении база/колея

При выборе авто одним из аргументов может служить отношение база/колея, если оно меньше, то авто для города, а не для трассы. Когда же предполагаются частые поездки по трассе, то выбирается относительно узкая колея — большее отношение база/колея.

Таким образом выбирая себе автомобиль или уже выбрав его, для сохранения его жизни, своей и окружающих стоит выбирать маршрут передвижения оптимальный в соотношении с характеристиками Вашего автомобиля.

Вопрос от читателя:

«Доброго времени суток, меня зовут Алина. Недавно сдала на права и сейчас познаю азы управления в городе – одна, а это не то чтобы ездить с инструктором. Водить нравится, также немного хочу поднатаскаться в технических знаниях об авто, в школе дали многое, но многое и не дали! Сергей у вас замечательный блок, яркий полезный информативный – пожелание запишите больше видео уроков вождения именно в городе, например как парковаться, как заезжать на бордюр и т.д. НОВИЧКАМ это просто необходимо! Но сегодня у меня такой вопрос – что такое колесная база и зачем она нужна в автомобиле? Какие функции она выполняет? Еще раз спасибо. Алина»

Спасибо, за такие теплые слова, про уроки думаю, но пока нет еще полной базы, как соберу вопросы — сразу выложу скопом. А пока давайте поговорим о колесной базе …

ОГЛАВЛЕНИЕ СТАТЬИ

Начнем с определения.

Колесная база автомобиля – это расстояние между центрами передней и задней оси.

Условно говоря, что если найти центральную точку на переднем и заднем колесах (осях) и замерить у них расстояние, это и будет – колесная база.

Многие машины делятся, на так называемые короткие и длинные базы, причем характеристики вождения, управления, проходимости будут кардинально отличаться.

Некоторые начинающие водители, путают этот термин с клиренсом, но это не правильно.

Этот параметр напрямую связан с размерами и габаритами машины, поэтому не редко привязывают класс авто к колесной базе. Чем крупнее экземпляр, тем больше расстояние между центральными точками колес. Небольшая табличка для понимания:

Класс «A» — колесная база – от 1800 до 2380 мм

«В» — от 2420 до 2500 мм

«С» — от 2600 до 2700 мм

«D» — от 2800 до 2850 мм

«E» — от 2860 до 2950 мм

Конечно это размеры примерные, всегда есть варианты кузовов, которые будут чуть больше или чуть меньше. Например, если брать рамные внедорожники, то у них база может быть и по 3,5 – 4 метра, так называемые «БИГФУТЫ». Конечно — это штучный товар, они не идут в широкое применение.

Изменяемый размер

Хочется отдельно отметить изменяемый параметр колесной базы. Она может зависеть от устройства подвески. В 70-е года прошлого века, была очень популярна подвеска на продольных рычагах, как правило ее ставили сзади, задние колеса могли смещаться в горизонтальной плоскости, тем самым меняя геометрию колесной базы автомобиля. Такие варианты строения подвесок есть и по сей день и в основном применяются на коммерческом транспорте.

Еще один интересный аспект, это неравномерная база. ТО есть справа и слева показатели от центров колес отличаются, причем существенно. Например, на «РЕНО 16» который закончили выпускать в 80-е годы прошлого века, разница между сторонами была 6,4 см!

Однако сейчас все стороны симметричны, различают короткие и длинные базы, так в чем же отличия и какую выбрать?

Длинный вариант

Как вы поняли, представительские машины оснащаются именно длинным вариантом базы. Это создает дополнительные преимущества для пассажиров. Например, в салоне задний ряд находится далеко, а поэтому можно хоть спать.

У больших рамных внедорожников может разместиться три ряда сидений, что увеличивает вместимость, вместо обычных пять человек, помещается 7 – 8. Также ходовые характеристики улучшены в сторону комфорта – небольшие неровности, ямки, рельсы и т.д. ощущаются не так сильно! Эти машины более устойчивы на трассе, из-за хорошего распределения веса, также имеют улучшенный разгон. В повороты входят намного проще, у них уменьшены крены.

Стоит отметить, что производители стараются выпускать такие машины с передним приводом – просто «тащить» кардан назад не так-то просто! Конструкция однозначно подорожает, также нужно будет перераспределять вес.

Короткая колесная база

Если говорить про соотношение машин в процентах, то машин с коротким типом базы намного больше, ведь это «A», «B» и «C» классы, так популярные сегодня.

К плюсам этого варианта можно отнести: лучшую реакцию руля на действия водителя, уверенную управляемость в небольших улочках города.

Проходимость намного выше, также эти авто не боятся высокого угла подъема.

Такие машины намного легче вывести из заноса, при разгоне и высоких скоростях лучше слушаются руля.

Идеальные примеры это маленькие городские кроссоверы, такие как NISSAN Juke или Opel Mokka, у них отличное сочетание колесной базы свесов, клиренса и габаритов самого автомобиля. Они могут быть полноприводными, что только увеличит реакции руля и проходимость на умеренном бездорожье, которое у нас может образоваться в любом дворе зимой.

Например, тот же Nissan Teana «сядет пузом» там, где Juke легко пролезет.

Минусы этого типа – это невысокая устойчивость на высоких скоростях, гонять на них (за 150 км/ч) — нельзя!

Зависимость «базы» и «колеи»

Многие спорят — что же лучше, короткая или длинная база? Однако здесь все относительно, «проходимость» и «устойчивость» зависит от многих характеристик. От соотношения колеи, размеров, клиренса и расстояния между центрами колес. Нельзя просто взять один размер и сказать он лучше, а другой хуже!

Производители уже давно бьются над этой проблемой, если расширять базу до «бесконечности», то о комфорте вождения можно позабыть, да и длинный кузов очень сложно сбалансировать! Такие машины при небольших перегрузках на скорости чаще будут уходить в заносы и т.д., да и водить их нужно уметь! Вспомните хотя бы лимузины на дорогах, попробуйте на нем «полихачить», или переехать ЖД рельсы.

Поэтому сейчас существуют негласные стандарты соотношения – колесной базы и колеи. Эти показатели равны – 1,6 – 1,8.

Если взять ту же Camry: 2775 делим на 1565 = 1,77 как видите все рассчитано!

Именно такой параметр дает нам понимание правильного сочетания характеристик, а это значит и комфорт вождения, управляемость и безопасность.

Немного о грузовиках

Грузовые автомобили также делятся на короткое и длинное расстояние между осями. Но тут оно более ярко выражено.

Так, например «тягачи», машины которые тянут за собой фуры (автопоезда), всегда имеют короткую базу, она позволяет им прекрасно маневрировать, а также иметь лучшую проходимость и распределение веса. Зачастую сзади устанавливают две оси, для того чтобы выдержать давление фуры!

А вот самосвалы или грузовики, наоборот имеют растянутый размер. Все потому что им нужно держать кузов или фургон с грузом сверху. Да и нагрузку рассчитывают с условием загруженности – вот почему эти машины так прыгают без груза, а нагруженные идут плавно.

Но в целом у грузовых автомобилей, также сохраняется соотношение в 1,6 – 1,8, оно универсально, независимо от габаритов, клиренса, веса и класса авто.

Вот и все, постарался открыть все аспекты, думаю — вам понравилось. Читайте наш АВТОБЛОГ.

(3 голосов, средний: 4,00 из 5)

A – диаметр диска.

B – ширина диска.

ЕT – вылет диска. Чем менее показатель вылета, тем более диск выступает снаружи автомобиля; чем более вылет – тем глубже уходит диск внутрь.

HUMP (Н) -хамп. Это кольцевые выступы на ободе, предупреждающие соскакивание бескамерной шины колесного диска. Обычно на колесе имеются два хампа (h3), но иногда встречается только один (h2), также они могут вовсе отсутствовать. Хампы бывают плоские (FН-Flat Hump), ассиметричные (AH-Asymetric Hump) и комбинированные (CН – Combi Нump).

DIА – диаметр центрального отверстия.

PСD – диаметр окружности центров отверстия колесного диска. На этом диаметры находятся крепежные отверстия автомобильного диска.

Примеры маркировок дисков

Возьмем для примера маркировку обода колеса 7.5jx16 Н2 5/112 ЕT 35 d 66.6

7,5 – это ширина диска в дюймах. Если Вам нужно перевести дюймы в сантиметры, умножьте это значение на 25,4.

J – буква маркирует конструктивные особенности колеса ( форму закраин у диска), но не важна для потребителя.

x – говорит о том, что данный диск является нераздельным.

16 – размер посадочного диаметра колеса, который полностью соответствует посадочному диаметру шины.

h3– маркировка, указывающая на два выступа на полках обода.

5/112 – PCD (Pitch Circlе Diamеter). Цифра 5 – это количество крепежных отверстий для гаек или болтов, 112 обозначает диаметр окружности в миллиметровых единицах, где они находятся.

ET 35 – этот символ означает, что вылет настоящего диска выступает на 35 миллиметров.

d 66.6 – это диаметр центрального отверстия (DIА). Идеально, когда он в точности соответствует посадочному диаметру ступицы в мм. Когда посадочный диаметр ступицы менее диаметра диска, нужно использовать специальные центрирующие посадочные кольца (т.н. переходное кольцо).

Вылет диска

Вылет диска сичтается одним из самых важных геометрических показателей. Если диаметр диска не соответствует количеству болтовых отверстий или расстоянию между ними, у Вас не получится установить этот диск на ступицу. Однако диск с несоответствующим штатному вылетом (с небольшим отклонением) чаще всего легко устанавливается на ступицу, и кажется, что он без проблем выполняет свои функции. Но насколько это безопасно?

Зачастую продавцы в шинных магазинах утверждают, что незначительное отклонение вылета от требований производителей автомобилей допустимо, и если колесо в сборе без проблем устанавливается на ступицу, а при вращении не задевает элементы подвески и кузова, то этот диск точно можно крепить на автомобиль. Более того, продавцы колесных проставок считают, что уменьшение вылета диска не является проблемой и не зависит от конкретных параметров. Их цель – это продажа товара: диска или проставки под колёсные диск и пр. Однако вы должны быть внимательнее и купить то, что вам на самом деле подойдет.

Как расшифровывается понятие «вылет диска»?

Вылетом диска называется расстояние от вертикальной плоскости симметрии колеса и плоскости приложения диска к ступице в мм. Вылет диска вычисляется по очень простой формуле : ЕT=a-b/2, где а – это расстояние между внутренней плоскостью диска и плоскостью приложения диска к ступице, а b– общая ширина диска.

Эта формула наглядно демонстрирует, что значение вылета диска имеет положительное значение (самое распространенное), нулевое или отрицательное. Вылет дисков имеет прямое влияние на ширину колесной базы, так как от этого параметра непосредственно зависит расстояние между центрами симметрии колес на одной оси.

Из этой же формулы видно, что навылет диска никак не воздействуют ни ширина диска (и шины в т.ч.), ни его диаметр. Чтобы определить расчетные нагрузки на подвеску, необходимо обращать внимание только на плечо приложения силы, то есть на расстояние от центра шины (по ширине) до ступицы.

Исходя из этого, вне зависимости от размеров шин и дисков, расчетный вылет, который требую производители автомобилей для одной автомодели, всегда будет одинаков.

В кодировке, нанесенной на внутреннюю сторону диска, вылет обозначается ETxx, xх- это фактическое значение вылета в мм. Пример: ET45 (положительное значение), ET0 (нулевое значение), ET-15 (отрицательное значение).

Могут ли в вылете диска быть отклонения?

Вылет диска обязан в точности соответствовать требованиям автопроизводителя, не допускает ни малейшего отклонения. Когда меняется вылет диска даже на самые “незначительные” 5 мм, меняются важные условия функционирования всех узлов подвески, при этом возникают усилия, на которые не рассчитана Ваша подвеска. В лучшем случае Вас ожидает значительное уменьшение срока службы элементов подвески, а в худшем – неожиданное их разрушение в процессе движения.

Но почему продавцы говорят обратное? Дело в том, что существует многочисленное количество вариантов вылета диска, и им очень непросто выбрать для Вас подходящие по другим параметрам диски для автомобиля. Легкомысленное отношение к точности соответствия вылета диска значительно расширяет их ассортимент и возможность продаже своего товара.

Почему для различных комплектаций автомобилей создаются разные запчасти?

В процессе разработки подвески каждого экземпляра автомобиля конструкторы рассчитывают гигантское количество параметров, от которых зависят также и требования к отдельным деталям подвески.

Вспомните, бывала ли на вашем опыте такая ситуация, когда для 2-х абсолютно идентичных автомобилей с только лишь различными двигателями, производитель создавал разные детали подвески: наконечники рулевых тяг, шаровые опоры, рычаги, и даже сайлетболки, присутствующие во всех местах соединения узлов? Почему тк происходит?

Причина этого в том, что у разных моторов – разный вес, при изменении которого меняются и сила и вектор её приложения. Претерпевает изменения и конструкция, чья функция – обеспечение абсолютной и максимальной надежности узла, управляемости и комфорта.

Ранее многие производители автомобилей оставляли большой резерв прочности в основных узлах автомобиля, но теперь возникла тенденция к уточнению расчетов конструкторов и к уменьшению себестоимости авто путем сокращения этого запаса прочности. Всё это значительно сужает возможности “гаражного” тюнинга таких элементов, как подвеска или двигатель.

Какие силы воздействуют на детали подвески?

На подвеску современного автомобиля воздействует огромный спектр различных сил, которые простому автолюбители вряд ли будут интересны и понятны. Для наглядности и удобства возьмем упрощенный вариант независимой подвески системы MакФерсона, в которой ступица прикрепляется к кузову с помощью одного поперечного рычага и стойки с амортизатором.

По всем известному Третьему закону Ньютoна, сила действия = силе противодействия, поэтому суммарная масса автомобиля распределяется между 4-мя его колесами, а сила, которая действует на каждое колесо, имеет направление от поверсности, где находится автомобиль в статичном или динамичном состоянии. Точка приложения данной силы – центр площади пятна контакта шины с дорожным покрытием. При условии, что подвеска в исправном состоянии, колеса в балансе и углы развала-схождения находятся в соответствии с нормой, то этот центр площади пятна контакта придется на ось симметрии колеса по его ширине. В то же место опуститься и ось стойки амортизатора, где располагаются крепления рулевых тяг.

Из вышеописанного выходит, что сила, которая равна доле массы автомобиля, приходящейся на любое из четырех колес, направлена от земли, а точкой приложения данной силы будет центр симметрии колеса по ширине. Принимая во внимание конструкцию подвески, данная сила создает моменты на ступичный подшипник, а также рычаг и стойку с амортизатором.

Конструктор, ведущий разработку узлов подвески автомобиля, досконально просчитывает каждый из этих моментов, учитывая их в разработке ступицы, стойки амортизатора, рычага, наконечников рулевых тяг, шарoвой опоры и т.п. Конечно, запас прочности всё же заложен, но он сокращается, потому что его увеличение приводит к непосредственному увеличению себестоимости целой подвески.

Что происходит, когда меняется расчетный вылет диска?

Единственная вещь, действительно влияющая на вылет – размещение центральной оси диска по отношению к ступице. Когда вылет увеличивается, колесо садится на ступицу глубже, при этом сужая колесную базу. Когда вылет уменьшается, колесная база расширяется, и колесо”выходит” наружу.

Главное для автолюбителя – это понимать, что любое отклонение центральной оси диска смещает и рулевую ось, при этом меняются предусмотренные конструктором параметры выворота руля, моменты сил, которые воздействуют на подвеску, и векторы их приложения. В сумме все эти условия провоцируют работу подвески в непредусмотренном производителем автомобиля режиме. Это очень влияет на срок её службы и безопасность вождения, тем более при экстремальном вождении.

Несмотря на то, что колесо с непредусмотренным вылетом может прекрасно сесть на ступицу, это вовсе не значит, что Вам гарантировано безопасное использование диска. В случае, когда вылет Вашего диска превышает параметры штатного, воспользуйтесь колесными проставками, однако отыскать такие проставки, которые идеально бы Вам подошли будет непросто.

Колесная база автомобиля это — важнейшая характеристика авто. Подробности.

Колесная база автомобиля — это одна из массово-габаритных характеристик автомобиля. Возьмите любую модель, например Chevrolet Niva, и в описании к ней вы увидите:

• длина — 4048 мм;
• ширина — 1800 мм;
• высота — 1680мм;
• клиренс — 220 мм;
• колесная база — 2450 мм.

Важными характеристиками являются также колея передняя, колея задняя, масса, масса полностью укомплектованного автомобиля.

Классическое определение колесной базы — это расстояние между передней и задней осью автомобиля, или расстояние между центральными точками переднего и заднего колеса.

Исходя из данного определения, можно выделить автомобили с короткой или длинной колесной базой. Понятно, что компактные хэтчбеки класса А или В-класса имеют короткую базу, тогда как автомобили представительского класса E имеют более длинную колесную базу:

• Daewoo Matiz класс А — 2340 мм;
• Chevrolet Aveo класс В — 2480 мм;
• Toyota Corolla С-класс — 2600 мм;
• Skoda Superb D-класс — 2803 мм;
• BMW 5-Series Е-класс — 2888 мм.

Самая короткая колесная база на сегодняшний момент у двухместного Smart Fortwo — чуть больше 1800 миллиметров. Самая длинная — у пикапа Ford F-350 Super Duty Crew Cab — 4379 миллиметров, то есть более четырех метров.

Стоит отметить, что в истории встречались автомобили с еще большей или меньшей колесной базой, но они выпускались ограниченными партиями, а то и в единичных экземплярах.

Нужно также сказать, что в зависимости от типа подвески длина колесной базы может быть как постоянной, так и переменной величиной. Например в 60-70-х годах была очень популярной подвеска на продольных рычагах, обычно она устанавливалась на заднюю ось и задние колеса могли смещаться относительно кузова в продольной плоскости, тем самым изменяя геометрию колесной базы. Такой тип подвески можно встретить на многих коммерческих автомобилях, например Volkswagen Multivan.

Были в истории автомобилестроения и модели с неравной колесной базой, то есть расстояние между центрами колес с правой стороны отличалось от расстояния с левой стороны. Самый яркий пример — Renault 16, который выпускался с 1965 по 1980 год. Разница в колесной базе слева и справа составляла 64 миллиметра. Данный автомобиль вначале даже рассматривался как основа для будущего ВАЗ 2101, правда руководство Волжского автозавода остановило свой выбор на Fiat 124, точной копией которого и являются наши современные «Копейки».

Как размер колесной базы влияет на ходовые качества?

Положительные стороны есть как у длинной, так и у короткой колесной базы.

Длинная колесная база

Компоновка таких автомобилей позволяет создавать более комфортные условия для пассажиров. Как мы видим из списка, приведенного выше, автомобили более высоких классов относятся к категории бизнес и представительские. Пассажиры задних сидений могут спокойно разместиться на своих местах, не задевая коленями спинки.

Ходовые характеристики таких автомобилей отличаются плавностью, неровности дорожного покрытия не так сильно чувствуются. Из-за меньшего перераспределения веса такие авто более устойчивые на трассе, проявляют лучшую динамику при разгоне. На поворотах они меньше идут в занос.

Стоит также заметить, что машины с длинной колесной базой, как правило, переднеприводные, поскольку отпадает необходимость проводить длинный карданный вал к задней оси, что неизбежно приведет к увеличению массы, уменьшению комфорта. К тому же, заднеприводные автомобили более сложные в обслуживании.

Короткая колесная база

К преимуществам таких автомобилей можно отнести:

• лучшую управляемость и маневренность в условиях города;
• у них повышенная проходимость — выше угол рампы и угол съезда-въезда;
• их легче вывести из заноса;
• на больших скоростях более устойчивые и управляемые.

Действительно, если мы посмотрим практически на все SUV, SAV, CUV — то есть городские кроссоверы, паркетники, а также внедорожники, относящиеся к J-классу по европейской классификации, то увидим, что у них оптимальное соотношение колесной базы и общей длины кузова. Именно такая компоновка предполагает наличие всех типов привода: передний, задний, полный.

Благодаря высокому клиренсу, отсутствию больших передних и задних свесов, сравнительно короткой колесной базе и широкой колее, внедорожники и кроссоверы с легкостью могут ездить как по плохим городским дорогам (а их хватает на бескрайних просторах России, достаточно свернуть в сторону с федеральной трассы), так и по легкому бездорожью.

Для опытных водителей не секрет, что представительская Toyota Camry со своей базой в 2800 мм сядет на брюхо на самой простой горке, которую даже китайские псевдокроссоверы Lifan X60 или Geely MK Cross переедут с легкостью.

Однако, нужно понимать, что наличие короткой или длинной колесной базы еще ни о чем не говорит, поскольку ходовые характеристики той или иной модели в равной степени зависят от многих других параметров:

• отношение колесной базы и общей длины кузова:
• передняя и задняя колея;
• дорожный просвет.

К примеру, автомобили с более широкой колеей более устойчивые на дороге, с легкостью входят и выходят в сложные повороты, при этом комфорт пассажиров страдает в наименьшей степени. Но все имеет свой предел — если расстояние между левым и правым колесом увеличить до определенного значения, то на комфорте или устойчивости можно ставить крест — автомобиль будет чаще уходить в занос при наезде левой или правой частью на заснеженный участок или на лед. Даже если вы просто во время маневра съедете правой стороной на обочину, то очень велика вероятность оказаться в кювете.

На самом деле автомобильные инженеры уже давно определили оптимальное соотношение ширины колеи и длины колесной базы.

Если вы возьмете любой автомобиль, то увидите, что оно составляет 1,6-1,8. Например ВАЗ 2101 — база 2424 мм делим на колею переднюю 1349, получаем 1,79. Именно такое соотношение обеспечивает наилучшую управляемость. Интересно также и то, что такое соотношение лежит в пределах «Золотого Сечения» — пропорция типа 5/3, 8/5, 13/8 и так далее — и придумал все это никто иной, как Леонардо да Винчи. Вернее не придумал, а сформулировал, поскольку данный принцип использовался задолго до него в архитектуре и искусстве.

Обратите также внимание, что соотношение полной длины автомобиля и колесной базы измеряется в литрах — например в характеристиках многих машин так и пишут:

Acura TLX 2015 года:

• длина 4834;
• колесная база 2776;
• отношение длины к базе 1,74 литра.

Как видим данное значение тоже попадает в пределы Золотого Сечения Леонардо да Винчи. Понятно, что автомобиль тем комфортнее и безопаснее, чем все эти значения ближе к идеалу.

Загрузка…

Основные элементы технической характеристики автомобиля

Категория:

   Автомобили и трактора

Публикация:

   Основные элементы технической характеристики автомобиля

Читать далее:

Основные элементы технической характеристики автомобиля

На каждую модель автомобиля заводом-изготовителем дается техническая характеристика.

К технической характеристике автомобиля относятся: – габаритная длина — расстояние между двумя параллельными плоскостями, перпендикулярными к опорной поверхности и проходящими через крайние точки по длине автомобиля; – габаритная ширина — расстояние между двумя параллельными плоскостями, перпендикулярными к опорной поверхности и проходящими через крайние точки по ширине автомобиля; – габаритная высота — расстояние от горизонтальной опорной поверхности до наиболее высоко расположенной точки автомобиля без нагрузки; – база — расстояние между передней и задней осями автомобиля. В трехосных автомобилях базой называется расстояние от передней оси до плоскости, проходящей посередине между двумя задними осями.

Передний свес — расстояние по горизонтали между центром передних колес и наиболее удаленной передней точкой автомобиля.

Рекламные предложения на основе ваших интересов:

Задний свес — расстояние по горизонтали между центром задних колес и наиболее удаленной задней точкой автомобиля.

Угол переднего свеса а, и угол заднего свеса, измеряются путем проведения касательных к окружности переднего и заднего колес и через наиболее выступающие точки соответственно в передней и задней частях автомобиля.

Колея — расстояние между плоскостями симметрии шин одной оси, измеряемое в опорной плоскости. При сдвоенных колесах колею измеряют между плоскостями симметрии сдвоенного колеса одной оси.

Дорожный просвет — расстояние от самой нижней точки автомобиля до опорной поверхности при номинальной нагрузке автомобиля и номинальном давлении воздуха в шинах.

Радиус поворота (по следу переднего наружного колеса) — наименьшее расстояние от оси поворота автомобиля до плоскости симметрии шины его колеса.

Рис. 3. Основные размеры автомобиля

Собственная масса — масса полностью заправленного (топливом, маслом, охлаждающей жидкостью) и снаряженного (инструментом, запасным колесом и т. п.) автомобиля, но без массы водителя, пассажиров и груза.

Номинальная грузоподъемность грузоподъемность, на которую рассчитан автомобиль (для легковых автомобилей и автобусов число мест, включая водителя).

Максимальная скорость — скорость движения с полной нагрузкой на горизонтальных участках прямого шоссе, замеряемая при движении автомобиля в двух противоположных направлениях.

Контрольный расход топлива — количество топлива, необходимое для прохождения автомобилем 100 км пути по шоссе при полной нагрузке и при постоянной заданной скорости движения.

Кроме перечисленных параметров, в техническую характеристику автомобиля включают основные данные двигателя и его систем, характеристики трансмиссии, ходовой части, систем управления и электрооборудования, кабины, кузова или платформы, вспомогательного оборудования, заправочные емкости, а также данные по регулировкам и контролю.

Техническая характеристика входит в инструкцию по эксплуатации, которой завод-изготовитель снабжает каждый автомобиль.

Рекламные предложения:

Читать далее: Автомобиль, охрана окружающей среды и здоровья человека

Категория: —
Автомобили и трактора

Главная → Справочник → Статьи → Форум

Как измерить колею на транспортном средстве

Томасом Вестом

Jupiterimages / Comstock / Getty Images

Колея транспортного средства или ширина колеи — это расстояние между центральной линией каждого из двух колес на одном колесе. ось на любом данном транспортном средстве. На большинстве автомобилей ширина колеи между передней и задней осями будет разной, поскольку они выполняют разные функции. Измерение ширины колеи полезно при определении того, подходит ли транспортное средство на автомобильный прицеп, эвакуатор с плоской платформой или гидравлический автомобильный подъемник.Знание ширины колеи транспортного средства также помогает определить тип транспортного средства по следам, оставленным на месте преступления.

Шаг 1

Припаркуйте автомобиль на ровной ровной поверхности и включите стояночный тормоз. Поднимите автомобиль с помощью напольного домкрата и поддержите его с помощью домкратов, если необходимо, чтобы получить доступ к протектору шины.

Шаг 2

Поверните рулевое колесо так, чтобы передние колеса были направлены прямо вперед.

Измерьте поперек шины на одной оси от внешней стороны протектора одной шины до внутренней стороны протектора шины на другой стороне транспортного средства, используя рулетку.Это измерение ширины дорожки. Если это проще, вы также можете измерить расстояние от внешней стороны протектора одной шины до внешней стороны протектора шины с другой стороны транспортного средства, просто не забудьте вычесть ширину протектора одной шины из ваших измерений, чтобы получить правильную ширину колеи. . Повторите этот шаг для другой оси, чтобы получить ширину колеи.

Советы

• При измерении следов от шин большие шины, установленные на оригинальные диски автомобиля, не повлияют на измерение ширины колеи.Тем не менее, диски послепродажного обслуживания могут иметь смещение, отличное от смещения оригинальных дисков, что не соответствует измерению ширины колеи. Автомобиль с неправильной центровкой передней части также может не соответствовать измерениям ширины колеи.

Вещи, которые вам понадобятся

• Гидравлический домкрат
• Подставка для домкрата
• Измерительная лента

Еще статьи

Центр масс автомобиля | Калькулятор силы тяжести

Калькулятор центра масс автомобиля — это удобный инструмент, который оценивает местоположение важного параметра вашего автомобиля, который не может быть определен с первого взгляда — центр тяжести .Все, что вам нужно, это автомобильные весы и вычисления, реализованные в нашем калькуляторе центра тяжести автомобиля. В следующей статье вы найдете пошаговую инструкцию о том, как найти центр тяжести автомобиля, каково значение этой величины (особенно центра тяжести гоночного автомобиля) и какова физика. Это.

Центр масс (или центр тяжести) имеет множество различных определений. Что касается транспортных средств, мы можем сказать, что это уникальная точка, в которой автомобиль ведет себя так, как если бы вся его масса была сосредоточена в этой точке .Если вы приложите какую-либо силу к этой конкретной точке, транспортное средство начнет двигаться в направлении этой силы , не поворачивая . Чтобы полностью описать центр масс трехмерного объекта, вам необходимо оценить три координаты:

• продольное положение (определяется расстояниями a и b ),
• высота (определяется по высоте h ),
• Боковое положение (определяется расстояниями x и y ).

Место, где эти три координаты пересекаются в пространстве, является фактическим центром масс. Определение центра тяжести состоит из нескольких измерений веса автомобиля в различных геометрических формах. Дополнительно необходимо измерить такие параметры, как колесная база L (расстояние между передней и задней осями), радиус колес r и высоту , на которую колеса были подняты H в случае высотного расположения, и автомобильная колея Т в случае бокового расположения (расстояние между колесами одной оси).

Интересует физика применительно к автомобилям? Не сомневайтесь и воспользуйтесь нашим калькулятором ДТП! Мы объяснили, насколько опасными могут быть автомобильные аварии и как ремни безопасности защищают вас от травм.

Как найти центр тяжести автомобиля?

Чтобы оценить точное положение центра тяжести в вашем автомобиле, вам необходимо выполнить несколько измерений. В нашем калькуляторе центра масс автомобиля мы разделили пошаговую инструкцию на три части:

Продольное положение

1. Введите вес вашего автомобиля .Например, 3000 фунтов
2. Найдите колесную базу вашего автомобиля — измерьте расстояние между центрами двух колес разных осей. Допустим, это 8 футов
3. Поднимитесь, положив передние (или задние) колеса на весы, и измерьте вес передней (или задней) оси. Помните, что обе оси должны находиться на одном уровне! Следовательно, вам следует разместить другую ось на какой-нибудь платформе той же высоты, что и весы. Измеренная масса должна быть примерно в два раза меньше общей массы автомобиля.Например, у нас 1800 фунтов
4. Считайте полученные расстояния a и b , которые определяют продольное положение центра масс. В нашем примере a = 3,2 фута и b = 4,8 фута . Это означает, что центр тяжести автомобиля немного смещен вперед. Это наиболее частая ситуация, потому что почти в каждой машине очень тяжелый двигатель находится под капотом спереди.

Высота над уровнем моря

1. Найдите продольное положение центра тяжести вашего автомобиля .Вы, конечно же, можете использовать для этого наш калькулятор центра масс автомобиля. В нашем примере мы предполагаем, что у нас та же машина, что и раньше.
2. Решите, какую ось вы поднимете — переднюю или заднюю . Чтобы найти высоту центра масс, вам нужно немного приподнять одну из осей (как на рисунке выше). Например, мы подняли переднюю ось.
3. Введите высоту, на которой выбранная ось была поднята по сравнению с другой осью. Чем выше вы поднимете колеса, тем точнее вы получите результат.Однако будьте осторожны с этим — защитит вашу машину от соскальзывания с чешуи! Всегда ставьте колодки под колеса и используйте стояночный тормоз. Высота 15 дюймов должна быть достаточно высокой, и это значение мы использовали в нашем примере.
4. Введите радиус колеса автомобиля . На практике это расстояние от центра колеса (оси) до земли. В нашем случае это 12 дюймов.
5. Измерьте вес передней (или задней) оси. Неважно, измеряете ли вы вес поднятых колес или колес на земле. Поднятая ось должна весить немного меньше, чем измеренная в горизонтальном положении автомобиля, а ось на земле должна быть немного тяжелее . В нашем примере, допустим, мы взвесили задние колеса и получили 1440 фунтов
6. Считайте полученную высоту h , которая представляет собой высоту центра масс над землей . В нашем случае мы получили около h = 5 футов .

Расположение сбоку

1. Введите вес вашего автомобиля .Например, 3000 фунтов
2. Найдите автомобильную колею вашего автомобиля — измерьте расстояние между центрами двух колес одной оси. Допустим, это 4 фута.
3. Поднимитесь с левым (или правым) колесом по весам и измерьте их вес. Помните, что все четыре колеса должны быть на одном уровне! Следовательно, вам следует поставить еще два колеса на какую-нибудь платформу той же высоты, что и весы. Измеренная масса должна быть примерно в два раза меньше общей массы автомобиля.Например, у нас есть вес в 1550 фунтов левых колес.
4. Считайте полученные расстояния x и y , которые определяют положение центра масс сбоку. В нашем примере x ≈ 1,93 фута и y ≈ 2,07 фута . Автомобили обычно симметричны в распределении веса при виде спереди , а центр тяжести будет примерно посередине x ≈ y .

Перед тем, как приступить к измерениям. Имейте в виду, что любой багаж (например, огнетушитель) и люди в автомобиле влияют на центр масс. Убедитесь, что давление в шинах установлено правильно, а автомобиль заправлен. Если вы проводите измерения в одиночку, вы можете использовать веса, которые соответствуют вашему весу на сиденье водителя.

Важность центра тяжести

Распределение веса играет важную роль в управлении автомобилем . Он определяет реакцию автомобиля на действия водителя и его движение по дороге.Центр тяжести гоночного автомобиля имеет решающее значение для баланса и рулевого управления .

Продольное положение центра масс относительно колесной базы определяет передачу нагрузки между передними и задними колесами. Автомобиль будет наклоняться соответственно вперед и назад во время торможения и ускорения. С одной стороны, автомобиль с гораздо большей массой нагрузки на заднюю ось стремится к недостаточной поворачиваемости — автомобиль недостаточно поворачивает и съезжает с дороги. С другой стороны, автомобиль поворачивает более резко, чем предполагалось, и может даже попасть в пробуксовку, если на переднюю ось будет намного большая нагрузка.Такая ситуация называется избыточной поворачиваемостью . На схеме ниже недостаточная поворачиваемость представлена ​​слева, а избыточная — справа.

Высота центра масс относительно автомобильного пути определяет передачу нагрузки из стороны в сторону. Этот параметр важен при прохождении поворота . Автомобили с большим высотным центром масс на больше склонятся при повороте и могут даже опрокинуть . Более низкий центр тяжести гоночного автомобиля — главное преимущество в характеристиках, особенно по сравнению с внедорожниками.Кузов этих спортивных автомобилей часто делают из легких материалов, чтобы еще больше снизить центр тяжести. Это причина того, почему автомобили Формулы-1 такие низкие (их центр тяжести составляет всего около 10 дюймов).

Какая физика стоит за расчетами?

В следующем разделе мы попытаемся объяснить, как вывести все необходимые формулы для определения центра масс автомобиля. В состоянии равновесия общая сила и, что более важно, полный крутящий момент, действующий на объект, равны нулю. Это отправная точка для наших размышлений.

Продольное положение

Предположим, что обе оси автомобиля лежат на весах, как на рисунке выше. Согласно III закону движения Ньютона, на каждое действие существует равное и противоположное противодействие. Вот почему есть три силы: сила тяжести Fg , действующая на центр масс, сила реакции Fb , действующая на заднюю ось, и сила реакции Fa , действующая на переднюю ось.

Общий крутящий момент вокруг любой точки должен быть равен нулю. Напомним, крутящий момент является простым произведением силы и длины плеча, когда сила и вектор плеча перпендикулярны друг другу . Суммируем крутящие моменты вокруг задней оси:

Fb * 0 + Fa * L - Fg * b = 0 ,

и после тривиального преобразования

b = L * (Fa / Fg) ,

, где Fa — это фактически вес, измеренный по шкале под передней осью .Аналогичным образом мы можем просуммировать крутящие моменты вокруг передней оси, и мы получим:

а = L * (Fb / Fg) ,

, где Fb , следовательно, — вес, измеренный на весах под задней осью .

Высотное положение

Расчеты высотного положения центра масс немного сложнее, но идея осталась той же . Поднимем переднюю ось. Мы хотим суммировать каждый крутящий момент вокруг определенной точки и приравнять его к нулю.Есть еще три силы, но две силы реакции немного отличаются от . Возьмем сумму крутящих моментов вокруг передней оси:

Fa '* 0 + Fb' * L * cosθ - Fg * | AC | = 0 ,

, где Fa ' и Fb' — это веса , измеренные по шкале соответственно под передней и задней осями . Длина L * cosθ может быть получена непосредственно из рисунка выше. Угол θ технически говорит нам , насколько высоко мы подняли одну из осей .Теперь все, что нам нужно, это оценить длину | AC | . Мы можем сделать это с помощью нескольких наблюдений:

1. Есть три подобных треугольника с углом θ . На рисунке выше они красные.
2. Дистанция | AB | = | DE | = (h - r) * sinθ , где h — высота центра масс, а r — радиус колеса.
3. Дистанция | BC | = | EC | * cosθ = a * cosθ , где a — продольное положение, оцененное ранее.
4. Наконец, расстояние | AC | = | AB | + | BC | = (ч - г) * sinθ + a * cosθ .

Последний результат можно положить в суммирование моментов и после нескольких преобразований:

h = [(Fb '/ Fg) * L - a] * кроватка (θ) + r ,

, где cot (θ) — функция котангенса, а угол θ = asin (H / L) — функция арксинуса. В конце концов, мы можем переписать его, подставив a = L * (Fb / Fg) :

h = (Fb '- Fb) / Fg * L * кроватка (θ) + r ,

, где Fb '- Fb — это изменение веса задней оси после подъема передних колес .Аналогичный подход может быть реализован с суммированием крутящего момента вокруг передней оси:

h = (Fa - Fa ') / Fg * L * кроватка (θ) + r ,

, и в этом случае Fa - Fa ' — это изменение веса передней оси после подъема передних колес .

Боковое положение

Расчеты бокового расположения центра масс так же просты, как и определение продольного положения. Предположим, что левые колеса лежат на одной шкале, а правые — на другой.Существует три силы: сила тяжести Fg , действующая на центр масс, сила реакции FL , действующая на оба левых колеса, и сила реакции FR , действующая на оба правых колеса. Суммируем крутящие моменты вокруг левых колес (фактически вокруг центральной точки между двумя левыми колесами):

FL * 0 + FR * T - Fg * x = 0 ,

и, следовательно,

x = T * (FR / Fg) .

Аналогично с правыми колесами:

y = T * (FL / Fg) .

Теперь вы знаете, как найти центр тяжести автомобиля. Наш калькулятор центра масс автомобиля использует все вышеперечисленные уравнения и, таким образом, упрощает вычисления . Просто воспользуйтесь нашим инструментом и узнайте, как быстро он работает!

Колесная база | Tractor & Construction Plant Wiki

Как в автомобильном, так и в рельсовом транспорте колесная база — это расстояние между центрами передних и задних колес.

Колесная база (измеряется между центрами вращения колес)

В автомобилях колесная база — это расстояние по горизонтали между центром переднего колеса и центром заднего колеса.В состоянии равновесия общий крутящий момент сил, действующих на автомобиль, равен нулю, и, таким образом, колесная база связана с весом каждой шины по следующей формуле:

где — вес на переднюю шину, — это вес на заднюю шину, — это колесная база, — это расстояние от центра тяжести (CG) до заднего колеса, — это расстояние от центра тяжести до переднего колеса ( + =), — масса автомобиля, — гравитационная постоянная. Так, например, когда кто-то загружает багажник тяжелыми грузами, центр тяжести смещается назад, и вес на заднюю шину увеличивается, вызывая ее опускание в зависимости от жесткости подвески.Если автомобиль ускоряется или замедляется, дополнительный крутящий момент передается на заднюю или переднюю шину соответственно, и уравнение, связывающее колесную базу, высоту над землей ЦТ и вес каждой шины, принимает следующий вид:

где — вес на переднюю шину, — это вес на заднюю шину, — это расстояние от ЦТ до заднего колеса, — это расстояние от ЦТ до переднего колеса, — это колесная база, — это масса автомобиля, — ускорение свободного падения (прибл. 9,8 м / с ² ), — высота ЦТ над землей, — это ускорение (или замедление, если значение отрицательное).Итак, как принято считать, когда автомобиль ускоряется, задняя часть обычно опускается, а передняя — поднимается в зависимости от подвески. Аналогичным образом, при торможении передние носы опускаются, а задний поднимается: ^[1]

Из-за влияния колесной базы на перенос веса транспортного средства размеры колесной базы имеют решающее значение для баланса и управления автомобилем. Например, автомобиль с гораздо большей нагрузкой на заднюю часть автомобиля имеет тенденцию к недостаточной поворачиваемости из-за недостаточного веса и, следовательно, сцепления передних шин.Вот почему при буксировке одноосного автоприцепа очень важно распределить вес прицепа так, чтобы тяговое усилие на буксирном крюке составляло около 100 фунтов силы (400 Н). Точно так же автомобиль может чрезмерно поворачиваться или даже «раскручиваться», если на передние шины слишком большой вес, а на задние — недостаточно. Кроме того, при повороте на шины передается поперечный крутящий момент, который передает крутящее усилие, которое зависит от длины расстояния между шинами и ЦТ. Таким образом, в автомобиле с короткой колесной базой короткое плечо рычага от ЦТ к заднему колесу приведет к увеличению поперечной силы на заднюю шину, что означает большее ускорение и меньшее время у водителя для регулировки и предотвращения пробуксовки или худший.

Колесная база составляет основу одной из наиболее распространенных систем размерного класса транспортных средств.

Различная колесная база на паспортной табличке [править | править источник]

Полноразмерные автомобили, такие как Ford Crown Victoria, Lexus LS, BMW 7-Series, Audi A8 и Mercedes-Benz S-Class, имели варианты с удлиненной колесной базой.

Также купе BMW 3-й серии, Honda Accord и Honda Civic обычно имеют более короткую колесную базу, чем седаны, от которых они были созданы.

Велосипеды [править | править источник]

Основная статья: Геометрия велосипедов и мотоциклов

Колесная база многих имеющихся в продаже велосипедов и мотоциклов настолько коротка по сравнению с высотой их центра масс, что они могут выполнять стоппис и колеса.

В рельсовом транспорте колесная база соответствует аналогичной концепции.

На транспортных средствах, у которых колесные пары (оси) установлены внутри рамы транспортного средства (в основном в паровозах), колесная база — это расстояние между самой передней и самой задней колесными парами.

На автомобилях, колесные пары которых установлены на тележке, можно выделить три размера колесной базы:

• расстояние между точками поворота самой передней и самой задней тележек;
• — расстояние между самой передней и самой задней колесными парами транспортного средства;
• расстояние между самой передней и самой задней колесными парами каждой тележки.

Колесная база влияет на способность рельсового транспортного средства преодолевать повороты. Автомобили с короткой колесной базой могут преодолевать крутые повороты. На некоторых локомотивах с большей колесной базой внутренние колеса могут не иметь фланцев для прохождения поворотов.

Колесная база также влияет на нагрузку транспортного средства на гусеницу, путевую инфраструктуру и мосты. При прочих равных условиях автомобиль с более короткой колесной базой представляет более концентрированную нагрузку на гусеницу, чем автомобиль с более длинной колесной базой.Поскольку железнодорожные пути рассчитаны на заранее определенную максимальную нагрузку на единицу длины (тонны на метр или фунты на фут), колесная база железнодорожного подвижного состава рассчитывается в соответствии с их предполагаемой полной массой. Чем больше полная масса, тем длиннее должна быть колесная база.

Определение термина из Википедии

Основы обращения с автомобилями, инструкции и советы по дизайну ~ БЕСПЛАТНО!

Страницы: 1 2

Введение

«Управляемость» — это термин, используемый для описания основных характеристик движущегося транспортного средства.Это часто описывается в терминах реакции автомобиля на действия водителя. Например, автомобиль толкает (или имеет недостаточную поворачиваемость) в повороте, или автомобиль болтается (или имеет избыточную поворачиваемость) в повороте.

Описывается реакция транспортного средства на комбинацию факторов, в том числе на то, как распределяется вес в автомобиле, как подвеска реагирует на движущие силы и как шины контактируют с дорожным покрытием.

Понимая физику управления, мы можем визуализировать поведение автомобиля, который проектируем или над которым работаем, чтобы оптимизировать его характеристики.В нашем руководстве ниже мы касаемся различных элементов, составляющих управление автомобилем.

Распределение веса

Положение компонентов в автомобиле определяет, как распределяется его вес, когда он стоит на месте. Это статическое распределение веса также повлияет на его управляемость на трассе. Шины, соединяющие транспортное средство с гусеницей, обеспечивают трение о поверхность дороги и передают поворачивающие, тормозные и ускоряющие силы подвеске (если таковая имеется) и шасси.Перенос веса из-за этих сил в значительной степени определяет, будет ли автомобиль вести себя должным образом.

Ширина колеи

Ширина колеи, как показано на диаграмме TW1 ниже, — это ширина автомобиля, измеренная между центрами пятен контакта шин. Ширина колеи важна, потому что она определяет, какой вес переносится массой автомобиля в поворотах.

Схема TW1. Ширина колеи — это расстояние между осевыми линиями шин, если смотреть спереди или сзади автомобиля

Колесная база

Колесная база транспортного средства, как показано на диаграмме WB1 ниже, — это расстояние между передними и задними колесами, измеренное по центрам колес.Колесная база важна, потому что она определяет вес, переносимый массой автомобиля при ускорении и торможении, а также характеристики рыскания при повороте.

Схема WB1. Колесная база — это расстояние между центрами передних и задних колес, если смотреть сбоку.

Статическое распределение веса

Каждая часть транспортного средства имеет массу, и в зависимости от того, где эта масса расположена относительно шин, она влияет на вес каждой шины.

Статическое распределение веса определяется двумя передаточными числами:

• Отношение общего веса на передние или задние шины транспортного средства.
• Соотношение общей массы левой и правой шины автомобиля.

На приведенной ниже диаграмме SWD1 центр автомобиля отмечен красным крестом, который проходит на полпути вдоль колесной базы и на полпути вдоль ширины колеи.

Схема SWD1. Сбалансированное статическое распределение веса с равномерным распределением массы спереди, сзади, слева и справа

Вес равномерно распределен между передней и задней частью: 50% спереди / 50% сзади.Вес также равномерно распределен между левой и правой сторонами: 50% слева / 50% справа.

На самом деле, большинство транспортных средств никогда не уравновешивают свой статический вес так хорошо, потому что большие компоненты и их необходимое положение не позволяют этого. С передним двигателем и водителем автомобиль может выглядеть так, как показано на диаграмме SWD2 ниже:

Схема SWD2. Распределение веса смещено влево и вперед водителем и двигателем / трансмиссией.

Вес водителя сдвигает распределение влево / вправо на 55% влево / 45% вправо.Двигатель переключает распределение спереди / сзади на 60% спереди / 40% сзади. Обратите внимание, что положение красного креста не меняется, но изменяется весовой процент с каждой стороны.

CG Расположение

Зная распределение веса, спереди назад и слева направо, мы можем точно определить, где находится ЦТ (центр тяжести расположен по длине (продольной) и ширине (поперечной) автомобиля. ЦТ указывает точку, в которой вы можете балансировать автомобиль, если вы должны были поднять его под этой точкой.В приведенном выше примере центр тяжести будет расположен примерно так, как показано на схеме SWD3 ниже:

Схема SWD3. Боковое и продольное расположение центра тяжести (ЦТ)

CG Высота

Статическое распределение веса — это просто 2D (двумерная) концепция, пока мы не примем во внимание высоту от земли тех же компонентов, которые описаны выше. Высота ЦТ определяется тем, где масса компонентов транспортного средства расположена по вертикали.

На приведенном ниже примере диаграммы CG1 автомобиль справа был опущен, поэтому двигатель, кузов, водитель и все другие компоненты находятся ниже по отношению к земле (высота CG «Y»), чем те, что находятся в автомобиле слева ( CG Высота «X»):

Схема CG1.Высота центра тяжести (ЦТ) от земли

Любое транспортное средство, которое хочет повернуть на высокой скорости, обычно находится настолько близко к земле, насколько позволяет предполагаемое дорожное покрытие. Мы увидим почему в следующем разделе «Перенос веса».

Наконечники для обработки (1/2)

Для всех автомобилей

• Минимизировать высоту CG
• Сохраняйте статическое распределение веса как можно более сбалансированным (спереди / сзади и слева / справа). Дальнейшая настройка будет проще, чем работа с большим дисбалансом.
• Если поверхность не очень скользкая, уменьшение передачи веса на поворотах обычно дает больше тяги.
• В случаях, когда поверхность скользкая, больший CG или меньшая ширина колеи помогут перенести вес на внешние колеса, чтобы придать большее «сцепление».В этой ситуации также могут помочь более узкие шины.
• Оптимизируйте полярный момент инерции, упаковывая компоненты как можно ближе к центру тяжести.

Страницы: 1 2

Как это работает: колеса вашего автомобиля

Шины прошли долгий путь по дизайну и материалам, но колеса, на которых они установлены, тоже есть. Хотя вы можете подумать, что самое главное — это их внешний вид, в различные типы колес, доступных сегодня, многое нужно.

Самые ранние колеса обычно имели цельнорезиновые шины.Когда появились шины с воздушным наполнением, возникла и проблема их сохранения. Первым решением был обод «клинчер», где борт шины — ее усиленный проволокой внутренний край — загибался в канал в колесе с помощью плоского конца утюга для шин, что могло быть столь же сложной задачей, как это звучит.

Обода с каплевидным центром, которые используются сегодня, стали популярными в 1930-х годах. Углубленная часть колеса, известная как центр падения, позволяет установщику установить шину внутри колеса. Колесо состоит из внутренней части, называемой бочонком, с более высокими внешним и внутренним ободами, на которых располагается шина.Та часть колеса, которую вы видите в автомобиле, называется подвесным мотором или косметической поверхностью. Размер колеса — это его диаметр и измеряется в дюймах, как у 17-дюймового колеса.

У колеса есть внутренний и внешний обод, чтобы удерживать шину.

Центральное отверстие в колесе совпадает со ступицей оси, и это та часть, которая выдерживает вес автомобиля. Меньшие отверстия вокруг него проходят через шпильки колеса. После того, как шпильки протыкаются, колесные гайки, также называемые гайками, накручиваются и затягиваются, что удерживает колесо на оси.Количество шпилек и расстояние между ними называется разболтовкой, и оно может варьироваться в зависимости от производителя. Если вы покупаете сменные колеса, особенно послепродажные, важно убедиться, что они имеют правильный размер осевого отверстия и расположение болтов для вашего автомобиля. Колесо также необходимо точно измерить, чтобы убедиться, что оно поместится над тормозами, и что у него правильный вылет — насколько далеко он устанавливается на ступицу, чтобы шина не трулась о крылья или подвеску. составные части.

Внешние края колеса расширяются, образуя бортики и плоский внутренний борт колеса, и именно здесь находится борт шины. Шина и колесо образуют полую камеру, которая заполняется воздухом через вентиль шины (который на самом деле входит в колесо, а не в шину). Давление воздуха — единственное, что удерживает шину на колесе.

Шины пористые от природы, и они могут постепенно терять немного воздуха. Воздух также может просачиваться, если колесо достаточно изогнуто, чтобы ослабить уплотнение, или если колесо достаточно сильно заржавело.Важно регулярно проверять давление в шинах, обычно примерно раз в месяц. Шины с небольшим содержанием воздуха будут потреблять больше топлива, но шина с низким содержанием воздуха может фактически отделиться от колеса.

Шиномонтажная машина растягивает борт шины, чтобы он поместился на колесо.

Шины Run-Flat являются исключением. Эти шины могут выдержать вес транспортного средства, даже если они теряют весь свой воздух, используя либо усиленные боковины, либо жесткое кольцо, которое оборачивается вокруг колеса изнутри. Однако для обкатки может потребоваться специальный тип колеса.

Самое дешевое и самое простое колесо изготовлено из стали. Чтобы избежать простого незавершенного вида, их обычно украшают колесными дисками, которые покрывают большую часть или все колесо, включая колесные гайки. Колеса из алюминиевого сплава бывают разных конструкций, и, кроме небольшой крышки над отверстием центральной ступицы, к ним редко что-либо добавляют. Колесные гайки видны на многих конструкциях, и многие водители используют стопорные гайки, чтобы никто не украл колеса.

Хотя достаточно глубокая выбоина может испортить что угодно, стальные диски прочнее легкосплавных, которые легче повредить на неровной дороге или при чистке бордюра.Стальные диски тяжелее легкосплавных, поэтому они редко бывают больше 17 дюймов. Легкосплавные диски доступны в размерах до 22 дюймов, а для любителей кастомизации — до 30 дюймов и более.

Легкосплавные диски также дороже, и, чтобы защитить свои вложения от дорожной соли, многие люди переходят на простые стальные диски в качестве зимних шин. Это может включать изменение размера шины, если легкосплавные диски достаточно большие, и подходящего стального колеса нет. Меньшее стальное колесо устанавливается на шину с более высокой боковой стенкой, чем у легкосплавного диска, поэтому внешние диаметры обеих комбинаций шин и колес одинаковы.Это важно для правильной работы компонентов, откалиброванных для этого диаметра, например, спидометра.

Для изготовления колес используется еще несколько материалов, в том числе легкий кованый алюминий и углеродное волокно, но они могут быть очень дорогими. И это еще не все в будущем. Некоторые производители шин работают над интегрированными комбинациями шин и колес, в которых не используется воздух. В настоящее время Michelin продает один, Tweel, для гольф-каров и работает над одним для автомобилей.

Также в разработке находятся колесные двигатели.Предназначенные для электромобилей, они объединяют электродвигатель в каждое колесо и шину, и все четыре работают независимо, чтобы управлять автомобилем. Колеса сейчас могут показаться обычными, но они становятся высокотехнологичными.

В поисках
Центр тяжести автомобиля / масса (CG / CM)

Что такое мята по центру тяжести?

Центр тяжести, также известный как центр масс, — это точка, в которой
система или тело ведет себя так, как если бы вся его масса была сосредоточена в этой точке.Где
вес, а также все ускоряющие силы разгона, торможения и прохождения поворотов
действовать через это.

Местоположение центра тяжести можно определить как:
— Точка баланса объекта
— Точка, через которую сила вызовет чистый перевод
— Точка, относительно которой уравновешиваются гравитационные моменты (см. Рис.1)
— Точка, которая при подвешивании тела останется в равновесии (выровнена как
он находится на земле).

В чем важность CG?
При анализе сил, приложенных к автомобилю, ЦТ является точкой
разместить вес автомобиля и центробежные силы при повороте автомобиля или
при ускорении или замедлении. Никакая сила, действующая через CG, не имеет
тенденция заставлять машину вращаться.

Высота центра масс, относительно колеи ,
определяет перенос нагрузки (связанный с переносом веса, но не совсем) из
из стороны в сторону и вызывает наклон тела.Когда шины транспортного средства
центростремительная сила, тянущая его за поворот, импульс транспортного средства
активирует передачу нагрузки в направлении от текущего положения автомобиля
к точке на пути, касающемся пути транспортного средства. Эта передача нагрузки представляет
сам по себе в виде поджарого тела. Наклон тела можно контролировать, понижая
центр тяжести или расширение автомобильной колеи, это также можно контролировать с помощью
пружины, стабилизаторы поперечной устойчивости или высоту центра крена.

Высота центра масс относительно колесной базы определяет нагрузку.
передача между передним и задним. Импульс автомобиля действует в его центре масс.
наклонять автомобиль вперед или назад соответственно при торможении и
ускорение.Поскольку изменяется только направленная вниз сила, а не сила
расположение центра масс, влияние на чрезмерную / недостаточную управляемость противоположно
это фактическое изменение центра масс.

Низкий центр масс является основным показателем.
Преимущество спорткаров по сравнению с седанами и (особенно) внедорожниками. Некоторые автомобили
частично по этой причине панели кузова сделаны из легких материалов.

Получение позиции автомобиля CG:
A
транспортное средство не симметрично по форме или массе спереди назад.Большинство автомобилей
симметричны слева направо по форме, но не по массе, особенно переднее колесо
водить транспорт.

Разница между весом W и Реакцией R:
От
Инжир.2, W — вес шины (всегда вертикально и вниз), а R —
реакция земли (всегда перпендикулярно поверхности земли и
подальше от него). Шина балансируется в вертикальном направлении под своим весом.
(W) и реакция опоры (R), что означает суммирование сил в этом
направление равно нулю (W R = 0), что дает W = R.
В нашем анализе мы измеряем веса, но при изучении баланса автомобиля мы
использовать реакции, поддерживающие автомобиль от земли (где: W _f = R _f ,
W _r = R _r, W _w = R _w и W _L
= R _L ).
Символы на рис. 3 переданы в дар:
W — масса автомобиля,
R _f — реакция грунта на переднюю ось массой
R _r — реакция массы заднего моста на грунт
R _R — реакция грунта правых колес автомобиля массой
R _L — реакция грунта на массу левого колеса автомобиля
L — колесная база автомобиля (расстояние между передними и задними колесами / осями автомобиля)
T — колея автомобиля (расстояние между центрами колес одной оси)
а — расположение ЦТ за передней осью
б — расположение ЦТ перед задней осью
x — расположение ЦТ от правых колес
y — расположение ЦТ от левых колес

А.В
продольное расположение ЦТ:

* Измерьте колесную базу , L (
расстояние между центром передних и задних колес), рис.3

L = а + b. (1)

а = L б. (2)

Σ F _y = 0

Вт (R _F + R _R ) = 0
(3)

Тогда W = (R _f + R _r )
. (4)

* Измерьте нагрузку на переднюю ось автомобиля W _f = R _f ,
и масса заднего моста автомобиля W _r = Rr , рис. 3.

Воспользуйтесь уравнением (4), чтобы найти массу автомобиля W .

Возьмите момент около точки E.

Σ M _E = 0

R _f L W b = 0

R _f L = W b, затем

b = L (R _f / W). (5)

Используйте ур. (5) найти расстояние b .

Подставьте значение b в ур. (2) получить
расстояние a .

* В уравнении. 5, блоки R _{, F} и W могут быть
выражены в единице силы (Н, фунт) или единицы массы (кг), единицы L и b могут быть
выражается в (м, см, мм или фут, дюйм).

B.
высота над землей ЦГ (h):

Масса заднего моста
( W _r1 ) будет взвешиваться, пока передняя пара колес
приподнят на небольшое расстояние H ( или h ₁ ) (как показано на
рисунок 6).

Использование
Рис.7:

сумма вертикальных сил в направлении y равна 0.

Σ
F _y = 0

R _f1
+ R _r1 W = 0

Тогда:
R _f1 = W R _r1

суммирование моментов относительно любой точки равно 0, тогда:

Σ
M _A = 0

R _{f 1}
(L cos θ) — W (AB) = 0

R _{f 1}
(L cos θ) = W (AB).(6)

На рисунке:

AB = AC BC,

Где:

AC = b cos
θ, и

г. до н.э. = ED = (ч-г)
грех θ,

Тогда:

AB = AC BC = b
cos θ (h-r) sin θ

Заменить
значение AB образуют приведенное выше уравнение в формуле. (6), затем

R _f1
(L cos θ) = W (b cos θ (h-r) sin θ)

R _f1
(L cos θ) = W b cos θ W (h-r) sin θ

Вт (ч-р) sin
θ = W b cos θ R _f1 (L cos θ)

ч r = [b L (R _f1 / W)]
детская кроватка θ.. (7)

h = [b L (R _f1 / W)]
детская кроватка θ + r. (8)

где:

θ = sin ^-1 (В / Д)

(h-r) — расстояние
ЦТ над плоскостью оси, уравнение. (7)

h — расстояние
ЦТ над землей, Ур. (8)

* В уравнении. 8, блоки R _f1 и W оба могут
выражаться в единицах силы (Н, фунт) или массы (кг), единицах b, L, r и
h может быть выражено в (м, см, мм или фут, дюйм).

An
Программа Excel для получения центра
положение силы тяжести (a, b и h)

C. Боковое расположение CG:

Колеса правые и левые
веса ( Вт, _R, , , , _{, L,} , ) будут измерены, и
автомобильная колея Т .

Баланс нагрузки вагона по вертикали
постановка шоу:

W = W _R + W _L

Взяв момент около точки C, получим
расстояние x

Σ M _C = 0,

Вт. (X) R _Л. (Т) = 0

x = (R _L / W) Т,

у = Т х

Большинство автомобилей, кроме переднеприводных
симметричны по распределению веса на виде спереди (R _R = R _L ).Так что позиция ЦТ будет посередине (x = y = T / 2). В большинстве автомобилей это
справедливое приближение, чтобы предположить это.

Рабочий пример:

Транспортное средство, имеющее
при массе 2000 кг и колесной базе 2,44 м центр тяжести автомобиля лежит на 1,52 м.
м от заднего моста. Передняя часть автомобиля приподнята на 35 см и дает
масса чтения 1150 кг. Радиус колеса 30,5 см. Определите высоту
CG.

Обязательно

ч

Дано:

м = 2000 кг

L = 2,44 м

b = 1,52 м

H = 35 см

R _f1 =
1150 кг

r = 30,5 см

Ответ:

θ = грех ^-1
(H / L) = sin ^-1 (35/244) = 8,247

детская кроватка θ = 6,899

h = [b L (R _f1 / W)]
детская кроватка θ + r

ч = [1.52 2,44
(1150/2000)] 6,899 + 30,5

ч = [1,52 1,403]
6,899 + 0,305 = 0,807 + 0,305

ч = 1,112 м

Источник: [email protected]

Терминология по шинам

— Общие термины и глоссарий

A

УСКОРИТЕЛЬ — химическое вещество, ускоряющее вулканизацию резины; используется в составе шин для сокращения времени отверждения.

АКТИВАТОР — Химический состав резиновой смеси, используемый для инициирования процесса вулканизации.

РЕГУЛИРОВКА — Предписанная скидка, предоставляемая покупателю для замены продукта в соответствии с гарантией.

СТАРЕНИЕ — Ухудшение физических и химических свойств резины в результате окисления с течением времени.

ДАВЛЕНИЕ ВОЗДУХА — Сила, создаваемая воздухом в шине, выражается в фунтах на квадратный дюйм или килопаскалях (кПа).

ВЫРАВНИВАНИЕ — Углы оси шины и подвески относительно друг друга и земли: развал, поворот, схождение. Кроме того, регулировка компонентов для приведения их в заданное положение для наиболее эффективной работы колеса и транспортного средства для надлежащего равномерного износа шин.

АЛЬФА-ЧИСЛОВЫЙ — Система определения размеров шин на основе нагрузки, содержащая грузоподъемность, выраженную буквой (например: A, B, C и т. Д.), Тип конструкции шины, соотношение сторон и диаметр обода в дюймах.

АНТИОКСИДАНТ — химическое вещество, которое при добавлении к резиновой смеси предотвращает окисление поверхности; используется в составах протекторов и боковин шин для предотвращения погодных условий и растрескивания.

ANTI-ROLL BAR — Стальной стержень, соединяющий левую и правую стороны подвески. Он играет важную роль в поворотах.Когда автомобиль наклоняется в повороте, стабилизатор поперечной устойчивости сопротивляется этому наклону, передавая больший вес на внешнюю шину. Это позволяет добиться хорошей управляемости за счет высокого сопротивления качению при сохранении пятна контакта шины.

СООТНОШЕНИЕ СТОРОН — Соотношение размеров между высотой профиля шины и шириной профиля; высота раздела, разделенная на ширину раздела.

АВТОКРОСС — Тип автосоревнований, когда автомобили проезжают извилистую трассу, обозначенную пилонами. Иногда называется джимхана или соло.

ОСЬ — Поперечная опора транспортного средства, на которой вращаются его опорные колеса.

В

BACKSPACING — Измерение от задней части подушки болта до задней кромки обода; используется для расчета смещения и определения положения задней части подушки болта по отношению к ширине обода, иногда называемого задним расстоянием.

БАЛАНС — Равномерное распределение массы шины и колеса в сборе вокруг оси вращения.

BALE RUBBER — Форма, в которой цельная резина поставляется производителям шин.

ШАРОВОЕ СОЕДИНЕНИЕ — шарнирное соединение, которое позволяет поворотному кулаку перемещаться в нескольких направлениях одновременно.

BANBURY MIXER — Закрытая смесительная машина для производства резиновых материалов

BEAD — Площадь установленной шины, которая прилегает к колесу

BEAD FILLER — Резиновый наполнитель в области борта шины; используется для обеспечения гладкого контура слоев оболочки вокруг борта и до нижней боковой стенки. Также используется в увеличенной форме для придания жесткости нижней боковине шины.

СИДЕНЬЕ БУСА — Положение, в котором шина опирается и герметизируется на внутренней стороне обода.

РЕМЕНЬ — Комплект ткани и / или проволоки, используемый для усиления протектора шины. В радиальных шинах он также ограничивает внешний диаметр от давления в шинах и центробежной силы.

КЛИН ИЛИ ВСТАВКА КРАЯ РЕМНЯ — Экструзия резины, помещенная под края ремня; используется в радиальных шинах для повышения долговечности.

BLADDER — Резиновый мешок, используемый внутри шины в процессе формования и вулканизации; содержит горячую воду или пар, который вдавливает внутреннюю часть шины в форму.

БЛОК — Часть рисунка протектора шины, образованная поперечными (поперечными) канавками.

КУЗОВ — Структура шины, за исключением резины протектора и боковины.

BOLT CIRCLE — Часто называемый разболтовкой колеса; диаметр воображаемого круга, проведенного через центр каждого отверстия проушины.

ТОРМОЗНЫЙ МОМЕНТ — Крутящий момент, прилагаемый тормозом к шине / колесу в сборе, который замедляет или останавливает транспортное средство.

BREAKAWAY — точка, в которой теряется сцепление шины с дорогой при повороте.

BUMP STEER — Эффект рулевого управления в результате изменения схождения или развала подвески при движении вверх и вниз.

К

CONICITY — Качество или состояние конуса. (Причина радиального тяги в шинах.)

КОНТАКТНАЯ НАШИВКА — Часть шины, контактирующая с дорожным покрытием. См. Footprint.

РЫЧАГ УПРАВЛЕНИЯ — Устройство, используемое для соединения неподрессоренного положения подвески с подрессоренным шасси, что позволяет подвеске перемещаться.

CORD — Пряди из ткани или стальной проволоки, образующие слои и ленты в шинах.

CORD ANGLE — Угол пересечения слоев или ремней центральной линии любой данной шины.

CORNERING FORCE — Сила, которая поворачивает автомобиль на повороте. Противоположность боковой или центробежной силе.

КРЕСТОВАЯ ШАБЛОНА — Последовательное затягивание гаек с проушинами по схеме поперек друг друга.

ШИРИНА ПОПЕРЕЧНОГО СЕЧЕНИЯ — Измерение наружной боковой стенки до боковины накачанной шины, исключая декоративные ребра и надписи. Иногда называется шириной раздела.

КОРОНА — Область между плечами шины.

ДОРОГА С КОРОБКОЙ — Дорожная конструкция с уклоном или уклоном от центра к бордюру или обочине для облегчения отвода воды.

CURB GUARD — Резиновый выступ, проходящий по окружности некоторых шин чуть выше белой стены, чтобы предотвратить истирание бордюра на белой стене шины.

CURB WEIGHT — Общий вес автомобиля без пассажиров и с полным баком бензина.

CURE — Для вулканизации; также временные и температурные условия, используемые для вулканизации шины.

C.U.V. — Кроссовер внедорожник.

Д

ПРОГИБ — Разница между радиусом ненагруженной или свободной шины и радиусом нагрузки.

DESIGN RIM — Обод заданной ширины; используется для определения основных размеров шин.

НАПРАВЛЕННАЯ УСТОЙЧИВОСТЬ — способность автомобиля двигаться по прямой с минимальным контролем водителя.

ПОИСК СОБАКИ — Состояние, при котором задние колеса не следуют по траектории передних колес.

D.O.T. — Фирменный символ шины, обозначающий, что шина соответствует требованиям Министерства транспорта.

ДВОЙНОЙ А-образный рычаг — система подвески, в которой используются два А-образных рычага или рычаги разной длины для крепления стойки, поддерживающей колеса, к раме.

ПРИМЕНЕНИЕ ПРИВОДНОГО КОЛЕСА — Описывает шины, которые разработаны специально для оптимальной работы на ведущих колесах.

DUAL COMPOUND TREAD — Протектор шины с двумя составами резины.

DUALS — Две шины и колеса в сборе, установленные на одной стороне оси.

ДЮРОМЕТР — Мера твердости резиновой смеси; его устойчивость к проникновению подпружиненной тупой иглы.

ДИНАМИЧЕСКИЙ БАЛАНС — Равновесие в движении. Баланс шины и колеса во время вращения. Состояние, при котором вес шины и колеса в сборе равномерно распределен по обеим сторонам оси вращения колеса.

E

ETRTO — Европейская техническая организация по шинам и ободьям.

ЕВРО-МЕТРИЧЕСКАЯ СИСТЕМА РАЗМЕРА ШИНЫ — Система определения размеров шин, выражающая поперечное сечение в миллиметрах, соотношение сторон, конструкцию шины, диаметр обода в дюймах, индекс нагрузки и символ скорости (например,г .: 185 / 70R14 88T).

ДОПОЛНИТЕЛЬНАЯ НАГРУЗКА — шина P-Metric с максимальным накачиванием 41 фунт / кв. Дюйм. или 50 фунтов на квадратный дюйм. Для евро-метрических шин термин «усиленный» означает то же, что и «Дополнительная нагрузка». Это более высокое давление, чем в шинах «Легкая нагрузка» и «Стандартная нагрузка», обеспечивает большую грузоподъемность.

ЭКСТРУЗИЯ — Процесс проталкивания материала через отверстие для получения отрезка материала; используется для изготовления компонентов шин.

Факс

FABRIC — Набор параллельных кордов, используемых в производстве шин.

FLOTATION TIRE — Шина, предназначенная для минимизации проникновения в почву и ее уплотнения.

ПОДСОЕДИНЕНИЕ — Состояние, при котором монтажная площадка колеса устанавливается свободно и без препятствий на поверхность для установки ступицы.

СОЕДИНИТЕЛЬНЫЙ СОЕДИНИТЕЛЬ — ненесущий шаровой шарнир, который поддерживает положение поворотного кулака и обеспечивает правильный угол наклона оси поворота; иногда называется пилотным шарниром или фрикционным шарниром.

СЛЕД — След, оставленный протектором нагруженной шины, когда она встречается с дорожным покрытием.См. «Пятно контакта».

ПЕРЕДНИЙ И ПЕРЕДНИЙ ПЕРЕНОС ВЕСА — Коэффициент нагрузки, при котором вес переносится с передних шин на задние при ускорении и с задних на передние колеса при торможении.

г

«g» — единица ускорения. «G» — это символ, обозначающий силу тяжести. Ускорение на 1 g равно 32 футам в секунду.

GREEN TIRE — Шина, не подвергавшаяся вулканизации или вулканизации.

КАНАВКИ — Круговые каналы между ребрами протектора шины.

НОМИНАЛЬНАЯ МАССА БРУТОВОЙ ОСИ (GAWR) — Максимальный вес, который может выдержать передняя или задняя ось. Полная масса переднего и заднего мостов не должна превышать передний и задний GAWR.

КОМБИНАЦИОННАЯ МАССА БРУТТО (GCWR) — Общий вес загруженного буксирующего транспортного средства и загруженного прицепа.

МАССА АВТОМОБИЛЯ Брутто (GVW) — Всего

вес автомобиля, включая пассажиров, топливо, груз и навесное оборудование.

НОМИНАЛЬНАЯ МАССА БРУТОВОГО АВТОМОБИЛЯ (GVWR) — максимально допустимая полная масса автомобиля с учетом возможностей двигателя, трансмиссии, рамы, пружины, тормозов, осей и шин.Полная масса не должна превышать

GV.

H

СИСТЕМА ОПРЕДЕЛЕНИЯ ВЫСОКОГО РАЗМЕРА ПЛОСКОСТИ ДЛЯ ЛЕГКИХ ГРУЗОВИКОВ — Система, использующая общий диаметр в дюймах, ширину профиля в дюймах, тип конструкции шины и диаметр обода в дюймах (например: 33×12.50R15LT).

ЛИТЬЕ ПОД ВЫСОКОМ ДАВЛЕНИЕМ — Процесс производства колес с использованием алюминиевых сплавов на специальных машинах для литья под высоким давлением.

ЦЕНТРАЛЬНАЯ СТУПИЦА — ситуация, когда центральное отверстие колеса выполнено в соответствии с диаметром ступицы транспортного средства; тогда колесо центрируется по центральному отверстию, а не по гайкам.

Я

РЫЧАГ IDLER — устройство, прикрепленное к раме автомобиля, которое дублирует движение рычага Pitman и поддерживает выравнивание центрального рычага.

ДИСБАЛАНС — Неравномерное распределение массы в шине и колесе в сборе вокруг оси вращения, вызывающее отскок (статический дисбаланс) или сотрясение (динамический дисбаланс).

НЕЗАВИСИМАЯ ПОДВЕСКА — система подвески, в которой передняя или задняя пара колес автомобиля независимо соединены с рамой или днищем.В этой системе отклонение колеса с одной стороны оказывает минимальное влияние на колесо с другой стороны.

ИНЕРЦИЯ — Тенденция любой массы в состоянии покоя оставаться неподвижной или любой массы, которая движется, оставаться в движении.

INNERLINER — Слои резины с низкой проницаемостью, которые ламинируются внутри бескамерной шины, чтобы гарантировать качество удержания воздуха в корпусе шины.

К

КИЛОПАСКАЛЬ (кПа) — Единица измерения давления воздуха; в метрическом выражении требуется 6.895 кПа, что соответствует 1 фунт / кв. Дюйм.

л

БОКОВОЙ СБОР — Колебание или движение из стороны в сторону вращающегося колеса или шины / колеса в сборе.

LATERAL WEIGHT TRANSFER — Коэффициент нагрузки при прохождении поворотов, когда вес переносится с внутренних шин на внешние шины

ЛИСТОВЫЕ ПРУЖИНЫ — серия стальных рессор, используемых в подвесных системах, которые скрепляются болтами посередине. При сжатии они расплющиваются и расширяются в длину, а затем возвращаются к своей первоначальной арочной форме.

ПОДЪЕМНЫЕ ТОЧКИ — Точки контакта на шасси транспортного средства, используемые для подъема транспортного средства для обслуживания; Во избежание серьезных проблем и необратимых повреждений всегда проверяйте инструкции по эксплуатации на предмет правильного расположения точек подъема.

ЛЕГКАЯ НАГРУЗКА — шина P-Metric с максимальным внутренним давлением 35, 44 или 51 фунт / кв. Дюйм.

ЛИНЕЙНОСТЬ — способность автомобиля линейно реагировать на действия водителя на поворотах на низких уровнях поворота.

НАГРУЗОЧНОЕ ШАРОВОЕ СОЕДИНЕНИЕ — Шаровое соединение, которое выдерживает вес транспортного средства.

ГРУЗОПОДЪЕМНОСТЬ — Нагрузка, которую может выдержать шина определенного размера при заданном давлении в определенных условиях вождения, как установлено Ассоциацией шин и ободьев.

ИНДЕКС НАГРУЗКИ — Числовой код, связанный с максимальной нагрузкой, которую может выдержать шина при скорости, указанной ее символом скорости, при заданных условиях эксплуатации до 130 миль в час. Для скоростей, превышающих 130 миль в час, фактическая нагрузка на шину должна быть уменьшена в соответствии с рекомендациями Ассоциации шин и дисков.

НАГРУЗКА — Вес, приходящийся на шины. Повышенная нагрузка может увеличить силу на повороте.

ДИАПАЗОН НАГРУЗКИ — заменяет прежний термин оценки слоя и определяет пределы нагрузки и инфляции.

НОМИНАЛЬНАЯ НАГРУЗКА — Вес, который колесо рассчитано выдерживать при нормальной эксплуатации.

LT-METRIC — Система определения размеров для легких грузовиков, выражающая ширину профиля в миллиметрах, соотношение сторон, тип конструкции и диаметр обода в дюймах (например: LT235 / 85R16 120 / 116Q E).

LUG CENTRIC — Центровка колеса путем совмещения его с точками крепления (т.е.е. шпильки), а не через центральное отверстие колеса.

м

M + S, M / S или M & S — обозначение боковины шины, указывающее, что шина соответствует определению RMA / RAC для всесезонной шины.

MACPHERSON STRUT — Передняя подвеска в сборе, сочетающая в себе функции амортизатора, верхней оси поворота и оси колеса в одном блоке.

ПОДГОТОВКА К УСТАНОВКЕ — Процедура монтажа, при которой верхняя точка шины совпадает с нижней точкой колеса.Точка или отметка на шине совпадает с точкой, наклейкой или отверстием клапана на колесе.

ПИКТОГРАФ ГОРНОЙ СНЕЖИНЫ — Идентификация конструкции зимних шин для легковых и легких грузовиков. Шины с этим обозначением обеспечивают улучшенные характеристики на снегу по сравнению с шинами, соответствующими существующему определению всесезонных шин RMA / RAC.

МОНТАЖНАЯ КОЛОДКА — Площадь задней части центра колеса, которая контактирует с тормозным барабаном или фланцем ступицы автомобиля.

№

ОТРИЦАТЕЛЬНЫЙ КАМЕРА — Состояние, при котором верхняя часть шины наклонена внутрь от вертикальной средней линии шины, если смотреть сверху.

ОТРИЦАТЕЛЬНЫЙ КАСТЕР — установка, при которой ось поворота наклонена вперед вверху, если смотреть сбоку; состояние, которое имеет тенденцию вызывать нестабильность.

ОТРИЦАТЕЛЬНОЕ СМЕЩЕНИЕ — Когда задняя часть болтовой подушки находится ближе к внутренней части колеса; когда монтажная поверхность находится за пределами средней линии обода; расширяет сборку от автомобиля, что обеспечивает более широкое отслеживание.

NHTSA — Национальная администрация безопасности дорожного движения.

НОМЕНКЛАТУРА — Систематическое обозначение систем калибровки шин.

НОМИНАЛЬНЫЙ — обозначенный или теоретический размер, который может отличаться от фактического.

ЦИФРОВАЯ СИСТЕМА — Система определения размеров шин, выражающая ширину поперечного сечения шины и диаметр обода в дюймах (например: 7,35-14).

О

СМЕЩЕНИЕ — Расстояние от средней линии колеса до установочной поверхности колеса.

ОРИГИНАЛЬНОЕ ОБОРУДОВАНИЕ (OE) — относится к шинам, продаваемым производителям автомобилей для оснащения их новых автомобилей.

НЕКРУГЛЫЙ — Состояние колеса или шины, при котором колесо или шина некруглые.

ГАБАРИТНЫЙ ДИАМЕТР — Максимальная высота шины, установленной на колесо и накачанной до номинального давления.

ПЕРЕНАПЛЕНИЕ — Накачивание шины выше рекомендованного производителем автомобиля отрицательного давления. Побочные эффекты отрицательного давления включают неровную езду, повреждение в виде синяков и деформацию системы подвески.

OVERSTEER — Состояние поворота, при котором задние колеса теряют сцепление с дорогой раньше передних; склонность автомобиля к повороту круче, чем намеревается водитель, при прохождении поворота.

ОКИСЛЕНИЕ — Реакция материала с кислородом, обычно приводящая к разложению материала.

п

ПРОНИЦАЕМОСТЬ — Процесс, при котором молекулы воздуха мигрируют через боковины шины. Шины обычно теряют воздух в процессе просачивания.

PITCH — Длина от точки на одном блоке протектора до той же точки на следующем блоке протектора. Шаг колеса вокруг шины варьируется для минимизации шума.

PITMAN ARM — устройство в системе рулевого управления с рециркуляцией шариков, которое преобразует круговое движение в возвратно-поступательное движение посредством соединения с центральным звеном системы или промежуточным стержнем.

ПЛАСТИФИК — Химический состав резиновой смеси; используется для создания или сохранения мягкости и гибкости резины.

СЛОИ — Слои материала, из которых состоит корд и ремни шины.

ПУХА — Потеря сцепления передних шин при прохождении поворотов. также известный как недостаточная поворачиваемость или «толкание».

КОНЦЕПЦИЯ

PLUS 1 / PLUS 2 — концепция улучшения управляемости и производительности за счет установки шин с большей шириной профиля и меньшей высотой профиля на обода диаметром 1, 2, а иногда даже 3 дюйма.Правильная установка Plus 1 или Plus 2 сохраняет тот же диаметр шины, что и оригинальные шины.

P-METRIC SYSTEM — система определения размеров шин с использованием ширины профиля в миллиметрах, соотношения сторон, типа конструкции шины, диаметра обода в дюймах, индекса нагрузки и символа скорости (например: P225 / 70R15 100S).

ПОЛИЭСТЕР — прочный и легкий синтетический кордовый материал, используемый для изготовления кожухов.

ПОЛИМЕР — химическое соединение, состоящее из большого количества идентичных компонентов, соединенных вместе, как цепь.

ПОЛОЖИТЕЛЬНАЯ КАМЕРА — Состояние, при котором верхняя часть шины наклоняется наружу от вертикальной средней линии шины, если смотреть сверху.

ПОЛОЖИТЕЛЬНЫЙ КАСТЕР — положение, при котором ось поворота наклонена назад вверху, если смотреть сбоку; делает возможным самоцентрирующуюся силу, которая стремится вернуть колесо в направлении движения транспортного средства.

ПОЛОЖИТЕЛЬНОЕ СМЕЩЕНИЕ — Когда задняя часть болтовой подушки находится ближе к внешней стороне колеса; когда монтажная поверхность находится за пределами средней линии обода, сборка тянется к автомобилю, что приводит к более узкому отслеживанию.

PSI — фунтов на квадратный дюйм.

PULL — Тенденция автомобиля отклоняться в сторону при движении прямо.

ПИРАМИДНЫЙ РЕМЕНЬ — конструкция ремня, в которой верхний слой уже нижнего.

ПИРОМЕТР — Устройство термопары, используемое для измерения температуры протектора в шинах.

R

РЕЙКА-ШЕСТЕРНЯ — система рулевого управления, в которой шестерня на конце рулевой колонки входит в зацепление с рейкой из стальных зубцов; Затем рейка соединяется с рулевыми рычагами.

RADIAL PLAY — Движение шарового шарнира из стороны в сторону.

RADIAL RUNOUT — Измерение овальности; путем вращения накачанной шины и измерения того, насколько поверхность протектора отклоняется (вверх и вниз) от истинного круга.

РАДИАЛЬНАЯ ШИНА — Шина, состоящая из слоев каркаса, пересекающих корону под углом 90 градусов.

RAYON — синтетический кордовый материал, используемый для изготовления кожухов и ремней; обеспечивает высокую динамическую прочность и хорошее сцепление с резиной.

РАССТОЯНИЕ ЗАДНЕГО МЕСТА — см. Обратный интервал.

РЕЦИРКУЛЯЦИОННАЯ ШАРОВАЯ СИСТЕМА — Обычный тип рулевого управления, в котором движение рулевого управления передается через коробку передач.

ВОЗВРАТНОСТЬ — Способность транспортного средства вернуться к прямолинейному движению после удаления рулевого управления.

ОБОРОТОВ НА МИЛЬ (ОБОРОТОВ В МИНУ) — количество оборотов, которые шина делает за милю при заданной нагрузке, накачке и скорости.

RIBS — Резиновые элементы протектора шины, контактирующие с землей, ориентированные в основном по окружности.

ВЫСОТА ПЕРЕДАЧИ — Расстояние между рамой транспортного средства и дорогой.

ДИАМЕТР ОБОДА — Диаметр посадочного места борта, а не диаметр кромки обода.

ПАДЕНИЕ ОБОДА — Площадь обода колеса наименьшего диаметра.

ФЛАНЕЦ ОБОДА — Внешний край обода колеса, к которому прикреплены грузы.

RIM WIDTH — Измерение внутренней части фланцев обода; т.е. изнутри фланца с одной стороны внутрь фланца с другой стороны.

RMA — Ассоциация производителей резины.

СОПРОТИВЛЕНИЕ ПРОКАТКИ — Сила, необходимая для катания нагруженной шины.

ВРАЩЕНИЕ — Схема перемещения шин в различные положения на транспортном средстве для компенсации неравномерного или неравномерного износа шин.

СООТНОШЕНИЕ РЕЗИНЫ К ПОПУЛЯРНОСТИ — Отношение площади резины к площади канавки в отпечатке шины.

МАНОМЕТР — Устройство, используемое для проверки радиального и бокового биения.

S

SAFETY HUMP — приподнятая область вокруг обода колеса, расположенная немного внутрь от седла борта; чтобы шина не соскользнула в обод в случае случайного спуска воздуха.

ВЫСОТА РАЗДЕЛА — Расстояние от низа борта до верха протектора.

ШИРИНА СЕЧЕНИЯ — Расстояние от боковой стенки до боковой стенки без учета выпуклых букв.

МОМЕНТ САМОУСТАНОВКИ — Сила, которая заставляет шину / колесо в сборе возвращаться в прямое положение после поворота.

ПОЛУПЕРЕВОЗКА — система задней подвески, в которой для каждого колеса используется большой А-образный рычаг; его ось поворота устанавливается между углом 0 поворотной оси и углом 90 ° продольного рычага к линии, проходящей прямо поперек автомобиля.

СЕРИЯ

— это часть обозначения размера в шинах, которая дает отношение высоты шины (от обода до верха протектора) к ширине шины (от боковины до боковины). Его также называют соотношением сторон шины.

ОПИСАНИЕ УСЛУГИ (ИНДЕКС НАГРУЗКИ / СИМВОЛ СКОРОСТИ) — Описание услуги состоит из индекса нагрузки и символа скорости. Индекс нагрузки — это числовой код, который определяет максимальную нагрузку, которую может выдержать шина при скорости, обозначенной ее символом скорости, при максимальном внутреннем давлении.

SHIMMY — Быстрые колебания или колебания колеса и шины в сборе вокруг оси поворота.

АМОРТИЗАТОР — Амортизатор между рамой автомобиля и подвеской; используется для смягчения неровностей дороги и ударов и удержания шины в контакте с дорогой.

ПЛЕЧО — Внешние края протектора шины в месте соединения с боковиной.

НАПЛЕЧНИК — Общая толщина шины в плечевой зоне. Это неизменно самая толстая часть шины, и этот калибр напрямую влияет на рабочую температуру шины.

SIDEWALL — Сторона шины между заплечиком протектора и бортом обода.

БОКОВОЙ РОЛОВЕР — Состояние, которое возникает во время крутых поворотов, когда боковина шины трется о поверхность дороги.

SIPES — Маленькие узкие прорези, встроенные в ребра протектора, которые увеличивают тяговые кромки шины и повышают тяговую способность шины на мокром асфальте.

СОПРОТИВЛЕНИЕ ПРОСМОТРА — Сохранение сцепления с дорогой и сопротивления скольжению или скольжению как в продольном, так и в поперечном направлении.

SLIP — изменение расстояния, пройденного за один оборот шины, из-за условий движения или торможения; выражается в процентах от пройденного расстояния в условиях свободного качения.

УГОЛ скольжения — разница между направлением движения шины и направлением, в котором она указывает.

СЛОТЫ — канавки, обычно расположенные в ребрах и плечевых зонах некоторых шин, которые способствуют сцеплению с мокрым дорожным покрытием.

НОМИНАЛЬНАЯ СКОРОСТЬ (СИМВОЛ СКОРОСТИ) — алфавитная система, описывающая способность шины двигаться с установленной и заранее заданной скоростью и определяемая контролируемыми лабораторными испытаниями в помещении.Индикация рабочих характеристик шины.

ШПИНДЕЛЬ (ИЛИ КУЛАК) — устройство, соединенное с рычагом управления транспортного средства с помощью шарового шарнира; он перемещается рулевым рычагом для изменения направления колес и передачи тормозного момента.

ВЕС ПРУЖИНЫ — Общий вес автомобиля, поддерживаемого системой подвески.

SQUIRM — Искажение следа катящейся шины.

УСТОЙЧИВОСТЬ — способность шин сохранять направление движения транспортного средства на поворотах, не вызывая чрезмерного раскачивания кузова.

НАКЛАДНОЙ РЕМЕНЬ — конструкция ремня, в которой оба слоя имеют одинаковую ширину.

СТАНДАРТНАЯ НАГРУЗКА — шина P-Metric с максимальным внутренним давлением 35, 44 или 51 фунт / кв. Дюйм.

ЗВЕЗДОЧНЫЙ ИЗОБРАЖЕНИЕ — правильный метод для последовательного затягивания гаек с 5 выступами вокруг болтов.

STATIC — Нет движения.

STATIC BALANCE — Равновесие в состоянии покоя. Состояние, при котором шина и колесо в сборе имеют одинаковый вес вокруг оси вращения колеса.

РАДИУС СТАТИЧЕСКОЙ НАГРУЗКИ — Измерение от середины оси до поверхности дороги; измеряется с шиной, накачанной до необходимого давления и несущей номинальную нагрузку.

STEEL BELT — Материал ремня, используемый в шинах. Его высокая жесткость обеспечивает хорошую управляемость и низкий износ протектора.

РУЛЕВАЯ ОСЬ — воображаемая линия, проведенная через центр шарниров рулевого управления. Ось, вокруг которой вращается колесо при повороте.

ОТВЕТ НА РУЛЕВОЕ УПРАВЛЕНИЕ — Время реакции между движением водителя на рулевом колесе и изменением направления движения автомобиля.

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ — основной механизм управления, который преумножает действия водителя на рулевом колесе на движение поворота передних колес транспортного средства.

СЕРЫ — химический элемент, используемый в процессе вулканизации.

ПОДВЕСКА — Система устройств, поддерживающих верхнюю часть (кузов и шасси) транспортного средства на его осях.

ПАКЕТ ПОДВЕСКИ — специализированный комплект компонентов подвески, разработанный специально для отдельных марок и моделей автомобилей; обычно продается для повышения производительности.

ПОВОРОТНЫЙ МОСТ — Система задней подвески, состоящая из полуосей с карданными шарнирами только на их внутренних концах по обе стороны от дифференциала.

ВЫКЛЮЧЕНИЕ — Тенденция задних колес транспортного средства к разрыву во время резких маневров рулевого управления.

СИНТЕТИЧЕСКИЙ КАУЧУК — Каучук, изготовленный из химических веществ, заменяющий натуральный каучук; свойства могут быть адаптированы под конкретные нужды.

т

ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ — максимальная сила растяжения на площадь поперечного сечения, которую материал может выдержать до разрушения.

СТЯЖНЫЕ ТЯГИ — устройства, которые соединяют центральное звено системы рулевого управления с рулевыми рычагами, которые соединяются с колесами.

TOE — Разница в расстоянии между передней и задней частью пары шин, установленных на общей оси.

TOE-IN — Состояние, при котором передние стороны двух шин на одной оси расположены ближе друг к другу, чем сзади.

TOE-OUT — Состояние, при котором передние стороны двух шин на одной оси находятся дальше друг от друга, чем сзади.

TOE-OUT-TURNS (ACKERMAN ANGLE) — Разница между углом поворота внутреннего колеса и внешнего колеса во время поворота влево или вправо; развороты схождения не регулируются и предусмотрены производителем в системе рулевых тяг.

МОМЕНТ — произведение силы, приложенной через плечо рычага для вращения или поворота.

НОМИНАЛЬНЫЙ МОМЕНТ — надлежащий крутящий момент, выраженный в фунт-футах, для затяжки гаек с проушинами различного диаметра.

TORQUING — Крепление шины / колеса в сборе к транспортному средству путем затяжки гаек крепления колеса к шпилькам ступицы транспортного средства; В случае специальных колес затяжку всегда следует производить ручным динамометрическим ключом, имеющим втулку из пластика или тефлона.

TORSION BAR — «прямая» пружина, скручивающаяся под нагрузкой; естественное сопротивление этому скручиванию обеспечивает действие пружины.

TPC — Маркировка критериев эффективности шин, нанесенная на радиальные шины и обозначающая, что шина соответствует техническим характеристикам, установленным General Motors, для использования в оригинальном оборудовании.

TPMS — СИСТЕМА МОНИТОРИНГА ДАВЛЕНИЯ В ШИНАХ — УСТРОЙСТВО, ПРЕДУСМОТРЕННОЕ NHTSA (США) ДЛЯ ПОМОЩИ МОТОРИСТАМ ПОДДЕРЖИВАТЬ НАДЕЖНОЕ ДАВЛЕНИЕ В ШИНАХ.

TRACK — Расстояние между передними шинами передней оси и задними шинами задней оси.

ОТСЛЕЖИВАНИЕ — разница в расстоянии между каждым из задних колес и центральной линией автомобиля.

TRAILING ARM — система задней подвески, состоящая из рычага, ось поворота которого расположена точно поперек транспортного средства или перпендикулярно направлению движения.

ПРОТЕКА — Часть шины, контактирующая с дорожным покрытием.

ГЛУБИНА ПРОТЕКТОРА — Расстояние от поверхности протектора до дна канавок

РАДИУС ПРОТЕКТОРА — Радиус кривизны дуги протектора поперек протектора.

ОБРЕЗАНИЕ ПРОТЕКТОРА — Срезание протектора шины с лезвием (обычно до половины исходной глубины протектора) для уменьшения изгиба и разрывов протектора в гоночных автомобилях.

ИНДИКАТОРЫ ИЗНОСА ПРОТЕКТОРА — возвышение в канавках протектора, которое выравнивается с поверхностью протектора, когда шина изношена на глубину протектора 2/32 дюйма; используется для определения допустимой точки износа шины.

U

ПОДКАЧИВАНИЕ — Состояние, при котором давление в шине ниже рекомендованного производителем автомобиля.

UNDERSTEER — Ситуация на повороте, при которой передние шины создают больший угол скольжения, чем задние колеса; тенденция автомобиля поворачиваться менее резко, чем намеревается водителем, и компенсируется дополнительным усилием рулевого управления.

НЕПРЕЗЕНТАЦИЯ — Часть смеси протектора между нижней частью канавок протектора и верхней частью самого верхнего слоя ремня.

UNDULATION — Небольшая вмятина или волнистость на поверхности боковины накачанной радиальной шины.Радиальные корды основного слоя проходят прямо через шину от борта к борту, и соединение материала слоя в области боковины может иногда вызывать это состояние. Волнистость является общей характеристикой радиальных шин и не влияет на характеристики шины. Дополнительную информацию см. В бюллетене RMA «Информационная служба по шинам», том 21 / номер 1, датированный декабрем 1984 года.

РАВНОМЕРНОСТЬ — термин, описывающий величину изменения радиальной и поперечной силы в шине.

НЕПОДВИЖНЫЙ ВЕС — Общий вес автомобиля, не поддерживаемого системой подвески; пример: шины и диски.

UTQG — Единая маркировка класса качества шин; измерение характеристик шины на основе результатов испытаний по трем категориям: износ протектора, сцепление и термостойкость.

В

ВУЛКАНИЗАЦИЯ — Соединение полимеров резиновой смеси под действием тепла и давления, которое придает резине повышенную прочность и эластичность.

Вт

WANDER — Склонность транспортного средства отклоняться от прямого пути или уклоняться от него в любую сторону.

КОЛЕСНАЯ БАЗА — Расстояние между центром передних колес и центром задних колес.

КОЛЕСНЫЙ ПОДШИПНИК

— Чаще всего это конический роликовый подшипник, состоящий из конических роликов, соответствующих дорожек и сепаратора. Установленные на ступице, они позволяют шпинделю свободно вращаться с минимальным трением.

WHEEL PLAY — Движение шарового шарнира вверх и вниз.

ВЕС КОЛЕСА — грузы, которые закреплены, приклеены лентой или самоприклеиваются к внутренней или внешней части колеса, чтобы сбалансировать шину / колесо в сборе.

Z

НУЛЕВОЕ СМЕЩЕНИЕ — состояние, при котором центральная линия колеса точно совпадает с установочной поверхностью.

ZERO TOE — Состояние, при котором две шины на одной оси точно параллельны.

.
