Разъем прицепа распиновка: Распиновка розетки фаркопа на 7 pin

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

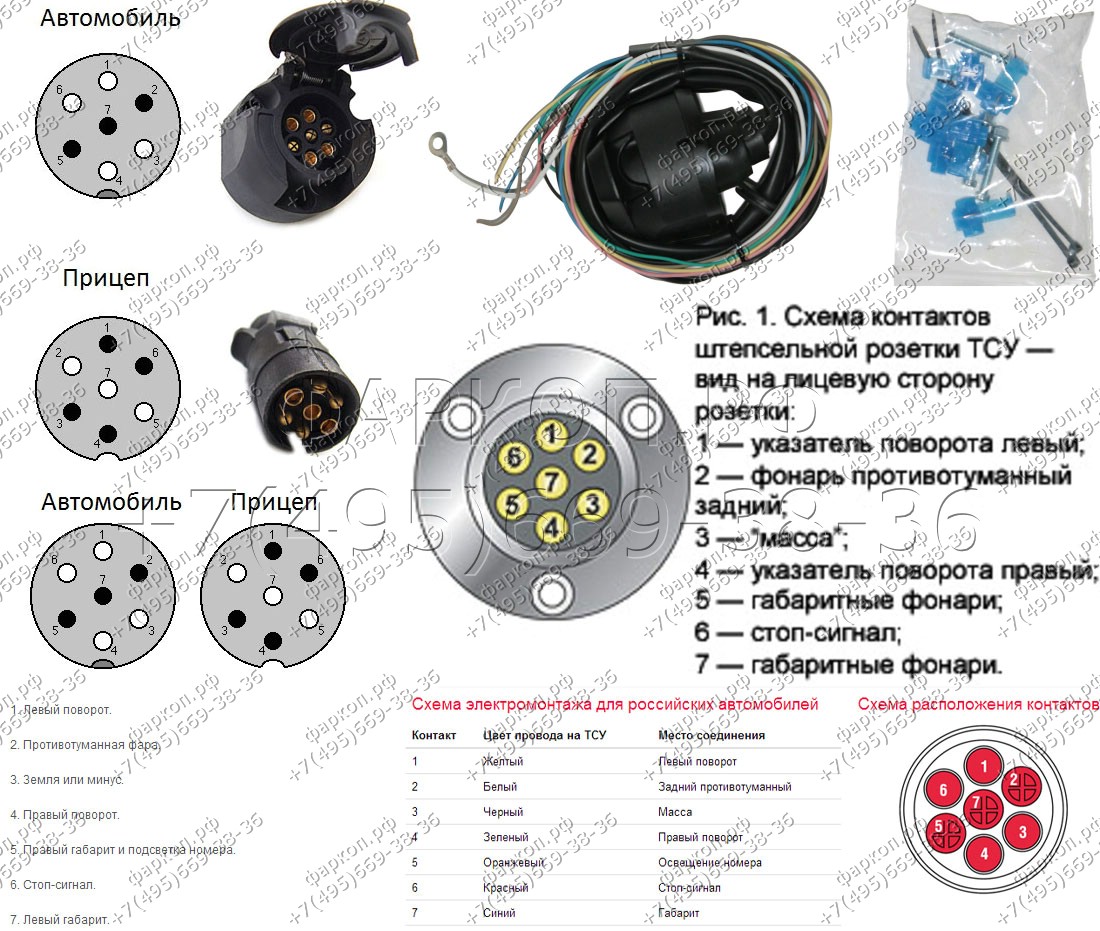

Схема подключения разъема прицепа (распиновка розетки фаркопа)

• Главная
• Статьи
• Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Комментарии

Написать комментарий

Схема подключения разъема прицепа, распиновка розетки фаркопа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв. мм, для заземления — 2,5 кв.мм.

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения прицепа распиновка розетки фаркопа:

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

• Штатным способом.
• Универсальным.

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

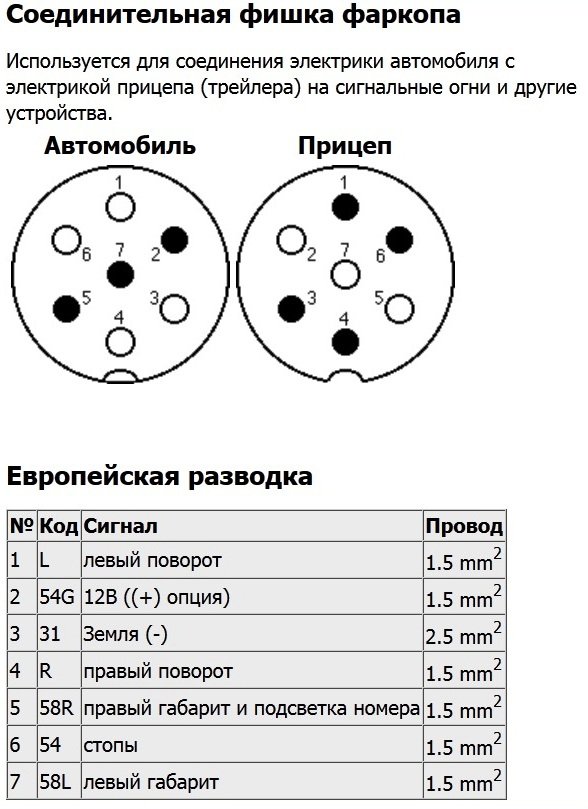

Распиновка 7 пиновой розетки

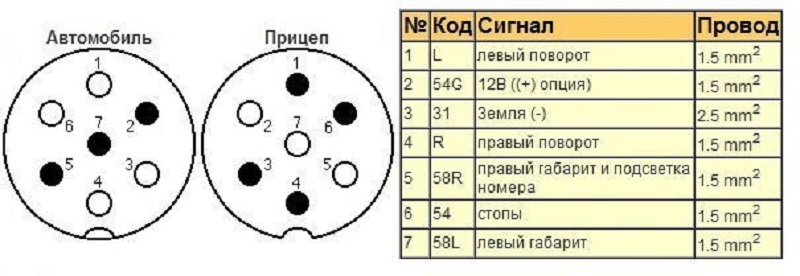

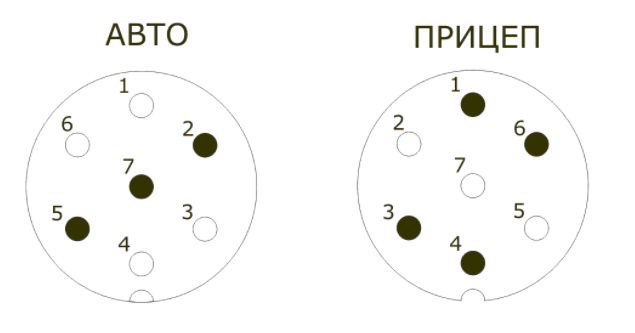

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

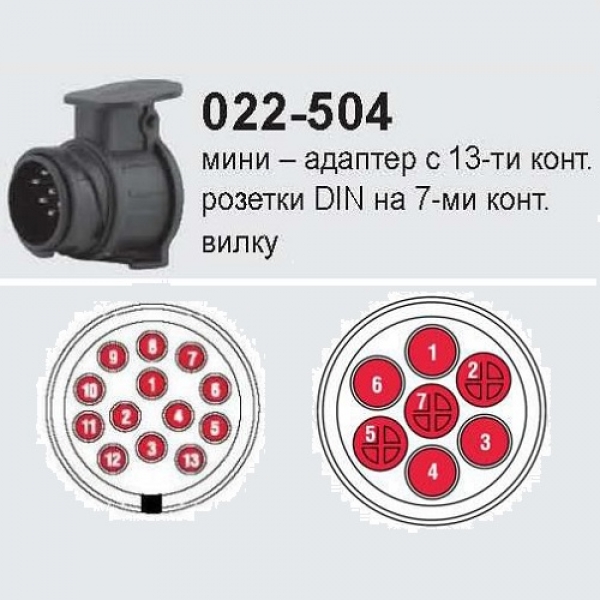

Переходник с 7 на 13 пин

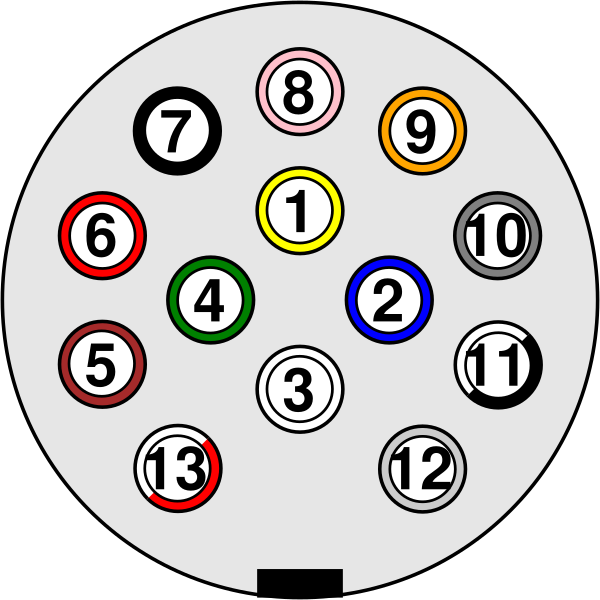

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Схемы подключения розетки фаркопа легкового прицепа.

Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

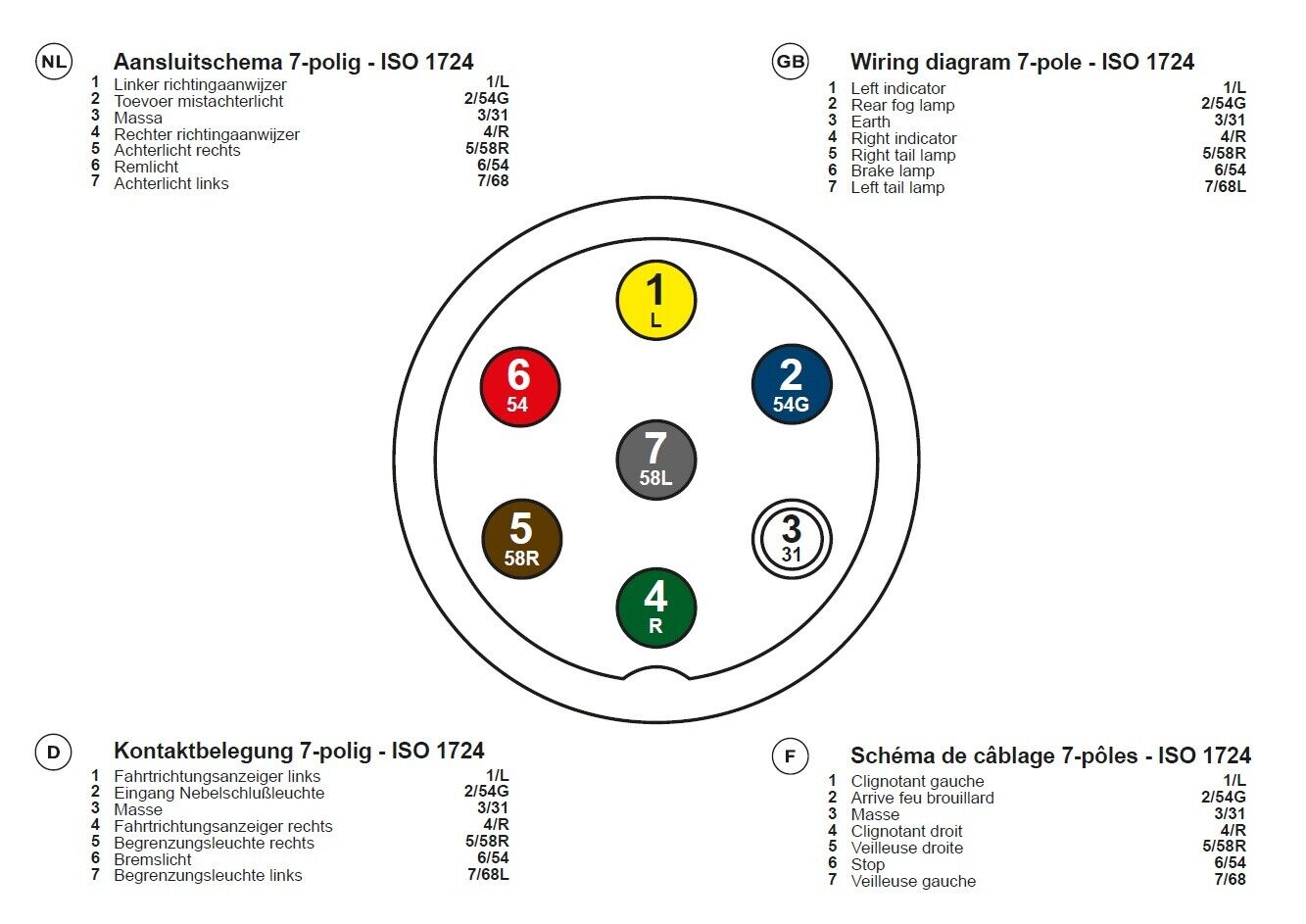

Распиновка 7-контактной розетки легкового прицепа (европейский тип)

*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.

Распиновка 13-контактной розетки легкового прицепа (европейский тип)

Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

• 1185-75.
• 3731-80.
• 1724-80.
• 3732-82.
• 4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

• 24 N и 24 S на напряжение 24 В;
• 12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
3. 12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

1. Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
2. Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
3. Заземление («минус»). Белый / серый, 2.5 кв. мм.
4. Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
5. Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
6. Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
7. Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

1. Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
2. Задняя противотуманка (2). Синий, 1.5 кв. мм.
3. Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
4. Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
5. Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
6. Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
7. Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
8. Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
9. Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
10. Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
11. «Масса» (11). Черно-белый, 2.5 кв. мм.
12. Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
13. Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

Читайте также:

5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

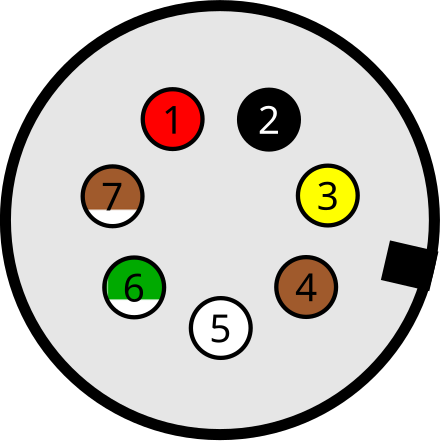

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

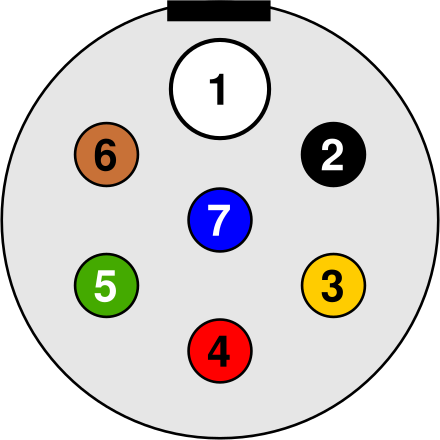

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

1. Сигналы с авто поступают на блок согласования.
2. Последний обрабатывает информацию.
3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
4. Подключите второй сигнальный провод, который нужен для поворотника машины.
5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
4. Защитите контактные зоны и разъемы смазывающими составами.
5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Также читайте про распиновку разъема OBD-2.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

1. I — сигнал STOP;
2. II — левый поворотник;
3. III — контрольная лампочка указателя поворота;
4. IV — правый поворотник;
5. V — «плюс» аккумулятора;
6. VI — задние габариты и фонари освещения номера;
7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

1. Левый поворотник.
2. Задний ПТФ.
3. Масса.
4. Правый поворотник.
5. Лампа заднего хода.
6. STOP-сигнал.
7. Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

1. Масса (Ч.4), белый.
2. Левый габарит (Г.52), черный.
3. Поворотник слева (К.75), желтый.
4. Тормоза (3.57), красный.
5. Поворотник справа (С.74), зеленый.
6. Габарит правый (Кч. 52), коричневый.
7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

1. При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
2. Штыри внутри не должны болтаться.
3. В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
4. Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

Схема расположения выводов разъема прицепа — 4-, 6- и 7-контактные разъемы

Схема из 7 направлений — Центр грузовых автомобилей и трейлеров AJ

Это руководство поможет вам. Если вы не можете понять свою проводку даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Это устрашающая вилка для трейлеров и жилых автофургонов с 7 направлениями, которую мы все знаем и любим.Большинство новых автомобилей, оснащенных буксирным комплектом, имеют разъемы. Они тоже нужны прицепам с электрическими тормозами. 7-контактный разъем для прицепа имеет диаметр около 2 дюймов, что позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода. Он обычно используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, самосвальных прицепов, ландшафтных прицепов, прицепов для оборудования, а также открытых и закрытых автоэвакуаторов.

Здесь, в AJ’s, мы слишком хорошо знакомы с несчастными случаями, которые случаются у людей с розетками; забывая отключиться и отрываясь, волоча по земле.При всех злоупотреблениях и повседневном износе вы рано или поздно можете обнаружить, что ремонтируете или заменяете один из них.

Если вы когда-нибудь смотрели на разъем для 7-позиционного прицепа для дома на колесах, вы, вероятно, стояли там и почесывали в затылке в замешательстве. Мы сделаем все возможное, чтобы упростить это, в основном с помощью хорошей диаграммы с цветовой кодировкой. Загрузите приведенное ниже руководство, распечатайте его и сохраните в своем наборе инструментов для использования в будущем.

При обращении к схеме 7-контактной вилки RV убедитесь, что вы смотрите на вилку так, как показано на схеме.Если провода перевернуты, возникнут проблемы. Имейте в виду, что не всегда бывает так просто подобрать цвета, как вы могли бы сделать. Подбирайте функции, а не цвета. Убедитесь, что провод заземления, обычно белого цвета, надежно прикреплен к раме как со стороны грузовика, так и со стороны прицепа. Заземляющий провод должен быть достаточно большим, чтобы выдерживать всю нагрузку, не зависит от заземления через шар.

Смажьте свечу прицепа. Тонкий слой смазки поможет предотвратить образование оксида меди.Это зеленое вещество, которое образуется при контакте кислорода из воздуха или воды с медью. Вы можете подумать, что резиновые колпачки защищают пробку, но они, как правило, задерживают воду.

Если ваши стоп-сигналы работают или габаритные огни работают, но ничего не работает, когда вы включаете оба одновременно, ваш прицеп не заземлен на грузовик. Итак, если вы нажмете на тормоз и все огни прицепа погаснут, вам необходимо заземлить прицеп на грузовик с помощью провода заземления.

Направляющая для вилок для жилых автофургонов с 7 направлениями
(Распечатайте это руководство и сохраните для использования в будущем.)

Как подключить 7 штекер
(Распечатайте видеозаметки для использования в будущем.)

Удачи и счастливого буксировки!

Это всего лишь руководство, которое поможет вам. Если у вас возникли трудности с подключением проводов даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону или через чат.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Если вы ищете новый трейлер, загляните в наш инвентарь сейчас.
Схема подключения прицепа

и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оснащен исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля.В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, монтажную проводку и замену проводки.

Если вы хотите заменить проводку в своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на ваш автомобиль

Вариант A: Установка нестандартной проводки

Специальная электропроводка — идеальное решение для установки проводки освещения прицепа на вашем автомобиле.Изготовленный на заказ жгут проводов или Т-образный соединитель — это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выходной разъем, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки

Пользовательские жгуты проводов

Пользовательский жгут проводов имеет несколько заглушек, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы проводки

Хотя некоторые автомобили могут не быть оснащены стандартным разъемом проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставленную производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки — это проводка оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки, и он обеспечивает стандартный вывод проводки прицепа, такой как 4-сторонний плоский или 7-сторонний нож для RV.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводки фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и обеспечивают стандартный разъем проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки монтажной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете электромонтаж прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная электрическая схема прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную электрическую схему для правильного подключения 4-проводной вилки прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

5-контактный прицеп 9000 Схема подключения

-контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не на всех прицепах есть фонари заднего хода, поэтому подумайте о своем собственном прицепе, когда подключаете 5-контактную вилку.

• Синие Фонари заднего хода
• Зеленые Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневые Задние фонари
º Белый Земля

5-проводной прицеп

6-штыревой прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка

наиболее распространена на прицепах с гусиной шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 вольт

903 Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактных вилок для лезвий RV.Подключение и размещение проводки разные.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный усилитель
• Желтый Левый поворот / тормоза
• Черный Задний фонарь • Синий Электрические тормоза

7-контактный прицеп (круглые штыри)

Схема подключения 7-контактного прицепа с отвалом RV — SAE

Конфигурацию SAE 7-контактной вилки для лезвия RV не следует путать с традиционной конфигурацией.Разные цвета проводов используются для разных функций.

Проверьте собственный трейлер перед подключением проводки.

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В • Серый Фонари заднего хода

7-проводной прицеп (RV Blade — SAE)

Схема подключения 7-контактного прицепа RV Blade — традиционный

7-контактная проводка прицепа

— одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленые Задние фонари
• Красные Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В • Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade — Традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузить полную таблицу

7-позиционный отвал RV — традиционная конфигурация

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрический тормоз
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

7-позиционный передний отвал — SAE J2863 Конфигурация

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый 9000
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах.Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется на прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Буксировка 101 Содержание

Электросхемы прицепа | Прицепы Северного Техаса

Схема подключения

Прицепы должны иметь как минимум ходовые огни, поворотники и стоп-сигналы. Для обеспечения питания и подключения к ним подключаются провода буксирующего автомобиля. Это достигается либо через разъем T-One (если он есть в вашем автомобиле), либо через проводку.Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему. Монтаж проводки требует, чтобы установщик нашел нужные провода в буксирующем автомобиле. Чтобы помочь в решении этой задачи, обратитесь к руководству пользователя или к таблице внизу страницы.

Разъемы

Доступны различные разъемы от четырех до семи контактов для передачи мощности для освещения, а также для вспомогательных функций, таких как электрическое управление тормозами прицепа, резервные огни и т.Выберите разъем, который имеет необходимое количество контактов для требуемых функций. Также установите разъем на автомобиль. Он не только будет выглядеть аккуратно, но и поможет избежать потенциальных проблем, связанных с отключением разъема.

4-контактные разъемы

Доступны 4-контактные разъемы

, обеспечивающие базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт предназначен для заземляющего провода.

5-контактные разъемы

Доступны 5-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), и, помимо заземления, имеется один контакт для поддержки другой функции.Обычно 5-Way Flat используется для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом.

6-контактные разъемы

Доступны 6-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (ход, поворот и тормоз). Помимо заземления, доступны два дополнительных контакта для обеспечения двух дополнительных функций.

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

Примечание : Черный (12 В) и синий (электрические тормоза) можно поменять местами для соответствия прицепу. Прицепы для лошадей могут использовать центральный штифт для горячего вывода 12 В, R.V. прицепы используют центральный штифт для электрических тормозов.

Помимо трех основных функций освещения, доступны дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.

Вилки 7-ходовые RV

Вилки типа 7 Way RV в настоящее время являются наиболее распространенными, и приведенная ниже схема поможет правильно подключить прицеп или буксирующее транспортное средство.

Австралийская вилка и розетка для прицепа Распиновка проводов, 7-контактная плоская и круглая — Find Thingy

Вот схемы подключения, на которых показаны контакты вилки и розетки для наиболее распространенных круглых и прямоугольных соединений для прицепов, используемых в Австралии. Я поместил это здесь, потому что мне было трудно найти и понять это для моих трейлеров.

Если у вас круглый коннектор, примите мои соболезнования. Получите плоский. Почему? Во-первых, какой именно раунд? В настоящее время в Австралии используются как минимум 3 различных 7-контактных круглых разъема.Квинсленд предпочитает маленькие 7-кеглемные патроны, а, видимо, викторианцы предпочитают большие 7-кеглемные патроны с совершенно другой распиновкой! Существует также усиленный 7-контактный патрон, который снова отличается! Почему? Ну почему? И вы также можете вставить пару старых 5- и 6-контактных круглых разъемов, чтобы было больше запутать (я не думаю, что они все еще используются, поэтому я не помещал их здесь). Плюс ко всему, иногда маленький 7-контактный круг поворачивается так, что желтая булавка оказывается наверху!

С другой стороны, плоские разъемы имеют только одну возможную распиновку в Австралии, одну возможную ориентацию (они не повернуты наполовину), а расширенная 12-контактная версия даже совместима с 7-контактной.Таким образом, каждая прямоугольная розетка в Австралии совместима с любой прямоугольной вилкой!

Обязательный отказ от ответственности — я программист, а не электрик, поэтому сначала проверьте Большинство изображений предоставлено Varta — производителем вилок, розеток и адаптеров, продаваемых в Австралии.

7 Pin Flat (Лучшее!)

(Изображение из Варты). Лучшее! Все диаграммы показаны со стороны кабеля. Это означает, что это:

7-контактный разъем (изображение из Википедии) :

На самом деле выглядит так:

(Мое фото) .Черный и синий провода не соединены на изображении выше, поскольку они не нужны для этого полуприцепа без тормозов или вспомогательного / заднего хода. Контакт заземления (3) находится немного дальше от камеры — он немного ниже остальных контактов.

Устранение неполадок с плоским экраном

Если ваш плоский соединитель прицепа не работает, вот отличное исправление от Рика в комментариях:

Перестала работать правая вспышка, с проводкой все в порядке, винты соединения в порядке. Немного погодя я обнаружил, что, поскольку вилка довольно надежно удерживается в розетке, у меня возникло искушение пошевелить вилкой из стороны в сторону, чтобы высвободить ее.При этом разрезная латунная охватываемая часть вилки закрылась и, будучи латунной, не отскочила назад, теряя контакт с охватывающей частью в розетке. Простое решение: аккуратно вдавите лезвие ножа в разрез, чтобы он расширился и сопротивлялся покачиванию.

Похоже, что булавка номер 1 на моей фотографии выше (желтая) нуждается в этой обработке. Большое спасибо, Рик!

12-контактный плоский (расширенный лучший!)

Это расширение 7-контактного разъема. Плоский 7-контактный штекер подходит к 12-контактному плоскому разъему и отлично работает, и наоборот.

(Изображение из Варты). Все схемы показаны со стороны кабеля — см. Пример выше

Малый 7-контактный круглый (QLD)

Идентификация: Размер штекера аналогичен австралийской монете достоинством 10 центов. Розетка и вилка имеют ключ. Зазор между 1 и 6 на этой вилке заметно больше, хотя в некоторых местах прицепа этот разъем поворачивается так, что выемка для ключа находится внизу, а желтый — вверху.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Большой 7-контактный круглый (VIC)

Идентификация: Размер вилки аналогичен австралийской монете достоинством 20 центов. Штифты расположены равномерно. Розетка и вилка имеют ключ.

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Heavy Duty 7 Pin Round

Идентификация: Размер вилки аналогичен австралийской монете 50 центов. Земля больше булавки. На розетке или вилке нет ключа (кроме штыря заземления увеличенного размера).

(Изображение из Варты). Все схемы показаны со стороны кабеля .

Быть квадратным (ну прямоугольным) — это круто

По моему личному опыту, плоский штекер более надежен. Я использовал небольшой 7-контактный круглый разъем в течение 10 лет, а затем, после многократной замены вилки, за последние 15 лет менял на 7-контактный плоский разъем, и у меня никогда не было проблем с плоским разъемом. У меня был один автомобиль с 12-контактным разъемом и прицеп с 7-контактным разъемом, и они успешно играли в течение многих лет.

Почему надежнее? Одна из причин заключается в том, что у плоского разъема охватывающая часть (часть, которая вам нужна больше всего) закрыта и прикреплена к транспортному средству, но с круглыми разъемами это немного сложнее. Вот так выглядит 7-контактная круглая вилка прицепа:

7-контактный круглый штекер на прицепе имеет отдельные розетки для каждого контакта. Что с этим не так? Что ж, я не могу позволить себе роскошь хранить свои трейлеры в гараже — они находятся вне пределов стихии — и это здорово, если вам нравится давать приют для жуков.Я не могу сосчитать, сколько раз мне приходилось вынимать твари из этих крошечных розеток на конце 7-контактного круглого разъема. Иначе обстоит дело с 7-контактным плоским — на стороне прицепа есть штыри — см. Ниже:

na na na na na na na na na na na na na na na na Flatman! (и лента)

Это может быть только я, но я также думаю, что имеет больше смысла иметь розетки, а не штыри. Представьте, что ваши домашние электрические розетки были штырями, а у вас из стен торчали штыри на 240 В, которые были под напряжением.Трудно замкнуть электрическую розетку, так как вам нужны два токопроводящих штыря, в то время как для закорачивания питаемых контактов достаточно просто прикоснуться к двум контактам чем-то проводящим (например, отверткой, пальцем и т.

Так что, если у вас есть выбор, не торопитесь! В течение многих лет в Квинсленде наиболее распространенными были маленькие 7 кегли, но примерно с 2010 года плоские стали нормой. Несколько лет назад я купил машину, и тут же заменил круглую розетку на плоскую, а место установки фаркопа сказало, что почти все разъемы, которые они устанавливали, были плоскими.

Наслаждайтесь! И не стесняйтесь не соглашаться / поправлять меня в комментариях 🙂

Установка четырехконтактной проводки прицепа

— электрическая схема и информация

У многих людей часто возникают трудности с подключением проводов к прицепу, и даже после нескольких попыток они все еще не понимают, как это делается.

Правила вождения прицепов гласят, что при вождении прицепа освещение должно согласовываться с транспортными средствами. Это означает, что когда вы нажимаете на тормоз или включаете сигналы, огни прицепа должны отражать эти сигналы.Это поможет вам общаться с другими водителями, куда бы вы ни направлялись.

При покупке прицепа бортовое питание должно быть подключено к транспортному средству через вилку или розетку. Современные автомобили используют для этого преобразователь. В некоторых прицепах до сих пор используется двухпроводная система. В бортовой сети сигналы на торможение и остановку передаются по одному проводу.

Трехпроводная система

С помощью преобразователя вы можете посылать сигналы для остановки, поворота и следа. Система присутствует на многих прицепах и использует три провода.Провода подключены к преобразователю.

Четырехпроводная система

В этой системе у вас есть четыре провода, которые работают вместе с электрической системой автомобиля через штекерный разъем. Провода окрашены по-разному: белый — для земли, зеленый — для правых поворотов и тормозов, желтый — для левых поворотов и тормозов, коричневый — для задних фонарей.

Установить 4-контактную систему электропроводки прицепа легко, если вы будете следовать правильной процедуре. Первое, что вам нужно сделать, это убедиться, что ваш разъем работает правильно.Если это не так, никакая проводка не заставит свет работать. Убедитесь, что все кабели электропроводны.

Один из способов проверить неисправность проводов — использовать тестер цепей. Он подключается к каждому контакту разъема и должен облегчить поиск неисправного провода. Если проблема не исчезнет, ​​возможно, вам придется перемонтировать трейлер.

Покупая провода для прицепов, убедитесь, что они подходящей толщины для увеличения срока службы. Толщина 16 идеальна. В 4-контактном прицепе используются желтый, коричневый, зеленый и белый провода.

Установка 4-контактных проводов прицепа

Вы должны проверить руководство по эксплуатации прицепа, чтобы убедиться, что проводка правильная, но обычно белый провод называется заземляющим проводом, а коричневый провод используется для задних фонарей. Желтый и зеленый — левый и правый повороты и торможение.

Сначала перережьте белый провод и прикрепите его к раме прицепа. Остальные провода разводка снизу.

Найдите в прицепе подходящую точку входа для прокладки проводов.Это должно быть положение, защищающее провода от повреждений. Рекомендуются полые детали. Разъединять провода и подавать их по отдельности через прицеп на другую сторону необязательно.

Если вы решили разделить провода, обязательно соедините их кабельными стяжками. Это дает дополнительное преимущество, заключающееся в том, что вы можете добавить к раме больше проводов.

СВЯЗАННЫЙ: 10 лучших контроллеров тормозов прицепа

Питание и заземление

Белый провод должен быть прикреплен к прицепу для заземления и питания фонарей.Для этого нужно отрезать проволоку примерно на полдюйма и прикрепить ее к термоусадочному шлангу прицепа. Вы должны нагреть поверхность с помощью теплового пистолета, а затем просверлить отверстие в шланге. Закрепите заземляющий провод винтом из нержавеющей стали.

Задние фонари

Коричневый провод крепится с одной стороны к задним фонарям и фонарям рынка. Зачистите оба конца и зафиксируйте их стыковыми соединителями на обоих концах.

габаритные огни

Для соединения одного конца габаритных фонарей с другим необходимы стыковые соединители.

Остальные провода подключаются так же, как и коричневый провод, путем подсоединения проводов того же цвета к соответствующим проводам от заднего фонаря. Вы можете прикрепить металлические зажимы, чтобы закрепить провода на месте и предотвратить их свисание.

Если вы обнаружите, что фары прицепа по-прежнему не работают, но проводка в порядке, проверьте фары прицепа и убедитесь, что они не перегорели.

Другие системы электропроводки прицепа

Большинство современных прицепов сегодня подключены к системе широтно-импульсной модуляции (ШИМ).Эта система позволяет вам устанавливать несколько соединений, которые маршрутизируются по одной линии. Система изменяет интенсивность сигнала и, таким образом, регулирует освещение. ШИМ часто делятся на две системы: системы ST и системы STT.

В системах ST один провод управляет задними фонарями и стоп-сигналами, а другой провод — левым и правым поворотниками. В системах STT стоп-сигналы, индикаторы и задние фонари соединяются одним проводом.

Электрический преобразователь часто используется в тех транспортных средствах, у которых нет преобразователя по индивидуальному заказу.Назначение электрического преобразователя — улучшить совместимость между простой электропроводкой прицепа и сложной электропроводкой автомобиля.

При подключении необходимо различать использование вилок и розеток. Когда мы говорим о розетке, мы говорим о стороне транспортного средства, где мы подключаемся, а вилка — это сторона прицепа. Для лодочного прицепа мы используем четырехстороннюю тросовую систему; для лодки мы используем пятиходовую систему; для грузового прицепа мы используем четырехходовую систему; для прицепа-каравана мы используем семиступенчатую систему; а для пятиколесного прицепа мы используем семиступенчатую тросовую систему.Чрезвычайно важно ознакомиться с системой электропроводки, обратившись к руководству производителя.

В этих сценариях весьма вероятно, что у вашего прицепа разъем другого типа, чем у вашего автомобиля. Вы можете восполнить этот пробел, купив переходник. Большинство адаптеров являются адаптерами plug-and-play, но вам может потребоваться заземлить некоторые провода.

Заключение

Подключение четырехконтактного прицепа может оказаться сложной задачей, когда вы это сделаете впервые, но это простая задача, которую нужно сделать своими руками.Это усложняется, когда у вас есть прицепы с большим количеством кабелей, и в этом случае вам понадобится адаптер для подключения. Первый шаг в подключении кабелей прицепа — сначала заземлить белый кабель.

Пропустите остальные провода через раму прицепа. Отсоедините провода, чтобы они не свисали. После того, как вы прикрепили габаритные огни к прилагаемым болтам, вы можете установить задние фонари. Если ваши фары не работают после установки, проблема может быть связана с задними лампами.

Привет, я Магнус, владелец и автор Mechanic Base. Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

Диагностика проводки прицепа с помощью цветового кода

Независимо от того, устанавливаете ли вы новую цепь освещения прицепа в свой автомобиль или грузовик или пытаетесь устранить неисправность проводки прицепа, которая не работает, вам необходимо понимать, что делает каждый провод в жгуте проводов прицепа, куда он, вероятно, идет и почему. может не работать хорошо.На этой схеме показаны цвета базовой схемы электропроводки прицепа, а также то, к чему должен быть подключен каждый провод.

Простая закрытая система

Хотя никогда не стоит погружаться в проект проводки вслепую, на самом деле с проводкой прицепа очень просто работать и устранять неполадки. По большей части жгут проводов, который управляет фарами прицепа, представляет собой закрытую систему. Единственная точка контакта с внешним миром (имеется в виду мир, существующий за пределами самого прицепа) находится на стороне грузовика четырехконтактного соединителя (или семиконтактного соединителя, если вы используете систему более высокого уровня для прицепов с электрическим приводом) тормозные системы).Даже на стороне грузовика, где проводка прицепа пересекается с жгутом проводов вашего автомобиля, нужно иметь дело только с четырьмя проводами. Когда вы устраняете проблемы с проводами прицепа, убедитесь, что вы делаете это по одному, начиная с проверки заземляющего провода с помощью тестера цепей.

Цвета проводки прицепа

Худшее, что обычно случается с обвисшей проводкой прицепа, — это перегорание предохранителя на буксируемом автомобиле или что-то странное, например, обратные указатели поворота или мигающие стоп-сигналы.Хотя мы не ожидаем ничего из перечисленного при буксировке прицепа, их также легко исправить. Эти четыре цветных провода составляют систему электропроводки вашего прицепа. Каждый подключается к другой функции:

• Коричневый провод к заднему или габаритному огню
• Зеленый провод к правому указателю поворота / стоп-сигналу
• Желтый провод к левому указателю поворота / стоп-сигналу
• Белый провод на массу или массу шасси

При ремонте или подключении прицепа просто убедитесь, что эти провода подключены к соответствующему компоненту, как показано выше.

Свет всегда включен

Никогда не отправляйте прицеп на дорогу с сомнительной проводкой или системой освещения, которая уже заведомо выходит из строя. Когда водители замедляются позади транспортного средства, которое тянет с собой прицеп, они часто инстинктивно сосредотачиваются на ярких стоп-сигналах как на ориентире, определяющем, где остановиться и как быстро останавливается впереди идущий автомобиль. Если у вас есть яркие, хорошо работающие стоп-сигналы на прицепе, они будут привлекать внимание водителей позади вас, независимо от того, насколько они внимательны.Если фары вашего прицепа тусклые или отсутствуют, эти водители сосредоточат внимание на фарах вашего автомобиля, что, вероятно, не даст им достаточно времени для остановки, что может привести к аварии. Хотя они могут быть сочтены виновными, никому не нужна головная боль, связанная со страховыми компаниями, и вы не хотите, чтобы какой-либо груз, который вы перевозите, был поврежден или кто-либо пострадал.

Помните, что буксировка прицепа — это нелегкая задача.
