Размеры смотровой ямы в гараже для легкового: оптимальная ширина и глубина для легкового автомобиля, нужна ли она, требования, фото-материалы

Оптимальные размеры смотровой ямы для легкового автомобиля

При решении соорудить смотровую яму для автомобиля, необходимо руководствоваться некоторыми правилами. В первую очередь рассматривают все её преимущества, и особенности устройства. Если такая яма будет обустраиваться в гараже, это приведет к повышению влажности. При близком расположении грунтовой воды, на глубине от 2,5 метров, яма будет постоянно затоплена, и никакие материалы это действие не предотвратят. Такие факторы необходимо учитывать при сооружении конструкции данного вида.

Условия сооружения смотровой ямы

При близком расположении грунтовой воды, можно сделать дренажную систему, этот вариант требует большое количество затрат, поэтому прежде всего нужно подсчитать выгоду такого сооружения.

Основным условием при создании смотровой ямы является, глубокое залегание грунтовой воды, больше 2,5 метров. Чтобы избежать скопления конденсата, и появления чрезмерной влажности, смотровую яму необходимо делать там, где не ставится автомобиль.

Размеры смотровой ямы для автомобиля

Перед началом сооружения ямы, необходимо вычислить размеры углубления, это поможет определиться, где её расположить. Рассмотрим, какой должна быть длина ямы. Для этого к длине автомобиля прибавляют 1000 миллиметров. Таким образом, в яму можно свободно спускаться, когда над ней стоит автомобиль.

Средний показатель длины легкового автомобиля составляет около 4500 миллиметров, поэтому длину ямы делают 5500 миллиметров, такие параметры будут удобными для работы.

Ширина ямы будет зависеть от расстояния между колесами, при этом нужно учитывать не только собственный автомобиль, обычно этот показатель составляет 800 миллиметров.

Глубина смотровой ямы зависит от роста человека, который будет ремонтировать автомобиль. Углубление делают такое, чтобы можно было стоять, в полный рост, не сгибаясь. Обычно к росту человека прибавляют 150 миллиметров, этот показатель является самым правильным.

Сооружение смотровой ямы

Размеры ямы, описанные выше, это чистовые параметры, после отделки стен, соответственно на стены необходимо сделать небольшой припуск, учитывая материал отделки. В длину и ширину делают запас до 500 миллиметров, а для поверхности пола около 200 миллиметров.

Когда установлены все разметки, можно приступать к земельным работам, при этом необходимо соблюдать осторожность. Постоянно следят за грунтом, нужно чтобы стенки ямы были устойчивыми, иначе человека может завалить землей. Если необходимо, то стены углубления укрепляют досками.

Сооружение пола и стен

К этому моменту, когда все земельные работы окончены, нужно определиться, каким материалом обкладывать стены, для этого можно использовать кирпич, а также бетон. Чтобы сделать яму из металлических элементов, потребуется качественная гидроизоляция, на которую уходят большие расходы. Если пренебречь этим условием, то металл будет поражен коррозией, в итоге полностью разрушится.

При отделке стен ямы можно использовать кирпич, тогда для гидроизоляционного материала не останется места. Кладку кирпича можно сделать своими руками, для этого не требуется определенный опыт или знания.

Вначале необходимо разровнять почву на полу, после этого укладывают подушку из щебенки, толщиной около 10 сантиметров, и утрамбовывают материал. Затем укладывают тонкий слой песка, который так же тщательно утрамбовывается. Всю подушку обмазывают глиной, это поможет избавиться от лишней влажности, а после этого укладывают гидроизоляцию. Гидроизоляция является обязательным этапом, это поможет предотвратить скопление большого количества влаги.

Затем на полы укладывают арматурную сетку, для этого толщина элементов должна быть около 50 миллиметров. Приготавливают раствор из одной части цемента, двух песка, и четырех щебенки, этим составом заливается пол толщиной 50 миллиметров. Поверхность тщательно разравнивают, и ожидают её высыхания. При слишком высокой температуре воздуха, поверхность периодически поливают, чтобы предотвратить появление трещин.

Для сооружения стеновой отделки используют такой же раствор, но вначале все стены обмазывают глиной, и укладывают гидроизоляционный слой, в этом случае применяют пленку из полиэтилена.

Заливку стен выполняют слоями, высота которых около 40 сантиметров. По всему периметру углубления устанавливают опалубку, соблюдая толщину стены около 20 сантиметров. При установке щитов, необходимо использовать уровень, чтобы избежать малейших отклонений.

После этого поверхность армируют таким же образом, как и пол, арматурные элементы должны выступать выше раствора, при этом швы между слоями будут закреплены. В опалубку заливают бетонную смесь, и утрамбовывают деревянным материалом, чтобы выпустить воздух. Когда раствор схватится, опалубку убирают, и приступают к сооружению другого слоя, и так до самого верха бетонируют стеновую поверхность. Свет для ямы прокладывается при заливке самого верхнего слоя, то есть на последнем этапе.

Как сделать крышку для смотровой ямы?

На последнем этапе, при заливке последнего слоя, нужно не только обеспечить яму освещением, но и соорудить крышку, чтобы обезопасить себя, и окружающих от случайных падений, а на дне автомобиля не будет скапливаться конденсат.

Для изготовления такой конструкции можно взять доски, которые укладывают в ширину ямы. Также из металлического уголка сваривают каркас, который должен выступать над уровнем пола, это поможет предотвратить попадание колес автомобиля в яму. К такому каркасу нужно приварить прутья из металла, проволоку или арматурные элементы, которые закладывают в раствор, при заливке последнего слоя.

Проведение вентиляции и освещения

При отсутствии вентиляционной системы, в яме будет повышенный уровень влажности, при этом происходит скопление токсичных веществ, что несет значительный вред здоровью.

Вентиляцию укладывают под почвой, а трубы выводятся на улицу, сверху на отвод надевают колпак, который защищает элемент от осадков, и загрязнения.

Чтобы провести освещение, которое будет работать от выключателя, а также сделать розетку, необходимо учитывать, что допустимое значение 36 Вольт, 220 Вольт применять запрещается, так как это несет опасность для жизни.

Основные условия сооружения смотровой ямы

1. Чтобы выполнить правильную разметку, и определиться с размерами ямы, необходимо сразу выбрать материал для отделки стен. При использовании кирпича, ширина отделки будет 12 сантиметров. Кирпич может отличаться по размеру, при этом к показателям ширины, и длины прибавляют по 24 сантиметра. Если для отделки используется бетон, то учитывается толщина около 20 сантиметров, к общим измерениям добавляют 40 сантиметров.
2. Рытье ямы выполняют вручную, так как углубление не имеет слишком больших размеров. После завершения такой работы, стены, и пол необходимо максимально выровнять, это поможет сделать ровную отделку.
3. На гидроизоляционном материале не нужно экономить, он должен быть качественным. Обычно используют полиэтиленовый материал, но долговечными считаются мембраны из полимеров или битумные мастики. Если помещение гаража расположено на сухой почве, то можно использовать жидкий гидроизоляционный материал, который наносят при помощи кисточки, а в дальнейшем он застывает.
4. Пол можно залить на толщину 8 сантиметров, но раствор должен иметь высокое качество. Сооружение песчаной, и щебеночной подушки является обязательным условием.
5. После застывания пола, на него можно становиться, и приступать к сооружению стеновой поверхности. Опалубку делают из деревянного материала.
6. При близком расположении грунтовой воды, необходимо соорудить дренажную систему, и положить качественную гидроизоляцию, это поможет защитить яму от влажности.

Преимущества смотровой ямы

Основным достоинством смотровой ямы на участке является возможность личного осмотра, и ремонта автомобиля, без помощи специалистов, это помогает сэкономить на расходах.

Чтобы определить материальную выгоду, можно подсчитать, сколько раз в год автомобиль подвергается ремонту, заменен определенных деталей, или масла. Сравнить с ценами на станции технического обслуживания, и узнать свою экономию.

Яма имеет просторное место, в котором можно хранить различные инструменты или запасные детали для автомобиля, особенно если в гараже немного места.

При правильном сооружении смотровой ямы, можно сэкономить на дальнейших расходах для обслуживания автомобиля, так как эту работу можно выполнять самостоятельно. Перед началом работы, необходимо правильно рассчитать размеры углубления в чистовом виде, выбрать место, и материалы.также нужно учитывать все условия сооружения, первым, и самым основным является расположение грунтовой воды, она не должна находиться близко к поверхности. Вначале обустраивают пол, а затем приступают к сооружению стен, с учетом проведения освещения, и вентиляции.

Оптимальные размеры смотровой ямы в гараже. Этапы строительства.

Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.

Неприятный момент, который можно предотвратить

Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.

Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.

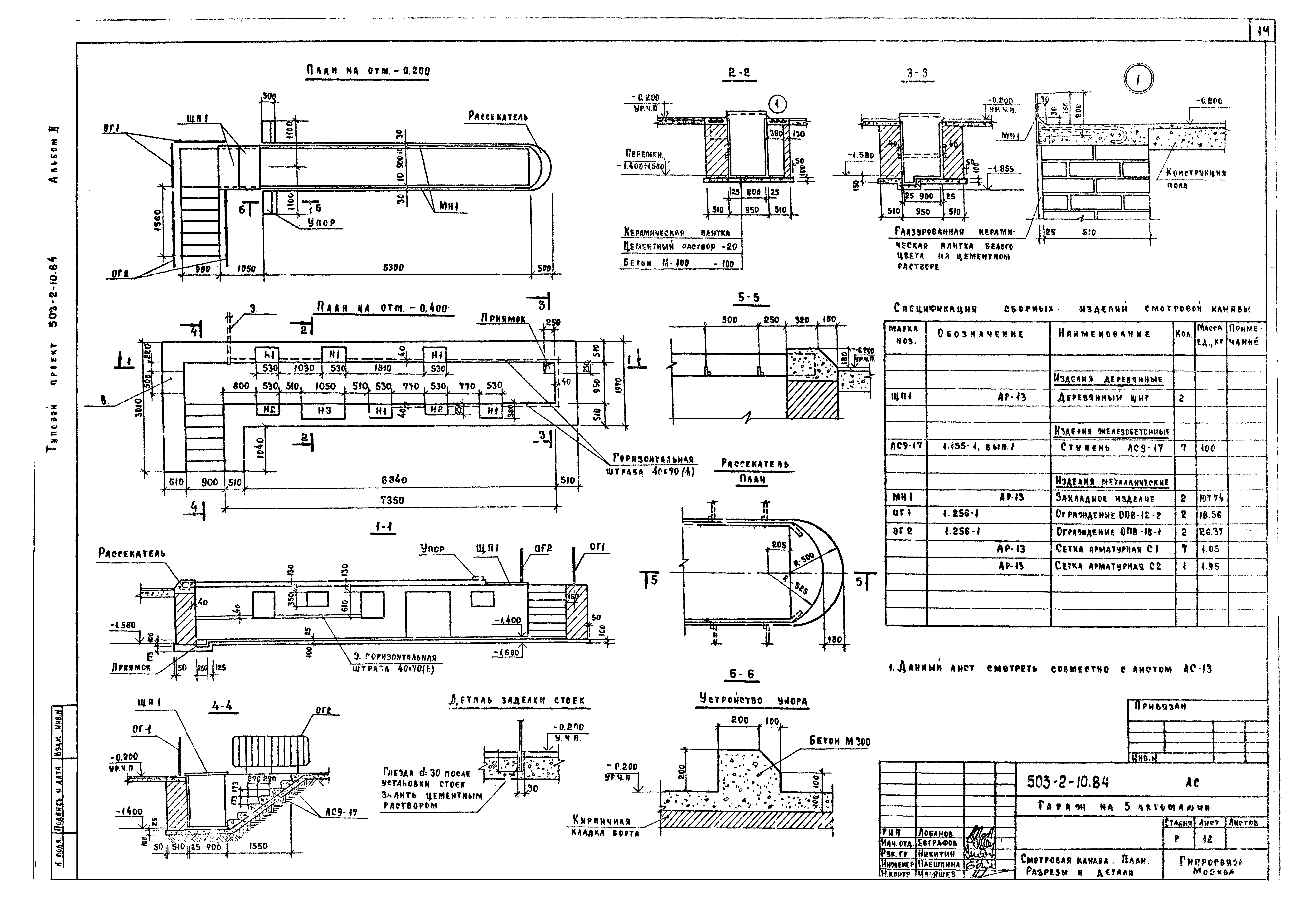

чертеж смотровой ямы

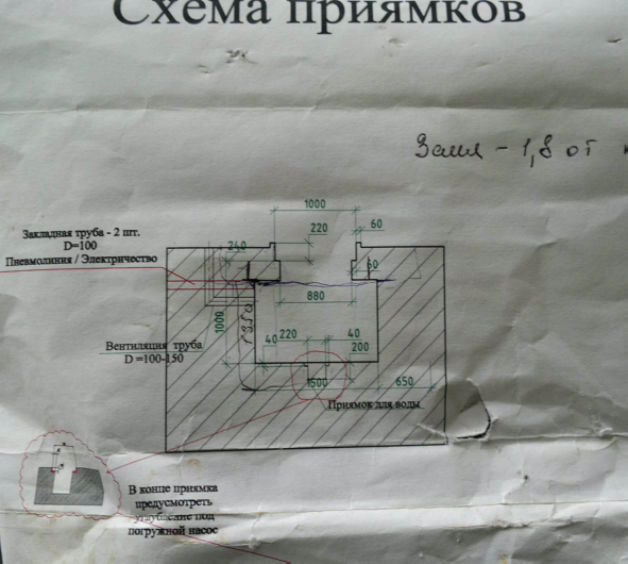

схема смотровой ямы с нишами

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

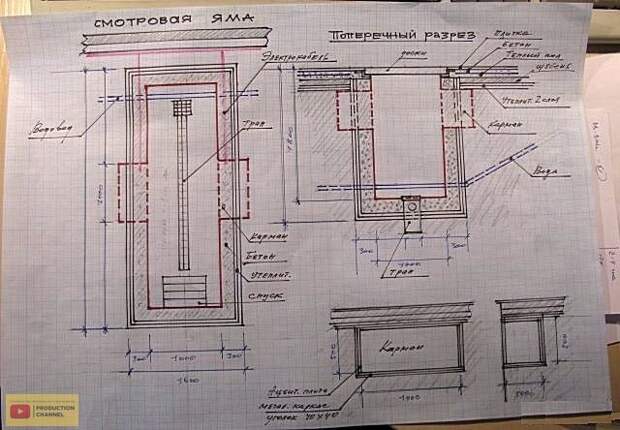

план смотровой ямы с нишами для инструмента

котлован под яму

ЧИТАТЬ ПО ТЕМЕ:

Что лучше выбрать для пола в гараже.

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

гидроизоляция, опалубка и армирование

заливка бетона с вибрированием

Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.

После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.

Смотровая яма в гараже своими руками, устройство и размеры смотровой ямы

Правильно обустроенная яма в гараже является отличным помощником для автолюбителя, с ней можно сделать мелкий ремонт автомобиля, провести профилактические работы или диагностические мероприятия без особых затрат. Она быстро становится важной частью строения и его главным достоинством.

В нашей стране наличие смотровой ямы способен оценить практически каждый автовладелец, поэтому и при строительстве гаража ее часто планируют первой. Чем же полезна смотровая яма, сделанная своими руками, как ее спроектировать и построить? И можно ли ею дополнить уже в готовое строение?

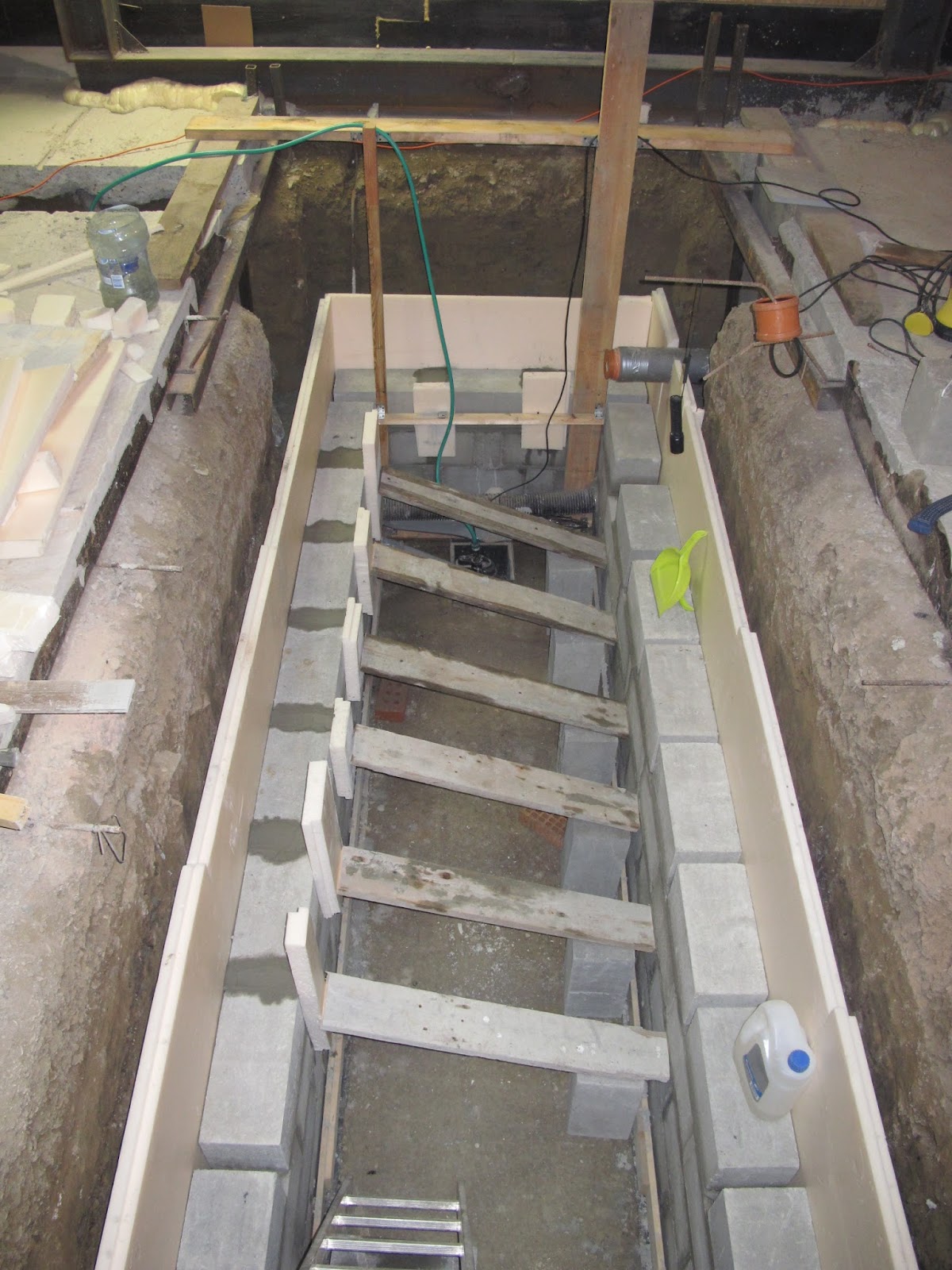

Смотровая яма из кирпича

Чем может быть полезна смотровая яма

Ответ на этот вопрос очевиден – смотровая яма нужна для удобного обслуживания автомобиля. Некоторые любители сами без помощи мастера совершают самые сложные операции, сооружая в собственном гараже небольшую СТО.

Другие же привычно обращаются к специалистам в технических центрах, однако и они не могут отрицать полезности смотровой ямы. На дорогах то и дело возникают ситуации, при которых возникает желание по возвращении домой осмотреть днище машины. Кочки и выбоины солидных размеров встречаются ежедневно, и после каждого неприятного удара вряд ли удобно ездить к автослесарю.

А вот в собственном гараже в спокойной обстановке, без очереди и в удобное время легко проверить, нет ли серьезных повреждений у машины. И именно смотровая яма дает возможность подобного осмотра, не говоря уж о практических работах. Она дает доступ к:

• ходовой части;
• днищу и его защите;
• глушителю;
• коробке передач;
• поддону картера;
• выхлопной трубе.

Также благодаря этому сооружению можно самостоятельно сменить масло, а ведь эта процедура в мастерской стоит довольно дорого.

смотровая яма из плитки

Достоинства и недостатки наличия смотровой ямы в гараже

На первый взгляд наличие ямы в собственном гараже является большим плюсом, но есть и нюансы, о которых нужно знать при ее обустройстве. К достоинствам решения в первую очередь относится возможность осуществлять осмотр вышеперечисленных частей автомобиля, не прибегая к помощи специалистов. Это просто, бесплатно и для многих владельцев машин даже интересно.

Далее, ремонт и техническое обслуживание без участия профессионального автослесаря позволяет сэкономить довольно большие суммы. Если подсчитать за год, во сколько обходится в мастерской смена масла и другие действия, выгода становится очевидной. Да и сам навык ремонта будет ещё не раз полезен.

К тому же  если яма достаточно просторная, в ней же часто хранят ремонтные наборы и запасные части для автомобиля. Особенно это актуально для небольшого по площади гаража, в котором есть дефицит свободного места.

Чем же может не угодить столь полезный уголок? Самой главной опасностью при постройке гаража с ямой, являются близкорасположенные грунтовые воды. Вообще, избыток влаги является врагом автомобиля, а если в смотровой яме плохо сделана гидроизоляция, то даже при отсутствии подтоплений, вода будет накапливаться на стенках сооружения из-за перепадов температур в холодное время года.

вода в смотровой яме

Внимание! Любая смотровая яма может приводить к образованию конденсата на днище машины за счет перепада температур на разных уровнях строения.

Однако стоит отметить, что недостатком смотровая яма станет только в том случае, когда она сделана с нарушением технологий строительства и без учета инженерно-грунтовых особенностей участка.

Строительство смотровой ямы

Производится ли оно при закладке будущего гаража или в уже готовом помещении, этапы строительства одинаковы.  Сначала проводится подготовка и разметка ямы, затем ее отделка и проведение коммуникаций. Ничего сложного в этом нет, однако каждый шаг требует грамотного исполнения со знанием некоторых тонкостей.

И в первую очередь нужно узнать уровень залегания грунтовых вод на разрабатываемом участке. Он должен быть не менее 2.5 метров для того, чтобы строительство было оправданным, и проверку лучше проводить самостоятельно, просто пробурив как можно глубже отверстие в земле на строительном участке. Можно также опросить соседей, уже имеющих в своих гаражах подвалы или ямы.

Внимание! Если размеры гаража позволяют, то можно сделать смотровую яму с боковым входом. Таким образом, ее пропорции будут Г-образными, что позволяет сократить длину основной траншеи и делает спуск в нее более простым и удобным, когда машина стоит на осмотре.

Какими должны быть размеры

Первым важным шагом является разметка ширины смотровой ямы. Она должна быть комфортной, но не усложнять движений автомобиля по гаражу. Опыт многих строителей сходится на том, что это около 70 см, к которым можно прибавить ещё 5-10 см.

Более сложным вопросом является определение длины сооружения. Она не должна быть меньше двух метров, иначе весь смысл конструкции меняется, однако ее увеличение может быть очень полезным при правильном использовании. Если будут сделаны стационарные ступени, их длина также должна быть прибавлена к минимальной.

Однако растягивать ее на весь гараж не только финансово невыгодно, но и вредно. Хорошо, если помещение большое и смотровая яма просто будет находиться дальше того места, где становится машина — это ещё один способ защитить днище от конденсата.

Важно помнить, что итоговый размер углубления будет меньше, чем черновой за счет слоев отделки и выкладывания стен. Поэтому  на этапе земляных работ к полученным пропорциям прибавляют толщину стен и пола, и «углубляются» в соответствии с этим.

Глубина ямы должна составлять рост пользователя и зазор для работы — это 15-20 см до верха ямы. Лучше сделать ее более глубокой, ведь сделать деревянный настил на полы довольно  легко. Если же ошибка приведет к необходимости постоянно биться головой о днище машины, вся постройка потеряет свой смысл.

Если строится смотровая яма для грузовика, то ее пропорции несколько меняются. Расстояние между колесами у больших машин разных моделей весьма разное, поэтому за основу берется размер собственного авто. Яма должна быть на 30-40 см уже, чем этот показатель. Если она будет меньше, то добраться до всех узлов грузовика не получится.

Если же яма нужна для обслуживания и легковой и грузовой машины, ее ширина должна быть усредненной. Например, ширина для одного автомобиля 80 см, а для другого 120 см. В таком случае искомый размер ямы будет один метр, хотя это усложнит маневрирование на легковой машине.

Основные этапы строительства

Строительство смотровой ямы своими руками проходит несколько этапов:

• разметка участка;
• рытье котлована;
• укладка гидроизоляции;
• обустройство пола;
• выкладка стен.

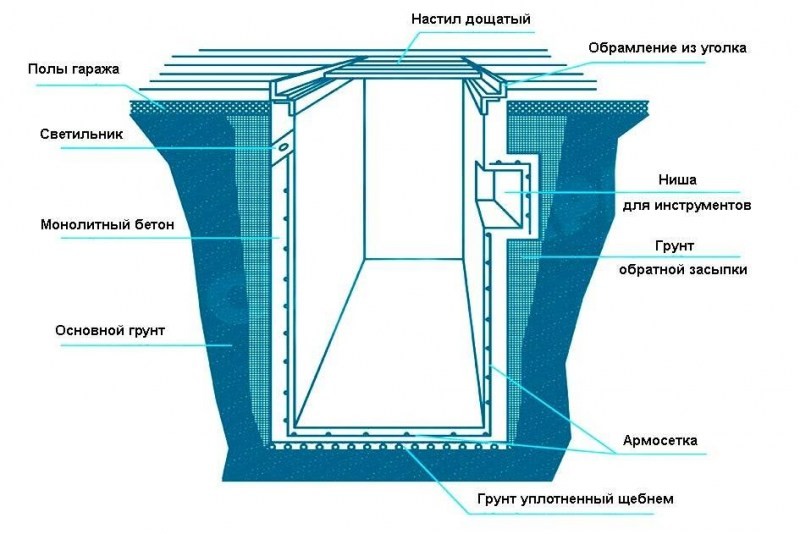

Элементы конструкции смотровой ямы

Для того чтобы сделать правильную разметку на участке, необходимо сразу выбрать строительный материал для стен. Если выбран кирпич, то ширина кладки будет составлять примерно 12 см (у кирпича разных марок и размеры отличаются), и тогда к ширине и длине прибавляются по 24 см. Если стены бетонируются, то берется толщина в 20 см, то есть к общим параметрам стоит добавить по 40 см.

Рытье котлована производится вручную, так как пропорции его довольно небольшие. Стены и пол после проведения земляных работ нужно выровнять как можно более тщательно, это упростит дальнейшие действия.

Важно! Необходимо сделать качественную гидроизоляцию, на ней не стоит экономить.

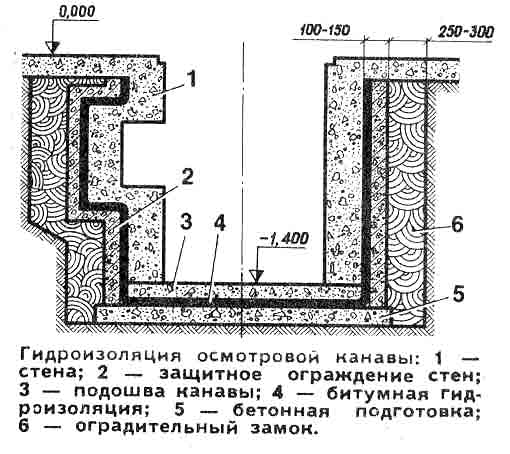

Элементы гидроизоляции

До сих пор многие используют в качестве водонепроницаемого слоя полиэтилен, однако более долговечными являются полимерные мембраны или битумные материалы. Если гараж стоит на достаточно сухом грунте, можно взять жидкую гидроизоляцию, которая наносится кисточкой, а затем застывает.

Для пола достаточной будет бетонная заливка толщиной в 7-8 см, однако качество смеси должно быть высоким. Ещё перед укладкой гидроизолирующего материала нужно провести уплотнение пола гравием. Для этого слой камня в несколько сантиметров выкладывается на грунт и вбивается в него специальным приспособлением — «трамбовкой».

Затем в качестве арматуры на пол кладется кусок стальной сетки необходимых размеров. Заливка проводится в быстром темпе. Так как понадобится довольно много материала, сделать необходимое количество смеси в один прием вряд ли удастся. Поэтому работа должна вестись быстро, чтобы бетон застыл одним ровным слоем.

После того как пол твердеет и становится пригодным для использования, проводят армирование стен. Для этого часто используют ту же сетку, только выкладывают ее слоями. После армирования строится первый слой опалубки, делается заливка бетона. Удобнее всего проводить работу в три этапа, устанавливая и снимая на каждом из них доски опалубки. Кстати, их качество тоже может быть отменным, ведь после работ из хорошего дерева можно сделать полки для гаража.

Важные детали при обустройстве смотровой ямы

Есть ряд нюансов, на которые стоит обратить внимание по ходу работы. Так, ещё с момента рытья котлована важно заложить в стенах ямы несколько ниш, которые затем станут полками для подручного инструмента. Хорошей идеей является и закладка нескольких цилиндрических наклонных углублений, в которых потом можно располагать светильники.

Далее, смотровую яму можно и утеплить. Когда за стенами гаража температура опускается хотя бы до -10, работать в утепленном сооружении гораздо приятнее. Для этого можно использовать плиты пенополистирола, которые просто сажаются на специальный клей. Так уменьшается  и количество конденсата на стенах и днище автомобиля.

Внимание! Освещение смотровой ямы должно быть простым, безопасным и запитываться от источника с напряжением в 36 В.  Прокладка сети с напряжением в 220 В опасна для жизни автовладельца. Светильники должны иметь уровень защиты УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80.

Край смотровой ямы стоит отделать железным или деревянным уголком небольших размеров. Это дополнительное ребро жесткости для постройки, и упор для колес машины, который не позволит ей при неосторожном движении провалиться.

Последним штрихом станет крышка для смотровой ямы, которую собирают из досок. Она защищает человека от падения в яму, а днище машины — от влаги, которая может конденсироваться даже при самой тщательной обработке стен и пола ямы. Часто крышку трудно поднимать, поэтому ниже приведено простое и оригинальное решение сооружения подходящей ручки.

Этапы строительства смотровой ямы с фото

Разметка размеров для произведения земельных работ.

Рытье котлована.

Укладка гидроизоляции.

,

Заливка пола бетоном.

Сооружение стен из кирпича.

Или заливка стен бетоном.

Чистовая отделка.

Нормативные документы по строительству смотровых ям

• ТКП 45-3.02-241-2011 (02250) СТАНЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТРАНСПОРТНЫХ СРЕДСТВ;
• ОНТП-01-91 «Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта»;
• ВСН 01-89 «Предприятия по обслуживанию автомобилей»;
• МГСН 5. 01-94 «Стоянки легковых автомобилей»;
• ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Размеры смотровой ямы по ГОСТ

Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.
Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:

• поддон картера;
• глушитель;
• выхлопная труба;
• днище;
• коробка передач;
• ходовая часть.

Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.
Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.
Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Размеры конструкции

Габариты сооружения рассчитывают по следующим параметрам:

1. Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
2. Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
3. Ширину рассчитывают по параметрам транспортного средства — размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.

Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать — легковые и/или грузовые.

Глубина, длина и ширина для станции технического обслуживания

Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;

• 100 см в ширину;
• 550 см в длину;
• 180 см в высоту.

Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.
Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

Размеры смотровой яма в гараже | Самоделки на все случаи жизни

В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.

Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.

Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.

Что такое смотровая яма?

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

Смотровая яма в гараже — фото:

Конструкция и постройка

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер смотровой ямы в гараже

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

• длинна — 5 метров;
• ширина — 80 сантиметров;
• высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

Гидроизоляция

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.

По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Помимо отделки специальными материалами для обеспечения гидроизоляции, следует дополнительно использовать щит, которым закрывают яму, чтобы влажность не распространялась по помещению, и тем самым не наносила вред автомобилю.

Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Материалы и технология

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.

При постройке необходимо позаботиться о страховой рейке. Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Заключение

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.

Полезное видео

Смотрите видео о смотровой яме в гараже:

Смотровая яма в гараже своими руками: Размеры

Смотровая яма в гараже должна соответствовать размерам, подобранным под конкретный автомобиль и определенного человека. В целом, нет каких-то стандартных размеров при изготовлении ямы, есть только рекомендации, которые нужно учитывать чтобы конструкция вышла как можно более удобной и долговечной.

Размеры ямы

Первое, что нужно учитывать при создании смотровой ямы — это рост человека, который будет проводить в ней время за ремонтом автомобиля. Существует мнение, что глубину ямы нужно делать чуть больше, чем рост мастера, но это мнение ошибочно. Если яма будет в глубину больше, чем высота человека, находящегося в ней, то ему постоянно прийдется держать руки на весу высоко над головой, выполняя и без того тяжелую работу.

[attention type=yellow]Поэтому, оптимально изготавливать неглубокую яму. Расстояние от дна ямы до поверхности пола в гараже должно быть в среднем на 10 сантиметров меньше, чем рост человека, работающего в ней. Так, с учётом возвышения дна кузова автомобиля над полом на расстояние дорожного просвета, достигаются наиболее комфортные условия для выполнения продолжительного ремонта.[/attention]

Что касается ширины, то общепринятым минимумом в данном вопросе является показатель 0,7 метра. При проектировании пространства со стенами, размещенными ближе друг к другу, чем 70 см следует понимать, что об удобстве перемещения в такой узкой яме можно будет забыть.

В то же время, и 0,7 метра ширины не дают использовать смотровую яму с максимальной эффективностью. Для этого её ширину нужно рассчитывать в пределах от 85 см и до метра, в зависимости от расстояния постановки колёс в автомобиле. Тут принимается во внимание фактор нагрузки, создаваемой автомобилем на края ямы посредством колёс.

Если грунт под гаражом недостаточно твёрдый, то лучше не рисковать и разместить края ямы подальше от колёс. Либо следует планировать толщину и прочность стен такими, чтобы никакие нагрузки на конструкцию не были бы опасны.

Технология изготовления своими руками

Рассмотрим способ самостоятельного создания смотровой ямы на примере конструкции с показателями длины, ширины и высоты 4.7х0.8х1.5 метра.

Первым делом был вырыт котлован на необходимую глубину, с учётом толщины бетонной стяжки, которая будет укладываться на дно ямы. Ширина стен также была рассчитана на заливку бетонных стен впоследствии.

Размеры смотровой ямы в гараже

Существует несколько нормативных документов, описывающих оснащение смотровых ям для обслуживания автомашин. В основном они касаются устройства схем вентиляции и освещения на крупных станциях техобслуживания. Вот они:

• ГОСТ 12.1.005–88 «Общие санитарные и гигиенические требования к воздуху рабочей зоны»;
• ВСН 01–89 «Предприятия по обслуживанию автомобилей»;
• ОНТП-01-91 «Нормы технологического проектирования предприятий автотранспорта»;
• МГСН 5.01–94 «Стоянки легковых автомобилей»;
• ТКП 45–3.02–241–2011 «Станции техобслуживания транспортных средств».

Эти нормы и правила строения будут полезны тем, кто хочет зарегистрировать гараж с технической ямой для ведения авторемонтного бизнеса.

Остальным автовладельцам эти нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно.

Длина ремонтной ниши должна быть равна самой машине плюс еще один метр, чтобы туда можно было спускаться, когда сверху стоит транспорт. Если площадь гаража позволяет, лучше оборудовать углубление с запасом, для вашего же собственного комфорта. При достаточной длине траншеи спуск вниз можно организовать по стационарной крепкой лестнице, а не по приставной. Яму можно сделать и Г-образной. Тогда в коротком отрезке будут располагаться ступеньки. Это усложнит процесс построения опалубки и на заливку уйдет больше бетона, но зато работать будет удобнее.

Причем расположение ниши может быть как вдоль, так и поперек хода. В последнем случае пригодятся мостки для переезда через траншею. Чтобы собрать их, а также настил, используйте доски толщиной не менее 40 мм.

Это «чистые» размеры смотровой ямы в гараже, то есть параметры уже готового сооружения. К ним еще надо добавить припуски для установки гидро- и теплоизоляции, глиняного замка и отделочного слоя. Чтобы не запутаться с этими прибавками, рекомендуем составить чертеж смотровой ямы в гараже.

По периметру на уровне пола в опалубку закладывается страховочная рейка. Ее можно сварить из металлического уголка 60 мм. Барьер не даст колесам провалиться в дыру и защитит углубление от воды на полу. Он же служит опорой для досок настила, закрывающего яму.

Примите во внимание, что грунт на стенках будет иметь определенный уклон, но размеры смотровой ямы нужно выдерживать так, чтобы работать было комфортно.

При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе.

Для доставки свежего воздуха в смотровую яму под землей прокладывают гибкую трубу. Ее конец должен выходить на поверхность на 20 см.

Смотровая яма в гараже своими руками: размеры, фото

Если вы хотите обустроить свой гараж таким образом, чтобы он обладал максимальной функциональностью, то его пространство необходимо дополнить смотровой ямой. При этом вы сможете не только хранить в нем свой автомобиль, но и складировать вещи, ремонтировать и осматривать машину.

Особенности смотровой ямы

Если будет обустраиваться смотровая яма в гараже своими руками, размеры нужно выбрать еще на первом этапе. Но важно подумать, так ли уж вам необходима такая составляющая. Еще два десятилетия назад наличие этого элемента в гараже не обсуждалось, однако с развитием СТО появилась категория автовладельцев, которые не видят смысла самостоятельно производить обслуживание машины. Смотровая яма в гараже своими руками из железа может быть обустроена. Но если вы не хотите тратить время и силы на самостоятельный технический осмотр, то она вам будет не нужна. Некоторые утверждают, что углубление в гараже может негативно повлиять на элементы машины, ведь со дна поднимаются испарения. Это верно только лишь в том случае, когда работы производятся не по технологии. Ведь важно утеплить яму, сделать ее удобной для собственного использования. Снабдив подпольное пространство герметичной крышкой, вы можете быть уверены в том, что даже плохо утепленная яма не будет источником испарений.

Когда нет возможности обустроить смотровую яму

Смотровая яма в гараже своими руками может быть обустроена не во всех случаях. Это будет зависеть от линий залегания подземных вод. Если их уровень выше 2 метров, то проведение подобных работ будет нецелесообразно, это обусловлено тем, что пространство будет наполняться водой. Но если есть необходимость, даже самые критические условия могут быть преодолены методом наличия хорошей дренажной системы, а также качественный гидроизоляции. Смотровая яма в гараже своими руками из бетона достаточно часто строится, ее тоже необходимо дополнить дренажом, но эта задача достаточно сложна, заниматься ею должны исключительно знающие люди на этапе возведения гаража. Если предстоит создавать данную систему на существующей застройке, это может сопровождаться приложением большого количества сил и средств. Помимо прочего, такие манипуляции не всегда оказываются эффективными.

Если залегание грунтовых вод под существующей постройкой указывает на то, что от ямы стоит отказаться, то к данной подсказке необходимо прислушаться. Альтернативным решением может выступить оборудование лежачей ямы, которая вполне может заменить полноценную в некоторых случаях. Если будет обустраиваться смотровая яма в гараже своими руками, то необходимо пригласить соответствующих специалистов, которые будут способны проанализировать уровень залегания подземных вод. Если вы решили потратить наименьшее количество денежных средств на проведение данных манипуляций, то осуществить проверку можно самостоятельно, однако это займет гораздо больше времени. Для этого следует выкопать котлован, однако сразу же бетонировать его не стоит. Нужно дождаться сезона паводка, подойдет и сильный дождь. После этого вы сможете оценить его последствия.

Габариты смотровой ямы

Если вам кажется, что смотровая яма – достаточно стандартная часть гаража, вы можете ошибаться. Такое устройство может обладать несколькими вариантами. Его можно совместить с погребом и подвалом, сделать узкое углубление, которое будет эксплуатироваться с помощью приставной лестницы, а также устроить лежачую яму, которая была упомянута выше. Габариты следует выбрать в зависимости от мастера, который наиболее часто будет пользоваться ямой. Важно учесть и размеры автомобиля, а также его предполагаемое размещение. Ширина не должна оказаться меньше 80 сантиметров, в качестве оптимального параметра можно выбрать 1 метр. В глубину яма должна иметь размеры от 1,8 до 2 метров. Этот параметр является самым важным, а зависеть он будет от роста человека. Наиболее подходящим вариантом считается глубина, которая больше роста мастера на 15 см. Наиболее часто в качестве длины использует размер пределах 2 метров. Если будет обустраиваться смотровая яма в гараже своими руками, то при планировании необходимо учесть, что упомянутые показатели приведены не для самого котлована. Выкапывать его необходимо с припусками в 50 см на ширину и длину. Что касается глубины, то увеличить ее нужно на 25 см. Если вы планируете теплоизолировать стены, то размеры котлована необходимо увеличить на ширину утеплителя, наиболее часто этот показатель равен 50 миллиметрам.

Обустройство пола

После того как котлован будет подготовлен с учетом выбранных размеров, можно заняться полом. Если грамотно подходить к проведению строительства, то вопросов с сыростью в процессе эксплуатации возникать не будет. Таким образом, необходимо учесть, что смотровая яма в гараже, своими руками обустроенная, должна быть снабжена вентиляцией. Для этого в полу оставляется отверстие, через которое под землю и на поверхность вводится гибкий шланг. Он представляет собой воздуховод, на который надевается крышка. Первоначально необходимо засыпать подготовку для бетона. Она будет представлена двумя слоями, первый из которых предполагает наличие гравия, тогда как второй – песка. Первый слой засыпается толщиной в 10 сантиметров, второй – в 5 сантиметров. Каждый из них должен быть полит водой и хорошо уплотнен. Поверхность пола следует обработать глиной и уложить слой гидроизоляции. Далее монтируется арматура и производится бетонирование. Как только слой раствора наберет свою прочность, следует положить еще один слой гидроизоляции, только после мастер может начинать финишную отделку.

Альтернативный вариант обустройства пола

Если вы не хотите чрезмерно утруждать себя, то можно пойти более легким путем, для этого дно смотровой ямы достаточно выложить кирпичом. Однако этот подход можно считать рациональным только лишь в том случае, если подземные воды располагаются на достаточной глубине. Это обусловлено тем, что хорошей гидроизоляции при этом добиться не удастся.

Выбор материалов для гидроизоляции

Если вами будет обустраиваться самодельная смотровая яма в гараже своими руками, размеры ее вы можете выбрать самостоятельно. Однако важно подумать и над гидроизоляцией. На рынке таких материалов представлено великое множество, но следует учесть, что выбранный вами должен обладать эффективностью. Это особенно важно по той причине, что яма будет подвергаться сильным нагрузкам в вопросе переизбытка влажности. Однако важно исключить вариант переплаты. Руководствуясь упомянутыми соображениями, из ряда имеющихся продаже материалов можно особенно выделить полимерные мембраны, которые представлены в однослойном варианте. Их толщина может варьироваться от 1,5 до 2 миллиметров. Что касается двухслойных мембран такого типа, то их толщина максимально может быть равна 3,1 миллиметра. Этот материал характеризуется стойкостью и долговечностью. Но он обладает наиболее внушительной ценой по сравнению с другими. Вернее, обойдется дорого установка, которая предполагает необходимость наличия специальных инструментов и определенных навыков.

Если есть желание сэкономить, то следует выбирать битумные материалы, к ним относятся рубероид и битумная смазка. Устанавливать их достаточно легко, однако не стоит рассчитывать на срок службы, который превышает 20 лет. Сооружаемая смотровая яма в гараже своими руками, размеры которой были упомянуты выше, может быть гидроизолирована битумными составляющими. Материал реализуется в рулонах, его вы сможете нарезать по необходимым габаритам, а после наклеить с обеспечением нахлеста в 15 см. Можно осуществить склеивание методом нагревания или с помощью битумного растворителя. Альтернативным решением двух вышеупомянутых способов считается гидроизолирующая смазка. Она изобретена сравнительно недавно и стоит недорого. Наносить ее достаточно просто. Поверхность должна быть влажной, тогда материал полностью пропитает бетон и защитит его от переизбытка влажности.

Утепление смотровой ямы

Смотровая яма в гараже своими руками (фото которой представлены в статье) утепляется достаточно редко. Специалисты утверждают, что неопытные мастера напрасно пренебрегают данной манипуляцией.

В особенности это касается тех гаражей, которые отапливаются. Если произвести теплоизоляцию, то вы минимизируете расходы на обогрев.

Утеплитель необходимо наклеивать на кирпич или бетон, после стены и пол могут быть подвергнуты декоративной отделке. Если при проведении гидроизоляционных работ вы можете сомневаться в выборе определенного материала, то в роли утеплителя специалисты советуют использовать пенополистирол. Однако важно учесть маркировку. Таким образом, для пола отлично подойдет ПСБ-С-35, тогда как для стен может быть использован ПСБ-С-25.

Строительство стен

Если обустраивается смотровая яма в гараже самодельная, то для ее стен можно выбрать одно из двух наиболее распространенных решений. Одно из них предполагает использование бетона, тогда как другое – применение кирпича. Если есть желание, то оба варианта могут быть оштукатурены или обложены плиткой, а также стекловолокном. Подготовка перед использованием бетона или кирпича выглядит одинаково. Поверхность стен покрывается слоем глины, на которую застилается плотный полиэтилен. На следующем этапе производится монтаж опалубки, толщина при этом должна быть равна пятнадцати сантиметрам.

Рекомендации специалиста по возведению стен своими руками

Когда выполняется самодельная смотровая яма в гараже своими руками, возведение стен должно сопровождаться выполнением двух условий. Одно из них предусматривает необходимость наличия страховочной рейки. В качестве ее задачи выступает предотвращение попадания колеса машины в яму. Помимо прочего, она препятствует попаданию воды с колес непосредственно в яму. Ее следует выполнить в виде планки, которая напоминает по форме буквы Т. В ее основе содержится металл, а укрепить элемент необходимо к опалубке, расположив его вровень с поверхностью пола. Эта планка будет выступать в качестве опоры для крышки. Среди дополнительных составляющих – ниши и выступы в стене, они станут полками для различных инструментов и нужных вещей. Мастер сможет оценить удобство таких выступов при первом же использование ямы по назначению.

Освещение

Если будет выстраиваться смотровая яма в гараже своими руками, освещение ей просто необходимо. Некоторые мастера выступают против наличия осветительных приборов внутри. Ряд автолюбителей использует переносные лампы, которые обладают мощным аккумулятором. Однако если учесть уровень комфортности, то о наличие внутреннего освещения стоит задуматься. Если есть желание обустроить все по правилам, то стоит руководствоваться СНиПом, которые указывают на то, что напряжение в розетке внутри ямы не должно превышать 36 В. Для такого напряжения можно найти специальные лампы. Использовать стандартные 220 вольт внутри категорически запрещено, так как они могут стать угрозой для жизни.

Крышка ямы

Когда обустраивается смотровая яма в гараже своими руками, из досок можно создать надежную крышку. Для этого следует использовать древесину, толщина которой равна 50 мм. Однако будет достаточно толщины в 35 миллиметров. Обусловлено это тем, что доски не будут испытывать постоянной нагрузки. Крышка может выполняться из разных материалов, это будет зависеть от того, из чего формировалась окантовка ямы. Если это стальной уголок, то крышку можно выполнить из нескольких щитов. В их нижней части можно зафиксировать маленькие ролики. Щиты могут быть сформированы из деревянных планок, ширина которых варьируется от 30 до 35 миллиметров. Когда выполняется смотровая яма в гараже своими руками из кирпича, то крышку можно сформировать по принципу роллет. Для этого следует использовать доски, толщина которых равна 40 миллиметрам, тогда как длина будет соответствовать ширине ямы. На каждой доске с двух концов нужно сделать пазы, в которые продевается стальной трос. Между ним и планкой следует установить пружины, которые будут обеспечивать мобильность. Трос фиксируется на последней доске, тогда как с противоположного конца устанавливается ручка. Необходимо будет только лишь немного потянуть за неё, что позволит открыть яму настолько, насколько это необходимо для проведения определенного рода работ. Вообще же для изготовления любой части ямы и ее составляющих можно использовать почти все материалы.

Смотровая яма в гараже своими руками: как это делается правильно? 78 фото обустройства ямы

Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.

О том, как сделать смотровую яму самостоятельно пойдет речь ниже.

Расчет размера смотровой ямы

Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.

Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.

Начальный этап

После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.

Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.

Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.

Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.

Гидроизоляция и утепление

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

• однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
• материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
• гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

”

Смотровая яма в гараже: подбираем размеры

Содержание статьи

Гараж с ямой

Своими руками изготовленная смотровая яма в гараже, понадобится всем автолюбителям, независимо от обслуживания авто на СТО. А человеку, который все привык ремонтировать сам, обойтись без такого устройства очень трудно.

Какая нужна глубина смотровой ямы в гараже, как ее правильно сделать предлагает узнать эта статья. При строительстве гаража смотровая яма является неотъемлемой его частью.

Особенности устройства в гараже

В гараже смотровая яма имеет несколько преимуществ:

• Она необходима для удобного обслуживания своего автомобиля.
• Некоторые автолюбители могут самостоятельно, без помощи мастера, выполнить достаточно сложные операции, имея в собственном гараже небольших размеров СТО. Другие обращаются к специалистам, работающим в технических центрах, но и они не отрицают полезности смотровой ямы.
• Часто на дорогах возникают ситуации, когда следует по возвращении домой осматривать днище машины. Выбоины больших размеров или камни, встречаются на дорогах каждый день, и после каждого удара не слишком удобно посещать автослесаря.
• В собственном гараже, где спокойная обстановка, без очереди и в любое удобное время можно проверить, нет ли сильных повреждений у автомобилей. Смотровая яма позволяет осмотреть днище авто и решить, какие работы понадобятся для ремонта.

Имея такое сооружение, можно свободно осмотреть:

• Ходовую часть.
• Днище и его защиту.
• Глушитель.
• Коробку передач.
• Поддон картера.
• Выхлопную трубу.

Ее устройство позволяет самостоятельно поменять масло, а цена такой процедуры в мастерской достаточно большая. К достоинствам смотровой ямы относится возможность выполнения осмотра перечисленных частей авто, без помощи специалистов, что не требует вложение никаких средств, а сам навык выполнения работ своими руками будет очень полезен.

Просторных размеров яма позволяет хранить в ней инструменты для ремонта и запчасти для машины, особенно в тех помещениях, где мало свободного места.

К недостаткам такой полезной конструкции в гараже относятся:

• Опасность близкого расположения грунтовых вод. При избытке влаги, с плохо выполненной гидроизоляцией, даже при отсутствии подтопления вода станет накапливаться на стенах устройства из-за перепадов температур в зимний период.

Совет: Следует знать, что к образованию конденсата на дне автомобиля, приводит любая смотровая яма. Это происходит за счет больших перепадов температур, возникающих на разных уровнях сооружения.

Недостатки у ямы будут лишь при нарушениях в технологии строительства и отсутствии учета особенностей участка при проведении инженерных работ по его исследованию.

Как выполнить смотровую яму

Строительство устройства будет одинаковым при возведении будущего гаража и сооружении ее в уже готовом помещении.

Инструкция по проведению работ включает:

• Подготовку и разметку ямы.
• Ее отделку.
• Проведение коммуникаций.

При этом каждому шагу требуется грамотное исполнение со знанием нескольких тонкостей.

К ним относятся:

• Знать, на каком уровне залегают грунтовые воды на разрабатываемом участке. Для оправданного сооружения он должен быть минимум 2.5 метра. Проверку лучше выполнять самостоятельно: бурится отверстие в земле, как можно глубже на участке, где намечается строительство.

Совет: Если размеры смотровой ямы в гараже и самого гаража достаточно большие, устройство можно сделать с боковым входом. В этом случае ее пропорции будут Г-образные, как показано на фото, что позволит сократить длину траншеи и сделать в нее спуск более удобным и простым, при нахождении машины на осмотре.

Г-образная яма в большом гараже

• Размечается ширина устройства. При этом здесь должно быть удобно работать, и не создавать опасности при перемещении автомобиля. Размеры ямы в гараже по ширине обычно берутся примерно 70 сантиметров, к ним можно добавить еще до 10 сантиметров.
• Более сложно выбирается длина смотровой ямы гаража. Она должна быть не менее двух метров. В противном случае весь смысл устройства меняется, но ее увеличение может при правильном использовании быть очень полезным. Если будут выполнены стационарные ступени, тогда их длина должна прибавляться к минимальной величине.

Совет: Растягивать размер ямы в гараже по длине на всю постройку не выгодно, а часто и вредно. Следует, чтобы в помещении смотровая яма была как можно дальше от места размещения машины, что увеличит защиту днища от конденсата.

• При сооружении устройства, его углубление будет меньше чернового, за счет слоев отделки и укладки стен. Поэтому к полученным величинам, при проведении земляных работ, следует прибавить толщину стен и пола, и сделать «углубление» в соответствии с этими размерами.
• Глубина ямы составляет рост автовладельца и к этому размеру прибавляется зазор удобства для работы, примерно 20 сантиметров до поверхности пола гаража. Лучше ее сделать поглубже, чтобы можно было уложить деревянный настил на полы, и не биться о днище машины головой.

При строительстве смотровой ямы для грузовика, ее пропорции меняются. В этом случае расстояние между колесами у разных моделей больших машин достаточно разное, за основу берутся размеры конкретного авто, а сама яма делается на 40 сантиметров уже этого показателя. При меньших размерах, до всех узлов грузовика добраться не получится.

Если необходимо иметь яму для обслуживания грузовой и легковой машин, ширина ямы берется усредненной.

Выбор ширины смотровой ямы одновременно для легковой и грузовой машины

Этапы строительства

Сооружение смотровой ямы производится в несколько этапов:

• Размечается участок.Для выполнения правильной разметки на участке, следует сразу выбрать материал для строительства стен. При выборе кирпича, ширина кладки берется примерно 12 сантиметров, к ширине и длине ямы прибавляется по 24 сантиметра. При бетонировании стен толщина берется в 20 сантиметров, а к общим параметрам прибавляется по 40 сантиметров.
• Роется котлован. Это производится вручную, пропорции устройства довольно небольшие. После выполнения земляных работ стены и пол следует тщательно выровнять, что упростит дальнейшие операции.
• Укладывается гидроизоляция (см. Гидроизоляция ямы в гараже по всем правилам).

Совет: Делать гидроизоляцию следует качественно, на ней нельзя экономить.

Многие для водонепроницаемого слоя используют полиэтилен, но лучше применять более долговечные битумные материалы или полимерные мембраны. Если гараж расположен на достаточно сухом грунте, лучше брать жидкую гидроизоляцию, наносится она кисточкой, а после застывает.

• Обустраивается пол. Для пола берется бетонная заливка до восьми сантиметров толщиной, но при этом качество смеси не должно быть низким. Перед укладкой материала для гидроизоляции следует проводить уплотнение пола гравием. В этом случае слой камня выкладывается в несколько сантиметров на грунт, затем он вбивается приспособлением, которое называется «трамбовкой».

На пол в качестве арматуры кладется стальная сетка нужных размеров. Заливка производится в очень быстром темпе. Для этого необходимо сделать нужное количество смеси, чтобы ее залить в один прием, а бетон смог застыть одним ровным слоем

• Выкладываются стены.После затвердения пола проводят армирование стен. В этом случае используется та же сетка, только выкладывается она слоями. После выполнения армирования укладывается первый слой опалубки, заливается бетон. Работу удобнее всего проводить в три этапа, на каждом из них устанавливаются и снимаются доски опалубки.

Совет: Выкладывать опалубку следует досками хорошего качества, после работ по изготовлению пола, из них можно сделать полки для хранения инструмента в гараже.

Важные моменты при устройстве смотровой ямы

Существует ряд рекомендаций, при выполнении работ по сооружению смотровой ямы.

К ним относятся:

• При рытье котлована следует заложить в его стенах несколько ниш для ямы, которые будут играть роль полок для подручного инструмента.
• Хорошая идея — закладка нескольких цилиндрических углублений, выполненных под уклоном вниз, здесь можно будет располагать светильники.
• Смотровую яму можно утеплить. Для этого используются плиты пенополистирола, они просто сажаются на специальный раствор клея. Этим уменьшается и количество конденсата на днище автомобиля и стенах гаража.

Совет: Устройство освещения в смотровой яме должно быть простым и безопасным, а для его питания использоваться источник с напряжением в 36 Вольт. Сеть, проложенная с напряжением в 220 Вольт, будет здесь опасной для жизни автовладельца. Уровень защиты светильников должны быть УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80.

• Края смотровой ямы следует отделать небольших размеров металлическим или деревянным уголком. Эти дополнительные ребра жесткости для постройки, которые будут и упорами для колес машины, что не позволит ей провалиться при неосторожном движении.
• Изготавливается крышка для укрытия смотровой ямы, собранная из досок, которая защитит человека от нечаянного падения в нее, а днище машины — от действия влаги, которая конденсируется даже при очень тщательной обработке пола и стен ямы.

Как делается яма в гараже, размеры ее изготовления и особенности строительства хорошо показывает видео.

Стандартные размеры смотровой ямы в гараже

В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.

Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.

Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.

Что такое смотровая яма?

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

Смотровая яма в гараже — фото:

Конструкция и постройка

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер смотровой ямы в гараже

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Оптимальный размер смотровой ямы в гараже для легкового автомобиля должен быть следующий: ширина около 80 сантиметров, глубина смотровой ямы в гараже должна быть на 10-20 сантиметров больше роста автовладельца. Это делается, чтобы обеспечить удобство при проведении ремонта — не приходилось сгибаться, без труда получалось дотягиваться до нужных частей автомобиля.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

• длинна — 5 метров;
• ширина — 80 сантиметров;
• высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

Гидроизоляция

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.

По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Помимо отделки специальными материалами для обеспечения гидроизоляции, следует дополнительно использовать щит, которым закрывают яму, чтобы влажность не распространялась по помещению, и тем самым не наносила вред автомобилю.

Щит из дерева должен быть толщиной 30-50 миллиметров. Относительная тонкость объясняется тем, что щит не нагружается массой автомобиля. Его основная функция — защита помещения от влажности.

Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Материалы и технология

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.

При постройке необходимо позаботиться о страховой рейке. Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Заключение

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.

Полезное видео

Смотрите видео о смотровой яме в гараже:

Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.
Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:

• поддон картера;
• глушитель;
• выхлопная труба;
• днище;
• коробка передач;
• ходовая часть.

Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.
Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.
Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Размеры конструкции

Габариты сооружения рассчитывают по следующим параметрам:

1. Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
2. Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
3. Ширину рассчитывают по параметрам транспортного средства — размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.

Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать — легковые и/или грузовые.

Глубина, длина и ширина для станции технического обслуживания

Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;

• 100 см в ширину;
• 550 см в длину;
• 180 см в высоту.

Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.
Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.

Неприятный момент, который можно предотвратить

Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.

Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.

После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.

Смотровая яма в гараже

Смотровая яма в гараже

Так уж сложилось, что автомобилисты в нашей стране предпочитают «ковыряться» в своих «железных конях» самостоятельно, не всегда доверяя машину специалистам сервисного центра. Действительно, правда в том, что большую часть работ по мелкому и среднему ремонту, а также по периодическому обслуживанию можно проводить самостоятельно. Если у вас есть определенные навыки и желание, не применяйте их каждый раз при замене масла на СТО.Его можно полностью осушить самостоятельно, для этого понадобится лишь смотровая яма.

Содержание

• Особенности конструкции и обустройства
• Планируем, учитываем размеры
• Смотровая яма своими руками
• Нормы — рекомендации для застройщика

Особенности конструкции и обустройства

Смотровая яма в гараже имеет ряд преимуществ, она поможет решить многие вопросы самостоятельно, но имеет один существенный недостаток — это источник повышенной влажности.Даже хорошо утепленная яма способствует образованию конденсата. Дно автомобиля, постоянно стоящее над смотровой ямой, сильно подвержено коррозии. И не только днище, но и такие важные несущие конструкции, как лонжероны, от постоянного воздействия влаги могут загнить «один раз». Поэтому специалисты рекомендуют сооружать гараж таким образом, чтобы в нем было как минимум две зоны для машины: одна с ямой для ремонтных работ, другая без ямы для парковки машины. Если такой возможности нет, то придется соорудить под машину яму, но очень хорошо ее гидроизолировать.

Перед тем, как строить смотровую яму, в обязательном порядке узнайте, каков уровень залегания грунтовых вод в данной местности. Если уровень грунтовых вод выше 2,5 м, от строительства смотровой ямы в построенном гараже придется отказаться. Если строительство гаража еще не началось, а только планируется, то необходимо оборудовать дренажную систему, которая будет отводить воду в коллектор или специальный колодец. При уровне грунтовых вод ниже 2,5 м противопоказаний для строительства нет.

Смотровое отверстие должно быть закрыто, чтобы не повредить днище автомобиля выходящей из него влагой.

Важно! Всегда держите смотровое отверстие закрытым, когда оно не используется. Как бы тщательно он ни был гидроизолирован, он все равно остается источником повышенной влажности. В жаркое лето яму можно осушать. Для этого оставив на несколько десятков часов, а лучше дней, оставьте его открытым. А если есть возможность оставить гараж на даче открытым на несколько дней, будет еще лучше.

Планируем, учитываем размеры

Оптимальные размеры смотровой ямы зависят от габаритов автомобиля, роста и габаритов владельца. Вы можете отрегулировать ширину ямы под нынешнего автовладельца, но это не всегда целесообразно. Ведь машины меняются, со временем вам захочется иметь новый, другой, а размеры смотровой ямы подогнать под старую. Что делать? Сразу сделайте ширину более-менее стандартной.

Ширина смотровой ямы должна быть такой, чтобы учесть размер колесной базы транспортного средства и габариты его владельца.Если «база» более-менее стандартизирована, а у хозяина не более средних размеров, то желательно сделать яму стандартных размеров. Для большинства автомобилей ширина универсального смотрового отверстия составляет 75-80 см.

Глубина смотровой ямы рассчитывается в зависимости от роста хозяина. Он должен быть таким, чтобы, стоя в полный рост, было удобно «добраться» до любого агрегата. В то же время, не наклоняясь и не приседая. Оптимальной считается, что глубина ямы должна быть на 10-15 см больше, чем рост хозяина.

Важно! Яму желательно выкопать достаточно глубоко. Даже если глубина будет слишком большой, в любой момент можно поднять пол или положить что-нибудь на дно ямы.

Смотровая яма должна располагаться посередине относительно входа в гараж для удобства маневрирования автомобиля

Длина смотровой ямы может варьироваться в зависимости от длины транспортного средства или предпочтений владельца. Яма считается на 1 м длиннее машины, поэтому с нее легко спускаться и подниматься..

Важно! Яма может быть короткой, если ремонт планируется проводить вместе. И он может быть долгим, если габариты гаража рассчитаны на две машины в очереди, идущей «поездом».

Итого получаем, универсальную смотровую яму — размеры: 5 / 0,8 / 2. Где 5 м — длина, 0,8 м — ширина, 2 м — глубина.

Смотровая яма своими руками

Схема устройства смотровой ямы в гараже

Перед началом строительства в обязательном порядке необходимо проверить уровень грунтовых вод.Если он выше 2,5 м, то сделаем водоотвод. Если ниже 2,5 м, дренаж не требуется. Рассмотрим вариант устройства смотровой ямы, требующей дренажа грунтовых вод. Как мы уже говорили, это возможно только на этапе строительства самого гаража.

Устройство смотровой ямы в гараже начинается с рытья котлована:

1. Рассчитываем глубину котлована с учетом глубины смотровой ямы + толщина пола + толщина гидроизоляционного слоя + толщина слоя «подушка».На ширину ямы прибавьте к ширине ямы 40-50 см. Роем ​​канаву со всеми припусками.
2. Засыпаем 10 см слоем щебня, трамбуем. Засыпать 5-сантиметровым слоем песка, также утрамбовать.
3. По периметру выкапываем дренажные траншеи глубиной 30-50 см.
4. На дно траншеи расстилаем геотекстильное полотно, заворачивая его края на 80 см за стены траншеи.
5. Засыпаем 5 см слоем щебня. Сверху прокладываем специальные дренажные трубы.

Важно! В качестве дренажных труб используются перфорированные керамические, пластмассовые и асбоцементные трубы.Для их функциональности при укладке делается уклон 1 см на 1 метр.

6. Засыпьте 20 см слоем щебня и оберните полученную конструкцию краями геотекстиля.

7. Пол будущей ямы засыпают небольшим слоем глины, утрамбовывают.

8. Укладываем рулонную гидроизоляцию. Подойдет и полиэтиленовая пленка, и рубероид.

9. Делаем опалубку для пола, устанавливаем арматурный каркас или сетку и заливаем бетоном. Желательно использовать водостойкий бетон.

10. Когда пол полностью высохнет, снова сделайте его водостойким.

Важно! Для возведения стен можно выполнить кладку из кирпича, а можно залить монолитным бетоном. В случае высокого уровня грунтовых вод, целесообразнее будет сделать стены монолитными.

11. Поэтому на утрамбованных стенах слой глины, который будет служить нам глиняным замком.

12. Укладываем гидроизоляцию, совмещаем с гидроизоляцией пола, тщательно обрабатывая трещины, стыки и края.

13. Подготавливаем опалубку для стен, армируем и заливаем бетоном.

14. После полного высыхания переходите к отделке стен и пола. Можно оштукатурить стены, отделать плиткой, стеклопластиковой плиткой и т.д ..

15. Сверху устанавливаем так называемую страховочную рейку, чтобы машина не наехала в яму. Для этого можно использовать металлический уголок 60 мм. Из него свариваем каркас по длине и ширине ямы. Укладываем на яму и забетонируем.

Каркас из металлического уголка будет опорой для досок, закрывающих яму

16. Каркас из угла послужит нам не только страховкой, но и удобной опорой для досок, закрывающих яму. Покупаем доски толщиной не менее 40 мм. Обрежьте их до необходимого размера и уложите в рамку.

Важно! Если использовать доски меньшей толщины, то при случайном наезде на них автомобиля они потрескаются. А доска «сорок» или даже «пятьдесят» с легкостью выдержит столкновение 2-х тонн транспорта.

Для лучшей гидроизоляции смотровой ямы можно натянуть на нее толстую полиэтиленовую пленку и придавить досками, установив их в каркас. Эта уловка поможет избежать образования конденсата на днище автомобиля.

Лестница из крашеного металла проста в эксплуатации: ее можно закрепить на любой стене и при необходимости легко снять

Для удобства спуска в яму , в нем могут быть предусмотрены ступеньки с удобной для хозяина стороны. А можно сделать лестницу, которая не займет много места и при необходимости легко снимается.Лестницу делать деревянной нежелательно из-за повышенной влажности в яме. Оптимальная лестница из крашеного железа.

Стандарты — инструкция для застройщика

Если вас интересует, есть ли какие-либо документы, регламентирующие устройство смотровой ямы в гараже, то ответ — да. Такие документы есть, их перечень можно найти в таблице №1.

Нормативные документы, регламентирующие строительство и эксплуатацию смотровых ям

Помните, стоит ли оборудовать смотровую яму в гараже или нет, желательно еще до строительства. гараж.Это позволит выполнить все необходимые рекомендации по устройству гидроизоляционных и дренажных работ. Полностью построенная смотровая яма для защиты автомобиля от нежелательной влаги.

Смотровая яма, строение

Смотровая яма, строение

, , Смотровая яма, строение ,

Это была одна из тех вакансий, которые вы тогда считали хорошей идеей, когда-то
строительство началось, и все пошло не так, как планировалось, я бы хотел, чтобы я никогда не начинал
это и единственный выход был потратить свой выход!

апреля 2011 года был первый день, план состоял в том, чтобы заглубить яму для техосмотра автомобилей в
привод, чтобы, когда он не использовался, он был полностью закрыт и
поэтому яма должна была быть достаточно узкой, чтобы вместить небольшую машину, которую мы
был (Fiat Punto), но достаточно крепкий, чтобы когда наш 3.5т дом на колесах был над этим
стены не рухнули вместе со мной, к тому же это должна была быть правильная высота
что я могу комфортно работать под автомобилем или фургоном и нужной длины, чтобы я
может добраться как минимум до половины нижней части фургона, не выпирая
через тротуар (тротуар для посетителей из США).

Первый этап заключался в подтверждении того, что разрешение на строительство не подавалось, что было
во-вторых, не было никаких скрытых служб, которые могли бы остановить
я поднял люки, чтобы проверить направление труб, и написал в
газ, электричество, телефон, водоснабжение и все вернулось нормально,
единственное, что мне пришлось отодвинуть, — это бронепровод, идущий
к наружному освещению, что было легко, поскольку я его установил.

После того, как были определены размеры, я начал исследовать арматуру.
стальные стержни и требуемый тип бетона, на основе этого я нарисовал план арматуры
что дало мне необходимое количество стали и бетона.

Я исследовал, используя конструкцию с резервуаром, просто выкапывая яму и
погружаясь в него, меня беспокоил высокий уровень грунтовых вод, который у нас здесь, и если вы
Google «гидростатическое давление» это примеры, когда бассейны
просто был вытолкнут из-под земли, не очень хороший взгляд!

Я решил использовать 18-миллиметровую фанеру, чтобы сделать форму «ставни», хотя дерево
было бы потрачено впустую, в конечном итоге это все равно было дешевле, чем нанимать на заказ сталь
панели от местного поставщика.

На следующей серии изображений показана конструкция с разметки.
ямы до готовой ямы, я упомянул в начале о вещах, не
как и ожидалось, я сделал ошибочное предположение, что после того, как яма была вырыта,
Я мог бы уйти, не подпирая бока (я знаю, что это было глупо!), В любом случае
к счастью, тогда я не был в яме, но стороны провалились, теперь
Проблема, которую это представило, заключалась в том, что это стоило исправить.

Стоимость возросла, так как мне нужен был бы JCB, а не мини-экскаватор, чтобы черпать
из-за того, что теперь требуется увеличенный вылет стрелы, мне также понадобятся два
более 12 м2 пропускается по цене 110 фунтов стерлингов.00 каждый, не говоря уже о дополнительной засыпке
хорошо те стороны, с которых соскользнула глина, в целом мигающий кошмар,
Итак, заполняю ли я лот и сокращаю убытки, трачу ли из него руду, ну и остальное
это история, и год спустя кредитная карта была окончательно погашена :-).

Все шло отлично до этого момента … потом ……..

Борта карьера обрушились на следующий день после того, как он был выкопан, как я
поддержите их, земля — ​​тяжелая глина, которая соскользнула, оставив выступ, это
нависали земля и сено, так как земля, на которой был построен дом, когда-то была
поле фермеров.

Итак, изменив план, я решил построить сталелитейный завод.
за пределами ямы и окружить ее опалубкой, а экскаватор должен поднять
в яму ……

Удаление формы ……..

Застрять и прикрыть, никогда не узнаешь.

Верх

Как установить гаражные ямы — инструкции и статьи по классическому автомобилю

В соответствии с заданными размерами был построен ящик и размещен там, где будет располагаться яма в новом гараже.Подумайте, прежде чем копать!

Абсолютно необходимо подобрать правильную высоту, поэтому необходимы постоянные измерения.

Будьте готовы к потопу. Во время сильного дождя вам, возможно, даже придется спасаться…

Перед укладкой пола в гараже убедитесь, что электрик проложит проводку до ямы.

Уложена влажная рулонная мембрана, готовая принять яму, сидит рядом

В основании ямы необходим слой бетона для закрепления котлована.Это нужно оставить на ночь, чтобы яма зафиксировалась на месте. Не спешите с этой частью

Убедитесь, что электрик подключил проводку к яме до того, как она потеряна в яме, и при наличии нескольких готовых рук яму теперь можно опустить в яму.

Яма должна быть абсолютно на одном уровне с внешним полом.Его вдавливают в растворную смесь, при этом каждый угол опирается на полосы, чтобы удерживать его на месте. В яму кладут дополнительные грузы, чтобы она не поднималась, а затем оставляют, по крайней мере, на ночь, чтобы она должным образом застыла.

После того, как основание котлована застынет, необходимо залить бетон в сторону. Здесь доска обрезана по размеру, чтобы закрыть отверстие в яме. Затем с пластиковой мембраной сбоку наливают раствор вниз по стенке ямы.

Всегда будут воздушные зазоры, поэтому используйте кусок дерева, чтобы утрамбовать смесь и как можно сильнее уплотнить ее.

Наконец, кромка сглаживается, чтобы получить гладкую отделку между ямой и крышей гаража.

Большинство теперь захочет покрасить пол в гараже.После завершения доски (не входят в комплект) обрезаются до заданного размера и наклеиваются защитной лентой по краю ямы. Доски выдерживают вес большинства автомобилей.

При необходимости на основание и ступеньки наносится нескользящий протектор для безопасности.

После того, как электрик подключит фары к переборке, остается только вставить лампочки и установить крышки.

Почему бы не завершить работу с помощью удобной выдвижной платформы, доступной в качестве дополнения?

Подпишитесь на Classic Motoring Magazine и сэкономьте более 20%

Подпишитесь сейчас

Доступно во всех хороших газетных киосках, включая WHSmith

Джим Паттен объясняет, почему рай для классических автомобилей — это дыра в полу для

Если бы когда-нибудь была гаражная фея и она предложила бы желание, я полагаю, что большинство из них закроют глаза и изо всех сил пожелают и пожелают полноценной смотровой ямы.На самом деле нет необходимости в каких-либо феях, поскольку есть довольно простой способ достичь мечты, не имея кошмаров. Прошли те времена, когда здания из цемента и кирпича пропускали воду. Сегодня у нас может быть полностью закрытый цельный молдинг из стекловолокна, который выдержал испытание временем — я знаю, мой появился более десяти лет назад. Яма Mech-Mate была детищем Криса Праата — его компания продавала успешные чехлы Truck-Man для пикапа P100. Вскоре он увидел потенциал изготовления мембраны для ямы и даже смог набрать несколько удобных дополнительных приспособлений.Имея узкие выступы вокруг подпруги по мере сужения ямы к дну, они используются для удержания сиденья и лотка для инструментов. Углубления в верхней части молдинга позволяют использовать освещение перегородки. Умные вещи, и все это уже подготовлено, готово к установке в пол. (Между прочим, если у вас уже есть обычная цементно-кирпичная яма, Mech-Mate продает эффективный герметик, который может вас заинтересовать.)

Аналитический центр

Перед тем, как вы начнете владеть киркой, необходима небольшая психологическая подготовка.Если вы хотя бы отдаленно думаете о строительстве гаража с нуля, то убедитесь, что яма включена в планы с первого дня, так как это сделает жизнь намного проще. Но это еще не конец света, если у вас уже есть блокировка и вы хотите ее установить; это просто означает рытье бетона. Но самое главное — это расположение. Совершенно необходимо установить отверстие в нужном месте. Большинство предпочитает располагать яму ближе к воротам гаража, чем к задней стене; есть больше вариаций движущейся темы с большим пространством на каждом конце.Можно работать под передней частью машины с торчащей из гаража задней частью, добить, откатить машину вперед, а затем работать с задней частью. Если яма находится в задней части гаража, машину придется каждый раз переворачивать, а это может оказаться трудным. Если ваш гараж уже построен, убедитесь, что яма стоит в мертвой точке, если только он не необычной (или очень большой) формы или вы не встроили скамейки. Затем поместите большой автомобиль в гараж и найдите оптимальную точку под двигателем и подвеской.Сделайте грубую отметку (яма большая) и используйте их как опорные точки для окончательного местоположения. Будьте абсолютно уверены — попав внутрь, он чертовски хорош! Посмотрите на имеющийся продукт: существует множество вариантов от базовой раскладывающейся мини-ямы до полностью стоячей моторной ямы длиной 2,5 метра. Получите самое большое, что вы можете себе позволить. Изучите также список опций, так как в нем есть множество интересных предметов, таких как платформа для раздвижных домкратов.

Это ямы…

Однажды прибудет огромный пакет, больше похожий на садовый пруд, чем на необходимый элемент гаражного комплекта.Как обычно, просмотрите содержимое, а затем изучите процедуру установки — она ​​информативна и логична, каждый шаг выполняется по очереди. При строительстве только что построенного гаража мы будем рассматривать установку котлована. Большая часть информации относится и к существующему гаражу, отличается только глубина прохождения бетонного пола. В планах сделать деревянный шаблон ямы; он принимает форму деревянного ящика, который нужно уложить на место, в то время как хардкор и бетон заливаются на место.Затем яма выкапывается на заданную глубину. После того, как яма вырыта, установка занимает не менее двух дней. Один нужен для заделки ямы в бетон у основания. Если бетон просто залить по краю, гравитация возьмет на себя действие, и яма выскочит из земли.
Наши рисунки дают представление о том, как установить одну из этих ям.

Смотровая яма в гараже своими руками, устройство и размер смотровой ямы

Правильная яма в гараже — отличный помощник для водителей, здесь можно без каких-либо затрат сделать мелкий ремонт и провести профилактические или диагностические мероприятия.Она быстро становится важной частью конструкции и ее главным преимуществом.

В нашей стране наличие смотровых ям способен оценить практически каждый автовладелец, и поэтому строительство гаража это зачастую первый план. Какая польза от смотровой ямы, сделанной своими руками, как спроектировать и построить? И будет ли это БАД уже в здании?

Яма из кирпича

Ответ на этот вопрос очевиден — яма нужна для удобного ухода за автомобилем.Некоторые любители сами без помощи мастера делают сложнейшие операции, поставив в своем гараже небольшую СТО.

Остальные обычно обращаются к специалистам в техцентрах, но не могут отрицать полезность смотровой ямы. На дорогах то и дело возникают ситуации, при которых возникает желание вернуться домой, чтобы осмотреть днище машины. Неровности и выбоины щедрых размеров возникают ежедневно, и после каждого неприятного удара вряд ли удобно идти к механику.

Но у себя в гараже в спокойной обстановке, без очередей и в удобное время легко проверить, нет ли серьезных поломок машины. И эта яма дает вам возможность такого обследования, не говоря уже о практической работе. Дает доступ к:

• подвеска;
• днище и его защита;

Глушитель

• ;
• трансмиссия;
• отстойник;
• выхлопная труба.

Также, благодаря такой конструкции есть возможность самостоятельно менять масло, но эта процедура в Студии довольно дорогая.

ямочная плитка

На первый взгляд наличие ямы в своем гараже — большой плюс, но есть нюансы, о которых следует знать при ее обустройстве. К преимуществам решения можно отнести возможность провести осмотр вышеперечисленных частей автомобиля, не прибегая к помощи профессионалов. Это просто, бесплатно, и многие автовладельцы даже задаются вопросом.

Далее ремонт и обслуживание без профессионального слесаря ​​позволяет сэкономить довольно большую сумму. Если подсчитать на год, сколько стоит в мастерской замена масла и другие действия, выгода становится очевидной.Да и навык ремонта пригодится.

Кроме того, если яма достаточно просторная, в ней часто хранятся ремкомплекты и запчасти для автомобиля. Особенно это актуально для небольшой площади гаража, где наблюдается нехватка свободного места.

Что может оказаться такой полезной площадью? Основные опасности при строительстве гаража с ямой находятся вблизи грунтовых вод. В общем, лишняя влага — враг автомобиля, так как если в яме плохо сделана гидроизоляция, даже при отсутствии затопления вода будет скапливаться на стенах конструкций из-за перепадов температур в холодное время года.

вода в яме

Внимание! Любая яма может привести к образованию конденсата на дне машины из-за разницы температур на разных уровнях конструкции.

Однако следует отметить отсутствие смотровой ямы в том случае, когда она выполнена с нарушением технологии строительства и без учета инженерно-грунтовых особенностей участка.

Будь то фундамент будущего гаража или готовое помещение, этапы строительства одинаковы.Сначала идет подготовка и разметка ям, затем подрезка и коммуникации. Это не так уж сложно, но каждый шаг требует тщательного выполнения со знанием некоторых тонкостей.

Прежде всего, вам необходимо знать уровень грунтовых вод на участке разработки. Он должен быть не менее 2,5 метров для того, чтобы его постройка была оправдана, а испытание лучше проводить самостоятельно, просто просверлите как можно глубже яму в земле на строительной площадке. Вы также можете опросить соседей, у которых уже есть гаражи, подвалы или ямы.

Внимание! Если гараж габаритный, то можно сделать смотровую яму с боковым входом. Таким образом, соотношение сторон будет Г-образным, что позволит сократить длину основной траншеи, а спуск сделает его более простым и удобным при осмотре автомобиля.

Какие должны быть размеры? ↑

Первым важным шагом является разметка ширины смотровой ямы. Она должна быть удобной, но не затруднять передвижения машины по гаражу. По опыту многих строителей это примерно 70 см, к которым можно прибавить еще 5-10 см.

Более сложный вопрос — определение длины конструкции. Он не должен быть меньше двух метров, иначе меняется весь смысл конструкции, однако его увеличение может быть очень полезным при правильном использовании. Если вы делаете стационарные сцены, их длину тоже нужно прибавить к минимуму.

Однако растянуть его на весь гараж не только материально выгодно, но и вредно. Хорошо, если комната большая и яма будет как раз на том месте, куда садится машина, — еще один способ защитить днище от конденсата.

Важно помнить, что окончательный размер углублений будет меньше, чем сквозняк через слои отделки и укладки некоторых стен. Поэтому на этапе земляных работ к пропорциям прибавляют толщину стен и пола и «углубляют» в соответствии с этим.

Глубина котлована должна соответствовать росту пользователя, а зазор для работы — 15-20 см до верха котлована. Лучше сделать глубже, ведь сделать паркет на полах довольно просто.Если эта же ошибка приведет к необходимости постоянно биться головой о днище машины, все здание потеряет смысл.

Если построить яму для грузовика, его пропорции меняются. Расстояние между колесами больших автомобилей разных моделей сильно различается, поэтому за основу берется размер собственной машины. Яма должна быть на 30-40 см уже этого показателя. Если меньше, добраться до всех узлов грузовика не получится.

Если котлован нужен для обслуживания легковых и грузовых автомобилей, его ширину следует усреднить.Например, ширина одной машины составляет 80 см, а другой — 120 см. В этом случае требуемый размер ямы составляет один метр, хотя это затруднит маневрирование на машине.

Основные этапы строительства ↑

Строительство смотровой ямы их перекалибровано в несколько этапов:

• макет сайта;
• рытье траншеи;
• укладка гидроизоляции;
• устройство этажа;
• отображение стен.

Элементы проектной смотровой ямы

Для того, чтобы сделать правильную разметку на участке нужно будет выбрать строительный материал для стен. Если вы выбрали кирпич, ширина кладки будет около 12 см (у кирпичей разные марки и размеры отличаются), а затем ширина и длина увеличиваются на 24 см. Если стены литые, то толщина 20 см, то есть к общим параметрам необходимо добавить 40 см.

Земляные работы ведутся вручную, так как пропорции небольшие.Стены и пол после раскопок нужно выровнять как можно точнее, это упростит дальнейшие действия.

Важно! Необходимо сделать качественную гидроизоляцию, экономить не стоит.

Элементы гидроизоляционные

До сих пор многие люди используют в качестве водонепроницаемого слоя полиэтилен, однако более прочными являются полимерные мембраны или битумные материалы. Если гараж находится на довольно сухом грунте, можно взять жидкую гидроизоляцию, которая наносится кистью, а затем промерзает.

Пол достаточный бетонный пол толщиной 7-8 см, но качество смеси должно быть высоким. Перед установкой гидроизоляционного материала провести заделку пола щебнем. Этот слой камня в несколько сантиметров раскладывают на земле и забивают его специальным приспособлением — «трамбовкой».

Затем в качестве арматуры на пол кладут кусок стальной сетки необходимого размера. Заливка ведется в быстром темпе. Поскольку на приготовление необходимого количества смеси за один прием потребуется довольно много материала, вряд ли.Поэтому работы нужно делать быстро, чтобы бетон застыл на один ровный слой.

После того, как пол затвердеет и станет пригодным для эксплуатации, проведите армирование стен. Часто используется одна и та же сетка, просто выкладывайте слои. После укладки арматуры первый слой опалубки заливается бетоном. Удобнее всего работать в три этапа, выбирая и очищая каждую из досок обшивки. Кстати, качество их тоже может быть отличным, ведь после работы из хорошей древесины нужно делать полки для гаража.

Есть ряд нюансов, на которые стоит обращать внимание в процессе работы. Итак, даже после раскопок важно заложить в стенках ямы несколько ниш, которые потом станут полками для удобного инструмента. Хорошая идея — сделать закладки для нескольких наклонных цилиндрических выемок, в которые затем можно будет разместить светильники.

Далее смотровая яма может быть и теплой. Когда в стенах гаража температура опускается минимум до -10, работать в изолированном здании намного приятнее.Можно использовать плиты пенополистирола, которые просто насажены на специальный клей. Так уменьшилось и количество конденсата на стенках и днище автомобиля.

Внимание! Освещение смотровой ямы должно быть простым и безопасным, а питаться от источника напряжением 36 В. Полосовая сеть с напряжением 220 В опасна для жизни хозяина. Лампы должны иметь степень защиты УР5 X по ГОСТ 17677-82Е и ГОСТ 14254-80.

Край смотровой ямы отделать железом или деревянным участком небольшого размера.Это и дополнительное ребро жесткости для постройки, и упор для колес транспортного средства, не позволяющий выйти из строя при неосторожном вождении.

Последним штрихом станет крышка смотровой ямы, которую собирают из досок. Он защищает человека от падения в яму, а днище автомобиля — от влаги, которая может конденсироваться даже при самой тщательной обработке стен и пола ямы. Часто крышку сложно поднять, поэтому ниже приводится простое и оригинальное решение конструкции подходящей ручки.

Габаритные размеры для работ земляных работ.

Копание.

Укладка гидроизоляции.

,

Залить пол бетоном.

Возведение стен из кирпича.

Или залить стены бетоном.

Чистовая отделка.

• ТКП 45-3.02-241-2011 (02250) СТАНЦИЯ ОБСЛУЖИВАНИЯ ТРАНСПОРТНЫХ СРЕДСТВ;
• ОНТП-01-91 «Общесоюзные нормы технологического проектирования автотранспортных предприятий»;
• ВСН 01-89 «Предприятие по обслуживанию автомобилей»;
• МГСН 5.01-94 «автомобили»;
• ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Связанные с контентом

КАК СДЕЛАТЬ РУКИ В ГАРАЖЕ ИЩУ МАШИНУ | Своими руками

Мелкий ремонт и обслуживание автомобилей, при наличии соответствующей техники, можно проводить в гараже.

Для этого при строительстве гаража многие хотят сделать из него смотровую яму, что дает возможность проводить работы под днищем машины и ремонтировать ее труднодоступные узлы и агрегаты.

Однако специалисты не рекомендуют строительство ямы в гараже, в которой машина постоянно стоит, потому что влага из смотровой ямы выделяет влагу и образует конденсат.

Это, как правило, может вызвать коррозию различных частей днища автомобиля, стоящего над ямой.

Поэтому желательно делать смотровую яму подальше от постоянной стоянки машины. Но если такой возможности нет, то при строительстве котлована необходимо учитывать следующие важные требования, которые предотвратят повреждающее воздействие котлована на машину:

1. Строительство смотровой ямы возможно только на участках, где уровень грунтовых вод ниже 2,5 метров, в противном случае ее устройство будет нецелесообразным;
2. Длину смотровой ямы следует рассчитывать с учетом длины автомобиля, то есть длина ямы должна быть немного больше длины автомобиля.Это необходимо для того, чтобы спуск в яму был беспрепятственным.
3. Глубина ямы должна быть рассчитана таким образом, чтобы руки были свободно доступны для различных частей автомобиля, и чтобы была возможность, не наклоняясь, работать в ней;
4. Ширина ямы выбирается в зависимости от расстояния между колесами автомобиля, а также при выборе ширины смотровой ямы необходимо учитывать возможность замены автомобиля на другую марку;
5. При проектировании смотровой ямы желательно предусмотреть в ней ниши для инструментов и различных деталей — это значительно облегчит ремонт автомобиля;
6. Крышка люка обычно изготавливается из сварного металлического каркаса, она должна быть снабжена направляющими, чтобы машина не выезжала из ямы.Высота этих направляющих определяется в зависимости от дорожного просвета автомобиля;
7. В нерабочем состоянии смотровая яма должна быть постоянно закрыта легким герметичным экраном, например деревянным. Герметичность такого экрана можно придать полиэтиленовой пленкой. Это поможет избежать повышения влажности в гараже. Для удобства такой щит может состоять из двух или трех частей.

Размеры смотровой ямы в гараже

Строительство смотровой ямы начинается, как правило, с выемки котлована.В этом случае необходимо учитывать параметры будущего готового котлована, толщину его пола и стен. Например, если ширина смотровой ямы по проекту составляет 80 см, а глубина — 170 см, то яма должна быть шириной 120 см с учетом того, что толщина стен будет 20 см, а глубина ямы — 190 см.

Бетонирование стен и пола смотровой ямы осуществляется по следующей схеме:

1. Сначала уплотняется дно котлована, а гравий уплотняется в несколько слоев.Насыпь щебня должна быть не менее 10 см. Если грунт имеет повышенную влажность, дно котлована сначала засыпают и зажимают глиной, а затем засыпают щебнем;
2. Далее гравийный слой засыпают слоем песка толщиной до 5 см;
3. Затем подготавливаются стены будущей смотровой ямы, то есть с помощью глины (желательно смешанной с отходами смазочных масел) обрабатываются стенки котлована и создается глиняный замок, который даст водонепроницаемость стен котлована;
4. Затем с помощью полиэтиленовой пленки гидроизолируется дно котлована и бетонируется дно смотровой ямы, слой бетона может быть от 7 до 10 см;
5. Когда пол застынет, по периметру стен будущего котлована устанавливают опалубку.Стены котлована для надежности следует укрепить арматурой, для этого можно использовать, например, сетку «Рабица».
6. Далее в опалубке устанавливается металлический каркас на уровне будущего этажа гаража с помощью анкерных анкеров;
7. Затем между опалубкой и стеной котлована послойно заливается бетон и утрамбовывается.
   После сооружения смотровой ямы обычно начинаются работы по устройству пола в гараже.

Конечно, проект смотровой ямы желательно составить для себя еще на этапе строительства гаража — тогда вы избежите многих неприятных хлопот с его постройкой — например, если вы планируете делать освещение в осмотре. ямы можно провести проводку для освещения в любом удобном для вас месте, не запутывая гараж сетью потом проводами и не ломая бетон (у меня так и случилось) …

Если при строительстве смотровой ямы соблюдать все вышеперечисленные требования по сооружению и установке смотровой ямы по инструкции, то она прослужит своему хозяину очень долго и не нанесет вреда вашему автомобилю.

Смотровая яма в гараже

Рисунок 1 — Смотровая яма в гараже — схема

1. Люк;
2. лестниц;
3. подвесной пол;
4. ниша для инструментов;
5. приямок

Смотровая яма в гараже своими руками

Рисунок 2-чертеж элементов конструкции и устройство смотровой ямы в гараже

1. металлический каркас на анкерных болтах;
2. анкер сварной;
3. стенка;
4. глиняный замок;
5. гидроизоляция по полиэтилену;
6. ниша для инструментов;
7. этаж

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Падение с высоты при ремонте автомобилей (MVR)

Падения с высоты являются наиболее частой причиной смерти и серьезных травм людей на работе и являются причиной почти 10% травм в МВР. Основная причина — падение с лестницы.

Практические методы управления рисками

Мобильная площадка для подъезда автотранспорта

Обслуживание, уборка и ремонт рабочих мест на высоте.

Обеспечьте соответствующее оборудование доступа и убедитесь, что оно в хорошем состоянии и используется. Обучите сотрудников безопасному использованию.

Поворотный барьер безопасности

Повышенные складские помещения, например, верхняя часть офисов, антресоли.

По возможности обеспечьте постоянный доступ. В противном случае лестницы следует закрепить. Обеспечьте перила вокруг открытых краев.

Покрасочная камера для грузовых автомобилей с подвижными порталами

Крышки грузовых автомобилей и прицепов в ремонте

Обеспечьте надлежащий доступ к любой работе на высоте и средства предотвращения падения людей.

Фотография передвижного моста, обеспечивающего доступ через середину смотровой ямы для транспортных средств.

Смотровые ямы для транспортных средств или прокатные дороги.

Отметить края всех проемов в полу, заборе или доске, когда они не используются. Обеспечьте хороший уровень освещения.Контроль доступа клиентов.

Правила работы на высоте

Правила работы на высоте 2005 г. применяются ко всем работам на высоте, при которых существует риск падения, которое может привести к травмам.

Они возлагают обязанности на работодателей, самозанятых и любых лиц, контролирующих работу других (например, управляющих объектами или владельцев зданий, которые могут нанимать других для работы на высоте).

Опыт показывает, что такие события обычно возникают из-за плохого управленческого контроля, а не из-за отказа оборудования.В MVR оценка риска должна включать:

• высотные работы на транспортных средствах
• предотвращение падений в автосервис
• работа на приподнятых складских площадях
• использование переносных лестниц, например, для доступа к транспортным средствам; ремонт зданий
• Безопасность лестниц, ступеней, трапов фиксированных

Примеры из практики

• Сотрудник, работавший на полуприцепе с закрытым кузовом, упал с высоты 4 м с
  разгибательная лестница с множественными переломами бедра и левого запястья.Лестница не была ни опорой, ни закрепленной, и он потерял равновесие, когда
  низ лестницы соскользнул. Его работодатель не выполнил
  оценка рисков, и для работы не было предоставлено защитное оборудование
  на крышах коммерческих автомобилей.
• Сотрудник зашел на склад над офисом. Постоянный
  доступ и ограждения были на месте, но в день аварии
  барьер, который обычно предотвращал попадание людей на ненесущие
  часть крыши офиса отсутствовала.Когда кто-то в офисе внизу
  крикнул сотруднику, он наступил на хрупкую часть
  крыша и упала на этаж ниже. Он получил два сломанных ребра. Управление
  не знал, что барьер был удален, и не было предупреждения
  опасности.
• 17-летний подмастерье чистил водостоки на крыше мастерской
  когда он упал через хрупкий фонарь на бетонный пол на 5 метров ниже.
  Он сломал таз в трех местах.Для удобства его работодатель
  всегда использовали неконтролируемых и необученных учеников для выполнения этого
  Работа. Отсутствовала оценка рисков, не было подходящего оборудования для обеспечения безопасности.
• Сотрудник помогал водителю расположить автомобиль над инспекцией.
  яма. Он шел назад, когда упал примерно на 1,5 м в яму, поддерживая
  три сломанных ребра и сломанное левое запястье. И водитель, и другой
  сотрудник проигнорировал процедуры безопасности руководства, опубликованные в
  индукционный блок компании, предупреждающий об опасности реверсирования
  этим способом.
• Распылитель краски упал со стремянки во время распыления на грузовик и получил сломанные ребра, сломанную ключицу и сломанное плечо. Тот же опрыскиватель месяц назад упал с той же стремянки, но его работодатель не предпринял никаких действий. Они должны были определить, что для этих работ по опрыскиванию необходима рабочая платформа. Компания ушла в добровольную ликвидацию, но по-прежнему преследовалась ВШЭ.

Предотвращение падений мастерской

Для тех, кто хочет установить смотровую яму, есть только два юридических соображения.Во-первых, у вас есть разрешение на строительство? И соблюдает ли компания, устанавливающая смотровую яму, BS EN 1090 «Изготовление стальных и алюминиевых конструкций»? Водонепроницаемые стальные смотровые колодцы заменили бетонные колодцы, которые могут протекать и требовать откачки стоячей воды. Бетон также трескается под весом тяжелых транспортных средств, которые постоянно перекатываются через верх, что сокращает срок его службы. Стальные ямы состоят из сваренных между собой секций, выполненных в виде баржи.

Любая смотровая яма, установленная после 1 июля 2014 года, должна соответствовать требованиям к строительной продукции и требованиям маркировки CE, в противном случае местный орган по стандартам торговли может остановить бизнес до тех пор, пока компания не продемонстрирует, что оно соответствует правилам.

Карьеры, как правило, изготавливаются на заказ, отмечает Джонатан Вудхед, менеджер по развитию бизнеса компании Premier Pits. «Ямы, которые мы предоставляем нашим клиентам, изготавливаются на заказ; каждому заказчику нужна разная длина и глубина в соответствии с их собственными спецификациями », — говорит он. Обычно монтажная бригада выкапывает траншею, затем устанавливает и сваривает сборные секции, на выполнение которых требуется до недели.

Закон не требует соблюдения мер безопасности и охраны труда при установке и последующем использовании смотровой ямы.Но компания по техническому обслуживанию и ремонту транспортных средств должна провести оценку рисков для смотровой ямы и принять меры безопасности (см. Также вставку ниже), чтобы предотвратить следующее:

• Падение в яму

• Скольжение на ступенях доступа

• Пожар или удушение в результате скопления газов, паров или выброса топлива

• Травма из-за падения транспортного средства или других предметов на работника в яме

• Травмы головы в результате контакта с транспортным средством над ямой.

Источником советов по безопасности для карьеров является собственная схема аккредитации мастерских IRTE (см. Также https: // is.gd / enuxix). За три года, прошедшие с момента запуска, было проверено более 200. По словам Джона Истмана, председателя совета профессионального сектора IRTE, оценщик предоставит семинару обратную связь, если смотровая яма не соответствует своему назначению, и ему сообщат, какие шаги необходимо предпринять для получения аккредитации. Он поясняет: «Это Это может быть доступ, освещение, достаточно ли глубокая яма для работы под транспортным средством, есть ли достаточная защита от падения людей или есть ли лента или знак, служащие каким-либо барьером.«

Содействие безопасности с помощью передовой практики и схем аккредитации работает, — говорит он, — также как и ретроспективное применение руководящих указаний по охране здоровья и безопасности (HSE) после инцидента — хотя, конечно, это может быть слишком поздно для несчастной жертвы аварии.

Поучительный рассказ о таком происшествии пришел из юго-восточного Лондона. Ранее в этом году Lewisham Council был оштрафован на 150 000 фунтов стерлингов и был вынужден выплатить 65 000 фунтов стерлингов в качестве компенсации после того, как посетитель его сервисного центра Wearside получил травму головы после падения в смотровую яму для автомобилей.Местные власти были признаны виновными в неспособности управлять и контролировать риск падения людей в ямы для техосмотра, несмотря на то, что ранее получали рекомендации от HSE по устранению этой проблемы.

В ответ он сообщил, что пересмотрел свою оценку риска для посетителей, ограничил доступ в мастерскую и отремонтировал пять приямков для модернизации крышек приямков и систем ограждений на ступенях приямка.

Несколько монтажников приямков, к которым обращались для написания этой статьи, сказали, что передовой метод должен включать в себя покраску шевронов на полу вокруг приямка и покраску обозначенных проходов на полу на безопасном расстоянии от смотровой колодца.

Более крупными вложениями будет установка полноразмерных выдвижных крышек, которые скользят по яме, когда она не используется. Поскольку они достаточно жесткие, чтобы выдерживать вес человека, они исключают риск падения, но не всегда являются практическим решением. Чтобы пол смотровой ямы оставался чистым, можно также установить углубления для оборудования для хранения инструментов и оборудования, такого как слив отработанного масла и катушки для масла / смазки.

ПОДНИМАЮТСЯ

Альтернативой погружению под транспортным средством в яму является подъем транспортного средства вверх.Напольные колонные подъемники подходят для работы под транспортными средствами, а также для замены шин, а также могут помочь там, где есть ограниченный доступ к транспортному средству. Они также более безопасны для автомобилей, работающих на бензине, чем ямы, из-за более высокой температуры воспламенения бензина (-43 ° C для воспламенения от искры по сравнению с + 52 ° C для дизельного топлива).

Стив Браунд, менеджер по маркетингу компании TotalKare из Уэст-Мидлендса, занимающейся продажей колонных подъемников, утверждает, что глубина смотровых ям может быть неподходящей для работы с компонентами, расположенными рядом с внешней частью автомобиля, такими как поворотные шкворни рулевого шарнира.

Для Кейта Симса, директора по производству дилерской группы MAN HRVS, смотровые ямы — лучший выбор. «У нас есть несколько комплектов колонных подъемников в наших представительствах, но для их настройки требуется время», — говорит он. «Техники используют их в основном для ремонта и обслуживания автобусов или там, где могут возникнуть проблемы с доступом, если этот автомобиль проехал через яму», — объясняет Симс.

Независимо от того, работаете ли вы на уровне пола или ниже, важным аспектом эффективной работы является освещение, а важным аспектом безопасности освещения является целостность светильника.

Стив Хант из Premier Pits отмечает, что свет должен быть не только пыле- и водонепроницаемым, но и огнестойким, чтобы предотвратить возгорание.

РУКОВОДСТВО ПО ЛУЧШЕЙ ПРАКТИКЕ

Роль исполнительного органа по охране здоровья и безопасности заключается в обеспечении соблюдения законодательства, изложенного в Законе о здоровье и безопасности на рабочем месте 1974 года, Правилах управления (1999) и Правилах работы на высоте (2005). Они требуют от работодателей оценки рисков для здоровья и безопасности всех своих сотрудников и определения того, что им нужно делать для выполнения своих юридических обязанностей по предотвращению или контролю этих рисков и обеспечению здоровья и безопасности своих сотрудников.HSE предлагает рекомендации относительно обязанностей, которые должна выполнять мастерская с инспекционной ямой (например, https://is.gd/dayuro и https://is.gd/ubufob).

■ Ограничить доступ

Ограничить доступ для людей, которым необходимо там находиться. Постарайтесь физически отделить смотровые ямы, изменить планировку мастерской или использовать знаки и надзор для обеспечения соблюдения правил

■ Мост через яму

Установите передвижной мост через яму с перилами с открытыми стенками, которые также можно использовать в качестве безопасная платформа для работы

■ Барьеры

Используйте ограждения, цепи или выдвижные ограждения в качестве гибкой защиты для рабочих у края приямка

■ Улучшите видимость

Используйте освещение приямка в рабочее время (см. также https: // is.gd / igejaj). Четко обозначьте края ямы, например, покрасив чередующиеся черные и желтые полосы.

■ Уменьшите риск поскользнуться и споткнуться

Используйте противоскользящий материал вокруг ямы. Не допускайте попадания препятствий на территорию и в яму и немедленно устраняйте разливы

■ Доступ

Обеспечьте по крайней мере одну фиксированную точку входа / выхода с дополнительными, отдельными, пригодными для использования средствами эвакуации там, где это необходимо, например, где выход может быть заблокирован у припаркованного автомобиля или для ям длиной более 9 м

■ Предотвращение пожара и удушья

Топливо и пары, которые тяжелее воздуха, имеют тенденцию опускаться на дно ямы и представляют опасность пожара или удушья.
