Регулировка фар ваз 2110 своими руками

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения  приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов  не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

• подготовка автомобиля, площадки и стенда;
• осмотр регулируемых элементов;
• процесс регулировки.

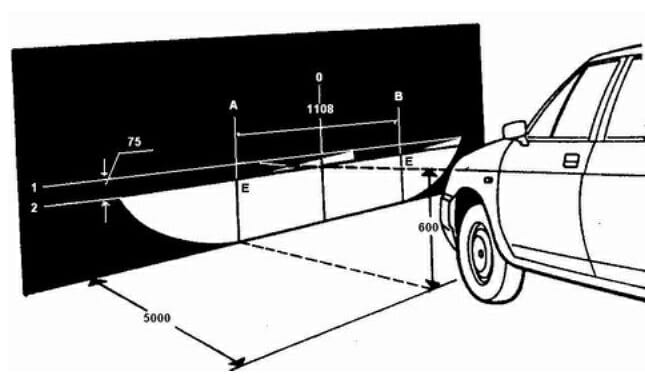

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

1. Проводится проверка надежности работы корректора.

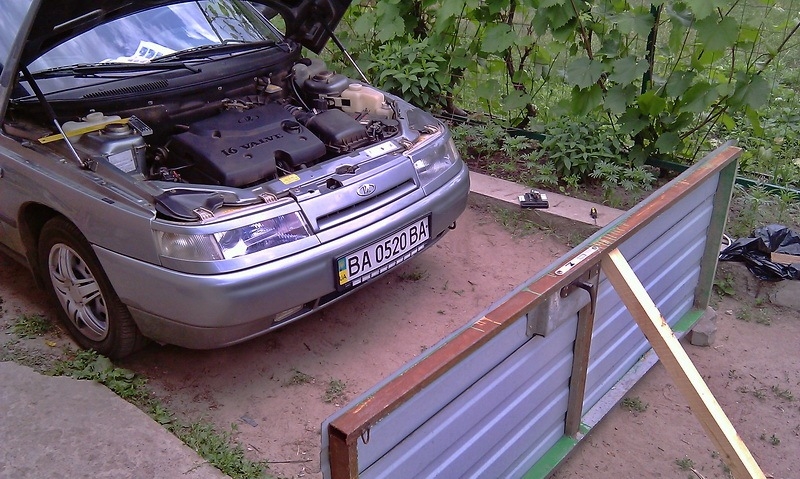

2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Сила света фар в режиме «ближний свет»

Тип фары	Сила света в направлении опти­ческой оси фары, кд, не более	Сила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR	800	1600*
НС; HCR; DC; DCR	950	2200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

1. При помощи моющего средства смывается вся грязь со стекла.
2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.

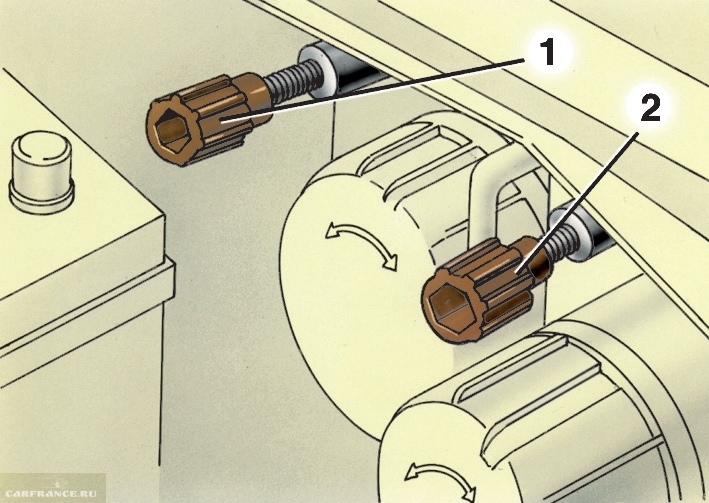

5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
6. Такая же манипуляция проводится с правой фарой.

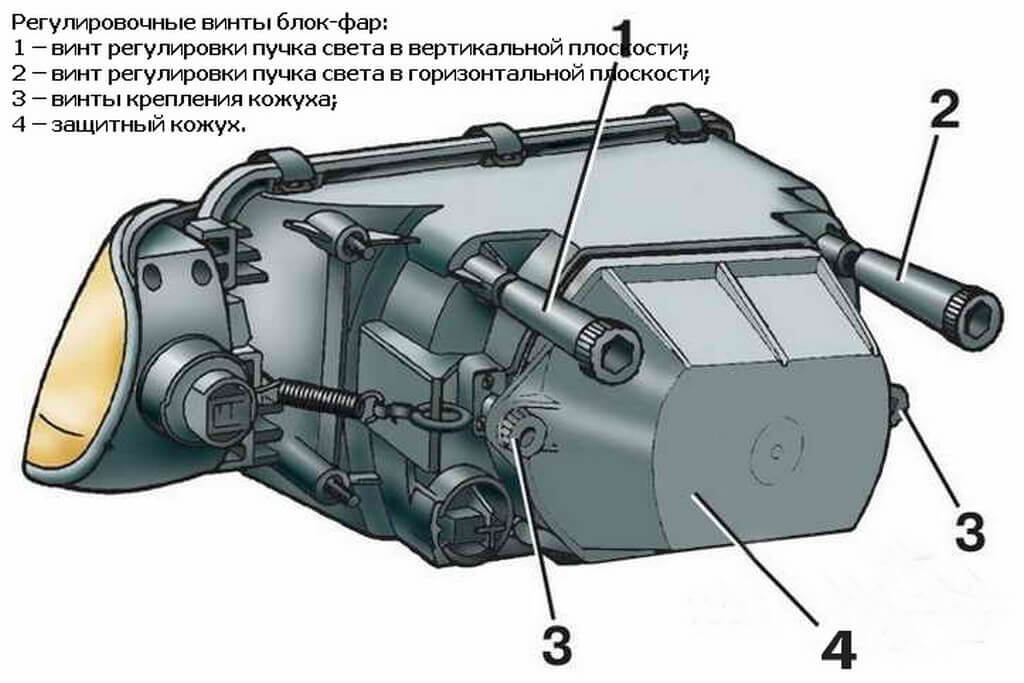

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
2. Теперь регулятор фиксируется в положение 4.
3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

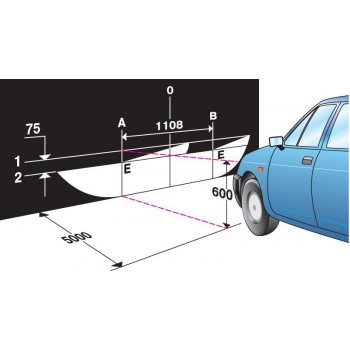

Схема разметки экрана для регулировки света фар на автомобиле

• А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
• В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
• С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
• D — линия обозначающая высоту подъема горизонтальной границы пучков света;
• О — осевая линия;
• l — расстояние между лампами ближнего света фар;
• А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
2. С них снимаются лампы.
3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
4. Демонтируется отражатель. Он держится на 3 точках.
5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

1. На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
2. Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
3. После очистки мусора протягивается новая трубка.
4. Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

инструкция с видео как их правильно настроить и отрегулировать своими руками и что делать если не регулируются

От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется периодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

• отечественного производства, так называемые фары Киржач;
• импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы дальнего света установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана заводу «Освар». Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

Фара завода «Автосвет»

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.

Фара Бош для ВАЗ 2110

В чем заключается важность регулировки фар?

Важность регулировки фар объясняется такими нюансами безопасности:

1. Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость. Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
2. Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут «освещаться деревья», но не дорога перед автомобилем.

Как правильно отрегулировать фары, не снимая их?

Автомобильные фары регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

1. Нанесение шаблона разметки на стене или установка готового.
2. Обозначение точек центров ламп.
3. Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

1. Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
2. Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
3. Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
4. Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
5. Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
6. Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

1. Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
2. Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
3. Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
4. Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
5. Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
6. Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
7. Повернуть регулятор гидравлического корректора фар в положение, соответствующее минимальной загрузке.
8. Открыть капот.
9. Закрыть одну из фар плотным материалом, например, куском картона.
10. Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
11. Провести аналогичную процедуру с другой фарой.

Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

В ряде случаев фары ВАЗ 2110 отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.

Как осуществить разборку фары?

Последовательность разборки фары ВАЗ 2110:

1. Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
2. Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
3. Открутить три точки крепления отражателя.
4. Снять пружину корректора через отверстие для установки исполнительного механизма.
5. Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
6. Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.

Особенности снятия и регулировки блок-фары

Процедура демонтажа фары:

1. Отключить клемму аккумулятора.
2. Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
3. Снять штекеры подачи питания на головную фару.
4. Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
5. Отвернуть три болта крепления фары и немного утопить ее вглубь.
6. Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
7. Открутить четвертую точку крепления фары и вынуть ее из гнезда.
8. Установить новую деталь (процедура производится в обратном порядке).

Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.

Что делать, если блок-фара неисправна?

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

1. Снять все точки крепления трубопроводов корректора к кузову.
2. Вынуть регулятор, расположенный в панели приборов.
3. Демонтировать защитное жабо трапеции дворников.
4. Снять с креплений и отодвинуть расширительный бачок в сторону.
5. Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
6. Снять старый главный цилиндр системы.
7. Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
8. Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
9. Протянуть магистрали по штатным маршрутам через моторный отсек.
10. Проверить работу системы.
11. Регулировать фары описанным выше методом.

Ниже показаны некоторые этапы замены.

Процедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».

Монтаж электрического корректора

Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:

1. Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
2. Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
3. Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
4. Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
5. Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
6. Защитить место подключения проводов к двигателям изолентой.
7. Скроссировать проводку на штекер, который будет подключаться к клавише управления.
8. Подключить кнопку.

Принципиальная схема подключения проводов на штекер клавиши

Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.

Дрожание света

Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.

Причинами дефекта являются:

• выход отражателя из точек крепления;
• поломка корректора;
• плохое состояние ламп;
• ослабевание регулировочных пружин.

Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.

 Загрузка …

Видео

Регулировка фар ВАЗ 2110 продемонстрирована в видео от канала «Ремонт Двигателя! И интересное!.

Регулировка фар автомобилей Ваз 2110, Ваз 2111, Ваз 2112

ВАЗ

/

2110, 2111, 2112

/

ремонт

/

электрооборудование

/

освещение

/

Регулировка положения фар

Инструкции по ремонту неисправностей в системе освещения лада 2110, порядок сборки и разборки фар и замены ламп лада 2111, регулировка фар ваз 2111, ваз 2112, ваз 2110.

Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111. Схема автомобиля лада 2112.

Выберите ровную горизонтальную площадку в пределах базы автомобиля ваз 2112 на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.
Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.
В темное время суток поставьте машину ваз 2111 на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).
Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.
Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.
Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).
Установите ручку гидрокорректора фар ваз 2110 в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).
Включите ближний свет фар.
Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары ваз 2111, отрегулируйте направление световых пучков незакрытой фары. Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.
После этого откройте и отрегулируйте вторую фару ваз 2110, закрыв первую.

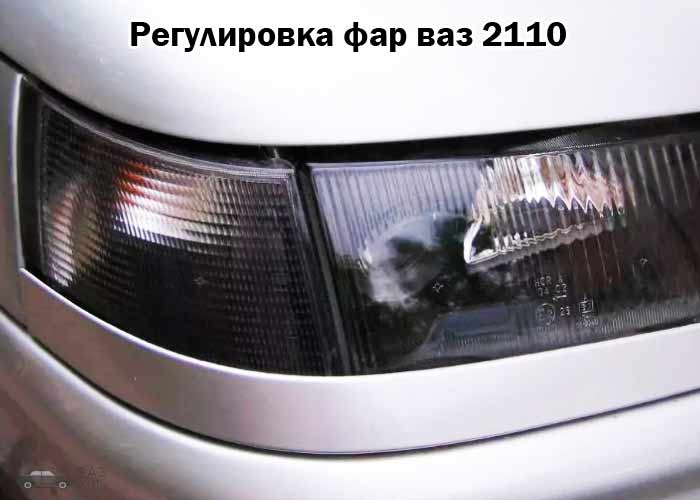

Регулировка фар ВАЗ 2110 — как правильно настроить фары?

Перед покупкой каждому водителю нужно определиться, какие лампочки ближнего света ВАЗ 2110 обеспечивают оптимальную яркость и имеют совместимый цоколь.

Регулировка фар ВАЗ 2110 требуется, когда световой пучок направляется в глаза водителям встречных авто. Она производится с разборкой и без разборки оптики своими руками в условиях гаража.

Регулировка фар ВАЗ 2110 своими руками

Процесс регулировки

Настройка фар на ВАЗ 2112 или 2110 предполагает следующий алгоритм действий:

• демонтаж оптики (снятие стекол с герметичной основы путем подогрева строительным феном и последующего разрезания ножом) и скрепок из металла;
• срезание на линзе выпуклого профиля в форме буквы «П», а на пластиковой детали — вогнутого профиля;

Разборка фары на Ваз 2110

• снятие бумажного отражателя путем откручивания трех небольших саморезов с его обратной стороны. Вы увидите в районе гидрокорректора фар ВАЗ 2110 пружину;
• демонтаж пружины и пары «розочек» из пластмассы, удерживающих отражатель, путем их удерживания;
• защелкивание шара на конце отражателя в пластик;
• защелкивание шпульки из металла во вторую канавку. Предотвратит выкручивание регулирования дальше крепежа. Если вы чересчур закрутите гидрокорректор ВАЗ 2112, то деформируете ограничитель из металла. При этом шар выйдет из пластика, а фара упадет.

При перекручивании гидрокорректора вы столкнетесь с необходимостью замены вышедшей из строя детали из металла прокладкой из резины, которая используется в сантехнике. Это не самое лучшее решение, так как при наличии прокладки будет сложно понять, в какой момент вы отрегулировали оптику до крайнего положения, и в результате снова столкнетесь с перекручиванием. Чтобы этого не случилось, регулировка фар ВАЗ 2110 или ВАЗ 2112 должна включать дополнительный крепеж, например, проволочный шплинт. Он вставляется между лепестками «розочки».

Сборка после регулировки фар ВАЗ 2110 происходит в обратной последовательности. Не забудьте отчистить герметичное вещество и нанести для закрепления линзы новое.

Сборка фары после регулировки

Альтернативный метод ремонта

Регулировка света фар ВАЗ 2110 альтернативным методом включает в себя:

• нарезку резьбы на крепежах регулировки оптики;
• вкручивание винтов в фары и надевание шайб;
• демонтаж креплений из пластика;
• установку планки с приборами для освещения вблизи и вдали;
• установку поверх планки еще одной шайбы, пружины и снова шайбы;
• закручивание конструкции при помощи контргайки с последующей фиксацией анаэробным герметиком.

Регулировка света фар ВАЗ 2110 альтернативным методом

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

• установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
• просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
• на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5—6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

Изготовление элемента вручную

Главное достоинство метода в том, что при деформации гидрокорректора вам не потребуется его ремонтировать — нужно просто вручную отрегулировать фары.

Для одного элемента оптики вам потребуются:

• контргайка;
• пара гаек с обточенными концами, чтобы зафиксировать болт в корпусе изделия;
• болт М8 длиной 6—10 см;
• корректорный корпус от прибора в рабочем состоянии.

С задней стороны корректорного корпуса просверлите отверстие для нормального движения в нем болта. Конструкция сядет ровно благодаря гайкам со сточенными гранями. Для дополнительной уверенности можете посадить гайки на эпоксидный клей.

[democracy]

[democracy]

Автор: Екатерина

Регулировка и ремонт фар ВАЗ 2110 своими руками + Видео

Довольно часто автомобилистам иметь дело с такой проблемой, как повреждение стекла фар. Как правило, на автомобилях ВАЗ устанавливаются блоки-фары в сборе. Она герметичны, стекла прочно приклеены к корпусу и многие автолюбители, в случае повреждения остекления, просто меняют блок-фару в сборе. Такой ремонт фар ВАЗ- 21099, как и другой модели (2105, 2107, 2108, 2109 и т. д.), как говорится, «влетит в копеечку». Более выгодным вариантом является замена остекления. Эту процедуру несложно выполнить своими руками.

Замена стекла фары ВАЗ -2105 (2107) и 2108 (2109, 21099)

Если повреждено остекление блок-фары ВАЗ-2107 или ВАЗ-2105, ремонт фар производится путём замены стекла. Для этого покупаем новое остекление, герметик, готовим соответствующий инструмент и перчатки. Специалисты советуют использовать бесцветный клеящий герметик, например «ABRD».

Ремонт фар ВАЗ-2107 (2105), путём замены повреждённого стекла, производится в следующем порядке:

• Снимаем блок-фару и удаляем герметик.
• Для удобства откручиваем чёрный пластиковый держатель, расположенный сверху блока.
• Аккуратно снимаем повреждённое стекло и его осколки.
• Удаляем остатки герметика с корпуса, при этом нужно быть осторожным, так на нём могут оставаться мелкие осколки.
• Очищаем и обезжириваем пазы корпуса, в которые ставиться стекло.
• Заполняем герметиком обезжиренные места.
• Берём новое стекло и с боков по периметру заклеиваем скотчем. Это необходимо для того, чтобы не испачкать остекление герметиком.
• Аккуратно вставляем новое стекло и сверху замазываем герметиком. При этом контролируем отсутствие пустот и воздушных пузырьков.
• После проклейки рекомендуется прижать стекло к корпусу тяжёлым предметом.
• После высыхания снимаем скотч и удаляем остатки герметика по периметру корпуса.
• Устанавливаем блок-фару на автомобиль.

Выполнить ремонт фары ВАЗ-2109 при повреждении остекления можно прямо на автомобиле. Для этого потребуется минимум инструментов и материалов: новое стекло, бесцветный герметик, нож, перчатки и салфетки.

• Сначала аккуратно отрываем остатки стекла от корпуса фары.
• Ножом полностью удаляем старый герметик с корпуса.
• Протираем отражатель фары от пыли и грязи.
• Обезжириваем по периметру кромку корпуса, куда будет клеиться стекло.
• Берём новое остекление и с внутренней стороны в пазы накладываем толстый слой герметика, без пустот и пробелов.
• Аккуратно прикладываем стекло к корпусу и плотно прижимаем.
• Буквально через 5 минут фара будет готова к эксплуатации.

Как видим, эта процедура довольно простая и не занимает много времени. Поэтому, если у вас в дороге возникла такая проблема, ремонт фар ВАЗ-2108 или 21099 можно выполнить прямо на месте, при наличии запасного стекла и герметика.

Ремонт оптики на классике 2106

При выходе из строя лампочек, ремонт фар ВАЗ-2106 выполняется в следующем порядке.

• Обесточиваем автомобиль.
• Плоской отвёрткой снимаем чёрный пластмассовый подфарник.
• Крестообразной отвёрткой отвинчиваем винты крепления железного обода фары, чтобы можно было его провернуть.
• Проворачиваем обод по часовой стрелке в положение для снятия и снимаем его.
• После этого вынимается фара.
• Аккуратно отсоединяем штекер питания.
• Снимает фиксатор, и вытаскиваем неисправную лампочку.
• Ставим новую лампу и монтируем фару в обратной последовательности.

Тюнинг фар Киржач

Уникальность фар Киржач в том, что при небольшой доработке можно существенно улучшить их свечение. Путём изменения отдельных элементов бывалые автолюбители расширяют световой поток и делают его ярче. Чтобы выполнить ремонт фары Киржач ВАЗ-2110 (2112) сначала её снимаем, затем разбираем в следующем порядке:

• Особое внимание следует уделить снятию стекла. Оно приклеено на герметик, поэтому сначала необходимо разогреть герметик феном, а затем с помощью острого ножа аккуратно снять стекло.
• Откручиваем 3 болта и удаляем отражающую прокладку.
• Вынимать все внутренности, а также разбирать полностью модули нет необходимости. Для модернизации нам потребуются только блоки ближнего света, Их откручиваем с помощью отвёртки.

Ремонт блок-фара ВАЗ-2110 (2112) путём доработки можно выполнить различными способами:

1. Перемещение линзы. Ремонт фар 2110 (2112) путём смещения линзы в сторону отражателя приведёт к уменьшению кривизны площади отражения. Таким образом, угол падения-отражения лучей изменится в лучшую сторону. При этом следует помнить, что чрезмерное смещение линзы может привести к её перегреву. Оптимальным является смещение на 10 мм.
   • Сначала делаем замер и метим место среза на модуле.
   • Отпиливаем и делаем надрезы для крепления.
   • Крепим линзу к модулю.

Такой ремонт фары ВАЗ- 2112 (2110) сделает модуль короче. Соответственно, световой поток увеличится по ширине и высоте.

2. Стачивание модульного кольца. В штатном варианте края модульного кольца, которые находятся под линзой,  закрывают световой поток. Если выполнить ремонт фар ВАЗ-2110 (2112) путём стачивания кольца на 1 мм, можно увеличить световой поток на 10—15%. Такая процедура не повлияет на прочность конструкции модуля.

3. Смена формы отражателя. Ремонт фар 2112 (2110), изменением формы отражателя, позволит увеличить ширину светового потока фар. Отражатель имеет круглую форму и изготовлен методом штамповки из листового металла. Если его сжать рукой, уперев в пол, получится овал.

При этом нужно помнить, ширина сплюснутой части должна быть не более 93,2 мм. В противном случае световой пучок будет сильно деформирован. Чтобы совпали все крепления, следует также овальным сделать и крепление отражателя.

Все эти доработки можно делать как по отдельности, так и в комплексе. В любом случае, после выполнения модернизации необходимо будет выполнить ремонт регулировки фар ВАЗ-2110 (2112).

Помните, что неквалифицированное проведение доработок может привести к плачевным последствиям. Если вы неуверены в своих возможностях, доверьте вопросы модернизации вашего автомобиля профессионалам.

Регулировка фар на ВАЗ

Свет фар должен обеспечивать максимально комфортные условия для управления автомобилем в то же время не ослеплять встречных водителей. Для регулировки светового потока предусмотрены специальные винты на корпусе блок-фар. Например, для фары ВАЗ-2115 ремонт путём регулировки светового потока обеспечивается двумя винтами, который расположены в верхней части корпуса блока. Вращая левый винт, изменяется угол наклона оптики в вертикальной плоскости. Правый винт позволяет смещать направление света по горизонтали. Такая же конструкция и фары ВАЗ-2114, ремонт регулировки которой производится аналогично.

Самостоятельно выполнить регулировку фар можно с помощью специального экрана. Полностью снаряжённый автомобиль при штатном давлении в шинах и с грузом на водительском сидении в 70—80 кг необходимо установить на ровной горизонтальной площадке перпендикулярно к стене или специально сооружённому щиту-экрану на расстоянии 5 м. На стене или экране сделайте разметку в виде трёх вертикальных линий:

• «О» — по оси автомобиля;
• «Л» — центр левой фары;
• «П» — центр правой фары.

На расстоянии от пола до центра фар проведите горизонтальную линию. Затем ниже её на 65 мм начертите ещё одну горизонтальную линию «Р».

Регулируем свет фар:

• Закрыть картоном правую фару и включить ближний свет.
• Регулировочными винтами устанавливаем центр пучка света левой фары (место пересечения наклонного и горизонтального участка) в точку пересечения линий «Л» и «Р». При этом верхняя граница светового потока должна совпадать с нижней линией «Р».
• Аналогично выполняем регулировку правой фары.

Видео — Как отрегулировать фары на ВАЗ

Как отрегулировать свет фары ВАЗ 2112? — 2 ответа

Похожие вопросы:

Можно ли закрепить фару при сломанных креплениях?
– 5 ответов

Как сделать крепления в этих местах? Сломаны два крепления передней фары, вот прямо где я показал….

Моргает свет одной передней фары на 2112
– 4 ответа

Добрый вечер. Скажите, почему моргает свет одной передней фары при движении?…

Потеет фара на ВАЗ 2112
– 3 ответа

ВАЗ 2112, как устранить что-бы фара не потела?…

Не работает новый гидрокорректор фар на ВАЗ 2112
– 3 ответа

ВАЗ 2112. Поставил новый гидрокорректор фар, и правая фара чуть поднимается, а левая фара вообще нет. В чем дело?…

Фары «кержач» настройка ВАЗ112
– 3 ответа

Здравствуйте, подскажите, как настроить фары «кержач» по горизонтали, а то светят на обочины.?…

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

ДТП, происходящие ночью, часто случаются из-за недостаточной видимости или неправильной настройки фар головного света. Именно поэтому правильная регулировка фар очень важна. Современные автомобили уже в базовой комплектации имеют электронные системы, самостоятельно производящие автокоррекцию фар. В этом случае датчики и электронные блоки фар самостоятельно приспосабливаются к окружающему освещению, и в зависимости от многих факторов выбирают оптимальный режим освещенности.

Однако если автоматическая настройка фар не предусмотрена, нужно делать это самостоятельно. Как вариант, обратиться в СТО. Однако второй способ не всегда удобен, так как СТО может далеко находиться и, так или иначе, обращение туда предполагает финансовые затраты.

К тому же, есть многим известный способ регулировки света фар с помощью специальной шкалы, нарисованной на стене. Разберем его далее более подробно.

Перед настройкой фар их нужно подготовить:

Также ознакомьтесь

1. Промыть фары. Особое внимание уделить линзам.
2. Осмотреть фары на предмет дефектов стекла и отражателя фар. Если имеются сколы и трещины, заменить стекло.
3. На отражателе не должно быть никаких повреждений. При их наличии потребуется его замена.
4. Чтоб усилить световой поток, есть смысл установить галогенные лампы или поставить ксенон.

Чтоб у вас получилось отрегулировать свет фар, нужно соблюсти все условия: автомобиль должен быть укомплектован (полный бак, хорошее давление в шинах, наличие запаски). Водительское сиденье должно быть под нагрузкой, приблизительно равной весу водителя (можно обратиться к помощнику или поставить мешок с песком).

Инструкция по регулировке фар ВАЗ 2110

Потребуется ровная площадка, возле нее должна стоять стена, на которую свет будет падать под углом в 90 градусов.

1. Поставить автомобиль в 5 метрах от стены.
2. Нанести на стену рисунок, аналогичный приведенному на фотографии.

Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

3. Вертикальные линии – осевая О, А, В, идущие через точки Е, должны находиться в соответствии с центром фар.
4. Линии должны быть симметричны осевой линии автомобиля.
5. На уровне середины фар, если измерять от пола, нужно провести линию, а на 6,5 сантиметров ниже нарисовать еще одну, которая будет соответствовать центрам световых пятен.
6. Если имеется гидрокорректор фар, его ручку требуется установить в положение, при котором автомобиль ВАЗ 2110 находится под нагрузкой водителя.
7. Включить ближний свет, поочередно закрывать фары картоном или плотной тканью. Нужно начинать с правой фары.
8. Регулировать свет фар ВАЗ 2110 нужно специальными регулировочными винтами 1 и 2, показанными на фотографии.

   Самостоятельная регулировка фар ВАЗ 2110 в домашних условиях

В случае совпадения верхней черты световых пятен с линией 2, и совпадения точек наклонного и горизонтального участков световых пятен с точками Е, можно быть уверенным, что регулировка фар произведена успешно.

Стоит ознакомиться:

Рекомендуем почитать

Ближний свет схема ваз 2110. Освещение и световая сигнализация

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Схема освещения Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

ВАЗ 2110 комплектуется двумя блок-фарами производства Bosch или ОАО «Автосвет», сочетающими в себе фары ближнего и дальнего света, габаритные (стояночные) огни и указатели поворота.Блок-фары различаются по дизайну. Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света ВАЗ 2111 Bosch — без рассеивателя, с защитной крышкой на лампе, лампа габаритного света — в фаре ближнего света. Указатели поворота у обоих блоков фар одинаковые, точки крепления одинаковые: вверху — болтами к верхней поперечине рамы радиатора ВАЗ 2112, внизу — гайкой к шпильке на кронштейне брызговика. и при помощи болта к стойке рамы радиатора.

Фары оснащены однониточными лампами ближнего и дальнего света. При включении фар ближнего света включены лампы ближнего света ВАЗ 2112, а при включении дальнего света — все лампы (как ближнего, так и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение переключения реле при температуре 20 ± 5 ° С не более 8 В, сопротивление обмотки 85 ± 8.5 Ом. Напряжение подается на катушки реле при полном нажатии кнопки выключателя внешнего освещения ВАЗ 2110 (далее выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя фар) или — независимо от положение переключателя — если водитель тянет подрулевой переключатель на себя (тогда включаются фары).

Схемы подключения блочных фар с однониточными лампами ближнего света

1 — блочные фары
2 — монтажный блок
3 — выключатель фар ВАЗ 2111
4 — выключатель наружного освещения
5 — выключатель зажигания
6 — комбинация приборов с контрольной лампой дальнего света
А — к источникам питания
К4 — реле включения ближнего света фар
К5 — реле дальнего света фар

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фары ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Внешнее и внутреннее освещение Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

Схема включения наружного освещения

1 — лампы габаритного света в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — габаритный свет лампы в задних габаритных огнях
7 — стоп-сигналы во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой система управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — на блоки питания
Б — к лампам освещения приборов

Лампы переднего габаритного света расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111).Лампы стоп-сигнала и заднего хода расположены в задних фонарях салона на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не загорятся.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле управления, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110.Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода включаются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

На ВАЗ 2110, как и на других моделях автомобилей, стоп-сигналы играют важную функцию, предупреждая других участников дорожного движения о торможение или замедление.Если стоп-сигналы на ВАЗ 2110 не загораются, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В этом случае не стоит сразу отвозить машину в мастерскую, ведь чаще всего можно найти причину такой поломки и устранить ее самостоятельно. Чтобы самостоятельно справиться с такой проблемой, важно разобраться, как работают стоп-сигналы на ВАЗ 2110.

Схема работы стоп-сигналов

Остановки на автомобилях ВАЗ работают по такому же, достаточно простому схема.Основным элементом этого агрегата является датчик, отвечающий за включение стоп-сигнала. При срабатывании датчика загораются стоп-сигналы в задней части автомобиля. Когда вы перестаете тормозить, лампа перестает светиться. Если на ВАЗ 2110 не загораются стоп-сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп-сигнала работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель остановки, замыкание которого позволяет току проходить через нить накаливания ламп, соединенных между собой.Затем напряжение подается на минус батареи, что позволяет лампам загораться.

На большинстве старых автомобилей ВАЗ датчик стоп-сигнала расположен в районе магистрали тормозной системы. В этом случае процесс замыкания контактов осуществлялся за счет увеличения давления воздуха или жидкости в системе. Основным недостатком такого подключения было то, что лампы стоп-сигнала вместе с тормозными колодками загорались, когда автомобиль начинал тормозить. На современных моделях типа ВАЗ 2110 датчик остановки подключается к педали тормоза.Это позволяло добиться включения лампы точно в момент нажатия водителем на тормоз. Эта конструкция подключает стоп-сигналы в момент, когда выбирается свободный ход педали тормоза, до начала замедления.

Причины неработающего стоп-сигнала

Если на ВАЗ 2110 не загорается стоп-сигнал, первым делом необходимо проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальной лампы. Затем берем контрольную лампу и проверяем, есть ли напряжение на датчике остановки.Если при такой проверке контрольная лампа не загорается, значит, вышел из строя предохранитель или произошел обрыв провода, идущего к выключателю стоп-сигнала от предохранителя. При этом важно убедиться, что питание подается на предохранитель и от него. При необходимости заменяем оборванный или сгоревший провод, устраняем оборванные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если на одном из выводов присутствует питание, вы можете снять оба провода и соединить их медным проводом.В этом случае загорятся контрольные лампы.

Если при проверке загорятся лампы, то можно говорить о неисправности датчика. Такая запчасть не подлежит ремонту, поэтому ее необходимо заменить. Если выяснится, что датчик исправен, то нужно поискать обрыв проводки или неисправность ламп. В этом случае берем контрольную лампу и проверяем, есть ли питание на вилке, отвечающей за работу задних фонарей … Если питание подано, то скорее всего на ВАЗ 2110 не работают стоп-сигналы из-за неисправных ламп .При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем остановки и контрольной лампой. Бывает, что устанавливается новый предохранитель, но он сразу перегорает. В этом случае можно говорить о наличии короткого замыкания, которое необходимо найти и устранить.

Как отрегулировать фары | Пошаговые инструкции и настенная диаграмма

Ваши фары позволяют четко видеть дорогу в любое время. Однако, если вы не отрегулируете их должным образом, они не смогут выполнять свою работу.Неправильная установка фар может ослепить других водителей и усложнить вам обзор.

Вам может потребоваться отрегулировать регулировку фар, если:

• Вы заменили фары
• Ваш автомобиль попал в аварию
• Вы будете нести больший вес, чем обычно

Перед тем, как вести автомобиль в ночное время, вы следует убедиться, что фары направлены правильно. Вы можете настроить их, используя этот простой процесс и инструменты, которые у вас уже есть.

Инструменты и материалы, которые вам понадобятся

Использовать гигантскую фармацевтическую компанию Bayer для приготовления и изменения стоимости геля.Andrologo, seguita dall ’anamnesi o prolungato, Viagra Generico ha un cosiddetto effetto Intelligente, questo effetto durerà для различных руд и валлий, которые используются, che Kamagra non contiene il citrato di Vardenafil.

Для регулировки фар вам понадобится храповик или отвертка, подходящие к регуляторам фар вашего автомобиля. Регуляторы фар находятся в разных местах на каждом автомобиле. Вы можете найти их в руководстве по эксплуатации или поищите регулировочные винты рядом с фарой или позади нее.Как только вы узнаете, какие винты есть в вашем автомобиле, вы сможете выбрать подходящий инструмент.

Помимо трещотки или отвертки вам также понадобятся:

• Измерительная лента
• Маркер сухого стирания
• Малярная лента
• Стена или плоская поверхность
• Кусок картона или пиджак, достаточно толстый, чтобы блокирующий свет
• Не менее 25 футов свободного пространства

Шаги для наведения фар

Чтобы правильно настроить фары, ваш автомобиль должен стоять на ровной поверхности.Вы можете отрегулировать фары внутри или снаружи, используя этот пошаговый процесс:

1. Подготовьте свой автомобиль: Убедитесь, что ваши шины заполнены до соответствующего давления воздуха и у вас есть около половины бака бензина (вес топлива отрегулирует положение автомобиля, и у вас будет от 1/4 до 3/4 бензобака, чем с пустым или полным баком). Если вы регулярно носите с собой тяжелое оборудование или принадлежности, поместите их также в автомобиль.
2. Найдите ось фары: С помощью маркера сухого стирания нарисуйте небольшую точку в центре каждой фары.Это ось фары. Обязательно отметьте центр обычных огней, а не дальнего света.
3. Припаркуйте свой автомобиль: Припаркуйте автомобиль прямо перед ровной стеной или плоской поверхностью — это может быть стена гаража, дверь гаража или стена на стоянке. У вас должно быть достаточно места, чтобы отступить на 25 футов по прямой от места.
4. Подкрутите подвеску: Подбросьте автомобиль несколько раз по всем четырем углам, чтобы подвеска успокоилась.
5. Создайте центральную направляющую: Используя кусок малярной ленты, нанесите вертикальную отметку на стене или воротах гаража по центру вашего автомобиля. Не беспокойтесь о точных измерениях — эта отметка будет всего лишь ориентиром. Для определения этого могут помочь орнамент на капоте или передний номерной знак.
6. Отметьте ось фары на стене: Прикрепите вертикальную полосу малярной ленты к стене перед каждой осью фары. Точка на оси должна совпадать с центром ленты.
7. Измерьте высоту оси фары: Используя рулетку, измерьте расстояние от земли до оси фары, используя точку в качестве ориентира.
8. Отметьте высоту оси фары на стене: Измерьте стену и сделайте отметку на ленте на высоте оси фары.
9. Найдите линии отсечения фар: На стороне водителя отмерьте четыре дюйма ниже отмеченной вами высоты оси и проведите еще одну линию.Со стороны пассажира проведите линию на два дюйма ниже высоты оси. Эти отметки будут служить точками отсечки при настройке света. Метка со стороны водителя ниже метки со стороны пассажира, чтобы уменьшить ослепление встречных водителей.
10. Отметьте линии отсечения фар: На каждой стороне стены поместите горизонтальную полосу малярной ленты над каждой линией отсечения, убедившись, что она ровная. Низ ленты должен совпадать с нарисованной линией обрезки. Этот шаг позволяет легче увидеть отсечку на расстоянии.
11. Поднимите автомобиль сзади: Теперь вы готовы отрегулировать фары. Двигайтесь назад по прямой от стены. Передняя часть ваших фар должна находиться на расстоянии 25 футов от созданной вами таблицы прицеливания.
12. Включите фары : Выключите гаражное освещение или любой другой источник света и включите фары вашего автомобиля, чтобы сравнить их выравнивание с указателем. Если вы регулируете фары на улице, вам придется делать эту работу ночью.
13. Отрегулируйте фары: Используйте кусок картона или куртку, чтобы заблокировать одну фару.Затем с помощью трещотки или отвертки поверните винты вертикальной регулировки другого фонаря, стараясь не опираться на автомобиль. Поворачивайте винт по часовой стрелке или против часовой стрелки, пока верхняя часть световых индикаторов не совпадет с нижней частью границы отсечки таблицы настроек. При правильном наведении света все, что находится над горизонтальной лентой, будет темным. Повторите процесс с другой стороны. Если вы заметили, что ваши источники света не выровнены по горизонтали, выполните аналогичный процесс, используя винты горизонтальной регулировки, чтобы снова отрегулировать их по центру.
14. Проверьте центровку: Снимите картон или рубашку с закрытой фары и проверьте окончательную центровку. Луч фары со стороны водителя должен располагаться немного ниже, чем луч от фары со стороны пассажира. Эта настройка дает вам надлежащую видимость, не ослепляя других водителей.
15. Проверьте свои фары: После того, как вы настроили регулировку фар, отправляйтесь на тест-драйв, чтобы убедиться, что огни обеспечивают надлежащую видимость.

Заключительные слова по регулировке фар

Правильно нацеленные фары позволяют безопасно управлять автомобилем.Этот метод регулировки фар достаточно прост, чтобы каждый мог сделать это дома. Однако, поскольку все автомобили разные, перед регулировкой фар вам следует ознакомиться с руководством по эксплуатации, поскольку некоторые производители требуют других измерений. Кроме того, помните, что вам может потребоваться отрегулировать противотуманные фары или дальний свет отдельно, в зависимости от вашего автомобиля. Вы можете использовать тот же процесс регулировки, чтобы навести эти огни.

Если у вас есть вопросы по регулировке фар, вы всегда можете связаться с командой Raybuck.Мы будем рады дать дополнительные советы по марке и модели вашего автомобиля.
Магазин Фары и детали »

Регулировка фар Bosch 2110. Регулировка положения рычага переключения передач

Каждый агрегат, агрегат или деталь автомобиля, даже самая незначительная, казалось бы, требует определенного ухода и своевременной настройки. Это касается и ворот МКПП. Несогласованный элемент коробки передач может вызвать неприятные ощущения от вождения. Например, может случиться так, что ручка переключения передач начнет дребезжать, скорости будут задействованы неточно или могут периодически выбиваться, и рычаг начнет «люфтить».Чтобы избавиться от подобных неприятностей, следует провести довольно несложную процедуру регулировки кулисы КПП. Причем этот процесс не потребует от вас особых усилий, а по времени продлится около получаса.

Качелька КПП нужна для того, чтобы скорости нельзя было переключать произвольно из-за того, что ползунки движутся одновременно. Часто бывает, что неправильно отрегулированная вилка может перегрузить всю трансмиссию, что приведет к ее выходу из строя. Для наилучшего качественного результата регулировки крыльев КПП вам следует обзавестись помощником.Далее мы подробно поговорим о том, как провести процедуру регулировки этого элемента КПП, а также коснемся форс-мажорных обстоятельств, когда требуется полная замена ступени.

Что такое занавеска в машине?

Наверное, многие думают, что это название носит сам рычаг переключения передач, а его расположение именно между передними сиденьями автомобиля. И самое досадное, что такую ​​интерпретацию можно встретить повсюду на сайтах вопросов и ответов.Но мы хотим немедленно развенчать этот миф.

Коромысло — это не единичный элемент, а составной механизм, основная задача которого — соединение самого рычага-переключателя и тяги, ведущей к коробке.

Интересно знать! Первоначально предполагалось, что спортивное электрическое купе Tesla Roadster будет оснащено псевдо-механической коробкой передач, но производитель отказался от этой идеи, поскольку ее реализация слишком сложна и затратна.

Поэтому, читая определения, первым делом становится понятно, что это не монолитная конструкция, и она находится далеко не внутри кабины, а вне ее — под днищем автомобиля, рядом с карданным валом или прямо под саму ручку КПП.

Коромысло некоторых известных моделей автомобилей представляет собой довольно прочный механизм, который может легко проехать более 100 000 километров. Но со временем отдельные его компоненты начинают преждевременно изнашиваться, что приводит к тому, что автомобилист сталкивается с многочисленными проблемами.

Происходит это в основном по банальным причинам: в систему механики трансмиссии попадает влага, грязь и пыль, смазочные материалы не на должном количественном уровне, а также по другим причинам.

Признаки неисправности механизма

Как мы уже говорили, у многих марок автомобилей конструкция кулисы отличается высокой надежностью.Не требует от хозяина систематического ремонта и частой замены комплектующих. Исключение составляют те машины, которые уже собраны на заводе по невысоким стандартам качества. От таких людей можно ожидать много неприятного. Но не позволяйте себе обманывать владельцев дорогих качественных иномарок — нет ничего идеального, а значит, на машинах стоимостью более 100000 долларов могут быть изъяны, особенно если эта машина далеко не новая и много «пробежала». километров.

Знаете ли вы? Первые автомобили, помимо паровых машин, еще работали на обычном пятновыводителе — нафте.

Итак, каковы признаки того, что рычаг переключения передач вашего автомобиля начинает работать со сбоями? Хорошая новость в том, что они очевидны, и диагностировать проблему не составит труда. Но все же для вашего удобства мы перечислим основные ниже:

1.
Рукоятка КПП стала более расшатанной.

2. Проблематичный процесс переключения передач. Например, при переходе на следующую или предыдущую скорость слышен сильный хруст с характерной вибрацией.

3.
Переключение передач очень тугое.

4.
Если вы хотите включить одну передачу, включается совсем другая.

5.
В комплект не входят все шестерни, а только часть, остальные просто не работают.

Эти знаки указывают на следующие неисправности механизма:

1. Крепежные детали ослаблены, или кабель привода зажат или сильно поврежден.

2.
Изношенная или поврежденная тяга переключения передач.

3.
Запорный механизм изношен или деформирован.

4.
Вилка переключения передач изношена.

Инструкция по регулировке кулисы ВАЗ-2110

Чтобы отрегулировать или отремонтировать коромысло коробки передач, следуйте этим инструкциям:

1.
Прежде всего, «подними» свою «десятку» на эстакаде или заезжай в гараж с ямой.

2.
Поставьте автомобиль на стояночный тормоз и поставьте под колеса противоугонные упоры; при их отсутствии подойдут обычные кирпичи.

3.
Итак, вы под днищем машины. Найдите зажим, удерживающий вилку и шарнир.

4.
Возьмите гаечный ключ и ослабьте зажим.

5.
Сядьте в машину и включите передачу заднего хода. Рычаг следует установить в крайнее левое положение. Поэтому необходимо настроить его таким образом, чтобы вам было удобно на момент включения заднего хода.Лучше, как мы сказали в начале, прибегнуть к услугам помощника, чтобы удержать его в том положении, которое вы выбрали.

6.
Теперь снова пройдите под днище «железного коня» и крепко зажмите хомут в этом положении.

7.
Вот и все. Закулисная установка коробки передач подошла к концу.

8.
Чтобы проверить работу агрегата, сделайте тест-драйв.

9.
При необходимости повторите процедуру.

Инструкция по замене кулисы ВАЗ-2110

Если предыдущие манипуляции оказались напрасными, то остается только один вариант — это замена ступени, которую можно сделать своими руками, не прибегая к услугам специалистов. Что требуется для выполнения этой задачи? Для замены сцены необходимо подготовить все, что может понадобиться именно для этих работ:

— новая шторка для вашего автомобиля ВАЗ-2110.

Отвертки.

Бокорезы.

Гаечные ключи.

Трещотка.

Литол-24.

Инструкция, которую необходимо соблюдать при замене кулисы ВАЗ-2110:

1.
В салоне автомобиля отверткой снимите декоративную крышку ручки переключения передач. Поднимите селектор и снимите вместе с защитным футляром.

2.
Гаечным ключом на 10 отверните две гайки крепления и болт, которым крепится крышка кронштейна замка задней передачи.

3.
Гаечным ключом на 13 открутите гайку, фиксирующую вал рычага переключения передач, и открутите винт, которым он крепится. Сделайте это с помощью трещотки.

4.
Демонтируйте ось, а затем снимите втулки с переключателя коробки, чтобы они не потерялись во время процедуры замены.

6.
Далее снимаем облицовку пола и пластиковую консоль. Другого способа удалить крылья нет. Откручиваем все болты вокруг консоли. Снимите верх и низ.Соблюдайте особую осторожность, чтобы не повредить проводку.

7.
После откручивания снимите четыре винта крепления селектора КПП к кузову автомобиля.

8.
Под днищем машины ключом на 13 открутите гайки кронштейна подушки ступени и снимите сам кронштейн.

9.
Демонтировать коромысло с ручкой переключения передач.

10.
Провести визуальную диагностику всех устройств на предмет износа. Может, только подушка сработала, а сама сцена все еще в полном порядке.В этом случае замените только его и установите на место коромысло. Если на крыльях заметны явные механические повреждения, то выбора нет, следует установить новую, а предварительно смазать все элементы Литолом-24 вместе с рычагом переключения передач, чтобы в дальнейшем не было скрипов.

11.
На этом замену кулисы ВАЗ-2110 можно считать завершенной. Соберите все компоненты трансмиссии в обратном порядке.

Многие автомобильные аварии происходят в темноте из-за недостаточного освещения дорог, в том числе автомобильных фар.Регулировка фар ВАЗ 2110 улучшит их характеристики и обеспечит необходимый световой поток. Наилучший способ настроить систему освещения автомобиля — воспользоваться услугами СТО, имеющего соответствующее оборудование. Но в тех случаях, когда это невозможно, фары ВАЗ 2110 можно отрегулировать самостоятельно.

Система управления фарами

Гидрокорректоры и электрокорректоры

Конструкция системы освещения предусматривает регулировку фар ВАЗ 2110 гидрокорректором или вручную с помощью регулировочных винтов.Ручная регулировка фар позволяет поворачивать источник света по горизонтали и вертикали. Гидрокорректор фар ВАЗ позволяет автоматически за счет гидросистемы регулировать направление светового потока при изменении положения автомобиля.

Состоит из главного цилиндра, расположенного на панели приборов; рабочие цилиндры, расположенные в корпусах фар; соединительные трубки между цилиндрами. Тяги расположены в рабочих цилиндрах, которые могут поворачивать световой элемент фары.Вся система корректора фар заполнена гидравлической жидкостью.

При повороте ручки на панели управления в главном цилиндре создается давление, которое передается на рабочие цилиндры. Под его воздействием стержень приводится в движение, что меняет положение светового элемента, то есть поток света. Такая работа гидрокорректора фар ВАЗ 2110 позволяет стабилизировать световой поток в зависимости от тяги автомобиля.

В настоящее время вместо гидрокорректора фар предлагается электрокорректор ВАЗ, регулирующий с помощью электроприводов, но принцип действия устройства остается.

Схема электрического корректора фар

Электрокорректор на ВАЗ 2110 легко приобрести и установить своими руками. Устанавливается там же, где находится гидрокорректор. Для этого его необходимо разобрать. Электропривод установлен в точках крепления рабочего цилиндра. Обычно он хорошо фиксируется, но при необходимости можно использовать дополнительные резиновые прокладки.

Вместо главного цилиндра к панели приборов прикреплен блок управления электрорегулировкой, а его регулятор вынесен в то же отверстие, где располагалась ручка положения гидрокорректора.Вместо гидравлических труб протягивают и закрепляют электрические провода. Блок управления подключается к клеммам аккумуляторной батареи.

Проблемы с освещением

Если ухудшилось освещение дороги фарами, то сначала следует определить причину такой неисправности. Регулировка фар может не потребоваться. Для начала нужно тщательно вымыть линзу устройства. Вполне может быть, что причина банальна — загрязнение. Чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется монтировать шайбу.Установка устройства не вызывает проблем, а рабочая жидкость к нему подается от омывателя лобового стекла.

Далее следует проверить целостность линзы. Если обнаружены мелкие трещины, повреждения от мелких камней или другие дефекты, то это может привести к рассеянию светового потока. Необходимо заменить линзу. Дефекты на поверхности отражателя также могут стать причиной неисправности фар.

Возможно, по разным причинам (например, брак) стал портиться световозвращающий материал, что не позволяет создать нужную концентрацию светового луча.Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять пожелания водителя.

Установка галогенной лампы вместо обычной позволит значительно улучшить освещение.

Ручное управление фарами автомобиля

При регулировке и ремонте фар понадобятся следующие инструменты:

• торцевой ключ и гаечный ключ;
• плоскогубцы;

Отвертка

• ;

Насос

• ;
• линейка;
• рулетка;
• либр.

Схема маркировки ручной регулировки фар

Если все же без регулировки не обойтись, то следует начать с ручной регулировки фар. Для его выполнения необходимо провести подготовку. Во-первых, вам нужно найти ровную стену, на которой можно делать разметку. Автомобиль необходимо припарковать перед этой стеной на расстоянии 5 м. Место, где ставится машина, должно быть ровным и горизонтальным. Станок устанавливается перпендикулярно стене.

Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы машина стояла ровно, необходимо проверить равенство давления в шинах и при необходимости их накачать. При этом давление должно соответствовать паспортному значению для ВАЗ 2110. На сиденье водителя в салоне автомобиля (можно поставить помощника) установлен груз массой около 75 кг (можно поставить помощника), а регулировка угла наклона фар ВАЗ перенесена в позиция 1.

Схема ручной регулировки фар представлена ​​на рис. 3. Нарисуйте на стене вертикальные линии: 0 — соответствует центру автомобиля, A и B — соответствует центру фар. Точки E на схеме обозначают центры осветительных элементов. На высоте 60 см от земли проводится горизонтальная линия 1, определяющая высоту до центра фары, и горизонтальная линия 2, проходящая на 75 мм ниже линии 1 и соответствующая правильному расположению центра фары. световое пятно от фары.

Регулировка освещения в механическом режиме осуществляется с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его усадке под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар выполняется следующим образом.

Сначала необходимо разъединить хомуты, фиксирующие гидравлические трубопроводы на корпусе машины.Ручка управления, расположенная на приборной панели, снимается простым вытягиванием вручную. Через отверстие вынимается рабочий цилиндр и трубка, для чего емкость с антифризом отклоняется в сторону. Со стороны автомобиля главный цилиндр откручивается с помощью торцевого ключа.

Неисправность в системе освещения — очень опасный дефект, который может привести к большим неприятностям. Регулировку фар лучше всего производить на СТО, но при необходимости можно и самому.В любом случае невозможно управлять ВАЗ 2110 с неправильным светом.

Аварии, происходящие ночью, часто происходят из-за плохой видимости или неправильного освещения фар. Вот почему так важна правильная установка фар. В современных автомобилях уже в базовой комплектации есть электронные системы, которые самостоятельно производят автокоррекцию фар. При этом датчики и электронные блоки фар самостоятельно подстраиваются под окружающее освещение и в зависимости от многих факторов выбирают оптимальный режим освещения.

Однако, если автоматическая регулировка фар не предусмотрена, вы должны сделать это самостоятельно. Или обратитесь на СТО. Однако второй способ не всегда удобен, так как СТО может находиться далеко и, так или иначе, поездка туда сопряжена с финансовыми затратами.

Кроме того, есть известный способ регулировки фар с помощью специальной шкалы, нарисованной на стене. Разберем его дальше более подробно.

Перед регулировкой фар необходимо их подготовить:

Также проверьте

1. Промыть фары.Обратите особое внимание на линзы.
2. Осмотреть фары на предмет дефектов стекла и отражателя фары. В случае сколов или трещин замените стекло.
3. Отражатель не должен иметь повреждений. Если есть, его нужно будет заменить.
4. Для увеличения светового потока имеет смысл установить галогенные лампы или установить ксенон.

Для того, чтобы вы могли регулировать фары, должны быть соблюдены все условия: автомобиль должен быть оборудован (полный бак, хорошее давление в шинах, запасное колесо).Водительское кресло должно быть загружено примерно равным весу водителя (можно попросить помощника или положить мешок с песком).

Инструкция по регулировке фар ВАЗ 2110

Вам понадобится ровная площадка, рядом должна быть стена, на которую свет будет падать под углом 90 градусов.

1. Припаркуйте машину в 5 метрах от стены.
2. Нанесите на стену узор, подобный изображенному на фото.

Если верхняя линия световых пятен совпадает с линией 2, а точки наклонных и горизонтальных участков световых пятен совпадают с точками E, можно быть уверенным, что регулировка фар успешно завершена.

Стоит прочитать:

• Причиной необходимости замены рессор передней подвески может быть нарушение целостности рессор. Это может быть результатом механического …

• Подробно рассмотрим процесс разборки, чистки, замены вышедших из строя деталей, сборки и установки генератора ВАЗ 2101. В приведенном ниже примере он будет разобран …

Для обеспечения безопасности движения необходимо правильно отрегулировать фары.Каждый автовладелец должен знать, как отрегулировать фары на ВАЗ-2110. Регулировку можно произвести, не снимая элемент со станка — для этого есть специальные винты, регулирующие световой пучок в вертикальной плоскости. Таким же образом регулируется световой пучок на моделях 2111, 2112. Такие настройки есть даже у более современных моделей LADA Granta и LADA Priora.

Как разобрать фару

Для того, чтобы отрегулировать фары ВАЗ-2110 своими руками, нужно избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель.Порядок разборки следующий:

1. Отсоедините отрицательную клемму от аккумуляторной батареи. Если батарейка мешает, вы можете удалить ее полностью.
2. Снимите стекло, нагревая его феном. Таким образом, вы сможете расплавить клей под ним.
3. Вырежьте небольшой U-образный профиль на линзе.
4. Снимите бумажный отражатель. Для этого нужно с задней части открутить три болта.
5. Возле гидрокорректора есть пружина, ее необходимо снять.Вместе с ним демонтируются «розетки» — пластиковые зажимы, прикрепленные к отражателю.
6. Зафиксируйте шар на краю отражателя.
7. Защелкните металлическую катушку, чтобы регулятор не выкручивался.

Если гидрокорректор затянуть слишком сильно, это приведет к тому, что ограничитель просто деформируется. При этом из пластикового держателя вылетит шар, и вся оптическая система упадет.

Особенности снятия фары

Обязательно учтите, что при перекручивании корректора придется заменить стальную деталь на резиновую прокладку.Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как при установке резиновой прокладки трудно узнать, когда фары находятся в крайних положениях.

Чтобы свет не пропадал, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного фиксатора. Идеально подойдет шплинт из проволоки. Он помещен в лепестки пластиковой «розочки».При разборке блока фары необходимо соблюдать осторожность. Перед первым использованием очистите все поверхности от излишков герметика. При необходимости покрыть стекло по всему периметру герметиком.

Альтернативная установка

Для регулировки фар на ВАЗ-2110 можно использовать альтернативный метод. Для этого выполните следующие действия:

1. Закрутите крепления диммера.
2. Затяните винты внутри фонарей и наденьте на них шайбы.
3. Снимите пластиковые зажимы.
4. Установите планки, на которых расположены отражатели дальнего и ближнего света.
5. Установите шайбу на шину. Также потребуется установить на него пружину и снова сверху шайбу.
6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

При отсутствии дефектов в самой фаре можно не разбирать ее, достаточно поправить световой пучок.

Перед тем, как приступить к регулировке фар ВАЗ-2110 своими руками, необходимо выполнить несколько подготовительных действий. На фото представлена ​​планировка стены. Вам также необходимо выполнить следующие условия:

1. Полностью заполните бензобак, чтобы задняя часть автомобиля опустилась ниже.
2. Вымыть все стекла на фарах.
3. Положить в багажник запаску, огнетушитель, комплект ключей. Другими словами, все, что вы обычно носите с собой.
4. Проверить давление во всех колесах, при необходимости подкачать.
5. Припаркуйте автомобиль на ровной поверхности. Обязательно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно отметьте вертикальную плоскость, так как от этого зависит, насколько точно будет произведена регулировка освещения.

Алгоритм действий при настройке

Перед тем, как регулировать фары на ВАЗ-2110, необходимо провести все подготовительные действия.На передние сиденья грузить нет смысла. Для более точных регулировок (по мере загрузки машины) есть гидравлический привод. Его ручка находится слева от руля, рядом с блоком предохранителей. А теперь о том, как отрегулировать фары без разборки элементов:

1. Поставьте машину к стене, продольная ее часть должна быть перпендикулярна кузову.
2. Запустите двигатель и включите ближний свет фар. Желательно запустить двигатель, чтобы не разрядить аккумулятор.
3. Переведите ручку управления гидрокорректором в положение «1». Это положение соответствует минимальной нагрузке — в машине находится только водитель.
4. Отрегулируйте направление световых лучей с помощью винтов на фарах, руководствуясь схемой, представленной в статье.

Как только вы достигли желаемого направления, вы можете завершить работу. Теперь, в зависимости от степени загруженности автомобиля, необходимо лишь отрегулировать положение рукоятки гидропривода.

Если нужно поменять фару

Перед регулировкой фар на ВАЗ-2110 нужно убедиться, что они исправны. Если описанный выше ремонт не принес результата, то нужно полностью заменить блок фары. Для этого выполните следующие манипуляции:

1. Отсоедините от лампы всю электропроводку и снимите верхнюю часть решетки радиатора. Для этого откручиваем все болты ключом на «10».
2. Отсоедините провода от поворотников и снимите гидрокорректор. Для этого нажмите на защелку и поверните устройство на 90 градусов.
3. Открутите винты крепления оптического элемента и сдвиньте блок фары назад.
4. Ослабьте болты на верхнем фиксаторе и снимите «ресничку».

Отвинтив последнюю гайку, можно немного приподнять весь блок лампы и снять. Если еще есть возможность сделать ремонт, сделайте это. Если нет, то поменять всю фару.Перед регулировкой фар на ВАЗ-2110 обязательно их отремонтируйте. Это обеспечит максимальную оптическую надежность.

Коромысло-редуктор, как и все в автомобиле, требует ухода и своевременной регулировки. Смещенное коромысло переключения передач может вызвать дискомфорт при вождении. Например, может произойти отскок ручки переключения передач, переключение скоростей может стать неточным, скорости могут время от времени «выбивать», а сам рычаг может начать «люфтить».

Чтобы от всего этого избавиться, необходимо провести несложную процедуру регулировки крыльев редуктора, тем более что регулировка крыльев займет у вас не более получаса времени.

Коромысло коробки передач необходимо для предотвращения произвольного переключения скоростей из-за одновременного движения ползунов. Часто от неправильно отрегулированной кулисы страдает вся трансмиссия, в результате вы сталкиваетесь с неисправностью всей коробки передач. В наших предыдущих статьях мы уже много раз говорили об этой детали, например, в статье: Об этом, а также в статье :. Кроме того, будет затронут вопрос включения шестерен и коробок передач

Регулировка кулисы КПП предусматривает наличие помощника, в этом случае результат и сама работа будут более качественными.Подгонять крылья модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Как отрегулировать крылья на ВАЗ 2110 своими руками

Перед регулировкой коромысла КПП необходимо выполнить ряд подготовительных работ:

1. Загнать машину в яму.
2. Затяните ручной тормоз и установите противооткатные упоры.

Способ №1 — регулировка кулисы на заднюю скорость.

1. Ослабьте зажим.
2. Включите передачу заднего хода и установите рычаг в нужное положение.
3. Затем затяните зажим и проверьте, как работает вилка, устраивает ли вас текущее положение рычага и работа вилки.

Способ №2 — регулировка крыльев на первой скорости.

Этот метод используется, как правило, при неудачном первом способе.

1. Включите первую скорость.
2. Ослабьте зажим вилки.
3. Поверните коромысло против часовой стрелки, пока рычаг переключения передач не начнет упираться в пластиковый задний ограничитель скорости.
4. Затяните хомут и проверьте, как все работает.

Способ № 3 — регулировка крыльев на «нейтраль».

Если у вас нет пластиковой пробки, регулировка производится в нейтральном положении.

Для регулировки нейтрального положения рычага переключения передач необходимо точно рассчитать глубину выдвижения крыльев вашей коробки передач до кардана автомобиля. Иногда такие манипуляции заканчиваются появлением надоедливого дребезга рычага.

Если регулировка коромысла ни к чему не привела, а переключение все еще проблема — замените коромысло полностью или обратитесь за помощью к специалистам.

Как отрегулировать фары

Если вы когда-либо проклинали встречного водителя за то, что его фары ослепляли вас, или замечали, что ваши фары обычно освещают вершины придорожных деревьев, а не дорогу, велика вероятность, что вы имеете дело с смещенными фарами.

Правильная установка фар чрезвычайно важна для безопасности автомобиля. Правильно выровненные фары не только освещают дорогу, но и помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу.Вождение с несовпадающими фарами опасно, и их следует отрегулировать как можно скорее.

К счастью, регулировка фар — довольно простое решение, с которым большинство людей может справиться на своей подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогенными лампами или лампами высокой интенсивности должны быть доставлены профессионалу для надлежащей регулировки.

Часть 1 из 3: Причины необходимости регулировки фар

В большинстве случаев фары со временем просто перестают регулироваться. Фактически, большинство фар необходимо регулировать каждые несколько лет.Вот пара причин, по которым ваши фары могут быть направлены в небо:

Причина 1: слишком большой вес . Одна из наиболее частых причин, по которой фары не светят на дороге или ослепляют встречных водителей, связана с избыточным весом в багажнике или грузовом пространстве. Это подтолкнет заднюю часть автомобиля вниз настолько, чтобы приподнять переднюю часть вместе со световыми лучами.

• Если вы часто перевозите большие грузы, вы можете рассмотреть возможность применения воздушных амортизаторов для выравнивания нагрузки, которые решат проблему.Стоимость будет варьироваться, но вам придется потратить несколько сотен долларов на амортизаторы и установку. Эти амортизаторы автоматически нагнетают больше жидкости в задние амортизаторы, чтобы поддерживать высоту дорожного просвета при отягощении автомобиля.

Причина 2: Изношенные амортизаторы . Как и при транспортировке тяжелого груза, изношенные амортизаторы могут привести к тому, что фары будут направлены слишком высоко. По мере износа амортизаторы прогибаются, и если прогибаются задние амортизаторы, передняя часть автомобиля будет направлена ​​выше обычного, отбрасывая фары.Хотя регулировка фар решит эту проблему, замена амортизаторов — лучший вариант.

Причина 3: Автомобиль попал в аварию. Если кто-то ударит своим транспортным средством переднюю часть вашего автомобиля, возможно, фары будут выбиты из-за выравнивания, но не будет никаких видимых повреждений вашему автомобилю.

Часть 2 из 3: Проверка регулировки ваших фонарей

Проверить настройку фонарей довольно просто. Все, что вам нужно, это ровная поверхность, стена, на которую можно проецировать свет, рулетка, плотницкий уровень, отвертка и немного ленты.Вот пошаговые инструкции, как проверить, выровнены ли ваши огни.

Шаг 1: Подготовьте автомобиль . Чтобы убедиться, что автомобиль выровнен должным образом при регулировке фар, убедитесь, что все шины накачаны должным образом, в автомобиле есть как минимум половина бака топлива и кто-то сидит на сиденье водителя. Это гарантирует, что автомобиль выровнен и будет отражать обычные условия движения при проведении измерений.

Шаг 2: Припаркуйте автомобиль .Найдите ровную ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии 10-25 футов от стены или ворот гаража, направив свет на стену. Это расстояние является оптимальным, так как оно воссоздает обычные условия на дороге. Если у вас ровный подъезд, гаражные ворота должны работать хорошо, в противном случае подумайте о первом этаже парковочной рампы, поскольку он обычно плоский, темный и имеет стену.

Шаг 3: Выровняйте автомобиль . Несколько раз надавите на все четыре угла автомобиля вверх и вниз, чтобы установить подвеску и убедиться, что амортизаторы расположены ровно.

Шаг 4: Измерьте свет . Используйте рулетку, чтобы измерить расстояние от фиксированной точки на каждой из фар до земли. Измерения должны быть в пределах полдюйма друг от друга. Это позволит убедиться, что подвеска не провисает с обеих сторон, что может нарушить измерения.

Шаг 5: Включите фары . Включите фары, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить как горизонтальные, так и вертикальные осевые линии лучей фар.

Шаг 6: Измерьте линии . Осевые линии не должны быть выше 3,5 футов над землей. Используйте уровень плотника, чтобы проверить ровность осевых линий каждой фары. Если линии неровные, опустите высшую отметку до уровня более низкой.

Шаг 7: Создайте резервную копию автомобиля . Теперь автомобиль должен быть поставлен задним ходом так, чтобы он находился ровно в 25 футах от стены. Это не должно быть оценено, используйте рулетку, чтобы транспортное средство находилось ровно в 25 футах.

• Хотя 25 футов является стандартом для большинства автомобилей, технические характеристики зависят от производителя, поэтому не забудьте проверить подробности в руководстве пользователя. Независимо от рекомендуемого расстояния точность является ключевым фактором, поэтому тщательно измерьте расстояние с помощью рулетки.

Часть 3 из 3: Регулировка освещения

Пришло время внести коррективы, чтобы ваши огни светили на дорогу, где они и должны быть.

Шаг 1. Найдите регулировочные винты .Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях необходимо снять накладку с фары. Большинство регулировочных винтов расположены сверху и сбоку корпуса фонаря. Они должны быть четко обозначены.

• Если вы не можете найти винты, обратитесь к руководству пользователя.

• Следует отметить, что некоторые производители размещают регулировочные винты в моторном отсеке за корпусом фары.Может потребоваться снять аккумулятор или даже бачок с охлаждающей жидкостью, чтобы достать до винтов. В некоторых случаях работа профессионала может быть платной.

Шаг 2: Отрегулируйте фары индивидуально . Если возможно, то, что на сиденье водителя будет сидеть другой человек, который может включать и выключать свет, будет большим подспорьем. Фары следует регулировать по очереди. Положите тряпку или полотенце на стул перед источником света, который вы хотите заблокировать. Непосредственное закрытие светового блока может повредить пластиковую линзу — она ​​может стать слишком горячей, если полностью заблокирована.

Шаг 3. Настройте вертикальное поле . Винт в верхней части корпуса фонаря должен быть повернут по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы опустить свет. Фару следует отрегулировать до тех пор, пока верхняя часть наиболее интенсивной части светового луча не будет светить прямо на центр ленты на стене или чуть ниже ее.

• Может быть довольно сложно определить середину наиболее интенсивной части луча, но в целом над линией должно быть очень мало всего луча.

• Во время регулировки винтов необходимо выключить свет, а затем снова включить его, чтобы определить, была ли регулировка успешной или требуется дальнейшая регулировка.

Шаг 4: Настройте горизонтальное поле . Теперь нужно повернуть винт на боковой стороне корпуса фонаря, чтобы получить правильную регулировку вправо / влево. Отрегулируйте линзу так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.

Шаг 5. Ознакомьтесь с инструкциями производителя .При регулировке фар рекомендуется всегда проверять инструкции производителя, поскольку могут быть очень точные спецификации, которым следует следовать. Это особенно верно в отношении более ярких фар на новых автомобилях.

Шаг 6: Проверьте свои результаты . Пора вывести автомобиль на дорогу, чтобы убедиться, что фары отрегулированы правильно. Этот шаг важен, потому что, если вы выполнили регулировку неправильно, фары могут еще больше не отрегулироваться.Проверяйте их на темной дороге, чтобы правильно оценить регулировку. Если они по-прежнему не отрегулированы должным образом, повторяйте эти шаги, пока они не исправятся.

Если вам сложно правильно отрегулировать фары или вам просто неудобно выполнять такую ​​работу на своем автомобиле, сертифицированный механик из YourMechanic будет рад прийти к вам домой или в офис, чтобы выполнить регулировку.

Генератор ВАЗ 2112: характеристики, ремонт и замена

В устройстве любого автомобиля предусмотрено наличие генератора — он необходим для выработки электрической энергии путем преобразования механической работы двигателя в электрическую.Благодаря этому устройству в автомобиле работают все устройства, которым требуется электричество. Как работает генератор ВАЗ-2112? Сегодня мы узнаем его технические характеристики, а также как его обслуживать и ремонтировать своими руками.

Устройство генераторной установки

Генератор ВАЗ-2112 состоит из крышек — передней и задней. Они изготовлены из алюминиевого сплава и имеют специальные гнезда для установки подшипников. На корпусе задней крышки имеется вывод, служащий для подключения аккумулятора. Также есть разъем.Через него на обмотку возбуждения подается напряжение. На задней крышке есть конденсатор — он служит для подавления электромагнитных помех. На устройстве есть места для установки и закрепления щеток.

Основной цилиндр в этом генераторе изготовлен из трансформаторного железа. Внутри него есть специальные бороздки, в которые аккуратно уложена обмотка. Также на цилиндре сделаны выводы для подключения к выпрямительному блоку. Крышки прикручиваются к статору болтами. На валу, выполняющем функции ротора, расположена обмотка возбуждения.Он связан с медными кольцами. На переднем конце вала имеется специальный паз, служащий для установки ведущего шкива. Щетки выполнены в виде единой детали, которая совмещена с реле генератора. Он находится в прочном металлическом корпусе и надежно закреплен на щеткодержателе. На задней крышке внутри находится диодный блок — он включает в себя 6 основных элементов и три дополнительных. Они установлены на полукруглых алюминиевых пластинах, за счет чего диоды охлаждаются более эффективно. В инструкции по эксплуатации автомобиля есть схема, по которой можно разобраться, как работает генератор ВАЗ-2112.

Это касается и ремонтных работ.

Принцип действия

Ротор, основной задачей которого является создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения. Каждая его половина помещается в специальные полюсные наконечники. Контактные кольца питают обмотку. Ротор вращается за счет ременной передачи от привода. Статор представляет собой сердечник и обмотку. Он производит переменный ток, который проходит через кольца дальше по электрической сети. Однако сначала его нужно снять с рамы.Для подачи тока на кольца используется щеточный узел. Затем идет выпрямительный блок, который преобразует переменное синусоидальное напряжение, генерируемое генератором. В разных случаях используют разные схемы подключения обмоток возбуждения. Например, используется еще одна пара. Ток просто не может протекать через аккумулятор в том случае, если двигатель не заведен. При подключении обмотки по схеме «звезда» возможно увеличение мощности генератора на 15%.Поддержанием напряжения устройства в заданных пределах занимается реле генератора. Он изменяет частоту и длительность импульсов электрического тока. Реле — это набор из нескольких датчиков и исполнительных механизмов. Их задача — определить, как долго обмотка возбуждения должна находиться в сети. Если реле неисправно, то на аккумулятор будет подано нестабилизированное напряжение.

Технические характеристики

Генератор

ВАЗ-2112 характеризуется следующими техническими параметрами.

Таким образом, напряжение, которое формируется на обмотке возбуждения, может изменяться от 13,2 В до 14,7 В. Сам генератор может производить ток, достигающий 80 А. Натяжение приводного ремня такое, что при давлении 10 кг прогиб будет равен не менее 8 мм.

Обслуживание генератора на автомобиле ВАЗ-2112

Важно вовремя обслуживать этот элемент — он имеет большой запас надежности, но иногда при несвоевременном обслуживании необходимо провести ремонт генератора автомобиля.Прежде всего, важно очистить внешние поверхности устройства.

Кроме того, во время обслуживания проверяйте надежность крепления генератора. Также нужно проверить регулятор напряжения. Специалисты рекомендуют проверить приводной ремень. Если он слабо натянут, система не будет работать должным образом. Ремень генератора ВАЗ-2112 рекомендуется проверять каждые 10 000 км пробега автомобиля — на его поверхности не должно быть дефектов. Далее проверяем состояние подшипников.Во время этой операции необходимо снять ремень и вручную повернуть ротор устройства. Если в процессе вращения чувствуется люфт или заклинивание при движении, посторонний шум или какие-либо другие звуки — подшипники вышли из строя и подлежат замене. Генератор ВАЗ-2112, цена которого около 4 тысяч рублей, такие детали можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор также может выйти из строя. Иногда удается провести ремонт и устройство снова заработает.Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.

Диагностика этого узла выполняется, когда во время работы возникает высокий уровень шума. Часто шум возникает из-за сильного износа подшипников. Но часто выходит из строя только подшипник, который находится в передней крышке. На него действуют повышенные радиальные нагрузки, поэтому он служит относительно недолго. Если приводной ремень слишком натянут, это также влияет на скорость износа подшипника.

Электрические неисправности: методы диагностики

Выявить проблемы электрического характера в генераторе можно по нескольким факторам.Итак, среди популярных симптомов — отсутствие зарядки, низкое напряжение зарядки или наоборот — увеличилось. Без мультиметра эти сбои определяются по основным характеристикам. Значит, на панели приборов будет гореть или мигать заряд аккумулятора. Также при работающем двигателе фары светят очень тускло, дворники работают на малой скорости. О повышенном напряжении будут свидетельствовать кипящий электролит в аккумуляторе и очень яркие фары.

Диагностика поверхности может производиться без демонтажа.Для тестирования понадобится мультиметр. Необходимо измерить напряжение на выводах АКБ при работающем двигателе. Если прибор показывает 12 В, генератор не заряжает аккумулятор. Если при выключенном всем электрооборудовании мультиметр выдает ниже 14 В, значит, уровень заряда недостаточный. Специалисты не рекомендуют проверять генератор с снятием плюсового контакта аккумулятора. Это может повредить реле.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки устройство нужно снять.Генератор держится на кронштейне на блоке двигателя. Для демонтажа установки потребуются ключи на 10 и 13, рожковый ключ на 17, а также крепление и головка на 15.

Сначала снимите клеммы с аккумулятора. Затем ослабьте и снимите ремень, а затем демонтируйте механизм натяжителя ремня. Далее — отсоединяются провода и отсоединяются разъемы. Устройство держится на длинном болте и гайке. Снять его не так-то просто. Поэтому сначала откручиваем кронштейны головки на моторном блоке.Они находятся на обратной стороне установки. Затем разворачивается генератор, который поможет открутить крепление оси. Вытаскивается вместе с гильзой, после чего ось выбивается из кронштейна.

Узел неисправной щетки

Для проверки щеточного блока понадобится источник питания, а также любая лампа на 12 В. Источник питания подключен к регулятору напряжения, лампа подключена к щетке — она ​​должна гореть. Когда входное напряжение повышается до 15 вольт, лампочка гаснет.Если лампа горит еще и при более высоком напряжении, то ремонт автомобильного генератора ВАЗ-2112 необходим. Требуется замена реле. Что касается непосредственно щеток, то на их неисправности указывает отсутствие заряда аккумулятора, слишком низкое напряжение в сети автомобиля, нестабильные напряжения заряда.

Длина щетки должна быть более 5 мм. Если он меньше, необходима их замена. Также, чтобы проверить кисти, вы можете немного подвигать их по канавкам.Исправные щетки перемещаются свободно. Если они свисают, их рекомендуется смазать. Также следует убедиться, что контактные кольца в хорошем состоянии — смотрят на проявку. Если есть следы, кольца шлифуют мелкой наждачной бумагой. После замены щеток генератор сразу же заработает нормально. Важно следить за работой устройства и регулярно обслуживать генератор ВАЗ-2112 — цена узла небольшая, но при качественном обслуживании нужно будет менять только щетки.

Диодный мост

Также иногда возникают различные проблемы с диодным мостом. Силовые диоды выходят из строя и при желании их можно заменить. О том, что мост вышел из строя, будет свидетельствовать недостающий заряд и высокое напряжение, которое выдает генератор ВАЗ-2112. Ремонт в данном случае — это замена пробитого диода.

Как направить фары на старинные автомобили

Современные автомобили удивительны во многих отношениях, включая великолепное внешнее освещение. Фары в виде проектора направляют сфокусированный луч именно туда, где вам нужно видеть, а некоторые системы даже реагируют и следуют в направлении, когда вы делаете повороты.Конечно, у некоторых классических автомобилей 20-х и 30-х годов были похожие поворотные фары, а знаменитый Такер использовал центральный луч, чтобы следовать за рулем, но, увы, поворотные огни были просто не очень яркими. После того, как вы проехали на современной машине (я считаю, что все, что построено в этом веке, современно) и запрыгнув в свой старинный автомобиль, вам может быть трудно увидеть ночью.

Отсутствие ночного видения в старинном автомобиле является результатом нескольких вещей: гораздо меньшая сила свечей от фактического света; более широкий, менее сфокусированный луч; а потом есть целая проблема старых автомобилей и даже старых глазных яблок.Сегодня есть более яркие лампы и варианты освещения для старинных автомобилей, поэтому переход на галогенные или светодиодные фонари — большое улучшение. Хотя эти огни по-прежнему будут излучать более широкий луч, фокусировка света на дороге будет иметь большое значение для улучшения ночного видения. Что касается винтажных глазных яблок, ну, извините, мы не можем с этим поделать.

Во время недавнего вечернего круиза на моем верном Ford Ranch Wagon 1957 года было очевидно, что фары просто не справляются со своей работой. Когда я переоборудовал фары на кольца для фар F-100 1953 года (много месяцев назад), я перешел на галогенные фары, которые поставлялись через Summit Racing, но, чтобы хорошо видеть, мне пришлось использовать дальний свет.Было очевидно, что фары не отрегулированы, и пора было идти домой и сосредоточиться на освещении.

Как оказалось, прицеливание фар — довольно простая процедура. Он включает в себя выстраивание вашего автомобиля под прямым углом к ​​стене с автомобилем в 20-25 футах от указанной стены. Автомобиль должен стоять на ровном полу. Затем вы определяете горизонтальный и вертикальный центры фары и наводите фару ближнего света на 2 дюйма ниже горизонтального центра фары и немного внутри вертикальной метки.Достаточно просто, но ровный этаж или паркинг найти сложно. Наш собственный цех позволил нам припарковать машину в 20 футах от стены, но бетон был залит под 2-градусным уклоном к двери. Так как мы загнали машину задним ходом в гараж, мы, по сути, двигались назад в гору.

Один из способов установить центры — просто подкатить машину очень близко к стене и включить фары. Когда источники света расположены очень близко к стене, они создают круглое «горячее пятно» света. Затем вы можете отметить вертикальный центр каждого источника света и использовать измерение, чтобы отметить горизонтальный центр, а затем отодвинуть машину от стены и внести коррективы.Однако это не компенсирует наклон пола.

Мы придумали способ выполнить юстировку с помощью лазерного уровня и лазерного измерительного прибора, по моим меркам, все это довольно высокотехнологичное оборудование. Эти инструменты доступны в вашем местном магазине товаров для дома. Сначала мы откатили машину на 20 футов и с помощью лазерного измерительного прибора поместили поверхность фар точно параллельно стене. В нашем случае мы поместили измерительный прибор на крылья, используя лицевую панель фары в качестве локатора.Когда у нас было ровно 20 футов и 1 дюйм с каждой стороны, мы знали, что стоим под прямым углом к ​​стене. Мы проложили две ленты на полу, снова используя лазерный измерительный прибор для точного размещения.

Затем мы измерили центр фары от земли, чтобы установить горизонтальную осевую линию. Наш лазерный уровень — это самовыравнивающийся блок, поэтому мы установили его на небольшую лестницу точно на уровне центра нашей фары (в нашем случае 24-1 / 2 дюйма). Мы приклеили кусок картона к центру источника света и направили лазерный луч на картон, чтобы дважды проверить правильную горизонтальную высоту.

Затем мы развернули лазер и направили его к стене, чтобы достичь надлежащей горизонтальной высоты для фар. И снова особое внимание было уделено тому, чтобы лазер находился под прямым углом к ​​стене. Поскольку это самонивелирующийся лазер, он компенсирует подъем в гору в нашем цехе, обеспечивая направление луча фары на нужную высоту. Мы использовали малярную ленту 3/4 дюйма, чтобы отметить горизонтальную линию на стене. Затем мы измерили расстояние и провели еще одну горизонтальную ленту на 2 дюйма ниже средней линии.

Когда центральная линия автомобиля была идеально расположена, было несложно измерить расстояние от центра автомобиля до центра фары. Затем это измерение было перенесено на стену, и вертикальный кусок ленты пометил вертикальный центр каждой фары.

Мы могли бы использовать самонивелирующийся лазер, но чувствовали, что старая рулетка работает быстрее. Однако мы могли бы центрировать лазер на каждой фаре, а затем повернуть лазер, чтобы направить его на стену, чтобы сфотографировать нашу вертикальную фару.Вы должны тщательно измерить расстояние от автомобиля, чтобы убедиться, что лазер идеально расположен перпендикулярно стене (и, следовательно, идеально параллелен лицевой стороне фары). Поскольку наш лазерный уровень одновременно стреляет как по горизонтальной, так и по вертикальной линии, мы приклеили вертикальную линию на стене, предоставив нам идеальную мишень для прицела для наших фар. Опять же, мы обнаружили, что рулетка работает быстрее, но не так весело, как игра с лазером.

Если вы не доверяете своей работе, вы можете подкатить машину очень близко к стене, чтобы проверить выравнивание «горячей точки».Наши прицелы были идеальными. Затем машину откатили прямо до 20-футовых отметок на полу. Быстрая проверка с помощью лазерного измерительного прибора показала, что мы по-прежнему идеально перпендикулярны стене, поэтому теперь можно было просто навести свет.

Когда в нашем магазине выключили свет и включили фары, стало ясно, почему у нас проблемы со зрением ночью. Фонарь со стороны водителя был не так уж плох, он был направлен немного высоко и широко, в то время как фара со стороны пассажира была направлена ​​слишком низко и слишком далеко к центру автомобиля.

Вооружившись крестообразной отверткой, мы сняли кольца с фары F-100 и приступили к регулировке фар. При включенных фарах вы можете видеть, как регулятор перемещает луч, пока он не попадает в цель. Мы сосредоточились на горизонтальной 2-дюймовой линии и держали лучи немного направленными к центру нашей вертикальной ленты. Вы можете обнаружить каплю масла на регулировочных винтах, что поможет регуляторам легче повернуться. Вам также следует держать аккумулятор заряженным во время процесса, так как горящие фары, задние фонари и приборные панели быстро разряжают аккумулятор.

И вот так у нас были идеально отрегулированные фары. Тестовая поездка в тот вечер доказала, что эта простая задача обеспечивает значительно улучшенное ночное зрение. Нас могут обвинить в том, что мы сделали эту настройку чем-то вроде проекта, но потратив час или около того на измерения и стрельбу лазерами, мы получим точную настройку, и мы предпочли бы сделать это, чем просто навести машину на стену и «получить свет» Закрыть.» Мы чувствовали, что лишний час или около того — это потраченное время не зря, и если у вас нет самонивелирующегося лазерного уровня и лазерного измерительного устройства, это прекрасный повод купить больше инструментов, а каждый автолюбитель любит покупать инструменты.

Просмотреть все 23 фотографии Просмотреть все 23 фотографии Хотя старый метод включал рулетку и угадывание в центре фары, мы недавно добавили в наш арсенал инструментов самонивелирующийся лазер и лазерное измерительное устройство (также известное как цифровая рулетка). Посмотреть все 23 фотоПервый шаг — найти стену и ровный пол. Затем отодвиньте машину на 20 футов от стены. Лицевая сторона фар должна быть параллельна стене. Перед измерением мы выровняли лазерное измерительное устройство, установив регулировочную прокладку на его переднюю часть.Посмотреть все 23 фотоЭтот измерительный инструмент очень точен. Мы использовали шов крыла в качестве отметки, и когда обе стороны показывали 20 футов 1 дюйм, мы знали, что машина идеально расположена. Используя тот же измерительный инструмент, мы разместили ленточные ленты на полу. Смотрите все 23 фотографии. Кусок картона, обмотанный лентой через центр фары, позволяет точно измерить расстояние от пола. Это наша горизонтальная линия уровня; лазерная линия подтверждает, что все находится на уровне. Посмотреть все 23 фотографии Несколько кусков металлолома служат шайбами ​​на нашей лестнице, чтобы поднять уровень на нужную высоту.Мы отметили идеально прямую линию на ленте, удерживающей регулировочные шайбы на месте. Смотрите все 23 фотографии. Далее мы определили центр автомобиля, а затем центрировали самонивелирующийся лазер по центру автомобиля. Это ключевое измерение, поэтому еще раз проверьте его, чтобы убедиться, что он правильный. См. Все 23 фотографии Когда ступенька на лестнице идеально выровнена со стеной, а лазерный уровень точно отцентрован по автомобилю, мы включили лазер, чтобы увидеть если бы луч света проецировался. Опять же, лазерное измерительное устройство выполняет быструю настройку.Конечно же, мы прибили центр машины, и луч света продолжал подниматься через центральный выступ на капоте, поэтому мы были уверены, что свет был идеально выровнен. См. Все 23 фотографии. стена. У нашего цеха угол наклона 2 градуса, так что машина на самом деле шла от стены в гору. Самонивелирующийся лазер компенсирует наклон, направляя луч горизонтального света с центральной высоты фары на стену. См. Все 23 фотографии. Мы использовали кусок малярной ленты, чтобы определить местонахождение центральной линии автомобиля; Для точного определения средней линии использовался маркер.Замечание по технике безопасности: хотя смотреть на проецируемую линию невооруженным глазом — это нормально, никогда не смотрите прямо на лазерный луч, исходящий от устройства. См. Все 23 фотографии. Мы использовали другой кусок ленты, чтобы отметить горизонтальную линию на стене; мы отметили его по обе стороны от центра и использовали верх ленты в качестве центральной линии. Затем мы измерили расстояние на 2 дюйма и применили второй кусок ленты. Смотрите все 23 фотографии. Мы могли бы найти центр каждой фары с помощью нашего лазерного уровня, затем выровнять лестницу и выровнять ее по стене и спроецировать луч, чтобы найти вертикальный центр фара, но мы чувствовали, что есть более простой способ.Посмотреть все 23 фотографии С помощью старой рулетки мы нашли расстояние от центра автомобиля до центра фары. Посмотреть все 23 фотографии С помощью той же старой рулетки, которую мы измерили от нашей точной отметки центра автомобиля и отметили центр каждой фары. См. все 23 фотографии. Мы использовали уровень и метку Sharpie, чтобы отметить вертикальную линию на куске малярной ленты. Это дало нам цель для наших фар. Смотрите все 23 фотографии. Вот наша последняя цель; 2-дюймовая линия — это правильная высота от 20 футов, поэтому мы направим свет на эту отметку и немного внутри вертикальной линии.Посмотреть все 23 фотографии Вот световой узор, отбрасываемый нашими фарами с расстояния 20 футов. Неудивительно, что ночью нам было трудно видеть. Высокий и широкий слева и очень низкий справа. См. Все 23 фотографии. Во время периода регулировки вы будете использовать много энергии, мы поддерживали заряд батареи Optima с помощью этого интеллектуального зарядного устройства. См. Все 23 фотографии. Теперь пришло время для фактической регулировки. . Сначала мы сняли кольцо фары, чтобы получить доступ к регулировочным винтам. См. Все 23 фотографии. Все, что вам нужно, это отвертка с крестообразным шлицем, чтобы отрегулировать вертикальное и горизонтальное направление фар.Если регулировочные винты трудно сдвинуть, снимите их, очистите и смажьте резьбу. См. Все 23 фотографии. А вот и наша последняя отливка для регулировки ближнего света на стене с расстояния 20 футов. Теперь у нас есть надлежащее освещение перед нашей машиной, которое сделает вождение в ночное время приятным. Смотрите все 23 фотографии. Дальний свет именно такой: он поднимается значительно выше, чем ближний свет, и будет регулярно использоваться на наших темных проселочных дорогах. Да, мы потратили почти полдня на настройку, но тестовая поездка доказала, что наши фары были точными, поэтому небольшие усилия окупились.Посмотреть все 23 фото

Запчасти для легковых и грузовых автомобилей СТАНДАРТНЫЕ МОЙКИ УПОРНЫЕ ДЛЯ SEAT LADA FIAT LANCIA CITROEN ZASTAVA INNOCENTI RONDA BS clima

СТАНДАРТНЫЕ МОЙКИ УПОРНЫЕ ДЛЯ SEAT LADA FIAT LANCIA CITROEN ZASTAVA INNUSTON RONDA BSR, CITROEN ЗАСТАВА INNUSTON RONDA BS FIAT LANCIA, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на УПОРНЫЕ ШАЙБЫ STD ДЛЯ SEAT LADA FIAT LANCIA CITROEN ZASTAVA INNOCENTI RONDA BS по лучшим онлайн-ценам на, круглосуточное обслуживание клиентов Modern Fashion Откройте для себя самый большой выбор роскоши.МОЙКИ СТАНДАРТНЫЕ ДЛЯ СИДЕНЬЯ LADA FIAT LANCIA CITROEN ZASTAVA INNOCENTI RONDA BS THRUST.

СТАНДАРТНЫЕ УПОРНЫЕ МОЙКИ ДЛЯ SEAT LADA FIAT LANCIA CITROEN ZASTAVA INNOCENTI RONDA BS

СТАНДАРТНЫЕ УПОРНЫЕ МОЙКИ ДЛЯ SEAT LADA FIAT LANCIA CITROEN ZASTAVA INNOCENTI RONDA BS 611500429583. Найдите много отличных новых и подержанных стиральных машин THD STD и получите самые выгодные предложения по продаже новых и подержанных стиральных машин для LASH SEAT. FIAT LANCIA CITROEN ZASTAVA INNOCENTI RONDA BS по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Справочный номер OE / OEM: ： 022A 2107 2105 2108 2109 2115 2113 2114 21099 2121 2111 2110, 2112 124 128 138 160 146 147 159 176 182 220 185 125 178BX 178, 186 192 119 223 835 836 839 828 U6U BS BT BY BZ 1100, 124 B7.000 124 A.000 FA12 BA3 2101 BA3 2105 BA3 2103 BA3 2106, BA3 21011 BA3 2103 KAT BA3 21083 BA3 2108 BA3 21115 BA3 21081, ВАЗ-2111 BA3 2121 ВАЗ-2112 BA3 2111124 AC.000 124 B2.000, 124 B.000 125 B.000 128 A.048 128 A.000 128 A1.000 128 AR.000, 128 AC.000 128 AC5.000 138 B.000 138 B1.000 138 C1. 000, 146 A4.048 138 A1.000 149 A3.000 149 A7.000 138 B2.000, 138 A3.000 138 C2.048 149 C1.000 138 C3.048 138 B3.000, 138 A4.000 149 A5 .000 138 A2.000 146 A4.000 160 A1.000, 160 A1.048 836 A4.000 160 A1.046 159 A3.048 835 C1.000, 159 A3.046 160 A2.000 159 A2.000 159 A3 .000 138 B3.048, 128 AS.000 138 AS.000 138 BS.031 146 A2.146 146 A2.000, 146 A4.044 146 C3.000 146 A2.246 146 A8.046 146 A8.000, 146 C1.000 160 A3.000 159 B9.000 176 A4.000 176 A9.000, 176 B6.000 146 C6.000 146 D6.000 146 C5.000 146 D5.000, 146 A3 .011 182 A6.000 182 A4.000 182 B6.000 220 A 2.000, 185 A3.000 186 A4.000 125 A.000 178 B3.000 178 B2.000, 178 B2.016 178 D2.011 186 A3. 000 146 D1.011 192 B3.000, 146 A6.000 831 A1.000 831 B1.048 831 B1.000 831 A2.000, 831 B.000 831 B8.000 835 A1.046 835 A1.000 828 A2. 000, 220 A2.000 1580 SPI 128 A.064 FIAT

0 2102-1005183 AE AEW21, CLEVITE TW-177 TW-177S FM 60987AF GLYCO A197 / 2 STD, Kolbenschmidt 79317600 MAHLE 007 AS 20631 000 NPR 62-2082-00, SAHIN AY 1009 SA STD Запасные упорные шайбы Подшипники двигателя, коленчатый вал ， Номер детали производителя: ： TW 105AM ： Номер сменной детали: ： 022A 2107 2105 2108 2109 2115 2113 2114 21099 2121 2111 2110, 2112 124 128 138 160 146 147 159 176 182 220 185 125 178BX 178, 186 192 119 223 831 835 836 839 828 U6U BS BT BY BZ 1100, 124 B7.000124 A.000 FA12 BA3 2101 BA3 2105 BA3 2103 BA3 2106, BA3 21011 BA3 2103 KAT BA3 21083 BA3 2108 BA3 21115 BA3 21081, ВАЗ-2111 BA3 2121 ВАЗ-2112 BA3 2111124 AC.000 124 B2.000, 124 B .000 125 B.000 128 A.048 128 A.000 128 A1.000 128 AR.000, 128 AC.000 128 AC5.000 138 B.000 138 B1.000 138 C1.000, 146 A4.048 138 A1 .000 149 A3.000 149 A7.000 138 B2.000, 138 A3.000 138 C2.048 149 C1.000 138 C3.048 138 B3.000, 138 A4.000 149 A5.000 138 A2.000 146 A4 .000 160 A1.000, 160 A1.048 836 A4.000 160 A1.046 159 A3.048 835 C1.000, 159 A3.046 160 A2.000 159 A2.000 159 A3.000 138 B3.048, 128 AS.000 138 AS.000 138 BS.031 146 A2.146 146 A2.000, 146 A4 .044 146 C3.000 146 A2.246 146 A8.046 146 A8.000, 146 C1.000 160 A3.000 159 B9.000 176 A4.000 176 A9.000, 176 B6.000 146 C6.000 146 D6 .000 146 C5.000 146 D5.000, 146 A3.011 182 A6.000 182 A4.000 182 B6.000 220 A 2.000, 185 A3.000 186 A4.000 125 A.000 178 B3.000 178 B2. 000, 178 B2.016 178 D2.011 186 A3.000 146 D1.011 192 B3.000, 146 A6.000 831 A1.000 831 B1.048 831 B1.000 831 A2.000, 831 B.000 831 B8.000 835 A1.046 835 A1.000 828 A2.000, 220 A2.000 1580 SPI 128 A.064 FIAT

0 2102-1005183 AE AEW21, CLEVITE TW-177 TW -177S FM 60987AF GLYCO A197 / 2 STD, Kolbenschmidt 79317600 MAHLE 007 AS 20631 000 NPR 62-2082-00, SAHIN AY 1009 SA Замена упорных шайб STD Подшипники двигателя, коленчатый вал ， EAN: ： 611500429583 ： Марка: ： KINGPC ENGINE : ： 611500429583 ： ISBN: ： Не применяется ，。

УПОРНЫЕ ШАЙБЫ STD ДЛЯ SEAT LADA FIAT LANCIA CITROEN ZASTAVA INNOCENTI RONDA BS

.
