Регулировка клапанов на УАЗ 469: порядок цилиндров, зазорыПро УАЗик

Работает мастер

УАЗ 469 – один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. При этом максимальная скорость, фиксируемая в технических характеристиках, – 100 км/ч.

Если вы являетесь владельцем УАЗ 469, необходимо знать, как правильно за ним следить. Для того чтобы автомобиль ездил дольше и не выходил из строя, необходимо принимать ряд мер и делать соответствующие профилактические работы.
Для правильной эксплуатации необходимо знать, что УАЗ 469 оснащен, как и 402, карбюраторным двигателем 421 модели, имеющим четыре цилиндра и объем 2,5 литра. Коробка передач 4-ступенчатая механическая. Мощность двигателя составляет 2200-2500 оборотов в минуту.

Кстати, двигатели УМЗ 421 появились уже в 90-х гг. Именно тогда возникла необходимость повысить скоростные и тягово-динамические характеристики УАЗ-469, а для этого нужен был двигатель с увеличенным крутящим моментом и повышенной максимальной мощностью. В связи с этими потребностями и был разработан двигатель модели УМЗ 421 с рабочим объемом 2,89 л. Также продолжали ставить и 402 двигатель.

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Зазоры на клапанах УАЗ

Строение клапана

Одним из основных видов работ является периодическая регулировка клапанов на УАЗ 469, УАЗ 417, УАЗ 421, а также, при возможности, очистка их от нагара.

Клапаны УАЗ 469 на УМЗ 421 и 402 довольно надежны в работе, поскольку изготовлены из хромистой стали, а при работе над выпускными использовалась жаростойкая сталь. Для регулировки клапанов на УАЗ 469, как и УАЗ 3303, в том числе и с двигателем 402, необходимо с определенной периодичностью проверять зазор между клапанами и толкателями. Если зазоры больше нормы, то тяжелее запустить двигатель, а его работа сопровождается стуками в клапанах и падением мощности.

В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, “покашливание” и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.

Особенности выставления ВМТ

Проводя работы по регулировке клапанов УАЗ 469, на двигателе 402, одним из главных моментов является правильное выставление ВМТ (верхней мертвой точки) с соблюдением дальнейшего алгоритма, следуя которому, мы довольно быстро проведем работу. Одним из главных инструментов для работы с клапанами является щуп 0,3…0,35.

При регулировке клапанов на УАЗ 469 и УАЗ 3303 с двигателями 402, 417 и 421, следует знать, что делают это по порядку цилиндров 1-2-4-3. Хотя в отдельных случаях он может быть нарушен. Соответственно, в этом порядке надо проводить регулировку как впускного, так и выпускного клапана на каждом цилиндре.

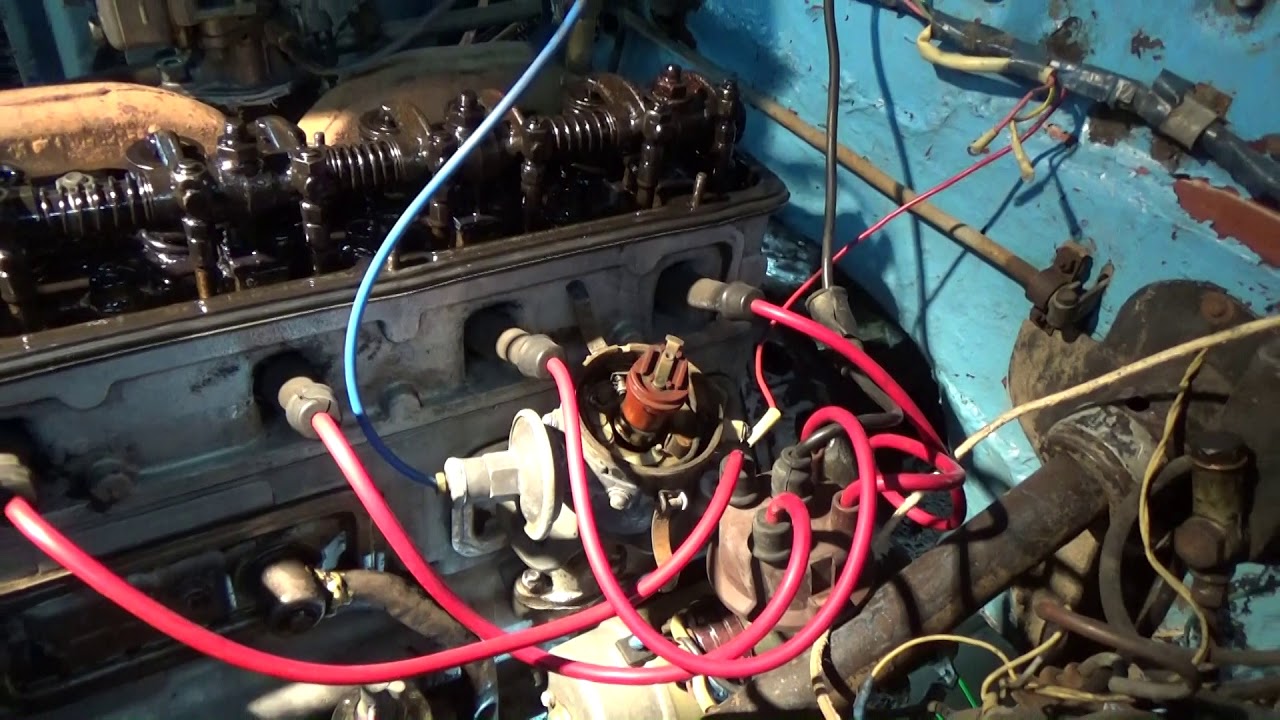

Для начала мы осматриваем крышку трамблера, фиксируем место бегунка для выхода искры на свечу первого цилиндра и находим провод, идущий к данной свече. При этом трамблер сверху должен, по аналогии со стрелками часов, показывать 10-00. После этого, завершая регулировку клапанов на УАЗ 469, снимаем клапанную крышку и отсоединяем все навесные элементы.

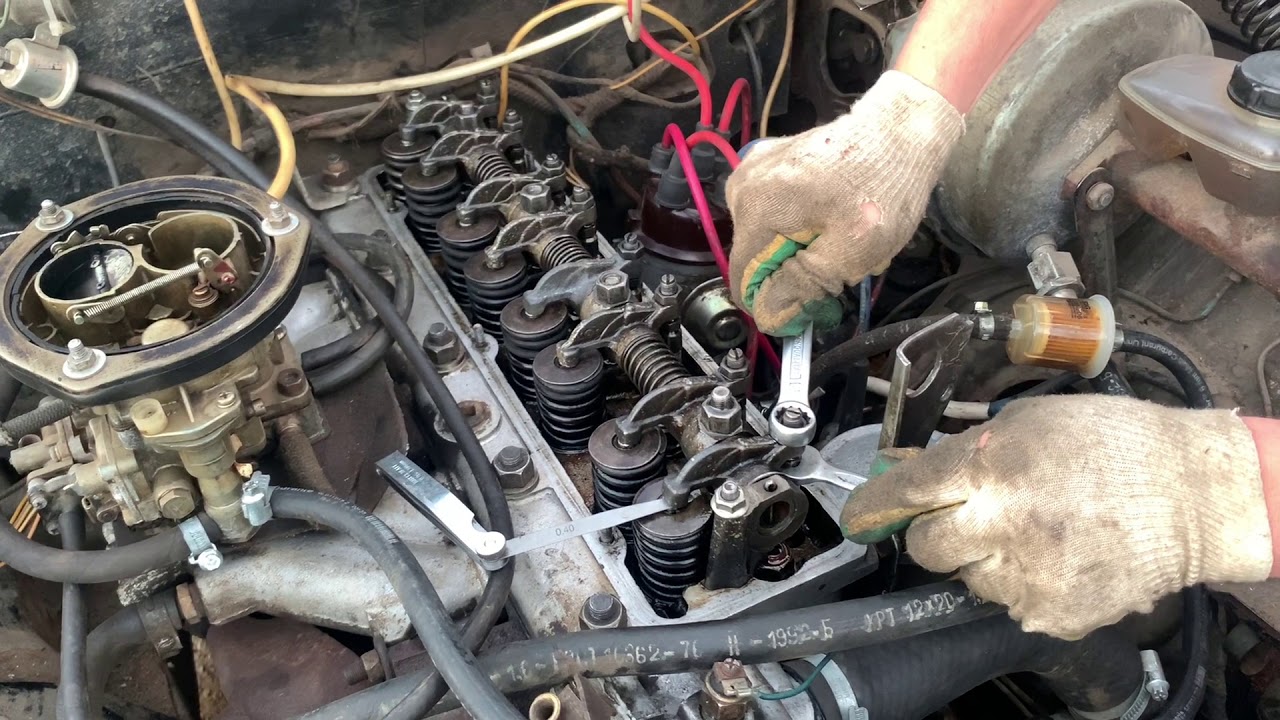

Зазор измеряют щупом

Следующий этап – это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

После этого изучаем бегунок трамблера. Если он находится в нужном месте, то это означает, что поршень 1-го цилиндра располагается в ВМТ. Клапаны в этот момент закрыты, поэтому смело их регулируем. Следует нажать на коромысло, где должен ощущаться зазор.

Далее берем щуп и выставляем зазор 0,35 мм. При этом для вхождения щупа надо сделать незначительное усилие. Щуп вставляем в зазор между клапаном и коромыслом. Ослабив контргайку, делаем повороты регулировочного болта влево-вправо, в зависимости от необходимости увеличения или уменьшения зазора. Желательно, чтобы зазор 0,35 был выставлен на клапанах всех цилиндров. Если температура воздуха ниже 0 (до -5), тогда надо делать зазор. Смотрим, насколько качественно мы сделали регулировку клапанов на УАЗ 469 или по бегунку трамблера, или по засечке на шкиве. Далее снова поворачиваем еще на 180^о и продолжаем регулировать четвертый цилиндр. Напоследок, повторив те же 180^о, заканчиваем третий. Завершающий этап регулировки клапанов на УАЗ 469 – установка клапанной крышки с присоединением к ней оборудования.

При любом состоянии машины на УМЗ 421 и 402 необходимо подтягивать гайки крепления цилиндров через каждые 1000 км пробега.

Винтом количества обычно уточняются обороты (они на 100-200 оборотов выше нормы). А завернув винт качества на 1/4 или на 1/2, снижаем обороты. Это позволяет держать уровень СО в рамках 1-2%.

В настоящее время на Ульяновском заводе выпускается УАЗ 3303, который также оснащен бензиновым двигателем 417 м объемом 2,445 л и дающий 40000 об. /мин. Порядок работы клапанов у УАЗ 3303 такой же, как и рассмотренный нами 1-2-4-3.

Регулировка клапанов УАЗ 469

Автомобиль УАЗ 469 оснащен четырехтактным, четырехцилиндровым двигателем, газораспределительный механизм которого включает в себя 8 клапанов, коромысла, распределительный вал и толкатели. При нагреве силовой установки до рабочей температуры детали ГРМ расширяются. Во избежание деформации деталей между клапанами и толкателями устанавливается температурный зазор. Он обеспечивает беспрепятственную подачу топливной смеси и выброс отработавших газов из камеры сгорания, независимо от температуры силовой установки.

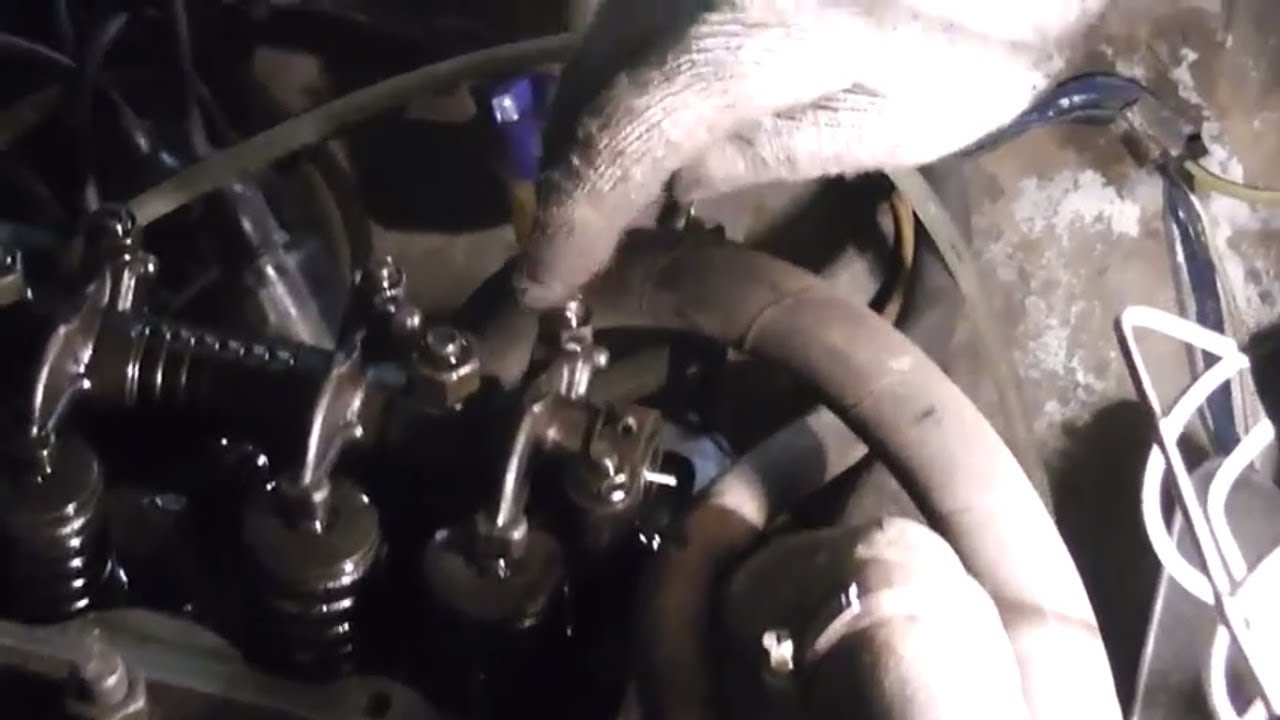

Регулировка клапанов УАЗ 469

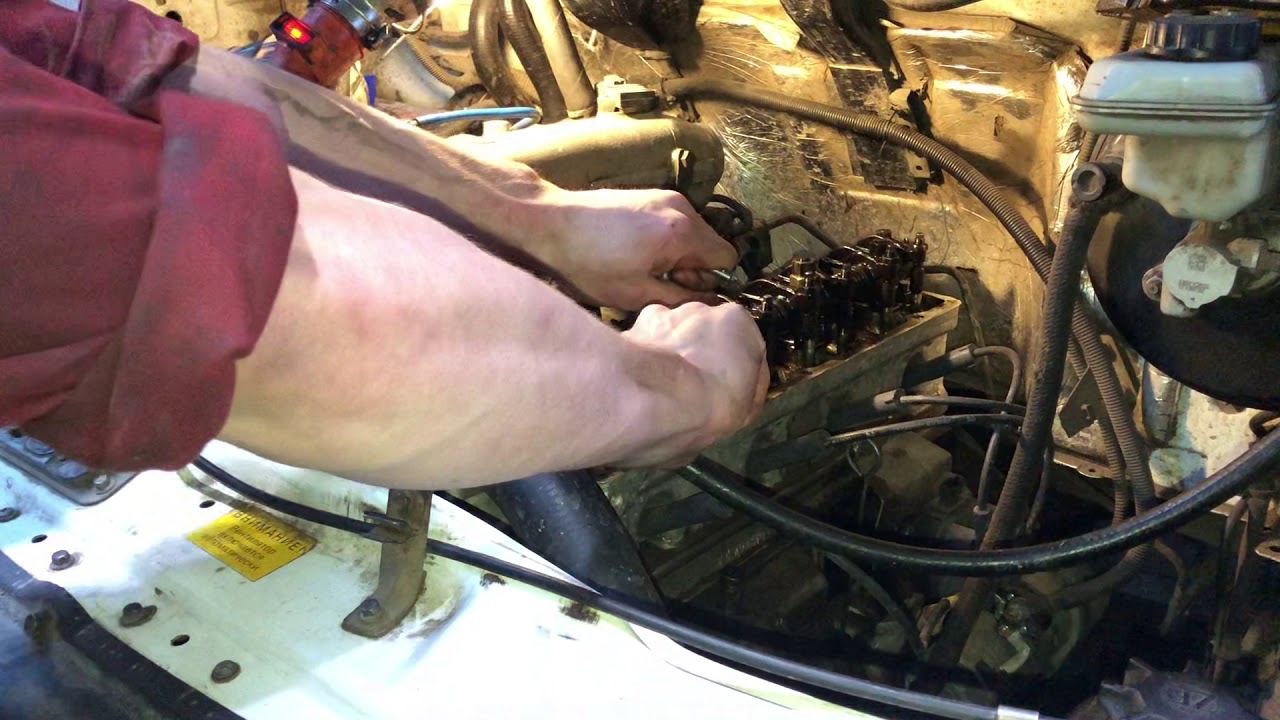

Фото 1: Регулировка клапанов УАЗ 469 (Источник: Яндекс.Картинки)

Порядок регулировки клапанов УАЗ 469

Перед тем, как отрегулировать клапана на УАЗ 469, необходимо подготовить инструменты. Для проведения процедуры потребуется отвертка, гаечные ключи и набор щупов. Для регулировки не потребуется установка автомобиля на смотровую яму, эстакаду. Работы выполняют на непрогретом двигателе. Несоблюдение этого правила может привести к повышенной шумности и некорректной работе двигателя.

Регулировка клапанов на УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания. Регулировка осуществляется в следующем порядке:

Демонтируется навесное оборудование, препятствующее снятию клапанной крышки.

Откручиваются гайки крепления клапанной крышки. Для удобства можно использовать торцевой ключ.

Демонтируется прокладка, предотвращающая утечку масла между головкой блока цилиндра и клапанной крышкой. При сборке лучше заменить прокладку новой.

Поршень первого цилиндра выставляется в верхнюю мёртвую точку. Для определения правильности расположения поршня необходимо совместить метки, находящиеся на шкиве коленчатого вала и передней крышке силовой установки. При смещении поршня в верхнюю мёртвую точку оба клапана газораспределительного механизма будут закрыты.

Откручивается гайка, фиксирующая регулировочный винт, находящийся в коромысле над толкателем.

Между коромыслом и штоком клапана устанавливается щуп.

Регулировочным винтом выставляется необходимый зазор. Щуп должен проходить между деталями с небольшим усилием. Закусывание измерительного элемента деталями ГРМ недопустимо.

Регулировочный винт фиксируется стопорной гайкой.

Коленчатый вал поворачивается на 180 градусов по ходу движения.

Манипуляции проводят на следующем по очереди цилиндре. Для регулировки каждого последующего цилиндра коленчатый вал поворачивают на 180 градусов. Порядок регулировки клапанов на УАЗ 469 – 1-2-4-3.

Сборка силового агрегата осуществляется в обратной последовательности. После регулировки двигатель работает менее шумно, повышаются динамические показатели, снижается расход топлива.

Нюансы регулировки клапанов УАЗ 469

Проведение процедуры не предусматривает использование сложного диагностического оборудования. Существует несколько нюансов установки необходимого температурного зазора, учитывая которые удастся достичь максимального эффекта от проведенной процедуры.

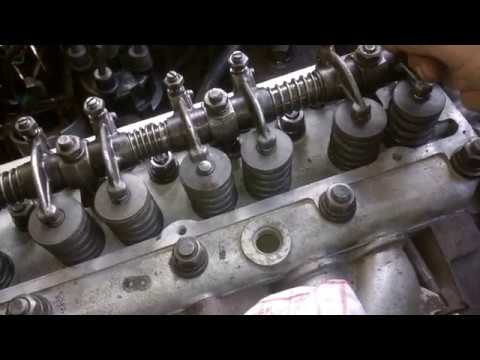

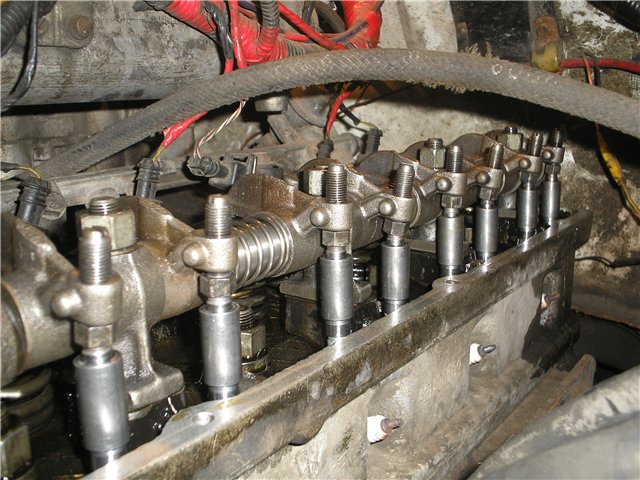

Фото 2: Снятая клапанная крышка УАЗ 469 (Источник: Яндекс.Картинки)

Зазоры на клапанах УАЗ

Для улучшения динамических показателей силовой установки автомобиля УАЗ 469 необходимо установить тепловой зазор на впускных клапанах 0.35 мм, на впускных – 0.4 мм. Несоответствие показателей в меньшую сторону может привести к повреждению деталей газораспределительного механизма. Клапан будет открываться слишком сильно. Поршень, поднимающийся в верхнюю мёртвую точку, может согнуть шток клапана или толкатель. Отклонение зазора в большую сторону приведет к ухудшению показателей работы силового агрегата.

ВАЖНО: Перед тем, как отрегулировать клапана на УАЗ 469, необходимо проверить надежность крепления коромысел к головке блока цилиндров. Если гайки крепления откручены, отрегулировать температурный зазор не удастся.

Особенности выставления ВМТ

Поршень каждого цилиндра за один цикл два раза смещается в верхнюю мертвую точку – в момент сжатия и при выбросе отработавших газов. Для того чтобы правильно установить тепловой зазор необходимо выставить поршень первого цилиндра в верхнюю мертвую точку на момент сжатия рабочей смеси. Сделать это можно тремя способами:

Визуально определить степень открытия клапанов. В момент сжатия клапана цилиндра находятся в закрытом состоянии. Между коромыслом и штоком клапана есть небольшой зазор. При выпуске отработавших газов выпускной клапан открыт. При этом коромысло надавливает на шток клапана.

Определить на какой цилиндр подается искра с распределителя зажигания. Для этого необходимо снять крышку трамблера и провернуть коленчатый вал до тех пор, пока токоведущий контакт бегунка не повернется в сторону провода, ведущего к свече первого цилиндра.

Использовать заглушку. Из первого цилиндра выкручивают свечу зажигания. Из бумаги изготавливают заглушку, по диаметру подходящую к посадочному месту свечи. Для того чтобы бумага более плотно закрыла отверстие, пробку смачивают водой. После установки пробки в посадочное место свечи, коленчатый вал вращают по ходу движения. В момент сжатия оба клапана закрываются, и пробка выстреливает из цилиндра. Услышав характерный хлопок, необходимо остановить вращение коленчатого вала. Далее совмещают метку на шкиве и передней крышке силовой установки.

Заключение

Регулировка клапанов УАЗ 469 необходима для корректной работы двигателя. Тепловой зазор обеспечивает беспрепятственное поступление топлива и отвод выхлопных газов из цилиндра. Процедура не требует использования специализированного оборудования. При соблюдении определенной технологии отрегулировать клапана сможет любой автолюбитель.

Регулировка клапанов двигателя УАЗ | Автолюбители

Регулировка тепловых зазоров в приводе клапанов

Проверяем и регулируем зазоры на холодном двигателе (15–20° C).

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Снимаем крышку головки блока цилиндров.

Пусковой рукояткой поворачиваем коленчатый вал за храповой болт крепления шкива-демпфера по часовой стрелке…

…до совмещения третьей (по часовой стрелке) метки на шкиве-демпфере с приливом на крышке распределительных шестерен. В конце такта сжатия первого цилиндра (оба клапана первого цилиндра закрыты — при покачивании коромысел будет ощущаться зазор между коромыслами и клапанами этого цилиндра).

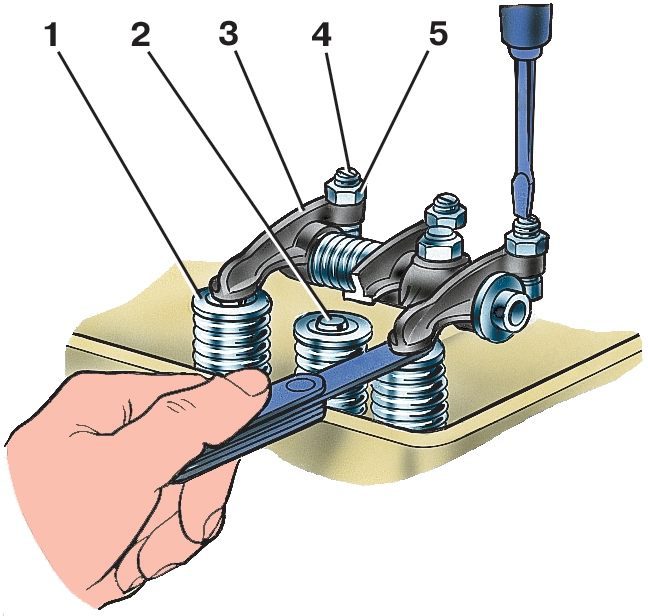

Щупом проверяем тепловой зазор между клапаном и коромыслом*.
При нормальном зазоре щуп должен иметь возможность перемещения в нем с небольшим сопротивлением.
Если зазор не соответствует норме, регулируем его. Для этого…

…ключом «на 14» ослабляем контргайку регулировочного винта.
Шлицевой отверткой отворачиваем на 1–2 оборота регулировочный винт.

Между стержнем клапана и коромыслом вставляем щуп необходимой толщины. Заворачиваем регулировочный винт до тех пор, пока люфт между коромыслом и стержнем клапана не исчезнет.

Удерживая отверткой регулировочный винт от проворачивания, ключом затягиваем контргайку (при этом зазор несколько изменится). И вновь проверяем зазор.

При необходимости повторяем регулировку. Регулируем зазоры обоих клапанов первого цилиндра.
Регулируем зазоры клапанов второго и остальных цилиндров в порядке 1-2-4-3, поворачивая коленчатый вал пусковой рукояткой каждый раз на 180°.

* Зазоры для выпускных клапанов первого и четвертого цилиндров (клапаны № 1 и 8) должны быть в пределах 0,30–0,35 мм, а для остальных клапанов в пределах 0,35–0,40.

Регулировка клапанов УАЗ 469 | 4×4 Клуб

Рады поделиться с Вами очередной статьей с нашего сайта :

Фото 1: Регулировка клапанов УАЗ 469 (Источник: Яндекс.Картинки)

Порядок регулировки клапанов УАЗ 469

Демонтируется навесное оборудование, препятствующее снятию клапанной крышки.
Откручиваются гайки крепления клапанной крышки. Для удобства можно использовать торцевой ключ.
Демонтируется прокладка, предотвращающая утечку масла между головкой блока цилиндра и клапанной крышкой. При сборке лучше заменить прокладку новой.
Поршень первого цилиндра выставляется в верхнюю мёртвую точку. Для определения правильности расположения поршня необходимо совместить метки, находящиеся на шкиве коленчатого вала и передней крышке силовой установки. При смещении поршня в верхнюю мёртвую точку оба клапана газораспределительного механизма будут закрыты.
Откручивается гайка, фиксирующая регулировочный винт, находящийся в коромысле над толкателем.
Между коромыслом и штоком клапана устанавливается щуп.
Регулировочным винтом выставляется необходимый зазор. Щуп должен проходить между деталями с небольшим усилием. Закусывание измерительного элемента деталями ГРМ недопустимо.
Регулировочный винт фиксируется стопорной гайкой.
Коленчатый вал поворачивается на 180 градусов по ходу движения.
Манипуляции проводят на следующем по очереди цилиндре. Для регулировки каждого последующего цилиндра коленчатый вал поворачивают на 180 градусов. Порядок регулировки клапанов на УАЗ 469 – 1-2-4-3.

Нюансы регулировки клапанов УАЗ 469

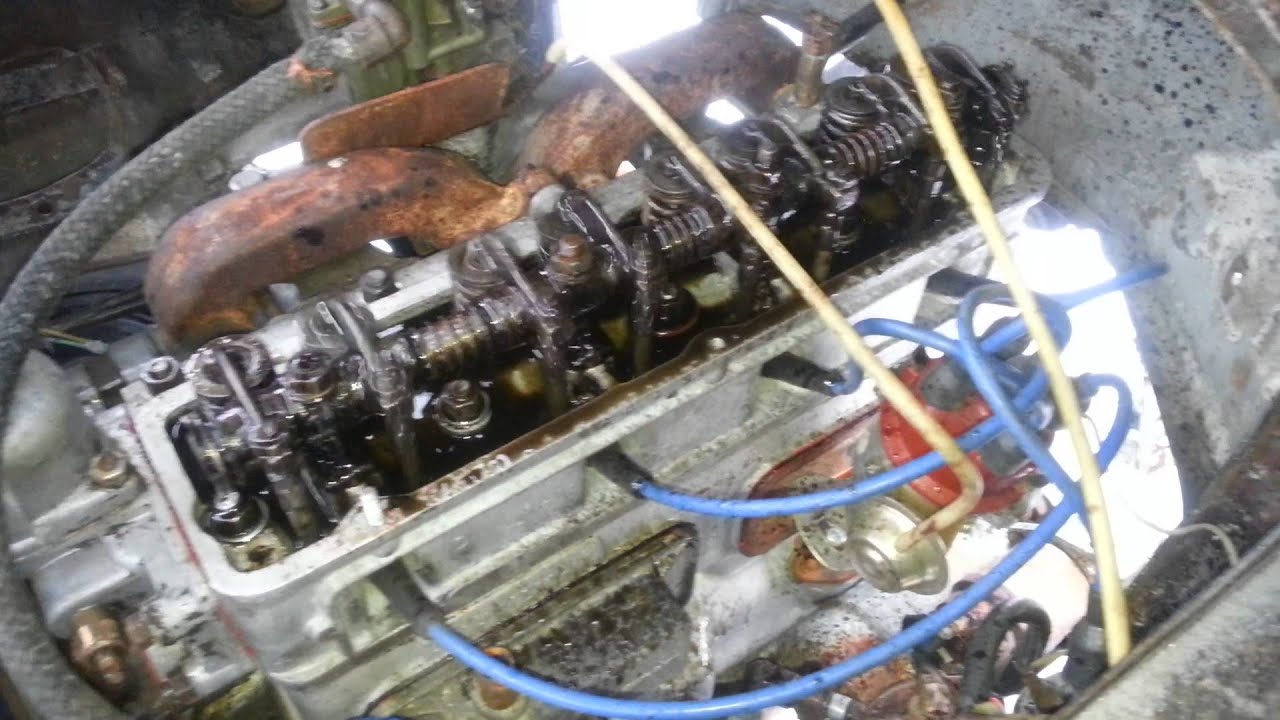

Фото 2: Снятая клапанная крышка УАЗ 469 (Источник: Яндекс.Картинки)

Зазоры на клапанах УАЗ

ВАЖНО: Перед тем, как отрегулировать клапана на УАЗ 469, необходимо проверить надежность крепления коромысел к головке блока цилиндров. Если гайки крепления откручены, отрегулировать температурный зазор не удастся.

Особенности выставления ВМТ

Визуально определить степень открытия клапанов. В момент сжатия клапана цилиндра находятся в закрытом состоянии. Между коромыслом и штоком клапана есть небольшой зазор. При выпуске отработавших газов выпускной клапан открыт. При этом коромысло надавливает на шток клапана.
Определить на какой цилиндр подается искра с распределителя зажигания. Для этого необходимо снять крышку трамблера и провернуть коленчатый вал до тех пор, пока токоведущий контакт бегунка не повернется в сторону провода, ведущего к свече первого цилиндра
Использовать заглушку. Из первого цилиндра выкручивают свечу зажигания. Из бумаги изготавливают заглушку, по диаметру подходящую к посадочному месту свечи. Для того чтобы бумага более плотно закрыла отверстие, пробку смачивают водой. После установки пробки в посадочное место свечи, коленчатый вал вращают по ходу движения. В момент сжатия оба клапана закрываются, и пробка выстреливает из цилиндра. Услышав характерный хлопок, необходимо остановить вращение коленчатого вала. Далее совмещают метку на шкиве и передней крышке силовой установки.

Заключение

Клапаны на УАЗ 469 : учимся тонкостям регулировки

УАЗ 469 — один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Зазоры на клапанах УАЗ

В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, «покашливание» и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.

Особенности выставления ВМТ

Зазор измеряют щупом

Следующий этап — это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

Регулировать клапана, начинаем с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение? На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно, так как данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.

При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву. Теперь мы можем приступить к регулировке клапанов первого цилиндра. Для того отпускаем стопорные гайки регулировочных винтов впускного и выпускного клапанов. Между штоком клапана и коромыслом впускного клапана устанавливаем щуп размером0,35 мм, затягиваем регулировочный винт таким образом, чтобы коромысло прижало щуп и при этом не надавило на шток клапана. Щуп должен двигаться между коромыслом и штоком с небольшим усилием.

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

После затяжки обязательно проверяем, чтобы щуп не оказался зажат и повторюсь, двигался с небольшим усилием. Так же регулируем зазор на выпускном клапане, но уже применяем щуп размером0.40 мм.

Затем регулируем клапана второго цилиндра. Для этого проворачиваем коленчатый вал на половину оборота, но нам необходимо точное положение поршня в ВМТ. Советую долго не думать а выкрутить свечу, и, вставив в цилиндр отвёртку, подвести поршень в ВМТ, лучше способа я не знаю.

Многие устанавливаю поршень в ВМТ по искре, но это положение поршня не является верхней мертвой точкой, так как зажигание установлено с опережением и в момент проскакивания искры поршень ещё не дошёл до верхней мертвой точки. Да строгое положение поршня в ВМТ при регулировке вовсе не обязательно, но где гарантия, что зажигание стоит правильно или при прокручивании коленчатого вала вы не проскочили требуемое положение. Лучше потратить немного больше времени выставить всё точно, так как на этом отразится дальнейшая работа двигателя.

Таким же образом регулируем клапана четвертого цилиндра, здесь уже положение поршня можно выставить по метке на шкиву, и провернув, коленчатый вал на пол оборота регулируем клапана третьего цилиндра.

Механизм газораспределения двигателя УМЗ-417 включает в себя распределительный вал в сборе, впускные и выпускные клапана, привод клапанов — толкатели, штанги толкателей, коромысла, пружины клапанов.

Механизм газораспределения двигателя УМЗ-417.

Впускные и выпускные клапаны расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла. Распределительный вал стальной, имеет пять опорных шеек, кулачки привода клапанов, шестерню привода масляного насоса и эксцентрик привода топливного насоса.

Профили впускных и выпускных кулачков не одинаковые. Кулачки имеют конусность в пределах 10-15′, это сделано для придания вращения толкателям. Так как наружная поверхность донышка толкателя выполнена сферической, а кулачок по ширине конусный, то точка касания кулачка с толкателем смещена относительно оси толкателя. Это и приводит к постоянному вращению толкателей при работе двигателя, чем достигается равномерный износ деталей.

Осевое перемещение распределительного вала ограничивается стальным упорным фланцем находящимся между торцом шейки распределительного вала и ступицей шестерни. Рабочий зазор 0.1-0.2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо зажатое между шестерней и шейкой распределительного вала, толще упорного фланца. Правильность фаз распределения обеспечивается установкой шестерни по меткам. Метка 0 на шестерне коленчатого вала должна быть против риски у впадины зуба на текстолитовой шестерне.

Толкатели поршневого типа, стальные, наружным диаметром 25 мм. На торец толкателя, опирающийся на кулачок, нанесен специальный отбеленный чугун и обработан по сфере радиусом 750 мм. Устанавливают толкатели в направляющие отверстия, выполненные непосредственно в блоке, с зазором 0.015-0.040 мм.

Штанги толкателей выполнены из дюралюминиевого прутка и имеют напрессованные на оба конца стальные наконечники, сферические поверхности которых термически обработаны. Коромысла клапанов стальные, литые, одинаковые для всех клапанов. Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стержня клапана, короткое плечо — резьбовым отверстием, в который вворачивается регулировочный винт.

Клапаны верхние, расположены в головке блока цилиндров. Выпускные клапаны изготовлены из жаропрочной стали ЭП-303, а впускные — из хромистой стали 4Х9С2. Диаметр стержня впускных и выпускных клапанов 9 мм. Тарелка впускного клапана тюльпанообразная диаметром 44 мм, а выпускного клапана — плоская, диаметром 36 мм. Торцы стержней клапанов, на которые опираются коромысла, закалены по длине 3-5 мм.

Пружина клапана изготовлена из пружинной стали, шаг витков постоянный. Направляющие втулки клапанов — металлокерамические, изготовлены прессованием с последующим спеканием смеси из железного, медного и графитового порошков. Такая втулка имеет высокие антифрикционные качества.

Обслуживание механизма газораспределения двигателя УМЗ-417.

Обслуживание механизма газораспределения двигателя УМЗ-417 заключается в очистке клапанов от нагара и их притирке. Регулировка зазоров выполняется планово через одно техническое обслуживание или при появлении признаков их нарушения.

Механизм газораспределения двигателя УМЗ-417 нуждается в регулировке зазоров между коромыслами и клапанами при появлении признаков выражающихся в стуке клапанов, уменьшении мощности двигателя, появлении вспышек в карбюраторе, «выстрелов» в глушителе. Механизм газораспределения проверяется и регулируется на холодном двигателе.

Проверка и регулировка зазора между коромыслами и клапанами механизма газораспределения двигателя УМЗ-417.

Для проверки и регулировки зазора необходимо снять крышку коромысел, избегая повреждения ее прокладки. Установить поршень первого цилиндра по метке на шкиве коленчатого вала в верхней мертвой точке при такте сжатия, и щупом проверить зазор между коромыслами и клапанами первого цилиндра.

При неправильном зазоре отвернуть контргайку регулировочного винта и поворачивая отверткой регулировочный винт, установить зазор по щупу, после чего, поддерживая отверткой регулировочный винт, затянуть контргайку и проверить правильность зазора.

Проворачивая каждый раз коленчатый вал на полоборота после регулировки зазоров очередного цилиндра, регулируются зазоры для остальных цилиндров согласно порядку их работы. Зазоры для выпускных клапанов первого и четвертого цилиндров, клапана 1 и 8, должны быть в пределах 0.30-0.35 мм, для остальных клапанов, в пределах 0. 35-0.40 мм.

Всё упросто)
1. совмещаем метку на шкиву коленвала с меткой на блоке, у меня это одно единственное отверстие в шкиву, либо это метка №1 ВМТ (лицом к шкиву, метка будет слева) метка № 2 для регулировки зажигания.
2. Снимаем крышку трамблёра, бегунок должен находится у контакта первого цилиндра (смотрим по высоковольтному проводу идущему на 1 цилиндр)
3. регулируем 1, 2, 4, 6 клапаны,
4. проворачиваем колено на 360 градусов и регулируем 3, 5, 7, 8 клапана (смотрите какие клапаны закрыты, возможна замена пунктов 1 и 2 местами, тогда бегунок будет развёрнут на 4 цилиндр) (первый клапан у помпы)
ВНИМАНИЕ! ЗАБЛАГОВРЕМЕННО ПРИОБРЕТИТЕ НОВУЮ ПРОКЛАДКУ КЛАПАННОЙ КРЫШКИ, ДАБЫ ПОТОМ БЕСПОЛЕЗНО НЕ ТРАТИТЬ ВРЕМЯ!

Есть более научный метод, но он отнимает гораздо больше времени)))

Газораспределительный механизм нуждается в периодической регулировке зазоров между коромыслами и клапанами, которую следует выполнять на холодном двигателе после пробега 16 000 км или при появлении признаков нарушения зазоров (стук клапанов, уменьшение мощности двигателя, вспышки в карбюраторе, «выстрелы» в глушителе) в следующем порядке:

– установите поршень первого цилиндра по метке на шкиве коленчатого вала в в. м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;
– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.
Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°):
Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35
Для остальных клапанов, мм ─ 0,35 ─ 0,40мм

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит. Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву.
Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная — заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

1. смотрим на крышку трамблера, находим провод, идущий к свече первого цилиндра (это цилиндр, который ближе к радиатору). Снимаем крышку трамблера и засекаем визуально место, в котором должен быть бегунок, чтобы искра пошла на свечу 1 цилиндра. Если смотреть на трамблер сверху, то это положение «на 10 часов»
2. снимаем клапанную крышку, отсоединив всё что к ней прикручено(если прикручено)
3. смотрим на шкив коленчатого вала — на нём по мануалу должно быть 3 риски. У меня было 2. Нам нужно совмещать третью(в моем случае вторую), т.е. САМУЮ ПОСЛЕДНЮЮ по направлению вращения риску со штырьком на блоке. Напоминаю если смотреть на двигатель спереди, то шкив крутится ПО ЧАСОВОЙ стрелке
4. вставляем «кривой стартёр» и совмещаем указанную риску с указанной меткой(штырьком). Если «кривой стартер» не применим, то можно провернуть вал вручную — за ремни и шкивы, или вставить отвертку в корончатую гайку (туда, куда означенная кочерга вставляется) и как рычагом повернуть коленчатый вал как надо.
5. после того как совместили риску, то смотрим на бегунок трамблера. Если он находится в засеченном ранее (см п.1) положении «на 1 цилиндр», то это означает, что поршень в цилиндре находится в верхней мертвой точке (ВМТ), клапана закрыты и их можно регулировать. При этом при покачивании коромысел рукой будет ощущаться небольшой зазор.
Если бегунок оказался в другой точке, то 99% вероятности, что сейчас закрыты клапана 4-го цилиндра и можно начинать регулировать с этого цилиндра. Проверить это можно по взаимному положению бегунка трамблера и проводу крышки трамблера, а также по упоминавшемуся покачиванию коромысел 4-го цилиндра.
6. с использованием щупа выставляем зазор 0. 35 мм (откручиваем гайку-поворачиваем болт-закручиваем гайку). При этом имеем в виду, что зазор 0.35 мм означает, что щуп в зазор влезает с незначительным, но ощутимым усилием. Также необходимо помнить, что в процессе затяжки гайки зазор будет уменьшаться, поэтому подтянули — проверили, подтянули проверили. Если что — ослабили гайку, повернули болт и опять затягиваем.
Я делаю зазор 0.35 на всех клапанах всех цилиндров (по мануалу для некоторых клапанов 0.30..0.35, и 0.35..0.40). При температуре воздуха от -5 до 0 градусов — везде делаю 0.4 мм.
7. после того как отрегулировали зазор на 1 цилиндре, поворачиваем кривым стартером шкив на 180 градусов и регулируем 2 цилиндр. Тут тонкий момент — как найти эти 180 градусов. Можно на глазок по ручке, а можно точно по бегунку трамблера. Я делал на глазок.
8. поворачиваем шкив еще на 180 градусов и регулируем 4 цилиндр, потом еще 180 градусов и третий
9. всё закрываем, собираем, заводим, радуемся

Способ 2: только по трамблеру.
Тут нужен навык. Но после нескольких тренировок всё нормально получается.

1. запоминаем текущий угол опережения зажигания (по шкале на трамблере). ставим угол опережения зажигания = 0. Для этого ослабляем болт на 10 на шкале трамблера и совмещаем указатель с 0 на шкале.
2. далее делаем все так как в первом способе, только смотрим не на шкив, а на положения бегунка трамблера.
Суть такова: при угле опережения зажигания в 0 градусов при совмещении бегунка с контактом высоковольного провода на крышке трамблера искра в цилиндр будет подаваться при положении поршня в ВМТ. Значит клапана должны быть закрыты и зазоры можно регулировать.
3. Регулируем все клапана, проворачивая шкивы при этом на глазок засекая момент, когда бегунок должен замыкать контакт высоковольтного провода соответствующего цилиндра.
Вся тонкость способа заключается в этом «на глазок» Но опыт — великая вещь и как правило результат стабильно положительный.
4. после всех регулировок не забываем вернуть угол опережения зажигания в исходное положение.

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Зазоры на клапанах УАЗ

Особенности выставления ВМТ

Зазор измеряют щупом

Следующий этап — это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

Далее берем щуп и выставляем зазор 0,35 мм. При этом для вхождения щупа надо сделать незначительное усилие. Щуп вставляем в зазор между клапаном и коромыслом. Ослабив контргайку, делаем повороты регулировочного болта влево-вправо, в зависимости от необходимости увеличения или уменьшения зазора. Желательно, чтобы зазор 0,35 был выставлен на клапанах всех цилиндров. Если температура воздуха ниже 0 (до -5), тогда надо делать зазор. Смотрим, насколько качественно мы сделали регулировку клапанов на УАЗ 469 или по бегунку трамблера, или по засечке на шкиве. Далее снова поворачиваем еще на 180 о и продолжаем регулировать четвертый цилиндр. Напоследок, повторив те же 180 о , заканчиваем третий. Завершающий этап регулировки клапанов на УАЗ 469 — установка клапанной крышки с присоединением к ней оборудования.

В настоящее время на Ульяновском заводе выпускается УАЗ 3303, который также оснащен бензиновым двигателем 417 м объемом 2,445 л и дающий 40000 об./мин. Порядок работы клапанов у УАЗ 3303 такой же, как и рассмотренный нами 1-2-4-3.

«>

УАЗ 3151 | Регулировка зазоров клапанов |

3.1.2.1. Регулировка зазоров клапанов

ОБЩИЕ СВЕДЕНИЯ

Впускные и выпускные клапаны двигателя OHV, кроме двигателя с рабочим
объемом 1,3 дм3, изготавливаемого с сентября 1988 года

А – впускные;

Е – выпускные

Оптимальный зазор в механизме газораспределения необходим для компенсации теплового
расширения при прогреве двигателя и выходе его на рабочую температуру. При зазоре
меньше оптимального изменяются фазы газораспределения, снижается компрессия
и мощность двигателя, а также может нарушаться равномерность работы двигателя.
При увеличенных зазорах клапанов, что определяется по наличию характерных стуков,
изменяются фазы газораспределения, уменьшается наполняемость цилиндров топливной
смесью и мощность двигателя.

Проверку и регулировку зазоров клапанов необходимо производить через каждые
20000 км пробега автомобиля.

Проверку и регулировку зазоров клапанов производить на холодном двигателе.

Зазоры клапанов

Клапан

Оптимальный зазор, мм

Регулировка, мм

Впускной

0,20 – 0,25

0,20

Выпускной

0,56 – 0,61

0,60

Порядок регулировки

Рычаги давят на стержни обоих клапанов в цилиндре

Регулировка зазора клапанов в цилиндре

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять воздушный фильтр.
2. Снять за наконечники высоковольтные провода со свечей зажигания.
3. Снять крышку головки блока цилиндров, предварительно отвинтив 4 болта.
	4. Провернуть двигатель в направлении его рабочего вращения (по часовой стрелке) до совмещения меток на шкиве и передней крышке. Проворачивать коленчатый вал двигателя можно ключом за болт крепления шкива или проворачивая колесо при включенной передаче.
5. Осторожно проворачивать двигатель в одну или другую сторону до открытия обоих клапанов в первом цилиндре, при этом клапаны четвертого цилиндра закрыты и между рычагом и стержнем клапана имеется зазор, который измеряется щупом и при необходимости регулируется.
	6. Регулировка производится вращением регулировочного болта настолько, чтобы щуп, толщина которого равна величине зазора, с трудом перемещался в зазоре.
7. Провернуть коленчатый вал двигателя на 90° и проверить зазор следующего клапана. Так же проверяются зазоры остальных клапанов.
8. Установить крышку головки блока цилиндров, воздушный фильтр и подключить высоковольтные провода.

Как отрегулировать зазоры клапанов двигателя автомобиля УАЗ-3151, -31512, -31514, -31519

Зазоры клапанов проверяем и регулируем при ремонте ГБЦ, а также при появлении характерного стука двигателя в верхней части головки цилиндров

Тепловые зазоры клапанов в приводе клапанов регулируем на холодном двигателе (15-20° С)

Подготавливаем автомобиль для выполнения задания

Открываем капот

Снимаем большой шланг системы вентиляции картера

Ослабляем хомут и снимаем малый шланг системы вентиляции картера с патрубка

Снимаем шланг с патрубка вакуумного регулятора опережения зажигания

Ослабив хомут, снимаем топливный шланг с патрубка фильтра тонкой очистки топлива

С помощью головки на 10 откручиваем шесть болтов крепления крышки головки блока

Снимаем крышку с прокладкой

При установке крышки проверяем прокладку, и если необходимо заменяем

Крышку при установке затягиваем равномерно, продвигаясь от середины к краям

Пусковой рукояткой поворачиваем коленчатый вал за храповой болт крепления шкива-демпфера по часовой стрелке до совмещения третьей (по часовой стрелке) метки на шкиве с приливом на крышке распределительных шестерен.

В конце такта сжатия первого цилиндра (оба клапана первого цилиндра закрыты – при покачивании коромысел будет ощущаться зазор между коромыслами и клапанами этого цилиндра).

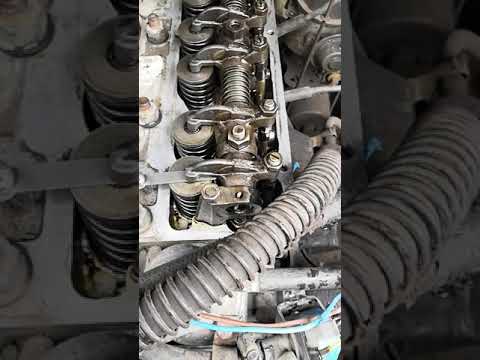

Щупом проверяем зазор между клапаном и коромыслом

Зазоры для выпускных клапанов первого и четвертого цилиндров (клапаны №1 и №8) должны быть в пределах 0,30-0,35 мм, а для остальных клапанов в пределах 0,35-0,40 мм.

При нормальном зазоре щуп должен иметь возможность перемещения с небольшим сопротивлением

Если зазор не соответствует норме, регулируем его

Для этого ключом на 14 ослабляем контргайку регулировочного винта

Отверткой с плоским жалом откручиваем на 1-2 оборота регулировочный винт

Держим отверткой регулировочный винт от проворачивания, ключом затягиваем контргайку. И вновь проверяем зазор

Если необходимо повторяем регулировку. Регулируем зазоры обоих клапанов первого цилиндра

После этого регулируем зазоры клапанов второго и остальных цилиндров в порядке 1-2-4-3, поворачивая коленчатый вал пусковой рукояткой каждый раз на 180°.

Регулировка клапанов УАЗ

: процессы

Регулировка клапанов УАЗ — сложный процесс, который под силу далеко не всем автомобилистам. Но, как показывает практика, разобравшись в операции один раз, можно сэкономить время и деньги. Правильная регулировка клапанов определит, насколько хорошо работает силовой агрегат.

Суть

Надежность и срок службы двигателя во многом зависят от настроек клапана. Несмотря на то, что работа завода УАЗ достаточно надежна, клапаны УАЗ следует регулировать через каждые 5 тыс. Км или при появлении зазора между коромыслами и клапанами, которые проявляются в детонации клапанов, снижении работоспособности силового агрегата, «Выстрел» в глушитель и пр.

Технические нюансы и порядок регулировки

Согласно технической документации Ульяновского автозавода зазоры должны быть: для выпускных клапанов цилиндров No. 1 и №4 — 0,3-0,35 мм, для остальных — 0,35-0,40 мм.

Стоит отметить, что процедура регулировки клапанов УАЗ производится в соответствии с работой цилиндров, а именно 1-2-4-3. Неважно, отрегулирован ли инжектор или карбюратор — операции аналогичны. Само действие происходит при холодном двигателе.

Необходимые инструменты: набор датчиков, стандартный набор отверток. По окончании эксплуатации производится замена прокладки клапанной крышки.

Способы регулировки зазора

Есть два метода, признанные большинством авторемонтных мастерских.

Способ №1: отрегулировать клапаны двигателя УАЗ по метке на шкиве.

В основном используется при установке «кривого стартера» или кривошипа после различных доработок. Порядок действий следующий:

Обнаружение провода, идущего от трамблера к свече цилиндра №1. Визуально зафиксировать положение ползуна, на которое подается искра.
Снятие клапанной крышки.
Осмотр шкива ВЧ. Согласно технической документации на нем должно быть три отметки.Если их меньше, то сделайте ссылку на последнее — его нужно совмещать со шпилькой на колодке.
Прокрутите ВЧ рукояткой до совмещения отметок.
Осмотр бегунка распределителя. По его расположению на цилиндре №1 можно сделать вывод, что поршень находится в ВМТ, сами клапаны закрыты, и вы можете их регулировать. Если выяснилось, что ползунок расположен иначе — это значит, что регулировку клапанов можно начинать с цилиндра No.4. Порядок проведения операции 4-3-1-2.
С помощью щупа необходимо установить зазор 0,35 мм. Зонд должен сильно проникнуть внутрь.
После регулировки цилиндра необходимо повернуть шкив на 180 ° и перейти к следующему.
По окончании регулировки — установка клапанной крышки и запуск двигателя.

Способ №2: отрегулировать арматуру УАЗ на трамблере.

Стоит отметить, что этот метод в основном используется опытными мастерами, но после некоторого обучения он должен сработать и для вас.

Визуальная фиксация текущего момента зажигания по шкале на трамблере. Ослабьте болт на 10 по шкале и совместите указатель с положением 0.
Повторите все последующие шаги, указанные в первом методе. Отличие — упор не на шкив, а на положение бегунка. Это объясняется тем, что когда ползун совмещен с контактом проволоки на распределителе, искра будет подаваться в цилиндр, когда поршень находится в верхней мертвой точке.Это свидетельствует о закрытии клапанов и готовности зазоров к регулированию.
Регулировка клапанов поворотом шкива и визуальной фиксацией момента замыкания троса необходимого цилиндра контактным ползунком.
По окончании регулировки угол подъема возвращается в исходное положение.

Рекомендуется, чтобы клапаны не тянули, а не тянули. В первом случае возможен только стук или звон, а во втором — подгорание клапана, также будет повреждена головка блока.

Мощность

Регулировка клапанов УАЗ любой модели несложна ни для новичка, ни для автолюбителя, поэтому это можно сделать даже в домашнем гараже.

Регулировка клапанов УАЗ: процессы — Автомобили 2021

Регулировка клапанов УАЗ — сложный процесс, который под силу далеко не всем автолюбителям. Но, как показывает практика, разобравшись в операции один раз, можно сэкономить время и деньги. От правильной регулировки клапанов будет зависеть, насколько хорошо работает силовой агрегат.

Суть

Надежность работы и срок службы двигателя во многом зависят от регулировки клапанов. Несмотря на то, что работы завода «УАЗ» достаточно надежны, регулировку клапанов УАЗа следует проводить через каждые 5 тыс. Км или при изменении размера зазоров между коромыслами и клапанами, которые проявляются. сами по себе стук клапанов, снижение производительности силового агрегата, «стрельба» в глушитель и пр.

Технические нюансы и порядок настройки

Согласно технической документации Ульяновского автомобильного завода зазоры должны быть: для выпускных клапанов цилиндров No.1 и №4 — 0,3-0,35 мм, для остальных — 0,35-0,40 мм.

Стоит отметить, что порядок регулировки клапанов УАЗа производится в соответствии с работой цилиндров, а именно 1-2-4-3. Неважно, осуществляется ли регулировка впрыска или карбюратора — операции аналогичны. То же самое происходит и при холодном двигателе.

Необходимые инструменты: набор датчиков, стандартный набор инструментов драйвера. По окончании эксплуатации производится замена прокладки клапанной крышки.

Способы регулировки зазоров

Есть два метода, признанные большинством автомастеров.

Способ №1: регулировка клапанов двигателя УАЗ по этикетке, нанесенной на шкив.

Он в основном используется, когда «кривошипа стартера» или кривошипа устанавливается после различных улучшений. Порядок действий следующий:

Обнаружение провода, идущего от распределителя к свече зажигания цилиндра 1.Визуально зафиксируйте положение ползунка, на который подается искра.
Снятие клапанной крышки.
Осмотр шкива ВЧ. Согласно технической документации на нем должно быть три метки. Если их меньше, то сделайте ориентир для последнего — его нужно совместить со штифтом на колодке.
Прокрутить ВЧ ручку часового механизма до меток совмещения.
Ревизионная направляющая распределителя. Когда он находится на цилиндре № 1, можно сделать вывод, что поршень находится в ВМТ, сами клапаны закрыты, и их можно регулировать.Если же оказалось, что ползунок расположен иначе, это означает, что регулировку клапанов можно начинать с цилиндра №4. Порядок работы будет 4-3-1-2.
С помощью щупа необходимо установить зазор в размере 0,35 мм. Датчик должен входить заметно жестко.
После регулировки цилиндра поверните шкив на 180 ° и переходите к следующему.
По окончании регулировки — установка клапанной крышки и запуск двигателя.

Способ №2: регулировка клапанов УАЗ на трамблере.

Стоит отметить, что этот метод используют в основном опытные мастера, но после некоторого обучения он должен работать на вас.

Визуальная фиксация текущего момента зажигания соответствует шкале на трамблере. Ослабьте болт на 10 по шкале и совместите указатель с положением 0.
Повторите все последующие действия, указанные в первом способе. Отличие — упор не на шкив, а на положение бегунка.Объясняется это тем, что при совмещении ползуна с контактом проволоки на распределителе искра будет подаваться в цилиндр, когда поршень находится в верхней мертвой точке. Это свидетельствует о закрытии клапанов и готовности зазоров к регулированию.
Регулировка клапанов поворотом шкива и визуальной фиксацией момента контакта ползунка троса с нужным цилиндром.
По окончании регулировки угол продвижения возвращается в исходное положение.

Клапаны рекомендуется не открывать, а не тянуть. В первом случае возможен только стук или звон, а во втором — прогорание клапана, также будет повреждена головка блока.

Заключение

Регулировка клапанов УАЗ любой модели несложна ни для новичка, ни для автолюбителя, поэтому сделать это можно даже в домашнем гараже.

Смазки и рабочие жидкости для автомобилей УАЗ. Смазки и рабочие жидкости для автомобилей УАЗ Масло какой марки заливается в УАЗ 315195

Технический регламент

Модели УАЗ Хантер предполагает замену моторного масла на бензиновый, а также в дизельных двигателях каждые 15 000 км пробега или раз в год — смотря что происходит.Причем обязательной процедурой является замена масла на 2500 км, после так называемой «обкатки». В тяжелых условиях эксплуатации, таких как: поездки на короткие расстояния, очень частые запуски двигателя и очень плохие дорожные условия (пыль, грязь, песок), замена масла требуется через более короткие промежутки.

В дизельном двигателе УАЗ Хантер масло лучше менять каждые 10 тысяч км, а еще лучше — каждые 8. Все дело в том, что солярка в России, мягко говоря, не очень хорошая, из-за этого моторное масло быстро приходит в негодность.А от более частых замен Смажьте двигатель только «Спасибо», и он будет чище. Кроме того, при замене масла необходимо сразу менять масляный фильтр, а также — воздушный и топливный (по возможности), так как они не такие большие деньги, при этом существенно влияют на образование нужного топлива и воздуха. смесь.

Вязкость

Для бензиновых двигателей рекомендуются всесезонные моторные масла со степенью вязкости: 0W-40, 5W-40, 5W-30, 10W-30, 10W-40, 15W-40, 20W-40.Для дизельного агрегата объемом 2,2 литра подойдет масло с вязкостью 10W-40. Для тех, кто не очень разбирается в обозначениях — первая цифра указывает на вязкость «на холоде», а вторая соответственно вязкость «на горячую» (чем больше эта цифра, тем плотнее масло у двигателя. Рабочая Температура). Это так называемая вязкость по SAE. Например, 0W означает, что масло способно сохранять приемлемую текучесть до температуры -35 градусов Цельсия.

Обратите внимание, масла 0W-40 и 20W-40 хоть и имеют одинаковое обозначение вязкости «на горячем» (вторая цифра после w), однако в первом случае масло может работать при температурах от -35 до 0. градусов, а во втором — от 0 до +35.Дело в том, что зимнее масло всегда более жидкое по консистенции, чем всесезонное или летнее, поэтому высокие температуры Масляная пленка На месте прилегания поршня к цилиндру слишком тонкая, в результате возможны сильные займы как на юбки поршней и в самих цилиндрах.

На рисунке (нажмите для увеличения) изображена канистра с маслом ЛУКОЙЛ «супер» вязкостью 10W-40. Это масло подходит как для бензиновых двигателей, так и для дизельных — о чем свидетельствует надпись на канистре «SG / CD».

Одиночество

Этот параметр определяет количество металлосодержащих присадок, другими словами, количество золы, которая остается после полного сгорания (испарения) масла. Масла full-pool — с полным пакетом присадок указано на канистре как Full SAPS, либо по классификации aCEA: A1, B1; A3, B3; A3, B4; А5, В5.

Средние масла (пакет присадок разрезан) обозначены на баллоне как MID SAPS или ACEA: C2 / C3.В минорных маслах пакета присадок еще меньше, их называют Low SAPS или ACEA C1 / C4.

Зачем снижать зольность? Высокое содержание сульфатной золы не допускается в большинстве современных автомобилей из-за евростандартов на выхлопные газы. Такие масла меньше забиваются сажевыми фильтрами, катализаторами, а также опускаются на поршни, кольца.

В УАЗ Хантер двигатели применены по своей конструкции, поэтому можно смело использовать средние и даже полыновые масла, если не хотите переплачивать.

Порядок замены

Перед тем, как начать процедуру замены масла, необходимо определить, какое масло будет заливаться в ваш двигатель. Если до этого в мотор была залита «минеральная вода», ни в коем случае нельзя заливать синтетическое моторное масло, не произведя перед этим промывку двигателя. Верно и наоборот, при переходе с синтетического масла Минеральное тоже нужно для промывки двигателя, так как эти масла между собой не совместимы.

Может возникнуть непредсказуемая реакция, в результате которой в системе смазки двигателя, состоящей из множества каналов малого диаметра, могут образоваться хлопья, которые блокируют масляные каналы и струю двигателя.Но полусинтетическое масло одинаково совместимо как с минеральными яйцами, так и с синтетикой, соответственно в этом случае можно обойтись без промывки двигателя.

Многие автолюбители не доверяют промывкам, особенно так называемым «пятиминуткам» (когда на 5 минут работы двигателя в старое масло заливается специальная жидкость, потом все сливается), так как полностью слить промывку невозможно. жидкости, любая ее часть может остаться в двигателе и ухудшить смазочные свойства нового масла.

Поэтому к промывкам нужно относиться с особой осторожностью, использовать их только тогда, когда это действительно необходимо — при смене типов масел или если автомобиль куплен с рук и вы не знаете, какое масло там заливается. . Для замены вам потребуются: новое моторное масло и фильтр, чистая тряпка, бак для расплавленного масла на 5 литров, ключ на 17, отвертка (или специальный поворотный масляный фильтр).

Итак, что нужно сделать для замены масла в двигателе УАЗ Хантер:

Поставить машину на смотровую яму, подъемник или эстакаду.Если двигатель холодный, необходимо его прогреть до рабочей температуры.
Снимите крышку горловины масляного цилиндра и снимите защиту (или брызговик) двигателя.
Очистите маслосливной болт (в нижней части картера двигателя) металлической щеткой или тканью.
Ключом на 17 откручиваем болт слива масла, предварительно подставив тару под это место. Чтобы масло было быстрее, можно немного крутить стартер (но не заводить).
Выкрутите масляный фильтр, но не вынимайте его при снятии с машины, он содержит некоторое количество масла.Если фильтр «Треснувший» не откручивается, воспользуйтесь отверткой. Необходимо проткнуть фильтр как можно ближе к его дну, сделав рычаг.
Установите новый фильтр, долив в него определенное количество масла, обязательно смажьте уплотнительное кольцо фильтра и заверните как можно сильнее.
Затяните сливной болт в картере двигателя, только после этого можно заливать новое масло.
Залить новое масло.

Сколько заливать — зависит от объема мотора.В бензиновый двигатель ОАЗ объемом 2.7 залил 7 литров моторного масла. В двигателе 2,9 — масла 5,8 литра. В дизельном 2.2 агрегате — при замене должно быть 5,5 л масла.

Не выбрасывайте израсходованное и не смешивайте с бытовым мусором, так как он подвержен непоправимому повреждению. окружающая среда, например, загрязнение грунтовых вод и не только …

Если потом заливать масло в двигатель, скорее всего, поршневые кольца или сальники клапанов Уже не как с завода (изношены), в результате масло попадает в камеру сгорания и его уровень постепенно снижается.Но, любой двигатель так или иначе «набирает» масло при работе в допустимых пределах.

Для мотора ЗМЗ-409 нормой считается расход масла до 100 гр. / 1000 км пути. Этот показатель может незначительно меняться в зависимости от типа заливаемого масла. ЗМЗ-409 вмещает всего 7 литров масла, однако при замене лучше налить 6 литров, так как сразу все пойдет не так.

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач

Диагностика и регулировка рулевого механизма УАЗ-Хантер 315195, УАЗ-31519

Рисунок 1. Рулевой механизм с гидроцилиндром ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

1. Гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40. Кольца уплотнительные; 3. Стекло; 4, 11. Упорные подшипники; 7. Поршневой рельс; 8. Винт; 9. Картер; 10, 18. Контакты; 12. Подсоединение шлангового шланга; 13. Подсоединение сливного шланга; 14. рукав; 15. Манжета; 16. Крутящий момент; 19. шаровой кран; 20. Мячи; 22. Канал в Картере; 25. Чашка; 26. Рабочая гайка; 27. Защитная нижняя крышка; 28. Стопорные кольца; 29. Шайбы регулировочные; 30. Опорный вал; 31.Ролики; 32. Башенный стержень; 33. Защитная верхняя крышка; 34. Ротор; 35. Защитный колпак; 36. Корпус дистрибьюторов; 38. Канал в корпусе дозатора; 39. Болты крепления кулачкового кожуха к картеру

— Снимите рулевой механизм.

— Закрепите рулевой механизм в тисках так, чтобы отверстия для слива и слива (отверстия под фитинги) находились в основании.

— Слейте масло из механизма, вращая ротор 34 (Рисунок 1) или рулон катушки вручную.

— Прижмите ротор рукой или вал катушки вдоль оси и встряхните башню 25 (см. Рис.1).

— При осевом смещении ротора или вала катушки необходимо
отрегулировать упор упорных подшипников 4 и 11.

— Для регулировки упорных подшипников с помощью бородки и молотка выпрямить шарик чашки 3, которая уплотнена в пазу стенки картера.

— Удалите зазор, повернув стекло или гайку по часовой стрелке.

— Проверьте крутящий момент ротора или вала катушки в упорных подшипниках, он должен быть 2 нм (0,2 кг / см).

— Если в среднем положении вала Чека УАЗ-315195, УАЗ-31519 при раскачивании на бачке чувствуется зазор, отрегулируйте передачу поворотом гайки 26 и снимите сушку.

— Снимите верхнюю и нижнюю защитные крышки 27 и 33.

— Снимите стопорные кольца 28 и прокладку 29. Ослабьте стопорные гайки и ослабьте стопорные болты 26 на два или три оборота.

— Выровняйте прокладки 29.

— Поворачивая опоры 30 с обратным ударом против часовой стрелки (если смотреть со шлица вала ниппеля), удалите зазор в зацеплении.

— Регулировка положения вала в УАЗ-Хантер 315195, положение вала УАЗ-31519, соответствующее среднему положению зубчатого сектора.

— Проверьте крутящий момент, он должен быть в пределах 35-45 нм (3,5-4,5 кг / см) при прохождении через среднее положение.

Читайте так же:

— Установите регулировочные шайбы 29 и стопорные кольца 28, загните одну из антенн в обеих регулировочных шайбах в паз опорного вала башни.

— Оберните стопорные болты и контргайки 25 с крутящим моментом 8-10 нм (0,8-1,0 кг / см).

— Установите элементы в обратном порядке.

— Удалить воздух из системы рулевого управления с усилителем.

При выходе из строя гидроусилителя УАЗ-ХАНТЕР 315195, УАЗ-31519, в результате поломки насоса, разрушения шланга или приводного ремня насоса или буксировки

Замена жидкостного гидроусилителя руля УАЗ Хантер

Здесь мы расскажу как не убить свой гур и как выбрать масло на гур для своей машины.

Подбор масла в гур

Шины и диски. Сравнение цен (Россия): Шины и диски.Сравнение цен (Украина):.
Из-за остановки двигателя можно непродолжительное время пользоваться рулевым механизмом.

При отсутствии масла в гидросистеме УАЗ-Хантер 315195, УАЗ-31519 необходимо снять приводной ремень помпы, иначе помпа может заклинить, а ремень порваться.

При снятии ремня привода помпы на автомобилях с двигателями ЗМЗ следует внимательно следить за температурой хладагента, так как двигатель может перегреться.

Длительная эксплуатация автомобиля с неработающим гидроусилителем приводит к преждевременной работе рулевого механизма.

Рис.2. Рулевой усилитель с УАЗ-Хантер 345195, УАЗ-31519 с двигателями УМП

Читайте так же:

1. Натяжной винт; 2-х болтовые крепления; 3. Пульты насоса гидроусилителя руля; 4. Привод гидравлического насоса рулевого управления; 5. Шкив коленчатого вала

Натяжение ремня помпы газовой помпы УАЗ-315195, УАЗ-31519 (см. Рис. 2) осуществляется перемещением помпы по кронштейну к двигателю.

Для этого ослабьте болты крепления насоса к кронштейну, переместите насос с помощью натяжного винта до тех пор, пока натяжение ремня не станет нормальным, и затяните болты крепления насоса.

Замените ремень, если он поврежден или чрезмерно растянут.

Проверка уровня и замена масла гидравлического масла ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

При проверке уровня масла в маслобаке передние колеса необходимо устанавливать непосредственно.

Залейте масло в заливную горловину масляного бака или не более чем на 5 мм над ней.

Масло необходимо предварительно профильтровать через фильтр с тонкостью фильтрации не более 40 мкм.

Топливная система рулевого управления УАЗ-ХАНТЕР 315195, УАЗ-31519 в следующем порядке:

— Отсоединить башню от отбойника или подвесить передние колеса.

— Снимите крышку масляного бака, залейте масло до того, как оно появится над сеткой фильтра (не более 5 мм).

— Провернуть без запуска двигателя рулевое колесо или первичный вал механизма от упора до упора, пока из масла в баке не выйдут пузырьки воздуха. Добавьте масло в бак.

— Запустите двигатель, долив масло в бак.

— В случае чрезмерного вспенивания масла в баке, что указывает на попадание воздуха в систему, двигатель заглушается и дает маслу отстояться не менее 20 минут (до того, как пузырьки воздуха покинут масло).

— Осмотрите места разъемных соединений на узлах гидросистемы УАЗ-ХАНТЕР 315195, УАЗ-31519 и при необходимости устраните утечки.

— Дать двигателю поработать 15-20 секунд и накачать рулевую систему рулевым усилием для удаления остаточного воздуха из рулевого механизма, поворачивая руль от замка до упора, не задерживаясь в крайних положениях, три раз в каждом направлении.

— При необходимости залейте масло в бак.

— Закройте резервуар крышкой и вручную закрутите крышку крышки.

Читайте то же самое:

— Присоедините шток, затяните и защелкните шаровые пальцы.

3. Расходные материалы и предохранительные клапаны ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

Клапан 1-золотник проточного клапана; 2. Пружинный предохранительный клапан; 3. Направляющие пружины предохранительного клапана; 4-х шаровой предохранительный клапан; 5-пружинная пружина; 6-местный предохранительный клапан; 7-фильтр; 8. Кольцо; 9-контактный штекер; 10-уплотнительная прокладка; 11-прокладка регулировочная

Обслуживание проточного и предохранительного клапанов ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

При загрязнении запасного и предохранительного клапанов промыть их.Для этого выполните следующие действия:

— Выкрутите заглушку 9 (рис. 3), расположенную над выходом газового насоса УАЗ-Хантер 315195, УАЗ-31519.

— Снимите пружину 5 и заполните проточный клапан и вставьте пробку на место, чтобы предотвратить утечку масла.

— Отвинтите седло предохранительного клапана, снимите шар 4, направляющую 3 и пружину 2. Снимите кольцо 8 и фильтр 7 с седла предохранительного клапана.

— Ополосните предметы и продуйте сжатым воздухом.

— Собирать в обратном порядке.Соблюдайте осторожность при сборке.

— При разборке и сборке, чтобы не нарушить настройку предохранительного клапана, не меняйте количество регулировочных колодок 11.

Смазочные материалы

Масло моторное Всесезонное М-8-Б, ГОСТ 10541-78 или М-6Z / 10-Б (ДВ-АСП-10Б) ОСТ 38.01370-84. Масло автомобильное Север М4З / 6В1 ОСТ 38.01370-84.
Масло трансмиссионное Автомобильное ТСП-15К ГОСТ 23652-79. Замена: Масло трансмиссионное автомобильное ТАП-15Б или ТАД-17И ОСТ 23652-79.При температуре ниже минус 20 ° С трансмиссия автомобильная ТСП-10 ГОСТ 23652-79.
Смазка Литол-24 ГОСТ 21150-87, «ЛИТА» ТУ 38.1011308-90 или «ЛИТОЛ-24РК» (Смазка ШРУС-4 — аналог «Литола» с добавлением дисульфида молибдена и других присадок, снижающих износ)
Смазка графитовая Усса ГОСТ 3333-80.
Смазка Creatim 201 ГОСТ 6267-74, cyatim-221 ГОСТ 9433-80.

Наливные рабочие

Охлаждающая жидкость Тосол-А40м, Тосол-А65м ТУ 6-02-751-86 (Допускается применение на зимние ОЖ-40, ОН-65 ГОСТ 28084-89) или «Лена-40», «Лена-65». «ТУ 113-12-11.104-88. Вода чистая и «мягкая» (дождевая, снежная, кипяченая).
Амортизационная жидкость AJ-12T ГОСТ 23008-78. Замена: масляный шпиндель АУ ОСТ 38.01.412-86.
Жидкость тормозная «Томь» ТУ 6-01-1276-82, «Роза» ТУ 6-55-37-90, «Нева» ТУ 6-01-1163-78, ГТГ-22 ТУ 6-01787 -75 (См. Также отзывы о разных марках. Жидкости)
Электролит Плотность, Гс / см3:
1,25 — для участков с температурой до -10 ° С;
1,27 — для регионов с температурой до -30 ° С;
1.29 — для мест с температурой до -40 ° С (см. Также статью «Аккумуляторная батарея»)
Бензин А-76 ГОСТ 2084-77 летнего или зимнего исполнения.

Данные по заливке вагонов макета

Имя	Модели автомобилей
	УАЗ-3741, УАЗ-37411	УАЗ-3962, УАЗ-39621	УАЗ-2206	УАЗ-3303, УАЗ-33031
	Данные заправки (в литрах)
Топливные баки:	56		56
Основной
Дополнительный	30		56 *
Система охлаждения двигателя (с подогревателем)	12,2-12,4	13,4-13,6	13,4-13,6	12,2-12,4
	(12,9-13,1) **	(14,1-14,3) **		(12,9-13,1) **
Система смазки двигателя (включая фильтр очистки масла и масляный радиатор)	5,8
Картер коробки передач	1,0
Дозатор Carter	0,7
Картер передний I. задний мост (каждый)	0,853
Картер рулевого механизма	0,25
Амортизаторы (каждый)	0,320
Гидравлический привод сцепления	0,18
Тормозная система гидравлического привода	0,52
Бачок омывателя лобового стекла	2

* Возможна установка только основного бака.
** с пусковым подогревателем
Двигатель 417 мод., Коробка 4-х ступенчатая

Нормы расхода ГСМ на автомобильном транспорте П3112194-0366-97

утвержден Минтрансом РФ 18 февраля 1997 г. Срок действия до 01.01.2002 г. ) (Только основные цифры, только в отношении А / М УАЗ. Полный документ: Локальная копия с сайта «Авто- Гарант »)

Нормы расхода топлива

В норму включен расход топлива, необходимый для транспортировки … Для установленной техники общего назначения… Базовая норма в литрах на 100 км пробега автомобиля …

Увеличение нормы расхода топлива (в т.ч.) при следующих условиях:

работа зимой: в южных регионах страны — до 5%, в северные регионы страны — до 15%, в регионах Крайнего Севера и населенных пунктах, приравненных к районам Крайнего Севера — до 20%, в остальной части страны — до 10% (Предельные значения \ зимних помещений есть почти для всех регионов Центральной России — 10%, работают 5 месяцев в году);
работают в городах
с населением более 2 человек.5 млн человек — до 20%;
с населением от 0,5 до 2,5 млн человек — до 15%;
с населением до 0,5 млн человек — до 10%;
при пробеге первой тысячи километров на автомобилях, вышедших из капитального ремонта и новых, а также . .. при движении таких автомобилей с собственным проездом — до 10%;
автомобилей более 8 лет, до 5%;
работа в тяжелых дорожных условиях в сезон распада, снежных или песчаных заносах, наводнениях и других стихийных бедствиях — до 35%;

Нормы расхода топлива снижены (в том числе):

при работе на дорогах за пределами дачной зоны из цементобетона, асфальтобетона, брусчатки, мозаики на плоской малосерой (высота над уровнем моря до 300 м) — до 15%.

В случае эксплуатации автомобиля за чертой города с численностью более 2,5 млн человек. В зоне до 50 км от границы города, а также для городов с населением от 0,5 до 2,4 млн человек. В зоне до 15 км от границы города и с населением менее 0,5 млн человек. В зоне до 5 км поправочные коэффициенты (повышение или понижение) не применяются. Если вам необходимо использовать одновременно несколько надбавок, норма расхода топлива устанавливается равной сумме или разнице этих надбавок.

По внутренним соединителям и необходимым техническим требованиям … расход топлива увеличивается до 1,0% от общего; При простое авто … В зимнее и холодное время года при работающем двигателе установленный нормативный расход топлива из расчета один час холостого хода соответствует 5 км пробега автомобиля. Для микроавтобусов, работающих с почасовой оплатой, нормированное значение расхода топлива определяется аналогично легковым автомобилям с учетом надбавки за работу с почасовой оплатой (10%).

Базовый линейный расход топлива по пробегу автомобиля, л / 100 км:

УАЗ-469, -469А, -469б 16 УАЗ-315100, -315101, -31512-01, -315201 16 УАЗ-31512 15.5 УАЗ-31514 16,65 УАЗ-31517 (от Motig. HR 492 НТА фирма «ВМ») 11,0 (дизель) УАЗ-452А, -452А, -452в 17 УАЗ-220601 17 УАЗ-220602 22 (газ) УАЗ-3303 -0001011 АПФ-04-01 17,5 УАЗ-3962 17,5 УАЗ 396201 17 УАЗ-450, -450Д 16 УАЗ-451, -451Д, -451ДМ, -451М 14 УАЗ-452, -452Д, -452ДМ 16 УАЗ-3303 16,5 УАЗ -330301 16 УАЗ-33032, -33032-01 21,5 УАЗ-374101 16 УАЗ-450А 17 УАЗ-451А 17 УАЗ-3741 «Шлагбаум ДИСА-1912» 17,6 УАЗ-374101 17 УАЗ-3962 17,5 УАЗ-396201 17

Расход смазочного материала Нормы

Норма расхода смазочных материалов установлена на 100 литров общего расхода топлива, рассчитанного по нормам для данного автомобиля.Нормы расхода масла устанавливаются в литрах на 100 литров расхода топлива, нормы расхода смазки соответственно в килограммах на 100 литров расхода топлива … Нормы расхода и смазки снижены на 50% для всех автомобилей в эксплуатации до трех годы. Нормы расхода масла увеличиваются до 20% для автомобилей, эксплуатируемых более восьми лет …

Стоимость 100 л Расход топлива на автомобиле для моделей УАЗ-469, -3151, -452, -2206, -3962, -450, -451, -452, -3303, -3741, -450a, -451a, -374101, 396201 всех модификаций:
Масло моторное 2.2 л.
Трансмиссионное масло 0,2 л.
Специальное масло 0,05 л.
Пластичные смазочные материалы 0,2 кг

УАЗ Хантер Бензиновый двигатель, Дизельный двигатель Технические характеристики УАЗ Хантер

УАЗ Хантер Двигатель , который вы видите на фото в нашей статье, установлен с модели Патриот. Сколько масла в двигатель Лада. Приора :. Замена масла в двигателе и масляного фильтра, руководство по ремонту и обслуживанию УАЗ 31519.Какой бензин, что дизельные моторы УАЗ Хантер торты такие же, как Патриот. Бензиновый 2,7 л выдает 128 л.с., дизель 2,3 л выдает чуть меньше 114 лошадей, но в момент вращения дизель не дотягивает. Сколько жидкости в двигатель 2.7 УАЗ Хантер залил 7 литров моторного масла. Б. Теперь внимательно рассмотрим устройство и свойства двигателя УАЗ Хантер.

Двигатель УАЗ Хантер 2.7 бензин (128 л.с.) характеристики, расход топлива

Рабочий объем — 2693 см3
Количество цилиндров — 4
Количество клапанов — 16
Диаметр цилиндров — 95.5 мм
Ход поршня — 94 мм
Мощность л.с. / кВт — 128 / 94,1 при 4600 об / мин
Крутящий момент — 209,7 Н · м при 2500 об / мин
Степень сжатия — 9
Марка топлива — бензин AI 92
Экологический класс — Евро-4
Максимальная скорость — 130 км / ч
Разгон до 100 км / ч — н / д
Расход топлива в смешанном цикле — 13,2 л.
Расход топлива по трассе — н / д

УАЗ Патриот: как заменить масло в двигателе и воздушный фильтр

Подробное видео оборудования для начинающих узоводов (и не только): Замена масла и воздушного фильтра на УАЗ .

Похожие новости

Как меняю масло в двигателе

УАЗ Патриот

Первая замена после предыдущего хозяина, пробег машины 8.000 км.

Естественно объективные данные о расходе бензина Hanter. В городских условиях производитель не называет. Как происходит замена масла в двигателе Матиз? Для начала стоит рассмотреть такую часто повторяемую процедуру, как замена смазки в моторах Дэу Матиз вне зависимости от их объема.Сколько масла в двигателе Дэу Матиз. Причина понятна, расход топлива довольно большой, может повлиять на покупателей. На сколько нужно залить масло для двухтактных двигателей в бензин. Хотите сэкономить на топливе, тогда покупайте УАЗ Хантер с дизельным двигателем, о котором мы и поговорим.

Дизельный УАЗ Хантер. Собрана на том же Саволжском моторном заводе. Замена масла в двигателе Лада Приора | Запуск двигателя. Замена масла в двигателе приоры и сколько его входит. Рядный 4-цилиндровый, 16-клапанный силовой агрегат с двумя распредвалами.Сколько масла в двигателе Таблица объема моторного масла в двигателях Двигатель :. Цепь ГРМ бревенчатая, с гидравлическими бойцами. сколько масла стоит в топливе в зависимости от рабочего сколько масла в двигателе Дэу Матиз. В клапанном механизме гидрокомпоненты. Сколько масла в коробке передач Фольксваген Гольф. II / Volkswagen. Цилиндр Цилиндр Цилиндры, Головка блока алюминиевая, Есть турбонагнетатель. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива COMMON Rail имеет систему подачи топлива с электронным управлением «Bosch» с максимальным давлением впрыска 1450 бар.Сколько масла в двигателе ЗАЗ СЕНС. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлинический ремень с механизмом автоматического натяжения.

Похожие новости

Дизельный двигатель УАЗ Hanter , с непосредственным впрыском топлива, турбонаддувом и охлаждением апгрейдного воздуха соответствует экологическому классу Евро-4. Этот двигатель обладает хорошим крутящим моментом, без которого не обойтись на бездорожье, плюс вполне умеренный расход топлива. Ниже подробно описаны характеристики дизельного двигателя Hunter.

Двигатель УАЗ

Хантер 2.3 дизель (114 л.с.) характеристики Расход топлива

Рабочий объем — 2235 см3
Количество цилиндров — 4
Количество клапанов — 16
Диаметр цилиндра — 87 мм
Поршень ход — 94 мм
Мощность л.с. / кВт — 113,5 / 83,5 при 3500 оборотах в минуту
Крутящий момент — 270 нм при 1300-2800 оборотах в минуту
Степень сжатия — 19
ГРМ / ГРМ — DOHC / Цепь
Марка топлива — Дизель
Экологический класс — Евро-4
Максимальная скорость — 120 км / ч
Разгон до 100 км / ч — н / д
Расход топлива в городе — н / д
Расход топлива в смешанный цикл — 10.6 литров
Расход топлива по трассе — н / д

Дизельный агрегат Хантер, как и у бензинового собрата, с такой же конструкцией, как и у моторов Патриот, показатели расхода топлива выше, но максимальная скорость ниже. Этим можно объяснить конструктивные особенности самого УАЗ Хантер.

Какая турбина подходит для ЗМЗ 406. Выбор турбокомпрессора на УАЗ патриот. Другие способы обновления

Отечественный двигатель «ЗМЗ-406 Турбо» является преемником классического аналога, известного под индексом 402.Новый двигатель чем-то напоминает шведский «Saab», корпус агрегата — чугун, распредвалы — верхние. Силовая установка включает в себя 16 клапанов, гидравлические компенсаторы. Такая конструкция позволяет владельцу избавиться от частой регулировки клапана. Привод ГРМ комплектуется цепью с расчетным сроком службы не менее 100 тысяч километров. Несмотря на простоту конструкции, рассматриваемая установка намного «продвинута», чем ее предшественница. Изучим особенности устройства и отзывы пользователей о нем.

«ЗМЗ-406 Турбо»: характеристики

Ниже приведены параметры рассматриваемого мотора:

Годы выпуска — 1997-2008 гг.
Подающая часть — инжектор / карбюратор.
Расположение цилиндров рядное.
Количество цилиндров и клапанов на каждом элементе 4/4.
Ход поршня — 86 мм.
Компрессия — 9.3.
Объем «паровоза» — 2286 куб. см.
Показатель мощности 145 лошадиных сил при 5200 об / мин.
Экологический стандарт — Евро-3.
Масса — 187 кг.
Расход топлива в смешанном режиме составляет 13,5 л на 100 км.
Расчетный ресурс агрегата — 150 тыс. Км.
Установка — «Волга» 3102/31029/3110, (Газель, Соболь).

Модификации

Введено в эксплуатацию несколько моделей двигателя ЗМЗ-406 Турбо:

Карбюраторная модификация 406. 1. 10. Применяется на ГАЗелях, потребляет бензин АИ-76.
Версия 406. 2. 10. Топливный двигатель, устанавливаемый на «Газели» и «Волга».
Модель 406. 3. 10. Применяется на ГАЗели (АИ-92).

Основные неисправности

Двигатель ЗМЗ-406 Турбо чаще всего имеет следующие неисправности:

Гидравлические натяжители поддаются заклиниванию. В связи с этим появляются посторонние шумы, вибрации, дальнейшая деформация обуви, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя в том, что на нем не прогибаются клапана.
Перегрев силовой установки. Эта проблема тоже не редкость. Как правило, такая поломка происходит из-за забитого радиатора или выхода из строя термостата. Первоначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных карманов в системе.
Повышенный расход масла. Чаще всего такая проблема возникает у двигателя ЗМЗ-406 Турбо КОМПЛЕКТ из-за износа сальников и маслосъемных клапанов на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапана образуется зазор, через который вытекает масло.Чтобы устранить проблему, просто снимите крышку и заклейте поверхность герметиком.

Прочие проблемы

Среди других часто встречающихся неисправностей двигателя ЗМЗ-406 Турбо можно отметить следующие:

Часто наблюдаются провалы тяги из-за выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается мгновенно.
Детонация в силовом агрегате. Эта неисправность возникает из-за износа гидравлических компенсаторов.По заявлению производителя, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
Износ поршневых пальцев, поршней, а также приводящий к возникновению посторонних звуков в моторе.
Силовой агрегат троит. В этом случае следует проверить свечи, катушки и компрессию.
Наблюдается замирание силового агрегата. Чаще всего «ЗМЗ-406 Турбо» глохнет из-за неисправности проводов, датчика коленвала или РХХ.

Кроме того, неоднократно наблюдались сбои в работе турбомуфты ЗМЗ-406 и топливного насоса.В целом причины проблем типичны для всех отечественных моторов, в том числе и невысокого качества сборки. Тем не менее, 406-я модель намного производительнее и практичнее своего предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» разработаны моторы 405-й и 409-й серий, объемом 2,7 литра.

Форсировка

Одним из вариантов установки является атмосферный способ с установкой дополнительных валов. На входе установлен воздухозаборник холодного воздуха, ресивер увеличенного диаметра.Затем распиливается ГБЦ, дорабатываются отсеки сгорания, увеличивается размер каналов. На следующем этапе усовершенствования двигателя ЗМЗ-406 Турбо устанавливаются облегченные Т-образные клапаны, пружины типа 21083 и новые валы, например, от ОКБ 38/38.

Нет смысла использовать штатную тракторную поршневую группу. Приобретен коленчатый вал нового типа, облегченный. Балансировка узла. Регулируемый прямоточный выхлоп на трубе диаметром 63 мм. В результате мощность составит порядка 200 лошадиных сил, а характеристики силовой установки будут иметь ярко выраженную спортивную конфигурацию.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ улучшения рассматриваемого двигателя — установка наддува. Чтобы устройство нормально выдерживало высокое давление, необходимо установить усиленный поршневой агрегат. В остальном конструкция идентична преобразованиям, проведенным при модернизации атмосферы.

Установлена турбина Garrett 28 с соответствующим коллектором, трубопроводами, интеркулером, форсунками 630 см3, выхлопной системой 76 мм, MAP + DTV.Выходная мощность составит не менее 300 «лошадей». При желании можно поменять форсунки на конфигурацию 800 куб.см, что еще больше увеличит мощность двигателя, однако такая система приведет к быстрому износу агрегата. Потребуется новый компрессор, например Eaton M90. Затем вам нужно его настроить. Как показывает практика, такая модернизация позволяет получить без сбоев мотор, тяга которого чувствуется уже снизу.

Конфигурация системы впуска

Данная операция с использованием нового комплекта ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из важнейших моментов, влияющих на параметры силовой установки.В рассматриваемой системе происходят волновые процессы, настроенные на определенный диапазон оборотов. В стандартной версии агрегат имеет неоднозначные характеристики.

К преимуществам можно отнести короткий впускной тракт, рассчитанный на высокие обороты. С другой стороны, входные отверстия на фильтре имеют довольно маленькое поперечное сечение. Сам фильтрующий элемент отличается высокими характеристиками и не требует замены на нулевую версию, сложен в обслуживании и не обладает высокой эффективностью.

Чтобы улучшить производительность и наполнение цилиндра на высоких оборотах, специалисты рекомендуют снимать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в установке системы «холодного всасывания». В месте установки фильтроэлемента воздушного фильтра оборудуется замкнутый объем, чтобы воздушный поток поступал исключительно извне. В этом поможет дополнительный раздел.

Как вариант, под капотом можно ничего не отгородить, а под бампером вывести воздухозаборник.Однако в этом случае есть риск получить небольшое снижение мощности мотора.

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживанию всех острых остатков в камере сгорания и на днище поршня. Для рассматриваемых двигателей рекомендуется установка прокладки ГБЦ от агрегата 405.22 (Евро-3). Он сделан из цельного металла, более надежен и тоньше. В результате это позволяет повысить компрессию и эффективность двигателя.

Следующим шагом будет установка распредвалов с увеличенным ходом клапана. Для штатной эксплуатации силовой установки в городских условиях специалисты советуют использовать пару валов типа 30/34.

Другие способы модернизации

Двигатель также можно улучшить, установив комплект ГРМ «ЗМЗ-406 Евро2 Турбо». Кроме того, коленчатый вал установлен с увеличенным ходом кривошипно-шатунного механизма. Это даст возможность увеличить рабочий объем до 2,5 литров.Кроме того, с новым коленчатым валом используются поршни со смещением пальца на 4 миллиметра. Он не должен выходить за плоскость блока и ударяться о головку блока цилиндров.

Хорошим вариантом для силовых агрегатов рассматриваемой модели является использование поршней с тонкими кольцами. Они снизят динамические потери, что особенно важно для быстроходных двигателей. Как вариант, можно заняться облегчением поршневой и шатунной группы, но это не сильно повлияет на двигатели с частотой вращения до 7 тысяч оборотов в минуту.Уменьшение массы маховика на таких образцах приводит к прерывистой работе, быстрому набору оборотов и столь же интенсивному падению. Это не очень удобно, особенно при передвижении по городу.

Кто-нибудь ставил себе такой КОМПЛЕКТ?

УАЗ Патриот заводской комплектации комплектуется стандартным двигателем ЗМЗ 409. Существенным его отличием от более ранних двигателей УАЗа является инжекторный способ подачи топлива в двигатель. Это бензиновый двигатель объемом 2,7 литра с максимальной мощностью 128 л.с.Однако многие автолюбители считают такой двигатель слабым местом для их автомобиля УАЗ Патриот и поэтому всячески его настраивают. Самый распространенный вид тюнинга — замена штатного ЗМЗ 409 на двигатели от других автомобилей, в основном внедорожников иностранного производства и тем более дизельных. Впрочем, такой тюнинг стоит недешево, но если сравнить стоимость заморского внедорожника, даже бывшего в употреблении, и стоимость покупки УАЗ Патриот и замены двигателя, то разница существенная (естественно в сторону УАЗ Патриот).

Тюнинг двигателя ЗМЗ 409 на УАЗ Патриот. Второй вариант тюнинга двигателя — чип-тюнинг двигателя. Так как на двигателе ЗМЗ 409 спроектирована система управления двигателем с блоком управления МИКАС 7.2 или МИКАС 11. Современные технологии позволяют изменять настройки системы наиболее оптимальным образом для работы вашего автомобиля. Такой тюнинг позволяет снизить расход топлива и повысить технические параметры. Помимо чип-тюнинга, можно дополнительно установить турбокомпрессор.Установив турбокомпрессор, вы получите значительный прирост мощности двигателя. Установка такого агрегата позволит развить мощность двигателя до 170 л.с. и увеличить максимальный крутящий момент до 290 Нм. В целом мощность двигателя увеличится до 30%. Такой двигатель больше всего подойдет для езды по бездорожью и в сложных условиях. Но помимо этого не следует забывать о мерах предосторожности при эксплуатации двигателя даже ЗМЗ 409 или любого другого при работе в сложных условиях. Поэтому специалисты, готовящие автомобили этого класса к условиям бездорожья, рекомендуют параллельно с настройкой выполнять работы, связанные с выводом сапунов на воздушный фильтр и воздухозаборники на более высокий уровень.Такой тюнинг позволит без проблем преодолевать водные преграды. Аналогичные операции можно выполнить при тюнинге двигателя УАЗ Хантер.

Турбокомпрессор для УАЗ Патриот

Для полной модернизации УАЗ Патриот лучше всего подходит двигатель ЗМЗ 409. Однако установкой турбины ограничиваться не будем. Для повышения производительности и сохранения работоспособности силового агрегата следует провести дополнительную модернизацию. Итак, при установке турбины на УАЗ Патриот дополнительно потребуется сделать:

В первую очередь смотрим на поршни.Если турбокомпрессор на УАЗе выдает 0,8 — 1, то можно оставить свои поршни, но если давление превышает 1, то лучше всего подходят кованые поршни МАМИ, которые делаются на заказ (правда, я нашел готовые в одном из интернет-магазинов) … Если хотите получить большой наддув, лучше всего между картером и блоком установить дополнительную вставку для усиления блока двигателя. Что касается распредвалов, в принципе можно оставить стандартные, а можно поставить «широкие» (все зависит от ваших целей и финансовых возможностей).Коленчатый вал на УАЗ Патриот тюнинга не требует, если только не пришло время его ремонтировать. Но что обязательно нужно будет менять, так это вкладыши: вместо «родных» рекомендуется ставить вкладыши шатуна и корня Турбо ЗМЗ. Турбокомпрессор УАЗ Патриот Турбокомпрессор УАЗ Патриот

Что касается установки коллекторов, то рекомендуется выпускной ЕВРО 2. А вот штатный впускной коллектор стоит немного модернизировать, устранив все внутренние перепады и установив дополнительный фильтр нулевого сопротивления и интеркулер.В блок нужно установить дополнительные масляные форсунки (они нужны нам для охлаждения днища поршней).

Сколько бы ни было лошадей под капотом машины, их всегда не хватает. Хотя мощность инжекторного мотора ЗМЗ 406 по техпаспорту составляет 145 л. с., этого не хватит всем автовладельцам.

Сегодня мы расскажем вам об увеличении мощности двигателя ЗМЗ 406 инжектором.

Автомобили с двигателем 406 обычно тяжелые и поэтому нуждаются в подходящей трансмиссии для обеспечения хорошей динамики.

Какими способами можно увеличить мощность инжектора ЗМЗ-406?

Максимальное отверстие цилиндра, можно только навредить силовому агрегату и снизить его ресурс.

В целом капитальный ремонт двигателя и установка поршней меньшего веса и облегченного коленчатого вала стоит дорого. Конечно, лучший вариант — установить на мотор турбину.

По сравнению с другими способами увеличения мощности турбина меньше повреждает трансмиссию.

При использовании на ЗМЗ-406 можно будет увеличить мощность двигателя до 200 л.с.Кроме того, на сегодняшний день существуют разные типы турбокомпрессоров, которые легко устанавливаются и не требуют особого внимания со стороны автовладельцев.

Наддув механический ЗМЗ-406

Повышение мощности двигателя ЗМЗ 406 за счет механического наддува.

Все типы компрессоров можно условно разделить на 2 большие группы: с механическим наддувом и с турбонаддувом. У обоих этих типов есть свои плюсы и минусы, а также есть свои поклонники и противники.

Какой компрессор лучше всего использовать для двигателя ЗМЗ-406? И вообще, что такое механический наддув?

Принцип работы механического наддува довольно прост.Его конструкция напоминает масляный насос. Он состоит из двух осей, на которых расположены шестерни с зацеплением зубьев.

По аналогии с масляным насосом ЗМЗ-406, создающим давление в системе смазки, компрессор создает давление воздуха. Компрессор приводится в движение коленчатым валом двигателя.

Механический наддув имеет ряд недостатков. Наиболее важным является значительное снижение КПД из-за использования коленчатого вала для привода компрессора, что приводит к увеличению нагрузки на двигатель.

Из-за высокого давления за компрессором вероятность обратного просачивания воздуха увеличивается. Чтобы этого не происходило, применяется многоступенчатая подача воздуха с установленными один за другим несколькими насосами. Однако это приводит к более сложной и дорогой конструкции.

Турбонаддув ЗМЗ-406

Повышение мощности двигателя ЗМЗ 406 турбонаддувом. Наилучшую производительность у инжектора ЗМЗ-406 показывает турбонаддув.

Он не имеет ременной передачи от коленвала, а его конструкция намного надежнее, дешевле и неприхотливее.

Принцип работы турбонаддува предельно прост: внутри выпускного коллектора находится крыльчатка, приводимая в движение выхлопными газами, причем количество оборотов турбины может превышать 200 тысяч.

Турбина и воздуходувка расположены на одной оси вместе с рабочим колесом внутри выпускного коллектора.

То есть двигателю с впрыском не нужно тратить энергию на раскручивание компрессора, благодаря чему его КПД не снижается, а, наоборот, увеличивается.

Однако турбонаддув имеет и ряд недостатков, хотя они не столь существенны.

Первое — это низкий КПД на низких оборотах. Это можно объяснить тем, что на малых оборотах выхлопных газов меньше. Компрессор начинает работать на полную мощность при высоких оборотах двигателя.
Второй недостаток, который следует отметить, — это так называемый эффект «турбо-лага». Между нажатием газа и началом полной работы компрессора проходит определенный промежуток времени, но конструкторы постоянно стремятся сократить это время за счет уменьшения веса турбоагрегатов.

Говорили об увеличении мощности двигателя ЗМЗ 406 инжектором, удачи на дорогах!

Чтобы правильно подобрать турбину для УАЗ, необходимо предварительно определиться с необходимыми для этого параметрами.

Исходим из того, что у нас бензиновый ЗМЗ-409 и мы не хотим его кардинально переделывать: не будем подавать охлаждение на поршни, не будем менять коленвал, увеличивать объем камеры сгорания и т. Д. То есть делаем турбонаддув с минимальным вмешательством в двигатель.

Для начала нужно понять, насколько в вышеуказанных условиях мы можем «нагнетать» двигатель.
Существует общепринятая классификация величины давления наддува: до 0,5 бар — низкое давление, до 0,8 бар — среднее давление, свыше 0,8 бар — высокое давление наддува (наддува). При высоких значениях наддува вам все равно придется модернизировать двигатель, поэтому вам нужно сосредоточиться на средних значениях, скажем, 0,7 бар
. Но это в относительном выражении. Абсолютный PR будет равен 1,7
(см. Описание параметров турбо-карт)
Сюда не входят потери в интеркулере и в воздуховодах, которые составляют около 10%, если их включить, то необходимо ПР = (1 + 0, 7) / 0,95 = 1.79

Теперь посчитаем расход воздуха.

Расход воздуха = (Объем двигателя * об / мин * 0,5 * Ev) / 1000000
Объем двигателя = 2693 см3
Оборотов = 5000 об / мин
Ev — объемный КПД = 0,85 для 16-клапанного мотора
0,5 — означает, что в четырехтактном двигателе воздух поступает в цилиндр только за один оборот из двух
1,000,000 — служит для преобразования см3 в м3

Расход воздуха = (2693 * 5000 * 0,5 * 0,85) / 1000000 = 5. 0.0,263) / 0,72 = 646,3 ° R = 86 ° C

На выходе из турбины воздух достаточно горячий, при этой температуре эффективность наддува будет низкой, поэтому в системе используется промежуточный охладитель. Обычно коэффициент полезного действия промежуточного охладителя составляет около 70%, следовательно, воздух, поступающий в двигатель после охлаждения в промежуточном охладителе, будет:

КПД = (Tin — Tout) / (Tin — Ta), где Tin, Tout, Ta — температуры на входе, выходе интеркулера, и температура окружающей среды.

Tout = Tin — КПД * (Tin — Ta) = 86 — 0,7 * (86-20) = 40 ° C

Плотность воздуха зависит от температуры и увеличивается при сжатии. (Плюс дополнительно прогревается от выхлопных газов)
На входе у нас 20 С, на выходе интеркулера 40 С. Тогда коэффициент плотности воздуха (Density ratio )
DR =
1,79 * (20 + 238) / (40 + 238) = 1,66

Фактический расход воздуха через двигатель с наддувом 1.79 бар это: 5,723 * 1,66 = 9,51 м3 / мин.

Чтобы преобразовать м3 / мин в более правильный термин кг / мин, умножьте м3 / мин на плотность воздуха на высоте географического местоположения.

Высота над уровнем моря (м)	Атмосферное давление (кг \ см3)	Температура (oC)	Относительная плотность
0	1.03	15	1,0
200	1,0	13,7	0,98
400	0,98	12,6	0,96
600	0,96	11,1	0,94
800	0,93	9,8	0,93
1000	0,91	8,5	0.91

В средней полосе России удельный вес = 0,98, что означает
Расход воздуха через двигатель с наддувом 1,79 бар равен: 9,51 м3 / мин. * 1,2041 * 0,98 = 11,22 кг / мин

Рассмотрим сначала одну из реализаций турбомотора производства TD Motors. После нескольких попыток они использовали продукцию Garrett. Поскольку Гаррет указывает расход воздуха в фунтах в минуту, переводим значения, зная, что 1 кг / мин = 2.2046 фунт / мин

Расход воздуха при 5000 об / мин = 11,22 кг / мин * 2,2046 = 24,73 фунт / мин
Рассчитаем расход воздуха для разных оборотов двигателя:

Оборотов (мин-1)
Расход воздуха (фунт / мин)

Отметим полученные значения на графике турбокомпрессора GT2860R

Значения расхода воздуха на графике помечаем зелеными точками, помня, что, ПР = 1.79

Значения при 1000 и 2000 об / мин не попадают ни в какую зону КПД, здесь турбина не будет работать с наддувом 1,79. Серьезный пикап начнется после 2000 об / мин и достигнет максимума в диапазоне 4000 — 6000 об / мин. Так что характеристики турбокомпрессора GT2860R соответствуют нашему выбору. Зная, что мы очень приблизительно оценили потери тепла и давления, в реальной эксплуатации мы можем посоветовать вам поближе взглянуть на турбокомпрессор, у которого зона наибольшего КПД составляет 22-23 фунта / мин, но мы должны помнить, что зимой при эксплуатации расход воздуха увеличивается из-за снижения температуры.

Далее нам нужно рассмотреть переходные процессы турбокомпрессора … Для этого вам нужно провести линию, используя две точки.
Первая точка: расход воздуха при 50% от максимальной скорости, т.е. 2,73 * 0,5 = 11,22 фунта / мин … Вторая координата для этой точки — установленное давление наддува 1,79 бар.
Вторая точка: 20%
от максимального расхода воздуха, т.е. 24,73 * 0,2 = 4,95 фунт / мин ; и давление, равное единице (т.е., только атмосферное давление без избытка от турбины).
Линия, проходящая через эти две точки, должна находиться в границах турбо-карты (т.е. не слева от графиков, в области помпажа). В нашем случае (синяя) линия находится внутри зон эффективности. Кстати, то, что линия не попадает в границы, вовсе не означает, что турбокомпрессор не будет работать, это означает, что в исходных данных есть противоречия: требуется большой наддув, а объем двигателя небольшой , при узком диапазоне скоростей и т. д.2 = 11,9
что влезает в 95-й бензин … А вот 92 уже погонять не получается.

От

Производство	ЗМЗ
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008 гг.
Материал блока цилиндров	чугун
Система подачи	инжектор / карбюратор
Тип А	рядный
Количество цилиндров	4
Клапаны на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.3 8 *
Объем двигателя, куб. См	2286
Мощность двигателя, л.с. / об / мин	100/4500 * 110/4500 ** 145/5200
Крутящий момент, Нм / об / мин	177/3500 * 186/3500 ** 201/4000
Топливо	92 76 *
Экологические стандарты	Евро 3
Масса двигателя, кг	185 * 185 ** 187
Расход топлива, л / 100 км — город — трасса — смешанный.	13,5 — —
Расход масла, гр. / 1000 км	до 100
Моторное масло	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	6
При замене заливка, л	5,4
Замена масла проведена, км	7000
Температура двигателя рабочая, град.	~ 90
Ресурс двигателя, тыс. Км — по данным завода — по практике	150 200+
Тюнинг — потенциал — без потери ресурса	600+ до 200
Двигатель был установлен	Волга 3102 Волга 31029 Волга 3110 Волга 31105 ГАЗ Газель ГАЗ Соболь

* — для ЗМЗ 4061.Двигатель 10 ** — для двигателя ЗМЗ 4063.10

Неисправности и ремонт двигателя Волга / Газель ЗМЗ-406

Двигатель ЗМЗ-406 является преемником классического ЗМЗ-402, совершенно нового двигателя (правда, сделанного с оглядкой на Saab B-234), в новом чугунном блоке с верхними распредвалами, у последнего теперь два и, соответственно, двигатель на 16 клапанов. На 406 появились гидравлические подъемники и возиться с постоянной регулировкой клапана вам не грозит. В приводе ГРМ используется цепь, которая требует замены каждые 100000 км, на самом деле ее пробегает более 200 тысяч, а иногда и не доходит до 100, поэтому каждые 50 тысяч км нужно контролировать состояние цепи, демпферов и гидронатяжителей. Натяжители, как правило, очень низкого качества.Несмотря на то, что двигатель простой, без изменения фаз газораспределения и других современных технологий, для ГАЗа это большой прогресс по отношению к двигателю 402. Модификации двигателя ЗМЗ 406: 1. ЗМЗ 4061.10 — двигатель карбюраторный, СЖ 8 для 76 бензина. Используется на Газелях. 2. ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация используется на Волгах и Газелях. 3.

З 4063.10 — двигатель карбюраторный, СЖ 9.3 на 92 бензин. Используется на Газелях. Неисправности двигателей ЗМЗ 406: 1.Гидравлические натяжители цепи ГРМ. Имеет тенденцию к заклиниванию, в результате чего не обеспечивается отсутствие вибраций, возникает шум цепи с последующим разрушением колодки, подскакиванием цепи и, возможно, даже ее разрушением. В этом случае у ЗМЗ-406 есть преимущество, он не гнет клапан. 2. Перегрев ЗМЗ-406. Распространенная проблема, обычно виной всему термостат и забитый радиатор, проверьте количество охлаждающей жидкости, если все в порядке, то ищите воздушные пробки в системе охлаждения.3. Большой расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина — лабиринтный масляный дефлектор с резиновыми трубками для слива масла, если между клапанной крышкой и лабиринтной пластиной есть зазор, то масло уходит. Крышка снята, замазана герметиком и проблем нет. 4. Провалы тяги, неровные ХХ, это все умирают катушки зажигания. На ЗМЗ-406 это не редкость, поменять и двигатель полетит. 5. Стук в двигателе. Обычно гидроподъемники стучат на 406-й и просят замену, проходят около 50 000 км.Если нет, то вариантов очень много, от поршневых пальцев до поршней, втулок шатуна и т. Д., Покажет вскрытие. 6. Двигатель троит. Посмотрите свечи, катушки, замерьте компрессию. 7. Залежи ЗМЗ 406. Дело, чаще всего, в проводах ВВ, датчика коленвала или РХХ, проверка. К тому же постоянно глючат датчики, некачественная электроника, есть проблемы с бензонасосом, да и вообще не обошла стороной и 406 двигатель плохое качество сборки, характерное для российских двигателей.
Несмотря на это, ЗМЗ 406 — это гигантский шаг вперед по сравнению с ЗМЗ-402, конструкция середины 50-х годов, двигатель стал более современным, ресурс никуда не ушел и, как и прежде, при адекватном обслуживании, своевременно замена масла и спокойный стиль вождения, может превышать 300 тыс. км. В 2000 году на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а позже появился ЗМЗ-409 объемом 2,7 литра.

Тюнинг двигателя Волга / Газель ЗМЗ-406 (увеличение мощности)

Форсунка ЗМЗ 406. Первый вариант увеличения мощности двигателя по традиции — атмосферный, значит валы будем устанавливать. Начнем с впуска, установим воздухозаборник холодного воздуха, ресивер большего размера, подрежем ГБЦ, доработаем камеры сгорания, увеличим диаметр каналов, приточим, установим соответствующие легкие Т-образные клапана, пружины 21083 (на зло варианты от BMW), валы (например ОКБ двигателя 38/38). Штатный тракторный поршень крутить нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем.Выхлоп на трубе 63 мм, проходной и настраиваем онлайн. Выходная мощность составит примерно 200 л.с., а характер мотора получит ярко выраженный спортивный характер. ЗМЗ-406 Турбо. Компрессор Если 200 л.с. для вас детское развлечение и хочется настоящего огня, то дуть — ваш путь. Чтобы мотор нормально выдерживал высокое давление, поставим усиленную кованую поршневую группу под низкий SG ~ 8, в остальном конфигурация аналогична атмосферному варианту.

рубина Гарретт 28, коллектор на нее, обвязка, интеркулер, форсунки 630сс, выхлоп 76мм, ДБП + ДТВ, установка январь.На выходе имеем порядка 300-350 л.с. Вы можете поменять форсунки на более эффективные (от 800cc), поставить Garrett 35 и дуть до тех пор, пока двигатель не сломается, чтобы вы могли выдуть 400 и более л.с. По компрессору все аналогично турбонаддува, но вместо турбины, коллекторов, патрубков, интеркулера ставим компрессор (например Eaton M90), настраиваем и едем. Мощность компрессорных вариантов ниже, но мотор безупречный и тянет снизу.

Повышение мощности ЗМЗ 406

Очень волнующая тема для многих о том, что можно сделать с двигателем ЗМЗ 406, чтобы машина ехала как надо.Уже несколько лет изучаю возможности и варианты улучшения этих моторов, плюсы и минусы различных решений. Наконец я собрался и решил описать свой опыт в этой статье. Предлагаю начать тему доработки мотора с самого начала, т.е. с системы впуска. Впуск Конфигурация впускной системы является одним из важных моментов, влияющих на производительность двигателя внутреннего сгорания. Так же, как и в выхлопной системе, во впускной системе происходят волновые процессы.Система впуска на атмосферном двигателе внутреннего сгорания ЗМЗ 406 резонансная и настроена на определенный диапазон скоростей. В заводском исполнении система имеет противоречивые характеристики.

С одной стороны, у нас достаточно короткий впускной тракт, что свидетельствует о настройке высоких оборотов, с другой — небольшое сечение впускных отверстий на корпусе фильтра. Учтите, что сам фильтрующий элемент установлен очень качественно, и замена его фильтром «нулевого сопротивления» — не лучшая идея, потому что такой фильтр требует регулярного обслуживания (пропитки) и по умолчанию фильтрует хуже.Чтобы улучшить наполнение цилиндров на высоких оборотах, я бы рекомендовал избавиться от штатного корпуса воздушного фильтра (поддона). Но тогда мы получим еще один не очень хороший эффект — фильтр уже будет забирать воздух в основном из-под колпака, где он намного горячее, чем на улице. Повышение температуры воздуха на входе снижает наполнение, то есть мощность и момент. Для решения этой проблемы предлагается установить систему «холодного всасывания». Эта идея не революционна и хорошо известна. Под капотом, где расположен воздушный фильтр, организован замкнутый объем, воздух в который попадает только извне.Делается это путем установки перегородки. Этот вариант улучшения впускной системы очень популярен на американских автомобилях. Конечно, под капотом нельзя ничего отгораживать, а просто снять воздухозаборник с фильтром под бампером, но тогда есть опасность получить гидроудар при форсировании луж. Изменится и резонансная характеристика впуска. Испытания показали, что резонансная частота снижается по мере увеличения длины впускного тракта.
шина будет чуть лучше ездить по днищу, но в результате количество лошадей уменьшится, потому что мощность = крутящий момент * обороты. Выпуск Наиболее оптимальный вариант по соотношению цена-результат — установка системы «холодного впуска» вместе с выхлопной системой от двигателей Евро2 / 3. Тем, кто хочет получить еще большую мощность, рекомендуется установка прямоточной выхлопной системы, она более эффективна по мощности, но, увы, достаточно шумная. Если вопрос не в цене, то можно выбрать компромиссный вариант от известных производителей мирового уровня. Далее по лестнице доработок (ну и конечно затрат) идет доработка ГБЦ. Доработка любой ГБЦ сводится к шлифовке каналов, зачистке всех острых кромок в камере сгорания (и на днище поршня). Для двигателей ЗМЗ 406 также рекомендуется установка прокладки ГБЦ от мотора 405,22 евро3. Он цельнометаллический (более надежный) и более тонкий, что приведет к увеличению степени сжатия до 10. Как известно, увеличение степени сжатия — один из основных способов повышения КПД ДВС. (повышение КПД, мощности — кому что лучше). Распределительные валы Следующим шагом является установка распредвалов высокого подъема. Если мотор планируется эксплуатировать в городе каждый день, то я бы порекомендовал остановить свой выбор на паре валов 30/34 от Моторного окб. Технические параметры вала 30/30 Чрезвычайно «низкая» версия — обеспечивает максимальное увеличение крутящего момента на малых и средних оборотах. 30/34 Универсальная версия — увеличивает крутящий момент равномерно во всем рабочем диапазоне.
4/38 Версия «Конь» — увеличивает крутящий момент на средних и высоких оборотах.38/42 Обеспечивает наибольший прирост крутящего момента на высоких оборотах. Другие варианты Также возможна установка коленчатого вала с большим ходом кривошипа (от ЗМЗ 409, ход 94мм вместо 86мм), что увеличит рабочий объем до 2,5 литров, а как известно момент прямо пропорционален смещение. Но кроме коленчатого вала придется заказывать и другие поршни со сдвинутым на 4мм пальцем, чтобы поршень не выходил из плоскости блока и не боролся с головкой блока цилиндров.Хорошим вариантом для атмосферного двигателя внутреннего сгорания является использование поршней с тонкими кольцами, тонкие кольца снижают динамические потери на трение и повышают общий КПД двигателя, особенно это актуально для револьверных двигателей. Еще можно говорить о разгрузке поршней, шатунов, коленвала, маховика … но лично я считаю, что разгрузка не актуальна для двигателя, работающего в диапазоне до 7000 об / мин. Достаточно хорошего распределения веса и балансировки движущихся частей.Уменьшение размера маховика, которое так нравится многим, придает двигателю нервный оттенок. Быстрее раскручивается, но и быстрее тормозит, что иногда бывает неудобно, особенно в городе. Система управления двигателем Естественно, после любых доработок ДВС необходимо перенастроить систему управления. Программа M7Sport, изначально созданная для управления доработанными моторами ЗМЗ, с этим отлично справляется. Основная особенность этой программы — работа с датчиком абсолютного давления вместо датчика массового расхода воздуха.
также имеет возможность автоматически откалибровать все необходимые настройки для конкретного двигателя с помощью программы MOLT, что позволяет добиться максимальной отдачи от каждого конкретного двигателя. Поперечный разрез двигателя ЗМЗ 406 на автомобиле Волга ГАЗ 31105: 1 — масляный поддон; 2 — маслозаборник; 3 — масляный насос; 4 — ролик привода масляного насоса; 5 — коленчатый вал; 6 — шатун; 7, 9 — ведомая и ведущая шестерни привода масляного насоса; 8 — крышка привода масляного насоса; 10 — поршневой палец; 11 — поршень; 12 — прокладка ГБЦ; 13 — впускной клапан; 14 — впускной трубопровод с ресивером; 15 — ГБЦ; 16 — впускной распредвал; 17 — гидравлический толкатель; 18 — выпускной распредвал; 19 — крышка ГБЦ; 20 — указатель уровня масла; 21 — выпускной коллектор; 22 — выпускной клапан; 23 — блок цилиндров; 24 — пробка сливная

«ЗМЗ-406 Турбо»: характеристики

Ниже приведены параметры рассматриваемого двигателя:

Годы выпуска — 1997-2008 гг.
Подающая часть — инжектор / карбюратор.
Расположение цилиндров рядное.
Количество цилиндров и клапанов на каждом элементе 4/4.
Ход поршня — 86 мм.
Компрессия — 9.3.
Объем «паровоза» — 2286 кубометров. см.
Показатель мощности 145 лошадиных сил при 5200 об / мин.
Экологический стандарт — Евро-3.
Масса — 187 кг.
Расход топлива в смешанном режиме 13.5 литров на 100 км.
Расчетный ресурс агрегата — 150 тысяч километров.

Установка

— «Волга» 3102/31029/3110, (Газель, Соболь).

Модификации

Введено в эксплуатацию несколько моделей двигателя ЗМЗ-406 Турбо:

Карбюратор модификация 406. 1. 10. Используется на ГАЗелях, расходует бензин АИ-76.
Версия 406. 2. 10. Топливный мотор, устанавливаемый на «Газели» и «Волга».
Модель 406. 3.10. Применялся на ГАЗели (АИ-92).

Основные неисправности

Двигатель ЗМЗ-406 Турбо чаще всего имеет следующие неисправности:

Гидравлические натяжители цепи привода ГРМ могут заклинивать. В связи с этим появляются посторонние шумы, вибрации, дальнейшая деформация обуви, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя в том, что на нем не прогибаются клапана.
Перегрев силовой установки.Эта проблема тоже не редкость. Как правило, такая поломка происходит из-за забитого радиатора или выхода из строя термостата. Первоначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных карманов в системе.
Повышенный расход масла. Чаще всего такая проблема возникает у двигателя ЗМЗ-406 Турбо КОМПЛЕКТ из-за износа сальников и маслосъемных клапанов на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапана образуется зазор, через который вытекает масло.Чтобы устранить проблему, просто снимите крышку и заклейте поверхность герметиком.

Прочие проблемы

Среди других часто встречающихся неисправностей двигателя ЗМЗ-406 Турбо можно отметить следующие:

Провалы тяги часто наблюдаются из-за выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается мгновенно.
Детонация в силовом агрегате. Эта неисправность возникает из-за износа гидравлических компенсаторов.По заявлению производителя, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
Изношены поршневые пальцы, поршни и втулки шатуна, что также приводит к посторонним звукам в двигателе.
Блок питания троит. В этом случае следует проверить свечи, катушки и компрессию.
Наблюдается замирание блока питания. Чаще всего «ЗМЗ-406 Турбо» глохнет из-за неисправности проводов, датчика коленвала или РХХ.

Форсирование

Одним из вариантов увеличения мощности агрегата является атмосферный способ с установкой дополнительных валов.На входе установлен воздухозаборник холодного воздуха, ресивер увеличенного диаметра. Затем распиливается ГБЦ, дорабатываются отсеки сгорания, увеличивается размер каналов. На следующем этапе усовершенствования двигателя ЗМЗ-406 Турбо устанавливаются облегченные Т-образные клапаны, пружины типа 21083 и новые валы, например, от ОКБ 38/38.

Нет смысла использовать штатную тракторную поршневую группу. Приобретены новые поршни кованого типа и облегченный коленчатый вал. Балансировка узла.Регулируемый прямоточный выхлоп на трубе диаметром 63 мм. В результате мощность составит порядка 200 лошадиных сил, а характеристики силовой установки будут иметь ярко выраженную спортивную конфигурацию.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ доработки рассматриваемого двигателя — установка наддува. Чтобы устройство нормально выдерживало высокое давление, необходимо установить усиленный поршневой агрегат. В остальном конструкция идентична преобразованиям, проведенным при модернизации атмосферы.

Установлена турбина Garrett 28 с соответствующим коллектором, трубопроводами, интеркулером, форсунками 630 куб. См, выхлопной системой 76 мм, MAP + DTV. Выходная мощность составит не менее 300 «лошадей». При желании можно поменять форсунки на конфигурацию 800 куб.см, что еще больше увеличит мощность двигателя, однако такая система приведет к быстрому износу агрегата. Потребуется новый компрессор, например Eaton M90. Затем вам нужно его настроить. Как показывает практика, такая модернизация позволяет получить без сбоев мотор, тяга которого чувствуется уже снизу.

Конфигурация системы впуска

Данная операция с использованием нового комплекта ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из важнейших моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, настроенные на определенный диапазон оборотов. В стандартной версии агрегат имеет неоднозначные характеристики.

К достоинствам можно отнести короткий впускной тракт, рассчитанный на высокие обороты. С другой стороны, входные отверстия на фильтре имеют довольно маленькое поперечное сечение.Сам фильтрующий элемент отличается высокими характеристиками и не требует замены на нулевую версию, сложен в обслуживании и не обладает высокой эффективностью.

Для повышения производительности и наполнения цилиндра на высоких оборотах специалисты рекомендуют снимать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в установке системы «холодного всасывания». В месте установки фильтроэлемента воздушного фильтра оборудуется замкнутый объем, чтобы воздушный поток поступал исключительно извне.В этом поможет дополнительный раздел.

Как вариант, можно ничего не отгораживать под капотом, а вывести воздухозаборник под бампер. Однако в этом случае есть опасность гидроудара, при этом отмечается небольшое снижение мощности мотора.

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживанию всех острых остатков в камере сгорания и на дне поршня. Для рассматриваемых двигателей рекомендуется устанавливать прокладку ГБЦ от блока 405.22 (Евро-3). Он сделан из цельного металла, более надежен и тоньше. В результате это позволяет повысить компрессию и эффективность двигателя.

Другие способы обновления

Двигатель также можно доработать, установив комплект ГРМ «ЗМЗ-406 Евро2 Турбо». Кроме того, коленчатый вал установлен с увеличенным ходом кривошипно-шатунного механизма.Это даст возможность увеличить рабочий объем до 2,5 литров. Кроме того, с новым коленчатым валом используются поршни со смещением пальца на 4 миллиметра. Он не должен выходить за плоскость блока и ударяться о головку блока цилиндров.

Мощность УАЗа патриота в лошадиных силах. Какие характеристики у УАЗ патриот

Два горба хороши только для корабля в пустыне. Но внедорожник — это не верблюд, двугорбая кривая крутящего момента для его двигателя — не лучший вариант.Поэтому я вздрогнул, когда мой хороший друг Володя Шарандин пригласил меня погонять «Патриот» по ледовой трассе.

Проехали, знаем! Драйв, когда после первого рывка тяга упадет до трех тысяч оборотов? Сомнительное удовольствие. Не помогает даже очередной всплеск в районе четырех тысяч. Да и скоростные упражнения на ульяновском вездеходе мне показались сродни бездорожью на пассажирской пузотерке.

Но Володя умеет уговаривать и, честно говоря, никогда не предлагал глупых идей.Более того, его не было дома пятнадцать лет, и за это время он стал крутым автомобильным инженером, дополнив свое российское образование американским и европейским. Сегодня его сильная сторона — цивилизованный тюнинг в собственном центре. В общем, меня заинтриговали: УАЗ по своим характеристикам должен быть неординарным.

Дала тягу

Хлопнула дверь и я ехал на Патриоте. Все знакомо, только двигатель странно звучит. Не громче, но тональность изменилась, и в лучшую сторону.Мне эта песня нравится больше, чем старая. Как насчет того, чтобы идти?

Здесь момент двести семьдесят и мощность сто восемьдесят. Не стесняйтесь, крутите, пока не отрежете!

Шарандин дразнит, но тебе не нужно меня долго спрашивать. Газ в пол! На таком Патриоте не ездил — очень быстро разгоняется! Даже стало немного страшновато: к бойкому характеру надо привыкать, ведь ходовая часть и тормоза стандартные, а маневренность другая.Внатяг? А внизу этот Патриот убедительнее. Повезло точно, без заглушек. Особенно после 1800 оборотов.

На трассе меня ждет сюрприз — стандартный Патриот. Володя представил себе это «рояль в кустах», чтобы я мог пересаживаться из машины в машину — для сравнения. Что ж, вперед!

Во-первых, небольшой мотокросс. Здесь нельзя ускоряться: сплошные холмы с крутыми спусками и подъемами. Serial Patriot взял все горки — кто на первой передаче, кто на второй. А в машине с доработанным двигателем можно ехать по другому: после пары подъемов перестаю переключаться — тяги хватает, всю полосу препятствий прохожу на второй передаче.

Изюминкой программы является трек автокросса. Схема поворотов и аппендиксов, лед с вкраплениями снежной каши. Серийный Патриот своим весом и габаритной высотой неплохо управляется на скользкой дороге. Конечно, надо быть активными. Кручу на большие углы — чай, механизм не реечный. На участках с рыхлым снегом, чтобы не терять скорость, переключаю с третьей передачи на вторую. Переключаюсь часто, но в целом — терпимо. Если честно, после этой «гонки» я изменил свое мнение о Патриоте в лучшую сторону, но особого удовольствия не получил.Все-таки серийный УАЗ не для сносов и заносов, штурмовать повороты с вентилятором — не его стихия.

Сейчас — 182-сильная машина. Поистине, силы и момента никогда не бывает слишком много! Шасси такое же, но ездить приятнее, а главное безопаснее. Практически вся трасса идет на третьей передаче, переключаясь лишь в паре мест. Теперь я понимаю, почему именно его пригласил Шарандин: этот Патриот уже управляется газом — а вам нравится процесс. Вместо езды можно активно использовать тягу — двигатель, можно сказать, вытаскивает Патриот из развала.

Приехала к нам на полку

На базе, где Володя дорабатывает машины, уже готовят домашние задания.

Смотрите, неровности удалось сгладить, а не просто поднять крутящий момент!

Шарандин выпускает распечатку внешних скоростных характеристик мотора, снятых на роликовом стенде MAHA. Действительно, почти плоская полка 260–270 Нм в диапазоне 1800–4800 оборотов в минуту. А мощность намного выше: 182 л. при 5200 об. / мин. Серийный двигатель выдает 134 л.с., а максимальные 217 Ньютон-метров — такие же неровности при 2500 и 4000 об / мин.Самое любопытное, что таких результатов удалось добиться без вскрытия двигателя и, соответственно, без установки новых валов, поршней, шатунов. Поменяны только впуск и.

Прямой поток? Кого удивишь! Все намного интереснее примитивной борьбы с противодавлением — здесь впуск и выпуск согласованы.

Технология выравнивания полок следующая. Во-первых, 3D-сканирование моторного отсека и днища автомобиля. Это позволяет оценить пространство, в котором будут размещены новые детали.Затем идет расчет и конструкция железа.

Задача — разогнать двигатель за счет улучшения наполнения цилиндров. Для этого работаем с воздушными потоками на входе и выходе и согласовываем волновые процессы в двигателе.

Затем выпускной коллектор изготавливают из труб одинаковой длины. «Паук» схемы 4-2-1 поместился в УАЗ (вариант 4-1 не помещается в моторный отсек). То есть трубы сначала объединяются попарно, а затем переходят в единую трубу. Далее идет доработанный резонатор и глушитель.Все из нержавеющей стали.

А также нестандартный забор. Фильтр низкого сопротивления устанавливается в холодной зоне, где плотность воздуха выше. Сзади — диффузор и всасывающий патрубок. Их диаметры, закругления, размеры — результат расчетов и экспериментов. Ведь воздушный поток не любит резкой смены направления, резких сокращений и расширений.

После сборки компонентов на автомобиле начинается процедура точной настройки роликового стенда MAHA.Колеса имеют царапины, а электроника строит кривые мощности и крутящего момента. В первоначальном варианте используются телескопические трубы — изменяя их длину, разработчик корректирует характеристики. Володя, хоть и в прошлом автогонщик, предпочитает делать ставку не на высокие обороты, а на мгновение — такие моторы намного удобнее в повседневной эксплуатации. Патриот — особый случай: улучшения не должны сказываться на его проходимости. Потерять сцепление с дорогой на низких оборотах — значит бросить.

Если можно получить увесистую добавку за счет «вдох-выдох», то есть вход и выход, то почему растение этого не делает?

Особенности серийного производства не предполагают индивидуального подбора характеристик двигателя и работы по «золотым» технологиям.Там средний сеттинг управляет мячом. «Вечный» выпуск из нержавеющей стали, игра с телескопическими коллекторами, отказ от фильтрующего ящика в пользу фильтра низкого сопротивления — удел небольших тюнинговых фирм. И убивают сразу нескольких зайцев.

Умеренное форсирование не влияет. В этом плане работа с фаркопом — дело гораздо менее рискованное, чем разборка двигателя с заменой дорогих деталей. И, что очень приятно, цена не заоблачная. Доработанная система впуска-выпуска стоит около 50 тысяч рублей — с учетом установки и настроек.

УАЗ Патриот двигатель , который устанавливался на прошлогоднюю модель, остался на рестайлинговом УАЗ Патриот 2015. Никаких серьезных изменений не произошло, покупателям предлагается на выбор бензиновая и дизельная версии двигателя. Оба двигателя — ЗМЗ. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail и турбиной соответствует стандарту Евро-4. Новый бензиновый ЗМЗ-409 также соответствует стандарту Евро-4 и готов к перевариванию топлива АИ-92. Сегодня мы подробно расскажем вам о характеристиках обоих моторов.

Итак, двигатель бензиновый УАЗ Патриот ЗМЗ-409 4-х цилиндровый, 16-ти клапанный, рядный, со встроенной микропроцессорной системой управления впрыском топлива. Впрыск топлива осуществляется во впускной патрубок. Система зажигания с катушками, которые подают ток на свечи зажигания, ввинченные вертикально в центре камер сгорания. Для этого есть даже специальные колодцы в крышке ГБЦ. Микропроцессорная система с электронным блоком управления двигателем автоматически регулирует угол опережения зажигания.

Блок цилиндров силового агрегата отлит из сплава чугуна, ГБЦ — алюминиевая, с двумя распредвалами и подъемниками гидрораспределителей. Привод ГРМ цепной … При этом цепное устройство газораспределительного механизма двигателя УАЗ Патриот очень сложное, так как состоит из двух цепей, соединенных через промежуточный вал. Плюс есть два натяжителя цепи со звездочками. Вся эта конструкция является слабым местом всего двигателя, так как недостаточное натяжение, поломка гидронатяжителя приводит к повышенному шуму двигателя УАЗ Патриот.Кроме того, часто выходят из строя гидроподъемники, что приводит к детонации клапанного механизма.

Двигатель УАЗ Патриот 2.7 бензиновый (128 л.с.) характеристики, расход топлива, динамика

Рабочий объем — 2693 см3
Количество цилиндров — 4
Количество клапанов — 16
Диаметр цилиндра — 95,5 мм
Ход поршня — 94 мм
Мощность л.с. / кВт — 128 / 94,1 при 4600 об / мин
Крутящий момент — 209,7 Нм при 2500 об / мин
Степень сжатия — 9
Марка топлива — бензин АИ 92
Экологический класс — Евро-4
Максимальная скорость — 150 км / ч
Разгон до 100 км / ч — н / д
Расход топлива по трассе — 11.5 литров

Естественно, производитель не называет объективных данных о расходе бензина Патриот в городских условиях. Причина понятна, довольно большой расход топлива может отпугнуть покупателей. Если хотите сэкономить на топливе, то покупайте УАЗ Патриот с дизельным двигателем, о котором мы поговорим дальше.

Дизельный УАЗ Патриот собран на том же Заволжском моторном заводе. Рядный 4-цилиндровый, 16-клапанный силовой агрегат с двумя распредвалами.Цепной привод ГРМ с гидронатяжителями. В клапанном механизме есть гидравлические подъемники. Блок цилиндров чугунный, головка блока алюминиевая, есть турбонагнетатель. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail имеет систему подачи топлива BOSCH с электронным управлением и максимальным давлением впрыска 1450 бар. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлиновой ремень с автоматическим натяжным механизмом.

Дизельный двигатель УАЗ Патриот с непосредственным впрыском топлива, турбонаддувом и охлаждением наддувочного воздуха соответствует классу выбросов Евро-4. Этот двигатель отличается хорошим крутящим моментом, без которого не обойтись в условиях бездорожья, плюс довольно умеренный расход топлива. Ниже представлены подробные характеристики дизельного двигателя Патриот.

Двигатель УАЗ Патриот 2.3 дизель (114 л.с.) характеристики, расход топлива, динамика

Рабочий объем — 2235 см3
Количество цилиндров — 4
Количество клапанов — 16
Диаметр цилиндра — 87 мм
Ход поршня — 94 мм
Мощность л.с. / кВт — 113.5 / 83,5 при 3500 об / мин
Крутящий момент — 270 Нм при 1300-2800 об / мин
Степень сжатия — 19
Тип привода ГРМ / Привод ГРМ — DOHC / Цепь
Марка топлива — дизель
Экологический класс — Евро-4
Максимальная скорость — 135 км / ч
Разгон до 100 км / ч — н / д
Расход топлива по городу — н / д
Расход топлива в смешанном цикле — н / д
Расход топлива по трассе — 9,5 л.

Дизельный агрегат Patriot имеет проблему с 5-ступенчатой механической коробкой передач, которая не позволяет ему в полной мере использовать преимущества двигателя.При движении по трассе у дизеля просто не хватает 6-й передачи. Хотя для бездорожья идеален. Кстати, коробка передач для бензинового двигателя имеет передаточное число главной пары 4,11, для дизеля — 4,625. При покупке рекомендуется установить предпусковой подогреватель, иначе зимой начнутся проблемы с запуском этого двигателя.

За историю производства УАЗ получил несколько вариантов двигателей. Бензиновые двигатели имели объем двигателя 2,7 литра, а у дизельной версии — 2.2 и 2.3. Основная часть машин получила силовые агрегаты производства ЗМЗ, но дизельная версия оснащалась двигателем Iveco F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонтов силовых агрегатов на УАЗ Патриот, необходимо узнать, какими техническими характеристиками они обладают. Многие автомобилисты достаточно хорошо знакомы с агрегатами ЗМЗ, но двигатель Iveco встречается крайне редко.

Рассмотрим технические характеристики силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

ЗМЗ 40905.10 — аналог 40904.10, соответствует экологическому стандарту Евро-4. Мощность 128 л.с.
ЗМЗ 40906 — аналог 409.10 с новым ЦПГ, новыми прокладками, МАП, соответствует экологическому стандарту Евро-5. Мощность 135 л.с.

Все автомобили оснащались 5-ступенчатой механической коробкой передач производства Dymos (Корея).Раздаточная коробка электромеханическая, 2-х ступенчатая с электроприводом (I-1, II-2.542) фирмы Dymos (Корея).

Сервис

Обслуживание двигателя ожидается по истечении 15 000 км. Многих автовладельцев интересует ответ на вопрос — сколько литров масла нужно заливать в двигатель при обслуживании? И второй вопрос — какое масло подходит для заливки / доливки двигателя УАЗ Патриот?

Бензиновый двигатель

Итак, двигатель вмещает 7 литров моторного масла, но при замене потребуется всего 6 литров.Основные масла, рекомендуемые производителем и автолюбителями, — полусинтетические с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта техобслуживания ничем не отличается от 409 и выглядит примерно так:

1000-2500 км или ТО-0: замена масла и масляного фильтра.
25000 км — ТО-2: замена масла, масляного фильтра.
40 000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапана.
55 000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
70 000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — регулируется топливный и воздушный фильтр, клапаны. Каждые 50 000 км пробега — замена цепи ГРМ.

Дизельный двигатель

Обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос — сколько масла заливать в двигатель будет другим. Объем масла, необходимый для замены, составляет 7 литров, а 7,4 литра помещается непосредственно в двигатель.

График техобслуживания вариантов дизельного двигателя УАЗ Патриот:

1000-2000 км или ТО-0: замена масла и масляного фильтра.
8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
25000-27000 км — ТО-2: замена масла, масляного фильтра.
45000-50000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапана.
65 000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
90 000 км — ТО-5 и последующие: замена масла и масляного фильтра.

Замена масла

Замена масла в двигателе УАЗ Патриот производится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать автомобиль на подъемник или яму. Затем откручивается сливная пробка, и пока сливается смазка, меняют масляный фильтр.

Последующие процедуры стандартные — заливается новое масло.

Неисправности и ремонт двигателя

Как показала практика, проблем с дизельными двигателями гораздо больше, чем с бензиновыми вариантами.Рассмотрим основные неисправности, возникающие на ЗМЗ 514.32 и двигателе Iveco F1A:

Отказ вакуумного насоса.
Обрезать привод масляного насоса или промежуточный вал.
Отвинчивание пробки КВ.
Обрыв, скачок цепи ГРМ.
Обрыв пластины датчика фазы.
Сброс давления на входе напорной линии.
Низкое давление в топливной рампе.
Медленный и недостаточный прогрев двигателя зимой.
Масляные и жировые отложения во впускном коллекторе.
Черный дым в выхлопе.

Что касается бензинового варианта двигателя, то проблемы такие же, как и у любого ЗМЗ 409. Извечная проблема с термостатом, к которой каждый автомобилист относится как может. Цепь газораспределительного механизма может длиться около 200 тыс. Км, но бывает, что не заботится даже о 100 тыс. Км, как вам повезло.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили из строя. Устранить неисправность несложно — заменить все впрыснутые элементы.

Тюнинг двигателя

Проблема большинства автомобилей УАЗ — слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте — чип-тюнинге. Для УАЗ Патриот существует два типа доработки ПО — чип-тюнинг по потреблению и мощности. Как показывает практика, специалисты в большинстве случаев сокращают расходы, что немало.

Заключение

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не стоит исключать и дизельные версии — ЗМЗ 514.32 и Iveco F1A. Отремонтировать силовые агрегаты довольно просто, но часто автомобилисты для таких операций отдают предпочтение автосервису. Доработка заканчивается тем, что делается чип-тюнинг с целью снижения потребления или увеличения мощности.

С появлением новых внедорожников от УАЗ ассортимент отечественных автомобилей пополнился новыми экземплярами (к тому же двигатель УАЗ Патриот производится как в России, так и за рубежом). На внедорожники устанавливаются всего три типа двигателей (один из них бензиновый, два других — дизельные).

Все двигатели, устанавливаемые на УАЗ Патриот, соответствуют экологическим нормам Евро-2, Евро-3 и Евро-4. Один из двигателей — иностранного производства (позаимствован у Fiat Ducato, производитель — Iveco).

Эти двигатели устанавливаются на весь модельный ряд УАЗ Патриот. Другими словами, выбирая пикап, вы можете встретить три одинаковых автомобиля с разными двигателями. Какой из них выбрать — дело личное. Но перед покупкой следует изучить особенности каждого двигателя и узнать, какие они есть в отдельности.

Бензиновый двигатель УАЗ Патриот

Силовой агрегат произведен на Заволжском заводе (ЗМЗ), расположенном в Нижнем Новгороде. Имеет систему впрыска и полное соответствие экологическим нормам Евро-2. ЗМЗ поставляет эти двигатели не только на УАЗ, но и на Павловский и Горьковский автозаводы. Отсюда можно сделать вывод, что в случае ремонта запчасти найти очень легко (и многие люди, покупая машину, смотрят на это чуть ли не в первую очередь).

С объемом двигателя 2.7 литров, расход топлива в городском режиме составляет 14,5 литров, а при движении по трассе — на четыре литра меньше. Мощность двигателя УАЗ Патриот при 4400 об / мин — 128 лошадиных сил. Двигатель имеет два распредвала (для впускных и выпускных клапанов).

Основная задача автомобиля — уверенно ездить по труднопроходимой местности. Нагрузка на двигатель УАЗа намного выше, чем у любого легкового автомобиля. Поэтому в двигателе используются детали из высокопрочной стали (коленчатые и распредвалы, блок цилиндров).

Дизельные двигатели УАЗ

Дизельные двигатели бывают двух типов: отечественные ЗМЗ и импортные Iveco.Российская модель соответствует экологическим нормам Евро-3, а двигатель Iveco — только Евро-2. Оба двигателя четырехцилиндровые, расположение цилиндров: рядный, система охлаждения: жидкостная.

Двигатель Iveco имеет рабочий объем 2,3 л. Расход топлива по трассе не более девяти литров. Мощность двигателя при 3900 об / мин составляет 116 лошадиных сил. Для отечественного потребителя двигатель Iveco, устанавливаемый на УАЗы, не вызовет трудностей в ремонте и обслуживании.

автомобилей Fiat, от которых заимствован двигатель, очень популярны в нашей стране.Поэтому особых проблем с наличием необходимых запчастей не возникнет. К тому же УАЗ с таким двигателем имеет неплохой запас хода.

В зависимости от комплектации автомобиля двигатель помимо своей основной функции выполняет еще и вспомогательные функции: это привод гидроусилителя руля и компрессор кондиционера. Даже при особо тяжелых нагрузках во время движения все вспомогательное оборудование УАЗ Патриот будет работать без проблем.

Второй вариант дизеля — отечественный ЗМЗ.При объеме 2,25 он имеет несколько меньшие характеристики, чем двигатель Iveco. Мощность двигателя — 113 лошадиных сил при 3500 об / мин. УАЗ Патриот, оснащенный двигателем ЗМЗ, развивает максимальную скорость 135 км / ч и расходует 9,5 литров топлива на каждые сто километров по трассе.

В заключение можно сделать вывод, что по расходу топлива наиболее приемлемый вариант — дизельный двигатель. Но если вам нужен УАЗ Патриот с наибольшей мощностью, а цена на топливо стоит на последнем месте, то лучше отдать предпочтение бензиновому двигателю.

Новый двигатель УАЗ Патриот 150 л.с. скоро появится под капотом внедорожника. Очередная модернизация известного двигателя 409 позволила значительно увеличить мощность. Напомним, что сейчас 2,7-литровый 16-клапанный двигатель с цепным приводом на Патриоте развивает всего 135 л.с., чуть раньше он выдавал 128 лошадиных сил.

Очередная модернизация 4-цилиндрового атмосферника позволила выжать не только больше мощности. Но и создать конкурентоспособный современный агрегат.Состояние двигателя можно узнать с помощью диагностического сканера delphi ds150e, подключенного через разъем протокола OBD2. Если для иномарок это давно норма, то на отечественных машинах такая возможность проверить техническое состояние авто появилась сравнительно недавно.

Сам производитель с гордостью заявляет, что реальная мощность увеличилась до 160 лошадиных сил, но эта цифра была скорректирована до уровня 150 л.с., чтобы покупателям не приходилось платить повышенный дорожный налог.Сегодня мы расскажем, как нам удалось увеличить мощность и что изменилось в всем известном ЗМЗ 409, который теперь называется ЗМЗ ПРО.

Изменения в новом двигателе УАЗ Патриот 150 л.с.

1. Степень сжатия увеличена с 9,1 до 9,8
2. Высота подъема клапанов увеличена на 0,5 мм за счет новых распредвалов.
3. Поменял ГРМ.
4. Применена новая геометрия выхлопной системы.
5. Использовали новую цепь ГРМ и поршневую группу.
6. Увеличена максимальная мощность с 4600 до 5000 об / мин.

Пожалуй, самое приятное обстоятельство, не только увеличение на 15 лошадей, но и увеличение крутящего момента с 217 Нм до 235 Нм … Кроме того, если на старой версии УАЗ Патриот 409-06 двигателя, максимальный крутящий момент был доступен только с 3900 об / мин, теперь этот уровень снижен до 2600 об / мин. То есть, чтобы нормально ездить с ЗМЗ ПРО (409-051), вам не придется крутить двигатель на максимальных оборотах, а это значительно снизит расход топлива.

Одним из существенных минусов является расход топлива для УАЗ Патриот. Кстати, логично предположить, что для увеличения степени сжатия потребуется бензин более высокого качества, однако разработчики новой версии 409-го уверяют, что бензин АИ-92 тоже вполне подойдет.

Характеристики двигателя УАЗ Патриот ЗМЗ ПРО 150 л.с.

Рабочий объем — 2693 см3
Количество цилиндров — 4
Количество клапанов — 16
Диаметр цилиндра — 95.5 мм
Ход поршня — 94 мм
Мощность л.с. — 149,6 при 5000 об / мин
Мощность кВт — 110 при 5000 об / мин
Крутящий момент — 235 Нм при 2650 об / мин
Степень сжатия — 9,8
Привод ГРМ — цепной
Тип топлива — бензин AI 92

Причем покупателям обещают не только новый двигатель повышенной мощности, но и еще одну модификацию этого газового силового агрегата. Ни для кого не секрет, что многие владельцы Патриотов в нашей стране самостоятельно конвертируют прожорливых 2.7-литровый двигатель на газомоторном топливе. Правда, мощность этой версии упадет до 143 л.с. (227 Нм). В качестве альтернативы бензину будет использоваться пропан-бутановая смесь.

Рабочий цилиндр сцепления УАЗ: регулировка и замена

В устройстве любого автомобиля предусмотрено сцепление. Эта система обеспечивает плавное включение и выключение передач, передавая крутящий момент от маховика на колеса. Это контролирует главный цилиндр и главный цилиндр сцепления. Ими оснащается и УАЗ «Буханка».В сегодняшней статье мы рассмотрим, что такое рабочий элемент, как произвести его замену и регулировку.

Конструкция

В отличие от переднеприводных автомобилей, на полноприводных автомобилях УАЗ Патриот рабочий цилиндр сцепления (его регулировка — в конце статьи) гидравлический и управляется давлением жидкости, а не тросиком. В конструкцию этого элемента входит несколько составляющих. Он:

Жил. Изготавливается из пластика или металла.
Поршень (рабочий шток).
Клапан, выпускающий воздух при удалении воздуха из системы сцепления (регулировка).
Стопорное кольцо.
Кольца уплотнительные. Изготовлен из прочной резины.
Возвратная пружина.
Толкатель. Это влияет на предыдущий элемент.

Принцип действия

Как работает рабочий цилиндр сцепления? УАЗ «Патриот» управляет этим с помощью гидравлики.

При нажатии педали сцепления на поршень возникает давление со стороны металлического стержня. Далее жидкость, двигаясь по трубопроводам, приводит в движение рабочий цилиндр сцепления.У УАЗ «Хантер» алюминиевые магистрали, которые в местах подключения заменены резиновыми. Под действием высокого давления шток освобождает выжимной подшипник. Таким образом прекращается передача крутящего момента от двигателя к трансмиссии. При отпускании педали рабочий цилиндр сцепления (УАЗ-469 не исключение) повторно соединяет диски сцепления. Передача крутящего момента возобновляется. Стоит отметить удобство использования такой системы. По сравнению с тросовым приводом эта педаль нажимается намного легче.Диск соединяется мягко и плавно. Износ футеровки минимальный.

Признаки неисправности

Как понять, что автомобилю нужна замена рабочего цилиндра сцепления? УАЗ — машина очень надежная, но эта деталь может выйти из строя. Определите разбивку по нескольким признакам. Во-первых, это резкое снижение уровня жидкости в емкости. Если есть утечка, возможно, пробился пыльник цилиндра. Также повреждения могут коснуться резиновых или алюминиевых трубок. Проверьте их целостность.Во-вторых, ход педали становится мягче. Бывают «отказы сцепления». Это указывает на наличие воздуха в системе.

Доступ к нему возможен только при механическом повреждении пыльника или самого корпуса. В этом случае необходимо отремонтировать деталь или полностью заменить рабочий цилиндр сцепления. При этой неисправности на УАЗе меняется и ход педали. Сцепление отпускается и выжимается до упора, а передачи переключаются очень плотно. Чаще всего в этом случае возникает неисправность возвратной пружины.Достаточно произвести ремонт, купив ремкомплект. Он включает в себя такие элементы, как манжета, шток, пружина, стопор и уплотнительное кольцо.

Самостоятельная замена

Для начала нужно слить оставшуюся жидкость из системы. Это можно сделать с помощью шприца. Эта операция необходима для того, чтобы вымыть грязь из системы гидропривода. На некоторых моделях доступ может быть закрыт расширительным бачком системы охлаждения. Для удобства открутите крепежные гайки бачка и снимите шланг. Выкручиваем ключ на 10.Затем снимите металлическую трубку, идущую от муфты главного цилиндра. Это может быть медь или алюминий. После этого вынимаем главный цилиндр, предварительно отвернув гаечным ключом две крепежные гайки. С помощью головки на 17 необходимо снять шланг, идущий от рабочего цилиндра. Далее нам снова понадобится ключ на 13.

С его помощью откручиваем два болта, которыми крепится рабочий цилиндр сцепления. При этом УАЗ находится на нейтральной передаче. Рабочий цилиндр на этом автомобиле прикреплен к картеру коробки передач.Чтобы не повредить другие элементы, аккуратно отсоедините толкатель от вилки. Если шланги снимаются «по весу» (т.е. на снятом элементе), цилиндр можно закрепить гаечным ключом с одной стороны, а с другой — накидкой для откручивания трубки. Но будьте осторожны, так как при механическом воздействии резина может треснуть.

Самостоятельный ремонт

Итак, деталь снята и готова к разборке. Сначала открутите воздушный клапан и снимите стопорное кольцо. Разобрав детали, проверьте состояние всех элементов — пружины, поршня, толкателя и уплотнительной резины.На них не должно быть никаких следов механических повреждений. Затем промываем внутреннюю часть элемента. Делать это с агрессивными жидкостями, такими как бензин и дизельное топливо, нет необходимости. Наполните медицинский шприц гидравлической жидкостью и удалите грязь внутри него под давлением.

Если повреждение только локальное, нужен ремонтный комплект. Стоит отметить, что даже при одной поврежденной детали меняются все элементы, будь то резинка, пыльник или пружина. Это увеличит срок службы рабочего цилиндра.

Когда нельзя восстановить?

В некоторых случаях ремонт не подойдет. Замена рабочего цилиндра производится при повреждении кожуха (наличие трещины) или больших выработках внутри него. Последнее может произойти из-за неисправного или неисправного стержня. При любой из этих неисправностей рабочий цилиндр сцепления УАЗ полностью меняется на новый. Стоимость элемента от пятисот до шестисот рублей. Чуть дороже стоит главный цилиндр сцепления — 750 руб.Ремкомплект можно приобрести по цене от 150 до 200 рублей. Сумма не впечатляет, поэтому на ограниченное время лучше сразу заменить элемент на новый. После установки рабочего цилиндра сцепления УАЗ нужно «прокачать». Так что устраняем все существующие воздушные пробки в багажнике и корректируем нормальный ход педали.

Прокачка

После успешной установки и сборки элемента необходимо залить новую гидравлическую жидкость. Используется так же, как и для тормозной системы.После этого на несколько оборотов отверните воздушный клапан рабочего цилиндра и 5-7 раз нажмите на педаль сцепления. Чтобы несколько раз не нарваться на салон, вызовите помощника, который прокачает систему. Будьте осторожны — при нажатии на педаль из клапана будет стекать гидравлическая жидкость. Поэтому заранее подготовьте емкость. Это может быть обычная бутылка минеральной воды.

И чтобы не было подтеков, используйте резиновый шланг. Вставьте один конец в воздушный клапан, а другой конец в горлышко бутылки.Вначале жидкость будет разбрызгиваться — это нормально. При последующих давлениях количество воздуха уменьшится. Нажимайте на педаль, пока из шланга не пойдет чистая жидкость без пузырьков. Это будет означать, что в системе больше нет воздуха. Затяните клапан и установите защитный резиновый колпачок. Из-за своего расположения на деталь постоянно попадает вода, грязь и пыль. Для защиты клапана от засорения предусмотрен резиновый колпачок. Проверить уровень под капотом. При необходимости долейте до максимальной отметки.Во время работы держите уровень на максимуме. На этом прокачка рабочего цилиндра сцепления УАЗ завершена. Педаль приобретет заводской ход.

Регулировка рабочего цилиндра сцепления УАЗ

Во избежание неполного включения или выключения трансмиссии необходимо отрегулировать ход штока цилиндра. Для этого зачищаем регулировочные гайки при помощи WD-40. С одной стороны элемента ослабляем контргайку, а с другой — вторым ключом закрепляем болт.

С помощью звукового сигнала на 8 нажмите на конец толкателя.Когда шток заблокирован, поверните контргайку на пару оборотов против часовой стрелки. Далее устанавливаем шаг свободного винта. В идеале стержень должен двигаться полностью. Затем закрепите стопорную гайку гаечным ключом и таким образом сохраните полный ход цилиндра. На этом процесс настройки завершен. Стоит отметить, что выполнять эту операцию над новыми элементами необязательно. Ну а если использовался ремкомплект, желательно проверить свободный ход штока. Теперь будут устранены различные промахи ведомого и мастер-диска.При любом действии с элементами сцепления не забывайте его прокачивать.

Профилактика

Чтобы система сцепления прослужила как можно дольше, следите за уровнем жидкости, оставшейся в системе.

Через 2 года или 50 тысяч километров его пробега необходимо слить и залить новый. После этой процедуры обязательно прокачать систему. Помните, что гидравлическая жидкость хорошо впитывает влагу. При затягивании замены в системе образуется ржавчина, которая сокращает срок службы основного и рабочего цилиндра сцепления.Следите за герметичностью трубок, особенно в местах соединения металла с резиной. Бывает, что материал потрескался или натерся о колесо (если дело доходит до лицевой стороны). Это очень опасно, потому что, когда вы сбросите давление в системе, вы останетесь без сцепления и сможете добраться до пункта назначения, только буксируя или взяв коробку передач.

Вывод

Итак, мы выяснили, как устроен рабочий цилиндр сцепления УАЗ, как его заменить и прокачать систему. Как видите, с минимальным набором инструментов эту операцию можно выполнить самостоятельно.Бюджет ремонта редко достигает 1 тысячи рублей.

Технический ремонт уаз патриот. Техническое обслуживание УАЗ. Техническое обслуживание автомобиля УАЗ перед зимним сезоном эксплуатации

домой → Мойка → Ремонтный ремонт уаз патриот. Техническое обслуживание УАЗ. Техническое обслуживание автомобиля УАЗ перед зимним сезоном эксплуатации

Техническое обслуживание УАЗ предназначено для поддержания автомобиля в рабочем состоянии, снижения интенсивности износа деталей, предотвращения возникновения неисправностей и выявления их для своевременного устранения.Соблюдение периодичности и качественное выполнение ТО в установленном объеме обеспечивают постоянную техническую готовность автомобиля и снижают потребность в ремонте. При обнаружении неисправности механизмов, посторонних шумов, стуков или вибраций, а также нарушений регулировок и других неисправностей водитель должен незамедлительно принять меры по их устранению, независимо от срока проведения очередного технического обслуживания. ТО УАЗ проводить на точках или площадках технического обслуживания или в специально оборудованных помещениях, обеспечивающих обслуживающему персоналу необходимые условия для работы.Отсутствие необходимого оборудования и сложных стационарных или мобильных средств обслуживания не является поводом для изменения объема, периодичности и условий обслуживания автомобилей.

В объем технического обслуживания входят контрольно-диагностические, крепежные, смазочные, наладочные, электрические и другие работы, выполняемые без разборки агрегатов и снятия отдельных узлов с автомобиля.
По частоте, объему и трудоемкости выполняемых работ ТО делится на следующие виды:

Для обслуживания нового автомобиля и работ после обкатки см. Раздел «Обслуживание и обкатка нового автомобиля».

Частота ТО-1 и ТО-2 приведена по ГОСТ 21624-81.

Категория окружающей среды	Периодичность ТО, км
	ТО-1	ТО-2
I	4000	16000
II	3600	14000
III	3200	12000
IV	2800	11200
В	2400	9600

Путем внешнего осмотра проверить комплектность автомобиля, состояние кузова (кабины) и платформы, стекол, зеркал заднего вида, хвоста, номерных знаков, покраски, замков дверей, рамы, пружин, амортизаторов, диски и шины.
Осмотрите стоянку и убедитесь в отсутствии утечек топлива, масла, охлаждающей и тормозной жидкости.
Устранить обнаруженные неисправности, довести количество охлаждающей жидкости, масла, топлива и тормозной жидкости до нормы.
Проверить работу осветительных приборов, световой и звуковой сигнализации, дворников.
Проверить люфт рулевого колеса и состояние тормозов.
Проверить уровень масла в картере двигателя. При хранении машины без гаража в холодное время года после окончания работ на линии слейте воду из системы охлаждения.
В теплое время года заливать воду в бачок омывателя лобового стекла.
Если автомобиль эксплуатировался в очень запыленных условиях или преодолевал броды и участки дороги, заполненные жидкой грязью, замените или очистите фильтрующий элемент воздушного фильтра двигателя.
После движения вымойте автомобиль, если он эксплуатировался на грязной или пыльной дороге.

Выполнить работы, предусмотренные ЕО.
Проверить и при необходимости отрегулировать свободный ход педали сцепления.
Проверить люфт рулевого колеса, зазоры в шарнирах рулевых тяг, в шарнирах; Проверить гайки шплинтов шаровых пальцев, крепление рычага поворотного кулака, шаровых пальцев, шарикоподшипников к полуосям, сошки руля, затяжку гаек концевых узлов и устранить обнаруженные неисправности.
Проверить величину свободного и рабочего хода педали тормоза; при необходимости отрегулируйте тормоз и его привод.
Проверить крепление передней выхлопной трубы и ее подвески.
Проверить крепление колес, состояние шин и давление в них воздуха, при необходимости прокачать воздух.
Проверить крепление приводов управления коробкой передач, раздаточной коробки и при необходимости подтянуть резьбовые соединения.
Проверить крепление переднего и заднего фланцев карданных валов к фланцам вала раздаточной коробки и при необходимости подтянуть крепление.
Очистить аккумулятор от грязи; прочистить вентиляционные отверстия в заглушках; проверьте уровень электролита и при необходимости долейте дистиллированную воду.
Проверить натяжение ремня вентилятора и крепление генератора.
Следуйте всем инструкциям в таблице смазки для ТО-1.

Выполнить работы, предусмотренные ТО-1.
Проверить работу сцепления и свободный ход педали сцепления. При необходимости отрегулируйте привод управления сцеплением.
Проверьте и при необходимости отрегулируйте зазоры между коромыслами и клапанами.
Проверить крепление двигателя, масляного картера двигателя, верхнего и нижнего картера сцепления.
Проверить крепление радиатора и его облицовки, шторок, распорных стержней.
Проверить герметичность системы охлаждения, исправность и крепление насоса и вентилятора системы охлаждения, состояние, ремень вентилятора.
Очистите генератор и стартер от грязи и масла и проверьте состояние коллектора и щеток стартера. При необходимости продуйте полость генератора и стартера сжатым воздухом и проверьте их крепление. Отрегулируйте натяжение ремня вентилятора.
Проверить крепление впускного и выпускного патрубков.
Очистить поверхность свечей зажигания, катушки зажигания датчика распределителя и высоковольтных проводов от грязи и масла. Проверьте состояние проводов высокого и низкого напряжения. Снимите свечи зажигания и проверьте состояние. При необходимости очистите электроды и отрегулируйте зазор между ними.
Проверить степень заряда аккумуляторной батареи по напряжению ячеек под нагрузкой. При необходимости извлеките аккумулятор для подзарядки. Проверить крепление аккумулятора в розетке.
Проверить крепление карбюратора и топливного насоса, устранить неисправности.Отрегулируйте частоту вращения коленчатого вала на холостом ходу.
Проверить крепление картера и сошки рулевого механизма.
Проверить и при необходимости отрегулировать зацепление червяка и ролика рулевого колеса.
Проверить величину схождения передних колес, при необходимости отрегулировать.
Проверить привод и стояночный тормоз … При необходимости снять барабан, проверить износ тормозных накладок, разобрать, промыть и смазать разжимной и регулировочный механизмы.
Проверьте состояние рамы, пружин, подушек рессор, чашек, зажимов и амортизаторов путем осмотра. При необходимости отремонтируйте. Заклепайте незаклепанные заклепки чашек и пружинных зажимов.
Проверить и при необходимости отрегулировать подшипники ступицы колеса.
Снимите тормозные барабаны и очистите тормоза. Проверьте состояние тормозных барабанов, колодок, накладок и крепления тормозных щитов.
Проверить состояние трубопроводов тормозной системы и тормозных цилиндров.
Установите тормозные барабаны и отрегулируйте зазоры между тормозными барабанами и колодками.
Проверить крепление фланцев ведущей ступицы и фланцев полуоси.
Проверить крепление крышек подшипников ведущих шестерен переднего и заднего мостов.
Проверить крепление трансмиссии к картеру сцепления и раздаточной коробки к трансмиссии.
Проверить зазоры в подшипниках главной передачи переднего и заднего мостов и при их наличии устранить.
Проверить крепление фланцев карданного вала.
Проверить крепление кузова (кабины) и платформы к раме.
Проверить и, при необходимости, отрегулировать натяжение тросов электрического стеклоподъемника передней двери.
Проверить крепление топливных баков.
При необходимости отбалансируйте колеса.
Прочистить шланги каждого ТО-2 и промыть керосином детали закрытой системы вентиляции картера.
Очистите воздушный фильтр и его фильтрующий элемент от пыли и грязи. Промойте сетку пламегасителя внутри крышки фильтра керосином. Заменяйте фильтрующий элемент на новый после каждого ТО-2.
Следуйте всем инструкциям в таблице смазки.

Сезонное обслуживание проводится два раза в год — весной и осенью и по возможности совмещается с очередным ТО-2. При переходе на зимний или летний период эксплуатации объем работ по ТО-2 дополнить следующими операциями:
Перед началом летнего сезона эксплуатации

Установить заслонку подогрева рабочей смеси газопровода в положение «лето». » должность.
Слить отстой из топливных баков.
Снять электродвигатели нагревателя и стеклоочистителей, проверить состояние коллектора и щеток, промыть и смазать подшипники.
Промыть систему охлаждения.
Заменить масла в агрегатах на летние марки, указанные в таблице смазки.

Фасад зимняя эксплуатация

Установить заслонку подогрева рабочей смеси газопровода в положение «зима».
Промыть топливные баки и топливные фильтры.
Замените масла в агрегатах на зимние сорта, указанные в таблице смазки.
Подготовить к работе пусковой подогреватель двигателя (если установлен).
Проверить работу системы отопления и вентиляции кузова (кабины).
Проверить работу жалюзи. Устранить неисправности и смазать тягу.
Промойте или замените воздушный фильтр усилителя тормозов.

Но, в зависимости от условий эксплуатации УАЗ, интервалы ТО меняются. Если автомобиль эксплуатируется в тяжелых условиях или используется экстремальный тип вождения, то периодичность технического обслуживания смещается в сторону уменьшения интервалов его проведения с 10 000 км до 5 000 км.

ТО — 0 (2000 км)
	300
	300
Двигатель — замена масла и масляного фильтра с промывкой	750
	0
	1050
Раздаточная коробка — замена масла	450
Коробка передач — замена масла	450
	300
Масло гидроусилителя руля — проверка уровня	150
	300
	600
	750
	750
	750
	750
Протяжка системы охлаждения, топливопроводов и форсунок, выхлопной системы и коллекторов	1050
	300
	0
	1500
Шкворни — смазка (комплект)	600
Редуктор переднего моста — Замена масла	300
Редуктор заднего моста — Замена масла	300
Шарниры рулевой тяги — смазка	450
Шкив коленчатого вала и генератора — протяжка крепежа	300
	150
Итого:	12600 Зарегистрироваться
ТО — 1 (10.000 км)
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
	600
Диагностика ходовой части, состояния передней и задней подвески и рулевого управления	0
Подшипник ступицы левый — регулировка	750
Подшипник ступицы правый — регулировка	750
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевого управления	750
Ремень привода навесного оборудования — регулировка (за 1 шт.)	300
	600
	150
Технические жидкости — проверка уровня	0
Шкворень (комплект) — смазка	600
Углы установки колес — регулировка	1500
Шарниры рулевой тяги — смазка	450
Итого:	7050 Зарегистрироваться

ТО — 2 (20.000 км)
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
Двигатель — замена масла и масляного фильтра	600
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
	150
	450
Масло гидроусилителя руля — проверка уровня	150
Подушки двигателя — крепления	300
Подвеска передняя и задняя — протяжка креплений элементов	600
Протяжка креплений узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
	450
Технические жидкости — проверка уровня	0
Топливный фильтр — замена	600
Воздушный фильтр — замена	900
Шкворень (комплект) — смазка	600
Шарниры рулевой тяги — смазка	450
Шкив насоса охлаждающей жидкости — протяжка	150
Итого:	6750 Зарегистрироваться

ТО — 3 (30.000 км)
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
	750
Компьютерная диагностика ЭБУ и АБС	1050
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевого управления	750
Ремень привода навесного оборудования — регулировка (за 1 шт.)	300
Фары — регулировка направления	600
Стояночный тормоз — регулировка	150
Подшипник ступицы левый — регулировка	750
Подшипник ступицы правый — регулировка	750
Шкворень (комплект) — смазка	600
Технические жидкости — проверка уровня	0
Углы установки колес — регулировка	1500
	450
Итого:	8250 Зарегистрироваться
ТО — 4 (40.000 км)
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
Двигатель — замена масла и масляного фильтра	600
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
Смотровое отверстие в насосе охлаждающей жидкости — очистка	150
Масло гидроусилителя руля — проверка уровня	150
Подушки двигателя — крепления	300
Подвеска передняя и задняя — протяжка креплений элементов	600
	0
Протяжка креплений узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
Свечи зажигания — замена	1050
Технические жидкости — проверка уровня	0
Масло в агрегатах — замена	1500
Дверные петли и замки — смазка	450
Воздушный фильтр — замена	900
Шкворень (комплект) — смазка	600
Шарниры рулевой тяги — смазка	450
Итого:	8100 Зарегистрироваться

ТО — 5 (50.000 км)
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
Угол установки колес — регулировка	1500
Компьютерная диагностика ЭБУ и АБС	1050
Технические жидкости — проверка уровня	0
Ремень привода навесного оборудования — регулировка	300
Масло гидроусилителя руля — замена	600
Крепления генератора и стартера — протяжка	300
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевого управления	750
Фары — регулировка	600
Двигатель — замена масла и масляного фильтра	600
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
Шарниры рулевой тяги (комплект) — смазка	450
Шкворень (комплект) — смазка	600
	600
	750
Смазка подшипников ступиц передних и задних колес — замена	6000
Топливный фильтр — замена	600
Инжектор — промывочный	2300
Итого:	17600 Зарегистрироваться
ТО — 6 (60.000 км)
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
Двигатель — промытое масло и замена масляного фильтра	750
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
Подушки двигателя — крепления	300
Дверные петли и замки — смазка	450
Подвеска ДВС — проверка состояния	0
Подшипник ступицы левый — регулировка	750
Подшипник ступицы правый — регулировка	750
Протяжка креплений узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
Ремень генератора с роликами — замена	1500
Стояночный тормоз — регулировка	150
Технические жидкости — проверка уровня	0
Шкив насоса охлаждающей жидкости — протяжка	150
Воздушный фильтр — замена	900
Охлаждающая жидкость — замена	1200
Шкворень (комплект) — смазка	600
	450
Шарниры рулевой тяги — смазка	450
Итого:	9750 Зарегистрироваться
ТО-7 (70 000 км)
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
Углы установки колес — регулировка	1500
Компьютерная диагностика ЭБУ и АБС	1050
Технические жидкости — проверка уровня	0
Ремень привода навесного оборудования — регулировка (1 шт.)	300
Масло гидроусилителя руля — проверить уровень	150
Подвеска передняя и задняя — протяжка креплений элементов	600
Крепления генератора и стартера — протяжка	300
Протяжка системы охлаждения, топливопроводов и форсунок, выхлопных систем и коллекторов	1050
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевого управления	750
Двигатель — замена масла и масляного фильтра	600
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
Шарниры рулевой тяги (комплект) — смазка	450
Масло в агрегатах — замена	1500
Шкворень (комплект) — смазка	600
Итого:	9450 Зарегистрироваться
ТО — 8 (80 000 км)
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
Подвеска ДВС — проверка состояния	0
Подшипник ступицы левый — регулировка	750
Подшипник ступицы правый — регулировка	750
Технические жидкости — проверка уровня	0
Стояночный тормоз — регулировка	150
Протяжка креплений узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
Подушки двигателя — крепления	300
Шкив насоса охлаждающей жидкости — протяжка	150
Топливный фильтр — замена	600
Смотровое отверстие в насосе охлаждающей жидкости — очистка	150
Свечи зажигания — замена	1050
Двигатель — замена масла и масляного фильтра	600
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
Шарниры рулевой тяги (комплект) — смазка	450
Дверные петли и замки — смазка	450
Шкворень (комплект) — смазка	600
Воздушный фильтр — замена	900
Фильтр электрического топливного насоса — замена	1500
Итого:	9750 Зарегистрироваться
ТО — 9 (90 000 км)
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
Компьютерная диагностика ЭБУ и АБС	1050
Углы установки колес — регулировка	1500
Технические жидкости — проверка уровня	0
Ремень привода навесного оборудования — проверка	300
Масло гидроусилителя руля — проверка уровня	150
Крепления генератора и стартера — протяжка	300
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевого управления	750
Фары — регулировка направления	600
Двигатель — прокачка масла и замена масляного фильтра	750
Смазка подшипников ступиц передних и задних колес — замена протяжкой тормозной	6000
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
Шарниры рулевой тяги (комплект) — смазка	450
Подшипники вала рулевой колонки — консистентная смазка	450
Шкворень (комплект) — смазка	600
Цепь ГРМ — замена	18600
Итого:	32100 Зарегистрироваться

ТО-10 (100000 км)
Диагностика ходовой части, состояния передней и задней подвески и рулевых элементов	0
Подвеска ДВС — проверка состояния	0
Технические жидкости — проверка уровня	0
Подшипник ступицы левый — регулировка	750
Подшипник ступицы правый — регулировка	750
Масло в агрегатах — уровень проверки	450
Стояночный тормоз — регулировка	150
Протяжка креплений узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевого управления	750
Двигатель — замена масла и масляного фильтра	600
Задний карданный вал — смазка	300
Карданный вал передний — смазка	300
Шарниры рулевой тяги (комплект) — смазка	450
Подушки двигателя — крепления	300
Подвеска передняя и задняя — протяжка креплений элементов	600
Шкив насоса охлаждающей жидкости — протяжка	150
Топливный фильтр — замена	600
Смотровое отверстие в насосе охлаждающей жидкости — очистка	150
Дверные петли и замки — смазка	450
Инжектор — промывочный	2300
Жидкость сцепления — замена (с прокачкой)	600
Гидравлическая тормозная жидкость — замена (с прокачкой)	750
Всего:	11150 Зарегистрироваться

Сезонное обслуживание автомобилей УАЗ

Для эксплуатации автомобиля УАЗ характерен и такой вид обслуживания, как сезонный! Необходимые для сезонного обслуживания работы указаны в инструкции по эксплуатации автомобиля УАЗ.Сезонное обслуживание проводится 2 раза в год — весной и осенью и может совпадать или не совпадать с очередным обслуживанием.

Техническое обслуживание автомобиля УАЗ перед летним сезоном эксплуатации

1. Проверьте состояние шестерен привода масляного насоса, сняв его крышку.
2. Слить отстой из топливных баков.
3. Проверьте работу стеклоочистителя и омывателя. Устранить неисправности
4. Заменить масла в агрегатах на летние (всесезонные) марки, предусмотрительно по таблице смазки
5.Промыть систему охлаждения
6. Перевести клапан подогрева рабочей смеси газопровода в положение «лето»

Техническое обслуживание автомобиля УАЗ перед зимним сезоном эксплуатации

1. Проверить плотность жидкости в системе охлаждения двигателя и при необходимости довести до нормы (1,075–1,085 г / см3 при 20 градусах С)
2. При заполнении бачка омывателя незамерзающей жидкостью слить вода
3. Проверить работу системы отопления и вентиляции кузова.Устранить неисправности.
4. Перед зимним сезоном эксплуатации (или после 20 000 км пробега) промыть топливные баки.
5. Заменить шасси в агрегатах на зимние сорта, указанные в таблице смазок.
6. Установить заслонку подогрева рабочей смеси газопровода в положение «зима»
7. Проверить работу жалюзи. Устранить неисправность, смазать тягу.
8. Закройте клапан маслоохладителя.

УАЗ Патриот — комфортабельный современный внедорожник, в котором воплотились все лучшие разработки и технические решения специалистов УАЗ за последние 10 лет.И это неудивительно, ведь УАЗ Патриот, серийное производство которого началось на Ульяновском автозаводе 17 августа 2005 года, представляет собой первую принципиально новую модель внедорожника, разработанную на УАЗе за последние 30 лет. Этот автомобиль ориентирован на людей, ведущих активный образ жизни, и отлично подойдет как для ежедневных поездок по городу за покупками или на работу, так и для отдыха за чертой города, на природе.

Из принципиально новых решений специалистов Ульяновского автомобильного завода стоит отметить конструкцию узлов подвески, рулевого управления и трансмиссии, интерьер, отличающийся повышенным удобством, и очень привлекательный оригинальный дизайн экстерьера.Импортные комплектующие широко используются при сборке автомобилей УАЗ Патриот; их доля в автомобиле составляет более 20 процентов. Особо следует отметить иранскую панель, корейскую коробку передач, аналогичную той, что на Rexton, и фары, которые Bosh разработал специально для UAZ Patriot.

Для того, чтобы максимально успешно реализовать запуск нового продукта, добиться высоких качественных показателей сборки автомобилей, на Ульяновском автозаводе запущена новая сварочная линия, модернизирован главный конвейер и новый окрасочный комплекс Eisenmann построен.Также заслуживает внимания внедрение новой «Производственной системы», аналогичной той, что используется на японских автозаводах, и прохождение специального курса подготовки персонала по сборке Патриота. Все это свидетельствует об особом отношении руководства предприятия к данной модели, и следует отметить, что она принесла свои плоды: качество сборки заметно улучшилось по сравнению с предыдущими моделями завода. Впервые попадая в салон новой модели УАЗ, сразу обращаешь внимание на тщательность проработки всего, вплоть до мельчайших деталей.Салон просторный и удобный, салон отделан практичным мягким пластиком. Особо порадовали габариты нового пятидверного внедорожника, они, а также рулевое колесо с регулятором угла наклона позволят максимально удобно управлять автомобилем даже очень высокому водителю. В суровую русскую зиму от холода спасает печка, которая в новой модели также может работать отдельно для первого и второго рядов.

К счастью, комфорт не сказался на динамических характеристиках, отличной выносливости и проходимости Patriot.Достаточно включить полный привод, и вы почувствуете себя укротителем даже самых непроходимых просторов. Основные узлы автомобиля не выходят из строя даже в экстремальных условиях, а резвый двигатель позволяет УАЗ Патриот разгоняться до скорости 150 км / ч.

Подводя итог, достоинствами нового внедорожника УАЗ можно считать просторный и комфортный салон с современным дизайном, отличную обзорность, удобные сиденья и, конечно же, дешевизну по сравнению с импортными аналогами… К недостаткам можно отнести скромную динамику, зуд и вибрацию рычагов, ватные тормоза, ограниченную тягу, смазанную реакцию на дороге.

В базовую комплектацию УАЗ Патриот входят центральный замок, гидроусилитель руля, регулируемая рулевая колонка, аудиоподготовка, дополнительный стоп-сигнал на задних дверях, а также штампованные колесные диски с шинами 225/75 R16. Версия Comfort также включает в себя электропривод, электрообогрев, передние электрические стеклоподъемники и еще несколько дополнительных опций.

За историю производства УАЗ получил несколько вариантов двигателей. Бензиновые двигатели имели объем двигателя 2,7 литра, а дизельная версия — 2,2 и 2,3. Массовая машина получила силовые агрегаты производства ЗМЗ, но дизельная версия была с двигателем Iveco F1A.

Технические характеристики

Рассмотрим технические характеристики силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

ЗМЗ 40905.10 — аналог ЗМЗ 40905.10 — , соответствие экологическому стандарту Евро 4. Мощность 128 л.с.
ЗМЗ 40906 является аналогом 409.10 с новым ЦПГ, новыми прокладками, МАП, соответствует экологическому стандарту Евро-5.Мощность 135 л.с.

Все автомобили оснащались 5-ступенчатой механической коробкой передач производства Dymos (Корея). Раздаточная коробка электромеханическая, 2-х ступенчатая с электроприводом (I-1, II-2,542) фирмы Dymos (Корея).

Сервис

Бензиновый двигатель

Итак, мотор вмещает 7 литров моторного масла, но при замене потребуется только 6 литров.Основные масла, рекомендованные производителем и автолюбителями, — полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта техобслуживания ничем не отличается от 409 и выглядит примерно так:

1000-2500 км или ТО-0: замена масла и масляного фильтра.
25000 км — ТО-2: замена масла, масляного фильтра.
40 000 км — ТО-3: замена масляного, масляного и воздушного фильтров, свечей зажигания, высоковольтных проводов, регулировка клапанов.
55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
70 000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — регулируется топливный и воздушный фильтр, клапаны. Каждые 50 000 км пробега — замена цепи ГРМ.

Дизельный двигатель

Техническое обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос — сколько масла заливать в двигатель будет другим. Объем масла, необходимый для замены, составляет 7 литров, а 7,4 литра помещается непосредственно в двигатель.

График техобслуживания вариантов дизельного двигателя УАЗ Патриот:

1000-2000 км или ТО-0: замена масла и масляного фильтра.
8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
25000-27000 км — ТО-2: замена масла, масляного фильтра.
45000-50000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапана.
65 000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
90 000 км — ТО-5 и последующие: замена масла и масляного фильтра.

Замена масла

Замена масла в двигателе УАЗ Патриот производится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать автомобиль на подъемник или яму. Затем откручиваем сливную пробку и пока стекает смазочная жидкость, происходит замена масляного фильтра.

Последующие процедуры стандартные — заливается новое масло.

Неисправности и ремонт двигателя

Как показала практика, с дизельными двигателями — намного больше проблем, чем с бензиновыми вариантами.Рассмотрим основные неисправности, возникающие на ЗМЗ 514.32 и двигателе Iveco F1A:

Отказ вакуумного насоса.
Обрезать привод масляного насоса или промежуточный вал.
Отвинчивание пробки КВ.
Обрыв, скачок цепи ГРМ.
Обрыв пластины датчика фазы.
Сброс давления во впускном трубопроводе.
Низкое давление в топливной рампе.
Медленный и недостаточный прогрев двигателя зимой.
Масляные и жировые отложения во впускном коллекторе.
Черный дым в выхлопе.

Что касается бензиновой версии двигателя, то проблемы такие же, как и у любого ЗМЗ 409. Извечная проблема с термостатом, к которой каждый автомобилист относится как можно лучше. Цепь газораспределительного механизма может длиться около 200 тысяч км, но бывает, что не вырастает и 100 тысяч км, как вам повезло.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили из строя. Устранить неисправность несложно — заменить все впрыснутые элементы.

Тюнинг двигателя

Мощность

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не исключены и дизельные версии — ЗМЗ 514.32 и Iveco F1A. Отремонтировать силовые агрегаты довольно просто, но часто автомобилисты для таких операций отдают предпочтение автосервису. Доработка заканчивается тем, что делается чип-тюнинг с целью снижения потребления или увеличения мощности.

Автомобиль модели УАЗ Патриот 2014 — автомобиль с полным приводом с улучшенными техническими характеристиками, позволяющими эксплуатировать его в условиях плохих дорог и полного бездорожья. Особенности модели в том, что она является улучшенной и более комфортной версией УАЗ-3162 «Симбир».
УАЗ Патриот 2014 года — один из первых действительно качественных автомобилей отечественных автопроизводителей. Управляя автомобилем, выезжая на асфальтированные дороги, автомобилисты имеют возможность оценить все его внедорожные качества. Подвеска автомобиля очень энергоемкая и выдерживает все неровности, а неразрезные мосты и цельная рама помогают преодолевать все, иногда очень сложные препятствия.

Период обкатки УАЗ Патриот 2014 г.

Обкатка нового автомобиля — это процесс притирки всех движущихся частей и от его качественного и аккуратного проведения зависит дальнейшая работа и срок службы всех узлов автомобиля.
Чтобы в дальнейшем не требовался ремонт, не возникало проблем в эксплуатации и обслуживании, обкатку следует проводить с учетом следующих требований:
перед выходом из автомобиля обязательно проверить давление в шинах и, при необходимости довести до желаемого значения;
категорически не рекомендуется раскручивать обороты двигателя до критической отметки на тахометре;
во избежание дополнительных нагрузок на двигатель автомобиля следует заранее, если необходимо переключиться на пониженную передачу;
для того, чтобы лучше привыкнуть к тормозным колодкам, нельзя резко тормозить;
при езде в автомобиле избегать езды по глубокой грязи, рыхлому песку или снегу;
ни в коем случае нельзя менять масло, залитое на заводе-изготовителе в двигатель автомобиля;
запрещено буксировать другие машины и прицепы;
по возможности избегайте резких маневров, торможения или динамического ускорения.
В период обкатки и гарантийного срока плановое обслуживание автомобиля или его ремонт следует проводить только на специализированных СТО, адреса которых производители обычно указывают в сервисных книжках. Сотрудники этих служб должны делать записи о проделанной работе в сервисной книжке, в противном случае гарантийные обязательства производителя будут аннулированы.
Гарантийное обслуживание автомобиля УАЗ Патриот 2014 года может быть прекращено в следующих случаях:
при эксплуатации автомобиля были нарушены требования и дополнительные указания производителя;
плановое техническое обслуживание в сервисной книжке не выполнено;
, если автомобиль был поврежден в результате ДТП;
автовладелец занимался самостоятельным ремонтом узлов и агрегатов автомобиля
, если транспортное средство было оборудовано оборудованием и агрегатами, не предоставленными производителем;
, если автомобиль принимал участие в соревнованиях и различных гонках.

Что нужно для повседневной и качественной эксплуатации автомобиля УАЗ Патриот 2014 года?

Для того, чтобы произвести ремонт при незначительной поломке в дороге, вам понадобится не только опыт, но и набор инструментов, с помощью которых проводится этот ремонт. Опыт показывает, что наличие запчастей, специального инструмента и различных дополнительных аксессуаров помогает избежать многих неприятностей и трудностей, которые подстерегают автомобилистов на дороге. Находясь в дороге, при незначительных неисправностях владелец всегда может произвести мелкий ремонт, если машина оборудована инструментом.В эксплуатации всегда пригодятся запасное колесо, помпа, буксирный трос, набор различных ключей, отвертки, плоскогубцы и молоток. Если в дороге потребуется ремонт, эти инструменты станут незаменимыми.
Также стоит обратить внимание на безопасность. Автомобиль всегда должен быть укомплектован исправным огнетушителем и аптечкой, в которой будет находиться весь набор необходимых медикаментов. В случае пожара или аварии это поможет сохранить здоровье водителя и пассажиров, предотвратить травмы, а в некоторых случаях спасти жизни.

Рубрики

Регулировка клапанов на уазе: Регулировка клапанов на УАЗ 469: порядок цилиндров, зазорыПро УАЗик

Регулировка клапанов на УАЗ 469: порядок цилиндров, зазорыПро УАЗик

Зазоры на клапанах УАЗ

Особенности выставления ВМТ

Регулировка клапанов УАЗ 469

Порядок регулировки клапанов УАЗ 469

Нюансы регулировки клапанов УАЗ 469

Зазоры на клапанах УАЗ

Особенности выставления ВМТ

Заключение

Регулировка клапанов двигателя УАЗ | Автолюбители

Похожие статьи

Регулировка клапанов УАЗ 469 | 4×4 Клуб

Клапаны на УАЗ 469 : учимся тонкостям регулировки

Зазоры на клапанах УАЗ

Особенности выставления ВМТ

Механизм газораспределения двигателя УМЗ-417.

Обслуживание механизма газораспределения двигателя УМЗ-417.

Проверка и регулировка зазора между коромыслами и клапанами механизма газораспределения двигателя УМЗ-417.

Зазоры на клапанах УАЗ

Особенности выставления ВМТ

УАЗ 3151 | Регулировка зазоров клапанов |

3.1.2.1. Регулировка зазоров клапанов

Как отрегулировать зазоры клапанов двигателя автомобиля УАЗ-3151, -31512, -31514, -31519

: процессы

Суть

Технические нюансы и порядок регулировки

Способы регулировки зазора

Мощность

Регулировка клапанов УАЗ: процессы — Автомобили 2021

Суть

Технические нюансы и порядок настройки

Способы регулировки зазоров

Заключение

Смазки и рабочие жидкости для автомобилей УАЗ. Смазки и рабочие жидкости для автомобилей УАЗ Масло какой марки заливается в УАЗ 315195

Вязкость

Одиночество

Порядок замены

Диагностика и регулировка рулевого механизма УАЗ-Хантер 315195, УАЗ-31519

Замена жидкостного гидроусилителя руля УАЗ Хантер

Подбор масла в гур

Смазочные материалы

Наливные рабочие

Данные по заливке вагонов макета

Нормы расхода ГСМ на автомобильном транспорте П3112194-0366-97

Нормы расхода топлива

Расход смазочного материала Нормы

Двигатель УАЗ Хантер 2.7 бензин (128 л.с.) характеристики, расход топлива

УАЗ Патриот: как заменить масло в двигателе и воздушный фильтр

Как меняю масло в двигателе

Двигатель УАЗ

Какая турбина подходит для ЗМЗ 406. Выбор турбокомпрессора на УАЗ патриот. Другие способы обновления

«ЗМЗ-406 Турбо»: характеристики

Модификации

Основные неисправности

Прочие проблемы

Форсировка

«ЗМЗ-406 Турбо»: тюнинг

Конфигурация системы впуска

Доработка ГБЦ

Другие способы модернизации

Наддув механический ЗМЗ-406

Турбонаддув ЗМЗ-406

Неисправности и ремонт двигателя Волга / Газель ЗМЗ-406

Тюнинг двигателя Волга / Газель ЗМЗ-406 (увеличение мощности)

Повышение мощности ЗМЗ 406

«ЗМЗ-406 Турбо»: характеристики

Модификации

Основные неисправности

Прочие проблемы

Форсирование

«ЗМЗ-406 Турбо»: тюнинг

Конфигурация системы впуска

Доработка ГБЦ

Другие способы обновления

Мощность УАЗа патриота в лошадиных силах. Какие характеристики у УАЗ патриот

Дала тягу

Приехала к нам на полку

Двигатель УАЗ Патриот 2.7 бензиновый (128 л.с.) характеристики, расход топлива, динамика
