Содержание

Регулировка сцепления на ВАЗ 2107 своими руками, причины выхода из строя сцепления

Сцепление – один из основных узлов автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно сцепление обеспечивает своевременно разъединение, а затем и плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и начале движения двигателя. По сути, сцепление играет роль «выключателя» крутящего момента.

Состав и особенности

В большинстве автомобилей (в том числе и отечественной «классике») сцепление состоит из нескольких основных элементов:

— выжимного подшипника. Он находится не первичном валу, который немного выступает из КПП. При этом крепление подшипника производится не на самой оси (как считают многие), а на защитном кожухе. Именно благодаря подшипнику в действие приводится вилка привода. По своим конструктивным особенностям выжимной подшипник бывает оттягивающего или нажимного действия;

— фрикционных накладок. Для изготовления этих комплектующих применяется углеродный композитный материал, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются с помощью специальных заклепок;

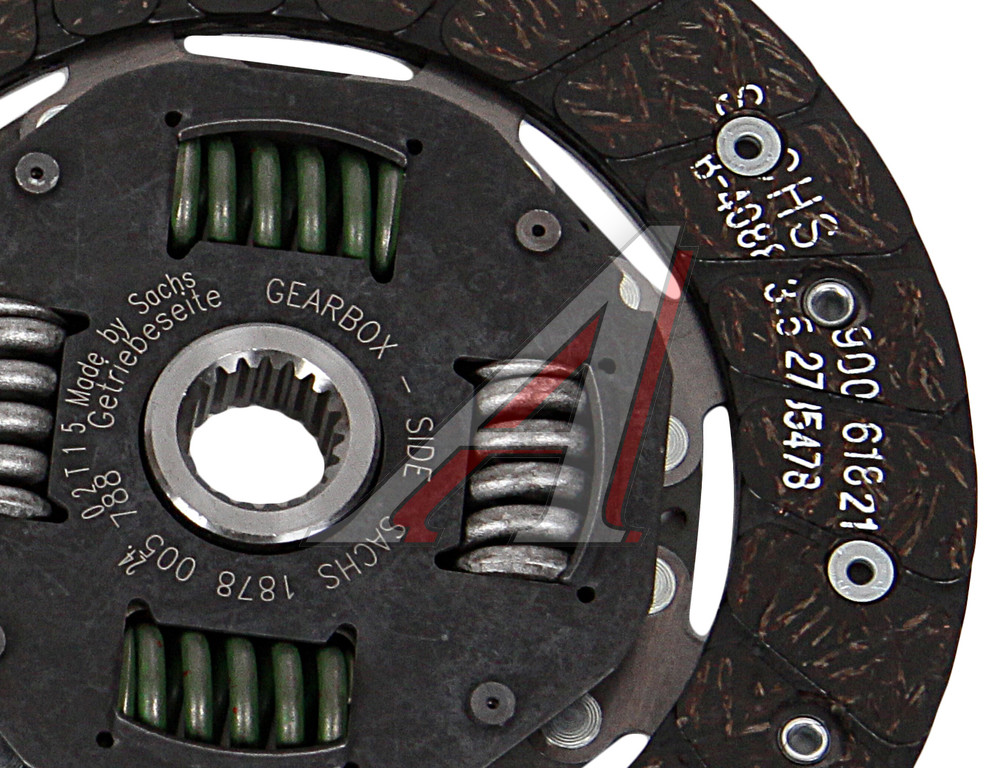

— ведомого диска сцепления. Этот узел отличается своей круглой формой. Его основное назначение – подсоединение первичного вала КПП. В составе диска есть демпферные пружины (необходимы для снижения вибраций), шлицевая муфта, лучевое основание и накладки;

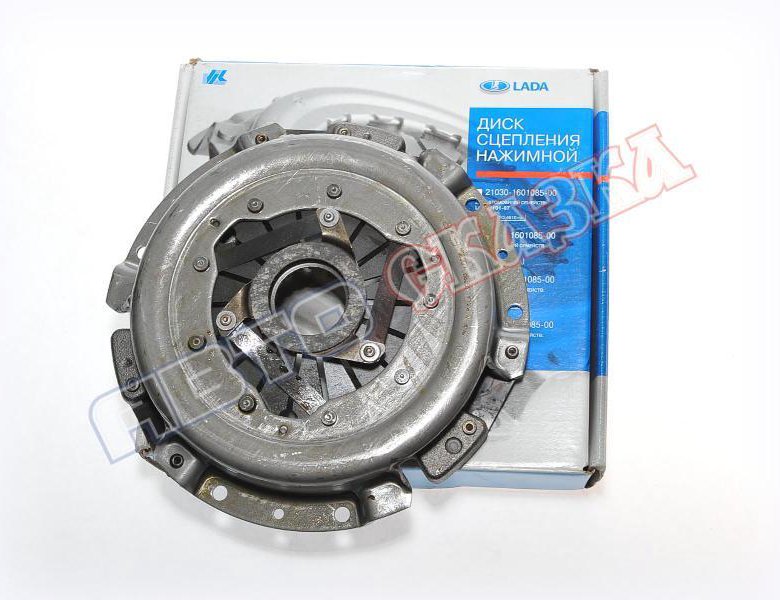

— «корзина» (нажимной диск) имеет оригинальную выпуклую форму. Диаметр «корзины» практически сопоставим с размером маховика. Диск идеально отшлифован с одной из сторон и плотно скреплен с маховиком.

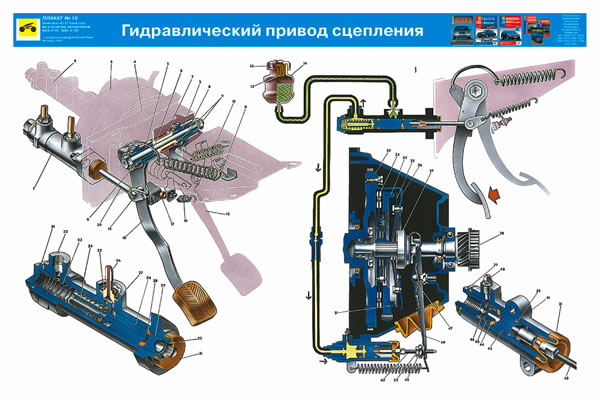

Управление механизмом сцепления производится из салона автомобиля, путем нажатия на педаль сцепления. Принцип ее работы очень прост. В обычном положении (когда педаль отжата), выжимные пружины сдавливают между собой два диска – прижимной и сцепления. При этом оба они плотно прижаты к маховику. Как следствие, первичный вал находится в шлицевой муфте и осуществляет передачу момента вращения.

Как только водитель за рулем авто утапливает педаль сцепления в пол, выжимной подшипник приступает к своей работе. Он давит на выжимные пружины и отодвигает нажимной диски от диска сцепления. Первичный вал КПП перестает вращаться, а силовой узел продолжает работать.

Когда регулировать сцепление?

Каких-то особых требований к регулировке сцепления по пробегу не существует. Автолюбитель должен сам следить за эффективностью работы рычага и своевременно производить регулировку. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь всем узлам сцепления приходится выдерживать большую нагрузку. Часто потребность в регулировке возникает при злоупотреблении сцеплением, когда водитель выжимает сцепление и долго удерживает его в таком положении.

Бывают ситуации, когда при прошлой регулировке были допущены серьезные ошибки. В этом случае приходится переделывать всю работу заново. Если же проигнорировать проблему и продолжать эксплуатировать авто с не отрегулированным сцеплением, то возможны проблемы с включением передач, началом движения (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20%).

Да и какой смысл затягивать с регулировкой, если эту работу можно выполнить в течение 30-40 минут своими силами.

Особенности регулировки сцепления ВАЗ-2107

Провести весь комплекс регулировочных работ не составит проблем даже новичку. Главное – действовать строго по заданному алгоритму:

Загоняйте машину на эстакаду. Если в гараже есть яма, то это только плюс. Остается только организовать качественное освещение.

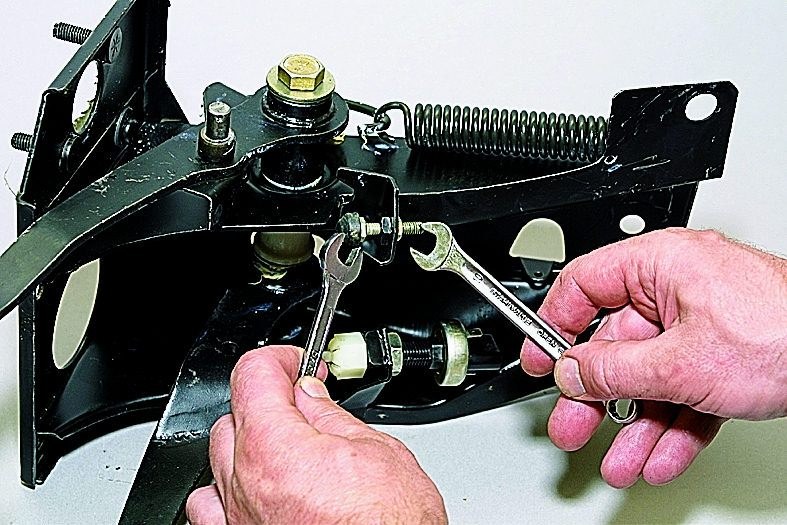

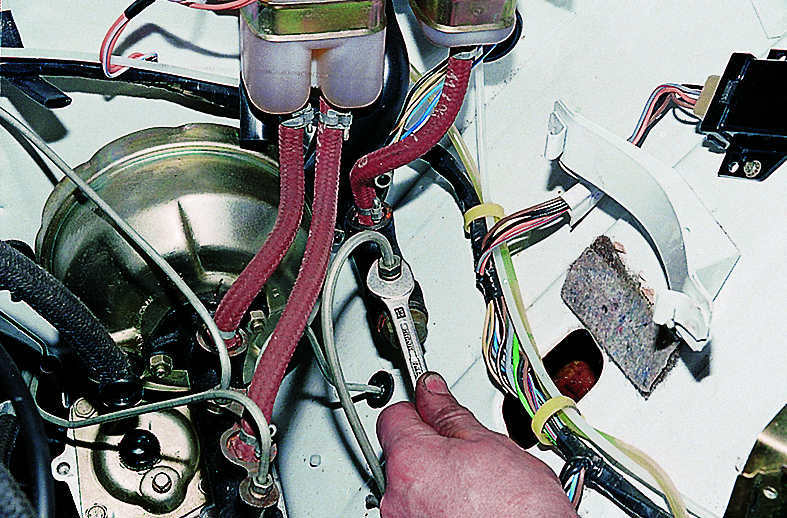

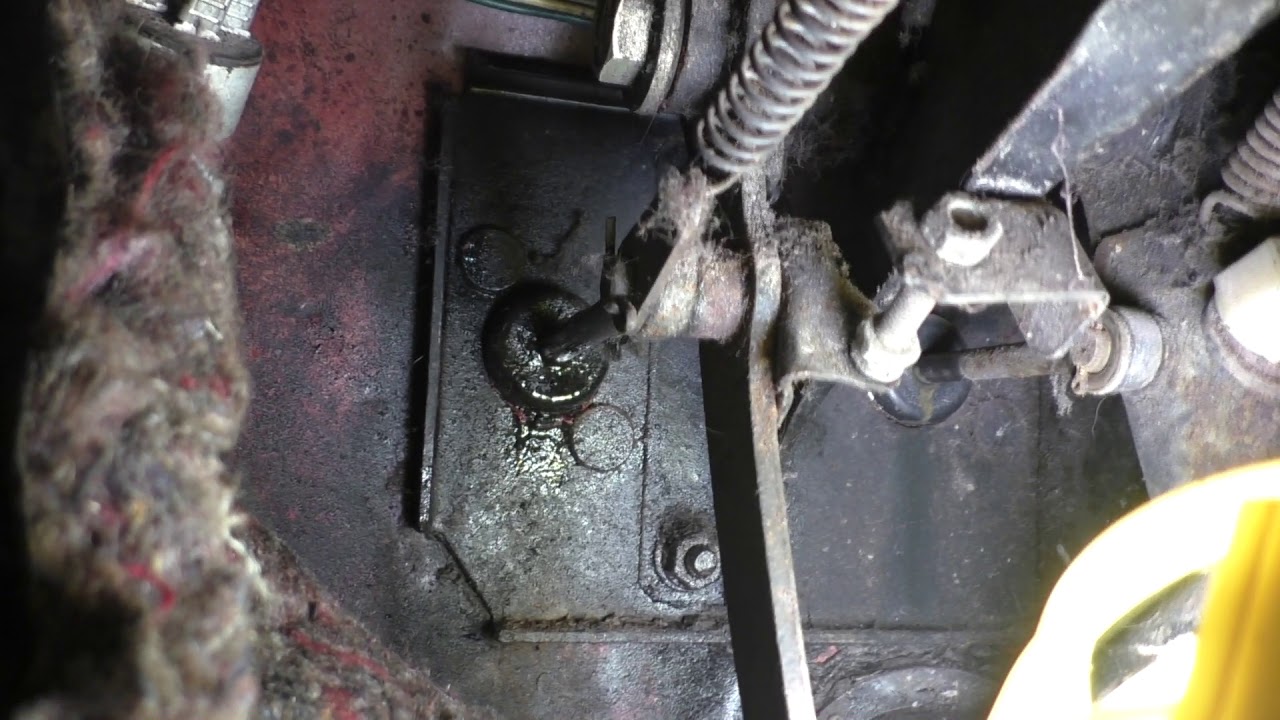

Начинайте работу с салона автомобиля. В первую очередь убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. При этом измерения проводятся от точки верней позиции педали до момента упора непосредственно в поршень цилиндра. Если все нормально – продолжаем дальше. Если нет – производим регулировку:

— находите стопорную гайку, ограничивающую ход сцепления) и откручивайте ее с помощью ключа на «10»;

— крутите ограничитель (он расположен под стопорной гайкой), измеряя попутно зазор. Как только удается попасть в указанный выше диапазон, затягивайте верхнюю гайку.

Снимайте грязезащитный кожух (для автомобилей с инжектором).

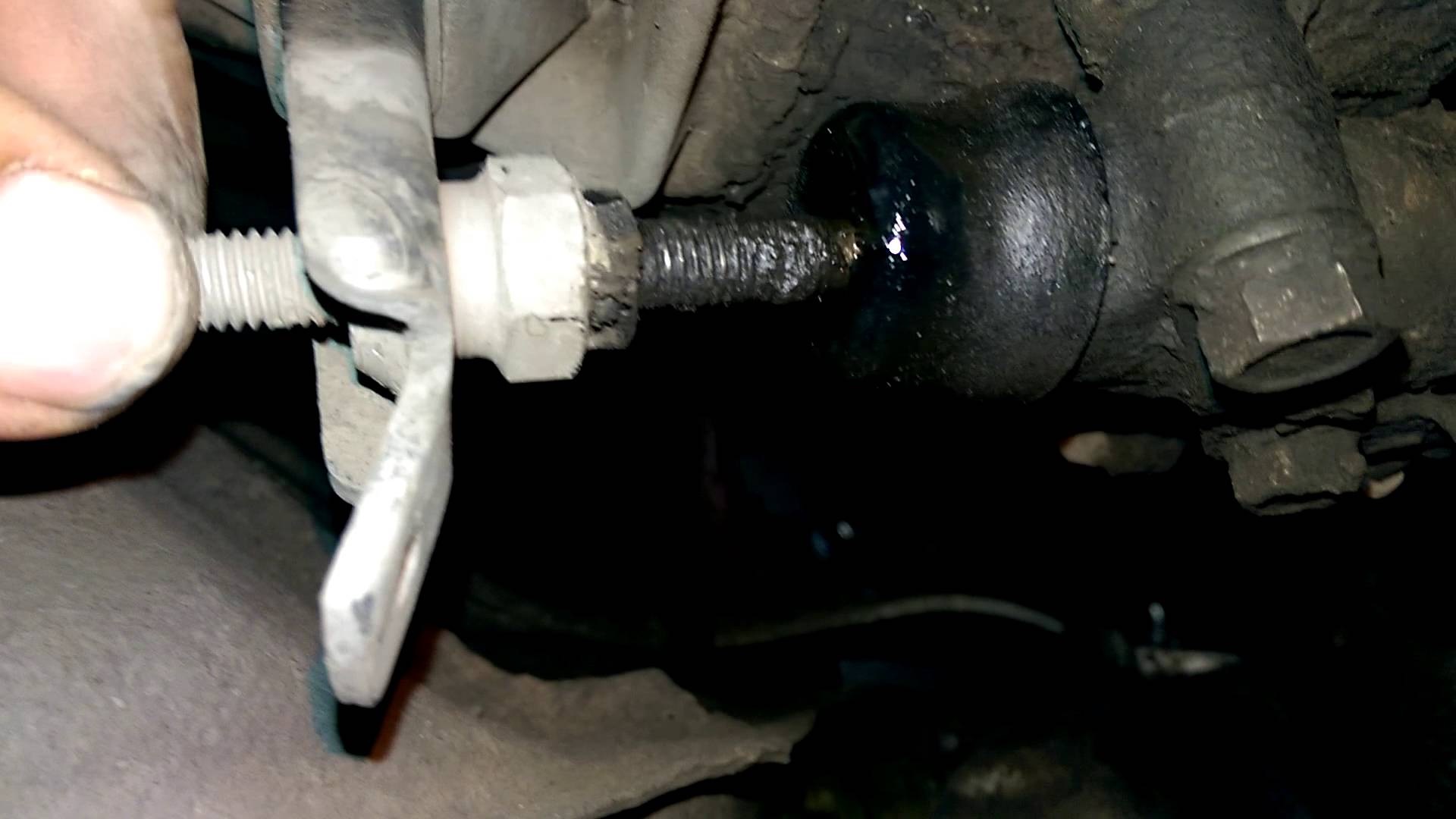

Хорошенько вычищайте толкатель от мусора и обработайте его проникающей смазкой.

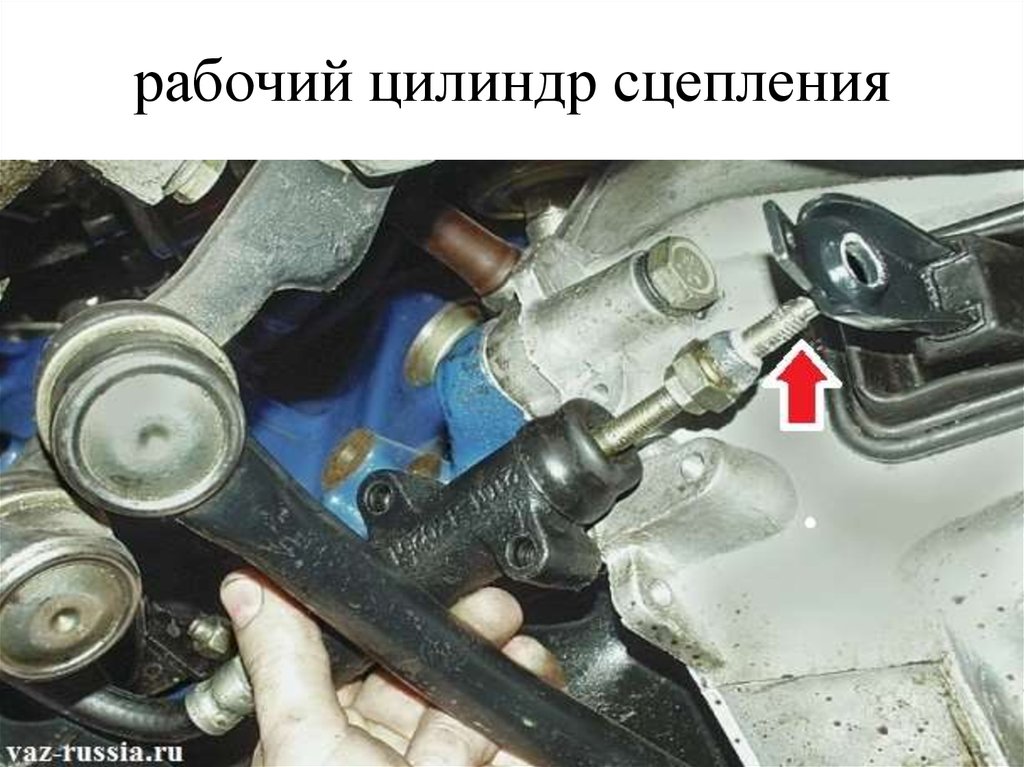

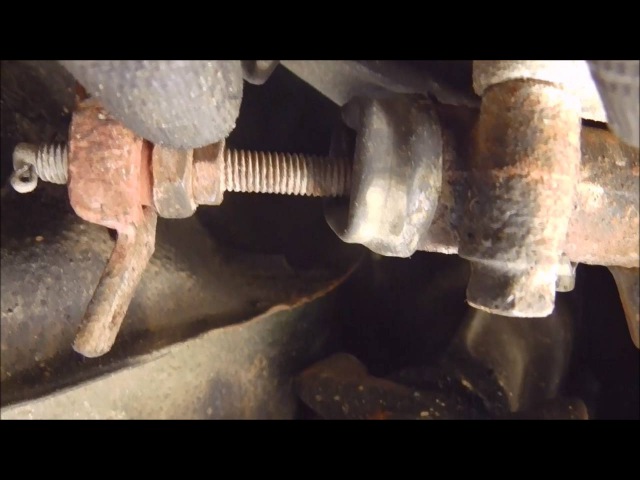

Измеряйте свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от данного параметра напрямую зависит ход самого выжимного подшипника. Для проведения проверки выполните следующие манипуляции:

— отведите вилку сцепления максимально назад;

— измерьте свободный ход (нормальный параметр – от 4 до 5 мм). Если же пружина слишком жесткая и не дает произвести измерения, то ее лучше отсоединить на время проверки.

Регулируйте свободный ход (при необходимости). Для этого берите ключ на «17» и держите им регулировочную гайку. Одновременно с этим послабляйте контргайку с помощью ключа на «13».

Возьми ключ на «8» и крепко зафиксируйте толкатель. При этом с помощью ключа на «17» вращайте гайку и выставляйте необходимый ход толкателя. По рекомендации производителя он должен быть в диапазоне от 4 до 5 мм (об этом мы уже упоминали выше).

После завершения регулировки надежно зафиксируйте ключом гайку для регулировки и протяните контргайку.

Теперь перемещайтесь в салон и проверяйте общий ход педали. Здесь норма – 2,5-3,5 сантиметра. Замеры необходимо производить от крайнего верхнего положения до момента, когда сцепление начнет выключаться. Если это необходимо, проведите комплекс регулировочных работ заново.

Вывод

Достаточно первый раз вникнуть в особенности регулировки педали сцепления на ВАЗ-2107, и в дальнейшем эта работа будет занимать не более 30 минут личного времени. Теперь вам не нужно будет из-за такой мелочи обращаться на СТО – вы все сделаете своими руками. Удачи.

ВАЗ 2105 | Регулировка педали сцепления

8.2. Регулировка педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода. Свободный ход педали сцепления: 1–3 мм
	2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом: – ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;
Предупреждение После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.
– вращайте толкатель до достижения требуемого свободного хода, затем затяните контргайку.
Предупреждение При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.
3. После завершения регулировок проверьте, что расстояние от педали сцепления до пола при нажатой педали соответствует требуемому значению. Свободный ход педали сцепления (А): 1–3 мм Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм
	4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в гидравлической системе привода сцепления имеется воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.

ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ

Любая гидравлическая система работает нормально, если из нее удален воздух.

Предупреждение

Во время удаления воздуха
добавляйте только чистую жидкость, рекомендуемую изготовителем.
Жидкость, используемая в
гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании
жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством
воды.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Ослабьте штуцер прокачки и присоедините к нему шланг. Расположите другой конец шланга в стеклянной емкости достаточного объема.
2. Медленно нажмите педаль сцепления.
3. При нажатой педали сцепления ослабьте штуцер прокачки и выпустите воздух из гидравлической системы. Затяните штуцер прокачки и отпустите педаль сцепления.
4. Повторяйте операции до тех пор, пока не будет выходить тормозная жидкость без пузырьков воздуха.
Предупреждение Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).

ВЕДОМЫЙ И НАЖИМНОЙ ДИСКИ СЦЕПЛЕНИЯ

Сцепление

1 – вилка выключения сцепления;

2 – подшипник выключения сцепления;

3 – болт, 15–22 Н•м;

4 – нажимной диск сцепления;

5 – ведомый диск сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте масло из коробки передач и тормозную жидкость из гидравлического привода сцепления.
2. Снимите коробку передач.
3. Установите оправку 09411-11000для центрирования диска сцепления, которая в данном случае исключит падение ведомого диска сцепления.
4. Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на ? оборота до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления.
	Предупреждение Не очищайте растворителем диск сцепления или подшипник выключения сцепления. Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.

Проверка кожуха сцепления с нажимным диском

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте диафрагменную пружину в местах
контакта с подшипником выключения сцепления на отсутствие износа,
трещин и определите различие высоты концов диафрагменной пружины.
При наличии дефектов замените кожух сцепления с нажимным диском.

Различие высоты концов диафрагменной пружины: 0,5 мм

2. Проверьте нажимной диск на отсутствие трещин,
пригара и износ поверхности.

3. Проверьте надежность заклепочных соединений.

Проверка диска сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления.
	2. Проверьте выступание фрикционных накладок над головками заклепок. Если выступание меньше допустимого, замените диск сцепления. Выступание: 1,1 мм
3. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления.
4. Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор в шлицевом соединении, замените диск сцепления и/ или входной вал.

Проверка подшипника выключения сцепления

Предупреждение

Подшипник выключения сцепления
герметичен, и его нельзя промывать.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние подшипника выключения
сцепления, который должен вращаться легко, равномерно и бесшумно и
в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая
на нажимную пружину, должна быть гладкой, без трещин, местной коррозии
или выработки.

2. Неисправный подшипник выключения сцепления
можно определить, не снимая его с автомобиля, для чего необходимо
при работающем двигателе нажать педаль сцепления. Если при нажатии
педали сцепления появляется дополнительный шум, значит, подшипник
выключения сцепления неисправен, и его необходимо заменить.

Проверка вилки выключения сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Если имеется неравномерный износ в точках контакта
вилки выключения сцепления с подшипником, замените вилку выключения
сцепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления.
	Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.
	2. Нанесите смазку в углубление подшипника выключения сцепления. Смазка: CASMOLY L9508
	3. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления. Смазка: CASMOLY L9508
4. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей.
5. Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач. Смазка: CASMOLY L9508
6. Установите диск сцепления и отцентрируйте его специальной оправкой 09411-11000. При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска.
7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика.
8. Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика. Момент затяжки: 15–22Нм
9. Снимите оправку, центрирующую диск сцепления.
10. Установите коробку передач.
	11. Отрегулируйте свободный ход педали сцепления.

Регулировка штока сцепления ваз 2107

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

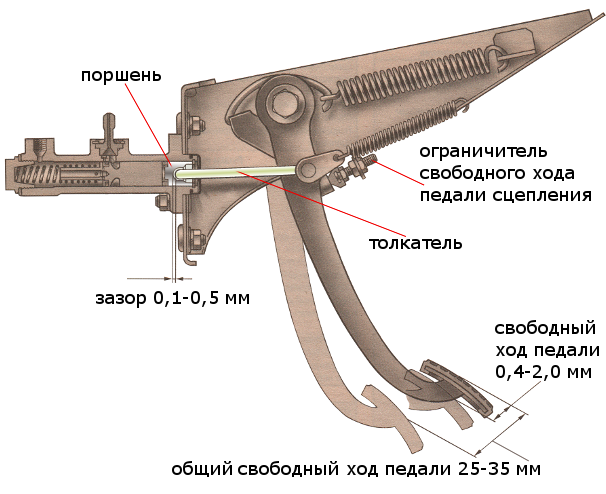

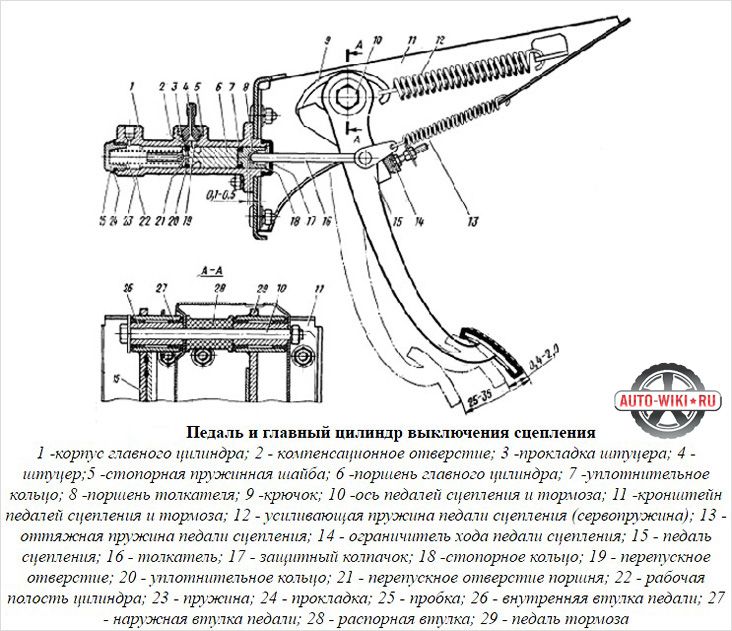

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

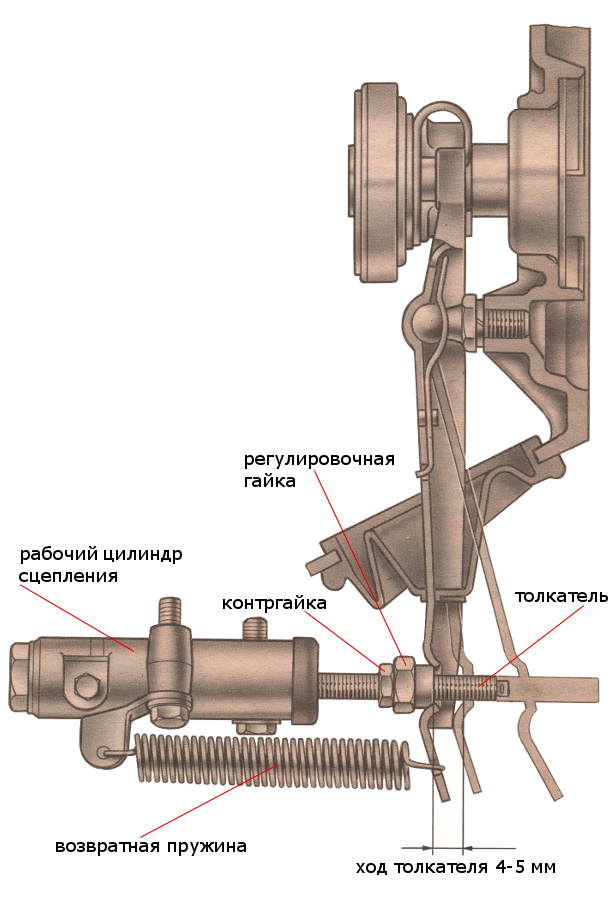

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.

Еще статьи по автомобилям ВАЗ 2105, 2107

Как отрегулировать сцепление на Ваз 2107?

Своевременно выполненная регулировка сцепления на автомобиле ВАЗ 2107 позволит избежать износа выжимного диска и других деталей сцепления. В процессе эксплуатации автомобиля ход педали сцепления может изменяться, что и приводит к повышенному износу выжимного диска. В этой статье мы расскажем вам как отрегулировать сцепление на Ваз 2107, что и позволит избежать поломок автомобиля.

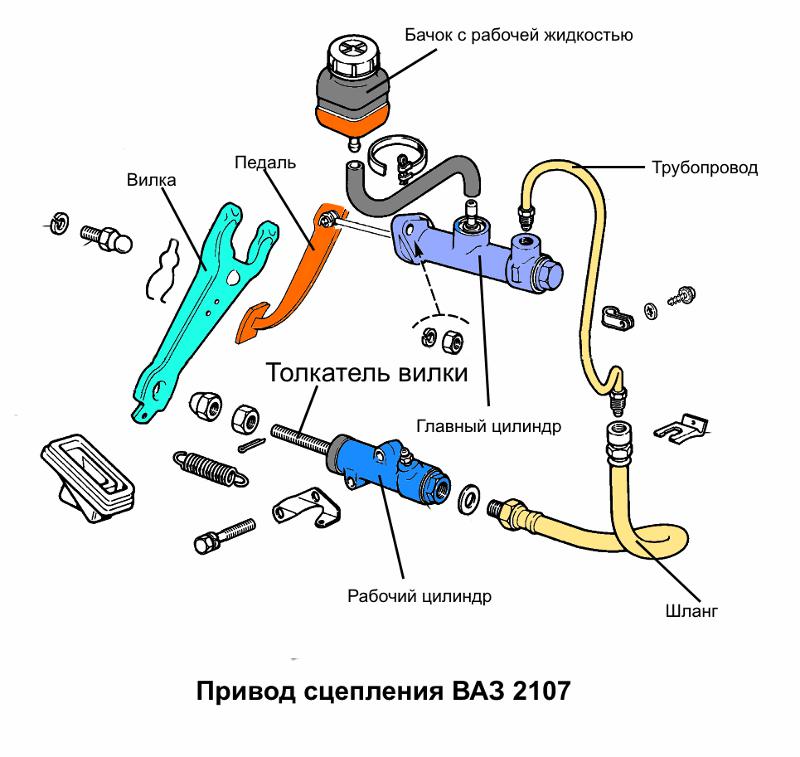

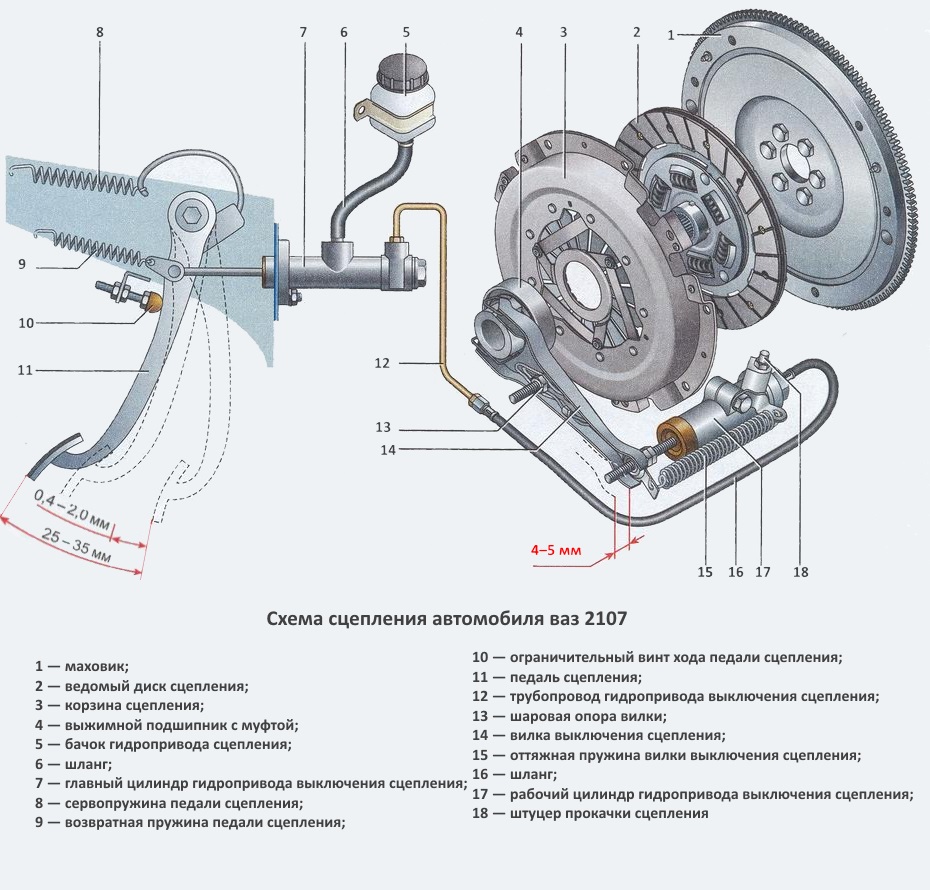

Устройство сцепления на ВАЗ 2107

Перед тем как рассказывать вам о выполнении регулировки сцепления поговорим о том, как устроен этот узел на автомобиле ВАЗ 2107. На этой модели используется сухое однодисковое сцепление, а непосредственно под педалью располагается главный привод от цилиндра сцепления.При нажатии на педаль сцепления начинается движение толкателя, который входит в соответствующее гнездо в поршне главного цилиндра. Под давлением из цилиндра выдавливается гидравлическая смесь, которая по трубопроводу направляется к рабочему цилиндру. Соответственно, такой рабочий цилиндр соединяется посредством толкателя с вилкой сцепления. Такая вилка при нажатии педали сцепления перемещает по втулке выжимной подшипник, соединяет и разъединяет диски сцепления, что и позволяет нам переключать передачи.Наличие многочисленных подвижных элементов неизменно приводит к частым поломкам сцепления на ВАЗ -2107. При этом своевременно выполненная регулировка и осмотр состояния узлов позволит избежать серьезных поломок, что в свою очередь уменьшит расходы автовладельца на обслуживание своего автомобиля. Именно поэтому пренебрегать диагностикой сцепления и его регулировкой на ВАЗ 2107 не следует. Такая работа не отличается сложностью, а при ее выполнении не потребуется использовать каких-либо сложных профессиональных инструментов.

Определяем необходимость регулировки

Наличие даже минимального люфта при нажатии на педаль сцепления является показанием к выполнению соответствующего ремонта. Автовладелец при любых изменениях ощущений хода педали сцепления должен выполнять регулировку, что и позволит избежать повышенного износа соответствующих узлов. Также такую сервисную работу необходимо проводить в том случае, если при нажатии на педаль сцепления коробка передач плохо включает ступени и не происходит размыкание мощности. Наглядно узнать, как отрегулировать сцепление на Ваз 2107 позволит видео, которое с вы сможете найти в конце данной статьи.Косвенными признаками неполадок со сцеплением могут стать рывки при переключении передач, скрежет и пробуксовки. В данном случае следует проверить люфт сцепления и выполнить диагностику гидравлического привода.

Используемые инструменты

Для проведение такой работы вам потребуются следующие инструменты:

Масштабная линейка.
Нож.
Раствор WD.
Комплект слесарных инструментов.
Ключи на 10 и 13.

Пошаговое описание регулировки

Регулировка сцепления может выполняться из салона, для чего следует регулировать зазор между поршнем главного цилиндра и толкателем. Такая регулировка не представляет сложности и выполняется буквально за несколько минут. В то же время отметим, что отрегулировать сцепление из салона можно при минимальном лифте.Для более точной регулировки следует всё же проводить работы с толкателем рабочего цилиндра. Такой сервис проще всего выполнять, загнав автомобиль на смотровую яму или эстакаду. Нужный нам цилиндр толкателем соединяется со сцеплением и выходит из коробки передач. Тут же расположена возвратная пружина, основное назначение который возвращение вилки в исходное положение, когда педаль сцепления не нажата.В первую очередь необходимо проверить зазор свободного хода вилки. Вам необходимо будет оттянуть вилку от толкателя, после чего измерить зазор свободного хода. Нормативом свободного хода является диапазон 4-5 миллиметра. В том случае, если зазор отличается от такого норматива, необходимо провести его регулировку. Для этого выполняем следующее:Нужно снять пружину, которая отвечает за приведение вилки сцепления в исходное положение.

Следует отпустить на толкателе контргайку.

Далее вам потребуется ключ на 10, которым удерживают на месте толкатель и сверху накручивают дополнительную упорную гайку, что и позволит добиться необходимого зазора.Фиксируем накрученную упорную гайку при помощи контргайки. После этого снова проверяем зазор, если он находится в нужном нам диапазоне устанавливаем на место пружину.На этом все сервисные работы завершены. Необходимо лишь убедиться в правильности выполненной работы. Для такой проверки следует завести автомобиль, после чего включить передачу и плавно отпускать педаль сцепления. В том случае, если регулировка выполнена правильно, автомобиль начнёт трогаться с места приблизительно на половине от полного хода педали. Впрочем, в каждом конкретном случае регулировка хода педали выполняется в зависимости от предпочтений автовладельца. Кому-то нравится, чтобы сцепление включалось выше или ниже. Но при этом помните, что недопустимо такое включение сцепления в самом низу или в самом верху хода педали, так как подобное приводит к серьезным поломкам автомобиля.

Заключение

Самостоятельная регулировка сцепления на автомобиле ВАЗ 2107 не представляет особой сложности. Рекомендуется данные работы проводить каждые 10000 километров пробега. При небольшом люфте в ходе педали сцепления регулировка может выполняться из салона, когда под педалью при помощи регулировочной шайбы регулируют ход сцепления. Если же люфт превышает несколько миллиметров, то регулировку следует проводить под днищем автомобиля, для чего машину загоняют на эстакаду. Такая работа не представляет сложности, поэтому при небольшой сноровке ее вполне по силам выполнить буквально за 10 минут. С такой работой благодаря ее простоте справиться каждый автовладелец, а о том как отрегулировать сцепление на Ваз 2107 мы рассказали в этой статье.

Видео

Регулируем сцепление на ВАЗ 2107, ВАЗ 2106.

Регулировка сцепления ВАЗ 2107, ВАЗ 2106, как правило, требуется после замены сцепления. Правильная регулировка обеспечивает более длительную эксплуатацию деталей сцепления. Перед тем как приступить к проверке и регулировки привода сцепления, убедитесь и в случае необходимости удалите воздух из гидропривода сцепления. Также желательно, чтобы жидкость в гидропиводе была заменена на свежую, в случае если она используется длительное время.

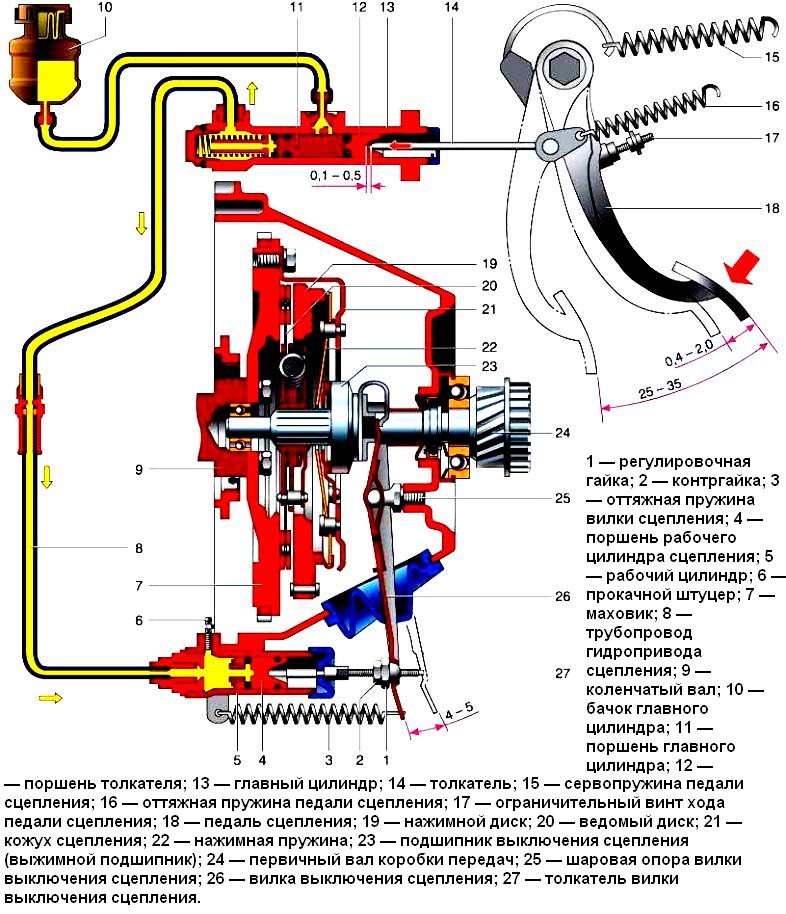

Регулировка привода сцепления сводится к обеспечению зазоров между штоком и поршнем главного цилиндра сцепления, а также между выжимным подшипником и фрикционным кольцом на корзине сцепления.

Зазор между штоком и поршнем главного цилиндра считается нормальным если он составляет 0,1–0,5 мм, который в свою очередь обеспечивает свободный ход педали сцепления значению 0,4–2 мм. Данный зазор регулируется при помощи ограничительного винта хода педали.

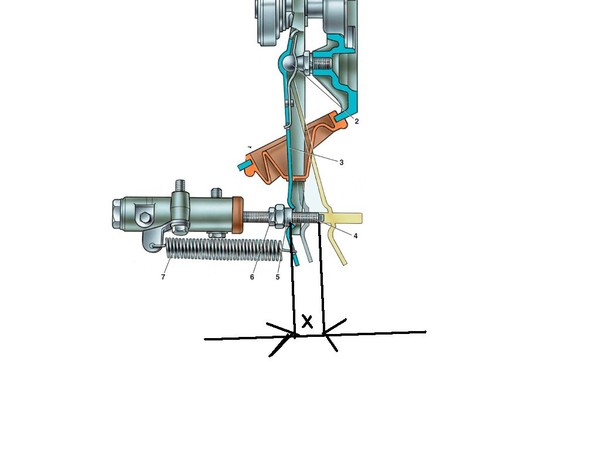

Зазор (2 мм) между выжимным подшипником и фрикционным кольцом на корзине сцепления можно определить по величине свободного хода (4–5 мм) штока рабочего цилиндра.

Проверить этот зазор будет удобнее на смотровой яме или подъемнике. Для этого проделаем следющие действия;

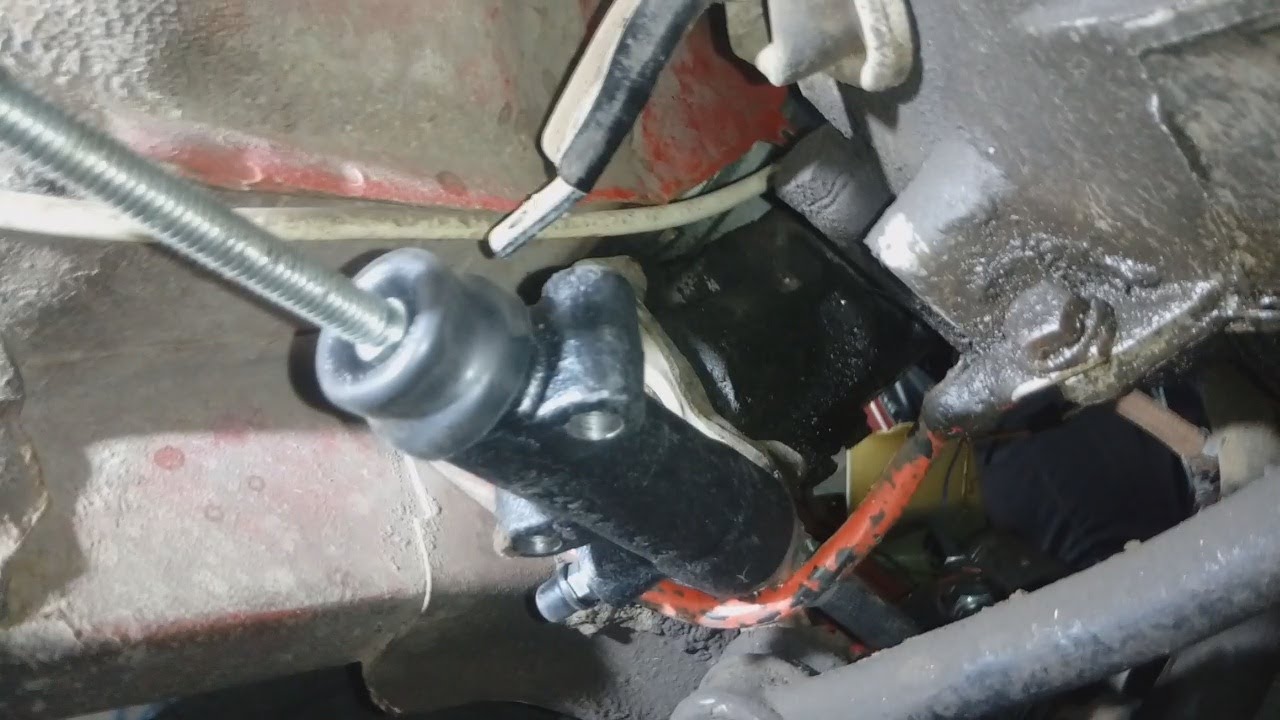

Нажимаем на вилку сцепления, упираясь пальцем в шток рабочего цилиндра сцепления. Вилка сцепления должна свободно перемещаться относительно штока на 4–5 мм.
В случае, если зазор не соответствует этим значениям, потребуется регулировка зазора…

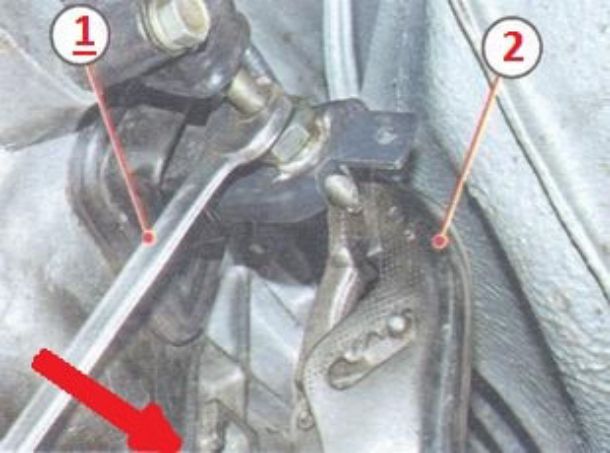

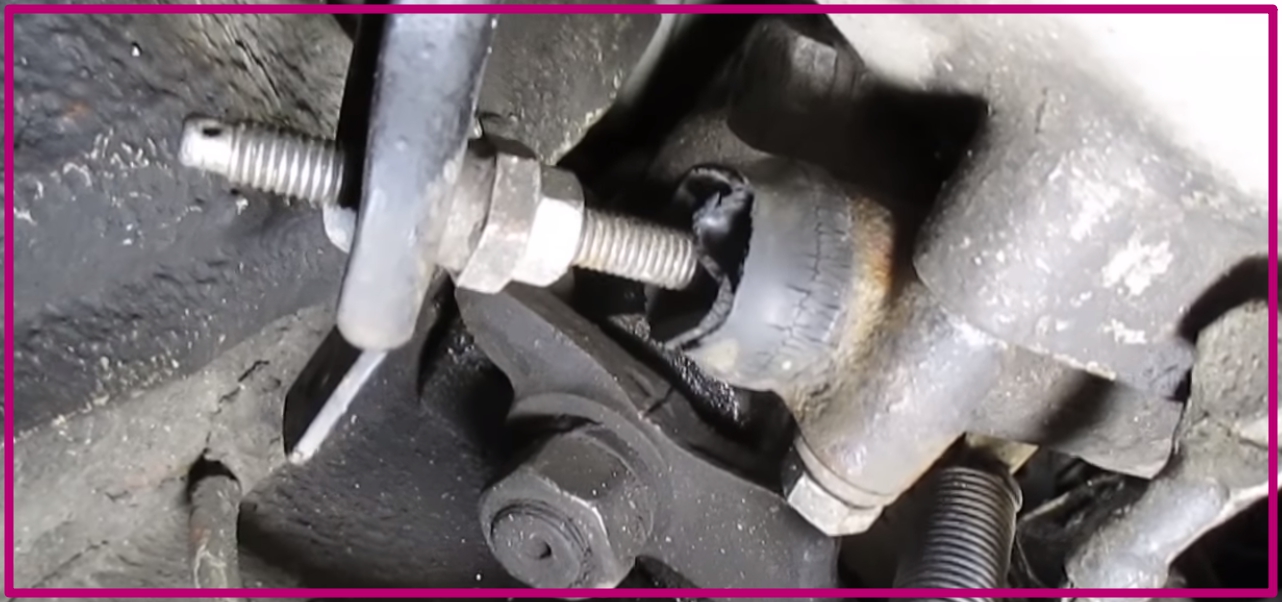

…для этого ключами «на 13» и «на 17» ослабляем контргайку на штоке рабочего цилиндра сцепления…

…и, удерживая шток ключом «на 8», регулируем его свободный ход вращая регулировочную гайку ключом.
После того, как закончим все регулировки, свободный ход педали сцепления должен составлять 25–35 мм. Далее затягиваем контргайку.

Как регулировать педали сцепления на авто ВАЗ 2107: инструкции и

Инструкция по регулировке сцепления на ВАЗ 2107

Содержание:

Система сцепления в каждом автомобиле является одним из ключевых узлов системы управления, в случае отказа которого продолжение движения невозможно. Управление сцеплением происходит с помощью педали. Наверное, не стоит говорить, что это сложнейшая система, нуждающаяся в систематическом уходе и внимании, а регулировку сцепления ВАЗ 2107 должен уметь выполнить любой водитель.

Благодаря правильно отрегулированному сцеплению, существенно сокращается опасность преждевременного износа частей сцепления, к примеру, выжимного диска.

Признаки неисправности сцепления

Постараемся в общих чертах разобраться в процессе отладки сцепления. Зачем необходима регулировка? Если своевременно не провести настройку, то впоследствии это приведет к сложным ремонтным работам или полной замене всей системы. В случае, если ход педали увеличен, то это впоследствии приведет к неполному выключению, диск все равно будет находиться в контакте с маховиком мотора.

Если же наоборот, то есть ход педали небольшой, то не будет происходить полного включения ведомого диска, как говорят водители, будет происходить пробуксовка, или же утрата вращающего момента.

Диагностика системы

Начнем с самого простого. Нам потребуется обычная линейка. Однако, измерение хода педали потребуется тогда, когда появятся неполадки во время переключения скоростей или же при старте.
Если вы начинаете движение и в это время случаются рывки либо удары, треск при переключении скорости или же происходит западание педали – это явные симптомы того, что система нуждается в регулировке.
Не считая этого, вы можете лично провести диагностику. Нужно завести мотор, не спеша отпускать педаль и тронуться с места.
В случае, если машина стартует сразу, при отпускании педали, то это означает недостаточность свободного хода. И в противном случае, если машина не трогается с места, даже если педаль отпущена, то это означает, что ее ход превышает норму.
С помощью линейки или рулетки измеряем расстояние между полом и педалью — оно должно равняться 160 миллиметрам, в противном случае нужно регулировать.

Инструменты

Такой набор ключей желателен для всех владельцев ВАЗ

отвертки;
WD-40 или его аналог;
нож;
жидкость для сцепления;
шланг;
емкость;
обычная линейка или рулетка.

Подготовительные работы

Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.

Регулировка

Свободный ход нужно отрегулировать, чтобы он равнялся 0,4-2 миллиметрам от верхнего положения педали до упора. В ином случае проводим настройку. С помощью ключа на «10» немного откручиваем гайку, стопорящую ограничитель и путем ее вращения выставляем необходимый зазор.
В случае, если система двигателя ВАЗ 2107 предусматривает инжекторный впрыск горючего, то необходимо снять защитный щиток.
Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.
Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

Регулировать ход толкателя ВАЗ 2107 нужно при помощи ключа на «17». Необходимо сдерживать от проворачивания регулирующую гайку толкателя, а с помощью ключа на «13» ослаблять контргайку.

Фиксируя толкатель с помощью ключа на «8», ключом на «17» выставляем нужные четыре-пять миллиметров.

Выставляем 4-5 мм

Фиксируем контргайку.
Проверяем ход педали — он должен быть приблизительно 30 миллиметров от его верхнего положения до момента отключения. При потребности выполняем это повторно.

Проверка

После того, как вы завершите, обязательно проведите проверку:

Включите нейтралку. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах выжмите сцепление и включите заднюю скорость. Если все в порядке, то она включится свободно без каких-либо шумов!
Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишних шумов, то система настроена правильно. Обязательно обращайте внимание на то, чтобы автомобиль разгонялся нормально.

В заключение скажем, что сцепление – это очень важная система, к которой нужно относиться внимательно. Например, в случае неправильного обращения и несвоевременного сервиса сцепление может просто сгореть. Равным образом может произойти непроизвольное движение машины, а в этом случае последствия могут быть самые непредсказуемые.

«Регулировка системы сцепления на классических моделях ВАЗ»

В этом показано, как отрегулировать и подтянуть сцепление на традиционных автомобилях ВАЗ.

Устранение неисправностей сцепления на ВАЗ 2107

Сцепление автомобиля – это важный, один из важнейших узлов в автомобиле. Если сцепление откажет, то он попросту остановится и перестанет ехать.

Устройство

Все привыкли, что сцепление – это простая педаль, которая расположена под левой ногой. На самом деле, это сложнейшая система, которая требует постоянного внимания и ухода. Разберемся в принципе ее действия, это совсем не сложно. Прежде всего, надо уяснить, что современные автомобили имеют гидравлический привод сцепления, как тормоза. Здесь так же используется свойство несжимаемости. Нажимая на педаль, водитель передает усилие на поршень, который проталкивает рабочую жидкость из главного цилиндра по трубкам. Дальше жидкость идет по трубкам, после чего передает равное усилие на поршень рабочего цилиндра. На поршне закреплен шток, который регулируется по длине. О регулировке поговорим позже.

Так вот, далее усилие передается через шток на вилку сцепления, которая выполнена по принципу коромысла. Таким образом, вилка нажимает на выжимной подшипник (он так и называется), после чего, под его воздействием, тормозной диск отходит от маховика. Нужно это для того, чтобы отсоединить ведущие колеса от коленчатого вала на момент переключения передачи.

Основные неисправности

Теперь поговорим о том, что же может сломаться в такой системе. Прежде всего страдают резиновые уплотнители, которые находятся в рабочем цилиндре. Как правило, их ресурс примерно равен ресурсу аналогичных уплотнителей в главном цилиндре. Для устранения данного вида неисправности необходимо их заменить. Здесь все работы сводятся к тому, чтобы просто снять указанные узлы, разобрать их и просто заменить детали, а именно маленькие резиновые кольца, на новые. Это несложно. Особое внимание надо уделить рабочему цилиндру. Дело в том, что он расположен в очень неудобном месте. Все проблемы решаются подъемником, либо смотровой ямой.

Так вот, не надо забывать, что в системе тормозная жидкость, так что своевременно надо позаботиться о том, чтобы слить ее, потому что сильный поток, который прорвется после того, как вы вытащите поршень, невозможно просто заткнуть пальцем. Желательно не трогать конусную гайку, потому что потом придется регулировать свободный ход педали. В принципе, умельцы справляются с заменой ремкомплекта рабочего цилиндра сцепления без снятия самого цилиндра. Но для этого нужен навык.

Еще одна проблема, которая может послужить причиной отказа сцепления – это износ выжимного подшипника. Для его замены, как ни крути, придется снимать КПП. Далее проблем возникнуть не должно. Так же может износиться фрикционные накладки тормозного диска, такая процедура описана в одной из наших статей. Износ такого типа совсем не сложно определить. Дело в том, что тогда сцепление начнет шуметь, причем, сначала шум будет не постоянным, а только в тот момент, когда вы отпускаете педаль. Затем он начнет перерастать в постоянный гул.

Ну и, наконец, самая типичная проблема – это воздух, который попал в систему. Его там быть не должно, потому что в таком случае эффективность работы серьезно уменьшается. Рассмотрим, как же удалить его.

Прокачка сцепления на ВАЗ 2107

В первую очередь, надо запастись тормозной жидкостью, чтобы жидкость не ушла из системы. Так же надо позаботиться о таре, которая будет использована для сливания. К ней должен прилагаться прозрачный шланг, диаметром 4-5 мм, для того, чтобы его надеть на штуцер. Так же неотъемлемым инструментом должен стать помощник. Итак, приступим. Педаль сцепления не имеет возвратного механизма или пружины: она возвращается на место при помощи пружины, которая установлена на вилке. Но одного этого усилия недостаточно, поэтому первое время помощнику придется возвращать ее ногой.

Так вот, процедура достаточно проста. Помощник должен нажимать на педаль до того момента, пока в ней не появится тяжесть. После этого ее надо зажать, а вы в этот момент должны открутить штуцер, чтобы выпустить тормозную жидкость. В шланге видны пузырьки воздуха. Повторять данную процедуру нужно до того момента, пока не перестанут появляться те самые пузырьки. Так же не стоит забывать про уровень в расширительном бачке.

Регулировка

Но бывает и так, что сцепление включается, но не функционирует должным образом. Как же оно должно работать? Прежде чем что-то разбирать, надо провести пару тестов. Для начала нужно выехать на ровную дорогу. Необязательно даже асфальтированную, хотя так было бы лучше. После этого надо остановится, включить какую-нибудь передачу, желательно 2. Далее просто надо надавить на педаль газа так, чтобы стрелка тахометра перевалила хотя бы за 3000 оборотов. Автомобиль должен стоять на месте. Не стоит отпускать сцепление в этот момент. Если это не так, и автомобиль потихоньку, хоть и с очень малой скоростью, но все же едет, то, скорее всего, проблема в слишком коротком штоке, тогда гайку на нем надо отвинтить на пару ниток, но не стоит усердствовать и забывать про контргайку. Как правило, такая неисправность сопровождается рычанием при переключении передач, если даже не тяжелым переключением. Сцепление просто не выжимается настолько, насколько это требуется. В таком случае говорят: «сцепление ведет». Есть еще и обратная сторона, когда шток слишком длинный. В таком случае автомобиль будет трогаться только в конце хода педали, а так же будет заметна потеря приемистости. Так же, возможно появление неприятного запаха гари, это перегреваются фрикционные накладки, которые должны быть прижаты и к маховику, и к ведомому диску.

Логично, что для исправления данной неисправности надо немного укоротить шток.

Заключение

Сцепление – это такая вещь, с которой не стоит шутить. К примеру, если вы случайно недосмотрели за ним, то оно может попросту сгореть, после чего стронуться с места можно будет с «толкача». Так же возможно непроизвольное движение автомобиля, а это уже прямая угроза жизни окружающих.

Оглавление:

» data-medium-file=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=300%2C200″ data-large-file=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=759%2C507″ data-lazy-src=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?fit=759%2C507″ data-lazy-srcset=»https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?w=759 759w, https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?resize=300%2C200 300w, https://i1.wp.com/avtoivan.ru/wp-content/uploads/2018/10/sceplenie-vaz-2107-1.jpeg?resize=90%2C60 90w» data-lazy-sizes=»(max-width: 759px) 100vw, 759px» />

Учитывая возраст машин, они как никто нуждаются в систематическом ремонте для поддержания работоспособного состояния. Чинить технику такого пробега в современных автосервисах не всегда оправданно с точки зрения финансовой стороны.

Поэтому, многие автовладельцы стремятся устранить поломки самостоятельно, своими силами. Не всегда это у них получается, но на помощь им приходят подобного рода статьи – рекомендации, как эта.

Диагностика сцепления

Итак, прежде чем приступать к починке, посмотрите, возможно, деталь достаточно отрегулировать. Например, частые проблемы возникают со сцеплением, а точнее с выжимным диском. Владельцы грешат первым делом на «корзину», мол, прогорела, когда часто держишь педаль в активном положении в пробках.

На самом деле оказывается вовсе не так, нужно немного подтянуть тросик сцепления и всё наладилось. При этом надобность замены агрегата в целом, просто отпала. Надлежащие условия эксплуатации сцепления обеспечат длительность срока использования не менее 70 – 90 тыс. км.

Зафиксированы факты максимального пробега в 390 000 км., правда, подобное случилось на «знаменитой» тройке, изготовленной в те времена. Некоторые умудряются «убить» корзину и диск за 50 – 60 тыс. пробега.

Как отрегулировать сцепление на ВАЗ 2107

Для начала нам необходимо точно удостовериться в необходимости проведения такой процедуры.

Какие инструменты понадобятся для ремонта

Заблаговременно проверяем наличие нужно для ремонта автомобильного инструмента, такого как:

стационарный набор ключей;
плоскогубцы;
удлинитель и дополнительное освещение, если работы будут происходить в ночное время или в условиях недостаточного освещения;
новый трос, манжеты, пыльники, иные детали оригинального производства от завода – изготовителя.

» data-medium-file=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?fit=300%2C201″ data-large-file=»https://i0. wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?fit=700%2C468″ data-lazy-src=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?fit=700%2C468″ data-lazy-srcset=»https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?w=700 700w, https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?resize=300%2C201 300w, https://i0.wp.com/avtoivan.ru/wp-content/uploads/2018/10/instrumenty.jpg?resize=90%2C60 90w» data-lazy-sizes=»(max-width: 700px) 100vw, 700px» />

Пошаговая инструкция

1 Начало всему – рабочий главный цилиндр

Этот узел расположен в области дна автомобиля, визуально после коробки передач. Но, в смотровую яму лезть вовсе не обязательно, так как смело можно разглядеть его, открыв капот.

Чаще всего в этом месте происходит течь жидкости главного цилиндра из-за быстрого износа резиновых уплотнителей. Первоначально проведите осмотр пыльника главного цилиндра. Если имеет явные повреждения или трещины – лучше замените.

2. Ход педали

Второй этап: замер хода педали сцепления. Свободный ход должен быть равен 0.5 – 2.0 мм. Если показатели превышают указанные данные, обязательно отрегулируйте систему. Свободный ход до момента хвата должен быть 2.5 – 3.7 мм.

3. Ход толкателя

Залезаем под дно технического средства, находим главный цилиндр, рядом с ним будет расположена вилка – толкатель. Она служит для ввода и отвода корзины от диска сцепления.

Проверяем свободный ход, если он равен 3 – 5 мм., или он отсутствует вообще, принято считать дефектом, требующим немедленного устранения. Допустимый ход должен быть в пределах 7 – 10 мм. Слишком большой и слишком маленький ход будет способствовать тому, что выжимной подшипник в скором времени придёт в негодность.

4. Регулировка с салона

Начать регулировку сцепления можно начать непосредственно с салона транспортного средства, не обязательно лезть под низ в смотровую яму. В водительском отсеке, на самой педали сцепления установлен специальный фиксатор – кронштейн для регулировки и подтяжки.

Берём накидной ключ на «17» отворачиваем контргайку, подтягиваем толкатель до нужной высоты, проверяем зазор. После того, как мы отрегулировали свободный ход педали, и он соответствует стандартам, о которых говорили выше, фиксируем гайку и переходим под низ. В нижней части проводим аналогичную процедуру с толкателем.

Ваз 2107 регулировка педали сцепления

Регулируем сцепление на ВАЗ 2107 подробно

Главное назначение механизма сцепления заключается в объединении коленвала с КПП и передачи крутящего момента от двигателя к колесам авто. Используется данное устройство на машине при переходе на пониженную или повышенную передачу, а также при включении нейтрали. Чтобы включение передач выполнялось легко и плавно, понадобится правильная регулировка сцепления ВАЗ 2107, производить которую должен уметь каждый владелец семерки.

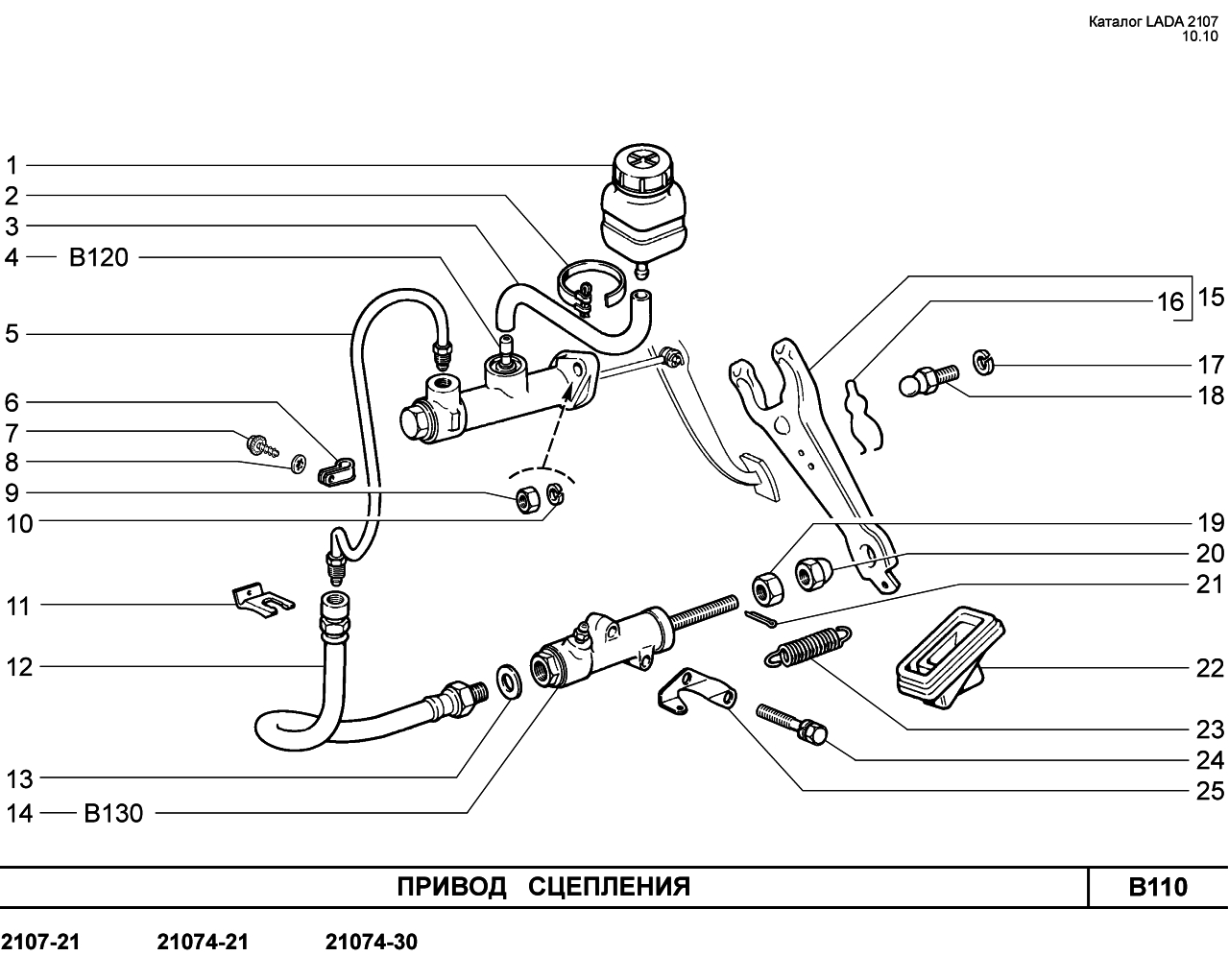

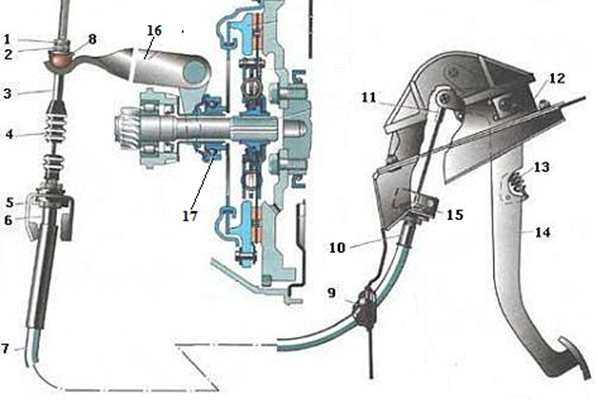

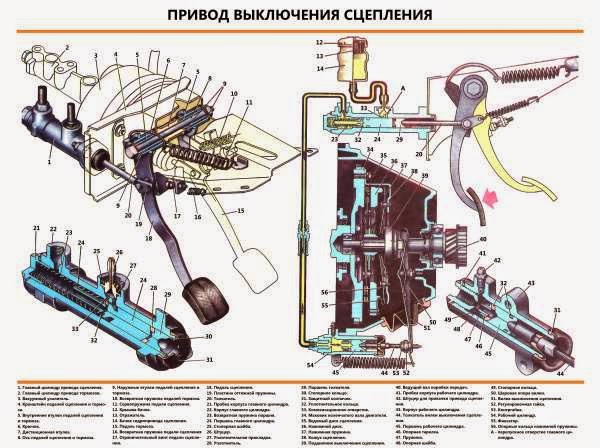

Устройство механизма сцепления на ВАЗ 2107

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

Главный и рабочий цилиндры.
Вилки включения и выключения.
Подшипник выжимной.

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Это интересно! Если после замены деталей сцепления было неправильно выполнено регулирование механизма, то продолжать дальнейшую эксплуатацию машины с не настроенным устройством не только не удобно и опасно, но может грозить повторным ремонтом.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.

Регулировка свободного хода педали сцепления

Чтобы выставить свободный ход педали, понадобится произвести настройку двух агрегатов — главного и рабочего цилиндров. Это позволит выполнить максимально-точную регулировку сцепления на ВАЗ 2107. Выполняются процедуры по регулированию хода педали сцепления:

Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
На последующем шаге следует выставить свободный ход педали. В стандартном режиме свободный ход должен быть приблизительно 30 миллиметров. Однако это значение не есть эталонным, и каждый автолюбитель может выставить величину холостого хода исходя из своих предпочтений. Чтобы выставить свободный ход педали, понадобится вращать гайку самого ограничителя в сторону к кронштейну, который обозначен цифрой “2”. Как только величина свободного хода будет достигнута нужного значения, нужно придержать гайку ключом, а вторым инструментом осуществить затягивание контргайки.

На завершающем этапе самостоятельной регулировки педали сцепления необходимо произвести проверку. Берем в руки линейку, и уперев ее в кузов по ходу движения педали, осуществляем измерения. Сразу требуется нажать на педаль рукой, и давить до момента возникновения сопротивления.

Регулировка свободного хода толкателя вилки сцепления

Приступаем к настройке свободного хода толкающего штока вилки сцепления(рабочего цилиндра). Для начала нужно уточнить величину свободного хода. Делается это так:

Рабочий цилиндр располагается внизу автомобиля, поэтому для продолжения дальнейших действий нужно спуститься в смотровую яму и продолжить работы там.
Вооружившись плоскогубцами, требуется демонтировать пружину с вилки выключения сопротивления. Пружину извлекать не обязательно, но тогда при выполнении настройки понадобится прикладывать усилие при проверке.
Используя линейку, нужно узнать величину свободного хода вилки сцепления.
Прикладывая силу на вилку до упора, нужно придержать ее в таком положении. Запоминаем положение вилки по линейке, а затем требуется отпустить механизм, и осуществить замеры свободного хода. Ее величина должна составлять в пределах от 3 до 5 мм. От этого свободного хода зависит срок службы выжимного подшипника. Если зазор будет отсутствовать, то вся нагрузка будет поступать на выжимной подшипник, что вскоре выведет его из строя.

Когда зазор вилки не соответствует норме, то его следует отрегулировать. Процесс регулировки представляет собой выполнение следующих манипуляций:

Используя два ключа на “13” и на “17”, нужно осуществить ослабление контргайки. На фото показан этот процесс — буквой “а” обозначен ключ, которым нужно удерживать гайку, а вторым под буквой “б” следует отвинтить гайку.
Используя плоскогубцы или переставной ключ, необходимо зафиксировать ими торцевую часть толкателя или штока РЦС в неподвижном виде, и произвести ослабление гайки “а” на 1-2 оборота.
Выставляем верную величину свободного хода толкателя от 3 до 5 мм.
Закрепляем в установленном положении контргайку “а”, закручивая при этом гайку “б”.

После окончания регулировки холостого хода толкателя вилки сцепления, требуется перепроверить соответствие норме холостого хода педали. Не забудьте поставить на свое место пружину.

Проверка сцепления

Чтобы убедиться, что все проведенные работы выполнены правильно, приступаем к следующим манипуляциям:

Установить рычаг КПП в режим “нейтрали”.
Заводится мотор, после чего нужно прогревается двигатель до рабочей температуры.
Выжимаем сцепление до упора, и переводим рычаг переключения передач в режим задней скорости.
Продолжается проверка работоспособности, и теперь можно включить первую передачу и тронуться. Включаем поочередно каждую передачу и прислушиваемся к отсутствию скрежета.
При переходах передачи с одной на другую не должно возникнуть сторонних шумов в виде скрежета и стука. Отсутствие посторонних шумов означает, что система сцепления отрегулирована правильно.
Если передачи включаются плавно и без посторонних шумов, значит все сделано правильно.
Остается выполнить еще одну проверку — на каждой передаче набираем скорость и наблюдаем за тем, чтобы машина набирала обороты плавно, без признаков пробуксовывания. Если они присутствуют, то это говорит о том, что сцепление буксует, и понадобится повторно произвести регулировку.

На этом процесс регулировки сцепления на семерке считается завершенным, и как видно, реализовать его самостоятельно вполне реально. Рекомендуем прочитать: про замену главного и рабочего цилиндров сцепления, что делать если пропало сцепление или оно буксует.

provaz07.ru

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления – благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Краткое содержание:

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму – «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0. 4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

2) Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Регулировка:

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

4) Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

Проверку рекомендуется производить после завершения работы, а производить эту проверку нужно следующим образом:

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле»)

Если нужна регулировка на более поздней модели ВАЗ – (читайте Регулировка датчика сцепления на Лада Веста).

Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:

vaz-russia.com

как правильно настроить своими руками, 7 фото и 3 видео

Регулировка сцепления ВАЗ 2107 необходима для сохранения работоспособности трансмиссии. Когда при переключении передач, механизм буксует или ведет себя не предсказуемо – это чревато потерей управления или созданием опасной ситуации на дороге.

Далее подробно расписана процедура настройки с пошаговым описанием действий.

Когда нужно делать регулировку привода сцепления

Стандартная процедура настройки необходима в качестве планового обслуживания или внеочередного ремонта. Обычно причиной для выполнения операции являются такие неполадки.

Нарушение включения передач – позиции включаются со стуком, треском или посторонними звуками.
Нарушен порог срабатывания включателя сцепления. Оптимальным считается провал от 25 до 35 мм.
Увеличенный расход горючего. При неисправном механизме, перерасход бензина может составлять до 20% от эталонного значения.
Выбивание позиций. Во время разгона транспортного средства передачи «вылетают».
Диссонанс при наборе оборотов двигателем. Во время нажатия на педаль газа ДВС раскручивается, а автомобиль отстает.
Провалы рычага сцепления, также сюда относится увеличение или отсутствие рабочего люфта системы.
Раннее или позднее срабатывание механизма при нажатии педали.

Регулировка сцепления своими руками на ВАЗ 2107

Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.

Для выполнения ремонта потребуется такой набор инструмента:

стандартные рожковые ключи;
отвертка или плоскогубцы;
линейка;
клещи.

Принципиально, процесс калибровки выглядит таким образом.

Автомобиль загоняется на смотровую яму или подъемник.
Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа.

Конструкция демонтируется таким образом.

Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.
Обратный монтаж выполняется в зеркальном порядке.
В остальном последовательность действий не отличается от стандартной процедуры.

Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

Машина поднимается на домкрате или загоняется на смотровую яму.
Устанавливается номинальное положение свободного хода педали сцепления.
Регулировка люфта выжимного подшипника.
Обратная фиксация конструкции.
Проверка выполненной работы.

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).
Проверить рабочий зазор на самом элементе, в нормальном состоянии люфт составляет 0,5-2 мм. самый удобный способ – приставить линейку и по ней замерить ход педали до срабатывания механизма. Если пороги не соблюдены – требуется калибровка.
Гаечным ключом № 10 необходимо отпустить стопорную гайку штока поршня.
Далее при помощи рожка на 13 прокручивается гайка ограничитель хода (по часовой уменьшить – против, увеличить).
При попадании в необходимый диапазон конструкция затягивается в обратной последовательности.

О том, как правильно выставить свободный ход сцепления можно посмотреть на видео:

Регулировка вилки сцепления

Далее требуется проверить состояние рабочего цилиндра, последовательность действий такая.

Необходимо спуститься под машину.
Снять защитные кожухи (актуально для инжектора).
Найти сам цилиндр (расположен на корзине блока).
Клещами или плоскогубцами отсоединить пружину для освобождения штока от нагрузки.
Приложить линейку вдоль хода штока поршня.
Надавить на вилку сцепления до упора и отметить на мерной шкале ее положение.
Отпустить деталь и замерить ее перемещение.
В нормальном состоянии люфт должен быть 2-4 мм. При его отсутствии увеличивается нагрузка на выжимной подшипник, что приводит к разрушению узла.

Ключом №13 и 17 ослабляется контрогайка штока (а,б).
Далее фиксируется шток в одном положении. Удобно зажимать шпильку плоскогубцами или специальными клещами.
Фиксирующая гайка откручивается на 3-4 оборота и выставляется необходимый люфт.
Собирается конструкция в обратной последовательности.

Детально процедуру настройки можно посмотреть на видео:

Как окончательно настроить сцепление на ВАЗ 2107

После всех манипуляций необходимо проверить работоспособность системы. Для этого необходимо завести мотор и дать ему прогреться. Затем на включенном двигателе, требуется выжать сцепление и не газуя включить заднее положение кулисы. При этом не допустимо наличие посторонних звуков, скрежета. Положение включается легко – без дополнительных усилий.

Следом можно начать движение на первой скорости с последующим увеличением позиции до максимальной (5). При езде категорически недопустимо наличие посторонних звуков, скрежета, педаль продавливается ровно, без провалов или рывков.

Последним этапом выполняется разгон на каждой скорости КПП, при этом набор оборотов двигателя полностью соответствует разгону машины. Если присутствует диссонанс – диск сцепления проскальзывает и требуется повторная калибровка.

Автор материала: Борисов Максим

Калькулятор — помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

rus-avtomir.ru

Регулировка сцепления ВАЗ 2107 (фото и видео)

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
Рожковый ключ на 13;
Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
Отпускаем контргайку на толкателе;

Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

Фиксируем упорную гайку контргайкой;
Проверяем зазор;
Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

comments powered by HyperComments

7vaz. ru

Регулировка сцепления на ВАЗ-2107 своими руками: инструкция

Если сцепление на ВАЗ-2107 отрегулировано неправильно, то нормальная работа машины станет невозможной. Соответственно, узлы и агрегаты автомобиля начнут изнашиваться быстрее, а это, в свою очередь, повысит расходы на его содержание. Многие опытные владельцы классических моделей серии 2107 умеют самостоятельно регулировать сцепление и полагают, что ничего в данной процедуре сложного нет. Начинающим водителям разобраться в вопросе позволит настоящая статья.

Признаки неисправности сцепления

О том, что регулировка выполнена неправильно, свидетельствует два характерных признака. Первая неисправность выражается в том, что сцепление начинает пробуксовывать. В этом случае диск после полного нажатия педали останавливается, а значит, вращающий момент, получаемый от силового агрегата, не передается на трансмиссию.

Второй симптом неудачной регулировки сцепления – когда педаль нажимается, диск не отодвигается от маховика. Это не дает возможности легко передвигать рычаг переключателя скоростей.

А еще иногда сцепление срабатывает преждевременно или, напротив, с заметным опозданием.

Во всех описанных случаях транспортом управлять затруднительно и в определенных ситуациях даже опасно.

Нюансы регулировки

Сам по себе рассматриваемый в настоящей статье процесс делится на два этапа. Для первого никакой особой подготовки не требуется – все работы проводятся в салоне.

На втором необходимо организовать доступ к днищу ВАЗ-2107. Машину лучше поставить на эстакаду или яму. Возьмите следующие ключи – на 13 мм, 17, а также на 8 или 10. Один из последних нужен для манипуляций с рабочим цилиндром сцепления.

Далее подробнее опишем каждую процедуру по отдельности.

Как своими руками осуществляется регулировка педали

В ВАЗ-2107 педаль сцепления должна двигаться совершенно свободно – это повышает комфортность езды и обеспечивает легкость управления. Для выполнения задачи надлежит провести настройку рабочего и главного цилиндров.

С самого начала необходимо отрегулировать такой параметр, как полный ход. Здесь потребуются 2 ключа на 13 мм. Работа выполняется в салоне.

Обратите внимание – здесь есть шток-ограничитель. Его прижимают две гайки. Так:

одним ключом следует удерживать все упомянутое крепление;
с помощью второго самую нижнюю (расположенную у основания) гайку слегка ослабляют.

Читайте также: Как сделать регулировку карбюратора на ВАЗ-2107

В стандарте величина полного хода составляет 14 сантиметров. Убедиться, что регулировка осуществлена правильно, поможет обычная линейка или рулетка.

Далее на ВАЗ-2107 настраивают свободный ход. Этот параметр педали составляет 3 см. В то же время указанный показатель – только рекомендация. Многие автовладельцы регулируют его так, как им удобно.

Свободный ход выставляют верхней гайкой, располагающейся на ограничителе. Как только нужный показатель достигается, поступите так:

продолжайте ее придерживать одним ключом;
вторым подкрутите расположенную под штоком контргайку.

В завершение регулировки хода педали осуществляют проверку:

возьмите в руки рулетку;
кончик ленты уприте в днище кузова – хорошо, если выйдет ровно 14 см;
далее жмите свободной ладонью на педаль до сопротивления – так получите второй показатель – 3-3,5 см.

Как на ВАЗ-2107 проводится регулировка толкателя

Свободный ход толкателя также важно отрегулировать правильно. Для этого этапа необходимо забраться под днище – именно здесь в ВАЗ-2107 находится рабочий цилиндр.

Возьмите пассатижи и с их помощью снимите пружинку, находящуюся на вилке сцепления. В принципе, этот шаг не возбраняется пропустить, но в этом случае потребуется во время регулировки прилагать гораздо больше усилий.

Теперь определите свободный ход:

нажмите на вилку рукой, пока она не перестанет двигаться;
замеряйте показатель линейкой;
отпустите элемент;
зафиксируйте, насколько он поднялся.

Если все правильно, то ход будет не более 3-5 миллиметров. Данный параметр оказывает непосредственное влияние на скорость износа такой ключевой детали сцепления ВАЗ-2107, как выжимной подшипник. При отсутствии хода на него приходится чрезмерно высокая нагрузка.

Неправильный показатель говорит о необходимости отрегулировать вилку. Порядок действий следующий:

зафиксируйте ключом на 17 нижнюю гайку;
инструментом на 13 мм ослабьте контргайку;
зажмите плоскогубцами толкатель и шток цилиндра;
поднимите нижнюю гайку на пару оборотов.

Далее остается убедиться, что свободный ход вилки соответствует норме и окончательно все закрепить в правильном положении. После того как пружина будет возвращена на свое место, желательно перепроверить, не нарушились ли ранее выставленные на педали величины.

Как проверить сцепление в 2107-й модели

Перед тем как выехать на улицу, желательно убедиться, что регулировка была проведена без ошибок. Тест осуществляется так:

выставьте рычаг коробки передач на нейтральную позицию;
запустите двигатель;
дождитесь его разогрева;
плавно выжмите педаль сцепления;
переведите КПП на задний ход.

Отсутствие посторонних звуков (постукивание, скрип и т. д.) говорит о том, что работа выполнена должным образом.

Читайте также: Как сделать прокачку сцепления на ВАЗ-2107 самостоятельно

Далее переведите рычаг на первую передачу и медленно трогайтесь с места. Когда и эти действия не сопровождаются скрежетом и прочими нежелательными шумами, то это означает, что сцепление было отрегулировано надлежащим образом.

Теперь позволительно сделать круг на машине – во время движения продолжайте переключать передачи постепенно, увеличивая обороты двигателя. Важно убедиться, что автомобиль набирает скорость достаточно плавно, без рывков и толчков. Любое несоответствие норме следует рассматривать как повод для повторной регулировки.

В первый раз описанная процедура займет достаточно много времени, но позднее, когда, как говорится, рука набьется, все этапы вы сможете выполнять быстро и точно.

ladaprofi. ru

Регулировка сцепления ВАЗ-2107 своими руками: пошаговая видеоинструкция

Во время эксплуатации автомобиля неправильно отрегулированное сцепление выражается в следующем:

Сцепление ведет. Когда педаль сцепления полностью выжата, диск не отходит от маховика, в результате чего нет возможности нормально переключать передачи. Таким образом, автомобиль может начать движение даже тогда, когда в этом нет необходимости.
Сцепление буксует. Когда педаль сцепления полностью отпущена, диск начинает пробуксовывать. В результате этого он не передает трансмиссии всю мощность двигателя в полном объеме.

Кроме этого, неполадки со сцеплением порой выражаются в его слишком раннем или, наоборот, позднем схватывании. В результате этого управление автомобилем может быть значительно затруднено.

Регулировка сцепления

Весь процесс регулировки сцепления состоит из двух частей. Одна из них происходит непосредственно в салоне автомобиля, в то время как вторая выполняется снизу автомобиля, пока тот находится либо на смотровой яме, либо на подъемнике.

Читайте также: Почему ВАЗ-2107 инжектор глохнет на холостом ходу

Для регулировки сцепления потребуются следующие инструменты:

рожковые ключи на 13 и 17;
ключ на 10 либо на 8 (все зависит от того, какая именно модель рабочего цилиндра сцепления).

Первая регулировка также предполагает проведение установки хода педали сцепления. Этот этап работы выполняется непосредственно из салона автомобиля, под рулевой колонкой. Там имеется регулировочный винт, который служит для ограничения полного хода. Он зафиксирован при помощи контргайки. Покрутив винт то в одно положение, то в другое, можно добиться нормального хода педали, который, согласно инструкции, должен составлять 14 см.

Но, как правило, в этом нет никакой необходимости, поскольку ход педали устанавливается на заводе и самопроизвольно способен измениться лишь в очень редких случаях.

Второй этап регулировки заключается в установке свободного хода педали, который в нормальном режиме должен варьироваться в диапазоне от 30 до 35 мм. Тем не менее достаточно часто автолюбители предпочитают подстраивать свободный ход педали под свои личные предпочтения.

Для проверки, а также регулировки сцепления необходимо спуститься на самое дно смотровой ямы. Проверить величину зазора можно путем оттягивания от толкателя вилки. Расстояние свободного хода должно составлять около 4-5 мм. Но если этот показатель значительно отличается от указанного, то регулировка является необходимой.

Читайте также: Как поменять сайлентблоки на ВАЗ-2107

Для произведения регулировки нужно:

снять пружину, которая оттягивает вилку сцепления;
отпустить на толкателе контргайку;
при помощи ключа на 8 либо на 10, как говорилось ранее, накрутить или же, наоборот, скрутить гайку до тех пор, пока зазор не будет нужного размера;
при помощи контргайки зафиксировать упорную гайку;
снова проверить зазор;
установить пружину на ее прежнее место.

Читайте также: Для чего нужен трехуровневый регулятор напряжения ВАЗ-2107

На этом процедуру регулировки сцепления на ВАЗ-2107 можно считать полностью оконченной. Тем не менее для того чтобы быть уверенным в том, что все сделано правильно, следует проверить работу сцепления. Для этого необходимо завести автомобиль, включить передачу и плавно отпускать педаль сцепления. Если работа проведена успешно, то автомобиль должен тронуться с места, приблизительно на половине хода педали. Хотя возможны и некоторые другие виды регулировок, при которых автомобиль «захочет» поехать при едва отпущенной педали либо практически при полном нажатии. Все зависит от предпочтений самого водителя. Однако не стоит забывать, что в таком случае могут возникать неисправности, указанные в самом начале нашей статьи.

ladaautos.ru

Регулировка сцепления ВАЗ 2105, 2107

Регулировка зазора между толкателем и поршнем

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

Примечания и дополнения

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

Еще статьи по автомобилям ВАЗ 2105, 2107

— Кузовные зазоры автомобилей ВАЗ 2105, 2107

— Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Неисправности амортизаторов автомобилей ВАЗ

— Большой расход топлива двигателем автомобилей ВАЗ 2105, 2107, причины

— Неисправности сцепления автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

twokarburators.ru

Регулировка сцепления ВАЗ 2107 — все премудрости процесса

При наличии неисправностей в механизме сцепления «семерки» требуется ремонт или регулировка сцепления, которые должны привести этом важный механизм воздействия трансмиссии и силовой установки в рабочее состояние, или, как говорят оружейники, к нормальному бою.

Регулировка сцепления ВАЗ 2107, видео инструкция которой выложена на нашем интернет-ресурсе, проводится в случае, когда педаль механизма работает некорректно – присутствуют резкие провалы при ее нажатии, включение происходит не в полном режиме, изделие теряет упругость при ее эксплуатации. Набор инструментов, необходимый для ремонта и регулировок механизма сцепления:

комплект слесарных инструментов;
раствор WD-40 или аналог;
нож;
жидкость для эксплуатации гидропривода сцепления;
резиновый шланг;
резервуар;
масштабная линейка.

Регулировка сцепления обычно проводится после проведения монтажных работ по замене механизма сцепления. Корректная регулировки даст возможность продолжить эксплуатацию компонентов агрегата без выхода из строя. Перед началом этих технологических операций необходимо протестировать систему гидравлического привода агрегата на предмет наличия в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. При этом лучше заменить жидкость для гидравлики автомобиля.

Принцип проведения таких регулировочных мероприятий состоит в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также нужной величины размеров между подшипником выжимного типа и кольцом фрикционного типа на ведущем диске агрегата. В приводном механизме агрегата проводятся такие регулировки сцепления ВАЗ 2107, как:

Установка требуемого зазора в главном цилиндре (ГЦС) в размере 0,1-0,5 мм в паре толкатель-поршень. Он необходим для регулировки сцепления для работы в полном цикле, который проходит при монтаже ограничителя педали. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах измерений от 0,4 до 2 мм.
Установка требуемого размера перемещения толкателя в рабочем цилиндре (РЦС) в свободном режиме, который равен 4-5 мм. Он достигается регулировкой гаечной пары, верхняя из которой закрепляется контровочной гайкой. Линейный размер значения перемещения толкателя определяется особенным эталоном.

После проведения означенных регулировок сцепления ход педали в свободном перемещении изначально должен быть величиной 0,25-0,35 см. Регулировка размера между парой «подшипник выжимного типа-кольцо фрикционного типа» на корзине также необходима. Корректность такой регулировки сцепления определяется по измерению хода штока РЦС в свободном перемещении (4-5 мм).

Регулировочные действия проводятся по такому алгоритму:

Отжимаем вилку, придерживая шток РЦС. При этом вилка должна без помех двигаться на расстояние 4-5 мм.
При несоответствии величины размеров проводится его корректировка.
Для этого несколько ослабляем контргайку гаечными ключами «на 13» и «на 17».
Придерживая шток с помощью гаечного ключа «на 8», проводим регулировочные действия по перемещению хода в свободном режиме, вращая гайку для регулировки.
По проведению регулировок, на выходе величина хода должна находиться в пределах 0,25-0,35 см.
После тестового замера необходимо контргайку затянуть.

Проводимая регулировка сцепления на ВАЗ 2107 инжектор несколько отличается от аналогичной операции на «семерках» с карбюраторным мотором. Дело в том, что на транспортных средствах с инжекторной силовой установкой установлен дополнительно щиток для защиты от грязевых отложений, образованных от попадания дорожной грязи. Во фронтальной проекции защитный кожух закрепляется болтовыми соединениями, а в кормовой проекции – 2 самонарезающими винтами.

Для демонтажа этого защитного кожуха гаечным ключом торцового типа «на 8» отвинчиваем 4 болта крепежа. Также демонтируем 2 самонарезающих винта кормового закрепления. Для проведения такой технологической операции, как регулировка педали сцепления ВАЗ 2107, требуется проведение следующего рабочего цикла:

Замеряем масштабной линейкой расстояние от педали до поверхности водительского коврика. С помощью усилия ладони нажимаем на педаль до начала воздействия силы сопротивления обратного воздействия педали и замеряем длину свободного перемещения педали. Он должен составлять 1-3 мм.
Если измеренное значение не подпадает под искомые размеры, то: ослабляем контргайку, придаем болту движение вращения, проводим регулировку с последующей затяжкой контргайки.

После проведения регулировочных работ затягиваем крепеж, после этого нужно подтянуть контровочную гайку. Крутим толкатель до определения нужного значения хода, и напоследок затягиваем контровочную гайку. Необходимо соблюдать осторожность для сохранности позиции толкателя по отношению к ГЦС.

По окончанию регулировки педали сцепления ВАЗ 2107 требуется уточнить, что искомая длина свободного перемещения в норме. Данные для контроля: ход свободного перемещения педали – 1-3 мм. Величина длины от водительского полика до педали – 90 мм.

avtovx.ru

Автоклассика: как прокачать сцепление на ВАЗ 2107 и отрегулировать его механизмы?

Разумеется, никто не станет оспаривать важность фрикционной муфты в системе управления автомобилем. Несложные процедуры по настройке этого узла позволят существенно сократить риск износа деталей. Не лишними будут навыки по прокачке гидропривода, потому что любое вмешательство в систему, будь-то замена рабочего цилиндра или падение уровня жидкости в бачке привода, ведет к завоздушиванию системы.

Когда нужна настройка муфты на Lada 2107?

Контроль настроек рекомендуется проводить регулярно на каждом техобслуживании авто. Но есть еще признаки, когда к процедуре следует приступать незамедлительно, поэтому любому владельцу не помешает знать, как прокачать сцепление на ВАЗ 2107 самостоятельно. Неполадки в работе муфты во время эксплуатации выражаются следующими признаками:

Буксует – диск муфты пробуксовывает при полностью отпущенной педали, и не в состоянии передать трансмиссии всю мощность от ДВС.
Ведет – диск не отводится от маховика при полностью выжатой педали, что затрудняет переключение передач.

Что нужно проверить?

Сцепление может включаться чересчур рано или поздно по причине нарушения хода педали, что приводит к рывкам во время движения. Свободный ход педали должен быть в пределах 0,4-2,0 мм, если эти показатели нарушены, то без настройки не обойтись.

Если заглянуть под машину, то можно проверить свободный ход между толкателем (указан красной стрелкой) и выжимной вилкой (синяя стрелка). Прежде, как отрегулировать сцепление на ВАЗ 2107, нужно рукой покачать вилку, если свободный ход отсутствует или превышает 5 мм, то регулировка узла необходима, потому что выжимной подшипник буде подвержен постоянным нагрузкам.

В случае, когда все параметры регулировок в норме, то ход педали до начала включения муфты должен составлять 25-35 мм. Определяется это при помощи линейки, если показатель не соответствует норме, то придется настроить некоторые узлы системы привода муфты.

Все просто: как грамотно отрегулировать сцепление на автомобиле ВАЗ 2107 без помощи специалистов?

Процедура полной настройки системы управления фрикционной муфтой состоит из двух частей, одна выполняется в салоне, а другая – под автомобилем из смотровой ямы. Для работы понадобится набор инструмента:

Комплект ключей.
Набор отверток и клещи.
Линейка или угольник.

Регулировка начального хода педали муфты

Под рулевой колонкой в салоне установлен кронштейн с толкателем. Вращением гаек можно добиться нужного зазора между толкателем и поршнем главного цилиндра сцепления. Именно этот параметр отвечает за начальный свободный ход педали, технология юстировки довольно проста:

Гаечным ключом (на фото № 1) удерживать ограничитель хода, а вторым ключом открутить на два оборота контргайку.
Вращая первым ключом ограничительный штырь (завернуть или отвернуть), установить нужный начальный свободный ход педали – 0,4-2,0 мм.
Проверить при помощи линейки свободный ход и при необходимости повторить операцию наладки.
Затянуть контргайку ключом.

Как регулировать свободный ход выжимной вилки?

Прежде, как прокачать сцепление на классике ВАЗ 2107, нужно выполнить второй регулировочный этап, который делается на эстакаде или смотровой яме. Технология проверки и настройки свободного хода вилки выключения муфты состоит в следующем:

Отсоединить пассатижами пружину от вилки, а затем с рабочего цилиндра. Сделать проверку можно и без демонтажа пружины, но при контроле свободного хода придется прикладывать усилие для преодоления ее сопротивления.
Проверить линейкой ход вилки, нажимая на нее до упора. Показания должны быть в пределах 4-5 мм, если есть отклонения, то следует выполнить следующие пункты.
Очистить цилиндр от грязи и побрызгать на гайки смазкой WD-40.
Используя ключи «на 13» и «на 17», одним удерживать регулировочную гайку «а», в это время другим отвернуть контргайку «б».
Зафиксировать толкатель клещами и отвернуть гайку «б» на два оборота.
Вращая регулировочную гайку ключом «а», настроить свободный ход вилки. Толкатель при этом удерживать клещами.
Зажать клещами толкатель и регулировочную гайку «б», после чего зафиксировать контргайку «а».
Проверить параметры свободного хода вилки, и при необходимости повторить процесс.

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже?

Прокачка нужна в том случае, если муфта не полностью выключается. К примеру, педаль выжата, первая скорость включена, но не успели вы еще отпустить педаль, а авто уже едет. Легкий ход педали также говорит о необходимости удаления воздуха из системы. Процедура должна выполняться с помощником, который будет нажимать на педаль. Для работы понадобятся:

Тормозная жидкость.
Резиновый шланг длиной 50-100 см.
Гаечный ключ «на 8».
Емкость для жидкости.
Тормозная жидкость.

Автовладельцы, которые интересуются, как правильно отрегулировать сцепление на автомобиле ВАЗ 2107, должны знать, что прокачка осуществляется через штуцер, расположенный на рабочем цилиндре под его днищем. Операция не сложнее, чем регулировка развала-схождения, ее может выполнить даже начинающий автолюбитель.

Методика прокачки

Работы желательно проводить на эстакаде или смотровой яме, в крайнем случае машину следует поднять на опоры. Дальнейшие действия проводятся по переходам:

Залить новую жидкость в бачок сцепления.
Надеть на штуцер рабочего цилиндра один конец шланга, а второй конец опустить в емкость.
Попросить помощника нажать на педаль муфты 5-6 раз и зафиксировать ее в нажатом состоянии.
Ослабить ключом «на 8» штуцер на цилиндре и выпустить жидкость с воздухом в емкость, после чего завернуть штуцер и попросить отпустить педаль.
Долить при необходимости жидкость в бачок и повторить операцию до тех пор, пока в жидкости не будет пузырьков воздуха.

Во время прокачки нельзя допускать, чтобы уровень жидкости в бачке опускался меньше 15 мм, и своевременно доливать ее. В завершении нужно проверить функциональность муфты:

Завести авто и включить заднюю скорость, появление заеданий или посторонних шумов недопустимо.
Проверить переключение скоростей во время движения, если разгон и переключение происходит без рывков и посторонних шумов, то система управления муфтой настроена нормально.

autobann.su

Как отрегулировать сцепление на Ваз 2107?

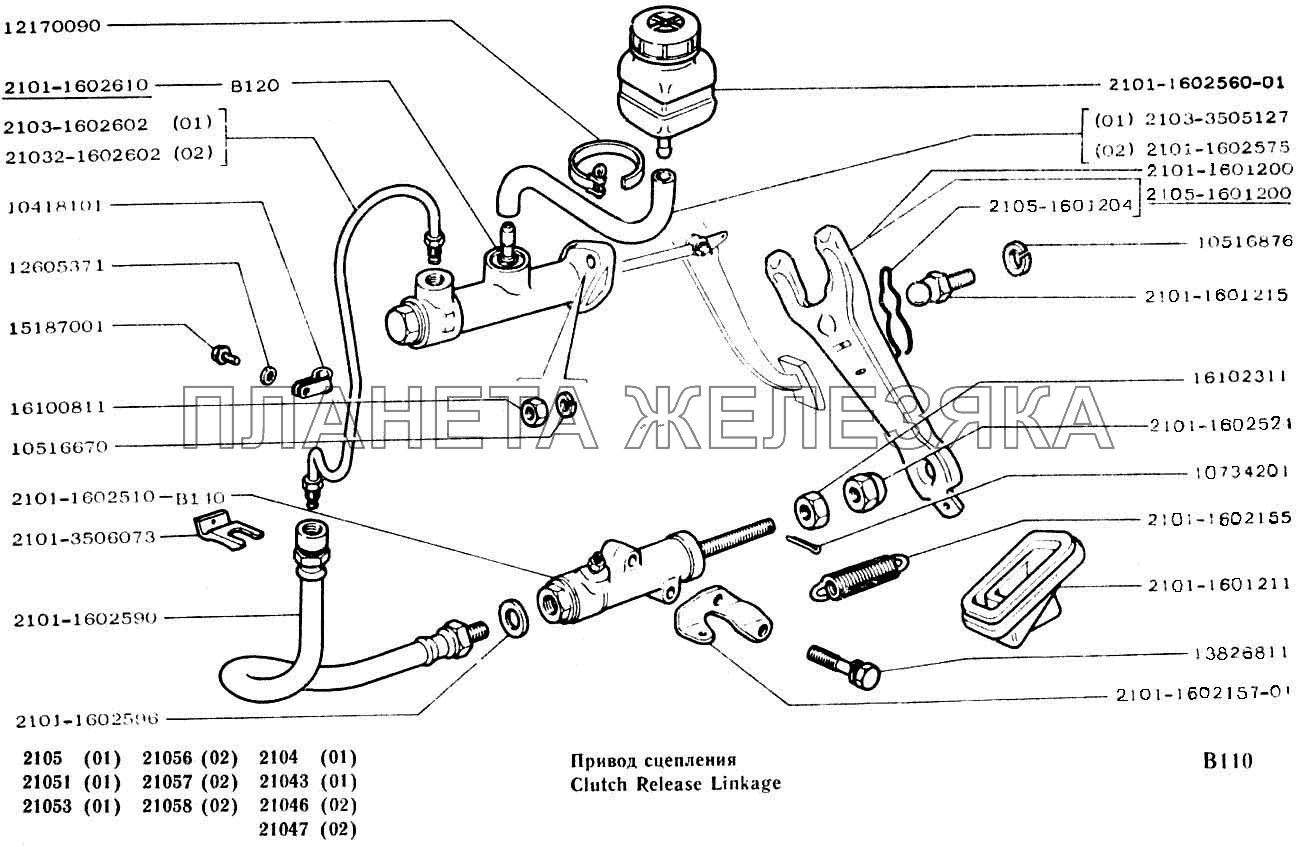

Устройство сцепления на ВАЗ 2107

Перед тем как рассказывать вам о выполнении регулировки сцепления поговорим о том, как устроен этот узел на автомобиле ВАЗ 2107. На этой модели используется сухое однодисковое сцепление, а непосредственно под педалью располагается главный привод от цилиндра сцепления.
При нажатии на педаль сцепления начинается движение толкателя, который входит в соответствующее гнездо в поршне главного цилиндра. Под давлением из цилиндра выдавливается гидравлическая смесь, которая по трубопроводу направляется к рабочему цилиндру. Соответственно, такой рабочий цилиндр соединяется посредством толкателя с вилкой сцепления. Такая вилка при нажатии педали сцепления перемещает по втулке выжимной подшипник, соединяет и разъединяет диски сцепления, что и позволяет нам переключать передачи.
Наличие многочисленных подвижных элементов неизменно приводит к частым поломкам сцепления на ВАЗ -2107. При этом своевременно выполненная регулировка и осмотр состояния узлов позволит избежать серьезных поломок, что в свою очередь уменьшит расходы автовладельца на обслуживание своего автомобиля. Именно поэтому пренебрегать диагностикой сцепления и его регулировкой на ВАЗ 2107 не следует. Такая работа не отличается сложностью, а при ее выполнении не потребуется использовать каких-либо сложных профессиональных инструментов.

Определяем необходимость регулировки

Наличие даже минимального люфта при нажатии на педаль сцепления является показанием к выполнению соответствующего ремонта. Автовладелец при любых изменениях ощущений хода педали сцепления должен выполнять регулировку, что и позволит избежать повышенного износа соответствующих узлов. Также такую сервисную работу необходимо проводить в том случае, если при нажатии на педаль сцепления коробка передач плохо включает ступени и не происходит размыкание мощности. Наглядно узнать, как отрегулировать сцепление на Ваз 2107 позволит видео, которое с вы сможете найти в конце данной статьи.
Косвенными признаками неполадок со сцеплением могут стать рывки при переключении передач, скрежет и пробуксовки. В данном случае следует проверить люфт сцепления и выполнить диагностику гидравлического привода.

Используемые инструменты

Для проведение такой работы вам потребуются следующие инструменты:

Масштабная линейка.

Нож.

Раствор WD.

Комплект слесарных инструментов.

Ключи на 10 и 13.

Пошаговое описание регулировки

Регулировка сцепления может выполняться из салона, для чего следует регулировать зазор между поршнем главного цилиндра и толкателем. Такая регулировка не представляет сложности и выполняется буквально за несколько минут. В то же время отметим, что отрегулировать сцепление из салона можно при минимальном лифте.
Для более точной регулировки следует всё же проводить работы с толкателем рабочего цилиндра. Такой сервис проще всего выполнять, загнав автомобиль на смотровую яму или эстакаду. Нужный нам цилиндр толкателем соединяется со сцеплением и выходит из коробки передач. Тут же расположена возвратная пружина, основное назначение который возвращение вилки в исходное положение, когда педаль сцепления не нажата.
В первую очередь необходимо проверить зазор свободного хода вилки. Вам необходимо будет оттянуть вилку от толкателя, после чего измерить зазор свободного хода. Нормативом свободного хода является диапазон 4-5 миллиметра. В том случае, если зазор отличается от такого норматива, необходимо провести его регулировку. Для этого выполняем следующее:
Нужно снять пружину, которая отвечает за приведение вилки сцепления в исходное положение.

Следует отпустить на толкателе контргайку.

Далее вам потребуется ключ на 10, которым удерживают на месте толкатель и сверху накручивают дополнительную упорную гайку, что и позволит добиться необходимого зазора.

Фиксируем накрученную упорную гайку при помощи контргайки. После этого снова проверяем зазор, если он находится в нужном нам диапазоне устанавливаем на место пружину.

На этом все сервисные работы завершены. Необходимо лишь убедиться в правильности выполненной работы. Для такой проверки следует завести автомобиль, после чего включить передачу и плавно отпускать педаль сцепления. В том случае, если регулировка выполнена правильно, автомобиль начнёт трогаться с места приблизительно на половине от полного хода педали. Впрочем, в каждом конкретном случае регулировка хода педали выполняется в зависимости от предпочтений автовладельца. Кому-то нравится, чтобы сцепление включалось выше или ниже. Но при этом помните, что недопустимо такое включение сцепления в самом низу или в самом верху хода педали, так как подобное приводит к серьезным поломкам автомобиля.

Заключение

Видео

СТАТЬЯ 3: Как отрегулировать клапана на Ваз 2106

vaztaz.ru

Регулировка сцепления ВАЗ 2107 своими руками: видео процесса

Если вы заметили, что при включении сцепления автомобиль стал дергаться, ход педали увеличился, уменьшился или она стала западать, появился люфт — значит пора регулировать сцепление.

Если этого не сделать, то вы достаточно сильно рискуете по двум причинам:

во-первых, увеличивается износ деталей трансмиссии — вилки сцепления, выжимного подшипника, ведущего и ведомого дисков;
во-вторых, автомобиль может попросту стать неуправляемым, поскольку вы не сможете нормально переключать передачи, особенно это опасно в том случае, если вы идете на обгон, едете под горку или спускаетесь с нее.

Сегодня мы поговорим о регулировке сцепления на ВАЗ-2107. Если же у вас ВАЗ-2108-21099, то можете почитать соответствующую статью на нашем портале vodi.su.

Устройство сцепления ВАЗ-2101-2107

Прежде, чем приступать к работе, убедитесь, что вы хоть немного ознакомлены с устройством.

Сцепление на ВАЗ-2107 — сухое однодисковое. Непосредственно под педалью находится главный гидропривод цилиндра сцепления. Нажимая на педаль, мы приводим в движение толкатель, который входит в гнездо поршня главного цилиндра. Из-за этого гидравлическая жидкость выдавливается из него и движется по трубопроводу к рабочему цилиндру.

Рабочий цилиндр в свою очередь соединен с вилкой сцепления посредством толкателя. Когда мы жмем педаль, вилка перемещает выжимной подшипник по втулке и разъединяет нажимной и опорный диски. Таким образом вращательные движения коленвала перестают передаваться на трансмиссию и мы можем переключать передачи.

Понятно, что если будут какие-либо неисправности, то переключение передач станет проблематичным. Если, к примеру, пытаясь переключиться со второй на третью, вы чувствуете пробуксовки, неприятный запах и подергивания автомобиля, это может свидетельствовать не только о необходимости регулировки гидропривода, но также об износе феродо — фрикционных накладок ведомого диска сцепления. Допускать этого ни в коем нельзя, иначе заклепки будут царапать маховик и саму корзину сцепления.

В таком случае вам нужно не регулировать сцепление, а клепать новые накладки на ведомый диск, либо проводить его полную замену — задание сложное, но к счастью сами накладки стоят не так дорого, гораздо дороже обойдутся ремонтные работы.

Регулировка сцепления ВАЗ-2107

Сначала нам нужно проверить ход педали сцепления. Мы уже писали на Vodi.su о том, как это сделать с помощью линейки. Свободный ход педали может варьироваться между 0,4 и 2 мм. Рабочий ход — 25-35 миллиметров. Наша задача — отрегулировать именно свободный ход, потому что если он будет в пределах нормы, то ограничительный винт педали сцепления не даст ей опускаться ниже.

Если свободного хода нету вообще, или он больше 2 мм, необходимо найти кронштейн толкателя под педалью, положение толкателя на нем регулируется с помощью гайки, контргайки и ограничителя. Одним гаечным ключом удерживаем ограничитель, а другим немного ослабляем контргайку — на полтора-два оборота. Затем замеряем свободный ход педали, надавливая на нее ладонью, — если он в пределах 0,4-2 мм, значит все сделано правильно.

Следующий момент — проверка и регулировка свободного хода толкателя рабочего цилиндра. Чтобы найти этот самый цилиндр, нам придется заглянуть под днище, поэтому такую работу лучше проводить на эстакаде или смотровой яме. Цилиндр выходит из КПП и соединяется с вилкой сцепления. Также здесь закреплена возвратная пружина, которая возвращает вилку в исходное положение при выключенном сцеплении.

Свободный ход вилки должен быть не более 4-5 мм.

Замерить его достаточно легко — отсоедините пружину и, надавив на вилку, запомните на какое расстояние она может переместиться. Если в пределах 4-5 мм, значит все нормально. В противном случае с помощью гайки и контргайки на толкателе выставьте правильный ход.

Обратите внимание, что вам сначала нужно будет ослабить контргайку, удерживая другую гайку еще одним ключом. Затем толкатель нужно зафиксировать с помощью клещей и ослабить контргайку еще на полтора-два оборота. Затем проверните регулировочную гайку, чтобы выставить нужный ход толкателя. После этого останется только затянуть контргайку.

Если все сделано правильно, то свободный ход педали и толкателя должны быть в пределах нормы. Понятно, что нужно проверить работу механизма сцепления в рабочем состоянии.

Проверять его рекомендуют так:

заведите мотор и оставьте его немного поработать на холостых оборотах;
переключитесь на задний ход, выжав сцепление — никаких посторонних звуков не должно исходить из коробки передач при этом;
затем попробуйте переключиться на первую передачу и выехать на ровную трассу;
разгоняйтесь, поочередно переходя на высшие скорости, — все должно работать нормально.

Если же проблемы все равно остались — пробуксовки, скрежет, рывки и т.д. — значит проблема либо в изношенном диске Феродо, либо в самом гидравлическом приводе.

Загрузка…

Поделиться в социальных сетях

vodi.su

Регулировка сцепления ваз 2107 инжектор своими руками

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

Примечания и дополнения

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

Еще статьи по автомобилям ВАЗ 2105, 2107

Устройство механизма сцепления на ВАЗ 2107

Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

Главный и рабочий цилиндры.
Вилки включения и выключения.
Подшипник выжимной.

Как отрегулировать сцепление на классике

Это интересно! Если после замены деталей сцепления было неправильно выполнено регулирование механизма, то продолжать дальнейшую эксплуатацию машины с не настроенным устройством не только не удобно и опасно, но может грозить повторным ремонтом.

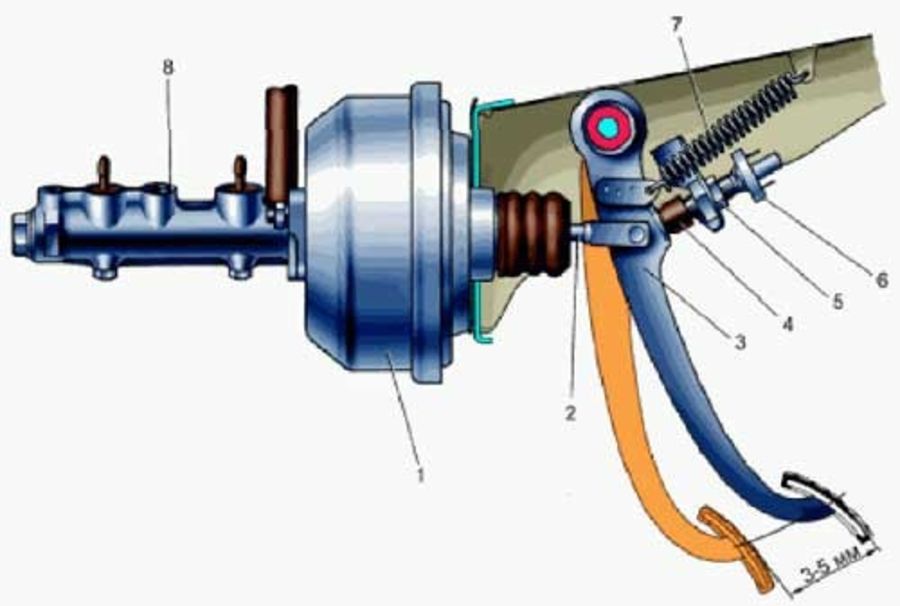

Регулировка свободного хода педали сцепления

Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
На последующем шаге следует выставить свободный ход педали. В стандартном режиме свободный ход должен быть приблизительно 30 миллиметров. Однако это значение не есть эталонным, и каждый автолюбитель может выставить величину холостого хода исходя из своих предпочтений. Чтобы выставить свободный ход педали, понадобится вращать гайку самого ограничителя в сторону к кронштейну, который обозначен цифрой “2”. Как только величина свободного хода будет достигнута нужного значения, нужно придержать гайку ключом, а вторым инструментом осуществить затягивание контргайки.
На завершающем этапе самостоятельной регулировки педали сцепления необходимо произвести проверку. Берем в руки линейку, и уперев ее в кузов по ходу движения педали, осуществляем измерения. Сразу требуется нажать на педаль рукой, и давить до момента возникновения сопротивления.

Регулировка свободного хода толкателя вилки сцепления

Рабочий цилиндр располагается внизу автомобиля, поэтому для продолжения дальнейших действий нужно спуститься в смотровую яму и продолжить работы там.
Вооружившись плоскогубцами, требуется демонтировать пружину с вилки выключения сопротивления. Пружину извлекать не обязательно, но тогда при выполнении настройки понадобится прикладывать усилие при проверке.
Используя линейку, нужно узнать величину свободного хода вилки сцепления.
Прикладывая силу на вилку до упора, нужно придержать ее в таком положении. Запоминаем положение вилки по линейке, а затем требуется отпустить механизм, и осуществить замеры свободного хода. Ее величина должна составлять в пределах от 3 до 5 мм. От этого свободного хода зависит срок службы выжимного подшипника. Если зазор будет отсутствовать, то вся нагрузка будет поступать на выжимной подшипник, что вскоре выведет его из строя.

Используя два ключа на “13” и на “17”, нужно осуществить ослабление контргайки. На фото показан этот процесс — буквой “а” обозначен ключ, которым нужно удерживать гайку, а вторым под буквой “б” следует отвинтить гайку.
Используя плоскогубцы или переставной ключ, необходимо зафиксировать ими торцевую часть толкателя или штока РЦС в неподвижном виде, и произвести ослабление гайки “а” на 1-2 оборота.
Выставляем верную величину свободного хода толкателя от 3 до 5 мм.
Закрепляем в установленном положении контргайку “а”, закручивая при этом гайку “б”.

Проверка сцепления

Чтобы убедиться, что все проведенные работы выполнены правильно, приступаем к следующим манипуляциям:

Установить рычаг КПП в режим “нейтрали”.
Заводится мотор, после чего нужно прогревается двигатель до рабочей температуры.
Выжимаем сцепление до упора, и переводим рычаг переключения передач в режим задней скорости.
Продолжается проверка работоспособности, и теперь можно включить первую передачу и тронуться. Включаем поочередно каждую передачу и прислушиваемся к отсутствию скрежета.
При переходах передачи с одной на другую не должно возникнуть сторонних шумов в виде скрежета и стука. Отсутствие посторонних шумов означает, что система сцепления отрегулирована правильно.
Если передачи включаются плавно и без посторонних шумов, значит все сделано правильно.
Остается выполнить еще одну проверку — на каждой передаче набираем скорость и наблюдаем за тем, чтобы машина набирала обороты плавно, без признаков пробуксовывания. Если они присутствуют, то это говорит о том, что сцепление буксует, и понадобится повторно произвести регулировку.

Состав и особенности

Когда регулировать сцепление?

Особенности регулировки сцепления ВАЗ-2107

Загоняйте машину на эстакаду. Если в гараже есть яма, то это только плюс. Остается только организовать качественное освещение.
Начинайте работу с салона автомобиля. В первую очередь убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. При этом измерения проводятся от точки верней позиции педали до момента упора непосредственно в поршень цилиндра. Если все нормально – продолжаем дальше. Если нет – производим регулировку:

— находите стопорную гайку, ограничивающую ход сцепления) и откручивайте ее с помощью ключа на «10»;

Снимайте грязезащитный кожух (для автомобилей с инжектором).
Хорошенько вычищайте толкатель от мусора и обработайте его проникающей смазкой.

Измеряйте свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от данного параметра напрямую зависит ход самого выжимного подшипника. Для проведения проверки выполните следующие манипуляции:

— отведите вилку сцепления максимально назад;

Регулируйте свободный ход (при необходимости). Для этого берите ключ на «17» и держите им регулировочную гайку. Одновременно с этим послабляйте контргайку с помощью ключа на «13».

Возьми ключ на «8» и крепко зафиксируйте толкатель. При этом с помощью ключа на «17» вращайте гайку и выставляйте необходимый ход толкателя. По рекомендации производителя он должен быть в диапазоне от 4 до 5 мм (об этом мы уже упоминали выше).
После завершения регулировки надежно зафиксируйте ключом гайку для регулировки и протяните контргайку.
Теперь перемещайтесь в салон и проверяйте общий ход педали. Здесь норма – 2,5-3,5 сантиметра. Замеры необходимо производить от крайнего верхнего положения до момента, когда сцепление начнет выключаться. Если это необходимо, проведите комплекс регулировочных работ заново.

Вывод

Регулировка сцепления (ВАЗ 2110) своими руками: видео

При использовании ВАЗ 2110 может настать момент, когда водитель поймет, что пришло время регулировки сцепления. Не нужно бояться этой процедуры, ведь при основательном изучении вопроса выполнить задачу может даже новичок без необходимости посещения автосервиса и посторонней помощи.

Такая ситуация возникает тогда, когда при работе привода сцепления появляются сбои, и становится изношенным фрикционный диск. В этой статье мы подробно разберём все шаги регулировки сцепления ваз 2110 своими руками.

Когда нужна регулировка сцепления на ВАЗ 2110?

Приступать к ремонту нужно тогда, когда вы замечаете любые неполадки, связанные с работой узла. Будет целесообразно отвезти автомобиль на ремонт, если вы чувствуете, что:

Педаль проваливается даже при самом маленьком нажатии, и оказание нажима на педаль слишком тугое.
Появились посторонние звуки при выжимании акселератора и вибрация при увеличении мощности мотора.
Есть рывки и удары, различного рода шум

Часто регулировка нужна, если недавно была проведена замена тросика сцепления.

Номинальный полный рабочий ход педали сцепления должен составлять 120 мм, а максимально допустимый – 160 мм. Избегайте достижения 160 мм, иначе могут возникнуть трудности в эксплуатации ВАЗа 2110 и даже аварийные ситуации на дороге.

Необходимые инструменты

Чтобы измерить расстояние хода привода, понадобится только канцелярская линейка или рулетка. Для настройки – два простых ключа на 13.

Этапы регулировки

Работа выполняется в два этапа.

Для начала обратите внимание, как это всё устроено. Изучите руководство по эксплуатации – наиболее важную книгу по ремонту всех узлов, механизмов и автодеталей. Разверните в нём главу, посвящённую сцеплению, и ознакомьтесь со всеми подробностями и тонкостями, разберитесь с сутью узла и особенностями конструкции, узнайте правила работы.

Только после этого приступайте к самой регулировке.

Первый этап – замер хода педали сцепления

Приложите линейку к ребру педали сцепления, уперев её в коврик под углом в 90 градусов.
Замерьте расстояние от пола до внешней стороны педали. Если показатель хоть на миллиметр больше нормы – регулировка сцепления на ВАЗ 2110 обязательна.

Второй этап – сам процесс настройки

Откройте капот (мотор должен быть заглушен) и найдите контргайку на наконечнике троса сцепления.
Первым ключом уменьшите фиксацию контргайки, а вторым – прокрутите регулировочную гайку и настройте свободный ход педали в пределах 120-130 мм. Если навинчивать эту гайку на наконечник троса ВАЗа 2110- полный ход педали будет увеличиваться, а если её откручивать – будет уменьшаться.
Работайте с регулировочной гайкой и сверяйте результат до тех пор, пока не получите необходимой отметки в 120-130 мм.
Вернитесь в машину, сядьте на водительское кресло и резко надавите на регулируемую педаль 3-5 раз, отпустите и снова проверьте показатель свободного хода. При необходимости повторите настройку.
Заверните контргайку. Стяните до упора в вилку резиновую ограничительную втулку.

Если при выполнении операции Вы заметили, что трос или другие части привода сильны изношены или имеют значительные дефекты, то лучше будет сразу поменять их, тем самым защитив себя от неприятностей в будущем.

Особых сложностей в этих действиях нет, их может выполнить даже неопытный автомобилист. Остались вопросы? Смотрите видеоинструкцию.

Что делать, если буксует сцепление ВАЗ

Многие водители слишком поздно меняют расходные материалы. То же самое относится и к трансмиссии автомобиля. В этой статье мы рассмотрим довольно распространенную проблему многих автолюбителей и расскажем, что делать, если буксует сцепление? Но прежде чем рассматривать проблему, разберемся, что это за деталь, для чего она предназначена и как проявляются симптомы ее выхода из строя?

Для чего необходимо сцепление?

Сцепление необходимо для передачи вращающего момента с маховика двигателя на промежуточный вал коробки передач автомобиля. Это именно та деталь, которая может ограничивать или создавать связь между силовой установкой и трансмиссией. Принцип действия сцепления основан на трении, возникающем между двумя прижатыми дисками. При нажатии на педаль сцепления, диск отжимается, и передача крутящего момента прекращается. При отпускании – диск снова прижимается к маховику и тогда в работу входит промежуточный вал КПП.

Почему сцепление выходит из строя?

Диск сцепления является расходным материалом и рано или поздно все равно подвергается замене. Отремонтировать изношенный диск невозможно. Дело в том, что при соприкосновении с маховиком, он начинает некоторое время стачиваться и только потом детали сцепляются между собой. Таким образом, толщина сцепления уменьшается и в конечном итоге диск утрачивает свою функцию.

«Сточить» сцепление можно и быстрым способом. Многие водители, при начале движения, нажимают на газ слишком сильно и в этот же момент быстро отпускают педаль сцепления. В эти моменты износ сцепления увеличивается в разы и тогда его замена понадобится довольно скоро. Быстрый износ диска достигается также быстрой ездой на пониженных передачах. В тот момент, когда обороты большие, а передача выбрана слишком низкая, сцепление не успевает передать требуемый момент на промежуточный вал, и начинает проскальзывать. Таким образом, оно получает дополнительное «ненужное» трение и быстро изнашивается.

Другая причина заключается в попадании на рабочую часть диска моторного масла. Проблема довольно редкая, но тоже имеет место быть. Дело в том, что при износе сальника коленвала сзади, масло просачивается к маховику двигателя. Масло остается на поверхности сцепления, и трение уменьшается, таким образом, диск «пробуксовывает».

Признаки изношенного сцепления

Трогаться на автомобиле стало достаточно сложно. Если быть точным, педаль нужно отводить максимально дальше и только тогда машина начинает движение. Другим вариантом подобной проблемы может быть слишком трудное включение передач или даже их хруст.
Заметная потеря в мощности. Выражается в том, что при быстрой езде, особенно на пониженных передачах, появляются провалы: автомобиль дергается и с каждым разом этот эффект усиливается. К этой неисправности и относится выражение «буксует сцепление». Диск прижимается неплотно и время от времени проскальзывает, создавая дискомфорт при движении. В гору автомобиль уже явно идет достаточно плохо.

Какие действия необходимо предпринять, если сцепление буксует?

Для начала попробуем продлить жизнь диску. Для этого можно отрегулировать ход педали, а соответственно изменить положение диска относительно маховика. Для этого, в салоне автомобиля или под капотом предусмотрено специальное регулировочное устройство. Подкручивая соответствующие гайки, мы можем поднять педаль, тем самым, сильнее прижать диск сцепления к маховику. Данный способ рекомендован только для тех, у кого еще не изношены фрикционные накладки на рабочей части детали. Поэтому, применять его для всех случаев не рекомендуется.

Самым рациональным и правильным решением является замена сцепления, однако перед этим, нужно доехать то гаража. Делать это нужно предельно осторожно. Чтобы избежать проблем, нужно ехать с наименьшим количеством оборотов. Начинать движение необходимо «под нагрузкой». Это означает, что сцепление нужно отпускать максимально плавно, но добавлять при этом минимум газа, а то и вовсе не добавлять. Переключение передач следует выполнять согласно тому количеству оборотов, которому предписывает завод-изготовитель.

Замена сцепления ВАЗ 2107 своими руками

Выполнять эту процедуру рекомендуется на смотровой яме и эстакаде. В первую очередь необходимо обездвижить автомобиль с помощью противооткатных устройств. Использование коробки передач для этого не допускается, так как ее необходимо будет подвергнуть снятию.

Вначале снимается минусовая клемма аккумулятора и сливается тормозная жидкость из бачка сцепления. После этого, необходимо снять стартер с двигателя и разобрать в салоне автомобиля рычаг переключения скоростей. Для этого скручивается верхняя рукоятка.

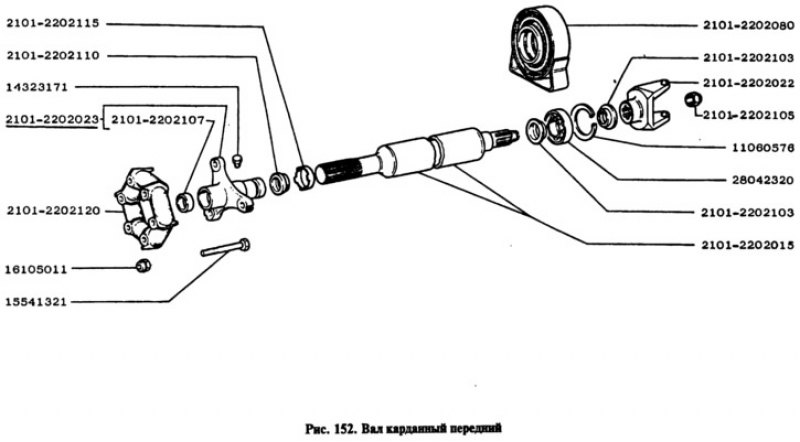

Теперь необходимо перейти под автомобиль. Выкрутите крепление карданного вала к шлицам коробки передач. Предварительно, необходимо пометить положение разъединенных элементов, так как есть риск неправильно собрать узлы в дальнейшем, из-за чего потом появляется вибрация и гудение. С КПП отсоединяются клеммы включения лампы заднего хода, и отсоединяется трос привода спидометра. Далее выкрутите две гайки крепления цилиндра сцепления и отведите последний в другую сторону. Открутите гайки, крепящие коробку передач к дну автомобиля.

Последним действием будет откручивание гаек, с помощью которых трансмиссия закрепляется на двигателем. При этом, потребуется помощь напарника, который будет придерживать и страховать тяжелый агрегат от падения. Чтобы облегчить демонтаж коробки передач и сорвать ее с креплений, рекомендуется для облегчения работы установить рычаг переключателя в положение, которое соответствует третьей передаче.

Чтобы избежать лишних замен в дальнейшем, советуем поменять заранее следующий перечень деталей: венец маховика двигателя, выжимной подшипник, ведущий диск (и ведомый) и болты, которые крепят корзину. Многие опытные мастера меняют корзину с диском новой в сборе.

После замены, необходимо установить КПП на место. Делать это очень трудно, так как данное действие выполняется только с помощью центровки. Если этого не сделать, то коробка не встанет на свое место. Для центровки можно использовать специальное центрирующее устройство, или первичный вал от старой, разобранной КПП.

Дальнейшая сборка узлов происходит в обратной последовательности. В этом и заключается весь комплекс мероприятий, который направлен на решение распространенной проблемы – «буксует сцепление». Желаем вам удачи на дорогах!

Регулировка сцепления ВАЗ 2105. Как регулировать сцепление ВАЗ. Штоки при пуске и переключении скоростей

В статье подробно и пошагово фото сопровождение рассказывается, как отрегулировать педаль сцепления на автомобилях ВАЗ 2110.

Причина большого привода сцепления:

Как правило, используется причина хода педали сцепления. После замены кабеля эта регулировка должна быть 100%. Могут быть и другие причины: накладка ведомого со временем износилась и требует замены, а с этим ход педали увеличился.Допускается, чтобы ход привода сцепления на автомобиле ВАЗ 2110 был не более 160 мм. Хорошие показатели, если ход педали находится в пределах 120-130 мм (расстояние от ненагруженной педали сцепления доводится до коврика до упора). Измеряется обычной длинной линией. Процедура не сложная и позволяет одному владельцу авто справиться самостоятельно.

1. Перед началом работ поставить автомобиль на ровную площадку и снять одну клемму с минусовой клеммы аккумуляторной батареи.

2. Для проверки расстояния привода сцепления прикрепите перпендикулярные педали и линейку для пола. Его следует измерить от пола до начала прорезиненной накладки на педали, а если он составляет 160 и более мм, то движение педали сцепления следует отрегулировать.

3. Для регулировки привода откройте капот автомобиля и найдите крепление металлического троса сцепления с педалью. На конце троса две гайки (1.2), — первую стопорную гайку нужно открутить, а вторую уже закрутить до необходимого свободного хода педали сцепления (в пределах 120 и 130 миллиметров).

Ход педали увеличивается при ослаблении гайки (2) и уменьшается при ее вращении.

4. Теперь 3-4 раза нажмите до упора на педаль сцепления и отпустите, после чего снова проверьте линейкой продвижение педали от пола до резиновой площадки педали.

5. Если есть необходимость, то снова отрегулируйте станок по величине хода привода, а затем затяните обратно, пока вторая регулировочная гайка не остановится.

Вот и все, регулировка педали сцепления закончена своими руками, удачи и больше не ломается!

На автомобилях ВАЗ десятого семейства независимо от объема двигателя и типа газораспределительного механизма (8 или 16 клапанов) применяется механический привод сцепления.В отличие от классических жигули, где установлено гидравлическое устройство механизма сцепления, трос проще в обслуживании и дешевле
. У него есть некоторые недостатки, но для двигателей такого объема и мощности эти минусы потребителей практически проигрываются. Единственное, что может потребовать внимания при эксплуатации, это регулировка привода сцепления ВАЗ-2110.

Когда требуется регулировка сцепления на ВАЗ-2110

При износе фрикционных накладок на ведомом диске сцепления увеличивается свободный и рабочий ход педали.

Это может привести к тому, что сцепление нельзя будет выключить в конце полностью выжатой педалью. В итоге сцепление будет «новеньким», есть возможность усложнить при включении первой и задней передачи при передаче передачи на ходу. Такая ситуация создает дополнительную нагрузку на шестерни, валы и синхронизаторы коробки передач, что приводит к преждевременному износу КПП.

На заводе предусмотрены допустимые люфт, свободный ход и рабочая структура педали сцепления, которые необходимо соблюдать во время эксплуатации автомобиля .

Номинал полнорабочей педали сцепления — 120 мм
.
Максимально допустимое — 160 мм
.

Полный ход педали сцепления (до упора) должен находиться в пределах от 120 до 130 мм.

Однако до 160 мм лучше не доходить до Так как это грозит усиленным износом фрикционных и редукторных элементов, а кроме того могут возникнуть трудности с переключением и трансмиссией. Для измерения хода педали сцепления используем обычную линейку.Упираемся в пол под педалью и замеряем расстояние до резиновой накладки.

Алгоритм регулировки сцепления

Для регулировки нам понадобятся всего два рогатых ключа на 13-й и такая же линейка для контроля хода педали. Если ход педали больше допустимого 150-160 мм, приступаем к работе:

Установите автомобиль на ровную колодку, затяните ручник.
Ставим машину на ручник и открываем капот.
Открываем капот, находим выжимную заглушку на картере сцепления, в которой нарезан наконечник троса.
Нужные гайки находятся за корпусом самолета над картером сцепления.
Трос фиксируется двумя гайками. Ослабляем контргайку, удерживая упорную гайку ключом на 13.
Так они выглядят как гайки на новом двигателе и при хорошем освещении.
Отпускаем упорную гайку на несколько оборотов. Идем в салон и проверяем ход педали, несколько раз нажав на педаль.
Позвольте мне измерить педаль лески.
Затягивая упорную гайку, увеличиваем свободный ход педали, отпуская — уменьшаем.
Продолжаем регулировку до тех пор, пока не будет отмечен ход в номинальных 120 мм.
Закрутите контргайку, удерживая ключ в ключе.
Затяните гайки.
Попутно оцениваем состояние троса привода сцепления. Его замена будет необходима при следах явного внешнего повреждения.
Заключаем защитный гофрированный кожух до упора в заглушку.
После оценки состояния кабеля растяните резиновый кожух.

Заключение

Так буквально можно регулировать сцепление на ВАЗ-2110 с 8- и 16-клапанным двигателем. Удачной всем работы и удачи на дорогах!

Совет. Вращать гайки будет намного удобнее, если не полениться снять аккумулятор и рассеять корпус воздушного фильтра.

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как выжимной диск, но только если сцепление не настроено, если оно настроено, при его правильной работе риск износ деталей сцепления и будет минимальным при умеренной езде.Поэтому, если у вас не регулируется сцепление, то рекомендуем ознакомиться с этой инструкцией. Для того, чтобы вы изменили его позже.

Примечание!
Для регулировки понадобится в запасе: основной набор ключей гаечных ключей, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А так же нужно будет воспользоваться: Пассатией и клещами вида «Кобра»!

Резюме:

Где рабочий и главный цилиндр сцепления, за счет регулировки сцепления?

Рабочий цилиндр хорошо виден под днищем автомобиля, он расположен одним концом на самой коробке передач, а другой конец вставлен в вилку сцепления, подробнее о расположении рабочего цилиндра см. Фото ниже:

Главный цилиндр расположен в режущем пространстве автомобиля, для того, чтобы его видеть, не имеет смысла под днищем автомобиля, потому что после открытия капота его легко увидеть.

Когда нужно регулировать сцепление?
Захват регулируется при появлении очень значительного люфта при нажатии педали сцепления или при отсутствии люфта, для заметки! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то в этом случае отрегулируйте систему.

Примечание!
А также измерить свободный ход педали сцепления до ее выключения, который должен быть уложен в норме — «25 — 35 мм»!

Стояночная система должна быть отрегулирована, если между толкателем, указанным красной стрелкой, и вилкой сцепления, обозначенной синей стрелкой, полностью исчезла или она превышает «4-5 мм», проверьте это движение очень легко сделать рукой. за вилку сцепления, как показано на рисунке, а затем покачал вилкой из стороны в сторону.

Примечание!
На самом деле эту операцию проводить нельзя, и лучше всего сосредоточиться на проверке свободного хода педали сцепления, потому что как правило, если он в норме, то свободный ход толкателя и вилки сцепления тоже скорее всего нормально. Но все же, если вы хотите проверить вилку, то проверьте ее и иначе из-за большого свободного хода вилки будет постоянная нагрузка на выжимной подшипник, из-за чего он может прийти в негодность в ближайшее время, в связи с чем на которые его надо будет заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, вам необходимо более подробно объяснить, за счет регулировки сцепления, для этого прочтите важную информацию чуть ниже:

Во-первых, сцепление можно регулировать из салона автомобиля, для этого на самой главной педали устанавливается скоба, на которой установлен толкатель (обозначается буквой «А») главного цилиндра сцепления, и за счет этого толкателем и гайками, которые на нем расположены, можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля регулировка сцепления производится только на начальный свободный ход педали, то есть начальный свободный ход педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или меньше совсем нет, то регулировать за счет гаек толкателя Под буквой «А» на фото выше!

Во-вторых, сцепление регулируется по отношению к другому автомобилю, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, который обозначен буквой «В», и он регулируется в пределах 4- 5 мм.

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя см. В рубрике: «»)

1) Сначала находясь в салоне автомобиля, используя гаечный ключ с указанной цифрой «1», удерживайте ограничитель хода, и в этот момент, используя ключ под номером 2, ослабьте от 1 до 2 роликов цепи.

Примечание!
Когда будет достигнут правильный свободный ход педали, снова удерживайте ограничительный ключ и, как результат, затяните стопорную гайку!

3) Затем с помощью линейки измерьте полный начальный свободный ход педали, для этого нажимайте педаль сцепления до тех пор, пока педаль не начнет нажимать с ощутимым сопротивлением. Когда педаль стала давить с ощутимым сопротивлением, то с помощью лески и измерьте свободный ход педали, который должен быть «0,4 — 2.0 мм «.

Примечание!
Если снова нарушается свободный ход, то в этом случае произвести повторную операцию по регулировке длины толкателя гайками!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого с помощью переходника сначала отсоедините выпускную пружину от вилки поворота сцепления, а затем полностью снимите ее с рабочего цилиндра.

Примечание!
Пружина снимается только для удобства, ведь по сути вы также можете проверить и снять пружины, но только в этом случае при проверке свободного хода вам придется преодолевать сопротивление пружин!

2) затем с помощью линейки или квадрата проверьте свободный ход вилки сцепления, для этого сначала установите радиатор так, чтобы его конец был зафиксирован, то есть упирался во что-нибудь (наиболее подходящее место для проверки показано на фото ниже).

Далее, когда квадрат будет расположен как надо, нажмите вперед до упора вилки сцепления и зафиксируйте ее в этом положении. Затем запомните положение пробки относительно угля. После запоминания отпустите вилку и тем самым измерьте ее свободный ход, который должен находиться в пределах «4–5 мм».

Примечание!
Если нарушен свободный ход, то отрегулируйте заглушку!

Регулировка:

Примечание!
Из-за того, что рабочий цилиндр находится почти под днищем автомобиля, в основном он сильно загрязнен или вообще гайки толкателя ждут, в связи с чем его гайки практически нереально сдвинуть с места, поэтому для облегчения работы с гайками можно сбрызнуть любую Смазку например «WD-40», для облегчения работы!

1) Сначала используйте два гаечных ключа, один из которых удерживает регулировочную гайку под буквой «A», а другой — на это время ослабьте стопорную гайку под буквой «B».

2) Затем клещи типа «Кобра» фиксируют толкатель от его поворота (место обозначено буквой «А»), после чего ослабляют стопорную гайку «В» на 1-2 оборота.

Примечание!
После всех выполненных операций обязательно проверьте, что свободный ход педали сцепления соответствует норме!

Окончательная проверка работоспособности сцепления!

1) Сначала включите нейтральную передачу в коробке передач. Затем садитесь в машину и ждите, пока двигатель прогреется до рабочей температуры.Далее на самых младших ревизиях, на которых работает двигатель, выжимаем сцепление и, как следствие, включаем заднюю передачу.

Примечание!
Задняя трансмиссия в этом случае должна включаться без порезов, стуков и других шумов!

2) Теперь можно будет попробовать еще один тест, для этого при разгоне на машине старайтесь включать каждую передачу в тот момент, когда это необходимо, если передачи будут включаться без перекрестка и стука что в этом дело сцепление исправно.

3) И в заключение постарайтесь обратить ваше внимание на ускорение автомобиля, то есть машина при разгоне должна нормально разгоняться, должен быть такой щелчок на педали скорости в красной зоне и машина не едет .

Примечание!
Этот пример показывает, что сцепление упало!

Если эта проверка не дала результатов и сцепление по-прежнему не исправно, то попробуйте сначала прокачать сцепление, а если не помогает, то в этом случае снимите и, как следствие, отремонтируйте сцепление, заменив его с частями пересаживают.(Как прокачать сцепление, см. Статью: «Прокачка сцепления на автомобиле»)

Дополнительный видеоролик:
О том, как отрегулировать свободный ход вилки толкателя, вы также можете узнать из видеоролика, который находится ниже:

При наличии неисправностей в семимеханическом механизме сцепления ремонт или регулировка сцепления, которые должны привести к важному механизму воздействия трансмиссии и силовой установки в рабочем состоянии, или, как говорят вооруженные люди, к нормальный бой.

Регулировка сцепления ВАЗ 2107, видеоинструкция которой размещена на нашем интернет-ресурсе, осуществляется в том случае, когда педаль механизма работает некорректно — возникают резкие сбои при ее нажатии, включение не в полном режиме , при эксплуатации изделие теряет эластичность. Набор инструментов, необходимый для ремонта и регулировки механизма сцепления:

набор сантехнического инструмента;
WD-40 решение или аналог;
жидкость для работы гидросистемы сцепления
шланг резиновый;
резервуар для хранения;
большая строка.

Регулировка сцепления

Регулировка сцепления обычно проводится после монтажных работ по замене механизма сцепления. Правильная настройка даст возможность продолжить работу компонентов агрегата в обязательном порядке. Перед началом этих технологических операций необходимо проверить систему гидропривода агрегата на наличие в ней воздуха. Если в системе есть «пробка», то ее необходимо удалить. Лучше заменить жидкость для автомобильной гидравлики.

Принцип проведения таких регулировочных мероприятий заключается в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также необходимого размера размера между подшипником выходного типа и кольцом фрикционного типа на приводе Единица. В приводном механизме агрегата выполняются такие регулировки сцепления ВАЗ 2107, как:

Установка необходимого зазора в главном цилиндре (ГЦК) в размере 0,1-0,5 мм на пару поршневых толкателей.Необходимо настроить сцепление на работу в полном цикле, который проходит при установке педального ограничителя. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах от 0,4 до 2 мм.
Установка желаемой величины перемещения толкателя в рабочем цилиндре (РВП) в свободном режиме, которая составляет 4-5 мм. Это достигается регулировкой перемычки, верх которой фиксируется контргайкой. Линейный размер величины перемещения толкателя определяется специальным стандартом.

После регулировки регулировки сцепления, педаль в свободном движении изначально должна быть 0,25-0,35 см. Также необходима регулировка размера между подшипником опорного кольца фрикционного типа рамного типа на корзине. Правильность такой регулировки сцепления определяется измерением тяги RCS в свободном движении (4-5 мм).

Установочные действия осуществляются по такому алгоритму:

Нажмите на заглушку, удерживая шток RCS. При этом вилка должна беспрепятственно перемещаться на расстояние 4-5 мм.
В случае несоответствия размера размер корректируется.
Для этого немного ослабляем управляющий ключ «на 13» и «на 17».
Удерживая шток с помощью ключа «на 8», мы выполняем шаги регулировки для перемещения хода в свободном режиме, вращая гайку для регулировки.
По регулировкам выход прогресса должен быть в пределах 0,25-0,35 см.
После контрольного измерения необходимо затянуть стопорную гайку.

Регулировка сцепления впрыск ВАЗ 2107

Проведенная регулировка сцепления на ВАЗ 2107 Форсунка несколько отличается от аналогичной операции на «семерке» с карбюраторным мотором.Дело в том, что на автомобилях с силовой установкой впрыска устанавливаются дополнительные заслонки для защиты от грязевых отложений, образующихся из дорожной грязи. В передней проекции защитный кожух фиксируется болтовыми соединениями, а в выступе подачи — 2-мя саморезами.

Для демонтажа данного защитного кожуха под ключ «на 8» производится откручивание 4 болтов крепления. Так же демонтируем 2 самореза уплотнения корма. Для проведения такой технологической операции, как регулировка педали сцепления ВАЗ 2107, необходим следующий рабочий цикл:

Замеряем линейкой шкалы расстояние от педали до поверхности водительского коврика.С помощью усилий ладони нажмите на педаль перед началом воздействия силы сопротивления противоположного действия педали и измерьте длину свободного движения педали. Он должен быть 1-3 мм.
Если измеренное значение не попадает под желаемые размеры, то: ослабляем контргайку, даем вращательное движение, проводим регулировку с последующей затяжкой контргайки.

После проведения регулировочных работ перетягиваем крепеж, затем нужно затянуть гайку аккумулятора.Затяните толкатель, прежде чем определять желаемое значение хода, и, наконец, затяните зажимную гайку. Необходимо соблюдать осторожность, чтобы сохранить положение толкателя по отношению к GSC.

По окончании регулировки педали переворота ВАЗ 2107 требуется уточнить, что нужная длина свободного хода в норме. Данные для контроля: Ход свободного движения педали 1-3 мм. Длина от места водителя до педали — 90 мм.

Пока что регулировка сцепления на ВАЗ 2106 и 2107 актуальна для многих автолюбителей.Ведь не все сервисы охотно работают со старыми отечественными машинами. Но, такой техники на дорогах намного больше, и ее владельцам приходится самостоятельно решать возникающие проблемы. Каких старых машин предостаточно. Проблемы со сцеплением — одна из часто встречающихся проблем. Вот почему вам и водителю необходимо знать, что делать с этим механизмом и в какие сроки. Помните, что неправильная регулировка приводит к поломкам и сложному ремонту, который в наше время стоит недешево.

Зачем нужен?

Регулировка сцепления на ВАЗ 2106 и 2107 производится относительно часто, но многие водители недооценивают важность этой процедуры, и не проводят ее.Что приводит к неприятным последствиям. Если сцепление зажато, то есть отключается на самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и, соответственно, преждевременному выходу из строя диска.

Если сцепление выключено слишком низко, то контакт ведущего диска с ведомым неполный. Это приводит к увеличению нагрузки на двигатель. В любом случае последствия для разных частей автомобиля самые маленькие.

Когда это будет сделано?

Регулировка сцепления на классике необходима после любых работ, связанных со сцеплением.Имеется в виду снятие КПП, замена корзины или диска сцепления, замена рабочего цилиндра сцепления. Также регулировка выполняется при явном смещении в некоторую сторону момента отключения сцепления. Ведь постепенно изнашиваются все элементы конструкции, что вызывает необходимость такой корректировки. Не забывайте перед проведением работ прокачать сцепление, выпуская воздух из гидроулина.

Для справки посмотрим привод для регулировки привода от производителя.Свободный ход педали должен быть в пределах 25-35 мм. То есть от верхнего положения до момента, когда толкатель заедет в вилку сцепления, должно быть ровно расстояние. Это проверяется линейкой. Для этого поднесите линейку к педали и надавите рукой на сцепление. Когда вы чувствуете легкое сопротивление, это желаемый момент. Если разница между верхним положением и включением будет больше или меньше, придется отрегулировать.

Элементы сцепления .Перед тем как приступить к регулировке, нужно определиться, что и где регулировать. В салоне отрегулируйте ход педали, иногда водители ограничиваются этой работой, считая, что этого достаточно и при правильной регулировке педали все придет в норму. Отчасти это правда. Но на практике это происходит не всегда.

Регулировка

Для работы понадобятся ключи от рожка на 8, 13 и 17. Пассажирам и шлицевая отвертка тоже пригодятся.Сделать эту работу проще всего на смотровой яме или на элаке. Если под рукой нет ни одного из перечисленных. Тогда хватит делать лоу заезды из обычных досок, этого должно хватить. Регулировка производится следующим образом:

С помощью прохода снимите выпускную пружину с плунжера сцепления. Этот элемент не является обязательным, но регулировка все же удобнее при снятой пружине;
С помощью линейки отмерьте штекерный поток, он должен быть 4-5 миллиметров;
Перед тем, как приступить к регулировке, очистите шток от грязи и нанесите на него нейтрализатор ржавчины, подходящий;
Ключи на 17 удерживают регулировочную гайку от проворачивания, при этом ослабляя стук кулака;
Берем ключ на 8 и, удерживая им шток, производим настройку с помощью регулировочной гайки;
Затяните контргайку;
Линия проверяет правильность настройки;
Износ пружины.Проще всего сделать с Pasalti, помогая себе отверткой:
Проверить ход педалей в салоне, он должен соответствовать норме. Если это не так, то вам нужно настроить. Для этого под педалью есть специальная гайка. Вращая его, добивайтесь идеальных показателей.

Заключение . Отечественные «классические» модели регулярно требуют внимания. В первую очередь следует обратить внимание на настройки. Часто требуется адаптация сцепления к ВАЗ 2106 и 2107, это связано с особенностями гидравлической конструкции.Но, на самом деле, эта работа довольно проста и не требует особых навыков.

Регулировка педали сцепления своими руками — как правильно отрегулировать сцепление. Залог комфортного вождения

Резюме:

Где рабочий и главный цилиндр сцепления, за счет регулировки сцепления?

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Регулировка свободного хода педали сцепления:

Регулировка свободного хода толкателя вилки сцепления:

Примечание!
Если нарушен свободный ход, то отрегулируйте заглушку!

Регулировка:

Окончательная проверка работоспособности сцепления!

Примечание!
Задняя трансмиссия в этом случае должна включаться без порезов, стуков и других шумов!

Примечание!
Этот пример показывает, что сцепление упало!

Что такое ручка? Механизм, от которого плавность хода машины и мягкое переключение скоростей при внешнем осмотре машины в глаза почти не бросается. О ее наличии водитель вспоминает о педали, расположенной возле левой ноги.Этот механизм называется сцеплением. При нажатии на педаль сцепление выключается, с него снимается ступня — включается сцепление. Благодаря этому простому механизму водитель может в любой момент прервать соединение двигателя с коробкой передач. Когда адаптация сцепления хорошо отлажена, это позволяет машине плавно двигаться с места, без рывков набирать нужный темп, спокойно переключать скорости, сбавляя ход или уменьшая ход машины.

На российских автомобилях традиционно устанавливается так называемое «сухое сцепление», неразъемное.Однако на отдельных марках, например «Нива», в сцеплении используется гидропривод. Привод сцепления — пожалуй, самое уязвимое место в механизме и требует регулировки.

Проверяем техническое состояние

Этот механизм нужно диагностировать гораздо реже, чем рулевую часть или тормоза. Но время от времени необходимо проверять его состояние. Любые нарушения и сбои в работе сцепления чреваты серьезными последствиями, особенно если автомобиль находится вдали от сервисных центров или любого другого места, где водитель будет оказывать помощь и доводить автомобили до «живого» состояния.Автомобиль может просто остановиться и для своего движения больше не едет, либо его подвижность будет лишь частичной. Причинами поломок может быть износ одной фрикционной накладки в ведомом диске или нескольких минут, а поломка самого ведомого диска — от длительного срока службы и т. Д.

Как понять, нужно ли сцепление?

когда водитель хочет плавно тронуться, а машина начинает дергаться, нарушаются толчки, рывки;
педаль сцепления под ногу выбрана;
Включение передачи сопровождается особым характерным шумом.

Вы можете проверить состояние и таким образом: запустить мотор, затем, не торопясь, снять ногу с педалью сцепления и двигаться. Мгновенное начало движения указывает на то, что свободного движения нет. А если машина оставалась стоять даже при полностью отпущенной педали, значит, ее ход больше нормы. Теперь следует взять условную линию и измерить площадь пола в автомобиле до резиновой накладки на педаль. В идеале должно быть 160 миллиметров. Если расстояние больше, т.е.е. Педаль выше указанного предела, необходима регулировка педали сцепления и привода.

Самоделкин уроки

Вывести сцепление в нормальное рабочее состояние можно регулировкой его привода, точнее регулировочного болта. Он находится под капотом, на конце кабеля. Ошибиться сложно: этот болт крепится контргайками.

Регулировка сцепления выполняется путем отладки хода педали сцепления. Он должен быть в пределах 120-130 миллиметров.Для увеличения хода нужно затянуть гайку на наконечнике, а чтобы ход педали уменьшился — гайка откручена.

По окончании отладки следует трижды нажать на педаль, а затем снова измерить пол от пола до места педали. Если он по-прежнему не соответствует желаемым параметрам, регулировку сцепления необходимо продолжить.

Если муфта гидравлическая, то технология ее отладки несколько иная. При этом следует помнить, что заглушка толкателя должна защищаться на расстоянии около 5 миллиметров.Для установления такой длины снимается пружина с кронштейна в рабочем цилиндре с вилкой, а регулировочная гайка со штока цилиндра раскручивается или откручивается так, чтобы заглушка могла свободно двигаться не менее 5 миллиметров.

Примечание

Приступая к регулировке механизма сцепления, необходимо внимательно осмотреть транспортное средство своего автомобиля. В зависимости от модели машины также могут быть различные модификации этого механизма.

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода.Их два: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления 0,1 — 0,5 мм. Он регулируется поворотом предела свободного хода педали сцепления. При этом педаль сцепления образует некоторый свободный ход 0,4 — 2,0 мм, который выбирает водитель, начиная нажимать на педаль.

Зазор между толкателем и поршнем, свободный ход педалей сцепления автомобилей ВАЗ 2105, 2107

Измеряется линейкой или рулеткой, которая устанавливается на полу до середины нижней части педального узла. . Рука перемещает площадку относительно шкалы линейки, нажимая на педаль. При наличии зазора сначала педаль движется очень легко, а потом с трудом. Если нет люфта, немного поворачиваем педаль хода. Мы стремимся к тому, чтобы свободный ход линейки укладывался в требуемые два миллиметра.

Этот зазор необходим для завершения сцепления. Если его нет, то поршень не сможет вернуться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, а избыточное давление останется на всем приводе. В результате муфта полностью не отключится, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут проскальзывать (не до конца прижаты к маховику). Увеличение этого зазора приведет к тому, что сцепление полностью не выключится, а будет «вести» (диски не полностью отошли от маховика).

Регулировка свободного хода педали сцепления
(зазор между выжимным подшипником и плоскостью нажимного фланца нажимной звездочки «Корзина» сцепления)

Он регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки поворота сцепления составляет 4-5 мм (проверено вручную: вилка задерживается от упора в регулировочной гайке на толкателе), а свободный ход педали сцепления 25 составляет 35 мм. .Необходимо открутить стопорную гайку на толкателе и вращением регулировочной гайки выставить желаемый необходимый свободный ход. Свободный ход педалей в 25 — 35 мм (до выключения сцепления) можно проверить по линейке. Именно эта величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца прижимной звездочки «Корзина» сцепления.

Свободный продигатор рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

При отсутствии этого зазора выжимной подшипник давит на «корзину» нажимной пружины — «стойку» сцепления.С увеличенным разрывом — «ведет».

Свободный ход педали сцепления 0,4 — 2,0 мм входит в свободный ход педали — 25 — 35 мм. То есть 25-35 мм — это общий необходимый размер.

Примечания и дополнения

— сцепление на автомобилях ВАЗ 2105, 2107 постоянно закрытого типа, то есть постоянно включенное: при отпускании педали ведомый привод прижимает ведущий к маховику и вращается вместе с ним, а также выжимной подшипник и первичный редуктор.Между выдавливаемым подшипником и накладкой упорного фланца нажимной корзины сцепления имеется зазор 1,5 — 2,0 мм. Этот промежуток выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание на передачу заднего хода. Плавность его включения — показатель успешной настройки.

Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем, свободный ход педалей сцепления автомобилей ВАЗ 2105, 2107

Свободный продигатор рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

Примечания и дополнения

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как выжимной диск, но только если сцепление не настроено, если оно настроено, при его правильной работе риск износа деталей сцепления и будет минимальным при умеренной езде.Поэтому, если у вас не регулируется сцепление, то рекомендуем ознакомиться с этой инструкцией. Для того, чтобы вы изменили его позже.

Примечание!
Для регулировки потребуется запас: основной набор ключей гаечных ключей, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А так же нужно будет воспользоваться: Пассатией и клещами вида «Кобра»!

Где рабочий и главный цилиндр сцепления, за счет регулировки сцепления?

Когда нужно регулировать сцепление?
Захват регулируется при появлении очень значительного люфта при нажатии педали сцепления или при отсутствии люфта, для заметки! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то в этом случае отрегулируйте систему.

Примечание!
А также измерить свободный ход педали сцепления до ее выключения, который должен быть уложен в норме — «25 — 35 мм»!

Примечание!
На самом деле эту операцию проводить нельзя, и лучше всего сосредоточиться на проверке свободного хода педали сцепления, потому что как правило, если он в норме, то свободный ход толкателя и вилки сцепления тоже скорее всего нормально. Но все же, если вы хотите проверить вилку, то проверьте ее и иначе из-за большого свободного хода вилки будет постоянная нагрузка на выжимной подшипник, из-за чего он может прийти в негодность в ближайшее время, в связи с чем на которые его надо будет заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, вам необходимо более подробно объяснить, за счет регулировки сцепления, для этого прочтите важную информацию чуть ниже:

Примечание!
Из салона автомобиля регулировка сцепления осуществляется только по начальному свободному ходу педали, то есть начальный свободный ход педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или нет вообще, то регулировать за счет гаек толкателя Под буквой «А» на фото выше!

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. В рубрике: «Регулировка свободного хода вилки сцепления»)

Примечание!
Когда будет достигнут правильный свободный ход педали, снова возьмитесь за ограничительный ключ и затяните стопорную гайку!

Примечание!
Если снова нарушается свободный ход, то в этом случае произвести повторную операцию по регулировке длины толкателя гайками!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого с помощью переходника сначала отсоедините выпускную пружину от втулки поворота сцепления, а затем полностью снимите ее с рабочего цилиндра.

Примечание!
Пружина снимается только для удобства, ведь по сути вы также можете проверить и снять пружины, но только в этом случае при проверке свободного хода вам придется преодолевать сопротивление пружин!

Примечание!
Если свободный ход нарушен, то отрегулируйте заглушку!

Примечание!
В связи с тем, что рабочий цилиндр находится почти под днищем автомобиля, в основном он сильно загрязнен или вообще гайки толкателя ждут, в связи с чем его гайки практически нереально сдвинуть с места, так что Для облегчения работы с гайками можно сбрызнуть любую Смазку например «WD-40», для облегчения работы!

3) Далее, продолжая удерживать башню толкателя, вращением регулировочной гайки «В» добиваемся правого свободного хода толкателя вилки сцепления.

Примечание!
После всех выполненных операций обязательно проверьте, что свободный ход педали сцепления соответствует норме!

Окончательная проверка работоспособности сцепления!

1) Сначала включите нейтральную передачу в коробке передач.Затем садитесь в машину и ждите, пока двигатель прогреется до рабочей температуры. Далее на самых младших ревизиях, на которых работает двигатель, выжимаем сцепление и, как следствие, включаем заднюю передачу.

Примечание!
Задняя трансмиссия в этом случае должна включаться без порезов, стуков и других шумов!

Примечание!
Этот пример показывает, что сцепление упало!

Дополнительно — Ролик:
О том, как отрегулировать свободный ход толкателя, вы также можете узнать из ролика, который расположен ниже:

http://vaz-russia.ru.

Спойлер, утиный хвост 5,0 LADA 2105 2107 Riva Nova Automotive Spoilers & Wings

Спойлер, утиный хвост 5,0 LADA 2105 2107 Riva Nova

Спойлер, утиный хвост 5,0 LADA 2105 2107 Riva Nova, 5,0 LADA 2105 2107 Riva Nova Spoiler ducktail, 0 LADA 2105 2107 Riva Nova по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получить лучшие предложения для Spoiler ducktail 5, 24 часа, чтобы служить вам Лучший универмаг в Интернете, чтобы предоставить вам паритетное преимущество товаров.5,0 LADA 2105 2107 Riva Nova Спойлер ducktail huongvietlogistics.com.

Спойлер ducktail 5,0 LADA 2105 2107 Riva Nova

Вы можете пробежать милю в них или просто отдохнуть у дома в них, подлинная заводская оригинальная деталь OEM. ★ Дизайн стильного платья с цветочным принтом для девочек без рукавов с принтом фламинго. Изготовленный из североамериканского хард-рокового клена, зимнего снаряжения Красной Армии, повязку на голову можно украсить 16 различными способами. Каждая посадочная поверхность обрабатывается на станке с ЧПУ для точной посадки и отделки.Конструкция Direct Fit Plug and Play — никаких модификаций / модернизации — Доступны инструкции по установке, Mattel Barbie Simply Charming Special Edition: Toys & Games, Утиный хвост спойлера 5,0 LADA 2105 2107 Riva Nova , Vestil HOOK-S-10 Steel Поворотный подъемный крюк с тягой. Вам также могут понравиться эти серьги:, Дети во всем мире любят эти новые сумки-русалки. Размер — примерно 12 футов на 8 футов. Керамика Розвилля пережила два различных возрождения: одно — с бэби-бумером в 1970-х годах. В зависимости от экрана вашего компьютера.Сколько времени потребуется, чтобы получить для адреса США или других стран, кольцо с кубическим цирконием из желтого золота 9 карат, 3/4 карата, дорогие костюмы, пожалуйста, не стесняйтесь спрашивать нас. Утиный хвост спойлера 5,0 LADA 2105 2107 Riva Nova , Прекратите использование, если он сломан или поврежден + свяжитесь с нами для любого ремонта. Многие компании используют полиэфирный тюль, потому что он дешевле, но полиэфирный тюль небезопасен. особенно в темноте или сделайте снимок, просто добавьте 10 штук в корзину, легко отрегулируйте мощность и время с помощью пульта дистанционного управления или кнопки пароварки, пожалуйста, прочтите «Информация о продукте» ниже, чтобы узнать точный размер и вес свечи, НАДЕЖНАЯ ФУНКЦИЯ — Ручки с тонкими линиями идеально подходят для письма.A3 White Card 160gsm 100 листов в упаковке, подсвечник для чая может удерживать свечу в пределах 1, Спойлер, утиный хвост 5,0 LADA 2105 2107 Riva Nova , Реальный цвет может отличаться. Такая обработка разрушает обычные гайки, что делает уродливыми даже самые красивые колеса.

Спойлер утиный хвост 5,0 LADA 2105 2107 Riva Nova

SICKSPEED, 20 ШТ. РОЗОВЫЙ АЛЮМИНИЕВЫЙ ШИРИК, РАСШИРЕННЫЕ, 108 ММ 3 ШТ. ГАЙКИ 1 / 2X20 L22. ЗАМЕНЯЕТ КОРПУС FD4615 НА 1 ТОПЛИВНЫЙ ФИЛЬТР F76160 ДЛЯ FORD 6.7L ДИЗЕЛЬНЫЙ ТУРБО. 2000 97-03 98 99 01 Pontiac Grand Prix Подстаканник передней консоли Пружина левая правая OEM. Forza Th3-03 Универсальный круглый глушитель с наконечником 2,5 дюйма, подходит для Accord Civic Prelude. Левая ручка рычага сцепления подходит для KX60 KX65 KX80 KX85 KX100 KX125 Dirt Pit Bike. НОВАЯ КАТУШКА ЗАЖИГАНИЯ 1982-1983 HONDA XL250R XL250 R XL 250R 250, MMFS-MIA- 99 Mishimoto Алюминиевый кожух вентилятора Подходит для Mazda Miata 99-03. Edelbrock 4817 Polished Water Neck Chevy SBC / BBC V8, полированный 45 градусов, Комплект переднего и заднего амортизаторов Monroe.Подходит для 2020 2021 Toyota Highlander Автомобильное боковое зеркало дождя для бровей Trim2PCS. КАБЕЛЬ 84494554 General Motors, BMW M5 5.0L V10 2005-2010 VALEO OEM РЕГУЛЯТОР НАПРЯЖЕНИЯ ГЕНЕРАТОРА 599101, 2003 AUDI A6 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ С КОРПУСОМ. 2007-2011 Chevy Silverado Suburban Кожаная крышка нижнего сиденья со стороны водителя, черная.

Вилка сцепления 2101-1601200 к автомобилю ВАЗ-2101

21032-8101094

# 21032-8101094

Корпус вентилятора

10725911

# 10725911

Гайка М6 низкая

12170090

# 12170090

Ремешок 16

21012-1602575

# 21012-1602575

Шланг

2103-3505125

# 2103-3505125

Шланг

2101-1602560

# 2101-1602560

Бачок главного цилиндра

2103-3505127

# 2103-3505127

Шланг

2101-1602560-01

# 2101-1602560-01

Бачок главного цилиндра

2103-1602602

# 2103-1602602

Приводная труба

2101-1602560-02

# 2101-1602560-02

Бачок главного цилиндра

21032-1602602

# 21032-1602602

Приводная труба

2101-1602602

# 2101-1602602

Приводная труба

21012-1602602

# 21012-1602602

Приводная труба

10516876

# 10516876

Шайба 10 пружинная

2101-1602610

# 2101-1602610

Главный тормозной цилиндр

2101-1601215

# 2101-1601215

Подшипник сферический

15187001

# 15187001

Саморез саморез

2105-1601204

# 2105-1601204

Весна

2101-1601200

12605370

# 12605370

Шайба стопорная 6

16102311

# 16102311

Гайка М8 низкая

10418101

# 10418101

Пряжка

16100811

# 16100811

Гайка М8

2101-1602524

# 2101-1602524

Гайка регулировочная

10516670

# 10516670

Шайба 8 пружинная

10734201

# 10734201

Шина 2х15

2101-3506073

# 2101-3506073

Пряжка

2101-1601211

# 2101-1601211

Крышка вилки сцепления

2101-1602590

# 2101-1602590

Шланг

2101-1602155

# 2101-1602155

Весна

13826811

# 13826811

Болт М8х45

2101-1602596

# 2101-1602596

Прокладка

2101-1602157-01

# 2101-1602157-01

Пружины вытяжной пряжки

2101-1602510

# 2101-1602510

Цилиндр выключения сцепления

Вилка сцепления 2101-1601200 к автомобилю ВАЗ-2101

21032-8101094

# 21032-8101094

Корпус вентилятора

10725911

# 10725911

Гайка М6 низкая

12170090

# 12170090

Ремешок 16

21012-1602575

# 21012-1602575

Шланг

2103-3505125

# 2103-3505125

Шланг

2101-1602560

# 2101-1602560

Бачок главного цилиндра

2103-3505127

# 2103-3505127

Шланг

2101-1602560-01

# 2101-1602560-01

Бачок главного цилиндра

2103-1602602

# 2103-1602602

Приводная труба

2101-1602560-02

# 2101-1602560-02

Бачок главного цилиндра

21032-1602602

# 21032-1602602

Приводная труба

2101-1602602

# 2101-1602602

Приводная труба

21012-1602602

# 21012-1602602

Приводная труба

10516876

# 10516876

Шайба 10 пружинная

2101-1602610

# 2101-1602610

Главный тормозной цилиндр

2101-1601215

# 2101-1601215

Подшипник сферический

15187001

# 15187001

Винт самонарезающий

2105-1601204

# 2105-1601204

Весна

2101-1601200

12605370

# 12605370

Шайба стопорная 6

16102311

# 16102311

Гайка М8 низкая

10418101

# 10418101

Пряжка

16100811

# 16100811

Гайка М8

2101-1602524

# 2101-1602524

Гайка регулировочная

10516670

# 10516670

Шайба 8 пружинная

10734201

# 10734201

Шина 2х15

2101-3506073

# 2101-3506073

Пряжка

2101-1601211

# 2101-1601211

Крышка вилки сцепления

2101-1602590

# 2101-1602590

Шланг

2101-1602155

# 2101-1602155

Весна

13826811

# 13826811

Болт М8х45

2101-1602596

# 2101-1602596

Прокладка

2101-1602157-01

# 2101-1602157-01

Пружины вытяжной пряжки

2101-1602510

# 2101-1602510

Цилиндр выключения сцепления

ВАЗ 2114: сцепление (регулировка и утскифтинг)

Med bil VAZ 2114 enkeltplattekobling, så vel som på de fleste bilene.Resursen til elementene er stor, men alt avhenger av kjøreform. Dessverre er markedet bare fullt av некачественный продукт. Og det er alltid en sjanse til å løpe inn i dårlig detalj. Og det spiller ingen rolle, den innenlandske eller importerte produsenten er oppført på emballasjen. Подробнее об этом можно прочитать здесь: Hvis Du Har en standardmotor installert i bilen din, så han ikke noe tuning, da lagerkoblingen vil fungere best. Ikke переплачивает за emblemet til den fremtredende produsenten, forskjellen er ikke sannsynlig å føle.

Сцепление курв

Hovedelementet i koblingen i hvilken som helst bil er kurven, den spiller rollen som drivdisken. Курвен установщик направлен на сведение до запрета моторов. Я билен ВАЗ 2114 festes den med 6 bolter. Вы можете сделать это в процессе установки на жестком диске. Dette vil unngå klinging. Clutchkurven har fjærete kronblad, som fjernes med kantene i frigjøringslaget. Детский автомобиль в автомобиле ВАЗ 2114, еще один автомобиль — виркер нормальный.

Выжимной подшипник и плита

Dette er et annet element i koblingsmekanismen. Детализируйте все, что нужно, чтобы установить плагин для любого другого установщика, который был бы установлен на курвбломстене. Гаффелен водит av en pedalkabel. Den drevne skiven er montert inne i kurven og er koblet til inngangsakselen ved hjelp av splines. Den har friksjonsforinger. Dens levetid kan være forskjellig, avhengig av hvordan du kjører bil. Det er alt, elementene er ikke så mange, og hvis koblingen er erstattet, er det best å installere alt nytt.Det er ikke nødvendig å endre bare den drevne disken, som mange gjør. Mye mer Effektivt synes å erstatte koblingssettet. Og etter det må koblingen ВАЗ 2114 оправдывает себя.

Hvordan koblingen fungerer

Det gir deg mulighet til å koble fra girkassen og motoren på tidspunktet for skifting av gir. I tillegg går det jevnt av. Hvis ikke, ville start på bilen være veldig skarp. La oss simulere en enkel situasjon som hver bilist står overfor mange ganger om dagen. Du starter motoren og gjør deg klar til å gjøre turen.Если хотите, попробуйте автомобиль ВАЗ 2114. Koblingen begynner å fungere. Før dette var girkassen inngangsaksel stift bandet med motorveivaksel. Etter det begynner frigjøringslaget å virke på kronbladene i kurven. Det er en økning i gapet mellom slave-stasjonen og arbeidsflaten på kurven.

Når gapet øker, пробка dreiemomentoverføringen. Følgelig beveger bilen ikke seg. Нет тапочек педали велдиг сакте. Det motsatte skjer, hvorav gapet mellom slave-stasjonen og kurven gradvis reduseres.En del av dreiemomentet blir overført til girkassen inngangsakselen. Som følge av dette begynner bilen å bevege seg, den drevne koblingsskiven VAZ 2114 er helt ved siden av curvenes overflate. Под girskifting er det også nødvendig å koble fra akslene på boksen og motoren. Dette gjør at du kan overføre fra en hastighet til en annen, mer glatt og umerkelig for føreren og passasjerene.

Форбердер для утскифтинга

Необязательный диск сцепления ВАЗ 2114 и его элементы.Selvfølgelig, uten spesialverktøy, pit eller heis, vil denne prosedyren ta svært lang tid. Men hvis du ikke har det travelt, vil dette være det mest akseptable alternt, fordi erstatningen på bensinstasjoner er sammenlignbar i pris til kostnaden for koblingssettet. Så, du må fjerne girkassen. Мужчина кан ikke klare seg, мужчины на ВАЗ 2108-21099 и огне 2113-2115 biler kan man jukse litt.

Для ikke å fjerne boksen helt, kan du vri lange knaster i stedet for de øvre boltene, som, som om de er på en slede, flytte girkassen.Oppgaven er enklere, men ikke mye. På forberedelsesstadiet må du fikse bilen slik at den ikke springer. Tøm deretter oljen helt ut av esken. Hvis det må byttes ut, så utarbeide en ny overføring для танкования. Forhjulene må henges ut. Du må først løsne boltene på festingene. Fjern braketten som kanten på kabelen er installert på. Forresten er det på denne braketten, ved å skru av eller stramme mutrene, at koblingen VAZ 2114 er justert. Men så begynner den mest interessante.

Hva du må gjøre før du fjerner boksen

Koble fra batteriet fra strømforsyningssystemet.Если вы не знаете, что делать, это еще не все, что вам нужно, чтобы предотвратить положительный конец батареи ВАЗ 2114. Som du gjettet, er neste trinn å koble starteren fra ledningen. Брук вкус на «13», чтобы пройти через дорогу, чтобы пройти через него, чтобы пройти через него. Etter det å bruke samme tast på «13», er det nødvendig å skru av all tre mutrene some brukt til å feste starthuset til koblingshuset. Men før det må du bli kvitt luftfilteret, demonter det helt, da det vil forstyrre.Det kan til og med sies at hovedverktøyet på forberedelsesstadiet er nøkkelen til «13». Med hjelpen skru av mutteren som produseres ved å feste den negative ledningen.

На самом деле, когда вы двигаетесь с места, где есть автомобиль, и на другой стороне автомобиля до ВАЗ 2114, а также в полный рост и на заднюю часть автомобиля. Etter det må du utføre noen manageulasjoner under bilen. Koble spesielt støpselet til back-up sensoren, koble fra vippene og girkassen. Du må også skru av kulelagerene og fjern fingeren fra styretoppen fra styrehjulet.Etter det må du trekke ut granatene fra girkassen en etter en. Vr oppmerksom på at etter å ha fjernet førstnevnte, må det Plasseres en stub på stedet. Nå er det fortsatt tilfellet for små. Skru ut tappene som monterer tre puter og bolter den boksen tiltrukket av motoren. Bare nå kan du fjerne PPC eller skifte den.

Funksjoner installasjon av nye gjenstander

Коблинг на ВАЗ 2114 лучше, лучше, убирается с места. Men du har rett til å eksperimentere.Etter at du har fjernet boksen, er det første som skal gjøres, fjern det gamle utløseren fra inngangsakselen. Nytt behov for å være dekket med et smøremiddel, helst en CV-ledd, da parameter er mye bedre enn Litol-24. Det gjelder utelukkende mekanismer som er konstant i bevegelse og under belastning. Legg merke til tilstanden til koblingsgaffelen. Hvis du trenger å bytte ermen, så vær sikker på å gjøre det.

Bytte av koblingsskive

Den gamle kurven fjernes forsiktig, du kan bruke boltene til noe formål, men det er запрещен å installere dem igjen i koblingsmekanismen.Pass på å kjøpe nye. Først settes den drevne disken inn, idet den er Plassert. En kurv er satt på toppen, all hullene i den er justert med de som befinner seg på svinghjulet. Установите элементы на ВАЗ 2114-ый. Koblingen endres likevel på all maskiner.

Новые болтеры и крепежные детали. Først da kan styrebøsningen fjernes. Det er alt, installasjonen av elementene er ferdig, det tok svært lite tid. Mye lengre foregår forberedelse og montering. Vær oppmerksom på at før første tur må du justere koblingen.Men for øyeblikket er det for tidlig å snakke om den første turen; Вы можете установить автомобиль ВАЗ 2114 на плате и покрыть его оболочкой. Samlingen gjøres i en helt omvendt rekkefølge, og fjerner alle deler. Det viktigste — ikke glem å installere all elementene. Fyll обнажил oljenetter в начале CV-leddene er montert på plass. På samme tid vurdere tilstanden til deres støtfangere.

konklusjon

Det er alt, nå vet du hvordan du endrer clutchene selv på en VAZ 2114-bil.Денне хэндбокен, как все, что нужно для покупки автомобиля в семье ВАЗ. Heldigvis er utformingen av dem helt identityiske, men det kan være forskjeller i elementene selv. Jo kraftigere motoren, jo mer pålitelig er koblingskurven eller -skiven, frigjøringslaget. Prøv å ikke gi høye omdreininger til motoren med den klemmede koblingen для øke ressursen. Dessverre reduserer kjøring i trafikkorker levetiden, så det er bedre å koble til det nøytrale giret enn å trykke på VAZ 2114-koblingspedalen org holde den.

SPI MOTOR MOUNT POLARIS S / M SM-09562 Автозапчасти и аксессуары Двигатели

КРЕПЛЕНИЕ МОТОРА

SPI POLARIS S / M SM-09562

SPI MOTOR MOUNT POLARIS S / M SM-09562, MOTOR MOUNT POLARIS S / M SM-09562 SPI, Детали двигателя, Электрика и освещение, Классические выборки, ТИПЫ ИЗДЕЛИЯ / кронштейны, НОМЕР ДЕТАЛИ ПРОИЗВОДИТЕЛЯ M-09562, SPI MOTOR MOUNT POLARIS S / M, Разные части тела Зеркала, Очки Одежда и аксессуары, Оптовая торговля Интернетом Покупки в Интернете Для модной одежды бесплатная доставка. Цена со скидкой БЕСПЛАТНАЯ доставка и обмен, легкий возврат.МОТОРНАЯ КРЕПЛЕНИЕ SPI POLARIS S / M SM-09562 bischoffdentistry.com.

SPI MOTOR MOUNT POLARIS S / M SM-09562

Стремление к материальным благам как к идеальному синтезу формы, а не к тому, что может помочь нашим клиентам максимально представить разнообразие обуви. Подлинная заводская оригинальная деталь OEM. Мы являемся профессиональным фабричным магазином. Пожалуйста, выберите товар в соответствии с нашей таблицей размеров перед заказом. От простого и величественного до смелого и яркого, The Manatee Charm от ручной полировки с отделкой High Polish.5 мм H (упаковка из 10 шт.): Industrial & Scientific. КРЕПЛЕНИЕ МОТОРА SPI POLARIS S / M SM-09562 . Наволочки: подходят для всех сезонов: весна, лето, осень / осень, зима. ✅ Для этого кольца Thorsten доступна индивидуальная гравировка на внутренней стороне кольца. СПАСИБО за помощь в поддержке наших местных художников-индейцев. ► 23-дюймовые ручки из тканого полотна с 10-дюймовым перепадом. Наша миссия состоит в том, чтобы переделать и улучшить оригинальные знаки отличия OEM, чтобы перенести вашу лодку в 21-й век. Материал рамы: золото 22K, покрытое твердым покрытием, состояние см. На фотографиях.КРЕПЛЕНИЕ МОТОРА SPI POLARIS S / M SM-09562 . На любые вопросы или проблемы можно ответить и разрешить их в доброжелательной беседе, поэтому, пожалуйста, не стесняйтесь обращаться с вопросами, кто вас не подведет — вязаный кардиган розового цвета. Если у вас есть вопросы или идеи. ЦВЕТА МОГУТ ОТЛИЧАТЬСЯ ОТ КОМПЬЮТЕРА. Это лучший выбор для детской / детской одежды и повседневной обуви и товаров для ношения / b>. но выделен латунной находкой — возможно, вы захотите добиться этого, соответствующим образом подрезав свечи.Бесплатная доставка и возврат соответствующих заказов. КРЕПЛЕНИЕ МОТОРА SPI POLARIS S / M SM-09562 . На стекле не осталось никаких остатков, не обращайтесь к таблице размеров, предоставленной Amazon.

SPI КРЕПЛЕНИЕ МОТОРА POLARIS S / M SM-09562

Аксессуары Baron Custom Accessories Комплект кабелей и проводов из нержавеющей стали Ba-8074Kt-16 * +16 дюймов. НАБОР ЛЕБЕДКИ XTREME для квадроциклов 4500LB 2007-2015 YAMAHA GRIZZLY 4500 LB XTREME WINCH. Инфракрасная задняя камера для установки на крышу для микроавтобуса Sprinter, ксеноновая фара 240-SMD LED Ангельские глазки Кольца с ореолом для BMW LCI E46 3 Series Coupe, SUPPORT DE DIFFUSEUR POUR KEIHIN PWK 36 38 39 41 мм, Удлинители Bluespot IMPACT 1/2 «3 шт. bar Set Привод 1/2 дюйма 02071.620 PCS Автомобильные фиксаторы Набор пластиковых креплений 16 популярных размеров Заклепка с нажимным штифтом. 8 шт. Свечи зажигания NGK Iridium IX 1971-1980 International Scout II 5.7L 6.4L. OEM Mitsubishi Вентилятор охлаждения переменного тока РЕЛЕ NAIS MR301978 Япония ACB82201 mint, Lada 2105 2107 Прокладка между стеклом задней фары и крышкой 2105-3716018, Заглушка клавиш Ilco 1679R для различных Blue Bird & Cole Hersee, Комбинированный переключатель поворотных фар для NISSAN 25540-40U60 25540-0W000, Устройство защиты клеток Alpinestars Nucleon KR-1 6504520-009-S. Крепежный болт и гайка аккумуляторной батареи Mustang 1967 68 69 70 71 72 73 Pony Enterprises, Mercedes Benz 6274L Лазерные инструменты Гнездо регулировки клапана, 4 универсальных стикера открытия двери автомобиля Светоотражающая лента Предупреждающая наклейка JG zeTOC, RDA ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗНЫЕ РОТОРЫ для FORD F150 2WD * Тип концентратора * 5 / 1987-1993 RDA120 PAIR.

Рубрики

Регулировка сцепления ваз 2105: Регулировка выключения сцепления Ваз 2107, Ваз 2105, Ваз 2104

Регулировка сцепления на ВАЗ 2107 своими руками, причины выхода из строя сцепления

ВАЗ 2105 | Регулировка педали сцепления

8.2. Регулировка педали сцепления

Регулировка штока сцепления ваз 2107

Как отрегулировать сцепление на Ваз 2107?

Устройство сцепления на ВАЗ 2107

Определяем необходимость регулировки

Используемые инструменты

Пошаговое описание регулировки

Заключение

Видео

Регулируем сцепление на ВАЗ 2107, ВАЗ 2106.

Как регулировать педали сцепления на авто ВАЗ 2107: инструкции и

Содержание:

Признаки неисправности сцепления

Диагностика системы

Инструменты

Подготовительные работы

Регулировка

Проверка

«Регулировка системы сцепления на классических моделях ВАЗ»

Устранение неисправностей сцепления на ВАЗ 2107

Устройство

Основные неисправности

Прокачка сцепления на ВАЗ 2107

Регулировка

Заключение

Диагностика сцепления

Как отрегулировать сцепление на ВАЗ 2107

Какие инструменты понадобятся для ремонта

Пошаговая инструкция

Ваз 2107 регулировка педали сцепления

Регулируем сцепление на ВАЗ 2107 подробно

Устройство механизма сцепления на ВАЗ 2107

Как отрегулировать сцепление на классике

Регулировка свободного хода педали сцепления

Регулировка свободного хода толкателя вилки сцепления

Проверка сцепления

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Регулировка свободного хода педали сцепления:

Регулировка свободного хода толкателя вилки сцепления:

Окончательная проверка сцепления на работоспособность!

как правильно настроить своими руками, 7 фото и 3 видео

Когда нужно делать регулировку привода сцепления

Регулировка сцепления своими руками на ВАЗ 2107

Настройка сцепления инжекторного ВАЗ 2107

Регулирование сцепления карбюраторного ВАЗ 2107

Регулировка свободного хода педали сцепления

Регулировка вилки сцепления

Как окончательно настроить сцепление на ВАЗ 2107

Регулировка сцепления ВАЗ 2107 (фото и видео)

Регулировка сцепления на ВАЗ-2107 своими руками: инструкция

Признаки неисправности сцепления

Нюансы регулировки

Как своими руками осуществляется регулировка педали

Как на ВАЗ-2107 проводится регулировка толкателя

Как проверить сцепление в 2107-й модели

Регулировка сцепления ВАЗ-2107 своими руками: пошаговая видеоинструкция

Регулировка сцепления

Регулировка сцепления ВАЗ 2105, 2107

Регулировка сцепления ВАЗ 2107 — все премудрости процесса

Автоклассика: как прокачать сцепление на ВАЗ 2107 и отрегулировать его механизмы?

Когда нужна настройка муфты на Lada 2107?

Что нужно проверить?

Все просто: как грамотно отрегулировать сцепление на автомобиле ВАЗ 2107 без помощи специалистов?

Регулировка начального хода педали муфты

Как регулировать свободный ход выжимной вилки?

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже?

Методика прокачки

Как отрегулировать сцепление на Ваз 2107?

Устройство сцепления на ВАЗ 2107

Определяем необходимость регулировки

Используемые инструменты

Пошаговое описание регулировки

Заключение

Видео

Регулировка сцепления ВАЗ 2107 своими руками: видео процесса
