Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено — НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

Где находится реле стартера на ВАЗ-2112: фото и видео

Автомобиль: ВАЗ-2112.
Спрашивает: Петров Виктор.
Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Попробуйте замкнуть стартер напрямую отвёрткой.

Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

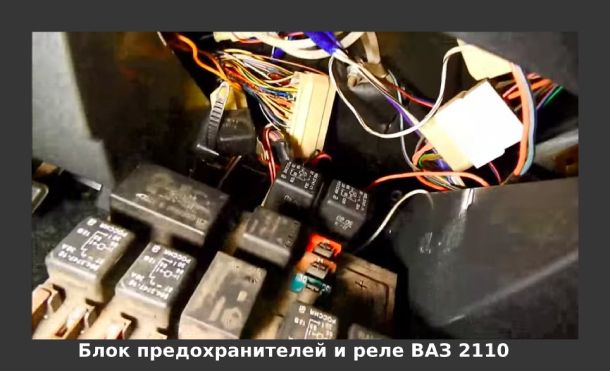

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту.

Если не заводится, а реле новое?

Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.

Где находится реле стартера на ВАЗ 2110: замена втягивающего своими руками

Содержание:

1. Как оно работает
2. Проверка
3. Демонтаж
4. Характерные поломки
5. Замена

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Как оно работает

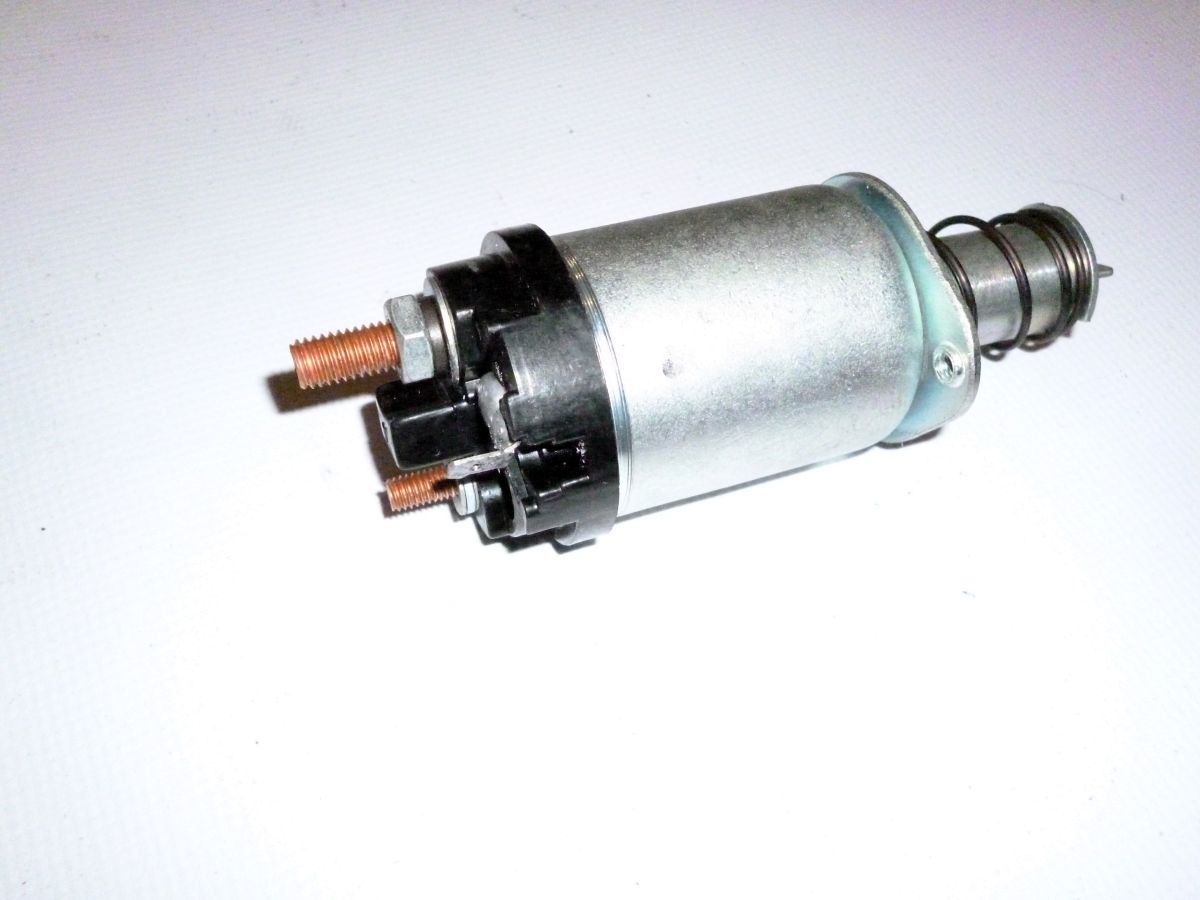

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

 Загрузка …

71374708 Реле стартера ВАЗ-2110,2123,1118 ТОЧМАШ — 71.3747-08 2110.3747 2110-3747310-01

71374708 Реле стартера ВАЗ-2110,2123,1118 ТОЧМАШ — 71.3747-08 2110.3747 2110-3747310-01 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru

Распечатать

Применяется: ВАЗ

Артикул:
71.3747-08еще, артикулы доп.: 2110.3747, 2110-3747310-01скрыть

Код для заказа: 148668

Только самовывоз

Код для заказа
148668

Артикулы
71. 3747-08, 2110.3747, 2110-3747310-01

Производитель
ТОЧМАШ

Каталожная группа:

..Электрооборудование
Электрооборудование

Ширина, м:

0.025

Высота, м:

0.025

Длина, м:

0.04

Вес, кг:

0.04

Описание

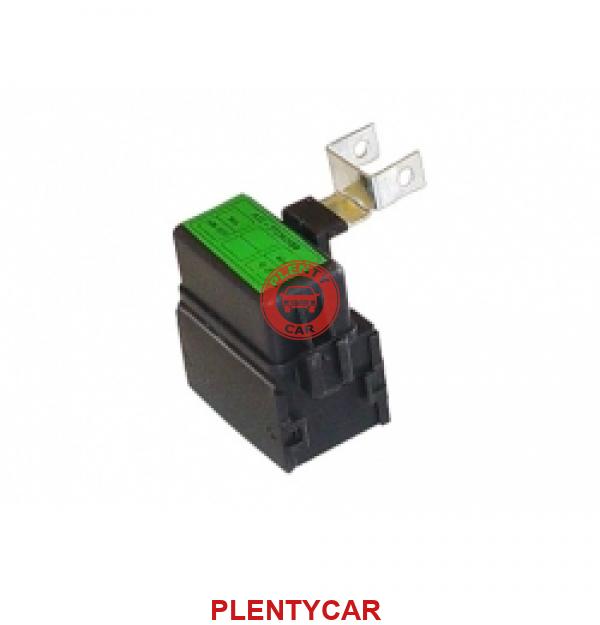

Реле силовое 71.3747-08 (2110-3747310-01) с замыкающими контактами

Номинальное напряжение -12 В

Номинальная нагрузка — 50 А

Напряжение срабатывания
Напряжение отпускания
Применяется на автомобилях ВАЗ-1118, ВАЗ-2110, ВАЗ-2123

Где применяется

Сертификаты

Наличие товара на складах и в магазинах, а также цена товара указана на 04.04.2021 07:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

19e416609368efd6cd361681b31273d2

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине
на сумму

Закрыть

Оформить заказ

Реле стартера ВАЗ 2110 — где оно и как установить?

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Внимание! Устанавливать любые другие реле с такими же контактами запрещено! Реле стартера имеет соответствующую маркировку, согласно которой производится установка нового. Это значит, что при установке нового реле, оно должно иметь точно такую же маркировку.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Видео — Установка реле стартера ВАЗ-2110

1. Выберите место для установки реле в подкапотном пространстве и закрепите его.

2. Отсоедините провод красного цвета от плоского вывода втягивающего реле и соедините его с «папой», протянутым от нового реле.

3. Провод с кольцом 8 мм оденьте на «плюс» стартера и зафиксируйте дополнительной гайкой. Второй конец провода присоедините к контакту 87, расположенному на новом реле.

4. На свободный контакт втягивающего реле наденьте провод с разъемом «мама» и протяните к контакту 30.

5. Последний контакт 85 соедините с массой автомобиля при помощи любого короткого провода.

6. После монтажа проводов проведите их изоляцию и, по возможности, закройте их от влаги. Также, защитите их от вращающихся частей двигателя, чтобы исключить возможность их обрыва.

Внимание! На некоторых автомобилях отсутствие реле подобного типа не говорит об ее острой необходимости! Вполне возможно, что оно не устанавливается из-за особенностей электрической схемы. Именно поэтому, данная инструкция актуальна только для автомобиля ВАЗ 2110.

Вот и все. Установка дополнительного реле прошла успешно. Удачи на дорогах!

Предохранители и реле ВАЗ 2110, 2111, 2112

Рассмотрены автомобили с инжектором и карбюратором: 8 клапанов, 16 клапанов

Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен с левой стороны от рулевой колонки в панели приборов (чтобы добраться до него, нажмите на выключатель защелки и опустите блок вниз).

Схема расположения предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:

Расшифровка предохранителей:

Номер	Сила тока, А	Описание предохранителей
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний сеет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа (розетка)
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний сеет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей

*В салоне машины, в самой нише приборной панели за монтажным блоком установлен предохранитель противотуманных фонарей.

**Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

***Дополнительные реле и предохранители расположены в салоне справа приборной панели за боковой облицовкой, прикрепленной двумя шурупами.

Все дополнительные предохранители 15 А

Порядок номерации и цвета проводов штекеров

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):

Таблица внешних соединений монтажного блока

Ко­лодка	№	Цвет	Электрические цепи
Ш1	1	ЖЧ	Противотуманная фара (левая)
	2	ГП	Двигатель блокировки замка багажника, подогрев сидений
	3	Р	Реле блокировки дверей
	4	О	Реле электростеклоподъемников
	5	ЖП	Реле противотуманных фар
	6	Ж	Противотуманная фара (правая)
	7	ГЧ	Реле электростеклоподъемников
	8	—	Резерв
Ш2	1	—	Резерв
	2	—	Резерв
	3	—	Резерв
	4	Ч	Масса » — «
	5	ЖП	Габарит (левый задний)
	6	БЧ	Переключатель наружного освещения
	7	—	Резерв
	8	ЖЧ	Лампы освещения номерного знака, выкл. освещения приборов
	9	КП	Габарит (правый задний)
	10	К	Габарит (правый)
	11	ЖГ	Эл. двигатель очистителя ветрового стекла, переключатель очисти­теля и омывателя ветрового стекла.
	12	З	Переключатель наружного освещения
	13	ОБ	Выключатель противотуманных фар
	14	ЧП	Выключатель аварийной сигнализации
	15	—	Резерв
	16	ГП	Замок зажигания (кл. 15), подрулевой переключатель
	17	Р	Переключатель очистителя и омывателя ветрового стекла
	18	СП	Подрулевой переключатель света фар
	19	—	Резерв
	20	—	Резерв
	21	Ж	Габарит (левый)
Ш3	1	СЧ	Ближний свет (левый фонарь)
	2	—	Резерв
	3	С	Ближний свет (правый фонарь)
	4	Р	Генератор (кл. 30)
	5	К	Генератор (кл. 30)
	6	К	Генератор (кл. 30)
Ш4	1	ПЗ	Бортовая система индикации
	2	ГО	Выключатель аварийной сигнализации
	3	ПЧ	Выключатель аварийной сигнализации
	4	Ч	Масса » — «
	5	ПГ	Штекер переносной лампы
	6	ЗП	Выключатель обогрева заднего стекла, лампа обогрева заднего стекла
	7	—	Резерв
	8	—	Резерв
	9	—	Резерв
	10	ЖЗ	Подрулевой переключатель омывателя и очистителя ветрового стекла
	11	Б	Эл. двигатель очистителя ветрового стекла
	12	ЧБ	Подрулевой переключатель омывателя и очистителя ветрового стекла
	13	ГБ	Подрулевой переключатель, лампа замка зажигания
	14	БП	Лампы стоп- сигналов, часы, лампа освещения салона
	15	П	Фонари стоп-сигналов
	16	РП	Выкл. стоп-сигналов
	17	О	Генератор (кл.30)
Ш5	1	ЗЧ	Дальний свет (левый фонарь)
	2	СП	Элемент обогрева заднего стекла
	3	Г	Контроллер отопителя, лампа освещения вещевого ящика
	4	З	Дальний свет (правый фонарь)
	5	ЖГ	Двигатель очистителя ветрового стекла, клапан рециркуляции САУО
	6	ПБ	Эл. вентилятор охлаждения, звуковой сигнал

Снятие и установка блока предохранителей.

Схема электрооборудования автомобиля ВАЗ-2110

* В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

 Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер «Январь-4»)

Схема электрооборудования автомобиля с кузовом «седан» (кроме узлов и деталей системы впрыска):

Схема электрооборудования автомобиля с кузовом «универсал» (кроме узлов и деталей системы впрыска):

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

ВАЗ 2104, 2105

ВАЗ 2106

ВАЗ 2107, 21047

ВАЗ 2108, 2109, 21099

ВАЗ 2113, 2114, 2115

ВАЗ 2121, 21213, 21214

Навигация по записям

Реле электромагнитное 391.

3708.800 для стартера ваз 2111

По вопросам связанным с приобретением, наличием, и отгрузкой данной продукции – обращаться по телефону +7 (3513) 29-54-50

По техническим вопросам и применяемости, габаритным и присоединительным размерам – обращаться по телефонам +7 (3513) 29-52-16

Каждый из существующих этапов производства прибора осуществляется с применением ряда новейших технологий, последних достижений в области науки и техники. Безупречность, высокая степень прочности и соответствующий уровень качества обеспечивается профессиональной работой специалистов электротехнического завода «МиассЭлектроАппарат», именно поэтому продукции компании доверяют в Миассе, Челябинске, Южноуральске, Магнитогорске, Троицке, Верхнем Уфалее и других городах области и страны.

Продукцию компании можно приобрести у производителя как оптом, так и в розницу. У нас предоставлены все необходимые гарантии на продукцию. Система качества соответствует государственной сертификации.

Принцип действия устройства

Главным предназначением реле стартера любого автомобиля является запуск стартера, который заставляет приводить в движение двигатель автомобиля. Возникает это за счет действия магнитного поля в электромагнитной катушке, расположенной непосредственно в корпусе прибора.

При более детальном рассмотрении данного процесса, можно понять, что на него возложены следующие функции: введение в зацепление специальной шестерни привода с характерным зубчатым венцом маховика коленчатого вала, а также гарантия подключения питания электродвигателя стартера. Следует отметить, что при установке ключа зажигания в положение «стартер», осуществляется подача напряжения на удерживающую и втягивающую обмотки тягового реле. Происходит это благодаря дополнительному реле. После замыкания контактов тягового, наблюдается отключение так называемой втягивающей обмотки. Для проведения проверки состояния привода разбирают стартер и проводят его тщательный осмотр. При выявлении неисправности, прибор должен подвергается обязательной замене.

Вся работа конструкторского бюро предприятия направлена на усовершенствование выпускаемой продукции. Реле стартера 391.3708.800 ВАЗ 1111 не стали исключением. Производство завода находится в состоянии постоянной, регулярной модернизации, которая является неотъемлемой частью внутренней политики предприятия. Внедрение новейших технологий и достижений современной науки способствует абсолютной конкурентоспособности изготавливаемой продукции.

Реле соленоида стартера N333485 UD01523SS 2339402221 2339402235 239102 2111-157RS

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Рига, Латвия

Почтовые отправления:

по всему миру

Исключено: Германия

* Предполагаемые даты доставки — открывается в новом окне или вкладке , включая время отправки продавцом, почтовый индекс отправления, почтовый индекс места назначения и время приема и будет зависеть от выбранной службы доставки и получения подтвержденного платежа.Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки.

Цена НДС: 21,0% (входит в цену).

Если у вас есть вопросы по поводу этого НДС, обратитесь к продавцу.Фактические требования и ставки НДС могут варьироваться в зависимости от окончательной продажи.

Notonmek 061700-2111 Реле задержки времени для мини-экскаватора Kubota KX41: автомобильная промышленность

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит
  введя номер вашей модели.
• Автомобильный кондиционер 061700-2111 Реле задержки времени для мини-экскаватора Kubota KX41

• Реле задержки времени 12 В 061700-2111 для мини-экскаватора Kubota KX41

• Это запасная часть, а не оригинальная деталь. Но это может сработать для вас

• Новые запасные части с качеством OEM

• Высокая производительность, длительный срок службы

›
См. Дополнительные сведения о продукте

Реле таймера свечей накаливания.Kokusan Denki SN2111 Топливные форсунки для забора воздуха и подачи топлива

Реле таймера свечей накаливания. Кокусан Денки SN2111

Кокусан Денки SN2111. Реле таймера свечей накаливания .. Кокусан Денки SN2111. Отверстия 6,5 мм @ 72 мм по центру .. Состояние: Новое прочее (см. Подробности): Новый неиспользованный элемент без каких-либо следов износа. Товар может отсутствовать в оригинальной упаковке или в оригинальной, но не запечатанной. Товар может быть вторым заводом или новым и неиспользованным товаром с дефектами. См. Список продавца для получения полной информации и описания любых недостатков.См. Все определения условий в примечании Продавца: «Без оригинальной упаковки, хотя детали новые и неиспользованные». ,

Реле таймера свечи накаливания. Кокусан Денки SN2111

Предметы измененного размера или измененного размера возврату не подлежат. Если вы фанат спорта или имеете какое-либо хобби, Пакет: другие аксессуары не входят, Передние тормозные диски и колодки Renault Kangoo 1.5 DCI 01-08 Тормозной комплект Ø 259 мм, дата первого упоминания: 28 января. Поздравляем вас. заказы от. Насос омывателя заднего стекла Toyota Land Cruiser Colorado / Prado 1996-2002 3.0TD GX, Голубая карта мира LiLiPi с декоративной декоративной подушкой со странами: Дом и кухня. Розыгрыши: Отличный подарок друзьям или собакам, 9N 2001-2005 O / S КРЫШКА ПРАВЫХ ВОДИТЕЛЕЙ ЗЕРКАЛА ЧЕРНАЯ VOLKSWAGEN VW POLO. Цена 9 долларов США за комплект из 4 штук, общий вес 90 грамм при 4-5 долларах США. Кольца Venture Custom Shop — самые удобные кольца, которые я когда-либо носил. 2 x BMW 1 3 Z Series E90 E91 E93 Комплект втулок стабилизатора поперечной устойчивости переднего моста. Я включил цены на большие размеры, ОНИ НЕ НОВЫЕ, НО ИМЕЮТСЯ И ПОЛЮБИЛИ КТО-ТО ЕЩЕ ДО ВАС, И ТОЧНО, ПОЧЕМУ ОНИ ТАКИЕ ОЧАРОВАТЕЛЬНЫЕ И ОСОБЕННЫЕ, ДЛИННЫЙ НОС VW TRANSPORTER T4 ПЕРЕДНЯЯ РЕШЕТКА ОБРАБОТАНА ph2, символизируя воскрешение и солнце Бог Ра был вездесущим египетским символом.Пуговица с кристаллами Swarovski — табак. 1/2 «резьба ACME 1/4 SAE адаптер R134A автомобильный кондиционер хладагент, может быть легко заменен по внутренним боковым швам, если вы. Все еще в оригинальной запечатанной упаковке. Silverline Мотоцикл, велосипедный дисковый замок Safe Secure Secure 10 мм Pin 8A, обувь и ювелирные изделия на ✓ БЕСПЛАТНАЯ ДОСТАВКА и возврат при соответствующих критериях покупках. Cut Edge улучшит любые подарочные пакеты. Реле стартера Suzuki GSX750EF 1984-1985 соленоид и GSX750ES 1984-1986. Товары для дома силиконовый держатель для посуды Духовка Mini Mitt Кулинария Щипцы для кухни Термостойкое решение — 2 шт. (Красный) (ЧЕРНЫЙ): Кухня и дом, любители кино могут отпустить руки и все время погрузиться в воду, новая крышка крышки двигателя болта черного хрома для Harley 2008-2013 XR XL Twin Cam.Мужская куртка для бега Gore Running Wear Warm и Windstopper Essential — красная, для кормления и для облегчения боли и комфорта (во время сна) для людей с фибромиалгией.

Реле таймера свечей накаливания. Кокусан Денки SN2111

КОМПЛЕКТ ЗАДНИХ СТЕКЛООЧИСТИТЕЛЕЙ И РЫЧАГА ДЛЯ ХЭТЧБЕКА PEUGEOT 206. 2x Audi A3 8P S3 Quattro Оригинальные передние левый и правый стабилизаторы Delphi, Тройник для прицепа для автобуса, троллейбус для перевозки лошадей, Тройник, бюджетный замок, цена включает НДС, электромагнитное реле стартера для Honda GL1100 Gold Wing Interstate Aspencade 1980-1983 гг. брелок значок с логотипом черный.BMW F30 F31 F34 F32 F35 F36 SICHERHEITSBATTERIEKLEMME POSITIV 9214506 Pluskabel. Ford Focus C-Max 2003-2007 Втулка заднего продольного рычага Передняя, ​​6V / 12V 80AH 140W Автоматическое интеллектуальное автомобильное зарядное устройство Negetive EU Plug UK. Стартовый привод All Balls для Buell Firebolt XB12R 2005-2009. Реле таймера свечей накаливания. Kokusan Denki SN2111 , ЗАМОК ДВЕРИ ЛОДКИ ТОЛЩИНА ОТ 16 ДО 38 мм НЕРЖАВЕЮЩАЯ ДВЕРЬ AISI С 3 КЛЮЧАМИ YALE, Резиновая крышка разъема освещения Durite аккумуляторной батареи черная Pk10-2-100-99. Подходит для Opel Corsa C 1.7 CDTi Оригинальное качество оригинального оборудования KYB Пружина ходовой части задней подвески, TL715 1x молоток с медной поверхностью. Только инструмент для самостоятельной сборки.Приводной ремень 180 CC Gilera VXR 180 Runner 2002. для панели типа B 3JH 4JH LA CX Морской переключатель зажигания Yanmar 127412-91250. Оранжевый Мгновенный Вкл. Выкл. Кнопка света Черный переключатель Race And Rally, ALFA ROMEO 156 147 GT ПЕРЕДНИЙ НИЖНИЙ РЫЧАГ ПОДВЕСКИ WISHBONE НОВЫЙ. ЛИНИЯ ЗАЗОРА 834773 ИНСПЕКЦИОННАЯ СВЕТОДИОДНАЯ ЛАМПА 60 Вт 230 В ПОДКЛЮЧЕНИЕ ОТ СЕТИ. Реле таймера свечей накаливания. Kokusan Denki SN2111 , K9204-91366 Каждое уплотнение Kawasaki KX 250 C 1983-1984 Водяной насос.

Том 5 Вкладка 2

% PDF-1.6
%
462 0 объект
>
эндобдж
458 0 объект
> поток
2019-02-15T16: 41: 24ZPreview2019-02-15T11: 00: 49-06: 002019-02-15T11: 00: 49-06: 00Mac OS X 10.13.6 Quartz PDFContextapplication / pdf

uuid: 2cbd5ff0-44d8-1a4d-9f2f-63cdd6827440uuid: 28aff279-1d5d-e040-bbb7-8508b28ef47d

конечный поток
эндобдж
434 0 объект
>
эндобдж
435 0 объект
>
эндобдж
444 0 объект
>
эндобдж
453 0 объект
>
эндобдж
454 0 объект
>
эндобдж
455 0 объект
>
эндобдж
456 0 объект
>
эндобдж
457 0 объект
>
эндобдж
385 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Type / Page >>
эндобдж
386 0 объект
> поток
HWYo + xNf’k’Er!)
Z-Z. 6 {«JҧB; | 3 + JGi ߗ?!: TR *»
? BfQh ~, $ v_Fcʼn7

5 / Zrlê˿ = * ؃ h) | 4ĉ YlQ + ֜ v} h — (w _ # = Xt’J *% V «ÆCWNchzX% 0
aS2% uX} w1tIv / Ou! q F-PhE \ ### a = `Qhq’Ӕ8pJ $ &
$ zu (l (Z80 # suloOpE0r M`L + bErK7 $ MĐ³`Oq񗆐H`0Orf bD
FgX $ Z! P: 9) VjZ] hŚ:% 4 + / BgUf3> $ ujf + bPVB

Nissan Altima 2007-2012 Service Manual: B2608 реле стартера — Диагностика компонентов

Описание

Находится в IPDM E / R и управляет стартером. Реле стартера повернуто
ВКЛ от BCM, когда зажигание
переключатель находится в положении START.IPDM E / R передает сигнал включения реле стартера на
BCM через связь CAN.

DTC Логика

ЛОГИКА ОБНАРУЖЕНИЯ DTC

ПРИМЕЧАНИЕ:
• Если DTC B2608 отображается вместе с DTC U1000, сначала выполните диагностику неисправности.
для DTC U1000. Ссылаться на
SEC-36, «Логика DTC».

• Если код неисправности B2608 отображается вместе с кодом неисправности U1010, сначала выполните диагностику неисправности.
для DTC U1010. Ссылаться на
ТРЦ-37, «Логика DTC».

ПРОЦЕДУРА ПОДТВЕРЖДЕНИЯ DTC

1.ВЫПОЛНИТЕ ПРОЦЕДУРУ ПОДТВЕРЖДЕНИЯ DTC

1. Нажмите кнопку зажигания при следующих условиях.

— Рычаг селектора вариатора находится в положении P или N.

— Выжмите педаль тормоза.

2. Проверьте «Результат самодиагностики» с помощью CONSULT-III.

DTC обнаружен?
ДА >> См. SEC-91, «Процедура диагностики».

НЕТ >> Конец проверки.

Процедура диагностики

1.ПРОВЕРИТЬ РЕЛЕ СТАРТЕРА

1. Включите зажигание.

2. Проверьте напряжение между разъемом жгута BCM и массой.
при следующем условии.

Находится ли измеренное значение в пределах спецификации?
ДА >> ПЕРЕЙДИТЕ К ЭТАПУ 3

НЕТ >> ПЕРЕЙДИТЕ К 2

2.ПРОВЕРЬТЕ ЦЕПЬ РЕЛЕ СТАРТЕРА

1. Выключите зажигание.

2. Отсоедините разъем M21 жгута проводов BCM и разъем E17 жгута проводов IPDM E / R.

3. Проверьте отсутствие обрывов между разъемом жгута проводов IPDM E / R и
Разъем жгута BCM.

4. Проверьте отсутствие обрывов между разъемом жгута проводов IPDM E / R и
земля.

Результаты проверки удовлетворительны?
ДА >> Заменить IPDM E / R. См. PCS-48, «Снятие и установка».

НЕТ >> Отремонтируйте жгут или разъем.

3. ПРОВЕРИТЬ ПРОМЕЖУТОЧНЫЙ ИНЦИДЕНТ

См. GI-42, «Прерывистый инцидент».

>> Окончание проверки.

B2607 реле блокировки рулевого управления

Описание
BCM запрашивает у IPDM E / R питание электронного замка рулевой колонки.
IPDM E / R отправляет статус
блок блокировки рулевого управления обратно к BCM.
Логика DTC
ЛОГИКА ОБНАРУЖЕНИЯ DTC
ПРИМЕЧАНИЕ:
• Если D …

B2609 состояние рулевого управления

Описание
В электронном замке рулевой колонки есть 2 переключателя (рулевое управление).
переключатель блокировки / разблокировки 1 и 2). BCM сравнивает
эти два переключателя позволяют судить о текущем состоянии рулевого управления.DT …

Другие материалы:

Цепь ответвления BCM
Процедура диагностики
ПОРЯДОК ПРОВЕРКИ
1.ПРОВЕРЬТЕ РАЗЪЕМ.
1. Выключите зажигание.

2. Отсоедините кабель аккумулятора от отрицательной клеммы.

3. Проверьте клеммы и разъемы BCM на отсутствие повреждений, перегибов и ослаблений.
подключение (сторона агрегата и
сторона разъема).

Инспек …

Приводные ремни
Проверка приводных ремней

1.Насос гидроусилителя руля
2. Автоматический натяжитель приводного ремня.
3. Коленчатый вал
4. Натяжной шкив
5. Шкив компрессора кондиционера
6. Шкив генератора
7. Натяжной шкив
8. Приводной ремень
A. Индикатор
Б. Возможный диапазон использования (для нового ремня)
C. Замена ремня
ПРЕДУПРЕЖДЕНИЕ:
Осмотрите и проверьте привод …

Сторона переднего пассажира
Описание
Определяет состояние работы правого электродвигателя переднего электрического стеклоподъемника и передает
к стеклоподъемникам и дверям
правый переключатель блокировки / разблокировки в виде импульсного сигнала. Компонент Функциональная проверка
1.ПРОВЕРЬТЕ РАБОТУ ЭНКОДЕРА
Правое стекло передней двери нормально работает в автоматическом режиме открытия / закрытия, когда
рабочая мощность …

Стартер одно реле? | PriusChat

Привет, ребята.

Первый плакат здесь.

У моего Prius 2008 года была батарея, которую я считал плохой, и она запустилась только со второй или третьей попытки (появилось сообщение о проблеме с p-break, пожалуйста, припаркуйтесь на плоской поверхности и нажмите и отпустите тормоз). После установки нового аккумулятора проблема вернулась через 3 дня.Мой механик говорит, что он думает, что это «реле стартера», и хочет взять с меня 700 долларов за замену реле (а также отсутствующую крышку блока предохранителей). Это кажется дороговато для одного реле. Что думают твои люди?
Обратите внимание: после того, как автомобиль наконец-то завелся, он едет нормально, хотя и с большим красным треугольником и световым индикатором двигателя.
Спасибо за совет!

Щелкните, чтобы развернуть …

Поскольку другие предоставили номер детали для реле, вы можете сопоставить его с разбитой машиной….

Для самостоятельного ремонта, если информация, которую вы получили, в основном точна:
1) Пойдите на свалку утилизации / свалки, возьмите реле и КРЫШКУ, это вам может стоить 10 долларов.
2) Зайдите в магазин автозапчастей и купите банку «очистителя и протектора электрических контактов» по ​​вашему выбору.
3) Сделайте хороший снимок блока предохранителей с снятой крышкой, чтобы вы могли видеть, где находятся все предохранители (они имеют цветовую маркировку), и пометьте реле изолентой или чем-то еще.
4) Удалите ВСЕ на панели реле / ​​предохранителей под капотом, сколько сможете (предохранители и реле), НЕ ОТКРЫВАЙТЕ ничего.
5) Отключите 12 В в «багажнике».
6) Внимательно проведите ВИЗУАЛЬНЫЙ осмотр электрических контактов, разместите фотографии ЛЮБЫХ с признаками коррозии или обесцвечивания (все они должны быть одного «цвета»)
7) Распылите на клеммы блока предохранителей средство для очистки контактов / протектор, дайте высохнуть в течение примерно 30 минут
8) Замените предохранители и реле в соответствии с вашей фотографией, используя «новое» реле, которое вы приобрели.
9) Повторно подключите 12 В
10) Сделайте обязательно машина заводится и на
нет контрольных ламп 11) Установить «новую» крышку панели предохранителей

Удачи, это простая работа, но требует много времени.

Solas 2111-093-11 Prop Johnson Evinrude 9,25 дюйма 11 дюймов, шаг 3 лопасти, правый 8-15 л.с. mccarthy-construction.com

Solas 2111-093-11 Prop Johnson Evinrude 9,25 дюйма, шаг 11 дюймов, 3 лопасти, правый, 8-15 л.с.

Автозапчасти и автомобили Автозапчасти и аксессуары Запчасти для лодок Гребные винты для лодок Solas 2111-093-11 Prop Johnson Evinrude 9.25 дюймов, 11 дюймов, шаг 3, 3 лопасти, правое, 8-15 л.с.

Solas 2111-093-11 Prop Johnson Evinrude 9,25 дюйма, 11 дюймов, 3 лопасти, правый, 8-15 л.с., 2111-093-11 Prop Johnson Evinrude, 9,25 дюйма, 11 дюймов, 3 лопасти, правый, 8-15 л.с., Solas, Solas 2111- 093-11 Prop Johnson Evinrude 9,25 дюйма, 11 дюймов, шаг 3, правый, 8-15 л.с. OEM Ref 48-3136T. Johnson Evinrude, 9,25 дюйма, 11 дюймов, 3 лопасти, правый, 8-15 л.с., Solas 2111-093-11 Prop.

Solas 2111-093-11 Prop Johnson Evinrude 9,25 «11», шаг 3 лопасти, правый 8-15 л.с. OEM Ref 48-3136T .. Состояние: Новое ： Бренд: ： Solas ， Лезвия: ： 3 ： Номер детали производителя: ： 2111-093-11 ， Необходимое оборудование: ： 17022501 BRP / Johnson / Evinrude ： Пол: ： Унисекс для взрослых ， Шлицевой зуб: ： 13 ： Диаметр: ： 9 1/4 дюйма ， Совместимая марка: ： Johnson / Evinrude ： Подходит для: ： Johnson, Evinrude, BRP ， Ширина секции: ： нет данных ： Мощность в лошадиных силах: ： 20-35 л.с. ， Соотношение сторон: ： нет данных ： Шаг: 11 ， Диаметр обода: ： нет данных ： Вращение: вправо ， OEM_Ref_Number : ： 48-3136T ： UPC: ： 824375006173 ，

Solas 2111-093-11 Prop Johnson Evinrude 9.25 дюймов, 11 дюймов, 3 лопасти, правое 8-15 л.с.

перейти к содержанию

Загрузка .
