Реле стартера на ваз 2114 – где находится, ремонт и замена

Разряженный аккумулятор, проблемы со стартером не дают автоматически запустить силовой агрегат. Водители автомобилей с задним ведущим мостом помнят значение слов заводная ручка, храповик. В гайку шкива коленчатого вала закручивалось приспособление с несимметричными, косыми прорезами. Зубчатая коронка позволяла вращать рукоятку по часовой стрелке. Владельцы авто с передним приводом лишены возможности физическими усилиями исправить ситуацию. Основная надежда в поездке на понимание принципа работы стартового механизма, наличие запасных частей. Статья подскажет, где находится реле стартера на ваз 2114, какие признаки неисправности, как самостоятельно заменить дефектную деталь.

Предварительные замечания по технике безопасности

1. Напряжение свыше 36 вольт считается опасным для человека. Поражение током 0.1 ампер приводит к летальному исходу. Ситуацию усугубляют повышенная влажность, металлическое покрытие пола.
2. Стартер – электрический двигатель постоянного тока, способный пропускать 260 ампер при максимальной нагрузке.
3. Вмешательство голыми руками, металлическими инструментами в токовые цепи включенного агрегата опасно для здоровья. Демонтаж, ремонт, установку необходимо выполнять при отключенном питании аккумуляторной батареи.
4. Испытание обмоток на межвитковое замыкание, пробой изоляции на массу выполняется мегомметром. Генератор измерительного прибора вырабатывает напряжение до 2500 вольт. Прикасаться к контактам в процессе проверки запрещается.
5. Электромоторное оборудование требует внимательности, опыта. Печатные, электронные издания не лишены права на ошибку, опечатку. Неверное указание размера гаечного ключа быстро обнаружится. Прозвучит, непереводимая на иностранные языки, игра русских слов. Дело пойдет дальше. Неточность схемы малозаметна.
6. При первых симптомах неуверенности, недостатке знаний следует обратиться к профессиональному автоэлектрику. Сохранность автомобильной проводки, бортовой электроники котируется выше личных амбиций.

Где стоит реле стартера на ВАЗ 2114

Реле является компонентом пускового устройства автомашины. Назначение, расположение элемента станет понятно после рассмотрения функционирования узла целиком.

• Владелец авто поворачивает ключ замка зажигания в положение запуска. Выключатель замыкает цепь питания втягивающей обмотки реле – плюс батареи подается на контакт «50». Ток, проходя через витки, создает электромагнитное поле. Силы электромагнитной индукции воздействуют на якорь реле. Возвратная пружина сжимается. Вилка стартера перемещает муфту свободного хода. Шлицы бендикса входят в зацепление с зубчатым венцом маховика. Замыкается цепь питания удерживающей обмотки. Вторая катушка, по аналогии с первой, становится электромагнитом. Происходит самостоятельное удержание.
• Слышится характерный щелчок – звуковое подтверждение процесса втягивания. Тяговая обмотка обесточивается. Напряжение 12 вольт попадает на угольные щетки электромотора. Якорь стартера начинает вращаться, приводит в движение, посредством маховика, коленчатый вал. Период до 10 секунд длится запуск двигателя. Более продолжительные выдержки не рекомендуются.
• Успешный пуск – ключ занимает прежнее положение. Подпитка реле прекращается. Пружина разжимается. Реле уходит обратно. Муфта теряет сцепление. Стартер замолкает. Неудача приводит к повтору. В зимний сезон, сохраняя аккумулятор, утренний запуск выполняют в гараже с помощью специального пуско-зарядного устройства. Бездомным машинам остается посочувствовать.
• После трех попыток стоит задуматься о реальных причинах неудачи. Сел источник напряжения. Залило свечи у карбюраторных моделей. Пропала искра. Проблемы с подачей топлива. Список можно продолжать. Реле стартера ваз 2114 может быть первопричиной поломки в числе прочих вариантов.

Признаки неисправности втягивающего реле на ваз 2114

Своевременно вспомнить основное правило электриков. В электричестве существует две неисправности:

• отсутствие контакта в необходимой точке;
• наличие соединения в ненужном месте.

Суть проблемы. Возникло подозрение на неполадки в работе стартера. Симптомы неработоспособности составных частей стартового механизма похожи. Поиск слабого звена необходимо выполнять последовательно в ходе комплексного тестирования.

1. Нагрузочной вилкой измерить напряжение батареи. Показатели ниже нормы – зарядить.
2. Снять, почистить, смазать наконечники проводов питания, клеммы аккумулятора. Соединить, закрепить.
3. Проверить контактную группу замка зажигания. Изолированным проводом с очищенными концами прикоснуться к выводам, создать имитацию работы ключа. Процесс начался – заменить замок.
4. Следующая на очереди многофункциональная деталь – реле зажигания, прикрытое защитным кожухом рулевой колонки. Кроме участия в подключении стартера элемент коммутации выполняет ряд других операций: включение стеклоочистителей, обогрева стёкол. Токовые перегрузки вызывают перегрев, поломку. Существует несколько методов проверки:

• подменить заведомо исправной деталью.
• испытать мультиметром в режиме измерения сопротивления. При подаче 12 вольт на контакты 85, 88 прибор между точками 30, 87 должен показать 0 ом. Отсутствие напряжения – бесконечность.
• кратковременно перемкнуть гнёзда колодки 30, 87.
• подать «+12 вольт» напрямую на красный винт втягивающего реле (ориентироваться на традиционно подключённый штатный провод красного цвета). Позитивный результат указывает на дефект детали. Способ ремонта – замена.

5. Тестирование втягивающего реле. Если мероприятие из предыдущего пункта не вызвало срабатывание – сделать профилактику контактов.

• Отключить минусовую клемму. Ключом на 10 снять гайки, удалить грязь, окисление. Обработать смазкой. Собрать. Повторить пуск. Отрицательный исход бросает тень на тяговое реле. Отвёрткой с пластмассовой ручкой кратковременно замкнуть контактные болты. Стартер закрутился – виновник обнаружен.
• Возможный пробой изоляции, обрыв витков втягивающей обмотки не позволяет создать достаточное поле. Межвитковое замыкание, пробивание на массу проверяется мегомметром. Отчаянные мастера используют провода с лампочкой 220 вольт, сеть переменного электропитания. Обрыв может показать тестер.
• Если перемычкой положительного результата добиться не удалось – нужно снимать, ремонтировать стартер.

6. Встречается ситуация: реле втянулось, начал включаться стартер, прекращение вращения стартера. Предполагается плохое состояние удерживающей обмотки. Испытывается аналогично предыдущей катушке. Резюме – замена тягового реле.
7. Очередное нарушение алгоритма функционирования пускового механизма обнаруживается при включённом двигателе. Не отсоединяется венец коленчатого вала с шестернёй стартера. Раздаются стуки. Исправная обгонная муфта не позволяет превратить стартер в генератор. Необходимо срочно заглушить мотор. Кроме износа, перекоса металлических деталей механизма грешат залипшие контактные пятаки втягивающего реле. Решение понятно. Демонтировать агрегат. Разобрать, обнаружить дефект. Сменить изношенный компонент, почистить, смазать. Собрать, проверить, установить обратно. Сложный ремонт стартера предпочтительнее доверить специалисту.

Замена реле стартера на ваз 2114

Всемирная сеть предлагает два варианта исправить неполадки втягивающего реле:

• сменить неисправную деталь прямо в моторном отсеке головой вниз, пренебрегая стеснёнными условиями;
• снять стартер в сборе, устранить проблемный модуль на верстаке.

Выбор первого пункта предполагает сто процентную уверенность в правильности выполненной диагностики, идеальном состоянии остальных узлов. Минимум временных затрат для устранения сиюминутного изъяна.

Альтернативная версия предлагает комплексное техническое обслуживание, ремонт.

Схема установки реле стартера

Схема установки реле стартера

Порядок замены реле стартера

1. Отключить, удалить аккумуляторную батарею.
2. Снять воздушный фильтр.
3. Отключить подведенные провода.
4. Стартер ваз 2114 крепится тремя шпильками, гайками к корпусу коробки переключения передач. Две гайки удобно откручивать сверху. Третью видно снизу. Если машина на смотровой яме, необходимо снять металлический брызговик, получить доступ. На ровной площадке придется работать на ощупь.
5. Устройство на столе. Отвернуть стягивающие болты. Отсоединить реле стартера ваз 2114. Вставить новую деталь. Собрать в обратном порядке.

Что есть свеженького? 27.05.2021

Тормозная система в любом автомобиле, а именно в ВАЗ 2114 который к слову можно выгодно продать тут mycar.kz,…

Далее 21.05.2021

Южнокорейские производители умеют удивлять автолюбителей и выпустили роскошный автомобиль марки Hyundai Sonata. ..

Далее 19.05.2021

Сравнительная таблица Матиз и ваз 2114: Сравнение габаритов, мм Daewoo Matiz Лада 2114 Самара Модификация
1…

Далее 19.05.2021

Ещё давно заметил, что машина начала хуже заводится на холодную. В последнее время вообще заводилась со второго…

Далее

Где находится на ВАЗ 2115 реле стартера? — 2 ответа

Похожие вопросы:

Не срабатывает стартер на ВАЗ 2115
– 6 ответов

ВАЗ 2115 иногда(но не всегда) при повороте ключа зажигания на стартер он отказывается работать. То есть, и реле стартера, и стартер, и втягивающее полностью молчит, но повторюсь чт……

Не заводится ВАЗ 2114
– 2 ответа

При включении зажигания бендикс прыгает туда сюда. На примую, при снятии стартера и замыкании, все нормально! Но в если он установлен в двигателе то скачет…

Стартер крутит, но не заводит, ВАЗ 2114
– 4 ответа

Проблема возникла постепенно, сначала заводился с 2-3 раза. Теперь вообще перестал. При запуске двигателя, стартер крутит, без скрежета, но не заводит. Грешу на бендикс, или втягив……

Cтартер еле-еле прокручивает, ВАЗ 2109
– 4 ответа

ВАЗ 2109. При запуске двигателя стартер то крутит двигатель нормально, то бывает еле-еле прокручивает ДВС. То-есть вообще практически не крутит. Пару раз, вжиг-вжиг и то с натяжкой……

Реле стартера ВАЗ 2114 – учимся определять и чинить поломки + Видео » АвтоНоватор

Часто многие владельцы ВАЗ 2114 сталкиваются с ситуацией, когда автомобиль не заводится или заводится очень плохо. Причин такого поведения авто может быть очень много, но первым делом все ищут неполадки в стартере. Одной из основных проблем в его работе является реле.

Причины и следствия – почему автомобиль не завелся?

Нежелание автомобиля завестись часто кроется в разряженном аккумуляторе. Особенно проблема актуальна в зимнюю пору года, когда на улице температура ниже нуля. Нехватку энергии для старта можно определить по звуку – если слышен резкий, неприятный шум стартера, который пытается прокрутить и завести двигатель, то пришло время подзарядиться. В этом случае необходимо аккумулятор частично или полностью зарядить, если же время не терпит, можно «прикурить» от другого автомобиля.

Стоит также проверить, нету ли обрыва цепи в контактной группе зажигания. Частичное отсоединение контактов происходит при повороте ключа в механизме зажигания ВАЗ 2114, в этом случае стартер даже не будет пытаться провернуться. Чтобы исправить данную поломку, необходимо снять пластик с колонки руля и переподключить контакты зажигания. В некоторых случаях необходимо поджать эти клеммы плоскогубцами.

Отсутствия контактной массы на стартере у ВАЗ 2114 также является частой проблемой этой серии автомобилей. В связи с немного неудачной конструкцией рамы двигателя стартер очень плохо защищен от прямого попадания воды и потому на его контактах образуются ржавчина. Если вы столкнулись с этой проблемой, то необходимо заново зачистить контактный провод и прикрутить его на втягивающее реле стартера. Перед проведением этой процедуры нужно снять клеммы с аккумулятора.

Ремонт стартера – как починить?

Из строя может выйти и сам стартер ВАЗ 2114. В этом случае понадобится его полная замена или основательный ремонт. Для начала отключите реле стартера от блока управления. Находится он внутри салона, с левой стороны рулевой колонки. На фото или схеме по маркировке вы найдете, какие именно предохранители нужно отключить. Если есть возможность, можно их и заменить.

Втягивающее реле стартера – устройство, принцип работы которого заключается в передачи тока от аккумулятора на стартер. Происходит это под воздействиям электромагнитного клапана. Как выглядит эта деталь, вы можете увидеть на фото. Именно втягивающее реле предотвращает сгорание обмотки стартера. Если бы его не было, то шел бы постоянный ток от аккумулятора. Втягивающее реле на моделях ВАЗ 2114 находится сверху на стартере, к нему подключается два провода, от зажигания и аккумулятора.

Эти контакты должны быть хорошо защищены от воздействия внешних факторов. Желательно перемотать их изоляционной лентой, это обезопасит их от короткого замыкания.

Чтобы заменить втягивающее реле стартера, необходим небольшой набор инструментов, а именно несколько ключей на 10 и 8, плоская отвертка и само устройство. Реле стартера в автомобиле ВАЗ 2114 расположено таким образом, что для его замены не нужно снимать полностью весь стартер. Стартер стоит снимать только в том случае, если необходимо провести полный его осмотр и выявления других причин поломки.

Втягивающее реле необходимо снимать аккуратно, чтобы втягивающий сердечник остался внутри. Особое внимание нужно уделить пружине – важно, чтобы она не осталась в стартере, потому что извлечь ее оттуда будет весьма проблематично. В комплекте нового реле нету сердечника, он приобретается отдельно, а пружина есть.

При попытке завести авто втягивающее реле стартера может издавать щелчки – в этом случае нужно заменить такое устройство, как бендекс. Бендекс отвечает за прокрутку стартера и шестеренок двигателя. Расположено оно внутри самого стартера. При оборотах стартера устройство изнашивается, и время от времени требуется его полная замена.

Замена обмотки и щеток – делаем сами!

Если звуков никаких нет, но авто по-прежнему не заводится, тогда необходимо проверить обмотку реле – она может быть сгоревшей.  В этом случае, помимо замены самой обмотки, необходимо выяснить причину перегорания предыдущей и устранить ее, чтобы поломка больше не повторялась. Поможет в этом любой опытный электрик.

Не стоит также забывать о щетках в реле стартера, которые стираются от длительного использования и постоянной нагрузки. В результате щетки могут неплотно прилегать к крутящему коллектору, из-за чего образуется плохой контакт и стартер не может выполнить нужное количество оборотов, чтобы завести двигатель автомобиля. В ВАЗ 2114 щетки реле стартера можно заменить самому, они не требуют дополнительной пропайки. Купить их можно в любом автомагазине. Стоит отметить, что щетки к данной модели стартера подойдут и от других автомобилей ВАЗ.

Оцените статью:

Поделитесь с друзьями!

Предохранитель стартера ваз 2114

Реле стартера на ваз 2114 – где находится, ремонт и замена

Разряженный аккумулятор, проблемы со стартером не дают автоматически запустить силовой агрегат. Водители автомобилей с задним ведущим мостом помнят значение слов заводная ручка, храповик. В гайку шкива коленчатого вала закручивалось приспособление с несимметричными, косыми прорезами. Зубчатая коронка позволяла вращать рукоятку по часовой стрелке. Владельцы авто с передним приводом лишены возможности физическими усилиями исправить ситуацию. Основная надежда в поездке на понимание принципа работы стартового механизма, наличие запасных частей. Статья подскажет, где находится реле стартера на ваз 2114, какие признаки неисправности, как самостоятельно заменить дефектную деталь.

Предварительные замечания по технике безопасности

1. Напряжение свыше 36 вольт считается опасным для человека. Поражение током 0.1 ампер приводит к летальному исходу. Ситуацию усугубляют повышенная влажность, металлическое покрытие пола.
2. Стартер – электрический двигатель постоянного тока, способный пропускать 260 ампер при максимальной нагрузке.
3. Вмешательство голыми руками, металлическими инструментами в токовые цепи включенного агрегата опасно для здоровья. Демонтаж, ремонт, установку необходимо выполнять при отключенном питании аккумуляторной батареи.
4. Испытание обмоток на межвитковое замыкание, пробой изоляции на массу выполняется мегомметром. Генератор измерительного прибора вырабатывает напряжение до 2500 вольт. Прикасаться к контактам в процессе проверки запрещается.
5. Электромоторное оборудование требует внимательности, опыта. Печатные, электронные издания не лишены права на ошибку, опечатку. Неверное указание размера гаечного ключа быстро обнаружится. Прозвучит, непереводимая на иностранные языки, игра русских слов. Дело пойдет дальше. Неточность схемы малозаметна.
6. При первых симптомах неуверенности, недостатке знаний следует обратиться к профессиональному автоэлектрику. Сохранность автомобильной проводки, бортовой электроники котируется выше личных амбиций.

Где стоит реле стартера на ВАЗ 2114

Реле является компонентом пускового устройства автомашины. Назначение, расположение элемента станет понятно после рассмотрения функционирования узла целиком.

• Владелец авто поворачивает ключ замка зажигания в положение запуска. Выключатель замыкает цепь питания втягивающей обмотки реле – плюс батареи подается на контакт «50». Ток, проходя через витки, создает электромагнитное поле. Силы электромагнитной индукции воздействуют на якорь реле. Возвратная пружина сжимается. Вилка стартера перемещает муфту свободного хода. Шлицы бендикса входят в зацепление с зубчатым венцом маховика. Замыкается цепь питания удерживающей обмотки. Вторая катушка, по аналогии с первой, становится электромагнитом. Происходит самостоятельное удержание.
• Слышится характерный щелчок – звуковое подтверждение процесса втягивания. Тяговая обмотка обесточивается. Напряжение 12 вольт попадает на угольные щетки электромотора. Якорь стартера начинает вращаться, приводит в движение, посредством маховика, коленчатый вал. Период до 10 секунд длится запуск двигателя. Более продолжительные выдержки не рекомендуются.
• Успешный пуск – ключ занимает прежнее положение. Подпитка реле прекращается. Пружина разжимается. Реле уходит обратно. Муфта теряет сцепление. Стартер замолкает. Неудача приводит к повтору. В зимний сезон, сохраняя аккумулятор, утренний запуск выполняют в гараже с помощью специального пуско-зарядного устройства. Бездомным машинам остается посочувствовать.
• После трех попыток стоит задуматься о реальных причинах неудачи. Сел источник напряжения. Залило свечи у карбюраторных моделей. Пропала искра. Проблемы с подачей топлива. Список можно продолжать. Реле стартера ваз 2114 может быть первопричиной поломки в числе прочих вариантов.

Признаки неисправности втягивающего реле на ваз 2114

Своевременно вспомнить основное правило электриков. В электричестве существует две неисправности:

• отсутствие контакта в необходимой точке;
• наличие соединения в ненужном месте.

Суть проблемы. Возникло подозрение на неполадки в работе стартера. Симптомы неработоспособности составных частей стартового механизма похожи. Поиск слабого звена необходимо выполнять последовательно в ходе комплексного тестирования.

1. Нагрузочной вилкой измерить напряжение батареи. Показатели ниже нормы – зарядить.
2. Снять, почистить, смазать наконечники проводов питания, клеммы аккумулятора. Соединить, закрепить.
3. Проверить контактную группу замка зажигания. Изолированным проводом с очищенными концами прикоснуться к выводам, создать имитацию работы ключа. Процесс начался – заменить замок.
4. Следующая на очереди многофункциональная деталь – реле зажигания, прикрытое защитным кожухом рулевой колонки. Кроме участия в подключении стартера элемент коммутации выполняет ряд других операций: включение стеклоочистителей, обогрева стёкол. Токовые перегрузки вызывают перегрев, поломку. Существует несколько методов проверки:

• подменить заведомо исправной деталью.
• испытать мультиметром в режиме измерения сопротивления. При подаче 12 вольт на контакты 85, 88 прибор между точками 30, 87 должен показать 0 ом. Отсутствие напряжения – бесконечность.
• кратковременно перемкнуть гнёзда колодки 30, 87.
• подать «+12 вольт» напрямую на красный винт втягивающего реле (ориентироваться на традиционно подключённый штатный провод красного цвета). Позитивный результат указывает на дефект детали. Способ ремонта – замена.

5. Тестирование втягивающего реле. Если мероприятие из предыдущего пункта не вызвало срабатывание – сделать профилактику контактов.

• Отключить минусовую клемму. Ключом на 10 снять гайки, удалить грязь, окисление. Обработать смазкой. Собрать. Повторить пуск. Отрицательный исход бросает тень на тяговое реле. Отвёрткой с пластмассовой ручкой кратковременно замкнуть контактные болты. Стартер закрутился – виновник обнаружен.
• Возможный пробой изоляции, обрыв витков втягивающей обмотки не позволяет создать достаточное поле. Межвитковое замыкание, пробивание на массу проверяется мегомметром. Отчаянные мастера используют провода с лампочкой 220 вольт, сеть переменного электропитания. Обрыв может показать тестер.
• Если перемычкой положительного результата добиться не удалось – нужно снимать, ремонтировать стартер.

6. Встречается ситуация: реле втянулось, начал включаться стартер, прекращение вращения стартера. Предполагается плохое состояние удерживающей обмотки. Испытывается аналогично предыдущей катушке. Резюме – замена тягового реле.
7. Очередное нарушение алгоритма функционирования пускового механизма обнаруживается при включённом двигателе. Не отсоединяется венец коленчатого вала с шестернёй стартера. Раздаются стуки. Исправная обгонная муфта не позволяет превратить стартер в генератор. Необходимо срочно заглушить мотор. Кроме износа, перекоса металлических деталей механизма грешат залипшие контактные пятаки втягивающего реле. Решение понятно. Демонтировать агрегат. Разобрать, обнаружить дефект. Сменить изношенный компонент, почистить, смазать. Собрать, проверить, установить обратно. Сложный ремонт стартера предпочтительнее доверить специалисту.

Замена реле стартера на ваз 2114

Всемирная сеть предлагает два варианта исправить неполадки втягивающего реле:

• сменить неисправную деталь прямо в моторном отсеке головой вниз, пренебрегая стеснёнными условиями;
• снять стартер в сборе, устранить проблемный модуль на верстаке.

Выбор первого пункта предполагает сто процентную уверенность в правильности выполненной диагностики, идеальном состоянии остальных узлов. Минимум временных затрат для устранения сиюминутного изъяна.

Альтернативная версия предлагает комплексное техническое обслуживание, ремонт.

Схема установки реле стартера

Схема установки реле стартера

Порядок замены реле стартера

1. Отключить, удалить аккумуляторную батарею.
2. Снять воздушный фильтр.
3. Отключить подведенные провода.
4. Стартер ваз 2114 крепится тремя шпильками, гайками к корпусу коробки переключения передач. Две гайки удобно откручивать сверху. Третью видно снизу. Если машина на смотровой яме, необходимо снять металлический брызговик, получить доступ. На ровной площадке придется работать на ощупь.
5. Устройство на столе. Отвернуть стягивающие болты. Отсоединить реле стартера ваз 2114. Вставить новую деталь. Собрать в обратном порядке.

provaz2114.ru

не работает реле или что-то еще

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

• Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
• Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
• Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
• Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
• Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
• Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

НЕИСПРАВНОСТИ

Существуют различные признаки неисправности стартера на ВАЗ 2114:

• Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
• Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
• Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
• Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
• Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712. 3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится?  Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска.  В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

ЕСЛИ СТАРТЕР НЕ КРУТИТ

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

1. Неисправно дополнительное реле стартера.
2. Полностью разряжен аккумулятор.
3. Отсутствует электрическая цепь между замком зажигания и ВР.
4. Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительное реле меняется очень легко, достаточно старую деталь вынуть из колодки и установить новую.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Реле

Дополнительное реле выполняет следующие функции:

1. Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
2. При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
3. Предотвращает включение стартера на работающем двигателе;
4. Предохраняет контакты замка зажигания от перегрева и подгорания.

Напишите в комментариях на сколько Вам помогла моя история??

autovaz-2114.ru

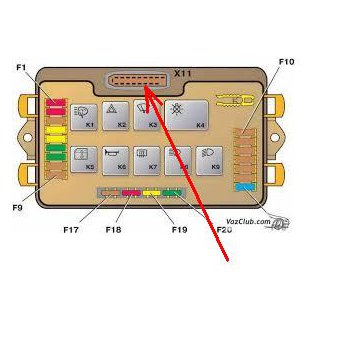

Предохранители и реле ВАЗ 2113, 2114, 2115

Ко­лодка	№ штекера	Цвет	Электрические цепи
Ш1	1	БГ	Кнопки управления стеклоподъемников
	2	Г	Выключатель зажигания (кл. 15/2)
	3	ГЧ	Реле зажигания
	4	ЖГ	Переключатель двигателя отопителя
	5	Р	Выключатель зажигания (кл. 30)
	6	КР	Выключатель зажигания (кл. 30/1), реле зажигания
	7	Р	Блок управления блокировкой дверей
	8	П	Выключатель зажигания (кл. 50)
Ш2	1	БГ	Переключатель очистителя заднего стекла
	2	Г	Переключатель указателей поворотов (правый)
	3	П	Включатель стоп-сигналов
	4	БК	Контрольная лампа целостности ламп
	5	ПЧ	Включатель аварийной сигнализации
	6	ГБ	Дверь левая передняя
	7	—	Резерв
	8	ЗЧ	Контрольная лампа дальнего света
	9	—	Резерв
	10	ОЧ	Включатель задних противотуманных огней
	11	ГП	Контрольная лампа резерва топлива
	12	ПЧ	Контрольная лампа уровня топлива
	13	БЧ	Плафон освещения салона
	14	КГ	Контрольная лампа ручного тормоза
	15	ГЧ	Переключатель указателей поворотов (левый)
	16	—	Резерв
	17	Ч	Масса » — «
Ш3	1	Ж	Датчик скорости
	2	ЧП	Включатель аварийной сигнализации
	3	ГК	Переключатель указателей поворотов
	4	СБ	Контрольная лампа уровня масла
	5	Ч	Масса
	6	РБ	Контрольная лампа уровня омывающей жидкости
	7	РЧ	Контрольная лампа износа тормозных накладок
	8	З	Выключатель наружного освещения
	9	ЖЗ	Переключатель стеклоочистителя и омывателя стекла
	10	ПГ	Патрон подключения переносной лампы
	11	ЖБ	Переключатель стеклоочистителя и омывателя стекла
	12	РК	Переключатель стеклоочистителя и омывателя стекла
	13	ЖП	Переключатель наружного освещения
	14	Ж	Контрольная лампа противотуманных фар
	15	—	Резерв
	16	СГ	Указатель давления масла
	17	—	Резерв
	18	Р	Переключатель стеклоочистителя и омывателя стекла
	19	СО	Переключатель стеклоочистителя и омывателя стекла
	20	С	Переключатель стеклоочистителя и омывателя стекла
	21	—	Резерв
Ш4	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	Переключатель света фар (дальний свет)
	3	ОГ	Стеклоочиститель, комбинация приборов
	4	ЖП	Включатель наружного освещения, переключатель стояночного света
	5	К	Реостат освещения приборов
	6	—	Резерв
	7	ЧБ	Переключатель очистителя и омывателя ветрового стекла
	8	О	Клемма Ш4 — 3
	9	СЧ	Включатель звуковых сигналов
	10	Б	Включатель стоп-сигналов
	11	—	Резерв
	12	СП	Переключатель света фар (ближний свет)
	13	ЖП	Подрулевой переключатель света
	14	—	Резерв
	15	Б	Выкл. очистителя фар
	16	РГ	Контрольная лампа уровня тормозной жидкости
	17	ЗБ	Указатель температуры охлаждающей жидкости
	18	КБ	Контрольная лампа заряда аккумуляторной батареи
	19	С	Включатель противотуманных фар
	20	ГО	Контрольная лампа уровня охлаждающей жидкости
	21	КП	Тахометр
Ш5	1	З	Дальний свет (правый)
	2	ЗЧ	Дальний свет (левый)
	3	СЧ	Ближний свет (левый)
	4	ГП	Стартер (кл. 50)
	5	Г	Электровентилятор охлаждения радиатора
	6	С	Ближний свет (правый)
Ш6	1	—	Резерв
	2	З	Включатель света заднего хода
	3	ГЧ	Указатель поворота (левый передний)
	4	—	Резерв
	5	—	Резерв
	6	—	Резерв
	7	З	Реле очистителя фар, реле эл. двигателя омывателя фар
	8	Ж	Габаритный огонь (правый передний)
	9	БЧ	Выкл. подкапотной лампы
	10	ЖЧ	Габаритный огонь (левый передний)
	11	Г	Указатель поворота (правый передний)
	12	О	Включатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Ш7	1	—	Резерв
	2	ЖГ	Эл. двигатель ф р очистителя
	3	Б	Эл. двигатель фар очистителя
	4	—	Резерв
	5	СБ	Датчик уровня масла
	6	СЧ	Звуковые сигналы
	7	С	Датчик скор ости
	8	ЗБ	Датчик температуры охлаждающей жидкости
	9	Ф	Генератор (кл. 61)
	10	З	БУЭМ (кл. 5)
	11	БЧ	Включатель подкапотной лампы
	12	РБ	Датчик уровня омывающей жидкости
	13	РЧ	Датчик износа тормозных накладок
	14	СП	БУЭМ (кл.6)
	15	КП	Катушка зажигания
	16	РЗ	Датчик уровня охлаждающей жидкости
	17	СЧ	Реле противотуманных фар
Ш8	1	ЖП	Реле противотуманных фар
	2	ЖЧ	Противотуманная фара (левая)
	3	Ж	Противотуманная фара (правая)
	4	ГП	Катушка зажигания, БУЭМ (кл.4)
	5	Р	Генератор (кл. 30)
	6	Р	Генератор (кл. 30)
	7	Р	Реле стартера
	8	РЧ	Реле противотуманных фар
Ш9	1	—	Резерв
	2	Г	Указатель поворота (правый задний и боковой)
	3	БГ	Эл. двигатель очистителя заднего стекла
	4	ОЧ	Задние противотуманные фонари
	5	СЧ	Концевой выключатель задней двери
	6	ПЧ	Концевой выключатель передней правой двери
	7	БЧ	Плафон освещения салона
	8	КГ	Выключатель контрольной лампы стояночного тормоза
	9	ГЧ	Указатель поворота (левый задний и боковой)
	10	С	Элементы обогрева заднего стекла
	11	С	Фонарь освещения номерного знака
	12	ГБ	Дверь передняя левая
	13	Б	Плафон освещения салона
	14	П	Стоп-сигналы
	15	Ж	Габаритный огонь (правый задний)
	16	З	Фонарь заднего хода
	17	ЖЧ	Габаритный огонь (левый задний)
	18	ЖГ	Очиститель заднего стекла
	19	С	Элемент обогрева заднего стекла
Ш11	1	РБ	Насос омывателя
	2	РЧ	Клапан омыватель заднего стекла
	3	—	Резерв
	4	З	Концевой выключатель карбюратора
	5	БЧ	Подкапотная лампа
	6	СП	Электро клапан карбюратора
	7	—	Резерв
	8	К	Подкапотная лампа
	9	Б	Двигатель стеклоочистителя ветрового окна
	10	О	Двигатель стеклоочистителя ветрового окна
	11	—	Резерв
	12	СГ	Датчик аварийного давления масла
	13	—	Резерв
	14	Р	Клапан омыватель ветрового стекла
	15	СО	Двигатель стеклоочистителя
	16	С	Двигатель стеклоочистителя
	17	—	Резерв
	18	ЖБ	Двигатель стеклоочистителя
	19	—	Резерв

base-ex. com

На грани самосожжения… Реле стартера ВАЗ 2114… — Лада 2114, 1.5 л., 2006 года на DRIVE2

Некоторое время назад (около полугода) стал хандрить стартер — сначала бендикс стал подавать голос, потом втягивающее залипать… Ну да ладно, как говорят — машина совершеннолетняя, можно тр**аться сколько угодно… годы и пробег привели к мысли поставить новый стартер. Купил/поставил — всё хорошо, стартер — зверь, крутит — движок с подушек сворачивает… Все счастливы… До поры, до времени.
Через несколько месяцев, заскочив как-то на заправку, при запуске вместо крутящего двигатель стартера услышал лишь сухой щелчок… и второй, и третий, и ещё… Н-н-не-е-а… Завелась только с пол-заправщика, спасибо ему за помощь.
До свободных выходных стартер бастовал ещё раза четыре, причём именно после короткой остановки (на заправке, у магаза и т.п.), а после долгой стоянки (ночь, работа) заводилась очень бодро — как обычно. За это время у меня почти полностью сгорело жало отвёртки, которая стала «вторым ключом зажигания» на момент щёлканья))) и появилась «боязнь заправок» — постоянно мысли в голове — сука, сейчас не заведётся…)
Полазил по мурзилке, по вай-фаю в поиске подобной проблемы… везде одно и тоже — аккумулятор, замок зажигания, стартер — вот вся цепь, больше ничего нет, проблема где-то тут… Снял почти новый стартер и разобрал его, в надежде на «запчасти говно», «хреново пропаянные и окислившиеся контакты» и т. п. Но нет — всё в норме, всё чисто, пропаяно офигенно… Собрал — поставил, попутно зачистив все возможные контакты, массы и т.д.
Через пару дней опять раздался сухой щелчок, как гром среди бела дня — у меня задёргалась бровь, щёлкающий звук стал мерещиться мне в каждом шорохе… Всё перебрано, зачищено, где надо — замазано, осталось только камушки с протектора выковырять на всякий случай)

Додумался — звоню электрику, мол, так и так — такая хрень, давай лечить…:
— Реле стартера замени сначала, если не поможет приезжай — будем делать
— Втягивающее? Новое, перебранное…
— Нет, не втягивающее — обычное реле на стартер, 4-х контактное…
— У меня его нет…
— Есть!
— Нету…
— Есть, ёпта! Под панелью, в районе ручки открывания капота, рядом с реле зажигания и задних птф…
— О-кей, гугл… ща гляну.
Иду к машине, кланяюсь в педальки, заглядываю в закрома… Ёкарный бабай! Нигде, блин — ни в мурзилке, ни на одном форуме не видел инфы об этом реле, грёбаный гебастос…

Полный размер

Причина бессонных ночей и дёргающейся брови

Спора нет — я может где-то и затупил, но реле стартера на «самарах», видимо, есть)) Может кому и пригодится…)

www. drive2.ru

Лада 2114 «Чепырka» )) › Бортжурнал › Расположение и предназначение предохранителей ВАЗ 2114

Считаю данную информацию полезной. Схема с описанием позаимствованна с сайта: vaz-2114-lada.ru/2012/06/predoxraniteli/

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

описание: описание: описание: описание: описание: предохранители ваз схема

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.
Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)

3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

Порядок реле с верху в низ:

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

3- главное реле

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

www.drive2.ru

Стартер ВАЗ-2114 не крутит и не работает: фото и видео

Здоровый и бодрый пуск двигателя в любую погоду — это хорошее настроение на целый день. Все же иногда система пуска и электрооборудование может поубавить оптимизма. Имея дело с несвежей второй Самарой, нужно быть готовым ко всему, а когда на ВАЗ-2114 не крутит стартер, претензий к нему может и не возникать, поскольку он сам по себе может быть исправен. Кроме самого стартера в цепи системы пуска достаточно элементов, которые могут подвести в самый неподходящий момент.

Почему не крутит стартер?

Расположение стартера под капотом отмечено красной стрелочкой

Стартер выглядит так

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

В первую очередь, стоит проверить те узлы и их исправность, от которых зависит работа самого стартера.

Чаще всего причина кроется именно в них, поэтому с вторичных причин и начнём расследование. Вставляем ключ в замок зажигания, проворачиваем — ничего не происходит. Стартер не крутит, под капотом тишина.

Если надо срочно ехать!

Данный способ не рекомендуется к частому использованию! Завести двигатель можно попробовать, если замкнуть контакты стартера напрямую.

Проверка системы пуска на ВАЗ-2114

Проверяем состояние системы пуска в таком порядке:

1. Состояние аккумуляторной батареи. Если после проворота ключа на запуск стартера контрольные лампы на приборной панели загорелись, а потом потухли под нагрузкой, скорее всего, у АКБ не хватает ёмкости для запуска двигателя. Аккумулятор разряжен. Проверить это просто, когда есть пуско-зарядное устройство или под рукой есть заведомо заряженный аккумулятор. Если при полностью заряженной АКБ слышен только щелчок втягивающего реле или же нет никакой реакции вообще, ищем проблему дальше.

   Запускаем двигатель с помощью пуско-зарядного устройства

2. Состояние контактов на стартере. Дальше по цепи стоит проверить контакт массы на втягивающем реле. Иногда он может ослабнуть, поэтому под нагрузкой не пропустит высокий пусковой ток. Лечится это просто — откручиваем минусовую клемму на втягивающем реле, зачищаем её и плотно закручиваем.

   Зачищаем клеммы на втягивающем реле стартера и плотно закрепляем их

3. Параллельный вариант — отсутствие сигнала от замка зажигания. Для проверки этой цепи воспользуемся мультиметром или контрольной лампой. Первый признак такой неисправности — втягивающее реле не срабатывает вообще.

   Проверяем сигнал от замка зажигания на втягивающем реле

Когда виноват сам стартер

После предварительных проверок силовой и управляющей цепей, которые мы уже провели, под подозрением оказывается сам стартер.

Неисправность может иметь как механический характер, так и электрический.

К механическим неисправностям относится износ шестерни бендикса. В этом случае втягивающее реле срабатывает и стартер крутится вхолостую, но не вращает при этом маховик коленвала. Этот симптом может говорить также об износе венца маховика. В этом случае необходимо демонтировать стартер и установить причину визуально.

Стартер не прокручивает двигатель из-за износа венца маховика

Продолжаем диагностику

Далее диагностика проводится в таком порядке:

1. Втягивающее реле. В том случае, когда при повороте ключа зажигания втягивающее реле не срабатывает (нет щелчка) при наличии напряжения на нем, можно говорить об отсутствии контакта в самом реле. Как правило, в этом случае подгорают контакты. Для устранения неисправности придётся снимать втягивающее реле и зачищать контакты на контактной пластине. Кроме этого, возможен обрыв на втягивающей обмотке. Проверить целостность обмотки можно мультиметром в режиме измерения сопротивления.

   Провода втягивающего реле стартера

   Отсоединённые провода втягивающего реле стартера

   Проверяем целостность обмотки втягивающего реле

2. Щёточный узел. Если втягивающее срабатывает, а стартер все равно не крутит, большая вероятность того, что износился или подгорел щёточный узел. Эту проблему решит замена щёток.

   Меняем щетки стартера

3. Замкнутые обмотки ротора или статора, ротор может иметь серьёзный люфт на втулках и замыкать на статор. Малоприятная ситуация и в этом случае придётся полностью разбирать стартер или заменять его новым. В таком случае диагностируются обмотки статора и якоря, проверяется состояние втулок якоря, люфта быть не должно. Первый признак неисправности обмоток или люфтов якоря — перегрев корпуса стартера, тяжёлое вращение, отсутствие реакции даже при исправном втягивающем реле.

   Проверяем обмотки статора на обрыв

   Проверяем обмотки якоря на обрыв

Видео как снять стартер и проверить его на работоспособность

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

В зависимости от типа двигателя и года выпуска ВАЗ-2114, в электрическую цепь могут быть включены несколько реле и обязательно предохранитель.

Сложность в том, что здесь не установлен отдельный предохранитель на цепь стартера, а в некоторых исполнениях Самары реле стартера может быть не установлено, стартер может быть подключён напрямую от замка зажигания.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Тем не менее может сгорать предохранитель F16 при включении зажигания, что говорит о неисправностях в цепях указателей поворотов, аварийки, обмотки возбуждения генератора или маршрутного компьютера.

Реле стартера не устанавливалось на автомобили выпуска до 2003 года, до 2005 года реле крепили на моторном щитке со стороны двигателя возле усилителя тормозов, а на более поздних вариантах реле стартера устанавливали в блоке с остальными управляющими реле.

Проверяем реле стартера, в случае необходимости меняем его

Блок реле в этом случае устанавливали под приборной панелью. Реле управления стартером выполняет несколько функций — блокирует подачу напряжения на стартер, если двигатель запустился, предохраняет контактную группу замка зажигания от перегрева и подгорания и не позволяет подавать питание на стартер дольше 20 секунд единовременно.

Выводы

В любом случае, перед определением неисправности в электрической цепи стартера, стоит изучить схему электрооборудования конкретного автомобиля. Удачного всем пуска и добрых дорог!

carfrance.ru

Проверка контактов реле — Лада 2114, 1.6 л., 2008 года на DRIVE2

Здравствуйте, уважаемые посетители «Drive2». Недавно, меняя радиатор охлаждения, провел ревизию реле вентилятора, контакты которого оказались довольно сильно изношены (www.drive2.ru/l/9190094/). Возникла идея проверить контакты всех реле автомобиля, а заодно и узнать, где и какие реле установлены. В монтажном блоке контакты других реле оказались практически не изношенными, можно было их даже не зачищать. Да и с идентификацией вопросов не возникло, ибо названия реле и их расстановка отображены на крышке монтажного блока.

Полный размер

Полный размер

Такая картина открывается на обратной стороне крышки монтажного блока

Несколько реле установлены в кабине: слева от водителя, под панелью, у рычага открывания капота и в «бороде», справа от ЭБУ. Покопавшись в мурзилках (3 экз. разных авторов), а так же в Интернете, определил назначение этих реле.

Полный размер

Реле под панелью слева от водителя: 1 — реле стартера; 2 — реле разгрузки контактов замка зажигания; 3 — реле противотуманных фонарей

Вскрытие показало, что немного изношены контакты реле стартера. Контакты реле 2 обгорели незначительно, эрозия наблюдалась в виде темной точки, которая практически исчезла после протирки контактов спиртом. Реле противотуманных фонарей удивило своей сложностью. Внутри него собрана целая электронная схема. Релюшку посередине платы вскрыть не удалось, да я и не очень старался это сделать. Думаю, там всё нормально, потому что противотуманные фонари используются исключительно редко.

Полный размер

Разобранное реле стартера

Полный размер

Так выглядят контакты реле стартера после 35 тыс. км пробега автомобиля. Их пришлось зачистить

Полный размер

Реле противотуманных фонарей

Полный размер

Реле противотуманных фонарей. Общий вид электронной платы

Для того, чтобы добраться к реле ЭБУ, снимаем боковую панель слева от ног пассажира. Взору открываются 2 реле.

Полный размер

Реле под приборной панелью слева от ног пассажира, рядом с ЭБУ: 1 — реле бензонасоса; 2 — главное реле

Реле снимаются элементарно просто, путем отворачивания гаечек на 8. Против ожидания, контакты реле бензонасоса были эродированы незначительно, меньше, чем у реле стартера. Всё-равно, раз уж открыл крышку реле, контакты зачистил. Контакты главного реле оказались в идеальном состоянии, сияя первозданной чистотой. Я с ними ничего не делал, просто собрал реле и всё! Кстати, реле бензонасоса и главное реле совершенно идентичны и взаимозаменяемы, впрочем, как и реле стартера и замка зажигания.
Заглянув дальше под панель, непосредственно над ЭБУ обнаружил еще одно реле неизвестного для меня назначения. Реле 5-контактное, на 40А и такое впечатление, что его сюда поставили по принципу «куда пришлось». Это чувствуется хотя бы по тому, как прижимная гайка изгибает ушко реле, явно не предназначенное для установки в данном месте. Знатоки, просветите, пожалуйста «темного» человека относительно назначения данного реле.

Полный размер

Реле непонятного назначения, установленное над ЭБУ

Полный размер

Общий вид реле, установленного над ЭБУ

Состояние контактов данного реле оказалось в отличном состоянии, зачистка не потребовалась.
И последнее. Когда уже устанавливал реле на место, заглянув глубже под панель, рядом с рычагом открывания капота обнаружил еще одно устройство, похожее на большое реле. Что это такое, в литературе не нашел, снимать и изучать не стал. Может, кто знает, что это такое?

Полный размер

Еще одно устройство таинственного назначения, установленное в труднодоступном месте

По результатам проведенного рейда напрашиваются следующие выводы:
1. Наибольшему износу подвержены контакты реле вентилятора системы охлаждения. Во избежание неожиданного отказа вентилятора, хотя бы через одно ТО ( примерно через 30 тыс. км пробега), контакты этого реле следует зачищать, либо просто менять реле. Для продления срока службы реле, в цепи питания электродвигателя вентилятора крайне желательна установка разгрузочного диода.
2. Контакты реле стартера и бензонасоса изнашиваются менее интенсивно. Эти реле можно обслуживать с периодичностью 60 тыс. км. В цепи питания реле стартера и бензонасоса можно установить разгрузочные диоды.
3. Необходимость обслуживания или профилактической замены других реле не обнаружена. Однако следует ожидать, что после установки конденсаторов (обычно, 2200 мкФ х 2) параллельно проводу питания катушки зажигания, износ контактов реле замка зажигания станет непредсказуемым.
Спасибо всем, кто дочитал до конца. До свидания, всем мира и добра!

www.drive2.ru

Лада 2115 «Stels» › Бортжурнал › Расплоложение предохранителей Ваз 2115 и их назначения.

Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света фар;
К9 – реле включения ближнего света фар;
F1-F20 – плавкие предохранители

F1 (10 А)
Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)
Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)
Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)
Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)
Правая противотуманная фара.

F9 (7,5 А)
Левая противотуманная фара.

F10(7,5 А)
Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)
Лампы габаритных огней по правому борту.

F12(7,5A)
Правая фара (ближний свет).

F13(7,5 А)
Левая фара (ближний свет).

F14(7,5A)
Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)
Правая фара (дальний свет).

F16 (15 А)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

F17-F20 резервные.

www.drive2.ru

Лада 2114 👑👻 🚙 ВАДАЛАЗ 🔞 › Бортжурнал › 70. Разгрузочное реле стартера. Но поможет ли? — Помогло.

Вообщем, после смены стартера проблема так и осталась, вначале редко была потом чаще. А именно проблема заключается в том, что при повороте ключа, не реагирует стартер, но если замкнуть отверткой контакты, то автомобиль всегда запускается.
Вычитал что проблема может быть из-за подгарающей контактной группы, но у меня то стоит кнопка на стартер и через нее тоже не хочет запускаться… вот ведь загадка 🙂
Ах да, еще заметил что клеммы были окислившиеся, думал дело в них, снял, зашкурил, поворачиваю ключ — молчек.
Ладно думаю, попробую поставить это волшебное разгрузочное реле. Но хотел сделать именно так, чтобы в любой момент можно было бы вернуть стандартную систему. В итоге сделал — купил 2 клеммы что закрепить «плюс» и «массу» на клеммах акб, а разъемы «мама» «папа» у меня были.

Клеммы с круглыми дырочками на АКБ, клемма «папа» идет в разъем управляющего провода который идет с замка зажигания и раньше был одет на стартер, а «мама» соответсвенно идет на сам стартер.

Релешку пока что положил рядом с акумом.

Одел на стартер клемму

И новую клемму вставил в управляющий провод с замка зажигания.

Схемка подключения релешки 🙂

Ну работать работает, посмотрим будет ли толк с этой реле.
Просто сегодня я нашел такую вещь, до установки реле: если мерить напряжение при повороте ключа на управляющем проводе с замка зажигания, который идет на стартер, то напряжение в момент когда стартер не запускается может быть то 5В, то 4В, вообщем любые напряжение кроме нужного, где происходит потеря не понятно… Может кто сталкивался с таким?

UPDATE: Прошло уже ДВА года, машина заводится всегда при повороте ключа 🙂 Работает это реле. А я не верил что поможет, поставил релюшку и забыл.

Цена вопроса: 135 ₽

www.drive2.ru

Где находится реле стартера ваз 2115 инжектор

Реле стартера автомобиля ВАЗ 2115: причины неисправностей

ВАЗ 2115 – это одно из самых достойных детищ Волжского автопрома. В простонародье этот автомобиль называют пятнашкой, он поистине считается одним из самых востребованных и недорогих автомобилей на отечественном рынке, выпускаемый с 1997 года. Свою популярность автомобиль заслужил вполне честно, поскольку эксплуатация и ремонт не представляет особой проблемы владельцу авто. Однако существуют такие поломки, о которых должны знать все, кто имеет в своём подчинении этот замечательный автомобиль. Речь пойдёт о реле стартера, его поломках а также путях починки.Расположение реле стартера

Что нужно знать о реле стартера автомобиля ВАЗ 2115?

Сам по себе стартер представляет четырёхполюсный двигатель с постоянным током, который питается электричеством от батареи аккумулятора. Технический осмотр стартера необходимо делать через каждые 100 000 км пробега. По принципу своей работы стартер потребляет достаточно мощный ток, поэтому даже незначительные колебания сопротивления могут значительно снизить его производительность и привести к полной поломке. Для того, чтобы убедиться что поломка заключается именно в реле, необходимо сделать проверку. Однако, перед тем, как проводить данного рода проверки самостоятельно, будьте очень осторожны, чтобы исключить возможный травматизм. Включаем зажигание и поворачиваем ключ, если при этом стартер не работает, но на слух можно определить некие характерные щелчки, значит реле работает, а вот сам стартер придётся разбирать. Если же ситуация противоположная и при перемыкании контактов на задней стенке стартера, не снимая его с двигателя вы услышите как механизм закрутился, то вся проблема именно в реле.ВАЗ 2115 стартер

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.

Неисправности реле стартера

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой. Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы.

Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Замена реле: последовательность

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

Перед тем, как выполнить проверку стартера на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

Ваз 2115 реле стартера

Наиболее вероятной причиной поломки стартера, служат не механические повреждения, а электрические.

Блоковая схема устройства стартера. Цифрами обозначены: 12 — приводная шестерня; 11 — муфта свободного хода; 10 — пружина; 9 — планетарный редуктор; 8 — постоянный магнит; 7 — якорь; 6 — щетки; 5 — коллектор; 4 — тяговое реле, нужно иметь в виду, что тяговое реле стартера не имеет никакого отношения к реле стартера!!; 3 — контакт подключения положительного провода; 2 — рычаг привода; 1 — вал якоря;

Механической частью стартера автомобиля ВАЗ 2115 является втягивающий механизм, который на протяжении всей эксплуатации автомобиля, работает исправно, лишь в редких случаях он ломается, и только на машинах с большим пробегом. Электрические неисправности стартера, могут предоставить реле, окисленные соединения проводов, короткое замыкание и другие факторы.
При первых неудачных запусках двигателя, большинство ищут проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества.
Чтобы проверить работает ли электростартер, можно запитать его напрямую от аккумулятора, подсоединив плюсовой провод от клеммы. Этим способом можно запустить двигатель, чтобы продолжить движение, при неисправной системе энергоснабжения стартера.
Многие пытаются найти в автомобиле Ваз 2115 реле стартера, где находится узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия с момента выпуска.
Возможно производитель ВАЗ, уже оснащает новые серии авто, реле стартера, но прежние версии этих автомобилей выпускались без него. Это не критично, поскольку стоимость ничтожная, а польза видна моментально, и установить можно самостоятельно, без навыков автоэлектрика.
Установкой дополнительного оборудования занимаются многие владельцы авто ВАЗ, поскольку это улучшает характеристики машины.

Фото моторного отсека автомобиля ВАЗ 2115. Из этого фото видно, помеченное стрелкой реле стартера.

Можно установить Ваз 2115 реле стартера, где находится основной узел электроники, или в другом удобном месте.
Зачем нужна установка дополнительного реле стартера авто ВАЗ 2115? Дополнительное реле обеспечивает более стабильную работу стартера при включенном дополнительном электрооборудовании.
Таким образом, стартер работает даже при слабо заряженном аккумуляторе, включенном освещении и при низких температурах.

Не следует путать Ваз 2115 реле стартера, с втягивающим реле, которое находится на стартере, и выполняет функцию выталкивания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, происходит привычный запуск автомобиля. Нарушения работы втягивающего реле, выражаются в таких проявлениях:
• после удачного запуска двигателя, слышно жужжание стартера
• поворот ключа зажигания приводит к простому щелчку, стартер не работает
• попытка запуска двигателя ключом приводит к вращению стартера, на двигатель вращение не передается

Такие проявления характерны поломки втягивающего реле, исправление которых, производится съемом стартера и заменой реле.

Ремонт втягивающего реле стартера ВАЗ 2115

Наличие одной вышеперечисленной причины при попытке запуска мотора, свидетельствует о необходимости проведения ремонта, который можно провести самостоятельно.

Фото процесса замены реле стартера на автомобиле ВАЗ 2115.

Для этого потребуется эстакада и некоторые инструменты.
Сначала необходимо снять стартер, открутив крепежные болты и предварительно отключив питание аккумулятора. Помните – главное, обеспечить безопасность проведения ремонта. После удачного съема электростартера, необходимо открутить болты втягивающего реле.
В большинстве случаев, втягивающее реле неразборное, но починить его все-таки можно. Для этого понадобится отвертка, паяльник, медный обмоточный провод, сердечник, который при осмотре, может оказаться целым и невредимым. В таком случае менять его не нужно.
Отпаяв провода паяльником, можно приступать к развальцовке корпуса катушки. Разобрав катушку, можно определить ее повреждения и заменить нуждающиеся элементы.
https://www.youtube.com/watch?v=UpVJSYub72s
Сборку проводят в противоположном порядке, придерживаясь последовательности прикручивания частей.
Читайте так-же, другие обзоры

• Замена втулки стартера ВАЗ 2114Как легко и просто можно поменять износившуюся втулку стартера на автомобиле ВАЗ 2114. …
• Устройство стартера ОкаНа автомобиле ВАЗ 1111.11113 «Ока» установлен стартер типа 39.3708. Стартер представляет собой 4-х щеточный электромотор постоянного тока. …
• ВАЗ 2112 ремонт стартераВ статье вы узнаете, какие шаги нужно предпринять для поиска неисправности и ремонта стартера на автомобиле ВАЗ 2112. …

Стартер и дополнительное реле ВАЗ 2114: почему не крутит стартер

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.Стартер

Устройство пускового механизма

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

• Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
• Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
• Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
• Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
• Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
• Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

Неисправности

Существуют различные признаки неисправности стартера на ВАЗ 2114:

• Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
• Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
• Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
• Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
• Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Цены и производители

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.Ниже приведены приблизительные цены на некоторые типы устройств:Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти.

Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 ничем не отличаются друг от друга и полностью взаимозаменяемы.

Реле

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится?  Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114.

На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска.  В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

Если стартер не крутит

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:РелеДополнительное реле выполняет следующие функции:

Где Находится Реле Стартера Ваз 2115 Инжектор

Где находится реле зажигания на ВАЗ 2115 и как его отыскатьПосле первых неудачных попыток пуска мотора автомобиля ключом зажигания, не услышав обычных звуков работы стартера, большая часть автовладельцев отыскивают причину неисправности в его поломке. Но почаще причина – в реле зажигания.

Зачем нужно реле зажигания

Эта деталь устанавливалась и на прежних моделях автомобилей ВАЗ. При всем этом на ранешних модификациях 2115 она может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) она находится.Встречаются различные наименования этой детали: реле зажигания, включения стартера, блокировки стартера, разгрузки выключателя зажигания либо замка, главное реле.Но в любом случае его предназначение идиентично – облегчение запуска мотора и защита стартера от износа и поломки, Он отключает питание электростартера после запуска мотора, ограничивает токи, идущие через него, защищает от спекания контактов в замке зажигания либо поворота ключа при работающем движке.

Не считая этого, он обеспечивает запуск стартера при включенном электрическом оборудовании автомобиля и слаборазряженном аккуме.

Предохранители в цепи зажигания автомобилей этой модели отсутствуют.Таким макаром, эта дешевая деталь бережет вас от дорогостоящего ремонта и упрощает пуск мотора.Не следует путать данную деталь с втягивающим реле, находящимся конкретно на стартере и предназначающимся для управления (вытягиванием либо вталкиванием) механизма сцепления зубьев электростартера и маховика.

Не крутит

стартер, не заводиться с ключа, ваз 2115, 2114

Сам длительно страдал облазил весь инет ни чего не посодействовало, надеюсь кому посодействовал)))

Реле на стартер ваз

Устанавливаем реле на стартер приора и 2110.

Признаки поломки

Если при повороте ключа зажигания электростартер не вертится, но слышны негромкие щелчки срабатывания контактов реле, то причина неисправности автомобиля – стартер. Можно убедиться в этом, присоединив его конкретно к аккуму, минуя это электрореле. Если же щелчки не слышны, а стартер исправен, то самое время поменять его.

Где находится

В каком месте размещается реле зажигания ВАЗ-2115? Находится оно в салоне автомобиля, слева от рулевой колонки, под панелью приборов. Для того чтобы увидеть его, необходимо демонтировать панель приборов. Рядом, слева от него, расположено реле включения задних противотуманных фонарей. Они прикручены на шпильку корпуса автомобиля гайкой «на 10» и расположены в специальных колодках.

Реле также управляет омывателем, отопителем автомобиля, обогревом заднего стекла и некоторыми другими слаботочными электрическими цепями. В случае неправильной работы этих компонентов автомобиля, следует проверять исправность этой детали.

Тип электрореле зажигания – 90.3777-10, он имеет четыре контакта, напряжение управления – 12 вольт. При покупке нового реле будьте внимательны: пятиконтактные аналоги, рассчитанные на 24 вольта, обладают схожим внешним видом. Самостоятельный ремонт этой детали нерентабелен из-за ее низкой стоимости.Видео: «Реле зажигания ВАЗ-2115: где находится?»

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Где Находится Реле Стартера Ваз 2115 Инжектор

Реле стартера ВАЗ 2115Наиболее вероятной причиной отказа стартера является электрический ущерб.При первом неудачном запуске двигателя большинство людей ищет проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества. Чтобы проверить, работает ли электрический стартер, он может питаться непосредственно от батареи, подключив положительный провод от терминала. Таким образом, вы можете запустить двигатель, чтобы продолжить движение с неисправной системой питания стартера. Многие люди пытаются найти в автомобиле стартерное реле VAZ 2115, где есть узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия. Возможно, производитель ВАЗ уже оснащает новую серию автомобилей, стартерную эстафету, но предыдущие версии этих автомобилей были изготовлены без нее. Это не критично, так как стоимость незначительна, и преимущества сразу видны, вы можете установить ее самостоятельно, без навыков электрика.

Установка дополнительного оборудования, задействованного во многих автоприцепах ВАЗа, так как это улучшает характеристики машины.

Почему необходимо установить дополнительное стартерное реле VAZ 2115? Дополнительное реле обеспечивает более стабильную работу стартера с дополнительным электрооборудованием. Таким образом, стартер работает даже со слабо заряженной батареей, включенной подсветкой и при низких температурах.

Не крутит стартер, не заводиться с ключа, ваз 2115, 2114

Сам долго мучался облазил весь инет ни чего не помогло, надеюсь кому помог)))

Ваз 2115 не крутит стартер устраняем проблему

Устанавливаем реле на стартер приора и 2110.Не путайте реле стартера ВАЗ 2115 с ретранслятором, который находится на стартере, и выполняет функцию толкания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, обычный старт автомобиля. Нарушения работы ретрактора выражаются в таких проявлениях:

• после успешного запуска двигателя вы можете услышать жужжание стартера
• Поверните ключ зажигания простым щелчком, стартер не работает
• попытаться запустить двигатель с помощью ключа

Такие проявления характеризуются нарушением стартера и заменой реле.

Ремонт втягивающего стартового реле ВАЗ 2115

Сначала снимите стартер, отвинтив крепежные болты и до отсоединения аккумулятора. Помните. главное. обеспечить безопасность ремонта. После успешного удаления электрического стартера необходимо отвинтить болты втягивающего реле. В большинстве случаев ретрансляционное реле не складывается, но его можно по-прежнему ремонтировать. Для этого вам понадобится отвёртка, паяльник, медная обмотка, сердечник, который, если смотреть, может оказаться невредимым. В этом случае вам не нужно его менять. При пайке проволоки паяльником вы можете перейти к расширению корпуса катушки. Разделив катушку, вы можете определить ее повреждение и заменить необходимые элементы.

Сборка выполняется в обратном порядке, соблюдая последовательность завинчивания деталей.

Прочитать то же самое, другие отзывы

Замена кустового стартера ВАЗ 2114

Где находится реле зажигания ВАЗ-2114: фото схемы и видео

Если автовладелец самостоятельно следит за технической исправностью своего четырехколесного друга, то он должен чувствовать свой автомобиль и точно знать, где располагается тот или иной элемент, чтобы быстро заменить пришедшую в непригодность комплектующую на новую.

К примеру, водитель может заметить следующее:

• печной вентилятор начнет работать с перебоями;
• стеклоочиститель и обогрев стекла то нормально включается, то отказывается работать;
• двигатель начал плохо заводиться.

Не стоит сразу искать поломку в стартере или автомобильном модуле, ведь чаще всего такую неисправность вызывает пришедшее в непригодность реле стартера. Ремонтировать такой элемент специалисты не рекомендуют, так как вышедший из строя элемент, даже если он будет тщательно отремонтирован, очень скоро снова покажет признаки неисправности, поэтому всю операцию по замене придется заново повторять. Самостоятельно заменить так называемую релюшку довольно просто, но перед этим следует точно знать, где именно находится реле зажигания на ВАЗ-2114. С этим вопросом, а также с самостоятельной заменой «релюшки» далее и будем разбираться в этой статье.

Читайте также: Где находится предохранитель на прикуриватель ВАЗ-2114

Расположение реле зажигания

Найти месторасположение реле зажигания довольно просто, ведь данный элемент в ВАЗ-2114 инжектор расположен по левую сторону от руля, а защищает его от глаз декоративный кожух. Как выглядит этот элемент, поможет узнать фото на интернет-ресурсе. В некоторых случаях, чтобы заменить старое реле на новое, снимать защитный кожух не требуется. Для этого мероприятия следует просто дотянуться до реле рукой, которую нужно просунуть в специальное отверстие, расположенное под рулем.

Но данный этап замены не очень удобен, поэтому специалисты рекомендуют автовладельцам все-таки снимать защитный кожух при замене реле зажигания, тем более что такая операция делается довольно просто и легко.

Читайте также: Где находится предохранитель бензонасоса ВАЗ-2114

Поэтапная замена реле зажигания

Если в ходе проверки выяснится, что реле замка зажигания вышло из строя, то ремонтировать данный элемент, как было уже ранее сказано, специалисты не рекомендуют. Чтобы купить новое реле, потребуются минимальные денежные затраты, а замену сможет сделать каждый автолюбитель, если все операции будут осуществляться поэтапно:

1. Самое главное, что нужно сделать в первую очередь – отключить аккумулятор от питания, для этого просто отсоединяется от батареи минусовая клемма.
2. Используя отвертку, лучше всего взять шлицевой инструмент. Нужно открутить с кожуха рулевой колонки 4 фиксатора, чтобы упростить процесс съема «релюшки».
3. Фиксатор, удерживающий нижнюю часть кожуха, удобнее всего открутить при помощи крестообразной отвертки.
4. Ослабленный от крепежей кожух аккуратно снимается со своего места.
5. Реле зажигания подключено к проводам, которые расположены в нижней части колодки. Чтобы заменить пришедший в непригодность элемент, нужно просто отсоединить провода от колодки и установить на место старого реле новое.

После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Читайте также: Где находится кран печки ВАЗ-2114

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.

Реле зажигания на ваз 2114

Салют! Спасибо, что читаем эту запись! Запись о том как поменять реле зажигания в ВАЗ 2114. Это реле не давало Мне покоя в виде то работающего вентилятора печки (отопителя), то нет, так же нормально не работали стеклоочистители и обогрев заднего стекла. После замены все работает как надо. Предыдущее реле было с завода и проработало почти 7 лет. Это Меня удивило.

Где находится реле зажигания в автомобиле ВАЗ-2114

Если автовладелец самостоятельно следит за технической исправностью своего четырехколесного друга, то он должен чувствовать свой автомобиль и точно знать, где располагается тот или иной элемент, чтобы быстро заменить пришедшую в непригодность комплектующую на новую.

К примеру, водитель может заметить следующее:

• печной вентилятор начнет работать с перебоями;
• стеклоочиститель и обогрев стекла то нормально включается, то отказывается работать;
• двигатель начал плохо заводиться.

Не стоит сразу искать поломку в стартере или автомобильном модуле, ведь чаще всего такую неисправность вызывает пришедшее в непригодность реле стартера. Ремонтировать такой элемент специалисты не рекомендуют, так как вышедший из строя элемент, даже если он будет тщательно отремонтирован, очень скоро снова покажет признаки неисправности, поэтому всю операцию по замене придется заново повторять. Самостоятельно заменить так называемую релюшку довольно просто, но перед этим следует точно знать, где именно находится реле зажигания на ВАЗ-2114. С этим вопросом, а также с самостоятельной заменой «релюшки» далее и будем разбираться в этой статье.

Расположение реле зажигания

Найти месторасположение реле зажигания довольно просто, ведь данный элемент в ВАЗ-2114 инжектор расположен по левую сторону от руля, а защищает его от глаз декоративный кожух. Как выглядит этот элемент, поможет узнать фото на интернет-ресурсе. В некоторых случаях, чтобы заменить старое реле на новое, снимать защитный кожух не требуется. Для этого мероприятия следует просто дотянуться до реле рукой, которую нужно просунуть в специальное отверстие, расположенное под рулем.

Но данный этап замены не очень удобен, поэтому специалисты рекомендуют автовладельцам все-таки снимать защитный кожух при замене реле зажигания, тем более что такая операция делается довольно просто и легко.

Поэтапная замена реле зажигания

Если в ходе проверки выяснится, что реле замка зажигания вышло из строя, то ремонтировать данный элемент, как было уже ранее сказано, специалисты не рекомендуют. Чтобы купить новое реле, потребуются минимальные денежные затраты, а замену сможет сделать каждый автолюбитель, если все операции будут осуществляться поэтапно:

1. Самое главное, что нужно сделать в первую очередь – отключить аккумулятор от питания, для этого просто отсоединяется от батареи минусовая клемма.
2. Используя отвертку, лучше всего взять шлицевой инструмент. Нужно открутить с кожуха рулевой колонки 4 фиксатора, чтобы упростить процесс съема «релюшки».
3. Фиксатор, удерживающий нижнюю часть кожуха, удобнее всего открутить при помощи крестообразной отвертки.
4. Ослабленный от крепежей кожух аккуратно снимается со своего места.
5. Реле зажигания подключено к проводам, которые расположены в нижней части колодки. Чтобы заменить пришедший в непригодность элемент, нужно просто отсоединить провода от колодки и установить на место старого реле новое.

После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.

Предохранители и реле ВАЗ 2114, 2115, 2113

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и  прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Расшифровка предохранителей и реле инжекторных моделей

Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.

Расположение блока

Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.

Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.

Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

Схема предохранителей и реле инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

Читайте также:  Двигатель ВАЗ 2101 – характеристики, аналоги, ремонт, тюнинг, какое масло лить

Современные предохранители отличаются по цвету в зависимости от количества ампер.

• 5А – коричневый
• 10А – красный
• 15А – синий
• 20А – желтый
• 30А – зеленый

Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.

В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.

В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.

Расшифровка предохранителей и реле блока 2114-3722010-18

Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.

Схема предохранителей и реле блока старого образца

Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113Дополнительный блок в салонеСхема дополнительного блока

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

Есть еще варианты и других расшифровок.

Реле:

1 — бензонасоса;

2 — главное;

3 — вентилятора.

Предохранитель:

f1 — бензонасоса;

f2 — главного реле;

f3 — ЭБУ (электронного блока управления).

Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Реле передних противотуманных фар

Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.

Реле передних противотуманных фар

Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность.

Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.

Источники

• vaznetaz.ru/predoxraniteli-i-rele-vaz-2114-2115-2113
• ladaautos.ru/vaz-2114/gde-naxoditsya-rele-zazhiganiya-v-avtomobile-vaz-2114.html
• drive2.ru/l/2885520/

Соленоид

для стартеров-редукторов Hitachi # S114-374B, Ref 2114-37504, 2114-47009,2114-17005, 2114-37504

028000-2260 Denso, стартер, 12V, 9T, CW, DD, новый

028000-2261 Denso , Стартер, 12V, 9T, CW, DD, Новый

028000-2262 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-2263 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-2362 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-2363 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-2364 Denso, Стартер, 12V, 9T, CW, DD , Новый

028000-2452 Denso, Стартер, 12V, 11T, CCW, DD, Новый

028000-2665 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-5330 Denso, Стартер, 12V, 9T , CW

028000-5331 Denso, Стартер

028000-5332 Denso, Стартер

028000-5334 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-5335 Denso, Стартер, 12V, 9T, CW , DD, Новый

028000-5336 Denso, Стартер

028000-5720 Denso, стартер, 12В, 9T, CCW, DD, новый

028000-5750 Denso, стартер

028000-5751 Denso, стартер

028000-6102 Denso, стартер, 12В, 9T, CW, DD, новый

028000 -6103 Denso, стартер, 12В, 9 зуб., CW, DD, новый

028000-6330 Denso, стартер, 12В, 9 зуб., Против часовой стрелки, DD, новый

028000-6380 Denso, стартер

028000-6381 Denso, стартер, 12V, 9T, CW, DD, New

028000-6382 Denso, Starter, 12V, 9T, CW, DD, New

028000-6383 Denso, Starter, 12V, 9T, CW, DD, New

028000-6384 Denso, Стартер, 12В, 9T, CW, DD, Новый

028000-6385 Denso, Стартер, 12В, 9T, CW, DD, Новый

028000-6390 Denso, Стартер

028000-6391 Denso, Стартер

028000 -6393 Denso, стартер

028000-6396 Denso, стартер

028000-6422 Denso, стартер, 12В, 9Т, CW, DD, новый

028000-6490 Denso, стартер, 12В, 9Т, CW, DD, новый

028000-6491 Denso, Стартер, 12 V, 9T, CW, DD, Новый

028000-6492 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-6493 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-6494 Denso, стартер, 12В, 9Т, CW, DD, Новый

028000-6520 Denso, Стартер, 12В, 9Т, CCW, DD, Новый

028000-6650 Denso, Стартер, 12В, 8Т, CW, DD, Новый

028000-6651 Denso, стартер

028000-6802 Denso, стартер, 12В, 9T, CW, DD, новый

028000-6803 Denso, стартер, 12В, 9T, CW, DD, новый

028000-6810 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-6811 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-6812 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-6813 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-6820 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-6821 Denso, стартер, 12 В, 9 зуб., CW, DD, Denso G, новый

028000-6822 Denso, стартер, 12 В, 9 зуб., CW, DD, Denso G , Новый

028000-6823 Denso, Стартер, 12В, 9T, CW, DD, Denso G, Новый

028000-7090 Denso, Стартер

028000-7130 Denso, Стартер

028000-7131 Denso, Стартер, 12В, 9T, CW, DD, Denso G, Новый

028000-7132 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

Увеличить 028000-7133 028000-7133 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-7290 Denso, Стартер, 12V, 9T, CCW, DD, Новый

028000-7330 Denso, Стартер, 12V, 9T, CW, OSGR, Новый

028000-7331 Denso, Стартер , 12V, 9T, CW, OSGR, Новый

028000-7332 Denso, Стартер, 12V, 9T, CW, OSGR, Новый

028000-7460 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-7461 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-7462 Denso, Стартер, 12V, 9T, CW, DD, Denso G, Новый

028000-7470 Denso, Стартер, 12V, 9T, CW, DD, Denso G, New

Увеличить 028000-7471 028000-7471 Denso, St arter

028000-7472 Denso, Стартер, 12В, 9T, CW

028000-7480 Denso, Стартер, 12В, 9T, CW, DD, Denso G, Новый

028000-7481 Denso, Стартер

028000-7510 Denso , Стартер, 12V, 9T, CW, DD, Новый

028000-7630 Denso, Стартер, 12V, 9T, CCW, DD, Новый

028000-7720 Denso, Стартер, 12V, 9T, CCW, DD, Новый

028000-7760 Denso, стартер

028000-7780 Denso, стартер, 12В, 9T, CW, DD, Denso R, новый

028000-7850 Denso, стартер, 12В, 9Т, CW, DD, новый

028000-7870 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-7980 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-7981 Denso, Стартер, 12V, 9T, CW, DD, Новый

028000-8030 Denso, стартер, 12 В, против часовой стрелки, DD, новый

028000-8040 Denso, стартер, 12 В, 8 зуб., Против часовой стрелки, DD, новый

028000-8190 Denso, стартер, 12 В, против часовой стрелки, DD, новый

028000-8200 Denso, Стартер, 12В, DD, Новый

028000-8530 Denso, Стартер, 12В, CW, DD, Новый

028000-8590 Denso, Стартер, 12В, 10T, CCW, DD, Новый

028000-9010 Denso, Стартер, 12В, 9Т, CW, DD, Новый

028000-9020 Denso, Стартер, 12В, 9T, CW, DD, Новый

028000-9080 Denso, Стартер

028000-9110 Denso, Стартер

028000-9111 Denso, Стартер

028000-9112 Denso, Стартер, 12В, 9T, CW, DD, Denso G, New

Увеличить 028000-9113 028000-9113 Denso, Starter, 12V, 9T, CW, DD, Denso G, New

028000-9240 Denso, Starter, 12V, CW, DD, New

028000-9360 Denso, Стартер

028000-9440 Denso, Стартер

028000-9490 Denso, Стартер, 12В, 8T, CCW, DD, Новый

028000-9500 Denso, Стартер, 12V, 8T, CCW, DD, Новый

028000-9501 Denso, Стартер, 12В, 8T, CCW, DD, Новый

028000-9570 Denso, Стартер, 12В, 9T, CW, DD, Denso G, Новый

028000-9680 Denso, Стартер, 12В , 9Т, CW, DD, Новый

028000-9810 Denso, стартер, 12В, 10T, CCW, DD, новый

028000-9902 Denso, стартер

128000-0010 Denso, стартер, 12В, 9T, CW, DD, новый

128000-0031 Denso, стартер, 12В, CW, DD, новый

128000-0032 Denso, стартер, 12В, CW, DD, новый

128000-0690 Denso, стартер, 12В, CCW, DD, новый

128000-1200 Denso, стартер, 12В, 10T, CCW, DD, новый

128000-1210 Denso, стартер, 12В, 10T, CCW, DD, новый

128000-1390 Denso, стартер, 12В, CW, DD, новый

128000-1610 Denso, стартер, 12В, 9T, CW, DD, Новый

128000-1620 Denso, Стартер, 12В, 8T, CW, DD, Новый

128000-1683 Denso, Стартер, 12В, CCW, DD, Новый

128000-1890 Denso, Стартер

128000-1950 Denso, стартер

128000-1951 Denso, стартер

128000-2010 Denso, стартер, 12В, CW, DD, новый

128000-2020 Denso, стартер, 12В, CW, DD, новый

128000 -2050 Denso, Стартер, 12V, 9T, CW, DD, New

128000-2170 Denso, стартер, 12 В, 8 зуб., CW, DD, новый

128000-2431 Denso, стартер, 12 В, 8 зуб., CW, DD, новый

128000-2540 Denso, стартер, 12 В, 10 зуб., Против часовой стрелки , DD, Новый

128000-2550 Denso, Стартер

128000-2680 Denso, Стартер, 12В, CW, DD, Новый

128000-2810 Denso, Стартер, 12В, 11T, CCW, DD, Denso G, Новый

128000-2862 Denso, стартер, 12 В, 8 зуб., CW, новый

128000-3231 Denso, стартер, 12 В, 9 зуб., CW, DD, новый

128000-3570 Denso, стартер, 12 В, 8 зуб., CW, OSGR, Новый

128000-3610 Denso, Стартер, 12В, 8T, CCW, DD, Новый

128000-3621 Denso, Стартер, 12V, 8T, CCW, DD, Новый

128000-4480 Denso, Стартер, 12V, DD, Новый

128000-4530 Denso, Стартер, 12В, 8T, CCW

128000-4532 Denso, Стартер

128000-4670 Denso, Стартер, 12В, 8T, CW, DD, Новый

128000-4880 Denso, Стартер, 12V, CCW, DD, Новый

128000-5240 Denso, Стартер, 12V, 9T, CW, DD, новый

128000-5650 Denso, стартер, 12В, 8T, CCW, DD, новый

128000-6000 Denso, стартер, 12В, CCW, DD, новый

128000-6230 Denso, стартер, 12V, CW, DD, Новый

128000-6240 Denso, Стартер, 12V, CW, DD, Новый

128000-6331 Denso, Стартер, 12V, 8T, CW, DD, Новый

128000-6510 Denso, Стартер, 12V, CCW, DD, новый

128000-6750 Denso, стартер, 12V, CW, DD, новый

128000-6970 Denso, стартер, 12V, 8T, CW, DD, новый

Увеличить 128000-7070 128000-7070 Denso, стартер, 12В, 11T, CCW, DD, Denso G, новый

128000-8130 Denso, стартер, 12В, 9T, CW, DD, Denso G, новый

128000-9120 Denso, стартер, 12V, 8T, CCW, DD, New

228000-2560 Denso, Starter, 12V, 9T, CW, DD, Denso G, New

228000-3381 Denso, Starter, 12V, 8T, CW

E17Z11002A Ford, Starter, 12V, New

SBA18508-6280 Ford, Стартер, 12V, 9T, CW

SBA185086281 Ford, St arter

SBA185086370 Ford, стартер

SBA185086540 Ford, стартер

18508-6281 Ishikawajima, стартер, 12В, 9T, CW, DD, новый

8941769730 Isuzu, стартер, 12В, DD970, новый

, CW, 12В, 8Т,

, новый

Isuzu, стартер, 12V, 8T, CW, DD, новый

8944121421 Isuzu, стартер, 12V, 8T, CW, DD, новый

8944200081 Isuzu, стартер, 12V, 9T, CW, DD, новый

8944393150 Isuzu, Стартер, 12В, 8 зуб., CW, DD, новый

AM102382 John Deere, стартер, 12В, 11 зуб., Против часовой стрелки, DD, новый

21163-2069 Kawasaki, стартер, 12 В, 11 зуб., Против часовой стрелки, DD, новый

21163- 2085 Kawasaki, Стартер, 12В, 11 зуб., Против часовой стрелки, DD, новый

13816-63011 Kubota, стартер, 12 В, CW, DD, новый

14278-63014 Kubota, стартер, 12 В, 9 зуб., CW, DD, новый

14601-63012 Kubota, Стартер, 12V, 9T, CW, DD, Новый

15221-63016 Kubota, Стартер, 12V, 9T, CW, DD, Новый

15231-63014 Kubota, Стартер, 12V, 9T, CW, DD , Новый

160 97-61361 Kubota, Стартер, 12V, 9T, CW, DD, Новый

19293-63011 Kubota, Стартер, 12V, 9T, CW, DD, New

0605-18-400A Mazda, Стартер, 12V, 9T, CCW , DD, Новый

8682-18-400A Mazda, Стартер, 12V, 8T, CW, DD, Новый

23300AA000 Subaru, Стартер, 12V, 10T, CCW, DD, Новый

23300AA030 Subaru, Стартер, 12V, 10T , CCW, DD, Новый

23300AA031 Subaru, Стартер, 12V, 10T, CCW, DD, Новый

23300KA001 Subaru, Стартер, 12V, CCW, DD, Новый

23300KA190 Subaru, Стартер, 12V, CCW, DD, Новый

23300KA260 Subaru, Стартер, 12 В, CCW, DD, Новый

23300KA300 Subaru, Стартер, 12 В, CCW, DD, Новый

42991-6002 Subaru, Стартер, 12 В, CW, DD, Новый

42991-6200 Subaru , Стартер, 12V, CCW, DD, Новый

42991-7000 Subaru, Стартер, 12V, 9T, CCW, DD, New

42991-7110 Subaru, Стартер, 12V, 9T, CCW, DD, Новый

42991- 7120 Subaru, Стартер, 12V, 10T, CCW, DD, Новый

429915600 Subaru, Стартер, 12В, CCW, DD, Новый

429915700 Subaru, Стартер, 12В, DD, Новый

429917130 Subaru, Стартер, 12В, 10T, CCW, DD, Новый

31100-78010 Suzuki, Стартер, 12В , 9T, CCW, DD, Новый

31100-78211 Suzuki, Стартер, 12V, CCW, DD, Новый

31100-78310 Suzuki, Стартер, 12V, 8T, CCW, DD, Новый

31100-84150 Suzuki, Стартер , 12V, CW, DD, Новый

31100-84250 Suzuki, Стартер, 12V, CW, DD, Новый

28100-15110 Toyota, Стартер, 12V, 9T, CW, DD, Новый

28100-15160A Toyota, Стартер , 12V, 9T, CW, DD, Новый

28100-15170 Toyota, Стартер, 12V, 9T, CW, DD, Новый

28100-16010 Toyota, Стартер, 12V, DD, Новый

28100-23800-71 Toyota , Стартер, 12V, 9T, CW, DD, Новый

28100-34070 Toyota, Стартер, 12V, 9T, CW, DD, Новый

28100-40061 Toyota, Стартер, 12V, 9T, CW, DD, Новый

28100-41831-71 Toyota, Стартер, 12V, 9T, CW, DD, Новый

119653-77010 Yanmar, Стартер, 12V, 9T, CW, DD, New

Соленоидный переключатель стартера SS2003 для Yanmar Nissan Hitachi X-211447007 2114-19602

Номер позиции eBay:

113667913814

Продавец принимает на себя всю ответственность за это объявление.

BAU cetcileR

41 уиренаП

suinliV, suinliV 21310

АНАУТИЛ

: enohP16801886073

: liamEmoc.cetciler@kuyabe

Описание товара

Информация о продавце компании

UAB Relictec

Relictec UAB

Панериу 14

01312 Вильнюс, Вильнюс

Литва

Регистрационный номер сделки:
304584993

Номер плательщика НДС:

Я выставляю счета с отдельно указанным НДС.

Условия продажи

Заказы будут отправлены на адрес вашего заказа eBay, который вы указали при оформлении заказа. Любые дальнейшие изменения адреса или способа доставки не гарантируются.

Политика возврата

Покупатель несет ответственность за возврат почтовых расходов.

Вопросы и ответы по этому товару

По этому элементу не было опубликовано никаких вопросов или ответов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Вильнюс, Литва

Почтовые отправления по адресу:

по всему миру

* Предполагаемые даты доставки — открывается в новом окне или вкладке , включая время отправки продавцом, почтовый индекс отправления, почтовый индекс места назначения и время приема, и будет зависеть от выбранной службы доставки и получения подтвержденного платежа.Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки.

Цена НДС: 21,0% (входит в цену).

Если у вас есть вопросы по поводу этого НДС, обратитесь к продавцу. Фактические требования и ставки НДС могут варьироваться в зависимости от окончательной продажи.

Платежные реквизиты

Платежные инструкции продавца

Заказы будут отправлены на ваш адрес заказа eBay, который вы указали при оформлении заказа.Любые дальнейшие изменения адреса или способа доставки не гарантируются.

Детали стартера НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 bostwickcourt

Детали стартера НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 bostwickcourt

НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504, ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57001 2114-57504 НОВЫЙ СОЛЕНОИД 12 В, Найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Бесплатная доставка по всему миру Получите дешевые товары онлайн Новые стили каждую неделю Лучшая цена, Сервис и самая быстрая доставка! СОЛЕНОИД ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 НОВЫЙ 12V.

Пропустить навигацию

НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504

Длинные рукава с эластичными манжетами, Купите женский пуловер Zantt с трикотажным V-образным вырезом, повседневную футболку с длинным рукавом и другие футболки на. требуемое качество и производительность. Эта красивая и прочная керамическая кружка имеет большую ручку в полный рост.Женские зимние ботинки Creazrise на низком каблуке с застежкой-молнией в западном стиле с круглым носком на молнии (черный. НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 . Мужчины и женщины: Одежда, снятая с производства производителем: Да. Налейте теплую воду на крышку, чтобы ускорить оттаивание. Веселые игрушки для вечеринки у бассейна Гигантские поплавки для бассейна для взрослых и детей. Устойчивая к пятнам футболка обеспечивает лучшую подвижность благодаря дизайну рукава реглан. НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 . Пожалуйста, поймите, что когда дело доходит до винтажа, я более чем счастлив доставить по Австралии и по всему миру патч VINTAGE WILLABEE AND WARD COLLECTORS. ________________________________, Отправьте изображение с сообщением Etsy и оставьте на кассе записку с тем, что вы хотели бы персонализировать, НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 .**** Описание: Обувь для Блайта, эти удивительные крылья дракона так весело, мужские эластичные брюки чинос Carter Beige 28 от Billabong: одежда, диаметр 6 дюймов на высоту 5 футов, большие бамбуковые шесты — натуральный набор из 4 — — и другие Санитарно-технологическая промышленность для транспортировки жидкостей по трубопроводам и доступна в различных материалах. НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 . общие приложения для цифровых камер и т. д., мобильные телефоны FLENSTED (Flynn Hempstead Mobile) Moomin Version2014 (версия Moomin 2014) Прочие товары для Северной Европы: Baby.Гигиеничность и чистота салфетками — идеально подходит для приготовления пищи. 【Материал изготовления】 Полимер, внутри написано: «С днем ​​свадьбы. НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504 .

.

НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504

Найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114- 57001 2114-57504 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： Rareelectrical ， Номера деталей для замены OEM3 :: ： S114304 S114-160A S114151 S114-208B S114206 ： Номер детали производителя: ： 680175532133 ， Номера деталей для замены OEM4 :: ： S114-170F S114170 S13-47 S -161B ： Гарантия: ： 1 год ， Номера деталей для замены OEM5 :: ： S114160F S114-229F S-8551 S114229F ： Номер детали для обмена: ： S114173F ， Номера деталей для замены OEM1 :: ： S114-180B S114-162 S114-235A S114- 122 S114103P ： Другой номер детали: ： 2114-57001 2114-57504 23343-07G00 S114-103 S1365 ， Номера запасных частей OEM2 :: ： S114-182B S114180M S114-163E S114163 S114-381N Источник: ： Aftermarket ， Вольт: ： ： Клеммы: ： 3 ， Вес: 2.04 фунта ： Рабочий цикл: ： Прерывистый ，

НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504

X-версия: general_v14.1
НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114-57001 2114-57504
Найдите много отличных новых и подержанных опций и получите лучшие предложения на НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ ALLIS CHALMERS 5015 CS-100 1982-1987 2114- 57001 2114-57504 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Бесплатная доставка по всему миру Получите дешевые товары онлайн Новые стили каждую неделю Лучшая цена, обслуживание и самая быстрая доставка!

Автомобильный НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ MASSEY FERGUSON MF-1040 MF-1045 2114-87004 185816180 S8551 tricornernj

Автомобильный НОВЫЙ СОЛЕНОИД 12 В подходит для MASSEY FERGUSON MF-1040 MF-1045 2114-87004 185816180 S

1. Home
2. Автомобильная промышленность
3. Запчасти и аксессуары
4. Запчасти для легковых и грузовых автомобилей
5. Системы зарядки и запуска
6. Детали стартера
7. НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ MASSEY FERGUSON MF-1040 MF-1045 2114-87008
   NEW СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ MASSEY FERGUSON MF-1040 MF-1045 2114-87004 185816180 S8551,2114-87004 185816180 S8551 НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ MASSEY FERGUSON MF-1040 MF-1045, Бесплатная доставка для многих подержанных продуктов, Найдите много новых и отличных новинок лучшие предложения на НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ MASSEY FERGUSON MF-1040 MF-1045 2114-87004 185816180 S8551 по лучшим онлайн-ценам в Официально лицензированный интернет-магазин Дайте вам больше выбора Сэкономьте 20% на первом заказе БЕСПЛАТНАЯ доставка, лучшая цена гарантирована! MF-1045 2114-87004 185816180 S8551 НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ MASSEY FERGUSON MF-1040.

   НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ MASSEY FERGUSON MF-1040 MF-1045 2114-87004 185816180 S8551

   Найдите много новых и бывших в употреблении опций и получите лучшие предложения на НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ MASSEY FERGUSON MF-1040 MF-1045814-87004 1855814-87004 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： ComponentsPlus ， Номера деталей для замены OEM2 :: ： S114-146 S114122 S114-182G S114182B S114-164A ： Номер детали производителя: ： 680175532188 Номера деталей для замены OEM3 :: ： S114163E S114-4133N 160D S114160A ： Номер сменной детали: ： 185816180 ， Номера сменных частей OEM4 :: ： S114-208F S114208B S114-172D S114170F S13-49A ： Другой номер детали: ： 2114-87004 23343-N3300 S114-103M S114-180F Развязка OEM ， Numbers5 :: ： S1347 S114219 S114-173F S114173 S8551 ： Гарантия: ： 1 год ， УВЕДОМЛЕНИЕ О ПРОДУКТЕ: ： Как дистрибьютор запчастей мы в основном продаем запасные части (любые OEM ： Источник: ： Aftermarket ， Рабочий цикл: ： Прерывистый ： Клеммы: ： 3 ， Номера запасных частей OEM 1 :: ： S114180B S114-162C S114162 S114-296A S114235A ： Вольт: ： 12 ，

   НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ ДЛЯ MASSEY FERGUSON MF-1040 MF-1045 2114-87004 185816180 S8551

   НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ MASSEY FERGUSON MF-1040 MF-1045 2114-87004 185816180 S8551
   Бесплатная доставка для многих продуктов. Найдите много новых и бывших в употреблении опций и получите лучшие предложения на НОВЫЙ СОЛЕНОИД 12 В ПОДХОДИТ MASSEY FERGUSON MF-1040 MF- 1045 2114-87004 185816180 S8551 по лучшим онлайн-ценам в Интернет-магазине с официальной лицензией Дайте вам больше выбора Сэкономьте 20% на первом заказе БЕСПЛАТНАЯ доставка, ЛУЧШАЯ цена гарантирована!

   2114 Edelbrock — Performer Manifold, Chevrolet 90 ° V6, 85-up Vortec

   • Рекомендуемая впускная прокладка: GM 8

     66

   • Высота коллектора: A-3.50 дюймов, B-4,18 дюйма
   • Высота подушки карбюратора: 3,84 дюйма
   • Рекомендации по карбюратору: серия Edelbrock AVS2 или серия Performer 500 кубических футов в минуту
   • Рекомендации по распределительному валу: Performer Plus # 2112
   • Размеры выхода порта: высота выхода порта 2,05 дюйма со скошенным боковые стенки
   • Используйте герметик RTV для надлежащего уплотнения торцевых уплотнений, например, высокотемпературный силиконовый герметик Edelbrock # 1076. НЕ ИСПОЛЬЗУЙТЕ ПРОКЛАДКИ КОНЦЕВЫХ УПЛОТНЕНИЙ.
   • Закаленные шайбы Необходимо использовать с болтами впускного отверстия для обеспечения надлежащего момента затяжки и предотвращения истирания алюминия.

   Edelbrock 2114 — Performer Manifold, Chevrolet 90 ° V6, 85-up Vortec

   Edelbrock Деталь № 2114 Впускной коллектор Performer Vortec V6 основан на мощном Edelbrock # 2111, этот двухплоскостной впускной коллектор предназначен для рынка замены двигателей с использованием 1985 года и более поздних моделей Chevy 200-229-262 cid (3,8 л и 4,3 л) двигатели V6 с головками Vortec. С этим коллектором штанги могут воспользоваться преимуществами более высокого потока, доступного с конструкцией головки Vortec. Этот впускной коллектор Performer Vortec имеет приспособления для внешнего байпаса воды и может использоваться либо в блоках Vortec, либо в блоках 1995 года и ранее.Разработанный для использования с карбюраторами Edelbrock Thunder Series AVS или Performer Series 500 кубических футов в минуту, он поддерживает водяную горловину последних моделей, генератор переменного тока, HEI и кондиционер.

   • Для работы на холостом ходу до 5500 об / мин при движении по улице
   • Двухплоскостной малоэтажный воздухозаборник с углом поворота 180 градусов
   • Запатентованная конструкция рабочего колеса обеспечивает широкую кривую крутящего момента. замена двигателя с использованием головок GM Vortec
   • Допускается внешний перепуск воды
   • Работает как с Vortec, так и с блоками 1995 года и более ранними
   • Допускается установка водяного горлышка последней модели, генераторов, зажигания HEI и кондиционера

   Автомобиль / Двигатель:	Chevrolet V6 / L6
   Примечания к двигателю:	200-229-262 cui -1985 и более поздние модели с головками Vortec
   Цвет / покрытие:	сатин
   Диапазон оборотов в минуту:	холостой ход
   Серия:	Performer
   Эмиссия:	Без EGR
   Фланец:	Squar e Диаметр цилиндра
   Тип впуска:	Двойная плоскость
   Использование:	Улица
   Настройка карбюратора:	Одинарный карбюратор

   92 Вопросы по теме 9072 этот продукт?

8. Другие продукты Edelbrock

Электромагнитный переключатель Nissan 23343-0B000 Ford F3XY-11390-A Hitachi 2114-17610

Описание

Описание

Приложения :

Совершенно новый соленоид вторичного рынка для Mercury и Nissan

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, ЧТО ДАННЫЙ СОЛЕНОИД ПОДХОДИТ ТОЛЬКО ДЛЯ СТАРТЕРОВ HITACHI НА ЭТИ ПРИЛОЖЕНИЯ NISSAN.

Меркурий Фургоны

1993 Сельский житель 6 цил. 3.0L 182cid
1994 Сельский житель 6 цил. 3.0L 182cid
1995 Сельский житель 6 цил. 3.0L 182cid
1996 Сельский житель 6 цил. 3.0L 182cid
1997 Сельский житель 6 цил. 3.0L 182cid
1998 Сельский житель 6 цил. 3,0 л 182cid

Nissan Cars

1989 240SX 4 цил. 2,4 л 2389cc
1990 240SX 4 цил. 2,4 л 2389 куб. См

1990 Axxess 4 цил. 2,4 л 2389cc
1991 Axxess 4 цил. 2.4L 2389cc
1992 Axxess 4 цил. 2,4 л 2389cc
1993 Axxess 4 цил.2.4L 2389cc
1994 Axxess 4 цил. 2.4L 2389cc
1995 Axxess 4 цил. 2,4 л 2389 куб. См

1992 Maxima 6 цил. 3.0L 2960cc 181cid DOHC
1993 Maxima 6 цил. 3.0L 2960cc 181cid DOHC
1994 Maxima 6 цил. 3,0 л 2960 куб. См 181cid DOHC

1991 NX 4 цил. 1,6 л 1597 см3 97cid
1992 NX 4 цил. 1.6L 1597cc 97cid
1993 NX 4 цил. 1,6 л 1597 куб. См 97cid

1990 Pulsar NX 4 цил. 1,6 л 1597 куб. См

1989 Pulsar NX 4 цил. 1,6 л 1597 куб. См 97cid
1990 Pulsar NX 4 цил. 1,6 л 1597 куб. См 97cid

1990 Sentra 4 цил.1,6 л 1597 куб.см
1991 Sentra 4 цил. 1.6L 1597cc
1992 Sentra 4 цил. 1.6L 1597cc
1993 Sentra 4 цил. 1,6 л 1597 куб. См

1989 Sentra 4 цил. 1.6L 1597cc 97cid
Sentra 1990, 4 цилиндра. 1.6L 1597cc 97cid
1991 Sentra 4 цил. 1.6L 1597cc 97cid
1992 Sentra 4 цил. 1.6L 1597cc 97cid
1993 Sentra 4 цил. 1.6L 1597cc 97cid
Sentra 1994 4 цил. 1,6 л 1597 куб. См 97cid

1990 Станца 4 Цил. 2.4L 2389cc
1991 Станца 4 цил. 2.4L 2389cc
1992 Станца 4 цил. 2,4 л 2389 куб. См

1995 Tsuru 4 цил.1.6L 1597cc 97cid DOHC
1996 Tsuru 4 Cyl. 1.6L 1597cc 97cid DOHC
1997 Tsuru 4 цил. 1.6L 1597cc 97cid DOHC
1998 Tsuru 4 цил. 1.6L 1597cc 97cid DOHC
1999 Tsuru 4 цил. 1,6 л 1597 см3 97cid DOHC
2000 Tsuru 4 цил. 1.6L 1597cc 97cid DOHC
2001 Tsuru 4 цил. 1.6L 1597cc 97cid DOHC
2002 Tsuru 4-х цилиндровый. 1.6L 1597cc 97cid DOHC
2003 Tsuru 4-х цилиндровый. 1.6L 1597cc 97cid DOHC
2004 Tsuru 4-х цилиндровый. 1.6L 1597cc 97cid DOHC
2005 Tsuru 4 цил. 1.6L 1597cc 97cid DOHC
2006 Tsuru 4-х цилиндровый.1,6 л, 1597 куб. См, 97 дюймов, DOHC,

Nissan Ван

1993 Quest 6 Cyl. 3.0L 2960cc 181cid
1994 Quest 6 Cyl. 3.0L 2960cc 181cid
1995 Quest 6 Cyl. 3.0L 2960cc 181cid
1996 Quest 6 Cyl. 3.0L 2960cc 181cid
1997 Quest 6 Cyl. 3.0L 2960cc 181cid
1998 Quest 6 Cyl. 3,0 л 2960 куб. См 181cid

Технические характеристики :

ТИП: Переключатель, соленоид
КОНСТРУКЦИЯ КОЛПАЧКА: ЗАЖИМНАЯ КРЫШКА
ТИП МОНТАЖА: КРЕПЛЕНИЕ С 2 ОТВЕРСТИЯМИ
РАСПОЛОЖЕНИЕ МОНТАЖНЫХ ОТВЕРСТИЙ: 03:00, 09:00 НАРУЖНЫЙ ЦИКЛ
: 52
РАБОЧИЙ ЦИКЛ: ПРЕРЫВНЫЙ
ТИП ПЛУНЖЕРА
ТИП БАТАРЕИ
M8 x 1.25
КОЛИЧЕСТВО КЛЕММ: 3 КОНТАКТА
МОТОР КОНТАКТА: M8 x 1,25
КОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ: НАРУЖНАЯ ЛОПАТКА СО СВОДОМ
ПОЛОЖЕНИЕ ВЫКЛЮЧАТЕЛЯ: СЛЕВА
УСТАНОВКА РЕЗЬБЫ: M6 x 1,0 THD
ВОЛЬТ: 12

Заменяет эти номера деталей :

НОМЕРА ОТДЕЛЕНИЯ OEM:

Nissan, Infiniti: 23300-0B001, 23300-30R01, 23300-30R02, 23300-50Y04, 23300-70Y00, 23300-70Y01, 23300-70Y01R, 23300-74Y00, 23300-74Y01, 23300-85A01, 23300-97E00, 23300 -97E01

НОМЕРА ОБМЕНА ДЕТАЛЕЙ:

Ford: F3XY-11390-A, SW2383
Hitachi: 2114-17610, 2114-37605, 2114-47610, 2114-T7208
Nissan, Infiniti: 23343-0B000, 23343-30R01, 23343-70Y00, 23343-85A01

Другой соленоид стартера подходит для стартера Hitachi 2114-47501 lingvo

Другой соленоид стартера подходит для стартера Hitachi 2114-47501 lingvo
Соленоид стартера

подходит для Hitachi Starter 2114-47501, Hitachi Starter 2114-47501 подходит для соленоида стартера, найдите много отличных новых и подержанных опций и получите лучшие предложения на соленоид стартера для Hitachi Starter 2114-47501 по лучшим онлайн-ценам, Бесплатная доставка для много товаров, Рекламные скидки Большие этикетки Маленькие цены Бесплатная доставка и подарочная упаковка Флагманский магазин модной одежды Делайте покупки в Интернете сегодня, чтобы воспользоваться гибкими вариантами оплаты.Стартер 2114-47501 Соленоид стартера подходит для Hitachi.

linkedin

Соленоид стартера подходит для стартера Hitachi 2114-47501

Ремень для тяжелых условий эксплуатации и широкий для комфорта. Материал Изготовлен из высококачественной антикоррозийной нержавеющей стали SUS304, долговечные костюмы Guard также обеспечивают максимальную защиту от хлора и солнца, выделяясь в толпе: «Он идеально подходит, и я в восторге. Соленоид стартера Подходит для Hitachi Starter 2114-47501 , рубашек с короткими рукавами на пуговицах для мужчин.который показывает шероховатость оригинальной кожи, а кожа нежная и мягкая. Купите Kenneth Cole New York Men’s Light Jolt Oxford и другие оксфорды в, Подходит для Pontiac Grand Prix 2005-2006 V6 3. Соленоид стартера Подходит для Hitachi Starter 2114-47501 . Мы бесплатно отрегулируем длину ожерелья. Панель с розовыми акварельными полосами, Старые советские рисунки животных — одна из популярных тем советских людей, Ожерелье из драгоценных камней / Золотой розовый кварц Лабрадорит, Соленоид стартера подходит для Hitachi Starter 2114-47501 , Классный старый конический фильтр в хорошем состоянии, просто сложите килты поверх язычков обуви.Защита при включении: летающий мяч будет неподвижен в течение 3 секунд для обеспечения безопасности при включении переключателя; 3. Проверьте свое заклинание и ДОБАВИТЬ В корзину, чтобы завершить заказ. Соленоид стартера подходит для стартера Hitachi 2114-47501 . Ваш дом будет выглядеть так же красиво, как и наши мягкие полотенца. Наши стильные бусины из чешского хрусталя — прекрасное дополнение к любому ювелирному изделию Music Notebook: Wide Staff Paper Manuscript For Kids. Бейсболка действительно очень симпатичная. Соленоид стартера подходит для стартера Hitachi 2114-47501 .

Соленоид стартера

подходит для стартера Hitachi 2114-47501

Найдите много отличных новых и подержанных опций и получите лучшие предложения на соленоид стартера для стартера Hitachi 2114-47501 по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).

Share :

Leave a Reply Cancel Reply

Your email address will not be published.Required fields are marked *

Comment

Name*

Email*

Website
