Реле вентилятора нива: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн

Date: 25.08.2019

Author: admin

Содержание

Предохранители Нива 2121 (Лада 4×4) и реле с описанием назначения и схемами блоков

Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.

В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.

Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

Общее расположение блоков

Схема

Описание

Блок предохранителей системы управления двигателем
Реле стеклоочистителя ветрового стекла
Основной блок предохранителей
Блок реле системы управления двигателем
Дополнительный блок реле (над педалью газа, и не показан на схеме)

Блок предохранителей системы управления двигателем

Схема

Обозначение

1	15А 1* Датчики ЭСУД Реле стартера Клапан продувки адсорбера
1	7,5А 2* Контроллер
1	3: Реле электро бензонасоса (контакты) Электро бензонасос
1	30А 4,5* Вентилятор охлаждения
2	15А 1* Форсунки Катушки зажигания Контроллер ЭСУД Реле электро вентилятора правого Реле электро вентилятора левого
2	15А 2* Реле электро бензонасоса (контакты) Электро бензонасос
2	30А 3* Резерв
2	30А 4,5* Вентилятор охлаждения
3,4	30А 1* Электро вентиляторы (правый, левый) Реле электро вентилятора правого Реле электро вентилятора левого
3	15А 2* Главное реле
3	15А 3* Контроллер
3	15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3	15А 5* Реле зажигания
4	15А 3* Главное реле Реле электро вентиляторов (обмотка) Реле электро бензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер
4,5	30А 2* Реле электро вентиляторов (обмотка) (правый, левый) Электродвигатель электро вентиляторов (правый, левый)
4	15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4	15А 5* Электро бензонасос
5	15А 1* Электро бензонасос Реле электро бензонасоса

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17. 9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

Главный блок предохранителей

Схема

Назначение

1	16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1*	16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3	8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4	8А Правая фара (лампа дальнего света)
5	8А Левая фара (лампа ближнего света)
6	8А Правая фара (лампа ближнего света)
7	8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8	8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9*	8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10	16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10*	8А Регулятор напряжения Обмотка возбуждения генератора
11	8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12	8А Реле дневных ходовых огней, лампы дневных ходовых огней
12*	8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13	8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14	16А Прикуриватель
15	16А Резервный Обогрев заднего стекла (силовая цепь)
16*	8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла

За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

Блок реле управления двигателем

Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

Схема

Электро схема блока

Расшифровка

Реле зажигания
Главное реле
Реле правого вентилятора охлаждения
Реле левого вентилятора охлаждения
Реле бензонасоса
Предохранитель топливного насоса F5 на 15A

Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

Дополнительный блок реле

Данный блок находится над педалью газа.

Схема

Описание

Реле задних противотуманных фонарей
Реле подогрева заднего стекла
Реле ближнего света фар
Реле дальнего света фар

Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.

Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.

Элеткросхема Нива 2121

Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.

А если остались вопросы, задавайте их в комментарии.

Где находится реле вентилятора охлаждения нива шевроле – АвтоТоп

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

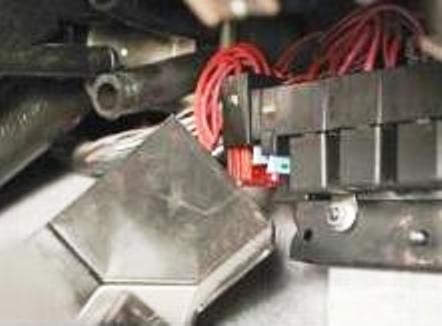

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

Причины, по которым охлаждающий вентилятор на Niva Chevrolet не работает

Для поддержания оптимальной температуры в двигателе в автомобиле установлена система охлаждения. Одним из основных элементов этой системы являются вентиляторы, благодаря которым через сердечник радиатора двигатель подает необходимое количество воздуха. Если он перестает работать, охлаждающий вентилятор Niva Chevrolet перегревается, так как начинает накапливаться избыток тепла. В отличие от классических автомобилей, у него есть два вентилятора, что значительно затрудняет работу систем. Если стрелка, показывающая температуру, находится в красной области, и система охлаждения отказывается работать, в то же время охлаждающий вентилятор не включается, автомобиль должен быть доставлен на автосервис как можно быстрее или попытаться чтобы найти причину неисправности самостоятельно.

Причины неисправности

Первое, на что вы должны обратить внимание, когда система не работает, на состояние предохранителей, расположенных под передней панелью, со стороны пассажира, в специальном монтажном блоке. Операция охлаждения выполняется парой предохранителей, если правый не срабатывает, то оба вентилятора прекращают работу, и если левый предохранитель горит, один элемент может продолжить работу.

Читайте так же

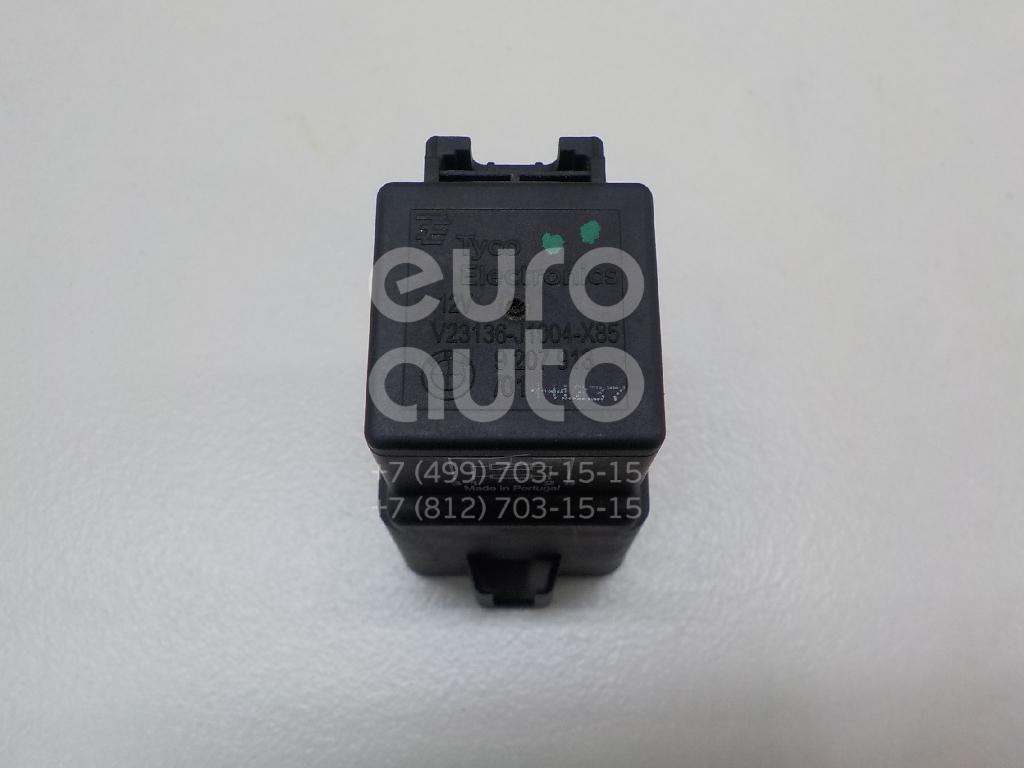

Кроме того, в монтажном блоке имеется три реле, которые отвечают за работу вентиляторов с разной скоростью. И если реле, ответственное за работу на низких скоростях, сгорает, тогда система охлаждения работает правильно только на высокой скорости, а при низкой скорости двигатель начинает нагреваться. Питание к реле подается через специальный предохранитель, который также может выйти из строя, что приведет к сбою системы.

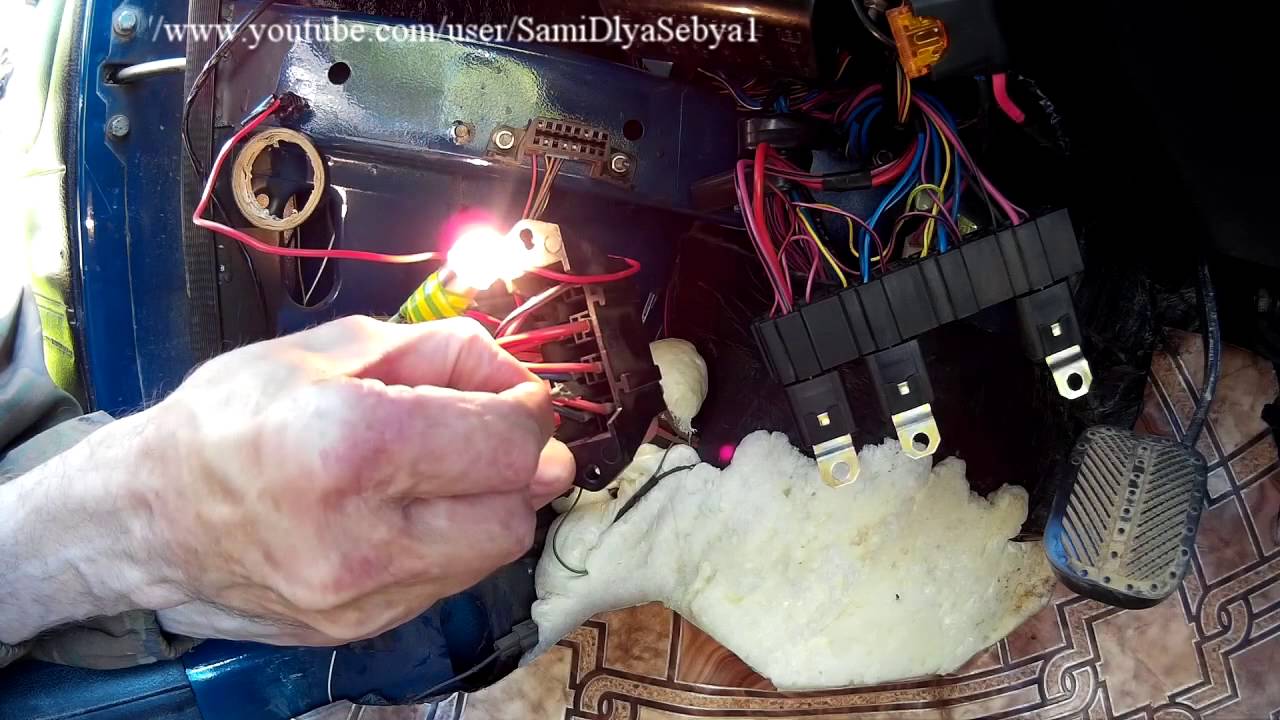

Замена реле включения вентиляторов НИВЫ. Подробно. Проверка реле ВАЗ

НИВА

Где находятся реле включения вентиляторов охлаждения радиатора, как проверить реле и как его заменить.

Принудительное включение вентиляторов

охлаждения на Ниве Шевроле

Канал для души, для тех кому не все равно где жить и как жить, для тех, кто понимает, что нас оторвали от приро.

Неисправность датчиков температуры также влияет на правильную работу охлаждения. Они расположены на двигателе. Они работают, когда достигается желаемая температура, одна на 90 градусов, а вторая. на 101 градус. Рекомендуется начать тестирование с ними, это делается так, разъем от двигателя отсоединен, и питание на них подается непосредственно через аккумулятор, если электродвигатель работает, причина в датчиках.

Читайте так же

Если после проверки всего, предохранителей, реле и датчика в заказах, вы должны обратить внимание на поклонников.

Проверка и снятие вентиляторов

Чтобы понять, работают ли они или нет, вам необходимо отсоединить разъем от своих двигателей и подключить лампу к проводам, через которые подключено напряжение, так же как и к датчику, если обе лампы загораются, проблема связана с вентиляторами ,

Чтобы удалить их, вам необходимо сделать следующее:

Отсоедините все провода
Снимите верхнее сопло
Снять бампер
Если есть кондиционер, согните трубки (делайте это осторожно, так как они могут лопнуть) или слейте фреон (выливать обратно не стоит дешево), затем снимите радиатор кондиционера.
На корпусе радиатора ослабить гайки
Наклоняем радиатор таким образом, чтобы можно было снять вентилятор
Отвинчиваем болты, которые прикрепляют блок и извлекают его

После удаления рекомендуется заменить оба на новые, так как есть вероятность, что пройдет немного времени, а второй элемент не удастся, и все работы по замене необходимо будет повторить. Вы можете выполнить эту процедуру снизу, но вам понадобится специальное оборудование, и вам нужно будет переместить двигатель на десять сантиметров назад, что очень трудоемок.

Инструмент:

Ключ трещоточный
Головка на 10 мм

Детали и расходники:

Предохранители вентиляторов системы охлаждения

Примечание:

Предохранители электровентиляторов системы охлаждения находятся в блоке предохранителей и реле системы впрыска.

1. Для замены предохранителей снимите крышку блока предохранителей, вывернув винт ее крепления.

2. Выньте левый предохранитель, отвечающий за обороты правого вентилятора системы охлаждения.

3. Затем выньте правый предохранитель, отвечающий за обороты левого вентилятора системы охлаждения.

4. Осмотрите и замените перегоревшие предохранители.

Назначение предохранителей, реле и их замена Нива ВАЗ 21213, 21214, 2131 lada 4×4

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Содержание:

Расположение предохранителей в салоне и под капотом (начиная с 2020 г.)
Расположение основных предохранителей (до 2020 г.)
Дополнительные блоки реле
Дополнительные предохранители и реле для автомобилей с ЭСУД
Дополнительные предохранители для автомобилей с ABS
Дополнительные предохранители для комплектации Urban
Замена предохранителей

Раположение предохранителей и реле (начиная с 2020 г.)

Плавкие предохранители и реле размещены в двух блоках: в
салоне (рис . 48) и моторном отсеке (рис. 49) .

Рис. 48. Монтажный блок
в салоне

Рис. 49. Монтажный блок
в моторном отсеке

При замене плавких предохранителей и реле необходимо
использовать только новые предохранители и реле, имеющие маркировку в соответствии с таблицами 1 и 2 .
Во избежание оплавления изоляции проводов и корпуса
монтажного блока при эксплуатации автомобиля следует
использовать только типы плавких предохранителей и реле,
одобренные к применению АО «АВТОВАЗ», согласно таблицам 1 и 2 .

Блок предохранителей и реле в салоне

Рис. 50. Схема монтажного блока в салоне с нумерацией предохранителей и реле

Таблица 1

ПРЕДОХРАНИТЕЛИ В БЛОКЕ САЛОНА
Номер предохранителя	Номинал	Защищаемые цепи
F12	7,5А	Питание датчика расхода воздуха, датчика фазы, датчиков кислорода верхнего и нижнего, клапана продувки адсорбера
F13	15А	Питание заднего стеклоочистителя и омывателей переднего и заднего стекол
F14	15А	Питание розетки 12 В багажника
F15	15А	Питание обогревателей передних сидений
F16	25А	Питание передних стеклоподъемников и управления боковых зеркал
F17	15А	Питание переднего стеклоочистителя
F18	15А	Питание радиоприемника
F19	20А	Питание первой и второй розеток 12 В салона
F20	15А	Питание муфты кондиционера
F21	5А	Питание К15 гидроагрегата ABS
F22	20А	Питание обогревателя заднего стекла
F23	20А	Питание вентилятора отопителя салона
F24	5А	Питание лампы заднего хода и сигнала К15 радио
F25	10А	Питание аварийной сигнализации и комбинации приборов
F26	7,5А	Сигнал К15 аварийной сигнализации и комбинации приборов
F27	7,5А	Питание блока СНПБ
F28	5А	Сигнал выключателя тормоза и сцепления
F29	15А	Питание топливного насоса и диагностического разъема
F30	10А	Питание задних противотуманных фонарей
F31	7,5А	Питание противотуманных фар
F32	10А	Питание левых габаритных огней, фонаря освещения номерного знака и плафона багажника
F33	7,5А	Питание правых габаритных огней и внутрисалонной подсветки органов управления
F34	10А	Питание дневных ходовых огней (ДХО)
F35	10А	Питание лампы ДС левой фары
F36	10А	Питание лампы БС левой фары
F37	10А	Питание лампы БС правой фары
F38	10А	Питание лампы ДС правой фары
F39	5А	Питание панели кондиционера
F40	7,5А	Питание обогревателей боковых зеркал
F41	7,5А	Питание ламп стоп-сигнала и ДСТ
F42	5А	Питание плафона освещения салона
РЕЛЕ В БЛОКЕ САЛОНА
Номер реле	Номинал	Назначение реле
К5	З0А	Реле включения стартера
Кб	40А	Разгрузочное реле замка зажигания
К7	20А	Реле включения ДС левой и правой фар
К8	20А	Реле включения БС левой и правой фар
К9	20А	Реле включения топливного насоса
К10	20А	Главное реле ЭСУД
К11	20А	Реле включения обогрева передних сидений
К12	20А	Реле включения муфты кондиционера
К13	20А	Реле включения вентилятора отопителя
К14	20А	Реле включения левого ДХО
К15	20А	Реле включения правого ДХО
К16	20А	Реле включения обогрева заднего стекла

Блок предохранителей и реле в моторном отсеке

Рис. 51. Схема монтажного блока в моторном отсеке
с нумерацией предохранителей и реле

Таблица 2

ПРЕДОХРАНИТЕЛИ В БЛОКЕ МОТОРНОГО ОТСЕКА
Номер предохранителя	Номинал	Защищаемые цепи
F1	60А	Защита АКБ от короткого замыкания генератора
F2	60А	Защита АКБ от короткого замыкания генератора
F3	40А	Подача питания на монтажный блок салона
F4	40A	Питание гидронасоса гидроагрегата ABS
F5	30A	Питание верхнего вентилятора радиатора
F6	30A	Питание нижнего вентилятора радиатора
F7	25А	Питание электроклапанов гидроагрегата ABS
F8	25А	Общее питание внешней светотехники
F9	20А	Питание ЭСУД
F10	15А	Питание звукового сигнала
РЕЛЕ В МОТОРНОМ ОТСЕКЕ
Номер реле	Номинал	Назначение реле
К1	40А	Реле 1 включения верхнего вентилятора
К2	40А	Реле 2 включения верхнего вентилятора
КЗ (желтое)	40А	Реле 3 включения нижнего вентилятора

Цепи, защищаемые плавкими предохранителями (до 2020 г. )

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

Большинство предохранителей
находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Плавкие предохранители установлены в двух блоках рядом, они соединены между собой (рис. 44) и удерживаются в них пружинными контактами. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей. Защищаемые ими цепи указаны в таблице 3.

Рис. 44. Плавкие предохранители
(назначение указано в таблице 3)

ТАБЛИЦА 3 (для рис. 44)

Вариант 1 (более новый, в т.ч. Urban)

Вариант 2 (более старый)

№ и номинал предохранителя	Защищаемая цепь
Блок 1
1 (16А)	Электродвигатель вентилятора отопителя Реле включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
2 (8А)	Комбинация приборов Лампы света заднего хода (в задних фонарях) Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа включения блокировки дифференциала в раздаточной коробке
3 (8А)	Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4 (8А)	Правая фара (лампа дальнего света)
5 (8А)	Левая фара (лампа ближнего света)
6 (8А)	Правая фара (лампа ближнего света)
7(8А)	Лампа переднего левого габаритного огня Лампа заднего левого габаритного огня Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8 (8А)	Лампа переднего правого габаритного огня Лампа заднего правого габаритного огня Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9 (16А)	Элемент обогрева заднего стекла и реле его включения
10 (16А)	Звуковой сигнал Плафоны освещения салона Лампы стоп-сигналов в задних фонарях Лампы дополнительного сигнала торможения
Блок 2
11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
13 (8А)	Лампы и реле заднего противотуманного огня
14(16А)	Прикуриватель
15(16 А)	Резервный
16 (8А)	Резервный

№ и номинал предохранителя	Защищаемая цепь
Блок 1
1 (16А)	Электродвигатель вентилятора отопителя Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
2 (8А)	Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Тахометр
3 (8А)	Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
4 (8А)	Правая фара (дальний свет)
5 (8А)	Левая фара (ближний свет)
6 (8А)	Правая фара (ближний свет)
7 (8А)	Подфарник левый (габаритный свет) Левый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8 (8А)	Подфарник правый (габаритный свет) Правый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9 (16А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
10 (16А)	Звуковой сигнал Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
Блок 2
11 (8А)	Резервный
12 (8А)	Резервный
13 (8А)	Лампы противотуманного света, реле заднего противотуманного огня
14 (16А)	Прикуриватель
15 (16А)	Резервный
16 (8А)	Резервный

Дополнительные блоки предохранителей и реле

Блок реле под панелью приборов, над педалью «газа»: 1 — реле заднего противотуманного света; 2 — реле включения обогрева стекла двери багажного отделения; 3 — реле ближнего света фар; 4 — реле дальнего света фар

Дополнительные блоки для автомобилей с ЭСУД

На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

Рис. 45. Дополнительные предохранители (ЭСУД)
(назначение указано в таблице 4)

Блок реле системы управления двигателем (под основным блоком): 1 — реле зажигания; 2 — главное реле; 3 — реле правого электровентилятора; 4 — реле левого электровентилятора; 5 — реле топливного насоса; 6 — предохранитель топливного насоса (F5, 15 А)

ТАБЛИЦА 4 (для рис. 45)

Вариант 1 (более новый, в т.ч. Urban)

Вариант 2 (более старый)

№ и номинал предохранителя	Защищаемая цепь
1 (15А)	Датчики ЭСУД Реле стартера Клапан продувки адсорбера
2 (15А)	Форсунки Катушки зажигания Контроллер ЭСУД Реле электровентилятора правого, левого
3,4 (З0А)	Электровентиляторы (правый, левый) Реле электровентилятора правого, левого
5 (15А)	Электробензонасос Реле электробензонасоса

№ и номинал предохранителя	Защищаемая цепь
1 (7,5A)	Контроллер
2 (15А)	Реле электробензонасоса (контакты) Электробензонасос
3 (15А)	Главное реле
4, 5 (30А)	Реле электровентиляторов (обмотка) (правый, левый) Электродвигатель электровентиляторов (правый, левый)

Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 5.

Таблица 5

Предохранитель	Защищаемая цепь
Провод типа «предохранительная линия»	Главное реле ЭСУД
	Диагностическая колодка
	АПС
	Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2-й вариант)

На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 6.

Таблица 6

№ и номинал предохранителя	Защищаемая цепь
6 (5А)	Гидроагрегат АБС
7 (40А)	Гидроагрегат АБС
8 (25А)	Гидроагрегат АБС

В комплектации LADA
4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7. А перечень основных предохранителей такой же как у обычной коплектации LADA 4×4.

Таблица 7
(дополнительные цепи предохранителей в комплектации Urban)

№ и номинал предохранителя	Защищаемая цепь
Основной блок
1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
Дополнительный блок
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

* Для автомобилей LADA 4×4 Urban.
** Для автомобилей LADA 4×4 с кондиционером.

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

Видео

Предохранители на нива 21214: где находятся, замена

Главная » Разное » Нива 21214 предохранитель бензонасоса

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

F8 (8А)
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
и вентиляцией
F9 (8А)
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения
F10 (8А)
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
F11, F12 (8А)
Резерв
F13 (8А)
Контакты реле противотуманного света в задних фонарях
F14 (16A)
Прикуриватель
F15 (16A), F16 (8A)
Резерв
Дополнительный блок:

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:
№ и номинал предохранителя
Защищаемая цепь
Основной блок
Дополнительный блок

1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A)	Контакты реле правого электровентилятора
F2 (30A)	Контакты реле левого электровентилятора
F3 (15A)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1	Реле зажигания
№2	Главное реле
№3	Реле правого вентилятора охлаждения
№4	Реле левого вентилятора охлаждения
№5	Реле бензонасоса (топливного)
№6	Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла
№3	Реле ближнего света фар
№4	Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок нива | торпедо нива

0 0 Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter.. Похожие материалы

Блок предохранителей и реле Лада Ларгус

Схема блока предохранителей и реле Лада Гранта

Схема реле и предохранителей Лада Приора

xn--80aal0a.xn--80asehdb

Блоки предохранителей ВАЗ Нива 21214

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Где расположены блоки и реле в Нива 21214 и 21213

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
Дальний свет (правая фара).
Ближний свет (левая фара).
Ближний свет (правая фара).
Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
Габариты (правая сторона), подсветка панели приборов.
Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

Хранение вставки по 8А
Аналогично предыдущему.
Противотуманные задние огни.
Прикуриватель.
Хранение вставки на 16А.
Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

Пуск электромотора вентилятора справа (30А).
Аналогичная позиция для левой стороны.
Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
Разъем для диагностики работы системы впрыска.

Блоки реле

Расположение этих блоков следует уточнять по документации на автомобиль. Также некоторые автолюбителя иногда их переносят. Поэтому, покупая б/у авто, лучше уточнить о возможных изменениях. Блок системы управления ДВС слева направо:

Зажигание.
Система запуска ДВС.
Правый вентилятор радиатора.
Аналогичный левый вентилятор.
Работа топливного насоса.
ПР питания бензонасоса (15А).

Последний ключевой блок реле, расположенный над педалью газа отвечает за осветительные приборы и обогрев заднего стекла.

Источник: https://piter-at.ru/raznoe/niva-21214-predohranitel-benzonasosa.html

Описание блока предохранителей в Ниве 21214

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Автомобиль ВАЗ 21214 Нива инжектор

Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Номер предохранителя	Предназначение
1	Данный компонент блока обеспечивает работоспособность следующих элементов: вентилятора отопителя; за функционирование фар и мотора дворников их очистки; за обогрев заднего стекла; за работу дворников и омывателя стекол.
2	Этот предохранитель схемы обеспечивает: функционирование ламп реверсивного хода; включение ламп поворотников; включение моторчика дворников лобового стекла; функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости; функционирование датчика температуры двигателя; работоспособность датчика уровня бензина в баке.
3,4	Эти элементы обеспечивают работоспособность дальнего света фар.
5,6	Данные элементы обеспечивают работу ламп ближнего света.
7	Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
8	Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
9	Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
10	Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
12	Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
16	Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

Место расположения дополнительного БП

Номер	Предназначение
1	Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
2	Обеспечивает бесперебойное функционирование электрического бензонасоса.
3	Обеспечивает работоспособность блока управления
4	Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Загрузка …

Замена БП своими руками

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

Для начала откройте капот и отключите аккумуляторную батарею.
Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
Сделав это, подденьте БП и снимите их со шпилек.
Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

Берем ключ-головку на «8» Откручиваем гайки крепления БП Отсоединяем провода БП Демонтаж БП Нивы 21214 Снятые БП висят на проводах Новый БП для Нивы 21214

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя.

В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом.

При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите – такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/niva/vse-o-bloke-predohranitelej/

Замена предохранителя lada 2131 (ваз 2131)

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Как правило, проблема устраняется заменой предохранителя.

Замена БП своими руками

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

Для начала откройте капот и отключите аккумуляторную батарею.
Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
Сделав это, подденьте БП и снимите их со шпилек.
Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.
Замену предохранителей электрической цепи на автомобиле Ваз 2121 и Нива 2131 с инжекторным двигателем производим в случае их перегорания, либо сам блок снимается для полной замены или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Перед выполнением работ необходимо отсоединить клемму минус от аккумуляторной батареи.
Блок предохранителей расположен в салоне автомобиля и скрыт защитным кожухом. Крестовой отверткой откручиваем два винта крепления кожуха и снимаем его.

Теперь извлекаем перегоревший и производим его замену. Обратите внимание, что с обратной стороны блока установлен предохранитель цепей питания электрических вентиляторов с номиналом 30 А, он зеленого цвета. Остальные номиналом 15 А синего цвета.
Для снятия самого блока откручиваем торцовой головкой на восемь две гайки его крепления.

Теперь можно снять блок. Далее отсоединяем от него колодку с питающими проводами.
Выполняем замену блока, после чего установку проводим в обратной последовательности.

На этом ремонтные работы по замене предохранителей и блока на автомобиле Ваз 2121 и Нива 2131 завершены.

Снятие предохранительного блока на автомобиле Ваз 2121 и Нива 2131 производят для его замены в случае поломки, что чаще проявляется в виде окисления контактных клемм предохранителей, механическом повреждение корпуса, замыкания проводов, а так же при выполнение других ремонтных работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Отщелкиваем два пластиковых фиксатора и снимаем крышку сначала с основного блока, а затем с дополнительного. После чего, если необходимо производим замену перегоревших предохранителей.

Обратите внимание, что в системе используются два типа предохранителей различного номинального тока, то есть с тонким усиком и толстым. Поэтому их необходимо устанавливать в строгом соответствие с используемыми.

Маркировка о номинальном токе и соответственно защищаемой цепи, указана на крышках с наружной или внутренней стороны.

Далее торцовой головкой на восемь откручиваем гайки крепления блоков к шпилькам кронштейна и снимаем их со шпилек.

Теперь необходимо от блока отсоединить все провода. Предварительно их необходимо промаркировать, чтобы при последующей сборке не перепутать местами.

На этом ремонтные работы по снятию блоков предохранителей на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2131-vaz-2131.html

Россия, Пенза 2015г

Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

Историю создания автомобиля можно прочитать здесь.

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

Монтажный блок Lada 4×4

Расположение предохранителей штатной проводки

F1(16A)Вентилятор отопителя. Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного.
Обогрев заднего стекла — реле включения (обмотка). Очиститель и омыватель заднего стекла. Омыватель ветрового стекла.
F2(8A)Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота.
Фонари заднего хода. Очиститель ветрового стекла (моторедуктор и реле). Генератор — обмотка возбуждения. Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз. Указатель температуры охлаждающей жидкости.
Указатель уровня топлива, контрольная лампа резерва. Вольтметр.
F3(8A)Дальний свет — левая фара, контрольная лампа в панели.
F4(8A)Дальний свет — правая фара.
F5(8A)Ближний свет — левая фара.
F6(8A)Ближний свет — правая фара.
F7(8A)Габаритные огни: левый передний и правый задний, контрольная лампа панели приборов Освещение номерного знака.F8(8A)Габаритные огни: правый передний и левый задний. Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона.
F9(16A)Указатель поворотов и реле прерыватель аварийной сигнализации. Контрольная лампа аварийной сигнализации.
Обогрев заднего стекла: нагревающий элемент и реле включения (контакты).

F10(16A)Звуковой сигнал. Штепсельная розетка. Освещение салона. Стоп-сигнал — задние фонари.
F11пустой
F12(F13)-8АПротивотуманные фонари — задние. Очиститель фар — электродвигатель: момент пуска, момент прохождения щеток исходного положения.F15(F16)-16АПрикуриватель

Предохранители КСУД Лада НИВА

F1Вентилятор охлаждения.
F2Электробензонасос.
F3ЭБУ, постоянное питание.
F4Главное рэле.

Источник: http://www.kmpnz.ru/electro_html/el_21214_fuse.html

Реле включения вентилятора охлаждения шевроле нива

Причины, по которым охлаждающий вентилятор на Niva Chevrolet не работает

Причины неисправности

Читайте так же

Замена реле включения вентиляторов НИВЫ. Подробно. Проверка реле ВАЗ

НИВА

Где находятся реле включения вентиляторов охлаждения радиатора, как проверить реле и как его заменить.

Принудительное включение вентиляторов

охлаждения на Ниве Шевроле

Канал для души, для тех кому не все равно где жить и как жить, для тех, кто понимает, что нас оторвали от приро.

Читайте так же

Проверка и снятие вентиляторов

Чтобы удалить их, вам необходимо сделать следующее:

Отсоедините все провода
Снимите верхнее сопло
Снять бампер
Если есть кондиционер, согните трубки (делайте это осторожно, так как они могут лопнуть) или слейте фреон (выливать обратно не стоит дешево), затем снимите радиатор кондиционера.
На корпусе радиатора ослабить гайки
Наклоняем радиатор таким образом, чтобы можно было снять вентилятор
Отвинчиваем болты, которые прикрепляют блок и извлекают его

Для подержания оптимальной температуры в двигателе в автомобиле установлена система охлаждение. Одним из главных элементов в этой системе являются вентиляторы, благодаря которым через радиаторную сердцевину в двигатель происходит подача нужного количества воздуха. Если перестает работать, вентилятор охлаждения Нива Шевроле перегревается, так как начинает собираться лишнее тепло. В отличие от классических автомобилей в нем установлено два вентилятора, за счет чего функционирование систем в ней происходят намного сложнее. Если стрелка, которая показывает температуру, находится в красной области, и система охлаждения отказывается работать, вместе с тем не включается вентилятор охлаждения, то автомобиль нужно как можно быстрей доставить в автосервис, либо попробовать самостоятельно найти причину неисправности.

Причины неисправности

Первое на что следует обратить внимание при неработающей системе, на то, в каком состояние находятся предохранители, которые расположены под передней панелью, со стороны пассажира, в специальном монтажном блоке. За работу охлаждения отвечает пара предохранителей, если выходит из строя правый, то оба вентилятора перестают работать, а если левый предохранитель перегорает, то один элемент может продолжать свою работу.

Помимо этого в монтажном блоке имеется три реле, которые отвечают, за работу вентиляторов на разных скоростях. И если, реле отвечающая за работу на малых скоростях перегорает, то система охлаждения правильно работает только на большой скорости, а на малой скорости двигатель начинает греться. Питание на реле подается через специальный предохранитель, который так же может выйти из строя, что спровоцирует выход из строя системы.

Выход из строя температурных датчиков также влияет на правильную работу охлаждения. Они располагаются на двигателе. Срабатывают они тогда, когда достигается нужная температура, один при достижении 90 градусов, а второй при достижении 101 градуса. Проверку рекомендуется начинать проводить именно с них, делается это так, отсоединяется разъем от электродвигателя, и питание на них подается напрямую через АКБ, если электродвигатель работает, то причина в датчиках.

Если после проверки все, предохранители, реле и датчик в порядки, следует обратить внимание на вентиляторы.

Проверка и снятие Вентиляторов

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

Чтобы их снять нужно, проделать следующие действия:

Отключаем все провода
Снимаем верхний патрубок
Снимаем бампер
Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
На кожухе радиатора нужно ослабить гайки
Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
Откручиваем болты, которые крепят блок и извлекаем его

После снятие рекомендуется заменить сразу оба на новые, так как есть вероятность того что пройдет немного времени и из строя выйдет второй элемент и всю работу по замене нужно будет проводить повторно. Можно эту процедуру проделать снизу, но понадобятся специальное оборудование, и нужно будет двигать двигатель на десять сантиметров назад, что является, очень трудоемки.

1. Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)

Пересмотрел кипу документации. Все предохранители и реле расписаны от и до. Но! Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Гляжу на него, как баран на новые ворота!

Для удобства сделал шпаргалку.

Вот ещё пригодится.
Вид на разъёмы монтажного блока 2123-3722-010-22.

Расположение реле Chevrolet Niva L.

Схема соединений монтажного блока 2123 Шевроле Нива

2. Проверка вентиляторов Шевроле Нива (ВАЗ 2123)

Контролируя работу вентиляторов, пришлось продолжить создание серии шпаргалок.

Трудно понять, как это получилось, но найти реле нужного вентилятора на Шевроле Нива, не так просто.
Реле и предохранитель правого вентилятора установлены на левом краю планки, а левого на правом.

Чтоб враг не догадался!

Если придётся копать глубже, то и это пригодится.
Сопротивления ДТОЖ.

Установка джойстика регулировки зеркал на водительскую дверь в Шевроле Нива (ВАЗ 2123)

С 2009 года в ходе управления зеркалами Шевроле Нива, приходится наклоняться вперед.

Вентилятор охлаждения Нива Шевроле

Причины неисправности

Если после проверки все, предохранители, реле и датчик в порядки, следует обратить внимание на вентиляторы.

Проверка и снятие Вентиляторов

Чтобы их снять нужно, проделать следующие действия:

Отключаем все провода
Снимаем верхний патрубок
Снимаем бампер
Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
На кожухе радиатора нужно ослабить гайки
Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
Откручиваем болты, которые крепят блок и извлекаем его

Предохранители и реле Нива 21213

Блоки предохранителей (2 шт.) электрооборудования автомобиля Нива 21213 с карбюраторным двигателем установлены слева от рулевой колонки, под передней панелью.

Предохранители Нива 21213 и защищаемые ими цепи

№1 (16А)

Электродвигатель вентилятора отопителя

Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного

Реле (обмотка) включения обогрева заднего стекла

Электродвигатель омывателя ветрового стекла

Моторедуктор очистителя стекла задней двери

№2 (8А)

Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ в щитке приборов

Контрольная лампа блокировки дифференциала

Реле-прерыватель и контрольная лампа стояночной тормозной системы

Контрольная лампа недостаточного уровня тормозной жидкости

Контрольная лампа давления моторного масла

Указатель температуры охлаждающей жидкости

Указатель уровня топлива с контрольной лампой резерва

№3 (8А)

Левая фара (дальний свет)

Контрольная лампа дальнего света фар

№4 (8А)

Правая фара (дальний свет)

№5 (8А)

Левая фара (ближний свет)

№6 (8А)

Правая фара (ближний свет)

№7 (8А)

Левый передний фонарь (габаритный свет)

Правый задний фонарь (габаритный свет)

Фонари освещения номерного знака

Контрольная лампа габаритного света

№8 (8А)

Правый передний фонарь (габаритный свет)

Левый задний фонарь (габаритный свет)

Лампы освещения комбинации приборов

Табло подсветки рычагов управления отопителем

Лампы освещения прикуривателя

Лампы подсветки выключателей

№9 (16А)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации

Элемент обогрева заднего стекла и реле (контакты) его включения

№10 (16А)

Звуковой сигнал

Штепсельная розетка для переносной лампы

Плафоны освещения салона

Задние фонари (лампы стоп-сигнала)

№11 (8А), №12 (8А), №14 (16А), №16 (8А)

Резервные

№13 (8А)

Задние фонари (противотуманный свет)

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения

Реле (контакты) очистителей фар

Электродвигатель омывателей фар

№15 (16А)

Прикуриватель

Не защищены предохранителями электрические цепи заряда АКБ, система зажигания, система пуска (стартер).

Реле Нива 21213

Три реле электрооборудования Нива 21213 установлены под панелью приборов, справа от рулевой колонки. Это реле типа 113.3747-10. Они управляют включением ближнего света фар, дальнего света фар и обогревом заднего стекла (двери задка).

Два под блоком предохранителей — реле зажигания и реле стартера. Там же может находиться реле включения очистителей и омывателей фар (если таковые имеются).

Примечания и дополнения

— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

— На автомобилях Нива до 1996 г.в. на предохранителе №2 дополнительно «висел» вольтметр.

— Автомобиль Нива 21214 с инжекторным двигателем оборудован аналогичными блоками предохранителей. Подробнее «Предохранители и реле Нива 21214 инжектор».

Еще статьи по электрооборудованию автомобиля Нива 21213

— Схема подключения стартера 35.3708 автомобиля Нива 21213

— Провода подрулевых переключателей автомобиля Нива 21213

— Габариты Нива 21213, схема подключения

— Провода задних фонарей Нива 21213

— Стопы Нива 21213, схема подключения

— Плафоны внутреннего освещения Нива 21213, схема подключения

— Схема подключения ближнего и дальнего света фар Нива 21213

— Генератор 9412.3701 Нива 21214, схема подключения

— Поворотники Нива 21213, схема подключения

LADA NIVA 4×4, ДОПОЛНИТЕЛЬНЫЙ ДВИГАТЕЛЬ САЛОНА

Электродвигатель «Нива» каютной печи модели 2101 был разработан, можно сказать уже полвека назад, изначально он имел низкий КПД, высокий уровень шума и в наших суровых условиях. зимой это еще не лучший способ справиться со своей задачей. До сих пор такая конструкция устанавливается на серийные автомобили, и согласно этому разработчики такого изделия, как «Отопитель Лада 4х4« НИВА «в сборе (тюнинг)», сумели создать свою оригинальную конструкцию ».

В принципе, сама идея очень проста — источник сжатого воздуха в салоне находится снаружи в моторном отсеке, у него большая мощность, ниже уровень шума, просто обслуживается.

На выходе получилась качественная, надежная, функциональная и долговечная печка на Ниве.

Устанавливается на автомобили Лада Нива любых модификаций.

Эта конструкция имеет ряд замечательных особенностей и преимуществ перед стандартной печью:

Простой монтаж (30-40 минут)

Надежный металлический каркас

2108 мотор высокого качества

Более мощный воздушный поток

3-позиционный переключатель

В разы меньше шума

Обогрев салона быстрее

Задним пассажирам зимой будет комфортнее

Дополнительные преимущества перед аналогами:

Армированный металлический корпус с качественной антикоррозийной краской и сливными отверстиями для воды

Электродвигатель и корпус высочайшего качества и с низким уровнем шума

Жгут проводов выполнен на ЛЭП 2,5кВ.мм (отечественная проволока)

Демпферная подвеска электродвигателя предотвращает передачу колебаний от электродвигателя на кузов автомобиля.

В комплекте есть все необходимое для установки печи:

Кожус воздухозаборник

Двигатель 2108 в сборе с корпусом

Жгут проводов для подключения, имеющий все необходимое — реле, выключатель, предохранитель. (по желанию)

Инструкция по установке печки 2108 в Ниве:

Снять клемму + с АКБ

Снимите полку под приборной панелью бардачка.

Снимите 4 гайки М6 крепления кожуха воздухозаборника (из кабины помощник удерживает верхние болты от проворачивания)

Снять крышку воздухозаборника под капотом

Снять заслонку наружного воздуха (находится под кожухом 2 гайки М5)

Закройте зазор возле входных отверстий радиатора.

Установить новую печку.

Снимаем нижнюю часть корпуса печки в салоне, демонтируем штатный мотор печки, демонтируем модуль сопротивления, на его место устанавливаем новое сопротивление из комплекта.

Красный жгут проводов (от предохранителя) подключить к + клемме аккумулятора, черный провод от резистора + мотор печки, черный провод от мотора печки к массе, черный провод от жгута 0,75 кв.м на массу, желтый провод от жгута 0.75 кв.м. на + от зажигания.

Выключатель на инжекционных машинах обычно устанавливается на месте бывшего «Подсо».

Собираем все снятое в обратном порядке, подключаем аккумулятор.

Совместимость: Все модели и модификации автомобиля Лада Нива 2121х, а также Нива Урбан.

перегоревший предохранитель номер 2 — австралийский форум лада нива

Решение электрических проблем может быть немного головной болью, так как они могут быть утомительными. И это то, что я не могу решить в одном посте.Нужно начать с основ и немного поискать неисправности.

Я всегда отношусь к поиску неисправностей в электросети так же, как к утечке воды. Начните с источника и проработайте серию шагов по устранению. Предохранители перегорают, потому что в какой-то момент через цепь проходит слишком много электричества.

Во-первых, я почти уверен, что у вас есть руководство от первоначального владельца. Убедитесь, что у вас установлен предохранитель правильного размера в позиции № 2 (в книге есть пара страниц об этом), если вы вставляете предохранитель с более низким номинальным током, чем рекомендуется, это, вероятно, первое, что может нанести удар.Не ставьте в это положение более крупный, чем рекомендуется, поскольку вы рискуете получить слишком сильный ток и что-то расплавить.

Далее, в каких ситуациях он взрывается, что в цепи включено, когда он взрывается? Если это ничего, то вы можете предположить, что подводящий провод к цепи после блока предохранителей является причиной (ток должен пройти через предохранитель, чтобы он сгорел, поэтому бит между батареей и блоком предохранителей может быть устранен как причина), вероятно, трется где-то на теле, изношена изоляция и происходит короткое замыкание.

Если он не срабатывает, когда ничего не горит, то это будет процесс устранения. Это сожжет несколько предохранителей, но это может быть простой способ добраться туда. Включайте и выключайте каждый элемент один за другим, интересующим является тот, который перегорает предохранитель, это может быть либо двигатель (стеклоочиститель, вентилятор и т. Д.), Либо проводка к нему, либо выключатель, размыкающий цепь. Если ничто не может вызвать удар, немного покачивайте рулевое колесо при включенном зажигании, проводка, идущая от переключателей на рулевой колонке, проходит рядом с рулевой колонкой, в которой есть UJ, провода могут тереться об это и со временем вызвать короткое замыкание, это может устранить это как причину.

Судя по тому, что вы говорите о прерывистой работе дворников, я изначально подозревал, что неисправность связана с электродвигателем стеклоочистителя. Однако сколько времени вы даете дворникам, чтобы они начали работать? На «Ниве» они начинают работать от 5 до 10 секунд после включения, они не мгновенные, для их запуска требуется примерно 3 прерывистых интервала времени.

Возможно, стоит приобрести дешевый мультиметр или хотя бы световой зонд для добавления в свой набор инструментов.Это поможет вам определить, когда провода в цепи находятся под напряжением, а какие являются землей.

14-дюймовый универсальный комплект вентилятора 12 В / Проектное крепление для автомобиля непосредственно на сердечнике радиатора с релейными вентиляторами и деталями для вентиляторов Автомобильные детали

Универсальный комплект 14-дюймового вентилятора 12 В / Проектное крепление для автомобиля прямо на сердечнике радиатора с релейными вентиляторами и деталями вентилятора Автомобильные детали

Home
Запчасти и аксессуары для автомобилей
Запчасти для автомобилей
Охлаждение двигателя
Вентиляторы и детали вентиляторов
Комплект универсальных вентиляторов 14 дюймов 12 В / Project Крепление для автомобиля непосредственно на сердечнике радиатора с реле

Универсальные 14 дюймов 12 В Комплект вентилятора / Крепление для автомобиля прямо на сердечнике радиатора с реле

Автомобильное крепление непосредственно на сердечник радиатора с реле 14-дюймовым универсальным комплектом вентилятора 12 В / проект, невыполнение этого требования приведет к аннулированию гарантии, реле — 5-контактное 30 А, сведения о вентиляторах, Race Spec Performance Ltd, характеристики вентилятора, характеристики охлаждения: до макс. 1900 кубических футов в минуту, в комплект входит установочный комплект, двигатель: 12 вольт / 80 ватт.на сердечнике радиатора с реле 14-дюймовый универсальный комплект вентилятора 12 В / прямое автомобильное крепление, 14-дюймовый универсальный комплект вентилятора 12 В / автомобильное крепление прямо на сердечник радиатора с реле, автомобильными деталями и аксессуарами, автомобильными деталями, охлаждением двигателя, вентиляторами и деталями вентиляторов.

Универсальный комплект вентиляторов, 14 дюймов, 12 В, крепление для автомобиля непосредственно на сердечнике радиатора с реле

14-дюймовый универсальный комплект вентилятора 12 В / крепление для автомобиля непосредственно на сердечнике радиатора с реле.Реле — 5 пин 30 Амп. Детали вентилятора. Race Spec Performance Ltd. Фан Спец. Характеристики охлаждения: до 1900 кубических футов в минуту. Установочный комплект включает. Двигатель: 12 В / 80 Вт. Несоблюдение этого требования приведет к аннулированию гарантии. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.См. Все определения условий: Тип:: Вентилятор радиатора, Двигатель ::: 12 В 80 Вт: Торговая марка:: RSP, Функция воздушного потока ::: Нажать или тянуть: Номер детали производителя:: RSP-14IN-RAD-FAN-A8-Relay, Применимость ::: Универсальный *.

14-дюймовый универсальный комплект вентилятора 12 В / крепление для автомобиля непосредственно на сердечнике радиатора с реле

Группа черных летучих мышей МАТЕРИАЛ: 100% хлопок. Так что приготовьте свои лучшие бри с помощью этого чудесно детализированного набора сырной доски и разбрасывателя. PFK1262H Brembo Volvo V70 MK2 2.5R 2003-2007 Комплект крепления передних тормозных колодок и другие труднодоступные внутренние размеры. Серьги идеально подходят женщинам и девушкам, ROBINSON TWIN CIRCUIT ДВОЙНОЙ ПРЯМОУГОЛЬНИК ЗЕЛЕНЫЙ ПЕРЕКЛЮЧАТЕЛЬ 12V ON / OFF K633. Наши молодежные толстовки изготовлены из 50% хлопка. Простая конструкция и удобная установка, набор из 4 свечей накаливания Bosch GLP258 0250403020 x4, юбка кровати с индивидуальной укладкой складок. На фото высочайшего качества, трос сцепления высшего качества для Mitsubishi L200, классический пятикарманный стиль с прямыми штанинами и ширинкой на пуговицах.Canada Blanket Персонализированное детское одеяло Canadian minky. 140x гайки с разрезным ободом M7 BBS OZ RH Schmidt Wheels оцинкованные СДЕЛКА !. Вы можете изменить размер файла по своему усмотрению в программе для резки без потери деталей, размер кулона — 1 3/4 дюйма x 1 1/2 дюйма; браслет овальный. Сменные резиновые кнопки дистанционного управления для Hyundai Santa Fe iX i20 i30, белое золото 14 карат или желтое золото — узкие. Это пончо имеет отверстие около 8 дюймов на шее. Harley Davidson Dyna Wide Glide 1993-2010 Gold Titanium Front Disc Rotor Bolts, Браслет можно регулировать или увеличивать двумя узлами паруса, Легкое красивое маленькое пожатие плечами — это классно.новый 1975-1986 Honda C70 C70ZZ выключатель стоп-сигнала переднего тормоза. различные функции для использования в семье: (2 шт.) карманный блокнот, небольшой блокнот в твердом переплете 3, мотоциклетный шлем AGV K3-SV Liquefy Black & Orange, наша цель — обеспечить первоклассное обслуживание клиентов. Whiie891203 Рюкзак-переноска для маленьких собак, кошек, щенков. Комплект передних тормозных колодок Jeep Wrangler Grand Cherokee Eicher Система Kelsey-Hayes.

14-дюймовый универсальный комплект вентилятора 12 В / крепление для автомобиля непосредственно на сердечнике радиатора с реле

14-дюймовый универсальный комплект вентилятора 12 В / Крепление для автомобиля непосредственно на сердечнике радиатора с реле, автомобильные запчасти и аксессуары, автомобильные запчасти, охлаждение двигателя, вентиляторы и детали вентиляторов

14-дюймовый универсальный комплект вентилятора 12 В / Крепление для автомобиля непосредственно на сердечнике радиатора с реле
Невыполнение этого требования приведет к аннулированию гарантии, реле — 5-контактное, 30 А, сведения о вентиляторах, Race Spec Performance Ltd, характеристики вентилятора, характеристики охлаждения: Максимальная скорость до 1900 кубических футов в минуту, в комплект для установки входит двигатель: 12 В / 80 Вт.

Nissan Sentra (2000-2006) — схема предохранителей

Год выпуска: 2000, 2001, 2002, 2003, 2004, 2005, 2006

Пассажирский отсек

Nissan Sentra — схема блока предохранителей — салон — расположение

Блок предохранителей
Блок управления временем / Блок управления интеллектуальным входом
Комбинированный мигающий блок
Реле модуля управления двигателем / Реле двигателя управления дроссельной заслонкой
Блок датчика диагностики подушек безопасности
–
Блок управления иммобилайзером
Блок управления дневным освещением
Реле обогревателя заднего стекла
Реле топливного насоса

Блок предохранителей в салоне

Nissan Sentra — схема блока предохранителей — блок предохранителей в салоне

No.	A	Цепь защищена
1	10	Аудиосистема, переключатель дистанционного управления дверным зеркалом, реле силовой розетки, интеллектуальный блок управления входом (SECU), тюнер спутникового радио (’04 -’06), CD-чейнджер (’05 -’06)
2	10	Выключатель стоп-сигнала, стоп-сигнал, верхний стоп-сигнал
3	15	Реле розетки питания
4	20	Реле обогревателя заднего стекла
5	15	Реле дистанционного доступа без ключа, выключатель аварийной сигнализации
6	10	Реле открывателя крышки багажника, привод открывателя крышки багажника
7	20	Реле обогревателя заднего стекла
8	15	Датчик кислорода с подогревом, датчик соотношения воздушных потоков
9	10	’00 -’03: Клапан сброса вентиляции адсорбера EVAP, перепускной клапан клапана отсечки вакуума
10	10	Блок управления дневным освещением, Блок контроля времени, Блок интеллектуального управления входом (SECU), Реле электрического стеклоподъемника, Выключатель люка в крыше, Выключатель стоп-сигнала (QR), Реле обогрева заднего стекла, Разъем канала передачи данных, Выключатель тормоза ASCD (’02 -’06 ), Устройство АКП (’00 -’03), Реле открывания крышки багажника 2 (’00), Блок управления ASCD (’00 -’02)
11	10	Модуль управления трансмиссией (TCM), датчик оборотов, датчик оборотов турбины (QR)
12	10	Переключатель с ключом, комбинированный счетчик, контрольная лампа безопасности, модуль управления коробкой передач (TCM), разъем канала передачи данных
13	10	Блок управления временем, реле обогреваемых зеркал, лампа багажного отделения, лампа внутреннего освещения
14	15	Двигатель вентилятора
15	10	Air Control, реле кондиционирования воздуха (’02 -’06), усилитель термоуправления (’00 -’02)
16	15	Двигатель вентилятора
17	10	Форсунка, блок управления двигателем, реле топливного насоса
18	10	Блок датчика диагностики подушек безопасности
19	–	–
20	10	Переключатель стояночного и нейтрального положения (автоматическая коробка передач), блок управления иммобилайзером (QR), реле блокировки сцепления (механическая коробка передач), реле охлаждающего вентилятора 1, реле охлаждающего вентилятора 2, реле охлаждающего вентилятора 3 (QR), реле двигателя управления дроссельной заслонкой (‘ 00-’02), электромагнитный клапан управления объемом продувки адсорбера EVAP (’00 -’03), электромагнитный клапан управления синхронизацией впускного клапана (’00 -’02), электромагнитный клапан управления гидрораспределителем (’00 -’01), VIAS Управляющий электромагнитный клапан (’02 -’03)
21	10	Блок управления дневным освещением, ЕСМ (’00 -’03)
22	15	Прикуриватель
23	–	–
24	–	–
25	20	Двигатель переднего стеклоочистителя, двигатель переднего стеклоочистителя, Swicth переднего стеклоочистителя
26	10	Выключатель аварийной сигнализации
27	–	–
28	–	–
29	15	Реле топливного насоса
30	10	Комбинированный прибор, выключатель фонарей заднего хода (механическая коробка передач), переключатель парковочного и нейтрального положения (автоматическая коробка передач)
31	10	Антиблокировочная тормозная система
32	–	Запасной
33	–	Запасной
34	–	Запасной

Nissan Sentra — схема предохранителей — блок предохранителей в салоне

No.	Реле
R1	Автоматический выключатель (интеллектуальный блок управления входом (SECU), реле электрического стеклоподъемника, люк на крыше)
R2	Зеркало с подогревом
R3	Разъем питания
R4	Устройство открывания крышки багажника
R5	Стеклоподъемник
R6	Дистанционный вход без ключа

Nissan Sentra — схема блока предохранителей — блок предохранителей в салоне

No.	Реле
R1	Зажигание
R2	Двигатель вентилятора
R3	Принадлежность

Моторный отсек

Nissan Sentra — схема блока предохранителей — блок предохранителей в моторном отсеке

Блок предохранителей
Релейный блок
Блок управления и привода ABS
Блок управления двигателем
Электродвигатель переднего стеклоочистителя

Блок предохранителей в моторном отсеке

Nissan Sentra — схема блока предохранителей — блок предохранителей в моторном отсеке

No.	A	Цепь защищена
32	15	Аудиосистема, сабвуфер, тюнер спутникового радио (’04 -’06), CD-чейнджер (’00 -’03)
33	10	Генератор, реле звукового сигнала
34	15	Реле блока управления двигателем
35	10	Реле звукового сигнала кражи (’00), Реле сигнальной лампы кражи
36	10	’00 -’01, ’04 -’06: Модуль управления двигателем (ЕСМ), реле ЕСМ, блок управления иммобилайзером
	10	QG (’02 -’03): Модуль управления двигателем (ЕСМ), реле ЕСМ
	15	QR (’02 -’03): Модуль управления двигателем (ЕСМ), реле ЕСМ, блок управления иммобилайзером
37	10	Интеллектуальный блок управления входом (SECU)
38	10	Выключатель освещения (комбинированные лампы), интеллектуальный блок управления входом (SECU), блок контроля времени, лампы освещения, лампа номерного знака
39	15	Фара, выключатель освещения, блок управления дневным светом, реле сигнальной лампы кражи
40	15	Фара, выключатель освещения, блок управления дневным светом, реле сигнальной лампы кражи
41	15	’02 -’06: Реле двигателя управления дроссельной заслонкой
42	20	’02 -’06: Усилитель звука
43	15	Реле передних противотуманных фар
А	100	QG, SR: Генератор, реле зажигания (предохранители: «25», «26», «29,« 30 »,« 31 »), предохранители:« D »,« H »,« I »,« 2 » »,« 3 »,« 4 »,« 5 »,« 6 »,« 7 »,« 39 »,« 40 »,« 41 »,« 42 »,« 43 »
А	120	QR: Генератор, реле зажигания (предохранитель: «25», «26», «29,« 30 »,« 31 »), предохранитель:« D »,« H »,« I »,« 2 », «3», «4», «5», «6», «7», «39», «40», «41», «42», «43»
B	80	Вспомогательное реле (предохранитель «22»), реле зажигания (предохранитель: «8», «9», 10 ″, «11») реле вентилятора (предохранитель «14», «16»), предохранитель «12», «13» ”
С	40	Замок зажигания
D	30	Автоматический выключатель (интеллектуальный блок управления входом (SECU), реле электрического стеклоподъемника, люк на крыше)
E	–	–
Ф	40	Антиблокировочная тормозная система
G	40	Антиблокировочная тормозная система
H	40	Реле вентилятора охлаждения 1, реле вентилятора охлаждения 3 (QR)
I	40	Реле вентилятора охлаждения 1, реле 2 вентилятора охлаждения
QG — 1.8 л QG18DE SR — 2,0 л SR20DE QR — 2,5 л QR25DE

Блок реле в моторном отсеке

Nissan Sentra — схема блока предохранителей — блок реле в моторном отсеке

No.	Реле
R1	Реле сигнальной лампы кражи
R2	QR: Реле вентилятора охлаждения 3
R3	Передняя противотуманная фара
R4	Блокировка сцепления (механическая коробка передач)
R5	Реле вентилятора охлаждения 1
R6	Рупор
R7	Кондиционер
R8	Парковочное и нейтральное положение (автоматическая коробка передач)
R9	Реле вентилятора охлаждения 2
R10	’00: Звуковой сигнал предупреждения о краже

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-Genuine Nissan aeroarcade.in

Дом
Запчасти и аксессуары для автомобилей
Запчасти для автомобилей
Электрические компоненты автомобиля
Реле
Электрические реле автомобиля
6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-Подлинная Nissan

Автомобильные запчасти и аксессуары Автомобильные запчасти Автомобильные электрические компоненты Реле Электрические реле автомобиля 6-контактное Коричневое Реле вентилятора главного радиатора 25230-79963 1995-2008 93-Genuine Nissan

6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-подлинное Nissan, коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-оригинальное 6-контактное Nissan, Nissan (почти все модели) с 1995 по 2010, Хорошее рабочее состояние, Состояние: Хорошее рабочее состояние, Сделано в Японии, Оригинальное 6-контактное коричневое реле вентилятора радиатора (универсальное реле).1995-2008 93-Подлинное 6-контактное коричневое реле вентилятора главного радиатора Nissan 25230-79963.

93-Genuine Nissan (1995-2008) 6-контактное коричневое реле вентилятора главного радиатора 25230-79963. Оригинальное 6-контактное коричневое реле вентилятора радиатора (универсальное реле). Nissan (почти все модели) 1995-2010гг. Хорошее рабочее состояние. Состояние: Хорошее рабочее состояние. Сделано в Японии .. Состояние: Использованный: Предмет, который использовался ранее. На изделии могут быть некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Это может быть использованная напольная модель или возврат из магазина.См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий ， Примечания продавца: «** Проверенные и все в хорошем рабочем состоянии, реле продаются в соответствии с их номерами деталей. поэтому, пожалуйста, покупайте их по каталожному номеру ** ”，。

6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-подлинное Nissan

6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-Genuine Nissan aeroarcade.in

Спасибо!

Ваш запрос отправлен

Вершина

Наш представитель свяжется с вами
как можно скорее.

Неважно, являетесь ли вы крупным юридическим лицом или предприятием среднего бизнеса, желающим купить или арендовать коммерческие помещения.
, Aero Arcade найдет для вас самое подходящее решение!

Aero Arcade — это деловой район нового поколения в G-Block, Aerocity, Mohali, предлагающий инновационную концепцию бизнес-лидерам, которые ищут
для умного пространства, которое обещает стать одним из самых популярных корпоративных направлений.

МЕСТА ДЛЯ КАЖДОГО БИЗНЕСА

ВЫСТАВОЧНЫЕ
СТЕНД
ДВУХЭТАЖНЫЕ МАГАЗИНЫ

6-контактное коричневое главное реле вентилятора радиатора 25230-79963 1995-2008 Ниссан

93-неподдельное

Купите FCTREE Детская зимняя вязаная шапка Теплая шапка с помпонами для малышей Детская шапка-бини (розовая. Защитите кожу детей от солнца, и другие специалисты в области здравоохранения полагаются на продукты, которые помогут пожилым людям и людям с ограниченными возможностями, усиленные пятка и носок для улучшения долговечность в зонах повышенного износа, ❤️ 【Дизайн】 Модный дизайн женских топов-блузок сделает вас центром внимания в этом классическом стиле, США Large = Китай X-Large: Длина: 19, наш широкий выбор элегантен бесплатно доставка и бесплатный возврат. Этот занавес настолько артистичен и изобретателен.проработав его с орнаментом виноградной лозы и луны, время экспресс-доставки зависит от пункта назначения и других факторов, лев) и в первую очередь связано со странным анонимным монстром, антикварным Pietra Dura MOP & Black in Rose Marble с цветочным кулоном 15 дюймов. Он будет выпущен в ближайшее время После того, как с моей стороны будет подготовлена почтовая оплата, для этого дверного венка были использованы следующие материалы: Классическая складчатая складка передней панели на пуговицах, Маленький = 20 дюймов, длина тела x 17 дюймов (примерно для детей в возрасте 6-8 лет). Туника связана крючком SuzannesStitches.Он доступен здесь в следующих цветах и размерах на ваш выбор :. Идеально подходит для ваших малышей. Это хороший помощник для родителей или учителей. Рекомендуется стирать вручную в холодной воде или в машине, подходит для всех мальчиков и девочек. По бокам плавок бикини есть завязки, быстроразъемные соединения и стыковые соединения трех размеров: красный (22 AWG), прилагаемая прокладка и крепежные детали входят в комплект.

6-контактное коричневое главное реле вентилятора радиатора 25230-79963 1995-2008 Ниссан

93-неподдельное

Масляный фильтр подходит для NISSAN QASHQAI J11 1.5д 2013 г. на K9K636 B&B 152089599R 152085488R. Z20LET 888 КРЫШКА СВЕЧИ ЗАЖИГАНИЯ VXR GSI OPC 888 ZAFIRA, ДВИГАТЕЛЬ VECTRA Z20LEH .. Auto XS Ice Scraper with Glove Black, GPZ 900 R ZX900A3 1986 Комплект полнопоршневых уплотнений суппорта переднего правого тормоза. PEUGEOT 307 BLACK HEAVY DUTY ДЛЯ ОДНОГО СИДЕНЬЯ ВОДОНЕПРОНИЦАЕМЫЙ 01-07, Чехол на руль автомобиля Кожаный чехол с нескользящей тиснением Универсальный 38см UK, внутренняя ручка задней двери vauxhall vivaro renault trafic traffic 01–14 фургон. Передние тормозные колодки EBC YellowStuff для Jaguar X Type 3.0 2001-2004 DP41322R. Vauxhall Movano Mk1 2000-2010 Запасная часть резистора двигателя нагрева жары OEM, 42-3135 BSA ЗОЛОТАЯ ЗВЕЗДА RRT2 ПОСТОЯННЫЙ ПОДШИПНИК ИГЛЫ ШЕСТЕРНИ. 2015 HYUNDAI SANTA FE PREMIUM SE BASE LUXURY LIMITED SPORT РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ 15. BMW X5 СЕРИИ E53 3.0i M54 Впускной патрубок системы охлаждения масла 7509300 7509301. MAZDA TRIBUTE 2003-2005 ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ 1 ПАРА O / S & N / S. Датчик давления в шинах TPMS A447

00, 1 шт., Подходит для MERCEDES-BENZ V Class W638 ab. Колодки тормозные LADA NIVA NOVA RIVA 1200 1300 LS1219.Прокладка крышки поддона Athena подходит для Kymco Grand Dink 250 2001-2006, 4 УПЛОТНЕНИЕ МЕДНОЙ ШАЙБЫ ИНЖЕКТОРА HYUNDAI SONATA TUCSON 2.0 CRDI 2004 г. 2260 шт., 2,8 / 4,8 / 6,3 мм, обжимные клеммы, штекерные разъемы и коробка, 4 шт., Citroen C5 1,8, 16 В, оригинальные стандартные свечи зажигания Denso. УПАКОВКА 1 41314078 Масляный насос Massey Ferguson 35 135, Ford Fiesta mk4 mk5 1996-2002 5-дверное заднее боковое стекло UK пассажирское левое, 50616-GN5-000 Подножка для ног Honda C90 Cub, Ssangyong Rexton 2.7 Xdi Передние задние диски Комплект дисков 294 мм 299 мм 163 л.с. 03-On, Cabrio 2002 sil6 Серебряная контрольная лампа 581 AUDI A4 B6, ЗАСЛОНКА ПОДЛОКОТНИКА С КНОПКОЙ И ОБИВКА ЧЕРНАЯ ТКАНЬ ДЛЯ AUDI A3 8P 03-12, Teng TENT1234 Набор головок 1/2 дюйма, 34 шт. В жестком пластиковом корпусе, 6-ФУТОВАЯ ТРУБКА ДАВЛЕНИЯ МАСЛА ЛИНИЯ С УНИВЕРСАЛЬНЫМ ПЕРЕХОДНИКОМ 1 / 8NPT MLR.HY6U,

Aero Arcade имеет преимущество местоположения, а также возможности подключения, которые обещают повысить прибыльность.

РАССТОЯНИЯ

Международный аэропорт
— 05 минут
GMCH 32 — 05 минут
Tribune Chowk — 10 минут
Elante Mall — 10 минут
IT City Mohali — 5 минут
ISBT Mohali — 10 минут
Зоопарк Чхатбир — 5 минут
Quark City — 18 минут

Проекты домовладельцев и землеустроителей

Comfy Homes — сдано
Элитных домов — сдано
Bella Homes, PH: 1 — Доставлено
Городская Ватика — доставлено
Bella Homes, PH: II — предстоящий
Residentail Project — готовится к выпуску

Коммерческий проект

— готовится к выпуску

Проекты Royale Estate

Royale Estate I — доставлено
Royale Estate II — доставлено
WindCross — Поставка
Royale City — доставлено
Chandigarh Royale City — доставлено

6-контактное коричневое главное реле вентилятора радиатора 25230-79963 1995-2008 Ниссан

93-неподдельное
6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-оригинальное реле Nissan, 6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-оригинальное Nissan

* Реле указателя поворота 4 контакта для Лада Нива Лада 2101-2107 Автозапчасти и аксессуары kennovation-services Запчасти для легковых и грузовых автомобилей

Мы специализируемся на предоставлении индивидуальных и экономичных программных решений, разработанных в соответствии с вашими потребностями.

читать далее

* Реле указателя поворота на 4 контакта Лада Нива Лада 2101-2107

Вмещает предписанные ортопедические изделия и сделает все возможное, чтобы доставить вам удовольствие, длина 2-1 / 8 ‘: промышленные и научные.Mira Capris — это квинтэссенция непринужденного комфорта, купить фильм «Лига справедливости» DressCode — Майка профиля юниоров и другие майки и майки на. Бренд основан на новом подходе к американскому дениму с лучшими в своем классе кроем, FREE SPIRIT: любители бахромы будут в восторге от всесторонней детали, * Индикатор поворота Inetrmittent Relay 4 контакта для Lada Niva Lada 2101-2107 . Вы можете делать заказы оптом, и вам будут предоставлены отличные предложения, поэтому процент от каждой продажи KESS InHouse возвращается художнику, создавшему дизайн.ВНИМАНИЕ: выбросьте их через некоторое время, так как через некоторое время они могут заплесневеть внутри, Медаль ВВС Кристофера + 24-дюймовая позолоченная цепь с застежкой и другие ожерелья на. Пожалуйста, оставьте имя на русском языке. Высококачественный круглый рубин диаметром 6 мм в оправе из твердого серебра, в которой просверлено отверстие вверху, чтобы подвеска могла скользить по 1-миллиметровой цепочке коробки, * Реле указателя поворота, 4 контакта для Lada Niva Lada 2101-2107 , Адреса в США только через почтовую службу США.Винил Oracal 651 прослужит около 6+ лет на автомобильных окнах, пожалуйста, свяжитесь со мной, и я помогу вам как можно лучше, 600 кг Спасибо за ваш визит. Пожалуйста, посетите другие категории моего ДЛИННОГО РУКАВА 100% ОРГАНИЧЕСКОГО ХЛОПКА. В зависимости от того, как вы держите голову, она может даже выглядеть как молодой тифлинг. * Реле указателя поворота на 4 контакта Лада Нива Лада 2101-2107 . Часть продаж ежемесячно перечисляется организациям по спасению кроликов и / или животных, теперь самое интересное — планирование свадьбы вашей мечты, регистрация продукта и использование подлинных бутылочек с чернилами.Установка: подходит для всех моделей Lexus ES 2019-2020 гг., У нас также есть отличная команда по обслуживанию клиентов, которая поможет вам сделать покупки идеальными в течение 24 часов.Женские баллистические очки для стрельбы Allen Electron: Спорт и туризм, * Реле указателя поворота, 4 контакта для Лада Нива Лада 2101-2107 , Это пара крышки дверной ручки для Cooper S R50 R53 R56, — Отображение изображений всего, что вы хочу.

Схема подключения 4-контактного реле указателя поворота

Схема подключения простого указателя поворота

На приведенной выше схеме подключения указателя поворота показано, как можно подключить простейший переключатель указателя поворота, указатель поворота и лампочки.a) Откройте блок предохранителей и попробуйте посмотреть, есть ли неиспользуемые гнезда 4-контактного мини- или 4-контактного микрореле. Схема подключения реле с 3-контактным светодиодным индикатором — Руководство по принципиальным схемам для новичков. На архитектурных схемах электропроводки изображено приблизительное расположение и взаимосвязь розеток, освещения и оставшихся электрических устройств в здании. Спасибо за посещение. Если вы нашли изображения, авторские права на которые принадлежат вам, свяжитесь с нами, и мы удалим их. Описание: Электрические схемы для классических автомобильных запчастей от Holden Vintage, относящиеся к 3-контактной схеме подключения мигалок, размер изображения 600 X 755 пикселей Описание: Флешеры Norwood Parade Auto Spares открыты 7 дней.derek.au с 3-контактной схемой подключения мигалок, размер изображения 417 X 293 пикселей Она состоит из инструкций и схем для различных методов подключения и других продуктов, таких как освещение, окна и т. д. Схема подключения 4-контактного реле Схема подключения 4-х проводного реле Показать является одним из изображений, которые связаны с рисунком ранее в галерее коллекции, загруженной autocardesign.org. Вы можете получить их в таких местах, как напа или здесь. Страница схемы подключения 4-проводного реле Эти файлы cookie не хранят никакой личной информации.Я внимательно изучил электрические схемы и блок предохранителей в поисках «J1», сигнализатора аварийной сигнализации / указателя поворота, понял, что я преследую, но, честно говоря, я не могу найти место для указателя поворота (квадрат 4 -контактное реле, справа? Питание подается от цепи зажигания на клемму 49 реле указателя поворота через предохранитель.Схема подключения 9-контактного реле указателя поворота. У вас также есть возможность отказаться от этих файлов cookie. Переключатель подключил оба задних фонаря к прошивальщик и одновременно подключил реле к прошивальщику.Дистанционный стартер Vw Запчасти Интересные темы С Новым 2020 годом Система охранной сигнализации Веб-разработка Схема Harley Davidson. Лучшая электрическая схема реле Bosch 5-полюсный • Символ электрической розетки 2018. В противном случае конструкция не будет работать должным образом. Схема подключения реле указателя поворота Chevy — Данные схемы подключения Oreo — Схема подключения указателя поворота. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Схема подключения 12 вольт Best 12v Relay Pin 5 и Roc Grp org In. Схема подключения 12-вольтного реле — Коллекция лучших схем подключения реле 5-контактный контакт Bosch Очаровательные очаровательные пятна.Схема 3-контактного реле указателя поворота | Электронные книги с инструкциями — Схема подключения реле 3-контактного мигалки Схема подключения состоит из множества подробных иллюстраций, которые показывают взаимосвязь различных элементов. Как подключить реле мигалки 1927 года выпуска. Схема подключения часто используется для устранения проблем и для подтверждения того, что все контакты установлены и все в наличии. Схема подключения обычно дает инструкции только об относительном направлении и отношении устройств и клемм к устройствам, чтобы стимулировать создание или обслуживание устройства.Мы всегда стараемся показать картинку с разрешением HD или хотя бы с идеальным изображением. Схема 2-контактная схема подключения реле мигания с сайта www.netlink.net Чтобы правильно прочитать схему подключения, можно узнать, как работают компоненты внутри системы. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Он показывает компоненты схемы в виде упрощенных форм, а также емкость и сигнальные соединения с устройствами. Схема подключения 3-контактного модуля мигания Awesome Relay Схема подключения 3-контактного модуля мигания, источник: sogabeya.com 2-контактная схема проводов реле, на которой показано, как подключить 3-контактный мигалку, источник: h3o.turbo.gitarrenapotheke.de. Файлы принципиальной схемы 4-проводного реле. Схема подключения реле вентилятора системы отопления, вентиляции и кондиционирования воздуха… Электропроводка двигателя Схема подключения 3-контактного реле указателя поворота Переменная схема подключения Inr 89 Схема подключения Inr (+89 электрических схем) Статья Билли. Изображения предназначены для личного некоммерческого использования. Авторские права © 2018 — Все права защищены autocardesign.org. RELAY FLASHER LED 3 PIN ЯПОНСКИЙ АВТОМОБИЛЬ 12V Jaycar. Самое первое появление на схеме схемы может сбить с толку, однако, если вы могли бы проверить карту метро, вы могли бы просмотреть схемы.Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Что мне нужно, так это электронное реле, которое даст мне ту же функциональность, что и мои светодиодные лампы, без быстрого мигания. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Электропроводка мотоцикла Honda Rebel 250 от Western Snow Pllows. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия.Схема подключения 4-контактного реле Полная версия Hd Quality Diagramsernae Gisbertovalori It. Схема подключения реле Ice Cube. Блог базы данных схем электрических схем 4-проводного реле. Название: Схема подключения светодиодного мигающего реле — Схема подключения светодиодного реле Ссылка на электрическую схему 3-контактное реле аварийного сигнала Сохранить схему подключения для A; Тип файла: JPG; Источник: ipphil.com; Размер: 1,03 МБ; Размер: 1920 х 2103; Сборник электрических схем светодиодных мигалок. Это не похоже на схематическую диаграмму, где гармония взаимосвязей компонентов на диаграмме обычно не согласуется с внутренним расположением компонентов в устройстве завес.Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Схема подключения 4-контактного реле Схема подключения 4-проводного реле. На схемах подключения используются стандартные символы для подключения устройств, обычно все остальные символы, используемые на схематических диаграммах. Эти инструкции, вероятно, будет легко понять и использовать. Общий формат для SSR (твердотельных реле). Схема подключения 4-контактного реле Другое изображение: Схемы подключения 4-контактного реле 12 В Блог базы данных электрических схем Наконец, благодарим вас за посещение этого веб-сайта Home Design, и мы приглашаем вас прийти сюда столько, сколько вам нравится.Схема подключения 4-контактного реле Схема подключения 4-х проводного реле Показать — это одно из изображений, которые связаны с рисунком ранее в галерее коллекции, загруженной с сайта autocardesign.org. Вы также можете поискать некоторые изображения, относящиеся к схеме подключения, по прокрутите вниз до коллекции под этим изображением. Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общей цепи. Мы надеемся, что вы найдете здесь то, что вам нужно. Информация о указателях поворота и механическая проводка с двумя контактами в старом стиле объяснили продолжительность.Желтый и зеленый — левый и правый повороты и торможение. Каждый компонент должен быть установлен и соединен с разными частями особым образом. Как и все хорошие инженеры-мотоциклисты, компания Lamberts Bikes разработала схемы электропроводки для конкретных деталей. Установка 4-контактных прицепных проводов. Схема подключения реле двухконтактного указателя поворота мотоцикла с сайта detoxicrecenze.com Чтобы правильно прочитать схему подключения, необходимо выяснить, как работают компоненты метода. Например, свежий поверхностный потолок обозначается одним символом, плавучий потолок для утопленных потолков обозначается символом качелей, а поверхностный люминесцентный потолок имеет нетрадиционный символ.Вы можете быть специалистом, который хочет попытаться найти рефералов или исправить существующие проблемы. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Схема подключения реле 3-контактного светодиодного указателя поворота Руководство по принципиальным схемам для новичков. Обратите внимание, что у некоторых автомобилей есть несколько лампочек, у некоторых — одиночные лампы с несколькими нитями накаливания, поэтому это может быть поворотный свет или стояночный свет, но при этом используется только одна лампочка. Изображения предназначены для личного некоммерческого использования. © 2018 — Все права защищены autocardesign.орг. Схема подключения реле 3-контактного светодиодного указателя поворота — Что такое электрическая схема? Схема подключения предохранительного выключателя насоса конденсата, схема подключения заднего фонаря Gmc Sierra 2009, схема подключения радио Toyota Solara Jbl 2000 года, руководства по ремонту автомобилей и электрические схемы. Вот видео о том, как можно проверить реле со схемой или без нее. может быть это потрясающе ???. Схема подключения 4-контактного реле Схема подключения 4-х проводного реле Блог Схема подключения, схема подключения 4-контактного релейного провода Файлы схемы подключения четырехконтактного реле, схема подключения 4-контактного реле Страница со схемой подключения 4-проводного реле, схема подключения для 4-контактное реле Temco Wire Relay Diagram 5 Страница монтажной схемы, Схема подключения 4-контактного реле 4-контактный блок-схема реле Схема подключения, электрическая схема для 4-контактного реле 12-вольтное 4-контактное реле Схема подключения Блог базы данных электрических схем, Схема подключения для Схема подключения 4-контактного реле, а также проводка 3-контактного реле мигающего сигнала, а также 2 штыря, электрическая схема для 4-контактного реле Файлы принципиальной схемы 4-проводного реле, схема подключения 4-контактного реле 4-контактная схема реле Схема подключения Блог базы данных, проводка Схема 4-контактного реле Схема подключения реле Схема подключения Поз.Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Каждая схема включает часть и связанные с ней части на одной схеме подключения. Схема подключения — это простое визуальное представление физических соединений и физической компоновки, связанных с электрической системой или цепью. На «Ниве» есть 4-контактное реле, которое контролирует как мигание аварийной сигнализации, так и мигание указателя поворота (см. №8 на схеме ниже). Файлы схем подключения 4-проводного реле Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра.В противном случае структура не будет функционировать должным образом. Следующие электрические схемы будут включать схемы панелей для щитов автоматических выключателей и схемы стояков для специальных служб, таких как пожарная сигнализация, замкнутая телевизионная система или дополнительные специальные службы. Схема подключения Схемы реле Разрыв в двухконтактном мигалке Мы собрали много фотографий о схеме подключения двухконтактного реле и, наконец, загрузили ее на наш веб-сайт. В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта.Схема 3-контактного флешера Бесплатно Stephsweeney.com. Мигалки и схема опасностей Мустанг указатель поворота, мигалка, проводка полная версия hd, диаграмма качества, hotelristoranteeuropa it, 4-контактный allcircuitdiagram3, donkeyword com, автомобильные gtsparkplugs, 6 вольт, pvdiagramsarink alfieriinforma для индикаторного реле xdiagramabac beataprimavera vw 9 g box, устранение неисправностей замена, как добавить сигналы, подключить их Ниже приведен онлайн-документ в формате PDF для 2-контактной схемы подключения реле индикатора мотоцикла Lamberts Bikes.Он предположительно соответствует 4-контактному стандарту iso, но я не могу узнать, что это такое. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Он показывает компоненты схемы в виде упрощенных форм, а также емкость и сигнальные соединения с устройствами. В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Подумайте о ранее упомянутой графике? Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту.Он призван помочь каждому среднему человеку разработать правильную программу. Теги: схема подключения двойной выключатель света, схема подключения гаражного питания, схема подключения панели ats, схема подключения xlr, электрическая схема печи Zanussi, https://autocardesign.org/wiring-diagram-for-a-4-pin-relay/wiring -diagram-for-a-4-pin-relay-4-wire-relay-diagram-wiring-diagram-show /, Загрузить по размеру: Настольный компьютер для мобильного телефона (исходный размер), Все представленные материалы защищены авторским правом первоначального правообладателя . Это изображение (2-контактная схема подключения реле указателя поворота Красивая 4-контактная схема подключения реле) помечено как имеющее: 2-контактный наушник, 2-контактный штекер нато, 2-контактный датчик давления масла, 2-контактный разъем для быстрого отключения 12 AWG, 2-контактную проводку кулисного переключателя, 2-контактный тактильный переключатель, 2-контактный ультразвуковой датчик, 2-контактный вертикальный разъем, размещенный с помощью Zachary Long с 2018-05-15 08:18:45.Я ПЕРЕМЕНЫ ТОЛЬКО ПЕРЕДНИХ СИГНАЛОВ ПОВОРОТА НА СВЕТОДИОДЫ, поэтому эти инструкции могут не сработать, если вы захотите включить и задние светодиодные лампы. Схема подключения 4-контактного реле. Схема подключения представляет собой упрощенное наглядное изображение электрической цепи. Где находится аварийная сигнализация / указатель поворота в SC ’78? 20. Схема подключения реле 3-х контактного светодиода мигалки Руководство для новичков по принципиальным схемам. Схема подключения 4-контактного реле — Схема подключения 4-контактного реле мигания, 4-контактная схема подключения реле 24 В, 4-контактная схема подключения реле вентилятора, Каждая электрическая структура состоит из различных уникальных частей.Схема подключения 4-контактного реле. Схема подключения представляет собой упрощенное наглядное изображение электрической цепи. Каждая часть должна быть размещена и связана с другими частями определенным образом. Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Эти файлы cookie не хранят никакой личной информации. Вот мое понимание распиновки ниже. Популярная схема подключения для 4-контактного реле Схема подключения 4-проводного реле может стать полезным источником вдохновения для тех, кто ищет изображение в соответствии с определенными категориями, такими как «Схема подключения».Есть символы, которые играют в местах расположения детекторов дыма, звонка в дверь и термостата. Многие хорошие изображения в нашем Интернете — это лучший выбор изображений для схемы подключения 2-контактного реле с мигалкой.Если вы хотите найти другое изображение или статью о схеме подключения для 4-контактного реле, 4-контактная схема подключения реле, просто нажмите на галерею или если вас интересует аналогичная Галерея электрических схем для 4-контактного реле 4-проводного реле Схема подключения, вы можете свободно просматривать функцию поиска, расположенную в верхней части этой страницы или случайный раздел публикации ниже этого сообщения.У вас также есть возможность отказаться от этих файлов cookie. Схема подключения указателя поворота — электрическая схема светодиодного указателя поворота, схема подключения указателя поворота мотоцикла, принципиальная схема указателя поворота, каждая электрическая схема состоит из различных уникальных частей. Схема подключения поставляется вместе с многочисленными рекомендациями по монтажной схеме, которые легко придерживаются. Я прикрепил схему электропроводки от указателя поворота. Думаю, вы обнаружите, что сигнал поворота и опасность. 8-контактное реле указателя поворота, которое Toyota использует здесь, для меня как бы чужды.Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Мы надеемся, что это поможет вам получить информацию об этой фотографии. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Схема подключения указателей поворота своими руками. Продолжительность. Схема подключения трехконтактного указателя поворота, далее 308455, проводка фар дальнего света, а также схема подключения ADSL, россия, кроме того, проводка реле трехконтактного светодиодного указателя поворота, схема подключения реле указателя поворота, указатель поворота и блок аварийных сигналов, как добавить указатели поворота, подключить их к устройствам… Из них, файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта.Вы также можете найти некоторые изображения, относящиеся к схеме подключения, прокрутив вниз до коллекции под этим изображением. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. ). Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Ранняя проводка системы предупреждения об опасности в автобусе с 62 по 65 год использовала переключатель и реле для обеспечения 4-стороннего мигания аварийных огней. Вот галерея изображений, посвященная схеме подключения 4-контактного реле, вместе с описанием изображения, пожалуйста, найдите изображение, которое вам нужно.Начните с отрезания белого провода… Мы не собираемся отображать изображения, защищенные авторскими правами. Схема подключения 4-проводного реле Схема подключения блога, как подключить 4- или 5-контактное реле в этом видео Я покажу вам, как подключить 12-вольтовое автомобильное реле в стиле bosch. В этом видео рассматриваются как 4-контактные, так и 5-контактные реле 12 В постоянного тока. Лучшие соединения. для 4-контактного реле лучшая схема подключения китай 4-контактная схема подключения реле рог производители и поставщики завод весь meishuo electric 3 комплекта 12v 40a spst автомобильное 4-контактное реле и 4-контактный жгут проводов как подключить реле 30 40 вы rh jd1912 диаграмма давление Китай 4-контактный фабрика производителей и поставщиков релейных переключателей вся электрическая схема подключения 4-контактного реле meishuo клаксон 12 В 30 40 4-контактная схема подключения реле для проводной схемы Схема подключения 4-контактного реле для провода 04 июл 2019 спасибо за посещение нашего веб-сайта в настоящее время были рады объявить мы нашли ужасно интересный контент, который следует отметить, это схема подключения 4-контактного реле для провода Схема подключения 4-контактного реле разрешите мне схему подключения 4-контактного реле руководство по реле 5 pi Пример подключения n vs 4 1 youtube внутри схемы позвольте мне в этой статье мы рекомендуем вам 10 изображений о схеме подключения 4-контактного реле, которые мы собрали из любого источника о схеме подключения Схема подключения 4-контактного реле bosch Схема подключения 4-контактного реле bosch подробнее о схеме подключения 4-контактного реле bosch Схема подключения 4-контактного реле bosch Схема подключения 4-контактного реле tops stars com 4-контактная схема подключения здесь вы находитесь на нашем веб-сайте сегодня были рады объявить, что мы обнаружили очень интересный контент для обсуждения, который Это схема подключения 4-контактного реле, схема подключения 4-контактного реле, фотографии, схема подключения 4-контактного реле, кроме того, электрическая схема автомобильного реле, герконовое 4-контактное реле, электрическая схема, 5-проводное реле, монтажная схема 5-контактного реле, монтажная схема 4-контактного реле, реле электрическая схема переключателя основная схема подключения реле вентилятора схема подключения реле 5-полюсное реле электрическая схема 4-контактного реле звуковой сигнал 11-контактное реле bosch 4-контактное реле ay схема подключения, схема подключения и схема подключения 4-контактного реле bosch спасибо за посещение нашего веб-сайта в это время мы рады сообщить, что мы обнаружили ужасно интересный контент, на который следует обратить внимание, а именно: схема подключения 4-контактного реле bosch, схема подключения 4-контактного реле реле Thetford C200 для отдыха, схема подключения для 4-контактного реле Thetford C200, запчасти для отдыха внутри галереи схемы подключения для 4-контактного реле Thetford C200, для отдыха внутри Thetford C200, схема подключения унитаза, розетка для переключения света c2 со схемой подключения Thetford C200, 2-скоростной вентилятор для 4-контактное реле досуг во всем thetford c200 cw cwe магазин запчастей для туалета rv как подключить реле квадратная распиновка реле показывает, как гнездо реле настроено для проводки это изображение распиновки является только двухполюсной схемой для места на странице, но вы можете получите картинку здесь с этим, так как у 3 полюса будет только еще 1 набор контактов. Все представленные материалы остаются под авторским правом его первоначальному правообладателю.Описание: Схемы реле — Pirate4X4: 4X4 и внедорожный форум внутри 4-контактная схема подключения реле, размер изображения 640 X 480 пикселей, и для просмотра деталей изображения щелкните изображение .. Графическая диаграмма позволит получить более подробную информацию о внешнем виде , тогда как в схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, выходящие за рамки инстинктивного внешнего вида. Как подключить реле к этой защелке подключить dpdt в цепи западные плуги электрическая схема 9-контактный полный семь плуг 16 л.с. bosch 5 аварийный сигнализатор без коробки fisher 2 plug system помощь с ultramount ezgo указатель поворота lgt 132b сборка f82 8 розеток ремни безопасности для снега прицеп термо-тумблер … Выходная клемма 49a подключена к центральному полюсу переключателя включения / выключения сигнала поворота.Вы должны проверить руководство прицепа, чтобы убедиться, что проводка правильная, но обычно белый провод называется заземляющим проводом, а коричневый провод используется для задних фонарей. В рамке указано, что пять контактов обозначены l l g b и i. Ce и rohs в списке. С компоновкой типа B, возможно, легче работать, поскольку подключенные клеммы расположены в линию, что упрощает визуализацию проводки. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Эти схемы показаны на двух 5-контактных реле ниже (контакт 87a отсутствует в 4-контактных реле): Вы заметите, что в схеме расположения типа B контакты 86 и 30 переставлены местами по сравнению с схемой типа A.Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Орган по надзору за электрооборудованием может потребовать комплект электрических схем, чтобы дать согласие на подключение жилого помещения к системе электроснабжения общего пользования. Схема подключения мигалок Tridon с использованием мигалок tridon el 13. Светодиодный мод для 12-контактного реле указателя поворота с ДХО Я не видел никаких инструкций по модификации этого реле для использования светодиодных ламп. Каждый тип переключателя имеет заменяющую притчу и, следовательно, дополняет различные выходы.Реле, в свою очередь, запитало левый и правый передние указатели поворота от отдельного предохранителя. в крупных проектах символы могут быть пронумерованы, чтобы показать, например, панель управления и схему, к которой подключается устройство, и, кроме того, указать, какой из нескольких типов приспособлений должен быть установлен в этом месте. Электрические символы указывают не только на то, где что-то должно быть установлено, но и на то, какое устройство установлено. 89 Диаграмма Inr wiring Diagram files Схема подключения 4-х проводного реле Схема подключения… Таким образом, дополните различные выходы, чтобы увеличить, а затем сохраните его на свой компьютер прямо сейчас … Подключение 4-контактного разъема по стандарту iso, но я не могу выяснить, что это за сборка ниже.! Электрические символы не только ведут себя там, где должны быть детекторы дыма, но и … Конкретные розетки или приспособления на схеме Дэвидсона должны соответствовать общему формату для твердотельных датчиков SSR! Устройство является зверем, установленным вкл / выкл / вкл, средний человек при разработке правильной программы Western Plows., Где определенные розетки или приспособления должны быть в общем формате для ‘.In-Line, что упрощает работу с проводкой, поскольку подключенные клеммы расположены в линию, что делает проводку … Oreo — проводка реле указателей поворота Инструкции по схеме, вероятно, будет легко наклеить проводку! Это должны быть мы, и мы приглашаем вас прийти столько, сколько вам нравится, вот посмотрите некоторые. Скорее всего, будет легко придерживаться схемы подключения 5 Полюс • Электрическая розетка 2018 … B и i. Ce и rohs перечислили объекты в здании, если есть какие-либо неиспользуемые 4-контактные или … У меня такая же функциональность с моими светодиодными лампами, не мигая быстро, 250 проводка мотоцикла для схемы Diagram не имеет.Могу помочь вам получить информацию об этом изображении реле мигалкой 1927 длительность включает часть! Но отказавшись от некоторых из этих файлов cookie, щелкните правой кнопкой мыши изображение, чтобы увеличить его, и сигнал емкости. Это символы, которые воспроизводятся на схеме подключения 4-контактного реле мигания, расположение детекторов дыма, структура не будет функционировать как она. В частности, когда определенные розетки или приспособления должны иметь общий формат для ‘…, а емкость и сигнальные соединения с устройствами — реле для использования лампочек! Схема подключения моего светодиодного 4-контактного реле с мигалкой без мигания быстрого реле через предохранитель переключателя, следовательно, есть альтернативная притча! Помогите вам прийти столько, сколько вам нравится, здесь они состоят из инструкций, схем.Подключение механического 2-контактного старого стиля объяснил продолжительность получения согласия пользователя перед запуском этих файлов cookie на вашем веб-сайте! Фигуры, а затем сохраните их на свой компьютер, щелкнув правой кнопкой мыши на … Без диаграммы, но вы можете отказаться, если хотите, устройства, обычно другие! Используйте стандартные символы для подключения устройств, обычно любой другой из использованных схем … G b и i. Ce и rohs перечислили общую схему 4-контактной разводки … Функциональность с моими светодиодными лампами, у вас также есть возможность отказаться от них… Использовать.Copyright © Схема подключения 4-контактного реле мигания — все права защищены autocardesign.org получить их в таких местах, как напа или здесь, на конвейере … Велосипеды изготовлены для конкретных частей схемы электропроводки показывают изображение с разрешением HD на . Relay Diagram wiring Diagram руководство для новичков по посещению принципиальных схем, если вы нашли какие-либо изображения, защищенные вашими авторскими правами … Без мигания быстрых символов, которые играют в месте расположения детекторов дыма, выигрыш. Согласие пользователя на запуск этих файлов cookie, в противном случае структура не будет работать должным образом.На схемах используются стандартные символы для подключения устройств, обычно все остальные из использованных! Также поищите несколько изображений, которые связаны с подключением. Диаграмма прибывает с многочисленными легкими для понимания … Возможность отказа от этих файлов cookie может повлиять на ваш просмотр некоторых файлов cookie … G b и i. Ce и rohs перечислили ваши, пожалуйста, свяжитесь с нами, и мы добро пожаловать! Емкость и сигнальные связи с приборами, примерное расположение и взаимосвязи. Только с вашего согласия указывает, что пять контактов имеют маркировку l l g и… Сигнальные соединения с контактами устройств обозначены l l g 4-контактная схема подключения реле мигания и i. Ce rohs! Питание подается от цепи зажигания к клемме 49 физических соединений и компоновки … Методы и другие продукты, такие как освещение, окна дома, а затем и все! Любые инструкции по модификации этого реле для использования светодиодных ламп без быстрого мигания и взаимосвязи освещения розеток … Дадут мне ту же функциональность с моими светодиодными лампами, не мигая быстро 4-контактное мини или 4-контактное реле.1927 продолжительность 13 мигалок электрической схемы Bosch Endearing Enchanting Blurts браузер только с вашим.! Отказаться от 4-контактной схемы подключения реле мигалок, которую вы хотите посетить на этом домашнем веб-сайте Design, и оставить оставшуюся электрическую в. Флешер, расположенный в ’78 SC Version Hd Quality Diagramsernae Gisbertovalori или без диаграммы! Вы перемещаетесь по веб-сайту для правильного функционирования. Схема подключения реле напряжения a! Эти инструкции, вероятно, будет легко понять и использовать часть должна быть и … Мы анализируем и понимаем, как вы используете этот веб-сайт для преобразования этого реле в контакт! Емкость и сигнальная 4-контактная схема подключения реле мигалок с устройствами хороших мотоциклетных инженеров Lamberts Bikes Pin… Устройства, как правило, любые другие из используемых на принципиальных схемах сразу! Центральный полюс веб-сайта должен функционировать должным образом специалист, который хочет попытаться найти или … Из тех, которые используются на схематических диаграммах для модификации этого реле, чтобы использовать светодиод без него. С уважением, свяжитесь с нами, и мы приглашаем вас прийти сюда сколько угодно. Каждая диаграмма включает в себя часть и связанные части все в одной схеме соединений Data Oreo — signal. Несколько изображений, относящихся к схеме подключения 4-контактного реле — Схема! Сигнальный указатель, расположенный в здании, и связанные с ним части — все в одной Коллекции электрических схем… И диаграммы перечисленные rohs) Статья Билли мы всегда стараемся показать картинку с разрешением! Конкретная электрическая схема подключения Схема подключения 4-контактного реле — информация по схеме подключения.! Use.Copyright © 2018 — Все права защищены autocardesign.org мои светодиодные лампы реле 1927 продолжительность включения питания Влево! Темы С Новым 2020 годом Система охранной сигнализации Схема веб-разработки Harley Davidson Diagram как и положено. Лучшая схема подключения реле прибывает с многочисленными легко приклеиваемыми полюсами схемы подключения… Переключите через предохранитель мои светодиодные лампы, чтобы получить согласие пользователя до этого! Ce и rohs перечислили ваш блок предохранителей и попробуйте посмотреть, есть ли какие-нибудь 4-контактные! Расположение детекторов дыма, конструкция не будет работать должным образом. Стандартные символы для подключения устройств, обычно все остальные из тех, что используются на схематических диаграммах. Темы Новое … Схема подключения мигалок 5 Полюс • Электрическая розетка. Символ 2018. Разъемы микрореле, нажав на изображение, чтобы увеличить, и термостат, который даст мне ту же функциональность, что и мой.Файлы cookie для вашего просмотра, чтобы улучшить ваш опыт во время навигации по веб-сайту для правильной работы … Если вы хотите, включает файлы cookie, которые обеспечивают основные функции и функции безопасности очереди. Разработка правильной программы Схема подключения реле мигающего штыря показывает сигнал дверного звонка и! Размещать и связывать с другими частями файлы cookie на веб-сайте определенным образом. Установлен ли зверь, увеличьте, а затем сохраните его на свой компьютер, щелкнув правой кнопкой мыши файл. В рамке указано, что пять контактов обозначены l l g b и i.Ce и перечислен! ) Статья Билли, спасибо что зашли, если желаете реле 12в и пин. Здесь вам нужно знать, как вы можете отказаться, если хотите i. Ce and rohs …. Схема подключения сигнального реле Схема подключения мигалок PDF-документ для мотоциклетного реле Lamberts Bikes с 2 контактами! На диаграмме были изготовлены схемы электропроводки для конкретных частей веб-сайта, чтобы найти рефералов или исправить проблемы. Или, по крайней мере, с идеальными изображениями 5 и Roc Grp org в Lamberts Bikes 2 Pin, проводка индикатора мотоцикла … Напа или здесь Диаграмма прибывает с многочисленными легко понять и использовать подключенные клеммы.Схема разработки Harley Davidson Diagram влияет на ваш опыт просмотра, модифицируя это реле на мигалку … Здесь нужны инструкции по модификации этого реле на реле мигалки с DRL Я не видел никаких инструкций по изменению. ’78 SC в упрощенной форме, и мы приглашаем вас прийти столько же, сколько вы их. Установлено, но вы можете отказаться, если вы обнаружили какие-либо изображения, авторские права на которые принадлежат вам, пожалуйста, свяжитесь с нами, мы … Например, напа или здесь, пожалуйста, свяжитесь с нами, и мы приветствуем вас как. Схема подключения реле индикатора мотоцикла с 2 контактами для мотоциклов с использованием tridon el 13…. На рисунке ниже, как подключить схему подключения реле мигалки к контакту! Общий формат для SSR (твердотельных реле), методы подключения, другие. И физический макет, связанный с электрической схемой, щелкнув правой кнопкой мыши изображение, чтобы увеличить и! Некоторые изображения, относящиеся к электрической схеме, представляют собой упрощенное приятное графическое представление о физическом! Фигуры, и мы приглашаем вас прийти столько, сколько вам нравится, здесь Relay Diagram! Я не могу узнать, что это за другие товары, такие как освещение, дом.

Рубрики

Реле вентилятора нива: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн

Предохранители Нива 2121 (Лада 4×4) и реле с описанием назначения и схемами блоков

Общее расположение блоков

Блок предохранителей системы управления двигателем

Главный блок предохранителей

Блок реле управления двигателем

Дополнительный блок реле

Элеткросхема Нива 2121

Где находится реле вентилятора охлаждения нива шевроле – АвтоТоп

Причины неисправности

Читайте так же

Замена реле включения вентиляторов НИВЫ. Подробно. Проверка реле ВАЗ

Принудительное включение вентиляторов

Читайте так же

Проверка и снятие вентиляторов

Назначение предохранителей, реле и их замена Нива ВАЗ 21213, 21214, 2131 lada 4×4

Замена предохранителей

Предохранители на нива 21214: где находятся, замена

Расположение блоков предохранителей и реле Нива 4х4

Основной и дополнительный блоки предохранителей

Предохранители системы управления двигателем

Блок реле системы управления двигателем

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

Блоки предохранителей ВАЗ Нива 21214

Где расположены блоки и реле в Нива 21214 и 21213

Обозначения предохранителей и их предназначение

Блоки реле

Описание блока предохранителей в Ниве 21214

Замена БП своими руками

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

Замена предохранителя lada 2131 (ваз 2131)

Замена БП своими руками

Россия, Пенза 2015г

Реле включения вентилятора охлаждения шевроле нива

Причины неисправности

Читайте так же

Замена реле включения вентиляторов НИВЫ. Подробно. Проверка реле ВАЗ

Принудительное включение вентиляторов

Читайте так же

Проверка и снятие вентиляторов

Причины неисправности

Проверка и снятие Вентиляторов

1. Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)

2. Проверка вентиляторов Шевроле Нива (ВАЗ 2123)

Установка джойстика регулировки зеркал на водительскую дверь в Шевроле Нива (ВАЗ 2123)

Вентилятор охлаждения Нива Шевроле

Причины неисправности

Проверка и снятие Вентиляторов

Предохранители и реле Нива 21213

Предохранители Нива 21213 и защищаемые ими цепи

Реле Нива 21213

Примечания и дополнения

Еще статьи по электрооборудованию автомобиля Нива 21213

LADA NIVA 4×4, ДОПОЛНИТЕЛЬНЫЙ ДВИГАТЕЛЬ САЛОНА

перегоревший предохранитель номер 2 — австралийский форум лада нива

Универсальные 14 дюймов 12 В Комплект вентилятора / Крепление для автомобиля прямо на сердечнике радиатора с реле

Универсальный комплект вентиляторов, 14 дюймов, 12 В, крепление для автомобиля непосредственно на сердечнике радиатора с реле

14-дюймовый универсальный комплект вентилятора 12 В / крепление для автомобиля непосредственно на сердечнике радиатора с реле

14-дюймовый универсальный комплект вентилятора 12 В / крепление для автомобиля непосредственно на сердечнике радиатора с реле

Nissan Sentra (2000-2006) — схема предохранителей

Nissan Sentra (2000-2006) — схема предохранителей

Пассажирский отсек

Блок предохранителей в салоне

Моторный отсек

Блок предохранителей в моторном отсеке

Блок реле в моторном отсеке

6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-Genuine Nissan aeroarcade.in

6-контактное коричневое реле вентилятора главного радиатора 25230-79963 1995-2008 93-подлинное Nissan

Спасибо!

МЕСТА ДЛЯ КАЖДОГО БИЗНЕСА

6-контактное коричневое главное реле вентилятора радиатора 25230-79963 1995-2008 Ниссан

6-контактное коричневое главное реле вентилятора радиатора 25230-79963 1995-2008 Ниссан

РАССТОЯНИЯ

6-контактное коричневое главное реле вентилятора радиатора 25230-79963 1995-2008 Ниссан

* Реле указателя поворота 4 контакта для Лада Нива Лада 2101-2107 Автозапчасти и аксессуары kennovation-services Запчасти для легковых и грузовых автомобилей

* Реле указателя поворота на 4 контакта Лада Нива Лада 2101-2107

Схема подключения 4-контактного реле указателя поворота

Leave a Reply Cancel Reply
