Реле зажигания ваз 2114 признаки неисправности: принцип действия, неисправности и замена

принцип действия, неисправности и замена

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Реле зажигания ваз 2114

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Расположение реле зажигания ваз 2114

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

• перебои в работе вентилятора печки;
• проблемы с включением стеклоочистителей и обогрева стекол;
• отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

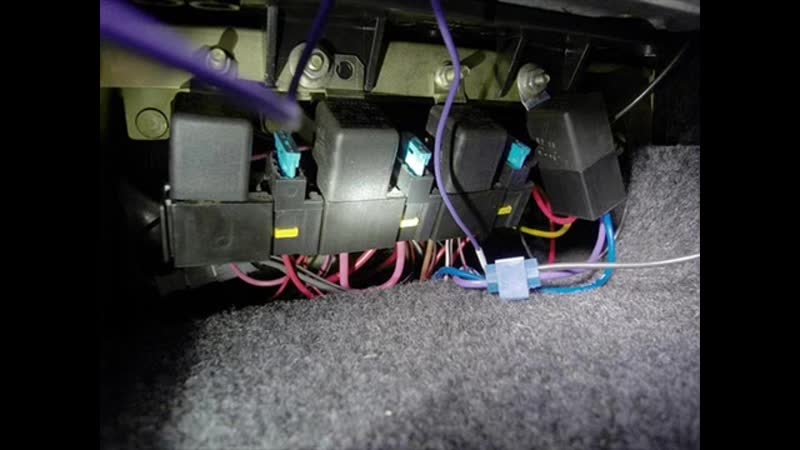

Реле зажигания ваз 2114 под защитным кожухом

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

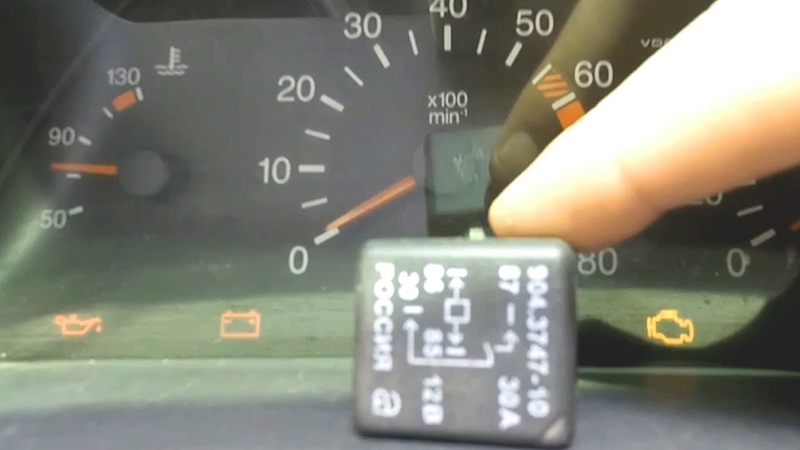

Контакты реле зажигания

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.

Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

• ключ на 10;
• крестовая отвертка;
• шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

1. Отключить минусовую клемму от аккумуляторной батареи.
2. Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
3. Демонтировать кожух.
4. Аккуратно отключить старое реле от колодки с проводами.
5. Подключить новое реле к колодке.
6. Установить на место защитный кожух и зафиксировать его.

Реле зажигания в электросхеме

Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться. Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена.

Реле зажигания

Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.

главное реле,главное реле ваз

просмотров 71 621
Google+

схема подключения питания контроллера МР7,0

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся.

Как найти неисправность когда не включается главное реле?

Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне.

Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае если при включении зажигания имеется щелчок и реле срабатывает, то надо проверить питание на выводах 87 и 30. Для этого контрольной лампой, присоединённой к минусу необходимо коснуться вывода 87. Если контрольная лампа не загорит, то возможными неисправностями могут быть сгорание предохранителя или обрыв провода. В случае, когда плюс на выводе 87 есть, а при включенном реле на выводе 30 отсутствует, значит, сгорели контакты реле и его следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле из монтажного блока, на пример реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке не редко в цепь реле включают блокирующее реле, которое рвёт цепь его питания при срабатывании сигнализации.

admin
16/02/2012

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Не включается главное реле ваз 2110

Три причины, при которых главное реле автомобиля не включаетсят.

В данном материале речь идёт об автомобиле с инжектороным двигателем. Допустим, происходит следующее, вы включаете зажигание, в результате на соединённый с ним вывод контроллёра начинает поступать электрический ток. Одновременно должно включиться и главное реле, после чего электропитание начнёт поступать согласно электрической схеме на другие потребляющие его объекты. Но, главное реле не включается…
Последствия этой неисправности всегда заметны. Двигатель просто в такой ситуации не заводиться потому, что не подаётся электропитание ни к его форсункам, ни к системе зажигания, ни к тому реле, которое обеспечивает работу бензонасоса и так далее.

Обычно, у большинства модификаций автомобилей ВАЗ, главное реле находится примерно там же, где расположены предохранители и реле охлаждающего радиатор вентилятора и бензонасоса, то есть, в салоне, на полке, находящейся справа под панелью управления, ближе к месту пассажира. Чтобы найти главное реле у автомобиля ГАЗ придётся открыть капот и опустить взгляд на переднюю стеку салона напротив пассажирского кресла.

Итак, рассмотрим ситуацию, при которой вы включили зажигание, но звука, которым сопровождается включение реле, не услышали. Значит, первое, что вам необходимо сделать, это убедиться, что электрический ток присутствует на контактах, соответствующих этому реле – №№ 85 – 86. Для этого вам необходимо воспользоваться контрольной лампой, потребляющей не более 0,25А, соединённой с «минусом», которая при включённом зажигании должна загореться. Если в результате тестирования, вы обнаружите, что света в контрольной лампочке нет, то это значит, что к главному реле электрический ток не подаётся.

Причины неисправности могут быть следующие:

Во-первых, — нарушен контакт, между главным реле и его колодницей.
Во-вторых, — нарушена целостность проводки на участке между контролёром и реле или между «минусом» и корпусом мотора. Если проводка окажется в порядке, то ищите третью причину.
В третьих,- вышел из строя контролёр. Для автомобилей ГАЗ — это очень типичная неисправность, когда в результате попадания влаги или в результате обрыва отрицательного провода, контролёр перестаёт работать.
Теперь рассмотрим другую ситуацию, при которой вы включили зажигание и услышали характерный звук, которым сопровождается запуск реле в действие, но этого по факту не происходит. В этом случае проверьте наличие электропитания на контактах № 30 и №87.

Причины неисправности могут быть следующие:

Во-первых, если после тестирования контрольной лампой, одна клемма которой соединена с «минусом», а вторая коснулась разъёма № 87, свет в лампочке не загорелся, значит, причиной сбоя может служить отживший своё предохранитель или прохудившаяся проводка.
Во-вторых, если контакт клеммы лампы с разъёмом № 87 зажигает лампочку, а с разъёмом № 30 – нет, то причина неисправности в самом реле. Возможно, его контакты уже перегорели, и оно нуждается в замене. В разных модификациях ВАЗ старое реле можно заменить любым другим, имеющемся на монтажном блоке, будь-то реле поворотов или других световых сигналов.

Есть ещё одна причина, при которой главное реле может не сработать при включении зажигания, но к поломке это не имеет отношения.
Дело, в данном случае заключаться, в схеме подключения противоугонной системы, которая предусматривает блокировку электрической цепи во многих подозрительных, по мнению установленной программой защиты, ситуациях. Возможно, в системе появился сбой, а возможно в период вашего отсутствия, кто-то потревожил систему, и она включила блокировку, поэтому главное реле не сработало.

Где находится реле зажигания в автомобиле ВАЗ-2114

Если автовладелец самостоятельно следит за технической исправностью своего четырехколесного друга, то он должен чувствовать свой автомобиль и точно знать, где располагается тот или иной элемент, чтобы быстро заменить пришедшую в непригодность комплектующую на новую.

К примеру, водитель может заметить следующее:

• печной вентилятор начнет работать с перебоями;
• стеклоочиститель и обогрев стекла то нормально включается, то отказывается работать;
• двигатель начал плохо заводиться.

Не стоит сразу искать поломку в стартере или автомобильном модуле, ведь чаще всего такую неисправность вызывает пришедшее в непригодность реле стартера. Ремонтировать такой элемент специалисты не рекомендуют, так как вышедший из строя элемент, даже если он будет тщательно отремонтирован, очень скоро снова покажет признаки неисправности, поэтому всю операцию по замене придется заново повторять. Самостоятельно заменить так называемую релюшку довольно просто, но перед этим следует точно знать, где именно находится реле зажигания на ВАЗ-2114. С этим вопросом, а также с самостоятельной заменой «релюшки» далее и будем разбираться в этой статье.

Расположение реле зажигания

Найти месторасположение реле зажигания довольно просто, ведь данный элемент в ВАЗ-2114 инжектор расположен по левую сторону от руля, а защищает его от глаз декоративный кожух. Как выглядит этот элемент, поможет узнать фото на интернет-ресурсе. В некоторых случаях, чтобы заменить старое реле на новое, снимать защитный кожух не требуется. Для этого мероприятия следует просто дотянуться до реле рукой, которую нужно просунуть в специальное отверстие, расположенное под рулем.

Но данный этап замены не очень удобен, поэтому специалисты рекомендуют автовладельцам все-таки снимать защитный кожух при замене реле зажигания, тем более что такая операция делается довольно просто и легко.

Поэтапная замена реле зажигания

Если в ходе проверки выяснится, что реле замка зажигания вышло из строя, то ремонтировать данный элемент, как было уже ранее сказано, специалисты не рекомендуют. Чтобы купить новое реле, потребуются минимальные денежные затраты, а замену сможет сделать каждый автолюбитель, если все операции будут осуществляться поэтапно:

1. Самое главное, что нужно сделать в первую очередь – отключить аккумулятор от питания, для этого просто отсоединяется от батареи минусовая клемма.
2. Используя отвертку, лучше всего взять шлицевой инструмент. Нужно открутить с кожуха рулевой колонки 4 фиксатора, чтобы упростить процесс съема «релюшки».
3. Фиксатор, удерживающий нижнюю часть кожуха, удобнее всего открутить при помощи крестообразной отвертки.
4. Ослабленный от крепежей кожух аккуратно снимается со своего места.
5. Реле зажигания подключено к проводам, которые расположены в нижней части колодки. Чтобы заменить пришедший в непригодность элемент, нужно просто отсоединить провода от колодки и установить на место старого реле новое.

После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.

Автомобиль: ВАЗ-2114.
Спрашивает: Губанов Виктор.
Суть вопроса: Где располагается реле зажигания на ВАЗ-2114

Привет всем автолюбителям! С моим автомобилем ВАЗ-2114 начали твориться непонятные вещи. Всё началось с того, что вентилятор печки начал работать с перебоями (то работает, то нет), после этого аналогично забарахлили стеклоочистители и обогрев заднего стекла. Теперь ещё лучше, двигатель перестал заводиться, а при повороте ключа в замке зажигания до включения стартера, гаснет вся приборная панель.

Сперва подумал, что причина в стартере. У меня был новый в запасе, взял и поменял. В результате, при повороте ключа стартер срабатывает, но так двигатель и не заводится, в лучшем случае на раз 10. Пробовал с брелка заводить — с пол оборота без никаких проблем. В чем же всё-таки проблема? Может кто сталкивался?

Уже на многих форумах описывал свою проблему, посоветовали в первую очередь проверить реле зажигания. Но к сожалению я понятия не имею где это реле находится, так как ни разу его не менял.

Ребята, подскажите, где на 2114 находится реле зажигания?

Расположение реле зажигания

Расположение реле зажигания отмечено стрелочкой

Реле зажигания на ВАЗ-2114 находится слева от руля под декоративным кожухом. Его снимать не надо. Надо подлезть под руль и найти реле.

Иногда в процессе эксплуатации автомобиля водитель может заметить, что в нем стала барахлить электроника, начали работать с перебоями печка и стеклоочистители, а также плохо стал заводиться двигатель. Причиной подобных проблем, в большинстве случаев, является небольшое реле зажигания 2114. В сегодняшней статье мы расскажем о том, за что оно отвечает, где находится и как правильно выполнить его замену.

Принцип действия

Реле зажигания ваз 2114 является конструктивно близким по своему устройству к другим электронным реле.

Основное его назначение — запуск стартера и, как следствие, инициирование пуска самого двигателя. Одновременно с этим, реле отвечает и за другие, не менее важные задачи, например — за защиту стартера от слишком высокого вольтажа или, напротив, за пуск мотора при севшей аккумуляторной батарее (таким образом, оно корректирует напряжение в цепи питания, идущей на стартер).

Кроме этого, разрывая электрическую цепь после запуска двигателя, главное реле тем самым оберегает и контакты замка зажигания от обгорания или даже сплавления.

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

• перебои в работе вентилятора печки;
• проблемы с включением стеклоочистителей и обогрева стекол;
• отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.

Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

• ключ на 10;
• крестовая отвертка;
• шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

1. Отключить минусовую клемму от аккумуляторной батареи.
2. Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
3. Демонтировать кожух.
4. Аккуратно отключить старое реле от колодки с проводами.
5. Подключить новое реле к колодке.
6. Установить на место защитный кожух и зафиксировать его.

Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться. Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена.

Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Расположение реле зажигания

Найти месторасположение реле зажигания довольно просто, ведь данный элемент в ВАЗ-2114 инжектор расположен по левую сторону от руля, а защищает его от глаз декоративный кожух. Как выглядит этот элемент, поможет узнать фото на интернет-ресурсе. В некоторых случаях, чтобы заменить старое реле на новое, снимать защитный кожух не требуется. Для этого мероприятия следует просто дотянуться до реле рукой, которую нужно просунуть в специальное отверстие, расположенное под рулем.

Но данный этап замены не очень удобен, поэтому специалисты рекомендуют автовладельцам все-таки снимать защитный кожух при замене реле зажигания, тем более что такая операция делается довольно просто и легко.

Где находится предохранитель бензонасоса ВАЗ-2114

Расшифровка предохранителей и реле инжекторных моделей

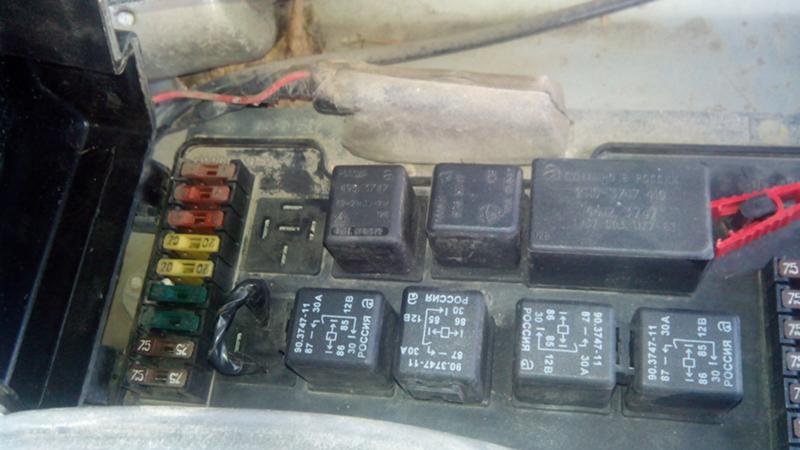

Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.

Расположение блока

Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.

Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.

Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

Схема предохранителей и реле инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

№	Ток, А	Расшифровка предохранителей
F1	10	Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F2	10	Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F3	7,5	Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп-сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F4	20	Управление подогревом заднего стекла. Патрон подключения переносной лампы
F5	20	Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F6	30	Управление и реле включение электрическими стеклоподъёмниками
F7	30	Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F8	7,5	Включение правой противотуманной фары
F9	7,5	Включение левой противотуманной фары
F10	7,5	Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F11

Габаритный свет кузова правого бортаF127,5Передняя правая фара ближнего светаF137,5Передняя левая фара ближнего светаF147,5Передняя левая фара дальнего света. Лампа сигнализатора включения света.F157,5Передняя правая лампа дальнего света.F1615Поворотники кузова, реле-прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.F17-F20Запасные№Реле цепиК1Очистителей фарК2Поворотников и аварийной сигнализацииК3Очистителя лобового стеклаК4Контроля исправности ламп стоп-сигнала и габаритных лампК5СтеклоподъёмниковК6Звукового сигналаК7Обогрева заднего стеклаК8Дальнего света фарК9Ближнего света фар

Современные предохранители отличаются по цвету в зависимости от количества ампер.

• 5А – коричневый
• 10А – красный
• 15А – синий
• 20А – желтый
• 30А – зеленый

Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.

В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.

В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

• перебои в работе вентилятора печки;
• проблемы с включением стеклоочистителей и обогрева стекол;
• отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Реле зажигания ваз 2114 под защитным кожухом

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Контакты реле зажигания

Реле зажигания и реле включения задних противотуманных фонарей

Реле зажигания установлено в салоне автомобиля под панелью приборов слева (рядом с реле включения задних противотуманных фонарей).

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.

Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

• ключ на 10;
• крестовая отвертка;
• шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

1. Отключить минусовую клемму от аккумуляторной батареи.
2. Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
3. Демонтировать кожух.
4. Аккуратно отключить старое реле от колодки с проводами.
5. Подключить новое реле к колодке.
6. Установить на место защитный кожух и зафиксировать его.

Реле зажигания в электросхеме

Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться. Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена.

Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.

Реле передних противотуманных фар

Реле включения противотуманных фар установлено в моторном отсеке на левом брызговике. Для его снятия необходимо демонтировать аккумуляторную батарею.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Реле передних противотуманных фар

Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.

Реле передних противотуманных фар

Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность.

Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.

Признаки неисправности замка зажигания на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что замок зажигания на ВАЗ-2114 выходил из строя. Но, не многие знают, причины и признаки неисправности. В этой статье, рассмотрим, не только проблемы возникновения, но и методы решения, а также диагностики этого узла.

Признаки поломки замка зажигания

Замок зажигания снят для ремонта

Естественно, как и для любого автомобильного прибора, замок зажигания имеет признаки неисправности. В отличие от остальных узлов, контактная группа выведет сразу несколько приборов из строя, что и послужит причинами неисправности. Итак, рассмотрим, по каким признакам можно определить выход из строя замка зажигания:

• Не работает стартер. Он не щелкает, а втягивающее реле не срабатывает. Это происходит потому, что на них не подается питание, которое проходит через замок зажигания.
• Отказ работы электроприборов. Эти элементы могут быть никак не связаны между собой, но все они включаются только при работающей контактной группе.
• При шевелении ключом, в одном положении возобновляется работа электрических приборов. Просто смыкаются контакты, и возобновляется подача питания.

Причины неисправности замка зажигания на ВАЗ-2114

Схема устройства замка зажигания

Известные только две причины неисправности замка зажигания на автомобиле, а именно: электрическая и механическая часть. Обе они возникают вследствие износа некоторых деталей и узлов. Итак, стоит более детально рассмотреть каждую неисправность.

Электрическая неисправность

Первостепенной причиной выхода из строя контактной группы является перегрузка электрооборудования автомобиля.

Так, установка дополнительных световых приборов и электропотребляемых устройств может привести к тому, что замок не выдержит нагрузки. За счет большой нагрузки, на которую не рассчитана контактная группа появляется нагар, который образуется внутри металла, а не снаружи.

Разбор замка зажигания для поиска неисправности

Во избегания перегрузки замка зажигания все дополнительные приборы необходимо подключать через реле, которое снимет часть нагрузки. Как показывает практика, именно этот вариант решения проблемы становится оптимальным.

Конечно, еще одной причиной, которая может послужить выходом из строя замка зажигания — становится короткое замыкание, которое в «Ладах» встречается достаточно часто.

«Отпаялся» провод в результате КЗ

Как говорят некоторые автолюбители – это заложено у них с рождения, а точнее с завода изготовителя.

Механическая неисправность

Для диагностики механических неисправностей замок потребуется снять. О снятии мы уже писали в материале: замена замка зажигания на ВАЗ-2114.

Механическим повреждением замка зажигания принято считать – износ контактных дорожек или непосредственно контактов. Причиной здесь послужит то, что внутренние элементы износились от процесса эксплуатации, и здесь никаким образом не виноват владелец.

Поломка качелей замка. Сложность в том, что отдельно этот элемент не продаётся

Второй механической причиной является физическая поломка одного элементов замка зажигания. Зачастую, как правило, это контакты, которые подверглись износу, или были изначально некачественно сделаны производителем.

Последней механической причиной является то, что неисправные контакты начинают сильно греться и пластиковая часть корпуса замка зажигания начиняет оплавляться, что в свою очередь приводит к неисправности.

Методы устранения

Контактная группа замка зажигания

Конечно, самым верным способом устранения причин является замена замка зажигания автомобиля в сборе. Как показывает практика, не стоит экспериментировать и проводить ремонтно-восстановительные работы этого узла.

Рекомендации

Для того, чтобы уберечь замок зажигания от преждевременного износа необходимо устанавливать дополнительные электропотребляемые приборы через реле.

Схема с дополнительным реле стартера

Подключение под капотом дополнительного реле стартера от замка зажигания

Это снимет нагрузку с контактной группы и не будет перегрузки.

На новом поколении автомобиля, устанавливается система FFA, которая специально разработана для предупреждения и снижения нагрузки на определенные электрические узлы автомобиля. Так, существует аналогичная самодельная система для автомобилей отечественного автопрома, которую можно устанавливать на семейство Лада.

Выводы

Причин и признаков неисправности замка зажигания ВАЗ-2114 достаточно много, но их необходимо знать. Также, стоит отметить, что для продления эксплуатации работы этого узла необходимо снять нагрузку с проходящей цепи тока. Для этого, дополнительные электроприборы необходимо подключать через реле.

Признаки неисправности стартера, реле, бендикса

Стартер – это устройство, обеспечивающее запуск двигателя при повороте ключа в замке зажигания или нажатии кнопки запуска. В процессе работы устройство сильно изнашивается и, в конечном итоге, выходит из строя.

Принято считать, что неудачные попытки запустить двигатель – это последствия разрядки аккумуляторной батареи. В некоторых случаях так и есть, причем батарея нередко разряжается из-за неисправности генератора. Однако, чаще всего проблема заключается именно в стартере.

Когда он выходит из строя, появляется несколько предупреждающих признаков.

Первые весточки проблемы

Вполне возможно, причиной может оказаться поврежденная проводка или неисправный замок зажигания.

Если при повороте ключа в замке зажигания доносится щелчок и больше ничего не происходит, то причина этого может быть в разряженном АКБ или в самом стартере.

Не будет расписывать устройство и принцип работы стартера, полную информацию по этой теме можно изучить по картинке ниже.

Проблемы с пусковой системой могут быть вызваны ненадлежащим техническим обслуживанием или просто износом. В связи с оснащением многих современных автомобилей кнопкой запуска/остановки значительно увеличилась нагрузка на стартер и аккумуляторную батарею.

Скрежещущий звук

Если приводная шестерня (бендикс) изношена она начинает издавать скрежещущий звук. Он похож на звук, который доносится при попытке запустить уже работающий двигатель. Если игнорировать такой скрежет, через некоторое время может быть поврежден маховик мотора, что приведет к дорогостоящему ремонту.

Свободное прокручивание

Свободное прокручивание происходит при попытке провернуть коленчатый вал. При этом доносится визжащий звук, но двигатель не запускается. Это говорит о том, что бендикс вращается, но не зацепляет маховик.

Проблема может быть во тяговым реле, в проводке, окислению контактов.

Стартер продолжает работать после запуска двигателя

Когда мотор запустился, и вы отпускаете ключ зажигания, подача питания на тяговое реле прекращается и бендикс под действием пружины возвращается в исходное положение.

Если же питание продолжает поступать это с высокой вероятностью свидетельствует о спаивании главных контактов в соленоиде.

Первое, что нужно сделать, – исключить аккумуляторную батарею и генератор из перечня возможных причин.

Не забывайте, что стартер нормально работает только при условии, что батарея полностью (или достаточно) заряжена.

Следовательно, если двигатель не запускается, попробуйте запустить его от внешнего источника питания при помощи специальных соединительных проводов или воспользуйтесь пусковым устройством.

При удачном запуске становится понятно, что проблема заключается в электрической системе.

Колен вал не проворачивается

Если мотор не запускается и коленвал не проворачивается, проверьте, не заклинило ли его.

Попробуйте прокрутить двигатель вручную на шкиве коленчатого вала. Для современных переднеприводных авто, поддомкратьте передок, включите 4 или 5 передачу и вращайте колесо. Если не получается, то бендикс может закинуть в маховике или поймал клин мотор.

Последняя попытка запустить стартер

При попытке повернуть ключ в замке зажигания услышан один слабый щелчок. Есть одна хитрость, которая может помочь. Это прозвучит странно, но, если прижать заднюю часть стартера при повороте ключа зажигания, двигатель может запуститься.

Попросив друга повернуть ключ в замке зажигания, нажмите на стартер молотком. Даже если мотор запустится, следует немедленно отремонтировать или заменить стартер.

А в ответ тишина

При попытке завести машину ничего не происходит. Стартер может просто банально сгореть, а точнее его обмотка (статора, якоря). Износились щетки, проблемы с проводкой. Хотя проблема может быть и не в нем. Все это нужно проверять.

Заключение

Проблемы с пусковой системой довольно сложно диагностировать, поэтому всегда нужно обращать внимание на появление описанных выше признаков. Если вам необходимо осуществить ремонт стартера или генератора в Минске, тут http://www.vsesto.by/ вы найдете большой выбор СТО.

Будьте внимательны и обращайтесь в автосервис сразу после выявления признаков поломки.

Нет питания главного реле ваз

В предыдущем материале было подробно рассмотрено где находятся реле главное, реле электробензонасоса и предохранители силовых цепей электронного блока управления (ЭБУ) двигателем в Уаз Хантер, а также обоснована необходимость их защиты и периодического осмотра с обслуживанием.

А сейчас рассмотрим почему и по каким причинам связанным с этими реле или предохранителями двигатель Уаз Хантер может не завестись, а также признаки неисправности цепей реле главного и реле электробензонасоса. В конце материалы будут приведены аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса.

Коды ошибок системы управления двигателем с ЭБУ Микас 7.2 связанные с реле главным и реле электробензонасоса.

Если у вас в машине установлен бортовой компьютер с возможностью голосового или цифрового оповещения об ошибках, то при неисправности в электрических цепях реле главного ЭБУ или реле электробензонасоса он может выдать следующее :

Код ошибки 167 — короткое замыкание в цепи реле электробензонасоса.
Код ошибки 168 — обрыв в цепи электробензонасоса.
Код ошибки 169 — короткое замыкание на «массу» цепи реле эпектробензонасоса.
Код ошибки 177 — короткое замыкание цепи главного реле.
Код ошибки 178 — обрыв цели главного реле.
Код ошибки 179 — короткое замыкание на «массу» цепи главного реле.

Эти ошибки означают неисправности электрических цепей управления электробензонасосом или главным реле, в том числе сгоревшие предохранители, отсоединение жгута проводов от выводов соответствующего реле, неисправность самих реле или короткое замыкание их проводки.

Если бортового компьютера нет, то в полевых условиях можно перевести контроллер (ЭБУ) в режим самодиагностики и определить цифровой код ошибки по числу включений (вспышек) контрольной лампы Check Engine.

Другие внешние признаки неисправности цепей реле главного и реле электробензонасоса и способы их устранения.

После включения зажигания не горит контрольная лампа неисправности двигателя Check Engine и электробензонасос не работает.

Включение лампы Check Engine заметно визуально, а работу электробензонасоса после включения зажигания хорошо слышно. Если ничего этого нет, то надо проверить исправность реле главного и желтого предохранителя на 20 ампер, при необходимости заменить. Если после замены неисправность не исчезла, то скорее всего проблема в самом электронном блоке управления двигателем.

После включения зажигания контрольная лампа неисправности двигателя Check Engine горит, но электробензонасос не работает.

Значит ЭБУ исправен и надо смотреть реле электробензонасоса, плюс тот же желтый предохранитель на 20 ампер. Если после замены реле и предохранителя неисправность не исчезла, то надо разбираться уже с самим электробензонасосом и его исправностью.

Аналоги и варианты замены реле главного и реле электробензонасоса Уаз Хантер.

Реле главное и реле электробензонасоса полностью однотипные и взаимозаменяемые, поэтому чтобы избежать потери времени и лишней нервотрепки, желательно всегда иметь с собой в запасе одно или два реле 90.3747-10, но обязательно четырехконтактные. Вместо реле 90.3747-10 можно ставить реле 90.3747-11, их отличия только в том, что у последнего на корпусе нет кронштейна крепления. Прямые аналоги этих реле — 75.3777-10 и 75.3777-11 соответственно.

Если вдруг так случилось, что в запасе нет вообще никакого реле на замену несправному, то расстраиваться не надо. В Уаз Хантер три такие же однотипные реле 90.3747-10 (11) или 75.3777-10 (11) стоят снизу на левой боковине панели передка со стороны водителя и отвечают за включение передних противотуманных фар, ближнего и дальнего света. Снимайте одно из них, например дальнего света, и меняйте неисправное реле главное или реле электробензонасоса.

Где находится реле зажигания в автомобиле ВАЗ-2114

Если автовладелец самостоятельно следит за технической исправностью своего четырехколесного друга, то он должен чувствовать свой автомобиль и точно знать, где располагается тот или иной элемент, чтобы быстро заменить пришедшую в непригодность комплектующую на новую.

К примеру, водитель может заметить следующее:

• печной вентилятор начнет работать с перебоями;
• стеклоочиститель и обогрев стекла то нормально включается, то отказывается работать;
• двигатель начал плохо заводиться.

Не стоит сразу искать поломку в стартере или автомобильном модуле, ведь чаще всего такую неисправность вызывает пришедшее в непригодность реле стартера. Ремонтировать такой элемент специалисты не рекомендуют, так как вышедший из строя элемент, даже если он будет тщательно отремонтирован, очень скоро снова покажет признаки неисправности, поэтому всю операцию по замене придется заново повторять. Самостоятельно заменить так называемую релюшку довольно просто, но перед этим следует точно знать, где именно находится реле зажигания на ВАЗ-2114. С этим вопросом, а также с самостоятельной заменой «релюшки» далее и будем разбираться в этой статье.

Читайте также: Где находится предохранитель на прикуриватель ВАЗ-2114

Расположение реле зажигания

Найти месторасположение реле зажигания довольно просто, ведь данный элемент в ВАЗ-2114 инжектор расположен по левую сторону от руля, а защищает его от глаз декоративный кожух. Как выглядит этот элемент, поможет узнать фото на интернет-ресурсе. В некоторых случаях, чтобы заменить старое реле на новое, снимать защитный кожух не требуется. Для этого мероприятия следует просто дотянуться до реле рукой, которую нужно просунуть в специальное отверстие, расположенное под рулем.

Но данный этап замены не очень удобен, поэтому специалисты рекомендуют автовладельцам все-таки снимать защитный кожух при замене реле зажигания, тем более что такая операция делается довольно просто и легко.

Читайте также: Где находится предохранитель бензонасоса ВАЗ-2114

Поэтапная замена реле зажигания

Если в ходе проверки выяснится, что реле замка зажигания вышло из строя, то ремонтировать данный элемент, как было уже ранее сказано, специалисты не рекомендуют. Чтобы купить новое реле, потребуются минимальные денежные затраты, а замену сможет сделать каждый автолюбитель, если все операции будут осуществляться поэтапно:

1. Самое главное, что нужно сделать в первую очередь – отключить аккумулятор от питания, для этого просто отсоединяется от батареи минусовая клемма.
2. Используя отвертку, лучше всего взять шлицевой инструмент. Нужно открутить с кожуха рулевой колонки 4 фиксатора, чтобы упростить процесс съема «релюшки».
3. Фиксатор, удерживающий нижнюю часть кожуха, удобнее всего открутить при помощи крестообразной отвертки.
4. Ослабленный от крепежей кожух аккуратно снимается со своего места.
5. Реле зажигания подключено к проводам, которые расположены в нижней части колодки. Чтобы заменить пришедший в непригодность элемент, нужно просто отсоединить провода от колодки и установить на место старого реле новое.

После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Читайте также: Где находится кран печки ВАЗ-2114

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Признаки неисправности цепей реле главного и реле электробензонасоса Уаз Хантер, их коды ошибок.

В предыдущем материале было подробно рассмотрено где находятся реле главное, реле электробензонасоса и предохранители силовых цепей электронного блока управления (ЭБУ) двигателем в Уаз Хантер, а также обоснована необходимость их защиты и периодического осмотра с обслуживанием.

А сейчас рассмотрим почему и по каким причинам связанным с этими реле или предохранителями двигатель Уаз Хантер может не завестись, а также признаки неисправности цепей реле главного и реле электробензонасоса. В конце материалы будут приведены аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса.

Коды ошибок системы управления двигателем с ЭБУ Микас 7.2 связанные с реле главным и реле электробензонасоса.

Если у вас в машине установлен бортовой компьютер с возможностью голосового или цифрового оповещения об ошибках, то при неисправности в электрических цепях реле главного ЭБУ или реле электробензонасоса он может выдать следующее :

Код ошибки 167 — короткое замыкание в цепи реле электробензонасоса. Код ошибки 168 — обрыв в цепи электробензонасоса. Код ошибки 169 — короткое замыкание на «массу» цепи реле эпектробензонасоса. Код ошибки 177 — короткое замыкание цепи главного реле. Код ошибки 178 — обрыв цели главного реле. Код ошибки 179 — короткое замыкание на «массу» цепи главного реле.

Эти ошибки означают неисправности электрических цепей управления электробензонасосом или главным реле, в том числе сгоревшие предохранители, отсоединение жгута проводов от выводов соответствующего реле, неисправность самих реле или короткое замыкание их проводки.

Если бортового компьютера нет, то в полевых условиях можно перевести контроллер (ЭБУ) в режим самодиагностики и определить цифровой код ошибки по числу включений (вспышек) контрольной лампы Check Engine.

Другие внешние признаки неисправности цепей реле главного и реле электробензонасоса и способы их устранения.

После включения зажигания не горит контрольная лампа неисправности двигателя Check Engine и электробензонасос не работает.

Включение лампы Check Engine заметно визуально, а работу электробензонасоса после включения зажигания хорошо слышно. Если ничего этого нет, то надо проверить исправность реле главного и желтого предохранителя на 20 ампер, при необходимости заменить. Если после замены неисправность не исчезла, то скорее всего проблема в самом электронном блоке управления двигателем.

После включения зажигания контрольная лампа неисправности двигателя Check Engine горит, но электробензонасос не работает.

Значит ЭБУ исправен и надо смотреть реле электробензонасоса, плюс тот же желтый предохранитель на 20 ампер. Если после замены реле и предохранителя неисправность не исчезла, то надо разбираться уже с самим электробензонасосом и его исправностью.

Аналоги и варианты замены реле главного и реле электробензонасоса Уаз Хантер.

Реле главное и реле электробензонасоса полностью однотипные и взаимозаменяемые, поэтому чтобы избежать потери времени и лишней нервотрепки, желательно всегда иметь с собой в запасе одно или два реле 90.3747-10, но обязательно четырехконтактные. Вместо реле 90.3747-10 можно ставить реле 90.3747-11, их отличия только в том, что у последнего на корпусе нет кронштейна крепления. Прямые аналоги этих реле — 75.3777-10 и 75.3777-11 соответственно.

Если вдруг так случилось, что в запасе нет вообще никакого реле на замену несправному, то расстраиваться не надо. В Уаз Хантер три такие же однотипные реле 90.3747-10 (11) или 75.3777-10 (11) стоят снизу на левой боковине панели передка со стороны водителя и отвечают за включение передних противотуманных фар, ближнего и дальнего света. Снимайте одно из них, например дальнего света, и меняйте неисправное реле главное или реле электробензонасоса.

Как починить тяговое реле у автомобиля ВАЗ 2114

На автомобиль ВАЗ 2114 установлен стартер 5712.3708. Он значительно отличается от аналогичных устройств на других моделях автомобиля ВАЗ меньшими размерами и весом. Эта особенность конструкции является причиной того, что нередки случаи возникновения неисправностей в устройстве, поэтому полезно знать как их исправить.

Что нужно сделать для того, чтобы снять стартер?

Эта операция потребует установки вашего автомобиля ВАЗ 2114 на смотровой яме или эстакаде, потому что все необходимые действия придется производить под автомобилем. После того как машина установлена, необходимо снять защиту с двигателя. Затем нужно открыть капот и произвести отсоединение аккумулятора, вытащить колодку с проводами и убрать провод, ведущий к тяговому реле. Далее скрутите крепежные болты и снимите стартер.

Если установить автомобиль на смотровую яму нельзя, то устройство можно снять через верх моторного отсека. Для того чтобы это сделать потребуется снять гофру впускного для воздуха, а затем воздушный фильтр. Перед этими действиями тоже необходимо отсоединить аккумулятор. Далее также необходимо отсоединить провода тягового реле, стартера, а затем снять и сам стартер.

Для проведения работ вам потребуются ключи на 15, 14 и 13 мм.

Основные причины, по которым может не работать стартер

Не каждый случай, когда тяговое реле не срабатывает, требует процедуры демонтажа стартера с автомобиля ВАЗ 2114. Если оно не срабатывает и не вращается якорь, возможно, что помогут следующие несложные манипуляции:

• Причиной может оказаться неисправный или разрядившийся аккумулятор, зарядите или замените его;
• Выводы аккумулятора и наконечники проводов подверглись сильному окислению, зачистите их и обработайте вазелином;
• Случилось замыкание внутри витков обмотки, в таком случае потребуется его замена;
• Произошел обрыв в цепи питания, нужно проконтролировать их целостность;
• Произошла поломка контактной части выключателя, потребуется ее замена;
• Начал заедать якорь, вот здесь уже для ремонта все-таки потребуется демонтаж стартера.

Если реле работает, но якорь не вращается, попробуйте следующие действия:

• Замените или зарядите батарею;
• Проверьте выводы и крепления, возможно окисление или ослабление;
• Зачистите коллектор, вероятно его подгорание;
• Замените щетки, если они зависают или износились;
• Проверьте обмотку якоря на предмет обрыва или замыкания.

Если якорь вращается, но маховик не вращается:

• Пробуксовывает муфта, нужно проверить стартер и заменить муфту;
• Случилось повреждение шестерни редуктора, нужно его заменить.

Стартер издает необычный шум во время вращения якоря:

• Вкладыши подшипников валов якоря и привода слишком износились, их необходимо заменить;
• Износилась втулка вала привода в картере сцепления, необходимо ее заменить;
• Ослабилось крепление стартера либо его крышка со стороны привода оказалась сломана, необходимо подтянуть гайки или произвести замену устройства;
• Закрепление стартера произошло с перекосом, проверьте его крепление и внесите корректировки;
• Шестерни редуктора оказались повреждены, нужно осуществить их замену;
• Повреждение шестерни у привода или венца маховика, потребуется заменить поврежденные детали;
• Заедает муфта или якорь, нужно очистить шлицы, смазать их маслом, заменить реле.

После того как все диагностические и ремонтные работы с автомобилем ВАЗ 2114 были проведены, нужно собрать стартер и установить его на место. Для этого проделайте все те же действия, что описаны выше, но в обратной последовательности. Все, что необходимо обработайте смазкой: шестерни привода и редуктора, вкладыши крышек. Проверьте работу собранного устройства на стенде.

Замена тягового реле

Именно эта деталь является самой уязвимой частью стартера в автомобиле ВАЗ 2114, поэтому замену проводить приходится часто. Признаками того, что необходима замена являются щелчки в реле, бездействие стартера, отсутствие реакции на поворот ключа в замке зажигания.

Осуществить замену запчасти можно самостоятельно, не прибегая к помощи специалистов.

Для этого потребуется сначала снять с автомобиля ВАЗ 2114 стартер, как это описано в инструкции выше.

После того как он будет демонтирован, нужно скрутить гайки крепления клемм провода и увести провод в сторону, чтобы он не мешал манипуляциям. Далее с задней стороны при помощи плоской отвертки нужно отвернуть два болта. Именно на них реле удерживается на устройстве. После этого вынуть деталь можно легко. Может возникнуть ситуация, что втулка с пружиной останутся зацеплены за якорь, тогда необходимо отделить их позже.

Затем производится процедура установки новой запчасти. Манипуляции аналогичны, но проделываются в обратной последовательности.

Вам понравилась статья? Она была полезной?

Где находится реле зажигания на ВАЗ 2115 и как его найти

После первых неудачных попыток запуска двигателя автомобиля ключом зажигания, не услышав привычных звуков работы стартера, большинство автолюбителей ищут причину неисправности в его поломке. Однако чаще причина – в реле зажигания.

Зачем нужно реле зажигания

Эта деталь устанавливалась и на прежних моделях автомобилей ВАЗ. При этом на ранних модификациях 2115 она может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) она присутствует.

Встречаются разные названия этой детали: реле зажигания, включения стартера, блокировки стартера, разгрузки выключателя зажигания или замка, главное реле.

Но в любом случае его назначение одинаково – облегчение пуска двигателя и защита стартера от износа и поломки, Он отключает питание электростартера после пуска двигателя, ограничивает токи, идущие через него, защищает от спекания контактов в замке зажигания или поворота ключа при работающем двигателе.

Кроме этого, он обеспечивает пуск стартера при включенном электрооборудовании автомобиля и слаборазряженном аккумуляторе.

Предохранители в цепи зажигания автомобилей этой модели отсутствуют.

Таким образом, эта недорогая деталь оберегает вас от дорогостоящего ремонта и облегчает запуск двигателя.

Читайте также: Расположение датчика коленвала ВАЗ-2115

Не следует путать данную деталь с втягивающим реле, находящимся непосредственно на стартере и предназначающимся для управления (вытягиванием или вталкиванием) механизма сцепления зубьев электростартера и маховика.

Признаки поломки

Если при повороте ключа зажигания электростартер не крутится, но слышны негромкие щелчки срабатывания контактов реле, то причина неисправности автомобиля – стартер. Можно убедиться в этом, присоединив его непосредственно к аккумулятору, минуя это электрореле. Если же щелчки не слышны, а стартер исправен, то самое время менять его.

Где находится

В каком месте располагается реле зажигания ВАЗ-2115? Находится оно в салоне автомобиля, слева от рулевой колонки, под панелью приборов. Для того чтобы увидеть его, необходимо демонтировать панель приборов. Рядом, слева от него, расположено реле включения задних противотуманных фонарей. Они прикручены на шпильку корпуса автомобиля гайкой «на 10» и расположены в специальных колодках.

Реле также управляет омывателем, отопителем автомобиля, обогревом заднего стекла и некоторыми другими слаботочными электрическими цепями. В случае неправильной работы этих компонентов автомобиля, следует проверять исправность этой детали.

Читайте также: Где находится датчик скорости ВАЗ-2115

Тип электрореле зажигания – 90.3777-10, он имеет четыре контакта, напряжение управления – 12 вольт. При покупке нового реле будьте внимательны: пятиконтактные аналоги, рассчитанные на 24 вольта, обладают схожим внешним видом. Самостоятельный ремонт этой детали нерентабелен из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: где находится?»

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.

Читайте также: Расположение датчика холостого хода ВАЗ-2115

Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

#1 daRn

New

5 сообщений

• Марка авто: 2109
• Откуда: Салават

Доброго времени суток. Завел автомобиль после длительной стоянки на улице, прогрел, проехался, заглушил, спустя минут 10-15 решил опять завести, повернул ключ, бензонасос включился секунды на 2 и замолк, отключил зажигание, включил еще раз и после этого бензонасос и лампа чек не подают признаков жизни, стартер крутит и машина не заводится. Первым делом проверил колодку с предохранителями и реле: все целое, при включении зажигания главное реле щелкает и подает и питание, а вот реле бензонасоса не щелкает, но оно рабочее. Проверил бензонасос, напрямую работает. Проверил питание на ноги 18 (постоянный +),19 (масса) ,27 (15 контакт ЗЗ) и 37 (при замкнутом главном реле) питание есть. Снял ЭБУ, разобрал- визуально в порядке, поврежденных элементов не наблюдаю, тосола/воды так же не вижу.

В чем может быть дело?

_________________________________________________________________________________________________
Автомобиль: 2108
Двигатель: 21120
ЭБУ: BOSCH 2112-1411020-40 шитый (без адсорбера и лямбды)

#2 сделай сам

VIP Member

2 879 сообщений

• Марка авто: ВАЗ
• Откуда: Челябинск

Подключать сканер и смотреть ,что ОН видит.

Признаки неисправного или неисправного реле зажигания

Реле зажигания — одно из важнейших электронных реле современных автомобилей. Обычно он расположен в панели предохранителей и реле под капотом и отвечает за питание системы зажигания автомобиля и некоторых компонентов топливной системы. Когда ключ поворачивается во включенное положение, реле включается, и питание подается на компоненты системы зажигания и топливной системы автомобиля, в частности, на топливный насос и катушки зажигания.Когда реле выходит из строя или имеет проблему, это может вызвать серьезные проблемы с работой автомобиля. Обычно неисправное или неисправное реле зажигания вызывает несколько симптомов, которые могут уведомить водителя о потенциальной проблеме.

1. Автомобиль внезапно глохнет во время движения

Один из наиболее распространенных симптомов неисправности реле зажигания — автомобиль, который внезапно глохнет во время движения. Если реле зажигания закорачивается, перегорает или выходит из строя во время работы двигателя, оно отключит питание топливного насоса и системы зажигания.Это приведет к немедленной остановке автомобиля из-за прекращения подачи топлива и искры. В некоторых случаях неисправного реле автомобиль сможет перезапуститься, как только реле остынет, только для того, чтобы снова заглохнуть после перегрева реле.

2. Автомобиль не заводится

Еще одним признаком неисправности реле зажигания является отсутствие питания. Если реле выйдет из строя, оно отключит питание топливного насоса и системы зажигания, что приведет к отключению питания и, следовательно, к отсутствию условий запуска. Вы можете обнаружить, что поворот ключа может привести к включению аксессуаров и даже к проворачиванию двигателя, однако автомобиль не запустится из-за отсутствия энергии, направляемой на топливо и систему зажигания.Подобные симптомы также могут быть вызваны множеством других проблем, поэтому рекомендуется поставить правильный диагноз, чтобы выяснить, в чем проблема.

3. Разрядился аккумулятор

Разряженная батарея — еще один признак неисправности реле зажигания. Если реле имеет внутреннее короткое замыкание, оно может поддерживать питание, подаваемое на систему зажигания и топливную систему, даже если цилиндр зажигания находится в другом положении или ключ вынут. Это приведет к тому, что топливный насос и компоненты системы зажигания будут оставаться включенными, потребляя ток, что в конечном итоге приведет к разрядке аккумулятора.Помимо разряда батареи, это также может вызвать ускоренный износ компонентов, особенно топливного насоса, из-за того, что они включены, но не работают.

4. Сгоревшее реле

В некоторых случаях реле может перегреваться до точки возгорания и плавления. Помимо отключения питания реле зажигания автомобиля и проблем с производительностью, сгоревшее реле может расплавиться на панели предохранителей. Это может затруднить снятие, а в некоторых случаях может даже привести к замене всего блока предохранителей.

Хотя обслуживание реле зажигания обычно не считается плановым обслуживанием, иногда оно может выйти из строя и вызвать серьезные проблемы для автомобиля. Если вы подозреваете, что у вашего реле зажигания может быть проблема, обратитесь к профессиональному технику, чтобы проверить автомобиль, например, из компании YourMechanic, чтобы определить, следует ли заменить реле.

Признаки неисправного или неисправного реле зажигания

Реле зажигания — одно из важнейших электронных реле современных автомобилей.Обычно он расположен в панели предохранителей и реле под капотом и отвечает за питание системы зажигания автомобиля и некоторых компонентов топливной системы. Когда ключ поворачивается во включенное положение, реле включается, и питание подается на компоненты системы зажигания и топливной системы автомобиля, в частности, на топливный насос и катушки зажигания. Когда реле выходит из строя или имеет проблему, это может вызвать серьезные проблемы с работой автомобиля. Обычно неисправное или неисправное реле зажигания вызывает несколько симптомов, которые могут уведомить водителя о потенциальной проблеме.

1. Автомобиль внезапно глохнет во время движения

Один из наиболее распространенных симптомов неисправности реле зажигания — автомобиль, который внезапно глохнет во время движения. Если реле зажигания закорачивается, перегорает или выходит из строя во время работы двигателя, оно отключит питание топливного насоса и системы зажигания. Это приведет к немедленной остановке автомобиля из-за прекращения подачи топлива и искры. В некоторых случаях неисправного реле автомобиль сможет перезапуститься, как только реле остынет, только для того, чтобы снова заглохнуть после перегрева реле.

2. Автомобиль не заводится

Еще одним признаком неисправности реле зажигания является отсутствие питания. Если реле выйдет из строя, оно отключит питание топливного насоса и системы зажигания, что приведет к отключению питания и, следовательно, к отсутствию условий запуска. Вы можете обнаружить, что поворот ключа может привести к включению аксессуаров и даже к проворачиванию двигателя, однако автомобиль не запустится из-за отсутствия энергии, направляемой на топливо и систему зажигания. Подобные симптомы также могут быть вызваны множеством других проблем, поэтому рекомендуется поставить правильный диагноз, чтобы выяснить, в чем проблема.

3. Разрядился аккумулятор

Разряженная батарея — еще один признак неисправности реле зажигания. Если реле имеет внутреннее короткое замыкание, оно может поддерживать питание, подаваемое на систему зажигания и топливную систему, даже если цилиндр зажигания находится в другом положении или ключ вынут. Это приведет к тому, что топливный насос и компоненты системы зажигания будут оставаться включенными, потребляя ток, что в конечном итоге приведет к разрядке аккумулятора. Помимо разряда батареи, это также может вызвать ускоренный износ компонентов, особенно топливного насоса, из-за того, что они включены, но не работают.

4. Сгоревшее реле

В некоторых случаях реле может перегреваться до точки возгорания и плавления. Помимо отключения питания реле зажигания автомобиля и проблем с производительностью, сгоревшее реле может расплавиться на панели предохранителей. Это может затруднить снятие, а в некоторых случаях может даже привести к замене всего блока предохранителей.

Хотя обслуживание реле зажигания обычно не считается плановым обслуживанием, иногда оно может выйти из строя и вызвать серьезные проблемы для автомобиля.Если вы подозреваете, что у вашего реле зажигания может быть проблема, обратитесь к профессиональному технику, чтобы проверить автомобиль, например, из компании YourMechanic, чтобы определить, следует ли заменить реле.

Ищете новое реле зажигания?

Посмотрите десятки отличных вариантов прямо здесь

купить сейчас

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

Неисправности генератора и их устранение ВАЗ 2114

Довольно часто автомобилисты задаются вопросом, как снять генератор на ВАЗ 2114 и 2115.Ведь это устройство имеет свойство выходить из строя в самый неподходящий момент. Не секрет, что с неработающим генератором далеко не уедешь. Батарея разряжается довольно быстро, что опять же не пойдет ему на пользу. Поэтому следует немедленно удалить этот узел при первых признаках неисправности. Потом можно поставить новую, либо отремонтировать старую. В большинстве случаев лучшим вариантом является ремонт генератора, это можно сделать самостоятельно. Только нужно выявить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают людей, у которых есть явные проблемы с этой деталью. Обычно на генераторное устройство обращают внимание, если аккумулятор плохо заряжен. Как правило, водитель замечает лампочку на панели. Это позволяет быстро устранить проблему. Но иногда проблема проявляется в неожиданном разряде батареи. При этом лампа совершенно не реагирует на пониженное напряжение в сети. В этом случае обязательно проверьте работоспособность АКБ, возможно с генератором все в порядке.

Для проверки не нужно проводить эксперименты со снятием клемм на работающем генераторе. В этом случае произойдет скачок напряжения, который выведет из строя электронику автомобиля. Поэтому для тестирования вооружитесь обычным мультиметром. Тест проводится в режиме измерения напряжения. Двигатель заводится, затем дает ему прогреться в течение нескольких минут. Это позволит нормализовать напряжение. После этого доводим обороты двигателя до 3000, и включаем все электроприборы: печку, подогрев стекол, дальний свет.

Измерьте напряжение на клеммах аккумулятора в этом состоянии. Прибор не должен показывать ниже 13,2 В. Если показания меньше, то в генераторе однозначно поломка. Хотя иногда причина неисправности в окислении контактов на аккуме. После очистки проверьте еще раз. Проверить реле-регулятор можно следующим образом: сначала измеряется напряжение под нагрузкой. После этого все устройства выключаются. И еще раз сделаем замеры. С обычным регулятором показания не изменятся, или изменятся в пределах 0.1 В. Если прибор показывает повышение напряжения, то скорее всего проблема в реле.

Взлет

Перед работой поставить машину на ручной тормоз, подложить под задние колеса противооткатные упоры. Изъятие производите в следующем порядке:

• Снимите клемму с АКБ, это нужно делать при всех работах с электронными системами автомобиля;
• Автомобиль приподнят, правое колесо снято;
• Отвинтить брызговик;
• С генератора снимаем соединительную колодку D;
• После этого ключом откручиваем провод от 10 пина В ++.Провода удалены;
• Ослаблен регулировочный винт генератора. Ремень снят. Полностью открутите. Демонтировать натяжную планку;
• Головкой на 17 откручиваем 3 винта крепления кронштейна генератора к блоку цилиндров;
• Генератор снят;
• Снимают скобу, для этого откручивают гайку, это делается ключом на 13. Винт снимается.

Разборка

После снятия можно переходить к ремонту.Для этого необходимо разобрать генератор, это делается следующим образом:

• Отсоедините фиксаторы, фиксирующие крышку, и снимите ее;
• Крестовой отверткой откручиваем 2 винта крепления регулятора напряжения;
• Блок проводов отключается от регулятора и окончательно снимается с генератора;
• Гаечным ключом на 10 скручиваем гайку, фиксирующую провод конденсатора. Далее откручиваем винт крепления самого конденсатора;
• Снимите диодный мост.Для этого отверткой с крестообразным шлицем открутите крепежный винт блока. Далее откручиваем несколько винтов, удерживающих выводы обмотки. На винтах есть изолирующие шайбы;
• Вытаскиваем пины обмотки, и снимаем диодный блок;
• Удерживая головку газовым ключом от проворачивания, откручиваем шкив шестигранником;
• отверткой Phillips откручиваем 4 винта крепления крышки;
• Отметьте положение крышек относительно друг друга.Разделите обе половинки;
• Снимите статор;
• Зажмите крышку с ротором в тисках. Выколтокой его сбить;
• Осталось только снять подшипник съемником.

Современные автомобили имеют много основного и дополнительного оборудования, для работы которого требуется электрический ток. Источником такого тока в автомобиле является аккумулятор, а для его зарядки при работающем двигателе встроена генераторная установка.

Что такое генератор

Может быть представлена ​​как электрическая машина трехфазного переменного тока.Он имеет встроенный выпрямительный блок, преобразующий переменный ток в постоянный. Устройство состоит из следующих частей:

1. Передняя и задняя крышка из алюминиевого сплава. В каждом из них есть гнезда для установки подшипников. На корпусе задней крышки находится клеммный разъем для подачи напряжения на обмотку возбуждения. Также на задней крышке есть конденсатор, подавляющий радиопомехи, есть место для установки и фиксации щеточного узла;
2. Цилиндр сердечника статора, набранный из трансформаторного железа.Внутри него есть пазы для прокладки силовых обмоток генератора. У них есть провода для подключения к выпрямительному блоку. К статору четырьмя болтами притягиваются обе крышки;
3. Обмотка возбуждения на валу ротора. Он соединяет свои выводы с контактными кольцами из меди, которые установлены на этом же валу. На передней части вала имеется шпоночная канавка для крепления ведущего шкива;
4. Щетки генератора представляют собой неразъемный блок, совмещенный с электронным релейным контроллером.металлический корпус, приклепанный к щеткодержателю;
5. Блок питания и вспомогательных диодов крепится к задней крышке изнутри. Он состоит из шести силовых и трех дополнительных диодов. Для охлаждения полупроводниковых приборов они устанавливаются на подковообразные пластины из алюминиевого сплава.

Некоторые технические характеристики

Генераторная установка обеспечивает следующие параметры:

• Обмотка возбуждения запитана регулируемым напряжением от 13 В.От 2 В до 14,7 В;
• Ток, создаваемый генератором напряжения, составляет 80 А;
• Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с левой стороны по направлению к автомобилю. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Поломка генератора

Можно разделить на «механический» и «электрический». Давайте рассмотрим их именно в таком порядке.

Неисправность из разряда «механическая»

Косвенным подтверждением наличия такой поломки является повышенный уровень шума генераторной установки во время. В других случаях он может «шуметь», но об этом мы поговорим позже. Источники повышенного шума в большинстве случаев изношены. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. .
Избыточное натяжение приводного ремня увеличивает нагрузку на подшипник.

Неисправности из категории «электрические»

.

Их может быть несколько:

• Нет напряжения заряда аккумулятора;
• Генератор выдает низкое напряжение;
• Повышенное напряжение заряда.

Генераторную установку можно удерживать, не снимая ее с машины. Для этого вам понадобится измерительный прибор, например тестер, мультиметр или вольтметр постоянного тока. Подойдет даже простой китайский тестер. Измерив напряжение на выводах АКБ, можно сделать определенный вывод о работоспособности генератора.

Метод проверки генератора, при котором положительный полюс снимается с аккумулятора, нельзя использовать, чтобы избежать отказа электронного контроллера реле или другой электроники автомобиля. Более конкретные способы проверить чуть позже. Теперь вспомним, как снять генератор ВАЗ 2114 для его дальнейшей проверки.

Как снять генератор с автомобиля

Устанавливается в специальном кронштейне на блоке цилиндров, также есть планка для натяжения ремня генератора.Найдите генератор в передней части моторного отсека с правой стороны по направлению к машине. Для снятия необходимо подготовить следующие инструменты:

1. Ключ на «10»;
2. Такой же ключ на «13»
3. Рожковый ключ 17х19;
4. Головка на «15»
5. Крепление

Снятие производится несколькими способами там, где нужно снять защиту двигателя. Они хорошо описаны в различных источниках. Попробуем снять, не снимая защиты.Порядок действий следующий:

1. Первым делом нужно отсоединить клеммы аккумулятора;
2. Ослабьте натяжение ремня, сначала снимите ремень, а затем весь механизм натяжения;
3. аккумулятор, они закрыты резиновой крышкой, а также разъем для подачи напряжения на обмотку возбуждения;
4. Генератор на кронштейне крепится на длинный болт с гайкой. Добывать его не очень удобно, поэтому головкой на «15» откручиваем два болта крепления кронштейна к агрегату.Они находятся за генератором, один болт длинный, а другой короче. Теперь генератор можно будет повернуть по часовой стрелке и можно будет снять ось его крепления к кронштейну;
5. Поверните ключ на «19» гайки и снимите его вместе с распорной втулкой;

Небольшой пробойник или что-то подобное выбивает ось кронштейна. Генератор включен. Теперь есть возможность провести ремонт или обслуживание генератора.

Как разобрать генераторы ВАЗ 2114

Для выполнения работ вам понадобится рожок для ключей на «10», «19» и крестовая отвертка.

Разборка генератора ВАЗ 2114 проводится в такой последовательности:

1. Нажмите на три защелки и снимите пластиковую защитную крышку на корпусе;
2. Отметьте относительное положение крышек и статора, чтобы облегчить последующую сборку;
3. Отверткой отверните винты крепления щеточного блока, снимите его с корпуса;
4. Отсоедините провода от выхода регулятора;
5. Выверните четыре винта крепления выпрямительного блока, отсоедините выводы обмоток и снимите его вместе с помехоподавляющим конденсатором;
6. Выверните четыре зажимных винта, которые при сборке затягиваются с большим усилием, и снимите крышку со стороны контактных колец генератора;
7. Вал ротора зажат в тисках, чтобы он не проворачивался, и гайка крепления шкива откручивается.Теперь вы можете снять шкив генератора и упорную шайбу с вала ротора;
8. Снимите крышку с ротора генератора.

Затем вы можете внимательно осмотреть все детали на предмет износа или повреждений.

Симптомы генераторной установки

Неисправности щеток

На этом сайте могут быть проблемы с электронным регулятором и щетками. Замену щеток генератора можно произвести, не снимая его с двигателя. Проверить этот блок, не снимая с генератора, невозможно, поэтому, если есть такая возможность, можно просто поменять щетки.Проверить его работу можно, есть регулируемый источник питания и контрольная лампочка. Подключите питание к регулятору «+» и «-», а лампочку — к щетке. Он должен светиться, а если увеличить входное напряжение до 15-16 вольт, свет погаснет. Если этого не произошло, то вам нужен планшет на замену. Давайте посмотрим на признаки износа кисти. Это укажет:

• Напряжение на стороне низкого напряжения;
• Отсутствие зарядки аккумулятора;
• Зарядка скачков напряжения.

Кисти в свободном состоянии должны иметь длину не менее 0.5 см. На меньшей длине производится их полная замена. щетки и их свободное движение в пазах. Если есть зависание, его можно убрать каплей масла в слоты. Проверить контактные кольца, их поверхность на наличие выемки. Если он присутствует, необходимо отшлифовать поверхность колец мелкой наждачной бумагой. При замене щеток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут после протирания щеток и контактных колец.

Диодный мост и его проблемы

Признаки неисправности диодного моста генератора могут быть следующими:

1. Полное отсутствие зарядки;
2. Напряжение зарядки намного выше нормального.

Все это может вызвать большие негативные последствия для всей электросистемы автомобиля. руками можно, но при наличии опыта и инструментов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, и требуется его ремонт.

Чаще всего в этом случае происходит пробой силовых подковообразных диодов. Заменить их не очень сложно, проблема в том, что их нет в запчастях. Вы можете искать мастеров, занимающихся ремонтом электрооборудования автомобилей.Проще и дешевле будет приобрести новый блок с диодным мостом, а взамен вышедшего из строя установить его. Замена диодного моста производится в такой последовательности:

.

• Вмонтированный в блок контактный болт с изолирующими втулками и гайками его зажима;
• Выпрямить и поставить на место выводы обмоток статора и затянуть гайки в местах их соединения;
• Установите на место болты, которыми крепится выпрямительный блок, и затяните их;
• На его место устанавливают щеточный блок с регулятором, и закрепляют его винтами на корпусе задней крышки;
• Установить защитный кожух из пластика, фиксируемый тремя защелками.

После этого устройство можно установить на место установки, подключить провода, надеть и натянуть приводной ремень, а также проверить его работу.

О замене генераторной установки на автомобиле

Так получилось, что нужна замена генератора ВАЗ. Куплена необходимая запчасть. Кстати, некоторые автолюбители заменяют исправные узлы на более мощные установки. Причины этого могут быть самыми разными.В основном это установка новых, дополнительных потребителей электроэнергии. Мощные аудиосистемы, хорошие фары, подсветка приборной панели и прочие подобные «штуки» требуют увеличения мощности генераторной установки.

В таких случаях обычно приобретают и устанавливают генератор от Приоры или Калины. Его генерируемый ток составляет примерно 115 А, в то время как штатное устройство выдает 80 А. Его установка аналогична стандартной, необходимо только заменить шкив приводного ремня. Дело не очень сложное, с ним справятся даже неопытные водители.

Необходимый инструмент для замены генераторов:

• Ключи на «10», «13»;
• Гаечный ключ 17х19;
• Набор отверток;
• Крепление

Работы по замене начинаются только после отключения АКБ.

Если работы производятся в гараже со смотровой ямой, то можно порекомендовать следующий порядок действий:

1. Отключить защиту двигателя. Вы можете освободить его только в районе генераторной установки и оставить в подвешенном состоянии;
2. Ключом на «10» скрутить гайку на выступающем контактном болте генератора и снять с нее провода.Также отсоедините разъем от щеточного блока;
3. Откручиваем болт натяжителя, болт его крепления к блоку цилиндров и снимаем с двигателя;
4. Теперь откручиваем гайку оси кронштейна для крепления генератора. Это действие выполняется ключом на «19», снимается гайка с дистанционной шайбой и ось выбивается из кронштейна.

Генератор можно вынуть из моторного отсека и на его место установить новый. Установка производится в обратной последовательности.Подсоедините ранее отсоединенные провода и разъемы, поставьте на место приводной ремень. После этого его можно опробовать в работе. Перед тем как запустить двигатель на тестирование, несколько слов о том, как его правильно. Этот процесс несколько отличается для двигателей разного объема. При объеме 1,5 литра натяжение ремня осуществляется за счет отвода корпуса генератора от блока цилиндров с креплением. При объеме 1,6 литра натяните ремень винтом-натяжителем.

Береги свою машину!

Основными источниками электроэнергии в автомобиле являются аккумуляторная батарея и генераторная установка.В статье рассматривается генератор ВАЗ 2114: устройство, возможные неисправности, методы их устранения, даются инструкции по снятию, прилагаются фото и видео материалы.

Как работает генератор?

Генератор на ВАЗ 2114 — трехфазный аппарат. Его задача — преобразовывать переменный ток в постоянный.

Конструкция агрегата состоит из следующих элементов:

1. Передняя и задняя алюминиевые крышки, на каждой из которых установлены подшипники.Задняя крышка снабжена клеммой для подключения питания от аккумулятора и разъемом для подачи тока на обмотку возбуждения. Кроме того, на задней крышке установлен конденсатор для подавления радиопомех, а также прикреплен щеточный узел.
2. Статор Основной цилиндр представляет собой набор пластин, изготовленных из специальной трансформаторной стали. Обмотки генератора устанавливаются в пазы статора, которые имеют выводы для подключения к диодному мосту. Обе крышки крепятся к статору с помощью 4-х болтов.
3. Ротор. Выводы его обмотки возбуждения, расположенной на валу, соединены с контактными кольцами, расположенными на этом же валу. Впереди ротора имеется шпоночная канавка, в которой крепится шкив привода генератора ВАЗ 2114.
4. На ВАЗ 2114 трехступенчатый регулятор напряжения, совмещенный со щеточным узлом, является неразъемным устройством. Реле-регулятор находится в металлическом корпусе. Щетки передают напряжение от регулятора к обмотке ротора.
5. С внутренней стороны задней крышки прикреплен диодный блок с девятью диодами.Из них шесть основных и три дополнительных. Чтобы полупроводники достаточно охлаждались, их кладут на алюминиевую пластину в виде подковы.

Генератор ВАЗ 2114 — устройство

Работа генераторной установки осуществляется за счет того, что в обмотке статора возникает электродвижущая сила, которая создается за счет вращения магнитного поля ротора.

Технические характеристики генераторного аппарата:

• для обмотки возбуждения требуется регулируемое напряжение, в пределах 13.От 2 до 14,7 В;

генератор

• вырабатывает ток 80 А;
• при нагрузке 10 кг прогиб приводного ремня не должен превышать 8 мм.

Генераторная установка находится с левой стороны двигателя. Установлен ротор с правосторонним вращением, что происходит за счет ременной передачи от коленчатого вала двигателя.

Возможные неисправности: признаки и причины

Генераторная установка является электромеханическим устройством. Следовательно, есть два типа неисправностей: механические и электрические.

Признаком появления механических неисправностей является повышенный шум, слышимый при работе генератора. Причина шума — разрушение запрессованного в крышку подшипника. Он постоянно испытывает большие радиальные нагрузки, поэтому имеет небольшой срок службы.

Чрезмерно натянутый ВАЗ 2114 сокращает срок его службы. Поэтому необходимо следить за его напряжением и состоянием. Генератор не будет работать при обрыве ремня.

Признаками неисправности в электрической цепи являются:

• генератор не заряжает аккумулятор;
• слишком низкое напряжение зарядки;
• слишком высокое напряжение зарядки;
• Агрегат нагревается.

Определить неисправность можно мультиметром. О недостаточном заряде можно судить по слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампе, которая мигает или горит постоянно. Если заряд слишком большой, значит в АКБ закипает электролит, а фары светят слишком ярко.

Диагностика узла

Генерация недостаточного заряда генераторной установкой приводит к тому, что входящего напряжения недостаточно для питания всего электрооборудования.В этом случае на помощь приходит аккумулятор. В результате его можно полностью разрядить. Еще более опасно для бортовой сети слишком высокое напряжение, из-за него могут перегореть предохранители, а компоненты электрической сети — сгореть.

Зная, какое напряжение должен выдавать генератор ВАЗ 2114, можно произвести его диагностику для поиска неисправности (видео Ильдара Латыпова).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

1. Для начала необходимо включить зажигание и запустить двигатель.
2. Если есть повреждение в цепи обмотки ротора, то на панели приборов будет постоянно гореть контрольная лампа.
3. Блок питания должен быть нагрет примерно до 90 градусов. Частота вращения коленчатого вала должна быть около 2500-3000 об / мин.
4. Затем следует включить ближний свет и магнитолу.
5. Теперь нужно измерить напряжение, которое поступает на выводы аккумуляторной батареи. Оно должно быть около 13 В.
6. Выключив магнитолу и потушив ближний свет, снова измерить напряжение.Оно должно возрасти до 14,7 В.

Во время диагностики послушать ротор. Если подшипник в передней крышке разрушен, будет слышен шум.

Падение напряжения возможно по следующим причинам:

• ослабить натяжение ремня генератора;
• износ щетки;
• неисправность реле-регулятора;
• износ всей генераторной установки.

Если генераторная установка полностью изношена, ее необходимо полностью заменить.Перед тем, как менять генератор на ВАЗ 2114, следует провести его диагностику. В противном случае причина может быть в обрыве ремня.

Сборка Руководство по демонтажу

Если подшипник разрушен, это необходимо, а для этого необходимо его демонтировать. Генераторная установка крепится к блоку двигателя на специальном кронштейне. Также есть ремешок для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114 необходимо запастись следующими инструментами:

• набор гаечных ключей, желательно как колпачковые, так и рожковые;
• торцовая головка на «15»;
• крепление или кусок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без. Рассмотрим вариант без демонтажа защиты. Перед снятием генераторной установки необходимо отключить отрицательную клемму на аккумуляторной батарее, чтобы избежать короткого замыкания.

Процедура состоит из шагов:

1. Сначала используйте ключ на «17», чтобы ослабить натяжение ремня генератора. Для этого откручиваем сверху крепежную гайку и перемещаем агрегат к блоку цилиндров.
2. Далее на болте шпильки «31» необходимо открутить гайку и отсоединить шнур питания, идущий к обмотке возбуждения ротора.
3. Снизу генератор крепится гайкой и длинным болтом, их нужно открутить.
4. Чтобы легче достать генератор, нужно открутить штангу, с помощью которой узел крепится к блоку двигателя. Для этого откручиваем два болта.
5. Также аккуратно откручиваем гайку крепления планки к стартеру.Если застежка застряла, можно использовать проникающую смазку, позволяющую удалить ржавчину и грязь.
6. Чтобы снять ось генератора с кронштейна, лучше повернуть ее по часовой стрелке.
7. Далее используйте ключ на «19», чтобы отвинтить гайку и снимите его и распорную втулку.
8. Теперь узел генератора можно снять вверх.

В случае демонтажа генератора через днище необходимо снять защиту.

Как устранить неисправность генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, их вызвавших:

1. Если предохранитель перегорел, его необходимо заменить.Все предохранители находятся в монтажном блоке. Перегоревший предохранитель указывает на неисправность в цепи. Его нужно проверить, найти точную причину и устранить.
2. При отсутствии питания проверить надежность минусовых проводов.
3. Если есть проблемы в замке зажигания, нужно проверить контактную группу. Если замок не подлежит восстановлению, его следует полностью заменить.
4. Для определения проблем, возникающих в цепи питания обмотки ротора, предназначена контрольная лампочка.Если он перегорел, его нужно заменить.
5. Замена щеток генератора производится вместе с реле регулятора напряжения. Отдельно регулятор не ремонтируется.
6. Не заряжает генератор из-за обрыва приводного ремня, установлен новый расходник. В то же время размер ремня должен быть достаточным, чтобы натяжение было достаточным. Замена ремня генератора ВАЗ 2114 8 и 16 аналогичен.
7. Если низкое напряжение бортовой сети связано со слабым натяжением ремня, натяжение необходимо отрегулировать.
8. Если вы слышите гул и треск в передней крышке генератора, подшипник заменяют, так как он чаще всего является причиной шума.

Фотогалерея

1. Сборка генераторной установки 2. Разборка сборки 3. Диодный мост 4. Щеточный узел

Заключение

Ремонт генератора ВАЗ 2114 зависит от выявленных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них даже не требуют снятия генератора.Например, генератор дает слабый заряд или не дает зарядку — причины слабого натяжения или обрыва приводного ремня.

При разрушении подшипников узел необходимо почти полностью разобрать. При замене диодного моста требуется разборка генератора.

Важно установить точную причину неисправности, чтобы восстановить работоспособность генераторной установки.

В данном видео демонстрируется, как демонтировать генераторную установку ВАЗ 2114 без снятия защиты с мотора (видео от fedot580).

Световые индикаторы неисправности двигателя: причины и последствия. Горит лампочка батарейки на панели

Если на ВАЗ 2110 горит лампа двигателя, то можно облегчить множество причин. Посмотрим в нашей статье, почему горит лампочка двигателя на ВАЗ 2110 и что нужно делать в этом случае.

Что это за лампочка

Современные автомобили представить без специальных датчиков просто невозможно.Они указывают на появление проблем и различных проблем.
Если раньше владелец автомобиля должен был самостоятельно, так сказать «вручную» обнаруживать неисправности, то сегодня этого нет. Электроника все заботы взяла на себя и на ВАЗ 2110 таких датчиков довольно много.
Check Engine — это специальная лампа, которая обычно светится желтым цветом и по которой водитель определяет работу двигателя автомобиля. В обычном режиме эта лампа загорается на несколько секунд и сразу гаснет, как только двигатель набирает обороты.
Что делать, если лампочка горит и не гаснет даже во время движения автомобиля?

Примечание. Как только владелец ВАЗ 2110 обнаруживает, что лампа двигателя горит постоянно и не гаснет, ему следует немедленно подъехать на станцию ​​техобслуживания, если она рядом. В противном случае мотор должен заглушить и вызвать эвакуатор, так как можно просто сломать мотор.

Вернемся к началу в период 90-х годов, когда автовладельцы знали, что этот датчик или лампа в простом, могут сообщать только о сбоях в работе карбюратора или недостаточном количестве масла в двигателе.
Сегодня укоренилась ситуация и если лампа не перестает гореть, то возможно что угодно: неправильные обороты двигателя, проблемы с зажиганием, проблемы с АКПП и т. Д. Словом, сегодня этот датчик контролирует многие параметры.

Причины

Рассмотрим самые известные.

Масло сливочное

• Недостаточное количество смазки в двигателе — наиболее явная причина, о которой не знают, разве что наиболее далекий от техники находится человек.

• Автомобиль необходимо срочно остановиться и послушать двигатель. Необходимо уметь определять, есть ли посторонние шумы. Кроме того, можно визуально увидеть, нет ли повреждений корпуса или крена.
• Если были обнаружены вышеописанные моменты, то их нужно немедленно устранять, на сотню или в собственном гараже.

Топливо рельефное

• Да не удивляйтесь. Именно качество топлива вызывает сегодня, мягко говоря, большие сомнения, причина номер один.Из-за разбавленного топлива нагар накапливается. В результате свечи или одна из них не могут подать нормальную искру. Двигатель начинает «троить» и датчик не перестает бить тревогу.
• Обработка В данном случае только одно: слейте грязное топливо из бака в какую-нибудь емкость (здесь и далее этот семенной раствор можно использовать как моющее средство для запчастей) и залейте новое на проверенный кожевник.

Свечи

• Сами свечи зажигания могут быть неисправны.
• Решить эту проблему очень просто: нужно проверить все свечи и заменить старые.
• Свечи зажигания, это основные компоненты, предназначенные для зажигания топливных смесей. Если они неисправны, то искра подана неправильно.

Совет. Определить неисправные свечи можно в процессе движения ВАЗ 2110. При разгоне автомобиля, особенно с места, заметны мелкие башмаки. Примечание. Необходимо следить за зазором свечей между электродами, который не должен превышать 1.3 мм.

Катушка

• Лампа может указывать на проблемы в катушке зажигания.
• Необходимо проверить, дает ли катушка катушку, не ослабли ли контакты, проверить сопротивление на выводах. Разброс искры также не должен превышать 1-4 и 2-3.

Регулятор кислорода

• Часто причина в загорании лампочки двигателя.
• Проверить этот датчик несложно и в случае его неисправности нужно поставить новый, а старый выкинуть.

Примечание. Если не заменить этот датчик, который, как известно, является регулятором кислорода в автомобиле и является частью системы отработки выхлопных газов, возникнут проблемы с расходом топлива.
Неисправность самого этого датчика означает, что бортовой компьютер получает неверные данные, что значительно увеличит не только расход топлива, но и значительно снизит мощность двигателя.

• Причиной того, что дело доходит до неисправности, можно считать то, что этот датчик покрыт слоем отработанного масла.То же, в свою очередь, снижает точность показателей регулятора.

• Если долго не менять этот датчик, это может привести к дополнительным проблемам. Может выйти из строя (просто лопнуть) катализатор ВАЗ 2110. А это грозит дорогим ремонтом.

Катализатор

• Также может быть повод загорать Check Engine.
• Решение первое: перед проверкой, конечно, замените катализатор.

Примечание.Этот элемент помогает сделать выхлопные газы экологически чистыми. Это обязательное условие последних лет. Катализатор отвечает за переработку окиси углерода и других вредных веществ в безвредные соединения.

• Если катализатор вышел из строя, то это можно заметить не только при появлении значка двигателя, но и задолго до этого. Например, если в 2 раза упадет силовой агрегат ВАЗ 2110, это может свидетельствовать о неисправности. К тому же поврежденный катализатор не даст машине хорошо разогнаться.

Примечание. Обычно катализатор выходит из строя, если это регулярно проводит автовладелец. Особое внимание владелец должен уделять датчику кислорода и вовремя заменять неисправный, чтобы проблема не сместилась на катализатор. Кроме того, необходимо следить за свечами зажигания, которые по истечении срока их эксплуатации нуждаются в замене.

Форсунки

• Если датчик Проверьте. Двигатель загорается из-за форсунок, их нужно будет почистить или заменить.

Топливный насос или фильтр

• Лампа может загореться из-за неисправности.
• Лечение подразумевает следующий перечень действий: измеряется давление в рампе. Значение не должно быть ниже трех атмосфер.

• Кроме того, нужно проверить сетку, фильтр помпы и попробовать почистить.

Крышка бака

• Да, это так. Казалось бы, такой небольшой элемент, как крышка, может вызвать загорание лампочки.
  Дело в том, что такая крышка нарушает герметичность всей системы. Так появляется иконка двигателя.

• Понятно, что предельная работа всей топливной системы приводит к увеличению автомобиля. Сразу реагирует на диагностику ВАЗ 2110, выдавая ошибку двигателя через лампочку.
• В этом случае решение проблемы сводится к проверке крышки и ее герметичности. Если на нем есть трещины, лучше заменить на новый.

Регулятор массового расхода

• Как уже было сказано выше, современная модификация ВАЗ 2110 наделена множеством различных датчиков, одним из которых является этот. Он отвечает за подачу необходимого количества воздуха в смесь бензина для создания оптимального воспламенения топлива.

• Этот датчик постоянно сообщает бортовому компьютеру Сколько воздуха подано.
• При неисправности датчика увеличивается расход топлива, снижается мощность двигателя.

Примечание. Если этот датчик неисправен в холодное время года, автомобиль будет сложно завести.

• Причиной выхода из строя этого регулятора можно назвать неправильную установку.
• С неработающим датчиком можно долго ездить Но расход топлива будет постоянно увеличиваться.
• Замена регулятора обычно не требует больших инструментов. А можно заменить своими руками.

Провода высоковольтные

• Также известен I.частая причина лампочки.
• Решение такое же, как и в предыдущих случаях: проверка и замена.

Примечание. Провода высокого напряжения Они могут доставить ряд особых проблем автомобилисту, владельцу ВАЗ 2110, поэтому данный компонент выделен в отдельную главу.

Чек:

• Надо налить в кастрюлю воду. Посуда должна быть из нержавеющей стали.
• Добавьте туда немного соли (примерно столовую ложку).
• Возьмите мегомметр. Опустите в эту воду провода так, чтобы концы оказались на поверхности жидкости.
• Подключите устройство к первому наконечнику с помощью зажима для этой операции.
• Второй зажим цепляется за посуду с водой, там же и сами провода.

Примечание. Нормой считается изоляция (при значении сопротивления более мегом) в 500 ком и более. Если значение ниже — провода необходимо заменить, так как они пропускают ток.

Вышеуказанные причины возникновения лампочки самые частые. Осмотр и замену поврежденных деталей можно провести своими руками, сэкономив тем самым цену на услуги в сотню.
Главное, делать все по инструкции, изучая в процессе фото и видео материалы.

Здравствуйте, уважаемые автолюбители! Наверное, многие из вас, управляя автомобилем, сильно испортили себе настроение: то загар, то спуск, а потом горящий (без явной причины) «вечный огонь» Лампочка Check Engine.

Что не так? Ответ на вопрос — почему горит лампочка инжектора, даже многие автогур сразу дать не смогут. Попробуем разобраться в конструктивном принципе неисправности.

Электронный блок управления (ЭБУ) вашего автомобиля осуществляет управление двигателем через систему датчиков. Если загорелся свет, то это означает, что вышел из строя один или несколько параметров датчика, на который и соответственно реагирует ЭБУ.

Учитывать функции, возложенные на датчики форсунок.Зная, на что реагируют датчики, несколько проще судить о поведении своего автомобиля и делать выводы: либо устранить неисправность, либо обратиться в автосервис.

Лампочка форсунки: что говорят датчики

Датчик коленвала — определяет скорость его вращения, положение, а, следовательно, и расположение поршней в цилиндре. Срабатывает датчик на основе электромагнитной индукции.

Если горит форсунка из-за срабатывания датчика коленвала, последствия игнорирования могут быть следующими: работа мотора на холостом ходу будет нестабильной, а при выходе датчика двигатель может споткнуться и не будет начать вообще.

Лампа форсунки горит из-за контроля газораспределения в каждом цилиндре двигателя. В этом случае ЭБУ переходит из фазового впрыска в резервный — так называемый парно-параллельный режим.

Принцип действия датчика основан на эффекте Холла, датчик расположен на передней части блока от входного коллектора. Характерными особенностями неисправности являются увеличение расхода топлива и неуверенный запуск двигателя.

Если горит пиктограмма форсунки из-за индикаторов датчика дроссельной заслонки, характеризующим факторным фактором является удельный звук детонационного кольца двигателя.Звук становится наиболее заметным при сбросе оборотов при разгоне. В результате увеличивается расход топлива и снижается мощность, так как двигатель должен постоянно работать на малых углах с опережением зажигания.

Индикатор форсунки горит из-за индикаторов датчика воздуха, который отвечает за оценку наполнения цилиндров. Характерные черты Неисправности, как правило, — увеличение холостого хода (1500-3000 оборотов в минуту). Также при отпускании педали газа обороты уменьшаются медленно или вообще не уменьшаются без дополнительного перемещения.Кроме того, наблюдаются характерные рывки при разгоне автомобиля.

Если лампочки форсунки загорелись из-за индикаторов датчика абсолютного давления, который реагирует на его изменение во впускном тракте, то для двигателя характерен фактор на слишком бедную или богатую топливную смесь. Как следствие будет наблюдаться «глухой» выхлоп, пропуск зажигания на холостом ходу, а также будут проблемы с радостью мотора.

Индикатор форсунки горит из-за индикаторов датчика температуры, назначение которых: оценить тепловое состояние двигателя.В этом случае ЭБУ выберет резервный режим, который подразумевает включение охлаждающего вентилятора и включение высоких оборотов холостого хода. При выходе из строя датчика наблюдается запуск двигателя и увеличение расхода топлива.

Датчик скорости — предназначен для оценки скорости движения. При его некорректной работе наблюдается нестабильная работа мотора, а при резком падении нагрузки мотор глохнет. Есть еще и деградированный динамик, и маршрутный компьютер, и электронный спидометр дают ложные показания.

Датчик кислорода — оценивается количество кислорода в выхлопных газах. Характерными факторами его неисправности являются появление периодических колебаний на холостом ходу и повышенный расход топлива.

Помимо перечисленных причин могут быть механические повреждения цепи (скопление, замыкание), поломка или пропуск газораспределительного механизма, влажность, перегрев и т. Д.

Если горит форсунка, то на вопрос «почему?», Ответ — именно полный код ошибки, устанавливающий причину в секундах.Естественно, нам понадобится MotorTester или специализированная компьютерная диагностическая программа.

Здравствуйте. Если на вашем автомобиле ВАЗ 2109-2114 при работающем двигателе горит или горит и гаснет при установке оборотов лампочка заряда аккумулятора, то эта статья будет вам полезна. Лампа должна погаснуть сразу после запуска двигателя. Ниже я подробно расскажу о причинах возникновения данной неисправности и способах ее устранения.

Почему горит значок аккумулятора на панели приборов ВАЗ 2109-2114.

Если в двух словах объяснить причину данной неисправности — лампочка батареи горит, когда генератор не заряжается от АКБ или в этой цепи есть обрыв (например, сгорел предохранитель) . Слова всех причин, по которым загорается свет:

1. Заблокирован предохранитель в монтажном блоке (F16) .
2. На АКБ окислились клеммы.
3. Ремень генератора порвался или соскальзывает.
4. Кисти для наклеек.
5. Неисправное реле — регулятор.
6. Образец диодного моста.
7. Обрыв или замыкание в статоре или роторе генератора.
8. Обрыв второстепенного провода питания панели приборов (Генератор не с чем).

Найдите причины, по которым горит свет.

Если видите, что горит лампочка зарядки 2114 — горит 2109, то смело открывайте капот и смотрите, не слетел ли ремень привода генератора. Также пояс не должен публиковать посторонних.Проверяя ремень, двигаясь дальше, откройте блок крепления крышки и проверьте, исправен ли предохранитель f16 (на крышке нанесена нумерация всех предохранителей) . Взрыв предохранителя? Если да — идем дальше.

Наличие мультиметра будет большим плюсом. Проверяем мультиметром напряжение на выводах АКБ — оно должно быть равным 14,4В (есть небольшие отклонения в одну десятую вольта). Если напряжение соответствует стандарту, то, скорее всего, у вас есть второстепенный провод, питающий панель приборов, в противном случае измеряли напряжение между плюсовой клеммой генератора и массой.Он также должен быть равен 14,4 В. Если так, то, скорее всего, окислились батарейки или кольца, которые одеваются на клеммы. Очистите их до блеска.

На выходе генератора 14В нет — значит придется его снимать, потому что он не заряжается. Виновником может быть:

• Кисти.
• Реле регулятор.
• Диодный мост.
• Обмотка статора или ротора.

Лампа загорается на холостом ходу, затем гаснет.

Для отдельного описания требуется проблема, когда лампочка горит или тускло светит на холостом ходу и гаснет с набором оборотов.В таких случаях может быть только две причины:

1. Неисправно реле — регулятор.
2. Сдвигает ремень генератора.

Надеюсь, эта статья помогла вам разобраться в причинах, по которым загорается лампочка аккумулятора на автомобилях ВАЗ 2109 — 2114.

Оставляйте свои вопросы и комментарии в комментариях, я отвечу на них!

Система смазки двигателя внутреннего сгорания Выполняет четыре основные функции: снижает силу трения между сопряженными элементами силового агрегата, охлаждает их, защищает от коррозии и очищает от продуктов сгорания топлива и износа.Для выполнения этих функций в двигателе поддерживается определенное давление масла. Недостаточное или избыточное давление приведет к быстрому износу и разрушению трущихся деталей. Контроль давления осуществляется с помощью специального датчика и индикатора (контрольная лампа на панели приборов). Мы расскажем, когда загорится этот индикатор и какие действия следует выполнить автовладельцу.

Как работает указатель давления масла в ВАЗ 2114/15

Контрольная лампа указателя давления масла в автомобилях ВАЗ 2114/15 расположена в левом нижнем углу панели приборов и имеет маслосъемную форму.В обычном режиме загорается на несколько секунд при запуске двигателя и гаснет. Лампа является индикатором датчика давления масла, с которым она связана через электронный блок управления двигателем. Датчик установлен в верхней части ГБЦ (с задней стороны мотора). Его основной элемент — мембрана. При изменении давления он изгибается, замыкается и размывает контакты. При включении зажигания давление низкое, так как двигатель еще не работает. Загорается лампочка.После пуска силового агрегата начинает работать масляный насос, перекачивающий смазку. Давление нарастает, мембрана натягивается и размыкаются контакты. Лампочка гаснет.

Горящая лампочка давления масла может указывать на неисправности в системе смазки двигателя

Причины, по которым может загораться лампочка

Лампочка может загораться как во время движения, так и на холостом ходу.
Прежде чем делать предположения о причинах возможных неисправностей, следует изучить поведение лампы накаливания.Если загорается периодически и только во время движения, проблема в поиске проводки датчика. Если лампа загорается при работе двигателя на холостом ходу и не гаснет, причиной этого может быть:

• вышедший из строя датчик давления;
• низкий уровень масла;
• слишком жидкое (не соответствующего класса или израсходовано его ресурс) масло;
• неисправность масляного насоса;
• износ масляного фильтра;
• загрязнение маслосетей;
• Износ вкладышей коленвала.

Рассмотрим каждую из указанных ситуаций.

Проводка датчика

Мигание лампочки во время движения может быть связано с повреждением изоляции провода датчика. Провод под действием вибрации замыкается на «массу» автомобиля, что приводит к срабатыванию датчика. Подобная проблема устраняется тщательным осмотром проводки и заменой поврежденного участка.

Одной из причин зажигания лампочки может быть повреждение проводки датчика давления

Датчик

В автомобилях ВАЗ 2114/15 часто выходит из строя датчик давления масла.Чаще всего именно он вызывает постоянное горение лампы индикатора. Проверить его здоровье самостоятельно невозможно. Обычно покупают и устанавливают новый датчик.

Неисправный датчик давления ВАЗ 2114/15 часто вызывает горение лампы давления масла

Уровень и качество смазки

Если контрольная лампа горит постоянно, проверьте уровень масла в поддоне картера. На холодном двигателе это делается специальным щупом. Если уровень оказался ниже минимально допустимого, следует обратиться к веществу и понаблюдать за поведением лампочки.Если она погасла, проблема была именно в нехватке смазки.

Другой причиной перегорания лампочки может быть слишком жидкое масло консистенции. Дело в том, что вязкость масла уменьшается с каждым пройденным километром. Если автомобиль проехал без замены масла более 10 тысяч км, масляный насос, рассчитанный на определенную вязкость смазочного материала, не сможет создать необходимое давление. В таких случаях лампочка загорается только при прогреве двигателя до рабочей температуры.Это связано с уменьшением вязкости масла под действием тепла.

Вязкость масла со временем уменьшается, из-за чего падает давление в системе

Эта проблема решается простой заменой масла. Если индикатор продолжает гореть, поиск неисправности следует продолжить.

Измерение давления

Для измерения величины давления масла в системе используется жидкостной манометр. У него патрубок шланга прикручен вместо датчика давления.Сначала измеряется давление на холостом ходу прогретого двигателя. Нормальным считается давление от 1,5 до 2 бар. Затем повторите измерения на высоких оборотах (5000-5500 об / мин). В этом случае оно должно быть не менее 4,5 бар.

Если манометр показал значения ниже заданных, проверьте масляный насос, так как именно он создает давление в системе. Продолжать эксплуатацию автомобиля в этом случае не рекомендуется.

Основные неисправности масляного насоса — износ его элементов и «заедание» редукционного клапана в открытом положении.На этом простейший способ замены помпы завершен. Сделать это можно как самостоятельно, так и на автосервисе.

Манометр жидкости для измерения давления масла

Фильтр

Если давление масла в норме, проверьте масляный фильтр. Здесь проблемы могут быть вызваны износом или неправильной установкой фильтрующего элемента, а также использованием фильтра, не предусмотренного конструкцией двигателя. Дело в том, что при остановке двигателя необходимо, чтобы в фильтре обязательно оставалось какое-то количество масла.Во всех случаях смазка попадет в картер, что, в свою очередь, вызовет эффект «масляного голодания».

Замените масляный фильтр самостоятельно. Заодно Б. новый фильтр. Во избежание «масляного голодания» залейте небольшое количество свежего масла.

При замене нового фильтра необходимо долить немного свежего масла.

Masbandryman

Нефтяник — это устройство, предназначенное для отбора масла из поддона картера и подачи его в насос. Чтобы продукты износа не попадали в систему смазки, нефтяник оборудуют мелкой металлической сеткой.Загрязнение этой сетки может привести к падению давления масла.

Для проверки исправности нефтяника необходимо слить масло из системы и снять поддон картера. Сам нефтяник демонтировать довольно просто. Следует вывернуть три болта, которыми он крепится к элементам картера.

Если после осмотра нефтяника выяснилось, что сетка забита, необходимо ее прочистить. Для этого замочите все устройство в горячем растворе любого бытового чистящего средства («Крот», «Комета», «Силлит Банг» и т. Д.).

Если все выполненные процедуры не принесли желаемого результата, следует купить и установить новый нефтяник.

Со временем засоряется сетка нефтяника, и давление в системе падает

Вкладыши

Давление масла может падать и при сильном износе вкладышей коленвала (коренные, шатунные). Актуально для автомобилей с большим пробегом. Диагностировать проблему можно только при вскрытии силового агрегата. В этом случае капитальный ремонт двигателя неизбежен.

Снижение давления масла в системе смазки происходит из-за износа гильзы коленчатого вала

Для предотвращения проблем, связанных с падением давления масла, следует соблюдать следующие рекомендации:

1. Залейте в двигатель масло, рекомендованное автопроизводителем обращая внимание на класс вязкости.
2. Своевременно заменяйте масло и масляный фильтр.
3. При ремонте запрещается использовать неоригинальные запчасти.
4. Не реже одного раза в квартал проводите диагностику системы смазки с обязательным измерением давления.
5. Когда загорает индикатор давления, не управляйте автомобилем до проведения полной диагностики.

Игнорирование сигналов индикатора давления масла грозит серьезными последствиями для двигателя автомобиля. Любая неисправность системы смазки может привести к капитальному ремонту силового агрегата. Старайтесь поддерживать его в рабочем состоянии и обращайте внимание на все сигналы, подаваемые лампочкой индикатора.

Приветствую вас друзья на сайте ремонта авто своими руками. При включении ключа зажигания на приборной панели загорается ряд сигнальных ламп.Подписываются на исправность двигателя и готовность двигателя к запуску.

На один из таких индикаторов нанесено изображение батареи. При включении зажигания оно начинает подсвечиваться, а после заводского двигателя — гаснет.

Это сигнализирует о том, что аккумулятор заряжен. Но что делать, если этого не произошло? Почему даже после запуска горит лампочка заряда аккумулятора?

Немного теории: схема работы

Для решения существующей проблемы необходимо понимать суть взаимодействия генератора автомобиля и источника питания (АКБ).

В процессе движения аккумулятор находится в режиме постоянной подзарядки напряжением 13,6-14,2 вольт. С увеличением оборотов напряжение на выходе генератора увеличивается. Но это недопустимо.

Для ограничения напряжения в цепи возбуждения ротора сломано маленькое реле регулятора. Его задача — снизить ток до нормального уровня (даже при существенном увеличении количества оборотов).

В результате напряжение батареи поддерживается на стабильном уровне.Если лампочка аккумулятора горит, это указывает на отсутствие зарядки от генератора.

Как работает схема? После включения зажигания напряжение через предохранитель № 10 (для ВАЗ-2107) поступает на лампу заряда АКБ.

Далее напряжение «+ 12В» проходит через диод, встроенный релейный регулятор (мы упоминали выше), щетку, контактное кольцо и обмотку.

Как только частота вращения ротора увеличивается, фазное напряжение увеличивается. В результате напряжение на выходе лампочки аккумулятора выравнивается, и она гаснет.При этом идет зарядка аккумулятора.

Причины, по которым горит индикатор зарядки аккумулятора

На самом деле причин для лампочки аккумулятора и настройки нет. К ним относятся:

• Ослабление натяжения ремня генератора, его износ или повреждение;
• перегорел предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• реле контроля пробоя, диодный мост, дополнительные диоды;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на выводах АКБ или выходе генератора;
• щеток генератора износа;
• отсутствие качественного контакта по массе массы.

Что делать, если горит индикатор зарядки аккумулятора?

Сначала оставьте машину и на работающем двигателе измерьте напряжение на выводах аккумуляторной батареи (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13,6-14,2 вольт. При отсутствии заряда уровень напряжения будет намного ниже — около 12 вольт.

Для решения проблемы Подготовьте следующие инструменты:

• контрольная лампочка на двенадцать вольт,
• две отвертки (с плоским и крестообразным жалом),

Мультиметр

• ,
• пассия,
• нож
• для зачистки контактов используйте наждачную бумагу.

Итак, приступаем:

1. Показания бортового вольтметра указывают на наличие заряда, контрольная лампа заряда на панели приборов не горит на выводах АКБ около 12 вольт, а сама АКБ почти разряжена.

В такой ситуации проработайте расположение проводов на самом источнике питания. Если эти события оказались бесполезными, измерьте уровень напряжения на выводе «30» самого генератора.

Один ближний мультиметр сидит на этой клемме, а другой на «массе».Если здесь напряжение намного выше, чем на АКБ, то уберите тридцатую клемму. При необходимости замените провод идущий от генератора к аккумулятору.

2. Вольтметр на панели приборов и лампа показывают наличие заряда, но аккумулятор разряжен.

Напряжение на АКБ в норме (около 14 вольт). Включение нагрузки (например, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина — слабое натяжение ремня на шкиве генератора (ремень натянуть, а в случае повреждения — заменить).

Такой проблемой также может быть пробой одного из диодов, а также пробой фазной обмотки статора. Отключаем зажигание и мультиметром проверяем диоды. В случае поломки замените их.

Проверить щетки генератора. Для этого достаньте их и измерьте длину. Если он меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания контрольная лампа заряда не горит, датчик заряда не работает, на АКБ нет зарядки.Причина — перегоревший предохранитель.

Его обозначение — F10, номинал — 10 ампер. Если установка нового предохранителя не дала результатов, причину следует искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, контрольная лампа управления не загорается.

Проверка проста — снимите проводку с клемм Sixty-One Generator и подключите ее напрямую к «минусу» (кузову автомобиля).Если лампочка загорелась, значит, причина проблемы в обмотке возбуждения генератора.

Второй вариант — плохой контакт в разъеме. Если после зачистки результата нет, то есть риск поджечь саму лампу.

5. При повороте ключа в замке зажигания горит лампа заряда, а после завода продолжает крутить. При этом зарядки нет или появляются периодически. Причина — недостаточный контакт провода на разъеме с панелью приборов (может окислиться).

Наконец, проверьте реле регулятора. Для этого подайте напряжение от аккумуляторной батареи. Если на щетках 12 вольт, значит реле исправно. В противном случае прибор заменяют.

Если у вас проблемы с зарядкой АКБ (не гаснет контрольная лампа или вообще не горит), то проверьте все версии.

Но, как правило, проблема всегда на поверхности, и причина — плохой контакт, перегоревшая лампочка или неисправный контроллер реле. Удачи на дорогах и конечно же без поломок.

2 признака неисправности реле стартера

Большинство владельцев автомобилей не задумываются дважды о том, что происходит, когда они поворачивают ключ в замке зажигания. Однако для того, чтобы ваш двигатель запустился, должно произойти несколько вещей. Система зажигания использует электрический сигнал, чтобы запустить двигатель. Эта цепочка событий требует ряда различных компонентов, каждый из которых играет весьма специфическую роль в запуске вашего автомобиля.

Один из распространенных источников проблем связан с компонентом, известным как реле стартера.Если вы хотите расширить свои знания о том, что делает этот компонент, и что может случиться, если он выйдет из строя, продолжайте читать. В этой статье более подробно рассматриваются два признака того, что реле стартера может иметь проблемы.

1. Автомобиль не заводится

Немногие признаки автомобильной неисправности оказываются столь же очевидными, как автомобиль, который просто не заводится. В то время как множество различных основных проблем могут препятствовать зажиганию автомобиля, неисправное реле стартера часто лежит в основе проблемы.Чтобы понять, почему, вам нужно лучше понимать, что именно делает реле стартера.

Когда вы поворачиваете ключ в замке зажигания, ваша батарея срабатывает, чтобы выпустить разряд электрической энергии. Эта энергия запускает стартер, чтобы перевернуть ваш двигатель. Однако для того, чтобы этот электрический импульс достиг стартера, он должен сначала пройти через реле стартера. Реле стартера не только замыкает электрическую цепь, но и увеличивает ток аккумулятора.

Если ваше реле стартера вышло из строя, электрический сигнал никогда не перейдет от аккумулятора к стартеру.В результате ваш двигатель не заводится — независимо от того, сколько раз вы поворачиваете ключ. Неисправное реле часто издает слышимый щелкающий звук, когда вы поворачиваете машину. Немедленно обратитесь к механику, если ваш автомобиль не заводится и вы слышите этот звук.

2. Ваш стартер работает постоянно

В приведенном выше обсуждении автомобиль не заводился, потому что неисправное реле стартера не передавало сигнал на стартер. Реле стартера может выйти из строя и наоборот.Другими словами, вместо того, чтобы не разомкнуть электрическую цепь, неисправное реле может не замкнуть ее. В результате стартер будет продолжать работать даже после запуска двигателя.

В некоторых случаях стартер может даже продолжать работать после того, как вы вынули ключ из замка зажигания. Эта проблема вскоре приводит к серьезным повреждениям стартера, а также маховика трансмиссии. Хотя неисправное реле стартера может вызвать эту проблему, более распространенной причиной часто является заедание цилиндра замка зажигания.

Проверить заклинивание можно, повернув личинку замка. Если это вращение приводит к остановке стартера, значит, вы определили источник проблемы. Устраните проблему, смажьте цилиндр замка жидким графитом или сухой тефлоновой смазкой. Если вращение личинки замка не остановило стартер, возможно, вы имеете дело с неисправным реле.

Для проверки неисправного реле требуется помощь профессионального механика. Чтобы определить, неисправно ли ваше реле, техник заменит его новым реле с аналогичным номером детали.Если эта замена все еще не решает проблему, проблема почти наверняка связана с проводкой переключателя зажигания.

Плохая проводка означает, что реле стартера получает электрическое заземление, даже когда ключ не находится в рабочем положении. Замена неисправной проводки должна решить проблему.

Реле стартера играет жизненно важную роль в запуске вашего автомобиля. Если вы подозреваете, что имеете дело с неисправным реле стартера, обратитесь к специалистам.
в Letcher Bros.Авто ремонт.

5 признаков неисправного реле зажигания, расположение и стоимость замены

Реле зажигания обеспечивает бесперебойное электроснабжение многих компонентов вашего автомобиля.

Реле зажигания обычно находится в блоке предохранителей, расположенном под капотом или где-то под приборной панелью автомобиля.

Он передает электричество от аккумулятора к компонентам системы зажигания, что позволяет завести автомобиль в мгновение ока.

Однако, если реле не будет работать в соответствии со своими стандартами, вы начнете испытывать проблемы, и не только в одном, но и во многих компонентах двигателя, таких как топливный насос и катушка зажигания, среди других.

5 Признаки неисправного реле зажигания

1. Зажигание не отвечает
2. Глохнет двигатель
3. Переменная мощность зажигания
4. Разрядился автомобильный аккумулятор после ночи
5. Плохой запах электроники

Реле зажигания обычно находится вместе с несколькими другими реле и предохранителями в блоке предохранителей в моторном отсеке.Область под капотом открыта для загрязнений и загрязняющих веществ, таких как грязь и мусор — частая причина отказа реле зажигания.

Вот более подробный список наиболее распространенных симптомов неисправного реле зажигания.

Зажигание не отвечает

Основная задача реле зажигания — подавать питание на все модули управления и датчики в вашем автомобиле, необходимое для работы двигателя.

Если при повороте ключа в замке зажигания у вас ничего не происходит на панели приборов, и вы уверены, что аккумулятор автомобиля заряжен — велик риск, что с реле зажигания что-то не так.

Эти проблемы необходимо решить как можно скорее. В противном случае вы будете вынуждены ехать без машины.

СВЯЗАННЫЙ: Признаки неисправности реле топливного насоса и его расположение

Двигатель глохнет

Реле зажигания подает питание на важные детали двигателя, такие как топливный насос и катушки зажигания. Без этих компонентов ваш двигатель неминуемо умрет, поэтому вы, вероятно, можете догадаться, что произойдет, если он не сможет передать им мощность.

Если ваша машина глохнет во время движения, может быть виновато реле зажигания.

Колеблющаяся мощность зажигания

Если ваша приборная панель мигает, как в игре с переворачиванием стола, возможно, проблема связана с реле зажигания.

Возникают ситуации, когда внутри реле зажигания возникает коррозия. Это может привести к тому, что область подключения внутри реле станет слишком маленькой, что приведет к сверхбыстрому выключению зажигания.

СВЯЗАННЫЙ: Признаки неисправности главного реле

Dead Battery после ночи

Когда вы выключаете ключ зажигания, реле зажигания должно также отключать питание всех компонентов двигателя; в противном случае, если вы оставите машину на ночь, она разрядит аккумуляторную батарею.

Выход из строя реле зажигания может привести к постоянной активации системы зажигания, даже если вы вынули ключи из замка зажигания.

Это означает, что цепь не разомкнется после того, как вы вытащите ключ, и батарея разрядится.

Следовательно, если вы смотрите на батарею, которая умерла при безупречной работе накануне, причиной могло быть реле зажигания.

Плохой запах электроники

Плохое соединение с электроникой приводит к нагреву.Реле зажигания с коррозией, ржавчиной или водой внутри может иметь плохое соединение, и это вызовет много тепла.

Часто можно увидеть, что пластиковая крышка даже оплавилась над реле. Если вы раньше испытывали запах горелой электроники, обязательно проверьте реле зажигания в следующий раз, когда вы почувствуете его.

Что такое реле зажигания?

Реле зажигания — это в основном электрическое устройство, которое работает как переключатель питания системы зажигания и топливной системы вашего автомобиля.Реле зажигания активируется, как только вы включаете зажигание автомобиля ключом.

Затем реле зажигания включает питание и позволяет ему подключаться к системам, которые необходимо включить, чтобы ваш автомобиль мог работать. В результате аккумулятор передает энергию на катушку зажигания, которая затем передается на свечи зажигания вашего автомобиля для запуска двигателя.

Где находится реле зажигания?

Реле зажигания часто находится в блоке предохранителей под капотом.Он также может быть расположен в блоке предохранителей под приборной панелью внутри автомобиля.

Точное расположение реле зажигания может отличаться от автомобиля к автомобилю в зависимости от конструкции автомобиля и компании, которая его изготовила.

Чтобы легко найти реле зажигания и правильно его идентифицировать, вы можете обратиться к руководству по обслуживанию, предоставленному вам производителем вашего автомобиля. Он будет расположен в панели реле вместе со многими другими реле, установленными на нем.

Стоимость замены реле зажигания

Реле зажигания стоит от 5 до 50 долларов, а оплата труда — от 10 до 50 долларов.Вы можете рассчитывать на замену реле зажигания на сумму от 15 до 100 долларов.

Само реле зажигания часто бывает очень дешевым, и вы можете ожидать, что оно будет стоить менее 10 долларов, в зависимости от того, хотите ли вы купить оригинальное реле или послепродажное.

Замена реле зажигания также зачастую очень проста. Вы можете рассчитывать на замену в размере от 15 до 100 долларов, если хотите, чтобы это сделал механик.

Проверка реле зажигания

Реле зажигания часто довольно легко проверить в зависимости от типа реле.Большинство реле зажигания имеют 4 контакта, и если у вас есть один из них, вы можете следовать этому руководству.

1. Выньте реле зажигания из блока предохранителей.
2. Возьмите пару кабелей и найдите автомобильный аккумулятор.
3. Проверьте номер на задней стороне реле; вы, вероятно, найдете 30, 85, 86 и 87.
4. Снимите реле с блока предохранителей.
5. Подключите 12 В от автомобильного аккумулятора напрямую к контактам 30 и 85.
6. Заземлите 86-й контакт от земли на автомобильном аккумуляторе, и вы должны услышать щелчок от реле.
7. Проверьте мультиметром, есть ли у вас 12v + на 87 контактах. Если вы этого не сделаете, реле зажигания сломано.
8. Если вы это сделаете, проблема все еще может быть в реле, но вам необходимо провести нагрузочное тестирование, чтобы найти проблему. Самый простой способ проверить реле под нагрузкой — это проверить что-то, что потребляет много энергии через контакт 87, например, топливный насос или что-то подобное.

Привет, я Магнус, владелец и автор Mechanic Base. Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей.Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

Крутить не заводится ВАЗ 2112

С 1999 по 2008 год выпущено

легковых автомобилей ВАЗ-2112. Они комплектовались пятью марками двигателей с системой питания с распределенным впрыском топлива, то есть все эти двигатели были инжекторными. Итак, когда возникает такая неприятная ситуация, когда двигатель в самый неподходящий момент отказывается заводиться, водителю придется искать неисправность в любой из трех систем: запуска, зажигания, питания.Виновником такого положения вещей также может стать электронная начинка автомобиля.

Если водитель «Двенадцатого» использует активированную электронную противоугонную систему (иммобилайзер), то своими некорректными действиями после открытия дверей своего автомобиля противоугонный блок заблокирует запуск двигателя, считая его владельца злоумышленником, пытающимся утонуть. эта машина. В этом случае для перезапуска двигателя потребуется повторно провести обучение системы с помощью красной кнопки.

Если при попытке запустить двигатель, из-под капота ни единого звука вы не услышите, придется проверить состояние тягового реле и контактных соединений в электрической цепи стартера.А если вы слышите всего один щелчок, значит, сработало тяговое реле, и тогда вам нужно будет оценить состояние щеточного узла коллектора, контактов тягового реле или обмотки якоря. При многократном нажатии придется менять тяговое реле из-за выхода из строя его удерживающей обмотки. Когда при включении стартера вы услышите треск или скрежет, это будет говорить о возможных механических неисправностях Бендикса, ведущей шестерни стартера или шестерни маховика.

При включенном стартере после нескольких безуспешных попыток запустить двигатель придется сразу повернуть свечу зажигания.Если он мокрый, то в цилиндры поступает топливо, и двигатель не запускается из-за отсутствия искры. Не будет в случае черного нагара на изоляторе центрального электрода, проверки изоляции высоковольтных проводов или выхода из строя катушек зажигания. Далее последовательно заменяя вышеперечисленные устройства, пытаясь найти неисправность системы зажигания.

Двигатель не запускается, если в цилиндры не поступает бензин. По слухам, проверяется работа электрического топливного насоса на момент включения зажигания.Если не работает, то проверьте состояние его электрической цепи, начиная с предохранителей, переключающего реле и заканчивая самим бензонасосом. При хорошем топливном насосе, но при отсутствии топлива в цилиндрах придется проверять давление в топливной рампе, так как при выходе из строя регулятора давления оно может быть ниже необходимого. Но для этого потребуется манометр. Да и форсунки могут выбить выходное отверстие, что тоже перестанет подавать топливо в цилиндры.

Что делать, если ВАЗ 2112 не заводится? Для начала успокойтесь и не паникуйте. Чтобы найти недостаток, нужны трезвые, спокойные мозги. Не нужно сразу тащить машину к мега специалистам со сканером. Теперь, когда у ноутбука много несправедливой диагностики в ноутбуке. Диагностика заключается в том, что они подключены к ЭБУ и считывают ошибки. Если ошибок нет, говорят, что у вас все в порядке. Это не диагноз, это устаревание денег. Обычная диагностика: считывание ошибок, проверка сигналов с датчиков форсунок, измерение давления в топливной рампе и по окончании четкий ответ, что делать с машиной для запуска.Вы всегда можете попытаться разобраться в самой неисправности, и данная статья вам в этом поможет.

ВАЗ 2112 не заводится, последовательность действий:
1) Включите зажигание и посмотрите на панель приборов. Должны гореть следующие лампочки: лампа аварийного давления масла, лампа зарядки аккумулятора, лампа проверки двигателя. Если при включении зажигания панель не светится, нужно поискать, почему не идет питание, надежность клемм АКБ, предохранитель в монтажном блоке.
Если панель горит, то нас больше всего интересует лампа «Check Engine». Эта лампочка горит на не спроектированном двигателе и указывает на то, что ЭБУ выкопан и работает. Если «Check Engine» не горит, то нужно проверить предохранитель на ЭБУ, который находится сбоку от пассажира под бардачком слева. Есть сам электронный блок управления, а также планка с тремя реле и предохранителями. Первое реле ЭБУ, второе — включение вентилятора, третье топливный насос.При повороте ключа зажигания первое и третье реле должны щелкнуть: Включите ЭБУ ВАЗ 2112 и топливный насос.
Не переходите к следующим пунктам, пока не добьетесь того, что лампочка Check Engine перегорит. В крайнем случае можно бросить на работу хорошо хороших сотрудников, а стоит ли проверить, есть ли. Если чек двигателя «Check Engine» не горит, значит компьютер не работает и машина не запускается. Кстати, ЭБУ вещь дорогая, цена на нее около 100 долларов. И перед покупкой нужно быть на 100% уверенным в ее неисправности.В некоторых случаях, например, когда вы сжигаете выходные ключи, ЭБУ можно отремонтировать.
2) При включении зажигания в зоне заднего сиденья должна быть слышна работа топливного насоса. Если звука нет, нужно проверить предохранитель и реле АЗС. Если они исправны, то снимите заднюю спальню и измерьте напряжение на выводах бензонасоса. Если напряжение не приходит, ищите причину в проводке.
3) Узнаем, крутится ли стартер при повороте ключа зажигания.Если не крутит, то аккумулятор заряжен, все ли клеммы подключены к стартеру, настроено ли втягивающее реле. Если стартер крутится, переходите к шагу 4.
4) Если включен «Check Engine», трясет топливный насос, крутится стартер, то нужно проверить искру. Для проверки искры откручиваем свечу, прижимаем к массе и крутим стартер. Поочередно проверьте искру на всех четырех цилиндрах двигателя.
Возможны следующие ситуации:
— Искра на всех четырех цилиндрах.Так что все нормально, переходим к пункту 5.
— у меня искра 1 и 4 цилиндра, нет 2 и 3 искры. Неисправна катушка на 2 и 3 цилиндре в модуле зажигания.
— Искры есть 2 и 3 цилиндра, 1 и 4 искры нет. Неисправна катушка на 1 и 4 цилиндре в модуле зажигания. Замена модуля зажигания. Если замена модуля зажигания не помогает, значит, выходные ключи на модуле зажигания от ЭБУ неисправны. Нужен ремонт ЭБУ.
— Ни на одном цилиндре нет искр.Самая частая причина в этом случае — ДПКВ. ДПКВ ВАЗ 2112 — датчик положения коленчатого вала двигателя. По сигналу этого датчика ЭБУ дает команду модулю зажигания на образование искры. Также очень часто выпадают, сливают жилы с разъема ДПКВ. Также можно исправить ДПКВ, но шестерня, на которой работает датчик, механически не связана с колесом генератора.
Многие очень опасаются того, что у инжектора ВАЗ 2112 много датчиков. Да, датчиков много, но машина не заводится из-за неисправности одного из них — ДПКВ.Если ДМРВ (датчик расхода воздуха) неисправен, ЭБУ будет работать на ДПДП (датчик положения дроссельной заслонки). Если ДПДЗ неисправен, то компьютер рассчитает горючую смесь ДМРВ. Это аварийный режим работы, но двигатель запустится. Может отряд, тупой, заведется на машине. При неисправной лямбде, датчике фазы, также запустится датчик детонации ВАЗ 2112.
5) откручиваем свечу от баллона и смотрите мочила она или нет. Если свечи засохли, значит в сети не распыляется топливо.Необходимо проверить давление в топливной рампе. Сбоку от топливной рампы есть специальный болт, который закручивается и вместо него вставляется манометр. Затем включается топливный насос и манометр должен показывать давление в рампе. Если манометра нет, можно просто открутить болт и включить помпу — из отверстия под манометр должна выбиться хорошая жиклер топлива.
Если в топливной рампе нет давления, необходимо заменить топливный фильтр, проверить топливопровод от бака до топливной рампы.
6) Если свеча мокрая, нужно открутить все свечи ВАЗ 2112 и просушить. Ставить тупо. Если машина снова не заводится и свечи будут залиты бензином, нужно проверить метки ГРМ. Крышка ремня ГРМ снимается и проверяется метка на шестерне распределительного вала и метка на шестерне коленчатого вала. Если метки не совпадают, значит, фазы газораспределения и автомат не запустится.

Колесо коленчатого вала, на котором ремень ГРМ соединен шпонкой с шестерней, от которой работает ДПКВ.Проверьте на месте этого ключа.
Если шестерня болтается сама по себе, искра подается неправильно и двигатель не запускается.
Также свечи могут заливаться, если форсунки забиты и они не распыляют, а заливают топливо. В этом случае необходима очистка форсунок. Из-за грязных форсунок двигатель обычно плохой, но заводится.

Загрязнение форсунок дает о себе знать с наступлением холодов, когда двигатель нужен для запуска двигателя, который легко заливает свечи и ВАЗ 2112 не заводится.
Вот и все основные причины того, что ВАЗ 2112 не заводится. Описанные выше неисправности — это 99 процентов случаев, когда машина отказывается заводиться. Есть более глубокие и сложные случаи, но это скорее исключение, чем правило. Ознакомиться с указанными вещами не составит труда даже водителям с небольшим опытом работы и сэкономить на ремонте. А в последствии может и не раз
Выручить в ситуации, когда машина не заводится.

Стартер скрутка, но ВАЗ 2110, 2112
, 2114 и 2115 не заводятся? Список причин и последовательность действий

Иногда владельцев отечественных авто интересует вопрос, почему стартер крутит , а ВАЗ 2110, 2112
2114 не заводится.Такой неприятный момент может случиться внезапно, круглый год, вдали от сервисных центров в другой ремонтной мастерской. Каждому водителю этих моделей желательно ознакомиться со списком возможных неисправностей. Это иногда позволяет самостоятельно найти возникшую проблему, а затем устранить ее и продолжить работу машины.

Стартер крутит, а ВАЗ 2110, 2112, 2114 и 2115 не заводятся ? Чаще всего это происходит в холодное время года, а при отсутствии должного ухода и автосервиса может произойти в любой момент.В этой статье мы подробно опробуем все возможные проблемы с запуском двигателя в любое время года. Подобные неисправности могут возникать как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Трудности с запуском или его невозможность могут возникнуть по разным причинам. Виновников следует искать в таких устройствах:

• Неисправности топливной системы для всех типов двигателей;
• Проблемы в электрооборудовании станка.

Стартер крутит машина не заводится ВАЗ 2107.

Следует учесть, что пуск двигателя в холодное время существенно отличается от этой работы при плюсовых температурах. Мы не будем касаться проблем с аккумулятором и стартером, предположим, что с ними все в порядке, поэтому остановимся только на проблемах блока питания.

Читайте так же:

Принцип подачи топлива в карбюраторных и инжекторных моделях моторов различается, но периодически возникающие неисправности во многом схожи.Подача топлива в обе системы осуществляется от АЗС. В модели карбюратора он имеет механический привод, в моделях с впрыском — это электронасос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к сбоям при попытке запустить двигатель.

Не заводится ВАЗ 2110 крутит

стартер Но не заводится

ВАЗ не заводится 2110 Форсунка 16 клапанная, крутит стартер но не запускается .

Читайте так же:

Электроприводная АЗС может не работать из-за отсутствия напряжения питания на ее выводах. Виновником такой ситуации может быть перегоревший предохранитель или обрыв проводов. Проблемы могут возникнуть по вине карбюратора, слабые жиклеры не дадут запустить двигатель. Но большинство проблем в топливной системе заложены в форсунках.

Не заводится машина, стартер не крутит Тойота.

В таких системах есть несколько датчиков, контролирующих и регулирующих работу силового агрегата.При выходе из строя ДПКВ запуск двигателя невозможен. Подобные неисправности могут возникнуть из-за неисправности регулятора давления в топливной системе. Невозможно исключить от организаторов плохой запуск форсунки двигателя.

Если в рабочих цилиндрах есть что гореть, то нужно искать, что заставит смесь гореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи.Не бывает, чтобы при этом вышли из строя все устройства, поэтому о них стоит рассказать отдельно.

Предполагаем, что трамблер установлен правильно, в этом случае выход из строя может произойти через поломку крышки или бегунка, отказ датчика Холла. Однако чаще всего причина оказывается в плохом контакте в разъеме питания распределителя зажигания. Создавать проблемы способен модуль или катушка зажигания, которые не вырабатывают высокое напряжение, чтобы образовывать искры на свечах.

Читайте так же:

Форсунки работают вместе с модулями зажигания, которых обычно два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндра. В этих системах может возникнуть проблема с электронным блоком управления, который формирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменой. То же самое можно сделать и с модулями зажигания.

Не крутите стартер, машина не заводится Форд.

Иногда неисправность может быть вызвана высоковольтной катушкой, она не создает напряжения, которое может образовывать искру для воспламенения топливно-воздушной смеси.Проверить ее работу можно, если вывернуть цилиндрическую свечу и вместе с высоковольтным проводом убедиться в ее контакте с массой мотора. В это время нужно прокрутить стартер И посмотреть на свечу. Отсутствие искры подтверждает неисправность катушки зажигания.

Невозможно не остановиться на таких элементах систем зажигания, как свечи. Именно они воспламеняют топливную смесь в рабочих цилиндрах двигателя. В процессе их работы возникают металлические части их электродов, после чего зазор увеличивается, запуск двигателя затрудняется, и он становится невозможным вообще.Регулярно проверяйте состояние свечей, особенно их зазор, тогда проблем удастся избежать.

Можно еще продолжить обзор ситуаций когда крутится стартер , но ВАЗ 2110, 2112
2114 не заводится. Абсолютно все случаи учесть просто невозможно, но чтобы избежать таких ситуаций, своевременно проводить нормативные работы по обслуживанию машины, применять только качественные эксплуатационные жидкости.

Довольно часто владельцев отечественных автомобилей интересует вопрос, почему крутится стартер, а ВАЗ 2110, 2112, 2114 не заводится.Такой неприятный момент может возникнуть в самый неподходящий момент, в любое время года, вдали от сервисных центров или ремонтных мастерских. Каждому водителю этих моделей желательно ознакомиться со списком возможных неисправностей. Это позволит в некоторых случаях самостоятельно найти проблему, а затем устранить ее и продолжить работу машины.

Стартер крутит, а Ваз 2110, 2112, 2114 и 2115 не заводятся? Чаще всего это происходит в холодное время года, а при отсутствии должного ухода и автосервиса может произойти в любой момент.В этой статье мы подробно опробуем все возможные проблемы с запуском двигателя в любое время года. Подобные неисправности могут возникать как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Почему не заводится двигатель

Проблемы с запуском или его невозможность могут возникнуть по разным причинам. Виновников следует искать в таких устройствах:

• Неисправности топливной системы для всех типов двигателей;
• Проблемы в электрооборудовании станка.

Следует учесть, что пуск двигателя в холодное время существенно отличается от этой работы при плюсовых температурах. Мы не будем касаться проблем с аккумулятором и стартером, предположим, что с ними все в порядке, поэтому остановимся только на проблемах блока питания.

Топливная система, что с ней?

Принцип подачи топлива в карбюраторных и инжекторных моделях моторов различается, но периодически возникающие неисправности во многом схожи.Подача топлива в обе системы осуществляется от АЗС. В модели карбюратора он имеет механический привод, в моделях с впрыском — это электронасос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к сбоям при попытке запустить двигатель.

Электроприводная АЗС может не работать из-за отсутствия напряжения питания на ее выводах. Виновником такой ситуации может быть перегоревший предохранитель или обрыв проводов. Проблемы могут возникнуть по вине карбюратора, слабые жиклеры не дадут запустить двигатель.Но большинство проблем в топливной системе заложены в форсунках.

В таких системах есть несколько датчиков, контролирующих и регулирующих работу силового агрегата. При выходе из строя ДПКВ запуск двигателя невозможен. Подобные неисправности могут возникнуть из-за неисправности регулятора давления в топливной системе. Невозможно исключить от организаторов плохой запуск форсунки двигателя.

А что может быть с электрооборудованием?

Если в рабочих цилиндрах есть что гореть, то нужно искать, что заставит смесь загореться.Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи. Не бывает, чтобы при этом вышли из строя все устройства, поэтому о них стоит рассказать отдельно.

Предполагаем, что трамблер установлен правильно, в этом случае выход из строя может произойти через поломку крышки или бегунка, отказ датчика Холла. Однако чаще всего причина оказывается в плохом контакте в разъеме питания распределителя зажигания.Создавать проблемы способен модуль или катушка зажигания, которые не вырабатывают высокое напряжение, чтобы образовывать искры на свечах.

Форсунки работают вместе с модулями зажигания, которых обычно два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндра. В этих системах может возникнуть проблема с электронным блоком управления, который формирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменой. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может продолжаться, она не создает напряжения, которое может образовывать искру, воспламеняющую топливно-воздушную смесь. Проверить ее работу можно, если повернуть цилиндрическую свечу и вместе

Если где-нибудь в пути заглохла ваша машина ВАЗ 2112, она ненадолго заводится, а потом снова гаснет, устранить неисправность в полевых условиях вряд ли удастся. Хотя правил без исключения нет, бывает, что в баке банально кончилось топливо, а датчик врет.Но как ни странно, обнаружить поломку в автомобиле гораздо проще, когда он не подает признаков жизни. Удастся ли его реанимировать в дороге — вопрос сложный, но попробовать стоит. Есть несколько рекомендаций.

Что могло сломаться?

Если автомат не работает, значит сломался мотор. Это часто можно услышать от неопытного водителя. Но в машине, помимо двигателя, много разных элементов, от работы которых зависит силовой агрегат.Если машина не до конца «умерла» и при вращении стартера она подает признаки жизни, «чихает» либо «стреляет» в выхлопную трубу, неисправность найти сложнее.

Неисправность, вызвавшая остановку двигателя, скрыта в одной из трех систем ВАЗ 2112:

• электрооборудование и электроснабжение;
• система подачи топлива;
• газораспределительный механизм и поршневая группа.

Следует понимать, что при низком уровне охлаждающей жидкости или масла в картере двигатель не заглохнет, может выйти из строя от перегрева или недостатка смазки.Поэтому важно вспомнить обстоятельства, предшествовавшие отказу двигателя. Одно дело, когда силовой агрегат просто остановился на ходу, другое — если до него были слышны посторонние стуки или выстрелы в выхлопе. В первом случае скорее всего виновата электрическая часть.

Признаком второй ситуации часто является обрыв ремня ГРМ, который легко обнаружить, сняв его верхний пластиковый кожух. Ремень можно менять в пути, если есть запасной, иначе придется искать деталь или буксировку.Если стартер не может провернуть коленчатый вал двигателя при попытке запуска, то может быть две причины:

• произошел сбой в цепи генератора, в результате послужила аккумуляторная батарея, которая в результате разрядилась;
• из-за отсутствия смазки заклинило коленвал.

В обеих ситуациях нужно искать способ доставить машину в ремонт, в дороге ничего не сделаешь.

Неисправность электрооборудования

Есть несколько причин, по которым двигатель может споткнуться:

• неисправность замка зажигания;
• сгорел предохранитель в цепи АЗС;
• свеча зажигания не подает напряжение;
• вышел из строя один из датчиков, от которого зависит работа силового агрегата.

В первую очередь рекомендуется проверить работу топливного насоса, при включении зажигания он издает негромкий гул (исходит из задней части машины). При отсутствии такого звука необходимо вскрыть блок предохранителей ВАЗ 2112 и проверить состояние плавкой вставки №3, замкнув цепь реле подачи топлива. Размывающий предохранитель необходимо заменить новым или временным «жучком» из медного провода и попробовать запустить мотор. Если машина завелась, смело продолжайте путь.

Без знания электрической части автомобиля выход из строя замка зажигания не удастся обойти, диагностировать его непросто. Поэтому рекомендуется проверить наличие искры на свечах, для чего необходимо открутить одну из них и надежно прикрепить к металлической части двигателя, подключив высоковольтный провод. Затем включите стартер и наблюдайте за искрообразованием. Если искра есть — ну нужно искать в другом направлении.При его отсутствии поломки могут быть следующие:

• Самая простая — это выход из строя высоковольтных проводов или свечей зажигания;
• неисправность замка зажигания либо соответствующего реле;
• вышел из строя выключатель или распределитель зажигания распределителя зажигания (на карбюраторных машинах);
• вышел из строя датчик положения коленвала (на автомобилях с инжектором).

Если высоковольтные провода или свечи можно заменить, то нужно точно диагностировать поломку остальных элементов, что вряд ли возможно посреди поля.Кроме того, может выйти из строя датчик положения дроссельной заслонки или положения воздушного потока, в результате чего контроллер переведет форсунку в аварийный режим работы. Тогда машина может часто застревать на холостом ходу.

Проблемы с подачей топлива

Причиной того, что двигатель глохнет на холостом ходу, может стать не только топливный насос, но и давно не меняющийся топливный фильтр.

Если элемент полностью забит, количества проходящего через него топлива просто не хватит для нормальной работы силового агрегата.

В карбюраторных моделях ВАЗ 2112 недостатком топлива может быть износ механического привода топливного насоса или его диафрагм. Проверить простую: отсоединить от карбюратора шланг подачи топлива и направить его в пластиковую емкость, после чего включить стартер.
