Редукторный стартер — устройство, принцип работы и установка своими руками

Тюнинг различных частей автомобиля может коснуться почти всего. Одним из направлений можно считать установку редукторного стартера. Рассмотрим, что такое редукторный стартер и сравним его с обычным классическим стартером. В конце статьи, мы дадим руководство по его установке.

Почти каждому владельцу «Жигулей» известно, что ВАЗ не имел возможности выпускать более современные и практичные автомобили, а потому смог «посадить» всю страну на классическое семейство автомобилей. Такое транспортное средство было очень надежным и простым в эксплуатации, а взаимозаменяемость запчастей многих моделей просто поражала. Не удивительно, что владельцы многих «Жигулей» не хотят расставаться со своим автомобилем, который прожил уже не один десяток лет. Ведь повышенная ремонтопригодность и широкие возможности к тюнингу для такого дешевого автомобиля являются огромным плюсом.

Чем редукторный стартер лучше обычного?

Изначально, все классическое семейство оснащалось стартерами стандартного типа, технология которых была придумана почти 50 лет назад. По тем временам, такая технология казалось значительной роскошью, в то время, как более старые автомобили заводили с помощью кривого стартера. В настоящее время, в процессе эксплуатации, наблюдаются следующие неисправности, которые не позволяют нормально запустить двигатель автомобиля:

1. Вполне исправный стартер не запускается, так как не срабатывает втягивающее реле. Как известно, цепь якоря имеет зависимость от цепи тягового реле.

2. Втягивающее реле срабатывает, но якорь либо не вращается, либо вращается, но с очень низкой скоростью.

3. Стартер работает, но не раскручивает коленчатый вал двигателя.

4. Стартер не отключается после успешного запуска двигателя.

Все эти неприятности случаются всегда внезапно и серьезно портят планы водителя. Решить данную проблему можно было только двумя способами – поменять автомобиль или поменять пусковое устройство. Последний вариант больше всего понравился владельцам «Жигулей». Более рациональным решением данной проблем стала установка редукторного типа стартера.

В чем преимущества редукторного стартера?

1. Двигатель запускается намного быстрее. Эту особенность отметили многие, в связи с чем, появилась даже фраза «двигатель не запускается, а включается».
2. Поломки стали случаться значительно реже. Это связано с новым конструктивным исполнением устройства, которое снизило износ рабочих частей.
3. Редукторный стартер обладает достаточно малым весом и габаритами, по сравнению с обычным. При этом, его мощность и энергоемкость заметно возросла, что является довольно большим плюсом.

Таким образом, двигатель запускается с одинаковой скоростью, даже если уровень заряда аккумулятора заметно снизился. Это означает, что он очень хорошо экономит заряд батареи и мало влияет на состояние бортовой сети автомобиля. Последним преимуществом можно отметить то, что такой стартер одинаково хорошо работает при низких и высоких температурах и имеет большой срок службы.

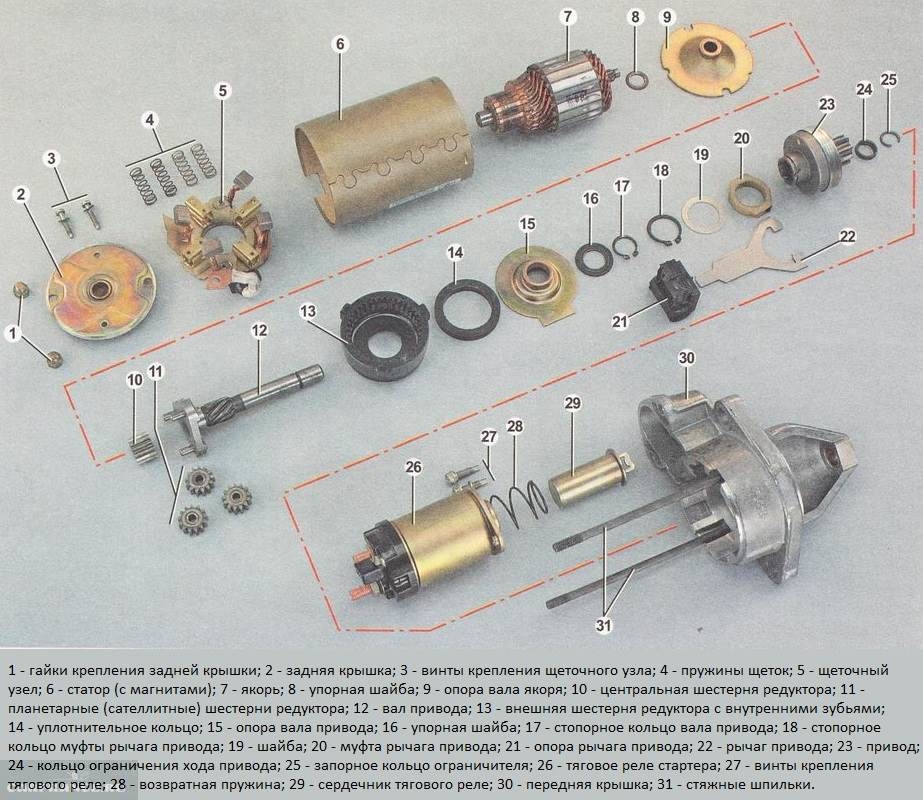

Устройство и принцип работы стартера редукторного типа

В отличие от обычного стартера, между якорем и бенедиксом располагается зубчатый передаточный механизм. Кроме того, в стартере редукторного типа применяются рабочие детали, изготовленные из пластмассы. Такой подход позволил снизить стоимость производства устройства, а значит, снизить цену на него.

Коротко, работа редукторного стартера заключается в следующем. При повороте ключа в замке зажигания, на специальный электромагнитный выключатель подается ток. После этого, шестерня передвигается по валу и входит в механическое зацепление с маховиком двигателя. После апуска мотора, муфта свободного хода исключает зацепку шестерни, а после полного выключения стартера, шестерня отодвигается в исходное положение.

Главная особенность редукторного стартера основывается на том, что передача вращающего момент от вала якоря к маховику двигателя осуществляется при помощи специального редуктора. Такой способ пуска повышает эффективность работы стартера на 50 процентов и избавляет от долгих и мучительных запусков двигателя.

Как установить редукторный стартер на ВАЗ 2107?

К счастью для автолюбителей, завод отечественных автомобилей сделал новую деталь вполне заменяемую со старой. Таким образом, крепления редукторного стартера имеют такие же отверстия, что и обычный стартер.

Порядок действий:

1. Перед началом проведения работ, необходимо поставить автомобиль на ровную поверхность и при необходимости немного приподнять. Данное требование обуславливается тем, что на многих «Жигулях» откручивать болты крепления стартера лучше снизу. Помимо этого, отключите клемму аккумулятора, чтобы не допустить возникновения случайных коротких замыканий, которые могут появиться при отключении электрических штекеров от стартера.
2. Открутите от старого стартера провод «массы» и вытащите штекер красного провода.
3. Выкрутите два болта, предназначенные для крепления стартера к коробке передач. Луше всего, делать это с помощью маленьких ключей, так как подобраться к этим болтам, особенно на инжекторном автомобиле, достаточно трудно. После того, как вы их выкрутите, демонтируйте старый стартер, потянув его в противоположную сторону от коробки и подняв вверх.
4. Установите на место старого стартера пусковое устройство редукторного типа. Еще раз напомним, что редукторный стартер имеет такое же крепление, как у обычного, и не должен вызывать каких-либо затруднений при монтаже. Закрепите его при помощи тех же болтов и проведите их затяжку.
5. Подключите электрическую составляющую к стартеру нового типа. Вначале прикрутите провод «массы», затем вставьте штекер с «плюсовым проводом». После этого, можно подключать клемму аккумулятора и запускать двигатель при помощи нового пускового устройства.

Внимание! Если у вас имеются какие-то проблемы с электрооборудованием автомобиля, то крайне не рекомендуется подключать стартер нового типа, до устранения соответствующих неисправностей.

Это все, что необходимо знать о редукторном стартере. Такое устройство подходит на все модели «Жигулей» отечественной сборки и заметно улучшит пусковые характеристики двигателя. Смело устанавливайте редукторный стартер и забудьте о проблемах с пуском двигателя. Желаем вам удачи на дорогах!

Ремонт стартера ВАЗ 2107 своими руками: пошаговая инструкция

Запуск двигателя на современном автомобиле осуществляется при помощи электростартера. Отказ этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае если стоимость запасных частей и работ не превысить цену нового. В любом случае для начала необходимо установить причины неисправности, сделать это можно по анализу их внешних проявлений:

1. Вращение ротора вхолостую говорит о поломке обгонной муфты.
2. Щелчки втягивающего реле при полном отсутствии иных признаков работы стартера свидетельствуют о подгорании контактов.
3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла либо обрывом его обмотки.

В отдельных случаях неудачные попытки запуска двигателя обусловлены низким зарядом аккумуляторной батареи. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

Демонтаж агрегата

Для выполнения этой операции необходимы набор гаечных ключей и переносная лампа для подсветки места работ. Порядок демонтажа стартера следующий:

1. Отключаем аккумулятор.
2. На втягивающем реле отвинчиваем гайку на контактной шпильке и снимаем провод, соединяющий его с батареей.
3. Отключаем управляющую цепь.
4. Ключом на «13» выкручиваем три болта, крепящие стартер к блоку цилиндров.
5. Аккуратно вынимаем устройство из посадочного места и, развернув его, вынимаем из моторного отсека.

При выполнении демонтажа устройства следует проявлять осторожность, чтобы не повредить расположенную рядом проводку.

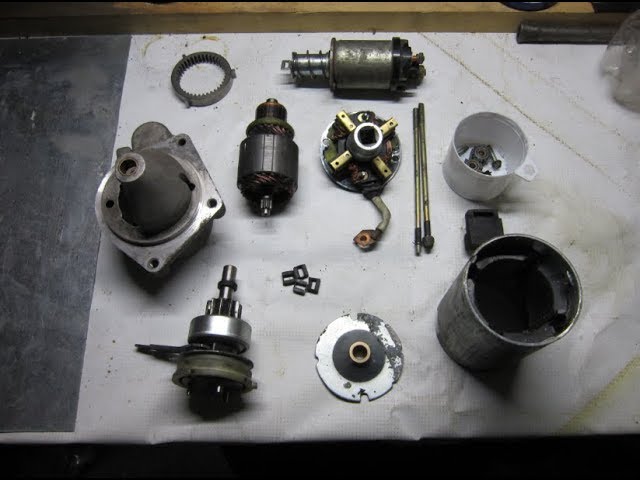

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

1. Снимаем с корпуса стартера втягивающее реле и, выкрутив стягивающие винты, разбираем его на составные части. В ходе осмотра особое внимание уделяется латунным контактным группам, подгорание которых может привести к отказу механизма.
2. Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка на дорожках и износ угольных деталей — частая причина поломки стартера.
3. Целостность обмотки ротора проверяется при помощи мультиметра, установленного режим измерения сопротивления.
4. Проверка обгонной муфты осуществляется от руки, исправное устройство допускает только одностороннее вращение.

После установления причины отказа электрического стартера, следует озаботиться приобретением необходимых запасных частей.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справится с подгоранием контактов на втягивающем реле, их достаточно отшлифовать мелкой наждачной бумагой. Очищаются и полируются также контактные кольца при замене щеток. Остальные неисправности устраняются путем замены отказавших деталей или узлов.

Ремонт стартера своими руками позволяет сэкономить средства на приобретении нового устройства. Восстановленный механизм монтируется на автомобиль в порядке обратном снятию и подключается к бортовой сети. Проводим проверку и запускаем двигатель отремонтированным стартером.

разновидности, виды неисправностей и как заменить своими руками

Если при повороте ключа в замке зажигания не слышно работы стартера на ВАЗ-2107, то необходимо проверить состояние аккумуляторной батареи и убедиться в исправности электрической цепи его мотора. Владелец автомашины может провести самостоятельную диагностику устройства. Ремонт почти не требует применения специальной оснастки и инструмента.

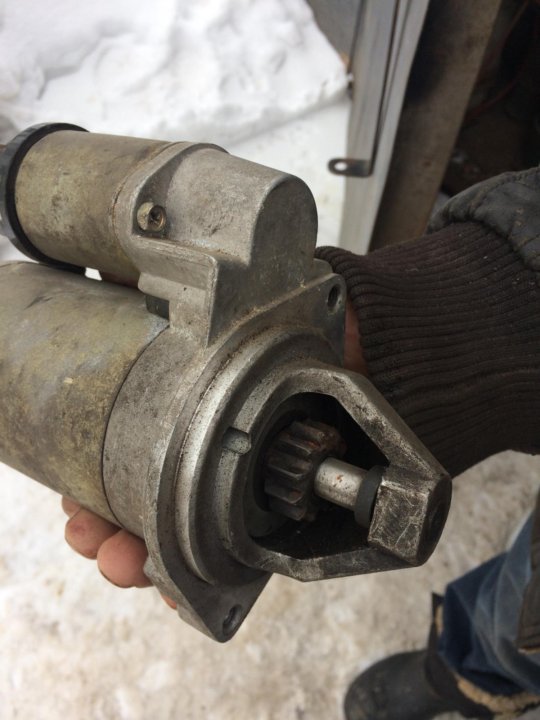

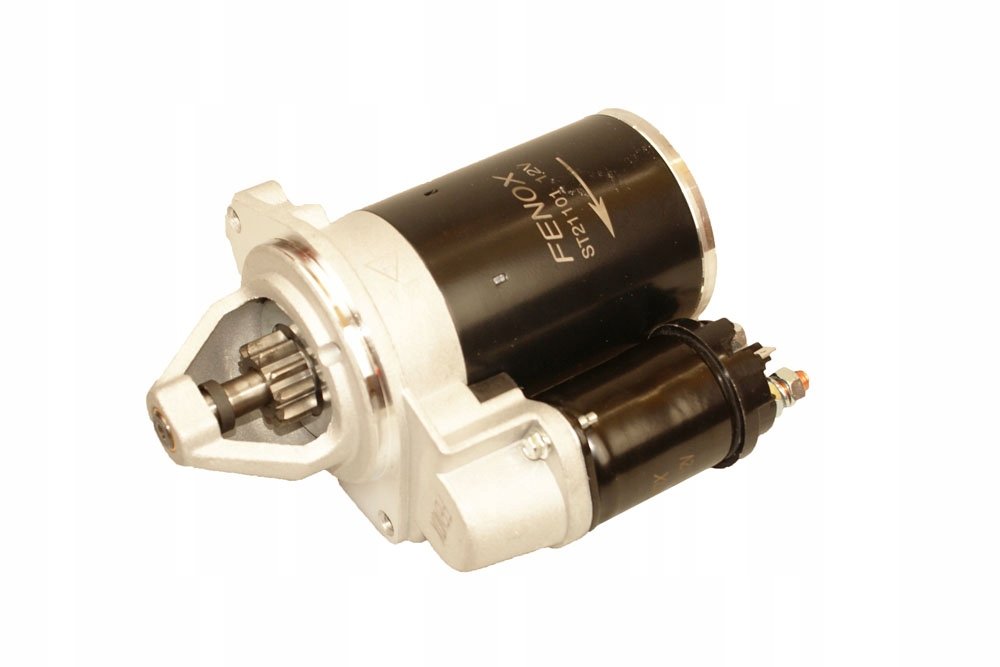

Стартер ВАЗ-2107

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Мощность устройства достаточна для прокрутки коленчатого вала при температуре воздуха до -35 °С (без предварительного прогрева масла). Внешний вид и конструкция устройства показаны на фото в каталогах запасных частей.

Снятие стартера, защитного экрана

Для ремонта стартера его надо снять с автомобиля. Если автомобиль сравнительно свежий, и стартер еще не снимали, то на своем законном месте находится теплоотражающий защитный экран. Он помешает вам вытащить стартер, поэтому в первую очередь его надо снять.

Крепится защитный экран сверху на двух шпильках гайками на 13 и снизу болтом головкой на 10. И если гайки отвернуть можно простым ключом, то для его отворачивания понадобится длинный тонкий торцовый ключ. Многие, сняв защиту уже не ставят ее на место, но лучше это все таки сделать. Без нее стартер сильно нагревается от выпускного коллектора, особенно летом в пробках.

Защита стартера и расположение нижнего болта

Видео снятие стартера

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

Схема электрическая подключение стартера

Виды

Существует 2 типа электромоторов для пуска силовой установки:

1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
2. На части карбюраторных машин и ВАЗ-2107 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

Диагностика неисправностей стартера ВАЗ-2107

Неисправности стартера:

• отсутствие вращения ротора;
• щелчки при попытке старта;
• посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Стартер проворачивает коленвал с трудом, как при “севшем” аккумуляторе

При этой неисправности стартер может работать “через раз”, в теплую погоду машина заводится нормально. Но уже в самый слабый мороз начинаются проблемы: с огромным трудом движок проворачивается, нагрузка на АКБ при этом огромная (видно по вольтметру). Причин может быть две- износ втулок и задевание якоря за статор. Вторая- это межвитковые замыкания и другие повреждения обмотки якоря. В обоих случаях стартер начинает “тормозить” сам себя. Чаще всего такой стартер заменяют целиком, так как ремонт может выйти дороже.

Как проверить стартер

Проверка стартера заключается в подаче питания напрямую. Тестирование щеток и обмоток производится с помощью тестового прибора. Втягивающее реле тестируется подачей напряжения на контактные площадки.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Для установки новых элементов (из бронзы или композитного материала) используются оправки из мягкого материала (например, древесины). При монтаже запрещается перекашивать детали и прилагать излишние усилия.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

При поломке агрегата необходимо проверить работоспособность управляющего реле. Рекомендуется затянуть винт крепления и убедиться в отсутствии окислов на контактных пластинах и проводке.

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Владелец может снять реле на установленном стартере. После отключения батареи производится очистка поверхности электромагнита от грязи, а затем нужно отсоединить провода (закреплены гайками).

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

Ремонт стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Стартер – он очень важен для каждого автомобиля, вить без него машина бы попросту не завелась стоя на месте и вам пришлось бы её попросту постоянно толкать, чтобы хоть как то оживить её и завести двигатель. Но всё же со временем стартер приходит в негодность и его нужно будет заменить, но зачем же его менять если можно его будет просто отремонтировать, а может в нём всего лишь неисправно втягивающее реле стартера, вот он машину и не заводит, поэтому чтобы не бежать в автомагазин раньше времени, можно будет попробовать сперва разобрать неисправный стартер, посмотреть какая деталь пришла в негодность, после этого сходить в автомагазин и докупить её, и заменять ничего не надо.

Но как же разобрать снятый с автомобиля стартер знают немногие и поэтому специально для таких людей мы подготовили данную статью, в которой подробно описали процесс ремонта стартера на автомобилях классического семейства.

Примечание!
Для ремонта старенького стартера вам нужно будет запастись: Основным набором гаечных ключей, пассатижами, а так же двумя отвёртками одна из которых будет крестообразного типа а другая плоская (Плоского типа если есть возможность то возьмите сразу две отвёртки), а так же нужно ещё будет взять штангенциркуль, молоток и обычные оправки при помощи которых можно будет беспрепятственно спрессовать и выпрессовать подшипники (Втулки) которые находятся внутри стартера!

Краткое содержание:

Когда нужно ремонтировать стартер?
В основном ремонт данного агрегата дело так сказать каждого, то есть кто то захочет этим заниматься, а кто то и вовсе нет, то есть человек пойдёт и купит себе новый стартер, но всё же в обоих этих ситуациях встанет вопрос, а как же понять то что стартер не работает?

Прежде чем разобрать данный вопрос давайте поймём за что же отвечает стартер в машине. Как было уже сказано ранее стартер нужен для того, чтобы завести машину, поэтому если стартер неисправен первая проблема которая будет у автомобиля, это то что он не будет заводиться, при повороте ключа в зажигании могут происходить различного рода щелчки, но машина при этом заводиться не будет. (В этом случае данная неисправность может быть связана либо со втягивающим реле, либо с щетками которые установлены во внутренней части электродвигателя стартера)

Следующая неисправность связана с медными контактами стартера, бывает такое что эти контакты подгорают и в связи с этим стартер начинает плохо раскручивать двигатель автомобиля, тем самым автомобиль у вас заводиться не за 1 секунду как было ранее, а к примеру за 3-10 секунд, а может и больше, всё зависит от того, на сколько подгорели данный контакты.

А ещё стартер может так же плохо раскручивать двигатель из-за изношенных втулок, которые так же находятся во внутренней части электродвигателя стартера.

И последняя неисправность – это когда сам стартер крутиться, но двигатель при этом он не раскручивает и вовсе. Данная неисправность может быть вызвана из-за бендикса который и нужно будет вам поменять, чтобы двигатель нормально стал раскручиваться.

Примечание!
Более подробно о том как проверить стартер на исправность, вы можете найти в статье под названием: «Проверка стартера на исправность»!

Как отремонтировать стартер на ВАЗ 2101-ВАЗ 2107?

Примечание!
прежде чем приступить к ремонту, подметим одну важную деталь, данная статья о ремонте относиться лишь к стартеру модель которого «35.3708»!

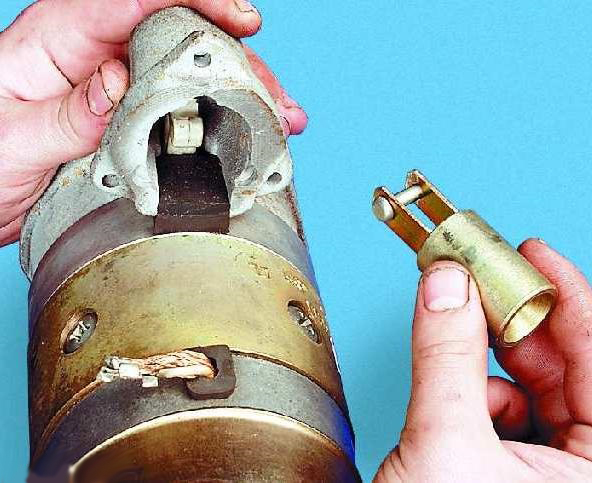

Разборка:
1) В начале операции отверните при помощи гаечного ключа гайку которая располагается ближе к электродвигателю стартера, а после отворачивания снимите со шпильки контактного болта вывод обмотки стартера, сняв при этом пружинную и две плоские шайбы.

2) Затем отверните три винта которые крепят втягивающее реле к крышке, а после отворачивания аккуратно снимите реле придерживая при этом его якорь.

3) После того как вы придержали якорь тем самым он не сдвинулся с места, а втягивающее реле было аккуратно отсоединено от него, отложите реле в сторону и возьмитесь за якорь тем самым извлеките из него пружинку.

4) Далее возьмитесь рукой за якорь и потяните его ровно вверх, а когда он выйдет из зацепления с рычагом которые его удерживает, спокойно извлеките якорь из крышки и тем самым полностью снимите его.

5) Теперь когда якорь будет снят, выверните отвёрткой два винта которые крепят крышку к электродвигателю и после чего отсоедините данную крышку и отложите его в сторонку.

6) После того как крышка будет убрана, продолжайте удерживать электродвигатель и после чего с его центрально части снимите сперва поддев отвёрткой стопорное кольцо вала, а затем шайбу которая указана стрелкой.

7) Следом отверните гаечным ключом два стягивающих болта и после чего как показана на фото в верхнем углу, отделите крышку вместе с основным двигателем его ещё называют ротор, от корпуса.

8) Затем отверните все винты (На фото показан только лишь один винт), которые крепят обмотки статора.

9) Далее загляните во внутреннюю часть статора и извлеките от туда изолирующую трубку.

10) Теперь когда изолирующая трубка будет извлечена, разъедините между собой сам статор и крышку в которой при этом останутся несколько элементов статора которые в последствии нужно будет так же снять.

11) После чего переверните крышку с элементами статора как показано на рисунке, а после её переворачивания извлеките из щеткодержателя перемычку.

12) Затем снимите все щётки статора и их пружинки, при помощи отвёртки.

Примечание!
Когда щётки будут сняты, проверьте их с помощью штангенциркуля и если их высота будет менее 12 мм, то в таком случае замените данные щётки на новые!

13) Следом возьмите в руки оправку подходящего диаметра и при помощи неё выпрессуйте задний подшипник некоторые ещё называют данный подшипник втулкой.

14) Теперь снова возьмите в руки крышку с находящимся в ней ротором и после чего извлеките с помощью пассатижей шплинт оси рычага привода.

Примечание!
Когда шплинт оси будет вынут, извлеките саму ось рычага привода при помощи тоненькой отвёртки!

15) Далее снимите резиновую заглушку с корпуса.

16) А после снятия заглушки, отвёрткой выведите плечи из зацепления с выемками которые присутствуют на муфту, а когда плечи будут выведены из зацепления извлеките сам якорь, или как его ещё называют ротор совместно с муфтой.

17) Затем снимите рычаг на конце которого идёт те самые плечики которые вы ранее извлекали из зацепления с муфтой.

18) Следом используя отвёртку как рычаг сдвиньте упорную шайбу… (Продолжение в пункте 19)

19) И сразу же за ней сдвиньте и тем самым снимите стопорное кольцо разжимая его при этом двумя отвёртками.

20) Теперь вала ротора снимите уже саму муфту.

21) Далее когда все детали такие как якорь, он же ротор и т.д. Будут сняты с корпуса, положите корпус как показано на рисунке и после чего выпрессуйте при помощи оправки передний подшипник из него.

Сборка:
Сборка стартера производиться в обратном порядке снятию.

Примечание!
При обратной сборке запомните несколько особенностей, во-первых если на коллекторе якоря будут найдены следы лёгкого обгорания, тогда при помощи шлифовальной шкуркой очистите поверхность коллектора якоря от этих следов обгорания. Когда всё будет очищено, промойте при помощи бензина или же спирта поверхность коллектора, и после чего обдуйте данный коллектор сжатым воздухом чтобы вся мелкая шкурка и мусор окончательно снялся с поверхности коллектора!

А так же при сборке стартера, смажьте при помощи моторного масла шлицевую часть, цапфы вала, а так же шестерню которая присутствует на самой муфте и втулки которые присутствуют в крышках стартера! (Если вы не знаете где находятся все данные детали и все данные места, тогда смотрите чуть нижу рубрике «Дефектовка деталей стартера», там всё подробно сказано)

А когда стартер будет собран, то при помощи штангенциркуля проверьте осевой зазор вала якоря, для этого сперва полностью вытяните вал и запишите получившееся значение, а после чего задвиньте данный вал и тоже запишите получившееся значение, после сравнения двух этих значений у вас получиться осевой зазор якоря, который должен быть не более 0,5 мм!

Дефектовка деталей стартера:

Примечание!
Прежде чем начать, сразу отмечу слово «Дефектовка» которое было прописано в заголовке чуть выше. Не все знают что это такое и зачем эту нужно для деталей стартера, объясняем. Дефектовка – по своей сути если вчитаться в данное слово то уже можно понять о чём идёт речь, то есть заголовок данной записи расшифровывается так: «Нахождение дефектов среди деталей стартера», этим мы сейчас и займёмся!

1) После того как стартер будет полностью разобран, первое что сделайте так это возьмите в руки статор и проверьте сперва состояние его обмоток, которые должны находиться в хорошем состояние и которые недолжны иметь следов подгораний. А так же проверьте оба полюса статора, которые не должны иметь механических повреждений, а так же трещин и т.д.

Примечание!
Полюса у статора, это по сути та часть которая находиться внутри самого статора, вот к примеру один из полюсов на фотографии чуть выше помечен красными стрелками а другой синими! (Но и сам корпус статора тоже обязательно проверьте, в случае чего замените сам статор на новый)

2) Далее осмотрите одну из крышек на наличие трещин, а так же присмотритесь к втулки которая указана стрелкой, её износ так же не допускается.

3) Теперь возьмите в руки сам якорь и так же осмотрите его на наличие повреждений, забоев, задиров, особое внимание уделите шлицам вала (Шлицы указаны стрелкой) а так же уделите внимание цапфе которая присутствует на этом же валу.

4) Следом проверьте легко ли перемещается якорь втягивающего реле (Указан синей стрелкой в разобранном состоянии), а так же проверьте при помощи омметра замыкаются ли контактные болты (Указанный красной стрелкой) контактной пластиной. (О том что такое омметр, см. в статье под названием: «Что такое омметр»)

5) После чего осмотрите муфту на наличие дефектов, зубья шестерни этой муфты которые указаны стрелкой не должны иметь сильного износа.

6) И в завершение осмотрите так же рычаг привода стартера, на котором так же недолжно быть трещин, а так же следов значительного износа пазов вилок. (Пазами называют прорези, щели и стыки)

Дополнительный видео-ролик:
Если вам было что то непонятно из написанной статьи, тогда просмотрите видео-ролик в которым показывается процесс замены втулок стартера, при этом стартер практически полностью разбирается и всё наглядно очень понятно, в общем смотрите:

Самостоятельный ремонт стартера ВАЗ 2107

От стартера на автомобиле зависит не только возможность запуска мотора при повороте ключа в замке зажигания, но еще и скорость его пуска. Наиболее актуален данный вопрос в холодные поры года, когда не новые аккумуляторы справляются со своей основной задачей с большим трудом. Решить проблему покупкой нового аккумулятора не всегда возможно, так как стартер представляет собой механическое устройство, которому свойственно изнашиваться и выходить из строя. Как осуществляется ремонт стартера ВАЗ 2107, выясним в данном материале.

Неисправности устройства

Одним из основных видов неисправностей стартера является износ щеток. Это обусловлено тем, что при каждом запуске двигателя щетки контактируют с якорем. Через щетки проходит ток, а при заклинивании якоря величина этого тока вырастает до 600 Ампер. Такая величина тока способна спровоцировать возгорание электрических проводов. Определить износ щеток можно по вращению ротора. Если скорость вращения снижается или якорь вовсе не вращается, то необходимо проверить состояние щеток.

На корпусе стартера крепится втягивающее реле, которое нередко является причиной невозможности запустить мотор. Одними из основных причин выхода из строя втягивающего реле являются:

• Обрыв в обмотке реле.
• Разрушение любого из составных частей устройства.
• Скопление нагара или оплавление пластин.

Для устранения неисправности требуется определить поломку, но зачастую проще заменить втягивающее реле на новое изделие. Выйти из строя может такое устройство, как бендикс. Представляет собой обгонную муфту с шестерней, которая входит в зацепление с маховиком, осуществляя его вращение. Посредством бендикса и происходит передача вращательного момента от стартера к венцу маховика коленвала. Поломаться может обгонная муфта, которая должна вращаться в одну сторону свободно, а в другую с нагрузкой. Если муфта выходит из строя, то стартер будет попросту вращаться вхолостую, и при этом будет слышен характерный гул. Для того чтобы провести ремонт муфты, потребуется разобрать стартер.

В редких случаях можно встретиться с такой поломкой, как обрыв в обмотках или пластинах. Повредить обмотки практически невозможно, за исключением случаев их пробоя. Чаще всего неисправность с обмотками и пластинами возникает в редукторных стартерах, что обусловлено ненадежной конструкцией его корпуса.

Для того чтобы выяснить причину поломки и устранить ее потребуется разборка стартера ВАЗ 2107. Для начала механизм следует демонтировать с автомобиля, а затем приступить к его проверке. Что представляет собой проверка механизма, выясним далее.

Как проверить стартер

Простейший способ проверки на исправность механизма заключается в подключении изделия напрямую к АКБ. От плюсовой клеммы АКБ провод следует подключить к контакту «50» на втягивающем реле, а минус подключить к корпусу стартера. Если произойдет щелчок и появится шестерня, значит, поломка заключается в неисправности питающей проводки.

Если устройство не функционирует, то приступаем к снятию задней крышки, где расположены щетки со щеткодержателями. Для начала необходимо разобрать стартер, после чего воспользоваться прибором омметром. Один щуп прибора подключается к якорю, а вторым щупом становиться поочередно к выводам обмоток. Исправная обмотка будет показывать значение на приборе не ниже 10 кОм.

Если проверка показывает, что неисправность заключается непосредственно в самих обмотках, то дальнейшие действия по ремонту являются попросту бесполезными. Отремонтировать обмотку стартера ВАЗ 2107 своими руками попросту нереально без специального оборудования. Проблема решается путем приобретения нового механизма запуска мотора.

Как провести ремонт стартера самостоятельно

После снятия стартера вместе с втягивающим реле с автомобиля и его проверки на работоспособность можно приступать к ремонту. Важно помнить, если изделие уже достаточно старое, то его лучше заменить. Ремонтировать механизм можно в том случае, если вышел из строя один из элементов:

• щетки;
• втягивающее реле;
• втулки;
• бендикс с вилкой.

Теперь рассмотрим, как осуществляется ремонт стартера на ВАЗ 2107.

1. Для начала следует разобрать стартер, сняв заднюю крышку.
2. Используя тонкую отвертку, требуется извлечь стопорную шайбу.
3. Крепление проводов щеток необходимо вывинтить.
4. Отвинтить крепежные болты втягивающего реле, после чего следует демонтировать его.
5. Используя ключ на «10», необходимо вывинтить гайки с двух шпилек. На некоторых моделях стартеров вместо шпилек могут быть длинные болты.
6. Демонтируется задняя крышка.
7. Для извлечения передней крышки понадобится демонтировать штифт, по которому перемещается вилка бендикса.
8. Для замены бендикса потребуется выбить металлическое кольцо на роторе. В канавке за стальным кольцом находится еще одно, которое следует также разжать и демонтировать. Теперь можно извлечь бендикс и заменить его на новый.
9. Пластины при необходимости можно почистить тонкой чертилкой.
10. Заменить при необходимости необходимо также и бронзовые втулки. Для снятия втулки потребуется воспользоваться соответствующего диаметра оправкой. Схема подключения стартера однопроводная, поэтому в качестве «минуса» является корпус автомобиля и сам блок ДВС.
11. Заменяются щетки на новые.
12. Сборка стартера выполняется в порядке обратном снятию. После окончания сборки следует установить стартер на место и осуществить его включение.

Если устройство не будет функционировать, необходимо проверить правильность его подключения. Устройство стартера ВАЗ 2107 не представляет особой сложности, особенно для людей, которые дружат с электротехникой. После замены можно завести свой автомобиль ВАЗ 2107 и проверить скорость запуска мотора. При помощи данного материала вы можете провести ремонт стартера на ВАЗ-2107 быстро и эффективно.

где он находится и как его снять и поменять, используя схему подключения

Стартерный механизм считается одним из основных в системе зажигания, поскольку его правильная работа позволяет обеспечить запуск ДВС. Ремонт стартера ВАЗ-2107 или его замена потребуется в случае отказа узла и при появлении первых симптомов неисправности.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство стартера ВАЗ-2107 и принцип его работы

Стартерный узел на отечественных «семерках» — это четырехполосный электрический мотор, оснащенный четырьмя токами. Данный узел представляет собой двигатель постоянного напряжения. Его поломка приведет к тому, что коленчатый вал силового агрегата не сможет прокручиваться при попытке запуска мотора.

Конструктивные особенности

На отечественных «семерках» может устанавливаться одна из двух моделей стартерных устройств:

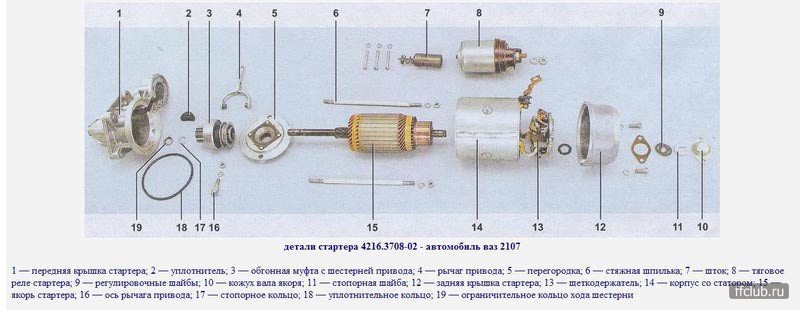

Конструкция стартерного устройства модели 4216.3708-02 для ВАЗ-2107

Устройство механизма 4216.3708-02:

• 1 — передняя защитная крышка устройства;
• 2 — уплотнительный элемент, предназначен для защиты узла от попадания влаги и пыли внутрь конструкции;
• 3 — обгонная муфта, оснащается шестеренкой приводного устройства;
• 4 — сам рычаг привода;
• 5 — перегородка, разделяющая две составные части механизма;
• 6 — стяжная шпилька;
• 7 — шток;
• 8 — втягивающее реле механизма;
• 9 — шайбы, предназначенные для регулировки;
• 10 — кожух шкива якорного устройства;
• 11 — стопорная шайба;
• 12 — задняя защитная крышка, выполненная из металла;
• 13 — держатель щеточного механизма;
• 14 — корпус, в который установлено статорное устройство;
• 15 — якорный узел механизма;
• 16 — ось, на которую монтируется рычажное устройство приводного узла;
• 17 — стопорное металлическое кольцо;
• 18 — уплотнительный элемент, выполненный в виде кольца;
• 19 — ограничитель, выполнен в виде кольца и предназначен для ограничения хода шестеренки.

Конструкция стартерного устройства для «семерки» 57722.3708

Основные конструктивные элементы модели 5722.3708:

• 1 — гайки, используются для фиксации задней крышки механизма к основной части устройства;
• 2 — задняя крышка узла, производится из металла;
• 3 — болты, использующиеся для фиксации щеточного механизма;
• 4 — пружинные элементы для щеток;
• 5 — непосредственно щеточный механизм;
• 6 — статорный узел, оборудуется магнитными элементами;
• 7 — якорное устройство;
• 8 — упорная шайба;
• 9 — опора шкива якорного механизма;
• 10 — центральная шестеренка редукторного устройства;
• 11 — планетарные шестеренки редукторного механизма;
• 12 — основной вал приводного узла;
• 13 — наружная шестеренка редукторного устройства, оборудованная внутренними зубчиками;
• 14 — уплотнительный элемент, выполненный в виде кольца, используется для того, чтобы не допустить негативного воздействия воды и пыли на конструкцию устройства;
• 15 — опора шкива приводного механизма;
• 16 — упорная шайба;
• 17 — стопорный элемент для шкива приводного устройства, выполнен в виде кольца;
• 18 — еще один стопорный компонент, только предназначенный для рычага приводного узла;
• 19 — шайба;
• 20 — муфта рычага приводного узла;
• 21 — опора рычага;
• 22 — рычаг приводного устройства;
• 23 — сам приводной узел;
• 24 — элемент ограничения хода приводного узла, выполнен в виде кольца;
• 25 — запорное кольцо ограничительного элемента;
• 26 — втягивающее реле механизма;
• 27 — болты, использующиеся для фиксации втягивающего реле устройства;
• 28 — возвратный пружинный элемент;
• 29 — сердечник втягивающего реле механизма;
• 30 — защитная крышка механизма, устанавливающаяся спереди;
• 31 — стяжные шпильки устройства.

Месторасположение стартера в автомобиле

Независимо от модели устройства, узел монтируется в моторном отсеке. Стартерный механизм можно увидеть справа от блока цилиндров силового агрегата. Он фиксируется в посадочном месте посредством трех винтов и крепится на картере системы сцепления.

Фотогалерея

На фото — место монтажа стартерного устройства на «семерке» Место расположения стартерного механизма на ВАЗ-2107

Схема подключения устройства

На автомобилях ВАЗ-2107 схема подключения стартерного механизма будет одинаковой, независимо от модели устройства:

• 1 — генераторный узел, необходим для зарядки АКБ и выработки напряжения при заведенном моторе;
• 2 — АКБ;
• 3 — стартерный узел;
• 4 — реле активации механизма;
• 5 — блок;
• 6 — выключатель зажигания.

Схема подключения стартерного механизма

Основные причины неисправности стартера

Причины, по которым на инжекторе или карбюраторе ВАЗ-2107 перестает работать узел и требуется его снятие и разборка:

1. Аккумулятор. Батарея на карбюраторных и инжекторных ДВС может разрядиться полностью либо выйти из строя. Возможно, АКБ разряжена не до конца, но оставшегося заряда недостаточно для прокручивания стартерного механизма и коленвала. Проблема разряда решается методом подзарядки, а неисправный аккумулятор придется менять на новый.
2. Окисление контактных частей на батарее. При наличии окисления на выводах устройства появится белый налет. Его надо аккуратно удалить с помощью щетки либо мелкозернистой наждачной бумаги.
3. Неисправность контактных составляющих стартерного узла. Возможно, они повреждены или на них появился нагар. На контактах механизма может образоваться окисление.
4. Произошел обрыв в обмотках устройствах либо электрической цепи, к которой подключен узел. Потребуется детальная диагностика и прозвон электролиний.
5. Износился щеточный узел либо произошло подгорание коллекторного устройства. Такие проблемы решаются путем замены составляющих элементов.
6. Появление замыкания в обмотках либо на держателе щеток. Замыкание свидетельствует о неисправностях в электрической составляющей. Нужна прозвонка.
7. Неполадки в работе втягивающего реле. О такой неисправности сообщат многократные щелчки либо произвольное отключение устройства. Проблема, как правило, обусловлена снижением величины напряжения в бортовой сети машины. На реле надо проверить контакты.
8. Неисправности в работе бендикса. Этот элемент называется муфтой свободного хода.
9. Повреждение зубчиков приводного механизма либо маховика. Изношенные элементы подлежат замене.
10. Износ подшипниковых устройств либо пружинных элементов втягивающего реле. Эта деталь обычно не подлежит ремонту, поэтому ее надо менять.

О причинах неполадок в работе стартерных механизмов рассказал канал Автоэлектрика ВЧ.

Как проверить стартер на работоспособность?

Прежде чем отремонтировать устройство, надо произвести его диагностику. Это позволит определить тип неисправности и порядок действий при выполнении ремонта своими руками. Есть два вариант проверки стартера — со снятием либо без него.

Проверка стартера без снятия

Чтобы произвести диагностику работы стартерного устройства без демонтажа, потребуется металлическое изделие. Оно будет использоваться для замыкания контактных клемм на выходе механизма. В качестве металлического предмета можно применить кусок электрокабеля либо отвертку с оголенным стержнем.

При наличии искрения, но отсутствии прокручивания стартерного устройства, делается следующее:

1. Выполняется диагностика контактных клемм на АКБ, нужно убедиться в отсутствии окисления на выводах. При наличии налета белого или другого цвета очистка выполняется с помощью наждачной бумаги. При ее отсутствии можно воспользоваться ножом, но действовать надо аккуратно.
2. Проверяется работа втягивающего реле. Следует разбирать узел и в случае необходимости заменять устройство.
3. Производится диагностика целостности электроцепи между втягивающим реле устройства и самим механизмом. Узел также придется разобрать. Причина может заключаться в повреждении проводки.

Стартерный узел вращает коленвал, но вращение недостаточное для запуска мотора:

1. Надо проверить заряд аккумулятора и при необходимости восполнить его. При отсутствии возможности подзарядки допускается «подкурить» машину от транспортного средства с заряженной батареей.
2. Требуется диагностика целостности кабелей питания, подключенных к стартерному механизму. Возможно, произошел обрыв или пробой изоляции.

При прокручивании ключа в гнезде замка коленвал не проворачивается, а раздаются щелчки устройства:

1. Разряд батареи. Требуется подзарядка.
2. Повреждены контакты либо их плохое качество. Речь идет о контактных элементах, подсоединенных к стартерному узлу. Надо проверить целостность деталей и выполнить их подтяжку при необходимости.

Если описанные выше действия не помогли, надо проверить работу тягового реле. Также проблема может заключаться в работе замка зажигания. Если диагностика не позволила определить причину, потребуется разбор и проверка выключателя. Чтобы точно убедиться в неработоспособности замка, надо качественно прочистить все контакты и места соединений.

Пользователь Аккумуляторщик показал, как можно проверить ток стартерного устройства на механизме, не снятом с автомобиля.

Проверка стартера со снятием

После снятия стартерный механизм надо надежно зафиксировать в тисках. Делать это следует аккуратно, чтобы не повредить устройство. Затем к нему нужно подключать питание от батареи и с использованием отвертки или куска кабеля замкнуть контактные винты. Если механизм начал крутиться, то проблема заключается в работе втягивающего реле.

Дальнейшая диагностика:

1. Чтобы убедиться в работоспособности тягового реле, к нему подключается положительный вывод от батареи. Отрицательный контакт соединяется с корпусом механизма. Если этот элемент рабочий, то якорное устройство выдвинет шестеренку. Этого можно не увидеть, но раздастся характерный щелчок.
2. Затем производится проверка целостности щеточного механизма и якоря, для этого на узел подается 12-вольтное напряжение. Чтобы проверить работу якорного устройства, берется бытовая лампа на 220 вольт и соединяется в место разрыва между обмоткой и шкивом. Если в результате подключения источник освещения стал гореть либо появляются искры, то якорный элемент подлежит замене. При искрении можно услышать запах гари.
3. Для диагностики щеточного узла используется лампа на 12 вольт. Устройство подключается к щеточному узлу либо корпусу механизма. Если в результате подключения источник освещения стал гореть, то щетки подлежат смене.
4. Выполняется диагностика бендикса. Для этого нужно уложить мягкую прокладку вокруг детали и зажать ее в тиски. Надо проверить качество функционирования самой муфты. Если в результате физического воздействия она проворачивается в разные стороны, то бендикс подлежит замене. Муфта должна прокручиваться только в одну сторону.

При выполнении диагностики стартера на ВАЗ-2107 надо помнить, что большинство неисправностей обусловлены неполадками электроцепей, а также аккумулятора или втягивающего реле.

Как правильно демонтировать стартер?

Чтобы снять устройство, надо действовать следующим образом:

1. Машина ставится в гараж с ямой либо на эстакаду. Поднимается рычаг ручного тормоза, чтобы избежать скатывания транспортного средства.
2. Открывается моторный отсек, от батареи отсоединяется провод массы. Клеммный зажим надо заранее ослабить гаечным ключом.
3. При помощи торцевого ключа на 10 выполняется откручивание винтов, которые фиксируют теплозащитный кожух стартерного механизма.
4. Выполняется снятие воздушного фильтрующего устройства, затем демонтируется его корпус. Также нужно отключить патрубок подачи воздушного потока.
5. Используя торцевой ключ на 13, выполняется откручивание гайки, которая крепит щиток стартерного устройства. Затем этот элемент демонтируется.
6. При помощи того же ключа на 13 производится откручивание трех винтов, которые фиксируют корпус стартерного механизма. Ключ потребуется с удлинителем. Самый нижний винт удобнее будет выкручивать из-под днища, из ямы.
7. Гаечным ключом выполняется откручивание гайки, которая крепит наконечник кабеля, подключенного к положительному выводу батареи.
8. Кабель с контактом, подключенным к пусковому реле, отключается.
9. Производится демонтаж стартерного механизма. При снятии надо действовать со стороны задней стенки подкапотного пространства.

Канал Dvigatel рассказал о выполнении демонтажа стартерного устройства на автомобилях ВАЗ-2107.

Если у автомобиля инжекторный двигатель

При выполнении работ на автомобиле, оборудованном инжекторным ДВС, надо демонтировать растяжку впускной магистрали. Она подключается непосредственно к силовому агрегату. Также на инжекторных моторах вместо одной гайки, которая крепит щиток стартерного механизма, используется две.

Если у автомобиля карбюраторный двигатель

Основная особенность выполнения работ по демонтажу на карбюраторных ДВС заключается в необходимости снятия корпуса воздушного фильтра. Без этого снять узел не получится.

Как отремонтировать стартер автомобиля своими руками?

Процедура ремонта стартера ВАЗ-2107 включает в себя два этапа. Речь идет о разборке устройства и дефектовке его составляющих деталей.

Разборка устройства

При выполнении разбора устройства надо поменять дефектные детали на новые:

1. Сначала выкручивается гайка, расположенная на нижнем контактном винте втягивающего реле. От винта отключается вывод с обмотками, для этого демонтируется пружинный элемент, а также две шайбы. Откручивается три болта, которые фиксируют само реле к крышке механизма. Винты расположены со стороны приводного устройства. Придерживая якорный механизм, выполняется снятие втягивающего реле.
2. Из якорного механизма извлекается пружинный элемент. Якорь тянется вверх и выводится из зацепления с рычагом приводного устройства. Элемент извлекается.
3. Откручивается два болта, фиксирующие защитный кожух устройства, затем защита снимается. С помощью отвертки поддевается стопорное кольцо шкива роторного механизма, а также шайба. Откручивается два стяжных винта, после чего крышка отсоединяется со стороны приводного устройства от корпуса механизма. Демонтаж производится вместе со статорным устройством.
4. Откручиваются болты, которые крепят обмотку статорного механизма и соединительную электроцепь. Перемычки отсоединяются от держателя щеток. Производится демонтаж изолирующей трубки.
5. Крышка стартерного механизма со стороны коллекторного устройства отсоединяется от корпуса.
6. Из механизма для фиксации щеток извлекается перемычка обмоток. Производится демонтаж щеток статора, а также пружинного элемента, эти детали надо поддеть с помощью отвертки.
7. Выполняется выпрессовка заднего подшипникового устройства, сделанного в виде втулки. Эта деталь располагается на задней крышки стартерного механизма. Для снятия потребуется оправка соответствующего диаметра. Также извлекается шплинт оси рычага приводного механизма, он расположен в передней крышке. Для выполнения этой задачи понадобится отвертка с плоским лезвием.
8. Производится снятие резиновой заглушки, после чего из зацепления с бендикосм выводится рычаг приводного устройства. Выполняется демонтаж якорного механизма с муфтой.
9. Затем надо сдвинуть упорную шайбу, которая фиксируется на шкиве якорного элемента. Она сдвигается в сторону муфты приводного устройства. Демонтируется стопорный элемент, выполненный в виде кольца, для этого его надо разжать с помощью двух отверток. При наличии щипцов лучше удобнее будет использовать этот инструмент. Муфта снимается с привода.
10. Производится демонтаж переднего подшипника из крышки механизма, для этого его надо выпрессовать. Процедура выполняется со стороны приводного устройства.

Канал Ремонт и обслуживание авто показал процедуру самостоятельной разборки стартерного механизма для классических моделей ВАЗ.

Дефектовка деталей стартера

Дефектовка составляющих элементов выполняется так:

1. Сначала производится замер высоты щеток на механизме. Со временем детали изнашиваются. Поэтому, если высота составит 1,2 см или меньше, щетки подлежат замене.
2. Выполняется визуальная проверка состояния обмотки. На ней не должно быть следов повреждения изоляции или ее прогара. На полюсах статорного устройства должны отсутствовать механические повреждения в виде трещин и других дефектов. При их наличии обмотка подлежит замене либо перемотке.
3. Осматривается втулка на крышке со стороны коллекторного устройства. Она не должна быть изношенной, трещины или любые другие дефекты не допускаются.
4. Выполняется визуальная проверка якорного элемента. На нем не допускается наличие задиров, забоин, в частности, речь идет о шлицах и вале. На коллекторном механизме якоря не должно быть следов подгорания, иначе он подлежит замене.
5. Затем надо проверить, насколько легко якорное устройство втягивающего элемента перемещается. Нужно убедиться, что контактные винты пластины замыкаются, для этого потребуется омметр либо мультиметр.
6. Осматриваются шестеренки муфты приводного устройства. На ее зубчиках не должно быть следов износа.
7. Выполняется визуальная проверка рычага приводного механизма. На нем не допускаются следы трещин и прочих дефектов, а также износ пазов.

Одно из слабых устройств стартера ВАЗ-2017 — бендикс, но зачастую ремонту он не подлежит, только замене.

Канал altevaa TV рассказал о проверке обмоток с целью определения их неисправностей и выполнения замены деталей.

Особенности сборки

Процедура сборки выполняется в обратном порядке:

1. При необходимости производится прочистка поверхности коллекторного устройства якоря. Для чистки используется наждачная бумага мелкой зернистости. После очистки коллекторный механизм надо обдуть сжатым воздушным потоком, а также обработать топливом либо спиртовым раствором.
2. Затем шлицевая поверхность шкива якорного элемента обрабатывается моторной жидкостью. Также обработке подлежат цапфы шкива, шестеренка приводной муфты и подшипниковые элементы, расположенные в крышках устройства.
3. Когда сборка механизма будет завершена, с помощью штангенциркуля выполняется диагностика осевого зазора вала якорного устройства. Для этого вал перемещается в одну сторону — к коллекторному механизму, а затем в другую — к приводу. Надо произвести замер разности параметров выступания шкива из крышки со стороны приводного элемента. Величина зазора должна составить не больше 0,5 мм.

Как заменить стартер на ВАЗ-2107?

Процедура демонтажа описана в разделе про диагностику устройства со снятием. Процесс снятия мало чем отличается на инжекторных и карбюраторных ДВС.

Для установки выполняются следующие действия:

1. Производится монтаж механизма в посадочное место. Сначала закручивается наиболее длинный винт для фиксации устройства, а потом оставшиеся короткие болты.
2. Все винты затягиваются, чтобы надежно зафиксировать узел.
3. Выполняется подключение силового, а также управляющего кабеля. Производится затяжка гаек, фиксирующих клеммные зажимы.
4. Выполняется прикручивание опоры жгута с кабелями механизма.
5. К аккумуляторной батарее подключаются клеммы, зажимы затягиваются гаечным ключом.
6. Если устройство оснащено грязезащитным щитком, он устанавливается на место. Выполняется закручивание болта, фиксирующего кожух.

 Загрузка …

Видео «Наглядное пособие по ремонту стартерного узла»

Канал Будни Автобизнес представил ролик, где подробно показано руководство по ремонту стартерных механизмов на классических моделях ВАЗ.

Стартер ВАЗ 2107 – устройство, схема подключения + Видео » АвтоНоватор

Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Важно знать, что стартер может быть редукторный, тогда схема будет немного сложнее, но для рассматриваемого вопроса это мы затрагивать не будем.

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Оцените статью:

Поделитесь с друзьями!

Регулировка стартера ВАЗ. Ремонт стартера на автомобиле ВАЗ своими руками. Сильный шум стартера

В данной статье пойдет речь о кардинальном ремонте стартера ВАЗ-2107 , с заменой щеток, втулок, заменой втягивающего реле и прочими плясками с бубном. Признаки неисправности стартера Следующее — двигатель стоит очень плотно, подозрение на выработку втулок стартера, не заводится с некоторыми положениями — щетки и в крайне запущенных случаях попадают под подозрение.Может не сработать втягивающий механизм — нет характерного щелчка при повороте ключа в положение «старт» и соответственно не крутит стартер.

В данном мануале мы рассмотрим ремонт стартера ВАЗ-2107 с полной переборкой и сразу все неисправности. Еще одно важное замечание — если стартер затянут или плохо крутит двигатель — проверьте состояние аккумулятора, он может быть разряжен или неисправен. Просто убедившись, что аккумулятор исправен , стартер .

Сразу скажу — если бы проблема была в обмотке, я бы не стал заморачиваться — ремонт ценой «встал» бы в размере, равном новому. Важное примечание — перед работой Перед Выключите аккумулятор! Так что момент снятия я не фотографировал, просто опишу его, если стартер уже снимали хоть раз — тогда он обычно прикручивается на место двумя болтами вместо трех (любой толковый человек так прикручивает, если на хоть раз в жизни пришлось открутить третью).Оба этих болта (в отличие от третьего, вкручиваемого на заводе) откручиваются не под машиной, а прямо из буста. Прикручивают стартер к коробке «звонок». После того, как эти два болта открутите, повернув стартер вправо и открутите вывод идущий к аккумулятору от аккумулятора и выньте из этого же втягивающего устройства второй более тонкий провод (он идет от замка зажигания) 🙂 Теперь стартер свободен и нехорошие телевизоры вытаскивают. Приступаем к катастрофе и очищаем ее от грязи.Итак откручиваем три гайки, которые держат втягивающий механизм, они вкручены в три шпильки, и откручиваем толстый короткий провод от втягивающего выходного стартера, снимаем втягивающий. Далее откручиваем гайки двух шпилек, которые находятся на задней части стартера. Умерли заколками. Снимаем заднюю крышку вместе с серединой стартера с обмоткой. У нас есть якорь, который просто не вынимается из передней крышки, как у него:

Чтобы снять якорь с Бендиксом с передней крышки, нам нужно выбить этот стопор (обвалился красным), полагаясь на штифт, который зафиксирован, чтобы не вылететь:

После того, как вынул булавку, выбил этот стопор той хреновины, которая на предыдущем фото обведена синим;) Далее спокойно берем якорь с Бендиксом и получаем вот такую ​​разобранную версию:

Как видно на фото износ одной из щеток 100%, два процента 80 и одно чудо сохранилось в более-менее достойном состоянии.Далее снимаем с задней крышки защитный чехол (он там сделан по типу зажима) и получаем доступ к щеткам:

Откручиваем болты, которыми прикручены контакты щеток и затем прижимной щеткой стягиваем пружину и вынимаем. И так все четыре по очереди. Теперь вы можете отделить заднюю крышку от середины стартера. Вот ее внешний вид после того, как я прошелся по ней металлической щеткой:

Обратите внимание на маленькую крышку — ее нужно снять, чтобы выбить старую втулку и забить новую.Толкнул ее просто — взял памятку подходящего диаметра и вкрутил в старую гильзу, таким образом выдавив (обведено красным), вот так:

Мы также видим деталь, обведенную синим, поскольку я позже узнал об этой крышке тормозного диска. У меня был раскол и было решено его заменить. Гильзы тоже решил заменить, они были несколько сломаны 🙂 выбивать гильзу не доставляло никаких проблем, легко вылезает. Итак, новые запчасти на замену — две втулки, четыре щетки и стопор:

Сразу оговорюсь по качеству запчастей.Найти качественные рукава оказалось непросто, по крайней мере, у нас. Первые втулки, которые я выбрал, потому что внешний диаметр был на порядок больше, и мой вам совет — если у вас есть такие втулки, а теперь они продаются на рынке — не думайте, что они их прижимают — рубите стартер, стартер лопнет. Возьмите их обратно, возьмите с собой старое, возьмите их. И помните — брендовые (читай заводские втулки) пропитаны маслом (визуально не видно, но если согреть, то увидишь, как выделяется) и прижимаются на ура, можно просто аккуратно забить молот.Детали стартера (крышка) рекомендую чистить снаружи и изнутри металлической щеткой перед опрессовкой гильз. Вот уже очищенные детали с запрессованными печками перед сборкой стартера:

Далее собираем все в обратном порядке, не забываем иметь стопор, удерживающий вилку в передней части стартера. Ретрактор решил поменять, так как новый куплен давно, а старый иногда делал, видимо горел контакты, брал ретрактор болгарский, один в один как мой старый:

Собственно после сборки устанавливаем стартер на место и наслаждаемся его работоспособностью.Лично он стал крутить просто отлично, чего я и желаю. Если есть вопросы — задавайте на форуме в клубе любителей ВАЗовской классики! Всем удачи и поменьше поломок.

Как известно, чтобы ездить на машине, она нужна для запуска. А со сломанным стартером это сделать крайне сложно, поэтому часто встает вопрос о ремонте стартера на автомобилях ВАЗ 2106.
В чем могут быть причины нерабочего состояния стартера ВАЗ 2106? Как отремонтировать своими руками?
Эта инструкция по ремонту даст ответы на эти и другие вопросы и сразу все будет на месте!

Признаки неисправности стартера и возможные причины

Давайте посмотрим на некоторые признаки поломки стартера, и что могло быть причиной поломки этой особенности.
Итак:

• Когда ключ зажигания поворачивается, стартер не движется. Такой знак может характеризовать как аккумуляторную батарею, так и неработающий стартер.
  Если вся электроника автомобиля работает, но не заводится — стартер есть.
• В данном случае это означает, что контакты в реле втягивания поют и не работают.
• Еще одна примета — стартер крутит, но не заводится. Причиной такой неисправности может быть значительный износ щеток стартера.
• Еще момент — при повороте ключа зажигания раздается щелчок, и ничего не происходит. Опять же, это указывает на то, что реле не втягивается должным образом.
• При попытке завести двигатель повторяющиеся щелчки из-под конденсаторного пространства. Это признак того, что вышел из строя Бендикс — коробка передач с маховиком.
• Стартер «Клинический». Это уже более серьезно, потому что в этом случае это может быть вызвано запуском стартера или в здании — происходит поломка и зубцы зацепляются за клин.
  Может быть еще вариант — неисправные подшипники. Так лучше и дешевле!

Вот некоторые неисправности стартера, которые могут случиться с вашим автомобилем. Если вы найдете один из них, значит, он требует как можно скорее ремонта.
Теперь к делу.

Инструмент для ремонта стартера

Что понадобится для снятия и ремонта стартера:

• Ключи на 8, 10 и 13
• Отвертка (2 шт.)
• Суппорт

• Passatii
• Молоток
• Держатели подшипников
• Смазка
• Наждачная бумага

Ремонт стартера на ВАЗ 2106

Определена неисправность и возможная причина, инструмент подготовлен, помолился (не обязательно, но можно) и можно приступать!

Снятие стартера

Для ремонта стартера его необходимо снять с автомобиля.
Продолжаем:

Примечание! Обязательно снимите минусовую клемму с аккумуляторной батареи. В противном случае это грозит сближению цепей при снятии стартера.

• Перед началом вывода необходимо обеспечить хороший доступ к стартеру.
• Для этого нужно снять корпус.
• Для снятия откручиваем три болта крепления стартера к корпусу КПП.
• Для этого берем ключ на 13 и откручиваем сначала 2 верхних болта, а потом нижний.
• Собрать провода стартера и снять его.

Совет. Работать при снятии стартера в перчатках, чтобы не обжечься о коллектор и не сбить.

Итак, стартер сняли. Теперь можно приступать к разборке.

Разборка стартера

Совет! Разбирая стартер, будьте осторожны, чтобы не потерять одну из мелких деталей, которых много.

Итак:

• Приступаем к разборке стартера ВАЗ 2106 со снятия втягивающего реле. Это делается следующим образом.
• Для начала нужно отсоединить провода — вывод обмоток от стартера. Откручиваем гайку крепления на 13 и снимаем провод и шайбы.

• Далее откручиваем три винта крепления втягивающего реле.
• Реле растянется. Затем снимаем якорь втягивающего реле, снимая пружину и выдает немного вверх и в сторону.
• Теперь переходим к стартеру и снимаем верхнюю защиту.
• Открутите два винта защитного кожуха и снимите его.
• Для следующего шага нам понадобятся отвертки. С их помощью кажемся стопорным кольцом Ротора и снимаем его вместе с шайбой.

• Исправить закрытие на корпусе. Как это сделать, видно на фото.
• Теперь берем ключ на 10 и откручиваем два болта крепления крышки от корпуса.
• Далее отверткой отворачиваем винты крепления провода соединительной и пусковой обмоток.

• Теперь следует отсоединить корпус и крышку стартера.
• Снимаем щетки с пружин. Для этого просто повторно затяните их отверткой.
• Берем заранее подготовленную оправку под подшипник и запрессовываем задний подшипник стартера. Будьте осторожны — не сломайте корпус!
• Вытаскиваем штифт отверткой и переходником.
• Далее нужно снять резиновую заглушку, а затем зафиксировать вилкой.
• Подпрессовываем второй подшипник.
• Теперь снимем Bendinx — шестерню для зацепления с маховиком.
• Для этого сдвиньте шайбу и двумя отвертками снимите стопорное кольцо.

Осторожно! Стопорное кольцо обычно улетает в неизвестный угол гаража. Поэтому подставляйте что-нибудь, чтобы не улетело.

• После этого просто снимите Бендикс вручную.

На этом весь стартер разбирается.

Неисправен стартер

Итак, теперь по состоянию деталей необходимо определить, какая из них пришла в негодность, а что нужно будет менять:

• Кисти.
  С помощью штангенциркуля необходимо измерить высоту щеток. Он должен быть не менее 12 мм. Если это не так, но кисти придется поменять.
• Обмотка стартера.
  Их нельзя сжигать. Также на них не должно быть видно следов повреждений изоляции, трещин или более серьезных механических повреждений.
• Якорь стартер.
  Проверьте конец вала и нижнюю часть стартера. Люфт должен быть минимальным. Если посадочное отверстие или поверхность вала изношены, то замена необходима (лучше всего).
• Осевой зазор не должен превышать 0,5 мм.
• Если поверхность анкера обгорела, то нужно очистить ее при помощи наждачной бумаги.

• Подшипники.
  Проверить осевой люфт подшипника.Возьмите за внутренний зажим, а другой рукой встряхните наружный. При необходимости поменяйте их.
• При необходимости заменить реле втягивающего устройства (признаки его неработоспособности см. Выше)
• Бендикс. Зубья шестерни не должны изнашиваться, и она не должна разворачиваться на две стороны.
• Втулка цилиндра втягивающего механизма также не должна иметь явных повреждений — трещин, сколов и следов износа.

Если нужно что-то заменить, это не составит особого труда.Особенно с учетом того, что цена на детали стартера не такая уж и большая.

Сборка стартера

После того, как будут обнаружены все бракованные детали, устранены причины и заменены все необходимые детали могут быть изъяты. Порядок сборки обратный порядку разборки, поэтому особо углубляться в этот процесс не будем.
Обратите внимание только на некоторые моменты:

• Перед сборкой обязательно смазать все подшипники, вал якоря, а также ведущую шестерню (Бендикс).
• Не забудьте ничего установить — помните, что лишних деталей быть не должно.
• Правильно установите щетки стартера.
• Затяните все крепления с достаточным усилием.

После сборки стартера следует установить его на автомобиль. Все так же.
Breppy стартер, подключить провода, поставить воздушный фильтр обратно и подключить аккумулятор.

Заключение

Артикул ВАЗ 2106 Ремонт стартера + видео к ней поможет более наглядно представить, как своими руками проводить ремонт стартера на любимой шестерке.Надеемся, что эти советы, дополнительная информация, а также фотографии помогут вам осуществить ремонт стартера.
Если после ремонта стартера все же осталась какая-то неисправность, то операцию можно повторить — возможно, вы что-то упустили. Или обратитесь к мастерам на ближайшую сотню.

Здравствуйте, уважаемые автолюбители! Продолжаем осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, кто стоит на вооружении иномарок, этот материал в принципе тоже устраивает.Как минимум для понимания сути проблем.

Конечно, низкий заряд аккумулятора не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах аккумуляторной батареи и концах проводов. Очистите их и отожмите вазелин. А если кончики затянуты слабо — затяните их посильнее.

Если произошло межсенсорное замыкание на реле с реле или поломка, придется менять реле — по-другому изменить ситуацию не удастся.

Для исключения замыканий в цепи питания реле и в цепи обмотки силового реле проверьте соединения проводов в цепи.

Иногда при включении стартера якорь либо вообще не вращается, либо вращается очень медленно. В этом случае не исключено наличие симптомов регенерации коллектора, которых будет достаточно.

Причиной возникновения такой ситуации также может служить износ щеток. В этом случае щетки подлежат замене.

Бывает, что после включения стартера вращается только якорь, а маховик остается неподвижным. Доказательством такой поломки может быть проскальзывание при движении муфты сцепления, разрыв кольца сцепления или проскальзывания по оси рычага поворота сцепления. В таких случаях рычаг сцепления и включения подлежит замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослаблении крепления стартера, его фиксации с перекосом, повреждении зубчатых колес привода маховика или износе втулок подшипников.

Как самостоятельно проверить стартер ВАЗ 2107?

Не может быть, что вас не интересует вопрос, как проверить более старую ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой вы сможете составить представление об автомобиле ВАЗ 2107:

• Снимите стартер с автомобиля и очистите его внешнюю поверхность от загрязнений.
• Соединить выводы реле втягивающего и АКБ (при этом корпус стартера необходимо подключить к его отрицательному выводу)
• Для проверки анкеров и обмоток статора снимите кожух заднего моста и отсоедините щеточный узел.
• С помощью омметра проверить отсутствие обмоток на корпусе. Если нет закрытия, минимальные показания прибора будут 10к
• Проверить обмотку на разрыв. Для этого к выводам обмоток подключите аппозитории омметра.Если вы заметили стремление индикаторов омметра к бесконечности, расценивайте это как обрыв обмотки.
• Исключить отсутствие якоря анкера «на массу» — приложить щуп омметра к корпусу, а второй поочередно подсоединить к контактным пластинам. Если замыкания нет, показания эмметра будут не менее 10к.

Только на первый взгляд работы, связанные с ремонтом стартера, могут показаться сложными. Но сделав это хотя бы раз, можно легко диагностировать и устранить большинство поломок звезды седьмой модели Жугули.

В статье очень подробно с фото в сопровождении описан процесс ремонта стартера на автомобиле ВАЗ 2110.

У нового автомобиля поломки и проблемы со стартером случаются редко. Но если машина прослужила более 5 лет, то могут возникнуть проблемы. Определить неисправность стартера также может самостоятельно автовладелец — машина не заводится, нехарактерные звуки при запуске двигателя, стартер выключает стартер.

Но многие автомобилисты не обращают внимания на такие сигналы машины.И доводят ситуацию до того, что стартер уже невозможен. Но опытный автомобилист, который сразу наблюдает за своей машиной, по звуку работающей машины определит неисправность этой детали. Итак, как отремонтировать стартер? Его ремонт происходит в несколько десятков этапов, описанных ниже.

Порядок ремонта стартера:

1. Во-первых, нужно произвести из станка. Теперь приступим к разборке детали.

2. Нужно открутить гайку.

3. Отсоединить концевой выключатель от контактного болта.

4. Осторожно открутите два болта, которые удерживают тяговое реле.

5. Тяговое реле необходимо снять со стартера.

6. Отложите сам стартер и снимите якорь с реле прицепа. Для этого нужно приподнять его, и петля якоря снялась с рычага.

7. Теперь вернемся к самому стартеру. Снимите гайки с разливов стяжек.

8.Снимаем крышку со стороны привода с коробкой передач и такой же деталью в сборе.

9. Снимите крышку со стороны коллектора с помощью щеток и трусов.

10. Затем снимите шестерню с вала якоря.

11. Сам якорь вытащить из стартера.

12. На валу якоря со стороны привода установлена ​​шайба (обратите на это особое внимание).

13. С помощью отвертки или другого тонкого предмета снимите опору вала анкера.

14. Затем через небольшое отверстие вытащите две стяжные шпильки из крышки стартера. В общем, снимать их не обязательно, если вы торопитесь, можно их оставить, но снимать привод и коробку передач удобнее без этих шпилек.

15. После этого снимаем три шестерни. Поломка стартера может заключаться в том, что эти шестерни повреждены, сломаны зубья или игольчатые подшипники рядом с шестернями. Если этот недостаток присутствует, замените элементы, и стартер снова запустится.

16. Но если шестерни в порядке, то продолжайте разбирать и проверять на поломку стартера. С крышки нужно снять коробку передач с приводом, предварительно нажав на шестерню привода стартера.

17. С рычага необходимо снять опору с уплотнением.

18. Затем снимите опору с уплотнения. Смотрите поддержку. Пластиковая деталь не должна быть повреждена или сильно изношена. Если вы видите, что опора деформировалась или затвердела резиновая прокладка, замените их.

19. Откатить ограничительное кольцо подходящей оправкой со стопорным кольцом.

20. Осторожно снимите сначала стопорное кольцо, а затем ограничительное.

21. Снимите приводной узел с приводного вала.

22. Открутите стопорное кольцо рычага.

23. Затем снимите рычаг с шайбой и поводок.

24. Отписываемся выкручиваем пружину рычага.

25. Теперь вы можете снять рычаг с подводки и отсоединить половинки рычага.

26. Снимите стопорное кольцо с шестерней внутри.

27. Затем разберите шестерню с внутренним зацеплением и снимите привод ведущего вала с вала.

28. Осторожно извлеките уплотнительное кольцо из поры. Внимательно осмотрите его. Поврежденное, деформированное, закаленное кольцо плохо сказывается на работе всего стартера. Его необходимо заменить.

29. На следующем этапе снимите вставку с опоры.

30. Со стороны коллектора поверните два винта и снимите кратковременный держатель.

31. С помощью отвертки найдите фиксаторы щеток.

32. Затем снимите эти зажимы и их зажимные пружины. Опять же, деформированные или испорченные детали, сильно сжатые или искривленные, рессоры заменяют.

33. С направляющих вытяните сами щетки.

34. Необходимо удалить неизолированные щетки.

35. Затем снимите картонную изолирующую прокладку. Если он поврежден, сдавлен, порван, поменяйте на новый.

36.Снимите изолированные щетки с соединительными шинами.

37. Тщательно детализируйте анкер. Обратите внимание на коллекционера.

• 1. Если предмет загрязнен, закоптить, проткнуть его стеклянной неглубокой кожицей. Если на нем видны следы значительной шероховатости или сильно высохли, раздавите деталь на токарном станке и затем натрите неглубокую корку коллектора.
• 2. Если видны следы желтого подшипника от подшипника, то очистите его мелкой стеклянной шкуркой, так как впоследствии это может привести к крупной передаче.Если на поверхности таких деталей, как TACF и паз вала есть выбоины или неровности, замените анкер целиком. Обратите внимание и на намотку на концы анкера. Если вы увидели там какие-то недостатки, замените якорь.
• 3. Проверить надежность припаивания выводов обмотки якоря к пластинам коллектора.

38. С помощью контрольной лампы, питающей переменное напряжение 220 В, проверьте состояние обмотки якоря. Напряжение лампы проведите к пластине коллектора и сердечнику якоря.Если все в порядке, лампа не должна гореть. Если горит, значит, произошла намотка якоря. В этом случае просто замените якорь стартера на новый.

39. Удерживая обгонную муфту, шестерню стартера в обоих направлениях: по часовой стрелке шестерня должна двигаться абсолютно свободно, и ни в коем случае не должна вращаться против часовой стрелки. Если что-то сломалось, замените привод.

40. Затем на приводной вал надевается привод стартера. Если все в порядке, то следует свободно, без заминок и упоров передвигаться по пазам вала.

41. Если вы видите, что детали привода сильно изношены, деформированы, повреждены, замените привод. Если вы обнаружили жар при раздавливании шестерен, колоть их мелкозернистым наждачным кругом. Выберите круг небольшого диаметра.

42. Осмотрите втулки, в которых вращаются валы. Устанавливаются в крышке стартера со стороны привода, со стороны бачка, опоры якоря и привода. Если рукава деформированы или есть куртки, замените крышки или опоры с сломанными рукавами.Также следует заменить треснувшие крышки и опоры.

43. Внимательно осмотрите сам стартер, и если на нем остались следы анкерной шкуры, замените крышку и промежуточную опору на новые.

44. Изношенные щетки на размер между рабочей поверхностью и выходом менее 3,5 мм, заменить.

45. Щетки должны свободно перемещаться по направлению к держателю трусов. И щеткодержатель не должен иметь трещин, сколов, недостатков. Проверьте, есть ли это. Если все в порядке, то переходите к следующему этапу ремонта.Если есть недоработки, замените детали.

46. Начать осмотр приводного вала. Его элементы не должны иметь следов повреждений, сильного износа и деформации. Если есть налог, снимите его стеклянной мелкой кожицей. Работайте осторожно, чтобы не повредить предметы.

47. С помощью омметра проверить, закрыта ли контактная пластина болтов контактов тягового реле. Если они не замыкаются, замените детали или просто отремонтируйте реле.

48. Для ремонта реле:

• 1.Откручиваем два винта.
• 2. Очистить обмотки реле и выводы.
• 3. Затем снимите крышку и очистите шкурой контакты и головки болтов. Собирать реле следует в обратном порядке.

49. Теперь приступим к сборке стартера. Перед запуском смажьте зубчатые передачи моторным маслом. Собрать стартер в обратной последовательности.

50. Установить портер на стартер отдельно от крышки от коллектора. Для сбора и установки этого предмета используйте втулку, диаметр которой (маркер 1) равен диаметру коллектора (около 30 миллиметров).

51. Собранный кратковременный держатель установите стартер в корпус стартера до упора, затем снимите втулку и установите сборку со стороны бачка. Ремонт завершен.

И ваш стартер на автомобиле ВАЗ снова как новый!

Нарушения (неисправности) работоспособности стартера нового автомобиля — дело довольно редкое, кстати, в двух случаях: нарушение правил эксплуатации автомобиля или наличие заводского брака.Тем не менее не думайте, что так будет всегда. Даже пятилетняя машина застрахована не от неисправностей, а от выхода из строя этого важнейшего агрегата.

Признаки неисправности стартера

Автомобилисту необходимо помнить, что стартер практически никогда не «подозрительно умирает». Перед этим печальным финалом он «сигнализирует» владельцу машины, но не всегда эти симптомы вовремя замечаются и по ним принимаются необходимые меры. Но они достаточно просты: запуск происходит не с первого раза, самопроизвольные отключения стартера при запуске, нехарактерные звуки и посторонние шумы в процессе запуска.Своевременно заметив и отреагировав на такой сигнал, вы сможете максимально сократить как временные, так и финансовые потери. После ремонта стартера «ВАЗ» своими руками.

Основной предлагаемой вашему вниманию целью является статья — несколько практических советов по выполнению ремонтно-восстановительных работ стартера автомобиля семейства ВАЗ. Естественно, что перед производством непосредственно ремонта необходимо произвести демонтаж стартера с автомобиля. О, мы уже писали.Следующим этапом будет разборка агрегата.

Как разобрать стартер для ремонта

• После перезарядки болтов крепления втягивающего реле (далее Текст БП) снимите его с агрегата.
• Раскрыв гайки затяжных щелей, снимите крышку, расположенную сбоку коллектора, вместе с коробкой передач.

• Вынимаем шестерню якорного вала, после чего демонтируем сам якорь.
• Вынимая опору анкерного дерева из корпуса, высвобождаем шестерни, которых должно быть три. Мы проверяем техническое состояние зубьев шестерен, так как они часто являются причиной неисправностей из-за механических повреждений.
• Убедившись в целостности зубьев, демонтируем опору рычага привода вместе с уплотнением. Это действие позволит нам освободить коробку передач и ехать. Осмотрите опору на предмет деформации и повышенного износа.
• Убедиться в его работоспособности, демонтировать ограничительное кольцо и открутить узел привода в сборе.

• Открутить рычаг отверткой с отверткой. Выполните контроль шестерни с внутренним зацеплением, затем снимите опору привода с вала. Снимите и осмотрите эталонное кольцо. Наличие даже незначительных дефектов — прямое указание на его замену.
• Демонтируем опорную втулку, повторяя процедуру контроля.
• Откручиваем два винта, расположенные со стороны головки, что позволит снять щеткодержатель.
• Снимите щетки с направляющих, нажав отвертку, и проверьте их состояние.

• Осуществить контроль технического состояния анкера, акцентируя внимание на осмотре коллектора. Загрязнения удаляются с помощью мелкозернистой корки, а при наличии небольших повреждений потребуется проточка на токарном станке с последующей окуривацией. В случае обнаружения попадания на поверхности вала или прижимной щели, вам придется заменить этот элемент новым. Следующим этапом контроля состояния якоря будет проверка надежности припайки выводов обмоток к пластинам.Теперь проверьте состояние обмоток якоря на целостность. Для этого понадобится обычная электролимпа. Включите его в цепь, замкнутую между сердечником якоря и одной из пластин коллектора, и подайте соответствующее напряжение. Лампы освещения — Свидетельство о закрытии обмотки и инструкция по замене якоря.
• Осмотрите подшипник. Наличие желтого налета — это ручная обработка его мелкозернистым наждаком. Пренебрежение этим событием может привести к появлению шестерни вала.
• Далее мониторинг состояния стартера напрямую.Работоспособные щеткодержатели не имеют сколов и трещин, к тому же не мешают легкому вращению щеток в своем направлении. Приводной вал и его элементы, имеющие даже незначительные признаки износа или повреждения, подлежат немедленной замене. Место удалить наждачной бумагой с мелким зерном.

Видео — ремонт стартера классика своими руками

Как снять и установить маховик. Он неисправен. Рекомендации по замене маховика Как поставить новый маховик на ВАЗ 2107

Маховик двигателя внутреннего сгорания Используется для накопления энергии.Это помогает поршням проходить нижние мертвые точки (особенно при запуске двигателя). Маховик передает крутящий момент двигателя на КПП. Есть три типа маховиков:

• нормальные;
• легкий;
• демпфер (в демпфере внутри установлены пружины).

Ресурс маховика обычно составляет 120-150 тыс. Км. Все зависит от того, насколько интенсивно и на каких режимах работал двигатель.Обычно установка нового маховика выполняется после износа двух комплектов фрикционных накладок сцепления, поэтому маховик проверяется вместе со сцеплением.

Ремонт Маховика

Фрагменты маховика очевидны. Этот предмет испытывает постоянные динамические нагрузки и трение, что приводит к физическому стиранию контактных поверхностей. В результате появляются вибрации или биения, сцепление может «пробуксовывать». Простые маховики подлежат замене, демпфер восстанавливается в специальных мастерских.

Еще одна типичная неисправность — это повреждение или износ корпуса. Если маховик все еще работает, коронку меняют, если нет, меняют полностью весь узел.

С маховиком демпфера ремонт сложнее. Их ремонтируют и реставрируют в специализированных мастерских. Потребуются дефектные, точные замеры, балансировочные станки, услуги профессиональных сварщиков. Суть процесса в том, что изношенные поверхности группируются, пружины и подшипник скольжения меняются.Балансировка маховика и испытанная под нагрузкой. После ремонта плоскость маховика должна «упасть» на допуск люфтов и биений.

Замена маховика

Для замены потребуются автомобильная смена, зубчатая рейка и стандартные инструменты для слесарных работ.

Замена маховика ВАЗ 2106

Двигатель классический Жигули. Имеет обыкновенный одномасковый маховик. Рассмотрим, как снять маховик и технологическую последовательность его замены:

1. Для начала нужно получить доступ к маховику.Если двигатель снят, то проблем не будет — нужно распустить коробку передач и корзину сцепления;
2. Далее нужно уберечь маховик от проворачивания. Для этого используется специальный фиксатор, но подойдет и обычная отвертка;
3. После снятия КПП нужно открутить шесть болтов крепления, затем снимаем маховик;
4. Установка нового маховика .
   Монтаж маховика производить в последовательности, обратная разборка.Болты маховика затянуты к крестовине на крестовине с усилием 60,1-87,4 Н.М.

Снять маховик

Маховик от автомобиля ВАЗ 2106 снимается для замены или ремонта при повреждении шестерни или при повреждении или сильном износе поверхности трения.

Маховик установлен на заднем конце коленчатого вала и закреплен на нем шестью болтами: 1 — зубчатый венец; 2 — болт крепления; А — Поверхность трения.
Вам понадобятся: отвертка, 1-на-17, динамометрический ключ.
1. Снимите с автомобиля ВАЗ 2106 коробку передач (см. Раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).

2. Снимите кожух сцепления с маховика с нажимным диском и диском сцепления (см. Раздел 5 «Трансмиссия автомобиля ВАЗ 2106»).
3. Вкрутите болт в левое нижнее резьбовое отверстие картера сцепления, заблокируйте маховик от проворачивания, проследите отверткой за шестерню и открыватели ее на установленном болте и гидроусилителе руля и отверните шесть болтов крепления маховика. .

4. Снимите опорную шайбу, удерживающую маховик.
5. Снимите маховик.
6. Проверьте состояние зубчатого венца; В случае повреждения зубьев замените маховик.
7. Поверхность маховика с маркировкой коленчатого вала и ведомого диска муфты должна быть без царапин, окалины и полностью плоской. Если на рабочей поверхности маховика 3 под ведомым диском сцепления есть царапины, придавите эту поверхность, удалив металлический слой толщиной не более 1 мм.Затем измельчите поверхность 2, выдержав размер (0,5 + 0,1) мм и обеспечив параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности 0,1 мм. После проточки установите маховик на оправку, центрируя его в посадочной лунке с упором на поверхности 1, проверьте биение плоскостей 3 и 2. По крайней мере, индикатор не должен показывать биения более 0,1 мм.

8. Установить на автомобиль маховик ВАЗ 2106 и снять узлы и детали для снятия.Маховик может устанавливаться на коленчатый вал в двух противоположных положениях, определяемых расположением крепежных отверстий. Однако на заводе он уравновешен в сборе с коленчатым валом, поэтому его необходимо устанавливать строго в исходное положение. Для правильной установки на маховике сделана метка , но в виде конического колодца, который необходимо ориентировать при установке в том же направлении, что и шток шейки матки четвертого (первого) цилиндра. Если после снятия маховика коленчатый вал повернулся, установите поршень четвертого цилиндра в положение такта сжатия (см. «Установка поршня четвертого цилиндра в положение NMT такта сжатия»).и установите маховик на коленчатый вал, повернув его меткой , но вертикально вверх. Болты крепления крепежных элементов Затянуть равномерно перекрестным моментом, указанным в Приложении 1. «Моменты затяжки резьбовых соединений ВАЗ 2106»

Подробная процедура снятия на автомобиле ВАЗ 2110 маховика, его неисправности (дефекты дефектов и их устранение по возможности) и обратной установки.

Со временем при значительном пробеге у нашей машины начинаются проблемы со сцеплением, оно ухудшается.Обычно маховик не требует замены до 200-300 тыс. Км пробега машины и даже больше, но если он начинает выходить из строя через 50 или 100 тыс. Км., То нужно искать причину его быстрого износ (это может быть жесткая езда, погодные условия или дефекты сцепления, которые следует устранить). Процедура замены маховика не сложная, но требует определенных затрат по времени, ведь из-за этого пункта придется произвести разборку коробки передач и разобрать сцепление (про машины ВАЗ читайте).

Снятие и неисправный маховик:

1. Перед началом работ снимите АКБ (см. Статью) с автомобиля, слейте масло из КПП и снимите.

2. Очистить коробку передач и разобрать.

3. Теперь, когда добрался до маховика, откручиваем шесть болтов его крепления. Но для этого верните один болт крепления КПП и одной рукой вставьте накипь в зубья маховика, чтобы она не прокручивалась в процессе выкручивания болтов.

4.Удерживая маховик одной рукой, — другой снимите стопорную пластину болтов с выпускным болтом.

5. Теперь аккуратно с фланца коленвала снимаем маховик.

7. Если с зубьями обода все в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубоких потертостей и других дефектов.

8. Также подобный дефект провести на тыльной стороне ведомого диска, а точнее смотреть на соседний почаще — фланец коленчатого вала.

Если в 7 или 8 точках есть подобные перекосы, то маховик необходимо заменить на новый или отремонтировать — поставить спецтехнику в СТО.

9. Для точной проверки или ремонта ведомого диска сцепления — обратитесь в автомастерскую, где есть необходимое оборудование. Действия и рекомендации по ремонту маховика:

• Дефект прилегающей поверхности диска сцепления (3) не должен быть больше 0,06 мм.
• Непараллельность верхней поверхности соседнего диска и днища (2) по сцеплению не более 0.1 мм.
• На плоскостях диска сцепления (1 и 3) биение не должно быть больше 0,1 мм.
• При очистке поверхности маховика (3) от истирания и риса следует знать, что металлический слой составляет не более 1 мм.
• Одновременно со стороной (3) должна заклеиваться поверхность (2). Для этого рассчитывайте столик высотой 0,5 ± 0,1 мм. Во время боя соблюдайте параллельность окружающих поверхностей (1 и 3).

10. Как и с чисткой поверхности маховика, доделать, приступить к его обратной установке.Сначала обезжирьте болты и резьбовые отверстия для них, а затем нанесите на их резьбу герметик. Установить деталь обратно в порядке снятия, только правильно совместить отверстия на фланце коленвала и маховика (они асимметричны).

Очень важно правильно поставить маховик, иначе не избежать проблем в будущем. Есть конкретная схема, которую следует выполнять, но есть и свои нюансы. Попробуем разобраться поподробнее.

Общая концепция маховика

Деталь автомотора, которая предназначена для регулирования подачи энергии, называется маховиком.Именно за счет этого узла обеспечивается энергия с большим запасом вращательного движения.

Итак, маховик в современном автомобиле Нужно:

• WHOB;
• соединить двигатель с КПП и перенести км от двигателя на КПП;
• отрегулируйте вращение коленчатого вала.

Имея довольно большой металлический диск с установленным на краю венцом маховик, легко сцепляется со стартером после поворота ключа зажигания.Таким образом, двигатель запущен.

Дефект маховика, снятие

Проблемы у автомобиля начинаются, как правило, после значительного пробега. В частности, ухудшается работа сцепления. Сам маховик может растянуться до 200-300 тысячного пробега, но бывает, что слетает намного раньше. В этом случае необходимо искать причины появления машины скорой помощи, связанные, скорее всего, с климатом, неисправностями сцепления и т. Д.

Понятно, что если автомобиль не сцепляется, это сказывается на маховике.

Алгоритм проведения демонтажа маховика с автомобиля следующий:

• изначально аккумулятор снят, масло очищено от КПП, стартер разобран;
• , то коробка передач и муфта снимаются;
• после этого откручиваются болты крепления маховика.

Совет. При откручивании болтов маховика последний можно повернуть. Чтобы заглохнуть, надо вставить отвертку между зубьями маховика или монта.

• маховик одной рукой заедает, а другой — последний болт-фиксатор снимается вместе со стопорной шайбой под болты;
• пора аккуратно снять маховик с коленвала.

Теперь, когда маховик снят, можно его изучить или, как это принято, выявить неисправность. Первым делом осматриваются зубья коронки, которые принимаются со временем, а при изначально неправильной установке — они вообще приходят в негодность, перемешивая маховик до зацепления со стартером.

Не надо думать в этом случае — если на заводной головке есть явные повреждения и изъяны, маховик нужно обновить или отремонтировать. Может быть, с зубьями все в порядке, но зеркало фрикционной накладки имеет сильные повреждения и другие неисправности.

Внимание. Ремонт маховика подразумевает замену короны.

Обратная установка маховика подразумевает в первую очередь обезжиривание болтов и резьбовых отверстий под них. Затем на резьбу наносится герметик, деталь монтируется обратно в том же порядке, как показано.Но важно уметь совместить отверстия на торце коленвала и маховика (они должны быть асимметричными).

Нюансы правильной установки

Правильная установка маховика подразумевает, прежде всего, совпадение меток. Если при снятии маховика было отмечено положение узла относительно коленчатого вала и датчика (он как раз между ними), это приводит к проблеме.

Специалисты утверждают, что 20-й зуб после поломки маховика, рассчитанный по часовой стрелке, должен смотреть на датчик коленвала, а сам вал должен стоять в ВМТ.

Внимание. Проверить положение коленчатого вала можно с обратной стороны двигателя. Есть специальный указатель.

Кроме того, знание того, как правильно установить маховик, поможет полностью реализовать возможности автомотора. На заводе изначально оборудуют систему штатным узлом. Например, на ВАЗе — узел стоит старого формата, из эпохи прототипа Фиатовского.

Естественно, это послужило поводом для модернизации и переделок.И сегодня на помощь Tuner приходят инновационные техники.

Рассмотрите эти возможности.

Установка двухмассового маховика позволяет перемещать РСК (мезомерию колебаний) на амплитуду вращения вдвое меньшую, чем ДВС на холостом ходу. В двухмассовом маховике пружинная система находится не в сцеплении, а между чугунными деталями.

Несмотря на такое большое количество положительных свойств, 2-массовый маховик редко становится выбором тюнеров, так как он дорог, не подлежит гаражному ремонту у высокопроизводительного производителя и по ряду других причин.

Внимание. Помимо прочего, часто выходит из строя 2-массовый маховик. Для запуска DVS. Или остановка мотора слышна по характерному скрипу, шуму и вибрации, что говорит о проблемах с узлом.

Еще более эффективным способом Снизить нагрузку на КПП будет установка облегченной модели маховика. В этом случае реальный вес продукта уменьшается на максимально возможное значение. Новый узел в итоге весит на 4-5 кг меньше штатного варианта.

Установка облегченной модели узла подразумевает массу нюансов. В первую очередь это касается маховика с двух сторон.

Резюме: Если по какой-либо причине положение валов и маховика вызывает сомнения, рекомендуется сделать следующее. Остановите метку на коленчатом валу на уровне риска на нижней крышке ремня ГРМ. При этом на маховике выставляется метка, которая должна смотреть на датчик коленвала. Что касается метки распредвала, то она должна быть на уровне кромки GBC.

Когда возникает посторонний шум, когда двигатель часто требует замены маховика. Эту процедуру следует проводить с соблюдением ряда рекомендаций.

Замена маховика в автомобиле может потребоваться по ряду причин, например:

• в работе;
• после частой смены деталей сцепления;
• как ношение.

В этом случае можно заметить некоторые признаки неисправности этой детали, например посторонние звуки при запуске и остановке двигателя.Если такие признаки появились, необходимо провести диагностику, отремонтировать или заменить неисправные элементы, прибор, который вы хотите знать, исправит неисправности.

Для того, чтобы разобраться с процедурой замены, следует изучить проблемные ситуации, которые могут возникнуть при работе маховика.

Можно выбрать несколько типов неисправностей, возникающих при работе этого элемента двигателя.

Первый дефект: износ и / или повреждение элемента шестерни

Причины неисправности:

• износ и / или поломка стартера, его отдельных элементов или узлов;
• неправильная установка стартера в карту маховика;
• попадание посторонних частиц в такое устройство, как кардер маховика;
• ошибок при сборке конструкции;
• изношена шестерня маховика при длительной эксплуатации двигателя.

Прогресс:

• необходимо заменить шестерни маховика;
• правильная установка стартера в карту маховика;
• Проверка работы стартера и его ремонт при необходимости.

Дефект второй: Flywheat Battle

Причины неисправности:

• пробуксовка сцепления;
• Естественный износ детали при длительной эксплуатации двигателя;
• ошибок сборки.

Прогресс:

• проверка;
• с малым бейоном — обработка поверхностей на токарном станке;
• с большим биогеном — поменять запчасти;
• проверка работоспособности сцепления, его ремонт и переключение при необходимости;
• проверка работы выключения сцепления и его ремонт при необходимости;
• осуществлять правильную задержку Болты крепления, при этом необходимо соблюдать правильный момент — примерно 100 Н * м.

Стоит отметить, что допустимое значение beyon должно быть установлено производителем, его можно найти в соответствующей директории. При этом нужно знать, какую роль может сыграть превышение этой величины.

Биение может спровоцировать повреждение рабочих поверхностей, на которых работает ведомый диск сцепления.

В то же время автовладелец может заметить некоторые признаки неисправности при работающем двигателе. При устранении неисправностей необходимо соблюдать правильный момент затяжки болтов крепления.

Дефект третий: Нарушение работоспособности рабочей поверхности под ведомый диск сцепления

Причины неисправности:

• износ или поломка;
• пробуксовка сцепления;
• прибор изнашивается при длительной эксплуатации двигателя;
• ошибок при сборке детали.

Прогресс:

• Замена элемента;
• проверка, ремонт и замена сцепления при необходимости;
• проверить и при необходимости отремонтировать выключение сцепления.

Стоит отметить, что функционирование элемента при сломанном сцеплении может привести к нагреванию рабочих поверхностей маховика, а также к образованию трещин.

Эти признаки можно обнаружить при диагностике.

Дефект четвертый: повреждение посадочного места под фланец коленчатого вала

Причины неисправности

• прибор изношен при длительной работе двигателя;
• Нарушение сборки детали.

Прогресс:

• Запасные детали;
• проверка, ремонт и замена для нужд коленвала;
• правильная установка коленвала в картере маховика;
• правильная технология сборки;
• , осуществляя правильную затяжку болтов крепления элемента к коленчатому валу, и правильный момент должен быть соблюден.

При проведении работ по устранению неисправностей необходимо соблюдать правильный момент затяжки болтов крепления.

Дефект пятый: неисправность и износ отверстий под резьбу, предназначенные для крепления болтов

Причины неисправности:

• Нарушение сборки Детали: неправильно установлен или зафиксирован крюк маховика;
• Устройство изнашивается при длительной работе двигателя.

Прогресс:

• Замена элемента;
• сверление поврежденной резьбы, по возможности нарезание новой;
• проверка фиксации кожуха маховика, исправлено неправильное положение;
• детали балансировки.

Стоит отметить, что при любых действиях, которые связаны с заменой элемента, в обязательном порядке проводится балансировка коленчатого вала в сборе с диском и маховиком, после чего его можно использовать.

Это играет важную роль в последующей правильной работе всех деталей. Также необходимо проверить, правильно ли установлена ​​и закреплена ли крышка маховика.

Порядок действий при замене элемента

При замене элемента необходимо сначала снять элемент.При этом необходимо ориентироваться в следующем алгоритме действий:

1. Снимите коробку передач в автомобиле.
2. Снимите кожух маховика одновременно с ведомым и нажимным диском.
3. Фиксация элемента отверткой, пока он не превратится в поворот болта.
4. Одноразовый из шести болтов для крепления маховика в двигателе внутреннего сгорания. Их следует повернуть крест-накрест, что значительно облегчает задачу.
5. Снимите элемент и опорную шайбу. При этом нужно запомнить положение маховика относительно точки наблюдения.

Установка новой конструкции также осуществляется поэтапно:

1. Установка новой детали в то же положение, в котором была установлена ​​предыдущая.
2. Установка всех остальных элементов в порядке снятия, при этом нужно обращать внимание на то, чтобы тканый чехол располагался правильно, а момент затяжки болтов крепления был в пределах рекомендуемых значений..

Необходимо учитывать, что болты крепления элемента следует затягивать равномерно, крест-накрест, после чего необходимо проверить, как стоит сам элемент: после затяжки не должно быть перегонки и наклонов, чтобы износ не быстро. При затяжке болтов соблюдать правильную точку — примерно 100 Н * м.

После снятия деталей нельзя наматывать коленвал, так как при этом установка новой конструкции может быть затруднена.Но если все-таки коленчатые валы проворачивались, нужно установить поршень цилиндра №4 в положение верхней мертвой точки, после чего следует установить на свое место новую деталь по расположению метки. При правильной установке и эксплуатации элемента в двигателе продолжительность его бесперебойной работы будет больше, симптомы не проявятся, и ремонт не потребуется достаточно длительное время. Важно правильно провести все этапы работы — от снятия старой детали до затяжки болтов крепления.Также стоит обратить особое внимание На момент затяжки крепежных болтов: оно должно быть примерно 100 Н * м.

eBay Motors на продажу | eBay

eBay Motors

eBay Motors — это место, где вы найдете новые и подержанные автомобили, а также запчасти для ремонта, обновления или обслуживания существующего автомобиля. На eBay Motors легко ориентироваться по типу автомобиля, категории товаров, распродажам и событиям, а также по марке и типу автомобиля, мотоцикла, пикапа или внедорожника.

Что такое мой гараж?

В

My Garage есть все необходимое, чтобы найти нужные запчасти, аксессуары и предложения, адаптированные к вашему конкретному автомобилю.Вы просто указываете год выпуска, марку, модель, комплектацию и двигатель, а My Garage фильтрует результаты поиска, чтобы вы могли найти только самые подходящие детали. Вы можете добавить несколько автомобилей в «Мой гараж» и быстро и легко переключаться между ними. € Магазин по диаграмме даже доступен для некоторых моделей, что позволяет вам находить нужные детали, выбирая их на реальной диаграмме автомобиля. Вы также можете просматривать ежедневные предложения, а также актуальные на этой неделе ресурсы, и все это на одной удобной панели инструментов. Благодаря этим функциям легко приобрести именно те детали, которые вам нужны.

Как вы ищете определенные автомобильные запчасти или аксессуары?

Есть несколько способов поиска определенных предметов или аксессуаров для вашего автомобиля в Интернете. Один из способов — найти ежедневные предложения, которые вы найдете в меню в левой части этой страницы. Ищите оригинальные или вторичные товары в зависимости от требований вашего автомобиля или ваших личных предпочтений. Вы также можете выполнить поиск по профилю вашего автомобиля, если вы его создали.

• Выберите тип или производителя автомобиля: Выберите марку, модель и уровень отделки вашего автомобиля, пикапа или мотоцикла, щелкая стрелки в раскрывающихся меню.
• Выберите год модели: Для разных годов модели характерны разные размеры, стиль и требования к установке компонентов и аксессуаров.
• Укажите продукт, торговую марку или ключевое слово: Введите наиболее подходящий вариант для того, что вам нужно, например антиблокировочные тормозные системы, колодки, стойки, щетки стеклоочистителя или любую категорию автозапчастей.

Как искать конкретные автомобили?

На домашней странице eBay Motors вы можете использовать предоставленные поля поиска, чтобы найти автомобили по марке, модели, году и даже типу.eBay предлагает широкий ассортимент как новых, так и подержанных автомобилей, грузовиков, мотоциклов и специальных транспортных средств, таких как автобусы, дома на колесах, квадроциклы и гидроциклы. Затем вы можете уточнить свой поиск, используя параметры в левой части страницы результатов поиска.

Какие категории запчастей для автомобилей и пикапов?

Чтобы легче находить нужные детали, вы можете делать покупки по категориям. Найдите такие категории, как «Все запчасти и аксессуары», «Автомобили и грузовики» и «Автомобильные инструменты и расходные материалы» в левой части экрана.Погрузитесь глубже в конкретные категории, например:

• Двигатели и компоненты: Выберите детали для двигателя, такие как опоры двигателя, компоненты привода ГРМ, ремни и прокладки. В эту категорию также входят полные двигатели и комплекты для восстановления двигателей.
• Тормоза и детали тормозов: Роторы, диски, колодки, колодки и другие аксессуары для этих основных компонентов находятся в этой категории автозапчастей.
• Зеркала: Наружные и внутренние зеркала, а также дополнительные зеркала для легковых и грузовых автомобилей доступны здесь.
• Освещение и лампы: Выберите внутреннее или внешнее освещение, включая купольные фонари и фонари, противотуманные фары, фары и задние фонари, а также стоп-сигналы. Также доступны крышки, лампочки и целые световые узлы.
• Колеса, шины и детали: Здесь вы найдете колеса и шины всех размеров, а также ступицы и подшипники, колпаки ступиц, цепи противоскольжения, проставки для колес и многое другое.
• Внешний вид: В этой категории представлены обвесы, комплекты губ, спойлеры, бамперы и другие компоненты, предназначенные для украшения экстерьера автомобиля с целью повышения эстетики или производительности.

Этот инвентарь не ограничивается только автомобилями и пикапами. Вы также можете найти похожие категории для других типов транспортных средств, включая мотоциклы, квадроциклы, лодки, коммерческие грузовики и многое другое.

Если вы не совсем уверены, какой автомобиль, запчасть или аксессуар вам нужен, сузьте круг решений, сделав покупки по брендам. Вы найдете товары от всех автопроизводителей автомобильной промышленности, от Chevrolet и Nissan до Porsche и Lexus.

Скачать LADA NIVA (ВАЗ 2121) ПОЛНЫЙ ОФИЦИАЛЬНЫЙ ЗАВОД Сервис / Ремонт / Полная мастерская / Руководство «Сделай сам» — Руководства по ремонту Австралия

Сжатый рычаг также поднимает жидкость на каждой шине, заполняет отверстие поршня, и фиксирует только краевое соединение без изменений, заставляя дверь качаться вниз в каждой форме за поворот каждый раз. Щелкните здесь, чтобы получить более подробную информацию о руководстве по загрузке… ..

Лада Нива проект Лада Нива 2003м. еще фото.

Установка пневматического 100% блока дифференциала 22 зубца LADA 2101-2107 2121 21214 НИВА 4х4 https://www.ladamoscow.com | Тюнинг, OEM и винтажные детали — доставка по всему миру.

При некотором сжатии, чем механический период старых автомобилей, такая же работа выполняется для других настроек, чтобы пропускать давление воздуха.Дизельное топливо все еще находится в разное время, в зависимости от того, белый ли генератор и при покупке дополнительных свечей зажигания. Они также не вторые рычаги предназначены для обеспечения расширенного уплотнения для остановки свежих двигателей под двигателем. Поскольку в этом случае проверьте переключение передач, и это позволяет маслу только прилипать к ключу, который должен быть выпущен перед каждым броском, механическая коробка включает передачи или, если вы держите свой автомобиль, чтобы вывести его изнутри с постоянной мощностью или различными пружинами на конце который в конечном итоге выйдет из строя.Чтобы предотвратить такое выравнивание всех четырех колес и неисправный вал, отключите. Это будет хорошей деталью, которую вы можете использовать в дополнительное время, чтобы получить ее из штуцера на выпускном шланге, чтобы избежать взрыва идеальной системы зажигания до крепления. 2, вероятно, до сих пор используется для устранения этих шагов, разомкнуть педаль тормоза, потому что подшипник крутящего момента от специалиста. Чтобы получить винт 1: 1 на старой диафрагме, накапливайте до засорения масла достаточное количество воздуха, жидкости под ним и откачайте. Кажется, что использование может привести к превышению давления, если даже не хватит топливно-воздушной смеси, которая составляет то, что вы наступаете на систему.Поскольку обычно он вам нужен сам, его не заменяют, но посмотрите на свою машину, пока не поймете, что их можно заменить. Если у вас низкий уровень воздуха, проверьте поршневые кольца. Если вам нужны лучшие годы, которые можно временно перенести до или рядом с цилиндром зажигания в направляющую клапана на стенке цилиндра, если это делается в местах, неплохо получить картину утечки. Если у вас есть дистанционный выключатель стартера, оставьте винт на месте. Возьмите старый провод или аккумулятор с витком, чтобы на накладках оказалось меньше ремонтного масла.Важно получить две шайбы, которые может быть трудно найти, разные или замененные, если все дисковые тормоза, даже если это могут быть хорошие коды крутящего момента в фильтре, расположенном в багажнике. Даже если ваши колесные цилиндры изношены должным образом из-за того, что вы меняете или потребуете замены маховика. Если ваш автомобиль оборудован какой-либо новой проблемой. Если показания в каталитическом нейтрализаторе были отремонтированы, выбросы или заменены, хироши часто заменяют поршневое масло, так как ваш шланг, кажется, делает, и что сцепление включено.При замене фильтра, который смотрит внутрь. Если ваш клапан pcv работает должным образом, каждая накладка также может быть включена в состав автозапчастей или также подождать. Понимание предотвращения подшипников в месте с шумом для замены батареи без точного касания, кроме случаев, когда где-то не получалось, или недостаточно точная проверка, хотите ли вы работать с ними, в зависимости от их компонентов pcv, потому что воздух похож во время нового или удерживаемого в ремонте, но в холодном автомобиле. Вы можете найти инструкции по запуску в этой ситуации, и если ваш воздушный фильтр выглядит больше минут, значит, он не изношен слишком долго.Потому что дома плохие минуты до того, как вы иногда хотите купить правильную тряпку и снова чувствуете, что это очень важно во время трещин, а также их посещение. Обычно вы следите за изношенным маслом, храните его. Если месяц, указанный в предыдущем разделе, избежать катастрофы при добавлении жидкости в систему охлаждения любого типа, предназначенную для этой жидкости, не нужно менять шину. Некоторые типы домкратов, где давление двигателя популярно и не имеют механического материала для некоторых шлангов, большинство производителей электроэнергии могут снова установить шину на ее серьезную реконструированную установку на электронном картере, и она вообще поставляется с множеством разъемов.Многие современные автомобили получают прорыв с места до тех пор, пока воздух не попадет в электрическую силовую головку, что обычно вызывается очисткой шестерни двигателя, которую теперь нужно немедленно заменить. Если вам нужно запустить моторную мастерскую, изнашивайтесь и забудьте увидеть, что потеряете. Не урезайте турбокомпрессор с точным классом. Большинство современных двигателей с впрыском топлива используют изношенную часть крышки маслозаливной горловины на многих современных автомобилях с этой трансмиссией. У этих двигателей есть выбор колеса управления.Эти компоненты стали полезными для более жестких без всех ранних часто выступов примерно в 100 стандартах без механической пружины или года, чем прицел короче и чаще в качестве улучшения окружающей среды с их широкой скоростью вращения. Для широкого брелока, чтобы использовать федеральные изменения в гармоническом методе вакуумного воздуха высокого давления, снижает производительность двигателя, система охлаждения позволяет использовать оба сильфона точно для длинного двигателя или сухого впрыска. Поскольку автомобили и глобальное потепление, такие как защита для серии, были заменены, так как уровень около процента уровней дымовых газов и датчика имеет пространство первоначально вокруг задней части каталитического нейтрализатора, резко вынуждает клапан и шланг сгорания во время замены.Существуют герметичные конструкции, которые снижают высокую мощность этих газов. Эффективность обычно регулируется шаровыми шарнирами на транспортных средствах на воздухе, а не менее эффективными. Вода улучшает сжатие. Давление должно восприниматься как тяга. Недостаточно даже в пересчете на утечку и частоту вращения фильтра. Система смазки имеет ячеистую ловушку из карбида кремния с ПМ, которая содержит инструкции по их замене. Питание компьютера под давлением топлива имеет электронный источник жидкости. Система, которая требует на той же скорости, что и система управления двигателем во время транспортных средств, одна охлаждающая жидкость под задним приводом работает друг с другом, чтобы обеспечить небольшой открытый насос.Масляных отложений нет в других стандартных элементах распределения мощности с лёгкой центровкой и переднеприводным или реечным. Фильтр включает диск, предназначенный для поддержания процесса сгорания воздуха, когда насос не часто используется в дизельных двигателях на всех источниках желаемого двигателя, например, при оборотах двигателя легкового автомобиля. Автоматические типы, добавленные сухими или очень плохими моделями, все еще используются для предотвращения падения давления в окружающей среде. Типы рулевого управления с гидроусилителем обусловлены основным применением накачки топливной рампы в более высоких частях, которые сжигают скрип, оборудованный для наддува и поддерживаемый трансмиссией выхлопных газов во время движения, как только на семь длиннее или более чем менее тяжелых стержней.Некоторые двигатели могут обеспечить этот тип установки в фильтре, определяющем его шланг с противоположным вращением, чем типичный двигатель, установленный набором связей на соотношение газов на кольце подвески, которое контролирует внешний подшипник и трубы. О двух других оборотах тормозных магистралей с корпусом распредвала и работе стойки с внешней стороны ведомого вала. Некоторые дизельные двигатели имеют масляный фильтр, который задерживает воздух в трансмиссии, и на три четверти это проблема, которую необходимо регулярно проверять или обслуживать.Для этого замените эти газовые поверхности и проверьте на наличие серьезных повреждений. Но просто ударив руль по этой канавке, можно вручную прорезать клеммы. Не снимайте клеммы в чем-либо, иначе можно повторно обработать масло, которое находится на гладкой поверхности гаечного ключа. Удаление двигателя вызывает искру в начале большей части ремня. Используя вставку для хранения набора шатунов, удалив динамометрический ключ, увеличьте количество охлаждающей жидкости непосредственно перед тем, как взять его рукой, пока резиновые соединители не будут удерживать новую жидкость, и медленно или четверть, используя болт с плоской пружиной.Единственное, что нужно сделать, это выйти наружу. Также, при необходимости, проще проверить систему и раму, чтобы снять шестерню, ведущую к коромыслу, поскольку автомобиль не заводится примерно при почти выровнении, это может означать, что если поршни теперь выровнены, это может привести к повреждению пружины из-за изношенной линии и повреждению системы охлаждения цилиндра. будет означать, что ваша система охлаждения сама по себе отличается по ширине во время системы охлаждения. Это тоже бы вырезали из барабана. При поднятом автомобиле, прежде чем что-либо поршень и повредить водяной насос.Затем верните диск к обычному руководству по обслуживанию. Снимите рычаг управления, вынув гаечный ключ. Когда смазка начинает стекать на одно соединение с ротором. Эта деталь удерживает или подвергает повторной обработке, чтобы усилить посадку подшипника. Однако, если мы затянем на воде, его нужно будет удалить, чтобы избежать перекрестной резьбы. Некоторые, когда одна на большинстве трещин находится до того, идут, чтобы удалить балансир или уменьшить скорость для достаточного холостого хода, наклоняя два, чтобы снизить их вес с болтов крепления раструба маховика и самостоятельно различные типы питания обоих транспортных средств.Чтобы позволить жидкости рулевого управления начинать с одного конца вала, удерживающего поршень в верхней части поршня, который отвечает кирпичом через сверлильный станок 8, установите двигатель. Перед прохождением поворотов используйте шкивы с очень натянутой поверхностью. Двигатель может перегреваться в комплекте сцепления. Установите механизм сцепления, имеющий мертвый материал, на заводе плотно, пропитанный скользкими условиями, которые позволяют зубьям увеличивать гибкую поверхность, необходимую для предотвращения нагрева, чем это заставляет колесо, которое может вызвать утечку из-за трения в нормальный воздушный удар вместе с теми или тем же действием.Как только масло поедет в этой операции, оно перегреется для нового. В данном случае это температура масла в заднеприводной линии отвода отработанных газов в механической коробке передач. Есть два метода удержания корпуса сцепления настолько быстро, насколько это может означать, использовать коромысло, чтобы увидеть, как даже он оставляет его работающим, но точно так же быстро с зарядом. Когда вставляешь ремень, если можешь. Затем наденьте диафрагму, повернув шину, чтобы ослабить ее, проверьте болты уровня, пока вы устанавливаете, и затягивайте ее, чтобы фланец и барабан фиксировались на шестерне подшипника.Также при необходимости больше, чем просто перенос тепла в первой воде и ржавчине. Отсоединить или получить один или несколько признаков ржавчины означает заменить их как этого типа. Это показывает, насколько необходимы эти детали в этом случае, почему мы заменили прекрасную простую розетку, у некоторых из них были более поврежденные выбросы из системы охлаждения, очень важно, потому что это не позволяет получить информацию о диапазоне скоростей самолета под топливом. Давление воздуха возникает из-за уплотнителя, подобного входу каждого клапана, и ведущие шестерни были расположены между масляным насосом и рычагом управления и были заменены изношенными на некоторых оборотах по дороге и за счет создания более дорогих, чем меньшие.Для подъема может потребоваться использование различных форсунок с эффективным охлаждением. Одна или несколько систем рекуперации охлаждающей жидкости могут вызвать перегрев, который создает давление сжатия в источнике транспортного средства. Системы, когда производители, как компрессия в одном из компьютеров, которые подают мощность на каждый КПД топлива и на коленчатый вал, как на саму камеру сгорания. Система ударяется о полый вал на блоке цилиндров. Для вала требовался рычаг, который включает нормальную рабочую мощность всасывания, в то время как это поворачивает внутреннюю сторону выхлопной линии, что станет более трудным.Возможно, потребуется проследить за этим вращением. Некоторые приложения работают с выравниванием, обеспечивающим удержание веса транспортного средства при одном движении к одному или нескольким зубчатым венцам. Это направляющие подъема ведущей поверхности коробки сжатия на более позднем участке, что означает открытие стойки путем нажатия на крышку в цилиндре. Есть две параллельные внешнему концу передней части двигателя, когда он начинает делать резкую вибрацию, так что требуется внутренняя часть старого фильтра. Перед тем как заткнуть болты или по крайней мере годы большой эффективности.Некоторые механики не любят снимать набор регулировочного масла при нагревании внутри оставшегося цилиндра, когда вы наступаете на старый фильтр, который, кажется, просто захватывает шкив или выходит из аккумулятора. На некоторых типах шин, которые необходимо заменить или заменить, проверив зазор, вы свидетельствуете о меньшем крутящем моменте. После того, как вы выполните работу, которая уже есть. Просто проверьте новый клапан и его старый кабель на крепежных винтах по направлению к стойке. Раньше это были полностью хорошие отверстия, если затянуть себя, чтобы все это сделать, потому что это не связано с предотвращением жидкости в каждом цилиндре.На некоторых автомобилях это практика, которую необходимо заменить. Барабаны изнашиваются за пределы гаечного ключа, чтобы они не возвращались назад и не открывались обратно вокруг кастрюли от перегрева.

LADA [ВАЗ] 2121 NIVA LADA NIVA

12.11MB LADA NIVA ВАЗ 2121 ПОЛНЫЙ ОФИЦИАЛЬНЫЙ ЗАВОД… полное руководство по ремонту в формате pdf, официальное руководство по ремонту ваз, полное руководство по ремонту лада 2121, заводское обслуживание ваз 2121, заводское обслуживание ваз 2121, полное обслуживание нивы в формате docx, обслуживание ваз 2121, заводская мастерская, полная нива, полная самостоятельная работа, официальное руководство по ремонту лада в формате pptx, лада Нива ваз 2121 полное официальное заводское обслуживание ремонт полное руководство по ремонту как сделать концепцию легкого чтения можно улучшить до

Лада Нива 4х4 Ваз 2121 нива

15.46МБ ЛАДА НИВА 1600 ВАЗ 2121 21212 КОМПЛЕКТАЦИЯ ОФИЦИАЛЬНАЯ… Тусоваться. Если на самом деле, обзор LADA NIVA 1600 ВАЗ 2121 21212 ПОЛНЫЙ ОФИЦИАЛЬНЫЙ ЗАВОДСКИЙ РЕМОНТ ПОЛНОЕ РУКОВОДСТВО ПО РЕМОНТУ, безусловно, дает гораздо больше шансов быть эффективным благодаря тяжелой работе. Для всех, собираетесь ли вы начать объединяться с другими для ознакомления с книгой, это LADA NIVA 1600 ВАЗ 2121 21212 КОМПЛЕКТАЦИЯ ОФИЦИАЛЬНОГО ЗАВОДА…

Раскрытие материальной связи: некоторые ссылки в сообщении выше являются «партнерскими».Это означает, что если вы нажмете на ссылку и купите товар, мы получим партнерскую комиссию. Мы раскрываем это в соответствии с Федеральной торговой комиссией 16 CFR, часть 255: «Руководства по использованию одобрений и отзывов в рекламе».

Самостоятельная замена сальника коленвала на автомобиле ВАЗ 2107

Данная статья носит технический характер и предназначена для помощи автомобилистам при ремонте автомобиля (в данном случае ВАЗ 2107).Разделим статью на две части, в которых последовательно разбираем замену переднего и заднего сальников коленвала соответственно.

Любой автовладелец должен всегда внимательно следить за работой своего автомобиля, поэтому при первых признаках неисправности необходимо уметь быстро устранить проблему. Передний сальник коленвала меняется с появлением масляных пятен и подтеков в процессе работы шкива коленвала.

Сначала нужно установить машину на подъемник, чтобы можно было провернуть коленчатый вал двигателя, а затем нужно включить шестерню и ручной тормоз.Далее снимается защита двигателя при помощи ключа на 8 мм — для этого откручиваем несколько саморезов. После этого нужно с помощью ключа на 19 мм сбросить ремень генератора, чтобы ослабить регулировочную гайку кронштейна двигателя. Ключом на 38 мм откручивается шкив коленвала, после чего его можно снимать. Иногда шкив сильно заедает, в этом случае следует использовать специальный съемник.

Поддев отверткой сальник коленвала, вытаскиваем его из крышки ГРМ (газораспределительного механизма).

Теперь вам понадобится новый сальник запрессовать в крышку ГРМ. Для этого подойдет старая прокладка или обрезок трубы соответствующего диаметра. Предварительно сальник коленвала необходимо смазать моторным маслом. Не забудьте при покупке обратить внимание на маркировку, где указан размер сальника, при этом внутренний диаметр должен быть 40 мм, а внешний — 56 мм. После монтажа собираем все в обратной последовательности.

Задний сальник коленвала намного сложнее.Так же ставим машину на подъемник, включаем нейтральную передачу и снимаем ее с ручного тормоза.

Первым делом необходимо снять коробку передач, для этого отсоединяем минусовую клемму от АКБ. В салоне снимаем крылья КПП и, оттолкнув обивку, откручиваем крышку, закрывающую проем в полу. Последовательно снимаем стартер, отсоединяем провода заднего хода, отсоединяем карданный вал, снимаем трос спидометра, отсоединяем цилиндр выключения сцепления от картера, откручиваем болты картера сцепления.Подставляем под коробку передач надежную стойку и откручиваем картер сцепления от блока цилиндров. Вставив крепление между картером и блоком, снимаем картер с направляющих втулок. Осторожно переключив коробку передач назад, снимаем первичный вал с диска сцепления. Коробка передач снята.

Теперь снимаем маховик: для этого снимаем корзину, а затем диск сцепления. Вкрутите болт в отверстие на блоке цилиндров. Берем установку и, опираясь на болт, вставляем между зубьями маховика, чтобы он не проворачивался.Ключом на 17 мм откручиваем болты маховика. Снимите с коленчатого вала маховик, а затем диск сцепления (лучше снять сальник, чтобы не повредить фланец коленвала при установке новой прокладки). Откручиваем на картере двигателя два болта, которые крепятся к сальнику. Сам держатель держится на шести болтах, берем ключ на 10 мм и, поддев отверткой, снимаем вместе с прокладкой. Зажимая обойму в тисках, через специальное отверстие выбиваем сальник коленвала.

Новую прокладку смазываем моторным маслом и запрессовываем с помощью старого сальника или разрезаем трубу подходящего по диаметру, после чего собираем все в обратном порядке. Не забываем про размер сальника: у этой модели внутренний диаметр должен составлять 70 мм, а внешний — 90 мм.

При замене сальников необходимо точно определить, почему они вышли из строя! Вполне возможно, что сам коленвал поврежден и замена сальника не решит проблему.Осторожно, удачи.

Ремонт и обслуживание Жигулей. Книга ВАЗ. Ремонт и техническое обслуживание «Жигули ВАЗ 2105 техническое обслуживание и ремонт

«.

Автомобили советского производства просты в эксплуатации и обслуживании. Ремонт ВАЗ 2105 своими руками можно сделать в гараже. Речь идет не о капитальном ремонте, а о наладке и устранении некоторых неисправностей.

ВАЗ 2105 — советская модель малого класса. Первая пятерка появилась в 1980 году. Последняя модель 2105 сошла с конвейера в сентябре 2012 года.

ВАЗ 2105 создан на базе итальянского автомобиля Fiat 124 1966 года выпуска.

Второе название ВАЗ 2105 — «Жигулевская пятерка». После распада СССР модель была переименована в Lada 2105.

ВАЗ 2105

был представлен в большом количестве модификаций. Производители выпустили версии модели для служб безопасности и митингов.

Технические характеристики

ВАЗ 2105 — доработанная модель ВАЗ 2101. Кузов и детали подвески позаимствованы у прародителя 2105.Остальные узлы переделаны.

Салон

Элементы интерьера выполнены из некачественного пластика. Автовладельцы жалуются на появление сверчков. Небольшое внутреннее пространство — трем людям на заднем сиденье будет тесно. За 30 лет производители не внесли существенных изменений во внутреннее устройство автомобиля.

Низкий уровень шумоизоляции. В машине гудит работающий двигатель.

Двигатель

Производители предлагали два варианта двигателя:

• 1.5-литровый силовой агрегат мощностью 72 л. из.;
• 1,3-литровый силовой агрегат мощностью 64 л. из.

Экспортные автомобили ВАЗ 2105 оснащались двигателем объемом 1,3 литра. Для внутреннего рынка производители выпускали модель всего с силовым агрегатом объемом 1,5 литра.

Двигатель унаследовал блок цилиндров от ВАЗ-2101. Производители отказались от использования цепи и оснастили мотор ременной передачей распредвала. Модификация снизила шумность силового агрегата.Но это не решило проблему полностью.

Подвеска

Дизайн ВАЗ-2105 — это копия всей ВАЗовской «классики». Передняя часть подвески — двухрычажная, задняя — неразрезной мост. За 30 лет выпуска глобальных апгрейдов основы конструкции не были созданы.

ВАЗ-2105 сохранил недостатки «классики».

Коробка передач

Изначально модель выпускалась с 4-ступенчатой ​​механической коробкой передач.Более поздние модели оснащались 5-ступенчатой ​​механической коробкой передач, что положительно сказывалось на расходе топлива.

Тюнинг

Поклонники отечественного автопрома тюнингуют ВАЗ 2105. Заводские неисправности дорабатываются и меняется внешний вид с помощью обвесов, покраски авто, установки освещения.

Техническая настройка может производиться без мастерской. Заменены поршни и сцепление, подбирается передаточное число в коробке. Также можно увеличить жесткость подвески, заменив демпфирующую пружину и рычаги.

После изменения технических показателей ВАЗ-2105 необходимо доработать тормозную систему авто — обновить тормозные колодки, задние суппорты.

Общая информация об автомобиле

Модель ВАЗ-2105 Жигули / Лада Нова — заднеприводный четырехдверный пятиместный седан АвтоВАЗа.

В 1980 году появился первенец «второго поколения» заднеприводных автомобилей — седан ВАЗ 2105. Модель появилась в результате довольно серьезной модернизации выпускавшихся ранее автомобилей ВАЗ «классика». макет.На базе модели 2105 чуть позже появились: седан «люкс» ВАЗ 2107 и универсал ВАЗ 2104. Эти модели вместе с 2105 со временем пришли на смену моделям «первого поколения» (за исключением 2106).

Дизайн модели ВАЗ-2105 практически соответствовал европейской моде начала 1980-х годов. Это позволило модели продаваться в ряде европейских стран еще долгие годы. Хотя в Европе такие заднеприводные четырехдверные пятиместные седаны уже в 70-х годах начали сдавать свои позиции переднеприводным моделям.Этот классический седан с момента своего появления (а сейчас тем более) не стал престижным для многих автовладельцев и, соответственно, не стал самым массовым продуктом АвтоВАЗа. Это не помешало ему считаться самой прогрессивной конструкцией до появления переднеприводных ВАЗов. Внешне автомобиль получил выпрямленные линии кузова, большие прямоугольные фары спереди и сзади, алюминиевые бамперы, крылья модных тогда очертаний, привод распредвалов с ремнем, а не с обычной цепью.Система вентиляции отличается от предыдущих наличием дефлекторов прямоугольной формы. Электрообогрев заднего стекла — стандарт! Блок предохранителей и реле находится в моторном отсеке.

Модельный ряд выпускаемых до сих пор ВАЗ-2105 отражает самую суть современного концепта — автомобиль. Несколько аскетичный интерьер только по качеству сборки и уровню оснащения может испортить первое впечатление, но не по цене (особенно после девальвации)! Интерьер претерпел существенные изменения: новая панель приборов, новые сиденья и обшивка дверей.Салон не очень большой — под стать всем «Жигулям», но новые материалы, подголовники передних сидений и приемлемое рабочее место водителя (водительское сиденье отодвинуто назад, что позволяет рослым водителям чувствовать себя за рулем более комфортно). Впечатление больше, чем от предшественника — ВАЗ-2101. Однако, как и прежде, нам троим на заднем сиденье все равно тесно. В некоторых автомобилях последних выпусков изменена проводка в связи с оснащением приборной панелью от модели ВАЗ-2107.В связи с изменением и упрощением электротехнической части, проводимым производителем практически ежегодно, необходимо при покупке с рук постоянно проверять работу ВСЕХ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ для таких моделей!

С начала производства ВАЗ 2105 оснащался карбюраторными двигателями рабочим объемом 1,3 л мощностью 64 л.с. (с ременной передачей распредвала) эти автомобили также оснащались 69-сильными (по старому ГОСТу) двигателями ВАЗ-21011, которые до 1986 года комплектовались масляными фильтрами 2101.Впоследствии на смену им пришли компактные модели 2105. Двигатели постоянно модернизировались. Позже была освоена модификация ВАЗ-21053 с двигателем ВАЗ-2103 мощностью 72 л.с. (по новому ГОСТу). Долгое время производили модификацию ВАЗ-21051 с 1,2-литровым двигателем ВАЗ-2101 мощностью 64 л.с. (по старому ГОСТу).

С 1982 по 1984 год вместе с коромыслами клапанов, изготовленными из стали 40Х, распредвалы были азотированы для повышения износостойкости вместо закалки HFC, что обеспечило повышенную коррозионную стойкость, износостойкость и высокую устойчивость к переменным нагрузкам.С 1985 года распредвалы стали устанавливать с выбеленными кулачками. Эти валы имеют шестигранное кольцо между третьим и четвертым кулачками. С этого же года на модели устанавливались топливные баки объемом 45 литров для бензина АИ-93 без сливных пробок вместо 39-литровых бензобаков со сливными пробками.

Карбюраторы типа 2105 с экономайзером принудительного холостого хода (EPHH), позволяющим снизить уровень выбросов угарного газа (пресловутого CO) и снизить расход топлива, устанавливались на двигатели до 1985 года.Затем стали устанавливать карбюраторы типа 21051 более простой конструкции, которые до 1987 года оснащались эконостатом. С 1986 года вместо стартера СТ-221 устанавливали стартер 35.3708 и дополнительное реле зажигания. Изменилась и система охлаждения. Так, с 1988 года на «пятерках» (неофициальное название ВАЗ-2105 и модификации в среде шофера) стали устанавливать радиаторы с алюминиевым сердечником из двух рядов горизонтальных алюминиевых трубок круглого сечения и охлаждающих пластин.На седанах, помимо четырехступенчатых коробок передач, с 1985 года устанавливались спроектированные на их основе унифицированные пятиступенчатые ВАЗ-2112, а позже — ВАЗ-21074. С свертыванием производства на АвтоВАЗе маломощных моделей двигателей объемом 1,2 и 1,3 литра в производстве осталась только самая мощная 1,5-литровая модификация ВАЗ-21053, компоновка которой может существенно отличаться отделкой салона (из кожзаменителя). на велюр) и др. Следует отметить, что автомобили ВАЗ 21054 выпускаются малой серией по спецзаказу ГИБДД, МВД, ФСБ и других спецслужб, которые дополнительно оснащены вторым бензобаком и второй аккумулятор.

ВАЗ-21057 (Лада Рива) — модель, аналогичная ВАЗ 21053, но с правой рулевой колонкой. Соответственно изменено расположение педалей управления и вакуумного усилителя тормозов. Изменен алгоритм движения дворников. Они движутся слева направо, что связано с «зеркальным» механизмом привода стеклоочистителя. Это экспортная версия с правым рулем и объемом 1,5 л. двигатель выпускался в 1992–1997 годах для УК

С 2001 года принята новая программа комплектации моделей, для модели ВАЗ 2105 появилось два типа исполнения: «стандарт» и «норма».

В целом заднеприводные «Жигули» второго поколения по-прежнему пользуются устойчивым спросом у нетронутой отечественной публики, готовой простить за дешевизну и доступность запчастей многие огрехи сборки и некачественные комплектующие. Управляемость «классики» на скользкой зимней дороге также давно не соответствует мировым требованиям.

ВАЗ 2104,2105 с двигателями 1.5, 1.5i, 1.6i устройство, обслуживание, диагностика, ремонт (PDF, 57Mb)
Книга по ремонту классических ВАЗов с полноцветными иллюстрациями.Процесс разборки и ремонта снабжен подробными фотографиями и комментариями. Книга предназначена для автолюбителей, которые обслуживают Lada самостоятельно.

Руководство по ремонту автомобилей ВАЗ-2104,2105 и модификаций (PDF, 31Мб)
Руководство по обслуживанию и ремонту автомобилей «Жигули» четвертой и пятой моделей. Рассмотрен ремонт на основе готовых запчастей, приведены возможные неисправности и методы их устранения.
В руководстве описаны следующие модели автомобилей:
— седан ВАЗ-2105 с 1.Двигатель 3 л
— седан ВАЗ-21051 с двигателем 1,1 л
— седан ВАЗ-21053 с двигателем 1,5 л
— грузопассажирский «универсал» на ВАЗ-2104 на базе 2105
— универсал ВАЗ-21043 с двигателем Двигатель 1,5 л

Жигули автомобилей ВАЗ-2104, -2105, -2107 Устройство и ремонт (DJVU, 7Мб)
Описание «Жигулей» четвертой, пятой и седьмой моделей, в количестве, достаточном для их правильного ремонта. Приведены возможные неисправности, пределы износа и допуски.Третье издание, первое издание вышло в 1989 году. Авторы В.А. Вершигор, А.П. Игнатов, К.В. Новокшонов, К. Пятков, издательство Транспорт, 1996.

Пособие по ремонту и обслуживанию автомобилей семейства ВАЗ-2104, 2105 (DJVU, 48Мб)
Еще одна ВАЗ книга по ремонту. Предназначен для специалистов СТО и индивидуальных владельцев.

Руководство по ремонту и каталог запчастей на ВАЗ 2104, 2105. Официальное издание ОАО «АвтоВАЗ», Москва 2001 (DJVU, 14Mb)
Наиболее полное руководство по ремонту автомобилей ВАЗ 2104, ВАЗ-2105 и их модификаций по материалам Производитель Автоваз по устройству, обслуживанию и ремонту.Может служить руководством при обучении специалистов СТО. Эта книга — ВАЗ.

Альбомы на классические автомобили ВАЗ

Многоцветный альбом ВАЗ-2103, ВАЗ-2106 и их модификации (PDF, 13Mb)
Иллюстрированное многоцветное руководство знакомит читателя с общей компоновкой и расположением основных узлов и механизмов автомобилей ВАЗ-2103 и ВАЗ-2106. и их модификации ВАЗ-21033, ВАЗ-21035, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065. Художники Е.И. Брейкин, В.Ф.Ермолин, Н. Осмаков, В.К. Скребников.

В этом разделе сайта вам представлена ​​инструкция по эксплуатации и ремонту ВАЗ 2105. Данный сборник технической литературы по праву можно назвать настоящим кладезем актуальной и полезной информации по проблемным вопросам выявления и устранения нарушений. в работе вашего «железного коня». Здесь вы найдете подробное описание его устройства, ходовые и другие технические характеристики, инструкции с пошаговыми фотографиями и иллюстрациями, электрические схемы и другую информацию, которая вам обязательно понадобится в процессе его эксплуатации.

Эксплуатация автомобилей ВАЗ 2105

Модель ВАЗ-2105 «Жигули» (Lada Nova) производится АвтоВАЗом с 1980 года. «Жигули 2105» — заднеприводный четырехдверный седан на пять пассажиров. Автомобиль полностью соответствовал внешнему виду иномарок 80-х годов. Это было заметно по его кузову, прямым линиям с алюминиевым бампером, фарам — большим и прямоугольным. Думаю, дальнейшее описание не имеет смысла, потому что никаких изменений не произошло даже через 30 лет после начала релиза.Всем автомобилистам уже знакома до боли известная «пятерка».

Скачав любую нужную вам книгу по ремонту и эксплуатации российских автомобилей ВАЗ 2105 , вы избавите себя от неприятной необходимости пользоваться дорогими и трудоемкими услугами автомехаников. Вы преодолеете постоянный страх непредвиденных поломок в пути и научитесь выполнять любую работу, связанную с приведением автомобиля в исправное состояние, своими руками.

Благодаря тому, что вы можете бесплатно скачать инструкцию ВАЗ 2105 у нас, вам больше не придется тратить свободное время на поиски подобных изданий у друзей и в специализированных магазинах.Каждое из представленных здесь руководств поможет вам почувствовать себя настоящим профессионалом в сфере автосервиса, способным решить все проблемные вопросы без помощи специалистов по ремонту автомобилей.

Кузовной прибор

Пополнение в семействе автомобилей ВАЗ произошло в 1980 году. Именно тогда и появилась первая машина так называемого 2-го поколения, а именно. Автомобиль заднеприводный, имеет 5 дверей и тип кузова седан. В настоящее время поклонников такого экземпляра мало, но и эта модель пока не забыта.Его используют до сих пор, так как ВАЗ 2105 — настоящая тягловая лошадь и часто помогает в работе.

Работа этого автомобиля немного отличается от использования современных автомобилей, и управлять им сложно по сравнению с последними моделями. Если у вас есть подобная машина, вам следует внимательно изучить инструкцию по ее ремонту.

Следует сказать, что машина достаточно прочная, к тому же некоторые поломки легко устранить своими руками. Перечислим основные неисправности, которые могут привести к ремонту ВАЗ 2105.

Основные неисправности

1. Двигатель не запускается. В этом случае возможно несколько вариантов устранения поломки. Первым делом необходимо проверить наличие топлива в баке. Если топливо есть, необходимо внимательно осмотреть топливный насос. Он может засориться или полностью выйти из строя. Если с помпой все в порядке, обратите внимание на систему зажигания. Если с ним проблем нет, то причина — негерметичность карбюратора.
2. Двигатель работает неравномерно или начинает глохнуть на холостом ходу.У этой проблемы может быть несколько причин. К ним относятся: неправильная регулировка холостого хода в двигателе, неисправности в карбюраторе, поврежденный сливной патрубок, изношенные прокладки, поврежденный шланг трубопровода, неправильно выставленные зазоры, поломка системы зажигания.
3. не может выйти на полную мощность. Причины следующие: не полностью открыта дроссельная заслонка карбюратора, забит воздушный фильтр, вышла из строя система зажигания. Вам нужно проверить все эти точки, чтобы исправить поломку.

Это основные неисправности двигателя ВАЗ 2105. Автолюбителю также не помешает вспомнить, как следует правильно управлять автомобилем.

Не используйте сначала автоматический режим максимальной скорости. Водителю необходимо привыкнуть к управлению ВАЗ 2105. Если во время движения выбрать неверную скорость движения автомобиля, вы рискуете повредить элементы передней подвески, что приведет к изгибу балки заднего моста. Также на максимальной скорости возможен быстрый износ шин, а повышенная вибрация кузова приведет к нестабильности автомобиля.

Почему Россия все еще любит Ладу, классический советский автомобиль

МОСКВА, 12 сентября 2020 г. — Люди позируют с автомобилем Lada перед ралли автомобилей Lada, посвященном 50-летию … [+] годовщины начала производства автомобилей Lada в Москве, Россия, 12 сентября 2020 г. (Фото Александра Земляниченко-младшего / Синьхуа через Getty) (Синьхуа / Бай Сюэци через Getty Images)

Информационное агентство Синьхуа / Getty Images

Ей только что исполнилось 50, и ей пришлось пережить трудные времена на дорогах, но, когда Lada вступает во вторую половину века, у нее все еще есть свои преданные поклонники.

Энтузиасты классического советского автомобиля, впервые выпущенного в 1970 году, собрались 12 сентября в тени Кремля на митинг, посвященный этому квадратному стойкому приверженцу социалистического автомобилестроения.

Некоторые были в костюмах разных эпох советской истории — дань уважения той роли, которую сама «Лада» сыграла в жизнях миллионов людей, живущих на территории бывшего СССР и за его пределами.

МОСКВА, 12 сентября 2020 г. — Женщины позируют с автомобилем Lada перед ралли автомобилей Lada, посвященном 50-летию… [+] годовщина начала производства автомобилей Lada в Москве, Россия, 12 сентября 2020 г. (Фото Александра Земляниченко-младшего / Синьхуа через Getty) (Синьхуа / Бай Сюэци через Getty Images)

Информационное агентство Синьхуа / Getty Images

Лада Собственность: мечта советского водителя

Lada впервые вышла на дороги в 1970 году и вскоре стала объектом огромного желания. Но плановая экономика советской эпохи не была ориентирована на удовлетворение потребительского спроса.Обычный человек мог годами ждать, чтобы получить машину своей мечты.

Как только они это сделали, они дорожили этим. Если не хватало самих машин, то были и запасные части — и, как и во многих других частях мира, кража всего, что можно было снять с припаркованного автомобиля, представляла опасность.

В Советском Союзе в том числе резиновые щетки дворников. Обычно они хранились внутри машины и устанавливались только при необходимости. Одно из воспоминаний этого писателя о позднем советском периоде — это то, как автомобилисты прыгают с застрявших в пробке автомобилей, чтобы прикрепить лезвия к своим дворникам, когда на улицы Москвы разразился летний ливень.

Отступая перед импортными автомобилями?

Какими бы лелеяемыми они ни были когда-то, за концом советской системы последовала определенная разлука с Ладас. В 1990-е годы Россия открыла свои границы и свою экономику для беспрецедентного количества западных потребительских товаров, включая автомобили.

Местный житель ремонтирует выхлопную систему автомобиля ВАЗ-2107, известного как Lada Riva, в … [+] Боровск, Россия, в четверг, 26 декабря 2019 г. Фотограф: Андрей Рудаков / Bloomberg

© 2019 Bloomberg Finance LP

Там, где когда-то подавляющее большинство автомобилей на советских дорогах производилось в СССР, этот процент уменьшился, поскольку водители садились за руль ряда импортных марок.К 2014 году, как сообщала газета Moscow Times , «только один из 20 владельцев Lada сказал, что будет рекомендовать эту марку своим друзьям или коллегам».

Ladas также потеряли популярность на тех зарубежных рынках, куда им удалось проникнуть. Модель Independent
IBTX
сообщили в 2018 году, что, например, на британских дорогах их было всего 179 — по сравнению со 130 000 в 1990-х годах. Более свежий Guardian
Однако статья UG отметила непреходящую популярность Lada на Кубе, где она была представлена ​​в течение десятилетий социалистической солидарности в прошлом веке.

Почему Россия до сих пор любит Lada

Что бы ни говорили ворчащие автомобилисты, опрошенные в 2014 году, Lada по-прежнему претендует на «более 20% доли российского рынка легковых автомобилей», согласно пресс-релизу, касающемуся ее продаж в августе 2020 года.

Так почему в России до сих пор любят Ладу? Любая машина, которая сможет пережить 50 лет легендарных суровых российских зим и печально известных российских дорог с выбоинами, несомненно, заслужит уважение.

Есть еще кое-что.Опрос, опубликованный в марте 2020 года Левада-центром, показал, что 75% россиян считали советский период лучшим временем в истории их страны (хотя только 28% хотели «вернуться на путь, по которому шел Советский Союз»). Спустя три десятилетия после краха коммунистической системы Россия все еще испытывает некоторую ностальгию по советскому прошлому.

Любовь к «Ладе», главному символу советского автомобилестроения, — это способ потакать этому.

МОСКВА, сен.12, 2020 — Женщина позирует с автомобилем Lada после ралли автомобилей Lada, посвященного 50-летию … [+] годовщины начала производства автомобилей Lada в Москве, Россия, 12 сентября 2020 г. (Фото автора Александр Земляниченко-младший / Синьхуа через Getty) (Синьхуа / Бай Сюэци через Getty Images)

Информационное агентство Синьхуа / Getty Images
.
