Снятие рулевой колонки Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

В зависимости от цели работы рулевую колонку можно снять в сборе с рулевым колесом и подрулевыми переключателями. Операция показана с частичной разборкой рулевой колонки.

Снятие

1. Подготавливаем автомобиль к выполнению работы и снимаем клемму с отрицательного вывода аккумуляторной батареи.

2. Поворачиваем рулевое колесо в положение, соответствующее движению по прямой. Снимаем рулевое колесо

3. Снимаем декоративные накладки рулевой колонки.

4. Крестовой отверткой отворачиваем три самореза и снимаем нижнюю накладку панели приборов.

5. Отсоединяем колодки жгутов проводов от подрулевых переключателей и контактного кольца.

6. Накидным ключом на 8 мм ослабляем стяжной болт и снимаем соединитель в сборе с подрулевыми переключателями и с контактным кольцом»).

7. Разъединяем колодки жгута проводов замка зажигания.

8. Освобождая фиксаторы, отсоединяем две колодки жгутов проводов от электроусилителя рулевого управления.

Снять рулевую колонку можно в сборе с промежуточным валом. Однако снимать и устанавливать рулевую колонку удобнее, если разъединить промежуточный вал. Соединение фланцев карданных шарниров промежуточного вала возможно только в одном положении, поэтому можно не помечать их взаимное положение.

9. Накидным ключом на 13 мм отворачиваем гайку стяжного болта, соединяющего карданные шарниры промежуточного вала. Извлекаем болт.

10. Торцовым ключом на 13 мм ослабляем затяжку двух гаек 1 нижнего крепления рулевой колонки.

Тем же ключом отворачиваем две гайки 2 верхнего крепления рулевой колонки.

11. Снимаем рулевую колонку в сборе.

12. Накидным ключом па 13 мм отворачиваем гайку стяжного болта фланца нижнего карданного шарнира промежуточного вала. Извлекаем болт.

13. Шлицевой отверткой разжимаем фланец и снимаем карданный шарнир со шлицев вала рулевого механизма.

14. Маркером или другим доступным способом помечаем взаимное положение фланца верхнего карданного шарнира и рулевого вала. Торцовым ключом на 13 мм отворачиваем гайку стяжного болта, удерживая головку болта накидным ключом того же размера.

15. Через бородок сбиваем карданный шарнир со шлицев

Установка

Устанавливаем рулевую колонку в обратной последовательности. Перед установкой убеждаемся, что передние колеса находятся в положении движения но прямой, а паз на валу и метка на крышке картера рулевого механизма, а также метки на защитном чехле расположены должным образом (см. фото).

Расположение меток для установки вала рулевого механизма в положениe прямолинейного движения автомобиля: 1 — угловое углубление в крышке картера рулевого механизма; 2 — паз на валу рулевого механизма; 3 — крышка картера рулевого механизма; А — угловой выступ на защитном чехле; Б — вырез в кромке защитного чехла

Защитный чехол должен быть надет на вал рулевого механизма так, чтобы метка А располагалась напротив углубления угловой формы 1, расположенного в крышке картера, а вал при этом повернут так, чтобы его паз 2 располагался напротив метки Б защитного чехла.

Гайки стяжных болтов на фланцах промежуточного вала затягиваем моментом 23 — 28 П-м (2,3—2,8 кгс-м). Гайки крепления рулевой колонки затягиваем моментом 15-18,6 Н-м (1,5-1,9 кгс-м).

Как снять и установить колонку рулевую

Вам будут нужны: головки торцовые 13, 24, отвертки с лезвиями крестообразным и плоским, маркер.

Колонка рулевая является одним из важнейших элементов в обеспечении безопасности движения, так что следует в обязательном порядке заменить валы, установленные в колонке рулевой для рулевого управления либо всю колонку в случае наличия таких дефектов;

— деформация либо повреждение вала промежуточного, люфт в шарнирах карданных, повреждение клеммового соединения шарнира нижнего с валом-шестерней механизма рулевого и клеммового соединения шарнира верхнего с валом колонки рулевой;

— деформация либо повреждение деталей и вала колонки рулевой, повреждение пальцев, соединяющих вал со ступицей колеса рулевого;

— повреждение механизма для регулировки положения колонки рулевой;

— выход из строя электроусилителя от управления рулевого.

Снимать колонку рулевую необходимо в таком порядке.

1. Отсоединить от клеммы «минус» провод в аккумуляторной батарее.

2. Снять модуль от подушки безопасности.

3. Снять колесо рулевое.

4. Снять кожух колонки рулевой

5. Снять переключатели подрулевые

6. Снять кольцо контактное подушки безопасности

7. Сжать фиксатор для колодки жгута проводов, отсоединить колодку от контактной группы замка (выключателя) зажигания

8. Отжать фиксатор для колодки жгута проводов, отсоединить колодку от блока антенного от иммобилизатора

9. Сжать фиксатор для колодку жгута проводов и отсоединить колодку от блока управления электроусилителем управления рулевого

10. Аналогично отсоединить 2-ю колодку от блока.

11. Пометить, к примеру, маркером, как взаимно располагаются нижний карданный шарнир вала промежуточного и вала механизма рулевого.

12. Отвернуть гайку от стяжного болта соединения клеммового колонки рулевой.

13. Извлечь из отверстия болт и отсоединить шарнир от вала механизма рулевого.

14. Отвернуть 4 гайки для крепления колонки рулевой к каркасу приборной панели и опустить ее вниз на длину жгута проводов, который подсоедините.

Примечание

Так располагаются гайки для крепления колонки рулевой.

15. Сжать фиксатор для колодки жгута проводов, отсоединить колонку от усилителя для рулевого управления.

16. Отсоединить держатель для жгута проводов от кронштейна колонки рулевой.

17. Отсоединить держатель для жгута проводов от кронштейна на усилителе управления рулевого.

18. Снять колонку рулевую с замком (выключателем) зажигания и валом промежуточным.

19. Установить колонку рулевую в обратном порядке.

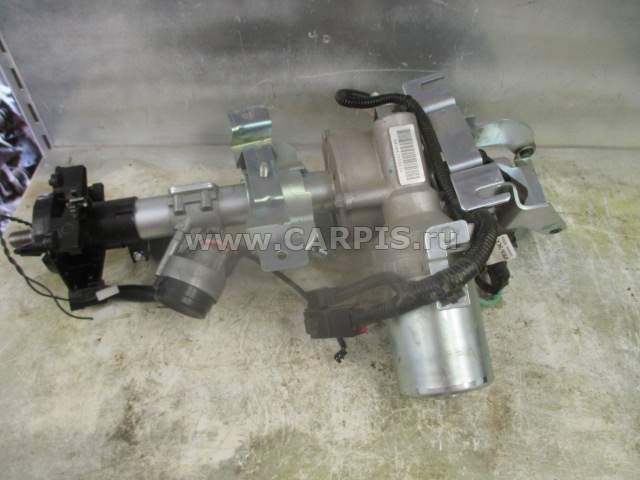

Снятие рулевой колонки с электроусилителем автомобиля Лада Калина

Устанавливаем колеса в положение прямолинейного движения автомобиля.

Отсоединяем клемму провода «минусового» вывода аккумуляторной батареи.

Снимаем рулевое колесо.

Снимаем подрулевые переключатели.

Отсоединяем колодки проводов выключателя зажигания от колодок проводов панели приборов.

В случае необходимости снимаем с рулевой колонки выключатель зажигания.

1. Отверткой отворачиваем три самореза

2. Снимаем нижнюю поперечину панели приборов

3. Нажав на фиксаторы, отсоединяем две колодки жгутов проводов от блока управления усилителя рулевого управления.

Отсоединяем колодку жгута проводов от соединителя подрулевых переключателей.

4. Высокой головкой на 13 отворачиваем четыре гайки крепления кронштейна

5. Опускаем колонку на пол.

При необходимости снимаем соединитель подрулевых переключателей.

6. Головкой на 13 отворачиваем гайку болта крепления нижнего карданного шарнира к валу-шестерне рулевого механизма.

Если болт поворачивается, удерживаем его ключом на 13

7. Вынимаем болт

8. Мощной шлицевой отверткой разжимаем клеммное соединение шарнира

9. Снимаем промежуточный карданный вал с вала-шестерни рулевого механизма.

Перед тем как отсоединить промежуточный карданный вал от вала рулевого управления, маркером помечаем взаимное положение верхнего шарнира карданного вала относительно вала рулевого управления.

10. Ключом на 13 отворачиваем гайку стяжного болта шарнира. Если болт проворачивается, удерживаем его ключом на 13.

Вынимаем болт.

11. Отверткой разжимаем клеммное соединение шарнира.

12. Снимаем промежуточный карданный вал с вала рулевого управления.

13. Устанавливаем промежуточный карданный вал в обратной последовательности.

При соединении верхнего шарнира промежуточного карданного вала с валом рулевого управления необходимо совместить ранее сделанные метки.

Установка

Устанавливаем рулевую колонку в обратной последовательности. Установку таким способом лучше проводить с помощником.

Однако удобнее производить монтаж колонки, когда нижний шарнир промежуточного карданного вала будет установлен на вал-шестерню рулевого механизма заранее.

1. Для этого после соединения промежуточного карданного вала с валом рулевого управления ключом на 13, отворачиваем гайку стяжного болта промежуточного вала и вынимаем болт.

2. Отсоединяем нижний карданный шарнир от верхнего шарнира

Устанавливаем нижний шарнир на вал-шестерню рулевого механизма (болт крепления шарнира к валу-шестерне должен располагаться вертикально с правой стороны).

Поворачиваем вал рулевого управления, так чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально снизу вала.

Соединяем верхний и нижний шарниры промежуточного вала, вставляем стяжной болт и заворачиваем гайку.

Дальнейшую установку производим в обратной последовательности.

Рулевая рейка (механизм) для ВАЗ 2110-2112, Калина, Приора

Рулевая рейка является основным агрегатом рулевого управления автомобилем, именно в рулевой рейке преобразуется вращение руля в поворот передних колес. От качества и точности изготовления рулевого механизма зависит бесшумность управления автомобилем, четкость и точность руления, а также длительность эксплуатации. Рулевые механизмы SS20 собираются методом селективной сборки, при которой происходит индивидуальный подбор рейки и валика в каждый конкретный корпус. Селективная сборка позволяет обеспечить оптимальные зазоры в рулевой рейке (в частности, в зубчатой паре рейка-валик), высокую долговечность и бесшумность при работе. При сборке осуществляется контроль легкости вращения и отсутствия заеданий и люфтов.

В городской толчее и ограниченности пространства, важное значение имеет маневренность автомобиля, в частности, передаточное отношение рулевого управления. Так в штатной конструкции рулевой рейки ВАЗ Приора с электроусилителем для поворота колес от упора до упора требуется 4.1 оборота руля. Компания «Система Технологий» предлагает как стандартные рулевые механизмы на Приору, имеющие 4.1 оборота, так и короткоходные, имеющие 3. 1 оборота от упора до упора. Рулевая рейка укороченного хода — прекрасное предложение для тех, кто желает сделать рулевое управление своего автомобиля более «острым», а свой автомобиль — более маневренным.

Очень часто владельцы автомобилей уделяют недостаточное внимание техническому состоянию рулевой рейки. При этом такие признаки как стук и люфт в рулевом управлении списывают на неисправности деталей подвески. Проверить состояние рулевого механизма на автомобиле ВАЗ вы можете самостоятельно, на любой ровной площадке с твердым покрытием. Рулевую рейку на люфт необходимо проверить в трех положениях: крайнем левом, среднем и крайнем правом. Во всех положениях необходимо рывками руки за рулевую тягу вверх-вниз проверить наличие люфта и внутренних стуков (фото. 1). Если люфт есть, то вы его почувствуете и услышите стук.

Маркировка

Основные неисправности рулевых механизмов (рулевых реек)

• износ внутренних направляющих;
• усадка тарельчатой пружины
• подклинивание в определенных положениях из-за некачественной сборки и регулировки;
• износ сайлентблоков рулевых тяг.

Люфты в соединениях рулевого механизма также являются причиной стуков рулевого управления. Люфт возникает по нескольким причинам:

1. Неточность изготовления профиля зуба, как самой рейки, так и вала-шестерни из-за чего происходит не плотное зацепление зубьев и возникают перекаты при поворотах руля, а так же из-за неточного подбора деталей рулевого механизма (вал-шестерни и рейки) (Рис. 1).
2. Износ в зубчатом соединении рейка — вал.
3. В рейках ВАЗ 2112 нового образца основной причиной шума является механизм регулировки зазора в подшипнике шестерни, а точнее — тарельчатая пружина, которая предназначена для устранения люфта подшипника. Штатные тарельчатые пружины усаживаются очень быстро (через 5-10 тыс. км пробега), переставая выполнять свои функции, что приводит к внутренним стукам в рулевой рейке при движении.
4. Еще одна причина стуков — возникновении радиального люфта зубчатой рейки из за износа в направляющих вкладышах (рис. 2).

Гарантия

Фирменная гарантия на рулевые рейки SS20 составляет 1 год без ограничения пробега, в том числе и на бесшумность работы.

Если вы хотите улучшить управляемость автомобиля, советуем установить короткоходый рулевой механизм SS20, который сделает управление автомобилем более «острым».

ремонт, замена, как снять, проверить и ремкомплект

Исправно работающий рулевой механизм является одним из главных условий обеспечения безопасности движения любого автомобиля. Если владелец Лада Калина обнаруживает подозрительные признаки выхода из строя каких-либо составных компонентов данного узла, то ему необходимо срочно принять действенные меры по поиску и устранению появившейся неисправности. Основным характерным симптомом неполадок является стук. Он отчетливо слышен при проезде неровностей или при вращении рулевого колеса в движении. Когда владельцем определено, что рулевой рейке требуется ремонт рулевой рейки, то у него два пути: направиться на станцию к мастерам или отважиться на самостоятельный ремонт рулевой рейки. Своими руками можно выполнить замену, конечно, это не просто и хлопотно, но, тем не менее под силу. Тем более, если у вас имеется под рукой ремкомплект.

Конструктивные особенности

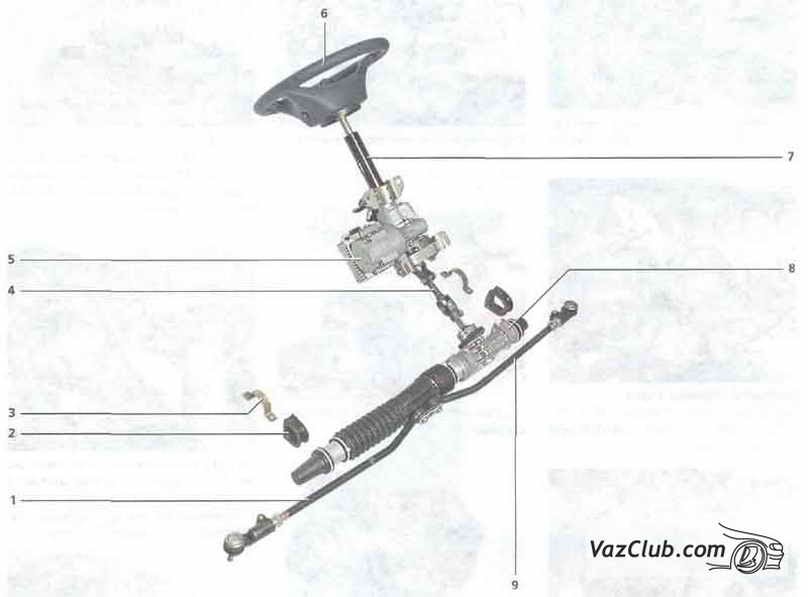

В структуру рулевого узла Лада Калина входят:

• усилитель с электроприводом;
• колонка руля, способная регулироваться по вылету и наклону;
• рейка рулевая с электроусилителем с механизмом изменения передаточного числа;
• тяги с наконечниками, а также рычаги поворотного типа.

В картере механизма присутствует узел с механическим зацеплением, где основным действующим элементом является косозубая шестерня, у которой шаг зубьев меняется в зависимости от длины рейки.

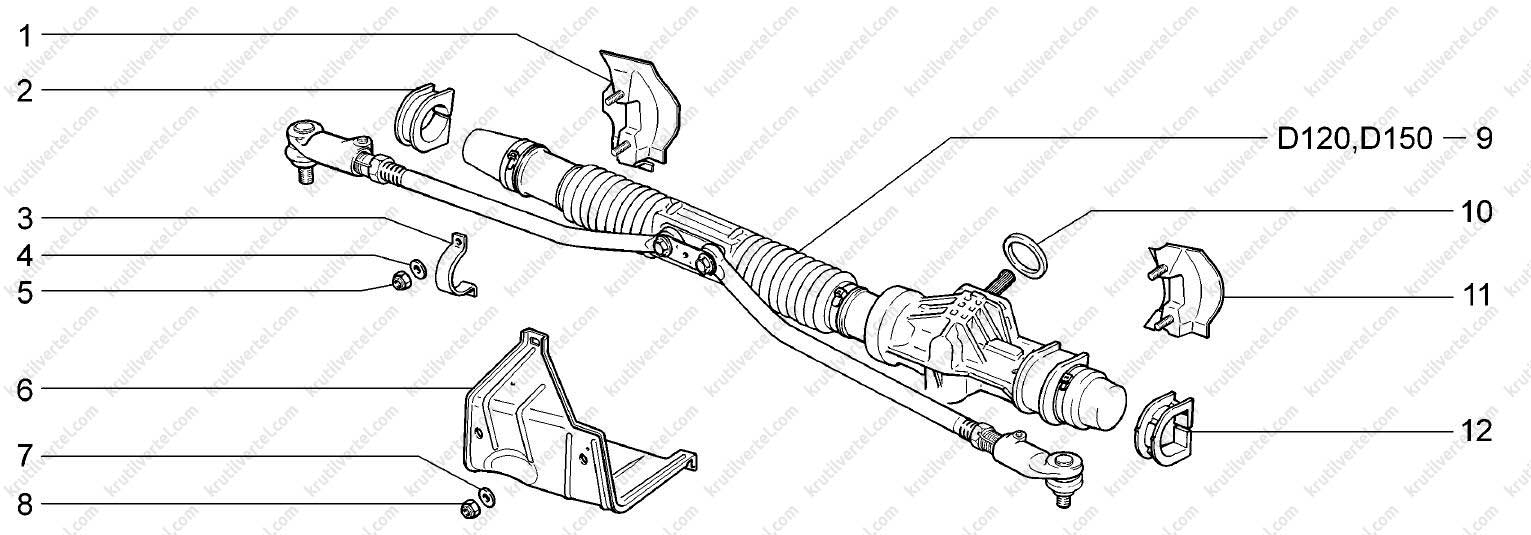

Рисунок отображает конструкцию реечного узла Лада Калина.

Прижим в паре «рейка-шестерня» осуществляется посредством пружины, а присутствующий пластиковый вкладыш призван снизить усилие трения. Уровень сжатия пружинного элемента регулируется с помощью гайки. Величина заводского зазора между рулевым валом и рейкой составляет 0,1 мм в модели LADA Kalina.

Если внутри узла появляется стук, то его можно устранить путем регулировки зазора своими руками. Рулевой вал центрируется с помощью двух подшипников, один и которых расположен в кронштейне колонки, а второй – внутри корпуса электрического усилителя. Кронштейн входит в соединение как с узлом крепления педалей, а вернее с его передней частью, так и с кузовом. Конструктивно кронштейн совместно с трубой образует шарнирное соединение из пары пластин. Данный узел обеспечивает изменение положения руля, где ширина диапазона перемещения ограничена посредством прорезей в обозначенных пластинах.

Конкретное положение трубы фиксируется рычагом, который соединен со специальной втулкой, выполняющей регулировочную миссию. Она накручена на стяжной болт, располагающийся как раз в прорезях пластин. Во время поворота рычага происходит синхронное вращение втулки. В этот момент фиксация пластины ослабевает, а руль начинает поддаваться изменению своего положения. Пружины, находящиеся посреди кронштейна и пластин, вовремя послабления крепления подтягивают трубу в направлении вверх.

Повторимся, рулевой узел Лада Калина обладает двумя тягами и поворотными рычагами. В конструкцию тяги входят два наконечника, один из которых является внешним, а второй — внутренним. Процесс регулирования длины тяги выполняется посредством вращения присутствующей здесь же резьбовой втулки. Завершив регулировочную манипуляцию, положение наконечников следует зафиксировать специально предназначенными болтами. Внешний наконечник тяги посредством шарового шарнира соединен с кронштейном поворотного рычага.

Усилитель рулевого механизма, функционирующий на электрическом приводе, меняет свою степень усиления в зависимости от скоростного режима движения. На остановленном автомобиле усилитель выдает максимальный вращающий момент, и руль крутится весьма легко. С набором скорости усилие на руле Лада Калина возрастает, чему способствует снижение момента, вырабатываемого данным узлом. В основе механизма заложен электродвигатель, которые передает вращение посредством редуктора, «спрятанного» под кожухом колонки. Управление усилителем осуществляется с помощью электронного блока, который снабжается импульсами от датчиков скорости, распознает величину усилия при вращении вала рулевой колонки, а также считывает количество оборотов моторного вала. Приборная панель располагает специальным индикатором, позволяющим контролировать работу усилителя.

Причины стуков и демонтаж рейки

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Присутствие неисправностей в рассматриваемом здесь механизме, кроме стуков, может также отзываться отдачей в рулевом колесе, что ощутимо для водителя.

Дворники на Гранту

Что лучше Калина или Калина Гранта

Акустическая полка Гранта седан

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе.
Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

Для снятия рейки потребуется выполнить такую последовательность действий.

1. Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
2. Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
3. Снимаем оба передних колеса.
4. Откручиваем гайки поворотных рычагов и вынимаем наконечники.
5. Под капотом потребуется извлечь АКБ в паре с площадкой.
6. Вынимаем теплоотражатель.
7. Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

1. Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
2. Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
3. Плоскогубцами, отвертками и ключевыми наборами.
4. Молотком, киянкой и съемником для наконечников рулевых тяг.
5. Зубилом, штангенциркулем и малярной кистью.

Как отрегулировать пружину и настроить усилитель?

Рейка

Пружина требует регулировки в связи с ее естественной склонностью растягиваться с течением времени. Подтяжку следует производить после отсоединения вала рулевого узла. Действие не предполагает необходимости снятия всего механизма с автомобиля.

Ремонт рулевой рейки заключается в правильной установке величины зазора, наблюдаемого между шестеренкой вала и непосредственно рейкой.

1. Для этого реечный узел потребуется выставить в центральное положение и зафиксировать от самопроизвольных смещений.
2. Извлекаем резиновую заглушку.
3. Внутрь открывшегося отверстия заводим щуп индикатора и добиваемся его соприкосновения с упором (вплотную).
4. Совершаем повороты вала-шестерни, с помощью которого происходит выталкивание упора. Замеряем индикатором длину его перемещения, которая должна находиться в пределах 0,05 мм.

Наблюдая превышение измеренной величины сверх обозначенного предела, прибегаем к устранению с помощью вращения регулирующей гайки. После выполнения процедуры проверяем, легко ли вращается рейка рулевая с электроусилителем в картере путем вращения руля до упора в обе стороны.

Заметим, что вращать регулировочную гайку следует специальным ключом. Не стремитесь затягивать эту гайку с большим усилием, ведь это может вызвать затруднение вращения руля, особенно в крайних положениях. Регулировку целесообразно производить поэтапно. Сначала выполняем поворот ключа на 20-25 градусов и проверяем узел на предмет отсутствия стука во время хода рейки. Если стук не исчез, то добавляем угол вращения примерно на 10-15 градусов и снова прибегаем к контролю. Бывает, что подтяжка не приводит к ожидаемому результату. Это намекает на ремонт, а возможно потребуется только замена рулевой рейки.

Электрический усилитель

Регулировкой данного узла в Лада Калина лучше заняться после того, как демонтирована рейка рулевая с электроусилителем. Однако существует способ, позволяющий осуществить это действие, не прибегая к снятию указанного механизма.

1. Устанавливаем автомобиль над ямой для обеспечения доступа к крепежу лобовой части усилителя.
2. Производим подтяжку зажимной гайки. Если это делаем снизу, то вращаем по ходу стрелки часом, а если действуем сверху, то, естественно, наоборот.
3. В профилактических целях проверяем целостность сальника. Заметим, что сильный и частый выворот руля приводит к преждевременному износу этого уплотняющего элемента.

Как разобрать и отремонтировать рейку при заклинивании?

Ремонтная процедура, как и замена рулевой рейки, начинается с разборки узла. Для выполнения комплекса действий приобретаем ремкомплект.

1. Для разборки рейки откручиваем регулирующую гайку, а затем извлекаем упорную втулку. Если в данный момент испытываем затруднения, то пользуемся киянкой, которой наносим несильные удары по реечному корпусу.
2. Демонтируем боковые заглушки вместе с пыльником. Предварительно срезаем пластиковый крепеж.
3. Пыльник обязательно заменяем новым изделием.
4. Также посредством киянки производим выемку вала из корпуса рейки.
5. Внутри освободившегося картера обнаруживаем пластиковую втулку, которую извлекаем, вооружившись отверткой. Этот компонент также заменяем на новый аналог (присутствует в ремонтном комплекте).
6. Очищаем внутреннюю полость картера рейки от старой смазки. Вымываем и просушиваем.
7. Накладываем новую смазку. С особой тщательностью смазываем зубчатую пару.
8. Выполняем осмотр всех других компонентов реечного механизма и при возникновении подозрения на износ меняем их.
   Демонтаж руля в Лада Калина происходит так.

1. Отсоединяем АКБ.

2. Отключаем подушки безопасности. Ослабляем фиксаторы и сдвигаем их в бок.

3. Отсоединяем двухпроводной разъем клаксона.

4. Переходим к валу руля и на участке, где присутствует стрелка, намечаем расположение (до момента снятия).

5. Гайку рулевого колеса ослабляем, но полностью не выкручиваем.

6. Беремся за руль и раскачивающими движениями в стороны подвигаем его вплотную к указанной гайке.

7. Теперь выравниваем колеса и располагаем руль строго в прямом положении.

8. Вынимаем штифт, после чего вставляем его в блок переключателей, расположенный непосредственно под рулем. В этот момент обод руля должен быть четко зафиксирован.

9. После извлечения проводов приступаем к съему самого рулевого колеса.

10. Проверяем целостность всех элементов.

11. Сборка осуществляется по обратному алгоритму.

Ремонт рулевой рейки на Калине

Рулевая рейка (рулевой редуктор) передает усилие от руля на колеса через тяги. Рулевая тяга одна из основных частей рулевого управления. Существует три разновидности рулевых реек:

• Электрические, используются в городских автомобилях, т.к. при сильных нагрузках часто выходит из строя электромотор.
• Механические, применяются в авто все реже.
• Гидравлические, на этих рейках ставится гидронасос, который облегчает поворот руля.

На неисправности, связанные с рулевой рейкой могут указывать стуки при поворотах, также возрастает усилие, необходимое для поворота руля.

Состояние рулевой рейки проверить довольно затруднительно в связи с ее труднодоступностью. Для проверки рулевой рейки приходится разбирать весь рулевой механизм.

Процесс снятия и установки рулевой рейки

Технологически, ремонт рулевой рейки Калины мало отличается от ремонта этой детали на других ВАЗах. Необходимые инструменты, при необходимости, можно найти в ремкомплектах других моделей ВАЗ.

Технология снятия:

1. Необходимо открутить болт крепления шпицевого механизма.
2.  Предварительно подняв авто на домкрате. Нужно снять передние колеса. Также необходимо из поворотных кулаков выбить рулевые наконечники.
3.  Далее, при помощи трещотки, нужно открутить гайки крепления рулевого механизма.
4.  снимаем из-под него аккумулятор и площадку.
5. Нужно открутить верхнюю гайку на теплоотражающей пластине, она находится возле пассажирского сиденья, за выпускным коллектором. отгибаем на себя саму пластину.

Опишем сразу процесс установки рейки обратно:

Лучше, конечно, работать вдвоем, в этом случает один прижимает рейку, а второй присоединяет ее к фланцу рулевого вала. Если же вам не повезло работать в одиночку, то наживить рекомендуется к кузову гайки и чем-то прижать рейку.

Когда шлицы вала и ось с фланцем будут совмещены, можно начинать прикручивать рейку. Используется в таких случаях ключ-трещотка, но не применяйте излишнее усилие.

Далее прикручиваем к рейке тяги, болты, которыми прикручиваются тяги нужно затянуть достаточно сильно. Сверху необходимо надеть стопорную пластину, для предотвращения откручивания болтов.

Основные неисправности рулевой рейки

1. Протечка сальников

Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.

2. Течь силовых сальников, и коррозия вала рулевой колонки

Эта проблема появляется при попадании воды через пыльники тяг.

3. Протекание гидравлических шлангов

Часто текут соединительные элементы из-за протирания.

4. Изнашивание центрального зуба рулевой рейки

По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.

 5. Стуки опорной втулки

Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.

 6. Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

7. Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

8. Тугой поворот руля в обе стороны

Тут может быть много причин:

• описанные выше, проточки.
• на поршне могло разорваться тефлоновое кольцо.
• мог произойти на насосе износ рабочей пары.
• мог сломаться торсион распределителя.

Самые частые причины поломки рулевой рейки

1. Плохие дороги. Рулевая рейка может сломаться по причине долговременной езды по плохим дорогам. При езде по плохим дорогам нужно особенно внимательно следить, чтобы при наезде на ямы или ухабы, руль не был в крайнем положении. Если не соблюдать это правило, рулевая рейка очень скоро может начать стучать.
2. Повредить рулевую рейку можно производя резкие ускорения и торможения, при крайнем положении руля.
3. Также, к повреждению рулевой рейки могут привести частые наезда на бордюры.

Основными признаками поломки могут служить стуки рейки (для того, чтобы избавиться от него, можно сбросить скорость), также о неисправности говорит тугой ход руля (часто в одну сторону).

Как починить рулевую рейку

Починка рулевой рейки – не самое простое дело. Снятие и установка рейки отличаются большой трудоемкостью, заранее необходимо упомянуть некоторые сложные моменты. Это, например, место присоединения рейки к рулевой колонке.

Для ремонта рейки вам понадобится ремкомплект рулевой рейки 2110. Основная задача заключается в замене упора рейки и втулки, этим вы избавитесь от люфта и грохота при преодолении небольших ухабов.

Для ремонта нам пригодится: упор и втулка рейки, уплотнительное кольцо упора рейки, гайка упора. Также вам понадобится центральная гофра, весьма вероятно, что вам ее придется менять.

Перед откручиванием, смачиваем шпильки крепления рейки «вэдешкой», иначе их можно вывернуть. Всегда помните об опасности свернуть эти шпильки! Иначе вам придется просверлить крышку моторного отсека!

Рейка может внутри быть ржавой или крайне грязной, ее в таком случае нужно промыть соляркой или бензином.

Когда будете собирать рейку, ее придется активно смазывать, в связи с этим лучше заранее купить смазку, лучше ФИОЛ.

Сняв рейку, нужно срезать хомуты, хомут крепления к кузову можно не снимать, а другой снимаем с резинкой. Можно еще убрать прокладку, которая расположена в месте контакта рейки и отверстия моторного щита.

Далее нужно снять пыльники. Гайку упора замачиваем в керосине и извлекаем червячный вал. Если это не удастся, можно попытаться смазать все внутри не разбирая до конца.

После этого начинаем пытаться откручивать гайку упора, при этом вам пригодится хороший ключ. Далее достаем пружину, а также резинку, переворачиваем отверстием вниз и колотим о какую-нибудь деревяшку, чтобы достать сам упор.

Далее достаем старую втулку рулевой рейки. Для этого нужно отогнуть два выступа, и при помощи проволоки выдернуть втулку из корпуса.

После того, как достанете рейку, ее необходимо промыть, для этого подойдет все та же солярка. Также, ее нужно вычистить от смазки и грязи.

Для идеальной прочистки рейки, ее можно продуть. При этом нужно повернуть червячный вал. Это позволит выдуть грязь с обратной стороны.

После этих процедур нужно все смазать и собрать. Червячный вал смазываем поворачивая.

Нужно обильно смазать зубчатую часть, т.к. тут основное трение. Далее смазываем концы рейки, смазав, проверьте как она одевается, только если это происходит с некоторым усилием, она перестанет шуметь.

Далее снимаем втулку с рейки и вставляем в корпус, который заранее смазали. Следите за фиксирующими выступами на втулке.

Нужно закрутить прикрепляющий тяги к рейке болт, поставьте корпус так, чтобы втулка смотрела вниз, и поставьте рейку на нее.

Ищем в корпусе рейки середину окна, ее нужно пометить, устанавливаем рейку в среднее положение. Центральное отверстие обязательно должно находиться напротив вашей отметки.

Далее все обильно смазываем и устанавливаем новый упор, уплотнитель и пружину, и закручиваем гайку упора.

Ключом плотно закручиваем гайку, после чего, как в инструкции, отводим в обратную сторону на 2 деления. После установки рейки руль может «потяжелеть», но это временно.

Собираем все обратно, при этом стараемся не оставлять лишних деталей.

Рейка рулевая в сборе Kalina Sport

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Amazon.com: ZHHRHC Автозагрузка рулевого колеса 38CM Кожух рулевого колеса Couvre, для Lada Granta Vesta Kalina Priora ВАЗ: Дом и кухня

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит
  введя номер вашей модели.
• Этот чехол для рулевого колеса автомобиля изготовлен из высококачественной кожи, обладает высокой термостойкостью, устойчивостью к низким температурам, воздухопроницаемостью, защитой окружающей среды и нетоксичными характеристиками, подходит для любой погоды и сезона.

• Добавьте ультратонкое волокно, чтобы сделать его более износостойким, нелегким для выцветания и мягким и комфортным. Очень стильно и удобно. Дайте вам комфортное вождение.

• Нескользящая обработка поверхности облегчает управление рулевым колесом.Нескользящий материал обеспечивает хорошее сцепление с рулевым колесом, тем самым повышая безопасность при вождении.

• Чехол на рулевое колесо также станет уникальным украшением вашего автомобиля и является отличной альтернативой поврежденным и изношенным рулевым колесам с оригинальной заводской кожаной обивкой. Ваш руль будет совершенно новым, выдающимся и профессиональным.

• Чехол на руль будет прошит иголками и нитками, чтобы вы могли приятно провести время своими руками. Пошив чехла на руль требует достаточно терпения и сосредоточенности.Это долгий процесс, и в конечном итоге вы останетесь довольны.

Электроусилитель руля на Лада Калина — залог упрощенной и комфортной эксплуатации автомобиля.

Электромеханический усилитель руля

Необходимый инструмент: крестовая отвертка и отвертка с высокой головкой «13».
Отсоедините минусовую клемму аккумуляторной батареи и поставьте колеса автомобиля прямо.

Снятие электроусилителя руля Калина

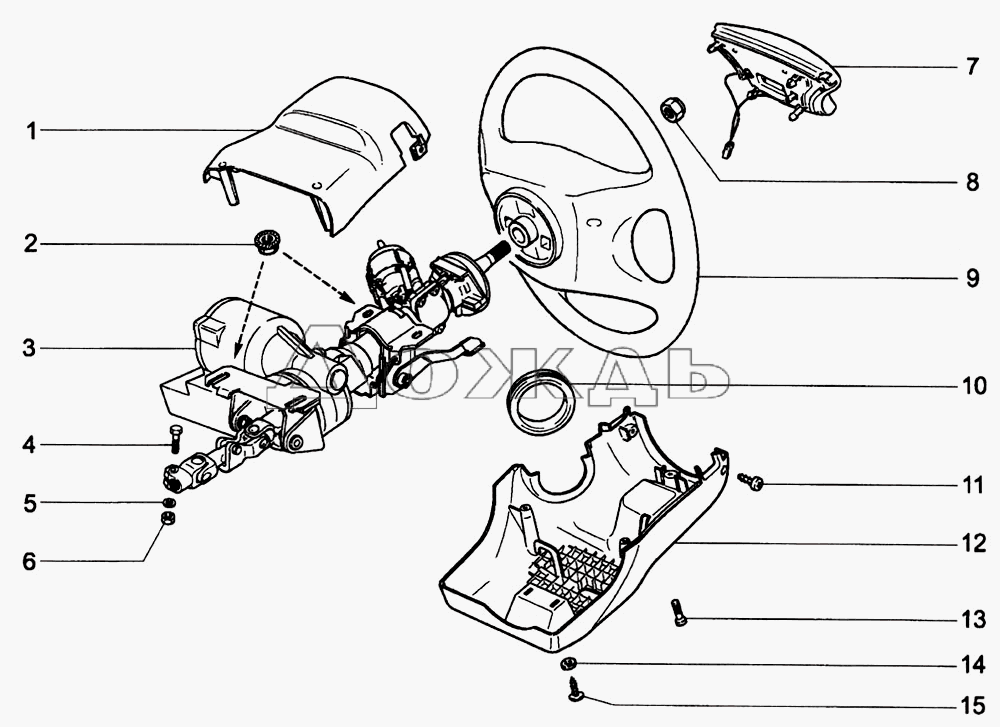

Сначала нужно снять руль Калины, а затем подрулевые переключатели. Отсоедините разъемы жгута проводов замка зажигания от панели приборов.
При необходимости снимите выключатель зажигания.

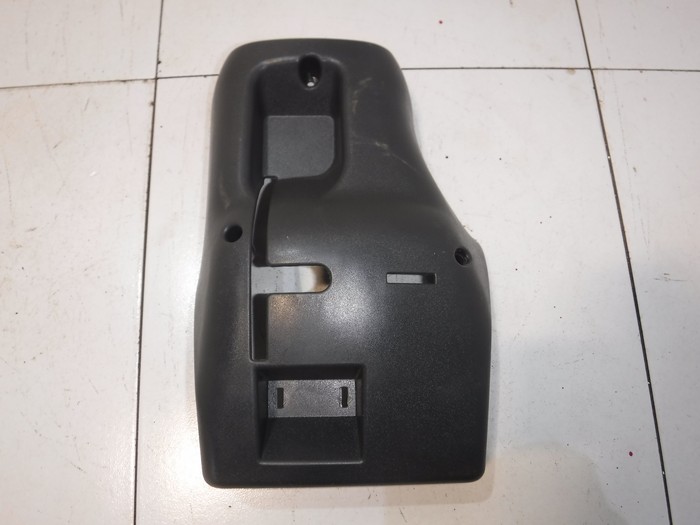

1. Открутите 3 самореза отверткой Phillips и снимите нижнюю поперечину панели приборов.
2. Отсоединить 2 колодки жгута проводов от блока управления ЭУР, нажав на защелки.
3. Отсоединить жгут проводов от разъема подрулевого переключателя
4. Опустите рулевую колонку Viburnum на пол. При необходимости снимите разъем подрулевого переключателя.

1. Открутите гайку болта крепления нижнего кардана к валу рулевого механизма головкой «13». Ключом на «13» удерживаем болт от проворачивания.
2. Освободите клеммное соединение петли с помощью большой отвертки с плоским лезвием.
3. Снимите промежуточный карданный вал с вала рулевого механизма Калины.

Перед снятием отметьте относительное положение верхнего шарнира маркером карданного вала относительно рулевого вала.

1. Открутите гайку стяжного болта петли с помощью ключа на 13. Держим его от поворота ключом «13». Снимите болт.
2. На фото промежуточный карданный вал Лада Калина.

Установка электроусилителя руля Калина

Установка промежуточного карданного вала производится в обратной последовательности, совмещая с ранее сделанными метками. Рекомендуется устанавливать рулевую колонку с помощником.

Или установите колонку, предварительно установив нижний шарнир промежуточного карданного вала на вал рулевого механизма.Для этого:

1. После соединения промежуточного карданного вала с рулевым валом отверните гайку стяжного болта промежуточного вала ключом «13».

Установите нижнюю петлю на вал рулевого механизма (болт крепления петли к валу шестерни должен находиться вертикально с правой стороны). Поворачиваем рулевой вал так, чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально под валом. Соединяем верхние и нижние петли промежуточного вала, вставляем стяжной болт и затягиваем гайку.
Дальнейший монтаж проводим в обратной последовательности.

Электроусилитель руля Kalina значительно упрощает движение автомобиля и делает его управление приятным. Lada Kalina не так давно появилась на современном автомобильном рынке, но уже успела получить широкую известность и завоевать огромную популярность среди населения.

Этот факт объясняется практичностью этой машины и ее удобством. К тому же стоимость такой марки выгодно выделяет ее на фоне других автомобилей.Такой эффект был достигнут благодаря наличию множества дополнительных деталей, включенных в конструкцию станка, которые не только упрощают использование станка, но и делают этот процесс более комфортным.

Компоненты электроусилителя руля Лада Калина и его работа

Электроусилитель руля для Калины — специальное устройство, которое подключается к системам рулевого колеса и обеспечивает его плавную и плавную работу. Такое решение позволяет без особых усилий вращать рулевое колесо.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

• электродвигатель;

Редуктор

• ;

Блок управления

• ;

Датчик крутящего момента

• ;

Датчик скорости

• ;
• Датчик частоты вращения коленчатого вала.

EUR — это довольно простая система. Но даже такая конструкция позволяет прибору получать всю необходимую информацию для обеспечения движения машины. Контроль за работой устройства осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Lada Kalina.Электроусилитель руля включается при скорости 400 об / мин и выключается, когда она превышает 60 км / ч.

Такой каркас обеспечивает наилучшие характеристики и позволяет управлять автомобилем в самый тяжелый период. Кроме того, такие показатели определяются производителем из соображений безопасности, поскольку работа ЭУР на высоких скоростях связана с определенным риском.

Как было сказано выше, подключение устройства делает рулевое колесо чрезвычайно чувствительным, что может стать большой проблемой на высокой скорости.Поэтому, когда показатель превышает 60 км / ч, усилитель отключается системой, что делает его более статичным и безопасным.

Характеристики неисправностей ESD и необходимость последующей диагностики

Конструкция ЭУР довольно проста, что позволяет легко ремонтировать. Но его расположение было выбрано производителем не очень удачно. Модуль электроусилителя закреплен непосредственно под радиатором печки. Поэтому во время эксплуатации устройства, особенно в зимний период, он периодически подвергается воздействию температуры.Это одна из причин его неудачи.

К сожалению, такое развитие событий наблюдается довольно часто. Выход из строя ЭУР связан с возникновением некоторых трудностей в управлении автомобилем и появлением определенных неисправностей. В большинстве случаев причиной неисправностей являются следующие факторы:

• отсутствие сигнала датчика скорости;
• низкое напряжение в электросети автомобиля;
• превышено максимальное значение оборотов системы;
• неисправен блок управления.

Все эти факторы приводят к выходу прибора из строя. Диагностика подобного состояния проводится автомобилем самостоятельно в результате запуска системы и включения бортового компьютера с проверкой исправности всех систем. При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, что отображает соответствующую информацию на приборной панели.

Если не работает электроусилитель руля, то на экране загорается специальная оранжевая лампочка в виде рулевого колеса с восклицательным знаком.В инструкции производителя указано, что выход из строя ЭУР предусматривает срочный ремонт. Для этого водитель должен на небольшой скорости двигаться к СТО, чтобы выполнить соответствующее действие. На практике ситуация несколько иная.

В большинстве случаев лампочка на панели приборов вообще не требует ремонта. Показывает наличие какой-либо неисправности в сборках ЭУР. Это может быть как неисправность в цепях питания, что подразумевает схема подключения устройства, так и выход из строя одного из датчиков.В то же время этот факт абсолютно не влияет на контроль над управлением автомобилем.

Настоящая проблема — это проблемы, которые влияют на чувствительность рулевого колеса и мешают ему нормально работать … Эти проблемы возникают довольно часто и требуют немедленного реагирования, так как их игнорирование может привести к плачевным последствиям. Чтобы быстро нейтрализовать такую ​​проблему, снимите предохранитель, который находится с левой стороны руля.

Этот шаг позволит вам беспрепятственно добраться до места ремонта, хотя управлять автомобилем станет немного сложнее.

Неисправный ЭУР не повлияет на колесо и не помешает управлению машиной.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Замена электроусилителя руля должна производиться только опытными мастерами, и если гарантийный срок на Лада Калина еще не истек, то лучшим решением будет обращение в дилерскую сеть для решения проблемы. Если срок гарантии истек, и собрать дополнительные средства на квалифицированный ремонт устройства сложно, то выходом из сложившейся ситуации является установка электроусилителя руля своими руками.

Следует учитывать, что эта процедура довольно сложная. Поэтому без некоторой подготовки и наличия технических навыков не стоит. Неквалифицированные действия могут привести не только к полному отказу системы, но и к более сложному и дорогостоящему ремонту. Поэтому установку ЭУР следует производить только после изучения всех деталей и особенностей автомобильных сетей.

В такой ситуации схема подключения устройства станет незаменимым помощником и позволит более четко выполнять необходимые действия.

Для удаления неисправного электроусилителя необходимо частично разобрать панель, расположенную под рулевым колесом, и отсоединить все провода, идущие к устройству. Установка нового электроусилителя руля может и не понадобиться, так как вполне вероятно, что после принятия некоторых профилактических мер старый прибор будет работать не хуже нового.

Одна из самых частых проблем этого типа — стук в гидроусилителе руля, сопровождающийся скрипом при повороте самого колеса.В такой ситуации смазка EUR может решить проблему. Если этот шаг не помог, значит устройство требует более детальной диагностики или полной замены.

Установка EUR требует осторожности. Все провода необходимо подключить, само устройство установлено на свое место, а рулевая колонка собрана обратно.

Электроусилитель руля — устройство, призванное обеспечить более комфортное управление автомобилем . .. Не так давно автомобили стали оснащать усилителями.отечественного производства … ЭУР в автомобиле Лада Калина — какие у него неисправности, какие есть и наиболее эффективные способы устранения? Об этом читайте ниже.

[Скрыть]

Причины поломки ЭУР

Одной из основных причин, по которой может отключаться электроусилитель руля на Калине, является поломка самого устройства. При включении зажигания система автоматически выполняет диагностику, которая впоследствии не проходит. В результате не работает электроусилитель руля по причине собственного отключения, что, несомненно, негативно сказывается на комфорте при движении.

Ремонт электроусилителя руля может быть довольно дорогим, поэтому, если Kalina все еще находится на гарантии, имеет смысл поручить ремонт ESD дилеру. В том случае, если система полностью вышла из строя, необходимо сначала отключить питание. В этом случае крутящий момент двигателя будет восприниматься рулевым элементом (рейкой) в обход усилителя.

Еще одна причина, по которой не работает электроусилитель, — это выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах движения.На полной мощности ЭУР функционирует только при движении с минимальной скоростью. Когда транспорт ускоряется, сила, создаваемая системой на рельсе, уменьшается, и за это отвечает регулятор скорости. Ремонт ЭУР своими руками подразумевает самостоятельную замену датчика, стоимость такого элемента на сегодняшний день невысока.

Если датчик скорости, напрямую подключенный к спидометру, выходит из строя, то в блок, контролирующий ЭУР, отправляются неверные данные. Система автоматически отключается, в этот момент на панели управления появляется диодный индикатор, информирующий водителя о неисправности устройства.Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно вовремя провести диагностику с помощью скрепки. Благодаря диагностике автомобилист сможет узнать обо всех проблемах, которые присутствуют в различных механизмах и транспортных единицах.

Подведем итог этому моменту — по каким причинам электроусилитель отказывается работать:

1. Нет сигнала с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправностях проводки.
2. Уровень напряжения в проводке автомобиля очень низкий. Необходимо измерить напряжение и решить проблему.
3. Превышена допустимая скорость двигателя.
4. Неисправен блок управления. Ремонт поможет решить проблему, но обычно при поломке агрегат приходится менять.

Разборка электроусилителя

1. Если вы решили отремонтировать электроусилитель руля, то в первую очередь необходимо демонтировать подрулевые переключатели.Далее необходимо отсоединить все колодки с проводами от пульта управления — если необходимо, то для этого необходимо открутить три самореза. Для этого используется крестовая отвертка.
2. После выполнения этих действий вы можете демонтировать нижнюю поперечину панели управления. Для этого нажмите на зажимы, фиксирующие колодку проводов, после чего отсоедините их от блока управления системой. Только после этих действий можно будет отключать блок от самих переключателей.
3. Сам кронштейн фиксируется несколькими гайками, они откручиваются.
4. Необходимо осторожно опустить всю рулевую колонку. Требуется найти винт, которым кардан крепится к валу агрегата. Этот винт откручивается, при этом гайку нужно придерживать, чтобы она не проворачивалась. После демонтажа винта необходимо раздвинуть фиксатор клеммы, затем осторожно снять промежуточный вал. Во избежание проблем при установке расположение вала, а также шестерен необходимо отметить маркером.Если метки на валах не совмещены, это приведет к проблемам в работе системы. Никогда не повреждайте проводку при снятии электрического усилителя.
5. Что касается установки, то процедура проводится в обратной последовательности (автор видео — Мурзик Белый).

EUR Ошибка на панели приборов

Если на панели приборов появляется ошибка электроусилителя руля, это может свидетельствовать о поломке системы или ее некорректной работе. В этом случае электрический усилитель может быть полностью рабочим. Ошибка, отображаемая на приборной панели, желтого цвета. Это указывает на то, что с ним можно использовать машину, но необходимо соблюдать определенные меры безопасности.

Если устройство полностью отключится, потребуется больше усилий для управления машиной. Чтобы выключить ЭУР, достаточно снять предохранитель, отвечающий за его работу. Если вы заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

Если вы заметили, что контрольная лампа на панели управления загорается только при включении зажигания, а гаснет после запуска двигателя, то волноваться не стоит. При включении зажигания система диагностирует все узлы и механизмы, поэтому внешний вид индикатора нормальный. Но если лампа продолжает гореть даже после запуска двигателя, то это указывает на проблему.

Видео «Что нужно знать о ремонте электроусилителя»

Калина последняя модель

Электроусилитель руля устанавливается на автомобили Lada Kalina. Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» антистатический аппарат может быть установлен без проблем. Он не содержит жидкости, поэтому за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение за руль может привести к тому, что автомобиль унесет в канаву или на обочину дороги.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо функционирует, либо отключается. Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели предупредит вас о проблеме. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует снять предохранитель, отвечающий за работу электроусилителя. Следует учитывать, что ЭМУР может отказаться не только от старой, но и от новой Калины, не успевшей пройти обкатку.

Причины поломки евро

Вот этот полезный автоузел

Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения.Ремонт устройства может стоить немалых денег, поэтому, если автомобиль все еще находится на гарантии, лучше обратиться к дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна частая неисправность — это поломка датчика скорости. Именно этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении с очень низкой скоростью.При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За такой алгоритм работы отвечает датчик скорости. Заменить его самостоятельно несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость выше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Kalina с электроусилителем руля управление на высокой скорости такое же, как и в «стандартной» триммерной модели без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем рулевого управления получает неверные данные.В результате ЭУР отключается, и водитель видит на приборной панели желтый индикатор, оповещающий об ошибке в электроусилителе.

Но непредвиденного ремонта и сбоев системы можно избежать. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в компонентах автомобиля. Это самый простой и верный способ избавиться от проблем. При поломке ЭУР придется его снять и провести ремонт или замену. Демонтируется с рулевой колонкой.Для этого потребуется ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед началом разборки необходимо установить колеса в прямое положение и снять минусовую клемму с аккумуляторной батареи.

Демонтаж электроусилителя

Первым делом нужно избавиться от подрулевых переключателей. После этого отсоединяем от приборной панели все колодки с проводами. При необходимости демонтажа замка зажигания открутите 3 самореза крестовой отверткой.Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отключать блок непосредственно от подрулевых переключателей.

Как расположен агрегат в автомобиле

Кронштейн крепится 4 гайками, которые необходимо открутить. После этого вся рулевая колонка плавно опускается на пол. Найдите болт, которым кардан крепится к рулевому валу.Открутите его ключом на 13, не давая гайке проворачиваться таким же образом. Болт снимается и клеммное соединение открывается с помощью прочной плоской отвертки. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка агрегата.

Будьте осторожны, чтобы не повредить проводку при демонтаже. Как можно точнее отметьте расположение валов и шестерен, чтобы в дальнейшем не было неудобств при повороте руля.Установка ЭУР производится теми же инструментами, только в обратном порядке. Самое главное, чтобы все отметки на валах совпадали. Не будет лишней помощь партнера.

Заранее установите нижний шарнир на вал-шестерню. Сначала подсоедините промежуточный кардан непосредственно к рулевому валу, затем с помощью торцевого ключа на 13 отверните гайку, предназначенную для затяжки промежуточного вала. Выверните болт и осторожно отсоедините верхнюю петлю от нижней.Первый шаг — установка нижнего шарнира, после чего вал поворачивают до тех пор, пока в верхнем шарнире не окажется отверстие для болта в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. Затем соедините разъемы и установите облицовочные панели.

EUR ошибка на приборной панели

Бортовой компьютер сигнализирует о неисправности

евро

Владельцы автомобиля Kalina с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелась лампочка «ошибка EUR».Причиной тому может быть как полный сбой системы, так и ее некорректная работа. Стоит отметить, что сенсор светится желтым, а не красным светом. Это значит, что можно управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Больше усилий придется приложить к рулю, если полностью выключить ЭМУР. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше снять предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Вождение без электроусилителя может быть непростым делом. По привычке руль кажется тесноватым, но на самом деле он такой же, как на Калине «стандартной» комплектации.

Причины выхода из строя ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, вам понадобится только крестовая отвертка из инструментов. Все демонтированы сначала пластиковые панели под рулем для облегчения доступа к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя винтами. Их нужно открутить и снять крышку.

Вид на сам блок управления открывается после снятия крышки. Все штекеры необходимо отсоединить от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь остается прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подсоедините все заглушки, после чего можно приступать к сборке панелей обшивки.

Найдите автомобильные запчасти Lada Kalina на ProxyParts.com

Лучшие подержанные автомобильные запчасти Lada Kalina можно найти на ProxyParts.com. Все запчасти поставляются напрямую от самых надежных демонтажных компаний в Нидерландах. Приобретая запчасти для автомобиля Lada Kalina на сайте ProxyParts.com, вы можете сэкономить до 60% на новой цене. Введите свой регистрационный номер и узнайте, какие запчасти доступны для вашего автомобиля.

Вам нужны новые запчасти для вашей автомобильной запчасти Лада Калина? Тогда выбирайте оригинальные изделия производства автозапчастей Лада Калина, чтобы быть уверенным в том, что покупаете лучшее качество. Б / у запчасти во много раз дешевле новых у дилера. С подержанными запчастями вы сэкономите более половины по сравнению с новой ценой.

ProxyParts.com имеет аффилированных с ним 149 известных компаний по демонтажу, которые тщательно отобрали детали, которые могут быть использованы для вас. ProxyParts.com — это интернет-магазин подержанных запчастей для автомобилей Lada Kalina.

Вы можете легко подать заявку, введя свой регистрационный номер. Данные верны? Тогда вы сразу сможете увидеть, какие запчасти имеются в наличии для вашей автозапчасти Лада Калина. Ваш запрос также будет отправлен во все подключенные демонтажные компании. Они могут ответить, как только у них будет для вас желаемый товар. Часто вы получите ответ в течение часа. Вы оговариваете цену и условия напрямую с соответствующим провайдером.

Логин — Автомобильная информационная платформа MarkLines

Все данные о Калина кросс.Новая Лада Калина Кросс цена, фото, видео, комплектация, технические характеристики Лада Калина Кросс. Чем Лада Калина Кросс отличается от универсала

В России всегда была и есть категория автолюбителей, которые в восторге от больших багажников … Если при этом стоимость машины позволяет назвать ее бюджетной, то рано или поздно встанет очередь для этого. Так было когда-то с ВАЗ-04, универсальной «десяткой» и Приорой.

Сейчас АвтоВАЗ еще больше пошел навстречу запросам горожан и создал отличный универсал повышенной проходимости, который порадует садоводов, охотников, рыбаков и монтажников разной специализации.Кросс Lada Kalina — отличное инженерное решение по хорошей цене, способное «затереть нос» большинству отечественных седанов и хэтчбеков.

В этой статье мы подробно расскажем вам обо всех характеристиках Lada Kalina Cross и поможем сделать выбор в пользу той или иной комплектации. И начнем с габаритных характеристик, ведь этот момент больше всего интересует тех, кто задумывается о покупке данной машины.

Габаритные характеристики Lada Kalina Cross

Поскольку одной из целей конструкторов было создание вместительного универсала, габариты автомобиля были изменены:

• Задняя часть автомобиля была увеличена на 211 мм, в результате общая длина кузова достигла 4104 мм по сравнению с 3893 мм у предшественника

.

• Ширина колеи передних колес Lada Kalina Cross осталась неизменной (1430 мм), а вот к задней оси прибавили 4 мм (1418 мм)
• За счет рейлингов на крыше, доработанного шасси, 15-дюймовых дисков и высокой резины высота автомобиля стала 1560 мм против 1500 мм Kalina Hatchback
• Изменения в шасси и размерах колес также привели к увеличению дорожного просвета почти на 4 см — в результате он стал 183 мм при полной нагрузке

Недостатком увеличения клиренса Лада Калина Кросс была необходимость уменьшения радиуса поворота на 30 см вместе с уменьшением длины рулевой рейки.

Дизайн интерьера Лада Калина Кросс

Отечественный автомобильный гигант, как всегда, решил не вносить существенных конструктивных изменений в дизайн интерьера новой Lada Kalina Cross. Внешний вид салона остался прежним, за исключением нескольких дизайнерских решений — сиденья, двери, приборная панель и рулевое колесо теперь не выглядят так серо за счет добавления оранжевых вставок. Ну в общем и на этом спасибо — салон Лада Калина Кросс начал излучать позитив и хоть как-то отличаться от базовой модели.

В остальном дизайн салона не изменился и остался прежним — жесткий пластик покрыт все теми же серыми и матовыми тонами. Но, учитывая, что стоимость Lada Kalina Cross не выходит за рамки категории бюджетных автомобилей, этими относительно небольшими изменениями можно довольствоваться.

Внешний вид

В отличие от интерьера, экстерьер Lada Kalina Cross существенно преобразил базовую модель и получил ряд преимуществ.По периметру корпуса добавлено много пластиковых элементов, но помимо этого изменения претерпели и металлические детали. Капот стал более гладким, зеркала и дверные ручки стали черными, решетка радиатора стала более элегантной, немного изменена форма воздухозаборника вокруг номерного знака, добавлены мощные пластиковые вставки в нижние части машина (пороги, арки, «фартуки»). Кроме того, на дверях установили более широкие черные молдинги.

Все это говорит о том, что Lada Kalina Cross подготовлена ​​к несущественным ударам ветками и кустами по кузову автомобиля в легких условиях бездорожья. По внешнему виду, высокой посадке и хорошему обзору любой продавец в автосалоне смело скажет, что Lada Kalina Cross — это практически кроссовер.

Динамические характеристики Lada Kalina Cross

Отличие новинки от хэтчбека заключалось в двигателе с индексом 21127 и роботизированной коробке, установленной вместо прежней 21126.В этой конфигурации вместо коробки 4AT использовалась коробка 5AMT. Остальные два варианта двигателей остались прежними — 16-клапанный 21127 мощностью 106 л.с. и старый добрый 8-клапанный 11186, развивающий 87 л.с. Оба последних варианта оснащаются механическими коробками передач.

В минимальной комплектации 87 «лошадей» разгоняют машину до 100 км / ч за 12,2 секунды. 106-сильный двигатель с механической коробкой передач позволяет сделать это всего за 10,8 секунды. Такой же силовой агрегат с роботизированной коробкой, он немного отстает от других комплектаций и разгоняет машину «до сотки» за 13.1 секунда. Максимальная скорость колеблется от 165 до 178 км / ч, что вполне достаточно для автомобиля с аналогичным кузовом и большим дорожным просветом.

Опции и цены

По данным официального сайта, стоимость Lada Kalina Cross во всех комплектациях на апрель 2017 года варьируется от 454000 до 523000 рублей, что сохраняет статус бюджетного автомобиля для данной модели.

Несмотря на то, что Kalina Cross создан на базе универсала Kalina, автомобиль по-прежнему выполнен в оригинальном дизайне: боковые бамперы, колесные арки, обтекатели порогов, черные молдинги боковых дверей, серебристые нижние накладки переднего и заднего бампера, накладки переднего бампера и задняя дверь покрыты черным лаком.Интерьер тоже претерпел значительные изменения. Сиденья, обивка дверей, колеса, приборная панель — везде вставки или накладки оригинального ярко-оранжевого цвета. В начале 2015 года Калина Кросс выпускается в комплектации «Норма», в которую входит дополнительный пакет звукоизоляции, электроусилитель руля, подушка безопасности водителя, боковые зеркала заднего вида с ручной регулировкой и обогревом полотна, центральный замок, подогрев передних сидений, климат система, АБС, БАС и аудиосистема.

Восьмиклапанный двигатель объемом 1 л.6 литров и мощностью 87 л.с. какое-то время это был единственный силовой агрегат для этой машины. Система питания — распределенный впрыск с электронным управлением … Максимальная мощность достигается при 5100 об / мин и максимальный крутящий момент (140 Нм) при 3800 об / мин. Расход топлива в смешанном цикле составляет 7,2 литра на 100 км. Двигатель комплектуется 5-ступенчатой ​​коробкой передач и передним приводом. Теперь доступна более динамичная версия с 16-клапанным двигателем. Его мощность составляет 106 л.с. (5800). Максимальный крутящий момент — 148 Нм (4000). Расход топлива — 7 литров.Максимальная скорость составляет 177 км / ч против 165 км / ч у версии с 8-клапанным двигателем.

Калина Кросс

получила улучшенную подвеску. Спереди установлена ​​стойка амортизатора с новой конструкцией клапанной группы, пружины повышенной жесткости, стабилизатор увеличенного диаметра. Сзади — буфер сжатия измененной длины до 120 мм вместо 70 мм, пружина повышенной жесткости, амортизатор с новой конструкцией клапанной группы, стабилизатор с увеличенным диаметром до 17 мм вместо 15 мм. .Кроме того, на 16 мм увеличена длина стойки передней подвески и заднего амортизатора. В результате изменения подвески позволили увеличить клиренс на приличные 23 мм (16 мм за счет изменений подвески и 7 мм за счет новой резины с увеличенным профилем). Дорожный просвет при полной нагрузке составляет 183 мм, в порожнем — 207 мм. однако из-за больших колес необходимо было ограничить ход рулевой рейки, чтобы шины не касались подкрылков при повороте.Это привело к небольшому увеличению радиуса поворота.

Как уже отмечалось, от электронных систем Автомобиль оборудован антиблокировочной тормозной системой (ABS) и системой экстренного торможения (система помощи при торможении BAS). Кроме того, Lada Kalina Cross предлагает подушку безопасности водителя, дополнительный стоп-сигнал, крепления ISOFIX. Все это оборудование поднимает безопасность универсала на качественно иной уровень, чем у предыдущих моделей ВАЗ.

Отсутствие полного привода — это, пожалуй, единственный досадный момент, омрачающий общее радужное впечатление от хорошей машины.Именно полноприводная модификация Kalina Cross может стать долгожданным подарком отечественному потребителю. Остается только надеяться, что такое серьезное упущение для страны с преимущественно северным климатом когда-нибудь будет исправлено. Пока же производитель предлагает только переднеприводную модификацию.

На отечественном рынке Lada Kalina Cross дебютировала в июне 2014 года. Новинка представляет собой доработанный вариант обычной калины второго поколения в кузове универсал. Внешне такую ​​машину отличает увеличенный клиренс, рейлинги на крыше и специальные накладки из неокрашенного пластика черного цвета.Они предназначены для защиты лакокрасочного покрытия от механических повреждений.

В техническом плане машина тоже сильно изменилась, передаточное число главной пары увеличено с 3,7 до 3,9, спереди установлены новые упорные подшипники с измененным углом наклона роликов, а в подвеске красуется газонаполненный амортизатор. поглотители.

Габаритные размеры Лада Калина Кросс

Лада Калина Кросс — пятиместный универсал класса В, его габариты составляют: длина 4104 мм, ширина 1700 мм, высота 1560 мм, колесная база 2476 мм, а клиренс составляет 203 мм.Такой клиренс характерен для автомобилей, предназначенных для эксплуатации в сложных условиях. Они легче перенесут поездку по грунтовой дороге, смогут штурмовать бордюры при парковке и сохранят приемлемую плавность хода на разбитой дороге с твердым покрытием.

Багажник Lada Kalina Cross типичен для автомобилей этого класса. При поднятых спинках заднего ряда сидений сзади остается 335 литров свободного пространства. Это средний показатель, благодаря которому машина хорошо справится с повседневными задачами горожанина, но для длительных поездок с обилием багажа будет маловата.Если по прихоти судьбы владельцу потребуется взять на борт более крупный груз, он всегда может сложить спинки заднего ряда сидений и освободить до 670 литров свободного места.

Двигатель и трансмиссия Лада Калина Кросс

Лада Калина Кросс комплектуется двумя двигателями, роботизированной или механической регулируемой коробкой передач и исключительно передним приводом. Благодаря обилию, универсальности и невысокой стоимости агрегатов автомобиль сможет удовлетворить большинство потребностей потенциального покупателя.

• Базовый двигатель Lada Kalina Cross — безнаддувная бензиновая четверка объемом 1596 кубических сантиметров.Из-за архаичной конструкции газораспределительного механизма и небольшого рабочего объема он развивает всего 87 лошадиных сил при 5100 об / мин и 140 Нм крутящего момента при 3800 об / мин коленчатого вала в минуту. С таким двигателем универсал разгонится до ста километров в час за 12,2 секунды, а скоростной потолок составит 165 километров в час. Расход топлива Lada Kalina Cross составит 9,3 литра в городском темпе при частом разгоне и торможении, 6 литров при размеренной поездке по трассе и 6 литров.6 литров топлива на сотню в смешанном ездовом цикле.
• Lada Kalina Cross имеет и более мощный двигатель … Он имеет аналогичную компоновку и объем, но благодаря современной головке блока с двумя распредвалами и фазовращателем инженерам удалось выжать 106 лошадиных сил при 5800 и 148 оборотах. Крутящий момент при 4000 об / мин. Благодаря нововведениям универсал разгонится до стона за 10,8 секунды, а максимальная скорость составит 177 километров в час. Расход топлива Lada Kalina Cross составит 9 литров по городу, 5.8 литров по трассе и 6,5 литров в смешанном цикле езды.

Итог

Лада Калина Кросс идет в ногу со временем. У нее необычный и стильный дизайн, который отлично подчеркивает индивидуальность и характер своей обладательницы. Такая машина будет отлично смотреться как на оживленных городских улицах, так и на далеких от цивилизации грунтовых дорогах. Салон — это царство выверенной эргономики, практичности и комфорта. Ежедневное использование не должно быть неудобным. Производитель прекрасно понимает, что в первую очередь автомобиль должен доставлять удовольствие от поездки.Именно поэтому под капотом универсала находится проверенный и экономичный силовой агрегат, благодаря которому Lada Kalina Cross прослужит многие километры и подарит незабываемые эмоции от поездки.

Видео

Ни для кого не станет откровением, что бум внедорожников на АвтоВАЗе буквально проспали. И вот однажды решили как-то наверстать упущенное и летом 2014 года широкой публике представили внедорожник Lada Kalina Cross, построенный на базе Kalina 2.Чтобы стать «Крестом», модели пришлось пройти не только внешнюю, но и внутреннюю техническую модернизацию. О том, что из этого вышло, читайте в нашем обзоре Lada Kalina Cross!

Дизайн

Учитывая, что чуть ли не единственным прямым конкурентом в России является Renault Sandero stepway, кросс-версия Kalina 2 должна брать с него пример. В связи с имитацией его отечественный универсал получил пластиковый обвес по периметру кузова, рейлинги на крыше и увеличение дорожного просвета на 23 мм (до 208 мм в «свободном» состоянии и 185 мм при полной нагрузке). , что делает его выше многих внедорожников, в том числе перечисленных самых популярных — Ford Kuga или Kia sportage, например (198 и 167 мм соответственно).Передний и задний бамперы Kalina получили серебристые вставки, а накладки на заднюю дверь и решетку радиатора заменены хромированными на черный пластик, что выглядит более гармонично и даже немного агрессивно.

На боковинах «Креста» широкие молдинги с фирменной эмблемой, а также защита колесных арок и порогов. Возле номерного знака виден шильдик Cross, который как бы намекает на желание АвтоВАЗа крикнуть на весь мир: «Посмотрите, что мы (на) сделали, теперь и у нас есть« жулики »!» Предвидя критику универсала из Тольятти, следует отметить, что его пластиковый обвес крепится к кузову за счет продуманного двойного крепления: механического с элементами ручной фиксации и крепления скотчем.Эта технология уже неоднократно проверялась на многочисленных тест-драйвах модели, что доказывает ее надежность.

Типовой проект

Изменения во внешности Kalina 2, безусловно, важны, но далеко не так интересны, как поведение на дороге. Причем поведение кросс-версии одинаково достойно как на асфальте, так и на даче, что является заслугой доработанной подвески. Благодаря газонаполненным амортизаторам, увеличенной на 4 мм колее передних колес, усиленной задней точке двигателя и рулевой рейке удалось улучшить управляемость и повысить информативность подвеска — рулевое колесо — водитель. .Доработанная вместе с коллегами по альянсу подвеска привела к увеличению дорожного просвета на 16 мм, а еще 7 мм появились после установки колес с увеличенным радиусом — R15 / 185/55. Они достаточно мягкие для грунтовых дорог и умеренно жесткие для асфальта.

Адаптация к российским условиям

Для российских условий эксплуатация универсала подготовлена ​​хорошо, но совсем не на 5 баллов. Полноприводного у него нет и не предвидится, руль не греется, а тревожную кнопку Эра-Глонасс придется доплачивать.Зато есть подогрев сидений 1-го ряда, боковых зеркал и лобового стекла, климатическая система, запаска на 14-дюймовом стальном диске, а главное — конкурентоспособный, почти 20-сантиметровый клиренс. Багажник Kalina Cross явно не является лидером по вместительности в классе (355 литров), но его скромный объем можно легко увеличить почти в 2 раза, сложив задние сиденья.

Комфорт

В салоне Калины Кросс изменений определенно больше, чем во внешности.Первое, что бросается в глаза, — это оранжевые вставки и окантовка с оранжевой строчкой на сиденьях и дверных панелях. Обода боковых воздуховодов и вставка на рулевом колесе имеют схожий цвет (необходимо учитывать, что салон также доступен в сером цвете). Кресла «Кросс» были оснащены высокой подушкой для ног, новым каркасом и более плотным наполнителем, за счет чего улучшена боковая и поясничная поддержка (при прохождении крутых поворотов со стула больше не выпрыгиваешь). С одной стороны, новая конфигурация сидений хороша, но с другой — хороша только для людей «стандартной» комплекции, а тем, кто крупнее, придется подстраиваться под боковины, поддерживающие спину.Регулировка рулевой колонки по вылету, к сожалению, не предусмотрена, но ее отсутствие немного компенсируется увеличенным объемом сидений.

В целом впечатления от измененного салона Калины положительные. Не теряя свободного места для седоков и сохранив весь объем багажного отделения, он стал более практичным и комфортным. значительно снизилось количество постороннего шума — для достижения этого эффекта в автомобиль добавили вибро-шумоизоляционные материалы в области пола и моторного отсека, установили резиновые уплотнители в местах, где их раньше просто не было, а также улучшили обшивку дверей в местах прикрепления к телу «ёжиков» (да и самих «ёжиков»).Дополнительный вклад в акустический комфорт внесли встроенные в арки задних колес звукопоглощающие задние крылья — с их подачи шум от вылетающих из-под колес камней и комков грязи практически не раздражает.

По надежности Kalina Cross отличной не назовешь. Во-первых, потому что в «базе» одна подушка безопасности — для водителя. За подушку для переднего пассажира нужно доплачивать, а других подушек безопасности нет вообще.Во-вторых, по умолчанию для задних пассажиров всего два подголовника — третий предлагается только за доплату. И в-третьих, из электронных помощников доступны только помощь при экстренном торможении (BAS) и перераспределение тормозных сил (EBD), а также антиблокировочная тормозная система (ABS). Роскошь задних парктроников и датчиков света / дождя — привилегия самых дорогих комплектаций. Крепления Isofix для детских автокресел — безусловно, обязательный атрибут в любом дизайне.

Хотите современный сенсорный экран с множеством наворотов, таких как совместимость с iPhone или голосовое управление? Мечтать не вредно! По крайней мере, так утверждает простенькая центральная консоль Lada Kalina Cross, которая не светится без физических кнопок даже за доплату.Здесь основное место отведено скромной магнитоле с миниатюрным экраном, слотом для SD-карты, 4 динамиками и разъемом USB. Ах да, есть еще Bluetooth с громкой связью, и за это большое спасибо. И если честно: серьезно, спасибо, что нет даже ниши под новую магнитолу и даже не заглушку. От центральных консолей Lada можно ожидать всего.

Лада Калина Кросс

Технические характеристики

Линейка двигателей Kalina Cross сегодня состоит из двух двигателей объемом 1,6 литра, которые предпочитают исключительно 95-й бензин.8-клапанный агрегат выдает 87 л.с. и 140 Нм в паре с тросом 5-ступенчатой ​​«механики», а 16-клапанный двигатель развивает 106 л.с. и 148 Нм в сочетании как с МКПП, так и с 5-ступенчатым «роботом» ВАЗа АМТ. Согласно заявлению производителя, средний расход топлива в зависимости от модификации составляет от 6,5 до 6,6 л. на 100 км, но фактические цифры могут отличаться. После того, как Калина 2 встала, обзавелась пластиковым обвесом и обзавелась колесами побольше, она не могла не проиграть в динамике.В целях компенсации утяжеления сотрудники ВАЗа изменили передаточное число главной пары в 5-ступенчатой ​​МКПП: было 3,7, а теперь — 3,9. Чем выше передаточное число, тем выше пиковый крутящий момент при прочих равных, а это означает, что тем быстрее ускорение. Немного снизилась максимальная скорость автомобиля.

Тактико-технические характеристики Лада Калина 2 Cross

Максимальная скорость: 177 км / ч
Время разгона до 100 км / ч: 10.8 с
Расход топлива на 100 км по городу: 9 л
Расход топлива на 100 км по трассе: 5,8 л
Расход топлива в смешанном цикле на 100 км: 7 л
Объем бензобака: 50 л
Снаряженная масса: 1125 кг
Допустимая полная масса: 1560 кг
Размер шин: 195/55 R15

Характеристики двигателя

Тип двигателя: бензиновый
Расположение: спереди, поперечное
Объем двигателя: 1596 см3
Мощность: 106 ч.п.
Число оборотов: 5800
Крутящий момент: 148/4000 н * м
Система подачи: Распределенный впрыск (многоточечный)
Турбонаддув: не
Расположение цилиндров: Рядный
Количество цилиндров 4
Диаметр цилиндра: 82 мм
Ход поршня: 75,6 мм
Степень сжатия: 9,8
Количество клапанов на цилиндр: 4
Рекомендуемое топливо: AI-95
Экологический стандарт: ЕВРО IV

Модификации двигателя

Тормозная система

Тормоза передние: Дисковые вентилируемые
Тормоза задние: Барабанные
АБС: есть

Рулевое управление

Тип рулевого управления: Зубчатая рейка
ГУР: есть

Трансмиссия

Привод: Передний
Количество передач: Механическая коробка — 5, робот — 5

Подвеска

Передняя подвеска: независимая, рессорная
Задняя подвеска: полунезависимая, рессорная

Кузов

Тип кузова: универсал
Количество дверей: 5
Количество мест: 5
Длина станка: 4104 мм
Ширина станка: 1700 мм
Высота станка: 1560 мм
Колесная база: 2476 мм
Колея передняя: 1430 мм
Колея задняя: 1418 мм
Дорожный просвет (клиренс): 183 мм
Объем багажника: 355 — 670 л

Производство

Год выпуска: с 2013

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

LADA Kalina Sport- обзор

Kalina Sport появилась на рынке 6 августа и уже подверглась тщательному анализу.Здесь мы собрали 10 фактов об импорте в интересах потенциальных покупателей и владельцев.

1. LADA Kalina Sport — более роскошная версия стандартной Kalina, сборке которой посвящена отдельная производственная ветка АВТОВАЗ (которая одновременно собирает и LADA Granta Sport). Завод выпускает «Калина Спорт» мощностью 118 л.с. двигатели, фирменные амортизаторы LADA, дисковые тормоза, выхлопные системы и переработанные трансмиссии со стильными ручками переключения передач.Sports оснащен оригинальными рулевыми колесами, сиденьями и ручками для рычагов переключения передач и ручных тормозов. В этом году должно быть произведено около 600 Sports, а также 100 более мощных вариантов NFR.

2. Этот российский автомобиль имеет полностью переработанный кузов и интерьер, благодаря чему его легко отличить от стандартной Калины . Расположение противотуманных фар на переднем бампере было изменено, а задняя часть теперь оснащена новым спойлером и воздушным «диффузором».Низкая посадка и новые колеса придают ему почти агрессивный вид. Рулевое колесо, ручной тормоз и рычаг переключения передач с внутренней стороны теперь обведены красной строчкой, а отделку перчаточного ящика можно легко заменить на карбоновую.

3. Увеличена мощность двигателя на 20 л.с. Этот двигатель, 16-клапанный ВАЗ 21126 от Приора с более легкой штангой, изначально имел мощность 98 л.с. Модификации профилей кулачков распределительного вала позволяют повысить эффективность процесса впуска / выпуска цилиндров, и это, в сочетании с пониженным сопротивлением, отвечает за увеличение мощности.

4. Инженеры LADA поработали над увеличением разгона на низких оборотах. За основу взята конструкция главной трансмиссии LADA Granta, новое кольцо и шестерня увеличивают передаточное число с 3,7 до 4,3.Это не влияет на расход топлива, но положительно сказывается на динамике автомобиля: Kalina Sport развивает скорость до 62 миль в час. за 9,5 секунды при максимальной скорости 122 миль в час.

5. По сравнению со стандартной подвеской Kalinas 2004 года, Sport отличается значительно переработанной подвеской: стабилизаторы стали более жесткими, угол поворота увеличен, рычаги подвески стали более прочными.Другие детали, которые претерпевают модернизацию, включают более короткие винтовые пружины и гидравлические амортизаторы LADA, «занижающие» Sport на 20 мм.

6. Тормозные системы ABS и ESP также отличаются от штатных Kalina. На передние колеса установлены вентилируемые диски диаметром 280 мм. Сзади диски — это 240-миллиметровые диски TWR (которые раньше были барабанами). Все это работает совместно с системой ABS Bosch и системой ESP, которая стабилизирует автомобиль в случае заноса.

7. Ширина задней оси увеличена с 1414 мм до 1432 мм для повышения устойчивости автомобиля. На задних дугах теперь установлены диски размером 195 / 50R16 с 16-дюймовыми легкосплавными дисками и шинами тайваньского производства Nankang.

8. Автомобиль по-прежнему пригоден для повседневной «работы», в нем есть много практических функций, таких как вещевой отсек на 240 литров, который можно увеличить, сложив задние сиденья. Это вещевое отделение расположено довольно низко и может использоваться для перевозки тяжелой техники или даже мебели.

9. Продажа осуществляется через избранных автосалонов, получивших специальные разрешения от самой LADA. Текущая цена составляет примерно 7700 долларов по текущему обменному курсу. По этой цене Kalina Sport поставляется с четырьмя стеклоподъемниками, кожаным рулевым колесом EPS, датчиком парковки сзади, обогревом лобового стекла, кондиционером, ABS, боковыми зеркалами с подогревом и электроприводом, противотуманными фарами, сигнализацией автомобиля, мультимедийной системой с SD. и USB-разъемы, датчики дождя и света, 16-дюймовые легкосплавные диски и одно запасное колесо.

Почему не работает электроусилитель на Калине. Электроусилитель руля на Лада Калина — гарант упрощенной и комфортной эксплуатации автомобиля Электроусилитель руля Калина работает не всегда

Электроусилитель руля — проблемное место на Ладе Калине. Наверняка это связано с тем, что отечественный автопром только недавно познакомился с ЭУР. «АвтоВАЗ» не успел научиться делать качественные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине до сих пор является обычной практикой.Но лучше всего этим занимаются специалисты.

Любительство здесь будет неуместно — оно может только усугубить ситуацию. Система рулевого управления — важный агрегат, от исправности которого зависит эффективность вождения и, конечно же, безопасность.

Ремонт электроусилителя руля на Калине — дело ответственное, требующее определенных знаний в области ЭУР. А поскольку такими знаниями обладает минимальное количество автомобилистов, то в случае возникновения проблем водители отправляются на СТО, что в принципе правильно.

Как определить неисправность?

Несмотря на то, что ремонт ЭУР требует обращения в автосервис, первые симптомы неисправности вы можете обнаружить самостоятельно .

Калина на лицевой панели имеет специальный желтый индикатор, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, то у вас есть еще один повод посетить ближайшую автомастерскую.Но сразу стоит отметить, что желтый индикатор не указывает на критическую неисправность, а лишь сигнализирует о возникновении неисправности, которая позволяет управлять автомобилем, но без участия ЭУР.

Если полностью вышел из строя электроусилитель руля, то лучше сразу остановить и вытащить из него предохранители … В Калине они находятся с левой стороны руля. Теоретически при неисправности ЭУР должен отключаться самостоятельно.Однако один раз в этом нет необходимости. Поэтому, конечно, о предохранителях все же стоит позаботиться.

Возможные неисправности и их причины

Основная проблема, вызывающая поломку электроусилителя руля.

ЭУР, установленный на Калину, не работает с постоянной силой, приложенной к рулевой рейке. Усилитель начинает работать в полную силу только тогда, когда автомобиль движется с небольшой скоростью или прибывает в состояние покоя. При разгоне снижаются усилия усилителя на рулевой рейке.То есть чем ниже скорость, тем больше начинает работать ЭУР.

Естественно описанная неисправность может быть обнаружена с помощью , только когда автомобиль неподвижен или движется с низкой скоростью .

Исправить данную поломку можно только полной заменой датчика скорости. И здесь необязательно идти в сервис. Вы можете заменить все самостоятельно.

Вторая неисправность может быть скрыта в самом ЭУР. В основном он заключается в самоотключении электроусилителя руля по причине того, что он не прошел самоконтроль.То есть устройство отключается самостоятельно, чтобы не мешать водителю при движении.

Такая неисправность гарантирует выезд на СТО и требует больших денег.

Дополнительные причины

Неполадки в работе электроусилителя руля могут быть вызваны:

• падением напряжения из-за возможных обрывов цепи из-за неисправности проводки;
• превышение числа оборотов двигателя внутреннего сгорания;
• Отсутствие информации

Рулевое управление с электроусилителем — это устройство, обеспечивающее более комфортное вождение.Не так давно автомобили отечественного производства начали оснащаться ЭУР, в частности, в этой статье мы поговорим о Ладакх Калине. Какие могут быть неисправности ЭУР Калины и каковы способы их устранения? Ответы на эти и другие вопросы ищите ниже.

Причины поломки ЭУР

Почему не работает электроусилитель руля на Лада Калина, выключается и отказывается работать, по какому признаку руль с ЭУР стучит, заклинивает, кусает или скрипит? Чтобы отремонтировать систему своими руками, необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя. Неисправности такого плана устраняются путем тщательной проверки системы для выявления точной проблемы.

Как показывает практика, часто выход из строя электроусилителя (выход из строя) связан с поломкой регулятора скорости.

Эффекты:

• клинья рулевого колеса,
• заедает
• затягивается
• другое

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких скоростях.

Итак, коротко о причинах неработоспособности ЭУР:

1. Неисправен регулятор скорости или блок управления не принимает или пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, так и в поврежденной проводке или плохом контакте контроллера с бортовой сетью.
2. В электросетевом автомобиле снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле электрооборудования несоответствующей мощности.
3. Превышено допустимое количество оборотов коленчатого вала.
4. Некорректная работа или выход из строя модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого открутить болты, которые фиксируют ее снизу.

Далее нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• синий контакт подключен к замку зажигания, это питание 12 вольт;
• красно-коричневый контакт — кабель подключения тахометра;
• серый контакт идет на автоматический регулятор скорости;
• бело-розовый провод — индикатор управления усилителем;
• черно-желтый контакт — диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• коричневый контакт — масса;
• пусто.

Более точные результаты будут получены при проверке усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попробовать проверить работу системы с помощью скрепки.

Для проверки необходимо сделать следующее:

1. Сначала выключается зажигание.
2. Затем при помощи канцелярской скрепки необходимо замкнуть контакты под цифрами 6 и 7 этой вилки, при этом саму вилку демонтировать не нужно.
3. Далее необходимо включить зажигание.
4. После выполнения этих действий индикатор разбивки евро, расположенный на панели управления, начнет мигать, по количеству миганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как понять мигающие значки индикаторов, где искать причину:

• один длинный сигнал и один короткий сигнал — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов двигателя;
• один длинный и три коротких — вышло из строя или нет питания регулятора крутящего момента;
• одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
• один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
• один длинный и семь коротких — электрические проблемы — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышел из строя модуль управления электроусилителем;
• один длинный и девять коротких — поломка регулятора скорости.

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала скорости двигателя автомобиля, нет сигнала — разделите сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение на основном выходе датчика крутящего момента — возможно, крышка вала протерла изоляция и средний, зеленый провод замыкает на массу

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового более 20 тысяч рублей

Разборка и разборка электроусилителя

Перед снятием усилителя необходимо снять все подрулевые переключатели.Снимите накладку рулевой рейки и демонтируйте приборы, не забывая отключать разъемы от источника питания.

Как снять ЭУР своими руками:

1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно щелкнуть по креплениям, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления. Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей.
2. Кронштейн системы крепится гайками, их нужно будет открутить гаечным ключом.
3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым карданный вал крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет освободить, после чего аккуратно демонтируют промежуточный вал.
   На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с дальнейшей установкой. В случае несовпадения меток на валах это может привести к неисправности усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
4. При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшее редактирование происходит в обратной последовательности (видео Мурзика Белого).

Как затянуть электроусилитель рулевой рейки?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям. После этого аккумулятор снимается и откладывается в сторону.
2. Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
3. Сделав это, необходимо сдвинуть эту подставку вперед до тех пор, пока платформа не будет отсоединена от подушки воздушного фильтра замка корпуса … После этого подушку можно отодвинуть назад, это обеспечит более свободный доступ к направляющей. сам.
4. На следующем этапе вам нужно будет залезть под поручень рукой. Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет разобрать, это позволит ключу получить доступ к регулировочной гайке.
5. Для выполнения регулировочных работ понадобится специальный ключ для натяжения рейки; без него процедура настройки работать не будет. С помощью этого ключа нужно пролезть под поручень автомобиля, чтобы установить инструмент в нужное отверстие.
6. При регулировке соблюдайте осторожность, чтобы не перетянуть направляющую. Если его затяжка будет очень сильной, то при поворотах рейка будет заедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько ослаблена гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все наладилось.
   После завершения настройки необходимо будет проверить правильность данной задачи. То есть нужно будет следить за тем, чтобы руль нормально поворачивался в любое положение до упора и не было стука. Если стук сохраняется, то регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте стойку и снимите ее.

2. В этом месте под направляющей находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, порядок действий следующий:

1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые его крепят. Отвинтите отверткой Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпускать вниз.
3. Открутите еще один болт, после чего можно сразу приступить к смазке.
4. Сначала руль поворачивают влево до упора. Смазку наливают в шприц объемом 10 см3 и распыляют в получившееся отверстие. Вам нужно выбросить все 10 кубиков.
5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка разбрызгивается.
6. После этого руль нужно повернуть в среднее положение и снова сбрызнуть смазкой отверстие.
7. Далее руль нужно провернуть в разные стороны до упора несколько раз. Операция смазки повторяется еще раз.
8. Затем все компоненты собираются в обратном порядке.

Схема подключения электроусилителя руля со значками

Новинки идут за нами шаг за шагом.Одни технологии заменяются другими. Человек, желая облегчить себе жизнь, начинает их вводить в машину. Если раньше в машине стояла всем известная «мясорубка», с помощью которой открывались окна машины, то теперь ее практически нигде не встретишь, для облегчения этого действия были установлены электрические стеклоподъемники. Произошло это с обычным рулем. Для облегчения управления сначала придумали гидроусилитель руля, а затем и электроусилитель.

Ролик с электроприводом, также называемый EUR, представляет собой систему, предназначенную для уменьшения силы, прилагаемой к повороту рулевого колеса.То есть, если раньше нужно было крутить руль усилием обеих рук, то теперь это действие можно выполнить одним пальцем.

Цена

Электроусилитель руля на модель Лада Калина колеблется от 5000 рублей за б / у запчасть до 25000 рублей за новую.

Из чего состоит этот усилитель?

Электроусилитель руля — это систематическая работа многих частей, таких как:

1. Электродвигатель.
2. Электронный блок управления.
3. Вал рулевой с торсионным валом.
4. Бесконтактный датчик крутящего момента.
5. Датчик положения ротора.

Как работает EUR?

На рулевом валу автомобиля установлен электроусилитель, его части соединены торсионным валом и установлен датчик крутящего момента. Скручивание торсионного вала происходит при вращении рулевого колеса и запоминается датчиком. После анализа этих данных электронный блок управления дает команду электродвигателю на увеличение.

Плюсы и минусы электроусилителя?

Преимущества EUR:

• Компактный механизм … Само устройство установлено на рулевом валу, тем самым не занимая места под капотом.
• Простота обслуживания … Электроусилитель не требует постоянного контроля уровня жидкости.
• Легко настраивается.
• Экономичный … Электродвигатель включается только при повороте рулевого колеса.

Недостатки EUR:

• Электрический усилитель перегревается при работе в тяжелых условиях. Например, по грунтовой дороге после дождя.
• Малая мощность. Причиной тому был не мощный электрогенератор.

Имейте в виду, что любой тип усилителя рулевого управления также может быть опасным.

Причины поломки усилителя

Достаточно частая причина неисправности гидроусилителя руля — неправильная работа датчика скорости. Замена и устранение неисправности не обойдется автовладельцу дорого, и вы сможете проделать эту операцию самостоятельно.Чем выше скорость автомобиля, тем меньше работает усилитель, что упрощает управление. В случае неисправности датчика усилитель считывает неверную информацию и отключается. Такого рода поломку легко обнаружить. На приборной панели просто загорится лампочка EUR. Все, что вам нужно, это заменить датчик скорости.

Еще одна причина выхода из строя усилителя — неисправность самого усилителя. Решение этой проблемы обойдется недешево.

EUR правила эксплуатации

Чтобы механизм работал правильно и исправно служил долгое время, его нужно правильно использовать.С учетом чего, вы не скоро узнаете, как ремонтируют усилитель и сколько он стоит.

Реле усилителя не любит никаких воздействий на себя (механических или физических). Это очень хрупкая деталь, не роняйте ее ни при каких обстоятельствах. Что ж, если это произошло, внимательно осмотрите его, а в случае поломки деталей замените их.

Избегайте механического нагрева электроприборов, а также возможности нахождения во влажном помещении. Никогда не прикасайтесь к контактам устройства, они могут деформироваться, и потребуется их замена.
После установки блока управления обязательно отрегулируйте его так, чтобы в будущем отображалась правильная скорость автомобиля.

Любые удары по рулевой колонке запрещены. … Любой механизм, в том числе и EUR, не любит, когда на него пытаются воздействовать извне. Поэтому, не имея навыков ремонта этой системы, лучше не пытаться заводить.

Часто отказывается работать как на новых автомобилях Лада Калина, так и на машинах с большим пробегом.При возникновении проблемы на приборной панели загорается жёлтая ошибка в виде руля с восклицательным знаком. Это указывает на неисправность или выход из строя электроусилителя руля. При этом следует учитывать, что желтый цвет говорит о том, что проблема не критична и вы можете управлять автомобилем без помощи электроусилителя. В случае его отказа лучше вытащить предохранитель ЭУР, который находится слева от руля.

Ремонт калины электроусилителя руля необходимо проводить по разным причинам.

Основные причины неисправности электроусилителя руля:

• Неисправности в самом электроусилителе руля. При включении зажигания ЭУР не проходит самоконтроль и отключается, чтобы не мешать водителю и не вызывать аварийных ситуаций на дороге. В такой ситуации ремонт обойдется достаточно дорого и при действующей гарантии лучше воспользоваться.
• Неисправности датчика скорости, что является довольно частой причиной.В такой ситуации ремонт обойдется недорого и вы сможете сделать его самостоятельно. Дело в том, что ЭУР не работает с постоянной силой, прикладываемой к рулевой рейке. Он работает на полной мощности только тогда, когда автомобиль движется с низкой скоростью или стоит на месте. При ускорении в автомобиле электрический усилитель рулевого управления снижает усилие на рулевой рейке, поэтому водитель может лучше контролировать движение автомобиля. Таким образом, чем выше скорость, тем меньше работает ЭУР, помогая этому водителю. EUR считывает скорость автомобиля со спидометра, который получает данные от датчика скорости.Иногда датчик выходит из строя и дает неверную информацию. В результате ЭУР отключается, потому что ему неизвестна скорость автомобиля. После этого на приборной панели загорается ошибка EUR. В этом случае ремонт калины электроусилителя руля проводится заменой датчика.

Во избежание преждевременного ремонта калины электроусилителя руля необходимо своевременно проводить диагностику с целью выявления проблем ее функционирования и оценки работоспособности.

Впервые российский автопром установил на Lada Kalina электроусилитель руля. На первых этапах работала крайне нестабильно, вплоть до полного отключения. Позже недостатки пытались устранить, но ЭУР оставался слабым звеном и периодически выходил из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и одной рукой становится сложно повернуть.

Принцип действия электроусилителя заключается в уменьшении усилия, которое необходимо приложить при повороте рулевого колеса.Блок управления электроусилителем руля Kalina использует датчики для расчета работы электродвигателя при текущей скорости и крутящем моменте. Тем самым подавая сигнал о том, с каким усилием нужно помочь водителю при прохождении поворотов. Ведь он не работает постоянно и его нужно регулировать блоком.

Почему может не работать электроусилитель Калины

Основная причина кроется в электроусилителе руля. При зажигании системы происходит самодиагностика системы и, если механизм ее не проходит, включается сигнал, указывающий на неисправность.Цвет сигнала указывает на степень опасности. Горит красная лампочка, нужно срочно устранить проблему. С желтым цветом эксплуатация автомобиля возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько: неисправность датчика скорости; неисправность датчика крутящего момента; скорость превышает 60 км / ч; частота вращения двигателя менее 400 в минуту; сбой в блоке управления; плохо спаянные контакты; недостаточное напряжение. 1
… Электроусилитель руля на Калине отключается через 60 км / ч. Поэтому учтите этот момент, он установлен в системном блоке и не является поломкой. Электроусилитель руля отключается на скорости 110 км / ч. Также ЭУР не работает на низких оборотах двигателя. Если значение меньше 400 об / мин, он неактивен. 2
… Это программно запланированное бездействие. Он нужен для того, чтобы дать информацию рулевому колесу на большой скорости и снизить износ механизма.

Как понять мигание индикатора, где искать причину

✔ один длинный звуковой сигнал и один короткий — электроусилитель исправен; ✔ один длинный и два коротких — нет сигнала оборотов двигателя; ✔ один длинный и три коротких — вышел из строя регулятор крутящего момента или отсутствует питание; ✔ одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР; ✔ один длинный и пять коротких — вышел из строя регулятор положения рулевого вала; ✔ один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя; ✔ один длинный и семь коротких — проблемы с питанием — напряжение слишком высокое или очень низкое; ✔ один длинный и восемь коротких — вышел из строя модуль управления электроусилителем; ✔ один длинный и девять коротких — поломка регулятора скорости.

Перед снятием усилителя необходимо снять все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте приборы, не забывая отключать разъемы от источника питания.

1
… После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно щелкнуть по креплениям, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления.Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей. Кронштейн системы закреплен гайками, их нужно будет открутить гаечным ключом. 2
… После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым карданный вал крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет освободить, после чего аккуратно демонтируют промежуточный вал. 3
… На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с установкой в ​​дальнейшем. В случае несовпадения меток на валах это может привести к неисправности усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР. 4
… При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшая установка производится в обратной последовательности.

Ремонт электроусилителя Калина своими силами — видео

В более новых версиях Калины установлены электроусилители от Hyundai, что положительно сказывается на ее надежности. Однако до сих пор существуют тысячи автомобилей с отечественной версией, которые время от времени выходят из строя и ломаются. Теперь вам будет проще отремонтировать электроусилитель руля на Калине своими руками. Главное помнить, что не каждое отключение усилителя — это поломка.Причем проблему можно найти и исправить самостоятельно, но куда-то надо идти в сервис.

Ремонт ЭУР LADA Kalina — Отзыв
