Стучит рулевая рейка Ваз 2114 – основные причины как подтянуть

Стук в рулевой рейке Ваз 2114 заставит понервничать любого водителя, поскольку это может не только ударить по кошельку, но и ударить буквально – ездить с возможно неисправным рулевым не самое безопасное занятие. Следовательно, надо разобраться, почему стучит рулевая рейка на Ваз 2114.

Почему стучит рулевая рейка Ваз 2114 – основные причины

Если стучит рулевая рейка Ваз 2114, на то может быть несколько причин:

Слабо затянуты крепежные соединения рулевого.
Износилась пластмассовая опорная втулка, и образовался люфт.
Люфт в подшипниках первичного вала.
Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
Болтается поджимной сухарь, который стучит по корпусу рулевой рейкииз-за выработки и износа антифрикционной накладки.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как подтянуть рулевую рейку Ваз 2114 и зачем это необходимо

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Видео: Нюансы подтяжки рулевой рейки Ваз 2114

Рулевая рейка Ваз 2114 – симптомы поломки

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Увеличенный люфт рулевого колеса.
Слишком тугое или слишком свободное вращение рулевого колеса.
Утечка смазки через сальники и кожухи рейки.
Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

Демонтируем защиту картера и брызговик двигателя снизу.
Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Видео: Как избавиться от стука в рулевой рейке Ваз 2114

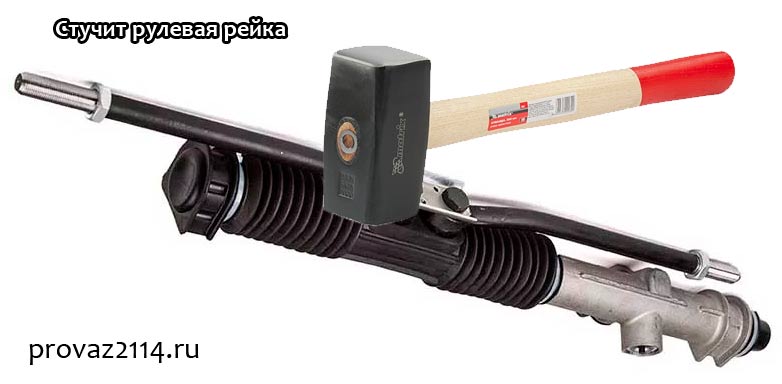

Стучит рулевая рейка. Причины, диагностика, предотвращение, возможная стоимость

Стук в рулевой рейке заставит понервничать любого водителя, поскольку это может не только ударить по кошельку, но и ударить буквально – ездить с возможно неисправным рулевым не самое безопасное занятие. Следовательно, надо разобраться, почему стучит рулевая рейка.

Необходимо точно понять, что значит стучит рулевая рейка. Стук, как правило, поверхностный или внутренний, и слышен снизу машины. Вибрации же передаются прямо на руль. Часто легкие удары передаются при езде по неровной дороге на скорости до 40-50 км/час.

Причины стука рулевой рейки

Если стучит рулевая рейка, на то может быть несколько причин:

Слабо затянуты крепежные соединения рулевого.
Износилась пластмассовая опорная втулка, и образовался люфт.
Люфт в подшипниках первичного вала.
Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
Болтается поджимной сухарь, который стучит по корпусу рулевой рейки из-за выработки и износа антифрикционной накладки.

Рулевое управление ВАЗ
1 — шаровый шарнир наконечника рулевой тяги, 2 — поворотный рычаг, 3 — наконечник рулевой тяги, 4 — контргайка, 5 — тяга, 6 и 11 — внутренние наконечники рулевых тяг, 7 — палец шарового шарнира, 8 — защитный колпачок, 9 — вкладыш шарового пальца, 10 — болты крепления рулевых тяг к рейке, 12 — скоба крепления рулевого механизма, 13 — опора рулевого механизма, 14 — соединительная пластина, 15 — защитный чехол, 16 — стопорная пластина, 17 — картер рулевого механизма, 18 — стяжной болт, 19 — соединительная эластичная муфта, 20 — рейка, 21 — опорная втулка рейки, 22 — демпфирующее кольцо, 23 — резинометаллический шарнир, 24 — облицовочный кожух (верхняя часть), 25 — рулевое колесо, 26 — рычаг регулировки положения рулевой колонки, 27 — кронштейн крепления вала рулевого управления, 28 — облицовочный кожух (нижняя часть), 29 — промежуточный вал рулевого управления, 30 — защитный колпачок, А — поверхность корпуса шарового шарнира, В — поверхность поворотного рычага.

Одной из наиболее частых причин, от чего стучит рулевая рейка, является ослабление крепежей. Болты и гайки могут периодически ослабляться, что в результате приводит к люфту и усилению вибрации. Проблему можно быстро решить, подтянув крепежи.

Также распространенная причина — повреждение или расслоение резиновых кожухов. В результате нарушения герметичности, в механизме быстро накапливается грязь, из-за чего может выйти из строя опора скольжения.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как диагностировать стук рулевой рейки

Если решили выяснить причину стука рулевой рейки без поездок не СТО, то пригодится помощник. Что надо делать:

заглушить двигатель, поставить авто на ручник, усадить напарника за руль;
залезть под машину в районе рулевой рейки, скомандовать другу повращать руль;
постараться понять откуда слышен стук;
осмотреть пыльник, нет ли где повреждений или подтеков (если есть, скорей всего, причина стука в том месте).

Можно ли ездить если стучит рулевая рейка?

Как стучит рулевая рейка, и как ее проверить: видео

Ездить с подобными неполадками можно непродолжительное время. Но важно знать, что будет если стучит рулевая рейка. Ведь некоторые автомобилисты проезжают до 40 000 км с данной неисправностью не зная о последствиях. Когда стучит рулевая рейка эксплуатировать машину довольно опасно, это может привести к потере контроля во время движения!

Стук в рулевой рейки характерный, хотя многие и путают его с неисправностями других элементов подвески. Если проблема в уплотнителе, то стук будет звонким, а вибрация лишь немного будет отдавать на руль. Если же неисправна эластичная муфта, то вы сразу поймете, как брякает рулевая рейка. Звук будет глухим, но вибрация будет сильно слышна на руле.

Как уберечь рейку от стука

Чтобы избежать неисправностей рулевой рейки и продлить ей жизнь стоит отказаться от лихой езды по ямам на виражах, если такова практикуется. Привычка резко ускоряться и тормозить в последний момент тоже весьма вредит рулевой рейке. Это происходит потому, что если передние ведущие колеса нагружены тяговым или тормозным моментом, то удары от неровностей, приходящее, на рулевое, становятся гораздо чувствительнее.

Неправильная парковка

Еще часто рулевая рейка приходит в негодность из-за небрежной парковки. Использование бордюра в качестве отбойника, приводит к высоким нагрузкам на колесо под углом 45 градусов. Убийственный толчок передается в механизм рулевого управления и провоцирует выкрашивание зацепления.

Регулярные профилактические осмотры, замены люфтящих деталей и поврежденных пыльников помогут продлить срок эксплуатации рулевой рейки. Именно поэтому некоторые водители регулярно сталкиваются с ремонтом рулевого механизма, а другие спокойно ездят годами.

Во сколько может обойтись стук в рулевой рейке

Если рулевую рейку не уберегли и ее надо менять, хорошо бы иметь представление, во сколько обойдется такое удовольствие. Естественно, что цены на запчасти для иномарок на порядок выше, чем для отечественных автомобилей. Но стоит отметить, что ценовой разброс на детали рулевого механизма среди зарубежных авто весьма существенный.

Так, если средняя цена рулевой рейки на ВАЗ составляет порядка 130 долларов, то для иномарок цена может колебаться от 200 до 500 баксов. Это если покупать рулевую рейку без ГУРа, тяг и наконечников. Цена рулевой рейки в сборе существенно выше – для ВАЗа начиная с 230 долларов, а покупка рулевой рейки в сборе для зарубежного автомобиля может колебаться от 1000-1500 долларов и выше.

Разумеется, если менять рейку не самостоятельно, а с помощью специалистов, то их услуги тоже не бесплатные и расплачиваться за стук рулевой рейки придется дороже.

Спрашивайте в комментариях. Ответим обязательно!

Что делать, если стучит рулевая рейка

Что такое рулевая рейка

Рулевая рейка – это составная часть механизма управления автомобиля, которая пришла на смену рулевому редуктору. Если в редукторе, все процессы основаны на взаимодействии некоторого количества шестерней, то рейка представляет собой одну шестерню и планку с зубьями. Рулевая рейка впервые применялась на автомобилях с передним приводом. Она обеспечивает комфортное управление транспортом за счет снижения усилий, прилагаемых к рулевому колесу.

Шестерня устанавливается на конце рулевого вала и, при повороте руля, воздействует на планку с зубьями. Планка перемещается в одну из сторон, тем самым, перемещая рулевые тяги. Тяги же, в свою очередь, тянут или толкают поворотный механизм, который меняет положение колес на дороге. Защита механизма осуществляется за счет пыльников, которые устанавливаются с обеих сторон корпуса рейки и завершаются на рулевых тягах. Все пространство внутри корпуса забивается смазочным веществом, которое обеспечивает долгий срок службы деталей всего механизма.

Виды рулевых реек

Современные технологии дали начало широкому развитию рулевых механизмов. Так рулевые рейки стали совершенствоваться, упрощая поворот рулевого колеса и сведения прилагаемых усилий к минимуму.

За всю историю существования рулевых реек, они подразделились на три вида:

1. Механическая. Имеет простейшую конструкцию в виде зубчатого колеса и рейки, которая ничем не усиливалась. На другом конце вала располагалось рулевое колесо.

2. Гидравлическая. Имеет схожую конструкцию с механической рулевой рейкой, однако, имеет специальный гидронасос, который усиливает поворот руля, обеспечивая при этом быстрое изменение положения колес при минимуме усилий руками.

3. Электрическая. Является самой совершенной рулевой рейкой и дополняется электрическим приводом, который передает вращение рулевого колеса на рейку. При повороте руля никаких усилий не ощущается, и управление становится мягким и достаточно приятным.

Из-за чего может стучать рулевая рейка?

Стуки рулевой рейки обоснованы ее неисправностью. Неисправности могут быть разными, поэтому для их диагностики поставьте автомобиль на смотровую яму или эстакаду и выполните следующий порядок действий:

1. Встаньте под машиной и найдите месторасположения рулевой рейки. Попросите помощника сесть за руль и осуществить повороты рулем в разные стороны.

2. В процессе поворота колес, проведите тщательные осмотр состояния рулевой рейки на предмет возможных дефектов.

3. Зафиксируйте обнаруженные дефекты. Среди них могут быть повреждения пыльников, утечки смазывающего вещества и ослабления крепления. Особое внимание уделите обнаруженным стукам. Определите их места возникновения.

Как устранить стук в рулевой рейке

После проведения диагностики, можно приступать к ремонту неисправного узла. Ремонт рулевой рейки обходится дешевле покупки новой рейки. Однако, приобрести и установить новую рейку намного проще, чем отремонтировать старую. Тем не менее, проведение ремонта повысит ваш навык автомеханика и сэкономит достаточное количество денег.

При покупке ремонтного комплекта, подбирайте только те элементы, которые предназначены для вашей модели рейки, так как они могут существенно отличаться по размерам и форме. Ниже указаны неисправности, которые можно устранить самостоятельно, путем замены изношенных частей.

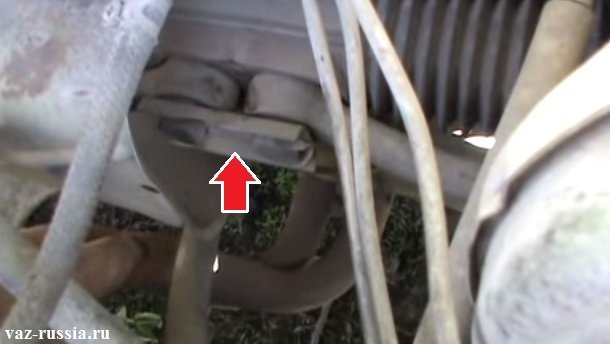

Плохое соединение рулевой рейки с тягой

1. Демонтируйте рулевую рейку вместе с тягами.

2. Открутите хомут крепления защитного пыльника и выверните его в сторону рейки.

3. Если проблема затронула втулку соединения, то просто замените ее. Такая неисправность встречается довольно часто, так как втулка изготавливается из мягкого материала и подвержена очень быстрому износу.

4. Очистите место соединения от грязи и добавьте немного смазочного вещества.

5. Проведите сборку в обратной последовательности.

Утечка смазки

1. Снимите рулевую рейку с автомобиля и произведите ее разборку.

2. Очистите все элементы механизма от пыли и проведите их смазку.

3. Так как неисправность заключается в износе сальника рулевой рейки, то просто установите новые уплотнители и соберите механизм. Перед тем, как закрепить рулевую тягу, добавьте некоторое количество смазки в рулевой механизм. Повторите эту процедуру перед монтажом пыльника.

4. Установите рейку обратно на автомобиль.

Плохое соединение механизмов и повреждения одного из элементов устраняются путем установки новых комплектующих и подтяжки специального регулировочного болта. Регулировка рейки осуществляется согласно инструкции и должна выполняться в соответствии с определенными нормами, регламентирующими эксплуатацию данного механизма.

На этом устранение стуков в рулевой рейке завершено. Если повреждению подверглись рулевые наконечники, то с такой проблемой лучше обратиться к специалистам станции технического обслуживания. Все остальные проблемы рулевой рейки можно устранить самостоятельно. Удачи на дорогах!

Как проверить рулевую рейку на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что рулевая рейка на ВАЗ-2114 начинала выходить из строя, но не многие знают, как совершить проверку. Итак, рассмотрим, какие показатели того, что рейка неисправна.

Видео о диагностике посторонних стуков в рулевой рейке

Видеоматериал расскажет о стуке в рулевой рейке.

Конструкция рулевой рейки на ВАЗ-2114

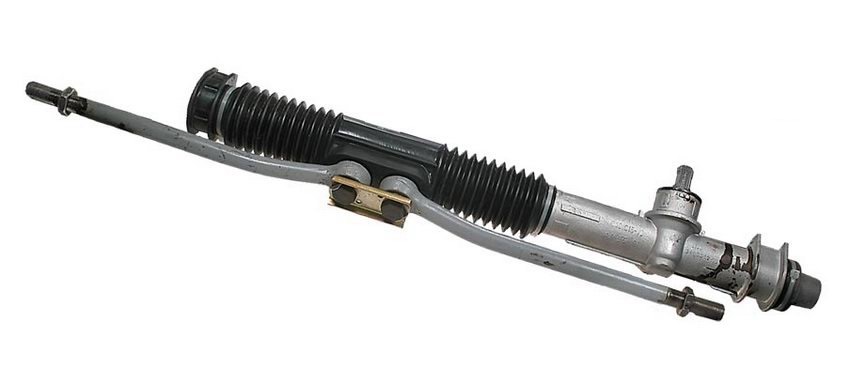

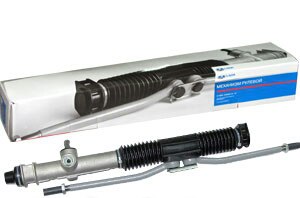

Оригинальная рулевая рейка производства АвтоВАЗ

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

Устройство рулевой рейки

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — (87±0,25) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм.

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30^мин-1.

Схема проверки рулевой рейки

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

Износ. Каждый механизм автомобиля имеет свой ресурс хода.
В связи с неровными дорогами давление на рейку значительно увеличено.
Недопустимое ускорение при крайнем положении колес.
Механические повреждения вызванные в процессе эксплуатации.

Симптомы поломки

Диагностика стуков в рейке показала, что втулка расшаталась.

Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:

Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
Закусывание руля, при повороте в одну из сторон.
Люфт рулевого управления вправо или влево.
Вибрация при поездке по ровной дороге.
Нарушен угол развала-схождения.

Когда наступает время замены рейки

Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.

Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:

Регулировка (выявляется при поточной диагностике).
Ремонт (возможный дешевый вариант восстановления узла).
Замена (когда отремонтировать узел не возможно или не целесообразно).

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.

При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел, поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.

Выводы

Проверку рулевой рейки ВАЗ-2114 необходимо проводить регулярно. Рекомендуется делать эту операцию с поточным техническим обслуживанием.

Если автолюбитель не в состоянии определить неисправность, то стоит не скупиться и обратиться в автосервис, ведь от этого зависит не только жизнь водителя, но и окружающих.

[Решено] Как отрегулировать рулевую рейку на ВАЗ 2114?

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.

Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

Трубки для рейки.
2 наконечника – они уже идут с гайками.
Ремкомплект.
2 сайлентблока.
Чехол для рейки.

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

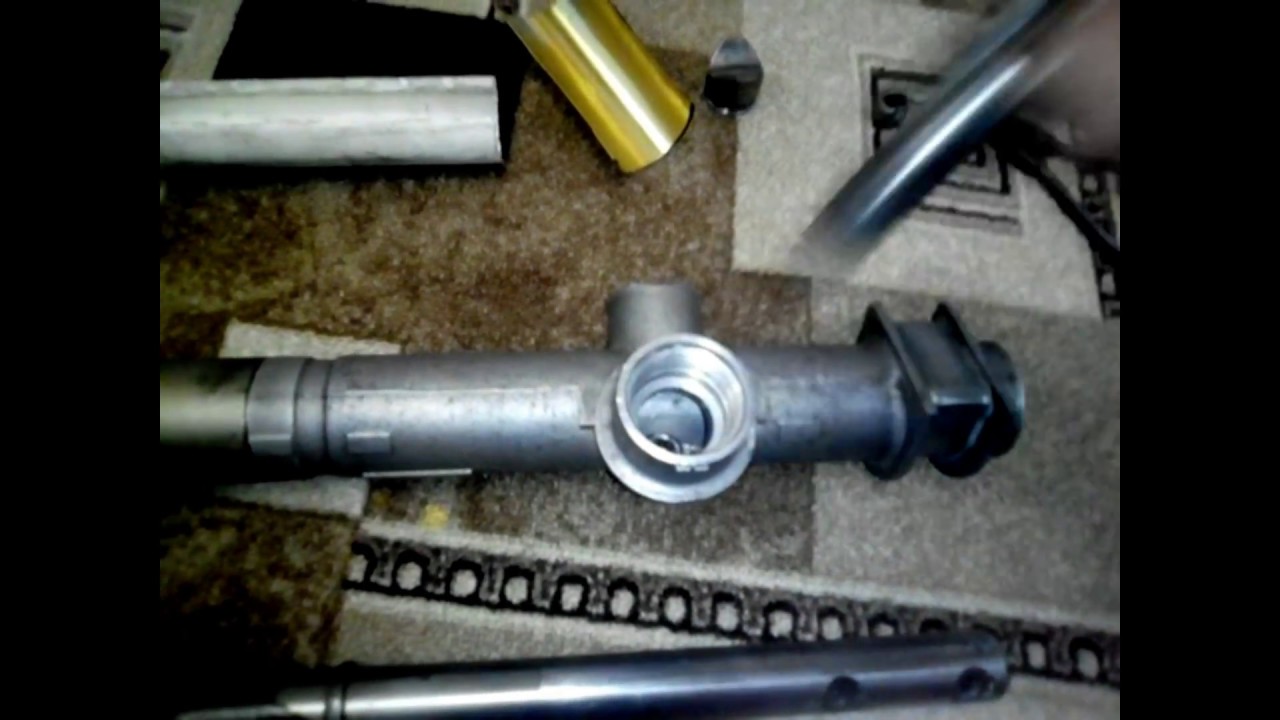

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если производился ремонт, то регулировку следует выполнять в тисках

Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;
Откручиваем гайку возле педали тормоза
Демонтируется узел ВАЗ 2114 достаточно легко, теперь нужно разобрать его – на этом этапе понадобятся специальные ключи, которые пригодятся и при регулировке рулевой рейки;
Сначала нужно демонтировать тяги (рекомендуется пометить нужную сторону, чтобы не запутаться при сборке). Далее снимается резиновый наконечник и пыльник. Теперь у автомобилиста есть доступ к валам – его можно достать после снятия упорной и регулировочной втулки. Изнутри корпуса рулевой рейки можно добраться до пластиковой втулки, которую тоже следует извлечь. Все детали необходимо тщательно очистить от грязи и смазки;
Починка начинается с дефектовки элементов рулевой рейки ВАЗ 2114. После проведения этой операции можно определить, какие детали необходимо заменить. Корпус и валы следует осмотреть на наличие царапин и трещин. Первыми разрушаются подшипники, поэтому их рекомендуется менять в независимости от состояния старых;
В моторном отсеке тем же ключом «на 13» откручиваем гайки крепления рулевого механизма
Когда все дефектные детали найдены, можно начинать сборку: запрессовываются подшипники и новая пластиковая трубка. Далее устанавливаются валы, которые следует тщательно смазать;
Следующим шагом должна идти предварительная регулировка. До упора зажимается втулка, а затем ослабляется. Втулка должна быть в таком положении, чтобы вал проворачивался рукой. После этого следует надеть новые тяги, не затягивая их. Пыльник рекомендуется тоже одеть новый.

Самое интересное

Опубликовано 13 октября 2016

Регулировка рулевой рейки ВАЗ 2110 2114

Дата публикации Июн 28, 2014, Рубрики Ремонт автомобилей ВАЗ |

Регулировка рулевой рейки ВАЗ 2110 2114 обычно требуется после длительной эксплуатации автомобиля по дорогам с плохим покрытием. Многие автомобилисты при этом обращают внимание на то, что, в процессе вождения, из-под автомобиля начинают раздаваться непонятные шумы в виде стуков или треска. В этом случае, лучше всего обратиться в ремонтный сервис, для того, чтобы квалифицированно установить причину неисправности. В подавляющем большинстве случаев, при таком “диагнозе” требуется ремонт, регулировка, а порой и полная замена рулевой рейки ВАЗ 2110 2114.

В любом транспортном средстве нет “вечных” механизмов, поэтому и требуется регулировка рулевой рейки ВАЗ 2110 2114. Самые явственные нарушения в ее работе проявляются при выполнении на автомобиле поворотов и прочих видов маневрирования. Для того, чтобы проверить техническое состояние рулевой рейки, нужно взяться за вал руля рукой в том месте, где он сочленяется с рейкой и пошатать его вверх-вниз. Если Вы услышите стук, рейку необходимо регулировать и заменив, предварительно, игольчатый подшипник. Если он целый, его, по меньшей мере, потребуется тщательно смазать.

Далее, дергая рукой за рулевые тяги необходимо определить люфт в рулевой рейке (шестерня, втулка) ВАЗ 2110 2114, которого наблюдаться не должно. Для устранения неисправности можно обратиться на СТО, а можно провести ремонт или регулировку самостоятельно, но для этого Вам, в первую очередь, потребуется запастись ремонтным комплектом. Данные комплекты бывают трех видов и их всегда можно найти в продаже на автомобильном рынке или в магазине.

К минимальному ремонтному комплекту рулевой рейки ВАЗ 2110 2114 относится набор специальных крепежей с шайбами, запасные втулки, изготовленные из фторопласта, и подшипники. Средний набор включает в себя дополнительные валы, которые возможно потребуется заменить во время регулировки. Стоит такой набор на порядок дороже. И, наконец, полный ремонтный комплект, который включает в себя новую рулевую рейку ВАЗ, в сборе. При приобретении данного комплекта не стоит забывать о том, что рулевая рейка может быть 2-х образцов, старого и нового.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Люфт

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Стук под капотом в районе моторного щитка, особенно при проезде неровностей.
На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана
Увеличенный люфт рулевого колеса.
Слишком тугое или слишком свободное вращение рулевого колеса.
Утечка смазки через сальники и кожухи рейки.
Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.
Устанавливаем автомобиль на подъёмники или эстакаду
Демонтируем защиту картера и брызговик двигателя снизу.
Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.
Проверяем люфт на рулевой рейке и рулевых тягах
Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.
Затягиваем регулировочную гайку специальным ключем
Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Видео о регулировке рулевой рейки

Рулевая рейка требует за собой ухода не меньше, чем рулевые наконечники

Удачной всем регулировки и добрых дорог!

Чем опасен люфт в рулевой рейке

Одной из причин возникновения посторонних шумов или стука в приводе управления автомобилем является образовавшийся люфт в рулевой рейке. Если применить этот термин к рулевому управлению, то он будет означать угол поворота руля, не изменяющий направление движения автомобиля. В узлах рулевой рейки люфт – это технологический зазор, предусмотренный для обеспечения правильного зацепа. Так чем грозит люфт в рулевой рейке и не будет ли хуже, если устранить его?

Признаки и причины возникновения люфта

Чтобы устранить неисправность, ее нужно правильно диагностировать. Появление люфта в механизме управления автомобилем не определяется «на глаз». Но первые признаки заметит только сам водитель авто, а именно:

Стук в рулевом приводе при проезде неровностей;

Хруст при повороте колес;

При отпущенном руле автомобиль не держит заданное направление;

Появление вибраций при движении;

Щелкает в руле во время смены направления;

Произвольные маневры автомобиля, не зависящие от положения руля.

Во время диагностики детально рассматривают весь механизм и выявляют наиболее слабые узлы. Причин возникновения очень много, но сводятся они к одному – это появление неисправности во взаимодействии элементов привода управления, например:

Износ зубьев шестерни или зубчатой рейки;

Неисправности элементов ходовой — рулевых тяг, наконечников, ступичных подшипников;

Сильно протянутая рейка;

Несвоевременная замена жидкости в гидравлике;

Износ зацепления зубчатой планки и «червяка» и др.

Норма или опасность?

Иногда для диагностики люфта используют специальный прибор – люфтомер. С помощью него можно выявить проблему еще до появления симптомов. Если параметры, показанные на приборе, превышают нормальные, то он подлежит устранению. В правилах дорожного движения приведены нормы люфта для всех типов транспортных средств.

Чаще всего проблема выявляется слишком поздно, а это грозит полной заменой всего механизма. Слишком низкий показатель зазора плохо сказывается на комфорте управления автомобилем. И самая главная опасность – потеря контроля над автомобилем. При сильном зазоре приходится постоянно крутить руль, чтобы направить машину в нужное положение, т.е. «ловить» ее.

Небольшие отклонения от нормы можно регулировать и самостоятельно, но конструктивные особенности некоторых автомобилей предполагают только качественное обслуживание в специализированном автосервисе. Одним из таких сервисов в Москве является компания «Вольтаж-Ремонт реек».

Диагностика и ремонт

Для точного диагностирования понадобятся специальные стенды и опытный мастер. Стоимость ремонта или цена новой детали достаточно высоки, поэтому важно при диагностике важно не спутать банальные проблемы ходовой части авто с неисправностью рулевого механизма. Сколько стоит диагностика и ремонт рулевой рейки, подскажут консультанты нашего автосервиса всего лишь после одного звонка нам.

Заявка на ремонт

Ваз 2110 стучит рулевая рейка

Ремонт рулевой рейки ВАЗ 2110 своими руками. — Лада 2110, 1.6 л., 2005 года на DRIVE2

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки.

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).

2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО

3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.

3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая.Снятие и установка рулевой рейки на ВАЗ 2110.Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Ремонтный комплект рулевой рейки:

Сборка рулевой рейки:1.Извлекаем опорную втулку. Поддевается плоской отверткой.

2.Смазываем место под опорную втулку, и через отверстие при помощи отвертки ставится на свое место. Скажу честно, ставится нелегко.

3.Обрезаем уплотнительные кольца.

4.Меняем роликовый подшипник. Правда, лучше его не трогать, достать старый нереально сложно, покрайней мере для меня, не чего лучше не придумал, как только разрубить стамеской на 2-3 части.

5.Меняем подшипник на валу приводной шестерни.

Вставляем рейку в корпус и выполняем сборку в обратной последовательности, не забывая смазать детали.

Альтернативный способ ремонта рулевой рейки ваз ( без разборки ).

Удачи на дороге!

Стучит Рулевая Рейка Ваз 2110

Как сделать ремонт управляющий рейки на ВАЗ 2110 своими руками?

Здрасти, почетаемые автовладельцы! Вместе с полным усложнением всех, без исключения, систем современного автомобиля в угоду безопасности и комфорту, есть часть узлов, которые не следует нагружать излишними деталями.

Чрезмерная сложность конструкции – это повышение вероятности поломки. Это касается, сначала управляющего управления, где надёжность очень принципиальна, ведь мы доверяем этому устройству свою жизнь и жизнь людей окружающих нас.

Устройство рулевой рейки ВАЗ 2110 принципно не отличается от конструкции сотен и тыщ других моделей, использующих передвижение шестерни по зубчатой рейке.

Вправду более обычного метода передачи вращательного движения в возвратно-поступательное, еще пока не выдумано. Даже с учётом простоты и надёжности, следует держать в голове, что всесущая сила трения уничтожает даже самые крепкие узлы и соединения.

Потому следует быть готовым к необходимости провести ремонт управляющий рейки ВАЗ 2110. Фабрики изготовители утверждают о пятнадцатилетнем сроке эксплуатации этого узла при условии правильной эксплуатации и обслуживании. Беря во внимание состояние наших дорог, момент ремонта, как досадно бы это не звучало, наступает еще ранее.

Устройство рулевой рейки ВАЗ 2110

По аналогии с обилием других автомобилей управляющая рейка ВАЗ 2110 имеет те же главные составные части:

рейка с поперечно нанесенными зубами для зацепления с шестернёй;
приводная шестерня, соединённая с рулевой колонкой;
картер рейки, в каком находятся все детали;
устройство крепления рулевых тяг к рейке;
система крепления устройства к кузову;
набор сальников, подшипников, пыльников и иных вспомогательных частей.

Как устранить стук в рулевой рейке ВАЗ 2110-2112

Четкий чертеж тут. .

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Обзор по подтяжке рулевой рейки на автомобилях ВАЗ 2110-2112 также Самара 2114 и 2115. Отличия будут только в .

Для понижения силы трения, остывания и роста срока эксплуатации деталей, рейка с шестернёй в картере находится в смазочном материале. Более принципиальным для работоспособности всей управляющий системы является степень отсутствие каких-то зазоров меж рейкой и шестернёй.

Для этого в нижней части картера, в проекции оси шестерни имеется особая пружина, которая повсевременно придавливает рейку к шестерне. Ослабление давления приводит к повышению свободного хода рулевого колеса и потере информативности руля.

Возможен ли ремонт рулевой рейки ВАЗ 2110 своими силами?

Вопрос о том, каким образом проводить ремонт, каждый автовладелец решает себе без помощи других.

Но если стучит управляющая рейка ВАЗ 2110, возрастет свободный ход управляющего колеса либо происходит закусывание, то к ремонту нужно приступать немедленно.

Отметим только, что имея способности авторемонта на среднем уровне и набор легких приспособлений в своем гараже, можно смело приниматься за ремонт.

Метод разборки устройства довольно прост и состоит из нескольких шагов:

проведению демонтажа будет мешать теплоотражатель, в связи с чем, его необходимо снять первым;
болты крепления управляющий рейки к кузову зафиксированы пластинами. Если отогнуть края пластинок, то устройство просто снимется;
открутив два болта крепления управляющих тяг, отсоединяем их от рейки;
на фланце эластичного соединения раскручиваем два болта и отсоединяем устройство от управляющий колонки.

Управляющая рейка ВАЗ 2110 закрепляется в слесарных тисках через мягенькие резиновые прокладки и разбирается на сто процентов.

После того, как все элементы сняты, очищены от старенькой смазки и грязищи, становится понятно, что конкретно следует поменять.

Для ремонта рулевой рейки, автомагазины предлагают ремонтные комплекты 2-ух видов: сокращенный и полный. Отличие меж ними существенное.

Если в первом можно отыскать только подшипники, сальники, пыльники и шайбы, то 2-ой вариант уже укомплектовывается рейкой и другими главными деталями.

В любом случае принимать решение о подмене тех либо других запчастей следует после полной разборки и диагностирования состояния механизма.

После ремонта – подмены вышедших из строя деталей, управляющая рейка собирается и устанавливается на автомобиль в оборотном порядке.

Рулевая рейка Ваз 2110 замена регулировка и ремонт – пошаговая инструкция

Рулевая рейка Ваз 2110 одна из важней частей ходовой части автомобиля. Она соединяет колеса и руль через специальный механизм в единое целое. От ее исправности зависит управляемость автомобиля, жизнь людей и безопасность движения. Поэтому важно поддерживать работоспособность данного узла, и уметь быстро диагностировать неполадки, учитывая то, что неисправности рейки легко спутать с другими поломками. Упростить их выявление поможет знание устройства механизма и признаков неисправностей.

В сегодняшней статье мы с вами поговорим о основных неисправностях рулевой рейки Ваз 2110 и способах их самостоятельного ремонта.

Основные неисправности рулевой рейки Ваз 2110

В современных автомобилях ВАЗ 2110 поломки рулевой рейки и гидроусилителя руля – весьма частое явление. Причины могут быть следующие:

Частая езда по неровным дорогам, попадание автомобиля в ямы на большой скорости, активный (небережливый) стиль езды. В такой ситуации рулевая рейка и ГУР быстро выйдут из строя, появится надоедливый стук, ухудшится управляемость. Итог – выход узла из строя;
резкие ускорения в момент, когда руль находится в крайне правом или левом положении. Такая практика вождения негативно сказывается на продолжительности жизни рулевой рейки;
регулярные заезды на бордюры – это большая нагрузка для столь важного механизма.

Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки.

Основные причины мы выделили. Но как определить неисправность рулевой рейки на практике? По каким симптомам? Вот с этим вопросом мы и разберемся подробнее.

Стучит рулевая рейка Ваз 2110 – из – за чего и как это исправить

Стук в рулевой рейке Ваз 2110 довольно наиболее распространенная неисправность. Откуда он происходит? Давайте искать первопричину. Да, рулевая рейка – система более простая, нежели устаревшая червячная разновидность. Как уже отмечалось выше, она даже на российских машинах «ходит» 80-100 тыс. км, не доставляя автомобилистам проблем. Но преждевременный стук, увы, иногда возникает. Причины бывают такими:

На ВАЗах к примеру, часто стук в рулевой рейке спровоцирован недостаточно хорошо закрученными крепежными болтами. Нет, затянуты они были добросовестно, это наши удивительные дороги, создавая вибрации, со временем раскрутили их. Стук здесь устранить несложно – надо просто затянуть все крепежи.
На машине ВАЗ-2110 и всем авто в семействе десятого ряда нередко изнашивается опорная втулка на одной из сторон рейки. Поскольку изготавливают опорные втулки здесь из пластмассы, быстрый износ их не становится чудом при поездках по нашим идеальным, так сказать, автодорогам. Неровности способствуют возникновению свободного хода этого элемента, отчего износ происходит ускоренными темпами.
Куда серьезнее ситуация, когда разрываются чехлы, защищающие рулевую рейку. Тогда пыли и грязи открыт доступ на ее зубчатые поверхности, что уже без лишнего драматизма похоже на катастрофу. Долго рейка без защиты не проработает, поэтому и появляется злополучный стук.
Коррозия детали – вообще фатальная проблема, потому что рулевую рейку придется однозначно менять. Это дорого, но не дороже финансов и, главное, жизни со здоровьем.
Редко, но имеет место заводской брак. Тут рейка чаще всего стучит уже на новом автомобиле. Благо, если транспорт числится на гарантии – тогда замены некачественного узла можно добиться за счет «заведения» изготовившего машину. Повреждение на заводе, плохое качество изготовления – наиболее частые случаи производственного брака.
Материал рейки. Как правило, он мягкий и рассчитан для езды по качественным дорогам. При езде же по нашим ямам и в следствии постоянной вибрации постепенно слой за слоем, микрон за микроном происходит снятие металла с поверхности рейки, а это приводит к преждевременному износу опорной втулки. В данному случае проблему можно решить двумя способами. Или купить новую рейку или заказать изготовление аналогичной из более прочного металла. Обычно люди, которые этим занимаются порекомендуют вам нужный материал.

Видео: Почему стучит рулевая рейка на автомобиле

Что делать если сильно бьет рулевая рейка Ваз 2110

Если на вашем автомобиле Ваз 2110 сильно бьет рулевая рейка – то проблема кроется в сильном износе наконечникнов. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция.

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

Порядок действий:

Снимаем резиновый гофрированный пыльник и удаляем смазку. 2.Производим замену втулки, если она имеет повреждения. 3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью. 4. Устанавливаем новый резиновый пыльник. 5. Затем подтягиваем болт, который регулирует движение втулки.

Видео: Как устранить стук в рулевой рейки Ваз 2110

Ремкомплект рулевой рейки Ваз 2110 – из чего состоит

В ремкомплект рулевой рейки Ваз 2110 входят следующие детали:

Упор рулевой рейки – 1шт.
Упорная гайка картера рулевого механизма – 1шт.
Уплотнительное кольцо рулевой рейки – 1шт.
Втулка рулевой рейки – 1шт.
Стопорное кольцо – 1шт.
Вкладыш упора – 1шт.
Уплотнительное кольцо втулки рулевой рейки – 1шт.

Ремонт рулевой рейки Ваз 2110 своими руками

Желательно выполнять процесс ремонта рулевого механизма с помощником, поскольку одному будет несколько затруднительно выполнить разборку и сборку рулевой рейки. Перед началом работ нужно сделать покупку оборудования для ремонта рулевых реек, состоящего из ремкомплекта рулевой рейки, гофры, подшипника на вал шестерни и плюс — небольшой тюбик смазки Литол.

Необходимый инструмент для ремонта рулевых реек: специальный восьмигранный ключ на 17, инструменты для операций с подшипниками, включающие специальные щипцы, обеспечивающие монтаж стопорного кольца, и съемник подшипника.

Кроме этого, потребуется стандартный набор гаечных ключей. Всю процедуру ремонта рулевой рейки своими руками, вам будет намного удобнее выполнять с использованием смотровой ямы или эстакады.

Как подтянуть рулевую рейку на Ваз 2110 своими руками

Для того чтобы подтянуть рулевую рейку на Ваз 2110 необходимо выполнить следующий порядок действии

Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
Демонтируйте пыльник.
Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

Снимите шплинт при помощи пассатижей;
Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
Полностью открутите гайку шарового пальца;
Из отверстия рычага выведите шаровый палец;
Отверткой разожмите паз наконечника рулевой тяги;
Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Видео: Как подтянуть рулевую рейку на Ваз 2110 в гаражных условиях

Как и чем смазать рулевую рейку на Ваз 2110 при ее скрипе

Скрип рулевой рейки Ваз 2110 при поворотах может означать о износе следующих деталей:

Резинки и уплотнительные кольца
Износ и неисправность шаровых опор

В любом случае смазывать вам ничего не надо – для устранения скрипа необходима полная замена вышедшей из строя детали

Какая рулевая рейка стоит на Ваз 2110 – взаимозаменяемость деталей

Чтобы восстановить работоспособность рулевой рейки, как правило, ее ремонтируют, но иногда приходится заменить рейку в сборе. А Вы знаете, какие рулевые рейки использовались на ВАЗ десятого семейства, и какие рейки можно установить вместо старой?

На «десятку» завод изготовитель ставил рулевые рейки старого образца (от ВАЗ 2108) и нового образца с индексом 2110. Все рейки указанные в таблице ниже взаимозаменяемы, чтобы не было сложностей с установкой рекомендуется покупать рейку вместе с тягами. Рулевые рейки с ГУР меняются только на аналогичные.

Кстати, не обязательно менять рулевой механизм в сборе, можно попробовать его

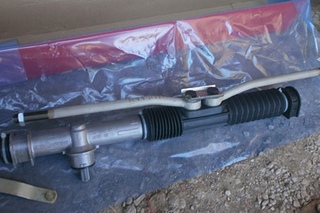

Как заменить рулевую рейку Ваз 2110 пошаговая инструкция + фотоотчет

Для того, чтобы самостоятельно заменить рулевую рейку Ваз 2110 необходимо выполнить следующий порядок действии:

Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).
Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.
Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.
Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.
И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться, просмотрев фотографии ниже:

Важная информация: Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

Видео: Как заменить рулевую рейку на Ваз 2110

Поддержи сайт — Поделись статьей в социальных сетях:

Нет комментариев

Как устранить стук в рулевой рейке на ВАЗ

Все элементы автомобиля должны работать взаимосвязано. Каждая деталь должна выполнять свои функции, чтобы не привести к сбою всей системы. Особого внимания заслуживает рейка, которая отвечает за точность и безопасность вождения автомобилем. Проблемы с ней могут не только нарушить качество вождения, но и создать серьёзную опасность в дороге. Если наблюдается стук в рулевой рейке при повороте руля, его нужно устранить.

Обнаружить причину

Проблемы с механизмом запчасти могут наблюдаться как в движении, так и во время простоя. В первом случае поможет быстрое обращение в сервисные службы или самостоятельный ремонт, а вот стук при стоянке — это критическая ситуация. Все проблемы индивидуальны, поэтому их ремонт должен рассматриваться отдельно в каждом случае.

Возникновение поломки в рулевой рейке может решаться и своими руками, предварительно спросив консультации у мастера. Эти работы лучше выполнять с напарником, потому как одному всё сделать не удастся. На ВАЗ-2110 стук рулевой системы, возникающий на повороте, должен ремонтироваться в специальных условиях, ведь конструкция руля имеет достаточно большие габариты.

Состав работ

Поскольку у ВАЗ-2110 часто возникают подобные проблемы, которые сопровождает стук, важно изучить состав запчастей. Они включают в себя:

крестовину;
элементы рулевой рейки;
подшипник;
колесо руля ВАЗ-2110;
кронштейн для фиксации вала;
рулевой вал;
тягу.

Чаще всего причиной, почему возникает стук на повороте, служит износ деталей, которые теряют свои свойства из-за активной эксплуатации. Также со временем может уменьшиться плотность между соединениями запчастей. Это возникает из-за воздействия на болты, которые раскручиваются под воздействием силы. Крестовина вала также может пострадать при использовании.

Ликвидировать проблему

Чтобы успешно устранить проблему на системе руля, её чаще всего приходится заменить. Для этого нужно приобрести новый комплект, а также запастись необходимыми для ремонта инструментами. Для такой работы не подойдёт использование обычных гаечных ключей. Понадобится обзавестись специфическим набором с шестигранным ключом на 17, съёмником для работы с подшипниками и монтажными щипцами.

Работа начинается с визуального осмотра, во время которого важно подкрутить все соединения. Обычно этого хватает, чтобы убрать стук с 2110 на повороте. Если ситуация не решается, понадобится капитальный ремонт. Во многих случаях будет достаточно сделать подтяжку рулевой рейки. Этот способ практически не требует финансовых затрат и приобретения дополнительного оборудования. Если же проблему руля не удаётся решить штатным способом, а стук на ВАЗ-2110 продолжается, придётся произвести полноценный ремонт.

Разборка элементов

Если проблема в рейке продолжается, понадобится её переборка. Сделать это своими руками можно, если придерживаться последовательности действий. Для начала понадобится демонтировать систему руля ВАЗ-2110. После этого она должна быть зафиксирована в специальное приспособление в виде тисков. В последующих действиях нужно открепить хомуты от креплений на защитном колпаке и распорного кольца. Аналогичные действия проводятся с правой опорой и пыльником. Таким образом снимаются все элементы руля.

Этапы работы:

сначала отсоединяется аккумулятор;
после этого снимаются передние колёса;
дальше нужно демонтировать наконечники;
все гайки важно открутить, как и хомуты.

После того как открутится лицевая шестерня, нужно очистить все элементы от грязи. Это делается с использованием растворителя. При необходимости отдельные составляющие следует заменить новыми. Нужно вставить новую втулку на рейку. Это необходимо для восстановления работы, если обнаружен стук. Важно внимательно осмотреть чехлы и гайки, которые могут иметь трещины.

Основные работы

Требуется также провести профилактическую меру — запчасти должны быть вычищены и промыты керосином. Их также следует тщательно проверить на наличие повреждений и трещин. Если обнаруженные задиры удаётся без проблем снять с помощью наждачной бумаги, то деталь уже считается непригодной для дальнейшего использования. Аналогичные действия проводятся с подшипниками.

Нужно понимать, что растяжка рулевой рейки — это процесс, с которым может справиться большинство автомобилистов, не прибегая к помощи мастера. Но её замена для ВАЗ-2110 требует больше навыков, поэтому может понадобиться помощь специалиста. Важно учитывать, что стоимость ремонтных работ в мастерской далеко не дешёвая, а для самостоятельного их осуществления стоит запастись инструментами и знаниями.

Если уже не получается провести ремонт, а проблемы продолжаются при повороте машины, придётся купить дорогостоящее оборудование. Стоит изначально проверить работу подшипников, ведь если проблема в них, ремонт таких деталей будет намного дешевле. Обычно после разборки рулевой рейки сразу становится ясно, какие запчасти требуют ремонта или замены.

Нюансы выбора

При покупке системы руля, если обнаруживается стук на ВАЗ-2110 при повороте, нужно учитывать особенности комплектации рулевой рейки. Как правило, они имеют некоторые отличия. В основном самый доступный комплект включает в себя гайку, набор шайб, специальные втулки и подшипник. Также на рынке присутствуют другие варианты, но они рассчитаны на брендовые автомобили или непосредственно на капитальный ремонт в рейке.

Поскольку новые детали могут иметь несколько другие характеристики, нужно уделить большое внимание их зазорам. Они должны быть надёжно скреплены, чтобы в процессе работы не раскрутились. После этого проводится обратная сборка, аналогичная начальным работам. Если после этого в рулевой рейке уже не обнаруживается стук на ВАЗ-2110 — ремонт проведён успешно. При повторных шумах при диагностике и на повороте процедуру необходимо повторить или произвести полную замену деталей.

Стоит отметить, что дороговизна запчастей для ВАЗ-2110 заставляет большинство водителей проводить ремонт своими руками. Как правило, разница в стоимости очень заметная, поэтому немногие обращаются в салоны. Но важно учитывать, что эта процедура ещё и очень сложная, поэтому должна выполняться с соблюдением всех инструкций.

При выполнении ремонта рулевой рейки лучше попросить помощи специалиста или человека с соответствующим опытом работы. Это сложный процесс, который не зря стоит больших денег в салоне. Подтяжку же и очистку можно делать самостоятельно без лишних опасений.

причин и способов устранения. В рулевой колонке

По конструкции задняя подвеска несколько легче передней. Но это не значит, что она не может стучать. Стук в задней части автомобиля часто становится слышным в тот момент, когда необходимо немедленно отправиться на СТО и отремонтировать автомобиль. Спереди мы обычно слышим отдачу на руле или педалях, на корпусе, а просто звуки ближе. Сзади звук может отдавать ствол, откуда его совершенно не слышно.И теперь, раз в десятилетие, водителя нужно перевозить на чем-то длинном, а это складывает спинку заднего сиденья. Стук сразу становится ощутимым, и приходит понимание наличия проблемы. И если в передней подвеске можно точно определить характер стука, который происходит с автомобилем, то в задней все это значительно затрудняет. Существуют определенные методы диагностики, но в целом также не так-то просто понять причину появления хрящей.

Лучше всего использовать ручной метод диагностики, если не получается перейти на сотню. Также существуют диагностические стенды, которые точно выполняют качественные задачи по выявлению любых проблем в системе подвески. Можно пойти к хорошему мастеру, тренирующемуся где-нибудь в гаражах, и сэкономить на ремонте, но для такого шага этот специалист должен быть вам знаком или рекомендован. В противном случае вам не следует пользоваться такими услугами. Ездить же со стуком сзади и думать, что эта подвеска в машине не так уж и важна, не совсем права.Возможны самые разные проблемы, которые могут привести к неприятным последствиям. Есть ряд причин, которые следует учитывать. Разберемся с теми деталями, на которые стоит обратить внимание при самодиагностике.

Подвесные рычаги или балка — проверка крепежа и сайлентблоков

Одна из частых причин стука в задней подвеске — балка. Если в вашей машине такая конструкция подвески, точно стоит определить место удара. Для этого нужно поставить машину на яму, попросить кого-нибудь раскачать машины, а в яме взять рукой за различные места балки.Чаще всего речь идет о вони сайлентблоков задней балки. Подвесные рычаги тоже могут стучать, и тут диагностика будет несколько сложнее:

необходимо установить авто на яму, поставив на скорость, а не на ручник, потом залезть в яму, взяв с собой крепление, большую отвертку, набор ключей;
с помощью крепления проверить работоспособность гильз и сайлентблоков, если они легко садятся на свои места и заметно люфтят, их нужно заменить;
проверить целостность рычагов подвески, их кривизна может привести к скоплениям и неравномерному ходу машины, а трещины говорят о необходимости быстрой замены;
крепление рычагов можно закрыть, для этого нужно использовать ключи и вытащить все видимые соединения, это поможет исключить данный предмет из причин;
сами рычаги при деформации элементов подвески могут задеть детали кузова и другие элементы пространства задней подвески, так что можно выкопать машину и узнать это.

Достаточно простая диагностика задней подвески с помощью автомобильного крена помогает очень просто и без особых проблем получить информацию о состоянии вашего автомобиля. Однако реально получить данные о состоянии подвески не всегда выходит, так как транспорт не всегда выдает все секреты от простого раскачивания. Вполне может быть так, что на дороге стук, но это не на сотню он. Так что диагноз может потребоваться и другой.

Стойки и крепления стоек, опор и других механизмов — провести проверку

Если стучит стеллаж, можно более-менее просто определить.В момент раскачивания необходимо прикрепить ручку молотка, например, к стойке и посмотреть, не дает ли стук по ближнему предмету. Возможно стук пружины, которая деформировалась и дала просадку. Также реально получить стук при поломке креплений стойки. Проблемы в этих узлах:

сломалось верхнее крепление стойки в виде опоры, это можно определить, открыв багажник и приложив палец к креплению, а затем покачивая машину вверх-вниз;
нижнее крепление потеряло упругость, это тоже легко проверить с помощью той же операции, но только в яме под автомобилем — приложите руку к насадке;
вышла из строя сама стойка, это можно определить, устранив все остальные варианты и проблемы с подвеской, тогда амортизатор пойдет под замену;
далее стоит также проверить пружину, которая может издавать разные звуки, витки могут бить друг друга, есть ряд других проблем, которые ломают пружину;
для полноценной диагностики возможно снятие стойки и последующая разборка деталей с отдельной диагностикой, но она проводится в тот момент, когда ничего не помогает.

Часто бывает, что на диагностике все в полном порядке, а на ходу машина стучит. В этом случае придется разбирать механизм задней подвески. Хотим сразу предупредить автолюбителей, которые хотят сделать это самостоятельно. Это не самый лучший способ, так как вам нужно полностью знать каждый жилет задней части кузова автомобиля, чтобы затем установить все части в нормальной последовательности. Иначе проблем не избежать.

Суппорт тормозной системы — эксклюзивная проблема

Только в некоторых моделях автомобилей с дисковыми тормозами сзади происходит откручивание или просто удерживание тормозных суппортов.Это проблема номер один для всех бюджетных автомобилей с дисковыми тормозами на корме. Именно бюджетность крепежа часто приводит к выходу деталей из строя. Очень интересно, что суппорты могут быть незаметной причиной стука, то есть очень сложной в диагностике. Выполнить такие процедуры:

для начала можно при установленном колесе попробовать подтянуть суппорт, возможно детали механизма бьются точно о диск, все должно быть плотно прикручено;
далее стоит снять колесо и провести ручную диагностику всех возможных креплений этого узла, руки набить механизмом для понимания отсутствия люфта;
следующим этапом должна стать разборка суппорта для определения выпущенных деталей, но без опыта это делать не рекомендуется, так как можно обнаружить массу проблем;
при разборке стоит обратить особое внимание на качество затяжки каждого модуля и каждого болта, он подскажет, в чем проблема стука;
при переборке обратите внимание на колодки, возможно, что они изношены или деформированы, и просто стучат в местах ее установки при эксплуатации.

Эти проблемы с тормозами могут возникнуть в современном автомобиле. При отсутствии непрофессионального вмешательства такое случается редко, но для бюджетных автомобилей это вполне нормальное явление. С барабанной тормозной системой все намного проще, никакой механизм в этом случае не сможет стучать. Разве что весь тормозной барабан рассыпался, вылетели колодки и прочие детали. Проверить это можно только при разборке всего механизма.

Что еще может ударить по задней части машины?

Есть самые необычные варианты стуков, которые многие водители ищут годами и не могут найти.Если подвеска стучит, то стук рано или поздно начинает усиливаться и локализуется. То есть скоро вы сможете понять, где именно стучит машина. Но если стук монотонный и не меняется, есть реальный смысл проводить дополнительные проверки. Эти проверки заключаются в том, что вы отбрасываете самые невероятные окна в задней части автомобиля:

колесо было снято колпачком — это возможно при контакте с не очень качественной шиномонтажом, если колесо не затягивать, оно может не только стучать, но и лететь на скорости;
в багажнике есть несколько металлических деталей и активно стукнутся друг о друга, вам кажется, что речь идет о стуке непосредственно в шасси или других системах;
стучит резерв по специально отведенному для него месту — поставить резинку для него или просто перевернуть, поможет устранить стук, если он есть в этом узле;
детали корпуса могут стукнуться, если точечная сварка не удалась или были откручены болты крепления элементов кузова, это можно назвать стуком;
глушитель часто вылезает из резинки и начинает барабанить о днище автомобиля или бензобак, это легко проверить, загнав машину на яму и потянув глушитель в разные стороны.

Все эти невероятные с первого взгляда на профессиональном СТО проверяются в первую очередь. В 20% случаев диагностика заднего шасси даже не требуется — именно так будут устранены проблемы. Достаточно просто выполнить обычный поиск неисправности и получить дополнительную информацию о том, как справиться с поставленными задачами. Однако после обнаружения проблем лучше узнать у мастера. Предлагаем видео С. Подробная диагностика задней подвески Хендай Солярис:

Подведем итоги

Есть много интересных возможностей для ремонта автомобиля.Среди них есть и независимая диагностика. Это большое преимущество для каждого владельца, что можно провести исследование автомобиля, выявить проблемы и обратиться в сервис уже подготовленным ко всем нюансам. Наши современные СТО не всегда говорят правду о неисправностях, выставляют неверные диагнозы и со временем зарабатывают. Именно поэтому наблюдается отток клиентов к гаражным мастерам. Иногда последние предлагают гораздо лучшее качество услуг.

В задней подвеске действительно много сложных элементов, иногда провести диагностику очень сложно.Но на самом деле нужно просто набраться опыта, чтобы более-менее разбираться в деталях шасси. Это поможет вам просто выполнить необходимые действия и получить более-менее хороший осмотр автомобиля своими руками. Если у вас есть мастер, которому вы полностью доверяете, лучше обратиться к такому специалисту. Это поможет намного быстрее найти причину и выполнить качественный ремонт за считанные часы. А как вы предпочитаете определять причины неполадок в подвеске автомобиля?

Что может сзади стучать?

Как вы понимаете устройство в целом, подвеска довольно сложная, это специфический набор механизмов и устройств, которые соединяются между собой кузовами кузова и напрямую через колеса проезжают.Если сравнить дизайн задней части, то она во многом проще передней. Агрегаты могут выйти из строя по самым разным причинам. А появлением «первой ласточки» никаких проблем и считается звон из-за спины грохота.

Не только подвеска может служить так долго. Итак, вы должны изначально сбросить:

Инструменты без подкладки в багажнике, под ложной полкой. Нередко может порваться «запасное» крепление.

Обломалась выхлопная труба.

Не до конца фиксированная спинка заднего сиденья доставляет хлопоты.

И экзотика, как порванный или не проверенный бампер.

Кстати, последняя причина, как ни странно, но в огромном количестве она встречается на отечественных автомобилях, Familia «Самара», «Десятки», «Приоры». Причина кроется в непроверенных болтах или изношенных резинках.

Если после проведенного осмотра ничего из перечисленного найти не удалось, необходимо приступить к диагностике комплекса в целом, при этом важно уделить внимание каждому механизму.

Неисправности и способы устранения

Составим список наиболее часто встречающихся проблем с подвеской, которые могут вызвать удары и другие неприятные сюрпризы, ожидающие водителя. Кратко проанализируем особенности ремонта. Итак:

1. Амортизация . С ними, как правило, сталкивается большинство водителей. Из-за чего происходит износ элементов, не сложно догадаться, плохие дороги, не аккуратная езда. Постарайтесь, внимательно относитесь к таким узлам, это зависит не только от наличия или отсутствия злосчастных звуков, но и маневренности, и в целом управляемости.

Большое заблуждение отечественных автолюбителей, что стойки можно стучать только по месту установки. Кроме крепления, сверху, снизу шатун может стукнуть, входя в поршень, «съел» прокладку (гильзу) и он стал бить по корпусу. Проблему сложно заметить без полной диагностики и удаления узла целиком.

Если настоящим виновником оказалась стойка, то есть был откручен болт снизу или сверху, то его достаточно затянуть, замена не потребуется.Когда проблема в самой штанге, эффективнее заменить весь узел, без разбора амортизатора и его ремонта.

На большинстве автомобилей задние стойки крепятся к кузову через резиновый демпфер, это тот же буфер сжатия, то есть обычная резиновая «шайба» высотой от 2 до 5-6 см в зависимости от выключения модели. . Часто резиновый материал не качественный, в результате прокладка обрабатывается, и уже не справляется со своими впитывающими функциями.Замена резинки решит проблему.

2. Пружины . В зависимости от модификации машины они могут устанавливаться как отдельно от амортизаторов, так и в паре с ними. Обратите внимание на конструкцию подвески ВАЗ 2110 и тому подобное, у них идёт амортизатор. В другом авто беру Дэу Ланос, стойки и пружины устанавливаются отдельно. В принципе, в нашем случае глобальной разницы в этом нет.

Обратите внимание на состояние витков, примите во внимание, равно ли количество, потому что не редко бывает, что пару витков вылазит, пружина лопается.

Обратите внимание на состояние колодок, резиновых или полиуретановых вставок под пружиной, часто трескаются, ломаются, изнашиваются. Например, при серьезном износе острая часть поворота может «дотянуться» до металлической «чашки» и отбить ее.

3. Сайлентблоки, рычаги, балка .

Различить их сложно. Изношенные ремонтировали одним способом — покупали новые. Долговечностью полиуретановые детали не могут радовать, очень специфично переносят все типы отечественных дорожных покрытий, особенно за городом.

Диагностировать неисправность несложно, если есть люфт в шарнирах рычагов (направляющих), то нужно заменить блок саленинет. Производство жевательной резинки втулки приводит к непосредственному контакту металлических элементов.

С рычагами тоже возникнут проблемы, например, после сильного удара рычаг мог деформироваться, потому что при движении автомобиля стал касаться других деталей. Изношено крепление, появилась трещина. В таких случаях рекомендуется полная замена.

Кроме того, не следует забывать о местах установки такой же балки.

На моделях из семейства ВАЗ 2109 редко эти «ушки» выламывались.

Сюда же можно отнести заморочки СО, «съеденные» резиновые уплотнители, крепление, шток, тоже может образовывать стук.

4. Ступица подшипника

Да, они тоже могут вызывать появление нечетких звуков. Воздействие на них невероятное, поэтому следите за их состоянием.Попробуйте покачать руль, если есть люфт, велика вероятность, что даже на небольших телах будет ощущаться.

На фото — ступица и ступичный подшипник

5. действительно редкий проблема с тормозными суппортами, колодками, дисками . Стук может произойти из-за забракованных болтов суппорта, которые при движении и торможении будут бороться с «барабаном» или диском.

Не качественные колодки можно закопать, что не менее сердито, чем любой другой предмет. В случае с суппортами их достаточно потянуть вниз, колодки придется менять.Диск можно получить аналогично, по мелочи доставить.

6. Стучат болты непроверяемого колеса, как бы смешно это ни звучало, но бывает, что звук появляется из-за ослабленных креплений колес. Выйти, подтянуть и проверить.

Заключение

Стук в любой части автомобиля всегда сигнализирует водителю о необходимости осмотра, тщательной диагностики машины, поэтому отказываться от осмотра не стоит. Со временем ситуация может усугубиться простой заменой подшипника ступицы, буфера сжатия, сайлентблоков, чего не делать.

Время от времени во всех машинах заселяются так называемые «сверчки». Это означает, что некоторые детали расшатываются, застежки ослабевают, и в машине появляется трещина. Со временем скрип в салоне начинает раздражать, и все мы задаемся вопросом: «Как избавиться от экранов?»

В этой статье мы рассмотрим основные причины появления экранов и займемся устранением сверчков в салоне автомобиля. Основными источниками сверчков в салоне могут служить: скрип руля, скрип дверей, скрип руля при повороте, скрип скрип, скрип при торможении, скрип стекол, скрип, скрип, накладки порогов и многое другое.

Разберемся поподробнее по всем основным причинам скриншота и попробуем устранить проблему прогрессивными средствами.

Причины скрипки

В рулевой колонке

Скрип руля на кочках — источником служат тормозные металлические трубки, которые трутся о хомуты и шланги. Процесс лечения заключается в следующем: протирают поверхности трубок отдельно и наматывают изолентой или другими специальными средствами.

Двери нижние

Особенно сильно скрипит зимой или не теплая машина.Источником экранов являются дверные карманы, а именно пластиковые зажимы, в которых находятся колонны. Чтобы исключить скрип двери, можно попробовать обернуть палатку такими же фиксаторами, либо надеть карманы на саморез, как это сделал я.

Панели

Опять же при холодной машине пластик твердый, из-за вибрации двигателя треск панели появился, а именно от стыков панели обшивки на торпеде. Можно закурить швы паралимпоном на клее, битопласте или мадлене.

Задние сиденья

«Скирп со спины» — болезнь всех четырнадцатых. Причины:

Подголовники задних сидений

Устранить их можно двумя способами:

Снять подголовники.
Промыть стыки изолята.

Шумные кабели печки

Кабели попадают в панель.
Лечение: Опять оборачиваем кабели в местах ударов на панели из черной ленты.

Бывает, что со временем красные кнопки снятия ремня начинают дребезжать.На сегодняшний день все еще нет более эстетичного способа устранить проблему, кроме отдыха чем-нибудь: засунуть кусок картона, можно попробовать прикрепить скотчем, либо тонким поролоном.

В процессе эксплуатации автомобиля они начинают тереться о кузов и издавать неприятный звук боковых полок багажника.

Устраняем следующим образом: снимаем планку, где время возврата замка крышки багажника, откручиваем полку и стыки с корпусом, пробой или битопластом, мэдлином или двусторонним скотчем.А еще лучше накройте эти боковины ковролином.

Полка багажная

Здесь причиной появления экранов являются все стыки полок с боковинами и держателями. Проблем по устранению проблем много, но все они связаны с подкладкой, изгибающейся на стыках чего-то. Например, тесьма, подкладка, майдлин. Также можно прикрыть карту и оставить скрип не только полок багажника, но и сценарий боковых полок.

Для начала необходимо проверить, прижимая обшивку обшивки, плотно ли она прилегает к двери.Если нет, вы можете попытаться повторно надрезать его на зажимы или полностью удалить обрезку и заменить все зажимы. Если грохот остался, можно приклеить металлический битопласт.

Ручки стеклянные

Сначала можно сбрызнуть силиконовой смазкой, потом положить поролон. Также можно использовать трубное уплотнение.

Замки при открытии

Разбираем дверь, наматываем ленту или приклеиваем обводку дверей и тросовые ручки.

В рулевом управлении при касании и торможении

Вернее не скрип, а стук.Ручка проводки про пластик.

Чтобы избавиться, нужно разобрать панель и намотать жгуты проводов Мадлен.

Бардачка

Вынимаем все, скручиваем все, что можно, ставим металлический поводок от дворника, клеим перчаточник со всех сторон с тонким параличом.

Устранить обмотанный лентой.

Торсионы под передние сиденья

Устраняйте также, оборачивая чем-нибудь в местах соприкосновения.

Звук бокового компа на кочках

Лечим как и все, паралимпийские.

причин и их устранение. Ремонт рулевых колес

От исправности рулевого управления зависит не только маневренность автомобиля, но и ваша безопасность. В некоторых ситуациях потеря контроля над машиной, превышающей скорость, может привести к непоправимым последствиям. После обнаружения малейших изменений в поведении автомобиля или посторонних звуков, исходящих от элементов системы управления, следует немедленно прекратить движение и принять меры по выявлению и устранению неисправностей.В этой статье мы поговорим о причинах стука в рулевой рейке при повороте руля и возможных последствиях этого явления на примере ВАЗ-2109. Также мы постараемся понять, как диагностировать неисправность реечного механизма и устранить ее самостоятельно.

Разновидности систем управления

Рулевое управление современных автомобилей бывает двух типов:

Практически все модели классических ВАЗ. Червяк называется потому, что основным элементом механизма здесь является так называемый червяк, являющийся своеобразным продолжением вала руля.Он находится в постоянном зацеплении с роликом, закрепленным на валу сошки, который фактически передает усилие на рулевые тяги. Такая конструкция позволяет поворачивать колеса на большой угол и отлично гасить удары и вибрацию, исходящие от колес.

Реечный рулевой привод комплектуется переднеприводными автомобилями ВАЗ семейства «Самара» и «Жигули». Их механизм имеет другую конструкцию. Все немного проще. Конец рулевого вала снабжен шестерней, которая, прижимаясь к специальной рейке с зубьями на верхней стороне, заставляет ее перемещаться по горизонтали.Эта конструкция проста, компактна и очень надежна.

Подробнее о реечном механизме

На первый взгляд реечный механизм может показаться довольно сложным. Если брать во внимание только основные его части, не считая руля и колонки, их будет больше двадцати. Сами грабли выглядят как вал вдвое меньше.

На его верхней части расположены продольные зубья, входящие в зацепление с ведущей шестерней. Стойка заключена в алюминиевый картер, заполненный специальной смазкой.В его центральной части имеются отверстия для крепления внутренних наконечников рулевых тяг. На этом этапе картер имеет пропил резиновым пыльником. Внутри, стержень удерживается в этом положении с помощью опорной втулки, как правило, из ПТФЭ. Особое внимание уделяется регулировке его мобильности.

Как видите, на самом деле ничего сложного в стоечном механизме нет. Если вы понимаете, для чего нужны все элементы и как они работают, вы сможете обслуживать и ремонтировать его без особых проблем.

Стук в рулевой рейке

Средняя рулевая рейка ВАЗ на среднем «медсестре» до 100 тыс. Км пробега.Естественно при нормальной работе. В некоторых случаях он может выйти из строя намного раньше. Главный признак неисправности рулевой рейки — стук. Появляется либо при резком повороте руля направления, либо при сильном повороте, либо при наезде на кочку. Выбивание в рельсе может быть результатом:

ослабив зажимную гайку;
ослабление болтов крепления рулевых тяг;
естественный износ зубчатой рейки или ведущей шестерни;
неисправность опорной гильзы;
Износ деталей машин из-за разрыва пыльника.

Далее мы рассмотрим каждую из причин более подробно, но сначала разберемся, как правильно и точно диагностировать поломку.

Устранение неисправностей

Итак, если вы заметили, что стучит рулевая рейка, необходимо определить, откуда именно этот стук, и отбросить варианты неисправности элементов ходовой части автомобиля. Начнем с общих моментов. Поставьте автомобиль на ровную поверхность. Выйдите из кабины, откройте капот.Начните вращать руль вправо и влево, выкручивая его до упора. Если при этом стучит рулевая рейка, издавая характерный звук при резком повороте руля, можете быть уверены, это именно она, а не амортизаторы и не ШРУС. Для большей наглядности попросите помощницу покрутить штурвал, а ладонь положить на ее блок-картер. Когда колеса вывернуты, вы обязательно почувствуете вибрацию руки во время этого самого стука.Эти признаки характерны для износа самой стойки, ведущей шестерни или неисправности опорной втулки. Подобные симптомы могут возникать при слабом затягивании гайки стоп.

Если вы не стучите при повороте колес, потяните за рулевые тяги, придерживая их руками. Если возникнет проблема, вы обязательно найдете подходящую игру.

рыхление зажимной гайки

Часто, рулевая рейка стучит для reasonloosening контргайки, чтобы регулировать его движение внутри картера.Чем сильнее он затянут, тем сильнее будет крутиться руль, и наоборот. Другими словами, гайка, ослабленная больше положенного, провоцирует появление люфта между штоком и упором. Он причина стука.

Проверить, стучит ли рулевая рейка именно по этой причине, несложно, но понадобится специальный восьмиугольный ключ на 17. Купить его можно в любом автосалоне. Теперь вам нужно найти расположение гайки. И находится он внизу картера рядом с вакуумным усилителем тормозов.Обычно он защищен пластиковым или резиновым колпачком, который нужно будет снять. Когда это будет сделано, попробуйте затянуть гайку ключом, повернув ее против часовой стрелки. Нормальной считается затяжка, когда гайка завернута до упора, а затем отпущена на 24 градуса. Это обеспечивает зазор между ним и упором, равный 12 мм.

Ослабление болтов рулевой тяги

Каждая рулевая тяга крепится к рельсу с помощью одного болта. Они находятся на передней части, примерно по центру.Для затяжки этих болтов вам понадобится ключ (головка) на 22, а также большая шлицевая отвертка. С помощью последнего вам нужно будет загнуть стороны пластины, фиксирующие головки. Просто затяните каждый из болтов до упора, вручную проверяя наличие люфта между стержнями и стойкой.

Разбираем рейку

Теперь переходим к неисправностям, которые не могут быть обнаружены без разборки рулевого механизма. Если вы убрали люфт между тягами и стойкой, а также между нею и упором, и стук не исчез, то придется демонтировать весь прибор.

Ремонт рулевых реек ВАЗ процесс несложный. Как только вы его разберете сами, сразу поймете принцип его работы. Сначала снимите резиновую опору, расположенную с правой стороны картера, и снимите резиновую пылезащитную крышку. С левой стороны также снимаем защитный колпачок и опору. Используя восьмигранный ключ, открутите стопорную гайку и выбейте стопор.

С помощью отвертки подденьте резиновый чехол ведущей шестерни и снимите его. Отвинтите гайку крепления подшипника ключом на «24».Снимаем шестерню с картера. После этого можно вытаскивать сами грабли.

Износ

Обратите внимание на состояние ведущей шестерни. На его зубах не должно быть никаких следов механических повреждений.

Если они есть, их нужно изменить. То же касается и зубьев реек. Присоедините к нему шестерню и посмотрите, как они включаются. При наличии износа механизм следует заменить. Ремонт рулевых реек, подразумевающий их восстановление, возможен, но вряд ли оправдан.Даже если мне удастся что-то сделать, то ненадолго. Через время неисправность проявится.

Если механизм изношен, выходом будет новая рулевая рейка. Цена запчастей около 3500 руб. Согласитесь, это не так уж и дорого, если говорить о безопасности.

Опорная втулка

Все в порядке с рейкой и шестерней? Вперед, продолжать. Снимите фторопластовую втулку с картера. Именно из-за нее чаще всего стучит рулевая рейка ВАЗ-2109, а точнее из-за ее износа.Если он изношен или деформирован, его сразу меняют, так как он стоит копейки. Но лучше покупать не один, а ремкомплект, в который входит упор с гайкой и пружиной, а также набор уплотнителей и прокладок. Заменив втулку и все эти мелочи, вы получаете полностью рабочую рулевую рейку.

Разрыв пыльника и износ механизма

Резиновый пыльник на картере служит для защиты всего рулевого механизма от попадания грязи, пыли и влаги. Кроме того, он предотвращает утечку смазки картера.Вы наверняка слышали словосочетание «плавная рулевая рейка». Итак, эта смазка протекает через порванный пылезащитный колпачок. Его повреждение неизбежно приведет к преждевременному выходу из строя механизма управления. Помимо того, что они остаются без смазки, влага с пылью серьезно ускоряет процесс износа. Обнаружив, что в вашей машине течет рулевая рейка, немедленно отправляйтесь в магазин за новым пыльником. И не забудьте купить смазку.

Признаки неисправности или выхода из строя монтажных втулок рулевой рейки

По определению, втулка спроектирована так, чтобы поглощать удары или обеспечивать устойчивость между двумя опорными соединениями.Втулки крепления рулевой рейки могут не быть бытовыми механическими компонентами, но без них плавное движение было бы невозможным. Однако, если эти втулки полностью изнашиваются, это может вызвать дополнительные вибрации, ослабляя другие механические компоненты и потенциально вызывая небезопасные условия вождения.

В отличие от других механических втулок, монтажные втулки рулевой рейки спроектированы так, чтобы перемещаться из стороны в сторону, поскольку они прикреплены к рейке рулевого управления с усилителем и раме автомобиля.Его частое движение вызывает дополнительный износ; и при неправильном уходе или обслуживании может преждевременно изнашиваться. Чтобы избежать этой ситуации, все производители автомобилей рекомендуют проверять втулки крепления рулевой рейки во время любого обслуживания, связанного с подвеской.

Есть несколько предупреждающих знаков, которые, если они заметны, должны побудить вас обратиться к сертифицированному механику ASE, чтобы они могли осмотреть ваш автомобиль на предмет возможных повреждений монтажных втулок рулевой рейки.

1. Грохот в рулевой колонке

Когда вы за рулем слышите «лязгающий» звук, исходящий из передней части автомобиля, это обычно вызвано ослаблением или износом втулки. Этот звук характерен для изношенных втулок стабилизатора поперечной устойчивости, втулок верхнего рычага и втулок крепления рулевой рейки. Звук «лязг» будет заметен при движении по лежачим полицейским, трещинам на дороге или цементным швам, которые обычно встречаются на мостах и туннелях. Вы также можете почувствовать этот лязгающий звук в рулевом колесе как грубый или агрессивный «удар».

Если вы слышите этот звук или что-то подобное, как можно скорее обратитесь к механику, так как это указывает на то, что что-то в вашей подвеске или рулевом управлении выходит из строя и требует немедленного ремонта.

2. Непостоянное рулевое управление или рывки рулевого колеса

Иногда вы замечаете, что ваше рулевое колесо будет делать рывки или резкие повороты влево или вправо, когда вы не направляете его. Обычно это признак ослабленных подшипников в рулевой рейке и результат того, что рулевая рейка буквально движется без каких-либо усилий.Очевидно, что это потенциально опасная ситуация, которая может привести к аварии, поэтому, если вы заметили, что рулевое колесо движется само по себе, как можно скорее обратитесь к местному сертифицированному механику ASE.

3. Щелкающие или хлопающие звуки при рулевом управлении

Еще одним частым признаком поломки или выхода из строя монтажной втулки рулевой рейки является щелчок или треск при повороте рулевого колеса влево или вправо. Когда втулка изнашивается, это создает ход или «свободный ход» в рулевой колонке, что может привести к перекосу или смещению рулевого механизма и опорных компонентов.Это может привести к тому, что шарниры в рулевом механизме будут издавать «хлопающий» звук. Вы также заметите этот «хлопок» в рулевом колесе. Если это происходит, это обычно связано с полным износом подшипников, что может привести к серьезному отказу компонентов подвески. Если это произойдет, вам необходимо заменить втулки крепления рулевой рейки.

Замените втулки, пока механик осматривает систему подвески

Наиболее распространенный симптом проблемы с втулками крепления рулевой рейки — это когда механик завершает техническое обслуживание или ремонт вашей передней подвески, включая выравнивание подвески, замену карданного шарнира или пыльника, замену стоек или амортизаторов или замену усилителя рулевого управления.Если механик сообщает вам, что втулки крепления рулевой рейки изношены, разрешите им заменить их, пока они завершают другие работы. Это сэкономит вам время и много денег в долгосрочной перспективе.

Каждый раз, когда вы слышите или замечаете какой-либо из описанных выше симптомов, вам следует как можно скорее связаться со своим механиком. Изношенные втулки крепления рулевой рейки можно легко заменить без ремонта или ремонта других компонентов системы рулевого управления или подвески.Однако, когда они ломаются, это может привести к разрыву нескольких частей вместе с ними. Будьте активны в отношении целостности и технического обслуживания вашей системы рулевого управления, поскольку это может снизить вероятность несчастных случаев или дополнительных повреждений деталей.

Скрип рулевого управления. Почему скрипит руль при включении легковой машины? Что это за скрипы и стуки

Для многих водителей обеспечение максимальной тишины во время вождения является важным условием комфорта. И появление скрипов для них недопустимо.А сторонние звуки могут появляться в самых разных местах и при определенных условиях. Многие автовладельцы отмечают, что при повороте руля возникает скрип.

Скрип в рулевом колесе может появиться по самым разным причинам … Некоторые из них небольшие и легко удаляются. Но есть скрипы, свидетельствующие о достаточно серьезных проблемах, которые необходимо устранять незамедлительно, поскольку они влияют на безопасность.

При появлении скрипов в первую очередь необходимо более точно определить область появления звуков и их характер.Причем он может быть опубликован как в салоне, так и снаружи подкапотного пространства или одного из колес.

Что касается характера звука, то одни автовладельцы отмечают, другие — пластик, третьи — металл.

Также стоит обратить внимание на наличие дополнительных знаков. Например, помимо самого звука, может стать тяжелее рулевое управление, или движение по неровностям сопровождается стуками, которых раньше не было. Все это поможет определить места, где нужно искать причину писка.

Видео: скрип при повороте руля Митсубиси Лансер 10

Писк в салоне

Если вы слышите скрип при повороте руля в салоне, то причину следует искать в рулевой колонке. В этом случае определение источника следует начинать с самого рулевого колеса. Руль имеет проводку, что часто бывает причиной.

Посторонний звук может быть издан звуковым сигналом контактной пары или шлейфами подключения подушек безопасности (при наличии).Кстати, дополнительным признаком проблем с подключением подушки является включение контрольной лампы «Подушка безопасности». Все устраняется проверкой подключения проводки и восстановлением всех соединений.

Следующее, что нужно проверить — рулевая колонка … Одна из самых частых причин скрипов в рулевом колесе — трение вала о декоративные и защитные панели. Здесь помогает снятие панелей и обработка против скрипа.

Неприятный звук также может издавать карданный вал рулевого вала из-за износа и забивания пылью.В некоторых случаях это помогает, но иногда необходимо заменить стабилизатор.

Последнее место в салоне, где может появиться скрип, — это выход вала в моторный отсек. Резиновые элементы, используемые для уплотнения и защиты (пыльники и уплотнители), со временем «стареют» и теряют эластичность, что приводит к появлению скрипов. Временное решение проблемы — обработать эти предметы. Но лучше заменить их на новые.

Скрипит под капотом и около колес

Скрипы, исходящие из моторного отсека и сбоку от колес, могут издавать как компоненты рулевого управления, так и подвески.Эти звуки более опасны, потому что указывают на проблемы с этими узлами.

Если скрип при повороте руля идет из-под капота, необходимо провести диагностику состояния рулевого механизма. Несоосность зацепления рейки с шестернями, втулками и уплотнительными элементами часто вызывает посторонние звуки. Здесь не обойтись без ремонтных и наладочных работ.

Чаще всего звуки исходят со стороны колес. Здесь следует начать с проверки концов рулевых тяг.Если при осмотре будут обнаружены поврежденные пыльники, придется менять наконечники, так как шаровые элементы уже изношены из-за попавшей пыли.

Затем внимательно осматриваем амортизаторы. Часто звук появляется из-за пыльников. Здесь ситуация такая же, как и с пыльниками рулевого вала. Резина постепенно теряет эластичность, либо они изначально были из твердого материала, поэтому при повороте руля из-за трения пыльники скрипят. Для устранения звуков можно попробовать обработать их силиконовой смазкой, но если это поможет, то ненадолго.

Следующим элементом, который необходимо проверить при поиске источника звука, являются опоры стойки, так как они также участвуют в повороте колес. В их конструкции используются подшипники, которые постепенно изнашиваются и при определенных условиях могут скрипеть. Эти компоненты подвески не подлежат ремонту, поэтому их заменяют при износе.

Видео: Писк при повороте колеса Nissan

В чем еще может быть причина?

В общем, при поиске источника звука вы должны сначала проверить все движущиеся элементы, которые участвуют в повороте.Также осмотрите все, что находится рядом с рулевым валом, механизмом, тягами, элементами подвески, колесами. Например, открученный винт или саморез будет издавать посторонние звуки при касании движущихся элементов.

Есть и более конкретные причины возникновения скрипов, не имеющие отношения к подвеске и рулевому механизму, но они появляются исключительно при прохождении поворотов. Например, корпус может быть виноват в звуках. Компоненты опорной части соединены друг с другом посредством точечной сварки.При разрыве стыков элементы начинают тереться между собой, причем не постоянно. При прямолинейном движении компоненты неподвижны, а при поворотах силы, действующие на корпус, изменяются, что приводит к трению и, соответственно, скрипу.

Для определения источника звука не обязательно обращаться на СТО, достаточно подъехать на смотровую яму и попросить помощника повернуть руль в разные стороны. Находясь в яме, очень легко определить причину скрипов.А дальше действовать по результатам.

Достаточно просто смазать резиновые элементы, чтобы на время избавиться от звуков. Но если источник — рулевой механизм в сборе, подвеска или что-то еще, желательно как можно скорее провести ремонтные работы.

Рулевое управление крайне важно поддерживать в хорошем состоянии, так как от этого напрямую зависит безопасность движения. Одна из проблем, которой рискует водитель — появление писка при повороте руля.Этот симптом может возникать как на автомобилях с гидроусилителем руля, так и на автомобилях без гидроусилителя руля. Писк может исходить от самого рулевого колеса или из-под передней части автомобиля. В этой статье мы рассмотрим основные причины, по которым скрипит руль при поворотах и что делать в такой ситуации.

Содержание:

Как определить причину писка при повороте руля

Рулевой механизм автомобиля довольно сложен, особенно если он работает в связке с усилителем.Из-за этого причин, приводящих к скрипу при повороте руля, может быть масса.

Проведение диагностических работ, которые позволят определить причины писка, следует начать с определения конкретного места, где вы слышите писк при повороте рулевого колеса. Для этого нужно поставить машину в яму и попросить кого-нибудь повернуть руль, при этом прислушиваясь к звукам из-под машины, чтобы установить место скрипа. Определившись с тем, какой элемент скрипит, можно переходить к ремонту.

Распространенные причины скрипа при повороте руля

Вот наиболее частые причины, по которым вы слышите скрип при повороте рулевого колеса.

Неправильно выполнено

Если из шин слышен скрип, и это происходит в основном на неподвижном автомобиле, велика вероятность, что проблема заключается в неправильной регулировке углов установки колес. В этом случае необходимо как можно скорее сделать подобный развал, чтобы устранить проблему.

Неправильная установка колес отрицательно сказывается на резине, которая начинает неравномерно изнашиваться и ломается намного быстрее, чем следовало бы.

Сайлентблоки скрипят

Распространенная проблема, часто встречающаяся в жаркую погоду. Если сайлентблоки начали скрипеть при высокой температуре окружающей среды, это первый «звоночек», что они скоро выйдут из строя.

Сайлентблоки скрипят в жаркую погоду из-за их высыхания. Поскольку основным рабочим материалом сайлентблоков является резина, при высоких температурах она «сохнет» и дает усадку, особенно если это касается относительно старых деталей.

Нет опасности в скрипе сайлентблоков, пока деталь не сломается.Снимите сайлентблоки и внимательно осмотрите их на предмет трещин и различного рода повреждений. Если видимых проблем нет, можно поставить их на место и продолжить движение, надеясь, что вскоре температура воздуха упадет ниже, и писк исчезнет.

Обратите внимание: для многих современных автомобилей можно встретить сайлентблоки из полиуретана, который не подвержен проблеме «высыхания» в жару.

Подшипники скрипят

Если вы слышите скрип, скрип или потрескивание от рулевого колеса при его вращении, это, скорее всего, указывает на проблему с подшипником.Они ведут себя аналогичным образом, если для их правильной работы недостаточно смазки или если в подшипнике находится песок (или другой посторонний элемент).

Скрип подшипника нужно устранить как можно скорее, чтобы деталь не вышла из строя полностью. Для этого снимите подшипник и осмотрите его на предмет повреждений. Если они не обнаружены, то смажьте деталь, переустановите и отрегулируйте.

Обратите внимание: если скрип подшипника вызван попаданием в него посторонних элементов, обязательно выясните причину их попадания в деталь.

Рулевая рейка или скрипы рулевой колонки

Определить скрип рулевой колонки по характерной вибрации, которая также будет при вращении рулевого колеса, довольно просто. Чаще всего скрипит муфта рулевой колонки, и подобная проблема характерна для автомобилей, безуспешно восстановленных после серьезной аварии. Эта проблема, если шум несильный, не влияет на качество рулевого механизма, поэтому вы можете продолжать управлять автомобилем.Исправить ситуацию можно только заменой рулевой колонки.

Также слышен скрип от сочленения рулевой рейки и колонки, если они плохо отрегулированы или имеется сильный износ … В зависимости от модели автомобиля эта проблема решается по-разному … Чаще всего это есть возможность отрегулировать механизм.

Концы рулевой тяги скрип

Из-за повреждения пыльников посторонние элементы попадают в палец конца рулевой тяги, что приводит к скрипу как при повороте руля, так и при преодолении препятствий.Чтобы определить, есть ли проблема, нужно осмотреть наконечники, и если в них действительно попал песок или другое постороннее вещество, их нужно будет заменить, при этом рекомендуется менять их попарно.

Пластиковый кожух скрипит

Каждый водитель знает, что при активной эксплуатации автомобиля не самой лучшей сборки со временем появятся «сверчки». Они представляют собой скрипы передней панели, в том числе и кожуха рулевого управления, сделанного из пластика. Эта проблема решается разными способами, в зависимости от модели автомобиля.

Если все описанные выше детали были осмотрены и не удалось выяснить причину писка, рекомендуется также проверить ремень гидроусилителя руля и тормозные элементы, особенно колодки и диски.

Когда руль скрипит при вращении, водитель сразу воспринимает этот звук как сигнал к поиску неисправности. Это логично, ведь чаще всего это происходит из-за неисправности каких-либо систем или износа деталей. Кроме того, если руль скрипит при вращении, то это создает опасность аварии, которая может повлечь за собой печальные последствия.

Возможные причины скрипа

Сразу отметим, что причин может быть много, и самостоятельно выявить большинство из них довольно сложно. Даже специалисты не смогут определить характер неисправности без диагностики, однако на СТО мастеру желательно подробно объяснить ситуацию, в которой этот звук возник впервые:

Езда на неровные дороги.
Направление вращения (влево или вправо).
Другие возможные «симптомы» в виде стука из-под капота и т. Д.

Возможно, это поможет делу. Подводя итог, следующие системы автомобиля могут быть источниками писка:

Элемент рулевого управления (наиболее вероятно). Чаще всего при неисправностях скрипят рулевые наконечники, колонка и ГУР.
Подвеска. На отечественных и иномарках типа «Ниссан» скрипит руль при вращении из-за неисправной детали подвески, воспринимающей нагрузки при поворотах.Есть ощущение, что скрипит именно руль, хотя на самом деле это не так.
Тормозная система. Если тормозная колодка болтается, то при повороте диска, например, он может тереться о нее, что вызовет скрип или стук. Но обычно капризные тормозные колодки стучат, и не только при поворотах.
Шасси.

Руль

Иногда некачественная обработка материалов в дешевых автомобилях может вызывать характерные скрипы. Такое шарканье хорошо слышно в салоне, но на улице практически незаметно.Это не имеет ничего общего с неисправными рулевыми механизмами. Редко бывает, что руль трется о пластик, который сдвинулся с места из-за незакрепленных креплений. Для устранения данной неисправности не потребуется значительных усилий, и на любой СТО справятся с этой проблемой в течение часа. Надо будет снять руль, подтянуть крепления системы, отошедшей от своего места, и установить рулевое колесо обратно.

Рулевая колонка

Этот рулевой элемент оснащен муфтой, которая может скрипеть из-за отсутствия смазки. Самостоятельно решить проблему не получится. Мастера на СТО должны снять рулевую колонку, смазать, поставить обратно. В этом случае скрип уйдет. Также причина может заключаться в крестовине колонны, когда кардан трется о стенки пыльника. Проблема решается со смазкой, некоторые автовладельцы утверждают, что им помог WD-40.

В последнюю очередь причиной скрипов руля при вращении в ВАЗ-2114 может быть кривизна рулевой колонки.В этом случае возможны вибрации на рулевом колесе, удары. Если уровень шума низкий, значит, проблема незначительная, но рано или поздно рулевую колонку придется заменить полностью. Самостоятельно это сделать очень сложно.

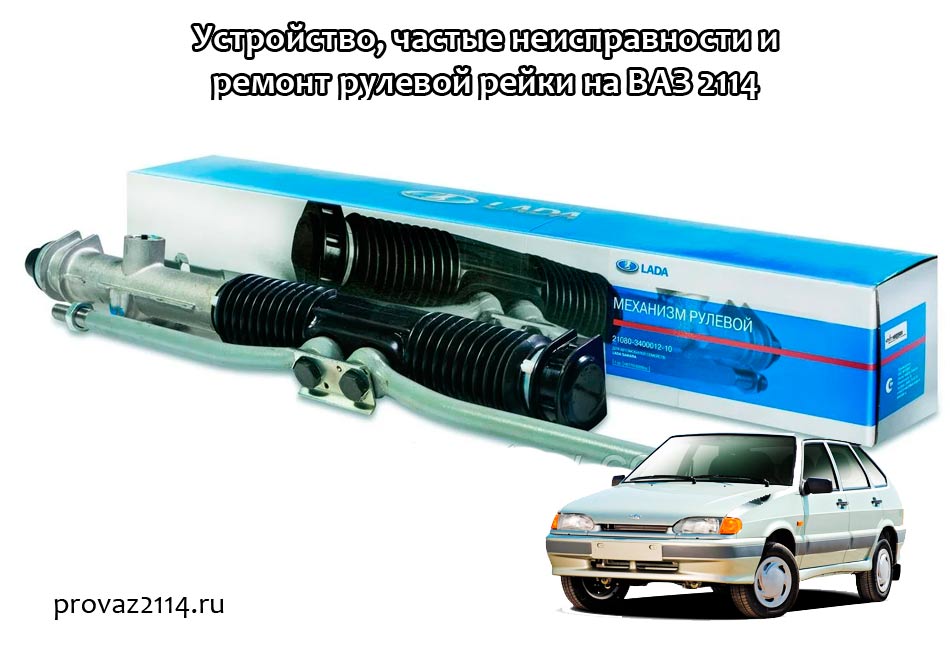

Рулевая рейка

Рейка стыкуется с рулевой колонкой. Есть вероятность, что скрип исходит именно из-за этого интерфейса. Если руль скрипит при вращении на ВАЗ-2114 из-за рулевой рейки, то точку стыковки можно проверить самостоятельно.Однако на иномарках этот раздел чаще всего недоступен, поэтому приходится обращаться на СТО. Причина скрипа — износ деталей или неправильная их регулировка. Также может быть:

Изношен механизм рулевой рейки.
Слабость давления.
Самый маленький изгиб.

В этих случаях потребуется диагностика, и практика показывает, что чаще всего рейку не ремонтируют, а заменяют на новую.

Другие элементы рулевого управления

При скрипе рулевого колеса при вращении нельзя исключить износ других органов управления.В частности, причины могут быть следующие:

Повреждение пыльников на шарнирах рулевой тяги. Попадание песка или грязи внутрь из-за негерметичного пыльника может вызвать скрежет или характерный скрип. Целостность этих деталей можно проверить вручную. Если они негерметичны, то их нужно заменить. Также стоит проверить пыльники на концах рулевых тяг. Попадание в них песка также может быть причиной того, что на «Опеле» скрипит руль при вращении. Это касается и других автомобилей импортного или российского производства.
Износ шарниров рулевых. Эта проблема вызывает не только скрип, но и стук на начальной стадии руля. Изношенные петли никогда не восстанавливаются, а заменяются немедленно.

Недостаток смазки или песок в подшипниках поворотных кулаков … Это сопровождается сильным нагревом подшипников, что приводит к скрипам и свистам. Проблема решается добавлением смазки.

Усилитель руля

Учтите, что этот агрегат самый шумный, и даже в неподвижном автомобиле при повороте руля он издает гул, который отчетливо слышен в салоне.Чтобы устранить проблему, нужно долить жидкость в специальный бачок под капотом автомобиля.

Однако недостаток жидкости не всегда вызывает скрип. Рулевое колесо может издавать звуки при вращении из-за износа ремня гидроусилителя руля, неисправности насоса этой системы или попадания воздуха в систему. СТО может поставить правильный «диагноз».

Подвеска и ходовая

Ничего удивительного, если руль скрипит при вращении ВАЗ 2107, ведь эти автомобили старые, их подвеска и ходовая часть сильно изношены.В случае постороннего писка при повороте руля стоящей машины стоит провести регулировку углов установки колес. Возможно, причина кроется в неправильной настройке. Эта процедура проводится на СТО, где есть специальный стенд.

Другая возможная неисправность ходовой части — износ шариковых подшипников. В этом случае также может наблюдаться люфт колес. Опоры заменяются на СТО, а не ремонтируются. Подобные симптомы возникают при сильно изношенных подшипниках стойки. Часто такие детали смазываются, и скрип на время пропадает.В идеале подшипники следует заменить, а повторное смазывание — это временная мера.

В полноприводных и переднеприводных автомобилях ШРУСы могут скрипеть при повороте руля. Писк становится громче и интенсивнее по мере увеличения скорости вращения. Если установлено, что причина в ШРУСах, то их нужно срочно менять, так как выход из строя этих элементов сильно снижает уровень безопасности водителя и пассажиров при движении.

В автомобилях марки ВАЗ 2110 может скрипеть руль при вращении из-за отслуживших свой срок старых амортизаторов.Дело в том, что во время поворота нагрузка на один из них увеличивается, и при сильном износе он будет скрипеть. У водителя создается впечатление, что руль скрипит. Дополнительно амортизатор будет стучать при движении по неровной поверхности.

Наконец

Невозможно определить конкретную причину неисправности без полной диагностики всех систем, которые могут вызвать скрип рулевого колеса. Водителю остается только проверить пыльники на предмет повреждений, а при обнаружении дырок в пыльниках их необходимо заменить.

Что касается других вероятных причин писка, то они могут быть обнаружены на СТО (да и то не всегда), поэтому при появлении посторонних звуков при повороте руля желательно следить за диагностикой, т.к. существует вероятность того, что на высокой скорости рулевое управление вообще выйдет из строя, что может привести к аварии.

Одним из первых и довольно красноречивых признаков поломок, неисправностей, износа деталей и других проблем в эксплуатации автомобиля являются посторонние звуки.Сам их внешний вид свидетельствует о том, что где-то что-то не работает должным образом. Сегодня разберемся, почему возникает скрип при повороте руля на месте или в движении, о чем нам говорит этот скрип и как устранить проблемы, вызывающие такой неприятный звук.

Во-первых, при посторонних звуках при движении руля нужно воспринимать это как красную сигнальную лампу. Отказ рулевого управления на высокой скорости или неадекватное рулевое управление могут стать причиной серьезных дорожно-транспортных происшествий.Поэтому необходимо срочно найти и устранить проблему.

Скрипы при повороте руля как на месте, так и во время движения могут быть вызваны разными причинами. Скрип и шум могут быть:

рулевая колонка;
рулевая рейка;
гидроусилитель руля;
ШРУСы;
шариковые подшипники;
сайлентблоков;

Рулевая колонка может скрипеть, как из-за износа отдельных деталей, так и из-за плохой смазки.В частности, если в рулевой колонке есть кардан, его необходимо смазать и проверить. Также стоит проверить муфту рулевого управления и другие элементы колонки. Как правило, скрип, возникающий в рулевой колонке, сопровождается люфтом на рулевом колесе. Но это отнюдь не аксиома.

В системах с электроусилителем руля этот самый усилитель может располагаться как в самой колонке, так и между рулевой колонкой и рулевой рейкой. Соответственно, посторонний шум может возникать из-за неисправности ЭУР.

Рулевая рейка

Причиной скрипа при повороте руля может быть неисправность рулевой рейки. Вот и повреждение пыльников, и протечка сальников, и износ элементов рейки, и прочие болячки. Скрип, например, может возникнуть из-за того, что рулевые наконечники активно контактируют с рулевыми тягами. А в случае тяжелой аварии или других неприятностей на дороге может произойти деформация самого корпуса стойки. И эта деформация также может вызвать скрип при повороте колеса.По большому счету рулевая рейка современных автомобилей — сложный механизм, отремонтировать который могут только профессионалы. Червячная передача, которая раньше использовалась в рулевом управлении, была намного проще, надежнее, но управление с ее помощью было намного сложнее и менее удобным. Самостоятельно можно осмотреть пыльники, есть возможность проверить состояние рулевых наконечников, тяг, и, если повезет, вы обнаружите течи в сальниках рулевой рейки. Но устранять неполадки специалисту все равно придется.

Шумы от усилителя руля

Несмотря на то, что рулевое колесо с электроусилителями, сегодня они вводятся очень часто, главным помощником водителя при рулении на большинстве автомобилей является гидроусилитель руля. Этот агрегат может издавать шум из-за нехватки рабочей жидкости … В этом случае нужно долить ее в специально сконструированный резервуар. Просто добавьте ту же жидкость, которую использовал производитель, сам усилитель настроен точно на рабочие параметры того или иного изделия, и использование другой жидкости может быть очень негативно воспринято усилителем.Помимо нехватки рабочей жидкости причиной шума в гидроусилителе руля может быть его помпа, если вот-вот сдохнет, нужно еще проверить состояние ремня гидроусилителя, ведь определенные сложности могут возникнуть и с Это. И если состояние ремня гидроусилителя руля вызывает у вас подозрения, его лучше заменить.

Шаровые и ШРУСы

Шаровая опора, а точнее ее износ, может вызывать скрип, стук при повороте руля как на месте, так и в движении.Опору лучше сразу поменять, ведь опасность ее полного выхода из строя на большой скорости очень и очень велика. Залог долгого срока службы шаровых опор, как и многих других узлов автомобиля, — это адекватная езда, особенно по бездорожью, так называемой, очень условной. Что ж, уход за состоянием пыльников тоже может значительно продлить срок службы этих узлов.

ШРУС или шарнир равномерных угловых скоростей, непосредственно участвует в передаче крутящего момента от коробки передач на колесо.И лишь один из признаков выхода из строя ШРУСа — хруст при повороте руля, этот игольчатый подшипник жалуется на свою тяжелую судьбу. ШРУСы бывают внешние и внутренние и хрустят, как правило, это внешние шарниры. Если вы точно знаете, что причина хруста кроется в шарнире равномерных угловых скоростей, то сразу паниковать не стоит. Иногда хрустит ШРУС пять, а то и десять тысяч километров, и только тогда возникает необходимость его замены. Или, возможно, вам следует заменить пыльник, обновить смазку ШРУСа, и она прослужит долго.

Другие причины скрипов

Посторонний шум при повороте рулевого колеса также может возникать при износе опорных подшипников стоек амортизатора, при высыхании сайлентблоков и в ряде других ситуаций, более характерных для конкретных моделей автомобилей и их систем рулевого управления. Как вы понимаете, разнообразие рулевых систем сегодня достаточно велико, а потому, помимо наиболее частых причин появления тех или иных посторонних звуков в той или иной ситуации в разных моделях автомобилей, могут быть специфические причины, характерные для данной системы или несколько систем.

Так или иначе, но в большинстве случаев устранить причину хруста при повороте руля придется профессиональному автомеханику, а значит, поиск именно этой причины тоже можно доверить ему. Хотя не каждого мастера по ремонту можно назвать профессионалом и разобраться в симптомах автомобильных болезней будет не лишним.

Попробуем разобраться с известной проблемой автомобилей Nissan, когда при повороте руля слышен неприятный звук (скрип).Встречается на нескольких моделях Nissan, таких как Nissan Qashqai, X-Trail и даже Almera.

Причина этого неприятного писка (звука) в пыльнике, отделяющем моторный отсек от салона, через него проходит рулевой вал. Он расположен внизу, за педалью тормоза. В ковре есть специальный люк, удерживаемый двумя пластиковыми заклепками:

Откручиваем их и снимаем небольшой кусочек ковролина. Получаем прямой доступ к валу рулевой рейки, который переходит в вал рулевого колеса.В этот момент слышен неприятный звук при повороте руля:

Многие люди брызгают сюда WD-40 или силиконовой смазкой, чтобы устранить этот скрип. На какое-то время этот звук пропадает, но затем снова напоминает о себе. Все это временные меры, если вы готовы каждый раз спускаться и поливать вал смазкой, на этом можно остановиться. Мы будем долго показывать, как решить проблему.

Чтобы добраться до пыльника и качественно его смазать, нужно его снять.Для этого отверните болт крепления рулевого вала ключом на 16:

Руками поднимаем кардан валом вверх и отводим в сторону. Вытаскиваем сам пыльник:

Протираем сам вал, места прилегания пыльника к валу, от старой смазки и скопившейся грязи. Смажьте еще раз:

В то же время не используйте литол и другие подобные смазки, которые могут взаимодействовать с резиной и растворять ее.Таким образом можно сделать еще хуже. Мы использовали смазку для направляющих на силиконовой основе, номер детали 08887-01206. Помимо пыльника смазываем сам вал:

Собираем в обратной последовательности, проверяем руль, в нашем случае скрип полностью исчез и, думаю, не скоро появится.

Видео скрип при повороте руля Nissan, как исправить.

Резервное видео что делать, если слышен скрип при повороте руля Nissan:

Постельное белье Ecotex: отзывы, характеристики, особенности

Ecotex — торгово-производственная компания, занимающаяся производством домашнего текстиля.Она одна из самых крупных в стране. Одно из направлений компании — производство постельного белья. По отзывам, Ecotex радует своих покупателей отменным качеством и огромным ассортиментом. Постельное белье производится не только для взрослых, но и для детей.

Характеристика продукта

Ecotex — надежный и проверенный производитель с безупречной репутацией, о чем свидетельствует 15-летний опыт работы на рынке домашнего текстиля.

Продукция производится из высококачественного сырья.Компания представляет широкий ассортимент продукции, способный удовлетворить вкусы и потребности всех слоев населения.

В производстве широко используются инновационные технологии.

Все разновидности постельного белья изготавливаются из натуральных материалов. Они содержат 100% хлопок. Благодаря этому продукция экологически чистая, гипоаллергенна, проста в уходе и износостойка.

В настоящее время компания представляет 5 основных коллекций. Среди них постельное белье Ecotex Harmonica выделяется своими особыми свойствами.Материал, из которого изготовлено изделие — сатин.

К основным характеристикам ткани можно отнести натуральный состав, плотность, легкость и невероятную мягкость.

Цвета разнообразны, представлено 95 видов:

Цветочные мотивы. К ним относятся сериалы «Августин», «Евдокия», «Мадемуазель» и «Очарование».
Яркая геометрия. Это Стефано, Романс и другие.
Строгая и лаконичная клетка: «Генри», «Ховард».
Узоры и орнаменты.Они представлены сериями: «Восточная сказка», «Рамзес» и другими.

Постельное белье доступно в следующих размерах: полуторное, двуспальное, евро и пуховое.

Отзывы покупателей

По отзывам, постельное белье Ecotex обладает множеством положительных качеств и поэтому заслужило полное доверие своих покупателей.

Отзывы о нем в основном положительные. Постельное белье соответствует всем стандартам качества и имеет широкий выбор. Поэтому продукция Ecotex особенно популярна на текстильном рынке.

Многие женщины довольны качеством постельных принадлежностей, разнообразием цветов, размеров и долгим сроком службы и планируют в будущем приобретать продукцию этой компании.

Регулировка рулевой рейки — как правильно ее настроить? Как затянуть рулевую рейку и особенности устройства рулевой рейки Почему не затягивается рулевая рейка.

Если во время управления автомобилем вы начинаете замечать такие неприятные явления, как стук, чрезмерная вибрация, самопроизвольное отклонение от траектории, это может быть причиной образовавшегося люфта в рулевом управлении.По правилам дорожного движения суммарный люфт исправной машины не должен превышать 10 градусов. Но даже более низкие значения создают определенные неудобства и дискомфорт. Даже самый маленький люфт имеет свойство перерасти в большой. Согласитесь, это ненормально, когда на почти ровной дороге приходится постоянно крутить руль влево-вправо. При большом люфте это уже называется «ловить дорогу».

Причины люфта и методы обнаружения

Существует четыре основных причины появления люфта в рулевом управлении.Они возникают в результате износа деталей при длительной эксплуатации автомобиля. Так, например, со временем образуются зазоры и увеличиваются в сочленениях рулевых тяг передних колес. Их наличие и размер можно определить визуально или тактильно, прощупывая пальцами детали, которые соединяются этими петлями. В этом случае кто-то должен резко крутить руль, то вправо. Обе части должны двигаться синхронно. Выполните тест самостоятельно, перемещая рулевую тягу в продольном направлении. Люфта нет, если он движется вместе с сошкой.Если есть даже небольшой зазор, стык необходимо заменить.

Вторая причина — повышенный износ или несоосность зацепления ролика и «червяка». При резких поворотах руля слышен стук в рулевом механизме. Также дефект обнаруживается при покачивании рулевой сошки руками. Действия: отрегулировать или заменить детали.

Стук и скрип при повороте колес, а также при качании маятникового рычага вверх и вниз указывают на износ втулок или оси этого же маятникового рычага.Примерьте гайку на оси. Изношенные детали требуют замены.

Наконец, четвертая причина — ослабление крепления кронштейна поворотного рычага или картера. Вам просто нужно подтянуть соответствующие гайки и болты.

Осталось добавить, что при правильной эксплуатации автомобиля и уходе за элементами рулевого управления: периодическая смазка, своевременное выявление дефектов и устранение возникающего люфта, все механизмы прослужат долго и не потребуют непредвиденных затрат на их замена.

Когда при осмотре машины выявляется неравномерный износ протектора шины колеса, то, как правило, есть как минимум две причины такого нарушения. Во-первых, разница в давлении в шинах. Второе: люфт в колесных опорах.

Вам понадобится

— гаечный ключ на 19 мм,
— гаечный ключ на 13 мм,
— ключ ступичный,
— домкрат.

Инструкции

В случаях, когда причиной сильного износа является давление в, этот параметр корректируется с помощью компрессора.Но когда из-за образовавшегося люфта возникает неравномерный износ, то необходимо выяснить, какой из узлов неисправен.

При захвате колеса в центре в одной горизонтальной плоскости и попытке повернуть его влево и вправо обнаруживается люфт наконечника рулевой тяги. Если результат положительный, насадку заменяют на новую.

Чтобы техническое состояние ступичного подшипника колеса и шаровой опоры, необходимо заложить крепление в верхнее отверстие колесного диска и, удерживая его руками, качнуть подвеску вверх-вниз, при этом ступня вашей стопы прижимает нижнюю часть обода колеса внутрь.Любая отдача в ноге свидетельствует о неисправности проверяемых узлов.

Причем удары шаровой опоры и подшипника ступицы разные. Так что определить, в каком узле образовался люфт, несложно. Выявить люфт в сайлентблоках немного сложнее, но с помощью монтировки или большой отвертки решается и эта проблема.

Выявив неисправные детали и заменив их новыми, тем самым исключив люфт колес, производится обязательная перестановка колес.

Люфт рулевого управления особенно заметен при движении на высокой скорости по прямой дороге. Признаком неисправности является стук при резком повороте руля при включенном или выключенном двигателе.

Инструкция

Обязательно найдите источник детонации и проведите диагностику подвески. Затем попробуйте подтянуть руль. Попробуйте найти причину люфта. Для выполнения этой операции вам обязательно понадобится помощник.

В процессе эксплуатации изнашиваются рабочие поверхности червяка, ролика, подшипников, а также вала сошки, бронзовых втулок, головки регулировочного винта, шайб и Т-образного паза вала сошки.В результате в рулевом механизме появляются зазоры, которые могут быть причинами стука при движении, вибрации передних колес, потери устойчивости автомобиля и других вредных явлений. Индикатором появления люфта является повышенный люфт руля. Увеличенный зазор возникает в первую очередь при зацеплении червяка и ролика, а затем увеличивается осевое перемещение червяка (вместе с рулевым валом). Указанные зазоры по мере их появления следует устранять регулировкой.

Помимо износа перечисленных деталей, причинами повышенного люфта руля могут быть ослабление крепления сошки к рулевому валу или крепления корпуса рулевого механизма к раме, а также увеличенные зазоры в шарнирах рулевых тяг и передней подвески. Поэтому перед регулировкой рулевого механизма следует проверить состояние рулевых тяг передней подвески, устранить зазоры в шарнирах и подтянуть ослабленные крепления.

Рулевой механизм не требует регулировки, если свободный ход рулевого колеса при движении по прямой не превышает 25 мм (около 8 °) при измерении на ободе.

Больший люфт, оставшийся после затяжки ослабленных шарниров и устранения зазоров в шарнирах, указывает на необходимость регулировки рулевого механизма.

Осевое перемещение червяка и боковой зазор в зацеплении можно регулировать, не снимая рулевой механизм с автомобиля.

Рулевой механизм необходимо регулировать в следующей последовательности:

Проверить осевое перемещение червяка. Для этого приложите палец к ступице рулевого колеса и к корпусу переключателя указателя поворота, несколько раз поверните руль на небольшой угол вправо и влево. Если происходит осевое перемещение червяка, палец будет ощущать осевое перемещение ступицы рулевого колеса относительно корпуса переключателя.
Чтобы исключить осевое перемещение червяка, необходимо повернуть червяк вправо или влево примерно на один-полтора оборота, а затем повернуть его на некоторый угол в противоположном направлении, чтобы гребни ролика не соприкасались резьбы и имеется достаточно большой боковой зазор в зацеплении червяка и ролика.После этого необходимо на две-три резьбы открутить стопорную гайку 1 и затянуть регулировочную гайку 2, чтобы червяк легко вращался и не имел осевого перемещения. Затем, удерживая регулировочную гайку гаечным ключом от проворачивания, необходимо затянуть стопорную гайку и убедиться, что нет осевого перемещения червяка и легко ли он вращается.
Если после регулировки осевого перемещения червяка масло потечет по резьбе регулировочной гайки, то картонная или алюминиевая прокладка толщиной 0.Под стопорную гайку необходимо положить 1-1 мм. Затем вам нужно проверить величину бокового люфта зацепления. Для этого установите колеса в прямолинейное положение и отсоедините левый шаровой палец средней поперечной рулевой тяги от сошки.
Чтобы не повредить резьбу на пальце, необходимо предварительно несколько раз ударить молотком по боковой поверхности головки сошки или сдвинуть палец с места специальным съемником. После этого, сохраняя положение сошки, соответствующее движению по прямой, и покачивая сошку головой, определяется величина бокового зазора в зацеплении.В пределах диапазона поворота червяка на угол около 60 ° от среднего положения (3 ° 32 ′ поворота сошки) вправо и влево не должно быть зазора в зацеплении.
Если зацепление отсутствует или зацепление ощущается на участках поворота рулевого колеса более чем на 60 ° от центрального положения, необходимо отрегулировать боковой зазор в зацеплении червяка и ролика. Для этого отвернув гайку 27 регулировочного винта 30 вала сошки на 1-2 оборота и вставив отвертку в паз под винт, установите безлюфтовое зацепление в пределах поворота червяка под углом 60 ° от среднее положение справа и слева.Затем, удерживая регулировочный винт отверткой от проворачивания, затяните стопорную гайку и проверьте произведенную регулировку.
Убедившись в правильности проведенной регулировки, необходимо повернуть рулевое колесо из одного крайнего положения в другое и убедиться в отсутствии заеданий или крутых поворотов во всем диапазоне вращения рулевого механизма.
При регулировке осевого перемещения червяка и бокового зазора в зацеплении ни в коем случае нельзя делать чрезмерную затяжку, так как это приведет к их преждевременному износу, если червячные подшипники будут чрезмерно затянуты, и излишнему затяжке зацепления (червячный и ролик) может привести к износу ролика и червяка или даже к разрушению их рабочих поверхностей.Кроме того, если рулевой механизм повернут слишком сильно, передние колеса не будут стремиться возвращаться под весом передней части автомобиля в положение, соответствующее движению по прямой при выходе автомобиля из поворота, что значительно ухудшают устойчивость автомобиля.
По окончании регулировки необходимо соединить шаровой палец рулевых тяг с сошкой и проверить правильность регулировки рулевого механизма при движении автомобиля.
Регулировку можно считать завершенной, если свободный ход рулевого колеса с установленными неподвижными передними колесами при движении по прямой (при отсутствии зазоров в шарнирах рулевых тяг и передней подвески и надежном креплении рулевого механизма к рамы) будет не более 10-15 мм при измерении по ободу рулевого колеса.Перед снятием рулевого механизма с автомобиля примите во внимание: что он снимается только через моторный отсек вниз, при снятых рулевом колесе 58, рычаге 52 механизма управления коробкой передач и рукоятке 79 переключателя указателей поворота.

После разборки и регулировки рулевой механизм устанавливается в обратной последовательности и в такой же комплектности. Следует отметить, что при подсоединении сошки к рулевому механизму ее необходимо устанавливать по меткам на конце большой головки сошки и конце резьбового конца вала сошки.Надевать сошку следует так, чтобы риск на конце ее большой головки совпадал с меткой (стержнем) на конце резьбового конца вала сошки.

Несовпадение отметок приведет в крайнем положении рулевого колеса к остановке ролика в картере рулевого механизма, что очень опасно, так как повлечет за собой недостаточный поворот передних колес вбок и, возможно, повреждение рулевого механизма.

При наличии 36 шлицев, погрешность хотя бы одного шлица при установке сошки уменьшит возможный поворот сошки в одну сторону на 10 °.

Продольная ось правильно установленной сошки в среднем положении должна быть параллельна оси рулевой колонки и располагаться перед автомобилем, а сошка должна свободно поворачиваться из среднего положения вправо и влево под углом 45 ° в каждую сторону (чуть больше двух оборотов руля). Размеры сошки маятникового рычага и рычагов рулевой трапеции, а также их взаимное расположение подобраны таким образом, чтобы для поворота колес вправо и влево сошка должна повернуться на угол около 37 °.

Это оставляет запас мощности в рулевом механизме, когда передние колеса полностью повернуты.

Рулевой механизм должен быть установлен на транспортном средстве так, чтобы при полностью затянутых болтах 15 крепления картера к лонжерону и рулевой колонке с надетой на нее прокладкой 50, прижатой к опоре колонки 45, отверстия в кронштейне 49 для крепления рулевой колонки совпадают с отверстиями в гайках фланца, приваренных к подвижной штанге 47, размещенной внутри опоры.Бывают случаи, когда из-за деформации кузова при аварии или длительной езды по плохим дорогам при перемещении штанги не удается добиться совпадения отверстий и требуется усилие для установки рулевой колонки на место. В этом случае необходимо подпилить внутренние концы одной или двух втулок 13 и 14, приваренных к лонжерону, к которому крепится рулевой механизм, и проверить правильность положения колонки.

В случае деформации кузова и подмоторной рамы автомобиля также возможно, что при поднятой рулевой колонке и затянутых болтах крепления рулевого механизма колонка не будет касаться опоры 45.толщину между опорой и рулевой колонкой и установите удлиненные болты.

Неправильная установка рулевого механизма на транспортном средстве, при котором вал и рулевая колонка могут погнуться, вызовут повышенные нагрузки на рулевое колесо и механизм управления коробкой передач, а также ослабление крепления колонки к картеру. Это также вызовет повышенный износ верхнего подшипника вала руля. При большом смещении изгиб рулевого вала может вызвать поломку рулевого вала возле червяка.

При снятии рулевого колеса с вала необходимо сначала сделать отметки на ступице и валу, что позволит установить рулевое колесо при сборке в среднее положение.

Нет необходимости ставить рулевое колесо на вал в среднее положение, определяемое его оборотами вправо и влево, так как в этом случае спицы рулевого колеса не будут располагаться горизонтально при движении по прямой.

Чтобы снять руль с автомобиля, необходимо сначала снять крышку 61 переключателя сигналов 59.Сделать это нужно тонкой отверткой, а еще лучше — лезвием ножа, вставив их в горизонтальный зазор между крышкой и переключателем возле одного из концов крышки со стороны большего сектора руля, а затем подняв конец крышки. В этом случае одна из пружин 60, удерживающих крышку, будет утоплена внутри переключателя, и крышку можно будет легко снять. Затем, открутив два винта 65, снимите выключатель сигнала и основание 66 выключателя сигнала, для чего открутите три винта 70 и снимите пружины 73 из выемок ступицы рулевого колеса.После этого, открутив гайку на валу рулевого колеса, снимаем рулевое колесо с помощью специального съемника.

При отсутствии съемника рулевое колесо можно снять, ударив молотком, обязательно только через медную или алюминиевую прокладку, по торцу рулевого вала, закрутив гайку 69, во избежание повреждения резьбы, предварительно промойте с концом вала.

Рулевое колесо устанавливается в обратной последовательности. Однако крышки сигнального переключателя должны быть установлены в следующем порядке, чтобы избежать деформации или поломки пружин.Необходимо сделать выемку на конце крышки на одной из пружин 60, при этом расположив крышку так, чтобы ее нижний конец был прижат к сигнальному переключателю, а другой конец не входил в канавку переключателя. Утопите вторую пружину пальцем в вырезе переключателя и, прижав крышку другой рукой к плоскости переключателя, не отпуская пружину, сдвиньте крышку на место.

После этого, нажимая на крышку, немного сдвиньте ее в сторону меньшего сектора руля и вставьте зуб на конце крышки в паз переключателя сигналов со стороны большего сектора руля.

Замена крышки в другой последовательности или другим способом, например сверху, приведет к деформации или даже поломке листовых рессор, в связи с чем необходимо строго придерживаться описанной выше процедуры установки крышки в выключатель сигнализации. .

Рулевая сошка соединяется с валом сошки с помощью небольших конических шлицев с небольшим углом конуса на валу и затягивается гайкой с пружинной шайбой. Поэтому для снятия сошки необходимо использовать специальный съемник.Не снимайте сошки ударами молотка, так как это вызовет вмятины на ролике вала сошки, что в дальнейшем приведет к преждевременному износу рабочей пары рулевого механизма.

Вместе с другими важными системами рулевое управление также отвечает за безопасность движения. В интересах водителя следить за системой и предотвращать неисправности.

Автопроизводители заявляют, что рулевая рейка — один из основных элементов рулевой системы — без проблем прослужит 10-15 лет.Естественно, при определенных условиях:

своевременное обслуживание;
с использованием качественных масел;
езда по качественным дорогам.

Первые два требования абсолютно под силу сознательному автовладельцу. Но третий от него не зависит. Что может сделать водитель в этой ситуации?

По крайней мере, не перелетать ямы, осторожно переезжать через рельсы и заезжать на бордюры.

Неисправности рулевой рейки

Реечные механизмы рулевого управления считаются самыми безопасными и надежными, но они не служат вечно.Первые «звонки», говорящие о поломке, — это стук в области переднего моста и люфт в рулевой рейке. Эти проблемы возникают из-за:

разработка стержнево-золотникового механизма;
износ опорной втулки с правой стороны;
Износ рулевых тяг и наконечников.

Проверка состояния рулевых тяг

Кроме того, увеличивается люфт руля, в нейтральном положении нет усилия, автомобиль становится неуправляемым.

В большинстве случаев регулировка рулевой рейки помогает избавиться от люфта, стука и ощущения расшатанности при движении автомобиля.

Нужно ли подтянуть рулевую рейку? Определенно да.

Усилие от рулевого колеса на колеса передается через пару передач: шестерню (золотник), которая взаимодействует с зубчатой рейкой (штоком).

В паре передающий рельс-катушка подвижные элементы прижимаются друг к другу нажимными пружинами без зазора в определенном положении.При этом зажим должен быть умеренным, чтобы во время работы механизма зубцы штока и золотника эффективно сцеплялись, но не разрушались.

Если передающая пара ослаблена, рельс начинает дребезжать и люфтит, шток и шпуля ломаются друг о друга во время движения автомобиля. Если детали «защемлены», колеса крутятся слишком туго. В обоих случаях стоит отрегулировать рейку.

Регулировка рулевой рейки

Вы сами можете подтянуть.Для этого понадобится гараж с ямой, напарник, руки «от плеч» и инструмент:

вагон нужно устанавливать так, чтобы было удобно подъехать к рельсам: загнать в яму или эстакаду, в крайнем случае — домкратом;
починить машину, выровнять колеса;
с люфтом (если он есть) или «по плотности» измерьте люфт передних колес — зазор не должен быть больше 10 градусов;
отпустите контргайку (если она есть в вашем автомобиле), под ней будет регулировочная гайка.Его нужно медленно повернуть по часовой стрелке в течение 10-15 минут и проверить люфт и ход руля — для этого нужен напарник. Если руль поворачивается слишком туго, гайку нужно немного ослабить.

Регулировка рулевой рейки своими руками

Обычно для устранения проблемы достаточно повернуть гайку на 20% от полного оборота. Если стук и люфт рулевой рейки по-прежнему не исчезают, вероятно, шток или золотник полностью изношены.

Регулировка может не работать, если упорный подшипник поврежден. В этом случае нужно обратиться в автосервис, где будет разобран механизм, осмотрены все детали и точно определена причина неисправности.

Регулировка рулевой рейки своими руками — посильная задача, но не панацея. Если у вас есть первичные проблемы, будьте готовы к тому, что вам в ближайшее время придется отремонтировать агрегат. Если у вас возникла потребность в покупке автозапчастей, добро пожаловать в интернет-магазин автозапчастей Мастер Сервис.

Даже при самом осторожном, деликатном вождении невозможно поддерживать автомобиль в идеальном состоянии. Во всем виноваты наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом блоке отрегулировать рейку своими руками вполне реально. Процесс не сложный, поэтому обращаться на СТО совсем не обязательно.

Зачем менять

Усилие на передние колеса ВАЗ 2109 передается через шестерню, которая, в свою очередь, взаимодействует с зубчатой рейкой.Для устранения образовавшихся люфтов в зацеплении используются нажимные пружины.

Регулировка стойки выполняется с целью устранения возникающего люфта, а также для повышения четкости и управляемости рулевого управления.

Если стойка не затянута должным образом, руль будет слишком туго затянут. Это происходит из-за чрезмерной затяжки регулировочного винта. Задача настройки — найти золотую середину.

Методы регулировки

Рулевая рейка регулируется двумя способами.

Неисправности

Существует несколько типичных неисправностей рулевой рейки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях может быть выполнена простая регулировка, а в других может потребоваться более детальное вмешательство в конструкцию устройства и его компонентов.

Поломки рулевой рейки следующие:

Ослабленные крепления рулевой рейки;
Изношена сама рейка или ее шестерни;
Зацепление пар не отрегулировано должным образом;
Втулки изношены на стыке стойки с рулевыми тягами.

Регулировка рейки не всегда позволяет исключить ее некорректную работу. Это происходит из-за того, что внутри формируется внушительная развертка компонентов. Определить это можно только разборкой. Поэтому, если регулировка не принесла ожидаемого эффекта, придется снимать рейку с автомобиля и проверять, что с ней не так.

Корректировка

Итак, ситуация такова, что затяжка рулевой рейки все же может дать положительный результат.Поэтому нужно знать, как затягивать узел и что для этого требуется.

Регулировать рейку можно через днище автомобиля, сняв защиту двигателя, или через верх. Во втором случае работу придется делать на ощупь. Так что решайте сами, как вам будет удобнее.

Для регулировки рулевой рейки потребуется затянуть регулировочный винт. Вы можете найти его в рулевом механизме. Точнее, в торцевой крышке.
Оптимально иметь в своем распоряжении эстакаду или яму.Если таких условий нет, можно обойтись подъемом машины домкратом. Только в этой ситуации необходимо будет дополнительно отремонтировать автомобиль, чтобы избежать его соскальзывания с домкрата и возможных последствий.
Перед подъемом кузова домкратом обязательно установите передние колеса прямо.
Люфт можно измерить с помощью измерителя люфта. Причем они старые или электронные. Последние более актуальны и удобны в использовании, но какие-то выбирать не приходится.Вы найдете то, что будете использовать.
По действующим нормам и стандартам для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
Найдите регулировочный винт и начинайте постепенно его затягивать. Операция идет медленно. Периодически проверяйте рулевое колесо на предмет люфта или стуков в рулевой колонке.
Для регулировки используйте специальный ключ. Доступен в любом магазине автозапчастей.
Ключ вставляется в регулировочный винт и поворачивается против часовой стрелки.Прокрутите немного и проверьте результат.
Процедура может быть отложена. В любом случае не торопитесь.
Когда почувствуете, что регулировка достигла желаемого уровня, проведите тест-драйв на своей машине, почувствуйте, как движется руль, исчезли ли стуки, люфт, насколько круто поворачивается руль.
Если руль становится слишком тугим, вам нужно будет немного ослабить регулировочный винт.

Никто не станет отрицать тот факт, что хорошее рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и принципиальную безотказную работу.Независимо от типа рулевого механизма, будь то червячная передача, зубчатая рейка с гидроусилителем или без него, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили достаточно надежный и простой в ремонте и регулировке рулевой механизм. В нем нет гидроусилителя, тем проще его обслуживание и регулировка.

Зачем затягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем, как затянуть рулевую рейку на ВАЗ-2114, стоит учесть предпосылки, которые подскажут, что пора приступить к ее ремонту или подтяжке.

Люфт

Прежде всего, это люфт.

В принципе АвтоВАЗ гарантирует довольно продолжительный срок эксплуатации рулевого механизма, а именно десять лет … Однако вы должны понимать, что речь идет об идеальных условиях эксплуатации. Это предполагает ровное асфальтовое покрытие, постоянное наличие качественной смазки в картере стойки и щадящий стиль вождения.

При нормальных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую тяжелая эксплуатация автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости затяжки очевидны:

Последнее можно рассматривать как явный сигнал неисправности и может привести к серьезным неприятностям во время вождения.

В данном случае, скорее всего, ужесточением ситуацию не исправить, тем не менее, делать выводы рано, можно попробовать поправить. Это можно сделать двумя способами — как на автомобиле, так и при снятом рельсе.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае настройка уже произведена. Попробуем обойтись чуть кровью и просто отрегулируем зазор в зацеплении зубчатой рейки , тем самым исключив люфт и стуки.

Натягиваем рейку ВАЗ-2114 своими руками

Чаще всего у всех работы по затяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса … В случае износа деталей механизма (втулок, самой зубчатой рейки , редуктор, сальники и пыльники) критично, без ремонта и установки ремкомплекта не обойтись. Однако самый простой способ проверить это — затянуть рейку прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в рулевом механизме. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки, и никогда не помешает иметь его в арсенале инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при разборке рейки в случае необходимости.

Рейка ВАЗ-2114 регулируется следующим образом:

Видео регулировки рулевой рейки

Выбрав люфт, инструмент не скрываем, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо вращается свободно и люфта нет, регулировку можно считать выполненной. Если рулевое колесо слишком туго затянуто, лучше немного ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Заключение

Рулевая рейка требует не меньшего ухода, чем

Желаю всем удачной настройки и хороших дорог!

Kia Rio — отзывы говорят …

Автопроизводители Киа Рио в очередной раз доказали, что гениальный дизайнер способен даже на самом минимальном заплате развернуться и сделать из автомобиля на старой платформе что-то новое и необычное.Создателем нового облика Kia Rio стал всемирно известный дизайнер Питер Шрайер, ранее создававший имидж некоторых моделей Audi, Volkswagen. Отзывы об этом конструкторе говорят одно — он гений. Ему удалось сделать новый Kia Rio более дорогим, представительным. Это удивительно, ведь на самом деле этот автомобиль — «бюджетник», претендующий на звание самого продаваемого автомобиля.

Новый Kia технологически похож на Hyundai Accent. Те же двигатели, те же коробки передач, те же шасси и подвеска.Но дизайнерские решения Питера Шрайера просто вывели автомобиль на новый уровень, сделали его самобытным.

Новый стиль Киа больше похож на спортивный, хотя, опять же, не стоит забывать, что у нас автомобиль бюджетный. Корейская компания доказала всем, что «бюджетность» не означает, что автомобиль некрасивый. Напротив, он радует всех своей очаровательной внешностью. Отзывы о Киа Рио оставило огромное количество людей, и очень редко среди них можно встретить какие-то негативные слова о машине.

Разработчики были поставлены в неловкое положение, потому что нужно было создать автомобиль, который бы не отнимал клиентов у Hyundai Accent, так как этот автомобиль тоже оказался достаточно интересным. По словам тех же разработчиков, они справились со своей задачей и смогли заинтересовать другую аудиторию. Так что, по их мнению, основными покупателями их автомобилей должны быть молодые люди не старше 35 лет, в основном не состоящие в браке, не имеющие собственной машины или предпочитающие ранее поддержанные иномарки.Забегая вперед, стоит отметить, что с такой клиентурой они не прогадали. И сейчас многие люди из этой категории катаются на Kia Rio. Отзывы от таких владельцев на сегодняшний день только положительные.

Что касается интерьера, то он тоже полностью обновлен. Если Hyundai Accent содержит большое количество космо-ноток в элементах дизайна, то элементы интерьера Kia Rio более тихие. Материалы отделки салона на высоте, ничего не стучит, не барабанит, все очень приятно на ощупь. О том, что производители решили отойти от «бюджетного» имиджа, говорит кожаная отделка козырька техники Kia Rio.Отзывы водителей говорят о том, что комфорта хватает даже при поездке на большие расстояния. Находясь в салоне, чувствуешь себя внутри дорогой машины, все детали продуманы до мелочей, строго, лаконично и рационально. Для удобства водителя предусмотрен удобный вход USB, а также кнопки управления, расположенные на руле. Помимо кнопок управления аудиосистемой, на руле есть еще кнопки, с помощью которых осуществляется управление бортовым компьютером.
