Почему на приоре тугое сцепление – АвтоТоп

Для комфортного перебора передач на МКПП необходимо, чтобы коробка легко отключалась от двигателя. Эту функцию выполняет сцепление. Чрезмерно тугое перемещение педали неприемлемо. Это не только дискомфорт для водителя, но и чрезмерная нагрузка на коленный сустав. Да и в отношении самого узла выявленная неисправность позволяет сделать определенные выводы о необходимости замены некоторых деталей.

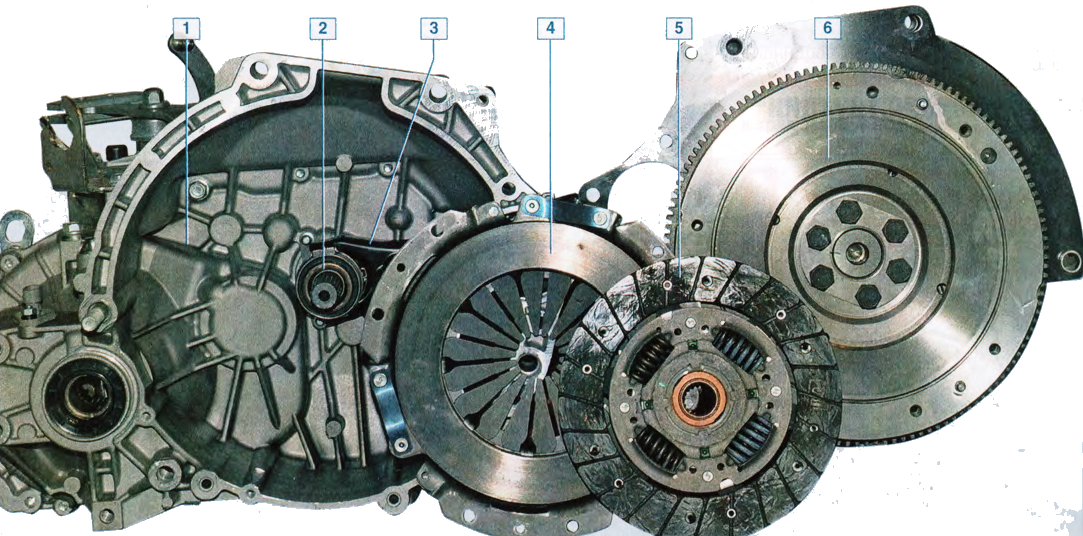

Конструкция приводной системы и признаки неисправности

Управление нажимным механизмом осуществляется крайней левой педалью. Грамотно рассчитанный рычаг обеспечивает легкое перемещение лепестков выжимного диска. В данной модели машины команды на перемещение вилки подаются тросом. Он «ходит» в соответствующей рубашке. Стоит отметить, что здесь реализована автоматическая система регулировки длины тросика.

Признаки неполадки

На новой автомашине ответственный педальный узел перемещается легко. Нарушение заводского состояния требует прекращения эксплуатации и выяснения причин. Обычно наряду с тугим ходом возникают смежные симптомы, указывающие на неисправность сборочного модуля:

• Посторонние скрипы в процессе движения педали.
• Рывковое перемещение педальки.
• Необходимость в частой регулировке холостого хода рычага.
• Рывки машины при соединении коробки с мотором.

Причины тугой педали сцепления на автомобиле Лада Гранта и способы устранения недуга

Проблемы жесткого рычага возникают как на новых машинах, так и на экземплярах с внушительным пробегом. В зависимости от возраста характер неполадки может разниться – от банального клина привода до серьезных проблем с узлом, связывающим двигатель и КПП.

В чем дело

Часто тугая педаль сцепления на Лада Гранта встречается по следующим причинам:

• Посредственная работа диафрагменной пружины.
• Подклинивание вилки.
• Заедание выжимного подшипника.
• Задиры на поверхности троса, находящегося в рабочей оплетке.
• Перекос тросика в кронштейне крепления к салонному педальному узлу.
• Подклинивание ведомого диска.

На автомобилях с высоким сроком эксплуатации возможно появление трещин в вилке привода подшипника и на направляющей выжимной опоры. Накопление грязи в узле также нельзя исключать. Повреждения кронштейна фиксатора троса также не стоит сбрасывать со счетов.

К сведению. Все эти проблемы могут стать результатом допуска к установке заводом-изготовителем бракованных деталей.

Как устранить неисправность

Сразу позиционировать узел, связывающий коробку и двигатель, как неисправный не стоит. Стоимость нового набора запчастей в виде корзины, ведомого диска и выжимного подшипника высока, а 100% уверенности именно в неполадке этого модуля не будет до тех пор, пока не произведена тщательная диагностика привода.

Проблемы с приводной частью

В 80% случаев виновником тугой педали сцепления на машине Лада Гранта является одно из трех:

1. Расплетен трос.
2. Коррозия или грязь в рубашке тросика.
3. Отсутствие смазки на валу вилки.

На заметку. Проверить исправность тросовой детали довольно просто. Достаточно выжать педальку и бросить ее. Обратный ход рычага должен быть быстрым и непрерывным. Более детальная диагностика производится при отсоединенном тросике. Операция требует больше времени, но дает однозначный ответ на вопрос. Можно проверить как состояние троса, так и его легкость перемещения по рубашке.

Впрочем, нередки случаи, когда в рубашку достаточно добавить смазки, и педальный узел показывает кондиционную работу. В качестве смазывающих продуктов можно выбрать:

• Трасмиссионное или моторное масло (заправить в шприц с иглой).
• Эмульсию силиконового происхождения в баллончиках.
• WD-40.

Вилка

На необходимость смазать вал вилки укажет не только тугой ход. При подаче команды на узел из-под капота также будет доноситься скрип. Справиться с неисправностью такого рода можно по следующей методике:

• Демонтировать воздушный фильтр двигателя вместе с корпусом.
• Поддеть пластиковую втулку вилки.
• Брызнуть силиконовой смазки или WD-40.

Неполадки с узлом сцепления

При установке новой корзины затрудненное поведение детали неминуемо. Эффект проходит по истечении 500-1 000 км пробега в смешанном режиме. Если нормальное функционирование узла не восстанавливается по прошествии обкатки, вероятно, приобретен неофициальный набор с завышенной жесткостью лепестковой пружины. Тогда выход один – покупать проверенный комплект и снова менять.

Износ или деформация вилки сцепления Лада Гранта также вызывает тугой ход педали и следующий за этим дискомфорт. В этом случае необходимо действовать как можно быстрее, поскольку наличие критических дефектов способно вывести из строя модуль в самый неподходящий момент.

Вердикт

Некондиционное поведение педального узла Гранты является неисправностью, которую желательно устранить в короткие сроки. Дело может быть как в приводе, который здесь является тросовым, так и непосредственно в узле, связывающем двигатель и коробку.

Чаще всего проблема кроется в расплетенном тросе или его ограниченной подвижности в рубашке. Устранить подобную проблему можно заменой тросика и/или его смазкой маслом, силиконом или WD-40. Нередко в смазывании нуждается вал вилки.

Реже неполадку вызывает деформированная или треснутая вилка. Износ лепестковой пружины в состоянии радикально изменить величину усилия, необходимую для страгивания педали. Новое сцепление также может вызывать тугой ход.

Всем привет!
Собтна проблема:
В течении дня становиться тугая педаль сцепления. Причем с утра на холодную она нормально ходит. но стоит постоять в пробке становиться очень тугая и начинает скрипеть. В чем проблема ? Чем лечить ?

Ребяты, такой вопрос. Педаль сцепления щелкает, хрустит…не знаю как это правильно назвать. При нажатии и при отпускании.
Бесит. Как можно вылечить? Задолбала эта хрень. При каждом нажатии и при каждом отпускании педали. Это же сколько раз за день я это слышу…

Это механизм автоматической регулировки сцепления в действии.

спсиб что сказал, у меня таже херь

Это механизм автоматической регулировки сцепления в действии.

Как его корректировать что бы не было этого шума?

Ребяты, такой вопрос. Педаль сцепления щелкает, хрустит…не знаю как это правильно назвать. При нажатии и при отпускании.
Бесит. Как можно вылечить? Задолбала эта хрень. При каждом нажатии и при каждом отпускании педали. Это же сколько раз за день я это слышу…

расстояние между вилкой выключения сцепления и поводком. Расстояние L должно составлять 27 миллиметров;

Как можно исправить? Отпиши если делал подобную операцию. Я туда не залазил еще…даже не смотрел.
Просто вспомнил этот факт

Многие владельцы Лада Гранта, Калина и Приора замечают скрип педали сцепления. Причем, данная проблема может возникнуть уже после первых километров пробега. Расскажем про возможные причины этого недуга, а также про способы решения.

Для начала убедитесь, что на автомобиле правильно отрегулировано сцепление. Удерживая наконечник троса сцепления в вытянутом положении, измерьте размер между вилкой и поводком, он должен составлять 27 мм. Как выполнить регулировку троса сцепления показано на видео:

Около 11% утверждают, что причины скрипа сцепления были в тросе сцепления. Обратить внимание на наличие пружины в механизме натяжения, на Лада Калина 2 и Лада Гранта ее может не быть. Стоит отметить, что на тросе сцепления Лада Приора эта пружина присутствует и владельцы этих автомобилей практически не сталкиваются со скрипом педали сцепления. Если пружины нет, то ее следует установить. Также, не лишним будет смазать тросик сцепления, используя тонкую трубку, либо если подойдет, установить тросик сцепления от Лада Приора (каталожный номер: 21700-1602210).

Еще реже (около 4% владельцев) решили проблему скрипа педали сцепления путем смазки наконечника троса сцепления. Наносим литол на место контакта пластиковой гайки тросика (№2) и вилки сцепления (№1).

И около 3% владельцев решили проблему с помощью смазки (графитовой) первичного вала КПП. Для этого придется снять пыльник с рычага вилки сцепления (№6), а затем смазать, вставив в отверстие трубочку с баллончика смазки.

Чаще всего (в 24% случаев) скрип поступает от пластиковой втулки педали, которая трёт об кронштейн. В этом случае следует просто смазать трущиеся места литолом.

В заключении хотелось бы заметить, что диагностику неисправности лучше начинать с определения источника (направления) постороннего шума. Тогда не придется выполнять лишнюю работу. Напомним, что стуки на автомобилях Лада могут также исходить от рулевой рейки.

Дискомфорт: тугая педаль сцепления на Лада Гранта – причины и рецепт лечения

Для комфортного перебора передач на МКПП необходимо, чтобы коробка легко отключалась от двигателя. Эту функцию выполняет сцепление. Чрезмерно тугое перемещение педали неприемлемо. Это не только дискомфорт для водителя, но и чрезмерная нагрузка на коленный сустав. Да и в отношении самого узла выявленная неисправность позволяет сделать определенные выводы о необходимости замены некоторых деталей.

Конструкция приводной системы и признаки неисправности

Без знания конфигурации привода разобраться, почему педаль сцепления на Лада Гранта вдруг стала тугой, не представляется возможным. Конструктивно узел представляет собой корзину и ведомый диск. Первая присоединяется к маховику мотора, второй – связывается с валом КПП.

Управление нажимным механизмом осуществляется крайней левой педалью. Грамотно рассчитанный рычаг обеспечивает легкое перемещение лепестков выжимного диска. В данной модели машины команды на перемещение вилки подаются тросом. Он «ходит» в соответствующей рубашке. Стоит отметить, что здесь реализована автоматическая система регулировки длины тросика.

Признаки неполадки

На новой автомашине ответственный педальный узел перемещается легко. Нарушение заводского состояния требует прекращения эксплуатации и выяснения причин. Обычно наряду с тугим ходом возникают смежные симптомы, указывающие на неисправность сборочного модуля:

• Посторонние скрипы в процессе движения педали.
• Рывковое перемещение педальки.
• Необходимость в частой регулировке холостого хода рычага.
• Рывки машины при соединении коробки с мотором.

Причины тугой педали сцепления на автомобиле Лада Гранта и способы устранения недуга

Проблемы жесткого рычага возникают как на новых машинах, так и на экземплярах с внушительным пробегом. В зависимости от возраста характер неполадки может разниться – от банального клина привода до серьезных проблем с узлом, связывающим двигатель и КПП.

В чем дело

Часто тугая педаль сцепления на Лада Гранта встречается по следующим причинам:

• Посредственная работа диафрагменной пружины.
• Подклинивание вилки.
• Заедание выжимного подшипника.
• Задиры на поверхности троса, находящегося в рабочей оплетке.
• Перекос тросика в кронштейне крепления к салонному педальному узлу.
• Подклинивание ведомого диска.

На автомобилях с высоким сроком эксплуатации возможно появление трещин в вилке привода подшипника и на направляющей выжимной опоры. Накопление грязи в узле также нельзя исключать. Повреждения кронштейна фиксатора троса также не стоит сбрасывать со счетов.

К сведению. Все эти проблемы могут стать результатом допуска к установке заводом-изготовителем бракованных деталей.

Нередко с тугой педалью сталкиваются владельцы, поставившие новое сцепление. Появление неприятного эффекта связано с тем, что некоторые производители этих узлов намеренно увеличивают жесткость лепестковой пружины корзины. Как правило, это делают малоизвестные фирмы с китайской пропиской. Цель – увеличить ресурс устройства.

Как устранить неисправность

Сразу позиционировать узел, связывающий коробку и двигатель, как неисправный не стоит. Стоимость нового набора запчастей в виде корзины, ведомого диска и выжимного подшипника высока, а 100% уверенности именно в неполадке этого модуля не будет до тех пор, пока не произведена тщательная диагностика привода.

Проблемы с приводной частью

В 80% случаев виновником тугой педали сцепления на машине Лада Гранта является одно из трех:

1. Расплетен трос.
2. Коррозия или грязь в рубашке тросика.
3. Отсутствие смазки на валу вилки.

Трос

На заметку. Проверить исправность тросовой детали довольно просто. Достаточно выжать педальку и бросить ее. Обратный ход рычага должен быть быстрым и непрерывным. Более детальная диагностика производится при отсоединенном тросике. Операция требует больше времени, но дает однозначный ответ на вопрос. Можно проверить как состояние троса, так и его легкость перемещения по рубашке.

Впрочем, нередки случаи, когда в рубашку достаточно добавить смазки, и педальный узел показывает кондиционную работу. В качестве смазывающих продуктов можно выбрать:

• Трасмиссионное или моторное масло (заправить в шприц с иглой).
• Эмульсию силиконового происхождения в баллончиках.
• WD-40.

Вилка

На необходимость смазать вал вилки укажет не только тугой ход. При подаче команды на узел из-под капота также будет доноситься скрип. Справиться с неисправностью такого рода можно по следующей методике:

• Демонтировать воздушный фильтр двигателя вместе с корпусом.
• Поддеть пластиковую втулку вилки.
• Брызнуть силиконовой смазки или WD-40.

Неполадки с узлом сцепления

При установке новой корзины затрудненное поведение детали неминуемо. Эффект проходит по истечении 500-1 000 км пробега в смешанном режиме. Если нормальное функционирование узла не восстанавливается по прошествии обкатки, вероятно, приобретен неофициальный набор с завышенной жесткостью лепестковой пружины. Тогда выход один – покупать проверенный комплект и снова менять.

Износ или деформация вилки сцепления Лада Гранта также вызывает тугой ход педали и следующий за этим дискомфорт. В этом случае необходимо действовать как можно быстрее, поскольку наличие критических дефектов способно вывести из строя модуль в самый неподходящий момент.

Вердикт

Некондиционное поведение педального узла Гранты является неисправностью, которую желательно устранить в короткие сроки. Дело может быть как в приводе, который здесь является тросовым, так и непосредственно в узле, связывающем двигатель и коробку.

Чаще всего проблема кроется в расплетенном тросе или его ограниченной подвижности в рубашке. Устранить подобную проблему можно заменой тросика и/или его смазкой маслом, силиконом или WD-40. Нередко в смазывании нуждается вал вилки.

Реже неполадку вызывает деформированная или треснутая вилка. Износ лепестковой пружины в состоянии радикально изменить величину усилия, необходимую для страгивания педали. Новое сцепление также может вызывать тугой ход.

Регулировка сцепления Приора: подробное описание настройки

Осуществление такой операции, как регулировка сцепления на Приоре, интересует многих начинающих автомобилистов. Дело в том, что данная техническая проблема встречается достаточно часто при эксплуатации автомобиля. Во время езды могут быть слышны щелчки. Причина звуков — неисправность привода сцепления. Избавиться от этой проблемы своими руками нетрудно.

Удаление щелчков педали привода сцепления

Как отрегулировать сцепление? В случае если щелчки становятся постоянными, то от этой проблемы можно избавиться нехитрым способом, проявив немного смекалки, при этом нужно использовать обыкновенную линейку. Как правило, исходят щелкающие звуки от автомата привода сцепления. Нужно произвести следующие действия: открыть капот автомобиля и осмотреть место левее АКБ. В этом месте расположен тросик привода сцепления, входящий в вилку. Для осмотра потребуется его вытащить из вилки.

При помощи линейки необходимо измерить расстояние от основания тросика до регулировочного винта. Необходимо, чтобы расстояние составляло ровно 27 мм. Главным фактором регулировки сцепления Приоры является точность. При этом нужно отметить, что данный показатель никоим образом не должен повышаться или же, наоборот, понижаться с отклонением даже в один миллиметр.

В противном случае педаль будет продолжать свое назойливое щелканье. Теперь нужно поставить тросик обратно. После регулировки расстояния требуется выжать несколько раз педаль сцепления. Ликвидировав данную неполадку, сразу становится заметна более мягкая работа педали привода механизма выключения сцепления, по сравнению с тем, как она работала до проведения регулировки.

Причины поломок и решение проблем

Отечественные автопроизводители не отличаются особой надежностью и долговечностью эксплуатируемых деталей и агрегатов. Не является удивительным тот факт, что многие комплектующие автомобилей достаточно быстро выходят из строя и не подлежат дальнейшей эксплуатации. Все это обуславливает наличие у многих автовладельцев характерных проблем в работе механизма сцепления на автомобиле. Однако не стоит обвинять во всех возникающих проблемах только автопроизводителей, поскольку многие неисправности являются следствием небрежной эксплуатации авто самим автолюбителем.

Регулировка троса должна проводиться как можно чаще. Дело в том, что такие профилактические работы помогают избежать ряда проблем и, соответственно, позволяют сэкономить немалую долю финансовых средств автовладельцев. Нормальная работа механизма сцепления — залог безопасной эксплуатации автомобиля.

Замена тросика привода сцепления и датчика сцепления

Осуществление такой технической операции, как замена тросика сцепления на Приоре, нужно выполнять в следующих случаях:

• обрыв запчасти;
• тугое действие в оболочке.

Для замены троса сцепления на Приоре необходим определенный набор отверток и ключей. Первая деталь, которую необходимо убрать, это воздухозаборный фильтр, расположенный в двигателе. При этом трос сцепления нужно натянуть вперед с последующим выниманием поводка из ячейки рычажной системы.

Это делается с помощью ключа номер 17, осуществив определенное количество оборотов гайки, которая фиксирует наконечник рассматриваемой детали непосредственно к самому кронштейну. Для выполнения данной операции необходимо крепко зафиксировать ее шестигранником. Непосредственно у самого кронштейна вынимается наконечник. Этот элемент размещен в салоне Лада Приора. Эта гайка прочно фиксирует кронштейн и проворачивается с помощью ключа номер 8.

Сцепление: 1 – поводок наконечника троса; 2 – рычаг вилки выключения сцепления; 3 – кожух сцепления; 4 – болт крепления сцепления к маховику; 5 – нажимной диск; 6 – маховик; 7 – ведомый диск; 8 – первичный вал коробки передач; 9 – передняя крышка картера сцепления; 10 – картер сцепления; 11 – нажимная пружина; 12 – подшипник выключения сцепления

Учитывая то, что замена самого троса на Ладе Приоре проводится в труднодоступном месте, для более легкого осуществления работы рекомендуется приложить немного усилий, при этом требуется подтолкнуть на себя саму педаль. При помощи такого нехитрого инструмента, как отвертка, нужно поддеть заднюю сторону педали. После этого деталь демонтируется.

Следующим действием вытаскивают из отверстия уплотнительного чехла троса. Сразу после проведения демонтажа нужно отвернуть и снять так называемый поводок с наконечника. В случае если датчик сцепления рассматриваемого автомобиля утратил свои эксплуатационные качества, он меняется новым агрегатом.

Что же касается самой установки троса сцеплений, это действие необходимо осуществить после диагностики состояния пластиковой втулки. В том случае если эта деталь выработала свой ресурс, она заменяется на новую. Палец, как и втулку, рекомендуется обработать специальным, предназначенным для смазывания средством.

Установка детали троса сцепления на авто Приора проводится в отверстие, находящееся в щитке и проходящее из салона авто в двигательный отсек. Сначала устанавливается чехол для уплотнения, затем сам корпус механизма на палец троса. После осуществления его фиксации требуется закрепить оболочку троса.

Наконечник проводка проворачивается определенным образом, так чтобы его торец находился на уровне поводка, последний нужно установить на свое место. Дальнейшими действиями является регулирование на Приоре самого привода сцепления. Данная операция помогает вытянуть трос за его наконечник вперед до полного упора. В таком расположении можно осуществить измерение расстояния от самого рычага до торца. Это расстояние должно составлять 27 мм.

Достичь необходимых размеров можно за счет вращений провода. Его регулирование позволяет удалить нагрузку благодаря плотному прижиманию к рычагу, и одновременно с этим удаляются зазоры. После этого нужно нажать три раза на педаль сцепления. Такое действие позволяет начать срабатывать автоматическому механизму регулирования расстояния. Также нужно учитывать, что полный ход педали не должен превышать 146 мм.

Лучше всего своевременно проводить диагностику, во избежание побочных эффектов с дальнейшим развитием более глобальных поломок. Такие необходимые действия, как диагностика работы сцепления автомобиля, позволяет владельцу экономить немалое количество средств и сделать более безопасным свой автомобиль.

 Загрузка . ..

Тугая педаль тормоза: причины и их устранение

»
Тугая педаль тормоза: причины и их устранение

• 228349 просмотров

Посмотреть запчасти для тормозной системы в каталоге «АВТОмаркет Интерком»

Автомобильный тормоз – это важнейшая деталь в строении всего автомобиля. Тормозная система должна не просто работать без поломок, а быть просто в идеальном состоянии. В первую очередь это касается педали тормоза в тормозной системе автомобиля. В статье мы расскажем о правильном состоянии этой детали. Какой она должна быть: тугой, мягкой или что-то среднее?

 Состояние силы при нажатии на тормоз может быть разной. Первое состояние позволяет нажимать педаль тормоза без усилий, мягко и плавно, причем важно, не случается ли рывки или тем более провалы, которые говорят о проблемах в системе. Существуют еще варианта, когда вам стоит обратиться немедленно для осмотра тормозов – при мягком тормозе и тугим.

Спешим заметить, что, причина, по которой педаль тормоза туго работает, не обязательно из того числа простых неисправностей, сопровождающих подобные проблемы. Более того, причины могут относиться исключительно к определенному виду тормозной системы.

По этой причине мы рекомендуем подробно рассмотреть возможные варианты проблем и поломок, а также расскажем как их избежать.

Назовем причины, по которым педаль может нажиматься туго:

•
  Неисправность в вакуумном усилителе. Возможно установлен засоренный воздушный фильтр, который подлежит простой замене;

•
  Наедание клапана в вакуумном усилителе. Решение замена клапана;

•
  Поломка диафрагмы усилителя. При такой неисправности меняется весь вакуумный усилитель;

•
  Проблема с наконечником вакуумного усилителя. Проведите его замену;

•
  Обратите внимание на работу обратного клапана. Замените его при необходимости;

•
  В случае, если в камеру вакуумного усилителя пройдет топливо, то, наверно, неисправна герметичность усилителя, или же, как и ранее, может быть неисправен обратный клапан. Решение — замена вакуумного усилителя и обратный клапан;

•
  Впускной коллектор и вакуумный усилитель соединяются между собой шлангом, который через некоторое время может выйти из строя или иметь трещины. Также может произойти ослабление шланга на самом штуцере, например из-за хомута. Устраните проблему, проведите простую замену шланга, или замените или подтяните хомут.

Специалисты компании «АВТОмаркет Интерком» рекомендуют своевременно проводить осмотр шлангов, потому что в холода они могут покрываться трещинами или слетать со штруцера. Реакция шланга зависит от условий эксплуатации – в холода и морозы он ведет себя нормально, но приезде автомобиля может нагреваться и сползать, к тому же они изнашиваются и слоятся внутри. Тормозная жидкость проходит через шланг с трудом, и нажатие на тормоз становится сложнее.

Некачественная тормозная жидкость, а также при постоянном попадании топлива и других жидкостей в рабочие колесные цилиндры, в них происходит набухание и разрушение внутренних уплотнительных колец. Проведите ремонт цилиндров и подумайте о замене тормозной жидкости.

Как проверить работу вакуумного усилителя?

•
  Во-первых, заведите машину и пусть она немного поработает, чтобы прошла разрядка авто. Нажмите на педаль тормоза — в случае тугого нажатия можно смело утверждать, что вышел из строя усилитель или шланг. Теперь остановите двигатель и дайте ему недолго отстояться, через некоторое время снова нажмите на тормоз.

•
  Во-вторых, не включая двигатель, нажмите пару раз подряд на тормоз, это позволит провести разрядку тормозной системы и снимет нагнетание. Далее, не отпуская педаль тормоза, заведите автомобиль, по идее педаль должна начать постепенно опускаться вниз, что говорит о том, что сам вакуумный усилитель работает.

Запчасти для тормозной системы в каталоге «АВТОмаркет Интерком»

Заботьтесь о своей безопасности. Следите и своевременно проверяйте тормозную систему автомобиля. Если требуется ремонт, то незамедлительно приступайте к нему.

Все запчасти для ремонта тормозной системы можно найти на сайте «АВТОмаркет Интерком» или в наших магазинах запчастей на ваз или иномарку. Работает доставка в любой автосервис.

Как регулировать сцепление на приоре

ВАЗоход: как отрегулировать сцепление на Приоре без помощи профессионалов?

Никто не станет оспаривать существенную роль фрикционной муфты в работе трансмиссии автомобиля. Эффективность использования тяги силового агрегата и даже безопасность напрямую зависят от качества работы сцепления. Владельцам ВАЗ 2170 важно не только вовремя заменить компоненты для передачи крутящего момента, но и предельно корректно настроить систему управления ими.

Особенности муфты Lada Priora

Любой автомобилист, интересующийся, как отрегулировать сцепление на Приоре, должен знать о наличии функции авторегулировки троса привода. То есть, вазовские конструкторы позаботились о владельце и избавили его от необходимости постоянно настраивать механизм привода муфты в процессе эксплуатации. Такая же система храпового типа установлена на
Калине, но как там, так и на Priora без периодической подстройки не обойтись. Данный фактор доказан практикой и страницами форумных обсуждений.

Как работает автоматический натяжитель троса?

В приводе выключения на ВАЗ 2170 зазоры отсутствуют как понятие, отсюда и название – беззазорное сцепление. Храповый механизм служит для компенсации рабочей длины троса по мере износа накладок ведомого диска. Для понимания процесса важно принять следующие данные:

• В ходе эксплуатации ведомый диск стирается, и его накладки становятся тоньше – вследствие этого выжимной подшипник и пружины корзины смещаются в сторону коробки передач.
• Соответственно вилка в месте крепления троса перемещается в сторону радиатора.
• Пружина, расположенная на втулке регулировочного механизма, в это время сжимается и поджимает фиксаторы наконечника троса.
• В результате наконечник вытягивается из поводка, за счет чего и компенсируется износ накладок диска.

Кто еще не знает, как отрегулировать самостоятельно сцепление на Приоре, важно учесть и момент, когда накладки новые. В этом случае при отпускании педали втулка храпового механизма будет только слегка касаться кронштейна, не разжимая фиксаторов. Поэтому зубчатый наконечник троса не будет перемещаться относительно корпуса. Только по мере износа накладок распорная втулка разжимает подпружиненные фиксаторы и наконечник троса выдвинется на величину, необходимую для балансировки изношенных деталей.

Когда нужна регулировка механизма привода муфты?

Несмотря на наличие новаторских идей в области управления трансмиссией, тольяттинские автопроизводители все равно рекомендуют при каждом ТО проверять состояние храпового механизма. Кроме этого не лишним будет обратить внимание на признаки, которые сигнализируют о неполадках в системе управления сцеплением:

1. Падение тяги, вследствие ненадежной связи маховика с диском.
2. «Провисание» педали муфты.
3. Затрудненное переключение передач.
4. Посторонние звуки при использовании педали муфты.

Симптомы в целом идентичны тем, когда нужна регулировка привода на ВАЗ 2110, т.е. их идентификация не должна вызывать никаких проблем. При этом нельзя забывать, что автоматический натяжитель имеет свои пределы компенсации. Рабочий ход в 27 мм – это и есть тот самый ход компенсатора.

Иными словами, в процессе эксплуатации диска именно на эту длину смещается вилка. Поэтому задача, как отрегулировать сцепление на автомобиле Приора, практически решается элементарно. При всем желании излишне «нагрузить» выжимной подшипник у вас не получится.

Как проверить параметры привода муфты ВАЗ 2170?

Убедиться в необходимости проведения настройки привода помогут несколько простых действий:

• Открыть капот моторного отсека.
• Отключить датчик ДМРВ и снять воздушный фильтр.
• Чуть ниже АКБ найти трос с пластиковым зажимом.
• Потянуть зажим механизма вперед по направлению движения.
• Удерживая наконечник в вытянутом положении, замерить расстояние L (на фото), норма соответствует 27 мм.

На раз: как правильно отрегулировать сцепление на Приоре самостоятельно?

Если цифры не соответствуют норме, то нужно выставить нужный размер путем вращения поводка. После каждой настройки следует три-четыре раза нажать и отпустить педаль сцепления, чтобы механизм авторегулировки сработал.

Дополнительно нужно проверить полный ход педали, который должен быть на уровне
135-145 мм, но не более 160 мм. Выполняются замеры при помощи линейки, рулетки или штангенциркуля. Устанавливая поводок наконечника обратно на вилку, область контакта следует обработать смазкой Литол-24.

Не помешает знать

Как поступает большинство владельцев новых Lada Priora? Естественно, обрабатывают кузов Мовилем или чем-то подобным от коррозии, больше проблем на начальном уровне у них нет. Однако не обошлось без жалоб на скрип при нажатии на педаль муфты, иногда он присутствовал при нагревании двигателя, иногда только на холодном – суть в наличии проблемы.

Само собой, каждый сразу начинает читать «букварь», как грамотно отрегулировать сцепление на своей Приоре, что иногда помогает, но в том-то и дело, что иногда. После этого владельцы могут попробовать еще несколько методов, после которых скрип может пропасть:

• Заменить трос привода, некоторые водители хвалят «десяточный».
• Проверить наличие пружины в механизме автоматического натяжения, иногда эффекта удается достичь после замены штатной детали на пружину с большей упругостью.
• Определенный процент автолюбителей избавляется от треска методом смазывания вилки и пластиковой гайки троса.
• Смазать литолом место установки пластиковой втулки на кронштейне педали.
• Снять пыльник с рычага вилки и смазать графитовой смазкой из баллончика первичный вал коробки передач.

Стоит рассмотреть еще один эффективный метод, показанный на видео, который используют бывалые автолюбители. Суть его заключается в следующем:

• Отключить ДМРВ и снять воздушный фильтр.
• Снять заглушку штока выжима муфты.
• Сбросить трос с вилки муфты.
• Залить из шприца 30-40 мл трансмиссионного масла.
• Передвинуть вилку вперед-назад 10-15 раз.
• Установить трос, заглушки и фильтр на место.

На примере второй части статьи становится понятно, что настройка привода сцепления не всегда приносит желаемый эффект в борьбе за акустический комфорт. Хотя, с технической стороны процедура необходима, поскольку обеспечивает продуктивную эксплуатацию автомобиля.

autobann.su

Лада Приора Хэтчбек ☢СОЧИ t-34☜Семидесяточкa › Бортжурнал › Как правильно настроить привод муфты сцепления Lada Priora в гаражных условиях?

Никто не станет оспаривать существенную роль фрикционной муфты в работе трансмиссии автомобиля. Эффективность использования тяги силового агрегата и даже безопасность напрямую зависят от качества работы сцепления. Владельцам ВАЗ 2170 важно не только вовремя заменить компоненты для передачи крутящего момента, но и предельно корректно настроить систему управления ими.
Особенности муфты Lada Priora

как отрегулировать сцепление на fdnj Приора

Любой автомобилист, интересующийся, как отрегулировать сцепление на Приоре, должен знать о наличии функции авторегулировки троса привода. То есть, вазовские конструкторы позаботились о владельце и избавили его от необходимости постоянно настраивать механизм привода муфты в процессе эксплуатации. Такая же система храпового типа установлена на Калине, но как там, так и на Priora без периодической подстройки не обойтись. Данный фактор доказан практикой и страницами форумных обсуждений.
Как работает автоматический натяжитель троса?

В приводе выключения на ВАЗ 2170 зазоры отсутствуют как понятие, отсюда и название – беззазорное сцепление. Храповый механизм служит для компенсации рабочей длины троса по мере износа накладок ведомого диска. Для понимания процесса важно принять следующие данные:

В ходе эксплуатации ведомый диск стирается, и его накладки становятся тоньше – вследствие этого выжимной подшипник и пружины корзины смещаются в сторону коробки передач.
Соответственно вилка в месте крепления троса перемещается в сторону радиатора.
Пружина, расположенная на втулке регулировочного механизма, в это время сжимается и поджимает фиксаторы наконечника троса.
В результате наконечник вытягивается из поводка, за счет чего и компенсируется износ накладок диска.

Кто еще не знает, как отрегулировать самостоятельно сцепление на Приоре, важно учесть и момент, когда накладки новые. В этом случае при отпускании педали втулка храпового механизма будет только слегка касаться кронштейна, не разжимая фиксаторов. Поэтому зубчатый наконечник троса не будет перемещаться относительно корпуса. Только по мере износа накладок распорная втулка разжимает подпружиненные фиксаторы и наконечник троса выдвинется на величину, необходимую для балансировки изношенных деталей.
Когда нужна регулировка механизма привода муфты?

Несмотря на наличие новаторских идей в области управления трансмиссией, тольяттинские автопроизводители все равно рекомендуют при каждом ТО проверять состояние храпового механизма. Кроме этого не лишним будет обратить внимание на признаки, которые сигнализируют о неполадках в системе управления сцеплением:

Падение тяги, вследствие ненадежной связи маховика с диском.
«Провисание» педали муфты.
Затрудненное переключение передач.
Посторонние звуки при использовании педали муфты.

Симптомы в целом идентичны тем, когда нужна регулировка привода на ВАЗ 2110, т.е. их идентификация не должна вызывать никаких проблем. При этом нельзя забывать, что автоматический натяжитель имеет свои пределы компенсации. Рабочий ход в 27 мм – это и есть тот самый ход компенсатора.

Иными словами, в процессе эксплуатации диска именно на эту длину смещается вилка. Поэтому задача, как отрегулировать сцепление на автомобиле Приора, практически решается элементарно. При всем желании излишне «нагрузить» выжимной подшипник у вас не получится.
Как проверить параметры привода муфты ВАЗ 2170?

как отрегулировать сцепление на Приоре

Убедиться в необходимости проведения настройки привода помогут несколько простых действий:

Открыть капот моторного отсека.
Отключить датчик ДМРВ и снять воздушный фильтр.
Чуть ниже АКБ найти трос с пластиковым зажимом.
Потянуть зажим механизма вперед по направлению движения.
Удерживая наконечник в вытянутом положении, замерить расстояние L (на фото), норма соответствует 27 мм.

На раз: как правильно отрегулировать сцепление на Приоре самостоятельно?

Если цифры не соответствуют норме, то нужно выставить нужный размер путем вращения поводка. После каждой настройки следует три-четыре раза нажать и отпустить педаль сцепления, чтобы механизм авторегулировки сработал.

Дополнительно нужно проверить полный ход педали, который должен быть на уровне 135-145 мм, но не более 160 мм. Выполняются замеры при помощи линейки, рулетки или штангенциркуля. Устанавливая поводок наконечника обратно на вилку, область контакта следует обработать смазкой Литол-24.
Не помешает знать

Как поступает большинство владельцев новых Lada Priora? Естественно, обрабатывают кузов Мовилем или чем-то подобным от коррозии, больше проблем на начальном уровне у них нет. Однако не обошлось без жалоб на скрип при нажатии на педаль муфты, иногда он присутствовал при нагревании двигателя, иногда только на холодном – суть в наличии проблемы.

как отрегулировать сцепление на Приоре

Само собой, каждый сразу начинает читать «букварь», как грамотно отрегулировать сцепление на своей Приоре, что иногда помогает, но в том-то и дело, что иногда. После этого владельцы могут попробовать еще несколько методов, после которых скрип может пропасть:

Заменить трос привода, некоторые водители хвалят «десяточный».
Проверить наличие пружины в механизме автоматического натяжения, иногда эффекта удается достичь после замены штатной детали на пружину с большей упругостью.
Определенный процент автолюбителей избавляется от треска методом смазывания вилки и пластиковой гайки троса.
Смазать литолом место установки пластиковой втулки на кронштейне педали.
Снять пыльник с рычага вилки и смазать графитовой смазкой из баллончика первичный вал коробки передач.

Стоит рассмотреть еще один эффективный метод, показанный на видео, который используют бывалые автолюбители. Суть его заключается в следующем:

Отключить ДМРВ и снять воздушный фильтр.
Снять заглушку штока выжима муфты.
Сбросить трос с вилки муфты.
Залить из шприца 30-40 мл трансмиссионного масла.
Передвинуть вилку вперед-назад 10-15 раз.
Установить трос, заглушки и фильтр на место.

Устраняем все люфты, дребезг и лишний ход в кулисе КПП переднеприводного ВАЗа

Становится понятно, что настройка привода сцепления не всегда приносит желаемый эффект в борьбе за акустический комфорт. Хотя, с технической стороны процедура необходима, поскольку обеспечивает продуктивную эксплуатацию автомобиля.

www.drive2.ru

Регулировка сцепления Лады Приора своими руками: видеоинструкция

Если во время езды на автомобиле Лада Приора вы слышите щелчки, значит, привод сцепления неисправен. Эту проблему можно решить собственноручно, если приложить немного усилий и желания. Если же вы плохо разбираетесь в своем транспортном средстве и не желаете сами его ремонтировать, вам необходимо отвезти машину в автосервис. В первую очередь это надо для безопасности авто.

Как отрегулировать сцепление Приоры: удаление щелчков

Для регулировки сцепления, когда щелчки постоянно слышатся во время езды, нужно воспользоваться простым, на первый взгляд, предметом – обыкновенной линейкой. В основном щелчки исходят от автомата привода сцепления. Для предотвращения этого нужно произвести такие действия:

• открыть капот авто;
• осмотреть место левее аккумулятора;
• для осмотра надо его вытащить из вилки;
• используя обычную линейку, надо измерить расстояние между основанием и регулируемым винтом;
• надо, чтобы расстояние было 27 мм, если больше или меньше, то щелканье будет продолжаться.

Читайте также: Размер дворников на Приоре

После регулировки сцепления необходимо выжать педаль несколько раз.

Решив эту проблему, будет заметна более мягкая работа педали привода, если, конечно, она не провисла. Тогда придется выполнить регулировку высоты устройства.

Какие могут быть причины неполадок

Отечественные производители не отличаются высококачественной и долговечной автомобильной техникой. Детали машин, как правило, приходится заменять после 1-2 лет езды. Многие элементы авто часто выходят из строя и отремонтировать их невозможно. Приходится лишь брать новые. Однако не стоит все сваливать на создателей, так как часто неправильная эксплуатация и плохой уход приводят к тому, что машина некачественно функционирует. Довольно часто встречается проблема недостаточного хода педали механизма сцепления. Возникает такая проблема обычно из-за повреждения запчастей. Для того чтобы такой проблемы не было, нужно регулярно проводить профилактические работы.

Когда надо заменять трос

Трос меняют лишь в следующих случаях:

• когда произошел обрыв детали;
• когда происходит тугое действие в оболочке.

Читайте также: Рабочая температура двигателя на Приоре

Для замены троса надо иметь подходящие инструменты. Пригодится большой набор отверток и ключей. Если в запасе их нет, можно купить в любом магазине запчастей и инструментов. Выполняется процедура так:

1. Сначала требуется демонтировать воздухозаборный фильтр, который находится в двигателе.
2. Трос сцепления при этом натягивается вперед с выниманием потом поводка из ячейки рычажной системы.
3. Ключом 17 выполняется эта процедура.
4. Наконечник вынимается у кронштейна.
5. Гайка, которая его крепит, осторожно откручивается.
6. Затем снимают уплотнительные чехлы.
7. После этого снимается трос.

Чтобы установить новый трос, требуется проверка состояния пластиковой втулки. Эту процедуру качественно выполнить могут только мастера, поэтому лучше за установкой обращаться в технический сервис. В целом диагностику лучше проводить постоянно для того, чтобы избежать неприятных ситуаций. Некоторые неопытные автовладельцы считают, что детали на новых и старых машинах ВАЗ сильно отличаются.

Читайте также: Почему Приора троит на холодную

Если модель новая, значит, ее не нужно диагностировать и проверять. Это вовсе не так. В целом практически все элементы схожи. Единственное, трос сцепления несколько отличается. У новых авто он оснащен автоматическим устройством натяжки. Благодаря ему можно своими руками регулировать детали сцепления. Однако это вовсе не означает, что за машиной не надо следить и вовремя отвозить на техосмотр. Лишь при бережной и правильной эксплуатации автомобиль будет служить долго и исправно.

ladaautos.ru

Устройство, регулировка, настройка и замена сцепления Лады Приора

Содержание статьи:

0:37

1. Устройство сцепления Лады

0:94

2. Регулировка сцепления Лады Приора

0:166

3. Замена сцепления в Ладе Приора

0:231

4. Настройка сцепления Лады Приора

0:299

1. Устройство сцепления Лады

1:861

Из «мурзилки».
Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали сцепления. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

1:1428

В процессе эксплуатации накладки ведомого диска изнашиваются. Для компенсации этого износа в привод выключения сцепления встроен механизм автоматической регулировки длины троса. По мере износа накладок рычаг вилки выключения сцепления, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса. Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска.

1:2406

Если накладки ведомого диска не изношены, то при отпускании педали втулка только касается кронштейна и не разжимает фиксаторы — зубчатый наконечник троса не перемещается относительно корпуса. По мере износа накладок рычаг вилки выключения сцепления с резьбовым наконечником троса перемещается вперед (по ходу движения автомобиля), натягивая трос. При этом распорная втулка, упираясь в кронштейн, разжимает подпружиненные фиксаторы и зубчатый наконечник троса выдвигается из корпуса на величину, необходимую для компенсации износа накладок.

1:1003

После установки троса регулируем привод сцепления. Для этого вытягиваем трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины, и удерживаем трос в таком положении.
Штангенциркулем измеряем расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.
При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса) поводок должен прилегать к рычагу вилки без зазора. После этого нажимаем педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Проверяем полный ход педали сцепления, который не должен превышать 146 мм.

1:2247

2:504

3:1009

4:1514

5:2019

2. Регулировка сцепления Лады Приора

Начало попахивать периодически сцеплением. Решил подтянуть, открыл мурзилку и удивился, что на приоре так легко это сделать.
Дождался выходных, взял обычную отвертку, линейку.

5:397

6:902

Отключаем ДМРВ, снимаем воздушный фильтр.

6:982

7:1487

Видим тросик и на конце пластиковый зажим.

7:1568

8:2073

Оттягиваем за этот зажим на себя,

8:63

9:568

замеряем сколько мм от конца пластикового зажима до вилки(должно быть 27мм).
У меня было 15мм.

9:739

10:1244

Крутим этот зажим против часовой стрелки,

10:1324

11:1829

тем самым увеличивая размер от вилки до зажима. Замеряем, должно быть 27мм,
если так, то отпускаем тросик, сажаем в вилку. Садимся в машину, нажимаем 3 раза в пол сцепление, идем обратно смотрим, замеряем сколько стало, если все так же 25-27мм, то все сделано, если больше или меньше — регулируем дальше. В итоге, все обратно собираем, заводим, проверяем.
Лично у меня запах сразу пропал, значит сцепление еще поживет.

11:2577

3. Замена сцепления в Ладе Приора

2 месяца назад начало барахлить сцепление (стало туже нажиматься, какие-то щелчки при нажатии появились) и начал греметь выжимной подшипник. Пока ездил, думал пройдёт, но выжимной всё громче и громче гремел, сцепление ещё хуже стало работать. Посоветовался с друзьями, сказали езжай покупай новое сцеплении, у тебя скоро развалится выжимной, а менять лучше сразу полностью сцепление, так как сложностей много. Поехал в магазин посоветовался с продавцом какое лучше взять сцепление, продавец посоветовал взять фирму КРАФТ или ВИС, но сказал, что КРАФТ больше берут чем ВИС, пришлось брать КРАФТ, цена 1800р. Буквально недели 3 назад сцепление пропало скорости перестали включаться. Сразу загнал к дяде в гараж и начали с ним потихоньку всё разбирать.

11:1429

Для замены сцепления понадобились:
1. Кирпичи — чем больше тем лучше и 2 домкрата.
2. Комплект ключей и головок с различными удлинителями (головки на 8 и на 19 пригодились больше всего. Нужен будет ключ на 15!
3. Небольшой вал для центровки диска сцепления (брал на разборке, прям с другой коробки мне отрезали сам вал, цена 100р).
4. Пригодится какая-нибудь смазка (я не помню какой мы смазывали), нужно будет смазывать ШРУСа, и место где находится выжимной подшипник.
5. Новый шток по которому ходит выжимной подшипник (цена: около 100р).

11:2391

12:504

13:1009

14:1514

Поддомкратили 2мя домкратами и поставили её на кирпичи.

14:1619

15:2124

16:504

17:1009

Выдернули оба ШРУСа из коробки.

17:1070

18:1575

19:2080

20:504

Сняли левую стойку, чтобы было удобнее подлезть, вытащить и вставить обратно коробку.

20:664

21:1169

22:1674

23:2179

24:504

Вот старая корзина, ещё на движке, половину лепестков не стало.

24:622

25:1127

Выжимной весь рассыпался, замучился запчасти от него по коробке собирать, и ешё отломило одно ушко.

25:1312

26:1817

Сцепление видимо было уже меняно, так как стояло тоже КРАФТ.

26:1930

27:2435

28:504

29:1009

Установил новый шток, по которому ходит выжимной подшипник.

29:1122

30:1627

Это старый шток.

30:1660

31:2165

На всю работу ушло 7 часов.

31:50

4. Настройка сцепления Лады Приора

На автомобиле Лада Приора ВАЗ 2170 (2172 и т.п.) привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода выключения сцепления снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска сцепления, поэтому регулировка привода сцепления в эксплуатации не требуется.
Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

31:1126

32:1631

Регулировка привода выключения сцепления Лада Приора ВАЗ 2170

32:1746

33:2251

Регулировка привода выключения сцепления Лада Приора ВАЗ 2170

33:114

34:619

Устройство сцепления Лада Приора ВАЗ 2170

34:696

1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.
2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку сцепления без зазора.
ПРИМЕЧАНИЕ
Пред установкой поводка наконечника на вилку сцепления нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.
3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 1). В случае необходимости повторите регулировку привода выключения сцепления.

34:2362

Перед регулировкой было L=15-17 мм. Сделано 27 мм. Разницы нет…

34:110

https://www.drive2.ru/l/8322921/

34:146

https://www.drive2.ru/l/1140337/, https://www.drive2.ru/l/3266412/, https://www.drive2.ru/l/1597710/

34:250

следующая статья:

Устранение дребезжания рычага КПП в Ладе Приоре

Устранение дребезжания рычага КПП, казалось бы, мелочь, но на самом деле очень неприятная вещь. Как правило, дребезжит

35:1099 45624

www.spike.su

Лада Приора Хэтчбек ЛИДЕР › Бортжурнал › Регулировка привода выключения сцепления

Стал замечать, что в момент отпускания педали сцепления слышен ощутимый щелчок, при этом стала пропадать четкость при переключении передач. Пора проверить регулировку тросика привода выключения сцепления, благо что на Приорах эта процедура делается за считанные секунды и не требует никаких инструментов.

Процедура банальная и описана во всех руководствах. Тем не менее, на драйве и на форумах частенько можно увидеть записи, в которых спрашивают именно про подобные раздражающие щелчки. Поскольку букв не так много там, позволю себе процитировать всю темку.

Привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска, поэтому регулировка привода сцепления в эксплуатации не требуется.

Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.
1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 1). В случае необходимости повторите регулировку.

Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

При измерении, оказалось что расстояние L составляло всего 15 мм. После двух попыток удалось выставить необходимые 27 мм. Вилка смазана Литолом. Даже при моих больших кистях удалось подлезть к тросику ничего не снимая. Левой рукой, просунутой между аккумулятором и корпусом воздушного фильтра удерживал тросик в натянутом положении, а правой рукой измерял расстояние штангенциркулем.

Как результат, педаль сцепления снова стала работать бесшумно и вернулась былая четкость при переключении передач.

Собственно запись больше для себя, чтобы помнить при каком пробеге и когда проводил сию процедуру.

www.drive2.ru

Регулировка сцепления на приоре своими руками

Осуществление такой операции, как регулировка сцепления на Приоре, интересует многих начинающих автомобилистов. Дело в том, что данная техническая проблема встречается достаточно часто при эксплуатации автомобиля. Во время езды могут быть слышны щелчки. Причина звуков — неисправность привода сцепления. Избавиться от этой проблемы своими руками нетрудно.

Вернуться к оглавлению

Удаление щелчков педали привода сцепления

Как отрегулировать сцепление? В случае если щелчки становятся постоянными, то от этой проблемы можно избавиться нехитрым способом, проявив немного смекалки, при этом нужно использовать обыкновенную линейку. Как правило, исходят щелкающие звуки от автомата привода сцепления. Нужно произвести следующие действия: открыть капот автомобиля и осмотреть место левее АКБ. В этом месте расположен тросик привода сцепления, входящий в вилку. Для осмотра потребуется его вытащить из вилки.

При помощи линейки необходимо измерить расстояние от основания тросика до регулировочного винта. Необходимо, чтобы расстояние составляло ровно 27 мм. Главным фактором регулировки сцепления Приоры является точность. При этом нужно отметить, что данный показатель никоим образом не должен повышаться или же, наоборот, понижаться с отклонением даже в один миллиметр.

В противном случае педаль будет продолжать свое назойливое щелканье. Теперь нужно поставить тросик обратно. После регулировки расстояния требуется выжать несколько раз педаль сцепления. Ликвидировав данную неполадку, сразу становится заметна более мягкая работа педали привода механизма выключения сцепления, по сравнению с тем, как она работала до проведения регулировки.

Вернуться к оглавлению

Причины поломок и решение проблем

Отечественные автопроизводители не отличаются особой надежностью и долговечностью эксплуатируемых деталей и агрегатов. Не является удивительным тот факт, что многие комплектующие автомобилей достаточно быстро выходят из строя и не подлежат дальнейшей эксплуатации. Все это обуславливает наличие у многих автовладельцев характерных проблем в работе механизма сцепления на автомобиле. Однако не стоит обвинять во всех возникающих проблемах только автопроизводителей, поскольку многие неисправности являются следствием небрежной эксплуатации авто самим автолюбителем.

Регулировка троса должна проводиться как можно чаще. Дело в том, что такие профилактические работы помогают избежать ряда проблем и, соответственно, позволяют сэкономить немалую долю финансовых средств автовладельцев. Нормальная работа механизма сцепления — залог безопасной эксплуатации автомобиля.

Вернуться к оглавлению

Замена тросика привода сцепления и датчика сцепления

Осуществление такой технической операции, как замена тросика сцепления на Приоре, нужно выполнять в следующих случаях:

• обрыв запчасти;
• тугое действие в оболочке.

Для замены троса сцепления на Приоре необходим определенный набор отверток и ключей. Первая деталь, которую необходимо убрать, это воздухозаборный фильтр, расположенный в двигателе. При этом трос сцепления нужно натянуть вперед с последующим выниманием поводка из ячейки рычажной системы.

Это делается с помощью ключа номер 17, осуществив определенное количество оборотов гайки, которая фиксирует наконечник рассматриваемой детали непосредственно к самому кронштейну. Для выполнения данной операции необходимо крепко зафиксировать ее шестигранником. Непосредственно у самого кронштейна вынимается наконечник. Этот элемент размещен в салоне Лада Приора. Эта гайка прочно фиксирует кронштейн и проворачивается с помощью ключа номер 8.

Сцепление: 1 – поводок наконечника троса; 2 – рычаг вилки выключения сцепления; 3 – кожух сцепления; 4 – болт крепления сцепления к маховику; 5 – нажимной диск; 6 – маховик; 7 – ведомый диск; 8 – первичный вал коробки передач; 9 – передняя крышка картера сцепления; 10 – картер сцепления; 11 – нажимная пружина; 12 – подшипник выключения сцепления

Учитывая то, что замена самого троса на Ладе Приоре проводится в труднодоступном месте, для более легкого осуществления работы рекомендуется приложить немного усилий, при этом требуется подтолкнуть на себя саму педаль. При помощи такого нехитрого инструмента, как отвертка, нужно поддеть заднюю сторону педали. После этого деталь демонтируется.

Следующим действием вытаскивают из отверстия уплотнительного чехла троса. Сразу после проведения демонтажа нужно отвернуть и снять так называемый поводок с наконечника. В случае если датчик сцепления рассматриваемого автомобиля утратил свои эксплуатационные качества, он меняется новым агрегатом.

Что же касается самой установки троса сцеплений, это действие необходимо осуществить после диагностики состояния пластиковой втулки. В том случае если эта деталь выработала свой ресурс, она заменяется на новую. Палец, как и втулку, рекомендуется обработать специальным, предназначенным для смазывания средством.

Установка детали троса сцепления на авто Приора проводится в отверстие, находящееся в щитке и проходящее из салона авто в двигательный отсек. Сначала устанавливается чехол для уплотнения, затем сам корпус механизма на палец троса. После осуществления его фиксации требуется закрепить оболочку троса.

Наконечник проводка проворачивается определенным образом, так чтобы его торец находился на уровне поводка, последний нужно установить на свое место. Дальнейшими действиями является регулирование на Приоре самого привода сцепления. Данная операция помогает вытянуть трос за его наконечник вперед до полного упора. В таком расположении можно осуществить измерение расстояния от самого рычага до торца. Это расстояние должно составлять 27 мм.

Достичь необходимых размеров можно за счет вращений провода. Его регулирование позволяет удалить нагрузку благодаря плотному прижиманию к рычагу, и одновременно с этим удаляются зазоры. После этого нужно нажать три раза на педаль сцепления. Такое действие позволяет начать срабатывать автоматическому механизму регулирования расстояния. Также нужно учитывать, что полный ход педали не должен превышать 146 мм.

Лучше всего своевременно проводить диагностику, во избежание побочных эффектов с дальнейшим развитием более глобальных поломок. Такие необходимые действия, как диагностика работы сцепления автомобиля, позволяет владельцу экономить немалое количество средств и сделать более безопасным свой автомобиль.

 Загрузка …

1ladapriora.ru

Лада Приора Седан Осенняя Пуля › Бортжурнал › Регулировка троса сцепления — компенсация износа и плавность включения

Всем Бонджорно!
Речь пойдет о регулировке троса сцепления. Многие начнут бить кулаком по груди доказывая что трос саморегулирующийся, что вообще не так. Откуда слух? Хз…
Что присутствует — это компенсация износа маховика и диска сцепления.
Далее мои наблюдения:
1) Трос ослаблен (барашек чуть-чуть болтается): сцепление не полностью отжимается, педаль сцепления где то там внизу. Проблемы с переключением передач, проблемы с износом, шумит выжимной когда стоишь на нейтралке. Единственный плюс это мягкость включения.
2) Трос слишком сильно натянут: Сцепление начинает работать где то в самом начале (верхнем положении) педали, становится очень резким и неудобным. Появляются рывки при начале движения, особенно с нагрузкой (снег рыхлый, песок, горочка)
3) Правильная натяжка: минимум рывков, плавность работы сцепления, нет шума от выжимного подшипника, педаль сцепления не торчит аж до коленки)))

Балуясь настройками (регулировкой) сцепления на протяжении 2-ух месяцев, в том числе и рекомендуемый зазор 26-27 мм, в общем то нашел приемлемую для себя натяжку. Причем троса было 2 разных новых. Один кривой — постоянно трещал, пыльник не сидел на месте. Купил другой: не трещит, пыльник на кончике сидит плотненько и не елозит. возможно ДААЗ, в общем марку не помню.

Ну и сама суть по регулировке:
Для удобства по регулировке я одел шайбу и поджал ее гайкой. Ослабляем трос до того момента когда при отпускании троса между пластиковым барашком и вилкой останется примерно 0,5 мм (скажем так и люфта нет и вилки не касается) На фото видно.

Полный размер

Далее берем и делаем 2 оборота регулировочным пластиковым барашком, тем самым поджимая трос.

Пробовал и 2 и 3 оборота на 2-ух разных машинах. Себе делал 2, знакомому 3 больше подошло.

Если у кого есть свои способы регулировки и оптимальных значений — выкладывайте, пишите, всем будет интересно!

Полный размер

www.drive2.ru

Регулировка сцепления на Лада Приора —

Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.

Лада Приора относится к семейству автомобилей ВАЗ, и впервые была выпущена в 2007 году. Сейчас существует несколько модификаций Приоры. Модель продолжает совершенствоваться и приобретать новые качества, облегчающие жизнь за рулем. Тем не менее, недостатки как в изначальной сборке, так и при эксплуатации имеют место быть.

Видео регулировки сцепления на Приоре.

Комплектующие автомобилей отечественного производства достаточно быстро приходят в негодность, и многие автомобилисты наших машин уже давно свыклись с этой мыслью. Кроме этого стоит учесть и стиль вождения, а также качество дорог, по которым чаще всего приходится ездить. Впрочем, детали все равно не вечные, и некоторые из них приходится менять, либо регулировать элементы механизмов.
К одному из «ненадежных» и «капризных» элементов авто Лада Приора относится механизм сцепления двигателя с коробкой переключения передач. Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.
Ни для кого не секрет, что немаловажно иметь исправное сцепление на машине: от этого зависит безопасность и предсказуемость на дорогах. Неправильное натяжение троса заставит педаль болтаться без дела, а в самом устройстве будет наблюдаться повышенный износ фрикционных накладок ведомого диска из-за дополнительного трения о маховик коленвала. Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением.
Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее:
Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта.

Замена троса привода сцепления.

Настройка троса привода

Устройство сцепления в так называемом разболтанном состоянии вызывает ряд проблем: щелчки и ослабление педали, недостаточная сцепка ведомого диска с маховиком коленвала и другие неприятности, о чем уже говорилось выше.
Работа по регулировке сцепления на Приоре не займет много времени, плюс она довольно проста, и сделать это сможет каждый автолюбитель в собственном гараже.
Загоняем машину на яму. Чтобы она не болталась туда-сюда, фиксируем противооткатными упорами. Открываем капот автомобиля, смотрим на пространство слева от аккумулятора, где располагается вилка сцепления вместе с тросиком. Именно этот трос и предстоит настраивать. При помощи обычной линейки требуется замерить расстояние от основания троса сцепления до регулировочного винта. Для рассматриваемой машины этот отрезок должен быть равен 27 мм. Основное условие, которое нужно выполнить – это 100% точность измерений. Отклонения в большую или меньшую сторону (25 или 28 мм) не приведут к положительным результатам.
Итак, тросик ставится обратно в вилку выключения сцепления, затем педаль сцепления несколько раз выжимается. Работать лучше с напарником, так дело пойдет гораздо быстрее. Если педаль продолжает щелкать, регулировку можно выполнить еще раз. Главное, чего следует добиваться – это плавного хода педали, без заеданий и щелканья.
Однако не всегда исправить ситуацию со сцеплением можно только настройкой тросика. Если есть обрыв запчасти или наблюдается тугое действие в кожухе, то требуется заменить трос сцепления и, по необходимости, другие составляющие механизма.

Замена и регулировка троса сцепления на Лада Приора

Работа разделяется на три этапа: демонтаж, установку и регулировку. Инструменты, которые потребуются для работы: ключ на 17 мм и на 8 мм, либо универсальный гайковерт. Шестигранник для фиксации детали и отвертка.

Демонтаж троса

В первую очередь необходимо снять с двигателя воздушный фильтр. Далее натягивается трос механизма сцепления для того, чтобы вынуть из рычага тросовый поводок. Снятие выполняется следующим образом: при помощи гаечного ключа 17 ослабляется фиксационная гайка наконечника троса. Деталь при этом фиксируется шестигранным ключом. Делается съем наконечника с кронштейна, находящийся в салоне автомобиля Лада Приора.
Для более наглядного представления, где что находится, приводится схема механизма сцепления на Приоре:

Сцепление состоит из поводка наконечника (1), рычажной системы вилки отключения (2), нажимного диска (5), нажимной пружины (11), ведомого диска (7), подшипника выключения сцепления (12), картера сцепления (10). Весь механизм располагается в кожухе сцепления – 3. Рядом расположены такие детали, как первичный вал КПП (8) и маховик (6), закрепленный к сцеплению болтом 4.
Полезный совет: регулировка сцепления на Лада Приора и замена составляющих может осложниться тем, что механизм находится в достаточно неудобном месте. Чтобы работу сделать быстрее, надо подтолкнуть и снять педаль. Сделать это можно с помощью отвертки, достаточно аккуратно поддеть педаль.
Трос вытаскивается из чехла уплотнения, после чего снимается поводок тросика. Также нужно осмотреть датчик сцепления и пластиковую втулку. Если датчик пришел в негодность (а это видно при эксплуатации авто, когда сцепление не полностью отключается), его снимают и меняют на новый. Аналогично поступаем со втулкой. Новые палец и втулку перед заменой требуется смазать специальным средством.

Установка нового тросика сцепления

Трос сцепления устанавливается через специальное щитковое отверстие в канал из автосалона в пространство двигателя. Первоначально ставится уплотнительный чехол, после чего монтируется сцепной механизм на тросовый палец. Фиксируется сначала тросиковый палец, а затем крепится оболочка. Регулировка троса сцепления на Приоре проводится так, как было описано выше. Трос до упора монтируется на наконечник, а зазор между ним и рычагом должно составлять не меньше и не больше 27 мм.
Настройка привода сцепления достигается путем поворота наконечника троса и нивелирования его с поводком. Регулировка привода позволяет устранить ненужные зазоры, а также сбросить нагрузку и получить плотное прилегание к рычажной системе. Правильно натянутый трос и ориентированный привод позволят сцеплению автоматически регулироваться при эксплуатации автомобиля. Оптимальный полный ход педали сцепления должен быть 146 мм. Измерить расстояние лучше твердой линейкой, не рекомендуется применять мягкий сантиметр во избежание погрешностей.
Что еще нужно учитывать? Однозначно, операцию по замене троса не следует проводить, если не удается долгое время настроить трос или все сцепное устройство имеет обширные повреждения. В ряде случаев требуется комплексная диагностика на профессиональном оборудовании, а также полная замена трансмиссионного узла. Лучшим решением будет обращение в специализированную автомобильную мастерскую, где быстро определят проблему и устранят все негативные последствия.

portalvaz.ru

Регулировка тросика сцепления — Лада Приора Хэтчбек, 1.6 л., 2012 года на DRIVE2

Всем привет, недавно наткнулся на запись о регулировки тросика сцепления точнее регулировка привода выключения сцепления, там говориться что расстояний между вилкой и поводком в вытянутом положении должно составлять 27мм. Проверил у себя — оно было 17 мм, я выкрутил наконечник до расстояния в 27мм.
Покатавшись недельку ощутил следующие изменения:
1- При движении, переключаясь с второй передачи на первую, Первая передача стала включаться легче и четче.
2- задняя передача стала включаться без хруста.

Вот инструкция о регулировке:

Привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска, поэтому регулировка привода сцепления в эксплуатации не требуется.
Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

Мереть очень не удобно

1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.
2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

Примечание
Пред установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 1). В случае необходимости повторите регулировку.
источник — vaz-autos.ru


Цена вопроса: 0 ₽

www.drive2.ru

Регулировка сцепления на Приоре: пошаговая инструкция

Замена троса сцепления на Приоре осуществляется в случае обрыва данной детали или при ее тугом перемещении в соответствующей оболочке.

Вернуться к оглавлению

Пошаговая инструкция

Разобранная педаль сцепления

Чтобы поменять трос сцепления, потребуется набор отверток и ключей. Первоначально снимается воздушный фильтр, который находится в отсеке двигателя. Трос сцепления тянется вперед. Затем он вынимается с поводком из паза рычага.

С помощью ключа на «17» отворачивается на несколько оборотов гайка фиксации наконечника оболочки данного агрегата к кронштейну. При этом потребуется удерживать ее шестигранным ключом. Из кронштейна демонтируется наконечник. Последний элемент находится в салоне Приора.

Гайка, которая фиксирует кронштейн, отворачивается ключом на «8». Так как замена троса на Приоре выполняется в трудных условиях, для облегчения проведения работ рекомендуется сильно потянуть на себя педаль сцепления. С помощью отвертки поддевается задняя кромка последнего элемента. Затем педаль демонтируется.

Следующий шаг предусматривает вытаскивание из отверстия уплотнительного чехла троса. После его демонтажа отворачивается и снимается поводок с наконечника. Если датчик сцепления Лады Приоры вышел из строя, он заменяется новым устройством. Что касается установки троса сцепления, то эта процедура осуществляется после проверки состояния пластмассовой втулки на соответствующем пальце. Если она изношена, устанавливается новый агрегат. Палец и втулку потребуется смазать специальным веществом.

Монтаж троса сцепления на Приоре начинается с проведения данного элемента через отверстие в щитке из салона автомобиля в отсек двигателя. Затем монтируется уплотнительный чехол, надевается корпус соответствующего механизма троса на палец. После его фиксации закрепляется оболочка троса.

На наконечник проводок наворачивается таким образом, чтобы его торец находился вровень с аналогичным элементом поводка. Последний элемент устанавливается на место. Далее отрегулируйте на Приоре привод сцепления. Подобная процедура предусматривает вытягивание троса за наконечник вперед до полного упора. В этом положении измеряется расстояние от рычага до торца. Данный показатель должен равняться 27 мм.

Достичь нужного размера можно за счет вращения поводка. Его регулировка предусматривает снятие нагрузки за счет прилегания к рычагу, при этом не образуется зазор. Затем 3 раза нажимают на педаль сцепления. Данный шаг позволит сработать механизму автоматической регулировки длины устанавливаемого агрегата. Нужно учесть, что полный ход соответствующей педали не должен быть больше 146 мм.

Вернуться к оглавлению

Основные принципы

Замена троса сцепления на Приоре предусматривает последующую настройку данного агрегата. Как отрегулировать сцепление, знают автомеханики. Если Лада является переднеприводным автомобилем, тогда педаль сцепления должна находиться на одном уровне с соответствующим элементом тормозной системы. В таком случае полный ход первого устройства должен колебаться в пределах 125-135 мм. Допускаются колебания до 160 мм.

Регулировка сцепления предусматривает ослабление 1-й регулировочной контргайки троса сцепления. Находится она в отсеке двигателя на кронштейне. Подкручивая 2 контргайку, регулируют ход педали. Таким образом достигается нужная величина. По завершении этой процедуры затягивается 1-я контргайка.

В случае появления осложнений потребуется обратиться за помощью к специалистам. Зачастую регулировка троса не решает существующую проблему. Необходимо отметить, что после установки КПП вручную монтируется (на весу и без различных приспособлений). При выполнении этой работы допускается незначительный перекос первого вала. Но данный фактор может привести к поломке металлокерамической втулки и потере ведомого диска.

Как выполняется регулировка троса

Чтобы предотвратить излом втулки на Приоре, рекомендуется применять приспособление, позволяющее монтировать первичный вал и КПП правильно, учитывая при этом шлицы, исключая перекосы. Регулировка сцепления проводится с учетом особенностей трансмиссии автомобиля.

expertvaz.ru

Регулировка сцепления приора 16 клапанов

На современных автомобилях Лада трос сцепления немного отличается от тех, что использовались на более старых машинах. В настоящее время АвтоВАЗ комплектует свои модели тросиком сцепления с автоматическим механизмом натяжки. Разбираемся, как правильно его регулировать.

Особенности

На автомобилях Лада Приора, Калина и Гранта трос сцепления такой же, как и на ВАЗ прошлых лет. На новых машинах разница только в наличие у наконечника троса механизма авторегулировки. Данный механизм предназначен для автоматической регулировки при износе деталей сцепления и вытягивания троса. То есть, чтобы владелец не регулировал сцепление в ходе эксплуатации автомобиля.

Регулировка троса сцепления

Вытягиваем трос за наконечник вперед (по направлению движения), преодолевая усилие пружины педали сцепления. Удерживая его в таком положение:

1. Замерить рас­стояние от торца пластмассового поводка до рычага вилки сцепления. Расстояние долж­но быть ровно 27мм. В подкапотном пространстве мало места, поэтому рекомендуется заранее приготовить веточку или проволоку длинной в 27 мм и регулировать уже по ней.
2. Если это значение отличается, то регулируем его вращением по­водка.
3. После отпу­скания троса сцепления, поводок должен прилегать к рычагу вилки без зазо­ра.
4. Нажать на педаль сцепления три раза, чтобы сработал механизм автоматической ре­гулировки длины троса.
5. Проверить полный ход педали сцепления, он не должен превышать 146 мм.

Процесс также объясняется на видео:

По отзывам владельцев автомобилей Лада механизм авторегулировки может издавать треск и щелчки при нажатии на педаль сцепления. Некоторым удается избавиться от проблемы изменением рекомендованной длины (27 мм) в большую или меньшую сторону. Поиск подходящего расстояние определяется методом подбора.

А вам приходилось регулировать сцепление? Какое при этом расстояние выбрали вы? Напомним, более детально проблему скрипов педали сцепления рассматриваем в другой статье.

Замена троса сцепления на Приоре осуществляется в случае обрыва данной детали или при ее тугом перемещении в соответствующей оболочке.

Пошаговая инструкция

Разобранная педаль сцепления

Чтобы поменять трос сцепления, потребуется набор отверток и ключей. Первоначально снимается воздушный фильтр, который находится в отсеке двигателя. Трос сцепления тянется вперед. Затем он вынимается с поводком из паза рычага.

С помощью ключа на «17» отворачивается на несколько оборотов гайка фиксации наконечника оболочки данного агрегата к кронштейну. При этом потребуется удерживать ее шестигранным ключом. Из кронштейна демонтируется наконечник. Последний элемент находится в салоне Приора.

Гайка, которая фиксирует кронштейн, отворачивается ключом на «8». Так как замена троса на Приоре выполняется в трудных условиях, для облегчения проведения работ рекомендуется сильно потянуть на себя педаль сцепления. С помощью отвертки поддевается задняя кромка последнего элемента. Затем педаль демонтируется.

Следующий шаг предусматривает вытаскивание из отверстия уплотнительного чехла троса. После его демонтажа отворачивается и снимается поводок с наконечника. Если датчик сцепления Лады Приоры вышел из строя, он заменяется новым устройством. Что касается установки троса сцепления, то эта процедура осуществляется после проверки состояния пластмассовой втулки на соответствующем пальце. Если она изношена, устанавливается новый агрегат. Палец и втулку потребуется смазать специальным веществом.

Монтаж троса сцепления на Приоре начинается с проведения данного элемента через отверстие в щитке из салона автомобиля в отсек двигателя. Затем монтируется уплотнительный чехол, надевается корпус соответствующего механизма троса на палец. После его фиксации закрепляется оболочка троса.

На наконечник проводок наворачивается таким образом, чтобы его торец находился вровень с аналогичным элементом поводка. Последний элемент устанавливается на место. Далее отрегулируйте на Приоре привод сцепления. Подобная процедура предусматривает вытягивание троса за наконечник вперед до полного упора. В этом положении измеряется расстояние от рычага до торца. Данный показатель должен равняться 27 мм.

На первых моделях российских легковых автомобилей ВАЗ, с приводом на задние колёса, включение сцепления осуществлялось с помощью гидравлической системы. То есть, как и у привода тормозов, когда давление от главного цилиндра, передаётся на рабочий, исполняющий механизм. При разработке новой серии ВАЗов с ведущими передними колёсами от этой схемы отказались. Была разработана простая и надёжная система включения механизма муфты с помощью специального тросика. Здесь работает принцип коромысла. При нажатии на нижнюю часть педали, верхняя, рабочая область, через основание (шток), уходит в противоположную сторону и тянет за собой трос.

Другой конец гибкого соединителя закреплён непосредственно на приводной вилке сцепления. При нажатии на педаль муфта выключается, давая возможность включить или переключить передачу в коробке.

Как устроен трос сцепления «Приоры»

Для стабильной работы привода, сам трос(сердечник) заключён в специальный кожух, который закреплён неподвижно. Один его конец зафиксирован около вилки сцепления, на коробке передач, а другой, непосредственно в салоне, рядом с педалью. На обоих концах тросика имеются специальные крепёжные устройства, сработанные под гнездо на педали и на вилке. Они кардинально отличаются друг от друга, и перепутать их невозможно. На краях кожуха также имеются приспособления для крепежа. Кроме того, имеется резиновая муфта, для установки в отверстие в кузове, при переходе троса из салона, в моторный отсек. То есть можно разложить устройство так:

• тросик;
• кожух;
• крепление на вилку;
• петля для педали;
• крепеж для кожуха 2 шт.;
• резиновая защита для отверстия в салон.

В общем, сердечник передвигается внутри более жёсткой оболочки, под действием педали и возвратных пружин сцепления «Приоры». Это обеспечивает его стабильную работу.

Неисправности и их признаки у привода муфты переднеприводных ВАЗ

Если трос сцепления находится в аварийном состоянии, или уже вышел из строя, это заметно сразу, при попытке включения муфты для работы с коробкой передач. Самые частые поломки это:

• обрыв непосредственно тросика;
• взлохмачивание тела сердечника сцепления;
• поломка крепежа привода к вилке или педали.

При обрыве крепежа или троса, педаль свободно проваливается, а при взлохмачивании сердечника, наоборот, нажатие становится очень затруднённым. При появлении этих признаков, необходимо срочно провести проверку привода.

Замена тросика сцепления «Приоры»

Для удаления и установки этого элемента привода муфты нужен не очень большой набор инструментов:

Саму операцию по демонтажу привода начинают с салона «Приоры». Делать это надо вдвоём.

Один отжимает вилку сцепления, а второй снимает с педали скобу крепления сердечника. Можно, конечно, и одному, но труднее. Потом ключом на 8 открутить возле педали крепление кожуха. Аккуратно отвёрткой выдвинуть в моторный отсек уплотнитель отверстия и вынуть туда трос.

Теперь работа под капотом «Приоры». В первую очередь отключить клемму аккумулятора, так как работать придётся рядом с проводом стартера. Потом демонтировать воздушный фильтр. Это откроет свободный доступ к крепежу механизма. Теперь, когда он вышел из области салона, отпустить ключом на 17 фиксатор оболочки. Когда сердечник ослаблен, то свободно вынимается наконечник из гнезда в вилке включения муфты. Снять из паза кожух, и весь привод свободен. Его можно менять.

Установка нового элемента

Начинать сборку нужно из салона «Приоры», хотя подать трос получится только из моторного отсека. Когда он уже уложен на место в салоне, закрепить на педаль механизм компенсации наконечника троса. Прикрепить кожух. После чего, отжав вилку, закрепить фиксатор для вилки.

Установив на место крепление кожуха на коробке передач, с помощью ключа на 17 отрегулировать правильное натяжение устройства.

Закрепить резиновый уплотнитель в отверстие салона и поставить на место воздушный фильтр. Всё, замена гибкого привода муфты сделана.

На видео, процесс демонтажа троса сцепления «Приоры»:

Трос сцепления — редко но всё же бывает рвётся и самое частое что с ним случается, это размахривание металлической части троса, из-за чего он начинает заедать и педель сцепления просто назад не может вернуться, но мы не о симптомах поговорим (Об этому чуть ниже мы уже написали) а объясним вкратце для чего этот трос вообще нужен, настоящие его наименование такое: «Трос выключения сцепления», уже можно понять что благодаря нему сцепление отключается (То есть выжимной подшипник оба диска между собой разъединяет, благодаря чему можно переключить скорость и вообще сцепления будет выключено из работы, когда двигатель может даже и работать) и если этого тросика не будет, то переключать скорости станет значительно сложнее (Без сцепления придётся их переключать, так можно, но просто опыт нужен и быстрые руки, если же вы заинтересовались тем как можно переключить скорость не выжимая при этом педаль сцепления, то в таком случае ролик чуть ниже просмотрите, там всё объясняется и показывается на наглядном примере).

Чтобы» осуществить работу по замене троса сцепления, запастись нужно: Всеми ключами которые лежат у вас в наборе (Если таковой есть) и линейкой или же штангенциркулем (В общём тем, чем измерить можно будет расстояние между вилкой и поводком) и ещё рекомендуем в магазине запчастей для автомобиле, приобрести фиксатор который трос сцепления к пальце крепят, консультанту прямо так и скажите, данный фиксатор вам ещё понадобится, если вы старый вдруг потеряете (А потерять его легко очень)!

Где находится трос сцепления?

У него два конца как у любого другого троса, один конец подсоединяется к педали сцепления, второй же за вилку выключения сцепления цепляется, отчётливо увидеть трос можно только открыв капо у автомобиля и заглянув в то место, где коробка передач располагается, только смотреть нужно не снизу автомобиля, а именно сверху, на фотографии ниже кстати показан трос сцепления для наглядности стрелкой, вы и у себя его тоже разыщите.

Когда нужно менять трос сцепления?

Когда педаль начинает заедать, в некоторых случаях цоканья у неё появляются, они лечатся либо же подтяжкой троса, либо же его заменой, хотя с этими цоканьями можно и ездить, наверняка вы уже слышали их в таких автомобилях как Лада Калина и Лада Гранта (В них просто трос сцепления немного по другому сделан, вот поэтому то на них гораздо чаще такое происходит и практически на каждом втором автомобиле эти цоканья можно будет услышать) они происходят именно из-за троса, но хотя в некоторых случаях и другие детали в этом виноваты но такое очень редко случается и кроме обоих перечисленных симптом, есть ещё одна, если вы её обнаружите, то сразу принимайтесь за смену тросика сцепления на новый, а именно если вы заметили что трос размахрился в каком то месте или вот вот порвётся, то тянуть с заменой не в коем случае не стоит, потому что если он вдруг порвётся в самый неподходящий момент, а вы по привычке катясь включите понижающую скорость (К примеру впереди крутой поворот, вы скидываете на нейтралку рычаг КПП, скорость автомобиля 80 км/ч и перед поворотом вы включаете 2 передачу и представьте что будет если при такой скорости трос порвётся, а представьте что если это будет зимой, во-первых сцепление обратно с маховиком сойдётся, из-за высоких оборотов колёса заблокируются и растерявшись вас в лучшем случае развернёт, про худшие даже и говорить не будем, такие случае и в реальной жизни уже случались, поэтому берегите всегда свой автомобиль и в нужный момент, он вас сбережёт).

Трос меняется очень легко, около 30 минут вам вполне хватит, ехать на СТО и там производить замену мы вам не рекомендуем, потому что это пустая трата денег (На СТО по сути заезжать нужно, когда что то серьёзное с автомобилем приключилось, что вам сделать не под силам, а из-за пустяков ездить туда постоянно, это уже на ваше личное усмотрение) и если их нет, то лучше не на запчастях экономить, а на работе!

1) Сперва выньте резиновый пальник, который закрывает отверстия в которое трос сцепления выходит, чтобы в него грязь не попадала и влага (Данный пыльник указан красной стрелкой), как только он будет вынут, при помощи гаечного ключа «на 8» выверните гайку (Ищите в том месте которое синей стрелкой указано, гайку на фотографии правда видно плохо), благодаря которой упор оболочки троса крепится к кронштейну и как только гайка будет вывернута, снимите упор с кронштейна.

2) Теперь посмотрите в то место, куда кончик троса сцепления подсоединяется (А подсоединяется он к концу педали, более подробней смотрите на фото ниже), данный кончик установлен на палец педали сцепления (Палец указан синей стрелкой) и закреплён на нём при помощи фиксатора, который указан красной стрелкой, как вы можете видеть, на фото этот фиксатор уже снят, у вас же он на пальце будет, чтобы его вынуть можно было, воспользуйтесь пассатижами или отвёрткой и помните кой что, заранее лучше купить фиксатор данный в автомагазине, так как в основном он всегда теряется и найти его практически не реально становится в салоне автомобиля.

После того как один из кончиков троса сцепления будет отсоединён, разыщите на пальце втулочку пластмассовую, обязательно проверьте не изношена ли она и не имеет ли никаких дефектов (Из-за неё посторонние шумы просто происходить могут в салоне, при выжимании сцепления), если с ней всё в порядке, можете даже её и не трогать, если же она имеет дефекты, то в таком случае данную втулку снимите и замените её на новую, при том новую втулку смазкой Литол-24 или ЛСЦ-15 перед установкой смажьте и даже если вы не будете её менять, то всё равно мы вам рекомендуем смазать поверхность старой втулки одной из этих смазок!

3) Переходите в подкапотное пространство и находясь там, в начале второй кончик троса сцепления отсоедините от вилки выключение, для этого за наконечник троса потяните и как показано на фото 1, выведите наконечник из прорези в вилки, затем в середине примерно разыщите место где трос крепится к кронштейну и отсоедините его от него, для этого одним гаечным ключом удерживайте наконечник от проворачивания, другим в это время ослабьте гайку которая находится рядом с кронштейном (см. фото 2) и после этого потянув за тросик, выведите его из кронштейна и потянув трос вперёд (По ходу движения автомобиля) вытяните его сперва в подкапотное пространство, а затем и полностью тем самым снимите его с автомобиля.

Установка троса осуществляется в обратном порядке и вставляется он через подкапотное пространство и выводится после чего в салон автомобиля, к вилки же сцепления трос крепится вот каким образом, сперва на наконечник наворачивается повод да так, чтобы наконечник у троса выступал прямо на чуть-чуть (Примерно на 1 мм) из поводка, кроме того поверхность поводка которой он входит в контакт с вилкой, рекомендуем помазать смазкой Литол-24 или ЛСЦ-15, затем установите наконечник в своё прежнее положение (На вилку сцепления) но только его вытяните когда он в прорезь войдёт, до упора (см. фото 1) и измерьте это расстояние которое указано буквой L штангенциркулем или же линейкой, оно должно составлять 27 мм, при несовпадении, отрегулируйте его за счёт поводка который на кончик троса накручивали и в завершение отпустите наконечник, под действие пружины он должен будет упереться в вилку (см. фото 2), проверьте чтобы не было никаких зазоров и после проверки нажмите раза 3 на педаль сцепления, после чего заново проверьте расстояние L и по необходимости его отрегулируйте за счёт поводка, расположен который на кончике троса.

Наглядно увидеть процесс замены троса сцепления на новый, вы можете в ролике который расположен ниже:

В моторном отсеке вставляем нижний наконечник оболочки троса в отверстие кронштейна коробки передач.

Надеваем поводок зубчатого наконечника троса на палец педали сцепления и крепим его фиксирующей скобой.

Пластичной смазкой «Литол-24» покрываем рабочую поверхность поводка резьбового наконечника троса.,

1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку сцепления без зазора.

Пред установкой поводка наконечника на вилку сцепления нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24. 3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см.

>

l2rv.ru

Жесткая педаль сцепления

Если вы являетесь обладателем автомобиля с автоматической коробкой передач, то данная статья может показаться вам неинтересной, ведь сейчас речь пойдет о незаменимой детали для транспортных средств с механической трансмиссией. Конечно, мы имеем ввиду педаль сцепления, которая как раз и выполняет роль основного связующего звена между желанием водителя и «послушностью» машины. Для включения или выключения сцепления необходимо приложить к педали определенное усилие, однако если от водителя требуются чрезмерные нагрузки, тогда это явный признак присутствия каких-либо неполадок в системе.

1. Причины жесткой педали сцепления

Почему же все-таки нам иногда приходится встречаться с таким явлением как «жесткая педаль сцепления»? На самом деле существует несколько наиболее распространенных причин. Во-первых, нередко заедает сам рычаг педали или затирается трос, во-вторых, источником подобных проблем может послужить и слишком сильный износ подшипника вилки сцепления, из-за чего она также начинает туго двигаться. В некоторых случаях тугая педаль сцепления объясняется закупоркой в гидравлической системе либо износом выжимного подшипника.

Естественно, для восстановления нормальной работоспособности педали сцепления придется предпринять ряд необходимых действий, но для начала попробуем разобраться в различных признаках проявления тех или иных неисправностей. К примеру, если жесткость педали сцепления является результатом износа подшипника вилки, то при нажатии на педаль вы услышите некое характерное урчание, свидетельствующее о том, что выжимной подшипник уже отработал отведенное ему время, и его пора заменить новой деталью.

Выпускаемые сегодня механизмы рассчитаны на преодоление достаточно больших дистанций (больше 1300 км), однако водителю не помешает проведение регулярной диагностики и своевременное устранение появляющихся проблем (в том числе и замена сломанных деталей). В тех же случаях, когда к системе относятся халатно и невнимательно, педаль сцепления прослужит вам от силы 50 000 километров пробега, а в больших грузовых автомобилях проблемы могут быть вызваны плохой притиркой новых элементов.

Не стоит исключать из возможных причин «жесткого сцепления» и проблему неполного включения механизма. В таких ситуациях при переключении передачи водитель транспортного средства услышит характерный скрежет. Это объясняется неспособностью ведомого диска нормально оторваться от нажимного диска. Чтобы устранить эту неисправность, лучше всего сразу обратиться к профессионалам.

Неполное выключение устройства также имеет свои причины. К ним относят:

— неправильную регулировку троса;

— заедание ведомого диска;

— неправильную сборку узла системы;

— коробление диска;

— сильный износ механизма включения.

Проблема «жесткой» педали сцепления встречается в разных машинах, и транспортные средства с гидроприводом далеко не исключение. Если вы являетесь владельцем именно такого автомобиля, тогда вам следует знать, что тугая педаль сцепления может объясняться несколькими причинами: гнутой вилкой, закоксованными шлицами первичного вала, по которому и скользит ведомый диск, загрязнением втулки, по которой передвигается выжимной подшипник, а также повреждением внутренней части гибкого шланга системы гидропривода. Это наиболее типичные объяснения проблемы тугой педали, однако они далеко не единственные.

К примеру, на старых шлангах может отслоиться кусочек резины, который в итоге будет играть роль своеобразного клапана, поэтому если искать причину без демонтажа КПП, можно самостоятельно заменить гибкий шланг и прокачать сцепление, а если это не поможет, тогда уже обращаться к специалистам сервиса.

2. Что делать, если педаль сцепления жесткая?

Если педаль сцепления на вашем транспортном средстве вдруг стала тугой, а передачи переключаются с определенным усилием (а бывает и такое, что скорость вообще не включается), в первую очередь необходимо установить точную причину подобного явления. Вполне вероятно, что потребуется полная замена и настройка тросика сцепления. Этот процесс имеет свои особенности, а перед монтажом нового элемента необходимо его хорошенько смазать специальной жидкостью. Для этого часто используют состав WD-40.

Кроме того, нередко педаль сцепления просто невозможно выжать. Зачастую этому предшествует ее чрезмерно легкое нажатие или полный «провал». Подобные поломки часто связаны с неправильной регулировкой троса или же с его обрывом. В таких случаях нелишним будет проверить состояние выжимного подшипника, который может быть поврежден, из-за чего и возникают трудности с нажатием педали. Также следует проверить на предмет повреждений и диафрагменную пружину, расположенную на нажимном диске.

Если вы привыкли сами заниматься ремонтом вашего транспортного средства и хорошо знакомы с особенностями его конструкции, тогда подобную проверку можно выполнять в самостоятельном порядке, но в большинстве случаев автовладельцы предпочитают обращаться за помощью к специалистам СТО.

3. Как это исправить?

Наиболее простой способ «смягчить» педаль сцепления – это смазать направляющую выжимного подшипника и опору вилки сцепления. Конечно, данный способ поможет устранить проблему только в том случае, если исключены более серьезные неисправности и дефекты деталей. Для выполнения указанной задачи совсем не обязательно демонтировать КПП. Просто снимите с вилки трос, затем защитную резинку, а после этого зафиксируйте вилку, чтобы она не выскользнула из усов опорного подшипника. Выполнив эти задачи, возьмите фонарик и посмотрите, достаточно ли в механизме смазки.

Если она отсутствует, тогда аккуратно очистите проволокой грязь и смажьте деталь. Подвигайте вилку в разные стороны, так смазка лучше распределится по всей поверхности. Также не стоит забывать об опоре, расположенной за вилкой, она тоже должна быть хорошо смазана. Конечно, из-за ограниченного подкапотного пространства выполнять все вышеперечисленные действия достаточно неудобно, но при желании нет ничего невозможного. Поэтому запаситесь терпением и смело приступайте к выполнению задачи.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Замена и регулировка троса сцепления Гранты — «Клуб-Лада.рф»

Снятие троса сцепления Lada Granta

Потребуется: ключ «на 8», пассатижи и линейка.

Порядок действий в салоне автомобиля под панелью приборов:

1. Открутить гайку крепления упора оболочки троса к кронштейну педалей.
2. Снять упор со шпильки.
3. Потянуть пассатижами за стопорную скобу.
4. И снять ее с оси педали сцепления Гранты.

1. Снять ось и снять педаль.
2. Снять пружину с кронштейна педали.

1. Потянуть пассатижами стопор наконечника троса сцепления.
2. Снять его.
3. Снять наконечник с педали.

Порядок действий в моторном отсеке:

1. Извлечь уплотнитель оболочки троса сцепления из отверстия в щите передка.
2. Вывести наконечник из паза вилки выключения сцепления, потянув наконечник троса вперед по направлению движения.
3. Отвернуть поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и снять трос сцепления с Lada Granta, вытягивая его из отверстия в щите передка.

Установка троса сцепления ВАЗ 2190

Порядок действий:

1. Пропустить трос в отверстие щитка передка, закрепить на пальце педали сцепления корпус механизма компенсации износа.
2. Закрепите упор оболочки троса на шпильке кронштейна педалей.
3. Установить в отверстие щитка передка уплотнитель оболочки троса.
4. Пропустить трос в отверстие кронштейна коробки передач и установить в это отверстие направляющую втулку оболочки троса.
5. Вверните поводок в нижний наконечник троса, обеспечив выступание наконечника относительно торца поводка на 0-1мм.
6. Установите трос сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса до упора вперед по направлению движения автомобиля.
7. Введите наконечник троса в паз вилки выключения сцепления и опустите.
8. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

Регулировка сцепления на Гранте

Как отрегулировать сцепление:

1. Удерживая наконечник в вытянутом положении, измерьте размер «L» между вилкой и поводком, он должен составлять 27мм.
2. Если это значение не соответствует указанному, тогда установите его вращением поводка в нужную сторону.
3. Нажмите на педаль сцепления три раза до упора и повторите измерение величины «L». В случае необходимости повторяем регулировку троса сцепления.

Весь процесс замены троса сцепления вместе с его регулировкой займет не более 30минут.

Ключевые слова:

Понравилась статья? Поделитесь с друзьями!

13 причин жесткой педали сцепления (с простыми исправлениями)

(Обновлено 5 ноября 2020 г.)

В мире много людей, которые все еще водят автомобили с механической коробкой передач, хотя ситуация постепенно меняется. У этих автомобилей педаль сцепления находится на полу слева от педали тормоза.

Сцепление — это то, что связывает колеса с двигателем. Вся энергия вращения, создаваемая двигателем, передается на колеса через сцепление.

Если у вас когда-нибудь возникнут проблемы с нажатием на сцепление, то у вас возникнут проблемы с передачей мощности на колеса.В конечном итоге это приведет к невозможности безопасного вождения по дороге.

Основные причины жесткой педали сцепления

Когда вы нажимаете педаль сцепления ногой, не должно быть слишком большого сопротивления. Нормальное нажатие педали сцепления будет приятным и плавным.

Некоторые автомобили имеют более жесткие педали сцепления, чем другие, в зависимости от крутящего момента, на который рассчитана трансмиссия, и от того, оснащен ли автомобиль каким-либо типом вспомогательного сцепления.

Однако, если вы чувствуете, что на педаль сцепления слишком тяжело нажимать, значит, в системе определенно что-то не так.Ниже приведены некоторые из наиболее распространенных причин, по которым педаль сцепления тяжело нажимается.

1) Сцепление требует регулировки

Если ваше сцепление слишком жесткое, одна из самых простых вещей, которые вы можете проверить, — это регулировка педали сцепления. Если сцепление выходит из строя, сцепление может быть частично (или даже полностью) отключено, когда педаль сцепления находится в верхней части своего хода.

Перед тем, как углубиться в поиск неисправностей, убедитесь, что педаль сцепления отрегулирована правильно.Это особенно актуально, если вы недавно меняли сцепление или главный цилиндр сцепления.

2) Плохой поперечный вал

Поперечный вал — это рычаг в трансмиссии, который отвечает за передачу давления вашей ступни на выжимной подшипник сцепления, который отключает сцепление. Он связан с вилкой сцепления и компонентами троса.

Если поперечный вал изнашивается или гнется, это может вызвать проблемы при нажатии на педаль сцепления. Это также может ухудшить качество всей вашей передачи.

3) Плохой шарнирный шарнир

Шарнирный шарнир сцепления сконструирован таким образом, чтобы работа сцепления казалась максимально плавной. Это то, что придает педали сцепления ощущение плавности, когда вы нажимаете на нее ногой.

Но если шарнирный шарнир сцепления изнашивается или повреждается, ощущение гладкости начинает исчезать. Вместо этого у вас останется более жесткая педаль сцепления, которая потребует большего усилия для нажатия.

4) Педаль заблокирована

Если на полу вашего автомобиля лежат мелкие предметы, возможно, что один из этих мелких предметов может попасть под педаль сцепления.В этом случае вы не сможете полностью нажать на педаль.

Возможно, вам не придет в голову заглядывать под педаль, потому что вам, вероятно, не придет в голову, что это причина того, что она заедает. Если вам когда-нибудь понадобится сильно нажать на педаль сцепления, убедитесь, что под ней ничего нет.

В противном случае можно повредить педаль или помешать выключению сцепления. Хуже того, объект может застрять под вашей педалью тормоза с очень тяжелыми последствиями.

5) Плохой трос сцепления

Трос сцепления — это то, что соединяет педаль сцепления с рычагом сцепления во многих транспортных средствах.Когда вы нажимаете на педаль сцепления, трос натягивается на рычажный механизм, так что сцепление выключается.

После выключения сцепления можно безопасно переключать передачи трансмиссии. Но если трос сцепления слишком растянут или сломан, вам придется сильнее нажать на педаль сцепления, чтобы выключить сцепление.

6) Неисправность сцепления

Рычажный механизм сцепления состоит из множества гидравлических или механических компонентов, которые обеспечивают правильное функционирование сцепления.Помимо педали сцепления, рычаги состоят из различных рычагов и тяг.

Когда вы нажимаете на педаль сцепления, рычажный механизм умножает эту силу, так что она может воздействовать на нажимной диск. Это создает необходимое усилие для отключения сцепления по требованию.

7) Изогнутый узел педали сцепления

Узел педали сцепления — это конструкция, которая крепит педаль сцепления к брандмауэру. Некоторые автомобили имеют довольно хрупкие узлы педали сцепления, которые могут погнуться со временем или при агрессивном использовании.

8) Сцепление для вторичного рынка

Сцепления для вторичного рынка часто предназначены для удержания большего крутящего момента, чем сцепление, с которым изначально продавался автомобиль.

Если вы недавно заменили сцепление, но заменили блок OEM на вторичный, это может быть нормальным явлением. Посетите форумы, посвященные вашему автомобилю, и обзоры купленного вами сцепления, чтобы узнать, распространено ли это.

Если вы смотрите на подержанный автомобиль с тяжелым сцеплением, то, возможно, стоит спросить об этом владельца, прежде чем вы решите купить автомобиль.

9) Закупорка в линиях сцепления

Большинство сцеплений гидравлические, как и тормозная система. Если в линиях сцепления возникло препятствие, например, сломанный шланг или засорение из-за мусора, на педаль сцепления может быть труднее нажимать.

10) Отсутствует вспомогательная пружина сцепления

Новые автомобили с механической коробкой передач часто поставляются с вспомогательной пружиной сцепления, чтобы облегчить водителю нажатие педали сцепления. Эти вспомогательные пружины также устраняют люфт в верхней части хода педали сцепления.

Однако вспомогательные пружины сцепления имеют отчетливую точку отрыва посередине, из-за которой сцепление может казаться неопределенным. Некоторым водителям это не нравится, и они снимают пружину, чтобы педаль сцепления выглядела более старой за счет более жесткой педали.

11) Неисправный выжимной подшипник сцепления

Когда вы нажимаете педаль сцепления, выжимной подшипник или «выжимной» подшипник нажимает на пальцы нажимного диска, чтобы отделить нажимной диск от сцепления.Это позволяет нажимному диску и сцеплению вращаться с разной скоростью.

Подшипник выключения сцепления со временем теряет смазку, что приводит к износу подшипника и затрудняет его вращение. При этом может стать труднее нажимать педаль сцепления. Если выжимной подшипник сцепления выходит из строя, вы также можете заметить жужжание или стрекотание, которое уходит, когда вы отпускаете педаль сцепления.

12) Изогнутый толкатель

Толкатель соединяет верх педали сцепления с поршнем внутри главного цилиндра.Если этот шток изогнется, он не сможет плавно пройти через главный цилиндр сцепления.

Хотя это не обычная проблема, шток толкателя может погнуться при замене другого компонента, такого как узел педали сцепления или главный цилиндр.

13) Неисправный усилитель сцепления

В некоторых сцеплениях используется вакуумный усилитель, как в усилителе тормозов для тормозов. Если бы эти вакуумные магистрали протекали, это привело бы к более жесткому ощущению педали сцепления.

Они не очень распространены, и вы сможете легко открыть капот и определить усилитель сцепления, если он у вас есть.Обычно они круглые и должны немного походить на уменьшенную версию усилителя тормозов.

Признаки неисправности или неисправности регулятора троса сцепления

Регулятор троса сцепления — это механизм, отвечающий за регулировку провисания и натяжения троса сцепления на автомобилях с механической коробкой передач. Важно правильно отрегулировать трос сцепления на правильное провисание, чтобы педаль сцепления эффективно расцепляла диск сцепления при его нажатии. Если трос сцепления ослаблен, провисание приведет к тому, что трос не будет протягиваться так далеко при нажатой педали, что приведет к проблемам с отключением сцепления.Обычно неисправный регулятор троса сцепления вызывает несколько симптомов, которые могут предупредить водителя о том, что может потребоваться обслуживание.

1. Проблемы с выключением сцепления

Одним из первых симптомов, обычно связанных с неисправным или неисправным регулятором троса сцепления, является трудность выключения сцепления. Если трос отрегулирован неправильно или возникла проблема с механизмом, это может привести к тому, что педаль втянет трос на меньшее расстояние, чем обычно. Это уменьшит общий ход троса и механизма сцепления сцепления, что может привести к тому, что сцепление будет иметь проблемы с отключением должным образом, даже когда педаль нажата до конца.Это может привести к скрежету при переключении передач, а также к тому, что трансмиссия не сможет оставаться включенной.

2. Ослабленная педаль сцепления

Еще одним признаком проблемы с регулятором троса сцепления является ослабленная педаль сцепления. Обрыв или неправильно отрегулированный трос может привести к чрезмерному провисанию троса сцепления. Это приведет к тому, что педаль будет иметь слишком большой свободный ход при нажатии до того, как возникнет сопротивление и трос начнет втягиваться, что приведет к тому, что сцепление не отключается должным образом или полностью.Это может вызвать скрежет трансмиссии при переключении или неожиданное выключение передачи.

3. Чрезмерно затянут трос сцепления

Чрезмерно затянутый трос сцепления — еще один признак возможной проблемы с регулятором троса сцепления. Если регулятор заедает или отрегулирован слишком туго, это приведет к постоянному небольшому отключению сцепления — даже если на педаль не нажимают. Это вызовет ускоренный износ диска сцепления и сократит срок его службы.

Для большинства педалей сцепления требуется определенная регулировка свободного хода, и при неправильной регулировке будут возникать проблемы с включением и выключением сцепления. По этой причине, если вы подозреваете, что трос сцепления вашего автомобиля требует регулировки или что может быть проблема с механизмом, обратитесь к специалисту, например, из YourMechanic, чтобы проверить сцепление автомобиля, чтобы определить, нужен ли трос сцепления. замена регулятора.

Знайте признаки, прежде чем оказаться в затруднительном положении — STRICTLY AUTOMOTIVE, INC.

Отличная статья от наших друзей в блоге NAPA Know How, Блер Лампе:

Любой владелец механической трансмиссии скажет вам, что им легко управлять, но у них есть слабое место — сцепление что делает возможным ручное управление, со временем изнашивается. Что еще хуже, многие системы спроектированы так, что простой взгляд под автомобилем не выявит проблему сразу же, когда уже происходит отказ сцепления.

Замена сцепления при ручном переключении — неизбежность, особенно на старых автомобилях, и не быстрое решение.К счастью, выход из строя сцепления обычно является медленным процессом, проявляющимся в течение длительного периода, а не одного дня, в результате чего вы без предупреждения окажетесь в затруднительном положении; однако проблемы со сцеплением, оставленные без внимания, приведут именно к этому.

Значит, вам просто нужно знать, что искать.

Краткий обзор

Муфта — это то, что сопоставляет скорость двигателя с выбранной передачей трансмиссии. Когда педаль нажата, сцепление выключается, позволяя переключать передачи. Важно отметить, что сцепление — это только одна часть тесно связанной системы трансмиссии.Покрытое фрикционным материалом, похожим на тормозные колодки, сцепление определенно требует большего злоупотребления, чем связанные компоненты, но поскольку система настолько интегрирована — и до нее так сложно добраться — многие механики рекомендуют заменять другие детали, которые часто входят в комплект во время сцепления. замена для экономии времени и денег в будущем.

Признаки неисправности

Есть ряд вещей, которые могут выйти из строя со сцеплением, и, поскольку большая часть износа зависит от стиля вождения и условий, трудно точно определить, когда сцепление выйдет из строя.Классическим признаком поломки является запах гари, напоминающий запах сваренных тормозов. Когда фрикционный материал изношен до заклепок, удерживающих его на месте, он будет скользить и вращаться, контактируя с маховиком, вместо того, чтобы зацепляться с ним, выделяя большое количество тепла от трения.

Еще одна ранняя распродажа — губчатая педаль сцепления. Поскольку фрикционный материал изношен, педаль должна пройти больше обычного, чтобы отсоединиться. Это также создает трудности с переключением передач — автомобиль может иметь спорадические проблемы с переключением (особенно в первом и заднем передачах) или не может переключаться плавно.

Визуальный осмотр

Если снять контрольную пластину под кожухом колокола, можно увидеть часть муфты, которая может помочь определить износ. Находить в этой области черную пыль — нормально, но если фрикционный материал изношен до уровня металлических заклепок или явно неравномерно изнашивается, пора что-то менять. В случае неравномерного износа у вас, вероятно, есть еще одна проблема в системе, которую необходимо решить помимо замены сцепления. То же самое и с утечками.Если система протекает, простая замена сцепления не принесет вам никакой пользы.

Протестируйте

Чтобы устранить изношенное сцепление среди других возможных неисправностей, таких как изношенные подшипники, заедание рычажного механизма, погнутые вилки выключения и ряд других заболеваний, попробуйте следующее: выведите автомобиль на уединенную дорогу и проехать на первой передаче. Затем включите двигатель и быстро переключитесь на четвертую или пятую передачу. Если автомобиль глохнет или трясется из-за слишком высокой передачи без скорости, с вашим сцеплением все в порядке.Если, однако, двигатель работает плавно без включения передачи, это означает, что сцепление не включается должным образом и, вероятно, изношено, что требует замены сцепления.

Для получения дополнительной информации о замене сцепления поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Руководство по диагностике сцепления — American Powertrain

Это руководство по диагностике сцепления, предоставленное Centerforce Clutches, поможет определить причину нескольких известных неисправностей сцепления.Пожалуйста, прочтите всю диагностику, прежде чем определять причину неисправности сцепления. Часто из-за сложностей сцепления выходит из строя сцепление. Имейте в виду следующие вопросы:

1. В чем причина замены узла сцепления?
2. Какие симптомы проявлялись в автомобиле?
3. Какие изменения были внесены в автомобиль до или после установки
   вышедшего из строя компонента или узла сцепления?
4. Была ли установка сцепления в сборе выполнена правильно и в соответствии с инструкцией по техническому обслуживанию автомобиля, установленной на заводе-изготовителе
   ?
5. Узел или узел сцепления вышли из строя так же, как раньше
   ?

Диагностика нажимной пластины

Прижимная пластина перегрета — очень горячие точки

Признаки:
Пробуксовка сцепления — не удерживает мощность автомобиля
Сцепление дрожит / дребезжит
Сцепление изнашивается преждевременно

Возможные причины:
Неправильная процедура обкатки
Чрезмерно предустановленное сцепление — Неправильная регулировка
Чрезмерное проскальзывание из-за стиля вождения

Решения:
Замените узел сцепления
Осмотрите маховик и замените его поверхность — при необходимости замените
Отрегулируйте свободный ход педали сцепления
Соблюдайте надлежащую процедуру обкатки
Оцените стиль вождения

Изношенные пальцы диафрагменной пружины на прижимной пластине

Признаки:
Сложное включение или выключение сцепления — затрудненное переключение передач
Затруднение с регулировкой свободного хода педали сцепления
Пробуксовка сцепления — не удерживает мощность автомобиля
Сцепление изношено преждевременно

Возможные причины:
Неправильно установлен выжимной подшипник
Слишком высокий предварительный натяг сцепления — неправильная регулировка

Решения:
Замените выжимной подшипник на правильную деталь и установите должным образом
Осмотрите направляющую трубку трансмиссии и втулку подшипника на предмет износа — отремонтируйте или замените при необходимости
Отрегулируйте свободный ход педали сцепления
Замените узел сцепления
Осмотрите и отремонтируйте маховик — замените при необходимости

Ремень привода прижимной пластины изогнут / сломан / отсутствует

Признаки:
Сложное включение или выключение сцепления — затрудненное переключение передач
Шум от сцепления

Возможные причины:
Ненадлежащее переключение на пониженную передачу
Использование сцепления в качестве тормоза для замедления автомобиля
Пропущенные переключения

Решения:
Замените узел сцепления
Осмотрите и замените маховик — при необходимости замените
Оцените стиль вождения — избегайте чрезмерного переключения на пониженную передачу

Перемещение пальцев диафрагменной пружины — ударный диск сцепления

Признаки:
Пробуксовка сцепления — не удерживает мощность автомобиля
Сложное включение или выключение сцепления — затрудненное переключение
Сцепление изношено преждевременно
Шум от сцепления

Возможные причины:
Чрезмерный предварительный натяг сцепления — неправильная регулировка
Неправильная комбинация нажимного диска и диска сцепления
Неправильный шаг / размер чашки маховика

Решения:
Замените узел сцепления
Осмотрите маховик и замените его поверхность — при необходимости замените
Отрегулируйте свободный ход педали сцепления

Нажимная пластина неправильно сбалансирована

Симптомы:
Вибрация от двигателя / трансмиссии / переключателя
Система противовесов Centerforce смещена от центра

Возможные причины:
Неправильная балансировка маховика
Неправильное оборудование
Сцепление неправильно сбалансировано
Маховик неправильно сбалансирован

Решения:
Проверить противовес маховика, если он есть
Используйте подходящие крепежные детали — болты с буртиком или установочные штифты, чтобы удерживать нажимной диск на маховике
Замените узел сцепления
Осмотрите, отшлифуйте и уравновесите маховик — при необходимости замените

Прижимная пластина изогнута

Признаки:
Прижимной диск не равномерно прикручивается к маховику
Трудное включение или выключение сцепления — затрудненное переключение
Дрожит / вибрирует сцепление

Возможные причины:
Упавшая прижимная пластина
Неправильный размер шага / чашки маховика
Неподходящие детали, используемые для крепления прижимной пластины к маховику
Обломки между прижимной пластиной и маховиком

Решения:
Замените узел сцепления
Осмотрите маховик и замените его поверхность — при необходимости замените
Используйте соответствующее оборудование — затяните болты в соответствии с заводскими спецификациями
Очистите поверхности перед установкой

Диагностика диска сцепления

Пружины ступицы диска сцепления ослаблены / отсутствуют

Признаки:
Шум от сцепления
Сложное включение или выключение сцепления — затрудненное переключение

Возможные причины:
Диск сцепления установлен неправильно
Несоосность трансмиссии
Неправильное переключение на повышенную / понижающую передачу
Изношен или отсутствует направляющий подшипник / втулка

Решения:
Замените диск сцепления — установите правильно
Осмотрите маховик и замените его поверхность — при необходимости замените
Осмотрите направляющий подшипник / втулку — при необходимости замените
Оцените стиль вождения — избегайте неправильного переключения

Чрезмерный износ шлицев ступицы диска сцепления / трещина в пакете пружины ступицы

Признаки:
Шум от сцепления
Сложное включение или выключение сцепления — затрудненное переключение
Быстрый износ направляющего подшипника / втулки

Возможные причины:
Несоосность трансмиссии / колокола
Трансмиссия зависла на диске сцепления первичным валом во время установки
Изношен или отсутствует направляющий подшипник / втулка

Решения:
Проверить соосность трансмиссии и колокола
Проверить первичный вал на износ
Заменить диск сцепления
Заменить направляющий подшипник / втулку
Установить опору трансмиссии

Загрязнение масла в диске сцепления

Признаки:
Сцепление дрожит (дребезжит)
Сцепление пробуксовывает — не удерживает мощность автомобиля
Сцепление изнашивается преждевременно

Возможные причины:
Утечка масла из двигателя или трансмиссии

Решения:
Устраните утечку масла
Тщательно очистите колокол и детали разблокировки
Замените узел сцепления
Осмотрите и замените поверхность маховика — при необходимости замените

Диск сцепления перегрет / поврежден

Признаки:
Сцепление не отпускает
Сцепление дрожит (дребезжит)
Сцепление пробуксовывает
Сцепление вибрирует
Сцепление изнашивается преждевременно

Возможные причины:
Чрезмерная мощность двигателя
Неправильная процедура обкатки
Сцепление чрезмерно предварительно нагружено — неправильная регулировка

Решения:
Отрегулируйте свободный ход педали сцепления
Замените сцепление на модернизированный узел сцепления
Осмотрите и замените поверхность маховика — Замените при необходимости
Соблюдайте надлежащую процедуру обкатки
Оцените стиль вождения

Заклепки привода диска сцепления изношены / изношены / сломаны

Признаки:
Сцепление преждевременно изношено
Шум от муфты

Возможные причины:
Ненадлежащее переключение на пониженную / повышенную передачу
Запуск автомобиля с боковой подачей

Решения:
Заменить узел сцепления
Осмотреть и отремонтировать маховик — Заменить при необходимости
Оценить стиль вождения — Избегать использования сцепления для замедления автомобиля и неуместного запуска

Фрикционный материал диска сцепления треснул / сломан / отсутствует

Признаки:
Пробуксовка сцепления — не удерживает мощность автомобиля
Трудное включение или выключение сцепления — затрудненное переключение
Шум от сцепления

Возможные причины:
Ненадлежащее переключение на пониженную / повышенную передачу
Запуск автомобиля с боковой подачей
Неправильная процедура обкатки
Пропущенные смены

Решения:
Замените сцепление на модернизированный узел сцепления
Осмотрите маховик и замените его поверхность — при необходимости замените
Соблюдайте надлежащую процедуру обкатки
Оцените стиль вождения — избегайте неправильного переключения передач и запуска

Диск сцепления изогнутый

Признаки:
Сложное включение или выключение сцепления — затрудненное переключение передач
Шум от сцепления

Возможные причины:
Диск сцепления установлен неправильно
Коробка передач зависла на диске сцепления первичным валом во время установки
Деталь повреждена во время транспортировки

Решения:
Заменить диск сцепления
Проверить нажимной диск — заменить при обнаружении износа
Оценить установку трансмиссии — поддержать трансмиссию во время установки

Диск сцепления ударяется о маховик или болты маховика

Признаки:
Сложное включение или выключение сцепления — затрудненное переключение
Шум от сцепления
Ослабление пружины (пружин) ступицы в диске сцепления
Проблемы с регулировкой свободного хода педали сцепления

Возможные причины:
Диск сцепления установлен назад
Неправильные болты маховика — слишком большая головка болта
Изношен маховик — неправильная шлифовка или слишком тонкий

Решения:
Замените диск сцепления
Осмотрите нажимной диск — замените, если обнаружен износ
Осмотрите болты коленчатого вала маховика — замените, если обнаружен износ или головка слишком большая
Осмотрите маховик — замените, если размер неправильный

Сколы / деформации фрикционного материала диска сцепления

Признаки:
Сложное включение или выключение сцепления — затрудненное переключение
Пробуксовка сцепления — не удерживает мощность автомобиля
Шум от сцепления

Возможные причины:
Диск сцепления упал при установке или снятии
Диск сцепления не установлен с помощью приспособления для выравнивания

Решения:
Заменить диск сцепления
Соблюдайте осторожность при установке или снятии диска сцепления

Сцепление в сборе застеклено

Симптомы:
Пробуксовка сцепления — не удерживает мощность автомобиля
Сцепление изношено преждевременно

Возможные причины:
Неправильная процедура обкатки
Чрезмерный предварительный натяг сцепления — неправильная регулировка
Чрезмерное проскальзывание из-за стиля вождения
Утечка масла из двигателя или трансмиссии

Решения:
Устраните утечку масла — при необходимости
Тщательно очистите колокол и компоненты разблокировки
Замените узел сцепления
Осмотрите и замените поверхность маховика — замените при необходимости
Отрегулируйте свободный ход педали сцепления
Соблюдайте надлежащую процедуру обкатки
Оцените стиль вождения

Диагностика выкидного подшипника

Выдвижной подшипник, установленный назад

Признаки:
Шум от выжимного подшипника
Жесткая и / или пульсирующая педаль сцепления
Сложное включение или выключение сцепления — затрудненное переключение передач

Возможные причины:
Подшипник установлен неправильно

Решения:
Замените выжимной подшипник — установите правильно
Осмотрите нажимную пластину — замените при обнаружении износа
Осмотрите направляющую трубку трансмиссии и втулку подшипника на предмет износа — отремонтируйте или замените при необходимости

Выкидной подшипник и / или вилка сцепления установлена ​​неправильно

Признаки:
Жесткая и / или пульсирующая педаль сцепления
Шум от выжимного подшипника
Сложное включение или выключение сцепления — затрудненное переключение

Возможные причины:
Вилка и / или подшипник установлены неправильно
Сцепление слишком предварительно нагружено — неправильная регулировка
Тяга выключения сцепления изношена или повреждена

Решения:
Проверить выжимной подшипник на предмет износа — заменить при обнаружении износа
Проверить трансмиссию на предмет износа втулки установленного вала — заменить при обнаружении износа
Проверить пальцы диафрагмы нажимного диска — заменить при обнаружении износа
Установить вилку сцепления / правильно вынуть подшипник
Отрегулировать свободный ход педали сцепления
Проверить рычаг выключения сцепления — при обнаружении износа заменить

Что нужно знать о продуктах Centerforce

Самовыравнивающиеся выкидные подшипники могут не выглядеть так, как если бы выступ и поверхность были совмещены.Это не дефект. Поверхность будет совмещена с узлом сцепления после того, как педаль будет нажата несколько раз.

Система центробежных грузов предназначена для увеличения удерживающей способности сцепления при увеличении числа оборотов. Не снимайте с системы муфту в сборе.

Двойная фрикционная муфта в сборе предназначена для обеспечения надежного сцепления с повседневной ездой. Установите диск двойного трения стороной с надписью «Сторона маховика» напротив маховика (обычно сегментированная или шайбовая сторона, как показано).

Советы по установке

— Рекомендуется получить заводское руководство по обслуживанию автомобиля, чтобы ознакомить с особыми процедурами или необходимыми инструментами (например, с характеристиками момента затяжки болтов, регулировкой свободного хода педали) для снятия и установки узла сцепления и маховика.
-Перед установкой убедитесь, что все необходимые запасные части находятся под рукой, например, выжимной подшипник, инструмент для регулировки сцепления, запасные болты и т. Д.Всегда заменяйте выжимной подшипник и направляющий подшипник / втулку и должным образом смазывайте сопрягаемые поверхности.
-Всегда заменяйте нажимной диск и диск сцепления новыми компонентами. Никогда не комбинируйте изношенный нажимной диск с новым диском сцепления и наоборот.
-Сравните компоненты сцепления, снятые с автомобиля, с новыми компонентами Centerforce
, особенно расположение монтажных отверстий. В некоторых случаях ваш новый узел Centerforce может не выглядеть в точности так, как снятый узел сцепления или узел, изображенный на упаковке.Если у вас есть какие-либо вопросы, позвоните техническому представителю Centerforce по телефону (928) 771-8422.
-Всегда проверяйте правильность установки нового диска сцепления на первичном валу коробки передач перед установкой. Убедитесь, что шлицы первичного вала не изношены и не перекручены.
-Замените все изношенные детали, такие как втулки первичного вала, вилки сцепления, рабочий / главный цилиндры и т. Д.
-Всегда правильно шлифуйте поверхность или заменяйте маховик. Замена поверхности маховика каким-либо другим устройством, кроме специальной машины для шлифовки маховика, не рекомендуется.
-Всегда очищайте поверхности нажимного диска и маховика очистителем деталей тормозов или ацетоном перед установкой.
-Установите диск сцепления стороной с надписью «Сторона маховика» напротив маховика. Если на вашем диске сцепления нет наклейки, указывающей, какая сторона диска сцепления является стороной маховика, обратитесь к техническому представителю Centerforce по телефону (928) 771-8422.
-Всегда используйте вспомогательный инструмент для совмещения диска сцепления с нажимным диском и маховиком. Если не использовать пилотный инструмент для выравнивания диска сцепления, это может привести к повреждению диска во время установки трансмиссии.
— Всегда затягивайте все крепежные детали в соответствии с заводскими спецификациями. Замените оборудование, если оно изношено или если заводское руководство по обслуживанию рекомендует замену.
— Всегда используйте соответствующие крепежные детали (болты с буртиком, установочные штифты и т. Д.), Чтобы прикрепить нажимную пластину к маховику, а маховик — к коленчатому валу. Несоблюдение этого требования может привести к вибрации, неправильной работе сцепления или поломке сцепления.
— Не допускайте попадания продуктов на нефтяной основе на фрикционный материал диска сцепления. В случае загрязнения диск может вызвать дрожание сцепления, проскальзывание, преждевременный износ или неправильную работу сцепления.
— Не смешивайте продукты Centerforce с другими продуктами, не принадлежащими Centerforce, потому что это приведет к аннулированию гарантии. Использование продукта сторонних производителей с продуктом Centerforce может привести к неправильной работе сцепления, преждевременному износу или отказу сцепления. Если у вас есть какие-либо вопросы или проблемы, свяжитесь с техническим представителем Centerforce по телефону (928) 771-8422.
-Не пытайтесь уравновесить какой-либо компонент прижимной пластины Centerforce, имеющий систему центробежных грузов. Балансировка прижимной пластины не требуется.Если у вас есть какие-либо вопросы или проблемы, свяжитесь с техническим представителем Centerforce по телефону (928) 771-8422.
-Не снимайте систему центробежных грузов, если таковая имеется, с прижимной пластины Centerforce. Система противовесов предназначена для увеличения удерживающей способности при увеличении частоты вращения.
— Выполните необходимую процедуру обрыва для вашего нового узла сцепления Centerforce. Это необходимо для обеспечения надлежащей посадки фрикционного материала, полной производительности и правильного цикла нагрева. Несоблюдение этого может привести к преждевременному износу, снижению удерживающей способности, неправильной работе сцепления и аннулированию гарантии.

Часто задаваемые вопросы

Какая система сцепления Centerforce лучше всего подходит для моего автомобиля?
Важно правильно подобрать систему сцепления Centerforce к автомобилю и его предполагаемому использованию.
Чтобы правильно ответить на вопрос, необходимо принять во внимание несколько вещей: Какую у автомобиля марку, модель, год выпуска и объем двигателя?

Для чего используется автомобиль?
а. Ежедневная езда
б. Вождение в выходные дни
c. Внедорожник
д.Конкурсное использование
e. Комбинация вышеуказанного

Какие изменения были внесены в автомобиль?
-Двигатель сток или он был доработан?
-Если двигатель был модифицирован, то до какой степени?

• Воздушный фильтр высокого потока
• Измененный блок управления двигателем (ECU)
• Модификации системы выпуска отработавших газов
• Нагнетатели
• Закись азота
  -Были ли внесены изменения в трансмиссию?
• Разные размеры шин
• Разные передаточные числа
  — Было ли добавлено дополнительное оборудование (вес) к автомобилю?
• Camper
• Лебедка
• Трубчатый бампер
• Каркас безопасности

Если у вас есть какие-либо вопросы или сомнения относительно подходящей системы сцепления Centerforce для вашего автомобиля, свяжитесь с техническим представителем Centerforce по телефону (928) 771-8422.
Что необходимо для правильной установки моего нового сцепления Centerforce?
Все запатентованные муфты Centerforce сконструированы как высокопроизводительная система сцепления с прямым болтовым креплением, не требующая специальных модификаций для установки.
Как долго я могу рассчитывать на то, что мое новое сцепление Centerforce прослужит?
Все запатентованные продукты Centerforce разработаны с учетом долговечности. Однако срок службы сцепления будет во многом зависеть от автомобиля, типа вождения и модификаций автомобиля.Например, транспортное средство, движущееся в условиях интенсивного движения с частыми остановками, будет иметь меньший срок службы, чем такое же транспортное средство, которое движется по открытой трассе. Грузовики с шинами увеличенного размера обычно имеют меньший срок службы
, чем если бы они были оснащены шинами стандартного размера.

* Примечание: необходимы соответствующие изменения передаточного числа главной передачи, которые значительно увеличат срок службы трансмиссии (включая сцепление) на транспортных средствах, перевозящих тяжелые грузы или использующих шины увеличенного диаметра.

Увеличит ли сцепление Centerforce усилие на педаль, что приведет к повреждению троса, гидравлики или механического сцепления?
Все запатентованные узлы сцепления Centerforce не вызывают повреждения двигателя или компонентов выключателя сцепления автомобиля.Узлы сцепления Centerforce демонстрируют ощущение штатной педали, и любое увеличение будет неузнаваемо.
Какой тип маховика лучше всего подходит для моего применения?
Запатентованная система сцепления Centerforce не требует использования маховика специального типа. Фрикционные материалы Centerforce разработаны для использования с базовым маховиком, маховиками из стальных заготовок (или узлов с шаровидным графитом), а также с алюминиевыми маховиками со стальными теплозащитными экранами. Однако Centerforce не рекомендует использовать алюминиевые маховики для уличного использования.Если
вы заменяете стандартный маховик OEM, убедитесь, что новый маховик соответствует тем же спецификациям, как количество зубьев коронной шестерни, толщина маховика, смещение зубчатого колеса и т. Д. Все маховики Centerforce разработаны в соответствии со стандартными спецификациями OEM и одобрены SFI.
Требует ли Centerforce ремонта маховика перед установкой нового сцепления?
Да. Маховики, как и тормозные диски и барабаны, подвержены нагреву, задирам и деформации во время использования. Таким образом, маховик всегда следует заменять должным образом или заменять, чтобы обеспечить хорошую работу сцепления.Шлифовка поверхности должна выполняться на квалифицированном шлифовальном станке для маховиков. Centerforce не рекомендует шлифовать маховики на токарном станке или шлифовальном станке Blanchard
. Также имейте в виду, что использование ручного электрического или пневматического шлифовального станка / шлифовального станка или шлифовка поверхности наждачной бумагой не означает, что маховик будет отшлифован должным образом. Обратитесь к заводскому руководству по обслуживанию для получения информации о вашем автомобиле, касающейся замены поверхности маховика и технических характеристик (плоская, ступенчатая и т. Д.). Некоторые автомобили требуют замены маховиков на замену вместо шлифовки поверхности
.Обратитесь к заводскому руководству по обслуживанию или позвоните техническому представителю Centerforce.
Нужно ли использовать установочные штифты на моем маховике?
Да. Маховики, изначально оборудованные установочными штифтами, должны иметь установочные штифты на месте и в целости и сохранности. Установочные установочные штифты правильно устанавливают прижимной диск на маховик для балансировки и обеспечивают прочность на сдвиг между прижимным диском и маховиком. Установочные установочные штифты следует всегда заменять, если они изношены, повреждены, сломаны или отсутствуют на маховике.
Какой тип болтов прижимного диска следует использовать с моим сцеплением Centerforce?
Муфты Centerforce предназначены для использования со стандартными болтами OEM или послепродажными болтами, разработанными специально для удержания прижимной пластины. Фурнитура сцепления должна выдерживать высокие нагрузки! Убедитесь, что заменяемые болты имеют высокое качество и соответствуют конфигурации оригинального болта (т. Е. Если стандартные болты имеют заплечики, запасные болты также должны иметь заплечики.)
Каковы характеристики крутящего момента болта сцепления?
Момент затяжки болта можно получить в заводском руководстве по обслуживанию или у производителя болта.Правильный крутящий момент имеет решающее значение для вашей безопасности — найдите время, чтобы получить правильные характеристики момента затяжки болта прижимного диска и болта маховика в сборе. Всегда используйте откалиброванный динамометрический ключ при затяжке болтов до требуемого момента затяжки.
Требуются ли какие-либо особые модификации для установки сцепления Centerforce?
Все запатентованные узлы сцепления Centerforce предназначены для использования в качестве прямого болта вместо стандартного узла сцепления. Если какие-либо из окружающих компонентов сцепления, включая колокол, маховик или рычажный механизм, были заменены послепродажными заменами, убедитесь, что детали соответствуют заводским спецификациям.Если у вас есть какие-либо вопросы или проблемы, свяжитесь с техническим представителем Centerforce по телефону (928) 771-8422.
Предварительно сбалансированы ли муфты Centerforce?
Да. Все муфты и маховики Centerforce в сборе сбалансированы в соответствии со спецификациями оригинального заводского оборудования, если не указано иное.
Рекомендует ли Centerforce заменять направляющую втулку при установке нового сцепления?
Да. Если ваш автомобиль оснащен направляющей втулкой или подшипником, рекомендуется всегда заменять их при замене узла сцепления, если это применимо.Рекомендуется заменить пилотную втулку на пилотный подшипник роликового, игольчатого или шарикового типа.
Требуется ли для муфт Centerforce период обкатки?
Да. Рекомендуется правильно установить новый нажимной диск и диск в сборе, чтобы обеспечить максимальную производительность сцепления. Centerforce рекомендует 450-500 миль езды с остановками, прежде чем задействовать полную мощность двигателя. Если ваше вождение в основном связано с вождением по шоссе, увеличьте период обкатки как минимум на 250 миль.Если период обкатки не соблюдается должным образом, срок службы и производительность сцепления могут значительно сократиться.
Могу ли я использовать диск Centerforce с прижимной пластиной марки X или прижимную пластину Centerforce с диском марки X?
Нет. Не рекомендуется использовать компоненты Centerforce с прижимными пластинами или дисками других производителей. Детали Centerforce разработаны для работы как согласованные комплекты и обеспечивают превосходные характеристики сцепления, а также надежную работу. Centerforce не гарантирует никаких других компонентов производителя
или повреждений, возникших в результате смешивания дисков сцепления и / или нажимных дисков с продуктами Centerforce.
Можно ли ремонтировать или восстанавливать сцепления Centerforce?
Для обеспечения надлежащего обслуживания сцепления не рекомендуется восстанавливать запатентованные сцепления Centerforce. Однако в некоторых случаях ремонт может быть возможен компанией Centerforce после проверки сборки, проведенной Centerforce.
Можно ли приобрести новый диск Dual Friction отдельно?
№ Диски двойного трения изготавливаются по индивидуальному заказу и предназначены для использования с конкретными узлами прижимных дисков. Прижимной диск в сборе и диск сцепления всегда следует заменять согласованным комплектом.Если диск изношен, значит, износился и прижимной диск. Если у вас есть какие-либо вопросы или проблемы, свяжитесь с техническим представителем Centerforce по телефону (928) 771-8422.
Весит ли система сцепления Centerforce меньше, чем стандартное оригинальное сцепление, которое я заменяю?
Обычно вес запатентованного узла сцепления Centerforce будет очень похож на вес стандартного узла сцепления OEM. Если вращающаяся масса (вес) вызывает беспокойство, Centerforce производит облегченный узел сцепления, разработанный специально для использования на соревнованиях.Узлы сцепления Centerforce Light Metal Clutch, или LMC *, значительно сокращают вес на
.
* Примечание. Муфты LMC разработаны и предназначены только для использования на соревнованиях и не могут использоваться на улицах.
Насколько важно правильное выравнивание колокола?
Выравнивание колокола имеет решающее значение для правильной работы сцепления и надежности связанных компонентов. Из-за производственных допусков блоков цилиндров и колпаков возможно смещение осевой линии трансмиссии и осевой линии коленчатого вала.Результат этого смещения может привести к резкому переключению; износ пилотного подшипника / втулки; износ подшипников главного вала трансмиссии
; и / или выход из строя ступицы диска сцепления. Пожалуйста, обратитесь к заводскому руководству по обслуживанию автомобиля или свяжитесь с техническим представителем Centerforce, если у вас есть какие-либо вопросы или проблемы по телефону (928) 771-8422.
Мой двигатель эксплуатируется в основном на низких оборотах. Будет ли система центробежных грузов Centerforce полезной для моего приложения?
Да. Хотя верно то, что эффективность систем центробежных грузов является прямой функцией оборотов двигателя, запатентованная система противовесов Centerforce эффективна и обеспечивает дополнительные характеристики сцепления на всех уровнях оборотов двигателя.
Мой новый выжимной подшипник смещен по центру держателя подшипника и качается. Он неисправен?
Нет. Хотя это может выглядеть ненормальным, такое перемещение подшипника является одной из конструктивных особенностей подшипника. Centerforce стремится поставлять подшипники только самого высокого качества. В большинстве случаев Centerforce предпочитает использовать самоустанавливающиеся или самоцентрирующиеся выжимные подшипники. Этот подшипник может показаться смещенным по центру или изготовлен неправильно. Однако подшипник
будет правильно выравниваться и центрироваться при нормальной эксплуатации.
Моего приложения нет в каталоге Centerforce. Что мне делать?
Каталог Centerforce — один из самых обширных и полных доступных публикаций по характеристикам сцеплений на вторичном рынке. Centerforce постоянно вносит изменения и добавляет новые приложения. Если конкретное приложение не найдено в каталоге Centerforce, свяжитесь с
Centerforce для получения новых выпусков или дополнений по телефону (928) 771-8422.
Следует ли снимать грузы Centerforce с пальцев сцепления?
№Запатентованную систему сцепления Centerforce нельзя изменять или вмешиваться. Сцепление Centerforce спроектировано как непосредственный болт в системе сменного сцепления, и его не следует модифицировать. Система центробежных грузов Centerforce — одна из конструктивных особенностей вашего нового сцепления. Центробежные грузы
предназначены для добавления центробежной силы к пружине диафрагменной муфты, что увеличивает удерживающую способность при увеличении числа оборотов двигателя. Центробежные грузы должны оставаться такими, как они установлены Centerforce, чтобы обеспечить надлежащую работу сцепления.
Будет ли система противовесов Centerforce мешать работе моего выжимного подшипника?
№. Запатентованная система центробежных грузов Centerforce является свободно плавающей и автоматически центрируется во время нормальной работы. Система центробежных грузов не будет мешать выжимному подшипнику.
Мой новый узел сцепления Centerforce не поставлялся с грузами на пальцах сцепления. Он был построен неправильно?
Нет. Мы используем запатентованную систему противовесов Centerforce во всех возможных областях применения.Однако в приложениях с ограниченным пространством, таких как большинство автомобилей с передним приводом, использование системы противовесов Centerforce может оказаться невозможным из-за ограничений зазора в колоколе. Компания Centerforce модифицировала узел сцепления для этих применений, чтобы увеличить общую удерживающую способность без использования системы центробежных грузов.
Какие детали в системе выключения сцепления / рычажном механизме я должен проверить перед установкой нового сцепления?
Все связанные детали сцепления должны быть проверены на износ или возможные проблемы.Тяги сцепления, начиная от втулок педали сцепления и заканчивая коленчатым рычагом (Z-образной штангой), вилкой сцепления и шарниром или шарниром, должны быть проверены на предмет износа или повреждений. Любые сомнительные детали следует отремонтировать или заменить. Если в вашем автомобиле используется гидравлическая пусковая система, проверьте наличие утечек в гидравлической системе, а также износ толкающих и тяговых штанг, управляющих гидравликой, и всех шлангов. Гидравлические системы, особенно системы с большим пробегом, могут иметь внутреннюю утечку за пределы уплотнений главного и / или ведомого поршня.Имейте в виду, что эти утечки трудно диагностировать, потому что внешней утечки может не быть. Если ваш автомобиль оборудован кабелем, его следует проверить на предмет повреждений, растяжения, чрезмерного сопротивления или заедания. Если обнаружено что-либо из вышеперечисленного, замените трос сцепления. Обратитесь к руководству по обслуживанию транспортного средства для получения заводских спецификаций, независимо от типа сцепления транспортного средства. Всегда проверяйте выжимное кольцо подшипника на наличие признаков износа или истирания.
Почему в каталоге нет диска Dual Friction отдельно?
Для всех применений двойного трения нажимной диск и диск сцепления продаются согласованным набором.Таким образом, все приложения перечислены вместе под одним номером детали.
Какие могут быть причины дрожания сцепления (дребезжания или дрожания)?
Судорожность может быть результатом любого количества проблем. Возможные причины могут быть следующими:

1. Неправильная процедура обкатки
2. Поверхность маховика не была должным образом восстановлена ​​до установки нового сцепления
3. Маховик не параллелен, или поверхность трения не параллельна поверхности фланца кривошипа
4. Маховик не был должным образом восстановлен или имеет дефектную поверхность. Неправильная обработка поверхности
5. На маховике имеются серьезные твердые участки или горячие точки
6. Маховик имеет неправильный размер ступеньки или чашки
7. Поврежденные или чрезмерно изношенные ШРУСы
8. Плохие карданные шарниры карданного вала или несоосность карданных шарниров
9. Чрезмерный люфт дифференциала
10. Чрезмерный угол трансмиссии
11. Плохие листовые рессоры, втулки или опоры
12. Неправильное передаточное число в зависимости от диаметра шины
13. Неисправность прижимной пластины и / или диска
14. Диск имеет несоответствующий марсель или отсутствует — недостаточно амортизатора между фрикционными накладками
15. Загрязнение смазки на облицовке сцепления
16. Изношенный или поврежденный рычаг сцепления
17. Изогнутая крышка в сборе и / или диск
18. Неправильно настроенный двигатель
19. Изношенные или поврежденные подушки двигателя или опоры трансмиссии

Что может быть причиной неправильного выключения сцепления?
Неправильное включение или выключение (выключение) сцепления может быть результатом любого количества проблем.Возможные причины могут быть следующими:

1. Выжимной рычаг не отрегулирован или не сброшен должным образом
2. Маховик не выровнялся до установки нового сцепления
3. Маховик покрылся ненадлежащим образом — неправильный шаг или размер чашки маховика
4. Маховик обработан слишком тонко или изготовлен не в соответствии со стандартными спецификациями (OEM).
5. Изношена или повреждена выжимная тяга
6. Гидравлика неисправна, течет или в гидравлической системе попал воздух
7. Трос выжимной тяги растянут или поврежден
8. Неправильная геометрия вилки сцепления из-за того, что маховик слишком тонкий или колокол глубже стандартного
9. Неправильно отрегулированный шарнир шар
10. Диск сцепления установлен неправильно (назад)
11. Диск сцепления задевает болты маховика
12. Заедание диска сцепления на первичном валу трансмиссии
13. Изгиб первичного вала вызывает биение диска сцепления
14. Изгиб или повреждение нажимного диска в сборе и / или диска сцепления
15. Диск сцепления слишком толстый или имеет чрезмерный размер
16. Прижимной диск неисправен или поврежден приводной ремень
17. Поврежден, изношен или неправильно установлен шарнирный подшипник / втулка
18. Повреждено или изношено выжимное кольцо подшипника

Каковы возможные причины пробуксовка сцепления?
Пробуксовка сцепления может быть результатом любого количества проблем.Возможные причины могут быть следующими:

1. Неправильная регулировка сцепления
2. Неправильная регулировка выжимной тяги — сбросьте заводские настройки выжимной тяги, если применимо
3. Неправильный выжимной подшипник — слишком длинный или слишком короткий
4. Узел сцепления загрязнен консистентной смазкой или маслом
5. Узел сцепления не полностью установлен — неправильно процедура прерывания работы
6. Маховик не покрыт должным образом, а диск сцепления покрыт лаком
7. Узел сцепления не предназначен для автомобиля
8. Узел сцепления не предназначен для определенного типа использования (гонки, соревнования и т. д.))
9. Узел сцепления не соответствует мощности автомобиля
10. Неправильное передаточное отношение к диаметру шины
11. Диск сцепления сломан или отсутствует фрикционный материал
12. Узел сцепления неисправен или неисправен
13. Маховик неправильно отшлифован
14. Поврежден или изношен выброс Втулка подшипника
15. Поврежден или погнут узел муфты

Каковы причины плохого качества переключения или зазубрин?
Плохое переключение передач может быть результатом любого количества проблем.Возможные причины:

1. Неправильное выключение сцепления, вызванное неисправным рычажным механизмом и / или неправильной регулировкой выжимного рычага
2. Неправильно установленный рычаг переключения передач
3. Неправильно отрегулированный рычаг переключения передач
4. Поврежденные детали трансмиссии — погнута вилка переключения передач
5. Изношены кольца синхронизатора трансмиссии
6. Неправильная смазка трансмиссии — Проверьте заводское руководство по техническому обслуживанию на предмет надлежащего типа и вязкости жидкости.
7. Заедание опорного подшипника / втулки на первичном валу трансмиссии
8. Пружина ступицы диска сцепления задевает маховик или болты маховика
9. Повреждены или неисправны ремни привода нажимного диска
10. Несоосность корпуса колокола

Пожалуйста любые вопросы или проблемы обращайтесь к техническому представителю Centerforce по телефону (928) 771-8422 или посетите сайт www.centerforce.com.

Вы также можете связаться с American Powertrain по телефону (931) 646-4836 или перейдя на нашу страницу поддержки для получения дополнительной помощи.

Глоссарий терминов

Инструмент для центровки: инструмент, имитирующий входной вал трансмиссии, используемый для центрирования диска сцепления относительно маховика и нажимного диска во время установки.
Колокол: корпус или переходник, соединяющий трансмиссию с двигателем, где находится узел сцепления и система выключения сцепления.
Усилие зажима: измеряемая величина давления, оказываемого нажимным диском, используемая для определения удерживающей способности узла сцепления.
Узел сцепления: комбинация нажимного диска и диска сцепления, предназначенная для связи выходной мощности двигателя с трансмиссией.
Облицовка диска сцепления: см. Фрикционный материал.
Диск сцепления: диск, состоящий из фрикционных накладок и ступицы, зажатой между нажимным диском и маховиком, обеспечивая связь между узлом сцепления и трансмиссией.Диски сцепления могут быть подрессоренными или неподрессоренными (сплошными), в зависимости от области применения.
Вилка сцепления: рычаг, обычно расположенный в колоколе, и компонент выжимной тяги, который перемещает выжимной подшипник.
дрожание сцепления: состояние сцепления, когда во время зацепления происходит быстрое попеременное проскальзывание и сцепление, что может привести к тряске или дрожанию транспортного средства.
Система выключения сцепления: система, состоящая из механической, тросовой или гидравлической связи, предназначенная для включения и выключения сцепления в сборе.
Выключение сцепления: движение пальцев или рычагов нажимного диска сцепления выжимным подшипником, в результате чего диск сцепления высвобождается между нажимным диском и маховиком, позволяя переключать трансмиссию. См. Также разъединение.
Коэффициент трения: отношение силы, которая поддерживает контакт между объектом и поверхностью, и силы трения, которая сопротивляется движению объекта.
Пружина диафрагмы: пружина Бельвилля, используемая в прижимной пластине для создания зажимной нагрузки.
Отключение: процесс отключения муфты сцепления от трансмиссии.
Стопор привода: заклепка, удерживающая внешние пластины пакета пружин ступицы диска сцепления, предотвращающая чрезмерное перемещение пружин ступицы (зацепление спирали).
Ремень привода: тонкий металлический ремень (обычно более одного), используемый для крепления внутренних деталей прижимного диска, для облегчения разъединения узла сцепления и обеспечения прочности на скручивание внутри прижимного диска.
Двухмассовый маховик: маховик, состоящий из двух масс, которые амортизируются изнутри пружинами.
Включение: процесс сцепления в сборе, связывающий выходную мощность двигателя с трансмиссией.
Чрезмерный предварительный натяг: предварительный натяг, который может вызвать проскальзывание муфты в сборе из-за неправильной регулировки системы выключения сцепления, стиля вождения или неправильного (-ых) компонента (-ов) сцепления.
Маховик: колесо со спроектированной инерцией для регулирования частоты вращения или числа оборотов двигателя.
Фрикционный материал: состав материалов, расположенных по внешнему периметру диска сцепления, который обеспечивает трение между нажимным диском и маховиком.
Глазурованный диск или прижимной диск: состояние прижимного диска или поверхности диска сцепления, которое резко снижает эффективность фрикционного материала и снижает удерживающую способность узла сцепления. Поверхности трения выглядят полированными или блестящими.
Удерживающая способность: величина крутящего момента в футо-фунтах, передаваемого от двигателя, которую узел сцепления может эффективно передавать на трансмиссию.
Шлицы ступицы: центр диска сцепления, с которым соединяется входной вал, передавая мощность двигателя на трансмиссию.
Пакет пружин ступицы: механизм на диске сцепления для демпфирования трансмиссии и сцепления во время включения и выключения.
Входной вал: вал, идущий от передней части трансмиссии, соединяющий узел сцепления с трансмиссией, предназначенный для передачи мощности двигателя на трансмиссию.
Внутренний гидравлический выжимной подшипник (концентрический рабочий цилиндр): выжимной подшипник, прикрепленный к рычагу гидравлического размыкания, который установлен концентрично на втулке первичного вала трансмиссии.В этом типе вилки сцепления не используется.
Marcel: количество амортизирующей волновой пружины между накладками диска сцепления.
OEM: аббревиатура от производителя оригинального оборудования.
Опорный подшипник / втулка: подшипник (или втулка), расположенный в центре коленчатого вала или маховика, на котором устанавливается входной вал трансмиссии. Не все автомобили имеют направляющий подшипник / втулку.
Шаровой шарнир (острие): шар или острие, обычно прикрепленное (с резьбой или под давлением) к трансмиссии или колоколу, где вращается вилка сцепления.
Предварительный натяг: состояние, при котором выжимной подшипник слегка натягивается системой выключения сцепления на нажимной диск, обычно присутствует в гидравлических системах выключения сцепления.
Нажимной диск (крышка): механизм, состоящий в основном из фрикционного кольца и пружины (пружин), обеспечивающих зажимное усилие для узла сцепления.
Выжимной рычаг (система выключения): система на транспортном средстве, состоящая из механического, гидравлического или тросового механизма для включения и выключения сцепления в сборе.Система обычно включает выжимной подшипник, рычажный механизм и педальный узел.
Защитный колокол: колокол, разработанный для санкционированных гонок и часто одобренный SFI. Этот тип уменьшает дальнейшее повреждение автомобиля и пассажиров в случае выхода из строя сцепления и маховика в сборе во время работы.
Пластина предохранительного блока: пластина, расположенная между колоколом и блоком двигателя, которая предотвращает повреждение двигателя из-за отказа муфты и маховика в сборе во время работы.
Самоустанавливающийся выжимной подшипник: выжимной подшипник, который автоматически центрирует цилиндрический подшипник на прижимной пластине.
SFI: аббревиатура от SFI Foundation Inc.
Болт с буртиком: болт с частью без резьбы под головкой, используемый для определения местоположения или индикации соседних компонентов, таких как нажимная пластина и маховик.
Одномассовый маховик: маховик, состоящий из одной массы или одной детали.
Пробуксовка: состояние, при котором сцепление не может эффективно передавать мощность транспортного средства, возможно, из-за чрезмерной мощности двигателя, недостаточной удерживающей способности муфты или неправильно отрегулированной выжимной тяги.
Выжимной подшипник (выжимной подшипник сцепления): цилиндрический упорный подшипник, обычно с стопорным кольцом подшипника, используемый для включения и выключения.
Трансмиссия: механизм между колоколом и трансмиссией (карданными валами), состоящий из валов и шестерен, предназначенных для выбора скорости транспортного средства относительно оборотов двигателя.

Сжимая сцепление | Журнал Mopar

Ремонт и замена сцепления Legend

В 21 веке автомобильные технологии продолжают меняться.В то время как новые устройства вводятся в автомобиль, другие уходят в историю. Одна из таких технологий замирания — механическая коробка передач.

Раньше существовало правило: если у вас мощный автомобиль, необходима 4-ступенчатая механическая коробка передач, чтобы максимально эффективно использовать двигатель. Это уже не так. Новые многоскоростные трансмиссии с электронным управлением преобразуют мощность так же эффективно, как и ручные агрегаты в прошлые годы. И они тоже быстрее меняются!

Однако бывают случаи, когда жгучее желание (и необходимость) переключать вручную бьет ключом.К счастью, одно транспортное средство все еще предлагает механическую коробку передач. Jeep® Wrangler. Однако единственный недостаток этого возврата — сцепление автомобиля. Муфты все еще изнашиваются и требуют замены. Как часто это происходит и как часто это требуется, зависит от того, как управляют автомобилем.

Проверка и диагностика сцепления

Прежде чем мы рассмотрим процедуры замены сцепления, важно проверить и диагностировать проблемы сцепления. Ведите автомобиль на нормальной скорости и переключайтесь на всех диапазонах передач.Наблюдайте за работой сцепления. Если сцепление вибрирует, цепляется, проскальзывает или не выключается должным образом, осмотрите компоненты сцепления. Если проблема только в шуме или жестком переключении передач, возможно, дело не в сцеплении. Дальнейшая диагностика трансмиссии или другого компонента трансмиссии может выявить источник проблемы.

Загрязнение жидкости также является частой причиной неисправности сцепления. Масло, вода или жидкость сцепления на поверхностях диска сцепления и прижимного диска вызовут вибрацию, проскальзывание и захват.Загрязнение масла указывает на утечку в заднем основном уплотнении или первичном валу коробки передач. Утечки жидкости сцепления обычно происходят из-за поврежденных уплотнений толкателя рабочего цилиндра. Накопление тепла, вызванное проскальзыванием прижимного диска, диска и маховика, может привести к образованию остатков масла на этих деталях. Ищите остатки цвета от янтарного до черного.

Загрязнение дорожными брызгами вызвано попаданием грязи и воды в корпус сцепления из-за ослабленных болтов и трещин в корпусе. При езде по глубоким лужам на Jeep® Wrangler по бездорожью вода может попасть внутрь корпуса через такие отверстия.

Снятие и проверка сцепления

В данной статье мы рассматриваем автомобиль Jeep Wrangler 2014 года, оснащенный популярным двигателем Pentastar® 3,6 л V6. Установите Jeep Wrangler на подъемник и переключите коробку передач в нейтральное положение. Сдвиньте пыльник рычага переключения передач вверх и снимите болт и рычаг рычага переключения передач. Затем поднимите автомобиль и снимите защитные пластины. Снимите сливную пробку и слейте жидкость из коробки передач. Снимите узел катализатора.

Пометьте фланец трансмиссии и приводной вал для справки по установке, прежде чем снимать приводной вал.Обратите внимание на две метки, показанные на Рисунок 1 . Если автомобиль оборудован 4 × 4, сделайте отметку на раздаточной коробке перед снятием карданного вала. Если есть, снимите тягу раздаточной коробки, разъемы проводки и вентиляционные шланги. Затем снимаем раздаточную коробку.

Вытяните зажим гидравлической линии, линию из кронштейна, крепежные болты кронштейна и кронштейн из рабочего цилиндра. Снимите рабочий цилиндр, потянув его назад. Не позволяйте плунжеру спускового рычага поворачиваться более чем на 2º в любом направлении в рабочем отверстии цилиндра.Это может привести к утечке жидкости.

Далее снимаем разъем проводки переключателя резервных фонарей, затем стартера. Поддержите трансмиссию домкратом, затем снимите поперечину. Выдвиньте его с левой стороны. Снимите опору трансмиссии. Затем снимите башню переключения передач и закройте отверстие чистой тряпкой. Наконец, снимите болты трансмиссии с двигателя, переместите трансмиссию назад и извлеките ее из-под автомобиля.

Равномерно и по очереди ослабьте болты прижимного диска, чтобы ослабить натяжение пружины и избежать деформации диска сцепления.Снимите болты прижимного диска, прижимной диск и диск сцепления.

Перед установкой нового диска сцепления осмотрите маховик. Обратите внимание на тепловые повреждения (обесцвечивание), царапины и царапины на поверхности. Обработка маховика не рекомендуется. Поверхность обрабатывается по уникальному контуру, и обработка исключает эту особенность. Незначительные царапины можно удалить наждачной бумагой с зернистостью 180. Не удаляйте более 0,003 дюйма материала. Если задиров слишком много, замените маховик.

Также проверьте биение маховика.Измерьте его циферблатным индикатором. Он не должен превышать 0,003 дюйма на расстоянии 1/4 дюйма от внешнего края. Если биение слишком велико, замените маховик.

Рисунок 1

Установка нового сцепления

Перед установкой нового сцепления слегка потрите поверхность маховика наждачной бумагой с зернистостью 180, затем очистите ее с помощью воска и средства для удаления жира. Смажьте пилотный подшипник высокотемпературной смазкой для подшипников. Далее проверьте биение и работу нового диска сцепления. Он должен свободно скользить по шлицам первичного вала коробки передач.

Установите диск на первичный вал и проверьте торцевое биение с помощью индикатора часового типа. Проверьте биение ступицы диска на 1/4 дюйма от внешнего края облицовки. Биение не должно превышать 0,020 ″. Если это так, купите новый диск сцепления.

Рисунок 2

Установите диск сцепления на маховик так, чтобы маховик с маркировкой находился напротив маховика. Если нет маркировки, то плоская сторона ступицы диска направлена ​​к маховику. См. Рисунок 2 . Вставьте приспособление для выравнивания сцепления (3) через диск сцепления в направляющий подшипник.Установите прижимную пластину (2) на диск и на маховик (1).

Затяните болты прижимной пластины вручную. Для установки прижимной пластины используйте только заводские болты. ПРИМЕЧАНИЕ: болты должны быть подходящего размера! Равномерно затяните болты прижимной пластины, вращая по несколько витков за раз. Болты должны быть затянуты равномерно и с правильным моментом, чтобы предотвратить деформацию прижимного диска.

Чтобы завершить установку, нанесите тонкий слой высокотемпературной смазки для подшипников на ступицу диска сцепления и шлицы первичного вала коробки передач.Не смазывайте шлицы слишком сильно. Это может привести к загрязнению диска сцепления консистентной смазкой.

Установка трансмиссии

Чтобы завершить проект по замене сцепления, переустановите трансмиссию в автомобиль. Установка проста и процедура снятия обратной. Не вдаваясь в подробности, вот несколько важных моментов.

Сначала нанесите тонкий слой высокотемпературной смазки на контактные поверхности следующих компонентов: (1) шпилька выжимного шарнира, (2) скользящая поверхность выжимного подшипника, (3) шлицы первичного вала, (4) отверстие выжимного подшипника, (5) вилка скольжения карданного вала и (6) направляющий подшипник.

Затем проверьте центровку сцепления перед установкой трансмиссии. После того, как трансмиссия установлена ​​и рабочий цилиндр вернется на место, прокачайте гидравлическую систему. Не забудьте правильно выровнять фланец трансмиссии и карданный вал по отметкам, сделанным во время снятия (см. Рис. и 1 ). Наконец, заполните трансмиссию подходящей смазкой.

Как использовать инструмент для выравнивания сцепления »Блог NAPA Know How

Установка нового сцепления вызывает разочарование, в основном потому, что вам приходится манипулировать гигантской трансмиссией под вашим автомобилем.Последнее, что вам нужно сделать, это начать все сначала, потому что диск сцепления выскользнул из выравнивания и не зацепился с входным валом. Сэкономьте время и силы и воспользуйтесь приспособлением для выравнивания сцепления, чтобы этого не случилось с вами.

Входной вал механической коробки передач — это то, что соединяет диск сцепления с вращающимся узлом двигателя. Ваше сцепление должно иметь правильные шлицы, как и ваш инструмент для выравнивания.

Эти инструменты часто идут в комплекте с полным комплектом сцепления, но если вы просто заменяете только диск сцепления, этого может не быть.Инструменты очень простые, изготовлены из литого пластика или нейлона, вам понадобится инструмент, соответствующий вашей трансмиссии. Это вопрос количества шлицев первичного вала. Если шлицы не совпадают, ничего не получится. Не пытайтесь обмануть его с помощью инструмента, который не полностью захватывает шипы. Если ваш инструмент для выравнивания сцепления не подходит к направляющему подшипнику / втулке, это не тот инструмент, вам нужно получить правильный.

На задней части двигателя болты крепления маховика к кривошипу. Внутри кривошипа есть выемка для подшипника.Наконечник приспособления для выравнивания сцепления фиксируется в подшипнике, удерживая сцепление на месте.

Муфта имеет две стороны, одна сторона обычно помечена до маховика, они должны быть установлены правильно.

Сначала вставьте инструмент в диск сцепления. Убедитесь, что сцепление повернуто в правильном направлении. Инструмент должен полностью проникнуть через шипы на диске. Затем установите муфту на маховик и вставьте центрирующий инструмент в направляющую втулку или подшипник в центре коленчатого вала.Плотно прижмите сцепление к маховику.

Инструмент входит в диск сцепления, а затем инструмент устанавливается в подшипник маховика. Он вообще не должен двигаться.

Установите сцепление на маховик, установите нажимной диск на маховик и завинтите болты.

Далее устанавливается прижимная пластина и заводятся болты. Между пластиной и маховиком будет зазор, пока болты не будут затянуты.

Подвигайте выравнивающий инструмент, чтобы убедиться, что он полностью зафиксирован и сидит во втулке / подшипнике пилота.Затяните болты прижимной пластины крест-накрест, а затем затяните в соответствии со спецификацией.

Каждый болт должен быть затянут в соответствии со спецификацией крест-накрест, используя трехэтапный процесс (затяжка вручную, половинный момент, полный момент).

Инструмент для выравнивания сцепления остается в сцеплении до тех пор, пока вы не будете готовы установить трансмиссию. Хотя место давления должно удерживать сцепление от движения, не рискуйте слишком быстро вытащить инструмент. Когда трансмиссия будет готова к установке, вытащите инструмент и сдвиньте трансмиссию на место.

Для каждого приложения используются разные приспособления для сцепления. Эти три инструмента выглядят одинаково и могут даже объединяться, но все они разные. Два справа — это 26-шлицевые и 48-шлицевые.

Левый инструмент — 48-шлицевой, правый — 25-шлицевой. Заметили разницу в размерах?

Большинство инструментов для сцепления отмечены сверху, на этом написано «GM 26», что означает, что он подходит для 26-шлицевых сцеплений General Motors.

Вот и все об использовании инструмента для выравнивания сцепления. Убедитесь, что вы сохранили инструмент.Вы можете использовать его не очень часто, но когда он вам понадобится, вы будете рады, что сохранили его.

Ознакомьтесь со всеми инструментами и оборудованием, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как использовать инструмент для выравнивания сцепления, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS. Вы также можете посетить NAPASafety.com, чтобы ознакомиться со всей нашей линейкой продуктов безопасности.

Джефферсон Брайант, работающий на всю жизнь, проводит в магазине больше времени, чем где-либо еще.Его карьера началась в автомобильной аудиоиндустрии в качестве менеджера магазина, а затем он перешел на должность дизайнера в Rockford Fosgate. В 2003 году он начал писать технические статьи для журналов и с тех пор работает автомобильным журналистом. Его работы были представлены в Car Craft, Hot Rod, Rod & Custom, Truckin ’, Mopar Muscle и многих других. Джефферсон также написал 4 книги и снял бесчисленное количество видео. Джефферсон управляет своей личной гаражной студией Red Dirt Rodz, где создаются все его журнальные статьи и технические видео.

Как использовать сцепление для увеличения срока службы сцепления

Если в вашем автомобиле установлена ​​механическая коробка передач, в вашем автомобиле будет сцепление. Как вы могли убедиться в прошлом, сцепление особенно подвержено износу. Особенно, если его неправильно использовать. Если вы помните, что сцепления стоят обычно более 200 фунтов, без учета затрат на рабочую силу, становится ясно, что имеет смысл пересмотреть способ использования сцепления. Поэтому давайте посмотрим, как разумно использовать сцепление, чтобы продлить срок его службы.

Принимая во внимание следующие советы, вы сможете увеличить срок службы сцепления. В свою очередь, может случиться так, что вы сможете минимизировать интервалы, с которыми вам потребуется дорогостоящая и трудоемкая замена сцепления, и, возможно, сэкономите много фунтов в течение всего срока службы автомобиля. Забота о том, как вы используете сцепление в повседневной поездке, будет означать, что оно будет оставаться в наилучшем рабочем состоянии как можно дольше.

При переключении передач

Одним из ключевых моментов для минимизации износа сцепления является запоминание точки зажима сцепления.Это точка, где встречаются диски сцепления; По сути, это момент, когда автомобиль начинает двигаться, когда вы медленно отпускаете педаль сцепления после того, как нажали ее. Если сцепление достигло точки зажима, важно отпустить педаль, чтобы не вызвать излишнего износа из-за проскальзывания сцепления. Помните, что точка укуса у каждой машины разная.

При переключении передачи это будет означать, что если вы хотите переключить передачу, вы быстро нажимаете педаль, переключаете передачу с помощью рычага переключения передач и снова медленно отпускаете сцепление.Убедитесь, что он не движется слишком медленно, вызывая пробуксовку сцепления, или слишком быстро, вызывая неровное и неуклюжее переключение передач. Со временем и благодаря регулярному вождению вы поймете, где находится точка укуса. Правильное переключение передач сокращает время включения дисков сцепления.

При торможении

Для экономии топлива и продления срока службы сцепления важно использовать торможение двигателем, когда вы отпускаете акселератор и тормозите. Общепринятый способ задействовать сцепление при торможении — это вообще не использовать его до момента, когда двигатель начнет работать и отключаться.Основное правило здесь — выжать сцепление, если скорость вашего автомобиля слишком низкая для выбранной передачи.

Тем не менее, при резком торможении обычно нажимают сцепление одновременно с тормозом. Обеспечение, с одной стороны, того, что двигатель не выключается, а с другой, что вы сохраняете лучший контроль над автомобилем при торможении (меньшее количество смещений нагрузки, с которыми приходится справляться).

При движении накатом

Выбег — еще один способ замедлить автомобиль (очень медленно). «Разгоняя» автомобиль по дороге можно сэкономить топливо.В этом случае вы должны полностью выжать сцепление, чтобы отсоединить двигатель от остальной части трансмиссии. В течение коротких периодов времени вы можете просто нажимать педаль сцепления, для более длительных периодов важно переключиться в нейтральное положение и позволить автомобилю катиться в этом направлении.

Торможение двигателем

В том же смысле вы можете использовать торможение двигателем, чтобы замедлить автомобиль. В этом случае вы вообще не должны касаться сцепления, чтобы сохранить связь между коробкой передач и двигателем. Этот вид торможения особенно полезен при скатывании под гору, так как использование тормозов при постоянном скатывании по крутым склонам не рекомендуется.Тормоза могут быстро перегреться, что приведет к потере тормоза, а это означает, что, когда они вам действительно понадобятся, тормоза не остановят автомобиль должным образом или вообще не остановят. Кроме того, при торможении на спусках тормозные колодки изнашиваются гораздо быстрее. Конечно, когда вы обнаружите, что двигатель дросселируется, выжмите сцепление и переключите передачу на более низкую.

При движении

Во время учебы в автошколе полезный способ научиться быстро управлять сцеплением — это «ездить» на нем. Это означает, что ваша педаль сцепления постоянно слегка нажата, чтобы обеспечить более быстрое переключение передач.На самом деле, это плохая привычка, которую следует немедленно прекратить. Если держать ногу на педали и, следовательно, постоянно задействовать диски сцепления, это создает дополнительную нагрузку и трение на детали. Лучший способ — научиться читать дорогу и заранее предвидеть поведение. Чем раньше вы сможете определить потенциально опасную или сложную ситуацию, тем скорее вы сможете действовать соответствующим образом.

При остановке

Заманчиво держать сцепление включенным полностью или в точке захвата, когда вы останавливаетесь на светофоре или находитесь в неподвижном транспортном потоке.Однако это увеличивает нагрузку на механизм и, как следствие, ускоряет износ. Лучший способ — переключить передачу на нейтральную, быстро включив сцепление, вместо того, чтобы оставаться в условиях длительного напряжения и трения.

Итого

В конце концов, включение и выключение сцепления сводится только к действительно необходимым. Более того, если вы все-таки отключаете его, делайте это осторожно. Всегда старайтесь ограничивать время, в течение которого вы не полностью нажимаете педаль сцепления (при проскальзывании сцепления оно будет натирать маховик, мягко изнашивая его).По возможности вообще не трогайте сцепление. Это не только продлит срок службы сцепления, но также позволит сэкономить топливо и тормозные колодки. Это требует небольшой практики, но вы довольно скоро сможете пожинать плоды в виде твердых сбережений в фунтах.

Конечно, это всего лишь представление о методах, которые можно использовать, оно ни в коем случае не является исчерпывающим. Как и в большинстве случаев в жизни, экспериментируйте и найдите правильный путь. Разные люди предпочитают разные методы, поэтому всегда следуйте указаниям производителя и экспертов по вождению, чтобы продлить срок службы сцепления и обеспечить безопасное вождение.

Если у вас возникли проблемы со сцеплением, и оно мешает вам правильно переключить передачу, возможно, пришло время его заменить. Clickmechanic здесь, чтобы помочь в этом случае, запросите у нас расценки здесь.
