Устройство насоса гур зил 130

Гидроусилитель руля предназначен для обеспечения более комфортного и удобного управления рулевым колесом автомобиля. Первый ГУР в отечественной промышленности стали применяться на автомобилях ЗИЛ. В этой статье мы предлагаем узнать, какое в ГУР ЗИЛ-130 устройство, какие неисправности характерны для этого узла и как производится его ремонт.

Характеристика

Гидроусилитель руля в автомобиле ЗИЛ-131 или 130 ставится с целью снижения усилий, который должен прикладывать водитель в ходе управления автомобилем. Предназначение ГУР также заключается в обеспечении улучшенной маневренности, безопасности во время езды, а также разгрузки руля от вибраций и ударов. Если ГУР выходит из строя, эксплуатация автомобиля будет возможной, поскольку руль продолжит работать, но управление будет более затрудненным.

Система ГУР состоит из следующих элементов:

насоса;
расширительного бачка, куда заливается масло;
патрубок низкого давления;
магистраль высокого давления;
рулевая колонка;
контактный узел сигнала;
подрулевой переключатель поворотников;
карданный шарнир;
карданный вал;
рулевое устройство;
сошка.

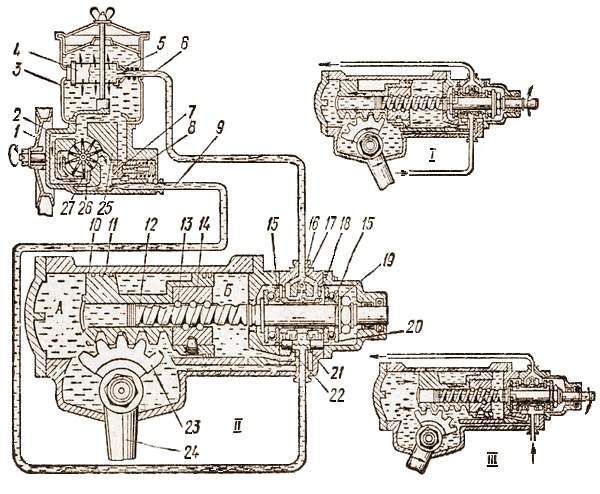

Конструкция системы ГУР в автомобиле ЗИЛ-130

Характерные неисправности

Какие неисправности характерны для ГУР ЗИЛ-130:

Увеличенный зазор. Такая проблема проявляется при значительном износе трущихся элементов и рабочих поверхностей системы.
Затрудненное вращение рулевого колеса. Проблема может проявиться в результате многих факторов, в частности, при недостаточном смазывании насосного устройства либо при разбалансировке предохранительного клапана. Неисправности подобного рода могут быть следствием заклинивания стакана шарового пальца. В некоторых случаях причина кроется в заклинившемся золотнике в гильзе, повышенным зазором в элементах рулевого управления. Бывает, что неисправность связана с повреждением резиновых уплотнителей, которые придется заменить.
Заклинивание или подклинивание подшипниковых элементов руля. Это приведет к тому, что вращение рулевого колеса будет трудным. Избавиться от такой проблемы можно путем добавления смазывающей жидкости на трущиеся рабочие поверхности.
Проблемы в работе рулевых тяг, в частности, тяги могли погнуться, а это, в свою очередь, может отразиться на точности поворота колес. Чтобы избавиться от проблемы такого рода, необходимо либо произвести дефектовку тяг, чтобы восстановить их работоспособность, либо просто заменить их.
Также достаточно распространенная неисправность — это утечка смазывающего материала из картера рулевой системы. Утечка может быть обусловлена ослаблением фиксатора крышки картера, повреждения подшипника или уплотнительных элементов.
Нарушение регулировки устройства. Чтобы не допустить такую проблему, в ходе каждого технического обслуживания должна осуществляться диагностика параметра свободного хода руля. Также ТО должно включать в себя диагностику действия рулевого управления во время движения транспортного средства. Для предотвращения утечки смазки необходимо время от времени осматривать состояние уплотнительных компонентов системы (автор видео об изменении вращения на гидроусилителе руля — Алексей Михалкин).

Способы устранения поломок своими руками

Одной из распространенных проблем является недостаток рабочей смазывающей жидкости в системе или использование некачественного масла. Поэтому каждый ЗИЛовод должен знать, как осуществляется замена расходного материала.

Система оснащается фильтрующим элементом, который промывается при помощи бензина, но если на нем имеются отложения, фильтрующий элемент следует промыть при помощи растворителя:

Чтобы слить масло, руль следует провернуть до упора влево.
Далее, открывается отверстие для слива и откручивается крышка картера рулевой системы. Подставляется емкость и сливается расходный материал. Когда жидкость перестала течь и капать, процедуру слива можно считать оконченной.
Когда слив завершен, из бачка удалите остатки расходной жидкости, для этого можно использовать шприц с удлинительной трубкой. После этих действий следует осуществить промывку шайбы, уплотнительных элементов, а также пробки слива. Необходимо, чтобы все эти компоненты были чистыми, грязь должна отсутствовать. Также демонтируются все сеточные фильтры и промываются, после чего они ставятся на место.
Используя воронку (желательно с сеткой) в расширительный бачок заливается новое масло, около одного литра, после чего его необходимо слить из системы. При сливе руль необходимо поворачивать в разные стороны до упора.
Далее, закручивается проба слива, а рулевое колесо следует вывернуть в левую сторону до упора. Закрыв пробку и вывернув колесо, в систему можно добавить новое масло, жидкость льется, пока смазка не появится над сеточкой фильтра. Руль при заливе поворачивать в разные стороны, это позволит жидкости равномерно разойтись по системе. В общей сложности в систему гидроусилителя должно войти не меньше двух с половиной литров.
Сделав это, необходимо запустить силовой агрегат и дать ему немного поработать. В ходе работы руль нужно поворачивать то влево, то вправо, до упора, при этом в крайнем правом и левом положениях его необходимо удерживать на протяжении трех секунд с небольшим усилием. Смазка продолжит расходиться по системе, поэтому необходимо будет ее понемногу добавлять, пока она не начнет появляться над сеточкой заливного фильтрующего элемента. При этом необязательно, чтобы сетка была полностью покрыта жидкостью. Заправка системы гидроусилителя руля может считаться завершенной, когда в расширительном бачке перестанут появляться пузырьки, обусловленные выходом воздушных пробок из магистралей.
Далее, на место ставится крышка бачка вместе с уплотнителем, шпильками фиксации и шайбой. Проверьте, нет ли в системе утечек.

Еще одна неисправность, от которой можно попытаться избавиться в домашних условиях — это наличие осевого люфта в подшипниковых устройствах.

Если нужно отрегулировать люфт, то процедура осуществляется так:

В первую очередь, от расходного материала очистить картер рулевого устройства. Это делается, чтобы не допустить попадания грязи в систему, поскольку ее наличие может губительно отразиться на функционировании узла в целом.
Когда механизм очищен, можно произвести демонтаж гарнира, который расположен между гидроусилителем руля, и валом рулевого колеса. Не лишним будет демонтировать сошку системы ГУР.
Процедура диагностики зазора осуществляется визуальным образом. Чтобы убедиться в наличии зазора, необходимо надавить на сошку либо прокачать ее из стороны в сторону.
Если заметили, что люфт имеет место, необходимо открутить метизы, расположенные на крышке картера гидроусилителя руля. Сделав это, следует извлечь по одной прокладке и опять проверить люфт. Если будете снимать прокладки по очереди, одна за одной, то сможете добиться того, чтобы люфт был нужного диаметра.

Запчасти для сельскохозяйственной и специализированной техники

Гарантия

от 3 до 12 месяцев

Доставка

по всей территории Украины

Ремонт

в течении 3-5 дней

Главная
Гидроусилитель руля ГУР
Гидроусилитель руля ЗиЛ 130. ГУР ЗиЛ-130

Доступность : В наличии

ГУР ЗИЛ-130 может встречаться под каталожными номерами 130-3400020, 130-3405010, 4331-3400020, 4331-3400020-02.

Гидроусилитель руля ЗиЛ 130 (ГУР ЗиЛ-130) — одно из первых устройств, которое стало применяться предприятиями промышленности СССР. Традиционно для конструкционного узла подобного типа, он устанавливается в систему управления с целью снижения усилий, прилагаемых водителем в процессе управления транспортом, обеспечения более высокой маневренности и безопасности при движении, разгрузки колеса (рулевого) от ударов, которые спровоцированы неровным дорожным покрытием. Если даже ГУР ЗиЛ 130 откажет во время движения, рулевое управление все равно будет работать. Разве что управление рулевым колесом станет чуть более тяжелым.

Описание устройства гидроусилителя руля (ГУР) автомобиля ЗИЛ-130.

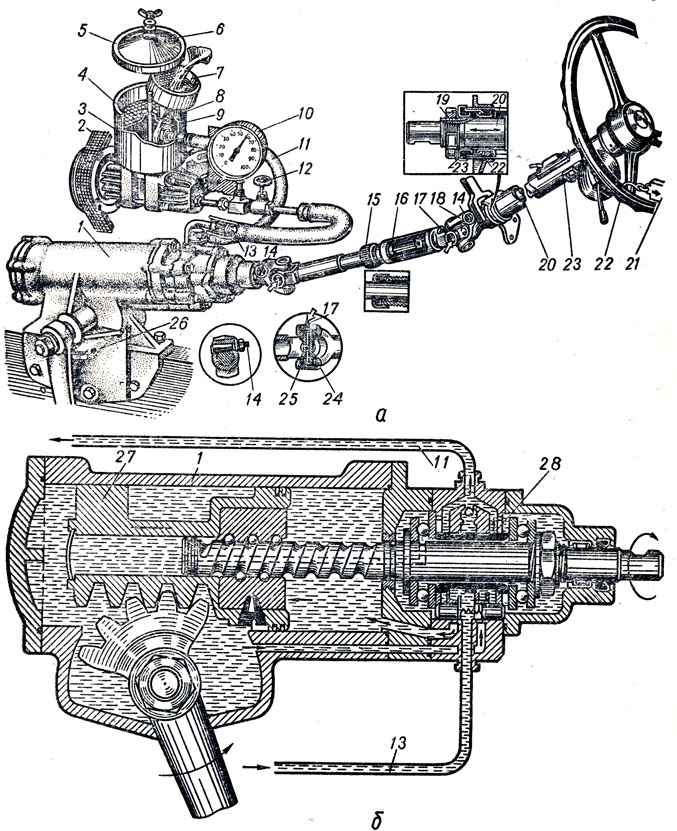

Рулевое управление автомобиля ЗИЛ-130:

1 — насос гидроусилителя ЗИЛ 130;
2 — бачок насоса гидроусилителя руля ЗИЛ 130;
3 — шланг низкого давления;
4 — шланг высокого давления;
5 — колонка;
б — контактное устройство сигнала;
7 — переключатель указателей поворота;
8 — карданный шарнир;
9 — карданный вал;
10 — рулевой механизм;
11 — рулевая сошка.

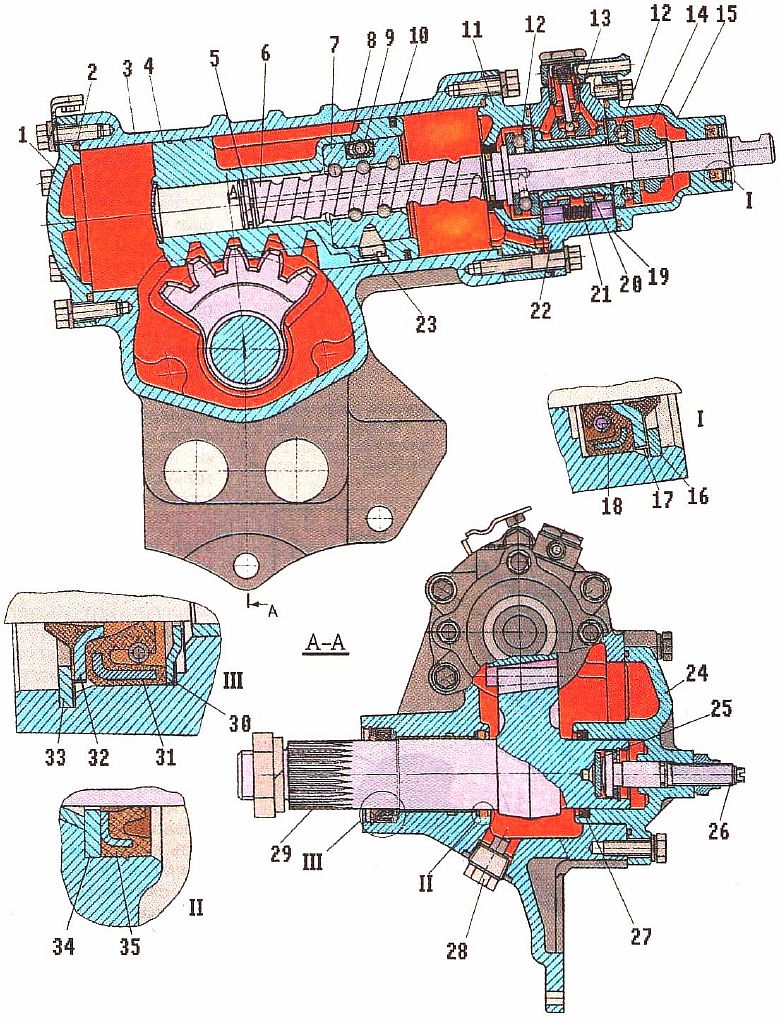

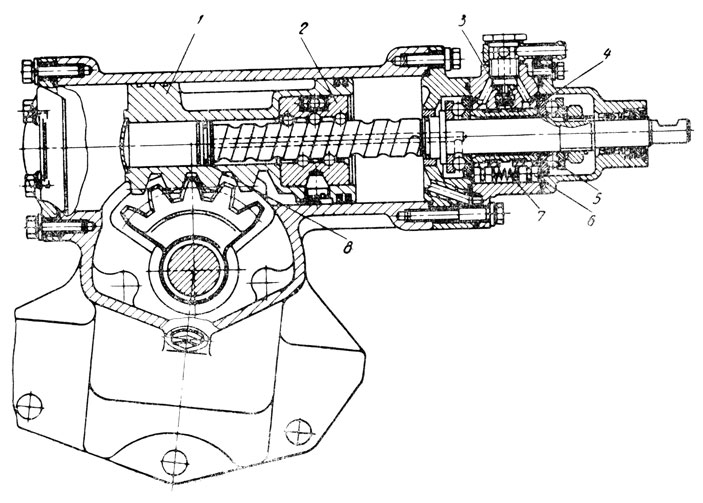

Устройство ГУР ЗИЛ 130.

Неисправности гур зил 130.

При обслуживании ГУР ЗИЛ 130 необходимо помнить о том обстоятельстве, что изначально эта машина разработана для военных. В связи с этим обстоятельством возникают свои специфические требования к изделию. Все виды ремонтных работ проводятся в соответствии с требованиями разработчиков. это и гарантирует высокое качество изделий.

Перечень признаков поломки гур ЗИЛ 130:

Повышенный люфт руля;
Повышенное усилие на рулевом колесе;
Заедание подшипников рулевого механизма;
Погнутость рулевых тяг;
Подтекание масла из картера рулевого механизма;
Нарушения регулировки механизма

1. Повышенный люфт руля появляется при существенном износе соприкасающихся рабочих поверхностей.

2. Тугое вращение руля может быть в следствием многих факторов в том числе недостаточной смазки насоса, разбалансировкой предохранительного клапана. Так же это может быть вызвано подклиниванием стакана шарового пальца. Возможен вариант заклинивания золотника в гильзе, увеличение люфта в шарнирах рулевого управления, повреждения РТИ гидроусилителя руля ГУР ЗИЛ.

3. Подклинивание подшипников рулевого колеса приводит к усложненному вращению, устраняют при помощи добавления смазки на трущиеся поверхности.

4. Погнутые рулевые тяги могут влиять на точность поворота колес. Для преодоления этого дефекта тяги либо ровняют либо меняют.

5. Смазка из картера рулевого механизма подтекает вследствие ослабления крепления крышки картера рулевого механизма, повреждения сальника и прокладок.

6. В процессе технического обслуживания проверяют величину свободного хода рулевого колеса, а также действие рулевого управления на ходу автомобиля и проводят внешний осмотр состояния уплотнений картера рулевого механизма, чтобы предотвратить вытекание смазки.

Часть неисправностей можно устранить на машине, в случае серьезной поломки необходимо обращаться к проверенным специалистам.

Техническое обслуживание ГУР Зил-130

Проведения ТО ГУР ЗИЛ-130

При ТО-1 контролируют герметичность соединений системы гидроусилителя рулевого управления и надежность крепления насоса гидроусилителя, проверяют и при необходимости регулируют воздухо-распределитель пневмоусилителя, подтягивают крепления рулевого механизма к раме автомобиля, шариковых пальцев рулевых тяг, болты кронштейна двуплечего рычага.

При проведении ТО рулевого управления автомобиля ЗИЛ 130 проверяют крепления и выполняют ряд операций:

Моют фильтр насоса ГУРа ЗИЛ 130;
Проверяют все всех рулевых компонентов,
Проверят и при необходимости регулируют зазоры в рулевом механизме.

Регулируют ГУР ЗИЛ:

Осевого зазора в подшипниках вала винта;
Зацепления зубчатого сектора;
Гайки-рейки.

Процесс регулировки осевого зазора в пидшипниках:

Очистив от масла картер рулевого механизма демонтируют шаринир между ГУР Зил 130 и валом рулевого колеса так же демонтируем сошку гидроусилителя. Люфт в подшипниках вала винта проверяют визуально при помощи физического воздействия на сошку (покачать сошку в стороны). При выявлении зазора отвинчиваются метизы на крышке картера гура и снимают по одной прокладке проверят зазор вновь (снимая прокладки одну за одной можно довести зазор до необходимого параметра.

Ремонт гидроусилителя руля ГУР ЗИЛ 130.

С целью проведения дефектовки и степени износа деталей гидроусилителя, проводится разборка ГУРа ЗИЛ.

К основным повреждениям ГУР ЗИЛ относят:

Износ червяка и ролика вала сошки;
Втулок;
Подшипников;
Посадочных мест подшипников;
Повреждения крепления картера;
Элипс в отверстиях крепления корпуса ГУР ЗИЛ;
Погнутость тяг;
Прослаблены крепления рулевого колеса.

«Червяк» рулевого механизма подлежит замене в месте с роликами вала сошки при обнаружении повреждений на их рабочих поверхностях.

Поврежденные шейки вала сошки восстанавливаются нанесением на поверхность вала слоя хрома далее шлифуют в заданный размер. Восстановления горлышка происходит при помощи шлифовки в заданный ремонтный размер под вставку бронзовых втулок. Восстановление резьбовой части вала рулевой сошки при помощи наплавки нового слоя метала вибродуговой сваркой, перед этом убрав старую резьбу. После этих манипуляций протачивают в заданный диаметр и нарезают резьбу. Вал сошки с поврежденными шлицами восстановлению не подлежат. Посадочные места подшипников растачивают и втулят. Повреждения фланца устранят при помощи газосварки, перед этим предварительно нагрев деталь. Поврежденные отверстия выравнивают под ремонтный размер и втулят. В ГУРе ЗИЛ 130 подвергаются износу рабочие поверхности шаровые пальцы вкладыши рулевой тяги. Так же в тягах наблюдается износ отверстий, повреждение резьбы и пружин. В зависимости от характера повреждений происходит выбраковка наконечников рулевых тяг. Отверстия не правильной формы на концах рулевых тяг обрабатывают сваркой. Согнутую тягу приводят в первоначальное положение не нагревая, при этом ее заполняют песком.

По окончанию ремонта проводят проверку на стенде, при этом производят окончательные регулировки ГУР ЗИЛ и настройки. Не забывайте о возможности проведения ремонта гур зил. Мы на ряду с предложением покупки гур зил предлагаем проведения ремонта гидроусилителя руля зил 130. Ремонт гур зил 130 обойдется обходится намного дешевле чем покупка нового изделия.

При копировании материала сайта не забывайте оставлять обратные ссылки на сайт zapchastu.com.ua

ВИДЕО ОБЗОР

Разборка и проверка насоса

Перед разборкой насос нужно снять с автомобиля, предварительно слив из насоса масло и очистив и промыть его наружную поверхность.

Порядок разборки и проверки насоса:

1. Снять крышку бачка и фильтры.

2. Снять бачок, отвернув четыре болта.

3. Установить насос так, чтобы его вал был расположен вертикально, а шкив находился внизу, и снять крышку насоса, отвернув четыре болта. При снятии крышки удерживать клапан от выпадения

4. Отметить положение распределительного диска относительно статора и снять его со штифтов.

5. Отметить положение статора относительно корпуса насоса и снять статор (стрелка на статоре указывает направление вращения вала насоса).

6. Снять ротор вместе с лопастями.

Статор, ротор и лопасти насоса подобраны на заводе индивидуально, поэтому их комплектность при разборке нарушать нельзя. Нельзя также менять местами лопасти.

При замене статора, ротора и лопастей их устанавливать только комплектно

7. В случае крайней необходимости снять шкив, стопорное кольцо и вал насоса вместе с передним подшипником.

При наличии большого подшипника (см. рис. 1, б) вынимать его только в случае необходимости, так как при этом может быть поврежден сальник и его нужно будет заменить.

При установке новых подшипника и сальника принимать меры против повреждения кромок сальника.

8. Проверить свободное перемещение перепускного клапана в крышке насоса и отсутствие забоин или износа.

Клапан и крышка насоса подобраны на заводе индивидуально, поэтому их комплектность при разборке нарушать нельзя, В случае необходимости — зачистить забоины или заменить детали комплектно.

9. Проверить затяжку седла 16 (рис. 1) предохранительного клапана и, если требуется, подтянуть его.

10. Проверить, нет ли грязи во всех каналах деталей насоса, и очистить каналы.

11. Проверить, нет ли задиров или износа на торцовых поверхностях ротора, корпуса и распределительного диска. В случае незначительных задиров или износа притереть эти поверхности на плите, после чего детали тщательно промыть.

12. Проверить, свободно ли перемещаются лопасти в пазах ротора и не изношены ли они чрезмерно.

Сборка насоса

1. Сборку производим в обратной последовательности.

2. Установить статор-ротор с лопастями и распределительный диск в соответствии с метками, нанесенными при разборке, и стрелкой, указывающей направление вращения. При этом фаска шлицевого отверстия должна быть обращена к корпусу насоса.

3. Установить крышку с перепускным клапаном. Шестигранник седла клапана должен быть обращен внутрь отверстия.

4. Момент затяжки болтов М6, крепящих бачок, должен быть равен 0,6—0,8 кГм.

5. Момент затяжки гайки, крепящей шкив насоса, должен быть равен 5,0—6,5 кГм.

6. Вал насоса должен вращаться свободно, без заеданий.

Проверка давления, развиваемого насосом

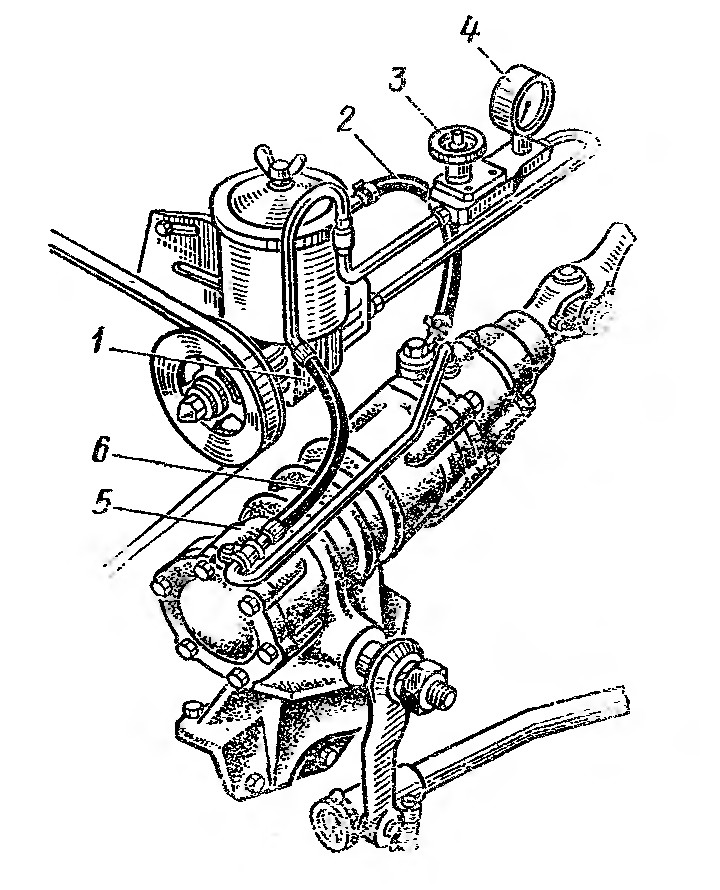

Проверку надо вести, установив между насосом и шлангом высокого давления специальное приспособление (рис. 2), имеющее манометр со шкалой до 80 кг/см 2 и вентиль, закрывающий подачу масла к гидроусилителю.

Для проверки надо открыть вентиль и повернуть колеса до упора; давление масла при малом числе оборотов холостого хода двигателя должно быть не меньше 60 кг/см 2 .

Если давление масла меньше 60 кг/см 2 , то нужно медленно завернуть вентиль, следя за увеличением давления по манометру.

При исправном насосе давление должно подняться и быть не меньше 65 кг/см 2 . В этом случае неисправность нужно искать в механизме рулевого управления. Если давление не увеличивается, то неисправен насос.

Если давление при закрытом вентиле больше давления, которое было при открытом вентиле, но ниже 60 кг/см 2 , то неисправны оба узла.

При проверке нельзя более 15 сек держать вентиль закрытым, а колеса — повернутыми до упора.

Проверку надо вести при температуре масла в бачке 65—75° С.

В случае необходимости масло может быть нагрето путем поворота колес от упора до упора с удержанием их у упоров каждый раз не более 15 сек.

Описание устройства, неисправностей и ремонта ГУР автомобиля ЗИЛ-130

Гидроусилитель руля предназначен для обеспечения более комфортного и удобного управления рулевым колесом автомобиля. Первый ГУР в отечественной промышленности стали применяться на автомобилях ЗИЛ. В этой статье мы предлагаем узнать, какое в ГУР ЗИЛ-130 устройство, какие неисправности характерны для этого узла и как производится его ремонт.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика

Система ГУР состоит из следующих элементов:

насоса;
расширительного бачка, куда заливается масло;
патрубок низкого давления;
магистраль высокого давления;
рулевая колонка;
контактный узел сигнала;
подрулевой переключатель поворотников;
карданный шарнир;
карданный вал;
рулевое устройство;
сошка.

Конструкция системы ГУР в автомобиле ЗИЛ-130

Характерные неисправности

Какие неисправности характерны для ГУР ЗИЛ-130:

Увеличенный зазор. Такая проблема проявляется при значительном износе трущихся элементов и рабочих поверхностей системы.
Затрудненное вращение рулевого колеса. Проблема может проявиться в результате многих факторов, в частности, при недостаточном смазывании насосного устройства либо при разбалансировке предохранительного клапана. Неисправности подобного рода могут быть следствием заклинивания стакана шарового пальца. В некоторых случаях причина кроется в заклинившемся золотнике в гильзе, повышенным зазором в элементах рулевого управления. Бывает, что неисправность связана с повреждением резиновых уплотнителей, которые придется заменить.
Заклинивание или подклинивание подшипниковых элементов руля. Это приведет к тому, что вращение рулевого колеса будет трудным. Избавиться от такой проблемы можно путем добавления смазывающей жидкости на трущиеся рабочие поверхности.
Проблемы в работе рулевых тяг, в частности, тяги могли погнуться, а это, в свою очередь, может отразиться на точности поворота колес. Чтобы избавиться от проблемы такого рода, необходимо либо произвести дефектовку тяг, чтобы восстановить их работоспособность, либо просто заменить их.
Также достаточно распространенная неисправность — это утечка смазывающего материала из картера рулевой системы. Утечка может быть обусловлена ослаблением фиксатора крышки картера, повреждения подшипника или уплотнительных элементов.
Нарушение регулировки устройства. Чтобы не допустить такую проблему, в ходе каждого технического обслуживания должна осуществляться диагностика параметра свободного хода руля. Также ТО должно включать в себя диагностику действия рулевого управления во время движения транспортного средства. Для предотвращения утечки смазки необходимо время от времени осматривать состояние уплотнительных компонентов системы (автор видео об изменении вращения на гидроусилителе руля — Алексей Михалкин).

Способы устранения поломок своими руками

Чтобы слить масло, руль следует провернуть до упора влево.
Далее, открывается отверстие для слива и откручивается крышка картера рулевой системы. Подставляется емкость и сливается расходный материал. Когда жидкость перестала течь и капать, процедуру слива можно считать оконченной.
Когда слив завершен, из бачка удалите остатки расходной жидкости, для этого можно использовать шприц с удлинительной трубкой. После этих действий следует осуществить промывку шайбы, уплотнительных элементов, а также пробки слива. Необходимо, чтобы все эти компоненты были чистыми, грязь должна отсутствовать. Также демонтируются все сеточные фильтры и промываются, после чего они ставятся на место.
Используя воронку (желательно с сеткой) в расширительный бачок заливается новое масло, около одного литра, после чего его необходимо слить из системы. При сливе руль необходимо поворачивать в разные стороны до упора.
Далее, закручивается проба слива, а рулевое колесо следует вывернуть в левую сторону до упора. Закрыв пробку и вывернув колесо, в систему можно добавить новое масло, жидкость льется, пока смазка не появится над сеточкой фильтра. Руль при заливе поворачивать в разные стороны, это позволит жидкости равномерно разойтись по системе. В общей сложности в систему гидроусилителя должно войти не меньше двух с половиной литров.
Сделав это, необходимо запустить силовой агрегат и дать ему немного поработать. В ходе работы руль нужно поворачивать то влево, то вправо, до упора, при этом в крайнем правом и левом положениях его необходимо удерживать на протяжении трех секунд с небольшим усилием. Смазка продолжит расходиться по системе, поэтому необходимо будет ее понемногу добавлять, пока она не начнет появляться над сеточкой заливного фильтрующего элемента. При этом необязательно, чтобы сетка была полностью покрыта жидкостью. Заправка системы гидроусилителя руля может считаться завершенной, когда в расширительном бачке перестанут появляться пузырьки, обусловленные выходом воздушных пробок из магистралей.
Далее, на место ставится крышка бачка вместе с уплотнителем, шпильками фиксации и шайбой. Проверьте, нет ли в системе утечек.

1. Конструкция и обозначение элементов рулевой колонки 2. Конструкция и описание элементов рулевого управления

Если нужно отрегулировать люфт, то процедура осуществляется так:

В первую очередь, от расходного материала очистить картер рулевого устройства. Это делается, чтобы не допустить попадания грязи в систему, поскольку ее наличие может губительно отразиться на функционировании узла в целом.
Когда механизм очищен, можно произвести демонтаж гарнира, который расположен между гидроусилителем руля, и валом рулевого колеса. Не лишним будет демонтировать сошку системы ГУР.
Процедура диагностики зазора осуществляется визуальным образом. Чтобы убедиться в наличии зазора, необходимо надавить на сошку либо прокачать ее из стороны в сторону.
Если заметили, что люфт имеет место, необходимо открутить метизы, расположенные на крышке картера гидроусилителя руля. Сделав это, следует извлечь по одной прокладке и опять проверить люфт. Если будете снимать прокладки по очереди, одна за одной, то сможете добиться того, чтобы люфт был нужного диаметра.

Видео «Регулировка механизма ГУР в автомобиле ЗИЛ с помощью стенда»

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (75.00%)

Нет (25.00%)

Ремонт гур на зил 130 своими руками

Мы постараемся ответить на вопрос: ремонт гур на зил 130 своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

В данной статье мы рассмотри порядок сборки разборки рулевой колонки (ГУР) ЗИЛ-130. А так же возможные неисправности ГУР ЗИЛ-130 и методы их устранения. Если ВЫ самостоятельно не имеете возможность отремонтеровать ГУР ЗИЛ-130, то предоставьте это нашим специалистам позвонив по номеру (097) 056-05-93. Ремонт ГУР ЗИЛ-130, а также продажа новых ГУРов ЗИЛ-130.

Насос ЗИЛ-130 гидроусилителя рулевого привода (РИС 1) с бачком, фильтрами и клапанами, ограничивающими давление и расход масла в системе, установлен на двигателе и приводится в действие клиновым ремнем от шкива, расположенного на переднем конце коленчатого вала.
При эксплуатации гур ЗИЛ-130 необходимо регулярно, в сроки, указанные в карте смазывания, проверять уровень масла в системе гидроусилителя руля ЗИЛ-130 и промывать фильтры насоса.
Ежедневно следует проверять герметичность соединений и шлангов системы ЗИЛ-130 гидроусилителя рулевого управления.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Рис.1 Насос гидроусилителя ЗИЛ-130:
1 — конусная втулка; 2 — шкив; 3 — корпус; 4 — передний подшипник; 5 — сальник; 6 — вал; 7 — задний подшипник; 8 — статор; 9 — ротор; 10 — распределительный диск; 11 — крышка; 12 — перепускной клапан; 13 — нагнетательное отверстие; 14 — регулировочные прокладки; 15 — седло предохранительного клапана; 16 — предохранительный клапан; 17 — коллектор; 18 — патрубок; 19 — бачок; 20 — прокладка; 21 — сетчатый фильтр; 22 — сапун; 23 — крышка бачка; 24 — шайба; 26 — гайка-барашек; 26 и 27 — уплотнительные кольца; 28 — прокладка коллектора; 29 — прокладка бачка; 30 — лопасть гур ЗИЛ-130.

Натяжение ремня насоса нужно проверять при каждом техническом обслуживании. Регулируют натяжение ремня перемещением насоса гидроусилителя руля ЗИЛ-130. При нормальном натяжении прогиб ремня между шкивами вентилятора и насоса ЗИЛ-130 гидроусилителя рулевого управления под действием усилия 40 Н (4 кгс) должен быть в пределах 8—14 мм (см. рис. 32).
Для системы гур ЗИЛ-130 нужно употреблять только чистое, отфильтрованное масло, указанное в карте смазывания. Заливать масло надо через воронку с двойной сеткой и заливной фильтр, установленный в бачке насоса гидроусилителя руля ЗИЛ-130. При применении загрязненного масла быстро изнашиваются детали насоса и ЗИЛ-130 гидроусилителя. Во время проверки уровня масла в системе гидроусилителя передние колеса автомобиля должны быть установлены прямо.
Перед снятием с бачка крышку надо тщательно очистить от грязи и промыть бензином. Масло доливают при работе двигателя на режиме холостого хода до появления его над сеткой фильтра 21 (см. рис. 55).
Ключевые слова: ЗИЛ-130 гидроусилитель руля, гур ЗИЛ-130.

Смена масла в гидроусилителе ЗИЛ-130

Действия при разрыве шлангов гидроусилителя ЗИЛ-130

Разборка рулевого механизма ЗИЛ-130

Сборка рулевого механизма ЗИЛ-130

Порядок разборки насоса гидроусилителя ЗИЛ-130

Порядок сборки насоса гидроусилителя ЗИЛ-130

Сборку насоса проводить в следующем порядке.
1. Установить статор, ротор с лопастями и распределительный диск в соответствии с метками, нанесенными при разборке, и стрелкой, указывающей направление вращения. При этом фаска шлицевого отверстия ротора должна быть обращена к корпусу насоса.
2. Установить крышку с перепускным клапаном. Шестигранник седла клапана должен быть обращен внутрь отверстия.
3. Момент затяжки болтов, крепящих бачок, должен быть равен 6—8 Н • м (0,6—0,8 кгс • м).
4. Момент затяжки гайки, крепящей шкив насоса, должен составлять 50—65 Н • м (5—6,5 кгс • м),
5. Вал насоса должен вращаться свободно, без заеданий.

Проверка давления, развиваемого насосом

Для проверки давления, развиваемого насосом, устанавливают специальное приспособление (рис. 2), имеющее манометр со шкалой до 8000 кПа (80 кгс/см2) и вентиль, закрывающий подачу масла к гидроусилителю.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Рис. 2. Приспособление для проверки давления:
1 — насос гидроусилителя; 2 — шланг низкого давления; 3 — вентиль; 4 — нанометр; 5 — рулевой механизм; 6 — шланг высокого давления.

Рис. 3. Регулировка осевого зазора ЗИЛ-130.

Привод рулевого управления ЗИЛ-130

Привод рулевого управления состоит из продольной и поперечной рулевых тяг.
Продольная рулевая тяга — трубчатая, с регулируемыми шаровыми шарнирами. При сборке шарнира регулировочную пробку затягивают до упора, а затем отпускают до первого возможного положения для шплинтовки (но не менее 1/4 оборота) и шплинтуют. Следует помнить, что полное устранение зазоров шарниров не допускается, так как это может привести к поломке шарового пальца или тяги.
Поперечная рулевая тяга — трубчатая, имеет на концах правую и левую резьбу для навинчивания головок с шаровыми шарнирами, с помощью которых можно изменять длину тяги и тем самым регулировать схождение передних колес. Шарниры не нужно регулировать. При сборке необходимо следить за тем, чтобы шаровые пальцы проворачивались от руки без заедания. Момент затяжки гаек шаровых пальцев продольной и поперечной рулевых тяг составляет 230—270 Н*м (23—27 кгс • м).
Систематически следует проверять и подтягивать все крепления, проверять состояние шарнирных соединений продольной и поперечной рулевых тяг, а при необходимости регулировать зазор в шарнире продольной рулевой тяги.

Неисправности рулевого управления ЗИЛ-130

Возможные неисправности рулевого управления и способы их устранения

I. Недостаточное или неравномерное усиление гидроусилителя ЗИЛ-130

Гидроусилитель руля предназначен для обеспечения более комфортного и удобного управления рулевым колесом автомобиля. Первый ГУР в отечественной промышленности стали применяться на автомобилях ЗИЛ. В этой статье мы предлагаем узнать, какое в ГУР ЗИЛ-130 устройство, какие неисправности характерны для этого узла и как производится его ремонт.

Система ГУР состоит из следующих элементов:

насоса;
расширительного бачка, куда заливается масло;
патрубок низкого давления;
магистраль высокого давления;
рулевая колонка;
контактный узел сигнала;
подрулевой переключатель поворотников;
карданный шарнир;
карданный вал;
рулевое устройство;
сошка.

Конструкция системы ГУР в автомобиле ЗИЛ-130

Какие неисправности характерны для ГУР ЗИЛ-130:

Если нужно отрегулировать люфт, то процедура осуществляется так:

В первую очередь, от расходного материала очистить картер рулевого устройства. Это делается, чтобы не допустить попадания грязи в систему, поскольку ее наличие может губительно отразиться на функционировании узла в целом.
Когда механизм очищен, можно произвести демонтаж гарнира, который расположен между гидроусилителем руля, и валом рулевого колеса. Не лишним будет демонтировать сошку системы ГУР.
Процедура диагностики зазора осуществляется визуальным образом. Чтобы убедиться в наличии зазора, необходимо надавить на сошку либо прокачать ее из стороны в сторону.
Если заметили, что люфт имеет место, необходимо открутить метизы, расположенные на крышке картера гидроусилителя руля. Сделав это, следует извлечь по одной прокладке и опять проверить люфт. Если будете снимать прокладки по очереди, одна за одной, то сможете добиться того, чтобы люфт был нужного диаметра.

по всей территории Украины

ГУР ЗИЛ-130 может встречаться под каталожными номерами 130-3400020, 130-3405010, 4331-3400020, 4331-3400020-02.

Гидроусилитель руля ЗиЛ 130 (ГУР ЗиЛ-130) – одно из первых устройств, которое стало применяться предприятиями промышленности СССР. Традиционно для конструкционного узла подобного типа, он устанавливается в систему управления с целью снижения усилий, прилагаемых водителем в процессе управления транспортом, обеспечения более высокой маневренности и безопасности при движении, разгрузки колеса (рулевого) от ударов, которые спровоцированы неровным дорожным покрытием. Если даже ГУР ЗиЛ 130 откажет во время движения, рулевое управление все равно будет работать. Разве что управление рулевым колесом станет чуть более тяжелым.

Описание устройства гидроусилителя руля (ГУР) автомобиля ЗИЛ-130.

Рулевое управление автомобиля ЗИЛ-130:

1 – насос гидроусилителя ЗИЛ 130;
2 – бачок насоса гидроусилителя руля ЗИЛ 130;
3 – шланг низкого давления;
4 – шланг высокого давления;
5 – колонка;
б – контактное устройство сигнала;
7 – переключатель указателей поворота;
8 – карданный шарнир;
9 – карданный вал;
10 – рулевой механизм;
11 – рулевая сошка.

Устройство ГУР ЗИЛ 130.

Неисправности гур зил 130.

Перечень признаков поломки гур ЗИЛ 130:

Повышенный люфт руля;
Повышенное усилие на рулевом колесе;
Заедание подшипников рулевого механизма;
Погнутость рулевых тяг;
Подтекание масла из картера рулевого механизма;
Нарушения регулировки механизма

1. Повышенный люфт руля появляется при существенном износе соприкасающихся рабочих поверхностей.

Техническое обслуживание ГУР Зил-130

Проведения ТО ГУР ЗИЛ-130

При проведении ТО рулевого управления автомобиля ЗИЛ 130 проверяют крепления и выполняют ряд операций:

Моют фильтр насоса ГУРа ЗИЛ 130;
Проверяют все всех рулевых компонентов,
Проверят и при необходимости регулируют зазоры в рулевом механизме.

Регулируют ГУР ЗИЛ:

Осевого зазора в подшипниках вала винта;
Зацепления зубчатого сектора;
Гайки-рейки.

Процесс регулировки осевого зазора в пидшипниках:

Ремонт гидроусилителя руля ГУР ЗИЛ 130.

С целью проведения дефектовки и степени износа деталей гидроусилителя, проводится разборка ГУРа ЗИЛ.

К основным повреждениям ГУР ЗИЛ относят:

Износ червяка и ролика вала сошки;
Втулок;
Подшипников;
Посадочных мест подшипников;
Повреждения крепления картера;
Элипс в отверстиях крепления корпуса ГУР ЗИЛ;
Погнутость тяг;
Прослаблены крепления рулевого колеса.

“Червяк” рулевого механизма подлежит замене в месте с роликами вала сошки при обнаружении повреждений на их рабочих поверхностях.

Сообщение отредактировал Vishkar: 04 August 2011 – 20:23

Members

3769 сообщений

Город: Латвия , Резекне
Имя: Василий

Members

2531 сообщений

Город: Москва ,
Имя: Владимир

Vishkar (сегодня, 20:22) писал:

Members

8511 сообщений

Город: Львов
Имя: Андрей

Members

1732 сообщений

Город: Москва
Имя: Василий

Members

8511 сообщений

Город: Львов
Имя: Андрей

Василий_А (сегодня, 20:43) писал:

Members

62 сообщений

Город: Свердловская обл
Имя: Вова

Сообщение отредактировал Vishkar: 04 August 2011 – 22:13

Members

8511 сообщений

Город: Львов
Имя: Андрей

Members

1500 сообщений

Город: Московская область
Имя: Александр

Померяйте давление в системе. Если не в норме -> меняем насос, если в норме -> меняем ГУР. И никаких регулировок и замен пружин. Там ничего нельзя трогать. (к сожалению)

Мастер Йода и перекиси водорода

Members

1526 сообщений

Город: пгт
Имя: Влад

На дисках, “сжимаюших” ротор и статор нет ли случайно царапин?

Members

3769 сообщений

Город: Латвия , Резекне
Имя: Василий

А раньше он так тоже плохо поворачивал ? Или резко что-то обломалось ?

Если и раньше плохо поворачивал, может что-то в шлангах , например штуцер вкручен с маленьким отверстием, мало масла пропускает вот и всё. У меня на ГАЗ 66 плохо усилитель работал, поставил насос НШ 10 , ничего не изменилось , кончилось тем что я заменил все шланги и штуцера переточил с большими отверстиями и руль на месте стал крутиться легко и непринуждённо.

Глава VI МЕХАНИЗМЫ УПРАВЛЕНИЯ АВТОМОБИЛЕЙ ЗИЛ-130, 131

РЕГУЛИРОВКА РУЛЕВОГО УПРАВЛЕНИЯ АВТОМОБИЛЕЙ ЗИЛ-130, 131

Своевременная проверка и правильная регулировка рулевого управления в значительной степени увеличивают безопасность движения автомобиля.

В процессе эксплуатации рулевое управление изнашивается, а также ослабляются крепления как в рулевом механизме, так и в его приводе, вследствие чего в сопрягаемых деталях увеличиваются зазоры, которые приводят к увеличению свободного хода (люфта) рулевого колеса, в результате этого нарушается нормальная управляемость и устойчивость автомобиля при движении, особенно на повышенных скоростях. Поэтому периодически необходимо проверять и регулировать рулевое управление.

На автомобилях ЗИЛ-130 и ЗИЛ-131 устанавливают рулевое управление с гидроусилителем, рулевой механизм которого показан на рис. 50, а.

Гидроусилитель рулевого управления служит для уменьшения усилия, прилагаемого водителем к рулевому колесу при повороте передних колес, а также смягчает удары, возникающие из-за неровностей дороги, и повышает безопасность движения.

Рулевой механизм имеет винт 7 с гайкой 8 на циркулирующих шариках 10 и рейку-поршень 5, которая находится в зацеплении с зубчатым сектором 43, конструктивно выполненным вместе с валом 31, рулевой сошки. Механизм крепится к раме и соединяется с валом рулевого колеса при помощи карданного вала с двумя карданами.

На картере рулевого механизма установлен клапан управления, к которому подведены два шланга от насоса гидравлического усилителя: шланг высокого давления, по которому
подводится масло от насоса, и шланг низкого давления (слива), по которому масло возвращается в насос.

Насос гидроусилителя — лопастного типа, двойного действия с бачком и фильтром установлен на двигателе и приводится в действие через клиновидную ременную передачу от шкива коленчатого вала. В насосе имеется перепускной клапан (рис. 50, б), который срабатывает при засорении фильтра, а также ограничивает количество подаваемого насосом масла в гидрав-лическую систему при повышении числа оборотов коленчатого вала двигателя. Внутри золотника 44 перепускного клапана насоса расположен предохранительный шариковый клапан 47, который ограничивает давление масла в системе, открываясь при давлении 65—70 кГ/см2.

В рулевом управлении проверяют и регулируют рулевой механизм и насос гидроусилителя. Перед проверкой и регулировкой рулевого механизма необходимо проверить: давление воздуха в шинах передних колес, регулировку подшипников передних колес, состояние шарниров рулевых тяг и карданов карданного вала, схождение колес и углы поворота передних колес, уровень

масла в бачке насоса гидроусилителя рулевого управления, натяжение его ремня, а также убедиться в отсутствии воздуха в системе гидроусилителя, осадка или грязи в бачке насоса и утечки масла через соединения трубопроводов. Обнаруженные неисправности необходимо устранить.

Проверка и регулировка подшипников вала рулевого колеса. Предварительный натяг подшипников вала рулевого колеса проверяют, перемещая вал в осевом направлении при отъединенном карданном вале.

При наличии осевого зазора вала надо снять с автомобиля рулевую колонку в сборе с валом и рулевым колесом, закрепить ее в слесарные тиски, отогнуть усик стопорной шайбы и подтянуть регулировочную гайку ключом (рис. 51, а). Затем проверить предварительный натяг подшипников вала рулевого колеса динамометром, приложенным к рулевому колесу на радиусе 240 мм (рис. 51,6). Момент вращения вала рулевого колеса должен быть равен 3—8 кГсм, что будет соответствовать усилию 0,12 — 0,33 кГ.

Закончив регулировку предварительного натяга подшипников, надо загнуть усик стопорной шайбы в паз регулировочной гайки, затем установить рулевую колонку на автомобиль и подсоединить карданный вал к валу рулевого колеса.

Рис 50. Рулевой механизм: а — механизм в разрезе; б — перепускной клапан насоса;
1 — нижняя крышка; 2, 14, 26 и
29 — уплотнительные кольца; 3 — заглушка; 4 — картер рулевого механизма; 5 — рейка-поршень; 6 — уплотнительное разрезное кольцо; 7 — винт рулевого механизма; 8 — шариковая гайка; 9— желоб; 10 — шарик; 11 — поршневые кольца; 12 — промежуточная крышка; 18 — упорный шариковый подшипник; 15 — шариковый клапан; 16 — золотник клапана управления; 17 — корпус клапана управления; 18 — пружинная шайба; 19 — регулировочная гайка; 20 — верхняя крышка; 21 — игольчатый подшипник; 22 и 85 — упорные кольца сальника; 23 — пробка канала для подвода масла к клапану управления; 24 — угольник со штуцером; 25 — боковая крышка; 27 — регулировочная шайба; 28 — стопорное кольцо; 30 — регулировочный винт; 31 — вал рулевой сошки и сектора; 32 сливная пробка; 33 — втулки вала; 84 и 38 — сальники; 36 — стопорное кольцо; 37— гайка; 89 — реактивная пружина; 40 — реактивный плунжер; 41 – канал для подвода масла во внутреннюю полость картера; 42 — установочный винт; 43 — сектор; 44 — золотник насоса; 45 — пружина; 46 — направляющая пружины; 47 — предохранительный шариковый клапан; 48 — регулировочные прокладки; 49 — седло; 50 — канал для подвода масла к предохранительному клапану

Рис. 51. Проверка и регулировка предварительного натяга подшипников вала рулевого колеса: а — регулировка; б — проверка

Автомобиль ЗИЛ-130 оборудован рулевым управлением с гидравлическим усилителем, объединенным в один агрегат с рулевым механизмом.

Колонка рулевого управления стоит в нижней части к полу кабины, а в верхней части – к переднему щиту и при помощи растяжек к панели кабины.

Вал колонки рулевого механизма вращается в специальных шариковых подшипниках. Осевой зазор в шариковых подшипниках регулируется гайкой.

Объединен с рулевым усилителем в один агрегат. Рулевой усилитель автомобиля уменьшает усилие, которое необходимо приложить к рулевому колесу для поворота передних колес, смягчает удары, возникающие при движении автомобиля по неровностям дороги, повышает безопасность движения, позволяет сохранить контроль над направлением движения автомобиля в случае разрыва шины переднего колеса.

Рулевой механизм имеет две рабочие пары: винт с гайкой на циркулирующих шариках и поршень рейку, входящую в зацепление с зубчатым сектором вала сошки. Передаточное отношение рулевого механизма 20:1. Картер рулевого механизма одновременно является цилиндром рулевого усилителя, в котором перемещается поршень рейка. Зубья рейки и сектора имеют переменную по длине толщину, что позволяет регулировать зазор в зацеплении посредством осевого перемещения вала сошки. Осевое положение вала сошки устанавливается регулировочным винтом, головка которого входит в отверстие вала и опирается на шайбу. Осевое перемещение регулировочного винта относительно сошки после сборки должно составлять 0,02….0,08мм. Сошка устанавливается на валу по меткам.

Рулевое управление автомобиля серьезная тема. К этому механизму надо отнестись с особым вниманием. В этой теме мы поговорим о некоторых неисправностях рулевого управления, которые встречаются на автомобилях ЗИЛ-130-431410.

Неисправность у меня была такая. Выдавливало переднюю крышку гура, при повороте руля до конца в право поршень-рейка выдавливал переднюю крышку крышку гура. Потому что на поворотных кулаках есть регулировочные болты ограничения поворота колеса, они были не отрегулированы или сносились со временем эксплуатации автомобиля.

регулировка поворотных кулаков

Чтобы отрегулировать рулевое управление и угол поворота, тут ни чего сложного нет. Домкратим переднюю балку автомобиля, снимаем переднюю крышку гура
, чтобы было видно, до какого момента у нас ходит поршень-рейка. Выворачиваем руль до конца вправо и смотрим, насколько у нас вышел поршень-рейка за свои пределы.

Далее регулируем регулировочными болтами на поворотном кулаке так чтобы при замере наш поршень-рейка не касался передней крышки. И все больше выдавливания крышки у нас не будет. Болты фиксируем контргайками и ездим спокойно.

Еще была проблема, из под сошки, где стоит сальник, бежало масло. Эта проблема есть у многих, наверное, постоянно все рулевое в масле. И эта проблема решается легко решается. Посмотрите ниже видео. Тут нужно вставить под стопорное кольцо добавочную шайбу. Подобрать шайбу так чтобы стопорное кольцо с натягом вставало в паз и тем самым мы поддавим наш сальник, конусной шайбой и течи больше не будет, проверено временем.

Одна весьма досадная неприятность может расстроить любого автолюбителя – это поломка такого устройства, как ГУР. Первые признаки неисправности – рулевое управление стало очень тугим, появился странный гул при поворотах. Также при детальном осмотре можно обнаружить подтеки на узлах системы, вместе с одновременным падением уровня жидкости в бачке ГУР.

Установка для усиления руления может сломаться по ряду причин. Перечислим их:

при перепадах температур, особенно зимой, под нагрузкой во время резких поворотов может выдавить сальник, следовательно, нельзя зимой оставлять машину на ночь с вывернутыми колесами;
также из-за низких температур под давлением может прохудиться один из шлангов системы;
несвоевременная замена жидкости ГУР, либо заливка неправильной жидкости порой приводят к серьезным поломкам насоса системы.

Далее подробно изучим, как сделать ремонт гидроусилителя руля на своей машине. А для примера возьмем несколько известных автомобилей.

Часто автолюбителям приходится делать ремонт насоса гидроусилителя руля. Они сталкиваются с этим, поскольку, например, вовремя не следят за уровнем жидкости в бачке ГУР.

Рассмотрим, как произвести ремонт насоса системы гидроусилителя руля своими руками. Для эталона возьмем такой автомобиль, как Мерседес.

ключи гаечные;
отвертки;
очистительная автохимия.

Начинаем процесс.

Откручиваем крепления шкива насоса, демонтируем шкив.
Демонтируем с узла трубки низкого и высокого давления, сливаем жидкость.
Отвернув два крепления кронштейна, демонтируем насос. Если он покрыт маслянистыми отложениями – очевиден износ сальника.
Очищаем корпус снятого узла.
Открутив болты, демонтируем переднюю крышку.
В продолжение ремонта данного насоса расчленяем его.
Вынимаем стопорное кольцо, не теряя лепестки ротора, а также снимаем ротор с вала.
Достаем вал и очищаем его.
Извлекаем сальник, заменяем его на новый.
У задней части насоса демонтируем поплавковый уровень, достаем фильтр, прочищаем.
Заменяем прокладку крышки бачка.
Сборку производим в обратной последовательности.

Эта часть ремонта гидроусилителя у Мерседеса самая важная. Ремкомплект с сальником заказываем у продавцов по номеру насоса.

Возможно, автолюбителю довелось проделывать ремонт насоса гидроусилителя Пассата Б3. Тогда действовать нужно аналогичным образом. Для демонтажа шкива здесь можно воспользоваться специальным съемником. А ремонтный комплект также подбирается, согласно идентификационного номера насоса.

Также читайте про замену ламп в противотуманных фарах Приоры и датчика температуры охлаждающей жидкости опель астра.

Если же, например, лопнул шланг системы, то временно починить его можно по нижеследующей инструкции. Предварительно надо взять:

Разрезаем шланг, подставляем емкость, отрезаем сантиметр дефектного участка.
Вставляем медную трубку внутрь обоих концов шланга.
Стягиваем хомутами.
Доливаем жидкость ГУР.

Вот такая нехитрая последовательность может быть применена при ремонте шлангов системы гидроусилителя руля.

Система ГУР давно применяется на всех иномарках. Отечественные машины не стали исключением. К примеру, у Волги ГАЗ 3110 предусмотрен этот узел. Разберемся, как у ГАЗ 3110 сделать ремонт гидроусилителя.

У данных машин часто выходит из строя такой элемент гидравлической усиливающей аппаратуры как редуктор. Поэтому поговорим именно о его починке.

Для работ нам понадобятся:

ключи гаечные;
съемник универсальный;
отвертки;
моющее средство для автомобильного двигателя;
ветошь, щеточка.

Поддомкрачиваем автомобиль, снимаем колесо.
Демонтируем посредством съемника сошку с редуктора.
Открутив штуцеры, сливаем жидкость с обеих магистралей.
Отсоединяем кардан рулевой колонки.
Открутив крепления, демонтируем редуктор.
Тщательно промываем его корпус.
Отворачиваем гайку регулировки люфта и крепления крышки.
Откручиваем регулировочный винт, снимаем крышку.
Далее демонтируем крышку вала поршня, слив остатки масла.
Извлекаем поршень и вал сошки.
Заменяем часто выходящий из строя верхний сальник вала.
С другой стороны заменяем нижний сальник.
Меняем кольца вала.
Меняем сальник вала поршня.
Производим сборку, двигаясь по пунктам назад.

Здесь, заказывая ремонтный комплект у продавцов, необходимо также быть внимательным к маркировке редуктора.

Что интересно, механизм гидроусиления появился на отечественных машинах еще во времена Советского Союза. Если конкретнее, описываемое устройство использовалось на ЗИЛ-130 для военных целей.

Далее ради интереса рассмотрим ремонт гидроусилителя руля починку гидроусилителя руля у ЗИЛ-130. Нам понадобятся такие вещи:

набор гаечных ключей;
отвертки;
съемник;
молоток;
чистящее средство.

Опишем на примере данной грузовой машины с типичной схемой устройства гидроусиления – как сделать ремонт поршня-рейки гидроусилителя руля. Хотя по сути, если сломалась рейка, ее надо заменить. Вот и посмотрим, как это сделать. Итак, начинаем.

Отворачиваем гайку, затем съемником удаляем сошку.
Откручиваем пробку с магнитом, выливаем все масло.
Отсоединяем шланги, сливаем остатки жидкости.
Расшплинтовав, отвернув гайку и выколотив клин, отсоединяем кардан рулевого вала.
Открутив болты, снимаем картер механизма с машины.
Тщательно вычищаем корпус устройства.
Демонтируем боковую и верхнюю крышки, открутив крепления.
Откручивая болты, достаем корпус клапана управления вместе с рейкой-поршнем.
Устанавливаем новую запчасть.
Сборку осуществляем в обратном порядке.

Тут надо отметить, что на более мощных грузовиках, даже тракторах установлен аппарат усиления похожего типа. Поэтому, проводя починку гидроусилителей, например, Камаза, можно действовать по приведенному выше сценарию.

То же самое касается известного отечественного внедорожника. На УАЗ Хантер сделать ремонт гидроусилителя можно, основываясь на приведенных инструкциях.

А при ремонте гидроусилителя руля трактора Т40 своими руками необходимо помнить, что во время разборки поршня нужно действовать следующим образом.

Утапливаем штифт задней гайки.
Откручиваем гайку, извлекаем ее вкупе с пружинной шайбой.
Выталкиваем винт механизма.
Извлекаем золотник с упорами и пружинами.

Все эти работы производятся, естественно, уже на снятом узле. А его полный демонтаж с трактора осуществляется по инструкции, подобной только что описанной для грузовика ЗИЛ-130. В целом, гидроусилитель руля Т40 устроен аналогично описанным ранее механизмам, поэтому его ремонт, основанный на предыдущих описаниях, не должен вызывать особых проблем.

После всего изложенного может показаться, что ремонт гидроусилителя выполнить своими руками довольно сложно. Это действительно так. Следовательно, автолюбители чаще обращаются с данной проблемой к мастерам ремонтных станций.
Посмотрим, сколько стоит по России работа по ремонту. Усредненные данные относительно крупных городов указаны в следующей таблице.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 5 проголосовавших: 3

Рулевой механизм ЗИЛ 130 opex.ru

Array ( [DATE_ACTIVE_FROM] => 23.10.2020 21:01:00 [~DATE_ACTIVE_FROM] => 23.10.2020 21:01:00 [ID] => 509718333 [~ID] => 509718333 [NAME] => Рулевой механизм ЗИЛ 130 [~NAME] => Рулевой механизм ЗИЛ 130 [IBLOCK_ID] => 33 [~IBLOCK_ID] => 33 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [DETAIL_TEXT] =>

Гордость завода ЗИЛ — модель 130, продолжение длинной линейки грузовиков, родословная которой восходит к модели Fiat 15 1915 года. Дальнейшая модернизация в 1958 году привела к созданию предшественника версии 130, ЗИЛ 164. Автомобиль, однако, подвергся серьезной критике из-за устаревшего дизайна. В этом же году были созданы опытные образцы нового грузовика, который при запуске в производство в 1962 году получил цифру «130». Так был создан ЗИЛ 130, который хоть и отличается от предшественника новой линией кузова, но под капотом тот же старый 5,5-литровый бензиновый двигатель, а конструкцию сложно назвать революционной.

Тем не менее, 4-тонный грузовик быстро обрел популярность. До конца 1970-х годов Зил был вторым после ГаЗа производителем грузовиков в СССР, контролировал четверть рынка. Базовый ЗИЛ 130 представляет собой традиционную двухосную конструкцию с передним двигателем, центральной кабиной и задним приводом. Он весит 4125 килограмм и благодаря 150-сильному двигателю и пятиступенчатой коробке передач может разгоняться до 85 километров в час. С годами появлялись и новые версии. В 1977 году появился 6-колесный Зил-133, с полным приводом и дизельным двигателем от Камаза. Модель 130 имеет множество применений практически во всех странах постсоветского пространства — он используется гражданскими лицами, а также армией, полицией и пожарными командами.

В последующие годы в результате медленного, но неуклонно развивающегося экономического кризиса в Восточной Европе и Азии спрос на российские грузовики упал.

Рулевой механизм как базовый аспект

Рулевой механизм ЗИЛ-130 был предусмотрительно снабжен конструкторами гидравлическим усилителем. Рассмотрим главные особенности устройства:

На щите кабины закреплена рулевая колонка, а в ней на шарикоподшипниках установлен рулевой вал. Непосредственно на этот вал крепится рулевое колесо. Гидравлический усилитель совмещен с рулевым механизмом и соединяется с рулевым валом посредством промежуточного вала. Таким образом усилие передается на рулевую сошку.

Рулевой рычаг соединяется с сошкой с помощью рулевой тяги, а сам рычаг крепится к поворотному кулаку оси.

Корпус гидроусилителя чугунный, закрепляется непосредственно на раме грузовика.

Одна из частей корпуса — цилиндрическая, с одной стороны эта часть закрывается крышкой. В этой области расположился поршень, а уплотнен он кольцами, которые также выполнены из чугуна.

В этом поршне установлена гайка, закрепленная прочными винтами. Винт рулевого механизма, одним концом соединяясь с карданным валом, проходит через эту гайку. Он также имеет уплотнение в виде чугунных колец.

Насос гидроусилителя имеет 2 шланга — сливной и нагнетательный, которые находятся снаружи корпуса золотника и крепятся к нему. Между каналами золотника есть клапан, который соединяет их между собой в периоды, когда насос находится в нерабочем состоянии. Это дает возможность рулевому механизму работать без гидроусилителя.

Сам же насос крепится с левой стороны двигателя. При помощи ременной передачи его шкив со шкивом коленвала.

Если потребовалось по каким-либо причинам разобрать насос гидроусилителя, то следует придерживаться нескольких простых правил:

Предварительно перед началом разборки надо проверить, что масло полностью слито.

В первую очередь, насос ГУР тщательно очищается от грязи и промывается. В противном случае грязь может попасть внутрь, что в дальнейшем приведет к повреждению.

При ремонте насоса не должны обезличиваться крышка насоса, статор, ротор и лопасти насоса.

Как работает гидроусилитель

Когда вал насоса начинает вращаться, его подвижные части (лопасти) осуществляют захват масла, таким образом оно попадает из бачка к золотнику. Когда рулевое колесо возвращается в среднее положение, на золотник воздействуют пружины. Результатом этого становится возврат масла обратно в бачок через каналы слива. Действия на поршень при этом не оказывается.

Если же повернуть руль в сторону, золотник сдвигается, давление масла нарастает, и поршень поворачивает колеса грузовика в ту сторону, в которую было повернуто рулевое колесо. Когда водитель завершает маневр, вместе с рулем золотник возвращается в нейтральное положение. Таким образом, чтобы совершить поворот, достаточно минимального усилия, которое запускает гидроусилитель.

Между плунжерами гидроусилителя есть пространство, которое связано с нагнетательной магистралью. Сделано это специально для того, чтобы водитель «чувствовал дорогу».

Надо отметить, что можно управлять автомобилем и при неисправном гидроусилителе, однако это потребует от водителя гораздо больше усилий.

Одной из основных частей рулевого управления автомобиля ЗИЛ 130 является гидроусилитель. Поэтому за его состоянием надо следить особенно тщательно.

Следить за натяжением ремней. Проверять уровень натяжения в местах у насоса и вентилятора, регулировать посредством перемещения насоса. Проверяется ремень по истечению определенного количества моточасов, в соответствии с инструкцией.

Еще один важный момент — герметичность шлангов, насосов и их соединений. Эта проверка проводится регулярно, в идеале — перед каждой новой эксплуатацией.

Замена масла и тщательная чистка насоса. Крышка и прочие доступные части в идеале обрабатываются обезжиривающим раствором.

Техническое обслуживание рулевого управления

При проведении работ по ТО рулевого управления в первую очередь проверяют:

шплинтовку гаек шаровых;

люфт рулевого колеса и люфт в шарнирах рулевых тяг;

уровень масла в картере рулевого механизма;

крепление рулевого колеса на шлицах рулевого вала.

При необходимости надо долить масло. Также важно вовремя менять фильтры и сальники, в противном случае масло может протекать. По завершению работ необходимо тщательно проверить все гайки и крепления, прочно ли они закручены.

Неисправности рулевого управления

Система рулевого механизма ЗИЛ 130 отличается высокими эксплуатационными показателями, однако ничто не вечно. Возможны поломки, причем некоторые из них настолько серьезны, что эксплуатировать автомобиль нельзя до полного исправления неисправности.

К таким поломкам относятся:

слишком большой люфт рулевого колеса;

ослабление креплений;

заедание управления;

значительный износ деталей.

Если произошла любая поломка из перечисленных выше, дальнейшая эксплуатация становится небезопасной. Надо помнить прежде всего о том, что любое, даже самое незначительное затруднение в управлении автомобилем, а тем более — грузовиком, может послужить причиной дорожно-транспортного происшествия.

Люфт — это свободный ход руля, его значение измеряется специальным прибором — люфтомером. Для проведения этой процедуры необходимо, чтобы колеса автомобиля были в положении, соответствующему движению по прямой линии.

И хотя минимальный люфт присутствует практически всегда, его увеличение может быть опасным. Произойти оно может по ряду причин:

в результате увеличения зазора в подшипниках ступиц передних колес и сочленениях рулевых тяг;

ослабления крепления картера рулевого механизма, рулевой сошки и рычагов поворотных цапф;

поломки пружин наконечников рулевых тяг;

ремень привода насоса гидроусилителя недостаточно натянут;

попадание воздуха в систему ГУРа;

недостаточное количество масла в бачке насоса гидроусилителя;

неисправности карданной передачи привода рулевого механизма.

Чтобы устранить люфт и предупредить его повторное возникновение, надо устранить первопричину неисправности: заменить детали, которые уже отслужили, отрегулировать зазоры в подшипниках, подтянуть ослабленные крепления. Все прочие неисправности также устраняют при необходимости.

Сегодня ЗИЛ 130 можно найти практически во всех странах бывшего Советского Союза. Это очень прочный автомобиль, которым многие страны пользуются из-за его низкой стоимости. Пожарные машины, приобретенные Казахстаном несколько десятков лет назад, можно встретить в этой стране и по сей день. Окрашенные в красный цвет, с маленькими синими сигналами и оборудованием для пожаротушения, они по-прежнему тушат пожары по всей стране. Им больше не нужно никому ничего доказывать — автомобили, которые заслужили пенсию много лет назад, все еще хорошо себя чувствуют.

[~DETAIL_TEXT] =>

Рулевой механизм как базовый аспект

На щите кабины закреплена рулевая колонка, а в ней на шарикоподшипниках установлен рулевой вал. Непосредственно на этот вал крепится рулевое колесо. Гидравлический усилитель совмещен с рулевым механизмом и соединяется с рулевым валом посредством промежуточного вала. Таким образом усилие передается на рулевую сошку.

Рулевой рычаг соединяется с сошкой с помощью рулевой тяги, а сам рычаг крепится к поворотному кулаку оси.

Корпус гидроусилителя чугунный, закрепляется непосредственно на раме грузовика.

Одна из частей корпуса — цилиндрическая, с одной стороны эта часть закрывается крышкой. В этой области расположился поршень, а уплотнен он кольцами, которые также выполнены из чугуна.

В этом поршне установлена гайка, закрепленная прочными винтами. Винт рулевого механизма, одним концом соединяясь с карданным валом, проходит через эту гайку. Он также имеет уплотнение в виде чугунных колец.

Насос гидроусилителя имеет 2 шланга — сливной и нагнетательный, которые находятся снаружи корпуса золотника и крепятся к нему. Между каналами золотника есть клапан, который соединяет их между собой в периоды, когда насос находится в нерабочем состоянии. Это дает возможность рулевому механизму работать без гидроусилителя.

Сам же насос крепится с левой стороны двигателя. При помощи ременной передачи его шкив со шкивом коленвала.

Предварительно перед началом разборки надо проверить, что масло полностью слито.

В первую очередь, насос ГУР тщательно очищается от грязи и промывается. В противном случае грязь может попасть внутрь, что в дальнейшем приведет к повреждению.

При ремонте насоса не должны обезличиваться крышка насоса, статор, ротор и лопасти насоса.

Как работает гидроусилитель

Следить за натяжением ремней. Проверять уровень натяжения в местах у насоса и вентилятора, регулировать посредством перемещения насоса. Проверяется ремень по истечению определенного количества моточасов, в соответствии с инструкцией.

Еще один важный момент — герметичность шлангов, насосов и их соединений. Эта проверка проводится регулярно, в идеале — перед каждой новой эксплуатацией.

Замена масла и тщательная чистка насоса. Крышка и прочие доступные части в идеале обрабатываются обезжиривающим раствором.

Техническое обслуживание рулевого управления

При проведении работ по ТО рулевого управления в первую очередь проверяют:

шплинтовку гаек шаровых;

люфт рулевого колеса и люфт в шарнирах рулевых тяг;

уровень масла в картере рулевого механизма;

крепление рулевого колеса на шлицах рулевого вала.

Неисправности рулевого управления

К таким поломкам относятся:

слишком большой люфт рулевого колеса;

ослабление креплений;

заедание управления;

значительный износ деталей.

в результате увеличения зазора в подшипниках ступиц передних колес и сочленениях рулевых тяг;

ослабления крепления картера рулевого механизма, рулевой сошки и рычагов поворотных цапф;

поломки пружин наконечников рулевых тяг;

ремень привода насоса гидроусилителя недостаточно натянут;

попадание воздуха в систему ГУРа;

недостаточное количество масла в бачке насоса гидроусилителя;

неисправности карданной передачи привода рулевого механизма.

[DETAIL_TEXT_TYPE] => html
[~DETAIL_TEXT_TYPE] => html
[PREVIEW_TEXT] =>

[~PREVIEW_TEXT] =>

[FIELDS] => Array
(
[DATE_ACTIVE_FROM] => 23.10.2020 21:01:00
)

[DISPLAY_PROPERTIES] => Array
(
)

[SECTION] => Array
(
[PATH] => Array
(
)

)

[SECTION_URL] =>
[META_TAGS] => Array
(
[TITLE] => Рулевой механизм ЗИЛ 130
[ELEMENT_CHAIN] => Рулевой механизм ЗИЛ 130
[BROWSER_TITLE] => Рулевой механизм ЗИЛ 130 | ГУР ЗИЛ 130 схема | Opex.ru
[KEYWORDS] => Рулевой механизм ЗИЛ 130
[DESCRIPTION] => Регулировка ГУРа ЗИЛ 130, устройство рулевого механизма ЗИЛ 130 — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы.
)

[IMAGES] => Array
(
)

[FILES] => Array
(
)

[VIDEO] => Array
(
)

[LINKS] => Array
(
)

[BUTTON] => Array
(
[SHOW_BUTTON] =>
[BUTTON_ACTION] =>
[BUTTON_LINK] =>
[BUTTON_TARGET] =>
[BUTTON_JS_CLASS] =>
[BUTTON_TITLE] =>
)

)

При проведении работ по ТО рулевого управления в первую очередь проверяют:

Рулевое управление автомобиля ЗИЛ-130

Категория:

Рулевое управление и тормозная система

Публикация:

Рулевое управление автомобиля ЗИЛ-130

Читать далее:

Рулевое управление автомобиля ЗИЛ-130

На автомобиле ЗИЛ-130 рулевое управление снабжено гидравлическим усилителем, силовой цилиндр которого совмещен с рулевым механизмом.

Рулевое колесо закреплено на рулевом валу, установленном иа шарикоподшипниках в рулевой колонке, закрепленной на щите кабины. Рулевой вал с помощью промежуточного вала с двумя карданными шарнирами и скользящим шлицевым сочленением соединяется с валом гидравлического усилителя, совмещенного с рулевым механизмом, передающим усилие на рулевую сошку.

Рулевая сошка с помощью продольной рулевой тяги соединена с рулевым рычагом, закрепленным в верхнем ушке левого поворотного кулака передней оси. Рулевые рычаги, закрепленные в нижних ушках обоих поворотных кулаков, соединены поперечной рулевой тягой. Все соединения тяг осуществляются с помощью шаровых пальцев, входящих между сухарями, установленными в наконечниках тяг, и поджимаемых пружинами.

Рекламные предложения на основе ваших интересов:

Гидроусилитель собран в чугунном корпусе, который закреплен с помощью кронштейна на раме автомобиля.

В цилиндрической части корпуса, закрытой с торца крышкой, установлен поршень с изготовленной на нем рейкой. Поршень уплотняется в цилиндре чугунными кольцами.

В поршне закреплена стопорными винтами шариковая гайка, через которую проходит винт рулевого механизма, наружный конец которого соединяется с карданным валом. Винт уплотнен в поршне и промежуточной крышке чугунными кольцами; наружное отверстие в поршне закрыто заглушкой.

В винтовой канал, образованный канавками на винте и в гайке, заложены шарики, облегчающие поворот винта в гайке. Шарики циркулируют по замкнутому пути, так как крайние канавки на гайке соединены между собой трубкой.

К верхнему концу корпуса прикреплены болтами промежуточная крышка и корпус золотника; между ними поставлено уплотнительное резиновое кольцо. К корпусу золотника на уплотнительном кольце прикреплена верхняя крышка, в которой вал винта лежит на игольчатом подшипнике и уплотнен самоподжимным сальником и уплотнительной манжетой.

На валу между двумя упорными шарикоподшипниками установлен золотник управления, имеющий на наружной поверхности две выточки.

Подшипники с золотником закреплены на валу регулировочной гайкой. Под гайкой поставлена коническая пружинная шайба, обеспечивающая постоянство затяжки подшипников.

Внутренние кольца подшипников при среднем нейтральном положении золотника располагаются с зазором мм от выступающей части корпуса золотника, что дает возможность золотнику с валом перемещаться в осевом направлении на эту величину.

Золотник с валом в среднем нейтральном положении фиксируется шестью пружинами с двумя плунжерами каждая, установленными в каналах корпуса золотника. Плунжеры одной половиной торца упираются в кольца подшипников, а другой — в торцы промежуточной и верхней крышек.

Рис. 1. Рулевое управление

Снаружи к корпусу золотника присоединяются два шланга от насоса гидроусилителя. Сливной шланг присоединяется к отверстию, сообщающемуся двумя каналами с концами золотника, а нагнетательный — с отверстием канала, подходящего к середине золотника. Между каналами расположен шариковый клапан, соединяющий каналы между собой при неработающем насосе. В этом случае возможна работа рулевого механизма без гидроусилителя.

С рейкой поршня входит в зацепление зубчатый сектор, изготовленный вместе с валом, который установлен на бронзовых втулках в приливе корпуса и боковой крышке. Между крышкой и корпусом установлено уплотнительное кольцо. Наружный конец вала уплотнен в корпусе самоподжимным сальником и резиновой манжетой. На шлицах вала закреплена гайкой рулевая сошка. С внутренним концом вала соединена головка регулировочного винта, завернутого в крышку и закрепленного контргайкой. Винт уплотнен резиновым кольцом. С помощью винта регулируют положение сектора и боковой зазор в зацеплении его зубьев с зубьями рейки. Для этого зубья сделаны скошенными. В нижней части корпуса гидроусилителя имеется сливное отверстие, закрытое магнитной пробкой.

Насос гидроусилителя лопастного типа закреплен на двигателе с левой стороны. Шкив насоса соединен со шкивом коленчатого вала ременной передачей. Устройство и принцип действия насоса были рассмотрены выше.

Гидроусилитель работает следующим образом.

При вращении вала насоса с ротором лопасти его захватывают масло, поступающее из бачка, и нагнетают его через калиброванное отверстие в нагнетательную магистраль и к золотнику управления гидроусилителя.

При среднем положении рулевого колеса золотник под действием пружин с плунжерами удерживается в среднем нейтральном положении, и масло, поступающее к золотнику, через его выточки и сливные каналы по сливной магистрали возвращается обратно через фильтр

в бачок и обе полости корпуса, не оказывая действия на поршепь гидроусилителя (положение /).

При повороте рулевого колеса в какую-либо сторону (например, направо) на винте, вращающемся на шариках в гайке вследствие сопротивления, оказываемого сектором перемещению рейки, возникает реактивное осевое усилие, сдвигающее винт назад. Вместе с винтом сдвигается и золотник в пределах его возможного хода, и задняя выточка золотника соединяет канал передней полости Б цилиндра со сливным каналом и сливной магистралью, а передняя выточка соединяет нагнетательную магистраль с каналом задней полости А цилиндра. Давление масла в этой полости возрастает, и поршень, перемещаясь вперед, поворачивает сектор и через рулевой привод — колеса автомобиля направо (положение II).

Рис. 2. Схема работы гидроусилителя рулевого управления автомобиля ЗИЛ-130

Как только водитель перестанет поворачивать рулевое колесо, золотник становится под действием плунжеров в нейтральное положение, и действие гидроусилителя прекращается (положение /).

При повороте рулевого колеса в обратную сторону золотник смещается вперед, направляя масло в переднюю полость Б цилиндра и соединяя заднюю полость А со сливной магистралью (положение III). При этом колеса будут поворачиваться влево.

Таким образом усилие, прикладываемое водителем к рулевому колесу, необходимо лишь для включения гидроусилителя, который и обеспечивает в основном поворот колес.

Для того чтобы при различных условиях поворота водитель испытывал на рулевом колесе меняющееся сопротивление, т. е. «чувствовал дорогу», пространство между плунжерами гидроусилителя сообщено с нагнетательной магистралью. При повышении сопротивления повороту колес для перемещения поршня гидроусилителя требуется большее усилие, поэтому давление масла в нагнетательной магистрали возрастает. Под действием этого давления плунжеры сильнее прижимаются к кольцам подшипников, и для сдвига золотника требуется приложить несколько большее усилие, вследствие чего поворот рулевого колеса утяжеляется. При неисправности гидроусилителя рулевое управление может работать лишь от усилия водителя, которое в этом случае должно быть увеличено.

На автомобилях ЗИЛ-131 и ЗИЛ-133 рулевое управление с гидравлическим усилителем имеет устройство и принцип действия, аналогичные устройству и принципу действия автомобиля ЗИЛ-130. В сливную магистраль гидроусилителя включен радиатор трубчатого типа для охлаждения масла, расположенный над радиатором системы смазки двигателя.

Рекламные предложения:

Читать далее: Рулевое управление с пневматическим усилителем автомобилей КрАЗ-214 и КрАЗ-219

Категория: —
Рулевое управление и тормозная система

Главная → Справочник → Статьи → Форум

Неисправности рулевого управления зил 130

Гидроусилитель руля предназначен для обеспечения более комфортного и удобного управления рулевым колесом автомобиля. Первый ГУР в отечественной промышленности стали применяться на автомобилях ЗИЛ. В этой статье мы предлагаем узнать, какое в ГУР ЗИЛ-130 устройство, какие неисправности характерны для этого узла и как производится его ремонт.

Характеристика

Система ГУР состоит из следующих элементов:

насоса;
расширительного бачка, куда заливается масло;
патрубок низкого давления;
магистраль высокого давления;
рулевая колонка;
контактный узел сигнала;
подрулевой переключатель поворотников;
карданный шарнир;
карданный вал;
рулевое устройство;
сошка.

Конструкция системы ГУР в автомобиле ЗИЛ-130

Характерные неисправности

Какие неисправности характерны для ГУР ЗИЛ-130:

Увеличенный зазор. Такая проблема проявляется при значительном износе трущихся элементов и рабочих поверхностей системы.
Затрудненное вращение рулевого колеса. Проблема может проявиться в результате многих факторов, в частности, при недостаточном смазывании насосного устройства либо при разбалансировке предохранительного клапана. Неисправности подобного рода могут быть следствием заклинивания стакана шарового пальца. В некоторых случаях причина кроется в заклинившемся золотнике в гильзе, повышенным зазором в элементах рулевого управления. Бывает, что неисправность связана с повреждением резиновых уплотнителей, которые придется заменить.
Заклинивание или подклинивание подшипниковых элементов руля. Это приведет к тому, что вращение рулевого колеса будет трудным. Избавиться от такой проблемы можно путем добавления смазывающей жидкости на трущиеся рабочие поверхности.
Проблемы в работе рулевых тяг, в частности, тяги могли погнуться, а это, в свою очередь, может отразиться на точности поворота колес. Чтобы избавиться от проблемы такого рода, необходимо либо произвести дефектовку тяг, чтобы восстановить их работоспособность, либо просто заменить их.
Также достаточно распространенная неисправность — это утечка смазывающего материала из картера рулевой системы. Утечка может быть обусловлена ослаблением фиксатора крышки картера, повреждения подшипника или уплотнительных элементов.
Нарушение регулировки устройства. Чтобы не допустить такую проблему, в ходе каждого технического обслуживания должна осуществляться диагностика параметра свободного хода руля. Также ТО должно включать в себя диагностику действия рулевого управления во время движения транспортного средства. Для предотвращения утечки смазки необходимо время от времени осматривать состояние уплотнительных компонентов системы (автор видео об изменении вращения на гидроусилителе руля — Алексей Михалкин).

Способы устранения поломок своими руками

Чтобы слить масло, руль следует провернуть до упора влево.
Далее, открывается отверстие для слива и откручивается крышка картера рулевой системы. Подставляется емкость и сливается расходный материал. Когда жидкость перестала течь и капать, процедуру слива можно считать оконченной.
Когда слив завершен, из бачка удалите остатки расходной жидкости, для этого можно использовать шприц с удлинительной трубкой. После этих действий следует осуществить промывку шайбы, уплотнительных элементов, а также пробки слива. Необходимо, чтобы все эти компоненты были чистыми, грязь должна отсутствовать. Также демонтируются все сеточные фильтры и промываются, после чего они ставятся на место.
Используя воронку (желательно с сеткой) в расширительный бачок заливается новое масло, около одного литра, после чего его необходимо слить из системы. При сливе руль необходимо поворачивать в разные стороны до упора.
Далее, закручивается проба слива, а рулевое колесо следует вывернуть в левую сторону до упора. Закрыв пробку и вывернув колесо, в систему можно добавить новое масло, жидкость льется, пока смазка не появится над сеточкой фильтра. Руль при заливе поворачивать в разные стороны, это позволит жидкости равномерно разойтись по системе. В общей сложности в систему гидроусилителя должно войти не меньше двух с половиной литров.
Сделав это, необходимо запустить силовой агрегат и дать ему немного поработать. В ходе работы руль нужно поворачивать то влево, то вправо, до упора, при этом в крайнем правом и левом положениях его необходимо удерживать на протяжении трех секунд с небольшим усилием. Смазка продолжит расходиться по системе, поэтому необходимо будет ее понемногу добавлять, пока она не начнет появляться над сеточкой заливного фильтрующего элемента. При этом необязательно, чтобы сетка была полностью покрыта жидкостью. Заправка системы гидроусилителя руля может считаться завершенной, когда в расширительном бачке перестанут появляться пузырьки, обусловленные выходом воздушных пробок из магистралей.
Далее, на место ставится крышка бачка вместе с уплотнителем, шпильками фиксации и шайбой. Проверьте, нет ли в системе утечек.

Если нужно отрегулировать люфт, то процедура осуществляется так:

В первую очередь, от расходного материала очистить картер рулевого устройства. Это делается, чтобы не допустить попадания грязи в систему, поскольку ее наличие может губительно отразиться на функционировании узла в целом.
Когда механизм очищен, можно произвести демонтаж гарнира, который расположен между гидроусилителем руля, и валом рулевого колеса. Не лишним будет демонтировать сошку системы ГУР.
Процедура диагностики зазора осуществляется визуальным образом. Чтобы убедиться в наличии зазора, необходимо надавить на сошку либо прокачать ее из стороны в сторону.
Если заметили, что люфт имеет место, необходимо открутить метизы, расположенные на крышке картера гидроусилителя руля. Сделав это, следует извлечь по одной прокладке и опять проверить люфт. Если будете снимать прокладки по очереди, одна за одной, то сможете добиться того, чтобы люфт был нужного диаметра.

Возможные неисправности рулевого управления автомобиля ЗИЛ-130

И способы их устранения

I. Недостаточное или неравномерное усиление

1. Недостаточное натяжение ремня привода насоса

2. Недостаточный уровень масла в бачке насоса

3. Наличие в системе воздуха (пена в бачке, масло мутное) или воды
4. Чрезмерный натяг в зубчатом зацеплении рулевого механизма

5. Неисправен насос

6. Повышенная утечка масла в рулевом механизме вследствие износа или поломки металлических уплотнительных колец

7. Периодическое зависание перепускного клапана насоса вследствие загрязнения

8. Ослабление затяжки гайки упорных подшипников

Подтянуть ремень

3. Удалить воздух. Вели воздух удалить не удается, проверить затяжку всех соединений, снять и промыть сетчатый фильтр 21 (см. рис. 55). проверить целостность прокладки под коллектором. Проверить затяжку четырех болтов крепления коллектора и, если все указанное выше проверено, сменить масло

4. Отрегулировать винтом 30 (см. рис, 52) рулевой механизм

5. Проверить насос

6. Разобрать механизм, заменить уплотнительные кольца
7. Разобрать насос, проверить легкость перемещения клапана

8. Разобрать рулевой механизм, проверить затяжку гайки

II. Полное отсутствие усиления при различных частотих вращения коленчатого вала двигателя

1. Отвертывание седла предохранительного клапана насоса

2. Зависание перепускного клапана насоса

1. Разобрать насос, завернуть сел/ю

2. См. I, п. 7

III. Повышенный шум при работе насоса

1. Недостаточный уровень масла в бачке насоса

2. Недостаточное натяжение ремня привода насоса

3. Засорение и неправильная установка фильтра

4. Наличие воздуха в системе (пена в бачке, масло мутное)

Возможные неисправности рулевого управления и способы их устранения

I. Недостаточное или неравномерное усиление гидроусилителя ЗИЛ-130

1. Недостаточное натяжение ремня привода насоса1. Подтянуть ремень2. Недостаточный уровень масла в бачке насоса ЗИЛ-1302. Долить масло3. Наличие в системе воздуха (пена в бачке, масло мутное) или воды3. Удалить воздух. Если воздух удалить не удается, проверить затяжку всех соединений, снять и промыть сетчатый фильтр 21 (см. рис. 55). Проверить целостность прокладки под коллектором. Проверить затяжку четырех болтов крепления коллектора и, если все указанное выше проверено, сменить масло4. Чрезмерный натяг в зубчатом зацеплении рулевого механизма4. Отрегулировать винтом 30(см. рис. 52) рулевой механизм5. Неисправен насос ЗИЛ-1305. Проверить насос6. Повышенная утечка масла в рулевом механизме вследствие износа или поломки металлических уплотнительных колец6. Разобрать механизм, заменить уплотнительные кольца7. Периодическое зависание перепускного клапана насоса вследствие загрязнения7. Разобрать насос, проверить легкость перемещения клапана8. Ослабление затяжки гайки упорных подшипников8. Разобрать рулевоймеханизм, проверить затяжку гайка

II. Полное отсутствие усиления при различных частотах вращении коленчатого вала двигателя ЗИЛ-130

1. Отвертывание седла предохранительного клапана насоса1. Разобрать насос, завернуть седло2. Зависание перепускного клапана насоса2. См. I. п. 7

III. Повышенный шум при работе насоса ЗИЛ-130

1. Недостаточный уровень масла в бачке насоса1. Долить масло2. Недостаточное натяжение ремня привода насоса2. Подтянуть ремень3. Засорение и неправильная установка фильтра3. Промыть фильтр и проверить его установку4. Наличие воздуха в системе (пена в бачке, масло мутное)4. См. I. п. 35. Прогнут коллектор5. Устранить неплоскостность6. Разрушена прокладка под коллектором6. Сменить прокладку

IV. Стук в рулевом механизме ЗИЛ-130

Повышенный зазор в зубчатом зацеплении рулевого механизмаСм. I. п. 4

V. Выбрасывание масла через сапун насоса .

Основные неисправности насоса ГУР | Мастер Сервис Россия

Насос гидроусилителя руля — как домохозяйка: незаметно, когда он трудится, и критично, когда работать перестает. Крутить руль одним пальчиком уже не получается, да и всей пятерней с непривычки тоже не очень. А еще выясняется, что руль всегда был не очень-то покорным, и только гидроусилитель держал его в рамках — а без него удержать руль в руках оказывается сложновато.

Простая физика: как работает насос ГУР

Логично, что тяжелый руль в системе с гидроусилителем недвусмысленно намекает, что давление в системе падает. Но, кроме потяжелевшего руля, существуют и другие признаки, что что-то пошло не так.

Давайте немного освежим в памяти, как устроен и работает насос ГУР.

Насос ГУР в разобранном виде

Насос состоит из:

Шкива, который работает от ременной передачи с двигателя или от электропривода (для насосов ЭГУР).

Корпуса с верхней и нижней крышками.

Вала, на который “нанизаны” шкив, опорные подшипники качения или скольжения, рабочая пара ротор-статор.

Торцевых распределительных дисков (пластин). Через окошки в дисках масло всасывается в насос и нагнетается в магистраль.

Ротора — подвижного элемента рабочей пары с выдвижными пластинками. Он через шлиц закреплен на валу и вращается вместе с ним. Под действием центробежной силы пластинки выдвигаются из пазов.

Статора — статичного элемента рабочей пары, в основном, эллиптической формы. Внутри статора вращается ротор.

Уплотнительных элементов — сальников, прокладок, резиновых колец.

Редукционного клапана — состоит из шарика, пружинки и гайки..

Насос гидроусилителя руля работает на простом принципе изменения объема и разниц давления. Шкив вращает вал, вместе с ним внутри эллиптического статора вращается неподвижно закрепленный на валу ротор с пластинами. Под действием центробежной силы пластины выдвигаются из пазов, упираются в стенки статора и задвигаются обратно в пазы.

Когда выдвинувшиеся пластинки проходят серповидную зону, образуются сектора низкого давления, где всасывается масло из бачка. Проходя узкую часть статора, пластины задвигаются, давление повышается, полость с маслом перемещается к окну нагнетания, и масло сбрасывается под давлением в магистраль к распределителю. За счет эллиптической формы статора за один оборот вала масло всасывается и нагнетается два раза.

Принцип работы насоса ГУР

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.

Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.

Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.

Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Отремонтировать клапан вполне реально — на большинстве автомобилей его можно снять, разобрать, почистить или заменить поврежденные элементы. Обязательно нужно промыть систему и залить новое масло.

Редукционный клапан насоса

3. Насос банально “устал”. Никакой механизм не может служить вечно, даже самый ухоженный и конструктивно совершенный.

Профилактика — залог здоровья

Качественное масло для системы гидроусилителя, как целые пыльники для рулевой рейки, — маст хэв. Это не только рабочее тело, которое передает давление, — масло защищает от коррозии, смазывает, отводит тепло от металлических элементов системы.

Любое масло, даже самое крутое и дорогое, со временем теряет физические и химические свойства, потому что работает с высокими температурами, загрязняется и просто стареет. Когда оно в стотысячный раз циркулирует по своему маршруту, пользы от него уже маловато. Поэтому специалисты советуют менять масло ГУР:

в условиях форс-мажора — если разгерметизировалась система;

планово — каждые 45-60 тысяч километров или раз в 1-2 года, в зависимости от стиля вождения и условий эксплуатации.

Чтобы насос работал правильно и эффективно, не нужно ничего сверхъестественного — только внимание и уход:

следите за уровнем и качеством масла — заглядывайте в бачок хотя бы раз в 15 тысяч километров. Без масла металлические элементы банально изнашиваются механически — появляются заусенцы, задиры и царапины, уплотнители рассыхаются, и в конце-концов насос заклинит.

Изношенное рабочее зеркало насоса ГУР

вовремя меняйте масло, заливайте жидкость для ГУР, которая строго соответствует по допускам, от проверенных производителей;

если вы понимаете, что с насосом что-то не так, езжайте в специализированный автосервис. Не стоит заливать присадки, герметики и другие “ремонтные” жидкости.

Насос гидроусилителя руля, как и любой другой агрегат автомобиля, работает долго и исправно, если за ним правильно ухаживают. Не ленитесь проходить ТО, вовремя менять масло, используйте качественные комплектующие и доверяйте автомобиль только квалифицированным мастерам.

Порядок переключения передач зил-бычку. Что может понадобиться дополнительно? Доставка осуществляется транспортными компаниями

1 Коробка передач ЗИЛ-130 и ее свойства

2 Ящика ЗИЛ-130 схема

3 Синхронизатор

6 Входной вал

7 Выходной вал

8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, коробка передач используется для его изменения в зависимости от условий движения.Коробка обеспечивает движение автомобиля задним ходом и длительное отделение трансмиссии от двигателя.

Коробка передач ЗИЛ-130 имеет 5 передач переднего хода и одну передачу назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 инерционных синхронизатора. Шестерни, установленные на валах, можно сгруппировать в требуемую комбинацию и получить передаточные числа, соответствующие конкретной передаче.

Ящик ЗИЛ -130 схема

При перемещении ведомого вала вперед шестерня включает первую передачу.2-я передача включается перемещением муфты синхронизатора назад. Если сдвинуть муфту синхронизатора вперед, включится 3-я передача. При перемещении муфты 2 синхронизатора назад включается 4-я передача. Если вы сдвинете сцепление того же вперед синхронно, включится 5-я передача. Промежуточный вал не участвует в передаче крутящего момента. Реверс активируется перемещением передачи 1-й передачи до ее включения с помощью блока передач заднего хода.

Коробка передач, в которой изменение крутящего момента осуществляется по величине за счет изменения передаточного числа.Наибольшее распространение получили ступенчатые:

Коробки передач

, в которых изменение передаточного числа осуществляется за счет увеличения или уменьшения передаточного числа шестерен. Механизмы, которые непрерывно изменяют передаточное число в определенных пределах, называются бесступенчатыми трансмиссиями.

»В автомобилях используются бесступенчатые трансмиссии следующих типов: гидравлические (гидродинамические и гидростатические, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

В качестве бесступенчатых трансмиссий наиболее распространены гидродинамические преобразователи-преобразователи крутящего момента, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками передач.Такие трансмиссии называют гидромеханическими.

Ступенчатые коробки передач относительно просты по конструкции и дешевле бесступенчатых трансмиссий, однако количество передаточных чисел у них ограничено от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности количество передач увеличено за счет использования дополнительной коробки передач. Чем выше передаточное число зацепленных шестерен, тем больше будет крутящий момент.

Ступенчатые коробки передач имеют принудительное ручное управление, а также планетарные и бесступенчатые, преимущественно полуавтоматические и автоматические.Коробка передач с пятью скоростями показана на рис. 131 Первичный (приводной) вал 1 через муфту соединен с коленчатым валом двигателя. Вторичный (ведомый) вал является как бы продолжением первичного вала и расположен с ним на одной оси.

Один конец выходного вала установлен на роликоподшипнике 10, установленном на конце входного вала, поэтому выходной вал может вращаться независимо от входного вала; второй конец вала установлен в шарикоподшипник 8.

Шестерни установлены на промежуточном валу 9.Все они, кроме шестерни первой передачи, выполнены отдельно и закреплены на ней дюбелями. Для снижения шума при работе и увеличения срока службы шестерни, находящиеся в постоянном зацеплении, имеют косозубую форму.

Особенностью конструкции кузова автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни за счет специальной обработки (фосфатирования) сопрягаемых поверхностей вала и зубчатых колес их канавок для смазки устанавливаются на вал без специальных втулок и подшипников.

В коробке передач типа МАЗ-500 игольчатые подшипники шестерен выходного вала, находящихся в постоянном зацеплении, смазываются маслом … под давлением. Для этого напротив переднего конца промежуточного вала с наружной стороны корпуса коробки передач установлен шестеренчатый масляный насос, приводимый во вращение от переднего конца промежуточного вала

.
Вал

. Включение шестерен осуществляется перемещением шестерни по шлицам вала, но в этом случае неизбежен удар зубьев, так как окружные скорости шестерен разные.Для легкого и безударного переключения передач необходимо, чтобы окружные скорости включенных шестерен были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от его диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше его окружная скорость. Для выравнивания окружных скоростей передач перед их включением используется специальный механизм синхронизатора, обеспечивающий их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумное включение. Разница в частоте вращения муфты синхронизатора и включении передачи плавно нивелируется за счет возникающей между ними силы трения. Механизм коробки передач переключения передач имеет запирающее устройство, который содержит сдвиг стержни в требуемом положении.

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

Когда сцепление 11 перемещается влево вместе с вилкой переключения, коническое бронзовое кольцо перемещается вместе с ним и прижимается к конической поверхности шестерни 1.Конические кольца 7 и муфта]] соединены между собой не жестко, а посредством трех фиксирующих штифтов 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет двигаться (рис. 132, б).

Оба бронзовых кольца 7 жестко соединены между собой штифтами 12. Муфта 11 будет двигаться до тех пор, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 штифта (рис.132, а, г). Когда частоты вращения колец 7 синхронизатора и конуса шестерни 1 уравняются, штифт 12 окажется в центре отверстия муфты 11, блокирующие конические поверхности разделятся (рис. 132, c и e. ), и сцепление продолжит движение. Его внешние зубья 13 будут входить в зацепление с внутренними зубьями шестерни вала 1, которые, таким образом, будут соединены посредством синхронизатора с ведомым валом 14.

Коробка отбора мощности от ВОМ.

Его название намекает на то, что он забирает часть крутящего момента двигателя и передает его на специальные механизмы.Это может быть гидронасос или навесное оборудование для коммунальной техники. КОМ работает в тесной связи с коробкой передач и включается из кабины транспортного средства … Это небольшое устройство выполняет огромный объем работы и работы.

Поэтому они всегда стремятся сделать его прочным и долговечным. Есть 2 типа зависимого от ВОМ и независимого от сцепления. Первый работает, когда двигатель работает на холостом ходу … Зависимый ВОМ прост в установке и почти не требует обслуживания. Они устанавливаются на механическую коробку передач и включаются водителем из кабины.Независимый КОМ может работать как с механикой, так и с автоматом.

Устанавливается на бетономешалки, дорожно-уборочную технику, сельскохозяйственную технику. Местом регистрации КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и коробкой передач. КОМ — очень прочный агрегат, но даже он может сломаться.

Часто поломки видны сразу, COM либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по-разному, начиная с простой затяжки гаек и заканчивая полной разборкой ВОМ.В любом случае, без соответствующих знаний и навыков ремонт COM своими руками не рекомендуется производителем.

СМОТРЕТЬ ВИДЕО

Схема включения шестерен

Первичный вал

Первичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,6 … 0,8 мм, твердость поверхностного слоя HRCe 61 … 66, твердость сердечника HRCe 37 .. 46.

Основные данные посадочных мест валов, допустимый износ шлицев, шейки и посадочных мест валов под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлицев-5, 805 … 5, 855

Диаметр посадочного места под роликовый подшипник — 43.980 … 44, 007

Диаметр шейки вала шарикового подшипника — 60.003 … 60.023

Диаметр шейки вала — 24,975 … 24,995

Вторичный вал

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8 … 1,1 мм, твердость поверхностного слоя HRCe 61 … 66, твердость сердечника HRCe 37… 46.

Биение шейки вторичного вала относительно оси допускается не более 0,05 мм. Наложение шейки на сколотый цементный слой усталостного характера не допускается.

Параметры шлицев шейки вторичного вала

Диаметр шейки переднего конца вала роликоподшипника — 29.939..29.960

Диаметр шейки шарикового подшипника — 50.003 … 50.020

Диаметр шейки ступицы шестерни постоянного зацепления четвертой передачи — 47.003 … 47,020

Диаметр шейки косозубой шестерни постоянного зацепления второй передачи — 60,920 … 60,940

Толщина зуба шлицевой части вала синхронизатора:

Вторая и третья передачи — 8,88 … 8,94

Четвертая и пятая передачи — 10,90 … 10,95

Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88 … 10,94

Толщина зуба шлицевой части вала для фланца — 5.99 … 5,94

Промежуточный вал

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8 … 1,1 мм, твердость поверхностного слоя HRCe 58 … 61, твердость сердечника HRCe 35 … 45.

Биение шейки промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала можно отремонтировать с помощью хромирования, а затем обработать до номинальных размеров.

Масса ящика ЗИЛ-130 -98кг

Размеры сальников: 1 Сальник первичного вала 42x62x10 2 Сальник вторичного вала 58x8x16

Масло в коробке ЗИЛ-130 Тад-17 5.1 литр

СМОТРЕТЬ ВИДЕО

ПОДБЕРИМ лучший способ доставки с учетом приемлемых для Вас сроков и стоимости доставки

Мы отправим необходимую запчасть в ваш город выбранной вами транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по времени и стоимости. Список компаний, с которыми мы работаем, можно найти ниже

БЕСПЛАТНАЯ ДОСТАВКА запчасти, независимо от ее веса и стоимости, до терминала выбранной Вами транспортной компании.Таким образом, вы оплачиваете услуги доставки исключительно транспортной компании

Доставка осуществляется транспортными компаниями:

ВНИМАНИЕ!
Транспортная компания определяет точную стоимость доставки.

ВНИМАНИЕ!
Товар, который частично оплачен (внесена предоплата), отправляется только транспортной компанией «Деловые линии»

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей этих городов, помимо доставки до терминала транспортной компании, есть вариант абсолютно БЕСПЛАТНОЙ доставки.

Раз в неделю мы доставляем запчасти в эти города.

Доставка заказа адресату не осуществляется! Заказ необходимо забрать самостоятельно по месту прибытия нашей машины (или в пути).

Доставка для жителей Нижнего Новгорода по адресу

В пределах г. Нижнего Новгорода БЕСПЛАТНАЯ доставка ВСЕГДА по адресу.

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

Безналичный расчет.
В случае невозможности перечисления денежных средств с расчетного счета наша организация выставляет физическому лицу счет, который он может оплатить в любом банке.

Когда я могу заплатить?

Полная оплата покупной цены. ПРИМЕЧАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
Частичная предоплата. Часть стоимости товара оплачивается, остальная сумма — после прибытия единицы на терминал транспортной компании в вашем городе. ПРИМЕЧАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! В случае полной или частичной оплаты, мы отправим вам по почте копию оформленной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной будет доставлен вместе с товаром.

Информация для юридических лиц

Товар оплачен по безналичному расчету.

Как мне получить счет?

Вы отправляете нам реквизиты компании по электронной почте, мы выставляем счет и составляем договор.Договор подписывается обеими сторонами, после чего клиент оплачивает счет.

Как мне оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в счете. Все отчетные документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

На всю продукцию нашего интернет-магазина действует расширенная гарантия 6 месяцев (на электронику — 3 месяца расширенной гарантии).Гарантийный талон отправляется покупателю вместе с запчастью.

Что включает:

Гарантийная замена запчастей при дефектах в течение 6 месяцев

Если вы обнаружите производственный брак, вы можете заменить деталь по гарантии в течение шести месяцев после покупки.

Для этого:

Вы должны отправить нам товар обратно.
Если поиск неисправности подтверждает производственный брак, мы отправляем вам новую запчасть.Транспортные расходы по отправке замененной детали к вам берет на себя наша компания.
Если поиск неисправностей показывает, что запасная часть была повреждена в результате неправильного использования, мы можем отремонтировать ее с вашего согласия за ваш счет. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Запчасти

В случае неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

Отправьте нам товар обратно.
Сразу после получения автозапчастей мы проводим дефектную дефектоскопию товара (3-10 дней).
После устранения неполадок мы можем отремонтировать запчасть в соответствии с нашим прейскурантом с вашего согласия. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Сервис нашего интернет-магазина позволяет очень быстро и легко оформить заказ!

1.Консультация и подбор товара

Если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию с помощью кнопки в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме того, вы можете позвонить по номеру, указанному в шапке сайта, звонок будет бесплатным для тебя.

2. Оформление и подтверждение заказа

Перейдя в карточку выбранного вами товара, вы можете сначала рассчитать стоимость доставки, а затем оформить заказ или сразу оформить заказ, нажав соответствующую кнопку.При оформлении заказа необходимо заполнить несколько обязательных полей: ФИО, номер мобильного телефона и город доставки. Для более быстрого заказа вы можете использовать форму обратной связи, просто нажав на красный кружок «Заказать» и введя свой номер телефона.

Для юридических лиц есть возможность отправки реквизитов и заказа прямо на электронную почту [электронная почта защищена]
в свободной форме.

После заполнения полей нажмите Касса … Копия заказа будет отправлена на вашу электронную почту, указанную при оформлении заказа.

Внимание! Неверный номер телефона, неточный или неполный адрес может привести к дополнительной задержке! Пожалуйста, внимательно проверьте свои личные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа с вами свяжется наш менеджер для согласования позиций заказа, времени, способа и места доставки.

Что может понадобиться дополнительно?

Здесь мы собираем различную информацию о конверсиях.
Какие сведения и документы могут потребоваться.
Страница в разработке. Информация собирается от тех, кто прошел процесс.
Кто знает чем поделитесь информацией.

По вопросам постановки на учет в МРЭО переоборудованного автомобиля:

По нашим данным, автомобиль необходимо предварительно сдать в МРЭО со старым двигателем на техосмотр, получить разрешение на переоборудование от начальника МРЭО или Заместитель есть специальная анкета.
Далее получите заключение специализированного института (НАМИ) о возможности данного изменения, с перечнем работ и возможными местами выполнения.В заключении должен быть указан служебный номер услуги, который есть в справке.
Далее найдите сервис с необходимым сертификатом, переоборудуйте или купите документы.
После этого предоставить машину для инструментального контроля на диагностическую станцию. Потом снова в МРЭО.

Еще нюансы:

1. Коробка передач БЫЧКА и ЗИЛ-130 практически один в один, только первичный вал переставить или укоротить первичный вал от ЗИЛ-130 примерно на 3 см. Разница возникает из-за размеров картера сцепления Бычка и ЗИЛ-130.
2. Вот передний опорный кронштейн — заводской и никаких соплей из швеллеров.
Не изобретайте велосипед, все давно изобретено.

У нас есть кронштейны.

3. Исходный бензиновый двигатель ЗИЛ-508 более скоростной, у дизеля Д245 меньшая частота вращения.

Передаточные числа коробки передач согласованы с более оборотным двигателем, из-за этого скорость переоборудованного автомобиля с родной 130-й коробки передач упадет.
С этим можно мириться (скорость автомобиля будет в пределах 60 км / ч), но можно поставить ускоренную коробку передач 432930 (арт. 3206-1700004-20).
Скорость увеличится на 20-30 км / ч.
Еще бывает, что меняют коробку передач. на задний мост и поставил резину большего диаметра.

4. Интеркулер нужен или не нужен, решать вам.

Каждый автомобилист, хоть раз сталкивавшийся с управлением автомобилем ЗИЛ 130 или 131, с уверенностью скажет, что препятствий для этого «железного коня» практически нет.Однако, если вы впервые садитесь за руль такого агрегата, то наверняка вас заинтересует схема переключения передач ЗИЛ 130. Тем более что он довольно оригинальный и непривычный для рядового автомобилиста.

[Скрыть]

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 комплектуются трехступенчатой пятиступенчатой механической коробкой переключения передач. Коробка передач этого автомобиля позволяет водителю двигаться вперед на пяти скоростях и назад на одной.Вы можете найти рисунок устройства ниже. Как видно на схеме, КПП ЗИЛ 130 и 131 комплектуются двумя инерционными синхронизаторами, в число которых входят второй и третий, а также четвертый и пятый.

Приводной вал вместе с шестерней и зубчатым венцом для включения пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива монтируется цилиндрический роликовый подшипник, а на нем, в свою очередь, опирается вторичный шкив.Промежуточный вал в коробке ЗИЛ 130 и 131 установлен в нижнем картерном отсеке. На этом валу установлена другая шестерня, которая находится в правильном зацеплении с диском первичного вала (ПВ). Здесь разработчики моделей 130 и 131 решили установить колеса второй, третьей и четвертой скоростей.

Кроме того, на кардане установлены прямозубые шестерни, предназначенные для включения задней (задней) передачи и первой передачи. Также активацию этих режимов обеспечивают прямозубая шестерня и компоненты синхронизатора, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу установлены дополнительные шестерни:

для включения второй передачи;
для активации третьего режима;
для включения четвертого.

И эти зубчатые кольца во время работы находятся в постоянном сцеплении с колесами, установленными на промежуточном диске. Блок реверса установлен на специальных роликовых подшипниках, которые расположены на оси в картере. Здесь они устанавливаются достаточно надежно. Кардан реверсивного блока также работает во взаимодействии с натяжным роликом через дополнительные колеса.

Что касается внутренней части картера, то здесь наливается рабочая жидкость, поэтому эта часть всегда закрыта от мусора и пыли. Здесь же установлен сам механизм переключения. Стоит отметить, что механизм переключения коробки передач на ЗИЛ 130 и 131 устроен так же, как на ГАЗ 53.

Схема переключения

Схема включения для КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводова, то к ней можно очень быстро привыкнуть.

Как работает коробка передач этой марки автомобиля?

При включении первой скорости в коробке передач автомобиля моделей 130 и 131 шестерня начинает движение по канавкам и входит в зацепление с карданом первого режима коробки передач на промежуточном валу. В этом случае крутящий момент начинает передаваться от первичного шкива через шестерни и другие вспомогательные элементы к вторичному диску. Передаточное число — 7,44.

При включении автомобилистом второй скорости муфта, установленная на синхронизаторе, начинает воздействовать на зубья шестерни этой трансмиссии.В результате того, что этот компонент уже функционирует от компонентов промежуточной шестерни, крутящий момент начинает передаваться от первичного к вторичному. В этом случае момент проходит через все колеса с зубьями, а также кардан синхронизатора. В этом случае передаточное число будет 4,1.

В случае включения водителем третьей скорости диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет идти по шлицам и попадать в муфту с компонентом третьего режима коробки передач моделей 130 или 131.А этот элемент, в свою очередь, уже зацеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает передаваться от ПВ через вспомогательные элементы и муфту на вторичный шкив. Передаточное число — 2,29.

ПОДБЕРИМ лучший способ доставки с учетом приемлемых для Вас сроков и стоимости доставки

Мы отправим необходимую запчасть в ваш город выбранной вами транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по времени и стоимости.Список компаний, с которыми мы работаем, можно найти ниже

БЕСПЛАТНАЯ ДОСТАВКА запчасти, независимо от ее веса и стоимости, до терминала выбранной Вами транспортной компании. Таким образом, вы оплачиваете услуги доставки исключительно транспортной компании

Доставка осуществляется транспортными компаниями:

ВНИМАНИЕ!
Транспортная компания определяет точную стоимость доставки.

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Раз в неделю мы доставляем запчасти в эти города.

Доставка для жителей Нижнего Новгорода по адресу

В пределах г. Нижнего Новгорода БЕСПЛАТНАЯ доставка ВСЕГДА по адресу.

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

Безналичный расчет.
В случае невозможности перечисления денежных средств с расчетного счета наша организация выставляет физическому лицу счет, который он может оплатить в любом банке.

Когда я могу заплатить?

Полная оплата покупной цены. ПРИМЕЧАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
Частичная предоплата. Часть стоимости товара оплачивается, остальная сумма — после прибытия единицы на терминал транспортной компании в вашем городе. ПРИМЕЧАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

Информация для юридических лиц

Товар оплачен по безналичному расчету.

Как мне получить счет?

Как мне оплатить счет?

Что включает:

Гарантийная замена запчастей при дефектах в течение 6 месяцев

Для этого:

Вы должны отправить нам товар обратно.
Если поиск неисправности подтверждает производственный брак, мы отправляем вам новую запчасть.Транспортные расходы по отправке замененной детали к вам берет на себя наша компания.
Если поиск неисправностей показывает, что запасная часть была повреждена в результате неправильного использования, мы можем отремонтировать ее с вашего согласия за ваш счет. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Запчасти

В случае неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

Отправьте нам товар обратно.
Сразу после получения автозапчастей мы проводим дефектную дефектоскопию товара (3-10 дней).
После устранения неполадок мы можем отремонтировать запчасть в соответствии с нашим прейскурантом с вашего согласия. В случае отказа в ремонте мы отправим вам деталь обратно. В этом случае транспортные расходы по отправке детали несете вы.

Сервис нашего интернет-магазина позволяет очень быстро и легко оформить заказ!

1.Консультация и подбор товара

2. Оформление и подтверждение заказа

ACDelco 19206596 GM Оригинальное оборудование Усилитель тормозов Гидравлический двигатель Насос в сборе: Автомобильный

Цена:

206 долларов.04

Без залога за импорт и $ 36,65 за доставку в Российскую Федерацию

Подробности

Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.

Убедитесь, что это подходит
введя номер вашей модели.
Тип установки: для конкретного автомобиля
Вес упаковки: 5,15 фунтов
Размеры упаковки: 23,114 Д x 12,446 В x 17,018 Вт (сантиметры)
Страна происхождения: Мексика

›
См. Дополнительные сведения о продукте

Сравнение передних тормозов и задних тормозов

Знаете ли вы, что для автомобилей требуются разные комплекты передних и задних тормозов? Подтвердите, что вы покупаете правильный набор (-ы) для ваших нужд.

Fiat-Ducato: грузоподъемность, характеристики, отзывы. Fiat Ducato | общество

Современный фургон Fiat-Ducato, грузоподъемность которого зависит от типа кузова и назначения, был произведен с 1981 года. В ходе серийного производства автомобиль завоевал большую популярность среди премиальных микроавтобусов

Содержимое:

Современный фургон Fiat-Ducato, грузоподъемность которого зависит от типа и назначения кузова, выпускается с 1981 года.За время серийного производства автомобиль завоевал большую популярность среди микроавтобусов премиум-класса. Многофункциональный автомобиль используется в различных сферах, от пассажирских перевозок до перевозки специальных грузов. Рассмотрим его особенности, технические и дополнительные характеристики, а также модельный ряд, предлагаемый производителями на отечественном рынке.

Внешний вид

Высокая грузоподъемность Fiat-Ducato — {textend} — не единственное преимущество автомобиля. Автомобиль имеет красочный современный внешний вид.Спереди — большая решетка радиатора и наклонные световые элементы. Цвет бампера отличается от цвета кузова, что придает оригинальности коммерческим автомобилям. Боковая часть корпуса оснащена широкой пластмассовой накладкой. Прямоугольные большие зеркала заднего вида обеспечивают отличный обзор. Дополнительный плюс — качественная антикоррозийная обработка кузова.

Фургон Fiat-Ducato для внутреннего рынка собирается в Елабуге. Некоторые уровни отделки салона включают противотуманные фары. Производитель выпускает несколько версий автомобиля, различающихся габаритными размерами.Рассмотрим подробнее каждую из них.

Модели с короткой базой

Фургоны этой серии имеют колесную базу {textend} три метра и длину кузова {textend} 4,96 м. Есть два варианта крыши. Грузопассажирский «Фиат-Дукато» с низкой крышей имеет высоту 2,25 метра, во втором случае — 2,53 метра. Все модели идентичны по ширине — {textend} 2,05 м. Полезная вместимость фургона составляет 8-95 кубометров в зависимости от высоты кабины.

Машина ориентирована на городские условия эксплуатации, с удобной конструкцией для погрузки и разгрузки.Есть раздвижная дверь (1075/1485 мм), задняя калитка (1560/1520 или 1560,1790 мм). Высота загрузки — {textend} 540 мм. Грузоподъемность Fiat-Ducato в этой версии составляет 995 кг.

Базовая стандартная (средняя)

В данной модификации производится пассажирская и грузовая версия рассматриваемого автомобиля. Основные характеристики:

колесная база — {textend} 3450 мм;
общая длина корпуса — {textend} 5410 мм;

ширина

— {textend} 2005 мм;

высота

— {textend} 2250/2530 мм;
полезный объем грузового отсека — {textend} 10/11.5 куб. м;
грузоподъемность Fiata-Ducato в грузопассажирском исполнении — {textend} 1000/1575 кг;
ширина задней / боковой двери — {textend} 1560/540 мм;
максимальная длина грузовой части составляет {textend} 3112 мм.

Фургоны с длинной колесной базой

Эта серия продается под названием «Макси Ван». Автомобиль имеет колесную базу 4004 мм и общую длину кузова 6000 мм. Задний свес модели увеличен до 1380 мм, при невысокой высоте крыши — 2520 мм, максимальный вариант — {textend} 2760 мм.Ширина автомобиля не изменилась; грузовой отсек вмещает 13-17 кубометров груза. Длина будки — {textend} 3700/4007 мм. Максимальная грузоподъемность «Fiata-Ducato» типа «Maxi Van» составляет {textend} 1870 кг.

Модельный ряд

На шасси данного автомобиля можно установить:

Кузов с бортами.
Опция наклона.
Изотермический фургон.
Холодильник.
Цистерны для перевозки пищевых продуктов или химических жидкостей.
Салон.
Автомобили специального назначения (полицейские, медицинские, бронированные).

Также на Fiat Ducato допускается установка дополнительного оборудования в виде крана-манипулятора или двойной кабины. Задний свес и высота рамы у всех модификаций одинаковы (650 и 2400 мм). Иногда на шасси устанавливают бортовую платформу, которая изготовлена из алюминиевого сплава и не подвержена коррозии. Ширина 2000 мм, высота сторон {textend} 400 мм, полезный объем {textend} 6-8.5 м.куб.

Технические характеристики фургона «Fiat-Ducato»

Ниже приведены основные параметры рассматриваемого автомобиля:

рабочий объем двигателя — {textend} 2,28 литра;
номинальная мощность — {textend} 130 л.с. из.;
силовой агрегат крутящий момент — {textend} 320 Нм;
тип трансмиссии — шестиступенчатая механическая трансмиссия {textend} с гидравлическим приводом и однодисковым сцеплением;
максимальная скорость — {textend} 150 км / ч;
емкость топливного бака — {textend} 90 л;
расход топлива на 100 км — {textend} 8.4 литра;
Грузоподъемность «Fiat-Ducato» по паспорту — 995-1870 кг.

Особенности силового агрегата

Указанный автомобиль комплектуется газотурбинным дизельным двигателем типа «MultiJet». Это поперечно установленный четырехцилиндровый мотор. К достоинствам этого силового агрегата можно отнести высокий уровень пластичности, мощности и отклика дроссельной заслонки. Пустая машина без проблем уезжает со второй скорости.

Дизель имеет систему непосредственного впрыска топлива с воздушным промежуточным охладителем.Впрыск контролируется контроллером Bosch. «MultiJet» отличается от популярного «Common Rail» уникальным, более агрессивным алгоритмом впрыска. Эта функция позволяет увеличить максимальный уровень мощности при одновременном снижении шума при работе. К тому же указанный двигатель не так требователен к качеству топлива, которое полностью сгорает в цилиндрах. Это позволяет значительно повысить КПД и производительность силового агрегата.

Интерьер

Fiat Ducato имеет современный и комфортабельный салон.Многофункциональное четырехспицевое рулевое колесо регулируется в нескольких положениях. Информативная приборная панель агрегатируется с бортовым компьютером, на дисплее которого отображается важная информация о параметрах автомобиля. На центральной консоли установлен мультимедийный монитор, а в нижней части — климатический контроллер и пара подстаканников.

В салоне предусмотрено множество ниш для мелочей (полочки, бардачки, отделения). Ручка КПП расположена на панели, что довольно удобно.Водителю не нужно тянуться к переключению передач, а дополнительное полезное пространство в кабине освобождается. Сиденье водителя регулируется, включая спинку, подголовник и поясничную опору. В зависимости от комплектации Fiat Ducato продается с одно- или двухместным пассажирским сиденьем. Второй вариант предусматривает трансформацию кресла в компактный стол. Двери закрываются тихо, как на «машинах», при движении посторонних шумов и скрипов не слышно. Высота потолка 1900 мм, что позволяет высоким пассажирам чувствовать себя комфортно.

Обновленные модификации рассматриваемого фургона во многом аналогичны более ранним версиям. Общий стиль кузова отличается большим количеством изгибов, количеством качественных пластиковых деталей, мощными световыми элементами. Фары позволяют перевозить грузы и пассажиров в самое темное время суток.

Цветовая гамма автомобиля ограничена строгими цветами. Преобладают черный и серый оттенки. Шасси грузовой модели отличается от пассажирского аналога отсутствием полностью закрытого стального ящика.По большому счету это трансформер с эргономичным и комфортным салоном. В середине автомобиля предусмотрено значительное количество электроники, что позволяет контролировать поведение и основные компоненты автомобиля, не выходя из кабины. При желании доработать экстерьер, проведя соответствующий тюнинг, не составит труда.

«Ходовка»

В рассматриваемом автомобиле роль несущей конструкции играет сам кузов. Элемент сварного типа изготовлен из высокопрочной стали.Шасси оснащено полноценной рамой, схема подвески идентична во всех модификациях (пассажирской и грузовой). Передняя часть {textend} представляет собой стойки MacPherson, а задняя часть представляет собой балку {textend}, которая подвешена на полуэллиптических пружинах. Кроме того, в блок входят стабилизатор поперечной устойчивости и гидроамортизаторы-телескопы.

И грузовые, и пассажирские автобусы «Фиат-Дукато» уверенно ведут себя в движении, по ходу они не тяжелее легковой машины. Рулевой механизм представляет собой рейку гидроусилителя.Автомобиль одинаково хорошо чувствует дорогу на малых и высоких скоростях, а также при входе в поворот. Фургон хорошо показал себя при движении на дальние расстояния. Он отлично сглаживает все ямы и неровности поверхности, особенно с нагруженной задней частью, совершенно не влияя на управляемость.

Надежность автомобиля

Подвеска отлично зарекомендовала себя на отечественных дорогах, независимо от того, собирали ли Fiat-Ducato в Елабуге или на итальянских заводах. Учитывая специфику наших маршрутов, неудивительно, что ходовая часть изнашивается быстрее, чем при эксплуатации в Западной Европе.Как показывает практика, часто после 90-100 тысяч километров пробега выходят из строя рулевые наконечники. Средний срок службы подшипников — около 120 тысяч километров.

Через 60 тыс.км намечаются проблемы со стабилизирующей стойкой. Запчасти на рассматриваемый автомобиль можно найти без проблем. Несмотря на то, что их цена выше, чем у отечественных аналогов, затраты компенсируются лучшей надежностью автомобиля. Имея определенные навыки, большинство текущих видов ремонта можно провести самостоятельно, не обращаясь в дорогостоящие специализированные мастерские.

Отзывы владельцев

Как свидетельствуют отзывы пользователей, фургон Fiat-Ducato показал себя в работе преимущественно с положительной стороны. И это касается новых моделей и вариаций, которые были в ходу. Из плюсов владельцы отмечают:

красивый экстерьер автомобиля;
надежный и тяговый силовой агрегат;
продуманное и практичное внутреннее оснащение;
ремонтопригодность и надежность станка;
хорошая динамика и шумоизоляция;
отличное рулевое управление и устойчивость на дороге;
высокая грузоподъемность.

Из недостатков водители указывают на довольно высокую стоимость запчастей, достаточно большой расход топлива, невозможность подбора некоторых отечественных аналогов взамен вышедших из строя оригинальных запчастей.

Подведем итоги

Итальянский автомобиль «Фиат-Дукато» по праву стал популярным в различных странах Европы. Во многом это связано с прекрасными техническими характеристиками, комфортом салона, простотой в обслуживании и максимально оборудованным сиденьем водителя. Из представленного модельного ряда несложно выбрать необходимый вариант (для грузовых, пассажирских или комбинированных перевозок).Выше приведены основные параметры, габариты и особенности автомобиля, по которым можно определиться с выбором. Фактически, Ducato — {textend} — хороший коммерческий автомобиль, подходящий как для использования в городских условиях, так и для перевозки грузов или пассажиров на большие расстояния.

Cardone | Усилитель тормозов Hydro-Boost

Гарантия должна быть возвращена поставщику запчастей, у которого был приобретен продукт CARDONE, и регулируется условиями и положениями магазина запчастей.Если продавец запчастей предлагает другую гарантию, чем гарантия CARDONE, указанная ниже, политика продавца имеет преимущественную силу.

Что такое ядро?
Сердечник — это бывшая в употреблении автомобильная деталь, которая возвращается производителю, а не утилизируется.

Зачем возвращать ядра?
Ядра буквально являются «ядром» процесса восстановления, потому что они являются сырьем, используемым для запуска процесса восстановления. Вот почему восстановители выкупают сердечники у клиентов и больше всего платят за сердечники хорошего качества.Если ядро имеет слишком много повреждений в ключевых областях, оно может быть непригодным для использования или требовать дополнительных ресурсов для обработки; поэтому может быть назначена сокращенная основная выплата. Эта основная политика объясняет возможные вычеты, которые могут быть вычтены из базовой цены, если определенные компоненты отсутствуют или повреждены.

Что такое восстановление?
Восстановление — это процесс снятия использованных деталей, их полной разборки и тщательной очистки, замены изношенных компонентов оригинальными качественными компонентами и восстановления их первоначального функционирования.Каждый блок проходит 100% тестирование, чтобы гарантировать, что O.E. представление.

Почему «реман»?
ТОВАРЫ
Reman собирает бывшие в употреблении товары длительного пользования, такие как автозапчасти, и возвращает их «в путь» с новыми, а иногда и более высокими характеристиками. Reman предоставляет возможность обнаружения распространенных видов отказов и внесения усовершенствований в конструкцию для предотвращения повторных отказов.
ЭКОНОМИКА
Продукция Reman обходится потребителям примерно на 40% дешевле, чем новая. Продукты Reman — одни из немногих «зеленых» продуктов, которые на самом деле стоят меньше, чем их «незеленые» аналоги.
ЭКОЛОГИЧЕСКАЯ
Reman экономит до 86% энергии, необходимой для строительства нового агрегата. Реман обеспечивает экономию парниковых газов до 25 фунтов. за единицу сверх нового. Reman экономит до 85% сырья, необходимого для производства новой установки, за счет повторного использования существующих продуктов. Reman даже более экологичен, чем переработка, поскольку отливки изделий сохраняются, а не превращаются в сырье, что позволяет экономить энергию и сокращать выбросы.

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

Рубрики

Схема гидроусилитель зил 130: Сборка и разборка ГУР ЗИЛ, Причины поломки и способы устраниния. ТО ГУР ЗИЛ-130

Устройство насоса гур зил 130

Характеристика

Характерные неисправности

Способы устранения поломок своими руками

Запчасти для сельскохозяйственной и специализированной техники

Гарантия

Доставка

Ремонт

Описание устройства, неисправностей и ремонта ГУР автомобиля ЗИЛ-130

Характеристика

Характерные неисправности

Способы устранения поломок своими руками

Видео «Регулировка механизма ГУР в автомобиле ЗИЛ с помощью стенда»

Ремонт гур на зил 130 своими руками

Рулевой механизм ЗИЛ 130 opex.ru

Рулевой механизм как базовый аспект

Как работает гидроусилитель

Техническое обслуживание рулевого управления

Неисправности рулевого управления

Рулевой механизм как базовый аспект

Как работает гидроусилитель

Техническое обслуживание рулевого управления

Неисправности рулевого управления

Рулевое управление автомобиля ЗИЛ-130

Рекламные предложения на основе ваших интересов:

Рекламные предложения:

Главная → Справочник → Статьи → Форум

Неисправности рулевого управления зил 130

Характеристика

Характерные неисправности

Способы устранения поломок своими руками

Основные неисправности насоса ГУР | Мастер Сервис Россия

Простая физика: как работает насос ГУР

Сломался насос ГУР: признаки и причины неисправностей

Профилактика — залог здоровья

Порядок переключения передач зил-бычку. Что может понадобиться дополнительно? Доставка осуществляется транспортными компаниями

Ящик ЗИЛ -130 схема

СИНХРОНИЗАТОР

Коробка отбора мощности от ВОМ.

Схема включения шестерен

Первичный вал

Вторичный вал

Промежуточный вал

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Доставка для жителей Нижнего Новгорода по адресу

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

Когда я могу заплатить?

Информация для юридических лиц

Как мне получить счет?

Как мне оплатить счет?

Гарантийная замена запчастей при дефектах в течение 6 месяцев

Запчасти

1.Консультация и подбор товара

2. Оформление и подтверждение заказа

Как устроена коробка передач автомобиля ЗИЛ 130?

Схема переключения

Как работает коробка передач этой марки автомобиля?

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Доставка для жителей Нижнего Новгорода по адресу

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

Когда я могу заплатить?

Информация для юридических лиц

Как мне получить счет?

Как мне оплатить счет?

Гарантийная замена запчастей при дефектах в течение 6 месяцев

Запчасти

1.Консультация и подбор товара

2. Оформление и подтверждение заказа

ACDelco 19206596 GM Оригинальное оборудование Усилитель тормозов Гидравлический двигатель Насос в сборе: Автомобильный

Fiat-Ducato: грузоподъемность, характеристики, отзывы. Fiat Ducato | общество

Содержимое:

Внешний вид

Модели с короткой базой

Базовая стандартная (средняя)

Фургоны с длинной колесной базой

Модельный ряд
