Схема подключения автомобильной розетки прицепа: Распиновка розетки фаркопа на 7 pin

Содержание

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

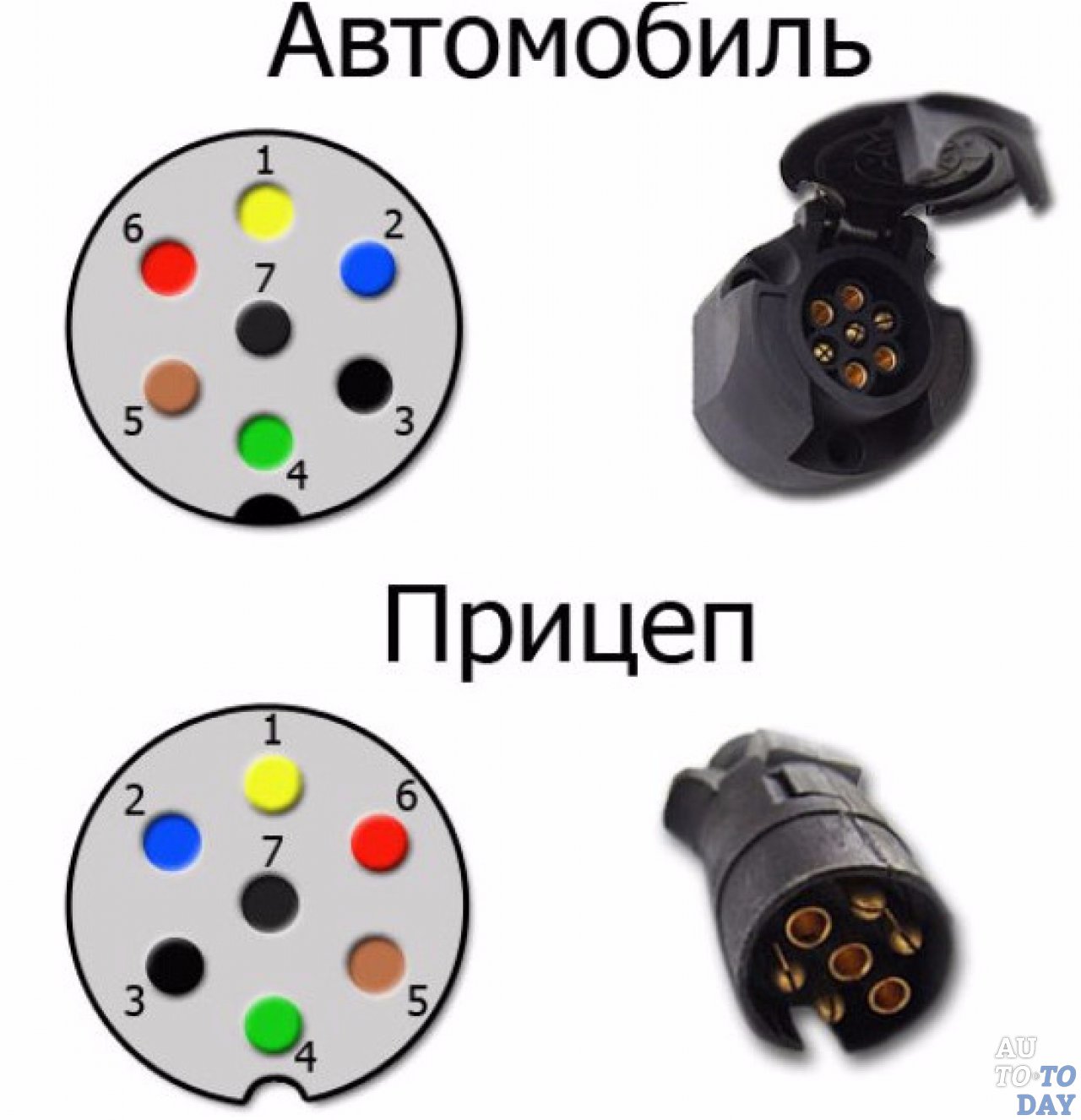

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Схема подключения разъема прицепа (распиновка розетки фаркопа)

  • Главная
  • Статьи
  • Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов

ГОСТ 9200-76

стр. 10 (11)

На некоторых

украинских

прицепах

Сигнал

Сечение провода

1

L

Желтый

Желтый

Зеленый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Красно-белый

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Черный

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Желтый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Розово-красный

Правый габарит и подсветка номера

(иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Голубо-белый

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Голубо-черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Комментарии

Написать комментарий

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.   Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

Разъемы прицепа: виды, способы подключения

Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам

Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Особенности подключения электроники с помощью распиновки розетки прицепа

Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

  1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
  2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

  • 1185-75.
  • 3731-80.
  • 1724-80.
  • 3732-82.
  • 4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

  • 24 N и 24 S на напряжение 24 В;
  • 12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

  1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
  2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
  3. 12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
  4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

  1. Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
  2. Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
  3. Заземление («минус»). Белый / серый, 2.5 кв. мм.
  4. Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
  5. Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
  6. Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
  7. Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

  1. Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
  2. Задняя противотуманка (2). Синий, 1.5 кв. мм.
  3. Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
  4. Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
  5. Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
  6. Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
  7. Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
  8. Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
  9. Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
  10. Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
  11. «Масса» (11). Черно-белый, 2.5 кв. мм.
  12. Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
  13. Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

Читайте также:

5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

  1. Сигналы с авто поступают на блок согласования.
  2. Последний обрабатывает информацию.
  3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

  1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
  2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
  3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
  4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
  5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

  1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
  2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
  3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

  1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
  2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
  3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
  4. Подключите второй сигнальный провод, который нужен для поворотника машины.
  5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

  1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
  2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
  3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
  4. Защитите контактные зоны и разъемы смазывающими составами.
  5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Также читайте про распиновку разъема OBD-2.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

  1. I — сигнал STOP;
  2. II — левый поворотник;
  3. III — контрольная лампочка указателя поворота;
  4. IV — правый поворотник;
  5. V — «плюс» аккумулятора;
  6. VI — задние габариты и фонари освещения номера;
  7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

  1. Левый поворотник.
  2. Задний ПТФ.
  3. Масса.
  4. Правый поворотник.
  5. Лампа заднего хода.
  6. STOP-сигнал.
  7. Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

  1. Масса (Ч.4), белый.
  2. Левый габарит (Г.52), черный.
  3. Поворотник слева (К.75), желтый.
  4. Тормоза (3.57), красный.
  5. Поворотник справа (С.74), зеленый.
  6. Габарит правый (Кч. 52), коричневый.
  7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

  1. При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
  2. Штыри внутри не должны болтаться.
  3. В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
  4. Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.


Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.





Типы соединительных разъемов





Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.


На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.


Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.


Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.


В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.





Распиновка 7-контактной розетки легкового прицепа (европейский тип)


















Код


Наименование


Цвет провода


1


L


Левый указатель поворота


Желтый


2


54G


Противотуманные фонари*


Синий


3


31


Масса/Земля (-)


Белый


4


R


Правый указатель поворота


Зеленый


5


58R


Правый габарит и подсветка номера


Коричневый


6


54


Стоп-сигналы


Красный


7


58L


Левый габарит


Черный





*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.


Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.








Распиновка 13-контактной розетки легкового прицепа (европейский тип)





















Код


Наименование


Цвет провода


1





Указатель левого поворота


Желтый


2





Противотуманные фонари


Синий


3





Масса/Земля (-) для контактов 1,2, 4-8


Белый


4





Указатель правого поворота


Зеленый


5





Правый габарит и подсветка номера


Коричневый


6





Стоп-сигналы


Красный


7





Левый габарит


Черный


8





Фонарь заднего хода


Розовый


9





+12В (постоянный)


Оранжевый


10





+12В (при включенном зажигании)


Серый


11





Масса/Земля (-) для контакта 10


Бело-черный


12





Резерв (спарен с контактом 3)


Бело-синий


13





Масса/Земля (-) для контакта 9


Бело-красный





Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

  • Штатным способом.
  • Универсальным.

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контактаОкраска проводаФункциональное назначение
1ЖелтаяПоворотник левого борта
2СиняяЗадний ПТФ
3БелаяМасса для цепей с 1 по 8
4ЗеленаяПоворотник правого борта
5КоричневаяПодсветка номерного знака и габаритные огни правой стороны
6КраснаяУправление стоп-сигналами
7ЧернаяПодсветка номерного знака и габаритные огни левой стороны
8ОранжеваяСигнал заднего хода
9Красная с коричневым+12 V от аккумуляторной батареи
10Синяя с коричневым+12 V (при включении зажигания)
11Синяя с белымМасса для цепи 10
12Не задействован
13Зеленая с белымМасса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пинаОкраскаФункция
1ЖелтаяПоворотник левого борта
2ЗеленаяПоворотник правого борта
3ГолубаяПТФ
4БелаяЗемля
5ЧернаяГабаритные огни с левой стороны
6КоричневаяГабаритные огни с правой стороны
7КраснаяУправление стоп-сигналами
8РозоваяСигнал заднего хода
9Оранжевая+24 V
10СераяПередача аварийного сигнала от датчиков, установленных на тормозные колодки
11Бело-чернаяСигнал с датчиков давления пружинных тормозов
12Бело-голубаяУправление механизмом подъема моста
13Бело-краснаяобмен информационными сигналами
14Бело-зеленаяCAN-H
15Бело-коричневаяCAN-L

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Схема подключения прицепного устройства 7 контактов

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Смотрите также:

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманная фара;
  • 3 – земля;
  • 4 – правый поворот;
  • 5 – правый габарит;
  • 6 – стоп-сигнал;
  • 7 – левый габарит;
  • 8 – задний ход;
  • 9 – ток длительной нагрузки;
  • 10 – силовой;
  • 11 – свободный;
  • 12 – свободный;
  • 13 – земля.

13 контактная розеткаСхема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Смотрите также:

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

[democracy]

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

Схема подключения прицепа

— огни, тормоза, трасса, провода и разъемы

Так много проводов. . . Так много цветов. . . И так много видов разъемов для проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!


Существует несколько стандартов для проводов прицепов, и если вы поищете, вы найдете разные схемы подключения прицепов для каждого из них. У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу.Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте это правильно!

Ваш подход зависит от ваших электрических потребностей. Для начала каждому прицепу нужны фонари — стоп-сигналы, поворотники и задние фонари. Некоторым также нужны боковые маркеры и ходовые огни. Некоторым тормозам также требуется электричество — для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой прицепа.Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов. Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

Плоский 4-контактный разъем

Как минимум, все прицепы должны иметь как минимум 4 функции: Задние фонари, стоп-сигналы, левый и правый сигналы. Эти функции передадут 4 провода, поэтому самая простая схема — это 4-х контактный разъем.

Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров. Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

Lighter Duty Trailer (без тормозов) = Используйте 4-контактный разъем .

1 .Белый = земля (см. Примечания к для белого провода ниже).
2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания по коричневому проводу ниже).
3 . Желтый = левый указатель поворота и левый стоп-сигнал
4 . Зеленый = правый сигнал поворота и правый стоп-сигнал

См. Схему подключения прицепа и схему применения разъемов ниже. В 4-контактном разъеме указаны только первые 4 элемента.Остальное можно проигнорировать.

Плоский 5-контактный разъем

(Также существуют круглые 5-контактные разъемы.)

Прицепы грузоподъемностью более 3000 # Общая полная масса прицепа должна иметь тормозов . Это не обязательно везде, но это хорошая идея.

Если у прицепа есть тормоза, то ему нужен разъем как минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) так же, как 4-контактный разъем выше.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже).

На схеме подключения и прицепа ниже используйте первые 5 контактов и игнорируйте остальные.

Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), оставив только последние 2 провода.То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его. В рамках стандартов это нормально — не использовать провода для вашей индивидуальной ситуации.

7-контактный разъем

Для прицепов, у которых немного больше электричества, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта обычно предназначены для вспомогательного источника питания и резервных фонарей .

Прицеп расширенного использования + с тормозами, дополнительным питанием и фонарями заднего хода = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже).
6 . Красный (или черный) = вспомогательное питание 12 В (см. Примечания к красному проводу ниже.)
7 . Фиолетовый = фонари заднего хода (иногда другого цвета).

7-контактные разъемы, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других крупных прицепов. Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Некоторые индустриальные стили похожи и определенно используют разные булавки.

Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен дополнительный источник питания, но у него нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи.Пустое место (неподключенный штифт) ничего не повредит.

Схема электропроводки прицепа и таблица применения разъемов

Штифт

Цветовые коды проводов прицепа — цвета соответствуют схеме электропроводки прицепа
Тип разъема Штырь Функция Цвет 7-128 Описание 6-контактный 5-контактный 4-контактный 1 Заземление Белый Заземление для всех электрических функций прицепа.
2 Задние фонари
Ходовые огни
Боковые габаритные огни
Коричневый Питание всех нормально включенных ламп.
Задние, ходовые и боковые габаритные огни.
3 Левый стоп-сигнал
Левый сигнал поворота
Желтый Многофункциональный сигнал для заднего левого фонаря
4 Правый стоп-сигнал

36 Правый сигнал поворота

Зеленый Многофункциональный сигнал для заднего правого фонаря
5 Тормоз Синий Мощность управления электрическим тормозом
или выключение гидравлического тормоза (только 5-контактный)
6 Аккумулятор Красный
(или Черный)
Питание автомобиля +12 В
Для зарядки аккумулятора прицепа и аксессуаров.
7 Резервное копирование Фиолетовый Фонари заднего хода на задних габаритных огнях прицепа
/ Отключение гидравлического тормоза

Электропроводка для одноосного прицепа

0005

Типовая электрическая схема и схема прицепа

Две приведенные выше схемы проводки подходят для большинства прицепов. На первом изображении показан одноосный прицеп, а на втором — проводка для сдвоенных мостов.Различаются только (синий) провод тормоза и (белый) заземляющий провод. Вы можете расширить те же условия для большего количества осей.

Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужна вспомогательная мощность , просто оставьте ее. Если на осях нет тормозов, то в этом нет необходимости. Не меняйте номера контактов или положения проводов, если функция не используется — просто оставьте контакт пустым (не подключенным).

Три центральных габаритных огня

На приведенных выше схемах электропроводки прицепа не показан тройной набор габаритных фонарей, расположенных по центру спереди и сзади.Некоторым прицепам они нужны, а некоторым нет. Ознакомьтесь с местными постановлениями относительно требований.

Для некоторых прицепов требуется 3 центральных габаритных фонаря — расположенных по центру сзади, возможно, низко (на бампере) и / или высоко, а может быть, спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.

Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если прицеп 80 дюймов или шире — или — если полная масса автомобиля превышает 10 000 фунтов. Кроме того, в верхней части спины, если они выше определенного размера.Желтые 3 фонари требуются в верхней части передней части, если они выше определенного размера (обычно они превышают высоту буксируемого автомобиля). Опять же, проверьте региональные требования.

Обычно 3 центральных габаритных огня находятся на высокой точке прицепа — например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.

Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам так же, как боковые габаритные огни. (См. Частичную схему электропроводки прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, требуется только дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.

Боковое примечание: Отражатели

В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или световозвращающая лента чередующегося красного и белого цветов по бокам и сзади.Здесь существует множество правил для высоты и полной разрешенной массы, особенно для трейлеров длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.

Электросхема отрыва прицепа

Многие прицепы должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отрывном комплекте, поэтому проверьте свои местные законы.

Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), то это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для выхода из строя с гораздо большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.

Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с зацепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.

Маршрутизация проводов

Куда идут провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?

Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы подойдут. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по электромонтажу, стыковке, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. См. Дополнительную информацию в Примечаниях по прокладке проводов ниже.

На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от защемлений и погодных условий. Отличная работа над этим.


Примечания к электрической схеме прицепа:

Размер провода:

Доступно множество различных размеров проводов. Обычно размеры проводов указываются по «Калибру» — чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, 14 или 12.То же самое для вспомогательного источника питания.

Осветительные цепи с маломощными лампами, например светодиоды, имеют низкое энергопотребление, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 мм и больше не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для стыковых соединений. Это стоит небольших дополнительных затрат.

Фонари:

Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство прицепов никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, во время сильного дождя или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами стоит того.

Белый провод Примечания:

Белый провод — это «заземляющий» или «отрицательный» провод, подключаемый к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.

Некоторые производители прицепов просто подключают этот провод к раме, а затем также подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить землю от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.

Мы также рекомендуем подсоединить белый провод непосредственно к раме прицепа (дополнительно).

Размер: Этот провод должен быть не меньше самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (малой мощности), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.

Коричневый провод Примечания:

Коричневый провод идет к фарам, которые всегда включены во время вашего путешествия. Это ходовые огни, задние фонари с низкой интенсивностью, боковые и угловые указатели.Также, если используются, комплекты из 3 центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местными законами, чтобы узнать, какие фары нужны вашему прицепу.

Хотя типичные комплекты из 3 центральных фонарей в прицепе отсутствуют на приведенной выше схеме электропроводки прицепа, в некоторых ситуациях они важны. Они не подходят для небольших прицепов хозяйственного типа, сделанных своими руками. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая — заземление). Крошечным домам могут понадобиться 3 светильника, а может и нет, но, опять же, проверьте местные законы.

Размер: Коричневый провод подает питание только на осветительные приборы, поэтому выбирайте его в соответствии с требованиями к мощности ваших осветительных приборов. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней подумайте о большем габарите.

Синий провод Примечания:

В некоторых местах пятый контакт обозначается как «Фары заднего хода». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий — это цвет тормозов. Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом.Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фонарям заднего хода на стороне автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.

Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.

Со стороны автомобиля для электрических тормозов синий провод идет к контроллеру тормозов. Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.

Пример корпуса: Чтобы решить проблемы с проводкой буксирующего транспортного средства, которая отличается от проводки моего прицепа (например, когда друг хочет ее одолжить), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4-контактным проводом. закрепить автомобиль и прицеп едет без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются. Я просто говорю заемщику, что грузоподъемность составляет 3000 # (хотя истинная емкость — 5000 #). Другой способ — иметь переходник, который переходит с 5-контактного прицепа на стандартный 7-контактный (с двумя пустыми проводами).Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.

Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.

Красный провод Примечания:

Вывод для дополнительного питания обычно с красным проводом, но иногда он отличается от черного. Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +». Каким бы ни было название, он соединяет с буксиром положительное напряжение постоянного тока.Как правило, вспомогательный источник питания предназначен для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.

Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , потому что она не является обязательной и отличается для каждого трейлера. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным. Это поддерживает заряд батареи.

Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь.Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумулятора буксирующего автомобиля.

Размер: Используйте провод с размером, соответствующим потребляемой мощности. Если это просто для зарядки разорвавшейся батареи, тогда подойдет и 16 калибр. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр. Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.

Примечания по прокладке проводов:

Приведенная выше электрическая схема прицепа дает один из вариантов направления прокладки — начиная от язычкового соединителя, а затем оборачиваясь вокруг прицепа. Другие предлагают разделить провода возле языка, а затем проложить их по обеим сторонам — в зависимости от правого и левого. Любой подход хорош.

В то время как прокладка проводов — это личное предпочтение, мне немного больше нравится подход «кругового обзора», потому что он создает «магистраль», которая распределяет мощность по мере ее поступления. Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить.Количество проволоки практически одинаково для подходов с разделением и намоткой.

Защита проводов:

Полые элементы рамы часто используются для прокладки проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (закрыть) концы трубки, чтобы не допустить проникновения влаги. Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего.В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Подключение проводов и осветительных приборов находится за пределами трубок рамы под кузовом прицепа.

При прокладке проводов учитывайте возможность изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам. Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не буду использовать это».Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.


Еще один хороший источник со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на etrailer.com. Во-вторых, вы можете получить большинство электрических элементов прицепа в любом магазине запчастей для прицепов или в Интернете. etrailer и JohnsonTrailerParts.com являются хорошими поставщиками электрических деталей.

Электрические схемы прицепа | Прицепы Северного Техаса

Схема подключения

Прицепы должны иметь как минимум ходовые огни, сигналы поворота и стоп-сигналы. Для обеспечения питания и подключения к ним подключаются провода буксирующего автомобиля. Это достигается либо через разъем T-One (если он есть в вашем автомобиле), либо через проводку. Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему. Монтаж проводки требует, чтобы установщик нашел нужные провода в буксирующем автомобиле.Чтобы помочь в этой задаче, обратитесь к руководству пользователя или к таблице внизу страницы.

Разъемы

Доступны различные разъемы от четырех до семи контактов для передачи мощности для освещения, а также для вспомогательных функций, таких как электрическое управление тормозами прицепа, резервные фары и т. Д. Выберите разъем, который имеет необходимое количество контактов для функций обязательный. Также установите разъем на автомобиль. Он не только будет выглядеть аккуратно, но и поможет избежать потенциальных проблем, связанных с отключением разъема.

4-контактные разъемы

Доступны 4-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт предназначен для заземляющего провода.

5-контактные разъемы

Доступны 5-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), и, помимо заземления, имеется один контакт для поддержки другой функции. Обычно 5-Way Flat используется для прицепов с тормозами.Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом.

6-контактные разъемы

Доступны 6-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (ход, поворот и тормоз). Помимо заземления, доступны два дополнительных контакта для обеспечения двух дополнительных функций.

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

Примечание : Черный (12 В) и синий (электрические тормоза) можно поменять местами для соответствия прицепу.Прицепы для лошадей могут использовать центральный штифт для горячего вывода 12 В, R.V. прицепы используют центральный штифт для электрических тормозов.

Помимо трех основных функций освещения, доступны дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.

7-контактные вилки типа RV

Вилки типа 7 Way RV в настоящее время являются наиболее распространенными, и приведенная ниже схема поможет правильно подключить прицеп или буксирующее транспортное средство.

Подключение сцепного устройства для прицепа

На аренде занято.Вам нужен служебный прицеп недорого, а верфь поможет вам подключить сцепное устройство и предохранительные цепи. Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

Но не раньше, чем вы включите фары на трейлере. Автосалон не разрешит вам уехать, пока не загорится свет. К тому же вилка прицепа на задней части грузовика никак не совпадает с вилкой на прицепе.Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

Отчаянные времена, отчаянные меры
Электропроводка прицепа может оказаться простой задачей. Многие транспортные средства, особенно пикапы и внедорожники, предварительно оснащены прицепами. Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика.Просто отсоедините разъем от задних фонарей на грузовике, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

Но электромонтаж прицепа может оказаться непростым делом. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменяют лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками. То, как вы прокладываете провода от осветительных розеток до сцепного устройства, может быть проблематичным. А что, если у вас есть прицеп с простыми одноламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, вероятность того, что прицеп и транспортное средство используют разные разъемы, поскольку в индустрии буксировки используются как минимум четыре разных стиля.

От красного к зеленому к белому

Начнем с основ. Большинство прицепов имеют три цепи — для ходовых огней, а также левого и правого стоп-сигналов. Стоп-сигналы будут мигать для функции указателя поворота — это дело реле мигалок в автомобиле, чтобы узнать, когда включены стоп-сигналы, и мигать соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа.Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

Это означает, что вам понадобится разъем как минимум с четырьмя контактами. Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, причем один штырь без кожуха на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и это те стили, которые производители устанавливают на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа.В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумуляторной батареи транспортного средства, так что это означает другую цепь. Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким, чтобы их мог прочитать даже юрист.

Внебиржевой

У вас есть 7-контактный разъем на грузовике и линейный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей переходник, который позволяет работать по принципу «включай и работай».Другие варианты разъемов могут быть адаптированы к готовым деталям.

Склейка

Худший случай — у вас есть легковой или грузовой автомобиль без огней для прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтовая контрольная лампа или вольтметр, а также некоторые возможности для сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий.Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля. Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему — но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, как вы ее определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота.Подключите все к разъему.

Отдельно, но не равно

В некоторых автомобилях используются отдельные лампы для тормозов и сигналов поворота задних фонарей. Это нормально — пока вы не поймете, что в трейлере для всех трех функций используется одна лампа с двумя нитями накала. Один из вариантов — установка на прицеп еще одной задней фары, но существует более простое решение.В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и сигнала поворота. Он устанавливается в жгут непосредственно перед разъемом прицепа.

Другие цепи

У некоторых более крупных прицепов есть отдельная цепь для габаритных огней или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей. Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля, поэтому вам нужно будет добавить реле для управления дополнительным током.

Также может быть 12-вольтная цепь для ходовых огней внутри прицепа или для зарядки аккумуляторной батареи прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при каждом работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели. Убедитесь, что провода достаточно большого диаметра, чтобы выдерживать нагрузку (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи.Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит скачки тока от перегорания проводки или сгорания предохранителя.

Эй, Нелли

Это приводит к концепции электрических тормозов прицепа. Они активируются контроллером транспортного средства, который увеличивает напряжение на тормозах пропорционально замедлению транспортного средства. Для этого нужен провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-га. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должна быть вспомогательная аккумуляторная батарея и аварийный выключатель для замедления прицепа, если он отсоединяется от сцепного устройства.

Держим все вместе

Как сделать подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом. Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой.Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании бытовых гаек для проволоки — они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

Когда вы застегиваете пуговицы, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала контакты.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Монтажные схемы прицепа

: 19 советов Установка электропроводки при буксировке

Вы ищете электрические схемы прицепа и полезное руководство по подключению прицепа, фонарей, тормозов, прокладки проводов и разъемов? Больше не смотри.Мы вас прикрыли.

Если вы планируете буксировать прицеп любого размера, то вам потребуется электропроводка прицепа. Закон требует, чтобы фары прицепа работали.

Многие люди считают, что сама идея электропроводки прицепа «пугает». Люди просто слышат мысль о том, что нужно проложить место для проводки в своем автомобиле, и это их пугает.

К счастью для вас, электропроводка прицепа не должна быть такой сложной. На самом деле, это очень просто, даже если у вас не так много опыта в обслуживании автомобилей.

На этой странице мы хотим дать вам обзор некоторых вещей, которые вам нужно знать, когда дело доходит до электромонтажа вашего прицепа.

Мы даже хотим дать несколько полезных советов по обеспечению надлежащей защиты проводки.

Почему вам следует оборудовать свой автомобиль надлежащей буксировочной проводкой?

Важно, чтобы вы вложили средства в буксировочную проводку для вашего автомобиля.

Не многие люди осознают это, но в большинстве штатов наличие освещения на прицепе является законодательным требованием.

Следовательно, если у вас нет надлежащей буксирной проводки, на вашем прицепе не будет света. Это означает, что вы не можете легально управлять своим прицепом.

Правильная буксирная проводка также поможет гарантировать, что фары на вашем прицепе продолжают работать. Вы же не хотите, чтобы фары случайно погасли, когда вы ведете машину с прицепом, не так ли?

3 Варианты установки проводки прицепа на автомобиле

Установка нестандартной проводки

Специальная проводка не требует сращивания проводов.Он подключается непосредственно к жгуту проводов. Приобретая нестандартную проводку, вы должны помнить, что решения подходят для конкретной модели автомобиля.

Это означает, что вам нужно выбрать нестандартную проводку, предназначенную для вашего автомобиля. У вас должна быть возможность самостоятельно установить нестандартную проводку. В большинстве случаев все, что вам нужно, — это несколько простых инструментов.

Монтажная проводка преобразователя задних фонарей

Выбирайте этот вариант только в том случае, если вы не можете найти нестандартную проводку для своего автомобиля.С преобразователями задних фонарей вам нужно будет подключить преобразователь к проводке вашего автомобиля.

Это часто связано с зачисткой проводов и добавлением собственных разъемов. Как только это будет сделано, преобразователь подключается.

Этот преобразователь предоставит вам розетку для вашего прицепа.

По сути, преобразователь обеспечивает преобразование вашей системы электропроводки для обеспечения правильного типа мощности для вашего прицепа.

Замена проводки автомобиля и прицепа

Эта опция предназначена для тех, у кого уже есть проводка в автомобиле.Если проводка прицепа повреждена, вы можете приобрести замену проводки автомобиля и прицепа, которую вы сможете вставить в свою систему.

Это помогает предотвратить необходимость полного отключения электрической системы и повторного запуска.

Это то, что вы сможете установить самостоятельно, однако вы должны помнить, что вам, вероятно, придется зачистить несколько проводов.

Как подключить трейлер >> Посмотрите видео ниже:

Как подключить фары трейлера?

Есть несколько способов подключить фары прицепа.В этом разделе мы хотим познакомить вас с некоторыми электрическими схемами.

Думайте об этом как об обзоре того, что делает каждый провод. Это должно позволить вам все правильно подключить.

Как всегда, обязательно проконсультируйтесь с руководством для вашей системы электропроводки или транспортного средства, если вы не уверены, что вам нужно делать.

ИСПОЛЬЗУЙТЕ ФОНАРИ ДЛЯ ВАШЕГО ПРИЦЕПА — Как работает схема >> Посмотрите видео ниже:

Схема подключения 4-контактного прицепа

4-контактную проводку прицепа проще всего понять.Как следует из названия, здесь четыре провода. Белый провод будет заземляющим.

4-проводный прицеп

В таблице ниже вы можете увидеть цвет проводки 4-контактного прицепа:

Цвет Функция
Зеленый Правый поворот / тормоза
Желтый поворот / тормоза
Коричневый Задние фонари
Белый Масса

Коричневый провод — для задних фонарей.Желтый провод — для левого поворота. Зеленый провод — для правого указателя поворота.

Схема подключения 5-контактного прицепа

На схеме подключения 5-контактного прицепа пять проводов.

Синий провод — это провод для управления стоп-сигналами. Как всегда, белый провод будет заземлением.

5-Wire Trailer

Желтые и зеленые провода предназначены для указателей поворота, а коричневый провод — для задних фонарей.

6 9096

6 Левый поворот / тормоза

Цвет Функция
Синий Фонари заднего хода
Зеленый Правый поворот / тормоза
Желтый
Белый Заземление

6-контактная электрическая схема прицепа

6-контактная проводка прицепа будет состоять из шести проводов.Они будут расположены в следующем порядке:

  • Коричневый провод для задних фонарей
  • Белый — масса
  • Желтый — левый поворот
  • Фиолетовый — задний ход
  • Зеленый — правый поворот
  • Синий — стоп-сигналы

6-Wire Trailer

Круглая 7-контактная схема подключения

7-контактная проводка немного отличается от предыдущих вариантов подключения. У остальных коричневый провод (то есть задние фонари) всегда будет вверху.

7-проводной трейлер (круглые штыри)

При 7-контактной проводке земля будет сверху. Это будет булавка большего размера, чем другие. Порядок расположения выводов сверху и по часовой стрелке:

  • Белый — земля
  • Черный — габаритные огни и боковые маркеры
  • Желтый — левый поворот
  • Красный — стоп-сигналы
  • Зеленый — правый поворот
  • Коричневый — задние фонари

Седьмой провод — это питание AUX. Это синий провод в центре вилки.

Схема подключения 7-контактного прицепа RV Blade — традиционная

Этот вариант в основном предназначен для жилых автофургонов, но некоторые компании начинают постепенно отказываться от него.

Прицеп с 7 проводами (RV Blade — SAE)

Цвет проводов следующий. Эти провода перечислены по часовой стрелке, начиная с правого верхнего угла.

  • Коричневый — задние фонари
  • Желтый — левый поворот
  • Синий — тормоза
  • Белый — земля
  • Зеленый — правый поворот
  • Красный или черный — питание 12 В
  • Фиолетовый (центральное лезвие) — фары заднего хода

Цвета проводки прицепа и таблица применения разъемов

Тип разъема Штырь Функция Цвет Описание
4-контактный 1 Заземление Заземление Заземление все электрические функции прицепа.
4-контактный на 7-контактный 2 Задние фонари
Ходовые огни
Боковые маркеры
Коричневый Питание для всех нормально включенных ламп.
Задние, ходовые и боковые габаритные огни.
4-контактный на 7-контактный 3 Левый стоп-сигнал
Левый сигнал поворота
Желтый Питание для всех нормально включенных ламп.
Задние, ходовые и боковые габаритные огни.
4-контактный 7-контактный 4 Правый стоп-сигнал
Правый сигнал поворота
Зеленый Многофункциональный сигнал для заднего правого фонаря
5-контактный 7- штифт 5 Тормоз Синий Мощность управления электрическим тормозом
или выключение гидравлического тормоза (только 5-контактный)
6-контактный на 7-контактный 6 Аккумулятор Красный или черный Питание автомобиля +12 В
Для зарядки аккумуляторной батареи прицепа и аксессуаров.
7-контактный 7 Резервное копирование Фиолетовый Фонарь заднего хода на задних габаритных огнях прицепа
/ Отключение гидравлического тормоза

Различные типы проводов и их функции

Мы собираемся пойти через различные провода, которые вы можете найти здесь в электрической цепи прицепа. Хотя, учтите, что все может измениться.

Они вряд ли изменятся, но некоторые производители автомобилей изменили цвета проводки по какой-то непонятной причине.

Итак, если вы когда-нибудь не уверены в том, как работает тот или иной провод, важно проконсультироваться с руководством по электропроводке вашего прицепа или транспортному средству.

В конце концов, вы же не хотите подключать не те провода к вещам.

Неважно, где вы находитесь, в 7-контактной или 13-контактной системе, цвета проводов всегда будут соответствовать одной и той же работе. В этом разделе мы рассмотрим только те провода, которые вы сможете найти в обеих системах вилок.

Белый провод

Белый провод всегда должен быть заземляющим проводом в цепи.Иногда это называется «земля» или «масса».

Независимо от того, как он называется, это провод заземления, и он жизненно важен для обеспечения целостности электрической цепи.

Вы очень, очень не хотите, чтобы никакая электрическая цепь работала без заземления. Это просто опасно. На 13-контактной вилке может быть несколько заземляющих проводов.

Коричневый провод

Коричневый провод — это провод, который будет обеспечивать питание правого заднего фонаря.важно, чтобы вы это знали.

В обычных электрических цепях коричневый провод часто используется в качестве заземляющего. Однако, когда дело доходит до электрических цепей прицепа, этого почти никогда не будет.

Синий провод

Синий провод — это провод, который помогает управлять и включать противотуманные фары на прицепе.

Красный провод

Красный провод предназначен для стоп-сигналов. Когда тормоза на транспортном средстве включены, красный провод должен включать стоп-сигналы и на прицепе.

Вам не нужен контроллер тормоза, чтобы это работало. Транспортное средство по-прежнему будет посылать сигнал по электрическим цепям, подключенным к прицепу, чтобы сообщить прицепу, когда следует включить этот стоп-сигнал.

Единственное, что не будет работать без контроллера тормозов, — это сама тормозная система.

Зеленый провод

Зеленый провод управляет правым поворотником прицепа.

Желтый провод

Желтый провод управляет левым поворотником прицепа.

Черный провод

Черный провод управляет левым задним фонарем прицепа.

Общие разъемы по типу прицепа

В таблице ниже вы можете найти примеры распространенных прицепов и типы штекеров (разъемов), которые они обычно используют:

Тип прицепа Тип общего разъема Альтернативный тип разъема
Коммунальный прицеп Плоский 4-ходовой 6-ходовой круговой
Лодочный прицеп без тормозов Плоский 4-ходовой 7-ходовой отвал для жилого дома (редко используется)
Прицеп для лодки с тормозами от перенапряжения 5-ходовая плоская 6-ходовая круглая
Выдвижной кемпер 6-ходовой квадрат 6-ходовой круглый
Дорожный прицеп 7-ходовой самосвал 6 с круглым ходом
5-колесный прицеп 7-ходовой отвал 6-ходовой круглый
Gooseneck прицеп 6-ходовой поворотный 7-стороннее лезвие RV

Как защитить провода?

Поскольку проводка прицепа довольно оголена, важно научиться ее защищать.Если вы этого не сделаете, вы, вероятно, будете заменять проводку прицепа гораздо чаще, чем хотелось бы.

Первое, что вам нужно сделать, это убедиться, что вы покупаете разъемы и провода самого высокого качества, которые вы можете себе позволить.

Причина номер один выхода из строя электропроводки прицепа заключается в использовании некачественных компонентов.

Когда вы подключаете провода, убедитесь, что вы избегаете каких-либо острых деталей на шасси или прицепе.

Это поможет гарантировать, что если провода все-таки вырвутся, они не порежутся острыми краями. Некоторые люди могут также захотеть отпилить некоторые из более резких областей.

Хотя, конечно, если вы собираетесь это делать, вам нужно быть уверенным, что вы вообще не повредите автомобиль.

Возможно, самое важное, что вы можете сделать, когда дело доходит до защиты ваших проводов, — это вложить средства в оболочку для проводов.

Это пластиковая втулка для проводов.Провода проходят. Это помогает держать их все вместе, а ножны защитят их от повреждений.

Установка жгута проводов прицепа

Инструкции по установке жгута проводов прицепа являются общими. Установка может отличаться от автомобиля к автомобилю, поэтому обязательно ознакомьтесь с руководством, прилагаемым к ремню безопасности.

Для начала откройте переднюю часть автомобиля и отсоедините аккумулятор. Затем вы можете подойти к задней части автомобиля и открыть багажник и т. Д.

Затем вам нужно будет узнать, как оголить провода в задней части автомобиля. Это то, что варьируется от модели к модели. обычно это включает снятие панелей пола и откручивание определенных частей багажника.

После оголения проводов ищите разъемы жгута проводов задних фонарей. Вам нужно будет их отключить.

Теперь вам нужно подключить жгут проводов прицепа в соответствии с инструкциями в руководстве. Вы также должны прикрепить белый провод (провод заземления) к подходящей точке заземления.Один должен быть в зоне проводки.

Прикрепите блок преобразователя к ровной поверхности. Чтобы упростить эту задачу, к жгуту проводов прилагается двусторонний скотч.

Теперь вам нужно вывести проводку прицепа из задней части автомобиля. Как только он закончится, вы можете переустановить все в багажнике автомобиля.

Вы можете прикрепить проводку к внешней стороне автомобиля, как считаете нужным. Убедитесь, что он должным образом защищен от непогоды и дорожного мусора.

Подсоедините аккумулятор и повторно проверьте фары прицепа.

Как установить жгут проводов для буксировки прицепа , лодки, тележки или других вещей, требующих освещения >> Посмотрите видео ниже:

Адаптеры электропроводки прицепа

Работа электропроводки прицепа адаптер предназначен для преобразования определенных конфигураций электропроводки прицепа в другие конфигурации электропроводки.

Например, вы можете использовать адаптер электропроводки прицепа для преобразования 7-контактной вилки в 5-контактную.Не всегда нужно использовать переходник электропроводки прицепа.

На самом деле, вам редко когда-либо понадобится. Адаптеры электропроводки прицепа используются только тогда, когда вы хотите убедиться, что ваш прицеп может подключиться к вашему автомобилю.

Это идеальный вариант для тех, кто может регулярно подключать свой прицеп или автомобиль к другим устройствам.

Устранение неисправностей проводки прицепа

Честно говоря, вы не так много сможете исправить с проводкой прицепа самостоятельно.Есть только две причины, по которым проводка прицепа не может работать должным образом:

  • Провода подключены неправильно
  • Где-то в цепи обрыв или короткое замыкание

Если проводка вашего прицепа ранее работала, то это исключает первый. Если ваша проводка никогда не работала, вам нужно проконсультироваться с руководством для вашего прицепа или схемы, которую вы используете, чтобы убедиться, что правильные провода подобраны.

Самая частая причина, по которой не работает проводка прицепа, — это обрыв или короткое замыкание в цепи.

Если что-то не работает должным образом, вам нужно будет перебрать провода, чтобы убедиться, что они не перекручены и не потрепаны. Если они это сделают, то важно заменить проводку.

Если проблемы выходят за рамки этого, мы рекомендуем вам связаться со специалистом, который имеет дело с электропроводкой прицепа. Они смогут диагностировать проблему за вас.

Что делать при коротком замыкании преобразователя?

Есть только несколько проблем с закорачиванием преобразователей, которые вы сможете исправить самостоятельно.

Основной причиной короткого замыкания преобразователей является попадание небольшого количества воды в систему .

Это вызовет лишь кратковременное замыкание, и как только вода высохнет, все должно быть готово к работе.

Кроме этого, короткое замыкание преобразователя скорее всего указывает на то, что где-то есть проблема с системой записи. Единственный способ справиться с коротким замыканием в этом случае — это проверить все провода, ведущие к преобразователю.

Вам нужно убедиться, что нет поврежденных проводов . Если есть, то это могло быть причиной короткого замыкания. Вам просто нужно их заменить.

Если короткое замыкание продолжается, несмотря на отсутствие явной проблемы с системой, , то вам следует поговорить со специалистом-электриком. Мы бы не стали предлагать вам копаться в электронике, если вы не знаете на 100%, что делаете.

Возможно, через электрическую систему прицепа не проходит много энергии, но это, безусловно, будет опасно.

Чрезвычайно редко требуется, чтобы преобразователь вам понадобился для замены преобразователя для вашей системы проводки. Если да, то большинство производителей разрешат приобретать преобразователь в качестве запасной части. Вам просто нужно вставить его в свою систему.

Что делать при слабом заземлении?

Если у вас слабое заземление, проблему легко устранить. Вам нужно будет найти место, где заземляющий провод соединяется с шасси прицепа или шасси вашего автомобиля.

При выключенном питании автомобиля вы захотите затянуть винт, который удерживает заземляющий провод на месте. В большинстве случаев это должно решить проблему.

Если после этого у вас все еще остается слабое заземление, вам нужно отсоединить провод от контакта заземления. Затем вы можете отшлифовать землю булавкой.

Это должно удалить любую коррозию на штифте, которая может привести к слабому заземлению.

Пока все отсоединено, вы также можете проверить, что провод заземления не имеет разрывов.Скорее всего, этого не произойдет, потому что он действительно не будет так много двигаться.

Однако, если на проводе есть перегибы и т. Д., Замените его. Это должно быть довольно легко сделать.

Как подключить автомобиль или грузовик к прицепу?

Разъем T-One

Возможно, самый быстрый способ подключить автомобиль или грузовик — это приобрести разъем T-One.

Когда вы покупаете разъем T-One, вы должны помнить, что каждый разъем зависит от модели автомобиля.Итак, вам нужно убедиться, что вы выбрали правильный вариант для модели вашего автомобиля.

Чтобы установить разъем T-One, все, что вам нужно сделать, это найти разъем жгута проводов внутри вашего автомобиля.

Необходимо отключить существующее соединение и вставить разъем T-One на место. Вся проводка вашего прицепа будет подключена к разъему T-One.

Весь процесс должен занять максимум несколько минут.

Комплект специального оборудования

Наборы специального оборудования также просты в использовании.Еще раз, они специфичны для различных моделей автомобилей, поэтому убедитесь, что вы выбрали специальный комплект оборудования, который подходит для вашего автомобиля.

Доступны два типа нестандартных вариантов подключения.

Первый вариант — это разъем, который подключается непосредственно к розетке в задней части автомобиля.

Это поможет преобразовать электрическую розетку, которая обычно не используется для фонарей прицепа, в решение для проводки, которое можно использовать для подачи питания на прицеп.

Второй вариант — это нестандартный жгут проводов. Вы воспользуетесь им, если у вас нет розетки на задней части автомобиля.

Жгут проводов подключается к проводке задних фонарей вашего автомобиля. То, как вы это сделаете, будет зависеть от вашего автомобиля, поэтому обязательно ознакомьтесь с инструкцией по эксплуатации, прилагаемой к комплекту проводки.

Цвет провода по производителю автомобиля

В таблице ниже вы можете найти цвет провода по производителю автомобиля:

905 Оранжевый Ford

с желтой полосой

Производитель автомобиля Правый поворот и стоп-сигналы Левый поворот и стоп-сигналы Задние фонари Земля Стоп-сигналы Задние фонари
GMC Зеленый Желтый Коричневый Черный Розовый или lt Синий Lt Зеленый
Зеленый с оранжевой полосой Коричневый Черный или серый Красный с зеленой полосой Черный с розовой полосой
Chrysler Коричневый Зеленый Черный Черный Белый Фиолетовый
Jeep Коричневый G reen с черной полосой Синий Черный Синий с черной полосой Коричневый
Toyota Зеленый с желтой полосой Зеленый с черной полосой Красный с зеленой полосой Черный или Белый Зеленый с красной или белой полосой
Honda Зеленый с желтой полосой Зеленый с синей полосой Красный с черной полосой Черный Зеленый с белой полосой
Mazda Зеленая с желтой полосой Черная полоса Зеленая или черная полоса Черный Зеленый или зеленый с красной полосой

Электропроводка Часто задаваемые вопросы

Давайте закроем эту страницу, посвященную схемам электропроводки и установке прицепа, ответами на некоторые из ваших наиболее часто задаваемых вопросов о них!

Какие 4 провода на вилке прицепа?

Какие 4 провода на вилке прицепа? 4 провода на прицепе — зеленый, желтый, коричневый и белый.Зеленый провод будет контролировать правый поворот и стоп-сигнал. Желтый провод — для правого поворота и стоп-сигнала. Коричневый провод предназначен для задних и ходовых огней. Белый провод — это земля.

Помните, что в настоящее время на вилке прицепа часто бывает более пяти проводов. Наиболее распространенным вариантом в настоящее время является 7-проводная система, которая добавляет элементы управления противотуманными фарами и стоп-сигналами.

Какой красный провод на вилке прицепа?

Красный провод предназначен для управления стоп-сигналами на автомобиле.Помните, что стоп-сигналы включаются всякий раз, когда автомобиль тормозит.

Однако красный провод не контролирует тормоза прицепа. Если вы хотите управлять тормозами прицепа, вам понадобится контроллер тормозов.

Провода какого цвета идут вместе?

Провода какого цвета идут вместе? Если вы соединяете провода друг с другом, то красный провод должен подключаться к красному проводу, черный провод к черному проводу и т. Д. Это довольно просто .

Однако, если вы не уверены в том, как провода должны подключаться, обязательно проконсультируйтесь с руководством для вашей системы проводки. В редких случаях цвета могут не совпадать в точности.

Провода какого цвета идут к XYZ?

Если вы хотите знать, какие цвета и куда идут, вам нужно проконсультироваться с руководством для вашей системы электропроводки. Это подскажет вам работу каждого цвета проволоки. В настоящее время все, как правило, стандартизировано, поэтому, как только вы хорошо разбираетесь в электронике прицепа, вы легко сможете подключить систему.

Однако мы всегда рекомендуем людям перепроверить, если они не уверены. Вы действительно не хотите, чтобы провода были подключены неправильно.

Все ли 7-контактные разъемы прицепа подключены одинаково?

Все 7-контактные разъемы прицепа подключены одинаково? Да, большинство 7-контактных разъемов прицепа следует подключать одинаково. В настоящее время цвета проводов должны быть стандартизированы. Хотя, если вы работаете с новой электрической системой, все же целесообразно обратиться к руководству по эксплуатации системы.

Таким образом, вы можете быть уверены, что с проводкой ничего не изменилось. Например, импортная продукция может немного отличаться по цвету.

В Великобритании, например, обычно используется коричневый провод для заземления, тогда как в США это будет белый провод.

Почему у моего прицепа 5 проводов?

Почему у моего прицепа 5 проводов? Если у вашего прицепа 5 проводов, это означает, что у вас в цепи есть жгут поперечных рычагов. По сути, он действует как разветвитель, поэтому для питания обеих сторон света прицепа используется только один провод.

Если розетка имеет 5 разъемов, а не только 5 проводов, вилка предназначена для лодок, у которых есть дополнительное отверстие в розетках.

Нужно ли заземлять светодиодные фонари прицепа?

Светодиодные фонари прицепа не требуют заземления. Однако, как и в случае с большинством электрических цепей, вероятно, стоит убедиться в наличии заземления.

Хотя не обязательно, чтобы через светодиодные фонари прицепа протекало огромное количество энергии, отсутствие заземления все же опасно.

Это помогает защитить вас, электрическую систему и автомобиль в случае скачка напряжения.

Читайте также: Фонари для прицепов: 33 факта, которые необходимо учитывать (объяснение)

Будут ли фонари работать без заземления?

Будут ли фонари работать без заземления? Да. Фонари прицепа, вероятно, будут работать без земли. Однако на самом деле не рекомендуется пытаться заставить их бежать без земли.

Отсутствие заземления на вашем электрическом оборудовании опасно, даже если через него проходит очень небольшая мощность.

Сколько ампер у 7-контактной вилки прицепа?

Сколько ампер у 7-контактной вилки прицепа? Однако подавляющее большинство 7-контактных трейлеров должны быть на 20 или 30 ампер. Редко они будут другими. Вы действительно не хотите ничего ниже 20 ампер, потому что не хватит мощности, чтобы держать фары прицепа включенными.

Вам не нужно ничего выше 30 ампер, потому что это больше, чем мощность, необходимая фарам прицепа.

Сколько ампер потребляют фары прицепа?

Возможно, самый простой способ определить, сколько ампер потребляют фары прицепа, — это посмотреть руководство по эксплуатации фар прицепа или наклейку на фары. Где-то там будет AH.

Это количество ампер, которое фары прицепа потребляют в час. Так, например, если на прицепе указано 2AH. Это будет означать, что свет потребляет 2 Ач за каждый час включения.

Фонари для прицепов никогда не потребляют так много энергии, и аккумулятор вашего автомобиля должен иметь достаточно заряда, чтобы они продолжали работать.

Сколько ампер потребляют стоп-сигналы?

Это зависит от ваших стоп-сигналов. К счастью, не так сложно определить, какова потребляемая мощность.

Где-то на огнях или, по крайней мере, в руководстве для фонарей будет гореть список AH. Это количество ампер, которое стоп-сигналы потребляют в час.

Это примерно настолько точно, насколько вы можете получить. В конце концов, иногда вы будете использовать тормоза чаще, чем в других случаях. Будьте уверены, стоп-сигналы никогда не потребуют огромной энергии.

В чем разница между 7 и 13 контактами?

В чем разница между 7 и 13 контактами ? 7-контактный штекер обеспечит только самое необходимое освещение для прицепа. 13-контактный штекер расширит функциональность системы освещения. Например, 13-контактный разъем позволит использовать обратный свет и противотуманные фары.

7-контактный штекер тоже не подойдет. Поэтому рекомендуется по возможности использовать для прицепа 13-контактные вилки.

Что такое жгут проводов поперечного рычага?

Что такое жгут проводов поперечного рычага? Жгут проводов с поперечным рычагом предназначен для разделения электрической цепи, которая управляет системой освещения в автомобиле. Разделив его, людям не придется проложить перемычку между двумя задними фонарями автомобиля.

По сути, жгут проводов на поперечных рычагах предназначен для упрощения проводки и обеспечения того, чтобы задние фонари получали всю необходимую мощность.

Может ли неправильная полярность повредить электронику?

Может ли неправильная полярность повредить электронику? Да, неправильная полярность может повредить электронику и аккумуляторы. Фактически, обратная полярность может повредить большинство компонентов в электрической цепи. Хотя в некоторых случаях это повреждение может не быть очевидным, если только обратная полярность не наблюдается в течение некоторого времени.

Это более прогрессивный тип повреждений.

Заключение

Помните, когда речь идет о проводке прицепа на вашем транспортном средстве, мы можем охватить лишь некоторые аспекты.

Важно, чтобы вы обращались к любому руководству, прилагаемому к вашей системе, чтобы точно знать, как все работает. Однако мы обещаем вам, что электромонтаж прицепа не так уж и сложен.

В подавляющем большинстве случаев вы просто подключаете пару помеченных проводов, и все готово. Вы, вероятно, сможете самостоятельно выполнить большую часть электромонтажа прицепа, даже если вы не так много разбираетесь в электронике.

Ссылки

https://www.irewiredmytrailer.com/how-i-protected-my-trailer-wiring.php

https://www.truckspring.com/trailer-parts/trailer-wiring/trailer-wiring-connector.aspx

https://www.curtmfg.com/towing-electrical-wiring

Нравится? Поделиться!

Установка четырехконтактной проводки прицепа — электрическая схема и информация

Многие люди часто испытывают трудности с подключением проводов к прицепу, и даже после нескольких попыток они все еще не понимают, как это делается.

Правила вождения прицепов гласят, что при вождении прицепа освещение должно согласовываться с транспортными средствами.Это означает, что когда вы нажимаете на тормоз или включаете сигналы, огни прицепа должны отражать эти сигналы. Это поможет вам общаться с другими водителями, куда бы вы ни направлялись.

При покупке прицепа бортовая сеть должна быть подключена к транспортному средству через вилку или розетку. Современные автомобили используют для этого преобразователь. В некоторых прицепах до сих пор используется двухпроводная система. В бортовой сети сигналы на торможение и остановку передаются по одному проводу.

Трехпроводная система

С помощью преобразователя вы можете посылать сигналы для остановки, поворота и следа.Система присутствует на многих прицепах и использует три провода. Провода подключены к преобразователю.

Четырехпроводная система

В этой системе у вас есть четыре провода, которые работают вместе с электрической системой автомобиля через штекерный разъем. Провода окрашены по-разному: белый — для земли, зеленый — для правых поворотов и тормозов, желтый — для левых поворотов и тормозов, коричневый — для задних фонарей.

Установить 4-контактную систему электропроводки прицепа легко, если вы будете следовать правильной процедуре.Первое, что вам нужно сделать, это убедиться, что ваш разъем работает правильно. Если это не так, никакая проводка не заставит свет работать. Убедитесь, что все кабели электропроводны.

Один из способов проверить неисправность проводов — использовать тестер цепей. Он подключается к каждому контакту разъема и должен облегчить поиск неисправного провода. Если проблема не исчезнет, ​​возможно, вам придется перемонтировать трейлер.

Покупая провода для прицепов, убедитесь, что они имеют подходящую толщину для увеличения срока службы.Толщина 16 идеальна. В 4-контактном прицепе используются желтый, коричневый, зеленый и белый провода.

Установка 4-контактных проводов прицепа

Вы должны проверить руководство по эксплуатации прицепа, чтобы убедиться, что проводка правильная, но обычно белый провод называется заземляющим проводом, а коричневый провод используется для задних фонарей. Желтый и зеленый — левый и правый повороты и торможение.

Сначала перережьте белый провод и прикрепите его к раме прицепа. Остальные провода разводка снизу.

Найдите в прицепе подходящую точку входа для прокладки проводов. Это должно быть положение, защищающее провода от повреждений. Рекомендуются полые детали. Разъединять провода и подавать их по отдельности через прицеп на другую сторону необязательно.

Если вы решили разделить провода, обязательно соедините их кабельными стяжками. Это дает дополнительное преимущество, заключающееся в том, что вы можете добавить к раме больше проводов.

СВЯЗАННЫЙ: 10 лучших контроллеров тормозов прицепа

Питание и заземление

Белый провод должен быть прикреплен к прицепу для заземления и питания фонарей.Для этого нужно отрезать проволоку примерно на полдюйма и прикрепить ее к термоусадочному шлангу прицепа. Вы должны нагреть поверхность с помощью теплового пистолета, а затем просверлить отверстие в шланге. Закрепите заземляющий провод винтом из нержавеющей стали.

Задние фонари

Коричневый провод прикреплен с одной стороны к задним фонарям и фонарям рынка. Зачистите оба конца и зафиксируйте их стыковыми соединителями на обоих концах.

Габаритные огни

Для соединения одного конца габаритных фонарей с другим необходимы стыковые соединители.

Остальные провода подключаются так же, как и коричневый провод, путем подсоединения проводов того же цвета к соответствующим проводам от заднего фонаря. Вы можете прикрепить металлические зажимы, чтобы закрепить провода на месте и предотвратить их свисание.

Если вы обнаружите, что фары прицепа по-прежнему не работают, но проводка в порядке, проверьте фары прицепа и убедитесь, что они не перегорели.

Прочие электропроводки прицепа

Большинство современных прицепов сегодня подключены к системе широтно-импульсной модуляции (ШИМ).Эта система позволяет выполнять несколько соединений, которые маршрутизируются по одной линии. Система изменяет интенсивность сигнала и, таким образом, регулирует освещение. ШИМ часто делятся на две системы: системы ST и системы STT.

В системах ST один провод управляет задними фонарями и стоп-сигналами, а другой провод — левым и правым поворотниками. В системах STT стоп-сигналы, индикаторы и задние фонари соединяются одним проводом.

Электрический преобразователь часто используется в тех транспортных средствах, у которых нет преобразователя, изготовленного по индивидуальному заказу.Назначение электрического преобразователя — улучшить совместимость между простой электропроводкой прицепа и сложной электропроводкой автомобиля.

При подключении необходимо различать использование вилок и розеток. Когда мы говорим о розетке, мы говорим о стороне транспортного средства, где мы подключаемся, а вилка — это сторона прицепа. Для лодочного прицепа мы используем четырехстороннюю тросовую систему; для лодки мы используем пятиходовую систему; для грузового прицепа мы используем четырехходовую систему; для прицепа-каравана мы используем семиступенчатую систему; а для пятиколесного прицепа используется семиступенчатая тросовая система.Чрезвычайно важно ознакомиться с системой электропроводки, обратившись к руководству производителя.

В этих сценариях весьма вероятно, что у вашего прицепа разъем другого типа, чем у вашего автомобиля. Вы можете восполнить этот пробел, купив переходник. Большинство адаптеров являются адаптерами plug-and-play, но вам может потребоваться заземлить некоторые провода.

Заключение

Подключение четырехконтактного прицепа может оказаться сложной задачей, когда вы впервые сделаете это, но это простая задача, сделанная своими руками.Это усложняется, когда у вас есть прицепы с большим количеством кабелей, и в этом случае вам понадобится адаптер для подключения. Первый шаг в подключении кабелей прицепа — сначала заземлить белый кабель.

Пропустите остальные провода через раму прицепа. Отсоедините провода, чтобы они не свисали. После того, как вы прикрепили габаритные огни к прилагаемым болтам, вы можете установить задние фонари. Если ваши фары не работают после установки, проблема может быть связана с задними лампами.

Как подключить 7-контактный разъем для прицепа

Подключение 7-контактного разъема к вашему грузовику может быть немного пугающим, когда вы смотрите на него со стороны. К жгуту проводов грузовика нужно привязать много проводов, но сделать это проще, чем кажется. Все марки и модели сконструированы по-разному, поэтому вам понадобится руководство по ремонту или , которое включает электрических схем для вашей конкретной марки и модели. В следующих инструкциях описывается подключение стандартной стандартной вилки, которая обычно используется на пикапах.Если вы устанавливаете вилку, предназначенную для автофургона или грузовика большой грузоподъемности, см. Конкретные цветовые коды в последнем разделе.

Предупреждения

Если вы подключаете жгут к автомобилю, на который действует гарантия, рекомендуется профессиональная установка вилки. Подключение неоригинальной вилки к вилке производителя оригинального оборудования может привести к аннулированию существующей гарантии на электрическую систему вашего грузовика.

Подключение проводов

Почти каждый провод 7-контактной вилки должен быть вставлен в проводку грузовика.Чтобы правильно выполнить соединение, выполните следующие действия:

Обрежьте изоляцию на существующем проводе.

Используйте ножницы для проводов, чтобы обнажить около 1 дюйма медной проводки.

Обрежьте и подключите новый провод к существующему.

Обрежьте изоляцию нового провода примерно на дюйм. Удерживайте новый провод параллельно существующему проводу так, чтобы оголенные жилы каждого провода находились рядом друг с другом. Оберните новую проволоку вокруг жилы существующей.

Припаяйте соединение.

Прижмите паяльник к нижней части соединения проводов. Прижмите припой к верхней части соединения. Подождите, пока припой расплавится и не пропитается проволокой. Снимите паяльник с места соединения проводов.

Нанесите толстый слой жидкой ленты на проволочное соединение.

Наклейте жидкую ленту на стык. Убедитесь, что вы закрыли всю оголенную проводку. Как только жидкая лента высохнет, нанесите второй слой ленты, чтобы полностью герметизировать соединение проводов.

Установка проводки

Советы

Чтобы увидеть визуальное представление 7-проводной вилки и схему подключения к ней проводов, просмотрите схему, доступную на сайте etrailer.com.

Установите программу для экономии памяти и отсоедините аккумулятор.

Настройте режим экономии памяти в соответствии с инструкциями производителя. Подключите устройство сохранения памяти к 12-вольтовой розетке для аксессуаров вашего грузовика. Ослабьте отрицательный провод аккумуляторной батареи с помощью аккумуляторного ключа, а затем отсоедините отрицательный кабель аккумуляторной батареи от отрицательной клеммы аккумуляторной батареи. Изолируйте отрицательный кабель от отрицательного кабеля аккумуляторной батареи.

Предупреждения

Устройство сохранения памяти поддерживает постоянное питание радио и компьютерных систем вашего автомобиля, когда аккумулятор отключен. Если вы решите не использовать его, убедитесь, что у вас есть код безопасности радиостанции, так как он понадобится вам для работы радиостанции после повторного подключения батареи. Без сохранения памяти ваш двигатель будет работать на холостом ходу иначе, а коробка передач будет резко переключаться.Это нормально, и все должно вернуться в нормальное состояние после того, как компьютер вашего автомобиля заново определит правильные параметры холостого хода и точки переключения передач.

Подключите к источнику постоянного напряжения 12 В с предохранителем.

Посмотрите на электрическую схему выключателя зажигания вашего грузовика. Определите, какой цвет провода подает постоянное питание на выключатель зажигания. Найдите этот провод там, где он выходит из внутреннего блока предохранителей. Подключите черный провод 7-проводной вилки к этому проводу.

Подключитесь к контроллеру тормоза и проложите черный и синий провода.

Найдите синий провод, который выходит из электронного контроллера тормоза. Подсоедините синий провод, который идет в комплекте с 7-проводной вилкой, к этому синему проводу. Найдите резиновую втулку , которая окружает внутренний жгут проводов в том месте, где он проходит через межсетевой экран. Пропустите черный и синий провод через втулку и проведите их к задней части грузовика. Прикрепите провода к жгуту проводов, который проходит вдоль направляющей рамы , с помощью застежки-молнии через каждые 5 футов.

Подключите к указателю левого поворота и фонарям заднего хода.

Опустите дверь задка и найдите крепежные винты левой задней фары. Удалите два крепежных винта, затем вытяните задний фонарь из отверстия в левой панели кровати. Отсоедините проводку от заднего фонаря и отложите задний фонарь в сторону. Обратитесь к электрической схеме вашего грузовика и определите, какой провод в жгуте левого заднего фонаря управляет сигналом левого поворота и тормозом. Также определите, какой провод питает фонарь заднего хода. Присоедините желтый провод к проводу левого поворота и стоп-сигнала.Присоедините фиолетовый провод к проводу, который питает фонарь заднего хода. Когда жидкая лента высохнет, закрепите провода на существующем жгуте проводов, а затем протяните их через отверстие в левой панели кровати. Оставьте пока провода на земле.

Подключается к указателю правого поворота и ходовым огням.

Снимите правую заднюю фару в сборе и отсоедините жгут проводов. Найдите провод питания для ходовых огней и указателя правого поворота.Подсоедините коричневый провод к проводу ходовых огней, а темно-зеленый провод подсоедините к проводу указателя правого поворота. Подождите, пока жидкая лента высохнет, застегните молнию на проводах существующего жгута проводов и пропустите их через отверстие в правой панели кровати. А пока позвольте им отдохнуть на земле.

Заземлите.

Посмотрите на электрическую схему вашего грузовика и определите обозначение, данное месту на земле для задних фонарей. Метка начинается с буквы «G», за которой следует трехзначное число, например G104.Найдите раздел определения местоположения в руководстве для вашего грузовика, чтобы точно определить, где земля соединяется с грузовиком. Выкрутите болт заземления. Наденьте ушко для белого провода на болт вместе с проводами заземления, а затем установите болт. Затяните болт в соответствии со спецификациями, приведенными в вашем руководстве.

Подсоедините все провода к 7-проводной вилке.

Удерживайте заглушку так, чтобы вы смотрели на нее сзади, а петля для передней дверцы доступа находилась сверху.Ослабьте винты шести внешних клемм. Удерживайте фиолетовый провод между монтажной пластиной и центральным контактом, а желтый провод между монтажной пластиной и левым центральным контактом. Затяните винт на левой центральной клемме. Проденьте белый провод между нижней правой пластиной и клеммой, затем затяните его. Подсоедините синий провод к нижнему левому выводу, а зеленый провод к левому центральному выводу. Подсоедините черный провод к левой верхней клемме. Убедитесь, что все винты клемм затянуты.

Установите вилку, закрепите провода и снова подсоедините аккумулятор.

Установите заглушку на бампер грузовика, следуя инструкциям, прилагаемым к комплекту заглушек. Уберите все оставшиеся провисания с любого из проводов и скрепите их вместе с помощью молнии, затем прикрепите их к задней части бампера с помощью молнии. Подключите заземляющий кабель к отрицательной клемме аккумуляторной батареи, затем затяните его. Если у вас есть динамометрический ключ, затяните отрицательный кабель в соответствии со спецификациями, приведенными в руководстве для вашего грузовика.

7-проводные вилки для жилых домов и коммерческих автомобилей

Если вы устанавливаете 7-проводную вилку для дома на колесах или коммерческого автомобиля, цвет прилагаемых проводов будет немного отличаться от цвета традиционной 7-проводной вилки . Если у вас вилка типа RV, цвета проводки следующие:

  • Задний и ходовые огни — зеленый
  • Постоянное напряжение 12 В — черный
  • Фонарь заднего хода — желтый
  • Правый указатель поворота и стоп-сигнал — коричневый
  • Левый указатель поворота и стоп — красный
  • Контроллер тормоза — синий
  • Заземление — белый

Если вы устанавливаете коммерческую 7-проводную вилку, цвета проводов будут следующими: белый

  • Задний фонарь и ходовые огни — коричневый
  • Габаритные и боковые габаритные огни — черный
  • Вспомогательный или ABS — синий
  • Левый указатель поворота и аварийная сигнализация — желтый
  • Правый указатель поворота и аварийная сигнализация — зеленый
  • Тормоз огни — красный
  • Советы

    Чтобы увидеть визуальное представление того, где провода подключаются к жилому дому или коммерческой вилке, посетите etrailer.com и просмотрите схему с надписью «Сторона автомобиля, 7 сторон».

    Провод прицепа

    Как подключить прицеп


    При подключении прицепа или жилого автофургона задействовано множество переменных. В то время как большинство производителей стараются придерживаться стандарта, есть те, кому просто нужно немного отличаться. Моя цель здесь — дать вам наиболее распространенный сценарий того, как подключить прицеп, добавить или изменить разъем для вашего прицепа или жилого автофургона или просто отремонтировать проводку.

    Так что по большей части я считаю, что вы должны иметь смысл с информацией, которую я предоставляю здесь, и определить, что лучше всего подходит для вашей конкретной ситуации для подключения прицепа или разъема.

    4-проводные разъемы

    Ниже приведены изображения базового или наиболее часто используемого 4-проводного разъема. Вы заметите, что у разъема справа есть три открытых или «штыревых» контакта, а на левом разъеме есть три «гнездовых» гнезда. Другой мужской / женский полюс — это земля. Разъем с тремя открытыми полюсами или вилочный разъем предназначен для стороны прицепа, а разъем с тремя охватывающими полюсами — для стороны транспортного средства. Причина этого в том, что электрическая цепь вашего автомобиля будет находиться под напряжением при каждом включении зажигания.Поэтому, если у вас нет прицепа или жилого автофургона, подключенного к вашему автомобилю, вы не хотите, чтобы электрическая цепь находилась под напряжением, которая может коснуться металлических предметов и вызвать короткое замыкание. Поэтому на стороне транспортного средства всегда должен быть гнездовой разъем, а на вашем прицепе / жилом доме должен быть штекерный разъем.

    РАЗЪЕМ ВНУТРЕННИЙ ___________________________________ РАЗЪЕМ НАРУЖНЫЙ

    Итак, как показано на схеме ниже, проводка автомобиля или гнездовой разъем находится слева, а проводка прицепа / жилого автофургона или вилочный разъем — справа.

    Если вы посмотрите на разъемы, как показано выше, слева направо, цветовые коды будут следующими:

    ЗЕЛЕНЫЙ = правый стоп-сигнал / поворотные огни
    ЖЕЛТЫЙ = левый стоп-сигнал / поворотные огни
    КОРИЧНЕВЫЙ = задний / ходовой / Освещение лицензии
    БЕЛЫЙ = Земля


    При подключении прицепа убедитесь, что проводка проложена так, чтобы все провода были заправлены внутрь и вдали от всего, что может натереться или зацепиться за них. Если ваш трейлер построен из квадратных труб, я считаю, что протягивание проводов внутри трубы делает внешний вид намного более чистым, а также помогает защитить проводку.Если в вашей раме нет предварительно просверленных отверстий, вам может потребоваться немного больше работы, просверливание отверстий и вытащив провода, но вы будете гораздо более довольны результатами. Не забудьте закрыть отверстия, когда закончите, чтобы вода не заполнила раму.

    Если у вас есть U-образная или угловая металлическая конструкция, вы можете приобрести в большинстве автомобильных магазинов специально изготовленные зажимы, которые крепятся к раме, что позволит надежно закрепить вашу проводку внутри рамы и не мешать.


    6-проводные разъемы

    Чтобы подключить прицеп, первым делом необходимо определить, какие компоненты на прицепе нуждаются в проводке.Вышеупомянутый 4 способа — это базовый и наиболее распространенный сценарий, но что, если у вас есть другие элементы, требующие подключения. Конечно, чем больше у вас элементов, тем больше полюсов вам понадобится на разъеме. Показанный здесь 6-проводной разъем имеет 2 дополнительных полюса. Один предназначен для электрических тормозов, а другой полюс — источник 12 В для всего, что требует электричества.

    Обязательно следуйте инструкциям по эксплуатации вашего автомобиля, чтобы узнать, как правильно выполнять соединения при использовании разъемов любого из этих типов. Хотя большинство производителей используют стандартный цветовой код, некоторые из них могут отклоняться от нормы.

    Это схема стандартного цветового кода для наиболее распространенных прицепов или жилых автофургонов с 6-проводным разъемом. Вы заметите разницу между вилкой и розеткой многополюсного разъема. Вместо женщины, садящейся в машину, теперь самец едет в машину. Это связано с тем, что «заглушка», устанавливаемая на автомобиль, имеет крышку, которая защищает штыри от соприкосновения с другими металлическими предметами и элементами, чтобы они не ржавели. Затем разъем прицепа теперь женский, который также обеспечивает защиту, когда он не используется.

    Стандартный цветовой код

    ЗЕЛЕНЫЙ = правый стоп-сигнал / указатель поворота
    ЖЕЛТЫЙ = левый стоп-сигнал / поворотный свет
    КОРИЧНЕВЫЙ = задний / ходовой / габаритный свет
    СИНИЙ = электрические тормоза
    КРАСНЫЙ = аккумулятор (12 В)
    БЕЛЫЙ = заземление


    7-проводные соединители

    Когда вы подключаете прицеп с 7-полюсным разъемом, у вас есть одна дополнительная цепь, чем 6-полюсная. Этот контур является резервным или также известен как вспомогательный источник питания. Эта схема дает вам дополнительный источник 12 В, который обычно питается от выделенных батарей и имеет отдельный предохранитель.Эта схема обычно используется для прицепа RV, который имеет цепь 12 В, проложенную повсюду, и позволяет вам использовать фонари и небольшие нагрузки, когда вы подключены к вашему RV, и не может быть подключен к внешнему источнику 120 В.

    Leave a Reply

    Your email address will not be published.Required fields are marked *

    *
