Схема подключения сигнализации мангуст: Установка Mongoose: монтаж автосигнализации, подключение

Установка сигнализации мангуст — Автосигнализации и противоугонки — Статьи

Охранная система Мангуст при всей своей простоте конструкции и сравнительно небольшой цене, вполне надежно справляется с задачей по защите дверей автомобиля, его багажника, капота и внутрисалонного пространства от взлома и несанкционированного проникновения.

Самостоятельная установка  сигнализации мангуст вполне возможна, однако при этом рекомендуется придерживаться определенных правил и некоторых рекомендаций.

Прежде всего, перед началом любых работ, связанных с электрическими и электронными системами автомобиля, следует отключить минусовой силовой кабель от соответствующей клеммы аккумулятора.

Центральный блок сигнализации удобнее всего устанавливать внутри салона, в месте удаленном от источников тепла и влаги.

Антенну радиоприемного  устройства размещают как можно  выше, что позволит достичь максимальной  дальности приема сигнала от  управляющего брелока, при этом  антенна должна быть максимально  удалена от металлических элементов  кузова и жгутов штатной электропроводки  машины. Не следует изменять исходную  длину антенны.

Сирену, как правило, устанавливают в двигательном отсеке, в зоне максимально защищенной от нагрева и попадания воды. В целях дополнительной защиты от попадания влаги и мусора рупор этого устройства следует направить вниз или в сторону (только не вверх). При закрытом капоте доступ к этому устройству должен быть невозможен, в том числе и со стороны днища автомобиля. Если сирена оснащена автономным питанием, то необходимо предусмотреть наличие свободного доступа к замку сервисного управления.

Датчик удара крепят в  салоне  автомобиля, непосредственно  на металл кузова с помощью саморезов либо надежного клея. Эффективнее всего датчик действует в случае его размещения как можно ближе к продольной оси машины.

Концевые выключатели  должны находиться  на защищенных от влаги участках капота и багажника. Во избежание созданий условий, приводящих к ложному срабатыванию автосигнализации необходимо следить за тем, чтобы свободный ход чувствительных элементов концевиков был не менее 5 мм.

Ваша новая охранная система  будет безотказно служить вам  долгие годы только в том случае, если  все ее основные цепи будут  защищены плавкими предохранителями номиналами на соответствующие рабочие токи:

Сигнализации MONGOOSE — инструкции, схемы описание.

Auto alarm MONGOOSE ; Сигнализация MONGOOSE ; Схема подключения MONGOOSE ; Инструкции MONGOOSE
MONGOOSE AMG-700	—	инструкция по установке
MONGOOSE AMG700	—	руководство пользователя
MONGOOSE AMG-700 plus	—	инструкция по установке
MONGOOSE AMG-700 super plus	—	руководство по эксплуатации
MONGOOSE AMG-750	—	инструкция по установке
MONGOOSE AMG-750	—	руководство пользователя
MONGOOSE AMG-770	—	руководство по эксплуатации
MONGOOSE AMG-800 В	—	руководство по установке
MONGOOSE AMG-800 В	—	руководство по эксплуатации
MONGOOSE AMG-800 C	—	руководство по установке
MONGOOSE AMG-800 C	—	руководство по эксплуатации
MONGOOSE AMG-800C/M	—	руководство по эксплуатации
MONGOOSE AMG-850C	—	инструкция по установке и эксплуатации
MONGOOSE DX-1Zone	—	руководство пользователя и инструкция по установке
MONGOOSE DX 3DS	—	руководство пользователя и инструкция по установке
MONGOOSE IQ	—	руководство по установке
MONGOOSE IQ	—	руководство по эксплуатации
MONGOOSE IQ-160	—	инструкция по установке
MONGOOSE IQ-160	—	руководство пользователя
MONGOOSE IQ-215	—	руководство по эксплуатации
MONGOOSE IQ-250	—	руководство пользователя и инструкция по установке
MONGOOSE ADD IN	—	руководство пользователя и инструкция по установке
MONGOOSE ADD ON	—	руководство пользователя и инструкция по установке
MONGOOSE BASE 50	—	руководство пользователя и инструкция по установке
MONGOOSE BASE 100, 200, 300, 400	—	руководство по установке и эксплуатации
MONGOOSE BASE 275	—	руководство по эксплуатации
MONGOOSE BASE 475	—	руководство по эксплуатации
MONGOOSE COMMUNICATOR	—	руководство по установке и эксплуатации
MONGOOSE DIGITAL 100	—	руководство пользователя и инструкция по установке
Mongose Immobilizer	—	руководство пользователя и инструкция по установке
MONGOOSE DUPLEX	—	руководство по установке и эксплуатации
MONGOOSE DUPLEX 2. 1	—	руководство пользователя и инструкция по установке
MONGOOSE EMS 1.7	—	инструкция по установке
MONGOOSE EMS 1.7	—	руководство пользователя
MONGOOSE EMS 1.9	—	инструкция по установке
MONGOOSE EMS 1.9	—	руководство пользователя
MONGOOSE EMS 7.0	—	инструкция по установке
MONGOOSE EMS 7.0	—	руководство пользователя
MONGOOSE Imperium 5000	—	инструкция по установке
MONGOOSE Cyborg	—	инструкция по установке
MONGOOSE Cyborg	—	инструкция по эксплуатации
MONGOOSE Imperium 5000	—	руководство пользователя
MONGOOSE Imperium 7000	—	инструкция по установке
MONGOOSE Imperium 7000	—	руководство пользователя
MONGOOSE Matrica	—	руководство пользователя и инструкция по установке
MONGOOSE NEXT	—	руководство по установке и эксплуатации
MONGOOSE QS	—	руководство по эксплуатации
Mongoose TS-01	—	руководство по установке
Mongoose TS-02	—	руководство по установке
Mongoose USS	—	руководство по установке
Mongoose CCD	—	инструкция по установке и эксплуатации
Mongoose CCD Compact	—	инструкция по установке и эксплуатации
MONGOOSE QS LUX	—	руководство по установке и эксплуатации
MONGOOSE RKT 07S	—	руководство по эксплуатации
MONGOOSE TT	—	инструкция по установке и эксплуатации
MONGOOSE TWO WAY	—	инструкция по установке и эксплуатации

Схема подключения сигнализации мангуст amg 700

AMG-700

Инструкция по установке

Перед началом установки отсоедините «-» клемму аккумулятора автомобиля.

Выберите наилучшие места для расположения элементов и блоков сигнализации по следующим критериям:

• скрытность установки;
• отсутствие вблизи источников тепла и влаги;
• небольшая длина соединительных проводов;
• уменьшение взаимовлияния устройств сигнализации, штатной электроники автомобиля. Например, Пейджер надо устанавливать подальше от блока управления сигнализацией и т. д.

1. Блок управления сигнализации устанавливается внутри салона. Антенну радиоприемника для получения максимального радиуса действия брелоков следует располагать максимально высоко, вдали от металлических панелей кузова и жгутов электропроводки. Её не следует ни удлинять, ни укорачивать, ни сворачивать петлями.
2. Сирена устанавливается под капотом, под подкрыльниками и т. д. в недоступном угонщику месте, рупором вниз или в сторону. Если сирена с автономным питанием, необходимо обеспечить доступ к скважине сервисного ключа. Подсоединение проводов сирены (в том числе и «-«) рекомендуется делать внутри салона.
3. Концевые выключатели капота и багажника врезаются в защищенные от влаги места, недоступные при закрытом капоте и багажнике. Необходимо периодически смазывать трущиеся части концевых выключателей во избежание заедания и коррозии.
4. Датчик удара устанавливается в салоне (лучше вблизи продольной оси автомобиля) на металл кузова и крепится саморезами или приклеивается.
5. Дополнительные датчики (ультрасоник, микроволновик и т. д.) в местах, наилучших с точки зрения их работы.
6. Все сильноточные цепи (мигалок, центрального замка и т. д.) должны быть защищены плавкими предохранителями на соответствующие токи.
7. Рекомендуется пропаять контакты в местах разрывов цепей зажигания, стартера и т. д.

Подсоединения проводов

1. Красный — питание системы — подсоединить к +12В автомобиля через предохранитель 15А.
2. Черный — «-» системы — при помощи болта присоединить к корпусу автомобиля.
3. Синий — информационный вход «зажигание» — присоединить к точке, в которой присутствует +12В в положениях ключа зажигания «Включено» и «Стартер». Обратите внимание на надежность этого присоединения — оно скажется на безопасности движения автомобиля.
4. Зелено/белые провода — выходы на мигающие фонари -подсоединить к фонарям аварийной сигнализации (поворотникам), габаритных огней обоих бортов автомобиля через предохранители в 5А. В случае необходимости применять дополнительные реле.
5. Бело/красный — выход на сирену — подсоединить к «+» входу сирены с потребляемым током не более 2А.
6. Коричневый — «-» вход концевых выключателей — подсоединить к концевым выключателям капота и багажника.
7. Коричнево/белый — «-» вход концевых выключателей — подсоединить к «-» концевым выключателям дверей. (В некоторых автомобилях штатные дверные концевики имеют раздельную проводку для управления салонным светом, стеклоподъемниками и т. д. В этом случае присоединение к ним следует выполнять через развязывающие диоды).
8. Оранжевый — «+» вход концевых выключателей — подсоединить к «+» концевым выключателям дверей (автомашины «Волга», Ford и т. д.). Возможно использовать этот вход для подключения к штатному выключателю света багажника в некоторых автомобилях.
9. Коричнево/черный — выход дополнительного канала — на этом проводе появляется «-» импульс (500мА max.) при активизации дополнительного канала (кнопка №2). Его можно использовать для запуска автостартера, автомата открывания стекол, отпирания замка багажника и т. д. При токе потребления > 500 мА использовать дополнительное реле.
10. Красно/черный — выход на пейджер — на этом проводе появляется постоянный или пульсирующий «+» при срабатывании сигнализации, в режиме паника, максимальный ток 500 мА. Его можно использовать для управления пейджером, дополнительной сиреной, клаксоном и т. д. При необходимости использовать дополнительное реле.
11. Серый «-» при режиме охрана — на этом проводе появляется «-» (500 мА max.) при постановке сигнализации на охрану. Его можно использовать для включения доп. датчика второй блокировки двигателя, управления автоматом закрытия стекол и т. д. При подключении нескольких устройств их необходимо развязывать диодами.
12. Оранжевые провода (толстые) — внутренний разрыв — провода контактов внутреннего реле (10А max.) подключаются в разрыв цепей зажигания, реле стартера и т. д. Полярность подключения любая.
13. Разъем светодиода — установите светодиодный индикатор в хорошо видимом снаружи автомобиля и со стороны водителя месте.
14. Разъем кнопки аварийного отключения — установите кнопку аварийного отключения в скрытом, но все же доступном месте, просверлив отверстие и закрепив ее там, например, под Торпедо, в перчаточном ящике, под сиденьями и т. д.
15. Разъем шок-сенсора — помимо шок-сенсора к этому разъему можно подсоединять некоторые типы дополнительных датчиков. При этом красный провод — «+» 12В, черный провод «-«. Сигнальные (триггерные) выходы датчиков при параллельном подключении требуется развязывать диодами.
16. 6-контактный разъем центрального замка — подключается к штатному переключателю центрального замка автомобиля или к приводам замков дверей. В любом случае устанавливать предохранитель нужного номинала. Не перегружать контакты внутренних реле. Например, актуаторов «UNIKA» можно подсоединять не более 4 шт. В случае необходимости использовать дополнительные реле. Схемы подключения прилагаются.

! Во всех внешних реле рекомендуем параллельно обмоткам ставить шунтирующие диоды, помня об ЭДС самоиндукции.

Назначение перемычек

1. С перемычкой — включается автопостановка. Без перемычки — выключается автопостановка
2. С перемычкой — для обычных концевиков дверей. Без перемычки — для машин с задержкой выключения внутрисалонного света
3. С перемычкой — запирание дверей при включении зажигания. Без перемычки — без запирания дверей
4. С перемычкой — для подключения белого/красного провода к клаксону. Без перемычки — для подключения с обычной сиреной
5. С перемычкой — время управления центральным замком 1 секунда. Без перемычки — время управления центральным замком 3 секунды

Примечание: После изменения положения перемычек надо отключить и включить питание на блоке

Настройка датчиков

При настройке шок-сенсора и, если есть, дополнительного датчика выведите регуляторы чувствительности на минимум. Настраивайте датчики по очереди, понемногу увеличивая чувствительность и оказывая на автомобиль воздействие — постукивание по корпусу ладонью для шок-сенсора и движение рукой в салоне через приоткрытое окно для ультрасоника и микроволнового датчика. Избыточная чувствительность может привести к большому числу ложных срабатываний.

Страница 2

Автомобильный охранный комплекс “MONGOOSE” Модель AMG 700/1.

Инструкция по установке.

1. Коричневый провод.

Выход на сирену. Подключить к положительному входу сирены с

потребляемым током не более 1,5А.

2. Зелено/коричневый провод.

Питание блока. Подключить к +12В бортовой сети автомо

биля через предохранитель 5А.

3. Черный провод.

Питание блока ( ). Подключить к корпусу автомобиля.

4. Голубой/черный провод.

Выход отпирания багажника. Подключить к обмотке реле

управления электрическим замком багажника. При активизации канала на выходе
появляется 1 секундный импульс “ ”300 мА. При отпирании багажника в режиме
охраны датчик удара и концевик багажника отключаются и будут снова взяты под
охрану через 10 секунд после закрывания крышки багажника.

Программируемый выход, “ ”300 мА. Подключить в зависимости от

установки программного переключателя №6 в таблице Установочного программиро
вания либо к цепи управления наружным светом, если выбран 20 секундный им
пульс при снятии с охраны; либо к обмотке нормально разомкнутого реле блокиров
ки.

7. Зеленый провод.

Концевик двери. Полярность входа определяется перемычкой JP2 на

печатной плате. Заводская установка. Если автомобиль оборудован положительны
ми концевиками дверей, вскройте центральный блок и переставьте перемычку (см.
Схему установки).

8. Оранжевый провод.

Вход зажигания. Подключить к проводу, на котором появляется

+12В при включении зажигания.

9. Голубой/желтый, голубой/красный, красный/черный, серый/желтый, серый/красный и

Выходы встроенных реле центрального замка. Подключить

к проводам управления блока центрального замка автомобиля или к дополнительно
установленным приводам замков дверей. Конкретная схема подключения зависит
от конструкции штатного электрооборудования автомобиля (см. Подключение к цен
тральному замку). Используйте предохранитель нужного номинала. Во избежание
перегрузки контактов реле не допускается прямое подключение более 4 х актуато
ров. При необходимости используйте дополнительное реле.

10. Черный/белый и черный/зеленый провода.

Выход на сигнальные фонари. Подключить к

цепи указателей поворота, аварийной сигнализации или габаритный огней.

11. Красный провод.

Питание сигнальных фонарей. Для большинства автомобилей под

ключить к +12В бортовой сети через предохранитель 15А.
Примечание: на некоторых автомобилях используется отрицательное управление
световыми приборами. В этом случае подключите провод к корпусу автомобиля. Про
веряйте полярность перед подключением.

Рекомендуется параллельно обмоткам внешних реле устанавливать шунтирую
щие диоды.

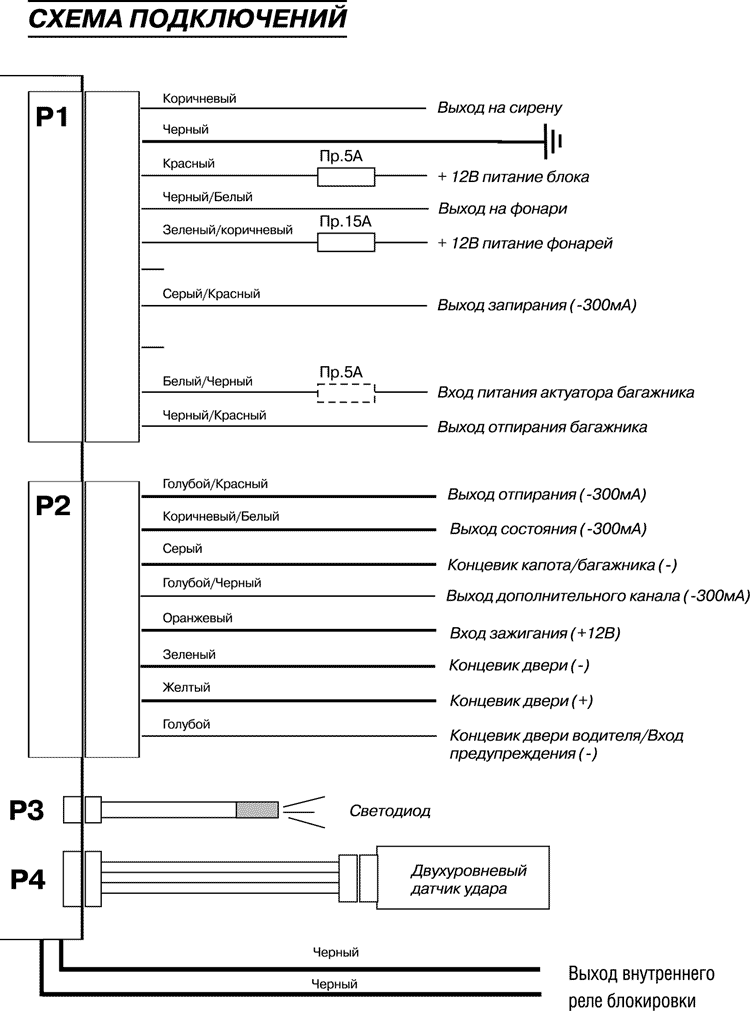

Схема подключения Mongoose AMG 700/1

MONGOOSE

AMG – 700

Вы приобрели профессиональную противоугонную сигнализацию марки Mongoose (Мангуст), которая обеспечит Вашему автомобилю надежную защиту от угонщиков и грабителей, существенно увеличив удобство пользования им. Внимательно прочитайте следующую инструкцию, правильное использование возможностей и функций сигнализации сделают Вас друзьями на все время эксплуатации.

1. Брелок дистанционного управления

Брелок дистанционного управления представляет из себя миниатюрный радиопередатчик, питающийся от 12 вольтовой батарейки (тип 23 А), которой хватит примерно на 1 год эксплуатации. На брелоке, изготовленном из специального прочного и нескользкого пластика расположены две кнопки управления, боковой сдвигающийся переключатель, и индикаторный светодиод. При нажатии на любую из кнопок радиопередатчик включается и посылает сформированную внутренним чипом — процессором команду, выполняемую сигнализацией. Брелоки Mongoose по специальному алгоритму постоянно меняют вид радиокоманд, препятствуя тем самым попыткам вскрыть сигнализацию при помощи перехвата кода (это называется антиграббер).

Светодиод брелока зажигается при нажатии на кнопки, индицируя работу передатчика. Уменьшения яркости горения говорит о необходимости скорой замены батареек.

Обычно в комплекте сигнализации бывает 2 брелока, которые, хоть и отличаются кодами радиокоманд, работают и управляют системой совершенно одинаково.

Кроме брелоков радиоуправления Вам придется научиться понимать сообщения индикаторного светодиода сигнализации, установленного внутри автомобиля.

Светодиод мигает — система на охране;

• часто мигает — система на охране, но была попытка вторжения -открывались двери/капот/багажник;
• горит постоянно — Valet режим;
• не горит — система снята с охраны (либо снят аккумулятор автомобиля!)

Также надо знать , где находится кнопка аварийного отключения, которая может потребоваться при поломке брелока или для программирования брелоков.

Основные функции системы

1. Антиграббер
2. Антисканер
3. Память состояния — Если обесточить сигнализацию, а потом опять подать питание она вернется в тот же режим в котором и была до отключения. Т.е. угонщик не может её обезвредить кратковременным сбросом питания, а Вы не будете оглушены воем сирены при любом отключении аккумулятора.
4. Шок улучшенной конструкции
5. Режим «паника»
6. Autolock (отключаемый)
7. Автопостановка
8. Valet
9. Тихая постановка
10. Встроенные реле центрального замка
11. Встроенное реле блокировки
12. Выход на пейджер
13. Информационный выход состояния
14. Программируемые брелоки
15. Выход на клаксон
16. Регулируемый импульс центрального замка
17. Дополнительный канал
18. Память срабатывания — Если в период охраны открывались двери/ капот/багажник, в момент снятия с охраны система издает не два, а два плюс четыре «квака».
19. Двушаговое снятие с охраны
20. Обход неисправностей

Сигнализация управляется двухкнопочными брелоками с плавающим кодом. Поэтому, после замены батарейки в брелоке или неоднократном нажатии на его кнопки вдали от автомобиля требуется синхронизация — трехкратное нажатие на любую из кнопок в течение 5-и секунд.

1. Постановка на охрану

Нажмите кнопку 1. Сирена 1 раз «квакнет», 1 раз мигнут фонари, двери запрутся (если подключен центральный замок), светодиод начнет мигать, блокировка двигателя включится.

2. Снятие с охраны.

Нажмите кнопку1. Сирена 2 раза «квакнет», 2 раза мигнут фонари, двери отопрутся (если включен центральный замок), светодиод погаснет, блокировка двигателя отключится.

Если открыть дверь, капот, багажник — сирена, пейджер (если подключен) и фонари включатся на 1 минуту. Потом, если все закрыто, сигнализация продолжает стоять на охране. Светодиод при этом мигает с удвоенной частотой. Если сработал шок — сенсор (или другой дополнительный датчик), сирена и фонари включаться на 30 секунд, светодиод не меняет характера свечения.

4. Двушаговое снятие с охраны.

Если сигнализация сработала, то первое нажатие на кнопку 1 выключает сирену и фонари, а второе нажатие снимает с охраны и отпирает двери.

Если нажать на 2 секунды кнопку 1, сирена и фонари включаются для привлечения внимания к машине. Повторное нажатие на кнопку 1 выключает режим «паника».

6. Тихая постановка/снятие с охраны.

Если одновременно нажать 1 и 2 кнопки, сигнализация выполнит команду, но без звуковых сигналов, оставив только индикацию фонарями и светодиодом.

7. Кнопка аварийного отключения.

Если брелок сломан или утерян, сигнализацию можно снять с охраны, включив зажигание и нажав кнопку аварийного отключения.

8. Управление центральным замком.

При включенном зажигании можно отпирать и запирать двери, нажимая на соответственно кнопки 2 и 1. После включения зажигания через 5 секунд запираются двери, после выключения зажигания двери немедленно отпираются (функция отлючаема при установке).

Если нажать кнопку 2 — сирена «квакнет» 1 раз, а фонари мигнут 6 раз для индикации местоположения автомобиля на стоянке.

10. Управление дополнительным каналом.

Если держать нажатой 2 секунды кнопку 2 — сработает дополнительный выход сигнализации, который может управлять замком багажника или автостартером (если подключен).

После выключения зажигания и закрывания всех дверей автомобиля, сигнализация 2 раза мигнет фонарями и начнет отсчет времени, после которого автоматически встает на охрану и запирает все двери (функция отключается при установке)

12. Защита от случайного нажатия кнопки брелока.

Если после снятия с охраны в течение 30 секунд ничего в автомобиле не открывалось (двери, багажник), то сигнализация автоматически встает на охрану и запирает двери.

13. Вспомогательный (Valet) режим — с брелока только отпираются и запираются двери, а сама сигнализация (сирена, блокировки и т.д.) не включается.

В Valet — режиме светодиод горит постоянно. Для входа в Valet — режим надо при включенном зажигании 2 секунды держать нажатыми одновременно кнопки 1 и 2. Фонари при этом мигнут 3 раза. Этот режим удобен для ремонта и обслуживания автомобиля, а также для пользования автомобилем в обстановке, когда охрана сигнализацией не нужна.
Для выключения Valet — режима надо на 2 секунды одновременно нажать кнопки 1 и 2. Светодиод погаснет.

14. Программирование брелоков.

Каждая сигнализация способна запомнить до 4 брелоков (команд). Для программирования брелоков надо включить зажигание и на 5 секунд нажать кнопку аварийного отключения — фонари загорятся, сирена «квакнет» 2 раза. Теперь надо занести в память все нужные брелоки, нажимая на них кнопку 1. Сигнализация будет подтверждать запись каждого брелока «кваками». Режим программирования заканчивается автоматически через 10 секунд или включением зажигания. Если в память сигнализации занесено более 2 брелоков, она индицирует это дополнительными «кваками» при снятии с охраны.

Сигнализация мангуст: модели охранных систем

На чтение 7 мин. Просмотров 869

Сигнализация мангуст: инструкция по эксплуатации

Автосигнализация «Mongoose» обеспечивает стопроцентную надежность и качество. При том она полностью удовлетворяет людей в плане стоимости. Но, не всегда с ней легко разобраться. Без помощи инструкции по применению трудно обойтись. Поэтому мы решили помочь и собрали необходимую информацию в одну статью.

Модели охранных систем mongoose

Существует несколько разных моделей сигнализации Мангуст. Поговорим о них более подробно.

Самой простой для использования является 700М. Она содержит полный список функций и позволяется владельцам воспользоваться сервисными возможностями.

Комплект:

• Основной блок;
• Парочка брелоков удаленного управления;
• 2-уровневый датчик удара;
• Светодиод индикаторный;
• Установочный набор.

Перечень функций и отличительных особенностей:

• Несколько охранных режимов;
• Противоугонная функция;
• Сохранение блокировки мотора после прекращения охраны;
• Автоматическая тревожная сирена;
• Звуковой оповещающий сигнал при работающей светотехнике.

Вторая модель – AMG-700. Высокая технологичность и качественная работа стали причиной популярности среди автовладельцев.

Комплект:

• Главный управляющий блок;
• Пара двухкнопочных брелока;
• 2-уровневый датчик удара;
• Клавиша аварийного выключения;
• Установочный комплект.

Функциональность:

• Функция тихой охраны;
• Оповещение тревоги без сигнала;
• Anti-Hijack;
• Пассивный иммобилайзер;
• Несколько этапов активации;
• Сохранение блокировки мотора после прекращения охраны;
• Выключение системы посредством секретного кода;
• Тревожный сигнал оповещает и неправильно поданной команде.

Третья по значимости модель – Base 475.

Комплект:

• Главный блок;
• Парочка трехкнопочных пульта;
• 2-уровневый противоударный датчик;
• Светодиод индикаторный;
• Аварийное включение;
• Установочный набор.

Перечень возможностей:

• Анти-граббер;
• Программирование пультов;
• Охранная система при заведенном моторе;
• Тихий охранный режим;
• Несколько этапов активации;
• Режим паники;
• Поиск транспортного средства;
• Двухэтапное выключение охраны;
• Anti-Hijack;
• Возможность управлять двигателем на расстоянии.

800ES – один из бюджетных вариантов. Несмотря на доступную цену, сигнализация не подведет своего обладателя.

Перечень функций:

• Открытие багажных дверей на расстоянии;
• Турбо-таймер;
• Несколько этапов выключения охранного режима;
• Световое, звуковое оповещение о тревоге;
• Датчик удара;
• Включение мотора на расстоянии;
• Анти-сканер.

Комплект:

• Основной блок;
• Пара брелоков;
• 2-уровневый датчик удара;
• Кнопка аварийного сигнала;
• Набор для установки.

900ES – односторонняя версия mongoose. Также обладает полным списком функций.

Перечень функций:

• Анти-сканер;
• Анти-грабитель;
• Автоматическое сохранение памяти;
• Секретный код для включения;
• Самостоятельная диагностика;
• Удаленное управление замками и двигателем;
• Anti-Hijack.

Комплект:

• Основной блок;
• Два 2-уровневых датчика удара;
• Пара брелоков;
• Аварийная клавиша;
• Набор для установки.

Возможности сигнализации

Сигналка Мангуст предоставляет своим владельцам пользоваться такими крутыми возможностями:

• Защита кода. KeeLoq – особая система безопасности, не дающая злоумышленникам совершить перехват сигнала. Разработчики сигнализации использовали ее как основную составляющую, надежно охраняющую автомобиль от угонщиков;
• Анти-сканер – одна из первоначально встроенных в систему функций. Она используется для предотвращения возможности подбора секретного кода. Процесс осуществляется последовательным исключением неправильных команд. Предположим, что грабитель решил запустить поиск верной комбинации кода – при наличии специальной функции, у него ничего не выйдет;
• Память. При попытке физического устранения сигнализации и удалении клеммы с аккумуляторной батареи, нарушителям не удастся выключить программу. При этом мотор не заведется, а вместо этого мы услышим сигнал тревожного оповещения;
• Режим тихой охраны – световое оповещение без звука;
• Отложенный охранный режим – активизируется после закрытия салона или багажника;
• Автоматическое включение двигатели – пользователь заранее производит установку необходимых параметров для запуска мотора;
• Anti-Hi-Jack – постановка блока на двигатель при движении;
• Аварийное отключение – с помощью секретного кода.

Принцип работы сигнализации Мангуст

Водитель управляет системой посредством пульта дистанционного управления. Радиопередатчик, запускающий работу сигнализации, функционирует с помощью батареи 12В. Длительность эксплуатации составляет 12 месяцев. На брелоке расположены пара кнопок и один светодиод. При нажатии на любой элемент, владелец будет оповещен звуковым сигналом.

Отличительной особенностью пульта является встроенный внутрь процессор. Он работает по специальному противоугонному алгоритму, который позволяет видоизменять радиокоманды. Благодаря этому никаким грабителям не удастся осуществить перехват кодов.

Светодиод предназначен для отклика на команды пользователя и для оповещения о снижении заряда батареи. О последнем свидетельствует уменьшение яркости света.

Как распознать сигналы светодиода:

• Мигающий – блокировка автомобиля;
• Беспрерывный – включение Valet;
• Без света – выключение системы охраны;
• Короткий вспыхивающий – задержка;
• Несколько вспышек – 2 – шок, 3 – открытие салона, 4 – открытие багажных дверей или капота;
• Медленный – зажигание.

Инструкция по использованию

Инструкция:

• Нажмите на клавишу №1 – прозвучит сирена, фары начнут мигать, двери закроются, а мотор запустится;
• Удерживайте клавишу №2 – через три секунды сигнализация сработает повторно. Можно управлять багажником и электрооборудованием машины;
• Автоматическое включение охранного режима – активизируется после отключения двигателя и запирания дверей через полминуты. Этот режим необходимо установиться предварительно;
• Защита пульта от случайного воздействия – программа дает пользователю полминуты для открывания дверей. Если они остаются закрытыми, то блокировка снова включится.

Чтоб Мангуст корректно работала, внимательно читайте инструкцию, приложенную к каждой модели. Ведь от правильного функционирования системы безопасности зависит сохранность автомобиля.

Настройка сигнализации «Mongoose»

Процесс настройки:

• Через пять секунд после включения зажигания, нажмите «Валет». Увидите один световой и два коротких звуковых сигнала;
• Нажав на клавишу 1, прозвучат два кратковременных звука, один – подтверждающий активацию брелока;
• Первое действие необходимо применять для каждого пульта, которых в разных комплектациях бывает до четырех штук;
• Через десять секунд система прекратит режим программирования, после чего можно будет воспользоваться ею.

Схема подключения сигнализации

Алгоритм подключения:

• Встраивание сирены, датчиков, радиоприемников, управляющего блока;
• Соединение посредством проводов;
• Подключение к стеклоподъемникам, замкам, фарам, фонарям;
• Запуск тестового режима.

Обозначение значков на брелке

Каждая модель автомобильной сигнализации идет в комплекте с пультами дистанционного управления. Например, модель Мангуст 600 оснащена двумя клавишами – включение/выключение. Соответственно, команды обозначаются открытым и закрытым замком.

Назначения кнопок основного брелка

Значения клавиш на основном пульте удаленного управления могут быть достаточно разнообразными. Это зависит от их количества. Они могут обозначать следующее:

• Включение/выключение;
• Запуск двигателя;
• Открытие багажника;
• Диагностика автомобиля и сбор информации о его состоянии;
• Дистанционное отключение мотора.

Это основные обозначения. Но клавиши брелока можно использовать сочетано, тогда их смысл будет более обширным.

Немного поговорим о каждом из брелоков:

С 2-мя клавишами. Выполнен в пластиковом корпусе из двух половинок, соединенных между собой винтом. На верхней части расположены две клавиши и красный индикатор. Данный пульт входит в комплектацию Мангуст 750;

С 3-мя клавишами. Модели 800 работают с трёхкнопочным пультом из пластикового корпуса.

С 4-мя клавишами. Используется при работе с 770 Мангустом. Здесь присутствует жидкокристаллический экран. Данная модель способна работать в двухстороннем направлении;

С 5-ю клавишами. Составляющая часть 1.9 EMS. Данный пульт также приспособлен к двусторонней работе. На дисплее красуется диодная подсветка, которая включается только при аварийных сигналах со стороны автомобиля или при воздействии на клавишу S.

Автосигнализация мангуст старой модели

Mongoose Duplex 3D – модель старой сборки. Ее преимущество в соотношении цены и качества. А если подойти к ней с умом, то можно доработать систему, улучшив ее эффективность.

Как по брелку определить модель автосигнализации Мангуст

Новичкам трудно определить модель только по пульту. Основной характеристикой, которой можно воспользоваться, является количество клавиш на брелоке. Каждая из клавиш соответствует определенной команде, поэтому, чем больше их, тем шире список функций устройства.

Первоначально внимательно осмотрите брелок. Оригинальное устройство должно иметь на поверхности изображение бегущего мангуста – официальный логотип компании.

Методы, которыми следует воспользоваться для определения марки:

• Наличие маркировки в виде мелкого шрифта;
• Некоторые модели разработаны в оригинальном стиле, что дает возможность легче отличать;
• Если изображение стерто на корпусе из-за длительной эксплуатации, то необходимо вскрыть корпус. Изредка производитель выбивает маркировку на плате;
• Можно воспользоваться специальными сайтами, где имеются каталоги, документы по определенным моделям.

В случае невозможности самостоятельного определения названия модели, лучше обратиться за помощью к автоэлектрикам. Они часто имеют дело с противоугонными системами, поэтому без особого труда разберутся с этой задачей.

Все модели линейки сигнализаций Мангуст обладают разнообразными достоинствами и недостатками. Но у всех у них высокий уровень криптостойкости, доступный ценник, большой перечень функций, простая установка и использование. У автовладельцев есть возможность выбрать устройство, подходящее именно ему, исходя из его пожеланий, предпочтений и возможностей.

Руководство по эксплуатации: Автосигнализация MONGOOSE BASE 50

Автомобильный охранный комплекс “MONGOOSE”. Модель “BASE 50”.

Содержание

Основные  функции  системы ………………….. 1
Брелок  дистанционного  управления ……………  2

ПРАВИЛА  ПОЛЬЗОВАНИЯ

Основные  охранные  функции …………………. 4
Персональный  код  аварийного
отключения  (PIN код) …………………………………… 7
Аварийное  отключение  системы …………………. 8
Программирование  параметров/функций ……. 8
Подача  сигналов  с  пульта ………………………….. 11

РУКОВОДСТВО  ПО  УСТАНОВКЕ

Прежде  чем  начать ……………………………… 12
Подсоединение  проводов ………………………….. 13
Подключение  к  центральному  замку ………….. 15
Схема  подключения  Mongoose  Base  50 …….. 16

В

ы  приобрели  профессиональную  систему  дистанционного
управления  центральным  замком  и  сигнализации  марки

Mongoose  (Мангуст),  которая  обеспечит  Вашему  автомобилю
надежную  защиту  от  угонщиков  и  грабителей,  существенно  увели
чив  удобство  пользования  им.  Внимательно  прочитайте  следующую
инструкцию,  правильное  использование  возможностей  и  функций
системы  сделают  Вас  друзьями  на  все  время  эксплуатации.

Основные  функции  системы

1. Программируемые  брелоки.
2. Антиграббер.
3. Антисканер.
4. Память  состояния  –  Если  обесточить  сигнализацию,  а  потом

опять  подать  питание,  она  вернется  в  тот  же  режим,  в  котором
и  была  до  отключения.  Т.е.  угонщик  не  может  ее  обезвредить
кратковременным  сбросом  питания,  а  Вы  не  будете  оглушены
воем  сирены  после  любого  отключения  аккумулятора.

5. Режим  “паника”.
6. Автопостановка на охрану (отключаемая).
7. Valet режим.
8. Тихая  постановка/снятие  с  охраны.

1

Приложение 3   к  Руководству  по  эксплуатации.

Схема  подключения  Mongoose  BASE50

Основная схема присоединений

16

Обзор характеристик сигнализации на авто Mongoose (Мангуст), инструкция

Одним из способов защиты транспортного средства от угона является сигнализация. Видов противоугонных систем сегодня достаточно много, поэтому автолюбителю иногда приходится тратить много времени на то, чтобы сделать правильный выбор. Из этого материала вы сможете узнать, что представляет собой сигнализация для автомобиля Mongoose, какими возможностями она обладает и как осуществляется ее настройка с фото и видео.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности

Противоугонная система Mongoose IQ 215

Согласно инструкции по эксплуатации для противоугонных систем Mongoose (модель 750 или другая), автосигнализация обладает следующими возможностями:

1. В комплекте идут пульты, которые можно запрограммировать под определенные функции самостоятельно.
2. Почти каждая модель Mongoose, как говорится в инструкции по эксплуатации (в частности, модель 750), оснащена опцией антиграббера.
3. Противоугонная система защищена от сканирования импульсов, что не позволит злоумышленникам перехватить сигнал.
4. Также все без исключения сигнализации от Mongoose (в частности, модель 750) оснащены функцией запоминания настроек. Даже в том случае, если после подключения вы решите отключить систему, сбросив клемму АКБ, сигнализация не сбросит всю конфигурацию на стандартную, а оставит все необходимые настройки. Исключением является только тот случай, когда систему попытаются взломать методом изменения режима.
5. Любая система оснащена функцией Паника.
6. Как говорится в инструкции по эксплуатации, почти все модели оснащены опцией автоматической постановки на охрану транспортного средства.
7. Режим Valet также актуален для всех моделей сигнализаций Mongoose, в том числе модели 750.
8. У водителя есть возможность управления замком удаленно, на определенном расстоянии, для этого применяется дополнительный канал.
9. При необходимости автовладелец всегда сможет произвести регулировку импульса центрального замка авто.
10. Противоугонная система Mongoose, как отмечается в инструкциях по эксплуатации, имеет функцию запоминания срабатываний. То есть в том случае, если машина была поставлена на охрану, при этом двери транспортного средства, багажник или капот открывались, включалось зажигание, система вас оповестит. Вместо двух звуковых сигналов, которые вы слышите после снятия с охраны, система издаст четыре.
11. Снятие автомобиля с охраны сигнализации может быть осуществлено в несколько шагов.
12. При необходимости сигнализация автоматически будет обходить неисправные узлы и механизмы, которые ставятся на охрану, методом их отключения. Об этом сигналка также должна сообщить водителю.
13. Количество срабатываний датчиков составляет 8 раз. Если датчики срабатывали чаще, это может привести к временному отключению системы.

Также одной из особенностей сигнализации Mongoose является брелок управления, представляющий собой радиопередатчик. Устройство питается от обычной батарейки, корпус изготавливается из пластмассы, на нем установлена светодиодная лампа и три кнопки. Чтобы процессора пульта могу самостоятельно изменять тип радиокоманд, разработчики поработали над созданием специального алгоритма. В результате транспортное средство всегда будет защищено от перехватов сигналов злоумышленников. Диодная лампочка предназначена для демонстрации сигнала отклика, если ее яркость снижается, то это может свидетельствовать о том, что в скором времени нужно будет менять батарейку. Обычно в комплектацию сигнализации Mongoose входит два брелока, каждый из них выполняет одни и те же функции (автор видео — Яков Топорков).

Любая противоугонная оснащена функцией оповещения водителя с помощью светодиода на брелоке.

Если брелок мигает, это может говорить о нескольких состояниях противоугонной системы:

1. Мигание на брелоке свидетельствует о том, что сигнализация успешно поставила транспортное средство на охрану.
2. Если светодиодная лампочка на брелоке светится без перерыва, то, как говорится в инструкции по эксплуатации, это свидетельствует об активации режима Valet.
3. В том случае, если диод вовсе не мигает, то это говорит о том, что противоугонная система Mongoose выключена.
4. Если после того, как вы сняли автомобиль с охраны, диод моргнул 2-3 раза, то это говорит о том, что двери автомобиля открывались, пока авто было на охране. В инструкции по эксплуатации отмечается, что четыре мигания свидетельствуют о том, что в автомобиле включалось зажигание.
5. Если сигнал один и короткий, то это говорит о наличии задержки перед автоматической установкой на охрану.

Виды и модели

Комплект противоугонной системы Mongoose

Ниже рассмотрены наиболее популярные среди потребителей модели сигнализаций Mongoose, за исключением видов, которые уже были сняты с производства:

• модель ТТ;
• РКТ11-С;
• модель КьюС;
• АйКью 200/1;
• Mongoose Immobilizer;
• ЕМС 7.0;
• ЕМС 1.9 и ЕМС 1.9 Р;
• ДХ-1 Зоун;
• Бейс 475;
• АМЕ;
• 700С Лайн 3.

Инструкция по применению

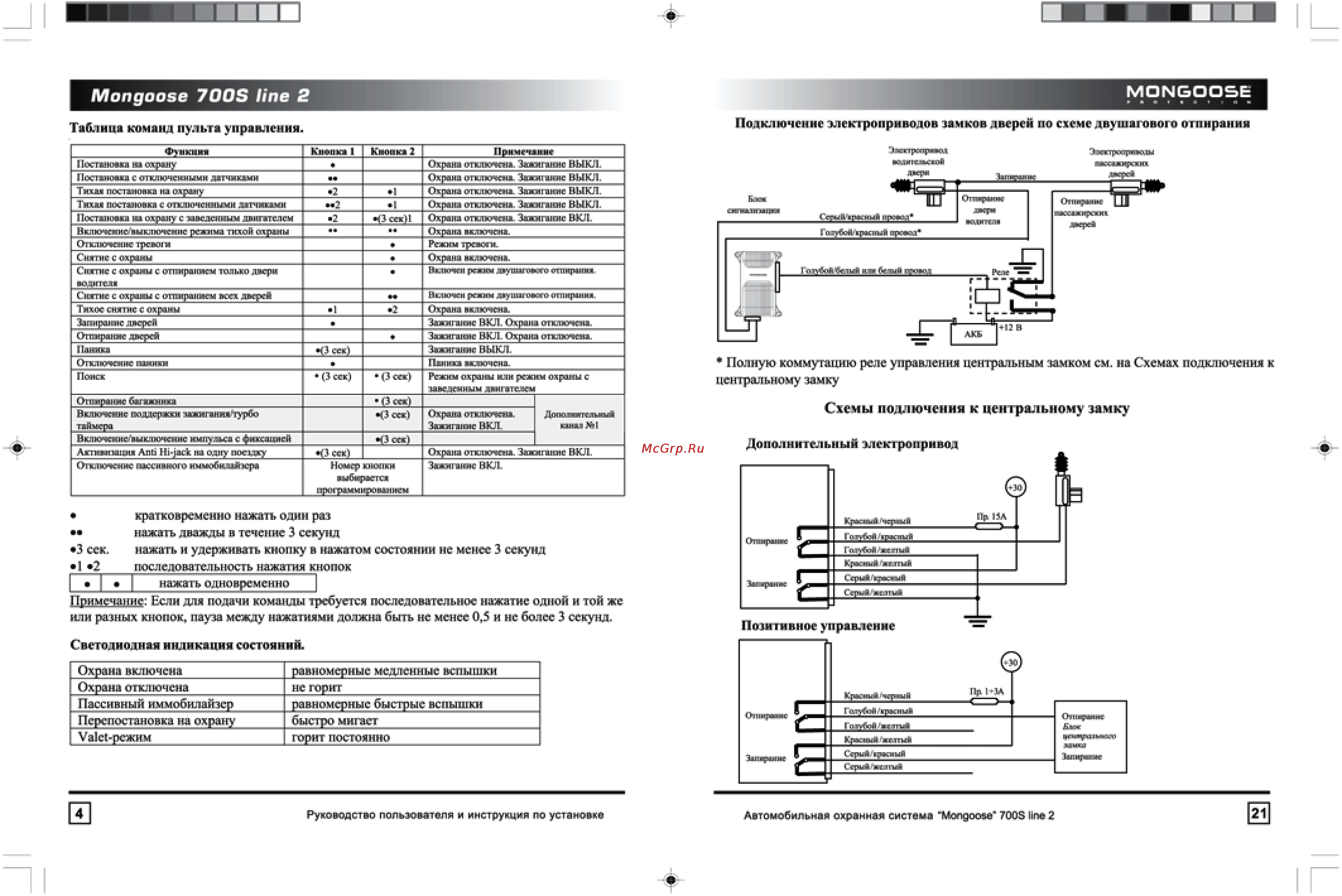

Ниже приведена инструкция по эксплуатации противоугонной системы. Фото, видео и схема подключения и рекомендации, как правильно отключить систему при необходимости, вы также найдете ниже.

Как подключить?

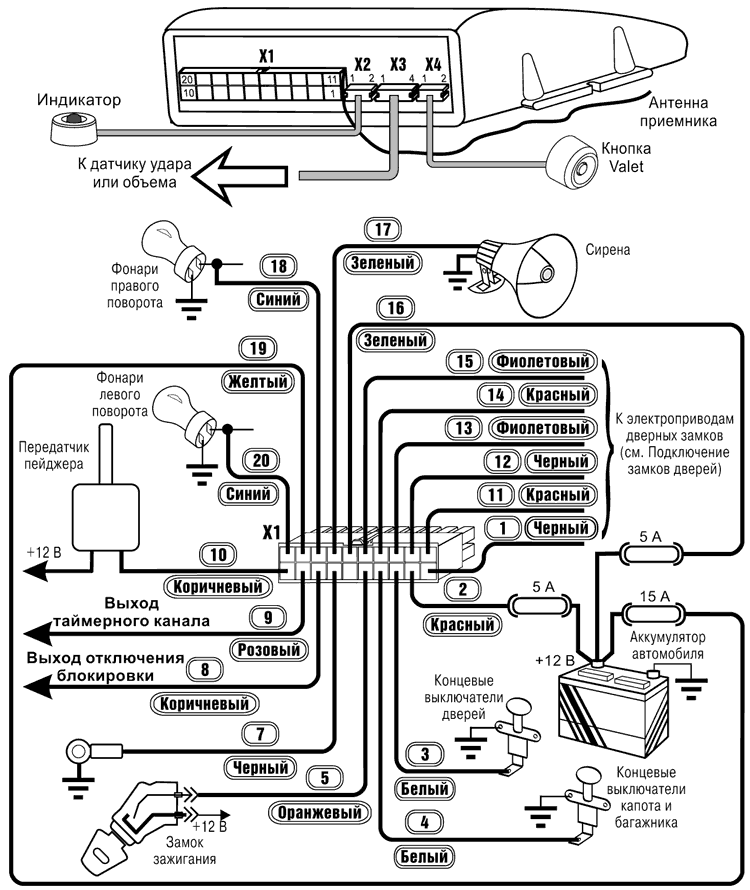

Схема подключения сигнализации

Чтобы правильно осуществить подключение устройства, воспользуйтесь схемой и основными рекомендациями:

1. В первую очередь, как сказано в инструкции по эксплуатации, осуществляется подключение центрального блока. Он монтируется в салоне авто, в процессе эксплуатации блок не должен греться, на него не должна попадать влага, поскольку это приведет к выходу из строя. Антенну от блока необходимо установить как можно выше, это будет способствовать более лучшему сигналу. Инструкция по эксплуатации сообщает, что антенну нельзя ставить рядом с металлом, поскольку это повлияет на качество сигнала.

   Самое главное — установка самого блока должна быть не так, как все ставят под рулевой колонкой, а где-то запрятанной. Если воры проникли в машину каким-то образом, не смогут отключить быстро сигнализацию.

2. Далее, необходимо установить непосредственно сирену. Сирена ставится в подкапотном пространстве или в любому другом месте, но таком, чтобы преступник не смог ее отключить. Чтобы сирена всегда была в рабочем состоянии и ее нельзя было отключить, на элемент также не должны воздействовать высокие температуры и влажность. В инструкции по эксплуатации отмечается, что в соответствии со схемой монтаж сирены должен осуществляться рупором вниз.
3. Следующим этапом будет монтаж концевых выключателей в дверях транспортного средства, на капоте и багажнике. Эти элементы необходимо установить в местах, которые будут защищены от влажности.
4. Далее, необходимо произвести установку датчика чувствительности. Это устройство устанавливается в салоне автомобиля, в частности, на кузов. Крепится элемент при помощи болтов или саморезов, необходимо, чтобы его монтаж осуществлялся рядом с продольной осью машины. Настройка чувствительности осуществляется следующим образом — вам необходимо легонько постукивать по кузову транспортного средства, выявляя реакцию датчика на ваши действия. Чувствительность регулируется в зависимости от ваших предпочтений, но желательно, чтобы она не была слишком высокой. В противном случае сирена будет срабатывать часто и вам придется ее периодически отключать.
5. Как говорится в инструкции по эксплуатации, все силовые цепи системы должны быть надежно защищены реле или предохранителями (автор видео об установке сигнализации — Сергей Зукол).

Как пользоваться?

Чтобы установить транспортное средство на охрану, один раз нажмите кнопку на брелоке. Поворотники при этом моргнут один раз, вы услышите сигнал сирены. На протяжении следующих секунд сигналка производит диагностику работоспособности всех регуляторов и закрывает двери, теперь режим защиты активирован. Диодная лампа на антенне будет регулярно мигать, свидетельствуя о защите авто, при этом двигатель транспортного средства будет заблокирован.

Если необходимо отключить защиту, при этом сирена не работает, нажимается вторая кнопка на пульте. Когда система будет отключена, сирена издаст двойной сигнал, поворотники опять включатся. В этот момент двери автомобиля откроются, а двигатель разблокируется. В том случае, если сирена срабатывала, пока машина была под защитой, сирена издаст не двукратный, а четырехкратный сигнал.

Брелоки для использования автосигнализации Mongoose

Когда транспортное средство находится под защитой, противоугонная система осуществляет контроль определенных областей. В том случае, если машину попытаются вскрыть, сирена запускается, при этом также начинает работать световая сигнализация, как правило, продолжительность работы сирены составляет 30 секунд, но этот показатель вы можете выставить сами. Если в автомобиле продолжают орудовать злоумышленники, сирена продолжит издавать соответствующие сигналы до того момента, пока не будет устранена причина.

Возможные неисправности

В работе любой даже самой дорогой противоугонной системы могут появиться неполадки.

Ниже мы расскажем о неисправностях, которые характерны для автомобильных сигнализаций Mongoose:

1. Устройство не ставит автомобиль на охрану от брелока. В этом случае причиной может служить как неисправность самого брелока, так и проблемы в работе центрального блока сигналки.
2. Двери не блокируются при постановке транспортного средства на защиту. Как правило, в данном случае суть проблемы заключается в том, что не работает центральный замок устройства или вышел из строя сам блок. Необходимо произвести диагностику блока, также проверить проводку. Если не закрывается только одна дверь, то это может говорить об обрыве кабеля, который необходимо будет заменить.
3. Довольно часто автолюбители сталкиваются с неработающей опцией открытия багажника, это актуально только для моделей, в которых предусмотрена данная функция.
4. Если сигналка включается без повода, то этом может свидетельствовать о том, что неправильно настроен датчик удара.

Достоинства и недостатки

Сначала плюсы:

• на практике сигналка хорошо справляется со своими задачами как при низкой, так и высокой температуре воздуха;
• система обладает большим функционалом для защиты машины;
• с сигнализацией вы всегда будете спокойны за безопасность автомобиля;
• обычно центральный блок работает без нареканий;
• доступная цена.

Что касается минусов:

• для тех или иных видов сигнализаций Mongoose характерные определенные неисправности, о которых мы рассказали выше;
• установка сигналки — это очень сложный и трудоемкий процесс;
• для устройства Mongoose часто встречаемой проблемой является поломка брелока.

Видео «Обзор автомобильной сигнализации Mongoose»

Подробный обзор автомобильной противоугонной системы Mongoose Digital представлен на видео ниже (автор видео — atlantis3570).

 Загрузка …

5 основных преимуществ охранной системы

Содержание статьи

Особенности работы сигнализации Mongoose

Практически все охранные комплексы Мангуст имеют защиту, препятствующую сканированию импульсов сигнала, что исключает использование грабберов или иных электронных средств. Кроме этого полностью исключается возможность подбора кода путем поиска необходимой комбинации.

При отсутствии электроснабжения настройки сохраняются в памяти сигнализации. Попытки обнуления параметров путем снятия клеммы с аккумулятора не увенчаются успехом.

Производитель гарантирует 100% срабатывание системы во всех случаях попытки угона автомобиля.

Характеристика противоугонных систем Mongoose

Моделей охранной автосигнализации Мангуст достаточно много, и каждая из них имеет несколько отличающиеся возможности. Общими характеристиками, свойственными системам от угона, являются:

• использование программируемых брелоков;
• опция антиграббера;
• полная защита от сканирования сигнала;
• сохранение в памяти запрограммированных настроек при отсутствии питания;
• функция «Паника»;
• двухуровневый датчик удара;
• режим охраны с автоматическим включением;
• режим «Валет»;
• управление центральным замком дистанционно через дополнительный канал;
• регулирование электронного импульса центрального замка;
• отключение режима охраны в 2 этапа.

Общие параметры охранных систем «Мангуст» приведены в таблице ниже.

Преимущества и недостатки сигнализации

Несомненными достоинствами охранных систем Мангуст являются:

• стабильная работа в условиях низких и высоких температур;
• многофункциональность, обеспечивающая большой уровень защиты транспортного средства;
• надежная и устойчивая работа центрального блока управления;
• многоуровневая система защиты сигнала;
• доступная стоимость изделий.

К характерным недостатком можно отнести:

• сложный монтаж некоторых моделей, требующий профессионального подхода;
• достаточно частые поломки брелоков;
• возникновение неисправностей в процессе эксплуатации.

Стандартная комплектация сигнализации Mongoose

В стандартный комплект входят все необходимые модули, датчики и провода для установки и функционирования охранной системы. В упаковке находятся:

• центральный блок управления;
• основной и дополнительный дистанционный пульт управления;
• аварийная сервисная кнопка;
• антенный модуль;
• датчик удара;
• светодиодный индикатор состояния системы;
• блокировочное реле двигателя;
• провода соединения;
• инструкция по установке и пользованию сигнализации.

Комплектация в зависимости от модели может быть дополнено расширена.

Особенности установки сигнализации «Mongoose»

В принципе, монтаж сигнализации Мангуст вполне идентичен процессу установки любой другой автомобильной охранной системы. Все производимые работы должны быть тщательно выполнены согласно инструкции по установке без излишней самодеятельности.

Нередко при укладке проводки сигнализации Мангуст, установщик может столкнуться с недостаточной длиной штатных проводов. Конечно, проблема решаема, но отнимет дополнительное время на поиски подходящего по сечению провода и выполнение дополнительных работ.

Сечение добавочного провода должно соответствовать сечению штатной проводки.

Монтажные работы производятся в следующей последовательности:

• подготовка салона автомобиля и двигателя к монтажным работам;
• установка центрального блока и остальных элементов сигнализации;
• укладка и подключение проводки;
• тестирование работоспособности сигнализации;
• установка демонтированных элементов обшивки;
• настройка системы и программирование брелоков.

До начала проведения монтажных работ клеммы с аккумулятора должны быть отсоединены.

Схема установки автосигнализации Mongoose

Центральный блок устанавливается в сухом, недоступном для влаги месте. Наиболее логично будет его расположить за щитком приборов или за блоком предохранителей, находящимся в салоне. Без предварительной разборки добраться до блока у злоумышленников просто не будет времени. Подобное расположение еще удобно тем, что имеется возможность подключения к бортовой электросети и прокладки проводки к центральному замку и в моторный отсек для установки датчиков и сирены.

Модуль приема и передачи сигнала располагается в верхней части лобового стекла, это в автомобиле наилучшее место для антенны внутри салона. Датчик удара обычно крепится к днищу, так близко к продольной оси автомобиля, насколько это возможно, или к поперечине крепления передней панели.

Инструкция по использованию сигнализации Mongoose

Перед тем как начать использовать охранное устройство, следует внимательно прочитать инструкцию и постараться запомнить наиболее важные моменты. Особенно пункты раздела программирования, аварийного отключения и действий во время экстремальных ситуаций, и, конечно, управление брелоком.

Комбинация клавиш брелоков Mongoose

Брелоки сигнализации Mongoose оснащены 2-5 клавишами управления, в зависимости от модели, которые имеют совершенно различные комбинации нажатий.

Брелок с двумя кнопками

Для управления сигнализацией применяются одиночные нажатия клавиш и нажатия с удержанием. Первая кнопка помечена пиктограммой с изображением закрытого замка, вторая – открытого. При последовательном нажатии кнопок следует соблюдать интервал 0,5-2 секунды.

Таблица управления.

Брелок с тремя кнопками

Первая кнопка имеет рисунок закрытого замка и окрашена в иной цвет. На добавленной третьей кнопке изображен открытый багажник. Интервал между последовательным нажатием клавиш допускается не более 3 секунд.

Таблица управления модели 800.

Брелок с четырьмя кнопками

Первые две клавиши имеют аналогичные значки выше перечисленным брелокам, а на третьей клавише изображена снежинка. Четвертая клавиша помечена изображением автомобиля с открытым багажником.

Таблица управления моделей В001 и В003.

Брелок с пятью кнопками

Модель мангуст 1,9 EMS оснащена брелоком с жидкокристаллическим монитором, под которым расположены три клавиши, две дополнительные находятся на правой боковой стороне.

Охранный комплекс Mongoose Boomerang Premium так же имеет усовершенствованный брелок с пятью кнопками.

Назначение клавиш полностью совпадают с четырехклавишным брелком, а пятая кнопка служит для включения подсветки, режима вибрации и изменения сигнала оповещения.

Программирование функций

Осуществить программирование сигнализации мангуст возможно только на моделях, имеющих двухстороннюю связь между брелоком и блоком управления. Как произвести подобные действия, рассмотрим на примере модели Mongoose B001 ST.

Для входа в режим программирования необходимо:

• нажать одновременно первую и вторую клавиши и удерживать 2 секунды;
• подтверждением входа будет один звуковой сигнал совместно со световым;
• выбор нужной функции осуществляется нажатием клавиши на 0,5 секунд в указанной последовательности первого или второго столбца таблицы;
• каждое нажатие подтверждается одиночным звуковым и световым сигналами;
• по истечению трех секунд система оповестит сигналами равными номерам нажатых клавиш;
• для выбора варианта функции следует нажать клавишу, указанную в столбцах таблицы 5, 6, 7 и 8.

При программировании следующей функции следует повторить процедуру с самого начала. Если в процессе была допущена ошибка, то об этом известит продолжительный звуковой сигнал и система выйдет из режима программирования.

Как отключить сигнализацию Mongoose?

Почти каждая модель сигнализации Мангуст имеет собственный алгоритм аварийного отключения охранной системы. Наверное, таким образом, изготовитель создает дополнительную защиту.

Чтобы деактивировать охранный режим моделей Мангуст 750 и 770 следует:

• открыть дверь штатным ключом;
• включить зажигание;
• нажатием на сервисную кнопку ввести однозначный или двухзначный код, запрограммированный при установке.

По иному производится отключение модели 400 Base:

• попав внутрь автомобиля, необходимо в течении 7 секунд трижды включить зажигание и на последнем этапе оставить включенным;
• светодиодный индикатор после выдачи серии коротких сигналов перейдет в режим размеренного моргания;
• с момента перехода следует отсчитать количество вспышек соответствующему пин–коду и выключить зажигание, сигнализация будет отключена.

Для отключения сигнализации Мангуст 600 следует надавить сервисную кнопку шесть раз, а в системах 700,800 и 900 всего один раз.

Охранный комплекс В001 защищен четырехзначным кодом, и снятие с режима охраны производится в следующем алгоритме.

Необходимо четыре раза включить зажигание и оставить его включенным на заключительной фазе. После вспышки сигнальных ламп включить и выключить зажигание количество раз, соответствующих первой цифре кода. Через 6 секунд  включатся сигналы аварийной остановки, сообщая о продолжении ввода следующих цифр кода. При правильном вводе кода сигнализация будет отключена и перейдет в режим программирования.

Резюме

Недорогая, но достаточно надежная сигнализация мангуст вполне устраивает среднестатистического потребителя, для которого больше важна надежность защиты за небольшую плату, чем многофункциональность за высокую цену.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Автосигнализация | Безопасность транспортных средств | Монтажники

Если вам нужна автомобильная сигнализация, иммобилайзер, центральный замок или пейджер GPS слежения / оповещения для вашего автомобиля, то вы попали в нужное место.

Я поставляю и устанавливаю автомобильные системы безопасности по всему Веллингтону, предоставляя полный спектр услуг мобильной установки у вас.

Почему навязчивая безопасность транспортных средств?

Кто угодно может попытаться установить охранную систему автомобиля, но очень немногие делают это хорошо!

Моя цель — не просто продать вам автосигнализацию, а надежно обезопасить ваш автомобиль.

Узнайте больше обо мне, что меня отличает от конкурентов и что я могу вам предложить …

Почему я не устанавливаю AVS Alarms

Вроде все рекомендуют и продают AVS!

Я ошибаюсь, когда говорю, что они плохого качества? Прочтите этот пост и решите для себя …

Так какая автосигнализация самая лучшая? Ну, это зависит от того, какой у вас автомобиль …

Что такое CAN-BUS?

Сигнализация

CAN-BUS интегрируется со сложными электронными системами большинства новых автомобилей.Подробности здесь …

Какие системы CAN-BUS вам следует рассмотреть?

Я рекомендую

Cobra и Autowatch
системы. Посмотрите, присутствует ли ваш автомобиль в списке ниже:

Список транспортных средств Cobra CAN-BUS …

Список транспортных средств Autowatch CAN-BUS …

Современные методы угона автомобилей

Автомобили без ключа становятся все более уязвимыми для современных методов угона.

Узнайте, почему угон автомобилей становится проще и как это происходит…

Узнайте, какие системы наиболее эффективны и почему.

Полный список проверенных сигнализаций и иммобилайзеров …

Полностью электрический фургон

Obsessive Van на 100% электрический, что не наносит вреда окружающей среде.

Как и следовало ожидать, у него также есть первоклассная система безопасности …

0 Гарантия на кражу

Являясь официальным дилером Autowatch для Веллингтона, я могу предложить вам
уникальная гарантия защиты от кражи.Теперь это безопасность автомобиля, вы действительно
может быть уверен в.

Установка сигнализации

Mongoose — www.fordmods.com

Я узнал, что Smartlock уже не так умен, читая форумы Ford, и поэтому решил обновить систему сигнализации в моем EF.

Я устанавливаю обновленную модель Mongoose MAP80G, и, надеюсь, это снизит вероятность того, что старый EF станет вальсировать matilda после того, как я потратил некоторое время на то, чтобы все исправить.

Ранее я сам установил Mongoose M80S (который не промахнулся за 5 лет) в рабочую машину, и я решил снова придерживаться этой марки.

С тех пор я узнал, что, возможно, 5-звездочный рейтинг, присвоенный Мангустом (самостоятельно?), Может быть немного переоценен. Основная причина этого заключается в том, что сирена теперь устарела, а не «цифровая» (управляется модулем сигнализации) и, следовательно, должна быть доступна для выключения с помощью ключа для обслуживания автомобиля. Это предотвращает установку сирены в труднодоступном для воров месте.
См. Обзор на http://vehiclesecurity.co.nz/blog/mongoose-m80-series

Чтобы противодействовать этому, вторую маленькую сирену, которая действительно снимает с охраны при тревоге, можно спрятать в менее доступном месте внутри автомобиля.

Тем не менее, очевидно, что сирена все равно будет звучать даже в ведре с водой (я не пробовал ..), поэтому она все еще представляет собой препятствие для вора, и, надеюсь, они выберут более легкую цель.

Инструкции по установке, мягко говоря, средние, и установка, безусловно, является «миссией». Если вы не являетесь установщиком сигнализаций или не знакомы с электрическими схемами транспортного средства, вы обнаружите, что для этого потребуется много часов работы.
С другой стороны, выполнение этого самостоятельно означает, что можно потратить больше времени на то, чтобы сделать это правильно (паяные соединения / скрытая проводка), поэтому, вероятно, он будет надежным дольше.

Он также считается довольно громоздким устройством с точки зрения сигнализации (хотя он и не такой большой — см. Рис.), Поскольку реле иммобилайзера встроены, и в EF не так много легкодоступных тайников. , если только вы не планируете присоединять жгут проводов, который идет в комплекте с Mongoose, чтобы сделать его длиннее.

Он оснащен синим светодиодом, который ночью светит так ярко, что освещает салон автомобиля! Мне, возможно, придется сделать какой-то релейный переключатель, чувствительный к дневному / ночному режиму, просто чтобы немного приглушить его ночью, чтобы это не было похоже на дискотеку с синим светом!

Это то, что идет в коробке:

Вложение:

IMG298.jpg [499,32 КБ | Просмотрено 219 раз]

У меня возникла проблема или две с установкой, и я буду публиковать некоторые предыдущие плакаты в надежде получить какой-нибудь совет, поскольку, как указал One Drone, публиковать полную информацию в Интернете, вероятно, не лучшая идея.

_________________

# Я пошлю в мир сигнал SOS … #

установка автосигнализации

Наша команда опытных и квалифицированных специалистов может помочь вам с установкой, использованием и техническими вопросами.Вы можете быть уверены, что мы выполним все работы с особой тщательностью и профессионализмом.

Стоимость установки автосигнализации

Автосигнализация Mongoose с установкой

Автосигнализация АВС с установкой

• AVS 3010 Автосигнализация с 2 иммобилайзерами без звезд (установлены), стоимость устройства плюс установка от 238 долларов США с НДС.
• AVS 3010+ Автосигнализация с 2 иммобилайзерами и резервной сиреной (установлена), стоимость устройства плюс установка от 258 долларов США с НДС.

Автомобильная сигнализация

• AVS A Series A4, рейтинг 4 звезды (установленная), стоимость устройства плюс установка от 338 долларов США, включая налог на товары и услуги.
• AVS A Series A5 Автосигнализация с 2 иммобилайзерами Рейтинг 5 звезд (установлен), стоимость устройства плюс установка от 398 долларов США, включая налог на товары и услуги.
• AVS S-Series S5 Автосигнализация с 3 иммобилайзерами Рейтинг 5 звезд (установлен), стоимость устройства плюс установка от 458 долларов США, включая налог на товары и услуги.
• AVS Can-bus Car Alarm C4 с ультразвуковым датчиком и цифровой сиреной с резервным аккумулятором, стоимость устройства плюс установка от 458 долларов США, включая налог на товары и услуги.
• AVS Can-bus Автосигнализация C5 с датчиком наклона, ультразвуковым датчиком и цифровой батареей, стоимость устройства плюс установка от 518 долларов США, включая налог на товары и услуги.

Автосигнализация SoundTech с установкой

SoundTech бесключевой доступ с установкой

NB:

1. Все перечисленные выше расходы не включают аксессуары (например, электродвигатель дверного замка, реле, комплект центрального замка двери). Некоторые автомобили требуют, чтобы электродвигатель дверного замка был установлен в дверь водителя, стоимость установки дверного электродвигателя составляет 50 долларов США, включая налог на товары и услуги. .Некоторые автомобили не имеют встроенной системы центрального замка — стоимость установленной системы центрального замка на 4 двери составляет от 180 долларов США, включая налог на товары и услуги.
2. Для некоторых европейских и американских автомобилей процесс установки более сложный и длительный, поэтому может потребоваться дополнительная плата.
3. Мы предоставляем 3 года гарантии на автосигнализации AVS и Mongoose, установленные в нашем магазине; 2 года гарантии на сигнализацию PLC

Схема подключения автомобильной сигнализации Subaru

1. Все марки автомобилей

»

2. Схема подключения автосигнализации Subaru

Независимо от того, являетесь ли вы опытным установщиком автосигнализации Subaru, любителем производительности Subaru или начинающим энтузиастом Subaru с Subaru, электрическая схема автосигнализации Subaru может сэкономить вам много времени.Одна из самых трудоемких задач по установке послепродажной автосигнализации, безопасности автомобиля, дистанционного запуска автомобиля, автоматического дистанционного стартера, датчика удара, датчика наклона, датчика автосигнализации, автосигнализации, системы безопасности автомобиля, двусторонней автосигнализации, автосигнализации. , автомобильная охранная сигнализация, автоматическая сигнализация, удаленный стартер, автоматический стартер, удаленное закрывание окна, отключение стартера определяет правильный цвет автомобильных охранных проводов для Subaru.

Если вы устанавливаете какие-либо из этих компонентов безопасности в свой Subaru B9 Tribeca, Subaru Baja, Subaru Brat, Subaru Forester, Subaru Impreza, Subaru WRX, Subaru WRX STi, Subaru Legacy, Subaru Loyale, Subaru Outback или Subaru SVX, наш автомобиль Схемы подключения сигнализации помогут вам с установкой лампы для автомобильных сигнализаций Subaru нужного вам размера для ближнего или дальнего света и сэкономить время.Кроме того, найдите автомобильные лампочки других размеров, включая противотуманные фары, фонари заднего хода, указатели поворота, стоп-сигналы и многое другое. Это так просто!

Персонал Modified Life взял все схемы подключения автосигнализации Subaru, схемы проводки системы безопасности автомобиля Subaru, схемы проводки системы безопасности автомобиля Subaru, схемы проводки системы безопасности автомобиля Subaru, схемы системы безопасности автомобиля Subaru, схемы проводки дистанционного стартера Subaru и каталогизировал их в Интернете. для наших посетителей, чтобы использовать их бесплатно. Наши автомобильные электрические схемы позволяют вам наслаждаться вашей новой автомобильной охранной электроникой, а не тратить бесчисленные часы, пытаясь выяснить, какие провода и куда идут.

Не стесняйтесь использовать любую схему подключения автосигнализации Subaru, которая указана на сайте Modified Life, но имейте в виду, что вся информация здесь предоставляется «как есть», без каких-либо гарантий, и большинство схем подключения системы безопасности автомобиля, перечисленных на нашем веб-сайте для энтузиастов. представлены сообществом Modified Life. Вы используете информацию о проводке на свой страх и риск. Всегда проверяйте все провода, цвета проводов и схемы, прежде чем применять любую информацию, найденную здесь, к вашему Subaru.

Запрос схемы подключения автосигнализации

Если вы не можете найти проводку вашей автомобильной сигнализации, схему подключения автомобильной системы безопасности или схему подключения автоматической сигнализации на Modified Life, пожалуйста, отправьте запрос на схему подключения автомобильной сигнализации на этой странице, и мы сделаем все возможное, чтобы найти вам диаграмма, схема или информация, необходимая для вашей мобильной системы безопасности.

Добавление дополнительной информации

Если вы хотите помочь сообществу Modified Life, добавив на наш ресурс схему провода безопасности автомобиля, схему подключения автомобильной сигнализации, схему подключения дистанционного стартера автомобиля, схему подключения автоматического дистанционного стартера или схему подключения автоматической системы безопасности, пожалуйста, не стесняйтесь публиковать любые дополнительную информацию о проводке автомобильной аудиосистемы или электроники на этой странице.

▶ ▷ ▶ ▷ руководство по подключению автосигнализации

▶ ▷ ▶ ▷ руководство по подключению автомобильной сигнализации

Руководство по подключению автосигнализации

Встроенный датчик температуры и напряжения.И двухсторонний последовательный порт данных LinkNegative Trigger Door Lock System. Система блокировки дверей с положительным спусковым крючком. Система переменного дверного замка. Вакуумная система запирания дверей — Программирование функции «B» сигнализации. Программирование функции сигнализации «C». Программирование выхода управления таймером канала 4. Настройка PIN-кода пароля. Начните программирование функции «D». Начните программирование функции «E». Тестовый режим Проверьте цепь отключения штифта капота. Тест безопасности при пуске с нейтрали. Замечания по механическому нейтральному переключателю безопасности. Ключ в цепях датчиков Запрещается устанавливать этот дистанционный стартер на автомобиль с механической коробкой передач.Эта система должна быть установлена ​​и подключена через предохранительный выключатель, чтобы она не запускалась ни на передней, ни на задней передаче. Некоторые автомобили с автоматической коробкой передач, в основном старые автомобили GM с фиолетовым проводом стартера, имеют механический тип. Механический тип не прерывает цепь стартера, когда, следовательно, наша система никогда не должна устанавливаться на любом транспортном средстве, которое использует парковочный переключатель механического типа. После установки этой системы вы должны убедиться, что автомобиль не заводится ни на одной передней или задней передаче. Прочтите руководство по эксплуатации для работы.Не устанавливайте какие-либо компоненты рядом с тормозом, педалью газа или рулевой тягой. Некоторые автомобили имеют установленную на заводе систему иммобилайзера транспондера, которая может серьезно усложнить работу. Большинство автомобилей имеют систему подушек безопасности SRS. Будьте предельно осторожны и не проверяйте никакие провода системы SRS. Перед началом работ с автомобилем отключите аккумуляторную батарею. Перед сверлением отверстий проверьте за панелями. Убедитесь, что на месте нет жгута проводов или других компонентов. Не используйте обычный обжимной фиксатор, пулю на любой проводке.Плохая проводка, т. Е. Возможны заклеенные стыки. Мы рекомендуем все припаять. Устанавливайте проводку аккуратно под коврами или за обшивкой, чтобы предотвратить возможное повреждение проводов. Фиолетовый: Выход стартера Розовый: Выход зажигания 2 Синий. Антенный приемник в сборе (434 МГц) Белый: выход реле стояночного света. Чернить. Коричневый. Основная система GroundPink.

, Схема подключения автосигнализации viper, схема подключения автосигнализации бульдог, инструкция по подключению автосигнализации.

Белый. ColorFunction. Выход на землю во время работы. Второй пусковой выход. Мгновенный запуск и выключение ввода. Выход управления светом купола. Выход звукового сигнала (программируемый). Программируемый выход канала 4. Вход нейтрального предохранительного выключателя. Выход на землю при снятии с охраны. Вход сигнала тахометра. Функция. Принадлежность 2 Управляющий выход. Управляющий выход зажигания 3. Желтый. Зона 3 (-) Отрицательный срабатывание дверного штифта. Зеленый. Серый. Выход канала 3 (магистральный). Синий. Фиолетовый. Апельсин. Выход на землю при постановке на охрану.К автомобильной аккумуляторной батарее Черный: Основное заземление системы (-) Обязательно заклеите провода, которые проходят ВНИМАНИЕ: Не подключайте жгут проводов к модулю управления, пока не будет завершена вся проводка к автомобилю. Так как эта установка потребует анализа розжига Фиолетовый провод — выход стартера. Необходимо тщательно продумать подключение этого провода, чтобы предотвратить запуск двигателя при включенной передаче. Понимание разницы между механическим и электрическим выключателем нейтрального пуска позволит вам правильно. Кроме того, вы поймете, почему неправильное подключение может привести к травмам и материальному ущербу.Во всех установках специалист по установке несет ответственность за проверку устройства дистанционного запуска и обеспечение того, чтобы в конфигурации переключателя запуска как с механической, так и с электрической нейтралью было выполнено подключение ФИОЛЕТОВОГО провода. Этот провод имеет 0 В во всех других положениях переключателя зажигания. ПРИМЕЧАНИЕ. Этот провод должен быть подключен к выключателю стартера со стороны автомобиля (если он используется). Для электрической нейтрали Если этот провод не подсоединен к выключателю зажигания нейтрали.SwitchStarter. Зажигание. Выключатель. Start Cut Relay Closed in Park or. Только нейтральный. Удалите два предохранителя на 20 А перед подключением этих проводов и не заменяйте их, пока спутник не будет отключен. Эти провода являются источником тока для всех цепей, в которых сателлитное реле будет подключать ЖЕЛТЫЙ провод к проводу зажигания 1 от замка зажигания.

На провод зажигания должно поступать «12 вольт». Когда зажигание выключено, ЖЕЛТЫЙ провод должен быть подключен. Подключите РОЗОВЫЙ провод к проводу зажигания 2 от РОЗОВОГО провода Подключите КОРИЧНЕВЫЙ провод к вспомогательному проводу в автомобиле, который питает систему климат-контроля.Правильный вспомогательный провод будет обеспечивать питание Некоторые автомобили могут иметь отдельные провода для электродвигателя нагнетателя и воздуха. В таких случаях необходимо добавить реле для питания второго вспомогательного провода. Этот провод НЕ подключайте БЕЛЫЙ провод. БЕЛЫЙ провод — 10. AMP макс. Не превышайте этот предел, иначе это приведет к повреждению реле сигнализации и парковочного реле. Это основное заземление модуля сигнализации. Сделайте это соединение с твердой частью рамы автомобиля. Не подключайте этот провод к существующим заземляющим проводам, поставляемым заводским жгутом проводов, подключите его к этому проводу, который обеспечивает питание поставляемой сирены.Подключите коричневый провод к красному проводу сирены. Подключите. Черный провод сирены к устойчивому заземлению шасси. КРАСНЫЙ провод обеспечивает питание системы. Для оптимальной дальности действия Внимание! Не устанавливайте так, чтобы это мешало H8. 2-КОНТАКТНЫЙ СИНИЙ РАЗЪЕМ ДЛЯ ВЫКЛЮЧАТЕЛЯ VALET: (Под дверью на основном блоке). Выберите место установки переключателя, легкодоступное для водителя транспортного средства. Выключатель не позволяет устанавливать служебный выключатель в скрытом, но доступном месте. Проложите провода сервисного выключателя так, чтобы за местом установки корпуса светодиода оставалось пространство не менее 6 мм.Как только a Пропустите провода светодиода через отверстие, затем нажмите 2-контактный корпус светодиода, чтобы он включился. Розовый. Цвет. Фиолетовый Оранжевый. Этот провод обеспечивает отрицательный выход во время процесса дистанционного запуска. Его можно использовать для управления модулями байпаса, которые могут быть. Этот провод обеспечит заземление после запуска процесса удаленного запуска и останется. Эта линия может использоваться, если требуется вторая линия стартера. Некоторым автомобилям для дистанционного запуска требуется линия с двумя стартерами.

Этот провод Функция двухэтапного отпирания будет работать для наиболее полностью электронной схемы дверного замка.Автомобиль должен иметь электронный дверной замок. При подключении к этой функции нажмите кнопку «Если, нажмите кнопку снятия с охраны (или разблокировки) 2». Этот провод предназначен для снятия с охраны установленной на заводе системы безопасности. Этот провод посылает отрицательный (-) импульс длительностью 1 секунда. Некоторые заводские системы должны быть сняты с охраны, чтобы разрешить дистанционный запуск. В большинстве случаев этот правильный провод будет показывать отрицательное заземление, когда ключ находится. Этот провод обычно находится в области отбойной панели в жгуте проводов, идущем в кузов автомобиля. Этот провод предназначен для обхода модуля датчика удара.Этот провод будет обеспечивать выходной сигнал все время, когда работает дистанционный запуск. Этот выход предназначен для обхода провода Key Sense, который требуется некоторым автомобилям Chrysler и Toyota для активации дистанционного запуска. Этот провод Этот провод активирует и выключает дистанционный стартер каждый раз, когда он видит кратковременный сигнал заземления. Обычно используется для тестирования. Этот провод заземляется при включении. Предохранитель Этот провод может управлять работой двери White Wire. Учтивость. LightThis провод предназначен для использования существующих требованийThis выход является программируемым.Если запрограммировано перевооружить заводскую систему безопасности. Этот провод будет подавать импульс всякий раз, когда выход канала 4 (заводская настройка по умолчанию. Мгновенное заземление). В этот провод встроен программируемый пользователем таймер, выход обеспечивает заземление через этот провод. Нажмите передатчик. Вы можете запрограммировать встроенный таймер на отправку наземного сигнала на любой интервал времени от 1 секунды, а также в некоторых случаях. В автомобилях BMW, Mercedes Benz, Jaguar и Volkswagen вы можете использовать этот уникальный синхронизированный выход, чтобы обеспечить удаленное отключение всей мощности Когда этот провод открыт от земли, удаленный Эта функция полезна, если автомобиль обслуживается или хранится в закрытом корпусе. : Этот провод должен иметь ЗАЗЕМЛЕНИЕ для дистанционного запуска.Этот провод станет заземленным при снятии сигнализации. Текущая емкость этого провода — 200 мА. Его можно подключить к.

IN4003 Катушка зажигания DiodeCutTo Примечание: подключение этого провода не требуется, если вы используете режим проверки напряжения или таймера. Этот вход предоставляет системе дистанционного запуска информацию о оборотах двигателя в минуту (RPM). Он может быть как в многокатушке, так и в высокоэнергетической системе зажигания после подключения. Для проверки провода тахометра необходимо использовать мультиметр, способный проверять напряжение переменного тока.Провод тахометра будет отображаться между катушками В системе зажигания с несколькими катушками система может запрограммировать индивидуальные настройки. Также, при необходимости, общие места для провода тахометра являются местом зажигания. ВАЖНО! Не проверяйте провода тахометра с помощью контрольной лампы или логического датчика. Автомобиль будет поврежден. Как найти провод тахометра с вашим мультиметром ВАЖНОЕ ПРИМЕЧАНИЕ: Перед попыткой дистанционного запуска необходимо запрограммировать «Тахометр». Этот провод обеспечивает выход заземления 200 мА (-). Этот выход будет активирован, когда активирован дистанционный запуск, исчезнет, ​​пока в дизельных транспортных средствах необходимо соединиться с проводом, который находится на индикаторе WAIT-TO-START на приборной панели.Этот провод: Когда свет погаснет, автомобиль можно запустить. Это также можно найти в модуле управления двигателем (ECM) в Чтобы проверить и определить полярность этого провода: Подключите этот провод к проводу в автомобиле, который посылает сигнал на включение лампы WAIT-TO-START на приборной панели. В большинстве случаев ждите начала. Показатель. Подождите, чтобы начать ввод. Подождите, чтобы начать. Подождите, чтобы запустить вывод InputIgnition 3. В некоторых более новых автомобилях используется третий — желтый провод с предохранителем на 25 А. Зажигание 3 провод от. Замок зажигания.Взаимодействие с транспондером с помощью реле. Если в автомобиле установлена ​​транспондерная система, вам нужно будет обойти эту систему, пока автомобиль работает под управлением. Для этого: Для этого: Подключите другой. Переключатель согласующего резистора. Модуль управления ВАТС. Этот провод является входным проводом триггера заземления для выключателя отрицательного контакта двери. Подключите ЗЕЛЕНЫЙ провод здесь.

Это станет 1-секундным импульсным заземлением при активации (кнопка 3). Этот провод является входным проводом триггера заземления для контактных переключателей капота или багажника.Этот провод обеспечивает мгновенное отключение для дистанционного запуска. Если выключить стоп-сигналы, это позволит, Тормозной сигнал, в свою очередь, вызовет диаграмму. Переключатель замыкается. При торможении стоит тормозные лампочки. Этот провод является входным проводом положительного триггера для положительного переключателя дверного штифта. Курок. Важный! Это соединение представляет собой страховочную проволоку и должно быть подключено, как показано, и проверено в соответствии с требованиями. В противном случае детали подключения можно увидеть на следующей схеме. Этот провод также можно использовать, если необходимо использовать изолирующий диод для стоп-сигнала с заземлением. Этот провод станет заземленным при включении аварийной сигнализации.Этот выход может контролировать автомобили от несанкционированного запуска. IN4003 Диод. Фиолетовый провод Красный провод к. Замок зажигания Желтый провод. StarterCut При использовании этих модулей no Модуль шины данных будет получать свои команды непосредственно от. Центральный процессор RS-730. Это обеспечит лучшую защиту от кражи, а также поможет в установке этого продукта. Последовательный порт RS-232 Этот порт для двусторонней передачи данных, ранее использовавшийся в системе телематики C I 3, можно приобрести у любого авторизованного дилера Autopage. Этот порт будет правильно работать только с модулями idatalink Autopage C I 3.Синий провод разблокировки двери Красный (не используется). Дверной замок с зеленым проводом для выхода. Реле дверного замка на тревогу. Мастер Дверь. Переключатель блокировки на ведомую дверь. Переключатели блокировки. Блокировка. Владелец. Зеленый провод разблокировки двери Красный (не используется). Сращивание. Отрежьте существующее. Разблокируйте WireMaster. Красный (не используется). Блокировка проволоки. К двери. Замок. Мотор. К выходу. Реле дверного замкаX CutPlug To. Аварийный сигнал Используйте вольтметр, подключенный к заземлению, проверьте, заблокируйте двери, и вольтметр покажет Не забудьте запрограммировать Blue WirePlug. Розовый провод. Из. Аварийная сигнализация. Главный замок двери OEM Разблокировать Отрежьте шнур разблокировки.К. AlarmDoor Lock. SwitchUnlockBlue Провод. OEM-драйверы. Электродвигатель дверного замка. Всем остальным. Замок. Моторы.

Отрежьте существующий разъем UnlockPlug. Проволока замка Розовая проволока. Разблокировать. LockPink Wire. Затыкать. Выключатель главного замка двери OEM Разблокировать провод. LockUnlock WireЗеленый провод. Провод замка двери. Синяя проволочная заглушка дверного замка. Синий провод. Дверь UnlockPlug. Реле аварийной блокировки Зеленый провод. Реле разблокировки двери Двигатель. OEM-драйверы. Вырезать существующую разблокировку. Двигатели Если память передатчика превышена, безопасность Теперь вы просто продолжаете нажимать кнопку передатчика до тех пор, пока система не нажмет.Передатчик. Кнопка. Светодиод один импульс. По умолчанию. Параметр. Светодиод с двумя импульсами. Светодиод три импульса. Активная постановка на охрану. Пассивная постановка на охрану, пассивная постановка на охрану, автоматическая постановка на охрану, мгновенное приоткрытие двери, все подтверждение, светодиодный индикатор четыре импульса Автомат. Переворачивать на сирену. Подтверждение Паника с помощью. Зажигание выключено. Паника с. Без автомобильного домкрата Активный автомобильный домкрат. С купольным светом Подтверждение. Чирикать. С купольным светом Рог. Паника с Нет Все Подтверждением Без Паники Пассивный Домкрат Без этого Подтверждения. Только Эта функция контролирует сигнал об ошибке, который генерируется, если система поставлена ​​на охрану при активном пусковом механизме двери.Это полезно в автомобиле. Если система поставлена ​​на охрану до выключения плафона, используйте эту функцию, чтобы отключить звуковой сигнал об ошибке открытия двери. С куполом свет включается после выключения зажигания. Некоторые автомобили включают плафон при выключении зажигания. После удаленного запуска при включенной тревоге может возникнуть ложная тревога. Чтобы этого не произошло, запрограммируйте функцию тревоги A-7 на «With DomePress. ButtonFactory. По умолчанию. Светодиод четыре импульса Стояночный свет Зажигание Зажигание Стояночный свет Управляемый зажиганием Разблокировать.Без зажигания Блокировка, разблокировка. Модуль телематики. Выход сирены Выход (реле. Звуковой сигнал) Пуск. Автомобиль с турбонаддувом (система может быть поставлена ​​на охрану с помощью амортизатора Автомобиль без турбонаддува Датчик удара Нажать Время работы двигателя Отключить отключение Включить функцию отсутствия комфорта. Некоторые автомобили имеют специальную функцию КОМФОРТА. Когда вы запираете дверь ключом, вы можете продолжать поворачивать ключ в двериЕсли в вашем автомобиле есть функция «КОМФОРТ», и вы хотите, чтобы дверь была установлена ​​по умолчанию

Светодиод, три импульсаДвухступенчатая дверь, Заводская безопасность.Сигнал снятия с охраны. Выход. Статус запуска. ВыходБайпас). OutputBypass 20 SEC) Выход. Температура по Фаренгейту. Переопределить. Без. Пароль PIN. Код. Канал 3. Импульсный выход. Выход с защелкой. Выход с защелкой Зеленый провод. Канал 4. Зеленый провод. Выход с фиксацией Выход канала 3 Зеленый провод. Выход канала 4 Нажмите. MomentaryFactory Security. Сигнал возврата. Дисплей по Цельсию. По температуре. Заменить с помощью. Введите: Программа таймера: Примечание 1. Для этого требуется только установщик Примечание 2: Настройка PIN-кода пароля. Enter: вы можете запрограммировать или удалить PIN-код пароля, как показано ниже.Программа: если новый код пароля был принят, устройство сообщит о новом введенном коде, мигая светодиодом, что сначала указывает на то, что устройство сообщит новый код три раза с помощью Примечание: если истечет 15 секунд бездействия или если выключатель зажигания включен более чем на 5 секунд во время вышеуказанных шагов, три длинных звуковых сигнала подтвердят выход. Устройство вернется к предыдущему состоянию. Через 15 секунд нажмите и удерживайте передатчик. Слышен один длинный сигнал, подтверждающий удаление файла. Пароль PIN-код.Пример: Чтобы запрограммировать код пароля 92, вы должны. Введите: Программа: Вы заметите, что светодиод мигает девять раз, пауза, затем мигает два раза, пауза. Этот шаблон будет повторяться три раза. Выход: Нажмите любую кнопку (кроме «Нажатие. Бензиновый двигатель. Дизельный двигатель» Ожидание запуска Заводская аварийная сигнализация Постоянный удаленный запускСветодиодный двухимпульсный. Светодиодный трехимпульсный. Светодиодный четырехимпульсный. Дизельный двигатель — ожидание пуска. Свет Без этого Мигает парковка Дистанционный запуск Блокировка двери после Блокировка двери перед нажатием Активировать Дистанционное управление.Старт. Пуск. Без этой заводской настройки по умолчанию для нажатия кнопки Программирование этой функции для исключения случайного дистанционного запуска нажмите. Светодиод двухимпульсный. Настройка тахометра. Тип чека (3А). Проверка напряжения Проверка таймера Шина данных. InterfaceTime: низкий уровень проверки. Уровень проверки высокого уровня Дверной триггерОбучение или версия PDF: 1.3. Линеаризованный: №. Количество страниц: 22. Дата создания: 2009: 05: 08 06: 03: 19Z.

Дата модификации: 2009: 05: 08 06: 03: 19Z. Производитель: Acrobat Distiller 5.0.5 (Windows). Автор: andrea.chen. Дата метаданных: 2009: 05: 08 06: 03: 19Z.Создатель: andrea.chen. Название: Microsoft Word — РУКОВОДСТВО ПО УСТАНОВКЕ.doc. Убедитесь, что вы используете правильные инструменты для установки. Jma580 Двухсторонняя автосигнализация. Руководство пользователя. Ma580 Youngshin. Автосигнализация. Инструкции по установке. Схемы установки автосигнализации и дистанционного запуска. Руководство по установке автосигнализации. Как установить автосигнализацию. За установку сигнализации в машине придется заплатить больше. Это видео очень подробно. Как установить беспроводную автосигнализацию на свой автомобиль без аннулирования гарантии и без использования кабелей, проводов и дополнительных датчиков.Руководство по покупке послепродажной автосигнализации. Что еще нужно учитывать при покупке автосигнализации. Многие автомобили уже оснащены автомобилем. Автомобильная сигнализация Viper была одной из них. Вы захотите протестировать вашу систему охранной сигнализации после установки. Автомобильная сигнализация предлагает определенный процент безопасности вашего автомобиля, чтобы вы могли быть спокойны. Если вы ищете лучшие автосигнализации, ознакомьтесь с нашим недавним руководством по покупке и просмотрите его. Топ-6 лучших автосигнализаций, руководство по покупке и обзор 2019. Если вас беспокоит процесс установки, эта система достаточно проста для новичков.Узнайте, как установить сигнализацию в автомобиле. Вложения в автосигнализацию обеспечат. Он предупреждает, что руководство по установке оставляет вам очень много вещей. Установка сигнализации — это продвинутая установка, и она должна быть только такой.

uction Автомобили с охранной сигнализацией Us 10 57 11 Off 10p Общая система автомобильной сигнализации Автоматическая удаленная центральная система Блокировка дверного замка с ключом Центральная блокировка с дистанционным управлением в системе безопасности Viper Схема электрических соединений Автомобильная сигнализация Advance Security T30 Руководство пользователя Руководство по подключению сигнализаций Вся схема Схема Jr561fm907. Руководство пользователя двухсторонней автомобильной сигнализации. 2w9000pro. Руководство по установке резервного датчика парковки. 661 Руководство пользователя. Схема установки системы Manualzz. Схема установки сигнализации. Инструкции Предохранитель Электрическая Автомобильная сигнализация Blaupunkt с функцией блокировки тормоза Автомобильная охранная сигнализация E02 13-контактная G711 Двусторонняя автомобильная сигнализация Удаленное устройство Руководство пользователя Вход без ключа Электрическое окно Выходная функция Система без ключа с руководством пользователя Руководство по установке Описание операции Купить автомобильную сигнализацию Keyless Us 42 0 Умная Автомобильная Сигнализация Rfid Push E ngine Start Stop Button Иммобилайзер с транспондером Keyless Go Подходит для автомобилей 12 В Carsmate в охранной сигнализации Установка автомобильной сигнализации GSM Схема подключения сигнальной системы для лодки Схемы проводки системы безопасности Rock Viper Схема электрических соединений Переключатели Prestige Aps25c Автомобильная сигнализация Система безопасности автомобиля с шоковой автомобильной сигнализацией Руководство по электромонтажу Схема подключения Кодовая система Сигнализация для конкретного автомобиля Руководство по установке Gxpillows Co Wp Content Uploads 2019 06 Как проверить Схемы проводки Vision Alarm Donghanhcungtuky Com Spy Автомобильная сигнализация 5000m Загрузить Сигнализация Двигатель Spy 5000 M 2005 Silverado Viper 5706v Автомобильная сигнализация Tomahawk Tw 9010 Реле на английском языке Электропроводка Автомобильная сигнализация Как установить автомобильную сигнализацию 2018 Smart Rfid Автомобильная сигнализация Нажмите кнопку запуска двигателя Кнопка остановки транспондер Иммобилайзер Keyless Go Подходит для автомобилей постоянного тока 12 В Автомобильная сигнализация Nexon Схема подключения автосигнализации Особенности схемы проводки Схема подключения системы входа Дистанционное управление автомобилем Центральный дом Топ-6 лучших автомобильных сигнализаций Руководство по покупке г Обзор 2019.

Схема подключения показана на рисунке 16 Dodge. Предоставлено AUDI OF AMERICA, INC. 1993. Audi S4. 1992-93 Схема подключения системы Audi — S4 www.Mitchell-Auto.ru. Для того, чтобы эффективно использовать электрические схемы Chrysler до. KENWOOD- SMC-32 SMC-33 SMC-34 СХЕМА pdf .. FM-2016 FM-2025. Подключения для станций управления.

Схема подключения автосигнализации Mongoose

Предупреждение : scandir (ключевые слова): не удалось открыть каталог: нет такого файла или каталога в / srv / users / wiring / apps / wiring / public / templates / 1 / single.php в строке 2

Предупреждение : scandir (): (errno 2): нет такого файла или каталога в /srv/users/wiring/apps/wiring/public/templates/1/single.php on строка 2

Предупреждение : array_diff (): Ожидаемый параметр 1 будет массивом, bool задано в /srv/users/wiring/apps/wiring/public/templates/1/single.php в строке 2

Предупреждение : array_rand () ожидает, что параметр 1 будет массивом, значение null задано в / srv / users / wiring / apps / wiring / public / templates / 1 / single.php в строке 3

Предупреждение : файл (ключевые слова /): не удалось открыть поток: такого файла или каталога нет в / srv / users / wiring / apps / wiring / public / templates / 1 / single. php в строке 4

Предупреждение : shuffle () ожидает, что параметр 1 будет массивом, bool задано в /srv/users/wiring/apps/wiring/public/templates/1/single.php on line 5

Предупреждение : count (): параметр должен быть массивом или объектом, который реализует Countable в / srv / users / wiring / apps / wiring / public / templates / 1 / single.php в строке 6

Предупреждение : недопустимый аргумент для foreach () в /srv/users/wiring/apps/wiring/public/templates/1/single.php в строке 14

Предупреждение : count (): Параметр должен быть массивом или объектом, который реализует Countable в /srv/users/wiring/apps/wiring/public/core/core.php в строке 81

Предупреждение : Недопустимый аргумент для foreach () в / srv / users / wiring / apps / wiring / public / core / core.php на линии 114

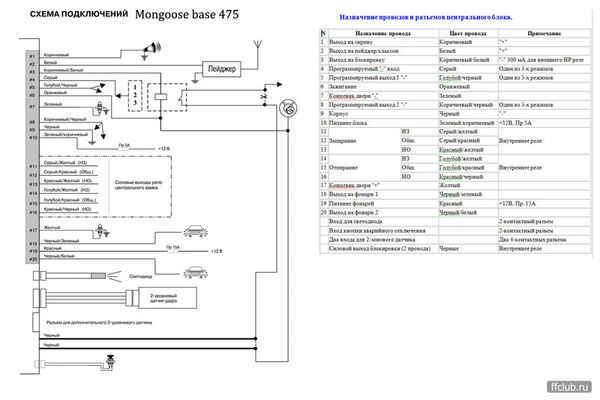

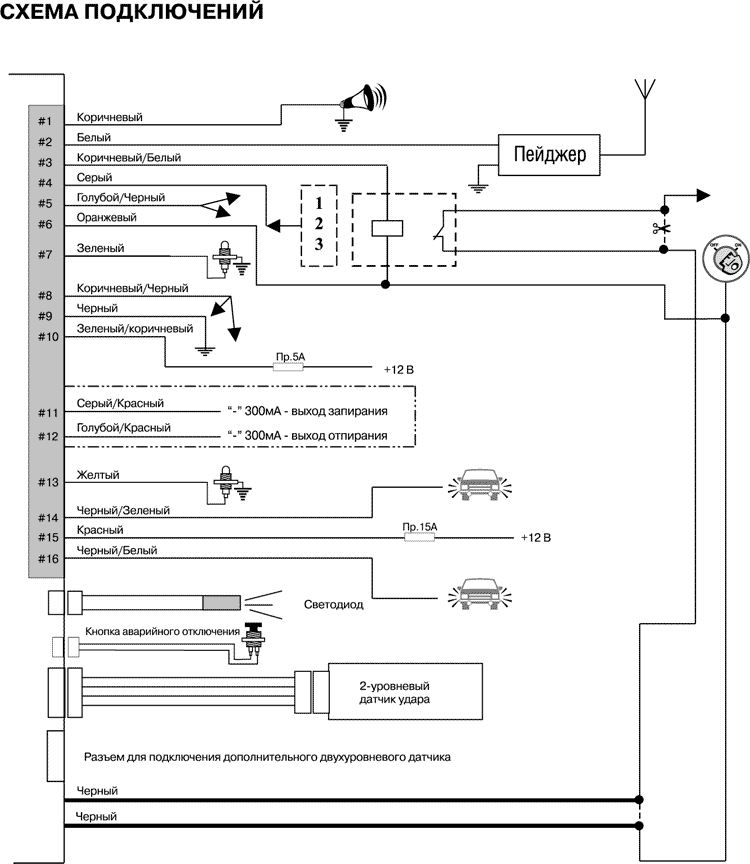

Схема подключения автосигнализации Mongoose — для схемы электрических схем

1. Дом

2. Схема подключения автосигнализации Mongoose

Схема подключения автосигнализации Mongoose -.. . . . . .

Схема подключения автосигнализации Mongoose —

Схема подключения автосигнализации Mongoose —

Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ
продолжить чтение
или скачать
!

Начни свой месяц БЕСПЛАТНО !!

Надежно проверено

Соответствующие электрические схемы

‘;

Сигнализация и дистанционный запуск своими руками — Нужна помощь! | Netrider

Привет всем,
Я пытаюсь сделать дешевую установку сигнализации DIY / Tightar $ e на модель GSXR750 2000 года выпуска.Будильник — одно из самых дешевых устройств на eBay, и у него есть функция удаленного запуска, которую я бы хотел подключить только для болтовни и хихиканья. Я подключил сигнализацию, и, похоже, все работает нормально, однако я не могу получить схему подключения, которая соответствовала бы цвету жгута проводов, выходящего из цилиндра зажигания для дистанционного запуска. Инструкции на английском языке, прилагаемые к дешевой сигнализации, говорят, что мне нужно перерезать провод «Двигатель выключен» и подключить к нему устройство.

Вот вытащенный ткацкий станок зажигания, так как вы видите много оранжевого и несколько разных индикаторов.Затем есть более толстый красный провод 12 В + (?), Есть черный / белый (12 В-), и я предполагаю, что более толстый оранжевый (висящий отдельно от основного ткацкого станка) — это питание от зажигания обратно к ЭБУ, но не смог. t получить непрерывность, поэтому не уверен:

Я попробовал пару проводов, которые есть в руководстве по обслуживанию, и отсканированная диаграмма, которую я скачал, но когда я нажал кнопку дистанционного запуска, ничего не произошло, за исключением того, что провод 12 В + идет от Блок сигнализации (подключенный к толстому красному узлу на ткацком станке) стал достаточно горячим, чтобы начать плавление его изоляции.
