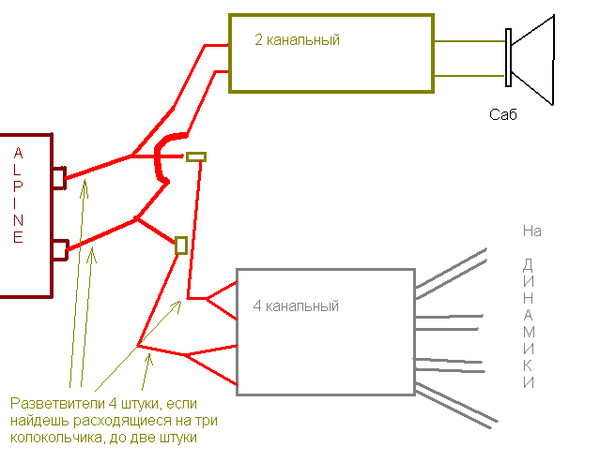

Как подключить два усилителя в авто. подключение второго усилка в автомобиль

Как подключить саб к магнитоле через усилитель

Для того чтобы оборудовать автомобиль качественной звуковой системой и подключить саб с усилком в машину, сначала нужно выбрать систему усиления низкой частоты. Её тип определяется требованиями к звуковоспроизведению. Автомобильные модули бывают следующих типов:

• Одноканальные
• Двухканальные
• Четырехканальные
• Пятиканальные

Блоки с одним каналом применяются только для подключения саба. Они могут работать на нагрузку до 2 Ом. Такая система проста в установке и надёжна. На автомагнитоле нет регулятора усиления низких частот, но он имеется на НЧ модуле, и всегда можно установить нужный уровень громкости. Двухканальные системы допускают подключение двух громкоговорителей или одного, но мощного динамика. Самыми популярными моделями являются системы на четыре канала. Они позволяют подключить саб и усилок к магнитоле и в больших пределах менять конфигурацию звуковой системы автомобиля. Устройство с пятью каналами позволяет подключить четыре акустических системы и НЧ колонку. Это самая неэкономичная модель и при работе на стоянке такой блок быстро посадит аккумулятор.

Подключение сабвуфера с усилителем в машину начинается с выбора места установки. От этого будет зависеть длина соединительных кабелей. Схема подключения сабвуфера в машине через усилок предполагает расчёт длины проводов заранее, так как весь монтаж будет проводиться под обшивкой. При установке модуля нужно знать, что этот электронный блок будет выделять при работе большое количество тепла, поэтому в месте установки должна быть нормальная циркуляция воздуха. При подключению саба к усилителю в автомобиле нужно избегать крепления блока на боку или в любом неправильном положении. Если НЧ блок предназначен только для сабвуфера, то лучшим место его размещения будет багажный отсек, где модуль находится рядом с сабом. В этом случае потребуется только один плюсовой провод питания и межблочный кабель от магнитолы. Подключение сабвуфера к магнитоле с усилителем фото.

Как подключить тюльпаны к усилителю для сабвуфера

Автомобильные низкочастотные системы бывают пассивные и активные. Пассивная басовая колонка представляет собой мощный низкочастотный динамик, установленный в корпусе. Такая конструкция может присоединяться к выходу системы низкой частоты или непосредственно к музыкальному центру автомобиля. Для того чтобы выделить низкочастотный диапазон и обрезать частоты не предназначенные для воспроизведения басовой колонкой пассивная система подсоединяется через LCфильтр-кроссовер.Чтобы получить качественный звук нужно знать, как подключить провода на саб.

Разъёмы RCA или «Тюльпан» часто применяются для взаимной стыковки бытовых электронных устройств. Подключение саба через тюльпаны осуществляется быстро и просто, поскольку такие коннекторы не имеют поворотных или резьбовых фиксаторов. Достаточно просто вставить штекер в соответствующее гнездо. Минусом такого соединения является невысокая надёжность. Разъёмы «Тюльпан» низкого качества часто теряют контакт из-за окисления токоведущих частей. Нередки так же случаи, когда от сильной вибрации и тряски они выходят из посадочных мест.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Инструкции по настройке

Настройка усилителя производится в соответствии с рекомендациями, изложенными в инструкции по эксплуатации. Для регулировки параметров применяются кнопки и поворотные переключатели, закрытые защитной панелью. Вращающиеся корректоры утоплены в корпус, что снижает вероятность случайного изменения положения. Для вращения элемента рекомендуется использовать отвертку с плоским жалом.

На корпусе оборудования установлен контрольный диод блока питания, дальнейшая настройка устройства допускается только при включении зеленой лампы. При использовании стандартных заводских настроек оборудования звуковая картина получается смазанной. Корректировка параметров позволяет выделить низкие и высокие частоты, а также снизить искажения звука.

Настройка усилителя для четырех динамиков без сабвуфера

После завершения подключения четырехканального усилителя и проверки работы электрических цепей необходимо настроить акустику по методике:

1. Повернуть регулятор, обозначенный как Gain или Level, до минимального положения.
2. При использовании стандартных дверных громкоговорителей требуется повернуть регулятор фильтра HP до максимальной позиции (обозначается на корпусе как Full). Если в автомобиле смонтирована малогабаритная акустика диаметром до 100 мм (в панели приборов или фронтальных стойках), то необходимо установить корректор в положение, соответствующее 120 Гц.
3. Отключить функцию усиления низких частот и выключить графический эквалайзер.
4. Если подключение 4х канального усилителя выполнялось с разделением по каналам, то необходимо активировать фильтры HP и LP (для высокочастотных динамиков и громкоговорителей среднего диапазона соответственно). Регуляторы выставляются в позицию, соответствующую 4 кГц.
5. В конструкции усилительного блока имеется переключатель Hi\Low Level, положение которого зависит от типа подсоединения оборудования к головному устройству. При подаче сигнала через акустические шнуры выставляется положение Hi. Если подсоединить оборудование к линейным выходам магнитолы, то переключатель переводится в позицию Low.
6. Включить головное устройство, в котором находится лазерный диск с музыкальными композициями, допускается установить сменный накопитель с записями в формате МР3 (с высоким битрейтом). Проверить положение селектора тонкомпенсации (должен быть выключен), а затем плавно выкрутить регулятор громкости до появления хрипов в звуковой картине. Аккуратно повернуть корректор назад, определяя границу появления помех.
7. Затем пользователь настраивает положение регулятора Gain или Level, корректировка выполняется по аналогии с регулировкой громкости звучания.
8. Определить громкость трансляции для тыловых каналов, сопоставляя настройки с параметрами фронтальной акустики. Если владелец автомобиля испытывает трудности с регулировкой акустического оборудования, то рекомендуется обращение в специализированный сервисный центр.

Настройка усилителя под сабвуфер и динамики

Настройка производится по аналогии с регулировкой системы со стандартной акустикой. Для обеспечения улучшенной звуковой картины рекомендуется разгрузить громкоговорители от трансляции низких частот. Мероприятие позволяет снизить ход диффузора и улучшает воспроизведение средних частот. Для регулировки применяется корректор HPF, положение потенциометра определяется пользователем на слух. Часть автовладельцев не включают корректировку HPF из-за искажения звуковой картины.

Применение усиления низких частот для сабвуфера не рекомендуется, поскольку затрагивает полосу выше 40 Гц. При использовании низкочастотного динамика с фазоинвертором включается фильтр сабсоник, который настраивается на частоту на 2-5 Гц ниже значения фазоинвертора (указывается на оборудовании).

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

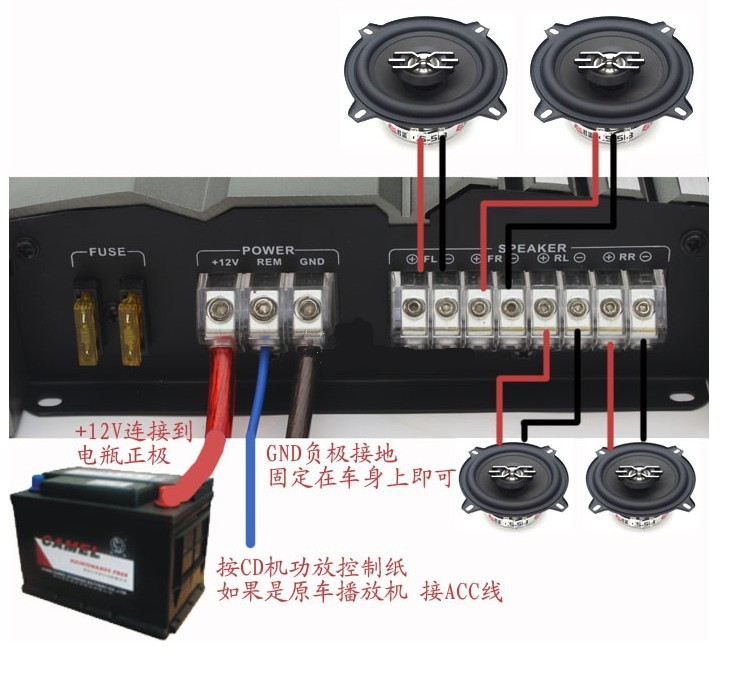

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Домашний усилитель из автомобильного

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А ! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 — 40 А смогут не все:)

Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах — это 12А. Топовые, дорогие модели выдают по 50 — 70А !

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку «мощность по линии 12V». Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V

16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

У всех пк’шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы — это +12V, а чёрные — это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на «полную катушку», будет играть тише. Теперь о подключении.

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – «управление»). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Как известно, у автомагнитол имеется специальный выход (обычно синего цвета). Он есть у большинства современных магнитол, и служит для включения активных антенн, выдвижения антенн и включения внешних усилителей и сабвуферов. Если включить автомагнитолу, то на этом выходе появляется напряжение +12V. Ток нагрузки этого выхода небольшой, порядка 100 — 120 мА.

Кстати, при монтаже усилителя в автомобиле, бывает так, что управляющий (синий) провод уже задействован, например, на ту же активную антенну. Как быть? Тогда можно подавать напряжение +12V на клемму REM через кнопку с фиксацией, а саму кнопку разместить на панели автомобиля. Такой же приём можно реализовать и дома. Просто в разрыв провода +12V — — -> REM ставим обычный тумблер или рокерный выключатель. Такие продаются в любом магазине автотоваров.

Внимание! Так как ток потребления автоусилителя может достигать 40 и более ампер, то подключать его к блоку питания следует медными проводами с сечением 6 — 10 мм 2. По возможности, соединительные провода сделать покороче

Это в идеале. На практике, если не будете «загонять» усилитель на максимальный режим, подойдут обычные провода с сечением 1,5 — 2,5 мм 2 .

В качестве источника звукового сигнала может сгодиться рядовой MP3-плеер. Также потребуется переходник с 3,5 мм. джейка на «тюльпаны».

При наладке усилителя не стоит забывать, что на его панели есть регулятор входного уровня сигнала — «LEVEL». Это — не что иное, как регулятор громкости, наподобие тех, что имеется у аналоговых магнитол или кассетников.

При уровне в 0,2V на вход поступает максимальный уровень сигнала — усилитель будет работать громче. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Естественно, уровень сигнала можно выставить и регулятором громкости самого MP3-плеера.

Как подключить колонки к усилителю в авто

Самым простым способом является вариант, когда к двухканальному ресиверу присоединяется две колонки, к четырёхканальному — четыре и так далее. Но зачастую возможность вмонтировать ещё одно устройство отсутствует, а количество громкоговорителей требуется увеличить. В таких случаях применяют один из вышеперечисленных способов.

Последовательное подключение

При таком варианте колонки соединяются друг за другом

Здесь очень важно соблюдать правило — подключение осуществляется присоединением положительной клеммы одного динамика к отрицательной клемме другого. Когда все элементы соединяются в одну цепочку, то показатель общего импеданса увеличивается, при этом выходная мощность начинает падать

Данный способ чаще всего используется при необходимости снизить выходные параметры элементов, например, уменьшить мощность поддерживающего центрального или тылового канала. Последовательный способ позволяет собрать цепочку из любого количества громкоговорителей. При этом их суммарное сопротивление не должно превышать значения 16 Ом. Это объясняется тем, что усилителей с большим показателем импеданса существует очень мало.

Чтобы правильно собрать цепочку, необходимо воспользоваться простой формулой:

А = А1+А2

где А1 и А2 это значение импеданса колонок, а А является величиной импеданса, которая будет получена при сборе цепочки.

Само подключение осуществляется следующим образом:

• первая колонка минусом подключается к положительному каналу второго канала;
• плюсовой клеммой первый динамик цепляется к минусу устройства;
• второй динамик подсоединяется клеммой с положительным напряжением.

Если соединяется цепочка из нескольких колонок, то монтаж будет осуществляться по аналогичной схеме.

Параллельное подключение

Этот вариант прямо противоположный последовательному. При параллельном способе величина импеданса будет падать, а выходная мощность — расти. Количество используемых громкоговорителей будет зависеть от способности ресивера работать при низких показателях нагрузки, а также от величины мощности используемых динамиков. Самые распространённые модели ресиверов могут работать при импедансе, равном 1–2 Ома. Устройство, способное работать при сопротивлении 0,5 Ом найти очень сложно.

Итоговое значение импеданса, вычисляется по следующей формуле:

А = (А1хА2) / (А1 + А2)

где А — это итоговая величина сопротивления, которая будет получена после сбора всей цепочки элементов, А1 и А2 — значение импеданса соединяемых колонок.

При сборе цепочки, соединение осуществляется с соблюдением фазы — минусовая клемма одной колонки подключается к плюсовой клемме второго устройства.

Параллельно-последовательное подключение

Такой вариант позволяет добиться желаемого качества звучания. Осуществляется это за счёт комбинирования акустики и её согласования с ресивером по величине импеданса.

Также параллельно-последовательное соединение является самым распространённым способом. Это объясняется тем, что он позволяет полностью регулировать значение подаваемой на устройство мощности и при этом избежать чрезмерной нагрузки на усилитель.

Способ является комбинированным, то есть схема соединения представляет собой параллельное и последовательное подключение колонок.

Выполняется он следующим образом:

• минусовая клемма А1 соединяется с положительной клеммой А2;
• отрицательный контакт А3 подключается к положительному;
• плюсовые клеммы А1 и А3 необходимо вывести в один канал;
• отрицательные контакты А2 и А4 — в один минусовой канал;
• полученные контакты соединяются с ресивером, при этом необходимо соблюдать правильную полярность.

При использовании двухканальной аппаратуры, сабвуфер будет подключаться аналогичным образом. Если усилитель четырёхканальный, то саб необходимо соединять с помощью отдельного моста.

Производя монтаж акустики, не стоит забывать о том, что все используемые клеммы и провода должны быть качественными. Также следует строго соблюдать полярность.

Если точно следовать всем схемам подключения, то можно без особого труда добиться качественного звучания магнитолы в автомобиле.

Как правильно подключить динамики к магнитоле в машине

Автомобиль с точки зрения акустических свойств имеет не самые лучшие характеристики. Салон имеет сложную архитектуру, в нем находятся конструкции, выполненные из различных материалов: металл, обивка, пластмасса, резина и др. Редко какой производитель специально оптимизирует салон для обеспечения качественного звучания.

Тем не менее, штатные места установки динамиков выбираются с точки зрения обеспечения наибольшей эффективности распространения звука. Обычно они находятся в дверях, на передней панели, под задним стеклом. Если вы решили установить более мощные динамики, необходимо демонтировать старую систему, измерить их посадочные размеры (диаметр в дюймах и глубину) и приобрести динамики таких же размеров, но с лучшими характеристиками.

Также необходимо выбирать динамики (колонки) с точно таким же внутренним сопротивлением. Стандартное значение сопротивления – 4 Ома. Есть магнитолы повышенной мощности, которые допускают нагрузку 2 Ома. Если их подключить на 4-омные динамики, потеряется мощность. Если вы подключаете новую автомобильную магнитолу, то следует по справочникам или техническому описанию точно определить мощность и сопротивление нагрузки. В том случае если динамики имеют меньшее сопротивление, чем допускает магнитола, последняя может выйти из строя, если большее – не удастся «раскачать систему на всю мощу».

Нельзя подключать дополнительные динамики и колонки параллельно. При этом сопротивление нагрузки уменьшается. В лучшем случае динамики будут хрипеть, в худшем – перегорит усилитель магнитолы.

Многие автолюбители устанавливают дополнительные колонки в багажник. В этом случае их обязательно следует жестко закрепить. Во-первых, это улучшит акустические параметры. Во-вторых, защитит динамики от преждевременного выхода из строя.

Некоторые магнитолы имеют сложную систему подключения динамиков, колонок и сабвуферов. В нее могут входить разделительные фильтры, устройства сопряжения по амплитуде выходов и входов, дополнительные усилители. В таком случае необходимо найти оригинальную схему подключения динамиков к магнитоле подобную такой.

Если решите устанавливать систему такого уровня, но не имеете соответствующих навыков, лучше воспользоваться услугами специалиста. Одновременно следует задуматься о дополнительной шумо- и звукоизоляции вашего автомобиля.

Оцените статью:

Как подключить сабвуфер к усилителю в автомобиле?

Наличие сабвуфера может существенно улучшить работу акустической системы автомобиля, но это будет возможно только при правильном подключении к усилителю. К сожалению, данная операция далеко не так проста, как кажется многим. Для того чтобы все правильно работало необходимо учесть ряд достаточно важных параметров. В этой статье мы попробуем разобраться, как правильно подключить сабвуфер к усилителю.

Прежде чем начать подключение активного и пассивного сабвуфера к усилетелю имеет смысл сопоставить значения RMS (мощности, при которой оборудование может работать с реальным звуковым сигналом в течение часа без повреждений) сабвуфера и усилителя. Подбирать оборудование нужно таким образом, чтобы этот параметр усилителя был выше, чем у сабвуфера. В противном случае возможно превышение допустимого уровня мощности (клип), что является одной из наиболее распространенных видов поломки динамиков.

Для оптимальной работы мощности усилителя и сабвуфера должны быть примерно равны.

Что нужно для подключения?

Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится:

• Набор клемм и разъемов;
• Конвертер вывода звука;
• Линейный предохранитель;
• Переключатель для удаленного питания;
• Конденсатор;
• Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему.

Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы.

Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.

Проводка проводов

Перед установкой сабвуфера и усилителя необходимо определиться с тем, где именно будет располагаться автоусилитель. В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Для этого понадобится отмерить провод с запасом в тридцать сантиметров.

В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы. Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой.

Питание усилителя

Теперь необходимо обеспечить питание для автоусилителя. Для этого понадобится отсоединить от аккумулятора кабеля питания автомобиля и присоединить к нему провод питания усилителя. После этого, не подключая кабель питания к аккумулятору нужно вставить его в предохранитель соответствующей силы тока, и только после этого присоединить к аккумулятору.

Заземление

Следующим этапом установки сабвуфера и усилителя в машину будет подведение заземления. Для этого необходимо присоединить выбранный провод к усилителю и от него к участку голого (обезжиренного, неокрашенного и без следов коррозии) металла. Перед подсоединением провода стоит отшлифовать выбранный участок. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.

Подключение усилителя к магнитоле

Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола.

В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.

В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия:

1. Протянуть к переключателю провод от усилителя;
2. Разрезать его надвое;
3. Подключить концы провода к двум клеммам;
4. Проведите отрезанную часть провода обратно, оставив запас в 30 см.

Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.

Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт.

Читайте также:

Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.

Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.

Подключение сабвуфера к усилителю

Для того чтобы подключить сабвуфер к усилителю нам понадобится конвертер вывода звука – небольшая коробочка с двумя RCA выходами и 4 проводами. Два провода используются для подключения динамика, оставшиеся можно просто убрать из виду. Провода для выхода RCA, подключаются к усилителю.

Как подключить сабвуфер к одноканальному усилителю

Подключение сабвуфера к одноканальному усилителю является достаточно простой операцией. Нужно припаять «+» и «-» выхода к «+» и «-» сабвуфера.

Несколько сложнее подключение нескольких пассивных сабвуферов. Для этого используются параллельные или последовательные схемы. Однако при этом необходимо правильно рассчитать сопротивление.

Как подключить сабвуфер к двухканальному усилителю

Подключение осуществляется «мостом» — этот способ отлично работает практически со всеми двухканальными усилителями, к которым нужно подключить один сабвуфер. Для этого необходимо взять «+» от одного канала и «-» от другого, которые мы подключаем непосредственно к сабвуферу.

Важным моментом является то, что при данном подключении сопротивление должно быть не менее четырех Ом. Кроме того, нужно учитывать, что в таком случае произойдет суммирование выходной мощности каналов.

Если у усилителя можно переключать моно и стерео режим, то можно просто подключить провода к «+» и «-» одного канала. В том случае, если необходимо подключить 2 сабвуфера к усилителю, то нужно просто развести их по разным каналам.

Также важно помнить о том, что для корректной работа сабвуфера необходимо включить LPF фильтр который обрежет частоты выше 50-100 Hz.

Как подключить сабвуфер к четырехканальному усилителю

Классикой подключения автомобильной акустики к четырехканальному усилителю является схема с двумя динамиками и одним сабвуфером.

Итак, как в таком случае подключить сабвуфер и колонки к усилителю?

Стандартным вариантом будет подключение двух колонок и одного сабвуфера. Каждая колонка подключается к отдельному каналу, в то время как сабвуфер устанавливается мостом. Важным моментом является то, что колонки должны будут подключены к фронтальным каналам, а сабвуфер к тыловым.

Также возможно разведение двух сабвуферов по отдельным тыловым каналам.

Подключение сабвуфера к магнитоле — инструкция с видео

Сабвуфер представляет собой акустическую систему для воспроизведения частот 20-120 гигагерц в звуке и подключается он в машине к автомагнитоле.

Подключение такое могут сделать на СТО или «гаражные» специалисты. А еще при наличии базовых знаний, который вы сможете найти в данной статье, подключение сабвуфера к магнитоле может производиться и самим автовладельцем, кстати, ранее я затрагивал эту тему в статье — сабвуфер в машину своими руками. Для этого необходимо подготовить лишь некоторые инструменты и расходные материалы.

Необходимый инструментарий и материалы.

• Предохранитель.
• Конденсатор.
• Проводка.
• Кусачки.
• Плоскогубцы.
• Изолента.
• Гаечные ключи.
• Разводной ключ и стяжка.
• Непосредственно сабвуфер.

Он, к слову, бывает пассивный и активный. Разница между ними заключается лишь в том, что в схеме подключения пассивного сабвуфера требуется усилитель, а активный сабвуфер подключается к магнитоле напрямую. Будем рассматривать первый вариант.

Подключение пассивного сабвуфера к магнитоле, инструкция.

Схема подключения сабвуфера к магнитоле.

Схема подключения пассивного сабвуфера проста: он вместе с колонками подключается к усилителю, а усилитель присоединяется к магнитоле. Задача усилителя в данной цепочке — передать полученный от магнитолы сигнал высокочастотному и низкочастотному динамикам, где последним выступает сабвуфер, а высокочастотным – сателлиты (советую ознакомиться со статьей — усилитель для сабвуфера своими руками).

Замечу: сабвуфер вместе с усилителем требует немала места, поэтому многие размещают их в багажнике машины. Как вы, наверняка, догадались для подключения сабвуфера в таком случае провода приходится вести через весь салон — к аккумулятору.

Внимание!

Перед началом подключения акустической системы авто необходимо отключить его аккумулятор (чтобы не произошло короткого замыкания).

Начинаем подключение пассивного сабвуфера.

Все провода питания должны быть защищены, особенно это касается «плюса». Для защиты подойдет гофра или другой материал. На «плюсе» устанавливаем предохранитель (можно приобрести и уже готовый провод с предохранителем) и делаем это поближе к аккумулятору.

Первый этап.

Для проводки потребуется найти технологическое отверстие (в иномарках оно, скорее всего, будет закрыто заглушкой из резины, а в отечественных авто может быть и без заглушки). Если такого отверстия в машине нет — его придется просверлить.

Протягиваем провода в просверленное отверстие и заливаем его герметиком. Кстати, для более долговечного использования кабеля, лучше использовать вместо него резиновую втулку.

Второй этап.

Протягиваем провода в моторном отсеке и выводим жгут в салон.

В салоне лучше заранее подготовить места для прокладки проводки, так как ее лучше спрятать. А для этого придется кое-где снять накладки на порогах и другие элементы обшивки салона. После прокладки проводки в салоне, все демонтированные элементы обшивки можно будет (и даже нужно) вернуть на свои места.

Третий этап.

От салона проводка идет к багажнику тоже через технологическое отверстие, если такового нет, то его снова придется просверлить. После вытягивания проводов в багажник подключаем их к усилителю: плюс к плюсу, минус к минусу.

Теперь усилитель подключен к аккумулятору и осталось его подключить к магнитоле. Для этого понадобятся «тюльпаны» и тонкий провод одножильный, управляющий питанием усилителя (скорее всего, будет синего цвета).

Для снятия магнитолы используйте специальные плоские ключи, ими работать удобнее и быстрее. но если таковых нет, можно использовать и простую отвертку либо нож.

Четвертый этап подключения сабвуфера к магнитоле.

«Тюльпаны» подключаются по цветам коннекторов. Однако случается, что штекеры провода могут быть красного и черного цветов, а у автомагнитолы — красного и белого. В такой ситуации подключать необходимо белый к черному, а красный к красному.

После такого подключения проводим проводку через салон с силовым проводом и подсоединяем «тюльпаны» к портам усилителя.

Осталось лишь подключить сабвуфер к усилителю. Кстати, если у вас двухканальное усиливающее устройство, то сабвуфер необходимо подключить к обоим каналам (нужно для оптимального распределения сигнала усилителем). О том, как настроить сабвуфер в машине смотрите здесь.

Видео по подключению сабвуфера к магнитоле (пассивный)

Подключение активного сабвуфера к магнитоле.

При подключении активного сабвуфера к магнитоле проделываем похожие манипуляции, только подключение это осуществляем напрямую к магнитоле — без усилителя. При такой схеме подключения к сабвуферу подключается конденсатор. Только не забывайте здесь соблюдать полярность.

(активный)

Рекомендую прочитать:

Пошаговое подключение усилителя к магнитоле своими руками

Автор Владимир Долженков На чтение 16 мин. Просмотров 16.9k. Опубликовано 06.12.2018

Некоторых автомобилистов не устраивает качество звучания штатной системы мультимедиа. В этом случае необязательно менять в машине динамики или аудиосистему. Ситуацию можно улучшить путём установки усилителя мощности. Подобрав устройство под свои запросы, останется установить его и правильно подключить к магнитоле, следуя пошаговым действиям.

Зачем необходим усилитель к магнитоле в машине

Установка усилителя в дополнение к магнитоле не только повысит общую мощность звукового сигнала, но и улучшит качество звучания. Плюс ко всему к усилителю можно подключить сабвуфер. Использование устройства усиления позволяет выполнить оптимальную настройку звучания автомобильной аудиосистемы. Выполнив подключение усилителя через кроссовер, звук воспринимается лучше во всём диапазоне частот. Важно понимать, что напряжение бортовой сети автомобиля не всегда соответствует 14,4В, которое необходимо для обеспечения максимальной мощности усилителя. В особенности такая ситуация проявляется при использовании сабвуфера: выходное напряжение усилителя при более низком напряжении питания не может раскачать мощную нагрузку в виде НЧ (низкочастотных) динамических головок.

Обозначенная проблема решается путём установки электролитических конденсаторов большой ёмкости (1Ф). Этот элемент накапливает необходимый разряд и при пиковой нагрузке не позволяет «проседать» басам, т. е. сигнал получается сочным, чётким, без каких-либо искажений. Для того чтобы можно было подключить сабвуфер к усилителю, в устройствах есть специальный выход для саба. Чтобы улучшить качество звука, необязательно производить замену головного устройства и колонок. В этом случае понадобится просто установить четырехканальный усилитель, который наделен компактными размерами и имеет довольно высокие показатели выходной мощности. Если серьёзно подойти к переоборудованию звуковой части автомобиля, то подключить усилитель не составит особого труда.

Стоит отметить, что многие автомобили оснащаются штатными аудиосистемами с динамиками посредственного качества. Для того чтобы добиться действительно высокого качества звука, нужно задуматься не только над приобретением усилителя, но и над заменой штатных динамических головок. У каждого автовладельца есть возможность выбора места расположения колонок, а также дополнительных компонентов. Многих вполне устраивает установка в передней части салона динамиков с пищалками и твиттерами. Для монтажа подобной системы понадобится четырёхканальный усилитель мощности.

Как работает усилитель

Чтобы понять это, необязательно вникать в его электрическую схему и выяснять, из каких элементов он собран. Достаточно будет рассмотреть, что происходит с сигналом при его поступлении на усилитель от магнитолы. Принято считать, что сигнал на усиливающее устройство подаётся малой амплитуды, после чего увеличивается до определённого значения. Такое рассуждение верно, но только частично, поскольку усилителем создаётся новый сигнал, являющийся копией входного.

Любой автомобильный усилитель состоит из трёх узлов: входного, блока питания и выходного. Основное назначение устройства — усилить сигнал без искажений

На устройство усиления сигнал подаётся от штатной магнитолы, увеличивается до уровня, обеспечивающего нормальную работу динамиков. В результате входной и выходной сигналы различаются только по мощностным характеристикам. Независимо от усилителя, конструкция будет иметь три основных узла:

1. Входную схему.
2. Блок питания (БП).
3. Выходной каскад.

Каждый источник звука имеет определённый уровень выходного напряжения. Например, одна магнитола выдаёт сигнал на линейном выходе напряжением в 1В, другая в 3В. В этом случае усилитель должен обработать сигналы с разным уровнем. Один сигнал, как правило, обрабатывается штатными устройствами и некоторыми моделями усилителей. Однако большая часть устройств способна обработать два входных сигнала. Если они имеют высокий уровень, то подаются непосредственно на нагрузку, при низком, сперва проходят через усиливающее устройство.

Важно знать, что чувствительность входного узла должна соответствовать уровню сигнала, который подаётся с магнитолы. В устройстве усиления происходит регулировка входной чувствительности, что определяет коэффициент усиления. При слишком большой входной чувствительности, сигнал на выходе может быть искажённым. В этом случае его контролируют по регулятору громкости на магнитоле. Для лучшего понимания, можно сказать и так: чувствительность регулируется для того, чтобы исключить несоответствие уровней выходных сигналов в автомобильной аудиосистеме. О правильной регулировке чувствительности можно судить по отсутствию искажений в динамических головках.

Такой узел, как блок питания, предназначен для того, чтобы преобразовывать напряжение от АКБ в более высокое. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков. Одной из функций автомобильного усилителя является повышение и контроль питающего напряжения. Для этого в блоке питания используется трансформатор. Поскольку звуковой сигнал является переменным, то для работы нагрузки (динамиков) потребуется два напряжения: положительное и отрицательное. Для их реализации с трансформатора снимаются два напряжения с противоположной полярностью. Скомбинировав эти колебания можно получить переменный сигнал.

Если БП выдаёт +25В, то он также должен выдавать -25В, что необходимо для питания усиливающего устройства. В приведённом примере разница напряжений составляет 50В. Рассчитав мощность по формуле P=U²/R, где P — мощность усилителя, U — напряжение, R — сопротивление нагрузки, при напряжении питания 50В и колонках 4 Ом, получим мощность в 625 Вт. Чем больше разница напряжения питания БП, тем с усилителя можно снять большую мощность.

Выходной каскад обеспечивает непосредственно усиление входного сигнала, который после подаётся на динамические головки. Основной элемент выходного узла — транзисторы большой мощности, которые работают в режиме ключа, обеспечивая подачу повышенного напряжения с БП на выход устройства усиления. Реализуется это путём преобразования напряжения с блока питания в необходимую форму сигнала. Управление транзисторами осуществляется входным сигналом: напряжение с БП принимает форму аудиосигнала, т. е. транзисторы включаются или отключаются в зависимости от сигнала на входе.

Виды усилителей

Прежде чем собраться за покупкой усилителя, нужно выяснить, какими бывают эти устройства. Сегодня предлагается большой выбор рассматриваемого оборудование, но основное их различие — это количество каналов. Существуют усилители от одного до шести каналов. Кроме этого, устройства классифицируют по способу усиления сигнала: аналоговый (AB) и цифровой (D). Цифровые устройства способны выдавать высокую мощность при относительно низком качестве сигнала. Аналоговые, напротив, характеризуются невысокой мощностью при высоком качестве.

Характеристики усилителей в зависимости от количества каналов:

1. Одноканальные. Применяются в основном для сабвуферов. Такой тип усилителей рассчитан на номинальную нагрузку до 2 Ом. При большей нагрузке рекомендуется использовать усилитель на два канала. Положительной особенностью таких устройств является удобство эксплуатации. Поскольку автомагнитолы не имеют уровня громкости низких частот, одноканальные усилители оснащены специальным регулятором звука, с помощью которого можно настроить аудиосистему под себя.
2. Двухканальные. Предназначены для подключения двух динамических головок с большим значением мощности, чем для одноканального усилителя. В качестве нагрузки также может использоваться один динамик большой мощности.
3. Трёхканальные хоть и редко, но можно встретить. Их заменили четырехканальные устройства.
4. Четырехканальные усилители являются наиболее популярными. Их можно задействовать для четырёх динамиков либо использовать в двухканальном режиме и ещё подключить сабвуфер. Есть возможность подключить два динамика и два сабвуфера.
5. Пятиканальные позволяют подключить четыре динамика и один сабвуфер.
6. Шестиканальный для автомобильной аудиосистемы используется редко, поскольку в основном задействуются четыре динамика и один сабвуфер. К тому же такой усилитель способен быстро разрядить АКБ.

Одним из наиболее распространённых автомобильных усилителей является четырёхканальный

Как выбрать усилитель

Ознакомившись с видами усилителей, можно будет определиться, какое устройство лучше подойдёт под вашу аудиосистему. Остаётся отдать предпочтение тому или иному производителю. Если вы действительно хотите получить качественный звук, то лучше обратить внимание на следующие бренды: Infinity, Alpine, DLS, JL Audio, Audison. Кроме этого, желательно чтобы усилитель оснащался вентилятором и различными регуляторами уровней сигнала. Стоит помнить, что весомый показатель — это качество звучания, но никак не мощность. Совсем не лишней функцией будет наличие эквалайзера, который позволит выполнить настройку звука по своему вкусу. При этом нужно понимать, что большее количество функций приводит к удорожанию устройства.

Как установить

После того как усилитель приобретён, нужно выбрать место под его установку и выполнить правильный монтаж, с учётом возможных нюансов. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант.

Выбираем правильное место

В зависимости от места расположения усилителя будет зависеть длина соединительных проводов. Нужно учесть, что при монтаже в багажном отделении понадобятся провода для соединения магнитолы с усилителем и сабвуфером. В среднем потребуется порядка 5 м провода для системы мультимедиа и 3 м на каждую колонку, что зависит от конкретной машины. Расчёты производят заранее, поскольку укладка проводов будет производиться под обшивкой.

При выборе места важно учитывать, что усилитель выделяет много тепла, поэтому нормальная циркуляция воздуха только приветствуется. Следует избегать монтажа устройства в боковом положении или вверх ногами, также необходимо исключить препятствие воздуха, что возможно при накрывании ковриком либо вещами. Одним из вариантов места под установку может быть пространство под водительским сиденьем. В этом случае можно будет не только сэкономить на длине проводов, но и улучшить качество звука, поскольку при большей длине часть сигнала теряется.

В большинстве случаев местом установки усилителя является багажник, но возможно расположение и в салоне

На самом деле вариантов монтажа усилителя немало, поэтому на каждом из них хотя бы вкратце, но стоит остановиться:

1. Передняя часть салона либо центр. Этот вариант является оптимальным (зависит от автомобиля), поскольку можно добиться хорошей связи с нагрузкой, что обеспечит расширенный уровень переходной частоты.
2. В багажнике. Если предполагается монтаж двух усилителей, то один устанавливают спереди, второй в багажном отделении. Для соединения потребуются провода большей длины, но расположение устройства не будет занимать свободное пространство.
3. Установка на задней полке. Вариант актуален для авто в кузове седан или купе, при этом полка должна быть прочной.
4. Под сиденьем пассажира или водителя. К устройству будет всегда свободный доступ, что обеспечит быстрый демонтаж в случае необходимости.

Провода для монтажа

Одним из важных элементов в подключении устройства являются провода. Они необходимы для питания и межблочного соединения. Могут понадобиться также дополнительные провода. Для подачи питания провод выбирают согласно мощности усилителя. К этому показателю следует добавить ещё 30% на потери из-за низкого КПД. Если рассмотреть в качестве примера два двухканальных усилителя суммарной мощностью 200 вт, то при максимальном уровне громкости они будут потреблять 260 вт. Исходя из полученных данных, можно определиться с сечением провода, которое зависит от проходящего через него тока. Для этого обратимся к закону Ома: I=P/U, где I —ток, P — мощность, U — напряжение. Поскольку напряжение АКБ автомобиля 12В, выполнив расчёт, получим ток силой 21,6А. Рекомендуется покупать провода с запасом, обращая внимание на качество изоляции.

Предохранитель

Поскольку кабель питания проходит в непосредственной близости к кузову, обязательным элементом в схеме подключения усилителя является предохранитель, который в случае короткого замыкания исключит возгорание. В самом усилителе есть защитные элементы, поэтому предохранитель защиты силового кабеля рекомендуется устанавливать вблизи аккумулятора. Элемент выбирает в большинстве случаев номиналом 50А. Запрещается устанавливать деталь с большим значением.

Существуют разные виды предохранителей, но самые распространённые — это AGU и ANL. Первые используются любителями, поскольку имеют невысокую стоимость. Конструкция представляет собой стеклянный цилиндр, на котором выведен металлический наконечник, а внутри расположена плавкая вставка. Конструктивные особенности таких предохранителей являются их недостатком. Проблема в том, что деталь состоит из нескольких частей, которые соединяются элементом из плавкого металла. По мере эксплуатации предохранитель окисляется и попросту выходит из строя при постоянных вибрациях. Кроме этого, контакт в таком защитном элементе весьма ненадёжен. Что касается предохранителей ANL, то они избавлены от перечисленных недостатков. Выполнена деталь из цельнометаллической пластины, крепится в фиксаторе надёжно с помощью болтов. Вероятность выхода из строя, минимальна.

Чтобы исключить замыкание по цепи питания усилителя, устанавливают предохранитель

Межблочный кабель

Звук от магнитолы к усилителю подводится с помощью межблочного кабеля. От этого элемента напрямую зависит качество сигнала, который дойдёт от источника. Не стоит полагаться на недорогие варианты или идущие в комплекте с усилителем: прежде всего они тонкие, экранирование плохое, да и сама изоляция слабая. Качественный провод должен иметь прочную изоляцию, сплошное экранирование, хорошую центральную жилу. Сам RGA разъём также должен быть качественным. При выборе проводов можно обратить внимание на таких производителей, как Tchernov Cable и Daxx. Из инструментов для установки усилителя понадобится набор отвёрток и нож для зачистки проводов.

Подключение магнитолы к усилителю производится межблочным кабелем, качеству которого при покупке нужно уделить пристальное внимание

Как подключить своими руками

При стандартном подключении, провода питания соединяют напрямую с АКБ. Плюс соединяют с положительной клеммой аккумулятора, минус — на кузов автомобиля. Питание подводится на усилитель и подключается к соответствующим входам: плюсовой провод (красный) соединяют с гнездом усилителя, на котором обозначено напряжением питания. Минусовой (чёрный) подключают к разъёму GND. На гнёзда Remote подводится сигнальный провод от источника сигнала, т. е. от магнитолы. В некоторых схемах может использоваться конденсатор, но, как правило, его устанавливают в комплекте с мощными усилителями.

Питание на усилитель подается через предохранитель от аккумулятора отдельным кабелем. В зависимости от применяемого устройства усиления, может устанавливаться конденсатор

Пошаговый процесс подключения

Разобравшись со схемой подключения и подготовив все необходимые инструменты и материалы, можно приступать к самому процессу.

Для правильного подключения усилителя необходимо ознакомиться со схемой. Только после этого можно приступать к монтажу устройства

1. Устанавливаем усилитель в том месте, где будет исключён перегрев, препятствие воздухообмену и намокание.

   Установка усилителя производится в месте с достаточным воздухообменом, что предотвратит перегрев устройства

2. Приступаем к прокладке проводов. В первую очередь необходимо проложить сигнальный и дополнительный провода, идущие от магнитолы к усилителю. Каждый автовладелец должен сам определиться, как это сделать лучше, поскольку универсальных рекомендаций нет. В любом случае придётся снимать декоративную обшивку салона, чтобы уложить провода красиво. Важно знать, что межблочный провод не должен контактировать с проводкой автомобиля, которая находится под напряжением.

   Прокладку кабеля выполняют под обшивкой салона, при этом нужо предотвратить возможный контакт со штатной проводкой автомобиля

3. Протягиваем к усилителю от АКБ питающий кабель. Его удобно разместить вдоль штатной проводки. Предохранитель устанавливают возле аккумулятора на расстоянии не более 30 см.

   Питание к усилителю подводится отдельным мощным кабелем, сечение которого выбирают в соответствии с потребляемым усилителем током

4. Подсоединяем сигнальный кабель: на магнитоле в разъем Line-out, к усиливающему устройству в разъем Line-in. Соединяем также кабель питания.

   Межблочным кабелем подается сигнал с линейного выхода магнитолы на вход усилителя

5. Подключаем дополнительный кабель к разъёму Remote на усилителе и к B+Ant (синему) на источнике сигнала.

   Подключение дополнительного провода необходимо для дистанционного включения усилителя в момент включения магнитолы

6. Соединяем усилитель с динамиками. Если подключение производится по мостовой схеме, то один канал усилителя соединяют с «+» клеммой нагрузки, другой с «-».
7. Устанавливаем возле усилителя конденсатор (если необходимо). Соединение с устройством усиления производят короткими проводами.
8. Настраиваем усилитель в соответствии с рекомендациями производителя. Регулировка зависит как от усилителя, так и самой магнитолы, наличия саба в аудиосистеме.

   После подключения и проверки правильности монтажа, выполняют настройку усилителя в соответствии с рекомендациями производителя

Подключение усилителя к магнитоле без тюльпанов

Как быть в том случае, если у магнитолы нет тюльпанов, т. е. линейного выхода? Как правило, такие разъёмы отсутствуют у штатных устройств. Процесс подключения усложняется, но все же проблема решаема и для этого используется согласующий адаптер. Чтобы внедрить в магнитолу линейный выход, выполняют следующие действия:

1. Приобретают адаптер линейного выхода. Устройство позволяет согласовать выходной сигнал с входом усилителя.
2. Снимают магнитолу и присоединяют к ней адаптер, что позволит соединить её с усилителем. После соединения входных проводов адаптера с магнитолой, выставляют значение выходного сигнала, который должен соответствовать характеристикам усилителя.
3. Регулировку нужно выполнить внимательно, поскольку от этого зависит, насколько качественным будет звук.
4. Адаптер приматывают изолентой к жгуту с проводами. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.
5. К выходным разъёмам адаптера подключают сигнальный кабель, подсоединяют провода питания на усилитель. В соответствии с маркировкой подключают линейные провода. После включения усилителя нужно обратить внимание на звучание динамиков: каждый должен звучать в соответствии со своим каналом и расположением.
6. Проверяют соотношение баланса: повернув ручку в правое положение — звучание должно наблюдаться только в правых динамиках, в левое — в левых. Кроме этого, необходимо проверить уровень сигнала на выходе: регулятор громкости устанавливают примерно на 70% от максимального значения, после громкость сводят к минимуму. Если при выполненных манипуляциях искажений в звуковом сигнале не наблюдалось, значит, подключение выполнено правильно.

Чтобы подключить усилитель к магнитоле без линейного выхода, используется специальный адаптер

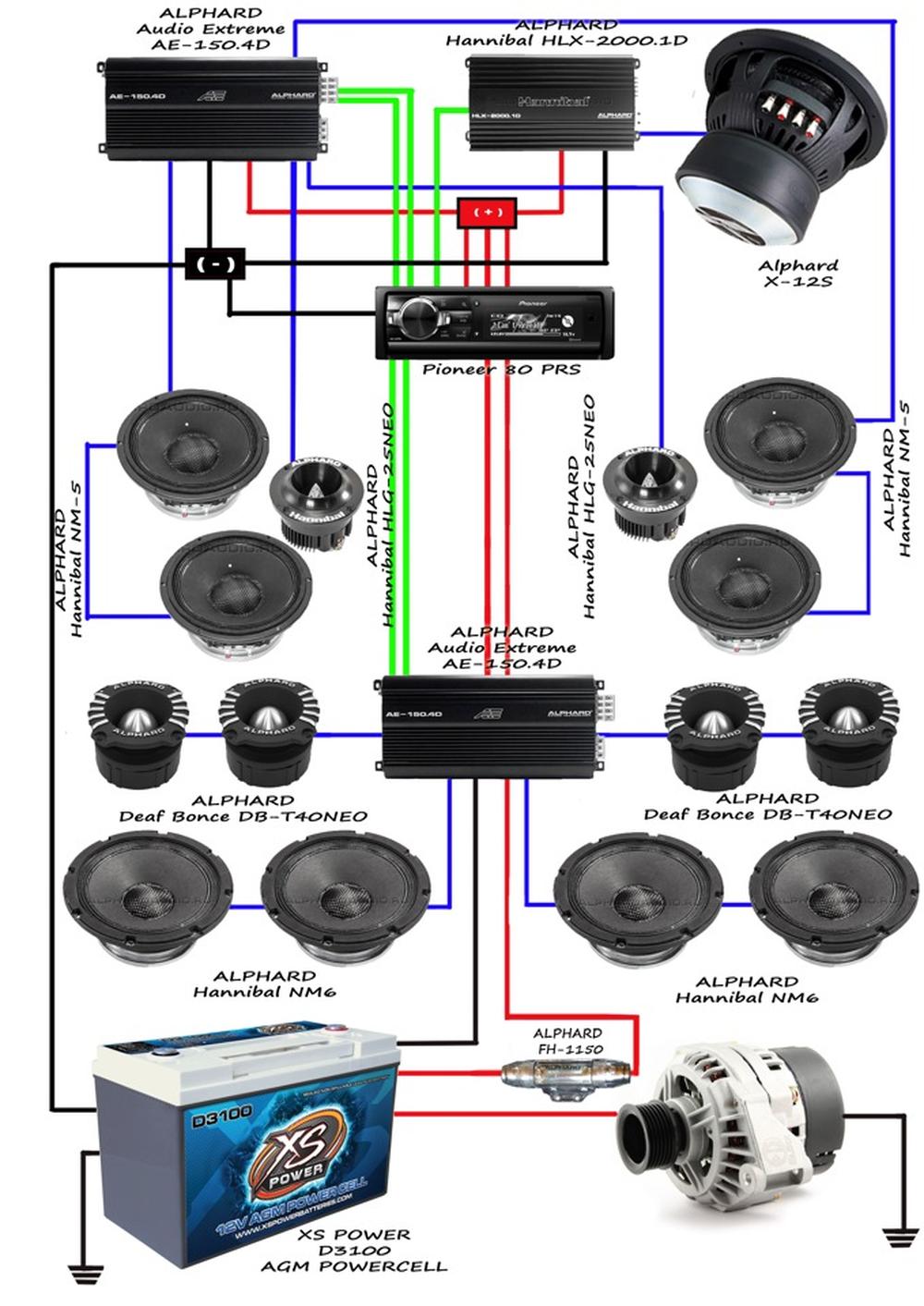

Как подключить два и более усилителя

Как правило, два и более усилителя подключают те, кто хочет добиться высокого качества звука и повысить мощность сигнала. Однако при таком варианте возникают некоторые трудности:

• с подключением питания;
• с подключением RCA кабеля на несколько усилителей;
• с дистанционным включением усилителей.

Если монтаж первого усилителя был выполнен без конденсатора, то с несколькими устройствами его всё-таки придётся установить. Схему, в соответствии с которой будет организовано питание нескольких усилителей, подбирают исходя из их мощности. Можно подключить два усилителя, задействовав один конденсатор, соединив его параллельно с АКБ. Что касается подключения RCA кабеля, то нужно исходить из требований, предъявляемых к конкретному усилителю. Например, при подключении двух усилителей воспроизводится одна и та же полоса частот. В этом случае достаточно использовать выходные разъёмы на самих устройствах, если они есть. Можно также разделить каналы по входу при помощи кроссовера.

Для подключения нескольких усилителей в обязательном порядке необходимо установить конденсатор

Для дистанционного включения усилителя подаётся напряжение +12В на разъем REM устройства, питание берётся с антенны на магнитоле. Проблема при подключении нескольких усилителей состоит в том, что нагрузка на головное устройство может быть слишком большой. В лучшем случае усилители не включатся, а в худшем магнитола может выйти из строя. Ситуацию можно решить путём установки по цепи дистанционного включения, реле. Подключается элемент довольно просто: при включении головного устройства срабатывает реле, через него подаются +12 В на разъем REM усилителей.

Видео: как подключить усилитель своими руками

Установка и подключение усилителя своими руками не является трудоёмкой процедурой. Даже если вы столкнулись с этим впервые, достаточно приобрести необходимые элементы и ознакомиться с пошаговым процессом. Главное, правильно выбрать место под установку, при подключении соблюдать полярность питания, соединения делать надёжными и по окончании работ проверить схему подключения. Останется проверить работоспособность устройства.

Оцените статью:

Поделитесь с друзьями!

установка к штатной или аналоговой магнитоле, схемы и советы

Можно потратить уйму денег, купить самый крутой сабвуфер в машину, но не получить желаемого мощного глубокого баса. Ошибка выбора? Не всегда. Высокие параметры компонентов системы автомобильного звука — лишь часть необходимого. Чтобы низкочастотная колонка зазвучала по-настоящему, следует её правильно установить и подключить.

Активные и пассивные сабвуферы

Как правило, магнитолы или другие головные устройства автомобильных аудиосистем не предназначены для подключения сабвуферов. Это объясняется тем, что качество воспроизведения низких частот в основном определяется фронтальными динамиками, которым не требуется сигнал большой мощности.

О сабвуферах вспоминают, когда требуется громкий, мощный, глубокий бас, высокое звуковое давление и новые физические ощущения. Обычно магнитолы не способны обеспечивать нужный для этого мощный электрический сигнал.

В принципе маломощный низкочастотный динамик, используя фильтры (кроссоверы) для разделения нагрузки по частоте между колонками разного типа, можно подключить к стандартным выходам многих головных устройств (магнитол), если они способны обеспечить мощность выходного сигнала хотя бы 20 Вт на канал. Но если требуется высокое звуковое давление баса, без дополнительного усиления не обойтись.

Как правило, пассивные сабвуферы подключаются к источнику звука через внешний усилитель. Преимущества такой схемы, прежде всего, в гибкости. Добиваясь требуемого качества звучания или громкости баса, можно менять и колонки, и усилители независимо друг от друга.

Панель подключения пассивного сабвуфера

У активных сабвуферов усилитель мощности звуковой частоты встроен в тот же корпус, что и динамики. Это компактное решение, позволяющее экономить место и время, так как его значительно проще установить и подключить. Кроме того, активный корпусной сабвуфер обычно стоит дешевле, чем пассивный и внешний усилитель вместе взятые.

Активный сабвуфер с панелью подключения

Тем не менее следует, выбирая такую схему, быть готовым к тому, что со временем проявят себя подводные камни. Качество звука зависит как от усилителя, так и от колонки. Но заменить один из компонентов в активном устройстве практически невозможно.

Второй минус — качество усилителя. Производители универсальных устройств ориентированы на максимальные возможности своей продукции, что расширяет список потенциальных покупателей.

Встроенный усилитель, как правило, рассчитан на работу в определённых условиях. Такое устройство невозможно модернизировать, когда качество звучания перестаёт соответствовать возросшим потребностям.

Таблица: сравнение преимуществ и недостатков

Видео по теме

https://youtube.com/watch?v=3YUFbkxfooY

Размещение сабвуфера своими руками в салоне машины

Качество звука зависит от расположения колонок. Однако, в салоне автомобиля слишком мало места, чтобы разнести их должным образом. Кроме того, сказываются особенности распространения звуковых волн низкой частоты.

При частоте звука 100 Гц длина волны превышает 3 метра, при 50 Гц — вдвое больше. Таким образом, длины низкочастотных звуковых волн соизмеримы и даже превышают размеры салона.

«Длина звуковой волны (L) — это расстояние между двумя соседними колебаниями в одной фазе. Частота (F) — количество колебаний в единицу времени. Оба параметра связаны между собой через скорость звука C, которая (м/с) равна произведению частоты (Гц) и длины волны (м). Учитывая, что скорость распространения звука в воздухе 343 м/с, всегда можно вычислить значение длины волны, зная частоту, так же как по длине волны рассчитать частоту».

При таких условиях волны не распространяются в привычном понимании термина, колебания диффузора динамика воспринимаются как толчки поршня, поочерёдно то усиливающего, то понижающего давление воздуха в салоне.

Направление на звук мы воспринимаем, анализируя временную разницу достижения волной левого и правого уха. А раз нет распространения, то и направление на источник звука определить невозможно.

Это означает, что расположение сабвуфера в салоне автомобиля на качество звука практически не влияет. Выбирая подходящее место для низкочастотной корпусной колонки, прежде всего учитывают:

• удобство доступа,
• затраты средств и усилий на монтаж,
• помехи эксплуатации автомобиля по назначению.

В подавляющем большинстве случаев сабвуфер размещают в багажнике. Самые популярные места:

• за спинкой заднего сидения диффузором в багажник,
• в нише крыла (сабвуферы стелс),
• в задней полке диффузором в салон,
• за складным подлокотником диффузором в салон,
• в полу,
• в нише запасного колеса.

Галерея: примеры установки

Размещение корпусного сабвуфера в нише подлокотника

Размещение корпусного сабвуфера по центру багажника диффузором наружу

Размещение сабвуфера стеллс в нише заднего крыла

Размещение сабвуфера в полу багажника

Между салоном хэтчбека или универсала и багажником прекрасная акустическая связь. В этих кузовах сабвуфер можно установить в любое из перечисленных выше мест.

У седанов багажник изолирован лучше, что может снизить звуковое давление в салоне. Чтобы этого не произошло, возможно, понадобится прорезать дополнительные отверстия, улучшающие акустическую связь. Их суммарная площадь должна быть не меньше площади диффузора.

В задней полке и в подлокотнике сабвуферы устанавливают, во-первых, таким образом, чтобы перед диффузором не было никаких препятствий. Во-вторых, без щелей между корпусом колонки и полкой (сидениями).

Естественное место для размещения малогабаритных активных сабвуферов в плоском корпусе — под сидением. Лучше всего эти устройства проявляют себя в автомобилях малого класса, где «раскачке» звукового давления помогают миниатюрные размеры салона.

Размещение плоского сабвуфера в салоне автомобиля под сидением

Как подключить усилитель звука: схемы

Активные и пассивные сабвуферы подключаются к источнику звука по разным схемам.

Пассивный

Подключение с помощью фильтров (кроссоверов) непосредственно к акустическим выходам (не к линейным «тюльпанам») головного устройства (магнитолы) по мостовой схеме имеет смысл, если его выходная мощность выше 20 Вт на канал.

По мостовой схеме входы сабвуфера подключают к выходам каналов разной полярности

Входы сабвуфера подключают к выходам усилительных каскадов разной полярности. Чтобы исключить перегрузку, фильтры подбирают таким образом, чтобы частоты основных каналов и сабвуфера не пересекались.

Практические схемы подключения могут изменяться в зависимости от модели головного устройства. В любом случае не следует подключать один из выводов колонки непосредственно к корпусу автомобиля.

Если головное устройство (магнитола) не поддерживает мостовую схему, сабвуфер подключают к положительным выходам левого и правого канала.

Когда магнитола не поддерживает мостовую схему, сабвуфер подключают к положительным выходам каналов

Подключение сабвуфера непосредственно к магнитоле скорее исключение, чем правило. Обычно сигнал попадает на динамик через усилитель. Для этого могут быть использованы устройства с различным числом каналов.

Вход усилителя подключается к линейному выходу — к «тюльпанам» — головного устройства межблочным кабелем. Использование акустических выходов магнитолы для подключения усилителя допустимо, если последний поддерживает такой режим (оборудован входом высокого уровня). Однако, следует помнить, что в этом случае страдает качество звука.

Когда у усилителя всего один канал, колонка просто подключается к его выходу. Для этого используют либо специальные акустические провода, либо такие же, как тот, которым усилитель соединён с положительной клеммой аккумулятора. В любом случае площадь сечения провода для передачи низкочастотного звукового сигнала должна быть близка к аналогичному параметру силового.

Моноблок для подключения сабвуфера

К многоканальному усилителю пассивный сабвуфер может быть подключён по мостовой схеме. В этом случае суммарная мощность примерно вчетверо превышает значение параметра одного канала.

Частота поступающего на пассивный сабвуфер звукового сигнала должна быть ограничена верхним значением 50–150 Гц. Если фильтр встроен в усилитель, выбирают положение переключателя LPF. Порог среза регулируют на слух по качеству звучания баса. Когда усилитель не оборудован фильтрами, используют внешний кроссовер.

Органы управления фильтра низких частот усилителя

Активный

Активный сабвуфер состоит из усилителя и динамика. C автомобильным аккумулятором его соединяют отдельным проводом через предохранитель, соблюдая требования, предъявляемые к подключению усилителей.

Выбирая калибр — по стандарту AWG — силового провода, ориентируются на длину и силу потребляемого тока (характеристика усилителя). Чем больше значение тока и длиннее провод, тем большая площадь сечения требуется для передачи энергии без потерь, тем меньшее значение калибра. Рекомендации по подбору приведены в таблице.

Таблица: калибр силового провода в зависимости от длины и силы тока

Силовой кабель прокладывают вблизи остальной автомобильной проводки. Для защиты от коротких замыканий и перегрузок в цепь устанавливают предохранитель. Его номинал должен соответствовать калибру (сечению) провода. Рекомендации по выбору показаны в таблице.

Таблица: номинал предохранителя в зависимости от площади сечения провода и калибра по AWG

Сухое и доступное для контроля место установки предохранителя выбирают вблизи аккумулятора не далее 30 см от плюсовой клеммы. Держатель предохранителя жёстко закрепляют на корпусе.

Установка предохранителя в моторном отсеке

Рекомендуется использовать конденсатор. Его назначение — подавление высокочастотных помех (наводок) в звуковом тракте и сглаживание пульсаций напряжения бортовой сети вследствие пиковых скачков потребляемого тока.

Автомобильный конденсатор для аудиосистемы

Конденсатор ёмкостью примерно 0,1 фарада на 100 Вт мощности сабвуферного усилителя устанавливают между плюсовым проводом питания и корпусом не далее 60 см от устройства или подключают к специальному разъёму, если он есть.

Для соединения активного сабвуфера с источником сигнала (головным устройством) используют межблочный (линейный) кабель.

Межблочный кабель для подключения к линейным выходам

Чтобы уменьшить наводки и помехи, линейный кабель прокладывают как можно дальше от бортовой проводки автомобиля. При недостаточном количестве разъёмов на магнитоле применяют разветвители (Y-адаптеры).

Разветвление линейных выходов с помощью Y-адаптеров

Разъём управления REM соединяют с аналогичным выходом магнитолы любым проводником.

Подключение компьютерных и бытовых активных сабвуферов

Автомобильные активные сабвуферы отличаются от компьютерных и бытовых исполнением и питанием. Как правило, динамики и корпуса устройств, предназначенных для эксплуатации в автомобиле приспособлены к вибрациям, пыли, перепадам температуры и влажности. Кроме того, они рассчитаны на питание от бортовой сети постоянного тока номинальным напряжением 12 В.

Бытовые устройства питаются от сети переменного тока, поэтому подключать их к автомобильной аудиосистеме без переделки нельзя за исключением сабвуферов с универсальным питанием.

Бытовой сабвуфер с питанием от сети переменного тока

Простейшая доработка — демонтаж встроенного усилителя вместе с блоком питания, что превращает сабвуфер из активного в пассивный.

Ввиду того что бытовые приборы предназначены для эксплуатации в более мягких условиях, чем специализированные, срок их службы в автомобиле может значительно сократиться.

Видео: установка в машину домашнего сабвуфера

Инструкции по правильной установке

Все монтажные работы следует проводить при отключённой минусовой клемме автомобильного аккумулятора. Для установки сабвуфера могут понадобится следующие материалы и изделия, о выборе которых шла речь выше:

• силовые провода подходящего сечения,
• межблочный кабель,
• предохранитель с держателем,
• конденсатор,
• кроссовер.

Для выполнения работ по монтажу сабвуфера необходимы следующие инструменты и расходные материалы:

• отвёртки,
• набор ключей,
• кусачки,
• нож,
• дрель,
• гофрированная трубка,
• пластиковые или резиновые втулки для переходов,
• клеммы,
• метизы.

Установка активного сабвуфера

1. Прежде чем приступать к работе, отключите от аккумулятора минусовую клемму.Отключение минусовой клеммы от аккумуляторной батареи
2. Выберите наиболее подходящее место для установки, ориентируясь на предполагаемое качество звука и минимальный ущерб функциональности автомобиля.
3. Максимально близко к аккумулятору определите место установки предохранителя. Закрепите держатель на корпусе автомобиля. Соедините один вывод с плюсовой клеммой батареи. Защитите провод гофрированной трубкой.
4. Разместите сабвуфер. При необходимости просверлите крепёжные отверстия и закрепите колонку болтами или шурупами-саморезами.
5. Надёжно соедините «земляную» клемму GND с корпусом автомобиля отрезком того же провода, что будет использован для питания усилителя устройства. Место контакта зачистите от краски. Для крепления используйте нержавеющие болты, гайки и шайбы. Откажитесь от шурупов.Соединение сабвуфера с корпусом автомобиля
6. Проложите силовой провод между сабвуфером и предохранителем. Разместите его вместе со жгутами автомобильной проводки.
7. Избегайте прокладки вблизи подвижных деталей, не допускайте защемления элементами обшивки салона. Фиксируйте провод там, где есть вероятность перетирания от вибрации.Укладка силового провода активного сабвуфера в жгут
8. Для переходов из салона в багажник и моторный отсек по возможности используйте штатные отверстия, если это невозможно — просверлите дрелью новые. Защитите переходы резиновыми или пластиковыми втулками и уплотнителями.
9. Соедините проложенным кабелем разъем питания сабвуфера и свободный вывод предохранителя.
10. По желанию установите конденсатор.Подключение конденсатора к активному сабвуферу
11. Проложите межблочный кабель между сабвуфером и головным устройством как можно дальше от силовой проводки автомобиля по возможности избегая пересечений с ней.Прокладка межблочного кабеля в салоне автомобиля
12. Если в межблочном кабеле нет управляющего провода, проложите его отдельно в любом удобном месте и соедините вход REM усилителя сабвуфера с магнитолой.
13. Проверьте надёжность всех соединений, подключите минусовую клемму аккумулятора, подайте питание на аудиосистему и проверьте её работоспособность.
14. При отсутствии недостатков, закрепите кабели и провода, установите на место обшивку.

Установка пассивного сабвуфера

1. Подберите подходящие места для установки сабвуфера и кроссовера, закрепите устройства.
2. С учётом положения фильтра проложите акустический кабель (провод) между сабвуфером и усилителем или головным устройством.
3. Соедините проложенным проводом сабвуфер с выходом усилителя через кроссовер или напрямую, если усилитель оборудован фильтром низкой частоты LPF.
4. Проверьте надёжность соединений, включите питание и протестируйте работу сабвуфера.
5. При отсутствии недостатков закрепите провода, восстановите обшивку салона.

Видео по установке

Самостоятельная установка сабвуфера — дело несложное, но требующее внимательности и аккуратности. Выполняя приведённые рекомендации, справиться с этой задачей сможет любой.

Как подключить буфер с усилителем в машину

Как установить сабвуфер в машину? Схема подключения сабвуфера к усилителю

Звук стандартной магнитолы может не устраивать владельцев по причине некачественного воспроизведения низких частот. Услышать басы в полном объеме возможно только при подключении специального акустического устройства – сабвуфера. Алгоритм установки усилителя и сабвуфера в машину несложен, если правильно подобраны комплектующие, имеется верная схема и учтены нюансы самостоятельного монтажа.

Важно отметить, что подобная работа часто не требует особых навыков, а значит с ней сможет справиться любой владелец автомобиля, что особо приятно учитывая расценки на установку аудиосистемы в специализированных мастерских.

Что выбрать – активный сабвуфер или пассивный?

Чтобы понять необходимость использования активного или пассивного сабвуфера, нужно выяснить, в чем преимущества каждого варианта. Например:

1. Пассивный саб представляет собой конструкцию из единого блока, с заключенными в нем несколькими динамиками. Для воспроизведения низкочастотного звука необходимо подключение сабвуфера к усилителю. Преимущество пассивного варианта в относительно низкой стоимости. Минус в обязательном дополнительном месте из-за необходимости подключения связующих конструкций – усилителя и фильтра;
2. Активный сабвуфер – это готовый к подключению акустический блок с усилителем и фильтром частот. Несомненными плюсами такого устройства является то, что ему не требуется дополнительного пространства, у него широкий диапазон настроек, а также его просто подсоединить к штатной автомагнитоле. Но его стоимость существенно выше.

Как видите, у нас есть два равнозначных варианта. Поэтому перед установкой сабвуфера имеет смысл точно представить, что мы хотим получить в итоге, какой суммой денег планируем пожертвовать и как можно будет разместить саб в автомобиле.

Динамики для сабвуфера

Перед тем как подключить колонки и сабвуфер к усилителю, важно выбрать динамики. Вкусы на счет автомобильной стереосистемы у владельцев разные. Громко звучащая музыка у подростка, только, что получившего права станет утомительной для любителя спокойного звучания. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Предлагаемый диапазон – от 6 до 15 дюймов. Что выбрать:

• Диаметр динамиков до 10 дюймов не даст богатого звучания. Они подойдут для автолюбителя, который не готов тратить больших денег, и не стремится к громкому и объемному звуку;
• Динамики от 10 до 15 дюймов являются золотой серединой, и дают насыщенное звучание по приемлемой цене;
• Динамики более 15 дюймов используются для соревнований по автозвуку. Высокая громкость и очень мощное звучание делает их не самым лучшим вариантом для семейного автомобиля. Также нельзя не отметить, что громкость допустимая для соревнований по автозвуку часто не соответствует действующему законодательству, да и в установке такие динамики вызывают проблемы своими размерами.

Также рекомендуем ознакомиться с нашим рейтингом автомобильных сабвуферов.

Где установить сабвуфер?

Небольшое пространство багажника может стать проблемой для подключения сабвуфера. Особенно для пассивной модели. Подобная ситуация часто встречается в седанах. У авто этого типа, лучшее место для установки сабвуфера – задняя полка или подлокотники. Минивэн или хэтчбек имеют достаточно места в багажнике, поэтому вопрос поиска места для сабвуфера – отпадает сам собой.

Как подключить сабвуфер к усилителю?

Для того чтобы подключить сабвуфер к усилителю и аудиосистеме автомобиля понадобятся следующие инструменты:

• Плоскогубцы и кусачки;
• Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
• Пластиковые стяжки;
• Набор гаечных ключей;
• Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:

Или для активного:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

1. Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
2. Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
3. Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
4. Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

Как подключить активный сабвуфер к усилителю?

Учитывая компактность системы (встроенного усилителя и сабвуфера) кажется простым и подключение. Однако, это не так. Рассмотрим, как подключить активный сабвуфер к усилителю:

1. Монтаж начинается с подключения силового провода к аккумулятору напрямую мостом к плюсовой клемме. Сечение кабеля должно быть большим;
2. Цепь подключения силового кабеля предусматривает предохранитель для экстренного отключения системы от АКБ, в случае короткого замыкания. Обязательное расположение предохранителя в подкапотном пространстве, рядом с аккумулятором;
3. Минусовой кабель усилителя цепляют к авто в удобной точке. Таким образом провод «-» располагается между массой кузова и сабвуфером.

Отдельные разъемы активного сабвуфера делают установку проще – достаточно прокладки коаксиального кабеля и соединение его концов с выходом автомагнитолы и звукопреобразователя. На приборе они обозначены SubOut и Lineln, соответственно.

Нюансы подключения сабвуфера к усилителю

Ввиду разных моделей автомагнитол, у автолюбителей часто возникают вопросы, касаемо индивидуальной модели и/или особенностей авто. Например:

Можно ли подключать сабвуфер (в данном случае пассивный) без дополнительной покупки усилителя?

Причиной вопроса кроме экономии также может стать недостаток свободного места в багажнике или в салоне. Ответ – в зависимости от сопротивления низким частотам магнитолы. Если оно меньше 4 Ом, то возможна перегрузка выхода усилителя, отчего неизбежно возникновение короткого замыкания.

Как подключить сабвуфер к усилителю магнитолы с отсутствием линейного выхода?

Такие модели (без тюльпанов) популярны, так как стоят недорого. Тем не менее когда владелец решает изменить и модернизировать акустическую систему, он сталкивается с необходимостью менять магнитолу. Этого можно не делать. Достаточно приобрести адаптер высокого уровня, конвертирующий сигнал. Устройство подключается к выходу магнитолы. На нем уже присутствует линейный сигнал на усилитель. Также адаптер имеет возможность настройки, чтобы звук выходил без искажения.

Как подключить усилитель и сабвуфер в машине через кроссовер?

Устройство играет роль фильтра, разделяя частоты по диапазонам, улучшая качество звучания. Кроссоверы бывают следующих типов: активные, пассивные, а также на одно- и двухполосные. Варианты имеют собственные преимущества и недостатки. Располагают их следующим образом:

• Пассивные кроссоверы подключают перед динамиками. Достаточно одного усилителя;
• Активные фильтры располагают перед автоусилителями (несколькими). Динамики подключаются к усилителю сабвуфера отдельным канальным проводом.

Цена активного кроссовера (адаптера) выше, чем пассивного ввиду возможности точного воспроизведения срезов частот.

Как подключить два сабвуфера к усилителю?

Для подключения необходимо соединить провода двух сабвуферов “+” к “+” и “-” к “-“. При этом крайне важно, чтобы сабвуферы были одинаковыми, или как минимум тщательно подобраны друг к другу по характеристикам.

Как подключить сабвуфер к 4 канальному усилителю?

Подключение сабвуфера к четырехканальному усилителю, в большинстве случаев проходит по стандартной схеме. Просто под сабвуфер выделяется специальный канал, который оптимизирован под передачу низких частот.

Как подключить сабвуфер к усилителю? Итоги

Подключение сабвуфера к усилителю – ответственная задача. Важно соблюсти технику безопасности, чтобы не допустить короткого замыкания. То есть обесточить аккумуляторные клеммы. Не менее важно использовать качественные комплектующие – провода, изолирующие материалы, уплотнители и прочее.

Как подключить сабвуфер к усилителю? Схема подключения и установки колонок и сабвуфера в машине

Наличие сабвуфера может существенно улучшить работу акустической системы автомобиля, но это будет возможно только при правильном подключении к усилителю. К сожалению, данная операция далеко не так проста, как кажется многим. Для того чтобы все правильно работало необходимо учесть ряд достаточно важных параметров. В этой статье мы попробуем разобраться, как правильно подключить сабвуфер к усилителю.

Прежде чем начать подключение активного и пассивного сабвуфера к усилетелю имеет смысл сопоставить значения RMS (мощности, при которой оборудование может работать с реальным звуковым сигналом в течение часа без повреждений) сабвуфера и усилителя. Подбирать оборудование нужно таким образом, чтобы этот параметр усилителя был выше, чем у сабвуфера. В противном случае возможно превышение допустимого уровня мощности (клип), что является одной из наиболее распространенных видов поломки динамиков.

Для оптимальной работы мощности усилителя и сабвуфера должны быть примерно равны.

Что нужно для подключения?

Для подключения сабвуфера к усилителю, в первую очередь необходимо удостовериться в том, что у Вас есть все необходимое. Для установки сабвуфера и усилителя в машину понадобится:

• Набор клемм и разъемов;
• Конвертер вывода звука;
• Линейный предохранитель;
• Переключатель для удаленного питания;
• Конденсатор;
• Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему.

Чтобы приобрести нужный комплект проводов достаточно просто обратиться в любой магазин, торгующий звуковыми системами для автомобилей, и укажите им модели вашей машины и магнитолы.

Длина проводов определяется в зависимости от выбранной схемы подключения сабвуфера к усилителю.

Проводка проводов

Перед установкой сабвуфера и усилителя необходимо определиться с тем, где именно будет располагаться автоусилитель. В выбранное место нужно положить конец провода питания, и проложить его под капотом автомобиля. Для этого понадобится отмерить провод с запасом в тридцать сантиметров.

В некоторых машинах уже предусмотрены отверстия с резиновыми или пластиковыми вставками, которые предназначены именно для проводки акустической системы. Если отверстия необходимо просверлить, то нужно соблюдать крайнюю осторожность для того, чтобы не повредить важных узлов и деталей. В некоторых местах проводку нужно дополнительно защитить изолентой.

Питание усилителя

Теперь необходимо обеспечить питание для автоусилителя. Для этого понадобится отсоединить от аккумулятора кабеля питания автомобиля и присоединить к нему провод питания усилителя. После этого, не подключая кабель питания к аккумулятору нужно вставить его в предохранитель соответствующей силы тока, и только после этого присоединить к аккумулятору.

Заземление

Следующим этапом установки сабвуфера и усилителя в машину будет подведение заземления. Для этого необходимо присоединить выбранный провод к усилителю и от него к участку голого (обезжиренного, неокрашенного и без следов коррозии) металла. Перед подсоединением провода стоит отшлифовать выбранный участок. Чаще всего просто откручивается один из болтов сиденья, к нему прикрепляется провод заземления, а болт закручивается.

Подключение усилителя к магнитоле

Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола.

В первую очередь необходимо обеспечить удаленное питание. В неоригинальных автомобильных магнитолах, как правило, есть синий провод, который можно просто обрезать и подключить вместо него кабель подходящей длины.

В том случае, если у вас оригинальная магнитола, нужно купить подходящий переключатель и найти место, в котором вы его разместите и выполнить следующие действия:

1. Протянуть к переключателю провод от усилителя;
2. Разрезать его надвое;
3. Подключить концы провода к двум клеммам;
4. Проведите отрезанную часть провода обратно, оставив запас в 30 см.

Далее необходимо будет подключить конденсатор, который предотвратит скачки напряжения из-за использования подсветки в сочетании с мощными басами. Конденсатор должен располагаться как можно ближе к усилителю использовав его заземление.

Чтобы конденсатор выполнял свою функцию его нужно зарядить. Для этого необходимо использовать резистор с сопротивлением в 1кОм. Зарядка займет всего несколько секунд, но лучше не трогать ничего голыми руками. Проверка заряда конденсатора осуществляется при помощи вольтметра, который должен показать около двенадцати Вольт.

Далее нужно подключить сигнальные провода от линейных выходов магнитолы. Их количество может доходить до шести, хотя в мультимедийных центрах может быть и больше. Выбираем соответствующие выходы и подключаем их к усилителю при помощи межблочных кабелей. Для двух и четырехканальных моделей необходимы соответствующие межблоки.

Если у магнитолы всего одна пара линейных выходов, а используемый автоусилитель имеет четыре канала, необходимо использовать Y-адаптеры. Однако большинство современных усилителей имеют возможность параллельного подключения входов, что позволяет обойтись и без них.

Подключение сабвуфера к усилителю

Для того чтобы подключить сабвуфер к усилителю нам понадобится конвертер вывода звука – небольшая коробочка с двумя RCA выходами и 4 проводами. Два провода используются для подключения динамика, оставшиеся можно просто убрать из виду. Провода для выхода RCA, подключаются к усилителю.

Как подключить сабвуфер к одноканальному усилителю

Подключение сабвуфера к одноканальному усилителю является достаточно простой операцией. Нужно припаять «+» и «-» выхода к «+» и «-» сабвуфера.

Несколько сложнее подключение нескольких пассивных сабвуферов. Для этого используются параллельные или последовательные схемы. Однако при этом необходимо правильно рассчитать сопротивление.

Как подключить сабвуфер к двухканальному усилителю

Подключение осуществляется «мостом» — этот способ отлично работает практически со всеми двухканальными усилителями, к которым нужно подключить один сабвуфер. Для этого необходимо взять «+» от одного канала и «-» от другого, которые мы подключаем непосредственно к сабвуферу.

Важным моментом является то, что при данном подключении сопротивление должно быть не менее четырех Ом. Кроме того, нужно учитывать, что в таком случае произойдет суммирование выходной мощности каналов.

Если у усилителя можно переключать моно и стерео режим, то можно просто подключить провода к «+» и «-» одного канала. В том случае, если необходимо подключить 2 сабвуфера к усилителю, то нужно просто развести их по разным каналам.

Также важно помнить о том, что для корректной работа сабвуфера необходимо включить LPF фильтр который обрежет частоты выше 50-100 Hz.

Как подключить сабвуфер к четырехканальному усилителю

Классикой подключения автомобильной акустики к четырехканальному усилителю является схема с двумя динамиками и одним сабвуфером.

Итак, как в таком случае подключить сабвуфер и колонки к усилителю?

Стандартным вариантом будет подключение двух колонок и одного сабвуфера. Каждая колонка подключается к отдельному каналу, в то время как сабвуфер устанавливается мостом. Важным моментом является то, что колонки должны будут подключены к фронтальным каналам, а сабвуфер к тыловым.

Также возможно разведение двух сабвуферов по отдельным тыловым каналам.

1 … 3

Как подключить сабвуфер в машину — активный, пассивный, схема проводки

Наша прошлая статья была посвящена тому, как правильно подключить автомагнитолу в своем автомобиле. Однако еще одной немаловажной составляющей хорошего звука в машине является сабвуфер. Современная музыка богата наличием в ней низких частот, которые среди автолюбителей называются басами. Именно они добавляют музыке насыщенности и определенного антуража, поэтому у каждого поклонника качественной музыки в автомобиле должен стоять сабвуфер. Самостоятельно установить это устройство вполне посильная задача, поэтому далее мы обсудим, как подключить сабвуфер в машину.

Выбор сабвуфера

Установка сабвуфера в машину начинается с выбора самого устройства. Большинство автолюбителей примерно понимают, что такое сабвуфер, как он выглядит и для чего он нужен. Однако более глубоко в этой теме разбираются немногие, в связи с чем следует сначала рассказать какие виды сабвуферов бывают и в чем их принципиальное различие.

На сегодняшний день существует два вида сабвуферов – пассивный и активный. Основным принципом, разделяющим устройства из этих категорий, является их конструкция. Поговорим о каждом подробнее.

Готовый пассивный сабвуфер представляет собой собранный короб из натурального дерева или фанеры, в котором разместился сабвуферный динамик. В зависимости от производителя эти устройства могут занимать все багажное пространство или наоборот, помещаться под сидением в салоне автомобиля.

Что касается активного сабвуфера, он отличается не только большей стоимостью, но и лучшим качеством звучания. Оно достигается за счет того, что в акустическом блоке этого устройства устанавливается усилитель. При этом стоит отметить, что качество звучания будет лучше только в том случае, если произведена правильная настройка активного сабвуфера.

Разница между активным и пассивным сабвуфером не так заметна, если рассматривать модели среднего класса. Однако у каждого из видов существуют свои неоспоримые преимущества. В случае с пассивным сабвуфером гораздо приятнее цена, за которую можно приобрести хороший акустический блок. Зато активная система экономит достаточно много места, ведь усилитель и фильтр уже встроены в короб, а при монтаже пассивного сабвуфера эти составляющие занимают гораздо большее пространство. Изначально очень важно определиться и выбрать сабвуфер, который вы будете использовать. Это связано с тем, что именно от типа сабвуфера будет зависеть ответ на вопрос, «как подключить сабвуфер в машину».

Подготовка перед подключением

Установка сабвуфера в машину далеко не десятиминутное дело. Для того чтобы сделать все правильно и качественно может потребоваться несколько часов. Прежде чем приступать к установке сабвуфера следует заранее приготовить инструменты и материалы, которые понадобятся в ходе работ. Нам понадобятся:

• Провода для питания системы;
• «Провода-тюльпаны»;
• Плюсовой провод для соединения усилителя и автомагнитолы;
• Предохранитель;
• Конденсатор.

Также потребуется ряд инструментов, без которых также не обойтись при установке сабвуфера:

• Набор гаечных ключей;
• Изолирующая лента;
• Лезвие или ножик;
• Стяжки;
• Разводной ключ;
• Кусачки и плоскогубцы.

Подключение и установка активного сабвуфера

Как только было определено место для размещения сабвуфера, а все необходимые инструменты и материалы подготовлены и ждут своего часа, можно приступать. Как правило, весь процесс занимает не более 3-х часов. Те люди, которые уже не первый раз подключают такие устройства, смогут управиться даже за час. Для подключения сабвуфера произведем следующие действия:

1. Для полной безопасности проводимых работ снимаем клеммы с аккумуляторной батареи.
2. Подключаем силовой провод с большим сечением к аккумулятору автомобиля на плюсовую клемму.
3. На этой же цепи питания устанавливаем предохранитель, предусмотренный на случай короткого замыкания и всяческих перегрузок системы. Желательно, чтобы предохранитель находился рядом с аккумулятором, чтобы при необходимости его можно было легко и быстро заменить.
4. Минусовой провод, предназначенный для подключения усилителя, выводим на кузов автомобиля. Для этого заранее зачищаем необходимый участок и закрепляем провод любым удобным способом.
5. Подключаем провода к магнитоле в разъемы линейного выхода, а обратный их конец к разъемам LINE-IN, расположенным на усилителе.

Стоит отметить, что на некоторых автомобилях, а точнее на автомобилях со штатной автомагнитолой, будет невозможно воспользоваться линейным выходом от магнитолы. Дело в том, что в большинстве штатных автомобильных магнитол, такого разъема нет. Соответственно, возникает вопрос – как подключить сабвуфер в машину в данных условиях.

Если вас устраивает штатная автомагнитола и вы не хотите ее менять, то в подключении вам поможет вход высокого уровня. Он присутствует на всех штатных устройствах, но от него нельзя проложить провода напрямую к усилителю. Для такого подключения вам необходимо приобрести адаптер высокого уровня. Он подключается к магнитоле, а от адаптера берется линейный сигнал на усилитель.

Как подключить сабвуфер в машину с отдельным усилителем?

Для некоторых автолюбителей будет достаточно пассивного сабвуфера в своем автомобиле. Такой сабвуфер не имеет в коробе встроенного усилителя, поэтому его устанавливать придется отдельно. Итак, как подключить сабвуфер в машину с отдельно выведенными усилителем? Подключение происходит посредством выполнения следующих этапов:

1. Как и в случае с подключением активного сабвуфера снимаем клеммы с АКБ.
2. Находим технологическое отверстие, предусмотренное производителем для прокладки проводов. Как правило, такое отверстие должно иметь закрывающуюся заглушку. Стоит отметить, что в подавляющем количестве отечественных моделей такого отверстия нет, поэтому его необходимо просверлить. Отверстие после прокладки проводов желательно обработать герметиком или изначально укладывать провода в изоляционную трубку. Это убережет их от перетирания
3. Проводим всю необходимую для подключения проводку в подкапотное пространство. Для того, чтобы скрыть провода внутри салона машины, спрячьте их под обшивкой или накладками. Важно не допускать сильных изгибов.
4. Соблюдая схему и полярность подключения, выводим и подключаем провода к усилителю.
5. При помощи «проводов-тюльпанов» соединяем усилитель с автомагнитолой.
6. Подключаем провод питания, идущий с плюсовой клеммы к усилителю.
7. Соединяем сабвуфер и выносной усилитель между собой.

На этом процесс подключения и установки сабвуфера можно считать завершенным. Если вы все сделали правильно, устройства должны работать нормально, без помех и хрипов.

Меры безопасности

В заключении хотелось бы напомнить о мерах безопасности во время процесса установки и подключения сабвуфера:

1. Перед началом работ снимите клеммы с АКБ.
2. Изолируйте и герметизируйте все соединения.
3. Приобретайте исключительно качественные провода.
4. Обратите внимание, на сколько надежно закреплен короб сабвуфера в автомобиле.

Надеемся, что мы смогли ответить на ваш вопрос о том, как подключить сабвуфер в машину. Желаем Вам удачи!

Подключение активного сабвуфера в машину своими руками

Активный саб в машину

Обычно автомагнитолы имеют плохую отдачу на низких частотах. Поэтому подключение активного сабвуфера в машину является важным процессом, если появляется необходимость улучшения акустики автомобиля. При помощи активного сабвуфер можно легко создать качественную АС в салоне автомобиля, несмотря на ограниченность свободного места. Из этой статьи мы узнаем, как подключить сабвуфер в машине активный легко и просто.

Примечание. Отметим, что правильная работа сабвуфера подразумевает не только его покупку и дальнейшую установку, но и его грамотное подключение к машине.

Выбор активного сабвуфера

Активный сабвуфер в машину как подключить

Приобрести активный сабвуфер можно почти в любом магазине, где продаются автомобильные запчасти.Однако нужно учитывать, что существует огромный выбор таких устройств:

• Пассивный.
• Активный.
• Отдельный.
• Корпусный.

И это еще не весь список. Поэтому у многих новичков во время выбора сабвуфера возникают некоторые проблемы.Прежде чем идти в магазин за покупкой, надо сделать следующее:

• Оценить настоящую акустическую систему. То есть, нужно обратить внимание на то, какими являются ее басы. Дело в том, что сабвуфер способен только усилить басы, но не сделать их нормальными.

Примечание. Поэтому, если акустическая система не обеспечивает нормальных басов, они и не улучшатся за счет использования усилителя саба. Нужно модернизировать АС целиком.

• Кроме того, оценка системы нужна и для того, чтобы выяснить тот факт, какой сабвуфер смогут поддержать колонки. Ведь если басы будут усилены настолько, что колонки не в силах будут их выдерживать, то это может привести к поломке, в результате чего, выйдет из строя и вся акустическая система.

Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

• Есть отдельные сабвуферы, которые можно разместить на заднюю полку или спинку заднего сиденья.

Примечание. Такие устройства совершенно не зависят от самой акустической системы, существуя самостоятельно.

• Корпусные. Их располагают в разнообразные корпуса, имеющиеся в автомобиле.
• Пассивные сабвуферы. Это самые примитивные сабвуферы. То есть, представляют собой голый динамик, который сможет работать только за счет дополнительного усилителя звука.
• Активный. По своим свойствам он напоминает пассивный сабвуфер. Однако, он оснащен собственным усилителем, обладающим небольшой частотой. Является более популярным по сравнению с пассивными. Стоимость хорошего и качественного саба является довольно высокой, поэтому перед его выбором следует хорошенько подумать.

Примечание. Применение пассивного сабвуфера подойдет в том случае, если уже есть отдельный усилитель звука, поэтому не требуется использование активного сабвуфера. Но, настраивать пассивный саб – целая канитель, с которой справляются только профессионалы.

Не стоит обращать внимание на то, какой визиткой обладают сабвуферы. Ведь каждая фирма говорит, что ее устройство является лучшим, омрачая при этом рекламу других фирм. Но руководствоваться стоит не рекламой, а собственным опытом. Следует смотреть только на репутацию фирмы и внешность покупаемого продукта.

Как установить и как подключить сабвуфер активный в машине

Установка автомобильного сабвуфера осуществляется таким образом:

• Сбрасываются клеммы с аккумулятора.

Примечание. Иначе может возникнуть в дальнейшем проблема, так как это может стать причиной короткого замыкания.

• От багажника к магнитоле, а также и к аккумулятору следует провести провода.
• Один из кабелей установить под капот (как правило, он является самым толстым), после чего этот провод будет установлен на аккумулятор.

Как правильно подключить активный сабвуфер в машине

Примечание. Сделать это довольно просто, так как под монтажным блоком, обычно, есть небольшое отверстие. За счет этого, провести провод в салон не составит никакого труда.

• Естественно, прежде чем начинать расстилку проводов, следует заняться салонной обшивкой. Понятно, что никто не будет пускать провода прямо по ее поверхности. Поэтому вначале очень важно – снять обшивку, а потом начинать проводить кабели.
• После того, как монтаж магнитолы закончен, необходимо обратно поставить клеммы на АКБ, после чего проверить — насколько правильно устройство работает.

Как происходит подключение

Подключение активного сабвуфера на авто

Подключение, как и установка, осуществляется в несколько основных действий:

• Подсоединить две группы проводов, идущих от сабвуфера. Обычно, это силовые и сигнальные провода. Силовой провод устанавливается прямо от аккумулятора к сабвуферу. Очень важно расположить его на плюсовую клемму АКБ. Обычно для нормальной работы сабвуферу требуется довольно большое количество тока. Именно поэтому, сечение проложенного кабеля – 6-8 кв.мм.

  Желательно, чтобы в данную цепь был установлен еще и предохранитель, чтобы предостеречь машину от возможного короткого замыкания.

Примечание. Очень удобно, когда такой предохранитель располагается прямо под капотом, как можно ближе к аккумулятору.

• Второй провод подсоединяется к кузову машины, располагаясь возле самого сабвуфера. А второй его конец подключается непосредственно к самому устройству.

Схема подключения активного автомобильного сабвуфера

• От магнитолы проложить специальный акустический кабель, который с одной стороны подключается к магнитоле, а с другой – подключается к сабвуферу. Но если в автомобиле нет сабвуферного выхода, то придется купить преобразователь высоких частот в низкие. В результате, получится стандартный сигнал, который будет очень эффективным.

Выполняя монтаж, необходимо придерживаться таких основных правил:

• Устанавливать проводку следует по максимально коротким путям: чем меньше будет проложено провода, тем будет меньшей вероятность замыкания.
• Нельзя, чтобы кабель имел крутые изгибы. Это может привести к негативным последствиям.
• Нельзя, чтобы кабель терся о металл. Поэтому, если во время установки кабеля будет замечено, что он соприкасается с металлом, то в этом месте нужно использовать резиновые втулки.

То есть, установку сабвуфера можно смело проводить своими руками. Найдя в интернете видео с данной тематикой или фото, можно без проблем справиться с такой задачей. Инструкция тоже может пригодиться. Но если цена автосервиса за эту работу не пугает, то можно идти и туда.

• Автор: Григорий Романчук
• Распечатать

Как подключить и настроить автоусилитель к магнитоле в машине (схема)

Как подключить автомобильный усилитель своими руками

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле – для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Схема подключения усилителя в авто

Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:

• Усилитель
• Кроссоверы
• Акустические системы
• Сабвуфер

Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание. Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот. Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.

Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом. Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Правильное подключение усилителя в авто позволит избавиться от всех проблем.

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания. Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода. Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга. Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам. Это приводит к появлению наводок в акустических системах.

Подключить усилитель в авто

Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

Очень важно при подключении питания к мощному выходному каскаду использовать предохранитель, который должен устанавливаться на плюсовой провод на расстоянии не большем, чем 30 см от клеммы аккумулятора.

Существует несколько конструкций предохранителей. Кабель, с двух сторон, затягивается под винты, а сам корпус несложно прикрепить рядом с клеммой. Автоматические предохранители, которые должны отключаться при превышении определённого тока не пользуются у автолюбителей популярностью, так как бывают случаи их залипания, что приводит к серьёзным поломкам.

Подключение динамиков к усилителю в авто

Схема подключения автомобильного усилителя к колонкам не представляет сложности, если каналов всего два. На задней стенке устройства расположены винтовые клеммы для подключения колонок. На них указана полярность подключения. Знаки «+» и «–» имеются так же и на акустических системах. Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Провод REM (Remout Control) или дистанционное управление предназначен для включения усилителя от автомагнитолы. При её включении на провод подаётся управляющее напряжение +12 В и устройство включается. Схема подключения автомобильного усилителя к магнитоле подразумевает автоматическое управление питанием блока мощности, но некоторые автолюбители устанавливают тумблер и подают напряжение включения через него.

Как подключить усилитель звука в авто

Организация четырёх каналов, кроссоверов и сабвуфера связано с некоторыми трудностями. Обилие соединительных проводов накладывает определённые требования к монтажу. Для подключения усилителя к колонкам в авто используют стандартные комплекты соединительных кабелей, которые можно приобрести в специализированных магазинах. Подключение четырёх акустических систем осуществляется по аналогичному принципу, поскольку на корпусе устройства имеются все нужные маркировки. Главное не перепутать полярность подключения колонок. Многие автолюбители оборудуют салон авто сабвуфером. Это мощная акустическая система позволяющая воспроизводить низкие частоты в диапазоне от 20 до 120 Гц. Большинство моделей допускают подключение сабвуфера. Такой выход оконечного каскада организуется по мостовой схеме.

Правильное подключение усилителя в авто гарантирует высокое качество воспроизведения звука при отсутствии помех и искажений. Очень важным при соединении автомобильной звуковой техники, является выбор точки заземления.

Все компоненты звуковой аппаратуры нужно заземлять в одной точке кузова. В противном случае могут возникнуть контура заземления, создающие сильные помехи. Правильный вариант — заземление звуковой техники на минусовую клемму аккумулятора или на точку, где она соединяется с кузовом автомобиля. Для заземления используем многожильные медные провода. Точку заземления «под болт» нужно тщательно зачистить от окислов и обезжирить. Для подсоединения проводов лучше всего использовать позолоченные клеммы и разъёмы. Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Корпуса всех элементов, входящих в систему воспроизведения звука должны быть надёжно изолированы от корпуса автомобиля. Провода, идущие к акустическим системам, не должны быть параллельны силовым кабелям.

Схема подключения усилителя в автомобиле

Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным. Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан). Во втором случае лучше приобрести готовый комплект соединительных кабелей.

Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA. Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге. Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.

Как подключить усилитель к магнитоле и настроить под сабвуфер в машине

Для расширения возможностей автомобильного акустического оборудования используется установка дополнительных устройств, усиливающих звук с одновременным удалением шумов и помех. Устройства монтируются в сервисных центрах или самостоятельно. Перед началом работ владельцу необходимо выяснить, как подключить усилитель к магнитоле и как устранить возможные неисправности при эксплуатации.

Зачем нужен усилитель

В головных мультимедийных устройствах находится встроенный усилитель, который устраивает не всех автовладельцев. Установка дополнительного оборудования позволяет очистить сигнал от помех и установить дополнительные громкоговорители, улучшающие воспроизведение низких или высоких частот. При использовании дополнительного усилителя следует учитывать мощность генератора и емкость аккумулятора, для снижения вероятности провала напряжения применяются электролитические конденсаторы (накопитель).

Как рассчитать мощность и выбрать

Чтобы самостоятельно подобрать оборудование, надо посчитать мощность громкоговорителей, установленных в цепи каждого канала. Исходя из полученных значений, выбирается внешнее устройство усиления сигнала. Рекомендуется приобретать более мощный прибор (на 10-15%), чтобы снизить нагрузку на оборудование и позволить впоследствии заменить акустику. Также следует учитывать сопротивление катушек в динамиках и частотный диапазон, на который рассчитаны изделия.

Выбор типа усилительной машинной установки зависит от конфигурации будущей акустической системы. Если планируется подключить сабвуфер к усилителю, достаточно устройства с 2 каналами, которые соединяются по мостовой схеме. Если причиной доработки является стремление избавиться от шума в динамиках и повысить громкость звучания, необходимо приобрести 4-канальный блок. Для одновременного использования 4 колонок и саба потребуется установка 5-канального усилителя или применение 2 отдельных устройства.

Для подключения автомобильного усилителя к магнитоле используются разъемы типа «тюльпан» или RCA, вынесенные на заднюю стенку корпуса головного устройства. Перед покупкой внешнего устройства рекомендуется уточнить тип используемых на проигрывателе выходов. При отсутствии разъемов допускается коммутация усилительного блока к стандартным акустическим выходам через модуль снижения амплитуды сигнала (аттенюатор).

Подготовка

На этапе предварительной подготовки владелец автомобиля разрабатывает схему подключения усилителя с учетом расположения штатного оборудования. Если в конструкции автомобиля будут установлены дополнительные громкоговорители (например, сабвуфер или высокочастотные динамики), необходимо продумать методику монтажа устройств. Исходя из полученных данных, владелец автомобиля приобретает кабели питания, межблочные шнуры с тюльпанами, дополнительные элементы декора и прочие детали, необходимые при установке усилительного оборудования.

Провода

Чтобы подсоединить усилок к бортовой сети автомобиля, нужен специальный кабель, рассчитанный на ток, потребляемый дополнительным оборудованием. Шнур подбирается, исходя из мощности установленных компонентов с учетом дополнительных тепловых потерь (до 30%). Например, при коммутации 2-канального усилителя с номинальной мощностью 200 Вт следует учитывать тепловые нагрузки, которые составляют около 60 Вт. Полученное значение мощности требует использовать кабель, рассчитанный на 21,6 А (рекомендуется сделать запас по прочности еще на 10-15%).

Для расчета сечения провода существуют специальные таблицы, отображающие зависимость диаметра кабеля от передаваемого тока. Для монтажа следует использовать шнур с медной жилой, не разрушающейся при вибрационных нагрузках. При покупке кабеля следует обратить внимание на толщину и характеристики изоляции, поскольку материалы низкого качества самопроизвольно растрескиваются при снижении температуры до -15°С.

Предохранитель

В цепи питания усилителя в авто необходимо установить предохранитель, предотвращающий воспламенение изделия при коротком замыкании (например, из-за разрушения изоляции кабелей питания). В конструкции оборудования предусмотрены штатные элементы защиты, дополнительная вставка располагается около клеммы аккумулятора. Чтобы правильно подключить автомобильный усилитель, необходимо применять предохранители с номиналом не более 50 А.

Межблочный кабель

Смонтированный усилитель нужно подключить к головному устройству специальным межблочным кабелем, оборудованным защитой из металлической сетки. Экран снижает вероятность появления помех, возникающих при работе системы зажигания и электронных компонентов автомобиля. Не рекомендуется прокладывать коммутационные шнуры вблизи штатных блоков управления и электрических двигателей, установленных в климатической установке транспортного средства.

Где и как установить

Установка усилителя в машину определяет длину акустических кабелей, необходимых для подсоединения, и протяженность магистрали для подключения к аккумуляторной батарее. Например, при размещении устройства в багажном отделении для подсоединения каждого громкоговорителя потребуется шнур, длиной 3-4 м (с учетом изгибов и прокладки под обшивками). Изделие устанавливают в горизонтальном положении на специальном подиуме. На части машин применяют второй усилитель, предназначенный для фронтальной акустики, который выносится в салон.

Допускается размещение оборудования в специальной нише под задней полкой (используется на машинах с кузовами седан или купе). Если нужно поставить автоусилитель под сиденье пассажира, необходимо учитывать размещение воздушных каналов климатической установки и наличие жгутов электропроводки для обогрева сидений и управления боковыми подушками безопасности. При подобной схеме укорачивается длина кабеля, идущего от магнитолы к усилителю, что улучшает качество передаваемого сигнала.

Дополнительные устройства для усиления звука, устанавливаемые в автомобиль, выделяют тепло, которое требуется отвести вентиляцией. Для нормального проветривания корпус не рекомендуется устанавливать вертикально, а также закрывать пластиковыми или тканевыми чехлами. Для улучшения циркуляции воздуха устанавливаются дополнительные вентиляторы, включающиеся совместно с акустической системой автомобиля.

Как подключить к штатной магнитоле

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Выведенные в панель приборов шнуры подключаются к разъемам, дополнительно прокладывается сигнальный кабель управления, который коммутируется к выходу Rem (используется для синхронного пуска и выключения усилителя).

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Как настроить

Настройка усилителя позволяет обеспечить равномерное звучание через все динамики акустической системы. Для регулировки требуется повернуть регулятор Gain (на части устройств обозначен как Level) до минимального уровня, а затем установить корректор фильтра HP на максимум. Если усилительный блок оборудован встроенным эквалайзером или блоком усиления низких частот, требуется отключить функции (из-за влияния на звуковую картину). При использовании высокочастотных динамиков дополнительно регулируется положение корректора LP.

Для дальнейшей настройки необходимо включить воспроизведение музыкального контента на головном устройстве. После отключения тонкомпенсации регулятор громкости выкручивается до положения, соответствующего появлению хрипов в акустике. Затем пользователь снижает громкость и настраивает по аналогичной методике положение корректора Gain. Настройка режима работы производится до момента получения мягкого звука, равномерного для всех динамиков. Корректно настроенный сабвуфер не выделяется на фоне остальных частот, гармонично дополняя звуковую картину.

Проблемы и их решение

Если установленный блок не включается, причиной дефекта является нарушение целостности цепи питания или встроенного адаптера, который можно проверить вне автомобиля, подключив изделие дома через блок питания, выдающий постоянный ток, напряжением 12 В. Если в бытовых условиях оборудование включилось корректно, необходимо проверить состояние кабелей на автомобиле при помощи тестового прибора. Налет окислов и ржавчины на контактах ухудшает передачу электроэнергии, при повышении силы тока образуются разрывы цепи.

От магнитолы идет кабель, по которому пропускается сигнал на активацию усилительного контура. При нормальных условиях напряжение в кабеле составляет 5 В, при снижении параметра требуется проверить надежность контакта и убедиться в отсутствии переломов шнура. Дополнительно проверяется состояние предохранителей и надежность заземления контура питания и межблочных кабелей.

В конструкции усилителей предусмотрен защитный блок, который выдает ошибку (мигание контрольного индикатора) при обнаружении неисправного динамика или при замыкании звуковых кабелей. Для восстановления работоспособности следует поочередно отключить громкоговорители, чтобы найти поврежденную цепь. Для определения нарушения заземления используется омметр, который пользователь поочередно подключает к цепям репродукторов.

Скрипы при воспроизведении указывают на перегрузку усилительного устройства. Рекомендуется снизить громкость звучания или подобрать динамики с улучшенными характеристиками. Дефект возникает при повреждении коммутационных кабелей, поэтому дополнительно следует проверить точки соединения проводов для подключения сабвуфера и усилителя. При периодическом пропадании звука следует проверить состояние межблочных и акустических кабелей. Если нарушается трансляция только по одному входу, следует искать поломку в магнитоле.

Как подключить и настроить автоусилитель к магнитоле в машине (схема)

Усилитель в машине позволяет увеличить мощность звука автомобильной аудиосистемы при использовании сабвуфера. Правильная настройка автоусилителя поможет добиться хорошего результата.

Как подключить и установить

Перед установкой следует обратить внимание на то, что усилитель должен хорошо охлаждаться и не мешать управлению транспортным средством. На этикетку наносится схема подключения, на которую следует ориентироваться. Присоединение осуществляется следующим образом: все колонки и сабвуфер подключаются к разъемам в соответствии с обозначениями. Питание подключается к машине напрямую от ее аккумулятора, поскольку усилитель автозвука — мощный потребитель.

Толщина проводов должна быть не меньше 1,5 мм, а в разрыв плюсового кабеля включается защитный предохранитель, рассчитанный на ток не менее 25 А. Чтобы усилитель включался и отключался вместе с автомагнитолой, голубой провод присоединяется к клемме реле дистанционного управления.

Присоединение звуковых каналов осуществляется двумя способами. Первый из них — это использование линейных выходов в виде гнезд по стандарту RCA. Они чаще всего расположены на задней стенке автомагнитолы. Для подключения следует использовать надежные и экранированные аудиокабели. Это позволит добиться высокого качества звука при минимальном уровне фона и помех.

Другой способ — это подключение напрямую к акустическим выходам магнитолы при наличии у усилителя такой возможности. Если усилитель оснащен пятью выходами, а магнитола — двумя, следует использовать разветвитель при отсутствии селектора входов. Это требуется для того, чтобы звук шел изо всех колонок.

Соприкосновение корпуса усилителя с кузовом машины не допускается, чтобы не появился фон. Провода прокладываются таким образом, чтобы избежать повреждений или утечки.

При подключении через винтовые клеммы следует надежно затягивать их, а выступающие концы жил — обрезать во избежание замыкания.

На панели автоусилителя находятся различные регуляторы. Ими устанавливаются разные параметры звука и осуществляется согласование с магнитолой и акустикой. Например, фильтры диапазона ВЧ и НЧ. Фильтр сверхнизких частот служит для того, чтобы срезать инфразвук, который не воспринимается человеческим ухом, но создает избыточную нагрузку. Регуляторы усиления низких частот позволяют сделать звук более мощным.

Как настроить

Перед первым включением автоусилителя собственный регулятор усиления устанавливается на минимум. Если подключение осуществляется к акустическим выходам, то регулятор входного уровня ставится в верхнее положение, а если через выходы RCA, то в нижнее. Следует внимательно осмотреть и проверить соединения, после чего необходимо включить магнитолу. Расположенный на усилителе световой индикатор загорится зеленым цветом при отсутствии неполадок. Красное свечение говорит о наличии короткого замыкания в проводке акустики.

Вначале подгоняется чувствительность усилителя. Для этого на магнитоле отключаются эквалайзер и тонкомпенсация. Потом выставляется сначала наибольшая громкость, при которой появляются искажения звука из динамиков, подключенных к усилителю, а затем — немного ослабляется.

Регулятором громкости на усилителе выставляется наибольший уровень, при котором искажения все еще отсутствуют.

Таким же образом настраиваются колонки остальных каналов.

Следующий шаг — регулировка фильтров. ФВЧ для широкополосных динамиков стандартного размера устанавливается на уровне 60-90 Гц, а для высокочастотных — 150-250 Гц. Это делается для того, чтобы увеличить качество и естественность звучания благодаря ограничению диапазона воспроизводимых частот снизу. Сабвуфер более тонко настраивается с помощью фильтров низких и сверхнизких частот. Опытным путем устанавливается наиболее естественное звучание.

Как подключить автомобильный усилитель звука к магнитоле

Усилитель мощности низкой частоты — основной компонент качественной звуковоспроизводящей системы. Самостоятельный выбор и возможность подключить его к магнитоле в салоне машины есть у каждого. Дело это непростое и хлопотное, но посильное всем автолюбителям.

Автомобильные усилители звука

Назначение и принцип работы

Звучание автомагнитолы можно улучшить, установив колонки, обладающие высокими характеристиками. К сожалению, параметры штатного оборудования не позволяют использовать излучатели звука большой мощности, что ограничивает возможности модернизации «малой кровью».

В подобном положении выручит установка автономного усилителя звука. Он представляет собой питающийся от бортовой сети автомобиля электронный прибор, увеличивающий амплитуду (размах) и мощность электрических колебаний низкой частоты.

Четырёхканальный автомобильный усилитель мощности с регулировкой параметров

На вход устройства подают сигнал взятый, обычно, с линейного выхода магнитолы. К выходу подключают акустическую систему. Говоря по-другому, в электрической схеме усилитель расположен между источником звукового сигнала и колонками.

Классификация

Звуковая система салона автомобиля состоит из нескольких каналов — раздельных «линий» формирования, усиления и обработки электрических сигналов низкой частоты, необходимых для колонок.

По этой причине один из критериев классификации автомобильных усилителей — число каналов, каждый из которых имеет собственный вход и выход.

Фотогалерея: примеры автомобильных усилителей на 1–6 каналов

Обычно в приборе от 1 до 6 каналов. Стереосистема требует двух (левая и правая колонка). Схема «фронт плюс тыл» — четырёх.

Когда необходим сабвуфер, выбирают усилители с нечётным количеством каналов (3 или 5) либо те, что допускают подключение в режиме мост (bridge). Последний позволяет использовать более мощный динамик, так как задействует два канала усиления одновременно. Кроме того, низкочастотную колонку можно подключить с помощью отдельного одноканального усилителя — моноблока.

По совокупности показателей энергоэффективности и искажений выходного сигнала автомобильные усилители звуковых частот разделяют на классы A, B, AB, C и D.

Приборы класса А обладают самым низким коэффициентом полезного действия и наименьшими искажениями сигнала. Напротив, класс С характеризуется высокой эффективностью использования энергии и большими искажениями.

Класс AB — экономичное компромиссное решение, совмещающее приемлемое качество звука и неплохую энергоэффективность.

К классу D относят технику с цифровой обработкой сигнала, что обеспечивает отличное звучание. Её недостаток — высокая стоимость.

Технические характеристики

С точки зрения потребителя, наиболее важный параметр автомобильных усилителей звуковых частот — выходная мощность. Её значение указано в паспорте или сертификате. Не следует ориентироваться по цифрам, нанесённым на корпус или переднюю панель. Как правило, они не соответствуют действительности.

Существует несколько методик измерения выходной мощности. Наиболее часто в документации приводят следующие.

PMPO (Peak Music Power Output) — максимальное пиковое значение выходного сигнала. На практике оно не характеризует ни качество звука, ни возможности прибора и, как правило, приводится в рекламных целях.

RMS (Root Mean Squared) — среднее квадратическое (квадратичное) значение мощности при заданном качестве сигнала. Этот параметр характеризует состояние, при достижении которого искажения звука замечает даже неискушённый слушатель.

DIN POWER — наиболее адекватный параметр, измеряемый на паспортной нагрузке при нормированном коэффициенте гармонических искажений. Его разновидности обозначают в документации также как IEJA и IHF.

Среди основных технических характеристик (кроме выходной мощности):

• частотный диапазон,
• коэффициент нелинейных (гармонических) искажений,
• отношение сигнал/шум,
• демпинг-фактор.

На практике однотипные характеристики техники различных производителей отличаются незначительно и обеспечивают высокое качество звучания.

Выбор

По количеству каналов усилитель подбирают, ориентируясь на число динамиков, которые необходимо подключить, и схему их соединения.

Дополнительным плюсом может стать наличие кроссоверов — встроенных фильтров звуковых частот (HPF выделяет верхние, LPF — нижние) с регулируемыми параметрами (частота среза, усиление, крутизна спада).

Выбирая мощность автомобильного усилителя, учитывают возможности колонок. Для долгой работы их не нужно перегружать, поэтому мощность должна быть меньше той, на которую рассчитаны динамики.

При отсутствии в магнитоле линейного выхода (тюльпанов), что случается очень редко, понадобится наличие входа высокого уровня.

Как подключить усилитель к магнитоле машины

Место установки

Место для монтажа должно удовлетворять следующим требованиям.

• Отсутствие сырости и подтеканий.
• Удобный доступ для подключения и настройки усилителя.
• Хорошая циркуляция воздуха для охлаждения.
• Отсутствие неудобств и помех нормальной эксплуатации автомобиля.
• Красивый внешний вид.

Наиболее часто автолюбители выбирают следующие места.

• Задняя полка (сверху или снизу).
• Спинки задних сидений.
• Под передним сидением.
• Ниже пола багажника (при наличии подпольных углублений и ящиков).

Фотогалерея: Размещение усилителя в автомобиле

Положительные и отрицательные стороны каждого решения приведены в таблице.

0 0 голос

Рейтинг статьи

Как установить сабвуфер и усилитель сабвуфера в автомобиле — Руководство DIY со схемами

Самостоятельно установить сабвуфер в машине — это здорово! Это так весело, наконец, насладиться потрясающими басами, которых вам не хватало в своей музыке.

За эти годы я многое повидал, когда выполнил сотни инсталляций автомобильной аудиосистемы — и, к сожалению, я видел, как много хороших людей в конечном итоге использовали ужасную звуковую систему или слышали, как их обдирали. Я не хочу, чтобы с тобой такое случилось.

Я составил подробное руководство, которое поможет вам начать работу с информацией о покупке, схемами, инструкциями по установке и многим другим.

Инфографика — Как установить сабвуфер в машине

Прежде чем начать

Чтобы помочь вам понять общую картину, я объясню основные вещи, которые нам нужны для отличного звука и успешной установки:

Электрические соединения:

• Подключение АКБ + 12В с предохранителем
• Хорошее, надежное соединение с металлическим кузовом автомобиля
• Вывод «дистанционного включения» + 12 В для включения или выключения усилителя с помощью стереосистемы или зажигания.
• Источник аудиосигнала (магнитола / магнитола) для усилителя
• Проводка от усилителя к сабвуферу

Детали сабвуфера:

• Динамик для воспроизведения тяжелых басов (сабвуфер)
• Корпус, предназначенный для низких частот для установки сабвуфера (или предварительно собранного блока сабвуфера)
• Усилитель с функцией кроссовера низких частот и мощностью, достаточной для работы вашего сабвуфера (рекомендуется 150 Вт RMS или выше)

В большинстве автомобилей соединение +12 В на аккумуляторе относительно легко найти и проложить провод питания к выбранному вами месту установки усилителя.

Тем не менее, в современных автомобилях может быть труднее найти провод +12 В для подключения дистанционного управления, который включается и выключается с заводской стереосистемой или выключателем зажигания (обычно это вспомогательное положение).

Это связано с тем, что современные автомобили имеют больше проводов, связанных с компьютеризированными сигналами, и не используют 12 В. Они часто имеют более низкое напряжение или являются шиной передачи сигналов данных и не могут использоваться для этой цели.

У вас будет меньше времени и разочарований, если вы получите нужные детали и инструменты с первого раза, так что вам не придется делать это после того, как вы уже начали.Прежде чем начинать, постарайтесь усвоить необходимые основы.

Время планирования

Старайтесь оставлять достаточно времени для дневного света и не спешить с работой, особенно если вы впервые устанавливаете автомобильную аудиосистему. Если вы испытываете стресс из-за времени, вы с большей вероятностью сделаете ошибки, и вам придется что-то переделывать позже. Лучше хорошо спланировать или остановиться и вернуться на следующий день. Однако, если вы можете позаимствовать у друга, это вам очень поможет.

Установка сабвуфера в автомобиле часто представляет собой тяжелую работу в зависимости от автомобиля и того, что вам нужно пройти, чтобы установить и скрыть провод.Если вы добавляете сабвуфер в заводскую систему, вам обязательно нужно подготовиться к дополнительной работе.

Хорошая оценка — 3-5 часов или более для добавления сабвуфера к стереосистеме на вторичном рынке и 4,5+ часов для заводской системы.

Правильные инструменты имеют решающее значение! Стоит немного подождать и собрать все нужные инструменты вместо того, чтобы бороться с неправильными.

Необязательно тратить много денег, но если вы осторожный покупатель, то обычно можете получить большую часть того, что вам нужно, не разорившись.

Большинство из них являются базовыми инструментами и относительно недороги. Просто делайте покупки осторожно, и вы найдете хорошие цены.

Получите необходимые инструменты и материалы

N Хотите легкий старт? Подумайте о том, чтобы приобрести комплект для установки автомобильной стереосистемы, такой как , этот бюджетный комплект Scosche KT12A от Amazon.

Это один из лучших шагов. Без сомнения, покупка подходящего усилителя, корпуса динамика и сабвуфера имеет решающее значение для хорошего звучания басов.

Хорошая новость в том, что в наши дни у вас есть больше возможностей, чем когда-либо!

Детали, которые нужно собрать перед началом работы

• Комплект проводки усилителя (см. Примечания ниже) с держателем предохранителя, проводом дистанционного управления и принадлежностями для подключения
• Провод динамика для сабвуфера (и сигнальные соединения, если используется заводская стереосистема)
• Инструмент ручной
• Монтажные кронштейны для крепления коробки сабвуфера при необходимости
• Аккумуляторная дрель с регулируемой скоростью — не требуется, но настоятельно рекомендуется
• Изолента хорошего качества (на внутреннем рулоне должно быть указано «UL Rated»)
• Застежки-молния, маленькая сумка — 6 или 8 дюймов — это хорошо, но другие подойдут.
• Небольшая упаковка саморезов №8 длиной 3/8 ″ (если у вас есть дрель).
• Проволока металлическая вешалка для одежды (отлично подходит для сгибания в прямой кусок для протягивания проволоки)

Я большой поклонник аккумуляторных дрелей Black & Decker, и они отлично справились с монтажными работами.Вот отличная недорогая модель, которую я рекомендую от Amazon.

Вы также можете заранее подумать о том, чтобы обновить свои динамики до более звучащих, пока вы уже разобрали свой автомобиль.

Комплекты проводов усилителя

Хороший комплект проводки усилителя, такой как NVX XAPK4 True Spec 4 Gauge 100% медный комплект проводки одного усилителя с кабелем динамика, без RCA, включает предохранитель, держатель предохранителя, провод динамика сабвуфера, силовые кабели, дистанционный провод, стяжки, RCA кабели, кольцевые клеммы и классные аксессуары.Они НАМНОГО упрощают вашу установку и помогают избежать чрезмерных цен в местных магазинах.
Комплекты проводов для усилителя

бывают разных ценовых категорий и уровней качества. Некоторые содержат только держатель предохранителя, предохранитель, провод питания, провод заземления и провод удаленного вывода (обычно провод 18 калибра). Другие также включают кабели RCA и провод динамика.

Лучшие комплекты включают монтажные аксессуары, такие как кольцевые клеммы, стяжки, а иногда и втулки для проводов.

Я определенно рекомендую покупать комплект в комплекте.Для среднего усилителя не нужно тратить огромные деньги на хороший комплект.

На что вы можете рассчитывать потратить

Если вы делаете покупки с умом, вы можете потратить около 30 долларов на отличный комплект 8-го калибра и около 50-60 долларов на комплект 4-го калибра, который вам действительно понравится.

Примечание: Не вся проводка одинакова. Некоторые искажают размер проводов, которые они содержат, и на самом деле не содержат чистую медную проволоку или содержат провод, который на самом деле меньше, чем рекламируется, но выглядит больше из-за оболочки проводки.

Обязательно проверяйте отзывы перед покупкой. Я написал здесь очень полезное руководство с несколькими лучшими комплектами для подключения усилителей.

Провод динамика

Не тратьте деньги на слишком дорогие провода для колонок. Главное помнить — покупать качественный провод — желательно фирменного типа — с хорошей изоляцией и хорошими проводниками. Один провод обозначен как положительный, поэтому его можно правильно подключить.

Для среднего сабвуфера или пары сабвуферов подойдет небольшая секция калибра 16 или 14.Вы можете найти длину 25 футов или меньше по хорошей цене.

Вам не нужны сверхдорогие бренды, поэтому вас не уговаривают тратить много денег. Просто попробуйте найти качественную проволоку достаточной длины (обычно в рулоне) по справедливой цене. Не тратьте слишком много денег на провода для колонок, это пустая трата времени — вам просто понадобится хороший провод .

Внимание! Провод динамика и питания с маркировкой «CCA» — это провод , а не из чистой меди! Из-за роста стоимости меди производители теперь используют алюминиевый провод с медным покрытием , который хуже по качеству, чем чистый медный провод (и дешевле).

Для провода динамика, скорее всего, ничего страшного, но будьте осторожны при покупке. Иногда примечание CCA печатается мелким шрифтом.

При подключении к заводской системе без разъемов RCA ожидайте, что вы также подберете катушку небольшого калибра провода (подойдет 18 или 20 калибр) достаточной длины, чтобы пройти от проводки динамика автомобиля к усилителю.

Рулон длиной 50 футов должен хорошо работать для 2 пар проводов динамиков. Если вам интересно, сколько стоит хороший базовый рулон проводов, вот хороший пример настоящего медного провода для громкоговорителей, который можно купить на Amazon.

Выбор усилителя

Не нужно много денег, чтобы купить хороший усилитель для своей новой аудиосистемы. Ожидайте, что вы потратите около 100–250 долларов в зависимости от необходимых функций и мощности.

Это очень важно, но хорошая новость заключается в том, что в наши дни большинство усилителей имеют все самое необходимое для работы с корпусом сабвуфера и воспроизведения хороших басов.

Помните, что вы можете использовать как одноканальный (также называемый «моноблочный») усилитель, так и многоканальный усилитель, соединенный мостом для большей мощности.

Характеристики, необходимые для хорошего баса:

• Доступная среднеквадратичная мощность 150 Вт для сабвуфера (один канал усилителя или 2 мостовых канала)
• Кроссовер нижних частот для передачи только чистого баса и без музыки верхнего диапазона
• Марка среднего и высокого качества с хорошими отзывами
• Опция входов уровня динамика (при использовании заводской стереосистемы

Мостовое соединение усилителя означает подключение динамика таким образом, чтобы мы могли воспользоваться преимуществами встроенной конструктивной особенности, которая позволяет двум каналам усилителя управлять одним динамиком (или парой динамиков) для большей мощности.

Это обычно позволяет обеспечить мощность одного канала в 4 раза! (Всегда проверяйте технические характеристики, чтобы быть уверенным в наличии мощности и требуемом сопротивлении динамика).

Для обычного человека достаточно усилителя мощностью 150 Вт для использования с хорошо подобранными сабвуфером и динамиком. Если вам нужен настоящий «глухой удар» и мощные, громкие басы, планируйте потратить больше и приобретите модель с большей мощностью.

Современные автомобильные усилители, такие как Alpine MRV-F300, предлагают кроссоверы высоких или низких частот, чтобы блокировать воспроизведение низких или высоких частот при желании.Показанный усилитель имеет регулируемые частоты среза, чтобы контролировать звуковые диапазоны, передаваемые на динамики. Параметр «Полный» означает, что все звуки разрешены для динамиков.

Кроссовер low pass — это функция, которая отфильтровывает звуки верхнего диапазона и позволяет воспроизводить только чистые басы.

Highpass кроссовер блокирует низкие частоты и позволяет воспроизводить звуки более высокого диапазона, такие как музыка, одновременно блокируя низкие частоты, которые искажают небольшие динамики.

Дополнительные опции кроссовера

Некоторые из них также имеют добавленные функции, такие как регулируемая частота кроссовера (в отличие от простого включения / выключения) и усиление низких частот.Кроссоверы — это простая, но невероятно полезная функция для получения наилучшего звука и громкости вашей системы.

Что касается мощности, вы, вероятно, сможете обойтись меньшими затратами, если будете использовать небольшой сабвуфер (например, 8-дюймовый или другой сабвуфер небольшого размера в готовом корпусе).

Однако для получения более громких и качественных сабвуферов лучше всего покупать самые большие, которые могут поместиться в имеющемся у вас пространстве.

Использование многоканальных усилителей в сравнении с одноканальными (моно) усилителями

У обоих типов усилителей есть свои плюсы и минусы, которые следует учитывать.

Если вы планируете включить

Еще

динамиков в будущем и расширение вашей стереосистемы, подумайте о покупке 4-канальной стереосистемы. Даже если вы не используете все 4 канала прямо сейчас, ничего страшного — вы всегда можете использовать их позже.

Это оставляет 2 канала для питания передних динамиков и 2 канала, которые вы можете использовать позже для дополнительных динамиков или моста для управления сабвуфером.

Плюсы и минусы многоканального усилителя:

ПРОФИ:

• Универсальный и отлично подходит для нескольких акустических систем
• Доступно множество марок и моделей
• Может использоваться в 2, 4 и других режимах каналов (мост)
• Популярные, поэтому часто доступно много отзывов

Минусы:

• Обычно имеют более низкую номинальную мощность
• Больше силовых подключений для работы с
• Может быть не таким компактным, как моноусилитель

Плюсы и минусы моно усилителя:

ПРОФИ:

• Высокая мощность для сабвуфера
• Часто может быть такой же компактной, как многоканальные усилители или меньше
• Более простое управление во многих случаях

Минусы:

• Не гибкий — в большинстве случаев используется только для сабвуферов
• Выбор модели и варианты, как правило, более ограничены
• Многие из них только низкочастотные, полный диапазон невозможен

Я рекомендую вам купить качественный 4-канальный усилитель с 50 Вт x 4 или 75 Вт x 4 (на 4 Ом), который можно подключить к 150 Вт или более .В будущем у вас будет больше гибкости, и вам не придется покупать еще один усилитель.

На мой взгляд, это лучший выбор для новичка и среднего человека. Всегда разумно планировать наперед.

Сегодня есть несколько отличных вариантов, в том числе замечательный усилитель, о котором я писал здесь!

Выбор сабвуфера и что нужно знать

При покупке сабвуферов не покупайте сразу самые дешевые. Ищите хорошее сочетание цены, номинальной мощности и характеристик.Хорошие отзывы тоже обязательны.

Если вы впервые покупаете электронику и сабвуфер, лучше не покупать корпус и сабвуфер по отдельности, если вы не знаете рекомендуемый размер корпуса (в кубических футах) для динамика сабвуфера или пары динамиков.

Кроме того, я рекомендую вам купить герметичный корпус, поскольку несоответствие сабвуфера неправильной вентилируемой коробке может привести к ужасному звуку!

Я видел это много раз, и это невероятно разочаровывает.

Не каждый сабвуфер работает с каждой коробкой

Я разработал множество конструкций динамиков различных типов, и вот простое объяснение того, почему это важно: У каждого динамика есть определенные параметры, которые определяют, как он работает в определенных типах и размерах блоков динамиков.

Если динамик неправильно подобран, звук может быть намного ниже того, к которому он подключен.

Это может привести к раннему «достижению дна» (динамик имеет небольшое сопротивление движению и начинает достигать своих пределов при движении) или просто не может воспроизводить басовые звуки при нормальной громкости.

Если это так, ваша тяжелая работа будет напрасной, и ужасно тяжело работать только для того, чтобы получить плохой звук.

Лучше всего начать с комбо сабвуфера, в котором 1 или 2 сабвуфера правильно подобраны к коробке. В большинстве случаев фирменная коробка с динамиками разработана специально для работы с динамиками, исходя из их конкретных характеристик. Для некоторых это наиболее удобный вариант.

Я советую покупать предварительно собранные («предварительно загруженные») или согласованные сабвуферные динамики с коробкой. Это в значительной степени гарантирует, что вы получите хороший звук.

Если вы покупаете предварительно собранную коробку, вы также не можете купить вентилируемую (портированную) модель, если хотите.

Переносные динамики обычно имеют немного менее «плотный» звук, но часто могут играть громче и глубже по сравнению с герметичными корпусами при том же уровне мощности. В общем, это ваше предпочтение.

Многие небольшие комбо сабвуфера портированы, чтобы получить больше звука при небольшом размере.

Вообще говоря, вам нужно будет покупать сабвуферы на 4 Ом

Многие усилители, как одноканальные, так и многоканальные с мостовым подключением, требуют минимального импеданса динамика (номинальное сопротивление) 4 Ом, так что имейте это в виду при покупке.Вы можете узнать об этом подробнее здесь.

Подумайте о покупке автомобильного сабвуфера

Автомобильный сабвуфер — это универсальная басовая система, состоящая из специального корпуса, соответствующего сабвуфера и уже встроенного усилителя.

Их проще установить, чем отдельную систему усилителя / сабвуфера.

Кроме того, они являются отличным выбором для людей, которые позже могут сменить транспорт, особенно для людей, владеющих арендованными автомобилями. Общая стоимость активного сабвуфера vs.отдельные предметы тоже могут быть ниже!

Активный сабвуфер — это универсальное решение для низкочастотного динамика. Хотя многие из них чрезвычайно компактны, чтобы поместиться в автомобили с ограниченным пространством, некоторые из них, такие как этот, предлагают басы почти так же хорошо, как более дорогой усилитель и динамик. Обычно их общая стоимость меньше или равна стоимости покупки предметов по отдельности. Также не нужно беспокоиться об установке усилителя!

Однако у них есть недостатки: хотя они предлагают более удобный способ установки и снятия аудиосистемы, они, как правило, имеют меньшую производительность, чем при использовании стандартной системы усилителя и коробки.

Автомобильные сабвуферы, как правило, больше ориентированы на решение проблемы ограниченного пространства в автомобиле и могут быть более ограниченными по размеру динамика, номинальной мощности усилителя и громкости низких частот, которую они могут воспроизводить.

Обратите внимание, что они, как правило, отличный выбор, если вам нужны хорошие, но не очень громкие басы в автомобилях.

Однако некоторые модели оснащены более крупными динамиками и встроенными мощными динамиками. Я затронул эту тему и привожу несколько отличных примеров.

Pro Tip

По возможности, покупая активный сабвуфер, покупайте самую большую модель, которую вы можете поместить в имеющееся у вас пространство.Подседельные и другие сверхкомпактные модели воспроизводят некоторые басы, которые хорошо дополняют вашу музыку, но ничто не может заменить истинное вытеснение воздуха, как от более крупных сабвуферов. Наилучший звук обычно исходит из более крупных динамиков, таких как динамики 8, 10 и 12 дюймов.

Инструменты, которые я рекомендую для успешной установки

Я считаю необходимыми следующие инструменты:

1. Отвертки с крестообразным шлицем и плоской головкой
2. Хорошие и недорогие кусачки для резки проволоки
3. Плоскогубцы игольчатые
4. Универсальный нож с выдвижным лезвием для бритвы
5. Миниатюрная отвертка с плоской головкой или другой аналогичный инструмент для отделения пластиковых декоративных панелей и регулировки усиления усилителя на конце

В идеале у вас также будет доступ к ним, хотя я понимаю, что иногда они могут стоить больше, чем должны:

1. Мультиметр цифровой (тестер) для измерения напряжений
2. Аккумуляторная дрель с регулируемой скоростью и муфтой (абсолютно ФАНТАСТИЧЕСКАЯ для ускорения работы, сверления отверстий и заворачивания шурупов!)
3. Хороший инструмент для обжима и соединители
4. Инструмент для зачистки проводов (не требуется, но значительно упрощает работу)

Некоторые из них можно купить в магазинах Wal-Mart или Harbour Freight по сниженной цене.Однако все зависит от того, есть ли у них все необходимое. Большинство из них можно дешево купить на eBay или Amazon.com.

Мне очень понравился цифровой мультиметр от Harbour Freight. Это было отличное предложение, и оно длилось хорошо! (Примечание: у них также есть дешевая бюджетная версия за 3-5 долларов, которая также подойдет для устранения неполадок при установке).

Обжимной инструмент (показан с обжимными колпачками) — отличный инструмент для профессиональной установки, позволяющий избежать проблем с подключением проводов в дальнейшем.Я рекомендую синие стыковые соединители (справа), так как они немного проще в использовании и подходят для 16-14 ga. проволока, но ее также можно использовать с проволокой меньшего сечения, если вы сложите ее под собой перед тем, как вставить.

Установка сабвуфера в коробку

Если вы следуете моей рекомендации по покупке коробки для сабвуфера с предустановленной загрузкой, то работы следует проводить для самого сабвуфера. Если вы покупаете корпус и сабвуферы отдельно, вам нужно будет надежно установить их.

Установите сабвуфер в коробку.

Я настоятельно рекомендую использовать аккумуляторную дрель и шурупы для гипсокартона, поскольку они быстро входят в древесный материал коробки.

В большинстве сабвуферов используется 8 винтов. Не экономьте на этом! Сабвуферы тяжелые и при использовании сильно вибрируют. Лучше всего убедиться, что они надежно закреплены.

Если аккумуляторная дрель имеет муфту, установите ее на одно из первых или минимальных допустимых значений, чтобы не повредить материал коробки при закреплении динамика.

Установка усилителя и сабвуфера

Вот общая диаграмма, которая поможет вам визуализировать установку: ( Щелкните, чтобы увеличить, или щелкните здесь, чтобы получить .pdf, который можно просмотреть или распечатать )

Установка усилителя состоит из нескольких основных шагов:

Проложите положительный провод к автомобильному аккумулятору и спрячьте его под ковром и внутренней обшивкой со стороны аккумулятора автомобиля.

Для этого вам нужно будет приподнять часть внутренней пластиковой отделки, например, крышки клапанной панели, которые обычно отламываются и возвращаются на место.Всегда будьте осторожны и, если необходимо, осторожно используйте отвертку с плоской головкой между зазорами, чтобы поддеть их. Отодвиньте ковер, чтобы найти место, чтобы спрятать провод усилителя.

Затем вы можете найти край ковра, который обычно легко отодвинуть и заправить проволокой.

Ходовой провод к двигателю автомобиля и аккумулятору

Честно говоря, подсоединение провода к батарее — обычно самая сложная задача, с которой вам придется столкнуться. Но не волнуйтесь, почти всегда есть щель, отверстие, заглушка, которую вы можете удалить, или резиновое уплотнение жгута проводов, в котором вы проделываете отверстие, проталкивая отвертку или аналогичный инструмент.

С фонариком загляните под приборную панель и попробуйте найти пластиковую пробку заливного отверстия, которую можно вытолкнуть (обнажая свободное отверстие, которое вы можете использовать) или резиновое уплотнение с заводским жгутом проводов, которое идет в моторный отсек.

Если вам нужно это сделать, воспользуйтесь пробойником, острым предметом или даже очень прочной и длинной отверткой, чтобы проделать отверстие в резиновом уплотнении. Затем используйте «трюк с вешалкой», чтобы действовать как проволочная змейка, которая помогает протянуть проволоку.

Если возможно, протолкните отверстие в уплотнении жгута проводов брандмауэра («втулку») и протолкните через него провод усилителя.

Если случайно вы найдете такую ​​пластмассовую заглушку, вытащите ее отверткой и используйте как готовое отверстие для кабеля питания. Это делает вещи НАМНОГО проще!

Если вы проходите через заводское уплотнение жгута проводов, как показано на 1-м рисунке, протолкните его, пока не сможете схватить провод, а затем протяните его через моторный отсек. Тогда вы прошли самое сложное!

Фокус с плечиками

Полезный трюк — использовать вешалку, чтобы сделать «проволочную змейку» для протягивания проволоки через узкие и трудные участки, особенно при переходе из салона в моторный отсек.

С помощью плоскогубцев вы можете выпрямить стандартную вешалку для одежды, чтобы получилась «проволочная змейка», которая представляет собой инструмент, используемый для протягивания проволоки через небольшие пространства.

После этого можно обернуть шнур питания изолентой и прикрепить ее к концу.

Затем протолкните его через салон автомобиля (если нет более простой альтернативы) в моторный отсек, где вы, наконец, можете протянуть его вручную и отсоединить от него провод питания.

Лучше всего загибать концы так, чтобы они были закругленными и не цеплялись за препятствия на пути.Для достижения наилучших результатов сделайте небольшую петлю на конце, где вы хотите прикрепить провод, и хорошо оберните ее изолентой, чтобы сгладить острые края, которые могут зацепиться.

Проведение провода к задней части автомобиля

Возможно, вам будет проще снять заднее сиденье и найти зазор, который позволит вам легко провести провод к спине. Обычно я считаю, что сначала лучше найти место, где я могу просунуть руку или пальцы в боковую щель заднего сиденья (как основание верхней половины заднего сиденья) и выяснить, есть ли там свободное место.

Если нет, я попробую использовать трюк с вешалкой, который почти всегда работает.

Подсоедините положительный провод к держателю предохранителя.

Это очень просто. Обрежьте изоляцию примерно на 1/2 дюйма с концов проводов и установите держатель предохранителя на оголенный положительный провод. Подсоедините клемму обжимного кольца и обожмите ее плоскогубцами (или другими прочными плоскогубцами) или обжимным инструментом.

Поместите патрон предохранителя рядом с аккумуляторной батареей прибл. Длина провода не более 12 дюймов, так как это общее правило, используемое для того, чтобы убедиться, что недостаточно провода для возможного короткого замыкания без предохранителя , что может вызвать взрыв батареи или привести к возгоранию вашего автомобиля.

Не думаете? Такое случается! Не требуется много времени, чтобы зажатый незащищенный провод начал плавить изоляцию и начался пожар.

Не устанавливайте предохранитель!
Я настоятельно рекомендую обжимные кольцевые клеммы, подобные тем, что показаны на левом рисунке , а не тем, что на правом рисунке (клеммы с наконечниками).

Это связано с тем, что клеммы с наконечниками намного сложнее обжимать и, возможно, потребуется пайка для обеспечения наилучшего соединения. 5/16 ″ кольцевые клеммы, подобные тем, что показаны слева, превосходны и просты в использовании, а также входят во многие хорошие комплекты проводки усилителя.К тому же они не очень дорогие.

Если вы не можете натянуть резиновые втулки на провод, не беспокойтесь слишком сильно и при необходимости снимите их.

Избегайте клемм с наконечниками, подобных показанным здесь. Я обнаружил, что, хотя они продаются в некоторых наборах усилителей, а также в магазинах запчастей, их очень сложно использовать, и для них требуются специальные инструменты для обжима с большим усилием или инструменты для высокотемпературной пайки.

Они вполне могут помешать вам установить проводку усилителя, и я бы очень не хотел, чтобы это произошло

Надежно подсоедините положительный кабель к аккумуляторной батарее.

Используйте кольцевую клемму для закрепления на болте или шпильке зажима аккумулятора. Удалите коррозию наждачной бумагой или металлической щеткой и при необходимости обнажите чистый металл.

Для наилучшего метода используйте клемму с обжимным кольцом, чтобы прикрепить положительный провод к зажиму аккумулятора на шпильке или болте. Обязательно удалите предохранитель перед этим и установите держатель предохранителя на провод, прежде чем подключать его к батарее. Удерживайте на месте с помощью стяжек для прикрепления к ближайшей проводке, шлангам или скобам.

Подключите провод заземления усилителя к оголенному металлу рядом с тем местом, где будут размещены усилитель и сабвуфер.

Используйте клемму с обжимным кольцом и прикрепите ее к кузову автомобиля (голый металл) заводским винтом или болтом. Альтернативным и более быстрым решением является использование аккумуляторной дрели и самореза, чтобы просверлить металл и одновременно закрепить кольцевой зажим.

Если вы можете найти заводской заземляющий провод в непосредственной близости, это отличная точка подключения заземляющего провода.В противном случае использование самореза и аккумуляторной дрели сделает работу очень быстрой.

Подключите провод дистанционного включения к автомобильной стереосистеме вторичного рынка и источнику сигнала

Если используется стереосистема неоригинальной модели, должен быть доступен выходной провод удаленного вывода (синий или бело-голубой). Подключите его к пульту дистанционного управления по проводу, входящему в комплект.

Если не установлена ​​автомобильная стереосистема на вторичном рынке, будет немного сложнее. В этом случае у вас есть несколько вариантов:

• Подключите провод дистанционного управления к проводу +12 В, включенному при зажигании или дополнительном положении переключателя зажигания (это первый вариант).
• Используйте специальный адаптер, который распознает музыку и при подключении к источнику питания может передавать сигнал удаленного отведения.

Второй вариант не нужен, за исключением очень сложных ситуаций.

Практически всегда где-нибудь в автомобиле можно найти коммутируемый провод +12 В. Это может занять время, но, используя хороший мультиметр, вы можете найти его, а затем подключить аналогично подключению проводки динамика, показанному ниже.

На большинстве автомобильных стереосистем на вторичном рынке синий выходной провод предназначен для включения и выключения внешнего усилителя. Он подает +12 В при включении стереосистемы. Подключитесь к этому, если доступно. Обычно я использую стыковые соединители (обжимные соединители) для надежного подключения провода.

Подключение кабелей RCA — или подключите проводку громкоговорителей, если разъемы RCA недоступны

Снимите автомобильную стереосистему и получите доступ к задней проводке или задней части стереосистемы, если это и послепродажная (не заводская) модель. Подключите к разъемам RCA, если они есть, в следующем порядке предпочтения:

1. Выходные гнезда для сабвуфера (часто обозначаются SUB или SUBW)
2. Если имеется 4, используйте ЗАДНИЕ домкраты
3. Если доступно только 2, то тоже ничего.

Левый канал отмечен белым разъемом, а красный представляет правый канал.

Подключите кабели RCA к задней части стереосистемы вторичного рынка, если таковая имеется.

Подключение к входам уровня громкоговорителей (если у вас заводская система)

Если разъемы RCA недоступны или у вас есть штатная автомобильная стереосистема, вам необходимо отсоединить проводку динамика, чтобы получить источник аудиосигнала. Это может быть проще сделать, когда вы подключаете удаленный провод к стереосистеме. Если в автомобиле есть задние динамики, это тоже вариант, так как динамики в багажнике могут иметь довольно легкий доступ к проводке динамиков.

Вам необходимо найти информацию о проводке для вашего автомобиля и проверить на таких сайтах, как the12volt.com, электрические схемы.

С каждой пары проводов динамика или рядом с разъемом провода динамика снимите примерно 1/2 дюйма изоляции и отколите ее. Для этого либо оберните провод, либо обрежьте заводской провод и подключите к нему с помощью обжимных соединителей, при этом прикрепляя провод небольшого калибра.

Обжимные соединители (см. Список инструментов выше) надежны и обеспечивают хороший электрический контакт.Я рекомендую вам использовать их, если это возможно.

Проложите проводку к месту усилителя

После подключения провода питания, удаленного провода и сигнального провода переместите его вниз с той же стороны автомобиля (при необходимости), а когда провода соединятся, используйте стяжки (также называемые «стяжки»), чтобы аккуратно удерживать их вместе. . Используйте кусачки, чтобы отрезать лишнюю оставшуюся длину стяжки.

Соберите вместе провода питания и кабеля вот так. Чтобы сэкономить деньги, вы можете расстегнуть стяжки на расстоянии примерно 12 дюймов друг от друга, чтобы не использовать слишком много стяжек.Стяжки удерживают проводку на месте, делают ее более управляемой и помогают предотвратить перемещение вещей с течением времени.

Монтаж усилителя

Две идеи монтажа усилителя, которые подходят почти для любой установки. Не переживайте! Один из них должен работать. Однако идея монтажа на плате выглядит намного лучше и означает, что во многих случаях вы можете установить усилитель в стороне.

Для большинства людей есть 2 отличных и простых способа надежно закрепить усилитель:

1. На коробке сабвуфера
2. Сделайте монтажную плату усилителя и надежно прикрепите ее к машине

Я предпочитаю №2, так как это более привлекательный и профессиональный метод.Это немного больше работы, чем №1, но выглядит великолепно, а также позволяет избежать сильной вибрации усилителя, как при установке на корпус сабвуфера.

Для варианта №2 вы можете купить красивый коврик для колонок или темную ткань в магазине Joann или другом магазине тканей / рукоделия и покрыть доску клеевым спреем и / или степлером, а затем закрепить ее с помощью кронштейнов или ремней автомобильной стереосистемы.

Черная ткань доступна в различных типах ткани (я часто использовал черный фетр или материалы, похожие на бархат, для нестандартной укладки).

Большим преимуществом использования стойки усилителя (платы усилителя), изготовленной по индивидуальному заказу, является то, что ее можно установить в местах, которые иначе были бы невозможны.

Просто отрежьте кусок платы (например, купленный в Lowe’s или Home Depot) немного больше усилителя, закрепите его с помощью скоб или ремней, и все.

Пока у вас есть место и детали для монтажа платы, это относительно просто! Вы можете найти несколько отличных, которые я использую здесь.

Используйте винты с полукруглой головкой (слева), а не саморезы, когда вы крепите предметы к дереву или древесным материалам.Ремешки для установки автомобильной стереосистемы (справа): antastic для индивидуального монтажа усилителей, плат усилителей и коробок сабвуферов на автомобиле.

Подключите всю проводку к усилителю и сабвуферу

Это самая легкая часть! И вы находитесь на «финишной прямой» — на данный момент осталось немногое. Если все пойдет хорошо, очень скоро у вас будет отличный звук.

При выключенном питании и извлеченном предохранителе провода питания подключите провод питания, провод заземления и провод дистанционного управления к соответствующим клеммам.Обычно положительный и отрицательный выводы больше остальных.

Убедитесь, что у вас хорошее, плотное соединение, без торчащих проводов, которые могут привести к короткому замыканию.

(Нажмите, чтобы увеличить)

Подключите больший провод динамика, который вы купили, к клеммам динамика усилителя. Если вы используете мостовой усилитель, подключите провода к усилителю аналогично тому, как показано здесь. При использовании входов RCA подключитесь к паре входов для выходов динамиков, к которым вы подключены.

Если используются входы уровня громкоговорителей от заводской системы, подключите их сейчас. Они должны быть помечены и / или размечены цветом, чтобы было понятнее.

Включите систему и проверьте наличие проблем

Установите предохранитель и включите зажигание и стереосистему. Вы должны услышать звук, а индикатор питания усилителя должен указывать на то, что он включен. Если нет, проверьте следующие пункты на наличие проблем.

Quick Tip

По возможности используйте измерительный прибор для поиска и устранения неисправностей усилителя.Контрольные огни не дают вам достаточно информации. Многие усилители могут иметь хорошее заземление и соединение с аккумулятором +12 В, но не включаются, если, например, на удаленном проводе ниже определенного напряжения, поэтому важно иметь возможность выяснить, что происходит.

Если у вас нет звука или питания, скорее всего, это связано с одной из следующих распространенных причин:

• Плохой провод массы автомобиля (измерьте отсутствие обрывов между отрицательной клеммой усилителя и металлической частью автомобиля)
• Проблема с держателем предохранителя или неисправный предохранитель
• Напряжение провода дистанционного управления слишком низкое или +12 В не подается вообще

Как правило, существует всего несколько причин, по которым усилитель не может включаться и воспроизводить звук, так что обычно это одна из нескольких основных проблем, подобных тем, которые я перечислил здесь, которые вызывают проблему.

Настройка усиления и низких частот

Проблема с настройками звука как на стерео , так и на усилителе заключается в том, что настройки могут быть произвольными, и один может повлиять на то, как другой воспроизводит звук на вашем сабвуфере.

Рекомендую сделать следующее:

1. Отключите все функции усиления низких частот или эквалайзера (EQ) на стереосистеме или установите средний или нулевой уровень.
2. Отключите все регуляторы усиления низких частот на усилителе или установите минимальный уровень.
3. Установите минимальное усиление усилителя

Большинство хорошо продуманных усилителей, таких как популярный Alpine MRV-F300, оснащены гибкими элементами управления кроссовером, которые вам следует использовать.С ними вы можете получить чистую музыку с низким уровнем искажений при большой громкости. Удивительно, но очень немногие люди используют эти возможности в полной мере!

Включите музыку, которая вам хорошо знакома и должна иметь хорошие басы на умеренном уровне. Затем с помощью подходящей небольшой отвертки или отвертки отрегулируйте усиление до тех пор, пока качество низких частот не будет на уровне, который вам нравится.

Не забывайте, что при закрытии люка внедорожника или багажника автомобиля звук несколько изменится по сравнению с тем, когда закрываются дверь, багажник и / или задний люк.

Если в стереосистеме недостаточно басов или ваша система по-прежнему не звучит должным образом, попробуйте использовать усиление низких частот на своем усилителе, если это возможно.

Усиление низких частот обычно работает для усиления низких частот, например, около фиксированной или регулируемой частоты около 50 Гц. Иногда это может добавить звуковой системе дополнительный звук и басы.

Сводка

Надеюсь, мой гид предоставил много полезной информации. Это то, чем я хотел бы заниматься, потому что я хочу, чтобы все знали, как здорово установить свой собственный автомобильный сабвуфер и усилитель.

Один важный совет: для установленных на заводе аудиосистем премиум-класса, таких как Bose, JBL и Harmon Kardon, может быть трудным, поскольку эти системы намного сложнее.

Вообще говоря, вы все равно сможете добавить сабвуфер, в большинстве случаев отключив пару заводских проводов динамиков.

Если у вас возникнут проблемы или вы не чувствуете себя в состоянии справиться с задачей, подумайте о том, чтобы получить оценку, поговорив с авторитетным магазином автомагнитол. Если они говорят, что вашему автомобилю потребуются детали и надстройки, не перечисленные здесь, обязательно спросите, почему.

Дополнения

приносят очень большой доход магазинам автомобильной аудиотехники.

Что бы вы ни делали, не пугайтесь . Следуйте моим советам, чтобы лучше подготовиться и выполнять установку поэтапно.

Практически каждый может установить в машине свой сабвуфер и наслаждаться фантастическими басами!

Рекомендуемые товары

Как я уже упоминал в своем руководстве, я обычно рекомендую использовать многоканальный усилитель. Вот отличный список, который я собрал из самых доступных и эффективных моделей.

Вот очень хороший и полный комплект проводки усилителя, чтобы упростить работу (я нашел одни из лучших ценностей на Amazon).

Одна из лучших автомобильных стереосистем, которые я нашел, — это автомобильная стереосистема Alpine CDE-HD149BT Single-Din с Bluetooth, HD-радио, ЖК-дисплеем премиум-класса и …

Распечатка

1. Базовая инфографика с практическими рекомендациями (файл .pdf)
2. Схема установки автомобильного усилителя
3. Базовая схема подключения НЧ-динамиков

Есть вопросы или комментарии? Не стесняйтесь оставлять комментарии ниже или дайте мне знать.

Как установить автомобильный усилитель

Установка
автомобильные усилители звука — одна из самых хитрых вещей для новичков в автомобильной аудиосистеме.
установщик может попытаться. Установка автомобильного усилителя требует, чтобы всевозможные
панели должны быть удалены и чтобы различные провода были проложены по всей машине. Установка
автомобильные аудиоусилители — это пошаговый процесс, который я описал здесь.
Если у вас есть вопросы, свяжитесь со мной по телефону , нажав здесь .Пожалуйста, не пытайтесь установить автомобильный усилитель, если вы
не устраивает этот процесс. Доверьте это профессионалу. Сейчас
вот шаги по установке автомобильного усилителя. Так же есть проводка
диаграмма ниже. ПРИМЕЧАНИЕ. Эти указания предполагают, что вы уже физически
установите усилитель на твердую непроводящую поверхность (неметаллическую). Если вы не приобрели силовую проводку, обязательно прочтите эту статью о выборе калибра проводов для усилителей.

1. Определите, на какой стороне автомобиля находится аккумулятор.Отключите
   отрицательная клемма аккумуляторной батареи. Если у вас есть радио с функцией безопасности
   (например, Delco-Loc, Eclipse ESN и т. д.) убедитесь, что вы знаете код повторной активации или безопасности
   перед отсоединением отрицательной клеммы аккумуляторной батареи.
2. Найдите место, чтобы пропустить провод питания через брандмауэр. Попытаться найти
   пустая резиновая втулка, скрывающая неиспользуемое заводское отверстие. Вы можете просто
   проделайте отверстие в этой втулке и пропустите через нее провод.
3. Если
   там нет заводского отверстия, которое вам нужно будет сделать. Убери силу
   сверла и сверла по стали. Перед сверлением убедитесь, что знаете где
   бит закончится, когда пройдет через брандмауэр. Я обычно делаю
   маленькое пилотное отверстие, а затем увеличивайте размер долота, пока отверстие не станет большим
   хватит на мой провод. Если у вас есть ступенчатый бит (например, Uni-Bit), было бы здорово
   использовать (см. фото). Я их очень рекомендую.
4. Защитите края просверленных отверстий от ржавчины краской или аналогичным средством.
   материал. Не пропускайте этот шаг.
5. Установить
   резиновую втулку (см. фото) в отверстие для защиты провода от
   трение (ОЧЕНЬ ВАЖНО!). Заполните зазор между внутренним диаметром резиновой втулки.
   и провод питания, если необходимо, чтобы вода не стекала по
   провод. Для провода большего сечения, такого как 1/0, потребуется специальная втулка и отверстие гораздо большего размера.StreetWires производит эти двухкомпонентные втулки, которые они называют втулками межсетевого экрана.
6. Пропустите провод из салона автомобиля через отверстие и
   к области батареи, соблюдая осторожность, чтобы не защемить и не сдвинуть
   детали в моторном отсеке. Легче протолкнуть 5-8 футов провода через втулку, чем остальные 15-20 футов со стороны аккумулятора. Вот почему вы выталкиваете провод изнутри.
7. Установить
   встроенный патрон предохранителя (см. фото) для провода питания как можно ближе
   к клемме аккумуляторной батареи (IASCA
   правило в пределах 18 дюймов, но чем меньше, тем лучше).ОЧЕНЬ, ОЧЕНЬ ВАЖНО !!!!! Этот предохранитель защищает
   ваш автомобиль от возгорания в случае короткого замыкания в силовой проводке.
   Это не для защиты вашего аудиооборудования, а для защиты вашего автомобиля. Провод между предохранителем и выводом аккумулятора будет незащищенным,
   поэтому вы хотите, чтобы этот раздел был как можно короче.

   Предохранитель
   размер зависит от силы тока, который будет проводить силовой провод. Проконсультируйтесь с владельцем
   руководство вашего усилителя (ов), чтобы узнать максимальное потребление тока
   ваша система.Вы также можете связаться с производителем и попросить их
   эта информация. Для нескольких усилителей вам нужно будет сложить
   максимальное потребление тока каждым усилителем. Как только вы узнаете максимальный ток
   Нарисуйте, вы узнаете, какой размер предохранителя использовать. Например, если ваш максимум
   потребляемый ток составляет 50 ампер, тогда вам понадобится предохранитель на 50 ампер. Не вставляйте
   предохранитель, пока не будут выполнены все остальные соединения! Подключите провод питания
   к аккумулятору, используя соответствующие разъемы для провода и клеммы аккумулятора.Для получения дополнительной помощи по выбору предохранителя посетите эту страницу.

8. Отодвиньте ковер в том месте, где вы собираетесь проложить провод питания.
   Чтобы сделать это, вам нужно будет снять крышку рокера и крышки кик-панели.
   это.
9. Змея
   провод питания к его конечной точке подключения (где ваш усилитель будет
   быть смонтирован). Будьте осторожны, чтобы избежать защемления, например, направляющих сиденья / двери.
   косяки и т.д. В зависимости от вашего приложения можно подключить питание
   провод к усилителю (используя соответствующие разъемы, такие как кольцевые клеммы,
   см. фото) или подключите его к блоку распределения питания, если вы используете несколько усилителей.
10. После
    у вас есть провод питания, как вы хотите, вернитесь и используйте пластик
    проволочные стяжки для фиксации проволоки на месте. Вы также можете закрыть провод
    в моторном отсеке с помощью троса (перед использованием стяжек). Вы можете найти этот ткацкий станок в магазинах автозапчастей и Parts Express.
11. Теперь проложите кабели RCA и провод дистанционного включения (обычно синий провод.
    но вам нужно будет проверить руководство к головному устройству) с обратной стороны
    головное устройство к месту установки усилителя.Тебе понадобится
    следуйте процедуре, аналогичной процедуре с силовым проводом (шаги 8 и 9).
    Однако прокладывайте кабели RCA с противоположной стороны автомобиля. Ты сделаешь
    не хотите прокладывать силовые и сигнальные кабели на одной стороне
    транспортное средство. Это может вызвать шум в вашей системе. Подключите пульт
    подключите провод к усилителю с помощью соответствующего разъема (например,
    как кольцевой терминал). ПРИМЕЧАНИЕ : Удаленный провод
    это то, что посылает сигнал вашему усилителю, чтобы он включился или выключился.Это очень
    важный провод и ваш усилитель без него работать не будет. Кликните сюда
    если у вас нет удаленного провода или вы используете заводскую головку
    Блок. Для нескольких элементов, использующих удаленный провод, вы захотите использовать реле.
12. Теперь проложите провода динамика между усилителем и динамиками.
    Если вам нужно пропустить провода через салон автомобиля, убедитесь, что
    вы прокладываете их с той же стороны, что и кабели RCA. Ты не хочешь бежать
    провода питания и провода динамиков на одной стороне автомобиля.Этот
    может вызвать шум в вашей системе, хотя это менее вероятно, чем шум через кабели RCA.
13. Подключиться
    провода динамика к усилителю с помощью соответствующих разъемов (например,
    как кольцевые клеммы) и к динамикам с помощью соответствующих разъемов
    (например, плоские клеммы с внутренней резьбой, см. фото). У большинства динамиков есть два терминала разного размера. Более крупная клемма — это положительная клемма, а меньшая — отрицательная. ПРИМЕЧАНИЕ : Если ваши динамики ранее были подключены к головному устройству (питались от него), вам необходимо сначала отключить динамики от головного устройства. Вы не можете подключить головное устройство и усилитель к динамикам. Это приведет к повреждению вашей электроники.
14. Теперь вам нужно будет подключить отрицательную клемму вашего усилителя.
    к земле шасси вашего автомобиля. Любая металлическая точка на транспортном средстве
    должны работать, так как все они ведут к отрицательной клемме
    аккумулятор.Этот отрицательный провод питания должен быть коротким и одинакового диаметра.
    как положительный провод питания, ведущий к батарее. При подключении
    отрицательный провод питания к земле, возможно, потребуется соскрести краску с
    поверхность заземления. Если у вас есть инструмент типа Dremel с металлической щеткой, он отлично подойдет (используйте защиту для глаз). Это обеспечит лучший контакт между отрицательными
    клемму провода питания и массу автомобиля. После того, как у вас есть отрицательный
    клемма соединена с землей, соединение покрыть краской, заделать герметиком
    или аналогичный защитный материал для предотвращения ржавчины (коррозия = шум). ВНИМАНИЕ: Если
    вы должны просверлить отверстие в автомобиле для подключения заземления шасси,
    убедитесь, что вы знаете, в чем именно занимаетесь. Это особенно важно
    когда вы находитесь в районе бензобака вашего автомобиля. Неправильный ход здесь
    может пробить бак, вызвать искру и поджечь автомобиль
    с тобой в нем! Если вы не уверены, проконсультируйтесь со специалистом.

15. После того, как все соединения установлены и все провода закреплены, вы
    может вставить предохранитель основного провода питания.Если вы устанавливаете автомобильный аудиоконденсатор, вам необходимо сначала его зарядить. Это также можно сделать на держателе предохранителя.
16. Подсоедините отрицательную клемму аккумуляторной батареи.
17. Поздравляю! Вы только что установили автомобильный аудиоусилитель. Теперь вы захотите правильно настроить свой выигрыш. См. Инструкции ниже.

Вас также может заинтересовать Как установить собственную автомобильную стереосистему .Он охватывает многие темы, в том числе подробно об установке автомобильного усилителя звука. Кликните сюда.

Настройка уровня и усиления для автомобильных аудиоусилителей

Настройка уровня на слух — это больше искусство, чем наука. Это можно сделать
с помощью осциллографа, но так как мало кто из тех, кто валяется
мы будем делать это на слух. В основном вы хотите начать с первого
компонент в цепочке (головное устройство) и продвигайтесь к последнему компоненту
(усилитель).ПРИМЕЧАНИЕ. Во время этого процесса вы можете подвергаться воздействию очень высокой громкости, поэтому в большинстве случаев рекомендуется использовать средства защиты органов слуха. Вы по-прежнему должны слышать искажения через приглушенные наушники.

1. Начните с поворота всех ручек регулировки входного уровня (регуляторы усиления).
   на ваших компонентах полностью против часовой стрелки (до минимального значения).
   Установите регуляторы тембра (низкие, высокие, громкость) на головном устройстве в
   без усиления (уровень низких и высоких частот = 0, а громкость выключена).если ты
   если у вас более одной пары RCA, вы захотите установить каждую регулировку усиления
   в отдельности. Убеждаться
   ваши регуляторы фейдера и баланса установлены на канал, который вы хотите настроить в первую очередь. Это может быть отдельный канал, если у вас есть индивидуальные настройки усиления, или пара каналов, если у вас есть одно усиление для двух каналов.
2. Затем установите все настройки эквалайзера (если у вас есть эквалайзер)
   в центральное (фиксированное) положение, чтобы они не производили повышения или понижения.Какие
   мы хотим, чтобы сигнал был как можно более чистым.
3. Добавьте исходный материал хорошего качества, желательно компакт-диск с прочным
   вывод и чистая запись. Хард-рок здесь был бы плохим выбором.
   Попробуйте что-нибудь более чистое, может быть, акустическое, с которым вы знакомы.
4. Медленно увеличивайте громкость деки, пока не начнете слышать искажения.
   Когда вы его услышите, остановитесь и немного отступите, пока не перестанете слышать
   Это.Если вы не слышите искажений, даже когда громкость
   наверху у вас есть качественное головное устройство. Вот что мы ищем
   для.
5. Теперь, когда на вашем головном устройстве установлена ​​максимальная неискаженная громкость, перейдите к
   следующий компонент. Отрегулируйте входное усиление, пока не начнете слышать искажения.
   Слегка отступите.
6. Продолжайте этот процесс, пока не соберете все компоненты в
   цепь на максимальном неискаженном уровне.
7. Когда вы дойдете до усилителей, вам, возможно, потребуется надеть средства защиты органов слуха, чтобы отрегулировать
   их на максимальный уровень. Как и прежде, увеличивайте усиление, пока не услышите
   слышимое искажение. Это должно быть слышно даже с затычками для ушей. Но, честно говоря, если вам приходится носить беруши, чтобы слушать, уровень искажений, вероятно, не имеет значения 🙂

Вот и все. Включите музыку и убедитесь, что все звучит правильно. Поздравляю!
Вы только что научились правильно настраивать параметры автомобильной аудиосистемы
система.

Если у вас возникнут проблемы после установки, обязательно прочтите эти три статьи.

Поиск и устранение неисправностей автомобильных аудиоусилителей

Поиск и устранение неисправностей автомобильного аудиоусилителя

Поиск и устранение неисправностей в режиме защиты усилителя

Следующая страница —> Устранение неполадок с автомобильным звуком

Схема подключения 4-канального автомобильного усилителя

Kicker dxa 2504 4-канальный автомобильный аудиоусилитель мощностью 250 ватт 43dxa2504.Схема подключения автомагнитолы к вашему chrysler 200 2015 года со стандартной стереосистемой премиум-класса Bose.

Электросхемы усилителя Экскурсии Pinterest Автомобили Авто Аудио

Это был небольшой воздушный компрессор на 4 ампера, который я использую для своего велосипеда.

Схема подключения 4-канального автомобильного усилителя . Пытаюсь отследить электрическую проблему. Головное устройство базовой системы 1 усилитель и 4 динамика, головное устройство 1 усилитель и 4 динамика, все на головном устройстве усилителя 1 усилитель и 4 динамика 2 сабвуфера на головном устройстве усилителя 2 усилителя и 4 динамика.Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Volkswagen, фанатиком Volkswagen или начинающим энтузиастом Volkswagen с автомобильной стереосистемой Volkswagen.
Независимо от того, являетесь ли вы опытным установщиком мобильной электроники ford или новичком в области Ford, владеющим автомобилем Ford, схема подключения автомобильной стереосистемы Ford может сэкономить a. Когда я включаю. Я работал на нем около минуты, когда перегорел предохранитель.
Инструкции по электронному оборудованию, компоненты и т. Д. Militaryamateurcommercialetc.У кого-нибудь есть схема подключения на 16 таком. Купить 4-х канальный усилитель power pack alpine ktp 445u.
Я заменил предохранитель и подключил свой.
Аудиосистемы
Как подключить 4-канальный усилитель к передним и задним динамикам Звук
Инструкции по подключению автомобильных аудиоусилителей
Электрические схемы усилителя Как добавить усилитель к автомобильной аудиосистеме
Подключение стереоусилителя Простая схема подключения
Аудиосистемы
Электромонтажная схема 4-омных субблоков 2-канального усилителя Схема подключения усилителя
Интернет-схема
Amazon Com Pyle Plam3000 4-канальный мостовой усилитель мощностью 3000 Вт Подробная электрическая схема стереофонического усилителя
Подключение автомобильных динамиков к усилителю Используйте свое Заводская проводка Электропроводка
, 4-омные субблоки, 2-канальная электрическая схема усилителя мощности для вас Подробная электрическая схема усилителя мощности
Подробная электрическая схема усилителя мощности
Подробная схема подключения усилителя мощности
Pro Audio кольцо 4 Ом Subs 2-канальная электрическая схема усилителя мощности для вас Подробная электрическая схема усилителя мощности
Подробная электрическая схема усилителя мощности
Подробная электрическая схема усилителя
для библиотеки подключений Challenger Подробная электрическая схема усилителя мощности
Подробная электрическая схема усилителя мощности
Подробная схема подключения микшера
Gl 1800 Audio Ehnancements
Простая схема подключения
Kicker L7 12 Схема подключения Измените свою идею с помощью схемы подключения Индикатор уровня
с помощью операционного усилителя Принципиальная схема подключения
Pioneer Gm D1004 Ультракомпактный 4-канальный усилитель 400 Вт Подключение автомобильного усилителя
Библиотека схем электропроводки
2-канальный автомобильный усилитель Схема электропроводки Библиотека электропроводки
Как подключить сабвуферы Dvc параллельно Двойная 2-омная звуковая катушка Sub
Последовательная проводка Бесплатная электрическая схема для вас
200w Boombox Как построить 6 St eps с изображениями
Hi Fi 4-канальный усилитель звука Очень простой и дешевый 6 шагов
Как установить конденсатор с усилителем и комплектом проводки с полным усилителем
Сабвуфер и усилитель установить на заводское головное устройство 04 Mazda 3 Youtube
Hi Fi 4 Channel Усилитель звука очень простой и дешевый 6 шагов
Как установить усилитель Hyundai Sonata 2015 и новее Youtube
Hi Fi 4-канальный аудиоусилитель Очень простой и дешевый 6 шагов
Что такое проводка Бесплатная схема подключения для вас
Precision Power I520 4 Автомобильный усилитель Dyno Test Smd D Amore Ad 1
TRS Стерео электрическая схема Бесплатная схема подключения для вас
6 динамиков Галерея электрических схем 4-канального усилителя Пример схемы подключения усилителя
Как добавить свой автомобиль и 4-канальный усилитель
Схема подключения 4-канального усилителя в автомобиле Kuwaitigenius Me Схема подключения 4-канального усилителя
к 5-канальной электрической схеме и Wellread Me
4-канальный Схема подключения усилителя nel Коллекция бесплатных схем подключения усилителя
Схема подключения 4-канального усилителя на 4 канале Схема подключения и инструкции по подключению 4-канального усилителя
2 динамика 1 вспомогательная схема подключения Просто еще одна проводка
Схема подключения 4-канального автомобильного усилителя Новый Sony Xm Gtx6040 600w 4 канала
Схема подключения 4-канального усилителя 22 Схема подключения Изображения Электрические схемы
Схема подключения 2-канального автомобильного усилителя Схема подключения нового усилителя Загрузка автомобиля
Как установить схему 4-канального усилителя Новые схемы подключения сабвуфера
Схема подключения автомобильного усилителя и сабвуфера Простой 4-канальный усилитель
Автомобиль Схема усилителя Pretty 30 Вт 4-канальный усилитель звука
Схема 4-канального автомобильного усилителя Бесплатная электрическая схема для вас
Схема подключения ценного автомобильного усилителя мощности Infinity 7540a 7541a 4 Схема подключения 4-канального автомобильного усилителя
Fresh Crutchfield Wiring Схема подключения двух усилителей
Unique 2 Ом Схема подключения, как к 9076 0 Схема подключения 4-канального автомобильного усилителя Схема подключения нового усилителя
Dqdx Basicinstall Для 6-канального автомобильного усилителя Схема подключения
5-канального автомобильного усилителя Схема подключения среднего размера
Схема подключения 2-канального автомобильного усилителя Прекрасная проводка 2-канального автомобильного усилителя
4-канальный Схема подключения усилителя Превосходный автомобильный аудиоусилитель
Схема подключения 5-канального автомобильного усилителя Punch 4 Схема подключения 5-амперного усилителя Бесплатно
Jl-Amp Схема подключения усилителя Основные блоги
Схема подключения 5-канального усилителя для бесплатных шаблонов 2 Автомобиль в Agnitum Me
Speaker Ohm Подключение Бесплатная проводка Схема для вас Схема
Схема Технологические шаблоны и примеры Часть 524 Схема подключения автомобильного усилителя динамика
Элегантная схема подключения Домашнее аудио
Clarion Dxz465mp Руководство по установке Схема подключения усилителя
Boss R1100m для руководства и устранения неисправностей

• Твиттер
• Facebook
• Google
• Tumblr
• Pinterest

МиссисЯркий

Артикель Теркаит

MTX Audio

Часовой пояс:
(UTC-12: 00) Международная линия дат запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Универсальное скоординированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное скоординированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

Проводка автомобильной аудиосистемы

Таблица размеров проводов для автомобильных аудиосистем.Технический писатель и консультант по продукту.

Схемы подключения усилителя Автомобильные аудиосистемы Автомобильный усилитель

Провод питания автомобильной аудиосистемы.

Электропроводка автомобильной аудиосистемы . Подключите антенный кабель и подключите адаптер проводки стереосистемы к жгуту проводов автомобиля. Следует использовать соответствующий калибр, чтобы усилитель не блокировался из-за ограничений по размеру провода. В любом случае есть несколько способов улучшить заводскую звуковую систему, не касаясь головного устройства.

В конце концов, настроить автомобильную аудиосистему довольно просто, и вы не должны бояться делать это самостоятельно. У всех разные мнения об автомобильной аудиосистеме, а некоторым просто нравится внешний вид заводской стереосистемы. Установка новой автомобильной стереосистемы — отличный способ вдохнуть новую жизнь в вашего старого повседневного водителя.

Что означают цвета на жгуте проводов. При подключении автомобильной аудиосистемы критически важно использовать провод надлежащего калибра для усилителя.Подключите красный провод питания от старой стереосистемы к красному шнуру питания на новой стереосистеме и установите стереоресивер в приборную панель.

Основы подключения автомобильной аудиосистемы. Чтобы избежать проблем и добиться наилучшего звука, определите номиналы предохранителей ваших усилителей и их расстояние от батареи, а также обратитесь к следующей таблице, чтобы определить правильный калибр силовых проводов. Правильный калибр — второе по важности соображение после предохранителя.

Если у вас есть машина последней модели со встроенной информационно-развлекательной системой, также может быть очень сложно обновить стереосистему.Я устанавливаю 3 усилителя и цифровой сигнальный процессор для моей новой автомобильной аудиосистемы в джип гранд чероки. Какая проводка нужна.

Как подключить автомобильную стереосистему. Мы проясняем схему проводки типичной автомобильной аудиосистемы, а также рассмотрим действия и шаги, которые необходимо предпринять при добавлении одного или двух усилителей. Имейте в виду, что все провода должны быть соединены в конце и ни один не должен висеть без присмотра.

Провод питания — одна из важнейших частей усилителя.Как подключить жгут проводов или интерфейс к стереосистеме. Самостоятельная разводка автомобильной стереосистемы — относительно простой процесс для тех, кто имеет даже самые базовые знания в области электропроводки или ремонта автомобилей, и это отличный способ сэкономить деньги на автомобильной стереосистеме.

Полное объяснение по нашему b. Для блоков распределения проводов и др. Подключите аккумулятор, включите автомобиль и проверьте систему.

Проводка автомобильной аудиосистемы. Добавление проигрывателя компакт-дисков или стереосистемы с поддержкой MP3 в ваш автомобиль может дать вам возможность слушать новую музыку, а также.Подключите выходной преобразователь, если он необходим, чтобы сделать новую стереосистему совместимой с автомобильной аудиосистемой.

Основы подключения автомобильной аудиосистемы.

Схема электропроводки автомобильной аудиосистемы Необработанная

Как спланировать электропроводку автомобильной аудиосистемы Достаточно ли генератора переменного тока

Схема автомобильной аудиосистемы B Проводка автомобильной аудиосистемы B

Схема подключения автомобильной аудиосистемы Схема подключения автомобильной аудиосистемы

Кроссовер Схема подключения автомобильной аудиосистемы Автомобильная аудиосистема

Схема подключения автомобильной стереосистемы Схема подключения автомобильной аудиосистемы Raw

Схема подключения автомобильной аудиосистемы Raw

Схема подключения автомобильной аудиосистемы Raw

Схема подключения автомобильной аудиосистемы Индустриальный

Автомобиль Электропроводка динамика Чтение промышленных электрических схем

Проводка электропроводки усовершенствованной автомобильной аудиосистемы Провода сигнала питания

Схема автомобильной аудиосистемы Best 1998 2002 Ford Ex plorer B

Схема подключения для стереосистемы Схема подключения Raw

Схема подключения автомобильной стереосистемы Схема подключения Raw

Автомобильный усилитель звука Подключение динамика Здесь еще один радикальный

Проводка автомобильного звука Двойной усилитель и DSP Установка

Проводка автомобильного динамика Чтение промышленной проводки Диаграммы

Основы проводки автомобильной аудиосистемы

Кабель проводки автомобильной аудиосистемы Изображение

Схемы проводки аудиосистемы

Электропроводка автомобильной стереосистемы Чтение промышленных схем подключения

Mtx Tn12 02

Жгут проводов для автомобильного наконечника Электропроводка

Схема подключения

для автомобильной стереосистемы Pioneer Схема подключения необработанной

Кабель для подключения автомобильной аудиосистемы Стоковое Фото C Severij a 17157289

Схема подключения автомобильного сабвуфера

Схема подключения стереосистемы Схема подключения Raw

Us 9 89 22 Выкл. 1500 Вт Комплекты проводов для автомобильных аудиосистем Усилитель Кабель для сабвуфера Комплект проводов для установки динамика 8ga Кабель питания 60 А Держатель предохранителя в

Подключение автомобильной аудиосистемы Northwest Доступная автомобильная аудиосистема

Схема электрических соединений автомобильной аудиосистемы Необработанная

Комплекты проводов для динамиков

Усилитель звука в кабельной кабине Сабвуфер

Fidgetgear Автомобильные аудиосистемы Комплекты проводов для динамиков Кабельный усилитель

Наборы проводов для аудиосистем Символы электрических схем и руководство

Для Pioneer Car Stereo Wiring Diagram Raw

Nissan Radio Wiring Diagram Raw

Top 10 Kit Идеи автомобильного аудиокабеля и получите бесплатную доставку 9000 3 Схема подключения усилителя звука

Схема подключения домашнего аудиоусилителя

Raw

Схема автомобильной системы

Чтение промышленных электрических схем

Схема жгута проводов стерео Lancer Чтение промышленной проводки

Комплекты проводки динамиков Кабель Автомобильный аудио усилитель Проводка Сабвуфер

The Прозрачный прозрачный 250 14 калибра Awg кабель для динамика для домашнего аудио автомобиля

552321a Схема подключения автомобильной аудиосистемы Sonata Epanel

Схема подключения автомобильного аудиоусилителя General Helper

Схема подключения автомобильного аудиоусилителя General Helper

Электропроводка автомобильного аккумулятора База данных схем

Советы по электрическим схемам автомобильной аудиосистемы Электропроводка

Автомобильная аудиосистема Автомобильные динамики Электромонтажная схема Gener al Helper

Советы по электромонтажным схемам автомобильной аудиосистемы Электромонтаж

Scosche Автомобильная аудиосистема Проводка конденсатора Основная электрическая проводка

Комплекты проводки автомобильной аудиосистемы Схема подключения изображений Галерея

Советы по электромонтажной схеме автомобильной аудиосистемы

База данных электрических схем Nice Car Audio

Схема подключения автомобильной аудиосистемы Базовая теория электрических соединений

Схема подключения автомобильной аудиосистемы General Helper

Электромонтажная схема аудиосистемы Основная теория электрических соединений

Схемы подключения акустической системы

Схема подключения автомобильной аудиосистемы

Схема подключения автомобильной аудиосистемы General Helper

Электрические схемы Электрические схемы

Схема электрических соединений автомобильного динамика Схема подключения 200

Схема подключения автомобильного динамика Схема подключения 200

Комплект разъемов для автоматического жгута проводов Основная электрическая проводка

Схемы подключения автомобильной стереосистемы Bose Символы и символы

Советы по подключению домашней аудиосистемы Электрические схемы

Схемы подключения акустической системы Схема подключения

Аудиоконденсатор Схема подключения General Helper

Rockford Fosgate Car Audio Systems Схема подключения

Схема подключения акустической системы

Pasang Speaker Paralel 1000 Идеи по автомобильным аудиосистемам

Bose Car Stereo Wiring Diagrams Схема подключения Символы электрических соединений и

Audio Схема General Helper

Подключение автомобильной аудиосистемы Аккумуляторная батарея Основная теория электропроводки

Схема подключения сдвоенного жгута проводов

Схемы подключения автомобильной аудиосистемы

Схема подключения нескольких конденсаторов автомобильной аудиосистемы Общие

Схемы подключения акустической системы

Схемы подключения

Силовая антенна

Схема подключения проводов радиоуправления

Схема подключения автомобильной аудиосистемы

General Helper

Saturn Radio Схема жгута проводов База данных электрических схем

Электросхема домашней аудиосистемы General Helper

Схемы проводки аудиосистемы Базовая теория электропроводки

База данных электрических схем радиоприемника Bmw

Схема электропроводки аудиосистемы 1 Ом 4 Ом Dual Voice Схема подключения катушки

Схема подключения динамика Схема подключения

Jeep Stereo Проводка D iagram Схема подключения Изображения Галерея

Схема подключения аудиосистемы

Схема подключения автомобильного радиоприемника General Helper

Chrysler Radio Советы по подключению проводов Электропроводка

Подключение автомобильной аудиосистемы Базовая теория электрических соединений

Схема подключения Deh 1500 200

Схемы проводки усилителя E90

Схемы проводки акустической системы

Электрические схемы системы громкоговорителей

Схема проводки для подключения громкоговорителей

Схема электропроводки акустической системы 2000 Базовая схема аудиосистем

000 Схема подключения

Аудиосистема 9000 Схема подключения усилителя Схема подключения

Подключение автомобильной стереосистемы Электрические схемы

Схема электрических соединений аудиосистемы

Схема подключения

Автомобильный усилитель

Аудиовыход Аудиовыход или выход динамика — это именно то, что указано.Схема аудиовходов автомобильного стереоусилителя.

Вид сбоку на входной аудиоразъем усилителя Вид сбоку может отличаться от модели к модели.

Схема подключения автомобильного усилителя . Правильная установка усилителя — задача не из легких, но это важная часть для получения качественного звука и предотвращения технических сбоев. Как установить автомобильный усилок. Один из наиболее распространенных вопросов в области автомобильной аудиосистемы обычно заключается в том, как подключить сабвуфер к усилителю. Это непросто объяснить, поскольку существует множество вариантов и переменных, которые следует учитывать при покупке и подключении аудиосистемы.Установка усилителя будет зависеть от марки и кузова вашего автомобиля, а также от приобретенного вами оборудования. Как установить автомобильный усилитель Установка автомобильного аудиоусилителя — одна из самых сложных вещей, которую может попробовать новичок в установке автомобильной аудиосистемы. Некоторые устройства могут не иметь возможности входа высокого уровня. В этом руководстве по установке представлены примеры типов установки усилителя и предлагаемые схемы расположения системы. Это сопротивление сопротивления, представленное динамиками, которое видит усилитель.Как упоминалось во введении, каждая модель усилителя имеет определенное назначение. Установка автомобильного усилителя требует снятия всех видов панелей и прокладки различных проводов по всей машине. Наши электрические схемы помогут вам найти лучший способ подключения ваших сабвуферов и усилителей, чтобы вы могли получить максимальную производительность от вашего оборудования. Эти электрические схемы показывают, как усилители подключаются к вашей аудиосистеме, что облегчит покупку оборудования, необходимого для системы вашей мечты. Как к руководствам по подключению автомобильных аудиоусилителей помощь по установке автомобильных аудиоусилителей.Есть много способов подключить сабвуферы к усилителю. Установить усилитель можно без помощи профессионала.

Руководство по подключению усилителя звукового динамика своими руками, вопросы и ответы, что такое нагрузка 8 Ом, нагрузка 4 Ом. Эти соединения пойдут на динамики, расположенные по всему автомобилю.

Схемы подключения сабвуфера • National Auto Sound & Security

Сборник наиболее распространенных схем подключения сабвуфера, полезный справочник по подключению басовых динамиков

Низкочастотные динамики с одной звуковой катушкой, подключенные последовательно

На приведенной выше схеме, сопротивление сабвуферов складывается.Негатив одного динамика соединяется с позитивом другого.

Громкоговорители с одной звуковой катушкой, подключенные параллельно:

Выше положительные выводы каждого динамика соединены вместе. Негативы соединены проволокой. Это параллельная разводка НЧ-динамика. Как показано на диаграмме, новое полное сопротивление комбинированной нагрузки (или комбинированной проводки громкоговорителей) составляет половину импеданса отдельного автомобильного сабвуфера. Два динамика на 4 Ом создают новую нагрузку 2 Ом. Это нормальная нагрузка, с которой легко справятся большинство автомобильных монофонических басовых усилителей.

Четыре переводника в последовательном / параллельном подключении. Каждые два сабвуфера последовательно, а затем каждая последовательная пара параллельно друг другу:

Суммарный полный импеданс здесь составляет 8 Ом. Если бы каждая колонка была 4 Ом, то суммарное сопротивление было бы 4 Ом. Два динамика, соединенные последовательно, дополняют друг друга. Так как их два набора, когда они затем подключаются параллельно друг другу, каждая пара уменьшается вдвое, как если бы они были одним динамиком, точно так же, как обычная параллельная проводка.Таким образом, два последовательно соединенных динамика на 8 Ом стали на 16 Ом, затем два «динамика» на 16 Ом, подключенные параллельно, стали на 8 Ом. Это показывает, что несколько вуферов могут быть подключены для достижения нормальной нагрузки и, следовательно, могут управляться одним усилителем. Если бы все 4 из вышеупомянутых динамиков с сопротивлением 8 Ом были подключены только параллельно, то общая нагрузка составила бы 2 Ом. Если бы они были низкочастотными динамиками на 4 Ом и все были подключены параллельно, то новая нагрузка была бы 1 Ом. Это было бы здорово для стабильного усилителя с сопротивлением 1 Ом, но многие автомобильные стереоусилители не могут управлять нагрузкой в ​​1 Ом.Если на усилитель будет подана слишком низкая нагрузка, он станет очень горячим, перегорит предохранитель и отключится или сгорит. Четыре 4-омных подсистемы, подключенные последовательно / параллельно, как на схеме выше, дадут одну 4-омную нагрузку и могут легко управляться любым усилителем мощности.

Низкочастотные динамики с двойной звуковой катушкой, проводная серия / параллельная

На приведенной выше диаграмме показаны два низкочастотных динамика DVC на 4 Ом, звуковые катушки каждого низкочастотного динамика подключены последовательно, чтобы сформировать нагрузку 8 Ом на один низкочастотный динамик, затем два низкочастотных динамика по 8 Ом подключены друг к другу.

Share :

Leave a Reply Cancel Reply

Your email address will not be published.Required fields are marked *

Comment

Name*

Email*

Website
