Схема предохранителей ваз 2104 инжектор: Предохранители ваз 2104: где находятся, замена

Блок предохранителей нового образца ВАЗ 2104, 2107 (инжектор) АВАР (521.3722)

Блок предохранителей / монтажный блок
нового образца

ВАЗ 2104i, 2107i с инжекторным двигателем

521.3722 (2107-3722010)

405.3722 (2105-3722.010-32)

Блок монтажный 52*.3722
Номинальное напряжение – 12В
Масса не более 1,5 кг
Количество электромеханических реле – 6 (установлено 5)
Количество предохранителей – 20
Степень защиты – IP54

Крепление – 4 гайки М6
Габаритные размеры: 251×158×117,5 мм
Подключение: колодка по ОСТ 37.003.032-88
Применяемость: ВАЗ 2107

Монтажные блоки предназначены для коммутации электрооборудования и защиты электрических цепей, повышения надежности работы и ремонтопригодности электрооборудования автомобиля, а также для обеспечения удобства обслуживания.

№	Обозначение	Код АВТОВАЗ	Наличие предохранителя	Наличие реле
					Стартер		Вентилятор двигателя
1	52.3722	2107-3722020	—	—	—	—	—	—	—
2	521. 3722	2107-3722010	+	+	+	⊕	+	+	+
3	522.3722	2107-3722010-10	+	+	⊕	⊕	+	+	+
4	523.3722	2107-3722010-20	+	+	⊕	+	⊕	+	+
5	524. 3722	2107-3722010-30	+	+	⊕	⊕	⊕	+	+

— реле и предохранители отсутсвуют

+ реле установлено

⊕ вместо реле установлены заглушки

5213722 Блок монтажный ВАЗ-2107 инжектор Н/О АВАР — 521.3722 2105-3722020

5213722 Блок монтажный ВАЗ-2107 инжектор Н/О АВАР — 521.3722 2105-3722020 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru

Распечатать

10

1

Применяется: ВАЗ

Артикул:
521.3722еще, артикулы доп.: 2105-3722020скрыть

Код для заказа: 484960

Есть в наличии

Доступно для заказа — 10 шт. Сейчас в 8 магазинах — >10 шт.Цены в магазинах могут отличатьсяДанные обновлены: 24.05.2021 в 08:30

Доставка на таксиДоставка курьером — 300 ₽

Сможем доставить: Завтра (к 25 Мая)

Доставка курьером ПЭК — EasyWay — 300 ₽

Сможем доставить: Сегодня (к 24 Мая)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК — EasyWay Самовывоз со склада интернет-магазина на Кетчерской — бесплатно

Возможен: сегодня c 10:32

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в поселке Октябрьский — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Сабурово — бесплатно

Возможен: сегодня c 19:00

Самовывоз со склада интернет-магазина на Братиславской — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Перово — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Кожухово — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Вешняков — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Подольске — бесплатно

Возможен: завтра c 11:00

Код для заказа
484960

Артикулы
521. 3722, 2105-3722020

Производитель
АВАР

Каталожная группа:

..Электрооборудование
Электрооборудование

Ширина, м:

0.17

Высота, м:

0.11

Длина, м:

0.25

Вес, кг:

1.1

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

•



  Блок монтажный ВАЗ: главный по автомобильной электросистеме

  8 Августа 2014

  Автомобильная электросистема имеет общий «центр управления» — монтажный блок реле и предохранителей, который обеспечивает включение и выключение электрокомпонентов, а также их защиту. Здесь мы расскажем, что такое монтажный блок, какие блоки используются в отечественных авто, и особое внимание уделим наиболее популярным монтажным блокам для автомобилей ВАЗ.

Наличие товара на складах и в магазинах, а также цена товара указана на 24.05.2021 08:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

c448047330ca74990a411fd195a8000c

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине
на сумму

Закрыть

Оформить заказ

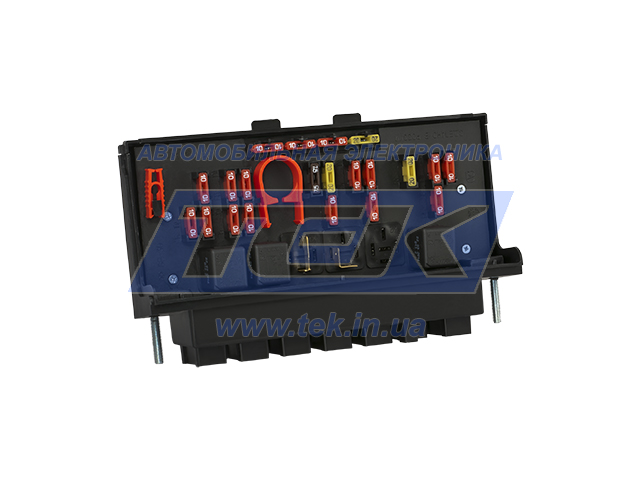

Блок предохранителей ВАЗ 2104, ВАЗ 2107 инжектор в сборе АВАР

 Разборной монтажный блок, предназначенный для коммутации, защиты от перегрузок и коротких замыканий, цепей постоянного тока, в автомобилях с бортовым напряжением 12 В.

Монтажные блоки предназначены для коммутации электрооборудования и защиты электрических цепей, повышения надежности работы и ремонтопригодности электрооборудования автомобиля, а также для обеспечения удобства обслуживания.

№	Обозначение	Код АВТОВАЗ	Наличие предохранителя	Наличие реле
					Стартер		Вентилятор двигателя
1	52.3722	2107-3722020	—	—	—	—	—	—	—
2	521.3722	2107-3722010	+	+	+	⊕	+	+	+
3	522. 3722	2107-3722010-10	+	+	⊕	⊕	+	+	+
4	523.3722	2107-3722010-20	+	+	⊕	+	⊕	+	+
5	524.3722	2107-3722010-30	+	+	⊕	⊕	⊕	+	+

— реле и предохранители отсутсвуют
+ реле установлено
⊕ вместо реле установлены заглушки

Номинальное напряжение – 12В
Масса не более 1,5 кг
Количество электромеханических реле – 6
Количество предохранителей – 20
Степень защиты – IP54

Крепление – 4 гайки М6
Габаритные размеры: 251×158×117,5 мм
Подключение: колодка по ОСТ 37. 003.032-88
Применяемость: ВАЗ 2107

описание какой и за что отвечает, расположение электрооборудования с блоком, его снятие и замена

Монтажный блок с предохранителями ВАЗ 2107 содержит в себе плавкие вставки и электромагнитные реле. Он обеспечивает защиту потребителей электрического тока от повреждений при возникновении коротких замыканий в цепях. Схема предохранителей ВАЗ 2107 отличается от конфигурации таких же устройств в более ранних моделях ВАЗ 2101-2106. Владельцам этого автомобиля будет полезно узнать о расположении и обслуживании усовершенствованного блока.

Содержание

Открытьполное содержание

[ Скрыть]

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

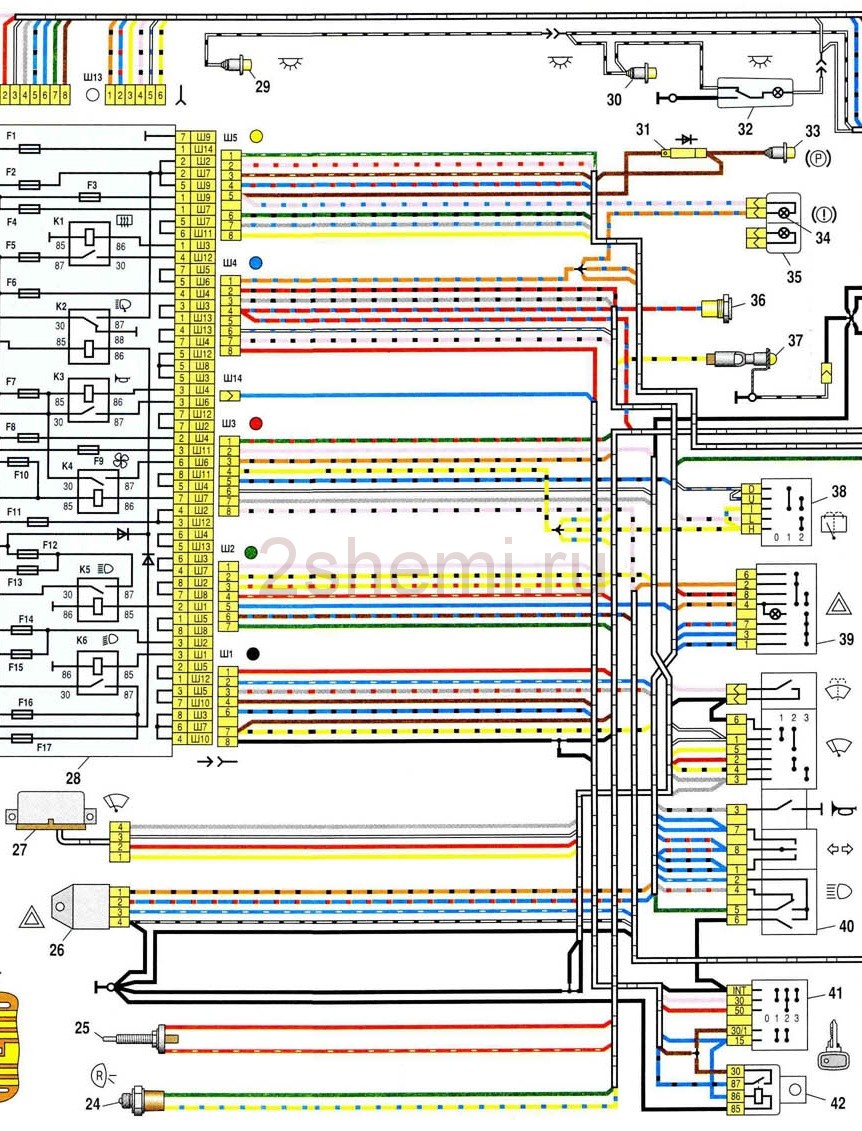

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Панель предохранителей ВАЗ 2107 старого образца полностью взаимозаменяемая с новым блоком для этой машины.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

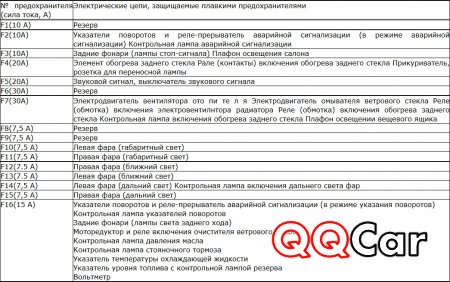

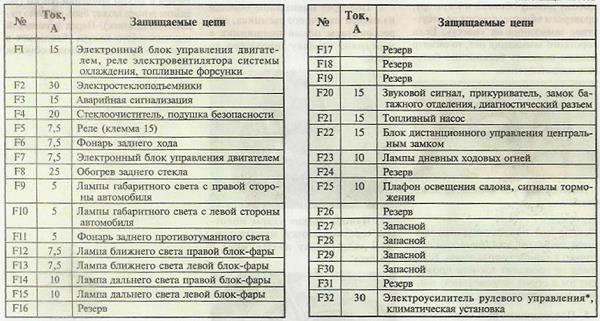

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

№п/п	Защищаемые цепи
1 (8А) F1 (10А)	Цепи реле (его обмотка) включения обогревателя заднего стекла, лампы заднего хода, вентилятор печки.
2 (8А) F2 (10А)	Электродвигатели очистителя лобового стекла, фар головного освещения, насосов омывателей лобового стекла и фар.
3 F3	Резерв.
4 F4	Резерв.
5 (16А) F5 (20А)	Нагревательный элемент обогрева заднего стекла.
6 (8А) F6 (10А)	Предохранитель прикуривателя, розетка переносной лампы, часы на панели приборов.
7 (16А) F7 (20А)	Электродвигатель вентилятора системы охлаждения двигателя, звуковой сигнал.
8 (8А) F8 (10А)	Указатели поворотов в режиме аварийной сигнализации.
9 (8А) F9 (10А)	Цепь возбуждения генератора.
10 (8А) F10(10А)	Контрольные приборы и их сигнальные лампы, лампы штатных сигналов поворотов.
11 (8А) F11(10А)	Лампы сигналов торможения, освещения салона.
12 (8А) F12 10А)	Дальний свет правой фары.
13 (8А) F13 (10А)	Дальний свет левой фары, контрольная лампа включения дальнего сета.
14 (8А) F14 (10А)	Лампы габаритного освещения левого переднего и заднего правого фонарей, освещение моторного отсека, освещение номерного знака.
15 (8А) F15 (10А)	Габаритное освещение правого переднего и левого заднего фонарей, освещение панели приборов.
16 (8А) F16 (10А)	Лампа ближнего света правой стороны автомобиля.
17 (8А) F17 (10А)	Лампа ближнего света левой стороны машины.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в мон­тажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

1. F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
2. F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
3. F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

• К1 — главное реле;
• К2 — реле, которое включает электрический топливный насос;
• К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Как снять и заменить блок предохранителей

Такая операция может понадобиться для проведения ремонтных работ в монтажном блоке с предохранителями или когда выполняется замена узла старой конструкции на новый монтажный блок. Снять это устройство не представляется сложной процедурой, поэтому задача вполне может быть выполнена даже начинающим водителем. Трудности могут появиться, когда понадобится разобрать этот узел.

Инструменты

Для снятия блока предохранителей специальные ключи или приспособления не нужны, достаточно набора штатных инструментов.

Для выполнения работы следует приготовить:

• торцовый ключ или головку на 10 мм;
• отвёртку с крестообразным лезвием;
• такую же отвёртку, но с плоским лезвием.

В некоторых случаях может понадобиться жидкость типа WD-40 или аналогичная ей, ветошь, пассатижи.

Пошаговая инструкция

Перед началом снятия блока предохранителей следует отключить аккумуляторную батарею и демонтировать корпус воздушного фильтра.

Далее порядок действий будет таков:

1. Отключают разъёмы с проводами, которые подведены с нижней части корпуса блока предохранителей. Разъёмы цветные, так что перепутать их при сборке невозможно. Если возникнут трудности при отсоединении, можно поддеть их плоской отвёрткой.
2. Теперь фронт работы переходит в салон машины. Нужно отсоединить полку под бардачком передней панели. После этого вынимают дно вещевого ящика.
3. Открывшиеся взгляду цветные разъёмы с проводами отключают от блока предохранителей.
4. Корпус закреплён к моторному отсеку четырьмя болтами. Торцовым ключом или головкой на 10 мм их следует отвернуть. Если они не поддаются, болты нужно обработать жидкостью WD-40 или аналогичной ей.
5. Теперь можно вынуть корпус блока предохранителей в моторный отсек.

Установка нового или отремонтированного блока выполняется в обратном порядке. Замена старого блока предохранителей ВАЗ 2107 на новый производится аналогично описанному примеру.

Отключение разъёмов в моторном отсеке

Отключение разъёмов в вещевом ящике

Как заменить предохранители

Важно знать, что нельзя устанавливать вместо перегоревшего предохранителя толстую проволоку, это может спровоцировать возгорание проводки, а то и автомобиля в целом.

Такая необходимость может возникнуть при перегорании плавкой вставки от перегрузок или коротких замыканий в цепях. Блоки старой модификации имеют защитные элементы цилиндрической формы. Располагают их в один ряд в порядке очерёдности слева направо. Перегоревший элемент аккуратно вынимают из подпружиненных держателей, но делать это следует осторожно.

Предохранитель и держатели могут быть сильно нагреты. Перед установкой исправной плавкой вставки следует убедиться в отсутствии коротких замыканий защищаемых цепей. В противном случае защита будет перегорать очень часто. А также следует слегка поджать пружинные контакты, если на них имеются следы окисления, их нужно удалить.

Замена предохранителя

В новых блоках предохранителей устанавливают ножевые защитные элементы, вынуть которые не так просто. Для этого внутри корпуса имеется специальный пинцет. Если он не помогает извлечь неисправную плавкую вставку, можно воспользоваться небольшими пассатижами.

 Загрузка …

Видео

На видео пользователя Калинникова Константина показан процесс снятия блока предохранителей старого образца.

схема электрооборудования с описанием, замена

Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

Нового типа

Устройство нового типаПредназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

Руководство по демонтажу и замене

Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

1. Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
2. Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
3. Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
4. Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

1. Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
2. Используя отвертку, вам необходимо будет отжать два крепления.
3. Затем снимите пластиковую вставку.
4. Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

1. Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
2. Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
3. После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
4. Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
5. Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
6. В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.

 Загрузка …

Проверка и замена реле ВАЗ 2107

Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:

1. Отключите зажигание и откройте блок предохранителей.
2. Найдите реле, которое необходимо проверить и заменить.
3. Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
4. Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
5. Если диагностика показала, что извлеченное реле вышло из строя, установите вместо него новое.

Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:

• основные реле установлены в блок с предохранителями;
• устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
• реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
• устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.

Смена блока предохранителей старого образца на новый образец

Для демонтажа монтажного блока потребуется снять вещевой ящик:

1. Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
2. Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
3. Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
4. Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
5. Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
6. Закройте крышку блока и установите на место бардачок.

Возможные проблемы

С какими проблемами может столкнуться автовладелец после замены устройства:

• перестал работать клаксон на руле;
• отсутствует возбуждение генераторного устройства;
• вентилятор охладительной системы функционирует после запуска двигателя без перерыва.

Что делать, если пропала зарядка?

Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:

• Ш4-1 — Ш11-4;
• Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
• Ш1-4 — Ш10-1;
• Ш5-3 — Ш10-7;
• Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.

Если машина оборудована генераторным устройством 37.3701, то выполняется диагностика только последних трех цепей:

• Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
• Ш4 — разъем синего цвета, также находится в салоне;
• Ш5 — разъем желтого цвета, в салоне;
• Ш10 — коричневый разъем, располагается в подкапотном пространстве;
• Ш11 — желтый разъем в подкапотном пространстве.

Видео «Как самостоятельно произвести ремонт БП»

Как правильно отремонтировать устройство и не допустить при этом ошибок — узнайте из ролика, опубликованного ниже (видео снято каналом Автоэлектрика ВЧ).

Схема и расположение предохранителей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104 : В Ладе

Блок предохранителей на ВАЗ-2107 расположен под капотом с пассажирской стороны на перегородке отсека двигателя с салоном. На крышке нанесена схема реле и предохранителей с нумерацией, как на фото:

Непосредственно сам блок выглядит следующим образом:

Снизу в моторном отсеке к нему подключены шесть разъемов, каждый из них имеет свое цветовое обозначение:

Так же публикуем информацию о том, какое реле и какой предохранитель за какую цепь отвечают:

Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

• электродвигатель отопителя
• лампы света заднего хода
• сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

• электродвигатель стеклоочистителя
• электродвигатель очистителей фар
• электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

• прикуриватель
• часы

F7 (20А)

• звуковые сигналы
• реле сигналов
• реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

• выключатель аварийной сигнализации с контрольной лампой
• реле-прерыватель указателей поворота и аварийной сигнализации
• лампа контроля указателей поворота (в режиме аварийной сигнализации)
• указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

• лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

• указатели поворота (в режиме указания поворота)
• тахометр, вольтметр
• реле-прерыватель и сигнализатор указателей поворота
• система управления электропневмоклапаном
• указатель и сигнализатор резерва топлива
• указатель температуры охлаждающей жидкости
• лампа контроля включения стояночного тормоза
• лампа контроля аварийного состояния рабочей тормозной системы
• лампа контроля заряда аккумуляторной батареи
• лампа контроля закрытия воздушной заслонки карбюратора
• реле электровентилятора (обмотка)
• термовыключатель электровентилятора
• обмотка возбуждения генератора

F11 (10А)

• плафон освещения салона
• лампы сигналов торможения
• лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

• лампа дальнего света (правая фара)
• реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

• лампа дальнего света (левая фара)
• лампа контроля включения дальнего света

F14 (10А)

• лампа габаритного освещения (левая блок-фара)
• лампа габаритного освещения (правый фонарь)
• лампа фонарей освещения номерного знака
• подкапотная лампа
• лампа контроля включения наружного освещения

F15 (20А)

• лампа габаритного освещения (правая блок-фара)
• лампа габаритного освещения (левый фонарь)
• лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

• ближний свет фар (правая блок-фара)
• реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

• ближний свет фар (левая блок-фара)

Схема соединений внутри блока предохранителей ВАЗ-2107 и ВАЗ-2105

Понравилась статья? Поделиться с друзьями:

Блок предохранителей и реле ВАЗ 2107: схемы, инжектор, карбюратор

Для защиты электропроводки и электрооборудования от токов короткого замыкания или перегрузки в каждом автомобиле имеется  блок с предохранителями и реле. Он монтируется в легко доступном определённом месте. Через электрические кабельные жгуты он по цепям соединяется с электрооборудованием и устройствами управления. В данной статье мы рассмотрим основные схемы инжекторных и карбюраторных моделей.

Также читайте на сайте как заменить печку на ВАЗ 2101-07

Где находится монтажный блок?

На автомобилях ВАЗ 2107 блок предохранителей (БП) и реле состоит из корпуса с крышкой, с комплектом из плавких вставок расположенных на электронной плате. Каждая отвечает за работу определённой электрической цепи или группы.

Дополнительно на плате размещена группа реле объединённая в блок, обеспечивающая включение или отключение электрооборудования и приборов.

Фото. Расположение блока предохранителей ВАЗ 2107

Для удобства пользования и обслуживания БП на автомобилях размещается не зависимо от выпуска моделей 2107, с правой стороны автомобиля под капотом, напротив сиденья для пассажира (см. фото выше).

Важно! На новых моделях «семёрки» с инжекторными двигателями добавился дополнительный блок с реле. Он обеспечивает бесперебойную работу двигателя и бензонасоса. Расположен в салоне машины под бардачком.

В случаях отказа или неисправности в работе электрооборудования автомобиля ВАЗ 2107 каждый автовладелец должен знать место расположение БП.

Старые и новые модели немного отличаются, по этому  рассматривать их лучше отдельно.

Расшифровка предохранителей старого образца, схема, видео

В блоке старого образца карбюраторной «семерки» входят 17 предохранителей, закреплённых на плате с помощью пружинных контактов и 6 электромагнитных реле.

Блок имеет две печатные платы, смонтированные параллельно друг другу и соединённые перемычками. Также он подключается в сеть автомобиля через разъёмные соединения, выполненные разными цветовыми оттенками для правильной стыковки. На фото ниже представлена схема расположения элементов управления БП ВАЗ 2107.

Фото блок предохранителей ВАЗ 2107 старого образца

Корпус выполнен из пластика, сверху имеется крышка  с нанесением расположения элементов на блоке и назначением в виде изображений.  В таблице ниже представлена расшифровка и распиновка с назначением предохранителей и реле.

Таблица с расшифровкой

Видеообзор распиновки старого блока

Ремонт и обслуживание такой монтажной конструкции сильно затруднён и не удобен. В случае замыкания или разрыва дорожки на плате отремонтировать устройство не каждый сможет.

Расшифровка предохранителей и реле нового образца, схема, видео

В новом исполнении БП по надёжности и качеству выполнен с учётом современных технологий:

1. На смену цилиндрическим предохранителям пришли плавкие вставки со штыревым контактом, которые располагают на плате блока в два ряда.
2. На их корпусе нанесена величина нагрузки. Корпус плавкой вставки прозрачный и в случае перегорания контакта будет виден разрыв контакта.
3. Для обслуживания, замены применяют специальный пластмассовый съёмник, который закреплён на корпусе монтажного блока. Или берут обычные пассатижи для выемки из гнезда блока.

Корпус БП так же выполнен из пластика черного цвета. Внутри располагается одна монтажная плата. Внешний вид монтажного устройства представлен на рисунке ниже. Распиновка также ниже.

Блок предохранителей ВАЗ 2107 нового образца. Фото

Расшифровка элементов

1. Вентилятор печки, фонари заднего хода, лампа (контрольная), реле обогревателя стекла (заднего), электрический двигатель дворника (заднего) и заднего насоса омывателя.
2. Электрический двигатель дворников лобового стекла.
3. Первое резервное гнездо.
4. Второе резервное гнездо.
5. Питание, подающееся на обогрев заднего стекла.
6. Питание розетки, а также прикуривателя и часов.
7. Звуковой сигнал и радиаторный вентилятор.
8. Питание поворотников в аварийном режиме.
9. Питание противотуманных фар и питание бортовых элементов.
10. Питание приборной панели (подсветки и лампы).
11. Питание задних ламп стоп сигналов.
12. Дальняя фара света (правая).
13. Дальняя фара света (левая) и контрольная лампа заднего хода.
14. Лампы габаритов (задний правый и передний левый), а также подсветка номерного знака и пространства под капотом.
15. Питание лампы освещения бардачка и габаритные огни (правый передний и задний левый).
16. Правая лампа ближнего цвета.
17. Левая лампа ближнего света.

Расшифровка реле ВАЗ 2107

Реле в старых и новых образцах идентичны.

1. Отвечает за обогрев заднего стекла автомобиля.
2. Очистителя фар и его омывателя.
3. Звукового сигнала (клаксона).
4. Отвечает за подачу электричества к вентилятору охлаждения двигателя.
5. Ближний свет фар.
6. Дальний свет фар.

Видеообзор распиновки предохранителей и реле нового образца

Обозначения предохранителей и реле дополнительного монтажного блока в инжекторных моделях ВАЗ 2107

В инжекторных моделях ВАЗ 2107 есть еще дополнительный блок, который устанавливается под бардачком в салоне автомобиля. Его главное назначение в контроле включения электробензонасоса, электровентилятора, также есть главного реле.

Дополнительный блок реле ваз 2107

Схема дополнительного блока реле и предохранителей ВАЗ 2107

Расшифровка дополнительного блока:

1. защита силовых цепей главного реле;
2. главное реле;
3. защита цепи постоянного питания контроллера;
4. защита цепи реле электробензонасоса;
5. бензонасос;
6. электровентилятор;
7. диагностический разъем.

Ещё есть ряд реле, которые необходимы для обеспечения работы оборудования:

1. Привод «дворников» (очистителей ветрового стекла) PC-514, располагается под приборной панелью, с водительской стороны.

   Открутить два винта

   Важно не ошибиться и не попутать разъемы

2. Стартера 113.3747 или 90.3747-10. Место расположения — подкапотное пространство, правый брызговик.

   Реле включения стартера

3.  Поворота, зажигания, аварийной сигнализации. Место расположения — за приборной панелью.

   Снять щиток приборов и открутить гайку крепления реле

4. Предохранитель противотуманок, устанавливается рядом с местом радиоприёмника, под заглушками.

   Вынуть две центральные кнопки

   Заменить предохранитель

5. Предохранитель очистителя фар расположен в электропроводке, непосредственно у привода очистителя.

   У фары находится предохранитель

   Произвести замену

Для удобства обслуживания и выявления отказа работы цепей в электрооборудовании машины при неисправностях не связанных с работой предохранителей и реле применяется электрическая расширенная схема, представленная на рисунку ниже (для увеличения кликните на картинку).

Схема блока предохранителей ВАЗ 2107Расшифровка схемы блока предохранителей

Замена плавких предохранителей

При выходе из строя плавкой вставки или отказе работы участка цепи можно найти и проверить состояние и исправность работы нужного предохранителя. Для этого следует:

1. Открыть крышку на БП и найти порядковый номер нужного элемента защиты.
2. Если не видно повреждения визуально, то следует достать плавкую вставку из гнезда платы и «прозвонить» мультиметром, измерив его сопротивление. Выполнять такую операцию следует при отключённом питании автомобиля и дополнительно требуется отсоединить клемму АКБ.
3. Выполнять замену вышедшего из строя предохранителя следует на аналогичный, соответствующий указанному значению тока на корпусе или номинальному току цепи.
4. Выемка вставки из гнезда платы и замена на новый из группы резервных вставок, размещённые в блоке, выполняется с помощью пинцета закреплённого на корпусе блока. При отсутствии пинцета работы выполняются небольшими пассатижами.

Замена предохранителя «противотуманок»

Исправную работу противотуманных фар обеспечивает предохранитель, который расположен отдельно от блока предохранителей. Находится он под консольной центральной панелью, рядом с кнопкой включения противотуманных фар на панели рядом с магнитолой.

Для проведения работ по проверке или замене следует выполнить следующую последовательность операций:

1. Выключить питание автомобиля.
2. Требуется с помощью отвертки отсоединить выключатели из консоли в том месте, где  установлена магнитола, обеспечив свободный доступ.
3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, откроется доступ к корпусу предохранителя противотуманных фар.
4. Достать корпус и провести проверку или замену плавкой вставки.
5. Собрать все элементы и выключатели в обратной последовательности, убедится в работоспособности противотуманных фар.

Замена блока предохранителей, видео

Работа по замене блока предохранителей и реле выполняют только в случае невозможности ремонта.

Видео замены блока предохранителей ВАЗ 2107.

Последовательность операций следующая:

1. Отсоединяется от АКБ клемма массы.
2. Снимается корпус воздушного фильтра.
3. Отстыковывают все жгуты, которые подходят к БП.
4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, далее отсоединяется жгут с разъёмом от блока.
5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем.
   Крепления блока

   Откручиваем болты

6.  Монтируется новое устройство в обратной последовательности.

Проверка и замена реле

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки его работоспособности, следует выполнить ряд последовательных операций:

1. Отключается от АКБ провод массы в автомобиле.
2. Реле легко вытаскивается руками.
3. Проводится визуальный осмотр контактов, очищаются от окислений, проверяется надёжность штыревых креплений.
4. Проверка работоспособности выполняется с помощью подачи питания 12В на обмотку с помощью двух отрезков проводов.
5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
6. В случае не работоспособности, следует заменить реле на новое.

Заключение

От исправной работы блока предохранителей и реле автомобиле ВАЗ 2107 зависит работоспособность и техническое состояние машины, электрических систем, комфортность и безопасность.

На этом все! Если Вы не нашли то что искали, пожалуйста оставьте свой вопрос в комментариях. Спасибо!

Схема и расшифровка блока предохранителей Nissan. Схема подключения предохранителей Nissan Almera для Nissan Almera

Nissan Qashqai., Как и любой другой автомобиль, имеет набор предохранителей, которые необходимы для защиты техники от перепадов напряжения. Автомобиль укомплектован несколькими блоками, они расположены под капотом и в салоне. Найти корпус блока предохранителей несложно, равно как и заменить перегоревший элемент, зная, к какому инструменту он относится.

Функциональность и расположение

В отличие от старых автомобилей, Nissan 2007-2016 года выпуска имеет несколько блоков предохранителей.Зная, где они находятся, при необходимости легкий ремонт.

В любой электрической системе предусмотрены предохранительные элементы, так как без них может произойти замыкание, которое повредит инструменты автомобиля.

Через предохранители питается большинство электроприборов, к которым относятся:

• Световые фонари.
• Плита.
• Магнитол.
• Стеклоочистители.
• Электро зеркала заднего вида, стеклоподъемники.
• Сигнал.
• Фонари задние.
• Насос стеклоочистителя.
• Бензонасос.
• Лампочки в салоне.

Предохранители Nissan Casca J 11 2.0 размещены в трех блоках, один из которых расположен в салоне (он находится с левой стороны рулевой колонки на торпеде), а два других размещены под капотом. . Блок скрыт пластиковой облицовкой, достать ее можно, только сняв.

Чтобы найти оставшиеся блоки предохранителей, вам нужно открыть.Один из них находится возле фар; Смотреть нужно с левой стороны. Второй тоже должен искать левую сторону, но ближе к аккумулятору. Вы увидите блок возле сопла, ведущего к воздухозаборнику.

Как выглядит схема?

Узнав, где находится блок предохранителей, вы не угадаете, к какому инструменту они относятся. Схема подключения тоже не нужна: достаточно откинуть крышку самого блока, и вы увидите, что производитель отметил на ней все необходимое.Также есть специальная таблица, в которой указано, для чего предназначена каждая деталь. Более детальное изучение позволит при выходе из строя, какие устройства в каком блоке стоит искать.

Как заменить?

В салоне находится блок предохранителей, которые чаще всего отвечают за световые приборы. Любой из них заменить несложно: в первую очередь необходимо будет снять клемму аккумулятора с минусом. Это сделано, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом.Если компонент перегорел, его необходимо заменить на аналогичный. Загрязненный контактный разъем необходимо очистить, рекомендуется использовать специальный спрей для очистки контактов. Также можно нанести специальную кисть.

Внимание: убедитесь, что номинальное сопротивление нового предохранителя такое же, как и у старого.

В замене нет ничего сложного, важно только совпадение номинала для правильной работы электрических цепей.Если это условие не соблюдается, это часто будет элементом безопасности или, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое приведет к повреждению электрооборудования.

Когда нужно устанавливать?

Предохранители не имеют срока годности, поэтому их нужно менять по мере необходимости. Например, если фары не регулируются, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверьте, правильно ли подает напряжение автомобиль.

Если прикуриватель вышел, перестал нагреваться, тоже не помешает проверить предохранитель. Если в салоне нет света, чаще всего не перегонные лампы, хотя их тоже стоит проверить, а перегоревший элемент безопасности. Он может стать причиной неудач. Прежде чем разбирать или заменять какое-либо устройство, необходимо заглянуть в блок и проверить, все ли в порядке.

Расположение предохранителей играет важную роль. Местами их поменять нельзя, перепутал. При замене нескольких снимайте их по одному, чтобы не сломать штатный.Для разных устройств нужно разное электроснабжение.

Расшифровка по бумажной схеме поможет понять, какой блок за какие устройства отвечает. Цвет элемента может отличаться, если вы уже заменили и поставили другой, но с таким же номиналом.

Выход

Замена предохранителей на Nissanahs Cascais 2007, 2008, 2011, 2012, 2013, 2014, 2015, 2016 не вызовет никаких затруднений. Вы можете восстановить работу многих образцов, потратив несколько минут на проверку и замену предохранительного элемента.Изделие вышло из строя, это видно невооруженным глазом.

Описание расположения предохранителей Nissan Almera на примере Nissanalmera N16 АКПП.

Это небольшая информационная статья, о предохранителях Nissan Almer h26, будет полезна для ознакомления многим автовладельцам. Не редко неисправности авто связаны исключительно с тупым предохранителем. Незнание точного расположения предохранителей для определенных транспортных средств транспортного средства может усложнить задачу по устранению неисправностей.
Чтобы облегчить себе жизнь и сэкономить на автодиагностике, воспользуйтесь приведенным ниже описанием узла консервантов и подробными фотографиями.Представлено.

ВЫКЛЮЧАТЕЛИ

Салон

Предохранители в салоне:

1. Зеркала
2. Стоп-сигналы
3. Электркрафт (прикуриватель)
4. Отсутствует предохранитель
5. Лампы приборной панели
6. Нет предохранитель
7. Обогрев заднего стекла
8. Датчик кислорода (при заданном предохранителе автомобиль может работать некорректно)
9. Предохранитель не обнаружен
10. Электрокапель.
11. Контроллер ACAP
12. Отвечает за подсветку приборной панели, подсветку всех переключателей, где печка также отвечает за поворотники.
13. Лампа освещения салона
14. Мотор печки и кондиционер
15. Кондиционер
16. Электромотор вентилятора салона
17. Система впрыска топлива
18. Подушки безопасности
19. Предохранитель не предусмотрен
20. Контроллер двигателя
21. Сигнал запуска
22. Прикуриватель
23. Заглушен предохранитель
24. Предохранитель отсутствует
25. Этот предохранитель отвечает за щетки. лобовое стекло
26. Без предохранителя
27. Омыватель переднего или заднего стекла
28.Омыватель заднего стекла
29. Flamesos (когда машина осмеливается машина даже не заводится)
30. Отвечает за работу спидометра, тахометра, датчика температуры и уровня топлива.
31. АБС (некоторые отключаются из-за неправильной работы датчиков АБС)

ВЫКЛЮЧАТЕЛИ ЦЕПИ

Под капотом

Блок предохранителей под капотом:

32.Mermist заднее стекло
33. Заправленные фары
34. Электросподы и электропривод дроссельной заслонки
Фары 35 и 36, система среднего уровня в дневное время
37.Фурнс противотуманный Фонарь
38.Габариц, освещение номерного знака
39.Клаксон, зарядка АКБ (ток возбуждения на генератор с АКБ)
40.Аудио, навигация, ЖК дисплей
41. Система управления двигателем
42. Подушка зажигания
43. pust
44.Pust
Furious вкладыши:
A-генератор (Генератор) (зарядка от аккумулятора)
В электростеклоподъемниках
C и D-регуляторы вентиляторов охлаждения
E-для дизельных двигателей
F-для дизельных двигателей
G- для дизельных двигателей
H-основной источник питания, цепь заземления
I-ABS
J-переключатель Зажигание от аккумулятора
K-ABS / ESP
L-ESP.
М-омыватель фар

Например Nissan Almera. N16 2003

1.Серкала

2. Колебания стоп-сигналов

3. Электроды

5. Контрольная (сигнальные лампы) приборная панель

7. Плоскость заднего стекла

8. Протяжной датчик

10. Электроспек

11.Компьютерный контроллер

12.Electrospake

13.LAP Салон

14. Переключатель вентилятора салона (отопитель / кондиционер)

15. Кондиционер

16.Электромотор вентилятора салона (обогреватель / кондиционер

17. Система впрыска топлива

18. Страховочный запас

20. Контроллер двигателя

21. Сигнал запуска

22. Куриентиль

25. Чип стекла

27. Фармер переднего и / или заднего стекла (на сабвуфере)

28.Mermist заднее стекло

29.Benzonasos

30. Пидеттер, тахометр, указатели температуры и уровня топлива

Крышка блока предохранителей в салоне

Блок предохранителей под капотом

32.Стекло Mermist заднее

33. Передние фары

34. Электросподы и электропривод дроссельной заслонки

Фары 35 и 36, Middle Elevation System днем ​​

37. Противотуманный фонарь

38. Габариц, освещение номерного знака

39.Klakson, зарядка аккумулятора (ток возбуждения генератора с аккумулятором)

40. Аудиосистема, навигация, ЖК-дисплей

41. Система управления двигателем

42. Подушка зажигания

Вставки Furious:

Генератор A (Генератор ) (зарядка от аккумулятора)

В электрических стеклоподъемниках

C и D-регуляторы вентиляторов охлаждения

E-для дизельных двигателей

F-для дизельных двигателей

G-для дизельных двигателей

H-главный источник питания , цепь массы

J — к замку зажигания от АКБ

Nissan Qashqai. — компактный кроссовер. Производство началось в 2006 году. Qashqai + 2. Это 7-местная версия Cash, с удлиненной базой. В США известен под названием Rogue Sport. Первое поколение обозначено как J10 и произведено в 2007, 2008, 2009, 2010, 2011 и 2012 годах. Второе обозначено как J11 и произведено в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. предоставить информацию с описанием блоков предохранителей и Nissan Casca первого и второго поколения, со схемами, фотографиями и элементами обозначения.Отдельно выделить предохранители, отвечающие за прикуриватель.

Обращаем ваше внимание, что варианты исполнения блока, количество их элементов, а также схемы могут отличаться от представленной страны поставки и зависеть от страны поставки, года выпуска и комплектации конкретного автомобиля. Описание сверьтесь с вашим, оно будет нанесено на защитную крышку блока.

Блок в салоне

Он находится в панели приборов. Для доступа просто потяните за крышку.

Фото Блока

Описание

За передний прикуриватель отвечает предохранитель №2 на 15а.На схеме на английском языке обозначено как — Power Socket.

Блоки под капот

В моторном отсеке есть 3 блока с предохранителями и реле.

Блок — А.

Для доступа нажмите на боковой фиксатор крышки и потяните за нее.

Фото — Схема

Обозначение

Блок — Б.

Таким же образом можно открыть второй блок.

Фото

Назначение

Блок — Б.

Он расположен на плюсовой клемме аккумуляторной батареи и состоит из вставок повышенной мощности с предохранителями.

j11

Блоки в салоне

Располагаются торцевой стороной панели приборов.

Блок правый (может отсутствовать)

Левый блок (основной)

Пример расположения

Фото

Верхний ряд — запасные предохранители.

Схема на обратной стороне крышки

Назначение элементов

Нумерация слева направо, вверху.

1. 15а стекло
2. 10a Подушки безопасности
3. 5а панель приборов
4. 10а система зажигания
5. 10а В постоянного тока (система стабилизации, курсовой контроль)
6. 15a подогрев сидений
7. 20а вентилятор
8. 5а приборы подсветки, кнопки, перчатка
9. 20А Резерв
10. 15а Стеклянный обогреватель
11. 15а Стеклянный обогреватель
12. 10a зеркала
13. 10a Система валютной стабильности
14. 10А ЭЛЕКСОНСТВО
15. 15a Прикуриватель передний
16. 10А резерв
17. 20а вентилятор
18. 10А резерв
19. 20A аудиосистема
20. 5а электрокомпоненты
21. 10а панель приборов
22. 10а Салон освещения
23. 20А Резерв
24. 10а стоп-сигналы
25. 10a Иммобилайзер антенны
26. 5A Выключатель, датчик сцепления
27. 10A BMC.
28. 10А Электрокомпоненты
29. 20A Автоматические двери для открывания / закрывания
30. 15а дворники
31. 15а задняя розетка (прикуриватель)
32. 15А. Аварийный сигнал, сигналы работы

За прикуриватели отвечают предохранители 15 (передний) и 31 (задний) на 15а.

Отдельные элементы реле находятся на обратной стороне блока.

• Реле системы зажигания
• Реле переднего вентилятора двигателя
• Реле задних противотуманных фар
• Вспомогательное реле

Блоки под капот

Монтажные блоки

Они находятся в моторном отсеке под воздухозаборником.Пример доступа показан на картинке.

Фото 1-го монтажного блока

Описание 1-го монтажного блока

Схема

Перевод обозначений на русский язык

Фотография 2-го монтажного блока

Описание 2-го монтажного блока

Блоки под Фарои

Находятся под левой фарой, за бампером.

Блок 1 — пример фото

Пример 1-й схемы блока

Блок 2 — Фото

Схема 2-го блока под прожектор

Обозначение

Блок на аккумулятор

Находится на плюсовой клемме аккумуляторной батареи.

Схема

У вас есть что добавить, пишите в комментариях.

Om617 400 л. 258cu или 4,0 л с входным валом коробки передач 19/32 дюйма .: Комплект адаптеров для механической трансмиссии OM617 — T176, SR4, T4, T5 для рядного 6-цилиндрового двигателя 258cu или 4,0 л и V8 304 …

Ferrari 365 — 2970 долларов США. Ferrari 365 Gtb / 4 Daytona Series 1 To Ch 15063 Ansa Задний коллектор Правая сторона Новый

140 куб. так что я пошел (и продолжаю) идти с Холсетом.Турбины Holset зарекомендовали себя, поскольку они являются турбонагнетателями Cummins и имеют невероятную ценность. В настоящее время я использую Holset HX40 Super с давлением 40 фунтов на квадратный дюйм. Когда срабатывает — это круто, но отставание …

10.12.2020. MAHLE OzonePRO эффективен против коронавирусов. Штутгарт / Германия, 10 декабря 2020 г. — Подразделение MAHLE OzonePRO эффективно против коронавирусов.

Cummins 855 BIG CAM 400 л.с. с турбонаддувом, работающим от Peterbuilt 1986 года … W123 OM617 — 300D дизель $ 1 (oxr) рис. Скрыть эту публикацию восстановить восстановить эту публикацию.27 500 долларов США.

gaz fab om606, серия Vorsk Hi Capa и все другие модели из Ворска вдохновлены лучшими и передовыми современными конструкциями боевых и соревновательных пистолетов, VORSK переводит эти уникальные и инновационные концепции на рынок страйкбола в виде совершенно новых ассортимент пистолетов GBB.

OM617 Безнаддувный По сути OM616 с дополнительным цилиндром, он дебютировал в 1974 году с шасси W115 (240 3.0d). Диаметр цилиндра и ход поршня составляли 91 мм × 92,4 мм (3,58 дюйма × 3.64 дюйма). Первоначально он был 80 л.с. (59 кВт; 79 л.с.).

Jeep Wrangler Sahara 1990 года выпуска, в процессе капитального ремонта / модернизации. OM617 на горизонте! Передние и задние Dana 44 от Wagoneer до тех пор, пока я не построю и не сужу несколько осей массой 1 тонну, и, в конечном итоге, перестановку передних дужек. Дизель YJ, bay-BEE, а не конвертация печенья 4BT!

Схема подключения генератора ВАЗ-2107. Генераторное устройство

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться.С годами в машину добавлялись различные устройства, увеличивалось энергопотребление. Если в начале 80-х можно было встретить максимум радиоприемника или (в очень редких случаях) кассетного магнитофона, то сегодня список пополнился центральными замками, сигнализацией и охранной системой, акустикой (сабвуферы, мощные усилители). .

Водителю помогают разного рода устройства — видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д. И все они потребляют электроэнергию, а генератор, заряжающий аккумулятор до оптимального уровня, помогает восполнить заряд.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях установлен генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный ток отдачи данной установки составляет 55 ампер. Но в последнее время широкое распространение получили автомобили с системой впрыска впрыска.Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.

Инжекторные двигатели

В инжекторных двигателях используются генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от исполнения конструкции. Машины седьмой серии и аналогичные модели хороши тем, что похожи на конструктора. На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и диодный блок.

Машины до 1986 года выпуска

Используется в автомобилях с генератором Г-222. Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях.Но среди основных есть особенности — есть контрольная лампа, показывающая зарядку аккумулятора. Причем работала она с помощью электромагнитного реле.

При включении зажигания питание на замок подается через предохранитель панели приборов на электромагнитное реле лампы заряда аккумулятора и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит.Но как только двигатель начинает работать, на генераторе генерируется ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

Когда это выключает питание лампы накаливания, она гаснет. Это говорит о том, что зарядка АКБ происходит в штатном режиме. Только при условии, что питание лампы прекратится, обмотка возбуждения будет под напряжением и генератор сможет перейти в рабочий режим.

Автомобили выпуска 1996 г. и позже (карбюраторные двигатели)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной небольшой особенностью — изменено питание обмотки возбуждения.Машины были улучшены, а некоторые улучшения позволяют сразу убить двух зайцев — для упрощения конструкции и облегчения судьбы водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, более-менее точно показывающий уровень заряда аккумулятора. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора инжекторных двигателей

По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторных двигателях. Различаются только тип возбуждения и контроль хорошего состояния. В приборной панели установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень зарядки. Ток протекает через лампу накаливания и подается на обмотку возбуждения при запуске двигателя.Схема подключения генератора ВАЗ-2107 вне зависимости от года выпуска подразумевает работу в следующем режиме:

1. При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
2. По мере вращения коленчатого вала стартер начинает перемещать якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
3. С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на вывод «30» генератора.
4. Вывод «30» подключен к АКБ (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным двигателями практически идентична, доступны лишь незначительные особенности.

Заключение

Если предусмотрено наличие контрольной лампы, через нее будет протекать ток, независимо от того, питает ли система электропитание генератор или батарея, они работают парами.Но при обрыве обмотки возбуждения, стираются щетки, лампа не погаснет, так как генератор не сможет перейти в нормальный режим работы и обеспечить питанием всех потребителей. Других особенностей схемы подключения генератора ВАЗ-2107 нет.

Практически то же самое касается всех автомобилей (и не только производства АвтоВАЗа, но и других заводов).
